Что лучше обжимной или пресс фитинг: Выбор фитингов для металлопластиковых труб

Содержание

Немного о фитингах — Добродушный Сантехник

Что  же такое обжимной и прессовой фитинг по металлопластику?

Фитинг по металлопластику, это переход с металлической трубы на металлопластиковую, разных диаметров. Тут я рассказал о фитингах двух типов: обжимной (монтируется ключом) и прессовой (нужен пресс). Немного рассказано о том, какие фитинги хорошие а какие не очень и на что обратить внимание при выборе.

Обжим

Снимки не совсем удачные для этого примера, но что есть, то есть. На них, мы видим два фитинга, с верху фитинг, с низу говно-фитинг. А почему же так, спросите вы.  Все просто, говно, оно и в сантехнике говно.  Посмотрите, чем верхний фитинг отличается от нижнего? Отличаются они прежде всего, наличием юбки на гайке первого фитинга. По качеству, может быть они «два сапога — пара», но в процессе монтажа первый на порядок лучше. При наличии подобной юбки внизу гайки, ее можно затянуть полностью, даже с не очень узким ключом. на снимке хорошо видно, что если бы ни эта круглая юбка, то закрутить гайку до конца было бы невозможно. Она уперлась бы в ключ. Это не говорит о том, что так нужно тянуть все фитинги, но иногда отсутствие юбки, осложняет работу. Наличие этой чудо-гайки с юбкой,  еще не говорит о том, что фитинг хороший.  Этот говно-фитинг сделан из непонятного металла и он тонкий. А еще, настораживает то, что гайка имеет слишком острые грани. (удешевленное производство) В то время, как у самого первого фитинга на снимках, грани пологие. Смотрим дальше: По правой стороне у нас гайка от хорошего фитинга, а слева от нехорошего/дешевого. Гайка от говно-фитинга треснула в процессе монтажа, и трещину видно на первом и третьем снимке. Если смотреть на нанесенные надписи (фото №1), то видно, что на правом надпись нанесена аккуратно и скорее всего в процессе литья. На левом, цифры вдавлены (может и на горячую) но вдавлены основательно, в результате чего, край гайки остался немного замят. Если присмотреться, то видно, что гайка лопнула, как раз по букве «L» Еще раз посмотрите на все три снимка и найдите разницу в гайках.
Гайка справа — толще, а это гарант того, что она у вас не лопнет в процессе монтажа и эксплуатации. (при правильном монтаже.) Теперь смотрим сами фитинги: Первый снимок — смотрите толщину металла. Второй — обратите внимание на резьбу. Третий и четвертый — «конусы». Что за такие конусы, о чем я говорю? Снимок под №3, обратите внимание на верхнюю часть, куда будет одеваться металлопластиковая труба. На левом фитинге, окончание практически сразу «срезано», а на правом внутренняя часть окончания, расширяется/заканчивается постепенно, более полого/конусоподобно. На четвертом снимке, видно тоже самое, только внутри сужения. На это можно забить болт, но если эти соединения будут применяться, где давление воды довольно большое, то отсутствие конусов, будет создавать небольшой шум при прохождении воды.

Если вам надо 5 подобных соединения/фитингов и вы планируете купить именно 5 штук, тогда стоит их все осмотреть. Раскрутите гайку, осмотрите две резиновые прокладки (их целостность) и кольцо. Оно может быть бракованное (редко, но может. )
Кольцо должно быть разрезано.  Если кольцо не имеет разреза, то вы не сможете затянуть трубу, гайкой фитинга.

Если вы собираетесь покупать достаточно большое количество подобных соединения, то я бы рекомендовал взять штучки 2 про запас. При неаккуратном монтаже, можно очень легко повредить резиновые прокладки, а чтобы это предотвратить, я рекомендую на трубе, снять фаску.

Соединения такого рода,  бывают всякие разные, и на фото ниже несколько примеров:

Если вдруг чего-то не хватает под нужным вам углом, всегда можно выйти их положения какими-то отводами, переходниками, ниппелями.

Можно ли использовать старый фитинг такого рода, который был установлен ранее? Можно. Если фитинг был хорошего качества. Вам стоит только проверить его визуально на наличие трещин и заменить обе резиновые прокладки.

Бля, у меня уже мозг взрывается… как бы ничего не забыть и чтоб вам все понятно было.  Что за чем, последовательность — мать ее!

Чтобы не получилась совсем уж каша, о том как соединить металлопластиковую трубу с фитингом, я решил сделать отдельной темой.  А теперь еще о фитингах.

Пресс

И немного о пресс-фитингах. Если при работе с обжимными фитингами, вы можете обойтись разводными ключами, то при использовании пресс-фитингов, вам понадобится пресс.

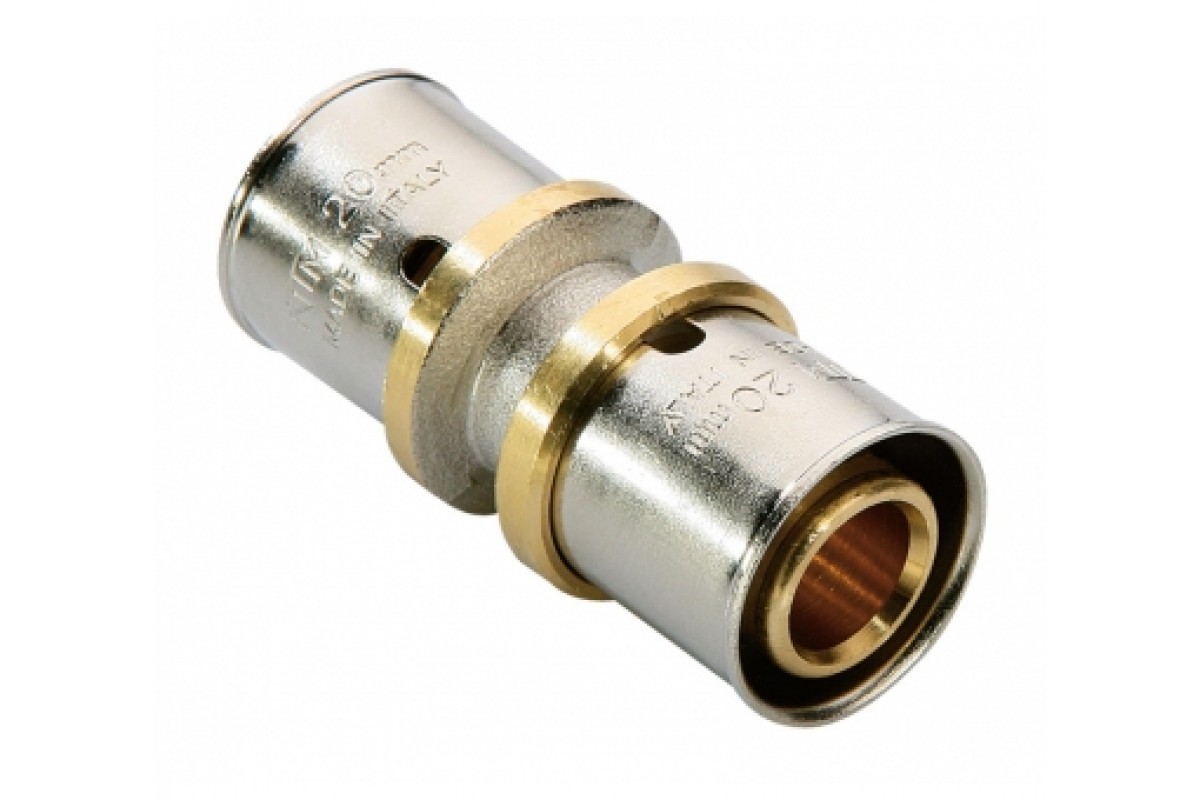

Прессовой фитинг выглядит вот так:

Если разобрать, что не всегда получается, то он выглядит вот так:

Вы наверное ждете, что я тут расскажу как отличить прессовые говно-фитинги от фитингов. Но я об этом тут не расскажу, ибо я не знаю. Всегда использую Валтек,  а говно-фитинги — не попадались.

Прессовые тоже бывают всякие разные как и обжимные: тройники, отводы, водорозетки, соединители…

Здесь я рассказал о фитингах. Для общей полноты картины, я рекомендую просмотреть темы о металлопластиковой трубе, о том как соединить фитинг с ПМ трубой, и немного о прессовых фитингах.

Зажимные или пресс-фитинги для металлопластиковых труб: какие лучше?

При проведении в жилых помещениях ремонтных работ по замене металлических трубопроводов или обустройстве новых помещений, каждый раз перед владельцами квартир, строительными бригадами или проектировщиками стоит вопрос, какие же трубы выбрать? Для прокладки коммуникаций, связанных с подачей рабочих сред с высокой температурой, как правило, используют металлопластиковые трубы, которые отлично себя зарекомендовали и имеют массу положительных характеристик. Однако, останавливая выбор на этом виде труб, автоматически возникает следующий вопрос, какой же тип фитингов выбрать для их монтажа? Не рассматривая конструкционное отличие фитингов, выбор которых зависит от требований и характеристик помещения, по способу соединения на сегодня различают два вида фитингов: зажимные (цанговые, компрессионные) или пресс-фитинги.

Зажимные (цанговые, компрессионные) фитинги

Принцип монтажа этого типа фитингов основан на сдавливании обжимного кольца затягивающей гайкой. Для этого необходим некоторый набор специальных инструментов: набор гаечных ключей, фаскосниматель (для зачистки конца трубы), труборез и трубогиб (для придания трубе требуемой формы). Основным преимуществом зажимных фитингов является их сравнительно невысокая стоимость и возможность многоразового использования, то есть они представляют собой разборное соединение. Но есть и свои недостатки: это необходимость периодического подтягивания затягивающей гайки (при появлении протечки в месте соединения или 1-2 раза в полгода), а также необходимость наличия постоянного доступа к месту соединения (непригодность при установке системы теплых полов, а при скрытии системы – наличие люков доступа к местам соединения).

Время монтажа компрессионных фитингов на металлопластиковые трубы также несколько выше, чем у пресс-фитингов.

Пресс- фитинги

Пресс-фитинги обойдутся покупателю несколько дороже, а их установка возможна только единоразово (это не разборное соединение). Но на этом и заканчиваются недостатки пресс-фитингов. Во всем остальном они прекрасно справляются со своим предназначением, обеспечивая надежное соединение, не требуя периодического обслуживания или проверок, позволяя «прятать» стык в стену (бетонировать) и занимая немного времени на установку. Для монтажа пресс-фитингов потребуются специальный ручной или электрический пистолет (пресс-машина).

С учетом этих характеристик каждый любитель сможет подобрать оптимальный фитинг на металлопластиковые трубы.

Пресс-фитинги для металлопластиковых труб | ТЕПЛОВИЧЁК

Пресс-фитинги для металлопластиковых труб появились позднее компрессионных, но они сходу завоевали популярность среди профессиональных монтажников. Применение данных фитингов обеспечивает прочное и надежное соединение, которое не требуется поджимать в процессе эксплуатации, поэтому они широко используются в системах теплого пола.

Достоинства пресс-фитингов:

  • надежность соединения. В отличие от систем с обжимными фитингами, они не нуждаются в контроле и обслуживании. Благодаря этому их можно использовать в системе теплого пола, бетонировать в стенах;
  • быстрота монтажа. Система с пресс-фитингами монтируется в разы быстрее, чем с обжимными.

Недостатки пресс-фитингов:

  • однократное использование. При демонтаже места соединения пресс-фитинги удаляются вместе с трубой;
  • необходимость использования профессионального дорогостоящего инструмента. Обжимную гильзу пресс-фитинга можно качественно обжать только специальными пресс-клещами. В противном случае соединение не будет герметичным и грозит разрывом при подаче давления;
  • необходимость наличия хотя бы минимального опыта по обжиму пресс-фитингов. Действовать пресс-клещами необходимо таким образом, чтобы обжать гильзу пресс-фитинга с первого раза, так как дальнейший обжим нежелателен и не будет гарантировать надежность соединения;
  • заужение проходного сечения. Пресс-фитинг имеет высокое местное гидравлическое сопротивление, что приводит к потере давления в системе;
  • не подходят для труднодоступных мест. Необходимо иметь в виду, что пресс-клещами будет сложно подлезть в труднодоступных местах.

Соединение труб с использованием пресс-фитингов

Если рассматривать компрессионные, пресс- и пуш-фитинги, то именно соединение металлопластиковых труб при помощи пресс-фитингов является самым надежным из всех. Ниже представлена инструкция по монтажу трубопровода с использованием пресс-фитингов:

  1. Нарезать металлопластиковую трубу на отрезки необходимой длины специальными ножницами;
  2. Снять с трубы внешнюю фаску при помощи фаскоснимателя;
  3. Осуществить калибровку трубы. Это необходимо сделать вследствие того, что при резке труба принимает форму овала.
    Устранить данный дефект можно с помощью специального инструмента – калибратора. Его вставляют в полость трубы и, вращая, выравнивают торцы трубы, придавая им круглую форму. Одновременно с трубы снимается внутренняя фаска.
  4. Сняв с фитинга муфту, проверить наличие уплотнительных колец и диэлектрической прокладки. Прокладка нужна не только для уплотнения, но и для предотвращения контакта между металлической сеткой трубы и металлическим штуцером фитинга, в результате которого может начаться коррозия;
  5. Надеть обжимную гильзу на край фитинга;
  6. На штуцер надеть уплотнительные кольца, после чего вставить хвостовик фитинга в трубу, используя некоторое усилие;
  7. Обжать гильзу фитинга специальными пресс-клещами. В процессе обжима необходимо контролировать попадание буртика гильзы в углубление на пресс-насадке.

При выборе пресс-фитингов для металлопластиковых труб необходимо обращать внимание на следующие аспекты:

  • вес фитинга. Качественные пресс-фитинги изготавливаются из латуни, вследствие чего, они имеют определенный вес. Если фитинг чересчур легкий, то это может указывать на то, что они изготовлены из менее качественных и более дешевых сплавов;
  • маркировка. Известные и проверенные временем мировые бренды изготавливают качественные латунные пресс-фитинги в соответствии с требованиями стандартов. Поэтому на маркировке готовых изделий не должно быть пропущенных букв и слов. Обозначения должны быть либо равномерно выпуклые, либо равномерно глубокие;
  • качество гильзы. Подделку можно легко осуществить визуально – некачественная гильза будет выполнена из достаточно тонкого металла – алюминия или нержавеющей стали низкого качества.
Вам необходимо включить JavaScript, чтобы проголосовать

Расскажите о нас друзьям:

Фитинги для сшитого полиэтилена компрессионные и пресс-фитинги

Пресс-фитинги что это такое

Выделяется несколько разновидностей пресс-фитингов, однако, они практически ничем не различаются. Любая деталь сконструирована из:

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

  1. Корпуса. От этого элемента зависит тип устройства, он может быть сделан в форме угла, тройника или муфты. В качестве материалов изготовления для корпуса чаще всего выступают латунь или медь.
  2. Гильзы. Это базисная составляющая фитинга, которая сделана из нержавейки. На поверхность гильзы монтируются колодки специального инструмента, предназначенного для обжима.
  3. Клипсы. Эта деталь выглядит как кольцо из эластичного материала. Клипса предназначена для соединения гильзы и корпуса, а также выступает в качестве прокладки, которая защищает соединение от распространения гальванических токов.

Устройство неразъёмного пресс-фитинга Valtec

Преимущества

На патрубках может производиться как внутренняя, так и внешняя резьба. Благодаря унифицированным габаритам возможно подсоединение к медным участкам магистралей металлопластиковых деталей. При условии грамотного монтажа фитингов удается обеспечить очень качественное неразборное соединение. Оно отличается механической крепостью (в точках стыковки рабочее давление легко достигает 10 атм. без всякого риска для детали). Продолжительное использование фитинга — еще одно преимущество.

Изготовители чаще всего дают гарантию на 50 лет, но только в том случае, когда все манипуляции с изделием соответствуют технологическим нормам. Обжимной фитинг лучше других конструкций еще и потому, что он не требует обязательного наблюдения и технического обслуживания. Это очень хорошо, когда монтируются магистрали скрытого исполнения либо делается заливка бетоном. Подобные соединения не теряют своих практических преимуществ даже при тепловом расширении. А потому их можно смело применять даже в отопительных системах и в контурах ГВС, никаких проблем для потребителя это не вызовет.

Сам монтаж производится легко и оперативно, отпадает необходимость в овладении специфическими инструментами или специальной подготовке. Такие манипуляции доступны даже для новичков, им из инструментов потребуются главным образом пресс клещи для обжима. Применяя фитинги, можно уменьшить общее количество труб и дополнительной арматуры. А потому суммарные расходы на обустройство водопровода или отопительной системы оказываются ниже. Совпадение в целом сроков использования фитинга и металлопластикового трубопровода позволяет синхронизировать их ремонт и замену.

Даже там, где действует очень сильная коррозионная среда, пресс-фитинги устоят гарантированно. Это свойство они сохраняют в течение всего эксплуатационного периода. Разработчики смогли добиться их оптимального применения для циркуляции как холодной, так и очень горячей (по бытовым меркам) воды.

Технология монтажа

Виды монтажа Технология Особенности
Компрессионный монтаж После подготовки труб необходимого размера на их концы надеваются соединительные гайки с резьбой и разрезное кольцо, после чего вставляется фитинг. С помощью гаечного ключа соединение фиксируется. Подходит как для снабжения зданий холодной и горячей водой, так и для оборудования отопительных систем.
Монтаж с использованием специальных пресс-фитингов. На конец трубы насаживается кольцеобразная пресс-гильза. Затем в трубу вставляется расширитель для увеличения диаметра до нужного размера, чтобы до упора надеть трубу на фитинг. Поверх соединения располагается пресс-гильза, за счет которой через определенный промежуток времени труба возвращает исходную до расширения форму и плотно обжимает фитинг. Высокопрочное соединение, которое образует цельное монолитное соединение. Произвести демонтаж для последующего монтажа трубопроводной системы не получится.
Монтаж с помощью электросварки. На срез надевается муфта под сварку с клеммами, к которым подключается сварочный аппарат, с помощью которого труба и муфта нагреваются до 170°С. После остывания образуется шов. Соединение методом сварки требует наличия специального оборудования и хотя бы начальных навыков выполнения сварочных работ. Подходит для труб с давлением рабочей среды до 12 атм.

Монтаж

Фитинги из рассматриваемого материала могут быть разных форм. Популярными являются углы (отводы), заглушки, крестовины, тройники.

По принципу установки можно выделить компрессионные фитинги для сшитого полиэтилена и пресс-фитинги. Ими можно сделать разъёмные и неразъёмные соединения соответственно.

Вы решили использовать сшитый полиэтилен как главный материал при монтаже отопительной системы? Тогда фитинги и трубы стоит использовать одной компании-изготовителя. В противном случае изделия разных производителей могут не подойти друг другу. И хотя вы можете не заметить разницу на первый взгляд, но во время работы могут появиться протечки.

Установка компрессионных фитингов

Стоит сказать, что данные элементы представляют собой разборную конструкцию. Чтобы не возникло протечек, вкладыш из пластика сдавливают воздействием накидной гайки.

Установка фитингов компрессионного типа выполняется без специального оборудования следующим образом:

  1. Вначале нужно обрезать край трубы минимум на 5 см. Это делается потому, что трубный торец из СП при длительном хранении может утрачивать некоторые эксплуатационные свойства.
  2. Отрезать изделие можно болгаркой либо простой ножовкой по металлу. Линия реза должна быть перпендикулярной продольной оси трубы. На торце нужно снять фаску, что облегчит установку водопровода. Не должно быть заусениц. Если требуется, можно использовать наждачную бумагу для удаления неровностей.
  3. На трубу устанавливается накидная гайка, гильза, иногда используют и резервное кольцо уплотнения. Кольцо монтируется на торце сегмента соединения.
  4. Теперь труба вставляется в фитинг и крепится накидная гайка. Для герметичности будет достаточно закрутить всё вручную. Если есть необходимость, можно взять разводной ключ, только в этом случае не применяйте излишнюю силу.

Фитинг компрессионный для труб PEX 20х2,0х3/4 STOUT

Установка пресс-фитингов

Такие изделия устанавливаются немного по-другому. Пресс-фитинги подразумевают получение неразъёмных соединений, которые отличаются высокой прочностью и долгим сроком службы. Поэтому их можно использовать при монтаже систем с высоким давлением.

Расширительный инструмент для труб из сшитого полиэтилена PEX

Монтаж проводится поэтапно:

  1. Сначала подготавливаются трубы. Так же, как и при установке фитингов компрессионного типа.
  2. На трубу крепится неразрезанная гильза.
  3. Для установки нужно сделать трубные края немного шире. Это можно сделать при помощи специального расширителя и необходимой его насадки.
  4. Рукояти расширителя сводятся и закрепляются в данном положении пару секунд.
  5. Потом устройство достаётся, а в трубу помещается штуцер фитинга подсоединения. Так как материал обладает эластичностью, то труба из СП стремится принять прежнюю форму и крепко обжимает поверхность штуцера – и уже через непродолжительное время снять элемент почти невозможно.
  6. Гильза занимает рабочее положение – передвигается на трубу над соединительным штуцером фитинга.
  7. На завершающем этапе проводится обжим гильзы с применением специального пресс-оборудования.

Пресс-фитинг тройник Valtec

https://youtube.com/watch?v=XhNKqi2-tHM

Как вы убедились, установка фитингов из сшитого полиэтилена в любом из случаев не представляет сложности, поэтому это под руку даже новичку.

Профессионалы советуют при покупке фитингов и труб из сшитого полиэтилена рассмотреть компанию Rehau (Рехау). Изделия данного производителя высококачественные и отличаются долгим сроком службы. Однако и продукция других популярных изготовителей зачастую не уступают по качественным характеристикам, а некоторые модели могут обойтись вам даже дешевле.

Сшитый полиэтилен – это на данное время лучший материал для прокладки водопровода, а компрессионные фитинги – это лучшее решение для хорошей герметизации трубных стыков. По сравнению с другими изделиями, медными или пластиковыми, система из СП характеризуется высоким качеством и практичностью в монтаже. Высокая цена за фитинги для сшитого полиэтилена быстро окупается стойкостью к износу и продолжительному эксплуатационному периоду.

Напрессовочный метод

Наиболее правильная методика монтажа труб из сшитого пластика, при которой в полной мере используется такие качества материала, как гибкость и молекулярная память. При работах на трубу одевают гильзу и запрессовывают штуцер фитинга в трубном отверстии.

Соединение отличается самой высокой степенью герметизации в отличие от рассмотренных выше методов, обеспечивает высокую надежность трубопровода. Технология состоит в развальцовке трубного края, после чего в него вставляется фитинг компрессионного типа. Его крепление происходит при помощи металлической гильзы, которая натягивается сверху на трубу в место расположения штуцера.

Рис. 9 Компрессионный способ соединения труб PE-X

Как выбрать хороший фитинг и смонтировать его

Маркировка корпуса скажет многое знатоку. Те фирмы, которые делают высококачественные стыковочные элементы, просто не будут использовать дешевые печатные приспособления. Потому любая надпись, даже отдельный символ, печатаются четко и выразительно, исключая малейшую расплывчатость или неверное толкование

Не менее важно оценивать массу конструкций, поскольку нормальные фитинги готовятся из отборной латуни. Если кто-то пытается уверять, что легкие изделия столь же полноценны, это всего лишь ловкий маркетинговый ход или какое-то недоразумение

Стоит присмотреться и к облику фитинга. Если он сделан из тонкого слоя металла, получить надежный стык не получится. Профессионалы уверенно говорят, что приобретая дешевые элементы в мелких торговых точках, тем более действующих неофициально, люди сами себя обрекают на повторную прокладку трубопровода. В этом отношении вложения в качественную и дорогую разновидность комплектующих оправдывают себя с избытком.

Используя калибр, корректируют овальность, неизбежно возникающую при надрезе. Вслед за этим внутри снимают фаску при помощи фаскоснимателя или острого ножа. Если используется простой нож, придется еще дорабатывать нужное место наждачной бумагой. Лишь когда все это проделано, можно нанизать фитинг на трубу, обязательно проверяя, плотно ли он сел. Встречаются такие модели, которые не требуют закрепления обжимных муфт. Тогда эти самые муфты ставят на трубу и в деталь вводят штуцер, поверх которого закреплены уплотняющие кольца. В местах контакта металлопластиковой трубы и металлического элемента, чтобы защититься от электрохимической коррозии обязательно нужна изолирующая прокладка.

Связывая фитинги различного исполнения, гильзу захватывают в зажим и сводят, пока не произойдет упор ручек. При качественном выполнении работы металлическая часть становится дугообразной, а фитинг получает пару одинаковых полос в форме кольца. Обработка должна быть завершена за один прием. Повторять обжим не следует. Это только вызовет повреждение соединения, так дефект окажется необратим. Потому к работе следует подготовиться тщательно и учесть все самые мелкие нюансы, освободить время, чтобы ничего не мешало.

Подобные соединения, если выполнить их как следует, могут быть не менее качественными, чем при использовании сварки — и герметичность их удовлетворяет всем требованиям. Рекомендуется использовать фитинги той же марки, под которой выпущены соединяемые трубы. Если выбор еще не сделан, можно смело применять конструкции от Henko, Valtec. Продукция этих концернов качественная и пользуется большой популярностью. Применять такие детали легко даже новичкам.

Фитинг для стального трубопровода лишен штуцера, это всего лишь гильза сама по себе, которую опрессовывают клещами. Попытка обжать металлопластиковую трубу без смягчающего «посредника» завершится ее деформацией.

В следующем видео вас ждет принцип работы с пресс-фитингами для нержавеющей трубы Valtec.

Какой инструмент можно применять

Выбор специальных клещей представлен как простейшими ручными, так и более мощными гидравлическими моделями. В домашних условиях, когда монтировать трубопровод или чинить его приходится лишь изредка, вполне достаточно функционала ручной конструкции. По качеству создаваемого стыка, если все сделать правильно и аккуратно, отличий от профессиональных приспособлений не будет

Важно учитывать, что все модели оптимизированы под конкретный диаметр. Существуют инструменты, в комплект поставки которых входят вкладыши

Тогда многое зависит от того, каков набор поставляемых вкладышей. Наряду с простейшими пресс клещами есть и более совершенные конструкции. Так, если инструмент маркирован буквами APC, это означает, что устройство автоматически отслеживает надежность формируемого стыка. До окончания обжима открыть пресс невозможно. Маркировка APS свидетельствует о том, что клещи могут не просто приспосабливаться под различные габариты фитингов, но и наиболее аккуратно распределять прилагаемые усилия. А вот если на клещах написано OPS, то инструмент оснащен ступенчатыми фиксаторами и способен благодаря этому умножать прилагаемое усилие.

Преимущества пресс-фитингов

Выполнив верный монтаж пресс-фитингов, вы получите надежные соединения, которые обладают следующими достоинствами:

  • высокая прочность: способно выдерживать давление до 10 Атм.;
  • долгий срок службы: если соблюсти все правила установки и эксплуатации, то подобные соединения могут просуществовать без замены 40-50 лет;
  • соединения не нужно контролировать и обслуживать, поэтому они хорошо подходят для монтажа при прокладке скрытых трубопроводов;
  • фитинги хорошо переносят перепады температуры;
  • сложностей при монтаже не возникает;
  • данные соединительные элементы устойчивы к коррозии.

Прямой пресс-фитинг

Фитинги для металлопластиковых труб – виды, размеры, производители, цены

При подборе и покупке продукции обращайте внимание на:

  • гарантию производителя
  • макс. давление и температуру, которые могут выдержать фитинги при эксплуатации инженерной системы
  • вес изделия
  • маркировку
  • материал фасонной детали
  • отзывы о товаре в Интернете

Если фасонная деталь слишком лёгкая, значит вместо латуни для корпуса использован другой сплав. В качестве ориентира можно использовать массу продукции Valtec с содержанием меди не менее 54%, один экземпляр обжимного фитинга которой весит от 64 до 531 грамм.

На качественной детали маркировка равномерно выпуклая или глубокая, с четко различимыми буквами.

Изготовленный из нержавеющей стали хвостовик пресс-фитинга лучше, чем из алюминия: «нержавейка» со временем не «потеет», то есть не накапливает конденсат, и не тускнеет, выдерживает более высокое давление, в том числе гидроудары, и практически не деформируется. То же относится и к «сухарю» обжимного фитинга: «нержавейка» более прочная и надежная по сравнению с пластмассой.

Если сравнивать фитинги по видам, то достоинством обжимных и пуш-фитингов является возможность неоднократно разбирать соединения и использовать элементы повторно (нужно только заменить деформированное в процессе монтажа цанговое кольцо обжимного фитинга или блокировочную пружину push-fit и, в случае протечек, резиновые уплотнительные кольца – они продаются отдельно и стоят «копейки»). Монтаж пуш-фитингов при этом занимает минимум времени. Однако push-fit имеет довольно узкий размерный ряд, от 16 до 32 мм и менее доступен: эта разновидность фасонной детали появились на российском рынке недавно, по некоторым данным в 2010 году, и ее производит мало компаний.

В отличие от компрессионных изделий, требующих осмотра и подтяжки хотя бы раз в год, пресс-фитинги редко выходят из строя и не допускают протечек. Возможные ошибки монтажа видны сразу же при тестировании системы – в таких местах фитинги протекают – и «неправильные» элементы заменяются (однако, при демонтаже пресс-фитинг удаляется вместе с опрессованной трубой). Правильно смонтированный трубопровод можно без опаски залить в бетон – стену или пол. К тому же для установки опрессовочных фитингов не обязательно приобретать дорогостоящий пресс-инструмент – достаточно взять его напрокат или доверить монтаж профессионалам.

Обжимные фитинги Пресс-фитинги Пуш-фитинги
Возможность скрытого монтажа НЕТ ДА ДА
Многократное использование ДА НЕТ ДА

Отметим, что производители рекомендуют использовать фитинги и инструменты той же фирмы, что и трубы. При использовании в одной системе изделий разных изготовителей гарантия не предоставляется.

С показателями продукции некоторых популярных производителей вы можете ознакомиться в приведенных ниже таблицах.

Трубы KAN-therm, пресс-фитинги, труба кан терм

Выводить по:122448

Системы KAN-therm. Инструкции и сертификаты

Описание

Системы KAN Therm —  быстрый монтаж и надежный эффект

KAN-therm представляет собой комплект труб, которая используется для оборудования водоснабжения, подпольного, а также центрального отопления. Надежность, качество и безопасность способствовало признанию продукции KAN среди профессионалов пятнадцати европейских стран. Трубы Кан Терм отвечают всем функциональным требованиям. Каждый строительный объект может выбрать для себя современное решение, которое будет оптимальным в конкретном случае.

В основе KAN-therm трубы, изготовленные из благородной стали и полиэтилена. В комплекте имеется набор соединений, которые являются универсальными. Технология труб KAN-therm способствует быстрому монтажу, что позволяет в сжатые сроки совершить отделочные работы и сдать объект. Объект оборудованный комплектом труб Кан Терм будет служить потребителю долгие годы, минуя поломки и аварии. Наличие комплекта труб KAN-therm позволяет совершать монтаж санитарно-технического оборудования для водоснабжения (как горячего, так и холодного), центрального отопления, подогрева на открытых поверхностях и т.д. Система аттестована, имеет множество наград и положительные отзывы от клиентов.


Пресс-фитинги: устройство, особенности и сферы применения

Пресс-фитинги – неразъемные соединительные элементы, которые могут использоваться как в металлических, так и в металлопластиковых трубопроводных системах. Конструкция позволяет обеспечивать прочное соединение, срок службы более 50 лет, предназначены для монтажа систем, которые впоследствии не потребуется разбирать, в их числе коммуникационные пути в различных строительных конструкциях.

Как устроены пресс-фитинги?

Изделия могут иметь самую разную форму и назначение, но во всех случаях они включают общие элементы:

  • Корпус, изготовленный из латуни или меди. От формы корпуса зависит назначение пресс-фитинга: это может быть муфта, тройник или угол. Важный момент при выборе – прочный корпус должен быть тяжелым. Если он имеет малый вес, то можно не сомневаться – использован менее надежный сплав.
  • Гильза из нержавеющей стали, на поверхности которой сделаны колодки для обжимного инструмента. При сжатии гильза приобретает форму, обеспечивающую долговечное прочное соединение.
  • Клипса – эластичное кольцо, которое используется для соединения гильзы и корпуса, а также повышает надежность соединения.

Контур обжатия кольца может быть одинарным и двойным, второй вариант является более надежным.

Преимущество использования

Использование пресс фитингов лучшее решение для создания прочных соединений. Они позволяют монтировать сложные трубопроводные системы, которые в дальнейшем можно полностью убрать с обзора. Скрепленные ими трубы можно замуровывать в цемент, закрывать гипсокартоном или панелями. В ближайшие несколько десятилетий их не придется менять или ремонтировать. Рабочее давление в месте соединения труб может составлять 10 атмосфер – пресс-фитинги справятся даже с постоянно повышенной нагрузкой.

Другое преимущество – простой и удобный монтаж при наличии необходимого инструмента. При установке пресс-фитингов используется ручной или гидравлический пресс для обжима, он позволяет обеспечить равномерное сдавливание гильзы, что делает соединение герметичным и прочным.

Все элементы изготавливаются из материалов, устойчивых к коррозии. Изделия являются универсальными: их можно устанавливать на трубы горячего и холодного водоснабжения, использовать в отопительных системах и городских коммуникациях. Использование соединений такого типа значительно повышает надежность трубопроводных сетей.

Как приобрести надежные пресс фитинговые изделия?

Качественные соединительные элементы вы сможете приобрести по доступной стоимости в компании «ГлавОбъект». Здесь предлагаются пресс фитинги, изготовленные в соответствии со стандартами, им обеспечена долгая служба в любых трубопроводных системах. В продаже представлена продукция известных зарубежных изготовителей, обладающих надежной репутацией. Компания «ГлавОбъект» осуществляет оптовую и розничную продажу соединительных элементов, у консультантов вы сможете получить подробную информацию о стоимости заказа и условиях доставки.



Виды и принцип монтажа фитингов для металлопластиковых труб

Металлопластиковые трубы обладают высокой пластичностью, т.е. могут гнуться практически под любым углом. Но все же монтаж их осуществляется с использованием соединительных элементов, называющихся фитингами. Чаще всего используют обжимные фитинги.

Популярность подобных условно разборных и разборных соединительных элементов обусловлена несколькими причинами:

  • Отличная ремонтопригодность. При необходимости любой элемент может быть демонтирован и установлен обратно очень быстро;
  • Процесс сборки очень быстрый. На сборку одного фитинга опытному сантехнику достаточно около 40 секунд;
  • Отсутствует необходимость в приобретении специального инструмента для осуществления монтажа. Затягивание фитингов металлопластиковых труб осуществляется при помощи обычных накидных ключей.

Все это является причиной того, что многие современные системы отопления, водопроводов и элементы систем канализации собираются на фитингах. При этом такой способ монтажа целесообразно использовать как бытовых условиях, так и в промышленных трубопроводах, использующихся для транспортировки жидких или газообразных веществ.

Разновидности и сортамент фитингов на металлопластиковые трубы

Эти соединительные элементы, как правило, классифицируют по способу их фиксации. Согласно этому признаку выделяют следующие виды фитингов для металлопластиковых труб:

  • Разъемный фитинг. Данное изделие закрепляется при помощи цангового узла, на котором находится резьбовая пара;
  • Компрессионный фитинг. Закрепление его на трубе осуществляется при помощи обжимного кольца, которое затягивается монтажной гайкой;
  • Неразъемный фитинг ( пресс фитинг). Закрепление изделия осуществляется путем запрессовки.

Сортамент всех рассмотренных фитингов одинаков, а отличие заключается только лишь в способе крепления.   Модельный ряд соединительных элементов достаточно широк, и уложить его можно в четыре категории:

  • Муфты, использующиеся для стыковки двух труб;
  • Крестовины или тройники, использующиеся для врезки в трубопровод и организации ответвлений;
  • Фитинги запорного типа, к которым относятся краны, вентили и клапаны. В некоторых случаях они могут быть интегрированы в крестовины;
  • Фитинги фигурного типа, позволяющие сформировать обвод трубы без стыковки.

Основные правила монтажа фитингов

Соединение фитингов и металлопластиковых труб в единую систему осуществляется несколькими способами. Технология монтажа в данном случае зависит от того, каким образом закрепляется соединительный элемент на трубе. Другими словами, технология монтажа будет различна при использовании разъемных, неразъемных и компрессионных фитингов. Рассмотрим более подробно каждую технологию в отдельности.

Монтаж разъемного фитинга на металлопластиковые трубы

Этот вид монтажа основан на том, что соединительный элемент можно многократно монтировать и демонтировать. Разъемный фитинг состоит из металлического корпуса, разъемного кольца и монтажной гайки. На торцах корпуса нарезана внешняя резьба. Разъемное кольцо одевается непосредственно на трубу.

Монтаж начинается с обрезки трубы под углом, перпендикулярным направлению потока, после чего осуществляется разборка фитинга на составные элементы. Монтажная гайка и кольцо одеваются на трубу. Их от торца трубы сдвигают примерно на 5-10 см. Штуцер, находящийся на корпусе ввинчивают в торец трубы. Правильность монтажа регулируется особым пазом на корпусе фитинга, в который должен упереться край трубы.

Монтажную гайку и разъемное кольцо перемещают к месту соприкосновения корпуса фитинга и трубы. Кольцо имеет такой диаметр, чтобы поместиться внутри гайки. Перед навинчиванием монтажной гайки на корпус необходимо зафиксировать свободный конец фитинга. Навинчивание осуществляется сначала вручную, а затем уже при помощи накидного ключа.

Разъемное кольцо за счет нагрузки, создаваемой резьбовой парой на монтажной гайке и корпусе, обеспечивает круговой обжим трубы. Это позволяет осуществить герметичное соединение. При затягивании монтажной гайки главное не переусердствовать. Если в процессе появились поскрипывания, создаваемые трубой, прижимаемой к штуцеру, гайку можно больше не крутить. В противном случае она просто лопнет.

Процесс монтажа компрессионного фитинга

Компрессионный фитинг, используемый для соединения металлопластиковых труб, состоит из корпуса с нарезанной по краям наружной резьбой, накидной гайки и обжимного кольца. Компрессионные изделия собираются только один раз. Демонтаж их, в принципе, возможен, но крайне не рекомендован.

Компрессионные фитинги монтируют так же, как и разъемные варианты. В первую очередь осуществляется обрезка трубы под прямым углом. Использовать для этого можно как ножовку по металлу, так и специальный труборез, что является более предпочтительным. Затем осуществляют калибровку обрезанного торца, устраняя при этом отклонения от круглой формы. После этого одевают на трубу накидную гайку, а затем обжимное кольцо. Штуцер корпуса фитинга вставляют в торец трубы. В месте контакта трубы и штуцера осуществляется монтаж кольца, которое затем поджимают гайкой. За счет передаваемого резьбовой парой усилия осуществляется фиксация трубы на штуцере.

Процесс монтажа пресс фитинга

Этот способ монтажа фитинга имеет принципиальные отличия от двух предыдущих. Конструктивно пресс фитинги также имеют корпус со штуцерами на концах, но вместо накидных гаек используются особые гильзы. Они запрессовывают место контакта трубы и фитинга. Именно по этой причине монтаж пресс фитингов осуществляется с использованием специального инструмента, который называется гидравлической пресс-машиной.

Перед монтажом труба также обрезается под прямым углом. После этого торец трубы обрабатывается калибровщиком, позволяющим выровнять срез и снять фаску с конца трубы. После этого на трубу одевается гильза, а в ее торец вставляется штуцер фитинга. Очень важно обеспечить максимально плотное соприкосновение трубы и упора, расположенного на корпусе фитинга. Затем все соединение запрессовывают пресс-машиной.

Такой способ монтажа не предусматривает возможности удаления соединительного элемента. Но, в отличие от резьбовых фитингов, пресс фитинги способны обеспечить практически идеальную герметичность. Поэтому такой способ стыковки труб используют преимущественно в тех случаях, когда место соединения будет в дальнейшем недоступно.

Если Вам требуется дополнительная консультация по оказываемым сантехническим услугам, напишите или позвоните нам:

+7 (499) 391-08-10

+7 (965) 143-33-44

сантехника — Можно ли использовать фитинги из полиаллона (пластика) pex с обоими типами крепежных колец?

TL; DR: Да, можно использовать любой тип крепежного кольца. По крайней мере, в США эти продукты должны соответствовать стандартам, которые делают это так. Кроме того, некоторые производители конкретно заявляют, что это так.


Детали:

В первую очередь, это, кажется, сводится к производственным стандартам.

В США фитинги из полиалюминия регулируются стандартом ASTM F2159 Стандартные технические условия для фитингов с пластиковыми вставками, использующих медное обжимное кольцо… , в котором указано:

Данная спецификация устанавливает требования для сульфоновых пластиков. вставьте фитинги с использованием медного обжимного кольца для трубки [PEX] …

Исходя из этого, может показаться, что эти пластиковые фитинги подходят только для медных обжимных колец, а не для стяжных колец из нержавеющей стали в стиле Oetiker.

Однако , кольца cinch регулируются ASTM F2098 Стандартные спецификации для зажимов из нержавеющей стали для крепления трубок [PEX] к металлической вставке и фитингам с пластмассовой вставкой , в котором говорится о

Данная спецификация распространяется на зажимы из нержавеющей стали. .. которые соответствуют F1807 или F2159 , и пластиковые трубки из сшитого полиэтилена (PEX) …

Таким образом, со ссылкой на F2159 кажется, что зажимы cinch эффективно повторно сконфигурированы для использования с фитингами из полиалюма.

Например, фитинги Everflow зарегистрированы как «Сертифицированные по ASTM F2159». А вот маркировка на упаковке Vanguard Apollo, указывающая на то же самое:


Обновление: я связался с Apollo по этому поводу, и они написали:

Вы можете использовать зажимные кольца, медные зажимные кольца, профессиональные зажимные кольца и втулки из нержавеющей стали с любой из наших фитингов из поли-сплава.

Так что, по крайней мере, с их продуктами проблем быть не должно. И поэтому я думаю, что любая из этих принадлежностей, изготовленная по тому же стандарту, также должна быть в порядке.

PEX Обжим VS. Зажим PEX: какие варианты лучше всего?

Когда вы ищете лучший обжимной инструмент Pex, вы можете заметить, что существуют также зажимные инструменты Pex, но какой вариант лучше? Доступно множество инструментов Pex, и их большое разнообразие может сбивать с толку. Чтобы определить, какой инструмент лучше, вам нужно знать, как работает каждый, и чем они отличаются.Бывают случаи, когда обжимной инструмент является лучшим выбором, а в других случаях зажим может быть более подходящим. Вот как определить, когда вам нужен обжим, а когда — зажим.

Обжимные инструменты Pex

Обжимные инструменты Pex предназначены для работы с медными обжимными кольцами. Они являются наиболее популярным выбором для домовладельцев, работающих с трубами Pex. Для обжимных инструментов Pex вы должны иметь размер, соответствующий размеру трубы, с которой вы работаете. Они варьируются от 3/8 дюйма до 1 дюйма, а некоторые модели обжимных инструментов Pex поставляются с полным набором сменных губок, поэтому вы можете использовать их практически для любого размера трубы.

Обжимные инструменты Pex сжимают все кольцо, когда вы их используете. Они требуют большого усилия, и с вашей стороны может потребоваться много усилий, чтобы убедиться, что вы приложили достаточно давления, чтобы получить плотный обжим обжимной ленты.

Зажимные инструменты Pex

Зажимные инструменты Pex часто называют инструментами Pex cinch. Некоторые модели выпускаются с храповым механизмом. Они совместимы с зажимами из нержавеющей стали, а также могут использоваться с медью. Зажимные инструменты не требуют такого большого усилия, и они работают лучше, когда вы работаете в узких местах, где мало места для маневра.

Отличия

Зажимные инструменты Pex можно использовать для обжимных колец из меди или нержавеющей стали. Они зажимают только язычок на кольце, а не все тело кольца. Их можно использовать с трубами Pex разных размеров, и они более гибкие, чем обжимные устройства. Они представляют собой универсальный инструмент для всех типов.

Если вы обжали кольцо неправильно, его легче удалить, если это делается с помощью зажима. Кольцо, закрепленное обжимным инструментом, снять сложнее. Некоторые предпочитают зажим, потому что он работает с зажимами из нержавеющей стали.Они более устойчивы к коррозии, чем медные обжимные ленты.

Pex Crimp vs Pex Clamp, что лучше?

Преимущество медного кольца, которое требует использования обжима Pex, состоит в том, что вы получаете более плотное уплотнение. Если это ваша цель, вам следует использовать инструмент Pex Crimp. Это единственное явное преимущество Pex Crimp перед зажимом Pex Clamp. Зажим Pex можно использовать с медными или стальными обжимными лентами. Он универсален, потому что его можно отрегулировать под любой размер трубы.Этот способ более универсален, но зажимает только выступ обжимного кольца.

Хотя это работает и обеспечит хорошее уплотнение, оно не так плотно, как уплотнение, которое дает инструмент Pex Crimp. У каждого есть свои плюсы и минусы. В конце концов, все сводится к компромиссу между тем, хотите ли вы более плотное уплотнение с помощью менее универсального обжима Pex или зажима Pex, который можно отрегулировать для установки на трубу любого размера.

Final Verdict

Обжимные инструменты Pex менее универсальны, и вам необходимо иметь инструмент подходящего размера для работы. Они не подходят для всех. Зажимные инструменты более универсальны, и их можно использовать с медными или более прочными зажимами из нержавеющей стали. Они легче вписываются в узкое пространство и подходят всем под одну гребенку. Не обжимайте весь корпус, чтобы уплотнение не было таким плотным, как с помощью обжимного инструмента Pex. Какой лучше? Все сводится к предпочтениям. Оба являются хорошими инструментами, но вам решать, какой из них вы предпочитаете.

Рекомендуемые статьи:

Зачем нужны пресс-фитинги? 5 главных преимуществ пресс-фитингов

Для профессионалов торговли надежное соединение труб имеет решающее значение для успеха проекта.До недавнего времени ремесленники для завершения соединений традиционно полагались на сварку, пайку и пайку. Хотя это по-прежнему Используемый метод установки трубопроводных систем, пресс-фитинги имеют ряд преимуществ, которые делают их более предпочтительными по сравнению с сваркой или пайкой в некоторых случаях. Для сантехников, специалистов по ОВК, строителей и коммерческих механических подрядчиков пресс-фитинги являются отличным решением для соединения труб. Узнать о пять основных причин использовать пресс-фитинги и посмотреть, как они могут помочь вам в развитии вашего профессионального подрядного бизнеса.

1. Пресс-фитинги экономят время и деньги.

С помощью пресс-фитингов соединения могут быть выполнены за меньшее время, чем на сварку или пайку трубы. Кроме того, для работы с прессовым инструментом требуется значительно меньше обучения по сравнению со сваркой, пайкой или пайкой. Это делает пресс-фитинги отличным решением для экономии труда, особенно при установке крупномасштабные трубопроводные системы. Хотите узнать, сколько вы можете сэкономить, вложив средства в систему пресс-фитингов? Воспользуйтесь калькулятором ниже, чтобы узнать, как можно платить за прессу.


Расчетная годовая экономия рабочей силы:

Совет для профессионалов: Хотя этот калькулятор покажет вам примерную среднюю экономию, фактическая экономия может отличаться. Чтобы убедиться, что вы получите лучшее решение для пресс-фитингов, свяжитесь с нами для получения экспертной поддержки по продукции.

2. Соединения пресс-фитингов надежно закреплены.

Пресс-инструмент

отличается в зависимости от марки, но неизменным является прочность соединений. Пока труба подготовлена ​​правильно согласно инструкциям производителя системы прессового инструмента, соединение имеет такую ​​же прочность, как сварное или паяное соединение.Многие гидравлические прессы имеют функцию автоматического цикла, которая отключается только после завершения соединения, поэтому нетрудно догадаться, полностью ли соединена труба или нет.

3. Безопасность на рабочем месте повышается с помощью пресс-фитингов.

Внимание и безопасность всегда должны быть превыше всего на рабочем месте. Пресс-фитинги обеспечивают дополнительную безопасность, так как нет тепла или пламени. требуется для подключения. Это снижает риск травм на рабочем месте.Для работы с прессовым инструментом требуется меньше защитных приспособлений, чем при сварке или пайке, что может обеспечить дополнительную экономию средств. *

4. Пресс-фитинги динамические.

Поскольку пресс-фитинги доступны из меди, нержавеющей стали и углеродистой стали, они работают практически с любой системой труб, изготовленной из этих материалов. Это делает их подходит для использования в различных приложениях. От газа, нефти и коррозионных веществ до пара и питьевой воды — вполне вероятно, что для вашего проекта найдется подходящее решение для запрессовки.

5. Быстрый ремонт с помощью пресс-фитингов.

Даже если система трубопроводов мокрая, пресс-фитинги могут быть выполнены. Это делает пресс-фитинги подходящими для использования на коммерческих и промышленных объектах, потому что работа не будет прервана, если потребуется ремонт. сделали. Пресс-фитинги устраняют необходимость отключать систему трубопроводов для проведения технического обслуживания.

Ferguson.com — это ваш источник новейших технологий пресс-фитингов.Предлагаемый нами качественный пресс-инструмент и фитинги от ведущих брендов делает нас профессиональным выбором в области решений для трубных соединений. Обзор пресс-фитингов и инструменты онлайн или обратитесь в местное представительство Ferguson за квалифицированным обслуживанием и поддержкой.

* Всегда используйте соответствующую защитную одежду и следуйте инструкциям производителя по эксплуатации оборудования.

Системы фитингов с PEX-соединением — Rundown

PEX в значительной степени заменил медь для линий подачи в новых американских домах, и этот рост породил постоянно расширяющийся диапазон вариантов подключения PEX, как с точки зрения инструментов, так и с точки зрения фитингов. Некоторые из них доступны в вашем местном домашнем центре, но большинство нет. Некоторые из них трудно, а то и невозможно найти в Интернете, потому что они распространяются исключительно через сантехнические центры профессиональным сантехникам. Тем не менее, приятно знать, что там есть, поэтому мы погрузились в тему — особенность Fine Homebuilding на соединениях PEX в выпуске № 272 .

Дополнительные видеоролики о подключении фитингов PEX см .:

Существует четыре основных категории фитингов PEX для линий подачи питьевой воды: нажимные, нажимные, расширяющиеся и обжимные (иногда также называемые зажимами).Нажимные и обжимные / зажимные фитинги обычно доступны в домашних центрах, что делает их доступными для любителей DIY. Для нажимных фитингов не требуются инструменты (если вы не хотите их отсоединять), в то время как ручные инструменты для обжима и зажима находятся в самом низком ценовом диапазоне инструментов для PEX (около 70 долларов США каждый). Но эти инструменты сложно использовать в ограниченном пространстве. Для сантехника, который много занимается опрессовкой, набор инструментов Ridgid PEX-One с губками ASTM, который стоит около 700 долларов, является стоящим вложением, которое избавит от большинства хлопот.

Хотя обжимные и зажимные соединения могут быть немного сложными, прессовые и расширительные соединения — нет. Они, как правило, быстро идут вместе и меньше беспокоятся о том, правильно ли было установлено соединение. Система PEX Press от Viega (единственные настоящие пресс-фитинги) поставляется с соединительными втулками из нержавеющей стали, прикрепленными прямо к фитингу. Они надвигаются на трубку PEX, и муфта прижимается для фиксации соединения. Нам попался короткоходный пресс Milwaukee M18 с пресс-клещами Viega PureFlow PEX (около 700 долларов за комплект, который легко найти для покупки) для выполнения этих соединений.Среди систем, требующих инструментов (а это все они, кроме нажимных фитингов), это самая быстрая система.

Но если действительно важен высокий расход, лучше использовать расширительные фитинги. Их часто называют «полнопоточными», потому что внутренний диаметр фитингов примерно такой же, как у трубок из PEX. Мы проверили три различные системы расширения: ASTM F1960 (обычно называемое расширением ProPEX), ASTM F2080 и EVERLOC + от Rehau. В этих системах трубки расширяются для размещения фитингов большого диаметра.У каждого свой метод усиления связей. F1960 использует кольца PEX-a для усиления; F2080 использует латунные компрессионные втулки; EVERLOC + представляет собой гибрид других, в котором используются компрессионные втулки PEX-a для усиления соединения. Электроинструмент для системы EVERLOC + хорошо спроектирован, адаптируется к ограниченному пространству и доставляет массу удовольствия в использовании, но к тому же дорог и недоступен для широкой публики (цены варьируются в зависимости от дистрибьютора, и его можно приобрести только в магазинах сантехники). Ручной инструмент Comboloc для соединений F2080 немного медленнее в использовании, и его так же трудно достать, если вы не сантехник, но сами соединения выглядят так, как будто они никогда не проткнут. Между тем, Milwaukee M12 ProPEX Expansion Tool, который мы использовали для соединений F1960, широко доступен и относительно недорог в отношении инструментов PEX — около 400 долларов за комплект — и работает как мечта.

Plus, ознакомьтесь с полной статьей Мэтта о подключении PEX в FHB # 272.

Старший редактор Патрик МакКомб тестирует электроинструменты от имени национальных изданий более 15 лет и регулярно встречается с производителями продукции, чтобы опробовать новые возможности.В серии Tool Tech Патрик рассматривает новейшие инструменты и материалы, обсуждает строительные технологии и демонстрирует проверенные временем методы для лучшего и более эффективного строительства дома. Подумайте о том, чтобы стать онлайн-участником, чтобы смотреть другие видеоролики Tool Tech.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Лучшие варианты обжимных инструментов для PEX для сантехнических проектов

Фото: amazon.com

Трубопроводы PEX становятся все более популярными среди домашних мастеров и профессионалов. Вместо использования дорогих медных трубопроводов, горелок и припоя вы можете создать водонепроницаемые соединения в этих пластиковых трубах с помощью зажимов и зажимов — соединения, которые являются быстрыми, простыми и доступными.

Однако для этих обжимов и зажимов требуются специальные инструменты. Чтобы обеспечить хорошее функционирование соединения, важно выбрать лучший инструмент для обжима PEX для вашего проекта. Если вы не знаете, как найти хороший инструмент, в этом руководстве рассматриваются особенности, которые следует учитывать при покупке лучшего инструмента для обжима PEX.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: IWISS F1807 Набор инструментов для обжима медных колец
  2. НАИЛУЧШИЙ ЧЕРНОК ДЛЯ КЛЮЧА: iCrimp Ratchet PEX Cinch Tool
  3. НАИЛУЧШИЙ КОМПАКТНЫЙ: IWISS Mping Tool Kit IWISS
  4. IWS-90 -РАЗМЕРНАЯ ГОЛОВКА: Apollo PEX Набор инструментов для обжима от ⅜ до 1 дюйма с несколькими головками
  5. НАИЛУЧШИЙ ДЛЯ МАЛОГО ПРОСТРАНСТВА: Угловая головка IWISS F1807 Инструмент для обжима труб PEX
  6. ЧЕСТНОЕ НАЗНАЧЕНИЕ: Угловая головка IWISS Combo Набор обжимных инструментов

Фото: amazon.com

Перед тем, как сравнивать инструменты для обжима PEX, рассмотрим немного информации о трубе PEX. PEX — это гибкий трубопровод, по которому можно транспортировать пресную воду, горячую воду, лучистое отопление и даже воду для спринклерных систем, что делает его очень популярным в жилых домах.

Эти пластиковые трубы работают одинаково, и большинство одинаковых соединений подходят для всех трех типов, но их состав и характеристики различаются. Следует понимать, что PEX A, B и C не указывают на сорт или качество трубопроводов PEX.Эти обозначения просто подразумевают производственный процесс, использованный для создания трубы.

PEX A

PEX A — самый дорогой тип PEX, обладающий некоторыми желательными свойствами. Во-первых, даже несмотря на то, что он поставляется в рулонах, PEX A будет сохранять свою новую форму после выпрямления, что упрощает установку через полости стен и полов. Однако у PEX A есть потенциал для выщелачивания большего количества химических веществ, связанных с производством, таких как толуол и метил-трет-бутиловый эфир (МТБЭ), в систему водоснабжения.Кроме того, он имеет более низкое давление разрыва, чем PEX B.

PEX B

PEX B может стоить вдвое меньше, чем PEX A, и эта цена имеет некоторые преимущества и недостатки. PEX B имеет более высокое давление разрыва, чем A, и химическое выщелачивание из трубы значительно менее вероятно. Однако он плохо разгибается и относительно легко изгибается, что может затруднить установку.

PEX C

PEX C не очень распространен, и домашние мастера вряд ли с ним столкнутся.Производственный процесс, используемый для создания PEX C, делает его относительно слабым по сравнению с PEX A и B. Он также менее устойчив к окислению, что означает, что PEX C изнашивается при нормальном использовании быстрее, чем A и B.

Ниже приведен список самых лучших. важные соображения, которые следует учитывать при покупке лучших инструментов для обжима PEX для создания водонепроницаемых соединений.

Сравнение обжимов и зажимов

При изучении инструментов из PEX ключевым моментом является наличие обжимов и зажимов .Обжимные кольца — это медные кольца, которые скользят по стыку; обжимной инструмент прижимает все кольцо к фитингу с зазубринами внизу. Медные зажимы более прочные, чем зажимы, но они более подвержены коррозии.

Зажимы представляют собой ленты из нержавеющей стали с небольшими штифтами и фиксирующими отверстиями. Зажимные инструменты сжимают ручку до тех пор, пока штифт не попадет в соответствующее отверстие, закрепив его на фитинге с зазубринами внутри соединения. Хомуты из нержавеющей стали проще в установке и с меньшей вероятностью подвержены коррозии, но они также намного тоньше, чем медные зажимы, поэтому их легче сгибать или разъединять.Инструменты, которые подходят как для обжима, так и для зажимов, встречаются редко, поэтому перед покупкой выберите один стиль.

Длина

Когда дело доходит до давления на обжим, длина лучше. Чем длиннее ручка инструмента, тем большее усилие пользователь может применить к обжиму или зажиму, требуя меньше усилий для создания идеального уплотнения. Ищите обжимной инструмент длиной не менее 11 дюймов. Поскольку инструменты с более длинными ручками могут быть немного неудобными, они могут потребовать большего обучения, чем инструменты с более короткими ручками.

Зажимы, как правило, легче закрепить и требуют меньше усилий, поэтому длина ручки не так важна.

Труба

Перед тем, как выбрать инструмент для обжима или зажима, обязательно выясните, для какого типа трубы он подходит. В то время как многие типы зажимных и обжимных инструментов подходят для сантехнических соединений, не все из них подходят для труб PEX.

Существуют инструменты, которые подходят как для медных труб, так и для труб PEX, но для них обычно требуются дополнительные губки или фитинги. Это может быстро стать дорогим, но для тех, кто много водит водопроводом, это может стоить вложений.Замена фитинга на зажимной инструмент занимает меньше времени, чем обработка медного соединения флюсом и припоем.

Вместимость

Не беспокойтесь о выборе инструмента для обжима PEX правильного размера. Поскольку он выпускается только нескольких размеров — 3/8, 1/2, 3/4 и 1 дюйм, — подойдет большинство зажимных или обжимных инструментов, изготовленных для PEX. Переключение между этими размерами обычно довольно просто.

Обжимные инструменты обычно имеют 1-дюймовые губки, которые могут обжимать 1-дюймовую трубу, но в их комплекты входят губки меньшего размера для работы с меньшими трубами.Чтобы зажать эти меньшие трубы, просто откройте 1-дюймовые губки и вставьте внутрь зажимные губки необходимого размера.

Зажимные инструменты часто подходят всем. Они скользят по ручке зажима и сжимают его, и эти ручки относительно универсальны по размеру.

Калибр

После выполнения сантехнических работ обнаруживать утечки или дефектные соединения — не лучший вариант. При обжиме PEX может быть сложно определить, есть ли хорошее уплотнение на глаз или наощупь. Чтобы гарантировать правильную работу каждого соединения, некоторые инструменты поставляются с манометрами.

Эти калибры имеют U-образные вырезы, предназначенные для определенных размеров труб. Чтобы использовать непрочный манометр, наденьте его на сустав. Проверьте это с нескольких сторон. Калибр должен проскользнуть через обжим примерно наполовину перед остановкой. Если он полностью проскользнет по обжиму или не проскользнет вовсе, соединение может иметь проблемы при повышении давления. Обжим либо недостаточно затянут, либо был установлен с неравномерным давлением, и теперь обжим имеет продолговатую форму.

Калибровка

Со временем зажимные и обжимные инструменты могут выйти из строя.Многократное приложение давления в ходе выполнения сантехнического проекта может немного растянуть губки, и в этом случае они снова вернутся. гаечные ключи, необходимые для их регулировки. Используйте эти манометры, чтобы определить, насколько далек от калибровки инструмент, и снова затяните его до идеальной настройки. Многие из этих инструментов имеют регулировку на обеих губках, что позволяет калибровать их для получения идеально круглого результата.

Датчик также может определить, не слишком ли затянуты губки, что также может легко привести к утечке.

Функция снятия

Многие из лучших зажимных инструментов PEX имеют функции удаления для отделения зажимов от трубы. Однако не ожидайте повторного использования этих зажимов или зажимов, поскольку в процессе удаления они либо порезаются, либо нарушается их целостность. Однако нижний фитинг должен быть полностью цел.

Чтобы снять зажим, переключите зажимной инструмент в режим резки.Затем наденьте губки на ручку зажима и сжимайте до тех пор, пока зажимной инструмент не прорежет ленту. Затем снимите зажим.

Для удаления обжимов требуется совершенно другой инструмент с лезвием для прорезания медных обжимов. В этом случае вырежьте соединение из системы, вставьте режущий инструмент в фитинг и сжимайте ручки, пока губки не прорежут медный обжим. Второй надрез на другой стороне обжима полностью разделит его.

Учитывая, что обжимные кусачки могут разрезать медь, важно не допускать попадания пальцев в губки.Хотя риск раскалывания меди и ее попадания в воздух минимален, рекомендуется использовать защитные очки.

Наши фавориты

Ниже приведены некоторые из лучших на рынке обжимных и зажимных инструментов для PEX. При сравнении этих продуктов учитывайте все важные аспекты, чтобы выбрать лучший инструмент для конкретного проекта.

Фото: amazon.com

Для тех, кто плохо знаком с водопроводом из полиэтилена PEX, рассмотрите полный комплект, например, набор инструментов для обжима медного кольца F1807 от IWISS.Этот комплект идет с обжимом; губки для труб диаметром 3/8, 1/2, 3/4 и 1 дюйм; труборез PEX; и инструмент для снятия обжима. Он также имеет манометр, работающий / не работающий, и гаечный ключ для калибровки обжимного устройства. Все это удобно упаковано в жесткий пластиковый чехол для переноски.

Кримпер, входящий в комплект IWISS, прост в использовании, адаптации и регулировке. Длинные ручки позволяют легко приложить достаточное усилие для обжима. Он также имеет откидные защелки для фиксации меньших губок во встроенных 1-дюймовых губках.Если калибр «годен / не годен» начинает намекать на плохое совмещение, обе губки имеют индивидуальные настройки, чтобы обеспечить идеальную посадку.

Фото: amazon.com

Те, кто предпочитает зажимы обжимам, могут подумать о добавлении инструмента iCrimp Ratchet PEX Cinch Tool на свой пояс для инструментов. Этот зажим подходит для PEX любого размера и поставляется с 30 зажимами, чтобы сразу приступить к работе.

Это устройство iCrimp удерживает челюсти на месте, открывая ручки для большего усилия. Говоря о рычаге, 11-дюймовые рукоятки iCrimp предоставляют достаточно.Он также может переключаться между зажимом и резкой — это один инструмент как для создания стыков, так и для их разделения.

Следует отметить, что инструмент iCrimp Cinch Tool нельзя откалибровать. Этот инструмент откалиброван на заводе и не требует регулировки во время использования.

Фото: amazon.com

Найти компактный обжимной пресс для PEX, который поместится в ящик для инструментов, но при этом обеспечит рычаг, необходимый для герметизации соединения PEX, непросто. Но для тех, кому нужен именно такой элемент, обратите внимание на инструмент для обжима труб IWISS-FAS Compact PEX. Этот обжимной пресс имеет конструкцию с высоким рычагом, которая позволяет пользователю прикладывать достаточное давление для идеального уплотнения, несмотря на его компактную 12,5-дюймовую конструкцию.

Этот набор для обжима PEX — больше, чем просто инновационный инструмент. Он также поставляется с губками, необходимыми для обжима труб диаметром 3/8, 1/2, 3/4 и 1 дюйм, а также резаком PEX, манометром, работающим / непроходимым, и жестким пластиковым футляром для его переноски. все.

Фото: amazon.com

В качестве мощного обжимного инструмента, который может справиться с большинством проектов по установке труб из полиэтилена PEX, стоит обратить внимание на набор инструментов для обжима с несколькими головками Apollo PEX.Этот набор инструментов поставляется с обжимным устройством, четырьмя наборами губок (3/8, 1/2, 3/4 и 1 дюйм), манометром, работающим / не работающим, и гаечным ключом для регулировки и калибровки. Губки меняются с помощью двух болтов с шестигранной головкой, к которым также подходит прилагаемый гаечный ключ.

Apollo обеспечивает множество рычагов для герметизации сантехнических соединений, что позволяет создавать усилие до 100 фунтов. Все компоненты аккуратно упакованы в пластиковый кейс для переноски, что позволяет хранить все в одном месте между проектами.

Фото: amazon.com

Одно из преимуществ фитингов PEX по сравнению с медными трубами состоит в том, что ремонт внутри стены намного проще и безопаснее, но до них все равно сложно достать и обжать. Уникальный дизайн IWISS F1807 позволяет пользователю справиться с любым обжимом на 1/2 или 3/4 дюйма даже в труднодоступных местах.

Обжимной пресс из этого набора поставляется со встроенными губками для труб диаметром 1/2 и 3/4 дюйма, а также резаком для труб и несколькими обжимными кольцами. Он также имеет манометр, работающий / не работающий, предупреждая пользователя о проблемах калибровки и потенциальных утечках.Все это оборудование хранится в жестком пластиковом футляре.

Фото: amazon.com

Иногда сантехнические проекты и ремонт становятся настолько сложными и ограниченными, что для выполнения работы требуются уменьшенные инструменты. Для подобных проектов обратите внимание на набор инструментов для обжима труб из PEX с комбинированной угловой головкой IWISS. Этот комплект из двух обжимных инструментов включает в себя 1/2-дюймовый обжимной инструмент и модель на 3/4-дюймовую, а также трубный резак из PEX, упакованный в одну из коробок для обжима.

Благодаря своим компактным размерам и губкам соответствующего диаметра, эти обжимные инструменты могут поместиться в некоторых труднодоступных местах.В отличие от большинства других обжимных инструментов IWISS, оба этих инструмента предварительно откалиброваны на заводе.

Вот некоторые из наиболее часто задаваемых вопросов об инструментах для обжима PEX и ответы на них. Просмотрите этот раздел для получения дополнительной информации, не упомянутой выше.

В. Какой PEX лучше всего использовать?

PEX B считается лучшей трубой из PEX. Он выщелачивает гораздо меньше химикатов и имеет более высокое давление разрыва. Недостаток в том, что с ним труднее работать.

В. Могут ли зажимы PEX выйти из строя?

Они могут выйти из строя, но обычно это происходит из-за человеческой ошибки. Если зажим наложен криво или неровно, он потечет.

В. Могу ли я обжимать PEX плоскогубцами?

Невозможно получить прочное, точное и герметичное соединение с помощью плоскогубцев, которые не могут оказывать равномерного давления по всей области обжима.

В. Могу ли я прокладывать PEX через балки перекрытия?

PEX может проходить через балки пола, стены с карнизами или почти в любом другом месте, где обычно проходит водопровод (согласно местным нормам).

В. Могу ли я подключить PEX к водонагревателю?

PEX не должен подключаться непосредственно к водонагревателю, но он может подключаться к медному стояку длиной 18 дюймов или более, идущему непосредственно от водонагревателя.

В. Каков срок службы трубы PEX?

PEX может прослужить более 100 лет. Хотя он не существует достаточно долго, чтобы подтвердить эту долговечность, долгосрочные испытания показывают, что он может прослужить столетие, прежде чем сломается.

Медь vs.Сравнение PEX и SharkBite

Сантехника долгое время была недоступна или, по крайней мере, трудна для среднего домовладельца. Реконструкция или ремонт сантехники означало бы использовать оцинкованные трубы или медные трубы и фитинги для систем водоснабжения — и то и другое сложно.

Затем появился PEX и связанная с ним фурнитура, и все изменилось.

Переход от гальваники и меди к PEX

Оцинкованная труба требует от пользователя усложнения техники соединения.Использование меди означает овладение тонким искусством запотевания медных фитингов (различных точек соединения колен и тройников, соединяющих медные трубы) с помощью горелки и припоя.

Несмотря на то, что оба навыка можно освоить, многие начинающие сантехники на этом не остановятся, предпочитая компетентную, но дорогостоящую работу профессионального водопроводчика.

С пластиковыми трубами PEX и фитингами с плотной посадкой или обжимными кольцами водопровод легко доступен водопроводчику-любителю. Не только магазины сантехники, но и местные домашние центры хорошо снабжены красочными трубами из PEX и всей этой блестящей медной трубой.

Что вам следует использовать? Лучше ли традиционные медные трубы, чем PEX и его простые в использовании фитинги?

Медная труба против трубы PEX

Медная труба

Медные трубы и фитинги есть в миллионах домов и используются до сих пор. Даже с появлением PEX многие профессиональные сантехники по-прежнему предпочитают использовать медные трубы. Медные трубы примерно на две трети дороже, чем PEX, их можно легко найти во всех магазинах бытовой техники и хозяйственных товаров. Более высокая стоимость меди в основном связана с ценой на медь в больших объемах.

Одна из сильных сторон медной трубы — ее предсказуемость. Поскольку медная труба так широко использовалась в течение столь долгого времени, ее долговечность и срок службы, а также ее склонность к возникновению точечных утечек являются известными величинами.

Труба PEX

PEX — это сокращенное название сшитого полиэтилена, сверхпрочных полужестких пластиковых трубок. Для удобства PEX бывает красного цвета для горячего, синего для холода и белого для любой температуры. Эти цвета используются только для облегчения установки продукта и последующего ремонта; они не придают трубе никаких температурных свойств.

Труба PEX может делать крутые изгибы без нагрева. Он может выдерживать высокое давление и высокую температуру. Одна из форм фитинга так же проста в использовании, как запрессовка трубы в фитинг. Другой тип фитинга более сложен, но не так сложен, как соединения с запотеванием на медной трубе. Во втором методе используются медные кольца, обжимаемые специальным инструментом на трубу и фитинг.

Ель / Эллен Линднер

Как работают фитинги из меди и PEX

Вставные или вставные сантехнические фитинги являются популярным типом фитингов из PEX и меди; SharkBite — популярная торговая марка фитингов с защелкой. С небольшим усилием труба проталкивается в фитинг и удерживается на месте с помощью крошечных зубцов. Фитинги с защелкой — единственный соединитель, который работает как с медной трубой, так и с трубой из полиэтилена.

Фитинги для меди

  • Медь
  • Вставная или вставная

Фитинги для PEX

  • Вставной или вставной
  • Обжимное кольцо

Смотреть сейчас: Как заменить медную трубу на PEX

Основы для медных труб

  • Recycled : Около половины меди, используемой в Соединенных Штатах, включая водопроводные трубы и фитинги, производится из переработанной меди, по данным торговой группы медной промышленности Copper Development Association, Inc.(CDA).
  • Более жесткий : гибкость PEX прекрасна, когда вы хотите обходить углы, но плохая, когда вам нужно пробраться к унитазу или раковине. Для этого нужно либо использовать медный патрубок, либо купить для него специальные фитинги из PEX.
  • Более термостойкий : PEX термостойкий и может даже использоваться для поверхностного отопления полов. Но для подключения к системам с высоким нагревом, таким как водонагреватель, вам необходимо выполнить последний запуск с помощью соединителей с медной или специальной оплеткой из нержавеющей стали.
  • Не выделяет токсичных паров : Как указывает CDA, PEX является пластиком, плавится и выделяет токсичные пары в случае пожара. Медь имеет гораздо более высокую температуру плавления и не выделяет токсичных паров.
  • Более дешевые фитинги : Если вы все же решите использовать медные фитинги, они будут дешевле, чем фитинги с защелкой. Например, полудюймовая медная напорная тройка будет стоить примерно в десять раз дешевле, чем сопоставимая футболка марки SharkBite.
  • Стоимость меди : Медная труба, полученная в результате проекта сноса, может быть продана, поскольку материал обычно достаточно ценен. Этого нельзя сказать о большинстве строительных материалов, снятых дома, и уж тем более о трубах PEX.

Основы труб PEX

  • Простота присоединения : С PEX вам не нужно учиться потеть суставами. Всего за несколько минут вы научитесь пользоваться системой. Или вы можете приобрести инструмент для обжима, в котором используются медные или стальные кольца, которые закрепляют PEX на латунных фитингах.
  • Легко резать : В то время как медь легко резать с помощью вращающегося резака для труб, PEX еще проще.Ротационный резак с лезвием бритвы позволяет быстро обработать PEX всего за несколько оборотов. Или, что еще проще, вы можете отрезать его ножницами.
  • Низкая стоимость : PEX значительно дешевле медных труб.
  • Гибкий : PEX диаметром в полдюйма может делать повороты радиусом 5 дюймов без применения тепла. На прямых участках у него есть умеренное пространство для маневра без радиальных опор.
  • Более дорогие фитинги : Фитинги из PEX не так дешевы, как медные.Пуш-фитинги намного дороже меди. Но даже использование латунных фитингов с зазубринами для вашего PEX все равно дороже, чем медь — примерно в три раза дороже.

Рекомендовано: PEX поверх меди

Ремонтники дома своими руками могут использовать трубу из полиэтиленгликоля поверх меди для большинства своих сантехнических работ. PEX прост в использовании и практически не требует обучения.

С медью любителям будет трудно паять соединения. Учитывая тот факт, что большая часть коррозии медных труб происходит вблизи стыков, это не тот аспект вашей сантехники, который вы хотите ошибиться.Соединения PEX почти надежны.

Выбор соединителей PEX

PEX вместо меди для многих водопроводчиков-любителей предрешен. Но более сложный вопрос заключается в том, следует ли использовать вставные соединители или соединители с зазубринами и зажимами?

На протяжении большого проекта по водопроводу, такого как замена водопровода в доме, зазубрины обжимные / зажимные соединители сэкономят вам значительные деньги, даже с учетом первоначальных вложений в инструмент для обжима / зажима.

Если ваше рабочее пространство ограничено, штуцеры с защелкой легче прикрепить, чем гофрированные или зажатые зазубрины, из-за пространства, необходимого для работы с инструментом.

Если вы нервничаете по поводу плотных соединений, вам помогут вставные фитинги, но они не обязательно надежны. Попадание PEX или меди в фитинг может быть затруднительным. Удивительно, но PEX труднее проткнуть и удалить, чем медь.

Как создавать плотные соединения с плотной посадкой

Уловка для обеспечения плотного и долговечного соединения для вставных фитингов на медных или полиэтиленовых трубах:

  1. Обрежьте конец трубы под прямым углом (угол 90 градусов)
  2. Удалите заусенцы на медной трубе
  3. Отметьте на трубе предполагаемую глубину несмываемым маркером
  4. Надавите с усилием, решительно
  5. Не тяните назад; толкать только в одном направлении

Типы фитингов и систем соединения PEX

* Основной или единственный используемый материал. Латунный сплав, наиболее часто используемый в фитингах из не содержащего свинца PEX, — это C46500 или EcoBrass. Под полисплавом понимается PPSU (полифенилсульфон) во всех обжимных и расширительных фитингах и другие сплавы для фитингов нажимного типа (John Guest и Watts).
** Только Viega FostaPEX.
+ Ценообразование по шкале от 1 до 5 (от самой низкой до самой высокой) на основе средних значений по сравнению с несколькими поставщиками.


Обжимные фитинги PEX
Фитинги обжимного типа являются наиболее распространенным и доступным типом фитингов из PEX, и их можно найти в большинстве домов снабжения, магазинах товаров для дома и интернет-магазинах.Обжимные фитинги из латуни
PEX производятся в соответствии со стандартом ASTM F1807. Обжимные фитинги из полимерного сплава PEX производятся в соответствии со стандартом ASTM F2159.
Оба типа совместимы со всеми типами (A, B, C) и марками трубок PEX и могут быть установлены одним из следующих методов: Метод обжима
: требуется обжимной инструмент PEX и медные обжимные кольца (также изготовленные в соответствии с ASTM F1807 )
Метод зажима (Cinch): требуется инструмент PEX Clamp (Cinch) и зажимы из нержавеющей стали (Cinch) (изготовленные в соответствии с ASTM F2098).

Нажимные фитинги из PEX
Фитинги Push-Fit или Push-To-Connect — единственные, для которых не требуются инструменты или кольца из PEX для соединения с трубкой. Специальный композитный механизм надежно фиксирует и герметизирует трубу, предотвращая ее протекание или выпадение из фитинга. Пресс-фитинг можно отсоединить от трубки с помощью разъединительного зажима или инструмента.
Эти фитинги могут быть изготовлены из латуни или полимерного сплава и совместимы со всеми типами PEX, как и все трубопроводы из CPVC и меди.

Расширительные фитинги из PEX
Все фитинги расширения можно разделить на (2) основные группы:
1. Система расширения Uponor (Wirsbo) ProPEX: расширительные фитинги собственной разработки + расширительный инструмент + втулки из PEX. Фитинги из латуни и поли, изготовленные в соответствии со стандартом ASTM F1960.
2. Система расширения Rehau RauPEX: расширительные фитинги собственной разработки + расширительный инструмент + компрессионный инструмент + латунные втулки. Фитинги изготовлены по стандарту ASTM F2080.
Фитинги расширительного типа могут использоваться только с трубками PEX-A и не совместимы с другими типами трубок PEX.

Компрессионные фитинги PEX-AL-PEX
В отличие от большинства других методов, метод подключения PEX-AL-PEX не требует инструмента PEX. Конструкция компрессионного фитинга включает разрезное уплотнительное кольцо и гайку, используемую для затягивания трубы PEX-AL-PEX и фиксации ее на фитинге. Компрессионные фитинги PEX-AL-PEX можно определить по (2) резиновым уплотнительным кольцам над зубцами фитинга.

Пресс-фитинги из PEX
Пресс-фитинги Viega PEX устанавливаются с помощью пресс-инструмента из PEX, и для облегчения монтажа на них уже предварительно установлены пресс-втулки.Они работают со всеми трубками Viega PEX (включая FostaPEX), а также со всеми другими марками и типами (A, B, C).
Пресс-фитинги Watts и Uponor предназначены для использования только с трубками PEX-AL-PEX (любой марки).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
