Что означает стрелка на керамической плитке: Стрелка на обратной стороне керамической плитки. > % – Что значит стрелка на тыльной стороне плитки?

Стрелка на обратной стороне керамической плитки. > %

На тыльной стороне большинства керамических плиток заметен отпечаток  стрелки. Зачем она нужна? Инструкции производителей керамики по этому поводу я не нашел. Поэтому, ниже мои фантазии по этому вопросу.

“Если звезды зажигают, то это кому-то нужно”. Какую роль при облицовке, играют  знаки на обратной стороне плиток?



Стрелка на плитке



Стрелка  помогает сориентироваться с направлением рисунка.



Попадаются  плитки, на лицевой части которых, нанесен хаотичный, трудно различимый  рисунок.  При укладке первых трех экземпляров вразнобой (без соблюдения одного направления для рисунка) различий не видно. Но после завершения отдельного участка, картина проявляется. Отдельные кафельные плитки, уложенные с рисунком в другом направлении, несколько выделяются.



Стрелка на плитке и трудно различимый рисунок



Или другой случай. В пачку   упаковано плитку  трех  типов  хаотичного  рисунка. Сама идея дизайна   с таким рисунком предполагает укладку ее  вразнобой, без соблюдения какого либо правила рисунка. В подобных ситуациях замысел художника необходимо принять. И укладывать кафель без привязке к стрелке. Хотя и в этом случае соблюдение одного направления даст своеобразную гармонию в рисунке.

Если ориентироваться при облицовке только на рисунок – возможны частые ошибки. Рисунок (особенно хаотичный) – плохой ориентир в облицовочных работах. Постоянное мелькание, трудно отличимых очертаний,  приводит  к “замыливанию глаза”.

По этому вопросу попалось и другое мнение. Имеет право быть.



Раскладка плитки по стрелке и хаотично



Для данного примера это не столь заметно и актуально. У плитки длина и ширина различные. Ошибиться не возможно. Другое дело когда плитка квадратная. Тогда при укладке вразнобой, рисунок на одних плитках направлен вдоль стены, на других – поперек. Даже при наличии 3-4 рисунков в пачке, это бросается в глаза.





Привычка выкладывать стрелкой вверх или вниз –  надежный способ не ошибиться. Укладка пачки с плитками во время работы сразу  в правильном направлении – гарантия соблюдения рисунка. В этом случае срабатывает автоматизм движений на подсознательном уровне. Отпадает необходимость каждый раз всматриваться в рисунок.



Другой тип стрелки



Все приведенные выше рассуждения о соблюдении одного направления для рисунка, справедливы  для внимательного глаза.  Большинство (90% ) – такие детали не замечают.

Существует  мнение, что укладка по стрелке дает правильную и ровную укладку. Якобы,  если  заводская форма с дефектом, то это искривление  одинаково  для всех плиток и они более правильно ложатся . Это спорное  утверждение.

В противовес этому  существует утверждение, что если плитку ложить в шахматном порядке ( меняя направление стрелки через плитку), то это компенсирует “трапециевидность” плитки. Это может сработать в отдельном случае, но принимать за правила эти утверждения трудно.



На некоторых недорогих изделиях  стрелки нет. В таком случае ориентиром могут служить любые знаки и надписи.



Примерно то же мнение о назначении стрелки на обратной стороне плитки, но другого мастера в его видеоролике:



В любом правиле есть исключения. Следующий ролик про случай, когда укладка плитки по стрелке нарушает гармонию в облицовке.









Смотреть на тыльную сторону плитки при укладке, привычка не только наших плиточников:





Что значит стрелка на тыльной стороне плитки?

На производстве стрелка влияет на направление смены штампа при опрессовке. Но как влияет эта стрелка на наш рабочий процесс и как это применимо? Если мы облицовываем поверхность плиткой, которую в ручную перемешали, стрелка поможет нам правильно сформировать рисунок. Или в другом случае, стрелка поможет соблюсти тот порядок, который изначально заготовлен производителем.

Применение стрелок на практике

На практике такой способ помогает в работах с большим объемом плитки, когда визуально трудно определить правильное положение рисунка плитки из-за усталости мастера или “замыливания” глаза одним и тем же изображением. В результате, только на следующий день приходя на объект мы видим, что несколько плиток приклеены не в том положении. Поэтому, такая жесткая привязка к направляющим стрелкам поможет не допустить ошибок в процессе работе. Также, выбирая качественную керамическую плитку и декор можно избежать заводских ошибок в рисунке или геометрии плитки.

Как же всё-таки правильно определить направление стрелок при облицовке? Для этого нужно сделать раскладку плитки (просто из коробки на пол) в таком порядке в котором мы (или заказчик) хотели бы видеть в конечном итоге. На следующем этапе, берем одну стрелку за ориентир и выставляем последующие плитки относительно этого ориентира, т.е. в одном направлении.

На плитке отсутствует стрелка

Что делать в тех случаях, когда на керамической плитке нет стрелки?

• Кроме стрелок нанесены буквы или цифры, можно обращать внимание на них.



• Если работает не один человек, а двое или больше, где один наносит клеевой раствор, а другой клеит на стену, в таком случае, перед нанесением клеевого раствора следует начертить отметку, которая и послужит опознавательным знаком и поможет позиционировать плитку нужным образом.



Надеемся мы раскрыли подробности работы со стрелками на керамической плитке и керамограните. Спасибо за внимание, до встречи на страницах нашего строительного блога!

Стрелки на плитке керамической зачем

Уложить керамическую плитку на бетонный пол без отделки можно несколькими способами – мы рассмотрим самый удобный и надёжный метод…

Стрелки на плитке керамической зачем мы узнаем совсем скоро. Вообще напольная керамическая плитка отделочный материал обладающий уникальными огнеупорными и влагостойкими свойствами. Обладая устойчивостью к влаге и долгим сроком службы, напольная плитка кроме всего прочего обладает еще одним преимуществом — устойчивостью к повреждениям при механическом воздействии. Покрыть полы керамической плиткой, не обладая специальными знаниями не так сложно как может показаться в начале. Толщина керамической плитки для пола с клеем также влияет на долговечность отделки – чем толще плитка тем дольше она прослужит.

Точные характеристики и размеры – толщина напольной и настенной плитки таблица

Таблица для расчета толщины плитки для стен и пола

Требования к керамической плитке

Используемая плитка должна быть из одной партии – это исключит возможность расхождения по цвету. Приступая к покупке требуемого количества плитки следует прибавить 10% – это позволит гарантированно закончить укладку и избежать необходимости докупать плитку в дальнейшем. Чтобы удобнее было подбирать сочетания плитки по цвету и рисунку нужно составить и начертить схему укладки. Приступая к укладке плитки следует позаботиться о покупке нужных инструментов и запастись всеми необходимыми материалами.

Этап 1 – подготовка пола к отделке

Составив схему и подготовив все необходимое для работы, очищается и высушивается поверхность пола, где производится укладка. Приступая к укладке керамической плитки, необходимо замерить и убедиться в том, что поверхность пола ровная, и обработать ее несколькими слоями грунтовки. В случае обнаружения неровностей, приступают к выравниванию поверхности, самовыравнивающейся смесью для пола, состоящей из гипса или цемента, наполнителей и пластификаторов. Разведенная до жидкого состояния, смесь равномерно растекается и застывая выравнивает поверхность. Стрелки на плитке керамической зачем? Дело в том, что они обозначают направление и помогают сориентироваться в направлении рисунка.

Этап 2 – нанесение разметки

Чтобы плитка легла красиво, на поверхность пола необходимо нанести разметку в соответствии со схемой укладки и по ней осуществлять укладку. Сделав отступ от стены и используя шпатель, намазать плиточным клеем поверхность пола. Положить плитку и крепко прижать к полу. Установка крестиков из пластмассы поможет контролировать расстояние между плитками, для образования ровных швов.

Укладку плитки на одном уровне, следует контролировать с помощью уровня и регулировать с помощью наложения клея. Завершая укладку, следует заделать пустое пространство, где делался отступ. Для этого отмеряют и отрезают с помощью плиткореза нужный размер плитки.

Этап 3 – заделывание швов

После того, как плиточный клей высохнет и затвердеет, приступают к заделыванию швов, образовавшихся при укладке между плитками. Используя специальный скребок, начинают тщательно промазывать швы специальной затиркой. Оставшееся количество затирки, необходимо стереть влажной губкой, сразу после заделывания шва, пока она не засохла. После того, как затирка высохла, необходимо протереть поверхность плитки с помощью сухой тряпки для того, чтобы убрать лишнюю затирку и следы от нее. Толщина керамической плитки не должна вводить в заблуждение – для толстой плитки швы промазываются в таком же объеме как и для тонкой. Стрелки на плитке керамической зачем мы теперь знаем.

После высыхания пол можно мыть водой, не опасаясь повреждения плитки. При правильной укладке и должном уходе напольная плитка прослужит много лет.

Красивый интерьер – это результат тонкого расчета, в том числе, и толщины плитки

Толщина керамического плиточного покрытия являет собой важнейшую характеристику любого помещения. Именно толщина плитки влияет не только на эстетическую составляющую, но и напрямую на практическую . В этом материале мы рассмотрим важнейшие аспекты, которые акцентируются при выборе толщины плитки керамической…

Следует сразу отметить тот факт, что у плитки может быть абсолютно различные показатели толщины. Обычно самой громоздкой представляется напольная керамическая плитка, а плитка для стен – соответственно, самой тонкой. Выбирая керамическую плитку в то или иное помещение необходимо учитывать тот факт, что ее толщина напрямую связана с двумя параметрами – предельно возможная нагрузка и в широком смысле этого слова проходимость. Некоторые виды керамической плитки могут быть непригодны для уличного использования, например, тонкая керамическая плитка вряд ли прослужит долго в условиях улицы. Толщина плитки в этом случае (для уличного использования) должна составлять около двадцати пяти миллиметров. Кстати, на улице лучше всего использовать не обычную керамическую плитку, а ее усиленный вариант – речь идет о керамограните.

Кстати, стрелки на плитке керамической зачем есть и другие объяснения – некоторые говорят, что они предназначаются чтобы видеть направление укладки.

Итак, толщина керамической плитки для пола с клеем, таким образом, является важнейшим фактором, который определяется следующими составляющими:

• Общее количество затраченного клея
• Размеры керамической плитки
• Количество свободного места
• Общий уровень нагрузки
• Цена керамической плитки
• Крепость основания
• Тип керамической плитки

Толщина плитки представляет главной характеристикой любого облицовочного кафеля. Толщина керамической плитки для пола с клеем если это керамика для жилых помещений должна составлять значение в диапазоне от четырех до десяти миллиметров. По другому дело обстоит с мозаикой – это скорее исключение из вышеозначенного утверждения. Толщина керамической плитки-мозаики может составлять около двух или трех миллиметров – именно поэтому она гораздо уязвимее перед физическим воздействием, даже по сравнению с классическим кафелем.

Правильно уложенная плитка не должна выделяться на фоне стены

Чем больше и тяжелее керамическая плитка тем она прочнее и надежнее, соответственно. Стрелки на плитке керамической зачем – некоторые говорят, что они сделаны исключительно для плиточника, чтобы последний видел направление рисунка даже с тыльной стороны. Вернемся к толщине. Если речь идет о стандартных элементах, то он должна составлять девять миллиметров. Девяти миллиметровая керамическая плитка идеально подойдет для жилых интерьеров. А вот для отделки, например, печи, необходимо выбирать еще более толстые варианты. Какие же керамические плитки существуют?

Выделим четыре основных вида керамической плитки:

1. Усиленный кафель – его толщина может составлять значения вплоть до двадцати шести миллиметров
2. Классическая керамическая напольная плитка – ее толщина может находится в диапазоне от шести до одиннадцати миллиметров
3. Облегченный керамогранит (иногда его называют просто тонким) – толщина керамической плитки для пола с клеем в этом случае обычно составляет около пяти миллиметров
4. Классический керамический гранит – толщина его в диапазоне от восьми до четырнадцати миллиметров

Кроме всех перечисленных вариантов существует особая керамическая плитка, которая изготавливается специально для производственных цехов. В таких помещениях толщина плитки может составлять значение свыше двадцати трех миллиметров. Стрелки на плитке керамической зачем – чтобы было удобнее плиточнику!

Следует отметить тот факт, что во время облицовки необходимо рассчитывать общий уровень толщи – другими словами толщину плитки вместе с клеем. Толщина нанесения клея рассчитывается исходя из размеров керамической плитки – чем он больше тем, соответственно, больше понадобится клеевого состава. Излишнее количество клея недопустимо – в таком случае он не будет схватываться, а лишь начнет расслаиваться. Чтобы склеить стандартный элемент понадобится раствор толщиной в диапазоне от четырех до восьми миллиметров. Только качественный и надежный клей способен удержать на месте керамическую плитку на долгие годы. Можно приобрести специализированный клеевой состав. Стрелки на плитке керамической зачем мы теперь знаем точно.

Уложить плитку на круговой лестнице бывает непросто

Отделку подбирают с учетом всех вышеперечисленных особенностей – только в таком случае она прослужит много лет. Следует отметить тот факт, что устанавливать слишком толстую и громоздкую плитку также не следует – она будет создавать чрезмерную нагрузку на облицовку. В конце предлагаем видео о том как рассчитать слой клея на который следует укладывать керамическую плитку:

Укладка напольной плитки, рекомендации

В предыдущих рекомендациях мы поделились необычными способами, опубликованными в том числе в статье подготовка настенной плитки для укладки на углы. В продолжение темы, здесь мы расскажем о эффективных приемах по облицовке пола керамогранитом.

При написании материала мы постарались точно воспроизвести весь цикл укладки напольной плитки с пошаговым фоторепортажем с объекта наших работ.

По пожеланию заказчика, облицовка пола производилась по диагонали, хотя углы стен были выровнены под 90 гр. Обычно в таких случаях укладку выполняют вдоль стен, что позволяет существенно сократить расход материала и время работ, но все же диагональная укладка имеет свою привлекательность в виде особой, так сказать, внешней эстетики вкупе с правильно подобранной плиточной затиркой.

Подготовка к облицовочным работам

Прежде всего необходимо подготовить прочное основание для укладки напольной плитки. В классическом варианте для этих целей заливают бетонную стяжку по заранее установленным маячковым профилям. Последние служат для точного выравнивания стяжки по горизонту.

На следующем этапе, после высыхания стяжки в течении не менее недели, территорию под напольную облицовку нужно очистить от пыли с помощью пылесоса или банального веника. Затем тщательно загрунтовать грунтовочной пропиткой. Например, универсальным грунтом «Глимс» («Glims — Grunt»), прекрасно подходящего для обыспыливания и хорошего сцепления плиточного раствора с поверхностью бетонного основания.

В период просушивания загрунтованного основания стоит заняться калибровкой плитки. Это нудная, но нужная работа, которая поможет в дальнейшем не отвлекаться от укладки.

В чем заключается калибровка?

На изображении показана обратная сторона напольного керамического гранита (керамогранита)

Как мы видим, здесь присутствуют условные обозначения, подчеркнутые красными кружочками:

1. Цифра «3» предупреждает, что в данной модификации напольного керамогранита присутствует разная по размеру (калибру) плитка с разницей до 1,5 мм в большую или меньшую сторону от указанного на фабричных упаковках номинала. Обычно в таких случаях в одной партии присутствуют два различных калибра под номерами «2» и «3» в количественном соотношении 1 к 3.
   Все это связано с коварными особенностями основного сырья для производства керамической настенной и напольной плитки — глины, меняющей свои физические свойства при производственном обжиге.
   По сей день даже ведущие компании — производители пытаются «приручить» особенности глины, разрабатывая новые уникальные технологии для получения облицовочной продукции запланированного калибра. Но на выходе, как мы наблюдаем, пока получается разнокалиберная плитка, которая и попадает в итоге под заводской штамп с обозначением того или иного калибра.
2. Стрелка — означает направление укладки. Очень важный момент, если на лицевой стороне присутствует имитация фактуры камня или рисунок.
3. Снежинка — условное обозначение морозоустойчивой керамики, пригодной для укладки на неотапливаемых территориях.

Если же вы не столь щепетильны в таких тонкостях, то на калибровку, а также на нижеследующие рекомендации не стоит тратить свое время.

Особенности плиточного раствора

Прежде чем перейти к подробному описанию укладки напольной плитки, стоит обратить особое внимание на физические свойства плиточных клеевых растворов на основе цемента, имеющие общую особенность в процессе застывания. На фото показан схематичный разрез напольной укладки.

Как видно из рисунка, с левой стороны обозначена плитка с застывшим плиточным раствором, с правой — свежеуложенная.

В процессе застывания свежего плиточного клея, происходит следующее:

Влага левостороннего крайнего участка клеевого слоя начинает активно поглощаться застывшим раствором, в то время как открытая часть с правого края при меньшей потере влаги быстро заветривается и покрывается коркой застывшего раствора, благодаря чему и происходит «усадка» на 1 мм (стрелка посередине) левого края свежеуложенной напольной плитки по отношению к другой на застывшем растворе.

Таким образом на поверхности напольной облицовки образуются заметные на ощупь «ступеньки», знакомые каждому наблюдательному плиточнику. Описываемый процесс можно избежать только на небольших площадях укладки, как, например, в ванной, туалете, на балконе, где при грамотном планировании плиточные работы можно выполнить за один день.

Что касается больших территорий, подразумевающих напольную укладку не за одну смену, то здесь мы рекомендуем простой, но очень эффективный способ, надежность которого неоднократно проверена на многих наших объектах.

Точная укладка напольной плитки

На фото 1 показан фрагмент распределения клеевого раствора методом «под гребенку» перед укладкой напольного керамогранита.

Необычность рассматриваемого способа заключается в том, что кроме плиточного клея на основе цемента «Флизенклебер» («Fliesen») здесь используется гипсовая смесь «Ротбанд» (Rotband»), предназначенная для штукатурных целей.

На нашем примере плиточный раствор играет свою главную роль по защите напольной облицовки от нагрузок. Гипсовый же раствор распределяется только на углах контура плитки и, как видно на изображении, выполняет функции фиксатора напольной плитки на заданном месте и высоте, так как схватывается в течении 30 мин. Дальнейший цикл застывания основного клея на цементной основе не оказывает никакого влияния на плитку. В отсутствие «Ротбанда» можно использовать гипсовые шпаклевки «Пуфас», «Унифлот», имеющие общие характеристики к быстрому затвердеванию.

Единственное, что нужно учитывать — замешивать гипсовый раствор следует небольшими порциями на каждую партию укладки, состоящую из четырех — пяти плиток.

Способы визуального контроля

Для достижении высокого результата по укладке напольного керамогранита необходим визуальный контроль, который производится с помощью метрового отрезка трапециевидного правила, как показано на изображениях 2 и 3.

В целях более точного контроля рекомендуется использовать направленный свет от прожектора (фото 4), установленного напротив участка плиточных работ.

Также, обязательным условием для контроля горизонта напольной укладки является применение строительного уровня. Здесь следует обратить внимание на правильное месторасположение инструмента во время проверки горизонта на определенных участках, как показано на фото 5, 6 и 7.

Проверка горизонтальной укладки методом, показанном ниже на фото 8 нежелательна в связи с тем, что абсолютно ровной лицевой плоскости как у напольной, так и у настенной керамики в принципе не существует. Производителями выпускается плитка с выпуклой и вогнутой формой в той или иной степени. В этом легко убедиться, если к внешней стороне любой плитки приложить по диагонали строительный уровень и посмотреть на просвет. Поэтому по ходу укладки следует проверять прежде всего соотношение угловых участков, от которых и зависит целостность и выравненность всей облицованной территории.

Контроль горизонта напольной укладки

Следует периодически осуществлять контроль за качеством укладки напольной территории при помощи трехметрового трапециевидного правила, накладывая его на поверхность облицовки в разных направлениях, как на примере фото 9. Такая мера предосторожности поможет своевременно обнаружить возможное уклонение от заданной горизонтальной плоскости, особенно важной на участках под установку мебели и дверей.

О чем следует помнить

Во избежание возможного сдвига недавно уложенных плиток, а это иногда случается, по ходу укладочных работ нужно фиксировать каждые три-четыре плитки 2-ух или 3-ех метровым правилом, с его последующим сдвигом при каждой новой партии укладки, как на изображении 10.

Также следует помнить о том, что любому строительному процессу всегда сопутствует наличие пыльной взвеси, постоянно оседающей на все поверхности. Поэтому основание под укладку грунтовать следует ровно столько квадратных метров, сколько планируется выполнить за один день (фото 11). В противном случае возможен риск отслоения плитки вместе с раствором спустя 2-4 месяца после завершения всех работ.

Этот принцип по нанесению грунтовочных составов касается, кстати, всех областей строительно — отделочных работ.

Другие советы по укладке плитки

Следующие материалы по укладке и точной обрезке керамогранита на порожках, соединении плитки с другими напольными покрытиями, а также другие статьи по теме смотрите в рекомендациях:

Все статьи

Всё, что вы хотели знать о плитке, но боялись спросить — Strelka Mag

За последние два года каждый хоть раз видел, как новая плитка, которая вчера ещё безупречно лежала на благоустроенной улице, сегодня просела или вздулась, раскололась напополам или валяется рядом. При этом можно считать, что, по сравнению с прошлым годом, эта зима для плитки проходит удачно благодаря новой технологии укладки. Но окончательно это станет ясно, когда закончатся холода. Strelka Magazine разобрался, какие беды случаются с покрытием улиц и кто должен отвечать за то, чтобы плитка лежала ровно.



ПОЧЕМУ ПЛИТКА МОЖЕТ ПОПЛЫТЬ ЧЕРЕЗ МЕСЯЦ ИЛИ ДАЖЕ ДЕНЬ?

Если улицу просто засыпать землёй, выровнять и положить плитку, то к весне она неминуемо пойдёт волнами: накопившаяся влага сделает своё дело. Чтобы такого не случалось, под плитку укладывают многослойный «пирог» из нескольких материалов, в том числе щебня и песка. Его состав зависит от климатических условий, температур и свойств грунта, который заранее исследует специализированная организация по производству инженерно-геодезических изысканий. Для этого ещё до начала работ они берут пробу почвы и готовят подробный отчёт.

Правильно сделанный пирог гарантирует долговечность плитки. Однако контрольную проверку она проходит, когда температура «переваливает через ноль» — вода превращается в лёд и обратно. Если в устройстве пирога были допущены ошибки, то скачки температуры могут стать критическими. В погодных условиях центральной России, где в течение зимы и осени температура может варьироваться от минуса к плюсу и обратно, это особенно актуально.



ТАК СЛОЖНО СДЕЛАТЬ ПРАВИЛЬНЫЙ ПИРОГ?

Нарушение технологии — одна из главных причин, по которой всё идёт не так, как надо. Например, рабочие могут положить грунт без утрамбовки, потому что его необходимо обрабатывать каждые 20–30 сантиметров, чтобы он не набрал воды и не вздулся или, наоборот, не просел. Глубина ямы зачастую два метра, и утрамбовка превращается в долгий процесс, а сроки поджимают. Со спешкой связана неприятная история в Нижнем Новгороде, где новую плитку положили чуть ли не на старую, пропустив рекомендации по изготовлению пирога. Плитка отвалилась уже на следующий день. В целом такие случаи, когда огромные площади приходят в негодность, всё-таки редкость: работы контролируют множество инстанций и ведомств на разных уровнях.



НО ВЕДЬ ПЛИТКА ВСЁ РАВНО ЛОМАЕТСЯ СНОВА И СНОВА?

Кроме перепадов температуры и неправильно выполненного пирога, с плиткой могут произойти и просто неприятные случайности. Плитку могут просто запачкать. Компании, которые устанавливают свет, используют, как правило, старую технику, которая заливает маслом всё вокруг. После этого плитку невозможно отмыть, остаётся только заменить.
​
Кроме того, плитка кладётся на песчано-цементную смесь — почти как песок, которая моментально застывает при добавлении воды. Цементно-песчаная смесь должна соответствовать ГОСТам как и все остальное. Если с ней что-то не так, плитка начнет выпирать, а то и просто треснет со времнем.

В любом случае у подрядчика, который исполнял контракт, есть гарантийное обязательство: всё доделывать и ремонтировать в течение пяти лет. Он сам заинтересован сделать хорошо, а средства на устранение недостатков закладываются в смету.

Когда холода закончатся, на всех московских улицах, которые отремонтировали осенью, начнут переделывать всё, что отлетело и надломилось, не сумев пережить зиму. Относительно прошлого года зима 2017-го для плитки прошла удачнее. Во многом за счёт того, что в этом году пирог сделали крепче: в его состав включили дополнительный слой из цементно-песчаной смеси, армированный металлической сеткой.



КТО ОТВЕЧАЕТ ЗА ТО, ЧТОБЫ ОШИБОК НЕ БЫЛО?

До начала строительства специалисты КБ Стрелка анализируют экономику улиц, объединяя все данные в техзадание. Там учитывается, например, то, как новая улица будет влиять на город, много ли там магазинов, гуляют ли дети. Потом ТЗ передают архитекторам, а в регионах — местным архитектурным бюро, чтобы те разработали дизайн-проект. Его ещё раз согласовывают с КБ и затем с администрацией города. Если всё сделано как надо, проект отправляется на следующий этап.

Городской департамент по благоустройству объявляет тендер на главного проектировщика, который окончательно адаптирует концепцию архитекторов к реалиям и финансовым возможностям города и составляет ПСД (проектно-сметную документацию), толстую папку документов с чертежами и сметами. Второй тендер, который проводит департамент, — на строительно-монтажные работы. На этом этапе выбирается строительная компания, в том числе компания, которая будет класть плитку. Когда всех выбрали, начинается стройка.



КТО ЗА КЕМ СЛЕДИТ?

За тем, чтобы главная идея всей концепции не нарушалась, следят авторы дизайн-проекта. На место стройки традиционно приезжают архитекторы, которые разрабатывают ПСД и иногда архитекторы КБ Стрелки. Между последними и городом нет никаких официальных отношений, поэтому их замечания носят рекомендательный характер. В случае с Нижним Новгородом архитекторы КБ Стрелка несколько раз приезжали на объект, после чего вместе с местными авторами дизайн-проекта написали примерно 420 страниц замечаний, но строители их не учли.

Ещё один уровень контроля — технический, со стороны заказчика, которому важно, чтобы пирог под плиткой уложили правильно. И последний уровень надзора — государственный. Тут должны следить за тем, чтобы деньги расходовались по плану, всё было законно и безопасно.



КУДА ЖАЛОВАТЬСЯ, ЕСЛИ Я ЗАМЕТИЛ БОЛЬШУЮ ТРЕЩИНУ?

Предполагается, что, если с плиткой что-то не так, местные жители могут пожаловаться на портале mos.ru в разделе «Объединение административно-технических инспекций». Во время летних работ ссылку указывали прямо на строительных заборах. Нужно было сфотографировать проблему и описать, что надо отремонтировать. Дальше запрос отправлялся в соответствующий поломке департамент.

В случае с плиткой заявка уходит в Департамент капитального ремонта. Ответное письмо должно прийти в течение тридцати дней. Там будет указано, сколько времени займёт ремонт и когда он начнётся. За это время департамент оповестит Технадзор, который контролировал благоустройство улицы изначально и который будет следить, чтобы строители всё починили. В госконтракте прописывается срок, в течение которого Технадзор отвечает за ремонт. Как только срок закончится, все повреждения и неполадки будет устранять город из своего бюджета, поэтому плитка покупается с запасом — 10% от общего количества. У Москвы сейчас хранится запас плитки всех типов и размеров, которую использовали за последние два года, чтобы потом ремонтировать тротуары своими силами. Это касается только стандартных решений. Индивидуальная кладка, как, например, кадки, которые обрамляют деревья, довольно дорогие. C запасом такую плитку не покупают, поэтому если её повредят, то заменить уже не смогут.

Если на улице стоят морозы, то ожидать, что в ответ на жалобу тут же приедут строители, не стоит. Плитку нельзя менять при минусовой температуре. Кроме того, нельзя просто достать сломанную плитку, засыпать песком и положить новую. Строителям придётся снова переделывать пирог и снимать несколько плиток вокруг. Это займёт всего несколько часов, но ради одной трещины службы обычно не приезжают на место, потому что нужно заказывать материалы и вызывать машину. Должно поступить несколько замечаний на всей улице. При этом, если жалоба об одном и том же нарушении приходит больше трёх раз, к делу подключится следственный комитет. Он начинает проверку того, почему недостаток всё ещё не устранили.

В регионах единственная возможность пожаловаться на состояние дорог — интернет-сервис «Рос.ямы», который действует по тому же принципу, но посвящён скорее пробоинам на проезжей части, чем на тротуарах. О нём в регионах мало кто знает: число занесённых в реестр российских ям колеблется около пяти тысяч, очевидно, что по факту они исчисляются миллионами.



Может, тогда легче закатать всё асфальтом?

Срок службы плитки от 50 до 70 лет. Это в пять раз больше срока службы асфальта, тем более, что в российском климате асфальт вообще живёт два года. Кроме того, плитка — штучный материал, в случае чего улицу фактически можно разобрать, перекопать и положить ту же самую плитку на место.

В жаркую погоду, асфальт, как тёмная поверхность, нагревается больше, светлая плитка отражает солнечные лучи.

Проблему скольжения зимой решают, обрабатывая плитку специальным составом, чтобы сделать камень более шершавым. При гололёде плитка и асфальт скользят одинаково, хотя при потеплении плитка действительно дольше держит холод, чем асфальт, и потому скользит. Кроме того, и асфальт, и плитка после ремонта — это всегда заплатка, которая со временем просядет, образуя неровную поверхность, в обоих случаях получаются одинаковые провалы, которые требуют постоянного ремонта.

Фотографии: КБ Стрелка

что означают стрелки на обратной стороне плитки для потолка?

Направление для раскладки плит (наклеивания) чтобы не было зазоров. Запомните направление стрелки при накливании первой плитки и дальнейшие клейте так же .. ———- на обратной стороне упаковки с плиткой подробно написано как на что и в какой последовательности клеить и даже как разметить потолок ))

направление. В одну сторону рисунок шоб стоял

направление при поклейки плитки чтобы рисунок совпал

добавить нечего

Надо клеять, чтоб все стрелки на всех плитках смотрели в одну сторону.

Кафельная плитка. Теория, техника укладки, нюансы.: nekusturica — LiveJournal

К теме пришел тяжело, учитывая многие годы работ с ванными комнатами и непосредственно с кафелем разложить весь опыт до косточек кажется невозможным, слишком много тонкостей и нюансов.
Поэтому здесь я распишу основы основ, которые, возможно профессионалам покажутся недостаточными, но для дилетантов или желающих что то сделать своими руками будут вполне информативны.
Ну что, как всегда, вначале немного теории, затем рабочие моменты и детали.

Для начала определяемся с задачей, что мы делаем
Планировка.
Она может быть в виде дизайн проекта, в виде схемы или разметки, а может просто в голове.
Она позволяет образно представить макет  облицовки, дает возможность высчитать количество необходимой плитки, бордюров и декоров, к ней стоит подойти ответственно чтобы исключить ошибки по раскладке
Схематично выглядит как то так

Чтобы исключить подобные явления в виде узких подрезок учитываются размеры стен и плиток, при необходимости центруем вертикальные швы относительно углов.

Также сразу учитываем расположение бытовой техники, сантехники, розеток, полотенцесушителей и аксессуаров исходя из их размеров,- если это ванная комната. Это бывает нужно для планировки вертикальных и горизонтальных бордюров, декоров, панно, расположения розеток и т.д.
В работе с плиткой первая задача- хорошо продумать все детали, это не обои,- через год не перклеить и не перекрасить.
Недочеты кафель не прощает, с  ошибками придется жить, зачастую не один десяток лет.

Здесь расходники и инструмент по-минимуму.
Плиточный клей, ведро для клея( лучше пластик), уровень, зубчатый шпатель, резиновые шпателя для затирки, карандаши, маркеы,ручной плиткорез, болгарка (диск с алмазным напылением), рулетка.
Можно приписать еще шпатель от 10 мм для нанесения клея на стену(пол), а также крестики и клинья , если есть- можно использовать лазерный уровень- внизу.

Основание. Если это штукатурка или гипсокартон то можно клеить непосредственно на их поверхность предварительно обработав проникающей грунтовкой, если плитка клеится на старый кафель, краски или пластик на их поверхность наносится бетонконтакт

Техника облицовки. Оптимальный вариант- укладка на тонкий слой клея, так называемый «под гребенку»
Для этого на участок наносится клей, после прохождения по нему зубчатым шпателем получаются волны. Эта волнистая масса  усаживает нашу плитку и клей равномерно распределяется по внешней стенке. Плитка вдавливается до нужной глубины давлением рук, постукиваниями, ее положение определяется соседствующими выступами уже приклеенных плиток, либо выставляется при помощи уровня- если она начальная в ряду.
Вобщем то девушка доходчиво иллюстрирует процесс

С полом то же самое
Отмечу что гребенку для пола следует выбирать с зубом не менее 10 мм

Если матовый теплый пол- пожно клеить на него плитку нанося раствор с клеевой массой прямо поверх мата
Здесь важно чтобы клей соответствовал возможности использования с теплыми полами, обычно это указывается на упаковке.

Также перед укладкой половую плитку желательно промазывать по наружке.
Это даст еще большую сцепку

Как я уже писал клеить поверх кафеля можно, и если он не аварийный то ничего зазорного в этом нет
Но здесь почему то поверхность оснований не обработана бетонконтактом. Недочет
У того, что справа своеобразная техника, комментировать не очень хочется

Стены желательно облицовывать от пола, то есть в идеале начать помещение с укладки пола. Это намного удобнее колхозных ухищрений, когда плитку начинают вести со второго ряда, а затем, подводят нижний ряд(ряды ) к полу.

Еще один аспект по ванной. Откуда вести плитку -от ванны или от пола
Объясню разницу по картинке. Если мы начинаем с ванны, то-смотрим дальнюю стенку- ниже у нас встает еще один ряд и к полу примыкает ряд из подрезки. Соответственно если начинаем с пола, то эта подрезка выскакивает над ванной.
Я за первый вариант, но здесь всегда учитываются пожелания клиентов, в принципе оба варианта рабочие и здесь еще нужно учитывать планировку, в частности высоту горизонтального бордюра, к примеру, высоту панно и т.д

А, вот еще иллюстрация

Порядок кладки.
Я всегда веду 124356, и считаю что так намного удобнее и надежнее

Как облагородить углы.
Два самых распространенных варианта- использование плиточных раскладок и подрезка плитки на наружных углах под 45 градусов.
Наружные углы- единственное место , где использование раскладок не противоречит даже уроню Элита,   на внутренних углах использование пластика, металла очень не приветствуется .

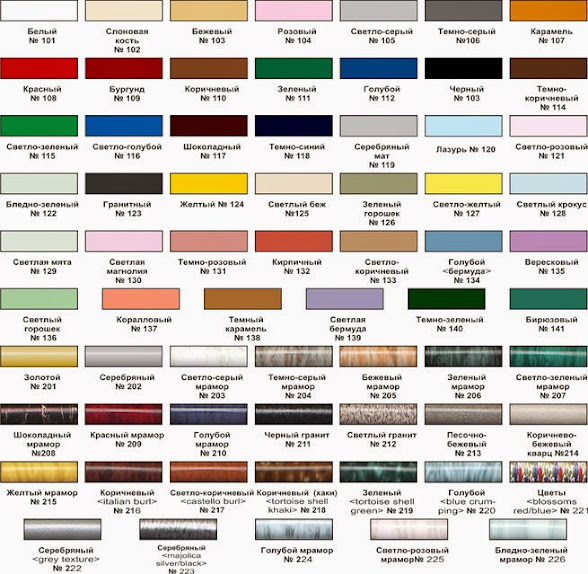

Раскладки бывают пластиковые,если металл — латунные, чаще алюминиевые с покрытием -хром, золото и т.д
Наружная выглядит так. Ее цель не только закрыть видимые торцы но и спрятать резаный край плитки в углубление

На рисунке схематично раскладки в профиле. Справа -раскладка для внутренних углов

Встречаются такие варианты

Слева арочный профиль, используется на закруглениях, подиум душевого уголка, например. Справа палитра цветов, обозначающая огромный выбор расцветок

Вариант с подрезкой. Выглядит примерно так. Для этого исполнения требуется электрический плиткорез с подачей воды на диск, но некоторые уникумы могут затачивать углы болгаркой

Угол подводится вот так

Работа очень тонкая, у начинающих -большое количество брака. Глазурь на кафеле хрупкая, сколы на запилах- обычное явление. Здесь совет один- без выдержки и терпения за такую работу лучше не браться. О нюансах и лайфхаках могу рассказать в комментариях

Теперь еще из основ
Как должна выглядеть поверхность облицованная кафелем. Здесь нужно обратить внимание на крестики, они должны быть идеальной формы, не искривленные, не смещенные и их форма максимально близко к кресту. Допускается их расширение или сужение в швах, но не искривленность.

Вот не так!)

Как этого добиться. В теории для этого есть пластиковые крестики
Но ,конечно же крестики используются скорее для фиксации приклеенной плитки, и я не советую закладывать их как на рисунке. Почему? 1.Крестик, образуемый швами в местах стыка 4 плиток -должен быть виден, это позволяет откорректировать его, вставленные же в него пластик зачастую несет иллюзию ровности. Во вторых, не всегда плитка бывает четких размеров, как раз наоборот, и ее приходится выставлять где то расширяя или сужая плиточные швы. В этом случае один четкий крест на следующем выдаст зуб, поэтому здесь уже приходится искать золотую середину за счет швов.

Пластиковые крестики использовать только так. Если шов расширяется даже на долю миллиметра можно использовать клинья

Вот здесь уже вырисовывается зуб, если зафиксировать плитку так то шовный крест уже будет искривлен
Скорее всего это разная калибровка плитки, здесь уже нужно усреднять, можно чуть приподнять левую плитку хотя бы на долю миллиметра- это не сильно скажется на нижнем стыке и  видимый крестик визуально выправится до некритичного уровня.

Это фишка для чайников, с ней можно реально попасть, особенно если работать с дешевой российской плиткой, которая всегда скачет в размерах
Я не приветствую
Еще нужно понимать что я не могу здесь дать рекомендачии по подгонке плитки, понятно что поверхность должна быть ровной и любые перепады исключены. Но насколько это должно быть тонко- сложно описать, здесь нужны тактильные ощущения.

А вот еще, даже разметились на рисунке)
Здесь конечно же все заметно, и дело в неправильно подобранной затирке
Затирка подбирается либо под цвет плитки, либо, что чаще-под цвет каемки, которая у большинства кафеля отличается от основного цвета. Именно эта каемка сглаживает разбежки в швах

Теперь расскажу про обратную сторону плитки, тут много обозначений
Во-первых белесость-откуда этот белый налет и что с ним делать)
И что это за цифры
Об этом и о другом, а также как выбрать качественную плитку , о ее составе, производителях в следующей отдельной теме. Писать реально много
А пока обозначения на упаковке, здесь проще.

Как резать плитку ручным плиткорезом

 Как вырезать «неправильные» формы
Ребята доходчиво нарисовали)

Отверстия в плитке делаются коронками нескольких видов-основные на иллюстрациях. Экзотику с балеринками и струнами не рассматриваю-кто знает тот поймет)

Если такая коронка по керамике-стеклу то для нее желателен шаблон
Отверстия делается обычно до поклейки, фото для понимания работы с шаблоном. Электроинструмент- дрель, шуруповерт, перфоратор-в порядке предпочтения

Если нет никаких коронок а отверстие сделать нужно-закончить работу и улететь на Кипр- можно обойтись сверлом по керамике и шуруповертом. На рисунках все достаточно доходчиво
На этом на первой части закругляюсь, как уже писал дополнительно остановлюсь на обзоре кафеля от производителей, формы, состав, разновидности, особенности работы и исполнения. И одну тему посвящу профессионалам с разбором по-настоящему сложных вариантов исполнения, пороюсь в геометрии и философии.

В тему
Основные косяки ванных комнат (в доработке)
Мозаика, теория для чайников
Мастер класс по ремонту ванной(туалета) своими руками
Удачи !

FINE
