Назначение и монтаж двухклавишного проходного выключателя

Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей

Содержание статьи:

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорные;
• дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
3. На лестничных маршах.
4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Устройство и рабочая схема ДПВ

Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку

В отличие от стандартного , имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна

Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании в доме.

Вариант #1 – двухзонное размещение

Установку ДПВ желательно производить перед внутренней отделкой помещения.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

1. Одна от источника электроэнергии к распределительной коробке.
2. Две от распредкоробки к ПВ.
3. Одна от коробки к источникам освещения.

После необходимо определиться с количеством необходимых кабелей и числом жил в них.

После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

Вариант #2 – трехзонное размещение

Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки

Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование. На этом этапе проводятся такие действия:

1. Вычерчивается общая электрическая схема.
2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
3. Вычисляется метраж необходимых электрокабелей и их тип.
4. Определяется место размещения переключателей с учетом удобства пользования.
5. Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

Выводы и полезное видео по теме

Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.

На видео представлена схема подключения проходных выключателей из трех мест:

Схема подключения двухклавишного проходного выключателя:

Интерактивная схема работы двузонного двухклавишного проходного переключателя:

Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

У вас есть личный опыт монтажа двухклавишных проходных выключателей? Пожалуйста, дайте дельный совет начинающим домашним мастерам. Расскажите тонкости монтажа которые известны только вам. Оставляйте свои комментарии в блоке под статьей.

Монтаж схемы двухклавишного проходного выключателя с 2х мест

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

• На парковых аллеях;
• На стадионах;
• Для освещения бассейнов и ледовых арен;
• Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

2. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

3.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

1. Правильный ответ «б»;
2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Схема 2 проходных выключателей(далее П.В.) из 2х мест

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

Как работает 2х клавишный ПВ

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Рис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Aмперах	4,6	9	13,5	16	18	27	36,5
Сечение провода в, мм2	1	1	1,5	2,5	2,5	4	6
Макс. длина кабеля в, м	34,5	17,5	17,5	24,5	21,5	23	25

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

• Распределительная коробка;
• Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
• Двухклавишные проходные выключатели – 2шт;
• Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок)  п.1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
2. Желто-зеленый для заземления;
3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Рис. 6. Пример установки проходного выключателя в подрозетник

4. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Рис. 8. Пример подключения  первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

Рис. 9. Пример подключения  второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик

Еще важно знать некоторые нюансы:

• В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

• Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Рис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

1. Многоразовые зажимные клеммы WAGO

   Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

2. Очень удачно сделаны зажимы контактов на выключателях  werkel

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

Для безопасности  участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

• Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
• Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
• На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

• Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0.75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

• Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

• Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

• В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

• Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

• Установите прибор в режим прозвонки:
• Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
• Вкрутите в каждую группу по одной лампе накаливания;
• Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

устройство, разновидности и принцип работы

Содержание статьи:

Для экономии места в коридорах и жилых комнатах применяется двухклавишный проходной выключатель. Прибор повышает комфортность управления источниками света из нескольких точек. Перед началом монтажа стоит спроектировать расположение проводки и ориентироваться на геометрию помещения.

Особенности двухклавишного коммутатора

2-х клавишный проходной выключатель с подсветкой

Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

Конструктивные отличия

Тыльная сторона выключателя

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

Как работает 2-х клавишный ПВ

Функционал двойного переключателя похож на работу одинарного. Основное отличие – в соединении двух одинаковых элементов в одном корпусе, что расширяет возможности устройства. При нажатии на клавишу выключателя происходит перекидывание контактов, замыкание цепи и зажигание лампочки. Расключение, т.е. переключение в обратном порядке обеспечивает размыкание цепи.

Алгоритм включения света производители указывают на клавишах стрелочками.

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

• для управления светом в ванной и туалете с одного элемента;
• регулирования яркости лампы на люстре;
• включения/выключения светодиодной ленты натяжного потолка;
• активации и отключения ночников;
• создания освещения в комнате с несколькими лампами;
• группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

• Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

Используйте наружные модели для временной проводки.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

• Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Винтовые зажимы требуется периодически подтягивать.

Схема подключения

Схема подключения проходного выключателя из двух мест

Стандартная схема подключения двухклавишного проходного выключателя предусматривает наличие в помещении:

• распредкороба на 10-30 см ниже линии потолка;
• основного прибора – ДПВ;
• светильников в двух комнатах.

После монтажа оборудования его нужно связать в единую систему следующим образом:

1. Выключить вводной квартирный автомат.
2. Найти в распределительном коробе двухжильный кабель с нулем и фазой.
3. Фазный провод из распредкороба вывести на неподвижный контакт входа.
4. Соединить при помощи еще двух фазных проводов неподвижные отводные контакты с патронами лампы.
5. На один контакт патрона подкинуть фазную жилу, на второй – нулевую и соединить ее с нулем питания в распредкоробке.

Соединение входных контактов допускается только фазой.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Штробление стен

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
3. С противоположной стороны проделывается штроба под второй подрзозетник.
4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

   Соединение проводов в распредкоробке методом пайки

5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
7. Выполняются петли по 30-40 см под плафоны.
8. В распределительный короб и в подрозетики прокладываются концы кабеля.
9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.  Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВт	Ток, А	Длина, м	Сечение, мм2
1	4,6	34,5	1
2	9	17,5	1
3	13,5	17,5	1,5
3,5	16	24,5	2,5
4	18	21,5	2,5
6	27	23	4
8	36,5	25	6

Несоответствие длины, суммарной мощности и сечения провода приведет к перегреванию контактов и повреждению сети.

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

• нейтраль – синего или голубого цвета;
• заземление – желто-зеленое;
• фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Принцип подключения проходных выключателей

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
5. Подключение на осветительный прибор 1-2 нулевых проводников.
6. Прокладка двухжильного кабеля питания к распределительному коробу.

Подбирайте размер короба так, чтобы в него поместилось 16 проводов минимум.

Особенности распайки двухклавишного ПВ

Соединительные клеммы WAGO

При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

• Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
• Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Основные ошибки при установке переключателей

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

• Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
• На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
• Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
• На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
• Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Двухклавишные модели переключателей – это автономные устройства в одном корпусе. Удобство их эксплуатации заключается в управлении светом из разных зон комнаты. Для правильного монтажа понадобится выбрать сечение провода и приобретать его с запасом по длине.

Проходной Выключатель Схема Подключения На 1 Лампу

Он всегда соединяется с фазовым проводом.

Схема проходного выключателя с двух мест на одну лампочку 23 Апр Автор: Алексей Лермонтов Схема подключения проводного выключателя с 2 мест. Простая схема подключения с четырех мест Принцип действия остается прежним.

Рекомендуется монтировать выключатели на высоте 90 см от уровня чистого пола и не ближе чем 10—15 см к дверному проему. Часто они перепутаны.
Схема подключения проходного выключателя с трёх мест

На перекидной контакт одного из выключателей подается питающее напряжение. Примерно то же самое следовало сделать и в 2-х других спальнях.

К таковым относятся: ВВГнг 3х1.

Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Рисунок 4.

При этом они управляют освещением из разных мест.

Комментарии посетителей по теме статьи Проходной выключатель: это про что?

Последовательное и параллельное подключение ламп

Как подключить проходной выключатель — схема управления светильником из 2 мест

Схемы проходных выключателей Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Еще один пример.

Одноклавишный перекрестный или перекидной выключатель. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Схема соединения двух проходных выключателей с двумя отдельными светильниками Для реализации такой схемы потребуется два двухклавишных проходных выключателя. К тому же, вам не придется добираться в темноте до вашего спального места.

Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат.

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные двойные проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. Другой пример — большой кабинет на несколько рабочих мест.

И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Рисунок 7. Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так: Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
Схема подключения проходного выключателя

Подключение проходного выключателя

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой.

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Он обрывает течение электрического тока, поэтому лампочка становится неактивной. Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы.

Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Как выглядит проходной выключатель с 2 и более мест?

Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Отсюда и название — проходной или маршевый переключатель.

Собрать такую схему очень просто. Для этого подойдет коронка по бетону d мм. Преимущества данного метода — высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения. Рисунок 5.

Рисунок 8. Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Заключение В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. По аналогии можно увеличить число мест управления до любого значения. К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному — четырехжильный.
Как подключить проходной переключатель

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Проходной выключатель из обычного своими руками: 2 способа

Если вы установили прибор освещения в длинном коридоре и хотите, чтобы он выключался в обоих концов, вам понадобится специальный коммутатор, переключающий подачу напряжения с одного полюса на другой. Тот же принцип можно использовать если вы собрались запитать осветительный прибор при входе в комнату и у кровати или возле рабочего стола.

Тогда вы сможете отключить общее освещение уже лежа в постели или включив настольную лампу на рабочем столе. Камнем преткновения для реализации этой схемы является относительно высокая стоимость такого электрического прибора, а вам их понадобится два, поэтому куда выгоднее изготовить проходной выключатель своими руками.

Принцип работы проходного выключателя

В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения. Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.

Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:

Рисунок 1: принцип действия проходного выключателя

Как видите, на схеме от электрической проводки к выключателям подключается  фазный провод, а нулевой ведется напрямую к лампе или другому осветительному оборудованию. Если проследить подсоединение от распределительной коробки, то фаза подводится к вводу первого проходного выключателя. Далее двумя независимыми проводами выводы А и Б первого устройства соединяются с одноименными выводами второго коммутатора.  От выходной клеммы второго выключателя фаза подается к выводу лампы. Второй вывод лампы соединяется нулевым проводом.

Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.

В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.

Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства. Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

1. Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
2. Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
3. К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
4. От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.

Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру. Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный.

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

• На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

• На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

• Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
• Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов —  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Видео идеи

Проходной выключатель как сделать. Самая простая схема подключения проходного выключателя

Watch this video on YouTube

Проходной выключатель своими руками для открытой проводки.

Watch this video on YouTube

Схема подключения проходного выключателя с 2х мест

При организации освещения может возникнуть необходимость управления источником света с двух отдаленных друг от друга мест — для этого применяется одноклавишный или двухклавишный проходной выключатель. Конструктивно от обычного устройство отличается только лишь наличием дополнительного контакта и схемой подключения, а внешний вид, способы монтажа и крепления абсолютно идентичны.

Применяется, когда, например, существует длинный коридор и необходимо при входе в помещение включить освещение, а затем, преодолев его, выключить свет в другом конце. Аналогично эту же процедуру можно выполнить и в обратном направлении. Проходной выключатель работает только в паре с подобным ему устройством, в отличие от обычного. В качестве управляемого прибора может быть не только светильник, но и другой, в зависимости от условий установки и нужд, электроприбор, но чаще всего все-таки это коммутация цепей освещения.

к содержанию ↑

Каков принцип работы проходного выключателя

Принцип работы коммутационного устройства заключается в переключении цепей, поэтому его логичнее называть проходным переключателем, нежели выключателем. При нажатии на клавишу подвижный контакт перекидывается с одной клеммы на другую, тем самым замыкая или размыкая электрическую цепь. В связи с этим у переключателя нет четкого положения «Включено» или «Отключено» в одном направлении. На самом корпусе наносятся только стрелочки, указывающие направление положения.

Подключение двух выключателей к одной цепи абсолютно оправданно и необходимо, так как главная задача — управление освещением с двух различных удаленных мест.

к содержанию ↑

Схемы подключения различных видов проходных переключателей

Существует несколько видов таких устройств для раздельного включения одной или нескольких групп светильников.

Главный критерий при выборе нужного выключателя — количество клавиш, которое должно полностью соответствовать числу групп включаемых источников искусственного света.

С развитием технологий появляются на рынке и другие типы таких переключателей, различающихся по типу управления:

• клавишные;
• сенсорные;
• с пультом дистанционного управления.

Принцип их действия и область применения остаются неизменными.

к содержанию ↑

Схема подключения одноклавишного выключателя

Перед тем как приступить непосредственно к монтажу, нужно ознакомиться со схемой подключения и маркировкой выводов.

Чаще всего входная фазная клемма будет подписана буквой «L», а другие два выходных контакта переключателя — цифрами «1» и «2».



В одном из положений контакты замыкают цепь, и через источник света проходит ток, который заставляет его излучать световой поток. Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Если другой человек захочет пройти по тому же освещенному коридору и нажмет на первый, вновь схема перейдет в замкнутую цепь и тем самым включит светильник.

Теперь, разобравшись, как работает схема, можно перейти непосредственно и к самому монтажу. Для этого будет проще воспользоваться так называемой монтажной схемой.

В качестве элемента освещения может служить не только одна лампа или один светильник, а и целая группа источников света, главное — учесть, что рабочий ток не должен превышать величину, указанную на самом выключателе. Общий ток нескольких параллельно подключенных светильников будет равен общей мощности, поделенной на напряжение сети.

Сама процедура монтажа и подключения проходного переключателя почти не отличается от установки обычного, разница только лишь в количестве клемм. В связи с этим к устройству нужно будет проложить не двухжильный, а трехжильный кабель.

Все соединения проводов нужно выполнять в распределительной коробке, что облегчит в дальнейшем поиск неисправности, так как при прокладке провода в стене, то есть скрытым монтажом, проблематичнее будет вынимать его из оштукатуренной стены.

Задача состоит во включении светильника или группы, состоящей из нескольких ламп, с двух мест. Использоваться будет два проходных одноклавишных переключателя. Для последующей безопасной замены вышедших со строя ламп без отключения вводного автомата нужно, чтобы фазный провод подключался непосредственно к входной клемме первого переключателя. Найти его можно с помощью указательной отвертки или специального пробника, который выглядит вот так:

Так называемые выходные клеммы через распределительную коробку соединяются друг с другом согласно схеме, а входной контакт второго выключателя идет на светильник. Нулевой провод сети подсоединяется ко второму выводу лампы или светильника. Осуществить управление из трех мест, задействовав еще один проходной переключатель, не получится — для этого используется перекрестный (перекидной) тип выключателей, устанавливаемый дополнительно.

Если проводка выполняется медным и алюминиевым проводами, соединять их обычной скруткой нельзя. Можно воспользоваться прибором, который разделяет эти два агрессивных по отношению друг к другу металла, соединив их с помощью обычного болтового соединения, где каждый из проводов будет отделен металлической шайбой. Конечно, такой элемент займет много места в распределительной коробке, поэтому рекомендуется по возможности всю проводку выполнять из одного металла, лучше — из меди. Тогда можно обойтись обычной скруткой.

Схема освещения с двумя выключателями с одной клавишей на каждом — самая распространенная для решения такого типа задачи.

к содержанию ↑

Нюансы схемы подключения двухклавишных проходных выключателей

Конструктивно двухклавишный переключатель отличается не только наличием двух клавиш управления, но и двумя входными и четырьмя выходными клеммами. Принцип работы их идентичен с одноклавишным прибором, вот только при нажатии можно замыкать или размыкать цепи отдельных светильников, отличающихся по типу излучающего свет элемента и мощности. Рабочее напряжение питания источников света должно быть одинаковое.

По большому счету, это два одноклавишных проходных переключателя, собранных в одном корпуса.

Монтажная схема выглядит вот так. Видно, что между выходами одинаковых двухклавишных выключателей существуют перемычки, поэтому для их соединения понадобится уже четырехжильный провод.

Если они находятся друг от друга на большом расстоянии, придется существенно повышать стоимость монтажа системы, но в некоторых случаях, когда нужно управлять двумя светильниками, эти затраты абсолютно оправданы. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение. Это можно сделать с помощью обычного маркера или просто купить кабель, провода в котором с разноцветной маркировкой.

Заземляющий провод — надежная защита человека от поражения электрическим током в случае пробоя изоляции на корпусе, поэтому если система питания не оборудована защитным отключением (УЗО), рекомендуется обязательное его использование.

к содержанию ↑

Установка и схема подключения трехклавишного проходного выключателя

Чтобы управлять тремя отдельными светильниками с двух мест, применяется трехклавишный выключатель. Сечение провода каждой из включаемых групп ламп может быть разное, зависит от их мощности. Используются такие переключатели редко, так как нечасто возникает необходимость именно коммутации трех независимых светильников при прохождении темных участков.

Схема подключения аналогична двухклавишному, но здесь присутствует дополнительно еще три контакта, один из которых — вход, а два — выходы фазного провода. Нулевой подсоединяется непосредственно к устройству, излучающему световой поток. Данный переключатель состоит из трех одноклавишных, но только собран в одном компактном корпусе. Для монтажа обязательна маркировка концов проводов, так как их нельзя перепутать.

к содержанию ↑

Практические примеры использования проходных переключателей

Схема проходного выключателя с двух мест может применяться, например, для решения следующих задач:

• в длинных коридорах с двумя выходами;
• на лестничных площадках;
• для организации наружного освещения между двумя расположенными на расстоянии друг от друга зданиями;
• у изголовья кровати для управления потолочным освещением, не вставая с постели.

Во всех этих случаях использование проходных переключателей с одной или несколькими клавишами поможет уменьшить расходы на электроэнергию. Количество цепей, а значит, и источников света, зависит от количества клавиш на устройстве.

Для выполнения работ нет необходимости знать особые электротехнические правила и основы электротехники, главное — понимать, где в системе питания фаза, а где — ноль. Подключение проходного выключателя и схема управления освещением с двух мест простые, но нужно четко следовать инструкциям. Для безопасности все работы проводятся только при отключенном питании.

Схема подключения проходного выключателя с 2х мест

2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией — схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование 2-стороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стропа» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, это то же самое для конкретной цели.

Конструкция и работа двухпозиционного переключателя

Двухпозиционный переключатель

также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двусторонний переключать и управлять лампочкой из двух разных мест.

Примечание:

• Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис.
• Подключите заземляющий провод к подключенному электроприбору, а также к выключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутационное соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенным использованием двухсторонних переключателей является управление точкой освещения из разных мест, таких как верхний и нижний этаж, т.е. входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четыре промежуточных переключателя.Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двухсторонней коммутации

• Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
• Он также используется при подключении проводки на лестнице, где световой точкой можно управлять из двух или более разных мест.
• Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
• Основная цель двухстороннего переключения — управление электроприбором, устройством или оборудованием постоянного или переменного тока, особенно световыми точками, с двух мест.

Вы также можете прочитать:

.

Обзор коммутации каналов и коммутации пакетов

Что такое коммутация?

В современном мире мы связаны со всеми через Интернет или по телефону. В этой огромной сети, когда делается телефонный звонок или когда мы заходим на какой-либо веб-сайт, данные передаются из одной сети в другую. Даже для доступа к простой веб-странице осуществляется доступ ко многим компьютерам (серверам), чтобы предоставить вам желаемые данные, которые вы ищете. Независимо от того, находитесь ли вы внутри закрытой сети или в большом сетевом сегменте, Switching является наиболее важным механизмом, который обменивается информацией между разными сетями или разными компьютерами.Коммутация — это способ направления данных или любой цифровой информации в вашу сеть до конечной точки.

Предположим, вы ищете в Интернете информацию о схемах любого типа, или ищете хобби-проект в области электроники, или если вы открываете сайт circuitdigest.com, чтобы найти конкретную статью об электронике, за вашей компьютерной сетью происходит много перемещений данных. Эти движения управляются сетевыми коммутаторами, которые используют различные методы переключения в различных сетевых узлах.

В разных типах данных используются разные методы переключения, которые имеют свои преимущества и недостатки. Доступны три типа коммутации: коммутация каналов , коммутация пакетов и коммутация сообщений . Коммутация каналов и пакетов наиболее популярна среди этих трех.

Коммутация цепей

Коммутация каналов — это метод коммутации, при котором между двумя станциями в сети создается сквозной путь перед началом передачи данных.

Коммутация цепи состоит из трех фаз: установление цепи, передача данных и отключение цепи .

Метод коммутации каналов имеет фиксированную скорость передачи данных, и оба абонента должны работать с этой фиксированной скоростью. Коммутация каналов — это самый простой метод передачи данных, при котором между двумя отдельными отправителями и получателем устанавливается выделенных физических соединений. Для создания этих выделенных соединений набор переключателей подключается по физическим каналам.

На изображении ниже три компьютера на левой стороне соединены с тремя настольными ПК на правой стороне с помощью физических соединений, в зависимости от четырех переключателей цепей. Если коммутация каналов не используется, их необходимо соединить с помощью соединений точка-точка, где требуется много выделенных линий, что не только увеличит стоимость подключения, но и усложнит систему.

Решение о маршрутизации в случае коммутации каналов принимается, когда маршрут маршрутизации устанавливается в сети.После того, как выделенный маршрут маршрутизации установлен, данные непрерывно отправляются в пункт назначения получателя. Связь сохраняется до конца разговора.

Трехфазная коммутация цепи связи

Связь от начала до конца в коммутации цепей осуществляется с использованием этой схемы —

Во время фазы настройки в сети с коммутацией каналов между отправителем и получателем устанавливается выделенная маршрутизация или путь соединения.В этот период сквозная адресация, как и адрес источника, адрес назначения, должна создавать соединение между двумя физическими устройствами. Переключение схем происходит на физических уровнях.

Передача данных происходит только после завершения фазы настройки и только после установления физического выделенного пути. На этом этапе не используется никаких методов адресации. Коммутаторы используют временной интервал (TDM) или занятую полосу (FDM) для маршрутизации данных от отправителя к получателю.Следует иметь в виду, что отправка данных является непрерывной, и при передаче данных могут быть периоды молчания. Все внутренние соединения выполнены в дуплексном виде.

На заключительной фазе отключения цепи , когда любому из абонентов в сети, отправителю или получателю необходимо отключить путь, всем задействованным коммутаторам посылается сигнал отключения, чтобы освободить ресурс и разорвать соединение. Эта фаза также называется Teardown phase в методе переключения цепей.

Коммутатор цепи создает временное соединение между входным звеном и выходным звеном. Доступны различные типы переключателей с несколькими входами и выходами.

Как правило, коммутация каналов используется в телефонных линиях.

Преимущества коммутации цепей

Метод коммутации цепей

дает большие преимущества в определенных случаях. Преимущества следующие —

1. Скорость передачи данных фиксированная и выделенная, потому что соединение устанавливается с использованием выделенного физического соединения или каналов.
2. Поскольку используются выделенные пути маршрутизации передачи, это хороший выбор для непрерывной передачи в течение длительного времени.
3. Задержка передачи данных незначительна. В переключателях нет времени ожидания. Таким образом, данные передаются без какой-либо предварительной задержки передачи. Это определенно положительное преимущество метода коммутации цепей.

Недостатки коммутации цепей

Помимо преимуществ, коммутация цепей также имеет некоторые недостатки.

1. Независимо от того, свободен ли канал связи или занят, выделенный канал не может использоваться для другой передачи данных.
2. Это требует большей полосы пропускания, а непрерывная передача приводит к потере полосы пропускания, когда есть период молчания.
3. Очень неэффективно при использовании системного ресурса. Мы не можем использовать ресурс для другого подключения, поскольку он выделен для всего разговора.
4. На установление физических соединений между отправителями и получателями уходит много времени.

Пакетная коммутация

Коммутация пакетов — это метод передачи данных, при котором данные разбиваются на небольшие части переменной длины, а затем передаются по сетевой линии. Неработающие части данных называются пакетами . После получения этих поврежденных данных или пакетов, все они собираются в месте назначения и, таким образом, создается полный файл. Благодаря этому методу данные передаются быстро и эффективно.В этом методе не требуется предварительной настройки или резервирования ресурсов, как в случае метода переключения каналов.

Этот метод использует методы Store and Forward. Таким образом, каждый переход будет сначала сохранять пакет, а затем пересылать пакеты следующему адресату хоста. Каждый пакет содержит управляющую информацию, адрес источника и адрес назначения. Благодаря этому пакеты могут использовать любой маршрут или пути в существующей сети.

Пакетная коммутация на основе VC

Коммутация пакетов на основе

VC — это режим коммутации пакетов, в котором между отправителем и получателем выполняется соединение по логическому пути или виртуальному каналу. VC означает Virtual Circuit . В этом режиме коммутации пакетов создается предопределенный маршрут, и все пакеты будут следовать по предопределенным путям. Всем маршрутизаторам или коммутаторам, участвующим в логическом соединении, предоставляется уникальный идентификатор виртуального канала для уникальной идентификации виртуальных соединений. Также имеет тот же трехфазный протокол, который используется в коммутации цепей, фазе настройки, фазе передачи данных и фазе отключения .

На изображении выше , 4 ПК подключены к сети с 4 коммутаторами, и поток данных будет коммутацией пакетов в режиме виртуального канала .Как мы видим, коммутаторы связаны друг с другом и совместно используют канал связи друг с другом. Теперь в виртуальном канале необходимо установить заранее определенный маршрут. Если мы хотим передать данные с ПК1 на ПК 4, путь будет направлен от SW1 к SW2 к SW3 и, наконец, к ПК4. Этот маршрут предопределен, и всем SW1, SW2, SW3 предоставляется уникальный идентификатор для идентификации путей данных, поэтому данные связаны путями и не могут выбрать другой маршрут.

Пакетная коммутация на основе дейтаграмм

Коммутация дейтаграмм полностью отличается от технологии коммутации пакетов на основе VC. При переключении дейтаграмм путь зависит от данных . Пакеты содержат всю необходимую информацию, такую ​​как адрес источника, адрес назначения, идентификатор порта и т. Д. Таким образом, в режиме коммутации пакетов на основе дейтаграмм без установления соединения каждый пакет обрабатывается независимо. Они могут выбирать разные маршруты, и решения о маршрутизации принимаются динамически при передаче данных внутри сети. Таким образом, в пункте назначения пакеты могут быть получены не по порядку или в любой последовательности, нет заранее определенного маршрута и гарантированная доставка пакетов невозможна.Чтобы обеспечить гарантированный прием пакетов, необходимо настроить дополнительные протоколы конечной системы.

В этом режиме коммутации пакетов нет этапов настройки, передачи и разрыва.

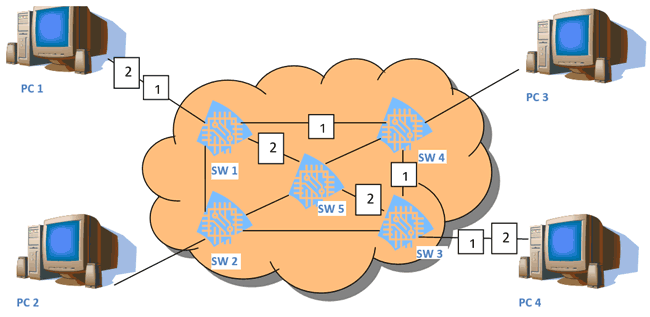

Снова на изображении выше, 4 компьютера подключены, и мы передаем данные с ПК1 на ПК4. Данные содержат два пакета, помеченных как 1 и 2. Как мы видим, в режиме дейтаграммы пакет 1 выбрал путь SW1-SW4-SW3, тогда как пакет 2 выбрал путь маршрута SW1-SW5-SW3 и, наконец, достиг ПК4.Пакеты могут выбирать другой путь в зависимости от времени задержки и перегрузки на других путях в сети коммутации пакетов дейтаграмм.

Преимущества пакетной коммутации

Пакетная коммутация имеет преимущества по сравнению с коммутацией каналов . Сеть с коммутацией пакетов предназначена для преодоления недостатков метода коммутации каналов.

1. Эффективно с точки зрения пропускной способности.
2. Минимальная задержка передачи
3. Пропущенные пакеты могут быть обнаружены адресатом.
4. Экономичное внедрение.
5. Надежен при обнаружении загруженного пути или нарушения связи в сети. Пакеты могут передаваться по другим каналам или по другому пути.

Недостатки пакетной коммутации

Пакетная коммутация также имеет несколько недостатков.

1. Коммутация пакетов не следует какому-либо определенному порядку передачи пакетов один за другим.
2. Отсутствует пакет при передаче большого объема данных.
3. Каждый пакет должен быть закодирован порядковыми номерами, адресами получателя и отправителя и другой информацией.
4. Маршрутизация в узлах сложна, поскольку пакеты могут следовать по нескольким путям.
5. Когда по какой-либо причине происходит перенаправление, увеличивается задержка при приеме пакетов.

Различия между коммутацией каналов и коммутацией пакетов

Мы уже получили представление о различиях между коммутацией каналов и коммутацией пакетов.Давайте посмотрим на различия в формате таблицы для лучшего понимания —

Различия	Коммутация цепей	Пакетная коммутация
Вовлечение ступеней	При коммутации цепей для полного разговора требуется установка трех фаз. Установление соединения, передача данных, разрыв соединения	В случае пакетной коммутации мы можем осуществлять передачу данных напрямую.
Адрес назначения	Адрес полного пути предоставляется источником.	Каждому пакету данных известен только конечный адрес назначения, путь маршрутизации зависит от решения маршрутизатора.
Обработка данных	Обработка данных происходит в исходной системе.	Обработка данных происходит в узлах и исходных системах.
Равномерная задержка между блоками данных	Происходит равномерная задержка.	Задержка между блоками данных неравномерна.
Надежность	Коммутация цепей более надежна по сравнению с коммутацией пакетов	Пакетная коммутация менее надежна по сравнению с коммутацией каналов.
Отход ресурсов	Высокий уровень потери ресурсов при переключении каналов.	Меньшая потеря ресурсов при коммутации пакетов.
Техника складского хранения	В нем не используется технология промежуточной передачи	Использует технику хранения и пересылки
Перегрузка	Перегрузка возникает только во время установления соединения.	На этапе передачи данных может возникнуть конкуренция.
Данные передачи	Источник осуществляет передачу данных.	Передача данных осуществляется источником, маршрутизаторами.

.

Схема автоматического выключателя и его самостоятельное включение | Своими руками

Если нужно управлять освещением из разных мест, переключатели проходные

Что такое сквозной коммутатор?

Переключатели проходные (точнее — переключатели) используются для независимого управления освещением из нескольких мест.

Они всегда работают парами. Фаза от сети поступает на первый, затем по двум проводам — ​​на второй проходной выключатель и от него — на источник света.В отличие от простых переключателей, где происходит нормальное прерывание цепи, они имеют не два, а три контакта и могут переключать «фазу» с одного на другой. Часто такие переключатели еще называют резервными или переключающими. По внешнему исполнению они не отличаются от обычных.

Для чего нужен сквозной коммутатор?

Такую схему можно использовать везде, где удобно в одном месте включить свет, а в другом — выключить.

Это особенно актуально для освещения лестничных клеток: на одном этаже можно включить светильники первым выключателем, а на другом — выключить вторым.Подобную схему удобно использовать для освещения длинных коридоров, проходных комнат, на дачных участках — для освещения дорожек.

---

Ссылка по теме: Как установить (заменить) розетку и выключить самостоятельно

---

Схема подключения выключателя

В схеме включения света с двух точек используются распределительная коробка, фонарь, два одноклавишных проходных переключателя и соединительные провода. От источника электричества к лампе через распределительную коробку отправляется один провод — ноль.Вторая, фаза, также через распределительную коробку направляется на контакт выключателя. Таким образом, два набора переключателей соединяются друг с другом. Для включения лампы фаза на светильник подается от общего контакта второго сквозного переключателя. То есть один контакт является общим для двух других.

В одном положении он замыкается одним из них, а в другом — другим. Поэтому полная изоляция всех трех контактов полностью исключена. В каком бы положении ни находился один из переключателей, второй всегда может включить (или выключить) линию освещения.

Схема выключателя

Монтаж системы освещения со сквозным выключателем

Предусмотреть установку таких выключателей желательно в процессе строительства дома или при капитальном ремонте для прокладки электропроводки. Заранее выберите, как проводить транзакцию — закрытая или открытая. В случае с первым вариантом потребуется выполнить штро-бильные работы по подготовке каналов к прокладке проводки.

Закрепите автоматические выключатели на своих местах. Учтите, что от распределительной коробки к ним нужно протянуть трехжильный провод, от выключателей вывести концы проводов. Установите лампу, выведите двухжильный кабель.

Устанавливайте распределительную коробку с учетом минимальной длины кабеля и удобства его расположения в доме. Из коробки нужно открутить винты и аккуратно вынуть заглушки отверстий для подачи электропроводки.В коробку введите кабели от лампы, от блока питания 220 В и сквозных выключателей. В самой коробке соедините провода между собой, как показано в нашем мастер-классе.

Четко понять принцип работы каждого переключателя: первый замыкает цепь с первым проводом, второй — со вторым.

Количество источников света можно увеличить. Но если общая нагрузка на коммутатор больше или приблизительно равна максимальной нагрузке, указанной производителем, необходимо установить реле сброса.

Для управления двумя типами освещения из разных точек можно использовать двухклавишные сквозные переключатели. Подключаются они так же, как одноклавишные, но пятижильный кабель одним двухклавишным тянут от распределительного щита, а по другому — двумя трехжильными.

---

Смотрите также: Как установить розетки и выключатель в гипсокартон своими руками

---

Как подключить кнопку пропуска

Процедура подключения сквозного переключателя практически такая же, как и обычно.Разница только в количестве контактных клемм и подводимых проводов — их на выключателе три.

В схеме используются два проходных переключателя и распределительная коробка, в которую подключаются провода от управляемого светильника и трехпроводные провода от переключателей. Сечение трехпроводных жил, подключаемых к проходным выключателям, необходимо выбирать в соответствии с мощностью управляемого светильника (1).

Зачистите концы электрических проводов, удалив с них изоляцию на 5-7 мм.Длина свободных проводов не должна превышать 10 см — очень длинный провод не влезет в коробку, а с очень коротким вам будет неудобно работать (2).

Соберите схему в распределительной коробке.

К выключателям должен подходить только фазный провод, если к ним подключен нулевой провод, то напряжение с цепей освещения сниматься не будет, а значит изоляция проводов будет быстрее изнашиваться и замыкания не могут быть исключенным.

Подключите фазный провод от клеммной коробки к общему входному контакту первого сквозного переключателя.Два других (выходных) контакта подключите к проводам, идущим от аналогичных контактов второго переключателя. А общий (входной) контакт второго переключателя подключается к проводу, идущему от светильника. Второй провод от светильника подключается напрямую к нулю ящика (3).

В качестве источника освещения в такой схеме могут использоваться лампы любого типа — от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных (4).

Подключение проходного выключателя: фото

Для установки большего количества контрольных точек, помимо простых сквозных переключателей, также потребуется кроссовер.У них будет не три, а четыре одновременно переключаемых контакта — два входных и два выходных. Их нужно подключить четырехпроводным проводом.

---

Смотрите также: Замена всех светильников в квартире и доме на светодиодные (светодиодные) на эконом

---

Перед проведением работ по подключению проводов отключите электричество в доме. Убедитесь, что на индикаторе напряжения нет напряжения и только после этого приступайте к работе.

© Автор: Елена Бражник

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Установка выключателя самостоятельно: мастер-класс Возможна самостоятельная установка выключателя …

Переделка блока питания компьютера своими руками Вторая жизнь компьютерного блока питания …

Сумеречный выключатель: установка и самостоятельная установка автоматической подсветки.Схемы и принцип работы. Автоматический сумеречный выключатель — установка …

Для включения и выключения света при отсутствии хозяев Эффект присутствия (имитация присутствия) на …

Насадка для накрутки проводов на отвертку своими руками ОТВЕРТКА МУФТА …

Как правильно сделать электропроводку в доме своими руками Электропроводка в доме — какая …

Водопровод своими руками Как сделать несложно…

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Что такое дребезг переключателя и как его предотвратить с помощью схемы устранения дребезга переключателя

Что такое дребезг переключателя?

Когда мы нажимаем кнопку, тумблер или микровыключатель, две металлические части соприкасаются, замыкая подачу питания. Но они не подключаются мгновенно, а металлические части подключаются и отключаются несколько раз, прежде чем будет выполнено фактическое стабильное подключение. То же самое происходит при отпускании кнопки. В результате возникает ложных срабатываний или многократных срабатываний, как при многократном нажатии кнопки.Это похоже на падение прыгающего мяча с высоты, и он продолжает подпрыгивать на поверхности, пока не остановится.

Проще говоря, мы можем сказать, что переключение с подпрыгиванием является неидеальным поведением любого переключателя, который генерирует многократных переходов одного входа . Дребезг переключателя не является серьезной проблемой, когда мы имеем дело с цепями питания, но он вызывает проблемы, когда мы имеем дело с логическими или цифровыми цепями. Следовательно, для устранения дребезга из схемы используется схема подавления дребезга переключателя .

Что такое отказ от программного обеспечения?

Устранение неполадок также происходит в программном обеспечении, в то время как программисты добавляют задержки, чтобы избавиться от сбоев программного обеспечения. Добавление задержки вынуждает контроллер останавливаться на определенный период времени, но добавление задержек не является хорошим вариантом в программе, поскольку оно приостанавливает программу и увеличивает время обработки. Лучше всего использовать прерывания в коде для программной подпрыгивания. У Arduino есть код для предотвращения отказов программного обеспечения.

Переключатель Debouncing Methods

Сначала мы продемонстрируем схему без дребезга переключателя .

Вы также можете увидеть форму сигнала на осциллографе, когда кнопка находится в режиме подпрыгивания. Он показывает, сколько дребезгов произошло во время переключения кнопки.

Существует три широко используемых метода для предотвращения дребезга переключателя .

• Отключение оборудования
• RC Debouncing
• Коммутатор Debouncing IC

1. Отключение оборудования

В технике устранения дребезга оборудования мы используем триггер S-R, чтобы предотвратить дребезг переключателя в схеме. Это лучший метод устранения дребезга среди всех.

Необходимые компоненты

• ИС Nand Gate 74HC00
• Тумблер
• Резистор (10к -2н.)
• Конденсатор (0,1 мкФ)
• светодиод
• Макет

Схема

Работа схемы аппаратного устранения дребезга

Схема состоит из двух вентилей Nand (74HC00 IC), образующих триггер SR. Как вы можете видеть на принципиальной схеме, всякий раз, когда тумблер переключается на сторону A, выходная логика становится «ВЫСОКОЙ». Здесь мы использовали осциллограф для обнаружения скачков.И, как вы можете видеть на приведенной ниже форме волны, логика смещается с небольшой кривой, а не смещается. Резисторы, используемые в схеме, являются подтягивающими резисторами.

Каждый раз, когда переключатель перемещается между контактами для создания дребезга, триггер поддерживает выход, потому что «0» возвращается с выхода вентилей Nand.

2. R-C Debouncing

R-C определяется только своим именем, в схеме используется RC-сеть для защиты от дребезга переключателя.Конденсатор в схеме фильтрует мгновенные изменения сигнала переключения. Когда переключатель находится в разомкнутом состоянии, напряжение на конденсаторе остается нулевым. Первоначально, когда переключатель разомкнут, конденсатор заряжается через резисторы R1 и R2.

Когда переключатель замкнут, конденсатор начинает разряжаться до нуля, следовательно, напряжение на входе инвертирующего триггера Шмитта равно нулю, поэтому на выходе становится ВЫСОКИЙ.

В состоянии подпрыгивания конденсатор останавливает напряжение на Vin, пока оно не достигнет Vcc или заземления.

Чтобы увеличить скорость устранения дребезга RC, мы можем подключить диод, как показано на рисунке ниже. Таким образом сокращается время зарядки конденсатора.

3. Микросхема подавления колебаний переключателя

На рынке доступны ИС для устранения неисправности коммутатора. Некоторые из микросхем для устранения дребезга : MAX6816, MC14490 и LS118 .

Ниже приведена принципиальная схема устранения дребезга переключателя с помощью MAX6818.

Итак, здесь мы узнали, как кнопки создают эффект подпрыгивания переключателя и как его можно предотвратить, используя схемы Switch Debouncing .

.
