Фанкойлы это: как устроен, виды и принцип работы

конструкция и монтаж вентиляторного доводчика

Выбирая систему кондиционирования и отопления для своего дома, имеет смысл узнать, что такое фанкойл, какие функции выполняет климатическое устройство, и в каких ситуациях его целесообразно использовать.

В статье мы привели развернутые ответы на обозначенные вопросы. Из материала вы узнаете, как работает, из каких элементов состоит вентиляторный доводчик, какие существуют разновидности фанкойлов и в чем их особенности.

Мы указали правила размещения климатического оборудования, а также описали специфику монтажа техники в частном доме и квартире.

Содержание статьи:

Принцип действия фанкойла

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению.

Одно из преимуществ использования вентиляторных доводчиков – это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную .

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру (+)

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы.

Галерея изображений

Фото из

Фанкойл — составляющая климатической системы

Трубопровод, соединяющий устройство с чиллером

Оборудование без подмеса свежего воздуха

Оснащение термодатчиками для автоматизации

Внешний вид канального фанкойла

Вентилятор в конструкции фанкойла

Фанкойл в коммерческом помещении

Кондиционер и тепловой насос

В последнем случае один контур подключают к  – холодильной машине, генерирующей поток холодной воды, а второй – к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать , то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер.

Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Системы типа “чиллер-фанкойл” используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Для очистки воздушных масс и оздоровления микроклимата внутри помещения необходим .

Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т. п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком.

Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом – позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Использование обычных водопроводных, а не дорогостоящих специальных труб значительно сокращает стоимость системы и упрощает монтаж. Автоматизация системы типа “чиллер-фанкойл” выполняется примерно так же, как и для сплит-системы: с помощью пульта дистанционного управления.

Это позволяет регулировать параметры не для всего здания, а отдельно для каждой комнаты, в которой имеется фанкойл.

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние.

Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 м, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой.

Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Какими бывают фанкойлы?

Тип фанкойла зависит от задач, которые необходимо решить с его помощью. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решать обе задачи.

К четырехтрубным фанкойлам параллельно подключают и нагреватель, и чиллер. Режим работы системы выбирают в зависимости от времени года и потребностей.

Проще всего установить напольный вариант фанкойла. Нагретый воздух будет поступать через аккуратную решетку, встроенную в напольное покрытие

Впрочем, существует вариант, когда двухтрубную систему используют для кондиционирования воздуха летом, а затем для обогрева – зимой. При этом систему переключают то на чиллер, то на котел с помощью специального клапана, смена режима работы системы выполняется вручную.

Это довольно популярная версия, поскольку монтаж только двух труб выполнить значительно проще, чем вести четыре конструкции.

Переключение же режимов работы при использовании четырехтрубной системы может выполняться с пульта управления в автоматическом режиме.

В зависимости от места установки различают фанкойлы:

• напольные;
• настенные;
• напольно-потолочные;
• потолочные.

Назначение каждого вида устройств понятно из названия. Настенные фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их точно также устанавливают вдоль стен под окнами или в других подобных местах. Напольно-потолочные модели можно устанавливать и вверху, и внизу.

Кассетные фанкойлы удобны в монтаже, хорошо смотрятся в интерьере, их можно без проблем интегрировать в систему подвесного потолка

Кроме того, существуют кассетные и канальные конструкции фанкойлов. Устройства также могут быть корпусными или бескорпусными, предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.

Некоторые модели снабжены дополнительными функциями, например, системой забора свежего воздуха снаружи, возможностью электрического обогрева воздушных масс с помощью встроенных нагревательных элементов. Варианты организации системы управления также могут быть разными.

Настенные фанкойлы выглядят очень стильно, такое устройство можно повесить вместо кондиционера и управлять им с помощью дистанционного пульта

Что касается конкретных брендов, то самыми лучшими считаются фанкойлы производства Carrier и York. Отличные качества демонстрируют модели фирмы Trane, а также McQuay, это надежные устройства европейского производства.

General Сlimate представляет широкий модельный ряд фанкойлов в различной комплектации. А модели фирмы Daikin по отзывам владельцев, выглядят очень стильно. Среди недорогих изделий выделяются фанкойлы Aerotek – популярный китайский бренд.

Особенности монтажа такой техники

Монтаж фанкойла – задача не из простых. Если у владельца дома нет большого опыта в монтаже отопительного и/или холодильного оборудования, лучше обратиться к профессионалам. Сначала устанавливают собственно фанкойл. Место монтажа зависит от типа устройства: потолок, пол, стена.

В любом случае нужно обеспечить свободное перемещение воздушных масс от фанкойла по всему помещению, чтобы работа устройства была эффективной.

После установки фанкойла необходимо собрать узел обвязки, установить трубы и уложить слой теплоизоляции. Следует поставить ряд таких элементов, как запорные краны,, манометры и т.п.

Отличным вариантом для монтажа системы этого типа могут оказаться трубы с каучуковым покрытием. Они компактны и обладают хорошими теплоизолирующими свойствами.

При необходимости монтируются. Эти конструкции следует снабдить шумоизоляцией. Чтобы вода распределялась по системе равномерно и была обеспечена ее правильная гидравлика, используют балансировочные клапана.

Наличие этих устройств существенно облегчает настройку системы, поскольку независимо от ее конфигурации везде можно будет использовать одинаковые водопроводные трубы.

Такой смесительный узел необходимо установить при подключении системы фанкойлов к чиллеру или котлу. Неопытным монтажникам лучше проконсультироваться со специалистами

При составлении проекта системы необходимо учесть длину воздуховодов, которая строго нормируется. Это особенно актуально при установке настенных фанкойлов под окнами. Стальные воздуховоды снабжают вибрационным глушителем. Обязательно монтируется система сбора и отвода конденсата.

Поддоны для сбора влаги следует закрепить под соответствующими отверстиями. После этого вентилятор и электронагреватели (если они имеются) подключают к электропитанию. Затем все контакты, каналы и трубы проверяют на герметичность.

После этого систему запускают и опрессовывают, чтобы проверить качество монтажа. Если огрехов нет, можно продолжать отделочные работы.

Трубы, которые присоединяют к фанкойлам, нужно тщательно загерметизировать и покрыть слоем теплоизоляционных материалов. Перед началом монтажа следует составить проект и выполнить расчеты системы

Проще всего справиться с монтажом напольного варианта фанкойла. Для него не нужно устанавливать канал отведения конденсата. Устройство имеет два патрубка, которые присоединяют к соответствующему прибору.

При монтаже настенных, потолочных и кассетных моделей подключение к электросети производится по более сложной схеме, чем для напольного фанкойла.

В любом случае установить четырехтрубную систему будет сложнее всего. Для монтажа любого типа системы важно правильно выполнить проектирование и ряд специальных расчетов.

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным.  Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.

Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте – в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.

Выводы и полезное видео по теме

В этом ролике описаны принципы работы фанкойлов и особенности монтажа таких устройств:

В жилищном строительстве фанкойлы все чаще находят эффективное применение. Очень важно правильно спроектировать и реализовать установку вентиляторного доводчика, чтобы обеспечить его безупречную работу на длительный срок.

Есть, что дополнить, или остались вопросы по выбору, работе и монтажу фанкойла? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях. Форма для связи расположена ниже.

Кондиционеры или фанкойлы – основные различия, преимущества, особенности выбора оборудования

Большое разнообразие существующих климатических систем создает определенные сложности с правильным подбором оборудования. Особенно это касается таких приборов как фанкойлы и кондиционеры. Они и выглядят очень похоже, да и продаются в одних и тех же отделах магазинов. Для того, чтобы сделать правильный выбор, необходимо знать особенности их работы и в чем заключаются их принципиальные отличия.

Что общего между кондиционером и фанкойлом

Внешне различить вентиляторный доводчик (фанкойл, фэнкойл) и кондиционер практически невозможно. Они предназначены для выполнения одних и тех же функций по обработке воздуха и имеют схожий принцип работы. Общими чертами для обоих типов устройств являются:

1. Внешнее исполнение корпуса и стильный современный дизайн, примерно одинаковые размеры и вес.
2. Конструкция, состоящая из теплообменника,  вентилятора, подводящих трубок и регулируемых жалюзи.
3. Монтаж фанкойлов предполагает те же самые способы установки: настенные, напольные, потолочные, встраиваемые устройства.
4. В ассортименте обоих типов устройств представлены кассетные и канальные, корпусные и бескорпусные модели.
5. Общими являются и большинство функций, которые они выполняют: охлаждение, нагрев, увлажнение, осушение и очищение воздуха.
6. Замкнутая система трубопроводов, обеспечивающая циркуляцию хладоносителя.
7. Идентичная система управления – встроенные панели, дисплей или пульт ДУ.

Чем отличается фанкойл от кондиционера

Главное отличие между этими двумя климатическими устройствами заключается в том, что в качестве носителя холода вместо фреона, который применяется в кондиционерах, фанкойлы используют охлажденную воду или водный раствор. Это дает определенные преимущества, но и несколько усложняет монтаж и увеличивает первоначальные расходы.

Основные отличия фанкойлов от внутренних блоков сплит систем:

1. Установка фанкойлов в связке с чиллером требует гораздо больше дополнительного оборудования, чем фреоновое кондиционирование: насосы, аккумуляторные баки, запорные и регулировочные вентили, смесительные узлы.
2. Монтажные работы по подключению фанкойлов более длительные и трудоемкие, чем простая установка кондиционера. Однако мультизональные системы VRV (VRF) по сложности подобных работ примерно идентичны комплексу «чиллер-фанкойл».
3. В мультисплит системах количество внутренних блоков и протяженность фреоновых трасс ограничены, а к одному чиллеру можно подключать неограниченное число фанкойлов, расстояния между которыми зависят только от мощности холодильной машины.
4. Охлаждение воздуха фанкойлами можно регулировать индивидуально в каждой отдельной комнате, причем, при использовании теплового насоса или подключении к котлу отопления оборудование может работать одновременно на кондиционирование и обогрев.
5. Кондиционеры эффективны в небольших помещениях и предназначаются, в основном, для кондиционирования квартир, офисов, магазинов максимальной площадью до 2000 м2.
6. Чиллеры и фанкойлы – это оборудование для зданий большой площади с большим количеством комнат, которое сохраняет их архитектурный облик и не загромождает фасады. Именно в таких строительных конструкциях они обеспечивают качественный микроклимат с минимальными эксплуатационными расходами.
7. Кондиционеры используют только внутренний воздух помещения, их работа в большинстве случаев происходит отдельно от вентиляции. Фанкойл гораздо проще подключить к приточной установке и во многих зданиях они часто устанавливаются именно в вентиляционные каналы.
8. Прокладка водопроводных труб обходится намного дешевле, чем дорогостоящих фреоновых магистралей, что в некоторой степени удешевляет стоимость оборудования. К тому же утечку воды выявить и устранить гораздо проще и дешевле, чем фреона.
9. Система «чиллер-фанкойл» проектируется и устанавливается на этапе строительства, а кондиционеры можно устанавливать в уже эксплуатируемом здании без сложных строительных работ.

Довольно часто в последнее время ответ на вопрос, что выбрать фанкойл или кондиционер, делается в пользу более экологичного и эффективного фанкойла. Учитывая все особенности конструкции и работы обоих видов оборудования, можно создать современную систему микроклимата, которая лучше всего подходит для каждого конкретного объекта. Ее надежность, экономичность и долговечность будет во многом зависеть от правильных инженерных расчетов и квалифицированной установки.

Фанкойл — что это такое?

Обзор статьи:

Встречаются несколько рускоязычных написания этого прибора: фенкойл, фан-койл, фанкоил, фэнкойл… Суть одна: слово содержит две составляющие, основанные на английских словах: “fan” – вентилятор и “coil” – теплообменник. По-русски, мы бы этот прибор называли: “теплообменник с вентилятором”. Назначение его простое: установленный в помещении, он охлаждает (кондиционирует) или нагревает в нем воздух.

Из чего состоит и какой принцип работы фанкойла?

На самом деле, конструкция фанкойла проста и отражает именно свой перевод с английского! В приборе, под названием фанкойл две основные части: теплообменник (радиатор) и вентилятор. Внутри теплообменника прогоняется холодная (или горячая) вода (или другая техническая жидкость), поступающая от холодильной машины, а вентилятор гонит воздух на этот теплообменник, заставляя воздух принимать температуру радиатора.

Из этого описания можно понять, что сам по себе фанкойл не может выполнять свою функцию охлаждения воздуха: нужна еще машина, охлаждающая воду (или другу жидкость, например: этиленгликоль). Действительно, холодильная машина – ответная часть этой системы. Чаще всего холодильная машина – это чиллер.

А такая система кондиционирования так и называется: “чиллер-фанкойл”. При такой схеме, чилер охлаждает жидкость, насос прогоняет ее по трубам до фанкойлов, охлажденная жидкость поступает в теплообменник фанкойла, и воздух, гонимый вентилятором сквозь него – охлаждается! Тем самым, в помещении становиться прохладнее.

Типы фанкойлов

Типов фанкойлов немного больше, чем типов внутренних блоков кондиционеров (сплит-систем).
Кроме обычных, таких как:

• настенные;
• кассетные;
• канальные;
• напольно-потолочные;

(с виду очень похожие на соответствующие внутренние блоки сплит-систем)
есть еще и так называемые:

• бескорпусные;
• корпусные напольные.

По опыту нашей компании, чаще остальных используются фанкойлы канального типа: корпусные и безкорпусные.

Почему иногда фанкойл называют “вентиляторный доводчик”?

Тут интересная история. По версии ГОСТа от 1976 года считалось, что фанкойлы должны выдавать смесь подготовленного воздуха из свежего приточного (из приточной системы) и рециркуляционного, но охлаждённого (или подогретого). Видимо таким образом представлялось “доводить” воздух до нужного. Но на практике чаще всего, фанкойлы используются отдельно от приточной системы, и служат для “доведения” воздуха до нужной температуры. То есть, в помещение подаётся воздух от приточной установки, где уже установлен охладитель, но она подаёт во все помещения одинаковую температуру без возможности регулирования в каждом помещении. Для доведения температуры до нужной служат доводчики – фанкойлы (ну или фенкойлы – как кто привык).

Монтаж фанкойлов

С одной стороны может показаться, что монтаж фанкойла легче чем монтаж сплит-системы. Конечно, сам процесс крепления фанкойла канального или кассетного типов мало чем отличается от монтажа внутреннего блока кондиционера соответствующего типа.

Аналогичны и монтаж и подключение дренажной системы фанкойла и кондиционера.

Но тонкостей при монтаже фанкойла не меньше!

• Во- первых, трубы подводящие имеют больше стыков, каждый из которых, естественно должен быть герметичным и теплоизолированным.
• Во-вторых, для правильной работы, должен быть правильно собран узел обвязки для фанкойла.

Где используются фанкойлы?

У специалистов “ДЕЛОВЕНТ” большой опыт монтажа фанкойлов в различных помещениях:

• кинотеатрах,
• спортивных залах,
• офисных зданиях,
• гостиницах,
• и даже жилых квартирах.

Но чаще всего, нам приходится монтировать фанкойлы в торговых центрах: на каждый торговый павильон (или “бутик”) ставится один или несколько фанкойлов.

Причём, нашей компанией монтируются фанкойлы и даётся гарантия независимо от того, какой чилер установлен в здании: не важно спроектирован или смонтирован он нашей компанией или другой монтажной организацией!

Фанкойлы каких марок лучше заказывать?

Чаще всего фанкойлы поставляются на заказ. Но компания “ДЕЛОВЕНТ” готова предложить с собственного склада или склада представителя завода-изготовителя в Москве некоторые модели фанкойлов. Чаще всего мы поставляем и монтируем фанкойлы Wesper, Venterra, Timberk, Midea, MDV, ну и конечно же – Daikin!

Вы можете заказать фанкойл любой из этих или других брендов, поставляющихся на российский рынок, как в комплекте, так и в единичном экземпляре, с монтажом или без монтажа, при установленном в здании чиллере, или ещё предстоит это сделать!

Что такое фанкойлы, и зачем они нужны Hiconix

Что общего у торговых центров, гостиниц и офисных зданий? Все они нуждаются в мощных климатических системах, которые смогут обеспечить поддержание комфортной температуры в каждом помещении. И составной частью систем кондиционирования во многих зданиях является фанкойл.

Что общего у торговых центров, гостиниц и офисных зданий? Все они нуждаются в мощных климатических системах, которые смогут обеспечить поддержание комфортной температуры в каждом помещении. И составной частью систем кондиционирования во многих зданиях является фанкойл.

Что такое «фанкойл»?

По сути, фанкойл – это медный теплообменник-змеевик с вентилятором и электронной схемой управления. Кроме того, он, как правило, снабжен сменными фильтрами для устранения пылевой взвеси в помещении, а также имеет специальную систему для отведения конденсата. Во многом фанкойл похож на внутренний блок сплит-системы кондиционирования, только внутри него циркулирует не токсичный фреон, а безопасная вода или ее смесь с этиленгликолем.

Во время работы фанкойл постоянно засасывает воздух из помещения и прогоняет через теплообменник, обеспечивая его нагрев или охлаждение. Чаще всего, он используется именно для доведения температуры до требуемой величины и работает параллельно с системой центрального кондиционирования или принудительной приточно-вытяжной вентиляцией. Впрочем, существуют и сложные совмещенные системы, в которых фанкойл не только контролирует температуру в помещении, но и участвует в воздухообмене, разбавляя забранный из комнаты воздух свежим.

Главная особенность фанкойла в том, что он работает всегда, даже если вентилятор отключен. Это связано с тем, что система трубопроводов закольцована, и циркулирующая по ним вода охлаждает или нагревает воздух в помещении и при отсутствии его принудительной подачи, пусть и менее эффективно. Чтобы этого избежать, фанкойл требуется физически отключить от системы с помощью перекрытия соответствующих вентилей, при этом циркуляция хладагента продолжится через байпас.

Как это работает?

Фанкойл – это только часть системы охлаждения, поскольку он лишь прогоняет воздух через теплообменник. Для нагрева или охлаждения воды существует ответная часть комплекса – чиллер, который представляет собой мощную и габаритную холодильную установку. Система кондиционирования данного типа так и называется: «чиллер-фанкойл». Алгоритм ее работы довольно прост:

1. Чиллер централизовано охлаждает воду.
2. Насос закачивает охлажденную воду в систему и поддерживает в ней требуемое давление.
3. По одно- или двухтрубной системе трубопроводов вода проходит через каждый фанкойл, где поглощает тепло из воздуха, охлаждая его.
4. Затем нагретая вода снова поступает в чиллер, и цикл повторяется вновь.

Помимо перечисленных элементов, в структуре комплекса «чиллер-фанкойл» обязательно есть расширительный бак, который нужен для компенсации расширения воды при нагреве, а также средства автоматики и контроля, которые отвечают за бесперебойную работу системы и обеспечивают быструю реакцию на возникновение нестандартных и аварийных ситуаций.

Где используются фанкойлы?

За счет своей конструкции, системы «чиллер-фанкойл» не портят внешний вид здания, энергоэффективны по сравнению с применением стандартных кондиционеров, универсальны и достаточно мощные для охлаждения помещений большой площади. По этим причинам системы «чиллер-фанкойл» – почти идеальный вариант для кондиционирования любой коммерческой недвижимости:

• торговых и развлекательных центров;
• гостиниц и отелей;
• офисных и административных зданий.

Более того, в связи с тем, что максимальное расстояние от чиллера до внутреннего блока зависит лишь от мощности насоса, системы «чиллер-фанкойл» нередко устанавливают для кондиционирования складов, ангаров и производственных помещений. Проще говоря, подобные системы актуальны для любых зданий с большим количеством помещений, в которых требуется поддерживать индивидуальный температурный режим.

Прямые поставки вентиляторных доводчиков фанкойлов

Вентиляторный доводчик или фанкойл — это агрегат, используемый для охлаждения или нагрева воздуха (за счет холодной или горячей воды, подаваемой от чиллера или из водопровода). Он состоит из вентилятора, теплообменника и воздушного фильтра. Предлагаемые нами фанкойлы имеются в наличии на складе в Москве, цена на них ниже аналогов. В комплекте с доводчиком мы поставляем смесительный узел (он же 3ходовой клапан или «обвязка») и пульт управления (он же термостат).

Кассетные доводчики

Устанавливаются на подшивном потолке, в центре помещения, для равномерного распределения воздуха, охлаждают или подогревают внутренний воздух.

Канальные доводчики

Устанавливаются скрытно в канале приточного воздуховода, подают в помещение свежий уличный воздух, охлаждают или подогревают и очищает.

Полезная информация

Какие бывают доводчики?

По принципу работы фанкойлы бывают:

• 2-х трубные (двухтрубные) доводчики – имеют один теплообменник (и соответственно два патрубка и один смесительный узел), в который попеременно подается горячая или холодная вода от чиллера.

• 4-х трубные (четырехтрубные) доводчики – имеют два теплообменника (и соответственно четыре патрубка и два смесительных узла), в один из них подается холодная или горячая вода от чиллера, а во второй – горячая вода от центральной системы отопления, автономного котла и пр.

По виду установки фанкойлы бывают:

• Напольно-потолочные фанкойлы – устанавливаются на полу или на потолоке.
• Вентиляторные доводчики канального типа – монтируются в канал приточной вентиляции.
• Вентиляторные доводчики кассетного типа – устанавливается в пространство за подшивным потолком.
• Настенные фанкойлы – размещаются на стене как внутренний блок бытового кондиционера.

Также фанкойлы делятся на корпусные и бескорпусные:

• Корпусные – имеющие декоративный корпус для открытой установки (к ним относятся кассетные, настенные, напольные и потолочные).
• Бескорпусные фанкойлы – не имеющие декоративного корпуса для скрытой установки, монтируются за подшивным потолком (к ним относятся канальные).

Какой доводчик подойдет вам?

Если имеется возможность подключить вентиляционный доводчик к системе центрального отопления или автономному котлу, то имеет смысл покупать четырехтрубные модели, если такой возможности нет, до двухтрубные.

Канальные фанкойлы применяются в следующих случаях:

• Для обслуживания сразу нескольких помещений
• Для помещений, имеющих большую длину или перегородки. В этом случае возможно равномерное распределение воздуха
• В тех случаях, когда дизайн помещения не позволяет устанавливать в нем фанкойлы.

Кассетные модели актуальны в залах с подшивным потолком

Настенные и напольно-потолочные доводчики применяются в небольших кабинетах, офисах и т. п.

Расчет мощности

• Для расчета необходимой мощности доводчика можно воспользоваться упрощенная методикой. По ней обычно подбирают бытовые кондиционеры. Суть ее в следующем:
• На 10 м2 площади помещения требуется 1 кВт холода
• Например, площадь нашего помещения равна 50 м2, значит нам требуется холодильная мощность Qхол = 50 / 10 = 5 кВт

Принцип работы системы «чиллер-фанкойл»

Вентиляционный доводчик входит в состав системы «чиллер-фанкойл», т е работает совместно с чиллером (холодильной машиной). От чиллера по трубам, к фанкойлу подается холодная или горячая вода. Далее эта вода проходит через теплообменник (калорифер), параллельно через него снаружи с помощью вентилятора проходит воздух (уличный или внутренний в зависимости от типа фанкойла). Т. о. вода охлаждает или подогревает его. Кроме этого воздух очищается с помощью встроенного воздушного фильтра.

Для регулирования мощности доводчика используется 2-х или 3-х ходовой клапан, с его помощью изменяется расход или температура воды, подаваемой в фэнкойл. Управление кондиционером-фанкойлом, т. е. выставление определенной температуры в помещении и скорости потока воздуха, осуществляется с помощью пульта. Управление заключается в регулировании мощности фанкойла, плавном или ступенчатом изменении скорости вращения вентилятора и переключении режима работы «зима-лето».

Достоинства и недостатки фанкойлов

Достоинства:

• Индивидуальное регулирование температуры в каждом помещении
• Плавное изменение температуры

Недостатки:

• Сложность проектирования и монтажа
• Трудоемкое обслуживание фанкойлов

Производство

Наша компания производит широкий спектр оборудования для вентиляции и кондиционирования.

Доставка оборудования

Служба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.

Монтажный отдел

Cпециалисы монтажного отдела сделают монтаж и пуско-наладку системы вентиляции и кондиционирования «под ключ»

Сервисная служба

Cпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт

Персональный менеджер

Обратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы.

Акции февраля 2021

В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.

Фанкойлы — вентиляторные доводчики.

Фанкойлы классифицируются по следующим параметрам: мощность, размер, конструкция. В комплектацию фанкойла как правило входит несколько элементов: теплообменник фанкойла (передача холода от носителя к охлаждаемой среде или тепла к нагреваемой), дренажная помпа (отводит конденсат выше уровня расположения фанкойла), электронагреватель (основной нагревательный элемент), вентилятор, пульт управления, фильтр (для очистки поступающего воздуха). Фанкойл предполагает также наличие входной решетки, поддона для дренажа, выходной решетки, теплозвукоизоляции (понижение уровня шума при работе) и обвязка фанкойла (клапаны, фильтры на воду, балансировочные и запорные вентили).

Выбор фанкойлов.

Подбирается фанкойл по типу, в зависимости от размеров помещения, вариантов монтажа. Основным параметром, на который ссылаются при выборе фэнкойлов, является холодопроизводительность.

Типы фанкойлов.

Определяя понятие «тип фанкойла» в большинстве случаев подразумевают фанкойл по типу установки (по конструкции):

Кассетный фанкойл это фанкойл, который как правило, монтируют в подвесной потолок — является наиболее оптимальным вариантом при кондиционировании офисных помещений, торговых залов и холлов. В большинстве случаев такие фанкойлы распределяют поток воздуха в четырёх направлениях (четырёхпоточный кассетный фанкойл), что позволяет обработать сразу большой объём воздуха в помещении. Часто конструкции таких фанкойлов позволяют подключать воздуховоды приточного воздуха. Наиболее распространённые размеры фанкойлов 600*600 мм, которые называются компактными кассетными фанкойлами. Конструктивные особенности ограничивают их холодопроизводительность до 5 кВт. Для размещения более крупного теплообменника и более мощного вентилятора кассетный фанкойл изготавливается в другом популярном размере — от 800*800 мм до 850*850 мм, либо в менее популярном размере 600*1200 мм. Иногда производители для сокращения производственных издержек изготавливают кассетные фанкойлы, путём «наложения» на канальный фанкойл воздуховодов и лицевой панели, тем самым получая однопоточный кассетный фанкойл.

Канальный фанкойл предназначен для скрытого монтажа. Канальные фанкойлы как правило скрыты от глаз а воздухообмен в помещении осуществляют через подведённые к ним воздуховоды. Это наиболее распространённое решение обеспечения комфортного климата в помещении с помощью фанкойлов. Основным преимуществом этого решения является большой диапазон холодопроизводительности таких фанкойлов — от 1 кВт до сотен киловатт. С другой стороны — чем больше холодопроизводительность — тем выше требования к проектированию воздуховодов.

Настенный фанкойл монтируется на стене. Обычно выглядит как привычный большинству внутренний блок сплит-системы. Ввиду сложности скрытой подводки водоснабжения к таким фанкойлам — часто можно встретить более крупные на вид фанкойлы, как правило это одна из разновидностей канального фанкойла скрытая в привлекательном декоративном корпусе, либо за облицовочными панелями.

Напольный фанкойл предназначен для жёсткого крепления к полу. Устанавливаются такие фанкойлы на жёстких ножках и применяются при монтаже вдали от капитальных стен, например при панорамном остеклении помещения или вдоль легковозводимых перегородок. Также, как и настенные фанкойлы, зачастую это разновидность канальных фанкойлов, и, если не скрыты декоративными панелями, могут быть выполнены в элегантном корпусе.

Потолочный фанкойл — монтируется на потолке и часто используется в помещениях, где пространство вдоль стен ограничено конструкциями препятствующими воздухообмену или стены несут некоторый функционал. Например, такие фанкойлы применяются в небольших магазинах, в кафе, ресторанах, в небольших помещениях. Также, как и предыдущие два типа фанкойлов, выполняются в декоративном корпусе, либо скрываются за декоративными панелями.

Вообще, по сути, последние три типа фанкойлов — это универсальные канальные фанкойлы, которые изначально спроектированы для «гибкой» установки в горизонтальном или вертикальном положении, и, для удовлетворения эстетических запросов заказчика, могут быть укомплектованы декоративными корпусами. По холодопроизводительности такие фанкойлы производятся в диапазоне от 1 до 8 кВт. на большие мощности они получаются слишком громоздкими и непривлекательными для открытой установки, хотя, некоторые производители выпускают корпусные фанкойлы мощностью до 20 и более киловатт.

Отличие фанкойлов от кондиционеров

Погода последних лет подарила очень жаркую летнюю погоду и чрезвычайно холодные зимы. Такие колебания температур от изнывающей жары до сильнейших морозов заставляет многих задуматься о комфортной атмосфере дома. Хочется, чтобы летом было дома прохладно и свежо, а зимой тепло и уютно.

Для решения этой задачи человек создал себе надежных помощников: различные модели кондиционеров. Самые первые кондиционеры в качестве охладителя использовали аммиак, который в последствие был заменен на фреон, безвредный для человека, но оказывающий пагубное влияние на природу. Кроме этого фреон можно использовать в качестве хладагента только в трубопроводах малой длины, что создает определенные трудности для создания микроклимата в больших помещениях или зданиях и принуждает использовать при больших площадях или в неудобных местах дополнительно мобильный кондиционер.

Позднее решение было найдено, хитрость состояла в том, что решили охлаждать воду, а уже ее охлажденную пускать через новый тип теплообменника – фанкойл, получивший свое название от двух слов: fan – вентилятор и coil – теплообменник. В качестве хладагента в этой системе используется хладоноситель схожий с водой.

Работает этот прибор в паре со специальным устройством чиллером, холодильной установкой, работающей на фреоне.

Принцип работы фанкойла прост: воздух проходит через теплообменник по которому протекает охлажденный хладоноситель, циркуляцию воздуха обеспечивает вентилятор находящийся в корпусе фанкойла.

Принудительную циркуляцию в системе чиллер-фанкойл осуществляет специальная насосная станция. Это позволяет использовать при монтаже системы теплоизолированный трубопровод из обычных, распространенных материалов большой длины, что создает неоспоримый ряд преимуществ по сравнению с обычной системой кондиционирования.

Преимущества фанкойлов

• Он может быть установлен в любом месте здания, дома или строения.
• Чиллер размещается в специальном техническом помещении.
• Система может работать как на обогрев, так и на охлаждение, если в ней используется тепловой насос.
• На основе фанкойла и чиллера можно смонтировать комплексную систему с более высокими показателями работоспособности, и энергоэффективности чем при установке нескольких отдельных кондиционеров. Это в свою очередь создает существенную экономию при поддержании нужной температуры в помещении.

Внешне фанкойл похож на стандартный внутренний блок кондиционера и состоит из корпуса, в котором размещен теплообменник, вентилятор, фильтр очистки и пульт управления. Принцип работы этого устройства прост: он принудительно производит набор воздуха из помещения, охлаждает его или наоборот подогревает с помощью теплообменника.

Расстояние между чиллером и самим фанкойлом определяется мощностью насосной станции, расположенной в чиллере, при этом количество фанкойлов может быть самым разным и зависит от стоящих задач по созданию микроклимата, конструкции самого здания.

Подобрав чиллер мощностью поменьше, можно создать экономичную систему кондиционирования для загородного дома, а выбрав чиллер с большей мощностью можно экономично обеспечить нужды производства теплым и комфортным воздухом. Кроме этого данная система кондиционирования достаточно проста в эксплуатации.

Узнать более подробную информацию о наиболее популярных вариантах мобильных кондиционеров, сплин-системах и фанкойлах, об их работе и эксплуатации можно на сайте нашей компании или, задав свой вопрос через электронную почту.

Недостатки фанкойлов

1. Могут работать только вместе с чиллером.
2. Большое количество жидкости циркулирующей по системе, при некачественном монтаже грозит затоплением

Преимущества кондиционеров

Кондиционеры идеально подходят для небольших помещений — до 200 метров. Не требуют покупки и дорогостоящего подключения чиллера.

Есть вопросы? Звоните нам или закажите звонок оператора и мы найдем ответ

Зачем нужны фанкойлы?

Эта статья объяснит публике, что такое система фанкойлов, почему она используется и как продукты MDL Solutions улучшат ваш следующий строительный проект.

Что такое фанкойл?

Фанкойл (FCU), в самых общих чертах, — это устройство, которое использует змеевик и вентилятор для обогрева или охлаждения комнаты. Рециркулирующий воздух в помещении движется по змеевику, который нагревает или охлаждает воздух, прежде чем вытолкнуть его обратно в комнату.Системы фанкойлов могут быть предназначены для обогрева, охлаждения или того и другого и не требуют дополнительных воздуховодов.

Из-за своей простоты FCU более экономичны в установке, чем канальные блоки управления воздухом. Традиционно фанкойлы были шумными и могли создавать вибрации, однако современные FCU, предоставляемые MDL Solutions, гладкие, бесшумные и изолированы как от теплопередачи, так и от вибрации.

Механика системы фанкойлов довольно проста. В зависимости от времени года водопроводная труба подает холодную или горячую воду по сети медно-алюминиевых труб, заключенных в блок.Воздух поступает в установку, и тепловая энергия из водопроводной воды затем передается воздуху, таким образом изменяя температуру воздуха, прежде чем она будет выпущена обратно в комнату.

Зачем нужна система фанкойлов?

Фанкойлы

предлагают идеальную функциональность для мест, где сосредоточены потребности в обогреве и охлаждении, или для отдельных помещений, таких как офисы, выставочные залы, гостиничные номера и кондоминиумы. Системы фанкойлов используются для кондиционирования местного воздуха в соответствии с температурными требованиями помещения.В системах фанкойлов, предлагаемых MDL Solutions, используются новейшие двигатели с электронной коммутацией (ECM) и низковольтный постоянный ток, чтобы обеспечить максимальную экономию электроэнергии в вашей системе HVAC. Исследования показали, что системы отопления, поставляемые MDL Solutions, обеспечивают экономию энергии на 12-45% по сравнению с другими справедливыми системами на рынке.

Фанкойлы могут быть отдельно стоящими, монтироваться на стенах или потолках или помещаться в траншеи по периметру помещения. Горизонтальные системы фанкойлов, поставляемые MDL Solutions, основаны на европейском дизайне и технологиях.Долгожданные эксклюзивные кондоминиумы привлекают настраиваемой отделкой. Например, кондоминиумы Art Shoppe Condos в Торонто и 75 домов Kenmare в модном районе Нолита в Нью-Йорке использовали Verano by MDL Solutions для отопления и охлаждения.

Одной из главных особенностей горизонтальных фанкойлов, поставляемых MDL Solutions, является эффективный теплообменник для нагрева и охлаждения, сделанный из алюминиевых пластин и медной трубы. Из-за малой вместимости фанкойл MDL Verano Clima Trench может достигать исключительно низкой тепловой инерции.Таким образом, обогрев или охлаждение помещения происходит быстрее, чем при использовании других продуктов, представленных на рынке. При напряжении всего 24 В эти устройства экономически эффективны и удивительно тихи, а также ограничивают углеродный след вашего проекта.

Каковы преимущества системы фанкойлов?

Системы фанкойлов, предоставляемые MDL Solutions, предлагают многочисленные преимущества для архитекторов, подрядчиков или домовладельцев, в том числе:

• Энергоэффективность — сокращение расходов на отопление и охлаждение
• Гибкие и настраиваемые варианты дизайна

• Возможность скошения углов
• Возможность настройки для обхода изгибов
• Может быть установлен через порог дверей внутреннего дворика, дверей-гармошек или Французские двери
• Обогрев и охлаждение будут происходить именно там, где вы хотите
• Простота установки
• Решетки траншей можно пройти сразу после установки
• Идеально подходят для остекления от пола до потолка и зимних садов, поскольку ограничивают конденсацию
• Легкий доступ и низкий требования к техническому обслуживанию
• Требования к легкой очистке
• Бесшумная работа
• Может использоваться вместе с другими методами обогрева и охлаждения или автономно
• Опции экономии места
• Позволяет использовать любые отделочные материалы для вашего пола, включая дерево, ковер, плитка, ламинат или коврики
• Дискретная интеграция с выбранным вами напольным покрытием
• Низкая турбулентность воздуха означает, что в помещении циркулирует меньше пыли и аллергенов
• Ограничивает вероятность появления горячих или холодных пятен или сквозняков в комнате
• Доступен в широком диапазоне цветов решетки
• Доступен в широком диапазоне рисунков решетки
• Доступен в широком диапазоне материалов решетки
• Anique и настраиваемые рисунки решеток

Какие типы фанкойлов доступны?

Команда MDL Solutions готова предложить поддержку и технические рекомендации по выбору продуктов, которые лучше всего подходят для вашего будущего строительного проекта. Существует множество систем фанкойлов, элегантных, тихих и современных. Фанкойл MDL Verano Super Slim может быть легко установлен в любое существующее здание и является лучшим выбором для архитекторов и застройщиков. Офисные здания смогут снизить выбросы углекислого газа за счет установки кассетного фанкойла MDL Verano, обеспечивающего зональную вентиляцию с энергоэффективным сигналом 24 В.

MDL Solutions предоставляет современное отопительное и охлаждающее оборудование для управления зданиями, застройщиков, коммерческих застройщиков, учреждений и школ.Если вы хотите узнать больше о системах фанкойлов, свяжитесь с MDL Solutions сегодня. Команда MDL Solutions может помочь советом и специализированным консультированием для ваших будущих проектов.

В чем разница между AHU и FCU?

Мир коммерческих и промышленных чиллеров полон деталей и устройств, и всегда полезно знать, что они собой представляют. Мы, сотрудники J.C Younger, стремимся держать клиентов в курсе всего, что им может потребоваться, поэтому предлагаем вам этот пост, в котором будут рассмотрены два термина, которые могут возникнуть, когда вы думаете о потребностях вашего бизнеса в охлаждении. Эти термины — AHU и FCU.

AHU

AHU расшифровывается как «вентиляционная установка» и используется для описания любого устройства, которое обрабатывает воздух. Сюда входят устройства, которые транспортируют, нагревают или охлаждают его. Как правило, это большие машины, которые являются частью системы HVAC и часто забирают воздух извне, кондиционируют его и вдувают в здание. Поскольку они могут обрабатывать большое количество воздуха, их часто используют для охлаждения или обогрева целых зданий. Если они на 100% забирают наружный воздух и не рециркулируют воздух в помещении, их называют блоками подпиточного воздуха или MAU.Установки кондиционирования воздуха, которые вы видите на крышах и за пределами зданий, называются либо сборными установками, либо установками на крыше.

FCU

FCU означает фанкойл и относится к автономному устройству, состоящему из вентилятора и теплообменника нагрева или охлаждения. Вентиляторы в FCU, в отличие от вентиляционных установок, размещаются в том же пространстве, что и фанкойл. FCU можно контролировать с помощью ручного переключателя или термостата. Как правило, это небольшие устройства, которые рециркулируют воздух в здании, а не забирают воздух снаружи.

Меньшие фанкойлы иногда называют оконечными устройствами, потому что их можно рассматривать как небольшие вентиляционные устройства для отдельных помещений. Эти агрегаты можно установить на потолке комнаты или на полу.

Различия между AHU и FCU

1. AHU часто используются снаружи, особенно на крыше.
2. FCU имеет только один вентилятор, тогда как AHU может иметь несколько вентиляторов
Агрегаты
3. часто имеют различные элементы управления для частей системы, например, они могут иметь датчики температуры, исполнительные механизмы и датчики влажности.
4. AHU являются более сложными и могут иметь секции для увлажнения и подогрева. Часто в них есть виброизоляторы, смесительные камеры и другие компоненты. Поскольку они часто забирают воздух снаружи, у них почти всегда есть какой-то фильтр в первой секции устройства, чтобы мусор из воздуха не загрязнял другие секции.
FCU
5. обычно используются для управления пространством, в котором они установлены. AHU являются частью более крупной системы.
FCU
6. обычно не использует воздуховоды для охлаждения или нагрева воздуха.Вентилятор протягивает воздух над змеевиком.
7. FCU может обрабатывать воду.
8. Воздухообрабатывающие агрегаты обычно размещают свои вентиляторы на концах или в местах выхода воздуховодов, чтобы разместить множество других движущихся частей, которые являются частью системы.

J.C Younger занимается производством и реконструкцией чиллеров для коммерческого использования с 1956 г., и мы хорошо знакомы с тонкостями вентиляционных установок и фанкойлов. Наша компания предлагает чиллеры, которые вы можете арендовать на срок от недели до долгосрочных исследований и разработок, и у нас есть некоторые, которые вы можете купить.

У нас есть технические специалисты, которые помогут устранить неисправности чиллеров, комплексных чиллеров, чтобы убедиться, что у вас есть все ваши потребности, предварительно смешанный гликоль, а также технические ноу-хау, которые помогут вам выбрать правильный чиллер для ваших нужд. Мы можем подобрать чиллер подходящего размера на основе информации, которую вы нам предоставите о своих потребностях. Все это означает, что если вы почувствуете, что вашей компании необходимо арендовать или купить чиллер, мы сможем удовлетворить ваши потребности. Пожалуйста свяжитесь с нами. Будем рады помочь.

Горизонтальные фанкойлы Airstream ™ 42C

Характеристики производительности

• Производительность по воздуху от 200 до 1200 куб. Футов в минуту
• Комбинации 2-трубных или 4-трубных систем
• Экономичные 3-скоростные вентиляторы обеспечивают необходимое количество кондиционированного воздуха для обеспечения комфорта при любой нагрузке
• Дополнительные двигатели с электронной коммутацией обеспечивают максимальную эффективность работы
• Для облицовки шкафа используется звукопоглощающая изоляция
• Сертифицированная производительность в соответствии со стандартом AHRI 440

Характеристики надежности

• Змеевики проходят заводские испытания на герметичность при давлении воздуха 300 фунтов на кв. Дюйм, при погружении змеевика в воду
• Электромонтаж всего оборудования соответствует требованиям NEC
• Базовые блоки сертифицированы ETL по стандартам США и Канады
• Корпус устройства соответствует стандартам UL 181 и NFPA 90A
• Агрегаты прошли независимые испытания и сертифицированы в соответствии с IBC и OSHPD для сейсмических применений

Функции обслуживания

• Доступны очищаемые или одноразовые фильтры
• Съемные панели упрощают доступ к компонентам и соединениям
• Информация на этикетке, прикрепляемая к каждому устройству, включает модель, размер, информацию о катушке, электрическую информацию и данные маркировки
• Поддоны для слива конденсата доступны в конструкциях из нержавеющей стали или оцинкованной стали большой толщины вместе с дополнительными реле перелива конденсата.

Особенности установки

• Трубопроводы, дренажные и электрические соединения легко доступны
• Органы управления, установленные на заводе
• Одноточечное электрическое соединение
• Предварительно просверленные монтажные отверстия и пазы
• Компактный корпус агрегата для установки в ограниченном пространстве потолочной камеры
• Доступны клапанные блоки

Стандартная гарантия

Опции, устанавливаемые на заводе

• 3-ступенчатые переключатели
• Термостаты линейного напряжения
• Программируемые или непрограммируемые термостаты Carrier Debonair® на 24 В
• Продукт Встроенное цифровое электронное управление прямого действия (система управления i-Vu® с использованием протокола BACnet)
• Охлаждающие змеевики с охлажденной водой или прямым расширением
• Змеевики водяного или парового отопления
• Общее или дополнительное электрическое тепло
• Сервисные выключатели
• Пользовательские цвета
• Постоянные или одноразовые фильтры
• Автоматический воздухоотводчик и слив на водяных змеевиках
• Выпускные решетки с двойным отклонением
• Контрольные сливы и поддоны из нержавеющей стали
• Реле перелива конденсата
• Стекловолокно двойной плотности, стекловолокно с фольгой или изоляция с закрытыми порами
• PSC, High Static PSC или двигатели ECM
• Строительство с сейсмостойкостью (OSHPD & IBC)

Принадлежности, устанавливаемые на месте

• Выносные термостаты
• Блоки клапанов смонтированы и собраны на заводе для монтажа на месте
• Отводные губки для сбора конденсата под блоками клапанов

Размер блока 42C	02	03	04	06	08	10	12
Номинальный расход воздуха, фут / мин	200	300	400	600	800	1000	1200
Масса брутто (фунт. ) *
42CA	36	39	49	59	64	95	107
42CE	55	60	70	82	95	135	157
42CG	98	118	126	168	176	215	245
42CK	115	120	135	150	155	227	241
Вес змеевика для воды (прибл.фунтов на ряд катушки)	0,7	0,8	1,0	1,4	1,7	2,3	2,7
Катушки (количество ребер на дюйм)	10	10	10	10	10	10	10
Площадь поверхности змеевика (кв. Футы)	0,8	1,1	1,4	1,9	2,3	3,2	3,7
Двигатель (кол-во) только 42C	1	1	1	1	1	2	2
Воздуходувка (шт. )	1	1	2	2	2	4	4
Фильтры Номинальный размер (дюйм.) (Толщиной 1 дюйм)
42CA	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ
42CE †	10 х 18	10 х 22	10 х 28	10 х 33	10 х 40	10 х 54	10 х 62
42CG (нижний возврат)	10 x 23½	10 х 28	10 x 32½	10 х 37	10 х 41	10 x 54½	10 х 63
42CG (задний возврат)	8 x 23½	8 х 28	8 x 32½	8 х 37	8 х 41	8 x 54½	8 х 63
42CK (нижний возврат)	10 х 28	10 х 28	10 х 33	10 х 45	10 х 45	10 х 62	10 х 62
42CK (задний возврат)	7 х 21	7 х 21	7 х 27	7 х 38	7 х 38	7 х 52	7 х 52
Кол-во	1	1	1	1	1	1	1
Манжета приточного воздуховода	1 дюйм.	1 дюйм.	1 дюйм.	1 дюйм.	1 дюйм.	1 дюйм.	1 дюйм.
Соединения трубопроводов (пот) (дюймы)
Выход и вход змеевика	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD
Дренажное соединение	⅞OD	⅞OD	⅞OD	⅞OD	⅞OD	⅞OD	⅞OD
Контрольный слив	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD

---

* Рассчитайте рабочий вес устройства: отгрузочный вес + вес воды в змеевике x количество рядов змеевика.

† Размер фильтра, если он расположен в камере вытяжного воздуха.

Системы фанкойлов | Партнерство Better Buildings Partnership

Какие они?

Фанкойл (FCU) содержит вентилятор, который втягивает воздух из помещения в блок, а затем обдувает его охлаждающим или нагревательным змеевиком. Воздух выходит из FCU холоднее или горячее, чем раньше. Они используются в некоторых офисных зданиях и торговых центрах и обычно используются там, где есть несколько небольших помещений, требующих индивидуального контроля.Обычно отдельный FCU обслуживает только до 150 м², поэтому в здании могут быть десятки или даже сотни. Однако блоки FCU чаще всего используются в качестве дополнения к зданию, для которого другие системы HVAC обеспечивают большую часть кондиционирования воздуха.

Блоки FCU

обычно имеют змеевик с охлажденной водой для охлаждения и либо змеевик с горячей водой для нагрева, либо электрический нагревательный элемент. Охлажденная вода поступает из чиллера, расположенного на центральной станции, а горячая вода — из бойлера.

Каждый FCU снабжен небольшой подачей наружного воздуха для обеспечения надлежащей вентиляции.

Преимущества / недостатки

• Высокая гибкость при разделении и перестановке пространства.
• Плохо подходит для помещений с открытой планировкой, так как соседние блоки могут работать в конфликте.
• Обычно не имеет возможности использовать наружный воздух для естественного охлаждения, что снижает эффективность системы охлаждения, особенно весной и осенью.
• Клапаны охлажденной воды и клапаны горячей воды в потолке могут быть проблемой при техническом обслуживании

Энергоэффективность

Системы

FCU имеют только среднюю эффективность, но при хорошем обслуживании и эксплуатации могут обеспечить хороший уровень эффективности.Как правило, они не так эффективны, как стандартные альтернативы, такие как кондиционирование воздуха с переменным объемом, охлаждающие балки и вытесняющие системы.

Эксплуатационные расходы

Возраст и состояние систем FCU существенно повлияют на эксплуатационные расходы. Более старые системы, как правило, имеют более высокий уровень отказов регуляторов температуры, плохо работающие клапаны и неэффективную центральную установку, что может привести к увеличению затрат.

Как и для всех систем, эффективность будет повышена за счет хорошего управления и ввода в эксплуатацию, особенно в отношении калибровки датчиков температуры и обслуживания клапанов.Система управления зданием (BMS) обеспечит более высокий уровень контроля и при правильном управлении поможет снизить эксплуатационные расходы.

Возможности модернизации / усовершенствования

Основными областями для улучшения систем FCU являются:

• Обзор и оптимизация зонального контроля температуры для FCU.
• Повторный ввод в эксплуатацию и техническое обслуживание балансировки расхода холодной и горячей воды и работы клапана.
• Модернизация системы управления котлами, чиллерами и соответствующими насосами
• Реконструкция чиллерной установки.Срок службы чиллеров составляет 15-20 лет, хотя обычно они уступают по эффективности задолго до окончания срока их эксплуатации. Замену чиллеров лучше проводить зимой.
• Модернизация FCU. Старые FCU могут быть заменены современными, более тихими, энергоэффективными и надежными.

Улучшения контроля могут быть реализованы с арендаторами на месте

Применимые здания

FCU

используются в качестве вторичной системы HVAC в большинстве типов зданий, но менее распространены в качестве первичной системы HVAC, за исключением торговых центров и небольших офисов.

Последствия для плиты пола

FCU

обычно монтируются на потолке и поэтому не занимают место на полу. Размещение существующих блоков FCU может отрицательно повлиять на разделение пространства. Однако блоки можно перемещать и / или дополнять для приспособления к различным конфигурациям площади пола.

Контроль температуры / Комфорт для пассажиров

FCU

обычно считаются менее качественным решением для офисного кондиционирования воздуха из-за шума вентилятора.Они могут обеспечить хороший контроль при хорошем уходе, но небольшой размер зоны и большое количество компонентов часто вызывают дискомфорт у людей.

Последствия технического обслуживания

FCU

просты в эксплуатации и относительно несложны в обслуживании, но компоненты, которые требуют большей части обслуживания — регуляторы температуры и клапаны — находятся в занятом пространстве, и поэтому обслуживание может быть затруднительным.

Идентификационный номер

FCU обычно устанавливается в полости над потолком.Видимые части будут либо парой приточно-вытяжных решеток, либо потолочной кассетой. FCU также можно найти установленными на стене, на земле или иногда в пустоте пола.

Персонал по техническому обслуживанию или эксплуатации сможет сообщить, использует ли здание блоки FCU.

Вопросы

• Отопление — электрическое или водяное?
• Есть ли система управления зданием (BMS)?
• Регулярно ли обслуживается система (не реже одного раза в год) и сезонно ли вводится в эксплуатацию?
• Как часто очищаются фильтры?

Дополнительная информация

Руководство AIRAH DA08 HVAC & R Введение

CIBSE Ventilation / Air Conditioning / Technical Glossary

фанкойлов — FCU

Фанкойлы. В этой статье мы рассмотрим FCU. FCU означает фанкойл, но часто инженеры для экономии времени называют их просто фанкойлом. Фанкойлы очень распространены во всех типах зданий, от офисов, баров, столовых, даже в некоторых домах и квартирах есть фанкойлы. Фанкойлы используются для кондиционирования местного воздуха в соответствии с температурными требованиями в помещении.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube по фанкойлам

Как показано на изображении выше.Есть два основных воздуховода (подающий и обратный), которые огибают здание и снабжают различные помещения. От приточного воздуховода выходит круглый воздуховод, питающий фанкойлы. Фанкойлы подключаются либо к нагревательному змеевику, либо к охлаждающему змеевику, либо к нагревательному и охлаждающему змеевикам. Это кондиционирует воздух. Моторизованный вентилятор внутри фанкойла будет выталкивать воздух в более мелкие локальные воздуховоды для стратегического распределения воздуха в помещении.

В этой модели вы можете увидеть главный AHU , который подает свежий воздух в здание через главный воздуховод.Они расходятся по всему зданию по кратчайшему пути для повышения эффективности. От этого будут отходить ветки и они будут подавать свежий воздух в каждую комнату. Каждому помещению потребуется определенный объем подачи свежего воздуха в час. Этот свежий воздух направляется на заднюю сторону, входное отверстие фанкойла, но эта ветвь обычно не связана напрямую с устройством, между ними есть зазор. Для этого есть причина, о которой мы поговорим позже.

Моторизованный вентилятор всасывает свежий воздух в фанкойл.Вентилятор нагнетает воздух через нагревательные и / или охлаждающие змеевики, прежде чем направить его через локальные диффузоры.

Как только воздух входит в комнату, он обеспечивает обогрев / охлаждение людей или оборудования внутри. Затем он пойдет по одному из двух маршрутов. Он либо всасывается в обратную решетку, либо обратно в AHU через возвратный канал. В противном случае он будет втянут обратно в фанкойл через решетку в подвесном потолке.

Фанкойл расположен в потолке.Выше я показал пример подвесного потолка, типичного для офиса. В потолке есть два типа вентиляционных отверстий: диффузоры, которые распределяют воздух в комнату, и обратная решетка, которая всасывает воздух обратно.

Воздух возвращается через возвратный канал. Он будет втянут в пустоту потолка. Некоторая часть свежеочищенного воздуха может быть потрачена впустую, будучи втянутой обратно в пустоту, даже если он не принес никакой пользы в комнате. Этого можно избежать с помощью хорошего дизайна. Попадая в пустоту, возвратный воздух смешивается со свежим воздухом и втягивается в фанкойл.В противном случае основной возвратный канал будет всасывать этот воздух и возвращать его обратно в AHU.

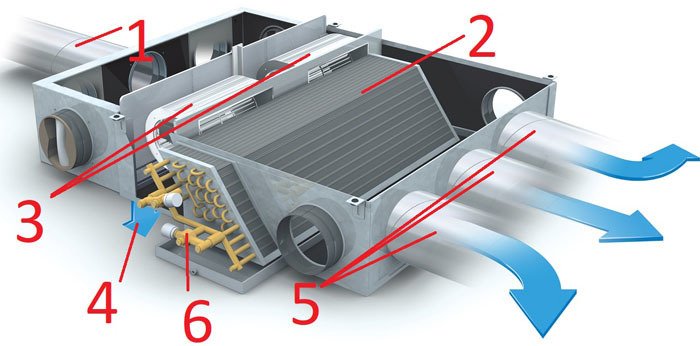

Фанкойлы имеют довольно простую конструкцию. Вы можете видеть, откуда он получил свое название, потому что в основном это просто вентилятор и змеевик теплообменника.

Воздух поступает через заднюю часть через фильтр для очистки воздуха от пыли и т. Д. Фильтры можно просто снять для очистки или их можно заменить.

Как только этот воздух проходит через фильтры, он попадает в вентиляторы. Обычно фанкойл имеет внутри 1-3 вентилятора в зависимости от размера.Два вентилятора — довольно обычные офисные FCU. Эти вентиляторы приводят в движение небольшой электродвигатель.

Вентиляторы обычно довольно маленькие, всего ~ 80 Вт.

Затем вентиляторы пропускают воздух через змеевики нагрева и / или охлаждения. Это просто змеевиковые теплообменники, которые просто нагревают или охлаждают воздух в зависимости от требований к окружающей среде. Некоторые агрегаты будут только нагревать, некоторые — только охлаждать, а другие будут иметь возможности как обогрева, так и охлаждения.

Змеевиковые теплообменники обычно используют горячую и / или холодную воду, которая распределяется от котлов и чиллеров здания.Однако электрические нагреватели могут использоваться для нагрева, а в некоторых змеевиках используется змеевик прямого расширения, питаемый от холодильной системы для охлаждения.

Если используется охлаждающий змеевик, он может образовывать много конденсата, когда теплый влажный воздух конденсируется на холодной поверхности змеевика. Охлаждающий змеевик удаляет влагу из воздуха. Конденсированная жидкость будет стекать из змеевика и собираться в поддоне для сбора капель внизу. Для слива этой воды также потребуется подключить сливную линию.

После того, как воздух прошел через змеевики, он попадает в нагнетательную камеру и распределяется по каналам малого диаметра для локального распределения. Эти воздуховоды обычно круглые.

---

блоков фанкойла ЭНВИРО-ТЭК

Фанкойлы ENVIRO-TEC разработаны, чтобы превосходить строгие стандарты качества институционального рынка, оставаясь при этом конкурентоспособными по стоимости в легком коммерческом сегменте рынка. Разнообразие моделей — каждая с обширным списком стандартных функций — обеспечивает беспрецедентную гибкость конструкции. Модульная конструкция, панели доступа и одноточечное подключение к источнику питания значительно сокращают затраты на установку и обслуживание. Все подходящие модели сертифицированы и промаркированы AHRI 440 и внесены в список cETL для соответствия требованиям безопасности. Обеспокоены качеством воздуха в помещении? Фанкойлы ENVIRO-TEC доступны со сливными поддонами из нержавеющей стали, кожухами змеевиков и изоляцией из вспененного материала с закрытыми порами или фольгой или эластомером.
фанкойл (fcu) Модели
Стандартные функции	Доступные опции
Конструкция из оцинкованной стали Легкий доступ ко всем компонентам Наклонный дренажный поддон с внешней изоляцией Открытые модели шкафов покрыты порошковой краской для долговечности и устойчивости к царапинам.	Горизонтальные модели: различные потолочные люки, включая выдвижную панель для возврата воздуха в воздуховод Горизонтальные высокопроизводительные модели: доступны со сверхвысокопроизводительным двигателем ECM Кожухи змеевиков и дренажные поддоны из нержавеющей стали Охлаждающие змеевики с охлажденной водой или DX, совместимы с тепловым насосом Змеевики горячей воды или пара Заводские термостаты, комплекты трубопроводов и средства управления Бесшумные твердотельные реле для управления вентиляторами и электрическим нагревом Изоляция из вспененного материала с пленкой или эластомером с закрытыми порами Серия HP предлагает электрообогрев с инновационной полностью съемной электрической нагревательной стойкой
Выбрать сейчас (требуется учетная запись на веб-сайте)
Просмотреть чертежи фанкойлов

Общие проблемы с фанкойлами в жилых помещениях — USA Coil & Air

02 Янв

Общие проблемы с фанкойлами в жилых домах

Многие фанкойлы устанавливаются в кондоминиумах, квартирах, таунхаусах, отелях и других типах жилья. Большинство систем представляют собой двух- или четырехтрубные системы отопления / охлаждения и обычно используют охлажденную воду для охлаждения и горячую воду для отопления. Эти единицы могут быть постоянными или временными жилищами, занимаемыми владельцем, арендатором или плательщиком, что может означать, что они более требовательны.

Существует 3 типа блоков, обычно используемых для жилых помещений, а именно:

• Фанкойлы вертикальные шкафные — либо у стены, либо в стене.Эти агрегаты не имеют воздуховодов и обычно обогревают и охлаждают одну комнату. Через стену в задней части агрегата может поступать до 25% свежего воздуха.

• Горизонтальные потолочные агрегаты — воздуховоды, по крайней мере, на стороне подачи и много раз на стороне возврата. В базовом блоке фильтры могут быть установлены в решетке возврата в потолке, а камера статического давления над потолком используется в качестве возврата в блок. Существуют также блоки с возвратной пленумой, в которых воздуховод и фильтр являются неотъемлемой частью блока.

• Вертикальный шкаф в стиле туалета — обычно устанавливается в подсобном помещении и часто находится рядом с открытой площадкой. Эти агрегаты имеют решетчатый возврат, вертикальный канал подачи и фильтры.

Вот список типичных проблем, с которыми владельцы и специалисты по обслуживанию HVAC сталкиваются с этими 3 типами устройств:

Проблемы с охлаждением

Системы водяного охлаждения для этих установок должны распределять объем и температуру воды из чиллера на большие расстояния и часто вверх через много этажей.Большинство фанкойлов имеют 3-х или 4-х рядные теплообменники с охлажденной водой, и у них очень мало возможностей для устранения недостатков, связанных с малоразмерными контурами с охлажденной водой. Часто охлажденная вода подается с более высокой температурой или меньшим объемом. Это может привести к сокращению обмена BTUH на 20-30%. Устройство, которое должно подавать воздух в помещение под углом 57 градусов, может подавать воздух под углом 62 градуса, что значительно меньше, чем охлаждение помещения.

Скорее всего, существующий блок не сможет решить проблему недостатка охлажденной воды, и фанкойлы необходимо будет заменить.Как только все поймут серьезность проблемы, будет выбран новый блок для устранения недостатков. Это может включать больше рядов охлаждения, другую схему змеевика и, возможно, более мощный вентилятор.

Проблемы с воздушным потоком

Фанкойлы оснащены вентиляторами с короткозамкнутым ротором и имеют ограниченную способность справляться с дополнительным сопротивлением воздуха. Иногда расчет воздушного потока в зависимости от сопротивления намного ниже, чем фактическое сопротивление, обнаруженное во многих установках.Существуют также системы с грязными коллекторами, фильтрами и змеевиками, увеличивающими сопротивление. Увеличение сопротивления снижает объем воздуха (CFM) и может вызвать неправильное охлаждение или нагрев помещения. Также могут быть проблемы с распределением воздуха. Воздушный поток может быть таким, как задумано, но система воздуховодов и доставка в помещение могут быть недостаточными для охлаждения или нагрева.

Новые блоки должны быть спроектированы с учетом существующего сопротивления внешнему давлению, чтобы воздушный поток удовлетворял требованиям помещения.Эти новые агрегаты обычно оснащаются вентиляторами большей мощности, которые преодолевают сопротивление. Когда возникает проблема с распределением воздуха, новый блок позволит установить дополнительные воздуховоды и решетки, которые могут потребоваться для правильной подачи воздуха.

Проблемы со звуком

Для охлаждения и обогрева жилого помещения потребуются бесшумные блоки и целые системы. Люди по-разному слышат вещи, то, что тихо для одного человека, может быть шумным для другого. Поскольку эти устройства будут работать либо в реальном пространстве, либо непосредственно над ним, они должны работать как можно тише. Многие установки не принимают это во внимание, и владельцы или арендаторы будут постоянно настаивать на техобслуживании и обслуживании HVAC, чтобы устранить нежелательный шум.

И снова потребуются новые агрегаты, потому что требуемый объем воздуха должен удовлетворяться на более низких скоростях. Большинство фанкойлов имеют 3 скорости, и 95% всех установок рассчитаны на высокую скорость.Чтобы помочь в устранении проблемы с шумом, вентилятор должен быть спроектирован с меньшей скоростью, но с большим количеством охлаждающих рядов для обеспечения максимальной производительности.

Вы можете заменить существующий открытый или водоотводящий агрегат полностью изолированным шкафом. Однако этот выбор жизнеспособен, только если он может вписаться в существующее единое пространство. Мы также можем указать шумоглушители возвратного воздуха и / или приточного воздуховода, которые еще больше снизят уровень шума.
