ГОСТ Р 56378-2015 — Материалы и системы для защиты и ремонтабетонных конструкций. Требования к ремонтным смесям и адгезионным соединениям контактной зоны при восстановлении конструкций

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЦИИ

МАТЕРИАЛЫ И СИСТЕМЫ ДЛЯ ЗАЩИТЫ И РЕМОНТА БЕТОННЫХ КОНСТРУКЦИЙ

Требования к ремонтным смесям и адгезионным соединениям контактной зоны при восстановлении конструкций

EN 1504-3:2005 (NEQ)

Издание официальное

Москва

Стандартннформ

2015

НАЦИОНАЛЬНЫЙ

СТАНДАРТ

РОССИЙСКОЙ

ГОСТ Р

56378-

2015

ГОСТ Р 56378-2015

Предисловие

1    РАЗРАБОТАН Закрытым акционерным обществом «Триада-Холдинг»

2    ВНЕСЕН Техническим комитетом по стандартизации ТК465 «Строительство»

3    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулирования и метрологии от 03 апреля2015 г. №214-ст с 1 сентября 2015 г.

4    Настоящий стандарт разработан с учетом основных положений европейского регионального стандарта ЕН 1504-3:2005 «Материалы и системы для защиты и ремонта бетонных конструкций. Определения, требования, контроль качества и оценка соответствия. Часть 3: Конструкционный и неконструкционный ремонт» (EN 1504-3:2005 «Products and systems for the protection and repair of concrete structures-Definitions, requirements, quality control and evaluation of conformity — Part 3: Structural and non-structural repair», NEQ) в части терминов и определений, требований к идентификационным испытаниям, номенклатуре показателей эксплуатационных качеств, числовым значениям этих показателей, оценке соответствия

5    ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегоднике (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе

© Стандартинформ, 2015

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническом/ регулированию и метрологии

ГОСТ Р 56378-2015

4 Требования к выбору показателей свойств ремонтных смесей и показателей эксплуатационных качеств адгезионных соединений контактной зоны. Общие положения

Показатели свойств ремонтных смесей и показатели эксплуатационных качеств адгезионных соединений контактной зоны, предназначенных для восстановления конструкций согласно установленным принципам и методам по ГОСТ 32016, подразделяют на основные — для всех предназначенных целей применения и дополнительные — для некоторых предназначенных целей применения. Подразделение показателей приведено в таблице 1.

Таблица! — Показатели свойств затвердевших ремонтных (растворных/бетонных) смесей и показатели эксплуатационных качеств адгезионных соединений контактной зоны

Показатель

По принципу 3-восстановление бетона конструкций для методов

По принципу 4 -усиление конструкций для метода

По принципу 7 -сохранение пассивного состояния арматуры для методов

3.1    — нанесение растворной смеси вручную;

3.2    —повторная укладка бетонной смеси;

3.3-нанесение р аствор нойЛ5 етон-ной смеси методом набрызга1«

4.4- добавление бетона

7.1    — увеличение толщины защитного слоя;

7.2    — замена загрязненного или карбонизированного бетона

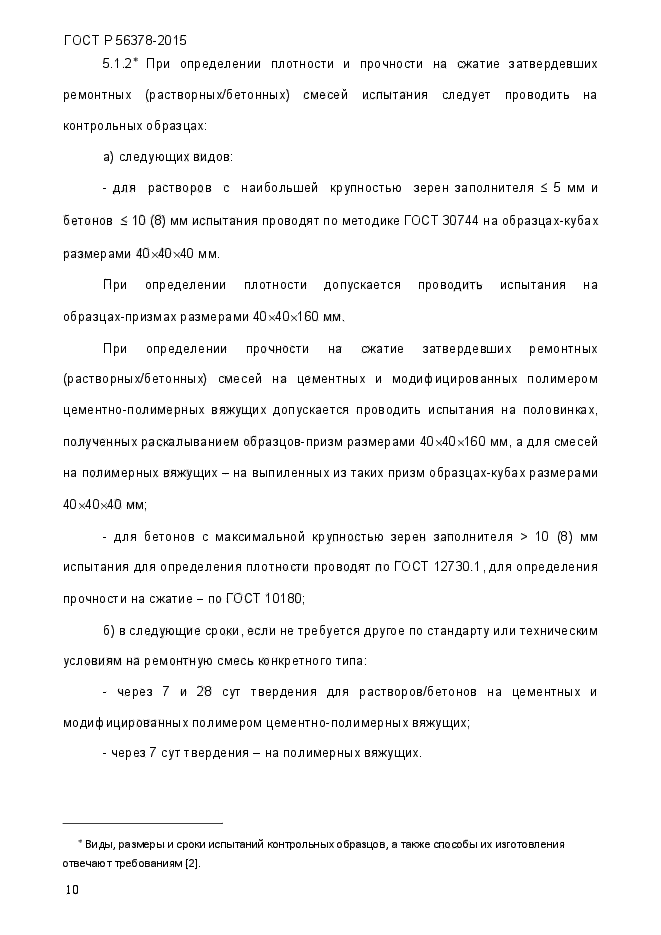

1 Прочность на сжатие и плотность

2Содержание хлор-ионов0

3 Прочность сцепления с основанием (адгезионное соединение контактной зоны)

4 Ограниченная усадка/расш прение*’

5 Долговечность;

5.1    Стойкость к карбонизации®’

5.2    Совместимость тепловых свойств контактной зоныя^

—    замораживание /оттаивание в солях;

—    замораживание/оттаивание на воздухе;

—    тепловой удар — эффект «грозового

ЛИ8НЯ5>

6 Модуль упругости

о

о

7 Коэффициент линейного теплового расширения1е

8 Капиллярное вод ©поглощение10 **

о

б

ГОСТ Р 56378-2015

Содержание

1    Область применения…………………………………………………………………..

2    Нормативные ссылки………………………………………………………………….

3    Термины и определения………………………………………………………………

4    Требования к выбору показателей свойств ремонтных смесей и

показателей эксплуатационных качеств адгезионных соединений контактной зоны. Общие положения…………………………………………………………………………………

5    Требования к значениям показателей свойств ремонтных смесей и

показателей эксплуатационных качеств адгезионных соединений контактной зоны…..

5.1    Требования к значениям допустимых отклонений при идентификационных

испытаниях……………………………………………………………………………….

5.2    Требования кзначениям показателей ремонтных смесей при

восстановлении объемной структуры бетона и/или геометрии конструкции……………………………………………………………………………

5.3    Требования кремонтным смесям для особых целей применения………..

5.4    Требования к показателям выделения опасных веществ…………………..

5.5    Требования кпоказателям огнестойкости………………………………………

6    Заводской контроль продукции………………………………………………………..

Приложение А (справочное) Минимальная периодичность испытаний при

заводском контроле……………………………………………………

Приложение Б (обязательное) Метод определения сроков загустевания

ремонтных смесей……………………………………………………….

III

ГОСТ Р 56378-2015 Приложение В (обязательное) Методы определения удобоукладываемости

ремонтных смесей…………………………………………………….

Приложение Г (обязательное) Температурно-влажностные условия

выдерживания и кондиционирования образцов…………………

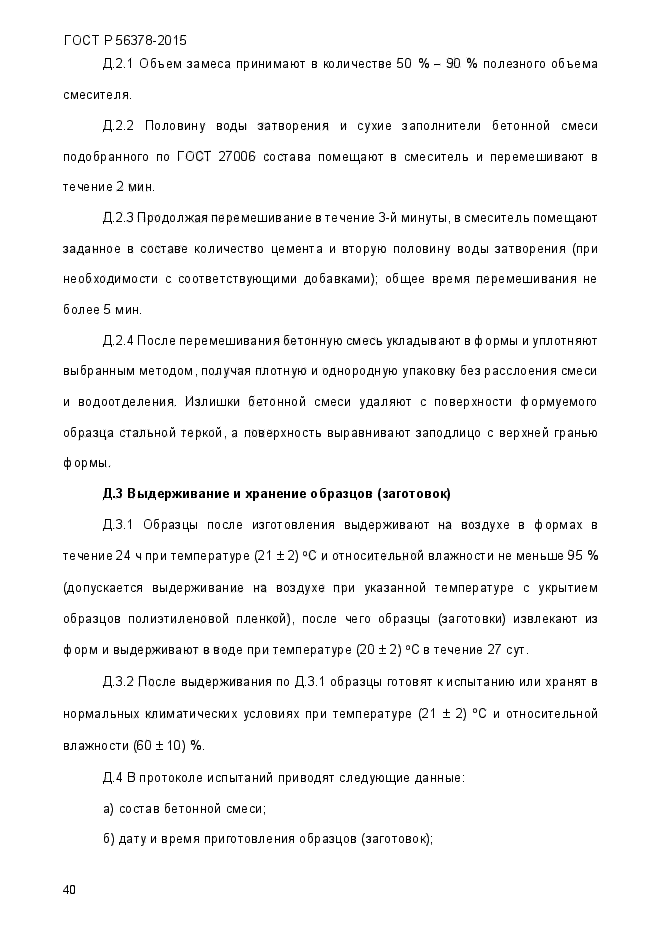

Приложение Д (обязательное) Методы испытаний контрольных образцов с

адгезионным соединением контактной зоны. Бетонная смесь и

бетон основания контрольных образцов (заготовок)………………

Приложение Е (рекомендуемое) Методы испытаний контрольных образцов с адгезионным соединением контактной зоны. Абразивная обработка поверхности основания контрольных образцов

(заготовок)………………………………………………………………..

Приложение Ж (обязательное) Методы испытаний контрольных образцов с адгезионным соединением контактной зоны. Испытания на

растяжение при отрыве………………………………………………

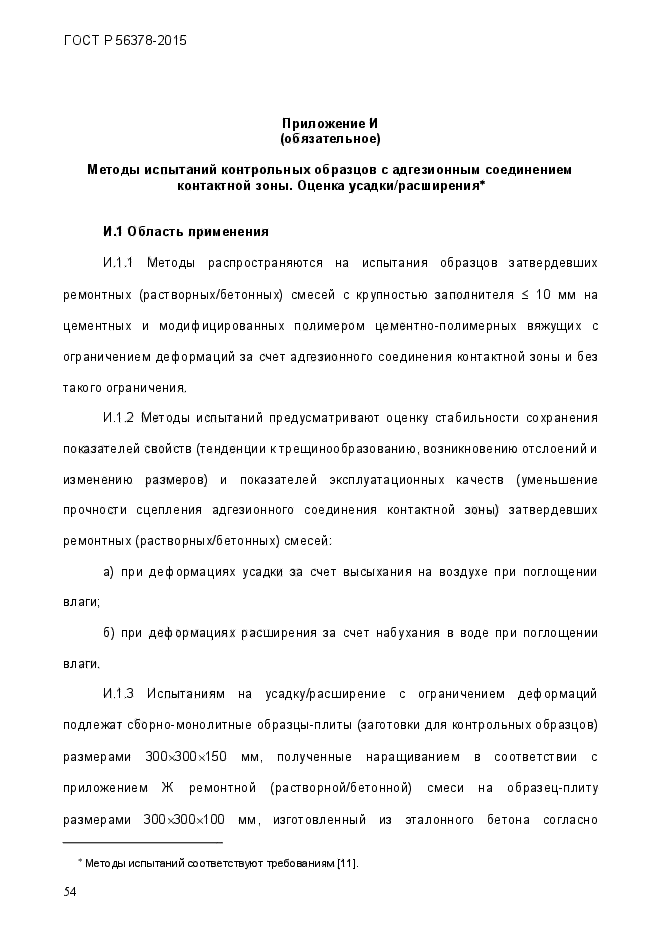

Приложение И (обязательное) Методы испытаний контрольных образцов с адгезионным соединением контактной зоны. Оценка

усадки/расширения…………………………………………………..

Приложение К (обязательное) Методы испытаний контрольных образцов с адгезионным соединением контактной зоны. Виды и режимы теплового воздействия (искусственное старение) при испытании

на совместимость тепловых свойств контактной зоны…………..

Приложение Л (рекомендуемое) Метод определения сопротивления

прониканию хлор-ионов. Подготовка контрольных образцов и отбор проб для испытаний…………………………………………..

IV

ГОСТ Р 56378-2015

Приложение М (рекомендуемое) Методы определения удобоукладываемости ремонтных смесей. Оценка пригодности для применения на потолочных поверхностях………………………………………………

Библиография

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ И СИСТЕМЫ ДЛЯ ЗАЩИТЫ И РЕМОНТА БЕТОННЫХ КОНСТРУКЦИЙ

Требования к ремонтным смесям и адгезионным соединениям контактной зоны при восстановлении конструкций

Materials and systems for the protection and repair of concrete structures.

Requirements to products repair and bond connections for rehabilitation of structures

Дата введения — 2015-09-01

1 Область применения

1.1    Настоящий стандарт устанавливает требования к ремонтным смесям на цементных, модифицированных полимером цементно-полимерных и полимерных вяжущих, а также к их адгезионным соединениям (конструкционным и/или не конструкционным) в контактной зоне с бетоном восстанавливаемых конструкций, выполняемых следующими методами:

—    нанесение ремонтной (растворной) смеси вручную, повторная укладка ремонтной (бетонной) смеси, нанесение ремонтной (растворной/бетонной) смеси методом набрызга;

—    добавление бетона наращиванием ремонтной (растворной/бетонной) смеси;

—    увеличение толщины защитного слоя, замена деф екгного бетона.

1.2    Стандарт распространяется на ремонтные смеси и их адгезионные соединения в контактной зоне с бетонными и железобетонными конструкциями (далее — бетонные конструкции или конструкции), открытым атмосферным

1

Издание официальное

ГОСТ Р 56378-2015

воздействиям, а также закрытым — подземным или подводным, как находящимся в эксплуатации, так и вновь возводимым.

1.3 Стандарт не распространяется на особые случаи выполнения адгезионных соединений контактной зоны в экстремальных условиях окружающей среды (например, при особо низких температурах), а также в особых обстоятельствах, таких как непрогнозируемые воздействия (например, транспорта или льда) или нагрузки вследствие землетрясения, на которые распространяются специальные требования. 2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.716-91 Единая система защиты от коррозии и старения. Материалы полимерные. Методы определения содержания пластификатора при старении ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия ГОСТ 310.4-81 Цементы. Методы определения предела прочности при изгибе и сжатии

ГОСТ 427-75 Линейки измерительные металлические. Технические условия ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия

ГОСТ 5382-91 Цементы и материалы цементного производства. Методы химического анализа

ГОСТ 5802-86 Растворы строительные. Методы испытаний ГОСТ 6709-72 Вода дистиллированная. Технические условия ГОСТ 7473-2010 Смеси бетонные. Технические условия ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия

ГОСТ 8735-88 Песокдля строительных работ. Методы испытаний ГОСТ 8736-93 Песокдля строительных работ. Технические условия

ГОСТ Р 56378-2015 ГОСТ 9533-81 Кельмы, лопатки и отрезовки. Технические условия

ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным

образцам

ГОСТ 10181-2014 Смеси бетонные. Методы испытаний ГОСТ 10994-74 Сплавы прецизионные. Марки

ГОСТ 12020-72 Пластмассы. Методы определения стойкости к действию химических сред

ГОСТ 12423-2013 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)

ГОСТ 12497-78 Пластмассы. Методы определения содержания эпоксидных

групп

ГОСТ 12730.1-78 Бетоны. Методы определения плотности ГОСТ 14359-69 Пластмассы. Методы механических испытаний. Общие требования

ГОСТ 17537-72 Материалы лакокрасочные. Методы определения массовой доли летучих и нелетучих, твердых и пленкообразующих веществ

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности ГОСТ 19286-77 Каолин обогащенный. Метод определения гранулометрического состава

ГОСТ 22685-89 Формы для изготовления контрольных образцов бетона. Технические условия

ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия

ГОСТ 24452-80 Бетоны. Методы определения призменной прочности, модуля упругости и коэффициента Пуассона

ГОСТ 24544-81 Бетоны. Методы определения деформаций усадки и

3

ползучести

ГОСТ Р 56378-2015

ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 27006-86 Бетоны. Правила подбора состава

ГОСТ 27271-2014 (ISO 9514:2005) Материалы лакокрасочные. Метод определения жизнеспособности многокомпонентных систем

ГОСТ 29127-91 (ИСО 7111-87) Пластмассы. Термогравиметрический анализ полимеров. Метод сканирования по температуре

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть ГОСТ 30459-2008 Добавки для бетонов и строительных растворов. Определение и оценка эффективности

ГОСТ 30744-2001 Цементы. Методы испытаний с использованием по ли фракционного песка

ГОСТ 31108-2003 Цементы общестроительные. Технические условия ГОСТ 31189-2003 Смеси сухие строительные. Классификация ГОСТ 31356-2007 Смеси сухие строительные на цементном вяжущем. Методы испытаний

ГОСТ 31357-2007 Смеси сухие строительные на цементном вяжущем. Общие технические условия

ГОСТ 31383-2008 Защита бетонных и железобетонных конструкций от коррозии. Методы испытаний

ГОСТ 32016-2012 Материалы и системы для защиты и ремонта бетонных конструкций. Общие требования

ГОСТ 32017-2012 Материалы и системы для защиты и ремонта бетонных конструкций. Требования к системам защиты при ремонте

ГОСТ 32618.2-2014 (ISO 11359-2:1999) Пластмассы. Термомеханический анализ (ТМА). Часть 2. Определение коэффициента линейного теплового расширения и температуры стеклования

4

ГОСТ Р 56378-2015

ГОСТ Р 52487-2010 (ИС0 3251:2008) Материалы лакокрасочные. Определение

массовой доли нелетучих веществ

ГОСТ Р 53653-2009 (ИСО 9514:2005) Материалы лакокрасочные. Метод определения жизнеспособности многокомпонентных систем

П римечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодном/ информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячюго информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если замечен ссылочный стандарт, на который дана датированная ссылка,то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затратвающее положение, на которое дана ссылка, то это приложение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 31189, ГОСТ 31357 и ГОСТ 32016, а также следующие термины с соответствующими определениями:

3.1    смесь грунтовочная (связующая): Составляющая ремонтной системы, используемая для повышения адгезии ремонтной смеси с бетоном основания (в контактной зоне) в целях получения долговечного сцепления, которое не нарушается под воздействием влаги и высокощелочной среды.

3.2    сроки загустевания: Период, при превышении которого утрачивается удобо угадываемость ремонтных смесей на цементных, модифицированных полимером цементно-полимерных вяжущих.

3.3    ограниченная усадка/расширение:    Способность    затвердевшей

ремонтной смеси или системы в состоянии сцепления с бетоном основания воспринимать напряжения вследствие объемных деформаций.

3.4    совместимость тепловых свойств: Свойство затвердевшей ремонтной смеси или системы в состоянии сцепления с бетоном основания воспринимать

цикличные изменения температуры.
