Печь булерьян своими руками: пошаговый инструктаж в фотографиях

В мире автономного отопления не последнее место занимает такое полезное устройство как печь Булерьян, известная также под именем Бренеран. Грубо говоря, она состоит из топки, к которой подведен ряд согнутых трубок. Такая конструкция позволяет сжигать дрова и другие виды твердого топлива с очень высокой эффективностью. Стоимость промышленных моделей начинает отсчет с двухсот долларов и возрастает в зависимости от размеров топки. Хотя устройство такой печи несколько сложнее, чем у обычной буржуйки, немало мастеров сумели сделать булерьян своими руками.

Как работает данная конструкция?

Булерьян можно назвать весьма удачным гибридом буржуйки и дровяной печи длительного горения. В работе устройства использован принцип принудительной конвекции. К топке подведен ряд изогнутых трубок сверху и снизу. В нижние отверстия поступает холодный воздух, который быстро нагревается, поскольку трубы непосредственно контактируют с топкой.

Через верхние отверстия в комнаты поступает уже горячий воздух. Температура его настолько велика, что позволяет обогревать не только одну конкретную комнату, но даже двухэтажный домик. Существует также возможность совмещения печки Булерьян с водяным контуром отопления. При этом поверхность самого устройства остается не слишком горячей и опасности для окружающих не представляет.

Благодаря ряду простых регулировочных устройств печь может работать в двух режимах. Сначала обеспечивается быстрый разогрев печи, а затем равномерное распределение полученного тепла по всему помещению. На втором этапе печь переходит в режим медленного горения. В начале топливо нужно подкладывать довольно часто, но как только печь разогреется, топку можно загружать всего лишь дважды в сутки, т. е. каждые 12 часов.

Дрова сгорают в топке, а продукты этого процесса по конвекционным трубам поступают в камеру вторичного сгорания. Здесь происходит дожиг газово-воздушной смеси при очень высоких температурах, что и обеспечивает устройству КПД в районе 80%. Далее по конвекционным трубам горячий воздух распространяется по всему помещению.

Наглядно процесс работы печи Булерьян представлен в видеосюжете:

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Пошаговый инструктаж по изготовлению

Чтобы сделать печь булерьян своими руками, необходимо запастись металлическими трубами наружным диаметром около 50-60 мм, а также листовым металлом. Чтобы выдержать высокую температуру горения, рекомендуется использовать стальные листы толщиной 4-6 мм. Помимо сварочного аппарата и стандартного набора инструментов понадобится также трубогиб.

Далее необходимо выполнить:

  1. Изготовление согнутых отрезков трубы.
  2. Изготовление устройства для отвода дыма и сбора конденсата.
  3. Изготовление заслонок для поддувала и отвода.
  4. Изготовление дверки для топочной камеры.
  5. Сварку каркаса из согнутых труб и установить в него перегородку.
  6. Приваривание листов металла в пространстве между трубами.
  7. Монтаж дверцы с замком.
  8. Изготовление и приваривание металлических ножек.

Из трубы следует нарезать восемь одинаковых отрезков, длиной около 1,2 м. С помощью трубогиба их сгибают с радиусом 225 мм и размещают в шахматном порядке.

Чтобы изготовить полые трубы, необходимые для печи, нужно подготовить восемь кусков трубы, длиной по 1,2 метра и согнуть их в радиус 225 мм с помощью трубогиба

Чтобы удалить дым, а также скопившуюся влагу, делается Т-образное устройство, по которому дым будет уходить вверх в трубу, а влага будет стекать вниз. Для удаления влаги внизу ставят специальный кран. Кран для удаления влаги следует открывать только для этих целей, а затем закрывать, чтобы не ухудшить тягу.

Слева: устройство для отвода дыма из печи Т-образной формы предназначено не только для удаления дыма, но и для сбора конденсата.
Справа: кран для удаления конденсата расположен внизу устройства для отвода дыма и сбора конденсата. Открывать его следует только при необходимости, чтобы не ухудшить тягу.

Для отвода дыма из печки изготавливается специальная заслонка, с помощью которой также осуществляют регулирование тяги.

Заслонка для регулирования мощности печи изготавливается со специальным отверстием, которое позволяет изменить тягу, но не дает полностью перекрыть дымоход

Для поддувала, которое расположено на передней дверце, следует сделать глухую заслонку. Чтобы заслонки надежно фиксировались в правильном положении, используется пружина.

Заслонку для поддувала, которое расположено на передней дверце, необходимо сделать глухой.

Это обеспечить максимальную эффективность работы печки в режиме медленного горения

Самый сложный элемент самодельного Булерьяна — это, пожалуй, передняя дверца. Она должна закрываться практически герметично. Чем лучше дверца прилегает к печке, тем эффективнее работает Булерьян.

Из трубы большого диаметра изготавливаются два кольца, которые почти плотно входят одно в другое. Для этого отрезают два 40-миллиметровых куска от трубы диаметром 350 мм. Один из отрезков разрезают и разворачивают. После этого изготавливают лицевую сторону печки, используя кольцо меньшего диаметра.

В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее

Второе кольцо используют при монтаже дверцы, его приваривают к кругу из листового металла.

По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура

Затем на дверцу приваривается еще одно кольцо, которое должно быть чуть меньше диаметра кольца, размещенного на лицевой стороне печки. В образовавшийся между кольцами дверцы зазор укладывают уплотняющий асбестовый шнур и монтируют заслонку.

Для окончания монтажа передней дверцы печи необходимо приварить к ней патрубок поддувала с заслонкой. Заслонку снабжают пружиной для более плотного прилегания

Теперь следует вернуться к согнутым трубам. В первых двух трубах необходимо сделать отверстия и приварить в них инжекционные трубки. Это небольшие металлические элементы диаметром 14-15 мм и длиной около 150 мм. Они необходимы, чтобы обеспечить соединение конвекционных элементов с топкой.

В первые две полые трубы печи следует вставить специальные инжекторы, которые обеспечат контакт воздуха с топочной камерой

Из труб варят каркас печки с перегородкой. Для перегородки рекомендуется использовать листовую сталь не менее 6 мм толщиной.

Для перегородки печи используют стать толщиной 6 мм. Чтобы не пришлось «гадать» с размерами, сначала делают картонные лекала

После этого промежутки между трубами следует закрыть полосками листового металла, и приварить заднюю стенку, формируя таким образом корпус печи.

Корпус печи формируют из отрезков металла, которые приваривают в пространстве между полыми трубами. Для их изготовления также пригодятся картонные лекала

Для того, чтобы точно вырезать элементы перегородки, задней стенки и полоски металла, рекомендуется сначала сделать картонные лекала.

Для дверцы рекомендуется изготовить специальный замок. Он представляет собой эксцентрик, который фиксирует металлическую петлю, расположенную на стенке печки. При дальнейшем прокручивании это устройство обеспечивает максимально плотное прилегание дверцы к печке. Чтобы сделать такое устройство, понадобится выполнить ряд токарных и фрезерных операций.

Замок для дверцы печи изготовить не просто. Неопытным мастерам следует обратиться за помощью к профессиональному токарю или фрезеровщику

Остается лишь изготовить петли и навесить дверцу, а также вырезать, согнуть и приварить ножки печки.

Ножки для печи можно изготовить из подходящих тонких трубок, придав им необходимую форму с помощью трубогиба или подручных инструментов

Процесс изготовления Булерьяна трудно назвать простым, обычную буржуйку сделать гораздо легче. Но удобство в эксплуатации и высокий КПД вполне оправдывают потраченное время и силы.

Оцените статью: Поделитесь с друзьями!

Изготовление булерьяна своими руками, необходимые материалы и инструменты, пошаговая технология и видеонструкция изготовления булерьяна

Конвективные печи всегда считались надёжными в эксплуатации и эффективными в плане обогрева. Они не зависят от общей системы коммуникаций, именно поэтому отлично подходят для дачных домиков и предприятий, которые находятся загородом. Высокая экономичность, безопасность, надёжность, эффективность и качество — этими словами можно описать печь булерьян. Конструкция из металла, сочетает в себе многочисленные сваренные трубы. Благодаря правильной схеме сборки создаёт принудительную конвекцию. Нагревание воздуха в помещении при помощи этой печи занимает минимальное время, в этом плане с ней не сравнятся даже самые современные технологии. Нагретый воздух равномерно обогревает комнату, после чего тепло распределяется по всему дому.

Принцип работы у булерьяна простой и незаурядный — нагретый воздух в силу своей лёгкости плавно уходит наверх, а холодный всасывается с пола. Благодаря тесному прикосновению каждой трубы к топке, даже самая маленькая модель печи без труда прогреет 4,5 куб. м воздуха в минуту. Не смотря, на такую высокую эффективность, сам булерьян нагревается минимально, и не выжигает кислород из помещения.

Отличным выбором для частного дома является индукционный котёл отопления. Сделать его поможет данная статья: https://teplo.guru/elementy/ustroistva/induktsionnyiy-kotel-otopleniya-svoimi-rukami.html

Особенности и функции печи

Ниже перечислены особенности и функции печи булерьян:

  • Минимальное время на обогрев помещения.
  • Нет зависимости в работе от коммуникаций (нефти, газа, воды, электричества).
  • Равномерный обогрев комнат.
  • Работает на любом твёрдом топливе, не прихотлива в эксплуатации.
  • Простота в обслуживании и экономичность.
  • Высокий уровень КПД (имеется возможность контролировать горение).
  • В зависимости от выбранной модификации может прогреть от 100 до 1000 куб. м.
  • Возможность использования в любом помещении.
  • Одной закладки хватает на 12 часов.

Впервые печь булерьян была изобретена в Канаде инженерами-энергетиками. Гениальное техническое изобретение пользуется большим успехом во всём мире.

Принцип работы

Газогенератор — именно по этому принципу работает печь. После сгорания любого твердотопливного материала выделяются газы, горение происходит в нижней камере. Выделяющиеся газы проходят в инжектор, после чего испаряются. Благодаря такой умной системе достигается высокий уровень КПД, вплоть до 80%. Именно на таком принципе работает любая пиролизная печь.

Имеется возможность отрегулировать температуру выходящего воздуха, для этого присутствует специальный регулятор мощности. Он позволяет сделать температуру в комнате максимально комфортной для жизни. Регулятор-газификатор расположен на дымовом патрубке и дверце.

Булерьян отличается от обычных печей возможностью работать в 2-х разных режимах:

  1. Быстрый обогрев — за считанные минуты обогревает помещение.
  2. Газификация — медленный поток тёплого воздуха, позволяет оставить печь включённой в отсутствие хозяина и прийти после работы в обогретое помещение. Газификация способна поддерживать температуру до 24 часов.

Для топки такой печи можно использовать практически все твердотопливные материалы, исключением является лишь коксующийся уголь, он может привести печь к поломке или сократить время её службы. Разрешённые виды топлива: дрова, торфяные брикеты, отходы бумажной промышленности либо деревообрабатывающей.

В случае если одной печью необходимо обогреть несколько закрытых комнат, можно использовать дополнительные трубы. При помощи гибких металлорукавов, которые легко одеваются на концы труб, имеется возможность провести обогрев в любые изолированные комнаты.

Срок службы булерьяна не ограничен, всё зависит от правильной эксплуатации, соблюдений правил безопасности и правильной установки. Практика показывает, что прослужить такая печь может неограниченное количество лет.

Булерьян своими руками

Так как основным инструментом в работе будет сварочный аппарат, проверьте его работоспособность. Потребуется немало времени, при этом, если вы неопытный сварщик и никогда раньше не держали в руках сварку, не стоит браться за работу, в этом случае присутствует высокая вероятность зря потратить время. Перед тем как приступить потренируйтесь на тренировочных швах, если всё хорошо, можно начать.

Инструменты для работы:

  • Сварочный аппарат.
  • Ножницы по металлу.
  • Болгарка.
  • Малый молоток.
  • Трубогибочный инструмент.

Материалы для работы:

  • Трубы с толстой стенкой.
  • Лист металлический — толщина не менее 5 мм.
  • Уголок 25×25 мм.

Определяем место для печи по габаритам

Важно соблюдать технику безопасности, именно отталкиваясь от нее, мы и будем определять место для будущего прибора. Расстояние от стен и потолков не должно быть меньше 80 сантиметров. Габариты рассчитываются исходя из квадратуры комнаты, чем меньше помещение, тем меньше будет печь. В остальном противопоказаний к месту нет, главное, чтобы по близости не было горючих материалов.

Для организация отопления загородного дома можно также изготовить печь Бутакова. Подробности здесь: https://teplo.guru/pechi/piroliznye/butakova. html

Пошаговая технология изготовления булерьяна

  1. Перед тем как перейти к самому изделию, необходимо подготовить все материалы, если они имеются, можно начинать. Металлических листа лучше взять 2, один из них может пригодиться для удобства сварочных работ. Количество труб напрямую зависит от площади отапливаемого помещения. Трубы противоположно укладываем одну на другую, при этом по очереди их свариваем, посередине должно получиться пространство. Для того чтобы было удобно сваривать, подкладываем деревянные подпорки.
  2. На втором этапе делаем подставку (раму). К этому нужен серьёзный подход, так как именно она будет держать вес всей конструкции на себе. Не меняйте первый и второй шаг местами, так как могут получиться не состыковки и вся работа пойдёт насмарку. Размер подпорок будет подбираться точно и можно будет наглядно посмотреть, где лучше сделать соединение с основной частью. Материал для подставки можно выбрать любой, главное условие, чтобы он не был подвержен воспламенению. Разрешены такие материалы как: плитка, кирпич, камень или простой лист металла. Чтобы подбор воздуха проводился тщательнее, основу нужно немного поднять, примерно на 300 мм. Если для удобной эксплуатации этого расстояния не хватит, увеличьте его до уровня пояса.
  3. Пришло время для подгонки и нарезки листа металла. Лист необходимо нарезать кусочками, такими, чтобы они полностью и плотно закрывали пространство между трубами. Должен получиться строго сплошной корпус, в противно случае КПД резко упадет, и эффективность обогрева понизится, печь не обогреет помещение.
  4. На четвёртом этапе мы придадим конструкции жёсткость и устойчивость, а также разделим булерьян на 2 зоны, одна из которых будет отвечать за сгорание топлива, а вторая за дожигание газов. Для этого привариваем задний торец к печи и распорку. Для ещё большего удобства в применении сейчас можно сделать подставку под топливо по удобной для вас схеме.
  5. Далее необходимо приварить стенку с уже готовой дверцей. Сделать самостоятельно стенку с дверцей довольно трудно, необходимо купить уже готовую и вырезать под нужный размер, после чего приварить.
  6. После того как последний торец приварен, обязательно просмотрите всё на герметичность. Каждый шов должен быть крепким и ни в коем случае не пропускать воздух, так как давление при топке будет подниматься довольно высокое. Для проверки швов можно использовать обычную лампу, проведите ей по всем местам, где шли сварочные работы.
  7. На последних этапах у нас имеется готовый корпус и подставка, их нужно сварить в одно целое. Устанавливать все детали необходимо на то место, где и будет всегда стоять булерьян, установку проводите с максимальной точностью. Будьте готовы к тому, что после нагревания металл немного расширяется.
  8. Осталось добавить шиберы и дымоход. Материал для дымохода выбирайте огнеупорный. Высота дымохода должна превышать верхнюю точку крыши на 600 мм. Если выбран металл, проследите, чтобы его толщина была минимум 0,75 мм.

Булерьян готов. В случае если проводится теплоизоляция рядом с печью, материал должен быть негорючим.

Для отопления гаража или небольшой дачи подойдёт печь длительного горения на опилках. Подробности изготовления представлены в этой статье: https://teplo.guru/pechi/stroim/pechka-na-opilkah-dlitelnogo-goreniya.html

Видеоинструкция по изготовлению булерьяна

Оцените статью: Поделитесь с друзьями!

Печь булерьян своими руками — Чертежи и пошаговая инструкция

Булерьян – печь медленного горения. Обеспечивает быстрый прогрев помещения, экономный расход дров. В основе принципа работы печки лежит идея конвекционного теплообмена. Через отверстия трубы снизу воздух попадает в печь, прогревается и выходит из верхнего отверстия уже горячим. Печь проста в эксплуатации. Опытный сварщик, зная основные принципы работы, в состоянии изготовить печь длительного горения самостоятельно.

Необходимые инструменты:

  • сварочный аппарат,
  • болгарка,
  • ножницы по металлу,
  • трубогибочный инструмент,
  • малый молоток.

Заготовки:

  • трубы с толстой стенкой, диаметром примерно в 50 мм,
  • уголок 25х25 мм,
  • металлический лист, толщиной в 5 мм.

Основным инструментом, используемым в работе является сварочный аппарат. Поэтому перед началом работы по изготовлению печи следует проверить его работоспособность. Неопытному сварщику стоит набить руку на тренировочных швах. Поскольку на финальном этапе придется проварить печь по всему контуру. Материал для печки — стальной лист и трубы. Не стоит пренебрегать элементарной проверкой материала на свариваемость.

Чертежи

На представленных ниже фото показаны чертежи печи булерьян и примерная пошаговая инструкция по её изготовлению (сборке и сварке составных деталей).

Схематическое изображение печи в разрезах.

Большое фото всего чертежа в хорошем  качестве тут.

Это малая печь. Она пригодна для отопления гаражей, теплиц и небольших хозяйственных помещений. Для обогрева жилых помещений большого объема, нужно увеличить габаритные размеры печи (и количество труб) как минимум в 1,5 раза.

Пошаговая инструкция изготовления печи медленного горения типа «Булерьян» своими руками

Чтобы сварить печь булерьян своими руками подготовьте листовой материал к работе. Далее следуем заготовить обрезки трубы нужного количества и длины. Используя трубогиб, придать обрезкам трубы нужную конфигурацию. Форма и радиус кривизны у всех труб должны быть одинаковыми. Учесть необходимость наличия прямолинейного участка на концах. По виду А, показанному на чертеже, вырезать листовую заготовку. Согнуть её посередине под уголом примерно в 160° – 175°.

Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру. Это каркас конструкции печи. Важно на первых этапах обеспечить симметричность изделия, а также требуется внимательно следить, чтобы детали при работе не повело и каркас не перекосило.

Затем изготовить листовые детали корпуса печи. Их количество должно быть таким же, как и количество запланированных конвекционных труб в печи. Приложить заготовку к трубе и прихватить в нескольких точках. Начало этого этапа показано на следующем фото.

Сами заготовки стенок корпуса выглядят так.

После предварительной установки и закрепления всех элементов стенки на трубах, заготовка печи должна выглядеть примерно так.

В качестве дымоотвода трубы можно использовать обрезок трубы диаметром около 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод и так же на прихватках предварительно закрепляем. Ввариваем трубу дымоотвода в отверстие задней стенки печи. На фото ниже представлен конечный вариант этого этапа.

Далее следует изготовление передней, лицевой, стенки печи с вваренным в неё кольцом, к которому будет примыкать дверца печи. Примеряем деталь и привариваем временным точечным швом по контуру лицевой стенки. Обозначаем дно печи двумя уголками, как это указано на следующем фото.

После следует проверить заготовку на устойчивость, при необходимости откорректировать форму конструкции и только потом проварить все стыки деталей и щели между ними.

Заготовка дверцы представляет собой круг из толстого листа металла. В нижней его части располагается труба с заслонкой, регулирующей интенсивность горения в печи. Дверцу необходимо установить на петли. Затем приварить запирающий замок. Обычно это два соосных отверстия, фиксируемых штырем.

На следующем этапе работ производится зачистка сварных швов и косметическая шлифовка всех поверхностей. Сама печь, изготовление которой было описано выше, выглядит так.

За основу печи можно так же взять старый котел и использовать его в качестве стенок для печи. Этот вариант удобен тем, что требует меньшего количества сварных швов, нежели предложенный. Однако вариант с наложением стенок из листовых металлических полос выглядит красивее, нежели обваренная трубками бочка. Но если есть в хозяйстве ненужный котел, то его вполне можно использовать для отопительных целей.

Несколько слов о выборе габаритов печи применительно к площади помещения. Ориентироваться надо на технические характеристики мощности и скорость прогрева объема воздуха в минуту. Печь с объемом топки 40л прогревает со скоростью 4,5м³/мин, при объеме топки в 50л скорость прогрева возрастает до 9м³/мин, при 100л это значение уже составляет 18м³/мин.

Техника безопасности

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.

Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.

Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.

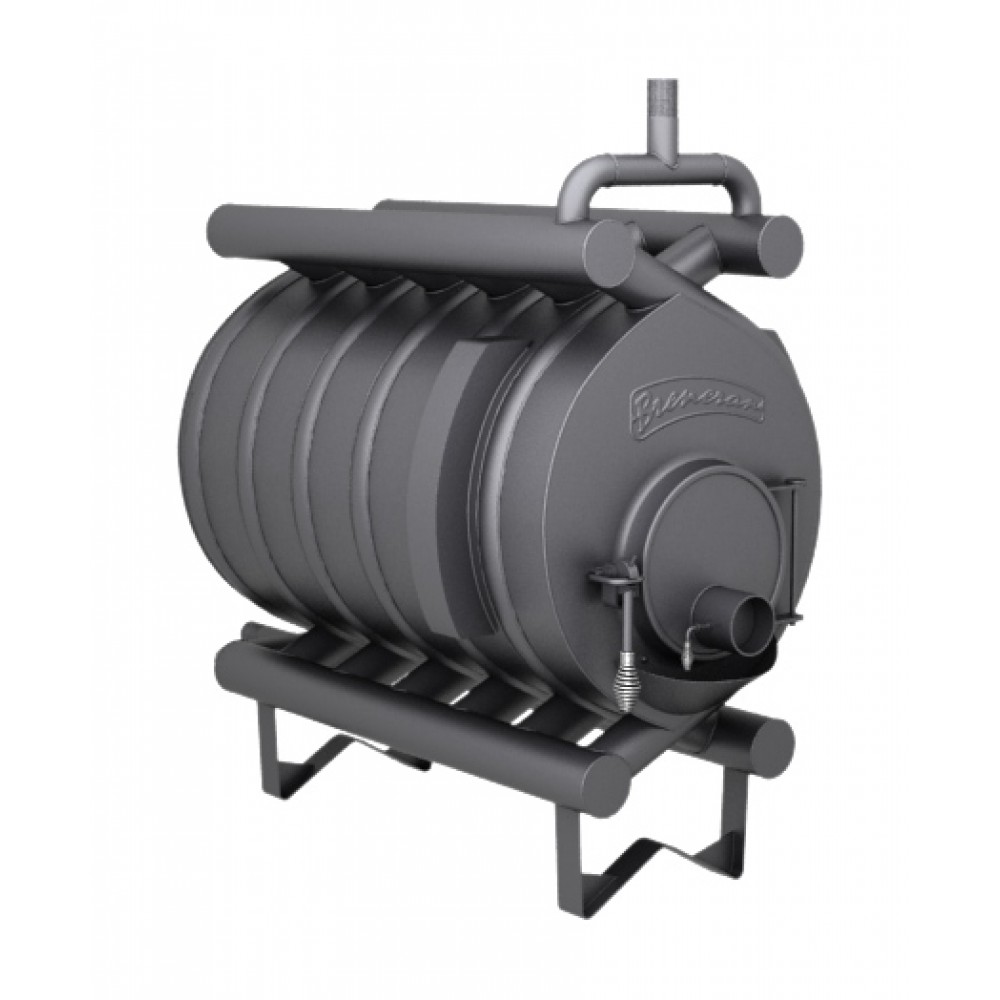

Читайте также: Печь Бренеран – Отзывы

Печь булерьян своими руками: пошаговая инструкция

К основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.

Покупаем материалы для изготовления печи

Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице.

Материал Назначение Характеристики
Сталь Изготовление корпуса Котловая жаропрочная, 4мм
Сталь Изготовления лабиринта дожига 6мм
Перфорированный металлический лист Колосник Стальной, толщиной 10-15мм
Труба Изготовление ребер Длиной 1.2м, диаметр 50 — 60мм
Труба Элемент дверки 35. 0см
Труба Дымоход 11 см длиной 4м
Прут металлический Изготовление заслонок 8мм



Размеры булерьяна, а соответственно и элементов могут быть и другими. К примеру, такими как здесь:

Подготовительные мероприятия

Под будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.

Изготовление скелета

Итак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.

Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.

На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.

Корпус и лабиринт дожига

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Далее порядок действий такой:

  • Между ребрами скелета привариваются полосы стали.
  • Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри.
  • По лекалу вырезаются передняя и задняя стенки корпуса.
  • В первой делается отверстие под дверку.
  • В задней прорезается отверстие под патрубок.
  • Приваривается патрубок.

Изготовление дверки

Это самая сложная деталь булерьяна. Изготавливается дверка так:

  • От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра.
  • Вырезается диск и приваривается внутрь кольца.
  • В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см.
  • В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться.
  • Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки.
  • Между этим кольцом и первым (разрезанным) вставляется уплотнитель.
  • Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.

Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян.

Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.

Сборка дымохода

Эта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.

Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Печь Булерьян своими руками



«Когда речь идет о отоплении комнаты или дома в разгар зимы, кто мы такие, чтобы спорить с канадскими лесорубами?»
Именно такие слова размещены на сайте одного из производителей печи Булельян. Разработанная Эриком Дарнеллом в 1975 году в Вермонте эта печь быстро заработала популярность среди американских и канадских лесорубов. Со временем Эрик основал компанию и вышел на Европейский рынок.

Популярность этой печки в ее оригинальной конструкции. По контуру топки печи приварены трубы, по сути трубы и есть топка. Один конец трубы смотрит вверх, другой вниз. Когда в топке горит топливо, холодный воздух засасывается через нижнее отверстие и, после нагревания, выходит через верхнее. По утверждению некоторых производителей КПД такой печи достигает 80%, а температура воздуха в верхней части трубы, после 15 минут горения топлива в печи, достигает 100-120°C.

Обычно печь изготавливают из круглой трубы. Мастер-самодельщик, для своего гаража, решил сделать печь из профильной трубы. Работа с профильной трубой проще, ее не нужно гнуть, а лишь разрезать под определенным углом и сварить.
Чертеж с размерами печи можно скачать здесь.

Инструменты и материалы:
-Угловая шлифовальная машина;
-Лобзик;
-Сварочный аппарат;
-Рулетка;
-Маркер;
-Молоток;
-Зажимы;
-Металлическая щетка;
-Угольник;
-Магниты;
-Профильная труба 60X60 мм;
-Листовой металл;
-Аэрозольная термостойкая краска;
-Уайт-спирит;
-Металлический стержень;
-Шайбы;
-Пружины;
-Демпфер 70 мм;





Шаг первый: резка
Сначала мастер, под углом 45 градусов, разрезает профильную трубу на заготовки.

Шаг второй: сварка
Сначала мастер сделал шаблон, а затем сварил секции из заготовок. После сварки зачищает сварные швы.

Теперь секции нужно сварить между собой. Секции чередуются, если на одной секции трубы открытой стороной смотрят в одну сторону, то на другой секции в противоположную. Всего нужно сварить по 4 секции с каждой стороны. Затем между секциями приваривается металлическая полоса.

Шаг третий: задняя стенка
Теперь нужно вырезать и приварить заднюю стенку. В стенке мастер вырезает отверстие и приваривает дымоход диаметром 70 мм.


Шаг четвертый: верхняя секция
Для того, чтобы пламя не попадало прямо в дымоход, мастер сваривает из металла отбойник. Вырезает и сваривает два металлических листа. Приваривает их под дымоходом.

Шаг пятый: приток воздуха
Это то, что мастер скопировал из оригинального Bullerjan, который у него был. Это две круглые трубки с тремя отверстиями сбоку и на конце. Эти трубы обеспечивают приток свежего воздуха через первые две квадратные трубы.

Мастер объясняет их назначение так: как только огонь достигает определенной температуры, перекрывается основной воздухозаборник, и начинается образование древесного газа. Тогда основной воздухозабор будет проходить через эти две трубки.

Сначала нужно приварить шайбы на одном конце трубы. Затем нужно просверлить отверстия. Три маленьких отверстия сбоку и одно большое в секции печи (для каждой трубки). Далее идет сварка. Отверстия на стороне трубы должны быть направлены в сторону, в которую будет идти дым.



Шаг шестой: передняя часть
Аналогично задней части приваривает переднюю пластину. Затем размечает и вырезает проем для двери. Вокруг проема приваривает полосу.

Изготавливает дверцу и петли. Приваривает петли и устанавливает дверь.

Шаг седьмой: воздуховод
Из трубы делает воздухозаборник. Внутрь него устанавливает задвижку. Приваривает воздухозаборник в нижней части дверцы.

По внутренней части двери приваривает уплотнитель из профильной трубы. Приваривает ручку и задвижку из пружины на дверь.

Шаг восьмой: покраска
Последний шаг — покрасить обогреватель. Конечно, это не обязательно, но это придает печи приятный вид. Мастер решил покрасить свой Bullerjan в черный матовый цвет. Поскольку печь очень сильно нагревается, нужна краска, способная выдерживать такие температуры. Перед покраской также важно очистить печь с помощью обезжиривателя, чтобы избавиться от грязи и масла.

Шаг девятый: безопасность
При эксплуатации печи мастер позаботился о безопасности. Во-первых, он установил печь на металлический лист, а стены вокруг нее покрыл огнеупорным материалом. Во-вторых, обзавелся огнетушителем и установил противопожарный датчик и датчик угарного газа.




Печь готова и мастер доволен ее работой.

Весь процесс по изготовлению печи можно посмотреть на видео.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Печь булерьян своими руками — чертежи, схемы, фото

С приходом зимы многие начинают задумываться над тем, как эффективно и быстро отапливать дачный домик или частный дом. В наш век технологий даже отсутствие централизованного отопления не является большой проблемой. Чего стоит уникальная разработка, которая известна сегодня как печь булерьян. В статье мы рассмотрим как сделать печь булерьян своими руками, продемонстрируем чертежи, схемы, фото материалы.

Принцип работы

Печь представляет собой цельный корпус, состоящий из бочкообразной стальной конструкции. В нее интегрирована двухуровневая топка и комплект труб, последние размещаются по направлению снизу-вверх к печке. Внизу образовывается забор охлажденного воздуха, а вверху в помещение поступает горячий воздух. Такая конструкция лишена главной проблемы, которая заключается в нагнетании воздуха, так как имеется разница температур на выходе и входе.

Самые маленькие типовые печи способны обогревать до 5 м3/мин, а печка булерьян большого размера способна снабжать достаточным теплом помещение, объемом до 1100 кубометров. При этом производительность составит около 50 м3/мин горячего воздуха.

Отталкиваясь от этих фактов, эта печь представляет собой поистине надежную и эффективную топку. Особым успехом булерьян пользуется в мастерских или гаражах площадью до 40 м2. При высоте потолка в 2,5 м такой агрегат способен прогреть воздух до комфортной температуры всего лишь за 25 минут. Кажется, что больше не нужно приводить доводы в пользу покупки печи булерьян. Эта установка может стать надежным помощником в обогреве как малых, так и крупных помещений.

Булерьян, по сути, объединяет в себе практичность буржуйки и дровяной печи. Как уже упоминалось выше, принцип работы основывается на принудительной конвенции. Внизу печи имеются специальные отверстия, по которым проходит холодный поток из помещения. По мере его продвижения по трубам, он быстро греется, так как контактирует с топкой. Наружу выходит уже прогретый воздух. Одна из особенностей печи заключается в том, что продукт горения дров не сразу выходит наружу. Он поступает в другую камеру, где осуществляется повторное сгорание, но только уже при большей температуре.

Вследствие дожигания воздушно-газовой смеси, КПД увеличивается до невероятной отметки – 80%!

Высокая температура конвекционного воздуха позволяет прогревать помещения практически любого объема. Если у вас есть отопительная система с жидким теплоносителем, то печь булерьян можно объединить с ней. Но для этого важно произвести точные расчеты и правильно провести монтаж спаренной отопительной системы.

Достоинства

Плюс ко всему хочется привести достоинства конструкции печи булерьян по использовании в отоплении:

  • Быстрый прогрев воздуха, который достигается за счет конвекции.
  • Простота монтажа.
  • Наличие воздуховодов позволяет соорудить эффективную систему поступления воздуха в несколько отдельных комнат и даже помещений.
  • Печка отличается сравнительно небольшим расходом твердого топлива.
  • Нет особых сложностей в обслуживании.
  • Обшивка печи нагревается незначительно, поэтому вероятность получения ожога невелика.

Главное преимущество – высокое КПД. Ни одна открытая топка не способна выдать таких показателей.

Изготовление

Сегодня имеется немало мастеров-энтузиастов, которые готовы взяться за то, чтобы сделать печь булерьян самостоятельно. Учитывая это, предлагаем пошаговую инструкцию по созданию отопительного агрегата. Особенно если у вас есть сварочное оборудование и другой подходящий инструмент, вы проблем не испытаете. Но для начала следует подготовить основу будущей печи. Для этого вам необходимо раздобыть качественную жаропрочную сталь котлового типа.

Далеко не во всех случаях получится ее приобрести. Поэтому, как вариант, можно купить старый водяной котел, который работал на угле. Однако предпочтение лучше отдать стальным листам.

Чтобы не прогадать перед началом работы сравните цены уже готового булерьяна и необходимых затрат на изготовление. Если выгода очевидна, то можно приступать к работе.

Процесс изготовления делится на несколько последовательных шагов, которые будут приведены ниже:

  1. Если в качестве основы вы будете использовать старый котел, то внизу на одной из боковых стенок вырезаете отверстие. Через него в печь будет проникать холодный воздух. Важно чтобы котел при этом располагался вертикально.
  2. Сверху проделываете также отверстия, через которые будет поступать в помещение уже прогретый воздух. Позже к этим отверстиям необходимо будет приварить металлические трубы.
  3. Чтобы внутри котла дожигался остаток воздуха, в обязательном порядке внутри него установите патрубок.
  4. Дверка-заслонка должна устанавливаться в передней части котла. Поэтому необходимо также сделать соответствующее отверстие. Через эту дверку в топку будет осуществляться загрузка топлива.

Эта часть работы относится к подготовительной. Теперь приступим непосредственно к изготовлению булерьяна. В этом вам помогут чертежи и схемы, которые приводятся в конце статьи.

  • Теперь необходимо взять 8 отрезков труб Ø45 мм. Длина труб должна быть не меньше 1 м. Используя трубогиб, сгибаете трубы под углом 80°.
  • Далее, необходимо провести сварочные работы. Установив симметрично трубы через одну, выгибами наружу соединяете их сваркой. Полученный каркас необходимо будет скрепить полосовым металлом, толщиной в 2 мм. Приваривается она между промежутками приваренных труб к корпусу.
  • В топку необходимо будет вварить две пластины. Верхняя пластина не доходит до передней стенки на 5 см, а нижняя до задней стенки также на 5 см. Расстояние между ними должно быть около 5 см. Зачем такая замысловатая конструкция? Этот лабиринт позволяет дожигать выходящие газы.
  • В задней части котла будет выходить труба, которая будет выполнять роль дымохода. Ее Ø12-15 см, такая же и длина. В этот отрезок вставляется поворотная задвижка с рукояткой.
  • В противоположной стороне изготавливается дверца, через которую можно будет закладывать дрова. В зависимости от размера печки, диаметр отверстия может быть разным. Например, если ваша печь имеет ширину 50 см, а длина 70 см, то отверстие достаточно сделать Ø25 см.
  • На этом этапе можно изготовить крепления для защелки с дверкой. Учтите, что ее форма будет круглой.
  • Для организации поддува холодного потока воздуха, снизу дверцы сделайте еще одно отверстие Ø10 см.
  • Обязательно учтите тот факт, что возле печи, после ее установки должно быть достаточно места, так как принцип ее работы конвекционный. Поэтому будет хорошо, если вы сделаете раму, высотой 20 см, а также организуете место со всех сторон около метра.

Стоит сказать пару слов и о монтаже дымохода. Чтобы предотвратит скопление конденсата утеплите трубу минеральной ватой. Труба может быть выполнена из нержавеющей стали, высотой не меньше 3 м.

Установка булерьяна должна выполняться только на негорючее основание.

Подручные материалы в помощь

Если вам не получается сделать печь булерьян по вышеописанной схеме, то можно воспользоваться подручными материалами, которые найдутся практически в любом частном доме. Так, вам потребуется:

  • Емкость. Подойдет бочка размера 150×70×70 см. Обратите внимание на стенки бочки, чем толще тем лучше.
  • Также потребуется труба дюймовая, длиной 2 м.
  • Отрезок трубы в 12-15 см, Ø70 мм.
  • Уголок 25 мм, длиной 1 м.
  • Металлические листы, толщиной в 2 мм.

Итак, начинать сборку следует с того, чтобы поставить цилиндр на ножки. Далее, режете уголок на 4 одинаковые части по 250 мм. Их привариваете к основанию цилиндра. Ножки для будущей печки готовы. Что касается принципа изготовления, то он практически ничем не отличается от обычной печи булерьян. Но все же, существуют некоторые отличия, которые сводятся к следующему:

  • На верх корпуса необходимо приварить две металлические пластины, которые будут направлены углом вниз. Если общая длина корпуса ровняется 1500 мм, то пластина будет иметь длину 1000 мм.
  • Далее, сгибаете трубы под углом 45°. Их монтаж выполняется в верхнюю часть печи.
  • Что касается наружной части корпуса, то к нему следует приварить куски металла в шахматном порядке. Их выставляете по отношению к земле вертикально.
  • Всю получившуюся конструкцию необходимо обварить листом металла. Таким образом, вся она будет заключена в короб. Останется доступным только окошко для топки.
  • В задней нижней части прорезаете отверстия размером 10×10 см, а в передней верхней части 20×20 см. По соотношению друг к другу они должны быть по диагонали.

Такая конструкция имеет ряд недостатков, даже притом, что КПД составляет более 75%. В чем они выражаются? Например, для изготовления печи своими силами потребуется большие трудозатраты. Также размер печи будет значительно превышать заводские стандарты, а большое количество используемого металла утяжеляет всю конструкцию. Отталкиваясь от этого, возникает вопрос, есть ли смысл делать ее самостоятельно?

Делать самому или купить готовую

Прежде чем вы начнете изготавливать печь, подумайте: стоит ли делать ее или лучше приобрести заводскую модель? Как правило, это объясняется ценой уже готовых конструкций. Например, хороший булерьян, мощностью в 10-15 кВт можно приобрести в среднем за 250$. Если же изготавливать все детали самостоятельно, то помимо больших трудозатрат потребуется немало места для проведения работ. Далеко не в каждом случае реально осуществить этот проект. В результате вам обойдется печь втридорога.

Как исключение будет тот случай, если вы работаете на небольшом заводе, где большая часть необходимого оборудования уже есть, а начальство позволит в свободное время сделать что-то для себя. А если вам разрешат использовать некоторый материал, то – это вообще прекрасно, но маловероятно.

Поэтому несколько раз все обдумайте, прежде чем приступать к работе.

Недостатки

Из всего вышесказанного можно прийти к выводу, что недостатков такой обогревательный агрегат не имеет. Но не спешите так думать. Есть важные нюансы, которые следует учитывать:

  • Любое органическое топливо при сгорании выделяет реакционную воду. Она является аналогом метаболической воды, которая образовывается в живых организмах. По причине низкой температуры в топке реакционной воды в выхлопе больше, чем у других аналогов печей медленного сгорания.
  • Необходимо упомянуть и про минеральные составляющие древесины. Зола в дереве имеется изначально, хотя производитель указывает на тот факт, что при сгорании древесины золы не имеется. Так вот, зола выходит через дымоход.
  • И последний момент – наличие углеводородных радикалов. Что это собой представляет? Это очень активные химические остатки, которые не до конца разлагаются. Как следствие КПД уменьшается до 7%. Такая же доля составляет и выхлопы. Для бытового использования булерьянов этот показатель катастрофический.

Итак, делать булерьян или нет, решать только вам. Мы не смогли учесть всех нюансов, с которыми каждый мастер-самоделки может столкнуться. Надеемся, что эта статья направит вас в правильное русло и поможет принять взвешенное решение. Если вы уже сделали печь булерьян, то оставляйте комментарии к этой статье. Ваш опыт неоценим, ведь практика всегда сильнее теории.

Возможно, вам также будет интересно прочитать такие материалы:

Видео

Про изготовление печи мы поговорили, сейчас пришел черед осветить правила топки булерьяна.

Фото

На фото вы сможете подробнее ознакомиться с устройством печи булерьян:

Чертежи и схемы

Вы можете просмотреть ряд чертежей и схем, которые помогут вам сделать печь:

Как сделать булерьян печь своими руками?

К выбору печи для бани или отопительного оборудования дачи нужно отнестись внимательно. Одним из вариантов, который подойдет и для бани и для дачи, является печь булерьян. Разберемся, что это за отопительный агрегат.

Общий вид булерьяна

Итак, печь булерьян – это цельная конструкция. Эффект обогрева в ней достигается за счет множества трубок, которые вварены в конструкцию, и системы дожига. Принцип работы основан на движении тепла. Вваренные в корпус трубки нагреваются от горения топлива внутри агрегата,  воздух внутри трубы начинает подниматься и выходить наружу. При подъеме автоматически кислород затягивается с нижней части помещения. Так происходит непрерывный процесс движения и обогрева. Происходит нагрев воздуха, в то время как сам корпус имеет невысокую температуру. В данной конструкции предусмотрена регулировка воздушного потока, которая осуществляется при помощи регулятора, закрепленного на дверце печи, или заслонки, которая устанавливается на патрубке дымовом.Выпускается печь булерьян в двух вариантах:

  • Первый вариант – это котел, который работает на подогрев воды, то есть это печь булерьян с водяным контуром. Такой котел оборудуется специальным прибором, который распределяет тепловую энергию. Если используется булерьян с водяным контуром, то 10%  энергии идет на отопление, а 90% — на нагрев воды. Впоследствии горячая вода может поступать в топливную систему или находиться в накопителе.
  • Второй вид – это  печь булерьян, применяемая для обогрева помещения. В такой модели есть специальная емкость для загрузки гранул или деревянных пеллет, которые, сгорая, подогревают воздух в трубках, после чего он выходит в помещение.

Что надо знать для монтажа?

В повседневной жизни печь булерьян используется достаточно широко. Следует знать несколько правил размещения такой конструкции:

  • Если котел будет устанавливаться своими руками, то нужно проследить, чтобы расстояние до воспламеняющихся предметов составляло не меньше 1-го метра. Его можно сократить на 20 см при нанесении штукатурки на стену с толщиной не меньше 2,5 см.
  • Должна быть расположена свободная зона перед топкой печи на расстоянии 1,2 метра.
  • Устанавливают отопительные агрегаты на несгораемой основе, края должны быть защищены экраном специального типа.
  • После установки печи своими руками в помещении бани следует всегда произвести пробную топку. Проводить банные процедуры в это время не стоит.  При первом нагреве котел может покрыться налетом, покрывающим внутренние и внешние части конструкции, которые будет производить неприятный запах. В последующие топки этот запах появляться не будет и печью для бани можно пользоваться в полном объеме.

КПД булерьяна достигает 80 процентов. Существует два режима настройки агрегата:

  • Быстрый нагрев воздуха, при этом следует постоянно добавлять топливо в емкость. Когда воздух нагревается, булерьян перестает работать. При остывании опять следует начинать топить.
  • Режим газификации, при котором происходит постоянное горение топлива. Проводится загрузка,  и топливо постоянно горит, сохраняет и поддерживает температуру.

Применение печей такого типа

Печь нашла много областей применения в нашей жизни. С ее помощью отапливают дачи, бани, дома,  теплицы. Это действительно экономичное и безопасное оборудование. Булерьян применяется для парилки в  бане, и многие его используют в парных в европейских странах.  Однако прежде чем купить такие дровяные печи для бани, стоит учесть некоторые  нюансы.

На эту тему приведу пример использования этой конструкции при сушке древесины. Булерьян был установлен в сушильной камере, материал загружен, началась сушка. Вначале все было очень хорошо,  камера быстро набирала температуру. Помещение прогрелось до 60°C.  Камера работала дальше, но температура начала падать, и ее невозможно было поднять.

Объясню, что произошло. В этой конструкции прекрасно прогревается и движется воздух. Но когда из дерева начала выходить влага и образовался влажный воздух, он перестал циркулировать. То есть он стал «тяжелым» и слабо поступал в трубки. Применяя торфяные брикеты (у торфа выше температура горения) и принудительное движение воздуха (при помощи вентилятора), была поднята температура до 50°C (при этом влажность была меньше, чем в парилке).   Он прекрасно греет воздух, но не пар.

Перед тем как приобрести для парной бани такой агрегат, спросите у продавца, где есть установленная в парилке такая система. Сходите и посмотрите. Если вас устроит пар в парилке бани в 50°C, можете смело покупать. В теплицах это действительно хорошая штука. В качестве топлива прекрасно применяется любое дерево. Если рядом есть пилорама, можно использовать  опилки. Отходов практически не будет.

Изготовление печи булерьян своими руками

Многие хотят сделать отопление в помещении самостоятельно. Разберемся, как сделать печь булерьян своими руками для дачи или бани.

Первый вариант

Чтобы изготовить печь булерьян своими руками, приготовим некоторые материалы и инструменты: сварочный аппарат 220 Вт, толстостенную трубу около 50-ти мм и металл листовой. Как корпус можно использовать ненужный, старый водяной котел или любую другую емкость цилиндрической формы.

Принцип работы булерьяна

  • В нижней части котла вырезаем отверстие, через него будет поступать воздух.
  • Сверху проделываем отверстие, через него будет поступать в помещение уже нагретый воздух. В них будут вставлены трубки (которые следует приварить). Сверху предпочтительно надеть на них цилиндры гофрированные.
  • В середине корпуса котла монтируется патрубок, он выполняется для дожига топлива.
  • Трубки монтируются в корпус при помощи сварки.
  • В передней части корпуса монтируется дверка для загрузки топлива.
  • Для вывода отработанных газов можно приварить кусок трубы с диаметром не менее 100 мм.

Булерьян своими руками

Булерьян первого типа готов к применению.

Второй вариант

Булерьян был сконструирован достаточно давно. Цены на эту продукцию разные, все зависит от размера конструкции и обогреваемой площади. Мы хотим предложить другую модель этого обогревателя, в основе которой лежит тот же принцип работы. Но затраты значительно ниже, изготовление своими руками проще, а работа эффективнее на процентов 70, благодаря использованию принципа длительного горения.

Эту установку длительного горения придумал наш Кулибин, и она с успехом применяется. Материалы здесь тоже надо приготовить заранее:

  • Емкость была взята на свалке металлолома. Это круглая бочка с размерами 150х70х70, в них, как оказалось, перевозят газолин. Но можно взять и любую другую, толщина стенки должна быть как можно больше.
  • Дюймовая труба длиной около 200 мм или два куска по метру.
  • Кусок трубы диаметром 70 мм и длиной 15 см.
  • Уголок не ниже 25 мм и с длиной один метр.
  • Любые куски металла, чем толще, тем лучше.
  • Листовой металл с размером, чтобы можно было сделать короб для вашей емкости.

Основной ход работ

Работу следует начать с установки цилиндра на ножки. Для этого отрезаем уголок по 25 см и привариваем к выбранной металлической емкости. Эту конструкцию поставьте на лист железа (не используйте листовой металл менее 2 мм).

  • Конструкция стоит на листе металла (будут приведены размеры на цилиндр ранее указанных размеров, можете кратно подобрать к вашей емкости). Вырезаем прямоугольное отверстие при помощи болгарки и отрезного круга размером 30х30. Это будет дверь топочной камеры и поддувала.
  • На срезанной крышке при помощи сварки проделываем отверстие диаметром 70 мм, вставляем в него ранее приготовленную трубку. Обвариваем шов и зачищаем потеки сварки.
  • С лицевой стороны крышки в вваренной трубке проделываем отверстие диаметром 6 мм. Вставляем проволоку в отверстие диаметром 6 мм. Вырезаем из листа металла круг с диаметром 70 мм (размер в минусе). Кладем на проволоку внутри трубы и привариваем при помощи сварки. Должна получиться такая конструкция: чтобы мы рукой могли поворачивать металлический круг внутри трубки;

    В вырезанном металле делаем поддувало

  • Привариваем завесы к дверке. Потом дверку приставляем к вырезанному месту корпуса и привариваем вторую часть завеса. Делаем задвижку, чтобы дверка жестко держалась. Для плотности прилегания на дверцу стоит наварить пластины металла, предварительно отрезав их болгаркой.
  • В верхней части корпуса привариваем две пластины к корпусу, должна получиться конструкция в виде крыши дома, только угол направлен вниз, с высотой порядка 15 см от верхней части радиуса топки. Длина пластин, при длине корпуса в 1,5 метра, должна составлять один метр. Это у нас будет камера для дожига газов.
  • Берем дюймовые трубы и один конец, на высоте 15 см, сгибаем под углом 45 градусов.
  • В верхней части корпуса прорезаем при помощи сварки отверстия для подготовленных трубок.
  • Вставляем их в отверстие и обвариваем. Нижняя, изогнутая часть должна находиться в начале камеры дожига газов.
  • Куски металла привариваем с двух сторон корпуса в шахматном порядке. Выставляем под углом 45°C по отношению к вертикали земли.
  • Обвариваем конструкцию листовым металлом, чтобы емкость получилась в металлическом коробе по всему диаметру. А лицевую часть не обвариваем, а крепим, чтобы топочное отделение оставалось доступным. То есть у нас получилась емкость вся в коробе, кроме лицевой части.
  • Теперь при помощи болгарки прорезаем отверстие в листе металла в задней нижней части, величиной 10х10, и в передней верхней части, величиной 20х20. То есть отверстия расположились по диагонали: от бокового нижнего до противоположного верхнего  угла.

Внимание! На концах трубок, которые входят в камеру дожига, установите жиклеры с диаметром 6 мм. Воздух с нужным давлением будет поступать в широкую трубу и далее через узкое вхождение будет лучше «впрыскиваться». Именно это способствует качественному дожигу отработанных газов.

Принцип работы

При нагреве воздух внутри короба выходит через верхнее отверстие. Выходя, он затягивает с нижнего угла холодный. При движении по диагонали он сталкивается с пластинами (которые приварены к корпусу и хорошо прогреваются). Они не задерживают воздуха, т.к. приварены под углом, но создают дополнительную плоскость для прогрева. Функция вставленных трубок заключается в дожиге сгоревшего топлива, то есть в обеспечении принципа длительного горения. При попадании кислорода, эти газы воспламеняются и сгорают до конца.

Думаю, все наблюдали, как работают дровяные отопительные буржуйки с  короткой трубой. Оттуда выходят периодически клубы пламени. Именно этот газ и догорает в камере дожига, то есть, используется принцип длительного горения.

Горение можно регулировать поддувалом. Трубки способствуют и тлению топлива. Когда закрыто поддувало, а топливо тлеет, ему для поддержания этого процесса требуется кислород. Нагретый воздух выходит через трубу, огибает пластину, попадает в камеру дожига и одновременно затягивает через встроенные трубки дополнительный кислород. Это и способствует его воспламенению. Процесс  тления будет беспрерывным, как и в любой другой печи длительного горения, в камере дожига при поступлении нужного количества  кислорода.

Несколько слов об эффективности работы печи длительного горения. Такой котел стоит в производственном помещении с объемом 250 м². В зимнее время, при температуре -30°C, температура ниже +15°C не опускалась. В соседнем строении, с тем же размером, стоят отопительные дровяные агрегаты импортного производства за 3000 долларов, но там температура была +10°C. В нашем случае, на ночь (для эксперимента), забрасывали два бревнышка на тлеющие угли, с диаметром 20 см и длиной 50 см (вброс выполнялся в 9 вечера). В 10 утра оставался от топлива один пепел, но корпус был +60°C, а в соседнем помещении полностью холодный. Для увеличения движения воздуха и быстрого прогрева помещения можно возле нижнего отверстия кожуха поставить небольшой вентилятор 12 Вт. Это увеличит скорость обогрева. Теперь вы сами можете сопоставить затраты и эффективность.

Камины с применением системы булерьянов

Булерьян — это не только определенная конструкция, это принцип работы и система обогрева, которая применяется в других конструкциях. Можно для дачи купить камин металлический. Установить его и для лучшего обогрева использовать такую систему:

  • Камин можете взять самый дешевый. Потом делается фундамент для кладки в полкирпича. Кладется гидроизоляция.
  • Выкладываются две стенки с обеих сторон камина. Передняя стенка делается заподлицо с передней стенкой камина.
  • С одной стороны два ряда кирпича кладутся в шахматном порядке, остальные — сплошной кладкой.
  • С другой стороны все ряды кладутся сплошной кладкой, а два верхних — в шахматном порядке.
  • Ряды кладки должны превышать саму конструкцию на два кирпича по высоте.
  • Расстояние от кирпича до корпуса должно составлять 10-15 см.
  • Сверху перекрывается гранитной плитой или толстостенным листом металла.

В этом варианте есть несколько выигрышных моментов:

  • Вы несете небольшие затраты при покупке камина, а в облицованном виде он выглядит дорого и красиво.
  • Путем естественной циркуляции воздуха очень быстро прогревается помещение.

Установка печи булерьян своими руками занимает не так много времени, а такая печь длительного горения весьма выгодна для дачи. Можно применять ее и для бани. При монтаже придерживайтесь технологии монтажа и правил пожарной безопасности,  тогда конструкция будет приносить вам только радость.

Печь котельная булерьян. Печь Булерьян с водяным контуром: принцип работы, плюсы и минусы. Самодельные котлы: реальная экономия

Печь «Булерьян» может работать на любом виде твердого топлива. В том числе по макулатуре и картонной продукции. Но лучше всего он прогревается на длинных оцилиндрованных поленьях, которые занимают всю длину топочной камеры печи.

Это цельнометаллическая конструкция, напоминающая бочку, с приваренными к ее поверхности отрезками труб.Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем выгорают в верхней камере, как в.

Когда булерьян начинает нагреваться, в нижние отверстия труб засасывается холодный воздух, нагреваясь. с поверхности печи она поднимается вверх, обогревая комнату.

Изначально такие духовые шкафы предназначались для воздушного отопления. Но их не хватало. Они плохо справлялись с отоплением помещений разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип действия и область применения


Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха поднимется горячая вода.

Это свойство позволяет в короткие сроки прогреть помещение объемом несколько десятков кубометров воздуха. Вода, протекающая по трубам, окружающим печь, предотвращает перегрев поверхности. Следовательно, он не сжигает воздух в помещении.

Расход топлива снижен благодаря использованию камеры , в которой сжигаются древесные газы, полученные на стадии сгорания в первичной камере сгорания.

Теплообменник представляет собой трубы, расположенные внутри кожуха вокруг печи. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается к нижнему патрубку.Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева — теплопередачи, теплообмена и конвекции.

Печь может использоваться в различных зданиях. Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

  1. Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание.В результате в комнату может попасть угарный газ. Он не имеет запаха и часто приводит к летальному исходу при отравлении.
  2. В целях пожарной безопасности , Булерьян допускается установка на расстоянии не менее 0,5 метра от стены.
  3. Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки


Такие отопительные системы обладают рядом положительных свойств:

  1. Установка такого отопительного котла не требует согласований., в отличие от газового оборудования.
  2. Позволяют быстро и равномерно прогреть комнату. , в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
  3. Отопительный котел имеет компактные размеры.
  4. Печка экономичная. При теплом помещении одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
  5. Легко установить самостоятельно. Здесь стоит отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

  1. Главный минус — доступность топлива. В качестве топлива используются дрова несмолистые горные сухие. В районах, где мало древесины, такие обогреватели экономически нецелесообразны.
  2. Такие нагреватели необходимо регулярно очищать от нагара и накипи.
  3. Дымоход должен быть изолирован во избежание образования конденсата.Конденсат снижает эффективность нагревателя.
  4. Металлический корпус — это источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра. Если места мало, то утеплитель можно облицовывать специальным кирпичом, либо листами металла с внутренней футеровкой из базальтового волокна. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики в первую очередь определяются параметрами помещения, в котором он будет установлен.

Для производства в основном используют сталь и чугун. Булерьян из чугуна отличается большой надежностью и долговечностью. При этом они более массивные, и в небольших помещениях их сложно использовать. Стальные обогреватели хорошо подходят для небольших помещений, но при этом их КПД ниже, чем у чугунных.

Второй важный параметр — это количество водяных контуров в системе отопления. Одноконтурная система предназначена только для отопления помещений.Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливного котла. В этом выборе можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и пола, высота дымохода.

Цена и отзывы

С каждым годом булерьянские печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом не нужно платить за работы по подключению к газовой магистрали и разработку разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена самого простого и самого маленького начинается от 7500 рублей. Такой духовой шкаф обогреет небольшое помещение до 100 кубометров.Для помещений от 250 кубометров цена будет от 20 000 рублей.

Следует отметить, что многие производители украшают некоторые свои изделия различными элементами, в том числе художественной ковкой. Это тоже влияет на его стоимость.

Отзывов:

Сергей Иванович, Самара.

«Купил небольшой булерьян с нержавеющими трубами за 16 000 рублей. Установку делал сам. Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться работой.Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что, хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз. Поменял дымоход на кирпичный, с конденсатом помогло. «

Алексей.

Пользуюсь уже третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Сложно регулировать температуру нагрева заслонкой.Получается круто, но чаще слишком жарко.

Духовка своими руками

Чтобы построить такую ​​печь, нужно быть опытным сварщиком. Для работы, прежде всего, вам потребуются сварочный аппарат, трубогиб, болгарка, ножницы по металлу, а также набор чертежей.

Схема:


Затем проделайте работы в определенной последовательности:

  1. Отрежьте трубы необходимой длины.
  2. Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
  3. Сделайте контур из листового металла нужной формы.
  4. Приварите трубы точечной сваркой к металлическому листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
  5. Следующим шагом будет установка задней стенки с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
  6. Далее устанавливаем переднюю часть , с открывающейся дверцей. Внизу передней части установлена ​​труба с демпфером.
  7. Очистить швы и проверить качество проделанной работы.

При выборе размеров духовки ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное — выбрать правильное место для установки. Это можно делать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра к ближайшей стене.

Духовка должна твердо стоять на поверхности. Любая вибрация корпуса недопустима.После установки в выбранном месте его подключают к системе отопления.

Значение отопления в условиях холодного российского климата трудно переоценить. Однако централизованное теплоснабжение не всегда доступно. Поэтому использование специальных печей для отопления, например, частного дома, — это эффективный способ решения отопительной проблемы. Один из лучших вариантов здесь — печь Булерьян, оснащенная специальным водяным контуром.

Принцип работы и КПД


Булерьян имеет высокий КПД: от 75 до 80%. В целом это горизонтальный цилиндр. Внутри него происходит процесс горения.

В первичной камере сжигаются дрова. Не сгоревшие до этого вещества поднимаются во вторичную камеру, расположенную в верхней части Булерьяна, и сгорают там дотла. Такой способ сжигания позволяет практически полностью сжечь топливо.

Это один из факторов, обеспечивающих высокую эффективность этих печей. Зольник находится внизу камеры сгорания, но в некоторых вариантах конструкции он не предусмотрен.Это связано с тем, что степень выгорания топлива очень высока, а твердые продукты сгорания практически полностью отсутствуют.

Вокруг кожуха камеры сгорания расположены ряды труб. Если в духовке используется водяной контур, по ним циркулирует водяной пар. Существуют и другие варианты таких печей, в которых через них циркулирует воздух для обогрева дома.


Водяной пар циркулирует по следующей схеме:
в трубах, он нагревается и расширяется под действием высокой температуры.По этой причине он поднимается вверх и стекает прямо в систему отопления. В процессе обогрева жилого помещения он отдает тепло и в результате охлаждается и сжимается.

Не будем забывать, что при сжигании образуются газообразные отходы. Это углекислый газ и небольшое количество дыма. Эти продукты сгорания необходимо выводить через дымоход.

Он присоединяется наверху. Учтите, что таким образом удаляется и тепло. Чтобы его можно было использовать для отопления, дымоход облицовывают минеральной ватой или подобным материалом.Использование этого тепла также способствует повышению эффективности этой системы отопления.

Кожух здесь обычно делают в два слоя, что снижает потери тепла при работе Булерьяна.

Процесс нагрева можно разделить на 2 основных этапа:

  1. Разжигание. Дрова бросают в печь для интенсивного горения.
  2. Поддержание огня. На этом этапе нужно регулярно подбрасывать небольшое количество топлива.В это время процесс горения происходит плавно и с большой силой. Для его обслуживания требуется минимум усилий.

При использовании Булерьяна его можно оформить (доделать) так, чтобы он напоминал стилизованную русскую печь (или каким-то другим подобным образом).

Достоинства и недостатки


Печь работает . Поэтому, выбирая варианты имеющегося отопления, необходимо учитывать стоимость этого вида топлива на заданном участке.Обычно в больших городах дрова стоят дорого, и эксплуатация таких систем отопления обойдется недешево. Если речь идет о тех местах, где достаточно дешевых дров, то здесь хорошим выбором будет Булерьян.

В процессе эксплуатации такая система отопления использует конвекцию и теплообмен, которые происходят за счет циклической циркуляции водяного пара, это приводит к тому, что нагрев осуществляется очень эффективно.

Преимущества:

  1. С учетом того, что циркуляция водяного пара в данной системе отопления очень динамичная, помещение прогревается не только достаточно быстро, но и равномерно.
  2. Конструктивные особенности заключаются в том, что его можно использовать для отопления не только одноэтажного частного дома, но и двухэтажного дома с такой же эффективностью.
  3. В работе котел не горит, и это гарантирует, что кислород не сгорит в помещении, где он находится.
  4. Здесь реализовано двухкамерное горение. Продукты неполного сгорания дров попадают во вторичную камеру и сгорают там дотла.Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твердых продуктов сгорания.
  5. Дверь закрывается герметично , что исключает возможность возникновения искр при горении и гарантирует безопасность от возгорания на месте установки.
  6. Легкость монтажа … Главное условие для этого — расстояние до ближайшей стены не менее полуметра.
  7. Важной особенностью такой системы отопления является то, что для ее работы нет необходимости подключать какие-либо внешние коммуникации.

Недостатки:

  1. Расходы на покупку топлива могут быть довольно большими.
  2. При использовании некоторых видов дров дымоход может забиться.
  3. Для эффективного использования данной отопительной системы необходимо научиться использовать такой режим работы, при котором происходит медленное сгорание (тление) топлива. Это необходимо в тех случаях, когда печь должна гореть автономно (например, ночью).
  4. Без использования специального нельзя гарантировать, что система отопления не замерзнет при сильных морозах.
  5. Монтаж данной системы отопления i — дело довольно сложное и затратное.

Отзывы собственника

Сергей, Москва: Используем Булерьян 2 года. Сначала в качестве дров использовались сосновые бревна. Потом перешли на березовые дрова. Возникла проблема: трубы забились пористой массой. Пришлось заниматься их чисткой. Это было не очень удобно, потому что зима была в самом разгаре.

Этой зимой ситуация изменилась.Используем хорошо просушенные и колотые дрова. Регулярно чистим трубы. Нет никаких проблем. Дрова горят быстрее. При этом тепла получается больше, чем раньше ..

Вера, Новосибирск: Булерьян у меня 7 лет. Не боимся оставлять духовку на ночь. Только для этого нужно перейти в режим затухания.

Наталья, Свердловск : Булерьян очень удобен для использования в загородном доме. Только в сильные морозы для циркуляции необходимо использовать не чистую воду, а специальную незамерзающую жидкость.Однако сам процесс установки довольно сложен и относительно дорог.

Ольга, Свердловск: У нас есть загородный дом. Его площадь составляет примерно 100 квадратных метров. Печь Булерьян работает нормально. Дом быстро прогревается. Топим эту печь сухими дровами. К плите отношусь осторожно из-за ее довольно большой мощности.

Анна Михайловна, Сызрань: По собственному опыту могу сказать, что печь Булерьян с водяным контуром — отличный вариант для тех хозяев, которые постоянно проживают в загородном доме.Если в трубы налить жидкость, незамерзающую, то даже в сильный мороз проблем с этой системой отопления не возникнет. К сожалению, установка таких духовок обходится довольно дорого.

Стоимость и правила эксплуатации


Топка длительного горения Булерьян ПО-100 обойдется в 9850 руб. … Здесь предусмотрена двойная камера сгорания. Гарантийный срок составляет один месяц. Объем отапливаемого помещения может составлять до 100 кубометров.

Модель печи Булерьян ПО-200 будет стоить 14249 руб.Основное отличие от предыдущей модели в том, что она может обогревать помещения до 200 кубометров.

Печь Булерьян НВ-400 обойдется в 18449 руб. Он способен отапливать помещения объемом до 400 кубометров.

Правила эксплуатации:

  1. Разжигать дрова необходимо только после того, как вы убедитесь, что есть сквозняк и что заслонки открыты.
  2. Дымоход необходимо периодически очищать от золы. E это обеспечит бесперебойную работу духовки и гарантирует отсутствие неприятных запахов во время работы.
  3. Необходимо установить режим горения с помощью регулятора.
  4. Если вы добавляете дрова то нужно следить, чтобы створки были открыты.
  1. Данная система отопления применяется для тех домов с одним или двумя этажами. Для домов с большей этажностью его использовать не принято.
  2. Место установки печи необходимо уложить металлическим листом.
  3. Духовка должна быть не ближе полуметра от ближайшей стены.
  4. Запрещается топить эти печи углем. Можно использовать только дрова.
  5. Для наиболее эффективной теплопередачи можно использовать специальные гофрированные трубы.

Россия — одна из крупнейших стран мира, территория которой находится в разных климатических поясах. Именно поэтому решать проблему отопления приходится по-разному. В тех регионах, которые отапливаются дровами, очень часто можно увидеть твердотопливные печи Булерьян с водяным контуром.Такую печь можно топить только дровами и использовать другой вид топлива не рекомендуется. Действительно, в устройстве происходят сложные химические и физические процессы. Их нормальный поток может обеспечить только сухая древесина при горении. Таким образом, при выборе той или иной печи нужно узнать стоимость и наличие топлива в вашем районе.

Как работает духовка

Следует отметить, что идея создания булерьян принадлежит канадским лесорубам.Они, в свою очередь, поделились этим с инженерами, которые воплотили их мысли в жизнь. Духовка состоит из круглого корпуса, который своей формой напоминает бочку , внутреннее пространство которой разделено на две части. В нижней части печи разжигаются и сжигаются дрова. В этой же секции образуется высокая температура и аккумулируется большое количество тепла.

После того, как дрова выгорят, появляются горячие газы, заполняющие вторую часть котла. В центре двух печей проходит несколько изогнутых труб.Здесь имеет место конвекционный метод, благодаря которому человек использует тепло себе во благо.

Холодный воздух поступает в Булерьян по трубам. Воздух в топке встречает раскаленный контур, в связи с этим образуется стремительный поток, который прорывается и уносит с собой тепло печи. В этом устройстве нет вентилятора, поэтому он быстро нагревается. В печи используются 3 метода нагрева — теплообмен, теплопередача, конвекция.

Духовка работает по-особому:

  • сначала нужно прогреть котел щепой;
  • нижняя горловина заполнена до самого верха;
  • дров тлеют за 12 часов.Затем образуется древесный газ , который выделяет больше тепловой энергии;
  • образуется воздушный поток, который может достигать 120 градусов Цельсия;
  • : этот воздух вытесняется по трубам, позволяя комнате быстро нагреваться без перегрузки.

Стоит отметить, что во второй топке газ не может полностью выгореть даже при хорошей тяге. Именно поэтому стоит установить качественный дымоход. Он не должен иметь дефектов , даже самых мелких, так как это грозит утечкой угарного газа, опасного для человеческого организма.Если вы никогда раньше не устанавливали дымоход, то лучше всего доверить это дело профессионалам.

Особенности установки булерьянской печи с водяным контуром

Следует отметить, что были времена, когда дровяные печи не могли конкурировать с системами центрального отопления. Дело в том, что кирпичная дровяная печь не могла обогреть большое помещение , разделенное на комнаты. Все изменилось с того момента, как инженерам удалось совместить обычную дровяную печь с водяным контуром.

Сегодня даже печь Булерьян можно дополнить циркуляционной системой. По нему будет двигаться теплоноситель. Такие новинки получили в своем названии приставку «аква». В связи с этим появились такие аппараты, как «Аква-Белериан» и «Бреннеран-Акватан». Такие установки можно использовать для организации системы водяного отопления.

В топке водяной контур занимает около 70% всей камеры сгорания. Вот почему нагревает воду быстро и равномерно. При этом потери тепла незначительны.Такие устройства не имеют больших перепадов давления и температуры. Если сравнивать КПД печи, то КПД газогенераторов будет на одном уровне. Следует отметить, что циркуляция воздуха пользуется большим спросом. Именно поэтому такая установка не редкость в жилых домах, а также в производственных помещениях предприятий.

Стоит отметить, что печи Булерьян с полностью оборудованным водяным контуром могут вырабатывать тепло в течение 12 часов. В это время нет скачков температуры.Эта особенность позволяет долгое время больше не закладывать дрова.

Преимущества

Современные установки позволяют быстро и равномерно прогреть комнату, даже если она большая. Если выбрать установку с водяным контуром, то тепло легко переносится в помещения, расположенные на втором и третьем этажах. Агрегат имеет компактные размеры.

Пользоваться этой установкой очень удобно. Установка быстрая и простая. Но для того, чтобы установить дымоход, нужно нанять профессионалов.

Следует отметить, что булерьянская печь не потребляет много топлива по сравнению с другими установками. Одной загрузки хватает на 12 часов.

Конечно, такой перечень положительных моментов в технической спецификации вселяет оптимистические надежды. Но все же, чтобы картина развернулась полностью, необходимо обратить внимание на недостатки установки.

недостатки

Не рекомендуется загружать сырые дрова в духовку.Не используйте дрова, образующиеся при сжигании смол.

Генераторные газы в Булерьяне во второй топке выгорают около 70%. Поэтому установку нельзя назвать идеальной.

При установке дымохода особое внимание следует уделить его утеплению. Если этого не сделать, то будет выпущен конденсат , что снизит производительность духовки.

Основным конструктивным элементом является корпус. Очень часто его делают из металла. Основной источник тепла — котел.Именно поэтому пространство вокруг него необходимо беречь. Защитить пространство будет очень сложно, если булерьян установить в углу на стыке двух стен. Не рекомендуется устанавливать печь вплотную к стене. Этот запрет — большая проблема для маленьких домов. Расстояние от стены до места установки должно составлять не более 20 см.

Если вы хотите сэкономить место, то вам придется обшить стены металлическими листами. Их высота должна превышать высоту самого агрегата. В этом случае вам придется проложить базальтовый утеплитель между листом и стеной.В этом случае металлические листы будут выполнять сразу несколько функций:

  • защита стен от нагрева;
  • дополнительный источник тепла.

Также стоит отметить, что в отверстие трубы постоянно будет попадать пыль. Когда топка горит, в ее канале образуется такая температура, которая способна пережить все на своем пути. Таким образом, от оборудования часто будет исходить неприятный запах.

При этом нужно сказать, что около печи в рабочем состоянии образуются заряженные ионы , которые способны притягивать мелкие частицы грязи.Они могут попасть в организм человека. Если у человека ослаблен иммунитет, то это может привести к заболеваниям. В связи с этим помещения, которые отапливаются такой печью, необходимо ежедневно убирать и проветривать.

Если вы хотите купить себе такую ​​установку, нужно обратить внимание на то, из какого материала изготовлены дверцы котла.

Есть печь с металлической дверцей, выглядит красиво, тем более что сквозь нее видно, как горит огонь. Но при этом увидеть это можно только тогда, когда дрова догорают.В противном случае это бесполезно. Причем печь с такой дверцей имеет цену выше обычной. Специалисты не рекомендуют переплачивать, а покупать обычную духовку с металлической дверцей.

Стоимость установки

Печи с водяным контуром от известной компании Breneran. Такие установки работают по принципу газогенерации и предназначены для обогрева как малых, так и больших помещений. Цена на них может быть разной: от 13 225 до 46 285 рублей.

Как правило, эта компания производит установки двух типов:

Отличие этих моделей от других в том, что они используют бойлеры с ТЭНами и отличаются своей конструкцией.

Обогрев дома или любого другого помещения — очень важная задача, особенно зимой. Отопление должно быть стабильным, безопасным и доступным.

Отопительных агрегатов много, но одним из лучших вариантов является конвекционный обогреватель Булерьян.

Печь-котел «Булерьян» — твердотопливный теплогенератор для воздушного отопления помещения.

Конструкция котла следующая:

  • Цилиндрический корпус, состоящий из двух камер сгорания, из стали или чугуна.
  • Нижняя камера сгорания заполнена топливом.
  • Верхняя камера сгорания нужна для дожигания топлива.
  • Воздушный теплообменник выполнен в виде изогнутых трубок, проходящих через камеру сгорания. Агрегат работает по принципу естественной конвекции — горячий воздух поднимается вверх, а на его место попадает холодная струя.
  • Дверца для загрузки топлива.
  • Заслонка контроля температуры.

Естественная конвекция и принудительный впрыск

Конвекция воздуха возникает из-за разницы температур.Котел генерирует постоянный восходящий поток горячего воздуха. Этот поток вытесняет холодный воздух, поступающий в трубы теплообменника. Так в помещении происходит постоянная циркуляция воздуха.

Принудительный впрыск осуществляется установкой нагнетательных вентиляторов. Но этот метод требует дополнительных затрат на оборудование, и агрегат становится нестабильным.

Принцип работы котла Булерьян

Основное топливо для котла — любые древесные материалы: дрова, брикеты, торф, пеллеты, картон и другие.

Сжигание других видов топлива в котлах Булерьян не рекомендуется, так как только древесина обладает необходимыми физико-химическими свойствами.

Котел «Булерьян» имеет высокий КПД 85%. Этот показатель достигается за счет эффективного сжигания топлива.

  • Быстрый прогрев
    Топливо загружается в нижнюю камеру сгорания, оно поджигается — это режим быстрого прогрева. Воздух в помещении нагревается за 15 минут.
  • Газификация
    После создания в топке достаточной температуры котел переходит в режим газификации.Это означает, что горение в нижней топке прекращается, а топливо просто тлеет. В результате тления выделяется пиролизный газ, который накапливается во второй камере сгорания и воспламеняется там, выделяя тепловую энергию.

Температурный режим

Для регулирования температуры воздуха предусмотрена специальная воздушная заслонка. Его закрытие снижает интенсивность горения, поэтому температура воздуха понижается. Этот процесс регулируется вручную или автоматически.

Для установления и поддержания постоянного температурного режима предусмотрена автоматическая система, состоящая из датчика температуры и приводного механизма, воздействующего на заслонку.

Достоинства котлов Булерьян:

  • Эффективная работа агрегата — КПД 85%.
  • Топливо дешевое и доступное.
  • Энергетическая независимость.
  • Простота обслуживания.
  • Большой выбор емкостей.
  • Простой процесс установки.

Недостатки котлов Булерьян:

  • Они работают только на древесном топливе.
  • В процессе эксплуатации некоторые части печи нагреваются до 1200С.
  • Остатки продуктов сгорания в воздухе.

Виды котлов Булерьян

Отопительно-конвекционные котлы Булерьян представлены шестью моделями различной мощности, позволяющими отапливать помещения от 100 м3 до 1100 м3. Котлы Булерьян стали применять в системах жидкостного теплообмена.

В зависимости от назначения котлы Булерьян бывают:

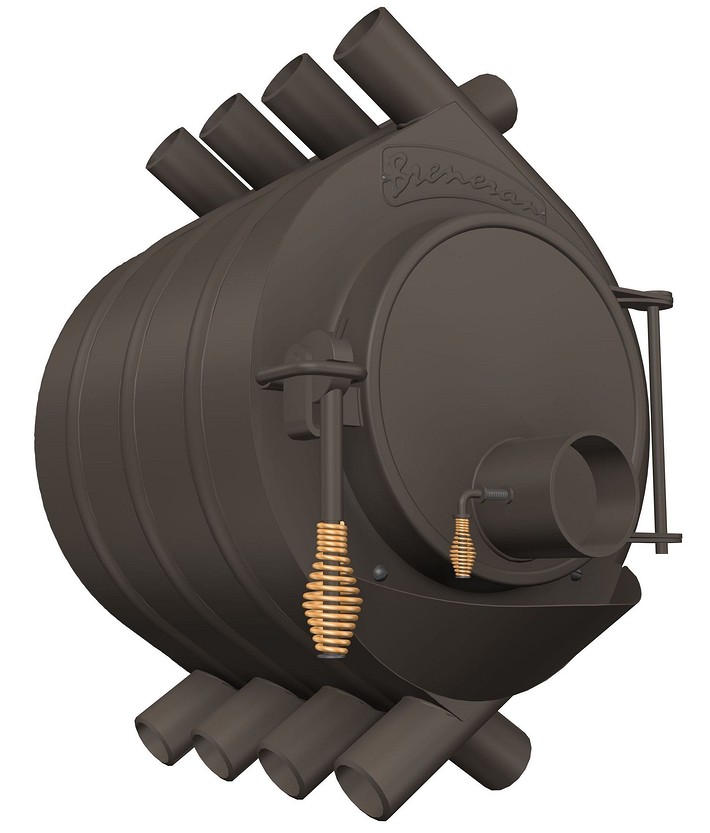

Бренеранская печь — это доработанный котел Булерьян.

Контур теплоносителя

Теплообменник для жидкого теплоносителя представляет собой трубчатую рубашку, закрывающую 70% камеры сгорания котла, что позволяет достаточно эффективно нагревать теплоноситель. Однако использование котлов Булерьян допустимо только в системах водяного отопления с естественной циркуляцией теплоносителя.

Марка котла Булерьян

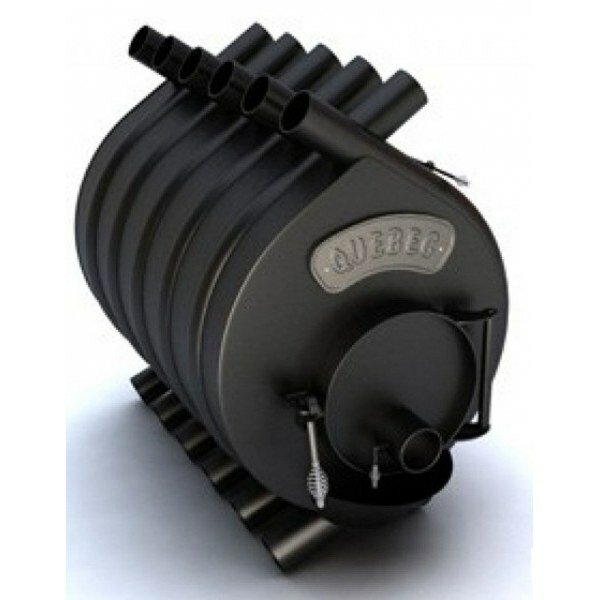

Канадские производители: «CALGARY», «VANCOUVER», «QUEBEC», «TORONTO», «MONTREAL», «ONTARIO». Мощность котла: 6-45 кВт, способный обогреть помещение до 1300 м3. Цена от 9000 руб. КПД до 85%.

Laotherm — российский производитель котлов Breneran. Мощность агрегата: 11-35 кВт, отапливаемая площадь до 1000 м3.Цена от 9000 руб.

АКВАТЕН АОТВ-14/02 — агрегаты для нагрева воды. Цена от 23000 руб. КПД до 90%.

Использование котлов Булерьян очень удобно, эффективно, а главное безопасно. Немаловажный фактор — доступная цена и длительный срок эксплуатации (от 15 лет).

Дровяные отопительные установки не славятся высоким КПД. Разработчики стараются сделать печи более эффективными и способными обогревать сразу несколько комнат. Так родилась печь Булерьян с водяным контуром.

Это модернизированная версия одноименной воздушной печи, повторяющая ее дизайн. Только вместо воздуха он нагревает охлаждающую жидкость, циркулирующую по системе.

Устройство и принцип работы


Для того, чтобы понять, как устроена печь Булерьян с водяным контуром и как она работает, необходимо понимать принцип работы оригинальной печи. Первоначально она появилась в Канаде. Цель его конструкции — создать высокоэффективный агрегат, способный за считанные минуты обогревать помещения в суровом климате.Так родилась печь Булерьян, изначально без водяного контура. Это печь пиролизная длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими снизу и вверху трубами. Эти трубы огибают камеру сгорания со всех сторон, образуя производительный конвектор, способный пропускать через себя до нескольких кубометров воздуха в час. В течение получаса после первоначального возгорания в комнате становится заметно теплее. В конструкцию установки помимо конвектора входят:

Даже если этот вид печи не отличается особым изяществом, он отлично справляется со своими прямыми обязанностями.

  • Впечатляющая камера сгорания — в нее помещено большое количество дров, что гарантирует долгое горение;
  • Внутренняя перегородка для формирования камеры дожига — здесь происходит дожиг продуктов пиролиза;
  • Загрузочная дверца с дроссельной заслонкой — через нее загружаются дрова и выгружается зола;
  • Дымоход — через него удаляются продукты горения.

Дровяные печи «Булерьян» с водяным контуром могут комплектоваться экономайзерами. В них осуществляется окончательный отбор тепла и осуществляется накопление и дожиг газообразных продуктов, которые не сгорели в самом агрегате.

Принцип работы печи Булерьян очень прост. Поскольку это самый обычный пиролизный агрегат, сжигание топлива осуществляется с минимальным доступом кислорода в основную камеру — за это отвечает дроссельная заслонка на загрузочной дверце.Максимальное выделение тепла происходит в дожигателе, где продукты сгорания, образовавшиеся в первой камере, выгорают. Полученное тепло передается в отапливаемые помещения.

Если обычная печь типа буржуйки нагревается за счет теплового излучения от ее корпуса, то Булерьян нагревается без водяного контура за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью закрывающие камеру сгорания. Проходящий через них воздух нагревается до температуры + 100-120 градусов и попадает в помещения.Такая схема обеспечивает очень быстрый обогрев помещения.

Характеристики печей Булерьян без водяного контура:

Именно специальные металлические трубы, окружающие камеру сгорания, определяют столь необычный внешний вид и высокий КПД печи.

  • Высокий КПД — достигает 80%;
  • Возможность обогрева сразу нескольких помещений — для этого организованы воздуховоды с разводкой по всему помещению;
  • Оригинальная конструкция с интересным промышленным дизайном;
  • Быстрый нагрев за счет мощного эффекта конвекции;
  • Низкая температура корпуса при эксплуатации — обеспечивает безопасную работу.

Печи Булерьян выпускают многие производители. Они имеют небольшие конструктивные отличия, но в целом устроены примерно одинаково.

Модели с водяным контуром


Печи «Булерьян традиционные», не оборудованные водяным контуром, могут быть адаптированы для обогрева нескольких помещений. Для этого вокруг них создаются тепловые камеры с решетками для забора холодного воздуха и воздуховодами для отвода тепла в другие помещения. Такая схема отличается исключительной простотой и позволяет легко организовать полноценное отопление многоквартирного дома.

Недостатком представленной схемы является то, что воздух в воздуховодах быстро остывает, поэтому их длина ограничена. Также необходимо продумать место установки печи, чтобы минимизировать теплопотери в воздуховодах.

Водяной контур — более эффективное решение для организации отопления многоквартирных домов и других построек. Вода остывает намного медленнее воздуха из-за своей высокой теплоемкости. К водяному контуру можно подключить большое количество радиаторов, а с помощью циркуляционных насосов несложно реализовать схему с длинными трубопроводами.Посмотрим, как работает Булерьян с водяным контуром и как он устроен.

Аква Булерьян — это немного видоизмененная версия традиционной воздушной печи. Мы уже говорили, что его камеру сгорания окружают изогнутые трубы, образуя эффективный конвектор. Работая в течение короткого времени со сварочным аппаратом, эти трубы превращаются в гигантский теплообменник. Для этого все нижние трубы свариваются между собой, образуя коллектор, к которому приваривается подающая (обратная) труба. То же самое и с верхними патрубками, от которых отводится патрубок — вот вам и система теплообмена.

Получившийся котел Булерьян на дровах с водяным контуром, по отзывам пользователей, имеет массу преимуществ:

Такое расположение обеспечивает наилучшую вытяжку дыма. Кроме того, для улучшения характеристик тяги на оголовке дымохода устанавливается дефлектор.

  • Эффективное отопление нескольких комнат — это дачные домики и многокомнатные дачи;
  • Высокая скорость нагрева — за это отвечает эффективный водяной контур с большим теплообменником;
  • Не нужно часто подбрасывать дрова — система длительного горения избавляет от многих утомительных подходов.

Таким образом, печи Булерьян с водяным контуром обладают хорошими техническими характеристиками.

Принцип работы печей Булерьян с водяным контуром


Печь Булерьян с водяным контуром можно приобрести в готовом виде или собрать самостоятельно с помощью традиционного воздушного агрегата. Чтобы сделать самодельный вариант, необходимо соорудить контуры подающего и обратного патрубков. После этого устанавливаем агрегат в штатное место — монтируем на мощное негорючее основание, подключаем дымоход.Прокладываем систему отопления вокруг дома.

Сама система отопления может быть любого типа — с естественной или принудительной циркуляцией. В первом случае трубы укладываются с небольшим уклоном, чтобы обеспечить нормальную циркуляцию теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за подачу теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой — по выбору потребителя.

С помощью печи Булерьян с водяным контуром 7-9 кВт можно обеспечить теплом даже небольшие двухэтажные домохозяйства с помощью систем открытого типа без принудительной циркуляции.

Посмотрим, как работают печи Булерьян с водяным контуром. Первый этап — это пуск, то есть начальное зажигание системы без пиролизного горения. Мелкие стружки и осколки помещаются в камеру сгорания, в течение 20-30 минут все это горит собственным пламенем. Далее кладем внутрь более толстую древесину, закрываем камеру сгорания, регулируем процесс горения дроссельной заслонкой и шиберной заслонкой.

После закрытия дроссельной заслонки древесина начнет гореть с выделением продуктов пиролиза. Из основной камеры они попадут в камеру дожигания, где будут гореть с образованием большого количества тепла — для этого сюда по специальным трубам подается вторичный воздух. Вырабатываемое тепло передается теплообменнику, после чего рассеивается по помещению.

Недостатки печей Булерьян с водяным контуром


Компактным Булерьян точно не назовешь. Для его установки потребуется много места, к тому же его нельзя ставить вплотную к стене.

В плане обогрева помещения печи Булерьян с водяным контуром не имеют недостатков — они эффективно сжигают топливо, выделяя от него максимум тепла. Засада кроется в очистке от золы — убирать ее не очень удобно, так как в системе часто отсутствует зольник. Все обугленные куски топлива необходимо удалить через загрузочную камеру. К тому же духовые шкафы Булерьян довольно пузатые, поэтому для их установки требуется много места.

Некоторые пользователи указывают на быстрое засорение дымохода, но смеем вас заверить — это характерно для всех твердотопливных отопительных агрегатов.

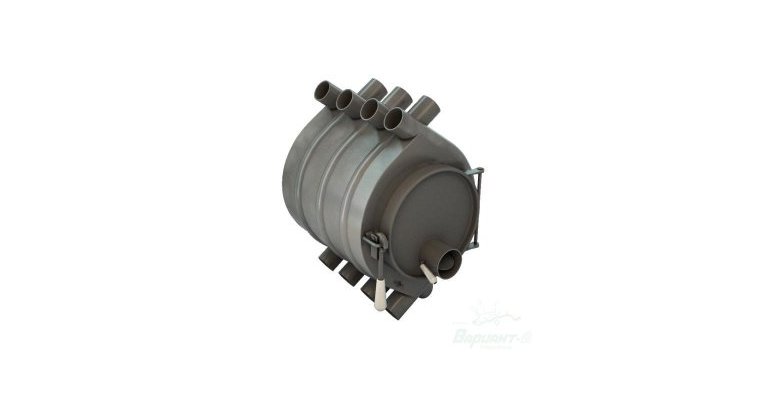

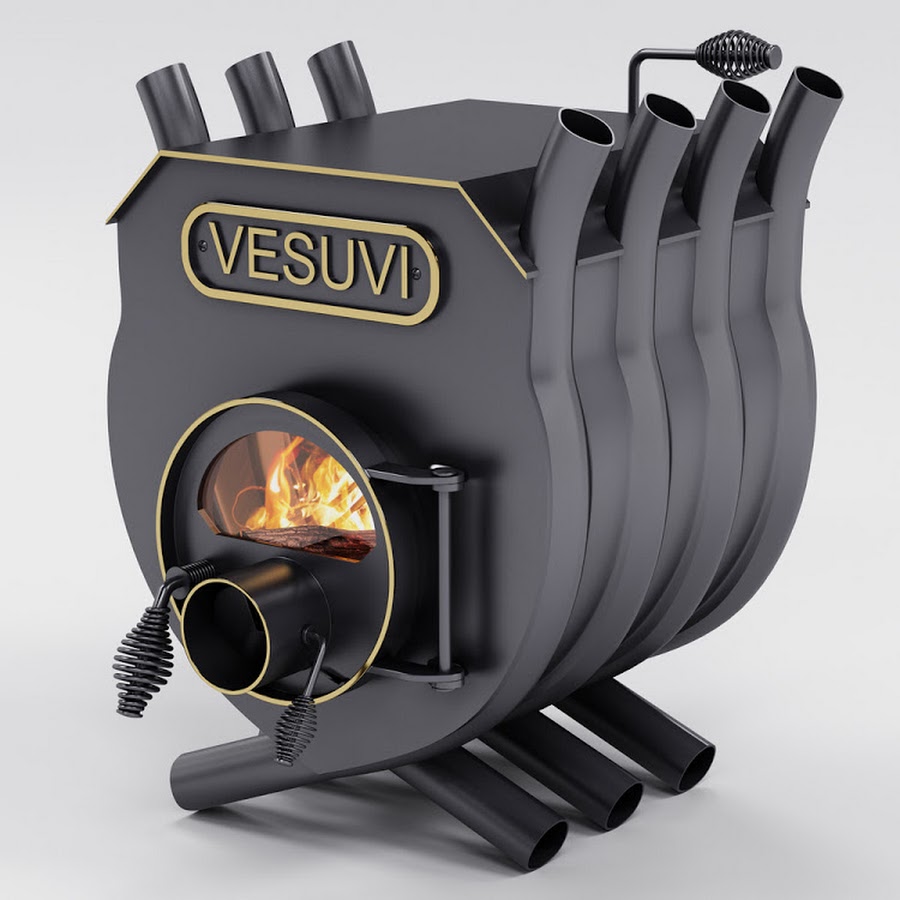

Популярные модели печей Булерьян


Отопительных печей Булерьян с водяным контуром не так уж и много. Их основной ассортимент представлен бытовыми агрегатами марки Breneran Buleryan.

Типичным примером является мощная печь Breneran Aquathen AOTV-19. Он может работать на самых разных видах твердого топлива, за исключением угля. Одной закладки дров хватает на 12 часов горения. Сфера его применения — отопление загородных домов и помещений иного назначения. Аппарат стальной, его тепловая мощность 19 кВт, чего достаточно для обогрева помещений площадью до 190 кв. Цена колеблется в пределах 52-55 тысяч рублей.

Модельный ряд этих печей «Булерьян» представлен множеством агрегатов, различающихся тепловой мощностью и габаритами.

Булерьян АКВА-Сибирь — печи с водяным контуром, представленные в трех вариантах мощностью 19, 27 или 35 кВт. Обогреваемый ими объем до 1000 кубометров. Агрегаты изготовлены из стали и могут работать до 20 лет. Примерное время прогрева всего 40-50 минут, а одной закладки дров хватает на 7-8 часов горения. В качестве топлива можно использовать опилки, древесную стружку, евровалку или брикеты. Главное достоинство модели — отличный округлый дизайн.

Аква-Бренеран — комбинированная печь Булерьян с водяным и воздушным контурами. Она отапливает не только комнаты с установленными в них радиаторами горячей воды, но и комнату, в которой стоит сама.Максимальная отапливаемая кубатура — 600 кубометров. м, время горения на одной вкладке до 9 часов. Печь может работать на любом виде топлива, но сжигать в ней уголь не рекомендуется — велика вероятность, что ее металл просто выгорит. Производитель — компания Breneran.

Видео

Как сделать булерьян своими руками

  • Материалы и инструменты, необходимые для работы
  • Изготовление рамы
  • Изготовление камеры дожигания
  • Обшиваем раму утюгом
  • Дымоход
  • Изготовление топочного люка
  • Воздуходувка или организация подачи воздуха в топку
  • Установка навесов на дверь топки
  • Установка замка
  • Похожие видео

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива легко обогреет средний гараж. Вот только популярность и экономичность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей. При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Материалы и инструменты, необходимые для работы

инструментов:

  1. Инверторный сварочный аппарат.
  2. Угловая шлифовальная машина.
  3. Дрель.
  4. Самодельные инструменты разные (плоскогубцы, молоток, напильник и т. Д.).).

Необходимые материалы:

  1. Труба квадратная 50х50х4,0 — 27 м.
  2. Труба профильная 30х20х2,0 — 0,76 м.
  3. Труба профильная 40х25х2,0 — 2 м.
  4. Трубка ∅ 15 мм — 60 см.
  5. Листовой металл 5 мм — 3 м 2 .
  6. Листовой металл 100 мм — 0,1 м 2 .
  7. Труба ∅ 95х5,0 — 1 м.
  8. Проволока ∅ 10мм — 0,5 м.
  9. Петли гаражные — 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата изготавливаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, представляющей собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка ∅ 15 мм

Полученные заготовки складываем друг на друга в стопку так, чтобы они образовали каркас в виде правильного шестиугольника, слегка сжимая сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Именно они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырежьте две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас утюгом

Из листового металла (3 мм) нарезаем полосу стальную 400х50 (18 шт.) И 350х50 (36 шт. ). Ими обжигаем боковины нашего булерьяна. Следите за качеством работы — любой оставшийся зазор — это «лазейка» для дыма. В результате должна получиться своего рода шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Изготовим переднюю и заднюю стенки нашей печи из того же листового металла, что и планки для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов у нас будет отверстие для дымохода 85 мм, которое , после примерки, должен находиться полностью в камере меньшего размера — в камере дожигания.

В передней панели делаем отверстие по центру нижнего отсека в виде квадрата размером 250х250 мм. Именно через него дрова будут подаваться в топку.

После вырезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество.

Дымоход

В качестве дымохода будем использовать толстостенную трубу (∅ 95 мм) длиной 50 см. Также для дымохода необходимо сделать задвижку, с помощью которой можно будет регулировать скорость движения уходящих газов. Для этого вырезаем из листового металла круг, соответствующий внутреннему диаметру дымохода (∅ 85 мм) по схеме. Еще нам понадобится проволока ∅ 10 мм.

Перед установкой дымохода на печь на расстоянии 70–100 мм от начала трубы просверливаем в ее стенках сквозное отверстие диаметром 1 см.Продеваем имеющийся у нас провод, предварительно согнутый буквой «Г». И к нему, прямо в дымоход, прихватываем сам лепесток клапана.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана дымоход аккуратно приваривается к задней стенке булерьяна, по краю предварительно проделанного отверстия.

Изготовление топочного люка

Приступаем к установке дверцы топки.Отверстие для горения на передней крышке по периметру «затягиваем» профилированной трубой 40х25 мм.

Вырежьте из листового металла толщиной 10 мм квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40х25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Приступаем к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круглого, без вырезанной четвертины, а длина трубы 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверь топки

Перед приваркой навесов к двери ее необходимо установить и зафиксировать путем приваривания в 2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если навесные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка понадобится токарный станок, а при его отсутствии можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, фиксирующие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По запросу для лучшей устойчивости к печи крепятся 4 опорные стойки из профилированной трубы или металлического уголка.

Как видите, ничего сложного в технологии приготовления булерьяна нет. При наличии терпения, желания и необходимого инструмента сделать печь сможет каждый человек с минимальным опытом работы с металлом.

Купить печи украинского производства

Печи украинские — краткий обзор
1.Производство печей в Украине

Украина производит широкий ассортимент печного отопительного оборудования, а именно: канадские булерьянские печи, печи для бани и саун, отопительные печи и печи (духовки) с функцией приготовления пищи, передвижные печи, печи на пеллетах и ​​т. Д. По итогам 2018 года в Украине произведено 60,7 тыс. штук газовых плит, каминов, обогревателей, радиаторов отопления и 652 тыс. штук электроплит и каминов, электрических радиаторов и обогревателей конвекционного типа.[1]
Печи украинских производителей — это европейское качество по украинским ценам.

2. Крупнейшие производители

ООО «Биоспецпостач» (Киевский завод отопительного оборудования «Канада» — ТМ «Канада» и «Везуви») [2] производит качественное отопительное оборудование (канадские печи булерьян, каменные печи для бани и саун, твердотопливные котлы и др.
) с 2000 года.
Завод ТМ «РУД» производит экономичное и высокоэффективное отопительное оборудование, такое как: булерьянские печи и твердотопливные печи с водяным контуром.[3]
ТМ «Новаслав» [4] — производитель металлических печей и каминов, таких как: канадские печи, каменные печи для бани, топочные печи, мобильные сауны и т. Д. [5] Компания также производит печи на заказ по индивидуальный заказ.

TM WIDZEW — один из ведущих производителей высококачественных дровяных и угольных печей, а также твердотопливных котлов и котлов длительного горения. Выпускается широкий ассортимент булерьянских плит и плит (духовых шкафов) с функцией приготовления пищи.[6]

ЧП «Украинское производственное предприятие« Тепло-строй »[7] производит широкий ассортимент печей отопительных, булерьянских и печей длительного горения, печей с водяным контуром, отопительных печей; твердотопливные, промышленные, водогрейные котлы; радиаторы воздушного отопления и тд. [8]

МЧП «ВИТ» [9] производит широкий модельный ряд булерьянских печей, отопительных печей (духовок) с функцией приготовления пищи, твердотопливных котлов и др.

3. Высококачественное сырье и комплектующие.
Украинские производители применяют только качественное сырье и комплектующие.Например, при производстве печей ТМ «РУД» используется только утвержденный толстостенный металл, а также термостойкое стекло «SCHOOTT ROBAX» (Германия), что гарантирует долговечность и безопасность изделий. Термостойкая краска «Пиролак» (Греция) не деформируется и не испаряется. [10]
4. Повышение энергоэффективности на 20%
Печи украинского производства энергоэффективны, так как запатентованная система увеличивает мощность устройств на 20% без увеличения расхода топлива.[11] Принцип перемещения U-образных трубок позволил повысить эффективность циркуляции воздушных масс по конвекционным трубам. Печи булерьян украинского производства имеют трубы, практически образующие корпус камеры сгорания, что позволяет направлять воздушный поток как можно ближе к источнику тепла (ТМ «Везуви»). [12]
5. Международная сертификация

Печи украинского производства отличаются высоким качеством и соответствуют всем необходимым стандартам.
К примеру, печи ТМ «РУД» успешно прошли испытания в европейских лабораториях на соответствие европейским нормам и заявленным характеристикам и теперь сертифицированы по европейским стандартам EN 13240-2001.[13]
Печная продукция украинских заводов также сертифицирована по международному стандарту ISO9001 (ТМ «Канада» и ТМ «Везуви»). [14]

6. Обязательный контроль качества и 5-летняя гарантия.

Контроль качества на украинских предприятиях осуществляется на всех этапах производственного процесса, что гарантирует оперативное выявление и устранение возможных дефектов. На печи украинского производства дается гарантия 5 лет (ТМ «РУД»). [15]
7. Объемы экспорта и география экспорта

Печи украинского производства активно поставляются за рубеж.Например, ООО «Биоспецпостач» экспортирует свою продукцию под ТМ «Канада» и ТМ «Везуви» в страны Европы. [16]

По итогам 2018 года Украина экспортировала 738,7 тонны плит, электроплит, варочных печей и др.
На общую сумму 2,91 миллиона долларов США.
Страны СНГ закупили 381,6 тонны оборудования на сумму 1,54 млн долларов США (Россия — 274,9 тонны и 752,0 тыс. Долларов США, Молдова — 65,9 тонны и 488,2 тыс. Долларов США, Армения — 32.9 тонн и 254,3 тыс. Долларов США). Европейские страны импортировали 295,4 тонны на сумму 884,3 тыс. Долларов США (Польша — 154,8 тонны и 412,4 тыс. Долларов США, Литва — 53,5 тонны и 154,1 тыс. Долларов США, Венгрия — 36,8 тонны и 111,0 тыс. Долларов США).
Страны Азии приобрели 61,5 тонны оборудования на сумму 481,0 тыс. Долларов США. [17]

[1] — http: // www.ukrstat.gov.ua/

[2] — https://canada-pechi.com.ua/about_us/

[3] — http://bullerjan.net.ua/

[4] — https : //novaslav.org.ua/o-kompanii

[5] — https://novaslav.org.ua/produktsiya

[6] — http://wd.ua/

[7] — http : //teplo-ukraine. com.ua/about

[8] — https://teplo-stroy.com.ua/product_list

[9] — http://furnace.com.ua/

[ 10] — http://bullerjan.net.ua/

[11] — http: // bullerjan.net.ua/

[12] — https://vesuvi-pechi.com.ua/osobennosti-proizvodstva/

[13] — http://bullerjan.net.ua/

[14] — https: //canada-pechi.com.ua/about_us/

[15] — https://xn--90airjop0eya.com.ua/product-category/buleryany/pechi-drovyanye-buleryan-mchp-vit

[16 ] — https://canada-pechi.com.ua/about_us/

[17] — http://www.ukrstat.gov.ua/

Плита | Britannica

Плита , устройство, используемое для нагрева или приготовления пищи.Первый исторический памятник был построен в 1490 году в Эльзасе, полностью из кирпича и плитки, включая дымоход. У более поздней скандинавской печи был высокий полый железный дымоход с железными перегородками, предназначенными для удлинения пути выходящих газов для извлечения максимального тепла. Русская печь имела целых шесть толстостенных каменных дымоходов; он до сих пор широко используется в северных странах. Печь часто устанавливают на пересечении внутренних перегородок таким образом, чтобы часть печи и дымохода находилась внутри каждой из четырех комнат; огонь поддерживается до тех пор, пока печь и дымоходы не станут горячими, а затем огонь тушат и дымоходы закрываются, сохраняя тепло.

Первая чугунная печь была изготовлена ​​в Линне, штат Массачусетс, в 1642 году. Эта печь не имела решеток и представляла собой немного больше, чем чугунный ящик. Около 1740 года Бенджамин Франклин изобрел «Пенсильванский камин», в котором были заложены основные принципы работы отопительной печи. Печь Франклина жгла дрова на решетке и имела раздвижные двери, которые можно было использовать для управления сквозняком (потоком воздуха). Поскольку печь была относительно небольшой, ее можно было установить в большом камине или использовать отдельно в центре комнаты, подключив ее к дымоходу. Печь Франклина обогревала фермерские дома, городские дома и пограничные хижины по всей Северной Америке. Его дизайн повлиял на пузатую печь, которая была привычной чертой в некоторых домах вплоть до 20 века. Первые круглые чугунные печи с решетками для приготовления пищи на них были изготовлены Исааком Орром в Филадельфии, штат Пенсильвания, в 1800 году. Печь для сжигания антрацитового угля была изобретена в 1833 году Джорданом А. Моттом.

Приготовление пищи стало преобладающей функцией печей в 20 веке, поскольку центральное отопление стало нормой в развитом мире.Железные кухонные плиты, работающие на дровах, древесном угле или угле, как правило, излучают большое количество тепла, которое, однако, делало кухню неприятно жаркой летом. В 20 веке их заменили стальные плиты или духовки, которые нагреваются природным газом или электричеством.

Часто задаваемые вопросы о приборах для сжигания древесины | Burn Wise

Ниже приведены ответы на вопросы, полученные Агентством по охране окружающей среды о дровяных устройствах и древесном дыме.

На этой странице:

Выбор печей и принадлежностей

  • Какие технологии используются в сертифицированных печах для повышения эффективности и сокращения выбросов?
  • В чем разница между каталитическими и некаталитическими дровяными печами?
  • Газовые плиты чище, чем дровяные печи или печи на гранулах?
  • Что такое печь на пеллетах? Они сжигают чище?
  • Есть такая вещь, как кукурузная печь? Они горят чище, чем дровяные печи?
  • А как насчет газовых или пропановых плит? Они сертифицированы EPA?
  • Что такое печь с принудительной подачей воздуха?
  • Что такое водяной обогреватель / дровяной котел для улицы?
  • Какая печь для меня самая лучшая — тип, размер, стоимость?
  • Чем камины отличаются от дровяных печей? Они так же эффективны?
  • Чем отличается каменный обогреватель от каменного камина?
  • Что такое каминные топки?
  • Что такое пожарные журналы?
  • Можно ли сжигать дрова в каминах? Они загрязняют воздух больше или меньше, чем древесина?
  • Что такое этанольные камины и чем они отличаются от дровяных каминов?

О плитах, сертифицированных EPA

  • Чем отличаются печи с сертификатом EPA и чем они лучше?
  • Где я могу купить печь, сертифицированную EPA?
  • «Сертифицировано EPA» — это то же самое, что «Сертифицировано EPA»?
  • Как я могу узнать, сертифицирована ли моя плита EPA?
  • Могу ли я получить сертификат на мою плиту?
  • Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?
  • Что делает дровяную печь, сертифицированную EPA, чище, чем несертифицированная дровяная печь?

Установка и замена печи

  • Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?
  • Может ли EPA предоставить мне скидку / скидку на замену моей дровяной печи дровяной, гранульной или газовой?
  • Предоставляется ли федеральный налоговый кредит для новых дровяных печей?
  • Местное агентство по борьбе с загрязнением воздуха сообщает, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную EPA. Это почему?
  • Сколько будет стоить замена моей печи на более чистую печь?
  • Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам. Почему я не могу установить собственную печь и сэкономить на установке?
  • Что мне делать с несертифицированной печью, если я хочу от нее избавиться?
  • Требуется ли разрешение на установку дровяной печи?

Проблемы, связанные с загрязнением и безопасностью

  • Что выделяется при горении древесины?
  • Что происходит, когда вы вдыхаете древесный дым?
  • Я чувствую запах дыма в доме, когда сжигаю дрова.Я должен быть обеспокоен?
  • Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?
  • Что такое креозот и чем он вреден?
  • Новые печи безопаснее? У них меньше накоплений креозота?
  • Люди сжигали дрова с каменного века — почему дым от дерева стал проблемой сейчас?
  • Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?
  • Какие есть более эффективные и чистые способы обогрева домов?
  • Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?
  • Какие дни без ожогов?

Выбор печей и принадлежностей

Какие технологии используются в сертифицированных печах для повышения эффективности и сокращения выбросов?

Сертифицированные устройства обычно используют катализатор, вторичное сгорание или комбинацию двух технологий (гибрид) для удовлетворения требований к выбросам.

В чем разница между каталитическими и некаталитическими дровяными печами?

Некоторые дровяные печи облегчают сжигание топлива за счет использования химического процесса, который снижает образование загрязняющих веществ. Этот процесс называется каталитическим сжиганием. Каталитическая камера сгорания дровяной печи сравнима с каталитическим нейтрализатором в автомобиле. Внутри печи дымный выхлоп проходит через покрытые соты (катализатор). Устройство химически покрыто металлом, который вступает в реакцию с дымом и другими побочными продуктами горения.Эти побочные продукты обычно горят при температуре около 500 градусов, что намного ниже, чем у некаталитической печи, для которой требуется температура 1100 градусов. Это позволяет пользователям сжигать очиститель при низких скоростях горения, что приводит к меньшему расходу древесины и повышению общей эффективности. Средняя эффективность составляет около 78% (в диапазоне от 63 до 84%) при использовании более высокого нагрева топлива (HHV).

Обратите внимание, что печь с катализатором горит более чисто при более низкой скорости горения. При высоких скоростях горения твердые частицы проходят через катализатор быстрее, с меньшим временем удерживания, что приводит к более высоким выбросам.

Каталитические печи обычно более дороги в долгосрочной перспективе, чем некаталитические модели, потому что каталитические соты в конечном итоге выходят из строя и требуют замены. Современные катализаторы могут прослужить до 10 лет при правильном уходе и использовании.

Поперечное сечение дровяной печи с катализатором

Предоставлено Blaze King

Некаталитические печи или печи вторичного сгорания составляют около 80% рынка. Они, как правило, дешевле и имеют средний КПД 71% (с диапазоном 60-80%).Усовершенствования конструкции современной модели, такие как изоляция топки, большая перегородка для увеличения протяженности пути более горячего газа и предварительно нагретый воздух для горения, который проходит через небольшие отверстия над топливом в топке, снижают выбросы. Фактический огонь и пламя обычно более заметны по сравнению с каталитической печью. Некаталитические печи проще в эксплуатации и не требуют обслуживания или очистки катализатора.

Гибридный агрегат имеет как катализатор, так и вторичное сгорание, поэтому выбросы снижаются как при слабом, так и при сильном сжигании.Некоторые производители гибридных печей позволяют вам выбрать, какую технологию вы хотите использовать (например, вторичное сжигание, катализатор или и то, и другое) в любой момент времени. Например, если домовладельцы хотят максимизировать тепловую мощность и не хотят видеть огонь, они могут настроить печь на использование только катализатора. Если они хотят и тепла, и обзора огня, они могут выбрать технологию вторичного сжигания.

Газовые плиты чище, чем дровяные печи или печи на гранулах?

Газ (используете ли вы природный газ или пропан) выделяет меньше сажи и других загрязняющих веществ в атмосферу.

Что такое печь на пеллетах? Они сжигают чище?

Печь на гранулах сжигает небольшие прессованные гранулы из измельченной, высушенной древесины и других отходов биомассы. Печи на пеллетах, как правило, являются одними из самых чистых дровяных отопительных приборов, доступных сегодня, и обладают высокой общей эффективностью. В отличие от дровяных печей и каминов, большинству печей на гранулах требуется электричество для работы. Небольшое электрическое устройство контролирует поток гранул в печь, где они сжигаются.Некоторые модели даже включают термостат.

Начало страницы

Есть такая вещь, как кукурузная печь? Они горят чище, чем дровяные печи?

Да. Кукурузные печи очень похожи на печи на гранулах, за исключением того, что они сжигают зерна сушеной кукурузы вместо прессованных древесных гранул. Их действие и эффективность такие же, как у пеллетных печей. Фактически, некоторые печи на гранулах также могут сжигать сушеные зерна кукурузы.

А как насчет газовых или пропановых плит? Они сертифицированы EPA?

Газовые плиты (и газовые каминные топки) не требуют сертификации EPA. Независимо от того, предназначены ли они для сжигания природного газа или пропана, они горят очень чисто, выделяя очень мало загрязнений. Хотя для некоторых моделей не требуется вентиляция снаружи, EPA не поддерживает их использование из-за проблем с качеством воздуха в помещении. Как и любую печь, ее должен устанавливать сертифицированный специалист и регулярно осматривать.

Начало страницы

Что такое печь с принудительной подачей воздуха?

Печи с принудительной подачей воздуха также известны как печи с теплым воздухом и обычно располагаются внутри помещений.Они предназначены для сжигания дров, древесных гранул или щепы для отопления жилых помещений.

Система центрального отопления с принудительной подачей воздуха нагревает воздух, а затем передает тепло с помощью системы вентиляторов, воздуховодов, вентиляционных отверстий и пленумов. Этот агрегат отделен от традиционных систем отопления, хотя в тандеме часто используется резервная система, использующая другое топливо.

Механика воздушной печи

Печь с нагнетанием воздуха

Что такое водяной обогреватель / дровяной котел для улицы?

Гидравлические обогреватели (также называемые уличными дровяными обогревателями или уличными дровяными котлами) обычно располагаются вне зданий, которые они отапливают, в небольших сараях с короткими дымовыми трубами.Как правило, они сжигают древесину для нагрева жидкости (воды или воды-антифриза), которая подается по трубам для обеспечения теплом и горячей водой жилых зданий, таких как дома, сараи и теплицы. Однако водяные обогреватели могут также располагаться внутри помещений, и они могут использовать другую биомассу в качестве топлива (например, кукурузу или древесные гранулы).

Гидравлический отопитель, поперечное сечение

Как водяной обогреватель обогревает дом

Начало страницы

Какая печь для меня самая лучшая — тип, размер, стоимость?

Это действительно зависит от ваших потребностей, предпочтений и бюджета. Вы можете найти печи разных размеров, стилей и цен, чтобы они соответствовали вашей чековой книжке. Если вы решите сжигать дрова, есть множество дровяных печей, сертифицированных EPA. Если вы предпочитаете не таскать и не рубить дрова, вам может быть удобнее использовать пеллетную или газовую плиту. Если перегрев во время отключения электроэнергии вызывает беспокойство, вы должны знать, что для автоматической системы подачи пеллет в пеллетных печах требуется электроэнергия.

Чем камины по сравнению с дровяными печами? Они так же эффективны?

Как правило, камины не являются эффективным средством сжигания дров.Они не горят так чисто, как дровяные печи, сертифицированные EPA. Кроме того, камины обеспечивают меньше тепла в ваш дом, так как большая часть тепла от камина уходит в дымоход. Большинство владельцев каминов не используют свои камины в качестве основного источника тепла. Они могут сжигать дрова в камине в качестве дополнительного тепла в холодные дни или для создания атмосферы в своем доме. Для более эффективного нагрева с меньшим количеством дыма, подумайте о том, чтобы установить в камин дровяную топку, сертифицированную газом, гранулами или EPA.

Чем отличается каменный обогреватель от каменного камина?

Хотя каменные каменки и каменные камины обеспечивают тепло и уют в доме, они значительно различаются по дизайну. Оба устройства могут быть построены из кирпича, блока или камня и иметь топку. Но каменный обогреватель отличается от каменного камина большой кладочной массой и лабиринтом каналов теплообмена. Эти особенности позволяют каменному обогревателю накапливать тепло от огня внутри своей каменной конструкции.После того, как огонь потухнет, каменный утеплитель в течение дня продолжает отдавать тепло в жилище. Камин из каменной кладки дает тепло, только пока горит огонь.

Поскольку каменные каменки предназначены для горения небольших быстрых горячих огней, они производят гораздо меньше дыма, чем каменный камин, маломассивный камин или несертифицированная дровяная печь, но при этом поверхность каменки не становится слишком горячей для прикосновения.

Начало страницы

Что такое каминные топки?

Каминная топка — это дровяная печь, предназначенная для установки в существующий камин.Она работает так же, как дровяная печь, и должна быть сертифицирована EPA. И точно так же, как бывают газовые и пеллетные печи, есть газовые и пеллетные каминные топки, которые горят чище и эффективнее.

Что такое пожарные журналы?

Термин «пожарный журнал» или «пожарный журнал» может относиться к двум вещам. Это может означать искусственное бревно, содержащее газовые горелки, также известное как «газовое бревно», предназначенное для придания вида настоящего деревянного бревна в газовом камине или печи. Это также может относиться к бревну, изготовленному из прессованных опилок и / или другого органического материала, иногда с добавлением воска, для сжигания в камине.Газовые журналы обычно не являются проблемой загрязнения воздуха; пожарные бревна, изготовленные для сжигания, могут вызывать беспокойство.

Начало страницы

Можно ли сжигать произведенные дрова в каминах? А как насчет дровяных печей и каминных топок?

Данные показывают, что сжигание одного полена в камине приводит к меньшему загрязнению воздуха, чем сжигание нескольких поленьев. Если вы сжигаете изготовленное бревно, обязательно следуйте инструкциям производителя, сжигайте только одно бревно за раз, не только для уменьшения загрязнения воздуха, но и для пожарной безопасности.Если вы используете промышленные бревна, выбирайте те, которые сделаны из 100% прессованных опилок. Сжигание в камине, сжигаете ли вы искусственные или настоящие дрова, не является эффективным способом обогрева вашего дома. Не сжигайте поленья из воска и опилок в дровяной печи или каминной топке — они предназначены для открытых очагов.

Что такое этанольные камины и чем они отличаются от дровяных каминов?

Декоративные камины на этаноле становятся все более популярными во всем мире. Они отличаются от традиционных каминов тем, что не сжигают дрова, а используют в качестве топлива недорогие спирты, такие как этанол и 2-пропанол. Обычно они не используются для обогрева и в основном являются декоративными. По соображениям безопасности этанол часто используется в виде геля или пасты (например, путем добавления ацетата кальция), чтобы избежать серьезных возгораний из-за проливания жидкости на пол. При использовании жидкого топлива авария может привести к тяжелым травмам. Эти камины обычно не выходят наружу, а это означает, что все продукты сгорания, включая летучие органические соединения (ЛОС) и другие газы и твердые частицы, выбрасываются внутрь здания.В 2013 году немецкое исследование ( Environ. Sci.Technol. , 2014 , 48 (6), стр. 3583–3590 DOI: 10.1021 / es404972s) показало, что количество выделяемого диоксида углерода и диоксида азота по этим устройствам были высокими. Камины этанола также были сильными источниками мелких частиц и могут выделять опасные загрязнители воздуха, такие как бензол и формальдегид. В исследовании сделан вывод о том, что при использовании таких устройств следует учитывать неблагоприятное влияние этанольных каминов на качество воздуха в помещении и пожарную безопасность.

Начало страницы

О плитах, сертифицированных EPA

Чем отличаются печи с сертификатом EPA и чем они лучше?

«Сертифицировано» означает, что дровяной прибор соответствует стандартам EPA по чистоте воздуха. Она генерирует меньше дыма (меньше частиц), чем несертифицированная печь, и использует меньше древесины для создания большего количества тепла. Сертифицированы только новые печи. Сертификация происходит при изготовлении печи.

EPA-сертифицированные устройства включают:

  • Дровяные печи и печи на гранулах
  • Каминные топки
  • Водонагреватели (уличные дровяные котлы)
  • Печи с принудительной циркуляцией воздуха

Камины и каменки не сертифицированы EPA.

Все сертифицированные дровяные устройства прошли независимые испытания в аккредитованной лаборатории на соответствие ограничениям выбросов твердых частиц для конкретного типа оборудования.

Где я могу купить печь, сертифицированную EPA?

Большинство дровяных печей, представленных сегодня на рынке, сертифицированы EPA, поэтому вы сможете купить их в любом магазине, торгующем продуктами для очага. Выход «Очаг, патио и барбекю» поможет вам найти ближайший к вам магазин.Важно не только приобрести печь, имеющую сертификат EPA, но и обеспечить ее правильную установку сертифицированным специалистом.

Начало страницы

«Сертифицировано EPA» — это то же самое, что «Сертифицировано EPA»?

Нет, с 1988 года Агентство по охране окружающей среды (EPA) ввело в действие нормативные акты под названием «Стандарты производительности нового источника для жилых дровяных обогревателей» (NSPS), которые регулируют производство и продажу дровяных обогревателей (дровяные печи и печи на гранулах, каминные топки, водяные обогреватели и печи с принудительной подачей воздуха). .Модели, соответствующие требованиям NSPS, считаются сертифицированными EPA. Сертифицировано EPA — это термин, используемый для каминов, которые, как было продемонстрировано, соответствуют уровням выбросов, установленным Добровольной программой для каминов EPA. Эти камины могут выделять не более 5,1 грамма твердых частиц на килограмм сожженной древесины, чтобы претендовать на участие в добровольной программе. EPA начало эту программу, чтобы побудить производителей производить модели с низким уровнем выбросов, поскольку камины не считаются дровяными обогревателями и, следовательно, не подпадают под действие NSPS, но выделяют вредное загрязнение воздуха.

Как узнать, сертифицирована ли моя плита EPA?

Дровяной прибор, имеющий сертификат EPA (например, дровяная печь), имеет этикетку на задней стороне, указывающую на сертификацию EPA. Поскольку со временем были изменения, этикетка будет выглядеть примерно так же и иметь текст, похожий на эту этикетку:

Вы также можете проверить базу данных сертифицированных EPA дровяных обогревателей.

Начало страницы

Могу ли я сертифицировать свою плиту?

№Сертификация завершается производителями печей при внедрении нового модельного ряда. Чтобы соответствовать требованиям сертификации, печи должны иметь встроенные системы контроля загрязнения.

Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?

Да. С дровяной печью, сертифицированной EPA, вы можете рассчитывать на использование дров на треть меньше, чем при использовании более старой и менее эффективной печи. Дым, выходящий из трубы, на самом деле является потерянной энергией.В печи, сертифицированной EPA, сгорает большая часть дыма, что приводит к увеличению тепла для вашего дома от того же количества дров. Это также сэкономит ваше время, потому что вам нужно будет возить меньше древесины.

Что касается печи лучшего размера, поговорите с опытными розничными продавцами домашней продукции, которые знают эксплуатационные характеристики продаваемой ими продукции. При посещении приносите с собой поэтажный план вашего дома. Квалифицированные продавцы могут помочь вам найти дровяную печь, каминную топку или другое изделие для очага, которое хорошо подходит для помещения, которое вы хотите отапливать.Вы можете найти местных розничных продавцов через Ассоциацию очагов, патио и барбекю.

Начало страницы

Что делает дровяную печь с сертификатом EPA более чистым, чем дровяная печь, имеющая сертификат?

Когда древесина сгорает не полностью, образуется сложная смесь газов и частиц — древесный дым. Поскольку дровяные печи с сертификатом EPA имеют лучшую изоляцию и улучшенный воздушный поток, больше этих газов и частиц сгорает внутри печи, что приводит к меньшему количеству дыма.В большинстве случаев вы не увидите видимых выбросов из дымохода и почувствуете меньше запаха дыма от правильно установленной печи, сертифицированной EPA.

Установка и замена печи

Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?

Хотя EPA не имеет программы стимулирования замены дровяной печи или модернизации камина, существуют некоторые государственные, местные и племенные агентства, которые ее проводят. Эти программы стимулирования замены предусматривают ваучеры, скидки и / или финансовые стимулы для замены (замены) старого или более загрязняющего древесного устройства сжигания более эффективным устройством (например, сертифицированным EPA устройством или тепловым насосом). Свяжитесь с вашим государственным, племенным или местным агентством по борьбе с загрязнением воздуха, чтобы узнать о возможных программах и / или просмотрите следующие ссылки для получения списка областей, в которых есть программы: Следующие ссылки выходят с сайта Выход

  • Перечень текущих изменений и поощрительных программ ассоциации Hearth, Patio & Barbeque Association
  • Список программ смены альянса «Зеленая жара»

Может ли Агентство по охране окружающей среды предоставить мне скидку / скидку на замену моей дровяной печи дровяной, гранульной или газовой?

К сожалению, EPA не предоставляет индивидуальных скидок или скидок на печи, работающие на более чистом топливе. Вы можете узнать в своем государственном, племенном или местном агентстве по борьбе с загрязнением воздуха и в местном розничном магазине продуктов для домашнего очага, предлагают ли они какие-либо скидки на более чистые печи.

Предоставляется ли федеральный налоговый кредит для новых дровяных печей?

Да, существует налоговая скидка в размере 26% для новых обогревателей на дровах и гранулах, эффективность которых составляет 75% (HHV) или выше. Для получения дополнительной информации позвоните в IRS по телефону: (202) 317-6853. Мы дадим ссылку на руководство по налоговому кредиту от IRS, как только оно будет размещено на их веб-сайте.

Начало страницы

Местное агентство по борьбе с загрязнением воздуха говорит, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную Агентством по охране окружающей среды. Это почему?

Замена старой печи на печь с более чистым горением не улучшит качество воздуха, если старая печь будет повторно использована в другом месте. По этой причине программы замены дровяной печи обычно требуют, чтобы старые печи были уничтожены и переработаны в металлолом или приведены в неработоспособное состояние.

Сколько будет стоить замена моей печи на печь с более чистым горением?

Стоимость печи для чистки горения варьируется в зависимости от размера, стиля и характеристик печи, которую вы выбираете.Как правило, вы можете найти цены в диапазоне от 750 до 3500 долларов. Стоимость установки также может варьироваться в зависимости от состояния существующего дымохода (например, вам может потребоваться новый дымоход) и составляет от 600 до 1200 долларов.

Начало страницы

Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам. Почему я не могу установить свою печь и сэкономить на установке?


EPA настоятельно рекомендует, чтобы сертифицированный специалист установил вашу сертифицированную EPA дровяную печь или каминную топку для обеспечения надлежащей работы. Во-первых, безопасность вашего дома и семьи зависит от полного понимания требований производителя и строительных норм. Любые ошибки при установке (выполненные непрофессионалом) могут быть незаметны, а проблемы могут не проявляться в течение значительного времени, а некоторые из них могут привести к домашнему пожару.
Во-вторых, правильное функционирование системы вентиляции (также известной как дымоход) является ключом к эффективному и более чистому сжиганию древесины. Система вентиляции — это «двигатель», который управляет процессом горения; если она не обеспечивает достаточной тяги, ваша печь будет работать плохо или отказывать.Печь и система вентиляции, размер и установка которых имеют надлежащие размеры, потребуют меньше древесины, производят больше полезного тепла и уменьшат потребность в обслуживании из-за неэффективных пожаров.

Что мне делать с несертифицированной плитой, если я хочу от нее избавиться?

Бывшие в употреблении несертифицированные печи часто можно продать на металлолом или иногда обменять на покупку сертифицированной печи или каменки, не работающей на дровах (например, природного газа, печи или камина). Обратитесь к местным розничным продавцам дровяных печей по поводу вариантов обмена.Чтобы воздух оставался чистым, убедитесь, что старую дровяную печь нельзя использовать для сжигания дров (например, снимите дверцы старой печи).

Начало страницы

Требуется ли разрешение на установку дровяной печи?

Это зависит от того, где вы живете. Подробную информацию о требованиях к получению разрешений в вашем районе можно получить в отделе строительства вашего города или округа.

Загрязнение и проблемы безопасности

Что выделяется при горении древесины?

Дым образуется при горении дерева или другого органического вещества.Выбросы варьируются в зависимости от интенсивности огня и от того, горит ли он на открытом воздухе, в дровяной печи или другом дровяном обогревателе.

Когда древесина сгорает не полностью, образующийся дым содержит мелкие частицы (также называемые загрязненными частицами, твердыми частицами или PM2,5), а также окись углерода и токсичные загрязнители воздуха, включая бензол, формальдегид, акролеин и полициклические ароматические углеводороды. , и другие. Чем эффективнее горит дрова (например, при использовании дровяной печи с сертификатом EPA и сухой выдержанной древесины), тем меньше дыма образуется.

Что происходит, когда вы вдыхаете древесный дым?

Наибольшую опасность для здоровья от дыма представляют мелкие частицы, также называемые мелкими твердыми частицами или PM2,5. Эти микроскопические частицы могут попасть в ваши глаза и дыхательную систему, где они могут вызвать жжение в глазах, насморк и такие заболевания, как бронхит. Мелкие частицы могут ухудшить симптомы астмы и вызвать приступы астмы. Они также могут вызывать сердечные приступы, инсульт, нарушение сердечного ритма и сердечную недостаточность, особенно у людей, которые уже подвержены риску этих состояний.

Древесный дым может затронуть всех, но наиболее уязвимыми являются дети до 18 лет, пожилые люди, люди с сердечными заболеваниями, люди с астмой или другими заболеваниями легких, а также люди с диабетом.

Начало страницы

Я чувствую запах дыма в доме, когда сжигаю дрова. Я должен быть обеспокоен?

Если вы чувствуете запах дыма в доме, возможно, что-то не так. Просмотрите наши видеоролики о лучших методах сжигания, чтобы получить советы по эффективному сжиганию древесины и уменьшению дыма. Вам также следует ежегодно проверять свою дровяную печь у сертифицированного трубочиста или аналогичного сертифицированного специалиста.Если вас интересует ближайший к вам сертифицированный специалист, проконсультируйтесь с выходом Американского института безопасности дымоходов (CSIA) или Национального института каминов (NFI).

Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?

К сожалению, дым может распространяться далеко от источника огня и напрямую влиять на качество наружного и внутреннего воздуха в других домах по соседству. Если у вас проблемы с задымлением, вызванные сжиганием дров вашим соседом, у вас есть несколько вариантов:

  • Проверьте наличие каких-либо правил или ограничений штата / региона / племени: Хотя это и не является широко распространенным явлением, некоторые государственные, местные или племенные правительства имеют правила или ограничения, применимые к сжиганию древесины. Например, правила неприятного запаха / неприятного запаха могут иногда использоваться для устранения дыма соседей от древесины. Другим примером являются правила, касающиеся того, когда вы можете или не можете сжигать и / или «видимые выбросы» или «пределы непрозрачности» для дыма из дымохода домовладельца. Видимые пределы выбросов / непрозрачности означают, что домовладелец не может иметь густые облака дыма, выходящие из дымохода домовладельца. Города, округа или штаты с такими правилами могут направить инспектора на место, о котором идет речь, как только они узнают о проблеме. В некоторых случаях местная пожарная служба может помочь.Свяжитесь с вашим государственным агентством, чтобы узнать, существуют ли эти варианты в вашем районе.

  • Подумайте, открыт ли ваш сосед к стратегиям по сокращению дыма: Если вы решите поговорить со своим соседом, EPA предоставит образовательную информацию о том, как сжигать дрова более эффективно, чтобы образовывалось меньше дыма. При необходимости вы можете поделиться советами и лучшими методами записи с вашим соседом, включая видео. Эти советы могут помочь вашему соседу снизить риск возгорания дымохода, сжигать меньше древесины, что может сэкономить им время и деньги.Информация доступна на веб-сайте Burn Wise Агентства по охране окружающей среды, и вы можете распечатать или заказать бесплатные копии учебных материалов.

Вы также можете уменьшить задымление и связанное с ним загрязнение твердыми частицами в своем доме и улучшить качество воздуха в помещении с помощью следующих стратегий:

  • Используйте переносной воздухоочиститель: Эффективность переносного воздухоочистителя в снижении концентрации дыма зависит от нескольких факторов, таких как размер воздухоочистителя, площадь, которую необходимо очищать, эффективность фильтра, частота использования и скорость вентилятора.Портативный воздухоочиститель должен соответствовать размеру помещения и не выделять озон, который является вредным загрязнителем воздуха. В Калифорнии есть таблица со списком сертифицированных для Калифорнии воздухоочистителей EXIT по марке, номеру модели и типу. Сертификация основана на их низких (обычно близких к нулю) выбросах озона и электробезопасности.

  • Модернизируйте воздушные фильтры в ваших системах центрального кондиционирования воздуха : Фильтры центральной печи или отопления, вентиляции и кондиционирования (HVAC) предназначены для фильтрации воздуха по всему дому.Обновление воздушного фильтра в вашей печи или центральной системе отопления, вентиляции и кондиционирования воздуха может помочь улучшить качество воздуха в помещении. Для получения дополнительной информации см. Веб-страницу EPA о воздухоочистителях и воздушных фильтрах в доме, которая включает Руководство по воздухоочистителям в доме.

Начало страницы

Что такое креозот и чем он вреден?

Когда дым, то есть побочные продукты горения, образующиеся при сжигании древесины, поднимаются в более прохладную трубу, они могут конденсироваться и прилипать к внутренним стенкам трубы. Это называется креозот, который представляет собой легковоспламеняющиеся остатки черного или коричневого цвета. Если скопится достаточно, это может вызвать пожар в дымоходе.

Креозот имеет тенденцию к накоплению при следующих условиях:

  • Ограничение подачи воздуха : когда дверцы прибора закрыты, если заслонка открыта недостаточно широко или если поток воздуха недостаточен для быстрого перемещения нагретого дыма вверх по дымоходу. Чем дольше дым остается в дымоходе, тем больше вероятность образования креозота.
  • Сжигание необработанной древесины : требуется много энергии, чтобы получить воду из необработанных бревен до того, как они сгорят.При этом образуется больше дыма, который откладывает больше креозота по мере его прохождения через дымоход.
  • Ваш дымоход холоднее обычного: , если температура наружного воздуха очень низкая, конденсат может образоваться быстрее.
  • Перегрузка топки дровяными печами для увеличения времени горения. Это также может повредить топку и создать угрозу безопасности.

Помните, чистые дымоходы не загораются!

Начало страницы

Люди сжигают дрова с каменного века — почему дым от дерева стал проблемой сейчас?

Действительно, древесный дым существует с момента открытия огня; это то, с чем мы все знакомы.Со временем мы многое узнали о древесном дыме и его влиянии на здоровье. Древесный дым представляет собой сложную смесь газов и частиц. Когда эти микроскопические частицы попадают в ваши глаза и дыхательную систему, они могут вызвать такие проблемы со здоровьем, как жжение в глазах, насморк и такие заболевания, как бронхит. Загрязнение твердыми частицами также может усугубить хронические заболевания сердца и легких и связано с преждевременной смертью людей с этими хроническими состояниями.

Новые печи безопаснее? У них меньше накоплений креозота?

Креозот — это горючий остаток, образующийся из древесных газов, которые не полностью сгорают. Если в дымоходе скопится слишком много креозота, это может привести к пожару в дымоходе. Дровяные печи, сертифицированные EPA, горят более эффективно, чем старые несертифицированные модели, что приводит к меньшему скоплению креозота в дымоходе. Таким образом, замена старой несертифицированной печи на сертифицированную EPA снизит вероятность возгорания в дымоходе. Тем не менее, EPA и представители пожарной безопасности рекомендуют ежегодно профессионально проверять и чистить вашу дровяную печь, дымоход и вентиляционные отверстия, чтобы поддерживать их в безопасном рабочем состоянии. Американский институт безопасности дымоходов (CSIA) Exit предоставляет список сертифицированных трубочистов, доступных для поиска по штатам.

Начало страницы

Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?

Лесные пожары являются крупнейшим источником выбросов дыма от древесины. К другим источникам в жилых помещениях относятся ямы для костра на открытом воздухе, химены и бочки для выжигания на заднем дворе. Промышленные, коммерческие и общественные котлы и кухонные плиты, использующие дрова в качестве топлива, также являются источниками древесного дыма.

Какие есть более эффективные и чистые способы обогрева домов?

К эффективным и чистым способам обогрева дома относятся пассивное солнечное тепло, активное солнечное излучение, геотермальные тепловые насосы (GHP) и природный газ.Если вы отапливаете дом дровами, делайте это как можно более аккуратно. Используйте сертифицированный EPA нагревательный прибор и сжигайте только сухую, выдержанную древесину, чтобы уменьшить количество загрязняющих частиц, производимых вашим дровяным обогревателем.

Начало страницы

Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?

Дым от древесины в жилых домах может быть значительным источником выбросов твердых частиц в некоторых населенных пунктах. Например, в округе Кинг, штат Вашингтон. (район Сиэтла), древесный дым в жилых домах был самой крупной категорией прямых выбросов твердых частиц, составляя почти треть всех годовых прямых выбросов PM2,5, согласно Национальному кадастру выбросов EPA за 2014 год, v.1.

Что такое дни без сжигания или запреты на сжигание? Могу ли я использовать дровяную печь, камин или место для костра в течение дня без горения или запрета на сжигание?

Дни без сжигания также называются программами запрета сжигания или сокращенными программами. Это добровольные или обязательные меры, используемые государственными и местными правительственными учреждениями, чтобы не дать качеству воздуха достичь нездорового уровня или предотвратить дальнейшее ухудшение качества воздуха.В дни, когда не горит, сжигание на заднем дворе и у открытого огня часто запрещено, а в некоторых районах ограничено использование дровяных печей и каминов. Точные требования зависят от региона. Программы обычно предусматривают механизм отказа для людей, сжигающих дрова в качестве единственного источника тепла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
