Использование мультиметра для проверки заземления

Электрические приборы используют в квартирах, коттеджах и дачных домиках. Процесс их эксплуатации предполагает создание определенных условий для прохождения тока. В целях защиты человека от поражения электричеством в домах и квартирах устанавливают заземление. Оно нужно для того, чтобы уровнять потенциалы корпуса электрического прибора и земли. Далее речь пойдёт о том, как проверяют заземление мультиметром и омметром.

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно.

Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков.

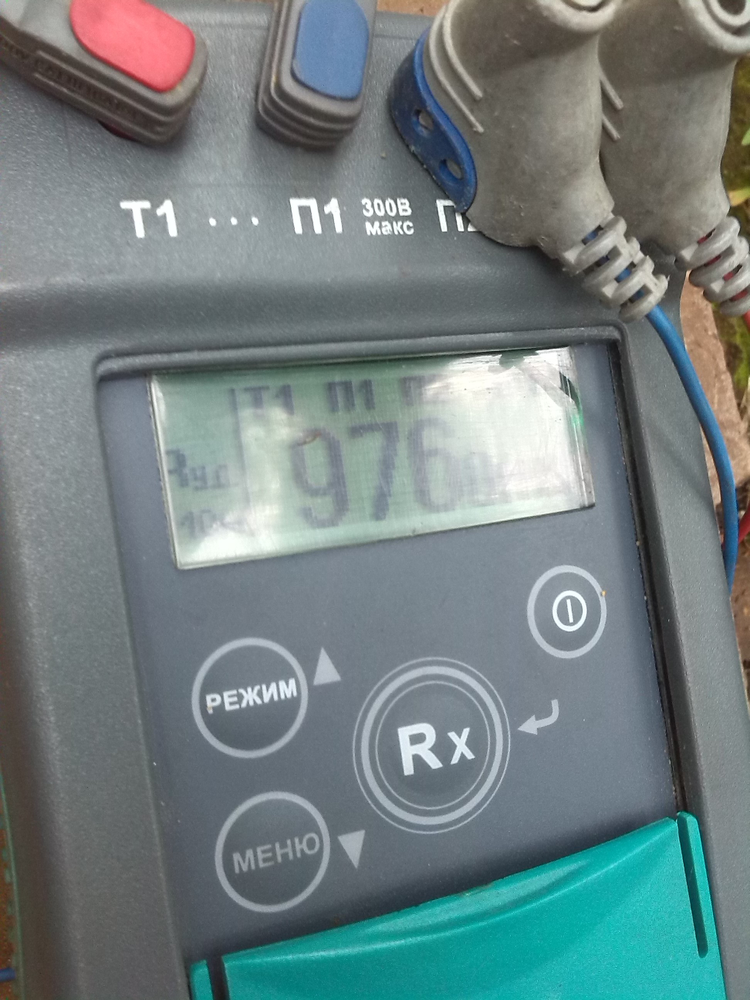

Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт.

Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Как проверить, работает заземление или нет | Строительный журнал САМаСТРОЙКА

Как проверить заземление в домашних условиях

Действующее заземление в квартире и частном доме, является одним из главных требований ПУЭ — правил устройства электроустановок. Поэтому после монтажа  заземления, возникает необходимость в проверке работоспособности заземляющего контура.

Проверить заземление в квартире можно прямо в розетке. Для этого сначала надо обесточить квартиру, после чего разобрать одну из розеток. Если к розетке подведено три провода, и один из них жёлто-зелёного цвета, то, заземление есть, если только два провода, то его нет.

Совсем по-другому дела обстоят с проверкой сопротивления заземления. Здесь уже потребуется мультиметр или контрольная лампа, которой можно было бы проверить работоспособность заземления. Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru.

Как проверить заземление мультиметром

Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».

Как проверить, работает заземление или нет

Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V~ или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.

При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

Как проверить заземление лампочкой

Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.

Как проверить, работает заземление или нет

Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.

В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Как проверить, работает заземление или нет

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

  • Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
  • Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
  • Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.
Как проверить, работает заземление или нет

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

Читайте также:

Как измерить сопротивление заземления

Защитное заземление существенно повышает безопасность людей, проживающих в квартире или частном доме, а также работников предприятий, связанных с электроустановками и оборудованием. Данные системы разрабатываются и создаются квалифицированными специалистами, а в определенных условиях могут быть устроены и собственными силами. Чаще всего приходится решать задачу, как измерить сопротивление заземления, поскольку от этого параметра во многом зависит работоспособность всей системы. Его величина не должна превышать установленного максимального предела, определяемого Правилами устройства электроустановок, в противном случае защита не сможет в полной мере выполнять свои функции.

Как работают заземляющие системы

Действие защитных заземляющих систем основано на свойстве электрического тока, в соответствии с которым он стремится течь по проводникам, обладающим минимальным сопротивлением. Человеческое тело относится к категории хороших проводников, его сопротивление условно считается 1000 Ом. Следовательно, для того чтобы ток уходил в сторону заземления, его сопротивление должно быть намного меньше, чем у человека. В соответствии с ПУЭ данное значение не превышает 4 Ом.

В случае неисправности какого-либо электрического прибора, например, из-за пробоя изоляции, на его корпус попадает ток, то есть, в этом месте появляется потенциал. В случае касания рукой этой части, ток пойдет в землю по направлению от руки-через тело-в сторону ноги. В таких случаях человек подвергается смертельной опасности, поскольку даже 100 мА могут привести к необратимым процессам. Установка защитного заземления, измеряемого в дальнейшем, дает возможность максимально снизить вероятность негативных последствий.

Каждый современный электрический прибор оборудуется внутренним заземлением, когда отдельный контакт вилки соединяется с корпусом. При включении такого прибора в розетку, получается соединение с общей системой заземления. В случае какого-то нарушения или повреждения, ток утечки буде уходить в землю через заземляющий провод с небольшим сопротивлением. Поэтому замеры сопротивления имеют большое значение, позволяя контролировать его величину и не допускать выхода за пределы установленных значений.

Для чего нужны проверки заземления

Для того чтобы заземление в полной мере выполняло свои функции, необходимо поддерживать исправность заземляющего контура. С этой целью выполняются периодические замеры сопротивления мультиметром, по результатам которых определяется состояние всей системы.

Если контур находится в исправном состоянии, то при возникновении аварийной ситуации ток по заземляющему проводнику будет уходить к токоотводящим электродам. Поскольку они контактируют с грунтом всей своей поверхностью, все проходящие токи быстро и равномерно уйдут в землю.

Однако, продолжительное нахождение в грунте и постоянный контакт с землей приводит к образованию на металлических поверхностях окисной пленки, постепенно переходящей в коррозию. В результате, создаются препятствия нормальному прохождению тока, сопротивление элементов конструкции возрастает. На некоторых участках ржавчина становится более ярко выраженной, в связи с наличием в этих местах химически активных веществ, постоянно контактирующих с металлом. Поэтому начинать проверку следует с определения технического состояния элементов системы.

Постепенно коррозия превращается в отдельные чешуйки, которые начинают отслаиваться от металла и препятствовать в этом месте электрическому контакту. В дальнейшем количество таких мест возрастает, вызывая увеличение сопротивления всего контура. В заземляющем устройстве наступает потеря электрической проводимости, и оно уже не в полной мере отводит в землю опасные токи. Таким образом, снижаются общие защитные свойства системы.

Установить реальное состояние контура возможно только с помощью замера сопротивления. Техническая сторона этого процесса основывается на законе Ома для участка цепи. Данная процедура проводится с помощью источника напряжения с заранее известным точным значением. После того как будет измерена сила тока, можно легко определить сопротивление. На практике все не так просто, как в теории, поскольку существуют определенные методики и правила замеров, которые требуют точного соблюдения.

Общие правила проведения замеров сопротивления

Стандартная проверка заземления включает в себя следующие методы:

  • Визуально проверяются болтовые и сварные соединения.
  • Проводятся замеры сопротивления контура заземления мультиметром.
  • Проверяется удельное сопротивление грунта.

Все измерения выполняются с помощью специальных приборов. Рекомендуется пользоваться мегомметрами, которые больше всего подходят для этих целей. Существует специальный прибор М-416 переносного типа, работающий на основе компенсационного метода с использованием потенциального электрода и вспомогательного заземлителя. Нижний и верхний пределы измерений составляют 0,1-1000 Ом, температурный диапазон – от минус 25 до плюс 60С. Питание прибора осуществляется тремя батарейками по 1,5В.

Измерение сопротивления заземления осуществляется в следующем порядке:

  • Прибор нужно установить на ровную горизонтальную поверхность и откалибровать. С этой целью в режиме контроля нажимается красная кнопка, затем она удерживается, а стрелка устанавливается в нулевое положение. Измерительное устройство нужно расположить максимально близко к заземлителю, поскольку соединительные провода сами обладают некоторым сопротивлением.
  • Перед тем как проверить сопротивление, выбирается требуемая схема подключения. Она может быть трех- или четырехзажимной, обозначенной на крышке прибора.
  • В землю забивается стержень зонда и вспомогательный электрод на глубину не ниже 50 см. Грунт должен иметь естественную плотность и не быть насыпным, а удары наносятся кувалдой точными прямыми ударами.
  • Место подключения заземляющего проводника к электроду зачищается от старой краски. Сечение медных проводов составляет 1,5 мм2.
  • Непосредственное измерение защитных устройств начинается с выбора диапазона х1. После нажатия на красную кнопку нужно вращать ручку, чтобы установить стрелку на нулевое значение. Большие значения сопротивлений измеряются в соответствующих диапазонах х5 или х20. Для замеров заземления вполне достаточно диапазона х1, который и выдаст требуемое сопротивление на шкале прибора. Измерения должны выполняться при определенной погоде с максимальной плотностью грунта.

Аналогичные замеры проводятся и в зимнее время при сильных морозах при сильно замороженном грунте. Не рекомендуется измерять сопротивление при влажной погоде, поскольку полученные данные будут сильно искажаться.

Измерения амперметром и вольтметром

Во время проведения замеров оценивается контактная поверхность контура, поскольку именно она плотно соприкасается с землей. Для того что бы измерить заземление, на расстоянии примерно 20 м от защитного устройства в грунт забиваются основной и дополнительный электроды. Затем к ним подается переменный ток со стабильными показателями. В результате, образуется электрическая цепь, состоящая из источника напряжения, проводов и электродов, по которой будет протекать ток. Его величина измеряется амперметром, а не мультиметром.

Поверхность заземляющего контура и контакт основного электрода перед тем, как их померить тщательно очищаются от металла, после чего к ним подключается вольтметр и на этом участке измеряется падение напряжения. Полученное значение следует разделить на силу тока, измеренную амперметром, в результате получится сопротивление на данном участке цепи. Если требуются неточные грубые замеры заземлителей, можно вполне ограничиться этими полученными данными.

Более точные результаты получаются путем корректировки, когда из полученного значения отнимается сопротивление соединительных проводов. Одновременно учитываются диэлектрические свойства грунта и их воздействие на токи растекания внутри почвенной структуры.

Более качественно замерить сопротивление заземления могут только квалифицированные специалисты, использующие современную усовершенствованную технологию. При их выполнении применяются промышленные высокоточные метрологические приборы, а также основной и вспомогательный электроды, помещаемые в почву, как и при замерах предыдущим способом.

Они устанавливаются на одной линии, с интервалом от 10 до 20 метров, охватывая измеряемый заземляющий контур. Шина контура соединяется с измерительным зондом максимально короткими проводниками. Сам прибор для измерения через клеммы соединяется с основным и дополнительным электродами, находящимися в земле.

Подача переменной ЭДС осуществляется через вспомогательный электрод, находящийся в грунте. В эту же цепочку входит сама земля, соединительные проводники и первичная обмотка трансформатора тока, обозначенного на рисунке символами ТТ. В результате, на вторичной обмотке трансформатора возникает ток I1. С помощью специального реостата – реохорда выставляются равные напряжения, то есть, U1 = U2. Подобное равенство достигается за счет установки нулевого значения показаний измерительного устройства V, соединенного с реохордом через измерительный трансформатор ИТ.

Для расчетов сопротивления заземления RЗ применяется система уравнений, состоящая из следующих компонентов: U1 = I1 х Rз; U2 = I2 х Rаб; U1 = U2; I1 = I2. Если решить эту систему, то получится, что сопротивление заземления будет равно заземлению участка аб: Rз = Rаб. Величина Rаб определяется стрелкой, которая подвижной частью ручки устанавливается на неподвижной шкале. После этого можно легко найти сопротивление заземления.

Как проверить заземление в домашних розетках

После покупки жилья нередко оказывается, что все электромонтажные работы уже выполнены, и возникает проблема проверки заземления в розетках. Начинать проверку до измерения сопротивления заземления рекомендуется с визуального осмотра. Нужно обесточить квартиру и разобрать любую из розеток. Она должна быть оборудована необходимой клеммой с подключением заземлительного проводника желто-зеленого цвета. Если же в наличии только два провода коричневого и синего цвета (фаза и ноль), это значит, что заземление отсутствует.

Однако присутствие третьего проводника еще не означает, что заземление исправно и может полностью выполнять свои функции. Поэтому следует выполнить специальную проверку мультиметром. Все действия производятся в следующем порядке:

  • Вводный автомат нужно включить, чтобы в розетках было напряжение.
  • Тестер устанавливается в режим напряжения.
  • Касаетесь щупами фазного и нулевого замеренных контактов и измеряете напряжение между ними. Если все в порядке, на табло высвечивается 220В.
  • Точно такие же действия выполняются мультиметром относительно фазного и заземляющего контактов. Показатель напряжения будет немного отличаться, но его наличие уже свидетельствует о том, что заземление есть. Когда на экране прибора цифры отсутствуют, это значит, что контура заземления нет вообще или он неисправен.

При отсутствии измерительных приборов, проверку можно выполнить подручными средствами. Самодельный тестер состоит из патрона с лампочкой, проводов и концевиков со щупами. По сути, это обычная контролька, которую используют многие электрики.

Одним щупом нужно коснуться фазного, а другим – нулевого провода. При этом лампочка загорается. Далее щуп, прикасавшийся к нулю, нужно переместить на выступающий контакт заземления. Если лампочка вновь загорится, следовательно, защитная система находится в рабочем состоянии. Слабый свет указывает на плохое состояние контура, а отсутствие свечения – на его неисправность.

Как измерить заземление?

Несмотря на то, что цепь заземления не находится под постоянным напряжением, и поэтому даже прокладывается открыто в промышленных условиях, ее корректная работа в нужный момент сможет уберечь, не только от травмы, но и возможно от смерти.

Принцип действия заземления прост – электрический ток всегда следует по наименьшему сопротивлению, а так как человеческое тело является хорошим проводником, то сопротивление заземления должно быть значительно меньше.

Как измерить сопротивление заземления

В работы по проверке заземления входят:

  • · визуальный осмотр целостности сварных и болтовых соединений;
  • · проверка сопротивления заземляющего контура;
  • · проверка удельного сопротивления грунта

Для измерения используются специальные приборы, как современные цифровые, так и советского образца – мегомметры, также применяемые и для определения сопротивления изоляции.

Уровень сопротивления заземления должен соответствовать требованиям ПУЭ, в зависимости от типа оборудования, например, для молниеотвода, оно не должно превышать 10 Ом.

Вначале производят замер сопротивления от заземленного объекта до ближайшего заземлителя и если расстояние небольшое, то просто подсоединяют измерительные провода в этих двух точках и контролируют показания прибора.

Если же расстояние значительное, то замеряют сопротивление на участке от объекта до общей заземляющей шины, а поскольку сама шина сохраняет свои свойства всегда одинаковыми, то остается сделать замер между самой шиной и ближайшим заземлителем, убедившись в соблюдении нормативов.

В последнюю очередь выполняется измерение удельного сопротивления грунта, с помощью погруженных в него измерительных электродов и пропускании тока между ними и электродами заземляющего контура. Таким образом узнают, способен ли грунт вобрать в себя электрический ток, для точности показаний, замеры проводятся в сухую погоду или в сильный мороз, когда грунт промерзает.

Как измерить сопротивление контура заземления

Заземление может использоваться, как в промышленных целях, так и в быту и естественно, требования предъявляемые к конструкции могут разниться в зависимости от его предназначения. В основном они касаются величины сопротивления, которая не должна превышать граничного предела.

Что же касается своего личного жилья, то здесь необходимо руководствоваться нормами ПУЭ для жилого дома (не более 30 Ом) и принципом, чем оно ниже, тем лучше.

Сопротивление самого провода минимально, при условии, что вы используете медный одножильный или многожильный кабель, основные потери могут происходить на механических контактах, когда в квартире провода сводятся в распределительную коробку, соединяясь в единую магистраль, выходящую к электрощиту.

Именно поэтому следует вначале обратить внимание на все механические контакты, и только после этого проводить электрические замеры.

В домашних условиях достаточно бытового тестера с пределом измерений до 1000 Ом и медного кабеля такой длины, чтобы стало возможным подключить щупы прибора одновременно к клемме заземления или зануления на электрическом щите и к заземляющей клемме прибора или розетки.

Как измерить сопротивление заземления тестером

Несмотря на то, что замер сопротивления заземления производится на линии не находящейся под напряжением, здесь также потребуется точность и осторожность.

Во-первых – исходя из характера объекта, необходимо узнать, какая величина сопротивления допускается в данной цепи, если например, это бытовое заземление в квартире, то допуск составляет не более 30 Ом. Для промышленных условий, например, заземление станка в цеху, эти условия будут уже другими.

Во-вторых, проверка заземления осуществляется только при выключенном устройстве, в противном случае, ток измерительного прибора может попасть на само устройство, как и тот, кто измеряет сопротивление, оказаться под действием внезапно появившегося на заземляющей линии потенциала.

Для измерения могут использоваться цифровые или аналоговые приборы, но если в быту можно применять и обычный тестер, то на производстве, когда результаты замеров ложатся в основу каких-то расчетов, обязательно чтобы прибор числился в государственном реестре измерительной техники и был поверенным.

Смотрите также:

Как сделать заземление в квартире? http://euroelectrica. ru/kak-sdelat-zazemlenie-v-kvartire/.

Интересное по теме: Как заземлить дачу?

Советы в статье «Как работает заземление» здесь.

Дома, замер сопротивления заземления, а чаще зануления, осуществляют между точкой соединения нулевых проводов с корпусом электрощита и поочередно всеми розетками или теми местами, где есть вывод заземляющей линии.

Регулятор устанавливается в положение необходимого предела сопротивления, а поверхности контактируемые со щупами должны быть очищены от грязи и ржавчины, после чего выполняется сам замер.


Обзор методов измерения сопротивления заземления


Заземление используется в реализации различных проектов электрических систем. Само понятие “заземление” схематично рассматривается подключением участка электрической цепи к потенциалу земли.

Контур заземления содержит проводник и электрод, внедрённый глубоко в грунт. Традиционным действием в электротехнической практике является измерение сопротивления заземления только ещё запускаемых и уже эксплуатируемых сетей. Мы расскажем, как и каким образом производится это важное действие.

Содержание статьи:

Для чего необходимы измерения?

Блестящее решение перечисленных ниже задач достигается идеальным нулевым сопротивлением в заземляющей цепи:

  1. Не допустить появления напряжения на корпусе технологических машин.
  2. Добиться эффективного опорного потенциала электроаппаратуры.
  3. Полностью устранить статические токи.

Правда электротехнический опыт показывает: результат под идеальный нуль получить невозможно.

Процедура исполнения необходимых замеров с помощью прибора для определения сопротивления заземляющей шины. Такие процедуры проводятся по графику, который утверждается руководством обслуживающей организации

В любом случае, заземлённый электрод выдаёт какое-никакое сопротивление.

Конкретную величину resistance определяют:

  • сопротивление электрода в точке контакта с проводящей шиной;
  • контактная область между земляным электродом и грунтом;
  • структура грунта, дающая разное сопротивление.

Практика измерений сопротивления контура заземления отмечает, что первыми двумя факторами вполне можно пренебречь, но при соблюдении логичных условий:

  1. Заземляющий электрод сделан из металла с высокой электропроводимостью.
  2. Тело штыря электрода тщательно зачищено и плотно посажено в грунт.

Остаётся фактор третий – резистивная поверхность грунта. Он видится главной расчётной деталью для измерений сопротивления контура заземления.

Вычисляется же благодаря формуле:

R = pL / A,

где: p – удельное сопротивление грунта, L – условное заглубление, А – рабочая площадь.

Чтобы обезопасить владельцев дома/квартиры, заземлением должны быть снабжены все виды мощного домашнего электрооборудования:

Галерея изображений

Фото из

Все виды бытового энергозависимого оборудования, эксплуатируемого в квартирах и домах, необходимо подключать к автономным или общественным системам заземления

Для подключения электроприборов к заземляющей системе необходимо устанавливать розетки с заземляющими контактами, снабженными либо выходящими за пределы корпуса медными скобами, либо третьим отверстием, предназначенным для погружения контакта штепселя с тремя штырями

Обязательному заземлению подлежат все виды холодильного оборудования (холодильники, морозильные шкафы, МВП, электроплиты, стиральные машины

Подключение к заземляющему контуру обязано производится согласно схеме, приложенной производителем технической продукции, с использованием рекомендованных им средств

Обязательно необходимо выполнить заземление гидромассажной ванны, т. к. в ее работе используются электроприборы

В беспрекословном заземлении нуждаются все виды сетевых машин, начиная от домашнего стационарного компьютера до серверных шкафов, в том числе электрошкафы для автоматов и УЗО

Необходимо заземлять все модели энергозависимых газовых котлов: как напольные, так и настенные

Все линии заземления прокладывают по параллельной схеме, последовательное подключение к заземляющей системе недопустимо

Варианты заземляющих контактов

Штепсельная розетка с заземляющим контактом

Заземление кухонной бытовой техники

Подключение стиралки к заземляющему контуру

Устройство заземления гидромассажной ванны

Способ заземления сетевого оборудования

Заземление напольного газового котла

Подключение линий заземления к шине

При тестировании сопротивления каждую из заземляющих линий проверяют отдельно. Сопротивление между заземляющим элементом и каждой не проводящей ток частью электрооборудования, попадание под напряжение которой возможно, должно быть меньше 0,1 Ом.

Обзор измерительных способов

Существует несколько вариантов измерения сопротивления , каждый из которых вполне точно позволяет определить искомую величину.

3-точечная система определения

Так, например, часто применяется методика 3-х точечной схемы, основанная на эффекте падения потенциала.

Графическая схема так называемой трёхточечной системы, которую достаточно часто применяют, когда требуется измерить значение сопротивления заземляющего контура

Измерения выполняют за три основных шага:

  1. Замер напряжения на электроде Э1 и зонде Э2.
  2. Замер силы тока на электроде Э1 и зонде Э3.
  3. Расчёт (формулой R = E / I) сопротивления заземляющего электрода.

Для этой методики точность замеров логически зависима от места инсталляции зонда Э3. Его рекомендуется внедрять в грунт на удалении – оптимально за пределы так называемой области ЭСЭ (эффективного сопротивления электродов) Э1 и Э2.

Измерения по технологии «62%»

Если структура грунта под размещение заземляющего электрода отличается однородным содержимым, методика «62%» для определения сопротивлений контуров заземления обещает хорошую результативность.

Схема под технологию измерений под интересным названием «62%». Однако название взято от оптимальной величины отступа между электродами, при которой получают приемлемый результат

Способ применим под схемы с единственным заземляющим электродом. Точность показаний здесь обусловлена возможностью расположения рабочих зондов  на прямолинейном участке, относительно заземляющего электрода.

Точки инсталляции контрольных зондов

Заглубление электрода, мРасстояние до зонда Э1, мРасстояние до зонда Э2, м
1,813,721,9
2,415,2524,4
3,016,7526,8
3,618,329,25
5,521,635,0
6,022,536,6
9,026,242,65

Упрощённый двухточечный метод

Применение этого способа измерений требует наличия ещё одного качественного заземления помимо того, которое будет подвергаться исследованию. Методика актуальна для территорий густонаселённых, где часто нет возможности широко оперировать вспомогательными рабочими электродами.

Упрощённая методика измерений производится по двухточечной схеме. При такой технологии требуется меньше манипуляций с оборудованием и расчётами, но точность расчетов невысока

Метод двухточечного измерения отличается тем, что одновременно показывает результат для двух устройств заземления, включенных последовательно. Этим и объясняются требования к высокому качеству исполнения второго заземления, чтобы не учитывать его сопротивление.

Для выполнения вычислений также измеряется сопротивление заземляющей шины. Полученный результат вычитывают из результатов общих замеров.

Точность этого способа оставляет желать лучшего по сравнению с двумя вышеизложенными. Здесь существенную роль играет расстояние между заземляющим электродом, сопротивление которого измеряется и вторым заземлением. Стандартно такая методика не применяется. Это своего рода альтернатива, когда нельзя использовать другие способы измерений.

Точные измерения по четырём точкам

Для большинства вариантов измерения сопротивлений наиболее оптимальным способом, помимо 2-х и 3-х точечных, считается 4-х точечная технология. Такой технологией замеров наделены приборы, подобные тестеру 4500 серии. Судя из наименования метода, на рабочей площадке в одну линию и на равных расстояниях размещаются четыре рабочих электрода.

По такой схеме – четырехточечной, производятся самые точные измерения. Используется современная аппаратура и есть возможность выполнять работы без отключения заземляющей цепи

Генератор тока прибора подключается на крайние электроды, в результате чего между ними течёт ток, значение которого известно. На других клеммах прибора подключены два внутренних рабочих электрода.

На этих клеммах присутствует значение падения напряжения. Конечный результат по замерам – сопротивление заземления (в Омах), значение которого прибор демонстрирует на дисплее.

Приборами из серии 4500 часто пользуются для измерения напряжения прикосновения. Устройством при помощи специального модуля генерируется в земле напряжение небольшой величины – имитация повреждения кабеля.

Одновременно на шкале прибора указывается ток, текущий по цепи заземления. Показания на экране берут за основу и умножают на предполагаемую величину тока в земле. Таким способом вычисляют напряжение прикосновения.

Выполнение мероприятий по контролю за состоянием электротехнической аппаратуры и линий заземления. Для работы используется измерительный прибор типа 4500

К примеру, максимальное значение ожидаемого тока на участке повреждения равно 4000А. На экране прибора отмечается величина 0,100. Тогда величина напряжения прикосновения будет равна 400В (4000*0,100).

Измерение прибором С.А6415 (6410, 6412, 6415)

Уникальность этого способа – возможность проведения замеров без отключения заземляющей цепи. Также здесь следует выделить преимущественную сторону, когда измерять общее сопротивление устройства заземления допустимо методом включения в цепь заземления резистивной составляющей всех соединений.

Принцип работы примерно следующий:

  1. Специальным трансформатором в цепи создаётся ток.
  2. Ток течёт в образованном контуре.
  3. С помощью синхронного детектора регистрируется измеряемый сигнал.
  4. Полученный сигнал преобразуется АЦП.
  5. Результат выводится на ЖК-дисплей.

Устройство оснащается модулем (избирательный усилитель), благодаря которому полезный сигнал эффективно очищается от разного рода помех – н.ч. и в.ч. шумов. Лапами клещей в их сочленённом состоянии образуется возбуждаемый контур, охватывающий проводник заземления.

Инструкция измерения прибором С.А6415

Последовательность действий при работе с прибором серии С.А6415 доходчиво описывается в инструкции, прилагаемой к этому уникальному устройству.

Уникальный измерительный прибор – клещи, благодаря которому относительно просто и легко удаётся измерить сопротивление земляного контура в различных условиях

Например, есть необходимость провести измерения сопротивления заземления какого-либо электрического модуля (трансформатора, электросчётчика и т. п.).

Последовательность действий:

  1. Открыть доступ к заземляющей шине, сняв защитный кожух.
  2. Захватить клещами проводник (шину или непосредственно электрод) заземления.
  3. Выбрать режим измерения «А» (измерение тока).

Максимальное значение тока прибора составляет 30А, поэтому в случае превышения этой цифры выполнять измерение нельзя. Следует снять прибор и повторить попытку измерений в другой точке.

Процесс выполнения замеров с помощью измерительных устройств типа С.А6415 и 3770. Результаты измерений фиксируются в таблице и сравниваются при следующем ТО

Когда полученная на шкале величина тока укладывается в допустимый диапазон, можно продолжить работу переключением прибора на измерение сопротивления «?».

Высвеченный на дисплее результат покажет общее значение сопротивления, включая:

  • электрод и шину заземления;
  • контакт нейтрали с электродом заземления;
  • контакт соединений на линии между нейтралью и заземляющим электродом.

Работая с клещами, следует иметь в виду: завышенные показания прибора по сопротивлению заземления, как правило, обусловлены плохим контактом заземляющего электрода с грунтом.

Также причиной высокого сопротивления может быть оборванная токоведущая шина. Высокие цифры сопротивлений в точках соединений (сращиваний) проводников тоже могут влиять на показания прибора.

Общие рекомендации по измерению УСГ

Прежде чем , к примеру для газового котла, следует получить точные сведения о том, в область каких грунтов будет закладываться заземляющий электрод. Часто для определения значений “p” грунта предлагается обращаться к существующим таблицам.

Однако этот вариант с таблицами даёт чисто ориентировочные данные. Поэтому полагаться на них не стоит. Истинные значения сопротивления грунта могут отличаться в разы.

Вариант #1: однослойный грунт

Если грунт имеет однородную составляющую, его удельное сопротивление измеряют методикой «пробного электрода».

Структура однородного грунта. При таких условиях измерить и вычислить сопротивление значительно проще, чем проделывать ту же самую работу на многослойных грунтах

Метод предполагает выполнение определённой процедуры в два этапа:

  1. Берут стержневой контрольный зонд длиной чуть больше глубины проектной закладки.
  2. Погружают зонд в землю строго вертикально на глубину проектной закладки.
  3. Оставшийся над поверхностью земли конец используют для замера сопротивления растекания (Rr).
  4. Определяют УСГ по формуле p = Rr * Ψ.

Желательно выполнить процедуру несколько раз в различных точках рабочей площадки. Альтернативные замеры помогают достичь точных результатов измерений сопротивления грунта.

Вариант #2: многослойный грунт

Для такой ситуации замер УСГ выполняют методом ступенчатого зондирования. То есть контрольный зонд погружается до рабочей глубины ступенями и в положении каждой ступени выполняются измерения удельного сопротивления.  Вычисления среднего УСГ производятся с помощью формул для каждого отдельного измерения.

Многослойный грунт. При таких условиях приходится вычислять сопротивление каждого отдельно взятого слоя. Расчёты по многослойным грунтам требуют больше работы

Затем, исходя из климатических особенностей местности, находят значения для сезонных изменений. Таким способом (достаточно сложным) получают расчётные значения УСГ верхних слоёв. Нижележащие слои рассматриваются как не подверженные сезонным изменениям и потому расчёт для них ограничивается несколько упрощённым измерением и вычислением.

Требования к исполнению работ

Работы подобного плана, конечно же, выполняются квалифицированным персоналом, представляющим специализированные организации. Так, за эксплуатацию силовых щитков в жилых домах, как правило, отвечают коммунальные службы. Производить какие-либо измерения в этих точках разрешается только через обращение к этим службам.

Электрические цепи относятся к опасным системам. Несмотря на то, что коммуникации бытового сектора рассчитаны под напряжение менее 1000В, это напряжение смертельно для человека. Требуется соблюдать все необходимые меры безопасности при обращении с электрическим оборудованием. Обывателю зачастую такие меры попросту неведомы.

С особенностями сооружения заземления для ванны в городской квартире ознакомит , содержащая правила и руководство по проведению работы.

Выводы и полезное видео по теме

Выполнение измерений на практике с помощью прибора:

Исполнение работ, связанных с проверкой сопротивления заземления, требуется обязательно, независимо от сложности электрической схемы и категории объекта, где устанавливается или установлено и эксплуатируется электрооборудование. Многие специализированные организации готовы предоставлять такие услуги.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вы знаете простой и эффективный способ измерения сопротивления контуров заземления, не приведенный в статье. Задавайте вопросы, делитесь полезной информацией и фото по теме.

Измерение сопротивления контура заземления: методы, приборы, недостатки

В основе безопасности использования электроэнергии лежит не только и не столько соблюдение всех норм при монтаже электроустановки, но и следование требованиям по ее эксплуатации, заложенным в нормативных документах. Заземляющий контур жилых домов и зданий требует периодического выполнения контрольных измерений и выявления неисправности. Расскажем в статье, как происходит измерение сопротивления заземления, какими способами.

Принцип работы заземляющего устройства

В обычных условиях контур заземления, соединенный посредством РЕ-проводника с системой выравнивания потенциалов и с корпусом каждого находящегося в здании электроприбора, бездействует: кроме незначительных по величине фоновых, токи по нему не идут.

При нарушении изоляции электропроводки и аварийной ситуации на поверхности корпуса поврежденного электроприбора образуется опасное напряжение, которое по контуру заземления переходит на потенциал земли. Благодаря этому величина напряжения, попавшего на непроводящие элементы, снижается до абсолютно неопасного значения, не способного нанести травму соприкасающегося с корпусом поврежденного прибора через землю человеку.

При нарушении контура заземления либо РЕ-проводника пути для отвода напряжения нет, и ток будет протекать сквозь тело человека, находящегося между землей и потенциалами неисправного бытового электроприбора. Читайте также статью: → «Монтаж контура заземления в доме».

Почему заземляющее устройство становится неисправным?

При находящемся в работоспособном состоянии контуре ток по РЕ-проводнику переходит на токопроводящие электроды, находящиеся в контакте с почвой, а по ним постепенно переходит на потенциал земли. Весь поток делится на несколько составных частей.

При продолжительном пребывании в агрессивной среде грунта металлические поверхности тоководов окисляются, на них образуется окисная пленка. По мере развития коррозионных процессов прохождение тока ухудшается, электрическое сопротивление конструкции повышается. Возникающая на металлических элементах ржавчина, как правило, носит общий характер, хотя, местами можно увидеть ярко выраженные следы глубокой коррозии. Этот факт объясняется тем, что находящиеся в почве постоянно химически активные растворы щелочей, солей и кислот распределены неравномерно.

Частицы разрушенного коррозией металла отходят от тела проводника, ухудшая либо вовсе прекращая местный электрический контакт. Таких точек со временем возникает все больше, на фоне постепенно увеличивающегося сопротивления контура заземляющее устройство постепенно снижает проводимость и неспособно отвести в почву опасный потенциал. Своевременное выполнение замеров сопротивления заземления позволяет определить момент наступления критического состояния контура.

Максимально допустимое сопротивление заземления

Для каждого типа заземлителя сопротивление нормируется согласно ПУЭ (р — сопротивление грунта).

Характеристика электроустановки, ВСопротивление грунта удельное, Ом∙мСопротивление заземления
660/380<100

˃100

15

0,5р

380/220<100

˃100

30

0,3р

220/127<100

˃100

60

0,6р

Приборы для измерения сопротивления

Для выполнения замеров сейчас используются преимущественно современные цифровые приборы, пришедшие на смену устаревшим аналоговым устройствам. Сама технология выполнения измерений намного упростилась, улучшилась точность.Так как замеры необходимо выполнять 1 раз в шестилетний период, для выполнения измерений сопротивления заземления частных домов из-за дороговизны приборов экономически выгодно пригласить специалистов, имеющих все необходимое оборудование.

Для выполнения замеров чаще всего применяются следующие специальные виды приборов:

  • МС-08;
  • М-416 на полупроводниках и питанием от батареи;
  • Тестер СА-6415, оснащенный токовыми клещами.

Методика определения состояния ЗУ основывается на законе Ома для участка цепи. Для проверки через проверяемый элемент пропускается электроток от прошедшего калибровку источника напряжения, проводятся высокоточные замеры проходящего тока и определяется значение сопротивления. Читайте также статью: → «Расчет заземляющих устройств».

Выполнение замеров

Способ амперметра и вольтметра

По причине того, что контур постоянно всем свои объемом работает в грунте, именно его необходимо оценивать при выполнении измерений. С этой целью в почву на расстоянии не менее 20 м от подлежащего контролю заземляющей системы погружаются основной электрод и дополнительный, на которые подается переменный ток.



а) Принципиальная электрическая схема; б, в) Схемы сборки с прибором МС-08

По устроенной источником ЭДС, проводами и заглубленными в почву электродами цепи течет электрический ток, сила которого определяется при помощи амперметра. На поверхность заземляющего контура, очищенного во избежание малейшей погрешности, и контакты основного заземляющего электрода устанавливается вольтметр, замеряющий снижение напряжения на линии промеж контуром заземления и основным стержнем. При делении величин напряжения на силу тока определяется общее сопротивление исследуемой части цепи.

Если к точности измерений не предъявляется высоких требований, то можно ограничиться и этой величиной. При необходимости получения точных результатов, вычисленное значение следует откорректировать, вычтя из него сопротивление проводов и учтя воздействие диэлектрических свойств грунта на характер токов растекания в почве.

  • Основными преимуществами такого метода являются простота и несложность выполнения замеров для частных домов.
  • Недостаток — не обеспечивается требуемая точность измерений.

Трехпроводной способ измерения сопротивления

При выполнении работ по этому методу исходя из требований безопасности требуется отключение автоматического выключателя в вводном щитке питания либо снятия с заземлителя РЕ-проводника.

  • Проводник подключается замеряющему прибору и струбцине. На определенном удалении в землю забиваются стержни заземлителя, на которые навешиваются катушки с проводниками, концы которых подключаются.
  • Контакты проводов устанавливаются в разъемы измерительного устройства, проверяется работоспособность схемы к производству замеров и определяется напряжение помехи между электродами-штырями, значение которого должно быть менее 24В.
  • При большем напряжении следует изменить точки установки электродов и перепроверить эту величину. Снимаются показания с экрана устройства.

Совет #1. В целях контроля правильности выполнения работы следует провести несколько измерений, переставляя потенциальный стержень на различные расстояния. Отличие полученных значений друг от друга допускается до 5%.

Метод пробного электрода

Измерения необходимо производить до установки ЗУ. Порядок выполнения работ следующий:

  • перед проверкой в почву забивается немного возвышающийся над ней пробный стержень-заземлитель идентичный по длине будущему постоянному устройству;
  • определяется сопротивления тестером;
  • выполняется расчет удельного сопротивления грунта с учетом геометрических размеров пробного штыря.

Такой метод применим только при установке несложных заземляющих устройств, к примеру, при заземлении индивидуального дома. Читайте также статью: → «Для чего выполняется заземление крыши дома».

Четырехэлектродная схема измерения

Такая схема измерения, иначе называющаяся способом вертикального электрозондирования (ВЭЗ), дает достаточную точность результатов, так как при ней учитываются свойства всех слоев грунта — от глубинных до поверхностных. К внешним стержням (№1 и №2) подключается ЭДС, а на штырях, находящихся внутри (№3 и №4), определяется разность потенциалов.

Четырехэлектродная схема измерений

Компенсационный способ выполнения замеров

При выполнении замеров таким способом потребуются промышленные высокоточные приборы. Пара стержней-электродов заглубляется в землю на единой линии так, чтобы охватить заземляющий контур. Основным средством измерения является зонд, подключающийся к стержням №1 и №2 на максимальном приближении к шине (2) заземляющего контура.

Выполнение замеров компенсационным способом

Через погруженные в почву дополнительные штыри, грунт, проводники и первичную обмотку трансформатора подается электродвижущая сила. На вторичной обмотке возникает ток (I1). Реохордом (б) напряжения устанавливаются так, чтобы U1=U2, достигающееся обнулением показаний вольтметра, подключенного к реохорду посредством трансформатора.

Совет #2. Значение сопротивления заземления определяется установкой показаний вольтметра на ноль и кручением ручки реостата исходя из положения стрелки реохорда.

Применение калиброванного резистора

Измерение сопротивления через резистор

Через охлаждаемый резистор на заземляющее устройство электричество подается непосредственно с фазы питания. По известному значению сопротивления и определенному напряжению выявляется сила проходящего через заземлительное устройство тока. Измерения производятся при отсоединении РЕ-проводника от заземлителя, на который через калиброванное сопротивление 46 Ом подается фазное напряжение.

Преимущество данного метода, особенно эффективного в стесненных условиях города, заключается в следующем:

  • нет нужды в заглублении тяжелых электродов;
  • не требуется наличие многих метров проводов;
  • все измерения выполняются на малой площади земли.

Использование токовых клещей

При работе с клещами нет необходимости в отключении цепи заземления. В цепь подается напряжение и по ней начинает протекать ток. Определив его силу клещами, становятся известны все значения, требующиеся для выполнения расчета сопротивления.

а) Схема измерения; б) Схема эквивалентная

Что влияет на сопротивление заземления?

Сопротивление ЗУ находится в прямой зависимости от удельного сопротивления грунта, которое в разных условиях может иметь различные значения. Оно зависит от:

  • состава грунта;
  • температуры;
  • времени года.
Типы почвСопротивление удельное, кОм·см
МинимальноеСреднееМаксимальное
Зольные, засоленные, пустынные, шлаки0,592,377,0
Глины, глинистые сланцы, илистая, суглинок0,344,0616,0
То же с песком или гравием1,0215,8135,0
Гравий, песок, камни с небольшим количеством глины или суглинка59,094,0458,0

Сопротивление почвы значительно меняется при повышении влажности.  Потому, перед монтажом заземления и выполнением замеров крайне важно четко определить тип, геологический состав почв, находящихся на участке.

Влажность, %Сопротивление удельное, кОм·см
ЗемляСуглинок песчаный
0>0,109>0,109
2,5250150
516543
105318,5
151910,5
20126,3
306,44,2

Ошибки при выполнении замеров

Наиболее часто встречающимися ошибками являются:

  • выбор для выполнения замеров на электроустановках точек не с максимальным воздействием коррозии, а в случайном порядке;
  • пренебрежение проверки заземления нейтралей при сильной коррозии;
  • размещение основного и дополнительного электродов слишком близко от заземляющего устройства при замерах методом амперметра и вольтметра.

Часто задаваемые вопросы

Вопрос №1. Какие участки следует выбирать для контроля ВЛ?

Для выполнения замеров рекомендуется выбирать участки с наиболее агрессивными грунтами. При этом контролю подлежат не менее 2% опор.

Вопрос №2. Можно ли вместо высокоточных приборов использовать другие средства измерения?

В принципе, замеры можно произвести и мультиметром, но его применение чревато получением данных со слишком большой погрешностью.

Вопрос №3. Когда лучше всего проводить измерения?

Выполнять замеры лучше всего в разгар лета либо в середине зимы при благоприятной погоде и максимальном сопротивлении почвы.

Вопрос №4. Какова периодичность выполнения замеров?

Проверка производится сразу же после сдачи дома в эксплуатации. Согласно нормативам, периодичность замеров сопротивления должно проводиться каждые 6 лет, но для себя лучше выполнять их каждый год.

Вопрос №5. При выполнении нескольких замеров какой результат принимать окончательным?

Реальное значение сопротивления необходимо принимать по самому худшему результату.

Оцените качество статьи:

Проверка заземления в частном доме своими руками

Проверка целостности и работоспособности заземления в домах, особенно в частных — это важная составляющая безопасности.

Устройство для определения показателя — это мегомметр, этот прибор должен быть у каждого, имеющего частную собственность.

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

Заземление в частном доме

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

  • Риск поражения электрическим током был исключен.
  • Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

  • Нарушение целостности сварных и болтовых соединений шин.
  • Оборванные или взлохмаченные провода заземления.
  • Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
  • Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

  • произвести отключение электропитания на общем щитке
  • разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Проверка заземления мультиметром

Последовательность эффективности заземления:

  • Включение питания в щитке.
  • Нужно подготовить тестер для проверки напряжения в контуре.
  • Измерить напряжение в промежутке фазы и нуля.
  • Выполнить замер показателя напряжения на участке между землей и фазой.
  • Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Как проверить заземление мегаомметром

Алгоритм выполнения задачи:

  • Устройство разместить на горизонтальном основании.
  • Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение «ноль».
  • Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение. Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного, то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В)При однофазных источниках тока (В)Показатель сопротивления, (Ом)
6603802
3802204
2201278

При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время — это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

  • месте проведения замеров
  • характере выполненных работ
  • удельном сопротивлении основания
  • величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Если у вас дома установлено заземление, то его, как и всякое другое электрооборудование, необходимо периодически проверять. Проверка заземления проводится самостоятельно, без вызова специалиста, если у вас есть необходимые познания в электрике. Рассмотрим процесс проверки поэтапно, т.е. разобьем все заземление на отдельные части, которые и будем проверять.

Проверка металлических конструкций (контура заземления)

На что необходимо обратить внимание в первую очередь — это соединения металлических деталей между собой. Проверка производится визуально, при помощи молоточка с изолированной ручкой. Постукиваем молоточком по соединению и его целостности будет говорить легкое дребезжание. Затем с помощью омметра или мультиметра проверяем соответствие нормам сопротивление каждого металлического соединения. Показания приборов не должно превышать 0,03 Ома.

Проверка грунта (земли)

Данная процедура проводится в сухую погоду, за исключением проверки молниезащиты дома. Удельное сопротивление грунта лучше всего проверять по окончании монтажа заземляющего устройства.
Нормы удельного сопротивления грунта не устанавливаются. Если удельное сопротивление составляет более 100 Ом*м, допускается увеличение нормы сопротивления заземлителей в 0,01 раз.

Проверка заземляющих проводников в доме (способ 1)

Для данного способа нам понадобятся: обычная отвертки, индикаторная отвертка, тестер (мультиметр), а также изолированного провода с двумя щупами на концах.

Обесточиваем одну из заземленных розеток в доме — отключаем УЗО или автоматический выключатель. Проверяем тестером отсутствие в ней напряжения. Снимаем крышку с розетки. Теперь внимательно осматриваем заземляющий контакт с проводом. Если провод выходит из стены, т.е. электропроводка трехжильная, то все пока нормально. А вот если на заземляющий контакт переброшена перемычка с нулевого контакта розетки, то у вас розетка просто занулена, т.е. не заземлена. На розетке нет заземление, если ее заземляющий контакт вообще не подключен. Если заземляющий провод выходит из стены и подключен к заземляющему контакту, то проверяем далее.

Одеваем крышку и подаем на розетку напряжение (включаем УЗО или автомат). Проверяем тестером отсутствие напряжения на заземляющем контакте (в нашей жизни все возможно). Теперь проверим — заземлен ли провод, подсоединенный к заземляющему контакту розетки. Индикаторной отверткой находим в розетке фазный контакт, убираем с отвертки большой палец и помещаем на сенсор один из щупов нашего изолированного провода. Индикатор отвертки не должен гореть. Второй конец провода соединяем с заземляющим контактом розетки. В случае правильного заземления индикатор на отвертке сразу же загорится или станет ярче. В противном случае — у вас нет заземления.

Проверка заземляющих проводников (способ 2)


Инструмент, необходимые для данного способа: индикаторная отвертка, простая отвертка, тестер, длинный провод с шупами на концах. Открываем электрощит и с помощью тестера или индикаторной отвертки проверяем отсутствие напряжения на заземляющем проводе (желто-зеленый). Подсоединяем один из шупов нашего провода к нулевому проводу (синего цвета) в щитке. Другой щуп накладываем на заземляющий провод (желто-зеленый). Если автоматический выключатель или УЗО «выбило», то ваше заземление в полном порядке.
Теперь следует проверить заземление в комнатах дома. Оставляем один щуп провода на «нуле», а вторым щупом поочередно прикасаемся заземляющих контактов в розетках и заземленных металлических корпусов электроприборов. Автомат или УЗО должны отключаться!

Особое внимание уделите ванной комнате. На высоте примерно 50 см от пола здесь должен находиться бокс СУП – это небольшая пластиковая коробочка, в которой находится металлическая шина и провода. Напряжения здесь быть не должно, убедитесь в этом индикаторной отверткой и подтяните все болтовые соединения.

Признаки нарушения заземления

Иногда выявить нарушение в заземлении можно не прибегая к использованию специальных приборов. Более того, мы можем ежедневно сталкиваться с этими указателями, но зачастую не умеем их распознать.

Например, о нарушении контура заземления может говорить бьющийся током корпус стиральной машины или холодильника. Поводом проверить защитную схему электрической цепи может стать пыль, оседающая на батареях отопления особенно толстым слоем. Посторонний шум в наушниках или аудиоколонках – он тоже говорит о том, что электрическая сеть вашего дома не в порядке.

Если что-то из вышеперечисленного вызвало подозрения, то советую проверить заземление самостоятельно или обратиться к специалистам.

Еще в сравнительно недавнем прошлом мало кто задумывался о необходимости устройства качественного заземления. Да и сейчас многие не уделяют этому должного внимания, считая наличие нуля и фазы достаточным для нормальной работы бытовых приборов. А между тем, оно обеспечивает необходимую защиту, особенно при включении в цепь УЗО. Въезжая в новую квартиру, следует проверить наличие шины в распределительном шкафу. Однако это не единственное, что необходимо сделать. Ведь то, что шина есть, еще не гарантирует правильного подключения в розетках. Сегодняшняя статья расскажет, как проверить заземление мультиметром, а также с помощью иных приспособлений, которые всегда найдутся под рукой.

Для чего необходим контур и зачем его подключают?

Нередки случаи, когда из-за высокой влажности напряжение начинает пробивать на корпус таких бытовых приборов, как стиральная или посудомоечная машина. Электрический разряд, который получает человек при соприкосновении с поверхностью такого устройства сильным назвать нельзя, однако он достаточно неприятен. Если же происходит пробой изоляции фазного провода на корпус, все может быть более серьезным, вплоть до летального исхода.

Защитное заземление коммутируется с контактом, соединенным через провод с корпусом, через него и уходит возникшее напряжение, которое направлено всегда по пути наименьшего сопротивления. Именно по этой причине человек оказывается в полной безопасности. Если же в распределительном щите предусмотрено устройство защитного отключения, то оно улавливает эту утечку и отключает подачу электроэнергии. Но для того чтобы убедиться в наличии подобной защиты, следует знать, как проверить заземление в розетке мультиметром или при помощи иных приспособлений.

Предварительный визуальный осмотр

Для начала следует определить, подходит ли к розетке заземляющий провод и правильно ли он подключен. Для этого при помощи индикаторной отвертки проверяем все три контакта точки подключения. Лампочка должна засветиться лишь при соприкосновении с фазным контактом. Его следует отметить – эта информация пригодится впоследствии. После этого необходимо отключить вводной автомат и еще раз проверить розетку индикатором, убедившись в отсутствии напряжения.

Далее снимается внешняя декоративная накладка для того, чтобы были видны контакты (часто для этого приходится извлекать устройство из «стакана). Убедившись, что к заземляющему контакту подходит именно желто-зеленый провод, а не установлена перемычка между ним и нулевой клеммой, можно собрать все в обратном порядке и возобновить подачу электроэнергии. Теперь можно вплотную переходить к вопросу о том, как проверить заземление мультиметром.

Первые шаги проверки: что требуется знать

Для выполнения этой работы не понадобится ничего, кроме ручки, листка бумаги и измерительного прибора. При этом неважно, будет он аналоговым или цифровым. Перед тем как проверить качество заземления мультиметром, следует выставить его переключатель на максимальный показатель переменного тока. У различных моделей он может быть 700, 750 или 1000 вольт.

Один из щупов соединяется с отмеченным ранее фазным контактом. Второй сначала коммутируется с нулевым, а после со скобой заземления. Показания прибора в обоих случаях записываются для сравнения. Если они идеально одинаковы, это повод усомниться в отсутствии соединения нулевого проводника и заземления в одной из распределительных коробок или розеток. Придется приступать к долгим и кропотливым поискам.

Проверка контура с помощью лампы накаливания

Убедившись, что желто-зеленый провод подключен к нужному контакту, прежде чем проверять заземление мультиметром, можно провести испытания с помощью обычного патрона с проводами и лампы. Особых навыков такая работа не требует, но про внимательность и аккуратность забывать не стоит – все проверки производятся при включенном напряжении. Один из зачищенных концов провода, идущего от патрона с лампой, подключается к фазному контакту. Второй, для проверки работоспособности, сначала соединяют с нулем – должно появиться свечение. Далее вместо нейтральной клеммы жила коммутируется со скобой заземления. Далее 3 варианта развития событий:

  1. Лампа не светится – отсутствие или неисправность подключения заземления.
  2. Прибор работает в полную силу – либо контур в порядке, либо есть контакт с нулем. Необходима дальнейшая проверка при помощи более сложных устройств.
  3. Яркость лампы в половину накала – идеальный вариант, при котором дальнейшие испытания не требуются. Он означает наличие работоспособного заземления и его правильное подключение.

Проверка подключения контура при наличии УЗО

Здесь все намного проще. Для этого даже нет необходимости знать, как проверить заземление мультиметром в частном доме или квартире. Наличие УЗО, которое не срабатывает, говорит о том, что контакта нуля с заземлением нет. Это означает, что если устройство защитного отключения работает исправно (можно проверить нажатием на кнопку «тест» – должна произойти отсечка), то либо контур не подключен как положено, либо подобная коммутация отсутствует вовсе, а провод в розетках смонтирован только для видимости.

Для работы нужен лишь отрезок провода с зачищенными концами. Им следует соединить нулевой контакт розетки и скобу заземления. В этот момент устройство защитного отключения должно сработать, разъединив схему и сняв напряжение с домашней электросети.

Проверка сопротивления заземления в частном доме

Часто неработоспособным оказывается сам контур. Если он изготовлен из стальных шин, его может привести в негодность обычная коррозия. Однако вопрос «как проверить сопротивление заземления мультиметром» некорректен. Для подобных испытаний используют другой прибор, который называется мегаомметром. Для того чтобы им пользоваться специалисты проходят специальное обучение. Можно лишь отметить, что сопротивление заземления для однофазного напряжения 220 В должно составлять 4 Ом. Тот же показатель требуется для трехфазной сети 380 В.

Испытания устройства защитного отключения

При наличии УЗО в распределительном щите, прежде чем проверить контур заземления мультиметром, имеет смысл убедиться в работоспособности защиты. Если домашний мастер не доверяет кнопке «тест», можно провести свои испытания. Для этого УЗО полностью отключается от сети, а к его вводному и выходному контакту (одному из двух) подключаются отрезки провода. Для примера возьмем верхнюю и нижнюю фазную клемму. Флажок переводится в положение «Вкл.», после чего к свободным концам подключается обычная батарейка 1,5 В. Создавшееся на одной катушке поле и его отсутствие на второй создают видимость утечки, в результате чего должна произойти отсечка. Если этого не случилось, устройство неисправно.

Что можно сказать в заключение

Правильно смонтированный и подключенный контур заземления необходим, ведь однажды он может сберечь не только здоровье, но и жизнь людей, проживающих в доме. Не стоит недооценивать его роль в системе защиты домашней электросети. К тому же, согласно статистике, бытовые приборы, подключаемые к розеткам с заземлением, служат значительно дольше. Главное, чтобы контур был работоспособен и правильно соединен с домашней сетью. А вывод можно сделать один: знать, как проверить заземление мультиметром или иными приспособлениями, обязан каждый домашний мастер.

Измерение сопротивления заземления | Fluke

В центральных офисах

При проведении аудита заземления центрального офиса требуются три различных измерения.

Перед тестированием найдите MGB (главную шину заземления) в центральном офисе, чтобы определить тип существующей системы заземления. Как показано на этой странице, MGB будет иметь заземляющие провода, подключаемые к:

  • MGN (многозаземленная нейтраль) или входящей сети,
  • заземляющему полю,
  • водопроводу и
  • конструкционной или строительной стали

Во-первых, проведите тест без ставки на всех индивидуальных признаках, исходящих от MGB. Цель состоит в том, чтобы убедиться, что все заземления подключены, особенно MGN. Важно отметить, что вы измеряете не индивидуальное сопротивление, а сопротивление контура того, что вы зажимаете. Как показано на Рисунке 1, подключите Fluke 1625 или 1623, а также индукционные и чувствительные зажимы, которые размещены вокруг каждого соединения для измерения сопротивления контура MGN, поля заземления, водопровода и строительной стали.

Во-вторых, выполните 3-полюсное испытание падения потенциала всей системы заземления, подключенной к MGB, как показано на рисунке 2.Чтобы добраться до удаленной земли, многие телефонные компании используют неиспользуемые кабельные пары, выходящие на расстояние до мили. Запишите измерение и повторяйте этот тест не реже одного раза в год.

В-третьих, измерьте отдельные сопротивления системы заземления с помощью выборочного теста Fluke 1625 или 1623. Подключите тестер Fluke, как показано на рисунке 3. Измерьте сопротивление MGN; значение — это сопротивление этой конкретной ветви МГБ. Затем измерьте поле земли. Это показание представляет собой фактическое значение сопротивления заземляющего поля центрального офиса.Теперь перейдите к водопроводной трубе, а затем повторите для сопротивления строительной стали. Вы можете легко проверить точность этих измерений с помощью закона Ома. Сопротивление отдельных ветвей при расчете должно равняться сопротивлению всей данной системы (допускать разумную ошибку, поскольку все элементы заземления не могут быть измерены).

Эти методы испытаний обеспечивают наиболее точное измерение центрального офиса, поскольку они дают вам индивидуальные сопротивления и их фактическое поведение в системе заземления.Хотя измерения точны, они не покажут, как система ведет себя как сеть, потому что в случае удара молнии или тока короткого замыкания все подключено.

Чтобы доказать это, вам необходимо выполнить несколько дополнительных испытаний отдельных сопротивлений.

Сначала выполните 3-полюсное испытание падения потенциала на каждой ножке MGB и запишите каждое измерение. Снова используя закон Ома, эти измерения должны быть равны сопротивлению всей системы. Из расчетов вы увидите, что вы получили от 20% до 30% от общего значения RE.

Наконец, измерьте сопротивление различных ветвей MGB с помощью селективного бесштыревого метода. Он работает как метод без стоек, но отличается тем, как мы используем два отдельных зажима. Мы размещаем зажим индуцирующего напряжения вокруг кабеля, идущего к MGB, и, поскольку MGB подключен к входящей мощности, которая параллельна системе заземления, мы выполнили это требование. Возьмите чувствительный зажим и поместите его вокруг кабеля заземления, ведущего к полю заземления.Когда мы измеряем сопротивление, это фактическое сопротивление поля заземления плюс параллельный путь MGB. И поскольку оно должно быть очень низким с омическим сопротивлением, оно не должно реально влиять на измеряемые показания. Этот процесс можно повторить для других опор заземляющего стержня, т. Е. Водопроводной трубы и конструкционной стали.

Чтобы измерить MGB бесстержневым селективным методом, поместите зажим индуцирующего напряжения вокруг линии к водопроводу (так как медная водопроводная труба должна иметь очень низкое сопротивление), и ваше показание будет сопротивлением только для MGN.

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследование
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Тестирование кабелей с помощью мультиметра — Custom Boards Finland

Тестирование кабелей с помощью мультиметра — Custom Boards Finland

Добавлен Проверить

Выполните три различных теста на всех изготовленных вами кабелях:

1) От наконечника к наконечнику (горячий)

  • Установите мультиметр на сопротивление (Ом; символ: Ω), выбрав очень маленькую шкалу.
  • Поместите оба штекера одного и того же кабеля на деревянную поверхность стола. Не прикасайтесь к вилкам, используйте щупы мультиметра, чтобы удерживать их в нижнем положении. Если хотите, можете подложить под пробки полотенце (или кусок ткани).
  • Прикоснитесь к обоим наконечникам штекеров щупами: красный — к одному штекеру, черный — к другому.
Показания должны оставаться на уровне около одного Ом. Два или три Ом по-прежнему приемлемы, но если один из ваших кабелей показывает намного более высокие показания, чем другие (той же длины), вы должны убедиться, что все проводники этого кабеля действительно имеют оптимальный контакт с клеммами в каждой вилке.

2) Гильза к втулке (земля / земля)

  • Установите мультиметр на сопротивление (Ом; символ: Ω), выбрав очень маленькую шкалу.
  • Поместите оба штекера одного и того же кабеля на деревянную поверхность стола. Не прикасайтесь к вилкам, используйте щупы мультиметра, чтобы удерживать их в нижнем положении.
  • Прикоснитесь к обеим втулкам штекера (длинным частям штекера) щупами — красный к одному штекеру, черный к другому.
Показания должны оставаться на уровне около одного Ом.Два или три Ом по-прежнему приемлемы, но если один из ваших кабелей показывает намного более высокие показания, чем другие (той же длины), вы должны убедиться, что все проводники этого кабеля действительно имеют оптимальный контакт с клеммами в каждой вилке.

3) Сопротивление между наконечником (горячим) и втулкой (заземлением)

  • Установите мультиметр на сопротивление (Ом; символ: Ω), снова выбрав очень маленькую шкалу.
  • Поместите оба штекера одного и того же кабеля на деревянную поверхность стола. Не прикасайтесь к вилкам, используйте щупы мультиметра, чтобы удерживать их в нижнем положении.
  • Коснитесь обеих вилок одним щупом, касающимся кончика первой вилки, а вторым щупом, соприкасающимся с муфтой второй вилки.

Этот тест вообще не должен давать вам показания в омах, так как сопротивление должно быть бесконечным.

Измерение емкости сигнальных кабелей

Для этого теста вам понадобится настоящий измеритель емкости. Большинство мультиметров имеют настройку емкости, но измерения не будут достаточно точными для наших целей, потому что нам нужно измерять очень конкретные значения.В Custom Boards мы используем Agilent U1732B.
  • Установите для измерителя значение C для измерения емкости.
  • Плотно прижмите одну из вилок кабеля к деревянному столу. Не используйте руку, вместо этого используйте щупы глюкометра.
  • Коснитесь щупами обоих контактов одной вилки; один на кончике, другой на рукаве.

Соответствующий кабель должен иметь значение емкости 100 пФ на метр.

Это означает, что коммутационный кабель длиной 20 см должен давать показания около 20 пФ.

Показания могут быть немного выше, но это не означает, что с кабелем что-то не так. Значения емкости зависят от частоты — мы обнаружили, что 1 кГц обычно дает надежные показания.

  • Обратите внимание на расхождения между разными кабелями и убедитесь, что изменения емкости соответствуют длине кабеля.
  • Если вы правильно сделали кабели, вы сможете довольно точно определить значение емкости кабеля после того, как немного поработаете.
  • Вы также можете записывать значения емкости гитарного кабеля и всех сигнальных кабелей в кабельном жгуте. Эти значения позже можно будет сравнить с измерениями, снятыми с других ваших кабелей.
Повторите те же тесты для всех ваших сигнальных проводов, то есть всех соединительных кабелей, вашего гитарного провода и всех сигнальных кабелей, подключенных к вашему усилителю. Нет необходимости измерять емкость с помощью кабелей питания переменного тока. С другой стороны, измерения сопротивления очень важны.Сопротивление между различными проводниками в шнуре переменного тока всегда должно быть бесконечным. Любое другое чтение предполагает где-то короткое замыкание и требует серьезного расследования.

*****

Если вы приобрели все детали и компоненты, но чувствуете, что в конце концов, возможно, вы не справитесь с этой задачей, мы можем изготовить ваш педалборд для вас, используя компоненты, которые вы купили у нас. Не волнуйтесь, мы ничего не пропустим.

НАЧНИТЕ СОЗДАТЬ ПЕДАЛЬНЫЙ ПУЛЬТ СЕГОДНЯ.

Заполните нашу форму планирования

Стоимость доставки

Скандинавия и страны Балтии
  • Быстрая доставка с номером для отслеживания в Швецию, Данию, Эстонию, Латвию и Литву за 14,90 € (включая НДС 24%).
  • Бесплатная доставка при заказе на сумму свыше 199 € для членов Custom Boards Premium. Ознакомьтесь со всеми вашими преимуществами и станьте участником здесь .
  • Срок доставки 1-4 дня в зависимости от вашего местоположения.

Остальные страны Европейского Союза
  • Быстрая приоритетная доставка с отслеживанием по номеру доставки на дом почти во все страны ЕС. Если доставка на дом невозможна, посылка будет отправлена ​​в ближайший к вам пункт самовывоза.
  • Бесплатная доставка при заказе на сумму свыше 199 € для членов Custom Boards Premium. Ознакомьтесь со всеми вашими преимуществами и станьте участником здесь .
  • 19,90 € (inc.НДС 24%) для всех остальных заказов в ЕС (кроме Скандинавии и стран Балтии).
  • Срок доставки 3-7 дней в зависимости от вашего местоположения.

США, Канада, страны, не входящие в ЕС, и остальной мир

Если вы делаете покупки за пределами Европейского Союза, вы увидите все цены с НДС 0% на кассе, поэтому вы можете делать заказы без уплаты НДС в размере 24%.

  • EMS — Быстрая доставка через национальное почтовое отделение с номером для отслеживания.
  • 24,90 € (НДС 0%) во всем мире (кроме ЕС).
  • Срок доставки 2-8 дней в зависимости от вашего местоположения.

Быстрая доставка
  • Все заказы размещены до 14:00. (UTC + 2) в рабочий день всегда будет отправлено в тот же день.
  • Номер для отслеживания будет автоматически доставлен на вашу электронную почту при размещении заказа.

Общие сведения о контурах заземления — Рекомендации по применению


Контуры заземления могут быть настоящей помехой в системах сбора данных HVAC, поскольку их трудно обнаружить.В большинстве случаев они не причиняют вреда, но могут вызвать непредсказуемые проблемы спустя годы после установки!

Что такое контур заземления?

Контур заземления образуется, когда между клеммами «заземления» на двух или более единицах оборудования имеется более одного токопроводящего пути. Проводящая петля образует большую рамочную антенну, которая легко улавливает токи помех. Чем больше петля, тем больше помех; если вы используете стальной каркас здания в качестве основания, то петля может быть такой же большой, как и все здание.Сопротивление заземляющих проводов превращает токи помех в колебания напряжения в системе заземления. Земля больше не стабильна; поэтому сигналы, которые вы пытаетесь измерить и которые относятся к этой земле, также нестабильны и неточны.

Наземные символы
Наземная мифология

Универсальная концепция, которой учат в технических школах и инженерных колледжах, заключается в том, что «земля» всегда имеет нулевое напряжение, может бесконечно поглощать электрический ток и мгновенно безвредно рассеивать ток.Однако идеальная почва — это лабораторная абстракция, которой не существует в реальном мире.

Настоящее заземление — это проводник, поэтому между всеми точками заземления существует определенное сопротивление электрическому току. Это сопротивление может изменяться в зависимости от влажности, температуры, подключенного оборудования и многих других переменных. Сопротивление всегда может позволить электрическому напряжению существовать на нем. Сильные токи, проходящие через землю, вызовут падение напряжения в проводниках заземления, и потребуется время, чтобы рассеяться.

Департамент сельскохозяйственной инженерии Университета штата Мичиган измерил сопротивление заземления на входах в электрические сети и обнаружил, что на территории здания может изменяться напряжение до 2 вольт. Фактически, Национальный электротехнический кодекс (NEC) допускает изменение заземления на 2,5% от напряжения параллельной цепи или на 3 вольта RMS для цепи 120 В переменного тока (см. «Ссылки» ниже для получения дополнительной информации об исследовании штата Мичиган и NEC. код).

Понимание того, что идеального заземления не существует в реальном мире, является первым шагом к устранению помех контура заземления, когда они возникают.Если вы помните, что каждое заземление в здании находится под разным и произвольным «нулевым» потенциалом, то вы можете спроектировать надлежащие системы заземления.

Если основания настолько ошибочны, зачем вообще заземление?

Земля необходима по двум причинам: безопасность и безопасность.

Статья 250 NEC устанавливает, что изолированные вторичные обмотки понижающих распределительных трансформаторов должны быть заземлены на входе в здание. Земля представляет собой медный стержень, вбитый как минимум на 8 футов в землю.NEC требует, чтобы стальной каркас, водопроводные трубы и другие крупные металлические предметы были соединены с землей у входа в здание. Если изоляция провода выходит из строя или провод непреднамеренно отсоединяется и соприкасается с металлическим предметом, большие токи короткого замыкания текут от распределительного трансформатора на землю. Эти чрезмерные токи открывают плавкие предохранители и автоматические выключатели, предотвращая нахождение оборудования под более высоким потенциалом, чем ближайшая раковина или строительная конструкция. Если заземление в распределительном щитке по какой-либо причине отключается, то заземление на входе в здание на трансформаторе обеспечивает протекание чрезмерного тока короткого замыкания, размыкая предохранители и автоматические выключатели. Защита здания от огня и находящихся в нем людей от поражения электрическим током является основной функцией системы заземления распределения электроэнергии.

Вторая проблема безопасности заключается в том, чтобы поддерживать оборудование в пределах его нормального рабочего диапазона напряжения. Большинство современных прямых цифровых контроллеров (DDC) будут работать правильно без заземления где-либо. Единственная загвоздка в том, что незаземленное оборудование может накапливать большие статические заряды из-за утечки изоляции. Первый человек, который подходит и касается оборудования, испытывает ужасный шок.Если статический заряд становится достаточно высоким, он разряжается до ближайшего проводника с более низким потенциалом. Мгновенные токи разряда могут достигать нескольких тысяч ампер и разрушать электронные компоненты системы. Заземление системы позволяет зарядам рассеиваться без повреждений.

Помехи сигналам от контуров заземления

Контуры заземления позволяют электрическим и магнитным помехам создавать источники напряжения шума. Эти источники напряжения добавляют к измеряемому сигналу и неотличимы от правильного сигнала.Контроллер, не зная, что он считывает неправильное значение, выполняет неправильное управляющее действие. Это может создать неудобные условия для пассажиров. Он также может приводить в движение механическое оборудование, вызывая преждевременный износ оборудования.

Помехи сигналам от магнитной индукции

Основными источниками этих шумов являются магнитная индукция и дисбаланс грунта.

Любая петля из проводящего материала образует однооборотный трансформатор, если присутствует магнитное поле, и магнитные поля возможны везде, где используется напряжение переменного тока.Магнитные поля создаются переменным напряжением, текущим по проводу, двигателями или люминесцентными лампами. В цепях очень низкого уровня оборванные провода, движущиеся в магнитном поле земли, могут даже вызвать проблемы. Магнитное поле заставляет ток течь в петле из проводящего материала, а сопротивление петли создает напряжение из этого тока.

Чем сильнее магнитные поля или чем выше частота магнитных полей, тем сильнее протекает ток. Закон Ома гласит, что ток, умноженный на сопротивление, равен напряжению.Таким образом, чем больше ток, тем больше источник шума напряжения.

На левом рисунке ниже показан контур заземления под действием магнитного поля. Магнитное поле заставляет электрический ток течь в контуре заземления. Сопротивление контура преобразует ток в источник напряжения между входом заземления контроллера и клеммой заземления датчика, как показано на правом рисунке ниже.

Контур заземления в магнитном поле (вверху слева) и напряжение датчика и напряжение контура заземления (вверху справа)

Помехи сигналам из-за дисбаланса грунта

Электрические нагрузки могут варьироваться в зависимости от здания, создавая различные токи в системе заземления.Если в системе заземления протекает большой ток и датчик помещается в цепь с заземлением, которая также имеет контур заземления, то к сигналу добавляется разница напряжений между двумя точками заземления.
На рисунке ниже слева показан источник тока повреждения, подающий ток в систему заземления. Если, как в исследовании штата Мичиган, напряжение в системе заземления составляет два вольта, то к сигналу датчика добавляется напряжение повреждения в два вольта, как показано на рисунке ниже справа.

Дисбаланс заземления (слева), напряжение датчика и напряжение контура заземления
Закрытие

Контуры заземления могут сделать лучшую систему управления неэффективной. Если вы считаете, что контуры заземления могут вызывать проблемы с вашей системой HVAC / R, позвоните своему представителю BAPI или загрузите примечание по применению BAPI: Избегайте контуров заземления с нашего веб-сайта по адресу www.bapihvac.com

Список литературы

ANSI / NFPA 70, Национальный электротехнический кодекс 2002 — Национальная ассоциация противопожарной защиты
Строительные стратегии для минимизации паразитного напряжения на молочных фермах, Университет штата Мичиган
Генри Отт, Методы снижения шума в электронных системах, 2-е издание, Wiley and Sons, Нью-Йорк, Нью-Йорк , 1988

Michigan State Univ.Исследование и код NEC

Департамент сельскохозяйственной инженерии Университета штата Мичиган измерил сопротивление заземления на входах в электрические сети и обнаружил:
«Если заземляющий стержень сервисной панели вбить на 8 футов во влажную землю, которая не является настоящим песком, сопротивление между заземляющим стержнем и землей может быть всего 20 Ом. Предположим, что когда в здании используется питание, одна десятая ампера нейтрального тока течет на землю через заземляющий стержень. Основной электрический закон, называемый законом Ома, гласит, что ток, умноженный на сопротивление, равен напряжению.Умножение тока заземляющего стержня (0,1 ампер) на сопротивление заземляющего стержня (20 Ом) дает 2 вольта. Если один щуп вольтметра касается заземляющего стержня, а другой щуп вольтметра вдавливается в землю так далеко от заземляющего стержня, насколько дотянутся провода, измеритель будет показывать примерно 2 вольта ».

Код NEC

Национальный электротехнический кодекс (NEC) также не помогает решить эту проблему. Статья 250 NEC требует, чтобы параллельные цепи заземлялись до ближайшего местного заземления в здании, где бы в здании ни находились панели ответвлений.Цифры в статье 250 показывают заземление на строительную сталь. Как указано в статье штата Мичиган, «территория» здания может варьироваться в зависимости от их измерений на величину до 2 вольт. Статья 647.4 (D) NEC (статья 647 называется «Чувствительное электронное оборудование») позволяет заземлению изменяться на 2,5% от напряжения параллельной цепи или на 3 В RMS для цепи 120 В переменного тока.


Версия этого документа в формате pdf для печати

Как диагностировать проблемы с автомобильным электрическим заземлением

Image / Summit Racing

Преследование электрических гремлинов в автомобиле может быть упражнением в разочаровании — разочаровании, которое заставляет молодых людей стариков и стариков разговаривать сами с собой.

Электрическая проблема часто может быть связана с одним источником: плохим заземлением. Плохое заземление может вызвать шум в аудиосистеме, заставить электрические топливные насосы перегреться или создать низкое давление, а также заставить электронные органы управления двигателем делать странные вещи.

Убедитесь, что у вас есть качественная точка заземления

Многие думают, что пока заземляющий провод аксессуара касается какой-либо части автомобиля, он заземлен. Это не относится к делу. Вы должны убедиться, что заземляющий провод подключен к точке, свободной от краски, ржавчины или гальки.Краска на панелях кузова и двигателе действует как изолятор, что приводит к плохому заземлению.

Рекомендации по заземлению принадлежностей к двигателю

Если вы заземляете дополнительное оборудование к двигателю, рекомендуется провести заземляющий провод непосредственно к корпусу генератора и убедиться, что между стартером и монтажной поверхностью блока цилиндров нет краски.

Использование вольтметра / мультиметра для проверки соединения

Если ваш аксессуар по-прежнему не работает должным образом после повторного заземления, вам понадобится вольтметр или мультиметр , чтобы отследить проводку.Установите вольтметр на измерение сопротивления (сопротивления) и проверьте клемму отрицательного вывода аккумулятора и соединение заземления на аксессуаре (например, клемму заземления на усилителе). Если у вас показание менее пяти Ом, с заземлением все в порядке.

Если сопротивление в порядке, но аксессуар все еще не работает, установите вольтметр на постоянный ток (напряжение). Включите аксессуар и проследите путь заземления, как вы это делали раньше. Напряжение не должно превышать 0,05 вольт под нагрузкой. Если вы найдете точку, в которой присутствует напряжение, вам необходимо добавить перемычку или найти новую точку заземления, чтобы ни в одной из точек заземления не было напряжения.

Если показание выше, необходимо проверить заземляющий путь между аксессуаром и аккумулятором. Начиная с батареи, проведите щупом вольтметра от батареи до первой точки заземления, обычно это крыло на маслкарах и грузовиках. Продолжайте движение до места, где крыло прикрепляется к основному корпусу, а оттуда — к аксессуару. Если вы обнаружите точку с высоким сопротивлением (более пяти Ом), вам нужно будет прикрепить соединительную ленту или провод между панелями или частями, где сопротивление наибольшее.

Учитывать планку заземления двигателя и шасси

Одно из лучших действий, которые вы можете сделать, чтобы обеспечить правильное заземление автомобиля, — это заменить или добавить перемычку заземления между двигателем и шасси ; Тейлор делает красивый плетеный ремешок из нержавеющей стали с оплеткой из нержавеющей стали с четырьмя калибрами , идеально подходящий для большинства автомобилей.

Рассмотрим провод большего калибра

Если вы добавляете ряд аксессуаров или аксессуаров, потребляющих большой ток, вам также следует заменить заземление между батареей и шасси на провод большего сечения.Это потому, что заводской провод заземления обычно не соответствует требованиям, 10 или 12 калибра. Заземляющий провод должен быть такого же размера, как и положительный или питающий провод к батарее.

Надеюсь, вам никогда не придется испытывать радость от отслеживания плохого грунта. Но если вы окажетесь в такой ситуации, эти советы помогут упростить работу — и вернуть вашу поездку на уровень земли.

Чтобы узнать больше об основах поиска и устранения неисправностей в автомобильной электросети, посмотрите серию видео, состоящую из двух частей, посвященную этому вопросу нашего друга Эрика Автогая:

Основы поиска и устранения электрических неисправностей, часть 1

Основы поиска и устранения электрических неисправностей, часть 2

Список деталей Автор: Дэвид Фуллер Дэвид Фуллер — управляющий редактор OnAllCylinders.За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог основать OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

Как проверить сопротивление заземления?


Введение

Сопротивление заземления — это сопротивление, при котором ток течет в землю от заземляющего устройства, а затем проходит через землю к другому заземляющему телу или распространяется далеко.Значение сопротивления заземления отражает хорошую степень контакта между электрическим устройством и землей и отражает масштаб сети заземления.

В этой статье в основном рассказывается, как проверить сопротивление заземления с помощью тестера сопротивления заземления. С одной стороны, он кратко вводит понятие сопротивления заземления; с другой стороны, в нем в основном рассказывается о том, как проверить сопротивление заземления с помощью тестера сопротивления заземления с нескольких аспектов.


Каталог

Введение

ⅠПонятие сопротивления заземления

II Принцип измерения сопротивления заземления испытания сопротивления заземления

3.1 Двухточечный метод

3.2 Трехточечный метод

3.3 Четырехточечный метод

3.4 Метод зажима

IV Как проверить сопротивление заземления Тестер сопротивления заземления

4.1 Инструмент для тестирования — Тестер сопротивления заземления

4.2 Подготовка к тестированию

4.3 Как использовать тестер сопротивления заземления

4.4 Примечания по использованию тестера сопротивления заземления

4.5 Технические требования к настройке тестера сопротивления заземления

4.6 Функции сопротивления заземления Тестер

4.7 Технические характеристики тестера сопротивления заземления

4.8 Общие неисправности тестера сопротивления заземления и соответствующих решений


Во многих бытовых приборах, особенно крупных электроприборах, таких как холодильники, стиральные машины и кондиционеры, используются трехжильные кабели питания.Фактически, электроприборы, которые используют общую сетевую мощность, могут работать нормально, если есть два нулевых провода и два пожарных провода. Дополнительная линия — это провод заземления, а это значит, что эти приборы должны быть заземлены.

Технология заземления изначально была разработана для предотвращения ударов молнии по оборудованию, например, электричеству или электронике. Цель состоит в том, чтобы ввести ток удара молнии, генерируемый молнией, в землю через громоотвод, чтобы защитить здания.В то же время заземление также является эффективным средством защиты личной безопасности. Когда фазовая линия по какой-либо причине (например, плохая изоляция проводов, старение линии и т. Д.) Соприкасается с корпусом оборудования, на корпусе оборудования будет находиться опасное напряжение. Генерируемый ток будет защищен от земли через защитное заземление, таким образом играя роль личной безопасности.

Трехжильные кабели питания

Сопротивление заземления — важный параметр, используемый для измерения хорошего состояния заземления.Это сопротивление, при котором ток течет от заземляющего устройства в землю, а затем течет через землю к другому заземляющему телу или распространяется в отдаленное место. В него входит заземляющий провод и сам корпус заземления. Сопротивление контакта между резистором, заземляющим телом и сопротивлением земли, а также сопротивление земли между двумя заземляющими телами или сопротивление заземления заземляющего тела до бесконечности. Величина сопротивления заземления напрямую отражает степень контакта между электрическим устройством и «землей», а также отражает масштаб сети заземления.Концепция сопротивления заземления применима только к небольшим заземляющим сетям; по мере того, как площадь основания заземляющей сетки увеличивается, а удельное сопротивление почвы уменьшается, индуктивная составляющая полного сопротивления заземления становится все более и более важной. Большая сеть заземления должна быть спроектирована с полным сопротивлением заземления.

Для подстанций высокого и сверхвысокого напряжения следует использовать понятие «сопротивление заземления» вместо «сопротивления заземления». Также рекомендуется использовать контактное напряжение и ступенчатое напряжение в качестве критериев безопасности.Также следует использовать портативную и точную систему межчастотного измерения. Система получает правильный результат импеданса заземления для обеспечения безопасности человека и оборудования и способствует безопасной эксплуатации энергосистемы.


II Принцип измерения с из Сопротивление заземления

2,1 На сопротивление заземления влияет множество факторов, таких как размер (длина, толщина), форма, количество, глубина заглубления , окружающая географическая среда (например, равнина, канавы, склоны разные), влажность почвы, текстура и т. д., может повлиять на сопротивление заземления.

2.2 Тестер сопротивления заземления, который мы используем, является относительно традиционным измерительным прибором. Его основной принцип — использовать метод трехточечного падения напряжения. Метод измерения состоит в том, чтобы вставить две вспомогательные испытательные сваи с одной стороны заземляющей сваи (называемой X), при этом две испытательные сваи должны быть расположены на одной стороне испытанной сваи, а три сваи в основном по прямой. Расстояние от вспомогательной испытательной сваи (обозначенной Y) составляет около 20 метров от испытанной сваи, а расстояние от испытанной сваи составляет около 40 метров от вспомогательной испытательной сваи (обозначенной Z).


III Общие способы проверки сопротивления заземления

3,1 Двухточечный метод

С помощью этого метода сопротивление серии двух электродов измеряется путем подключения клемм P1 и C1 к заземляющий электрод, подлежащий проверке. P2 и C2 подключаются к отдельным цельнометаллическим точкам заземления (например, водопроводным трубам или строительной стали).

Двухточечный метод — самый простой способ получить показания сопротивления заземления, но он не так точен, как трехточечный метод, и его можно использовать только в крайнем случае.Он наиболее эффективен для быстрой проверки соединений и проводов между точками соединения.

Примечание: измеряемый заземляющий электрод должен располагаться на достаточном удалении от вспомогательного контакта, чтобы выйти за пределы его диапазона воздействия.

3,2 T трехточечный M этод

Трехточечный метод является наиболее тщательным и надежным методом испытаний; он используется для измерения сопротивления заземления заземленного электрода. Используя четырехконтактный тестер, клеммы P1 и C1 на приборе соединяются перемычками и подключаются к проверяемому заземляющему электроду, в то время как эталонный стержень C2 отводится прямо в землю как можно дальше от проверяемого электрода.Затем опорная точка P2 вбивается в землю определенным количеством точек примерно по прямой линии между C1 и C2. Запишите показания сопротивления для каждой точки P2.

Методы испытания потенциала

Измеренное значение наносится на кривую сопротивления и расстояния. Определите правильное сопротивление заземления по кривой, что составляет примерно 62% от общего расстояния между C1 и C2. Существует три основных типа методов потенциального снижения:

(1) Полное падение потенциала: многие тесты представляют собой разные области P и строят полную кривую сопротивления.

(2) Упрощенное падение потенциала: выполняются три измерения на определенном расстоянии P, и математические вычисления используются для определения сопротивления.

(3) 61.8 Правило: используйте P для одного измерения с расстоянием 61,8% (62%) расстояния между C1 и C2.

3.3 F our-point M ethod

Этот метод является наиболее часто используемым методом измерения удельного сопротивления почвы, что важно для проектирования систем электрического заземления.В этом методе четыре электрода небольшого размера вбиваются в землю на одинаковой глубине и на одинаковом расстоянии (прямая линия) и измеряются.

Содержание влаги и солей в почве существенно влияет на ее удельное электрическое сопротивление. На измерения удельного сопротивления почвы также влияют существующие заземляющие электроды. Если закопанный проводящий объект, контактирующий с почвой, находится достаточно близко, чтобы изменить режим испытательного тока, показание будет недействительным. Это особенно актуально для больших или длинных предметов.

Как показано на рисунке выше, метод с четырьмя иглами является наиболее часто используемым методом измерения удельного сопротивления почвы.

3,4 Зажим M ethod

Метод зажима уникален тем, что он измеряет сопротивление без отключения системы заземления. Это быстро и легко, а также включает в себя заземление и общее сопротивление заземляющего соединения.

«Прижимая» тестер к измеряемому заземляющему электроду, он аналогичен методу измерения тока с помощью токовых клещей мультиметра.Тестер подает известное напряжение через передающую катушку без необходимости прямого электрического подключения и измеряет ток через приемную катушку. Этот тест проводится на высокой частоте, чтобы трансформатор был как можно меньше и практичен.

Некоторые ограничения метода зажима

(1) Действительно только при наличии нескольких параллельных соединений.

(2) Не может использоваться на изолированной земле, не подходит для проверки установки или отладки новых объектов.

(3) Если есть альтернативный контур с низким сопротивлением, не связанный с почвой, например вышка сотовой связи или подстанция, этот метод использовать нельзя.


IV H ow для проверки сопротивления заземления с помощью тестера сопротивления заземления

4.1 Инструмент для тестирования — тестер сопротивления заземления

Тестер сопротивления заземления является обычным инструментом для проверки и измерения сопротивления заземления. Это также незаменимый инструмент для проверки электробезопасности и принятия завершения проекта заземления.В последние годы, в связи с быстрым развитием компьютерных технологий, тестеры сопротивления заземления также внедрили большое количество микропроцессорных технологий. Его функция измерения, содержание и точность лучше, чем у обычного прибора. В настоящее время тестер сопротивления заземления может удовлетворить все требования измерения заземления. Благодаря новому методу Champ не требуется прямое измерение в режиме онлайн для укладки и выкладки. Мощный тестер сопротивления заземления управляется микропроцессором, который может автоматически определять состояние подключения каждого интерфейса, а также напряжение и частоту помех в сети заземления.Он также имеет уникальные функции, такие как сохранение числовых значений и интеллектуальные подсказки.

Измеритель сопротивления заземления с зажимом — это крупный прорыв в традиционной технологии измерения сопротивления заземления, широко используемой для измерения сопротивления заземления в электроэнергетике, телекоммуникациях, метеорологии, нефтяном, строительном и промышленном электрооборудовании. При измерении системы заземления с помощью петли отключение заземляющего токоотвода не требуется. Это безопасно, быстро и просто в использовании.Он может измерять замыкание на землю, которое невозможно измерить обычным методом, и может применяться в случае, когда обычный метод не может быть измерен, поскольку он измеряет комбинированное значение сопротивления заземляющего тела и сопротивления заземляющего провода. Ее можно разделить на длинную и круглую челюсти. Длинные губки особенно подходят для заземления плоского стального листа.

4.2 Подготовка к тестированию

(1) Прочтите инструкции к тестеру сопротивления заземления, чтобы полностью понять структуру, производительность и использование тестера.

(2) Подготовьте необходимые инструменты и все принадлежности для измерений и аккуратно протрите тестер и заземляющий зонд. Особенно необходимо очистить заземляющий зонд, грязь и ржавчину, влияющие на проводимость поверхности.

(3) Отсоедините заземляющую магистраль от точки подключения заземляющего корпуса или от точек подключения всех заземляющих ответвлений, чтобы заземляющий корпус был отделен от любого соединения и стал независимым.

4.3 Как использовать тестер сопротивления заземления

(1) Подключите тестовую линию: подключите тестовую линию, как показано на рисунке ниже (толстая линия подключена к текущему выходному порту, а тонкая линия подключен к порту определения сопротивления).

(2) Включите тестер, нажмите выключатель питания и прогрейте в течение 5 минут.

(3) При необходимости выберите переключатель диапазона измерения, обычно выбирайте файл 600 мОм.

(4) Поверните ручку тока против часовой стрелки в нулевое положение, а затем замкните накоротко две группы тестовых зажимов.

(5) Выберите ручной тест или тест синхронизации в зависимости от необходимости (переключатель времени находится в положении «выключено» для ручного теста и «включено» для автоматического теста времени).

(6) После того, как условие установлено правильно, нажмите кнопку «Пуск», проверьте свет и отрегулируйте ручку «Регулировка тока» на выбранное значение тока (обычно 12 А).

(7) Установите переключатель «Preset / Test» в «Preset» и отрегулируйте потенциометр «Alarm Resistance Adjustment». Предустановленное значение аварийного сопротивления составляет 500 мОм.(Значение аварийного сопротивления может быть установлено только при наличии токового выхода).

(8) После регулировки предварительно установленного сопротивления сигнала тревоги нажмите кнопку «Сброс», чтобы отключить выходной ток, и одновременно поверните ручку «Регулировка тока» на минимум, чтобы разъединить закороченные тестовые зажимы.

(9) Выборочная проверка перед тестом: замкните накоротко тестовый зажим, отрегулируйте ручку тока на значение тока 5А, отключите тестовый зажим, тестер выдаст сигнал тревоги, и выборочная проверка будет квалифицирована, в противном случае она не квалифицирована.

После того, как тестер пройдет точечную проверку, войдите в тест: сначала подключите тестовый зажим к металлической части корпуса лампы и точке подключения заземляющего провода, затем нажмите кнопку «Пуск», загорится индикатор «Тест». включите, и отрегулируйте ручку регулировки тока до необходимого значения тока. Считайте значения сопротивления на экране дисплея. Во время теста, когда сопротивление заземления тестируемого объекта превышает значение установленной сигнализации (500 мОм), тестер подает прерывистый звуковой и световой сигнал тревоги.В это время определяется, что сопротивление заземления испытуемой лампы неквалифицировано. Если вам нужно остановить тест, нажмите кнопку «Сброс» (тестер автоматически отключает питание, когда он находится в режиме временного теста). Когда индикатор «Тест» погаснет, ток в цепи будет отключен. Затем снимите испытательный зажим с тестируемого объекта для следующего измерения.

(10) Если вам нужно продолжить измерение того же продукта, повторите шаг 9. Если вам нужно протестировать другие продукты, повторите шаги с 3 по 9. Выключите тестер, если измерения не выполняются.

4.4 Примечания по использованию тестера сопротивления заземления

(1) Линия заземления должна быть отключена от защищаемого устройства для обеспечения точности результатов измерения.

(2) Вблизи измеряемого полюса не должно быть блуждающих токов и поляризованного грунта.

(3) Его невозможно измерить, когда почва впитывает слишком много воды после дождя, а также когда климат, температура и давление резко меняются.

(4) Зонд должен располагаться вдали от крупных металлических предметов, таких как подземные трубы, кабели, железные дороги и т. Д.Полюс тока должен находиться на расстоянии не более 10 метров, а полюс напряжения — на расстоянии более 50 метров. Если металлические корпуса не подключены к заземляющей сети, расстояние можно сократить на 1/2 ~ 1. / 3.

(5) Для подключения используйте хорошо изолированный провод, чтобы избежать утечки.

(6) Обратите внимание на то, чтобы токовый полюс был вставлен в почву так, чтобы заземляющий стержень находился в состоянии нулевого потенциала.

(7) Испытание следует проводить при высоком удельном сопротивлении почвы, например, в начале зимы или в сухой летний сезон.

(8) На полигоне не должно быть электролитов и разлагающихся трупов, чтобы избежать иллюзий.

(9) Когда чувствительность гальванометра слишком высока, полюс напряжения зонда потенциала можно вставить в более мелкую почву. Когда чувствительности гальванометра недостаточно, можно ввести воду вдоль зонда, чтобы он стал влажным.

(10) Проверьте точность тестера в любое время.

(11) При использовании, хранении и хранении тестера следует избегать сильной вибрации.

4.5 Технические требования к установке тестера сопротивления заземления

(1) Тестер сопротивления заземления должен быть размещен на расстоянии 1-3 м от точки тестирования, должен быть устойчивым и простым в эксплуатации.

(2) Каждый вывод должен иметь хороший контакт и надежно подключаться.

(3) Два заземляющих контакта должны быть размещены на расстоянии 20 и 40 м от левой и правой сторон заземляющего корпуса, подлежащего проверке. Если два контакта соединены прямой линией, проверяемый заземляющий корпус должен находиться в основном на этой линии.

(4) Другие проводники не должны использоваться для замены проводов из чистой меди длиной 5, 20 и 40 м, оборудованных приборами.

(5) Если измеритель сопротивления заземления отцентрирован, угол между двумя контактами и тестером должен быть не менее 120 °, и он не должен быть установлен в одном направлении.

(6) Два штифта должны быть помещены в твердую почву и не могут быть помещены в грязь, засыпку, корни веток, траву и т. Д.

(7) Испытание нельзя проводить до семи последовательных солнечных дней после дождя. .

(8) Проверяемый заземляющий корпус сначала должен заржаветь, чтобы обеспечить надежное электрическое соединение.

4.6 Функции тестера сопротивления заземления

(1) Точно измерьте полное сопротивление заземления, сопротивление заземления и реактивное сопротивление заземления большой сети заземления.

(2) Точно измерьте градиент поверхностного потенциала большой площади заземляющей сетки.

(3) Точно измерьте контактную разность потенциалов, контактное напряжение, ступенчатую разность потенциалов и ступенчатое напряжение большой заземляющей сети

(4) Точно измерьте передаточный потенциал большой заземляющей сети;

(5) Измерьте удельное сопротивление почвы.

4.7 Технические характеристики тестера сопротивления заземления

(1) Условия

● Температура окружающей среды: 0 ℃ 45 ℃

● Относительная влажность: ≤85% RH

(2) Диапазон измерения и постоянный ток Значение (RMS)

● Значение сопротивления: 0 2 Ом (10 мА) , 2 ~ 20 Ом (10 мА) , 20 ~ 200 Ом (1 мА)

● Напряжение: 0 20 В переменного тока

(3) Точность измерения и разрешение

● Точность: 0 0,2Ω≤ ± 3% ± 1d , 0,2Ω ~ 200Ω≤ ± 1.5% ± 1d , 1 ~ 20V≤ ± 3% ± 1d

● Разрешение: 0,001Ω 、 0,01Ω 、 0,1Ω 、 0,01V

(4) Источник питания и потребляемая мощность

● Максимальная потеря мощности: ≤ 2 Вт

● Постоянный ток: 8 × 1,5 В (AA , R6) батарея

● Переменный ток: 220 В / 50 Гц

(5) Объем и вес

● Объем и вес

● Вес: ≤ 1,4 кг

4.8 Общие неисправности измерителя сопротивления заземления и соответствующих решений

Общая неисправность 1: Когда напряжение батареи нормальное и измеряется сопротивление заземления, измеренные данные неточны и ошибка велика.

Причина: эта неисправность обычно вызвана неисправностью схемы фильтрации и модуляции сигнала обнаружения. Частая причина — повреждение индуктивности фильтра Т1.

Решение: заменить индуктивность фильтра Т1.

Common Fault 2: Было обнаружено, что напряжение аккумулятора в норме, но сопротивление заземления не может быть измерено.

Причина: эта неисправность обычно вызвана неисправностями импульсного источника питания, преобразования переменного / постоянного тока силового динамометра и части выхода постоянного тока.

Решение: измерьте порт C с помощью частотомера. Если нет выхода переменного тока 820 Гц, постепенно проверьте часть цепи, найдите неисправную часть в выходном трансформаторе, лампе переключателя, колебательном контуре и т. Д., А затем замените новые детали для ремонта.

Handy Power Dynamometer

Common Fault 3: указатель головки измерителя сопротивления заземления не двигается, или указатель головки прибора для измерения напряжения аккумулятора и сопротивления заземления не перемещается во время измерения.

Причина: это может быть вызвано перегоранием счетчика или разрывом соединения между счетчиком и печатной платой. Это также связано с чрезмерной вибрацией измерителя сопротивления заземления во время использования или транспортировки.

Решение: сначала откройте панель головы и переместите указатель вручную. Если указатель не может вернуться к нулю автоматически, это означает, что счетчик поврежден. В противном случае следует приварить головку и измерить сопротивление мультиметром.Если цепь разомкнута, значит счетчик перегорел. Затем используйте файл мультиметра для измерения тока и напряжения, чтобы измерить исходный соединительный разъем, нажмите измеритель сопротивления заземления, чтобы проверить кнопку напряжения. Если на мультиметре есть индикация напряжения, это означает, что неисправность тестера сопротивления заземления вызвана повреждением измерителя. После замены нового счетчика его можно отремонтировать. Если головка счетчика в хорошем состоянии, откройте корпус измерителя сопротивления заземления и проверьте соединение головки счетчика.Если он отключен, можно будет снова подключить его.


Вам также может понравиться:

Как тестировать различные типы резисторов с помощью стрелочного мультиметра

Каковы функции и применение варистора?

Что такое гигантское магнитосопротивление (ГМС)?

Подтягивающий резистор и понижающий резистор

Пять советов по снижению шума при измерениях

Синфазные напряжения редко состоят только из уровня постоянного тока.Большинство источников синфазного напряжения содержат переменную составляющую в дополнение к смещению постоянного тока. Шум неизбежно связан с измеряемым сигналом от окружающей электромагнитной среды. Это особенно проблематично для аналоговых сигналов низкого уровня, проходящих через инструментальный усилитель на DAQ-устройстве.

Источники шума переменного тока можно в целом классифицировать по их механизмам связи — емкостным, индуктивным или радиационным. Емкостная связь возникает из-за изменяющихся во времени электрических полей, например, создаваемых близлежащими реле или другими измерительными сигналами.Индуктивный или магнитно-связанный шум возникает из-за изменяющихся во времени магнитных полей, например, создаваемых расположенными поблизости механизмами или двигателями. Если источник электромагнитного поля находится далеко от измерительной цепи, например, при люминесцентном освещении, связь электрического и магнитного полей считается комбинированной электромагнитной или радиационной связью. Во всех случаях изменяющееся во времени синфазное напряжение подается на интересующий сигнал, чаще всего в диапазоне 50-60 Гц (частота сети).

Идеальная измерительная схема имеет идеально сбалансированный путь к положительной и отрицательной клеммам инструментального усилителя.Такая система полностью отвергала бы любой шум, связанный по переменному току. Однако практическое устройство определяет степень, в которой оно может отклонять синфазное напряжение с коэффициентом отклонения синфазного сигнала (CMRR). CMRR — это отношение измеренного усиления сигнала к синфазному усилению, приложенному усилителем, как указано в следующем уравнении:

Выбор DAQ-устройства с лучшим CMRR в более широком диапазоне частот может существенно повлиять на общую помехозащищенность вашей системы.Например, на Рисунке 3 показан CMRR для недорогого устройства M-серии по сравнению с CMRR для промышленного устройства M-серии.


Рисунок 3:
NI 6230 обеспечивает гораздо более высокий CMRR, чем NI 6220, относительно земли.

При частоте 60 Гц промышленные устройства серии M NI 6230 имеют на 20 дБ больший CMRR, чем недорогие устройства серии M NI 6220. Это эквивалентно 10-кратному лучшему ослаблению шума 60 Гц.

Любое приложение может выиграть от подавления шума 60 Гц.Однако те, у кого есть большие вращающиеся механизмы или двигатели, требуют помехозащищенности на более высоких частотах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
