Как настроить теплые водяные полы: Регулировка теплого водяного пола

Балансировка теплых полов, как настроить коллектор

Настройка теплого пола вызывает вопросы потому, что много вариаций конструкций гидравлики. Встречаются сложные коллектора с расходометрами, а есть и самодельные, сваренные из полипропилена… Известны несколько методов приемлемой настройки теплого пола, самый простейший из которых  — с помощью балансировочного вентиля,  руководствуясь субъективными ощущениями «горячая или не горячая» труба, «нормальная или ненормальная» температура теплого пола.

Но обычный подход заключается в другом, — каждый контур теплого пола настраивается по ротаметру в соответствии с расчетным расходом теплоносителя.

Но как настроить сам коллектор теплого пола? Многие коллектора оснащены двухходовыми клапаноми с термоголовкой, а также байпасом между подачей и обраткой, который снабжен настроечным клапаном, его нужно балансировать… Могут встретится коллектора с трехходовым клапаном, или другими вариантами…



Работа трехходового клапана

Трехходовой клапан смешивает два входящих в него потока, друга разновидность – разделяет их.

Соотношение потоков и температура на выходе зависит от положения тарелки. Это регулируется утапливанием штока, на который в свою очередь надавливает термоголовка.

Используются термоголовки с выносным датчиком, устанавливаемым на трубопровод, управляемые по температуре получаемого потока.

Таким образом, установив на входе в коллектор трехходовой клапан, мы может поддерживать в теплых полах нужную температуру теплоносителя, чаще 35 — 45 град. Настройка по температуре чаще заключается лишь в выставлении значений на термоголовке. Балансировать сам коллектор не нужно, только контура.

Почему предпочитают двухходовые клапаны, а не трехходовые

В схеме с трехходовым клапаном температура теплоносителя будет слишком остро зависеть от положения тарелки клапана. Неточности в работе механизмов приводят к значительным ненужным результатам. Схема оказывается не столь надежной, как с двухходовым клапананом и байпасом.



Как работает коллектор с двухходовым клапаном

Двухходовой клапан регулирует расход «больше-меньше» в зависимости от утапливания штока термоголовкой.   Устанавливается на входе в коллектор со стороны подачи и регулирует долю горячего теплоносителя, поступающего в коллектор, по сравнению с тем, что идет с обратки на подачу через байпас.

Но эта система нуждается в предварительной настройке соотношения потоков через байпас и через открытый двухходовой клапан. Байпас же снабжается настроечным клапаном под шестигранный ключ. Его нужно настроить, но как правильно?

Или же на байпасе устанавливается двигатель, а настройка заложена в обратке коллектора. В общем нужно сделать предустановку количества с обратки теплого пола, по отношению к тому что идет с подачи от котла.

Какие термоголовки использовать, с какой температурой

Используемые термоголовки должны соответствовать температурному режиму теплых полов. Термоголовки имеют довольно узкие пределы регулировки температуры, например «40 – 70 град», или «50 – 80 град», поэтому их нужно правильно выбрать.

Наиболее подходящими остаются «20 – 50 градусов». Низкая граница в 20 градусов понадобится в спортивных комнатах, а также нередко летом для подогрева «ледяного» плиточного пола, но воздух при этом нагреваться не будет. Возможно также применение механизма с предустановкой «30 – 60 градусов» в системах частных домов.



Как настроить, отбалансировать коллектор с двухходовым клапаном

Сперва делается настройка расхода теплоносителя в каждом контуре с помощью ротаметров в соответствии с расчетом. При этом двухходовой клапан на входе полностью перекрывается, а кран на байпасе (подача с обратки) открывается, – жидкость циркулирует только по контуру теплого пола через байпас.

После настройки контуров, двухходовой клапан полностью открывается, а вентиль на байпасе постепенно прикрывается. Как только тарелки на ротаметрах сдвинутся, — общий расход через контура начнет уменьшаться, – значит «Готово», система первично отбалансирована «по гидравлике» и работоспособна. Значит данная схема стала «чувствительной» к сопротивлению обратки.

Окончательная балансировка коллектора «По температуре» проводится после укладки стяжки и разогрева теплого пола в течении суток в номинальный режим. На вход коллектора от котла подается +50 градусов, а после байпаса на гребенке подачи должно быть +45 градусов. Если там температура больше, то клапан на байпас открывают (добавляется холод), если меньше, то закрывают. Но, чаще первоначальная настройка «по гидравлике» в особых корректировках не нуждается.



Где устанавливаются ротаметры — на подаче или на обратке?

Существуют два вида ротаметров, – или для подачи, или для обратки. Например, ротаметры для обратки отличают тем, что в нормальном положении тарелка утоплена вниз, а подходящая из контура (снизу) жидкость приподнимает тарелку.

У механизмов для подачи наоборот – без нагрузки тарелка находится вверху колбы, а жидкость идущая с коллектора будет ее опускать вниз.

Перепутать установку ротаметров, – значит запереть контуры, так как жидкость будет прижимать тарелки к седлу, система работать не будет.

Настройка и регулировка водяного тёплого пола

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов.

Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.

• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

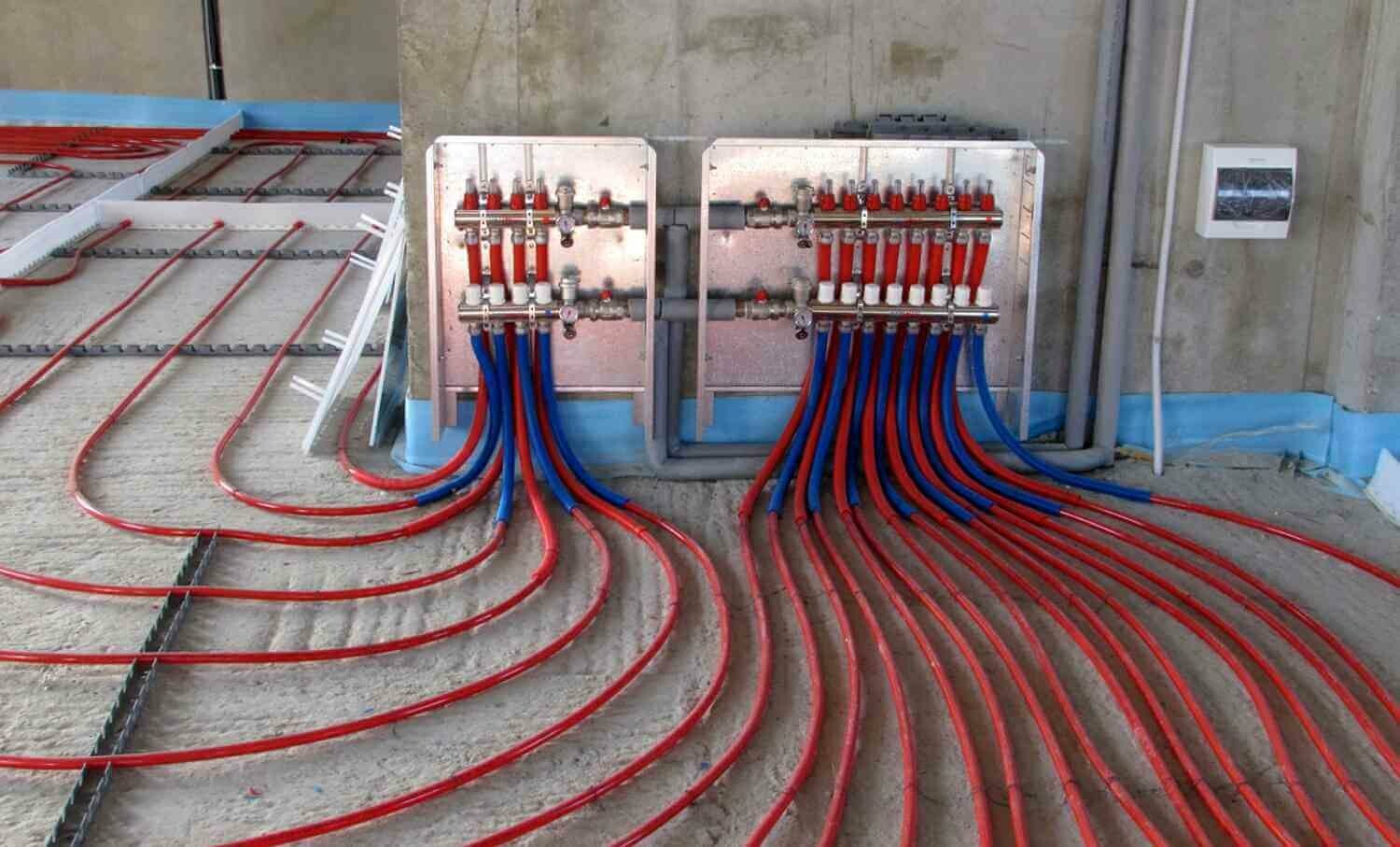

  Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

1. Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

1. Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

1. Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

1. Расходометры

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

В него в дальнейшем будут заводить две трубы:

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Способы подключения

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

• Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
• Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
• обеспечить равномерный прогрев всех водяных контуров;
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

• прогрев пола до 28 градусов;
• при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
• если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Обязательно ли нужен смесительный узел

Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Это интересно: Какие полы лучше сделать в частном доме — излагаем по пунктам

Как отрегулировать теплый водяной пол вручную подготовка и ввод

Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.

Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов. Она составляет 0.3-0.5 л

Она составляет 0.3-0.5 л.

Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.

Устройство и принцип работы сервомоторов

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в . Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.  Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Регулировка теплых полов расходомерами — По полу

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.

Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.

Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Монтаж гребенки теплого пола

Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.

Монтаж гребенки осуществляется, согласно определенным условиям:

• Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
• Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
• Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
• После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
• Совершают настройку и регулировку получившейся системы контуров теплых полов.

Регулировка системы теплого пола

Регулировка системы напольного отопления может происходить вручную по следующим параметрам:

• Расход теплоносителя.
• Его температура.

Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.

Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод. Они смогут выставлять нужные значения на каждый контур, дистанционно взаимодействуя с термостатами.

Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.

Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.

С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:

• Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
• Термодатчик — фиксирует показания температуры теплоносителя.
• Циркуляционный насос — направляет жидкость по контурам.
• Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.

В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.

Схему подключения гребенки для теплого пола своими руками посмотрите на видео:

Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:

Учимся подбирать насос и трехходовой для теплого пола на видео ниже:

No related posts.

Длительность: 13:35

Ключевые слова: Монтажа Водяных Теплых Полов, Отопление, Водоснабжение, Канализация, Монтаж, EuroSantehnik, Водяных Теплых Полов, Монтажа Теплых Полов, Монтажа Водяных Полов…

канал: Обучающие видеокурсы /channel/UCfjs6lJ6XhGYRwfercsU2dQ

Простой способ регулировки температуры теплого пола

Теплый пол. Регулирование температуры без смесителя. Как это получается.

Регулировка температуры водяного теплого пола

Коллектор для теплого пола. Три способа настройки расходомеров.

RTL клапан регулировка температуры теплого пола

Не греет теплый пол/ Проблема решается просто

#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом

Теплый пол. Регулировка температуры. Как настроить оптимальную температуру?

Принцип регулировки теплых полов.

Регулировка теплого пола

Регулировка температуры водяного теплого пола

Регулировка температуры водяного теплого пола выполняется для обеспечения надежного функционирования системы отопления на весь планируемый период эксплуатации, равномерного распределения тепловой энергии и поддержания в квартире заданного температурного режима, позволяющего сделать комфортным нахождение там людей.

Настройка теплого пола по требуемым параметрам перед запуском в эксплуатацию и поддержка этих значений во время работы делает эту систему удобной для обогрева различных помещений.

Понятие регулирования системы водяного пола

Регулировка температуры водяного теплого пола – это задание и поддержание таких параметров, при которых в помещении будет создан определенный микроклимат.

Эти настройки необходимо выполнить так, чтобы не нарушалась качественная и безупречная работа системы и созданный ей температурный режим устраивал находящихся в доме, квартире или помещении.

Регулировка может производиться:

• на смесительных узлах;
• на источниках подачи тепловой энергии;
• при поддержании заданного температурного режима.

Существующие системы контроля регулировки температурных показателей коллектора теплого пола применяются в соответствии с тем, где осуществляется настройка, и каким методом она выполняется.

Способы выполнения настройки

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

• регулирование в ручном режиме;
• групповая настройка;
• индивидуальная настройка;
• комплексная регулировка.

Все эти способы, за исключением ручного, позволяют настроить систему с помощью автоматических кранов и приборов.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

Помещение	Оптимальная t, C	Допустимая t, C
Жилая комната	20-22	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Допустимая влажность в жилых помещениях составляет 60%, однако наиболее оптимальной считается значения в 40-50%.

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.

   Система регулируется поворотом вентилей до необходимого результата

2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
5. Таким образом, производится заполнение теплоносителем каждой петли.
6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

Регулировка водяных теплых полов происходит поэтапно, с выдержкой между операциями до 2 часов, потому что только к этому времени может быть понятен результат каких-либо определенных действий.

Групповое регулирование

Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.

Регулировка происходит по схемам констант и климат.

По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:

При необходимости увеличения или уменьшения температурных значений, получаемых при работе теплого пола, система расширяет или сужает капиллярную трубку, которая регулирует отверстие клапана до тех пор, пока не установится требуемый температурный режим.

Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.

Индивидуальная и комплексная регулировка

Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.

Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.

Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.

Как осуществляется регулировка температуры теплого водяного пола —

Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:

• оптимальной считается температура поверхности пола 28⁰С;
• если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26⁰С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
• для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32⁰С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

• температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
• коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15⁰С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

• она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
• для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.

как правильно настроить управление отоплением, а также схема подключения к терморегулятору?

Теплый водяной пол в помещении становится все более популярным и желаемым способом отопления. Он может быть как основным, так и дополнительным.

Благодаря ему появилась возможность экономии и воплощения в жизнь заветной мечты о благоустроенности. Когда помещение нагревается обычными радиаторами, то тёплый воздух поднимается к потолку.

А при обогреве снизу мы имеем тёплый пол, а нагретый воздух остаётся в нижней части комнаты. Именно из-за этих свойств такое отопление делает комфортнее жильё, где и малышам, и взрослым людям удобно и приятно находиться. Этот вид обогрева, как система, требует знаний и опыта правильного управления для реализации своих функций.

Понятие

Для гарантии безошибочной, исправной работу системы отопления водяного пола выполняется регулировка температуры. Эти настройки делают систему удобной в пользовании по предназначению, а выполнить их нужно так, чтобы сохранить обязательный тепловой режим. Включает в себя параметры желаемого микроклимата и их поддержание.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

• ручная регулировка;
• групповое регулирование;
• индивидуальная настройка;
• комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Помещение	Оптимальная t,°C	Допустимая t,°C
Жилая комната	20-28	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Важно

Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
5. Точно также проделывается с каждой петлёй.
6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание

При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно

Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Схема подключения

Сборка нагревающегося пола не сложная, по мнению специалистов, работа. Вначале производится укладка отопительных деталей, которые затем заливаются стяжкой (цемент + песок + вода). А покрытие настилается после застывания смеси.

После всех этих монтажных работ можно заняться подключением к источнику электроэнергии водяного обогревателя пола с регулировкой температуры. Это самая серьёзная часть из всего объёма работы, так что к ней нужно отнестись внимательно. В этом разделе мы разберем схему подключения к терморегулятору.

В отличие от монтажа деталей и заливки стяжки, в городских квартирах соединение сооружения с энергетическим носителем сложнее. Причина в том, что такое подключение там допускается только на обратной трубе, потому что в идущей от котла трубе вода очень горячая. В таком случае управлять температурой практически нет возможности, ведь нагревание зависит от температурных значений подачи из котельной.

Схема подключения

А в частном доме самостоятельная система отопления функционирует несколько иначе. Схема, называемая коллекторной (по ней распределяется вода в своём доме), выглядит так: от котла через общую трубу вода отдельными трубками направляется в комнаты, после чего назад к котлу в обратный коллектор.

Управление подачей воды к каждой отдельно комнате координируется индивидуальным клапаном. И, реагируя на показания датчика градусов, этот рычаг автоматически закрывается либо открывается. Есть ещё другой вариант управления — ручной, его ориентация — на личные предпочтения. Однако пользоваться им можно лишь в том случае, когда водяной тёплый пол — единственное средство обогрева и котёл не бывает горячее 50 °C. Обязательно нужно установить регулятор водяного пола при наличии других средств доставки тепла.

Клапаны, распределяющие воду как носитель тепла, приводятся в работу командами от термостата (лучше устанавливать его в котельной). Термостаты есть двух видов — контролирующие прогревание воздуха и температуры пола. Датчики обычно находятся внутри корпуса.

Внимание

Устанавливать термостат нужно на расстоянии один-полтора метра от пола для точности показаний. Также нужно проконтролировать, чтобы на него не попадали прямые лучи солнца и сквозняк, а также поблизости не было источников тепла или холода.

Обратную гребенку коллектора нужно соединить с сервоприводом. Далее провести провода от коллектора к термостату. Коробка распределителя соединяется кабелем с распредщитком.

Роль сервопривода в данной системе — пропуск и закрытие теплоносителя, помощь оборудованию не работать вхолостую. Рекомендуется, в связи со сложностью системы водяного обогрева, не монтировать её самостоятельно, а лучше обратиться к профессионалу.

Полезное видео

Простой способ регулировки температуры теплого пола:

Заключение

Тёплый водяной пол — сложная система, и, приняв решение оборудовать им свой дом, нужно к этому отнестись ответственно. Важно самому хорошо разобраться в процессе, а также обратиться к специалистам для установки оборудования.

Водяной теплый пол регулировка температуры в доме

Водяной теплый пол регулировка температуры несколькими способами в том числе раздельно по нескольким контурам. Здесь расскажу, как можно реализовать управление водяным теплым полом в частном доме.

Если с радиаторным отоплением всё более-менее понятно. Управлять температурой на них можно раздельно с помощью термоголовок. То регулировка температуры водяного теплого пола осуществляется гораздо сложнее с точки зрения монтажа. Просто убавив температуру на котле, мы ничего не добьемся. Почему так происходит?

Водяной теплый пол, как происходит регулировка температуры?

Водяной теплый пол является низкотемпературной системой отопления. В нём течёт теплоноситель, температура которого редко превышает 41 °C. Таким образом если мы будем уменьшать температуру на котле до 50 °C, то радиаторы (привожу как пример) на втором этаже уже будут холодными, а на первом этаже, где у нас проложена система теплого пола, будет всё также жарко. Так работает узел подмеса водяного теплого пола. О том, что это такое и как сделать водяной теплый пол здесь.

Всё дело в том, что узел управления водяного теплого пола не связан с автоматикой котла и реализован на трехходовом термостатическом клапане. Он и отвечает за подачу в систему теплоносителя определенной температуры. Если его не будет, то мы сможем ходить по полу только в тапочках с толстой подошвой и чувствовать себя как на сковородке.

Блок управления водяным теплым полом регулирует количество горячего теплоносителя, поступающего из котла, и смешивает его с уже остывшим теплоносителем, который вернулся по системе охлажденным. Таким образом происходить регулировка температуры всех водяных контуров теплого пола. Этот блок управления водяным теплым полом принято называть узлом подмеса. Как понятно из названия он подмешивает в горячую воду холодную и создает оптимальную температуру.

Если у вас уже смонтирована система такого отопления, то чтобы отрегулировать температуру вам необходимо найти тот самый блок управления водяным теплым полом (узел подмеса) и повернуть имеющийся терморегулятор (обычно по часовой стрелке, чтобы уменьшить температуру и против часовой стрелки, чтобы прибавить) (на картинке регулятор зеленого цвета дискретное значение +/- 1 °C).

Важно! Регулировка температуры системы водяного теплого пола происходит постепенно. Прибавили 1 – 2 °C, необходимо ждать не меньше чем 2 часа. Это обусловлено большой инерционностью системы. Быстрого изменения не произойдет. Имейте это ввиду.

Стандартный узел подмеса имеет дискретное значение в регулировке и составляет обычно 1 °C. Т.е. один щелчок 1 °C прибавили или уменьшили — ждём.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.

Как работает сервопривод для теплого пола?

Сервопривод — это электромеханическое устройство, которое позволяет открывать и перекрывать линию на обратке теплоносителя отдельного контура.

Как работает сервопривод для теплого пола? Он состоит из электропривода и нажимного штока — этот шток воздействует на клапан, который находится в коллекторе теплого пола и в зависимости от состояния терморегулятора принимает открытое или закрытое положение.

Регулировка расхода по контуру осуществляется со стороны подачи теплоносителя.

Сервопривод накручивается на обратный коллектор. На тот контур, которым следует управлять (т.е. вы должны знать где какой контур на коллекторе куда идет труба от него). У коллекторов для теплого пола (если вы ставили именно такой) резьба для установки сервопривода унифицирована. Т.е. подойдет любой.

Для установки сервопривода необходимо снять штатный колпачок и накрутить сам сервопривод.

После установки сервоприводов на все контуры, необходимо соединить их с управляющим блоком (в случае беспроводной системы). Настроить сигналы с терморегуляторов. Т.е. определить каналы, по которым они будут управлять тем или иным сервоприводом. Или подключить их напрямую к термодатчикам если они проводные. И тогда управление будет осуществляться напрямую подачей или отсутствием питания на сервоприводе.

Сервоприводы могут быть «нормально открытые» или «нормально закрытые». Это значит, когда напряжение отсутствует он позволяет теплоносителю циркулировать (нормально открытый). Или не позволяет (нормально закрытый).

Какой сервопривод ставить на управление температурой водяного теплого пола?

Логичнее выбрать «нормально открытый». При таком варианте на сервопривод в большем %-ном соотношении по времени напряжение подаваться не будет и теплоноситель будет циркулировать (т.е. отопление будет работать). Однако большинство (если не все) терморегуляторы или блоки управления температурой теплого пола позволяют управлять как нормально открытыми, так и нормально закрытыми сервоприводами в зависимости от клемм к которым их подключат.

Водяной теплый пол регулировка температуры

Узел подмеса всегда работает в одном режиме с заданной комфортной температурой теплоносителя (например, 36 °C). В комнатах, где нам важно регулировать отдельно температуру, устанавливаем терморегуляторы. Завязываем это всё с блоком управления или напрямую с сервоприводами (в случае проводной системы). По командам с терморегуляторов происходит закрытие или открытие ветки теплого пола и тем самым происходит регуляция.

Важно размещать терморегуляторы не на солнце и не рядом с источником тепла.

Есть еще один способ убавить температуру в отдельном помещении, для этого следует немного уменьшить расход теплоносителя по контуру задушив ветку с помощью клапана на подаче. Однако этот метод не позволяет сделать это плавно и точно. Если у вас не стоят расходомеры, то делайте отметки и запоминайте на сколько градусов вы повернули клапан. Иначе придётся все балансировать заново, а это не всегда просто.

Удачи в ваших начинаниях!

Как отрегулировать температуру теплого водяного пола?

Теплые водяные полы – системы инерционные. Это означает, что от них не стоит ждать мгновенной реакции на регулировку. Напротив, необходимо терпение в ожидании полного прогрева, чтобы оценить каждый контур на предмет температурного режима.

Два способа регулирования температуры водяного пола

Результат прогрева может варьироваться в зависимости от укладки змеевика. Если применялась схема «улитка», пол прогревается равномерно. «Лабиринт» и «змейка» часто предполагают чередование отдающих тепло зон с более холодными. Но этот недостаток устраним правильной настройкой системы.

Регулирование температуры теплого пола возможно двумя способами. Первый предполагает, что подающая ветка в коллекторе охлаждается подмешиванием порций воды из обратки. Технически это осуществимо через установку особого клапана с нажимной термостатирующей головкой. По сути, расход теплоносителя не меняется, но корректируется его температура.

Второй из способов основан на сокращении подачи теплоносителя в контур. Здесь тоже ставится термостатирующая головка, но клапан другого типа – прерывающий возвратный поток двухходовый. Оба способа на практике реализуются как вручную, так и автоматическими настройками. Но оценить результат ввиду инерционности системы можно лишь пару часов спустя. Иногда даже через сутки.

Ручная регулировка температуры теплого пола

Она осуществляется через распределительный коллектор. На него заводятся все петли водяного пола. На входе они имеют одинаковую температуру. Но на выходе она уже отличается в зависимости от длины петли.

Регулировать можно гребенку водяного пола. Путем уменьшения подачи нагретой жидкости уменьшается и количество отдаваемого полом тепла. Таким образом, ручное управление реализуется двумя путями:

1. Манипуляциями с регулирующими вентилями. Что не очень удобно, особенно при быстрой перемене погоды за окнами.
2. Расходомерами. Их ставят на коллекторе на каждую петлю при входе. Но стоит забывать о допустимой разнице показаний расходомеров 0.3-0,5 л.

Настройка трехходового клапана вручную потребует дополнительного контроля обратной ветке. Для замеров температуры применяют гильзы под термометр. Вместо них могут использоваться накладные термощупы.

Но замеряют температуру, когда пройдет достаточно времени для 2-3-кратного оборота теплоносителя внутри системы. Регулировка сводится к установлению постоянной разницы между поступлением горячей воды и обраткой.

Автоматизация управления температурой

Автоматизация процесса избавляет от всех неудобств ручного контроля с постоянными замерами. Этому помогает установка:

• Термостатов с терморегуляторами. Здесь контроль осуществляется посредством температурных датчиков для поверхности пола либо воздуха. Сами же термостаты являются управляющими устройствами. И достаточно одного на все помещение. Они бывают одноканальными и многоканальными.
• Сервоприводы устанавливаются дополнительно на каждый контур, чтобы уменьшать объем поступления либо увеличивать подачу теплоносителя.

Выбор термостатов предполагает приобретение механического  устройства либо электронного. Механические более просты и одновременно надежны при невысокой стоимости. Но устанавливать температуру в желательном диапазоне придется вручную.

Электронные регуляторы могут быть разнообразных моделей. Обычно позволяют контролировать несколько параметров сразу. А более продвинутые – даже программировать отопление по часам, уменьшая его в дневное время, когда все на работе.

Или устанавливать разную подачу тепла в разные зоны помещения для максимального комфорта проживающих в доме. Правильная регулировка позволяет системе водяного теплого пола стать более экономной и работать стабильно.

как правильно, вручную и не только, настроить температуру регулируемой тёплой системы с расходомерами в коллекторе, термоголовками и иную?

При строительстве новых домов и современном ремонте квартир предпочтение все чаще отдают отоплению помещения с помощью теплого водяного пола, а для комфорта и экономии при его использовании обязательно нужно регулировать температуру.

Для упрощения данной процедуры нужно провести тщательные расчёты на этапе установки коммуникаций.

Регулируя показатели температуры, важно соблюсти равномерность перераспределения тепла на поверхности пола во всём помещении.

Регулировка температуры

Оптимальную температуру тёплого пола выбирает сам хозяин. Но есть также и общепринятые нормы по подготовке теплоносителя и подогреву напольных покрытий. Их необходимо соблюсти для правильного распределения температуры внутри комнаты.

При регулировке должны соблюдаться параметры:

• оптимальное значение не должно сильно отклоняться от 28 градусов на самом верху полового покрытия;
• при имеющихся иных источниках отопления целесообразно поддерживать тепло в пределах 22–26 градусов;
• если водяной пол установлен в качестве основного источника отопления, то температура рабочей поверхности должна составить 32 градуса.

Совет

В помещениях нежилого характера, но с периодическим пребыванием людей в них (санузел, ванная, кухня, прихожая, лоджия) поверхность не должна иметь температуру ниже 32 градусов. При отклонении от заданного параметра будет заметен значительный дискомфорт.

Настройка вручную и групповое регулирование

К коррекции температуры приступают только после наполнения всех петель системы водой. При имеющемся в них воздухе регулировка недопустима. Процесс ручной настройки состоит из этапов:

1. Систему отопления заполняют и закрывают плотно петли.
2. Для заполнения одной из петель нужно открыть оба направления.
3. Воздух должен начать проходить через воздуховод. Нужно дождаться полного выхода воздуха для максимальной прогреваемости.
4. Запускается циркуляция на конкретной петле. На насосе выставляют температуру 30–40 градусов. После достижения этого уровня тепла воду проверяют на соответствие этому нагреву.
5. Петлю закрывают.
6. Проделывают аналогичную процедуру со всеми остальными петлями.
7. Для проверки каждой все вентили открываются.
8. На поверхности трубы установить режим 25–30⁰, вода в трубе должна прогреться до 40– 55⁰.

При групповом регулировании температура устанавливается автоматикой по принципу установки климата и контраста. Вся постройка при регулировке проверяется на работоспособность, при контрасте используются термоголовки, монтируемые на трёхходовые или двухходовые клапаны. При наличии в системе капиллярной трубки и чувствительного элемента легко следить за отклонением от нормы.

Комплексный и индивидуальный режимы управления

Комплексная регулировка заключается в том, что в отопительной системе все процессы контролируют приборы первой и второй групп. Блок управления занимается всеми задачами, которые невозможно решить в единичном порядке. Такая схема достаточно легка в исполнении, но при поломках любого элемента приходится проводить наладку уже подручными средствами.

Важно

Нельзя пренебрегать автоматикой и пытаться настроить систему вручную, если это не предусмотрено инструкцией к отопительной системе. При вмешательстве может произойти сбой в работе и разбалансировка водяных контуров, приборов и агрегатов.

Блок управления, однако, неэффективен при решении отдельных задач. Обогрев части комнаты невозможно отрегулировать без настройки параметров вручную. Термостаты исполняют узкий круг задач, обходя температурные вычисления. Индивидуально выполнить настройку можно по следующим схемам:

1. расходомерный клапан имеет корпус, который при регулировке нужно выкручивать согласно расположению технического отверстия в коллекторе;
2. при этом нельзя трогать колбу из пластика, где есть отметка в виде шкалы;
3. регулировку выполняют с учётом показаний поплавка, который визуально показывает полученный во время обогрева расход жидкости.

Коррекция регулируемой системы с расходомерами в коллекторе

Расходомеры помогают дозировать количество циркулирующего теплоносителя в отдельном контуре системы. Клапан состоит из корпуса с запорно-регулирующей петлей. Она вкручивается в техническое отверстие коллектора для адекватной работы всей системы и регулировки давления.

Регулировка тёплых полов с расходниками происходит за счёт поочерёдных действий вкручивания и выкручивания ручных вентилей, а также путём настройки пропускной способности расходомеров.

1. Перед началом регулирования нужно убедиться в заполненности трубопроводов системы тёплого пола теплоносителем. Нужно исключить образование воздушных пробок.
2. Наполнение начинают сразу после заполнения первичного контура водой. Необходимо следить за закрытостью и герметичностью запорно-регулирующей арматуры на коллекторах.
3. На каждой петле открывают запорные устройства, через которые стравливается воздух. Очередная ветка должна наполняться только после заполнения предшествующей и полного обезвоздушивания.
4. После наполнения первой петли включают теплонасос вторичного контура, прогоняют теплоноситель по системе.
5. Встроенными или накладными термометрами проверяют эффективность циркуляции жидкости.
6. При заполнении первой петли её отсекают от коллектора с обеих сторон запорно-регулирующей арматурой.

Контроль правильности регулировки в данном случае проводится бесконтактными лазерными или контактными электрическими термометрами. Их монтаж может занять время, поэтому об их наличии и исправности следует позаботиться заранее. Результат настроек при регулировке с расходниками виден уже через 15–20 минут. При неправильной настройке системы время получения достоверного результата увеличивается от получаса до нескольких часов.

Водяные полы перед запуском нужно регулировать. Настройка производится под приемлемые температуры, которые выбирает пользователь системы. В зависимости от выбора способа, метода настроек будет виден конкретный результат.

Настройка и регулировка водяного тёплого пола

Экология потребления. Усадьба: Чтобы водяной подогрев пола работал как положено, требуется не только неукоснительное следование правилам монтажного процесса и использование соответствующих материалов. Сегодня мы расскажем о настройке работы нагревательных петель и принципах отладки режимов работы тёплого пола.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия.

Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя.

Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью.

Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты.

Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t₁ — t₂).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка.

Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп.

Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола.

Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса.

Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Установка регуляторов теплого водяного пола

Как и любая система отопления, водяной теплый пол требует установки специального оборудования, позволяющего осуществлять регулировку работы отопительного комплекса. В отличие от старых традиционных способов отопления с использованием централизованной системы коммуникации, новое оборудование значительно эффективнее, однако и требует к себе большего внимания. Нагрев теплоносителя для тёплого водяного пола, осуществляемый автономными котлами, должен все время осуществляться под контролем измерительной аппаратуры. В противном случае можно забыть о комфортной температуре внутри отапливаемого помещения, да и безопасность такого обогрева существенно снизиться.

Вопросы, связанные с управлением и регулировкой теплых полов, сегодня становятся актуальными. Причина повышенного интереса потребителей к этой теме объясняется тем, что в большинстве случаев владельцы нового жилья отдают предпочтение греющему полу, как полноценной комплексной системы отопления. Регулировка температуры нагрева теплого водяного пола позволяет сделать систему обогрева в доме гибкой и динамичной, приспособленной к реальной климатической обстановке.

Процесс управления отопительным оборудованием в жилом доме не связан с какими-то особенными манипуляциями и сложным оборудованием. Даже такая масштабная система отопления, какой являются  теплые водяные полы, управляется с помощью регуляторов, приборов реагирующих на малейшие изменения температуры, в трубопроводе и в помещении. Для греющих полов регулировка заключается в правильной настройке приборов и устройств, участвующих в работе отопительной системы. Рассмотрим детально, какие регуляторы имеют место в данном случае, каков принцип работы каждого устройства и как осуществляется установка.

Значение и место регуляторов для водяных полов

Сразу расставим все точки над «i», что бы обозначить важность информации, описываемой в этой статье. Напольный обогрев – низкотемпературная система отопления, которая только тогда будет работоспособной и эффективной, когда на ее оснащении стоят терморегуляторы. Даже самый простой вариант обогрева с помощью водяных контуров, уложенных в пол, предполагает установку на обеих частях коллектора регулировочных вентилей. Вручную, проворачивая головки вентилей можно добиться увеличения, уменьшения объема подаваемого в водяные петли теплых полов горячего теплоносителя. Единственный минус подобного способа регулировки – настройка по наитию.

Отдав предпочтение ручному управлению, вам придется ориентироваться на собственные ощущения. Тем более что желаемый результат наступит не сразу. Теплые полы при ручном управлении – система инерционная. Ручная регулировка температуры теплоносителя для водяного теплого пола потребует от вас постоянного присутствия, реагируя на климатические изменения за окном. Существенную помощь в процессе регулировки оказывают расходомеры, небольшие и компактные приборчики, контролирующие объем жидкости, подаваемой в водяной контур.

На заметку: Имея в своем распоряжении и ротаметры (расходомеры) и регулирующие вентили можно добиться комфортной температуры в одной помещении, на определенный момент по типу «constant».

К примеру: вас интересует обогрев ванной комнаты. Это помещение, в котором всегда высокая влажность и теплый кафельный пол будет уместным атрибутом. Достаточно один, два раза осуществить настройку приборов и в помещении ванной будет комфортная температура, которая никак не зависит от погодных условий.

Для справки: По словам пользователей, механический способ регулировки может стать причиной возникновения в трубах отопительных контуров воздушных пробок. Завоздушивание возникает в результате резкого изменения рабочего давления и температуры теплоносителя, происходящие при ручном управлении.

Иное дело, автоматизация теплых полов. В этом случае вам придется потратиться на приобретение электро-механических и электронных устройств. Такие приборы могут решать сразу несколько задач, в зависимости от способа управления отопительным оборудованием. Термостаты и сервоприводы позволяют автономно регулировать, не только температуру нагрева воздуха внутри помещения, но и степень нагрева поверхности пола. Температура теплого пола является решающим фактором эффективности напольного обогрева, как осуществляется регулировка, таким образом, и работает система.

Термостаты являются фиксирующими устройствами, тогда как сервоприводы выполняют определенные действия. Термостаты могут быть установлены отдельно в каждом помещении, на основных узлах и агрегатах обслуживающего оборудования. Сервоприводы – устройства индивидуальные, рассчитанные на обслуживание одного водяного отопительного контура. Совместимые с термостатами, сервоприводы по команде осуществляют регулировку подачи теплоносителя в трубопровод.

Терморегуляторы – виды устройств

Водяной пол является достаточно чувствительной системой. Степень нагрева теплоносителя, скорость подачи воды в отопительный контур и интенсивность циркуляции теплоносителя являются параметрами, определяющими эффективность обогрева.

С технической точки зрения терморегуляторы являются приборами, обеспечивающие выполнение определенных механических действий в результате реакции на изменения заданных температурных параметров. Терморегуляторы решают следующие задачи:

• автоматизированное включение и выключение отопительной системы;
• контроль и обеспечение поддержания заданной температуры внутри помещения;
• программируемые приборы обеспечивают включение отопления в определенное время;
• контроль за степень нагрева теплоносителя обеспечивает экономию энергоносителя.

На заметку: на практике не раз было подмечено, что установка и настройка терморегулятора в комнате для теплых полов позволяет сэкономить до 20-30% голубого топлива, расходуемого на работу автономного котла.

На практике применяются следующие модели регуляторов:

Механические устройства. Эта категория приборов относится к бюджетным вариантам. Отличительной особенностью механических регуляторов является их надежность и простое обслуживание. Регулировка осуществляется простым поворотом диска, который устанавливается на определенном значении шкалы. В ряде случаев лицевая часть прибора имеет механический рычаг, который действует по принципу, открыт/закрыт. Кроме контроля за температурой теплоносителя в подающей трубе такие приборы не рассчитаны на выполнение других функций.

Электронные приборы обладают теми же функциями, только отличатся способом реализации. Девайс оснащен экраном и имеет кнопки, с помощью которых осуществляется регулировка. На экран прибора выводятся параметры в режиме реального времени и программируемые данные. Кнопочное управление позволяет выставлять заданные параметры и осуществлять поэтапное изменение температуры.

На заметку: электронные приборы регулировки теплых полов стоят в три, пять раз дороже механических устройств.

Среди электронных устройств регулировки особое место занимают программируемые приборы. Наличие программного обеспечения создает условия для поддержания температуры нагрева пола, температурного режима внутри помещения в режиме реального времени и не только. Заданные температурные параметры и время позволяют изменять температуру теплых полов с течением времени, настроить работу всех узлов и агрегатов теплого пола в зависимости от климатических условий.

Такие функции очень удобны, освобождая для обитателей дома массу времени. При помощи программируемых устройств можно обеспечить работу системы отопления в ваше отсутствие, поддерживая в доме стабильную и комфортную температуру. Экономия энергоресурсов при использовании программируемых электронных регуляторов составляет 25-30%. В современных условиях, когда набирает популярности комфортное жилье, программируемые регуляторы становятся востребованными. Такими системами можно управлять через мобильные устройства, дистанционно. Решая в комплексе сразу несколько задач, регулировку температуры нагрева поверхности пола и контроль над температурой воздуха внутри помещения, электронные программируемые приборы выгодны во всех вариантах. Даже с учетом того, что стоимость у этих приборов достаточно высока.

Оценивая виды, используемых в регулировке теплых полов, приборов, можно подвести некоторые итоги. В каждом отдельном случае следует отталкиваться от того, какие задачи должен решать регулятор.

Принцип работы регуляторов

Наибольшее распространение получили электромеханические приборы. В этих устройствах удачно сочетаются электроника и механическая часть. По стоимости такие приборы значительно дешевле электронных аналогов. Конструкция и принцип работы электромеханических терморегуляторов достаточно проста и понятна.

Электроника в этом плане представляет собой довольно дорогое оборудование. Однако по своей эффективности такие устройства на порядок эффективнее и удобнее в эксплуатации.

Для того, что бы сделать правильный выбор – отдать предпочтение ручному управлению или сориентироваться на автоматику, следует разобраться с принципом работы регуляторов.

Основная задача, которая возлагается на регуляторы в системе теплых водяных полов, управление технологическими процессами. Принцип действия приборов определяется степенью использования и эксплуатации теплых полов в жилых помещениях. Конструкция прибора может быть с частичной автоматизацией или полностью автоматизированной.

По принципу действия регуляторы соответственно делятся на ручные устройства и на автоматизированные. К первым относятся обычные отсекающие вентили. Именно с их помощью можно прекратить или возобновить подачу теплоносителя в трубопровод теплого пола. Сфера применения таких устройств – небольшие по площади отапливаемые помещения. Термостатические регуляторы, устройства куда более сложной конструкции. По принципу действия такие изделия схожи с механизмами ручного действия, однако в конструкции предусмотрен специальный электронный датчик. Любое изменение температуры от заданных параметров приводит в действие циркуляционный насос, обеспечивающий подачу горячей воды. Прибор действует в соответствии с заданной программой, полностью взяв на себя основные этапы управления теплым полом.

Современные электронные терморегуляторы обладают развернутым функционалом, который обеспечивает возможность контролировать один водяной контур или обеспечить контроль над работой сразу нескольких отопительных труб теплого пола. Благодаря заложенному программному обеспечению такие приборы в состоянии реагировать на изменения климатических условий, создавая для обитателей жилого объекта комфортные температурные режимы.

Заключение

Для того, что бы теплый пол работал эффективно, и вы довольствовались качественным обогревом, необходимо не только иметь регуляторы, встроенные в комплекс контрольно-измерительного оборудования, но и важна их настройка. С механическими устройствами ситуация понятна. Имея представление о принципе работы механизмов, обладая соответствующими навыками можно настроить такие приборы самостоятельно.

С электронными и программируемыми приборами немного сложнее. Здесь лучше обратиться к услугам специалистов, которые будут способны правильно настроить автоматику теплого пола во всем доме.

Строительные нормы и правила для солнечных водонагревательных систем

Перейти к основному содержанию

• Национальные лаборатории
• Energy.gov Офисы

Поиск

Энергосбережения

• О нас О нас
  • О нас Главная
  • Миссия
  • Блог
  • Свяжитесь с нами

Энергосберегающий Дом

• О нас О нас
  • О нас Главная
  • Миссия
  • Блог
  • Свяжитесь с нами

• Услуги Услуги
  • Услуги Дом
  • Сделай сам Проекты Сделай сам
    • Сделай сам Дом
    • Установить Storm Windows
    • Герметизировать утечки воздуха герметиком
    • Уплотнитель для окон с двойным подвесом
    • Коробка с крышкой для лестницы на чердак
    • Изолировать трубы горячего водоснабжения
    • Нижняя температура нагрева воды
    • Изолировать бак водонагревателя
    • Изоляция и герметизация полов над гаражом
  • Руководство по энергосбережению
  • Стимулы и финансирование Стимулы и финансирование
    • Стимулы и финансирование Начало
    • Сбережения и скидки
    • Финансирование
  • Продукты и услуги
• Heat & CoolHeat & Cool
  • Heat & Cool Home
  • Домашние системы охлаждения Домашние системы охлаждения
    • Домашние системы охлаждения Домашние
    • Кондиционер
    • Испарительные охладители
    • Вентиляторы
    • Радиантное охлаждение
    • Вентиляция для охлаждения
    • Вентиляторы для всего дома

.

Часто задаваемые вопросы: Смягчители воды

Часто задаваемые вопросы: смягчители воды | Вт Перейти к основному содержанию

• Служба поддержки
• Инвесторам
• Карьера
• Соединенные Штаты

• Товары Товары
  • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
    • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
    • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
    • Предохранители обратного потока Предохранители обратного потока
    • Системы газового подключения Системы газового подключения
    • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
    • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
    • Смесительные клапаны Смесительные клапаны
    • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
    • Клапаны понижения давления Клапаны понижения давления
    • Предохранительные клапаны Предохранительные клапаны
    • Запорные клапаны Запорные клапаны
    • Вся сантехника и контроль потока Вся сантехника и контроль потока
  • Решения по качеству воды Решения по качеству воды
    • Решения для кондиционирования Решения для кондиционирования
    • Решения для дезинфекции Решения для дезинфекции
    • Решения для фильтрации Решения для фильтрации
    • Инструментальные решения Инструментальные решения
    • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
    • Сбор дождевой воды Сбор дождевой воды
    • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
    • Все качество воды Все качество воды
  • Дренажные решения Дренажные решения
  • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
  • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
  • Спецификация Дренаж Спецификация Дренаж
    • Очистки Очистки
    • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
    • Держатели приспособлений Держатели приспособлений
    • Полы и трапы Полы и трапы
    • Зеленые водостоки Зеленые водостоки
    • Перехватчики Перехватчики
    • Сливы с парковочной площадки Сливы с парковочной площадки
    • Кровельные водостоки Кровельные водостоки
    • Весь дренаж Весь дренаж
  • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

.

Регламент ЕС по дезинфекции питьевой воды

• Home
• Заводы под ключ
• Контейнерные установки
• О компании Lenntech
• Области применения
• Процессы
  • Home
  • Процессы
  • Деминерализация обратного осмоса
  • Опреснение морской воды
  • Процессы очистки поверхностных вод
  • Системы смягчения воды
  • Обеззараживание
  • Обезвреживание
  • Очистка рассола (ZLD)
  • Электромембранные процессы
  • Обработка пестицидов
  • Железо и марганец
  • Удаление тяжелых металлов
  • Очистка нитратов
  • Расчетный лист дегазатора
  • Расчет стоимости ионного обмена

    39 a Запрос a

  • Телефон: +31 152 610 900 info @ lenntech.com

  •

• Системы
• 10 Телефон: +com

•


Продукция

• Home
• Продукция
• Фильтры осадка
• Фильтрующая среда
• Мембраны обратного осмоса
• Модули УФ
• Химические вещества
• Датчики для ионного обмена
• для водоочистки
• Насосы и насос
• Градирни
• Электродеионизация (EDI)
• Запасные части для водяных электростанций
• Регулирующие клапаны
• УФ лампы / системы ATG
• Активированный уголь
• Запасные части для генератора / запасные части
• Ozone

Статические смесители

Теплообменники Альфа Лаваль

Испытания экспериментальных установок

Контрольно-измерительные приборы

Запрос предложения

Телефон: +31 152 610 900 info @ lenntech.com

Отрасли

Услуги

• Дом
• Услуги
• Лабораторные испытания
• Пилотные установки
• Техническое обслуживание
• Арендуемые единицы
• Поиск и устранение неисправностей

Запрос на осмотр и оптимизацию производственных процессов

Запросить предложение

Телефон: +31 152 610 900 info @ lenntech.com

Периодическая таблица

Библиотека

Калькуляторы

Референтные проекты

Новости Lenntech

Запрос предложения

Телефон: +31 152 610 900 [email protected]

Свяжитесь с нами +31 152 610 900 Поиск

Переключить навигацию

.

Решения для качества воды и сбора дождевой воды

Решения для качества воды и сбора дождевой воды Перейти к основному содержанию

• Служба поддержки
• Инвесторам
• Карьера
• Соединенные Штаты

• Товары Товары
  • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
    • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
    • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
    • Предохранители обратного потока Предохранители обратного потока
    • Системы газового подключения Системы газового подключения
    • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
    • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
    • Смесительные клапаны Смесительные клапаны
    • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
    • Клапаны понижения давления Клапаны понижения давления
    • Предохранительные клапаны Предохранительные клапаны
    • Запорные клапаны Запорные клапаны
    • Вся сантехника и контроль потока Вся сантехника и контроль потока
  • Решения по качеству воды Решения по качеству воды
    • Решения для кондиционирования Решения для кондиционирования
    • Решения для дезинфекции Решения для дезинфекции
    • Решения для фильтрации Решения для фильтрации
    • Инструментальные решения Инструментальные решения
    • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
    • Сбор дождевой воды Сбор дождевой воды
    • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
    • Все качество воды Все качество воды
  • Дренажные решения Дренажные решения
  • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
  • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
  • Спецификация Дренаж Спецификация Дренаж
    • Очистки Очистки
    • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
    • Держатели приспособлений Держатели приспособлений
    • Полы и трапы Полы и трапы
    • Зеленые водостоки Зеленые водостоки
    • Перехватчики Перехватчики
    • Сливы с парковочной площадки Сливы с парковочной площадки
    • Кровельные водостоки Кровельные водостоки
    • Весь дренаж Весь дренаж
  • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

.

Настройка водяного теплого пола в Тюмени

Настройка водяного теплого пола, ввод в эксплуатацию

Запуск водяного теплого пола в Тюмени

Ввод водяного теплого пола в эксплуатацию состоит из нескольких этапов. Первым делом следует запустить циркуляцию воды по контурам и выгнать воздух.

Водяные теплые полы Тюмень +7-932-2000-535

Для этого нужно :

• – если система и заполнена водой, то проверить, чтобы все краны были открыты, чтобы циркуляция была возможна не только внутри контура теплого пола, но и снаружи в системе, потому что смесительный клапан будет пытаться взять горячую воду из системы ;
• – установить ручку или термоголовку смесительного клапана в положение минимальной температуры ;
• – запустить циркуляционный насос контура теплого пола. При этом лучше, чтоб котел был отключен, т.к. котловой насос будет мешать работать ;
• – если на торцевых элементах коллектора установлены ручные воздухоотводчики, то время от времени стравливать скопившийся воздух.

Проверить по расходомерам, что циркуляция идет через все контуры. Часто от коллектора теплого пола на первом этаже ветка идет на второй этаж на санузел. Если нет врезки автоматического воздухоотводчика наверху, то воздух с нее выгнать будет сложно. Для этого нужно перекрыть остальные контура и установить насос на максимальную скорость, чтоб весь напор пустить наверх. Если это не сработает, нужно остановить насос и прогнать контур водопроводным давлением. Для этого закрыть кран подачи на коллектор, все контуры коллектора перекрыты, кроме верхнего, и резко открыть дренажный кран на обратном коллекторе. Выходящая под давлением вода вытеснит воздух, может понадобиться открыть подпитку системы от водопровода.

Выпустить воздух из всей системы отопления. В нее попадет часть воздуха из контуров теплого пола.

На рисунках #_1 и #_2 соответственно показаны коллектора без расходомеров и с расходомерами. На них цифрами обозначены соответствующие элементы :

1 – циркуляционный насос;

2 – подающий коллектор;

3 – обратный коллектор;

4 – смесительный клапан;

5 – расходомеры;

6 – воздухоотводчик;

7 – дренажный кран;

8, 9 – соответственно подающий и обратный трубопроводы от котла.

Гидравлическое выравнивание водяного теплого пола в Тюмени

У нас есть система водяного отопления, в которую входят водяные теплые полы, устроенные на основе насосно-смесительного узла и обычного коллектора с расходомерами или без. Это надежная, безопасная, комфортная и хорошо управляемая система теплых полов. Для того, чтобы она стала таковой на деле, а не только на рекламных проспектах, ее нужно настроить.

Для водяного пола в частном доме лучше использовать коллекторы с расходомерами, в этом случае управлять системой будет гораздо проще. Если вы читаете эту статью, но у вас подобный теплый пол в Тюмени в квартире или доме с центральным отоплением, то обратите внимание на максимальное рабочее давление коллектора, который вы выбрали, обычно у коллекторов с расходомерами оно 6 бар. Для центральной системы этого может оказаться недостаточно.

Если у вас на коллекторе стоят сервоприводы, которые управляются автоматикой, то они и будут по необходимости регулировать расход теплоносителя. Тем не менее потребуется сделать предварительную настройку расхода в контурах. Если же у вас коллетор без приводов (в подавляющем большинстве случаев), то такая настройка является просто необходимой.

Расход теплоносителя через контур можно рассчитать по формуле :

Gуд = Q/(1,163 х Δt),

где, Gуд – удельный расход теплоносителя, (л/ч)/м2 ;

Q – удельная мощность теплого пола, Вт/м2 – если не знаете, какую установить, подставляйте – 50,0 Вт/м2 ;

Δt – разница между температурой подачи и обратки, °C – если не знаете, какую установить, подставляйте – 5,0 °C ;

1,163 – поправочный коэффициент.

Далее, для того, чтобы получить необходимый расчетный расход теплоносителя через контур, необходимо удельный расход – Gуд ((л/ч)/м2) умножить на площадь пола S /м2/, которую обслуживает данный контур.

Итак, максимально простой способ произвести гидравлическое выравнивание теплого пола у нас в Тюмени – это :

• – рассчитать расход воды через каждый контур, умножив площадь пола, по которой этот контур проходит, на – 8,6 – таким образом, получим расход в л/ч;
• – включить насос теплого пола, выставить на нем первую скорость /для среднего частного дома/;
• – выставить термоголовку или ручку смесительного клапана в положение примерно – 30,0 °C ;
• – убедиться, что вода свободно циркулирует по веткам и воздух выгнан ;
• – отрегулировать конура таким образом, чтобы на каждом расходомере добиться значений расхода, полученных в п.1.

Указанные действия обеспечат так называемую “преднастройку”. Если все правильно рассчитано, то ее будет вполне достаточно. Но фактически в процессе эксплуатации внутрипольного отопления может понадобиться подрегулировать, основываясь на ощущениях комфорта. При настройке необходимо понимать, что контуры гидравлически взаимозависимы, “прикручивание” одного может повысить расход через другой. Также нужно быть готовым к тому, насос котла и насос теплого пола будут влиять друг на друга. Это не страшно, но, когда включается насос котла, производить настройку теплого пола невозможно, нужно подождать, пока он остановится.

Температурное выравнивание водяного теплого пола в Тюмени

С помощью водяного теплого пола можно регулировать температуру поверхности пола и температуру воздуха в помещении. В тех комнатах, в которых помимо теплого пола есть еще и радиаторы, лучше предоставить радиаторам возможность поддерживать температуру воздуха, а теплый пол будет обеспечивать комфортную температуру поверхности.

Необходимо помнить, что нормами ограничена температура поверхности греющих конструкций, в т.ч. для теплого пола в помещениях с постоянным пребыванием людей /спальня, гостиная и т.п./ температура поверхности не должна превышать – 26,0 … 29,0 °C. В помещениях с временным пребыванием людей /ванная, коридор/ – не более – 35,0 °C. Фактически часто жители домов нарушают эти нормы по причине их незнания или неумения пользоваться системой. Кроме того, ограничение по температуре есть и у производителей напольный покрытий. Итак, если у вас не плитка, то стоит поднять этот вопрос и посмотреть в техническую документацию по напольному покрытию.

Температура поверхности теплого пола находится в сложной зависимости от температуры теплоносителя в подающем и обратном коллекторах, а также от расхода и удельной тепловой мощности, и, в особенности от конструкции пола и напольного покрытия. Выделим главное: при следующих расчетных или фактических показателях нужно опасаться повышения температуры поверхности пола выше нормы :

• – температура воды в подающем коллекторе выше – 45,0 °C ;
• – расчетная удельная тепловая мощность теплого пола больше – 120,0 Вт/м2.

Итак, температурное регулирование водяного теплого пола в Тюмени возможно выполнять в ручном режиме с помощью термоголовки или поворотной ручки на смесительном клапане. При этом помним об ограничении температуры поверхности. Необходимо обратить внимание на то, что регулирование температуры теплоносителя в системе отопления в целом с помощью котла практически не влияет на контур теплого пола. Также возможно автоматическое регулирование как поверхности пола, так и температуры воздуха в помещении. Для этого применяется автоматика, основанная на сервоприводах, датчиках температуры воздуха, датчиках температуры пола и управляющих контроллерах.

Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

Водяные теплые полы Тюмень

Тёплый пол

Водяные тёплые полы — это система отопления, которая может, частично (до 30%), разгрузить систему радиаторного отопления или полностью её заменить, если тепловой мощности теплого пола будет достаточно для компенсации теплопотерь помещения.

Напольные системы отопления сегодня активно применяются практически во всех областях строительства: многоэтажные дома, коттеджи, отдельные квартиры, магазины и торговые комплексы, спортивные и культурно-массовые сооружения, объекты культа, подогрев полей стадионов, спортивных площадок, дорог и подъездных путей, ангаров, взлетно-посадочных полос и т.д.

Универсальность систем позволяет монтировать их как при строительстве, так и на уже возведённом объекте. Возможно подключение как к теплоцентрали, так и включение в состав полностью автономных отопительных систем.

Равномерное распределение тепла, помимо комфорта, позволяет использовать более низкие температуры теплоносителя. Температура в комнате может быть снижена на 2°C по сравнению с традиционными радиаторами, без изменения в ощущении тепла человеком. Снижение температуры на 2°C обеспечивает снижение энергопотребления на 12%.
Современные конструктивные решения позволяют применять водяной тёплый пол для любых типов зданий и сооружений.

В квартирах применение водяного тёплого пола допустимо при подключении через теплообменные узлы, которые специально рассчитываются таким образом, чтобы не нарушать гидравлическую целостность централизованной системы отопления.

В отличие от электрических, водяной тёплый пол может быть выполнен под мебелью не вызывая её рассыхания, что в свою очередь позволяет в любое время осуществлять изменение обстановки в помещениях.

Трубы для водяного тёплого пола выполняются из сшитого полиэтилена или металлопластика. Они не подвержены коррозии, и внутренний слой таких труб не способствует накоплению отложений, — сохраняется диаметр проходного сечения.

Сегодня существуют разработки тонких систем с применением трубопроводов малого диаметра от 8 мм.

Так же в настоящее время разработаны лёгкие, сборные системы водяного напольного отопления, не требующие заливки бетоном. Водяной тёплый пол может применяться практически с любым напольными покрытиями (даже паркетами) при соблюдении определённых правил и автоматизации системы.

Таким образом, принцип работы системы водяного теплого пола довольно прост. В качестве источника тепла используют горячую воду. Она течет по специальной гибкой трубе, которая вмонтирована вместо радиаторов отопления на поверхность пола. Источником горячей воды может служить либо газовый котел, либо система центрального отопления. За счет подогреваемой воды, которая циркулирует в системе водяной теплый пол, тепло распространяется снизу вверх равномерно. Поэтому в помещении нет африканских зон или плохо прогреваемых участков.

Как установить водяное отопление в полу | Руководства по дому

Водяное отопление в полу, также известное как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже уложен, он также может проходить под черным полом. В последнем случае вам понадобится доступ к нижней стороне пола, чтобы вы могли прикрепить трубы отопления, которые обычно изготавливаются из трубок из сшитого полиэтилена или PEX. Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель.Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать температуру в комнате, не перегружая водонагреватель. Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, наиболее подходящий для вас.

Пройдите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты.Это может включать удаление гипсокартона, снятие изоляции или и то, и другое. Удалите гвозди, торчащие из чернового пола между балками, с помощью монтировки.

Спланируйте маршрут трубопровода и просверлите отверстия подходящего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло. В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждый отсек. В этом случае вам нужно просверлить все отверстия на одной стороне пола и согнуть трубку на другом конце.

Прикрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут винты или гвозди 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках.Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления. Медные трубы 3/4 дюйма от этих тройников должны доходить до контура рециркуляции, обычно устанавливаемого на стене рядом с обогревателем.Насос прокачивает воду по контуру и обходит нагреватель до тех пор, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

• Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черновой пол на полосах пиломатериала толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
• Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

• Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений водопровода и проводки.

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Лучистое отопление — Как установить теплый пол в доме

Дома, построенные примерно после 1950 года, обычно отапливаются горячим воздухом, продуваемым через воздуховоды, или горячей водой, подаваемой через обогреватели плинтуса.В старых домах часто используются чугунные радиаторы, которые производят тепло с помощью пара или горячей воды. Все эти системы при правильном уходе обеспечивают поддержание тепла и уюта в наших домах зимой. Однако ничто не может сравниться с лучистым теплом пола.

Найдите больше отличных проектов с практическими рекомендациями, когда вы зарегистрируетесь в Pop Mech Pro! 🛠

Как следует из названия, теплый пол нагревает пол, а не воздух в помещении. И в результате система поддерживает равномерную, постоянную температуру по всей комнате, без холодных и горячих точек, связанных с системами принудительного горячего воздуха, обогревателями плинтуса и радиаторами.Я могу засвидетельствовать это, когда ваши ноги в тепле, все ваше тело ощущается теплым, потому что в моем доме есть как теплые полы, так и плинтусы с горячей водой. Тепло с помощью лучистого пола — один из старейших и наиболее эффективных способов обогрева дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло может быть установлено практически под любым напольным покрытием, но оно особенно хорошо подходит для полов из плотной кирпичной кладки, таких как заливка бетона, терраццо и полов, покрытых керамогранитом или каменной плиткой.Эти толстые твердые поверхности отлично поглощают, а затем излучают (отводят) тепло в комнату.

Две основные системы

В то время как римляне использовали дровяные костры для обогрева каменных полов наверху, современные системы лучистого обогрева пола немного сложнее. Два основных типа лучистого тепла — это водяное и электрическое.

Гидравлические системы состоят из бойлера, вырабатывающего горячую воду, которая затем прокачивается через ряд труб, установленных под чистым полом.В электрических системах лучистого тепла используется серия проводов, подключенных к электрической цепи, для производства тепла, которое нагревает пол. Каждая система управляется настенным термостатом.

Здесь я объясню, как я установил электрическую систему лучистого тепла в ванной перед тем, как выложить плитку на фанерный черновой пол. И, чтобы упростить работу, я купил электрический коврик, излучающий тепло, который был предварительно смонтирован и готов к установке. Это не только самая быстрая, простая и доступная система лучистого тепла, но и самый удобный способ установки.

---

Системы лучистого теплого пола

Система электрического водяного теплого пола

HeatTech amazon.com

182,00 $

Система электрического водяного отопления

LuxHeat amazon.com

Система электрических полов для плавающих полов

Тихий амазонка.com

149,99 долл. США

Комплект для теплого пола WarmWire

SunTouch amazon.com

529,00 $

---

Подготовка основания пола

Перед установкой электрического нагревательного мата необходимо выполнить небольшую подготовительную работу, но она проходит довольно быстро. Начните отключать унитаз и выносить его из комнаты. Затем подденьте молдинги плинтуса по периметру комнаты и удалите старый пол, чтобы обнажить фанерный черновой пол.Если вы обнаружите какие-либо повреждения от воды, вырежьте плохой участок и залатайте его новой фанерой.

Укладка цементной подложки

Чтобы создать прочную основу для плитки, накройте черный пол цементной подложкой. Начните с смешивания партии стандартного тонкого раствора, модифицированного латексом. Нанесите раствор на черновой пол и используйте гладкую (без зазубрин) кромку дюйма. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼-дюйм. зубчатый край шпателя, чтобы разгребать раствор, создавая ряд гребней.

Положите заднюю панель во влажный раствор и постучите по ней молотком и бруском 2×4. Прикрепите заднюю панель к основанию с помощью шурупов длиной 1 5/8 дюйма. Установите оставшиеся части задника, не забудьте оставить 1/8 дюйма. промежуток между листами.

Затем заклейте все швы между листами защитной панели липкой сеткой, затем нанесите тонкий слой раствора на проклеенные стыки. Дайте проклеенным швам застыть в течение ночи, прежде чем продолжить.

Установите мат для теплового излучения

Электрические тепловые маты обычно кладут в слой раствора, покрывают большим количеством раствора, а затем плитки сразу же укладывают на место.Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого тепла: нагревательный мат был помещен в строительный раствор, а затем оставлен на ночь. На следующее утро я вылил на коврик самовыравнивающуюся подложку, которая представляет собой очень тонкий водянистый цемент. После высыхания подложки плитки заштукатурили. Теперь этот дополнительный этап занимает немного больше времени, но дополнительный слой цемента, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла.Вот шаги по установке теплового мата:

Смешайте немного серого тонкосиленного раствора, модифицированного латексом, и нанесите его на заднюю панель с помощью-дюйма. зубчатым шпателем, но нанесите ровно столько раствора, чтобы схватить половину коврика. Положите мат в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий мат. Используйте резиновую терку, чтобы вдавить коврик в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте морщинки. Осторожно сложите вторую половину нагревательного мата поверх первой, нанесите раствор на заднюю панель и вдавите мат в раствор с помощью затирочной терки.

Затем с помощью универсального ножа прорежьте небольшую щель в нагревательном коврике и протяните металлический датчик пола, прикрепленный к коврику. Вдавите зонд в раствор, убедившись, что он не касается электрических кабелей, вплетенных в мат. Если да, то на термостат будет отправлено неверное значение температуры. Дайте раствору застыть в течение ночи.

Теперь смешайте партию самовыравнивающегося состава до консистенции жидкого молочного коктейля. Начните с самого дальнего от двери угла комнаты и вылейте подкладку на пол.При правильном смешивании он плавно всплывет и найдет свой собственный уровень. Дайте подложке застыть в течение ночи.

Вызов электрика

Теперь вы можете вызвать квалифицированного электрика для подключения коврика с подогревом для теплого пола к специальной электрической цепи, которая обеспечивает питание только коврика. Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик убедится, что теплоизлучающий коврик работает правильно, можно начинать укладывать плитку на пол.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения.Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor предоставит все необходимое !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения

Открытая система Схема потока воды с водонагревателем резервуарного типа

Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода попадает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубопроводу пола.Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шанса попадания застоявшейся воды в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе не открыты вентили горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистой потери энергии.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубки, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодный.

Между прочим, один из самых простых и наименее дорогих способов защиты компонентов открытых систем, не говоря уже о домашней сантехнике, — это использование фильтра для всего дома.Обычные корпуса типа канистры можно купить в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в небольшой части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете подумать о «закрытой» или «теплообменной» системе отопления.Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляторы работают, не украдет ли пол горячую воду из душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но не могут конкурировать с обычным давлением воды в быту.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем

Четырехзонная открытая система с использованием водонагревателя по запросу

Четырехзонная открытая система с использованием высокоэффективного водонагревателя Polaris.

Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация «первичного / вторичного» водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу

Газ по запросу многозонная система

Примеры многозонных систем с первичным контуром.

Открытая система для одной зоны «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше представлены несколько примеров наших однозонных открытых систем «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или менее для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря».

В отличие от водонагревателей резервуарного типа, установки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить выходную температуру так же просто, как нажать кнопку.

Открытая система со схемой по требованию

Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода от нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной Radiant Ready в 38 конфигурациях.На фото ниже Radiant Ready специально разработан для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию

«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиантный циркулятор

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

Открытая система подключена к водопроводу дома, поэтому лучший способ заполнить новую излучающую трубку — открыть кран ГОРЯЧЕЙ воды где-нибудь в доме.

Когда горячая вода набирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену.Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку. Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы по-прежнему хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Если у вас есть три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1. Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома заставит воду пройти через зону.

Если зона № 1 имеет несколько контуров трубопровода, и каждый контур имеет шаровой клапан перед каждым контуром (например, на больших коллекторах плиты), то закройте все контуры зоны 1, кроме первого и направить воду в первый контур.

Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2.

Повторите этот процесс для каждого контура в каждой зоне .

Любой случайный воздух, остающийся в системе, со временем будет естественным образом удален за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, похожие на насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу промывать водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой. Уксус имеет слабую кислотность и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2–3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4. Подсоедините шланг от «горячей» (из Takagi) линии к погружному отстойнику или коммунальному насосу.
5. Пропустите шланг от «холодной» (от линии до Такаги) в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус на ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ из порта ВХОДА, эффективно промывая теплообменники.Позвольте уксусу циркулировать таким образом в течение нескольких минут. Как вариант, вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционный контур

Циркуляционный контур

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения.Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств горячего водоснабжения ответвляются от основного контура, и горячая вода фактически становится доступной мгновенно.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)

Многозонная система с циркуляционным контуром

Но конечно сие чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством. В результате котловая вода не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы покрыть общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Чугунный циркуляционный насос (внизу слева) направляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны упрощают наполнение или опорожнение бойлера при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок). Датчик на накопительном баке возврат линия контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла — это «змеевик для горячей воды для бытового потребления» внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная энергия. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых нужд и отопления. Пресная вода поступает в резервуар прямо пропорционально количеству забираемой воды для горячего водоснабжения . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны защиты от замерзания или зоны таяния снега в коллектор открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в основном, для любых отопительных задач , требующих защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем с использованием чистой воды), вы не хотите, чтобы вся ваша система обогрева использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы ( см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу без смешивания двух жидкостей.

Система снеготаяния проезжей части и парковки

На изображенной системе таяния снега обратите внимание на изоляционную пену XPS (экструдированный полистирол) под трубой и, что не менее важно, на вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратя драгоценное тепло на почву ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае солнечной энергии, древесины и газа) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите внимание также, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Полное руководство по теплому полу | Блог

Нет места лучше, чем дом, особенно когда он идеально прогрет, чтобы выдержать прохладный утренний воздух или долгую зиму. Комфортно теплый дом приглашает нас провести ленивое субботнее утро с семьей и отдать предпочтение обеду дома, а не пешим прогулкам, а наш ужин постоянно прерывается холодными порывами, когда другие посетители приходят и уходят.

Есть много способов обогреть дом.К наиболее распространенным из них относятся обогрев плинтусов, принудительное воздушное отопление (например, печь), уютные камины и полы с подогревом. Лучистое напольное отопление может показаться новым и инновационным, но на самом деле оно существует дольше, чем более часто устанавливаемые плинтусы и системы воздушного отопления в новых домах. Фактически, полы с подогревом датируются годом и годами, когда древние римляне обогревали свои комнаты с помощью дровяного огня, пылающего под высокими мраморными полами. По мере того, как поднимался жар огня, естественно прохладные мраморные полы отводили тепло, эффективно нагревая все комнаты.

Лучистое напольное отопление возвращается, поскольку все больше и больше домовладельцев ищут способы вести более экологичный образ жизни и сокращать расходы на отопление дома. Держитесь за свое место, потому что мы собираемся погрузить вас в уютный мир напольного отопления.

Что такое «теплый пол»?

«Внутрипольное отопление» названо так в честь того, как оно установлено и работает. Вместо того, чтобы устанавливать системы отопления в ваших стенах, подрядчик проведет тепло под полом , чтобы обогреть ваш дом от земли вверх.По этой же причине вы иногда можете увидеть внутрипольное отопление под названием Underfloor.

На сегодняшний день доступны два современных типа подогрева полов: Электрический подогрев пола и Гидравлический подогрев пола . Электрическое внутрипольное отопление отводит лучистое тепло через ряд панелей и проводов, проложенных под полом, в то время как гидравлическое внутрипольное отопление использует серию труб для подачи горячей воды под вашими ногами.

Много преимуществ лучистого теплого пола

В то время как цель номер один любой системы отопления — согреть вас и ваших близких, все системы отопления имеют свои уникальные особенности, которые еще больше влияют на вашу семью, помимо этого уютного тепла.

Теплый пол — единственное и готовое решение

Независимо от того, решите ли вы установить лучистые полы с подогревом как часть нового дома или при замене существующего напольного покрытия, после его установки вам редко когда-либо придется снова думать о домашнем отоплении. Системы теплого пола требуют очень небольшого обслуживания, в отличие от систем с принудительной подачей воздуха, и даже печально известных систем отопления плинтусов, которые необходимо время от времени чистить и обслуживать.При совместном использовании лучистые полы с подогревом значительно снижают спрос на другие системы отопления за небольшую часть стоимости.

Скрытый из виду лучистый пол с подогревом дает домовладельцам свободу декорировать как им заблагорассудится, контролируя отопление дома с помощью термостата. Простые в установке термостаты излучающего теплого пола можно настроить на автоматическое поддержание комфортной температуры в помещении круглый год, поэтому вам больше никогда не придется возиться с обогревателями.

Лучистое напольное отопление требует меньше энергии, чем традиционные системы отопления

Полы с подогревом экономят домовладельцам в среднем 15% на счетах за отопление по сравнению с системами принудительного воздушного отопления и отопления плинтусов.Это потому, что лучистые полы с подогревом нагреваются более эффективно, обогреваясь с нуля. Более распространенные системы отопления могут быстро отводить сильное тепло, но оно быстро поднимается над вашей головой, оставляя вас и ваших близких холодными. Вы можете задаться вопросом, как это возможно, что мне все еще холодно, когда термостат регистрирует жаркие 70 градусов?

Медленно излучая тепло из-под ног, все люди (и домашние животные), притянутые гравитацией, останутся заземленными на этот источник тепла, сохраняя тепло тела и потребляя меньше энергии.Лучистые полы с подогревом не только согреют вас, а уменьшат на ваши счета за отопление, но и помогут вам и вашей семье жить более рационально, снизит потребность в энергии.

Постоянное тепло во всем доме

Подогрев пола создает более постоянное тепло благодаря чистой физике. Мы все знаем, что температура повышается, но задумывались ли вы когда-нибудь об этом факте применительно к отоплению вашего дома?

По мере того, как поднимается жара, все это тепло свисает под потолком, далеко над вашей головой.Если в вашем доме более одного этажа, вы, вероятно, заметили, что в верхних комнатах намного теплее, чем в нижних, что создает неприятную духоту наверху и прохладу внизу. Лучистые полы с подогревом всегда сохраняют полы в тепле, даже , когда тепло движется вверх. Он также согреет предметы, соприкасающиеся с полом, например диван, кровать и столы, поэтому все на вашем уровне будет теплее на ощупь.

Подрядчик по дому Джефф Кинг объясняет: «Мы ощущаем чистое тепло благодаря лучистому подогреву пола.Когда мы греемся от ног, мы остаемся теплее при более низкой температуре ».

Излучая тепло вверх, мы устраняем перегретые комнаты и духоту, создаваемые принудительным воздушным отоплением и плинтусом, и сохраняем тепло во всем доме, даже в тех углах и комнатах, которые всегда кажутся холодными. Добавив интеллектуальный термостат с подогревом полов, вы получите возможность контролировать этот пол с подогревом и заранее поддерживать тепло в доме. Настройте термостат для пола с подогревом на автоматический нагрев полов до желаемой температуры в зависимости от времени суток, дня недели и сезона, чтобы поддерживать комфорт 24/7.

Внутрипольное отопление работает со всеми типами полов

Самый частый вопрос домовладельцев о полах с подогревом: будет ли он работать с МОИМ полом? Да! Водяное отопление работает с всеми типами напольных покрытий , включая плитку, камень, дерево, винил, ламинат, ковролин и даже бетон. Тем не менее, лучистые полы с подогревом обеспечивают наилучшее тепло при установке под полом, который хорошо проводит тепло, например, камень, плитка, бетон и этот вневременной мрамор Древнего Рима.Перед прыжком обязательно проконсультируйтесь со специалистом.

Если вы хотите установить теплый пол с ковровым покрытием или деревом, обязательно поговорите с выбранным вами подрядчиком, прежде чем окончательно составить план. В то время как паркетные доски будут расширяться и сжиматься по мере того, как пол нагревается и остывает, ваш подрядчик может помочь вам выбрать лучшую древесину, подходящую для лучистого отопления пола, и профессионально установить ее, чтобы исключить возможность образования щелей. Если вы решите использовать ковровое покрытие, имейте в виду, что толстая набивка будет поглощать тепло пола.Опять же, ваш подрядчик поможет вам сориентироваться в тонкостях выбора коврового покрытия, которое будет одновременно комфортным и , которое позволит вашей системе лучистого теплого пола сиять.

Если вы не знакомы с лучистым теплым полом, умный термостат с подогревом пола даст вам возможность легко регулировать температуру, чтобы поддерживать тепло в доме, независимо от того, какой вариант пола вы выберете. Как только вы найдете оптимальную температуру, чтобы вашей семье было тепло днем ​​и ночью, настройте умный термостат, чтобы автоматизировать его.

Лучистое напольное отопление — это абсолютно безопасно

Если вы когда-либо слишком близко подходили к своим настенным панелям с принудительной подачей воздуха или плинтусу, вы знаете, насколько они нагреваются. Хотя это тепло необходимо для обогрева вашего дома, оно может быть невероятно опасным, особенно если у вас есть маленькие дети или домашние животные. В качестве альтернативы можно установить пол с подогревом под полом , так что совершенно невозможно случайно обжечься, даже если вы растянулись на полу и вздремнете.

Традиционные системы отопления также выталкивают воздух, в результате чего пыль и аллергены поднимаются и циркулируют в вашем доме. Теплый пол не влияет на движение воздуха, что является отличным преимуществом для всех в вашем доме, кто борется с аллергией. А поскольку вся эта чудесная жара поднимается снизу вверх, вы избавитесь от духоты, вызванной слишком теплыми комнатами и задержанным воздухом, что является еще одним замечательным преимуществом для аллергиков и детей, страдающих астмой.

Если вы выходите из дома и беспокоитесь о том, что теплый пол остался включенным, его можно вручную отключить с помощью приложения для смартфона, подключенного к интеллектуальному термостату для пола с подогревом.

Автоматическое управление теплым полом с помощью термостата с подогревом пола

Мы коснулись термостатов излучающего теплого пола, но как точно работают с теплым полом?

При установке системы лучистого теплого пола поговорите с выбранным подрядчиком о вариантах термостата для регулировки температуры. Скорее всего, он / она предложит новые интеллектуальные термостаты для пола с подогревом, которые не только позволят вам вручную повышать и понижать температуру, но и автоматизировать ее, чтобы в вашем доме всегда было комфортно.

Интеллектуальные термостаты с подогревом пола, как и новый от Mysa, автоматически регулируют теплый пол в соответствии с выбранными вами расписаниями и настройками. Например, вы можете автоматизировать свой термостат пола с подогревом, чтобы он отключался ночью, когда вам удобно в постели, чтобы снизить потребление энергии. Затем вы можете автоматизировать свой умный термостат с подогревом пола, чтобы он снова включился за 30 минут до того, как ваш будильник сработает, и пол станет теплым, когда вы встанете. Просыпаясь от теплого пола, просыпаться становится легче и приятнее даже в холодные дни.Вам больше никогда не придется начинать свой день в поисках тапочек!

И, если вы собираетесь поужинать, когда вы и ваши близкие спонтанно решаете, что сегодня вечером будет отличная ночь для эпической битвы в настольной игре, вы можете использовать геозону, чтобы согреть полы, пока вы идете домой -до того, как вы войдете в дверь. Возможности безграничны!

Как правильно выбрать интеллектуальный термостат для вашего нового теплого пола

Если вы готовы перейти на лучистые полы с подогревом, ваши ноги наверняка получат удовольствие! Интеллектуальный термостат для пола с подогревом предоставит вам невероятную универсальность и контроль, чтобы поддерживать комфорт в вашем доме круглый год.Имейте в виду, что не все интеллектуальные термостаты совместимы с лучистым напольным отоплением. Здесь, в Mysa, мы готовимся к запуску нашего первого в мире интеллектуального термостата для пола с подогревом, который позволит вам без усилий переключиться на энергосберегающие и экологически безопасные полы с подогревом. Вы сможете отслеживать потребление электроэнергии, настраивать расширенные функции, такие как геозоны, и интегрировать их с выбранной вами системой умного дома.

2 комментария

10 наиболее часто задаваемых вопросов о теплых полах

Излучающий пол с подогревом становится все более популярным способом обогрева вашего дома, и мы понимаем, что в качестве относительно нового решения для обогрева у вас могут возникнуть некоторые вопросы об основах этой технологии.В этом руководстве мы ответим на некоторые из ваших наиболее часто задаваемых вопросов.

1. Что такое теплый пол?

Излучающий пол с подогревом — это современный и энергоэффективный способ обогрева вашего дома без необходимости использования громоздких обогревателей для плинтусов.

В обогревателях

для обогрева помещения используется технология лучистого тепла . Лучистое отопление нагревает комнату с нуля прямо до предметов и людей в комнате, в отличие от центрального отопления, которое сосредоточено на нагревании воздуха в комнате.Лучистое отопление — это гораздо более энергоэффективный способ обеспечить комфорт в помещении, поскольку теплый воздух имеет привычку выходить из комнаты.

Напольные обогреватели

также требуют меньше энергии для работы, производя такой же комфортный уровень тепла, как и традиционная система центрального отопления, что делает систему подогрева более чистым способом обогрева вашего дома, а также экономит ваши деньги на счетах за электроэнергию.

2. Безопасен ли теплый пол с подогревом?

Полы с подогревом оказались очень безопасным решением для обогрева вашего дома.Как «невидимая» система , и в отличие от центрального отопления, у напольных обогревателей нет горячих поверхностей или открытых нагревательных элементов, о которых вы можете пораниться. С этими системами также отсутствует риск поражения электрическим током. Лучистые обогреватели также полезны для вашего благополучия, поскольку они сохраняют воздух в помещении более свежим за счет уменьшения циркуляции пыли — распространенной проблемы в помещениях с центральным отоплением.

Наши продукты имеют всемирно признанные сертификаты безопасности , включая UL.Чтобы найти аккредитацию для отдельных продуктов, см. Литературу по продуктам.

Для гарантированной безопасности важно, чтобы ваша система отопления всегда устанавливалась квалифицированным специалистом по установке , который раньше работал с подогревом пола.

3. Сэкономит ли меня теплый пол?

Лучистое отопление — это энергосберегающее отопительное решение для вашего проекта, которое может обеспечить значительную экономию на ваших счетах за отопление . Полы с подогревом нагреваются быстрее, чем центральное отопление, и работают при более низких температурах, производя такой же уровень тепла.Вы можете максимизировать эффективность напольного обогревателя, установив систему с нашими изоляционными плитами , которые могут сократить время нагрева и предотвратить утечку тепла из комнаты, а также управляя системой с помощью интеллектуального термостата Warmup, который может сэкономить вам до 490 долларов в год по вашим годовым счетам за электроэнергию.

Стоимость покупки системы и ее установки зависит от размера и объема вашего проекта. Водные системы более дороги в приобретении и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, тогда как наши системы имеют конкурентоспособные цены, но полагаются на электричество, которое обычно имеет более высокие эксплуатационные расходы.Установка системы StickyMat с сопутствующей изоляцией и контроллером отопления в ванной обычного размера будет стоить около 815 долларов плюс налоги и затраты на установку, но стоимость этого может быть покрыта за счет долгосрочной экономии на счетах за отопление.

Получите расценки сегодня или узнайте больше о затратах и ​​текущих расходах на систему Warmup.

4. Как работают теплые полы?

Электрические нагреватели пола

состоят из электрических нагревательных проводов , часто образованных в виде нагревательного мата, которые устанавливаются под отделкой пола и проводят электричество и преобразуют эту энергию в оптимальную тепловую мощность излучения.График температуры и нагрева системы контролируется и регулируется с помощью специального термостата.

В системах водяного теплого пола, также известных как гидронные системы, используются нагревательные трубы , которые распределяют теплую воду по всей системе, чтобы обогревать пространство. Эта вода смешивается из горячей воды из вашего источника тепла (например, комбинированного котла или грунтового теплового насоса) и более холодной воды из трубопроводов через коллектор, который регулирует давление, температуру и поток.

5. Какие существуют основные варианты подогрева пола?

В настоящее время Warmup предлагает в Северной Америке только электрические обогреватели пола. Существует две основные категории электрических полов с подогревом: сухой монтаж и нагревательные кабели, для которых требуется выравнивание или утонение поверх продукта. Если вы рассматриваете возможность электрического теплого пола, наша команда по работе с клиентами будет рада подобрать лучший вариант для вашего проекта.

Популярным выбором является решение для лучистого отопления hybrid .Электрические системы могут быть установлены в качестве вторичных источников тепла в проекте, который, например, будет в основном отапливаться системой центрального отопления. Вы также можете установить электрические и водяные системы для одновременного обогрева дома.

6. Какая отделка пола лучше всего подходит для лучистого отопления?

Независимо от того, какую отделку пола вы используете в своем проекте, для вас найдется лучистый напольный обогреватель Warmup.

Камень и плитка благодаря своим естественным теплопроводным свойствам идеально подходят для обогрева с помощью системы теплого пола.Для деревянного пола вы можете использовать натуральную или конструкционную древесину, однако мы рекомендуем более тонкую и плотную древесину, чтобы обеспечить оптимальную производительность системы отопления.

Камень

или керамическая плитка «пригодность для подогрева пола делает их идеальным выбором для ванных комнат и кухонь. Плитка быстро нагревается и помогает равномерно распределять это тепло от обогревателя по комнате. Система развязки DCM-PRO разработана для использования с плиточными полами; его мембрана оснащена технологией защиты от разрушения, которая может защитить вашу плитку от потенциальных трещин, вызванных движением черного пола.

Более мягкие типы полов, такие как ковер или винил , можно обогревать с помощью широкого спектра наших решений для электрического обогрева, причем фольгированный обогреватель является отличным выбором для обогрева коврового покрытия.

• Прочтите наше руководство по лучшим напольным покрытиям для лучистого отопления здесь

7. Подходит ли теплый пол для моего проекта?

Идеальный обогреватель для вашего проекта зависит от нескольких ключевых моментов:

• место, где вы его устанавливаете в
• его размер и высота потолков
• отделка пола, которую вы будете использовать с

Как правило, мы предлагаем установить электрические системы для проектов реконструкции или для использования в небольших жилых помещениях и водопроводные системы для новых проектов или больших помещений.Это связано с тем, что электрические напольные обогреватели имеют гораздо меньшую высоту застройки пола, чем водяные системы, и предлагают более быстрое время установки.

Если вы ремонтировали ванную комнату, например, с керамической плиткой для пола, мы бы порекомендовали наш StickyMat, который был специально разработан для таких проектов. Если вы работали над большим строительным проектом, например, строили собственный дом, мы можем порекомендовать установить систему водяного теплого пола.

Все наши напольные обогреватели должны устанавливаться квалифицированным монтажником, который ранее устанавливал полы с подогревом, и должен быть проведен расчет теплопотерь, чтобы понять требования к обогреву помещения.

• Для получения дополнительных советов используйте наш онлайн-переключатель система здесь.

8. Какова толщина системы теплых полов?

Многие из наших систем подогрева пола практически не влияют на высоту застройки пола.

StickyMat имеет самый тонкий нагревательный провод на рынке, всего 1,8 мм — это означает, что этот нагреватель можно установить практически в любом помещении с минимальным влиянием на наплыв пола.Система StickyMat также представляет собой отличное низкопрофильное решение; он имеет толщину всего 3 мм и обеспечивает быстрый монтаж. Системы Loose Wire и StickyMat могут быть установлены внутри слоя клея для плитки или выравнивающей смеси, поэтому высота пола не будет увеличиваться.

Системы

Hydronic обычно оказывают большее влияние на фальшполы, поэтому лучше всего определять систему водяного отопления на ранней стадии процесса проектирования нового здания.

9. Нужен ли мне специальный термостат для управления системой теплого пола?

Все обогреватели пола управляются определенным термостатом или серией термостатов в зависимости от масштаба вашего проекта.Warmup предлагает широкий выбор термостатов в соответствии с вашими требованиями, независимо от того, предпочитаете ли вы термостат Smart или более простой термостат с циферблатом.

4iE Smart WiFi Thermostat работает с вашим смартфоном для удаленного доступа, чтобы создать интуитивно понятный автоматический график отопления для вашего дома. Или наш программируемый термостат Tempo позволяет вам установить график нагрева вручную.

Нашими интеллектуальными термостатами также можно управлять с помощью других интеллектуальных технологий в вашем доме, таких как Amazon Echo — чтобы узнать больше об этом, прочитайте наше руководство здесь .

10. Сколько времени нужно для нагрева теплого пола?

Электрические напольные обогреватели

обеспечивают быстрый нагрев, но точное время, необходимое для нагрева комнаты, зависит от нескольких переменных, например:

• Размер помещения
• Теплопотери и изоляция помещения
• Используемая отделка пола.
• Тип системы и источник тепла

Однако можно ожидать, что электрический напольный обогреватель в отделанной плиткой ванной комнате достигнет оптимальной комфортной температуры всего за 20 минут .Для первоначального нагрева водяным системам требуется больше времени, но после того, как они заработают эффективно, вырабатывается более постоянное тепло.

Идеальная температура, при которой должен работать теплый пол, также варьируется; для дерева, ковров и виниловых полов мы рекомендуем максимальную температуру нагрева 81 градус, а для камня и плитки — немного более высокую температуру 86 градусов.

Выбор и установка системы лучистого отопления

Джордж Селвайс

Утром никто не принимает холодный душ, и все предпочитают ходить на теплом полу.Теплые полы существуют очень давно. Римская империя была известна за его роскошные ванны с горячими источниками, в которых теплая вода циркулирует под мраморным полом.

В настоящее время вам не нужен источник горячей воды на заднем дворе, чтобы насладиться комфортом римского полы для ванн!

Тонкий электрический мат, устанавливаемый в тонко затвердевающий цемент или самовыравнивающийся цемент, управляемый таймером-термостатом с напольным покрытием. датчик будет стоить от 500 до 600 долларов за ванную комнату среднего размера, и он будет работать на электроэнергию менее 10 центов в день.

Концептуально эти изделия очень похожи на электрические одеяла. Они есть Изготовлен из термостойкой проволоки, которая змеиным образом проходит над несущим материалом. Они безопасны, относительно просты в установке и чрезвычайно энергоэффективны благодаря послужной список более 20 лет успешных инсталляций!

Электрические коврики имеют толщину около 1/8 дюйма и легко встраиваются. в тонко затвердевающем цементе, не поднимая пол более чем на 1/8 дюйма. Все они потребляют от 8 до 15 Вт / кв. футов, и каждый из этих производителей предлагает рулоны разных размеров, чтобы установщик мог делать разрезы и повороты в соответствии с индивидуальными требованиями форма каждой комнаты. NuHeat предлагает прямоугольники стандартного размера и специальные заказы коврики по индивидуальному заказу. Они доступны как в прямоугольных матах, так и в рулонах. Эти рулоны или маты всегда должны использоваться целиком, а только отрезки и повороты. позволяют обрезать поддерживающий материал для облегчения поворотов (см. рисунок). Вы никогда не перережете термостойкий провод! Изделия равного ватт / кв. Фута согреют пол так же. температура и с той же скоростью.

Наконец, многие таймеры и термостаты предлагают сопоставимые функции, так что реальная разница заключается в простоте установки и уровне технической поддержки, предлагаемой производителем .

Что упрощает установку?

Коврик или рулонная конструкция : Вы хотите найти продукт, который можно укладывать в один слой тонкого цемента, а не чем два слоя. Это быстрее и проще. Вы также хотите найти товар где стекловолокно (или другой поддерживающий материал) образует защиту зонта по проволоке сопротивления, чтобы шпатель скользил по стекловолокну сетка без риска порезать провод. Некоторые изделия плетут проволоку снизу и сверху вниз. сетка из стекловолокна.В этом случае провод сопротивления всегда будет поверхность, и вы рискуете порезать кабель шпателем

Толщина проводов холодного ввода , соединяющих нагревательные ролики с термостат: вам нужны самые тонкие из имеющихся холодных проводов (толщиной 1/8 дюйма), так что вы можете легко покрыть их тонким цементом, таким как термостойкость провод. Если холодные провода толще, вам нужно будет долбить канавку в цементную плиту или с помощью циркулярной пилы сделайте канавку в фанерном основании или подкладная доска, чтобы поддерживать ровный уровень пола.

Длина проводов холодного ввода : Вам нужны провода холодного ввода с достаточно долго, чтобы подключиться к термостату без дополнительных разрезов или поворотов рулон, чтобы приблизить рулон к термостату.

Техническая поддержка поставщика: Найдите поставщика, который разработает схему установки адаптированы к вашему собственному плану этажа. Поймите, что жара не продлится очень латерально через проводимость. В большинстве случаев тепло будет распространяться 1.5 дюймов от проводов, но не более.

Поэтому важно укладывать нагревательный мат на 1 дюйм или 2 дюйма. под ногой, чтобы не стоять на горячих каблуках и холодные пальцы ног перед твоим тщеславием. Внимание к деталям и точность в индивидуальном макете дизайна сэкономит ваше время и деньги во время установка!

Как правильно произвести электромонтаж?

Убедитесь, что у вас есть хороший омметр и устройство для проверки целостности цепи.Проверьте сопротивление ома не менее трех раз: перед запуском, после уложили нагревательный элемент в тонко застывший цемент, а после укладки плитки или камень поверх нагревательных элементов. Нет необходимости запускать систему с напряжением 110 вольт, чтобы убедиться, что у вас есть работающая установка.

Правильное показание в омах подтвердит, что у вас нет перерыва в кабеле, и проверка целостности убедит вас, что короткого замыкания нет. прохождение через изоляцию, разделяющую жилу провода и землю щит.Установить керамическую плитку сможет любой DIY, умеющий устанавливать керамическую плитку. систему подогрева пола и проложите провода холодного ввода за термостатом. Однако установить таймер и термостат и подключить их к теплый пол. нужно нанять опытного электрика.

После правильной установки эти системы теплого пола являются чудесная часть нашего повседневного комфорта. Они совершенно молчат. Они не циркулирует горячий воздух, переносящий бактерии и токсины. У них нет движущихся частей и не требуют обслуживания.Планируете ли вы новую ванную комнату, кухня, пристройка для солярия или переоборудование подвала, теплый пол — это разумное решение для комфорта и экономии энергии. Их можно установить под плитка, камень, винил, ковролин, паркет и ламинат.

Информация об авторе: Жорж Селвис, является генеральный директор WarmlyYours.com , и онлайн-источник высококачественных систем лучистого отопления. Он получил образование в Гарварде и много путешествовал по Европе, где исследовал нагрев пола. промышленности, прежде чем начать свой очень успешный онлайн-бизнес.

Вернуться к статьям «Отопление и вентиляция»

Janes Radiant — Самостоятельно установите теплый пол

Выбираете ли вы нашу горячую воду или наши комплекты для поверхностного электрического отопления, для вас найдется пакет Janes Radiant.

Установка системы лучистого обогрева

Janes Radiant — лучшее решение для домовладельцев и подрядчиков, которые хотят установить теплый пол с минимальными затратами. Не срезая углы, мы можем помочь вам выбрать наиболее практичный комплект или систему излучающего излучения, чтобы обеспечить вам и ваше пространство наилучшим и наиболее комфортным теплом. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимая для того, чтобы вы без проблем завершили установку.Поговорите с Джейнс Рэдиант о том, как начать свой проект сегодня — мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Система In-Floor Heating хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши наборы для самостоятельной сборки могут быть установлены и использованы в любых помещениях с использованием любых материалов: между балками, в бетонной плите, под твердой древесиной или плиткой и т. Д. Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Есть два различных способа установить систему лучистого теплого пола. Первый находится в самом полу, второй — под черным полом между балками. В большинстве случаев наиболее эффективны гидравлические системы (на водной основе). Ниже приведены распространенные методы гидравлической установки:

Плита класса
Трубки устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки будут привязаны к арматуре или проволочной сетке или в некоторых случаях прикреплены скобами непосредственно к жесткой изоляции.Это обеспечивает эффективную установку с большой массой. Трубка поверх фанеры с гипсовой заливкой
Трубка прикрепляется скобами к фанерному основанию, а затем покрывается тонким слоем легкого гипсового цемента. Это обеспечивает эффективную установку с большой массой. Сборные панельные системы
Панельные системы предназначены для установки как на существующие бетонные, так и на деревянные черновые полы. Панельные системы предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, через которые трубка встает на место.Затем поверх панельной системы укладываются напольные покрытия. Staple-Up
Трубки крепятся скобами к основанию черного пола между балками с помощью алюминиевых пластин теплопередачи. Таблички повышают эффективность и быстродействие установки. Затем между балками под трубой устанавливается изоляция, которая помогает отвести тепло вверх. Шпалы над деревянным черным полом
Фанера вырезается, чтобы получить деревянные планки обрешетки, которые устанавливаются на черный пол.Затем между шпалами устанавливаются трубы, а покрытия пола устанавливаются непосредственно над шпалами и трубами. Для каждого из этих вариантов гидронной установки Janes Radiant предоставит

• пошаговое иллюстрированное руководство по установке
• неограниченную техническую поддержку по телефону и электронной почте в течение всего срока установки
• Трубка PEX
• схема расположения трубопроводов
Коллектор (ы)
• для распределения горячей воды по различным трубопроводным контурам
• бойлер, резервуар для горячей воды или водонагреватель без резервуара, подходящий для размера и типа проекта
• предварительно смонтированная механическая панель со всеми компонентами согласовано с вашим источником тепла
• все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе напольного отопления

Это экономично

Самостоятельная установка экономит ваши деньги, а теплый пол со временем снижает ваши затраты на электроэнергию.
