Пайка медных труб водопровода своими руками: технология пайки и видео

Установка системы трубопроводов из меди похожа на монтаж любого домашнего трубопровода, как, к примеру, из металлопластика или полипропилена. Но один из основных вопросов, как паять медные трубы своими руками, требует более подробного рассмотрения.

Сегодня технологии предоставляют большой ассортимент стройматериалов для сантехнических работ: медь, сталь, пластик разных видов и т. д. Их отличают стоимость, физические свойства, возможности применения и особенности монтажа, но определить худший или лучший материал невозможно. Трубы из меди для трубопровода довольно дороги, и требуют к себе большего внимания во время эксплуатации, но надежны, экологически безопасны и универсальны, а также удобны для монтажа своими руками.

Монтаж медного трубопровода

Установка отопительной системы или трубопровода из меди, практически ничем отличается монтажа отопления или трубопровода из других материалов.

На начальном этапе нужна продуманная схема трассы

, с тщательно выверенными соединениями и углами. Не забывайте: схема обязана иметь соединение с трубами главного стояка через дополнительные выводы для будущей сантехники, приборы учета, шаровые краны.

Выбор размеров и типов медных труб: неотожженные и отожженные, с резьбой 3/4 либо 3/8, со стенками разной толщины. От этих показателей будет зависеть масса медной трубы, а соответственно, и вес всей конструкции трубопровода в общем, но смысл монтажа в целом не поменяется.

Выбор техники крепления: обжимные фитинги или пайка. Выбор будет только за вами, но коротко скажем: надежность крепления фитингов не отличается хорошими показателями. Это крепление все время требует контроля, а фитинги – периодической подтяжки, при этом, если паять медные трубы – это значит обеспечить им непременную герметичность и долговременную.

Основное различие – это технология пайки при помощи мягкого припоя: она требует специального оборудования и определенных навыков.

Техника пайки мягким припоем

Прежде чем паять, нужно сказать пару слов о теории: если процедура пайки будет осознанной, то и многие нюансы будут ясными в процессе выполнения работ, поэтому есть смысл посмотреть пайка медных труб видео.

В домашних условиях при монтаже трубопровода применяется так называемая «мягкая» пайка: участки пайки разогреваются до 240-310С, что дает возможность мягкому припою (как правило, олову) расплавиться, но такие температуры небезопасны и для меди, потому это действие обязано быть недолговременным и направленным.

Зачистка перед процессом пайки – это не просто эстетическая манипуляция, а непременное условие, которое даст возможность удалить продукты окисления на металле и наиболее эффективно сделать пайку меди.

При мягкой пайке появляется капиллярный эффект, когда раскаленный припой, мягкий для пайки, равномерно растекается по всей плоскости соединения вне зависимости от того, в каком положении установленная деталь – вертикальном или горизонтальном.

Оптимальный зазор между стенками фитинга и трубы строго регламентирован – 0,10-0,15 миллиметров: расстояние больше, потребует большего количества припоя либо не создаст капиллярного эффекта, меньшая – образует препятствие для нормального растекания олова.

Материалы и инструменты для пайки

Газовая горелка – это основной инструмент для пайки. Есть множество видов горелок, выбор лучше всего остановить

на горелке с пьезоподжигом и возможностью регулировать пламя. Также понадобятся:

  • Флюс для пайки – это паста, которой обрабатывают поверхность фитинга и трубных изделий, чтобы она разъела оксидные пленки на поверхности соединяемых частей, защитила медное основание от окисления при нагревании и обеспечила влажность поверхностей во время растворения припоя.
  • Припой для пайки – как правило, это олово в форме катушек или прутков проволоки.
  • Труборез и труборасширитель – устройство для увеличения диаметра труб при установленных деталях одна в одну.
  • Фаскосниматель – инструмент для удаления фаски, избавления от вероятных заусенцев.

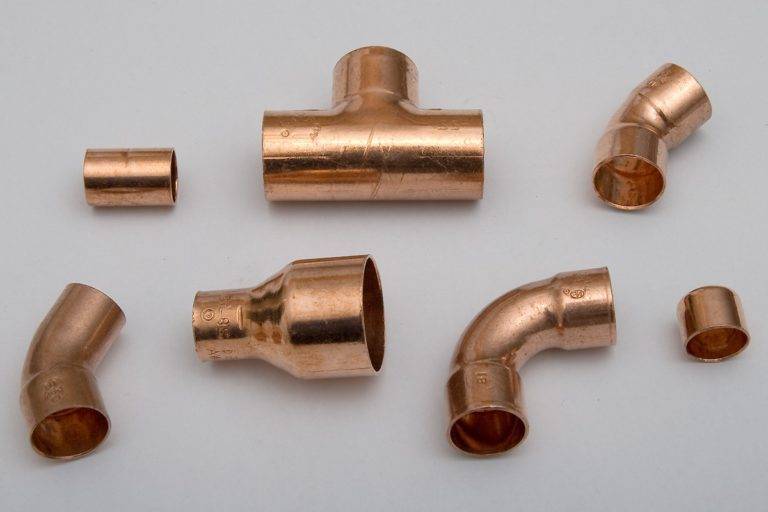

  • Фитинги – соединительные части разных конфигураций.
  • Стальная щетка и ершик для чистки внешней и внутренней сторон труб и фитингов.

Инструмент для пайки труб из меди не отличается исключительностью и дороговизной. Но требует определенных усилий, чтобы получить навыки по использованию: лучше всего потренироваться на кусках труб, чтобы понять тонкости метода и технологии.

Инструкция пайки мягким припоем

Внимание: край трубы и непосредственно труба обязаны быть идеально ровными и прямыми – от этого будет зависеть качество крепления деталей, потому для резки труб лучше всего использовать труборез.

  1. При помощи труборасширителя сделайте больше диаметр фитинга, при помощи фаскоснимателя – очистите края трубы.
  2. Ершиком отполировать внутреннюю часть фитинга, щеткой наружную часть трубы.
  3. Кисточкой нанести на фитинг и трубу пасту для пайки – флюс – и тут же присоединить детали, избегая попадания какого-либо вида загрязнений.

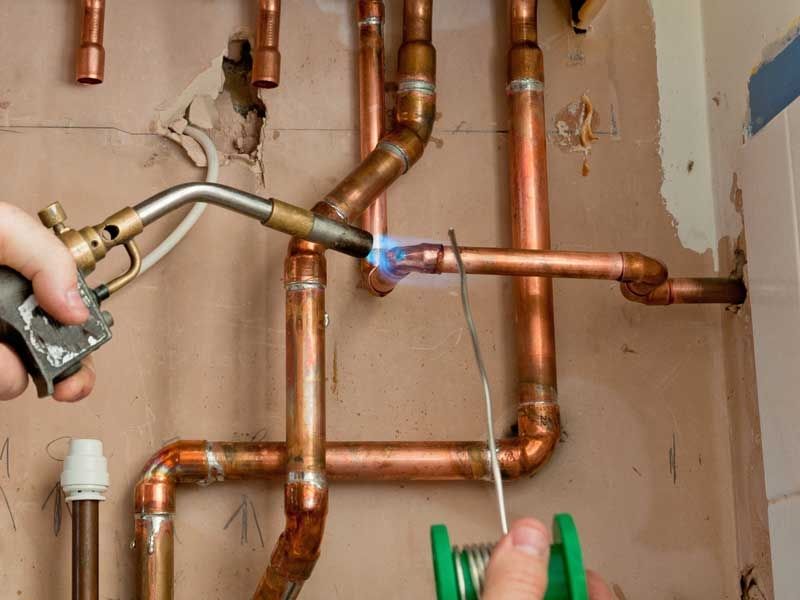

  4. Горелкой для пайки аккуратно прогревать соединение, перемещаясь по всей плоскости. Критерий хорошего прогрева – изменение цвета пасты.

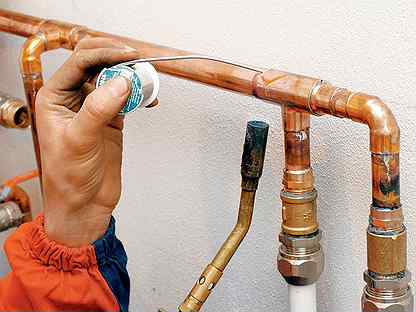

  5. Завершить нагревание соединяемых деталей, нанести припой по всей поверхности соединения. Пламенем горелки нельзя трогать проволоку припоя: припой обязан расплавиться на медной поверхности трубы, именно от ее температуры без вмешательства огня.
  6. Подождать естественного остывания стыка – без каких-либо средств для охлаждения.
  7. Непременно убрать остатки пасты с труб влажной губкой. Ее воздействие нужно лишь при пайке: она разрушает защитный слой основания меди.

Внимание: детали при пайке и временно после нее обязаны быть хорошо зафиксированы, так как паять трубы из меди можно лишь в неподвижном положении.

Стык на месте крепления деталей обязан быть плотным и ровным. Проверить результат можно будет лишь при включении достаточного давления воды в трубопроводе, но, если пайка прошла хорошо, надежность соединения никак не снижается от температуры воды, вероятных перепадов давления или от времени.

Крепление медных труб с другими материалами

Существует несколько важных нюансов, связанных с возможностями соединения медных конструкций с изделиями из других металлов:

  • Крепление меди и оцинкованной стали может негативно сказаться на состоянии трубопровода из оцинкованной стали: химические реакции между цинком и медью приводят к разрушению первого.
  • Крепления меди со сталью, пластиком и латунью безопасны и не образуют коррозии металлов.

Потому если есть необходимость крепления медной и оцинкованной труб, то его можно сделать лишь с помощью латунного фитинга и лишь в одном направлении: по циркуляции воды от оцинкованной в медную трубы.

Медные трубы крепятся с пластиковыми или стальными лишь с помощью латунных отжимных фитингов. Основное крепление системы происходит с помощью зажимного кольца и зажимной гайки фитинга: они прикручиваются на стандартное количество оборотов, указанное в техническом сопровождении фитинга, и непременно периодически проверяются во время эксплуатации на наличие вероятных протечек или ослаблений.

Мифы о медном трубопроводе

Из-за отсутствия привычки к меди в роли материала для систем газо-, водоснабжения и отопления, у современного отечественного потребителя есть

определенное недоверие к данному металлу. Есть два мифа:

  • Трубы из меди опасны при контакте с хлорированной водой. Безусловно, медь, начиная реакцию с элементами хлора, окисляется, но появляющаяся внутри трубопровода пленка, наоборот, защищает трубы от различных химических действий и абсолютно безопасна для организма человека.
  • Медный трубопровод дорого стоит и непрактичен, невзирая на высокую стоимость. Непрактичность объясняют вероятным окислением наружной стороны труб, при этом внутри медные трубы также окисляются, но коррозии совершенно неподвержены. Более дорогая цена медных труб с лихвой покрывается долговечностью материалов и простотой установки своими руками.

Но такие мифы можно разрушить только многолетней практикой. Не зря этот металл применяли в системах водопровода еще несколько веков назад, и до сих пор в европейских странах медь имеет заслуженное признание.

За счет удобства установки и качества материалов, медные трубы для домашнего водопровода более предпочтительны, и непременно найдут новых почитателей в нашей стране.

Оцените статью: Поделитесь с друзьями!

Как паять медные трубы: выбор припоя и тонкости технологии

Содержание статьи

В том, что медные трубы опережают стальные, чугунные и ПВХ-трубы по гибкости, термостойкости и долговечности, секрета нет. Высокая цена материала окупается длительным сроком службы медных изделий. Зная, как паять медные трубы, можно сэкономить средства на монтаже.

Медь – отличный материал для пайки, ее поверхность при очистке не нуждается в использовании агрессивных веществ. Существует много легкоплавких металлов, создающих с медью хорошее сцепление (адгезию). При нагреве этот материал не нуждается в дорогостоящих флюсах, так как бурных реакций с кислородом воздуха при плавлении меди не происходит.

Достоинства пайки

Если возникла необходимость припаять медную трубку к железу, вооружайтесь паяльником, припоем и флюсом. Пайкой можно соединять трубы из разных металлов, а также металлы и неметаллы. В процессе пайки основной металл не деформируется, поэтому заданные размеры и форма труб остаются без изменений. Не возникает коробления и внутренних напряжений.

Перед пайкой обезжирьте место стыковки (внутри и снаружи) для улучшения адгезии материала трубы и припоя

При необходимости соединение можно распаять. Медные изделия более гибкие и устойчивые к внешним воздействиям, они легко выдерживают высокое давление и их можно монтировать закрытым способом. При пайке получается высокая прочность соединения.

Как запаять медную трубку в домашних условиях

Капиллярная пайка была разработана специально для меди. Бывает низко- и высокотемпературной. Время монтажа такого соединения: 2-3 минуты. Для получения капиллярного эффекта между трубой и фитингом используют зазор в 0,4 мм. Припой равномерно распределяется по всей площади монтажного зазора.

  • Низкотемпературным методом

Олово, свинец и их сплавы являются легкоплавкими припоями. Температура теплоносителя: менее 130 градусов. При капиллярной пайке зазор варьируется по величине и может достигать 0,5 см (для большого диаметра). При сильном нагреве медь теряет твердость, поэтому низкотемпературный вид пайки считается предпочтительным.

Такой паяльник позволяет соединить трубы низкотемпературным методом

  • Высокотемпературным способом

Используется тогда, когда температура теплоносителя превышает 130 градусов. Этот вид пайки требует высокого профессионализма от специалиста – трубу легко пережечь.

Здесь нужны припои из серебра и меди, меди и фосфора. Этим методом можно соединять трубы в уже установленной системе. Охлаждение водой не применяется, так как медь в этом случае переходит в мягкое состояние. С течением времени прочностные характеристики отожженного металла повышаются.

Высокотемпературная пайка

Потребуется специальный режущий инструмент для меди, фаскосниматель, расширитель для труб, молоток, уровень, рулетка, газовая горелка, электропаяльник, твердоплавкий и легкоплавкий припой, флюс (необходим, чтобы удалить оксидную пленку и не допустить окисления).

Последовательность действий

  1. Предварительная подготовка труб: очищение поверхностей, удаление оксидной пленки флюсом.

Флюс – это химическое вещество, которое помогает распределить припой равномерным слоем, очищает основной металл от окислов и загрязнений. При его выборе учитывается вид металла и припоя. Многокомпонентные флюсы более эффективны, они позволяют получить еще более качественную пайку.

Профессиональное оборудование для пайки

Вещество наносят только на место соединения трубы с раструбом, а не вовнутрь его. Сразу после нанесения флюса трубы соединяют, чтобы на рабочую поверхность не попали посторонние частицы. Поверните трубу в фитинге, чтобы флюс распределился равномерно, остатки химического вещества удаляются тряпкой. Труба готова к нагреву.

  1. Вставка трубы в муфту. После нужно будет пропаять два стыка. Или торец одной трубы соединяется с торцом другой, тогда обработать нужно один стык.
  2. Нагрев труб (до температуры немного ниже температуры плавления). Включают горелку, используя уменьшающее пламя (оно создает максимальную температуру) и нагревают соединение. Используйте паяльник для медных труб или горелку с пьезоподжигом – она удобна в работе.
  3. Введение припоя в зазор. Для меди существует большой выбор припоев. Разогретый материал помещают в зазор между соединяемыми трубами и расплавленной массой оборачивают стык между трубами. Температура начала плавления припоя всегда меньше, чем у основного материала. Припой растекается, достигнув определенной температуры. Важно, чтобы рабочая поверхность была не окисленной и чистой.
  4. Кристаллизация припоя. В этот момент важно сохранять соединение неподвижным. Когда припой остынет, в месте соединения возникнет герметичное уплотнение. После пайки проводят технологическую промывку для удаления загрязнений и остатков флюса.

В монтажный зазор наносят припой. Если диаметр трубы большой, дополнительно вводят припой с противоположной стороны

Важные моменты

Чтобы запаять дырку в медной трубе, необходим мягкий припой (например, оловянно-свинцовый), и спиртово-канифольный флюс. Вырежьте заплатку нужного размера, обработайте ее и трубу шкуркой. Слейте воду из трубопровода и паяльником прогрейте соединяемые детали. Затем в зазор добавьте припой.

Во время работы необходим приток воздуха. Дым, идущий от припоя и флюса, вреден.

Чтобы выполнить процесс правильно, важно знать, чем запаять медную трубку. Используют: серебро с медью и цинком, медь с фосфором. В питьевом трубопроводе не применяют свинцовые припои ввиду их токсичности.

Флюс не используют при соединении медных труб с помощью медно-фосфорных припоев.

Перед началом пайки необходимо продуть кислородный и пропановый шланги. Поджигание горелки начинается с пропановой линии, затем добавляют кислород. Нагрев труб должен быть равномерным с каждой стороны. По окончании работы перекрывают сначала кислород, а затем пропан.

Видео-инструктаж: как паять медные трубы

Пайка – физико-химический процесс, при котором возникает неразъемное соединение между деталью и жидким припоем. Присадочный материал расплавляется, растекается, заполняет собой щель между соединяемыми элементами и кристаллизуется. Пайке можно подвергнуть любые металлы и сплавы.

Понравилась статья? Поделитесь ей:

Медь

Монтаж трубопроводов любой сложности в ст-Петербурге, прокладка инженерных сетей — «ПитерРем» может всё.

Медные тубы и их особенности

Трубы медные и медные трубки (отличаются меньшим диаметром) и имеют широкое применение в быту.

Медные трубы используют:

  • при установке кондиционеров
  • при монтаже водопроводов
  • при монтаже тепловых коммуникаций
  • в различных отраслях промышленности
  • в гидравлических устройствах

Преимущества медных труб:

  • соединение медных труб (трубок) можно производить при помощи обжимных фитингов для медных труб или сваркой
  • стоимость труб медных часто ниже стоимости аналогичных труб из других материалов (неизолированные трубы медные)
  • чаще всего медные трубы не нуждаются в изоляции (обратите внимание на обработку труб медных и на хим. состав)
  • развальцевать медную трубку гораздо легче, чему труб из других материалов
  • пайка медных труб производится довольно просто, сварка труб медных (пайка труб) достаточно дешева и обеспечивает отличное соединение конструкций любой сложности
  • разводку трубопроводов медными трубами очень просто выполнить, при этом обеспечить ее долговечность и высокую надежность всех соединений конструкции
  • для ремонта профессионалы чаще всего рекомендуют именно медные трубы, они прослужат намного дольше аналогичных — сколько Вам будет угодно

Водопроводные трубы из меди заслуженно считаются самыми лучшими по надежности и долговечности. Медь, имеющая высокий коэффициент теплопроводности, при использовании в качестве медных труб в системах отопления жилых и офисных помещений обеспечивает наивысшую эффективность теплопередачи.

Медные трубки для кондиционеров по сроку службы, надежности и герметичности соединений во много раз превосходят пластмассовые аналоги.

В Европе для водоснабжения часто используют трубопроводы из меди, потому что они имеют повышенные сроки безаварийной эксплуатации и устойчивость к наиболее часто применяемому дезинфектанту питьевой воды ? хлору.

Медные трубы не выделяют в воду никаких веществ, за исключением небольших количеств меди.

В российских условиях применение трубопроводов из меди возможно только в частном секторе с автономной системой водоснабжения и использованием только данного материала.

Медные трубопроводы не годятся для применения в водоканальных сетях крупных российских городов из-за электрохимической коррозии, блуждающих токов и кислой среды.



Существуют и другие виды медных труб:

  • медная тормозная трубка — залог срабатывания гидравлики тормозов автомобиля
  • сантехническая медная труба — благодаря своей гибкости и надежности медные трубы в сантехнике используются очень часто в различных сантехнических узлах
  • капиллярные медные трубки — используются в точных приборах, системах обогрева «теплый пол» в качестве элементов нагрева, да и в других сложных системах отопления

Применима для всех случаев внутридомовой разводки:

  • питьевая вода холодная и горячая
  • природный газ
  • жидкий газ
  • жидкое топливо
  • отопительная техника
  • солнечные батареи
  • дождевые системы


Медные трубы из меди или ее сплавов являются основным материалом в системах водоснабжения и отопления Европы, США и становятся все более популярными в России К современным санитарно-техническим системам предъявляются разнообразные требования. Медь отвечает если не всем им, то, по крайней мере, большинству из них.

Основные функциональные преимущества медных труб следующие:

  • медные трубы устойчивы к любым температурам жидкости или теплоносителя, которые даже теоретически могут встретиться в сантехсистемах
  • эталонная кислородонепроницаемость
  • медные трубы безразличны к хлору и озону — наиболее распространенным дезинфектантам, содержащимся в водопроводной воде
  • медные трубы имеют высокую механическую прочность
  • учитывая высокую пластичность трубы, медные трубы изготавливаются с толщиной стенки в 1,5-3 раза тоньше, чем у стальных
  • при расширении замерзшей воды благодаря пластичности материала медные трубы деформируются без разрыва
  • медные трубы устойчивы к износу и коррозии, поэтому они могут быть использованы в самых различных областях
  • медные трубы отличаются стойкостью к воздействию высокого давления
  • медь — натуральное сырье, щадящее окружающую среду и легко перерабатываемое
  • медные трубы экономичны: затраты на изначальную установку являются последними затратами на водокоммуникации
  • медь — ингибитор роста бактерий

Как результат вышеуказанного, при соблюдении элементарных правил проектирования, монтажа и эксплуатации — медные трубы имеют длительный (от 50 до 100 лет) срок безаварийной эксплуатации.

Трубы выпускаются в виде:

  • неотожженная медная труба
  • отожженная медная труба
  • отожженная медная труба в пластиковой оболочке

Вн. диаметр * толщина


стенки, мм



Удельный


вес, кг\м



Емкость,


л\м



Длина


с объемом, л/м



Допустимое


давление, бар



Радиус


изгиба, мм


Упаковка, м\вязанки
Труба медная 6*1,0 0.140 0.013 79.62 229 30 1.500
Труба медная 8*1,0 0. 196 0.028 35.39 163 35 1.500
Труба медная 10*1,0 0.252 0.050 19.90 127 40 1.500
Труба медная 12*1,0 0.307 0.079 12.74 104 45 1.500
Труба медная 15*1,0 0.391 0.133 7.54 82 55 1.500
Труба медная 18*1,0 0.475 0.201 4.98 67 70 1.000
Труба медная 22*1,0 0.587 0.314 3.18 54 77 750
Труба медная 28*1,5 1.111 0. 491 2.04 65 114 500

Технические данные медных труб:

Плотность: 8,94 кг/дм
Температура плавления: 1083°С
Теплопроводность при температуре 20°С: 305-339 Вт/м°С
Коэффициент теплового расширения: 0,0168 мм°С

Технология соединения:

  • обжим

  • низкотемпературная пайка

  • высокотемпературная пайка

  • сварка

  • втычное соединение

  • зажим

Как паять медные трубы:

Пайка меди производится мягким или твердым припоем. Температура плавления твердого около 720º С, мягкого-около 230-250º С.

Твердый припой применяется до 600º С,мягкий до 150º С. В бытовых системах водоснабжения и отопления используется мягкий припой, хотя никто не запрещает работать и твердым. Разумеется припой и иной расходный материал и инструмент должны быть специализированными.

Инструменты необходимые для пайки медных труб:

  • ершики диаметром до 28мм, для зачистки внутренней поверхности фитингов
  • абразивная губка для зачистки наружной поверхности трубы. Она может быть заменена на шкурку-нулевку, но работать удобнее с губкой. Фитинги диаметром более 28мм можно зачистить той же губкой
  • тот или иной припой
  • флюс для твердого припоя или для мягкого так называемый комбинированный флюс. В этом виде флюса находится в порошкообразном состоянии немного того же мягкого припоя
  • ацетиленовая горелка для твердого и пропановая для мягкого припоя. Есть картриджные и балонные системы

Фитинг и труба зачищаются до блеска,на поверхность трубы вкруговую наносится флюс. Много наносить не надо т. к. при нагреве он будет растекаться по трубе, а значит будут растекаться и излишки припоя по трубе и фитингу ,а что более неприятно припой может попасть на резьбовую часть соединения.

Труба вставляется в фитинг и для более равномерного рапределения флюса по поверхностям проворачивается несколько раз.

От катушки с припоем разворачивается участок размером 15-20см и его конец загибается под 90 градусов примерно на 20% больше, чем диаметр соединения.

Затем происходит нагрев без припоя. Флюс кипит и как бы испаряется,в нем расплавляется находяшийся припой и весьма заметно проявляется на границе труба-фитинг. Этот момент и есть время время окочания нагрева.Горелку убирают и загнутым концом припоя, начиная с самого труднодоступного места,проводят по месту пайки. Хотя в различных инструкциях говорится что припой нужно вносить только в одну точку, все же я рекомендую делать как написано.

Загнутый конец припоя практически весь исчезнет. Если стык горизонтальный то признаком достаточности припоя будет его капля снизу. Пока она не застыла ее нужно смахнуть тем же припоем и чем угодно.

Паять можно в любом положении-горизонтальном, вертикальном, наклонном — за счет сил капилярного всасывания припой затечет куда нужно. После остывания стыка остатки флюса нужно обязательно удалить тряпкой, губкой и т.д. Пайку следует начинать с самого нижнего стыка постепенно продвигаясь наверх.

При блозкораположенных стыках происходит их распаивание, это не страшно, так положено, все остынет и затвердеет опять. Расстояние от места пайки до уплотнительного материала на резьбе примерно 10 см.,не менее. Можно подстраховаться мокрой тряпочкой.

Желательно немного потренироваться. Купите с десяток муфт, они стоят копейки, полметра трубы и пробуйте.

Сварка пайка медных труб | Отопление водоснабжение: монтаж, ремонт, замена, тепло, вода

Наименование и техническая характеристикаКол-воЕд.изм. Материалы и оборудование, ₽
Труба медная ⌀ 351,00м/пог              1 408,80 ₽
Труба медная ⌀ 281,00м/пог                 634,80 ₽
Труба медная ⌀ 221,00м/пог                 570,80 ₽
Труба медная ⌀ 151,00м/пог                 348,56 ₽
Угол медный 45° ⌀ 351,00шт.                  614,00 ₽
Угол медный 45° ⌀ 281,00шт.                 112,00 ₽
Угол медный 45° ⌀ 221,00шт.                  86,00 ₽
Угол медный 45° ⌀ 151,00шт.                  62,10 ₽
Угол медный 90° ⌀ 351,00шт.                 627,00 ₽
Угол медный 90° ⌀ 281,00шт.                 112,00 ₽
Угол медный 90° ⌀ 221,00шт.                  86,00 ₽
Угол медный 90° ⌀ 151,00шт.                  62,10 ₽
Тройник медный ⌀ 351,00шт.                 680,00 ₽
Тройник медный ⌀ 35*28*351,00шт.                 714,00 ₽
Тройник медный ⌀ 35*22*351,00шт.                 714,00 ₽
Тройник медный ⌀ 35*15*351,00шт.                  714,00 ₽
Тройник медный ⌀ 281,00шт.                 156,00 ₽
Тройник медный ⌀ 28*22*281,00шт.                 156,00 ₽
Тройник медный ⌀ 28*15*281,00шт.                 156,00 ₽
Тройник медный ⌀ 221,00шт.                 127,50 ₽
Тройник медный ⌀ 22*15*221,00шт.                 127,50 ₽
Тройник медный ⌀ 151,00шт.                  82,00 ₽
Муфта медная ⌀ 351,00шт.                 214,00 ₽
Муфта медная ⌀ 35*281,00шт.                 317,00 ₽
Муфта медная ⌀ 35*221,00шт.                 317,00 ₽
Муфта медная ⌀ 35*151,00шт.                 317,00 ₽
Муфта медная ⌀ 281,00шт.                   63,00 ₽
Муфта медная ⌀ 28*221,00шт.                  63,00 ₽
Муфта медная ⌀ 28*151,00шт.                  63,00 ₽
Муфта медная ⌀ 221,00шт.                  56,00 ₽
Муфта медная ⌀ 22*151,00шт.                  56,00 ₽
Муфта медная ⌀ 151,00шт.                  34,00 ₽
Концевик латунный ⌀ 35*40 нар1,00шт.              1 420,00 ₽
Концевик латунный ⌀ 35*40 вн1,00шт.              1 456,00 ₽
Концевик латунный ⌀ 35*32 нар1,00шт.              1 420,00 ₽
Концевик латунный ⌀ 35*32 нар1,00шт.              1 420,00 ₽
Концевик латунный ⌀ 35*32 вн 1,00шт.               1 560,00 ₽
Концевик латунный ⌀ 28*25 нар амер.1,00шт.                 720,00 ₽
Концевик латунный ⌀ 28*25 вн амер.1,00шт.                 720,00 ₽
Концевик латунный ⌀ 28*25 нар1,00шт.                 530,00 ₽
Концевик латунный ⌀ 28*25 вн1,00шт.                 530,00 ₽
Концевик латунный ⌀ 22*20 нар амер.1,00шт.                 620,00 ₽
Концевик латунный ⌀ 22*20 вн амер.1,00шт.                 620,00 ₽
Концевик латунный ⌀ 22*20 нар1,00шт.                 530,00 ₽
Концевик латунный ⌀ 22*20 вн1,00шт.                 530,00 ₽
Концевик латунный ⌀ 15*15 нар амер.1,00шт.                 396,00 ₽
Концевик латунный ⌀ 15*15 вн амер. 1,00шт.                 396,00 ₽
Концевик латунный ⌀ 15*15 нар1,00шт.                 130,00 ₽
Концевик латунный ⌀ 15*15 вн1,00шт.                 130,00 ₽
Розетка водяная ⌀ 15*15 вн1,00шт.                 189,00 ₽

Пайка медных труб своими руками

Если Вы еще точно не знаете, какой материал лучше всего применить для обустройства водопровода, стоит обратить внимание на медные трубы. Это экологически чистые трубы, поддающиеся коррозии меньше, чем стальные. Единственным минусом можно назвать то, что трубы нужно паять, дабы водопровод был выполнен качественно. Но эта проблема уходит на второй план, если известна технология выполнения данного процесса. Поэтому дальше речь пойдет о том, как паять медные трубы.

Пайка – сложный физико-химический процесс: взаимодействие при нагреве припоя и твердого паяемого материала. В результате, припой расплавляется, растекается по поверхности детали, кристаллизуется и получается неразъемное соединение.

Применение медных труб для водопровода не носит единичный характер, поскольку это надежный и долговечный материал, выдерживающий давление 40 атмосфер, устойчивый к воздействию высоких, низких температур.

Как вариант, для монтажа медных труб можно применить метод резьбовых соединений, но пайка получила более широкое распространение. Следует заметить, что вообще-то, пайка медных труб может осуществляться несколькими способами, к примеру, высокотемпературная, низкотемпературная пайка.

Примерно через 40-60 секунд шов нагревается

[include title=»РСЯ — в записи»]

Что касается водоснабжения, самый лучший вариант – низкотемпературная пайка, то есть менее 450 градусов. В качестве припоев используются легкоплавкие металлы, например, олово. Почему в сантехнике отдается предпочтение именно этому методу? Потому что при низкотемпературной пайке не происходит отжиг металла, безопасность проведения работ выше, да и с малыми диаметрами работать удобнее.

Важно: свинцовые припои в питьевом водоснабжении запрещены, потому что они токсичные.

Перечень инструментов, применяемых при пайке, не очень длинный. Все нужное можно купить в любом магазине товаров сантехники:

  • припой для труб – в виде проволоки, прутиков. Припой плавится при более низких температурах, поэтому он пригоден для соединения двух элементов;
  • кисть для очистки – она используется для очистки труб, внутренней части фитингов;

Важно: как альтернативный вариант, можно применить мелкую шлифовальную шкурку.

  • пропановая горелка, сварочный механизм переключения – применяется для того, чтобы нагреть фитинг и трубу;
  • жаропрочная прокладка;
  • естественно, медные трубы, фитинги;
  • ножовка по металлу: резка труб;
  • ручной калибратор – измерение диаметра. Наличие данного инструмента необязательное, но желательное.

Как правильно паять медные трубы? Первый шаг – зачистка поверхностей. С помощью кисти очищается внешняя поверхность трубы, внутренняя поверхность фитинга. Детали очищаются от возможных загрязнений, пока на них не появится блеск.

Очистка — важный процесс, которым не в коем случае нельзя пренебрегать

Следующий этап – шлифовка трубы и фитинга, поскольку небольшие частички металла препятствуют легкому соединению. Соединительные части водопровода должны быть сухими, а если детали плотно не прилегают, необходимо очистить поверхность на большое расстояние – используется кисть либо мелкая шлифовальная шкурка.

Дальше следует нанести флюс на внешнюю сторону трубы и внутрь фитинга – в процессе пайки флюс испарится, и место припоя превратиться в шов: образуется уплотнение по всему периметру.

Затем нужно зажечь горелку, включить средний огонь. Большинство горелок вырабатывает большое пламя при наклоне вниз, по этой причине необходимо быть осторожным. Пламя направляется на шов, через 20-60 секунд он нагреется.

На припой нужно нажать, чтобы между трубой и фитингом образовался монтажный зазор: шов нагреется, припой расплавится, произойдет эффект капиллярного воздействия.

Важно: пламя необходимо планомерно передвигать вокруг всего соединения, чтобы не перегревался какой-то один участок.

Окончательный этап – следует выключить высокую температуру, дать трубе охладиться. Излишки флюса обязательно очищаются (система промывается), потому что в противном случае может возникнуть коррозия и появится крошечное отверстие, дающее утечку.

[include title=»РСЯ — в записи»]

Важно: хороший способ проверки качества работы – оказание давления посредством включения воды, конечно, после полного остывания припоя.

Здесь можно назвать такие моменты:

  • обязательное условие успешного окончания процесса – равномерный прогрев всего соединения;
  • если человек занимается пайкой профессионально, достаточность нагрева определяется цветом металла и появлением дыма флюса. Если пайку проводит новичок, следует прутком коснуться припоя, если он еще не плавится, нагрев продолжается;
  • как только припой начал плавиться, необходимо отвести пламя в сторону, чтобы припоем заполнился монтажный зазор;
  • не нужно вводить излишнее количество припоя. Во-первых, это расточительно, во-вторых, затекание излишков припоя внутрь трубы крайне нежелательно;

Так выглядит качественно выполненная работа

  • необходимо избегать эффекта «перегревания». Это может привести к разрушению флюса, к тому же он потеряет способность растворять/удалять оксиды. В большинстве случаев, именно данный процесс является причиной неудовлетворительного качества пайки. К таким же результатам приводит плохая механическая очистка.

Пайка медных труб своими руками – ответственная работа,  но если все сделано правильно, шов получится плотным, а водопровод будет долго служить.

Какие медные трубы выбрать, как применять, паять

Бытует мнение, что медные трубы — универсальные и самые долговечные. Так ли это на само деле? Везде ли можно использовать этот трубопровод, и какие существуют ограничения при его прокладке…. А также способы монтажа, как осуществляется пайка медных труб…

Медь не рекомендуется для водопровода

Медные трубы не используются в водопроводных сетях. Ионы меди, которые попадают в воду, вредны для живых организмов. Поэтому в отдельных странах на нормативном уровне запрещается применять этот материал для подачи воды.

Также и в системах отопления, в теории, те же ионы могут нанести вред, если где-либо встретят алюминий без покрытия, в незащищенном состоянии. В результате реакций, происходит взаимное уничтожение материалов. Правда такая ситуация на практике, практически не встречается, из-за отсутствия алюминиевых сплавов без полимерных покрытий.

Исключение этому ограничению по применению составляют медные трубы с покрытием изнутри, например, из олова. Но такие варианты слишком дороги, на практике у нас не встречаются.

Медные трубы не заделываются в бетон

Недопустимо замоноличивать трубопровод из меди в стенах, в стяжках, в каких либо бетонных конструкциях.

Причин две:

  • разница в тепловом расширении приводит к взаимному разрушению, трубы перетираются;
  • сбегание блуждающих токов в какой-то точке приведет к образованию дырки в стенке трубы, электрохимического свища.

Медь в железобетонной конструкции окажется наилучшим проводником электричества. Именно на нее будут стекаться так называемые блуждающие токи, наводки электромагнитного фона. Они будут уходить на землю по наименьшему сопротивлению, в какой-то точке трубопровода, что и приведет к очень быстрому выходу из строя самой долговечной медной трубы, которую зачем-то заделали в бетон.

Существуют варианты продукции с покрытием из полимеров. Но из-за повышенной стоимости они плохо конкурируют с обычными металлопластковыми вариантами. Обычно с полимерным покрытием у нас не применяются.

Многообразие видов труб из меди

Различных вариантов медных труб существует очень много:

  • с покрытием внутренним и наружным из различных материалов и без него;
  • сделанные по метрической системе, измеряемые в миллиметрах, и по западной, дюймовые, причем эти продуктц не взаимозаменяемые.
  • трубы жесткие, не гнущиеся, и мягкие, поставляемые в бухтах.


Но на практике у нас все сводится к выбору междумягкими и жесткими трубами, сделанными по метрической системе. Другие виды к нам просто не поставляются, спросом не пользуются.

Жесткие или мягкие

Жесткие трубы из меди не изгибаются, поставляются в прямолинейных отрезках длиной до 12 метров. При монтаже их нарезают кусками нужной длины, соединяют фитингами, образуя красивый трубопровод, который называют вечным.

Но стоимость из-за наличия множества соединений, и фитингов — высокая.

Мягкие медные трубы поставляются в бухтах длиной до 50 метров. Их можно подгибать трубогибом, таким образом прокладывать на большую длину без единого стыка, что дешево. Но на виду такие варианты не смотрятся, выровнять их, придать эстетический вид им не получится.

Поэтому все что находится на виду, обычно делают из жестких медных труб, и покрывают лаком, так как через год они могут потускнеть.

Для магистралей, скрытых от взгляда, используют дешевый мягкий вариант. Например, прокладка в тоннелях в полу, медных труб, одетых в гофрированные пластиковые защитные оболочки — подводка снизу к каждому радиатору.

Жесткая и мягкая пайка

Способы пайки медных труб различают также как жесткую и мягкую.

  • При жесткой пайке трубу разогревают паяльной лампой до высокой температуры, до малинового цвета. В результате цвет стыков меняется, они темнеют, не зачищаются, образуется выжженная медь.
  • Мягая пайка предполагает более низкую температуру и использование легкоплавкого припоя.


Иногда мастера рекламируют жесткую пайку, как более надежную. Это обман, рекламой они занимаются исключительно потому, что этот вариант сделать проще и быстрее. А потемневший, перегретый трубопровод радовать не будет.

В большинстве случаев используют низкотемпературную мягкую пайку.

В ролике мастер выполняет пайку медных труб с использованием припоя №3, — в котором 97% олова и 3% меди.

Другие методы стыковки медных труб

Возможна стыковка медных труб с помощью компрессионных резьбовых соединительных элементов. Вариант предполагает обжатие обжимного кольца вокруг трубы при затяжке резьбового соединение. В результате возникает высокая плотность соединения. Но этот метод считается самым не надежным, — при сдвижении в место стыка тут же дает течь. Протечка может возникнуть и просто так… Предназначен для \»домашнего использования\», профессионалы такой стыковкой не пользуются.

Другой вариант — обжимной фитинг для медной трубы. Создает неразборное соединение, такое же по надежности, как и при пайке. Для создания обжатия требуется специальный профессиональный инструмент – обжимные клещи. Который стоит весьма недешево. Метод используется не редко, но только большими организациями или специалистами с таким инструментом.

Особенности монтажа

Но справится с монтажем медного трубопровода под силу только специалистам. Помимо указанных выше особенностей, существует еще масса нюансов.

Например, используются расширители для придания трубе круглого увеличенного сечения перед стыковкой.

Резка осуществляется специальными резчиками.

Или вариант, когда нужно сделать отводы меньшего диаметра из магистральной трубы – это создается методом простого сверления с последующим расширением….

Используются специальные трубогибы и пружины, надеваемые на мягкие медные трубы, чтобы они не погнулись…
И многое другое.

В результате пайки или обжатия медных труб должен образоваться трубопровод, которые многие считают самым долговечным и к тому же самым эстетичным. Таким образом не редко делают котельные, а разводку по дому – металлопластиком, например… Мнение, что медные трубы – это слишком дорого, не соответствует действительности.

Как паять медные трубы

Хотя существует множество проектов по благоустройству или ремонту дома, которые лучше всего доверить обученным и опытным специалистам, пайка и замена медных труб в вашем доме не обязательно должны быть одним из них. Процесс пайки выглядит немного устрашающе для начинающего самостоятельного проекта, но это довольно простой процесс, если вы будете следовать нескольким основным инструкциям.

Обратите внимание, что вы обязательно должны следовать инструкциям по безопасности на протяжении всего этого руководства.

Требуются припасы

  • Защита глаз
  • Тяжелые перчатки
  • Противопожарная ткань
  • Огнетушитель
  • Медная труба
  • Фитинги для медных труб
  • Резак для труб
  • Инструмент для удаления заусенцев
  • Проволочная щетка
  • наждачная бумага с зернистостью 120 или мелкая наждачная бумага стальная вата
  • Пропановая горелка и регулятор со встроенным воспламенителем
  • Бессвинцовая паяльная паста (также известная как «флюс») с флюсовой щеткой
  • Паяльная проволока
  • Ветошь

Подготовьте трубы и фитинги

Прежде чем приступить к какой-либо части этого проекта, обязательно наденьте защиту для глаз.

Отрежьте трубы до длины

  1. Зажмите трубу между отрезным кругом и направляющим колесом трубореза. Для более длинных трубок заправьте другой конец под колено, чтобы оно было устойчиво.
  2. Поверните фрезу, чтобы надеть трубу со всех сторон.
  3. Затяните ручку резака на четверть оборота. Снова надрежьте трубу вокруг; это сделает линию подсчета очков немного глубже.
  4. Затяните ручку резака еще на четверть оборота и надрежьте трубу в третий раз.Продолжайте затягивать и надрезать, пока труба не отломится; это займет около восьми ходов.

Очистить и залить флюсом трубы и фитинги

  1. Используйте инструмент для удаления заусенцев или проволочную щетку, чтобы развернуть внутреннюю часть трубы. Заусенец — это небольшой выступ меди, который образуется, когда он вдавливается в трубу, когда вы ее режете. Если вы не удалите его, он может затруднить поток воды по трубе или вызвать утечку.
  2. Используйте наждачную шкурку, наждачную бумагу или стальную мочалку, чтобы очистить внешнюю поверхность трубы и ту часть фитинга, которая будет соединяться с трубой.В чистом состоянии труба должна быть блестящей. Как только это будет сделано, не прикасайтесь к трубе голыми руками, чтобы не оставлять жир для тела на поверхности. Это может помешать закреплению припоя без утечек.
  3. Кистью нанесите тонкий слой флюса на последний дюйм трубы.
    Совет по безопасности: не наносите флюс пальцами! Это кислота, которая может вызвать повреждение кожи, глаз и других мягких тканей.
  4. Нанесите флюс на внутреннюю поверхность фитингов, где они будут соединяться с трубой.
  5. Вставьте трубу в фитинг до упора на всю глубину фитинга.
  6. Сотрите излишки флюса тряпкой.

Паять трубы и фитинги вместе

Перед тем, как приступить к этим действиям, наденьте толстые перчатки и убедитесь, что вы все еще пользуетесь средствами защиты глаз. На всякий случай обязательно держите поблизости огнетушитель.

  1. Накройте любую легковоспламеняющуюся поверхность около рабочего места противопожарной тканью.
  2. Отрежьте от 8 до 10 дюймов припоя; согните последние 2 дюйма под углом 90 градусов.
  3. Зажгите пропановую горелку с помощью встроенного запальника.
  4. Установите синий конус пламени примерно на 1 1/4 дюйма.
  5. Держите резак так, чтобы его наконечник касался фитинга. Перемещайте его вперед и назад, чтобы равномерно нагреть фитинг. Не нужно топить трубу горелкой; тепло от арматуры позаботится об этом. Вы должны услышать шипение флюса, когда металл нагревается.
  6. Поместите конец паяльной проволоки в стык с противоположной стороны фитинга от пламени горелки. По мере того, как металл нагревается, проволока становится жидкой и течет в стык, заполняя пространство.
  7. Заполняйте стык до тех пор, пока припой не начнет стекать; для этого потребуется от 1/2 до 3/4 дюйма припоя, в зависимости от размера трубы и фитинга.
  8. Дайте паяному соединению остыть от 30 до 45 секунд перед приложением любого давления. Сотрите излишки припоя.
  9. Установите трубу и проверьте ее на герметичность.Если он протекает, снимите его, разобрать трубу и фитинг, а затем перепаять их.

Если вы паяете уже вставленную трубу, обязательно слейте воду и тщательно просушите внутреннюю часть перед пайкой; пропановая горелка может помочь ускорить это, если применяется осторожно.

Как пропотеть медную трубу (Руководство DIYer’s)

Фото: istockphoto.com

Для домашних мастеров, стремящихся взять на себя сантехнические работы, одним из наиболее важных навыков, которым нужно овладеть, является обработка медной трубы потом — процесс, обычно называемый пайкой. —Для создания герметичных соединений.Работа состоит из двух основных задач: сначала подготовительные работы по очистке труб, а затем процесс нагрева для подачи припоя для герметизации деталей (двух труб или, чаще, трубы и стыка) вместе. Обязательно наденьте тяжелую рубашку с длинными рукавами и перчатки, чтобы защитить себя от потенциальных капель расплавленного металла. Также имейте в виду, что если ваши трубы еще не обрезаны до нужной длины, вам нужно будет сделать это до того, как вспотеть. Хотя поначалу потеющая медная труба может показаться пугающей, проявив терпение и внимание к деталям, вы скоро станете профессионалом.

Инструменты и материалы

Мы рекомендуем вам изучить трубы на практике. Это стоит того, пока вы не приобретете достаточно уверенности, чтобы заняться водопроводом в своем доме.

Фото: istockphoto.com

ШАГ 1. Проверьте трубу на наличие заусенцев и удалите все, что осталось.

Осмотрите все разрезанные медные трубы изнутри, чтобы убедиться, что заусенец (гребень медных осколков, образовавшийся от пилы в месте разреза) был удален, чтобы обеспечить беспрепятственный поток воды после того, как стыки запотели.Если заусенец остался, выполните следующие действия, чтобы удалить его.

ШАГ 2: Очистите горловину каждой трубы наждачной бумагой.

Очистите как внешнюю, так и внутреннюю часть первого дюйма труб (отрезанные отрезки и / или стыки) наждачной бумагой, которую вы можете найти в домашних магазинах и хозяйственных магазинах, продаваемых вместе с флюсом и припоем. Если под рукой окажется щетка для проволочной арматуры, она быстро очистит медную трубу. В противном случае оберните наждачную бумагу вокруг указательного пальца, воткните ее в отверстие трубы и поверните, чтобы очистить.

Очищенная медь будет сиять, как новенький пенни. После очистки крайне важно не прикасаться к медной трубе голыми руками, чтобы натуральные масла и грязь на вашей коже не мешали процессу потоотделения.

Фото: istockphoto.com

ШАГ 3: Нанесите тонкий ровный слой флюса на трубы.

Рабочие перчатки Don с изоляцией для защиты от кислоты во флюсе. Нанесите тонкий, равномерный слой луженого или водопроводного флюса на только что очищенные участки внешней и внутренней стороны медных труб с помощью кислоты или флюсовой кисти. Сотрите излишки флюса чистой тряпкой.

ШАГ 4. Проведите паяльной горелкой над участками трубы, покрытыми флюсом.

Повесьте ткань для защиты от огня на любую поверхность, способную к ожогу, в пределах 8 дюймов от рабочей зоны, где вы будете использовать пропановую горелку. Наденьте очки для защиты глаз. Зажгите пропановую горелку и держите ее на расстоянии около 2 дюймов от фитинга. Медленно проведите им по участкам, покрытым флюсом, в течение 10–20 секунд, пока флюс не начнет плавиться, становясь блестящим.Медь вскоре потемнеет, и флюс начнет шипеть и / или пузыриться, даже дым. Это означает, что кислота начала действовать. Поверхность станет матовой и потускнеть, образуя склеиваемую поверхность.

ШАГ 5: Соедините трубы и скрутите.

Надев изолирующие перчатки, сдвиньте соединительные детали вместе до полного уплотнения (или до упора). Слегка поверните медные трубки, чтобы флюс равномерно распределился внутри соединения. Сотрите излишки флюса чистой тряпкой.

ШАГ 6. Нагрейте трубы в месте их соединения и сделайте шов.

Включите в фонаре слабое пламя «бутон розы». Пламя факела на полной мощности напоминает конус с узким острием — острие нагревает область, которой касается, больше, чем остальную часть медной трубы. Однако пламя из бутонов розы обвивается вокруг трубки, сразу нагревая всю трубку до температуры потоотделения. Это обеспечивает более чистое и равномерное потоотделение. Используя пламя бутона розы, начните нагревать соединительные трубы в месте стыка.

Фото: istockphoto.com

ШАГ 7. Прикоснитесь припоем к стыку труб и дайте ему расплавиться вокруг шва.

Держите бессвинцовый припой напротив пламени бутона розы под углом 90 градусов к стыку стыка. (Поскольку свинцовый припой по-прежнему продается в магазинах, убедитесь, что поставляемые вами материалы действительно не содержат свинца — критический выбор для труб, по которым проходит питьевая вода. )

Теперь прикоснитесь к нагретой трубе припоем. Если труба достаточно горячая, припой расплавится — это называется «растекание припоя». Если труба недостаточно горячая, припой не расплавится и не потечет, поэтому держите его под горелкой, пока припой не расплавится при прикосновении к стыку.Как только температура плавления будет достигнута, припой будет стекать вниз, стекать по шву, герметизировать две трубы вместе и успешно пропотевать стык.

ШАГ 8: Очистить.

Выключите пропановую горелку и положите ее. Примечание: Никогда не оставляйте горелку включенной, когда она не используется, так как она может легко упасть и стать причиной серьезной опасности возгорания.) Удалите излишки припоя чистой тряпкой.

Дайте трубе остыть в течение не менее полной минуты, прежде чем прикладывать какое-либо давление.Вы успешно пропотели свою первую медную трубку — молодец!

Как паять медную трубу (важные советы !!)

Сжечь свой дом дотла…

Это первое, что приходит на ум, когда вы думаете о пайке медных труб?

Может быть, я единственный, кто так думает, смеется.

Впервые мне пришлось паять трубу в секции балок на нашей кухне.

В нашей трубе образовалась мелкая дыра, и потолок медленно превратился в кашу.

Пайка на удивление проста, если вы изучите все основы.

Я уверен, что после прочтения или просмотра сегодняшнего урока вы сможете паять медь за 1 час или меньше.

Эти инструменты и принадлежности делают пайку намного проще.

Изучение того, как паять медную трубу, начинается с резки и подготовки.

Итак, приступим: D

Резка и подготовка медных труб (это веселее, чем Lego)

Для резки медных труб используется множество различных инструментов.

Два моих любимых инструмента — труборез AutoCut и Ridgid No.15.

Инструменты AutoCut зажимают трубу, и вы просто поворачиваете их в соответствии со стрелкой.

У них нет развертки для удаления заусенцев. Так что вам придется делать это с помощью отдельного инструмента для развертывания.

Ridgid № 15 (который я дал в другом руководстве) режет медную трубу и имеет расширитель.

Отлично подходит для труб на открытых пространствах, а инструмент AutoCut отлично подходит для труб в узких местах.

Всегда расширяйте медную трубу изнутри, затем очищайте ее металлической щеткой или наждачной бумагой.

Продуйте трубу, чтобы убедиться, что все медные биты удалены.

Никогда не кладите только что очищенную трубу.

Грязь на трубе будет мешать пайке.

Нанесите тонкий слой флюса на внешнюю сторону медной трубы.

Я говорю «тонкий», потому что вы не хотите, чтобы избыток флюса попадал внутрь трубы, это может привести к точечной коррозии и, в конечном итоге, к утечкам через отверстия.

Проволочной щеткой очистите внутреннюю часть любого фитинга и выдуйте его.

Снова нанесите тонкий слой флюса на внутреннюю часть фитинга.

Соберите вместе трубы и фитинги.

Убедитесь, что трубы максимально плотно прилегают к фитингам.

Теперь вы готовы приступить к пайке.

Woohoo, пусть начнется самое интересное !!

Пайка медных трубок (играть с огнем всегда весело!)

Огнетушители необходимы при пайке.

Как бы я ни любил играть с огнем, я все же не хочу сжечь свой дом.

Противопожарные щитки помогут предотвратить возгорание гипсокартона или шпилек, но они могут тлеть.

Если вы видите дым, идущий из отсека для шипов, опрыскайте его водой, чтобы предотвратить пожар.

Безопасность прежде всего!

Пропановые горелки доступны по цене и подходят для любых паяльных работ своими руками.

Синий конус — самая горячая часть пламени.

Установите конус на 1-2 дюйма трубы за фитингом. Нагрейте этот отрезок трубы примерно 10 секунд.

Затем поместите пламя сразу за чашкой фитинга.

Перемещайте пламя вперед и назад, чтобы нагреть всю площадь фитинга.

При этом постоянно промажьте переход фитинга / трубы припоем.

Сгорать флюс очень просто. D

Нанесение припоя позволит вам использовать наименьшее количество тепла, необходимого для пайки ваших труб.

Не волнуйтесь, я покажу вам, как это сделать, в моем видео.

Мне очень хотелось, чтобы в видео было много замечательных советов, поэтому оно получилось немного длинным.

Вы будете паять примерно через 1 час 😀

Что дальше

Мой самый большой совет — практиковаться, практиковаться, практиковаться.Серьезно, сумка с 90-градусной фурнитурой стоит всего 4 доллара.

Купите отрезок медной трубы длиной 2 фута и прикрепите 8-10 фитингов, и вам будет очень удобно паять медную трубу.

Если вы все еще не хотите паять медь, вы можете узнать, как починить трубу, используя эти советы.

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.

Задайте свои вопросы ниже, и мы будем рады помочь.

Ура,

P.S. В нашем интернет-магазине есть отличные товары для домовладельцев, занимающихся ремонтом ванных комнат. Вы найдете душевые системы, инструменты для укладки плитки и многое другое.

Как пропотеть медные трубы и фитинги

В процессе самостоятельной работы сантехники наступит время, когда вам нужно будет подключить медные водопроводные линии.Вместо того, чтобы вызывать сантехника для работы, возможно, пришло время немного расширить свои навыки слесаря ​​и научиться делать это самому. Это действительно довольно просто, и с правильными инструментами и ноу-хау от местного независимого продавца товаров для дома вы быстро потеете от меди.

Сегодня я покажу вам основной метод пропотевания медных труб. Мы обсудим, как резать медную трубу, поговорим о медных фитингах и о том, как спаять эти компоненты вместе.
Итак, приступим.

Медная труба (или, как ее еще называют, трубки) соединяются между собой медными фитингами. Существует множество фитингов, предназначенных для поворотов и изгибов трубы или для разветвления в различных направлениях. Это лишь некоторые из типов фитингов, которые доступны в размерах ¾ ”и ½”.

Начнем с того, что научимся резать медные трубки. Чтобы разрезать медные трубки, вы можете использовать ножовку или резак для медных труб, разработанный специально для этой задачи. Несмотря на то, что оба варианта позволят сделать удовлетворительный разрез, труборез всегда обеспечивает квадратный разрез и оставляет меньше заусенцев.При использовании трубореза удерживайте медную трубку в тисках или зажиме, стараясь не деформировать медь. Этот труборез использует движение винта для прижатия отрезного круга к трубе при ее вращении. Несколько поворотов — и кусок отрезается. Этот резак предназначен для работы в ограниченных пространствах, где нет места, чтобы раскрутить резак большего размера. И то, и другое — хорошая идея.

После разреза нам нужно удалить заусенцы внутри трубы. Проволочная щетка, разработанная для этой конкретной цели, упрощает работу.Если вы режете медную трубу ножовкой, вы можете использовать полукруглый напильник для выполнения этой задачи, так как ножовка оставляет больше заусенцев, чем резак для труб, как вы можете видеть здесь.

При резке трубы для определенного участка необходимо учитывать, насколько фитинги увеличивают общую длину участка. Хотя это зависит от фитинга, общее практическое правило состоит в том, чтобы добавлять примерно полдюйма на каждый фитинг к длине отрезанной трубы.

После того, как вы отрежете медную трубу до нужной длины, очистите конец трубы этой специальной щеткой.Очистите участок, который будет вставлен в фитинг, пока он не станет ярким со всех сторон. Поворачивайте инструмент вперед и назад, пока труба не станет светлой. Вы также можете использовать наждачную бумагу или стальную вату для выполнения этой задачи.

Вы также должны очистить внутреннюю часть всей фурнитуры. Можно использовать металлическую щетку, стальную вату или наждачную бумагу. Найдите время, чтобы тщательно их очистить. Мусор или посторонние предметы, оставшиеся в трубе, вызывают плохое уплотнение.

Затем нанесите тонкий слой флюса или паяльной пасты на очищенный конец медной трубки.Используйте кисть для флюса, чтобы распределить флюс. Флюс или паяльная паста обеспечивают прочную связь между медью и припоем и помогают предотвратить окисление меди при нагревании. Также нанесите флюс на внутреннюю часть очищенной арматуры, используя ту же технику. Надевайте медный фитинг на трубу только после того, как он будет тщательно очищен и покрыт паяльной пастой. Когда фитинг прочно встал на место, поверните трубу и фитинг несколько раз, чтобы равномерно распределить флюс.

Пропановая горелка — это инструмент, который мы будем использовать для пропотевания медных труб.Если вы посмотрите на пламя факела, вы заметите светло-голубое, четко очерченное пламя в середине более темного синего пламени. Кончик этого голубого пламени — самая горячая часть пламени. Переместите эту часть пламени вдоль фитинга и трубы, чтобы довести их до температуры пайки. Затем сконцентрируйте тепло в середине фитинга. Голубое пламя должно только касаться арматуры. Вы можете делать оба конца фитинга одновременно, нагревая середину вот так.Вы можете экспериментировать с разными наконечниками на пропановой горелке, пока не найдете ту, которая равномерно распределяет тепло по трубе, которую вы используете.

Не подвергайте тепло непосредственно флюсовому участку и не перегревайте медную трубу. Если вы посмотрите на пламя на стороне трубы, противоположной факелу, вы можете заметить, что появляется зеленое пламя. Это означает, что фитинг готов к пайке. Другой способ определить это — прикоснуться припоем к горячей трубе. Если припой плавится и начинает стекать, труба имеет температуру пайки.

Нанесите припой на трубу в месте соединения с фитингом. При правильном выполнении припой легко попадет в фитинг. Продолжайте плавить припой, пока он полностью не появится вокруг фитинга. Старая поговорка: «Если мало — хорошо, то много лучше» здесь не применяется. Избыток припоя может стекать внутрь трубы, вызывая сужение или даже закупорку. После того, как припой расплавится, сотрите излишки магазинным полотенцем и дайте фитингу полностью остыть, прежде чем прикасаться к нему.

Ну вот и все. Теперь вы знаете, как попотеть медь. В следующем разделе мы научим вас работать с пластиковыми трубами и нажимными фитингами.

Закрыть стенограмму

Медь в вашем доме: сделай сам

Основы

Ремонт дома и проекты становятся все более популярными с каждым днем. Люди любят свои дома, проявляют к ним интерес и им нравится чувствовать, что они могут поддерживать и улучшать их. С правильными инструкциями и подготовкой ремонт дома легко сделать самостоятельно, он может стать веселым семейным занятием и сэкономить деньги на вызове профессионала.

Медная сантехника основана на процедуре, называемой пайкой, и это не так сложно, как вы думаете. Следующие ниже инструкции и методы позволяют создать герметичные паяные соединения между трубкой и фитингами из меди и медного сплава. Следуя этим простым инструкциям и не забывая работать аккуратно, вы сможете получить идеально спаянные соединения.

1. ИЗМЕРЕНИЕ

Измерьте и отметьте трубку карандашом.

2. РЕЗКА

Отрежьте трубку до измеренной длины.Резку можно выполнить несколькими способами. Трубку можно разрезать дисковым труборезом, ножовкой, абразивным кругом, а также стационарной или переносной ленточной пилой. Необходимо следить за тем, чтобы трубка не деформировалась во время резки. Независимо от метода, разрез должен быть перпендикулярен длине трубки, чтобы трубка правильно сидела в крышке фитинга.

3. РАЗВЕРТЫВАНИЕ

Разверните все обрезанные концы трубки до полного внутреннего диаметра трубки, чтобы удалить небольшой заусенец, образовавшийся при разрезании.Это очень важно. Если эту шероховатую внутреннюю кромку не удалить расширением, может возникнуть эрозионная коррозия из-за локальной турбулентности и повышенной локальной скорости потока в трубе. Правильно развернутый кусок трубы обеспечивает гладкую поверхность для лучшего потока.

Удалите все заусенцы на внешней стороне концов трубок, образовавшиеся в результате резки, чтобы обеспечить надлежащий вход трубки в крышку фитинга.

К инструментам, которые можно использовать для развёртывания концов трубок, относятся расширительное лезвие на трубореза, полукруглые или круглые напильники, карманный нож или подходящий инструмент для удаления заусенцев.В случае мягкой трубки вы должны быть очень осторожны, чтобы не деформировать конец трубки из-за чрезмерного давления.

4. ЧИСТКА

Удаление всех оксидов и поверхностного масла с концов трубок и фитингов имеет решающее значение для правильного поступления металлического припоя в соединение. Если их не удалить, это может повлиять на капиллярное действие, снизить прочность сустава и вызвать разрушение.

Слегка очистите концы трубок с помощью песчаной ткани или нейлоновых абразивных подушек на расстоянии, немного превышающем глубину чашек фитинга.

Очистите чашки фитинга, используя абразивную ткань, абразивные губки или подходящую щетку подходящего размера.

Капиллярное пространство между трубкой и фитингом составляет приблизительно 0,004 дюйма. Металлический припой заполняет этот зазор за счет капиллярного действия. Это расстояние имеет решающее значение для того, чтобы металлический припой попал в зазор и образовал прочное соединение.

Медь — относительно мягкий металл. Если удалить слишком много материала с конца трубки или чашки фитинга, неплотная посадка может привести к плохому соединению.

5.НАНЕСЕНИЕ FLUX

Используйте флюс, который растворяет и удаляет следы оксида с очищенных поверхностей от повторного окисления во время нагрева и способствует смачиванию поверхностей металлическим припоем.

ВНИМАНИЕ: Не наносить пальцами. Химические вещества, содержащиеся в флюсе, могут быть опасными при попадании в глаза, рот или открытые порезы. Будьте осторожны при нанесении флюса. Небрежное обращение может вызвать проблемы спустя долгое время после установки системы. Если используется чрезмерное количество флюса, остатки флюса могут вызвать коррозию.В крайних случаях такая флюсовая коррозия может пробить стенку трубы, фитинга или и того, и другого.

6. СБОРКА И ОПОРА

Вставьте конец трубки в чашку фитинга, убедившись, что трубка прилегает к основанию чашки фитинга. Небольшое вращательное движение обеспечивает равномерное покрытие флюсом. Удалите излишки флюса с внешней стороны шва ватной тряпкой.

Поддержите трубку и фитинг в сборе, чтобы обеспечить равномерное капиллярное пространство по всей окружности соединения.Равномерность капиллярного пространства обеспечит хороший капиллярный поток расплавленного припоя. Чрезмерный зазор в стыках может привести к растрескиванию металлического припоя в условиях напряжения или вибрации.

Теперь соединение готово к пайке. Подготовленные и готовые к пайке соединения должны быть завершены в тот же день, а не оставлены незавершенными на ночь.

7. ОТОПИТЕЛЬ

Начните нагревание пламенем перпендикулярно трубке. Медная трубка проводит первоначальное тепло в чашку фитинга для равномерного распределения тепла в области соединения.Степень предварительного нагрева зависит от размера стыка. Предварительный нагрев сборки должен охватывать всю окружность трубы, чтобы довести до подходящего состояния предварительного нагрева. Однако для стыков в горизонтальном положении избегайте прямого предварительного нагрева верхней части стыка, чтобы избежать сжигания паяльного флюса. Практика и опыт покажут количество тепла и необходимое время.

Затем переместите пламя на чашку фитинга. Переместите пламя попеременно между чашкой фитинга и трубкой на расстояние, равное глубине чашки фитинга.Опять же, предварительно нагрейте окружность, как описано выше, с горелкой у основания чашки фитинга. Прикоснитесь припоем к стыку. Если припой не плавится, удалите его и продолжайте нагрев.

ВНИМАНИЕ: Не перегревайте стык и не направляйте пламя на поверхность чашки фитинга. Перегрев может сжечь флюс, что снизит его эффективность, и припой не сможет правильно попасть в соединение.

Когда припой расплавится, приложите тепло к основанию чашки, чтобы способствовать капиллярному действию в втягивании расплавленного припоя в чашку к источнику тепла.

Тепло обычно подается с помощью воздушно-топливной горелки. В таких горелках используется ацетилен или сжиженный газ. Также можно использовать электроды для пайки сопротивлением. В них используются нагревательные электроды, и их следует учитывать, когда возникает опасность открытого пламени.

8. НАНЕСЕНИЕ ПАЙКИ

Для соединений в горизонтальном положении начните наносить припой немного смещенным от центра в нижней части соединения. Когда припой начнет плавиться от тепла трубки и фитинга, протолкните припой прямо в соединение, удерживая горелку у основания фитинга и немного впереди точки нанесения припоя.Продолжайте эту технику через нижнюю часть фитинга и вверх с одной стороны к верху.

Теперь затвердевший припой в нижней части соединения создал эффективную перемычку, которая предотвратит вытекание припоя из соединения при заполнении боковой и верхней части соединения.

Вернитесь к точке начала, немного перекрывая друг друга, и продолжайте движение вверх по незавершенной стороне к вершине, снова, слегка перекрывая. Во время пайки за точкой нанесения припоя могут появиться небольшие капли, указывающие на то, что соединение до этого момента заполнено и больше не будет принимать припой.На протяжении всего этого процесса используются все три физических состояния припоя: твердое, пастообразное и жидкое.

Для стыков в вертикальном положении выполните аналогичную последовательность проходов внахлест, начиная с любого удобного места.

9. ОХЛАЖДЕНИЕ И ОЧИСТКА

Дайте готовому стыку естественным образом остыть. Шоковое охлаждение водой может вызвать нагрузку на сустав. Когда остынет, удалите остатки флюса влажной тряпкой.

Как паять медные водопроводные трубы | Home Guides

Медные трубы можно соединять несколькими способами, используя компрессионные соединения, латунные фитинги или расплавленный припой.Пайка — наименее затратный метод, обеспечивающий быстрое, прочное и надежное соединение, поэтому это популярный выбор для проектов сантехники своими руками. Создание водонепроницаемого соединения — простой процесс, не требующий опыта пайки или слесарного дела.

Донские прочные кожаные перчатки. Разверните внутреннюю часть трубы и фитинга с помощью круглой проволочной щетки, чтобы удалить грязь, мусор, заусенцы металла и окисленный металл.

Протрите стальной мочалкой конец трубы, подлежащей пайке, чтобы удалить всю грязь и окисленный металл от наконечника до точки примерно в одном дюйме от конца.Продолжайте тереть, пока вся внешняя поверхность трубы не станет ярко сиять.

Протрите стальной мочалкой внутреннюю часть соединения медных труб, пока металл не станет чистым и сияющим.

Надежно соедините трубу и фитинг, вставив трубу в фитинг до упора во внутреннюю манжету. Наденьте защитные очки и маску для лица и проветрите комнату.

Удерживайте трубу вертикально так, чтобы соединение находилось на нижнем конце и опиралось на твердую поверхность, например на деревянный брусок.

Зажгите паяльную лампу, чтобы получить голубое пламя. Способы освещения и управления сильно различаются в зависимости от марки, модели и используемого топлива. В случае сомнений обратитесь к инструкциям производителя.

Проведите голубым пламенем по фитингу, перемещая его, чтобы равномерно нагреть область, закрывающую трубу. В результате должна быть нагрета вся окружность стыка от внутреннего хомута до точки, в которой труба входит в стык.

Прикоснитесь полоской сантехнического припоя и флюса к точке, где труба входит в соединение.Если припой не расплавляется почти мгновенно, приложите больше тепла к этой области и попробуйте еще раз.

Позвольте расплавленному припою свободно стекать в соединение. Продолжайте добавлять припой, пока он не станет ярким серебристым кольцом вокруг верхней части соединения.

Удалите излишки припоя с внешней стороны стыка влажной тряпкой. Снимите паяльную лампу и дайте стыку остыть. При необходимости повторите с дополнительными швами.

Ссылки

Наконечники

  • Закрепите трубы в тисках при работе со сложными соединениями, чтобы обе руки были свободны для направления припоя и размещения компонентов.
  • Потренируйтесь на нескольких обрезках трубы, прежде чем делать первый настоящий стык.
  • Если разрезать конец трубы прямо поперек, вся труба войдет в контакт с буртиком в соединении, что обеспечит более прочное соединение.

Предупреждения

  • Работайте в хорошо вентилируемом помещении. Припой часто содержит свинец и выделяет токсичные пары.
  • Медь является хорошим проводником тепла, поэтому части трубы на некотором расстоянии от источника тепла могут быстро нагреваться и вызывать ожоги незащищенных рук.

Писатель Биография

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал статьи для газет «Telegraph» и «Guardian» в Великобритании, правительственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет диплом бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Как припаять медную трубу

Вы, , можете научиться успешно паять медную трубу. Эта статья о пайке медной трубы покажет вам, почему у вас не удавалось раньше, и как добиться успеха в следующий раз. Мы уже говорили о используя подходящие инструменты для пайки медных труб. Как только у вас есть все необходимое для проекта, можно паять!

Правильное пламя

Первое паяльное жало предназначено для использования подходящего пламени для работы. Пламя, подходящее для запотевания стыков медных труб, — это «бутон розы». пламя. Конусообразное пламя сильно нагревает то место, где находится достигает.Пламя бутона розы окутывает трубку пламенем, принося одновременное нагревание всего стыка до нужной температуры.

Вы не пытаясь нанести припой на точку, где труба входит в фитинг, но чтобы припой попал в соединение за счет капиллярного действия. Чтобы сделайте это, если хотите, чтобы по всему стыку была равномерная температура. Ваш пламя бутона розы освободит вас, чтобы нанести припой в нужный момент вместо того, чтобы заставлять вас поддерживать движение пламени, которое разрушает ваше время.

Техника пайки меди

Как припаять медную трубу за 3 шага-

  1. Не торопитесь и начните с небольшого пламени, достаточно большого, чтобы охватить большую часть трубы.
  2. Как труба нагревается, прикоснитесь концом припоя к стыку на девяносто градусов от источника пламени. Это предохраняет припой от плавления прочь в пламени.
  3. Прикасайтесь к нему примерно каждую секунду, пока он не попадет в сустав.

Если вы все сделали правильно, припой пройдет по стыку и встретится с другой стороны в основном сама по себе.Для труб большего диаметра может потребоваться перемещать кончик припоя по поверхности стыка. Вы можете убрать пламя и подать припой в еще горячее соединение. это всегда лучше недогреть, чем перегревать при пайке.

Как как только вы окольцовали стык припоем, переходите к следующей стороне примерка. Последующие стороны должны идти быстрее, уже получив тепло от первоначальной работы. Не протирайте стык и не трясите им. пока не схватится. Вы увидите, если увидите, что припой идет от очень от серебристого до просто яркого.Как только происходит затупление, припой набор.

Если светильник светится, становится синим или «радуги», у вас есть использовал слишком много тепла. дайте ему остыть, очистите его внутри и снаружи и попробуйте очередной раз.

Дополнительные советы по пайке медных труб

  • Если сомневаетесь в своих навыках, попрактикуйтесь в пайке на дополнительных медные трубы и фитинги. Как только вы выключите воду и запустите проект, ты без воды, пока не закончишь.
  • я не держите ничего в моем грузовике, чтобы защитить поверхности рядом с тем местом, где я припой.Причина в том, что я не позволяю своему пламени вспыхнуть трубу грею. Я говорю это не для того, чтобы отговорить вас от использования щит, но чтобы помочь вам представить, как выглядит соответствующий размер пламени любить.
  • Когда жду правильной работы температура, чтобы развиться Я продолжаю прикасаться припоем к медной трубе сустав, я не поднимаю его обратно, а снимаю его с движение. Непосредственно перед тем, как припой начнет работать, он начинает оставлять след на медь, как карандаш.Это помогает мне рассчитывать время.
  • припой, который вы используете, становится частью соединения. Так что все, что прилипло к припой. Так что обязательно заправляйте соединения чистым припоем. Если ваш Припой загрязняется в ящике для инструментов, очищайте его так же, как чистите концы медной трубы с истиранием.

Надеюсь эти паяльники показали вам, как паять медную трубу. Пайка эти соединения труб не такие уж и сложные, как только вы освоитесь. Хорошо удачи с вашим проектом!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
