Как перфоратором штробить: Как штробить перфоратором бетонные стены?

by Posted on

Содержание

Как штробить стены под проводку — Инструменты штробления

Прокладка электропроводки проводится как в квартирах в новых домах, так и в рамках перепланировки, капитального ремонта здания, которое находится в эксплуатации. Для этого применяют различные способы и инструменты. Можно штробить стены под проводку перфоратором или дрелью, использовать болгарку или штроборез. Каждый метод имеет свои особенности, которые мы рассмотрим более подробно.

Требования к штробам

Электрическую проводку лучше всего прокладывать в стене, закрывать штукатуркой и чистовой отделкой. Чтобы выполнить такие работы правильно, следует учитывать нормы СНиП и соблюдать требования, которые предъявляются к таким коммуникациям:

  • Составлять схему нужно с минимальным количеством поворотов.
  • Штробы следует нарезать параллельно основным элементам конструкции – только по горизонтальным и вертикальным линиям. Отклонение допускается, если работы ведутся на мансарде с параллельно наклонными поверхностями.
  • Ширина и глубина борозды должна быть не более 25 мм, провода в нее должны укладываться полностью, не создавая выступающих участков. Если для монтажа предполагается использовать трубки, то можно увеличить параметры. Длина штробы не должна превышать 3 метров.
  • Обязательно следует соблюдать отступы. Расстояние от плиты перекрытия должно быть на уровне от 15 до 40 см, от углов, оконных и дверных проемов – 10 см, от газовых труб – от 40 до 50 см.
  • Не допускается штробление по горизонтальным швам в несущих стенах, запрещается перерезать арматуру.

Инструмент для выполнения работ

Выбор инструмента для нарезания штроб зависит от материала стен. Для бетона используют перфоратор и угловую шлифмашинку. Для кирпича – штроборез.

Молоток и зубило

Если нужно сделать небольшие канавки в оштукатуренной поверхности, можно использовать ручной инструмент. Такой способ является трудоемким, поэтому применяется при незначительном объеме работ. Для бетонных или кирпичных стен он не подходит. Работы выполняются в таком порядке:

  • по намеченному краю делается выемка;
  • поперек борозды прорезается полоса и молотком пробивается канавка на 10 мм.

Штроба с помощью зубила и молотка получается достаточно грубой.

Перфоратор с насадкой

Для нарезки канавок в бетоне применяют перфоратор со сверлом и насадкой «лопатка». С ее помощью можно удобно выдолбить длинное углубление. На участок наносится разметка, вдоль которой делают отверстия с шагом в 1,5 см и глубиной 2,5 см.

С помощью ударного инструмента можно достаточно быстро и точно подготовить канавку под проводку. Но, ее края при этом получаются не очень ровными. Если нужно сделать углубление под монтаж розетки, разметку делают «штыком», а потом дорабатывают «лопаткой».

Болгарка

Сделать точную нарезку в бетонной поверхности можно с помощью болгарки, оснащенной диском с алмазной крошкой. На первом этапе делают разметку – проводят две линии, расстояние между которыми должно равняться ширине канавки. По линиям производится рез алмазным кругом, материал между ними удаляется перфоратором или ручным инструментом. При таком способе образуется много пыли, для удаления которой следует использовать пылесос.

Штроборез

С помощью профессионального инструмента можно сделать аккуратную и ровную борозду с точным соблюдением нужных параметров. В отличие от болгарки штроборез имеет два круга с абразивным напылением, расстояние между которыми регулируется.

Глубина прохода фиксируется. Также он оснащен специальным приспособлением, которое улавливает пыль и твердые частицы стройматериала. Этот инструмент целесообразно использовать в условиях масштабного строительства, стоимость погонного метра его работы выше по сравнению с другими способами.

Технологии и особенности штробления стен

Несмотря на разные технические характеристики применяемых инструментов, технология штробления практически одинакова во всех случаях. Скорость подготовки борозд зависит от вида стройматериала. Быстрее всего можно нарезать канавки в штукатурке или пористых блоках, более трудоемкой является прокладка штроб в бетоне и кирпиче.

До начала работы составляется план, на котором отмечают маршрут прокладки кабеля, розетки, светильники, выключатели. Такую же схему переносят на стены.

Маршрут, по которому будет прокладываться кабель, а также все точки сверления проверяют на наличие старой электропроводки. При наличии проводов или металлических элементов план корректируют. После этого выполняют основные работы. На первом этапе делают полости под розетки и распределительные коробки, потом их соединяют бороздами.

Штробление стен с применением разного инструмента имеет особенности, которые следует учитывать:

  • кирпич и бетонная структура могут содержать полости и небольшие камни, поэтому использовать угловую шлифмашинку следует аккуратно, чтобы не потерять управление;
  • при сверлении дрелью используют сверло с самым большим диаметром, для контроля глубины на нем делают отметку изолентой;
  • в плите перекрытия, которая является основанием пола, нарезать штробы нельзя, прокладывать коммуникации возможно в бетонной стяжке;
  • для монтажа кондиционера нарезают канавки шириной 6 см, глубиной 5 см, в которые можно уложить кабели, трубки с теплоизоляцией и гофрированной трубки для отвода влаги.

Как штробить стены под проводку своими руками

Одним из этапов капитального ремонта в современной квартире или доме является частичная или полная замена электрической проводки. Монтаж розеток и выключателей в местах, где раньше их не было, а также установка дополнительных источников света требует прокладки новых проводов. Чтобы кабели не портили интерьер и не создавали угрозу пожарной безопасности, их рекомендуется спрятать в стене. Для новых ответвлений домашней электрической магистрали нужно штробить канавки, и, если вы не хотите тратить деньги на услуги профессиональных электриков, делать это придется самостоятельно. В этой статье мы разберемся, как штробить стены под проводку, осветим нюансы этой процедуры, а также ответим на вопрос, какими инструментами лучше это делать.

Штробление стен для прокладки проводов: основные нюансы

Прежде чем штробить стены своего дома под проводку, нужно взять в руки карандаш, лист бумаги и составить подробный план разводки, в котором будет предусмотрено размещение всех электрических элементов – от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и подобрать инструмент, который наилучшим образом подойдет для обустройства штробы под электрическую проводку.

Распределение электропроводов в стенах зданий регламентируется строительными нормами и правилами, которые нужно изучить хотя бы ознакомительно, поскольку их невыполнение может стать причиной нарушения электробезопасности при выполнении работ. Общие положения этих документов таковы:

  • Штробить стену для прокладки проводов следует таким образом, чтобы канавка была направлена строго вертикально либо горизонтально.
  • Вертикальная штроба должна находиться на расстоянии не меньшем, чем 0,1 м, от стеновых проемов.

Расстояние от электрической канавки до газовой магистрали должно составлять 0,4 м или более.

  • Горизонтальная канавка должна находиться от потолков не менее, чем в 0,15 м.
  • Показатели глубины и ширины штробы не должны быть более 0,025 м, а ее максимальная непрерывная длина не должна превышать 3 м.
  • Разводка не должна иметь большого количества поворотов на пути кабеля к электрическим элементам от распределительных коробок. Более одного углового перехода использовать не рекомендуется.
  • Прокладывать горизонтальные штробы в несущих стенах запрещается.

Планировку разводки необходимо составлять, руководствуясь вышеперечисленными правилами – это позволит провести ее в соответствии с действующими нормативами и без нарушения требований безопасности. Когда электрическая разводка спланирована, можно переходить к следующему этапу работ, на котором производится штробление стен под проводку своими руками.

Штробление стен из газобетона и кирпича

Газобетон отличается очень высокой прочностью, поэтому использование для работы с ними зубила и молотка трудно назвать разумным решением. На вопрос – чем проштробить бетонную стену – мы можем ответить: лучше всего штроборезом. Он позволит прорезать канавку в стене под проводку без пыли, с минимальными временными и трудовыми затратами.

Но если вы, как и большинство обычных хозяев, не располагаете такой возможностью, воспользуйтесь перфоратором или болгаркой.

Кирпич – наиболее удобный материал для этой работы. Смесь цемента и песка, которая используется для связи элементов кирпичной стены, легко может быть выбита даже с помощью зубила и молотка, поэтому обустройство горизонтальной штробы не занимает много времени. А вот пробивание вертикальной канавки будет более сложным, поскольку в этом случае придется работать непосредственно с кирпичами.

Разметка стен и подготовка их к работе

Перед началом штробления необходимо выяснить, нет ли на планируемом маршруте прокладки скрытых электрических кабелей. Сделать это можно с помощью специального прибора – трассоискателя, который быстро определит местонахождение провода. Так вы сможете избежать риска, что во время работы инструмент попадет в кабель, находящийся под напряжением.

После этого стену нужно разметить по маршруту прокладки будущей штробы.

Начинать разметку следует от распределительной коробки, а затем вести ее к местам будущей установки электрических устройств (розеток, светильников, выключателей).

Перед тем как проштробить стену, возьмите влажную ткань и закройте ей дверные проемы, чтобы пыль не разлетелась по всему помещению.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

  • Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
  • Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

  • Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
  • Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

  • Зубилом углубить верхний и нижний край разметки.
  • Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
  • Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

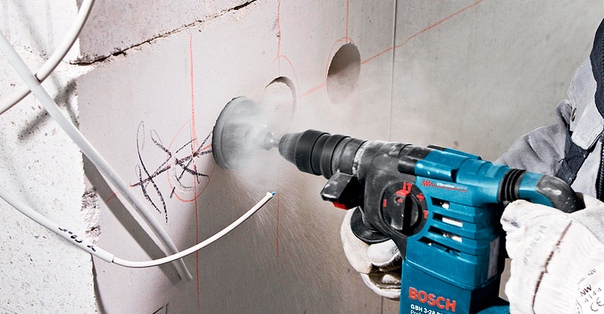

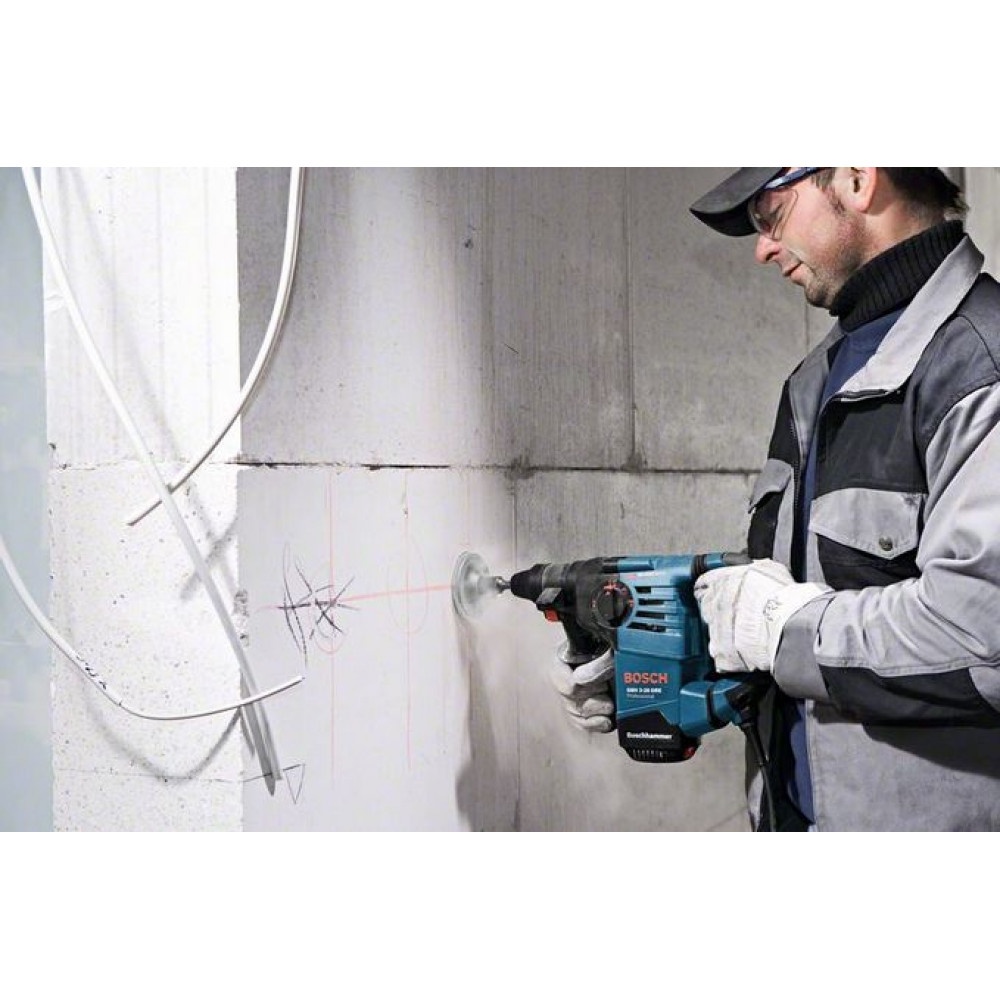

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

  • При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
  • Сменить насадку на перфораторе, установив вместо бура лопатку.
  • Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

  • Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
  • Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Достоинство этого метода заключается в том, что полученная штроба имеет практически идеально ровные края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку.

Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

Заключение

В этом материале мы разобрались, как правильно штробить стену в комнате под электрическую проводку. Подобрав инструмент с учетом материала, из которого изготовлены стены, можно быстро справиться с этой работой, не запылив при этом комнату. Как вы могли убедиться, обладая современным инструментом и следуя приведенным рекомендациям, провести электропроводку в своем доме можно самостоятельно, не прибегая к услугам электриков.

Как штробить стены под проводку

Штробление стен требуется, когда проводку в помещении необходимо проложить скрыто. Приступают к работе после разметки трасс. Неотъемлемой частью процесса штробления, является повышенное пылеобразование. Поэтому не забывайте применять средства для защиты органов дыхания и зрения. Для штробления вам не обойтись без специальных приспособлений и инструментов. При малых объемах можно даже обойтись простым зубилом и молотком, при капитальной замене проводки во всей квартире или доме, уже понадобятся более серьезные вещи.

Инструменты для штробления

Если вы ремонтируете только одну из комнат, а в других по прежнему проживаете, то используйте перфоратор и зубило. От штробореза образуется дисперсная пыль, которая проникнет повсюду и может испортить вещи.

Для штробления перфоратором вначале насверлите по размеченной трассе отверстия d-8мм. Расстояния между отверстиями 1см. Затем оденьте на перфоратор насадку для штробления и перейдя в режим удара разбейте между отверстиями штробу.
Безусловно, приобретать штроборез может быть экономически не целесообразно. Однако штробление стен простой болгаркой, довольно опасная работа. Советую даже для работ в одной квартире все же приобрести самый недорогой штроборез. Очень важно, чтобы и для болгарок и для штроборезов использовались качественные диски. В этом случае и на работу уйдет гораздо меньше времени, да и сам процесс работы будет безопаснее

Покупку промышленных пылесосов могут позволить себе только люди, постоянно занимающиеся ремонтом.

Для всех остальных можно посоветовать приобрести мешки для пылесосов и накручивать их на патрубок штробореза. Количество пыли образуемой при штроблении будет резко уменьшено.

Если же приобретение комплекта штроборез+пылесос обходится в неподъемную цену, попробуйте взять эти инструменты у профессиональных строителей напрокат. Некоторые умельцы приспосабливают самодельную подачу воды на диски для уменьшения пылеобразования:

Основные нюансы работы при шторблении:

    • ⚡перед началом работы удаляйте с поверхности стен все лишнее (старые обои, плакаты) – они могут забить штроборез;
    • ⚡перед штроблением проверяйте трассу будущей штробы на отсутствие старой проводки. Сделать это можно специальным инструментом. При возможности запитайте эл.инструмент от соседей, а свою квартиру полностью обесточьте;
    • ⚡штроба должна проходить параллельно конструкциям здания – горизонтально или вертикально;
    • ⚡вертикальная штроба режется сверху-вниз;
    • ⚡расстояние горизонтальной штробы от потолка – не более 40см;
  • ⚡расстояние вертикальной штробы от дверей, окон, углов – не менее 10см;
  • ⚡максимальная глубина штробы – 2,5см;
  • ⚡если наткнулись на арматуру, измените трассу штробы. Вырубая арматуру, Вы нарушаете целостность плит, снижая несущую способность здания;
  • ⚡старайтесь нарезать узкие штробы шириной 3-5мм, чтобы поместился один кабель. При укладке нескольких кабелей в одной штробе, ее ширина увеличивается на ширину прокладываемых кабелей.

Ширина штробы

Минусы широкой штробы:

  1. ее нужно прорезать
  2. выбить бетон
  3. насверлить отверстия 6мм под дюбель хомут
  4. прибить кабель
  5. заштукатурить штробу, используя большое количество раствора и времени
Плюсы узкой штробы:
  1. прорезаете штробу
  2. для очистки штробы максимум используете усилие мощной отвертки или узкого зубила
  3. сверлить отверстия и прибивать кабель не нужно
  4. используете минимальное количество цементного раствора
  5. экономите время

Средства защиты

При штроблении не забывайте про технику безопасности. Обязательно используйте:

  • ⚡перчатки
  • ⚡наушники
  • ⚡защитные очки
  • ⚡респиратор
  • ⚡устойчивые стремянки

По окончании работ очистите штробы от пыли пылесосом или веником.

Посмотреть текущие цены на штроборезы и насадки для штробления под болгарку можно здесь или здесь.

Статьи по теме

Штробление стен с помощью штробореза или перфоратора. Чем быстрее и качественнее

Штробление стен – один из способов организации проводки в квартире и доме. Существует несколько приемов и правил как правильно штробить стены под проводку и какие использовать инструменты и материалы.

Основные правила

Штробление стен под проводку относится к черновым работам капитального ремонта, следовательно, такая работа должна быть подчинена определенным правилам:

  1. Штробить можно только вертикально. Вся проводка ведется по потолку, поэтому даже если на одной стене располагается несколько розеток или выключателей – к каждой из них подводится отдельная штроба. Ни горизонтальные, ни диагональные штробы не допускаются.

    Важно знать. В случае соблюдения этого правила вы всегда будете знать, в каком месте стены нельзя сверлить отверстие, чтобы не попасть в провод.

  2. Кабель или провод в стене укладывается только в трубу или гофротрубу, ширина штробы при этом должна обеспечивать монтаж креплений трубы внутри, а глубина на 10 мм больше диаметра трубки. Это обеспечит надежную фиксацию слоя штукатурки сверху. Прокладка провода внутри ПВХ или гофротрубы обеспечивает в дальнейшем возможность замены кабеля без разборки стен.

    Важно знать. Минимальный Ø гофротрубы 16мм, следовательно минимальная глубина штробы должна составлять 26 мм.

  3. Если есть необходимость проведения нескольких труб, то штроба может становиться шире, но не глубже.
  4. Согласование с управляющей компанией на штробление стен под проводку требуется только в случае проведения работ в панельном доме на несущей стене без штукатурки. Если слой штукатурки позволяет сделать в ней штробу, не касаясь самой плиты – согласования не нужно.

Инструмент

Для того, чтобы работа по штроблению стены была выполнена максимально качественно и быстро – используйте только профессиональный инструмент. Если электропроводка – ваша профессия, приобретите, если вы делаете ремонт только для себя – возьмите профессиональный инструмент напрокат.

  1. Штроборез + строительный пылесос. Использовать только в паре. Если будете использовать штроборез без пылесоса – вы не только дышать не сможете, даже видеть не будете где нужно резать.

    Не используйте штроборез без пылесоса!

  2. Если нет штробореза с пылесосом, можно использовать перфоратор с буром на 8-10мм, зубилом и канальным зубилом.

    Бур, зубило и канальное зубило для перфоратора

Рассматривать извращения по типу «молотком и зубилом можно тоже вырубить штробу» в рамках этой статьи мы не будем. Это непрофессионально, некрасиво, долго и дорого.

Порядок проведения работ

Подготовительные работы:

  1. Подберите трубу ПВХ (для проводки) или гофротрубу необходимого диаметра. Для этого поместите в отрезок трубы необходимое количество кабеля. Провода должны входить свободно, т.к. всовывать вы их будете уже в смонтированную конструкцию.
  2. Измерьте наружный Ø креплений для выбранной трубы.

    Диаметр крепления для гофротрубы

  3. Сделайте разметку в необходимом месте на стене. Это лучше делать маркером, т.к. карандаш может сдуваться от работы штробореза или перфоратора. Для перфоратора необходимо чертить две линии, обозначая ширину штробы.
    Важно знать. Снимать обои перед штроблением стены нет необходимости, напротив бумага будет препятствовать появлению пыли.

При работе с перфоратором:

  1. Вдоль всей отмеченной линии высверливаются отверстия буром Ø 8мм на глубину штробы.
  2. Зубилом и канальным зубилом вырубываете канал необходимой формы и глубины.

При работе со штроборезом

  1. Выставляете на штроборезе необходимую ширину и глубину канала.
  2. Прорезаете вдоль очерченной линии штробу.
  3. С помощью зубила перфоратора или обычного зубила вырубываете канал необходимой формы.

    Важно знать. Разбивайте широкие каналы на несколько линий, чтобы легче было вынимать лишнюю штукатурку, а сам канал получился аккуратнее.

На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода.

Важно знать. Для фиксации труб на дне штробы лучше использовать специальную хомут скобу с «гребенкой» — она не добавляет ширины и глубины всей конструкции.

Экономия дисков

В процессе работы диски штробореза (используются только металлические диски) быстро нагреваются. Интенсивность нагрева зависит от качества самих дисков и от материала изготовления стены. При штроблении стен следует учитывать этот фактор, т.к. чрезмерный нагрев дисков приводит к излишнему расходу.

Сделайте метки с шагом по 15-20 см по всей длине будущего канала, чтобы дойдя до них давать дискам штробореза остыть. В итоге работа будет выполнена быстрее, а расходники прослужат дольше.

Техника безопасности

Штробление стен – работа повышенной опасности, поэтому обязательно применение:

  • Защитные очки. Осколки штукатурки и бетона неизбежны как при работе со штроборезом, так и перфоратором. Они, а также пыль от них может попасть в глаза и сделать массу неприятностей.
  • Перчатки. При работе с электроинструментом они обязательны, гораздо лучше, если подвижные части перфоратора или штробореза вырвут кусок ткани, чем участок кожи с ваших рук.
  • Наушники. При работе со штроборезом или перфоратором длительное время нагрузка на слух может поначалу показаться незначительной, но может понемногу лишить вас слуха. Не пренебрегайте защитой ушей!
  • Респиратор. Если для штробления стен вы используете только перфоратор, то защита дыхания качественным респиратором обязательна. В случае применения штробореза в паре с пылесосом достаточно обойтись «лепестком»

Как прорезается штроба с помощью штробореза Bosh

На видео показано, как прорезаются штробы с помощью специального штробореза Bosh в соединении со строительным пылесосом

Правильная замена проводки в квартире панельного дома — что надо знать и уметь Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Скрытая проводка в деревянном доме – преимущества и недостатки, а также особенности проведения Кабель канал Legrand поможет организовать любые кабели в офисе

Как штробить стены под трубы: рассмотрим подробно

Гусевский Андрей Анатольевич

Штробление стен под трубы

Штробление кирпичных стен под трубы используется для придания помещению более эстетичного вида. Это позволит спрятать коммуникации на стенах.

Чтобы качественно выполнить все работы, необходимо познакомиться с технологией, приобрести нужные инструменты. Статья предлагает узнать как проштробить стену под трубы, несколькими способами.

Содержание статьи

Особенности штробления стен под трубы

Инструкция по использованию и устройству штроб рекомендует:

  • Прятать в пазы любые коммуникации, не требующие периодического обслуживания.
  • Спрятанные в штробы объекты, по толщине не должны превышать 1/3 толщины стены.
  • Если здания монолитные, углубления в стенах для прокладки коммуникаций можно выполнять на глубину, которая не превышает глубины закладки арматуры в каркасе.

Совет: Согласно строительным нормам и правилам запрещается устраивать штробы в несущих стенах, плитах перекрытия панельных сооружении. Это может снизить прочность несущих конструкций и привести к нежелательным последствиям.

После решения вопроса как штробить стену под трубу, выполнения борозд в несущих стенах, укладки трубопровода, следует очень тщательно и аккуратно их заделать песчано-цементным раствором без образования пустот, которые уменьшат прочность стены.

При штроблении борозд в несущих стенах, как правило, применяются:

  • Болгарка.
  • Перфоратор.

При этом:

  • Карандашом размечается план борозд под коммуникации.
  • Болгаркой или штроборезом прорезаются две прямые параллельные канавки.
  • Промежуток между канавками, выбивается зубилом или перфоратором.
  • Проще наносить поперечные прорезы, что облегчит удаление лишнего из штробы.

При выполнении работ необходимо соблюдать главные правила, представленные в таблице:

ПравилоК чему может привести несоблюдение
При отсутствии плана на все коммуникации лучше отключить подачу водыОт столкновения труб с долбящим или режущим инструментом, можно получить немало проблем, связанных с пробитыми отверстиями в стенках труб
Использовать индивидуальные средства для защиты органов дыхания и глазНаличие пыли, мелких осколков бетона или кирпича может привести к травмам при работе
Выбирать оптимальные размеры бороздок под укладку трубСлишком широкие или глубокие штробы, при заделке их после укладки труб, вызовут ощутимый перерасход материалов

Пример размещения водопроводных и канализационных труб показан на фото.

Укладка труб в штробы

Выбираем подходящий инструмент

Перфоратор с насадкой для вырубки штроб

Перфоратором выполняются штробы по твердым материалам:

  • Бетону.
  • Кирпичу.
  • Армированному бетону.

К недостаткам метода относятся:

  • Рваные края штроб, с множеством сколов.
  • Иногда требуется дополнительная обработка.
  • Большой уровень шума при выполнении работ.

Изготовление штроб перфоратором

Инструмент можно применять в паре с штроборезом или болгаркой. Насадками, которые необходимо использовать при штроблении, могут быть лопатка, бур.

Порядок работ:

  • Наносится на стене разметка будущих бороздок.
  • По всей длине штробы сверлятся отверстия нужной глубины с шагом 10 сантиметров.

Совет: При устройстве штробы лопатку нельзя ставить поперек линии, это приведет к откалыванию части стены.

  • Выдалбливаются части между отверстиями зубилом или молотком.

С помощью перфоратора работы выполняются значительно быстрее. На видео в этой статье подробно показано, как правильно выполнять перфоратором штробление под трубы в бетонной стене, какие и как используются насадки.

Угловая шлифмашинка с алмазным кругом

Для изготовления штроб хорошо подходит угловая шлифмашинка.

Преимущества процесса:

  • Ровные края борозд.
  • Прямые линии.
  • Большая скорость.
  • Простота.

Дополнительно могут понадобиться:

  • Зубило с молотком.
  • Перфоратор с насадками.

Прорезка стен выполняется диском с напыленным алмазным покрытием, облегчающим задачу при прорезке бетона и кирпича. Обычным кругом по камню процесс будет не такой эффективный. Работа начинается с разметки, нанесением двух линий, задающих ширину борозды.

Далее:

  • По намеченным линиям выполняются прорезы.
  • Зубилом или молотком, выбивается внутренняя часть борозды.

Главное отличие этого способа – ровность краев штроба.

Совет: Чтобы уменьшить количество пыли, следует использовать обычную воду при выполнении работ.

Штроборез для изготовления штроб

Оптимальный способ изготовление штроб – использование штробореза. Им можно сделать штробы для укладки:

  • Систем водоснабжения.
  • Системы отопления.

Комплект к аппарату включает:

  • Сменные диски.
  • Пылеуловитель.

Главный недостаток устройства – высокая цена.

Безпылевое штробление стен штроборезом

Внешний вид штробореза напоминает немного болгарку, но с разъемами для установки двух алмазных дисков.

При этом:

  • Между дисками расстояние обычно можно регулировать.
  • Дополнительно возможна регулировка глубины борозды.
  • Пылеуловитель отводит пыль максимально в сторону или подключается непосредственно к пылесосу, что значительно уменьшает объем выделяемой пыли.

После прорезки, лишнее, выдалбливается зубилом или перфоратором. Штробление стен в кирпичной или бетонной стене под трубы – это не слишком трудоемкий процесс, но, тому, кто раньше не сталкивался со строительными работами, желательно потренироваться, для получения опыта.

Как штробить стены под проводку своими руками (в тч без пыли) + видео

Добавил(а): Сергей Колосов 28 сентября

Без электрической проводки не обходится ни один дом или квартира. В процессе практически любого ремонта возникает необходимость либо проложить проводку «с нуля», либо добавить к уже существующей еще несколько «точек». По своему типу проводка может быть открытой, то есть проходить по поверхности стен и потолка в специальных коробах, и закрытой, то есть располагаться внутри стен. Второй способ намного эстетичнее, хотя и более сложный. Для этого придется делать в стенах специальные канавки под провода, то есть стены придется штробить. О том как это делать мы и поговорим в этой статье.

Общие ограничения и правила

Перед тем как перейти к описанию технологии штробления, рассмотрим основные правила и ограничения, которые обязательно необходимо соблюдать при выполнении этих работ:

  • Штробление стен производится только горизонтально и вертикально, то есть параллельно всем основным конструкциям;

Наклонное штробление допускается только в том случае если стена расположена к полу не под прямым углом, например в мансарде.

  • Горизонтальное штробление разрешается делать на расстоянии не менее 15 сантиметров от плит перекрытия;
  • Вертикальное штробление должно проходить на расстоянии 10 сантиметров (минимум) от углов, а также оконных и дверных  проемов и 40 сантиметров от газовых труб;
  • Глубина штробы, так же, как и ее ширина, не должны быть больше, чем 25 миллиметров. Также не рекомендуется делать штробы более трёх метров в длину;
  • Количество поворотов штробы на пути к электрической коробке должно быть сведено к минимуму;
  • В несущих стенах делать горизонтальные штробы запрещено.

Независимо от того, каким способом вы собираетесь штробить стены, перед началом работ на них нужно нанести полную разметку будущей электропроводки.

Поскольку штробление выполняется на начальном этапе ремонта, после которого стены будут шпаклеваться и проходить финишную отделку, разметку электропроводки можно делать не только карандашом, но и, например, несмываемым маркером.

В том случае, если в стенах уже существуют линии электропроводки, перед тем как штробить новые каналы, старые необходимо выявить с помощью специального прибора. Если такой возможности не представляется, то электропитание в данном помещении на время работ необходимо отключить, а для подсоединения электроприборов пользоваться удлинителем.

Штроборез

Для штробления стен существует специальный электрический инструмент, который называется штроборез. Он позволяет достаточно просто сделать необходимые для монтажа проводов углубления и при этом практически не оставляет пыли и мусора, которые неизбежно образуются при других способах штробления. Но поскольку инструмент этот достаточно специфический (фактически он рассчитан на выполнение только одной операции), а стоит при этом достаточно дорого, то приобретать его только для того, чтобы сделать несколько штроб, не имеет смысла. Поэтому мы не станем уделять особого внимания работе с ним, а сосредоточимся на технологии штробления стен более распространенными приборами.

Штроление стены штроборезом

Использование перфоратора

По заранее намеченным линиям с помощью перфоратора делаются отверстия глубиной 2-2,5 сантиметра на расстоянии 1-2 сантиметра друг от друга. После этого необходимо соединить отверстия между собой, таким образом, чтобы образовался сплошной канал. Сделать это можно с помощью обычного молотка и зубила, но поскольку этот способ очень громкий и сложный, лучше для этой цели воспользоваться все тем же перфоратором, переведя его в ударный режим и поместив сверло под углом к стене.

Штробление стен перфоратором

Существует специальная «штробильная» насадка для перфоратора. С её помощью можно не только соединять отверстия, но и делать штробы без предварительно сверления. Правда такая работа требует определенных навыков.

Видео: штробление стен перфоратором

Подробнее ознакомиться с технологией штробления стен перфоратором можно посмотрев следующее видео:

Болгарка

Сразу стоит отметить, что перфоратор для данной работы тоже пригодится.

По обеим сторонам от линии будущей проводки болгаркой с алмазным диском делаются неглубокие (2-2,5 сантиметра глубиной) разрезы. Для уменьшения количества пыли рекомендуется поливать место разреза тонкой струйкой воды из лейки или шланга.

Для болгарки существуют специальные насадки для штробления. Одна позволяет делать одновременно два паралельных надреза, а другая подсоединяется к пылесосу и существенно уменьшает количество образующейся при работе пыли. Фактически с этими двумя насадками болгарка превращается в полноценный штроборез.

Насадка на перфоратор

Когда паралельные пропилы сделаны, перфоратором с насадкой для штробления «выбирается» оставшийся между этими ними материал.

Видео: штробление стены с помощью болгарки

Если у вас остались вопросы о технологии штробления стен болгаркой, ответы на них вы сможете найти в следующем видео:

После того как штробы готовы, в них укладываются электрические провода и фиксируются с помощью шпаклевки или штукатурки.

Процесс штробления стен хоть и достаточно шумный и грязный, но при этом нисколько не сложный. Уверены, что вы вполне справитесь с этой работой без привлечения профессиональных строителей. Удачного вам ремонта!

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. Оцените статью: Поделитесь с друзьями!

Как правильно штробить перфоратором « ПлиткаГид

Очень часто в процессе ремонта в стенах приходится делать углубления, в которые затем закладывается проводка или, например, шланг, соединяющий внутренний и внешний блоки кондиционера. Такие углубления называются штробами, а для их нарезки используется штроборез, болгарка или перфоратор. Данная статья посвящена тому, каким образом производится штробление перфоратором.

         Для чего нужно штробление стен

Штробление в основном применяется для нарезки канавок и отверстий под электропроводку, розетки или выключатели. Чтобы сделать работу максимально аккуратно, необходимо уметь правильно обращаться с инструментом. Используя болгарку или перфоратор для штробления бетона или кирпича, необходимо быть готовыми к тому, что будет образовываться большое количество пыли. Именно поэтому штробление стен осуществляется только на ранних стадиях ремонта. В случае использования штробореза данная проблема несколько отходит на второй план за счет того, что данный агрегат соединяется трубкой со строительным пылесосом.

         Подготовительный этап

Перед тем, как штробить перфоратором или другим инструментом, нужно обязательно изучить план помещения, чтобы определить несущие стены. Кроме того, если имеется старая проводка, нужно определить ее местоположение. Следует помнить, что не всегда, особенно в старых домах, проводка прокладывается от коробки  к выключателю или розетке под прямым углом. Очень часто для экономии материалов электрики прокладывают кабель по самому короткому пути.

Решив начать штробление стен перфоратором или болгаркой, необходимо помнить, что не всегда это можно сделать. Это в основном относится к перекрытиям, стеновым швам, стенам, сопряженным с лифтово-лестничным узлом. Тут штробление может привести к повреждениям конструкции здания и даже к частичному его разрушению.

         Как сделать штробу перфоратором

Как указывалось ранее, одним из способов штробления стен является использование перфоратора. Для этого понадобится непосредственно перфоратор, насадка на перфоратор для штробления, лопатка, респиратор и защитные очки. В основном такой способ используется для проделывания неглубоких канавок для укладки в них электропроводки.

Выполняется работа по следующей технологии:

  • правильно штробы выполняются в горизонтальном и вертикальном направлениях, поэтому в первую очередь делается разметка карандашом;
  • далее необходимо вставить в перфоратор бур необходимого диаметра, который соответствует ширине канавки. Инструмент должен стоять в режиме «удар + сверление»;
  • вдоль отмеченной линии просверливается большое количество отверстий;
  • после этого бур меняется на лопатку, а перфоратор переводится в режим «удар». Далее все отверстия соединяются;
  • завершающим этапом является сверление отверстий перфоратором под крепеж проводки.

Таким образом, видно, что штробление перфоратором стен под проводку и другие нужды – это не такое уж и сложное занятие. Основная работа проводится на стадии подготовки, ведь очень важно не повредить ранее проложенную проводку, а также несущие конструкции здания.

Дополнительная информация:

Руководство по проделыванию отверстий в листовом металле

Многие приложения, обычно связанные с монтажными деталями или прокладкой проводки и других материалов, требуют просверливания или пробивки отверстий в листовом металле. Как и в случае с любой другой типичной производственной задачей, не всегда есть правильный или неправильный способ выполнить работу. Но иногда есть способ получше. Мы собираемся обсудить несколько методов сверления и пробивки отверстий в листовом металле. Некоторые из этих методов могут использоваться взаимозаменяемо, но это зависит от приложения, для которого необходимо создать отверстие, размера отверстия и необходимых затрат на инструмент.

Шаг 1: Подготовка — ключ

Вашим первым шагом всегда должно быть определение центров всех отверстий, которые вам нужно будет проделать. Затем вы можете использовать циркуль или шаблон круга, чтобы очертить края отверстия, но это необязательно.

После того, как центры отверстий будут отмечены чернилами или начерченным перекрестием, используйте кернер для каждого места. Выемки, оставленные центральным кернером, служат для направления сверл и наконечников пуансонов, чтобы они не могли ходить или блуждать по поверхности листового металла.

Автоматические и подпружиненные центральные штампы быстрые и удобные в использовании, но набор ручных штампов и перфоратор обеспечивает большую гибкость.

Шаг 2. Всегда используйте зажим или три

Никогда не держите заготовку из листового металла в руках во время сверления и всегда зажимайте ее, когда можете. При установке зажимов или прижимов ожидайте, что сверло будет захватывать и захватывать заготовку, и отрегулируйте зажимы, чтобы металл не вращался.Что вы получаете, когда прядение листового металла встречается с человеческой плотью? Плохой день, если повезет, поездка в больницу, если нет.

Перед тем, как зажать заготовку, подумайте о том, чтобы замаскировать обратную сторону листа лентой, чтобы контролировать и предотвращать разрыв. Если по той же причине лист должен быть прижат к жертвенной деревянной доске, маскировка не требуется. Если поверхность вашей заготовки легко повреждается или уже обработана, на всякий случай подумайте о том, чтобы замаскировать переднюю и заднюю части.

Шаг 3: спиральные сверла отлично подходят для отверстий малого диаметра

Просверливание отверстия в листовом металле спиральным сверлом — довольно простая операция.Вы начинаете с просверливания пилотного отверстия небольшого диаметра, а затем постепенно просверливаете отверстия большего размера, пока не добьетесь нужного размера. Этот метод работает для отверстий малого диаметра, но он может быть утомительным и трудоемким, когда в проекте требуется множество отверстий, больших отверстий или множество больших отверстий.

Смазочно-охлаждающие жидкости можно использовать со спиральными сверлами, но, как правило, они не требуются для тонкого листового металла. Вы можете иметь под рукой бутылку для сверления толстых листов или стали.

Шаг 4. Использование ступенчатого сверла для пропуска некоторых шагов

Ступенчатые сверла, такие как знаменитый Unibit, могут просверливать отверстия нескольких размеров за одну операцию. Эти коронки с одной канавкой специально разработаны для тонких материалов и имеют ступеньки все большего диаметра.

Самозапускающиеся ступенчатые биты не требуют сверления направляющих отверстий и могут мгновенно создавать большие отверстия без заусенцев. Ступенчатые насадки можно использовать для создания отверстий еще большего размера (обычно шириной 1-3 / 8 дюйма или меньше) в листовом металле, но для этого требуются пилотные отверстия.Обычной практикой является использование самозапуска ступенчатой ​​коронки для формирования большого пилотного отверстия, необходимого для ступенчатой ​​коронки для увеличения отверстия.

Шаг 5: Кольцевые пилы для большого проема

В отличие от спиральных и ступенчатых сверл, кольцевые пилы работают путем вырезания краев отверстия. Кольцевые пилы для резки металла обычно доступны в размерах от 3/4 до 6 дюймов и оснащены цилиндром с пилообразным концом и пилотным сверлом в центре.Некоторые кольцевые пилы имеют стационарно закрепленные оправки и пилотные коронки; другие являются модульными и требуют сборки.

Подложка не только является хорошей идеей для уменьшения отрыва, но и помогает направлять пилотную коронку кольцевой пилы, удерживая инструмент в правильном положении. При использовании пил большего размера для обработки более прочного материала (например, стали) смазочно-охлаждающая жидкость может облегчить работу и продлить срок службы пилы. Производители обычно предоставляют таблицу рекомендуемых оборотов в минуту в зависимости от размера отверстия и обрабатываемого материала.

Как и в случае с обычными сверлами, кольцевые пилы иногда могут заедать, а когда это происходит, они могут захватывать заготовку с большим усилием.Если вы используете ручную дрель на хорошо зажатой заготовке, расположите рукоятку и корпус так, чтобы сверло не шлепнуло вас, если оно схватит заготовку и выйдет из ваших рук.

Шаг 6: Портативные ручные перфораторы — без беспорядка, хорошее сцепление

Ручной пробойник, такой как пробойник Ропера Уитни, позволяет быстро и с относительно небольшими усилиями проделывать идеальные отверстия в листовом металле. Для более крупных отверстий или использования более толстых сталей могут потребоваться более прочные и более дорогие настольные пуансоны.

Чтобы использовать переносной ручной пробойник, сначала выберите и установите соответствующий пуансон и набор штампов. Выровняйте острие пуансона над центром отверстия, в котором должно быть отверстие, и сожмите ручки инструмента вместе. Как только пуансон пройдет сквозь лист, небольшой кусок выронит, и тогда инструмент можно будет удалить. Перфорированные отверстия имеют относительно чистые края, которые практически не требуют отделки.

Шаг 7: Нокаутирующие удары используют чистую силу

Пробойники

, такие как вездесущий Slug-Buster от Greenlee, можно использовать для проделывания отверстий намного больше, чем может справиться переносной ручной пробойник.Пробивные пробойники, обычно используемые электриками для пробивки отверстий для кабелепровода, просты в использовании и обеспечивают отличные результаты, но большие размеры непомерно дороги.

Пробойник состоит из трех частей: шпильки, пуансона и матрицы. Чтобы настроить пуансон, сначала просверлите пилотное отверстие в листе металла с помощью ступенчатого сверла. Поместите матрицу на вытяжной стержень перед тем, как вставить стержень в направляющее отверстие. Затем пуансон навинчивается на кончик тягового стержня и приближается к металлическому листу.Затем используется торцевой ключ или гаечный ключ, чтобы повернуть шпильку, постепенно протягивая пуансон через листовой металл в матрицу. Как только пуансон полностью протянут, отверстие готово, и пуансон можно снимать со шпильки.

Выбитые отверстия обычно требуют небольшого удаления заусенцев, но не в такой степени, как отверстия, вырезанные кольцевой пилой.

Шаг 8: Круговые фрезы для отверстий большого или нестандартного размера

Возможно, вам нужно проделать отверстие нестандартного или нестандартного размера.В этом случае вместо того, чтобы пробивать отверстие, вам нужно вырезать круг.

При сверлении или пробивке отверстия в листовом металле вы в большей или меньшей степени вырезаете все отверстие сразу. При вырезании круга один или иногда два режущих инструмента вращаются вокруг центральной точки, образуя отверстие.

Круговая фреза, которую вы видите здесь, от General Tools, предназначена для использования со сверлильным станком. Чтобы использовать его, установите радиус между пилотной коронкой и фрезой в соответствии с отверстием, которое вам нужно проделать.Поскольку этот дисковый нож не полностью сбалансирован, его использование может быть нестабильным или даже опасным.

Для вырезания больших отверстий без сверлильного станка также доступны насадки с круговыми фрезами для вращающихся инструментов Dremel и RotoZip.

Шаг 9: Гладкая отделка

Хотя некоторые отверстия в листовом металле можно вырезать очень чисто, для достижения наилучших результатов для большинства потребуется небольшая отделка. В некоторых случаях может потребоваться вставка втулки или резиновой накладки в отверстия или над отверстиями, и в этом случае этот шаг можно пропустить.

Существует несколько способов очистки и удаления заусенцев из недавно просверленного или пробитого отверстия. Для небольших отверстий обычно достаточно легкого поворота пальца спирального сверла немного большего размера над отверстием, чтобы сломать любые острые края. Для удаления заусенцев на больших отверстиях ручной инструмент для удаления заусенцев предлагает самый быстрый и простой способ очистить неровные края.

Чтобы использовать инструмент для удаления заусенцев, прижмите острое лезвие инструмента к краю только что сделанного отверстия и протащите его круговыми движениями.Лезвие для удаления заусенцев автоматически регулируется, удаляя тонкий слой материала вокруг отверстия.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

3 способа проделать дыру в кожаном ремне

Достань свой кожаный дырокол, потому что рано или поздно тебе придется это сделать.Это может быть потому, что вы немного похудели, а теперь пришло время сделать еще одну отметку, и вы вышли из ямы. Может быть, это связано с тем, что разные пары штанов сидят на вашем теле в разных местах. Или может случиться так, что вы просто носили этот ремень какое-то время, и кожа немного растянулась. Но в какой-то момент вам придется проделать дыру в ремне. И если вы сделаете это правильно, он может идеально соответствовать другим, как будто он был там все время.

Независимо от того, какой из нижеприведенных методов вы выберете, 90% вашего успеха будет определяться не тем, как туда попадет дыра, а тем, где вы ее поместите в первую очередь.В большинстве мужских ремней отверстия расположены на идеальном расстоянии в один дюйм, что значительно упрощает вашу работу. Просто используйте линейку, чтобы установить горизонтальный прямой край, убедившись, что он пересекает каждое отверстие в одной и той же точке, и отметьте на обратной стороне.

Или, если вы безумно одержимы (я), вы можете сделать небольшой шаблон с помощью малярной ленты. Просто используйте существующие отверстия, чтобы отметить их размещение, а затем сдвиньте все это на одно вниз. Поднесите его к свету, чтобы ваши точки располагались прямо по центру.

Вариант №1: проделайте отверстие в ремне с помощью шила (или гвоздя)

Если у вас есть хотя бы средний набор инструментов, у вас обязательно будет молоток или молоток. И у вас может быть шило, которое (по сути) представляет собой металлический наконечник с ручкой. Он похож на ледоруб, которым можно так же легко пользоваться. Если у тебя нет шила, купи его! Они стоят примерно 2 доллара, и вы найдете им применение в самых разных проектах из дерева, бумаги, кожи и тканей. Или попробуйте большой гвоздь.

В этом нет ничего особенного: отметьте свое место и положите пояс на какой-то кусок древесины.Короткими твердыми движениями медленно вставьте острый конец в материал, продвигая его насквозь, пока не достигнете толщины металла, соответствующей размеру ваших отверстий. Это еще один аргумент в пользу использования шила над гвоздем, поскольку инструмент равномерно сужается по длине.

Вариант № 2: Использование дрели для добавления отверстия

Если вы не торопитесь и хорошо начнете отверстие, вы можете просверлить кожу с довольно чистым результатом.

Уловка будет заключаться в том, чтобы проделать отверстие подходящего размера, поэтому проверьте, вставляя твердые концы сверл, пока не выберете только нужный.У вас будут лучшие результаты, если вы начнете отверстие чисто. Если у вас есть насадки с острым концом, вы определенно предпочтете их вместо металлических насадок. В противном случае сделайте значительную ямку на месте отверстия с помощью гвоздя или острого ножа и используйте это, чтобы держать насадку на месте.

Вариант № 3: Используйте дырокол для кожи

Этот специальный инструмент, безусловно, является наиболее идеальным вариантом. Вы можете легко их найти, и их приятно иметь под рукой. Это тот, который я использую.

Эти вращающиеся плоскогубцы (иногда называемые дыроколом для кожи) имеют колесо нескольких размеров для пробивания круглых отверстий в довольно толстом материале.Пружины растяжения позволяют легко пробивать вручную. Серьезно, по цене хорошего обеда … это хорошее вложение.

Если у вашего ремня овальная форма или удлиненные отверстия, я предполагаю, что вы могли бы использовать этот инструмент, чтобы создать два круглых угла, а затем вырезать середину ножом для рукоделия. Но даже я не такой уж навязчивый. Хорошо продуманное круглое отверстие подойдет вам.

Если вам понравился этот пост, поделитесь им в Pinterest. Вот для этого удобное изображение (спасибо!):

Что такое перфоратор?

Вы знакомы с пробойниками? Не следует путать с пробивными прессами или связанными с ними компонентами, пробивные инструменты широко используются в деревообрабатывающей промышленности.Их часто используют вместе с другими инструментами, такими как молоток и долото, для резки и придания формы деревянным блокам. Для облегчения сверления используются другие типы перфораторов. Ниже вы узнаете больше о различных типах перфораторов и их соответствующих областях применения.

Описание перфораторов


Пробойник — это небольшой и узкий металлический стержень с острым концом. Как показано на прилагаемой фотографии, пробойник имеет острый конец на конце.Другой конец перфоратора имеет более крупный и тупой наконечник.

Чтобы использовать такой пробивной инструмент, рабочий прижимает острый конец к заготовке, после чего ударяет по тупому концу молотком или киянкой. Когда молоток или киянка ударяется о пробойник, острый конец инструмента врезается в заготовку. Несмотря на то, что существует несколько типов перфораторов, большинство из них используют эту базовую конструкцию. Они требуют использования отдельного инструмента, такого как молоток или молоток, чтобы «пробить» заготовку.

Полые и сплошные перфораторы


Пробивные инструменты часто классифицируются как полые или сплошные, в зависимости от их внутреннего строения. Полые перфораторы, конечно, имеют полую внутреннюю часть, тогда как цельные перфораторы имеют прочную внутреннюю часть. Полые перфораторы используются для создания отверстий в заготовках путем прокалывания поверхности. С другой стороны, твердые пробивные инструменты используются для удаления материала с заготовок или для вбивания компонентов — штифтов, заклепок и т. Д. — в заготовки.

Что такое кернер?


Центровочный перфоратор — это особый тип перфоратора, который используется для создания неглубокой выемки в заготовке с целью сверления. Перед просверливанием отверстия в заготовке рабочий может использовать кернер, чтобы «отметить» область заготовки, в которую войдет сверло. Пробойник создает углубление, которое помогает направить сверло в желаемую область заготовки. Без центровочного керна сверло может отклониться, когда оно вонзится в заготовку.

Вариантом центрирующего пробойника является пробойник. Он отличается более острой и узкой глубиной, что позволяет создавать более глубокие отверстия в заготовках. Как и стандартный кернер, он используется для подготовки поверхности к сверлению.

Нет тегов для этого сообщения.

Пробивка и сверление — Отверстия и как мы их делаем

Дэвид Спил

Звонит покупатель и говорит, что хочет купить дырокол для трех отверстий, но я говорю ему, что он действительно этого не делает. Чтобы избежать риска попасть в рутину Эбботта-и-Костелло, я объясняю ему, что сверло использует вращающиеся сверла для просверливания бумаги, а перфоратор использует возвратно-поступательные штанги и матрицу для проталкивания бумаги.Твердый перфорированный штифт проталкивает бумагу через внутреннее отверстие, и отходы выходят ниже. Сверло разрезает бумагу во время вращения, и отходы выбрасываются вверх через его полый вал и выходят через верх.

В чем разница? Скорость, точность, универсальность и стоимость.

Начнем со скорости. Наиболее распространенное заблуждение в этой сфере нашей отрасли состоит в том, что автоматический пробойник быстрее сверла. Это определенно не так. Фактически, самое медленное сверло с тремя отверстиями быстрее самого быстрого автоматического перфоратора.Самое медленное сверло с тремя отверстиями может выполнять подъем на 2˝ за каждый ход.

Сколько гребков вы можете сделать за минуту? Самый быстрый пуансон может пробить не более 7˝ материала в минуту. Если вы можете пробурить четыре подъема инвентаря в минуту, вы уже впереди. Хороший оператор может пробурить шесть или семь подъемников в минуту. Поскольку многие сверла могут выдерживать подъем на 2˝ или 3˝, становится еще более очевидным, что бурение происходит быстрее.

Talking Stock

Единственный приклад, который явно лучше перфорировать, чем сверло, — это пластик и винил.Хотя и то, и другое можно просверлить (с быстрым ходом и низкой скоростью шпинделя), в идеале их следует пробивать. Тепло и трение способствуют плавлению этих примесей и вызывают беспорядок в буровом долоте. Если пластик внутри сверла затвердеет, его можно выбросить. Некоторые операторы предпочитают пробивать сильно лакированную заготовку, а не сверлить ее.

Это подбрасывание. Это также зависит от того, насколько остры ваши биты или плашки. Сверла следует затачивать каждые три-четыре часа использования. Вырубные штампы нужно затачивать только два-три раза в год.

Многие клиенты спрашивают: «Сколько листов бумаги он может пробить за один раз?» Это не очень хороший вопрос. Если вы всегда пробиваете максимальное количество бумаги, которое позволяет перфоратор, более вероятно, что центральные листы будут иметь рваные отверстия, и вам придется часто заменять штампы. Плашки стоят недешево. Штамп в сверхмощном автоматическом пуансоне должен прослужить более 10 лет. Лучше задать вопрос: «Сколько ударов в минуту он может пробить?» Быстрый удар может сделать более 100 ударов в минуту.Если вы в среднем используете от 10 до 15 листов за один ход (это не сломает вашу матрицу), это 75 000 листов в час. Конечно, хороший оператор сможет улучшить эти цифры.

Если, однако, ваша цель — точность, то удары руками должны быть вашей игрой. Единственная причина пробивать три, пять или семь круглых отверстий — это если работа должна быть абсолютно точной. В процессе сверления всегда учитывается фактор человеческого фактора. Был ли подъемник идеально прижат к боковой направляющей? Задний упор? Это вообще бегали трусцой? Хорошие автоматические штампы имеют четырехстороннюю регистрацию и избавляют от беспокойства, если машина настроена правильно.

Ручные пробойники бывают настольными или напольными. Пуансоны напольной модели обычно используются теми, у кого есть автоматические штампы, но они не могут автоматически штамповать конкретную работу. Он либо слишком большой, либо слишком маленький, либо слишком толстый, либо слишком тонкий, странной формы, либо слишком мал, чтобы его можно было установить на автоматическом штампе. Настольные пуансоны в основном используют те, у кого небольшие пробеги.

Существуют поточные дыропробивные машины для параллельной штамповки переплетных устройств, папок или буклетмейкеров.Их не следует путать с насадками, которые подходят для триммеров с тремя ножами, установка которых может занять много времени и может пробивать только очень тонкие буклеты. Линейные пуансоны можно наматывать на любую совместимую машину, быстро настраивать и подавать по запросу. Некоторые из этих машин могут перфорировать буклеты толщиной до 1⁄4 дюйма.

Разнообразие опций

Автоматические штамповочные машины сильно различаются по стоимости и универсальности. Кормление имеет первостепенное значение. Многие новые пуансоны просто используют гравитацию в качестве питателя.Небольшой сборщик отделяет несколько листов от подъемника. Затем они падают прямо в головку пуансона, некоторые ребром, некоторые плоскими. Затем их толкают и бьют. Статика, изгибы и волны могут и будут вызывать множество проблем при использовании этого метода кормления. Устранить статические проблемы непросто, и мишура не подойдет. Лучший способ кормления — это система ножниц / захватов.

Резак вонзается в подъемник бумаги, затем захватывает меньший подъемник и втягивает его в транспортные ремни.На эту систему не так сильно влияют статика или скручивание. Некоторые машины оснащены устройством подачи воздуха, которое позволяет пользователям подавать по одной штуке за раз. Это особенно важно при подаче ДСП или подписей.

Регистрация важна для точности, но тем более для скорости. Машина, которая бегает со всех четырех сторон, идеальна. Центрирование листа — абсолютная необходимость. Это означает, что точно установите боковую направляющую, а затем установите другую боковую направляющую. Иногда вам придется бегать взад и вперед, от одной стороны машины к другой, несколько раз.Есть машины, у которых есть микрометр, который фактически перемещает матрицу вперед и назад, чтобы сохранить этот шаг.

Некоторые машины могут наносить удары только возле позвоночника; некоторые могут пробить где угодно на листе. Это удобно при пробивке окон, прорезей, заглушек и т. Д. Пробивка — это нечто большее, чем узор из двухпетлевой проволоки и пластиковых катушек. Убедитесь, что ваша машина оборудована детекторами застревания или что она может двигаться задним ходом, если у вас возникнет затор, чтобы сэкономить время и товар.

Доставка — еще одно соображение.Существует три основных системы: бункер или толкатель, укладчик с отступом или конвейер. Бункер или бегунок подойдут, но помните, что если вы пробиваете 6–7 дюймов бумаги в минуту, этот бункер или бегунок будет заполняться каждые 20–30 секунд. Большинство операторов наносят удары медленнее, потому что они не могут разгрузиться достаточно быстро или им приходится использовать двух операторов. Ни один из этих вариантов не делает босса счастливым. Отступающие штабелеры имеют гораздо большую высоту подъема, но необходимо остановить машину, разгрузить штабелер, сбросить его в исходное положение и откатить обратно в машину, прежде чем оператор вернется к работе.

Конвейер, напротив, покупает время оператора. Он может контролировать скорость конвейера, чтобы он мог разгрузить его до своей собственной скорости, независимо от скорости движения машины в минуту. Кроме того, оператор может осмотреть работу после штамповки или, если он захочет, перейти на беговую дорожку — после конвейера. В любом случае, у него есть выбор, что приводит к большей универсальности.

При покупке перфоратора задайте следующие вопросы:

* Каков максимальный и минимальный размер листа устройства?

* Какая у него скорость?

* Допускает ли его доставка одного оператора?

* Как работает податчик?

* Может ли машина подавать подписи, буклеты или доску?

* Сколько бумажных отходов можно ожидать?

* Доступны ли детали для машины на месте?

Сверление более 10 круглых отверстий в листе контрпродуктивно.В этот момент стоит начать пробивать дыры. Многократные проходы сверла могут привести к ошибкам. Чем больше пасов, тем больше ошибок.

Просверливание отверстий для пластиковых катушек 4: 1 — напрасное занятие. Пуансоны, естественно, более универсальны, так как пробивают отверстия любой формы. Цены на сверло колеблются от 5000 до 20000 долларов. Стоимость ударов варьируется от 8000 до 50 000 долларов.

Итак, если вам удастся сверлить, продолжайте сверлить. Однажды вы можете столкнуться с нефтью.

Об авторе

Дэвид Спил является совладельцем Spiel Associates, ведущей компании U.Источник S. для переплетного оборудования в Лонг-Айленд-Сити, штат Нью-Йорк.

Набор пробойников для вашей электрической коробки

Пробойник — любимый инструмент электрика для проделывания новых отверстий в электрической коробке или панели. Набор пробойников дает вам выбор из множества различных размеров пробойников. Классические ручные пробойники работают с торцевым ключом. Существуют также прочные пробойники, в которых используется гидравлический насос, но они не подходят для большинства жилых домов.Большинство пуансонов прорезают низкоуглеродистую сталь толщиной до 10, а также нержавеющую сталь, пластик и стекловолокно. Альтернативой пробивному пробойнику является использование кольцевой пилы и дрели, но пробойник делает отверстие более чистым с меньшими усилиями и шумом.

Как использовать набор пробойников

Пробойники состоят из трех основных частей: шпильки (в основном большого болта с резьбой), матрицы (металлического цилиндра) и пуансона, выполняющего резку. Чтобы сделать выбивное отверстие:

  1. Просверлите отверстие в материале, используя дрель и сверло для резки металла.Отверстие должно соответствовать размеру шпильки. Маленькие шпильки обычно имеют диаметр 3/8 дюйма, а большие шпильки — 3/4 дюйма.
  2. Установите матрицу подходящего размера на вытяжной стержень, затем вставьте вытяжной стержень в направляющее отверстие.
  3. Наденьте пуансон нужного размера на вытяжной стержень и вручную затяните его на изнаночной стороне материала.
  4. Поверните стяжной болт гаечным ключом с храповым механизмом; это подтягивает пуансон к матрице. Продолжайте поворачивать, пока пуансон не прорежет весь материал.
  5. Отделите вытяжной стержень и пуансон и удалите маленькое кольцо отходов, застрявших внутри матрицы. Это называется пулеметом и обычно разделяется пополам ударом, в результате чего этот вид удара получил прозвище «пробойник».

Советы по использованию набора пробойников

Лучшим инструментом для сверления пилотного отверстия под шпильку является ступенчатое сверло. Это сверло конической формы просверливает отверстия самых разных размеров и предназначено для обработки листового металла и других тонких материалов.Самонарезающие или самосверлящие ступенчатые биты не нуждаются в пилотном отверстии для начала работы. Если вы когда-либо просверливали отверстие в металле, вы знаете, что невозможно просверлить большое отверстие без использования пилотного отверстия или создания отверстий все большего размера.

Некоторые наборы пробойников включают ключ с трещоткой, размер которого соответствует шпилькам в наборе. Это удобно, потому что гаечный ключ и пробойники всегда находятся в одном и том же месте. Не нужно искать стандартный гаечный ключ с храповым механизмом и головку или прибегать к разводному ключу в крайнем случае.

Хороший стандартный набор пробойников включает пробойники на 1/2 «, 3/4», 1 «и 1 1/4», иногда до 2 «, и включает в себя малый и большой вытяжной стержень. Большие наборы вырезают отверстия как 2 «, 3», 4 «и больше, но может потребоваться другой пробойник для каждого размера отверстия.

Как просверлить большие отверстия в листовом металле

Как просверлить большие отверстия в листовом металле

Введение

Рано или поздно каждому домашнему пивовару потребуется просверлить отверстия в листовом металле.Классическая ситуация — сверление отверстий для крепления переключателей, разъемов и потенциометры на передней панели какого-либо прибора. Проблема в том, что диаметр отверстия намного больше диаметра отверстия. толщина листа и обычные витые сверла не подходят. Обычный результат — отверстие причудливой формы (определенно не круглое) и острый край.

Почему не работает?

Что ж, обычные спиральные сверла предназначены для работы в больших объемах и в твердом состоянии. материалы.Если толщина детали для сверления сопоставима (или больше), чем толщина диаметр отверстия, сверло хорошо направляется и режет хороший и круглое отверстие. Если материал слишком тонкий, наконечник просверлится еще до того, как удерживается на месте собственным отверстием, кончик будет вибрировать (он эластичный!), и отверстие будет грубым.

Кроме того, обычные сверла по металлу имеют передний угол около 60 ° (см. рисунок выше). Это угол между поверхностью, которую мы хотим просверлить, и перемещаемой поверхностью. поверхность режущей кромки.Этот угол «вгрызается» в материал, срезает стружку и вытягивает наклониться вперед, что затрудняет контроль.

Какие есть решения?

Есть много решений этой проблемы: некоторые, например, лазерная резка или штамповка. резка, зарезервированы для отрасли. Пробивка отверстий — простой и эффективный метод, но нужно иметь дело с умением. на любой требуемый диаметр и форму, а пуансоны стоят дорого. Существуют специальные сверла, подходящие для обработки листового металла, но их трудно найти; обычно имеют передний угол, близкий к 90 °, и угол заострения (рис. ниже) также около 90 ° вместо классических 118 °.

Люди с хорошими механическими навыками обычно шлифуют сверла для модификации передний угол; для хорошего сверления обычно достаточно сделать угол около 90 °. круглые отверстия. Эту операцию непросто выполнить вручную, если вы не являетесь экспертом. Если все сделано неправильно, сверло прорежет отверстия большего диаметра, чем то, что это должно делать. И все же вам понадобится дополнительный набор сверл, чтобы использовать его только для листового металла (хорошо, они также хороши для сверления латуни, меди и других мягких металлов).

Очень простое решение

Самое легкое и простое решение — просверлить ткань обычным сверло! Без шуток, это действительно работает.

Хорошо, пройдемся по шагам. Сначала отметьте центральное положение отверстия и пробейте его по поверхности, это будет направлять сверло в начале и не дать ему соскользнуть вбок.

Затем просверлите отверстие меньшего размера, чтобы направить последнее сверло. Диаметр пилотного отверстия должен быть немного больше, чем у долота. длина (рисунок ниже) последнего бита.

Так как это небольшое отверстие, в листе подойдет обычное сверло. металл без дополнительных мер предосторожности.

Теперь просверлите последнее отверстие желаемого диаметра с помощью соответствующего закрутил сверло, но между сверлом и металлом положил тряпку. Пилотное отверстие поможет вам установить сверло, а не просто просверлить по-прежнему. Ткань предотвращает врезание сверла в металл без необходимости изменение переднего угла. Это не так эффективно, но намного проще.

Пример — пошагово

Кино

Также доступен небольшой фильм, демонстрирующий эту технику.


Посмотреть фильм: sheetmetaldrill.mp4 (2068328 байт, 51 с, h364, 640 x 360, 24 кадра в секунду).

Заключение

Был разработан очень простой метод сверления больших отверстий в листовом металле. представлен. Он заключается в том, чтобы просто положить ткань между сверлом и деталью, чтобы сверлить. Как показано на рисунке ниже, результат не идеален, но намного лучше что определенно стоит рассмотреть, так как это просто и не требует любые дополнительные инструменты или особые навыки.

Инструмент-заменитель

— Добавление отверстия для ремня без кожаного дырокола

Инструмент-заменитель — Добавление отверстия для ремня без кожаного дырокола — Lifehacks Stack Exchange Сеть обмена стеком

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Lifehacks Stack Exchange — это сайт вопросов и ответов для людей, которые хотят обойти повседневные жизненные проблемы с помощью простых уловок.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 185k раз

Я не хочу вкладывать деньги в дырокол для кожи, как я могу добавить дополнительное отверстие (или другое решение)?

Tot Zam

30311 золотых знаков22 серебряных знака1212 бронзовых знаков

Создан 29 сен.

Брутс УэймбБрутс Уэймб

62011 золотой знак66 серебряных знаков1616 бронзовых знаков

2

Используйте дрель с небольшим сверлом, размером с отверстие, которое вам нужно.Сначала подложите под ремень кусок древесины. После того, как сверло войдет в ленту, переместите сверло вверх и вниз, чтобы убрать солому с краев отверстия.

(если у вас нет дрели, вы можете пойти в местный домашний склад — у них часто есть тестовые тренировки … будьте дискретны … или … где-то рядом с вами, вероятно, есть одна у соседа)

Published by alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
