Подключение термостата w1209 к газовому котлу отопления

Наступают холода, пора отопительного сезона. Материал будет полезен для квартир-домов в которых установлен индивидуальный котел отопления. Гарантия не нарушается. Подключение в штатный разъем внешнего термостата-регулятора.

Опыт моего использования — год.

Сразу хочу остудить тех кто побежит писать комментарии не читая обзор, что регулировка должна быть через ПИД регулятор и т.д..

После ознакомления с материалом — ваше мнение измениться.

Котел

краткий принцип работы

Современные котлы отопления в 95% спроектированы с максимальной экономической выгодой: минимальной стоимостью + высокой надежностью. Исходя из этого имеем следующие нюансы:
— теплообменник общий битермический (гвс+отопление), работает ГВС, отопление не работает
— отопление по умолчанию никак не связано с реальной температурой помещения
— насос молотит, котел поддерживает выставленную температуру теплоносителя
— регулировка тепло-холодно осуществятся в ручном режиме

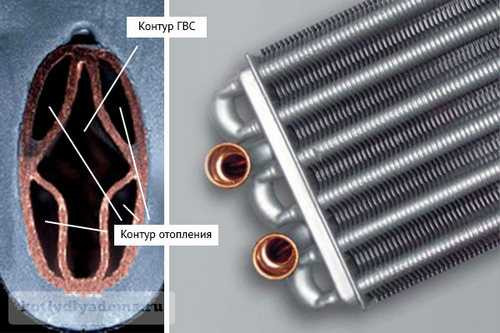

Битермический теплообменник:


Спроектирован таким образом чтобы сохранить одну газовую горелку, не смешивать ГВС и воду с отопления. И не ставить переключающие клапана с ГВС на отопление.
Отсюда проблема: при пользовании горячей водой, например картошечку чистите, посуду моете, душ принимаете, квартира остывает.
Похолодало: пользователь вручную добавляет температуру теплоносителя. А проблема похолодания в отключении отопления, а не в температуре теплоносителя.

Температура в помещении

— днем выглянуло солнышко, стало тепло, а котел молотит и держит температуру теплоносителя
— ночью ветер, стало в окна задувать, становиться холодно
— пришли гости вечером, стало душно
— переходная пора осень и весна. может быть жарко, а ночью заморозки

Насос молотит

режим работы поддержания теплоносителя прост, насос молотит постоянно и температура теплоносителя отслеживается в самом котле после выхода из теплообменника. температура достигла максимума. горелка отключается а насос молотит. и пока на 10 градусов температура не упадет, горелка не зажгется.

Регулировка тепло-холодно осуществятся в ручном режиме

при всех выше описанных условиях человек сам лично занимается поддержанием температуры в помещении, меняет температуру теплоносителя, а иногда и отключает котел отопления

Термостат

Все такие газовые котлы (baxi, beretta, baltur, и др.) имеют стандартный вход подключения для внешнего термостата. Этот вход — две винтовые клеммы. В которых прикручена по умолчанию в КЗ кусок провода (ВКЛ постоянно). Задача входа одна — ВКЛ/ВЫКЛ режим отопления. Этот вход не влияет на выставленную температуру теплоносителя. Не влияет на работу ГВС. Именно к этому входу и подключается термостаты внешние. Но «термостаты для котлов» стоят около 3000р. и по этой причине у многих этого термостата нет. Его хорошо заменяет собрат из КИТАЯ w1209.

Далее будет пример установки на двух котлах baxi и beretta, в других котлах — АНАЛОГИЧНО.

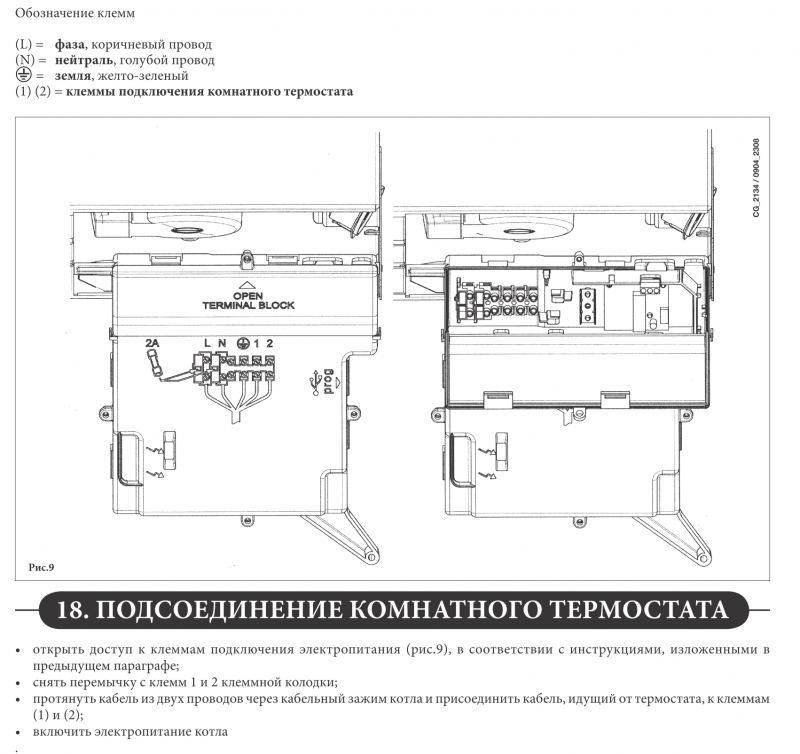

Подключение термостата описано в ИНСТРУКЦИИ ПО ЭКСПЛУОТАЦИИ к котлу

пример из инструкции

Котел BAXI

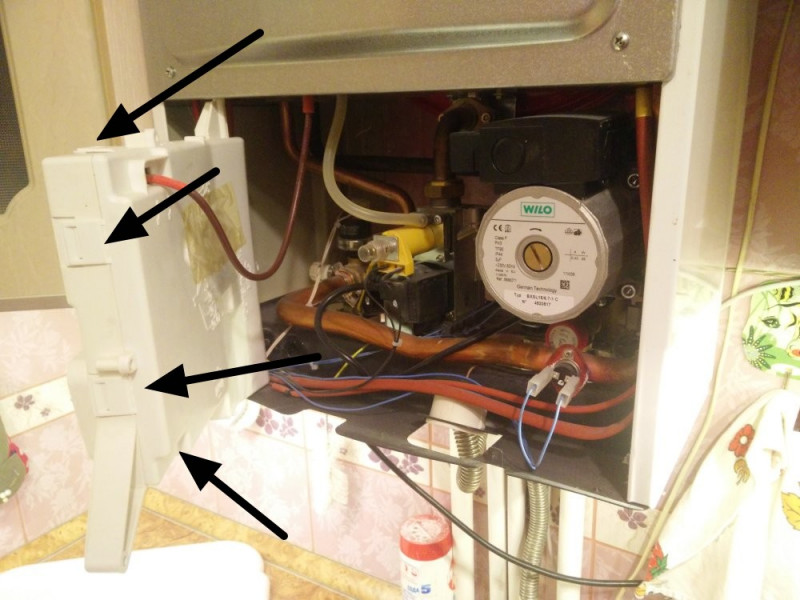

1. Снимается кожух. Обычно снизу 2-4 винта, и сверху он цепляется за язычки. Достаточно открутить винты и потянуть на себя — вверх и кожух снят

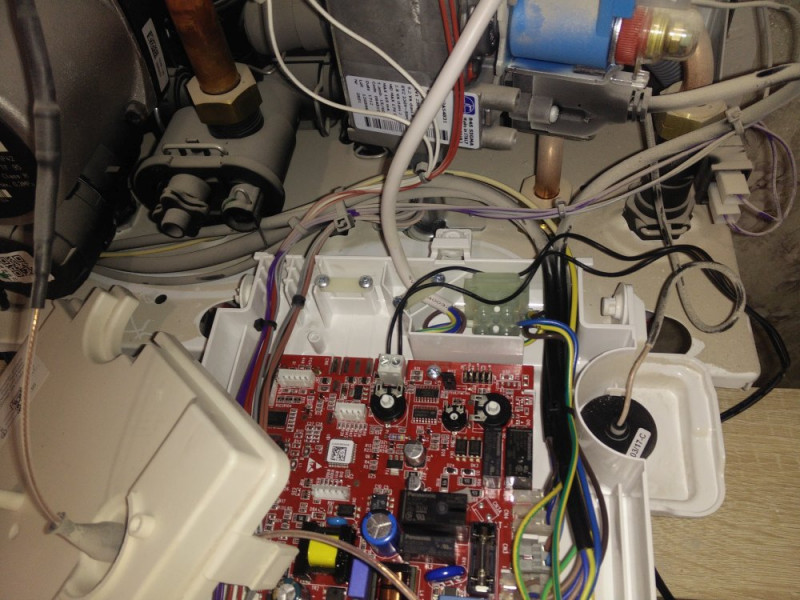

2. Добираемся до основной платы

3. Отщелкиваем защелки

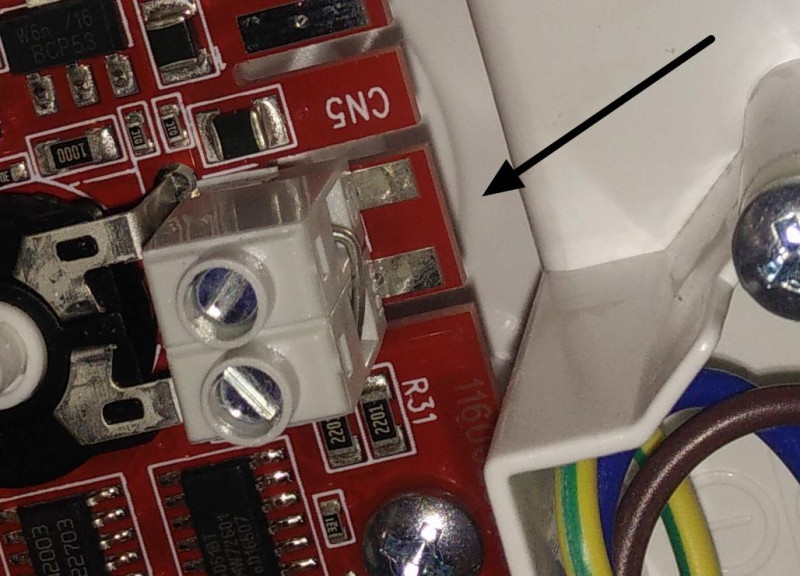

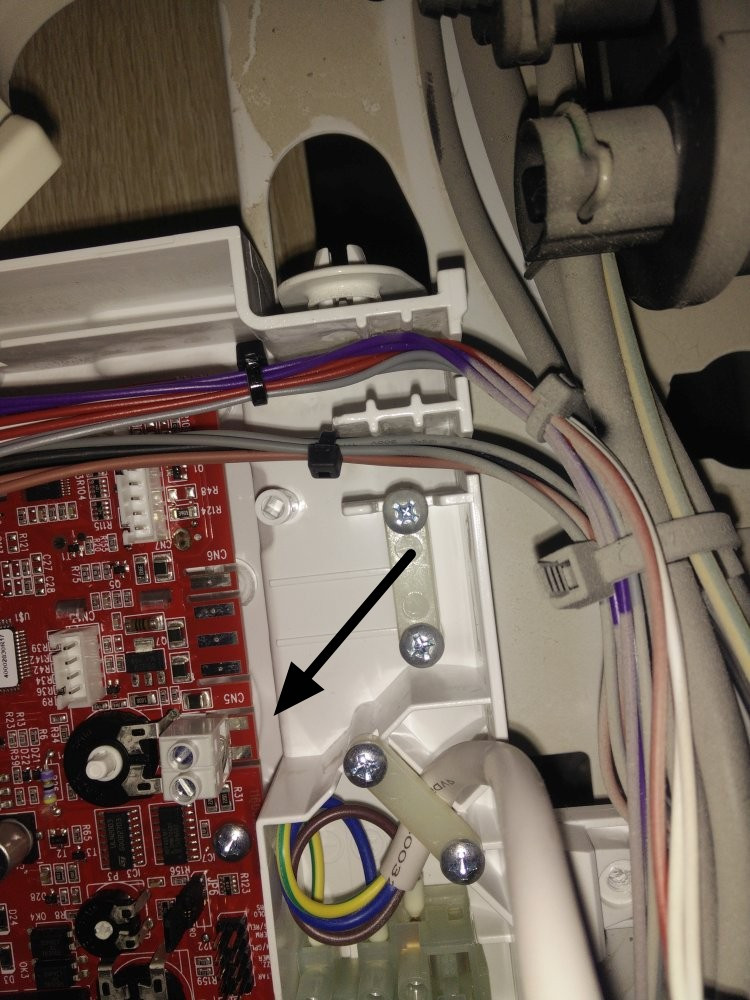

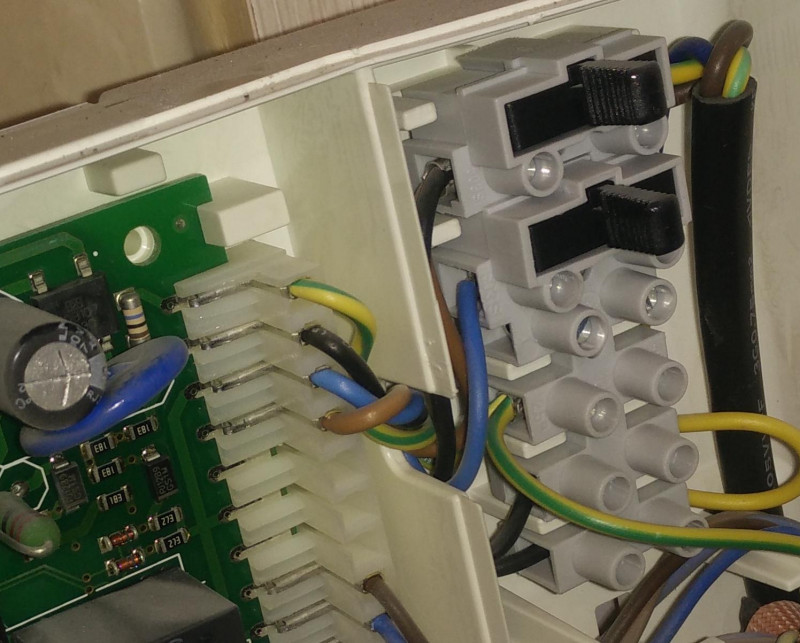

4. Находим колодку, это легко делается, на ней висит ПЕРЕМЫЧКА

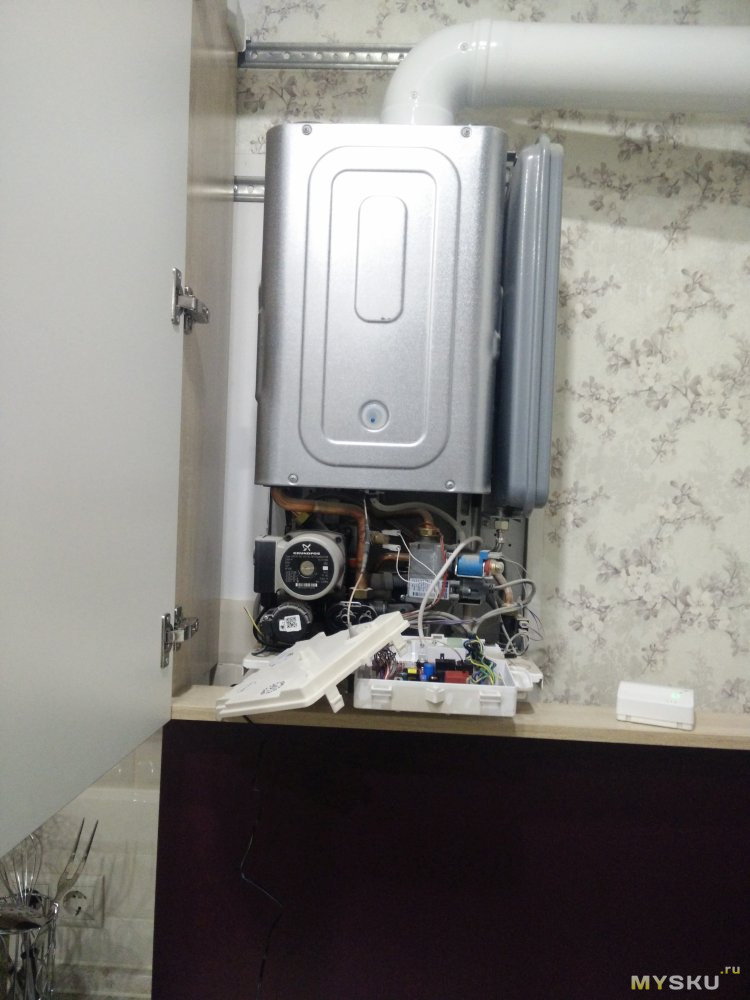

5. Прикручивается двойной провод и выносится из котла в соседнюю тумбу. Для справки:

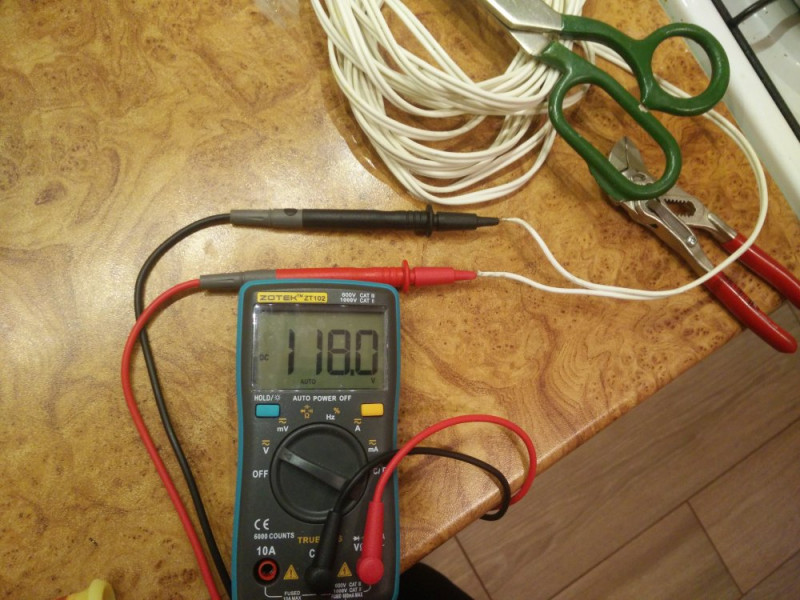

Замер напряжения DC 118 V

Замер напряжения AC 0В

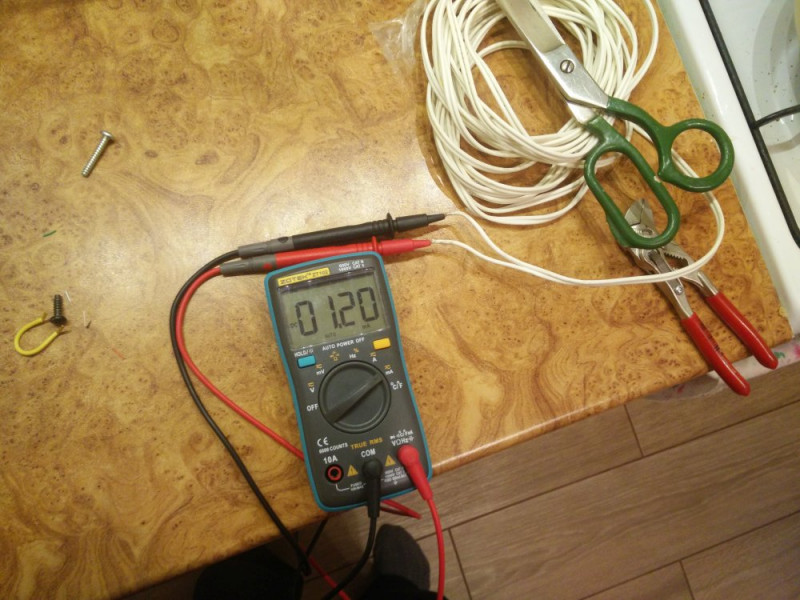

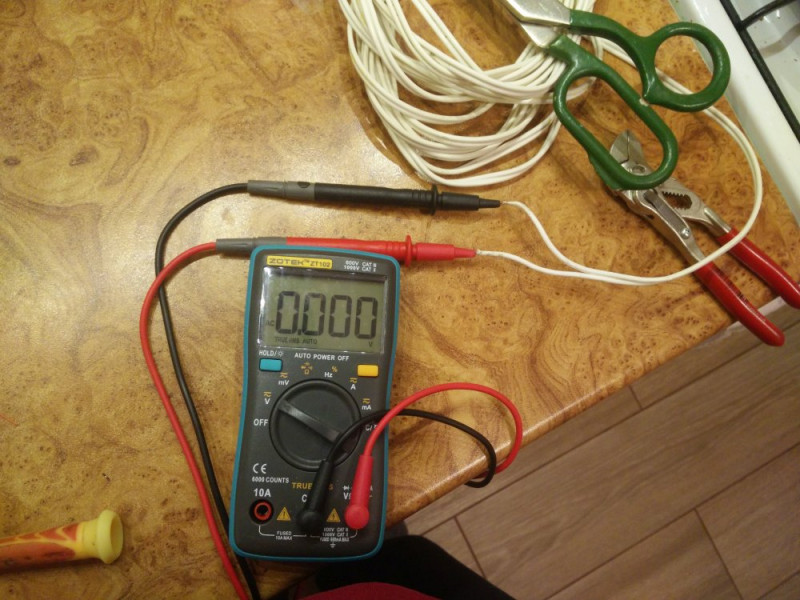

замер тока DC КЗ 1.2 mA

В разомкнутом состоянии сообщает OFF

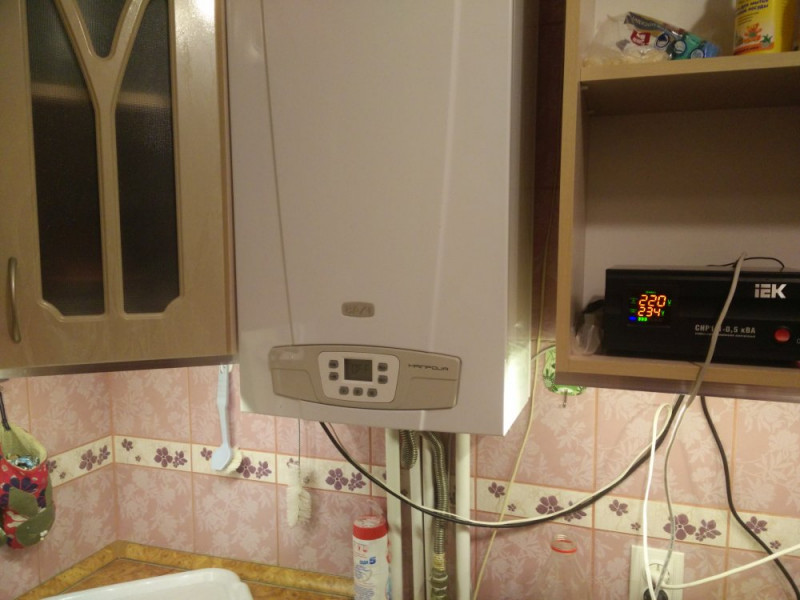

6. По проводам идет высокое напряжение, желательно провода ставить обычные сетевые. Реле термостата w1209 как раз имеет рабочее напряжение для таких пределов с запасом. Закрепляете термостат в удобном месте. Блок питания желательно 9в, чтобы реле не грелось.

Пока закрепил так.

Информация по настройке термостата и выносу датчика температуры будут в конце

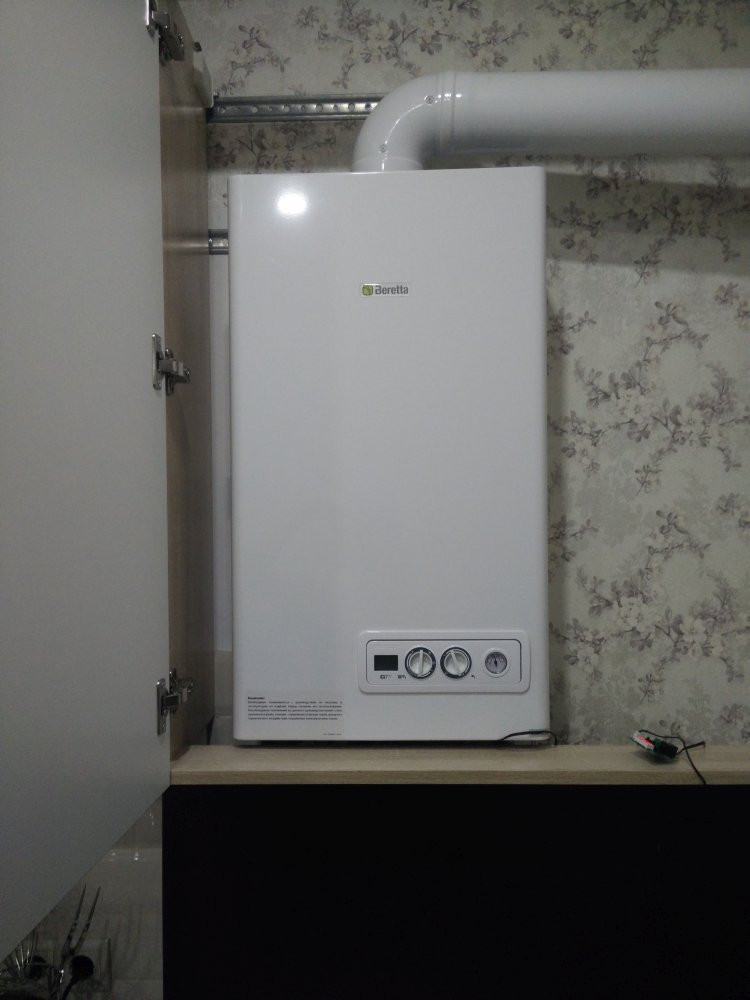

Котел Beretta

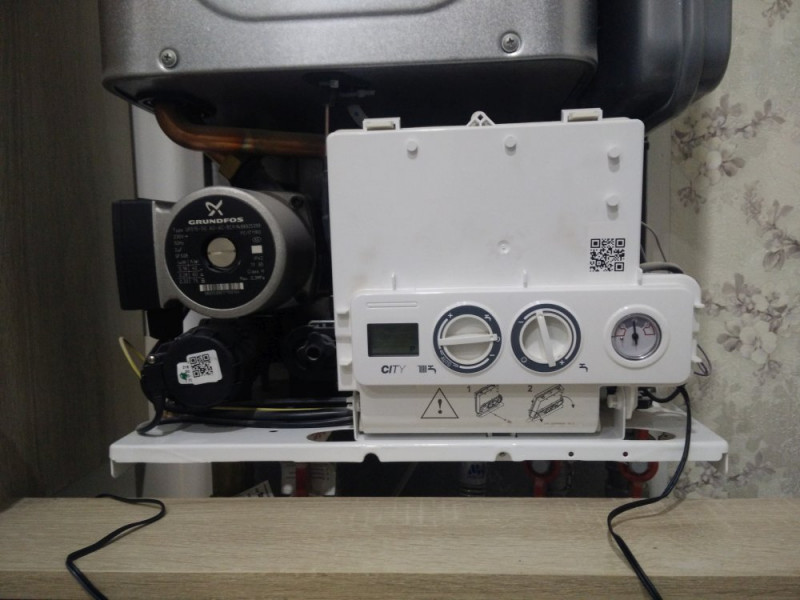

1. Разбирается аналогично BAXI

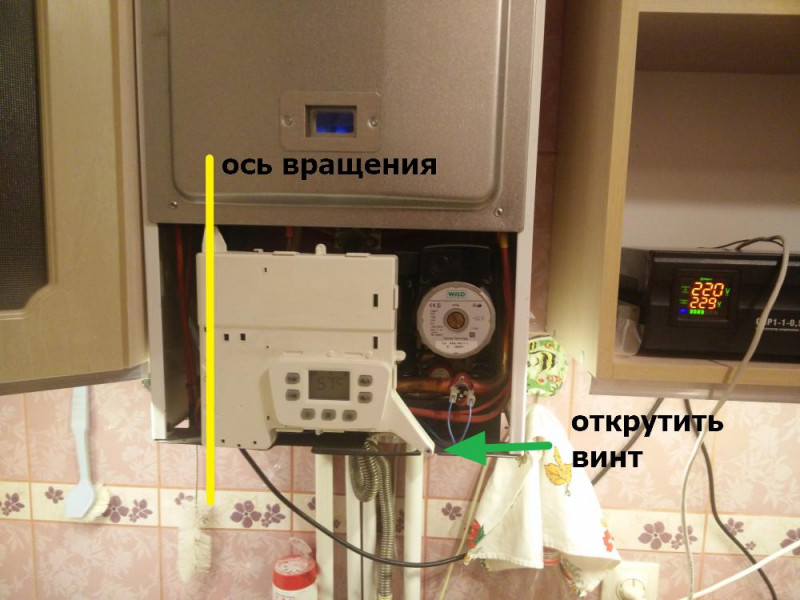

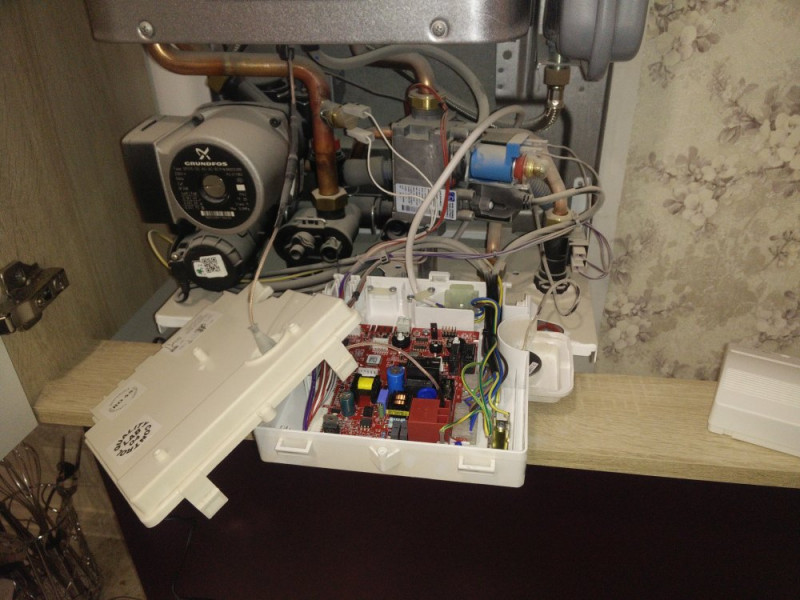

Нарисовано как откидывается вниз блок с платой

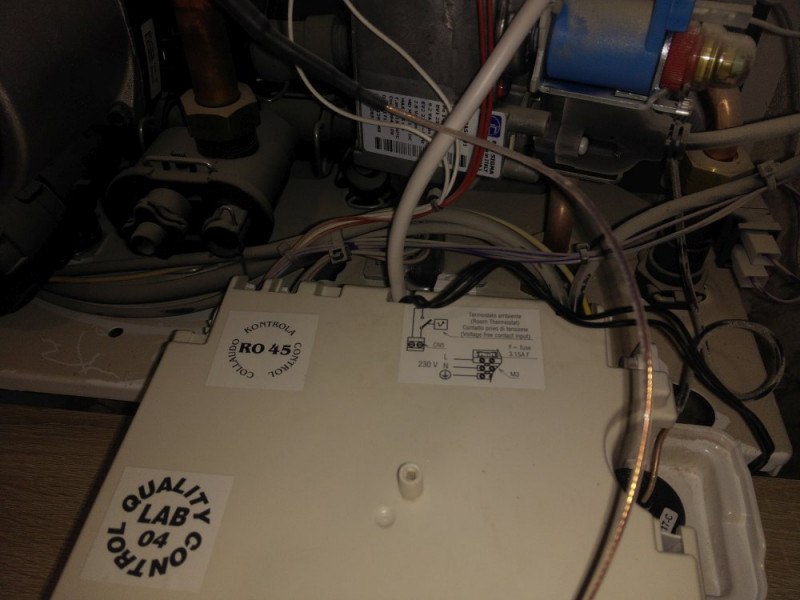

на крышке уже написано куда подключать термостат

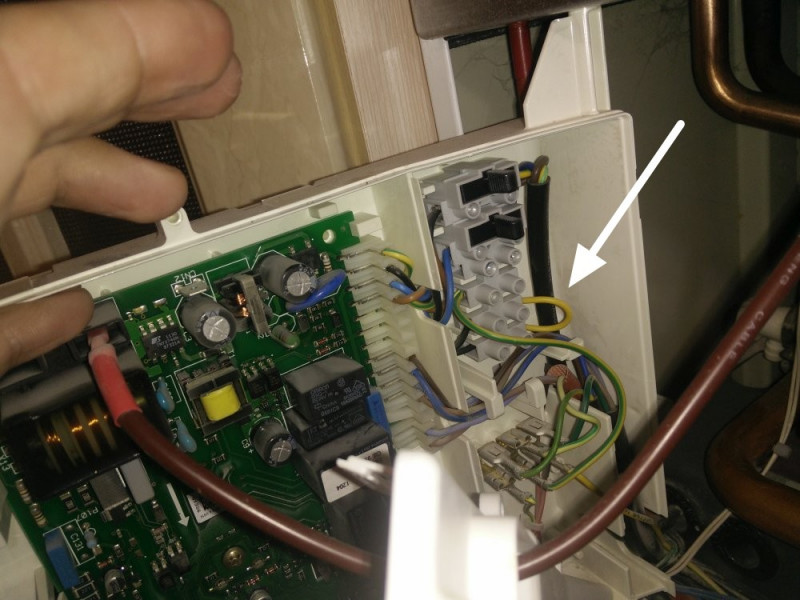

2. Ищем клемму с перемычкой

клеммная колодка оказалась прямо на плате управления

3. Прикручиваем и выводим провода

4. Собираем назад — готово

с разомкнутыми проводами состояние котла

Термостат W1209

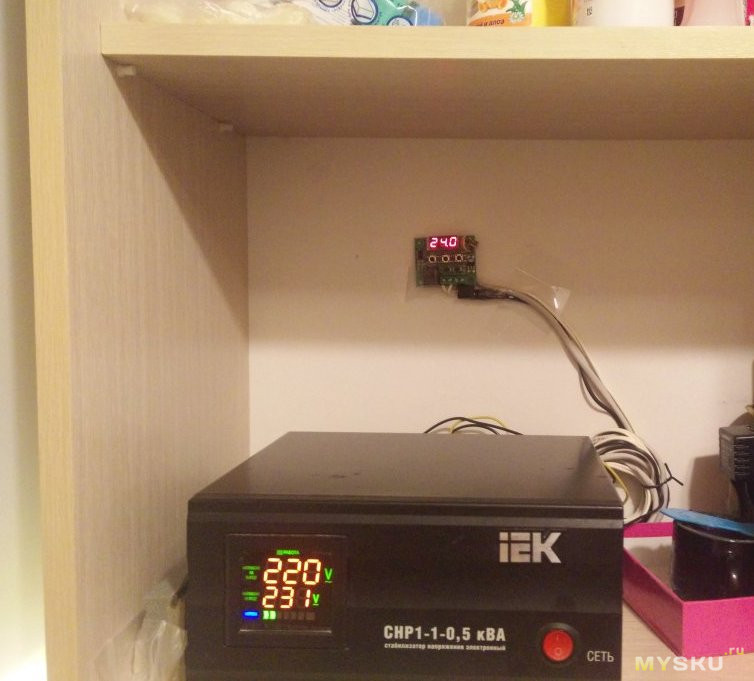

Первым делом надо установить в нужном месте термодатчик. Обязательно его надо выносить за пределы кухни, так как на кухне при готовке жарко, с открытым балконом — прохладно. Например 2х комнатная квартира, одна комната и кухня имеют общий большой балкон, другая комната просто окно. Вот во вторую комнату как самую прохладную и надо устанавливать термодатчик. Приоритеты на термодатчик имеют комнаты: угловая, детская, спальня.

— провод термодатчика удлиняется обычной ВИТОЙ ПАРОЙ датчик имеет сопротивление в кОм
— термодатчик от стенки должен находится не менее 0.5 метра
— положение по высоте примерно от пояса до плечей

Чтобы не терять время на подбор параметров, например гистерезиса, я этот параметр взял от «стандартного термостата для котла», и он там всего 0.3 градуса

Установка температуры

Установка температуры: кратковременно нажать кнопку «SET» и затем кнопками «+» и «-» установить значение поддерживаемой температуры. Нажать опять «SET» и терморегулятор запомнит значение и перейдёт в режим поддержания заданной температуры.

Настройка параметров

Для того, чтобы войти в меню программирования нажмите и держите кнопку «SET» (около 5 секунд). Вы войдете в меню основных настроек. Для переключения режимов P0 … P8 нажмите + или -. Для изменения режимов P0 … P8 нажмите еще раз кнопку «SET», затем + или -. Долгое нажатие SET (около 5 сек) или в течении 10 секунд если ни одна кнопка не нажата произойдет запоминание и выход из меню.

Р0 — Охлаждение / Нагрев — С / Н (Устанавливаем Н, для нагрева)
P1 — настройки гистерезиса — 0,1 — 30 (Ставим оптимально 0.3)
Р2 — установка верхнего предела +110 ° C (110 не трогал)
Р3 — установка нижнего предела — 50 ° C (-50 не трогал)
Р4 — Температурная коррекция погрешности -7 … +7 ° C (не трогал, смысла нет, температура устанавливается по ощущению один раз, а какая она там будет на экране показываться, не важно)
Р5 — Задержка времени начала включения — 0 … 600 сек (В разных версиях по разному, у меня 300 максимум, нужно ставить максимум какой есть, это 10 мин)
P6 — Сигнал тревоги (не менял)
P7 — Верхний порог температуры сигнализации — 0 …110° C (ВЫКЛ) (не менял)
P8 — Сброс на заводские настройки — С/Н (при переключении параметра все настройки сбрасываются)

На котле настраивается температура теплоносителя чуть больше чем обычно. Эта настройка работает как запас на случай резких холодов. Или например после чистки картохи и душа быстро нагреть помещение и не перегреть его. Параметр P5 я специально задираю на максимум. так как гистерезис маленький 0.3 градуса, чтобы котел не дергался постоянно. Это даёт ему паузу на отдых насоса и реле поджига. Тем самым увеличивает ресурс котла. Для котла такие паузы — норма. Вспомните как часто вы пользуетесь ГВС. Вот это такие же паузы.

Итог на собственном опыте

— расход газа меньше, на 30% точно, но об этом тяжело судить, так как всего был один год и не холодный
— днем когда тепло котел реально не работает часами, лично проверяю по настройкам может что сломалось, нет… просто тепло
— легко проверятся работоспособность котла путем замыкания контактов. Если надо вернуть как было, или китайщина сломалась, просто замыкаются провода
— там где котел baxi квартира без присмотра зимует месяцами, я выставил 18 градусов и всё экономно греется. И когда становится тепло в апреле-мае я не тороплюсь ехать, котел уже не топится и экономит денюжку и свой ресурс
— стало очень комфортно без лишних телодвижений. датчик у меня протянут в детскую, добавляю +2 градуса, и никто не мерзнет и не страдает от жары
— если есть дети — 100% ставить. проветриваете помещение и потом оно быстро нагревается без перегрева
— если нужно контролировать несколько помещений, просто параллельно подключаются реле, и датчики так же выносятся
— окупаемость вложения менее месяца

в интернете я толком не нашел такого применения и описания, хотя в отзывах на али народ отчитывается что для котла купили и всё работает. соответственно я не открыл Америку, а всего лишь всю информацию собрал воедино.

термостат w1209 опять берет лавровую ветвь «народная плата»

UPD:

ВНИМАНИЕ!!!
на котле BAXI клеммная колодка для термостата соединяет ФАЗУ с платой управления. При подключении термостата соблюдать меры безопасности при работе с высоким напряжением. Обесточивать цепь перед монтажем. Использовать провод только сетевой под 220в. С не поврежденной оплеткой!

подробнее

коричневый провод соединяется с черным выходом термостата после предохранителя. коричневый провод является фазой


Как подключить термостат к газовому котлу?

Любой владелец газового котла желает, чтобы его устройство расходовало меньше топлива. Этого можно достичь с помощью подключения термостата к газовому котлу. Данное устройство способно автоматически регулировать температурный режим в помещении и осуществлять включение только тогда, когда воздух начинает остывать.

Чем отличается работа газового котла без и с термостатом?

При работе газового котла без термостата желаемую температуру выставляют вручную в зависимости от погодных условий. Но, если на улице стало холоднее, то в комнатах также похолодает. Тогда нужно подойти к агрегату и выставить другой режим. Если на улице потеплело, то придется прикрутить мощность агрегата.

Если же выполнить подключение комнатного термостата к газовому котлу, то агрегат будет нагревать жидкость до тех пор, пока температура в помещении не поднимется до заданной, а после этого выключится.

Однако термостат или программатор можно подключить не ко всем агрегатам. К механическим устройствам его подсоединить нельзя. Он подключается только к некоторым моделям на электронном управлении.

При установке даже самого примитивного программатора можно сэкономить от 15 до 30% топлива.

Преимущества термостата

Специалисты отмечают следующие преимущества применения термостата:

  • агрегат не будет включаться, если температура в помещении поддерживается на должном уровне;
  • автоматика котла меньше изнашивается, так как реже происходит процесс включения-отключения;
  • в помещении не возникает перепад температур, так как минимальный порог срабатывания программатора около 0,25°C;
  • есть возможность изменения настроек;
  • простое управление котлом.

Недостатком использования программатора является только то, что для непрерывной работы беспроводных моделей необходим постоянный запас батареек.

Как выбрать прибор?

Выбирать термостат следует с набором опций, которые наверняка будут использоваться. Не стоит переплачивать за устройство с большим количеством всевозможных функций, многими из которых Вы пользоваться не будете.

Проводные программаторы имеют свои плюсы и минусы. К положительным качествам можно отнести отсутствие их зависимости от батареек. Минусом таких моделей является плохая мобильность – если термостат и котел находятся в разных помещениях, то придется делать в стене отверстие для провода.

Беспроводной программатор можно свободно расположить в любом помещении, попадающем в зону его действия. Перед покупкой следует обязательно проконсультироваться и узнать рабочий диапазон устройства, а также возможность передавать сигналы через стены. Некоторые дешевые термостаты способны работать только в зоне прямой видимости, а если их унести в другую комнату, то потеряют возможность подавать сигнал газовому котлу.

Обратите внимание! Лучше всего покупать термостат того же производителя, что и газовый агрегат.

Разнообразие термостатов

Термостаты отличаются способом управления:

  • электронным – информация отображается на электронном табло;
  • механическим – управление осуществляется с помощью ручных регуляторов.

Программаторы и термостаты могут быть простыми и многофункциональными. Первые способны поддерживать лишь заданную температуру в помещении. Вторые имеют большой набор функций: можно задавать режимы на разное время суток и даже на неделю.

Бывают термостаты, имеющие функцию гидростата – у них есть возможность менять уровень влажности в помещении.

Установка и подключение термостата

От правильности размещения датчика зависит эффективность работы системы отопления. Есть определенные рекомендации по установке, которые следует соблюдать:

  1. Необходимо устанавливать термодатчик над полом на расстоянии 1,5 м.
  2. Прикреплять устройство следует к внутренней перегородке, так как наружные стены дома холоднее.
  3. Термодатчик не нужно прятать за чем-либо, возле него должен свободно циркулировать воздух. Также нельзя устанавливать его в зоне действия сквозняков.
  4. На датчик не должны попадать прямые солнечные лучи, его нельзя размещать около радиаторов или кондиционера.

Правильное расположение программатора избавит от ошибок в работе и позволит регулировать температуру в помещении максимально корректно.

Схема подключения термостата к газовому котлу зависит от модели агрегата. Чтобы подключить устройство, следует разобраться в схеме газового прибора. Она должна находиться в технической документации. На схеме есть обозначение «Комнатный термостат» (или другое – в зависимости от модели), куда можно подводить данное устройство. Подключение производят с помощью клемм на агрегате в указанных точках.

Соединяют газовый котел с термостатом руководствуясь рекомендациями производителя агрегата. Обычно этот процесс не вызывает каких-либо сложностей, поэтому выполнить его можно своими руками. После подключения следует произвести настройку и проверить, правильно ли работает термостат.

Настройка термостата

Произвести настройку установленного термостата поможет инструкция, прилагаемая к нему. Настройка режимов осуществляется с помощью кнопок, расположенных на панели устройства. С помощью них можно регулировать такие показатели:

  1. Температуру нагрева и кондиционирование.
  2. Время задержки срабатывания датчиков. Его ставят, чтобы избежать ложного включения или отключения газового котла. Это может произойти, например, при появлении кратковременного сквозняка.
  3. Колебание температуры. Например, наименьший показатель составляет 0,5°C – это значит, что котел включится при снижении параметра на 0,25°C, и выключится при превышении температуры на аналогичное значение.
  4. Оптимальная и экономичная температуры. Первая поддерживается в дневное время, а вторая – в ночное, обеспечивая экономию топлива.

Количество программ может отличаться в зависимости от модели термостата.

Рекомендации по эксплуатации

Чтобы отопительная система работала экономно и создавала максимальный комфорт в доме, следует принять во внимание следующие рекомендации:

  • если длительный период все домочадцы находятся на работе или на учебе, на это время можно запрограммировать экономичный режим работы;
  • надолго уезжая из дома, необходимо установить подогрев на минимум и поставить новые батарейки;
  • лучше менять батарейки в программаторе на новые заранее, не дожидаясь, когда они полностью разрядятся;
  • желательно подключить к термостату и газовому котлу стабилизатор напряжения.

Терморегулятор – это полезное устройство, которое сэкономит деньги и создаст в доме комфорт и уют. Он облегчит управление газовым котлом и продлит его срок службы.

Как правильно установить регулятор температуры на котел отопления

Установка и подключение терморегулятора



Современные производители котлов и различных систем отопления комплектуют свои изделия беспроводными портами либо разъемами для дополнительного подключения датчиков температуры.

Существует два основополагающих варианта подключения термодатчика:

  • через кабель регулятора;
  • при помощи клеммы, расположенной на самом отопительном оборудовании.

Узнать о том, как подсоединить терморегулятор к котлу можно легко узнать из прилагаемой к устройству инструкции по эксплуатации, найдя соответствующий раздел с подробным описанием схемы монтажа.

Существуют некоторые общие практические правила и требования, как установить регулятор температуры вне зависимости от его функционального набора. Следует четко помнить, что корректное действие всей системы отопления напрямую зависит от охлаждения и/или нагрева самого термоэлемента.

Быстрота его реагирования находится в прямой зависимости от скорости температурных изменений. Поэтому становится очевидным, что если термодатчик заблокирован какими-либо предметами, то он будет с задержкой реагировать на изменение температурных параметров в помещении, а его показатели станут недостоверными.

Установка терморегулятора на котел отопления



Как показывает практика, устанавливать терморегулятор следует:

  • вдали от любых электроприборов, чтобы свести к минимуму действие на датчик исходящих от них тепловых потоков;
  • обеспечить свободный доступ воздуха к самому прибору;
  • избегать нежелательного закрытия терморегулятора тяжелыми шторами либо предметами мебели;
  • в наиболее прохладных помещениях, особенно в тех, где люди проводят большую часть своего времени;
  • в местах, где нет прямых солнечных лучей;
  • в точках, недоступных для сквозняков;
  • на высоте полутора метров от пола, так как холодный воздух всегда концентрируется внизу, а теплый неизменно поднимается вверх помещения, данное правило особенно актуально, если установлены теплые полы.

Данные рекомендации необходимо соблюдать, чтобы избежать ложных срабатываний термодатчика, что приведет к общей некорректной работе всей системы в целом.

Регулировки

После того, как удалось подключить терморегулятора к котлу отопления необходимо провести соответствующие настройки установленного оборудования. В комплект любого изделия входит инструкция по эксплуатации, в которой подробнейшим образом описан план и действия по настройке, которым следует тщательно следовать.

Только так можно организовать корректную настройку терморегулятора, тем самым создав комфортный и благоприятный температурный режим в помещении. На внешних панелях большинства устройств расположены различные реле и кнопки, с помощью которых можно провести соответствующие регулировки.

Терморегулятор на электрический котел, как правило, может поддерживать два основополагающих режима: экономный и оптимальный. Первый понижает температуру воздуха до уровня, который наиболее благоприятен для спокойного и комфортного сна, а второй – поддерживает благоприятный температурный режим в дневное время.

Практически настроить термодатчик твердотопливного котла можно, если последовательно соблюдать следующие рекомендации:

  • разжечь котел;
  • открыть дверцу для свободного доступа воздуха, ни в коем случае не присоединяя к цепочке;
  • ослабить расположенный на регулировочной рукоятке фиксатор;
  • правильно выставить рукоятку в положение, соответствующее необходимому температурному режиму;
  • затем следует внимательно проследить за терморегулятором, когда сила разогрева достигнет нужной температуры надо присоединить к заслонке цепной привод, но дверца должна остаться приоткрытой на 2-3 мм;
  • завершающий этап – закрепление винта-фиксатора.

После первоначальных регулировок специалисты советуют проверить работу оборудования в различных температурных режимах, вплоть до максимального.

Преимущества использования регулятора температуры

Грамотный монтаж и регулировка термостата отопительного котла дает множество преимуществ.

Среди них основополагающими можно назвать:

  • экономия газового топлива до 50-60%, если правильно выставить температурный режим;
  • аналогичная ситуация с электрическим оборудованием, при правильных настройках котел работает в режиме сглаживания скачков в сети напряжения, а также на сокращения потерь при сопротивлении;
  • использование терморегулятора способно на значительный период продлить срок службы основного оборудования;
  • термодатчик избавляет от необходимости частой регулировки температуры, достаточно единожды поменять показания, выставив их на определенный уровень, и в помещении будет комфортная обстановка;
  • температурный регулятор любой модели котла способен обеспечивать круглосуточное, в автоматическом режиме контроль за работой оборудования, что позволяет равномерно обогревать помещение;
  • большинство моделей термодатчиков можно устанавливать как при самом монтаже котла, так и уже в устроенное оборудование;
  • современные модели термодатчиков выглядят достаточно компактно, а потому могут организованно вписаться практически в любой интерьер.

Функциональность и выбор устройства

Современные производители предлагают огромный выбор терморегулятор для различных котлов отопления. Все они различаются степенью своей функциональности и набором определенных опций, поэтому простому обывателю бывает затруднительно сделать правильный выбор. Далее будут рассмотрены одни из самых популярных моделей термостатов для отопительных котлов.

Baxi (Бакси)

Данный производитель кроме основной своей деятельности – изготовления отопительного оборудования, занимается также выпуском дополнительных аксессуаров к нему. Среди множества производимых девайсов отдельного внимания заслуживают термостаты Baxi (Бакси).

Они позволяют поддерживать заданную температуру и обеспечивают круглосуточный комфортный климат. Если такой термостат установить в паре с одним еще аксессуаром – датчиком уличной температуры, то работа котла станет намного эффективней из-за разницы уличного и комнатного температурного микроклимата.

Иммергаз

Известная итальянская фирма выпускает комнатные программаторы обеспечивают экономный режим работы отопительного оборудования. Ими можно управлять как вручную, так и дистанционно. Еще термостаты Иммергаз называют еще недельными, так как он позволяет задавать различные температурные режимы как на выходные, так и на рабочие дни.

Принцип действия основывается на температуре подачи самого теплоносителя, циркулирующего в отопительной системе, а задается на дисплее управления. При этом сам котел поддерживает необходимую температуру посредством включения либо выключения горелки посредством моделирования мощности в нужных диапазонах. Термостаты данного бренда позволяют отключать режим нагрева отопительных батарей даже при повышении на полградуса от заданной температуры.

Vailant (Вайлант)

Данный температурный регулятор предназначен для автоматического обеспечения приемлемой для помещений температурой в диапазоне до 350С. Возможен вариант недельного программирования.

При этом сам термодатчик Vailant (Вайлант) может быть расположен в любой части помещения, даже в подвале, но это никак отрицательно не сказывается на функциональности самого оборудования.

Протерм

Модельный ряд комнатных термодатчиков данного производителя содержит в себе как простое в обслуживание оборудование, так и более сложные программаторы. Установка того или иного регулятора Протерм полностью зависит от технических возможностей самого котла, более мощное оборудование может выдавать температуру до +350С. Любая категория продукции этой фирмы гарантирует плавную и бесперебойную работу любого отопительного оборудования.

Аристон

Несмотря на богатый ассортимент, представленный на рынке отопительных приборов, неизменной востребованностью уже многие десятилетия пользуются терморегуляторы известного итальянского бренда Аристон, применяемы для оснащения любых видов котлов.

Такие датчики можно запрограммировать как на недельный, дневной и даже почасовой режим работы, что дает не только эффективную экономию, но и значительно продлевает срок эксплуатации самого оборудования.

Бош

Данные термодатчики подходят как для одноконтурных, так и для двухконтурных котлов. Имеют интуитивно понятное, простое меню управления. Есть дополнительный режим – «отпуск» с возможностью указания даты начала и окончания отсутствия людей в помещении.

Кроме терморегуляторов Бош, а также вышеперечисленных брендов, похожими функциональными особенностями обладают такие датчики температуры, как регуляторы Висман, Феролли,Эван и Зота.

Многолетняя практика производства и применения терморегуляторов показывает, что расходы на его приобретение легко компенсируются при эксплуатации котла даже в максимальном режиме уже в течении четырех или пяти лет. Это достаточно убедительный факт, обеспечивающий в дальнейшем перспективу финансовой экономии, учитывая постоянно растущие тарифы на отопление.



О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами



Добрый день!

Меня зовут Марковец Алексей — я отвечаю за техническую поддержку в компании ХОГАРТ.

В сегодняшней статье я хотел бы поговорить о различиях в работе котлов с датчиками уличной температуры и комнатными термостатами, а также о том, как ведёт себя автоматика котлов при работе с подобным оборудованием.

Небольшое предисловие.

Большинство собственников жилья слышали о том, что не лишним будет доукомплектовать свой газовый котел комнатным термостатом или комнатным регулятором с датчиком температуры (забегая вперед, скажу — это совершенно разные устройства и котел работает с ними по-разному).

Все знают, что комнатный термостат является хорошим дополнением к котельному оборудованию. Большинство специалистов приобретают их для экономии газа и, как следствие — экономии денежных средств.

Многие считают, что если в дополнение к котлу и термостату купить датчик уличной температуры, то они получат максимально экономичную систему отопления.
Итак, давайте разберемся в достоверности данных утверждений.

Начнем с определений и отличий:

КОМНАТНЫЙ ТЕРМОСТАТ – устройство, на котором мы устанавливаем уровень нужной нам температуры в комнате (если термостат один, то по его показаниям будет управляться вся система).
При достижении установленной температуры термостат будет размыкать контакты и горелка котла отключится!
Обращаю ваше внимание на то, что обычный термостат НЕ УПРАВЛЯЕТ РАБОТОЙ КОТЛА, он отключает горелку котла полностью.

КОМНАТНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ — имеет встроенный датчик температуры.
На регуляторе, как и на термостате, пользователь устанавливает уровень той температуры, которую он хочет поддерживать в помещении, где стоит регулятор. В отличие от термостата комнатный регулятор не отключает горелку. При изменении температуры в комнате изменяется сопротивление встроенного в регулятор датчика температуры. Плата котла считывает эти изменения и дает команду на модуляцию горелки (уменьшение мощности горелки) либо на ее отключение. У «продвинутых» котлов при подключении комнатного регулятора автоматика сопоставляет скорость изменения температуры воды в контуре отопления и скорость изменения температуры воздуха.
Сопоставляя эти параметры котел «пытается» уменьшить мощность так, чтобы сохранять работу на небольшой мощности поддерживая выставленную на регуляторе температуру в помещении (это идеальная ситуация).

ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ — так же как и комнатный регулятор имеет в своем составе датчик температуры, сопротивление которого меняется в зависимости от температуры воздуха на улице.

Автоматика котла считывает эти изменения и в зависимости от этого устанавливает температуру теплоносителя. Теплопотери помещений бывают разными, поэтому чтобы учесть этот параметр в автоматику котла «зашивают» несколько вариантов работы при одной и той же уличной температуре (так называемые температурные кривые).

Такой подход позволяет настроить автоматику для работы с каждым конкретным помещением.

Теперь немного о самих котлах (говорить будем о газовых, как о наиболее распространенных).

КОТЛЫ С ОТКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — конструктивно это наиболее «древние» представители семейства газовых котлов. Принципиально от своих более современных собратьев они отличаются тем, что количество газа, засасываемого в камеру сгорания, определяется разряжением в ней (конечно диаметр форсунок тоже имеет значение, но этот параметр постоянный). Говоря проще, газа засасывается столько, сколько получается. И качество газовоздушной смеси в этом случае никак не контролируется. Как следствие — расход газа в таких котлах довольно высокий (по сравнению, например, с котлами с закрытой камерой сгорания или с конденсационными котлами). Воздух для горения, при этом, забирается из помещения, где стоит котел.

КОТЛЫ С ЗАКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — помимо всего прочего интересны тем, что уровень разряжения в них не зависит от внешних факторов, а определяется работой вентилятора, который чаще всего стоит на выходе из камеры (хотя может стоить и на входе).
За счет стабильного подсоса воздуха такие котлы обеспечивают относительно стабильное качество газовоздушной смеси, а значит, КПД у них будет на пару процентов выше, чем собратьев с открытой камерой, а расход газа немного ниже.

Нюанс: большинство подобных котлов, получая сигнал от комнатного регулятора температуры пытаются снизить мощность — уходят в режим модуляции. Количество газа, поступающего в камеру сгорания, уменьшается, а вот количество воздуха чаще всего остается прежним. Таким образом, качество газовоздушной смеси немного падает. Однако в абсолютном выражении такие котлы все-таки более экономичны, чем аналогичные, но с открытой камерой сгорания.

КОНДЕНСАЦИОННЫЕ КОТЛЫ — на сегодняшний день представляют собой наиболее продвинутую часть отопительного газового оборудования. Как по части внутренних конструктивных элементов (теплообменника, газовой арматуры и пр.), так и по уровню своей автоматики.

Чем отличаются от своих перечисленных собратьев в лучшую сторону?

Самое главное — за счет конструктивных особенностей в таких котлах на протяжении всей их работы в любом режиме (на максимальной, средней, минимальной и любой другой мощности) коэффициент избытка воздуха всегда поддерживается на оптимальном уровне. (для природного газа это величина 1,05 — 1,1)

То есть во время модуляции (уменьшении количества газа, подаваемого в камеру сгорания) уменьшается и количество подаваемого воздуха. Таким образом, качество газовоздушной смеси поддерживается на оптимальном уровне.

КОЭФФИЦИЕНТ ИЗБЫТКА ВОЗДУХА — что за величина?

Для сжигания 1 м3 метана необходимо 10 м3 воздуха. Тогда коэффициент избытка воздуха это отношение фактически поданного количества воздуха к необходимому. Таким образом, тем ближе это значение к 1, тем лучше. Для метана (напомню) оптимальное значение этого показателя 1,05 — 1,1.

Теперь про оборудование и датчики.

1). Подключая датчик уличной температуры к котлу, мы экономим газ за счет того, что котел может снижать температуру теплоносителя, учитывая изменения температуры на улице, в том числе и суточные колебания температуры.

2). Подключая механический комнатный термостат вместе с датчиком уличной температуры, будем экономить еще немного. Воздух в помещении остывает довольно медленно. Пока температура воздуха в помещении, где стоит термостат будет выше установленной котел отключит горелку и будет ждать от термостата «разрешения» на ее запуск. Максимальный эффект по части экономии даст установка датчика уличной температуры вместе с программируемым комнатным термостатом (программирование по дням недели и по часам).

Такой вариант позволяет Вам устанавливать сниженную температуру воздуха, когда вас нет дома и подогревать помещение к Вашему приходу. Можно делать то же самое, используя термостаты с выходом в интернет, но это потребует Вашего периодического участия + наличия выхода в интернет (или GSM — хотя этот вариант сейчас уходит в прошлое). Ритм жизни большинства семей достаточно стабилен: утром родители идут на работу, дети в школу или институт (как раз в это время можно снижать температуру воздуха в помещении). Таким образом можно один раз задать программу работы и не возвращаться к этому вопросу.

3). Подключая датчик уличной температуры с комнатным регулятором мы получаем максимальные возможности по части экономии газа. За счет уличного датчика котел будет снижать температуру теплоносителя. Комнатный регулятор со встроенным датчиком температуры даст котлу возможность модулироваться, снижая мощность, но, не отключая при этом горелку (или снизить количество отключений до минимума).

С таким набором оборудования котел будет стремиться поддерживать установленную в помещении температуру, поддерживая свою мощность на минимально-возможном режиме. Такой режим работы оптимален как с точки зрения экономии газа, так и с точки зрения продления срока службы самого оборудования. Наибольшую эффективность данная схема покажет при использовании конденсационного котла.

Небольшое резюме:

  • если вы хотите экономить на счетах за газ, то датчик уличной температуры или комнатный термостат — это тот МИНИМУМ оборудования, который вам понадобится. Лучше конечно ставить и то, и другое.

  • если вопрос экономии газа для вас критически важен, то оптимальным выбором будет конденсационный котел с датчиком уличной температуры и программируемым комнатным регулятором (или регуляторами). Особенно это актуально для тех, чье оборудование работает на сжиженном газе.

  • сложная и продвинутая автоматика будет экономить вам газ, но только в том случае, если ее правильно установили, подключили и настроили. Другими словами — доверять монтаж и настройку такого оборудования соседу, дяде Коле и прочим героям баек на тему «как не надо делать», не стоит.

Если у вас есть вопросы по содержанию статьи, вам требуется консультация по подбору оборудования или у вас просто есть вопросы по тематике «отопление» — обращайтесь в отдел клиентского сервиса компании ХОГАРТ: [email protected]  или  8 915 095 47 87.

С уважением, Марковец Алексей.

Как подключить термостат к газовому котлу — подключение терморегулятора

Как правильно подключить термостат к газовому котлу

В устройстве всех настенных и некоторых современных напольных газовых котлов предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддерживания необходимой температуры воздуха в помещении без вмешательства человека. Для этой цели используется комнатный термостат. В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

Ручная регулировка

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Регулировка термостата

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Зачем переплачивать за газ

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

  • Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
  • В помещении присутствует много людей и из-за них температура воздуха не опускается.
  • Автоматика котла меньше изнашивается, так как реже происходят включения.
  • В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
  • Возможность изменения настроек.
  • После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
  • С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

  • Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
  • Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
  • Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Бакси

Бакси

Протерм

Протерм

Вайлант

Вайлант

Способ регулировки

Органы управления могут быть:

  • в виде кнопок, а все данные отображаются на электронном табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Проводной программируемый комнатный термостат

Термостаты могут быть простыми или многофункциональными.

  • Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
  • Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

О производителях

Сименс

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Таблица

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

Устройство на стене

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

  • Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
  • Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
  • Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
  • Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

Приступаем к подключению

Приступаем к подключению

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

Это перемычка на схеме

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Электросхема котла

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Перемычка

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Вместо перемычки устанавливается термостат

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м2, который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Схема работы устройства

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Обозначения на блоке

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

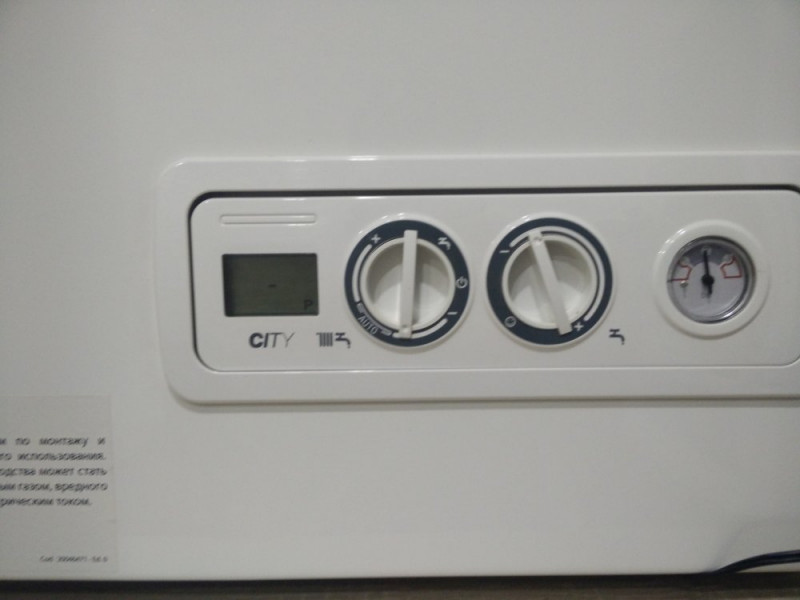

Панель управления котла

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Некоторые советы

Особенности настроек

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

  • Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
  • Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
  • Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
  • Подключайте котел и блок управления через стабилизатор.

Эпилог

В доме тепло и уютно

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:

Посмотрите видео о монтаже термостата-программатора T-Control для совместной работы с газовым котлом Аристон:

Как настроить терморегулятор на котле отопления. Виды котлов и необходимость терморегуляторов. Цены на терморегуляторы разных моделей

Регулятор температуры — незаменимая вещь для индивидуальной системы отопления. Он не только экономит газ, но и делает вашу жизнь комфортнее. Весьма приятное сочетание качеств, не правда ли? Надеюсь, мой рассказ убедит вас начать им пользоваться.

Зачем нужен комнатный термостат

Казалось бы, зачем усложнять схему и цеплять дополнительный прибор? Ведь в любом котле отопления есть собственный регулятор температуры. В простых моделях это механическая крутилка с цифрами 1, 2, 3… В котлах подороже стоит более современная автоматика, позволяющая задавать температуру с точностью до одного градуса. Однако, в обоих случаях речь идет о температуре (воды в системе отопления), а не воздуха. Чем это плохо?

В качестве примера возьмем мою «трешку» в обычной хрущевке, где два окна выходят на север и два — на юг. Что происходит в ясный день? Даже зимой солнце ощутимо прогревает южные комнаты, а возле окна вообще становится жарковато. Естественным путем тепло распространяется на большую часть квартиры и необходимость во включенном отоплении пропадает на несколько часов.

Все это время газовый котел, расположенный на северной стороне, продолжает работать. Ведь тепло туда не доходит, а вода в контуре охлаждается довольно быстро, давая котлу команду включиться. Поскольку воды в системе отопления немного, он ее быстро нагревает и снова отключается.

Таким образом, работа котла без комнатного термостата у меня выглядела следующим образом: включился, поработал 2-3 минуты, отключился, через 10-15 минут включился снова. Стоит ли говорить, что такой режим негативно сказывается как на экономии газа, так и на ресурсе самого котла. Поэтому несколько лет назад был приобретен

Механический терморегулятор для котла отопления

Простейший прибор, представляющий собой небольшую коробочку со встроенным датчиком и регулятором температуры. Подключение комнатного термостата к котлу автоматически изменяет режим его работы. Теперь зависит не от воды в контуре, а от окружающего воздуха, который остывает гораздо медленнее.

Установив на термостате комфортную температуру, можно забыть о его существовании. Котел станет включаться значительно реже, что экономит вам газ и, соответственно, деньги. Уходя надолго из дома или уезжая на несколько дней, можно поставить на 15-18 градусов, что дополнительно уменьшит расход.

Простейшая модель стоит от $15 и экономит вам эту сумму за неполный сезон. Сравнив расход «до» и «после», оказалось, что экономия составила порядка 15-20%. До установки термостата расходовалось не менее 200 кубов газа, после стало не более 170.

Прибор устраивал всем, кроме, пожалуй, внешнего вида, который не вписывался в представления жены о современном дизайне. Поэтому в прошлом году его заменил

Программируемый терморегулятор для системы отопления

Выполняя те же функции, что и механический термостат, программатор имеет ряд дополнительных «плюшек».

Мобильность . Существуют модели, работающие по радиосигналу и не требующие провода для соединения с котлом. Актуально для неопределившихся с местоположением терморегулятора и тех, кто уже сделал ремонт, и не хочет портить стены. У меня изначально был прокинут оставшийся кусок витой пары, поэтому выбрал проводной. Дисплей . Удобная штука. Показывает не только установленную и текущую температуры, но и время, что часто очень кстати. Точность . По сравнении с механическим термостатом, программатор позволяет выполнить настройки с точностью до десятых градуса. Универсальность . Есть возможность настроить несколько режимов на протяжении дня или же задать индивидуальную программу на каждый день недели. Такие терморегуляторы еще называют недельными программаторами.

Из недостатков можно отметить более высокую цену (от $30) и необходимость периодической замены батареек.

Потратив несколько дней на изучение возможностей прибора и эксперименты, я остановился на следующей схеме для будней:

с 00.00 до 06.00 — 19°C
с 06.00 до 08.00 — 21°C
с 08.00 до 17.00 — 18°C
с 17.00 до 22.00 — 21°C
с 22.00 до 00.00 — 19°C

На выходных регулятор температуры работает в другом режиме:

с 00.00 до 07.00 — 19°C
с 07.00 до 22.00 — 21°C
с 22.00 до 00.00 — 19°C

Результат меня просто несказанно обрадовал, и даже несколько удивил. В общей сложности, время «чистой» работы котла сократилось до 2-4 часов в день. Это в мороз. При плюсовой температуре отопление может не включаться сутки и даже больше. При том, что все окна практически круглосуточно открыты на микропроветривание, температура в квартире не падает ниже 21°C.

Расход газа побил все предыдущие рекорды и сейчас крайне редко превышает 150 кубов. Справедливости ради, отмечу, что вряд ли это заслуга одного лишь термостата. Одновременно с его установкой были проведены утеплительные работы и замена стеклопакетов на энергосберегающие. Безусловно, это сказалось на уменьшении теплопотерь.

Что могу сказать точно, так это то, что программатор в сочетании с утеплением дает ошеломительные результаты. Используя терморегулятор для котла отопления, вы сможете добиться максимальной эффективности всей системы и сэкономить немало денег.

Автоматизация отопительного оборудования применяется для удобства управления, экономного потребления энергетических ресурсов. Чтобы правильно использовать терморегулятор для котла отопления (регулятор температуры) надо изучить современные инженерные решения. Пригодится обзор актуальной ситуации рынка. Также необходимо оценить возможность выполнения монтажных операций самостоятельно, без обращения к дорогим профессиональным услугам.

Зачем нужен терморегулятор для котла отопления (регулятор температуры) в помещениях

При разработке нового отопительного оборудования большое внимание уделяют эффективности использования энергетических ресурсов:

  • Электрические нагреватели создают таким образом, чтобы образование полезного инфракрасного излучения происходило с максимальным КПД.
  • В устанавливают системы постоянного контроля пламени, которые оптимизируют процесс горения.
  • При использовании твердого топлива создают сложные по форме камеры на пути вывода продуктов горения. Тут дополнительно увеличивается температура .

Но рациональное применение электричества и топлива будет бесполезным, если не обеспечен оптимальный расход созданного тепла. Для решения такой задачи нужны определенные параметры отдельных компонентов.

Для выполнения последнего условия понадобится для котла отопления (регулятор температуры). При правильном применении такой техники можно получить в свое распоряжение следующие преимущества:

  • Поддержание заданной температуры в автоматическом режиме, без необходимости в тщательном контроле.
  • Экономия энергоресурсов (денежных средств) до 30% и более того.
  • Возможность дистанционного управления, быстрого перехода к специальным режимам.
  • Продление срока службы котлов за счет бережной эксплуатации.

К сведению! Оптимизация работы оборудования с помощью термодатчика для котла отопления продлит вр

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
