Кронштейн для радиатора из стали, чугуна, биметалла и алюминия: как повесить

Содержание статьи:

Для качественной эксплуатации радиатора нужно правильно выбрать кронштейны. Крепежных элементов существует множество. Все они различаются по типу конструкции, способу монтажа, а также функциональности. Некоторые изготовлены специально под конкретную конструкцию.

Виды крепления батарей

Настенный кронштейн для чугунного радиатора

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

  • Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
  • Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
  • Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
  • Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

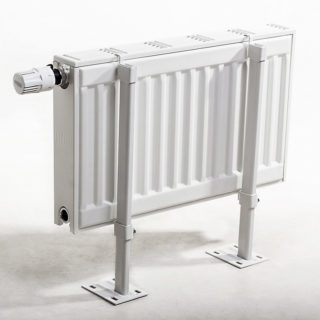

Напольный кронштейн для радиатора

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

  • Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
  • Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
  • Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
  • Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
  • Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Напольные конструкции используются также, если в помещении имеются панорамные окна либо стены изготовлены из гипсокартона. Такие элементы не способны выдержать радиаторы.

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

  • При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
  • Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
  • Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм. Это важно учитывать при разметке перед установкой кронштейна.
  • Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
  • Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
  • Количество крепежей должно выбираться в зависимости от числа секций. Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

  1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
  2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
  3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Любая настенная радиаторная батарея может устанавливаться на напольные держатели. При этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.

Как повесить радиатор на кронштейн

Установка кронштейна для чугунного радиатора

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

  1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
  2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
  3. Нижние держатели устанавливаются по такой же технологии.
  4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
  5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
  6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Кронштейн для крепления секционных радиаторов к полу

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

  1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
  2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
  3. Выполняется навешивание радиатора на настенные крепежи.
  4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

В частных домах стальные радиаторы отопления принято устанавливать на металлические длинные кронштейны. Они предназначены сразу для нижней и верхней фиксации. Устанавливаются на стену с помощью саморезов.

Крепление кронштейна для алюминиевого радиатора к стене

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

  1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
  2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
  3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
  4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
  5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции. Здесь важно руководствоваться следующими правилами.

  1. Расстояние от радиатора до стены должно быть не менее 50 мм.
  2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
  3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Уклон делается, чтобы в биметаллических радиаторах не возникло завоздушивания. При этом принцип монтажа остается таким же, как и для других батарей.

Сколько потребуется кронштейнов

Количество крепежных элементов рассчитывается с учетом числа секций радиатора. Обычно батареи состоят из шести секций, поэтому потребуется по два кронштейна на каждую сторону (нижний и верхний).

При выборе крепления обязательно учитывается вес радиатора. После навешивания он не должен прогибаться или болтаться в подготовленном отверстии. Если стены не позволяют выполнить надежную фиксацию нагревателей, лучше воспользоваться напольным вариантом крепления.

Крепление батарей отопления к стене

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

батарея на стенебатарея на стене

Разновидности и особенности батарей

  • Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

чугунный радиаторчугунный радиатор

  • Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

стальной радиаторстальной радиатор

  • Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

алюминиевый радиаторалюминиевый радиатор

  • Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

биметаллический радиаторбиметаллический радиатор

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.



Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте.  Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

кронштейны для чугунных радиаторовкронштейны для чугунных радиаторов

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки,  позволяющие устанавливать их на полу.

крепеж для алюминиевых батарейкрепеж для алюминиевых батарей

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

  • заглушки и пробки;
  • дюбели;
  • краны и кронштейны;
  • строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

  • Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

расстояние от окна и поларасстояние от окна и пола

  • Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

  • Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
  • Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Порядок действий при креплении батарей к стене

  • После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
  • Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

разметка установки кронштейновразметка установки кронштейнов

  • В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
  • Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

примерка батареипримерка батареи

  • Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

  • механические повреждения приборов во время эксплуатационного срока;
  • перекосы радиаторов отопления при заполнении их водой.

Как повесить радиатор отопления на кронштейны


Как повесить на гипсокартон батарею или радиатор

Вы только что закончили отделку стен гипсокартоном. Но впереди холодная зима, и пора задуматься об отоплении своей квартиры.  Это может быть радиатор или батарея. Но все это довольно тяжелые конструкции, в которые потом еще будет заливаться вода, поэтому данные конструкции не так просто крепить на гипсокартон из-за его недостаточной прочности. Но это вполне возможно. Давайте разберемся по порядку, как повесить батарею на гипсокартон.

Сначала определимся, есть ли отличия  монтажа батареи от монтажа радиатора на гипсокартон. Да, они существуют, и происходит это из-за различного веса конструкций (масса батареи существенно больше, чем радиатора).

Выбор крепежа

Важной деталью в этом деле является  крепеж, а точнее, кронштейн. Какие же факторы будут определяющими при его выборе?

  • Тип основания, к которому крепится радиатор или батарея

В нашем  случае это то, из чего сделана настоящая стена под гипсокартоном. Было бы очень хорошо, если это бетон или кирпич, так как эти материалы выдерживают большие нагрузки.

Самые тяжелые – чугунные батареи старого образца. Из-за их массы могут возникнуть проблемы с установкой, поэтому, если имеется такая возможность, стоит подумать о замене на алюминиевые или стальные. Эффективность такая же, а вес  заметно отличается.

Здесь все зависит от площади и объема отапливаемого помещения: чем больше комната – тем больше секций должно быть у радиатора.  От количества секций следует отталкиваться при выборе качества и количества кронштейнов.

Если план вашего дизайнера предусматривает какие-то нестандартные решения в виде радиаторов особого образца, то стоит позаботиться о соответствующих креплениях. Хорошо, когда они идут в комплекте  с батареей.

Как крепить батарею к гипсокартону

Начнем с проверенного варианта, который уже многие считают устаревшим, но он не сдает позициий. Это обычная чугунная батарея отопления.

Никакой ГКЛ не способен выдержать вес этой батареи, поэтому придется крепить ее не на фальш-стену из гипсокартона, а добираться до настоящей, обычно бетонной или кирпичной, стены. Только она обеспечит надежность крепежа.

Можно комбинировать приваренные ножки и кронштейны, причем его можно закрутить не в стену, а в профиль, так как всю нагрузку возьмут на себя ножки, а кронштейн нужен от предохранения от «заваливания». В дополнение вашу батарею будут держать и сами отопительные  трубы. Но сейчас мы рассматриваем вариант установки на гипсокартон.

На данном этапе нам нужно просверлить отверстие в гипсокартоне, добравшись до стены.  В зависимости от конструкции фальш-стены промежуток между гипсокартоном и бетоном может составлять от 3 до 10 см. Так как нам нужно сделать отверстие и в самой стене, сверло должно быть длиной 15-20 сантиметров, чтобы надежно закрепить кронштейн. Диаметр – около 10 мм.

Закончив с отверстиями, забиваем кронштейн для батарей. Он представляет собой металлический прут, на одном конце изогнутый и повторяющий форму секции батареи, а на другом – слегка сужается. Намного более правильным будет забить  в отверстие чоп из дерева и уже в него вбивать крепление. Но листы гипсокартона не дают нам такой возможности.

Если же кронштейн не может глубоко войти или двигается, то рассверлим отверстие так, чтобы его диаметр равнялся 12. Теперь точно в середину  длинного чопа из дерева забиваем крепеж и уже потом – в стену.

Вешаем батарею на кронштейны, если она висит неровно, крепежи можно подогнуть с помощью молотка. Вот мы и разобрались с креплением батареи к гипсокартону. Разберемся теперь с креплением радиаторов отопления к стене из гипсокартона.

Как повесить радиатор отопления на гипсокартон

Радиатор – более новый и прогрессивный вариант решения проблемы с отоплением. Как повесить радиатор отопления на гипсокартон?

Это еще проще, ведь масса радиатора намного меньше, для него предусмотрено множество видов крепления: от чугунных из СССР до современных  евро-стандартов. Сейчас мы будем использовать крепление для радиаторов отопления к стене из гипсокартона, которое называется кронштейн с пробкой.

Монтаж радиаторов отопления на гипсокартон также начинается с бурения отверстий: сверлом на 8 нужно проделать отверстие, которое должно составлять в длине 7 см в самой бетонной стене. Далее пробку накручиваем на крепеж и забиваем в отверстие. Опять же с помощью молотка загибаем края пробки в это отверстие и уже в последний раз закручиваем кронштейн. Если же будете вбивать его, возьмите деревянный брусочек или что-то подобное, чтобы не слетела краска и не испортился вид.

Еще существуют крепления для радиаторов отопления на гипсокартон, которые крепятся непосредственно к листу гипсокартона. Они подходят для легких радиаторов. Крепятся длинными болтами, не имеющими шляпок. Острой частью забиваются в лист гипсокартона, а на другом конце кронштейн фиксируется гайкой.  Лишнюю часть болта можно удалить болгаркой.

Вот мы и разобрались, как закрепить радиатор отопления на гипсокартон. Главное, не торопитесь и усердно и качественно выполняйте монтаж, чтобы не произошло обрушения под весом конструкции.

Понравилось? Поделитесь в соц. сетях!

remontcap.ru

Как повесить радиатор отопления на кронштейны

Перед тем, как повесить радиатор отопления на кронштейны, следует полностью изучить этот вопрос. Во-первых, нужно учитывать, что используемый тип крепежа должен точно соответствовать материалу, из которого изготовлен отопительный прибор. Так, например, устанавливать наиболее тяжелые радиаторы (чугунные) можно с применением креплений, которые обладают достаточной толщиной, а также возможностью регулировки расстояния до поверхности стены. Причем может потребоваться дополнительная подставка, если стены выполнены из гипсокартона или древесины. Более легкие секции (алюминиевые) обычно навешиваются при помощи креплений с фиксированной длиной. Их невысокий показатель массы не затрудняет проведение монтажа. К тому же допускается использование кронштейнов этого типа со стенами из любого материала.

Устанавливаем радиатор

Первым делом необходимо сделать так, чтобы центр отопительного прибора совпал с центром оконной конструкции. Такое расположение неслучайно, ведь через окна помещение может терять порядка 60-65% тепла. Следует проследить, чтобы расстояние:

  • от радиатора до пола было не менее 60 мм;
  • от радиатора до подоконника — не менее 50 мм.

Учитывая это, отопительный прибор следует приложить к поверхности стены и отметить места, в которых будут установлены крепления. Кстати говоря, эту работу можно проводить, не извлекая прибор из упаковки. Отметки на поверхности стены нужно выровнять по уровню. Кроме того, следует проследить, чтобы ребра радиатора были расположены строго вертикально. Все устройства, которые будут отапливать одно помещение, нужно располагать на одном уровне.

При работе с кронштейнами действует следующее правило: каждому квадратному метру обогреваемой площади свой кронштейн. Разметить места установки креплений поможет специальная доска (шаблон). Ее располагают горизонтально (по отвесу) и делают в ней отверстия в точках, где будут размещены крепления. На месте каждой отметки просверливается отверстие, полност

Установка биметаллических радиаторов: крепление своими руками

От того, где и как установлена батарея отопления, зависит эффективность ее работы. Если не соблюдать правила монтажа, то теплопотери могут достигать от 5 до 20%, что скажется на микроклимате в помещении. Чтобы этого избежать, следует знать основные источники теплопотерь и то, как правильно установить биметаллический радиатор отопления.

Основные требования по утеплению помещения

Мало кто задумывается, почему чаще всего радиаторы отопления устанавливаются под окнами, и еще больше люди бы удивились, узнав, что отклонение на 2-3 сантиметра может повлиять на эффективность их работы. Иногда теплопотери составляют 20% только из-за того, что не были соблюдены параметры монтажа обогревателя.

Биметаллические радиаторы на сегодняшний день не только самые дорогие на рынке тепловых технологий, но и самые прочные, надежные и долговечные. Поэтому вдвойне будет обидно, вложив большие деньги на их покупку и подключение, получить в результате холодную комнату, на обогрев которой уходит много энергоресурсов.

Так как по своим параметрам биметаллические батареи идеально подходят для «не идеальной» городской теплосети, то следует использовать их положительные качества по — максимуму.

Перед тем, как произвести монтаж биметаллических радиаторов отопления, следует минимизировать теплопотери:

  • Через неутепленные стены уходит до 50% тепла.
  • Окна «съедают» 20%.
  • Неотапливаемый подвал или чердак добавляют 10% теплопотерь.

Если не произвести предварительные работы по утеплению помещения, то даже самые качественные батареи отопления не смогут противостоять таким потерям, либо затраты на его обогрев будут слишком высоки.

Далеко не все потребители знают, что элементарная установка экрана из фольги за батареей уменьшит теплопотери на 30%. Если нет возможности произвести полноценное утепление наружных стен, достаточно сделать такой отражатель, чтобы сократить урон.

Проведя полную «ревизию» по теплопотерям и устранив хотя бы часть из них, можно приступать к вычислениям, какое количество секций потребуется для комнаты, и где будет проводиться установка биметаллических радиаторов.

Выбор места для радиатора

Когда батарея монтируется под окном, при этом учитываются законы физики о циркуляции воздуха. Они утверждают, что холодный воздух опускается к полу, так как тяжелее теплого. Так и воздушный поток от окна первоначально опускается вниз, так как он холодный, но нагревшись, он же поднимается вверх. Чем больше окно, тем большее количество холодного воздуха от него исходит, а значит, потребуются усилия и увеличение энергозатрат для его нагрева.

Если обогреватель монтирован под окном, то холодный поток просто не успевает распространиться по комнате, так как встречается с горячим воздухом, исходящим от него. При этом важно, чтобы были соблюдены некоторые правила, которые особенно важны, когда производится установка биметаллических радиаторов отопления своими руками:

  • Если в помещении несколько окон, то монтировать батареи придется под каждым из них. Это позволит снизить теплопотери и создаст правильную циркуляцию воздушного потока.
  • Известно, что 2 радиатора с небольшим количеством секций обладают большей теплоотдачей, чем один с многочисленными элементами.
  • Расстояние от стены до задней части радиатора должно быть не менее 3 см.
  • Крепление биметаллических радиаторов к стене под окном должно соблюдать расстояние от него до пола и подоконника не менее 10 см.
  • По бокам от радиатора должно быть достаточно места для свободного доступа к нему.

Люди бы были удивлены, если бы узнали, что отклонения в большую или меньшую сторону влияют на качество работы радиатора и количество вырабатываемого ими тепла.

Устанавливая кронштейны для батареи под подоконником, следует воспользоваться отвесом, чтобы обеспечить горизонтальность конструкции. Это обезопасит в дальнейшем систему от образования воздушных пробок.

Монтаж батареи

Установка биметаллического радиатора своими руками дело непростое, так как требует не только наличия внимания и инструментов, но и элементарных знаний последовательности действий.

  • Если предполагается подключение к действующей системе отопления новых батарей на место старых, то предварительно следует промыть трубы и очистить их от ржавчины, накипи и мусора.
  • На конце подающей трубы нужно либо зачистить имеющуюся резьбу, а если она стерлась, то нарезать новую и навернуть на нее тройники из бронзы или латуни.
  • В прямую часть тройника необходимо вкрутить шаровые краны, а остальные соединить отрезком трубы между собой так, чтобы получился байпас.
  • Во входящие и выходящие отверстия батареи устанавливаются переходники соответствующего размера.
  • Подготовить и установить на стене кронштейны, которые должны идти в монтажном комплекте к радиатору.
  • Повесить на крепления батарею отопления.
  • В одном из боковых отверстий установить кран Маевского для стравливания в будущем воздуха из системы.
  • Если тип подключения позволяет, то установить термостат для регулировки нагрева теплоносителя.
  • После того, как батарея подключена к трубам системы, следует провести тестирование. Для этого в ней необходимо создать повышенное давление. Это позволит увидеть возможные дефекты в работе и убедиться, что не образуется протечка, и не нарушена целостность всей конструкции.

Как видно из вышеперечисленного, ничего сложного в данной работе нет, если делать все последовательно.

Настенное крепление батареи

Перед тем, как крепить биметаллический радиатор к стене, следует тщательно проверить правильность и надежность монтажа кронштейнов. От этого зависит эффективность работы всей системы.

Устанавливая крепления, следует учесть вес собранной батареи отопления. Биметаллические радиаторы идут вторыми по тяжести после чугунных за счет встроенных в них стальных или медных коллекторов.

Правильным размещением радиатора считается, когда кронштейны повешены так, что обеспечивают:

  • Расстояние от него до стены не менее 5 см.
  • Радиатор весит с небольшим наклоном вперед, что обезопасит его от образования воздушных пузырьков.
  • Заглушки батареи должны располагаться на одном уровне с трубами отопления.

Количество кронштейнов напрямую зависит от размеров радиатора. Так для конструкции из шести секций потребуется одно крепление внизу и два сверху, тогда как для 10 секций потребуется по 2 с каждой стороны.

Правильно закрепленный кронштейн должен выдерживать вес радиатора и не прогибаться под его тяжестью. Для этого все крепления проверяются вручную. Если они двигаются хотя бы на миллиметр, то лучше вынуть дюбеля и провести установку заново.

Только после того, как крепления были проверены, на них можно вешать радиаторы и подсоединять их к отопительной системе.

Как видно из вышесказанного, ничего сложного в установке биметаллических радиаторов самостоятельно нет. Главное, никуда не спешить и придерживаться последовательности действий.

Рекомендуем:

  • Алюминиевые радиаторы отопления для квартиры и частного дома: какое выбрать количество секций, фото-материалы
  • Стальные радиаторы Лидея, Buderus, Arbonia, AXIS, Korado, Vogel&Noot, Oasis, Terra teknik, Конрад и Ростерм
  • Строительные СНиПы и отопление угловых квартир (Украина и Россия)
  • Система водяного теплого пола: заполнение, применение монтажного мата, управление настильной АСОТ, а также особенности первого запуска и легкие конструкции

Крепление радиаторов отопления к стене

При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

  1. Чугунные батареи. Достоинства: огромный срок  эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
  2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
  3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
  4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

  • подготовить оборудование и материалы;
  • рассчитать местоположение;
  • установить кронштейны;
  • повесить радиатор;
  • произвести герметизацию или опайку мест стыка;
  • проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

  1. в 3-5 сантиметрах от стены;
  2. в 10 сантиметрах от пола;
  3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

  • боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
  • диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
  • нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

виды настенных и напольных кронштейнов для батарей, подставки, стойки, держатели

Содержание:

В процессе эксплуатации отопительных радиаторов в квартирах и частных домах они рано или поздно выходят из строя и нуждаются в замене. Те хозяева, которые не ограничены в средствах, как правило, предпочитают поручить все работы профессиональным строителям. Однако подобрать крепление для радиаторов отопления и провести их установку можно самостоятельно. О том, какими бывают крепления для батарей и какова последовательность монтажных работ, расскажем далее в статье.

Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.

кронштейн для радиатора отопления настенный

Приведем основные нормативы:

  • Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
  • Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер. Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
  • Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
  • Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
  • Между подоконником и батареей также должен быть зазор – не менее 50 мм.
  • Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель. На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
  • Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
  • Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.

крепление для батарей отопления

Обратите внимание, что для снижения теплопотерь в результате бессмысленного прогрева внешней стены, рекомендуется размещать за радиатором теплоизолирующий фольгированный материал. Он перенаправит тепловые волны внутрь помещения.

Радиаторные кронштейны

В настоящее время в продаже можно встретить самые разнообразные виды кронштейнов для крепления отопительных батарей. Различие между ними состоит не только во внешнем виде, массе и степени теплоотдачи, но и в том, что каждый вариант предназначен для конкретного вида радиаторов.

Крепежи для чугунных батарей

Довольно популярные в настоящее время чугунные радиаторы отличаются большим весом, поэтому подставка под чугунную батарею должна быть достаточно надежной, чтобы выдержать такую нагрузку. Как правило, для чугунных радиаторов используются металлические штыри, изогнутые по форме секции.

Технология монтажа в данном случае достаточно проста. Сначала в кирпиче высверливают отверстие нужного диаметра, затем в него вставляют дюбель и завинчивают крепежный штырь. Если необходимо закрепить кронштейн в железобетонной стене, технология будет несколько отличаться.

кронштейн для биметаллического радиатора

Поскольку в плите из железобетона достаточно сложно сделать отверстие большой глубины, крепежный штырь фиксируют на небольшой металлической пластине. Она крепится к плите в четырех точках, но на меньшей глубине. Надежность такого крепления в обоих вариантах примерно одинакова.

Подставка под чугунный радиатор иногда представляет собой монтажную планку с двумя точками опоры. Такой крепежный элемент фиксируется на стене таким образом, чтобы на верхний и нижний кронштейн приходился примерно одинаковый вес радиатора. В продаже можно встретить планки с кронштейнами, зафиксированными на определенном расстоянии, а также с регулируемыми элементами.

Довольно часто для чугунных батарей применяют напольные крепежные стойки. Так же, как и вертикальные планки, стойки бывают монолитными и регулируемыми.

подставка под чугунную батарею

Обратите внимание, что закрепить батарею на стойке можно двумя способами. Стандартный вариант – это крепление с помощью металлической скобы. В некоторых моделях для крепления применяется гибкая цепь из нескольких звеньев.

Стоит отметить, что маркировка на креплениях для чугунных радиаторов указывает, что они усилены. Эту информацию необходимо учитывать при выборе крепежных кронштейнов.

Крепления для стальных радиаторов

Стальные батареи выпускаются в нескольких вариантах конфигурации – они могут быть трубчатыми или панельными. В связи с этим, держатель для радиатора отопления нужно подбирать индивидуально, исходя из типа фиксации.

Для крепления на стену панельных отопительных батарей производятся специальные кронштейны, которые выглядят как металлические уголки. Одно крыло настенного кронштейна для радиатора отопления закрепляется на стене при помощи анкеров, а другое – оборудовано особыми крючками для навешивания батареи. На самом радиаторе панельного типа предусмотрены скобы, которыми он крепится на крюках.

кронштейн напольный для алюминиевых радиаторов

Некоторые модели стальных панельных радиаторов не содержат крепежных скоб, поэтому их монтаж производится на вертикальных планках с фиксаторами. Поскольку вес у таких батарей невелик, данный тип крепления вполне приемлем.

Трубчатые стальные радиаторы крепятся немного по-другому. Благодаря малой массе конструкции, для ее фиксации достаточно всего 2 верхних опор. В нижней части радиатора устанавливают пластиковые клипсы, которые упирают в стену, чтобы удерживать батарею в вертикальном положении.

Фиксация биметаллических и алюминиевых батарей

Если говорить о массе биметаллических и алюминиевых радиаторов, то по данному параметру они практически идентичны. Следовательно, кронштейн для биметаллического радиатора с успехом может быть использован для крепления алюминиевой батареи.

крепление радиаторов к полу

Крепежный элемент данного типа практически не отличается от подставки под батарею отопления из чугуна. Единственная разница состоит лишь в меньшей несущей способности. Как правило, такие фиксаторы представляют собой универсальные уголки, одна сторона которых закреплена на стене, а другая – содержит углубления с обеих сторон. Такая конфигурация позволяет монтировать подобные крепежи в любом направлении.

Примечательно, что биметаллические и алюминиевые батареи изначально не предусматривают возможность напольного монтажа. Тем не менее, крепление радиаторов к таким поверхностям, как стекло, гипсокартон или сэндвич панели, невозможно. В таком случае используется напольный кронштейн для алюминиевых радиаторов, аналогичный стойкам для чугунных батарей.

Технология работы

Хозяева частных домов могут производить замену радиаторов в любое удобное для них время. Для этого достаточно лишь отключить котел и слить воду из отопительного контура. А вот в квартире многоэтажного дома замену радиатора придется предварительно согласовывать с обслуживающей коммунальной организацией.

Если все монтажные работы будут проводиться летом, когда отопление отключено, затруднений будет меньше. Однако все равно придется уточнить, спускали ли воду из системы или нет.

крепление для радиаторов отопления настенные

Обратите внимание, что многие опытные слесари советуют производить замену радиаторов как раз в условиях работающего центрального отопления. Делается это потому, что при подаче теплоносителя в контур под давлением можно сразу проверить работоспособность радиатора – если монтаж был выполнен некорректно, возникнут течи.

От того, насколько качественно будет выполнено крепление радиаторов к полу или к стене, будет зависеть эффективность их работы. Крепежные элементы должны быть установлены абсолютно ровно, поскольку в случае перекоса могут возникнуть проблемы при подключении системы.

Используя подручные средства – карандаш, уровень, отвес и рулетку – выполняют первоначальную разметку. Отмечают центральную ось окна, которая должна совпадать с серединой радиатора. Через эту точку проводят горизонтальную линию, по которой будут крепиться верхние опоры.

крепление для батарей радиаторов отопления

В тех случаях, когда нижний опорный элемент только один, он монтируется на центральной оси. Если же их несколько, параллельно верхней линии проводится еще одна горизонталь. После разметки приступают к сверлению отверстий и монтажу кронштейнов.

Итоги

Каждый тип отопительных радиаторов предполагает использование специальных креплений. В некоторых случаях они поставляются в комплекте с батареей. Однако зачастую они сложны в монтаже и не отличаются высоким качеством. Поэтому рекомендуется убедиться в надежности креплений и, в случае необходимости, приобрести теперь современные и качественные изделия отдельно, даже если они дороже.


Как крепить радиаторы отопления к стене

Крепление радиаторов отопления к стене — пошаговая инструкция

При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

  1. Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
  2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
  3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
  4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

  • подготовить оборудование и материалы;
  • рассчитать местоположение;
  • установить кронштейны;
  • повесить радиатор;
  • произвести герметизацию или опайку мест стыка;
  • проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

  1. в 3-5 сантиметрах от стены;
  2. в 10 сантиметрах от пола;
  3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

  • боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
  • диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
  • нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Как крепить радиатор к стене. Особенности монтажа чугунных, стальных, алюминиевых и биметаллических радиаторов

Одним из важных аспектов монтажа элементов отопительных систем является установка батареи на стене. На первый взгляд элементарные вопросы — чем и как закрепить данный прибор на вертикальной поверхности, не так уж однозначны и потому заслуживают отдельного внимания. Именно об этом мы с вами и поговорим в данной статье.

Используйте только специализированные крепления, предназначенные для выбранного вами вида радиаторов

Монтаж радиатора

Инструкция подсоединения приборов в систему трубопроводов и крепеж радиаторов отопления к стене зависит в равной степени:

  • От типа батарей. выбранных для отопления.
  • Материала, из которого возведены несущие стены. ведь именно на них в большинстве случаев и закрепляют данные изделия.

Тем, кто решил заняться созданием системы отопления своими руками стоит подробно разобраться в этом вопросе.

Виды отопительных прибор и особенности их монтажа

Классическое крепление батарей осуществляется на стену под окнами для устройства тепловой преграды холодному воздуху, поступающему от остекления. Подбор типа крепления ведется с учетом массы конкретного отопительного изделия.

Чугунные модели

Батареи из чугуна самые увесистые из всех известных отопительных приборов.

При этом они имеют ряд неоспоримых преимуществ, объясняющих популярность чугунных изделий отопления:

Современные чугунные модели (на фото) доступны в ретро стиле – с ножками (устанавливаются на пол)

  • Толстостенные секции такого агрегата хорошо держат тепло и еще довольно длительное время отдают его в помещение даже при отключении подачи теплоносителя.
  • Чугун отличается высокой стойкостью к коррозии и потому радиаторы из этого материала максимально долговечны.

К недостаткам приборов из чугуна можно отнести их большой вес и значительную массивность. Однако современные производители научились делать довольно изящные изделия из данного материала, не только качественно прогревающие помещение, но имеющие эстетически привлекательные формы.

Крепление чугунных радиаторов к стене выполняется различными способами:

  • Для стен из кирпича, шлакоблока, бетона возможно крепление с помощью специальных кронштейнов или гнутых штырей из толстого металла на простые дюбели.

На стены из ГКЛ монтируется усиление – основание из дерева

  • Для деревянных стен и конструкций из гипсокартона придется соорудить напольное основание, на которое придётся основная нагрузка. А крепление чугунных радиаторов отопления к стене будет выполнять поддерживающую функцию.

Крепления монтируются на стену через специальные отверстия

Для работы по установке отопительного прибора понадобятся:

  • Дрель или перфоратор с насадками, соответствующими материалу стены.
  • Строительный уровень.
  • Кронштейны.
  • Дюбели.

Правила для крепление радиатора отопления к стене общие для всех видов приборов:

  • Расстояние от верха прибора до подоконника около 100 мм.
  • От пола до нижней поверхности батареи -100-120 мм (это важно особенно в тех случаях, когда у вас «щепетильное» напольное покрытие).
  • От стены до батареи 30-50 мм.

Важно!
При изменении этих параметров существенно снижается теплоотдача отопительного прибора.

  • Количество креплений рассчитывается по габаритам батареи (минимально два крепления вверху и одно поддерживающее снизу). Это для радиатора из шести секций монтируемого на бетонную или кирпичную поверхность.
  • Для секционных приборов кронштейны располагаются в промежутках между секциями.
  • Разметка под крепления выполняется с соблюдением вертикали и горизонтали будущего изделия (используйте уровень).

Внимание!
Необходимо обеспечить небольшой уклон по горизонтали для предотвращения скапливания пузырьков воздуха в верхней части изделия.

  • Строго следите, чтобы входные отверстия на батарее располагались соответственно тепломагистрали.

Инструкция для рабочего процесса очень проста, так что с этой работой любой справится своими руками:

  • Разметка мест крепления батареи выполняется простым карандашом с помощью строительного уровня и линейки.
  • Далее в намеченных местах сверлятся отверстия нужного диаметра.
  • В них вставляют дюбели, в которые затем вкручивают кронштейны, они должны быть надежно зафиксированы (неподвижны).

Специальные крепления вкручиваются в дюбеля с помощью разводного ключа, это облегчает и ускоряет процесс

  • Пришло время «примерять» батарею. Если все правила навески прибора соблюдены, и он хорошо прилажен на креплениях без шатаний, можно продолжать крепление радиатора к стене – фиксировать его с трубопроводом отопления дома .

Выставлять прибор следует по уровню, так как отклонения от нормы могут привести к образованию застоя и засоров в емкостях батареи

Стальные радиаторы

Отопительные приборы из стали:

  • Гораздо менее массивны, что значительно облегчает их монтаж.
  • Очень быстро прогреваются и начинают процесс отдачи тепла.

Стальные батареи бывают секционные и панельные. Секционные модели навешиваются, как и их чугунные аналоги, с той только разницей, что кронштейн для крепления радиатора к стене менее мощный.

Для крепления панельных изделий на задней стенке привариваются скобы, которые и навешиваются на кронштейны. Количество скоб зависит от размеров панели (минимально четыре штуки).

Совет!
Разметку для стальных панельных радиаторов отопления нужно выполнять с особой точностью, чтобы приваренные скобы без усилия попали на установленные кронштейны.
Кроме того, поверхность стены должна быть идеально выровненной.

При небольшой массе крепеж радиаторов отопления к стене можно облегчить и выполнить, используя комплект специальных кронштейнов и упоров. При таком способе на кронштейны навешиваются верхние петли прибора, а нижняя фиксируется в приспособлении, которое опирается либо на пол, либо в стену (чаще).

К сведению!
Таким способом лучше выполнить крепление радиаторов отопления к стене из газобетона .

Алюминиевые радиаторы

Эстетичные и аккуратные алюминиевые модели:

  • Имеют прекрасный внешний вид.
  • Очень небольшую массу, что делает крепление алюминиевых радиаторов к стене быстрым и незатруднительным.
  • Рассчитаны на рабочее давление в системе до 20 Бар.
  • Характеризуются максимальным показателем теплоотдачи.

К сожалению, алюминиевые приборы отопления склонны к коррозии и быстро разрушаются в местах соединения с другими металлами.

Кронштейны облегчают навеску отопительных приборов

Биметаллические радиаторы

Поистине, универсальный тип радиаторов — биметаллические отопительные приборы:

  • Соединяют в себе наилучшие качества стальных и алюминиевых батарей.
  • Крепление биметаллических радиаторов к стене отличается легкостью и простотой.
  • Стальная внутренняя поверхность изделия снижает риск разрушения вследствие коррозии.
  • Биметаллические радиаторы рассчитаны на оптимальный уровень давления в отопительных сетях.

Интересно!
При выборе отопительных приборов профессионалы советуют останавливать свой выбор именно на биметаллических изделиях.

Перед тем как крепить биметаллический радиатор к стене выполняется разметка в соответствии с габаритами прибора. К каменным и бетонным стенам крепеж осуществляется на кронштейны по аналогии с вышеописанной технологией.

Разметка осуществляется согласно подведенному трубопроводу

Для конструкций из гипсокартона и других облегченных материалов нужно воспользоваться двухсторонним крепежом.

Если все же есть сомнения в надежности крепления радиаторов к стенам, чтобы они не провисли под собственным весом, приобретите и установите напольные подставки. Они помогут распределить массу прибора и снять частично нагрузку со стенных креплений.

Теперь вы знаете, как закрепить радиатор отопления на стене без каких-либо сложностей, если, конечно, у вас имеется весь необходимый для этого процесса инструмент. Но и это не проблема, так как существуют магазины, предоставляющие инструмент в аренду, в том случае, если вы не хотите покупать себе перфоратор, и все же без него не обойтись.

Цена услуги невысока, а вы спокойно за пару дней справитесь с поставленной задачей. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Особенности крепления к стене батареи отопления

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

Разновидности и особенности батарей

  • Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

  • Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

  • Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

  • Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.

Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте. Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки, позволяющие устанавливать их на полу.

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

  • заглушки и пробки;
  • дюбели;
  • краны и кронштейны;
  • строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

  • Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

  • Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

  • Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
  • Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Порядок действий при креплении батарей к стене

  • После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
  • Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

  • В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
  • Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

  • Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

  • механические повреждения приборов во время эксплуатационного срока;
  • перекосы радиаторов отопления при заполнении их водой.

Источники: http://spetsotoplenie.ru/radiatory-otopleniya/ustanovka-radiatorov-otopleniya/kreplenie-radiatorov-otopleniya-k-stene-poshagovaya-instruktsiya.html, http://otoplenie-gid.ru/elementy/radiatori/624-kak-krepit-radiator-k-stene, http://mr-build.ru/otoplenie/kreplenie-batarej-otopleniya-k-stene.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
