Как правильно подключить водяной теплый пол: 5 Схем подключения водяного теплого пола

Подключение водяного теплого пола своими руками

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

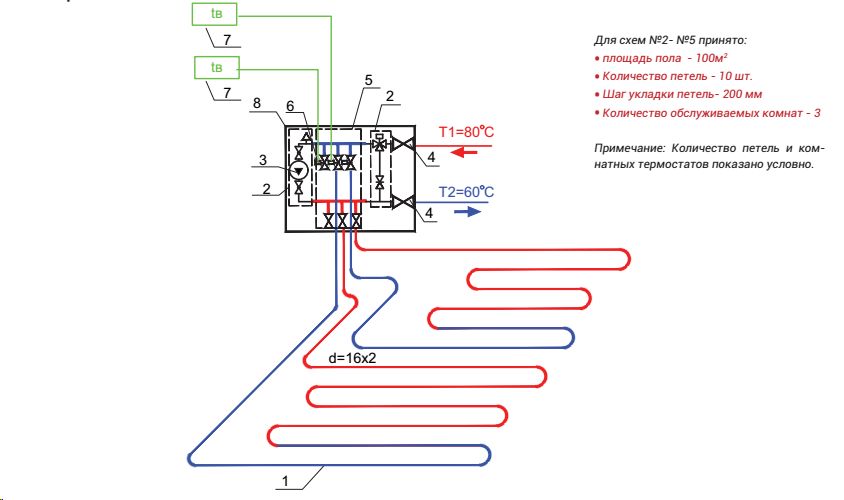

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры).

Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

Как подключить теплый пол к системе отопления

Обычная ситуация, когда действующую радиаторную систему отопления дополняют теплыми полами. Иногда их делают только в одной или нескольких комнатах, даже несмотря на возникающие порожки из-за возвышения полов.

Теплые полы востребованы в первую очередь в санузле и в детской комнате, но также они явно не помешают по всему дому. Рассмотрим, как наиболее просто подключить водяную систему внутрипольного обогрева к действующей системе отопления.

Теплый пол на малой площади

Если создавать теплый пол небольшой площади, то целесообразно выполнить его короткими водяными контурами до 30 метров, максимум до 35 метров. Короткий контур дает возможность максимально выровнять температуру между его крайними точками, не увеличивая расхода теплоносителя.

Здесь применяется метод порционной подачи жидкости в трубопровод. Теплоноситель может быть большой температуры, но как только он заполнит трубы, его движение ограничивается, и он остывает, отдавая тепло стяжке. В результате, при подаче теплоносителя +60 град, прямо от радиаторов, теплый пол будет иметь все те же +25 град. Как это достигается технически, не сложно ли это?

• В длинных контурах 70 – 130 метров небольшая температура до +50 град задается узлом смешения, а одинаковая температура теплоносителя по длине трубы (с разницей на подаче и обратке всего 10 градусов) поддерживается увеличением его расхода.

Типовая схема подключение теплого пола с использованием принципа смешения потоков, в приготовлением для теплых полов теплоносителя нужной температуры…

РТЛ-головки с теплыми полами

РТЛ-кран – та же термоголовка, но измеряющая не температуру воздуха (и перекрывающая движение жидкости при высокой температуре воздуха), а измеряющая температуру теплоносителя. Если ее установить на обратке короткого контура теплого пола, то она перекроет движение, как только до нее дойдет горячий теплоноситель и возобновит поток, когда он остынет. Происходит регулировка по температуре обратного потока.

Таким образом, подключив параллельно радиаторам (вместо радиатора) контур теплого пола длиной 25 – 30 м, можно создать водяной теплый пол на площади 4 – 7 м кв. Для комнаты средних размеров можно подключить парочку таких контуров.

• Главное правило при этом – настройка РТЛ-крана на нужную температуру открытия, и обязательная его установка на обратке контура, чтобы он измерял именно температуру на исходящей струе трубопровода водяного пола.

РТЛ-бокс обустраивается в стене и позволяет оперативно регулировать температуру контура теплого пола или других приборов отопления по температуре обратного потока

Самобытное создание теплых полов с регулировкой

Но РТЛ-краник не слишком дешевый, поэтому при создании чего либо своими руками, умельцы пытаются все это как можно более упростить. Оказывается, что в некоторых случаях, теплый пол остается работоспособным и при регулировке потока в коротких контурах просто подстроечным краном.

В этом случае короткий контур будет постоянно понемногу подпитываться горячим теплоносителем, обычно в диапазоне типичных температур для радиаторного отопления — +55 — +75 град.

При этом начальный участок контура будет перегреваться, но, как показывает практика, при «умной» укладке и точкой настройке небольшой подачи, в целом стяжка и напольное покрытие все это выдерживают без особого коробления и температурной зебры.

Подключение контуров теплого пола на обратку радиаторов

Оригинальная идея в том, что подачу в контуры теплого пола можно организовать и с обратки радиаторов, от самой холодной точки системы возле котла, где температура теплоносителя обычно +45 — +65 град С.

Тогда контура могут быть и длиннее, а чтобы создать ток жидкости через них, достаточно между точками подключения (подача контура и обратка) на магистрали общей обратки установить тонко настраиваемый регулировочный клапан, для создания местного сопротивления.

Почему нельзя котел держать на низкой температуре

Может возникнуть мнение, что для обеспечения теплого пола теплоносителем +40 — +50 град, достаточно настроить на эту температуру автоматизированный газовый или электрический котел, и напрямую от него подключить длинные контура теплого пола. При этом прохладные радиаторы совместно с теплым полом справятся с отоплением….

Но такая температура не будет нормальной для обычного котла – ведь точка росы для конденсации паров в газах составляет чуть выше +50 град. При такой температуре теплоносителя на теплообменнике будет образовываться ядовитая роса и стекать…

• Имеется линейка специальных конденсационных суперэкономичных котлов, которые как раз и рассчитаны на работу с такой температурой и отлично сочетаются с теплым полом, подключенным напрямую к этому котлу. Но эти котлы в 2 раза дороже и поэтому…

Типовое подключение теплого пола с длинными контурами

Классическая схема теплого пола обеспечивает создание теплоносителя с температурой +40 – +50 градусов в большом количестве для подачи в длинные контура теплого пола. Это делается с помощью узла смешения.

Обычная схема отопления дома, применяется тупиковая схема подключения радиаторов и коллекторно-смесительный узел для подключения множества длинных контуров теплого пола

Он подпитывается одновременно и холодной обраткой с теплых полов (+25 – +35 град) и горячей подачей от котла. Смешивает эти два потока с помощью термостатического клапана и собственным насосом с большим расходом подает в длинные контура, обеспечивая небольшую разницу температур в них.

• Существуют рекомендации создавать петли теплого пола одинаковой длины в пределах 70 – 80 метров, с тем, чтобы обеспечить одинаковую температуру в целом по системе без глубокой балансировки между ними, и применить наиболее слабомощный насос.

Сам же насосный узел, т.е. весь блок теплых полов, подключается к магистралям, отходящим от котла, параллельно всей радиаторной системе.

Подробней о коллекторе теплого пола, монтаже и настройке

Как подключить «теплый пол» к системе отопления?

К. Дементьев

«Теплый пол» по сравнению с радиаторным отоплением является более комфортным способом обогрева, более экономичным и низкотемпературным. Именно поэтому ему отдают предпочтение при покупке нового жилья и при реконструкции старого. О том как подключить водяной «теплый пол» к системе отопления читайте в данной статье

Особенность проектирования водяного «теплого пола» заключается в том, что строительными нормами ограничивается максимально допустимая температура его поверхности (ДБН В.2.5-67:2013, дополнение С). Например, для помещений с постоянным пребыванием людей +29°С, для ванных комнат +31°С, для полов с деревянным покрытием +27°С. Эти требования связаны со здоровьем пользователей: при более высокой температуре поверхности может нарушаться терморегуляция организма, что в свою очередь приведет к простудному заболеванию. Также возможна циркуляция пыли в помещении, которая будет подниматься вместе с теплым воздухом от пола и опускаться с охлажденным обратно на пол.

Кроме температуры поверхности важную роль играет шаг укладки в сочетании с высотой конструкции, так как это влияет на равномерность прогрева «теплого пола». Если шаг укладки будет большим, а высота стяжки маленькой, пол будет теплым над трубами и холодным между ними.

Для правильного расчета параметров водяного «теплого пола» есть специальные программы, такие как HERZ CO (рис. 1), позволяющие с высокой точностью запроектировать пол нужной конструкции и с допустимыми температурами.

Рис. 1. Программа для расчета параметров «теплого пола»

Температура воды в системе отопления (70-80°С) значительно выше, чем рабочая температура воды в «теплом поле» (30-45°С). Поэтому подключать водяной «теплый пол» необходимо через клапан, который обеспечит понижение температуры до заданного значения. Такой клапан уже встроен в распределительные коллекторы Compact Floor Light компании HERZ (рис. 2), что наряду со встроенным циркуляционным насосом обеспечивает точное регулирование температуры воды, подаваемой в трубы «теплого пола».

Рис. 2. Распределительный коллекторы для «теплого пола» Compact Floor Light

Если узел регулирования собирается вручную, то здесь понадобится один из регулирующих 3-ходовых клапанов в комплекте с приводом:

1. Термостатический разделительный клапан Calis-TS-RD (рис. 3) с термоголовкой и накладным датчиком температуры теплоносителя. Клапан устанавливается на обратке и вручную на термостатической головке устанавливается желаемая температура воды для «теплого пола».
2. Смесительный клапан 4037 (рис. 4) с электроприводом, управляемый погодной автоматикой. Клапан устанавливается на подаче и управляется автоматически по отопительному графику с ограничением максимальной температуры подачи, например +45°С. Автоматическое регулирование более точное и экономичное по сравнению с ручной термоголовкой благодаря дополнительным функциям контроллера.

Рис. 3. Схема подключения клапана Calis-TS-RD

Рис. 4. Схема подключения клапана 4037

Другим немаловажным фактором является точка подключения труб водяного «теплого пола» к системе отопления. При строительстве нового объекта конфигурацию системы отопления рассчитывают сразу с учетом «теплого пола», а вот при реконструкции существующих объектов без соответствующих корректировок подключение нового отопительного прибора может привести к нестабильной работе радиаторного отопления. Корректировки эти касаются гидравлического расчета системы: диаметры труб и настройки запорно-регулирующих клапанов. Так, если вы просто подключите шкаф «теплого пола» в любом удобном для вас месте, скорее всего какие-то из радиаторов перестанут работать, так как вода, которая должна была циркулировать через них, пойдет в «теплый пол». Чтобы этого не допустить необходимо выполнить гидравлический перерасчет системы отопления с учетом подключаемого водяного «теплого пола» и выполнить перенастройку радиаторных и балансировочных клапанов. В том же шкафу Compact Floor Light на обратном трубопроводе предусмотрен клапан с предварительной настройкой пропускной способности RL-5, с помощью которого можно отрегулировать проток воды через «теплый пол» таким образом, чтобы не допустить отключения радиаторов в системе отопления.

В отдельных случаях, определяемых гидравлическим расчетом, может понадобится дополнительная установка балансировочного клапана 4017 (рис. 5). Это обеспечит правильную работоспособность «теплого пола» при избыточном перепаде давлений между подачей и обраткой в точке подключения труб к системе отопления.

Рис. 5. Схема подключения клапана 4017

Открытием и закрытием приводов на распределительном коллекторе управляют комнатные термостаты по температуре воздуха в помещении.

Если комната нагрелась до заданной температуры, привод закрывается и «теплый пол» в этой комнате выключается. На один комнатный термостат подключают приводы тех контуров, которые находятся в данном помещении (рис. 6).

Рис. 6. Схема подключения комнатных термостатов и термоприводов через коммутационный блок

Соединяются приводы и термостаты посредством специального коммутационного блока, который позволяет обеспечить следующее:

1. Подключить на один термостат несколько приводов;
2. Выключать циркуляционный насос «теплого пола» и котел в случае закрытия всех приводов;
3. Управлять температурой в помещениях по нескольким временным программам.
4. Подключать термостаты и приводы с разным напряжением питания.

Надо отметить, что питание приводов и комнатных термостатов бывает 2-х типов: 24 В и 230 В. С точки зрения безопасности рекомендуется применять автоматику с питанием 24 В, так как это напряжение не причинит вред человеческому организму в случае удара током.

Однако, чтобы из 230 В получить 24 В, необходимо установить понижающий напряжение трансформатор.

При реконструкции объектов часто возникает необходимость в установке беспроводной автоматики, так как отсутствует возможность проложить кабель от места установки комнатного термостата к распределительному шкафу «теплого пола». Для этих целей существуют беспроводные термостаты и коммутационные блоки. В этом случае перед монтажом автоматики необходимо убедится, что радиосигнал между устройствами, установленными на своих рабочих местах, работает надежно и без перебоев. Как правило, среднее удаление между радиокомпонентами системы беспроводной автоматики составляет 30 м в пределах здания.

Исключением для установки электронных комнатных термостатов для управления «теплым полом» являются помещения с высоким содержанием влаги: ванные комнаты и бассейны. Как правило, стандартные комнатные термостаты не защищены от попадания влаги на электронные компоненты, а значит в этом случает термостат прослужит недолго вследствие окисления электроники. Для таких случаев рекомендуется применять термостатические головки с выносным приводом (рис. 7).

Рис. 7. Термоголовка с выносным управлением

Если в санузле смонтирован один контур водяного «теплого пола», то для поддержания установленной температуры рекомендуется установить такую термоголовку. Если контуров больше – необходим электронный термостат с защитой от попадания влаги, например, IP54.

Часто возникает необходимость подключить один контур «теплого пола» и установка распределительного коллектора тут будет неуместна.

Для таких случаев существуют модули подключения одного контура – FloorFix (рис. 8). Модуль очень компактный и недорогой по сравнению с распределительным коллектором, но требует правильного подхода при монтаже:

1. Модуль FloorFix не понижает температуру воды, а порционно запускает в контур «теплого пола» горячую. То есть в трубы затекает горячий теплоноситель и когда он достигает клапана тот закрывается. После остывания воды в трубах клапан открывается и запускает новую порцию горячего теплоносителя. Для того, чтобы такая схема работала корректно и долго необходимо использовать трубу для «теплого пола», рабочая температура которой не ниже 80°С, а также предусмотреть стяжку над трубами не менее 5 см, чтобы не допустить перегрева поверхности пола.
2. FloorFix устанавливается в середине или в конце контура (рис. 9). Если его установить вначале, пол может не прогреться.
3. Конструкция модуля предполагает потайную установку в нишу стены и имеет двойную регулировку: по температурам воздуха и воды.

Рис. 8. Модуль FloorFix

Для настройки ограничения температуры воды в нижней части клапана есть маховик со шкалой температур. Для настройки температуры воздуха в верхней части предусмотрена термостатическая букса TS-90, на которую можно установить термопривод или термостатическую головку с выносным приводом (рис. 7 и 9).

Рис. 9. Схема подключения модуля FloorFix

По сути один контур «теплого пола», подключенный через модуль FloorFix, является таким же отопительным прибором, как и радиатор с термоголовкой, только с дополнительным ограничителем температуры теплоносителя. И, конечно, он должен быть учтен при гидравлическом расчете системы отопления.

Гидравлическая регулировка осуществляется одним из клапанов RL-1, которые установлены до и после блока термостатического регулирования.

Что касается систем отопления, к которым можно подключить водяной «теплый пол», то чаще всего это делают в двухтрубных системах, так как в однотрубной системе радиаторы подключены последовательно и с перемычками, поэтому при работе циркуляционного насоса (в распределительном шкафу) существенно уменьшится коэффициент затекания воды в радиаторы, находящиеся перед шкафом по ходу движения теплоносителя (рис. 10). Иными словами, насосом вы заберете все тепло у соседей, а это грозит судебными исками за несанкционированное переоборудование инженерных систем общего пользования.

Рис. 10. Схема подключения «теплого пола» с негативными последствиями

Читайте наши статьи и новости в Telegram-канале AW-Therm. Подписывайтесь!

Просмотрено: 13 975

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Схема как подключить водяной теплый пол к системе отопления

Сегодня мы рассмотри разные варианты подключения теплого пола к системе отопления дома. ТП может быть как единственным источником обогрева, так и комбинироваться с высокотемпературной системой, при этом обвязка выполняется по-разному.

Как правильно подключить ТП без батарей

Схема подключения ТП, в которой температура теплоносителя регулируется котлом.

Если ТП единственный источник обогрева в доме, то подключение теплого пола к системе отопления зависит от вида котла. Если у вас современный котел, заточенный под низкотемпературные системы, то монтаж контуров осуществляется напрямую через коллектор. То есть вы подачу от нагревателя пускаете прямо в гребенку коллектора. Таким же образом поступаете с обратным потоком – направляете его прямо в котел. Таким образом, теплоноситель проходит большой циркуляционный круг.

Если же на котле нельзя точно выставить температуру или же если вы хотите перестраховаться, чтобы кто-то случайно не поставил котел на максимум, то в схеме подключения теплого пола к системе отопления нужно предусмотреть узел подмеса. Он ставится перед коллектором. Основная задача – это смешивать подачу и обратку до установленной температуры.

Схема как сделать теплые полы от водяного отопления со смесительным узлом:

• подачу от котла подводим через грязевик в трехходовой термостатический клапан, в него же подводится патрубок из обратки ТП. Обратка разделяется на два потока тройником;
• за термостатическим клапаном ставится насос – если насоса в котле недостаточно;
• от насоса теплоноситель идет в гребенку подачи, на которой установлены ручные термостатические вентили;
• на гребенке обратки должны бить расходомеры.

Обязательно нужно ставить автоматические воздухоотводчики на коллекторной группе. Лучше два: на гребенке подачи и обратки.

В принципе этого достаточно для нормальной работы ТП. Теперь рассмотрим, как правильно подключить теплый пол, если в каждой комнате будут датчики температуры, которые через термостат подключаются к сервоприводам. Сервоприводы устанавливаются на термостатические вентили, которые вкручены в посадочные места на гребенке обратного потока. В этом случае также нужно поставить байпас с перепускным клапаном. Он нужен для продолжения циркуляции по малому кругу в случае перекрывания сервоприводами колец ТП.

Здесь есть один тонкий момент как подключить теплый пол к системе отопления – когда теплоноситель идет через байпас по малому кругу есть риск подсоса воды из обратки общей (большой) системы. Поэтому нужно ставить насос меньшей мощности, чем в котле или же перестраховаться, установив обратный клапан за патрубком (если смотреть от коллектора), подающим охлажденную воду в узел подмес.

На самом деле какую пароизоляцию выбрать для кровли не так уж и важно. Главное, правильно ее положить.



О том, нужна ли пароизоляция бетонного пола читайте здесь.

Схема подключения батарей и одного контура ТП

ТП можно врезать в магистраль подачи через тройник. Обязательно ставится узел подмеса.

Часто теплый пол комбинируют с обычными батареями. Рассмотрим, как подключить водяной теплый пол в общий контур, если у нас предусмотрено только одно кольцо циркуляции. В данном случае нам не нужно переделывать двухтрубную систему отопления на лучевую (коллекторную). ТП можно врезать в магистраль подачи так же, как и радиаторы, то есть через тройник. Таким же образом врезается и обратка.

Чтобы снизить температуру до необходимой нужно делать узел подмеса. Насос в этом случае не требуется, так как он будет либо в котле, либо пред ним на обратке общей системы (после расширительного бака). Никаких расходомеров, воздухоотводчиков или других регулирующих элементов не нужно. Достаточно поставить трехходовой термостатический клапан и, естественно, как и на каждый радиатор, запорную арматуру.

Как подключить батареи и несколько контуров ТП

Комбинированная схема подключения ТП (двухтрубка и коллектор).

Теперь разберемся, как соединить теплый пол с радиаторным отоплением, если у нас несколько петель ТП. В этом случае мы можем:

• сделать лучевую систему с двумя коллекторами;
• сделать комбинированную систему – двухтрубная подача на радиаторы и коллектор на ТП.

В первом случае мы подводим подачу на коллекторную группу. К каждой батарее и на теплый пол у нас идет отдельный контур с температурой теплоносителя, заданной на котле (60-70 градусов, а если котел твердотопливный, то и все 85). Контур ТП нужно подключить во второй коллектор через смесительный узел. Циркуляционный насос можно ставить на каждую коллекторную группу отдельно или же один на всю систему отопления, но более мощный. Комбинированная система заключается в том, что контур ТП подключается в двухтрубную систему как очередной теплообменник. А потом патрубки подводятся к коллектору через узел подмеса.

Как контролировать температуру

Термостат можно напрямую соединять с сервоприводом.

Возможно два варианта контроля температуры теплого пола:

• посредством узла подмеса;
• посредством сервоприводов.

Если вы регулируете температуру теплоносителя через узел подмеса, то изменяется степень нагрева всех без исключения помещений. В данном случае температура воздуха зависит от площади помещения и схемы разводки, иными словами, тепловой мощности контура. Сделать так, чтобы в разных комнатах была нужная температура, не представляется возможным.

Если вы хотите сами выставлять степень нагрева каждого помещения, то на коллекторной группе устанавливаются сервоприводы.

Это такие электрические краны, которые перекрывают циркуляцию теплоносителя, когда это необходимо. Команды сервоприводу подаёт термостат, а он узнаёт когда это делать, получая данные от датчиков температуры, которые контролируют:

• степень прогрева стяжки;
• степень нагрева воздуха.

Практика показывает, что нужно ставить датчики в стяжку. Вы ставите температуру на 28 градусов и ждете, когда система стабилизируется. Ориентируясь на показания термометра, вносите корректировки. Да, таким образом система будет работать без учета погодных условий, но все равно с водяными ТП добиться полной автоматизации контроля температуры в помещении практически нереально. Контур очень инертный, если поставить воздушный датчик температуры перепады будут очень чувствительные, так как стяжка долго греется и долго остывает

Укладка фольгированной пароизоляции для бани нужна для того, чтобы ИК лучи отбивались обратно в помещение.



Статья о том, какая бывает пароизоляция на этой странице.

Первый запуск ТП

Теплый пол – это очень удобно.

Осталось разобраться, как включить теплый пол. Первый запуск можно проводить только после того, как стяжка полностью высохла – это примерно месяц. Для начала система заполняется водой. Это делается вручную посредством насоса для опрессовки или же через предварительно смонтированный подвод к контуру водоснабжения.

Методика следующая:

• открываются все воздухоотводчики и вся запорная арматура;
• контур заполняется теплоносителем;
• когда с воздушных клапанов начнет сочиться вода, они перекрываются;
• устанавливается температурный режим на узле подмеса;
• затем включается котел.

По мере нагрева теплоносителя из него будет выходить воздух, поэтому его нужно будет стравливать. После нескольких циклов прогрева теплоносителя система стабилизируется и вам останется только отрегулировать гидравлическое сопротивление на разных контурах ТП расходомерами. По мере эксплуатации вы будете вносить корректировки температуры теплоносителя.

как правильно подключить сервопривод, грамотная схема подсоединения одножильного теплого пола через полотенцесушитель

Основой теплого пола могут быть различные виды схем подключения. Подключение электрических приборов требует опыта. Для грамотного выполнения работ пригодятся знания об основных правилах установки электрических приборов.

Особенности и виды

Электрические системы включают одножильный или двухжильный кабель. Способ укладки нагревательных элементов бывает ленточным, а тип кабеля – резистивным. Еще стоит рассмотреть подробнее тонкости подключения популярной сегодня ИК системы теплого пола.

В чем различия между одножильным или двухжильным кабелем? Отличия как раз в способах монтажа. Одножильный кабель предполагает возврат к термодатчику. С двужильным кабелем цепь замыкается специальным наконечником. Плюс выбора двужильного варианта в простом монтаже и возможностях установки в комнатах, отличающихся сложностью планировки.

Резистивный кабель обеспечит единую температуру элементов на любом участке системы, что часто бывает неудобно. Изменение степени нагрева жил обеспечит экранированный саморегулирующийся двужильный кабель. Нагрев может быть взаимосвязан с изменением температуры в комнатах. Состояние окружающей среды учитывает специальное внутреннее устройство. Рассмотрим подробнее преимущества двух вариантов нагревательных элементов:

Одножильный кабель:

• невысокая цена;
• выдерживает высокую температуру;
• меньше расходуется электричество.

Двухжильный кабель:

• легкий монтаж;
• неизменность естественного электромагнитного поля в помещении;
• отсутствие необходимости установки термодатчика.

О правильном выборе двухжильного кабеля расскажет обозначение CT, CF, CR. Провод должен быть обеспечен наружной изоляцией и медным экраном. Устройство одножильного элемента требует обязательного термодатчика. При этом один конец кабеля подцепляется к устройству. Затем провод пропускают по помещению. После второй конец кабеля опять возвращают к термодатчику, замыкая систему. Наличие электромагнитного поля одножильного провода можно исключить выбором варианта с тефлоновой защитой. Защита качественно уменьшит излучение.

При обустройстве ИК теплого пола стоит понимать, что помещения будут прогреваться за счет излучения инфракрасных волн. Принцип функционирования схож с применением электрических кабелей. Основная характеристика – потребление немалого количества энергии. Но инфракрасная пленка отличается некоторыми конструктивными достоинствами. Например:

• положительное действие инфракрасного излучения на человека;
• несложная установка;
• необязательное наличие защитного слоя при укладке таких основ как плитка, ламинат, паркет или доска;
• равномерность теплого излучения.

При монтаже таких оснований как линолеум, ковролин и прочее подобное, все же потребуется жесткое основание, в качестве которого подойдет фанера. Но даже в этом случае ИК теплый пол монтировать проще и быстрее, чем прокладывать кабельный вариант. Возможно, и в этом кроется секрет популярности данного вида.

Значительной экономии электричества можно добиться с водной системой. Водный пол – это вид обогревательного элемента, который состоит из трубок, вдавленных в бетон. По ним циркулирует жидкость, подогреваемая отопительным котлом. В многоквартирных домах возможна установка системы без дополнительного котла. Теплоноситель будет поступать из магистрали.

Самая простая схема объединяет все трубы в единый коллектор. Усовершенствованная схема предполагает дополнение в виде трехходового клапана с термодатчиком и термоголовкой. Рассмотрим подробнее все виды.

Схема подключения теплого пола

Последовательная схема электрополов подразумевает следующие этапы работ:

• определение места укладки и термодатчика;
• укладка кабельных матов/проводов;
• изменение направления матов/проводов при необходимости;

• установка датчика температуры;
• подключение системы к терморегулятору;
• покрытие матов/проводов стяжкой;
• укладка финишного покрытия пола.

Если подключение нагревательных элементов осуществляется через терморегулятор, то стоит принять во внимание популярные виды этих устройств. Они бывают механические или интеллектуальные, контролирующие показатели окружающей среды и самого пола. Монтаж может быть осуществлен от полотенцесушителя, сервопривода, к гребенке.

Монтаж теплого пола доступно осуществить самостоятельно, только если есть уверенность в своих умениях.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Подключение к электросети может быть осуществлено через розетку или через специальный электрощит. На сегодняшний день наиболее популярные устройства – электронные терморегуляторы. Отдельное автоматическое устройство, подключенное через электрический щит, послужит обеспечением номинала мощности при разнице в напряжении. Ограничением служит максимальное напряжение, которое требуется устройству. Эта величина должна быть идентичной той, что выдает система.

Схема установки к электричеству следующая:

• установка датчика;
• подводка сетевых кабелей;
• подводка жил самой системы.

Жилы системы снабжаются соответствующими буквами или цветом. Для проверки соответствия сетевых жил можно применить индикаторную отвертку. На них не всегда присутствует маркировка.

Если концом инструмента прикоснутся к фазе, то на ней загорится лампочка.

Для подключения сети выполняют действия:

1. Подключить жилы сети к датчику, контакты 1,2. Обозначения можно посмотреть сбоку терморегулятора.
2. К гнезду один подключить фазу (L), к контакту 2 подключить ноль (N).
3. Жилы присоединяются к контактам 3 (N), 4 (L).
4. К 5 и 6 осуществляется подключение термодатчика.

Далее можно проверить исправность подключения. Нужно включить устройство и установить минимальную температуру. Затем увеличить показания до максимальных значений.

Водяной теплый пол

Установка системы отличается, ее основные принципы далее:

Подключение коллектора:

• установка коробки так, чтобы к ней можно было в дальнейшем получить доступ;
• установка запорных кранов;
• подключение подачи и обратного хода жидкости;
• соединение труб с коробкой. Если трубы различаются диаметрами, то возможно использование переходников;

• установка измерительных приборов, которые помогут в контроле показателей;
• установка смесительного насоса. Хотя подключение может быть осуществлено и без насоса. Он нужен для уменьшения температуры носителя при перегреве;
• установка отдельных коробок для каждой комнаты, если нужна регулировка в отдельных комнатах.

Водяной теплый пол подключается последовательно или параллельно. Последовательная схема нуждается в дополнительном циркуляционном насосе, который обеспечит подачу жидкости. Система отличается высокой производительностью. Плюс параллельного способа в том, что каждая из веток системы может работать отдельно. Отводы требуют установки дополнительной запорной арматуры. Еще один положительный момент упрощенный монтаж.

Инфракрасный теплый пол

Инфракрасный теплый пол подключается через термодатчики. Это устройство будет способствовать в экономии электроэнергии и превращает вашу систему в автоматическую. Типовая установка ИК пленки через термодатчик имеет стандартный вид. Как и в случае с кабельной системой, фаза и ноль цепляются к соответствующим клеммам на регуляторе. Из оставшихся разъемов выходят жилы на термодатчике. Небольшая отрицательная характеристика схемы – путаница кабелей между собой.

Некоторые новички применяют альтернативный способ подключения инфракрасной пленки без пересечения кабелей. В этом случае все фазные проводники заводятся с одной стороны, а ноль с другой стороны. При монтаже этой схемы нужно очень внимательно соединять одноименные контакты согласно схеме.

Как правильно подключить своими руками?

Общие принципы монтажа и установки системы к электричеству уже рассмотрены выше. Стоит изучить подробнее схему монтажа отдельных видов.

Так, например, монтаж и установка при первом запуске, включающего нагревательные кабели возможен после заливки стяжки, а также укладки изоляции на поверхности. Учтите особенности схем нагревательных элементов: укладка змейкой или по кругу. Кабельный теплый пол – самая сложная система подключения, его нельзя монтировать без заземления, напрямую. Проще произвести работы с электрическими матами. Это тот же кабель, вмонтированный в специальной пленке. Электроэнергия подключается от специального щита без установки термодатчика. Электрические пленки удобны в обустройстве и недороги по стоимости.

Схема устройства инфракрасной пленки обычно входит в комплект. Монтаж пленки должен производиться на ровную поверхность с подложкой утеплителем, отражающей излучение. Контактные клеммы для присоединения цепей обычно уже есть на самой пленке. Некоторые виды пленок можно разрезать по специальным отметкам.

Особенности схемы с водным носителем подразумевают несколько типов подключения. В основе:

• схема с трехходовым клапаном;
• схема с циркуляционным насосом.

Установка без насоса выгодней, так как клапан обеспечивает хорошую циркуляцию теплоносителя из водонагревателя. Схема укладки труб бывает:

• спиральная;
• петлями;
• сдвоенная спираль.

Установка и настройка

Чтобы теплый электропол можно было привести в действие, важно продумать место монтажа термодатчика в квартире. Это устройство будет способствовать удобному управлению и обеспечивать нужную температуру нагревательных элементов.

Установить терморегулятор можно стационарно или воспользоваться специальной розеткой, которая будет работать как отдельный термодатчик.

Перед подключением системы важно проверить стяжку, убедиться в том, что покрытие полностью просохло.

Чтобы выполнить подключение инфракрасной пленки, контакты проводов, которые проводят ток, зачистить и зажать плоскогубцами. Выполнить изоляцию. Подключить пол через медные многожильные провода с сечением не менее 1,5 мм. Для правильной работы устройства пригодятся термодатчики. Варианты установки устройств предполагают размещение поверх пленки или при помощи пластиковой трубки, которая размещается в углублении в полу.

Если теплый пол планируется в нескольких помещениях дома, целесообразно предусмотреть монтаж нескольких датчиков. Это особенно важно, если у отапливаемых помещений различаются режимы эксплуатации.

Рекомендации по эксплуатации

Обогрев полов на современном этапе – не роскошь, а бытовая потребность. В системах могут использоваться различные виды нагревательных элементов. Все они предполагают различные условия эксплуатации. Считается, что длительностью срока службы обладают пленочные типы устройств. Чтобы они действительно долго работали без ремонта и замены, учтите простые правила:

• оптимальный температурный режим +20+30 градусов;
• нельзя эксплуатировать пленочные виды без датчиков регуляции определенной температуры;
• нельзя закрывать пол с обогревом одеялами, картонной бумагой, мебелью;

• в случае отсутствия в помещении с теплым полом на длительный срок не рекомендуется полностью его отключать. Лучше установить датчики на минимальную мощность;
• не нарушать цельность установленной пленки. Не стоит сверлить, вбивать гвозди, выполнять прочие подобные работы;
• отключать систему обогрева, если в нее попала жидкость. Включать систему можно только после полной просушки;
• для комфортного нахождения в жару теплый пол можно полностью отключить;
• использовать оборудование исключительно в соответствии с инструкциями.

Процесс монтажа инфракрасного теплого пола смотрите далее.

Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

1. Однотрубная схема;
2. Двухтрубная схема;
3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 65⁰С до 90⁰С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 90⁰С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 50⁰С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 33⁰С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

1. Ручные;
2. С термоголовкой;
3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

1. Радиатор отопления;
2. Стояки отопления однотрубной или двухтрубной системы;
3. Трубопроводы ввода/вывода поквартирного подключения.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

1. Параллельно;
2. Последовательно;
3. С организацией байпаса и без него;
4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 30⁰С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

1. Сшитый полиэтилен;
2. Металлопластик;
3. Полипропилен;
4. Медь;
5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

(Просмотров 3 243 , 6 сегодня)

Рекомендуем прочитать:

Схемы подключения водяного и электрического теплого пола: правила монтажа

О причинах, по которым все большее количество людей отказывается от стандартной схемы отопления и предпочитает теплый пол можно говорить достаточно долго. Это и более комфортное распределение тепла: у пола теплее, а на уровне дыхательных путей прохладнее. И отсутствие конвективных потоков, насыщающих воздух пылью. Кроме того, радиатор, даже самого нового поколения, портит внешний вид комнаты. Достаточно редко дизайнерам удается создать интерьер, в который идеально вписывается батарея. На сегодняшний день существует два вида теплого пола: водяной и электрический. Какой из них вы бы не выбрали, очень важно правильно составить схему подключения теплого пола — она есть гарантия равномерного прогрева помещения до нужной температуры.

Варианты раскладки труб водяного пола

Водяным теплым полом называется система труб, спрятанная под напольным покрытием. По трубам циркулирует жидкий теплоноситель, который и нагревает помещение. Основным преимуществом такого теплого пола перед электрическим собратом является, безусловно, экономичность.

С этой системой вы можете использовать котел на природном газе, что наиболее экономично, котел на твердом топливе, что весьма удобно в населенных пунктах, не подключенных к газопроводу, и даже тепловой насос – устройство позволяющее извлекать тепло из окружающей среды. Более того, использование тепловых насосов с классическими системами отопления весьма проблематично.

При выборе схемы укладки труб важно обеспечить равномерный прогрев всей поверхности. А для этого нужно учитывать, что по мере продвижения по трубам теплоноситель постепенно остывает.

Наиболее распространенными являются следующие способы укладки.

Схема #1 — «Улитка»

Использование этого способа подразумевает укладку труб спиралью в два ряда. От входа в помещение труба по спирали идет к центру комнаты, а затем так же возвращается обратно. При этом витки обратного трубопровода располагаются между витками прямого.

В результате мы получаем чередование горячих и остывших труб, где самый горячий участок соседствует с самым холодным. Такое чередование и позволяет осуществить равномерный нагрев комнаты.

Этот способ укладки может быть применен в помещениях большой площади

Схема #2 — «Змейка»

Как видно на фото, при использовании этого способа укладки труб теплоноситель движется по спирали. При этом, чем дальше участок пола находится от входа трубы, тем он холоднее. Использовать эту схему укладки можно только в небольших помещениях (ванная, туалет, небольшой коридор).

Укладку труб «змейкой» необходимо начинать от стены, выходящей на улицу. Это поможет немного компенсировать перепад температур

Схема #3 — «Меандр» или «двойная змейка»

Этот способ является своеобразной помесью первого и второго. Здесь труба укладывается змейкой с большим расстоянием между витками. Затем обратный трубопровод не возвращается назад по прямой, а укладывается такой же змейкой параллельно подающему трубопроводу.

Эта схема менее популярна, чем «улитка» однако незаменима в помещениях с наклонным полом — она значительно менее склонна к завоздушиванию

Какую бы схему раскладки труб вы не выбрали, эффективная работа системы возможна только в контуре, длина трубы в котором не превышает 100 м.

Следует отметить, что водяной теплый пол подходит только для частных домов, или квартир в «новостройках», где его использование предусмотрено проектом общедомовых коммуникаций. В многоквартирных домах со стандартной системой отопления такие «переделки» могут привести к неприятным последствиям. Проходя через длинную систему труб, теплоноситель сильно остывает, а значит, отопление следующей по стояку квартиры заметно ухудшится. Подробнее про монтажные схемы теплых водяных полов в квартире читайте на сайте «Ваннапедия«.

В больших помещениях укладывают несколько контуров и подключают их через распределительный коллектор

Особенности подключения электрической системы

Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:

• Простоту и скорость монтажа;
• Отсутствие необходимости в «мокрых» процессах;
• Относительно низкую стоимость;
• Незначительный подъем уровня пола.

К сожалению, есть и недостатки:

• Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
• Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
• Нагрузка на внутридомовую проводку.

Какие кабели можно использовать?

Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:

• Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
• Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
• Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.

Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.

Одножильный резистивный, двужильный резистивный и саморегулирующийся кабели для теплого пола (сверху вниз)

Подключение датчиков и термостатов

Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.

Для того чтобы предотвратить попадание раствора в трубку с датчиком, тщательно используют либо концевую муфту, либо тщательно изолируют конец подручными материалами

Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.

Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.

Как правило, способ подключения термостата подробно описан в инструкции к нему. Если вы опасаетесь, что не справитесь с задачей сами, пригласите специалиста. Это обойдется совсем недорого

Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.

Оцените статью: Поделитесь с друзьями!

Основы теплого пола | Сделай сам

Лучистое напольное отопление — это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола.Это эффективный метод обогрева, который работает необычным образом — вода или вода проходит через трубку из полиэтиленгликоля в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом — или гидроника — становится все более популярным в жилых домах благодаря гибкой пластиковой трубке PEX — прочной полиуретановой трубке, срок службы которой составляет более 100 лет.Он змеиным образом проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность — две причины, по которым новые домовладельцы любят системы теплых полов. Комфорт, по сути, является преимуществом №1 благодаря теплой и прохладной окружающей среде. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетическое качество — еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа сияющих полов

Существует три системы излучающих полов, которые можно применить в доме:

• Полы из лучистого воздуха — Не удерживают большое количество тепла, поэтому их используют в основном в коммерческих зданиях.

• Электрические теплые полы — Прекрасно обогревают любой дом, но они очень дороги.

• Гидравлические или жидкостные полы — Они дешевле и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление — это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и применения бетона. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому напольному отоплению можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола — отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Есть две категории установки для водяного теплого пола — мокрый и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к мокрой установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет подбаза.
2. Добавьте слой изоляции, чтобы создать основу, на которую будет уложена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматуре для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», когда система подвешивает трубы под черным полом между балками.

Бесплатное руководство по установке водяного теплого пола для DIY и профессионалов — Radiantec

Руководства по установке — Наши руководства по установке поверхностного отопления написаны на понятном языке с изображениями и схемами. Они разработаны, чтобы помочь домашнему мастеру (DIY), специалисту в области отопления или «достаточно компетентному мастеру» установить системы лучистого отопления с уверенностью и отличными результатами. . Руководство и приложения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса, чтобы отправить их вам по почте.

PDF-файлов большие.Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader. Если он еще не установлен, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто нажмите на фотографию рядом с приложением, которое хотите просмотреть.

Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и изготовлению! В этом руководстве содержится обширная общая информация о лучистом тепле . Методы теплоизоляции плит, расчет теплопотерь, варианты трубопроводов, варианты системы и многое другое — все это написано на понятном для домовладельца языке с изображениями и схемами.

Открытая прямая система

Инструкции по установке Open Direct System . В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.

Закрытая система .

Замкнутая система использует специальный водонагреватель или бойлер для горячей воды для лучистого тепла. Пошаговая инструкция с фотографиями всех комплектующих.

Косвенная система

Инструкции по установке косвенной системы . В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако, в отличие от прямой системы, в вода для бытового потребления и теплоноситель разделены теплообменником.

Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон — один из самых простых и экономичных способов установки лучистого тепла . Вы также можете обратиться к Руководству по проектированию и строительству для получения информации о методах изоляции плит.

Между балками перекрытия

Инструкция по установке трубы между балками перекрытия .Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. Это руководство покажет вам, как это сделать!

Установка трубок на полу

Инструкции по установке трубопровода на полу . Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу. В этом руководстве показано, что делать.

Установка труб в потолке

Инструкция по установке трубы в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка вешалки для полотенец

Инструкция по установке полотенцесушителя. Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это дополнение покажет вам, как этого добиться!

Установка водонагревателя Polaris

Инструкция по установке водонагревателя Polaris. Водонагреватель Polaris — это очень сложное устройство, и крайне важно строго соблюдать инструкции производителя. Однако имейте в виду, что при подключении вашей системы к Polaris вам необходимо следовать схемам подключения Radiantec.

Инструкции по установке Radiantec Controls.

Электрические схемы для всех устройств управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.

Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.

Руководство по установке солнечного водонагревателя Radiantec Basic для бытовых нужд.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» — это предварительно спроектированный «комплектный» солнечный водонагреватель для бытовых нужд, который обеспечит обильное количество горячей воды для бытового потребления для типичной жилой семьи. Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, подогрев бассейнов и садоводство с помощью солнечной энергии. Эта система разработана с учетом требований различных налоговых органов.

Radiantec Basic Solar бытовой водонагреватель. Руководство пользователя.

Это руководство проведет вас через регулярные процедуры обслуживания солнечного водонагревателя Radiantec Basic для бытовых нужд.

PEX Система теплого пола из теплого пола.Трубы из PEX для лучистого отопления. Труба PEX

при просмотре этой страницы на телефоне — лучше повернуть телефон для просмотра в альбомном режиме)

	PEX Лучистые бетонные полы (плита на уровне грунта) Для бетонных полов (плита на уровне земли) трубка Radiant PEX прикрепляется к арматурной сетке с помощью кабельных стяжек перед заливкой плиты. Этот тип системы обогрева полов из PEX-лучистого пола имеет большую массу. С этим типом лучистого теплого пола пространство может быть изменено только лучистым полом примерно на 1/2 градуса в час.Обычно температура воды, используемая в водопроводе Pex для этого типа лучистого пола, составляет от 90 ° до 115 ° по Фаренгейту. Крайне важно, чтобы температура поверхности любого излучающего пола PEX была ниже 85 °, иначе он станет неудобным и небезопасным Продукты лучистого отопления для бетона — нажмите здесь
	PEX в тонкой плите поверх деревянного каркаса Проще в новом строительстве, но вы можете установить этот тип излучающего пола в качестве модернизации. Излучающая труба PEX устанавливается поверх каркасных полов и покрывается бетоном или легким бетоном.Нам больше всего нравится этот тип лучистого теплого пола Pex. Наша система теплого пола проста в установке и обеспечивает очень равномерный нагрев. Излучающие полы из тонких плит PEX имеют гораздо более быстрое время отклика. С этим типом излучающего пола обогреваемое пространство можно заменить за счет излучающего пола со скоростью 2 градуса в час. Излучающие полы из тонких плит имеют множество вариантов напольного покрытия. (плитка, мореный бетон, дерево на шпале, ковролин и т. д.). Обычно температура воды, используемой в этом типе лучистого пола — водопроводная линия Pex составляет от 90 ° до 125 ° по Фаренгейту.Небольшое примечание: при установке этого типа лучистого напольного отопления Pex необходимо обеспечить разрыв между бетоном и деревянной основой, чтобы бетон и деревянный пол могли расширяться и сжиматься с определенной скоростью. Мы рекомендуем использовать 6 мил. листовой пластик.
	Подпольные системы PEX с теплообменными пластинами В типичном проекте реконструкции излучающая трубка PEX защелкивается на теплообменных пластинах, которые излучают тепло на этаж выше. Пластины излучающего тепла, как правило, создают на полу над собой теплые и более теплые места. Все еще очень удобно. Установка PEX под полы имеет свои недостатки. PEX при нагревании расширяется на 1,1 дюйма. 10 футов при повышении температуры на 100 °. Обычно температура для этого типа установки составляет от 120 ° до 145 ° по Фаренгейту. При неправильной установке этот излучающий пол из PEX может быть довольно шумным или из-за неправильного типа переходных пластин для системы теплого пола Pex. Пластины для переноса лучистого нагрева и тепловая масса — нажмите здесь
	PEX Radiant Tubing Under Floor В типичном проекте реконструкции излучающая трубка PEX подвешивается с помощью вешалок ниже пола примерно на 1 дюйм.Это позволяет излучающей трубке PEX немного скользить и немного провисать при расширении, создавая тихий пол. Горячая вода, протекающая через трубки системы обогрева полов PEX, нагревает воздух, который нагревает пол над полом. Требуется изоляция с отражающей поверхностью, установленной лицевой стороной вверх, оставляя от 3 до 4 дюймов воздушного пространства до дна пола. Сияющее тепло PEX от этой напольной системы очень равномерное. Воздух в этом пространстве должен быть застоявшимся, что означает, что все проходы должны быть прокалены, а балки пола также должны быть там, где они встречаются с ленточной балкой.Обычно температура для этого типа установки PEX составляет 120 град. и 165 град. По Фаренгейту. Мы знаем много домов, построенных по этому методу, как новых, так и существующих. В Вермонте, где трубки были подвешены на 16 дюймов в центре, а температура воды от 125 до 180 градусов на выходе из котла или с помощью смесительного клапана. Это позволяет держать дома на удобном расстоянии, эффективно и без шума. В более теплом климате можно работать с более прохладной температурой, но все это зависит от теплопотерь в вашем доме и других факторов. Продукты лучистого отопления для подпольных систем — Нажмите здесь

Изделия, системы и комплекты излучающего тепла PEX

Количество X — Продукты лучистого отопления для бетона

Quantity X — Продукты лучистого отопления для подпольных систем

Quantity X — Панели излучающего теплого пола и изоляция из труб PEX

Quantity X — Гидравлический нагревательный элемент — например, насосы, зонные клапаны, шаровые краны и т. Д.

X = различное количество необходимого продукта — в зависимости от фактической системы

Как установить теплый пол на существующую бетонную плиту

У меня есть фундамент из бетонной плиты, и я хочу установить ламинат поверх него.Есть ли способ нагреть плиту под полом, не повредив бетон? -Lyle

Hi Lyle,

Существует несколько производителей систем электрического лучистого теплого пола, которые можно разместить непосредственно на существующей бетонной плите. Некоторые похожи на проволочную ограду, которую раскатывают по полу. Однако мне они не особо нравятся, потому что они не очень энергоэффективны.

Другой вариант лучистого теплого пола, который является энергоэффективным, — это системы, в которых горячая вода циркулирует по небольшим трубкам под полом.Эти системы лучистого теплого пола также могут быть установлены на плите до того, как пол опустится.

Есть несколько производителей этого типа лучистого теплого пола. Один, который я использовал, который хорошо зарекомендовал себя, сделан Uponor. Вот как это сделать:

• Прикрепите фанерный черновой пол к бетонной плите.
• Прикрутите направляющую с предварительно вырезанными канавками для пластиковых труб к фанерному основанию.
• Вставьте гибкую пластиковую трубку в направляющую.
• Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, который обеспечивает циркуляцию горячей воды по трубке.
• Установите деревянный или ламинатный пол поверх направляющей.

Удачи с вашим проектом,

Дополнительная информация

Предыдущая статьяКак удалить плесень и плесень с стиральных машин с фронтальной загрузкойСледующая статьяКак удалить гипсокартон на панелях языка и пазов

Опираясь на свою 40-летнюю карьеру в области модернизации, Дэнни служил в качестве эксперта по благоустройству дома для каналов CBS The Early Show и The Weather Channel более десяти лет. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной модернизации и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Сколько на самом деле стоит установка теплого пола

Мы не можем все быть Эльзой из «Холодного сердца» — холод действительно беспокоит нас. И если бы у нас был выбор, мы бы предпочли выйти из горячего душа на комфортно теплый пол, чем на ледяной.Чтобы сделать это в зимние месяцы, мы полагаемся на лучистые полы с подогревом — своего рода искусственное волшебство, если хотите.

Лучистое напольное отопление происходит из труб, проходящих под поверхностью пола. В жилых системах используется два типа лучистого отопления: электрическое и водяное. Тип лучистого отопления, который вы используете, повлияет на цену установки, но ряд других факторов также повлияет на вашу прибыль. Вот что вам нужно знать — и сколько будет стоить ваш проект.

---

---

Зачем устанавливать лучистое отопление?

Лучистые полы с подогревом стали популярным решением для холодной плитки и ледяных полов в коридорах. По сути, это та же концепция, что и отапливаемая подъездная дорожка, но она была перенесена в помещение по двум основным причинам:

1. Это более удобно. Благодаря правильно установленному лучистому подогреву пола вам больше никогда не придется ступать на холодный пол в ванной комнате. Тепло, которое проходит через пол, улавливается и излучается предметами в комнате.Это сохраняет тепло в помещении и обеспечивает равномерный обогрев всего помещения. Кроме того, поскольку воздух не обдувается (как это было бы с традиционной системой отопления, вентиляции и кондиционирования воздуха), вы не будете вдыхать пыль и аллергены.

2. Эффективнее. Излучающий пол с подогревом работает на 10–30 процентов эффективнее стандартных систем отопления, вентиляции и кондиционирования воздуха, что часто приводит к заметному изменению ваших счетов за отопление. Согласно одному исследованию Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), дома с лучистым подогревом пола обычно более комфортны, когда температура на 6-8 градусов ниже, чем в стандартной комнате с воздушным отоплением.

Кроме того, в отличие от систем с фиксированным воздухом, которые концентрируются на обогреве верхней половины комнаты, лучистое отопление фокусируется на обогреве нижней части. Повышается тепло, поэтому теплый воздух, поднимающийся от пола, может дрейфовать к вам и другим предметам в комнате и вылетать за потолок только после того, как согреет вас.

---

Какие полы хорошо сочетаются с лучистым отоплением?

Этот тип отопления лучше всего работает в сочетании с материалами для пола, которые хорошо проводят тепло. Поскольку тепло излучается, а не просто дует, важно учитывать плюсы и минусы различных типов напольных покрытий.

• Керамическая плитка очень хорошо проводит тепло, что делает ее оптимальным выбором для напольного покрытия в сочетании с лучистым отоплением.
• Stone будет удерживать тепло довольно долго, но для первоначального достижения желаемой температуры может потребоваться немного больше времени.
• Деревянный пол может работать с лучистым обогревом, но нагревание воздуха может со временем вызвать расширение и сжатие древесины.
• Линолеум может обесцвечиваться из-за тепла или быть несовместим с лучистым обогревом по иным причинам.Лучше всего обратиться к производителю за информацией о совместимости.
• Коврик уже достаточно изолирующий, что может эффективно предотвратить проникновение тепла. Чем толще ковер, тем лучше он изолирует.

Если ваш пол удерживается на месте с помощью клея, важно убедиться, что клей также совместим с лучистым напольным отоплением.

---

Типы лучистого отопления

В коммерческих и промышленных помещениях могут использоваться полы с воздушным обогревом, теплоносителем в которых является воздух.Согласно Energy Saver — потребительскому ресурсу, предоставленному Министерством энергетики США, — излучающие воздушные полы нерентабельны в жилых помещениях и используются редко. Вместо этого домовладельцы используют электрическое и водяное лучистое отопление.

Электрический: Поскольку электрические системы используют вашу электроэнергию для поддержания тепла, они более дороги в эксплуатации, чем гидравлические системы. Тем не менее, поскольку электрические системы, по сути, представляют собой просто большую грелку, установленную под тонким цементом, их установка значительно дешевле.Согласно Руководству по истинным затратам HomeAdvisor *, установка электрической системы может стоить от 1760 долларов за ванную комнату до примерно 16 500 долларов за дом площадью 1500 квадратных футов.

Hydronic: В гидравлических системах используется бойлер для горячей воды и насос для циркуляции горячей воды по трубам под полом. Если вы отапливаете небольшую комнату, например ванную, вы можете подключить эту функцию к существующему водонагревателю. В больших комнатах, скорее всего, потребуются собственные водонагреватели.Если вам все же нужно установить водонагреватель, будьте готовы заплатить за него: водонагреватель на 50 галлонов может стоить от 770 до 1450 долларов. Использование бойлера вместо водонагревателя обычно стоит от 3500 до 7700 долларов.

В типичном доме площадью 2400 квадратных футов система излучающего водяного пола для всего дома стоит от 14 000 до 48 000 долларов. Это значительно дороже, чем средняя стоимость установки электрической системы, но эксплуатационные расходы будут ниже, потому что вода очень хорошо проводит и удерживает тепло, поэтому фактическое время работы меньше.

---

Другие факторы затрат, которые необходимо учитывать

Средняя стоимость установки системы лучистого отопления по стране составляет 3800 долларов, и большинство людей будут платить в диапазоне от 1770 до 5900 долларов. Как упоминалось ранее, тип используемой системы лучистого отопления (электрическая или водяная) будет влиять на стоимость, как и другие факторы:

Площадь пола: На самом деле небольшие проекты обычно стоят больше на квадратный фут, чем более крупные. просто потому, что большие пространства могут быть более открытыми и удобными для работы.

Текущее состояние этажа: Лучшее время для установки любого типа лучистого отопления — во время нового строительства или капитального ремонта. Это когда полов нет, поэтому вы не добавите к расходам на строительство из-за необходимости просверливать или удалять существующий пол.

Температурные зоны : Если вы устанавливаете лучистый напольный обогреватель по всему дому, в разных комнатах может потребоваться разное количество тепла для обеспечения комфорта. Для этого вам понадобится более сложная система, установка которой, вероятно, будет дороже.

Обычные расходы по контракту: Как и в случае любой другой работы, наемный специалист может скорректировать свою ставку в зависимости от расстояния до места работы, общей рабочей нагрузки, местных ставок и затрат на уборку и утилизацию.

---

Сделай сам или нанять?

Установка системы лучистого отопления — обширный проект, и хотя некоторые домовладельцы могут попытаться решить эту проблему самостоятельно, мы рекомендуем сначала проконсультироваться с профессионалом. Он или она может оценить вашу текущую ситуацию с полом и объяснить, как лучше всего действовать в вашем конкретном доме.Обученный профессионал также должен иметь возможность дать вам приблизительную оценку стоимости вашего конкретного проекта.

---

Найдите подрядчика по установке лучистого отопления в вашем районе

---

* — Все оценки цен в этой статье основаны на Руководстве по истинным затратам HomeAdvisor, базе данных с возможностью поиска, которая дает домовладельцам представление о том, сколько они могут рассчитывать на оплату домашних проектов в их районе.

---

Еще дом и сад:
Дом 101: Как предотвратить возгорание сушилки
Как снизить счета за отопление (и при этом оставаться в тепле)
Контрольный список работы зимнего двора
Вот что может вам стоить замерзшие трубы

---

Источники:
Сколько стоит теплый пол?
Теплый пол 101
Теплый пол: принцип работы и его преимущества

---

Установка систем лучистого отопления

При установке системы лучистого отопления тип используемого пола будет определять метод, использованный для ее установки. Давайте посмотрим на различия между излучающей бетонной плитой и подвесным полом.

Для излучающей бетонной плиты первое, что мы устанавливаем, — это пароизоляция. Грунтовые воды могут стереть БТЕ с нагретой плиты. Пароизоляция предотвращает попадание воды на дно плиты.

Следующий пункт — утеплитель плит. Энергетический кодекс штата определяет коэффициент сопротивления изоляции под плитой и кромок. Тепло отводится от трубки во всех направлениях, поэтому надлежащая изоляция помогает отвести тепло в кондиционируемое пространство.Для полов обычно используется экструдированный пенополистирол с минимальной прочностью на сжатие 25 фунтов на квадратный дюйм. Следует избегать использования пенополистирола «бортовой доски», так как он подвержен повреждениям насекомыми.

Трубку можно прикрепить к пенопласту скобами или привязать к стержню или проволочной сетке. Во избежание повреждений необходимо следить за тем, чтобы на трубке не было острых краев.

Если вы используете источник тепла с очень низкой температурой, такой как геотермальный тепловой насос, тогда вам следует использовать метод сетки или повторного стержня и тянуть сетку к центру плиты во время заливки.Это позволит передать максимум БТЕ на поверхность с водой с более низкой температурой.

Еще одно соображение при выборе излучающей бетонной плиты — это напольные покрытия. Если вы используете твердую поверхность, такую ​​как керамика, камень или сланец, подрядчик по укладке пола должен нанести изоляционную мембрану для предотвращения перехода бетонных трещин на поверхность. Кроме того, имейте в виду, что древесина твердых пород, ковер и набивка имеют значения r и могут значительно снизить тепловыделение.

Для подвесных полов , можно использовать три метода: тонкие плиты из бетона / гипса толщиной 1-1 / 2 дюйма, системы деревянных и алюминиевых пластин на 5/8 дюйма над полом или системы скоб под полом. У каждого из этих методов есть свои преимущества и недостатки.

Тонкая плита толщиной 1-1 / 2 дюйма требует, чтобы все внутренние и внешние стены были построены на дополнительных плитах, чтобы выдержать заливку толщиной 1-1 / 2 дюйма. Кроме того, необходимо установить шпалы, если требуется деревянный пол с гвоздями.Однако это относительно простой способ установки. Тепловая масса также делает комнату более тихой.

Система деревянных и алюминиевых пластин 5/8 ”более трудозатратна, так как панели требуют резки и подгонки по заранее разработанному плану. С другой стороны, поскольку это система для тонкого пола, время отклика, как правило, меньше.

Наконец, скрепочные системы, как правило, являются наименее дорогостоящими, но наименее эффективными из трех, в первую очередь потому, что черный пол и готовый пол создают большую изоляцию над нагреваемой трубой и алюминиевой панелью.После установки системы скоб не забудьте добавить отражающую изоляцию из пузырчатой ​​фольги на нижнюю часть балок пола, чтобы помочь отвести тепло обратно к задней стороне пола.

Системы сшивания без металлических пластин создают проблемы. Поскольку нет металлических пластин, помогающих отводить тепло от труб к полу, для передачи БТЕ требуются более высокие температуры. Более высокие температуры заставляют трубки расширяться и сжиматься с большей скоростью, чем более низкие температуры, что, в свою очередь, вызывает шумы трения в решетке труб, которые будут передаваться в жилые помещения.

При установке излучающей системы обязательно проведите исследование, так как существует множество различных методов. К каждому из них применяются основные правила: воздух вокруг трубки является изолятором, и БТЕ должны поступать из воды на поверхность пола с максимальной эффективностью.

Вы домовладелец или владеете коммерческой недвижимостью? Посетите mybryantdealer.com/, чтобы найти ближайшего к вам дилера Bryant!

Теплый пол — Стоимость установки теплого пола

Что такое пол с лучистым теплом?

Полы с лучистым обогревом, также известные как полы с подогревом (UFH), представляют собой инновационный процесс обогрева, который обеспечивает тепло и комфорт в вашем доме с нуля за счет установки под вашими полами. Система подогрева пола была впервые изобретена римлянами для обогрева мраморных полов. Полы с подогревом являются жизнеспособным решением для традиционного отопления, они энергоэффективны, а также значительно экономят пространство по сравнению с альтернативными домашними отопительными приборами.

---

Типы водяных теплых полов

Домовладельцы могут выбирать между двумя наиболее распространенными системами теплого пола: влажным теплым полом или системой электрического лучистого отопления.

Влажные теплые полы:

Первой из систем лучистого отопления является водяная или влажная система УВГ.Преимущество влажной системы заключается в использовании теплой воды, вырабатываемой системой центрального отопления вашего дома, которая может включать бойлер или водонагреватель. Поскольку вода проходит по пластиковым трубам, установленным между черным полом и чистым полом, она нагревает поверхность до комфортной температуры от 73 до 89 градусов. Дополнительным преимуществом влажной системы является использование воды при низких температурах, что приводит к экономичному нагреву воды.

Электрический теплый пол:

Второй вариант теплого пола — это система электрических матов.Кабели этого типа крепятся либо к сетчатому мату, либо к непрерывному рулону материала. Коврики или рулоны подключаются к источнику питания и термостату. Затраты на установку электрической системы обычно меньше, чем у влажной системы, но в долгосрочной перспективе электрическая система становится дороже из-за увеличения ежемесячного счета за электроэнергию.

---

Стоимость теплых полов

Стоимость установки водяной или электрической системы варьируется и зависит от того, нанимаете ли вы генерального подрядчика, сантехника или электрика для выполнения этой работы.Все эти услуги могут потребоваться в зависимости от выбранной вами системы. Если вы устанавливаете лучистые полы с подогревом в доме площадью 2000 квадратных футов, вы можете рассчитывать заплатить около 3200 долларов за полную установку или 1,50 доллара за квадратный фут вашего дома.

Помимо знаний и сертификатов для установки системы, установщик системы теплого пола будет знать, как рассчитать точные общие затраты на установку, которые позволяют варьировать размер комнаты, высоту потолка, тип устанавливаемого пола, желаемую температуру для каждой комнаты и чего ожидать с точки зрения потерь тепла с учетом всех этих факторов.

Стоимость установки теплого пола

С электрической системой, если ваш дом строится или реконструируется, а черновой и готовый пол еще не установлены, это поможет снизить стоимость, поскольку устраняет необходимость платить за удаление пола перед установкой.

Вам также необходимо учесть стоимость материалов, которые будут включать маты или кабели для подогрева пола, изоляцию для укладки системы, датчики нагрева и / или термостаты, а также плату за лицензированного электрика.

Система на водной основе, будучи рентабельной с течением времени, изначально будет стоить дороже, чем установка электрической системы. Если ваш дом находится в процессе строительства или ремонта, гораздо проще и дешевле установить систему на водной основе и решить любые начальные проблемы, поскольку между черным и чистым полом достаточно места для установки труб. Если не хватает места, что может быть в старых домах, необходимо будет внести поправки, чтобы разместить трубы.Это может увеличить фактор стоимости системы полов на водной основе.

Имейте в виду, что с электрической системой подрядчик использует тонкую проводку, которой легко манипулировать. В системе на водной основе трубы намного толще, и при установке должно быть достаточно места для работы.

Найдите местных профессионалов

---

Плюсы теплого пола

Одно из главных преимуществ полов с подогревом состоит в том, что они находятся вне поля зрения и не нуждаются в выделенной площади для хранения вещей.Другие преимущества включают:

• Все типы систем пола равномерно распределяют тепло по остальной части помещения.
• Системы водяного теплого пола могут обогреть большую площадь более эффективно, чем традиционные системы отопления или электрические системы теплых полов.
№
• Преимущество систем теплого пола заключается в том, что они нагревают начальную зону, проводя тепло через поверхность пола, по сравнению с использованием системы воздушного отопления.
• Система водяного отопления пола после установки является рентабельной и лучше всего подходит для нового строительства, поэтому пол можно спроектировать с самого начала для размещения трубопроводов.
• Система водоснабжения требует меньше энергии, что снижает ежемесячный счет за электроэнергию.
• Электрическая система пола лучше всего работает на небольших площадях.
• Для людей, страдающих аллергией, полы с подогревом являются идеальным вариантом, поскольку при этом не происходит выброса аллергенов, пыли или перхоти домашних животных в воздух, как в системе с принудительной подачей воздуха.
• Использование программируемого таймера с системой электрических полов позволяет обогревать отдельные участки пола, а не весь дом.Система полов предназначена для работы отдельно от вашей системы центрального отопления.

---

Минусы теплого пола

Установка полов с подогревом может быть дорогостоящей и является лучшим вариантом для новых домов, которые строятся, при добавлении новых комнат, или для домов, которые реконструируются или ремонтируются, что включает удаление чистового пола. Особенно это касается системы на водной основе из-за сложного процесса монтажа труб и / или расширения пространства между черным и чистым полом.Также может быть дороже, если пол устанавливается на втором этаже двухэтажного дома.

Поскольку полы с подогревом работают при более низких температурах, независимо от того, используется ли вода, газ, солнечная или электрическая система, для обогрева отдельных комнат может потребоваться больше времени.

Могут быть ограничения относительно того, какую мебель можно и нельзя ставить на пол. Электрический теплый пол не рекомендуется использовать для полов, покрытых толстым ковром.

Система электрического теплого пола требует дополнительных затрат на наем сертифицированного электрика для обеспечения правильного подключения всей проводки к кабелям и термостату.

---

Срок службы теплых полов

• Срок службы системы электрического теплого пола составляет более 25 лет, если пол остается неповрежденным.
• Система, в которой используется газовый котел, прослужит около 10 лет из-за большого количества компонентов, которые, возможно, потребуется заменить.
• Системы на водной основе рассчитаны на срок службы 50 лет.
• Рекомендуется приобрести расширенную гарантию у уважаемой компании, чтобы покрыть детали, трубы, кабели и термостаты, которые могут нуждаться в замене из-за случайного повреждения или неисправной детали.

---

Какие полы подходят для полов с подогревом

Если вы планируете использовать пол с подогревом, но не уверены, подходит ли тип устанавливаемого вами напольного покрытия, обратите внимание на эти полезные советы.

• Ковровое покрытие поверх систем подогрева пола возможно, если тепловое сопротивление (вместе) ковра и подложки не превышает 2,5.
• Многим домовладельцам нравится красота терракоты, камня, сланца, фарфора и керамической плитки, а также простота ухода за ними.Каждый тип подходит для систем полов из-за их теплопроводности, хотя при использовании толстой плитки потребуется больше времени, чтобы полностью достичь максимальной температуры. Как только это произойдет, распределение тепла будет таким же, как и при использовании тонкой плитки.
• Ламинат, винил и пол из дерева / твердых пород возможен, но каждый тип должен быть сертифицирован для использования UFH. Не все марки совместимы с системами теплого пола.

---

Техническое обслуживание полов с подогревом

По большей части ваша новая система теплого пола не требует значительного ухода.Ежегодная проверка обслуживания касается замены любых деталей, вызывающих утечки из-за неисправных уплотнений или шайб.
