Контур заземления: устройство, нормы пуэ, как проверить и измерить сопротивление мультиметром

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление.

Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома.

По умолчанию принимаем, что заземление должно быть.

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно).

В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть.

Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
Рабочий ноль (цветовая маркировка — синяя или голубая).
Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой.

К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина.

Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования.

На этом остановимся подробнее.

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Важно! Само по себе заземление не дает 100% защиты от поражения электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.

Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом.

Для этого существуют комплексы проверки рабочего заземления.

Сразу оговоримся: изготовить такой комплект самостоятельно возможно, но дорого и нецелесообразно.

Равно как и проверка параметров защитного заземления с помощью стандартных средств измерений (мультиметр), не покажет достоверной картины.

Да и сформировать высокое напряжение, необходимое для измерения параметров растекания, тестер не сможет. Поэтому лучше либо брать оборудование напрокат, либо приглашать мастера.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Типовая схема включения прибора

Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока. Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью можем вычислить сопротивление контура заземления.

Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не менее надежных и точных) конструкциях — надо будет выполнить простую операцию деления. В соответствии с законом Ома.

Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности.

То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

Для измерения пробоя между проводами в одном кабеле используются два провода. Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

Видео по теме

Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/kak-proverit-zazemlenie.html

Как замерить сопротивление заземления мультиметром

То, что правилами требуется периодически измерять сопротивление заземления, это не просто чья-то придумка или блажь, это, прежде всего, вопрос безопасности человеческой жизни. Существуют определённые нормативы и замеры должны им соответствовать. В статье мы рассмотрим, как замерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед тем, как проверить заземление в частном доме очень важно, чтобы вы поняли саму суть этой процедуры, для чего она выполняется, какую основную цель преследует, почему это так необходимо?

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.
О том, что такое заземление – на следующем видео:

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления.

Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом.

Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением.

То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку.

У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена.

Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
На приборе установите режим измерения напряжения.

Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

патрон;
лампочка;
провода;
концевики.

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться.

Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее.

Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта переместить щуп на нулевой, возможно во время подключения розетки ноль с фазой были попутаны.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.
Наглядно этот способ показан на видео:
О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

бьётся током стиральная машина или водонагревательный бойлер;
слышится шум в колонках, когда работает музыкальный центр.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416.

Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем.

Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

Прибор расположите на горизонтальной ровной поверхности.
Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Для источников с однофазным напряжением	Для источников с трёхфазным напряжением	Величина сопротивления заземления
127 В	220 В	8 Ом
220 В	380 В	4 Ом
380 В	660 В	2 Ом

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Мокрый грунт сильно повлияет на растекаемость тока, поэтому измерения, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

Источник: https://YaElectrik.ru/elektroprovodka/kak-zamerit-soprotivlenie-zazemleniya-multimetrom

Измерение металлосвязи: методика, нормы, периодичность проверки

Согласно действующим нормам и правилам, такая проверка обязательна, если на объекте производился ремонт электрического оборудования, переоснащение или монтажные работы.

Что скрывается под термином «металосвязь» и зачем проводятся ее измерения, мы подробно расскажем в этой публикации.

Под данным термином принято понимать связь (электрическую цепь), образованную электроустановкой и заземлителем. Основное требование к металлосвязи – непрерывность цепи заземления. Нарушение этого условия грозит образованием высокой разности потенциалов в цепях электроустановки, что представляет угрозу для жизни и может повлечь за собой выход из строя оборудования.

Надежный контакт заземлителя и объекта заземления обеспечивает низкую величину переходного сопротивления

Со временем может наблюдаться рост переходных сопротивлений в цепи заземления, что приводит к образованию дефектов металлосвязи, давайте разберемся с природой этого явления.

Чем вызван рост переходного сопротивления?

Площадь контактируемых поверхностей изменяется от воздействия различных внешних факторов (температура, сила прижатия, загрязнение поверхности и т.д.), что ведет к увеличению переходного сопротивления.

На представленных ниже фотографиях медного контакта, сделанных при помощи электронного микроскопа, видно образование на поверхности пленки из оксида меди.

Поверхность медного контакта, увеличенная микроскопом

Такая оксидная пленка обладает диэлектрическими свойствами, они хоть и не велики, но этого может оказаться достаточно, чтобы нарушить металлосвязь.

В результате соединение будет нагреваться и рано или поздно приведет к отгоранию контакта, что незамедлительно отразится на качестве металлосвязи.

Не менее распространенная причина – человеческий фактор, именно поэтому после монтажных работ требуется проводить измерение металлосвязи.

Принимая во внимание вышеизложенную информацию, можно указать следующие причины для проверки металлосвязи:

Контроль непрерывности цепи заземления. Он включает в себя как электроизмерения, так и осмотр защитных проводников и других элементов заземления, на предмет их целостности.
Измерение сопротивления переходных контактов (производится между электроустановкой и заземлителем), а также общих параметров цепи.
Проверяется разность потенциалов между корпусом заземленной электроустановки и заземлителем. Проверка осуществляется в рабочем режиме и выключенном состоянии.

Как видим, основная цель проверки – осуществление измерений параметров заземляющих цепей, поскольку именно они характеризуют качество металлосвязи, а соответственно, и электробезопасность установки.

В соответствии с требованиями ПУЭ металлические элементы электроустановок подлежат заземлению. Замеры металлосвязи производятся между главной заземляющей шиной и элементом, подлежащим проверке. По нормам сопротивление контактов в одном переходе должно быть 0,01 Ом ± 20%.

Если измерительный прибор подтверждает наличие качественного соединения, выполняется проверка следующего узла. Когда между заземлителем и заземленной электроустановкой несколько переходов, то их суммарное сопротивление не должно выходить за пределы 0,05 Ом.

Измерение сопротивления переходных контактов

Если сопротивление превышает допустимые нормы, следует проверить состояние контактов, зачистить их, соединить и произвести повторные измерения.

Большинством электролабораторий замеры металлосвязи проводятся по следующему алгоритму:

Осуществляется визуальный осмотр контактов заземляющих проводников. Эффективны при поисках «плохого» контакта специальные приборы – тепловизоры, они быстро позволяют обнаружить проблемное соединение.
Сварочные соединения проверяются на прочность путем применения механической нагрузки.
Все заземленные элементы конструкции тестируются на наличие металлосвязи.
Проверка наличия электрического тока на заземленных элементах.
Полученные результаты фиксируются в специальном протоколе.

Приведенная методика измерений доказала свою эффективность.

Нормы и правила

При этом для стальных проводников предписывается сварочное соединение, другие способы контакта допускаются только в том случае, если имеется защита от разрушающего воздействия воздушной среды.

При использовании болтовых соединений, должны быть приняты соответствующие меры, не позволяющие ослабевать контактному соединению.

Все соединения цепи заземлителя и заземленного устройства должны быть расположены таким образом, чтобы к ним имелся свободный доступ, поскольку должен производиться осмотр, с целью проверки непрерывности электрического соединения. Исключение их этого правила – герметизированные контакты.

В Правилах также указано, что для контакта с заземляющими устройствами могут выполняться болтовыми или сварочными соединениями. Если устройства электроустановок подвержены сильной вибрации или их часто перемещают на другое место, то применяются гибкий защитный провод.

Более детальную информацию о нормах и правилах, можно получить в ПУЭ (р. 1.7.).

Периодичность

Согласно норм ПТЭЭП и ПУЭ, испытания металлосвязи проводится по графику, определенному техническим отделом объекта. Как правило, в этом случае руководствуются табл. 37 п. 3.1 ПТЭЭП, где установлена следующая периодичность измерения металлосвязи:

В помещениях и объектах, относящихся к повышенной категории опасности, замеры переходных сопротивлений в заземляющих цепях должны проводиться ежегодно, при других обстоятельствах — не реже одного раза на протяжении трех лет.
Для лифтового и подъемного оборудования – 1 год.
Стационарным электроплитам – 1 год.

Как правило, проверка металлосвязи производится совместно с другими видами электроизмерений (сопротивления изоляции, проверка целостности электропроводки и т.д.).

Помимо этого, обязательные измерения металлосвязи проводятся в следующих случаях:

Если производился ремонт или переоснащение электрооборудования.
При испытаниях новых электроустановок.
После проведения монтажных работ.

Приборы для измерения

Учитывая, что измерения металлосвязи проводятся на уровне сотых Ома, то обычные измерительные приборы, например, мультиметры, для этой цели не подходят. Когда проводят замеры сопротивления заземления, используют более точные приборы, достаточно чувствительные, чтобы измерять сопротивления малого уровня.

Прибор для измерения заземления Metrel MI3123

Большинство таких устройств оснащены дополнительными функциями, например, представленный на рисунке прибор Metrel MI3123 может также измерять электропроводимость грунта и тока утечки.

Фиксация результатов в протоколе измерения

Все результаты измерений заносятся в специальный протокол испытаний. Данные фиксируются в таблице, с указанием наименования каждого осмотренного соединения. В отчете также приводится информация о количестве осмотренных узлов, их местоположении и отображается максимальное значение общего сопротивления контактов защитной цепи.

Если в процессе испытаний обнаружено отсутствие металлосвязи, информация об этом обязательно фиксируется в документе и одновременно в приложении к протоколу (дефектной ведомости).

Кратко о профилактике.

Регулярно проводить замеры металлозаземления, не значит отказаться от профилактики. Чтобы обеспечить непрерывность защитных цепей необходимо регулярно проверять, в каком состоянии находятся контактные соединения, и при необходимости подтягивать их. Не менее важно очищать контакты пыли, окисной пленки и грязи.

При обнаружении наличия электрического напряжения на одном из элементов конструкции, необходимо позаботится о ее качественном заземлении. В противном случае возрастает риск возникновения нештатной ситуации.

Не стоит экономить на проверке качества устройства защитного заземления, поскольку потери могут стать более затратными, чем оплата вызова электролаборатории.

Важно ознакомиться и прочитать:

Источник: https://www.asutpp.ru/kak-vypolnjaetsja-proverka-metallosvjazi.html

Как измерить сопротивление контура заземления – обзор методик

Измерение сопротивления заземления нужно выполнять, чтобы удостовериться, что оно совпадает с требованием ПУЭ (правила устройства электроустановок) гл. 1.8., а также ПТЭЭП пр. 3,3.1.

Замеры, которые проводятся в электроустановке с глухозаземленной нейтралью (напряжение которых составляет ниже 1000В) должны соответствовать следующим нормам.

Неважно, зимой или летом, значение не должно превышать отметку 8, 4 и 2 Ом при напряжении 220, 380, 660 В (для источников с трехфазным током) соответственно, или 127, 220 и 380 В для источников с однофазным током.

Для электроустановок, где используется изолированная нейтраль (напряжение ниже 1000В) сопротивление заземляющего контура должно соответствовать п 1.7.104 ПУЭ и рассчитывается по формуле Rз * Iз Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным).

Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю.

Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления.

Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором.

Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

МС-08;
М-416;
ИСЗ-2016;
Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность.

Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей.

Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей.

Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет.

Получается, что, когда производить замеры заземления – решать вам.

Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления.

Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию.

По окончании работы вам будет выдан протокол измерения сопротивления заземления.

В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Источник: https://samelectrik. ru/kak-izmerit-soprotivlenie-kontura-zazemleniya.html

Как проверить контур заземления

Заземление представляет собой соединение электрических приборов с землей. С его помощью обеспечивается защита от поражающего действия тока при неисправностях или повреждениях электрооборудования.

Для заземлителя используются обыкновенные металлические стержни или специальные комплексы, включающие в свой состав сложные элементы. Перед вводом в эксплуатацию всей системы, происходит проверка контура заземления, где в первую очередь замеряется его сопротивление.

Таким образом, удается выяснить способность заземляющего контура выполнять свою основную защитную функцию.

Для чего измеряется сопротивление

Проведение замеров позволяет определить величину сопротивления контура, которая не должны быть выше установленных норм. В случае необходимости, сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле.

Необходимо помнить, что с помощью простого заземления возможно только снижение напряжения фазы, попадающей на корпус прибора.

Чтобы повысить надежность защиты, заземление нередко устанавливается вместе с устройством защитного отключения.

Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в каждом конкретном случае. На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Замер сопротивление изоляции

Для измерения изоляции применяется мегомметр. Он включает в себя несколько составных частей: генератор непрерывного тока с ручным приводом, добавочные сопротивления и магнитоэлектрический логометр.

Перед началом измерительных работ необходимо убедиться, что объект замеров обесточен и не находится под напряжением. С изоляции удаляется пыль и грязь, после чего выполняется заземление объекта примерно на 2-3 минуты.

Таким образом, снимаются остаточные заряды. К оборудованию или электрической цепи подключение мегомметра осуществляется раздельными проводами.

Их изоляция обладает большим сопротивлением, как правило, не меньше чем 100 мегаом.

Сопротивление изоляции замеряется, когда приборная стрелка принимает устойчивое положение. Окончательные результаты замеров сопротивления определяются по показаниям стрелки измерительного прибора. На этом проверка контура заземления считается завершенной. После этого, объект испытаний необходимо разрядить.

Источник: https://electric-220.ru/news/proverka_kontura_zazemlenija/2016-04-04-953

Какая периодичность проверки контура заземления?

Этот материал подготовлен специалистами компании «ЭлектроАС». Нужен электромонтаж или электроизмерения? Звоните нам!

Евгений
Сроки проверки заземляющих устройств?
Ответ:
В соответствии с ПТЭЭП, периодичность проверки состояния заземляющих устройств (контура заземления) определяется графиком планово-профилактических работ (ППР), который утверждается техническим руководителем Потребителя. На основании п. 2.7.9. ПТЭЭП, визуальный осмотр видимых частей заземляющих устройств должен проводится не реже 1 раза в 6 месяцев. Осмотр с выборочным вскрытием грунта должен проводится не реже одного раза в 12 лет.

Периодичность измерения сопротивления заземляющего устройства проводят в соответствии с приложением 3, п. 26. «Заземляющие устройства», а именно:
1) Заземляющее устройство опор воздушных линий электропередачи напряжением до 1000 В — не реже 1 раза в 6 лет, и для ВЛ выше 1000 В — не реже 1 раза в 12 лет.

2) Заземляющее устройство электроустановок в соответствии с графиком планово-профилактических работ (ППР), но не реже 1 раза в 12 лет.

ПТЭЭП
2.7.8

Для определения технического состояния заземляющего устройства должны проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами испытания электрооборудования (Приложение 3).

2.7.9
Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником им уполномоченным.
При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов.

Результаты осмотров должны заноситься в паспорт заземляющего устройства.

2.7.10
Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны производиться в соответствии с графиком планово-профилактических работ (далее — ППР), но не реже одного раза в 12 лет.

Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в населенной местности — см. п.2.7.11), определяется решением технического руководителя Потребителя.

2.7.11
Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя; для ВЛ в населенной местности вскрытие производится выборочно у 2% опор, имеющих заземляющие устройства.

Источник: http://elektroas.ru/kakaya-periodichnost-proverki-kontura-zazemleniya

Измерение металлосвязи: методика, нормы, периодичность проверки

Наличие защитного заземления – одно из основных требований электробезопасности. Надежность заземляющих элементов контролируют специалисты электролаборатории, проводя измерение металлосвязи. Согласно действующим нормам и правилам, такая проверка обязательна, если на объекте производился ремонт электрического оборудования, переоснащение или монтажные работы. Что скрывается под термином «металосвязь» и зачем проводятся ее измерения, мы подробно расскажем в этой публикации.

Что такое «металлосвязь»?

Надежный контакт заземлителя и объекта заземления обеспечивает низкую величину переходного сопротивления

Чем вызван рост переходного сопротивления?

Под переходными контактами подразумеваются соприкасающиеся металлические элементы. Добиться их идеальной полировки невозможно, все равно на поверхности будут присутствовать бугорки и вмятины микроскопического размера. Площадь контактируемых поверхностей изменяется от воздействия различных внешних факторов (температура, сила прижатия, загрязнение поверхности и т.д.), что ведет к увеличению переходного сопротивления. На представленных ниже фотографиях медного контакта, сделанных при помощи электронного микроскопа, видно образование на поверхности пленки из оксида меди.

Поверхность медного контакта, увеличенная микроскопом

Такая оксидная пленка обладает диэлектрическими свойствами, они хоть и не велики, но этого может оказаться достаточно, чтобы нарушить металлосвязь. В результате соединение будет нагреваться и рано или поздно приведет к отгоранию контакта, что незамедлительно отразится на качестве металлосвязи. Не менее распространенная причина – человеческий фактор, именно поэтому после монтажных работ требуется проводить измерение металлосвязи.

Зачем проверять металлосвязь?

Принимая во внимание вышеизложенную информацию, можно указать следующие причины для проверки металлосвязи:

Контроль непрерывности цепи заземления. Он включает в себя как электроизмерения, так и осмотр защитных проводников и других элементов заземления, на предмет их целостности.
Измерение сопротивления переходных контактов (производится между электроустановкой и заземлителем), а также общих параметров цепи.
Проверяется разность потенциалов между корпусом заземленной электроустановки и заземлителем. Проверка осуществляется в рабочем режиме и выключенном состоянии.

Методика измерения металлосвязи

Измерение сопротивления переходных контактов

Большинством электролабораторий замеры металлосвязи проводятся по следующему алгоритму:

Осуществляется визуальный осмотр контактов заземляющих проводников. Эффективны при поисках «плохого» контакта специальные приборы – тепловизоры, они быстро позволяют обнаружить проблемное соединение.
Сварочные соединения проверяются на прочность путем применения механической нагрузки.
Все заземленные элементы конструкции тестируются на наличие металлосвязи.
Проверка наличия электрического тока на заземленных элементах.
Полученные результаты фиксируются в специальном протоколе.

Приведенная методика измерений доказала свою эффективность.

Нормы и правила

Согласно нормам ПУЭ заземляющие проводники, а также используемые для выравнивания потенциалов, необходимо надежно соединять, чтобы обеспечить наличие непрерывности цепи заземления. При этом для стальных проводников предписывается сварочное соединение, другие способы контакта допускаются только в том случае, если имеется защита от разрушающего воздействия воздушной среды. При использовании болтовых соединений, должны быть приняты соответствующие меры, не позволяющие ослабевать контактному соединению.

Все соединения цепи заземлителя и заземленного устройства должны быть расположены таким образом, чтобы к ним имелся свободный доступ, поскольку должен производиться осмотр, с целью проверки непрерывности электрического соединения. Исключение их этого правила – герметизированные контакты.

Более детальную информацию о нормах и правилах, можно получить в ПУЭ (р. 1.7.).

Периодичность

В помещениях и объектах, относящихся к повышенной категории опасности, замеры переходных сопротивлений в заземляющих цепях должны проводиться ежегодно, при других обстоятельствах — не реже одного раза на протяжении трех лет.
Для лифтового и подъемного оборудования – 1 год.
Стационарным электроплитам – 1 год.

Помимо этого, обязательные измерения металлосвязи проводятся в следующих случаях:

Если производился ремонт или переоснащение электрооборудования.
При испытаниях новых электроустановок.
После проведения монтажных работ.

Приборы для измерения

Прибор для измерения заземления Metrel MI3123

Фиксация результатов в протоколе измерения

Кратко о профилактике.

Важно ознакомиться и прочитать:

замер, проверка, испытания по выгодной цене от Testvolt

Методика работы заземляющих систем

Устройство предназначено для отведения опасности поражением электрическим током человека при появлении напряжения на оборудовании. Тело является отличным проводником, и его противодействие составляет 1000 Ом.

Поэтому для того, чтобы электричество отходило в сторону (в землю), необходимо намного меньше сопротивляемости. Как правило, по нормам ПУЭ значение не должно превышать 4 Ом. В случае неисправности электрооснащения, например, при появлении пробоя в изоляционном слое, ток может пройти при прикосновении рукой через все тело и дойти до ног. Это в итоге может привести к летальному исходу. Поэтому для предотвращения негативных последствий необходима установка защитной системы. Также следует периодически осуществлять проведение проверки заземления и измерения сопротивления изоляции.

Как происходит защита человека

Представим ситуацию, что у вас сломалось оборудование. При выходе из строя изолирующего слоя, если вы прикоснетесь рукой за корпус, то почувствуете легкое жжение и покалывание, даже в специальной одежде. Так как мы знаем, что ток течет по пути наименьшего сопротивления, а вы являетесь не самым лучшим проводником, то через тело пройдет меньшее количество энергии, а основная масса отводится в землю.

В противном случае, когда контур нарушен или неправильно установлен, то ток выбирает путь протекания через тело человека, находящегося между потенциалами грунта и поврежденного электрического оборудования. В итоге такая ситуация может привести к гибели или к серьезным проблемам со здоровьем. Поэтому необходима проверка сопротивления заземлителей и заземляющих устройств.

Для чего нужны периодические испытания

Ваше оборудование должно выполнять свои функции в полной мере. Для этого исследуют состояние системы защиты при помощи замеров специальным аппаратом – мультиметром. При нормальной работе контура во время возникновения нештатной аварийной ситуации ток будет уходить в грунт по заземляющему проводнику беспрепятственно и равномерно.

Со временем на металлических поверхностях происходит образование окисной пленки из-за постоянной связи с землей и химически активными веществами. Что, в свою очередь, приводит к коррозии металла. Отслоенные чешуйки мешают нормальному электрическому контакту. Постепенно таких мест становится больше, что ведет к увеличению противодействия, иными словами, к потере электропроводности (ведь отведенные токи проникают в землю недостаточно легко).

Поэтому в лабораторных условиях необходимо проводить проверку цепи заземления и сопротивления контура, чтобы определить реальное состояние оборудования. Данный процесс предполагает

точное соблюдение правил и методик для измерения. Процедуру невозможно выполнить самостоятельно в домашних условиях.

Как часто нужны лабораторные испытания и проверка цепи заземления

Услуга производится по заказу. Есть различные ее составляющие:

Визуальный осмотр. Каждые 6 месяцев ответственный электрик обязан обследовать приборы на предмет обрывов, повреждений, механических дефектов, сильных загрязнений, окисления контактов или образования коррозии с последующей записью в паспорт технического средства. Если у вас нет штатного специалиста, доверьте процедуру нашей электролаборатории.
Методика замеров специальными приборами. Состояние элемента электросети можно проверять летом или зимой, когда почва сильно промерзает.
Анализ функционирования высоковольтных линий требуется осуществлять раз в год, а также после ремонта и модернизации.

Почему и как возникают неисправности у защитного устройства

При некорректной работе оборудования ток беспрепятственно протекает по шинам обнуления и поступает на отводящие электроды, а затем от них на потенциал земли.

В грунте содержатся большое количество химически активных веществ (солей, щелочей, кислот). Поэтому при длительном нахождении в агрессивной среде почвы металлические элементы токоотводов постепенно покрываются оксидной пленкой, что приводит к ржавчине. Чешуйки отслаиваются от железа и мешают местному электроконтакту. Через короткое время ненадежных мест становится еще больше, что влечет за собой потерю электрической проводимости. В итоге, защитное устройство теряет свою непосредственную функцию по отводу опасного потенциала в землю.

Часто в процессе реорганизации производства или переналадки технологии приходится производить манипуляции с оборудованием. Зачастую к безопасности монтажники относятся халатно. Контакт, присоединенный не по нормативам, со временем теряет свои свойства. Что приводит к травмам.

Методы измерения сопротивления изоляции и заземления

В электролаборатории «Тествольт», применяется несколько способов для выяснения надежности приборов с довольно высокой точностью. Рассмотрим каждый метод более подробно.

Применение профессионального измерительного аппарата – мультиметра

Он необходим для выявления скрытых разрывов в цепи, пропадания контактов. Такая методика позволяет выявить грубые нарушения в работе контура.

Алгоритм:

Проводится оценка напряжения между фазой и «нулем».
Измеряется эта же величина по отношению к корпусу.
Сопоставляются оба значения.

Если отличия минимальные, то оборудование заземлено. В противном случае это говорит о появившейся проблеме.

С помощью амперметра и вольтметра

Измерения сопротивления заземляющих устройств можно условно поделить на проверку целостности подводящих проводников и эффективности контакта «Земля – оборудование». Для контроля второго пункта используется метод вычисления по закону Ома. Для этого необходимо собрать цепь. Между исследуемым контуром и дополнительным соединением на некотором удалении создается напряжение. Ток, инициированный источником, контролируется амперметром. Между тестируемой точкой и зондом делается замер.

Использование спецтехники

Для упрощения работы и исключения вычислительных процессов применяются автоматизированные приборы, выдающие сразу значения в Омах. Принцип функционирования такой же, как мы писали выше.

Измерения токовыми клещами

Метод позволяет оперативно оценить работоспособность без демонтажа системы и дополнительных электродов. Под рабочим напряжением контуром прибора снимается величина протекающего тока. По закону Ома вычисляются значения.

Периодичность проверок и измерений сопротивления защитного и рабочего заземления

Операцию проводят, чтобы оценить состояние токоведущих металлических систем. Ведь неисправность влечет за собой поражение человека током и, как следствие, гибель. Поэтому по нормативному предписанию исследования необходимо проводить в четырех случаях. Подробно рассмотрим каждый вид.

Плановые проверки

При установке электрооборудования вы должны прочитать прилагающуюся к ней инструкцию. По нормативам ПУЭ обязаны проводить исследования:

Один раз в шесть месяцев – визуальный осмотр всех видимых элементов конструкции.
Через 6 лет – измерение контура.
Обследование металлического оборудования со вскрытием земли – не реже одного раза в 12 лет.

Всю ответственность за исследовательские работы берут на себя организации, уполномоченные соответствующими органами. Протокол, подписанный такими электролабораториями, имеет законную силу.

Внеочередные

Измерение сопротивления изоляции заземляющих устройств и электроустановок проводится после появления нештатных ситуаций, то есть, если были произведены ремонтные работы, внесены технологические изменения в конструкцию во время введения ЗК в эксплуатацию или после аварийного разрушения и последующего восстановления.

Пусковые

Перед запуском нового оборудования приглашается специалист из электролаборатории, например, из компании «Тествольт». После проверки подписывается акт приемки, на основании которого можно запускать устройство в эксплуатацию.

При каких условиях необходимо проводить обследование

Согласно действующим нормативам ПУЭ испытания возможны только в летнюю сухую погоду. Объясняется тем, что в это время получают наиболее реальные результаты. В дождь показатели будут значительно искажены, так как влажный грунт увеличивает параметры проводимости почвы.

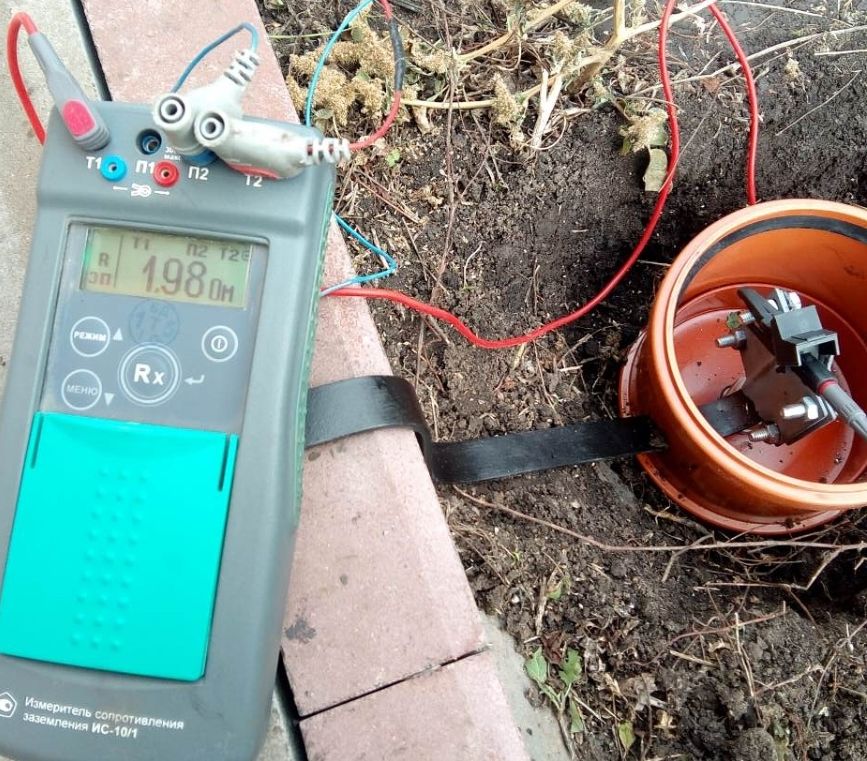

Приборы для замеров контура заземления и сопротивления заземляющих устройств

До сих пор остаются актуальными аппараты, сделанные несколько десятилетий назад в Советском Союзе: МС-08, М 4116, Ф4103-М1. Сейчас стали использовать усовершенствованные цифровые и микропроцессорные приборы. С их помощью проводятся наиболее точные исследования. Последние вычисления хранятся в карте памяти, что значительно упрощает процесс работы.

По каким правилам проходят исследования

Любая электролаборатория использует множественные методы, о которых мы расскажем чуть позже. Но стандартная проверка всегда начинается с визуального осмотра болтовых соединений и сварных швов. Далее, проверяется удельная сопротивляемость земли и проводятся замеры заземления.

Трехпроводный способ

Прибор подсоединяется к контуру и к двум зондам, вбитых в грунт на определенном расстоянии. Между дальними контактами наводится ЭДС и замеряется ток. В промежутке до ближайшего штыря оценивается падение напряжения. Для этой операции используется специализированное устройство.

Четырехточечный метод

Отличается от предыдущего тем, что разность потенциалов измеряется с помощью заземленных электродов на участке между контуром и тестовым зондом.

Способ с токоизмерительными клещами

Этот инструмент позволяет оценить протекающий в проводнике ток без прямого подключения за счет снятия наводок с шины.

Без разрыва цепи

В данном случае клещи дают возможность произвести замер без демонтажа точек соединения.

Способ двух клещей

ЭДС в проводнике можно навести с помощью встроенной катушки. При измерениях один элемент является источником, а второй оценивает величину протекающего тока. По правилам необходимо разнести зонды на расстояние не менее 30 сантиметров для получения корректных данных.

Формулы расчета

Общая конечная цифра сопротивления вычисляется по закону Ома. Суммирование величин зависит от схемы подключения (параллельная/последовательная) и подчиняется общим физическим принципам.

Амперметр и вольтметр

Приборы – базовые. С помощью них можно получить точные результаты. Недостатком является необходимость производить простейшие вычисления, и учитывать погрешности.

Проверка в бытовых приборов

Операция сводится к оценке потенциала от фазы к «нулю» и к «земле». Результаты не должны отличаться более чем на 5%.

В нашей статье мы рассказали о необходимости и способах диагностике защитных систем. Простым выходом для поддержания уровня безопасности является привлечение специалистов. Цена замеров сопротивления контура заземления, измерения растекания тока заземлителя зависит от того, сколько их делалось и в каких условиях. Более подробно можно узнать на сайте.

По каким нормам мы работаем

Основные нормативные документы, которыми пользуются наши сотрудники, – это ПЭУ и ПТЭЭП. Они предлагают формулу для расчета величин противодействия с учетом ряда факторов: количество фаз источника, сила тока, напряжение, расстояние до заземлителя и состояние грунта. Именно поэтому обследования должны проводиться в такую погоду, когда земля обладает лучшим удельным сопротивлением.

Мы работаем только по официальному методу снятия показаний с использованием лучшего современного оборудования. У него высокая точность и результативность, поэтому он дает безошибочный результат.

Этапы нашей работы

Мы приступаем к деятельности сразу после подписания договора с заказчиком. Бригада выезжает на объект и реализует сперва камеральные исследования (на месте), а затем лабораторные.

Вся процедура состоит из следующих фаз:

Изучение документации. По электрической схеме здания уже можно понять многое: каким моментам стоит уделить особое внимание, где максимально возможны допущенные при монтаже ошибки. Также внимательный просмотр чертежей и расчетов определяет последовательность действий.
Визуальный осмотр системы. Все контакты, крепления, соединения исследуются на предмет деформаций, появления коррозии.
Замеры и испытания.
Расчеты и заполнение необходимых бумаг.

В результате вы получаете отчет по проведенной деятельности.

Как проверить качество заземления мультиметром?

Как проверить заземление в розетке и контур заземления

Заземление в доме или квартире – одно из требований правил устройства электроустановок (ПУЭ). Определить его на наличие можно в розетке, но перед тем как проверить заземление в розетке, нужно отключить питание всего дома или квартиры. То есть, отключить входящий автомат в распределительном щитке.

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

Фаза обычно имеет коричневую изоляционную обмотку.
Нуль синюю.
Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку.

Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита.

Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Внимание! Можно в розетке встретить установленную перемычку между клеммами ноля и заземления. Таким образом, электрик пытался сделать своеобразный контур PE. Делать этого нельзя, потому что при обрыве нулевого провода (такое иногда случается, и причины могут быть разные) ток потечет по заземляющему контуру. А это обязательно приведет к его нагреву (он меньше в сечении), а здесь и до пожара недалеко.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

Включается в щитке питание на квартиру или дом.
Прибор включается в режим проверки напряжения.
Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

Обычная лампочка накаливания на 220 вольт.
Патрон под нее.
Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

не перегорела ли она сама;
хорошо ли собран самодельный тестер, придется проверить все контакты;
включено ли питание в распределительном щитке;
не произошло ли обрыва в фазном или нулевом контуре.

Косвенные доказательства отсутствия PE

Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.

Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
При воспроизведении музыки в колонках появляется шум.

Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://vseobelektrike.com/elektroprovodka/zazemlenie-i-molniezashhita/kak-proverit-zazemlenie-v-rozetke.html

Проверка заземления мультиметром

Мультиметр – специальное комбинированное измерительное устройство, соединяющее в себе функции нескольких других приборов. Проверка заземления мультиметром и других параметров электрической системы дает возможность получить весьма точные результаты, а потому данное оборудование используется многими современными электролабораториями.

Несмотря на сложность конструкции, мультиметром достаточно просто пользоваться, с его помощью можно получить различную информацию по работе электрической сети, проверять разные параметры и характеристики для их сравнения с номинальными или требуемыми величинами.

Типы мультиметров на рынке

Все подобные измерительные приборы можно разделить на два типа – аналоговые и цифровые. Аналоговые измерительные устройства оснащены шкалой с цифрами и стрелкой, когда в процессе измерения стрелка отклоняется от нулевого значения, указываемая ею величина принимается за измеряемое значение.

Цифровое оборудование является более современным, оно оснащается цифровым экраном, на который выводятся результаты любых измерений. И аналоговые и цифровые приборы имеют специальные изолированные щупы, которыми прикасаются к участкам электрической сети для снятия замеров.

После организации проводки в доме своими руками по схемам, требуется проведение электроизмерений, в которых могут использоваться и мультиметры.

На рынке представлено большое количество мультиметров, которые различаются по функциональности и точности. Если прибор предполагается использовать в домашних условиях, то подойдет даже самое дешевое устройство, для более тонких измерительных работ и при необходимости получать максимально точные результаты, требуется использование более современного и качественного оборудования.

Что можно измерить с помощью мультиметра

Мультиметры, как уже говорилось, используются электролабораториями, объединяют в себе функции различных измерительных приборов и дают возможность измерять различные величины, в частности величину сопротивления, напряжения, силы тока и т.д.

При установке специального переключателя в одно из доступных положений, проводящий исследование сети специалист может выбрать диапазон измерения, к примеру, сопротивление измеряется в Омах и оператор может установить величину на х10, х100 или х1000.

После установки значения на х10 и проведения замеров в электрической системе, полученную величину следует увеличить на 10 и полученный результат будет соответствовать точной величине сопротивления на измеренном участке сети.

Процесс измерения напряжения с помощью мультиметра

Проверка напряжения в сети не всегда предполагает определение величины напряжения, в некоторых случаях такая проверка нужна для того чтобы определить, если на участке (в розетке, к примеру) напряжение или нет. Чтобы провести измерение имеющегося напряжения, следует выбрать замеряемый параметр с помощью специального переключателя, выбрать между постоянным и переменным напряжением, после чего устанавливается соответствующей измеряемому участку диапазон измерения.

Когда все настройки установлены, оператору требуется прикоснуться щупами к элементам участка, уровень напряжения между которыми требуется определить, к примеру, контактные отверстия розетки. После данных действий стрелка на шкале начнет двигаться (при использовании аналоговых измерительных приборов). Параметр, на который указывает остановившаяся стрелка и есть величина напряжения на участке сети. В цифровом мультиметре все еще проще. После подключения щупов на дисплее будет отображаться точное цифровое значение величины напряжения.

Как измерить сопротивление мультиметром

Проверка уровня сопротивления на различных элементах электрической сети – крайне важная задача, так как от сопротивления во многом зависит, к примеру, функциональность системы заземления. Проверка сопротивления может понадобиться и для определения наличия обрыва на участке цепи, когда требуется определить работоспособность какого-либо электрического устройства. Важно помнить, что измерение параметров сопротивления следует проводить только при условии отключения цепи от питания.

Для определения параметров сопротивления для начала нужно выбрать диапазон измерений на мультиметре. После этого щупами касаются точек, между которыми требуется определить величину сопротивления. Если значение на индикаторе будет стремиться к бесконечности, – это свидетельство наличия обрыва в цепи.

Многие измерительные приборы имеют режим работы, называемый «прозвонкой», с помощью которого можно достаточно просто определить наличие обрыва на внутренней обмотке или в электрической сети. После подключения устройства, он будет издавать специальные звуковые сигналы, свидетельствующие о наличии неисправности. Такой функцией, впрочем, обладают далеко не все устройства из представленных на рынке.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

15.01.2015

Источник: https://energy-systems.ru/main-articles/electrolaboratoriy/2536-proverka-zazemleniya-multimetrom

Как проверить заземление в розетке с помощью приборов — распишем суть

Для чего проверяется заземление?

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

На дачном участке заземление тоже нужно проверять

Дача является местом, где также пользуются электричеством. И в надежности работы розеток тоже нужно быть уверенным. Часто на даче не хватает нужных инструментов для проверки заземление. Это не беда! Возьмите обычную лампу накаливания, патрон, два провода.

Провода с обеих сторон освобождают от изоляционной обертки, концы нужно вставить в розетку – загорается лампа. Выньте один конец и прикоснитесь к заземляющему усику. Если лампочка не загорится, попробуйте концом провода из другого отверстия.

Если УЗО сработает, то подключено качественное. Когда защиты нет, но есть подключение земля-фаза, лампа накаливания будет гореть намного ярче, чем при соединении фазы и нуля.

Если же вы желаете быть уверенными в проведенной операции, то лучше всего использовать проверенный способ – приобрести специальный индикатор для розеток евро. Это даст возможность проверить не только заземление, но и узнать, что не так с вашей розеткой.

Как найти фазу мультиметром?

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Расцветка, индикаторная отвертка или мультиметр

Самый простой способ проверить заземление, это обратить внимание на цвет изоляции.

У заземляющего провода она должна быть желтой с зелеными полосами, а у нулевого светло-синей. Но не всегда это требование выполняется.

В некоторых домах старой постройки электропроводка сделана отдельными проводниками. Если хозяину пришлось проводить изменения в распределительной коробке, то вполне возможен вариант, когда на розетку приходят только два фазных или нулевых проводника. Поэтому необходимо проверить оба гнезда. При касании нуля неоновая лампочка на индикаторе напряжения не должна загораться.

В современных зданиях используются трехклеммные розетки. На нее приходят фазовый, нулевой и заземляющий проводники. Контакты должны соответствовать своему функциональному назначению. Иначе, возможны несчастные случаи при использовании стиральной машины или бойлера. Поэтому возникают вопросы, как проверить заземление в розетке, чтобы избежать ошибок при монтаже и спокойно, без страха пользоваться своими приборами.

Индикаторная отвертка гарантированно определяет только фазу. Отличить ноль от земли она не может. Маленькой наводки недостаточно для загорания неоновой лампочки. Тогда найдем фазу и ноль мультиметром или вольтметром.

Как проверить мультиметром напряжение в розетке 220в?

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Варианты показания мультиметра

Любой прибор, индикаторную отвертку или тестер, необходимо проверить на работоспособность и только после этого применять. Изоляция должна быть целой, без трещин и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений.

Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда прибора, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, нужно перевести его в режим измерения переменного напряжения со шкалой 750 V.

Это необходимо на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.

Этот способ проверки розетки годится, если проверяющий уверен, что заземляющий контакт действительно земля. Тогда стоит задача найти ноль. Один щуп касается заземляющего контакта, а второй вставляется в любое гнездо розетки. Могут быть следующие варианты:

прибор показывает 220 V, значит контакт фазовый;
если 0 или единицы вольт, то это нулевой провод.

Если мультиметр относительно заземляющего показывает 0 вольт на гнездовых контактах, значит все они где-то замкнуты между собой.

Показания в несколько вольт говорят, что это ноль. Но как определить ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением рядом со зданием? Ведь и в этом случае будут нулевые показания прибора.

Чтобы убедиться, что данный проводник нулевой, нужно отключить заземление в подъездном электрическом щите. Затем замерить напряжение между гнездовыми контактами розетки. Прибор показывает 220 V – найден ноль розетки. Мультиметр ничего не показывает – найдено заземление.

При показаниях прибора 220 V на каждом контакте относительно заземляющего, нужно произвести дополнительное измерение между двумя гнездами розетки. Прибор показывает 0, значит, одна фаза заведена на оба гнезда. В противном случае прибор покажет 380 V, что означает присутствие на розетке двух фаз.

Как найти ноль мультиметром?

Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).

Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и заземление даже связаны между собой в электрощите и очень тяжело точно их выявить.

Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.

Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита — УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.

Источник: https://kachestvolife.club/elektrika/kak-proverit-zazemlenie

Как проверить наличие заземления в розетках и замерить его сопротивление тестером

Современный дом насыщен электроприборами. Чтобы их работа была эффективной и безопасной, выполняется заземление. Это несложное устройство обеспечит надежную защиту дома и живущих в нем людей от поражений электрическим током. Ввиду чего очень важно понимать устройство электросистемы дома и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить заземление в розетке, дабы удостовериться в ее работоспособности.

Основное назначение заземляющего контура — защита человека от поражения электрическим током. Хотя практически любое исправное оборудование в этом плане безопасно, но от возникновения аварийной ситуации оно не застраховано. В стиральной или посудомоечной машине потек сальник, от вибрации перетерлась защитная оболочка провода, пробило изоляцию на электродвигателе или в конденсаторе.

В любом из этих случаев опасное для жизни напряжение может оказаться на металлических частях электрооборудования. Стоит коснуться кожуха той же стиральной машины, как через тело человека пойдет ток, значение которого даже в 60—100 мА представляет угрозу жизни. Практически каждая домохозяйка знакома с ситуацией, когда стиралка или мясорубка «бьются током». Это в лучшем случае. В худшем — просто убьет.

Но если кожух электрического прибора загодя соединить с землей, то появившееся на нем напряжение аварийной утечки сразу же уйдет в землю и не сможет угрожать жизни людей.

Прикосновение к неисправному, но заземленному оборудованию абсолютно безопасно.

Таким образом, заземляя электроприбор, вы обеспечиваете безопасность — как свою, так и своих близких. Именно поэтому к проверке наличия и качества заземляющего контура в своем доме необходимо отнестись со всей серьезностью.

Зануление — фальшивое заземление

Бытует мнение, что подключив кожух прибора к нулю, вы обеспечиваете его заземление. Это мнение совершенно ошибочное. Ноль действительно соединен с землей, но в лучшем случае на домовом щите, расположенном в десятках метров от ваших розеток. Поскольку нулевой провод выполняет функции питающего через него течет ток всех потребителей дома. Любой провод имеет сопротивление, между нулем в вашей розетке и землей может возникать падение напряжения, достигающее десятков вольт.

Занулите бытовой прибор и эти вольты окажутся на кожухе прибора. В случае обрыва нулевого провода где-нибудь на участке подстанции — ваша квартира, фаза через потребителя «перебежит» на все нулевые клеммы ваших розеток, а значит и на корпуса всех зануленных электроприборов. Тут, вообще, вся квартира превращается в сплошной электрический стул. Ввод: зануленный прибор гораздо опаснее своего незаземленного собрата.

При обрыве нулевого провода все шасси зануленных приборов оказываются под напряжением.

Способы проверки заземления в розетке

От наличия заземления в вашем доме зависит безопасность людей, поэтому крайне важно знать в каком состоянии находится заземляющий контур в квартире и есть ли он вообще. Все контрольные работы, которые придется проводить в связи с этим, можно свести к трем пунктам:

Визуальный осмотр.
Косвенные измерения.
Прямые измерения.
Испытания под нагрузкой.

Проверка визуальным осмотром

Прежде всего, придется разобрать все розетки. У них должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода — коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Такая схема исключительно опасна и при таком включении добавляется еще одна угроза. Достаточно поменять местами фазу и ноль на вводе в дом или квартиру (во время ремонтных работ всякое бывает), как все заземляющие клеммы в розетках окажутся под напряжением. Если вы обнаружите в розетках такое безобразие, немедленно его прекратите. В идеале внутренности розетки должны выглядеть так: подводятся три провода — фазный, нулевой и заземляющий.

Если с розетками все в порядке, загляните в этажный щиток. Ввод в вашу квартиру тоже должен иметь три провода, причем заземляющий должен быть надежно прикручен прямо к металлическому шасси щита или к шине, которая электрически соединена с ним. Если все так и есть, то можно считать, что визуальный осмотр закончен, поскольку все этажные щиты должны быть подключены к заземляющему домовому контуру.

Проверка косвенными измерениями

К сожалению, визуальный метод не может дать стопроцентной гарантии. Любая из нижеприведенных причин сведет все результаты осмотра на нет:

«Щит должен быть заземлен» и «щит заземлен» — далеко не одно и то же. Среди профессиональных электриков тоже есть халтурщики.
Вы можете просто ошибиться, приняв, к примеру, зануляющую шину в щите за заземляющую.
Визуально все в порядке, но заземляющий домовой контур где-нибудь в подвале давно спилили и сдали в металлолом.
Вы банально не смогли разобраться в мешанине щитовых проводов, особенно если оборудование старое, а «специалистов» по электрооборудованию в доме — в каждой квартире.

Поэтому придется на время стать электриком. На этом этапе проверки вам понадобятся указатель напряжения (отвертка-индикатор) и обычный вольтметр переменного тока с пределом измерения не ниже 500 В. Подойдет, к примеру, китайский тестер (мультиметр).

Напряжение в домовой электросети можно измерить обыкновенным тестером, выставленным на соответствующий предел измерения.

При помощи указателя найдите в розетке фазу и убедитесь, что на остальных клеммах, включая заземляющую, напряжения нет. Теперь нагрузите домашнюю электросеть, включив в любую из розеток потребитель мощностью 1—2 кВт. Измерьте напряжение между точками фаза — ноль и фаза — заземляющий контакт. Перед началом измерения не забудьте выставить на приборе необходимый предел! Напряжения должны немного (максимум до 10 В) отличаться друг от друга, поскольку нулевой провод является питающим и находится под нагрузкой, а заземляющий нет.

Если напряжения абсолютно равны, то, скорее всего, заземляющая клемма подключена к нулю либо где-то в квартирных распределительных коробках, либо в этажном щите. В любом случае придется выяснить, где и зачем это сделано. Если нулевой и заземляющий провода просто соединены между собой, то ничего страшного. Намного хуже, если заземляющий провод подключен к нулевой шине, а не к заземляющему контуру. В этом случае он лишь изображает заземляющий, но, по сути, является зануляющим. Конечно, эту проблему придется устранить.

Если разброс напряжения больше 10—15 В, то это означает, что сопротивление заземляющего контура слишком велико и его нужно считать неисправным.

Возможен и вариант, когда между фазой и заземляющей клеммой напряжения нет вообще. Это говорит о том, что провод заземления либо отсутствует (проверяется визуально), либо не подключен к контуру, либо оборван где-нибудь в стене или распределительной коробке.

Измерение сопротивления контура

Этот метод, к сожалению, не только требует специального оборудования, но и трудновыполним в высотных домах. Зато он самый надежный. Суть его измерение сопротивления между заземляющей клеммой ваших розеток и реальной землей. Для проведения работ понадобится высокоточный мостовой омметр и огромное количество проводов. Проверка заземления мультиметром в этом случае, увы, невозможна — не та точность.

Если вы имеете доступ к подобному оборудованию, то раздобудьте три провода любого сечения. Один провод должен соединить прибор и заземляющий контакт розетки (он должен быть минимальной длины). Еще два — прибор и металлические штыри из комплекта, забитые в землю на расстоянии 5—10 м друг от друга.

В зависимости от напряжения в вашей сети показания прибора не должны превышать указанные ниже значения:

однофазное 127 В или трехфазное 220 В — 8 Ом;
однофазное 220 В или трехфазное 380 В — 4 Ом;
однофазное 380 В или трехфазное 660 В — 2 Ом.

Испытание нагрузкой

Если у вас нет мостового омметра или вы живете в высотном доме на последних этажах, то испытать контур можно путем нагрузки. Метод этот достаточно прост, но вполне надежен. Для проведения испытания понадобится электроприбор мощностью не менее 1 кВт (утюг, электрочайник, электрическая плита и т. п. ), указатель напряжения (индикатор) и вольтметр переменного тока (тестер). Если в вашем распоряжении тестера не окажется, можно воспользоваться контрольной лампой на напряжение 220 В и мощностью до 100 Вт. Ее нетрудно сделать из обычной осветительной.

Самодельная контрольная лампа

Теперь посмотрим, как проверить заземление тестером под нагрузкой. Измерьте напряжение между фазной и заземляющей клеммами розетки, показания запишите. Подключите параллельно вольтметру нагревательный прибор. При этом напряжение должно упасть не более чем на 10 В.

Если в вашем распоряжении вольтметра нет, то воспользуйтесь контрольной лампой. При подключении нагрузки яркость ее свечения должна уменьшиться совсем незначительно. Сам нагревательный прибор во время испытаний будет работать как ему и положено — полноценно нагреваться.

Сильное падение напряжения под нагрузкой говорит о том, что контур имеет слишком большое сопротивление и должен считаться неисправным.

Если ваша квартира оборудована теми или иными устройствами защиты от тока утечки — дифференциальными автоматами или УЗО, — то эта методика проверки не сработает. Защита примет ток нагрузки, подключенной к заземляющей клемме, за ток утечки и аварийно отключит напряжение. С одной стороны, срабатывание УЗО подтвердит, что у вас в доме именно заземление, а не зануление, но с другой — вы так и не выясните, сможет ли контур выдержать ток короткого замыкания при возникновении серьезной аварии.

Впрочем, если у вас стоит защита, которая отлично срабатывает даже от тока утечки, она разъединит аварийную цепь еще до того, как ток короткого замыкания станет критическим. Но если вы все же хотите провести полноценные испытания контура под нагрузкой, то устройства защиты придется временно отключить.

Все переключения и измерения необходимо проводить с соблюдением правил техники электробезопасности и под наблюдением второго лица, не участвующего в работах. Напряжение в домовой сети опасно для жизни!

Источник: https://220v. guru/elementy-elektriki/zazemlenie/kak-zamerit-soprotivlenie-zazemleniya-i-proverit-rozetki.html

Методики проверки заземления в частном доме

Проверка целостности и работоспособности заземления в домах, особенно в частных — это важная составляющая безопасности.

Устройство для определения показателя — это мегомметр, этот прибор должен быть у каждого, имеющего частную собственность.

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

Заземление в частном доме

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

Риск поражения электрическим током был исключен.
Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

Нарушение целостности сварных и болтовых соединений шин.
Оборванные или взлохмаченные провода заземления.
Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

произвести отключение электропитания на общем щитке
разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Проверка заземления мультиметром

Последовательность эффективности заземления:

Включение питания в щитке.
Нужно подготовить тестер для проверки напряжения в контуре.
Измерить напряжение в промежутке фазы и нуля.
Выполнить замер показателя напряжения на участке между землей и фазой.
Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Как проверить заземление мегаомметром

Алгоритм выполнения задачи:

Устройство разместить на горизонтальном основании.
Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение «ноль».
Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение. Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного, то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В)	При однофазных источниках тока (В)	Показатель сопротивления, (Ом)
660	380	2
380	220	4
220	127	8

При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время — это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

месте проведения замеров
характере выполненных работ
удельном сопротивлении основания
величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом — на видео:

Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Источник: https://FoxRemont.com/engineering/wiring/kak-proverit-zazemlenie-v-chastnom-dome.html

Как сделать заземление в частном доме правильно ?

О важности заземления электроприборов и всей сети, как об основополагающем принципе электротехнической защиты от поражения электрическим током говорилось много, нет нужды повторяться.

Но стоит заметить, что в отношении отдельно стоящего частного дома есть ещё один весомый довод о необходимости заземления – это молниезащита здания, внутренних металлических конструкций, электросети и оборудования. От правильности расчёта, от скрупулезного и качественного выполнения всех работ зависит электротехническая и пожарная безопасность в доме.

Приступая к действию

Поскольку заземление – это процесс, включающий в себя теоретические расчётные вычисления и практическое воплощение комплекса задуманных и изготовленных конструкций, то необходимо вначале составить подробный план действий.

В первом пункте нужно определить, по какой системе будет выполнено заземление в частном доме своими руками. Исходя из возможного типа подведённых к фасаду здания линий электропередач, таких систем, доступных для самостоятельного воплощения может быть две: TN-С-S и TT.

Система заземления ТТСистема заземления TN-C-S

Подвод линии, как правило, воздушный, очень часто неизолированными проводниками, что свидетельствует о ненадёжности электроснабжения, заключающейся в большой вероятности обрыва ноля.

Ввод в дом незапланированным алюминиевым проводом

Иногда встречаются воздушные линии (ВЛ) выполненные самонесущим изолированным проводом (говорят СИП кабель), даже если он пятипроводный, то очень мала вероятность того, что в нём присутствует провод защитного заземления PE, чаще всего пятый проводник используется для уличного освещения.

Ввод в дом с помощью провода СИП 2х16

Это значит, что ввод в дом выполнен по старой системе TN-С, и необходимо будет выполнить разделение совмещённого PEN провода на защитный PE, и рабочий ноль N. В черте города можно встретить подземный ввод, где заземление будет выполнено по TN-С-S или даже TN-S, то в этом случае достаточно сделать трёхпроводную электропроводку в доме.

Выбор будущей системы заземления

Допустим, ввод ВЛ, провода неизолированный. В ПУЭ говорится, что если нельзя обеспечить электротехническую безопасность обычными методами, то допускается применение системы TT, в которой контур заземления не связан с сетевым проводом PEN, соответственно безопасность заземлённого оборудования не будет зависеть от возможного обрыва ноля.

Повторное заземление ЛЭП

Поэтому, отвечая самому себе на вопрос: какую систему выбрать – нужно внимательно изучить систему электроснабжения, осматривая воздушные линии, пройтись от дома до самого трансформатора. Не нужно быть знатным электриком, чтобы оценить качество монтажа и обслуживания – порой в сельской местности линии электропередач находятся в крайне плачевном и убогом состоянии.

Полоса повторного заземления

Также нужно осмотреть, как близко от проводов растут деревья, не пересекаются ли ветки – во время сильного ветра как раз обломки древесины или упавшего целиком деревянного ствола становятся причиной аварий на линиях.

Данный осмотр необходим для того, чтобы определиться: TN-C-S заземление выбрать, или TT. Если линии в удовлетворительном состоянии, за ними ухаживают, столбы бетонные и на них выполнено повторное заземление нуля, ВЛ выполнены СИП, то надёжней будет TN-С-S.

Новая ЛЭП выполненная проводом СИП.

Но, если, как говорится, электросеть «на ладан дышит», то уповать на защитные свойства совмещённого приходящего провода PEN не стоит, если в любой момент фаза может замкнуть на ноль, который тут же где-то у трансформатора отгорит, и по металлических заземлённых поверхностях дома будет «гулять» смертельное фазное напряжение. Если линии ненадёжны, то необходимо будет планировать заземление по TT системе.

Провод заземляющего устройства

В независимости от выбранной системы заземления, расчет и выполнение заземлителя будет одинаковым, хотя в отношении TT необходимо будет проявить особую аккуратность, ведь будущее заземляющее устройство будет являться последним и единственным рубежом электротехнической защиты, без подстраховки с помощью совмещённого PEN провода.

Интуитивно понятно, что провода заземляющего устройства (ЗУ) должны безопасно отвести кратковременный ток короткого замыкания и продолжительный ток, близкий к номинальному значению срабатывания защитного входного автомата. 6мм² — минимально допустимое значение поперечного сечения медного провода, соединяющего ЗУ и шину PE, которую ещё называют ГЗШ – главной заземляющей шиной.

Точка соединения контура заземления с проводником минимального сечения 6 мм2

Если суммарные возможные входные токи больше, чем сможет выдержать провод с данным сечением, то его необходимо будет пересчитать согласно данным из таблицы.

Но провода ЗУ – как раз такой случай, что чем толще – тем лучше характеристики сопротивления и механическая надёжность. Использовать алюминиевые провода для соединения заземлителя и ГЗШ нежелательно, так как не допускается его прокладывать в земле без защитной изоляции, к тому же на клеммах будет происходить коррозия из-за гальванических процессов.

Расчёт заземлителя

Есть два типа заземлителей:

Естественные – все токопроводящие предметы, находящиеся в грунте;
Искусственные – преднамеренно помещённые в землю проводники;
ПУЭ рекомендует использовать как естественные, так и искусственные заземлители.

Не допускается использовать для заземления различные металлические конструкции заборов, оград, поручней, игровых площадок. Если использовать естественные заземлители нет возможности, то необходимо будет рассчитать количество искусственных заземлителей, выбрать способ их соединения, запастись металлопрокатом и электросваркой, чтобы заземление дома своими руками было выполнено максимально надёжно.

Монтаж искусственного заземлителя из уголков стали и крепление проводником от ЗУ к шине PE

В таблице указаны минимально допустимые размеры металлопроката, используемого для выполнения заземлителей.

Далее нужно выбрать место установки заземлителей. Если грунт каменистый и не подходит для заземления, то копают траншею, засыпают подходящей почвой, утрамбовывают и устанавливают в неё заземлители.

Чтобы растекание токов от заземлителей было максимально эффективным, грунт должен быть влажным, поэтому в сухую погоду данный грунт необходимо поливать, лучше раствором поваренной соли.

Наглядный пример контура заземления частного дома

Установка заземлителей

Если сеть однофазная, и будет использоваться система TN-С-S, где основную функцию заземления будет выполнять приходящий по воздушной линии PEN провод, то можно ограничиться одним простейшим контуром, состоящим из нескольких штырей.

Чтобы установить такой заземлитель, нужно прокопать траншеи ниже глубины промерзания грунта, вбить штыри в землю и надёжно проварить соединения прутков и полос.

Такой контур заземления подходит для небольшого частного дома

Ввод заземляющего контура в дом лучше сделать в виде полосы, и там уже соединить с медным проводом при помощи болтового соединения.

Можно сделать линейный контур заземления, но его надёжность будет ниже из-за соединения штырей шлейфом.
Более надёжным будет контур с двумя и больше группами заземлителей.

Если ввод трёхфазный, или будет использоваться заземление системы TT, то необходим более надёжный контур, его схема выглядит как замкнутый вокруг дома горизонтальный заземлитель с группами вертикально вбитых штырей.

Контур заземления по периметру здания

Соединение с ГЗШ делается при помощи нескольких полос, приваренных в разных местах по всему контуру.

Проверка качества заземления

Далее необходимо будет проверить металлосвязь и сопротивление выполненного контура. Так как сопротивление грунта зависит от приложенного напряжения (имеет нелинейную характеристику) то данные измерения нельзя провести при помощи обычного мультиметра.

Для проверки необходимо будет пригласить специалиста электротехнической лаборатории с соответствующим оборудованием.

Самые жёсткие требования предъявляются к заземлению нейтрали трансформатора, сопротивление ЗУ которого должно быть не более 2, 4, 8 Ом соответственно напряжениям измерения 660, 380, 220В трёхфазного тока, или 380, 220, 127В однофазного. Максимально допустимые значения сопротивлений заземлителей 15, 30, 60 Ом при соответствующих вышеприведённых измерительных напряжениях.

Естественно, что чем меньше сопротивление, тем лучше. Для PEN провода ВЛ ПУЭ требует сопротивление 5, 10, 20 Ом – на эти значения (10 Ом для однофазной сети) можно ориентироваться, измеряя сопротивление заземления на ГЗШ.

Разделение PEN проводника на рабочий ноль и провод заземления

Как известно, PEN проводник в системе TN-С является одновременно нулевым рабочим и защитным заземляющим проводом. Его разделение на PE (жёлто зелёный провод, подключается к заземляющему контакту розеток) и N (подключить к силовым клеммам розетки) производят в точке повторного заземления на вводном распределительном устройстве, или по-простому: в электрощите.

Таким образом, происходит процесс зануления шины PE, и повторного заземления PEN провода.

Выдержки из ПУЭ 1.7

Разделение должно выполняться до узлов коммутации (защитного автомата, счётчика), и является возможным, если выполнены условия по сечению вводных проводов (10мм² медь, 16мм² алюминий).

Правильно сделанное разделение PEN должно выглядеть так

Разумеется, если идет речь о том, как сделать заземление на даче, то данная иллюстрация мало подходит, так как такой большой электрощит в дачном домике не требуется. Но зато наглядно видно, как должно осуществляться разделение PEN провода:

Шины PE и N должны быть раздельными;
N шина должна находиться на изоляторе;
Между данными шинами устанавливается перемычка;
Подключение вводного PEN проводника и провода от ЗУ осуществляется на ГЗШ;
Все провода должны подключаться на отдельные болтовые соединения;
Заземляющие проводники должны неразрывно следовать к потребителям (к розеткам или корпусам электроприборов), подключение шлейфом не допускается.

Перемычка устанавливается, чтобы было удобно проводить различные измерения.

Итоги

Таким способом можно перейти от устаревшей TN-С системы заземления и оборудовать весь дом трёхпроводной или пятипроводной (трехфазная сеть) электропроводкой по системе TN-С-S, подключить трёхконтактные розетки, надёжно защитив домашнее электрооборудование от влияния помех и грозовых перенапряжений (понадобятся грозозащитные модули), а себя и всех обитателей дома от электрического поражения.

Нужно помнить, что поскольку эффективность заземления зависит от погоды и времени года, то для электропроводки системы TT обязательным является применение УЗО, так как значения тока утечки через заземление может быть недостаточно, чтобы сработал защитный автомат.

ПУЭ 1.7

Конечно, сделать заземление в квартире своими руками подобным способом разделения PEN провода будет нереально, так как доступ к ВРУ многоквартирного дома должны иметь только соответствующие службы.

Заземление по системе TT является более реальным, но необходимо будет потратиться на длинный провод к заземляющему контуру, и как-то договориться о проведении земляных работ.

Возможно, будет проще всем жильцам дома договориться, собрать деньги и заплатить специалистам, чтобы они перевели энергоснабжение дома на TN-С-S систему заземления.

Заземление газового котла в частном доме и квартире: нормы, монтаж, как проверить

Многим известна ситуация, когда сервисная служба компании производителя требует оборудовать заземление газового котла в частном доме. Не просто подключить к общему контуру в доме, а сделать обязательно заземление для газового оборудования по всем требованиям ПУЭ и нормам эксплуатации. Приходится делать, иначе сервисный инженер не поставит котел на гарантию, а это чревато серьезными убытками в случае аварии.

В современном газовом котле много электроники и автоматики

Надо ли заземлять газовый котел

Позиция работников сервисной и газовой служб, с одной стороны, понятна, так требует инструкция, с другой стороны, вызывает недоумение. Для чего нужно заземлить газовый котел в квартире или в современном доме, в котором с проводкой полный порядок, стоят автоматы защиты и даже УЗО.

Ведь заземление в первую очередь требуется для защиты от поражения электрическим током. Мощность электрооборудования в газовом котле максимум на 150 Вт меньше, чем у мясорубки или миксера. Для них же не требуют самостоятельного заземления.

Чтобы понять причины, по которым нужно заземление для газового котла, достаточно почитать документацию к отопительному оборудованию. В результате получаем следующее:

Использование пластиковых деталей воздуховодов, вентиляторного наддува камеры сгорания котла приводит к появлению большого количества статического электричества. Поэтому сделать заземление для газового котла нужно для того, чтобы избежать вспышки при утечке бытового газа. Пока система отопления работает на метане, особой опасности нет, но если вдруг нужно будет использовать пропан бутан, который на сегодня является основным топливом для дачных домиков и коттеджей, то риск пожара возрастает в сотни раз;
Вторая причина наиболее очевидна. Заземление навесного газового котла помогает избежать повреждения электроники и управляющих плат.

Скачек напряжения от включившегося холодильника может сжечь плату розжига

Если для отопления дома или квартиры используются наиболее современные и эффективные конденсатные модели, в которых установлен практически полноценный компьютер, то при отсутствии заземления речь уже идет о затратах значительно большего порядка. Не говоря уже о том, что заземлить газовый настенный котел необходимо, чтобы появляющийся статический потенциал периодически не сбивал и не влиял на тонкую настройку датчиков котла.

Правильный выбор заземлителя

Самый простой способ заземлить газовый котел заключается в том, чтобы подсоединить клемму заземления на корпусе отопительной системы к металлической трубе, ведущей в грунт, например, к водопроводу или канализации. В результате, если открыть кран с горячей водой и прикоснуться к струе, то можно получить ощутимый удар током. Такой способ не просто не эффективный, он еще и небезопасен для жильцов.

Самый плохой вариант «земли»

Второй вариант, более распространенный, предполагает подключение заземления двухконтурного газового котла к общей «земле» в частном доме. Получается, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телевизора. В таком случае сильный заброс напряжения только в момент включения холодильника или нагревателя стиралки может запросто вывести из строя электронику газового котла.

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Нормы и требования для заземления газового котла

Основные характеристики и конструктивные особенности контура безопасного заземления написаны в правилах эксплуатации энергоустановок ПУЭ 1.7.59 и 1.7.103. Чтобы излишне не углубляться в изучение нормативных документов, нужно отметить два наиболее важных требования. Во-первых, сопротивление грунта должно быть не более 10 Ом для глины и 50 Ом для песка. На практике делают контур на глубину промерзания грунта, независимо от его состава. Тем более что в чистом виде песок и глину встретить достаточно сложно, поэтому приходится подстраховываться на случай сухого лета.

Металл шины и контура не окрашивают и не обрабатывают антикором

Во-вторых, сечение шины, проложенной от корпуса газового котла к контуру в грунте, должно быть не менее 75 мм² для стали и 16 мм² для алюминия. Если вдруг кому-то задумается уложить медную шину, то ее сечение можно уменьшить до 10 мм².

Как правильно заземлить газовый котел в частном доме

Расстояние от корпуса до места расположения контура должно быть не более 5 м. На каждые 3 м дополнительной длины сечение шины придется увеличивать на 10%. Кроме того, для сборки заземления необходимо выбирать влажное затененное место, максимально удаленное от общей «земли» домашней электросети и от точки установки молниеотвода.

Проектирование и подготовительные работы

Сам по себе процесс изготовления контура и подключения «земли» к газовому оборудованию не представляет особой сложности, так как все основные требования обычно изложены в сопроводительной документации и паспорте на газовый котел. Обычно на установку газового котла выполняется проект монтажа, в котором обязательно будет раздел по электрооборудованию и заземлению. Нужно лишь точно выполнить предписание по размерам контура и сечениям материалов, используемых для оборудования заземления газового котла.

Совет! Если в схеме отсутствует устройство УЗО, то вполне возможно установить его по собственной инициативе, нужно лишь правильно подключить к системе электропитания на щитке. Кроме того, подключать УЗО можно лишь по завершению оборудования заземляющего контура и монтажа шины на корпусе.

Сборка и монтаж заземляющего контура

Если в силу каких-то причин нет возможности собрать полноценный заземляющий контур из стального уголка, то, как альтернативу, можно использовать комплект модульного заземления по типу Z 000 0-15. По сути, это длинный бур-штанга, который заворачивается в грунт на глубину до 2 м и обеспечивает эффективное и надежное заземление даже для высоконагруженных электрических генераторов. Можно установить в подвале дома, а шину подключения выполнить в виде медного провода сечением 15-25 мм².

Классический вариант контура сваривают точечной сваркой из стальных уголков длиной не менее 200 см каждый. Все три уголка соединяют или обвязывают монтажной шиной сечением 75 мм, обычно это стандартная электрическая шина 40х4 мм, применяемая для изготовления земли для газовых и электрических котлов.

Схема контура

Для монтажа в грунт необходимо вырыть как минимум котлован или три траншеи в виде треугольника на глубину не менее метра. Далее садовым буром пробивают в вершинах углубления еще по 20-30 см. Расстояние между ними должно быть не менее 3 м.

Каждый кол срезают углом с внутренней стороны. Перед тем как забивать уголок, в углубление наливают воды и оставляют на пару часов для размягчения почвы. Кол нужно только забивать, можно кувалдой, можно ручным хоппером, но никаких вариантов с укладкой уголка в пробуренную скважину не допускается.

Нужно будет приварить резьбовую шпильку под контакт

Верхушки кольев обвязывают сваркой с горизонтальными перемычками. К ближайшему уголку подключают шину, идущую от газового котла, и фиксируют контакт металлической накладкой, ее тоже приваривают.

Как подключить заземление к газовому котлу

После того как контур был собран и сварен, нужно убедиться в том, что контакт между концом шины на корпусе газового котла и металлом кольев устойчивый и не исчезает даже при легком постукивании молотком по металлической обвязке. Стандартное заземление, сделанное для газового котла своими руками, не должно исчезать под давлением грунта, при его осадке и пучении, независимо от погоды и температуры воздуха.

Схема обвязки заземляющими перемычками

Клемму заземляющей шины крепят на несущую станину котла, ее, как правило, собирают из алюминиевого или оцинкованного профиля. Отдельно нужно будет прокинуть заземляющий кабель на корпус автоматики и на плату электроники. Для настенного газового котла нужно сделать своими руками заземление для всасывающего патрубка. Именно на нем в сухую ветреную погоду появляется потенциал статического электричества.

Как проверить заземление на газовом котле

Проверкой качества заземления занимается специализированная лаборатория. При подключении котла к магистрали представители газового хозяйства обычно проверяют наличие и факт правильного оформления контура.

Проверять характеристики «земли» нужно специальным генератором

Чтобы убедиться в качестве собранного контура, можно измерить мультиметром разность потенциалов между шиной и общей «землей» в доме или квартире. Если дом новый, то разность достигает десятых долей вольта. Для газового котла это приемлемый результат.

Для примера можно замерить разность потенциала между металлической водопроводной трубой и шиной. Здесь разница может достигать 2-3 В, если больше, то, скорее всего, в соседней квартире неисправно электрооборудование, или заземление газового котла «прикручено» к стояку.

Заключение

Заземление газового котла в частном доме — это обязательная мера предосторожности, которой нельзя пренебрегать даже при полной уверенности в исправности и эффективности электропроводки. Тем более что сервисная служба и газовые инспекторы все равно заставят сделать его для оформления гарантии и запуска котла в работу.

Контур заземления | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня я расскажу Вам про контур заземления, для чего он необходим и как правильно выполнить его монтаж своими руками.

Покупая дачные участки для строительства домов и коттеджей, мы должны получить разрешение от энергоснабжающей организации на присоединение определенной мощности. И на данном этапе практически у всех возникает проблема с электромонтажом контура заземления, т.к. в технических условиях на электроснабжение дома он обязателен.

Также он необходим при реконструкции старой электропроводки. Более подробно об организации электропроводки в своем доме читайте в статье: электропроводка в деревянном доме.

Что такое контур заземления?

Для начала давайте разберемся, что такое заземление?

Заземление — это ЗУ (заземляющее устройство), предназначенное для электрического соединения с «землей» различных заземляемых частей электрооборудования.

Для каждой системы заземления (TN-C, TN-C-S, TN-S, TT и IT) существуют свои требования к сопротивлению заземляющего устройства (переходите по ссылкам соответствующих систем заземления и знакомьтесь).

Сопротивление ЗУ очень сильно зависит от:

типа грунта
структуры грунта
состояния грунта
глубины залегания электродов
количества электродов
свойств электродов

Контур заземления — это и есть, соединенные между собой, горизонтальные и вертикальные электроды, которые заложены на определенной глубине в грунте Вашего участка.

Все вышеописанные свойства грунта определяются его сопротивлением растекания тока. И чем это сопротивление меньше, тем лучше для монтажа контура заземления.

Грунты, идеально подходящие для монтажа контура заземления:

торф
суглинок
глина с высокой влажностью

Грунты, подходящие для монтажа контура заземления

Грунты, не подходящие для монтажа контура заземления:

Грунты, не подходящие для монтажа контура заземления

В зависимости от условий окружающей среды, даже один и тот же тип грунта может иметь разные свойства.

Поэтому производить монтаж контура заземления необходимо осознанно, а выбор количества и длины заземляющих электродов рассматривать по конкретному случаю.

В данной статье я опишу Вам самый распространенный и простой способ монтажа контура заземления. Существуют и более современные способы, например, модульно-штырьевая система заземления. Но к ним мы вернемся в других моих статьях. Чтобы не пропустить новые выпуски статей, подпишитесь.

Подготовка

Выбираем место для установки и монтажа заземляющего устройства.

Рекомендую выбирать место для заземления вблизи вводного распределительного устройства (сборки) Вашего дома.

Согласно ПУЭ (п.1.7.111), искусственные вертикальные и горизонтальные заземлители (электроды) должны быть либо медными, либо из черной или оцинкованной стали. Также их поверхность не должна быть окрашена.

Вот таблица (ПУЭ, табл.1.7.4) рекомендуемых размеров вертикальных и горизонтальных заземлителей (электродов) и заземляющих проводников для прокладки в земле:

В качестве вертикальных и горизонтальных заземлителей (электродов) мы используем:

стальной уголок размером 50х50х5 (мм) с поперечным сечением 480 (кв.мм)
стальную полосу размером 40х4 (мм) с поперечным сечением 160 (кв.мм)

Материалы для контура заземления

Вот мои заготовки материала для монтажа контура заземления для повторного заземления PEN-проводника жилого многоквартирного дома и дальнейшего его разделения: на защитный проводник РЕ и нулевой рабочий проводник N.

Монтаж контура заземления

Теперь нам необходимо взять лопату и выкопать траншею в виде треугольника с размерами (3 х 3 х 3) метра. Можно выкопать траншею в виде прямой линии длиной порядка 4-5 метров. Последнее время мы именно так и делаем.

Ширина траншеи составляет 0,3-0,5 метра, а глубина 0,5-0,8 метра.

Траншея для контура заземления

В вершины данного треугольника забиваем кувалдой стальной уголок (вертикальные заземлители) длиной 2,5-3 метра. Вместо кувалды можно использовать специальные буры. Если траншея у Вас выкопана в виде прямой линии, то забиваем вертикальные электроды в количестве 4-5 штук через каждый метр.

Чтобы легче забивать стальные уголки в землю, заострите их концы болгаркой.

Забиваем стальные уголки (вертикальные электроды) не полностью, а оставляем около 20 (см). Затем с помощью сварочного аппарата привариваем к нашим стальным уголкам по периметру треугольника или прямой линии горизонтальную стальную полосу, идущую в силовой электрический щиток на шину РЕ (ГЗШ).

Проводник, который соединяет заземляющее устройство с заземляющей частью электроустановки (вводным распределительным устройством или сборкой), называется заземляющим.

В нашем примере в качестве заземляющего проводника применяется стальная полоса размерами 40 х 4 (мм), что удовлетворяет требованиям ПУЭ.

В итоге у нас получается вот такая конструкция (схема). Кстати забыл сказать, что места сварки нужно обработать антикоррозийным составом, например, битумом, а траншею закопать однородным грунтом.

Далее стальную полосу прокладываем до шины РЕ (ГЗШ). Вот фотография для наглядности.

Можно сделать и по-другому, воспользовавшись ПУЭ, п.1.7.117. Выводим из земли горизонтальный заземляющий проводник в виде стальной полосы, а к нему с помощью болтового соединения подключаем проводник, который прокладываем до шины РЕ (ГЗШ):

медный сечением не менее 10 кв.мм
алюминиевый сечением не менее 16 кв.мм
стальной сечением не менее 75 кв.мм

Я использовал заземляющий проводник из медной шины.

Окончание работ

После монтажа необходимо произвести замер его сопротивления. Как сделать это самостоятельно — читайте в статье замер контура заземления (заземляющего устройства).

P.S. В завершении хотелось бы Вам напомнить, что правильное и качественное заземление является Вашей защитой от поражения электрическим током.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Наземные испытания при техническом обслуживании электрооборудования — что, почему и как

Электрические цепи имеют отдельную цепь заземления, или «землю», которая обеспечивает альтернативный путь с низким сопротивлением, по которому электричество безопасно достигает земли в случае случайного физического контакта. Наземные испытания используются для измерения производительности этой схемы и проверки ее соответствия требованиям.

Важность наземных испытаний

Наземные испытания бывают двух основных типов — испытания при строительстве объекта и плановые испытания, чтобы убедиться, что система заземления работает так, как задумано.

Оба типа важны по ряду причин:

- Система с неисправным заземлением может вызвать катастрофические потери данных, оборудования и даже человеческие жизни в случае электрических неисправностей.

- Оборудование, работающее с ненадлежащим заземлением, может подвергаться скачкам и скачкам напряжения, которые могут его повредить.

- Чувствительное оборудование может неправильно обрабатывать данные или вообще терять их в случае потери заземления.

- Периодические сбои из-за плохого заземления могут создать ряд проблем, от случайных ударов до отказов, которые невозможно легко определить.

Накопление статического электричества на поверхности может привести к сотрясениям, которые легко ошибочно принять за внутренние неисправности. Это приводит к ненужному и дорогостоящему ремонту или замене деталей.

Как проводить наземные испытания

Прежде чем приступить к проверке цепи заземления, необходимо понять несколько основных элементов:

Методы наземных испытаний

Есть несколько агентств и организаций, которые издают руководящие принципы, рекомендации и стандарты для проверки безопасности заземления.Какой бы из них вы ни выбрали, ключевые компоненты такие же, как заземление и стойки. Их следует тщательно проверять не реже одного раза в год на предмет таких проблем, как коррозия, которая может увеличить сопротивление.

Обычно используются четыре метода проверки сопротивления заземления:

Испытание на удельное сопротивление почвы
Это наиболее часто используемый метод для проверки вновь установленных систем заземления. У почвы много слоев, поэтому сопротивление может сильно варьироваться.Удельное сопротивление почвы можно проверить с помощью тестера сопротивления заземления.
- Устройство имеет 4 соединительных провода, каждая из которых подключается к заземляющему разъему.
- Они располагаются на равном расстоянии друг от друга по прямой линии на расстоянии не менее трех их длины.
- Между крайними стойками генерируется известный ток, а между внутренними стойками рассчитывается падение потенциала.
- Падение потенциала используется для расчета сопротивления почвы по закону Ома (V = IR).
Помимо профиля почвы, существует множество других факторов, которые могут повлиять на местное удельное сопротивление почвы. Чтобы убедиться, что конфигурация подходит, вам следует изучить местность и составить ее профиль. Для этого вам нужно будет многократно выполнить испытание на удельное сопротивление грунта с разметкой стоек в разных направлениях и проверить удельное сопротивление на разной глубине.
Падение потенциала
Метод падения потенциала обычно используется для проверки отдельных столбов заземления или системы заземления в целом.Он измеряет их способность рассеивать электричество:
- Тестируемая ставка сначала отключается от системы.
- Испытательный прибор подключается к отсоединенному стержню, который теперь называется заземляющим электродом.
- Два других стержня вставляются на одной линии с первым электродом (внешний и внутренний стержень).
- После подключения тестера заземления к двум стержням через внешний стержень и электрод заземления пропускается известный ток.
Расстояние между внешним и внутренним кольями зависит от длины электродов. Вы можете обратиться к руководству или диаграмме, чтобы узнать, как следует устанавливать ставки.
Бесстейк-хаус
Используя метод бесстержневой проверки сопротивления заземления, вы можете исключить опасность отсоединения электродов, и вам не придется искать подходящие места для тестовых столбов:
- Бесстейковое тестирование можно проводить практически где угодно, что делает его очень удобным.
- Зажимы устанавливаются рядом с соединительным кабелем или заземляющим электродом.
- Известный ток пропускается через один из зажимов и измеряется на другом.
Тестер заземления рассчитывает сопротивление контура заземления. Однако, если существует только один путь для передачи электричества на землю, бесконтактное тестирование не сработает.
Селективный
Этот метод во многом похож на наземные испытания с использованием теста падения потенциала.Однако это намного безопаснее, поскольку вам не нужно отключать заземляющий электрод от объекта:
- Токоизмерительные клещи размещаются рядом с заземляющими электродами, что эффективно устраняет эффекты, создаваемые параллельными сопротивлениями.
- Внешний и внутренний электроды подключаются так же, как при испытании на падение потенциала.
- Тестер подключен к токоизмерительным клещам и обоим кольям.

Электрическое заземление защищает как оборудование, так и жизнь людей, поэтому абсолютно необходимо следить за тем, чтобы оно выполнялось правильно и регулярно проверялось.Самая лучшая в мире система заземления будет бесполезной, если она не достигнет заземляющего стержня с низким импедансом, что делает наземные испытания еще более важными.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Почему заземление, зачем тестировать? | Fluke

Плохое заземление способствует ненужному простою, но отсутствие хорошего заземления опасно и увеличивает риск отказа оборудования.

Без эффективной системы заземления вы можете подвергнуться риску поражения электрическим током, не говоря уже о приборных ошибках, гармонических искажениях, проблемах с коэффициентом мощности и множестве возможных периодически возникающих дилемм. Если токи короткого замыкания не имеют пути к земле через правильно спроектированную и обслуживаемую систему заземления, они обнаружат непредусмотренные пути, которые могут затронуть людей. Эти организации предоставляют рекомендации и / или разрабатывают стандарты заземления для обеспечения безопасности.

OSHA (Управление по охране труда) »
NFPA (Национальная ассоциация противопожарной защиты)»
ANSI / ISA (Американский национальный институт стандартов и приборное общество Америки) »
TIA (Ассоциация индустрии телекоммуникаций)»
IEC (Международная электротехническая комиссия) »
CENELEC (Европейский комитет по электротехнической стандартизации)»
IEEE (Институт инженеров по электротехнике и электронике) »

Хорошее заземление — это больше, чем мера безопасности, оно также предотвращает повреждение промышленных установок и оборудования.Хорошая система заземления повысит надежность оборудования и снизит вероятность повреждения из-за молнии или токов короткого замыкания. Ежегодно на рабочих местах теряются миллиарды долларов из-за электрических пожаров. Это не учитывает связанные с этим судебные издержки и потерю личной и корпоративной производительности.

Зачем тестировать наземные системы?

Со временем коррозионные почвы с высоким содержанием влаги, высоким содержанием соли и высокими температурами могут разрушить заземляющие стержни и их соединения.Несмотря на низкие значения сопротивления заземления при первоначальной установке, эти значения могут увеличиться, если заземляющие стержни разъедены.

Тестеры заземления, такие как измеритель сопротивления заземления Fluke 1623-2 GEO и тестер заземления Fluke 1625-2 GEO, являются незаменимыми инструментами для поиска и устранения неисправностей, помогающими поддерживать время безотказной работы. С неприятными периодически возникающими электрическими проблемами проблема может быть связана с плохим заземлением или плохим качеством электроэнергии.

Все заземления и заземляющие соединения должны проверяться не реже одного раза в год в рамках вашего обычного плана профилактического обслуживания.Во время этих плановых проверок следует исследовать увеличение сопротивления на 20%. После обнаружения проблема должна быть исправлена путем замены или добавления заземляющих стержней в систему заземления.

Что такое земля и для чего она нужна?

NEC, Национальный электротехнический кодекс, статья 100 определяет заземление как «соединенное (соединяющееся) с землей или с проводящим телом, которое расширяет заземление». Когда мы говорим о заземлении, это две разные темы.

Заземление: намеренное соединение проводника цепи, обычно нейтрального, с заземляющим электродом, помещенным в землю.
Заземление оборудования: обеспечивает правильное заземление рабочего оборудования внутри здания.

Эти две системы заземления необходимо держать отдельно, за исключением соединения между двумя системами. Это предотвращает разницу в потенциале напряжения из-за возможного пробоя от ударов молнии. Цель заземления, помимо защиты людей, растений и оборудования, состоит в том, чтобы обеспечить безопасный путь для рассеивания токов короткого замыкания, ударов молний, статических разрядов, сигналов EMI и RFI и помех.

Что такое хорошее значение сопротивления заземления?

Существует большая путаница в отношении того, что является хорошим заземлением и каким должно быть значение сопротивления заземления. В идеале заземление должно иметь нулевое сопротивление.

Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами. Однако NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше.

Согласно NEC, убедитесь, что полное сопротивление системы относительно земли меньше 25 Ом, указанного в NEC 250.56. В помещениях с чувствительным оборудованием оно должно быть 5,0 Ом или меньше.

В телекоммуникационной отрасли часто используется номинальное сопротивление 5,0 Ом или меньше для заземления и соединения. Целью сопротивления заземления является достижение минимально возможного значения сопротивления заземления, которое имеет смысл с экономической и физической точек зрения.

Поговорите со специалистом

Статьи по теме

Проверка импеданса заземляющего электрода для зданий

Fluke Geo Earth Ground Testers теперь предлагает Fluke

Большинство предприятий имеют заземленные электрические системы, чтобы в случае удара молнии или перенапряжения в сети Ток найдет безопасный путь на землю.Заземляющий электрод обеспечивает контакт между электрической системой и землей. Чтобы обеспечить надежное соединение с землей, электрические нормы, технические стандарты и местные стандарты часто устанавливают минимальное сопротивление для заземляющего электрода. Международная ассоциация электрических испытаний предписывает проводить испытания заземляющих электродов каждые три года для системы в хорошем состоянии со средними требованиями к безотказной работе.

В этой инструкции по применению более подробно объясняются принципы заземления и безопасности, а затем описываются основные методы тестирования: 3- и 4-полюсное испытание на падение потенциала, выборочное испытание, испытание без стоек и 2-полюсное испытание.

Почему заземление?

Национальный электротехнический кодекс США (NEC) дает две основные причины для заземления объекта.

Стабилизируйте напряжение относительно земли во время нормальной работы.
Ограничьте рост напряжения, вызванный молнией, скачками напряжения в сети или непреднамеренным контактом с линиями высокого напряжения.

Ток всегда найдет путь с наименьшим сопротивлением и вернется к своему источнику, будь то трансформатор электросети, трансформатор внутри объекта или генератор.Между тем, молния всегда найдет способ добраться до земли.

В случае удара молнии на линиях электроснабжения или в любом месте в непосредственной близости от здания заземляющий электрод с низким сопротивлением поможет передать энергию в землю. Системы заземления и соединения соединяют землю возле здания с электрической системой и строительной сталью. При ударе молнии объект будет иметь примерно такой же потенциал. Сохранение низкого градиента потенциала минимизирует ущерб.

Если линия среднего напряжения (более 1000 В) вступает в контакт с линией низкого напряжения, на близлежащих объектах может возникнуть резкое перенапряжение. Электрод с низким сопротивлением поможет ограничить повышение напряжения на объекте. Заземление с низким сопротивлением также может обеспечить обратный путь для переходных процессов, генерируемых электросетью.

Сопротивление заземляющего электрода

Импеданс заземляющего электрода на землю зависит от двух факторов: удельного сопротивления окружающей земли и структуры электрода.

Удельное сопротивление — это свойство любого материала, которое определяет способность материала проводить ток. Удельное сопротивление земли сложно, потому что оно:

Зависит от состава почвы (например, глина, гравий и песок)
Может меняться даже на небольших расстояниях из-за смеси разных материалов
Зависит от минерала (например, содержание соли)
Зависит от сжатия и может измениться со временем из-за оседания
Изменяется в зависимости от температуры, замерзания (и, следовательно, времени года).Удельное сопротивление увеличивается с понижением температуры.
Может быть вызвано заглубленными металлическими резервуарами, трубами, арматурой и т. Д.
Зависит от глубины, обычно уменьшается с глубиной

Поскольку удельное сопротивление имеет тенденцию уменьшаться с глубиной, одним из способов уменьшения сопротивления заземления является привод электрода Глубже. Использование массива стержней, токопроводящего кольца или сетки — другие распространенные способы увеличения эффективной площади электрода. Несколько стержней должны находиться вне «зон влияния» друг друга, чтобы быть наиболее эффективными.Практическое правило — разделять элементы больше, чем их длина. Например: 8-футовые стержни должны быть расположены на расстоянии более 8 футов друг от друга, чтобы быть наиболее эффективными. NEC определяет 25 Ом в качестве допустимого предела импеданса электрода. Стандарт IEEE Standard 142 «Рекомендуемая практика заземления промышленных и коммерческих систем электроснабжения» («Зеленая книга») предлагает сопротивление между основным заземляющим электродом и землей от 1 до 5 Ом для крупных коммерческих или промышленных систем.

Местные органы власти, включая компетентный орган (AHJ), и руководители предприятий несут ответственность за определение допустимых пределов импеданса заземляющего электрода.

Примечание. Системы распределения питания выдают переменный ток, а тестеры заземления используют переменный ток для тестирования. Можно подумать, мы будем говорить об импедансе, а не о сопротивлении. Однако на частотах линий электропередачи резистивная составляющая полного сопротивления земли обычно намного больше, чем реактивная составляющая, поэтому вы увидите, что термины импеданс и сопротивление используются почти как взаимозаменяемые.

Для получения подробных описаний: 3- и 4-полюсного испытания на падение потенциала, выборочного испытания, бесстоечного испытания и 2-полюсного испытания см. Как использовать тестеры кабеля и заземления полюса (.pdf).

Принципы и методы проверки сопротивления заземления

12 августа 2014 г., Опубликовано в статьях: Вектор

Информация из Comtest

Плохое заземление способствует простоям, но отсутствие хорошего заземления также опасно и увеличивает риск отказа оборудования.

Со временем коррозионные почвы с высоким содержанием влаги и соли и высокими температурами могут разрушить заземляющие стержни и их соединения.Таким образом, хотя система заземления имела низкие значения сопротивления заземления при первоначальной установке, сопротивление системы заземления может увеличиваться, если заземляющие стержни корродируют.

Тестеры заземления

— незаменимые инструменты для поиска и устранения неисправностей, которые помогут вам поддерживать время безотказной работы. Рекомендуется проверять все заземления и заземляющие соединения не реже одного раза в год в рамках вашего обычного плана профилактического обслуживания. Если во время этих периодических проверок будет измерено увеличение сопротивления более чем на 20%, техник должен исследовать источник проблемы и внести коррекцию для снижения сопротивления путем замены или добавления заземляющих стержней в систему заземления.

Что такое земля?

Статья 100 Национального электротехнического кодекса США (NEC) определяет заземление как «проводящее соединение, намеренное или случайное, между электрической цепью или оборудованием и землей или с каким-либо проводящим телом, которое служит вместо земли».

Заземление фактически включает в себя два разных предмета: заземление и заземление оборудования. Заземление — это намеренное соединение проводника цепи, обычно нейтрального, с заземляющим электродом, помещенным в землю.Заземление оборудования обеспечивает правильное заземление рабочего оборудования внутри конструкции.

Эти две системы заземления должны быть разделены, за исключением соединений между двумя системами. Это предотвращает разницу в потенциале напряжения из-за возможного пробоя от ударов молнии. Цель заземления — обеспечить безопасный путь для рассеивания токов короткого замыкания, ударов молний, статических разрядов, сигналов EMI и RFI и помех.

Национальное агентство противопожарной защиты США (NFPA) и Институт инженеров по электротехнике и радиоэлектронике (IEEE) рекомендуют значение сопротивления заземления 5 или меньше.Целью сопротивления заземления является достижение минимально возможного значения сопротивления заземления, которое имеет смысл с экономической и физической точек зрения.

Что влияет на сопротивление заземления?

Четыре переменных влияют на сопротивление заземления системы заземления: длина или глубина заземляющего электрода; диаметр заземляющего электрода; количество заземляющих электродов и конструкция системы заземления.

Длина / глубина заземляющего электрода

Установка заземляющих электродов глубже — очень эффективный способ снизить сопротивление заземления.Почва непостоянна по своему удельному сопротивлению и может быть непредсказуемой. Уровень сопротивления обычно можно уменьшить еще на 40%, удвоив длину заземляющего электрода. Иногда невозможно загнать заземляющие стержни глубже — например, в скальные зоны. В этих случаях жизнеспособны альтернативные методы, включая цементное заземление.

Диаметр заземляющего электрода

Увеличение диаметра заземляющего электрода очень мало влияет на снижение сопротивления.Например, вы можете удвоить диаметр заземляющего электрода, и ваше сопротивление уменьшится только на 10%.

Количество заземляющих электродов

Использование нескольких заземляющих электродов — еще один способ снизить сопротивление заземления. Более одного электрода вбивают в землю и подключают параллельно, чтобы снизить сопротивление. Чтобы дополнительные электроды были эффективными, расстояние между дополнительными стержнями должно быть как минимум равным глубине ведомого стержня.

Сферы влияния заземляющих электродов будут пересекаться, и сопротивление не будет уменьшено без надлежащего расстояния.В таблице 1 приведены различные сопротивления заземления, которые можно использовать в качестве практического правила.

*Таблица 1: Сопротивление заземления для практического использования.*
Тип почвы	Удельное сопротивление почвы R _E	Сопротивление заземления
	Удельное сопротивление почвы R _E	Глубина заземляющего электрода (метр)			Заземляющая полоса (метр)
	Ом · м	3	6	10	5	10	20
Очень влажная почва, болотистая	30	10	5	3	12	6	3
Сельскохозяйственные почвы суглинистые и глинистые почвы	100	33	17	10	40	20	10
Грунт песчано-глинистый	150	50	25	15	60	30	15
Влажный песчаный грунт	300	66	33	20	80	40	20
Бетон 1: 5	400	–	–	–	160	80	40
Влажный гравий	500	160	80	48	200	100	50
Сухая песчаная почва	1000	330	165	100	400	200	100
Сухой гравий	1000	330	165	100	400	200	100
Грунт каменистый	30 000	1000	500	300	1200	600	300
Скала	107	–	–	–	–	–	–

Проектирование наземной системы

Простые системы заземления состоят из одного заземляющего электрода, вбитого в землю.Использование одного заземляющего электрода является наиболее распространенной формой заземления. Сложные системы заземления состоят из нескольких стержней заземления, связанных, ячеистых или сетевых сетей, пластин заземления и контуров заземления.

Эти системы обычно устанавливаются на энергогенерирующих подстанциях, в центральных офисах и на вышках сотовой связи. Сложные сети значительно увеличивают контакт с окружающей землей и снижают сопротивление земли.

Измерение удельного сопротивления грунта

Удельное сопротивление почвы необходимо при определении конструкции системы заземления для новых установок (применение с нуля) для удовлетворения ваших требований к сопротивлению заземления.В идеале вы должны найти место с минимально возможным сопротивлением. Плохие почвенные условия можно преодолеть с помощью более сложных систем заземления. Состав почвы, влажность и температура — все это влияет на удельное сопротивление почвы. Почва редко бывает однородной, и ее удельное сопротивление будет варьироваться географически и на разных глубинах. Содержание влаги меняется в зависимости от сезона, в зависимости от характера нижних слоев земли и глубины постоянного уровня грунтовых вод. Рекомендуется размещать заземляющие стержни как можно глубже в земле, поскольку почва и вода обычно более устойчивы на более глубоких пластах.

Расчет удельного сопротивления грунта

В описанной здесь процедуре измерения используется метод Веннера и формула:

ρ = 2 π A R

где:

ρ = среднее удельное сопротивление грунта на глубину A в: Ом-см.

π = 3,1416.

A = расстояние между электродами в см.

R = измеренное значение сопротивления в Ом на измерительном приборе.

Измерение сопротивления почвы

Для проверки удельного сопротивления почвы подключите тестер заземления, как показано на рис. 1. Четыре стержня заземления расположены в грунте по прямой линии на равном расстоянии друг от друга. Расстояние между земляными кольями должно быть не менее чем в три раза больше глубины столба. Тестер заземления Fluke1625 генерирует известный ток через два внешних стержня заземления, и падение потенциала измеряется между двумя внутренними стержнями заземления.Тестер автоматически рассчитывает сопротивление почвы по закону Ома ( В = IR ).

Рис. 1: Пути тока испытания в бесстоечном методе.

Всегда рекомендуются дополнительные измерения, когда оси кола повернуты на 90 °, потому что результаты измерений часто искажаются и недействительны из-за подземного металла, подземных водоносных горизонтов и т. Д.

Производится профиль, который может определять подходящую систему сопротивления заземления путем изменения глубины и расстояния несколько раз.Измерения удельного сопротивления почвы часто искажаются наличием токов заземления и их гармоник.

Измерение падения потенциала

Метод испытания падения потенциала используется для измерения способности системы заземления или отдельного электрода рассеивать энергию от объекта. Требуемый заземляющий электрод должен быть отключен. Затем тестер подключается к заземляющему электроду. Затем два заземляющих стержня помещаются в почву на прямой линии — вдали от заземляющего электрода для проверки 3-полюсного падения потенциала.Обычно достаточно расстояния 20 м.

Размещение ставок

Важно, чтобы зонд был размещен вне сферы влияния тестируемого заземляющего электрода и вспомогательного заземления для достижения наивысшей степени точности при выполнении 3-полюсного испытания сопротивления заземления, иначе эффективные области сопротивления будут перекрываться и недействительны. любые замеры.

Таблица 2 представляет собой руководство по настройке датчика (внутренний стержень) и вспомогательного заземления (внешний стержень).Переместите внутренний стержень (зонд) на 1 м в любом направлении и выполните новое измерение, чтобы проверить точность результатов и убедиться, что стержни земли находятся вне сфер воздействия. Если есть значительное изменение показаний (30%), вам следует увеличить расстояние между тестируемым стержнем заземления, внутренним стержнем (датчиком) и внешним стержнем (вспомогательным заземлением), пока измеренные значения не останутся достаточно постоянными при изменении положения внутренний кол (зонд).

Измерение без ставок

Тестер заземления Fluke 1625 может измерять сопротивление контура заземления в многозаземленных системах, используя только токовые клещи.Этот метод тестирования исключает опасный этап отключения параллельных заземлений, а также процесс поиска подходящих мест для дополнительных заземляющих стержней.

Вы также можете выполнить наземные испытания в местах, о которых вы раньше не думали: внутри зданий, на опорах электропередач или в любом месте, где нет доступа к земле.

При использовании этого метода тестирования два зажима помещаются вокруг стержня заземления или соединительного кабеля, и каждый из них подключается к тестеру (см. Рис. 2).Земляные колья вообще не используются. Известное напряжение индуцируется одним зажимом, а ток измеряется вторым зажимом. Тестер автоматически определяет сопротивление контура заземления на этом стержне заземления. Если есть только один путь к заземлению, метод бесконтактного подключения не даст приемлемого значения, и необходимо использовать метод проверки падения потенциала. Тестер заземления работает по принципу, что в параллельных / многозаземленных системах сеть сопротивление всех путей заземления будет чрезвычайно низким по сравнению с любым одиночным трактом (тестируемым).Таким образом, общее сопротивление всех сопротивлений параллельного обратного пути фактически равно нулю. Бесступенчатое измерение измеряет только сопротивление отдельных стержней заземления параллельно системам заземления. Если система заземления не параллельна земле, у вас будет либо разрыв цепи, либо измерение сопротивления контура заземления.

Рис. 2: Настройка для бесстержневого метода.

Измерение сопротивления заземления

При попытке рассчитать возможные токи короткого замыкания на электростанциях и в других ситуациях, связанных с высоким напряжением / током, важно определить комплексное полное сопротивление заземления, поскольку полное сопротивление будет состоять из индуктивных и емкостных элементов.Поскольку в большинстве случаев индуктивность и удельное сопротивление известны, фактическое сопротивление можно определить с помощью сложных вычислений.

Поскольку импеданс зависит от частоты, Fluke 1625 использует сигнал 55 Гц для этого расчета, чтобы он был максимально приближен к рабочей частоте напряжения. Это гарантирует, что измерение будет близко к значению на истинной рабочей частоте. Специалистов по электроснабжению, проводящих испытания высоковольтных линий электропередачи, интересуют две вещи: сопротивление заземления в случае удара молнии и полное сопротивление всей системы в случае короткого замыкания в определенной точке линии.Короткое замыкание в данном случае означает, что активный провод вырывается и касается металлической сетки башни.

В центральных офисах

При проведении аудита заземления центрального офиса требуются три различных измерения.

Перед тестированием найдите главную шину заземления (MGB) в центральном офисе, чтобы определить тип системы заземления. MGB будет иметь заземляющие провода, подключенные к многозаземленной нейтрали (MGN) или входящей сети, полю заземления, водопроводной трубе и конструкционной или строительной стали (см.рис.3).

Рис. 3: План типового центрального офиса.

Во-первых, проведите бесконтактный тест на всех отдельных основаниях, исходящих от MGB (см. Рис. 4). Цель состоит в том, чтобы убедиться, что все заземления подключены, особенно MGN. Важно отметить, что вы измеряете не отдельное сопротивление, а сопротивление контура того, что вы зажимаете. Подключите тестер заземления, а также индукционные и чувствительные зажимы, которые размещаются вокруг каждого соединения для измерения сопротивления контура MGN, поля заземления, водопровода и строительной стали.Во-вторых, выполните 3-полюсное испытание падения потенциала всей системы заземления, подключенной к MGB (см. Рис. 5). Чтобы добраться до удаленной земли, многие телефонные компании используют неиспользуемые кабельные пары, выходящие на расстояние до мили. Запишите измерение и повторяйте этот тест не реже одного раза в год.

Рис. 4: Безэкранное тестирование центрального офиса.

В-третьих, измерьте отдельные сопротивления системы заземления с помощью выборочного теста тестера заземления (см. Рис. 6). Подключите тестер.Измерьте сопротивление МГН; ценность — это сопротивление этой конкретной ветви МГБ. Затем измерьте поле земли. Это показание представляет собой фактическое значение сопротивления заземляющего поля центрального офиса.

Рис. 5: Проведите трехполюсное испытание падения потенциала всей системы заземления.

Теперь перейдите к водопроводной трубе и повторите те же шаги для сопротивления строительной стали. Вы можете легко проверить точность этих измерений с помощью закона Ома. Сопротивление отдельных ветвей при расчете должно равняться сопротивлению всей данной системы (допускать разумную ошибку, поскольку все элементы заземления не могут быть измерены).

Рис. 6: Измерьте отдельные сопротивления системы заземления с помощью выборочного теста.

Эти методы испытаний обеспечивают наиболее точное измерение центральных офисов, поскольку они дают вам индивидуальные сопротивления и их фактическое поведение в системе заземления. Хотя измерения точны, они не покажут, как система ведет себя как сеть, потому что в случае удара молнии или тока короткого замыкания все подключено.

Дополнительные испытания

Сначала выполните 3-полюсное испытание падения потенциала на каждой ножке MGB и запишите каждое измерение.Снова используя закон Ома, эти измерения должны равняться сопротивлению всей системы. Из расчетов вы увидите, что ваша общая стоимость составляет от 20 до 30% от общей стоимости R _E.

*Таблица 2: Руководство по установке внутренних и внешних стоек.*
Глубина заземляющего электрода	Расстояние до внутренней стойки	Расстояние до внешней стойки
2 м	15 метров	25 м
3 м	20 м	30 м
6 м	25 м	40 м
10 м	30 м	50 м

Наконец, измерьте сопротивление различных ветвей MGB с помощью селективного бесштыревого метода.Он работает так же, как метод без стоек, но отличается тем, как мы используем два отдельных зажима. Мы помещаем зажим индуцирующего напряжения вокруг кабеля, идущего к MGB, и, поскольку MGB подключен к входящей мощности, которая параллельна системе заземления, мы выполнили это требование.

Поместите измерительный зажим вокруг кабеля заземления, ведущего к полю заземления. Когда мы измеряем сопротивление, это фактическое сопротивление поля заземления плюс параллельный путь MGB.Поскольку сопротивление должно быть очень низким, оно не должно реально влиять на измеренные значения. Этот процесс можно повторить для других опор заземляющего стержня, таких как водопроводная труба или конструкционная сталь. Чтобы измерить MGB бесстержневым селективным методом, поместите зажим индуцирующего напряжения вокруг линии к водопроводной трубе (поскольку медная водопроводная труба должна иметь очень низкое сопротивление), и ваше показание будет сопротивлением только для MGN.

Свяжитесь с Герритом Барнардом, Comtest, тел. 011 608-8520, gbarnard @ comtest.co.za

Статьи по теме

Портал ресурсов правительства ЮАР по коронавирусу COVID-19

Постановлениями министерства предлагается 13813 МВт новых построек ГЭС, ни Eskom

Настало время для южноафриканской национальной ядерной компании Necsa

Разбираясь со слоном в комнате, это Эском…

Интервью с министром полезных ископаемых и энергетики Гведе Манташе

4 Важные методы проверки сопротивления заземления

Трехточечный метод является наиболее тщательным и надежным методом проверки; используется для измерения сопротивления заземления установленного заземляющего электрода.

Возможность правильного измерения сопротивления заземления имеет важное значение для предотвращения дорогостоящих простоев из-за перерывов в обслуживании, вызванных плохим заземлением.

Процедуры проверки сопротивления заземления указаны в стандарте IEEE № 81. Ниже рассматриваются четыре наиболее распространенных метода проверки сопротивления заземления, используемых специалистами по испытанию:

2-точечный метод (мертвое заземление)

В областях, где установка заземляющих стержней может быть непрактичной, можно использовать метод двух точек.

С помощью этого метода сопротивление двух последовательно соединенных электродов измеряется путем соединения клемм P1 и C1 с тестируемым заземляющим электродом; P2 и C2 подключаются к отдельной цельнометаллической точке заземления (например, водопроводной трубе или строительной стали).

Метод мертвого заземления — это самый простой способ получить показания сопротивления заземления, но он не такой точный, как трехточечный метод, и его следует использовать только в крайнем случае, он наиболее эффективен для быстрой проверки соединений и проводов между точками соединения. .

Примечание: Тестируемый заземляющий электрод должен располагаться достаточно далеко от точки вторичного заземления, чтобы быть вне сферы его влияния для получения точных показаний.

Двухточечный метод наиболее эффективен для быстрой проверки соединений и проводов между точками соединения. Фото: TestGuy.

Метод трех точек (падение потенциала)

Трехточечный метод — самый тщательный и надежный метод испытаний; используется для измерения сопротивления заземления установленного заземляющего электрода.

Стандарт, используемый в качестве эталона для испытаний на падение потенциала, — это стандарт IEEE 81: Руководство по измерению удельного сопротивления земли, сопротивления земли и потенциалов земной поверхности системы заземления.

С помощью четырехконтактного тестера клеммы P1 и C1 на приборе соединяются перемычками и подключаются к тестируемому заземляющему электроду, в то время как эталонный стержень C2 вводится в землю прямо как можно дальше от тестируемого электрода. Опорный потенциал P2 затем вбивается в землю в заданном количестве точек примерно по прямой линии между C1 и C2.Показания сопротивления регистрируются для каждой точки P2.

Метод испытания на падение потенциала. Фото: Megger

Измерения нанесены на график зависимости сопротивления от расстояния. Правильное сопротивление заземления определяется по кривой для расстояния, которое составляет примерно 62% от общего расстояния между C1 и C2. Существует три основных типа метода падения потенциала:

Полное падение потенциала: Ряд тестов проводится с разными интервалами P, и строится полная кривая сопротивления.
Упрощенное падение потенциала: Выполняются три измерения на определенных расстояниях P, и для определения сопротивления используются математические вычисления.
61.8 Правило: Одиночное измерение выполняется с P на расстоянии 61,8% (62%) расстояния между C1 и C2.

Примечание: испытание на падение потенциала и его модификации — единственный метод наземных испытаний, соответствующий IEEE 81.

4-точечный метод

Этот метод наиболее часто используется для измерения удельного сопротивления грунта , что важно для проектирования систем электрического заземления.В этом методе четыре электрода небольшого размера вбиваются в землю на одинаковой глубине и на одинаковом расстоянии друг от друга — по прямой линии — и проводится измерение.

Количество влаги и солесодержание почвы коренным образом влияет на ее удельное сопротивление. На измерения удельного сопротивления почвы также будут влиять существующие поблизости заземленные электроды. Закопанные в землю проводящие объекты, контактирующие с почвой, могут сделать показания недействительными, если они находятся достаточно близко, чтобы изменить схему протекания испытательного тока. Это особенно актуально для больших или длинных объектов.

Четырехштырьковый метод Веннера, как показано на рисунке выше, является наиболее часто используемым методом для измерения удельного сопротивления почвы. Фото: Викимедиа

Метод крепления

Метод клещей уникален тем, что он дает возможность измерять сопротивление без отключения системы заземления. Это быстро и легко, а также включает в себя измерение сопротивления заземления и общего сопротивления заземляющего соединения.

Метод клещей уникален тем, что он дает возможность измерять сопротивление без отключения системы заземления.Фото: AEMC

Измерения выполняются путем «зажатия» тестера вокруг проверяемого заземляющего электрода, аналогично тому, как вы измеряете ток с помощью токовых клещей мультиметра.

Тестер подает известное напряжение без прямого электрического соединения через передающую катушку и измеряет ток через приемную катушку. Испытание проводится с высокой частотой, чтобы трансформаторы были как можно меньше и практичны.

Для того, чтобы метод фиксации был эффективным, необходимо наличие полной цепи заземления.Тестер измеряет полный путь сопротивления (контур), по которому проходит сигнал. Все элементы петли измеряются последовательно. Оператору важно понимать ограничения метода тестирования, чтобы он / она не злоупотребляли прибором и не получали ошибочные или вводящие в заблуждение показания.

Некоторые ограничения метода фиксации включают:

эффективен только в ситуациях с несколькими параллельными заземлениями.
нельзя использовать на изолированной территории, не применимо для проверки установки или ввода в эксплуатацию новых объектов.
нельзя использовать, если существует альтернативный возврат с более низким сопротивлением, не связанный с почвой, например, с вышками сотовой связи или подстанциями.
результатов должны быть приняты на «веру».

Список литературы

Какое значение следует искать при проведении наземного испытания?

При проверке сопротивления системы заземления (стержня, сетки и т. Д.) Целью является низкое сопротивление.Предполагается, что заземляющий электрод сможет проводить большие токи короткого замыкания на землю, безопасно отклоняя электрическую систему, оборудование и людей. Поэтому требование довольно простое: чем ниже, тем лучше.

Национальный электротехнический кодекс®

Тем не менее, единственный преобладающий стандарт — это стандарт Национального электротехнического кодекса® (NEC®), который составляет 25 Ом. Этот код определяет «эффективно заземленный» как намеренно подключенный к земле через заземляющее соединение или соединения с достаточно низким импедансом и обладающие достаточной допустимой нагрузкой по току, чтобы предотвратить повышение напряжения, которое может привести к чрезмерной опасности для подключенного оборудования или людей.

Это довольно щадящий стандарт, основанный на практичности и производительности. Нельзя ожидать, что жилой дом будет построен на сетке в четверть акра, как подстанция. Если одиночный стержень не соответствует сопротивлению 25 Ом, Код требует, чтобы параллельно был подключен только второй стержень. Два вместе даже не требуются для удовлетворения 25 Ом; что-то лучше, чем ничего, и, таким образом, объект имеет базовую защиту от огня и поражения электрическим током.

Различные тестеры

Существует множество различных типов наземных тестеров на выбор в зависимости от области применения или других факторов.Четырехполюсная модель необходима для проверки проводимости самого грунта, тогда как трехконтактная модель используется для испытаний при установке или техническом обслуживании. Может быть полезно отображать дополнительные цифры для повышения точности и разрешения для обоих типов измерений. Четвертая клемма может пригодиться, если необходимо исключить небольшое сопротивление выводов, чтобы проводить измерения особенно низкого сопротивления.

Код не о производительности

Коммерческие объекты также должны быть заземлены для уменьшения шума и блуждающих токов, которые, хотя и не опасны с точки зрения возгорания и поражения электрическим током, могут нанести ущерб работе чувствительного высокотехнологичного оборудования.Согласно этому критерию, основное практическое правило для коммерческого и промышленного заземления — 5 Ом. Даже 10 Ом может быть допустимым, если требования к производительности не считаются слишком высокими. Но в правильном направлении даже 5 Ом может быть немного выше для оптимальной производительности в самых чувствительных ситуациях.

Таким образом, заземление компьютерных залов, центральных телефонных станций, подстанций и т.п. часто требуется для заземления 2 Ом или даже менее 1 Ом. Некоторые отрасли установили свои собственные стандарты, в то время как отдельные компании, возможно, сделали то же самое.Однако высшей инстанцией является инженер-электрик, составивший планы.

Если у вас остались вопросы, мы будем рады побеседовать или просмотреть нашу техническую библиотеку для получения дополнительной информации.

Проектирование системы заземления

Проектирование заземления начинается с анализа площадки, сбора геологических данных и удельного сопротивления почвы в данной области. Обычно инженер на объекте или производители оборудования указывают значение сопротивления заземления.Национальный электрический кодекс (NEC) устанавливает, что сопротивление заземления не должно превышать 25 Ом для одного электрода. Однако производители высоких технологий часто указывают 3 или 5 Ом, в зависимости от требований их оборудования. Для чувствительного оборудования и в экстремальных условиях иногда может потребоваться спецификация на 1 (один) Ом. При проектировании системы заземления сложность и стоимость возрастают в геометрической прогрессии по мере приближения целевого сопротивления к земле к недостижимой цели нулевого сопротивления.

Сбор данных

После установления потребности начинается сбор данных. Испытания на удельное сопротивление почвы, геологические изыскания и испытательные буровые скважины являются основой для всех проектов заземления. Рекомендуется надлежащее испытание удельного сопротивления почвы с использованием 4-точечного метода Веннера из-за его точности. Этот метод будет обсуждаться позже в этой главе. Дополнительные данные всегда полезны и могут быть собраны из существующих наземных систем, расположенных на участке. Например, ведомые стержни на месте могут быть проверены с использованием метода трехточечного падения потенциала или испытания наведенной частоты с использованием накладного измерителя сопротивления заземления.

** Анализ данных

Со всеми доступными данными сложные компьютерные программы могут начать создавать модель почвы, показывающую удельное сопротивление почвы в ом-метрах и на различных глубинах слоя. Знание, на какой глубине находится наиболее проводящий грунт на площадке, позволяет инженеру-проектировщику смоделировать систему в соответствии с потребностями приложения.

** Конструкция заземления

Удельное сопротивление почвы является ключевым фактором, определяющим сопротивление или производительность системы электрического заземления.Это отправная точка любой конструкции электрического заземления. Как вы можете видеть в таблицах 2 и 3 ниже, удельное сопротивление почвы сильно различается по всему миру и сильно зависит от содержания электролита, влажности, минералов, плотности и температуры.
