Армирование бетонного фундамента проводится с целью увеличения прочности и несущей способности основания. Это параметры, ширина и длина ячеек каркаса, форма стальных стержней, способ стыковки их пересечения. Расчет производится с учетом напряжений, которые возникнут при строительстве дома. Например, армирование ленточного фундамента выполняется с учетом продольных напряжений, обусловленных его конструкцией.В узких и длинных траншеях поперечные и вертикальные стержни практически не участвуют в распределении нагрузки, а лишь служат элементами крепления.

Расчет арматуры для ленточной основы

Расчеты производятся на этапе проектирования дома, в документацию вносятся следующие данные:

• класс и сечение арматуры,
• метод укладки и вязания,
• необходимого количества материалов.

В малоэтажном домостроении, как правило, используются прутки d = 12 мм. Для продольных элементов каркаса берется арматура только с ребристой поверхностью; для поперечных и вертикальных стержней можно использовать гладкие стержни меньшего диаметра. Если решено произвести самостоятельные расчеты, обязательно учитываются нормы. В них указано минимальное количество армирования, которое составляет 0,1% площади сечения фундамента. От этого показателя зависит количество стержней и размер их сечения.Для периодического профиля указывается размер наружного диаметра.

Площадь сечения ленточного фундамента определяется умножением его ширины и высоты. Например, траншея имеет размеры 70 см в глубину и 40 см в ширину. Площадь поперечного сечения в этом случае будет:

70×40 = 2800 см2.

Это значение умножаем на 0,1 и получаем минимальную площадь стержня 2,8 см2. Количество ремней также имеет большое значение: 1, 2 или 3. Два ремня гарантируют более равномерное распределение нагрузки в мелком и глубоком фундаменте, а 3 ремня используются для глубоко погруженных оснований.При расчете диаметра стержней учитывают общую высоту рамы, которая в случае двух ремней рассчитывается путем сложения их высот. СНиП определяет граничное значение высоты 80 см. Это значит, что если общая высота каркаса меньше этого показателя, то минимальный диаметр прутка составляет 6 мм, если каркас больше 80 см, арматура берется от 8 мм.

Формулы для расчета арматуры

Однако нельзя опираться только на эти данные, необходимо сделать конкретный расчет по таблицам СНиП с учетом габаритов вашего фундамента.Для самостоятельных расчетов можно использовать следующую формулу:

1. Длина арматуры в погонных метрах на ленту составляет D = PxK (P — базовая длина, K — количество стержней в 1-м поясе).
2. Количество горизонтальных перемычек Q = P / L (L — длина ячейки скелета).
3. Длина перемычки C = Tх (K-1) +0,05 (T — расстояние между продольной арматурой).
4. Количество вертикальных перемычек J = P / N (N — шаг между вертикальными полосами).
5. Длина вертикального стержня между ремнями составляет U = Hx (P-1) + 0,05 (H — расстояние между ремнями каркаса).

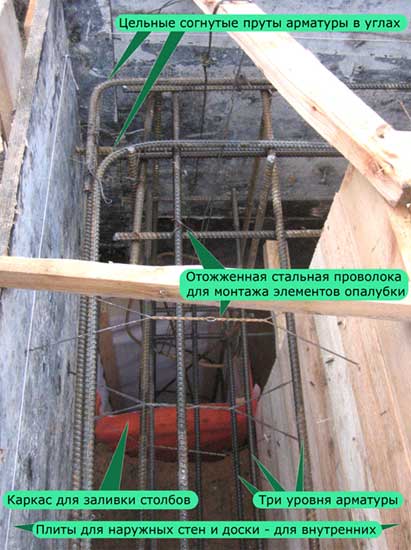

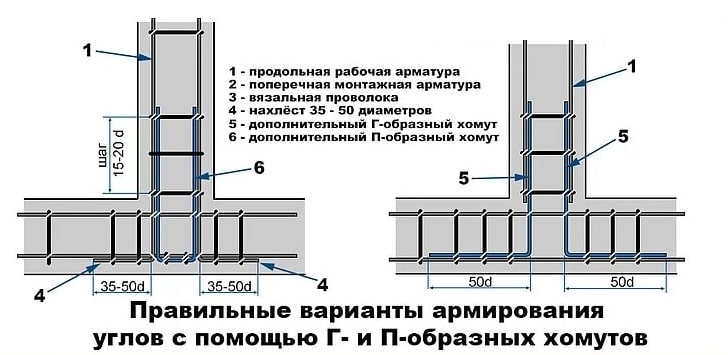

Армирование углов основания

Ленточный фундамент имеет несколько углов, в которых важно правильно уложить армопояс. В случае ошибок именно в этих местах начинается деформация основания, трещины в бетоне, что со временем приводит к разрушению дома. Для исключения погрешностей соблюдается схема армирования ленточного фундамента, подразумевающая использование хомутов.В каждой планке делают загиб, который нужно загнуть концом так, чтобы он упирался в противоположную стену.

При этом длины планки часто просто не хватает. Затем сделайте соединение со штоком Г-образным. Следует отметить, что усиление углов Г-образными и П-образными хомутами выполняется по всей высоте конструкции. Длина элементов U-образных хомутов составляет 2 ширины фундамента. Использование хомутов важно для предотвращения изгиба сжатых стержней в местах стыковки углов.Запрещено делать каркас в углах простым пересечением арматуры.

Конструктивные особенности каркаса арматурного

Конструкция может быть смонтирована двумя способами: сразу в траншею сразу или заранее отдельными блоками, залитыми бетоном (заводское производство). В первом случае получается более надежный ленточный монолитный фундамент (при условии правильной стыковки каркаса). Во втором случае слабыми местами основания являются блочные соединения.Между собой они скрепляются одинаково: с помощью железобетона.

Монтаж металлического каркаса на месте требует соблюдения следующих условий:

1. На дно траншеи сначала насыпается песчано-гравийная площадка высотой 30 см. Затем устанавливается съемная или несъемная опалубка. Его устойчивость при заливке бетона гарантируют внутренние подкосы, которые устанавливаются после установки арматуры, а также внешние опоры из бруса или досок.
2. Арматура должна находиться на расстоянии 5 см от опалубки, то есть если ширина траншеи 40 см, то ширина стального каркаса будет равна 30 см.
3. Работа начинается с установки вертикальных стоек, к которым будут крепиться продольные стержни каркаса. У них ребристая поверхность и самый большой диаметр из всей используемой арматуры. Например, если продольные стержни возьмем диаметром 16 мм, то вертикальные столбы — не менее 20 мм.
4. Стойки должны уходить в землю на глубину 2 м.В местах поворотов вертикальные стойки каркаса размещаются на расстоянии в 2 раза меньше, чем на прямых участках.
5. Вертикальные перемычки устанавливаются на стыках горизонтальных перемычек и дополнительно с шагом 20 см (шаг турников выбираем стандартно 30 см).
6. Точки пересечения соединяются вязальной проволокой с помощью крючков, проволочного вязального пистолета, отвертки или специальных зажимов. Также можно использовать плоскогубцы. Длина одного отрезка проволоки 20 см.

Продольная арматура укладывается в количестве 2-3 стержня. Расстояние между ними по СНиП должно быть 25-40 см. Важно соблюдать одинаковое количество стержней во втором поясе каркаса, если это предусмотрено проектом. Вертикальный и горизонтальный ряды арматуры располагаются относительно друг друга под углом 90º: продольные относительно вертикали, а вертикальные — относительно горизонтали.

Опытные строители знают, что прочность основания под стену дома напрямую зависит от правильности выбранного каркаса арматурного каркаса для создания ленточного фундамента, и правильности монтажа.В этой конструкции четко распределены все, так сказать, «обязанности» составляющих ее элементов. Таким образом, арматура принимает на себя деформирующие линейные напряжения, которые возникают не только от силы тяжести стен, но и от перепадов температуры, а бетонная часть конструкции препятствует ее сжатию. Таким образом, в комплексе эти материалы создают надежную опору для стен.

Вязкая арматура под ленточный фундамент — лучший вариант крепления металлического «хребта» железобетонной конструкции.Такое соединение, сохраняя заданные линейные и пространственные формы каркаса, тем не менее оставляет возможность несколько «уравновесить», когда бетон затвердевает, и устанавливает марку прочности, занимая оптимальное положение при воздействии результирующих нагрузок. Если каркас фундамента сделать жестким, то есть арматуру заделать сваркой, то даже при небольшой усадке грунта или под давлением стен дома бетонная часть конструкции может начать разрушаться, т. К. раствор частей каркаса не сдвинулся оптимально и сплошная монолитная плита сохраняет значительные внутренние напряжения.

Ленточный тип фундамента можно назвать универсальным, наиболее распространенным, позволяющим возводить здания практически из любых строительных материалов. Широкое использование этой фундаментной конструкции связано, в том числе, со значительной экономией средств, простотой и доступностью самостоятельной конструкции, а также с тем, что ленточный фундамент прошел тщательные испытания очень широкой практикой многолетней эксплуатации. .

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту.Эти параметры зависят от проекта будущего здания — размеров стен и материала, из которого планируется возводить стены, общей массивности конструкции, состояния грунта на строительной площадке и ряда других. важные факторы. Но в любом случае ленточный фундамент устанавливается по периметру будущей конструкции, имеет замкнутый контур, который предназначен для дальнейшего возведения несущих стен. При необходимости этот тип фундамента дополняют внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина подошвы тесьмы может существенно различаться в зависимости от конкретных обстоятельств. Таким образом, при неустойчивых верхних слоях грунта на строительной площадке подошва фундамента полностью заглубляется ниже уровня промерзания или выполняется в сочетании с свайным фундаментом. Если грунт плотный, или если на общую массу планируется возвести небольшую постройку, то вполне можно обойтись мелким ленточным фундаментом.

В любом случае требования к качественному и качественному армированию одинаково важны для любого типа ленточного фундамента.Только при этом условии основание оптимизирует нагрузку от стен дома на землю по всему периметру здания, что сводит к минимуму риск прогиба здания, перекоса и деформации всех составляющих его строительных конструкций.

В соответствии с положениями ГОСТа эти клапаны делятся на шесть классов. Если для первого класса используется обычная низкоуглеродистая сталь, то по мере повышения класса увеличивается содержание специальных и даже легирующих добавок, резко повышающих механическую прочность материала.

Стержни якоря I класса имеют гладкую внешнюю поверхность. Остальным (за редким исключением) придают гофрированную форму, так называемый периодический профиль кольца, серповидного или смешанного типа. Такая рельефная структура поверхности предназначена для максимального контакта усиливающих элементов конструкции с набирающим прочность бетоном.

Для основного армирования ленточного фундамента оптимальным выбором с точки зрения достаточной степени прочности и приемлемой цены будет арматура класса А-III диаметром от 12 до 18 мм, в зависимости от особенностей конструкции. создаваемая структура.Показатели классов от четвертого и выше останутся просто невостребованными, а вот A-II может оказаться слабоватым.

Стоит обратить внимание на наличие буквенного индекса.

• Таким образом, буква «С» говорит о том, что эти фитинги можно соединять сваркой. При всех остальных видах сварочных работ полностью исключены работы — структура стали при высокотемпературном нагреве изменится, и каркас потеряет необходимую прочность.
• Буква «К» обозначает изделия из стали с улучшенными антикоррозийными свойствами.Их обычно используют при строительстве объектов, к которым предъявляются особые требования, а для ленточного фундамента для частного строительства покупка такой фурнитуры (а она стоит, конечно, намного дороже) не рассматривается как необходимость.

А для дополнительных элементов конструкции — перемычек, подкосов, хомутов, придающих основному каркасу необходимую громоздкость, гладкие арматурные стержни класса А диаметром 6 мм (при высоте ленты до 800 мм) или 8 мм (при большая высота) вполне подходят.Они легко гнутся в нужную конфигурацию, а их прочностных характеристик для такого применения вполне достаточно. Также можно использовать гофрированные стержни класса А-II, но это уже будет несколько дороже.

Армирование часто делается с помощью специальной вязальной проволоки, которую устанавливают и скручивают петлей во всех точках пересечения стальных стержней. Использование сварки не приветствуется по нескольким причинам:

• Любой, даже хорошо сделанный сварной шов — это место с повышенной уязвимостью к коррозии.
• Течь на стыке, которую вполне можно не заметить при установке каркаса, может привести к нарушению целостности конструкции еще на этапе заливки тяжелого бетонного раствора.
• Даже небольшой перегрев стержня в месте пересечения с другим элементом конструкции приводит к снижению заложенных в нем армирующих качеств.

Так что даже если разработчик считает себя опытным сварщиком и имеет в своем распоряжении аппарат, от такой операции все же лучше воздержаться.Кстати, к работам по сварке арматурных конструкций там, где это необходимо в условиях промышленного строительства, допускаются только мастера высшей квалификации. При этом использовать исключительно арматуру, обозначенную буквой «С».

Арматура композитная

Композитная арматура — относительно новый строительный материал. Он может быть выполнен на разных основах — это стекловолокно, углепластик или базальтопласт.

Арматура из стекловолокна

является наиболее распространенной в этой категории, так как имеет более доступную цену, чем два других вида, при этом обладая высокими прочностными свойствами.

Композитные стержни применяются для армирования различных типов фундаментов, в том числе ленточных. Преимуществом этого вида арматуры является низкая теплопроводность по сравнению с металлическими стержнями. Поэтому эти изделия хорошо подходят для армирования фундаментов и стен подвала, которые планируется утеплить, так как за счет этого материала не будет лишних потерь тепла.

Полимерная арматура инертна к внешним воздействиям, поэтому достаточно прочна — не боится влаги и достаточно высоких температурных перепадов.Если при строительстве фундамента используется качественный бетон и арматура из стекловолокна, фундамент для дома должен быть прочным и долговечным.

Установка полимерных стержней намного проще, чем установка и крепление металлической фурнитуры, так как они имеют небольшой вес, легко крепятся хомутами или проволокой и не оставляют ржавчины на руках и одежде.

Можно провести сравнение со стальной арматурой на базовом уровне:

• Предел прочности при растяжении при одинаковом диаметре для стального прутка — 390 МПа, для стеклопластика — 1000 МПа.
• Стекловолокно имеет массу в 3,5 раза меньше стали.
• Сталь подвержена коррозии, полимер устойчив к кислой среде.
• Стекловолокно не проводит электричество, в отличие от металла.
Сталь
• обладает высоким показателем теплопроводности, полимер практически не проводит тепло.
• Металл — негорючий материал, стеклопластик также относится к легковоспламеняющимся самозатухающим.
• Эластичность стали в несколько раз выше, чем у стеклопластика.
• Полимеры обладают высокой прочностью на разрыв, однако при нагревании до очень высоких температур связующее из волокнистого пластика становится мягким, теряя эластичность.
• Композитная арматура крепится только пластиковыми хомутами или проволокой, металл можно сваривать или скручивать проволокой.

Сравнение характеристик этих двух материалов позволяет сделать вывод, что для тяжелых конструкций лучше всего использовать металлическую арматуру, а каркас для ленточных фундаментов, армированных волокном, также подходит для легких конструкций.Однако следует иметь в виду несколько важных моментов.

• На сегодняшний день четких технологических рекомендаций по применению композитной арматуры не разработано — все расчеты основаны на использовании металлопродукции. Так что хозяин, решивший использовать каркас из стекловолокна, идет на определенный риск.
• Рынок буквально наводнен стекловолокном очень сомнительного качества. Это неудивительно — если для производства стального проката требуются только определенные производственные условия, то линии по производству композитных стержней рекламируются и продаются всем, кто хочет попробовать свои силы в этом деле.Естественно, что о соответствии ГОСТу в данном случае говорить не приходится — в лучшем случае декларируется соответствие независимо установленным техническим условиям (ТУ), в которых критерии оценки качества продукции либо нечетко сформулированы, либо сформулированы нечетко. И очень часто — партии товаров вообще не имеют сопроводительной технической документации.

На таких стержнях могут быть продольные или поперечные (видимые на срезе) трещины, расслоения, выступающие волокна, сучки, потеки смолы, неравномерный шаг волны, разница в цвете, что, в свою очередь, свидетельствует о явном несоблюдении температурно-временной режим обработки.Как ведет себя такая арматура в груженом состоянии в составе ленточного фундамента, сказать сложно, и надеяться, что она ее «пронесет» — не самое разумное решение.

Схемы распределения арматуры в каркасной конструкции ленточного фундамента

Как было сказано выше, армирование в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под действием внутренних напряжений.Следовательно, качество крепления элементов каркаса будет таким же прочным и долговечным, как фундамент и вся конструкция в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки приходятся на продольные стержни каркаса верхнего и нижнего (в частности) армирующих поясов. Поэтому с учетом характеристик грунта и особенностей будущего здания для них подбирается арматура периодического профиля диаметром 10 мм, и если длина ленты на каком-либо из участков превышает 3 метра (и это чаще всего результат) то минимум 12 мм.
• Продольная арматура должна располагаться на расстоянии от нижней части, боковых стенок и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если вы строите фундамент шириной 400 мм, расстояние между продольными стержнями в горизонтальной плоскости должно быть 300 мм.
• Расстояние между двумя соседними параллельными стержнями продольной арматуры не должно превышать 400 мм.
• Для поперечных и вертикальных элементов рамы применяют гладкие стержни диаметром 6–8 мм (при высоте ленты 800 мм и более — не менее 8 мм).Этого раздела будет вполне достаточно, так как на них ложится меньшая нагрузка.

• Расстояние между зажимами (прорези поперечной арматуры и стойки) может варьироваться от 100 до 500 мм. Последнее значение — максимальное, поэтому превышать его — нельзя. Лучше всего исходить из расчета, что шаг установки хомутов составляет 0,75 × h, где h — общая высота фундаментной ленты.
• Количество ярусов продольной арматуры и количество стержней будет зависеть от высоты и ширины ленточного фундамента.СНиП устанавливает минимальное соотношение площади сечения ленты и общей площади сечения стержней продольной основной арматуры.
• Если нагрузка на фундамент не слишком велика, то конструкция каркаса предельно упрощается и представляет собой прямоугольник в поперечном сечении без дополнительных арматурных стержней. То есть в нижней и верхней зоне армирования используются два продольных стержня, которые соединяются вертикальными и горизонтальными перемычками или готовыми зажимами.

Повышенной сложности — это участки, требующие дополнительного армирования — это углы и участки примыкания поясов фундамента. Подробно об этом рассказывается в соответствующей статье.

Проволока изготавливается из низкоуглеродистой стали и подразделяется на несколько типов:

• В порядке обработки. Бывает термически обработанная (отожженная) и необработанная проволока.
• По точности изготовления. Итак, проволока может быть повышенной точности или нормальной.
• По временному сопротивлению нагрузке разрушается изделие, не прошедшее термическую обработку и относящееся к первой и второй группам.
• Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может быть стальной или черной. Диаметр секции варьируется от 0,16 до 10 мм. При этом допускаются отклонения сечения изделия на 0,02 мм.

В ГОСТ-документах можно найти более подробные характеристики этого продукта.Некоторые из них:

• Удлинение термообработанной проволоки с защитным покрытием 12 ÷ 18%, без защиты 15 ÷ 20%.
• У жаропрочных необработанных изделий в зависимости от их поперечного сечения различается такой параметр, как предел прочности и составляет (Н / мм²):

— 590 ÷ 1270 для диаметров 1,0 ÷ 2,5 мм;

— 690 ÷ 1370 для диаметра менее 1,0 мм.

Производитель данного продукта должен обеспечить соответствие следующим стандартам ГОСТ:

— изделия без термообработки диаметром 0.5-6,0 мм должны сохранять целостность после четырех и более складок;

— проволока должна продаваться бухтами. Эти отсеки могут иметь разный вес в зависимости от диаметра проволоки и наличия или отсутствия защитного покрытия. Таким образом, масса бухты варьируется от одного килограмма при сечении изделий 0,16 ÷ 0,18 мм до 40 кг при 6,3 ÷ 10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в эксплуатации, без существенной потери прочностных свойств.Так что есть смысл сразу обзавестись именно такой опцией. Отжиг, конечно, можно провести самостоятельно — но стоит ли тратиться на него, когда проволока уже есть в продаже и по более чем доступной цене?

Наверное, нет необходимости в ленточном фундаменте, и особо не нужно приобретать проволоку с цинковым покрытием, если сразу после установки каркаса арматуры заливать бетон. За такой короткий промежуток времени коррозия не успеет «съесть» составы, а потом, после полного созревания бетона, совсем не будет страшно.

Как правило, для самостоятельного строительства ленточных фундаментов используют проволоку диаметром 1,2 или 1,4 мм, реже до 1,8 мм. Миллиметр для таких целей еще слабоват — может давать обрывы при затягивании узлов, а при диаметре 2 мм и более — работать будет очень сложно, потребуется много сил, чтобы хорошо сшить без особых преимущества.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для обвязки каркаса.Это бухты готовых отрезков проволоки диаметром, как правило, 1,2 мм и длиной от 80 до 180 мм, у которых на концах уже есть готовые петли. Обычно в бухте — 1 тысяча таких продуктов.

Стоимость таких пакетов петель очень доступна, а производительность труда, как показывает практика, почти втрое.

Ниже читателю предлагается калькулятор, который поможет быстро подсчитать, сколько приблизительно точек стыка вам придется связать на создаваемом арматурном каркасе и сколько для этого потребуется проволоки.При этом учитывается, что некоторые участки армирования требуют дополнительного армирования.

Калькулятор расчета количества проволоки для обвязки арматурного каркаса ленточного фундамента

Введите требуемые данные и нажмите «РАССЧИТАТЬ МИНИМАЛЬНОЕ КОЛИЧЕСТВО ПРОВОДКИ»

Количество стержней продольной ленточной арматуры

Следует правильно понимать, что это минимально необходимое количество материала.При работе вполне вероятно обрыв завязанных узлов, собственные дефекты в работе, а просто на стройплощадке легко уронить и потерять обрезанные куски проволоки. Стоимость его невысокая, поэтому закладывать запас в 50, а то и более процентов вполне можно. Более того, поскольку возводится только фундамент, впереди еще много разных строительных работ, и всегда найдется применение лишней проволоке.

Инструмент арматурный

Закрепить арматуру проволокой вручную, то есть просто усилиями пальцев, практически невозможно, поэтому для проведения этого процесса были созданы специальные инструменты, как ручной, так и механический.Эти приспособления и приспособления не только ускорят работу, но и значительно улучшат качество связок арматуры.

Итак, завязку стержней в арматурную конструкцию под фундамент можно производить такими инструментами:

— крючки для ручной вязки, заводские или самодельные;

— крючок вязальный инерционный полуавтоматического действия;

— специальный вязальный пистолет;

Кроме того, для процесса вязания научились пользоваться обычной электродрелью (которая переключается на низкую скорость) или отверткой со специальной самодельной насадкой-крючком.

Наивысшее качество переплета получается при использовании специализированного вязального пистолета. Но это достаточно дорогое средство, и для того, чтобы сделать всего один фундамент, его редко кто приобретает. В основном у профессиональных строителей он есть в наборе инструментов, так как, переходя от объекта к объекту, они не могут терять много времени на и без того довольно длительной и трудоемкой операции связывания каркаса.

Для пистолета выпускаются специальные сменные катушки с намотанной на них проволокой, заряжающей устройство.Многие из этих инструментов могут работать от батареи, и, поскольку обычно в комплекте с вязальным пистолетом идут две батареи, работа может идти почти гладко. Еще одним преимуществом такого устройства можно назвать то, что он не привязан к розетке кабелем, поэтому с ним можно работать в автономных условиях — при отсутствии близко расположенных точек подключения к сети.

Пистолет для вязания захватывает желаемую область металлических стержней, отпускает проволоку и связывает их петлей, а затем скручивает края проволоки между ними.Недостатком, помимо дороговизны самого устройства, является невозможность работы в некоторых труднодоступных местах, где все равно придется переходить на «ручной труд».

Универсальный инструмент для вязания фурнитуры — крючок на ручке

Крючки

могут незначительно отличаться по внешнему виду и комплектации, поэтому, приобретя этот инструмент, вас обязательно попросят опробовать его на месте. Инструмент, который будет удобно «лежать в руке», а значит, им будет комфортнее работать и его следует выбирать для дальнейшей работы.Имейте в виду — неудобный крючок способен быстро заполнить мозоли на пальцах.

Самодельный крючок изготавливают по типу заводской модели, повторяя ее форму. Для его изготовления может быть использован заостренный участок арматуры, который сгибается в тисках, а затем вставляется в ручку. Ручку можно изготовить из расплавленного пластика, навинтив ее на арматуру, или положив на нее толстостенную полимерную трубку, нагрея ее, а затем охладив. При остывании пластик плотно прижимается к клапану, образуя удобную для рабочих ручку.

Еще один вариант крючка, конструкция которого существенно ускоряет установку каркаса — это полуавтоматический инструмент, действующий по инерционному принципу.

Сам крючок расположен на своеобразной ножке с прорезанными в виде спирали канавками. Внутри рукоятки крючка находится механизм возвратной пружины.

Этот инструмент работает следующим образом: зацепите крючки проволоки и с усилием потяните их вверх. В это время ножка на выходе из рукоятки при перемещении спиральных канавок по направляющим вращается, делая несколько оборотов, скручивая два конца проволоки между собой до упора сборки к закрепленным элементам каркасная конструкция.При необходимости операцию повторяют — до достижения необходимой затяжки узла. Таким образом, для соединения точки требуется одно или два поступательных движения.

Крюк, установленный в дрель или шуруповерт, ускорит выполнение работы с меньшими физическими усилиями. Эти инструменты быстро скручивают два конца проволоки до упора, надежно фиксируя между собой перекрещенную арматуру. На трещотке с отверткой несложно экспериментально установить оптимальный момент затяжки.Работать компактным инструментом будет удобнее, так как пространство траншеи под ленточным фундаментом зачастую очень ограничено. Кроме того, если в планах использовать для привязки арматуры обычную электродрель, то придется запастись удлинителем-мультиметром.

Какой бы инструмент для обвязки ни был выбран, принцип скручивания проволоки с его помощью одинаков, поэтому его выбор зависит от финансовых возможностей и предпочтения мастера.

Способы стыковки арматуры

Есть несколько способов вручную вкрутить металлические стержни в каркас под фундамент.О них мы поговорим подробнее.

Арматура металлическая

Связывание фурнитуры вручную — не слишком сложное, а довольно долгое и кропотливое занятие. Процесс привязки узла осуществляется в несколько этапов:

• Если вы планируете использовать обычную проволоку (то есть без подготовленных на ее концах петель), то разрежьте ее на фрагменты длиной 250 ÷ 300 мм.
• Плоский кусок проволоки складывается пополам. Затем этот уже спаренный отрезок сгибается так, чтобы полученная петля имела примерно треть выученной длины, а остальная часть оставалась на свободных концах.

Принципы крепления вязкой арматуры клещами представлены на этой схеме-рисунке:

1 — Обвязка арматуры жгутом проволоки, то есть несколькими отрезками, сложенными вместе, без натяжения.

2 — Связка угловых узлов.

3 — Узел двухрядный.

4 — Перекрестный узел.

5 — Мертвый узел.

6 — Связка стержней со специальным соединительным элементом.

7 — Арматурные стержни.

8 — Металлический соединительный элемент.

9 — Вид спереди.

10 — Вид сзади.

Помимо металлической проволоки, для связывания усиливающих элементов каркаса используются также пластиковые хомуты.

У этих крепежных элементов есть ряд преимуществ и недостатков, о которых следует помнить при выборе этой технологии выравнивания рам.

ТО «Плюсы» Хомуты из пластика можно отнести к нескольким пунктам. Это:

• Простота и удобство процесса привязки кадра.
• Крепление зажимов арматуры не требует дополнительных инструментов.
• Скорость работы, минимальные затраты физических усилий.
• Связующая сила после затвердевания бетона.

«Минусы» Пластиковые крепления называют следующие факторы:

• Очень высокая общая стоимость материала.
• Недостаточная прочность креплений перед заливкой бетонного раствора и его созреванием.
• Невозможность сборки каркаса при отрицательных температурах, так как прочность соединений под их воздействием ослабевает, и пластик теряет эластичность, становится хрупким.

Если есть финансовые возможности, а работа должна выполняться быстро и без использования дополнительных инструментов, можно использовать пластиковые хомуты с металлическим сердечником. Такая затяжка имеет преимущества как пластиковых, так и металлических крепежей, то есть простота установки и прочность соединения. Правда, за это придется раскошелиться.

Использование дополнительных деталей для пространственной фиксации арматуры

В некоторых случаях при установке арматурных стержней используются так называемые «проушины» — хомуты из пластика.Их конструкции очень разнообразны, и такие изделия используются либо как элементы временного крепления стержней, либо как опоры для нижнего ряда арматуры, либо как своеобразные «калибраторы» для боковых.

В каркасе под ленточный фундамент такие вставки используются для выдерживания расстояния между армирующими элементами и стенами опалубки, так как между ними должен оставаться зазор под бетонный слой шириной 50 мм.

Другой способ приклеивания арматуры на перекрестках — использование специальных стальных монтажных кронштейнов.Они сделаны из стальных стержней с высоким показателем упругости, диаметром от 2 до 4 мм, то есть действуют буквально как пружина, а внешне напоминают канцелярскую скрепку.

Такой зажим-соединитель изгибается с образованием петли, и оба его конца заканчиваются крючками. Как устанавливается такая связь, хорошо показано на иллюстрации. Конечно, это удобно, но приобретение большого количества таких зажимов обойдется очень дорого.

Вязкое армирование стекловолокном

Вязание данного вида арматуры несколько отличается от работы по креплению металлических стержней.Выбирая композитный армирующий материал для создания каркаса, прежде чем приступить к его стыковке, необходимо произвести точные расчеты по распределению веса конструкции. Если при установке металлического каркаса могут быть допущены небольшие погрешности, для стеклопластика они недопустимы. А про сложность именно этого момента уже говорилось выше.

В зависимости от степени тяжести материала стены расстояние между полимерными стержнями может составлять 150 ÷ ​​350 мм.Если фундамент делается под легкие постройки, то расстояние можно увеличить до 600 мм. Но, увы, четких стандартов пока нет.

При укладке под него нижнего армирующего пояса обязательно, и с достаточно небольшим шагом устанавливаются пластиковые опоры. Они необходимы для того, чтобы при заливке бетонного раствора в опалубку арматурный каркас не просел под тяжестью раствора. С этой же целью часто используются металлические стержни для упрочнения каркаса из стеклопластика, который сохранит конструкцию в первоначальном виде на этапе литья.

Вязание композитных арматурных конструкций также осуществляется разными способами, некоторые из которых практически не отличаются от операций по креплению металлических каркасов.

Для монтажа композитных каркасных конструкций могут использоваться специальные пластиковые крепления.

• Крепление специальными пластиковыми застежками, которые защелкиваются в арматурных стержнях в точках их соединения — этот способ считается наиболее надежным для полимерных каркасов.
• Проволока металлическая (алюминиевая) мягкая. Вязание производится по тому же принципу, что и на стальных каркасах, то есть с помощью крючка. Однако, учитывая специфические свойства алюминиевой проволоки, ее нельзя сильно затягивать, иначе она легко сломается.

Еще раз обратите внимание: перед тем, как выбрать композитную арматуру, нужно взвесить все за и против и быть готовым взять на себя ответственность за неудачу. Для возведения фундаментов частных домов чаще всего используют металлическую фурнитуру, каркасные конструкции из которой легко рассчитываются, будут предсказуемы, так как уже проверены многолетней практикой.

В конце публикации — несколько полезных видеороликов с технологическими рекомендациями по процессу обвязки арматуры.

Полезные ролики — в помощь начинающему строителю

Видео: как связать фурнитуру крючком

Видео: полезные инструменты для быстрой и точной сборки арматуры

Видео: адаптируем отвертку для стыковки арматуры

Ленточный фундамент — самый популярный в частном строительстве.Идеально подходит для строительства небольших домов, гаражей, бань и других хозяйственных построек. Все строительные работы можно выполнять вручную, а относительно небольшой расход материалов и минимальный объем земляных работ позволяют снизить стоимость и время производства. Конечно, чтобы все прошло как надо, нужно знать, как правильно укрепить фундамент.

Прежде чем рассказывать, как правильно армировать ленточный фундамент, стоит сказать несколько слов о выборе арматуры.

1. Если вам нужно усилить фундамент под одно- или двухэтажный дом, а также более легкие постройки, следует взять фитинг диаметром 10-24 миллиметра. Более толстый материал будет слишком дорогим, а его высокая прочность не будет задействована. Арматура меньшей толщины может не выдержать нагрузки.
2. Желательно использовать специальные гофрированные фитинги. Он обеспечивает наилучшее соединение с бетоном, обеспечивая его высокую прочность и надежность. Гладкий аналог стоит немного дешевле, но к использованию не подходит из-за низкой адгезии.Единственное исключение — поперечные стыки. У них нагрузка намного меньше.
3. Если грунт однородный по всей площади фундамента, то можно использовать материал сечением 10-14 миллиметров. При неоднородном грунте нагрузка на основание увеличивается, поэтому желательно потратиться на штанги диаметром 16-24 мм.

Конечно, покупать толстую гофрированную арматуру — удовольствие довольно дорогое. Но если вы решили укрепить ленточный фундамент своими руками, значит, объем работ не слишком велик.Так что переплатить придется максимум в несколько сотен рублей — это полностью компенсирует высокую прочность и надежность готовой конструкции.

При самостоятельном расчете и выборе арматуры для арматурного каркаса ленточного фундамента вероятность ошибки велика. В дальнейшем это может стать причиной разрушения дома, поэтому лучшим решением будет заказать проект усиления фундамента у проектировщика, а каркас самостоятельно связать по чертежу.

Сколько арматуры вам нужно?

Перед тем, как отправиться в магазин за материалом, нужно знать, сколько его понадобится для армирования ленточного фундамента. Для этого следует заранее подумать, какое армирование ленточного фундамента будет оптимальным выбором, и провести расчеты для конкретного объекта.

Пример арматурного каркаса для фундамента

При строительстве небольших домов, гаражей и бань обычно используется следующая конфигурация каркаса:

• 2 ремня: верхний и нижний;
• каждый пояс состоит из 3-4 стержней арматуры;
• оптимальное расстояние между стержнями 10 сантиметров.Учтите, что расстояние от арматуры до краев будущего фундамента должно быть не менее 5 сантиметров;
• соединение ремней осуществляется при помощи хомутов или отрезков арматуры с шагом 5-30 сантиметров в зависимости от сечения арматуры.

Такая схема оптимальна. Теперь, зная размеры будущей постройки, совсем не сложно провести соответствующие расчеты.

Допустим, вы хотите построить просторный каркасный или деревянный коттедж площадью 150 квадратных метров с периметром внешних стен 50 метров.Мы будем проводить расчеты исходя из этого. Соответствующие и описанные выше характеристики мы используем при армировании ленточной основы СНиП.

У нас есть два ремня по три стержня в каждом. Итого — 6 умножить на 50 = 300 метров главного клапана. Учитываем количество перемычек, которые умещаются с шагом 30 сантиметров. Для этого разделите 50 метров на 0,3. Получаем 167 штук. Перекрестие в этой основе будет иметь длину 30 сантиметров, а вертикальное — 60 сантиметров. На вертикальную перемычку вам понадобится 167х0.6х2 = 200,4 метра. По горизонтали — 167х0,3х2 = 100,2 метра. Итого потребуется 300 метров гофрированной арматуры и на 300,6 метра тоньше, гладкая арматура. Получив эти номера, смело отправляйтесь в магазин за материалом — ленточный фундамент без армирования долго не прослужит. Некоторые специалисты рекомендуют брать арматуру с запасом в 10-15%. Ведь какое-то количество материала понадобится для укрепления угловых частей ленточного фундамента и выхода на причал.

Как связать каркас?

Правила армирования ленточного фундамента вынуждают отказаться от использования сварки в пользу вяжущего, поскольку при использовании сварки в местах сварных стыков металлические стержни теряют прочность до 2-2,5 раз. Кроме того, именно здесь чаще всего появляется коррозия, которая может повредить арматуру в течение нескольких лет, значительно снижая надежность и долговечность основания. Действует только соединение с помощью вязки.Это довольно сложный этап, и на его прохождение у недостаточно опытного пользователя уйдет много времени. Однако здесь многое зависит от того, какой инструмент вы будете использовать.

Надежный узел армирования проволокой

Классический инструмент для вязания фурнитуры в ленточной основе — специальный крючок. С его помощью опытные мастера могут производить до 12-15 узлов в минуту (конечно, если вязальная проволока подготовлена ​​и разрезана заранее). Основное преимущество такого варианта — доступность — крючок можно купить во многих магазинах за сотню рублей и даже дешевле.Минус — скорость работы с ним не велика даже среди мастеров. Учтите — вам придется завязать много сотен узлов, даже если вы укрепляете фундамент небольшого размера.

Проволока и крючок для обвязки рамки

Если вы хотите закончить работу как можно скорее, вы можете воспользоваться специальным вязальным пистолетом. Работая с ним, даже неопытный пользователь легко выдаст 25-30 узлов в минуту. То есть производительность увеличится минимум в 2 раза.Увы, стоимость такого оборудования не низкая — от 50 тысяч и выше. К тому же для работы с ним понадобится специальный провод — обычный может не подойти. Это еще больше увеличивает стоимость. Но если есть возможность арендовать вязальный пистолет на несколько часов или на день — смело соглашайтесь на такое предложение, только не забудьте узнать максимальный диаметр арматуры, которую он может связать. Работая качественным инструментом, вы потратите максимум дня на сборку каркаса — правильное армирование ленточного фундамента становится намного проще и быстрее.При работе вручную этот процесс может занять неделю и более.

Как сделать каркас?

Перед тем, как приступить к армированию ленточного фундамента, необходимо изучить чертежи подходящих каркасов. Ведь от прочности каркаса зависит, прослужит ли фундамент много десятилетий или уже в первую же весну покроют трещины из-за сезонных колебаний уровня грунта.

Чтобы не ошибиться при изготовлении, нужно запомнить несколько правил:

1. Перекрытие (расстояние от места стыковки до края стержня) должно быть не менее 5 сантиметров.
2. В угловых соединениях перпендикулярные стержни должны быть соединены между собой — ни в коем случае нельзя использовать два отдельных блока, которые не соединены между собой. Идеальным решением станут уголки из гнутой арматуры — такая схема армирования фундамента самая надежная. Но для этого нужно иметь специальное оборудование, если фурнитура имеет диаметр от 14 миллиметров и более, меньшие диаметры можно гнуть в домашних условиях.
3. Соединения с проволокой должны быть плотными — если вы используете вязальный крючок, натяните проволоку до упора, чтобы не оставалось места между зажимом и основной арматурой.Также проверьте рукой, отодвигается ли зажим от касания, следует сделать дополнительную стяжку проволокой.
4. Перехлест по арматуре должен составлять 40-50 диаметров арматуры. По проекту должен быть зазор между соседними шатунами, верхним и нижним слоями.
5. Арматурный каркас должен стоять точно в опалубке. Также нужно позаботиться о защитном слое бетона для армирования, чтобы сделать его согласно требованиям чертежа.Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Гибка всех элементов для армирования фундамента, выполняется на холоде. Ни в коем случае без нагрева арматуры, так как это приведет к потере ее прочности.

Как видите — правила максимально простые. Но некоторые неопытные строители не подозревают и не забывают об их существовании.Это приводит к тому, что нарушается технология армирования ленточного фундамента и значительно сокращается срок его службы.

Земляные и подготовительные работы

Одним из преимуществ ленточного фундамента является относительно небольшой объем земляных работ. Пара человек, работая днем ​​с небольшими перерывами, легко смогут выкопать канаву подходящего размера в нормальном грунте. Когда яма будет готова, можно приступать к ее обустройству.

Первым делом нужно сделать подушку под фундамент.Благодаря ему снижается негативное воздействие грунтовых вод на фундамент, а нагрузка от самого фундамента и всей конструкции распределяется по земле максимально равномерно. Здесь можно использовать разные материалы. Чаще всего используется песок или гравий. Они хорошо справляются со своей функцией — главное, чтобы толщина подушки была не менее 15-20 сантиметров.

Но некоторые специалисты рекомендуют бетонную площадку. Да, он самый дорогой. Дорогой цемент и необходимость армировать подушку круто увеличивают стоимость и время строительства.Но в результате вы получаете максимально надежный фундамент под фундамент, гарантируя, что он прослужит долгие годы. Поэтому можно смело сказать, что эти деньги не будут выброшены на ветер.

Пример устройства ленточного армированного фундамента

Если работы ведутся на слабом, пучинистом грунте или планируется строительство тяжелого кирпичного дома, но использование монолитного фундамента по каким-то причинам нежелательно, то можно использовать ленточный фундамент с подошвой.Уширение (стекло) позволяет значительно снизить нагрузку на почву. Конечно, не стоит забывать и об армировании стеклянного цоколя — на пучинистых грунтах он будет регулярно выдерживать значительные растягивающие и изгибающие нагрузки. Очень важно обеспечить ему достаточную силу.

При использовании фундамента с подошвой объем земляных работ увеличивается. Кроме того, необходимо дополнительно потратиться на усиление подошвы ленточного фундамента — если оно выйдет из строя, это приведет к скорейшему разрушению всей конструкции.

На готовую подушку устанавливают опалубку. При выборе ширины учитывайте — готовый фундамент должен быть на 10-15 сантиметров толще внешних несущих стен.

Следующий этап — гидроизоляция. Некоторые строители используют рубероид, но это достаточно дорогой материал. А большой вес усложняет процесс установки. Поэтому можно использовать строительный полиэтилен. Да, он менее прочный. Но нужно это всего на несколько дней — чтобы цементное молоко не ушло в песок.Поэтому дешевый и легкий полиэтилен вполне подойдет. Укладывается поверх опалубки. В местах стыков перекрыть больше — не менее 10-15 сантиметров — и заклеить широкой лентой.

На этом подготовительные работы окончены. Теперь расскажем о заливке и армировании фундамента своими руками.

Установить каркас, залить бетон

Каркас арматуры лучше всего собирать прямо в подготовленной яме — это позволяет максимально прочно закрепить элементы.Но если речь идет об армировании подземного ленточного фундамента, или если котлован слишком узкий для проведения работ непосредственно в нем, то каркас можно собрать вне траншеи, а затем аккуратно опустить на место. Здесь обычно проблем не возникает и пошаговые инструкции не нужны.

Последний и один из самых ответственных этапов — заливка фундамента.

Заполнение ленточного основания бетононасосом

Для этого рекомендуется использовать бетон марки М200 или выше.Он обладает высокой прочностью, чтобы выдерживать значительные нагрузки, а также имеет достаточный показатель хладостойкости.

Сразу следует сказать — для работы потребуется большое количество материала. Заранее сделайте все необходимые расчеты — заливать бетон нужно за один раз, не допуская расслоений и других отслоений. В противном случае прочность основания значительно снизится, а это скажется на безопасности эксплуатации дома. По этой же причине желательно арендовать бетономешалку.Сегодня эту услугу предлагают многие компании. К тому же аренда дешевых моделей стоит относительно недорого — менее тысячи рублей в сутки. При интенсивной работе в это время вполне можно справиться с работой. К тому же наличие бетономешалки позволяет повысить производительность — нужно просто бросить песок, цемент и залить водой, получив в скором времени готовый продукт, который нужно просто вылить на каркас, установленный в опалубке. Работая с лопатой, такой производительности добиться невозможно.

После заливки бетона необходимо подождать 28 дней. За это время бетон наберет достаточную прочность и можно будет приступить к строительству дома, гаража или бани.

Рекомендуем посмотреть видео, где опытный инженер-строитель расскажет о важных нюансах армирования фундамента. На что следует обращать внимание при работе в первую очередь, чтобы фундамент дома был надежным.

Теперь вы знаете, как армировать ленточный фундамент своими руками.Для этого совсем не обязательно иметь узкоспециализированные навыки или покупать дорогое оборудование. Достаточно знать хотя бы теоретически, как укрепить фундамент. Опыт придет в процесс, и все инструменты можно будет заменить дешевыми аналогами или взять напрокат, сэкономив деньги и время.

Армирование ленточного фундамента значительно увеличивает его прочностные характеристики, позволяет создавать устойчивые конструкции при одновременном снижении веса.

Расчеты армирования и схем армирования выполняются в соответствии с положениями действующего СНиП 52-01-2003.В документе есть подробные требования к расчетам, даются сноски к нормативным документам и сводам правил.

СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Скачать файл

Ленточный фундамент должен соответствовать требованиям по прочности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

Основными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb, n), растяжению (Rbt, n) и боковому разрушению.В зависимости от нормативных нормативных показателей бетона выбирают его марку и класс бетона. Принимая во внимание ответственность проекта, можно использовать поправочные коэффициенты безопасности в диапазоне от 1,0 до 1,5.

Требования к клапану

При армировании ленточных фундаментов устанавливаются тип и контролируемые значения качества армирования. Нормами разрешено использование горячекатаной строительной арматуры периодического профиля, термически обработанной арматуры или арматуры механической упрочнения.

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Наряду с характеристиками прочности на разрыв нормируются пластичность, коррозионная стойкость, свариваемость, стойкость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушающих процессов.

Таблица классов арматуры и марок стали

Ленточный фундамент рассчитывается в соответствии с рекомендациями ГОСТ 27751, показатели предельных нагруженных состояний рассчитываются по группам.

Рама арматуры — фото

1. Требования к размерам железобетонных конструкций. Геометрические размеры подвала не должны препятствовать правильному пространственному размещению арматуры.
2. Защитный слой должен обеспечивать сопротивление соединения нагрузкам арматуры и бетона, защищать его от внешней среды и обеспечивать устойчивость конструкции.
3. Минимальное расстояние между отдельными стержнями арматуры должно обеспечивать ее совместную работу с бетоном, обеспечивать правильное соединение и обеспечивать правильную технологическую заливку бетона.

Для армирования можно использовать только качественную арматуру, вязание сеток осуществляется с учетом проектно-сметной документации. Отклонения от значений не могут выходить за пределы полей допусков, регламентированных СНиП 3.03.01. Специальные строительные меры должны обеспечивать надежную фиксацию арматурной сетки в соответствии с существующими правилами.

СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Скачать файл

При изгибе арматуры необходимо использовать специальные приспособления, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик арматуры конструкции.

Видео — Ручной станок для гибки арматуры, видеоинструкция

Видео — Как согнуть арматуру. Работа на самодельном станке

В опалубку вставляется арматура, изготовление опалубки должно выполняться с учетом требований ГОСТ 25781 и ГОСТ 23478.

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ПРОИЗВОДСТВА ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Скачать файл

Опалубка для возведения монолитных бетонных и железобетонных конструкций.Классификация и общие технические требования

Расчет количества и диаметра арматуры

Для ленточного фундамента бань применяется строительная арматура периодического профиля Ø 6 ÷ 12 мм.

Действующие государственные правила регулируют минимальное количество стержней в бетоне для придания ему максимальных прочностных характеристик. Минимальное суммарное сечение продольных стержней арматуры не может составлять ≤ 0,1% площади сечения фундаментной полосы.Например, если ленточный фундамент имеет сечение 12000 × 500 мм (площадь поперечного сечения 600000 мм2), то общая площадь всех продольных стержней должна быть не менее 600000 × 0,01% = 600 мм2. На практике застройщики редко выдерживают этот показатель, учитывают также вес ванны, характер грунта и марку бетона. Это расчетное значение можно считать приблизительным, отклонения от рекомендуемых значений не должны превышать ≈20% в меньшую сторону.

Для расчета количества арматуры необходимо знать площадь поперечного сечения базовой полосы и площадь поперечного сечения арматурного стержня. Для облегчения расчетов предлагаем вам готовую таблицу.

Теперь расчеты намного проще.Например, вы используете восемь рядов арматуры диаметром 10 мм для армирования ленточных фундаментов. Согласно таблице, общая площадь стержней составляет 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не учитывать, они станут дополнительной страховкой на случай нарушения технологии стыковки или изготовления некачественного бетона.

Кроме этих показателей нужно определить диаметр стержней для фундамента.Эти показатели зависят от многих составляющих, для упрощения расчетов можно воспользоваться предложенной таблицей.

Используя эту таблицу, вы легко можете выбрать рекомендуемый диаметр арматуры для ленточного фундамента.

Правила арматуры ленточного фундамента

Существует несколько схем вязания арматуры, каждый разработчик может использовать наиболее удобную для себя. Выбор схемы следует проводить с учетом размеров фундамента и его несущих характеристик.

Арматуру можно связать отдельно, а затем уже готовые элементы конструкции опустить в траншею фундамента и соединить между собой, а можно сразу вязать в траншее. Оба метода почти эквивалентны, но есть небольшая разница. На земле все основные прямолинейные элементы можно изготовить самостоятельно; при работе в траншее требуется помощник. Для вязки нужно сделать специальный крючок, соединение производится мягкой проволокой диаметром ≈ 0.5 мм.

В некоторых статьях можно найти советы во время вязания использовать ручную электродрель — не обращайте на них внимания. Так могут писать те, кто не имеет представления о работе.

Во-первых, рука устает от дрели намного сильнее и быстрее, чем от легкого крючка. Во-вторых, кабели всегда будут путаться под ногами, цепляться за концы арматуры и т. Д. В-третьих, не на всех стройках есть электроэнергия. И в-четвертых, ваши проволочные узлы всегда будут ослаблены или сломаны.

Для вязания армирования используется тонкий мягкий и проволочный материал, и он имеет невысокую прочность. Проволока натягивается хорошо, сильное заедание должно происходить в пределах двух-трех оборотов крючка. В противном случае производительность труда намного ниже и повышается утомляемость. Есть еще варианты сварки арматуры, о них мы поговорим в следующем разделе статьи.

Советуем начать вязать арматуру на самую короткую ленточную основу, это даст возможность набраться немного опыта и уверенно справиться с длинными стержнями.Стричь их не рекомендуется, это увеличивает расход металла и снижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

Арматуру со всех сторон залить бетоном толщиной не менее 5 сантиметров. Это начальные условия. С учетом таких показателей чистые габариты арматурного каркаса должны быть не более 110 см в высоту (минус 5 см с каждой стороны) и 30 см в ширину (минус 5 см с каждой стороны).Для вязки нужно добавить по два сантиметра с каждой стороны внахлест. Это значит, что заготовки для горизонтальных перемычек должны быть длиной 34 см, заготовки для вертикальных перемычек — 144 см. Но делать такой высокий каркас не стоит, достаточно иметь высоту 80 см.

Шаг 2. Выбираем плоскую площадку, ставим две длинные планки, обрезаем их концы.

Шаг 3. На расстоянии ≈ 20 см от концов обвяжите горизонтальные распорки с двух крайних сторон. Для вязания понадобится проволока длиной около 20 сантиметров.Сложите его пополам, просуньте под точку привязки и затяните проволоку, просто повернув крючок. Не переусердствуйте, проволока может не выдержать. Величина скручивающего усилия определяется опытным путем.

Шаг 3. На расстоянии примерно 50 сантиметров по очереди свяжите все оставшиеся горизонтальные стойки. Все готово — отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас есть верхняя и нижняя части, теперь нужно скрепить их между собой.

Шаг 4. Далее следует отрегулировать упоры для двух частей сетки, они могут упираться в любой объект. Главное, чтобы родственные элементы занимали устойчивое боковое положение, расстояние между ними должно быть равно высоте вязаной арматуры.

Шаг 5. Свяжите две вертикальные распорки по концам, размеры вам уже известны. Когда каркас стал более-менее напоминать готовое изделие — свяжите все остальные детали.Не торопитесь, проверьте все размеры. Хоть у вас заготовка и такой же длины, проверить размер не помешает.

Шаг 6. По такому же алгоритму необходимо на земле соединить все прямые участки каркаса.

Шаг 7. Уложите дно котлована под фундамент высотой не менее пяти сантиметров; на них будут опираться нижние стержни сетки. Поставьте боковые опоры, установите сетку в правильное положение.

Армирование (каркас установлен в опалубке)

Шаг 8. Убрать размеры незапланированных углов и стыков, подготовить куски арматуры для соединения каркаса в единую конструкцию. Учтите, что перекрытие концов арматуры должно быть не менее пятидесяти диаметров стержня.

Шаг 9. Обвяжите нижний виток, затем вертикальные стойки и верхнюю. Проверить расстояние армирования до всех поверхностей опалубки.

Арматура готова, можно приступать к заливке фундамента бетоном.

Вязание арматуры специальным приспособлением

Для изготовления приспособлений понадобится несколько досок толщиной около 20 мм, качество пиломатериалов может быть любым.Изготовить шаблон несложно, и это значительно упростит работу.

Шаг 1. Вырежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага от вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите за тем, чтобы разметка расстояния между планками была одинаковой, иначе не будет вертикального положения соединительных элементов.

Шаг 2. Сделайте две вертикальные опоры, высота опор должна соответствовать высоте арматурной сетки.Опоры должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по обвязке необходимо проводить на ровной поверхности. Проверьте устойчивость собранного устройства, исключите вероятность его опрокидывания во время работы.

Схема стыковки якоря с хомутами

У вас есть макет арматурной сетки, теперь вы можете выполнять работу быстро и без посторонней помощи. На отмеченные места разместите подготовленные вертикальные стержни арматуры, предварительно зафиксировав положение при помощи гвоздей.На каждую горизонтальную металлическую перемычку наденьте арматуру. Эту операцию следует повторить со всех сторон рамы. Еще раз проверьте их положение. Хорошо — берем проволоку и крючок и начинаем вязать. Адаптацию целесообразно делать, если у вас много одинаковых участков сетки арматуры.

Видео — Как связать арматуру с помощью приспособления

Как связать армированную сетку в траншею

Работать в траншее намного труднее из-за тесноты. Необходимо хорошо продумать схему вязания отдельных элементов, чтобы не пришлось пролезать между стержнями арматуры.К тому же сетку самостоятельно завязать невозможно, нужно работать с помощником.

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они поднимут металл от земли и позволят бетону закрыть арматуру со всех сторон. Расстояние между камнями должно быть равно ширине сетки.

На фото — фиксатор для армокаркаса

Шаг 2. На камни нужно поставить продольные стержни.Горизонтальные и вертикальные стержни уже надо обрезать по размеру, как мы их измеряем, мы уже говорили.

Шаг 3 . Приступайте к формированию каркаса каркаса на одной стороне фундамента. Если предварительно привязать к тягам горизонтальные распорки, работать будет легче. Помощник должен удерживать концы брусьев, пока они не зафиксируются в правильном положении.

Шаг 4. По очереди продолжаем вязать арматуру, расстояние между распорками должно быть примерно пятьдесят сантиметров.

Шаг 5. По тому же алгоритму привяжите арматуру ко всем прямым участкам фундаментной ленты.

Шаг 6. Проверить размеры и пространственное положение каркаса, при необходимости необходимо откорректировать положение и исключить касание металлических деталей опалубкой.

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания по углам, вы можете придумать более простой вариант для себя.Главное, соблюдать длину внахлест. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия удерживают вертикальные планки строительной фурнитуры, не забудьте установить их. Чтобы гарантировать это, можно использовать вентиль большого диаметра.

Если все же придется прибегать к сварке, то сделайте все возможное, чтобы на одном месте поставить минимальное количество стежков, сместите фиксирующий шаг горизонтальных и вертикальных упоров на несколько сантиметров.Во время сварки точно поддерживайте оптимальную силу тока и диаметр электродов. Металл в шве внахлест не должен перегреваться.

Есть несколько способов, с помощью которых можно ускорить и облегчить процесс стыковки и одновременно улучшить качество конструкции и снизить расход материалов.

Для проставок согните арматуру в форме буквы «P». Для этого можно за пару часов сделать простейший станок, причем не только для гибки стержней.Сначала нужно согнуть один образец, проверить его размеры и только потом, используя образец как шаблон, подготовить все стыки. Такие распорки вязать гораздо проще, они сразу удерживают нужный размер конструкции. Еще один плюс — уменьшенный расход дорогостоящего материала. На первый взгляд экономия кажется незначительной, максимум десять сантиметров на одно подключение. Но если десять сантиметров умножить на количество штук и цену арматуры, получится очень «приятная» сумма.

Для распорок можно использовать арматуру меньшего диаметра и опционально дорогой строительный периодический профиль. Подойдут даже металлические прутки или катанка подходящего диаметра.

Если у вас нет опыта выполнения подобных работ, то лучше не делать этого самостоятельно. Наличие помощника делает процесс намного проще и безопаснее.

Цена на железобетонный фундамент намного дороже обычного, используйте этот метод усиления архитектурных конструкций в крайнем случае.Есть много более дешевых способов повысить несущие характеристики ленточного фундамента. Правда, их можно использовать не всегда, все зависит от особенностей проекта бани, особенностей почвы и ландшафта.

Армирование должно производиться во всех частях фундамента, даже в средних перемычках межкомнатных перегородок

Несколько слов о предварительно нагруженной арматуре. Это комплексный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества армирования.Суть метода заключается в предварительном нагружении стержней усилиями, противоположными тем, которые будут действовать на конструкцию при эксплуатации фундамента. Например, если штанга будет работать на растяжение, то она предварительно сжата и т. Д.

Видео — Армирование монолитных ленточных фундаментов мелкого заложения

Видео — Армирование фундамента своими руками

Фундамент — это фундамент здания. И с этой аксиомой сложно не согласиться, ведь именно он держит и равномерно распределяет нагрузку на грунт, обеспечивает устойчивость и долговечность конструкции.Но бетон, как известно, довольно твердый материал. Для придания ленточной конструкции пластичности и способности выдерживать различные виды нагрузок применяется так называемая арматура.

Для чего нужна арматура?

Упрощенно фундамент ленточного типа представляет собой замкнутый контур из бетона под всеми капитальными стенами здания по периметру. Это один из самых популярных видов затонувших кораблей, поскольку он прост в конструкции, выдерживает значительные нагрузки и позволяет дополнительно оборудовать подвал в процессе эксплуатации.В минусах — большой расход стройматериалов, необходимость использования спецтехники (бетононасосы, краны).

Ленточный вид фундамента возводится для зданий из тяжелых штучных материалов (кирпич, блоки, камень) и домов с монолитными или сборными перекрытиями большой массы. Такой тип основания оптимален на неоднородных грунтах, где есть риск неравномерного проседания.

Схема деформации фундамента

Бетонная конструкция выдерживает два типа нагрузок:

• Компрессия — вес здания и его содержимого (мебель, отделка и т. Д.)).
• Растяжение — влияние сил морозного пучения. Влажная почва, промерзая, увеличивается в объеме и сжимает каркас, выталкивая его вверх.

Очевидно, эти нагрузки неравномерны. Чтобы лента выдерживала деформации и соответственно трещины, разрывы, используется армирование ленточного фундамента. На практике это означает формирование внутри бетонного ядра единого металлического каркаса. По правилам он должен располагаться ближе к краям фундамента, то есть в зонах максимального сжатия-растяжения.

Какие материалы используются для армирования

Даже если предполагается армирование фундамента ленточного типа своими руками, необходимо правильно подбирать комплектующие. В состав необходимых материалов входят:

Виды арматуры

1. Арматура стальная или композитная — стержни из металла или стекловолокна. Реализуются рулонами по 50-100 м или нарезанным металлопрокатом длиной 6-12 м. Гладкие стержни сечением до 10 мм называются сборочными и используются для вертикальной и поперечной части каркаса.Гофрированные стержни диаметром 12-80 мм обозначены как рабочие. Из них подходят верхняя и нижняя продольные части «каркаса».

2. Проволока стальная для вязальных или стяжных зажимов. Сварка применяется реже (металл должен иметь маркировку «C»)

3. Зажим для инструмента или специальный крючок для вязания, ножовки и т.п.

Металлический каркас пользуется наибольшей популярностью у строителей, эффективность и надежность его проверена временем. Армирование фундамента стеклопластиковой арматурой применяется для тех зданий, к которым предъявляются особые требования в отношении радиопомех, немагнетизма, химической стойкости.Однако из-за того, что композит плохо растягивается при изгибе, то есть фактически не выполняет одну из основных функций, в частном домостроении применяется редко.

Ни в коем случае нельзя использовать пластиковые бутылки, металлические уголки или трубы, грубую сетку, железные тросы и другие подобные материалы в качестве арматурного каркаса фундаментной ленты. Это не каркас, а посторонние включения, которые только вредит бетонному основанию. Результат печальный — фундамент не выдержит проектных нагрузок, неизбежные повреждения как несущего фундамента, так и стен, перекрытий, кровли и других элементов здания.

Расчет арматуры ленточного фундамента

Рассчитать количество материала для армирования несложно. Чаще всего используется двух- или трехрядная сетка-каркас. Шаг между вертикальными участками 40-80 см, между горизонтально расположенными уровнями примерно 30-60 см. То есть заглубленный фундамент высотой более 90 см требует 3-4 продольных яруса; для каркаса глубиной менее 0,9 м достаточно двух. Рассмотрим пример:

• Параметры бетонного основания (ВхШ) — 60х40 см,
• периметр здания — 5х5 м,
• шаг сетки — 50 см

Очевидно, вам понадобится двухуровневая сетка.Для работы задвижек на 4 продольных линии по 20 м каждая потребуется 80 пог. м, монтаж вертикальный с учетом расстояния от поверхности 5 см — 1,4 м * 51 (количество пересечений) = 71,4 м. Продавцы рекомендуют брать сталь с запасом не менее 10%, итого итого будет около 170 погонных метров. м арматуры. Не стоит забывать и о комплектации. На каждом перекрестке достать около 30 см проволоки. Стыков в секции — 4 штуки, значит с запасом потребуется около 70 пог. м вяжем металл.

Как самостоятельно армировать ленточный фундамент

Железобетонная конструкция не терпит халатности. Арматуру перед использованием следует проверить, очистить от грязи и ржавчины. Строители часто пренебрегают этим этапом, хотя известно, что инородные включения ухудшают качественные характеристики бетонного ядра.

Схема армирования ленточного фундамента проста, но трудоемка:

1. На песчано-щебеночную «подушку» насыпают бетонную «подошву» толщиной 5 см.Он защитит металл от коррозии и преждевременного разрушения. Иногда в целях экономии подкладывают под каркас куски кирпича или камня.
2. Поставить опалубку.
3. На бетонный слой укладывается необходимое количество поперечных монтажных прутков с интервалом не более 80 см.
4. Гофрированные стержни накладываются в два ряда сверху в продольном направлении. Сайты пересечения связаны. Получается нижний уровень каркаса арматуры.
5. В стыках вертикально монтируется гладкая сталь заданной длины.Соблюдение геометрии углов в 90 ° обязательно.
6. К ним прикреплен верхний ярус поперечных монтажных тяг. Получается каркас, перекрытие концов которого должно быть не менее 20 см.
7. Укладывают верхний продольный ярус арматурного «каркаса» и скрепляют вязальной проволокой или зажимами.
8. С помощью распорок готовый каркас жестко фиксируется относительно опалубки. Зазор между ними должен быть не менее 3-5 см.
9. Связки снова проверены, весь лишний материал, мусор убран.

Армирование угла ленточного фундамента — головная боль большинства профессионалов. Именно здесь образуется так называемое концентрированное напряжение. Поэтому используются особые приемы П- или Г-образной арматуры, создаваемой при помощи струбцин.

Схематично это выглядит так:

Для углов:

Для прицела:

Для углов соединения менее 160 ° с L-образным армированием:

В точках крепления углов хомуты устанавливаются в два раза чаще, чем остальная часть ленточного фундамента.Именно такие способы армирования углов создают жесткое соединение между элементами конструкции, позволяя равномерно распределять нагрузку.

Таким образом, стоимость материалов составляет не более 5% от стоимости строительства арматурного каркаса. Конечно, экономия на материалах в этом случае — последнее.

Патент США на систему для строительства зданий с использованием предварительно отформованных железобетонных панелей. Патент (Патент № 5,678,372, выданный 21 октября 1997 г.)

Настоящее изобретение направлено на строительство зданий и, в частности, на способы и устройства строительства зданий для соединения предварительно сформованных железобетонных панелей с образованием единой конструкции.

Строительная промышленность давно знает преимущества использования железобетона. Эти преимущества включают более высокие показатели огнестойкости по сравнению со многими другими конструкционными материалами, лучшую сейсмостойкость, более высокую устойчивость к неправильному обращению и нормальному износу, а также во многих случаях меньшие затраты на материалы и рабочую силу. Для менее обеспеченных, ищущих доступное, но подходящее жилье, сборное строительство может быть ответом.

Однако сборные конструкции не обходятся без определенных проблем.Если используемые предварительно отформованные панели подготовлены ненадлежащим образом (то есть без надлежащего армирования), сейсмостойкость значительно снижается. Кроме того, соединение смежных панелей с помощью линейных колонн часто впоследствии приводит к растрескиванию вдоль линий колонн по мере того, как конструкция оседает или подвергается воздействию сил природы.

Настоящее изобретение обеспечивает систему строительства здания, в которой используются армированные сборные панели стен, пола и крыши, соединенные между собой таким образом, чтобы получить по существу цельную, унитарную конструкцию с улучшенной передачей нагрузок и напряжений через составные части конструкции, в результате чего от внешних сил.Эта улучшенная передача нагрузки / напряжения имеет тенденцию уменьшать ущерб от сейсмической активности или других природных сил, а также ущерб от злоупотреблений и жестокого обращения. Система проста в использовании, менее трудоемка, чем другие методы строительства, и требует меньшего использования. дорогие материалы, удешевляющие строительство здания.

В широком смысле, изобретение направлено на систему строительства зданий, в которой используются предварительно отформованные железобетонные панели, соединяющие смежные панели таким образом, чтобы панели надежно связывались друг с другом, образуя интегрированную целостную структуру.Панели, используемые в системе, сконструированы с арматурными стержнями, концевые части которых выходят из противоположных периферийных краев панелей. Панели, в свою очередь, имеют волнообразный рисунок из чередующихся выпуклых и вогнутых участков. Концевые концы стержней арматуры выступают из вогнутых участков. В этом соединении используется пара вертикально ориентированных удлиненных арматурных стержней и арматурный стержень зигзагообразной формы, который крепится к горизонтальным арматурным стержням, проходящим через панели.Выпуклые секции образовали в них вертикальную канавку, которая принимает и удерживает соответствующий один из стержней линейной арматуры.

Волнистые края двух соседних панелей расположены на расстоянии друг от друга, напротив зигзагообразного арматурного стержня, расположенного в пространстве между двумя волнистыми краями. Изгибы зигзагообразного арматурного стержня расположены рядом с выступающими концами арматурных стержней панели. Затем выступающие концы горизонтальных стержней арматуры деформируются или изгибаются, чтобы охватить и захватить как связанный вертикальный удлиненный стержень арматуры, так и зигзагообразный стержень арматуры.Затем используются формы, чтобы закрыть пространство между противостоящими поверхностями панелей, и вводимый в них текучий материал, такой как бетон, который затвердевает, образуя вязаный мокрый стык, надежно связывающий две панели друг с другом. В других вариантах осуществления изобретения тот же метод используется для соединения трех стеновых панелей на их смежных краях (две панели являются соседними копланарными, а третья перпендикулярна двум другим). Панели расположены так, чтобы образовывать угол 90 ° С. уголки соединяются аналогичным образом вязанным мокрым швом.

В других вариантах реализации строительной системы по настоящему изобретению элементы фундамента используются для выполнения двух функций: для обеспечения поддержки стеновых панелей (и панелей пола) строительной конструкции и для обеспечения конструкции, которая может удерживать планки боковых стенок, используемые для создания формы для фундамента, которая будет включать в себя элементы фундамента, скрепляющие элементы фундамента и стеновые панели друг с другом через фундамент.

Элементы фундамента предпочтительно размещать в залитой, еще влажной опоре под стопу.Верхние поверхности всех элементов фундамента выровнены так, что они лежат по существу в одной плоскости. Опалубки фундамента, панели пола и стеновые панели устанавливаются на элементы фундамента, а текучий материал (цемент) вводится для образования фундамента и вязанных влажных швов, описанных выше. Стеновые панели предпочтительно должны быть сформированы с включением вертикальных арматурных стержней (в дополнение к горизонтальным арматурным стержням, используемым в вертикальных вязаных мокрых швах) с расширениями, которые выступают за нижнюю поверхность каждой стеновой панели и в фундамент, так что когда фундамент заливается и затвердевает, стеновые панели соединяются как одно целое не только между собой, но и с фундаментом.

В еще одном варианте осуществления для конструкции крыши также используются сборные железобетонные панели. Панели конструкции крыши поддерживаются карнизным зажимом, элементом, который прикрепляется к верхней, обычно горизонтальной периферии внутренних углов стеновых панелей для размещения и удержания стеновых панелей, к которым карнизный зажим прикрепляется во время строительства.

Конструкционная система по настоящему изобретению обеспечивает ряд преимуществ. Трикотажный мокрый стык, используемый для соединения соседних сборных армированных панелей, создает прочную связь между стеновыми панелями, распределяя нагрузки и напряжения таким образом, чтобы повышать устойчивость к сейсмической активности и другим силам природы.

Еще одно преимущество достигается тем, что способ, используемый для соединения элементов (стеновые панели, фундамент), служит для блокировки составных элементов для создания единой конструкции. Блокирование смежных панелей способом согласно настоящему изобретению позволяет им перемещаться вместе перед лицом горизонтальных сил сдвига, сводя к минимуму растрескивание вдоль соединительных швов.

Еще одно преимущество достигается за счет выступающих волнистых периферийных краев стеновой панели.Волнистость служит для дальнейшего снижения тенденции к растрескиванию и изолирует любое растрескивание, которое может возникнуть на коротких участках. Волнистость соприкасающихся, соединенных краев панелей также обеспечивает эффект блокировки, который способствует передаче нагрузки и напряжения от панели к панели.

Еще одним преимуществом изобретения является прочная соединительная стяжка, обеспечивающая предварительное натяжение арматурных стержней в полевых условиях, используемых для образования «вязания» стыков, соединяющих соседние панели друг с другом.Эта функция предварительного натяжения обеспечивает эффективную передачу усилий.

Еще одно преимущество изобретения заключается в использовании углового зажима, используемого, в первую очередь, для «прямоугольной формы» углов перпендикулярно ориентированных смежных стен; и во втором случае для удержания двух стенок без обычных распорок, обычно используемых в сборных конструкциях того типа, на который направлено настоящее изобретение. Это последнее преимущество, в свою очередь, уменьшает или устраняет необходимость в распорках для удержания стеновых панелей во время строительства, сокращая количество распорок, которые могут потребоваться, и создавая более безопасную рабочую зону из-за отсутствия распорок.

Эти и другие преимущества и особенности изобретения станут очевидными для специалистов в данной области техники после прочтения следующего подробного обсуждения, которое следует рассматривать вместе с прилагаемыми чертежами.

РИС. 1 представляет собой перспективное изображение типа строительной конструкции, на которую направлено настоящее изобретение;

РИС. 2 представляет собой изометрический вид части строительной конструкции, включающей элементы строительной системы настоящего изобретения для соединения смежных стеновых и кровельных панелей;

РИС.3 — частичный вид в перспективе в разрезе смежных стеновых панелей, показывающий волнистости, образованные на противостоящих периферийных краях стеновых панелей, и ферменную конструкцию, соединяющую одну стеновую панель с другой;

РИС. 4 — иллюстрация соединения трех смежных стеновых панелей, одна стеновая панель расположена перпендикулярно другой;

РИС. 5 — вид сверху мокрого трикотажного шва, образованного между смежными краями стеновых панелей, показанных на фиг. 4;

РИС.6 — вид сверху, иллюстрирующий вязанное во влажном состоянии соединение, образованное между соседними стеновыми панелями, образующими угол 90 °. внешний угол;

РИС. 7 представляет собой перспективную иллюстрацию элементов фундамента, которые встроены в фундамент строительной конструкции согласно настоящему изобретению для поддержки стеновых элементов строительной конструкции и для удержания форм боковых панелей, используемых для сооружения фундамента здания;

РИС. 8 — иллюстрация элементов фундамента, выложенных согласно строительному проекту;

РИС.9 представляет собой более подробное представление карниза поддержки, показанного на фиг. 2, для поддержки панели крыши; и

РИС. 10 — иллюстрация того, как панели крыши, сконструированные в соответствии с настоящим изобретением, поддерживаются лежащей ниже стеновой панелью.

Теперь обратимся к рисункам, а пока к фиг. 1 проиллюстрирована строительная конструкция того типа, на который направлено настоящее изобретение.Конструкция здания, обозначенная в целом ссылочной позицией 10, показана с использованием предварительно отформованных железобетонных панелей в качестве панелей пола 12 и стеновых панелей 14. В соответствии со строительной системой настоящего изобретения панели крыши (26а, 26b; Фиг.2) также представляют собой предварительно отформованный железобетон. Как показано на фиг. 1 показано, что некоторые из стеновых панелей 14 имеют оконные проемы 16 и дверные проемы 18.

Конструкция 10 может включать внутренние стеновые панели 14 ‘для разделения внутреннего пространства конструкции 10 по желанию.Как показано на фиг. На фиг.1 также показано, что некоторые из стеновых панелей 14 (в данном случае включая внутренние стеновые панели 14 ‘) сконструированы с угловой или наклонной периферией 15 для обеспечения поддержки панелей крыши (не показаны на фиг.1) в наклонной конфигурации.

Как будет видно, стеновые панели 14, 14 ‘предварительно отформованы и усилены арматурными стержнями, которые проходят как горизонтально, так и вертикально, когда стеновая панель находится на месте. Аналогичное усиление предусмотрено в панелях крыши и пола. Арматурные стержни проходят как в горизонтальном, так и в вертикальном направлениях от одного края стеновых (и кровельных) панелей до другого, чтобы выступать из них для связывания стеновой панели с ее соседним соседом (соседями) способом, более подробно описанным ниже.Как будет видно, все вертикальные края стеновых панелей 14, 14 ‘, показанных на фиг. 1, и противостоящие кромки панелей крыши (не показаны на фиг. 1; см. 26а, 26b, фиг. 2) имеют вафельный или волнообразный рисунок, который работает с другими элементами системы по настоящему изобретению для прикрепления соседней стены. (и кровельные) панели друг к другу.

РИС. 1 не предназначен для демонстрации элементов настоящего изобретения, а для того, чтобы показать в целом тип конструкции, к которой применимы изложенные здесь идеи.В оставшейся части этого обсуждения будет описано, как элементы, показанные на фиг. 1 (стеновые панели 14, панели крыши — не показаны на фиг. 1 — и панели 12 пола) сконструированы в соответствии с настоящим изобретением.

Теперь обратимся к фиг. 2 показана часть строительной конструкции, в которой воплощены идеи настоящего изобретения. ИНЖИР. 2 показаны стеновые панели 20, 22, панель 24 пола и части 26а, 26b панели крыши. Не показано на фиг. 2, для ясности, это стеновая панель, которая должна быть расположена по существу в той же плоскости, что и стеновая панель 20 (и перпендикулярно стеновой панели 22).Эта недостающая стеновая панель показана на фиг. 3. в качестве стеновой панели 62. Как показано на фиг. 2 показано, что верхние периферийные края стеновых панелей 20, 22 будут поддерживать панели 26а, 26b крыши с дополнительной поддержкой, обеспечиваемой опорным карнизным элементом 30, который более подробно обсуждается ниже. Чтобы приспособить крепление карниза 30 к зажиму, все элементы стены сконструированы с включением стальной «С-образной» направляющей на верхнем крае стеновой панели. Таким образом, как показано на фиг. 2 стеновые панели 22 и 23 показаны со стальными С-образными каналами 22а и 23а, образующими их верхние края.Стеновая панель 20 также имеет такой стальной С-образный канал, образующий ее верхний край (скрытый на фиг. 2 панелями 26а и 26b крыши), как и все другие стеновые панели, используемые в конструкции. Причины использования стального С-образного профиля станут ясны в связи с обсуждением карниза 30 ниже.

РИС. 2 показаны волнистые периферии стеновых панелей 20, 22 и крышных панелей 26a, 26b, используемых как часть схемы соединения для соединения смежных панелей вместе согласно настоящему изобретению.Волнистый узор содержит чередующиеся выпуклые участки 42 и вогнутые участки 44. Следует понимать, что все стеновые панели строительной конструкции могут быть сконструированы так, чтобы включать волнистые узоры настоящего изобретения на вертикальных и нижних краях. Однако предпочтительно только у некоторых стеновых панелей нижние края могут иметь волнообразный рисунок.

На фиг. 2 показана только стеновая панель 22 с таким рисунком ее нижнего края. Причина этого связана с электрическими распределительными коробками, которые могут быть включены в конструкцию стеновой панели, такими как электрическая распределительная коробка 54, показанная как включенная в конструкцию стеновой панели стеновой панели 22.Обычно такие электрические распределительные коробки имеют трубы, отходящие от распределительной коробки для приема электропроводки. Таким образом, как показано на фиг. 2 показано, что электрическая распределительная коробка 54 имеет трубы 55, отходящие от распределительной коробки, с заглушками 56, отходящими от нижнего края стеновой панели 22. Было обнаружено, что во время транспортировки стеновых панелей, не имеющих волнистых нижних краев, выступающие заглушки 56 были легко согнуты или сломаны. Формирование стеновой панели с волнистым нижним краем и размещение электрической распределительной коробки 54 так, чтобы штыри 56 соответствующих трубопроводов были выведены в один из вогнутых сегментов края, что позволило соседним выпуклым сегментам 42 по обе стороны от вогнутый сегмент с заглушками для защиты заглушек от повреждений во время транспортировки.

Панели 20, 22, 24 и 26 предпочтительно являются железобетонными, причем армирование обеспечивается двумя наборами параллельных (номер 3) арматурных стержней, которые проходят от одного края панели до другого. Как показано на фиг. 2 показано, что горизонтальные арматурные стержни стеновой панели 22, обозначенные в целом ссылочной позицией 50, проходят от одного вертикального края 52 стеновой панели до другого края 52 ‘. (Для ясности не показан набор арматурных стержней, которые проходят поперек горизонтальных арматурных стержней 50 в стеновой панели 22.)

Расположение и длина арматурных стержней 50, содержащихся в стеновой панели 22, таковы, что концевые концы 51 будут выступать и выходить из вогнутых сегментов 44 вертикальных краев 52. Как можно видеть на фиг. 2 относительно стеновой панели 22 волнообразный узор вертикального края 52 смещен на один выпуклый (или вогнутый) сегмент от участка противоположного края. Таким образом, у горизонтальных арматурных стержней, имеющих конец 51, который проходит от вертикального края 52, другие концы не будут выходить из противоположного вертикального края стеновой панели 22.И наоборот, конечно, стержни горизонтальной арматуры 50, идущие от вертикального края, противоположного краю 52 ‘, также не будут проходить от края 52.

Как указано выше, стеновая панель, которая обычно расположена рядом и копланарна стеновой панели 20, на фиг. 2. Однако, как показано на фиг. 3 как стеновая панель 62, а стеновая панель 22 не показана, чтобы лучше проиллюстрировать взаимосвязь между двумя копланарными стеновыми панелями 20, 62. Фиг. 3 показан волнообразный узор из выпуклых сегментов 42 и вогнутых сегментов 44 каждой такой копланарной стеновой панели 20, 62, сформированной таким образом, что выпуклые сегменты 42 стеновой панели 20 горизонтально выровнены с вогнутыми сегментами 44 стеновой панели 62.

Как видно на фиг. 2, и, как лучше показано на фиг. 3, каждый из выпуклых сегментов 42 волнистой кромки образовал в нем вертикальный паз или канавку 46 для приема вертикального стержня 48 арматуры. Расположенный в пространстве между волнистыми перифериями соседней копланарной стеновой панели 20, 62 находится Арматурный стержень 64 зигзагообразной формы (не показан на фиг.2, чтобы не загромождать эту фигуру излишне). Конфигурация зигзагообразного стержня 64 арматуры такова, что каждый изгиб 66 зигзагообразного стержня 64 будет локализован при правильном расположении, как показано на фиг.2, рядом с концевыми частями 51 горизонтальных арматурных стержней 50, выступающих из каждого вогнутого сегмента 44. Концевые концы горизонтальных стержневых стержней 50 обеих стеновых панелей 20, 62 изогнуты или деформированы иным образом, чтобы захватить оба вертикальных стержня арматуры. 48, связанный с панелью, и зигзагообразным арматурным стержнем 64. Зигзагообразная арматура 64 действует как мост между панелями 20, 62, который связывает их вместе.

Кроме того, когда соседние пары стержней арматуры 50 соединяются с соответствующим вертикальным стержнем 48 арматуры, они делают это таким образом, что они натягивают вертикальный стержень 48 арматуры относительно выпуклых сегментов 44.Таким образом, при захвате вертикального стержня арматуры концами 51 горизонтальных стержней 50 жесткости соседние концы 51 будут действовать, вызывая тенденцию изгиба стержня 48 над выпуклым сегментом 42 или поперек него между такими двумя стержнями жесткости. Кроме того, зигзагообразный стержень 64 арматуры соединяется таким образом, чтобы тянуть эти изгибы 66 к ближайшей стеновой панели. Результатом является предварительное натяжение всей вязальной конструкции и ее составных частей, образованных соединенными между собой горизонтальными стержнями 50 арматуры, вертикальными стержнями 48 жесткости и зигзагообразными стержнями 64 арматуры.Это предварительное натяжение обеспечивает эффективное средство передачи усилий между стеновыми панелями.

Для завершения соединения двух панелей деревянные (или из любого другого материала) доски или формы помещаются рядом с пространством между противостоящими волнистыми краями панелей 20, 62. В пространство вводится текучий материал, например бетон. для образования мокрой вязанной железобетонной колонны между панелями 20, 62, соединяющей их вместе при затвердевании.

Когда сформированная таким образом колонна затвердеет, вертикально ориентированные канавки 46 выполняют функцию в дополнение к вложению вертикальных арматурных стержней 48; они служат для обеспечения дополнительного сопротивления поперечным силам, которые могут действовать в боковых направлениях (относительно канавки) или, как правило, поперек соответствующей стеновой панели.

РИС. 3 показывает технологию соединения двух копланарных стеновых панелей согласно настоящему изобретению. Этот же метод применим для соединения других смежных копланарных панелей, таких как панели крыши, как показано на фиг. 2, показывающий взаимно противостоящие края панелей 26а, 26b крыши с волнами выпуклых / вогнутых сегментов. Обе панели крыши, кроме того, имеют связанные с ними удлиненные арматурные стержни 48 ‘(показанные на фиг.2 только относительно панели 26а крыши), расположенные в канавках 46’, образованных в выпуклых сегментах 42 ‘панелей крыши.Для ясности зигзагообразный арматурный стержень, соответствующий зигзагообразному арматурному стержню 64 (фиг. 3), не показан в пространстве между противостоящими панелями 26а, 26b крыши. Но следует понимать, что соединение панелей 26а, 26b крыши будет включать в себя зигзагообразный стержень арматуры, который захватывается на его изгибах к концам стержней арматуры, которые выступают из каждой панели 26а, 26b крыши по направлению к другой (и также прикрепите к удлиненным стержням жесткости 48 ‘) таким же образом, как показано на фиг.3. Кроме того, пространство между противостоящими краями панелей 26a, 26b крыши будет заполнено бетоном, изолирующим ферменную конструкцию (удлиненный стержень 48 ‘, стержень арматуры зигзагообразной формы и соединительные или захватывающие концы стержней 50 арматуры). .

Таким же образом панели 24 пола (фиг. 2) могут быть сформированы с волнистыми перифериями, хотя по причинам, обсуждаемым ниже, это не считается необходимым.

На фиг. 4 и 5 проиллюстрировано формирование столбика мокрого трикотажа для соединения трех смежных панелей, одна перпендикулярна двум другим.Как показано на виде в перспективе на фиг. 4, край 52 ‘нормальной стеновой панели 22, как и кромка копланарных стеновых панелей 20, 62, сформирован так, чтобы иметь волнистости выпуклых / вогнутых сегментов 42/44; и, как и стеновые панели 20, 62, удлиненный стержень 48а арматуры связан со стеновой панелью 22, расположенный в канавках 46, образованных в выпуклых сегментах 42.

Подобно зигзагообразному арматурному стержню 64, связанному со стеновыми панелями 20, 62, практически идентичный зигзагообразный арматурный стержень 64a связан со стеновой панелью 22.(Зигзагообразный арматурный стержень 64а специально не показан на фиг. 4 из соображений ясности; он показан на виде сверху стеновых панелей 20, 22, 62, показанных на фиг. 5). Зигзагообразный стержень 64а арматуры расположен так, что его изгибы (т. Е. Изменения направления), ближайшие к стеновой панели 22, будут расположены вблизи конечных частей 51а горизонтальных стержней 50а арматуры, выступающих из стеновой панели 22. Это размещает их. в положении искривления или иного сгибания (как показано на фиг.5) для захвата и удержания как вертикального арматурного стержня 48а, так и зигзагообразного арматурного стержня 64а.

Перед заливкой бетона для завершения колонны, которая будет соединять стеновые панели 20, 22, 62, дополнительный вертикальный удлиненный стержень арматуры 48b помещается в пустоту между волнистыми краями стеновых панелей 60, 62, вблизи обеих стенок. зигзагообразный арматурный стержень 64, связанный со стеновыми панелями 20, 62, и зигзагообразный арматурный стержень 64а. Электропроводка 49 охватывает удлиненный вертикальный стержень 48b арматуры и части стержней 64, 64a арматуры в местах вдоль удлиненного стержня 48b вертикальной арматуры, где проходят изгибы стержня 64a арматуры зигзагообразным образом и части стержня 64 жесткости. рядом друг с другом, чтобы удерживать их по существу в нормальном положении относительно друг друга.

Колонна формируется путем размещения сначала форм 74, 76 (показаны на фиг. 5 пунктирными линиями), чтобы закрыть пространство или область, образованную соседними волнистыми краями стеновых панелей 20, 22, 62. Текучий материал 70 Затем вводится (бетон) для образования железобетонной колонны, соединяющей стеновые панели 60, 62, 70 друг с другом.

Теперь обратимся к РИС. 6 показано на виде сверху соединение двух соседних стеновых панелей 80, 82, расположенных так, чтобы образовывать угол конструкции согласно настоящему изобретению.Следует понимать, что вертикальные края 81, 83 стеновых панелей 80, 82 сформированы с таким же волнообразным рисунком из выпуклых и вогнутых сегментов, что и стеновые панели 20, 22, 62 (фиг. 3 и 4). Как показано на фиг. 6 показано, что обе стеновые панели 80, 82 имеют связанные с ними (расположенные в канавках 46 «, которые образованы в выпуклых сегментах кромок 81, 83) вертикальные арматурные стержни 48». Каждая стеновая панель 80, 82 также сформирована (как и стеновые панели 20, 22, 62) так, чтобы содержать горизонтальные арматурные стержни 50 «, по крайней мере, один конец 51», из которых должен выступать из вогнутого сегмента (не виден на фиг.6) для сгибания соответствующего вертикального стержня арматуры 48 «и изгибаемых участков зигзагообразного стержня арматуры 64». Затем может быть сформирована соединительная колонна из железобетона, закрывая область 84 между противостоящими поверхностями стеновых панелей 80 и 82 вертикальными формами 86, 88, показанными пунктиром, и вводя текучий бетон, которому дают возможность затвердеть.

Вернемся пока к фиг. 1 и 2 на иллюстрациях строительной конструкции 10 показаны стеновые и напольные панели, опирающиеся на поверхность земли опорой 12.Эти опоры выполняют тройную функцию: во-первых, они обеспечивают поддержку самой конструкции 10 через стеновые и напольные панели; во-вторых, они структурированы (как будет показано ниже), чтобы удерживать боковые панели фундаментной формы, используемой для создания фундамента для конструкции; и, в-третьих, они включаются в фундамент, который в конечном итоге создается для соединения фундамента строительной конструкции.

Теперь обратимся к фиг. 7 показаны две опоры, обозначенные в целом ссылочными позициями 90 (90a, 90b).Предпочтительно каждая опора 90 изготовлена ​​из железобетона, и каждая из них имеет четыре вертикальных паза 92, сконфигурированных для приема и удержания фундаментных боковых панелей 96. Также в каждой опоре 90, поперечно проходящей через нее, выполнены отверстия 98, которые принимают и проходят удлиненные арматурные стержни 100, которые проходят через основание 90a к другому основанию 90b и через него.

Боковые панели 96 (обычно деревянные) определяют высоту и ширину фундамента, который будет сформирован для конструкции.Предпочтительно поперечный размер каждой боковой панели таков, что верхний край 97 каждой будет лежать, как правило, в плоскости, которая включает в себя верхние поверхности 91 оснований 90. Поскольку нижние края стеновых панелей конструкции (например, стеновых панелей 20 , 22, 62, 80, 82; фиг. 3-6) будет опираться на верхние поверхности 91 и поддерживаться ими, использование боковых панелей достаточной ширины позволяет создать фундамент, который соединяется с стеновыми панелями конструкции и простирается от них до потолка. поверхность, на которой построена конструкция.

На практике граница возводимого сооружения будет отмечена на строительной площадке. Маркировка будет включать маркировку для обозначения того, где будут располагаться любые внутренние стеновые панели конструкции, такие как внутренние стеновые панели 14 ‘, показанные на фиг. 1. Затем опоры 90 располагаются в нескольких местах вдоль разметки. Будут использоваться по меньшей мере две из опор 90 для каждой отдельной стеновой панели конструкции, каждая из которых размещается вблизи вертикального края поддерживаемой стеновой панели, хотя может использоваться больше опор 90, если размер стеновой панели требует большей поддержки.

Это размещение опор 90 схематично показано на фиг. 8, на котором показаны опоры 90, расположенные вдоль отметки внешней границы 110 предлагаемой строительной конструкции, и отметка 112 (пунктирная линия), которая определяет положение на внутренних стеновых панелях.

Предпочтительно, для каждой опоры 90 подготавливается подножка для приема и надежной посадки опоры таким образом, чтобы выравнивать верхнюю поверхность 91 каждой опоры, как правило, в месте, которое содержит верхние поверхности 91 других опор 90.Подножка образована выемкой 114, вырезанной в поверхности, на которой будет располагаться основание. Затем углубление заполняется жидким бетоном. Пока бетон еще влажный, в него помещают опоры 90 и позиционируют по желанию. Каждая из опор 90 регулируется, в то время как вспомогательная опора, на которой они сидят, еще влажная, так что их верхние плоские поверхности 91 делаются копланарными обычным способом.

После установки опор 90, как показано на фиг. 8, элементы 96 боковых панелей вставлены в вертикальные пазы 92 между парами опор 90 для создания формы фундамента конструкции.Затем арматурные стержни 100 вставляются через отверстия 98 (хотя может быть предпочтительным, чтобы арматурные стержни вставлялись во время установки опор 90 на место, перед выравниванием). Затем железобетонные стеновые панели размещаются на опорах по периферийным контурам 110 и 112. Как упомянуто выше, каждая стеновая панель формируется так, чтобы в дополнение к горизонтальным арматурным стержням 50 включать набор поперечной или вертикальной арматуры. стержни (не показаны).Вертикальные арматурные стержни имеют длину, обеспечивающую оконечную часть, которая выходит за нижний край стеновых панелей и в зону фундамента, определяемую парой боковых панелей 96.

Фундамент создается путем заливки цемента, конец проходящих вниз арматурных стержней стеновой панели будет захвачен, когда бетон фундамента затвердеет, сцепляя нижние части стеновых панелей с фундаментом и опорами. 90. Стыки колонн между соседними стеновыми панелями (эл.г., стеновые панели 60, 62, 70; ИНЖИР. 4) заливаются одновременно, образуя единое целое, соединяя колонну с нижележащим фундаментом, создавая единую конструкцию.

Предпочтительно арматурные стержни, используемые при формировании стеновых панелей, как горизонтальных, так и вертикальных, не имеют. 3 стержня арматуры. Удлиненные вертикальные стержни 48 арматуры и арматура 64 зигзагообразной фермы отсутствуют. 4 стержня арматуры, как и стержни 100 арматуры фундамента.

Конструкция согласно настоящему изобретению получает значительное преимущество от несущего карниза 30, показанного на фиг.2, и более конкретно показано на фиг. 9. Сформованный из бетона (хотя могут использоваться и другие материалы) и армированный арматурными стержнями 120 номер 3, карниз 30 сконструирован так, что его две боковые секции 30a, 30b по существу расположены в квадрате друг к другу, так что они образуют прямой угол. . Усиливающие стержни 130 имеют правый угол, внутренние части или сегменты 132 встроенные в карнизе клипе, а внешние рычагами 134, которые проходят от вертикальной поверхности 136 (когда опорный карниз установлен на месте) опорный карниз.Предпочтительно арматурные стержни 130 расположены так, чтобы верхние края внешних рычагов 134 лежали по существу в той же плоскости, что и верхняя поверхность 30c карниза 30.

Как будет видно, прямой угол, образованный двумя секциями 30а, 30b крыла, выполняет важную функцию во время строительства конструкции здания с использованием сборных стеновых панелей. Фактически, зажимы 30 карниза выполняют две важные функции: во-первых, они служат для «квадрата» двух смежных стеновых панелей, которые должны быть расположены перпендикулярно друг другу; во-вторых, после правильного размещения двух стеновых панелей карнизы удерживают их на месте.

Обе функции можно увидеть со ссылкой на фиг. 2 и 9. Предположим, что на фиг. 2, эта стеновая панель 23 еще не изображена, и что стеновая панель 22 находится на месте, ожидая размещения стеновой панели 23. Перед установкой стеновой панели 23 карниз 30 устанавливается относительно стеновой панели 22. где будет угол между стеновыми панелями 22, 23 — при установке стеновой панели 23. Следует помнить, что рычаги 134, выходящие из зажима 30 карниза, являются стальными, как и С-образный канал 22а, образующий верхний край стеновой панели 22.Таким образом, рычаги 134 могут быть надежно прикреплены к стеновой панели 22 путем приваривания рычагов 134 вдоль крыловой секции 30a к С-образному каналу 22a стеновой панели

Затем стеновая панель 23 вставляется в конструкцию и размещается, как показано на фиг. 2. Карнизный зажим 30, теперь прикрепленный к секции стены, имеет свободную в данный момент секцию 30b крыла, которая действует как направляющая для правильного позиционирования стеновой панели 23. Стеновая панель 23 поднимается в положение рядом и перпендикулярно стеновой панели 22, и , используя прямоугольную форму карниза 30, устанавливаемого по существу перпендикулярно стеновой панели 22.Секции 134 рычагов секций 30b крыльев затем привариваются к краю С-образного канала 23a стеновой панели 23, чтобы не только поддерживать правильную угловую ориентацию двух стеновых панелей 22, 23, но и удерживать стеновую панель 23 на месте. во время остальной конструкции без скобок, которые обычно используются.

Таким образом, можно видеть, что карнизы 30 при использовании описанным выше способом служат для ускорения сборного строительства того типа, к которому относится изобретение, создания более безопасной рабочей зоны и снижения затрат за счет уменьшения, если не Таким образом, отпадает необходимость в настенных скобах, с которыми можно непреднамеренно столкнуться и оторваться, чтобы стеновая панель упала.

После того, как стеновые панели размещены там, где это необходимо, и удерживаются на месте карнизными скобами 30, как описано выше, теперь панели крыши могут быть установлены на место. Здесь создание панелей крыши с волнистыми краями выполняет еще одну функцию в дополнение к облегчению соединения двух смежных панелей крыши.

Ссылаясь на фиг. 10 видно еще одно преимущество волнистой кромки кровельных панелей. На фиг. 10 являются частичными частями панелей 26а, 26b крыши. Обратите внимание, как на фиг.10 показано, что выпуклые сегменты 42 панелей 26a, 26b крыши служат для поддержки краев 27a, 27b панелей 26a, 26b крыши, соответственно, на нижележащей стеновой панели 22, в то же время оставляя пространство между краями. для образования мокрого трикотажа. Это пространство используется для соединения двух смежных панелей крыши таким же образом, как две стеновые панели были описаны как соединяемые, например стеновые панели 20, 62 (фиг. 3). Волнистые края 27 панелей 26 крыши расположены так, чтобы противостоять друг другу, так же, как и стеновые панели 20, 62.Кроме того, хотя это не показано на фиг. 10, панели 26 крыши аналогичным образом будут иметь удлиненные арматурные стержни 46 ‘, вставленные в канавки 46’, образованные в выпуклых сегментах 42 волнистой кромки 27 каждой, зигзагообразный стержень 64, все соединенные концами арматурных стержней, выходящими из вогнутой сегменты волнистой формы образуют соединение, связывающее панели крыши вместе. Кроме того, связав таким образом, можно ввести текучий материал, чтобы сформировать окончательное соединение между двумя соседними панелями крыши.

Таким образом, были раскрыты технологии соединения составных частей (стеновые и кровельные панели, компоненты фундамента и т. Д.)) создать унитарную конструкцию, хорошо способную противостоять различным силам и злоупотреблениям. Специалистам в данной области будет понятно, что существуют модификации, которые могут быть использованы. Например, если строятся более крупные конструкции (например, многоуровневое здание), требующие более толстых стеновых панелей с более прочными соединениями, можно воспроизвести систему канавок 46, горизонтальных стержней 50 арматуры, удлиненных стержней 48 и стержней 64 с застежкой-молнией. То есть для стеновой панели, требующей тройного дублирования, стеновые панели должны быть сконструированы с тремя горизонтально параллельными арматурными стержнями 50, из которых только один показан на чертежах.Точно так же в выпуклых сегментах волнистого рисунка должны быть сформированы три расположенных рядом друг с другом канавки 46 для приема и размещения трех вертикальных стержней 48 арматуры. Три стержня 64 зигзагообразной формы расположены и прикреплены к концам 51 стержней 50 арматуры, и к соответствующим стержням 48, чтобы, по сути, создать три расположенные рядом версии того, что проиллюстрировано на фиг. 3 (или фиг. 4).

Нанять строителей для вязания арматурного каркаса, расчет цены арматуры в Херсоне Николаев

10.05.2018

Вязание арматуры — важный этап при возведении фундамента здания. Именно от правильности и надежности арматурного каркаса будет зависеть долговечность, долговечность и надежность фундаментной опоры и, соответственно, всей конструкции. При вязании арматуры фундамента под заливку бетона важно учитывать каждую деталь — тип, способ и материал соединения стальных стержней в единую конструкцию.

Как правильно выбрать фурнитуру для вязания?
Арматура подбирается с учетом ее диаметра, класса и материала изготовления. Эта информация, как правило, четко регламентируется еще на стадии разработки проекта и тип определяется индивидуально для разных объектов.

• Диаметр стержней определяется с учетом веса будущей конструкции и характеристик местного грунта — пучинистости и влажности, что способствует изменению глубины заложения фундамента.Единственное незыблемое правило: чем толще стержень, тем большую нагрузку он может выдержать. Для конструкций из легких материалов используются стержни диаметром не менее 2 см. Для габаритных с минимальным диаметром 1,4 см.
  -Класс фурнитуры определяет степень ее гибкости и удобства использования. Чаще всего используются штанги класса А-3 (изгибы до 90 градусов), реже — А-2 (изгибы до 180 градусов).

• Материал изготовления также может быть разным.Среди вариантов — классические стальные стержни и недавно появившиеся на рынке изделия из стекловолокна. Они отличаются повышенными эксплуатационными и практическими характеристиками.

Способы вязания арматуры

Вязание арматуры под фундамент может производиться следующими материалами: Проволока вязальная из низкоуглеродистой стали. Есть черный (чистый) провод и белый (оцинкованный). Последнее снижает вероятность появления коррозии.Вязание арматуры проволокой — самый бюджетный и привычный способ;

Пластиковые зажимы удобнее для работы, так как их легче гнуть и крутить, они не подвержены коррозии. Самый безопасный и надежный вид — это зажим со стальной проволокой в ​​сердечнике. Вязание арматуры пластиковыми фиксаторами не так давно стало набирать популярность и стремительно набирает обороты;
Специальные пластиковые зажимы — чаще всего используются в сочетании со стекловолокном.Легко использовать, требует меньше времени.

В процессе работы особое внимание нужно уделять надежности фиксации вязальной арматуры в уголках.

Привязка арматуры к фундаменту — кропотливый процесс, требующий особого внимания к надежности крепления стержней на каждом пересечении. Выполнить задачу вручную сложно на 100% качественно, поэтому в работе используются специальные инструменты, облегчающие процесс.
Армирование крючком — самый распространенный метод среди тех, кто занимается установкой арматурного каркаса своими силами, так как создание крючка требует минимум финансовых и временных вложений; Вязание с помощью специального автоматического пистолета, которым в большинстве случаев пользуются профессионалы строительных компаний; Вяжем арматуру клещами или аналогичными приспособлениями с тупыми концами.Этот способ наименее удобен для скручивания проволоки.

Конструкция арматурного каркаса существенно различается в зависимости от требований к его прочности и типа конструкции, основой которой она должна стать: Вязание арматуры монолитной плиты подразумевает создание цельной конструкции с параллельными пересекающимися стержнями и формирование сетки с ячейками одинакового размера; Вязание арматуры в ленточном фундаменте — это монолитный каркас, повторяющий длину и периметр несущих стен будущего сооружения.

Учитывая сложность и ответственность процесса, эту задачу лучше доверить профессионалам. В строительной компании цена на вязание арматуры невысокая, а качество конечного продукта гарантированно будет на высоте.

Вязание арматуры в Херсоне от компании Профи Строй

Строительная компания Профи Строй оказывает услуги по вязанию арматуры согласно СНИП (СНиП) в Херсоне.Оказываем полный комплекс услуг по расчету, формированию и монтажу армирующих конструкций для всех типов фундаментов, по устройству армированных поясов и монолитных плит перекрытия. При этом стоимость работы квадратного метра при вязании арматуры доступная и выгодная, по сравнению с затратами времени и денег при самостоятельной работе.

Заказывая вязку арматуры фундамента для заливки бетона у нас, вы гарантированно получаете надежную, прочную и безопасную конструкцию, с которой ваш фундамент и дом будут прочными и безопасными для жизни.Также вы можете заказать у нас бетонные работы в Херсоне или рассчитать стоимость возведения фундамента

Теги: вязание арматуры, вязание арматуры в ленточный фундамент, вязание арматуры по углам, вязание арматуры в Херсоне, вязание арматуры в Херсоне цена PROFI STORY — нанять профессиональных строителей Херсон цена !, вязание арматуры, вязание арматуры плоскогубцами, вязание арматуры крючком, вязание арматуры монолитной плиты, вязание арматуры на фундаменте, вязание арматуры пластиковыми зажимами, вязание арматуры на фундаменте, вязание арматуры на проволоке, вязание арматура ножница, вязка арматуры на фундамент под бетонирование, вязка арматуры цена, вязка арматуры цена работы за квадратный метр, привязка армокаркасса Херсон строители нанимают ПРОФИ СТРОЙ — профессионалы строителей

Привязка арматуры к фундаменту.Необходимые материалы для вязания. Проволочная фиксация армирующих элементов.

Самый распространенный фундамент в частном строительстве — это ленточный фундамент. Ленточный фундамент представляет собой монолитную железобетонную ленту, залитую по периметру дома. Как правило, его делают монолитным. Фундамент такого типа распределяет нагрузку на фундамент по всей площади дома, что не дает ему проседать и перекоситься.

К тому же требует меньше материалов и подготовительных работ, что позволяет значительно сэкономить на строительстве.

Во время эксплуатации могут действовать различные нагрузки, начиная от веса конструкции и движения грунта и заканчивая морозным пучением.

Для компенсации нагрузок, действующих на фундамент, он усилен.

По своим свойствам бетон очень прочен на сжатие, но при растяжении он в 50 раз менее прочен. Стальная арматура придает бетону прочность на разрыв.

Укладка и вязание арматуры

Для армирования применяется горячекатаная строительная арматура периодического профиля, термообработанная или механически упрочненная.Для фундамента используется арматура класса А 400. Использование классов А 240 и А 300 недопустимо. Использовать для армирования арматуру класса выше А 400 экономически невыгодно и нецелесообразно с точки зрения использования потенциала прочности. Диаметр арматуры обычно составляет 12 мм для рабочей продольной арматуры, 6-8 мм для вертикальной и поперечной арматуры.

Уложенную арматуру необходимо соединить.

Давайте узнаем, как правильно связать арматуру для фундамента.

Существует несколько типов соединений арматуры. Чаще всего это вязание спицами. Также применяется сварка и крепление пластиковыми хомутами.

Wire — надежный вариант, проверенный временем.

Для вязания используется проволока, обработанная обжигом, так называемая обжиговая проволока. Отожженная проволока более гибкая и прочная, чем обычная проволока, а также имеет большую прочность на разрыв. Диаметр проволоки зависит от диаметра арматуры. Как правило, для арматуры диаметром 8-12 мм проволока 1.Используется 2 мм, для более толстого армирования берется более толстая проволока. Однако использование проволоки больше 1,6 мм нецелесообразно, так как вязать ее очень неудобно и будет сложно затягивать. Проволока диаметром менее 1,2 мм при затяжке порвется.

Есть несколько способов вязания проволокой:

• Вязание плоскогубцами-плоскогубцами;
• Вязание крючком;
• Вязание сверлом с насадкой;
• Вязание на вязальном пистолете.

Крючки распространены разных видов … Бывают простые с прямыми, изогнутыми, стальными, пластиковыми или деревянными ручками.

Есть и механические крючки, в рукоятку таких крючков встроена спираль. Когда вы тянете вверх, ручка скользит по спирали, поворачивая крючок и затягиваясь. Есть много способов вязания крючком, вот несколько из них.

Метод 1.

Отрежьте проволоку для армирования диаметром 12 мм, длиной примерно 25 мм и сложите пополам.Далее делаем изгиб вокруг пальца примерно на треть. Продеваем под арматуру и крючком захватываем петлю. Второй конец надеваем на жало, натягивая при этом на себя, и начинаем крутить крючок. Количество оборотов определяется практически. Хорошо затяните, не порвав проволоку. После окончания затяжки вынимаем крючок и загибаем концы внутрь.

Метод 2.

Трос тоже складывают пополам, прижимают пальцами к арматуре, концы загибают сами на себя, вставляют крючок и затягивают.После затяжки крючок снимается и концы загибаются.

Способ 3.

Проволока тоже складывается пополам, продевается под арматуру, петля вставляется в крючок. Другой конец тоже вставляем в крючок и загибаем вниз. Тянем крючок на себя и затягиваем.

Этот способ считается наиболее удобным.

Вязание клещами для арматуры

Плоскогубцы для вязания арматуры отличаются от обычных плоскогубцев формой режущей части.Они должны держать проволоку.

Преимущество использования плоскогубцев в том, что нет необходимости обрезать провод. Проволока наматывается на маленькие катушки и держится в левой руке. Расход проволоки намного меньше. Именно с помощью плоскогубцев на строительных площадках профессионалы вяжут фурнитуру и утверждают, что это происходит в два раза быстрее, чем при использовании крючка или пистолета.

Один конец проволоки продевают под арматуру, другой конец захватывают плоскогубцами. Его тоже вставляют под губы, делают один-два витка.Лишнее откусывают.

Вязание сверлом с насадкой

В погоне за ускорением процесса стали использовать дрель со специальной насадкой. На насадке такой же крючок. Само наматывание соединений происходит быстрее, но весь процесс идентичен вязанию крючком, за исключением наматывания. Есть и недостаток использования дрели. Сама дрель довольно громоздкая и не везде может пролезть.

Пистолет для вязания

Позволяет повысить производительность труда в 2-4 раза.Целесообразность его использования появляется тогда, когда необходимо провести большие объемы работ по вязанию арматуры. Также к плюсу можно отнести то, что все соединения завязываются с одинаковым усилием.

К недостаткам можно отнести громоздкость, а также дрель. И необходимость в специальных расходных материалах для этого пистолета, или необходимость заряжать кассеты.

Технология работы всех инструментов идентична — обвязка арматурой. Соответственно, выбор средства будет основываться только на ваших личных предпочтениях.

В последнее время большинство строителей начали обращать внимание на недавно представленные пластиковые зажимы. К достоинствам струбцин можно отнести: простоту монтажа, скорость обвязки, невысокую стоимость.

Также в продаже появились — это пластиковые хомуты с сердечком из стальной проволоки. Они дороже, но и долговечнее.

К недостаткам можно отнести хрупкость на морозе и невозможность нести дополнительную нагрузку. От мороза они сразу становятся ломкими и трескаются.

Сварка арматуры — этот метод имеет свои достоинства и недостатки. Главный недостаток этого метода в том, что необходимо привлекать опытного сварщика. Второй недостаток — ослабление металла в точках сварки и изменение пластичности по всей длине.

Стекловолокно относительно новый материал, имеющий как плюсы, так и минусы.

Преимущества: малый вес, коррозионная стойкость, высокая прочность на сжатие и растяжение.Устойчив к агрессивным средам.

К недостаткам можно отнести гораздо меньшую эластичность по сравнению с традиционной фурнитурой; при нагревании теряет свои армирующие свойства.

Так как же связать арматуру из стеклопластика для фундамента дома?

Обвязка стекловолоконной арматуры особо не отличается от обвязки металлической арматуры, следует отметить, что чаще всего для этих целей используются пластиковые хомуты.

В заключение хотелось бы отметить, что процесс вязки арматуры не совсем сложный, но требует внимания.

Использование арматуры в процессе вязки фундамента позволяет значительно улучшить его силовые и прочностные характеристики. Существует несколько способов вязания арматуры, об их особенностях и о том, как правильно вязать арматуру для фундамента, мы рассмотрим далее.

Арматура для фундамента дома: особенности выбора и расчета

Перед тем, как приступить к непосредственной привязке арматуры к фундаменту, необходимо сначала выбрать материалы для выполнения этого процесса.Именно от диаметра арматуры для фундамента напрямую зависит его прочность и жесткость каркаса.

Перед покупкой арматуры следует определить ее относительную прочность. Соотношение между площадью каркаса и фундамента составляет 100% к 0,1%, то есть арматура составляет 0,001 часть фундамента.

Расчет армирования фундамента:

1. Например, планируется укрепить фундамент шириной 25 см и высотой 80 см.Для того, чтобы рассчитать площадь армированного сечения, достаточно 25 см х 80 см = 2000 квадратных сантиметров.

2. Полученное число нужно умножить на 0,001 и минимальный диаметр сечения арматуры в фундаменте составит 2000 х 0,001 = 2 см.

3. В одной связке должно быть 30 см арматуры. Каждое соединение состоит из четырех пакетов. Поэтому для определения количества арматуры следует рассчитать количество пучков и умножить это значение на 30 см.

Использование вязки в процессе изготовления армированного каркаса для фундамента в первую очередь связано с тем, что такое соединение надежнее сварки. Швы, образующиеся при сварке арматуры, имеют свойство постепенно разрушаться, а значит, такой фундамент ненадежный, а через несколько десятков лет он придет в негодность.

Технологический процесс выполнения вязания арматуры основан на соединении стержней арматуры таким образом, чтобы они перекрещивались, затягивались и закручивались плоскогубцами.

Возможен вариант использования специального пистолета, что значительно упрощает процесс вязания. При выборе диаметра арматурных стержней следует исходить из следующих параметров:

• этажность дома;
• массивность конструкции;
• тип фундамента: мелкий или глубоко заглубленный;
• качество бетона и др.

Для изготовления арматуры на заводе используется специальное оборудование, благодаря чему конечный продукт отличается высоким качеством и длительным сроком службы.

По конструктивным особенностям поверхность арматуры бывает двух типов:

Для изготовления перфорированных арматурных стержней используется особая форма, благодаря которой на их поверхности формируется гофрированный участок в виде двух ребер, эти стержни отличаются наличием круглого сечения. Такая фурнитура более прочная и устойчивая к механическим повреждениям. Кроме того, арматура с рифленой поверхностью отличается более высокой адгезией к бетону при армировании фундамента.Для изготовления таких стержней используются различные сорта стали, наиболее популярные варианты из которых — 35 ГС и 25 ГС. Применительно к классу арматуры меняются прочностные характеристики материала.

По толщине арматуры она тоже делится на классы, но диаметр этого материала в среднем составляет от 8-25 мм. Максимальная длина одного стержня — 120 см.

При выборе арматуры для возведения фундамента предпочтение следует отдавать материалам, которые отличаются:

• наличие устойчивости к коррозии;
• отличные адгезионные характеристики;
• наличие пластика;
• высокий уровень силового утомления.

Фитинги для ленточного фундамента выбираются из класса А 2. Возможны несколько вариантов маркировки данной задвижки:

• А 300;
• А 400;
• А 800;
• А 1000.

Поверхность этих стержней имеет вид косички, гофрированная. Эти особенности позволяют улучшить его адгезию к бетону. Чтобы обеспечить вертикальное удержание арматуры, рекомендуется использовать горячекатаную арматуру. Отличается гладкой поверхностью.

Оптимальный диаметр арматурных стержней для типовых одно- и двухэтажных домов примерно 1-1,5 см. Вспомогательная арматура должна быть не менее 0,5-1 см в диаметре.

Обратите внимание, что в качестве основной части каркаса используется только гофрированная арматура, а вспомогательная должна быть из гладкой арматуры.

Армирование фундамента: основные виды и их особенности

Композитное армирование фундамента — это неметаллический материал, используемый в процессе армирования фундамента.Среди недостатков этого материала отмечены:

• пониженное качество упругости по сравнению со сталью в четыре раза, поэтому данная арматура более устойчива к изгибу и, следовательно, имеет меньшую вероятность разрушения;
• температурный диапазон использования не более 500 градусов, если температура нагрева выше, то арматура теряет свои технические характеристики;
• не поддается сварке, хотя некоторые производители устанавливают стальные манжеты на концах арматуры, что позволяет сваривать их вместе.

Несмотря на это, композитная арматура имеет большое количество преимуществ, среди которых следует отметить:

• высокая прочность на разрыв;
• легкость стали в 8 раз;
• невысокая стоимость материала — еще одно его преимущество, так как стоимость композитной арматуры намного ниже, чем у металлической;
• удобство и удобство транспортировки, арматура достаточно легкая, поэтому проблем с доставкой на строительную площадку не возникает;
• , поскольку в процессе изготовления композитной арматуры не используется металл, он устойчив к коррозии;
• кроме того, арматура на основе композитов не способна проводить электричество и имеет низкую теплопроводность;
• отличается долгим сроком службы;
• прост в установке.

Пластиковая арматура для фундамента — достаточно неплохой вариант для устройства фундамента небольшой постройки. К тому же использование такого типа фурнитуры позволит значительно сэкономить как денежные, так и временные ресурсы.

Композитная арматура, в свою очередь, делится на две категории:

• стеклопластиковая арматура для фундамента;
• арматура на основе базальта.

Схема армирования фундамента: армирование ленточного фундамента

Перед началом работы следует определиться с типом армирования, используемого для вязания каркаса.Кроме того, под ленточный фундамент обязательно должен быть уже выкопанный и подготовленный котлован. Опалубку также монтируют перед обвязкой.

После подготовительных работ следует процесс установки вертикальных стержней, которые отличаются гладкой поверхностью. Диаметр таких стержней — около одного сантиметра. Интервал между ними 50-80 см. На этих стержнях вяжутся два горизонтально расположенных пояса. Они составляют основную часть каркаса и являются основным армирующим элементом.

Основное назначение этой конструкции — удерживать общую нагрузку от здания, чтобы предотвратить растрескивание или деформацию бетона.При установке ленточного фундамента необходимо оборудовать ровно два горизонтальных пояса, однако, в зависимости от нагрузки от здания, их размер и толщина каждого подбираются индивидуально. Если максимальная ширина фундамента 40 см, то лучше выполнить двойное армирование, то есть использовать две штанги в нижней части и две в верхней для формирования пояса.

При более широком основании необходимо использовать три стержня, одна из которых находится между двумя другими.Использование четырех стержней — довольно редкий вариант, так как для формирования более жесткого и прочного каркаса достаточно выбрать арматуру большего диаметра, чем увеличивать количество стержней.

Определение высоты вертикальных стержней следует проводить исходя из прямой высоты самого фундамента. Соединение вертикальных стержней с горизонтальными производится таким образом, чтобы вертикальные стержни не выступали более чем на 10 см. Особое внимание уделите угловым участкам.Поскольку они наиболее подвержены нагрузкам и сжатию. Если армировать угловые секции неправильно, то система потеряет прочность.

Следовательно, стержни никогда не укладываются друг к другу под углом 90 градусов. Их сгибают и объединяют в поперечные ленты. Каждый стержень перекрывается на 25 см. Таким образом, каркас будет иметь высокую прочность и не прогнется под весом бетона.

Для дополнительного усиления углов применяется армирующая сетка, сечение ячеек которой составляет 200х200 мм.Их установка осуществляется вверху и внизу фундамента, а подключение к вертикальным участкам осуществляется через каждые 50 см.

Монтаж каркаса арматуры следует проводить на заранее подготовленную бетонную подушку, то есть дно котлована заливается бетоном на 6-8 см. Подушка предотвращает соприкосновение арматуры с землей, а значит, металл не подвергается коррозии.

Как вручную привязать арматуру к фундаменту

В процессе привязки арматуры часто используется специальный инструмент, однако, при его отсутствии, этот процесс можно провести вручную.Для самостоятельной обвязки арматуры вам понадобится проволока диаметром около миллиметра, плоскогубцы или специальный крючок. Это последнее приспособление, которое поможет намотать проволоку вокруг самой арматуры.

Возможна замена проволоки на пластиковые хомуты, однако в этом случае запрещено ходить по поверхности армированного каркаса при его заливке.

Инструкция по обвязке арматуры металлической проволокой:

1. Отрежьте проволоку примерно 30 см. Сложите пополам.

2. Сначала оберните проволоку по диагонали и наденьте на крючок.

3. Вставьте свободный конец проволоки в крючок.

4. Сначала поверните его по часовой стрелке, пока соединение не будет надежно зафиксировано. Пережимать провод не нужно, чтобы он случайно не порвался.

Если вы планируете собирать каркас из арматуры для столбчатого типа фундамента, то можно использовать исключительно гладкий вид арматуры. Учтите, что вязать такую ​​арматуру намного сложнее, так как проволока постоянно соскальзывает.Для этих целей используется специальное оборудование — вязальный пистолет.

Для выполнения обвязки арматуры в плиточном фундаменте необходим прочный каркас. Для этих целей необходимо использовать стальную арматуру, диаметр которой составляет 1,6 см. Именно это позволит армировать плитку как в верхней, так и в нижней частях.

На дне плиты также рекомендуется использовать пластиковые компенсаторы, они помогут равномерно распределить всю нагрузку.Учтите, что стержни должны выступать из каркаса в виде припусков, которые соединяют стену и плиту между собой.

Как связать арматуру на фундаменте: методы и технология

Для изготовления крючка, которым вяжется арматура, достаточно использовать обыкновенный ненужный сварочный электрод или гвоздь. Любой из этих материалов должен быть согнут в форме крючка. Надежнее гвоздь; вам понадобится отвертка, чтобы его согнуть.

Чтобы связать арматуру, нужно будет расположить проволоку перпендикулярно в два ряда.Зажмите его специальным приспособлением и приступайте к вязанию крючком или вязальным механизмом в виде пистолета.

Существует два варианта вязального пистолета:

Принцип их действия заключается в равномерном наматывании проволоки вокруг арматуры. Однако стоимость этого оружия слишком высока, поэтому они не подходят для одноразового использования.

Использование вязания, а не сварки арматуры, в первую очередь связано с тем, что во время сварки качество стали меняется, и она становится более хрупкой.Ухудшаются прочностные характеристики конструкции. Для выполнения обвязки арматуры необходимо иметь:

• проволока — этот элемент является наиболее важным в данном процессе, так как прочность соединения напрямую зависит от качества проволоки, для обвязки рекомендуется использовать отожженную проволоку круглого сечения и диаметром около 1 мм;
• дополнительно понадобится крючок и пластиковые хомуты, учтите, что если используются пластиковые хомуты, то такой фундамент нельзя оставлять на зиму, так как пластик под воздействием мороза трескается;
Между поверхностью опалубки и арматурой необходимо проложить
• пластиковых бобышек, основная функция этого элемента — создание защитного слоя, который не позволит металлу контактировать с почвой.

Если вы планируете вязать арматуру на горизонтальной поверхности, на которой практически нет труднодоступных мест, то лучше всего использовать пистолет. Его главное преимущество — скорость работы. Также можно использовать крючок, купленный в магазине, однако со временем он ржавеет или ломается.

Очень важным фактором, определяющим качество вязки арматуры, является одинаковая стяжка на каждой из секций каркаса. Таким образом, конструкция будет более устойчивой и не будет деформироваться под воздействием бетона, а затем и нагрузки от здания.

Видео об армировании фундамента:

Для монолитного перекрытия привязать арматуру намного проще, чем для ленточного фундамента. Сетки создают из прутьев на стройке, для работы понадобится болгарка с металлическим диском, вязальный прибор или аккумуляторный инструмент.

Технология изготовления арматурной сетки фундаментной плиты

Обвязка арматуры начинается с покупки металла, количество которого необходимо предварительно рассчитать с минимально возможной наценкой.Для армопояса пластины необходимо учитывать факторы:

Для создания нижнего защитного слоя используются только бетонные или полимерные прокладки. Запрещается поднимать сетку кусками арматуры, трубы, укладывать щебень, кирпич.

Расчет количества арматуры

Арматура вяжется по стандартной схеме, количество стержней рассчитать достаточно просто:

• Стандартная длина арматурных стержней 6 м
• 0.4 — 0,6 м внахлест на стыках
• минус 8 см на каждую бетонную накладку
• ячейка 15 x 15 см или 20 x 20 см
• с увеличением толщины пластины ячейка уменьшается, стержни становятся толще

Сложнее учесть конфигурацию Z-образных столов с арматурой 6-8 мм для поддержки верхнего пояса. Верхняя U-образная часть обычно имеет размеры 20 x 40 x 20 см для плиты 30 см. Опорные ножки по 40 см с каждой стороны. Для одной таблицы требуется 1.6 м гладкой арматуры, их количество рассчитывается в зависимости от проекта.

Таким образом, количество стержней определяется по формуле:

длина стены / ячейка + 1, например для стены 7 м 7 / 0,2 + 1 = 36 штук

Далее остается учесть, что в конструкции два бронепояса, перекрывающиеся при соединении. В принципе, с переводом длины в килограммы проблем быть не может — таблица пересчета есть на каждом строительном рынке.Там же можно купить вязальную проволоку, зная количество стыков, длину отрезка для каждого из них (30 см — дважды по 15 см).

Самая востребованная проволока 1,2 — 1,4 мм для прутка 8 — 12 мм соответственно. Более толстую проволоку сложнее сформировать в узел, скрутки торчат над верхним бронепоясом, уменьшая защитный слой бетона. С тонкой катанкой легче работать, но она может сломаться при увеличении крутящего момента. Рекомендуемая экспертами маржа — 15%, как для арматуры, так и для проволоки.Для гладкого армирования, от которого столы будут гнуться, достаточно 10% запаса.

Режущие бруски

Нарезать фурнитуру по шаблону удобнее. Отдельно нарезаются продольные отрезки двух сеток и поперечные стержни конструкций. При больших размерах опалубки вырезаются куски для наращивания с учетом нахлеста 60 см и прикручиваются проволокой к длинным элементам плиты.

Наиболее экономичным считается резка абразивным инструментом.Угловая шлифовальная машина с диском по металлу легко справится с арматурой любого диаметра. К тому же это самый доступный электроинструмент для индивидуального строителя. На этом же этапе проще всего очистить арматуру от возможной ржавчины. Позже это станет намного труднее.

Изготовление стендов

Для поддержки верхней сетки из арматуры необходимы стойки — столы. Их гнут с учетом толщины плиты, арматуры. Например, для монолитной конструкции 40 см расчет выглядит так:

• толщина плиты — два защитных слоя — толщина прутков верхней, нижней сетки (4 прутка внахлест)
• 40 см — (4 см + 4 см) — (4 х 1 см) = 28 см

Затем нужно составить таблицу, рассчитать радиус изгиба или рассчитать его экспериментально.Сначала сгибается П-образная конструкция, затем ножки сгибаются в разные стороны. Столик приобретает пространственную жесткость, большую опорную поверхность.

Оптимальный вариант крепления арматурных стержней друг к другу — обвязка отожженной проволокой. Работа, в зависимости от бюджета, объемов, может выполняться несколькими инструментами:

Чтобы укрепить одну большую плиту, отдельные строители могут использовать отвертку с обычным крючком, частично механизируя процесс, избегая затрат на покупку профессионального пистолета для связывания.В этом случае ручку придется отрезать, чтобы крючок вошел в быстрозажимной патрон.

При работе с обычным механическим крюком оператор вручную наматывает проволоку. Батарейный пистолет все делает самостоятельно, бюджет покупки на самые бюджетные модели составляет 40 тысяч рублей. Поэтому чаще используют механический инструмент, который стоит 500-700 рублей или обычный крючок, что еще дешевле.

Технология вязания сетки из арматурного прутка следующая:

• раскладка арматуры вдоль одной стены через каждые 15-20 см, в зависимости от размеров ячейки
• укладка стержней на них с таким же шагом
• стыков внахлест специальной проволокой

Отрезок проволоки 30 см сгибаем пополам, получившуюся конструкцию дополнительно сгибаем пополам, наматываем под стык пересечения стержней по диагонали.В петлю вставляется жало крючка, свободная сторона огибает стержень. Путем вращения (обычно по часовой стрелке) проволока натягивается на стыке арматурных стержней, придавая пространственной конструкции необходимую прочность.

При использовании ручного метода усилие затяжки контролируется натяжителем проволоки. Если используется механическое устройство, крутящий момент определить сложнее (обычно визуальная оценка). При помощи отвертки можно установить необходимый момент затяжки (21 — 9 позиций в разных моделях).Аккумуляторный вязальный пистолет также имеет регулировку крутящего момента.

Перед укладкой верхнего армирующего пояса столы необходимо поставить на нижнюю решетку. Устанавливаются по схеме:

• Опорные стойки опираются на два ряда тяг
• верхняя полка параллельна планкам перекрытия или по диагонали
• ножки прикреплены к двум соседним рядам стержней
• верхняя полка фиксируется проволокой минимум в двух местах к верхней сетке

На практике столы привязаны к нижней сетке, которая находится на бетоне, полимерными распорками, лапами через каждые два ряда.Присоединяются к верхней сетке после ее выравнивания в соответствии с защитным слоем. Арматура не должна выступать из опалубки выше проектного уровня перекрытия.

Все металлические элементы необходимо очистить от ржавчины, иначе коррозия арматуры будет продолжаться внутри бетона. Он «съедает» около 0,01 мм в год, поэтому через несколько лет толщина армопояса значительно уменьшится. Плита перестанет воспринимать качественные нагрузки, что грозит не только трещинами в стенах от кирпичной кладки, но и обрушением силового каркаса.

Основная ошибка индивидуального застройщика — использование готовых арматурных сеток или предварительно соединенных 6-метровых прутьев на удобном участке в строительной площадке. При изготовлении карт армирования промышленным способом производители часто используют сварку, которая опасна ослаблением металла возле сварных швов, возникновением коррозии в швах.

При самостоятельном изготовлении сеток 6 х 6 м (стандартная длина металлопроката) этого размера часто не хватает для плиты.Сетки перекрываются, но в соседних рядах зазора нет, плита в этой зоне по умолчанию ослаблена. Единственный правильный способ — установить стержни на месте с зазором внахлест не менее 60 диаметров в соседних рядах.

При соблюдении указанных технологий вязки армопоясов под монолитную фундаментную плиту можно добиться максимально возможного ресурса железобетонных конструкций. Любое нарушение автоматически приведет к снижению качества, что очень опасно для плитных оснований с нулевой ремонтопригодностью.

Арматура в фундаменте играет важную роль — не дает конструкции разрушиться при изгибе. Соединить стержни между собой можно одним из двух способов: вязанием или сваркой. Первый способ наиболее предпочтителен, хотя требует больших трудозатрат. Чтобы правильно связать арматуру, необходимо ознакомиться с технологией выполнения работ.

Соединение стержней друг с другом этим методом можно осуществить тремя способами: с помощью пистолета, крючка или плоскогубцев.Первый вариант позволит сделать все без лишних трудозатрат и времени, но потребует специального оборудования и умения с этим справиться.

Проволока для вязания предназначена для вязания арматуры. Хомуты следует выбирать по ГОСТу «Проволока стальная низкоуглеродистая общего назначения. Технические условия ». Материал необходимо обработать обжигом, что повысит гибкость и упростит работу по связыванию каркаса с арматурой. При этом прочность хомутов для соединения не снижается, что позволяет не проводить беспокоиться о надежности.При диаметре арматуры для фундамента не более 16 мм рекомендуется использовать проволоку сечением 1,2-1,4 мм. Хомуты меньшего размера не могут гарантировать прочности соединения, поэтому их складывают в несколько раз. Важно помнить, что чем толще проволока, тем сложнее ее будет гнуть.

При работе со специальным пистолетом проблем не возникает, а вот в частном домостроении к его помощи прибегают редко. Большинство строителей выбирают крючки для вязания.Для подключения необходимо действовать следующим образом:

1. В стадии подготовки находятся исходные материалы. В этом случае необходимо разрезать вязальную проволоку на кусочки длиной по 20-25 см и сложить их пополам.
2. Провод слегка согнут и проложен по диагонали под пересечением соединяемых стержней.
3. Крючок для вязания арматуры вставляется в петлю, образовавшуюся при складывании проволоки пополам. Второй конец застежки также входит в зацепление с инструментом.Чтобы конец не соскочил с крючка, его загибают. В этом случае продевать проволоку через петлю не нужно.
4. Крючок вращают по часовой стрелке, скручивая тем самым проволоку (петлю и концы) до упора. Важно контролировать силу, чтобы проволока не была повреждена и не порвалась. Чтобы соединение было надежным, достаточно будет ограничиться тремя-четырьмя витками.
5. После завершения соединения нужно осторожно вытащить крючок из петли и перейти к следующему участку.

Схема вязания армирования.

Данная технология используется, когда необходимо соединить две штанги, расположенные перпендикулярно друг другу. Особенно много таких участков в фундаментных плитах, где армирование производится сетками.

При использовании гладкой арматуры класса А240 могут возникнуть трудности. При этом зажимы могут свободно перемещаться, что приводит к снижению надежности соединений и смещению узлов сетки.Нормы не рекомендуются для стержней несущих конструкций ниже класса А240, поэтому при соблюдении норм таких проблем не возникает.

Для упрощения работы можно сделать схемы для вязания. Эти элементы работают как верстаки. Для изготовления возьмите деревянные заготовки шириной 30-50 см и длиной до 3 метров. На них просверливаются пазы и отверстия, в которых впоследствии будут закреплены стержни. Заранее потребуется разложить кусочки вязальной проволоки.

Подробнее о подключении фурнитуры.

Арматура для ленточного фундамента

При армировании конструкции важно соблюдать все требования. Ленту следует армировать рамками. В схему включены следующие виды армирования:

• Рабочий. Его принимают в зависимости от сечения фундамента и нагрузки на него. Для частных домов он назначается только исходя из размеров ленты. Общая площадь поперечного сечения стержней рассчитывается как 0.1% поперечной площади армированной конструкции. Важно учитывать минимальное значение, которое для ленты с длиной стороны менее 3 м составляет 10 мм, а для других случаев — 12 мм.
• Поперечный конструктив. Минимальный диаметр 6 мм.
• Вертикальный конструктив. Если высота ленты менее 80 см, она должна быть не менее 6 мм, в остальных случаях — 8 мм.

При укладке каркаса учитываются правила защитного слоя арматуры, который согласно «Руководству по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения» принимается равным:

• 40 мм для рабочей арматуры при наличии бетонной подготовки, 70 мм при ее отсутствии;
• 35 мм для армирования конструкций при наличии бетонной подготовки, 65 мм при ее отсутствии.

Монтаж каркаса ленточного фундамента может производиться двумя способами: в котловане или траншее и на поверхности. Проще всего контролировать точность и качество соединений вторым методом. После соединения всех элементов усиления каркас опускается в углубление и устанавливается в проектное положение. При работе важно учитывать минимальное перекрытие стержней при стыковке по длине, которое составляет 20 диаметров арматуры, но не менее 250 мм.Важно обеспечить дополнительное усиление по углам ленты. Существует несколько схем выполнения таких соединений (внахлест, использование дополнительных деталей), при этом шаг поперечного армирования уменьшается вдвое.

Одна из возможных схем усиления угла ленточного фундамента.

Подробнее о том, как правильно армировать ленточный фундамент.

Обвязка арматуры для плиты

Фундамент из плит в соответствии с указанным выше руководством армируют так, чтобы общее сечение арматурных стержней в одном направлении было равно 0.3% площади поперечного сечения плиты, диаметр брусьев не менее 10 мм (12 мм при длине стороны более 3 м). Важно учитывать высоту конструкции. Если она составляет 150 мм и менее, то вяжется одна сетка, в остальных случаях необходимо будет уложить арматуру в два ряда, предусмотрев между ними вертикальные зажимы.

Работы по сборке арматурного каркаса выполняются в следующей последовательности:

Подробнее о том, как правильно армировать плиточный фундамент, читайте.

Вязание ростверка арматурного

Технология здесь аналогична ленточному фундаменту. С той лишь разницей, что потребуется изменить схему армирования на стыках ростверка и отдельно стоящей опоры. Возможна установка железобетонного ростверка на различные фундаменты:

• железобетонный столбчатый;
• буронабивных свай;
• винтовых свай.

Во всех случаях фиксация ленты и опоры осуществляется путем снятия арматуры.В этом случае каркас вяжется так, чтобы два стержня соединяли ворс с нижним поясом, а два — с верхним. Присоединение только к нижнему ряду неверно. Армирование углов и стыков стен выполняется так же, как и для ленточной конструкции.

Схема правильного армирования сопряжения ростверк / свая.

Подробнее о том, как правильно армировать железобетонный ростверк.

Если изготовление каркаса не ведется самостоятельно, а приглашена бригада строителей, недобросовестные рабочие могут предложить заменить вязку сваркой.Вы не должны соглашаться с этим. Такая попытка снизить трудоемкость процесса и увеличить скорость работы может привести к снижению прочности стержней в местах соединения и преждевременной коррозии арматуры.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ, которые необходимо сделать, и вы получите предложения с ценами от строительных бригад и фирм по почте. Вы можете посмотреть отзывы о каждом из них и фото с примерами работ.Это БЕСПЛАТНО и ни к чему не обязывает.

Срок службы здания зависит от хорошего основания, усиленного арматурой. Арматурный каркас сохраняет пространственную конфигурацию фундамента, наиболее распространенный вариант — ленточный. Обвязка арматуры под ленточным фундаментом — серьезная строительная операция, определяющая долговечность постройки, ее устойчивость к внешним факторам.

Естественно важен правильный выбор бетона для заливки фундамента.Однако не менее важную роль играет качество монтажа арматуры в каркас. Правильное связывание арматуры ленточного фундамента обеспечивает надежную фиксацию стальных стержней и постоянное расстояние между ними при заливке бетона.

Для обеспечения прочности каркаса арматуры важно разобраться, как правильно вязать арматуру для фундамента. Метод доступен для начинающих строителей, освоивших ручную технику крепления стальных стержней.Остановимся на этой операции подробно, рассмотрим, как связать арматуру, и как она правильно вяжется.

Выполнение этой операции потребует определенных навыков и усидчивости.

Подготовительные мероприятия

Приняв решение самостоятельно провести работы по креплению стальных стержней, проделать подготовительные работы:

• Рассчитайте нагрузку, которую будет воспринимать будущий фундамент. Учитывая серьезность поставленной задачи, воспользуйтесь услугами профессионалов.
• По результатам расчета выбрать необходимую марку и диаметр стержней, который должен быть не менее 12-14 миллиметров. Применение стержней класса А3 позволит изгибать их на 90 ° без появления трещин при изготовлении каркаса, а стержней класса А2 — на угол более 90 ° с сохранением их целостности.
• Рассчитайте потребность в проволоке и стальных стержнях для вязания. Основой для определения общего объема материала является схема вязки арматуры для ленточного фундамента.
• Позаботьтесь о помощниках, так как процесс вязания достаточно трудоемкий и утомительный.

Способы фиксации стержня

Есть много способов закрепить сетку стальными стержнями. Обеспечение неподвижности стальных стержней каркаса под бетонирование осуществляется:

• электросварка, изменяющая структуру металла и не гарантирующая неподвижность элементов каркаса;

Ребристые стержни облегчают вязание

Приобретены
• металлические хомуты диаметром до 4 мм, имеющие петлю, соответствующую размеру стержней, и хомут (крючок).Использование разъемов улучшает производительность, но требует дополнительных затрат. Их использование не требует использования инструмента;
• эластичных зажимов из пластика, позволяющих быстро обвязывать стержни. Недостаток — повышенная хрупкость при отрицательной температуре, а также возможность нарушения целостности крепежа при перемещении по каркасу;
Проволока
• диаметром от 1 до 2 мм из отожженной низкоуглеродистой стали. Оптимально использовать материал диаметром 0.8-1,4 мм, что позволяет без дополнительных усилий связать арматуру для каркаса. Материал диаметром 1 мм недостаточно прочен, а при 2 мм силы значительно возрастают.

Способы вязания

Обвязка арматуры ленточного фундамента мягкой и простой в использовании проволокой — оптимальное решение. Остановимся подробнее на этом варианте.

Способы вязания

Способы крепления стальных элементов каркаса осуществляются:

1. Полностью ручной режим, требующий физических усилий, но в то же время обеспечивающий надежную фиксацию при невысокой стоимости.
2. Использование полуавтоматических методов, облегчающих и ускоряющих процесс фиксации, требующих дополнительных затрат на покупку.

Если стержни связаны вручную и используется крепление петлями, элементы придется соединять отдельно

Ручной монтаж осуществляется с помощью следующего инструмента:

• кусачки или кусачки, рабочая поверхность которых закруглена;
• самодельный крючок из сварочного электрода или прутка диаметром 3-4 миллиметра;
• устройство ручное реверсивное, вращение которого осуществляется возвратно-поступательным движением ручки;
Клещи специальные
• , принцип действия которых аналогичен двустороннему инструменту;
• покупной крючок для вязания, использование которого — один из самых простых вариантов.

Полуавтоматические способы крепления тяг каркаса осуществляются с помощью следующих приспособлений:

• Автоматический вязальный пистолет для высокой производительности и качества работы.
• Отвертка или электродрель, оснащенная специальной насадкой, позволяющей быстро связывать стальные прутья. Можно использовать обычный ноготь, загнутый под прямым углом.

Рассмотрим особенности основных видов ручного и полуавтоматического инструмента, с помощью которых выполняется связка арматуры для фундамента.

Крючок

Ручной инструмент может быть:

• сделать своими руками из прочного стержня или электрода;
• покупать в специализированных магазинах.

Практичный и универсальный вариант — крючок

Преимущества портативного устройства:

• Удобство выполнения операций.
• Дешевизна инструмента.

К недостаткам можно отнести:

• Низкая производительность труда.
• Необходимость приложения определенных физических усилий.

Вязание крючком

Несмотря на ряд недостатков, ручной инструмент предпочитают многие разработчики. С помощью крючка надежно вяжется арматура под основу. Чтобы воспользоваться ручным крючком, следует сначала изучить способы вязания арматуры.

Техника ручного вязания

Рассмотрим, как правильно подвязать арматуру к фундаменту с помощью ручного устройства.

Существует несколько способов вязания основы. Рассмотрим проверенный метод, руководствуясь которым, выполняем работы по следующему алгоритму:

• вырезать для каждой точки крепления стальную проволоку диаметром 1,2–1,4 мм и длиной около 20 см;
• согните проволоку посередине пропила;
• разместить по диагонали в точке стыковки стержней;
• продеть рабочую часть крючка в образовавшуюся петлю;
• втянуть крючком в петлю концы проволоки, расположенные на противоположной стороне петли;
• закрутите крючок в петлю, пока соединение не станет прочным.

При работе вручную контролируйте момент затяжки. Скрутив проволоку с повышенным усилием затяжки, можно ее порвать.

, ведь это надежный и проверенный вариант.

Устройство ручного реверсирования

Реверсивный инструмент, предназначенный для ручного скручивания, представляет собой винтовой рабочий орган, который вращается при возвратно-поступательном движении ручки устройства. В рукоятке инструмента находится винтовой стержень и реверсивный механизм.

Как связать арматуру фундамента с помощью реверсивного приспособления? Все просто:

• вставить крючок в проволочную петлю;
• переместите ручку на себя в осевом направлении;
• переместите ручку в исходное положение;
• снова поверните крючок, не закрепляя инструмент, потянув ручку на себя.

Преимущества аппарата:

• Быстрая затяжка проволоки.
• Подходит для использования в труднодоступных местах.
• Без утомления при выполнении работы.
• Длительный срок службы при смазке.
• Простота выполнения операций.

Единственный недостаток — повышенная стоимость по сравнению с традиционным крючком.

Аналогичный принцип действия для клещей, используемых для спаривания. Рабочими плоскостями фиксируют концы проволоки и перекручивают их при перемещении плоскогубцев.Применение реверсивных устройств сокращает продолжительность процесса крепления штанг, облегчает выполнение операций.

Пистолет для вязания, который захватывает конструкцию и связывает ее вокруг

Автоматический вязальный пистолет

Использование пистолета обеспечивает прочное закрепление стержней за основу. Использование автомата имеет много положительных сторон:

• нет необходимости в индивидуальной нарезке проволоки, предварительно намотанной на барабан инструмента;
• материал используется рационально, так как отсутствуют отходы в виде обрезков проволоки;
• высокая эффективность устройства — цикл затяжки петли занимает не более 1 секунды;
• возможность проводить затяжные работы одной рукой, а другой — поддерживать штанги, не прибегая к помощи вспомогательных рабочих;
• гарантированное качество исполнения петель;
• регулировка усилия затяжки и длины сегментов;
• возможность работы от аккумуляторной батареи;
• в комплекте с удлинителем, позволяющим затягивать петли без перегиба.

К недостаткам можно отнести:

• Повышены затраты на покупку пистолета и специальной проволоки.
• Необходимость обучения рабочих вязанию арматуры для фундамента.
• Сложное применение в углах и местах с ограниченным доступом.

Несмотря на комплекс преимуществ, в некоторых случаях работы по фиксации стержней можно производить только ручным крючком.

Для ускорения процесса применяется дрель с насадкой

Определившись с инструментом, используемым для вязания, подготовив необходимые материалы и выполняя работу, руководствуйтесь следующими рекомендациями:

• обеспечьте равное расстояние (4-5 см) от горизонтально расположенной арматурной рамы до земли, используя деревянные подкладки или неметаллические опоры.Стержни не должны касаться земли на дне траншеи;
• неподвижность перпендикулярно расположенных стальных стержней при фиксации проволокой может быть обеспечена с помощью простого приспособления, зажимающего концы стержней досками;
• не забивают вертикально расположенные штанги, предназначенные для закрепления горизонтальных штанг в почве. Используйте неметаллические подстаканники, которые предотвратят соприкосновение стержней с землей и надежно защитят бетон от коррозионных процессов;
• проверяют надежность крепления элементов каркаса проволокой.Ошибки крепления стержней — незначительно влияют на расположение контура арматуры при ручной заливке. Однако использование бетононасоса, подающего состав под давлением, может повлиять на расположение элементов, раздвигая их или смещая конструкцию;
• дополнительно проверяют надежность крепления штанг в углах каркаса, которые являются уязвимой частью любого фундамента. Не допускаются расположенные под прямым углом концы стержней, которые должны иметь загибы;
• критерием правильно выполненной вязальной работы является неподвижность пространственной конструкции под действием веса человека;

• Предоставление арматурной конструкции под поставленные задачи возможно при правильном подборе ассортимента стержней, определении расположения и количества элементов по предварительным расчетам.

Помните, вязка брусьев пространственной конструкции предусматривает только фиксацию элементов каркаса. При заливке бетона прочно закрепите контур арматуры, что гарантирует требуемые эксплуатационные характеристики монолитного фундамента.

Заключение

Ознакомившись с материалом статьи и изучив, как связать арматуру на фундаменте, можно самостоятельно выполнять мероприятия по закреплению элементов каркаса, не прибегая к услугам наемных рабочих.Это позволит сэкономить денежные средства и гарантировать надежность работы, результат которой зависит от выбора оптимального метода вязания и использования качественных материалов.

Как определить трикотажные ткани

Выборка уточного трикотажа: интерлок

Выборка уточного трикотажа

Все трикотажные изделия делятся на три основные категории: ребристые, которые представляют собой комбинацию лицевых и изнаночных стежков; изнаночные лицевые, которые выполняются только изнаночными петлями, и трикотажные лицевые, которые выполняются лицевыми петлями спереди и изнаночными петлями на изнаночной стороне.

Подробнее о трикотажных изделиях:

• Трикотажные изделия: в чем разница
• Праймер для шитья трикотажных изделий
• 15 способов шитья трикотажными изделиями
• Знай свой трикотаж

Двойное трикотажное полотно
Описание : Эта ткань двойной конструкции, изготовленная из двух наборов пряжи, имеет тонкие продольные ребра с обеих сторон. Обычно выглядит одинаково на лицевой и обратной стороне ткани, что делает ее двусторонней. Необычный двойной трикотаж может иметь новую строчку на лицевой стороне ткани и тонкие рубчики на изнаночной стороне.
Свойства : Тяжелый, прочный; обычно почти не растягивается в обоих направлениях. Хорошее сохранение формы; обрезанные края не скручиваются.
Наилучшее использование : Одежда по индивидуальному заказу, например куртки, костюмы или платья-футляры. Если конкретная двойная вязка имеет некоторую поперечную растяжку, может потребоваться корректировка рисунка (путем обрезки его немного меньше в обхвате тела).

Блокировка
Описание : Составная ткань, полученная путем «переплетения» или переплетения двух простых ребристых тканей, каждая из которых состоит из одной пряжи.Имеет тонкие продольные ребра. Лицевая сторона ткани и обратная сторона выглядят одинаково, что делает их двусторонними.
Свойства : Практически не растягивается в продольном направлении; большее растяжение в поперечном направлении, чем трикотаж или трикотаж двойной вязки; довольно хорошее сохранение формы. Необработанные или обрезанные края не скручиваются; распускается только с конца последней вязанной.
Лучшее применение : Идеально подходит для футболок, водолазок, повседневных юбок и платьев, а также детской одежды. Из-за того, что он растягивается в поперечном направлении, используйте узор, предназначенный для петли, или будьте готовы отрегулировать узор.

Трикотажное трикотажное изделие
Описание : Также называется однотонным или одинарным трикотажем. Имеет четкую лицевую и изнаночную стороны, тонкие ребра проходят вдоль лицевой стороны ткани, а полукруглые петли — поперек изнаночной. Множество вариантов стежков и волокон позволяют создавать самые разнообразные вязаные изделия — от ажурной ткани до плотной ткани с толстым ворсом.
Свойства : Незначительное или нулевое растяжение в продольном направлении, поперечное растяжение различной степени. Завитки на лицевую сторону ткани; обрезанные края распускаются только с конца, провязанного последней. Лучшее использование : Джерси с небольшим или нулевым растяжением в поперечном или продольном направлении (как и большинство шерстяных трикотажных изделий) можно использовать для юбок, блузок и платьев без корректировки рисунка. Джерси с поперечной растяжкой требует корректировки выкройки или выкройки, предназначенной для поперечной растяжки.

Изнаночная вязка
Описание : Двусторонняя двусторонняя ткань, полученная переплетенными рядами лицевых и изнаночных петель, которые выглядят как петли в поперечном направлении.Иногда называется «Links-Links» от немецкого слова links («влево»), поскольку механизм вязальной машины всегда движется влево.
Свойства : Обычно тяжелые и громоздкие; тянется в обе стороны. Обрезанные края не загибаются.
Лучшее использование : Одежда типа свитера, верхняя одежда.

Ребристая вязка
Описание : Двусторонняя двусторонняя ткань с четкими вертикальными ребрами с обеих сторон, полученная чередованием лицевой и изнаночной петель.Ребра могут быть небольшими (1 × 1, то есть одна вязанная петля, за которой следует одна изнаночная петля), толстыми (2 × 2 или 3 × 3) или неровными (например, 1 × 3).
Свойства : Небольшое продольное растяжение или его отсутствие, но большое поперечное растяжение и хорошее естественное восстановление. Обрезанные края не загибаются.
Лучшее применение : Благодаря своей эластичности идеально подходит для обрезки других трикотажных изделий (и тканей). Одежда из трикотажа в рубчик обычно плотно прилегает к фигуре, поэтому в ней используется узор, разработанный для трикотажа.

Образец основовязаного трикотажа

Из-за многоигольной конфигурации основовязальных машин производимые основовязаные ткани могут быть очень сложными и замысловатыми по структуре; и они не делятся на группы или категории так, как это делают уточные трикотажные изделия.

Миланский
Описание : Изготовлен из двух наборов пряжи, связанных диагонально. Лицевая сторона имеет тонкую вертикальную рубчик, реверс — диагональное строение.
Свойства : Легкий, драпированный, гладкая текстура, чрезвычайно износостойкий.
Наилучшее использование : Исторически использовался для изготовления перчаток и нижнего белья; делает красивые мягкие блузки и вечерние наряды. Может быть, найти немного сложно, но поискать стоит.

Raschel
Описание : Рашель-вязальная машина производит широкий спектр тканей и может включать в себя обычные или новинки пряжи, создавая тем самым интересные текстуры и рисунки поверхностей.Трикотаж может быть тонким и кружевным, с большим рисунком и даже с ворсом.
Свойства : Диапазон от плотного и компактного до открытого и высокого; может быть стабильным или эластичным, односторонним или двусторонним.
Наилучшее использование : Практически любая одежда. Оценка степени растяжения, сжатия и восстановления рашель-вязки очень важна, поскольку ее природа очень разнообразна.

Tricot
Описание : Лицевая сторона с тонкими продольными ребрами; реверс имеет поперечные ребра.Некоторые машины могут создавать сложные узоры, а некоторые могут включать в себя вставку утка (дополнительную пряжу, вставленную крест-накрест) для добавления текстуры или цвета.
Свойства : Некоторое продольное растяжение; крест-накрест почти нет. Обычно мягкие и драпированные; обрезанные края имеют свойство загибаться.
Лучшее применение : Помимо традиционного использования для подкладки и нижнего белья, может использоваться для блузок и платьев. Очень важно оценить протяженность конкретного трикотажа для данного проекта.

Другие образцы вязания

Интерлочный трикотаж из шелкового трикотажа

Ацетатный трикотаж в обтяжку в рубчик

Нейлон / лайкра с металлической отделкой в ​​рубчик

Вискоза интерлок

Джерси простого трикотажа из льна / вискозы

Рашель нейлон

Сара Веблен (www.sarahveblen.com) из Спаркс, штат Мэриленд, шьет практичные и экзотические трикотажные изделия для своих клиентов по индивидуальному заказу.
Из Threads # 97, стр. 59-63

Основная статья : Знай свое вязание

Фотографии: Слоан Ховард; иллюстрации: Glee Barre

Подпишитесь на элеттер темы

Получайте самую свежую информацию, включая советы, методы и специальные предложения, прямо на свой почтовый ящик.
