Как спустить воздух с теплого пола

Советы, как выгнать воздух из водяного теплого пола

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

Замена кранов, других элементов системы;
Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
Прокладка трассы трубопровода с большими перепадами по высоте;
Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
Далее поплавок поднимается в исходное положение, цикл повторяется снова.
В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Видео

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.

Как удалить воздух из теплого водяного пола — пошаговая инструкция, советы эксперта

Как удалить воздух из теплого водяного пола самостоятельно? Можно ли сделать это самостоятельно? Ответ простой — да. Вы можете спустить завоздушенность не прибегая к услугам специалиста.

Из этой статьи вы узнаете как выгнать воздух из теплого пола и что для этого потребуется. Также мы расскажем о причинах появления воздушных пробок и их последствиях. А главное — вы узнаете что делать, чтобы не допустить появления воздушных пробок в дальнейшем.

Причины появления воздуха в системах тёплых водяных полов

Прежде, чем рассмотреть вопрос, как выгнать воздух из трубы теплого пола, определимся с причинами, приводящими к завоздушиванию систем отопления. Образование воздушных пробок обычно вызвано нарушениями правил проектирования, монтажа и эксплуатации систем тёплых водяных полов.

Различают следующие причины появления воздуха в них:

Неверный расчёт тепловых нагрузок.
Ошибки при расчетах длин, количества ветвей и диаметров трубопроводов.
Неправильный подбор насосного оборудования, предохранительной и запорно-регулирующей арматуры.
Прокладка трубопроводов с недопустимыми перепадами по высоте.
Использование дефектного оборудования и материалов при устройстве тёплого пола.
Некачественное выполнение монтажных работ, связанное с негерметичностью стыков и резьбовых соединений.
Несоблюдение очерёдности алгоритма действий при первичном заполнении и запуске системы в работу (первичном, а также последующих после ремонта).
Несоблюдение температурного режима при эксплуатации.
Негерметичность трубопровода вследствие дефекта или длительной эксплуатации.
Нарушение циркуляции теплоносителя в отдельных контурах (ветвях) системы, вызванное понижением напора и производительности насоса из-за его неисправности.
Выход из строя автоматического воздухоотводчика, предохранительной и запорно-регулирующей арматуры.
Выделение вследствие особого температурного режима содержащихся в теплоносителе газов.

Последствия воздушных пробок

Возможные последствия зависят от объекта монтажа, а также конструктивных особенностей системы отопления.

Тёплые полы от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева, возможно замораживание трубопроводов в угловых помещениях;
Дома с тёплыми полами и отопительными приборами от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева полов;
Тёплые полы от индивидуального источника отопления: частичное либо полное прекращение нагрева, возможна аварийная остановка котла и заморозка системы отопления;
Дома с тёплыми полами и отопительными приборами от индивидуального источника отопления: частичное либо полное прекращение нагрева полов, частые остановки котла.

Учитывая специфическую конструкцию системы отопления «теплый пол», а именно: наличие в зависимости от площади одного или нескольких водяных контуров на помещение и отдельной разводки на каждую комнату, полное прекращение циркуляции практически невозможно.

Лишь в случае возникновения воздушных пробок сразу на всех горизонтальных ветвях во всех помещениях прекратится движение теплоносителя и функционирование системы.

Выгоняем воздух

Общеизвестен факт, что воздух в системах отопления скапливается в верхних точках системы. У систем теплого пола — это коллекторная гребёнка, где и устанавливаются устройства для сброса воздуха (краны Маевского, автоматические воздухоотводчики или обычные шаровые краны).

Кран Маевского, установленный на коллекторе теплого пола.

Для удаления воздуха из системы тёплых полов необходимо выполнить в определённой последовательности следующие действия:

Перекрыть на коллекторе все горизонтальные ветви.
Удалить воздух из корпуса циркуляционного насоса.
Открыть кран Маевского или шаровый кран на гребёнке (в случае отсутствия автоматических устройств).
Открыть первый водяной контур, запустить насос, установив на регуляторе минимальную производительность.
Дождавшись появления воды из воздухоотводного устройства прокачиваемой ветви, перекрыть кран и отключить насос.
С интервалом 5 — 6 мин повторить операцию несколько раз до полного удаления воздуха.
Аналогичным образом проделать все операции с остальными контурами.
Затем переключив насос на максимальную производительность, прокачать всю систему в целом, периодически сбрасывая воздух.
Учитывая вероятность образования новых пробок при последующем прогреве системы, необходимо вновь произвести сброс воздуха.

При применении в качестве оборудования для удаления воздуха автоматических отводчиков газа или сепараторов никаких дополнительных средств не нужно. Необходимо помнить, что при увеличении сложности и количества применяемого оборудования возрастает стоимость, также снижается надёжность системы в целом.

Как спустить воздух из теплых полов: самостоятельное решение проблемы

При монтаже водяного пола пользователи неизбежно сталкиваются с проблемой скопления пузырьков воздуха в теплом полу. От них необходимо периодически избавляться. Как правило, обращение к специалистам для решения проблемы не потребуется, так как спустить воздух с теплых полов можно самостоятельно.

Почему в системе появляется воздух?

Перед тем как прокачать теплый пол убедитесь в правильном монтаже отопительного оборудования и выполнении технологических норм. Так, завоздушивание контура вызывает:

высокая температура теплоносителя;
перепады давления в любом контуре;
нарушенная герметичность соединений;
неправильная установка коллектора, отсутствие автоматизированных кранов для сброса давления;
предварительно не выровненный пол, неверный уклон труб;
отсутствие прокачки воздуха перед запуском системы.

Чем грозит появление воздушных пробок в трубах?

Пустоты снижают эффективность обогрева, вплоть до полного прекращения. Если не прокачивать контур теплого пола, пустоты увеличиваются, что приводит к уменьшению давления. При достижении минимального значения показателей давления, в блок управления котла поступает сигнал. Автоматически отключается подача топлива, система перестает функционировать.

Повысить показатели давления можно вручную, но это не поможет: при добавлении воды, в контур попадает воздух. Он еще более усугубляет процесс, приводит к постоянному отключению оборудования.

Кроме этого, частое добавление теплоносителя негативно сказывается на долговечности теплообменника котла: происходит окисление металлов и их скорое разрушение.

Чтобы обезопасить себя от неприятных последствий, необходимо после монтирования пола позаботиться об удалении воздушных пробок, так как выгнать воздух из теплых полов легче перед отопительным сезоном.

Как удалить воздух из теплого водяного пола самостоятельно

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

Переводим насос в состояние минимальной производительности.
Все контуры перекрываются, один остается открытым.
При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

Как выгнать воздух из теплого водяного пола

Здесь вы узнаете о том как выгнать воздух из теплого водяного пола: причины образования воздушных пробок, а также как их удалить и правильно выпустить из системы.

Завоздушивание водяного отапливаемого пола – распространенная, неизбежная, однако, решаемая проблема. Своевременное правильное удаление воздуха из теплого водяного пола, при соблюдении несложных рекомендаций, не представит труда и послужит эффективной профилактической мерой, предупреждающей снижение КПД всей системы и выход ее из строя.

Каким бы качественным ни казался монтаж, каким бы продуманным ни было встроенное отопление, воздух так или иначе неизбежно проникает внутрь элементов водяного пола ввиду отсутствия абсолютной герметичности системы.

Причины образования воздушных пробок

В профилактических мерах рекомендуется перед началом запуска отопительной системы проводить удаление воздушных пробок. Скапливаются пузырьки, как правило, в наивысших точках системы, коими выступают распределительные коллекторы. Удаление из них воздушных пробок не представит особого труда.

Для успеха операции необходимо проявить терпение, иной раз до нескольких дней, особенно, в случае проникновения воздуха в трубы контуров, а потому проводить развоздушивание необходимо минимум за неделю — дня четыре до планируемого запуска теплого пола. Рекомендуется и по окончании работы системы, перед ее отключением на летний период, на несколько дней перевести в минимальный режим, после чего спустить воздух.

Для того чтобы знать как выгнать воздух из теплого водяного пола, необходимо рассмотреть распространенные причинные его проникновения в систему.

Проникновение может быть обусловлено рядом факторов, среди которых наиболее распространенными являются следующие:

резкое понижение давления в том или иной отопительном контуре или слишком сильный нагрев теплоносителя;
технологические причины, заключающиеся в снижении степени герметичности соединений и образованию протечек, что, в свою очередь, ведет к образованию воздушных пробок; это может быть нарушение технологии монтажа системы теплого водяного пола (уклон у расположении труб, неровность поверхности, на которую укладываются трубы, ошибки в монтаже коллектора, отсутствие на распредколлекторе кранов для автоматического сброса давления;
первый запуск отопления, производимый без предварительной прокачки воздуха.

Перед тем как развоздушить теплый водяной пол при первом запуске системы, теплоноситель не стоит подогревать, так как подобное положение дел вытечет в образование множества мелких пузырьков с из разносу по всей системе.

Чем они опасны?

Нерешенная проблема завоздушивания может привести к серьезным последствиям, от падения эффективности работы системы (в виду небольшого диаметра горизонтально расположенных труб), до полного ее отказа нагреваться, обогревать помещение. Необходимо знать, как удалить воздух из теплого водяного пола.

Как выгнать воздух из теплого водяного пола?

На первом этапе происходит перекрытие клапанов всех контуров на коллекторе, кроме одного. Далее включается циркуляционный насос на самые малые обороты (высокие обороты приведут к засасыванию и разбиению воздушных масс на мелкие пузырьки с последующим их проталкиванием с массой воды по трубам). При этом создаваемое давление должно превышать обычное на 15-20%. Когда вся воздушная масса вышла из контура, его перекрывают, и переходят к другому.

Из каждого, подключенного к коллектору отопительного контура воздух удаляется отдельно при остальных перекрытых контурах.

Операции повторяют 2-3 дня, после чего можно приступить к нагреву теплоносителя и началу отопительного сезона.

Как спустить воздух с теплого водяного пола? Помогут устройства – сепараторы. Основное их назначение заключается в автоматическом удалении воздуха из системы без необходимости посторонней помощи.

Клапанами для спуска и кранами оборудуются коллекторы и циркуляционные насосы, внутреннее пространство которых также может быть завоздушено. Для того чтобы этого не случилось, насос должен устанавливаться исключительно на подачу.

В период спуска должны быть исключены скачки напряжения в сети. С этой целью гоняющий воду насос стоит подключить к источнику бесперебойного питания. Специалисты знают, как стравить воздух из теплого водяного пола, уже попавший в трубы. Это довольно хлопотное дело, а достижение цели растягивается на несколько дней.

Заключение

Даже зная как правильно делать водяной теплый пол и в точности следовать предписаниям технологии, все равно не удается избежать проникновения воздуха внутрь. Тем не менее, вопрос о том, как выпустить воздух из теплого водяного пола, решаем даже без помощи специалиста. Главное, по возможности не допускать проникновения скапливающегося в коллекторе и насосе воздуха в трубы.

Как спустить воздух с системы отопления

При пуске новой системы отопления, при замене теплоносителя и в некоторых других случаях, в трубах и радиаторах скапливается воздух. Эти воздушные пробки мешают движению теплоносителя, являются причиной шума и других неприятных явления. Как спустить воздух с системы отопления и будем обсуждать ниже.

Чем грозит завоздушивание системы отопления

Наибольшая опасность, которую создает воздух в системе отопления — пробки, которые мешают движению теплоносителя. Например, в ситуации, когда батареи в одной комнате теплые, а в другой — холодные, скорее всего, виновата именно воздушная пробка. Находящийся в теплоносителе газ скапливается в каком-то месте, блокирует или ухудшает циркуляцию.

Так образуются воздушные пробки и блокируется поток теплоносителя. Это как раз место для установки устройства для отведения воздуха

Вторая неприятность, которую приносит завоздушивание системы отопления — шум. Радиаторы, трубы, насос начинают шуметь, булькать, свистеть. Днем подобный шум может и незаметен, а вот ночью, очень часто мешает спать.

Еще это грозит активизацией окислительных реакций, других химических процессов. В результате этих реакций образуется ржавчина, стенки обрастают солями и другими отложениями. Все это ухудшает циркуляцию. Порой настолько, что отопление становится неэффективным.

Как воздух попадает в систему отопления

Воздух в систему отопления попадает различными путями. Все возможные вам никто не подскажет, но есть наиболее распространенные варианты:

Это только наиболее часто встречающиеся источники появления воздуха в системе отопления. Если говорить об открытой системе, то в ней это вообще обычное явление. Вода в открытом бачке контактирует с воздухом, естественно, часть его может попасть в систему. А еще могут быть не совсем обычные причины. Например, засорился фильтр, установленный перед циркуляционным насосом. Из-за того, что насосу не хватает жидкости, он «подсасывает» через трещины или не совсем герметичные соединения где-то на протяжении магистрали.

Как удалить — технические моменты

Проблема развоздушивания системы отопления должна решаться еще на стадии планирования и монтажа. Пройти мимо не получится, поэтому сразу надо предусмотреть возможности для стравливания воздуха и правильно монтировать компоненты. Вот что можно сделать:

При монтаже радиаторы навешивать с уклоном около 1° — один сторона получится выше и именно на ней необходимо установить воздухоотводчик. Это может быть кран Маевского или автоматический клапан. Недостаток первого варианта — придется обходить радиаторы и вручную спускать воздух. Автоматические воздухоотводчики в этом плане лучше, так как отводят газы по мере накопления. Их минус — они обычно имеют немалые размеры, так что с вопросами эстетики довольно сложно (есть и маленькие, но импортного производства, так что стоят дороже).
Еще на этапе планировании системы, необходимо думать о том, как спускать воздух с системы отопления
В высоких точках системы (на подаче) и на поворотах, поставить автоматический воздухоотводчик. Кроме радиаторов воздух скапливается в верхних точках. Если не поставить тут клапан для его удаления, может возникнуть воздушная пробка.

Если система большая, с гребенкой, на коллекторе подачи и обратки оставить по воздухоотводчику (желательно автоматическому).
Еще один способ автоматически удалять воздух из системы с гребенкой: перед ней установить проточный или непроточный воздухосборник. Это для домов на два этажа и больше. Для небольших систем есть более элегантное решение — линейные дегазаторы. Они работают по тому же принципу как и автоматический воздухоотводчик (это один из вариантов), только устанавливаются в разрыв трубы.
Правильно рассчитывать объем расширительного бака (для закрытых систем это особенно критично), следить за его исправностью (целостность мембраны) и давлением в нем.
Для удаления воздуха из трубы (на протяженном участке) можно установить линейный дегазатор. На рисунке пример использования перед гребенкой отопления

И не забудьте такой момент: если полотенцесушитель у вас подключен к отоплению, он тоже является верхней точкой. На нем тоже желательно установить устройство для отведения воздуха из системы отопления.

Как стравить воздух из системы отопления

Спустить воздух с системы отопления не так то и просто. Надо знать в каком порядке действовать, где что открывать, где закрывать. И порядок действий зависит от состава системы.

Если предусмотрены воздухоспускные устройства, удалить воздух из системы отопления будет не слишком сложно

При заполнении

При заполнении системы (первый запуск, ремонт или смена теплоносителя) воздушные пробки будут обязательно. Поэтому перед запуском котла, их необходимо удалить. Делают это на холодном котле, то есть, теплоноситель должен быть холодным. Действуют в таком порядке:

Заполняют систему до нужного давления (контролировать по манометру).
Спускают воздух во всех радиаторах, открывая краны Маевского или проверяя работу автоматических. Обойти надо несколько раз все радиаторы, пока из клапанов не будет бежать вода без пузырьков. Если есть где-то автоматические спускные краны, проверяем работают они или нет, стравливают ли они газы во время прокачки или нет.
Прогнать несколько раз систему.
Снова пройтись по всем радиаторам.
Повторять столько раз, пока после очередного прогона из всех радиаторов сразу пойдет теплоноситель.

Если при этом давление в системе в норме, можно запускать котел. Если давление ниже необходимого, добавляют теплоноситель и все повторяют снова. Обратите внимание, что спускать воздух на мембранном расширительном баке запрещено. Это не воздух из системы, а специально накачанный резервуар для поддержания стабильного давления в системе.

Если в системе есть высокие точки (например, обход двери сверху), в любой такой точке должен стоять спускной клапан для стравливания воздуха. Если на радиаторах еще можно поставить механический кран, то в этих точках определенно лучше автоматические модели. Но учтите, что для стабильной работы лучше брать модели подороже. Они ломаются реже, так что, в результате, денег потратите меньше.

Чтобы спустить воздух с системы отопления было проще, во всех возможных точках образования воздушных пробок ставят воздухоотводчики — ручные или автоматические

Также устройства для отведения воздуха должны стоять и на поворотах трубопровода. Это тоже точки скопления пузырьков и наличие тут автоматических клапанов для отведения воздуха намного упростит жизнь — реже придется беспокоиться о воздушных пробках, так как большая часть будет отводиться в автоматическом режиме.

В системах с водяным теплым полом

При комбинированной системе отопления — теплый пол + радиаторы — можно попробовать выгнать воздух через радиаторы. Процесс описан выше. Если воздух спускали 5-6 раз, а некоторые контура все еще остаются холодными, придется поочередно «прогонять» каждый из них. Процесс удаления воздуха из водяного теплого пола следующий:

При остановленном котле (режим ожидания) закрываем все вентили на коллекторе подачи.

Открываем подачу первого контура, включаем котел и оставляем работать несколько минут. При помощи клапана спускаем воздух. Одновременно он уходит и на котле, через встроенный автоматический воздухоотводчик.
Еще раз прогоняем, спускаем. Так пока не пойдет теплоноситель без пузырьков.
Останавливаем котел, закрываем подачу первого контура, открываем подачу второго.
Включаем котел.
Спускаем воздух.

Прогоняем так каждый контур, не забывая останавливать котел. Если котел не выключить, могут быть две ситуации. Первая — закрытыми окажутся все контура, что может привести к разрыву в «слабом» месте. Вторая — открыты будут два контура и воздух из «непрокачанного» может попасть в «прокачанный», так что вся проделанная ранее работа пойдет насмарку. Поэтому стараемся не сбиваться с алгоритма и останавливаем котел перед тем, как закрыть/открыть очередные контура.

В системах отопления с теплым водяным полом, удалять воздух сложнее: контура длинные. Чтобы выгнать воздух из системы, необходимо поочередно прогнать каждый контур

Теперь вы знаете как спустить воздух с системы отопления с теплым полом.

Разветвленная радиаторная система

Обычно в системах отопления коттеджей на два и более этажа, воздушные пробки появляются в радиаторах верхних этажей. Тем не менее просто спустить на них воздух пару раз — не всегда помогает. Он скапливается снова и снова. Разберем правильную последовательность действий.

Наличие автоматических устройств для отведения воздуха из системы отопления облегчит жизнь: избавление от воздушных пробок происходит само по себе

Если система отопления имеет несколько «веток», действовать надо примерно по той же схеме, что описана с коллектором теплого пола: поочередно выдавить воздух в каждой из веток. Надо закрыть все «ветки» кроме одной, прокачав через нее теплоноситель спустить воздух (через воздухоотводчики на батареях отопления и других устройствах). Точно так же остановить котел, закрыть кран на «отработанную» часть системы, открыть другую. По идее, в домах на несколько уровней лучше двигаться снизу вверх, сначала стравливая воздух из радиаторов базового этажа (если есть), затем первого, второго и т.

д.

Особенности многоэтажных домов

В большинстве многоэтажек разводка системы отопления вертикальная. Если у вас в каждой (или почти в каждой) комнате проходит вертикальная труба (или две), к которой подключены один-два радиатора, у вас именно такой вариант.

Дальше. Подача может идти снизу, а может — сверху. В первом варианте теплее будут батареи нижних этажей, во втором — верхних. Это об устройстве системы, чтобы представлять как действовать в случае завоздушивания.

Примеры разводки отопления в многоэтажных домах

Если после включения отопления, у вас не греется радиатор, начните с того, что спустите воздух у себя. Если стоит кран Маевского, придется это делать вручную. Будьте готовы к тому, что из радиатора пойдет довольно сильная струя воды. Чем выше ваш дом, тем выше давление в системе и сильнее напор. Принесите какую-то емкость (ведро или таз), тряпку и можно приступать к работе.

Это кран Маевского. Его чаще всего ставят на радиаторы

Специальным ключом или обычной плоской отверткой поверните шток краника против часовой стрелки. Должно послышаться шипение, может начать выходить теплоноситель «рваной» струей. Это выходит воздух, который накопился в радиаторе. Когда пойдет ровная струйка без рывков — воздух удалили. Закручивайте кран и следите за нагревом радиатора. Если помогло — вам повезло. Нет — надо спускать воздух у соседей снизу/сверху, удалять его из всего стояка.

Теплый пол Devi – инструкция, фотографии, обзор, видео

Эффективность отопления любого объекта жилого или промышленного назначения возможна с помощью системы датского теплого пола Devi. Она устанавливается в новостроях, старых реставрируемых помещениях для основного или дополнительного теплового источника. Установки системы Дэви быстро нагревают воздушные массы. Самотеком теплые слои подымаются вверх, остывая, опускаются к источнику тепла вниз. Небольшая скорость передвижения не вызывает циркуляцию пыли. Люди, страдающие аллергическими реакциями, будут чувствовать себя комфортно. Ассортимент нагревательных кабелей и матов Devi дает возможность выбрать систему под любой запрос: для жилой комнаты, ванной, детской, для снеготаяния, для гаражей, водостоков, спортивных залов и т.д.

Преимущества теплого пола электрического Devi
Теплый пол Devi. Монтаж своими руками
Тёплые полы электрические Devi. Цена установки системы и отдельных материалов
Теплый пол Devi. Инструкция по установке нагревательных матов своими силами
Теплый пол Devi под плитку
Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

Преимущества теплого пола электрического Devi

Легкое и удобное расположение обогревательных кабелей. Установка системы Дэви в конструкцию пола позволяет производить эффективный обогрев за счет естественной конвекции воздуха. Помещение быстро прогревается, создавая зону комфорта в области ног и не перегревая воздух в области головы.

Нет ограничений по планировке дизайна. Расставляя мебель в обычной квартире, хозяева вынуждены учитывать выступающие радиаторы, выдерживать определенное расстояние техники до источников тепла, оставлять неиспользованными большие площади. Теплый электропол не ограничивает владельца в дизайнерском оформлении интерьера.
Идеальное направление потоков тепла. Фактор особенно важный для семей с маленькими детьми. Они могут играть на полу без риска простудиться. Обогрев пола и некоторого расстояния от него производится системой сильнее, чем верхних слоев. Самотек воздуха не создает сквозняки, потоки пыли, не перегревает тело и позволяет бегать босиком по не застеленной коврами поверхности.
Экономное отопление. Точная регулировка температурного режима при помощи терморегуляторов снижает теплопотери и позволяет экономить до 10-15 % энергопотребления. К тому же, для тёплого пола devi цена за установку гораздо ниже, чем обустройство традиционных систем отопления. Экономия на начальном этапе монтажа составляет 20-25%.
Многофункциональное применение системы электроподогрева Дэви. Монтаж системы не имеет ограничений по предназначению комнаты, по финишному покрытию или по материалу основания.
Долгий рабочий ресурс. Многолетний опыт работы компании Devi на рынке электрообогрева, позволяет фирме выпускать продукцию с гарантией качества и обещать эксплуатационный период системы в течение 50 лет. Единственно, что придется делать хозяевам за этот срок, менять терморегулятор по мере появления усовершенствованных моделей.

Теплый пол Devi. Монтаж своими руками

Установка электрического обогреваемого пола Devi не составит труда при самостоятельном проведении работ. При отсутствии опыта рекомендуется привлекать профессионалов.

Сведения о часто встречающихся ошибках при установке теплого пола:
- Выбрать зоны в помещении для обогрева и зоны без него. Планирование производится для жилой площади. Участки под мебелью и сантехприборами можно исключить из системы.
- Реализуемый фирменный кабель имеет определенную длину. При выборе кабеля, длиннее необходимого размера у вас не будет возможности укоротить его, обрезать. Это запрещено инструкцией к продукции.
- Первое включение системы, включая тестовое, производится после полного высыхания стяжки, клеящего раствора, используемого для укладки кабелей.
- До монтажа системы производится очистка поверхности от строительного и бытового мусора. Выполняется грунтование основы.
- Хождение по нагревательному кабелю в обуви на каблуках или на толстой подошве не допустимо. Оболочка кабеля имеет свой предел прочности. При точечном нажатии она повреждается.
- Установку датчика температурного режима производят в гофротрубе. Его не маскируют бетонным раствором, не прячут под обои.
- Устанавливая теплый кабельный пол, постоянно контролируют показатель сопротивления до начала и после окончания работы. Сверку производят по рекомендуемым в паспорте данным.
- Составляя схему укладки теплого пола Devi, учитывают расстояния до стен, габаритных объектов, используя их как ориентиры-маяки.
- Изоляцию теплого пола выполняют без воздушных прослоек. Наличие сфер воздуха приводит к выходу из строя отдельного кабеля или системы полностью.
- Теплый пол не предназначен для нагревания и сушки стяжки или раствора клея над собой. В 99 случаях использования теплого пола не по назначению приводит к поломке.

Общий принцип монтажа теплого пола devi под стяжку:
- Демонтировать мебель, убрать осветительные напольные приборы и оргтехнику.
- Снять старое покрытие.
- Провести разметку маяками, определить наивысшую точку перепада высот, определить нулевую точку.
- При необходимости выровнять основание цементным раствором или самовыравнивающейся смесью. Дать ему застыть. Прогрунтовать 2-3 раза.
- На ровном основании заделать швы, выемки и дефектные участки. Убрать мусор. Прогрунтовать поверхность 1-2 раза.
- Разложить теплоизоляционный материал по всей площади системы. Стыки проклеить монтажным скотчем.
- Сверху на поверхность изолятора уложить монтажную сетку.
- Определить место размещения терморегулятора. По необходимости сделать вывод изолированной точки подключения к электросети. Установка и подключение терморегулятора выполняется перед монтажом кабеля.
- Уложить на монтажную сетку кабель. Рекомендуемый шаг равен 200-250 мм.
- Приготовить цементный раствор из готовой смеси или смешать самостоятельно, выдерживая пропорции воды, цемента, песка 3:1:2.
- Накрывать финишным покрытием не ранее пяти суток.
- Через 5 дней сделать начальный запуск системы теплого пола.

Тёплые полы электрические Devi. Цена установки системы и отдельных материалов

Набор Devi для теплого пола с двужильным кабелем Deviflex используется для укладки на бетонную поверхность и монтажа полного или локального обогрева. Средняя цена кабеля за 1 погонный метр 12.5 $. Производитель выпускает комплекты с минимальной длиной в 7 м. Максимальная длина кабелей 170 м.
Обогрев при помощи матов используется для тонких полов, под покрытие.1 м2 двужильного мата стоит 146 $. Размер матов начинается от 0.5 м2 и заканчивается максимальной площадкой в 12 м2.

Специальные нагревательные маты для деревянных покрытий Devidry выпускаются с подключением в розетку, коммутационным блоком, кабелем-удлинителем от 250 до 2000 мм. Стоимость обогревательных поверхностей варьируется от площади и от способа подключения. В среднем 1 м2 обходится 112 $.
Терморегуляторы Devi средняя цена 62 $.
Монтаж теплого пола Devi у профессионалов обходится клиенту в 200-235 $ за м. кв.

Не стоит сразу закрывать для себя тему обогрева пола. Просто разделите стоимость монтажа на количество отапливаемых дней. Вы увидите разницу в пользу электрического подогрева пола: стоимость коммунального отопления на 15-20% выше, чем у индивидуального.

Теплый пол Devi. Инструкция по установке нагревательных матов своими силами

Начальный этап:

Проверяется возможность электроподвода на предмет подсоединения теплого пола. Суммируется мощность всех включенных в сеть приборов.
Проверяется допустимая величина тока автоматов. Мощные маты, потребляющие более 2 кВт подключают отдельной подводкой и устанавливают для них автомат.
Не разворачивая мат, измерить сопротивление кабеля. Сверяют результат с паспортными данными на материал. Допускается погрешность +/- 10%.
Проверяют состояние поверхности для укладки мата. При наличии трещин, выпуклостей или впадин, перепадов уровня, проводят стяжку самовыравнивающимся раствором.
На подготовленной поверхности, очищенной от мусора, сделать разметку расположения мебели, приборов, сантехники. От этих участков сделать отступ 50-100 мм. Такой же отступ выполнить от стен. На обогревательный мат Devi категорически запрещено устанавливать мебель и оргтехнику.
На размеченную площадку разложить мат. В точке разворота материала в другую сторону выполняется надрез сетки, а потом делается разворот. Кабель не режется.
Убедившись, что разворот мата позволил точно и плотно прилечь материалу к поверхности, разметить участок под гофротрубу с датчиком температуры. Начало линии штробы расположить в зоне обогрева, посередине витков кабеля на мате. Продлить линию к месту установки датчика. Заранее вывести провод для тока.
Свернуть мат и вырезать по намеченной линии штробу 20х20 мм и участок под монтажную коробку.
Убрать мусор.
Загрунтовать поверхность основания.
Закрыть конец гофрированной трубы изолентой или скотчем и вставить ее в штробу.
Установить монтажную коробку для терморегулятора.

Установка мата:

Намазать поверхность клеящим веществом, наклеить подготовленный мат.
Замерить сопротивление изоляции, нагревательного элемента, сверить с начальными показаниями, занести запись в гарантийный талон техпаспорта.
В талоне в схему укладки занести расположение основных и вспомогательных элементов мата, указать отступ от предметов и стен.
Подключить терморегулятор и проверить работу обогревательного мата.
Отключить систему до установки верхнего отделочного слоя.
Приступить к монтажу плитки. Она выступит защитой кабеля и электрических частей от случайного механического повреждения.

Теплый пол Devi под плитку

Если зона обогрева превышает 4 м2, то предварительно покрывают (затягивают) нагревательный мат 1-2 слоями клея для плитки. Рекомендуемая толщина слоя клея 5-7 мм. Вместо клея используют самовыравнивающийся состав для теплого пола.
Дать клею или составу полностью высохнуть. Время схватывания и отвердения указывается на упаковке к стройматериалу.
Принести в рабочую зону плитку. Положить ее с края от мата.

Уложить плитку на специальный клей. Осторожно пристукивать каждый участок, но не прижимать. Выгнать воздух из-под края керамики можно несильным прижатием и удерживанием 1-2 минуты.
После окончания монтажа плитки необходимо 3-3.5 недели для просыхания клеящего раствора.
Включить установку и эксплуатировать обогрев пола.

Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

Пользователь построил турецкую баню. Он сделал ее с помощью обогревательной системы Devi. Способ оказался простой, легкий и экономный. Главным элементом бани хамам является массивная мраморная глыба, нагреваемая снизу до 450. Пользователь установил теплую систему под камень, выбрал мат с изолированной поверхностью и площадью 0.5 м 2. На пол, в скамьи по над стенами и в нижней части стен тоже установил систему Дэви, только кабельную. Секрет бани – обогрев в сочетании с большой влажностью объема.
Для обогрева камня использован кабель Devi мощность в 300 Вт/м2. Для скамеек и пола применил кабель мощностью 200 Вт/ м2.

В Англии с помощью нагревательной кабельной системы Devi был построен 100 метровый мост. При строительстве в бетонную основу заложили кабель Devi Flex с мощностью 200Вт/ м2. Общая длина кабеля составила 33.5 км. Вся работа по монтажу заняла 3 дня. Обогрев обеспечивается в холодное время, когда обледеневают тротуары.
Никто не задумывался, как выдерживают солдаты у Кремлевской стены несколько часов неподвижного стояния на вытяжку в сильные морозы. Оказывается, в стеклянных конструкциях фундамента проложен обогревательный кабель Devi. Площадка для обогрева небольшая 0. 5 м2.

По отзыву директора компании, решение установить систему данного бренда пришло после нескольких лет неудачной эксплуатации отопительной системы конкурирующей фирмы. Постоянные сбои, выход из строя важных узлов, заставлял простаивать людей на лютом морозе. После замены оборудования на кабели Дэви, проблем с отоплением не стало.

Видео об укладке матов Devi:

Как выпустить воздух из системы теплого пола

Причины появления воздуха в системах тёплых водяных полов

Различают следующие причины появления воздуха в них:

Неверный расчёт тепловых нагрузок.
Ошибки при расчетах длин, количества ветвей и диаметров трубопроводов.
Неправильный подбор насосного оборудования, предохранительной и запорно-регулирующей арматуры.
Прокладка трубопроводов с недопустимыми перепадами по высоте.
Использование дефектного оборудования и материалов при устройстве тёплого пола.
Некачественное выполнение монтажных работ, связанное с негерметичностью стыков и резьбовых соединений.
Несоблюдение очерёдности алгоритма действий при первичном заполнении и запуске системы в работу (первичном, а также последующих после ремонта).
Несоблюдение температурного режима при эксплуатации.
Негерметичность трубопровода вследствие дефекта или длительной эксплуатации.
Нарушение циркуляции теплоносителя в отдельных контурах (ветвях) системы, вызванное понижением напора и производительности насоса из-за его неисправности.
Выход из строя автоматического воздухоотводчика, предохранительной и запорно-регулирующей арматуры.
Выделение вследствие особого температурного режима содержащихся в теплоносителе газов.

Последствия воздушных пробок

Возможные последствия зависят от объекта монтажа, а также конструктивных особенностей системы отопления.

Тёплые полы от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева, возможно замораживание трубопроводов в угловых помещениях;
Дома с тёплыми полами и отопительными приборами от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева полов;
Тёплые полы от индивидуального источника отопления: частичное либо полное прекращение нагрева, возможна аварийная остановка котла и заморозка системы отопления;
Дома с тёплыми полами и отопительными приборами от индивидуального источника отопления: частичное либо полное прекращение нагрева полов, частые остановки котла.

Выгоняем воздух

Кран Маевского, установленный на коллекторе теплого пола.

Перекрыть на коллекторе все горизонтальные ветви.
Удалить воздух из корпуса циркуляционного насоса.
Открыть кран Маевского или шаровый кран на гребёнке (в случае отсутствия автоматических устройств).
Открыть первый водяной контур, запустить насос, установив на регуляторе минимальную производительность.
Дождавшись появления воды из воздухоотводного устройства прокачиваемой ветви, перекрыть кран и отключить насос.
С интервалом 5 — 6 мин повторить операцию несколько раз до полного удаления воздуха.
Аналогичным образом проделать все операции с остальными контурами.
Затем переключив насос на максимальную производительность, прокачать всю систему в целом, периодически сбрасывая воздух.
Учитывая вероятность образования новых пробок при последующем прогреве системы, необходимо вновь произвести сброс воздуха.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Как появляются проблемы

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

Замена кранов, других элементов системы;
Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
Прокладка трассы трубопровода с большими перепадами по высоте;
Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Конструктивные особенности

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Алгоритм удаления воздуха

Ниже приведена стандартная последовательность правильных действий:

Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
Далее поплавок поднимается в исходное положение, цикл повторяется снова.
В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

Видео

Одним из часто задаваемых вопросов является вопрос о том, как спустить воздух из системы теплого пола?

В любой инженерной системе, в том числе после монтажа теплого пола водяного в коттедже, при запуске котла или после окончания лета, когда теплоноситель стоял без движения, скапливается воздух, и вся сложность заключается именно в том, что его нужно удалить из трубопроводов.

Воздух, как мы уже выясняли, в любой системе скапливается в верхней точке. Для теплых полов верхней точкой являются коллекторы.

Существуют коллекторы в двух вариантах: с краном «Маевского» и с автоматическим воздухоотводчиком. Оба варианта позволяют спустить воздух из трубопроводов теплого пола.

В случае теплых полов лучше, если будут использоваться воздухоотводчики.

С краном «Маевского» могут возникнуть сложности, но это не означает, что воздух спустить невозможно. И в том, и в другом случае выпуск воздуха осуществляется через воздушные краны.

Что нужно сделать для выпуска воздуха?

На насосе выставляем на минимальные обороты – на единицу.
Если для спуска воздуха установлен кран «Маевкого», то необходимо ключом для спуска воздуха или плоской отверткой повернуть его против часовой стрелки до характерного звука выходящего воздуха, дождаться того момента, когда выйдет весь воздух и повернуть кран в обратном направлении по часовой стрелке для закрытия.
Если запуск системы теплых полов происходит на больших оборотах насоса, то система может «наглотаться» воздуха, и процедура по его выпуску будет длительной, а воздух, даже после всех манипуляций, может сойти не весь. Насос отопления передвигает воду в трубах в месте с воздушными пузырьками, не давая им подняться в верхнюю точку. Необходимо остановить насос полностью, дать системе теплых полов «успокоиться» на несколько минут для того, чтобы имеющийся воздух перестал передвигаться по системе и постепенно поднялся вверх. После того, как система постоит в спокойном состоянии, необходимо открыть кран «Маевского» и спустить скопившийся воздух. Затем опять включить насос на маленькие обороты, систему погонять с насосом, опять ее выключить, подождать несколько минут и повторить процедуру с выпуском воздуха. И так проделать несколько раз, в зависимости от количества скопившегося воздуха.
В том случае, если в системе теплых полов на коллекторах установлены автоматические воздухоотводчики, то процесс выпуска воздуха значительно облегчается. Воздух спускается путем открытия спускного клапана на воздухоотводчике — нужно всего лишь дождаться, когда весь воздух выйдет. Закрывать обратно спускной клапан воздухоотводчика не потребуется, так как воздух будет выходить в автоматическом режиме.

Процесс «блуждания» воздуха по трубопроводам теплых полов может быть таким же, как описано в предыдущем пункте, поэтому процедуру с остановкой насосом исключать нельзя.

При выпуске воздуха нужно помнить, что после выпуска воздуха возможно потребуется доливка системы водой или теплоносителем.

Как включить теплый пол видео

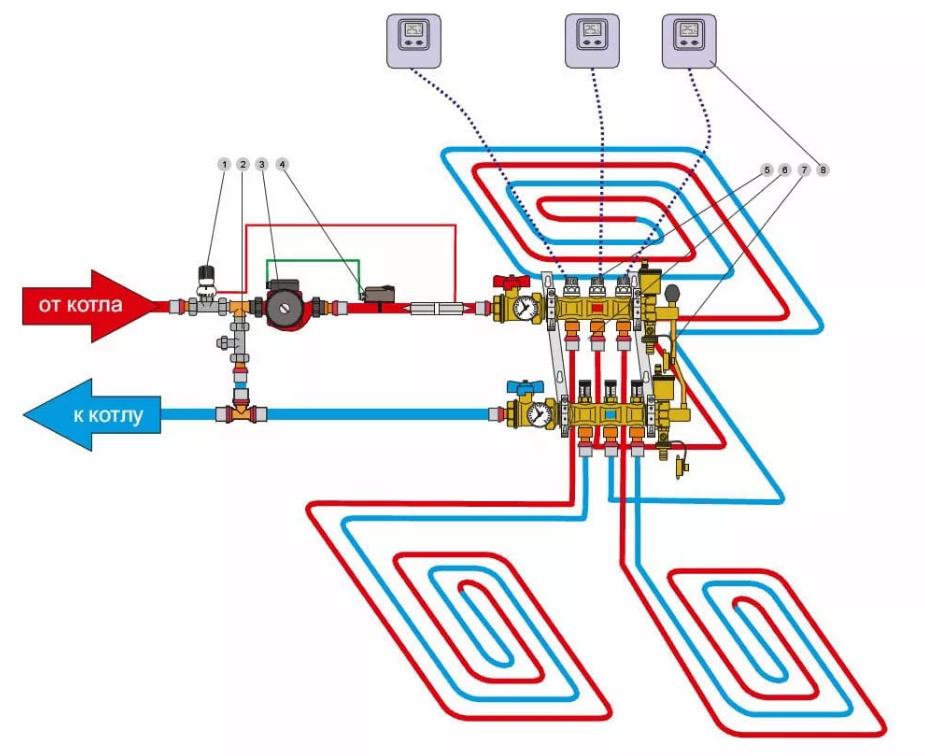

Небольшая пошаговая инструкция по запуску системы отопления водяным тёплым полом.

Когда можно выполнять запуск теплого пола?

Запуск теплого пола можно делать не ранее чем ЧЕРЕЗ МЕСЯЦ после заливки бетонной стяжки. (Конечно, если система тёплого пола на деревянном основании, тогда ждать нисколько не нужно, можно запускать сразу после окончания монтажа.)

Что должно быть сделано перед запуском теплого пола?

Система должна быть собрана полностью:

установлен и подключен котёл;
смонтиован трубопровод «котёл – коллекторная группа»;
система заполнена теплоносителем;
если теплый пол с бетонной стяжкой, то выдержано время для застывания стяжки, как сказано выше.

Запуск теплого пола шаг за шагом

1. Все краны от котла до коллектора должны быть открыты.

2. Колпачки на воздухоотводчиках открыты.

3. Запустить циркуляционный насос (или насосы, если их несколько) на смесительных узлах. При этом через воздухоотводчики будут выходить остатки воздуха. Давление же в системе будет падать, так что нужно подкачать теплоносителя. Постепенно воздух из системы выйдет, о чём скажет прекращение шипения на воздухоотводчиках, а значение давления станет постоянным.

4. Запустить котёл.

5. Трёхходовые клапаны в смесительных узлах можно поставить на максимум.

6. Сперва начнёт нагреваться подающий коллектор. А через некоторое время и обратный. Пробуя рукой, убеждаемся, что все обратные трубы на коллекторе нагреваются.

7. По достижении температуры обратки 30 градусов устанавливаем трёхходовой клапан на 3/4 от максимума. В этом положении оставляем систему на сутки. Если по истечении этого срока температура обратки осталась в районе 30 градусов, то всё хорошо, можно ничего не менять. Если же температура сильно больше или меньше, то поворачиваем рукоятку трёхходового клапана в соответствующую сторону. И так за пару-тройку раз мы наконец выставим нужную температуру, после чего менять положение рукояток уже не нужно.

Уточнение. Не обязательно добиваться 30 градусов на обратке. Вы можете отрегулировать ту температуру, при которой будет вам приятно ходить по тёплому полу.

8. Воздух из системы может выходить несколько недель, так что, выполнив запуск теплого пола, всё это время нужно следить за давлением, при необходимости добавлять теплоноситель.

Основные моменты ввода в эксплуатацию тёплого водяного пола

Сроки и режим первого запуска тёплого водяного пола зависит собственно от вида тёплого пола. Если теплый пол на деревянной основе или настильной системе, то после заполнения системы теплоносителем, можно сразу осуществлять настройку и вывод в рабочий температурный режим. Если у вас именно такой пол, то данная статья всё равно будет вам полезна, потому, что ниже мы поговорим об основных моментах заполнения и общих настройках системы.

Если же вы стали счастливым обладателем водяного пола на основе бетонной стяжки, то действия по запуску будут отличаться. К моменту первого включения стяжка пола должна окончательно набрать прочность и основная часть влаги испариться из неё. Это порядка 30 дней от момента её заливки.

Порядок ввода в эксплуатацию тёплого водяного пола

Первый запуск тёплого водяного пола можно разделить на три этапа:

Заполнение системы теплоносителем
Настройка системы тёплого пола
Прогревание и сушка стяжки пола

Заполнение системы тёплого пола теплоносителем

Если вы следовали всем рекомендациям нашего сайта, то должны помнить, что процесс монтажа теплого пола предусматривает опрессовку системы перед заливкой стяжки пола или настилом напольного покрытия (если это деревянный пол или настильный).

Кто не в курсе о чем речь, советуем прочитать. Так вот, одним из способов опрессовки , является опрессовка тёплого водяного пола водой. Поэтому, если вы следовали этому способу, то в принципе у вас половина дела уже сделано. Водой заполнена система трубок пола, остается заполнить оставшуюся часть отопления водой, в которую входит котел и радиаторы, если они имеются. Другой вопрос, когда опрессовывание производилось воздухом, либо вообще не производилось, либо вместо воды планируется в качестве теплоносителя использовать специальную незамерзающую жидкость для отопления. В последнем случае вам придется слить всю воду из теплого пола, использованную для опрессовки.

Перед заполнением тёплого пола теплоносителем все краны, которые должны быть открыты во время эксплуатации отопления нужно открыть. В это входит:

Вентили контуров, либо расходомеры, которые стоят на коллекторе
Запорные краны подающей и обратной трубы коллектора
Трехходовой клапан смесительного узла теплого пола
Автоматические воздухоотводчики на коллекторе и других участках отопления

Если на трехходовом клапане установлена термостатическая головка, выставите показатели на ней на максимальное значение. При его отсутствии выкрутите вентиль по максимуму.

Дальнейшие действия зависят от того, что вы планируете залить в систему, воду или антифриз, а так же какая у вас система отопления открытого или закрытого типа.

Рассмотрим вариант заполнения закрытого типа отопления, имеющую подпитку от системы водоснабжения.

Заполнение тёплого пола с закрытой системой отопления

Для этого, как уже было сказано открываем все вентили гребенки тёплого пола и вентиль подпитки отопления от водоснабжения. При этом вы услышите звук движущейся воды по трубам и выхода воздуха из автоматических воздухоотводчиков. Ждите пока воздух перестанет выходить из автоудалителей. После прекращения всех звуков, включите циркуляционный насос тёплого пола. Начнут опять срабатывать воздухоотводчики, будет слышен звук прохождения воздуха через циркуляционный насос. В таком режиме гоняйте насос несколько минут, пока основная часть воздуха не выйдет из системы.

Далее закройте все вентили или расходомеры (зависит от вашего коллектора), кроме одного. Это нужно для того, что бы основной напор насоса сконцентрировать в одной петле и воздух под давлением вышел с петли открытого контура. Гоняйте контур до тех пор, пока перестанет слышен звук пузырей. Как только это произошло, откройте вентиль следующей петли и закройте предыдущий. Так «прокачайте» все имеющиеся контуры. По завершении прокачки последней петли, можно открыть все предыдущие. Если в системе отопления имеются радиаторы без автоматических воздухоудалителей, обязательно спустите с них воздух с помощью имеющегося специального крана маевского на радиаторе.

На этом система отопления, включающая в себя водяной теплый пол, считается заполненной и можно осуществлять ввод тёплого пола в эксплуатацию. Но об этом чуть ниже. Сначала рассмотрим ещё варианты заполнения тёплого пола и всей системы при других обстоятельствах.

Заполнение теплого пола с открытой системой отопления

Открытая система отопления считается, когда система имеет расширительный бак, открытого типа в верхней точке всего отопления, куда постоянно доливается теплоноситель по мере его испарения.

Для заполнения такой системы нужно иметь как минимум сливной кран в нижней точке системы отопления. Заливка производится через него, с помощью шланга идущего от водоснабжения. Но правильным вариантом будет сначала заполнить теплый пол через специальные краны на коллекторе, предназначенные для заполнения и слива системы, опять же по средством шланга.

Заполнение контуров теплого пола осуществляется по такой же методике, как и у закрытого типа. Только здесь можно сразу продавить систему до тех пор, пока в расширительном бачке не появится вода. По мере выхода воздуха из теплого пола и системы в целом необходимо время от времени включать воду, так как уровень её будет падать. Не забывайте извлекать воздух из радиаторов при их наличии.

Заполнение системы отопления и тёплого пола антифризом

Антифриз в системе отопления обладает одним хорошим плюсом. Он не замерзнет при отрицательных температурах в помещении. Что становится особо актуально при непостоянном проживании в помещении, например это загородный дом, куда хозяева приезжают на выходные, а между приездами отключают котёл, либо котёл стоит твердотопливный, требующий постоянного закладывания топлива. При наличии ещё и тёплого пола в таком доме это становится ещё актуальней. Если с обычной трубной или радиаторной системы воду просто слить, то с тёплого водяного пола это является своего рода проблемой.

Этим способом можно заливать не только антифриз, но и обычную воду. Например когда рядом нет водоснабжения, либо вода в водопроводе содержит большое количество солей, что не очень хорошо для системы отопления. Поэтому берут воду, например чистую талую и заполняют ей систему отопления.

Для выполнения этой работы вам понадобится специальный опрессовщик, который можно взять в аренду в специализирующей на этом фирме. Покупать ради одного раза его не стоит.

Шланг от опрессовщика подключается к подающему коллектору, заливается антифриз или вода в ванну опрессовщика и начинаете накачивать, доливая в ванночку опрессовщика по мере необходимости теплоноситель. При этом вы будете слышать звук выходящего воздуха из воздухоотводчиков. Заполняется также каждый контур отдельно. После заполнения всей системы, можете включить насос для того, чтобы выгнать оставшийся воздух. При этом можете «поиграться» с закрытием контуров для лучшего напора в отдельных петлях.

Если так уж случилось, что вы не смогли найти специальный опрессовщик, можете воспользоваться обычным вибрационным насосом на подобии «ручеёк» или «малыш».

Только нужно брать насос с нижним забором воды. Насос погружается например в ведро. Следите за тем, что бы он находился во время работы постоянно полностью в теплоносителе, что бы не перегревался. Хоть производители этих насосов не упоминают, что он предназначен для этих целей, он прекрасно справится со своей задачей, даже ещё быстрее опрессовщика. Только промойте его хорошо в чистой воде от антифриза, что бы случайно не начать качать им потом питьевую воду.

Настройка системы тёплого пола

После заполнения тёплого пола и всей системы отопления теплоносителем, переведите трехходовой клапан смесительного узла в минимальное положение. При наличии на коллекторе расходомеров распределите потоки теплоносителя с учетом длины контуров пола. Делается это при работающим циркуляционном насосе.

На расходомере есть шкала литры/минуту.

Допустим производительность насоса 500 литров час. В полу общая длинна контуров 500 метров. Получается на один метр трубы требуется 1 литр теплоносителя в час. Если длина контура 120 метров это 120 литров в час. 120 л ÷ 60 минут, получаем 2 литра в минуту требуется контуру. Выставляем на расходомере этот показатель на данном контуре.

Обращаем ваше внимание на то что теплый пол имеет гидросопротивление, поэтому это может отличаться от заявленной производителем производительности насоса. Поэтому полученные результаты возможно придется немного занизить. В любом случае всё станет ясно, когда все расходомеры будут отрегулированы. Возможно придется в каждом контуре оставить на 0.2 л/мин меньше расчетных.

При отсутствии расходомеров потребуется пойти другим путем. Заводские коллектора имеют специальные клапана, на которые имеется возможность накручивать термоголовки или сервопривода. При отсутствии их, на них имеется специальные колпачки с резьбой. В инструкции к настройке коллектора имеется информация о количестве оборотов, которое требуется открыть для каждого контура в зависимости от длинны контура. Поэтому следуйте этим инструкциям.

Другое дело, когда коллектор собран своими руками и имеет обычные вентили для регулировки. Поэтому сначала производится предварительная настройка с учетом уже известной длины каждого контура так сказать «интуитивно», а после запуска системы на «ощупь» проверяем температур трубы идущую к обратному коллектору. Те контура которые меньше прогрелись или вообще холодные открываем больше, а противоположные (прогретые) наоборот необходимо «придушить» путем частичного закрытия вентиля. После каждой регулировки, необходимо несколько часов времени, что бы стяжка прогрелась, прежде чем проверять снова. Регулировка производится до те пор, пока вы не добьетесь примерно одинакового прогрева каждого контура.

Прогревание и сушка стяжки тёплого пола

Ввод тёплого пола в эксплуатацию подразумевает сушку стяжки пола. Поэтому до первого запуска ни о каком напольном покрытии речи быть не может, так как это плохо скажется в общем. Стяжку нужно сначала высушить, а потом только стелить напольное покрытие. Начинают сушку с температурой входящего теплоносителя в пол примерно 20 C. Каждые сутки температуру поднимают на 5 C, пока она не сравняется с рабочей температурой теплого пола. Для каждого помещения она разная. В среднем это 45 C. Такая постепенность необходима для более равномерного прогрева и просыхания стяжки пола и предотвращения её растрескивания.

После прогрева и просыхания стяжки пола уже можно стелить напольное покрытие. Как видите ничего сложно в этом нет. Возможно придется потом ещё более тонко настраивать потоки теплоносителя для разных помещений, но для первого запуска тёплого водяного пола описанных здесь действий вполне достаточно.

В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его в эксплуатацию состоит из нескольких этапов.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители. Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет. Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность. Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже. Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Перед тем, как делать стяжку, сливать жидкость из труб не следует, ее укладывают при заполненных трубопроводах, чтобы они находились в рабочем состоянии.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

систему выводят на рабочие температуры и оставляют так на несколько суток;
протестировать в условиях избыточного давления на холодном теплоносителе;
выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов. Желательно установить терморегулятор для водяного теплого пола, что позволит экономить ресурсы.

Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора. Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится. Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки. Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет. Утечки могут появиться только в месте состыковки труб с коллектором или в обвязке нагревательного котла.

Следует сооружать каркас в том случае, когда использовались самофокусирующиеся крепежные системы. Если трубы фиксировали к сетке, проблемы не возникают.

Тестирование системы при помощи каждого метода выполняют в определенной последовательности:

Первый вариант – прогонка в условиях рабочих температур. Систему выводят в нужный температурный режим постепенно, начиная с 20 градусов и поднимая ее до 50 градусов. В это время наблюдают за контурами, местами стыков и соединений. В случае появления протечек систему останавливают, сливают жидкость, ликвидируют неисправности, ее снова заполняют и вновь тестируют. После вывода рабочей среды на требуемую температуру теплый пол оставляют на 2 – 3 дня. Если нет повреждений, стяжку заливают, заранее охладив теплоноситель.
Второй вариант – проверка в условиях повышенного давления. Выполнять его проще. Конструкцию заполняют рабочей средой, создают давление, которое в 1,5 – 2 раза превышает рабочее давление в системе теплого пола, и ожидают сутки. Если падение данного параметра в контурах из продукции PERT или PEX не превысит 1,5 Бара, это означает, что нет протечек и стяжку можно делать. При наличии недостатков проводят комплекс мероприятий, описанных в первом методе тестирования.
Третий вариант – сухая опрессовка, которую применяют, если невозможно использовать теплоноситель. В этом случае в систему компрессором закачивают воздух. Но в данной ситуации приходится создавать давление, в 2 – 3 раза превышающее рабочие параметры. Нужно знать, как опрессовать теплый пол воздухом, поскольку этот способ не считается надежным, особенно, когда в качестве теплоносителя задействуют антифриз. Поэтому специалисты советуют осуществлять проверку с рабочей жидкостью, а, тем более, что стяжку заливают при заполненных жидкостью трубах.

Когда испытание выполняют при давлении свыше 4 Бар, необходимо закрыть спускные краны-воздухоотводчики. Дело в том через время из них начинает вытекать жидкость.

Каждый вышеописанный способ тестирования применяют для определенного вида трубной продукции. Например, для труб из металлопластика используют проверку холодной водой при давлении, равном 6 Бар. Если в течение суток данный показатель не понизился, это означает, что систему можно заливать смесью с цементом или монтировать листы основания, когда обустраивают настильную систему.

Опрессовку конструкции из сшитого полиэтилена выполняют иначе. Сначала 3 раза ее поверяют на холодной жидкости под высоким давлением. Величина тестового показателя должна быть в 2 раза выше рабочего, но не менее 6 Бар. Его доводят до 6 бар, потом оно начинает снижаться.

Через 30 минут давление в системе вновь поднимают до 6 Бар, через полчаса процедуру опять повторяют. Так поступают 3 раза. Далее давление увеличивают до опрессовочного (оно в 2 раза больше рабочего) и оставляют на 24 часа. Если за этот период падение будет незначительным – менее 1,5 Бар – и следа протечек нет, тогда проверка успешно завершена. Необходимо получить акт опрессовки после завершения работ.

Кстати, согласно стандартам, действующим в Германии – именно на территории этой страны существуют наиболее жесткие требования относительно безопасности применения строительных технологий и материалов – после завершения опрессовки на холодной воде, нужно прогонять систему в условиях рабочих температур.

Для этого отопительное оборудование выводят плавно на требуемый температурный режим и оставляют на несколько суток. Если успешно пройдены все тесты, это означает, что система надежна, можно делать стяжку и приступать к запуску теплого пола.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.

На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Перед началом заливки второго контура вентили уже наполненного закрывают. Процедуру выполняют, пока все петли системы не окажутся заполненными. Затем все входные и выходные вентили на контурах открывают, а теплоноситель прокачивают, пока не произойдет полное удаление воздуха. Теперь система подготовлена к тестированию или запуску водяного теплого пола.

Последовательность запуска

В течение нескольких дней систему водяного пола выводят на рабочий температурный режим. Сначала температуру подачи выставляют на отметке 20 – 25 градусов и потом каждый день повышают ее на 5 – 10 градусов. На 5 градусов ее увеличивают, если задействуют антифриз, а если воду, то на 10 градусов.

Кроме этого, скорость повышения температуры зависит от размера подогреваемой площади. Если у стяжки массив небольшой, то на нужный режим выходят раньше. Но при этом специалисты советуют не спешить, поскольку при быстром и неравномерном прогреве она покроется трещинами, а в случае применения незамерзающей жидкости может перегреться и вся система выйдет из строя.

Слив воды из контуров

Конструкция водяного пола при правильном монтаже не будет иметь крана и нижней точки. По этой причине задействуют компрессор. Перед тем, как слить теплый пол, этот аппарат подключают к подающему коллектору. Когда он заводской сборки, тогда на нем имеются устройства, препятствующие обратному движению теплоносителя.

На вентиле для залива жидкости, расположенном на подающем коллекторе, снимают воздухоотводчик и на это место прикручивают переходник, и подключают выход компрессора. К сливному отверстию на обратном коллекторе присоединяют шланг и выводят его в емкость или канализацию.

Открытыми остаются запорные вентили на одной петле. После включения компрессора жидкость начинает сливаться под давлением. Прибор не выключают, пока не появится воздушно-капельная взвесь. Только потом его отключают, закрывают вентили первого контура, открывают запорную арматуру следующей петли и вновь включают компрессор. В итоге сливают воду со всей системы.

Поскольку протяженность контуров бывает значительной, на их стенках остается немалое количество жидкости. Ее удаляют повторно, повторив вышеописанную процедуру через несколько часов.

После завершения монтажа и перед эксплуатацией нужно заправить систему теплоносителем и осуществить первый запуск теплого пола. Замену рабочей среды производят в зависимости от ее типа. Воду меняют каждый год, а незамерзающую жидкость один раз в течение 3 – 5 лет.

Руководство по снижению нагрева производственных помещений

Хотя теплые и солнечные летние температуры могут быть плюсом, если вы собираетесь в отпуск или наслаждаетесь выходными на улице, высокие температуры создают ряд проблем для тех, кто работает на заводских цехах. Поскольку мы приближаемся к самой жаркой части года, руководителям заводов необходимо иметь план по снижению тепла в производственных цехах.

Важность снижения нагрева на заводе

Высокие температуры на фабриках могут увеличить риски для здоровья и вызвать проблемы с оборудованием, что может снизить производительность и потенциально навредить фабричным работникам.По этим причинам очень важно применять надлежащие заводские решения по охлаждению.

Избегайте риска для здоровья

Тепло представляет несколько опасностей, если вы работаете в заводском цехе. Воздействие сильной жары или пребывание в плохо проветриваемых помещениях может помешать организму поддерживать здоровую температуру. Это приводит к тепловым судорогам, тепловому истощению и тепловому удару, который может быть смертельным.

Когда сотрудники работают при высоких температурах, они должны делать частые перерывы, избегать обезвоживания и здорового питания, чтобы оставаться в безопасности. Если вы работаете в нескольких местах с разной температурой, вам, возможно, придется одеваться в несколько слоев, чтобы всегда носить удобную одежду.

Если условия будут прохладнее, они смогут работать более эффективно и получать больше удовольствия от своей работы. Люди не могут так много делать, когда они перегреты и им нужно делать частые перерывы. Однако всегда важно ставить безопасность работников выше эффективности. Принятие мер по снижению тепла в производственном цехе снижает риски для здоровья и облегчает защиту рабочих.Комфортная рабочая среда может повысить производительность.

Предотвращение отказов оборудования

Тепло может повлиять на здоровье сотрудников и повлиять на состояние вашего оборудования. Согласно уравнению Аррениуса, электронное устройство может работать 32 года при 45 ° C и четыре года при 80 ° C. Более частая замена оборудования приводит к более высоким эксплуатационным расходам и ухудшает чистую прибыль компании.

Тепло может снизить уровень производства из-за того, что оборудование будет работать менее эффективно или полностью выйти из строя.Когда оборудование выходит из строя из-за перегрева, проблему может быть трудно обнаружить, потому что повреждение часто бывает внутренним, и на первый взгляд может показаться, что поврежденные компоненты работают правильно. Часто повреждение можно обнаружить только после завершения обширных испытаний. Это приводит к еще большему времени простоя и снижению производительности.

Запросить цену

Почему проблемы, связанные с нагревом, становятся все более частыми

Заводским рабочим всегда приходилось сталкиваться с проблемами, связанными с высокими температурами, но несколько факторов сделали тепло сегодня еще более распространенной проблемой.Это повысило осведомленность о вреде, который может причинить тепло, и о важности заводских систем охлаждения.

Повышение температуры

Волны жары недавно поразили людей в различных частях мира от Юго-Запада Соединенных Штатов до Западной Европы, вызывая проблемы со здоровьем, связанные с жарой, вызывая лесные пожары и даже приводя к смерти. Если вам кажется, что волны тепла становятся все более частым явлением, вы не одиноки в этом замечаете.

Согласно недавнему исследованию, к 2021 году почти три четверти населения мира будут испытывать как минимум 20 дней потенциально смертельной жары в год. Сегодня от волн жары страдает примерно каждый третий человек. Данные НАСА также показывают, что 16 из 17 самых жарких лет за всю историю наблюдений приходились на период с 2001 года, при этом 2016 год занял первое место.

Более высокие температуры могут сильнее повлиять на заводских рабочих, чем на других. Часто они целый день находятся на ногах и занимаются физическим трудом.Машины также могут выделять дополнительное тепло, а плохие механизмы вентиляции или охлаждения могут усугубить проблему. По мере того, как экстремальная жара становится все более распространенной, руководителям предприятий придется активизировать свои производственные стратегии охлаждения.

Увеличенные часы

Когда сотрудники работают дольше, а фабрики работают чаще, температура и связанные с ними риски могут повыситься. Сегодня многие фабрики работают круглосуточно, а это значит, что у оборудования меньше времени на остывание.В течение долгого рабочего дня тепло, производимое работающим оборудованием, накапливается и постепенно увеличивает тепло в производственном помещении.

Заводские рабочие также иногда работают дольше, чем работники других профессий. Некоторые могут выбрать дополнительную смену, чтобы заработать дополнительные деньги за счет сверхурочной работы. Другие могут регулярно работать сверхурочно, особенно в таких странах, как Китай. Опросы, проведенные Ассоциацией справедливого труда (FLA), показали, что 80 процентов китайских рабочих, занятых в электронной промышленности, тратят на работу более 60 часов в неделю.FLA также подсчитала, что 80% часто работают семь дней без отдыха.

Хотя долгие часы работы связаны с собственными проблемами, в сочетании с высокими температурами риски еще выше. Контроль температуры на заводе помогает защитить безопасность рабочих, а также производительность предприятия.

Достижение производственных целей

Когда предприятиям не хватает времени, чтобы достичь своих производственных целей, им необходимо наращивать производственные мощности, чтобы достичь их.Это может означать, что и оборудование, и сотрудники работают дольше, чем обычно.

Вся эта чрезмерная активность может вызвать повышение температуры. Когда машины работают интенсивнее, они выделяют больше тепла, что способствует повышению температуры в производственном цехе. Если машины не успевают остыть, они могут выделять еще больше тепла, работать менее эффективно и даже выходить из строя.

Сотрудники также могут работать усерднее, с меньшей вероятностью будут делать перерывы и меньше внимания уделять собственному здоровью, чтобы достичь производственных целей.Это увеличивает вероятность проблем со здоровьем, связанных с жарой, и делает их менее продуктивными, даже если они не испытывают каких-либо неблагоприятных последствий для здоровья. Поскольку компания и ее сотрудники так спешат достичь своих целей, они могут уделять меньше внимания решениям по охлаждению, что в долгосрочной перспективе может снизить производительность.

Ручные методы уменьшения нагрева

Если температура в вашем помещении становится слишком высокой и вам необходимо охладить его, вы можете попробовать ручной метод уменьшения тепла на заводе. В более крайних случаях этого может быть недостаточно — его эффективность зависит от настройки вашего здания. Тем не менее, ручные методы — это первый практический метод, который стоит попробовать.

Открытые двери и окна

Первый способ самый простой, но в некоторых случаях его может быть достаточно для устранения проблемы. Открытие дверей и окон, а также других отверстий может улучшить циркуляцию, выпустить горячий воздух и снизить температуру в здании.

Открытие дверей и окон на север и юг — самый эффективный способ обеспечить поток воздуха через здание. Открытие более высоких окон хорошо помогает отводить горячий воздух, потому что теплый воздух поднимается вверх. Когда вы даете горячему воздуху выходить, он естественным образом поднимается вверх, покидает здание и заменяется более прохладным воздухом. В некоторых зданиях даже есть отверстие в крыше или рядом с ней, через которое теплый воздух может выходить в атмосферу.

Рабочим может не понравиться просто открывать окна на высоте, потому что они не чувствуют входящего прохладного воздуха из-за высоты окон.Итак, если ваша главная цель — сделать так, чтобы работники чувствовали себя более комфортно, откройте также двери и окна первого этажа. Еще один недостаток этого метода заключается в том, что участки вокруг проемов будут холоднее других, и некоторые части заводского пола могут вообще не получить рельефа. Вот почему этот метод работает лучше на одних объектах, чем на других.

Сборка для контроля температуры

Хотя это решение может не работать, если вам нужны немедленные результаты, это один из самых разумных способов контролировать температуру в здании в долгосрочной перспективе.Если вы строите новое здание, имеете возможность реконструировать или даже просто перемещать оборудование, попробуйте этот метод.

Проектирование установки с учетом контроля температуры может в первую очередь помочь предотвратить превращение тепла в проблему. Избегайте укромных уголков и трещин или мест с плотной застройкой, если они не являются абсолютно необходимыми. Распространение оборудования, выделяющего тепло, помогает предотвратить образование вокруг него карманов горячего воздуха.

Ориентация окон для оптимального воздушного потока также помогает уменьшить тепло.По возможности размещайте их на южной или северной стороне здания, потому что летом через отверстия на восточной и западной сторонах будет проходить больше солнечного света.

Материалы, используемые для строительства, также влияют на то, насколько хорошо здание может вентилировать. Правильное затенение окон и использование стекла, пропускающего меньше тепла, могут улучшить контроль температуры. Правильная изоляция и установка светоотражающей крыши также могут помочь.

Оборудование, как крупное, так и мелкое оборудование, излучает тепло, поэтому инвестиции в более эффективное оборудование могут помочь охладить производственный цех.Даже лампочки могут повысить температуру в здании. Только около 10 процентов электричества в стандартной лампе накаливания преобразуется в свет. Остальное становится жаром. Люминесцентные и светодиодные лампы намного эффективнее.

Управление воздушным потоком

В некоторых ситуациях движения воздуха по производственному помещению может быть достаточно, чтобы поддерживать в здании достаточную прохладу. Вентиляторы, которые устанавливаются на полу, устанавливаются на стенах или размещаются в другом месте внутри помещения, перемещают воздух с места на место, что создает охлаждающий эффект.Хотя стандартные вентиляторы на самом деле не охлаждают воздух, создаваемый ими бриз может немного облегчить работу рабочих. Так что, если ваша главная цель — комфорт сотрудников, поклонников может хватить.

Высокопроизводительные низкоскоростные (HVLS) вентиляторы, которые больше стандартных вентиляторов, могут разбивать блоки горячего воздуха и обеспечивать еще более существенный охлаждающий эффект. Некоторые модели промышленных вентиляторов HVLS даже оснащены интеллектуальными технологиями и могут планировать время запуска и работать вместе с другим охлаждающим оборудованием.Если температура не слишком высокая или ваша главная цель — облегчить жизнь рабочим, подумайте об использовании вентиляторов для снижения температуры пола на заводе.

В то время как ручные методы иногда могут быть достаточными для достаточного управления теплом, в других случаях требуется более совершенное охлаждающее оборудование. В некоторых отраслях промышленности фабрики не могут открывать окна и двери, потому что они не могут пропускать наружный воздух внутрь помещения. Пыль, насекомые и другие загрязнители могут попадать с наружным воздухом и вызывать проблемы с оборудованием и процессами.

В других отраслях промышленности необходимо поддерживать определенную температуру внутри, что требует более точных решений для охлаждения и запрещает оставлять двери или окна открытыми. Кроме того, в случаях, когда температура исключительно высока или объект не настроен для поддержки ручных методов охлаждения, руководителям предприятия может потребоваться поискать в другом месте, чтобы снизить тепло до необходимого уровня.

Испарительные охладители

Испарительные охладители, также называемые охладителями для болот или пустынь, являются эффективным средством охлаждения промышленного объекта, но в определенных климатических условиях работают лучше, чем в других.Как следует из названия, они используют испарение для охлаждения воздуха до 20 градусов.

Вентилятор внутри устройства всасывает воздух, который проходит через охлаждающую подставку. Охлаждающая подушка поддерживается во влажном состоянии с помощью насоса и резервуара для воды внутри системы. Когда воздух проходит через подушку, он охлаждается за счет испарения воды. Затем охлажденный воздух поступает в здание, снижая его общую температуру.

Недостатком этих агрегатов является то, что они намного лучше работают в более сухом климате.В местах с высокой влажностью они неэффективны, так как в воздухе уже содержится слишком много воды, что сделает воздух более влажным. Для оптимальной работы этих типов кулеров влажность должна быть ниже 60 процентов.

В областях с низкой влажностью испарительные охладители могут быть идеальным решением, потому что они добавляют влагу в воздух в дополнение к его охлаждению. Они также дешевле, потребляют меньше энергии и более экологичны, чем многие другие варианты охлаждения. Вы также можете купить портативные испарительные охладители, чтобы использовать их для точечного охлаждения, снижая температуру в особенно горячих частях производственного цеха.

Кондиционеры

Еще одним популярным методом охлаждения в жилых, коммерческих и промышленных зданиях является кондиционирование воздуха (AC). Кондиционер хорошо работает и во влажном климате, потому что он осушает воздух, а также охлаждает его.

В агрегатах

AC используются химические соединения, называемые хладагентами, для снижения температуры в здании. Вентиляторы в установках всасывают теплый воздух, который затем проходит через змеевики, содержащие хладагенты.Эти химические вещества чрезвычайно чувствительны к испарению, поэтому при прохождении над ними воздуха они превращаются в газ. В этом процессе они поглощают тепло из воздуха и понижают его температуру. Затем этот холодный воздух можно закачать обратно в здание. Затем компрессор подвергает газообразный хладагент воздействию высокого давления, которое снова превращает его в жидкость. Избыточное тепло, создаваемое в результате этого процесса, затем перекачивается наружу из здания.

Кондиционер хорошо работает для небольших помещений, но для больших помещений, таких как заводские цеха, потребуется много или очень мощный блок переменного тока. Хотя кондиционер может работать на промышленном объекте, многие используют более крупную центральную систему охлаждения и портативные кондиционеры для контроля тепла в областях, которые становятся особенно жаркими.

Переносные блоки переменного тока

часто используются в качестве точечных охладителей и размещаются рядом с оборудованием, которое нагревается во время работы, или в других местах, где центральных систем охлаждения недостаточно для снижения температуры в достаточной степени. Некоторое оборудование, такое как серверы в крупных центрах обработки данных, требует точечных охладителей, чтобы поддерживать его надежную работу и избегать перегрева.Точечные охладители можно использовать для оборудования, которое требует постоянного поддержания точной температуры.

Чиллеры

На промышленных предприятиях часто используются чиллеры, которые отводят тепло от воды или другой жидкости посредством парокомпрессионного или абсорбционного цикла охлаждения, для охлаждения оборудования или охлаждения помещений. Некоторые чиллеры используются вместе с оборудованием для кондиционирования воздуха, чтобы уменьшить тепло в помещении. Чиллер используется для охлаждения воды или другой жидкости, которая затем закачивается в систему змеевика кондиционера.

В других случаях чиллеры используются сами по себе для охлаждения и осушения воздуха внутри здания или для снижения температуры оборудования. Воздух можно протолкнуть через охлажденную воду, чтобы охладить внутреннее пространство, или перекачать непосредственно к механизму, чтобы снизить его температуру и предотвратить его перегрев.

На предприятии может быть один большой централизованный чиллер или несколько децентрализованных чиллеров меньшего размера. Эти чиллеры могут иметь водяное или воздушное охлаждение или охлаждение за счет испарения.В системах с водяным охлаждением для охлаждения используется вода, в то время как в установках с воздушным охлаждением используется воздух, который перемещается по системе с помощью вентилятора. Чиллеры, работающие на испарении, используют холодный водяной туман.

Парокомпрессионные чиллеры являются механическими и приводятся в действие электродвигателем, газовой турбиной или другой подобной технологией. С другой стороны, абсорбционные чиллеры требуют очень мало электроэнергии для работы и вместо этого полагаются на источник тепла, такой как пар или горение. Однако они занимают больше места и работают менее эффективно.

Градирни

При использовании чиллеров с водяным охлаждением вам также необходимо установить градирню — цилиндрическую конструкцию, которая отводит отработанное тепло от другого оборудования. Трубы перекачивают воду, нагретую в результате другого промышленного процесса, в градирню, а электрический вентилятор нагнетает воздух в систему. Когда воздух и вода соприкасаются, часть воды испаряется, а затем охлаждает остальную воду. Воздух нагревается и выбрасывается в атмосферу.

Градирни могут быть системами открытого или закрытого типа. Градирни с естественной тягой используют естественный процесс конвекции для перемещения воздуха по системе. Теплый и влажный воздух естественным образом поднимается вверх, а более холодный воздух падает в градирню, создавая постоянный поток. Однако в градирнях с механической тягой для циркуляции воздуха используются вентиляторы или другое оборудование. Эти типы градирен более эффективны, но для их работы требуется больше электроэнергии.

Вытяжные градирни с механической вытяжкой также можно разделить на два разных типа в зависимости от того, как воздух и вода движутся через систему.В башнях с поперечным потоком воздух движется горизонтально, а вода движется вниз. В противоточных башнях, которые, как правило, более энергоэффективны, воздух движется вверх, а вода движется вниз.

Градирни часто используются на заводах для отвода тепла от оборудования и производственных процессов, что позволяет предприятию работать более эффективно и более экологически безопасно, чем постоянная перекачка холодной воды. Это помогает предохранить оборудование и производственный цех от перегрева, поскольку в противном случае может накапливаться отработанное тепло.Это также предохраняет оборудование от повреждения из-за тепла и от потери эксплуатационной эффективности.

В Global Electronic Services мы знаем, насколько важно поддерживать все ваше оборудование в отличном состоянии. У нас есть опыт обслуживания и ремонта промышленного оборудования, в том числе систем охлаждения и оборудования, поврежденного жарой. Если вам понравился этот ресурс и вы хотите узнать больше, прочтите наш блог и подпишитесь на него. Обязательно посетите нас онлайн на gesrepair.com или позвоните нам по телефону 1-877-249-1701, чтобы узнать больше о наших услугах. Мы с гордостью предлагаем излишки, полный ремонт и техническое обслуживание всех типов промышленной электроники, серводвигателей, двигателей переменного и постоянного тока, гидравлики и пневматики. Пожалуйста, подпишитесь на нашу страницу YouTube и поставьте нам лайк на Facebook! Спасибо!
Запросить цену

Теплые полы с воздушными трубками

Системы лучистого отопления сейчас очень распространены для бетонных полов, поскольку они обеспечивают очень сбалансированное и комфортное распределение тепла.Эти системы чаще всего являются гидравлическими, то есть нагретая жидкость перекачивается через трубы в бетон, которые затем излучают это тепло в дом.

Гидравлические излучающие трубки для пола без плиты © Ecohome

Вы можете увидеть видео-руководство по установке трубопровода Hydronic Radiant с подогревом ЗДЕСЬ

В качестве альтернативы вы можете обогреть пол с помощью электрических проводов, и это часто является наиболее доступным послепродажным решением для более счастливых ног. Даже в новых домах с принудительным воздушным отоплением коврики с электрическим подогревом иногда устанавливают под плиткой на полу в ванных комнатах для дополнительного комфорта. То, чего вы не часто видите, — это полы с подогревом воздуха.

Электрический провод излучающего теплого пола © Ecohome

Как заставить работать полы с воздушным подогревом:

С тех пор, как в домах были внедрены первые системы воздушного отопления, предпринимались попытки распределить это тепло через системы полов, но зачастую они терпели неудачу.Самыми проблемными из них были попытки утеплить бетонные полы стандартными металлическими воздуховодами от печей с приточным воздухом.

Обрушившийся воздуховод © Inspectapedia

Заливка воздуховодов в бетон, которые не должны выдерживать вес, часто приводила к их разрушению, что приводило к полной неэффективности системы отопления. Не обрушившиеся воздуховоды рисковали заполниться водой или, по крайней мере, влагой.Это приводило к коррозии и засорению, поэтому даже системы, которые работали вначале, подвергались риску недолгого срока службы.

Корродированный воздуховод © Inspectapedia

Что касается систем, которые действительно работали и в то время, когда они работали, они могли бы предложить хоть какой-то успех в обогреве полов, но это вызывало проблемы с качеством воздуха. Эти импровизированные системы подогрева пола работали аналогично любой другой системе с принудительным воздуховодом, в которой воздух из дома циркулировал через вентиляционные отверстия и возвращался холодный воздух.

Циркуляция воздуха из дома через эти напольные каналы приводила к тому, что обычная пыль и мусор, которые можно найти в любом доме, скапливались в этих напольных каналах, а со временем создавалось скопление органических веществ.

Изображение корродированного вентиляционного отверстия через Inspectapedia

Летом, когда системы не работали, заполненные пылью воздуховоды, встроенные в прохладные влажные бетонные полы, создавали идеальную среду для развития плесени.Осенью, когда системы снова были активированы, воздух, циркулирующий через грязные и заплесневелые воздуховоды, распространял бы твердые частицы и споры плесени по всему дому. Информацию о важности качества воздуха в доме и о том, как его улучшить с помощью систем вентиляции ERV и HRV, см. ЗДЕСЬ.

Во время инспекций с помощью телекамер с дистанционным управлением были сделаны еще менее интересные открытия, включая змей, насекомых, мертвых грызунов и их экскременты. Если вы действительно хотите , вы можете прочитать об этом здесь.

Как можно исправить эти недостатки:

Сделайте это герметичной замкнутой системой, чтобы воздух в системе отопления не обменивался с воздухом в доме.
Установить нержавеющий воздуховод.
Отвердите бетон от влаги перед активацией системы.

Компания Legalett, возникшая несколько десятилетий назад в Швеции, теперь производит и продает системы полов с подогревом по всей Северной Америке. Это единственная известная нам компания, которая предоставляет эту систему; если кто-то знает других, сообщите нам об этом в разделе комментариев внизу.

Почему система лучистого пола Legalett работает:

Системы лучистого теплого пола Legalett полностью залиты бетоном, включая коробку обогревателя. Это система с замкнутым контуром, в которой воздух проходит через 2- или 4-дюймовые трубы из ПВХ (которые не вызывают коррозии), поэтому пыль из воздуха в доме не попадает в систему. Здесь нет открытых форточок, поэтому нет точки доступа для грызунов и насекомых.

После заливки бетона Legalett требует, чтобы полы были выдержаны с помощью строительного обогревателя под открытым небом (входит в комплект поставки системы), который поддерживает температуру 28 ° C в течение 3 недель, прежде чем будут установлены постоянные обогреватели. Это удаляет влагу из бетона и предотвращает коррозию металлических компонентов в корпусе обогревателя.

Преимущества лучистых полов с воздушным отоплением перед водяными:

Нагревательные элементы Legalett встраиваются в пол вместе с трубами, поэтому им не требуется стена в механическом помещении для размещения котлов и коллекторов. Доступ к блокам осуществляется через небольшой люк, заподлицо с бетоном, и их можно разместить в любом месте дома — в механическом помещении, под приборами или в чулане.
Металлическая рама коробки жестко смонтирована и встроена в бетон для размещения нагревательных элементов, сами нагревательные блоки подключаются непосредственно к корпусу, чтобы их можно было легко снять для обслуживания.
используются стандартные детали, поэтому в долгосрочной перспективе, когда истечет гарантия, блоки можно будет легко снять и отремонтировать в любой мастерской по ремонту электроники с использованием общедоступных деталей.
Первые 10-12% мощности каждой зоны полностью изолированы, вторые 10-12% — полуизолированы — это заставляет самый горячий воздух двигаться дальше по трубам, чтобы более равномерно распределять тепло по полу.
Поскольку система полностью встроена в пол, тепло также полностью удерживается в полу, поэтому в механическом помещении не происходит накопления тепла, как это обычно бывает с жидкостными системами.
Воздух с пониженной производительностью должен удерживать тепло по сравнению с водой, что снижает риск перегрева.
При установке гидравлической системы трубок нужно быть очень осторожными, так как случайное протыкание трубы приведет к неэффективности системы. Система трубок с воздушным обогревом не находится под давлением, и жидкость не вытекает, поэтому случайное попадание винта в воздушную трубку не имеет никакого значения.
Каждая система и расположение зон спроектированы по индивидуальному заказу для равномерного отвода тепла. Предоставляется подробный список разрезов и инструкции, что делает установку простой и быстрой.
могут использоваться вместе с тепловыми солнечными воздухонагревателями, которые менее рискованны (и менее дороги), чем тепловые солнечные водонагреватели.

Изоляция воздушных трубок возле выхода из нагревательной коробки для лучшего распределения тепла © Ecohome

Может ли теплый пол обеспечить все необходимое тепло для дома?

Теоретически да, но он не будет соответствовать требованиям Строительного кодекса Канады.Согласно нормам, вентиляционный воздух не может подаваться в здание при температуре ниже 17 ° C на уровне пола и не ниже 13 ° C из вентиляционных отверстий, расположенных высоко на стенах или потолке. Из-за этого каждая полностью канальная система вентиляции в доме с любым типом лучистого тепла потребует дополнительного обогрева для нагрева вентиляционного воздуха до температуры окружающей среды.

Стоит отметить: это требование в кодексе не имеет ничего общего с тем, способна ли система отопления обеспечивать полную тепловую нагрузку здания, это просто о комфорте и обеспечении того, чтобы мы не страдали от травм от ходьбы. мимо вентиляционного отверстия, доставляющего воздух с леденящей до костей температурой 16 ° по Цельсию.

В традиционных системах отопления, таких как печи с принудительной подачей воздуха, вентиляционный воздух обычно смешивается с уже нагретым воздухом в помещении для достижения указанных выше температур. Поскольку эта опция недоступна для систем лучистого отопления, необходимо использовать подогреватель для подкраски с вентиляционным воздухом. Большинство систем HVAC предлагают это, и это недорогое обновление.

Могут ли теплые полы с воздушным обогревом обеспечивать достаточно тепла?

Да, могут. Хотя правда, что вода может переносить гораздо больше тепла, чем воздух, это не значит, что ее недостаточно. Реактивный двигатель Boeing может обеспечить большую мощность, чем 4-цилиндровый двигатель Toyota, но если бы вы покупали Toyota и у вас был выбор между этими двумя двигателями, что бы вы выбрали? Больше не всегда лучше. Любая система отопления дома должна быть спроектирована и рассчитана с учетом тепловой нагрузки конкретного здания.

В герметичном и хорошо изолированном бунгало, оборудованном ERV или HRV с встроенным нагревателем подпитки свежим воздухом (в соответствии с требованиями кодекса), система обогрева пола Legalett может обеспечить все дополнительное тепло, которое требуется зданию при нормальной эксплуатации.Они обеспечили полную тепловую нагрузку (без учета подпиточного тепла) для зданий площадью до 35 000 квадратных футов.

Система подогрева пола — это только часть того, что предлагает компания, они поставляют инженерные комплекты плит перекрытия и установили более 2 миллионов квадратных футов в Северной Америке.

2-дюймовые трубки с воздушным подогревом © Legalett

Отопление электричеством, но без пиковых расходов:

Дополнительное преимущество, которое может быть реализовано с любым бетонным полом с подогревом (воздушным, электрическим или водяным), заключается в том, что сам пол действует как тепловая батарея.Нагретой бетонной плите потребуется много времени, чтобы остыть, достаточно долго, чтобы выдержать часы пик.

Этажи можно держать на таймере, который может включаться не раньше 19:00 и снова выключаться к 7:00 утра, чтобы избежать пикового дневного тарифа. Хорошо изолированный теплый бетонный пол может легко поддерживать тепло в доме в течение 12 часов, позволяя отапливать дом электричеством по доступной цене в регионах с высокими пиковыми тарифами на электроэнергию без использования ископаемого топлива.

Комплект для пола с подогревом

Solar Radiant — плита на уровне поверхности для LEED, пассивный, ZNE

Сбор солнечного тепла из окон, выходящих на южную сторону, — отличный способ сэкономить деньги и энергию на отопление, а бетонный пол — одна из лучших поверхностей для сбора и хранения тепла. Но прирост энергии не настолько велик, чтобы жить на этаже, который вам просто не нравится. Возможно, вы уже видели это, но вот наша страница о пассивном отоплении —

Пассивное солнечное отопление — как согреть дом солнцем

Даже если вы положите напольное покрытие на бетонную плиту, вы все равно получите эффект температурного баланса тепловой массы, если он будет изолирован снизу и, следовательно, сохранен внутри оболочки вашего здания.Более темные цвета идеально подходят для поглощения тепла, но в пределах дома преимущество более темных полов в теплопередаче не так ярко выражено.

Причина в том, что как только энергия входит в ваш дом (например, свет через окно), она входит. Затем она либо поглощается полом, либо отражается от пола, и в этом случае она затем ударится по другой поверхности в вашем доме. дома и тепло будет частично поглощаться там. Часть света снова будет отражаться в сторону окна, но в этот момент вы в значительной степени расщепляете волосы.

Иными словами, не беспокойтесь слишком сильно о цвете вашего пола или о том, чтобы накрыть плиту напольным покрытием, которое сделает вас более комфортным и счастливым.

Лучистые полы с подогревом работают лучше всего, когда нет ничего, что могло бы замедлить передачу тепла, как, например, деревянный или пробковый пол, но, опять же, эффект не настолько выражен, чтобы вы беспокоились об этом. Лучше всего заранее проинформировать проектировщика систем отопления, вентиляции и кондиционирования воздуха, если вы планируете добавить напольное покрытие, чтобы они могли определить значение R и то, как на него повлияет, но в худшем случае это немного замедлит подачу тепла, но пока вы сохраняете при определенной температуре вы действительно не заметите большой разницы. Деревянные полы также будут более комфортными, если пол не подогревается, из-за пониженной теплопроводности тепла между ногами и полом.

Наш последний демонстрационный дом представляет собой сборный дом, установленный на полу с солнечным воздушным обогревом и полированной бетонной плитой. Высококачественные сборные дома, как правило, более доступны по цене, чем дома, построенные на месте, и, если вам интересно, они доступны в Онтарио. Здесь вы можете увидеть наши пассивные дома и готовые к стандарту LEED сборные дома, некоторые из которых ориентированы на пассивное получение солнечного тепла, так что, возможно, что-то там удовлетворит ваши потребности.Вот еще несколько страниц, которые могут вам понравиться во время исследования, надеюсь, это поможет!

Изучите монтируемый на полу воздуховод Mini-Split

Основное различие между бесканальной мини-раздельной системой отопления и охлаждения и традиционной системой отопления, вентиляции и кондиционирования воздуха состоит в том, что в мини-секциях не используются воздуховоды. Бесканальные системы включают в себя линию хладагента, внутренний и наружный блоки. Трубопровод соединяет внутренний воздухообрабатывающий агрегат с наружным компрессором.Внутренний блок рассеивает кондиционированный воздух. Между тем, наружный блок — это место, где выделяется или поглощается тепло для кондиционирования воздуха, который нагревает или охлаждает ваш дом.

Мини-сплит-системы бывают многозонными или однозонными. Однозонные блоки состоят из наружного и внутреннего блока и предназначены для охлаждения или обогрева отдельной комнаты. Многозонная система может состоять из восьми внутренних блоков и одного наружного компрессора. Таким образом, многозонная бесканальная установка может обогревать или охлаждать несколько комнат по всему дому.

Когда вы приняли решение приобрести мини-сплит-систему, вам нужно будет решить, какой тип бесканальной системы вам выбрать. В оставшейся части статьи мы обсудим различные бесканальные системы, представленные на рынке. Однако мы сосредоточимся больше на напольных бесканальных мини-сплит-системах и связанных с ними преимуществах.

Узнать больше о бесконтактных системах Mitsubishi Позвоните, чтобы назначить бесплатную смету на дому

Типы бесканальных мини-сплит-систем

Есть несколько видов мини-сплит систем.В их числе:

Вертикальный кондиционер

Эта система похожа на центральную систему кондиционирования. Он подключается к уже установленным воздуховодам. Однако вертикальные кондиционеры более рентабельны и более энергоэффективны.

Сделай сам

Это настенная система с одной зоной. Вы устанавливаете его самостоятельно, но вам не нужны специальные инструменты, потому что система поставляется с предварительно заправленной линией хладагента. В нем даже есть встроенный Wi-Fi.Эта система является привлекательным вариантом для людей, которые не хотят нести расходы, связанные с ее установкой.

Однако важно отметить, что многие производители не будут предлагать гарантию на системы HVAC, которые установлены не лицензированным подрядчиком HVAC. Кроме того, некоторые производители предлагают дополнительные преимущества для домовладельцев, нанимающих авторизованного дилера своей марки.

Кассета потолочная

Как и большинство бесканальных установок, потолочная кассета состоит из внутреннего воздухообрабатывающего агрегата и наружного компрессора.Внутренний блок монтируется на потолке. Это хороший вариант для тех, кому нужна бесканальная система, которая почти полностью скрыта из виду. Кроме того, система способна подавать холодный и горячий воздух в четырех направлениях. Потолочные кассеты обеспечивают более обширный воздушный поток, чем другие типы систем.

Звоните сегодня: (908) 707-1776

Скрытый воздуховод

Эта система может быть установлена на потолке, но это единственное, что делает ее похожей на потолочную кассету. Система скрытых воздуховодов не является бесканальной. Он устанавливается на потолке, так что к нему можно подсоединить один или несколько воздуховодов. При выпуске из системы через вентиляционные отверстия рассеивается холодный или теплый воздух. Этот тип системы идеален для тех, кто хочет обогреть или охладить большую комнату или несколько комнат в своем доме.

Подвесной потолок

Потолочные подвесные блоки также крепятся к потолку. Это хороший выбор для тех, у кого мало места на стенах. Внутренний блок похож на настенную систему из-за характера конструкции.Не беспокойтесь, потому что установка системы незаметна, поэтому она не помешает эстетике вашего дома.

Изучите бесканальные системы отопления и охлаждения Mitsubishi Позвоните, чтобы записаться на прием

Установки для настенного монтажа без воздуховодов

Из всех мини-сплит систем эта самая распространенная. Следовательно, это также и стоит меньше всего. Настенный агрегат устанавливается на стену, при этом воздух откачивается из нее. Воздух подается либо в комнату, либо в зону. Имейте в виду, что чем выше подрядчик по ОВК устанавливает агрегат, тем больше времени потребуется для того, чтобы в комнате стало тепло или прохладно.Хорошая новость заключается в том, что этот тип устройства обеспечивает равномерную и сбалансированную температуру по всей комнате или зоне. Таким образом, вам не нужно беспокоиться о холодных и / или горячих точках в комнате.

Это отличный выбор практически для любой комнаты. Некоторые думают, что на эстетику комнаты могут повлиять настенные системы. Однако это не всегда так. Фактически, вы можете выбирать из различных стилей и дизайнов. Он может быть незаметным, что означает, что внутренний блок можно легко установить так, чтобы он оставался скрытым.Система также может иметь низкопрофильный и гладкий дизайн.

Напольный

Напольные блоки устанавливаются там, где встречаются пол и стена. Вообще говоря, кондиционированный воздух, который рассеивает напольный агрегат, ощущается быстрее, чем настенный агрегат. Напольные блоки идеальны, если у вас мало места на стенах или если комната, которую вы хотите обогреть / охладить, была построена из хрупких материалов.Кроме того, напольные устройства, как правило, более незаметны, чем настенные, поэтому они не оказывают большого влияния на внешний вид комнаты.

Установка напольной системы в меблированной комнате может быть немного сложной. Это связано с тем, что на производительность устройства может повлиять слишком близкое размещение мебели. Например, воздух не будет распределяться равномерно, если мебель или какой-либо прибор блокируют систему. Если вы не приблизитесь к напольному устройству, вы не почувствуете его преимуществ.

Прочтите наши обзоры

Характеристики напольных бесканальных блоков

В установках для напольного монтажа используются современные технологии, и они спроектированы таким образом, что выглядят привлекательно. Они тоже очень эффективны. С учетом сказанного, вот несколько особенностей, которыми обладают многие напольные сплит-системы:

Стильный

Возможно, они были разработаны, чтобы обеспечить вам максимальный комфорт, но они также имеют привлекательный вид, который подойдет для любого дома.Агрегаты имеют современный дизайн, который не влияет на эстетику помещения, в котором они установлены.

Зональный комфорт

Вы можете управлять различными зонами в вашем доме с помощью напольной бесканальной системы. Вам также не придется беспокоиться о перепадах температуры. Это означает, что вы можете наслаждаться более высокой температурой в одной комнате и более низкой температурой в другой. Возможность охлаждать / обогревать разные зоны дома удобна для семей, в которых проживает несколько человек.

Лучшее качество воздуха

Воздушные фильтры в системах отопления, вентиляции и кондиционирования воздуха предназначены для очистки и дезодорации воздуха в доме. Усовершенствованные системы фильтрации часто встречаются во многих новых бесканальных системах отопления, вентиляции и кондиционирования воздуха. В свою очередь, из воздуха удаляются пыль, аллергены и другие загрязнения. Для вас и вашей семьи это означает, что вы вдыхаете более здоровый и чистый воздух.

Узнать больше о том, как работает бесконтактный воздуховод Запланировать бесплатную консультацию Mitsubishi

Легкий доступ к воздушным фильтрам

У вас есть легкий доступ к воздушным фильтрам в напольных системах, потому что они находятся прямо на передних панелях.Многие из напольных агрегатов имеют фильтры, которые легко снимать, чистить и мыть. Вам не придется тратить деньги на новые воздушные фильтры, если вы будете их регулярно чистить. Фактически, некоторые из этих фильтров легко служат от восьми до десяти лет.

Инверторная техника

Системы

HVAC без воздуховодов чрезвычайно эффективны, потому что вы можете отключить их, когда выходите из комнаты. Однако в напольных системах установлена инверторная технология.Эта технология позволяет системе определять состояние помещения. После этого система отрегулирует настройки вентилятора и компрессора. Результат — постоянная температура в помещениях, которые система обогревает или охлаждает. Бесканальные системы с инверторным приводом намного более энергоэффективны, поскольку используется лишь ограниченное количество энергии.

Технология горячего старта

Это одна из лучших особенностей, которыми оснащены многие напольные бесканальные системы.Большинство систем HVAC при включении выдувают холодный воздух. Однако благодаря этой функции змеевики предварительно нагреваются, мгновенно производя горячий воздух. В свою очередь, вы согреетесь намного быстрее.

Позвоните, чтобы назначить бесплатную консультацию по бесконтактной системе

Тихая работа

Напольная бесканальная система работает бесшумно. Это касается как внутреннего блока, так и конденсатора. Некоторые из новых моделей имеют режимы шепота, что означает, что вы их почти не слышите.

Интеллектуальный контроллер

Интеллектуальные контроллеры дистанционного управления

часто поставляются с напольными системами.Вы можете использовать это для управления мощностью воздушного потока, скоростью вентилятора и направлением лопастей. Некоторые даже позволяют планировать, когда ваша система будет включаться и выключаться. Кроме того, есть контроллеры, которые позволяют управлять настройками напольного устройства с помощью смартфона или планшета. Все, что вам нужно сделать, это скачать приложение, и все готово.

Установка

Установка многих типов систем HVAC может занять часы или дни. Напольные бесканальные системы относительно быстрые и простые в установке. Лучше всего то, что установка напольных систем не является грязным процессом.Для этого требуется только 3-дюймовое отверстие, которое соединяет внутренний воздухоочиститель с наружным блоком. Линия хладагента соединяется с конденсатором внутреннего блока.

Советы по установке

При установке следует помнить несколько советов. Эти советы включают:

Установите внутренний блок на высоте шести дюймов от пола
Держите внутренний блок подальше от прямых солнечных лучей. Солнечный свет может заставить ваш термостат неправильно показывать температуру.В свою очередь, вы можете не получать не воздух, чтобы обеспечить вам желаемый комфорт.
Кроме того, устройство следует держать вдали от некоторых приборов, таких как телевизоры и микроволновые печи. Причина в том, что общение может быть прервано. Устройство и пульт дистанционного управления должны обмениваться данными, и некоторые устройства могут влиять на связь.
Если агрегат установлен за мебелью, поток воздуха будет затруднен. В свою очередь, производительность системы пострадает.Лучше всего установить блок в таком месте, где он не будет спрятан.

Когда выбирать напольный агрегат

Если у вас есть спальня на чердаке, то неплохо подойдет напольный блок. Потолочный или настенный агрегат сложно установить на чердаке, поэтому идеально подойдет напольный агрегат. Напольные блоки легко установить на чердаках, и они не будут мешать. Однако они также отлично подходят практически для любой другой комнаты в доме.

Ознакомьтесь с одним из наших проектов по установке воздуховодов

Пример: установка Clark Mitsubishi без воздуховодов в Сьюарене, штат Нью-Джерси,

Заключение

Если вы хотите установить в доме напольный агрегат, обратитесь в компанию по ОВК. Они помогут вам выбрать лучшую модель, подходящую для вашей ситуации.

Позвоните в службу Skylands Energy, чтобы узнать больше о бесканальных системах отопления, вентиляции и кондиционирования воздуха

Бесканальная система обеспечит вам низкие затраты на электроэнергию, повышенный домашний комфорт, здоровое качество воздуха в помещении и безопасность.Если вы готовы перейти на бесканальную систему или у вас есть другие вопросы, сразу звоните Skylands Energy Service . Наши сертифицированные NATE технические специалисты обсудят ваши потребности и требования, чтобы помочь вам найти лучшую бесканальную систему отопления, вентиляции и кондиционирования воздуха для вашего дома. Мы предлагаем широкий спектр услуг по отоплению и охлаждению, включая установку, ремонт, замену, техническое обслуживание и многое другое. Мы также предоставляем бесплатные оценки на дому. Позвоните в Skylands Energy Service сегодня.

Звоните сейчас: (908) 707-1776

Свяжитесь с нами сейчас по телефону (908) 707-1776, чтобы узнать больше!

Удаление воздуха и гидроника с замкнутым контуром

Просто потому, что гидронная система кажется полностью заполненной, часто в системе больше, чем мы думаем. Вода в системе водяного отопления не должна содержать пузырьков воздуха и растворенных газов, таких как кислород и азот. Растворенные газы в гидравлических системах объединяются, образуя микропузырьки. Эти микропузырьки очень трудно удалить из-за их низкой скорости в системе. Если мы не удаляем эти растворенные газы, может возникнуть множество проблем. Эти растворенные газы имеют тенденцию ускорять коррозию в системе. Они также могут в конечном итоге образовывать более крупные воздушные карманы, вызывая шумы в трубопроводах и излучателях тепла, или могут вызывать снижение потока и тепловыделения в системе.Лучшее место для удаления всего воздуха из системы — это место, где в системе самая высокая температура и самое низкое давление. Это происходит между подачей котла и насосом системы, обычно называемой точкой отсутствия изменения давления. Все воздухоотделители имеют внизу ленту, позволяющую прикрепить расширительный бак и систему заполнения котловой воды.

Теперь, когда вы знаете, зачем нам нужно удалять воздух из системы и где его устанавливать, возникает вопрос: «Что мне использовать?» Выбор того, какой воздухоочиститель лучше всего подходит для данной области применения, не всегда означает, что это самый дешевый вариант.

Чугунные воздухозаборники существуют уже много лет и стали известны как воздухоотделители. При правильной установке они делают свою работу. Это означает, что на входной стороне установлена прямая горизонтальная труба диаметром 18 дюймов, позволяющая воде осесть и воздуху подняться к верхней части трубы. Без 18-дюймовой трубы перед воздухозаборником он становится дорогим тройником для расширительного бачка. Хотя у многих из них были отводы, установленные сбоку, старые чугунные котлы, казалось, работали «достаточно хорошо».Теперь, когда у нас есть высокоэффективные котлы с меньшими проходами, еще более важно удалить весь воздух из системы.

Это подводит нас к современному воздушному сепаратору. Они известны под разными названиями — от скрубберов до воздухоотделителей и микропузырьков. Главное, что нужно знать, это чтобы убедиться, что не только воздух выходит, но и для создания зоны, в которой микропузырьки в системе сливаются и выходят наружу. Эти воздушные сепараторы имеют камеру большего размера, в которой расположен скруббер или сетка.Когда вода протекает через эту камеру, вода разбрасывается, чтобы микропузырьки выходили из воды. По мере того, как высвобождается все больше этих микропузырьков, они стремятся к верхней части воздухоотделителя и выходят наружу. Этот тип воздухоотделителя является наиболее практичным решением для современных систем, поскольку доступны модели для вертикального или горизонтального применения.

Проверьте воздушные сепараторы, воздухозаборники и другие гидравлические принадлежности на B-Y.com.

Вы домовладелец или владеете коммерческой недвижимостью? Проверьте mybryantdealer.com / найти ближайшего к вам дилера Bryant!

Утечка воды из печи при включении тепла или переменного тока

Причину утечки в печи можно диагностировать с помощью советов, приведенных в этом руководстве.

В некоторых случаях, когда причина неочевидна, для диагностики может потребоваться специалист по печи.

Некоторые причины легко исправить своими руками. Остальные требуют ремонта печи.

Выберите секцию, которая подходит для вашей печи:

Утечка в печи при включенном переменном токе

Это более распространенное явление, поэтому мы начнем с этого и перечислим потенциальную причину утечки в печи от наиболее вероятной до наименее вероятной.

Забит поддон для конденсата или слив

В режиме кондиционирования воздуха, как вы, вероятно, знаете, система удаляет влагу из воздуха, конденсируя ее на змеевике испарителя. Влага собирается в поддоне и стекает через слив конденсата.

Проблема в том, что плесень, пыль и мусор образуют в поддоне осадок, который легко блокирует сток.

Решение «сделай сам»? Да, если вы удобный домовладелец, вы сможете найти и решить эту проблему. В этом видео опытный мастер по ремонту переменного тока покажет вам, как диагностировать и решать проблему.

Если блокировка находится на линии, ведущей из вашего дома, вы можете использовать сжатый воздух или садовый шланг и воду, чтобы вытеснить ее. Этот удобный домовладелец покажет вам, как это сделать. Это относительно сложная работа, сделанная своими руками, поэтому оставьте ее специалисту по HVAC, если вы не хотите ею заниматься.

[показывает, как это сделать]

Заблокирован конденсатный насос, если он у вас есть

Если конденсат из змеевика переменного тока должен подниматься вверх и выходить из подвала, тогда необходим насос.

Вот изображение конденсатного насоса на печи Carrier.

У вас есть такой? Тогда есть несколько проблем, которые могут вызвать утечку.

Решение «сделай сам»? Может быть. Сначала проверьте слив, как описано в проблеме № 1. Если он чистый и у вас нет увлажнителя, то, вероятно, причиной является насос.

Опытные домовладельцы или те, кто владеет механическими навыками, которым нравится заниматься новыми проектами, вероятно, смогут отремонтировать или заменить конденсатный насос.Их легче заменить, чем отремонтировать, если только проблема не связана с простым засорением.

Это видео дает отличные советы по поиску и устранению неисправностей конденсатного насоса. Единственное, что у нас есть, это то, что если вы подозреваете, что он заблокирован, как показано в видео , и вам нравится разбирать вещи, чтобы их починить, тогда нет причин не делать этого.

Возможно, из-за блокировки двигатель перегорел, но если это не так, и вы сможете устранить засорение, насос может продлить срок службы. Ведущий рекомендует приобрести новую помпу при подозрении на засорение. Конечно, он работает на сайте запчастей для печей.

Змеевик замораживания / оттаивания

Иногда в змеевике не хватает воздуха, и он замерзает. По окончании цикла кондиционирования замерзший змеевик нагреется. Лед растает, и воды может быть так много, что она вытечет из канализации и вытечет на пол.

Это вызвано очень грязным фильтром, препятствующим попаданию в печь или воздухообрабатывающий агрегат достаточного количества воздуха.

Решение «сделай сам»? Да. Проверить фильтр. Если он грязный, замените его. Если у вас нет нового, можно дать системе поработать день или около того без фильтра.

Утечка из осушителя или увлажнителя

Оборудована ли ваша печь одним или обоими этими устройствами?

Осушитель выполняет то же действие, что и змеевик испарителя. Он становится очень холодным и конденсирует влагу из воздуха, поэтому в нем тоже есть слив. Проверьте, не забит ли поддон / слив.

Увлажнитель, конечно, не должен работать летом, но водопроводная труба, по которой он питается, может протечь в любой момент.

Решение «сделай сам»? Да. Если это осушитель, решение такое же, как указано выше. Если это увлажнитель, отключите воду в агрегате. Если утечка прекратится, вы диагностировали проблему. Проверить штуцер на водопроводе. Возможно, его необходимо затянуть или добавить или заменить тефлоновую ленту на резьбе.

Утечка в печи при включенном нагреве

Это реже, но может случиться.Вот самые частые причины.

Подтекает слив конденсата

Если КПД вашей печи составляет 90% или выше, она называется конденсационной печью. Этот термин относится к влаге, и эта влага должна стекать.

Вода является побочным продуктом сгорания природного газа и пропана. Фактически, на каждую произведенную молекулу углекислого газа образуется две молекулы воды. Это много воды, производимой конденсационной печью.

Если вы не уверены, идет ли конденсация в вашей печи, вы можете определить местонахождение вентиляционного отверстия, по которому отработанный воздух выходит из дома.

ПВХ — белый пластик? Это вентиляция конденсационной печи.

Если он металлический, значит, у вас неконденсатная печь, и в ней нет конденсатного насоса.

Решение «сделай сам»? Да. Это видео от домовладельца, сделанного своими руками, дает вам варианты и рекомендации по очистке дренажа конденсата. Если ваша печь немного отличается, например, на чердаке, есть много видео на эту общую тему. Так что вы сможете найти тот, который вам подходит.

Конденсатный насос не работает

Высокоэффективные конденсационные печи обычно сливают воду.

Но если вода должна подниматься вверх и выходить из подвала или подполья, требуется насос.

Мы обсуждали этот вопрос выше, так как насос также работает во время циклов кондиционирования воздуха. См. номер 2 в разделе «Утечка в печи при включенном переменном токе» .

Увлажнитель протекает

Если у вас есть увлажнитель, это наиболее вероятная проблема. Существует несколько потенциальных причин утечки увлажнителя во время его работы.

Большинство решений или, по крайней мере, диагнозов выполняются своими руками.

Водопроводная линия ослаблена или оборвана. Выключите воду. Если утечка прекратилась, затяните фитинги, добавьте тефлоновую ленту или поищите трещину. Если леска треснула, вероятно, фитинг был перетянут.

Подушечка не впитывает воду из-за накопления минералов. Если он твердый и хрустящий, замените его.

Забит слив. В некоторые увлажнители подается слишком много воды или, как и в пароувлажнители, их необходимо периодически промывать. В любом случае увлажнитель имеет слив. Снимите сливной штуцер и с помощью проволоки или небольшой отвертки попытайтесь выбить засор.

Ваш теплообменник треснул

Теплообменник лежит в основе вашей печи. Он передает тепло от камеры сгорания к воздуховодам, по которым воздух поступает в комнаты вашего дома.

Как мы уже отмечали, вода является побочным продуктом горения. Обычно влага покидает печь и ваш дом через вентиляционное отверстие (и слив конденсата в высокоэффективной печи).

Если теплообменник треснул, влага может вытечь из печи. Ваш детектор угарного газа сработал? Это еще один признак того, что теплообменник треснул — из него вытекают смертоносные газы. Если да, выключите печь и позвоните в компанию по производству печи.

Решение «сделай сам»? Не этот. Чтобы добраться до теплообменника, топку нужно сильно разобрать. Большинство профессионалов даже этого не делают. Вместо этого они рекомендуют замену печи.

Почему? Потому что треснувший теплообменник обычно случается на более позднем этапе эксплуатации печи — через 10 лет или дольше.Хотя гарантия на теплообменник составляет 20 лет на весь срок службы, работа по замене детали не покрывается гарантией. Сюрприз Сюрприз!

Стоимость рабочей силы для замены теплообменника составляет от 800 до 1500 долларов в зависимости от печи и расценок ремонтной компании.

По нашему мнению, эти деньги лучше потратить на новую печь. Если это проблема, и вы не хотите снова зацикливаться на дилемме ремонта и замены, подумайте о печи Гудмана. Топовые печи Goodman поставляются с пожизненной гарантией замены печи на теплообменник.Гудман даст вам новую печь, если теплообменник выйдет из строя.

Последние мысли

Даже если вы решите позвонить в компанию по ремонту систем отопления, вентиляции и кондиционирования воздуха, знание того, что не так, будет вашим преимуществом.

Например, вы считаете, что слив конденсата заблокирован. Если технический специалист говорит, что ваша печь протекает из-за треснувшего теплообменника, вы можете спросить о сливе конденсата (или осушителе и т. Д.). «Треснувший теплообменник» — одна из самых распространенных афер.Иногда обмен прерывается, но часто это уловка, чтобы заставить вас купить новую печь.

Знание — сила! Мы надеемся, что это руководство поможет вам диагностировать проблему и решить ее. Но если вам нужно позвонить в компанию по вентиляции и кондиционированию воздуха, эта информация поможет обеспечить надлежащую диагностику и ремонт.

Если информация поможет, рассмотрите возможность использования наших кнопок публикации в социальных сетях, чтобы передать ее. И не стесняйтесь оставлять комментарии.

Как вентилировать портативный кондиционер

Чтобы охладить ваше пространство, все портативные кондиционеры должны быть правильно установлены и выпускать горячий воздух по мере охлаждения.Этот теплый воздух обычно выводится наружу с помощью прилагаемого оконного комплекта, но традиционные окна не всегда доступны.

Прочтите, чтобы узнать больше о том, где можно установить портативный кондиционер и как вентилировать его:

Зачем нужно вентилировать портативный кондиционер?

Портативные кондиционеры охлаждают вашу комнату, вытягивая горячий воздух из помещения. Для эффективного и действенного охлаждения горячее должно покинуть комнату. Если теплый воздух не выходит наружу, он будет оставаться в вашей комнате, не обращая внимания на прохладный воздух, поступающий в ваше пространство.

Как установить портативный кондиционер с оконным комплектом

Большинство портативных кондиционеров легко установить и вентилировать с помощью оконного комплекта, предоставленного производителем. Всего за несколько шагов вы попадете в более комфортное внутреннее пространство. Посмотрите следующее видео, чтобы увидеть, насколько это просто!

Стандартный оконный комплект включает оконный кронштейн, один или два вентиляционных шланга и переходники вентиляционного шланга. Средняя длина вентиляционного шланга составляет от 4 до 5 футов, поэтому вам необходимо установить его рядом с окном.Выполните следующие шаги, чтобы быстро настроить портативный кондиционер:

Шаги 1-3: При вентиляции портативного кондиционера прикрепите все шланговые соединители / переходники и вставьте шланг (или шланги).

Шаги 4-5: Увеличьте длину регулируемого оконного комплекта по длине вашего окна. При необходимости обрежьте оконный кронштейн, чтобы он плотно прилегал к вашему окну. Ваша конкретная модель может поставляться с винтами, чтобы удерживать оконный комплект на месте. Затем закройте окно, чтобы закрепить комплект на месте.

Шаг 6: Затем подсоедините вентиляционный шланг к оконному комплекту. Если ваша модель правильно установлена и вентилируется, вы можете немедленно начать охлаждение. Просто подключите его и запрограммируйте свои настройки. Это так просто!

Примечание. Клиенты часто спрашивают, нужно ли им снимать оконную сетку, чтобы установить переносной кондиционер. Чаще всего вам не нужно снимать экран.

Замена оконных комплектов портативного кондиционера

Если вы хотите заменить оконный комплект для своей модели, посетите нашу страницу, посвященную аксессуарам для портативных кондиционеров.Лучше всего приобрести его у производителя кондиционера, но, скорее всего, вы сможете найти тот, который соответствует вашим потребностям.

Один из наших самых популярных оконных комплектов — это портативный комплект для замены переменного тока Honeywell. Он подходит для стандартных двойных окон шириной от 20 до 47,25 дюймов, а диаметр выхлопного шланга составляет 5 дюймов. Перед покупкой всегда проверяйте, подходит ли комплект для замены окна вашей модели и окну. Если вам понадобится помощь, позвоните нам по телефону 1-800-934-9194.

Вентиляция для раздвижных окон и раздвижных дверей

Стандартные оконные кронштейны предназначены для горизонтальной установки в нижней части окон, но их можно установить вертикально, чтобы они соответствовали раздвижным окнам и раздвижным дверям.Могут потребоваться некоторые доработки оконного кронштейна для установки кондиционеров на раздвижные окна.

Для раздвижных окон необходимо убедиться, что кронштейн будет достаточно длинным, чтобы соответствовать проему. Агрегаты с двойными оконными скобами обычно хорошо подходят для раздвижных окон. Двойной кронштейн включает в себя стандартный оконный кронштейн и дополнительный кронштейн-заглушку. Если после установки кронштейна остается отверстие, вы можете заполнить его деревом, оргстеклом, изоляцией или другим типом наполнителя.

При работе с кондиционерами для раздвижных окон оконных скоб будет недостаточно, чтобы заполнить вертикальный проем, поэтому вам придется заполнить дополнительное пространство другим материалом, например фанерой или оргстеклом.

Окна со створкой

Поскольку створчатые окна и окна открываются как двери, стандартные комплекты окон для них не подходят. Но это не остановило наших изобретательных клиентов. Многие клиенты, у которых есть створчатые окна, просто закрывают весь оконный проем оргстеклом и вырезают отверстие для выхлопного шланга.

Вентиляция с подвесным потолком

Электронное оборудование может выделять много тепла, но чувствительное оборудование необходимо постоянно держать в прохладном месте. Портативные кондиционеры чрезвычайно популярны в компьютерных серверных комнатах, поскольку они могут охлаждать теплое оборудование, чтобы избежать перегрева и других проблем. Единственная проблема заключается в том, что в серверных комнатах редко есть окна и они обычно находятся вдали от внешних стен.

К счастью, большинство офисных зданий имеют подвесные или панельные потолки. Многие портативные кондиционеры, такие как KwiKool, можно настроить для вентиляции в пространствах с подвесным потолком.

Стенная вентиляция

Некоторые люди предпочитают отводить горячий воздух через стенное вентиляционное отверстие, прямо на улицу или в другое помещение, например, в гараж или складское помещение. Вы можете использовать лобзик, чтобы вырезать отверстие нужного размера в стене, но убедитесь, что в том месте, где вы хотите вырезать отверстие, нет никакой проводки или водопровода. Можно заделать края отверстия силиконовым герметиком.

Подключение к вентиляционным отверстиям осушителя

В большинстве случаев использование вентиляционных отверстий осушителя для выпуска воздуха из переносного кондиционера не рекомендуется.Вентиляционные отверстия осушителя имеют диаметр 4 дюйма, а большинство выпускных шлангов немного больше в диаметре. С другой стороны, портативные кондиционеры DeLonghi оснащены 4-дюймовыми выхлопными шлангами, поэтому они подходят для большинства вентиляционных отверстий сушилки. Однако, если внешнее отверстие вентиляционного отверстия сушилки содержит заслонку, то выход горячего воздуха из устройства не будет достаточно сильным, чтобы его открыть. В этом случае вам нужно будет снять заслонку и заменить ее экраном.

Какова длина переносных выхлопных шлангов переменного тока?

Длина выхлопных шлангов зависит от модели, но обычно они составляют 4-7 футов в длину.

Не расширяйте вентиляционные шланги

Не пытайтесь удлинить вентиляционный шланг во время вентиляции переносного кондиционера, поскольку это приведет к снижению эффективности. а также это может привести к аннулированию гарантии.

Сможет ли кто-нибудь открыть мое окно и попасть в мой дом?

В целом, ваш дом должен быть в безопасности с установленным переносным кондиционером. Однако с установленным комплектом вентиляции использовать замок на окне уже нельзя. Некоторые клиенты предпочитают приобретать защитный оконный замок для своих портативных кондиционеров. Замки позволяют запереть и закрыть окно, несмотря на вентиляционный комплект.

Резюме

Удалить воздух из портативного кондиционера очень просто. Просто прикрепите любой шланговый соединитель / переходник и вставьте шланг.Установите оконный комплект по длине окна и закрепите его на месте.

Как спустить воздух с теплого пола

Советы, как выгнать воздух из водяного теплого пола

Как появляются проблемы

Почему надо удалять воздух

Конструктивные особенности

Алгоритм удаления воздуха

Составные элементы оборудования

Дополнительные рекомендации

Видео

Как удалить воздух из теплого водяного пола — пошаговая инструкция, советы эксперта

Причины появления воздуха в системах тёплых водяных полов

Последствия воздушных пробок

Выгоняем воздух

Как спустить воздух из теплых полов: самостоятельное решение проблемы

Почему в системе появляется воздух?

Чем грозит появление воздушных пробок в трубах?

Как удалить воздух из теплого водяного пола самостоятельно

Как выгнать воздух из теплого водяного пола

Причины образования воздушных пробок

Чем они опасны?

Как выгнать воздух из теплого водяного пола?

Заключение

Как спустить воздух с системы отопления

Чем грозит завоздушивание системы отопления

Как воздух попадает в систему отопления

Как удалить — технические моменты

Как стравить воздух из системы отопления

При заполнении

В системах с водяным теплым полом

Разветвленная радиаторная система

Особенности многоэтажных домов

Теплый пол Devi – инструкция, фотографии, обзор, видео

Оглавление:

Преимущества теплого пола электрического Devi

Теплый пол Devi. Монтаж своими руками

Тёплые полы электрические Devi. Цена установки системы и отдельных материалов

Теплый пол Devi. Инструкция по установке нагревательных матов своими силами

Теплый пол Devi под плитку

Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

Как выпустить воздух из системы теплого пола

Причины появления воздуха в системах тёплых водяных полов

Последствия воздушных пробок

Выгоняем воздух

Как появляются проблемы

Почему надо удалять воздух

Конструктивные особенности

Алгоритм удаления воздуха

Составные элементы оборудования

Дополнительные рекомендации

Видео

Как включить теплый пол видео

Когда можно выполнять запуск теплого пола?

Что должно быть сделано перед запуском теплого пола?

Запуск теплого пола шаг за шагом

Основные моменты ввода в эксплуатацию тёплого водяного пола

Порядок ввода в эксплуатацию тёплого водяного пола

Заполнение системы тёплого пола теплоносителем

Заполнение тёплого пола с закрытой системой отопления

Заполнение теплого пола с открытой системой отопления

Заполнение системы отопления и тёплого пола антифризом

Настройка системы тёплого пола

Прогревание и сушка стяжки тёплого пола

Нюансы заполнения системы теплоносителем

Тестовый пуск водяного пола

Процесс заправки теплоносителя

Последовательность запуска

Слив воды из контуров

Руководство по снижению нагрева производственных помещений

Теплые полы с воздушными трубками

Как заставить работать полы с воздушным подогревом:

Как можно исправить эти недостатки:

Почему система лучистого пола Legalett работает:

Преимущества лучистых полов с воздушным отоплением перед водяными:

Может ли теплый пол обеспечить все необходимое тепло для дома?

Могут ли теплые полы с воздушным обогревом обеспечивать достаточно тепла?

Отопление электричеством, но без пиковых расходов:

Solar Radiant — плита на уровне поверхности для LEED, пассивный, ZNE

Изучите монтируемый на полу воздуховод Mini-Split

Типы бесканальных мини-сплит-систем

Вертикальный кондиционер
