Какая высота фундамента должна быть над землей: как рассчитать полную высоту для двухэтажного деревянного дома

Содержание

как рассчитать полную высоту для двухэтажного деревянного дома

Известно, что бетонный фундамент любого типа обязательно должен возвышаться на какое-то расстояние над уровнем почвы. Благодаря этому удается добиться изоляции стен постройки от его основания. Тем самым предотвращается пагубное воздействие капиллярных процессов, постоянно подпитывающих здание почвенной влагой.

Фундамент пребывает в условиях повышенной влажности практически постоянно. Этому способствуют осадки, грунтовые воды, таяние снежных масс. Поэтому должна быть какая-то минимальная высота фундамента над землей, обеспечивающая сохранность и сухость стен.

Какие функции выполняет фундамент строения?

Фундамент, поднятый над уровнем почвы, не только является опорой для всего строения.

Помимо этой основной функции, он также решает определенные задачи:

  • Недопущение отсыревания стен из-за повышенного уровня талых и грунтовых вод, в результате сильных осадков или паводков.
  • Физическое ограждение стен от повреждений в результате различных работ вблизи дома. Как правило, фундамент делается более широким, выходящим за пределы стен.
  • Обеспечение повышенной теплоизоляции дома, в особенности его первого этажа, в случае использования столбчатого или свайного фундамента.
  • Компенсация усадки здания в процессе его эксплуатации, которое может произойти под его весом.

Высота фундамента деревянного дома

Для деревянного дома достаточная высота основания особенно важна, так как недопущение загнивания нижнего ряда древесины является непременным условием возведения дома из дерева. Такой фундамент может быть произведен из бетона, кирпича, металла или древесины. Тип фундамента может быть ленточный, свайный или столбчатый.

Непременным условием является качественная гидроизоляция основания. В качестве обязательной гидроизоляции можно использовать обмазочные материалы (битумная мастика, гидросмесь на цементно-полимерной основе), а также рулонные материалы (гидроизол, стеклоизол, рубероид).

Оптимальная высота цоколя выбирается на основании климатических особенностей данной местности. Обычно она превышает на 10 см среднюю высоту снежного покрова. Фундамент для деревянного дома желательно оградить от сырости не только снизу, но и по бокам. Сделать это можно путем обкладывания керамической плиткой или клинкером.

Чем выше будет основание дома, тем лучше будет его теплоизоляция, и тем дольше он простоит без нареканий.

Высота ленточного фундамента

Полная высота фундамента складывается из его надземной и подземной части. Оптимальная высота монолитного ленточного фундамента над поверхностью земли составляет порядка 35-40 см. В ряде случаев это значение может меняться. А вот его подземная глубина зависит от свойств грунта.

Согласно положениям СНиП, глубина заложения фундамента определяется так:

  • Промерзание непучинистого грунта на 2 м или слабопучинистого грунта на 1 м — фундамент заглубляется на 50 см.
  • Промерзание непучинистого грунта на 3 м или слабопучинистого грунта на 1,5 м — фундамент заглубляется на 75 см.
  • Промерзание непучинистого грунта более 3 м или слабопучинистого грунта на 2,5 м — фундамент заглубляется на 100 см.
  • Промерзание слабопучинистого грунта на 3-3,5 м — фундамент заглубляется на 150 см.

Глубина заложения ленточного основания очень сильно зависит от уровня грунтовых вод. При нахождении грунтовых вод недалеко от поверхности, слабо заглубленные фундаменты закладывать категорически не рекомендуется.

Независимо от уровня промерзания почвы и характеристик грунта. Грунтовые воды способствуют не только отсыреванию основания, но и его осаждению, перекосам и постепенному разрушению.

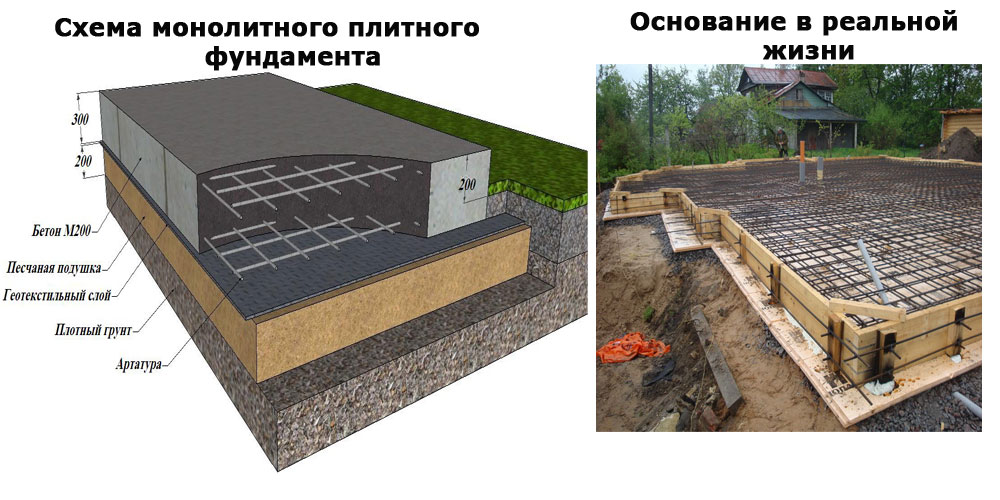

Как рассчитать высоту фундамента плитного типа?

Плитный фундамент обычно предпочитают возводить на слабых, неустойчивых, пучинистых грунтах. Монолитная плита способна стойко переносить пучение грунта и его осадку, без нарушения целостности всего строения. Но это не значит, что ее можно укладывать непосредственно на землю, то есть делать незаглубленный фундамент. В ряде случаев это допускается, но только на скалистых и непучинистых грунтах.

Во всех остальных случаях железобетонная плита должна быть заглублена до определенного уровня.

Общая толщина фундаментной плиты определяется на основании данных о весе здания, типе грунта, количестве этажей здания и площади строения. Так, высота фундамента для двухэтажного дома, имеющего небольшую площадь основания, будет больше, нежели для дома, площадь которого более значительна.

В качестве рекомендации можно привести примеры использования монолитной плиты различной толщины. Например, для небольшого одноэтажного дома вполне хватит плиты толщиной 10 см. Тем более, если дом построен из легких материалов, таких как газобетон или пенобетон, дерево, сип-панели. Для дома из двух этажей подойдет плита толщиной 20 см. Если же вам предстоит строить настоящий коттедж в 3 этажа, используя шлакоблок или кирпич, то плита потребуется гораздо толще, до 40 см.

Рассчитывать высоту фундамента следует, руководствуясь данными о составе и характеристиках грунта на участке, особенностях возводимого строения и типе выбранного фундамента.

Все эти факторы работают в совокупности, поэтому необходимо не только принимать их в учет, но и анализировать их взаимное влияние.

Высота фундамента над землей | Ремонт и реконструкция фундамента

Высота фундамента здания над уровнем земли является одной из важнейших технических характеристик любого объекта строительства. Как правило, высота основания определяется уже на этапе разработки проекта возводимого строения. Данный показатель полностью зависит от класса и индивидуальных особенностей здания.

Пример значения высоты

Как определить необходимую высоту фундамента здания?

Оптимизация всех параметров основания возводимой конструкции является одним из важнейших требований в сфере современного строительства. Следует обратить особое внимание на то, что высота выступающей над землей части фундамента здания является единственной величиной, значение которой каждый застройщик может регулировать по своему собственному усмотрению, так как ширина фундамента, как и глубина его залегания, является все же величиной фиксированной.

Какие функции выполняет надземная часть фундамента строения?

  • В наибольшем количестве случаев надземное основание служит в качестве своеобразного связующего элемента на участке перехода от грунта к внешней воздушной среде.

  • Также надземная часть фундамента здания играет роль цоколя, в связи с чем можно отметить, что основное предпочтение должно отдаваться монолитной структуре основания.

  • Фундамент над землей служит для максимальной защиты стен возведенного строения от попадания и негативного воздействия влаги. С этой целью фундамент поднимают максимально высоко над уровнем земли – для ленточных оснований эта цифра может доходить до 200 мм. Многие специалисты считают такой показатель оптимальным и для других разновидностей фундаментов – свайных или столбчатых. Именно данная часть основания дома в процессе его эксплуатации подвержена регулярному воздействию негативных климатических факторов, а поэтому к выбору строительных материалов, используемых для надземной части фундамента, следует подходить со всей ответственностью.

Возвышение фундамента над землей необходимо для надежной защиты стен здания от грунтовых вод. В случае, если строение возводится на земельном участке со сложным и неординарным рельефом, высоту надземной части фундамента определяют в индивидуальном порядке. Она может изменяться как в сторону уменьшения, так и увеличения.

Высокий ленточный фундамент, смонтированный с учетом усадки грунта

Не менее важным фактором, оказывающим непосредственное влияние на выбор высоты надземной части основания, является показатель усадки здания. Как известно, усадка строения определяется на основании исследования качества грунта, массивности и этажности строения.

В некоторых случаях благодаря увеличению показателя возвышения фундамента удается избежать частичного или полного разрушения построенного здания. В таких случаях высота надземной части основания увеличивается до 500 мм. Чаще всего такой показатель применяется при возведении зданий со специальным предназначением – к примеру, бань или саун.

Из всего вышесказанного можно сделать вывод, что чем больше данная часть фундамента выступает над поверхностью земли, тем лучше. Многие специалисты считают, что оптимальная величина – в пределах 350-400 мм. В результате стены возводимого строения будут надежно защищены от попадания влаги и разрушающего воздействия грунтовых вод.

Похожие статьи

Глубина заложения ленточного фундамента дома



Высота ленточного фундамента
Максимальная высота надземной части монолитного ленточного фундамента при внутреннем заполнении ограниченного лентой пространства грунтом (песком) должна быть равна четырем размерам ширины ленточного фундамента. (Высота фундамента над землей = 4  x  ширина фундамента)

Таблица №19 Рекомендуемые размеры прямоугольных поперечных сечений ленты фундамента (балок).*

Ширина сечения.

Высота сечения, мм

мм

300

400

500

600

700

800

1000

1200

Далее кратно 300

150

+

+















200



+

+

+











300







+

+

+







400











+

+

+



500













+

+



Далее кратно 100















+

+

*Таблица приведена по данным таблицы 3. 2 из пособия по проектированию «Армирование элементов монолитных железобетонных зданий», Москва, 2007.

Например, общая высота подземной и надземной части ленточного фундамента шириной 40 см должна иметь оптимальную высоту от 80 см до 120 см.
По английским рекомендациям, надземная часть монолитного мелкозаглубленного ленточного фундамента не может быть больше его подземной части, но может быть сколь угодно меньше подземной части фундамента. Самым распространенным вариантом является глубина заложения монолитного мелкозаглубленного ленточного фундамента и его высота над землей равные  50 см, то есть суммарной высотой ленты в 1 метр (если позволяют условия подлежащих грунтов). Если же вам нужен надземный цоколь высотой 80 см, то и подземную часть ленточного фундамента рекомендуется устраивать  глубиной  не менее 80 см.  Эти английские рекомендации (как и многие другие) не подтверждается требованиями российских строительных нормативов, но могут оказаться полезными при конструировании надежных ленточных фундаментов.

Длина здания на ленточном фундаменте
Протяженные здания следует разрезать по всей высоте на отдельные отсеки, длина которых принимается: для слабопучинистых грунтов до 30 м, среднепучинистых — до 25 м и, сильнопучинистых — до 20 м, чрезмерно пучинистых — до 15 м. [ВСН 29-85].



Ширина ленточного фундамента
Минимальная, конструкционно ограниченная, ширина ленты фундамента составляет 15 см, и не менее ширины выступающего из под ленты плеча бетонной подушки [BR 2010 A1/2, пункт 2E2-с], а для ленточных фундаментов для дачных домов минимальная  ширина составляет не менее 25 см — 30 см. Ширина ленточного мелкозаглубленного фундамента не может быть меньше ширины опираемой на нее стены. Минимальная ширина ленточного фундамента для легких садовых построек (беседки, сараи, навесы, небольшие бани) должна быть не менее минимально допустимой ширины железобетонной балки, то есть  15 см.
Кроме минимальных конструкционных ограничений есть еще и требования задаваемые несущими способностями подлежащих под фундаментами грунтов. Удельная нагрузка от здания на единицу площади не должна превышать 70%от несущей способности грунта. Регулировать величину нагрузки можно с помощью площади опоры фундамента на грунт. Чем больше площадь опоры — тем меньше удельная нагрузка, передаваемая на грунт.

Для однокваритрных (индивидуальных)  каркасных жилых домов, которые составляют довольно большую долю всех дачных построек, существуют отдельно прописанные нормы глубины заложения фундаментов в Своде Правил СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом».  Они применимы при одновременном выполнении следующих условий:
пролет балок перекрытия, опирающихся на фундаменты (стены подвалов), не превышает 4,9 м;
расчетные равномерно распределенные нагрузки на перекрытия не превышают 244 кгс/м2;
расчетное сопротивление грунтов составляет не менее 0,75 кгс/см2.

Таблица №20. Минимальная ширина ленточного фундамента для индивидуального каркасного дома.*

Количество перекрытий

Минимальная ширина ленточного фундамента, мм

Минимальная площадь подошвы фундамента

(этажей)

под наружные стены

под наружные стены, обложенные кирпичом

под внутренние стены

под колонны при шаге 3 м, м2

1

250

315

200

0,4

2

350

380

350

0,75

3

450

445

500

1,0

Значения при очень высоком уровне грунтовых вод  (глубины менее ширины фундамента)

Количество перекрытий

Минимальная ширина ленточного фундамента, мм

Минимальная площадь подошвы фундамента

(этажей)

под наружные стены

под наружные стены, обложенные кирпичом

под внутренние стены

под колонны при шаге 3 м, м2

1

500

630

400

0,8

2

700

760

700

1,5

3

900

890

1000

2,0

Примечание: Площадь подошвы фундаментов под колонны, расположенные с шагом, отличающимся от приведенного в таблице, должна приниматься пропорционально уменьшению или увеличению

* Таблица адаптирована с упрощением из Таблицы 5-1 Свода Правил СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»

Высота фундамента над землей: минимальная, оптимальная

Требования к фундаменту дома

Прежде чем возводить какое-либо здание, каждый серьезный строитель составит грамотный и подробный проект сооружения, в том числе и фундамента. В проекте должны указываться все необходимые параметры основания: ширина самого фундамента (это касается, прежде всего, ленточного основания), площадь его подошвы, глубина, используемый при возведении материал и высота фундамента над землей. Все это необходимо учитывать еще на стадии проектирования.

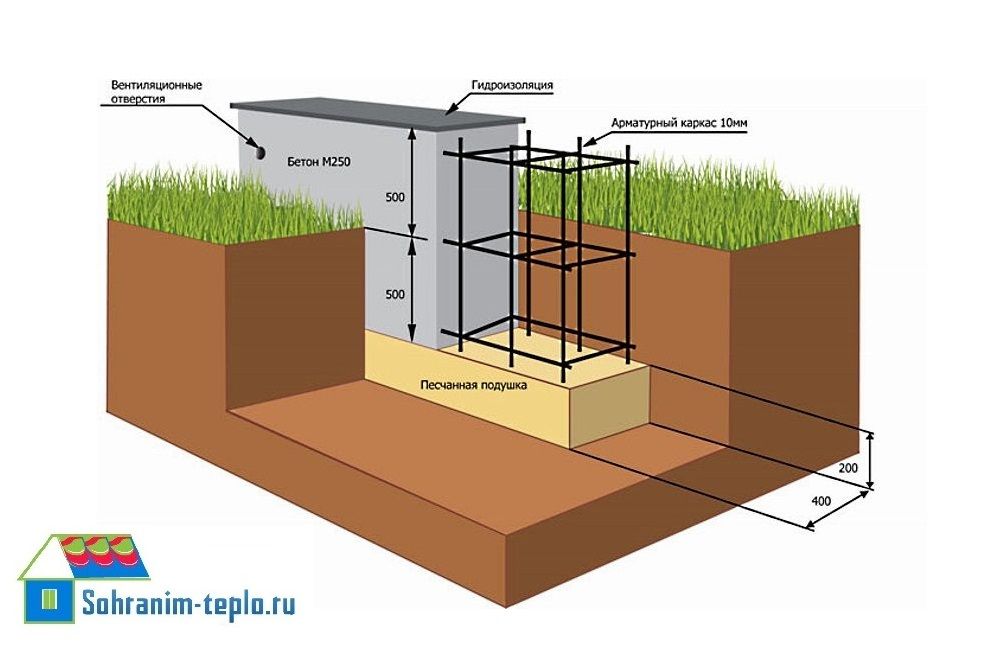

Схема мелкозаглубленного ленточного фундамента.

Но знания не могут использоваться без понимания их сути, даже если подтверждены словом опытных строителей. И чтобы выполнять любое дело правильно, необходимо понимать причины именно таких параметров и требований. Здесь мы собираемся разобраться именно с последним указанным в перечислении параметром основания дома. Какой же должна быть высота фундамента и зачем это необходимо знать? Почему в рекомендациях и проектах указываются те или иные цифры? На какой опыт опираются строители?

Вернуться к оглавлению

Нелегкий выбор идеала

Схема заглубленного ленточного фундамента.

Считается, что цена фундамента в общей смете по возведению дома составляет порядка 30%. Поэтому если есть возможность сэкономить, то большинство обязательно это сделают. А в параметрах фундамента есть очевидный момент, на котором можно хорошо сократить затраты, – это его высота над землей. Дело в том, что если глубина и ширина фундамента зависят от объективных и очевидных всякому причин, что-то менять там, в плане экономии, чревато, то расстояние от земли и до стены просто манит бережливых. Ведь фактически то, что выше земли, – надземная часть здания, и возникает искушение сделать ее всю из более дешевых материалов. Ведь каждый см фундамента в плане себестоимости намного дороже чем тот же см стен, особенно если последние сделаны из дешевых материалов (деревянных, щитовых и т.п. зданий).

Но подобная экономия – это ошибка, и хозяину будущего дома лучше внимательно ознакомиться с требованиями для этой части фундамента и понять, для чего они необходимы, чтобы взвешено подойти к вопросу высоты ленточного или иного фундамента.

Вернуться к оглавлению

Высота основания над землей, какова ее роль?

Внимательно ознакомившись с ролью основания дома, можно увидеть, что оно испытывает на себе различные неблагоприятные факторы воздействия. Особенно это заметно на границе между грунтом и атмосферой. Отсюда видно, что в параметры обычного ленточного, блочного и иного фундамента заложены не только такие функции, как предоставление надежной опоры для всего сооружения, изоляция дома от вредных факторов со стороны грунта (прежде всего влаги), но и функция по поднятию стен и жилого уровня в целом над всеми негативными погодными проявлениями. Что имеется в виду, рассмотрим по пунктам.

Схема блочного фундамента.

  1. Высоко возведенный фундамент в своей верхней части может хорошо использоваться в качестве цоколя здания. Выигрыш тут очевиден, цельная конструкция будет иметь лучшие характеристики, чем в случае, когда фундамент и цоколь четко разделены. Это скажется как на эксплуатационных характеристиках дома, так и на его целостности.
  2. У высокого ленточного или блочного фундамента лучшие характеристики по защите стен дома от влажности. Даже если вы используете защиту для нижней части стен (гидроизоляция, отмостка и т. д.), она все равно будет постоянно увлажняться под воздействием грунтовой влаги или осадков. Высокое основание в этом случае гораздо надежнее защитит дом от влаги. Верхняя граница фундамента должна возвышаться сантиметров на 10 над уровнем снега, выпадающего в самые снежные зимы. Но в любом случае верхняя граница ленточного основания должна быть не меньше чем в 30 см над уровнем земли.
  3. Возвышенное над уровнем земли основание порой является частью подвалов под домом, являясь отражением проектной характеристики строения. Как и в случае с цоколем, подобная конструкция дома хорошо скажется на его эксплуатации.
  4. Возвышение на 20-30 см характерно так же для свайного и столбчатого основания. Там эта мера предпринята в рамках борьбы с нестабильными грунтами. Пучинистые почвы при такой конструкции оказывают меньшее воздействие на строение во время сезонных подвижек. В некоторых случаях из-за уклона рельефа такая высота над уровнем земли может быть гораздо большей.
  5. Очень часто высокий фундамент является мерой борьбы против усадки строения. То есть, учитывая характеристики грунта, строители заранее накидывают некоторую дополнительную высоту основания в расчете на будущее проседание дома.
  6. При строительстве часто используются материалы крайне нестойкие к повышенной влажности и иным воздействиям среды, например древесина. В этом случае строители также могут использовать высокое основание, чтобы не допустить контакта дерева с влажным грунтом.

Вернуться к оглавлению

Расчет высоты ленточного фундамента

Схема свайного фундамента.

Рассмотрим на примере ленточного фундамента расчеты параметров его высоты для среднего дома. Практика современной строительной индустрии показывает, что высота надземной части основания дома должна относиться к его ширине как один к четырем. Речь идет о классическом мелкозаглубленном монолитном ленточном фундаменте, без подвальных помещений и цоколя, с заполнением межфундаментного пространства грунтом. То есть высота части фундамента над грунтом должна быть в 4 раза больше ширины. При этом надземная часть не может быть больше подземной, а обратная ситуация будет вполне обычной. В нашей местности обе части фундамента, как правило, имеют одинаковые характеристики высоты и глубины и составляют при этом около 45-50 см. Если же в доме имеется подпол, то в обязательном порядке в фундаменте должны быть продухи для надлежащей вентиляции подпольных пространств.

Вернуться к оглавлению

Наращивание фундамента

В случае если застройщик изначально возвел основание недостаточной высоты, возникает необходимость это как-то исправить. Для поднятия цоколя используют полнотелый кирпич. С его помощью можно как укрепить, так и поднять базовую часть всей конструкции. Такая кладка укрепляется по принципу армирования кладочной сеткой. Самым подходящим раствором для укрепления будет раствор марки М100. Если у легких деревянных и каркасных зданий основание укрепляют с помощью красного полнотелого кирпича, то у домов из пенно- и шлакоблоков лучше использовать бетон.

Рассмотрев причины, которые вынуждают строить высокие фундаменты, подведем некоторые итоги. Возвышение верхней границы основания необходимо по многим причинам, но на какой же высоте остановиться? Как уже выше указывалось, минимальная высота ленточного или иного фундамента – 20 см. Но она будет скорректирована в сторону увеличения после оценки толщины снежного покрова в вашей местности.

Схемы наращивания фундамента.

В идеале, чем выше фундамент, тем лучше будет защищен ваш дом, но исходя из компромисса между качеством и ценой, необходимо остановиться на конкретной оптимальной цифре.

В средней полосе России оптимальной для фундамента считается высота в 40-50 см над уровнем земли. Но при этом необходимо помнить о надлежащей гидроизоляции и утеплении надземной части основания.

Эти меры направлены на защиту дома от воздействия среды, предотвращение разрушения и воспрепятствование теплопотери. Даже если есть соблазн сэкономить финансовые средства за счет уменьшения высоты фундамента над уровнем дома, не поддавайтесь. Помните о поговорке, что скупой платит дважды. Вполне возможно, что из-за экономии нескольких сантиметров при возведении основания уже через год-другой вам придется вкладывать гораздо большие суммы в ремонт дома, да еще и оплачивать более кусачие счета за отопление.

Высокий фундамент – это защита строения от множества неблагоприятных факторов.

Высота фундамента над землей — какой должна быть высота фундамента

Одной из важнейших технических характеристик любого современного строения является высота фундамента над землёй. Этот показатель закладывается в строительный проект ещё на стадии его разработки.

Величина этого параметра зависит, в конечном счёте, от класса возводимого сооружения и используется в строительных технологиях одновременно с такими техническими характеристиками, как площадь подошвы и ширина.

Выбор оптимального решения

С учётом того обстоятельства, что подготовка фундамента связана с ощутимыми затратами, вполне понятным является желание застройщика оптимизировать основные параметры возводимого сооружения. Высота выдающейся над землёй части является единственной регулируемой величиной, значение которой вы можете выбрать по своему усмотрению (при фиксированной глубине и ширине).

Всё, что находится выше так называемой нулевой отметки, может быть отнесено к надземной части постройки, для подготовки которой допускается использовать материалы более дешёвой ценовой категории.

Предназначение надземной части фундамента

В самом общем случае надземная часть основания является связующим звеном на участке перехода от грунта к внешней воздушной среде. Отметим также, что в процессе эксплуатации постройки эта часть фундамента подвержена максимальному разрушающему воздействию климатических факторов, по причине чего следует более подробно разъяснить, для чего вообще она предназначается:

  • Прежде всего, эта часть играет роль цоколя, благодаря которому подобная монолитная конструкция является намного предпочтительней, чем комбинация «фундамент плюс цоколь».
  • Эта часть строения представляет собой естественную защиту от проникновения влаги к стенам здания, реализуемой за счёт поднятия границы «фундамент-стена» как можно выше (до 200 миллиметров для ленточных оснований).

  • Иногда возвышение над землёй используется для обустройства в строении подвального помещения. В подобной ситуации высота выбирается с учётом данных, заложенных в строительном проекте.
  • Для столбчатого и свайного типа оснований этот параметр составляет те же 200 миллиметров. Как и в ситуации с ленточным фундаментом, подобное возвышение позволяет исключить влияние грунта на саму постройку. Этот показатель может быть изменён в случае сложного рельефа местности в районе застройки.
  • При выборе показателя возвышения следует учитывать потенциальную усадку дома, значение которой зависит от качества грунта и этажности сооружения.
  • За счёт увеличения данного показателя иногда удаётся предотвратить разрушение стен возводимого строения (бани, например). Для зданий подобного типа его значение выбирается, как правило, в районе 500 мм. В отдельных случаях цоколь сооружения может быть надстроен из материала того или иного вида.

Заключение

Таким образом, для определения требуемого значения высоты фундамента над землёй следует просто добавить к его выступающей части минимум 200 мм. С учётом среднегодовой толщины снежного покрова в том или ином регионе эта цифра может варьироваться в пределах 100 мм.

Специалисты считают, что чем больше эта часть возвышается над землей, тем лучше (оптимальной величиной считаются 360–400 миллиметров).

Помимо этого, не следует забывать и о гидроизоляции, посредством которой вы сможете исключить возможность проникновения влаги к элементам несущей конструкции строения.

Рекомендуем:

Высота фундамента над землей | Самоделки на все случаи жизни

В параметры, определяемые при проектировании строительных конструкций, входит высота фундамента, определяемой от уровня опоры на подлежащий грунт (насыпную подушку) до верхней плоскости, на которую ложится венец, плита перекрытия или пята колонны сооружения. Отдельно принимается значение высоты фундамента над уровнем земли, имеющей свои критерии выбора. Рекомендации к составлению проекта всех видов опор, указания, каким требованиям должен соответствовать фундамент для дома, содержаться в СНиП 2.02.01-83*(редакция 2011 г).

Критерии выбора

В смете строительства высота фундамента будет напрямую влиять на стоимость работ. Поэтому необходимо выбирать разумный баланс между минимально необходимым подъемом над уровнем почвы и желаемым размером цоколя, крыльца и сопутствующих конструкций.

Опорная площадь основания в большей степени зависит от веса здания, в то же время уровень фундамента над землей определяет необходимость защиты от условий внешней среды (потери тепла, препятствие проникновению влаги через полы).

Для каждого случая потребуется выполнять расчет, в котором высота фундамента ленточного типа существенно повлияет и на общую массу строения. А вот высоту свайного фундамента над землей (например, для бани) можно выбирать, исходя больше из рельефа местности, высоты снежного покрова и удобства эксплуатации.

Разные потребности в схеме утепления МЗЛФ, определяемые тем, насколько их верхняя отметка выше грунта, показаны на схеме:

В случаях, когда основание является не только опорой, но и пространством для технических, бытовых помещений, погреба или гаража, должен быть выполнен квалифицированный проектный расчет с учетом вентиляции, гидроизоляции и утепления всех отделений, расположенных в цоколе.

Большая высота

Общая высота опор состоит из 2 составляющих: надземной и подземной части. Обычно большая часть для устойчивости располагается ниже поверхности земли. Если проектом заложен высокий цоколь, его надземный размер не может быть больше ½ суммарного значения.

Ограничением по нижней отметке может послужить высокий уровень грунтовых вод. Если УГВ на участке находится ниже, чем 2,5 м, то фундамент позволит сразу расположить в его подземной части помещение высотой от 1,7 м до 1,9 м, без выхода над землей высокого цоколя. Нужно соблюсти расстояние 0,5 м до уровня максимального сезонного подъема воды в почве. Полезное использование внутреннего объема фундаментной конструкции значительно увеличивает масштаб земляных работ, так как нужно выбрать весь грунт в котловане и углубиться до твердых несущих пород.

Дом будет с подвалом

Проведение работ своими руками при устройстве заглубленного фундамента видно на этом фото:

Все требования, которым должен соответствовать высокий фундамент, изложены в СНиП 3.03.01-87, СНиП 3.04.01-87.

Минимальный габарит

Обеспечить защиту стен дома от воздействия осадков и почвенной влаги, пучинистого движения почвы, нужно созданием разрыва между венцом дома и землей. Именно этой цели отвечает высота фундамента над грунтом, которая принимается не меньше 0,2 м для МЗЛФ и столбчатых опор.

Если участок имеет уклон, то это расстояние в разных местах может иметь большую величину.

В проект, исходя из инженерно – геологических изысканий, закладывается возможность того, насколько здание может дать последующую усадку.

Такой подход особенно актуален для построек из дерева – сруба дачи, бани. В этой ситуации обычно предусматривают устройство достаточно высокого основания на винтовых сваях или столбчатых опорах буронабивного типа.

Высота опор для бытовки

Легкие временные постройки достаточно установить на подкладки из блоков, чтобы создать воздушный зазор между землей и низом деревянной конструкции, как на этом фото:

Для зданий специального назначения минимальная высота обуславливается поведенными коммуникациями и лазами для осмотра и чистки подпола.

Например, поднятие над уровнем грунта бани дает возможность не только разорвать связь с перемерзающей почвой и ливневыми потоками, но и добиться естественного стока использованной воды через щели полу.

Необходимую вентиляцию и доступ в подполье для уборки обеспечивают свайным фундаментом, имеющим высоту от нулевой отметки не меньше 0,5 м.

Параметры, определяющие высоту

В проектном расчете минимальная высота над землей фундамента здания определяется комплексом присутствующих факторов. Вывести нужное значение для выбранного типа основания можно, зная следующие параметры:

  • материалы для строительства;
  • характеристики грунта;
  • наличие подвала;
  • высота снежного покрова;
  • уровень грунтовых вод, ливневые уровни стока;
  • глубину промерзания.

На практике редко соблюдают минимум в 0,2 м, чаще предусмотрительно выбирают высоту подъема 0,35 м – 0,4 м. В случаях, когда здание возводят на участке с глинистым грунтом, высота может достигать 0,8 м -0,9 м. На песчаных почвах, как правило, достаточно 0,5 м.

Высота плитного фундамента, в зависимости от общего веса здания, будет составлять от 0,2 м до 0,4 м.

В монолитном МЗЛФ для вентиляции устраивают продухи, которые имеют установленные нормативные размеры, а это то же влияет на высоту надземной части. В них не должна затекать вода и заползать мелкие грызуны, поэтому они располагаются на уровне от 20 см и выше.

Продухи на ленте

Расположение по уровню таких проемов можно увидеть на этом фото:

Проще всего выдержать оптимальную высоту, построив основание на винтовых металлических сваях. Он не потребует большого объема земляных работ, расходов на опалубку и специальной строительной техники. Свая вкручивается вручную. Для упрочнения конструкции внутрь заливается бетон.

Каждый столб может иметь различную глубину погружения при достижении уверенной опоры на твердые слои породы. Высота трубы, оставшейся над уровнем земли, позволяет учесть рельеф местности и обрезать все элементы в единый горизонт после набора всего свайного поля.

Требуемую жесткость дополнительно обеспечивают обвязкой ростверком, при необходимости обваривают укосами.

Дополнения

Для грубого подсчета принято, что стоимость фундамента составляет около 30% от общей сметы по строительству дома. Получить экономию в расходе материалов на любой тип фундамента можно на высоте конструкции над поверхностью земли.

Проектный расчет винтового фундамента для зданий, представляющих собой легкие каркасы, срубы, сборные панели, не представляет большой сложности. Работы выполняют в любое время года, на площадках любого рельефа (кроме скальных и каменистых грунтов). При плотной застройке площадки, без нанесения ущерба природе в лесу или на берегу реки, на винтовых опорах часто ставят небольшие домики для отдыха, бани, беседки, ограждения. Строительство дачи на высоких столбах позволяет с пользой эксплуатировать место под венцом (летняя кухня, парковка автомобиля).

Для монолитных решений, кирпичной кладки используют норматив в 10 см превышения снежного покрова, характерного для данного климатического района.

Как на практике определить при помощи водяного уровня, какой фактический перепад высот монолитного ленточного фундамента, можно ознакомиться на этом видео:

При разметке и монтаже опоры следует помнить, что высота фундамента в каждой его точке должна быть такой, чтобы верхняя плоскость имела отклонения от горизонтальной поверхности не больше допустимых значений.

Высота фундамента над уровнем земли (необходимый баланс)

Перед началом сооружения любой строительной конструкции, необходимо разработать грамотный и подробный проект будущего строения.

Его обязательной составляющей будут данные, касающиеся характеристик основания.

В проекте должна содержаться информация о ширине фундаментной основы, глубине подземной части, габаритным размерам подошвы, используемым материалам.

Высота фундамента над уровнем земли также является важным параметром. Многие застройщики стараются сэкономить на нём.

Как найти необходимый баланс

На возведение фундаментной основы расходуется существенная часть от общей суммы строительства. Каждый индивидуальный застройщик стремится по возможности уменьшить эти затраты.

И если, рассчитывая ширину и глубину основания, мы получаем обязательные параметры, которыми нужно руководствоваться при проведении строительных работ.

Сооружая надземную часть, можно воспользоваться более доступными строительными материалами и варьировать высотой в определённых пределах.

Что влияет на высоту фундаментной основы

Следует понимать, что от надземной части фундаментной основы зависит, насколько строение будет подвергаться влиянию внешних климатических воздействий: температурным колебаниям и влажности.

Для решения вопроса, связанного с её высотой, необходимо разобраться, зачем вообще поднимать основание над уровнем грунта:

  • Надземная часть выполняет функции цокольного покрытия. Понятно, что у цельного сооружения будут более лучшие характеристики, чем у конструкции, состоящей из двух частей;
  • Стены дома получают дополнительную защиту от воздействия влаги. Даже при наличии отмостки, они подвергаются постоянному увлажнению. Создание промежуточного слоя уменьшает такое влияние. Высота фундамента над поверхностью земли не должна быть меньше 200 мм;
  • Иногда на данный параметр влияет наличие подвала. Тогда эту величину определяют, основываясь на данных проектной документации;
  • Для свайной и столбчатой основы уровень надземного фундамента также не может быть меньше 200 мм. Это необходимо для того, чтобы пучинистая почва не влияла на строительное сооружение. При наличии уклона это расстояние может составлять большую величину;
  • Проводя расчёты, следует учитывать, что дом может дать усадку, вследствие особенностей характеристик почвы и воздействия давления строительной конструкции;
  • Иногда, увеличив высоту фундамента над уровнем земли, удаётся избежать разрушения стен сооружения. Это особенно актуально для строений из дерева, например, бань. В таких ситуациях на стадии проведения проектных работ предусматривают наличие высокого основания, или при сооружении цоколя используют другие строительные материалы.

Как соотносятся параметры фундаментной основы

Для примера рассмотрим, как рассчитываются параметры фундаментной основы при возведении индивидуального дома.

Практика показывает, что соотношение высоты надземного основания к ширине составляет пропорцию 1:4.

Структура классического мелкозаглубленного фундамента не подразумевает наличие цоколя. Как правило, высота фундамента над уровнем земли не превышает подземную часть, а вот обратный вариант встречается довольно часто.

Если на участке строительства почва обладает стандартными характеристиками, обычно высота и глубина составляет одинаковую величину и не превышает 0,5 м.

Наращивание основания

И фундаментная и цокольная структура обладают четырьмя различными поверхностями – верхней, нижней, внутренней и внешней. Каждая должна иметь абсолютно ровное покрытие.

Неровная основа в дальнейшем может привести к деформации всего строительного сооружения. Как убрать неровности и при необходимости увеличить высоту фундамента?

Чаще всего поднятие цоколя осуществляется с помощью полнотелого кирпича. Его используют для укрепления и наращивания базовой части до нужных размеров. Для укрепления кладки применяют армированную сетку.

При связывании кирпичной кладки используют цементный раствор. При сооружении каркасных или деревянных зданий для укрепления основания применяется полнотелый кирпич. Дома из шлакоблоков укрепляются с помощью бетона.

Как выровнять основание

Для выравнивания основания используются следующие методы:

  • Корректировка значительных дефектов, образовавшихся на фундаментном покрытии, осуществляется с помощью изготовления новой опалубочной конструкции и заливки бетонным раствором;
  • При небольших неровностях фундаментную основу с наружной стороны обкладывают кирпичом;
  • Вместо него можно применить сетку рабицу. В начале её необходимо надёжно зафиксировать, а затем покрыть слоем штукатурки;
  • Существованием небольших неровностей, находящихся на внутренней поверхности можно пренебречь. Они не будут заметны под слоем теплоизоляционного покрытия;
  • Для получения идеально ровной верхней поверхности наиболее удобно использовать кирпичную кладку.

Уровень надземной части основания для деревянного строения

Для деревянной конструкции наличие достаточной высоты фундамента особенно важно. Это предотвратит процесс загнивания нижней части строения.

Для изготовления такой основы может быть использован кирпич, бетон, металл или древесина. Обязательно следует осуществить качественную гидроизоляцию с помощью обмазочных или рулонных материалов.

При выборе оптимальной высоты цоколя необходимо учесть климатические особенности местности, в которой находится участок застройки.

В стандартных ситуациях уровень надземной части должен на 10 см превышать высоту снежного покрытия.

Фундаментная основа должна быть ограждена от воздействия влаги не только с нижней стороны, но и с боковых. Для этого можно использовать керамическую плитку или клинкер.

Если основа дома будет располагаться достаточно высоко, улучшатся его теплоизолирующие свойства и увеличиться продолжительность времени эксплуатации.

Выводы

При более высоком расположении фундамента лучше сохраняется нижняя часть строительного сооружения. Оптимальный уровень над поверхностью земли составляет 0,4 м.

Следует помнить о необходимости проведения гидро- и теплоизоляционных работ. Это предохранит фундаментное основание от воздействия влаги и предотвратит разрушение арматурного каркаса.

На видео показано какую высоту фундамента над уровнем земли лучше выбрать:

Расскажите об этой статье друзьям в соц. сетях!

Высота фундамента — стандартные параметры, основные соотношения и рекомендации профессионалов (95 фото)

Если вы задумали построить дом или небольшую хозяйственную постройку, то в любом случае первое что необходимо предпринять – это разработка проекта с учетом всех конструкционных особенностей будущего сооружения. При этом необходимо иметь представления о требуемых характеристиках и свойствах основания постройки, в качестве которого выступает фундамент.

Проект обязательно должен содержать данные о его ширине, глубине заложения, размерах подошвенной части и применяемом материале.

Не менее важным и значимым параметром является размер высоты фундамента над уровнем поверхности земли, на котором некоторые пытаются сэкономить средства. Вот на этот вопрос мы сегодня и попробуем ответить, какая должна быть высота фундамента?

Поиск золотой середины

Фундаментальная основа, как правило, требует значительных вложений, что составляет ощутимую долю всех финансовых вложений в строительство дома. В результате чего и возникает желание немного сократить их за счет высоты фундамента.

При расчете ширины и глубины заложения основания, в итоге получаются необходимые их значения, руководствоваться которыми нужно во время выполнения работ.

Вначале стоит определить уровень промерзания грунта, так как фундамент необходимо заглублять ниже этой величины, чтобы избежать давления промерзлого грунта. В противном случае может появиться вспучивание.

При сооружении верхней части используют доступные материалы для строительства и диапазон высоты может быть различным.

Факторы, влияющие на высоту

Верхняя часть фундамента является защитной оболочкой строения от влияния внешних климатических условий, перепадов температуры и влаги.

Чтобы ответить на вопрос, как рассчитать высоту фундамента, нужно, собственного говоря разобраться, зачем его устраивают над поверхностью земли:

  • во-первых, верхняя часть выполняет миссию цокольного элемента, хотя это немного сокращает достоинства конструкции в сравнении с цельной;
  • во-вторых, обеспечивается дополнительный защитный слой стен от проникновения влаги, несмотря на существующую отмостку. В этом случае промежуточный слой просто необходим. Минимальная высота надземной части фундамента допускается не менее 200 мм;
  • в-третьих, наличие подвального помещения дома также является значимым моментом при расчете размера фундамента над уровнем земли, заложенной в проекте;
  • в-четвертых, при свайных или столбчатых видах фундамента высота должна быть не менее 200 мм. В этом случае пучины не смогут повлиять на конструкцию дома. Если будет присутствовать уклон, то величину стоит немного увеличить;
  • в-пятых, не стоит сбрасывать со счетов усадку дома, этот фактор обязательно нужно учесть при расчетах;
  • в-шестых, надземная часть фундамента защищает стены от разрушения. К тому же это очень актуально, если сооружение деревянное. Поэтому в исключительных случаях допускается максимальная высота фундамента.

Соотношение параметров фундамента

При возведении дома на практике соотношение высоты и ширины верхней части фундамента составляет – 1:4.

В устройство традиционного мелкозаглубленного фундамента не входит сооружение цокольной поверхности. В этом случае, чаще всего, высота надземной части равна заглубленной. Более часто используется вариант наоборот.

На строительном участке с обычными характеристиками земли, предпочитают обустраивать фундаменты с глубиной заложения и высотой надземной части равной величины, которая составляет 0,5 м и не более.

Формирование ровной поверхности

Выровнять поверхность основания помогут следующие способы:

  • сооружение новой опалубки и заливки бетоном для корректировки дефектов на фундаменте;
  • обкладка кирпичом наружной стороны фундаменты устранит мелкие неровности;
  • использование сетки рабицы, которая надежно закрепляется и покрывается штукатуркой;
  • теплоизоляционные материалы скроют мелкие погрешности с внутренней стороны;
  • при помощи кирпичной кладки вы получите идеальную ровность поверхности.

Итоги

Значительная высота надземной части фундамента обеспечит сохранность заглубленной части, однако оптимальная высота для фундамента должна составлять 40 см.

Устройство гидро- и теплоизоляции защитит фундамент от влияния влажной среды и сохранит целостность арматуры каркаса.

Высота фундамента над землей для деревянного дома

Фундамент – это основа любого деревянного строения. Он принимает на себя главную нагрузку в процессе эксплуатации и защищает дом от негативного воздействия грунтовых вод.

ФАКТОРЫ, ВЛИЯЮЩИЕ НА РАЗМЕР ФУНДАМЕНТА

Фундамент состоит из цокольной и подземной части, размеры которых зависят от нескольких факторов:

1. Вид грунта и его изменение в осенне-весенний период. К фундаменту, заложенному на капризных песчаных или болотистых почвах, предъявляются особые требования.

2. Уровень промерзания почвы и наличие грунтовых вод. Основание должно залегать ниже этих точек, требует качественной гидроизоляции и утепления.

3. Вес и этажность деревянного дома.

4. Задачи подвала и цоколя.

ЗНАЧЕНИЕ ЦОКОЛЯ

Надземная часть фундамента выполняет несколько функций:

· Препятствует намоканию внутренних перекрытий;

· Компенсирует усадку грунта;

· Защищает облицовку дома от загрязнения;

· Способствует качественному проветриванию подполья;

· Повышает теплоизоляционные характеристики здания;

· Считается архитектурным украшением.

Высота цоколя играет огромную роль особенно для деревянных домов, так как гниение нижних рядов усложняет проведение ремонтных работ и снижает срок эксплуатации строения.


ЛЕНТОЧНОЕ ОСНОВАНИЕ

Распространенный вариант фундамента для деревянного дома. Монолитная структура позволяет обустраивать полезную площадь цоколя при умеренной себестоимости строительства.

В районах с тяжелыми зимами и промерзанием почвы на внушительную глубину подземная часть ленточного фундамента может достигать 1,5 метров. Высота цоколя зависит от нескольких условий (например, наличия котельной либо подвала). Помещение для топки требует особой ответственности, поэтому высота наземной части характеризуется безопасным использованием и правильной расстановкой оборудования.

Вне зависимости от качества грунта и условий местности для деревянных строений рекомендуется возводить цоколи достаточной высоты. Дерево – весьма капризный материал, поэтому, чем выше дом будет поднят над землей, тем дольше он простоит.

Оптимальный размер ленточного фундамента составляет около двух метров, а это значит, что наземная часть равна 50 см.

КЛАССИФИКАЦИЯ ЦОКОЛЯ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА

Надземная часть делится на два типа:

1. Монолитный. Основание выполнено в форме сплошного (нераздельного) бетонного полотна.

2. Кладочный. Сначала заливается нижняя часть фундамента (до уровня почвы), а затем выкладывается цоколь (из кирпича или другого материала). Менее надежный вариант, требующий дополнительной облицовки.

ПЛИТНОЕ ОСНОВАНИЕ

Согласно строительным нормам, монолитная плита должна возвышаться над поверхностью грунта минимум на 20 см. Но для регионов с нерегулируемым уровнем снежного покрова этот параметр стоит увеличить до 40 см.

Монолитная плита считается самым надежным типом основания. Ее подземная часть должна быть заглублена ниже уровня промерзания почвы. Прочность плиты не зависит от потенциальных движений грунта, но при вероятных сейсмических сдвигах ее высоту необходимо увеличить. Общая толщина фундамента зависит от веса деревянного дома, его этажности, площади и типа грунта.

СВАЙНЫЙ ФУНДАМЕНТ

Обустройство цоколя на свайном основании сопровождено определенными трудностями. Его размеры зависят от высоты наземного участка свай. Цоколь может быть навесным или выполненным на ленте.

Конструкция навесного варианта состоит из деревянной или железной обрешетки, закрепленной по всему периметру. После обустройства ее необходимо обшить любым облицовочным материалом.

Второй вариант является более сложным и затратным. Кладка выполняется на ленточный фундамент. Ее главное преимущество – достаточно высокое качество теплоизоляции.

СТРОИТЕЛЬСТВО ЦОКОЛЯ

Наземный отдел фундамента может быть выполнен в нескольких вариантах:

· Западающий. Экономичный вариант цоколя, характерный для стен с небольшой толщиной. Позволяет скрыть выступ при помощи гидроизоляционного материала или небольшого слоя грунта.

· Выступающий. Требует большего количества строительных материалов. Обеспечивает надежную защиту деревянного дома от холодного воздуха, но нуждается в обустройстве качественной гидроизоляции и слива.

· Цоколь вровень со стеной. Самое неудачное и редко используемое решение, требующее постоянного контроля за срезом гидроизоляционного слоя.

МАТЕРИАЛЫ

Для строительства наземной части фундамента необходимо использовать прочные материалы – бетон, кирпич, различные виды камня. В большинстве случаев цоколь деревянного дома нуждается в установке армопояса. Количество и толщина арматурных стержней зависят от конструкции строения.

· Для деревянных домов лучше всего подойдет цоколь из монолитного бетона. Его обустройство требует установки опалубки и арматурного каркаса.

· Для конструкции из полнотелого (не газосиликатного!) кирпича необходимо брать материал с высокой морозостойкостью.

· Использование бетонных блоков требует особого мастерства. Между ними обязательно останутся различные пустоты, которые в дальнейшем необходимо заполнить цементной смесью.

ТЕПЛО- И ГИДРОИЗОЛЯЦИЯ

Качественные тепло- и гидроизоляция – обязательные ступени обустройства цоколя деревянного дома. Утепление необходимо производить пористыми материалами с минимальным водопоглощением. Для гидроизоляции подойдут битумные мастики или рулонные материалы.

Высота цоколя и особенности его обустройства зависят от многих параметров. Но при любых условиях, минимальный уровень наземной части не должен быть меньше 20 см. Это поможет сохранить дом от подтопления и увеличит срок «жизни» нижних деревянных венцов.

Какой высоты должен быть фундамент?

Требования к фундаменту дома

Прежде чем возводить какое-либо здание, каждый серьезный строитель составит грамотный и подробный проект сооружения, в том числе и фундамента. В проекте должны указываться все необходимые параметры основания: ширина самого фундамента (это касается, прежде всего, ленточного основания), площадь его подошвы, глубина, используемый при возведении материал и высота фундамента над землей. Все это необходимо учитывать еще на стадии проектирования.

Схема мелкозаглубленного ленточного фундамента.

Но знания не могут использоваться без понимания их сути, даже если подтверждены словом опытных строителей. И чтобы выполнять любое дело правильно, необходимо понимать причины именно таких параметров и требований. Здесь мы собираемся разобраться именно с последним указанным в перечислении параметром основания дома. Какой же должна быть высота фундамента и зачем это необходимо знать? Почему в рекомендациях и проектах указываются те или иные цифры? На какой опыт опираются строители?

Нелегкий выбор идеала

Схема заглубленного ленточного фундамента.

Считается, что цена фундамента в общей смете по возведению дома составляет порядка 30%. Поэтому если есть возможность сэкономить, то большинство обязательно это сделают. А в параметрах фундамента есть очевидный момент, на котором можно хорошо сократить затраты, — это его высота над землей. Дело в том, что если глубина и ширина фундамента зависят от объективных и очевидных всякому причин, что-то менять там, в плане экономии, чревато, то расстояние от земли и до стены просто манит бережливых. Ведь фактически то, что выше земли, — надземная часть здания, и возникает искушение сделать ее всю из более дешевых материалов. Ведь каждый см фундамента в плане себестоимости намного дороже чем тот же см стен, особенно если последние сделаны из дешевых материалов (деревянных, щитовых и т.п. зданий).

Но подобная экономия — это ошибка, и хозяину будущего дома лучше внимательно ознакомиться с требованиями для этой части фундамента и понять, для чего они необходимы, чтобы взвешено подойти к вопросу высоты ленточного или иного фундамента.

Высота основания над землей, какова ее роль?

Внимательно ознакомившись с ролью основания дома, можно увидеть, что оно испытывает на себе различные неблагоприятные факторы воздействия. Особенно это заметно на границе между грунтом и атмосферой. Отсюда видно, что в параметры обычного ленточного, блочного и иного фундамента заложены не только такие функции, как предоставление надежной опоры для всего сооружения, изоляция дома от вредных факторов со стороны грунта (прежде всего влаги), но и функция по поднятию стен и жилого уровня в целом над всеми негативными погодными проявлениями. Что имеется в виду, рассмотрим по пунктам.

Схема блочного фундамента.

  1. Высоко возведенный фундамент в своей верхней части может хорошо использоваться в качестве цоколя здания. Выигрыш тут очевиден, цельная конструкция будет иметь лучшие характеристики, чем в случае, когда фундамент и цоколь четко разделены. Это скажется как на эксплуатационных характеристиках дома, так и на его целостности.
  2. У высокого ленточного или блочного фундамента лучшие характеристики по защите стен дома от влажности. Даже если вы используете защиту для нижней части стен (гидроизоляция, отмостка и т.д.), она все равно будет постоянно увлажняться под воздействием грунтовой влаги или осадков. Высокое основание в этом случае гораздо надежнее защитит дом от влаги. Верхняя граница фундамента должна возвышаться сантиметров на 10 над уровнем снега, выпадающего в самые снежные зимы. Но в любом случае верхняя граница ленточного основания должна быть не меньше чем в 30 см над уровнем земли.
  3. Возвышенное над уровнем земли основание порой является частью подвалов под домом, являясь отражением проектной характеристики строения. Как и в случае с цоколем, подобная конструкция дома хорошо скажется на его эксплуатации.
  4. Возвышение на 20-30 см характерно так же для свайного и столбчатого основания. Там эта мера предпринята в рамках борьбы с нестабильными грунтами. Пучинистые почвы при такой конструкции оказывают меньшее воздействие на строение во время сезонных подвижек. В некоторых случаях из-за уклона рельефа такая высота над уровнем земли может быть гораздо большей.
  5. Очень часто высокий фундамент является мерой борьбы против усадки строения. То есть, учитывая характеристики грунта, строители заранее накидывают некоторую дополнительную высоту основания в расчете на будущее проседание дома.
  6. При строительстве часто используются материалы крайне нестойкие к повышенной влажности и иным воздействиям среды, например древесина. В этом случае строители также могут использовать высокое основание, чтобы не допустить контакта дерева с влажным грунтом.

Расчет высоты ленточного фундамента

Схема свайного фундамента.

Наращивание фундамента

В случае если застройщик изначально возвел основание недостаточной высоты, возникает необходимость это как-то исправить. Для поднятия цоколя используют полнотелый кирпич. С его помощью можно как укрепить, так и поднять базовую часть всей конструкции. Такая кладка укрепляется по принципу армирования кладочной сеткой. Самым подходящим раствором для укрепления будет раствор марки М100. Если у легких деревянных и каркасных зданий основание укрепляют с помощью красного полнотелого кирпича, то у домов из пенно- и шлакоблоков лучше использовать бетон.

Рассмотрев причины, которые вынуждают строить высокие фундаменты, подведем некоторые итоги. Возвышение верхней границы основания необходимо по многим причинам, но на какой же высоте остановиться? Как уже выше указывалось, минимальная высота ленточного или иного фундамента — 20 см. Но она будет скорректирована в сторону увеличения после оценки толщины снежного покрова в вашей местности.

Схемы наращивания фундамента.

В идеале, чем выше фундамент, тем лучше будет защищен ваш дом, но исходя из компромисса между качеством и ценой, необходимо остановиться на конкретной оптимальной цифре.

Эти меры направлены на защиту дома от воздействия среды, предотвращение разрушения и воспрепятствование теплопотери. Даже если есть соблазн сэкономить финансовые средства за счет уменьшения высоты фундамента над уровнем дома, не поддавайтесь. Помните о поговорке, что скупой платит дважды. Вполне возможно, что из-за экономии нескольких сантиметров при возведении основания уже через год-другой вам придется вкладывать гораздо большие суммы в ремонт дома, да еще и оплачивать более кусачие счета за отопление.

Высокий фундамент — это защита строения от множества неблагоприятных факторов.

Высота фундамента над уровнем земли

Всегда перед закупкой материалов и началом строительства здания создается его план. Особенно важно при проектировании правильно выбрать тип фундамента, материалы для его изготовления и нужную высоту. Дальше более подробно остановимся на последнем вопросе и рассмотрим, какая может быть высота фундамента, требования СНиП и почему должна быть определенная высота для разных сооружений.

Почему высоте основания уделяется столько внимания?

Требования СНиП достаточно четко регламентируют требования к основанию. Оно выполняет задачу опоры всей конструкции и при неправильном сооружении последняя не будет способна гарантировать безопасные условия для людей при эксплуатации. Кроме этого, на фундамент постоянно воздействуют разрушительные факторы, а особенно в его наружной части: ветра, дожди, снежные массы, солнце и др. Поэтому он должен не только уберегать конструкцию от проседания, но и поднять материал стен двухэтажного дома или любой другой конструкции на безопасную высоту. Давайте рассмотрим более подробно:

Возвышенный свайный фундамент



  • Отлично использовать возвышенное основание в роли цоколя. В любом случае должна быть регламентируемая СНиП возвышенность стен над уровнем земли. Преимущества использования цоколя, совмещенного с фундаментом, очевидны – конструкция сооружения будет более целостной и устойчивой.
  • Некоторые СНиП определенных материалов требуют их отдаленности от агрессивного воздействия земли: влага, осадки и др. В противном случае возможно разрушение нижних слоев стен, что может нанести вред всему зданию (особенно в случае двухэтажного дома). Что касается точных требований, то основание должно быть выше на 10 см от расчетного уровня максимально возможной снежной массы в зимний период. Проще говоря, если выпадет много снега, то фундамент все ровно не должен скрываться под ним. Что касается именно ленточного основания, то минимальная высота фундамента над землей – 30 см.
  • В некоторых случаях возвышенное основание – продолжение стен подвала двухэтажного дома. По аналогии цоколя совместное сооружение будет давать много преимуществ.
  • Возможно создание высокого основания как меры борьбы с усадками, которые характерны для некоторых грунтов. Опытные планировщики всегда учитывают все особенности земли на участке размещения будущего строения.
  • Характерны возвышенности в пределах 20-30 см для свайного основания, а также в случаях сооружения одно- или двухэтажного деревянного дома – дерево не переносит воздействия влаги.
Схема основания на сваях





Обратите внимание, что даже надежная гидроизоляция стен со стороны цоколя не убережет их от влажности и единственный выход – делать основание с достаточной высотой для защиты от увлажнения.



Высота ленточного основания

Ленточное основание



Нужно учитывать, что вся высота фундамента состоит из 2 частей: подземной и надземной. Если прислушиваться к рекомендациям специалистов, то оптимально, когда он возвышается от земли на 40 см. На этот показатель также может влиять количество осадков и материал для кладки стен. К примеру, при использовании конструкционного газобетона требуется значительно меньшее возвышение, чем в случае со шлакоблоком.

Фундамент ленточный с цоколем из кирпича



Если к требованиям высоты нет особенных требований, то при определении глубины должна быть взята во внимание документация СНиП. В ней указаны уровни промерзания основных типов грунтов и рекомендуемые в каждой ситуации показатели высоты основания:

  • Грунт слабопучинистый: промерзание составляет 300-350 см – рекомендуемое заглубление фундамента 150 см, 250 см – 100 см, 150 см – 75 см, 100 см – 50 см.
  • Непучинистый: больше 300 см – 100 см, до 300 см – 75 см, 200 см – 50 см.

Также при определении глубины учитывается уровень грунтовых вод.

Определение высоты монолитного основания

Монолитная плита в разрезе



Стоит учесть некоторые моменты:

  • Правила СНиП регламентируют минимальную высоту такого основания в 20 см. Если быть точнее, то именно такой должна быть возвышенность цоколя. Но в регионах с неравномерным количеством осадков этот показатель в случае сооружения двухэтажного деревянного дома увеличивают до 40 см – это разрешает уберечь дерево от влаги.
  • Также в случаях, если грунт промерзает до 1 м, то основание должно быть установлено глубже.
  • К преимуществам монолитной плиты можно отнести ее полную не восприимчивость к смещениям грунтовых масс. Но в случае строительства на местах с характерной сейсмической активностью ширину фундамент стоит увеличить.



Общие итоги

Ленточный в разрезе



  • Наименьшая высота ленточного основания равна 30 см над уровнем земли;
  • Отлично, если фундамент выполняет задачу цоколя;
  • Материал стен должен быть максимально защищен от воздействия влаги;
  • Нужно делать такой фундамент, чтобы при максимальных осадках он был выше снега на 10 см.

Подходите к проектированию правильно и неважно, будет выполняться сооружение двухэтажного дома, бани или подсобного помещения. Удачно выбранная высота фундамента над землей продлит срок службы конструкции на продолжительное время.

Высота фундамента

Этот простой рисунок показывает, что фундамент должен быть на 18 дюймов выше, чем самая высокая точка уклона на участке в пределах 10 футов от фундамента. Авторские права 2018 Тим Картер

Высота фундамента TIPS

Знали ли мертвые строители лучшую высоту фундамента?

Если бы мы могли вызвать в воображении духов нескольких строителей нестандартных домов, которые умерли около 100 лет назад, я боюсь, они были бы очень разочарованы.

Несомненно, они качали головами, когда смотрели на дом за домом в современных пригородах многих городов, у которых вершина их фундамента поднималась чуть выше последнего уровня почвы, окружающей каждый дом.

Более того, мы можем даже услышать, как они бормочут: «О чем думал этот строитель . ..»

История, легенды и мифы

Вы читали J.R.R. Книга Толкина Властелин колец ? По нему был снят отличный трехсерийный фильм.

В начале этого фильма есть захватывающая цитата из Дж. Р. Р. Р. Книга Толкина:

«И некоторые вещи, о которых нельзя было забывать, были потеряны. История стала легендой. Легенда превратилась в миф. И на две с половиной тысячи лет кольцо исчезло из всех знаний.»

Вы можете многое узнать о жизни и о том, как строить замки, стойкие к огню дракона, посмотрев этот фильм. Отличная история любви тоже. НАЖМИТЕ СЕЙЧАС, ЧТОБЫ ЗАКАЗАТЬ ФИЛЬМ В ЛЮБОМ ФОРМАТЕ.

По большей части это то, что произошло при знании высоты фундамента. Кто знает, может быть, я последний оплот этого самородка строительного золота.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных строителей. Покажите им эту колонку.

В строительстве есть много вещей, которые строители и перестройщики уносят в могилу. Это прискорбно, потому что большинство из них не тратят время на то, чтобы записывать то, что они знают, для будущих поколений.

Интернет с комментариями на страницах и видео помогает замедлить потерю информации, но проблема заключается в том, что большая часть информации неверна, неполна или написана так плохо, что вы не можете понять, что говорится.

Когда мне следует поговорить с моим строителем о высоте фундамента?

Если вы находитесь на стадии планирования строительства нового дома и / или разговариваете с различными строителями по индивидуальному проекту о новом доме, вам нужно поговорить о высоте фундамента.В этой теме просто рассматривается расстояние от верха фундамента до готовой поверхности, которая соприкасается с фундаментом и почвой в пределах 10 футов от фундамента.

Сейчас это может показаться вам неважным, но как только вы переедете и несколько дней идет сильный дождь, вы захотите, чтобы высота фундамента была чуть выше «Насколько большой будет моя кухня?» в вашей десятке желаний.

Какая идеальная высота фундамента?

Посмотрите на рисунок ниже, который я сделал.Дно зеленой канавы должно быть примерно в десяти футах от стены фундамента вашего дома.

Я сделал этот рисунок. Вы можете увидеть фундаментную стену с типичным подоконником и перекрытием перекрытия. Красная линия — это участок до появления экскаватора. Верх основания должен заканчиваться на 18 дюймов НАД красной линией. Используйте грязь из ямы, чтобы создать откос в сторону от фундамента. (C) Авторские права 2017 Тим Картер ВСЕ ПРАВА ЗАЩИЩЕНЫ

Насколько умны были старые строители?

Меня постоянно поражает интеллект многих старых строителей, которые покинули этот мир.Действительно жаль, что строители не «строят их так, как раньше».

Объезжайте старые части вашего города, и вы, несомненно, увидите дома, где уровень первого этажа находится на высоте двух или даже трех футов над землей за пределами дома. Часто в этих домах есть ступеньки, ведущие к входной двери. У них часто есть впечатляющие веранды, где можно сидеть и смотреть на великолепный район.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных строителей. Покажите им эту колонку.

Почему фундамент старых домов находился выше из-под земли?

Я твердо верю, что это было сделано по нескольким причинам. Электрооборудование для землеройных работ отсутствовало или было доступно. Выкопать более мелкий фундамент было дешевле.

Это старый каменный фундамент на горе. Пустынный остров в штате Мэн. Обратите внимание, как высоко он над землей. Действительно умный строитель! Авторские права 2018 Тим Картер

Фундаментные стены, выступавшие над уровнем земли, позволяли существовать окнам подвала без современных затопленных полукруглых оконных колодцев.Эти открытые окна могли пропускать больше света и вентиляции в подвал. Грязь, удаленная из котлована, можно аккуратно отделить от дома, чтобы создать прекрасный положительный дренаж.

Произошла ли гниль дерева?

Дождевая вода, пролившаяся на дома, сгнила те, что были близко к земле. Умным строителям не потребовалось много времени, чтобы понять, что если вы держите дерево на высоте примерно 30 дюймов от земли, у вас будет минимальная гниль или ее нет.

Это должно было быть еще одной мотивацией, чтобы фундамент не поднимался из-под земли.

Неужели новые дома слишком глубоки?

Но просмотрите новые дома по частям сегодня, и вы редко увидите дома, построенные таким образом. Новый метод лучше?

Я думаю, что это спорно, особенно в свете современных равномерная строительных норм и правил. Коды указывают на высоту фундамента.

Обычно в кодах указывается, что площадь открытого фундамента должна быть как минимум на 4-6 дюймов выше готовой почвы, которая соприкасается с фундаментом. Помните, что это минимальное расстояние.

Строительные нормы и правила представляют собой набор минимальных стандартов. Многие домовладельцы думают как раз наоборот. Строить свой дом в соответствии со стандартами кодов — это все равно что получить 70-процентную оценку за тест.

Что говорится в строительном кодексе?

Кроме того, в кодексе часто указывается, что земля вокруг фундамента должна иметь уклон в сторону от дома. Прочтите этот раздел кодов, и почти всегда будет сказано, что земля должна падать на 6 дюймов по вертикали на первые 10 футов горизонтального расстояния от фундамента.Вы спросите, какое отношение все эти числа имеют к высоте фундамента? Множество!

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных строителей. Покажите им эту колонку.

Кто устанавливает высоту земли в новых подразделениях?

Девелопер подразделения устанавливает степень чистоты участков до начала строительства. Слово «степень» относится к уровню всей земли на вашем участке до того, как вы начнете копать яму для фундамента.

Строители должны быть внимательны к этим установленным классам.Хороший строитель определяет самую высокую точку земли рядом с домом и устанавливает вершину фундамента по отношению к этой высокой точке.

Что произойдет, если у меня слишком низкий фонд?

Когда новый строитель дома решает установить слишком низкую высоту фундамента, возникают всевозможные проблемы. Земля вокруг дома обычно очень плоская.

Положительный дренаж минимален или может не соответствовать нормативам. Тротуары, ведущие от проезжей части к входной двери, могут действовать как плотины, задерживающие движение воды от дома.

Эти тротуары становятся препятствием для создания необходимого положительного дренажа вдали от дома, поскольку они расположены слишком высоко.

Может ли мульча создавать водные дамбы?

Проблема усугубляется, когда появляются ландшафтные дизайнеры. Они часто мульчируют эти участки и создают отрицательный дренаж. Поскольку мульча накапливается, вода в некоторых областях вокруг вашего дома может стекать в фундамент!

Можно подумать, что это все здравый смысл, но чем старше я становлюсь, тем больше я верю, что здравому смыслу нужно учить, а не приобретать опыт.

Какая самая лучшая высота фундамента?

Обычно я устанавливаю все свои фундаменты на высоту примерно на 18 дюймов выше, чем наивысшая точка уклона в пределах десяти футов от готового фундамента. Это позволило мне создать 12 дюймов падения в пределах первых десяти футов горизонтального расстояния.

Он также произвел 6 дюймов открытого фундамента над землей вокруг дома. Помните, вы можете поставить фундамент повыше, чтобы получить больший уклон!

Возможны ли пологие склоны?

Я бы использовал часть выкопанной почвы, чтобы создать пологие откосы от дома во всех возможных направлениях.При правильном выполнении эти уклоны не мешали уклону, установленному разработчиком.

Дома, построенные таким образом, не кажутся возвышающимися над землей. Они выглядят величественно, поскольку сидят на искусственном возвышении, которое вы создаете из земли, полученной при рытье фундамента.

Более того, в доме имеется положительный дренаж со всех сторон, чтобы ливни не затопляли подвал.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных строителей.Покажите им эту колонку.

Колонка NH001

Сверхнизкий фундамент добавляет к затоплению дома

Если бы мы могли вызвать в воображении духа нескольких строителей нестандартных домов на рубеже 20-го века, я боюсь, что они были бы очень разочарованы.

Эти строители качали головами, глядя на дом за домом в пригороде, у которого вершина фундамента поднималась чуть выше последнего уровня почвы.

Более того, мы можем даже услышать их бормотание: «О чем думал этот строитель?»

Если вы находитесь на стадии планирования строительства нового дома и разговариваете со строителями нестандартных домов, вам необходимо обсудить высоту фундамента.

В этой теме просто рассматривается расстояние от верха фундамента до готовой отметки, которая соприкасается с фундаментом и почвой в пределах 10 футов от дома.

Сейчас это может показаться вам неважным, но как только вы переедете и несколько дней идет сильный дождь, вы захотите, чтобы высота фундамента была чуть выше «Насколько большой будет моя кухня?» в вашем списке 10 лучших желаний.

Объезжайте старые районы вашего города, и вы несомненно увидите дома, где уровень первого этажа находится на высоте 2 или даже 3 футов над землей за пределами дома.Во многих из этих домов есть ступеньки, ведущие к входной двери и впечатляющим крыльцам.

Это было сделано по нескольким причинам: экскаваторное оборудование с электроприводом не было доступно много лет назад, и рытье более мелкого фундамента было дешевле.

Фундаментные стены, выступавшие над уровнем земли, позволяли существовать окнам подвала без современных углубленных полукруглых оконных колодцев.

Эти открытые окна могли пропускать больше света и вентиляции в подвал. А грязь, удаленную из котлована, можно аккуратно отделить от дома, чтобы создать прекрасный положительный дренаж.

Но просмотрите новые дома в подразделениях сегодня, и вы редко увидите дома, построенные таким образом.

Новый метод лучше? Это спорно, особенно в свете современного единообразного строительства кода.

Код указывает на высоту фундамента. Как правило, в нем говорится, что площадь открытого фундамента должна быть минимум на 4-6 дюймов выше готовой почвы, которая соприкасается с фундаментом.

Кроме того, в кодексе указано, что земля вокруг фундамента должна иметь уклон в сторону от дома.В кодексе также говорится, что земля должна падать на 6 дюймов по вертикали на первые 10 футов горизонтального расстояния от фундамента. (Местные строительные власти имеют право изменять этот аспект кодекса; уточняйте у них). Строители должны быть внимательны к этим установленным классам. Хороший строитель определяет самую высокую точку земли рядом с домом и устанавливает вершину фундамента по отношению к этой высокой точке.

Имейте в виду, что расстояния, указанные в строительных нормах, являются приемлемыми минимальными стандартами.Другими словами, соответствие стандарту кода — это все равно что получить 70 процентов за тест — вы едва сдали его. Если вы хотите, чтобы высота вашего фундамента была выше, убедитесь, что ваш строитель поставил его выше из земли.

Как правило, я рекомендую устанавливать все высоты фундамента примерно на 2 фута выше, чем самая высокая точка уклона в пределах 10 футов от готового фундамента. Это позволяет строителю создать 14 или более дюймов падения в пределах первых 10 футов горизонтального расстояния. Он также производит 10 дюймов открытого фундамента над почвой вокруг дома.

———-

Напишите Тиму Картеру через Chicago Tribune, P.O. Box 36352, Цинциннати, Огайо 45236-0352. Или свяжитесь с ним в Интернете на сайте askthebuilder.com.

Вы можете позвонить ему в любую субботу с 9 до 11 часов утра по телефону 1-888-737-1450.

Еженедельно ищите колонку Тима Картера «Спросите подрядчика» в разделе «Ваше место», где он отвечает на вопросы, касающиеся домашнего восстановления, ремонта и обслуживания.

Рекомендации по проектированию высоты стены фундамента для жилых гаражей

Есть много способов, которыми проемы, такие как двери и окна, учитываются при проектировании фундаментных стен в EVstudio. В частности, есть особые критерии, которые входят в конструкцию фундаментной стены для жилых гаражей, потому что пороги дверных проемов находятся на уровне отметки. Во-первых, критически важно, чтобы стена поддерживала минимальную высоту 6 дюймов над уровнем земли, чтобы предотвратить проникновение влаги в типичную деревянную каркасную конструкцию, которую она поддерживает, и, конечно же, в интерьер. Фундаментная стена также должна выдерживать надлежащую глубину промерзания, которая представляет собой определенное расстояние ниже уровня земли, определяемое местными строительными нормами и правилами и различающееся в зависимости от местоположения и штата.Обычно в наших планах все высоты фундаментной стены соотносятся с отметкой готового пола. Однако, когда дело доходит до установки распашной или подвесной двери, расстояние, на которое указывается опускаемая часть фундаментной стены, определяется относительно стены в этом конкретном месте.

Мы придерживаемся некоторых общих правил, и разные обстоятельства могут привести к множеству решений. Для типичного наземного гаража, вмещающего одну машину в глубину, мы обычно устанавливаем высоту верхней части фундаментной стены минимум на 6-12 дюймов выше самой нижней точки верхней части плиты пола гаража.Существует множество причин, по которым верх фундаментной стены устанавливается там, где он находится, и некоторые архитекторы и строители принимают это во внимание в каждом конкретном случае, другие просто соответствуют стандартным методам. Кроме того, мы указываем уклон пола гаража, который обычно составляет 4-6 дюймов от задней части к передней в зависимости от глубины гаража и наличия любых сточных вод в полу. В результате в задней части гаража фундаментная стена заканчивается на высоте 2-8 дюймов над задней частью пола гаража.Для допуска распашной двери или подъемных ворот гаража, независимо от того, находится ли он в задней части гаража или в передней части, необходимо не только опустить фундаментную стену для создания дверного порога, но и ее необходимо упал дальше, чтобы позволить утолщение плиты перекрытия для структурной поддержки самой плиты, стабилизации примыкающих стен фундамента, а также нагрузки транспортных средств, находящихся выше. Эта утолщенная плита формируется и заливается после того, как фундаментные стены затвердеют, поэтому указание расстояния самой капли важно для рабочих на местах, которые настраивают опалубку для бетона, который будет заливаться.Мы устанавливаем вертикальную глубину утолщенной плиты как минимум на 8 дюймов ниже 4 дюймов фактической плиты перекрытия или на 12 дюймов ниже самого низкого верха высоты плиты.

После того, как мы определили, на какой высоте фундаментная стена должна быть выше самой нижней вершины плиты, и учесть 12 дюймов утолщенной плиты, падение в стене для подвесных гаражных ворот довольно легко вычислить. Для графического примера выше я установил высоту фундаментной стены на 8 дюймов выше самой нижней точки моего максимума высоты плиты, поэтому чистое расстояние для опускания фундаментной стены составляет 8 дюймов плюс 12 дюймов, или 20 дюймов.Хотя гараж выше уровня обычно имеет непрерывную высоту фундаментной стены, мы указываем в нем необходимые перепады, чтобы можно было встраивать двери. В общем, каждый проект требует своего собственного анализа для определения высоты фундаментных стен, и эти конструктивные соображения имеют решающее значение для каждого проекта.

Глубина, ширина, расположение и выемка грунта

Порядок строительства фундамента начинается с принятия решения о его глубине, ширине и разметке расположения котлована и осевой линии фундамента.Фундамент — это часть конструкции ниже уровня цоколя, которая находится в непосредственном контакте с почвой и передает нагрузку надстройки на землю.

Как правило, ниже уровня земли. Если какая-то часть фундамента находится выше уровня земли, ее тоже засыпают землей. Эта часть конструкции не контактирует с воздухом, светом и т. Д., Или сказать, что это скрытая часть конструкции.

Фундамент — это конструкция, построенная из кирпичной кладки, каменной кладки или бетона под основанием стены или колонны для распределения нагрузки по большой площади.

Глубина фундамента

Глубина фундамента зависит от следующих факторов:

  1. Наличие соответствующей несущей способности.
  2. Глубина усадки и набухания глинистых грунтов из-за сезонных изменений, которые могут вызвать значительные подвижки.
  3. Глубина промерзания мелкого песка и ила.
  4. Возможность выемки грунта рядом
  5. Глубина залегания грунтовых вод
  6. Минимальная практическая глубина фундамента должна быть не менее 50 см.Для удаления верхнего слоя почвы и перепадов уровня земли.

Следовательно, наилучшая рекомендуемая глубина фундамента составляет от 1,00 метра до 1,5 метра от исходного уровня земли.

Ширина фундамента / опор

Ширина опор должна быть заложена в соответствии с конструктивным решением. Для малонагруженных зданий, таких как дома, квартиры, школьные здания и т. Д., Имеющие не более двух этажей, ширина фундамента указана ниже:

  1. Ширина подошвы не должна быть меньше 75 см на одну кирпичную стену.
  2. Ширина подошвы не должна быть меньше 1 метра для полуторной кирпичной стены.

Порядок устройства фундамента

Ниже приведены процессы, выполняемые при фундаментных работах:

  1. Земляные работы в траншеях под фундамент.
  2. Планировка цементобетонная.
  3. При строительстве плота или колонны проложите опору.
  4. Lay Средство от термитов.
  5. Кладка кирпичной кладки до уровня цоколя.
  6. Уложить стены гидроизоляционным слоем.
  7. Засыпка земли вокруг стен
  8. Засыпка земли в части здания до необходимой высоты в соответствии с уровнем цоколя.
Рис.1: Выемка под фундамент стены Рис.2: Бетон в фундаменте Рис.3: Бетон и кирпичная кладка в основании стены Рис.4: Бетон и кирпичная кладка при заливке фундамента

Меры предосторожности при проектировании фундамента
  • Фундамент должен быть спроектирован так, чтобы передавать на землю комбинированную статическую нагрузку, приложенную нагрузку и ветровую нагрузку.
  • Чистая интенсивность давления, оказываемого на почву, не должна превышать допустимую несущую способность.
  • Фундамент должен быть спроектирован таким образом, чтобы оседание на землю было ограниченным и равномерным под всем зданием, чтобы избежать повреждения конструкции.
  • Необходимо изучить всю конструкцию фундамента, надстройки и характеристики грунта, чтобы добиться экономии при строительных работах.

Бетон и строительный раствор Соотношение для фундамента
  • Цементный бетон 1: 8: 16 обычно используется в качестве фундамента стен при строительных работах.
  • В случае цементного бетона на опорных стойках колонн, соотношение 1: 4: 8 является наилучшим рекомендуемым соотношением для этого в фундаменте.
  • Для кирпичной кладки используется цементный раствор от 1: 4 до 1: 6 в качестве условия нагрузки.

В случае опор колонн и плотов до уровня цоколя используется цементобетон 1: 2: 4 или 1: 1,5: 3.

Сейф Несущая способность Грунт

Сухой крупнозернистый и хорошо рассортированный плотный песок обладает максимальным сопротивлением сдвигу и максимальной несущей способностью.В целом, затопленный грунт и глина имеют меньшую несущую способность.

Фундамент Меры предосторожности при выемке грунта

Глубина и ширина фундамента должны соответствовать конструктивному проекту.

  • Минимальная глубина фундамента — 1 метр при отсутствии конструкции.
  • Проверьте длину, ширину и глубину выемки с помощью осевой линии и уровня, отмеченных на маркировочных столбах.
  • Выложите выкопанный материал / землю на расстоянии 1 метра от краев.
  • Начинайте земляные работы, когда почва высохнет.
  • Установите водяной насос для откачивания дождевой воды.
  • Уплотните нижний слой фундамента.
  • В фундаменте не должно быть мягких мест из-за корней и т. Д.
  • Выкопайте все мягкие / дефектные места и заполните выемку бетонным / твердым материалом
Рис. 5: Земляные работы для фундамента, где есть корень дерева Рис.6: Выемка стены в опоре фундамента удалена Рис.7: Ямка корня, заполненная твердым материалом Инжир.8: Выемка фундамента стены с участком мягкого грунта Рис.9: Выемка фундамента стены с удаленным мягким грунтом Рис.10: Яма с мягким грунтом, заполненная твердым материалом

Процедура демаркации / макета

Для разграничения здания рекомендуется следующая процедура:

  1. Отметьте базовую линию на земле от средней линии дороги или постоянного здания поблизости. Эта линия помогает выделить фасад здания.
  2. Используйте боковую конструкцию, дорогу, первую базовую линию или границу участка, чтобы отметить боковые базовые линии здания.
  3. Закрепите временные штифты на средней линии стен / колонн с обеих сторон стен и колонн спереди и сзади.
  4. Закрепите штифт на средней линии стен / колонн с обеих сторон стен и колонн с левой и правой стороны фасада здания.
  5. Проверьте диагонали квадрата или прямоугольника, образовавшиеся после фиксации колышков.
  6. Соорудить разметочные столбы с колышками на расстоянии от 1,5 до 2 метров и оштукатурить их верхнюю поверхность.
  7. Отметьте центральную линию на верхней части маркировочных столбов с помощью резьбы (сажи) или теодолита в больших проектах и ​​по диагонали, а также проверьте другие размеры.
  8. Выровняйте колонны на всех углах здания.
  9. Отметить фундамент стен / колонн согласно чертежу на земле с помощью средней линии, нанесенной на разметочные столбы.
  10. Используйте мел, чтобы разметить траншею под фундамент на земле.
  11. Выкопайте фундамент стен / колонн до необходимого уровня и проверьте раскопку с помощью осевых и выровненных столбов, чтобы избежать каких-либо осложнений в дальнейшем.
Фиг.11: Земляные работы под фундамент под стеной

Преимущества Разметка столбов для разметки зданий
  • Это экономит время для измерения и установки точки снова и снова во время строительства.
  • Повышает эффективность работы каменщика и мастера.
  • Точность можно проверить в любой момент на любом этапе.
  • Если обнаружена ошибка, ее легко исправить на раннем этапе. Исправить ошибку потом очень сложно.
  • Перекрестная проверка может быть выполнена старшим инженером в минимальные сроки.
  • Качественная работа ведется.

Недостатки Выполнение строительства без планировки

На некоторых участках работы подрядчик привозит стальные детали, устанавливает их на земле и начинает земляные работы. Со временем эти стальные детали просто выбрасывают. Таким образом, при выполнении дальнейших работ нет подходящей точки отсчета.

  • Это требует дополнительного времени для измерения смещения снова и снова.
  • Точность нельзя проверить на ранней стадии, и будет очень сложно исправить то же самое на более поздних стадиях.
  • Это связано с потерей времени и денег при исправлении ошибок. Это тоже приводит к некачественной работе.

Оборудование для Макет Настройка
  1. Инструмент для выравнивания
  2. Длинные гвозди
  3. Молоток
  4. Прямой угол
  5. Стальная лента
  6. Тонкая хлопчатобумажная нить
  7. Кирпичи
  8. Цемент
  9. Сетчатый песок
  10. Порошок извести
  11. Фундамент

    Какое расположение фундаментов?

    Планировка — это процесс разметки на местности расположения фундамента новостроек.

    Какая стандартная глубина фундамента?

    Стандартная глубина простой опоры или фундамента — 1,5 м.

    Какие факторы влияют на глубину фундамента?

    1. Соответствующая несущая способность.
    2. Глубина промерзания.
    3. Уровень грунтовых вод
    4. Глубина усадки и набухания.
    5. Ближайшие раскопки.

    Какие материалы, инструменты и оборудование используются при планировке здания?

    1. Инструмент для выравнивания
    2. Длинные гвозди
    3. Молоток
    4. Прямоугольный
    5. Стальная лента
    6. Тонкая хлопчатобумажная нить
    7. Кирпичи
    8. Цемент
    9. Сетчатый песок
    10. Порошок извести
    11. Преимущества
    12. Преимущества план фундамента?

      • Экономит время на повторное измерение и установку точки во время строительства.
      • Повышает работоспособность каменщика и мастера.
      • Проверяйте точность в любое время на любом этапе.
      • Исправляйте ошибки, если они есть, на ранней стадии.
      • Перекрестная проверка может быть выполнена старшим инженером в минимальные сроки.
      • Качественная работа ведется.

      Фундамент крепкого дома: материалы, вес и процесс

      Фундамент дома вечен, поэтому имеет смысл обратить внимание на детали, которые гарантируют, что он останется сухим и без трещин до тех пор, пока дом будет выдерживать.

      Какова основная цель фонда?

      Правильный фундамент не просто удерживает дом над землей. Фундамент здания также защищает от влаги, изолирует от холода и препятствует движению земли вокруг него. О, и еще одно: это должно длиться вечно. Неудивительно, что такие строители, как генеральный подрядчик This Old House Том Сильва, серьезно относятся к фундаменту. «Без хорошего, — говорит он, — ты утонул».

      Что делает фундамент хорошего здания?

      Для Тома «хорошо» означает железобетонные фундаментные стены и опоры из заливного бетона.Для сравнения: все кропотливо собранные фундаменты из камня, кирпича и раствора, которые поддерживали здания на протяжении веков — даже стены из бетонных блоков, которые большинство строителей использовали, когда этот старый дом был построен 25 лет назад, — просто трещины и протечки. склонные динозавры.

      Как делается фундамент здания?

      Для строительства хорошего фундамента требуется гораздо больше, чем просто выкопать яму и заливать бетон в формы. Он должен быть адаптирован к своему месту, как индивидуальный костюм, с учетом условий почвы, уровня грунтовых вод и даже качества засыпки.

      И, как и в случае с индивидуальным костюмом, каждая деталь должна быть безупречной: основание должным образом уплотнено, опалубка установлена ​​правильно, бетон не имеет пустот. Пренебрегайте даже одним из них, и самый тщательно залитый фундамент может выйти из строя.

      Вот как Том строит прочный фундамент, пока не появится лучший метод.

      Факты о Фонде
      • Вес среднего дома: 50 тонн
      • Вес среднего фундамента: 7 ½ тонн
      • Доля от общей стоимости проекта: 8-15%
      • Фундаменты по материалам: 81% заливные, 16% блочные, 3% прочие
      • Фундаменты по регионам: Северо-восток, подвал заполнен на 89%; Средний Запад 75% подвал; Юг 66% плита; Запад 63% плита

      Отвес и ровные стены фундамента Ян Ворполе

      Когда Том Сильва строит дом, он хочет, чтобы фундаментные стены были отвесными и ровными, без изменений цвета, которые являются признаками слабого бетона.На иллюстрации показано, как он хочет, чтобы фундамент выглядел перед тем, как приступить к обрамлению.

      Требования к фундаментной плите

      Требования к плиточному фундаменту аналогичны: прочная опора и паронепроницаемая железобетонная подушка, лежащая на подушке из уплотненного щебня. Основное различие между этими типами фундамента дома состоит в способе изоляции плиты для защиты от сильного мороза

      Почему рушится фундамент домов
      • Непористая засыпка. Грунты, заполненные глиной или органическими веществами, удерживают воду, как губка, увеличивая риск трещин в фундаменте при замерзании и расширении почвы.
      • Поспешное лечение. Бетон должен затвердевать медленно, чтобы достичь надлежащей прочности (обычно 3000 фунтов на квадратный дюйм). Держите его во влажном состоянии не менее трех дней, завернув в полиэтилен, опрыскивая водой и используя другие методы.
      • Недостаточное уплотнение. Если плита будет залита щебнем, который не был плотно утрамбован, он, скорее всего, осядет или потрескается.
      • Прерывание заливки. Бетонную форму нужно заполнить за один раз. Если вы остановитесь и вернетесь на следующий день, чтобы закончить работу, между свежим бетоном и вчерашней работой будет «холодный стык», который может потрескаться и потрескаться.

      Как видно по ТВ

      PreCast Foundation

      На проекте в Эктоне, штат Массачусетс, Том Сильва сократил свой плотный график на несколько дней, используя для пристройки сборные фундаментные панели. Когда они прибыли на строительную площадку, кран просто опустил их на уплотненный камень, где они были склеены полиуретановым клеем.

      Не было ни оснований, ни форм, ни стяжек форм, с которыми нужно было иметь дело, и никакой гидроизоляции; Бетон плотностью 5000 фунтов на квадратный дюйм и интегральная изоляция из пенопласта препятствуют миграции влаги. Установленные панели обычно стоят примерно на 10 процентов дороже, чем заливной фундамент. «Нам они очень понравились, — говорит Том. «Я уверен, что мы будем использовать их снова».

      Плита нагрева

      Скажите «плита подвала», и большинство людей подумает «холодно и сыро». Иначе обстоит дело с проектом в Биллерике, штат Массачусетс, где Ричард Третви, эксперт по сантехнике и отоплению компании TOH, имел несколько сотен футов труб из PEX (тот же материал, который используется для обогрева лучистых полов), намотанных на 1-дюймовый пенопласт и закопанный в 6 дюймов бетона.

      После подключения труб к котлу цокольный этаж прогрелся до комфортных 68 градусов. Слева сантехник Брайан Било использует ту же систему для обогрева дорожек.

      Одноступенчатые опоры

      Хотя настилы и небольшие хозяйственные постройки могут не нуждаться в полном фундаменте, они все же требуют прочной опоры из опор, опирающихся на хорошо заглубленные опоры. Обычно опоры и опоры заливают в отдельные дни, чтобы дать бетону время застыть. Теперь Том делает это за один раз, используя пластиковые опоры в форме воронки, снабженные цилиндрическими опорами.«Насколько я понимаю, лучшего способа сделать бетонный пирс нет, — говорит он.

      Новые технологии — основа будущего

      Самовыравнивающийся бетон

      Новое химическое вещество, называемое пластификатором «супер-супер», позволяет заливать смесь, которая течет почти как вода, но сохраняет структурную целостность. (Обычно слишком тонкая смесь позволяет заполнителю осесть на дно до того, как бетон затвердеет, что приводит к более слабой стене. )

      «Вы можете приподнять грузовик до угла и залить весь фундамент», — говорит Эд Заутер, исполнительный директор Ассоциации бетонных фундаментов.«Он просто распространяется повсюду». Это лучше, чем перекачивать или перекачивать бетон там, где это необходимо. И, как вода на поверхности озера, верх «супер-супер» пластифицированного бетона автоматически устанавливает уровень, что является хорошим началом для создания каркаса.

      Опоры тканевые

      Вместо того, чтобы кропотливо строить опоры из досок, некоторые подрядчики по строительству фундаментов используют легкие опалубки из полиэтилена высокой плотности. Эти гибкие тканевые системы легко адаптируются к наклонным и неровным участкам, что упрощает выемку грунта, а ткань остается на месте в качестве встроенной гидроизоляционной мембраны.Выпуклые стороны готовой опоры также помогают отводить воду от фундамента.

      Где найти

      Сборный фундамент:

      Superior Walls of America Ltd.
      Ephrata, PA
      800-452-9255

      Тканевая основа:

      Fastfoot от Fab-Form Industries Ltd.
      Суррей, Британская Колумбия, Канада
      888-303-3278

      Пластиковые опоры:

      Bigfoot Systems
      F&S Manufacturing Inc.
      800-934-0393
      www.bigfootsystems.com

      Благодарность:

      Ассоциация бетонных фундаментов
      Маунт-Вернон, ИА
      866-232-9255
      www.cfawalls.org

      Основы опоры

      Основы опоры


      Если вам известна несущая способность почвы, следуйте этим практическим руководящие принципы обеспечат прочную опору

      Брент Андерсон П.Э.

      Под каждым домом — фундамент, и под большинством оснований — опоры.В большинстве случаев мы воспринимаем опору как должное и обычно можем: почвы, обычное основание шириной 16 или 20 дюймов может более чем справиться с относительно легкий вес обычного дома.

      С другой стороны, если вы строите на мягкой глинистой почве или если есть мягкая зона под частью вашего фундамента могут быть проблемы. Основание, которое выполняет хорошо в хорошей почве может не так хорошо работать в условиях слабой несущей способности. Мы не часто видят полный провал, но нередко можно увидеть чрезмерное урегулирование, когда несущая способность грунта низкая.

      Если весь дом оседает медленно и равномерно, необходимо дополнительное заселение. ничего страшного; но если оседание неравномерное (дифференциальное оседание), быть повреждением. Каркасный дом с деревянным сайдингом и интерьерами из гипсокартона наверняка сможет выдерживают до 1/2 дюйма дифференциального движения фундамента, но даже 1/4 дюйма неравномерной осадки достаточно, чтобы образовались трещины в кирпичной кладке, кафеле или штукатурке.

      Больше всего проблем вызывают необычные ситуации. Когда опора расположен не по центру, поэтому стена не выдерживает нагрузки, когда вы сталкиваетесь с мягким зоны на стройплощадке или при недостаточном размере фундамента, строителю грозит вызов. Если вы думаете, что впереди проблема, вы должны остановиться и позвонить инженер. Но если риск невелик, вы хотите, чтобы работа продолжалась.

      В этих сложных случаях полезно знать несущую способность почва и причины, лежащие в основе правил проектирования фундаментов. На очень сильных почвах незначительное ошибки, вероятно, не имеют большого значения. Однако на слабых или маргинальных почвах лучше быть очень осторожным — некоторые решения, придуманные подрядчиками, могут не действительно работает.

      Я как инженер-консультант, так и подрядчик, и меня вызывают в много проблемных ситуаций. Я считаю, что люди лучше понимают проблемы, если у них есть некоторые базовые знания. На благо строителей в поле и, рискуя чрезмерно упрощать, я собираюсь использовать нетехнический язык в в этой статье, чтобы вкратце объяснить, как работают опоры, и представить некоторые идеи для работы в особых ситуациях. Когда вы смотрите на решения, я рекомендую, однако, иметь в виду, что предполагается грунт с высокой несущей способностью. Каждый раз, когда вы сомневаетесь в почве под вашим фундаментом, было бы разумно получить профессиональную помощь.

      Почему почвы имеют значение
      Помимо обеспечения ровной платформы для форм или кладки, опоры распределите вес дома, чтобы почва могла выдержать нагрузку. Загрузка распространяется в основании под углом примерно 45 градусов, а затем распространяется в почве под более крутым углом, более 60 градусов от горизонтально (см. рисунок 1).

      Рисунок 1. Как нагрузка под опорой увеличивается, давление на почву уменьшается. Почва непосредственно под опорой принимает наибольшую нагрузку, поэтому его следует тщательно уплотнен.

      Поскольку нагрузка распределяется, давление на почву наибольшее справа под опорой. К тому времени, когда мы опустимся ниже основания на расстояние, равное к ширине основания удельное давление на грунт упало примерно наполовину. Идти снова на ту же дистанцию, и давление упало на две трети. Так почва прямо под основанием является наиболее важной, а также, как правило, наиболее злоупотребляют.

      Когда мы выкапываем опоры, зубья ковша взбалтывают почву. и подмешать в него воздух, уменьшив его плотность. Также грунт с насыпи может упасть в траншею. Этот рыхлый грунт имеет гораздо меньшую несущую способность, чем оригинальный грунт. Вот почему так важно уплотнять дно траншеи (использовать виброплита для песчаных или гравийных грунтов и прыжковый домкрат уплотнитель для ила или глины).Если не уплотнять почву, можно получить 1/2 дюйм заселения всего в первых 6 дюймах почвы.

      Если копнуть слишком глубоко и заменить почву для восстановления добавление почвы, которая расширилась на 50%. Под нагрузкой он будет повторно уплотняются и вызывают оседание. Поэтому, когда вы заменяете материал в траншее, Тщательно утрамбуйте его или используйте крупный гравий. Полтора дюйма или больше гравий практически самоуплотняется при его укладке. Под тяжестью дерева дом, он не осядет в значительной степени.

      Типы грунтов и подшипники. Вид и плотность родная почва тоже важна. Международный строительный кодекс , как и кодекс CABO перед ним перечислены предполагаемые несущие способности для различных типов грунтов (см. «Несущая способность грунта» ниже). Очень мелкие почвы (глины и илы) обычно имеют меньшую производительность, чем крупнозернистые грунты (пески и гравий).

      Несущая способность почвы

      Класс материалов

      Подшипник Давление
      (фунтов на квадратный фут)

      Кристаллическая коренная порода

      Осадочные породы

      Песчаный гравий или гравий

      Песок, илистый песок, глинистый песок, илистый гравий и глинистый гравий

      Глина, песчаная глина, илистая глина,
      и глинистый ил

      Источник: Таблица 401.4.1; CABO Одно- и Кодекс о двухсемейном жилище; 1995.

      Однако некоторые глины или илы имеют более высокую несущую способность, чем значения в кодовые таблицы. Если вы сделали тест почвы, вы могли бы обнаружить, что у вас более плотная глина с гораздо более высокой несущей способностью. Механическое уплотнение почва также может повысить ее несущую способность.

      Вы можете получить довольно хорошее представление о несущей способности грунта в траншее снизу с помощью ручного пенетрометра (Рисунок 2).Это карманное устройство представляет собой подпружиненный зонд, который оценивает давление, которое может выдержать почва, и откалиброван для получения показаний в тоннах на квадратный фут. На мой взгляд, каждый у подрядчика и строительного инспектора должен быть один из них — он может вам помочь избежать множества неприятностей.

      Рис. 2. Автор проверяет плотность грунта в траншеи основания с помощью пенетрометр. Прочность грунта непосредственно под основанием, где действуют нагрузки концентрированный, имеет решающее значение для производительности фундамента.

      Размеры опоры
      Итак, как несущая способность почвы соотносится с размером опор? Опора передает нагрузку в почву. Чем ниже несущая способность почвы, тем шире должна быть опора. Если почва очень прочная, опора даже не обязательно — достаточно грунта под стеной чтобы поддержать здание.

      Минимальная ширина бетона или


      Кладка опоры (дюймы)

      Несущая способность грунта (фунт / фут)

      1,500

      2 000

      2,500

      3 000

      3,500

      4 000

      Традиционная конструкция с деревянным каркасом
      1-этажный

      16

      12

      10

      8

      7

      6

      2-этажный

      19

      15

      12

      10

      8

      7

      3-этажный

      22

      17

      14

      11

      10

      9

      4-дюймовый кирпичный шпон поверх деревянной рамы
      или 8-дюймовая пустотелая бетонная кладка
      1-этажный

      19

      15

      12

      10

      8

      7

      2-этажный

      25

      19

      15

      13

      11

      10

      3-этажный

      31

      23

      19

      16

      13

      12

      8-дюймовая сплошная или полностью залитая цементная кладка
      1-этажный

      22

      17

      13

      11

      10

      9

      2-этажный

      31

      23

      19

      16

      13

      12

      3-этажный

      40

      30

      24

      20

      17

      15

      Источник: Таблица 403.1; КАБО Кодекс для одно- и двухквартирного жилища; 1995.

      Вы можете найти рекомендуемый размер подошвы в зависимости от размера и типа дом и несущая способность грунта (см. таблицу выше). Как вы можете видите ли, тяжелые дома на слабой почве нуждаются в опорах шириной 2 фута или больше. Но самые легкие здания на самой прочной почве требуют опор шириной 7 или 8 дюймы. Под стеной толщиной 8 дюймов это то же самое, что сказать, что у вас нет опора.

      Эти цифры основаны на предположениях о весе строительных материалов. а также временные и статические нагрузки на крыши и перекрытия. Допустимая несущая способность грунта под основанием должна соответствовать нагрузке, создаваемой конструкцией. Читая таблицу, вы видите, что код требует опоры шириной 12 дюймов. под двухэтажным каркасным домом в грунте плотностью 2500 фунтов. 12-дюймовая опора составляет 1 квадратный фут площади на линейный фут, поэтому код говорит, что часть двухэтажного деревянного дома, опирающаяся на внешние стены, весит около 2500 фунтов — может быть, немного консервативно, но разумно.Того же размера фундамент требуется под одноэтажный дом, если он облицован кирпичом — Предполагается, что кирпич весит столько же, сколько целый второй этаж.

      Если бы у вас был инженер, спроектировавший фундамент на основе результатов испытаний грунта и ваши отпечатки, он складывал фактический вес бетона, дерева и кирпича вы будете использовать в своем здании, учесть необходимые временные нагрузки и придумать с оценкой веса вашего дома на опору. Это могло бы быть немного меньше или немного больше, чем предполагает код.Тогда он возьмет известная несущая способность почвы — какой может быть квадратный фут почвы доверили опору — и спроектировать опору так, чтобы площадь под опорой умноженный на несущую способность почвы, будет равен фактическому нагрузка.

      На практике вам не нужно делать это для большинства домов. В сумма, которая будет отличаться от стандартной, совместимой с кодексом основы, не стоит беспокоиться о. Если у вас нет подпорных стен или какой-либо другой особой ситуации, гонорар инженера, вероятно, не оправдан.

      В любом случае, я бы не советовал строителям сокращать стандартную размер опоры, даже если они знают, что строят на прочной почве. Невзирая на несущим требованиям, каменщикам и подрядчикам по наливным стенам нужны опоры для их блок или их формы, на которых можно сидеть. Но урок заключается в том, что когда почвы очень прочные (мощность 4000 фунтов на квадратный фут или лучше), опоры могут не строго необходимо с точки зрения подшипника. Значит, меньше важно, например, правильно ли расположена стена в центре основание.

      Исправления неправильной установки опор
      Иногда бывает сложно разместить опоры в траншее, поэтому подрядчики часто увидеть стены, которые находятся не в центре основания (Рисунок 3). Основание стена должна быть расположена правильно, чтобы поддерживать дом, чтобы был размещен не по центру на опоре.

      Рис. 3. Из-за этого неправильно установленного фундамента стена фундамента быть не по центру.Если почва очень прочная, это может не привести к проблемам. Если основание находится на более слабой почве, автор порекомендует фиксированный.

      В хорошем несущем грунте я бы не стал слишком беспокоиться об этом фундаменте для нагрузки, возникающие в простом деревянном каркасном доме. На всю ширину опоры в любом случае не требуется поддерживать нагрузки; можно было залить стену прямо на край основания и все еще достаточно поддержки. Однако если вы начнете уходить через край, и стена должна выступать за опору сбоку или на конец, затем вы начинаете прикладывать вращающую силу, не предназначен для обработки.В этом случае вам следует подумать о получении инженер задействован. (Если ваши почвы относительно мягкие, риск даже больше.)

      Меня, как инженера, просили порекомендовать решения в тех случаях, когда опора была размещена таким образом, чтобы стена при заливке фактически расширялась за ней. Мои предложения на сильных почвах отличаются от средних или почвы ниже среднего (Рисунок 4). В почвах с несущей способностью более около 4000 фунтов на квадратный фут, я предлагаю выкопать рядом с основанием и под ним, и укладывать в пространство утрамбованный крупный гравий.Этого должно хватить для поддержки стена. Если в стене есть шпоночный паз, заполните его, а если есть стальной выступ от подножия, отрезать. Просверлите отверстия и просверлите эпоксидную сталь в опоре, чтобы привяжите стену к основанию, а затем сформируйте и отлейте стену. В более слабых почвах вы должны укрепить опору сталью и бетоном. Раскопать как раньше, но вместо гравия просверлите боковую часть основания и в него ввинчиваются стальные эпоксидные дюбели, затем кладут бетон, чтобы расширить фундамент до правильная ширина.

      Рисунок 4. В сильном почвы, ошибку в планировке фундамента можно исправить, положив гравий на поддерживайте стену (сверху). В более слабых почвах автор рекомендует забрасывать усиленная опора рядом с существующей опорой (вверху), соединенная дюбелями Эпоксидная смола в сторону существующего фундамента. Обязательно заполните все выемки основания и срежьте все существующие стальные дюбеля, которые не попадут в стена.

      На более слабых почвах необходимо укрепить основание сталью и бетоном. Выкопайте, как и раньше, но вместо гравия просверлите боковую часть фундамент и дюбеля из стали из эпоксидной смолы, затем поместите бетон, чтобы расширить фундамент до нужной ширины.

      Растягивание над мягким пятном
      На некоторых участках иногда встречаются мягкие пятна на хорошей почве. Вы обычно обнаруживая такие места, когда вы забиваете колья для опорных форм — вы попадаете кол и он вот-вот исчезнет одним ударом.Может быть, есть слой мягкая глина, которая поднимается со дна старого озера под углом и просто пересекает ваш окоп в одном или двух местах. Если кол легко тонет под рукой давление, есть повод для беспокойства (рис. 5).

      Рисунок 5. Если опалубка слишком легко погружается, почва может быть слишком мягкой. При локализованных слабых местах автор рекомендует расширить подошву. Во влажном, грязные участки, он рекомендует утрамбовывать в грязи большие булыжники, чтобы несущий.

      Возможно, вам придется выкопать мягкое место и заложить более глубокую опору, затем залейте более высокую стену. Или вам, возможно, придется проткнуть мягкий материал разобраться в хорошем материале. Другой вариант — выкопать мягкую грунт и замените его утрамбованным щебнем или бетоном низкой прочности, также называемым «постное наполнение» (см. «Быстрое лекарство от Проблемные почвы »1/00).

      Но во многих случаях самым простым решением является расширение фундамента.Если ты получил 16-дюймовую опору, увеличив ее до 32 дюймов, чтобы удвоить площадь опоры, сделать основание подходящим для почвы с половиной емкости.

      При увеличении ширины фундамента код требует увеличенной толщины также (Рисунок 6). Это потому, что опора слишком широкая и не толстая достаточно будет испытывать изгибающую силу, которая может растрескать бетон. Проекция основания по обе стороны от стены должно быть не более глубина основания.

      Рисунок 6. Когда фундамент необходимо расширить для повышения несущей способности, а также укрепить или углубленный. Слишком широкая неармированная опора может треснуть вблизи стена, перегружая почву под ней. Без подкрепления коды говорят толщина основания должна быть не меньше расстояния до него. проекты рядом со стеной. В качестве альтернативы автор рекомендует поперечный (крест-накрест) №4 бар на 12 дюймов o.c.

      Так, например, опора шириной 32 дюйма под 8-дюймовой стеной должна быть не менее 12 дюймов толщиной. Вместо, однако вы можете укрепить основание поперечной сталью ( в поперечном направлении, а не по опоре). В большинстве жилых ситуаций Штанга # 4 на 12 дюймов o.c. будет достаточно для фундаментов толщиной 8 дюймов до 4 футов широкий. Сталь должна располагаться на высоте примерно 3 дюйма от нижней части опора.

      Несмотря на то, что это делают многие подрядчики, одна вещь, которая вам не поможет охватить мягкое место в почве, чтобы добавить больше стали по длине основание. В этой ситуации нужно добавить больше продольной стали в опору. это просто пустая трата времени и денег. Если вы собираетесь добавить продольную сталь, положите там, где это принесет пользу: в стене, а не в основании. Так же, как 2х12 на край намного прочнее, чем 2х4 на плоскости, сталь сверху и снизу 8-футовая или 9-футовая стена выполняет гораздо больше работы, чем сталь, помещенная в тощий небольшая опора (рисунок 7).Стена с двумя стержнями №4 наверху и двумя наверху. дно может без проблем покрывать небольшую мягкую поверхность.

      Рисунок 7. Сталь в стена имеет больший эффект, чем сталь, помещенная в фундамент. В стене, стальные стержни находятся на расстоянии почти 8 футов друг от друга, в то время как в опоре стержней всего несколько дюймы друг от друга; чем больше интервал, тем лучше эффект.

      Вода в котловане
      Когда вы работаете в районе с высоким уровнем грунтовых вод в сезон дождей, иногда грунтовые воды попадают в траншею.Если поток медленный достаточно, чтобы вы могли откачать воду, не возвращая ее обратно, затем это лучшее решение. Вы можете поместить бетон в воду на глубину до 1 дюйма — бетон в 2 1/2 раза тяжелее воды и вытесняет воду. В этом случае вы можете захотеть утолщить опору, потому что нижняя часть бетон может впитать немного воды и быть немного слабее обычного.

      Но если почва рыхлая и пористая, а вода и почва продолжают возвращаться в траншею, пока вы откачиваете воду, используйте крупный заполнитель для наращивания траншея.Для этого используйте большой камень или булыжник — диаметром 2 1/2 дюйма или 3 дюйма. рок — лучшие (рисунок 8).

      Рис. 8. Когда в траншею собирается вода, автор рекомендует закладывать большие булыжники в траншею. дно формы и утрамбовывать их в грязь. Грязь и вода могут наполняться промежутки между камнями, но контакт между камнями обеспечит опору. При заливке фундаментов обязательно используйте жесткую бетонную смесь.

      При формировании опор кладите достаточно большой камень во влажную грязь. зона, чтобы подняться над уровнем грунтовых вод. Уплотните камень в грязь, затем залейте вашу опору. Крупный заполнитель позволяет грязи проникать в поры. пространство, но пока все куски камня находятся в контакте друг с другом, камень все еще может передавать нагрузку.

      Если камень сложен настолько высоко, что ваша опора становится слишком тонкий (менее 4 дюймов толщиной), поместите поперечный стержень, чтобы усилить его, как как показано на рисунке 6 (убедитесь, что опоры толстые достаточно, чтобы покрыть сталь как минимум на 3 дюйма).

      Изменения отметки
      Довольно часто короткую стену привязывают к высокой стене, особенно в Север, где в большинстве домов есть полные подвалы, а в гаражах кратковременные морозы стены. Код требует непрерывных опор во всех точках (рис. 9). Но эта часть кодекса восходит к тем временам, когда в основном закладывались основы с бетонным блоком, без заливки бетона. Кладка стен фундамента не имеет реальные возможности охвата, поэтому при изменении отметок они должны понижаться.

      Рисунок 9. Ступенчатые опоры используются при перепадах высот в кладке. фундаменты, но может не понадобиться для заливки бетона основы.

      Бетонные стены, с другой стороны, могут быть усилены сталью для перекрытия проемы. Это означает, что опоры могут быть прерывистыми, прыгая с 4-футовой на высоту 8 или 9 футов. Более короткая стена может перекрывать расстояние (Рисунок 10).

      Рис. 10. Короткая железобетонная стена сформирована и отлита в перекрыть расстояние от основания до прилегающей стены (траншея будет засыпана как обычно).

      Бетон должен быть соответствующим образом усилен. Типичная домашняя ситуация, где морозная стена гаража высотой 4 фута должна перекрывать 4 фута или меньше и крепиться к основной фундамент, требует наличия двух стержней №4 наверху стены и двух стержней №4 внизу.Сталь должна выходить на 3 фута в основную стену и на 3 фута. в более короткую стену за точкой начала основания (рис. 11).

      Рисунок 11. Прерывистые опоры отлично подходят для бетонных стен, которые могут быть усилены до возьми грузы. Типичная ситуация, когда ствол гаража упирается в главную Стену подвала можно обработать, укрепив короткую часть стены, которая перекрывает проем двумя перемычками №4 сверху и снизу, простираясь на 3 фута внутрь каждый примыкающий участок стены выше основания.Это решение ограничено Максимальный размах 4 фута и максимальное изменение высоты 5 футов. Если стены под прямым углом арматурный стержень должен быть соответственно изогнут.

      Для этой детали опоры формируются и отливаются как обычно. Когда вы формируете стены, дно форм должно быть закрыто деревяшкой, где формы проходят через пустое пространство. В стране термитов эту древесину нужно обрезать когда формы оторвутся.


      Брент Андерсон — инженер-консультант и бетонный подрядчик, член Комитета Американского института бетона 332, Жилой бетон.
      Эта статья предоставлена ​​сайтом www.jlconline.com. JLC-Online выпускается редакторами и издателями The Journal of Light Construction, ежемесячного журнала, обслуживающего жилищных и коммерческих строителей, реконструкторов, дизайнеров и других профессионалов отрасли.

      Присоединяйтесь к нашей сети

      Общайтесь с клиентами, которые хотят реализовать ваши наиболее прибыльные проекты в тех сферах, которые вам нравятся.

      Как построить фундаментные стены

      Фундаментная стена обеспечивает поддержку всей конструкции, которую вы строите.Фундаментные стены следует тщательно планировать и возводить, поскольку они, вероятно, являются самой важной частью конструкции. Если фундаментные стены возведены неправильно, могут появиться трещины, а также может произойти оседание конструкции. Трещины могут возникать из-за засыпки фундамента до того, как бетон наберет требуемую прочность, или из-за того, что необходимое количество стали не было размещено соответствующим образом.

      Рекомендации по проектированию фундаментной стены

      Фундаментные стены должны быть спроектированы таким образом, чтобы противостоять эрозии, быстрой воде и другим факторам, влияющим на эти типы стен.Первые две причины ограничивают или ограничивают использование фундаментных стен в прибрежных районах. К основным элементам, которые следует учитывать при возведении фундаментных стен, относятся:

      • Пристройка
      • Высота
      • Материалы
      • Распорка или боковая опора
      • Отверстия для затопления
      • Уровень

      Монтаж и высота / ширина

      Фундаментную стену следует возводить таким образом, чтобы верх подошвы не превышал глубину размыва и размыва.Если вы не можете этого добиться, вам следует подумать об использовании свайного фундамента, который можно установить на большей глубине. Плохо заделанная стена приведет к скольжению здания по поверхности земли. Фундаментные стены обычно требуют боковой поддержки со стороны системы пола и диафрагмы, а соединения с верхней частью стен должны быть правильно детализированы.

      Стены фундамента должны быть достаточно высокими, чтобы нижняя часть пола находилась выше проектной отметки затопления. Рекомендуется, чтобы во всех точках был не менее 8 дюймов выше DFE.Когда вы строите кирпичную или бетонную фундаментную стену, она должна иметь минимальную толщину 6 дюймов. Для стен фундамента большей глубины минимальная толщина должна быть на 6 дюймов или в 1,5 раза больше длины выступа фундамента от стены фундамента.

      Строительные материалы для фундаментных стен

      Фундаментные стены могут быть построены практически из любого материала, но преобладают бетон, кладка и дерево. Если в конструкции используется дерево, вам необходимо убедиться, что она обработана или сертифицирована для использования в морских условиях.Убедитесь, что ровные порезы и отверстия нужно обработать в полевых условиях. Кладка стен фундамента должна быть полностью залита раствором и укреплена. Бетонные фундаментные стены должны быть армированы, а бетонная смесь должна быть высокопрочной, с низким водоцементным соотношением.

      Проемы в стене

      Отверстия в стенах действительно важны, когда речь идет о балансировке уровня воды внутри и снаружи стен. Строительные нормы и правила требуют наличия отверстий для вентиляции воздуха, которые обычно не удовлетворяют требованиям к открытию пола.Отверстия для воздуха должны быть расположены ближе к верху стены, а отверстия для заливки — близко к низу стены. Одного отверстия, вероятно, будет недостаточно, чтобы действовать как отверстие для воздуха и потока, поэтому убедитесь, что вы выбрали правильные размеры для каждого из них.

      Отметки вокруг фундаментных стен

      При возведении стен избегайте использования выкопанной почвы, чтобы способствовать дренажу от конструкции за счет повышения внешнего уклона. Таким образом, вода в конечном итоге создаст дополнительные нагрузки на фундаментную стену.Убедитесь, что внутренний уровень равен или выше самого низкого внешнего уровня рядом со структурой, так как это может соответствовать требованиям NFIP. Отверстия для затопления в фундаментной стене позволят паводковым водам выходить из подполья после того, как паводковые воды отступят.

      .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
