Когда можно включать водяной теплый пол после заливки стяжки: Когда можно включать теплый пол после заливки стяжки и монтажа плитки? РИМ

Содержание

Особенности заливки стяжки под водяной теплый пол



Постелить его не сложно даже самому, но если все же нет желания и времени, то можно нанять опытных строителей, которые быстро и качественно его сделают.

Как устроен водяной пол?

Устройство водяного теплого пола представляет собой систему, которая в основном делается дома, но бывает так, что появляется необходимость в таком покрытии и за его приделами, тогда его делают и в нежилом помещении.

Толщина стяжки

Какую сделать стяжку по толщине решает не только пользователь, потому что необходимо еще и учитывать все особенности помещения (свойства покрытия, материалы для облицовки, плотность пола).

Теплый водяной пол состоит из системы нагревательных элементов труб, которые наполнены водой и уложены под поверхностью пола по всей комнате. Почти во всех случаях трубы покрываются цементной стяжкой, она способна защитить их от механических воздействий.

Необходимо точно просчитать толщину слоя из стяжки для того, чтобы он смог нормально функционировать. Ведь от нее зависит механическая прочность и работа всей системы подогрева, еще то, насколько она будет экономически выгодной и как сможет реагировать на перемену температуры.

Толстая стяжка имеет большую теплоемкость, но отрегулировать в ней температуру не просто. Она намного длительнее нагревается, а потом дольше держит тепло. Очень тоненькая стяжка нагревается за короткое время, но она может перегреться и растрескаться, также у нее незначительная теплоотдача.

Как сделать стяжку?



Для того чтобы стяжка из бетона смогла вытерпеть все нагрузки, надо ее делать поверх трубы толщиной в 4,5 см. Такая толщина прекрасно подходит для труб любого диаметра. Также можно применить некоторые добавки, которые способны сделать ее крепче и эластичнее. При их применении раствор получается намного гуще, он проще укладывается, и в конечном результате стяжка получается надежнее и ровнее. Если добавить в стяжку небольшое количество пластификатора, то это приведет к уменьшению поверхностного натяжения воды, которая всегда применяется во время приготовления раствора и способна увеличить массу покрытия в объеме, улучшить теплопроводность и повысить прочность пола. Существует такой пластификатор, при применении которого можно сделать толщину стяжки поверх трубы меньше от стандартной на 1,5 см. Есть один его недостаток, он вынуждает снизить температуру теплоносителя для того, чтобы пол не перегрелся.

Главные требования к стяжке

Существуют некоторые требования, которые надо соблюдать. Они свидетельствуют о том, что нужно равномерно распределить температуру по всей поверхности пола, а также сделать стяжку толщиной 6,5 см, тогда она будет полностью отвечать всем требованиям и определенным нормам строительства.

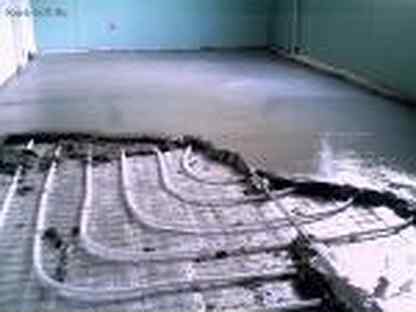

Заливка пола


Перед тем как сделать заливку пола, необходимо начать с укладки труб и только после того перейти к стяжке. Теплый пол можно залить или бетонной стяжкой или же сухой (делается она при помощи сухой смеси). И тот и второй вариант имеет как достоинства, так и недостатки. Вот поэтому перед тем, как начать работу следует точно взвесить все за и против.

Бетон – самый популярный вид стяжки. Надо заметить, что сюда не стоит брать обычный бетон, здесь понадобится раствор, у которого марка цемента не меньше М-300, также нужно взять отсев, он имеет лучшее сцепление в отличии от песка. Еще для того, чтобы в дальнейшем избежать крошения стяжки, в раствор целесообразно добавить пластификатор.

Стяжка из сухой смеси не требует огромного количества воды, она намного быстрее застывает и имеет лучшую прочность. Но здесь придется добавить полимерные модификаторы и настелить армирующий слой. Перед началом всей работы при применении сухой стяжки нужно в первую очередь очистить основание, затем уложить гидролизацию, потом подготовить стены и выставить маяки.

Список действий по заливке стяжки под водяной пол

Перед началом всей работы, необходимо приготовить основание и сделать все нужные условия для работы. Температура в комнате должна быть не меньше 6 градусов и не больше 24 градусов, в ней не должны присутствовать сквозняки, поэтому окна и двери придется позакрывать.

При помощи пылесоса убрать везде мусор. Зачистить все неровности на полу, трещины замазываются раствором. Гидроизоляция понадобится для того, чтобы защитить основание от влаги, а еще она является прекрасным тепло- и звукоизоляционным слоем.

Простилается она по всей поверхности пола. Стены нужно произолировать от стяжки демплерной лентой по всей комнате. Маяки ставят из цементного раствора или из рейки.

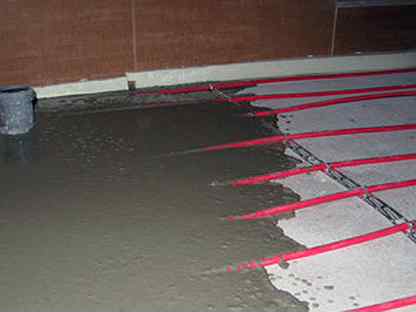

Затем готовится раствор и делается заливка. Пол делится на зоны и заполняется смесью. Его толщин не должна превысить 4 см. После того, как смесь уложена, необходимо сделать затирку.
Далее делают шлифовку специальной затирочной машинкой, она также еще и утрамбовывает смесь. Вот и все, получилось прекрасное покрытие, которое можно сделать самостоятельно.

Заливать стяжку нужно при комнатной температуре и система должна находиться под расчетным рабочим давлением. Почти всегда берут раствор из цемента и песка, но можно взять и пескобетон М-300. Бетон делают не очень жидким потому, что большое количество воды сделает стяжку менее прочной и способно вызвать образование усадочной трещины. Для того чтобы определить, такая ли густота раствора, сравните ее с густым тестом. Запомните, что она должна не содержать комочков, быть рассыпчатой, немножко распыляться на гладкой поверхности, но ни в коем случае не трескаться.

После приготовления раствора, надо постараться использовать его на протяжении 2 часов. Но если случилось так, что не значительное его количество осталось, и нет времени уже все доделывать именно сегодня, то ни в коем случае нельзя в него наливать незначительное количество воды и накрывать пленкой на ночь. Вся заливка стяжки должна всегда проводиться за один раз (в любом здании).

Нельзя часть работы сделать сегодня, а часть – завтра, так не делается, и это должен знать каждый.

Во время заливки стяжки нужно немножко «прокалывать» только что уложенный, не успевший застыть раствор. Делать это необходимо для того, чтобы не появлялись пустоты из воздуха в стяжке. Бывает так, что во время проведения заливки раствора в его толще появляются воздушные пузырьки, а тяжесть раствора не дает им возможности самостоятельно исчезнуть. При помощи прокола можно избавиться от этой проблемы.

Уход за стяжкой после заливки

Часто случается так, что при неправильном уходе за стяжкой в конечном результате получается брак, который возникает по вине самих строителей во время устройства стяжки. Ведь что касается технологии водяного теплого пола, то ему нужно обеспечить влажность на протяжении 8-9 дней. Так как цемент становится прочным только по истечению 25-29 дней, после того, как раствор приготовили. В растворе постоянно за все это время проходят химические процессы, которым необходима влага, потому что он должен застыть, а не засохнуть.

В том случае если раствор будет просто засыхать, он не успеет застыть. Засыхать стяжке можно только по достижению ею нужной прочности. Если не придерживаться данной рекомендации, то стяжка, сделанная не правильно, за очень короткий промежуток времени покроется трещинами.

Для того чтобы стяжка не высохла, необходимо на протяжении недели сбрызгивать ее водой 3-4 раза в день. Только по истечению 3 дней из нее можно вытянуть маяки, заделать оставшиеся в их местах ямки грунтом. А потом затереть их раствором. Далее всю стяжку сбрызнуть большим количеством воды и накрыть пленкой на 14 дней. Если есть причины не накрывать стяжку, то тогда необходимо ее и дальше продолжать смачивать каждый день. Не нужно никуда торопиться, ускорения технологии процесса всегда имеет плохой конец, который заканчивается переделкой всей работы.

Отопление можно включить только после того, как стяжка полностью выстоится и наберет необходимую прочность. Не стоит резко увеличивать температуру, лучше это делать поэтапно для того, чтобы раствор не потрескался.

Когда можно включать теплый пол после укладки плитки

Примерные сроки включения

К примеру, вы установили плёночный тёплый пол или тонкие нагревательные маты на старое основание, без бетонной стяжки. Поверх положили плитку. В этом случае перед тем, как запускать тёплый пол в эксплуатацию, достаточно выждать около 2 недель, точный срок высыхания плиточного клея указан на его упаковке. Только не включайте сразу на полную мощность. Сперва достаточно небольшого нагрева в 25˚С, добавляйте температуру постепенно в течение недели.

В случае с цементной стяжкой, сроки включения существенно отодвигаются. Сначала нужно дождаться, пока полностью просохнет черновой пол. Потом укладывают кабель отопления, заливают сверху раствором. Он должен полностью высохнуть или, как выражаются строители, «созреть» в течение 4 недель.

Иногда встречается мнение, что подогрев пола только ускорит его высыхание. Поэтому некоторые включают понемногу отопление в период, когда цемент ещё влажный. Но это чревато неприятными последствиями. Из-за преждевременного нагрева в бетоне могут появиться пузырьки воздуха, из-за пористости повысится риск растрескивания стяжки и её разрушения. В свою очередь, это приводит к перегреву кабеля и его преждевременному выходу из строя.

Если плиточный клей высох не полностью, из-за повышения температуры влага из него быстро испарится и плитка отойдёт.

Как правильно запустить систему обогрева после высыхания черновой стяжки:
1. Включите систему на небольшую температуру, не выше 35˚С и поддерживайте её 3 недели.

2. За пару дней до укладки плитки выключите нагрев, чтобы температура пола опустилась до 25˚С или чуть ниже.

3. После укладки плитки выждите ещё 3 недели, чтобы клей надёжно затвердел.

Теперь, когда все растворы набрали сою прочность, можно постепенно вводить систему в эксплуатацию. Немного сократить томительно ожидание возможно, если выполнять работы в тёплое время года. Тогда стяжка будет сохнуть быстрее. Правда, если слишком жарко, её поверхность прийдётся регулярно увлажнять, чтобы цемент просох равномерно по всей толщине.

Разумеется, на короткое время тёплый пол можно, и даже нужно включить сразу после его укладки. Ведь необходимо проверить правильность его сборки до того, как он будет залит стяжкой. Но включают его в этом случае ненадолго и на небольшую мощность, чтобы бетон под ним не успел нагреться.

Если вы всё-таки не можете окончательно определиться, через какое время можно включать электрический теплый пол, обратитесь к профессионалам за консультацией. Они подскажут вам, сколько времени нужно выждать, чтобы наверняка не навредить стяжке, отопительной системе и напольному покрытию.

Почему теплый пол нельзя включать сразу после монтажа

Одним из ключевых моментов правильной эксплуатации теплых полов является строгое соблюдение сроков первого включения. В зависимости от типа нагревательного элемента его монтаж, как правило, осуществляется либо в стяжку, либо в слой плиточного клея. В обоих случаях теплый пол нельзя включать сразу после монтажа.

Теплый пол под кафельную плитку

Для оборудования теплых полов под кафельную или керамическую плитку используются нагревательные маты. Они укладываются в слой плиточного клея, на который и монтируется плитка. В этом случае о сроках полного высыхания смеси можно узнать на упаковке используемого клея. Как правило для большинства клеевых составов этот срок составляет порядка 14 суток. Только прошествии этого срока теплый пол под плиткой можно вводить в эксплуатацию.

Последствием несоблюдения этих сроков будет чрезмерно быстрое испарение влаги, что в свою очередь не даст клеящей смеси набрать нормальной прочности, в результате чего уложенная плитка будет отслаиваться.

Теплый пол в стяжке

Для примера возьмем электрический нагревательный кабель Thermocable SVK 20. Он монтируется в слой стяжки, толщина которого варьируется в диапазоне от 3 до 5 сантиметров. В качестве материала для заливки стяжки рекомендуется применять песочно-цементные смеси марки М-150 с добавлением пластификаторов или микрофибры. Их состав оптимально подходит для обустройства теплого пола. Такая смесь отлично проводит тепло и твердеет всего за сутки.

Следует подчеркнуть, что между первоначальным схватыванием стяжки и ее полным высыханием есть существенная разница. То есть, если стяжка уже затвердела и можно приступать к укладке напольного покрытия, это вовсе не означает, что стяжка полностью высохла и теплый пол можно включить.

После заливки кабеля смесью, теплый пол не рекомендуется включать на протяжении 30 дней до полного высыхания стяжки. При этом в помещении должна поддерживаться оптимальная температура и влажность в пределах 20-25°C и 60-70% соответственно. Эти условия оптимальны для созревания стяжки.

 Если это требование проигнорировать, то влага, находящаяся в стяжке, в результате нагревания испарится чрезмерно быстро.  Цемент не наберет нужной прочности, что приведет к разрушению самой стяжки и отслоения напольного покрытия, также возможно образование пустот, что может привести к локальным перегревам нагревательного кабеля и к выходу его из строя.

 Теплый пол под ламинат

При использовании напольного покрытия из ламината стоит сделать выбор в пользу нагревательного мата Thermomat LP, который рассчитан на укладку под ламинат или паркет. Его монтаж принципиально отличается от вышеописанных нагревательных элементов, так как он укладывается под напольное покрытие без каких-либо смесей. В результате теплый пол можно начинать эксплуатировать сразу же после монтажа без каких-либо ожиданий.

Когда и как можно включать тёплый пол: через сколько включается

Если загородный дом не подключён к центральному отоплению, то прибегают к альтернативной системе обогрева «тёплый пол». Используют жидкостную напольную магистраль, которая работает от котла, или устанавливают электрический пол.

Водяной контур закрывают глубокой бетонной стяжкой. Она служит дополнительным нагревательным элементом. Облицовку используют как твёрдой, так и мягкой фактуры. Ограничений по дизайну помещений нет.

Если напольный контур выложен из кабельной секции, матов или карбоновых стержней, то стяжку обустраивают неглубокую, не более 3 см. Вместо бетонного покрытия используют клеевой раствор, если в качестве облицовки используют плитку.

Имеются ограничения в обустройстве интерьера. Чтобы не произошло запирания кабеля, «тёплый пол» предусматривают только на полезной площади. На кабель или карбоновые стержни рекомендуют укладывать плитку.

Термоплёнку не закрывают стяжкой или клеевым раствором. В качестве облицовки для пола рекомендуют использовать паркет, ламинат, линолеум. Как вводят «тёплый пол» в эксплуатацию? Как проводят подключение систем?

Водяной обогрев

Первое включение водяного «тёплого пола» проводят только после опрессовки системы. Это тестирование на герметичность труб и соединений.

Опрессовку проводят следующим образом:

  • если напольная магистраль выполнен из стальных или медных труб, то в неё запускают холодную воду; на манометре должно быть давление 6 бар; оставляют систему на сутки; проверяют показатель на манометре; если оно осталось без изменения или упало не более чем на 1,5 бар, то система готова к работе;
  • при опрессовке трубопровода из сшитого или термостойкого полиэтилена воду нагнетают под определённым напряжением; рабочее давление составляет 4 бар. ; его повышают в 2 раза; магистраль оставляют на 24 ч;
  • опрессовку можно проводить с помощью воздуха; для этого используют компрессор; на один конец трубы устанавливают заглушку; через другой конец с помощью компрессора нагнетается воздух; магистраль оставляют на 12 ч; показатель давления на манометре не должен измениться.

Некоторые мастера в качестве опрессовки запускают в водяной контур теплоноситель высокой температуры, до 85 0С. Если в течение получаса на основании не обнаружились протечки, то система герметична, готова к подключению.

Магистраль закрывают стяжкой, когда вода в трубах остынет. Сливать её не надо. На форумах часто обсуждают, когда можно включать «тёплый пол». Первое включение осуществляют сразу после опрессовки.

  1. Необходимо выпустить воздух из системы. Для этого в контуре открывают все вентили, воздушную трубку, крышку в трёхходовом клапане.
  2. Включают циркуляционный насос; он работает 3-4 мин.; система наполняется водой;
  3. Поочерёдно закрывают вентили на коллекторах на несколько минут и открывают их вновь; добиваются определённого давления в трубах.
  4. Если система не имеет циркуляционного насоса, система закрытая, то воздух выводят с помощью жидкости. Её нагнетают в магистраль снизу. Трубопровод и теплообменник наполняют до тех пор, пока на манометре не выставится показатель 4 бар. Далее вентили на коллекторе закрывают. Давление должно падать. Это означает, что воздух выходит из системы. Добавляют ещё теплоносителя, доводя его напор до нормы. Действия повторяют до тех пор, пока давление установится. В выходах падающего и обратного коллектора видна жидкость.

После того как воздух из системы вышел, закрывают воздушный патрубок, на трёхходовой клапан устанавливают термоголовку, закрывают концевые краны, на коллекторе вентили держат открытыми. Выполняют стяжку. Через 28 дней, когда бетонное покрытие высохнет, оформляют облицовку пола. Далее включают «тёплый пол».

  • На термоголовке устанавливают температуру 20 0С.
  • Такой же режим выставляют на терморегуляторе, который находится на котле.
  • Температуру пола повышают постепенно. В противном случае бетонное покрытие может деформироваться или растрескаться от резкого перепада температуры.
  • В течение 2 суток температуру доводят до нормы, до 45 0С.
  • На подающем коллекторе необходимо выставить наполняемость водяной магистрали. Расходомер устанавливают на отметку 1,5.
  • В дальнейшем наблюдают за микроклиматом в отдельных помещениях. Возможно, наполняемость магистрали следует повысить.

Опрессовку трубопровода проводят каждый раз перед началом отопительного сезона. В противном случае в магистрали останутся участки с воздухом. При разогревании воды воздух не позволит отдать всю тепловую энергию полу. Водяной контур будет претерпевать большие нагрузки.

Обогрев антифризом

Если для напольного обогрева используется вместо воды антифриз, то опрессовку и наполнение контура проводят иным способом. Для этого необходим компрессор.

  1. Все краны и клапаны в системе держат открытыми.
  2. Один конец трубы подключают к сливному выходу в коллекторе, другой к компрессору.
  3. Бак компрессора наполняют антифризом. В систему вводят теплоноситель.
  4. Включают циркуляционный насос на 3 мин., передвигая антифриз по системе, он будет выдавливать воздух.
  5. После заполнения теплообменника, подающей и обратной трубы, напольной магистрали антифризом, закрывают воздушную трубку, трёхходовой клапан. В подающих и обратных патрубках коллектора будет виден теплоноситель.
  6. Осуществляют подключение трубопровода к гребёнке.
  7. Выставляют определённый режим на термоголовке, которая находится на трёхходовом клапане.
  8. Расходомер устанавливают на отметке 1,5.
  9. На терморегуляторе должен быть минимальный режим нагрева, не более 20 0С.
  10. Включают систему обогрева.
  11. Каждые сутки температуру теплоносителя увеличивают на 10 градусов

Первое включение системы отопления может продолжаться не более получаса. Необходимо определить герметичность магистрали, работу регулирующих устройств.

После тестирования обогрев выключают. Выжидают, пока теплоноситель остынет, выполняют бетонную стяжку и облицовку пола. В дальнейшем включают обогрев, постепенно доводя температуру антифриза до 45 0С.

Электрическое отопление

Кабельные секции или маты подключают к терморегулятору. В данный прибор выводят сетевые кабели и проводник термодатчика. Схема подключения имеется на обратной панелиустройства. Перед тем как закрыть кабельный пол стяжкой или клеевым раствором систему необходимо протестировать. Как включить электрический тёплый пол?

  • На терморегуляторе выставляют температуру для нагревательных элементов.
  • Проверяют работу кабеля.
  • При обнаружении холодных участков, систему отключают, выясняют причину отсутствия обогрева. Возможно, соединение матов или секции было выполнено неверно.

При положительных результатах, систему отключают. На электрические элементы наносят стяжку или плиточный клей. Оставляют раствор до полного высыхания. Укладывать плитку можно через 10-14 дней.

Через сутки проводят затирание швов. Включать напольный обогрев можно после полного высыхания растворов. Температуру нагрева пола повышают постепенно.

Термоплёнку не закрывают стяжкой. Через сколько времени можно включать инфракрасный обогрев? После проведения тестирования системы на плёнку укладывают подложку и облицовку пола. На терморегуляторе устанавливают небольшую температуру. Через сутки её повышают до нормального показателя 30 0С.

При эксплуатации жидкостного тёплого пола необходимо провести опрессовку системы, наполнить её теплоносителем и включить котёл. Для кабельного обогрева требуется выждать пока стяжка или плиточный клей высохнут. Термоплёнку подключают сразу после облицовки пола. Прогрев системы отопления осуществляют постепенно, в течение 48 ч.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Когда можно включать теплый пол после стяжки — MOREREMONTA

Строительные работы по изготовлению теплого полового покрытия требуют не только соблюдения технических регламентов, но и значительного времени. Желание насладится уютом дома и срочное включение теплого пола после укладки плитки из кафеля или керамогранита, может привести к непоправимым последствиям. И все придется начинать сначала.

Когда можно включать теплый пол после укладки плитки

Любые плиточные материалы отличаются гигиеничностью, эстетичным видом и долговечностью. Плитка хорошо держит тепло, но и долго прогревается, особенно при классическом обогреве жилища. Есть и помещения, ванные и туалетные комнаты, где плитка всегда будет холодной. Дополнительный обогрев в виде теплого пола, будет актуальным решением проблемы.

Красивое и гладкое покрытие из плитки можно получить, подготовив прочную и ровную поверхность для ее укладки. Кроме того, не стоит забывать, что масса кафеля и керамогранита значительна. К примеру:

  • 1 м² кафельной половой плитки будет весить 15-25 кг/м²;
  • 1 м² керамогранита весит гораздо больше – 20-45 кг/м².

Для удержания такого веса нужна мощная, хорошо оборудованная подложка из бетона. Бетонное основание, уложенное на греющий кабель или водопроводные трубы, способно предотвратить деформацию элементов отопительной системы из-за веса напольного покрытия. Хорошо выдержанная бетонная стяжка образует вокруг закладных деталей прочную защиту и не допускает силового воздействия верхних покрытий на внутренние элементы.

Теплые полы, уложенные под плитку, массивные сооружения и не всякое перекрытие многоэтажного дома может его выдержать. К примеру, в Москве и других городах с историческими застройками, подобные работы приравниваются к перепланировке и их необходимо согласовывать. Вес электрического теплого пола с напольным оформлением из керамогранита достигает 100-120 кг/м². Полы с водяным отоплением будут еще тяжелее.

Через сколько можно включать теплый пол после заливки стяжки

Устройство теплого пола с отделочным покрытием из плитки дело трудоемкое, но стоящее приложенных усилий. Так что, начинать думать о том, когда можно включать теплый пол после укладки керамогранита, можно будет после окончания отвердевания стяжки.

Первоначально проводится подготовка плиты перекрытия. Имеющееся старое покрытие полностью убирается, черновая поверхность зачищается и выравнивается. Нужно стараться не допускать больших перепадов уровня по горизонтали, какая-то часть компенсируется стяжкой и клеевым слоем, но бетон будет дольше просыхать. Иногда приходится делать черновой бетонный слой, толщина его не должна быть менее 30 мм, иначе бетон потрескается.

На подготовленную плиту укладывается теплоизоляционный материал, для недопущения потерь тепла через нижнюю плоскость. Теплоизоляция и гидроизоляция, в большинстве случаев, выпускается в виде пленочных стройматериалов. Поэтому, заливаемая бетонная смесь получила название «плавающей стяжки», так как у бетона нет прямого контакта с уровнем плиты перекрытия и стенами.

Максимальная толщина такой конструкции – 40 мм. Бетон набирает прочность примерно 10 мм в одну неделю, так что можно посчитать, через сколько дней после заливки стяжки можно включать теплый пол, это будет примерно 28 дней.

На теплоизоляционный слой раскладываются, согласно составленной схеме, греющий кабель или трубы для воды. Выполняется проверка системы отопления для исправления огрехов. Подготавливается бетонный раствор в пропорциях, зависящих от марки цемента.

На «плавающую стяжку» рекомендуется брать цемент марки 300, недорогой и с хорошими связывающими качествами. Песок лучше всего взять речной, хорошо просеянный и без супеси или глины. К цементу и песку в соотношении 1:3, добавляются по желанию пластификаторы, улучшающие технические характеристики бетона. К подготовленной сухой смеси добавляют воду, примерно вполовину полученного объема порошка.

Приготовленный до консистенции густой сметаны, бетон раскладывается по полу и выравнивается правилом. Допускается отклонение горизонтали не более 0,2% от длины комнаты с максимальным отклонением в 20 мм или, более строгие требования – 2 мм на 2 м. Такие манипуляции требуют профессиональных инструментов и соответствующих навыков.

Первые десять дней, после укладки стяжки, за ней необходим тщательный присмотр. Если влажность в помещении, ниже 50%, то бетон накрывают полиэтиленом. Недопустимы сквозняки и резкие перепады температур, оптимально держать температуру около +25 °C. Принудительное отведение влаги возможно не ранее 21 дня. Специалисты, проводящие строительные работы, контролируют уровень влажности стяжки гигрометрами. Но, 28 дней это не окончательный срок, когда можно включить теплый пол после заливки стяжки. Впереди еще чистовая отделка помещения плиткой.

Укладка плитки на подготовленную стяжку

Подбирается клей стойкий к перепадам температур. Рекомендуемая толщина клеевого слоя примерно 1 см, для пропорционального распределения тепловых волн по площади кафеля. Поверхность стяжки грунтуется на два раза для повышения адгезии клея. Остатки гидроизоляционных материалов, выступающих над стяжкой по периметру стен, аккуратно удаляются.

Выполняется разметка под плитки по выбранному рисунку и замешивается клей согласно рецептуре. Тщательное перемешивание клея производится строительным миксером и проверяется его качество. Раствор должен держаться на шпателе при его наклоне. Если нет практики по укладке плитки, замешивают клеевую массу небольшими порциями, во избежание ее подсыхания.

Настоявшийся клей наносят на поверхность плитки и пола зубчатым шпателем для усиления адгезии. Выкладывать рисунок рекомендуется с середины комнаты, так лучше соблюдаются пропорции орнамента. Выступающий клей сразу удаляется. Период полного схватывания клея составляет около недели.

Резюме: Считаем, через сколько времени можно включать теплый пол после укладки плитки – 28 дней набор прочности бетонной стяжки в 40 мм, 7 дней надежное схватывание плиточного клея, итого 35 дней.

Теплый пол, который делают с полусухой стяжкой включают только через месяц, и то, в зависимости от влажности в помещении. Нас благо уберегли от этой дурости, «тепловики» не предупредили, а стяжечники наоборот обо всем рассказали. Иначе трещины могли бы пойти. а это триндец как плохо было бы

Теплый пол – тип современного отопления жилых помещений, имеющий колоссальную экономическую выгоду. Чтобы получать комфортные температурные условия в доме или квартире надо следовать правилам монтажа и эксплуатации конструкции.

Соблюдение технических регламентов приводит впоследствии к качественному обогреву помещения с любым напольным покрытием. Далее, рассмотрим вопрос, когда можно включать пол после укладки плитки и как это правильно сделать.

Далее, рассмотрим вопрос, когда можно включать пол после укладки плитки и как это правильно сделать.

Через какое время включать пол после укладки плитки?

Плитка используются не только в ванных комнатах (смотрите какой тип пола в ванну выбрать и как произвести монтаж), туалетах, но и на кухнях, гостиных, прихожих и прочих помещениях. Керамическая отделка пола выглядит гигиенично, эстетично и дорого, а сам кафель или керамогранит отличается высокими характеристиками теплоемкости. Укладывается он на плиточный клей.

Такая отделка хорошо держит тепло, но при радиаторном отоплении долго прогревается. Идеальный пол, покрытый керамической плиткой, получается благодаря ровной бетонной стяжке. Правильно выполненная работа служит не только опорой тяжелому материалу, но и является прочным защитным каркасом для тепловых элементов.

Обратите внимание! Напольная плитка из керамогранита имеет высокую теплопроводимость, а вот из керамической крошки не подходит. Она является теплоизолятором. Если делаете укладку на водяной пол, лучше отдать предпочтение именно керамограниту.

Оптимальная толщина бетонного покрытия с теплым полом под плитку составляет минимум 40 мм. Полное высыхание смеси произойдет минимум через 28 дней. Плюс неделя должна пройти для затвердевания слоя плиточного клея. То есть, когда уложили плитку, включать пол надо не раньше, чем через 35 дней.

Когда высохнет стяжка?

Когда планируется производить монтаж системы, укладка осуществляется на ровную плоскость. Если он имеет горизонтальную кривизну, то исправляется она с помощью стяжки. Оптимальный слой ровняющей смеси зависит от угла перепада и варьируется в пределах 30-50 миллиметров. Для создания стяжки используется цементно-песчанный либо бетонный вид смеси.

Так как цемент любой марки предполагает несколько дней для затвердевания, то чем больше толщина слоя, тем дольше будет сохнуть смесь. Однако, стоит помнить, что для последующего монтажа системы «теплый пол» в раствор добавляются пластификаторы и прочие добавки для обеспечения высокого коэффициента теплопроводности.

Высыхание должно проходить при определенных условиях – это температура воздуха +25 ⁰С и уровень влаги в окружающей среде в пределах 60-70%. В таком случае «созревание» пола с установленным обогревом займет около 30 дней. Рано включать теплый пол после заливки нельзя. За это время также высохнет плиточный клей и затирка швов.

Через сколько включать пол после заливки стяжки?

Итак, от проведения стяжки до включения должно пройти минимум месяц. За это время заливка полностью высохнет. Такой срок выдержки предполагает, что запуск не вызовет непоправимых последствий, вроде короткого замыкания или деформации пола.
Чтобы не пришлось переделывать заново, первым делом стоит помнить, что включить теплый пол на всю мощность категорически нельзя.

Чтобы продлить срок эксплуатации отопительной системы, после высыхания стяжки и плиточного клея, включают 18-20 дней на температуру +35 ⁰С и только затем выставляют нужные показатели тепла. Итак, от начала действий по созданию ровной поверхности и до свободного использования теплого пола должно пройти 50-55 дней.

Обратите внимание! Под влажным цементом или клеем включить водяной теплый пол после укладки плитки нельзя.

Распространенные ошибки

Строгие требования к тому, когда включать систему после укладки плитки, не гарантируют идеально выполненной работы. Нередко хозяева допускают грубые ошибки, которые ведут к сложным проблемам.

Наиболее распространенные ошибки при установке теплого пола:

  1. Кабели или маты укладываются на всю площадь комнаты. Это способно вызвать перегревание участков под большой мебелью (шкафы, диваны, кровати, стиральные машины и прочее).
  2. Укорачивание проводов. Это делать запрещено – электрический пол просто выйдет из строя.
  3. Включение теплого пола для проверки работоспособности пока не высохла стяжка или клей. Безопаснее проверить сопротивление кабелей системы.
  4. Укладка греющих элементов на грязную поверхность. Даже наличие пыли в канавках для кабеля сведет на нет всю работу.
  5. Ходьба по проводам. Так можно повредить жилы, что выведет электрический теплый пол из строя.
  6. Замуровывание датчика температуры. Этот прибор должен находиться в герметичной гофрированной трубе, так обеспечивается легкий доступ к нему при необходимости замены.
  7. Халатность. Чтобы убедиться в правильности проделанных работ, нужно замерять сопротивление до укладки элементов в стяжку и после высыхания.
  8. Использовать включение системы для ускорения высыхания стяжки или плиточного клея. Такие действия стопроцентно выводят кабель из строя.
  9. Пренебрежение герметичностью. Элементы теплого пола должны плотно лежать в канавках, наличие воздушных карманов ведет к повреждению системы.
  10. Отсутствие схемы или плана укладки теплого пола. Необязательно рисовать, можно сфотографировать готовый контур, тем самым обезопасив себя от повреждения кабеля при установке сантехники или сверлении в дальнейшем.

Обратите внимание! В день укладки систему нельзя включать категорически.

Рекомендации специалиста

Если решили установить инфракрасный пол под плиточным покрытием и сомневаетесь в своих силах, то лучше обратиться за помощью к опытному специалисту. Тем самым можно не только получить функционирующую систему обогрева, но и научится неким хитростям и в дальнейшем выполнять эту работу самому.

Основными рекомендациями являются терпение и соблюдения правил, а также использование только качественных строительных материалов и нагревательных элементов. Вышеперечисленные ошибки ни в коем случае нельзя повторять.

Чтобы пол хорошо прогревал помещение и прослужил долго, необходимо правильно его смонтировать. Укладывать кабеля нужно только в чистые про грунтованные канавки в уже высохшей стяжке.

Если же система будет заливаться бетонной смесью, то следует заполнить пустоты. До и после заливки стяжки необходимо замерять сопротивление кабелей. Так вы будете уверенны, что провод не повредился. Спешить с включением теплого пола не стоит.

Выждав необходимый срок, нужно постепенно прогревать саму поверхность и керамическое покрытие. Под плитку обязательно использование подложки – нагревательного мата. Следуя этим рекомендациям, можно получить эффективное и эстетичное теплое напольное покрытие.

Надеемся, что эта статья поможет вам в обустройстве обогрева жилья.

Можно ли класть плитку на теплый пол?

Теплый пол после укладки плитки

Система тёплого пола: греет или создает комфорт?

В первую очередь напомним вам, что «теплый пол» изначально был создан для комфорта, а не как отдельный отопительный элемент. Так, даже в СНиПах указывается, что температура поверхности такого пола не должна превышать 29°С. А для водяного пола она не должна превышать 50°С.

Так, зарубежные производители напольных покрытий также часто предупреждают, что не следует нагревать ламинат более 85 градусов по Фаренгейту. В переводе это – 29,44°С. Но, температура самого теплого пола не равна температуре уложенного ламината. И ламинат подходит только тот, то толщиной до 7 мм. Чем толще – тем хуже будет пропускать тепло.

А теперь – немного физики. От теплых полов в частном доме или квартире требуется всего одно: давать на каждый квадратный метр тепла больше, чем на эту же площадь теряет помещение. А вот у финишных — коэффициент теплопроводности разный, и на конечный результат они влияют по-своему. Так, керамическая плитка проводит тепло гораздо лучше ламината или паркета, а ковролин – хуже всех.

Видео: как подобрать напольное покрытие для тёплого пола

Особенно осторожно нужно выбирать напольное покрытие для водяного пола – его температуру не так просто регулировать. К примеру, если вы случайно перегреете электрический или инфракрасный теплый пол, его не сложно быстро остудить быстрым отключением, а вот вода в трубах способна оставаться горячей довольно долго. А за это время тот же паркет может успеть окончательно испортиться изнутри.

Но, если полы в вашем доме настолько холодные, что даже на ковролин наступать неприятно, тогда система теплого пола под ним все-таки целесообразна. Только перед тем как укладывать поверх ковролин, обязательно узнайте о его составе.

Таким образом, чтобы не оплошать, предлагаем вам покупать материалы только в проверенных местах, например мы вам рекомендуем интернет-магазин «Гипострой» — http://www.gipostroy.ru/catalog/category/napol-nye-pokrytiya, здесь вам предложат большой ассортимент напольных покрытий по хорошим ценам. Только учтите, что любая система теплого пола сначала точно рассчитывается, и только потом устанавливается. И теплопроводность финишного материала пола берется во внимание в первую очередь.

Интересный момент: чем больше в материале клея, тем меньше температура оказывает свое негативное влияние.

Ламинат : всегда ли безопасно?

А вот здесь возникает парадокс: большинство производителей ламината указывают на своей продукции, что ее нельзя использовать с теплым полом, а вот производители пленочного не только разрешают, но и рекомендуют. А вот у ламината, специально предназначенного для такой системы, теплопроводимость высокая. Т.е. это ламинат со специальным символом.

Все дело в материале. Так, укладывать на пленочный теплый пол нельзя ламинат, у которого более пористая структура, а влагоотталкивающая или связующая пропитка не стойки к постоянным циклам нагревания и охлаждения. Если все же положить такой ламинат – он вскоре растрескается и станет расходиться по швам.

Можно класть ламинат и на водяной теплый пол. Важно только приобрести специальную для этого подложку, сам ламинат нужен не ниже 32 класса, а нагрев отрегулируйте до 30°С. После укладки включите систему, а переходные планки поставьте только через две недели. Только сфотографируйте закрепленные трубы теплого пола еще перед заливкой стяжки, иначе плотнику будет трудно потом разобраться, куда сверлить.

Хотя обычно под ламинат делают не водяной теплый пол, а под пленочный. Причем сам инфракрасный пол класть нужно прямо на подложку – а не под нее. Вот так:

А теперь — об опасности. Вот чем плох миф о том, что можно приобрести самый простой и дешевый ламинат и уложить его на систему теплого пола: в этом случае теперь никто не застрахован от отравления. Любой ламинат, даже в холодном состоянии, выделяет небольшое количество формальдегида из доски МДФ – в пределах разрешенной нормы. А вот при нагреве свыше 26°С этот процесс идет уже в два, три раза быстрее. И в плохо проветриваемом помещении с таким полом человек может почувствовать настоящие симптомы отравления: головную боль, тошноту и воспаление дыхательный путей. Вот почему важно тщательно подбирать напольное покрытие – вам ведь не нужен в собственном доме «тихий убийца»? Ведь ни один производитель не понесет ответственности за то, что вы использовали его продукт не по назначению. Не было ведь марки на ламинате, разрешающей его класть на теплый пол? Значит, и класть было нельзя.

Керамическая плитка: развеем мифы

Наиболее подходящее напольное покрытие из всех существующих – это керамическая плитка. Она практически на все 100% экологична и легко переносит многочисленный циклы нагрева-холода.

Но и некоторый минус у плитки и керамогранита тоже есть. Дело в том, что слишком ощутимое тепло вовсе не так полезно для ног, как это иногда хотят представить производители. Да, для тех, кто часто мерзнет и получат простуду от одного только касания ногой холода – это выход. А вот в детскую его вовсе не обязательно устанавливать. Ведь подрастающее поколение подвижно, резво и при 18°С чувствует себя замечательно. А вот в тепличных условиях дети болеют чаще, они все время раздражены и быстро устают. Просто проведите когда-нибудь эксперимент.

Если же керамическая плитка вас устраивает как покрытие для теплого пола больше всего, вы можете отделать ею все полы в квартире. Просто грамотно подобрать рисунок: под дерево, камень или определенный рисунок. А вот сам процесс укладки:

Кроме того, такая температура благотворно влияет на размножение многих видов бактерий, так что и микроклимат вскоре также не будет здоровым. Неспроста в дошкольных учреждениях Канады теплые полы и вовсе запрещены, а во Франции их использование ограничено. Вот почему не стремитесь сделать пол именно теплым, с температурой 30°С – достаточно его сделать комфортным, и плотная доска этому только поспособствует.

Какое напольное покрытие точно не подходит?

Ни в коем случае нельзя использовать материалы которые не совместимы с теплым полом. И производители не зря пишут об этом на своем товаре. Например, бамбуковый паркет применять нельзя – испортится сразу. Ни бамбуковый паркет, ни бамбуковый ковролин. И совсем плохо переносит нагрев классический паркет – он рассыхается со временем и образует нешуточные щели. Обычный линолеум мы вам также не рекомендуем использовать.

Дело ведь не только в том, что тот самый ламинат или паркетная доска от тепла быстро рассохнутся, но и в том, что таковые могут при определенных условиях выделять вредные вещества в воздух. Вот почему, к слову, всегда экологичнее то напольное покрытие, которое предназначено для теплых полов. Причем лучше то, которое не просто допускает такую эксплуатацию, а именно рекомендовано для нее. И это важно.

Источник: https://pol-master.com/tepliy-pol/pokrytie-dlya-teplogo-pola.html

Когда можно включать теплый пол после укладки плитки знают опытные мастера, но для тех, кто самостоятельно выполняет ремонтные и строительные работы, этот вопрос является одним из самых важных.

Ответ может быть один – делать это сразу после завершения монтажа нельзя. Владельцев квартир, где ведутся подобные работы, интересует, почему и когда именно подключать систему. Как сама конструкция, так и укладка плитки на теплый пол имеют некоторые особенности, которые необходимо учитывать при подключении оборудования.

Особенности конструкции

Для долговечности покрытия сделайте стяжку под теплым полом и над ним

Выполняя укладку керамической плитки на систему теплого пола, следует помнить о некоторых моментах. Еще до начала монтажа нужно выполнить все необходимые расчеты, чтобы быть уверенным в том, что плитки не превысят уровень финишного напольного покрытия в других комнатах.

Значит, следует продумать и правильно подобрать диаметр труб, приобретаемой конструкции. В некоторых случаях увеличивается толщина слоя стяжки, на которую укладывают теплый пол, в других вариантах приходится делать штробы, чтобы углубить конструкцию.

Для сооружения качественного напольного покрытия потребуется сделать стяжку как под системой теплого пола, так и над ней.

Для заливки стяжки необходимо воспользоваться цементно-песчаной смесью или клеевым составом.

Специалисты утверждают, что стяжка, сделанная из плиточного клея, отличается повышенной прочностью.

При выполнении работ с использованием клеевого состава нужно уделить особое внимание равномерному распределению вещества и отсутствию воздушных карманов.

После заливки стяжки и укладки плитки оставьте пол высыхать от 3 до 5 дней

Плиточный клей необходимо равномерно распределить по поверхности, чтобы защитить конструкцию от последующего растрескивания и преждевременного разрушения.

Время высыхания стяжки после заливки составит несколько дней. Состав набирает прочность в течение 3-5 дней, после чего можно приступать к укладке плитки.

Для начала замеряют площадь помещения и делают предварительную выкладку, подбирая рисунок. Затем на стяжку наносят слой плиточного клея, на который будут укладывать первый ряд. С клеем работают, применив зубчатый шпатель и стараясь уложить плитку на слой толщиной не более 0,5 см.

Для теплого пола выбирают специальную напольную плитку, как правило, керамогранит.

Он дольше сохраняет и хорошо отдает тепло.

Работу выполняют с использованием крестиков, гарантирующих создание ровных швов и отсутствие нежелательных стыков.

Выкладывают поверхность только целыми плитками, оставляя зазор у стен, куда позже будет уложены «подрезки».

Подключение системы

Через сколько дней после укладки плитки можно включить систему теплого пола, сказано в правилах монтажа и эксплуатации системы.

Уточнив, что такое теплый пол, когда можно включать его и в течение какого времени не допускать отключения, приступают к затирке швов.

Нужно учесть, что плитка прочно ляжет на поверхность спустя 5 дней, но через день на нее уже можно наступать. Стяжка должна высыхать постепенно. В течение первых трех дней ее постоянно увлажняют, обеспечивая постепенное высыхание. Подробнее о подключении теплого пола смотрите в этом видео:

Если при заливке раствора были использованы трубы в качестве строительных маяков, то удалив их через 3 дня, освободившееся пространство заполняют раствором и тщательно затирают, выравнивая поверхность и не допуская образования перепадов.

Преждевременное включение пола может вызвать возникновение дефектов в стяжке

Включить систему можно только после полного высыхания клеевого состава. Конструкция будет готова к эксплуатации через 25 дней – время полного набора прочности смесью. После этого можно запускать оборудование, которое было проверено еще до сооружения стяжки.

Включение проводят по истечении указанного времени, так как преждевременное начало эксплуатации может стать причинной образования пузырьков воздуха в созданном покрытии.

Из-за таких воздушных пор резко возрастает склонность к растрескиванию и ускоряется разрушение стяжки. Это становится причиной перегрева оборудования и выхода его из строя. Кабели перегорают, нужна срочная их замена, а значит полный демонтаж конструкции.

Выполнять подобные работы лучше в теплое время года, когда отсутствует разница между температурой окружающей среды и самого пола. Лучше, если владельцы жилья покинут квартиру на время проведения работ по созданию напольного покрытия. Это даст гарантию того, что на покрытие не будет оказано преждевременное давление и будет выдержано время до полного высыхания стяжки, плиточного клея и затирки. Подробнее о подключении пола смотрите в этом видео:

Еще одно важное условие правильной эксплуатации – постепенное повышение температуры в системе. Но главное включить систему только после полного высыхания всех растворов. Из стяжки должна полностью уйти вся влага, иначе при стремительном нагреве она сразу начнет трескаться и разрушаться.

Источник: https://GuruPola. ru/teplye-poly/kogda-mozhno-vklyuchat-posle-ukladki-plitki.html

Какая нужна толщина стяжки для водяного и электрического теплого пола и как ее сделать

Сегодня все чаще в качестве дополнительного, а иногда и единственного отопления выбирают теплые полы. Такая отопительная система экономична, удобна и позволяет достигнуть оптимальной температуры в комнате. Существует много мастер-классов по укладке теплого пола и домашний мастер, вооружившись инструкциями и советами профессионалов, вполне может выполнить работу самостоятельно. Следует, однако, помнить, что для отопительной системы «Теплый пол» немаловажно правильно сделать стяжку. Ее обустройство – один из самых трудоемких этапов при укладке теплых полов.

Стяжка: функции и виды

Стяжка под теплый пол представляет собой специальный раствор или бетон, который наносят на поверхность пола. Это многослойное покрытие. Каждый слой заливаемого «пирога» имеет свое предназначение:

  • Нижний слой не только предварительно выравнивает пол, но и выполняет функцию гидроизоляции от подпольной влаги. Для обеспечения гидроизоляции чаще всего применяют обычную полиэтиленовую пленку.
  • Слой термоизоляции. Его назначение исключить потери тепла на обогрев подпольного пространства и направить все тепло вверх. Часто в дополнение к этому слою укладывают фольгу, которая помогает выровнять температуру вдоль поверхности пола и служит экраном для тепла.
  • Финишный слой стяжки укладывается на кабельную систему или трубы теплого пола. Этот слой распространяет тепло по поверхности пола и служит основанием для финишного покрытия.

Существует 3 вида стяжки:
  • классическая мокрая;
  • сухая;
  • полусухая.

Чаще всего используют 2 первых вида, третий выполняют достаточно редко.

Мокрая стяжка

Это наиболее часто применяемый вид. Ее выполняют на основе цементного или гипсового раствора.

Следует учесть! Гипсовый раствор нельзя использовать в помещении с высокой влажностью.

Классическая мокрая стяжка выполняется из цемента, песка и различных добавок: щебня, шлака, керамзита и т.д. Часто в раствор стяжки добавляют специальные пластификаторы, которые существенно повышают качество бетона. Пластификатор позволяет увеличить плотность материала и предел прочности на сжатие поверхности, тем самым повышая и общую теплопередачу конструкции.

Такая добавка обязательна для стяжки менее 30 мм и желательна, но необязательна при толщине от 50 мм. Производители выпускают специальные пластификаторы для стяжки теплого пола. Их добавляют из расчета 0.6 – 1 л на раствор, предназначенный для покрытия одного квадратного метра поверхности. Мастера иногда в качестве пластификатора используют клей ПВА, добавляя мешок клея на каждый мешок цемента.

Для тонкой бетонной стяжки в большом помещении кроме пластификатора в раствор добавляют фибру. Этот материал заменяет армированную сетку. Кроме того, он позволяет укрепить стяжку и поможет выполнить заливку равномерно.

Фибра и пластификаторы повышают технические характеристики стяжки

Содержание цемента и его марка может быть разной, в зависимости от планируемого финишного покрытия пола. Утвержденных норм соотношения компонентов стяжки для теплого пола не существует. Как правило, берут соотношение цемента и песка 1:3, добавляя воду, пока не получится раствор по консистенции похожий на жидкую сметану. Если смесь делают бетонную, то кроме цемента и песка добавляют щебень мелкой фракции. Соотношение долевых частей в этом случае будет 1:3:5. Воды в такую смесь добавляют около половины от веса используемого цемента.

Марки и состав бетона

Сегодня производители выпускают много готовых смесей с правильным соотношением всех компонентов и уже добавленным пластификатором. Стяжка для теплого пола будет выполнена намного проще и быстрее при использовании таких специальных смесей. Инструкцию по применению можно прочитать на упаковке.

Важно! Нельзя приступать к финишному покрытию пола до полного высыхания слоя стяжки. В зависимости от температуры в комнате на это может понадобиться от нескольких недель до месяца, а для толстого слоя бетона и до полутора месяцев.

Сухая стяжка

Это новый и набирающий все большую популярность метод. Главное его преимущество – это отсутствие периода ожидания застывания поверхности. Для этой технологии используются исключительно сухие материалы, поэтому высыхания не требуется и монтаж чистового пола можно осуществлять через 5 – 6 часов после укладки смеси.

Укладка сухой стяжки

Требования к стяжке для теплого пола

Как мы уже отмечали толщина и используемые для стяжки пола материалы не регламентируются, какими-то нормативными документами, но, тем не менее, при выполнении работ особое внимание следует уделить ровности поверхности и толщине слоя.

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси. Они легки в работе и позволяют достичь идеально ровных поверхностей.

Толщина стяжки для теплого пола, как правило, составляет от 3 до 5 сантиметров. Такая толщина делает конструкцию достаточно прочной и в тоже время максимально эффективной: обеспечивает равномерный и достаточно быстрый прогрев пола за короткий промежуток времени. Она оптимальна и для равномерной сушки стяжки. Толщина стяжки для водяного теплого пола несколько больше, чем для электрического теплого пола.

Тревожным фактором являются трещины на стяжке. Они уменьшают надежность системы:

  • не позволяют полу прогреваться равномерно, тем самым не равномерно отапливая помещение;
  • вследствие возникновения локальных участков с повышенной температурой, происходит перегрев нагревательных элементов, что будет быстро выводить эти элементы из строя.

Трещины в стяжке уменьшают эффективность системы теплого пола

Поэтому если на стяжке появились трещины, их необходимо ликвидировать до укладки основного пола.

Следует учесть! Для набора полной прочности цементу необходима выдержка в 4 недели. В течение этого срока проводить какие-то работы нежелательно.

Помещение, в котором проводится заливка, необходимо защитить от сквозняков и прямых солнечных лучей. Это предотвратит неравномерное высыхание. Нельзя использовать для ускорения сушки какие-то дополнительные устройства или включать саму систему теплого пола. Затвердевание раствора должно проходить естественным способом.

Время затвердевания смесей, предоставляемых производителями, ниже, чем бетонного раствора. Через 48 часов после заливки пол увлажняют и затем накрывают клеенкой. В идеале в таком виде, с периодическим увлажнением через 3 дня, пол должен простоять месяц. Выполнение всех этих условий предотвратит возникновение на стяжке трещин.

Стяжка для теплого пола своими руками

Подготовительные работы

Прежде всего, тщательно подготавливают основу для заливки пола:

  • очищают от мусора;
  • гидроизолируют;
  • устанавливают маяки.

Основу хорошо подметают, моют и сушат. Если есть дефекты в виде трещин или большая неровность поверхности, то этот слой после уборки можно пролить самовыравниющей смесью. На чистый, отремонтированный пол кладут слой гидроизоляции, который защитит пол от влаги, шума и послужит дополнительным слоем, удерживающим тепло.

В качестве гидроизоляции обычно используют толстый полиэтилен. Материал гидроизоляции заводят на стену, на высоту 15 см. Полосы гидроизоляции кладут внахлест.

По низу стены по всему периметру укладывают демпферную ленту. Эта лента, как правило, изготовляется из вспененного полиэтилена и предназначена для компенсации температурного расширения стяжки. Кроме того, эта лента позволяет снизить потери тепла на стыке пол-стена и предотвратить передачу ударного шума (например, топота) и вибрации из стяжки в стены комнаты.

Следующим этапом является выставление маяков, которые помогут сделать пол максимально ровным.

Стяжка для водяного теплого пола

Стяжка для водяного теплого пола довольно существенно поднимает всю конструкцию, однако, по сравнению с электрическим аналогом – это более экономичная система. Поэтому делая выбор между водяным и электрическим теплым полом необходимо взвесить все за и против.

Пирог водяного теплого пола

«Пирог» водяного теплого пола представляет собой:

  • слой гидроизоляции;
  • утеплитель;
  • фольга;
  • трубы;
  • армированная стяжка;
  • чистый пол.

Толщина бетонной стяжки для такого пола составляет 7–10 см в зависимости от многих факторов. Учитывается высота порогов в комнате, диаметр труб и другие конкретные характеристики этого помещения.

Толщина стяжки водяного теплого пола

Следует учесть! Чем больше слой бетона, тем дольше такой пол будет прогреваться, но и дольше остывать, что экономически выгодно.

Чтобы предотвратить всплывание труб, их необходимо закрепить. Трубы крепят к арматурной сетке или к плитам утеплителя.

Для укладки труб выбирают одну из схем:

  • змейка;
  • двойная змейка;
  • спираль.

Заливку начинают от дальней стены, продвигаясь к двери. Комнату делят на зоны, ориентируясь на маяки. Выложенный на трубы раствор разравнивается специальным правилом. Если применяются полусухие смеси, которые быстро сохнут, то максимум через 6 часов после укладки стяжку отшлифовывают.

Стяжка залитая на теплый пол

Как альтернатива стяжке может применяться настильная система, которая представляет собой специальные алюминиевые пластины.

Стяжка для электрического теплого пола

Электрический теплый пол бывает трех видов:

  • кабельный;
  • пленочный;
  • в виде нагревательных матов.

Пленочный пол допускается укладывать поверх стяжки, а остальные два вида заливаются в стяжку. Заливка для этого типа полов выполняется так же, как и для водяного теплого пола, однако, следует учесть, что электрический кабель крепится непосредственно к арматурной сетке, подвешенной между специальными лагами. Термоизоляции кабель касаться не должен. Для теплого электрического пола в стяжку обязательно добавляется пластификатор.

Часто для большей надежности при монтаже электрического теплого пола применяют комбинированный способ заливки. В этом случае в утеплителе делают 10 – 15 сантиметровые отверстия, что позволяет соединить заливку с основанием. После этого устанавливают маяки и делают заливку толщиной 3 – 5 см. При этом следят за температурным режимом и влажностью воздуха в помещении. Минимальный срок высыхания, как мы уже упоминали, составляет 28 день. В этот период включать теплый пол нельзя.

Наиболее прост в монтаже пленочный теплый пол. Его толщина может быть около 2 см. Если жила такого пола перегорает, то конкретное место повреждения находят с помощью специального прибора. В таком случае специалисты точечно вскрывают стяжку и выполняют ремонт.

Положить теплый пол в стяжку при выполнении всех инструкций и рекомендаций вполне под силу домашнему мастеру. Этот процесс достаточно длительный, но выполняя работу своими руками можно значительно сократить финансовые расходы.



Установка над полом / шпал / подвесной плиты | | Теплый пол своими руками

Излучающая труба, устанавливаемая поверх существующего пола, называется «подвесной плитой». Этот метод может иметь большой смысл, особенно при новом строительстве, потому что по тепловым характеристикам готовый пол может конкурировать с укладкой «плита по уровню»… ..и ничего лучше этого не найти. В отличие от метода крепления балок перекрытия, подвесная плита включает песок, цемент или гипербетон для хранения и рассеивания тепловой энергии.Обратной стороной является добавленный вес на пол, возможная потеря драгоценного пространства над головой и (особенно в случае модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов. Тем не менее, если вы решите, что метод подвесной плиты лучше всего подходит для вашей ситуации, вот несколько способов установки:

Залить новый пол

Если вам комфортно работать с бетоном, вы можете просто проложить свою лучистую трубку, подключить различные петли к удобно расположенному коллектору, залить тонкий слой бетона или гипсокартона, выровнять его и через несколько часов вернуться к себе. готовый пол.

При установке PEX в подвесную плиту вам необходимо прикрепить PEX к чему-либо, будь то скрепка с пеной изоляцией «ПОД» плитой (если применимо) или «застегивание молнии» на армирование «ВНУТРИ» плиты. Мы рекомендуем минимум 1,5 дюйма покрытия поверх PEX,… «ЕСЛИ бетон« ЯВЛЯЕТСЯ »чистым полом, так как эта (рекомендуемая толщина) помогает минимизировать трещины и уменьшает эффект« температурных полос ». Если бетон НЕ является законченным полом, и вы устанавливаете дополнительный напольный материал поверх вновь залитой (более тонкой) плиты, (например) дерева, плитки, ковра и т. Д., то (рекомендуемые) полтора дюйма покрытия не нужны (и не являются критическими), учитывая тот факт, что структурная целостность является частью исходной (существующей) плиты и (на данном этапе) вы просто создаете тепловую массу с помощью более тонкий слой бетона (из которого) будет покрыт готовым полом. Общее практическое правило гласит, что от 3/4 ″ до 1 ″ — это идеальное покрытие для гипсокартона.

При заливке подвесной плиты на существующий бетонный пол устанавливается слой жесткой изоляции, и трубы могут быть прикреплены к старой плите с помощью хомутов, забивая их гвоздями непосредственно в бетон с помощью набора плунжеров.Или проволочная сетка может быть прикреплена к бетону таким же образом, а трубы могут быть прикреплены к ней.

Сложность этого метода заключается в том, чтобы получить чистый ровный пол. Большинство мастеров своими руками, вероятно, не имеют опыта или уровня комфорта, чтобы выполнить конкретную работу с использованием этого метода. Если вы исключение, это может быть для вас самым простым подходом.

Использование шпалы 2 на 4

7/8 ″ PEX, 16 ″ по центру, с помощью шпал поднять пол на 1 1/2 ″.Шпалы можно использовать для стяжки ровного пола при заливке бетона, сухой смеси или гипсокартона. Если вместо бетона используется песок, к шпалам можно прибить фанеру или паркет.

При использовании этого метода 2X4 укладываются горизонтально на существующий пол, 16 дюймов по центру, для создания «спальных отсеков». Также можно использовать 2X3, они столь же эффективны и обычно намного дешевле по стоимости. В зависимости от того, какого размера используются трубки, между каждым набором шпал устанавливаются один или два участка излучающих труб.Трубопровод крепится к фанерному основанию пола с помощью хомутов для электропроводки или медных хомутов. Каждого второго спящего отодвигают от стены на обоих концах комнаты, чтобы дать трубке канал для прохождения.

Пример применения шпалы с песком или бетоном
Искусный подход к уникальному плану этажа
Еще один умный продукт, адаптированный под приложение

Если обогреваемая область представляет собой небольшую зону, состоящую только из одного контура трубопровода, то начальная (подающая) сторона излучающего контура соединяется с изолированной медной линией подачи от источника тепла.Концевая (обратная) сторона излучающего контура подключается к изолированной медной обратной линии. Такая простая зона с одной петлей возможна только тогда, когда для заполнения зоны требуется менее 400 футов 7/8 ″ PEX-трубы. Использование ½ ”PEX ограничивает ту же зону до 300 футов трубы.

Для большинства зон требуется несколько четных петель (или контуров) трубок. Причина проста. Если для данного количества квадратных футов требуется более 400 футов труб, скажем, 1200 футов, и вы пытаетесь непрерывно пропускать воду через это количество труб, в конечном итоге вы получите циркуляцию теплой воды по большей части вашего пола.В результате получится неотапливаемое пространство.

Правильный метод включает создание построенного на сайте заголовка… одного для стороны предложения и одного для возврата. Это не сложнее, чем прокладка домашнего водопровода, и это обеспечивает равномерный, сбалансированный поток нагретой жидкости через сияющий пол.

Итак, используя приведенный выше пример 1200 футов труб в этой вымышленной зоне, вы можете видеть, что длины петель могут быть (3) 400-футовыми контурами или (4) 300-футовыми контурами. Какой метод вы используете, зависит от вашей конкретной ситуации.В принципе, как проще. В этом примере мы будем использовать (4) 300-футовые цепи.

Хорошо, вы проложили все трубки между отсеками для спальных мест. У вас четыре контура, так что у ваших контуров будет четыре начала и четыре конца. Заголовок подачи просто соединит все начала вместе, а концы соединятся с заголовком возврата. Если все ваши контуры имеют одинаковую длину (в пределах 10%), вода не найдет «пути наименьшего сопротивления», и жидкость будет течь равномерно через все контуры.Балансировочные клапаны не требуются. И даже несмотря на то, что вы пропускаете нагретую жидкость по трубам общей протяженностью 1200 футов, ей никогда не нужно преодолевать более 300 футов, прежде чем она вернется к источнику тепла.

Следует отметить, что при использовании муфт к подвесной плите обращаются точно так же, как и к плите на уклоне. Другими словами, не использует их для . Всегда прокладывайте трубы большой длины в областях, которые в конечном итоге будут практически недоступны.

Фактическое размещение коллекторов подачи и возврата остается на усмотрение установщика.Часто оба коллектора располагаются под черным полом. В черновом полу можно прорезать четырехдюймовую щель шириной около 1 дюйма, чтобы трубка могла легко и долго изгибаться в полость балки внизу. Сами коллекторы, которые часто проходят перпендикулярно балкам, крепятся к нижней части балок с помощью трубных лент. Трубка PEX, загибающаяся сверху, может входить в тройник с медной коллекторной трубой 3/4 ″ с помощью одного из стандартных латунных переходников. Позже четырехдюймовый прорезь в фанере можно заполнить распылительной пеной для герметизации вокруг трубы.

Используя таким образом длинный коллектор с разложенным коллектором, установщик может создать очень чистую и очень гибкую компоновку схемы, особенно если используются шпалы. Гораздо менее желательной альтернативой был бы небольшой коллектор, расположенный в центре, где каждый контур трубок выходил и возвращался из одного места в комнате. В больших зонах с большим количеством контуров это место в комнате может быть в противоположном конце дома, что заставляет установщика выяснять, как запустить громоздкую группу линий подачи и возврата обратно к коллектору.Таким образом, в этом смысле подвесная плита со шпалами похожа на установку балок перекрытия, когда речь идет о подающих и возвратных коллекторах. Другими словами, лучше подводить коллекторы к трубопроводу, а не к одному небольшому коллектору.

Другой метод — провести коллекторы по периметру комнаты и подсоединить трубки с помощью латунных переходников.

После того, как все соединения выполнены, тонкий слой тепловой массы распределяется по трубке между шпалами.Если последний пол должен быть из твердых пород дерева, такой термальной массой может быть простой сухой песок. Сухой песок насыпается в ниши до верха шпал, а к шпалам прибивается древесина твердых пород. Если последний пол будет ковролином или кафелем, масса между шпалами должна затвердеть. Можно использовать бетон, песок, гипербетон или сухую смесь из (4) частей песка (1) части портландцемента. Последний метод включает в себя бетономешалку и воду, достаточную для придания смеси консистенции «песчаный замок». Это не мокрая каша.Портландцемент придаст песку слегка зеленоватый оттенок, и смесь высохнет твердо, как камень. После полного затвердевания вы можете покрыть ковер, плитку, перго или что-то еще. Альтернативный метод заключается в том, чтобы разложить песок и затем прибить фанеру к шпалам. Фанера может поддерживать плитку, ковер и т. Д.

Песок как термическая масса

Сухой песок — отличная термическая масса. В этом случае в отсеки шпал насыпается слой песка, затем к шпалам крепится ОСП (ориентированно-стружечная плита) или фанера.Последний пол может быть ковролином, плиткой, перго или любым материалом, требующим твердой поверхности.

Если существующий пол бетонный, шпалы приклеиваются к полу с помощью жидких гвоздей, а трубы могут быть прикреплены к полу. Если лента кажется немного слабой, то проволочную сетку можно прикрепить к краям шпал 2 на 4, провести вдоль дна спальных отсеков и прикрепить трубки к сетке. Также можно использовать набор плунжера и хомуты.

В случае существующей неизолированной бетонной плиты под проволочную сетку можно установить жесткий пенопласт для предотвращения потерь тепла вниз.Существующая ранее изолированная плита может использоваться для хранения тепла.

Другой способ установить новый теплый пол поверх существующего — использовать приложение для спальных мест. Это альтернатива предварительно вырезанным / формованным панелям типа «доска» за небольшую часть стоимости … нажмите на эту ссылку для получения более подробной информации !! По предыдущей ссылке показаны восемь фотографий, иллюстрирующих метод, разработанный одним из наших технических специалистов для создания элегантного и очень эффективного макета для одного из наших местных клиентов.

Последний вариант подвесной плиты применяется, когда вес песка или бетона угрожает превысить желаемые пределы нагрузки на пол. В этом случае алюминиевые пластины рассеивания тепла используются в качестве замены тепловой массы песка / бетона. Они прижимают трубку к полу и помогают равномерно распределять тепло по зоне. Однако часть тепловых характеристик пола теряется из-за меньшего количества тепловой массы в системе. Если подвесная плита устанавливается на существующий фанерный черновой пол, изолируйте полость балки под черным полом.Это направляет тепловую энергию в предполагаемое жилое пространство и предотвращает утечку тепла вниз.

Ниже представлены установки, иллюстрирующие альтернативы предварительно сформированным панелям «Доска» за небольшую часть стоимости

Яркий пример применения шпалы из OSB / фанеры 3/4 ″ и теплоизоляционных ребер.
Альтернатива дорогостоящей конструкции типа «Доска».

Параллельные доски укладываются на пол, чтобы создать канал для трубки PEX, затем пластины рассеивания тепла прикрепляются к доскам.Обратите внимание, что светоотражающий материал прикреплен ко всему черновому полу. Этот чистый алюминиевый материал отражает 97% тепловой энергии до готового пола.

Спальная система с использованием теплоотводящих пластин вместо песка или бетона. Поверх шпал теперь можно установить твердую древесину или фанеру.

Когда использовать вдвое больше обычного

Когда вы устанавливаете теплый пол в зонах с высокими потерями тепла, таких как дома с плохой теплоизоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо вдвое увеличить длину трубы.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX как обычно, 16 дюймов по центру на прямых участках и удобный удобный радиус 24 дюйма на поворотах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Глубина трубки имеет значение! — Журнал HPAC

Любой, кто устанавливал водяные полы с подогревом, вероятно, наблюдал, как его или ее аккуратно расположенные трубопроводные контуры погружаются в бетон. Иногда трубы и арматурная сетка, к которой они прикреплены, поднимаются в толщу плиты при укладке бетона. Иногда каменщики топчутся по трубам и сеткам, как будто их там и нет.

ВАЖНА ЛИ ГЛУБИНА ТРУБКИ?

В отличие от перемещения датчика или снятия защитного покрытия с трубы, невозможно изменить глубину трубы после того, как стяжка скользит по бетону.Характеристики плиты в течение десятилетий будущего срока службы теперь фиксированы. Необратимость ситуации должна заставить нас задуматься о том, устанавливаем ли мы трубы наилучшим образом. Если глубина трубки не оказывает большого влияния на производительность, зачем об этом беспокоиться? Однако, если глубина НКТ существенно влияет на производительность, почему не обращать на это внимания? Зачем жертвовать производительностью ради детали, которая почти не увеличивает стоимость установки?

Существует несколько способов, которыми глубина трубы может влиять на характеристики нагреваемой плиты:

• Чем глубже трубка, тем больше термическое сопротивление между ней и поверхностью пола. Чем выше тепловое сопротивление на пути теплового потока, тем выше должна быть температура воды для достижения и поддержания заданной скорости теплопередачи.

• Чем ближе труба находится к основанию плиты, тем больше должны быть потери тепла с нижней стороны.

• Когда трубка заканчивается у основания плиты, большая часть тепловой массы плиты оказывается выше горизонтальной плоскости, в которой добавляется тепло. Это увеличивает время, необходимое для нагрева поверхности пола до нормальной рабочей температуры после запроса тепла.Он также увеличивает время охлаждения после прерывания подачи тепла системой управления.

Полностью «заряженная» плита может удерживать тепло в течение нескольких часов, которое будет продолжать поступать в пространство, пока температура воздуха и / или температура внутренней поверхности ниже, чем температура поверхности пола. Это может быть реальной проблемой в зданиях со значительным внутренним притоком тепла от солнечного света или других источников.

Принимая во внимание эти факты, кажется интуитивно понятным, что размещение трубы выше в плите улучшит ее характеристики.На вопросы сложнее ответить:

1. Насколько глубина трубопровода влияет на производительность?

2. Стоит ли изменение производительности необходимого надзора на рабочем месте, чтобы гарантировать, что это произойдет?

НОМЕР

Ответы на эти вопросы требуют достоверных цифр. Один из способов получить их — использовать специализированное программное обеспечение, известное как анализ методом конечных элементов (FEA). Это программное обеспечение позволяет математически моделировать и моделировать физическую ситуацию. Вычисления, которые программное обеспечение FEA может выполнить за пару секунд, намного превосходят те, которые любой человек мог бы попытаться выполнить вручную.

Одна из построенных мною моделей FEA показана на , рис. 1 . Он состоит из четырехдюймовой бетонной плиты, установленной на изоляцию из экструдированного полистирола толщиной один дюйм (R-5 ºF • час • фут 2 / британских тепловых единиц) и покрытой дубовым паркетом 3 / 8 дюймов. Предполагается, что последний идеально прикреплен к верхней части плиты. Предполагается, что трубки расположены на расстоянии 12 дюймов друг от друга.

Несколько версий этой модели использовались для моделирования НКТ на разной глубине в плите.Каждый раз, когда модель запускалась, она определяла температуру в сотнях точек в небольшой области плиты, включая точки, расположенные на расстоянии
1/2 дюйма вдоль поверхности пола.

На рисунке 2 показаны изотермы (например, линия постоянной температуры внутри плиты и окружающих материалов), которые генерируются программным обеспечением FEA.

Когда модель FEA была запущена для нескольких глубин НКТ, наблюдались следующие тенденции по мере того, как НКТ помещается глубже в плиту:

1.Температура поверхности пола непосредственно над трубкой снижается из-за большего значения R между трубкой и поверхностью.

2. Разница между температурой поверхности пола непосредственно над трубой и между соседними трубами уменьшается. Это желательный эффект, поскольку он делает температуру поверхности пола более «однородной».

3. Площадь под кривой профиля температуры поверхности изменяется с глубиной трубы. Это означает, что теплоотдача, направляемая вверх от пола, изменяется по мере изменения глубины трубы.

Используя данные о температуре из нескольких симуляций, я оценил тепловую мощность системы для температуры воды 100F и 130F. В каждом случае тепловая мощность увеличивается, когда трубка опускается через верхнюю часть плиты, и уменьшается, когда трубка становится глубже. Это означает, что существует оптимальная глубина трубы, при которой плита обеспечивает максимальную теплоотдачу. Моделирование, которое я провел, показывает, что это примерно ¼ толщины плиты ниже ее поверхности. Однако эта глубина может варьироваться в зависимости от сопротивления пола и других факторов.

Я также использовал результаты FEA, чтобы определить среднюю температуру воды, необходимую для обеспечения тепловой мощности 15 и 30 БТЕ / час / фут 2 . Результаты показаны на рис. 3 .

Эти результаты означают, что средняя температура воды в контуре должна увеличиться примерно на 7 ° F, чтобы получить выходную мощность 15 БТЕ / час / фут 2 , если трубка расположена на дне плиты. Средняя температура воды в контуре должна быть примерно на 14 ° F выше, чтобы обеспечить выходную мощность 30 БТЕ / час / фут 2 с трубкой на дне плиты.

Может ли источник тепла системы обеспечить более высокую температуру воды, необходимую для более глубоких труб? Если этим источником тепла является обычный котел, это изменение температуры воды, вероятно, будет иметь очень небольшое (но тем не менее нежелательное) влияние на эффективность котла. Однако, если бы источником тепла был конденсационный котел, солнечный коллектор или тепловой насос, это изменение требуемой температуры воды имело бы более выраженное отрицательное влияние на эффективность, а также способность солнечных коллекторов или теплового насоса собирать тепло. Более высокая температура воды в трубопроводах также означает снижение производительности из-за смесительных устройств, более высокие потери тепла в трубопроводах и более высокие потери под плитами, что нежелательно.

МОДЕЛИРОВАНИЕ ГОЛЫХ ПЛИТ

Я также хотел увидеть, как глубина трубы влияет на тепловую мощность для открытых бетонных плит. Модель FEA была легко модифицирована, чтобы превратить пол из дуба 3 / 8 дюймов в бетон толщиной 3 / 8 дюймов, и моделирование было выполнено повторно. Результаты для восходящей тепловой мощности при температуре воды 100F показаны на , рис. 4, .

Результаты снова показывают, что тепловая мощность уменьшается по мере того, как труба помещается ниже в плиту. Наивысший результат для моделирования, который я провел, происходит, когда труба находится в центре примерно на дюйма ниже поверхности плиты (около 25,1 БТЕ / час / фут 2 при температуре воды 100F). Опускание трубы так, чтобы ее центр находился на два дюйма ниже поверхности плиты (например, трубка с центром на четырехдюймовой толщине плиты) снижает производительность до 23,8 БТЕ / час / фут 2 . Эти изменения относительно небольшие. Однако посмотрите, что предсказывает симуляция, когда труба расположена в нижней части плиты.Здесь выход составляет всего 17,8 БТЕ / час / фут 2 . Это на 25% меньше тепловыделения, направляемого вверх по сравнению с тем, когда труба центрируется в толщине плиты. Единственный способ компенсировать это — повысить температуру воды на несколько градусов по Фаренгейту.

Я также рассмотрел потери тепла вниз в зависимости от глубины трубки. Когда температура воды регулируется (как показано на рис. , рис. 3, ), чтобы трубы, расположенные в нижней части плиты, производили такую ​​же тепловую мощность вверх, что и трубки, расположенные по центру плиты, потери тепла вниз увеличиваются примерно на 10 процентов.

ДРУГИЕ СООБРАЖЕНИЯ

Есть факторы, помимо тепловых характеристик, которые влияют на глубину труб внутри плиты. Один из них — защита НКТ вблизи распиленных контрольных швов. Глубина таких пропилов обычно составляет 20% толщины сляба. Я предпочитаю держать трубку
рядом с нижней частью плиты в таких местах, чтобы лопасть не проходила через нее. Типичная деталь показана на рис. 5 .

Еще одним соображением является проникновение крепежных элементов, используемых для крепления оборудования к плите.В большинстве случаев не имеет смысла оставлять все трубы на дне плиты только для того, чтобы приспособить то, что может быть будущей скамьей или подъемной стойкой. Выясните, где будет размещено такое оборудование, и держите трубку на расстоянии нескольких дюймов от того места, где вероятнее всего пройдет крепеж
. Выделите и отметьте эти области на чертеже компоновки трубок. Обязательно оставьте копию этого плана владельцу здания.

ЧТО ЭТО ЗНАЧИТ?

Гарантируется ли метод конечных элементов предсказывать реальность со 100-процентной точностью? Нет.Существуют сотни возможных вариаций таких факторов, как температура почвы, сопротивление напольного покрытия, расстояние между трубками и т. Д., Что затрудняет делать обобщенные выводы на основе нескольких симуляций.

Тем не менее, для ограниченного моделирования, которое я провел, прогнозируемая тепловая мощность в сторону увеличения достаточно хорошо согласовывалась с другими инструментами определения размеров, используемыми для проектирования системы. Прогнозируемое повышение температуры воды, требуемое для НКТ на дне (а не в центре) плиты, является правдоподобным и значительным.10-процентное увеличение потерь тепла вниз, вызванное более высокой температурой воды в нижних трубах, также кажется разумным.

Имейте в виду, что эти результаты также основаны на стационарных условиях. Они не предсказывают последствий более длительного времени отклика, связанного с более глубокими трубами. В зданиях со значительным и часто непредсказуемым внутренним притоком тепла это более длительное время реакции обязательно приведет к более широким колебаниям температуры и снижению комфорта.

Принимая во внимание все эти компромиссы, возможно, всем нам пора найти более эффективные способы обеспечения того, чтобы трубы и арматурная сетка заканчивались примерно посередине плиты (за исключением распиленных контрольных швов).

Для таких продуктов, как «выпуклые» пенопластовые панели или пластиковые скобы, которые зажимают PEX непосредственно на изоляцию под плитами, производители должны предоставлять точные данные о тепловых характеристиках, которые учитывают такое размещение трубок.

Убедитесь, что ваши требования четко изложены в планах и спецификациях. Также стоит обсудить эти требования с «ответственным» лицом, контролирующим конкретную бригаду. Убедитесь, что они знают, что глубина трубок действительно влияет на работу системы.Сделайте это за несколько дней до заливки, а не пока первый автобетононасос движется по проезжей части, так что нет оправдания неподготовленности.

Джон Зигенталер, П.Е., окончил политехнический институт Ренсселера и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Он также является почетным адъюнкт-профессором инженерных технологий в Колледже Mohawk Valley Community College в Ютике, штат Нью-Йорк.

Система теплого пола и стяжка объяснены

Системы теплого пола (UFH) — это современные и энергоэффективный способ обогрева дома.Типичная система работает путем откачки подогрев воды по гибкому трубопроводу в полу. Это излучает тепло вверх в ближайшее окружение. При правильной установке с соответствующими типа стяжки, UFH может обогреть отдельное помещение, например, ванную комнату, или целую Главная. UFH — это простой в установке и экологически чистый метод отопления, который в популярности за последние 10-15 лет. Фактически, сейчас много новостроек. в стандартной комплектации есть полы с подогревом.

У систем теплого пола много преимуществ, не в последнюю очередь энергоэффективность и снижение эксплуатационных расходов после установки системы.В по сравнению с традиционными радиаторами, UFH распределяет тепло более равномерно и снижает вероятность потери тепла при открытии окна или двери. Система не занимает места на стене, а значит, остается больше места для дополнительных обстановка. Нет шума от заливных радиаторов и меньше шансов ожогов от горячих поверхностей радиатора. UFH также полезен для людей, страдающих аллергией и эффективен для уменьшения роста плесени.

Что такое стяжка пола?

Стяжка

— это раствор, обычно используемый для полов, и имеет гладкую текстуру.Он менее плотный, чем бетон, и может использоваться для многочисленные работы, в том числе установка системы теплых полов. Стяжка часто делается из мелких песчинок и обычно находится над твердым концентрат базы. Стяжка предназначена для создания гладкой верхней поверхности, чтобы можно установить плитку, ковер, ламинат или деревянный пол.

Гладкие свойства стяжки

делают ее идеальной для использования в качестве верхняя часть настила. Во многих случаях стяжка укладывается над бетонная плита.Последний верхний слой напольного покрытия, например ламинат или ковер, затем можно расположить выше. Бетон изготавливается из более прочных заполнителей, и это делает его более прочным. Стяжка менее прочная, но более подходящая. последовательность. Это делает его идеальным для систем теплого пола. Есть на рынке доступны различные типы стяжек. Но самые распространенные типы могут можно разделить на полусухую и жидкую стяжку.

Различные типы Стяжка пола

Рекомендуется выбрать тип стяжки пола одновременно с типом системы теплых полов.Планирование и наличие подходящих материалов и компонентов может снизить вероятность проблем в будущем. Внесение изменений после установки может быть проблематичным. и дорого. Часть этой подготовки — это выбор правильного типа стяжки для использовать для крепления трубопроводов теплого пола. Это гарантирует, что тепло может перемещаться по полу и эффективно обогревать комнату.

Два основных типа стяжки — полусухая и жидкая:

  • Стяжка полусухая — Полусухая стяжка, известная как «традиционный» метод, является наиболее популярным. и сделан из смеси песка и цемента. Соотношение смеси обычно составляет 3: 1 или 4: 1, в зависимости от требований проекта. Вода применяется к создать гладкую консистенцию. Затем смесь можно наносить вручную, используя шпатель или другой инструмент с плоскими краями и выравнивающие доски. Хорошая точность и результат может быть достигнуто, но опытный установщик жизненно важен для обеспечения согласованности и качество финального дизайна. Полипропиленовые волокна могут быть добавлены для улучшения прочность смеси.
  • Жидкая стяжка — Этот тип стяжки иногда называют самовыравнивающейся стяжкой или «Текучая стяжка».Не требует использования выравнивающих досок и инструменты с плоской кромкой. Вместо того, чтобы готовиться на месте или доставляться, жидкость экран заливается прямо на бетонную поверхность в необходимом количестве глубина. Смесь наполняет поверхность быстрее, чем при традиционных методах, позволяя за один день засыпать от 1500 м2 до 2000 м2. С быстросохнущим, жидкая стяжка позволяет укладывать ковровые покрытия, плитку, дерево или ламинат быстрее, что позволяет быстрее завершить проект.

Какая стяжка лучше всего подходит для полов с подогревом

?

Полусухая стяжка — это самый распространенный тип стяжки, используемый для большинство проектов полов с подогревом. Но это не значит, что он лучший. Там Бывают случаи, когда жидкая стяжка может быть более подходящей. Все зависит от характер вашей сборки и требования к разработке. Полусухие стяжки обычно лучше подходят для небольших площадей пола, где шпатель или плоский Инструмент кромки можно использовать для сглаживания поверхности.Доступны быстросохнущие смеси. от некоторых производителей и позволяют наносить полусухую стяжку на более срочные строить проекты.

Жидкие стяжки наносятся быстрее, потому что их можно легко наливается прямо на указанную поверхность. Они не нужны предварительное смешивание с водой, в отличие от полусухих стяжек. Свободный характер жидкие стяжки означают, что большие площади могут быть покрыты быстрее время и с большей точностью. А потому что жидкая стяжка сохнет быстрее и реже трескается, можно использовать систему теплых полов раньше, чтобы высушить пол. Это полезно, когда рабочая сила ограничена и проект должен развиваться, чтобы идти по графику. Жидкая стяжка тоже прочнее полусухой стяжки, особенно при использовании фирменных смесей в строительство.

Как выполнить стяжку полов с подогревом?

Внутри эффективно «заложена» система теплых полов. стяжка. Не следует пытаться укладывать теплый пол до помещение защищено от внешних элементов. Очень важно установить системы теплых полов и правильная стяжка.Иначе могут возникнуть проблемы, например, трещины на верхней поверхности. Особенно это касается камня или плиточные поверхности.

Другие проблемы, которых следует избегать, включают несогласованность уровней поверхности. Хотя возможна установка УФХ и стяжки своими руками, если вы не уверены, всегда лучше воспользоваться услугами профессионального пола специалист по системам отопления. Ошибки и проблемы с некачественным отоплением неизменно дорого обходится.

Перед установкой трубопроводов теплого пола и связанных деформационных швов, важно убедиться, что поверхность полностью гладкая, чтобы уложить стяжку. Обязательно выберите наиболее подходящий тип стяжки (полусухая или жидкая) и иметь четкое представление о высота, необходимая для максимальной тепловой эффективности.

Трубопровод или кабели теплого пола нельзя наматывать слишком плотно, чтобы ограничить поток воды. Вместо популярных макетов следует рассматривать, например, линейные, змеевидные и спиральные. Изоляция одинаково важен и поддерживает высокую эффективность системы, чтобы предотвратить потерю тепло.

После укладки стяжки на трубопровод UFH «Процесс ввода в эксплуатацию» может начаться.Не пытайтесь ходить по стяжке, пока он полностью высох. Вместо этого подождите, пока стяжка застынет, прежде чем включать отопление. После процесса отверждения систему UFH можно включить для дальнейшая помощь с сушкой. После того, как стяжка полностью высохнет и застынет, пол может быть установлена ​​отделка, такая как плитка, ламинат, доски из твердых пород дерева и ковры.

Сколько времени нужно для высыхания стяжки пола?

Стяжка пола различается по времени высыхания. Тип стяжки, размер и расположение полов, ввод в эксплуатацию. необходимо учитывать все факторы.Полусухая стяжка сохнет дольше, чем полусухая стяжка. жидкая стяжка, по которой можно ходить в течение 48-72 часов. Часто от 3 до 4 недель общее необходимое время сушки. Полезное измерение — это дневная время высыхания на каждые 40 миллиметров высоты. Держите окна и двери полностью закрытыми чтобы не допустить элементов до завершения процесса застывания. Ты следует убедиться, что вы не включаете систему теплого пола более одного месяц. Это предотвращает образование ненужных трещин. Сверхбыстросохнущие стяжки доступны, если у вас мало времени.

Резюме

В этой статье представлен обзор теплых полов. системы, типы доступных стяжек, а также способ установки и возможности проблемы, с которыми вы можете столкнуться. Теплый пол имеет много преимуществ перед традиционные методы обогрева. Он более энергоэффективен, дешевле в эксплуатации и хорошая практичная альтернатива радиаторам. Но есть более высокий начальный Стоимость приобретения и установки системы теплых полов. Правильный UFH монтаж и правильный тип стяжки должны использоваться для максимального эффекта.

Размер вашей собственности или комнаты, ваш бюджет и сложность макета являются ключевыми факторами при определении дизайна и типа стяжка по проекту. Конечно, можно установить теплый пол. если вы разбираетесь в DIY. При правильной смеси стяжки теплый пол Система относительно проста для любого, кто имеет базовые знания в области строительства.

Тем не менее, проблемы могут возникнуть, если пол неправильно установлена ​​система отопления и стяжка.Распространенная проблема — трещины формирование в стяжке или в верхнем этаже. Это особенно часто бывает, когда плитка или камень используется для пешеходной поверхности пола. Так что обязательно тщательно прочтите документацию по установке теплого пола, чтобы свести к минимуму по этим вопросам.

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи. В Соединенных Штатах электрический подогрев пола стал популярной тенденцией как для новых, так и для модернизированных проектов.Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Каковы плюсы и минусы лучистого отопления? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате. Системы лучистого отопления работают, напрямую нагревая людей и предметы в комнате.Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его оттуда с помощью термостата. Этот тип обогрева часто ощущается как тепло солнца, потому что лучистое тепло нагревается за счет теплового излучения. Это позволяет людям чувствовать тепло, даже если температура окружающей среды (воздуха) в комнате на самом деле ниже. Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж. Если вам интересно, «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из лучистого подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла.Чтобы узнать, может ли теплый пол быть основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Сравнение электрического теплого пола и гидронной системы

Какая система теплого пола является лучшей? Два основных типа лучистого тепла — электрический и водяной.Оба работают одинаково — они создают тепло под полом и излучают его вверх, в комнату наверху, но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, плетеные в виде змеевика. Они известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас есть под рукой), и они идеально подходят для модернизации проектов. Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола для обогрева пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеи. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии. Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (т.е.е. при обогреве нескольких комнат или всего дома). Гидравлические системы также требуют больше времени для нагрева, что требует от большинства домовладельцев оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы планируете подогрев пола в ванной комнате или просто хотите добавить дополнительное тепло в небольшие участки вашего дома, система электрического подогрева пола вам подойдет. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях, которые можно установить непосредственно в бетонную плиту, или о системе водяного теплого пола.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. В этом списке они будут разбиты, но при этом будут отмечены исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах принудительного воздушного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, системы лучистого теплого пола нагревают весь пол, что приводит к равномерному обогреву комнаты и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вам будет комфортнее при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Электрические системы теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и отремонтировать. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку подогрева пола.

3. Без шума

Системы лучистого теплого пола известны своей тихой работой. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Поэтому, пока они включены, вы ничего не услышите.

4.Неаллергенный

Поскольку системы подогрева пола непосредственно нагревают людей и предметы в комнате за счет лучистого тепла, они не мешают существующей пыли и аллергенам. Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола как минимум на 25 процентов эффективнее, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла.Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, подверженные утечкам.

Эффективен ли теплый пол во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также энергоэффективны, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат Wi-Fi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются.Это дает вам возможность «настроить свой комфорт» для каждой отдельной комнаты. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии. Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола. Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика.Поэтому все, что нужно сделать установщику, — это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола заключается в том, что они не требуют дополнительных работ по установке воздуховодов, что может быть дорогостоящим и отнимать много времени.

Минусы

7. Полы должны быть заменены

Электрические или водяные системы подогрева пола требуют удаления любого существующего напольного покрытия перед установкой лучистого теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома. Это был бы один из основных недостатков лучистого теплого пола.

8. Слегка увеличивает высоту этажа

В зависимости от выбранной вами системы высота этажа будет увеличена.WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что обеспечивает минимальную высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма. С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим.Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать проект. Повышает или понижает ваши расходы на электроэнергию лучистый пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно дороже заранее, потому что для их работы требуется бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для следующего ремонта, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя калькулятор эксплуатационных расходов WarmlyYours.Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом. Выберите профессионала, который установит вашу систему подогрева пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вам так хочется, и нанять только профессионального электрика, который завершит работу установкой термостата. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-нибудь грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды по пластиковым трубкам, установленным в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию, в конечном итоге окупаясь.Вставить его в новую конструкцию легко: специальные деревянные пластины, привинченные к балкам, служат в качестве основания. Но установка труб под существующий пол представляет собой проблему. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что профессионалы делают в каждом случае, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубы. Фото Russell Kaye

Лучший способ переоборудовать лучистые полы с подогревом, не нарушая существующий пол, — это сделать это снизу, напротив нижней стороны черного пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу. Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса», — говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы обеспечивают равномерное распределение трубок на расстоянии от 6 до 8 дюймов во избежание появления холодных пятен. Змеи трубопровода непрерывно изгибаются от пролета до пролета через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки.Однако на кухне или в семейной комнате Ричард старается не оставлять ее под шкафами или другими встроенными элементами. «Вы не хотите, чтобы тепло было запечатано в герметичной коробке», — объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла от пола вверх, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя плотное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубами и водопроводом и насоса для перемещения воды от одного к другому.При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проект дома TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. Каждая комната или зона имеет отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду от бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и покоробить дерево. В здании проекта температура в трубах будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2.Утепление ванных комнат и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу. Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки в ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться сложнее. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху.По словам Ричарда, это может добавить от ½ дюйма до 1 дюйма к уклону пола, что потребует корректировок, например подъема или срезания дверей. (Эти ограничения также относятся к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте. )

К счастью, есть продукты, например, Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel, которые сохраняют дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут укладывать практически любой черновой пол — доски, фанеру, OSB или даже бетон — если он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната — отличное место для модернизации. Однако плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит тепло. Для деревянных полов Ричард рекомендует такие твердые породы, как дуб, ясень или клен. «Чем уже доска, тем лучше», — говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки — информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов — не превышает R-2,5. «Если пол слишком хорошо изолирован, — говорит Ричард, — это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, может распространяться лучистое тепло. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки — близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду от котла к коллектору.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», — говорит Ричард. Если в подвале будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Затем настил идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие труб из легкого бетона или гипсобетона позволяет теплу поглощать тепловую массу бетона. Это также защищает трубы, но увеличивает высоту готового пола», — говорит Ричард. «Значит, вам нужно будет отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили установить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию. Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет никаких сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», — говорит он. «Но главная причина, по которой вы это делаете, — это повседневный комфорт».

Альтернатива электронагреву

Как правило, электрические лучи — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — модернизируется в отдельных комнатах, а не в целых домах.Его быстрее и дешевле установить, и он может стать хорошим вариантом для модернизации, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третви из TOH не рекомендует использовать электрические лучи для больших помещений, таких как кухня или готовый подвал. «Учитывая высокую стоимость киловатт-часа, он не является хорошим основным источником тепла, особенно в холодном климате», — говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой передачи.Период »

Полированный бетонный пол с подогревом

Как компания, стремящаяся быть ведущим авторитетом во всем, что касается полированного бетонного пола, мы ежедневно отвечаем на множество вопросов.

В этой статье мы ответим на один из самых больших и часто задаваемых вопросов:

Можно ли использовать полированный бетонный пол с подогревом?

Хорошая новость: если вы планируете объединить полы с подогревом (UFH) с полированным бетонным полом, краткий ответ на вопрос — да, хотя для достижения наилучших результатов есть много чего учесть, прежде чем принимать какие-либо решения.

Полированный бетон очень хорошо сочетается с полом с подогревом, но есть важные шаги по защите целостности вашего пола, начиная с момента начала вашего проекта, выбора правильных вариантов, затем через различные этапы монтажа, вплоть до ввода в эксплуатацию и ежедневного управления ваша система отопления. Это может показаться многословным, но если мы разберемся, каждый элемент будет легко прослеживаться.

Бетон имеет высокую тепловую массу, что означает, что он очень хорошо сохраняет и распределяет тепло.Один из рисков, который необходимо понимать и контролировать, заключается в том, что бетон может пострадать от ударов, если он подвергнется резким перепадам температуры с теплого на холодный и обратно. Если температура вашей водонагревательной системы повышается слишком быстро, это может вызвать шок и привести к растрескиванию. Бетон, безусловно, не единственный тип напольных покрытий, которые реагируют таким образом, поэтому мы всегда рекомендуем обращаться за профессиональным советом при рассмотрении любого типа системы теплого пола, но особенно при работе с бетоном.

Одна из главных причин, по которой важно тщательно контролировать температуру, заключается в том, что после появления трещин практически невозможно выполнить удовлетворительные ремонтные работы на полированных бетонных полах. Это связано с трудностью воспроизведения оригинальной бетонной смеси. Чтобы лучше понять основные причины этого, мы настоятельно рекомендуем нашу запись в блоге «50 оттенков серого».

Так как же управлять рисками? После того, как отопление и укладка бетона завершены, а бетон полностью затвердел, мы советуем нашим клиентам повышать температуру воды на один градус Цельсия каждый день, чтобы предотвратить удары по бетону.Также рекомендуем не превышать 30 градусов Цельсия (температура воды). Если вы будете следовать этому простому совету, вы сможете пользоваться всеми преимуществами обычного теплого пола с потрясающей полированной бетонной отделкой, дающей вам комфорт и стиль одновременно.

Что еще нужно учитывать при сочетании теплых полов с полированным бетоном?

Очень важно, чтобы пол с подогревом не включался, пока бетон застывает. Это приведет к ее слишком быстрому высыханию и получению бетонной плиты плохого качества.Важно использовать опытного установщика бетона, человека, который дал бы такой совет как до, так и после укладки, чтобы вы были на 100% уверены в том, как сохранить долговечность вашего пола при использовании полов с подогревом. Если ваш установщик не может дать такой совет на этапе консультации, мы советуем вам дважды подумать, является ли он подходящим подрядчиком для работы. Бетонные конструкции являются самым большим фактором риска при планировании любого вида полированного бетонного пола, поэтому важно избегать срезания углов в этой части вашего проекта.

Здесь, в Niche Polished Concrete, мы предоставляем экспертные рекомендации по всем аспектам полированного пола с подогревом и предоставляем полное руководство для наших клиентов до и после установки. На самом деле мы не кладем бетон, поскольку считаем, что для достижения наилучших результатов это самостоятельная работа специалиста.

Какие преимущества у полов с подогревом?

Дизайн интерьера

Система «теплый пол» открывает путь к минималистичному дизайну, устраняя необходимость в радиаторах, которые могут быть неприглядными и уменьшать пространство для дизайна и дизайна.

Комфорт

Он может держать ваши босые ноги в тепле круглый год.

Эконом (центральное отопление)

При условии, что у вас достаточно большая система теплых полов и вы правильно ею управляете, вы потенциально можете сэкономить на счетах за отопление благодаря более равномерному распределению тепла, чем это возможно при использовании традиционных радиаторов.

Уборка дома

Устраняя необходимость в неприглядных радиаторах, вы также устраняете места для скопления пыли, что снижает количество пыли и уборки.Кто мог жаловаться на это?

Улучшенное распределение тепла

При условии, что ваша система теплого пола имеет правильные характеристики и качество, вы добьетесь более эффективного и равномерного распределения тепла, чем в помещениях, отапливаемых более традиционными системами камина и радиаторов. Когда ваша система теплого пола совмещена с бетонным полом, тепловая масса вашего бетона будет сохранять тепло и обеспечивать, чтобы ваша комната дольше оставалась теплой после выключения отопления, чем в случае с традиционной радиаторной системой.

Наслаждайтесь тишиной

Системы теплого пола, как правило, тише, чем системы с радиаторами, которые при выполнении своей работы могут стонать и кряхтеть.

Здоровье и безопасность

Это не сразу очевидно, но если у вас есть маленькие дети, которые любят разбрызгивать воду, теперь у вас есть система, которая может испарять опасные разливы, иногда до того, как вы узнаете о них. Вы также можете исключить возможность образования горячих трубок, на которых маленькие дети могут получить серьезные ожоги.Полы с подогревом также обеспечивают улучшенную циркуляцию тепла, что создает более здоровую окружающую среду, чем в радиаторных системах.

Какие недостатки у теплых полов?

Стоимость установки

Хотя цены могут варьироваться в зависимости от многих факторов, нельзя не учитывать тот факт, что качественный теплый пол требует значительных капитальных вложений. Это серьезное решение и вложение, и вы также ищете ряд подрядчиков, работающих у вас дома.

Риски для мебели

При проектировании системы подогрева пола важно не прокладывать ее под пространствами, предназначенными для постоянной мебели, такими как шкафы и гардеробы, поскольку это может вызвать нежелательное и потенциально опасное потоотделение.

Некоторые типы мебели могут также нуждаться в некоторой изоляции от воздействия полов с подогревом. Музыкальные инструменты, такие как пианино, возможно, потребуется разместить на изолирующих подставках.

Есть еще вопросы?

Если у вас есть дополнительные вопросы или вы хотите обсудить, подойдет ли полированный бетонный пол для вашего помещения, свяжитесь с нами сегодня.

Стяжка теплого пола | Глубина и время сушки

Сколько времени нужно для высыхания стяжки и другие часто задаваемые вопросы

В Nu-Heat нас регулярно спрашивают о полах с подогревом (UFH) и стяжке. Мы подумали, что было бы полезно поделиться некоторыми из наиболее распространенных вопросов, а также нашими рекомендациями по минимальной глубине стяжки и времени высыхания.

Какая минимальная глубина стяжки для теплого пола?

Минимальная толщина стяжки, которую следует использовать для водяных теплых полов, составляет:

  • Минимальная глубина 65 мм для стяжки вручную
  • Минимальная глубина 50 мм для жидкой стяжки

Как толщина стяжки влияет на теплый пол?

Для дома лучше не превышать толщину стяжки 65 мм.Это могло бы повлиять на рейтинг SAP собственности, так как дополнительная глубина стяжки означает, что системе теплого пола придется работать больше, чтобы нагреться.

Время нагрева и охлаждения стяжек в системах теплого пола одинаковое. Как долго это будет, зависит от температуры воды, количества изоляции и сопротивления выбранного напольного покрытия, например плитка нагревается быстрее всего.

Типичная система теплого пола, использующая стяжку и работающая от бойлера, нагревается примерно за час.

Сколько времени нужно для высыхания стяжки перед укладкой напольного покрытия?

Минимальное время, в течение которого стяжка теплого пола должна сохнуть, зависит от типа используемой стяжки.

Ручная стяжка для теплого пола

Рекомендуемое время высыхания стяжки, смешанной вручную, составляет 1 день на 1 мм для первых 50 мм, затем 2 дня на 1 мм для каждого мм более 50 мм. Таким образом, для стяжки пола с подогревом толщиной 65 мм рекомендуется время высыхания 80 дней.

На практике 4 недели — разумное минимальное время высыхания, чтобы оставить стяжку для теплого пола, смешанную вручную.

Жидкая (самовыравнивающаяся) стяжка

Время высыхания значительно сокращается за счет использования жидкой стяжки, такой как самовыравнивающаяся смесь LoPro QuickSet. Мало того, что минимальная толщина стяжки меньше, жидкая стяжка имеет лучшие характеристики сушки и может быть высушена с помощью осушителей.

Есть ли какие-либо специальные стяжки для теплого пола, которые рекомендует Nu-Heat?

Более плотное вещество жидкой стяжки может иметь глубину всего 50 мм при использовании с UFH, а не 65 мм, которая требуется для стяжки на цементной основе. Для модернизации наших систем LoPro мы рекомендуем самовыравнивающуюся смесь LoPro QuickSet.

Плотность жидкой стяжки означает, что она также является хорошим проводником тепла, способствуя передаче тепла вокруг трубы и повышая эффективность. Это особенно хорошо при сочетании UFH с тепловым насосом — это максимизирует тепловую мощность системы UFH, позволяя тепловому насосу работать при более низкой температуре, улучшая его коэффициент полезного действия (CoP).

Если вы не уверены в использовании стяжки для теплого пола, наша дружная команда может помочь вам по телефону 01404515867.

Нужна ли изоляция под стяжкой теплого пола?

Изоляция — важнейший фактор для теплого пола. Под трубой теплого пола всегда должна быть изоляция, чтобы противостоять теплу, идущему вниз. Как и следовало ожидать, вам нужно как можно больше тепла, чтобы течь вверх и в комнату.

  • Полы должны быть изолированы согласно Части L — 70 мм PIR (например, Celotex или Kingspan) для цокольных этажей.
  • Полы на отапливаемых участках следует изолировать с помощью 30 мм PIR или аналогичного материала.

Положение изоляции в полу также важно. Традиционно укладывается утеплитель, а поверх него заливается бетонная плита. При использовании полов с подогревом плита должна быть по возможности ниже изоляции, чтобы масса нагреваемого материала была меньше.

Такое расположение изоляции сокращает время отклика теплого пола и снижает любые тепловые потери вниз. Намного легче получить такую ​​конструкцию, чем делать поправки в процессе проектирования отопления.

Если возможно, следует использовать дополнительную изоляцию на любых наружных стенах при установке теплого пола.

Можно ли использовать UFH на любом типе напольного покрытия и что нужно учитывать?

Nu-Heat предлагает широкий выбор систем теплого пола, подходящих для всех типов проектов. На выбор системы обычно влияет общая конструкция здания и несколько факторов, включая:

  • Подконструкция пола
  • Доступная высота подъема
  • Любые ограничения по весу
  • Требуемая тепловая мощность пола
  • Требования к акустике
  • Расстояние между балками (если применимо)

Ключом к эффективному решению является выбор правильной системы УВГ, соответствующей конструкции.Например, песчано-цементная или жидкая стяжка поверх твердого бетона из балок и блочного перекрытия, или система UFH с покрытием между подвесным деревянным балочным полом. Если вы не уверены, какую систему выбрать, Nu-Heat может прийти к вам домой и помочь выбрать наиболее подходящий для вас тип.

Остались вопросы по стяжке теплого пола, например, о минимальной глубине и времени высыхания?

Свяжитесь с нашей дружной службой поддержки клиентов или позвоните нам по телефону 01404515867.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
