Ленточный фундамент 9 на 9: Фундамент 9 на 9 — заливка фундамента 9х9 для дома, цена

Ленточный фундамент 9х9 под ключ в СПБ цены, фото

Прочность строения в большинстве ситуаций напрямую зависит от правильности подбора опорной конструкции. Дополнительно должны соблюдаться и все существующие особенности технологического процесса. Характеристики каждой разновидности фундамента, позволяют сделать основание не только крепким, но и максимально надежным. Большой популярностью пользуется не только свайный, но и ленточный фундамент. Но все зависит от разновидности грунта, а также степени залегания грунтовой воды. К главным материалам, применяющимся при создании основания стоит отнести: песок, бетон и арматуру.

Ленточное основание — отличное решение!

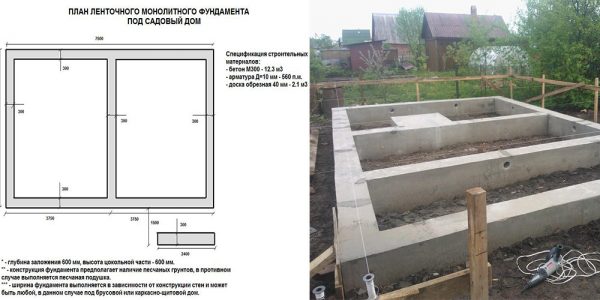

Строительство ленточного фундамента 9х9 — это достаточно распространенная разновидность основания, которая встречается чаще всего. Его строительство уменьшает общую смету возведения сооружения 9 на 9 м. Но первоначально рекомендуется произвести расчет площади, а также глубины залегания опоры. Главными факторами, которые определяют параметры основания, принято считать:

• Особенности почвы.
• Глубина промерзания.
• Степень расположения грунтовых вод.

Какие существуют подготовительные работы?

Строительство ленточного фундамента в любой ситуации подразумевает под собой выполнение следующих последовательных этапов:

• Очистка пространства под основание и дальнейшее его выравнивание.
• Разметка территории для сооружения. Здесь забиваются колышки, а в дальнейшем просто натягивается веревка. Правильность определяется за счет идентичности диагональных линий.
• Выкапываются траншеи для последующего создания фундамента. В данной ситуации может использоваться специализированная техника. Дополнительно в самом конце выполняется и корректировка всех очертаний основания.
• На дне делается специальный дренажный слой, где применяется, как щебень, так и обычные куски кирпича. Все это в дальнейшем заполняется песком и обильно заливается водой. Остается только утрамбовать основу.



Как формируется опалубка?

Вне зависимости от огромного количества методов обустройства опалубки, самой распространенной разновидностью все-таки принято считать именно съемную конструкцию, где применяется качественный древесный материал. Создание надежной опалубки для сооружения 9 на 9 м возможно с использованием обрезной доски. Но ее показатели влажности в обязательном порядке должны находиться в пределах 22 процентов. А вот сухой материал в данной ситуации просто не подходит.

Примеры расчета смет для фундамента (работы+материалы)

Цены на строительство фундамента

Стоимость и сроки строительства

Фундамент — один из важнейших этапов строительства, от качества выполнения которого на прямую зависит срок эксплуатации объекта. Наше оборудование позволяет квалифицированно провести геологоразведочные работы и дать точный результат.

Доверяя эту работу нам, Вы получаете официальную гарантию по договору и профессионально выполненную работу в соответствии с нормами ГОСТы и СниПы.

Для расчета стоимости Вашего фундамента оставьте свой номер в форме, с Вами свяжется инженер. При необходимости сметчик выезжает на объест, услуга предоставляется бесплатно.

Остались вопросы? Задайте их инженеру, оставив свой номер в форме.

Рассчитать фундамент под дом

Расчет фундамента.

1. Вычисляем вес конструкции дома.

Пример вычисления веса конструкции дома. Вы хотите возвести дом высотой в 1 этаж, 5 м на 8 м, также внутренняя стена, высота пола до потолка составляет 3 метра.

Подставим данные и высчитаем длину стен: 5+8=13 метров, прибавим длину внутренней стены: 13+5=18 метров. В итоге получаем длину всех стен, затем производим вычисление площади, умножим длину на высоту: S=18*3=54 м.

Вычисляем площадь цокольного перекрытия. умножаем длину на ширину: S=5*8=40 м. Такую же площадь будет иметь и чердачное перекрытие.

Вычисляем площадь кровли. умножим длину листа на ширину, к примеру, лист кровельного покрытия имеет длину 6 метров, а ширину 2 метра в итоге площадь одного листа составит 12 м, итого нам понадобится по 4 листа с каждой стороны. Итого получится 8 листов кровли с площадью 12 м. Общая площадь кровельного покрытия составит 8*12=96 м.

2. Вычисляем количество бетона, необходимого для фундамента.

Чтобы начать постройку здания нужно составить проект фундамента частной постройки, по которому можно вычислить необходимое количество строительных материалов для возведения конструкции. В нашем случае необходимо вычислить количество бетона для создания фундамента. Тип фундамента и различные параметры служат для расчета количества бетона .

3. Вычисление площади фундамента и веса.

Самым важным фактором является грунт под фундамент. он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.

Пример вычисления веса фундамента. Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента. Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.

Далее делаем расчет объема. чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м 2. Железобетон имеет площадь 2400 кг/м 3. теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.

Опорная площадь будет составлять 3100*50=15500 см 2. Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см 2 .

Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.

4. Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м 3 .

5. Столбчатый фундамент.

При вычислении количества бетона для столбчатого фундамента, важно знать площадь поперечного сечения и высоту столба. Вспоминаем формулу (формула нахождения поперечного сечения круга), S=3. 14*R2, где R – радиус круга.

Получается поперечное сечение столба, имеющего диаметр 15 сантиметров, будет составлять 3,14м 2 *0,075м 2 =0,2355 м 2 .

Если такой столб будет иметь высоту 1,5 метра, то его объем будет равен 0,2355*1,5=0,353 м 3. Необходимое количество столбов для вашей конструкции теперь можно легко вычислить.

6. Плиточный фундамент.

Плитный фундамент — это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м 2. Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м 3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м 3 .

7. Вычисление количества арматуры и проволоки.

Арматура для фундамента применяется для создания прочного и надежного фундамента. При вычислении необходимого количества арматуры. важно учесть сам тип фундамента, грунта и нагрузки. При выборе необходимо учесть вид грунта и вес сооружения. Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость.

8. Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

9. Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

10. Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.

11. Стоимость фундамента для дома.

Производим все вычисления в итоге узнаем количество нужных кубов бетона и цену металлической конструкции, и теперь можно рассчитать все затраты и узнать всю стоимость фундамента для вашего дома. Цены на один куб бетона уточняем у продавцов. Не забываем про подготовку перед работой, раскопку грунта под фундамент, доставку материалов, рабочей силы и постройку опалубки для фундамента .

Как рассчитать фундамент под дом (выбираем основание).

Рассчитать стоимость фундамента под дом.

Перед строительством любого сооружения необходимо выбрать тип фундаментной конструкции.

Она является наиболее значимой частью здания.

От её надёжности и прочности будет зависеть продолжительность срока службы строения.

Как рассчитать фундамент под дом?

Правильный ответ на этот вопрос позволит избежать ошибок при возведении фундаментного основания и сэкономить количество необходимых материалов.

Определение характеристик грунта.

На начальном этапе следует определить характеристики почвы на участке строительства. Для этого необходимо выкопать несколько ям в различных местах и взять пробы грунта.

Рассчитать фундамент под дом калькулятор.

Различают почвы следующих типов:

• В состав лессовидного грунта входит глина с большим содержанием пылевидных элементов. Земля имеет рыхлую структуру;
• Биогенные почвы состоят из песка и торфяника;
• Глинистый грунт включает в себя песок и глину. На её несущую способность оказывает большое влияние процентное содержание влаги. Сухой грунт может выдержать большое давление;
• Скальная почва характеризуется жёсткой структурой;
• Полускальный грунт отличается от скальной породы отсутствием прочной связи между составляющими элементами;
• Песчаная почва состоит из глины, кварца и различных минералов.

Как выбрать тип основания.

Определив вид грунта, можно переходить к выбору подходящей фундаментной конструкции. В местности со скальной и полускальной почвой можно использовать любой тип фундамента. кроме свайной основы.

Как рассчитать фундамент под дом.



Для биогенных, глинистых, песчаных и лессовидных грунтов характерно наличие определённой степени пучинистости.

В зимний период может наблюдаться увеличение объёма грунта в результате перехода воды в твёрдое состояние.

При выборе фундаментного основания для подобной почвы необходимо учитывать уровень расположения грунтовых вод.

Если они находятся на глубине, не превышающей один метр, используют плитный фундамент. В случае более глубокого размещения подземных вод применяют ленточное основание .

Рассчитать стоимость фундамента под дом.

Уровень промерзания почвы. Для пучинистой почвы подойдёт плиточное устройство фундамента. Его следует закладывать на небольшой глубине.

Также в случае пучинистого грунта можно использовать свайную или заглубленную ленточную конструкцию. Нагрузку на фундаментную основу.

Подготовительный этап расчёта ленточного основания.

Для ответа на вопрос как рассчитать фундамент под дом, рассмотрим пример расчёта ленточного сооружения.

Рассчитать фундамент под дом калькулятор онлайн.

Параметры фундаментного сооружения можно определить с помощью двух способов: вычислив несущую способность грунта и определив степень его деформации. Более простым считается первый метод.

При строительстве дома первой начинается строиться фундаментная основа. Но к её проектированию приступают на последнем этапе. Основная роль фундамента – равномерное распределение нагрузки строения на почву.

А её величину можно узнать только после определения типа используемых материалов и их веса. Перед началом расчёта следует:

• Начертить схему всего строительного сооружения, обозначить на ней все простенки;
• Определить, нужны ли подвальные помещения, рассчитать их глубину;
• Определить высоту цокольной конструкции и тип используемого строительного материала;
• Выбрать тип и толщину утеплительных и гидроизолирующих покрытий для внутренних и наружных поверхностей;
• Узнать вес применяемых строительных материалов;
• На основании этих данных составить таблицу.

Расчёт ленточной фундаментной конструкции.

Решая как рассчитать фундамент под дом, необходимо основываться на соответствующих нормативных документах и определённых методиках расчёта.

Рассчитать фундамент под дом.

Учитывая характеристики грунта, уровень промерзания и расположение подземных вод подбирают размеры площади фундаментного основания.

Производя расчёты, следует также учитывать существующие нагрузки. Они могут носить постоянный или временный характер. К временным нагрузкам относятся нагрузки, которые создаёт ветер и снежный покров.

Для каждого конкретного региона они имеют различные значения. Величина постоянных нагрузок не изменяется с течением времени. К такой нагрузке относится вес строительного сооружения.

Производя расчёт площади фундаментной конструкции, следует учитывать, что на 1 см2 фундамента должна приходиться нагрузка, значение которой не превышает несущую способность почвы.

Рассчитать фундамент под дом онлайн.

При расчёте также учитывается количество этажей, высота и габаритные размеры строения. Определяют характеристики и плотность почвы.

После этого переходят к расчёту величины постоянных нагрузок, которые создают стены, перекрытия и кровля. После уточнения полученных размеров начинают возводить основание в соответствии с используемой технологией.

Последовательность проведения работ.

Технологический процесс возведения ленточной фундаментной конструкции включает в себя следующие этапы:

• Производятся подготовительные работы. Размечается строительный участок;
• Роются траншеи и обустраиваются;
• Изготавливается и монтируется деревянная опалубка;
• Монтируется и крепится арматура;
• Производится заливка бетонного раствора;
• Обустраивается гидроизоляционное покрытие;
• Осуществляется засыпка почвы.

Осадка фундаментной основы.

Одним из наиболее распространённых дефектов фундаментной основы является её проседание. Подобный дефект не имеет чётких закономерностей и может проявиться неожиданно.

В результате этого строительное сооружение начинает разрушаться, на стенах могут появиться трещины.

Как правильно рассчитать фундамент под дом.

При морозном пучении почва опускается, и основание может просесть. Осадка происходит при вертикальном смещении фундамента.

Причиной её возникновения могут быть:

• Некачественная закладка основания;
• Желание сэкономить денежные средства;
• Использование некачественных строительных материалов.

Для того, чтобы остановить осадку фундаментной основы необходимо:

• Нанести защитное покрытие на поверхность фундамента для исключения воздействия влаги;
• Обустроить вентиляционную систему, способствующую самостоятельному испарению жидкости;
• Изготовить отмостку в наклонной плоскости фундамента;
• Установить систему, позволяющую осуществлять качественный слив воды с крыши строительного сооружения.

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.

Информация по назначению калькулятора.

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозагубленный и глубокозагубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком.

Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов.

• Общая длина ленты — Периметр фундамента.
• Площадь подошвы ленты -Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
• Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
• Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
• Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
• Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
• Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
• Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
• Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры — Вес арматурного каркаса.
• Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки — Количество материала для опалубки заданного размера.



Рекомендация: Хорошая обзорная статья, из нее вы узнаете в общих чертах как рассчитать фундамент под дом. Большинство подумают, ура я все знаю, и засучив рукава возьмутся за расчет фундамента. Не торопитесь, лучше привлечь специалиста профессионала. Надеюсь вы не будете рисковать всем домом? Или вы хотите потерять свои деньги?

цена от 13 000 р

Стоимость (посчитана на дом площадью 100 м2, без перекрытия )

Тип 1 стандарт — от 257000 р (упрощенный фундамент , без цокольной части)

Тип 2 стандарт плюс — от 301000 р (отличается наличием бетонного цоколя.)

Тип 2 люкс — от 505000 р.

(отличается увеличенной площадью опоры на грунт )

Цена на строительство ленточного фундамента

Фундамент	Стены	Перегородки	Перекрытия	Кровля	Стоимость за ,1 м2 (работы и материалы)
Фундамент Ленточный	Стены Лицевой кирпич + газобетонный блок	Перегородки Забутовочный кирпич	Перекрытия Плиты железобетонные	Кровля Металлочерепица + утеплитель	Стоимость за 1 м2 от 13 000 р
Фундамент Ленточный	Стены Лицевой кирпич + керамический блок	Перегородки Забутовочный кирпич	Перекрытия Плиты железобетонные	Кровля Металлочерепица + утеплитель	Стоимость за 1 м2 от 13 500 р
Фундамент Ленточный	Стены Лицевой кирпич + пеноблок	Перегородки Забутовочный кирпич	Перекрытия Плиты железобетонные	Кровля Металлочерепица + утеплитель	Стоимость за 1 м2 от 13 000 р
Фундамент Ленточный	Стены Сайдинг + деревянный каркас	Перегородки Каркасные из бруса	Перекрытия Деревянные балки	Кровля Металлочерепица	Стоимость за 1 м2 от 12 000 р
Фундамент Ленточный	Стеныбревно оцилиндрованное	Перегородки Каркасные из бруса	Перекрытия Деревянные балки	Кровля Гибкая черепица	Стоимость за 1 м2 от 28 000 р
Фундамент Ленточный	Стены Брус клееный	Перегородки Каркасные из бруса	Перекрытия Деревянные балки	Кровля Гибкая черепица	Стоимость за 1 м2 от 28 000 р
Фундамент Ленточный	Стены Брус профилированный	Перегородки Каркасные из бруса	Перекрытия Деревянные балки	Кровля Гибкая черепица	Стоимость за 1 м2 от 28 000 р

Размер фундамента,   М х М	Сечение фундамента Ширина/Высота   300/500	Сечение фундамента Ширина/Высота  300/500 свайный	Сечение фундамента Ширина/Высота  400/1200	Сечение фундамента Ширина/Высота  400/1500
6 х 6           ( 24м. п.)	108 000	133 000	208 000	240 000
6 х 9           ( 30м.п.)	121 000	152 000	241 000	278 000
8 х 8           ( 32м.п.)	130 000	164 000	273 000	310 000
8 х 10         ( 36м.п.)	145 000	182 000	304 000	347 000
10х10         ( 40м.п.)	165 000	205 000	335 000	380 000

В стоимость входит:

• Планировка и разметка участка под фундамент
• Земляные работы, устройство котлована, траншеи
• Устройство песчаной подушки под фундамент
• Монтаж опалубки из доски
• Вязка арматуры
• Заливка бетона

Обустройство основания дома — ответственный этап строительства.  Среди самых популярных видов фундамента прочное место занимает ленточный. Стоимость ленточного фундамента напрямую зависит от площади будущего здания, качества грунта и материала возводимых стен. Ленточный фундамент в Ростове-на-Дону является самым распространенным видом нулевого строительства и применяется повсеместно.

Этапы строительства

Традиционно обустройство монолитной конструкции представляет собой заливку свежей бетонной массы в опалубку с одновременным армированием стальным прутом. В зависимости от глубины котлована и степени армирования, такой фундамент может выдерживать серьезные нагрузки при строительстве на плотном и пучинистом грунте.

Процесс закладки основания достаточно прост, но требует скрупулезного соблюдения технологии и большого практического опыта:

1. Исследование проб грунта для определения высоты залегания подземных вод.
2. Разметка участка и первичные земельные работы (рытье котлована).
3. Базовая подсыпка и трамбовка песчано-гравийной подушки.
4. Нарезка и монтаж опалубки с точностью до 0,01 метра.
5. Укладка гидроизоляционного слоя по особой технологии.
6. Армирование конструкции и предварительные вентиляционные работы.
7. Беспрерывное изготовление и заливка бетонной смеси за один заход.
8. Уплотнение слоев виброустановкой и контроль над равномерным испарением влаги.
9. Аккуратный демонтаж опалубки на 7-15 сутки в зависимости от марки бетона и погодных условий.

Преимущества ленточного фундамента

Устройство ленточного фундамента, цена которого формируется от стоимости работ и типа материалов, имеет множество достоинств:

• Скорость возведения. Монтаж основания «с нуля» до момента высыхания для дома 100 кв. м занимает не более месяца, при условии работы специалистов.
• Высокая надежность. На плотных грунтах способен выдерживать 2-х и 3-х этажные конструкции.
• Функциональность. Подходит для строительства каркаса жилых домов, сараев, бань с подвалом и цокольным этажом.

Сколько стоит залить ленточный фундамент под дом в Ростове-на-Дону?

Цена ленточного фундамента под дом формируется из затрат на материалы и оплату работ подрядчика. Доля основания занимает около 30% общей сметы строительства. Стоимость ленточного фундамента за метр погонный включает:

Вид работ	Доля, в %
Бетонная смесь и песок	25-30
Арматура и опалубка	20-25
Труд рабочих	30
Приобретение или аренда инструментов	15
Транспортные расходы	5

При обращении в специализированную компанию можно достичь очевидной экономии на оплате виброустановки, бетономешалки, расходах на строительную технику.

Стоимость ленточного фундамента для дома 10х10 из блоков дешевле монолитного. В таком случае, придется дополнительно оплатить аренду тяжелой строительной техники, т. к. ручной труд при монтаже невозможен.

Где заказать заливку ленточного фундамента в Ростове-на-Дону?

Залить ленточный фундамент по разумной цене рекомендуется после тщательного лабораторного анализа грунта и расчета грамотного инженера проектировщика. Архитектор быстро рассчитает, сколько стоит ленточный фундамент 10х10 и озвучит цену.

Обустройство основания ленточного типа — простой и понятный процесс, требующий строгого соблюдения технологии. Малейшая ошибка может привести к трещинам в теле фундамента, деформации и гниению стен, разгерметизации строения. Такой дом потребует постоянных вложений, и процесс ремонта окажется бесконечным. Залитый  квалифицированными специалистами ленточный фундамент увеличивает срок комфортной эксплуатации дома на 50-100 лет.

Мы предоставляем услуги по монтажу ленточного фундамента в Ростове-на-Дону по разумной цене. Качество работ гарантировано письменным обязательством с подписью и реквизитами сторон-участников.

Лучшие цены в Екатеринбурге на фундамент под ключ

Строите дом или дачу и Вас интересует цена фундамента под ключ в Екатеринбурге? Цена фундамента под ключ в Екатеринбурге от специалистов компании «Новая дача» вас не разочарует! Звоните, пишите нам: +7(343) 346-96-12,  [email protected] и убедитесь.

От чего зависит цена фундамента под ключ в Екатеринбурге

Прежде, чем вас начнет интересовать цена фундамента под ключ в Екатеринбурге, специалисты рекомендуют провести предварительные исследования грунта — это инженерно-геологические изыскания. Цена фундамента под ключ в Екатеринбурге напрямую зависит от этого. Профессионалы настоятельно рекомендуют перед покупкой участка и приобретением материалов для строительства проводить исследования, чтобы избежать неприятностей на этапе строения.

 С чего начать: инженерно-геологические изыскания >>>

Исследование позволит понять: залегают ли близко к поверхности грунтовые воды или, например, почва — преимущественно болотистая. А вы планируете возвести огромный коттедж со шлакоблочными стенами, множеством цокольных построек, гаражом и сауной. Понимание того, какова структура участка, отведенного под застройку, позволит вам правильно выбрать проект будущего дома, а специалистам — определить, какое тип потребуется: ленточный, свайно-винтовой, монолитная плита, ростверковый или буронабивной.

 Осуществляем подъем дома, ремонт, усиление, замена фундамента дома и других построек с применением винтовых свай

Цена фундамента под ключ в Екатеринбурге зависит от его типа

Из чего складывается оптимальная цена фундамента под ключ в Екатеринбурге? Цена фундамента под ключ складывается из трех составляющих: его вида, грунта на участке под строительство, а также – от проекта.

Известно несколько наиболее популярных фундаментов: ленточный, свайно-винтовой, монолитная плита, ростверковый, буронабивной. Все они различны по цене, трудозатратам и предназначению. Поговорим о каждом из них.

Ленточный – один из самых распространенных в индивидуальном строительстве. Ленточный фундамент выполняют в случае, если планируется использовать теплые цокольные помещения: обустроить в них гараж, тренажерный зал или сауну, например. Ленточный вид основания будущего дома незаменим, если планируются кирпичные стены, ленточный выдержит нагрузки в подвижных грунтах с большим количеством вод. Несмотря на высокую трудоемкость при выполнении земляных работ, ленточный практичен и долговечен, что оправдывает его стоимость.

Свайно-винтовой – один из самых современных видов. Свайно-винтовой фундамент требует высокого профессионализма от установщиков, специальной техники. Но именно свайно-винтовой прослужит долго и выдержит любую подвижность грунта, переживет вспучивание почв, свайно-винтовому нипочем промерзание и другие «сюрпризы» природы. Постройка, стоящая на свайно-винтовом фундаменте, прослужит не одно поколение, плюс доступная стоимость.

Монолитная плита будет лучшим решением, если грунт обладает малой подвижностью, а дом планируется небольшой этажности, из легких материалов. Монолитная плита имеет не самую доступную стоимость из всех существующих типов. И надо учитывать то, что монолитная плита не выдерживает большую нагрузку. Возводить трехэтажный особняк на таком виде как монолитная плита, не рекомендуется. Небольшой аккуратный деревянный дом с легкими стенами, — да, но для остальных конструкций лучше остановить свой выбор на других типах.

Ростверковый и буронабивной фундамент – наиболее долговечные из существующих. Но, вместе с тем, ростверковый и буронабивной – одни из самых трудоемких и требующих специальной техники. Это обуславливает их стоимость, но и срок службы ростверковый, как и буронабивной вид имеют огромный — около 150 лет! Несмотря на все свои преимущества, такие типы в индивидуальном строительстве применяются редко. В основном, их используют при строительстве многоэтажных домов на подвижных грунтах, подверженных пучению, промерзанию и движению грунтовых вод. Их стоимость не особенно высока, хотя все долговечное дорого стоит.

Цена того или иного фундамента определяется специалистами. Цена фундамента в каждом случае будет зависеть от индивидуальных особенностей участка и того комплекса работ, который необходим для качественной укладки.

Все, что касается конечной цены, необходимо уточнять. Поэтому звоните нам в Екатеринбурге: +7 (343) 346-96-12, и высококлассные специалисты из «Новой Дачи» непременно помогут. Выезжаем на участок, проводим предварительные расчеты, помогаем определиться с типом, устанавливаем, — быстро, качественно, профессионально.

Фундамент УШП (Утепленная Шведская Плита)

Утепленная Шведская Плита – это высокотехнологичный, современный теплый фундамент. Особенность УШП  заключается в совмещении множества функций.  При его  возведении  Вы получаете одновременно  надежный фундамент, не подверженный морозному пучению с прокладкой  инженерных коммуникаций.

В УШП встроены основные инженерные системы:

                                                                                   — Отопление – водяные тёплые полы по всему первому этажу

                                                                                   — Водоснабжение – разводка холодной и горячей воды с рециркуляцией

                                                                                   — Канализация – разводка всей канализации по дому

                                                                                   — Электроснабжение – готовый ввод электричества и заземления в дом

Также в большинстве случаев при строительстве УШП предусматривают систему дренажа по периметру фундамента

Фундамент ЖБИ

Фундамент на забивных железобетонных сваях стал массово использоваться в малоэтажном строительстве не так давно.  Популяризация этой технологии способствовало появление небольших сваебойных машин, способных забивать сваи  длиной 3-5 метра. Таких свай достаточно, чтобы получить несущую способность фундамента, достаточную для  1-3 этажных домов.

Свайные фундаменты на забивных ж/б сваях могут использоваться для строительства домов на всех типах грунтов, за исключением скалистых, включая:

— плывуны и несвязные грунты, которые оказывают на фундамент здания сильные горизонтальные нагрузки;

— почва с высоким уровнем грунтовых вод и склонность к морозному пучению, в результате которого происходит выталкивание и деформация ленточных и плитных фундаментов;

— низкоплотные грунты с недостаточной несущей способностью, в которых классические фундаменты проседают под весом здания.

Производить работы и возводить фундаменты на забивных ж/б сваях можно круглый год, в том числе зимний период.



Фундамент ЖБИ

Винтовые сваи – это стальные трубы с конусом и винтообразной лопастью на конце ствола. Для строительства свайных фундаментов они заглубляются в грунт методом завинчивания машиной ямобур.  Свайный фундамент обладает высокой несущей способностью.

Основным преимуществом фундамента на винтовых сваях является его закладка ниже уровня промерзания грунта. Именно по этой причине, если Вам нужен надежный фундамент для дома —  винтовые сваи будут правильным выбором, так как им не страшно морозное пучение.

Обладая целым набором положительных эксплуатационных  характеристик, винтовые сваи позволяют существенно снизить затраты и сроки строительства. Выбрать и заказать винтовые сваи в Екатеринбурге по доступной цене помогут специалисты компании «Новая Дача»

Ленточный фундамент под ключ: строительство, устройство, цена, Тюмень

Ленточный фундамент получил очень широкое распространение в Тюмени, благодаря своей надежности и способности выдерживать большие нагрузки. Этот вид фундамента подходит для домов и коттеджей, а также любых строений производственного и хозяйственного назначения.

По мере заглубления в грунт, ленточный фундамент может быть глубоко-заглубленный и малозаглубленный и делиться на два типа:

• Ленточный монолитный фундамент
• Сборный ленточный фундамент

Ленточный монолитный фундамент

Ленточный фундамент в основном закладывается ниже уровня промерзания грунта и называется глубоко-заглубленным фундаментом, который состоит из неразрывного контура сплошного бетона с армированием и производство работ которого происходит прямо на стройплощадке.

Ленточный фундамент глубоко-заглубленный закладывается в глиняных и песчаных грунтах. Предназначен для строительства домов, коттеджей и строений промышленного назначения, которые несут в своем составе тяжелые строительные материалы, такие как: кирпич, объемные блоки и железобетонные конструкции.

В большинстве случаев технология глубоко-заглубленного ленточного фундамента используется для строительства цокольного этажа и подвальных помещений.

Ленточный фундамент обладает огромной несущей способностью и способен выдержать вертикальные нагрузки более 400 тонн.

К его недостаткам можно отнести только тот факт, что он является одним из дорогостоящих фундаментов, так как на его изготовление уходит большое количество материальных ресурсов.

В Тюмени малозаглубленный ленточный фундамент, без дополнительного усиления сваями, крайне редко применяется для строительства домов.

Малозаглубленный ленточный фундамент закладывают в скалистых грунтах и в нашем регионе не зарекомендован нормативными требованиями, в силу большого морозного пучения грунта. Данный фундамент подойдет только для строительства бань и других небольших строений из легких строительных материалов. Малозаглубленный ленточный фундамент, усиленный сваями, имеет альтернативное название — свайно-ленточный фундамент.

Этапы устройства глубоко заглубленного фундамента

1. Визуальный осмотр земельного участка. Разработка чертежей фундамента, согласование и заключение договора. Оговоренная с заказчиком стоимость строительства фундамента, является фиксированной и окончательной.
2. Разработка грунта, глубиной 1.8м — 2,5 м (нормативная глубина промерзания почвы в Тюмени). Выбранный грунт можно использовать (при необходимости) для поднятия уровня земельного участка, или вывезти за приделы стройплощадки. В каждом случае эти действия обсуждаются и согласовываются с заказчиком индивидуально.
   Если фундамент закладывается малозаглубленный, то объем земляных работ сводится к минимуму.
   Далее производится устройство песчано-щебеночного основания под фундамент (толщина которого составляет как минимум 200 мм.), в два слоя, первым слоем засыпается песок с виброуплотнением, вторым слоем засыпается щебенка, соответствующей фракции и также тщательно утрамбовывается.
3. Выполняется вязка арматурного каркаса и монтаж опалубки. Осуществляется приемка бетонной смеси с разгонкой по всему периметру опалубки и уплотняется глубинным вибратором. После необходимого набора прочности бетона, демонтируется опалубка и производится гидроизоляция фундамента по наружному контуру, утепляется плитами экструдированного пенополистирола и засыпаются пазухи между фундаментом и почвой.
4. Заключительным этапом строительства фундамента является вывоз мусора и остатков строительных материалов. Подписание акта приемки-сдачи выполненных работ.

Сборный ленточный фундамент

Сборный фундамент также как и монолитный имеет мало- и глубоко – заглубленный принцип устройства.

Сборный ленточный фундамент состоит из комбинирования готовых железобетонных конструкций (блоков ФБС) и сплошного заливного бетона с армированием.

Производится устройство небольшого ленточного фундамента, на который (после необходимого набора прочности бетона) устанавливаются блоки ФБС. По завершению монтажа блоков ФБС, по верхнему уровню конструкции, закладывается заливной ленточный армопояс, состоящий из сплошного бетона с армированием.

Если Вы планируете иметь цокольный этаж, сборный ленточный фундамент, как и монолитный, отлично подходит для подобных целей.

Преимущества сборного ленточного фундамента

• Высокая скорость строительно-монтажных работ.
• Минимальные затраты материальных ресурсов без потери в качестве.

Этапы и принцип строительства сборного фундамента в чем-то аналогичны монолитному ленточному фундаменту, с небольшой разницей.

1. После разработки грунта и устройства песчано-щебеночного основания, в нижней части сборной конструкции, заливается железобетонная лента на 20 см больше ширины блоков (или полного пирога стены строения) и высотой не менее 40-50см. Далее устанавливаются блоки ФБС не более 3 — 4 рядов.
2. После монтажа блоков ФБС закладывается заливной ленточный армопояс по ширине блоков (или пирогу стены дома) высотой не менее 20-30см, для равномерного распределения нагрузки надземной части дома.
3. Срок строительства сборного ленточного фундамента, при хороших погодных условиях, занимает ориентировочно две недели.

Обзор стоимости Ленточного Фундамента под ключ в Днепре | 2021

Примеры расчёта смет для ленточных фундаментов на ЗИМУ 2021.

Как, имея на руках проект (или эскиз), можно самостоятельно, хотя бы примерно, узнать, в какую именно сумму в Днепре обойдётся строительство ленточного железобетонного фундамента, учитывая, в первую очередь, все материалы, ну и во вторую, саму работу? Для ответа на этот вопрос и была написана данная статья. Она свежая, все расценки на зиму 2021 года.

Каковы основные затраты? Большая часть, конечно же, это бетон. Затем арматура, лес на опалубку. Примерно процентов 20-25 составляет стоимость работы. Чтобы наглядно всё представить, мы с вами рассмотрим две сметы, одна с чуть более простым фундаментом, другая — с немного сложнее. Оба фундамента будут иметь габариты 12 на 12 метров, с ещё одной несущей лентой посередине. То есть общая длина ленты — 60 пог.м. Представим, что выемка грунта не затруднена, миксер со всех сторон (ну, или хотя бы с трёх) подъезжает нормально. На дно положим щебня 100 мм.

Хотелось бы отметить, что в статье «Обзор актуальных цен на строительные материалы для бетонных работ в Днепре» вы можете получить информацию о среднерыночных городских расценках. Ещё одно важное отступление — материалами мы не торгуем, сведения собраны и классифицированы только для вашего удобства.

Фундамент номер один.

Итак, примем глубину 1000 мм (учтём промерзание), ширину 400 мм, высоту цокольной части (над землёй, в опалубку) — 400 мм. Армирование среднее, то есть 4 плоскости по 2 нитки (арматура 12 мм), всё это связано хомутами, через 500 мм, из арматуры диаметром 8 мм. На углах дополнительное усиление. Для изготовления опалубки используем доску 25 мм толщины, соединённую брусом 50*50 мм и оббитую плёнкой (для многократного использования, в том числе, например, для обрешётки при кровельных работах). Подсыпка под фундамент из щебня, 100 мм.

Материалы (цены взяты с запасом!!):

1). Бетон М250 П3 — 60*1,4*0,4=33,6 куб.м. Берём с запасом 35 куб.м.*1900=66500 грн.

2). Арматура 12 мм – 600 пог.м.*21=12600 грн.

3). Арматура 8 мм – 420 пог.м.*9,7=4074 грн.

4). Доставка арматуры – 700 грн.

5). Доска 25 мм 150 мм – 420 пог.м.*15=6300 грн.

6). Доска 25 мм 100 мм – 210 пог.м.*10=2100 грн.

7). Брус 50*50 – 260 пог.м.*12=3120 грн.

8). Доставка леса – 800 грн.

9). Плёнка для оббивания досок – 30 пог.м.*12=360 грн.

10). Вязальная проволока – 8 кг*50=400 грн.

11). Щебень на подсыпку, Зил — 3000 грн

12). Саморезы, скрепки, круги отрезные, возможные мелочи – примерно 800 грн.

Общая сумма на материалы – 100754 грн. Лучше ориентироваться с запасом на 104000 грн.

Теперь работа:

1). Разметка и вынос осей дома – 1500 грн.

2). Выемка грунта (если нормально копается) – 24 куб. м.*250=6000 грн.

3). Устройство щебёночной подготовки — 400 грн.

4). Армирование, установка опалубки, приём бетона (с учётом, что миксер нормально подъезжает) – 35 куб.м.*950=33250 грн.

5). Разгрузка леса и арматуры – 2*400=800 грн.

Общая сумма по работе – 41950 грн.

Итого всего – около 145950 грн. Срок выполнения – примерно 5-6 дней. То есть в среднем куб изделия у нас выходит 145950/33,6 (по проекту)=4344 грн. Это посчитано с небольшим, но важным запасом. Зачем он нужен? Потому что в процессе устройства фундамента могут всплыть непредвиденные сложности или доп. работы. Или, весьма распространённое явление, немного подорожать материал (за весну прошлого года несколько раз успел, а с первого июня добавил, затем осенью опять. А что с арматурой творится…).

Фундамент номер два.

Теперь второй фундамент. Габариты те же самые, 12*12 м, тоже в середине несущая лента. Но изменим ширину — теперь она у нас будет 500 мм. И высоту цоколя возьмём в среднем 600 мм. Армирование сделаем немного гуще, нижняя и верхняя плоскости по три нитки, плюс между ними ещё четыре плоскости по две нитки. Конечно же, из арматуры диаметром 12 мм. Всё это стянем хомутами из восьмёрки с шагом 400 мм. Ну а в остальном — как в вышеприведённом случае. Начнём.

Материалы (цены взяты с запасом!!):

1). Бетон М250 П3 — 60*1,6*0,5=48 куб.м. Берём с запасом 50 куб.м.*1900=95000 грн.

2). Арматура 12 мм – 960 пог.м.*21=20160 грн.

3). Арматура 8 мм – 540 пог.м.*9,7=5238 грн.

4). Доставка арматуры – 700 грн.

5). Доска 25 мм 150 мм – 620 пог.м.*15=9300 грн.

6). Доска 25 мм 100 мм – 300 пог.м.*10=3000 грн.

7). Брус 50*50 – 360 пог.м.*12=4320 грн.

8). Доставка леса – 1200 грн.

9). Плёнка для оббивания досок – 40 пог.м.*12=480 грн.

10). Вязальная проволока – 12 кг*50=600 грн.

11). Щебень на подсыпку, Зил — 3000 грн

12). Саморезы, скрепки, круги отрезные – примерно 1200 грн.

Общая сумма на материалы – 144198 грн. Лучше ориентироваться с запасом на 150000 грн.

Теперь работа:

1). Разметка и вынос осей дома – 1500 грн.

2). Выемка грунта (если нормально копается) – 30 куб.м.*250=7500 грн.

3). Устройство щебёночной подготовки — 400 грн.

4). Армирование, установка опалубки, приём бетона (с учётом, что миксер нормально подъезжает) – 50 куб.м.*900=45000 грн.

5). Разгрузка леса и арматуры – 2*600=1200 грн.

Общая сумма по работе – 55600 грн.

Итого всего – около 205600 грн. Срок выполнения – примерно 6-7 дней. То есть в среднем куб изделия у нас выходит 205600/48 (по проекту)=4283 грн. Интересно, что получилась практически такая же цена за куб, как и в первом варианте! Поэтому давайте подведём итоги.

Итоги.

Как видим, фундамент для одного и того же по габаритам дома может существенно отличаться по стоимости — 146000 в первом случае и 205600 во втором. Разница около 60000, что, конечно, существенно. Вторая особенность — в обоих случая цена куба железобетона вышла примерно одинаковой, в районе 4250-4400 грн. Это важная цифра, ибо она позволяет сориентироваться, имея на руках готовый проект (обычно в них количество кубов бетона уже посчитано).

Что может вызвать удорожание? Например, если в проекте заложена так называемая «пятка» (монолитная фундаментная плита). Из-за неё увеличивается объём земляных работ (копать придётся существенно шире, раза в три, если не больше), опалубка теперь ставится не только в цокольной части, а по всей высоте фундаментной стены (что отражается в затратах на пиломатериалы и на стоимости самой работы). Или, ещё бывает, из-за значительного перепада высот на участке в одном углу дома высота цоколя — 400 мм, а в другом углу — 1900 мм!! (бывало и такое). Нередко в проекте закладывают намного больше арматуры, чем мы с вами считали выше. Иногда нет возможности подъехать миксеру, и тогда приходится или носить бетон вручную, или заказывать бетононасос. Да, случаи действительно бывают разные.

Как можно удешевить процесс? Взять бетон М200 П3 (на сто гривен примерно дешевле), использовать чуть меньше арматуры (но минимум 3 плоскости по две нити). Если грунт позволяет, можно обойтись без щебёночной подготовки. Но всё-таки сильно экономить на фундаменте, конечно же, не стоит.

Надеемся, эта статья была для вас информативной. Если у вас уже есть проект или эскиз, вы можете прислать его для просчёта (предварительно лучше позвонить и вкратце описать ситуацию).

Внизу можно поставить т.н. «лайк» (фейсбук), если статья вам в чём-то помогла)).

Ленточный фундамент для деревянного дома под ключ от Азбуки Леса

Оптимальное решение для сруба — это заложение фундамента на промерзающем слое почвы, но выше уровня подземных вод. Такой вид основания эффективен при строительстве на пучинистых грунтах, при близком залегании грунтовых вод. Это оптимальный вариант по критериям: эффективность/финансовые вложения. Единственный недостаток: невозможно сделать подвал/цокольный этаж.

При проектировании ленточного основания нельзя уменьшать показатели прочности для экономии на материалах, потому что это критическая ошибка. Также нет необходимости завышать технические характеристики, что станет причиной лишних трудовых и финансовых затрат. Наши расчеты являются максимально оптимальными.

Конструкция ленточного фундамента

Главным критерием является тип грунта именно в “пятне застройки”. Точный анализ почвы дают геологические изыскания, стоимость которых в нашей компании составляет 3000 р. — м.п.

Пример расчета показателей ленточного мелкозаглубленного фундамента

Показатели зависят от типа грунта, рельефа и особенностей сруба.

• Высота (H) всегда рассчитывается индивидуально. В среднем, общая высота при ровном рельефе составляет 1,1 м, при этом 0,6 м приходится на подземную часть. При строительстве на проблемных грунтах или при наличии неровного рельефа этот показатель увеличивается.
• Ширина (A) связана с диаметром стенового бревна. Если диаметр венцов до 350 мм, толщина ленты — 300 мм, при ø бревна от 350 до 450 мм — 400 мм, ø более 450 мм — 500 мм.
• Длина ленты (B) и ее конфигурация рассчитывается индивидуально: к длине наружных стен приплюсовывается длина всех внутренних перегородок, террасы, веранды и крыльца.

Кубатура бетонного раствора

Кубатура рассчитывается по формуле: V = A*B*H.

К примеру, длина фундамента равна 100 п.м., для строительства используется бревно диаметром 300 мм, а высота ленты составит 1,1 м.

Таким образом, при подстановке заданных значений в формулу получаем:

V = 100*0,3*1,1 = 33 м3 бетона. К полученному числу нужно добавить коэффициент потерь, равный 15%.

Значит, итоговый объем бетона составит — 33*1,15=37,95 м3.

Расчет объёма траншеи

Под ленточный фундамент вырывают траншею, размеры которой превышают показатели самой ленты: по каждой из сторон по всему периметру прибавляется по 100 мм. В глубину котлован больше ориентировочно на 400 мм, чтобы была возможность сделать песчано-гравийную подушку.

Регулируемые насыпи позволяют корректировать поведение грунта в “пятне застройки”, в частности, это позволяет уменьшить влагонасыщение прилегаемой почвы и снизить степень морозного пучения.

За смену работы экскаваторщик вынимает до 50 м3 земли. Чтобы понять, сколько смен потребуется оплатить, можно подсчитать объем траншеи для фундамента из предыдущего примера.

Используем такую же формулу: V = A*B*H, где

• V — объем земли.
• А — ширина, которая равна 0,3+0,2=0,5 м.
• В — длина, условно равна 100 м.
• H — глубина, которая равна 1,1+0,5=1,6 м.

Подставляя данные, получаем

V = 0,5*100*1,6 = 80 м3. Значит, потребуется 1,6 смены работы экскаватора.

Армирование

Чтобы усилить бетонную конструкцию делают армирование. Добиться увеличения несущей способности дает правильная схема армирования и выбор достаточного диаметра арматуры.

Основная сила, действующая на фундамент, имеет продольный вектор приложения. Это связано с морозным пучением и неравномерной нагрузкой самого сруба. Поэтому, продольные пруты выбирают ребристыми, чтобы обеспечить максимальную силу сцепления с бетонным раствором. Поперечные прутья могут быть гладкими. Для связывания элементов каркаса используют стальную проволоку диаметром 1,2 мм.

Мелкозаглубленную ленту усиливают ребристыми и гладкими прутами диаметром 6-12 мм. Согласно действующих норм, минимальное количество арматуры составляет от 0,1% от общей площади.

Варианты армирования ленточного фундамента

Для армирования ленточных фундаментов предполагает использование продольной арматуры А-III диаметром 12-14 мм, поперечная арматура может быть меньшего диаметра — от 6 до 10 мм. Типичные схемы армирования и частные случаи представлены в схема внизу.

Расчет параметров армирования (количество и диаметр арматуры)

Рассмотрим на примере. Длина фундамента (l) равна 12000 мм, а ширина (a) – 500 мм. По формуле, площадь сечения (S) = lхa.В нашем случае, это 600000 мм2. Значит, минимальная площадь всей арматуры согласно нормам составляет 0,01% от 600000 и равняется 600 мм2.

При практических расчетах нормативное значение может увеличиваться или уменьшатся в зависимости от конфигурации фундамента и марки бетона. Отклонение не должно превышать 20%.

Чтобы проверить правильность расчетов, можно воспользоваться табличкой 1.

Таблица 1. Площадь всей арматуры для усиления ленточного фундамента

Диаметр арматуры, мм	Количество рядов, шт/площадь всей арматуры, мм2
	1	2	3	4	5	6	7	8	9
6	28,3	57,0	85,0	113,0	141,0	170,0	198,0	226,0	254,0
8	50,3	101,0	151,0	201,0	251,0	302,0	352,0	402,0	453,0
10	76,5	157,0	236,0	314,0	393,0	471,0	550,0	628,0	707,0
12	113,0	226,0	339,0	452,0	565,0	679,0	792,0	905,0	1018,0
14	154,0	308,0	462,0	616,0	769,0	923,0	1077,0	1123,0	1385,0
16	201,0	402,0	603,0	804,0	1005,0	1206,0	1407,0	1608,0	1810,0
18	254,5	509,0	763,0	1018,0	1272,0	1527,0	1781,0	2036,0	2290,0
20	314,2	628,0	942,0	1256,0	1571,0	1885,0	2199,0	2513,0	2828,0

Продолжим расчеты для нашего фундамента. К примеру, в проекте были заложены 8 рядов арматуры, диаметром 10 мм. По таблице видно, что общая площадь арматуры в этом случае составит 628 мм2. Что не меньше, чем предусмотрено СНИП для нашего фундамента (высота 1200 мм и ширина 500 мм). Выше мы посчитали, что минимальная площадь должна быть 600 мм2. Подобрать нужный диаметр арматуры можно с помощью таблицы 2.

Таблица 2. Минимально допустимый диаметр арматуры для ленточных фундаментов

Условия, для которых выбирается арматура	Минимально допустимый диаметр арматуры, мм	Нормативный документ
Продольная арматура вдоль стены до 3-х метров	10	Приложение 1 к Пособию «Армирование элементов монолитных железобетонных зданий». М., 2007 г.
Продольная арматура вдоль стены более 3-х метров	12	Приложение 1 к Пособию «Армирование элементов монолитных железобетонных зданий». М., 2007 г.
Поперечная арматура (хомуты) вязанных каркасов высотой до 800 мм	6	п. 3.106 Руководства конструирования бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). М., 1978 г.
Поперечная арматура (хомуты) вязанных каркасов высотой более 800 мм	8	п. 3.106 Руководства конструирования бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). М., 1978 г.

Этапы строительства ленточного фундамента

При возведении ленточного фундамента есть определенные этапы работы, которые проводятся в строгой очередности. Иногда к перечню могут добавляться другие работы, например, выравнивание и укрепление грунта, обогрев мерзлой земли с помощью шатров, защита залитого бетона от замерзания (при строительстве зимой) и другие работы.

Цикл возведения ленточного фундамента состоит из следующих этапов:

Подготовительные работы

Убирается мусор, при необходимости проводится удаление пней и перенос зеленых насаждений из “пятна застройки”.
На земле делают разметку осей будущего дома, фиксируют узлы фундамента. Для разметки используют колья, бечевку или проволоку. Если на участке неровный рельеф, для работ необходим лазерный уровень.
После окончания разметки проверяют прямые углы — они должны быть ровно 90 градусов. С помощью теодолита проверяют отметку низа траншеи, уделяя внимание углам сруба и точкам пересечения.
Размеры выровненной и подготовленного участка на 3-5 метров больше размеров будущего дома в каждую из сторон.

Создание траншеи

Траншею можно рыть экскаватором или вручную. При использовании спецтехники важно, чтобы размер ковша совпадал с шириной котлована. После работы экскаватора дно траншеи выравнивают и трамбуют вручную.
На выровненном дне траншеи и ее стенках укладывают нетканый геотекстиль Дорнит с плотностью 300 г/м2. Материал укладывают внахлест, чтобы добиться герметичности.

Песчано-гравийная подготовка

В начале устраивается “подушка” из крупнозернистого песка с фракцией более 2,5 мм. Песок насыпается слоями, каждый из которых уплотняется вибротрамбовкой. Коэффициент уплотнения составляет 1,3.
Следующий слой — это гравий с фракцией 20-40. Гравийная насыпь также уплотняется вибротрамбовкой, коэффициент уплотнения 1,1.
Каждый слой утрамбовывается до плотности 1,6 т/м2.
Сверху укладывается гидроизоляционная полиэтиленовая пленка, которая предотвращает уход воды из раствора в грунт.
При отсутствии изоляции вода уходит в землю, что ухудшает прочностные характеристики бетонной конструкции.

Монтаж опалубки

Для монтажа опалубки используются доски размером 25х150х6000 мм. Для опор берут доски 50х100х6000 мм.
Деревянный каркас очищается от мусора и смачивается водой. При монтаже достигается жесткая фиксация с помощью распорок. Такая конструкция не будет деформироваться под весом раствора.
При установке деревянных опалубок стены проверяются на вертикальность с помощью лазерного уровня или отвеса. Наземная часть опалубки возвышается над землей на высоту цоколя + 200 мм.

Армирование каркаса

Одновременно с возведением опалубки по всему периметру ленточного фундамента делается каркас из ребристых и гладких прутов.
Диаметр прутов, схемы вязания и количество указываются в проекте. Чаще всего используется арматура А-III ø 12 мм и А-III ø 10 мм. Для фиксации используется проволока 1,2 мм.
Стандартный вариант — это два ряда вертикальных прутьев, скрепленных с горизонтальными. Шагом между ними 100, 150, 200 или 250 мм.
Наличие арматуры усиливает несущую способность фундамента и позволяет получить монолитную конструкцию, устойчивую к пучению грунта и другим механическим воздействиям по всем направлениям.

Вентиляционные продухи

На этом этапе создаются вентиляционные отверстия с учетом аэродинамической тени, для которых используются трубы из ПВХ диаметром 110 мм.
Вентиляция позволит добиться циркуляции воздуха в подпольном пространстве, исключив тем самым риск появления сырости и грибка.

Заливка бетона

Для ленточных фундаментов рекомендован бетон М350, В25, F150, W8. После достижения бетоном марочной прочности, конструкция имеет высокие несущие показатели.
Лучше использовать готовый раствор с завода, который имеет однородную консистенцию, что достигается тщательным перемешиванием в промышленных условиях. Количественные и качественные характеристики готового раствора полностью отвечают действующим СНИП.
Заливать раствор в опалубку нужно слоями по 150-200 мм. В процессе работы раствор трамбуется глубинным вибратором, что позволяет избежать появления пустоты в готовой конструкции. Для этих же целей делают простукивание стенок опалубки.
Использование очень жидкого раствора — это причина расслоения и оседания заполнителя на дне траншеи. Такая ситуация приводит к уменьшению прочностных характеристик. Увеличивает риск расслоения заливка раствора с высоты более полутора метров.
Демонтаж опалубки производится после того, как бетон наберет 70 и более процентов своей марочной прочности. Обычно, для этого требуется от 7 до 10 дней. Сроки увеличиваются при низкой температуре и высокой влажности воздуха, при использовании состава неправильной консистенции и при нарушении правил заливки. На время застывания конструкция закрывается полимерной пленкой и раз в несколько дней обильно поливается чистой водой.
При заливке бетонного фундамента при минусовых температурах нужны морозостойкие присадки, а после окончания работ необходимо обеспечить утепление бетона во время его схватывания.
Для этих целей используют подручные материалы — ветошь, солому. Иногда требуется создание шатра из воздухонепроницаемой ткани над конструкцией и прогрев воздуха тепловыми пушками.

Гидроизоляция фундамента

Для защиты фундамента от влаги используют разные гидроизоляторы, самый оптимальный — рубероид. Битумной мастикой обрабатывают наружные стенки и приклеивают “Технониколь Стеклоизол ХПП-2,5 10х1 м”.
Для максимального эффекта грунт по периметру ленточного фундамента обрабатывают полимерными составами с вяжущими свойствами.

Обратная засыпка

Пазухи фундамента заполняются грунтом или песком средней фракции. Также можно использовать песчано-гравийную смесь. Во время засыпки материал трамбуется и поливается водой, что обеспечивает отсутствие полостей.
Использование искусственной насыпи (песок, гравий) уменьшит давление на боковую поверхность фундамента со стороны грунта во время морозного пучения.

В стоимость ленточного фундамента входят такие работы:

• Геодезические работы, вынос осей.
• Разработка грунта вручную (выемка грунта под ленту, песчаную и гравийную подготовку).
• Укладка нетканного материала (геотекстиль) на дно и стенки котлована.
• Создание песчаной подготовки с послойным трамбованием виброплитой.
• Устройство гравийной подготовки с послойным трамбованием виброплитой.
• Устройство горизонтальной гидроизоляции.
• Устройство ленточного монолитного ж/б фундамента с изготовлением арматурного каркаса.
• Монтаж/демонтаж опалубки.
• Вибрирование бетона с помощью глубинного вибратора.
• Устройство вентиляционных отверстий с учетом аэродинамической тени.
• Уход за бетоном.

В стоимость ленточного фундамента входят такие материалы:

• Бетон М350, В25, F150, W8.
• Армирование А-III ø 12 мм.
• Армирование А-III ø 10 мм.
• Вязальная проволока 1,2 мм.
• Геотекстиль нетканый Дорнит 300 г/м2.
• Крупнозернистый песок, фракции более 2,5 мм.
• Гравий фр 20-40.
• “Технониколь Стеклоизол ХПП-2,5”.
• Пиломатериалы для изготовления опалубки 25х150х6000 мм.
• Пиломатериалы для изготовления опор 50х100х6000 мм.
• Фиксаторы-звездочка 25 мм.
• Гвозди, метизы (крепеж для опалубки).
• Шпильки для стяжки.
• Труба ПВХ, 110 мм.
• Пленка полиэтиленовая 200 мкм.
• Расходный материал (перчатки, диски отрезные и т.д.).
• Бензин АИ -92 для вибротрамбовки.
• Аренда автобетононасоса.
• Доставка материалов, ГСМ, такелажные работы.

строительных чертежей. Раздел B: Бетонная конструкция

Чертежи строительных норм. Раздел B: Бетонная конструкция

Карибское бедствие Проект смягчения последствий Осуществляется Организацией американских государств Отдел устойчивого развития и окружающей среды для Управления USAID по оказанию помощи в случае стихийных бедствий и Карибской региональной программы

Раздел B: Бетонная конструкция

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел B | Раздел C | Разделы D-G

Рисунок B-1 : Допустимое расположение ленточных опор

Все наружные стены и внутренние несущие стены должны поддерживаться усиленными бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под стены и соответствующим образом укрепить ее. Фундаменты обычно должны располагаться на слое. грунта или камня с хорошими несущими характеристиками. Такие почвы будут включать плотные пески, мергель, другие сыпучие материалы и жесткие глины.

Фундамент должен быть отлит не менее чем от 1 ’6 дюймов до 2’ 0 дюймов под землей, его толщина не менее 9 дюймов и ширина не менее 24 дюймов, или как минимум в три раза шире стены, непосредственно поддерживаемой им.куда в качестве несущего материала фундамента необходимо использовать глины, ширина подошвы должна быть увеличено до минимума 2 футов 6 дюймов.

Рисунок B-2 : Типовая деталь раздвижной опоры

Когда отдельные железобетонные колонны или колонны из бетонных блоков при использовании они должны поддерживаться квадратными опорами размером не менее 2–0 дюймов и 12 дюймов толщиной. Для опор колонн минимальное армирование должно быть » стержни диаметром 6 дюймов в обоих направлениях, образующие ячейку 6 дюймов.

Рисунок B-3 : Армирование ленточных опор

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого заземления или когда здание может быть подвержено землетрясениям.Предполагается, что армирование деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы опор, минимальная арматура должна состоять из 2 стержней № 4 («), размещенных продольно и поперечно расположенные стержни диаметром 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянных домах

Рисунок B-5 : Фундамент из бетонной ленты и бетонное основание с Деревянное строительство

Допустимое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показан на этих рисунках. Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет на скале, толщина опора может быть уменьшена, но деревянные здания очень легкие и их легко сдуть их основы. Поэтому здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Рисунок B-6 : Типичные детали каменной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и правильными.Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а торцевая оболочка должна быть минимальная толщина 1 дюйм. Наружные стены лучше построить толщиной 8 дюймов. бетонный блок. Ненесущие перегородки могут быть построены из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков должны быть усилены как вертикально и горизонтально; это должно выдерживать ураганы и землетрясения. это Обычная практика в большинстве OECS — использовать бетонные колонны на всех углах и перекрестки.Дверные и оконные косяки необходимо укрепить.

Рекомендуемая минимальная арматура для строительства бетонных блоков выглядит следующим образом:

1. Прутки диаметром 4 дюйма по углам по вертикали.
2. стержни диаметром 2 дюйма на стыках по вертикали.
3. Прутки диаметром 2 дюйма на косяках дверей и окон
№
4. для армирования горизонтальных стен используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:

4-дюймовые блоки 1 бар
Блоки 6 дюймов 2 стержня
Блоки 8 дюймов 2 стержня

5. Для вертикального армирования стен используйте стержни, расположенные следующим образом:

4-дюймовые блоки 32
Блоки 6 дюймов 24
Блоки 8 дюймов 16

Рисунок B-7 : Деталь бетонной колонны

Колонны должны иметь минимальные размеры 8 x 8 дюймов и могут быть образуется опалубкой с четырех сторон или опалубкой с двух сторон с блокировкой с двух других. Минимальная арматура колонны должна составлять стержни диаметром 4 с хомутом на Центры 6 дюймов. Заполненная колонна или бетонная колонна должны быть высота до проема ремня (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные опоры для блочной кладки

Это железобетонное основание монолитно построено с плита перекрытия.Состоит из серии утолщений плит под стены с минимум 12 дюймов глубиной вниз по периметру. Основание полностью размещено на колодце. уплотненный зернистый материал.

Рисунок B-9: Деталь перекрытия перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра. стены. Арматурная сетка в плите размещается сверху с 1-дюймовыми крышками.Плита сооружается на хорошо утрамбованном зернистом заполнителе, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь перекрытия

Подвесная железобетонная плита привязана к внешней перекрывающая балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка «диаметра в 9» центрах, а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления направляющей Vernadah к колонне

Важно, чтобы поручни были надежно закреплены в боковой столбец. Как минимум, болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуются эпоксидный раствор или химические анкеры. столбец.

Рисунок B-12 : Устройство усиления для подвесных плит

Усиление должно быть согнуто и закреплено квалифицированным мастером.Необходимо следить за тем, чтобы верхняя стальная часть находилась сверху с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для Подвесные балки

Усиление должно быть согнуто и закреплено квалифицированным мастером. Необходимо следить за тем, чтобы верхняя стальная часть находилась сверху с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Усиление должно быть согнуто и закреплено квалифицированным мастером.Необходимо следить за тем, чтобы верхняя стальная часть находилась сверху с соответствующим покрытием.

Рисунок B-15 : Устройство усиления для Подвесная лестница

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G

Что такое плотный фундамент — 9 типов плотного фундамента Define Civil

Итак, у вас есть грунт с низкой несущей способностью, и у вас остается выбор: либо иметь глубокий подвал, либо использовать любой тип матового или плотного фундамента.Строите ли вы здание или вам нужно поддерживать грузы из резервуаров, промышленного оборудования, дымоходов или даже силосов; очень важно знать различные типы матовой основы.

Я попытался объяснить все типы с помощью эскизов и диаграмм, чтобы вы могли легко понять.

Решение о выборе правильного типа фундамента для плота является непростым, и вам необходимо знать преимущества и недостатки каждого из них.

Плотный фундамент Тип

Где используется плотный фундамент?

Если вам интересно, где используются плотные фундаменты, вот вам совет.Плотный фундамент, также известный как матовый фундамент, представляет собой железобетонную плиту, которая может быть прямоугольной или круглой в плане. Это толстая железобетонная плита, в которую закладывается арматура каркасной конструкции. Он принимает нагрузку от колонн надстройки и распределяет нагрузки по большей площади.

Из-за таких характеристик фундамент часто используется в областях, где несущая способность грунта является слабой, и вам приходится выдерживать большие нагрузки, например, в промышленном фундаменте, зданиях или резервуарах для хранения.

Преимущества плотного фундамента

Основное преимущество плотового фундамента — быстрое возведение и более дешевое строительство по сравнению с другими типами фундаментов.

Как работает плотный фундамент?

Знаете ли вы, почему плотный фундамент на самом деле называется плотным фундаментом? Ответ довольно интересный, и это связано с принципом работы. Все мы знаем, что плот — это плоская плавучая конструкция из дерева или другого материала, которая используется для передвижения по воде.Он немного отличается от лодки, но служит той же цели. Теперь, когда плот плывет по воде, основание плота также перекрывает плохие участки под землей и распределяет нагрузку на большую площадь.

Таким образом, даже если у вас есть плохие участки под землей, плот закроет их и распределит нагрузку на соседние почвы. Из основ несущей способности грунта вы уже знаете, что для увеличения несущей способности необходимо либо углубить фундамент, либо увеличить площадь основания, чтобы увеличить допустимые нагрузки на фундамент.Итак, в случае с плотом вы проделаете вторую уловку.

Напряжение на почву определяется силой, действующей на фундамент, деленной на площадь основания. Нагрузка на плот — это собственный вес и вес надстройки или здания. Теперь, когда площадь контакта с фундаментом увеличилась, нагрузка на почву уменьшилась. В результате вам не нужно беспокоиться о разрыве при сдвиге или дифференциальной осадке.

Плотный фундамент различных типов

Теперь, когда вы изучили основы, давайте перейдем к нашей основной теме этого поста, которая посвящена различным типам фундаментов на плотах.

Существует шесть основных типов плотных фундаментов:

• Плотные плиты перекрытия или цельный фундамент плота
• Плоты перекрытий (двухсторонние балки и перекрытия)
• Плот с широким носком
• Плот пластина с подставками
• Ячеистые плоты или мат с жесткой рамой
• Свайный плот-фундамент
• Балансирующие или плавучие плоты

Плотные перекрытия или плотный фундамент

Как следует из названия, матовая основа этого типа похожа на плоскую твердую пластину и имеет одинаковую толщину по всей поверхности.Это наиболее распространенный тип, и обычно толщина такого фундамента ограничивается 300 мм, иначе это не будет экономически выгодно. Однако этот тип фундамента используется только тогда, когда колонны и несущие стены расположены на небольших равных интервалах и нагрузки относительно меньше. Как основная, так и усадочная арматура предусмотрена сверху и снизу в подробном проекте, и при необходимости проектировщик может разместить дополнительную арматуру в местах расположения колонн и несущих стен.

Плот плита с подставками

Если вы хотите выдержать более тяжелые нагрузки на колонны, а толщина плиты не соответствует требованиям по нагрузке, простое решение — сделать плиту толще под колоннами и несущими стенами.Иногда используется дополнительная или отрицательная арматура, чтобы противостоять напряжениям диагонального сдвига.

Плот с широким носком

Другой способ увеличения жесткости — обеспечение широкого усиленного носка на внешней створке, выступающего в качестве основания. Минимальная глубина такой ребра жесткости принята равной 750 мм, и это позволяет отделывать внешние кирпичи под землей.

Плоты перекрытий (балка двухсторонняя и перекрытия)

Если колонны расположены на большем расстоянии и имеют неравномерно распределенные нагрузки, чтобы противостоять, вам, возможно, придется добавить бетонные фундаментные балки монолитно с плитой.Это увеличивает жесткость, необходимую в таких условиях. Колонны в таком фундаменте опираются непосредственно на усиленные фундаментные балки, и таким образом увеличивается несущая способность. Фундамент плота обычно перекрывает грунтовые балки.

Ячеистые плоты или мат с жесткой рамой

Другой способ повысить несущую способность матового фундамента — объединить две бетонные плиты, скрепленные вместе с помощью фундаментных балок. Ячеистые плоты, также известные как мат с жестким каркасом, исключительно жесткие, и поэтому дизайнеры предпочитают его в ситуациях, когда приходится иметь дело с неравномерной осадкой или когда ожидаются большие нагрузки.Другая ситуация, когда предпочтительны ячеистые плоты, — это вспучивание грунта, которое иначе может вызвать проблемы.

Свайный плотный фундамент

Если вы хотите построить высотное здание, но фундамент плота не соответствует вашим требованиям к нагрузке, возможно, вам придется добавить дополнительные улучшения. Одним из способов повышения производительности и предотвращения дифференциальной осадки является установка свай под основание мата. Это в конечном итоге увеличит несущую способность вашего плотного фундамента, и такой тип называется свайным плотным фундаментом.

Балансирующие или плавучие плоты

В фундаменте слово «плавающий» объясняет механизм нагрузки. В таком фундаменте снимаемая нагрузка грунта равна нагрузке конструкции, включая фундамент. Балансировочный плот — того же типа и используется только тогда, когда несущая способность почвы слишком низкая. Такой фундамент не всегда рентабелен, так как вам нужно углубиться в землю и обеспечить грунтовую опору, а иногда и подпорные стены.

Одеяло-плот

Довольно необычный тип плотного или матового фундамента.Этот тип преимущественно используется на участках с более слабой почвой или где присутствуют различные типы почв. Чтобы обеспечить равномерную поддержку нагрузки в таких ситуациях, на подготовленном грунте слоями предусматривается каменное покрытие до желаемого уровня (проектный уровень). На этом одеяле сооружается плот из бетонной корки. Одеяло и корка взаимодействуют, поддерживая и перекрывая нагрузку на бедные участки почвы под ними.

Платформа скольжения

В плодах типа плоскости скольжения предусмотрен исходный субстрат или слой скольжения, который в основном представляет собой слой песка.Толщина песчаного слоя или плоскости скольжения является критическим параметром конструкции и обычно выходит за пределы основания плота.

Ленточный фундамент размером

для настила

размерная ленточная опора для настила

каковы стандартные размеры опор в … каковы стандартные размеры опор в жилом доме? размеры зависят от трех основных критериев, каждый из которых влияет на то, какой вес / силы должны будут выдержать опоры, чтобы сохранить конструктивную прочность здания.o …

проектирование фундаментов2017-4-22 · проектирование трещин в подушках и требования к деталям • все арматуры должны проходить по всей длине фундамента • если> 1,5 +3, не менее двух третей арматуры параллельно то есть должны быть сконцентрированы в полосе шириной +3 с центром в столбце, где lx & ly и cx & cy — размеры фундамента и столбца в направлениях x и y

различных типов фундаментов в строительстве, где &… 2017-6-4 · этот тип фундамента предназначен для несущих стен.это непрерывная полоса бетона, которая служит для распределения веса несущей стены по площади почвы. Ширина фундамента на ленточном фундаменте определяется с учетом несущей способности грунта. чем больше несущая способность грунта, тем меньше ширина ленточного фундамента.

Внутреннее руководство по проектированию настилов — tasmankb2016-6-15 · Рис. 2: защита планки над балками система защиты балок Обратите внимание, что рекомендуемые размеры балок для опоры и балки относятся к тем местам, где используются только настилы.там, где плитки используются в качестве настила палубы, размеры в as1684 не применяются. в этом случае следует обратиться за советом к инженеру.

глава 3 концепция проекта сборной системы 2006-6-23 · непрерывный ленточный фундамент под несущими стенами, как показано на рисунке 3.5. Рис. 3.5. Фундамент под сборными несущими стенами аналогично, система фундамента на плоту, как показано на рис. 3.6, будет обеспечивать равномерную поддержку несущих стен и отличную устойчивость к эффектам эксцентриситета.

стандартные детали — национальная полиция филиппины2017-5-10 · основание. 2,70 м..90. балка опорная комбинированная марки ftb. 3 4. комбинированной детали фундамента. масштаб 1: 30м. балка класса. 25 мм∅ @ 150 мм o.c сверху и снизу в обе стороны. планка стержня продольно — секционная. 25 мм∅ @ 150 мм o.c сверху и снизу ч.в. комбинированного подробно фундамента. масштаб 1: 30м. поперечное сечение графика штанги. 3 2. Опора колонны (1-я ступень) стяжка фундамента …

Размер и размеры бетонного фундамента — бетон … 12-дюймовый фундамент составляет 1 квадратный фут площади на линейный фут, поэтому в коде указано, что часть Двухэтажный деревянный дом с внешними стенами весит около 2500 фунтов. Может быть, немного консервативно, но разумно.такой же размер основания требуется под одноэтажный дом, если он облицован кирпичом, предполагается, что вес кирпича составляет …

секция 9.15. опоры и фундаменты — bc Publications2020-9-13 · 1) площадь опор для колонн с расстояниями, отличными от указанных в таблице 9.15.3.4. регулируется пропорционально расстоянию между колоннами. Таблица 9.15.3.4. минимальные размеры опор, составляющие часть предложения 9.15.3.4. (1) нет. перекрытий минимальная ширина ленточных опор, мм минимальная площадь опор для колонн с шагом 3 (1) м.c., m2

allfoot solutions — новый способ строительства 2020-5-22 · экологически безопасное решение для винтовых свай, allfoot solutions — это безбетонный фундамент, разработанный специально с учетом почвенных условий вашего участка. простота установки. полностью регулируемая система при минимальных затратах.

Технический бюллетень опоры на обширных грунтах2014-12-2 · опоры по существу изолированы от грунта и спроектированы как полностью подвешенная система с перекрытием, простирающимся между балками и балками по очереди… и ленточные опоры (сетка из бетонных балок, поддерживающих стену с заполненными панелями пола, обычно не подходящими для обширных грунтов).

Руководство по опорам и фундаментам — ограждение в течение всего дня2018-7-20 · ленточные опоры служат не только для поддержки конструкции, но и для борьбы с поперечными силами. -й фундаментный материал насыпной песок 1 м3 = 1 м3 камень 1 м3 = 1,5 3 глина 1 м3 = 2,5 м3 конструкция основания подушка (массивный бетон) заборы, настилы, перголы, навесы для автомобилей, садовые конструкции… ленточные фундаменты (железобетон) подпорные стены, кладка ограждение,

фундаменты и опоры введение — oten2016-2-2 · • опоры — ленточные опоры, изолированные опорные опоры или плиты, стоящие на земле, на которой стоит здание, именуются как.основы. основание здания обеспечивает стабильную опору и связь для остальной части конструкции, чтобы предотвратить ее падение, разрушение или разлет. он также предотвращает попадание поверхностных вод из

Конструкция раздвижных опор 2009-4-22 · случай (b) для прямоугольного фундамента, проверка на наличие сдвига в широкой балке, v все £ 2∅ sqrt (f ‘c), где ∅ = 0,85 для сдвига . например, для f ‘c = 3000 фунтов на квадратный дюйм, v all = 93,1 фунтов на квадратный дюйм, шаг 4. Найдите эффективную глубину основания d. (обратите внимание, что использование d в этом методе устраняет необходимость использовать сталь для сдвига, которая используется только для изгиба.используйте соответствующее уравнение из раздела анализа.

ленточные опоры для палубных держателей — обновите форум 2014-9-16 · перенесено сообщение из другой ветки «ленточные опоры для палубных держателей»: привет, ребята, я планирую построить таймерную палубу 18 м x 1 м вдоль задней части нашего дома ; так что, я полагаю, в основном деревянная ступенька. я собирался проложить там бетонную дорожку, но настил будет выглядеть лучше .renovateforum.com ›форум› ремонт дома ›бетонирование

Расшифровка строительных норм и правил

— alberta2019-3-8 · 1) толщина основания не должна быть меньше, чем большая из а) 100 мм или б) ширина выступа опоры за поддерживаемый элемент.2. таблица 9.15.3.4. дает минимальную ширину ленточных фундаментов и минимальные площади для столбов в зависимости от количества поддерживаемых этажей. расшифровка 1.

Калькулятор ленточного фундамента: стоимость и материал | … 2020-9-13 · Калькулятор ленточного бетонного фундамента рассчитывает размер фундамента, необходимые материалы и общую стоимость строительства. Бесплатное приложение рассчитывает количество цемента, песка,

Глава 16 настилы моста2016-12-26 · размер «y» — это толщина настила «t» плюс размер «x».«X» больше 1¾ дюйма плюс самый толстый верхний фланец или 3 дюйма. Размер 1¾ представляет собой максимальный допуск при изготовлении положительного развала, допускаемый AWS d-1.5, равный 1½ дюйма плюс умеренный поперечный уклон деки. для

расчет изолированных квадратных и прямоугольных фундаментов (aci … 2016-5-23 · arc 331 note set 27.2 s2016abn 433 6) проверьте передачу нагрузки от колонны к опоре: aci 16.3 a) найдите нагрузку, передаваемую опорой на бетон в столбце: aci 22.8 basic: pn 0.85fca 1, где = 0,65, а 1 — площадь колонны с ограничением: 1 2 0.85 1 a a p n f c a где 1

определение размеров опор настила | jlc online 2016-8-19 · определение размеров опор настила с учетом минимальной несущей способности грунта в 1500 фунтов на квадратный фут, бетонные опоры диаметром 8 дюймов, опирающиеся на квадратные опоры с размером стороны 2 фута и толщиной от 9 до 11 дюймов, подходят для большинства одиночных конструкций. этажные палубы, в которых балки расположены на расстоянии 14 футов друг от друга или меньше, а пролеты балок составляют 14 футов или меньше (см. таблицу ниже).

Глава 4: Фундаменты, Жилой кодекс 2015, новый … Ширина фундамента должна основываться на величине несущей способности грунта в соответствии с таблицей r401.4.1. выступы опоры p должны быть не менее 2 дюймов (51 мм) и не должны превышать толщину опоры. Толщина подошвы и выступ для каминов должны соответствовать разделу r1001.2.

глава 5 проектирование фундаментов — инженерия2007-12-15 · Проектирование фундаментов s. ali mirza1 и william brant2 5.1 Введение Железобетонные фундаменты или опоры передают нагрузки от конструкции на поддерживающий грунт. опоры проектируются с учетом характера нагрузки, свойств опоры и свойств почвы.конструкция фундамента обычно состоит из следующего …

Глава 4: фундаменты, минимум штата Джорджия… ширина фундамента w должна быть основана на величине несущей способности грунта в соответствии с таблицей r401.4.1. ширина опор должна быть не менее 6 дюймов (152 мм) толщиной, т. е. выступы опор p должны быть не менее 2 дюймов (51 мм) и не должны превышать толщину опоры.

Калькулятор бетонных оснований | Компания по поставке бетона. Калькулятор бетонных оснований avada1start 2019-02-28t19: 54: 26-04: 00 Калькулятор бетонных оснований.Чтобы использовать калькулятор объема бетона, просто введите ширину, длину и толщину заливки. калькулятор автоматически рассчитает необходимое количество кубических ярдов бетона. бетон заказывается по объему в кубических ярдах.

проектирование раздвижных опор 2009-4-22 · спроектируйте квадратную железобетонную опору для следующих условий: — колонна имеет dl = 100 тысяч фунтов, ll = 120 тысяч фунтов, и имеет размер 15 x 15 дюймов с 4 # 8 баров; — опора находится на грунте с q all = 4 тыс. фунтов на квадратный фут при f = 2.5; используйте f ’c = 3000 фунтов на квадратный дюйм и ƒy = 50 тысяч фунтов на квадратный дюйм. решение. Шаг 1. Найдите размеры фундамента (для служебных нагрузок). использовать b = 7,5 …

1. размер опоры — инженеры-строители 2013-9-7 · допустимая опорная сила в верхней части опоры = 2 x 0,45 x 20 x 650 x 650 x 10-3 = 7605 кН. минимальная площадь дюбеля = 0,5 x 650 x 650 100 = 2112 мм2 используйте 8 шт. Колонны 16 φ rts в качестве дюбелей. длина дюбеля в основании = 700 + 450 = 1150 мм, используйте длину дюбеля в основании 1150 мм. дюбели выдвигаются в колонну и притираются к колонне 8-16 φ

Допустимые допуски для жилых фундаментов | для … ширина основания должна основываться на величине несущей способности грунта в соответствии с таблицей r401.4.1. выступы опор, p, должны быть не менее 2 дюймов (51 мм) и не должны превышать …

ширины и глубины опоры — спросите у строителя «опора подобна ступне на вашей ноге. вес здания на почву. Чем больше, тем лучше! » Тим Картер — основатель | Ширина и глубина опоры askthebuilder.com — делайте и то, и другое правильно, чтобы избежать # отказа. ширина и глубина опоры очень важны.опора распределяет вес всего здания на почву.

Предыдущая: как построить надземный деревянный бассейн
Следующая: купить веранду, простую установку, ПВХ фасция

Улучшенный метод увеличения несущей способности полосовой опоры на песчаном слое, усиленном геотекстилем

1.

Кернер Р.М. (2005) Проектирование с использованием геосинтетических материалов, 5-е изд. Прентис Холл, Нью-Джерси

Google ученый

2.

Шукла С.К., Инь Дж. Х. (2006) Основы геосинтетической инженерии. Тейлор и Фрэнсис, Лондон

Google ученый

3.

Шукла С.К. (2012) Справочник по геосинтетической инженерии. ICE, Лондон

Google ученый

4.

Бинке Дж., Ли К.Л. (1975) Испытания несущей способности армированных земляных плит. J Geotech Eng 101 (12): 1241–1255

Google ученый

5.

Khing KH, Das BM, Puri VK, Cook EE, Yen SC (1993) Несущая способность ленточного фундамента на песке, армированном георешеткой. Geotext Geomembr 12 (4): 351–361

Статья Google ученый

6.

Дас Б.М., Омар М.Т. (1994) Влияние ширины фундамента на модельные испытания на несущую способность песка с армированием георешеткой. Geotech Geolog Eng 12 (2): 133–141

Статья Google ученый

7.

Shin EC, Das BM, Lee ES, Atalar C (2002) Несущая способность ленточного фундамента на песке, армированном георешеткой. Geotech Geol Eng 20 (2): 169–180

Статья Google ученый

8.

Fragaszy RJ, Lawton E (1984) Несущая способность укрепленных песчаных грунтов. J Geotech Eng 110 (10): 1500–1507

Статья Google ученый

9.

Омар М.Т., Дас Б.М., Пури В.К., Йен С.К. (1993) Предельная несущая способность фундаментов мелкого заложения на песке с армированием георешеткой.Может Geotech Eng 30 (3): 545–549

Google ученый

10.

Дас Б.М., Хинг К.Х. (1994) Фундамент на слоистом грунте с эффектом усиления георешеткой пустоты. Geotext Geomembr 13 (8): 545–553

Статья Google ученый

11.

Yetimoglu T, Wu JTH, Saglamer A (1994) Несущая способность прямоугольных оснований на песке, армированном георешеткой. J Geotech Eng 120 (12): 2083–2099

Статья Google ученый

12.

Адамс М.Т., Коллин Дж.Г. (1997) Испытания под нагрузкой на распределительную опору большой модели на геосинтетических основаниях из армированного грунта. J Geotech Geoenviron Eng 3 (1): 66–72

Статья Google ученый

13.

Brinkgreve RBJ, Broere W, Waterman D (2008) PLAXIS 2D-учебное руководство: версия 9.0, Нидерланды

14.

AS: 1289.0 (2000) Австралийский стандарт на метод испытания грунтов в инженерных целях цели, общие требования и перечень методов.Стандарты Австралия, Австралия

Google ученый

15.

Ловиса Дж., Шукла С.К., Сивакуган Н. (2010) Поведение предварительно напряженного песчаного слоя, армированного геотекстилем, поддерживающего нагруженную круговую опору. Geotext Geomembr 28 (1): 23–32

Статья Google ученый

16.

Шукла С.К., Сивакуган Н. (2011) Исследование площадки и испытания на месте, гл. 10. В: Дас Б.М. (ред.) Справочник по геотехнике.Дж. Росс, Флорида, стр. 10.1–10.78

Google ученый

17.

Шукла С.К. (2004) Обсуждение применения геосинтетических материалов для укрепления грунта М.И.М. Пинто. Земляная импровизация 8 (4): 179–181

Статья Google ученый

18.

Latha GM, Somwanshi A (2009) Несущая способность квадратных фундаментов на геосинтетическом армированном песке. Geotext Geomembr 27 (4): 281–294

Статья Google ученый

19.

Selvadurai APS (1979) Анализ упругости взаимодействия грунта с фундаментом. Эльзевир, Нью-Йорк

Google ученый

20.

Шукла С.К., Чандра С. (1996) Исследование новой механической модели фундамента и ее упругой осадки. Int J Numer Anal Methods Geomech 20 (8): 595–604

Статья МАТЕМАТИКА Google ученый

21.

Bolton MD (1986) Прочность и дилатансия песка.Геотехника 36 (1): 65–78

Статья Google ученый

22.

PLAXIS (2011) Руководство по моделям материалов. http://www.plaxis.nl/files/files/2D2011-3-Material-Models.pdf. По состоянию на 15 июля 2013 г.

Инженер-строитель: Пример проекта 3: усиленный ленточный фундамент.

Несущая стена одноэтажного дома должна опираться на широкий армированный ленточный фундамент.

Исследование участка выявило рыхлые и среднезернистые почвы от уровня земли до значительной глубины.Почва изменчива и имеет безопасную несущую способность от 75 до 125 кН / м2. Также были выявлены уязвимые места, где нельзя было рассчитывать на несущую способность.

Здание может поддерживаться на грунтовых балках и сваях, снятых до прочного основания, но в этом случае выбрано решение — спроектировать широкий усиленный ленточный фундамент, способный перекрывать мягкую зону номинальной ширины.

Чтобы свести к минимуму дифференциальные осадки и учесть мягкие участки, допустимое давление в опоре будет ограничено до na = 50 кН / м2 на всем протяжении.Мягкие участки, встречающиеся во время строительства, будут удалены и заменены тощей бетонной смесью; Кроме того, основание будет спроектировано таким образом, чтобы охватить предполагаемые впадины шириной 2,5 м. Это значение было получено из указаний по местным впадинам, которые были даны позже на фундаментах плотов. Плита перекрытия предназначена для подвешивания, хотя она будет залита с использованием грунта в качестве несъемной опалубки.

Загрузки

Если фундамент и надстройка проектируются в соответствии с принципами предельного состояния, нагрузки следует сохранять как отдельные необработанные характеристические мертвые и заданные значения (как указано выше) без учета факторов (как указано выше) как для расчета давления на опору фундамента, так и для проверок работоспособности.Затем, как обычно, нагрузки должны быть скорректированы для расчета отдельных элементов в предельном состоянии.

Для фундаментов, подверженных только статическим и прилагаемым нагрузкам, факторные нагрузки для расчета арматуры лучше всего выполнять путем выбора среднего коэффициента частичной нагрузки, γP, для покрытия как статических, так и накладываемых нагрузок надстройки из Рис. 11.22 (это копия Рис. 11.20 Условия расчета железобетонной полосы.).

Рис.11.22 Комбинированный частичный коэффициент запаса прочности по статическим и внешним нагрузкам.

Из Рис. 11.22 , комбинированный частичный коэффициент запаса прочности по нагрузкам надстройки составляет γP = 1,46.

Вес основания и засыпки, f = средняя плотность × глубина
= 20 × 0,9
= 18,0 кН / м2

Это все статическая нагрузка, таким образом, комбинированный коэффициент частичной нагрузки для нагрузок на фундамент, γF = 1,4.

Определение ширины фундамента
Новые уровни земли аналогичны существующим, поэтому (вес) нового фундамента не требует дополнительной оплаты и может быть проигнорирован.

Минимальная ширина фундамента равна

Установить усиленный ленточный фундамент шириной 1,2 м и глубиной 350 мм из бетона марки 35 ( см. Рис. 11.23, ).

Рис. 11.23 Пример расчета усиленного ленточного фундамента — нагрузки и опорные давления.

Реактивное расчетное давление вверх для расчета боковой арматуры
Боковой изгиб и сдвиг b = 1000 мм.

Таким образом, vu

Нагрузка для перекрытия углублений
В местах локального углубления фундамент действует как подвесная плита. Предельная нагрузка, вызывающая изгиб и сдвиг в фундаменте, — это общая нагрузка, т.е. нагрузка надстройки + нагрузка на фундамент, которая определяется как

.
Продольный изгиб и сдвиг из-за углублений
Предельный момент из-за перекрытия фундамента — предполагается, что он просто поддерживается — в локальной депрессии 2,5 м составляет Ширина для расчета арматуры b = B = 1200 мм.
Таким образом, vu

Впадина на углу здания
В предыдущих расчетах предполагалось, что впадина расположена под сплошным ленточным основанием. Углубление
могло также произойти в углу здания, где две опоры пересекались под прямым углом. Затем следует выполнить аналогичный расчет, чтобы обеспечить верхнее усиление обеих опор до консоли в этих углах.

Рис. 11.24 Пример расчета армированной ленточной опоры — арматура.

Система загрузки для испытаний ленточных фундаментов.

Контекст 1

… помещенный в резервуар с подходящей плотностью, чтобы можно было получить общее разрушение при сдвиге в испытаниях, и его относительная плотность (D r) поддерживалась постоянной на протяжении всех испытаний на уровне 0,74 (сухой = 1,581 мг / м 3). Для испытаний на ленточном основании песок был помещен на всю ширину резервуара слоями толщиной 50 мм на 400 мм, затем на 115 мм с наклонным концом (рис. 9). Для испытаний основания на ленточной основе количество песка (7112 г) для слоя толщиной 50 мм было нанесено в резервуар неплотно в виде однородного толстого (около 57 мм) слоя.Этот рыхлый слой песка был слегка утрамбован деревянным молотком в резервуаре до толщины около 50 мм. Чтобы подтвердить толщину 50 мм, горизонтальные линии с интервалом 50 мм …

Context 2

… Для приложения вертикальной нагрузки использовалась нагружающая рама от трехосного устройства. Общая схема системы нагружения представлена ​​на рис. 9. Грузоподъемность рамы нагрузки составляет 10 кН, а ее скорость выбрана равной 0,15 мм / мин. Танк сидел на головке трехосного поршня с круглым патрубком под бак.Нагрузка прикладывалась острой кромкой загрузочного ножа, опирающейся на выбранные канавки, в соответствии с желаемым эксцентриситетом, принимая реакцию через испытание …

Контекст 3

… 10 кН и его скорость было выбрано 0,15 мм / мин. Танк сидел на головке трехосного поршня с круглым патрубком под бак. Нагрузка была применена с острым краем ножом нагрузки, опирающимся на выбранных канавках, в соответствии с желаемым эксцентриситетом, с помощью реакции tak- Инг через испытательное кольцо из верхней балки прессы, как показана на рисе.9. Контрольное кольцо выдерживает 6 кН. Подъем резервуара измеряли путем установки двух индикаторов часового типа на боковые штанги пресса. Вертикальное смещение основания было взято путем вычитания деформации испытательного кольца из среднего подъема резервуара. На стеклянных пластинах были установлены два индикатора часового типа для измерения бокового …

Context 4

… Полоса, равная площади резервуара в плане, была размещена горизонтально под поверхностью песка на глубине, равной половине ширины основания ( B / 2 = 40 мм).Эта глубина считалась наиболее эффективным местом (Сельвадурай и Гнанендран, 1989; Ламан и др., 2007). Перед тем, как опора модели была размещена на расстоянии 160 мм (D e = 2B) от кромки откоса (рис. 9), поверхность песка выравнивалась специальным устройством, перемещающимся вперед и назад и разрезающим песчаную массу. сверху и накапливает песок сбоку от резервуара, не нарушая песка. Скопившийся песок удаляли специальной лопатой. Была смонтирована верхняя балка и нагружающий механизм с опорой…

Ленточный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В целом, фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) — это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы опоры для линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он наиболее подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные и средние жилые дома, где можно использовать ленточный фундамент из массивного бетона .В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточного фундамента обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или больше общей ширины стены, а ширина фундамента обычно в три раза больше ширины поддерживаемой стены. Это приводит к тому, что нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ A Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокие ленточные фундаменты могут потребоваться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться там, где почва мягкая или имеет низкую несущую способность, чтобы распределить нагрузку на большую площадь. Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна осадка, или там, где нецелесообразно создавать отдельные ленточные или блочные фундаменты для большого количества отдельных нагрузок, могут использоваться плоты.См. Фундаменты на плотах для получения дополнительной информации.

Если несущая способность грунта на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE’s Простые основы для малоэтажного жилья: «практическое правило» проектирования.

.
