Монтаж скважинного насоса своими руками видео: Монтаж скважинного насоса: как подключить, схема

Установка насоса в скважину на воду: схема монтажа и обвязка

Вот и закончены работы по бурению скважины на воду, осадная колонна установлена, а скважина промыта и готова к эксплуатации. Для бесперебойной работы источника осталось только выбрать насосное оборудование для скважины и провести монтаж насоса по всем правилам. Как это сделать правильно своими руками и как совершить плавный пуск глубинного агрегата, разбираемся ниже. А для примера смотрим видео, расположенное в материале.

Нюансы, которые следует учесть

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

• Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
• Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
• Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
• И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.

Комплектация инструментов и рабочих элементов

Для того чтобы правильно и надёжно установить глубинный погружной насос в скважину на воду, необходимо запастись такими предметами и комплектующими:

Рекомендуем к прочтению:

• Помпа выбранной модели;
• Водоприёмная труба в виде шланга ПВХ нужной длины и диаметра;
• Электрический кабель;
• Страховочный трос (лучше из нержавеющей стали) нужной длины;
• Обратный клапан;
• Пластиковый фитинг для соединения насоса с трубой водоприёма;
• Разводные ключи;
• Сантехническая лента ФУМ или Tangit (подмотка).

Важно: перед тем как опустить уже подсоединенную к насосу трубу в скважину, её желательно выровнять при помощи надёжной фиксации на участке. То есть растяните нужный отрезок трубы по участку и зафиксируйте его кирпичами или другими тяжёлыми предметами. Но избегайте повреждения ПВХ.

Этапы монтажа погружного насоса

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Схема монтажа агрегата в скважину на воду будет следующей:

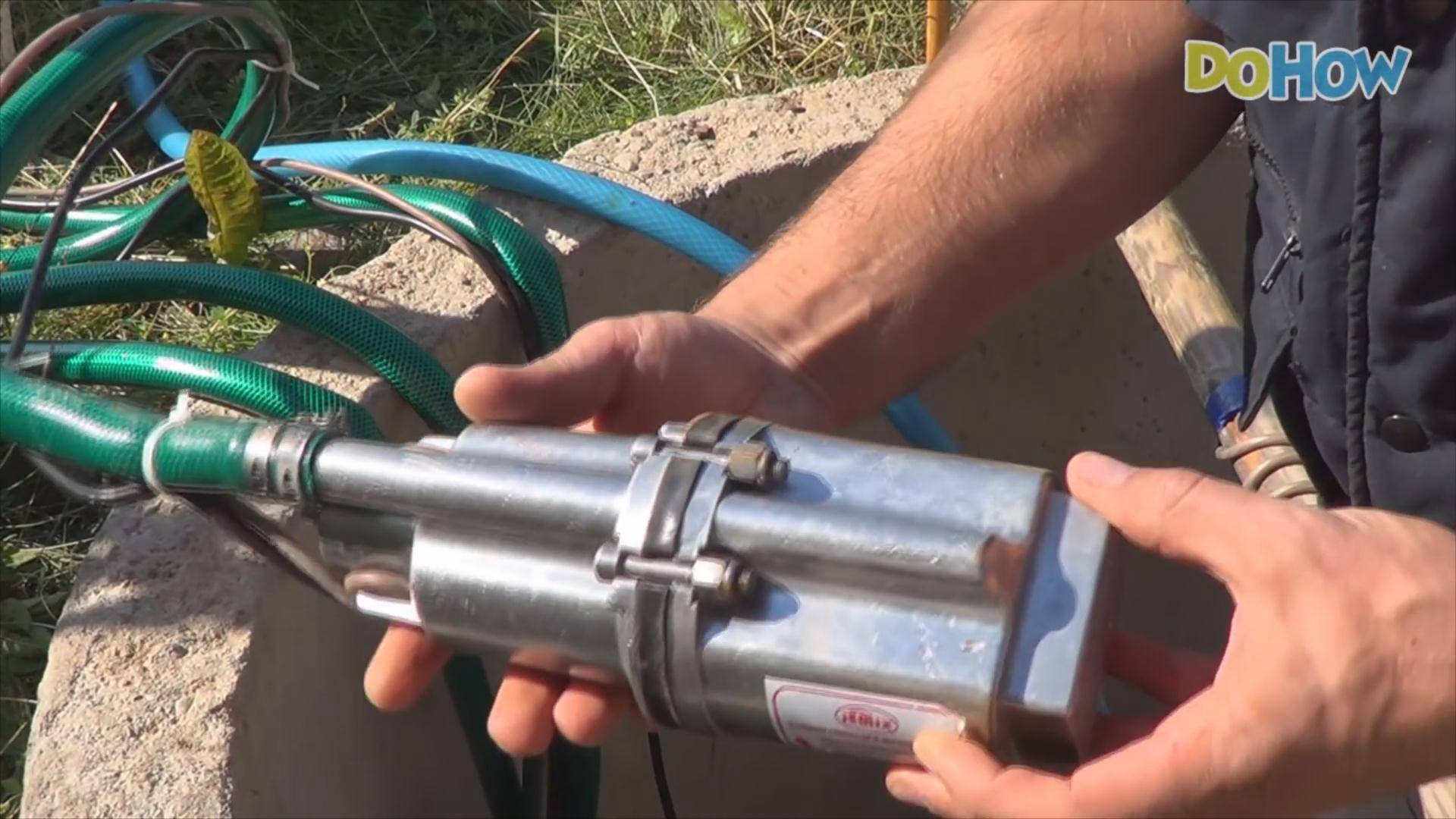

• В первую очередь к выходному патрубку насоса необходимо прикрепить обратный клапан. При этом важно установить его так, чтобы стрелка, нарисованная на нём, смотрела вверх. Все резьбовые соединения проматываем лентой и надёжно зажимаем разводным ключом.
• Теперь пришла пора монтировать переходник-фитинг для трубы. Именно он позволит прикрепить погружной скважинный насос к водозаборной трубе.

Важно: монтаж фитинга нужно производить в два этапа. Сначала крепим его меньшую (нижнюю) часть. Для этого плотно наматываем сантехническую ленту и фиксируем резьбу фитинга к резьбе обратного клапана. Все хорошо зажимаем ключами. При этом в месте соединения пластика и металла можно использовать дополнительный слой герметика.

• В имеющееся отверстие с резиновым уплотнителем вставляем до упора водоприемную трубу. При этом сначала не её основание наденем вторую часть фитинга резьбой в сторону стыка. После того как труба вставлена в переднюю часть соединительного элемента, подводим по трубе вторую его часть и надёжно стыкуем посредством резьбы.

Монтаж страховочного тороса и кабеля

Теперь приступаем к креплению и установке страховочного троса и электрокабеля по дальнейшей схеме. И если с проводом все ясно (он подключен к насосу), то страховочный трос, выбранный в соответствии с параметрами скважины, крепим к основанию насоса и фиксируем специальными стальными зажимами.

При этом сами зажимы и конец стального троса необходимо обязательно изолировать специальной клейкой лентой (изолентой).

Рекомендуем к прочтению:

Электрокабель и водоприёмную трубу соединяем вместе своими руками методом обвязки. Для этого можно использовать пластиковые хомуты или просто изоленту. Важно избегать сильного натяжения кабеля или его провисания. Такой способ монтажа провода и трубы позволит предотвратить образование петли вокруг насоса в процессе его эксплуатации. А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме.

К трубе и кабелю таким же образом приматываем хомутами страховочный трос. Его можно прикрутить простой обвязкой из изоленты с большим шагом.

Опускаем насос в скважину

• И последний этап установки скважинного насоса на воду своими руками по схеме — монтаж трубы в отверстие оголовка. Для того чтобы герметично закрыть устье скважины, нужно срезать верхнюю часть обсадной трубы, которая имеет резьбу. Поскольку именно этот участок является более широким по отношению к остальной части колонны.
• Срезав резьбу, разбираем оголовок на две части и нижнюю надеваем на трубу. Вверху нужно уложить плотную резиновую прослойку.
• В отверстие верхней части оголовка продеваем водоприёмную трубу, а кабель и трос проводим через специальные болты, имеющиеся с внутренней стороны крышки.
• Насос медленно и аккуратно опускаем в скважину и осуществляем его плавный пуск. Вода должна политься из трубы с достаточным напором.
• Устанавливаем верхнюю часть оголовка и надёжно фиксируем его болтами.
• После того как было произведено крепление скважинного насоса и его плавный пуск, осталось только подключить водоприёмную трубу к системе индивидуального водопровода.
• Минимальное расстояние от насоса до забоя скважины должно составлять 1 метр. А минимальная глубина погружения агрегата — 0,5 метров.

видео и советы по монтажу скважинного насоса своими руками

Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина. Если решение вопросов с обустройством такого источника лучше всего доверить квалифицированным и опытным специалистам, то установка насоса в скважину, который будет откачивать из нее воду, вполне может быть выполнена самостоятельно.

Размещение насоса в скважине

Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.

Как установить насос в скважину и выполнить пусконаладочные работы

После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.

Подготовка оголовка скважины

Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.

Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины.

Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.

Подготовка насоса к установке в скважину

Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.

Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.

Перед спуском насоса проверьте крепление питающего кабеля

Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.

Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.

Произвести измерение можно с помощью специального прибора, сигнализирующий электрод которого опускается в скважину и срабатывает при погружении в воду

Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

Установка оголовка скважины

При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.

• Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
• Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
• Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
• После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.

Проверка работоспособности скважины

Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.

Подключение напорной линии к скважинному насосу

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

• неправильно выполненная установка насоса погружного типа в скважину;
• неправильно подобранные элементы автоматического управления насосным оборудованием;
• неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Кроме набора необходимых инструментов и комплектующих, для самостоятельного демонтажа глубинного насоса вам потребуется помощь нескольких человек, так как извлечь такую тяжелую конструкцию из глубокой скважины в одиночку точно не получится.

Оценка статьи:

Загрузка. ..

Поделиться с друзьями:

Установка скважинного адаптера своими руками: правила обустройства и монтажа

Каждому строителю хорошо известно, что водопроводная труба должна пролегать ниже уровня промерзания грунта, иначе жидкость в ней замерзнет и трубу может попросту разорвать. Чтобы соблюсти это правило, при соединении водопровода с обсадной трубой приходится оборудовать приямок или устанавливать кессон, чтобы защитить от холода находящуюся у поверхности земли части водопровода. Однако не так давно появился третий вариант — скважинный адаптер. Это устройство позволяет разместить магистраль, примыкающую к обсадной трубе, ниже опасного уровня. Имеет этот вариант и целый ряд других полезных свойств.

Плюсы обустройства скважины с помощью адаптера

Адаптер для скважины, называемый также pitless-адаптером, состоит из двух частей. Одна из них устанавливается в обсадную колонну на приемлемой глубине, затем к ней присоединяется труба, по которой вода поступает в дом. К второй части подключают трубу, подающую воду от погружного насоса. Адаптер позволяет опустить погружной насос в обсадную колонну сверху, после чего части адаптера соединяют и водопровод становится единой системой, пригодной для эксплуатации.

Поскольку на адаптер частично приходится вес насоса и прочего оборудования, а также учитывая неизбежные вибрации, которым будет подвергаться устройство в процессе эксплуатации, при оборудовании скважины рекомендуется использовать обсадные колонны из стали. Хотя существует возможность установки адаптера и на пластиковую трубу, но этот вариант считается менее долговечным.

Скважинный адаптер можно установить внутри обсадной колонны таким образом, чтобы водопроводная труба располагалась ниже уровня промерзания грунта. При этом сохраняется возможность вынуть насос для необходимого обслуживания

Обустройство скважины с помощью питлесс-адаптера имеет множество преимуществ:

• достаточно простой монтаж;
• привлекательная стоимость оборудования;
• невысокие трудозатраты на установку устройства;
• нет необходимости сооружать кессон или приямок;
• скважину можно полностью скрыть под грунтом и т.  д.

Такая конструкция позволяет в любой момент вынуть насос для обслуживания или ремонта, а затем опустить его в скважину. Для этого просто нужно отсоединить ответную часть адаптера, после чего оборудование легко будет достать.

Обратите внимание! Выбирая погружной насос, следует учитывать эксплуатационные характеристики обсадной колонны с поправкой на размеры адаптера, чтобы оборудование свободно проходило в трубу, не задевая выступающие части устройства.

Как правильно установить питлесс-адаптер?

Чтобы установить адаптер для скважины своими руками, необходимо:

1. Раскопать обсадную колонну на необходимую глубину.
2. Сделать отверстие подходящего диаметра.
3. Установить основную часть скважинного адаптера.
4. Поставить крышку, которая закроет скважину.
5. Присоединить водопроводную трубу, ведущую к дому.
6. Соединить ответную часть адаптера с шлангом погружного насоса.
7. Опустить насос в скважину.
8. Соединить части адаптера.

Адаптер для скважины состоит из двух частей, одна из которых монтируется в отверстие на обсадной трубе, а другая присоединяется к шлангу погружного насоса

Наглядно процедура установки скважинного адаптера представлена в следующем видеоматериале:

Монтаж основной части

Перед монтажом основной части скважинного адаптера нужно сделать для нее отверстие. Понадобится специальная биметаллическая корончатая фреза. Диаметр этой коронки должен соответствовать размерам адаптера. Затем нужно опустить в трубу соответствующую часть адаптера, ввести ее в отверстие и зафиксировать обжимным кольцом. Внутри и снаружи используются два резиновых уплотнителя. Детали тщательно затягивают разводным ключом. Водопроводная труба крепится к наружной части устройства с помощью резьбового соединения, которое рекомендуется дополнительно укрепить.

Монтаж ответной части

Перед установкой части адаптера, которую крепят к шлангу насоса, необходимо опустить собранное и правильно закрепленное оборудование на расчетную глубину. После этого трубу обрезают и вставляют ее в ответную часть устройства.

Совет. Перед началом монтажа адаптера для скважины рекомендуется заранее собрать погружной насос, шланг, кабель, страховочный трос в отдельном чистом помещении. Затем скрепленные муфтами кабели и шланги сворачивают в бухту и переносят на размещенный около скважины размотчик, чтобы свести к минимуму возможность попадания грязи в скважину.

Для дальнейшей работы понадобится специальная монтажная труба, которую необходимо ввинтить в предназначенное для нее отверстие. С помощью трубы ответную часть адаптера опускают в обсадную колонну и соединяют части устройства. После этого монтажную трубу следует просто вывинтить и убрать.

При монтаже скважинного адаптера используют специальную трубу с резьбой. Ее ввинчивают в отверстие на адаптере и снимают после установки устройства

Обратите внимание. После того, как монтажная труба удалена, есть вероятность повреждения резьбы, в которую она вкручивалась. Предупредить эту проблему можно, оставив трубу в устройстве и обрезав ее вровень с горловиной обсадной колонны.

Затем необходимо вывести наружу и зафиксировать страховочный трос, чтобы снять с адаптера часть нагрузки, которую оказывает вес насоса. Остается подвести электропитание к кабелю насоса и проверить работу установленного оборудования.

Адаптеры для скважин делают обычно из достаточно прочного материала: меди или латуни, поэтому не стоит беспокоиться о его устойчивости к коррозии. Однако периодически (хотя бы раз в год) рекомендуется смазывать все части устройства специальными составами. Это продлит срок службы уплотнителей и предотвратит «сращивание» частей устройства.

Оцените статью: Поделитесь с друзьями!

критерии выбора, подготовка к установке, монтаж оборудования в скважину

Не на каждом загородном участке есть собственный источник воды. Чтобы решить такую проблему, проще всего организовать собственную скважину. Естественно, для этой цели потребуется глубинный насос. Выполнить его монтаж можно самостоятельно, следуя простым рекомендациям.

Что нужно знать о насосах для скважины?

Использование насосов для колодцев и скважин считается довольно популярным. Подобный вариант позволяет решить проблему водоснабжения загородных домов и участков. Современные водяные насосы отличаются своей надежностью, функциональностью и качеством.

У погружного оборудования есть ряд важных преимуществ:

• возможность создания напора на уровне, позволяющем обеспечить оптимальную скорость откачки воды;
• эксплуатация в течение долгого времени;
• цилиндрическая форма, упрощающая процесс монтажа;
• возможность подачи воды, в которой есть примеси песка либо глины.

Выбор качественного оборудования

При покупке насоса для колодца или скважины необходимо обращать внимание на несколько важных параметров. Прежде всего, речь идет о глубине скважины и объеме воды. Если учесть такие показатели, то выбранное погружное оборудование сможет поднимать определенное количество воды, снабжая ею дом и весь загородный участок.

Важным моментом являются размеры погружного насоса. Причем речь идет не о диаметре, а о длине. Именно от нее зависит безопасность использования оборудования.

Стоит помнить, что между скважинными и погружными насосами есть значительные различия. Так, последняя разновидность отличается улучшенным охлаждением и меньшей чувствительностью к наличию различных твердых частиц в воде. Помимо этого, здесь предусмотрен поплавковый выключатель, что поможет избежать функционирования устройства в случае, когда оно будет находиться выше уровня воды.

В погружных агрегатах, предназначенных для колодцев и скважин, отверстия для воды располагаются в нижней части. Там же находится и фильтр, отделяющий твердые частицы. В продаже встречаются модели с патрубком и плавающим фильтром, что позволяет всасывать жидкость с поверхностных слоев. Подобный вариант станет оптимальным для колодцев, где воды немного. Причем данный способ забора поможет избежать всасывания большого количества песка и ила со дна.

Установка насоса для скважины

Важно помнить о том, что долговечность и надежность функционирования выбранного насоса зависит от правильности его установки. Если вы решили выполнить работу самостоятельно, обязательно проконсультируйтесь со специалистами, а также изучите особенности монтажа и подключения. Помимо этого, важно использовать только качественное оборудование, что поможет избежать быстрого выхода из строя техники.

Подготовительные работы

Прежде чем приступать к установке центробежного или другого насоса, учтите следующие параметры:

• глубина и ширина скважины;
• динамический и статический уровни воды.

Стоит отметить, что динамический уровень позволяет определить мощность насосного оборудования. Это количество воды, которое удастся перекачать за конкретный отрезок времени. Статический показатель – минимальная высота, на которую удастся поднять воду. Другими словами, это промежуток между поверхностью скважины и уровнем воды.

Следует определиться с частотой использования центробежного насоса. Если потребность в воде возникает нечасто, достаточно применять удлинитель. В противном случае придется заняться проведением электропитания. При функционировании оборудования в течение довольно долгого времени удлинитель способен перегреться, что приведет к негативным последствиям. Поэтому необходимо тщательно все обдумать заранее.

Правила выполнения монтажа

Чтобы срок эксплуатации погружного насоса оказался действительно длительным, необходимо убедиться в правильности технологии установки. При этом важно помнить о том, что из-за влияния некоторых факторов напор вместе с давлением могут снизиться. Необходимо учесть технические характеристики насоса и их соответствие показателям скважины, а также мощность выбранного оборудования.

После того как вы изучите все эти требования, подготовьте несколько инструментов и материалов:

• фитинги;
• труба;
• страховочный трос;
• шланг;
• несколько зажимов, выполненных из нержавейки;
• шаровый вентиль.

Помимо этого, необходимо учесть несколько факторов.

• Обязательно потребуется стабилизатор напряжения, поскольку насосы для скважин могут оказаться чувствительными к перепадам напряжения.
• Сам кабель наращивают посредством метода пайки, после чего следует позаботиться о наличии гидромуфты и изоляции.
• При удлинении кабеля все провода соединяют по цветам.
• При отсутствии воды в колодце или скважине включать насосное оборудование категорически запрещено.

Установка скважинного насоса

Непосредственно перед монтажом необходимо осмотреть трубу. Здесь не должно быть искривлений или неровностей. Также следует убедиться в том, что диаметр трубы и насоса соответствует нормам расхождений, указанным в инструкции.

Перед установкой стоит очистить скважину, а затем прокачать ее до тех пор, пока в воде не останется примесей песка. Помимо этого, необходимо установить обратный клапан, что поможет избежать движения воды в обратном направлении.

В процессе опускания в скважину трубы вместе с насосом, а также проводкой и страховочным тросом, следует избежать их перекручивания. Не менее важно проследить, чтобы центробежный насос оказался ниже уровня воды. При этом расстояние между ним и дном колодца или скважины должно составлять минимум 1 м, благодаря чему песок и ил не попадут в воду в процессе ее откачки. Также важно перед началом работ заняться прокладкой водопровода от дома до самого колодца или скважины. Следует убедиться в том, что расстояние между трубой и уровнем промерзания составляет минимум 1,5 м.

Далее выполняется монтаж, не предполагающий использование резьбы, ведь из-за нее прочность труб снижается, что может вызвать образование коррозии. Специалисты рекомендуют отдать предпочтение сланцевым соединениям, которые не нуждаются в применении гаек и болтов. Сам насос подвешивают на прочный капроновый шнур, а затем опускают его. После окончания установки необходимо убедиться в том, что оборудование правильно функционирует во всех режимах. Также важно проверить мощность, количество потребляемого электричества, напор и прочие показатели.

Осуществление замены погружного насоса

В редких случаях приходится выполнять замену устройства. К этому может привести неправильная установка или аварийная ситуация. Проще всего для замены вызвать специалистов. Так, опытные мастера смогут оценить ситуацию, выявить основные причины и устранить их. В ряде случаев оказывается, что проблему вызвала исключительно автоматика, а функционирование насоса по-прежнему осуществляется. Преимуществом использования профессиональных услуг является гарантия подрядчика. Естественно, за это придется заплатить.

При наличии опыта и соответствующих знаний можно самостоятельно заменить центробежный насос. Конечно же, это касается тех случаев, когда вы точно знаете причину неисправности.

Замена выполняется следующим образом.

1. Сначала стоит подготовить паяльник, слесарный инструмент, термоусадочную муфту, а также необходимые расходные материалы.
2. После этого трубопровод отключают от магистрали, которая идет в дом. Также происходит отключение кабеля питания.
3. Затем необходимо открутить затяжные элементы и поднять насос. Его отключают от магистрали.
4. Если оборудование не пострадало, достаточно выполнить замену соединительного механизма, а также обратного клапана и муфты. В случае когда скважинный насос оказался неисправным, его необходимо заменить.
5. Далее происходит соединение магистрали с насосом, после чего следует припаять кабель питания, позаботившись о герметичности.
6. Затем выполняется затягивание оголовка, подсоединение фитингов и настройка автоматики. Если все сделано правильно, останется лишь вернуть насос на место.

При организации водоснабжения загородного дома нередко используются скважины. Для их функционирования потребуется глубинный насос. Подобное оборудование обеспечит подачу чистой воды и орошение огорода. Выполнить установку или замену такого агрегата можно самостоятельно, однако необходимо соблюдать технологию, чтобы скважинное оборудование не вышло из строя.

Установка насоса в скважину: схема подключения своими руками

Установка насоса в скважину представляет собой очень важный процесс, от правильности и качества выполнения которого зависит длительность нормальной и бесперебойной работы оборудования. Установка насоса для скважины производится после того, как завершено бурение и поверхностное оборудование скважины или колодца.

Чаще всего на загородных участках не так много места, поэтому бурение скважины предпочитают копанию колодца. Сама скважина не занимает много места, чего нельзя сказать про колодец, что является огромным ее преимуществом.

Схема водоснабжения с скважинным насосом и адаптером.

Водоснабжение из колодца может осуществляться  при помощи установки поверхностного насосного оборудования. Для того чтобы обеспечивать подъем воды из скважины, потребуется монтаж скважинного насоса. Для того чтобы установить погружной насос своими руками, нужно знать особенности работы и подключения оборудования.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

• большая глубина осуществления водозабора;
• низкая техническая сложность проведения монтажа;
• отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
• небольшой уровень шума;
• длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

• место расположения оборудования;
• требуемый напор;
• коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
• величина разницы давления при выключении и включении;
• надежность оборудования;
• удобство эксплуатации;
• стоимость оборудования.

Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

• габариты;
• мощность доступного источника электропитания;
• производительность;
• стоимость.

Основными техническими критериями скважины:

• глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
• объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Производительность погружного насоса не должна превышать производительность скважины при одновременной достаточности мощности оборудования для поднятия воды на необходимую высоту.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

При проведении подключения требуется строго соблюдать инструкцию завода-изготовителя. Это позволит избежать трудностей и ошибок при осуществлении установки насоса и поломок при эксплуатации.

Предварительные монтажные работы

Характеристики погружного насоса

Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:

• глубина;
• статистический и динамический уровень воды.

Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.

Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.

Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.

Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.

При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.

Правила проведения монтажных работ

Чтобы устройство служило на протяжении длительного времени, при его установке требуется соблюдать технологию подключения. Перед проведением всех монтажных операций требуется сравнить технические характеристики насоса с характеристиками скважины на их соответствие друг другу.

После сравнения характеристик следует побеспокоиться об обеспечении оборудования электропитанием. В зависимости от модели помпы может потребоваться однофазный или трехфазный ток. До начала работ по установке погружного насоса, потребуется подготовить следующие инструменты:

• страховочный трос;
• комплект для создания оголовка;
• зажимы, изготовленные из нержавейки;
• шланг;
• труба ПНД;
• набор необходимых фитингов;
• вентиль, имеющий шаровую конструкцию.

Инструменты для монтажа скважинного насоса

Трос и шланг следует заготовить такой длины, чтобы ее хватало на всю глубину скважины.

Дополнительно при проведении монтажа потребуется стабилизатор напряжения. Это обусловлено высокой чувствительностью аппаратуры к перепадам напряжения в сети.

При необходимости следует провести наращивание кабеля для электропитания глубинного насоса. Соединять куски кабеля между собой следует при помощи пайки, это требуется для того, чтобы улучшить электроконтакт между кусками кабеля.

При наращивании кабеля следует внимательно соединять провода в соответствии с их цветом.

Шаровой кран устанавливается на выходе трубы из скважины и используется для регулировки потока.

Следует помнить, что при отсутствии воды в скважине включение устройства в электросеть запрещено.

Монтаж оборудования в скважине

Перед подключением проводится проверка обсадной трубы на наличие неровностей, сужений и искривлений. Все выявленные дефекты влияют функционирование устройства и усложняют установку насосного аппарата.

Перед установкой скважинного насоса скважину необходимо очистить и прокачать.

На видео монтаж скважинного глубинного насоса в обсадной трубе ПВХ:

Установку насоса можно осуществлять только после проведения подготовительных работ. В процессе подключения насоса, если в его конструкции не предусмотрен обратный клапан, то его рекомендуется установить самостоятельно.

Для удобства шланг, кабель электропитания и страховочный трос соединяются вместе при помощи изоляционной ленты. Для герметизации скважины на поверхности устанавливается оголовок, к которому крепится страховочный трос, а труба и кабель для электропитания выводятся наружу.

Трубу подключают к системе автономного водоснабжения. Прокладка водопровода от дома до скважины должна осуществляться под землей не меньше 1,5 м в глубину, для того чтобы предотвратить его промерзание зимой.

Подключение труб осуществляется без использования резьбовых соединений, что позволяет снизить уровень воздействия на элементы конструкции коррозионных процессов, повреждающих металлические конструктивные элементы.

Монтаж водяного насоса в скважину: как правильно установить оборудование

Водяную скважину целесообразно оборудовать стационарной насосной станцией только после промывки. Монтаж водяного насоса в скважину выполняют после проведения подготовительных процедур – очистки и раскачки, чтобы уберечь дорогостоящее оборудование от засорения и повреждения песком, глиной и грязной водой. Проблем с выбором и установкой не возникает, если обустройством занимаются профессионалы.

Содержание

Если необходимо самостоятельно установить оборудование, то сначала придется изучить технологию монтажа и грамотно подобрать элементы насосной группы, предварительно выбрав схему обустройства.

Схема водозабора с погружным оборудованием

В зависимости от технических особенностей скважины, планируемого среднесуточного объема выкачивания воды, выбирают тип устройства и схему установки. Существуют 2 метода обустройства: установка погружного оборудования и монтаж поверхностной насосной группы. Разводку труб планируют, исходя из регулярности планируемой эксплуатации: сезонный водопровод организовывают гибкими шлангами по поверхности, круглогодичный – подземной проводкой ниже уровня промерзания грунта.

Погружное или поверхностное оборудование: отличия в монтаже систем

Поверхностные станции ↑

Поверхностные устройства устанавливают в приямки, кессоны или подвалы (цокольные этажи) дома. В сезонных летних системах можно оставлять оборудование на открытом грунте. Особенности монтажа и применения поверхностных скважинных насосов:

• Необходимо устанавливать группу в непосредственной близости к источнику, лучше – в приямке. При значительном удалении устройства потребуется насос большей мощности, чтобы обеспечить постоянную подачу воды из глубины скважины.

Идеальное место для монтажа поверхностного устройства – изолированный приямок

• Подающий шланг необходимо оборудовать хорошим фильтром, чтобы внутрь корпуса не попала грязь со дна источника.
• Оборудование работает шумно, даже маломощные модели требуют установки в звукоизолированном пространстве.
• Обязательна установка защиты и гидроаккумулятора – от частого включения насос быстро выйдет из строя.

Главное преимущество оборудования – мобильность и простота монтажа. Также поверхностное оборудование всегда можно осмотреть и проверить, в отличие от глубинных устройств.

Глубинные насосы ↑

Монтаж погружного (глубинного) водяного насоса выполняется непосредственно в скважину. Вода – рабочая среда, которая функционирует как охлаждающая жидкость и одновременно смазка для деталей двигателя. Скважинные устройства выпускают разных размеров, диаметра и мощности. В отличие от колодезных, скважинные насосы имеют меньший диаметр корпуса, встроенную защиту и большую мощность.

Глубинный насос работает в воде

Классификация погружных устройств в зависимости от принципа работы двигателя:

• Вибрационные. Недорогие модели, не предназначенные для постоянной работы. Применяют в качестве временных устройств для полива, промывки и чистки скважин, откачки жидкостей. Вода всасывается через патрубок насоса после открывания входного штока под воздействием электромагнитного поля.
• Центробежные. Устройства средней ценовой категории, которые оборудованы заводской защитой. Устанавливаются в системах для постоянного обеспечения водой коттеджей, дач. Оборудование работает абсолютно бесшумно, может устанавливаться в скважинах с любым дебитом и глубиной.

Как выбрать погружной насос, который нужно установить в скважину, при этом сэкономить деньги и не ошибиться? Достаточно просчитать всего 4 параметра:

• Дебит источника: фактическое количество воды, прибывающее в ствол скважины за единицу времени (час, сутки).

Схема: как просчитать дебит источника и необходимую мощность насоса

• Напор: высота водяного столба от точки забора до крайней точки водоразбора в доме. К этому значению необходимо добавить значение, которое рассчитывают по суммарной длине горизонтальной проводки. В среднем, 10 м трубы равны 1 м водяного столба.
• Количество потребляемой воды в час – максимальное значение. Суммируют объем, который вытекает за 1 час из всех точек водоразбора в доме.
• Диаметр скважинной колонны: необходимо учесть минимальный диаметр. Труба может сужаться в местах соединений.

Для семьи из 3 – 4 человек достаточно купить оборудование, способное обеспечить до 3 кубометров в час, и с максимальным напором до 60 м. Не стоит покупать более мощные модели: при условии установки гидроаккумулятора необходимый объем жидкости накапливается в баке. Не нужно экономить, покупая слабый маломощный насос: оборудование будет постоянно работать на предельных оборотах, что сократит срок службы.

Чтобы правильно и как можно надежней установить насос в скважину, нужно подготовить детали соединения и необходимые материалы для обвязки. Понадобится:

• ПВХ или пластиковый жесткий шланг (труба) для подачи воды от насоса. Стандартный диаметр, который применяют для водопровода – 32 мм.
• Бочонок и обратный клапан. Большинство насосов оборудуют 1-дюймовым выходным патрубком.

Детали для клапанной группы обвязки

• Фитинг-переходник от клапана к трубе.
• Гидроизоляционные материалы: лен (пакля), герметик, фум лента.
• Трос для того, чтобы привязать насос к скважине. Используют как стальной, так и полиэтиленовый, синтетический материал. Предпочтительнее применять пластик, который не подвержен коррозии, или трос из металла в герметичной оплетке.

Готовый трос, чтобы закрепить погружной насос в скважине с петлями

• Зажимы, которыми фиксируют петли троса. Если используют металлические, понадобится водостойкая изолента.

Металлические зажимы

• Крюк с карабином, чтобы закрепить насос на оголовке скважины.
• Гидроаккумулятор, защита: реле давления, манометр. Фитинги и переходники соответствующего диаметра.

Обвязка насоса: монтаж клапана и трубы ↑

Перед тем, как крепить насос в скважине, выполняют обвязку. Сначала оборудуют отводящий патрубок клапаном. Обратный клапан минимизирует риск включения насоса без воды. Когда двигатель останавливается, клапан закрывается, и вода не стекает вниз через корпус.

Клапан соединяют с бочонком: на резьбу наносят герметик, наматывают льняную нить, скручивают. Соединенный с бочонком клапан скручивают с фитингом, к которому будет присоединена отводящая труба. Для герметизации резьбы используют специальный пастообразный герметик для соединения пластика с металлом.

Все соединения необходимо тщательно изолировать

Собранный клапанный узел соединяют с патрубком – выходящим отверстием насоса. К нижнему, всасывающему, патрубку желательно прикрутить дополнительный фильтр. Он защитит внутреннюю камеру от засасывания ила.

Собранный клапан соединяют с корпусом

Как правильно присоединить трос и кабель ↑

Как правильно прикрепить страховочный трос к скважинному глубинному насосу? Трос разматывают, продевают одним концом через оба отверстия (ушки), обхватывая корпус. Короткий конец троса соединяют с длинным двумя или тремя зажимами. Вместо специальных металлических можно использовать пластиковые хомуты – их не нужно защищать от влаги. Если используются самосжимающиеся пластиковые крепежи, стоит зафиксировать петлю через каждые 5 см.

Трос фиксируют зажимами, формируя петлю

Металлические фиксаторы лучше обмотать в несколько слоев изолирующей лентой на водостойкой клеевой основе. Под действием влаги сталь быстро разрушится без защиты.

Готовый насос с обвязкой укладывают на ровной поверхности. Нужно отмерить необходимую длину троса и сформировать еще одну петлю на конце, для того, чтобы закрепить тросом скважинный насос на поверхности. Петлю схватывают зажимами.

Кабель фиксируют на трубе на ровной поверхности

Кабель необходимо отсоединить от коробки с конденсаторами. По всей длине шланга, который подсоединен к насосу, кабель придется зафиксировать изолентой с шагом в 20 – 25 см. Необходимо следить, чтобы провод не перегибался и не был перекручен.

Сборка гидроаккумулятора и защиты ↑

До того, как крепить погружной насос в стволе скважины, необходимо собрать гидроаккумуляторный узел. Реле давления устанавливают непосредственно на баке. Тонкую настройку производят с помощью манометра. Обычно включение насоса настраивают на падение давления до 1,5 бар, выключение – на показателе в 2,5 – 3 бар.

Бак подсоединяют к трубопроводу фитингами. Переходники могут понадобиться 2 видов: угловые, если вход расположен снизу, а бак – вертикальный; или прямые, если бак – горизонтальный. Соединения герметизируют влагостойкой пастой и льняной нитью.

Переходники на входе в бак нужно герметизировать

Насос в скважине может устанавливаться как с подключением к гидроаккумулятору, так и с прямым подключением к отводящей трубе. Но экономить на резервуаре не стоит: запас воды защитит мотор от коротких циклов работы.

Как правильно установить и закрепить внутри скважины насос ↑

Чтобы правильно установить скважинный насос, необходимо как можно точнее просчитать глубину опускания оборудования. Минимальное расстояние от фильтра на входе до дна – от 1 – 1,5 м. Верхний край насоса должен находиться на расстоянии от 1,5 м до уровня воды.

Опускают оборудование в строго вертикальном положении, плавно. Держать устройство за электрокабель нельзя. Опускают насос тросом. После достижения требуемой глубины погружения фиксируют верхнюю петлю троса на стальном крюке или карабине. Кабель проводят через отверстие в крышке и подсоединяют конденсаторную коробку.

Трос закрепляют на металлическом крюке оголовка

Крышку оголовка закрепляют на обсадной трубе – устройство готово к пробному пуску. Если после включения из шланга плавно, с хорошим напором течет чистая вода – можно завершать подключение. Шланг на выходе из скважины обрезают, подсоединяют фитинги, собирают отвод для полива. Трубы подключают к гидроаккумулятору.

Полезный видеоурок от профессионала о том, как собрать, установить и надежно закрепить погружной насос в скважине.

Особое внимание в организации автономного водопровода уделяют подбору оборудования: без помощи квалифицированного мастера не обойтись. Установка насоса требует навыков и опыта. Из-за того, что оборудование постоянно находится в воде, выявить ошибки в монтаже или недостаточную герметизацию не удастся до того момента, пока насос не выйдет из строя.

монтаж глубинной помпы своими руками

В основном частные дома и дачи обеспечиваются водой путем обустройства колодцев или скважин. Вода из них подается при помощи поверхностных или погружных насосов. Перед тем как подключить насос к скважине на даче, нужно определить, на какой глубине залегает водоносный слой. Исходя из этого, выбирают тип устройства.

Глубина всасывания обычных поверхностных устройств достигает 9 метров. Погружные подают воду с больших глубин. Для бесперебойного водоснабжения необходимо выбрать устройство, которое будет удовлетворять ваши потребности. Установить любой из этих агрегатов можно самостоятельно.

Критерии выбора насоса

Хороший насос должен бесперебойно подавать воду с постоянным давлением. Чтобы выбрать соответствующий требованиям агрегат, необходимо знать:

• максимально необходимый объем водопотребления;
• продуктивность (дебит) источника воды;
• диаметр и глубину скважины или колодца.

Все эти данные можно рассчитать. Для этого учитывают количество людей, наличие домашних животных, растений, требующих полива, и норму расхода для каждого потребителя.

Производительность скважины определяют, сравнивая статический и динамический уровни воды. Чем меньше разница между ними, тем больше производительность и тем более мощное устройство можно использовать. Эти показатели могут совпадать, когда вода прибывает так же быстро, как и откачивается.

В техническом паспорте на скважину содержатся следующие сведения:

• статический и динамический уровни воды;
• расстояние до дна;
• дебит и диаметр скважины.

Если паспорта на скважину нет, то определить эти показатели нужно самостоятельно. Статический уровень показывает расстояние от уровня воды до поверхности земли, а расстояние от земли до минимального уровня воды при работающем насосе – это динамический уровень.

Чаще всего в скважины устанавливают центробежные или вибрационные погружные насосы. Принцип работы центробежных устройств заключается во вращении диска с лопастями, вибрационных – в колебательных движениях мембран.

Подготовка материалов к монтажу

Для монтажа скважинного насоса, помимо него самого, вам понадобятся:

1. Водопроводные трубы.
2. Фитинги (соединительные муфты).
3. Подмотка.
4. Трос для крепления и зажимы для прочного закрепления.
5. Электрический кабель и хомуты для фиксации.
6. Обратный клапан.
7. Манометр для измерения давления в системе.

Некоторые требования к материалам:

• Для гарантии долговечности закрепления насоса в скважине выбирают трос с пятикратным запасом прочности. Помимо этого он должен стойко переносить воздействие воды. Для этого трос заключают в специальную обмотку или используют нержавеющие сплавы.
• Для подключения устройства к электросети приобретают специальный электрокабель, предназначенный для работы в воде. Его прокладывают вдоль трубы и, обеспечивая небольшое провисание, фиксируют хомутами.
• Диаметр водопроводных труб должен быть не меньше 32 мм. Они могут быть выполнены из металла или пластика.
• Характеристики водоподающей трубы должны соответствовать условиям, в которых она будет эксплуатироваться. При увеличении глубины скважины увеличивается давление на трубы. Иногда производитель рекомендует применять не трубы низкого давления, а специальный резиновый шланг.

На выходной патрубок устройства обязательно устанавливают ниппельный переходник. Обычно погружные агрегаты уже укомплектованы таким устройством. Если переходника нет, его необходимо приобрести. К ниппельному переходнику прикрепляют трубу.

Особенности и правила установки поверхностного варианта

Поверхностный насос или насосную станцию из-за шумной работы рекомендуется размещать в отдельном помещении или изолировать его другим способом. Подключить поверхностный насос или насосную станцию к скважине можно самому.

Как установить насос в скважину, показано на схеме подключения насоса. Она находится в паспорте устройства.

Для монтажа поверхностного устройства на его всасывающий патрубок крепят шланг. На шланг крепят обратный клапан, на который устанавливают сетчатый фильтр, защищающий насос от загрязнений. Монтаж закончен и устройство можно эксплуатировать. Шланг опускают в воду и производят пробный пуск.

Не намного сложнее установить в скважину двухтрубную (эжекторную) насосную станцию. Схема подключения насосной станции к скважине довольно проста. Для монтажа к одному из выходов станции крепят всасывающий шланг (трубу), на другом конце которого при помощи муфт установлены обратный клапан и фильтр. Этот шланг опускают в воду. Ко второму – напорному – выходу крепят трубу и фильтр тонкой очистки.

Далее показано, как происходит установка различных типов насоса в скважину:

Схема подключения скважинного насоса

Схема установки и подключения скважинного насоса с подробным описанием содержится в паспорте устройства. Исходя из нее, монтаж скважинных насосов состоит из подсоединения водоподающей трубы, электрического провода и троса (шнура) и фиксации устройства на нужном уровне.

Сборку начинают с того, что на патрубок устройства накручивают обратный клапан с фильтром, на котором стрелкой указано направление воды. Для их соединения применяют переходные фитинги. После этого при помощи специального узла присоединяют трубу или шланг. При использовании резьбовых соединений обязательно используют подмотку.

Второй конец шланга присоединяют к оголовку. Затем подсоединяют электрокабель. В местах припаивания кабеля электропитания кроме термоусадочных трубок для дополнительной гидроизоляции применяют специальные муфты. Силовой кабель выравнивают и свободно укладывают рядом с водопроводной трубой.

Затем монтируют трос (шнур или канат). Его назначение – зафиксировать устройство на требуемой глубине. Один конец троса продевают в предназначенные для крепления отверстия на корпусе устройства. Петлю троса закрепляют специальными зажимами. Потом его укладывают рядом с кабелем и трубой.

Второй его конец закрепляют на кронштейне оголовка. Пластиковыми хомутами или специальными клипсами соединяют трос, электрический кабель и трубу. Соединяют их плотно, но не слишком жестко. Насос в сборе погружают в скважину.

Эффективен и малозатратен монтаж погружного насоса в скважину с применением специального адаптера.

Этот способ позволяет проложить водопровод ниже уровня промерзания земли без обустройства кессона или приямка, что обеспечит круглогодичное водопотребление.

Для установки адаптера на необходимой глубине в обсадной трубе проделывают отверстие. Его диаметр равен основной части адаптера. В него вставляют наружную часть адаптера, к которой затем подсоединяют водопровод. Вторая часть адаптера крепится на конце трубы или шланга, идущей от насоса.

К ней присоединена монтажная труба, при помощи которой вторую часть адаптера соединяют с наружной частью. После этого соединение затягивают разводным ключом.

Для бесперебойной подачи воды потребителю к насосу подключают автоматику, главным узлом которой является реле давления. Автоматическая система осуществляет контроль давления и управляет работой скважинного насоса.

Процесс монтажа в скважину погружного насоса:

Подготовка к монтажу оборудования

Прежде чем приступить к установке насоса на скважину следует:

1. Ознакомиться с его техпаспортом и инструкцией по установке.
2. Проследить, чтобы труба была прямой.
3. Проверить длину силового кабеля и троса.
4. Проверить состояние обсадной трубы.

Погружение насоса в скважину

После присоединения всех конструкций к насосу начинают его установку в скважину. Прежде всего на обсадную трубу надевают специальную прокладку из резины, а на корпус устройства – защитное кольцо. Оно предназначено для защиты стенок обсадной трубы от повреждений. Затем устройство пропускают в трубу и начинают плавно, избегая резких движений, опускать вниз.

При установке погружного насоса в скважину запрещается дергать трубу или силовой кабель. Если в процессе монтажа насоса в скважину конструкция встречает препятствия, прекратите движение и прокрутите его. Это поможет преодолеть сложный участок. Иначе придется поднять устройство и проверить состояние скважины.

При монтаже погружного насоса в скважину нужно внимательно следить, чтобы в нее случайно не упали посторонние предметы.

Агрегат крепят так, чтобы он полностью был погружен в воду. При правильной установке конец всасывающей трубы находится на расстоянии одного-двух метров от дна скважины. Трос закрепляют на кронштейне оголовка.

Водоподающую трубу, идущую от оголовка, соединяют с водопроводной системой. Подключив электропитание, проверяют работоспособность системы.

При выборе защитного устройства необходимо точно определить значение тока. Иначе устройство перегреется, что приведет к поломке.

Определение точки работы насоса

Для установки скважинного насоса определяют фактические характеристики его работы:

• объем выкачанной воды за единицу времени;
• давление, которое создается в водопроводе при работе;
• потребление тока устройством.

После получения нужных сведений их сравнивают с данными изготовителя. Если фактические показатели выше рекомендованных производителем, то нужно немного прикрыть задвижку насоса.

Советы специалистов

1. При установке поверхностного устройства учитывайте шумность его работы. Чтобы уменьшить шум, агрегат закрывают деревянным коробом или помещают его в отдельном сооружении.
2. При использовании погружного насоса рекомендуется приобретать агрегаты с запасом производительности. При расчетной глубине прибора 60 метров его следует применять в 50-метровой скважине.
3. Постоянно работающий вибрационный насос может заметно сократить срок службы скважины. Поэтому при первой же возможности следует его заменить центробежным.
4. После бурения в скважине присутствует грязная вода, которую следует откачать при помощи другого насоса, предназначенного для работы с грязной водой.
5. Следует знать, что установка фильтра для поверхностных насосов – обязательное условие. При работе с грязной водой они быстро выходят из строя.
6. При креплении троса к корпусу обратите внимание на проушины. Если они имеют заостренные края, то притупите их, иначе они повредят пластиковую защиту, металлический трос под воздействием воды проржавеет и оборвется. Агрегат упадет в скважину или колодец. А поднять его наверх практически невозможно. Оставшийся внизу насос со временем ухудшит качество воды.

Загрузка…

9 шагов для правильной установки погружного водяного насоса

Правильно выбранный и установленный погружной водяной насос в правильно построенную водяную скважину может без проблем работать в течение многих лет. Вот как правильно установить погружной водяной насос.

Осмотреть колодец на предмет внешних повреждений обсадной колонны, проверить глубину и уровень стоячей воды

Проверить общую глубину колодца — расстояние от уровня земли до дна колодца.Напор — расстояние по вертикали от насоса до уровня земли, куда сливается вода, или в напорный бак. GPM — количество воды в галлонах в минуту, производимое насосом

Проверьте поставляемые компоненты

Проверьте детали на погружном двигателе в поисках мощности источника питания, определите, является ли он двухпроводным однофазным или трехпроводным. фаза и требуется коробка стартера насоса или 3-х фазная конфигурация. Убедитесь, что кабель отвода погружного насоса соответствует кабелю двигателя и двигателю и рассчитан на погружение в воду.Убедитесь, что фитинги совпадают с выпускным отверстием насоса, поднимающимся трубопроводом и крышкой отверстия.

Установите двигатель на насос.

Используйте прилагаемую консистентную смазку для смазки и уплотнения шлицевого вала в сборе. Обмотайте полиэтиленовую трубу или оберните плоский фитинг лентой с резьбой и ввинтите в насос.

Соедините ответвительный кабель с кабелем двигателя с помощью прилагаемого комплекта для сращивания кабеля

Когда ответвительный кабель необходимо сращивать или подсоединять к выводам двигателя, необходимо, чтобы соединение было водонепроницаемым. Соединение может быть выполнено с помощью имеющихся в продаже комплектов для заливки или термоусадки. Тщательно следуйте инструкциям набора.

Положите насос в сборе рядом с колодцем для воды

Установите подъемную магистраль на насос и раскатайте. Установите заглушку на другой конец поднимающейся магистрали.

Разверните отводной трос вдоль поднимающейся магистрали

Прикрепите страховочный трос из нержавеющей стали к насосу и раскатайте поднимающийся основной и отводной кабель. Присоедините конец страховочного троса к крышке отверстия, чтобы растянуть поднимающуюся магистраль.

Прикрепите ответвительный кабель к восходящей магистрали с помощью 4–6 витков серой клейкой ленты через каждые 4–6 метров (13,1–19,7 футов) друг от друга

Вы также можете использовать стяжки. Оставьте немного слабины для растяжения поднимающейся магистрали. Вы можете прикрепить к восходящей магистрали липкой лентой всю длину кабельного сращивания, чтобы защитить его. Сложите пару метров дополнительного ответвительного кабеля вдвое и приклейте лентой к поднимающемуся трубопроводу ниже крышки отверстия. Это может потребоваться, если позже потребуется замена кабельного сращивания или двигателя.

Убедитесь, что фитинги затянуты, кабели надежно закреплены и провисают на предмет растяжения.

Если вес узла достаточно мал, чтобы с ним можно было справиться, осторожно опустите конец насоса в скважину с помощником, чтобы удерживать конец крышки отверстия. Проденьте сборку в отверстие, обратите особое внимание на предотвращение повреждения электрического кабеля отвода. Узел следует подвешивать за крышку отверстия наверху кожуха.

Если вес узла не может быть безопасно перенесен, можно использовать ролик, сделанный из автомобильного колеса.

Закрепите крышку отверстия на транспортном средстве с помощью стропа и D-образной скобы.Разместите валик над хорошо. Установите автомобиль так, чтобы насос можно было опустить в колодец. Двигайтесь на автомобиле к колодцу. Опустите последний метр вручную, если это возможно, или позвольте крышке колодца упасть на ролик и встать на обсадную колонну.

Подключите пускатель насоса, контроллер насоса и устройство защиты насоса к источнику питания и проверьте насос. Подождите, пока вода выйдет на поверхность.

По завершении начального испытания приступите к подсоединению необходимых трубопроводов к крышке отверстия.Наконец, проверьте работу насоса и работу устройств защиты и управления насосом.

Основные инструкции по установке погружного насоса

Это основные инструкции, которые можно использовать только в качестве руководства. Существуют разные методы установки проточных насосов.
Перед установкой насоса внутреннего диаметра убедитесь, что у вас есть насос соответствующего диаметра для работы.

Установка насоса в отверстие

Существует множество различных способов установки погружных насосов (также называемых глубинными насосами).

Вот один из способов установки насоса:

• Соедините (соедините) кабель от двигателя бурового насоса с подводным электрическим отводным кабелем. См. Раздел ниже о сращивании кабелей. Для соединения двух кабелей вам понадобится комплект для сращивания.

• Пропустите другой конец подводного электрического кабеля через отверстие в крышке отверстия и зафиксируйте.
• Проложите насос с кабелем по земле от верхней части отверстия так, чтобы насос находился на конце отверстия.
• Проложите трубу и заблокируйте концы трубы, чтобы камни, грязь или гравий не попали в концы трубы. Проложите трубу по земле вдоль электрического кабеля и насоса. Очень важно, чтобы вы не перегибали и не сгибали поли (при использовании трубы из полимера), так как это может привести к последующему разделению поли.
• Установите кожух (при необходимости). См. Раздел ниже, посвященный кожуху бурового насоса.
• Подсоедините насос к трубе с помощью подходящего фитинга.
• Присоедините заглушку к отверстию на другом конце трубы, используя фитинг соответствующего номинала.

• Убедитесь, что в линию включен обратный клапан хорошего качества.
• Положите датчики уровня воды (при необходимости) рядом с трубой.
• Приклейте зонды и электрический кабель к трубе через каждые 3 метра, чтобы предотвратить перекручивание кабеля. Используйте прочную ленту, например изоленту. Этот шаг будет другим при использовании подъемной трубы Flexibore.
• Присоедините к насосу опорный трос из нержавеющей стали.

• Обратитесь к разделу ниже на Stainless Steel Cable поддержки.Если вы используете гибкую вертикальную трубу, вам не понадобится SS кабель.
• Теперь вы должны увидеть связанные вместе и разложенные на земле стояк, электрический кабель и датчики уровня, скрепленные вместе. Рядом с ними проложен страховочный трос, не привязанный к стояку.
• Убедитесь, что опорный трос из нержавеющей стали надежно подсоединен к крышке отверстия или к верхней части отверстия, поскольку он будет поддерживать насос, чтобы вы не потеряли его в отверстии.

• Связку насоса, трубы, кабеля, датчиков и безопасного кабеля теперь можно осторожно опустить в отверстие, стараясь не порезать и не растереть изоляцию кабеля на корпусе отверстия.
• Медленно опустите насос в отверстие, используя опорный трос, без усилия на необходимую глубину. Здесь можно использовать установочный ролик, чтобы облегчить работу. В отчете о диаметре скважины обычно указывается рекомендованная «глубина установки насоса». При опускании в отверстие убедитесь, что полиэтилен совсем не изгибается, так как это может привести к расколу позже под давлением.
• Не устанавливайте буровой насос на дно отверстия. Насос должен быть расположен на рекомендованной «глубине насосной установки» в отчете о стволе или чуть выше пазов корпуса.Свяжитесь со своим бурильщиком, если вы не уверены в глубине установки насосного агрегата.
• Потяните за опорный трос насоса для внутреннего диаметра, чтобы вес насоса приходился на кабель, а затем закрепите его.
• Подключите погружной кабель к соответствующему устройству управления / пускателя, если оно есть.

Запуск насоса

Частично дросселируйте насос и дайте ему поработать, пока вода не очистится от песка или каких-либо примесей. Постепенно открывайте дроссельную заслонку (задвижку), пока манометр не покажет требуемое рабочее давление.Если манометр продолжает опускаться после установки клапана, уровень воды в отверстии падает. Далее закрывайте клапан, пока манометр не покажет стабильное рабочее давление. Если пропускная способность канала ненадежна, следует использовать реле потока с таймером или зонды в отверстии для защиты насоса от работы всухую.

Кожух бурового насоса

Если насос устанавливается ниже уровня впуска воды (прорези в расточном корпусе), то следует использовать кожух насоса. Кожух также следует использовать в:

• Каскад отверстий
• Отверстия с низким выходом
• Верхние загрузочные отверстия
• Если вы используете насос с внутренним диаметром 4 дюйма и диаметр обсадной трубы превышает 5 дюймов
• Если насос дросселируется более чем на 25% от номинального расхода
• Если положение пазов в корпусе неизвестно
• Если насос устанавливается на плотине или реке
• Если насос должен быть установлен ниже производственного уровня ствола

Кожухи насоса устанавливаются поверх корпуса насоса и двигателя. Кожух защищает насос от повреждений падающим песком и гарантирует, что поток воды, проходящий мимо двигателя, достаточен для достижения надлежащего охлаждения двигателя. Отсутствие кожуха может привести к остановке двигателя и выходу его из строя. Кожух насоса можно легко сделать из трубы ПВХ в сочетании с переходником кожуха.

Соединитель кабеля

После первой проверки сечения электрического кабеля на пригодность приступайте к сращиванию кабеля. Это очень важный шаг, и следует соблюдать крайнюю осторожность.

На трехфазных насосах проверьте направление вращения перед установкой насоса в отверстие. Насос должен вращаться против часовой стрелки, если смотреть на него сверху вниз. Если направление неправильное, поменяйте местами любые 2 вывода в клеммной коробке. Для герметизации подводных стыков необходимо использовать надлежащую термоусадку со смолой. Здесь мы продаем «комплекты для сращивания».

Все системы должны быть правильно заземлены. Вся электропроводка должна соответствовать национальным и местным нормам и правилам и выполняться квалифицированным электриком.

Опорный трос из нержавеющей стали

Ни в коем случае не допускайте, чтобы вес насоса поддерживался электрическим кабелем или стояком. Для поддержки насоса необходимо всегда устанавливать предохранительный трос из нержавеющей стали. Для подсоединения безопасного кабеля к обозначенному отверстию в верхней части бурового насоса часто используется пара прочных седел / захватов. Опорный кабель должен быть прикреплен к фитингу устья скважины / ствола скважины, который, в свою очередь, должен иметь возможность переносить вес на бетонную площадку вокруг верхней части обсадной колонны.Опорный трос из нержавеющей стали необходим для обеспечения страховки на тот случай, когда метрическая полиэтиленовая труба сломается или ослабнет в фитингах. Он используется для подъема насоса в отверстие и из него, а также для поддержки насоса в отверстии, чтобы не было нагрузки насоса на электрический кабель или подъемную магистраль.

Полиэтиленовые трубы класса

Труба для подачи воды должна иметь достаточное номинальное давление и диаметр, чтобы выдерживать нагрузки давления, и при этом обеспечивать адекватный расход без ограничения потерь на трение.Все фитинги труб должны иметь такое же или более высокое номинальное давление, что и восходящая магистраль. Очень важно проверить номинальное давление трубы и убедиться, что оно совместимо с рабочим давлением насоса. Если вы принесете детали насоса вместе с глубиной, на которой вы устанавливаете насос, и требуемым рабочим давлением насоса в свой магазин для орошения, они сообщат вам, какой именно размер трубы нужно получить. Альтернативой использованию полиэтиленовых труб является плоская гибкая стояковая труба.

Существует множество вариантов следующего метода установки проточного насоса.Я включил эти инструкции в качестве общего руководства. Если у вас есть собственный метод и есть фотографии или видео, которые вы хотите, чтобы я разместил на этом сайте, свяжитесь со мной.

Все аксессуары, необходимые для установки бурового насоса, перечислены на моей странице «Аксессуары для бурового насоса».

Как установить погружной скважинный насос в (февраль 2021 г.)

Гарри! Последнее обновление: 01 февраля 2021 г.

Погружные резервуары для воды считаются наиболее идеальными, особенно при использовании в качестве бытового насоса.В основном это связано с тем, что они бесшумны и обеспечивают более высокое давление воды для домашнего хозяйства по сравнению с погружными насосами и поршневыми насосами. Вы должны понимать, как установить погружной скважинный насос и все проблемы, с которыми вы можете столкнуться в процессе.

Во-первых, большинство людей считает установку погружных скважинных насосов довольно сложной и физически сложной задачей. Однако всегда можно утверждать, что оно того стоит из-за его эффективности и долговечности.

Пошаговое руководство, которое поможет вам правильно установить погружной скважинный насос.

Шаг 1: Осмотрите колодец

Большинство людей с трудом проверяют свои колодцы перед началом процесса установки, и обычно это огромная ошибка, которая может вызвать проблемы позже. Обязательно сначала проверьте глубину колодца и любые признаки внешних повреждений. Когда дело доходит до глубины, необходимо учитывать как расстояние от уровня воды до дна колодца, так и расстояние от земли до дна колодца.

Помните, что насос необходимо полностью погружать под воду. В некоторых случаях вам может потребоваться увеличить глубину колодца, прежде чем вы сможете начать установку водяного насоса.

Также жизненно важно, чтобы вы устранили все внешние повреждения, которые могли иметь ваша скважина, до того, как вы начнете процесс. Когда дело доходит до проверки колодца, вам не нужен эксперт, и вы всегда можете сделать это самостоятельно. Попросите семью и друзей помочь вам проверить различную глубину.

Шаг 2: Проверьте поставляемые компоненты

На этом этапе у вас уже есть погружной скважинный насос и его компоненты, которые уже приобретены.Важно проверить все сведения о погружном двигателе, включая номинальные параметры источника питания. Определите, нужна ли вашему двигателю трехфазная конфигурация или стартовый блок, и является ли он двухфазным или трехпроводным.

Один из жизненно важных компонентов, который вам также необходимо проверить, — это ответвительный кабель. Убедитесь, что он подходит для двигателя и кабеля двигателя. Он также должен быть правильно оценен и пригоден для погружения в воду. Убедитесь, что вы также осматриваете фитинги, так как они должны соответствовать крышке отверстия, поднимающемуся трубопроводу и выпускному отверстию.

Осмотр поставляемых компонентов поможет вам быстро и эффективно решить механические проблемы. Важно, чтобы вы покупали качественную продукцию, чтобы ваш погружной насос прослужил долго.

Шаг 3: Установите двигатель на насос

При закреплении двигателя на насосе убедитесь, что вы используете прилагаемую смазку и ничего больше. Не торопитесь, и двигатель должен идеально подходить для насоса. Повторяющееся скручивающее усилие, создаваемое вашим двигателем, обязательно со временем приведет к тому, что фитинги будут закручиваться все туже и туже.

Это, в свою очередь, приведет к намотке проводов, которая в конечном итоге порвется. Это обычная проблема, которую легко устранить с помощью ограничителя крутящего момента. Гаситель крутящего момента — это просто резина, которая прижимается к верхней части насоса, чтобы гарантировать, что он не раскачивается и не вращается. Это обеспечит защиту ваших проводов от повреждений, и вы не будете часто испытывать трудности.

При креплении двигателя к насосу также важно уплотнить шлицевой вал прямо в процессе сборки. При ввинчивании в насос оберните плоский фитинг или полиэтиленовую трубу лентой.

Шаг 4: Подсоедините ответвительный кабель к кабелю двигателя

Отводной кабель необходимо подсоединить или сращивать с двигателем, после чего необходимо убедиться в его водонепроницаемости. На этом этапе важно внимательно следовать предоставленным инструкциям. Соединение обычно производится путем термоусадки набора для сварки или в коммерческих целях. Поскольку черные полиэтиленовые трубы в основном используются в системах водозаборных скважин, вам необходимо знать, как сделать их водонепроницаемыми.

Используйте пропановую горелку, чтобы нагреть трубы, чтобы размягчить их, прежде чем зажать их винтами. Это обеспечит водонепроницаемость всей вашей системы, что очень важно, учитывая, что это погружной водяной насос. Зажимы из нержавеющей стали рекомендуются и определенно стоят потраченных вами дополнительных денег.

Шаг 5: Соберите насос рядом с колодцем

Этот этап очень важен, и большинство людей совершают эту простую ошибку, не собирая насос рядом с колодцем. Если вы собираете насос в другом месте, вы сильно рискуете сделать это неправильно или неправильно установить детали во время транспортировки.

Убедитесь, что насос установлен на поднимающейся магистрали. Затем с другой стороны поднимающегося магистрального патрубка установите крышку отверстия. Соберите помпу правильно и аккуратно, чтобы помпа прослужила долгое время.

Шаг 6: Разверните поднимающийся основной и отводной кабель вместе

Прикрепите страховочные тросы к насосу и раскатайте его вместе с отводным кабелем и поднимающимся основным кабелем.Убедитесь, что страховочный трос изготовлен из нержавеющей стали. Также жизненно важно, чтобы вы обеспечили прикрепление страховочного троса к концу крышки отверстия, поэтому подводное пространство для растяжки к поднимающемуся трубопроводу.

Шаг 7: Присоедините ответвительный кабель к восходящей магистрали

На этом этапе убедитесь, что вы используете не менее 5 витков серой ленты для прикрепления ответвительного кабеля к восходящей магистрали каждые 5 метров. Вы всегда можете использовать застежку-молнию. Важно, чтобы у вас было место для удлинения и растяжения подъемной магистрали.

Специалисты также советуют заклеивать все кабельное сращивание лентой на восходящей магистрали, чтобы защитить его. По моему опыту, вам также следует обмотать пару дополнительных метров отводного кабеля чуть ниже мыса ствола.

Эти дополнительные измерители необходимы, если вы обнаружите необходимость замены двигателя или кабельного сращивания в будущем. Убедитесь, что вы правильно выполнили шаг номер семь и оставили лишние метры ответвительного кабеля, так как это очень важно.

Шаг 8: Убедитесь, что кабели надежно закреплены, а фитинги затянуты

Теперь, если вес небольшой и вы чувствуете, что можете опустить узел, сделайте это осторожно.Начните с медленного опускания конца насоса в колодец, пока помощник удерживает конец крышки отверстия, чтобы минимизировать любые повреждения и обеспечить эффективность. Ваш электрический ответвительный кабель важен, и вам нужно уделять ему пристальное внимание при опускании сборки.

Убедитесь, что ответвительный кабель не поврежден и надежно закреплен. В конце концов, ваша сборка должна быть надежно подвешена наверху исправного корпуса за крышку отверстия. Опускание помпы может показаться легкой работой, но для этого нужно проявить терпение и усердие.

Простое падение узла в колодец, не обращая внимания на отводной кабель или сращивание кабеля, может привести к серьезным повреждениям и неисправности всей вашей насосной системы. Вы хотите, чтобы погружной резервуар для воды прослужил вам и вашей семье как можно дольше, и немного терпения может помочь.

Шаг 9: Используйте автомобильное колесо для изготовления ролика и опустите узел, если он тяжелый

Возможно, вам не удастся безопасно опустить узел, особенно если он достаточно тяжелый.Вам нужно будет импровизировать, если вы хотите, чтобы работа была выполнена правильно. Первым шагом будет прикрепление заглушки к транспортному средству с помощью D-образной серьги и ремня.

Затем вам нужно расположить каток прямо над колодцем, прежде чем устанавливать транспортное средство, чтобы насос можно было безопасно опустить в колодец.

Медленно ведите автомобиль к колодцу и убедитесь, что третья сторона внимательно следит за отсутствием повреждений. Если возможно, вам следует опустить последние два метра вручную.Опускание сборки в колодец — самый важный шаг, и вы должны убедиться, что это сделано правильно.

Шаг 10: Подключение к источнику питания и проверка

На этом этапе вам необходимо подключить защиту насоса, контроллер насоса и устройство запуска насоса к источнику питания. Включите ток и проверьте помпу, чтобы убедиться, что она работает правильно.

Очень важно дать воде несколько минут, чтобы она достигла поверхности. После завершения теста можно переходить к соединению крышки отверстия и необходимых трубопроводов.

Теперь вы можете наконец проверить насос, чтобы убедиться, что все работает правильно. Также проверьте устройство управления и защиты насоса, чтобы убедиться, что все они находятся в рабочем состоянии.

Заключение

Установка погружного водяного насоса кажется большой работой, но это определенно просто, если вы следуете десятиэтапному руководству по установке погружного водяного насоса. Все, что вам нужно сделать, это проявить терпение и тщательно собрать помпу.

Погружные водяные насосы идеально подходят для домашнего хозяйства и обычно служат долго при правильной установке.Вы также можете обратиться за внешней помощью, если в процессе установки обнаружите трудности в каких-либо областях.

Как заправить водяной насос

Если вы выключили водяной насос в зимние месяцы, скорее всего, в нем закончилось давление. Чтобы он снова заработал, необходимо залить водяной насос. Это означает, что воду необходимо будет спустить обратно в насос и протолкнуть — это создаст давление, необходимое для повторной подачи. Мы составили краткое руководство, которое поможет вам выполнить основные этапы заправки водяного насоса.

1. Убедитесь, что питание отключено

Никогда не оставляйте насос включенным, пока вы работаете с ним. Убедитесь, что электричество отключено, проверив панель прерывателя — вы можете даже взглянуть на основание насоса, чтобы дважды проверить.

2. Получить доступ к насосной системе

Вам нужно будет получить доступ к насосной системе, поэтому следующим шагом будет поиск сантехнического приспособления, которое поможет вам получить доступ — обычно это приспособление, ближайшее к резервуару для воды, но на насосе для бассейна это будет сетчатая корзина. .

3. Проверить на наличие повреждений

Убедитесь, что вы тщательно осмотрели насос. Вам нужно будет обратить внимание на фитинги, такие как трубопроводы, на предмет повреждений, например трещин. Если система была закрыта на зиму, еще более важно провести эти проверки тщательно. Сливные пробки необходимо будет проверить на наличие проблем, таких как повторная затяжка. Хороший способ проверить клапаны — это вручную управлять ими, чтобы убедиться, что они работают правильно. Убедитесь, что все крепежные детали, такие как гайки и болты, надежно закреплены, затем также осмотрите ремни, шкивы и предохранительные устройства.

4. Проверить шланг

Найдя шланг, подготовьте его, промыв его в течение нескольких секунд, чтобы убедиться, что у вас есть чистая вода. Будьте осторожны, никогда не следует пить из садового шланга, который может содержать свинец. Однако вода должна быть пригодной для питья, если вы используете скважинный насос и хорошо фильтруете воду до и после того, как она пройдет через шланг.

5. Откройте предохранительные клапаны

Это необходимо для предотвращения повышения давления — следите за манометром.

6. Присоедините шланг

Подключите приспособление к ближайшему резервуару для воды на стандартном водяном насосе. Если вы используете насос для бассейна, поместите шланг в корзину фильтра.

7. Включите воду и дождитесь, пока она войдет в резервуар

Вы должны слышать, как вода наполняет резервуар, или замечать подъем манометра. Для бассейновых насосов корзину фильтра следует заполнить до того, как вы закроете крышку.Выключите воду из шланга, когда увидите, что он выходит с противоположного конца.

8. Включите питание

Как заменить погружной скважинный насос: 29 шагов (с изображениями)

Каждый раз, когда вы открываете крышку колодца или заменяете трубопровод, необходимо налить туда немного отбеливателя, чтобы убить любые вредные бактерии, которые могут жить в нем. вода после прикосновения твоих грязных человеческих пальцев.

Сначала необходимо рассчитать объем воды в колодце.В моем случае я собираюсь предположить, что это около 70 футов общего водного пространства в 6-дюймовой трубе. Используя формулу πr²h (3,14159x9x840), вы получите общий объем около 23 750 кубических дюймов. Это примерно 102 галлона воды.

Для правильного хлорирования требуется 3 пинты 5% хлорного отбеливателя на 100 галлонов воды в колодце ПЛЮС 3 пинты того же раствора для дезинфекции водопровода внутри дома. 5% хлорный отбеливатель. Галлон — это 8 пинт, поэтому одного галлона будет достаточно, чтобы выполнить работу И продезинфицировать крышку колодца, прежде чем я надену ее обратно.

Вот что вы делаете: слейте около 3/4 галлона отбеливателя в колодец (при включенном водяном насосе, чтобы можно было пользоваться шлангом). Затем опустите шланг в колодец, чтобы по нему циркулировал отбеливатель. В результате этого процесса отбеливатель попадет в ваш дом, поэтому не планируйте использовать воду во время этого процесса. Протяните шланг примерно на час, чтобы вода снова поднялась снизу вверх, убедившись, что хлор смешивается со ВСЕЙ водой в колодце. Затем используйте оставшуюся 1/4 бутылки, чтобы продезинфицировать крышку колодца.Наденьте колпачок и войдите внутрь.

ПОСЛЕДОВАТЕЛЬНО ВКЛЮЧАЙТЕ КАЖДЫЙ КАНАЛ В ДОМЕ. Налейте ХОЛОДНУЮ воду, пока не почувствуете запах отбеливателя при каждом кране. Также промойте туалеты несколько раз, чтобы в них втянулась вода. Как только почувствуете запах отбеливателя, выключите его. Хлор останется в ваших трубах и убьет все живое в них.

Повторите процесс, используя ГОРЯЧУЮ воду. Для появления запаха отбеливателя потребуется немного больше времени, потому что вода из колодца должна пройти через водонагреватель, а затем подняться по трубам с горячей водой.

Ложись спать. Он должен сидеть не менее 12 часов в спокойном состоянии. Нет раковин. Никаких флешей. Никаких моек. На следующий день подсоедините шланги и начните продувку. НЕ ВЫСАСЫВАЙТЕ ХОРОШУЮ СУХУ, ПОКА ВЫ ЭТО ВЫ ДЕЛАЕТЕ. Кроме того, НЕ СЛИВАЙТЕ ОТБЕЛИВАЮЩУЮ ВОДУ В ПОЛЕ ПЯЧИ ДЛЯ ВАШЕЙ СЕПТИЧЕСКОЙ СИСТЕМЫ. Помните, что в колодце было около 100 галлонов, поэтому выясните, сколько галлонов в минуту вы проталкиваете через шланги и останавливаетесь, когда через систему попадаете примерно 150 галлонов. В моем случае это было около полутора часов.

Как только вы достигнете этой точки, перережьте шланги. Затем очистите дом изнутри. ЕСЛИ У ВАС ЕСТЬ СЕПТИЧЕСКИЙ ТАНК (а у меня его нет), ВЫ ХОТИТЕ ЗАХВАТЫВАТЬ ЧТО ИЗ МОЙКИ С ВЕДРОМ, ЧТОБЫ НЕ УБИТЬ БАКТЕРИИ В СЕПТИЧЕСКОЙ СИСТЕМЕ.

Не забывайте, что линии холодной и горячей воды полностью разделены. Вам придется осушить их обоих.

Убедитесь, что вы сливаете воду в безопасном месте. Запускайте каждое нажатие на пару минут. Промойте туалеты пару раз.Затем проверьте воду на содержание хлора, чтобы убедиться, что ее можно пить с помощью набора, который можно приобрести в магазине оборудования или принадлежностей для бассейна. Продолжайте запускать воду, пока тест не вернется к безопасному уровню для питья.

Спасибо за чтение! Я действительно надеюсь, что это руководство будет полезно для тех из вас, кто попал в беду, и для всех, кому просто интересно, как работает этот процесс. Я проходил через это впервые, и основная причина, по которой я собрал это воедино, заключалась в том, что я не мог найти действительно хороший ресурс, который вел бы меня через все это шаг за шагом.Это мой способ отплатить миру за всю маленькую доброту, которую я испытал в жизни. Если вы когда-нибудь окажетесь в аналогичном положении, независимо от темы, я бы попросил вас подумать о том же. Никогда не знаешь, кому ты мог бы помочь!

Я стараюсь отвечать на любые всплывающие комментарии. Спасибо, что нашли время прочитать. Удачи!

Установка скважины на водопроводном участке

После того, как начальное участие сообщества и обучение завершены, и все взносы сообщества собраны, пора доставить буровое оборудование на место, чтобы начать бурение.

В большинстве стран, прежде чем вам разрешат бурить ямы в земле, вам необходимо пройти обследование у геолога. В случае водяной скважины гидрогеолог проводит обследование, которое показывает типы горных пород, которые можно найти, когда буровая установка бурится в земле. Они также отмечают конкретные места, где у команды будет больше шансов найти хороший запас воды.

Как только это будет сделано, обычно необходимо получить разрешение от правительства, которое часто бывает в форме разрешения на бурение.Только после того, как эти последние шаги будут выполнены, команда готова к работе.

Процесс обследования и получения разрешений может показаться обременительным, и в некоторых случаях это действительно так. Но это также хорошая возможность взаимодействовать с местными властями, чтобы убедиться, что все — от деревни до буровой бригады до местных политиков — были на одной волне. По мере того, как растет доверие, в дополнение к безопасной воде может течь много хорошего.

Бурение скважины

Бурение скважин можно производить несколькими способами с использованием различных установок. В нашем случае мы расскажем, каково использовать метод, называемый «бурение с помощью бурового насоса», в качестве примера.

Не вдаваясь в подробности (извините!), Бурение с помощью бурового насоса включает вращающуюся буровую головку, которая вдавливается в землю и добавляет больше «штоков» на бурильную трубу по мере того, как вы углубляетесь. Вода промывается через штоки и выходит через сверло на дне отверстия, когда буровая головка вращается и режет. Эта вода была смешана с веществом, которое делает ее густой и вязкой.Когда вода выходит из верхней части отверстия, она уносит с собой все куски породы и почвы, которые были разбиты буровым долотом. Чтобы этот процесс работал, вам необходимо иметь поблизости хороший источник воды, потому что по мере того, как вы углубляетесь, вам требуется все больше и больше воды, чтобы убедиться, что она вытащит части наружу.

После того, как ствол скважины был обсажен (футеровка, предотвращающая обрушение ствола) пластиковой трубой из ПВХ диаметром 6 дюймов, в скважину засыпается гравий. Это должно покрывать «экранированную» внешнюю часть корпуса.Экран состоит из множества прорезей, прорезанных в корпусе, чтобы вода могла проходить через корпус, чтобы ее можно было перекачивать внутрь. Гравий действует как фильтр и останавливает любые крупные частицы грязи, попадающие в колодец из окружающей породы и почвы выше.

Верхние три метра ствола скважины необходимо загерметизировать, чтобы предотвратить попадание загрязнения в водопровод с поверхности. Для этой цели между обсадной колонной и краем скважины заливается бетон.

Оттуда землю вокруг ямы нужно выкопать примерно на фут и утрамбовать щебень или кирпичи на глубину около шести дюймов.Пришло время перемешать бетон и создать круглую площадку вокруг колодца. Бетону требуется около 10 дней для застывания.

Наконец, необходимо установить ручной насос. Наши партнеры используют ручные насосы Afridev, потому что они доступны на местном рынке и за многие годы доказали свою надежность и практичность. Вниз по пластиковому кожуху установлена ​​«восходящая магистраль». Это трубка гораздо меньшего размера, около 1 1/2 дюйма в диаметре. Внизу трубки установлен клапан, который, перемещаясь вверх и вниз под действием ручки на поверхность, равномерно втягивает воду вверх по трубке.Этот клапан прикреплен «штоками» к корпусу насоса и ручке на поверхности. После того, как корпус насоса прикреплен, установка завершена. Вода течет.

«Предыдущий шаг: Общественное образование | Следующий этап: сдача скважины »

Солнечная перекачка воды — Часть 1 — Основы

Эми Боде 2 мая 2016

Солнечные водонасосы

бустерные насосы, цистерна, dankoff solar, LCB, линейные усилители тока, shurflo, солнечная энергия, солнечные насосы, солнечные водонасосы, солнечные водяные насосы, погружные насосы

Это первая часть нашей серии блогов по перекачиванию воды через солнечные батареи, в которой представлены различные типы солнечных водяных насосов. Наш второй пост в этой серии посвящен деталям определения размера солнечной водонасосной системы.

Солнечные водяные насосы — решение для откачки без электрических линий

Солнечные водяные насосы позволяют перекачивать воду из удаленного источника туда, где она вам нужна, без доступа к линиям электропередач. Солнечные насосы имеют три основных назначения; бытовое использование для мытья, приготовления пищи и питья, поения скота и орошения. Для всех трех требований используются одни и те же основы, хотя для домашнего использования могут потребоваться дополнительные возможности.Мы обсудим использование этого блога в домашних условиях. Мы расскажем о ирригации и животноводстве в одной из следующих статей в блоге. Солнечные водяные насосы отличаются от обычных насосов с питанием от переменного тока не только тем, что они используют постоянный ток вместо переменного тока. Большинство солнечных насосов спроектированы для использования вне сети и имеют чрезвычайно высокую эффективность. Не испытывая потерь при переходе от постоянного тока к переменному току и обратно к постоянному току, вы можете максимизировать перекачку при минимальном использовании энергии. Самый эффективный способ использования солнечного насоса — это PV-direct , питание насоса напрямую от солнечной панели, без использования батарей.Вместо того, чтобы испытывать потери из-за накопления энергии в батареях, сама вода хранится в цистерне или резервуаре для использования при необходимости. Хранить воду намного проще, чем энергию. Разница между бачком и баком в том, что бачок имеет съемную крышку, а бак, как правило, герметичен.

Погружные солнечные насосы и поверхностные насосы

Погружной солнечный насос (слева) в сравнении с поверхностным насосом (справа).

Солнечные водяные насосы обычно делятся на две категории: погружной насос и поверхностный насос .Погружной насос устанавливается под водой, обычно в колодце, но может также находиться в пруду или ручье, если поднимается со дна. Над водой установлен поверхностный насос, с заборным шлангом, питающим насос от источника воды, и выходным шлангом, питающим резервуар. Насосы способны выталкивать воду намного выше, чем всасывать воду, поэтому они должны быть ближе к источнику воды. Держите напор или разницу в высоте между водой и насосом как можно меньше.

Утреннее усиление

Большинству из нас нужен толчок, чтобы начать работу по утрам; солнечный насос ничем не отличается. Насосы обычно требуют сильного скачка тока при запуске, но не большого напряжения. В результате, когда солнечные насосы запускаются при тусклом утреннем свете, иногда возникают проблемы с запуском. Линейный усилитель тока (LCB) — это устройство, которое можно установить между панелью солнечных батарей и насосом для увеличения выходного тока, чтобы насос работал при более низкой освещенности.Это достигается за счет снижения выходного напряжения, которое не влияет на поток воды так сильно, как ток. Это позволит начать откачку раньше днем ​​и продолжить позже во второй половине дня, когда солнце уже садится, что даст вам больше воды в целом в течение дня.

Позвольте мне float эту идею вы…

Поплавковый выключатель может быть подключен для управления включением или выключением насоса в зависимости от уровня воды. Переключатель накачки включает насос, когда в баке низкий уровень, и выключает, когда он полон.Он также известен как выключатель полного бака. Поплавок откачки включает насос, когда резервуар полон, и выключается, когда он пустой. Он также известен как выключатель пустого резервуара. Некоторые LCB могут подключать к нему вход поплавкового выключателя, а не напрямую к насосу. Обязательно ознакомьтесь с руководством по LCB, так как поведение включения / выключения может измениться при использовании поплавкового выключателя с некоторыми LCB.

Под давлением

При подаче воды в дом необходимо создать давление воды, чтобы вода могла течь внутри труб.Типичный дом имеет давление 40 фунтов на квадратный дюйм, хотя всего 20 фунтов на квадратный дюйм может быть достаточно для ваших нужд. Напора воды можно добиться несколькими способами. Самотечная подача — самый простой метод; где вода хранится в цистерне выше дома. Каждая ступня головы равна 0,433 фунтов на квадратный дюйм. Если высота резервуара составляет 100 футов, он обеспечит давление воды в вашем доме 43 фунта на квадратный дюйм (100 x 0,433 = 43,3 фунта на квадратный дюйм).

футов водяного столба к PSI
Ft.Голова	фунтов на кв. Дюйм		Ft. Голова	фунтов на кв. Дюйм		Ft. Голова	фунтов на кв. Дюйм
1	0,43		20	8,66		80	34,6
2	0,87		30	13		90	39
3	1,3		40	17,3		100	43.3
4	1,73		50	21,6		200	86,6
5	2,17		60	26		500	216
10	4,33		70	30,3		1000	433

Подкачивающий насос для домашнего давления

Если высокий резервуар хранения невозможен, в систему можно добавить подкачивающий насос меньшего размера для создания давления в трубопроводах. Этот насос должен быть подключен к аккумуляторной батарее, чтобы обеспечить подачу давления в любое время дня и ночи. Технические характеристики подкачивающего насоса будут показывать возможности PSI и количество ампер, необходимых для создания давления. Это должно дать общий обзор работы с солнечными батареями. Следите за обновлениями в нашем следующем блоге, где мы продемонстрируем, как правильно выбрать солнечные водяные насосы для вашего автономного дома. Пожалуйста, свяжитесь с нами в магазине altE для помощи в проектировании вашей солнечной водонасосной системы.

Перейдите к части 2 — Определение размеров солнечной водонасосной системы…

Следующие две вкладки изменяют содержимое ниже.

Эми Боде работает в сфере солнечной энергетики в магазине altE с 2007 года. Она была торговым представителем, инструктором и всесторонним евангелистом солнечной энергии, разделяя свою страсть к солнечной энергии по всему миру. В свободное от работы время она занимается парусным спортом или катается на лыжах, в зависимости от сезона, но, скорее всего, она все еще говорит о солнечных батареях на лодке или на склонах.
