Обогрев труб своими руками: Как сделать греющий кабель своими руками?

Содержание

Греющий кабель своими руками: монтаж

Защитить канализацию, водопровод или систему полива от промерзания – мудрый ход рачительного хозяина. Для этих целей принято использовать греющий кабель, своими руками его решаются делать немногие, а зря. Подобный хенд мэйд позволяет сэкономить на покупке магазинного провода и на ремонтных работах, если зима будет слишком суровой.

Греющий кабель — оптимальное решение для суровой зимы

Как и почему это работает?

Принцип работы греющего кабеля прост: через него проходит электрический ток, и получаемая энергия преобразуется в тепловую. Для водопровода под землей такое решение становится выгодной страховкой от замерзания.

Основной технической характеристикой является удельное тепловыделение, измеряемое в Вт/м. Это мощность на один метр длины. Аналогичный нагревательный элемент работает на обогрев:

  • пола,
  • теплицы,
  • ступеней,
  • водостоков,
  • канализации,
  • крыши дома.

Еще один плюс такой системы, что длина кабеля может быть любой – от пары десятков сантиметров до 100 м и более. Прежде чем создавать греющий кабель своими руками, нужно определиться, каким он будет: саморегулируемый или резистивный.

Устройство нагревательного элемента

Обогрев любой системы должен быть не только достаточно мощным, но и безопасным. Чтобы кабель для водопровода или пола получился именно таким, лучше внимательно изучить его устройство.

Чтобы создать греющий кабель своими руками, необходимо изучить его устройство

  • Внутренняя греющая жила – главный элемент. Ее изготавливают из материалов с высоким сопротивлением и покрывают полимером для изоляции.
  • Помимо фторполимера, проводник защищен внутренней оболочкой и оплеткой.
  • Для надежности греющий элемент покрыт наружной оболочкой из полимерных материалов.

Резистивный провод

Для начала рассмотрим, что такое резистивный греющий кабель для водопровода своими руками.

Он обойдется недорого, и монтаж его сложным не назовешь. Он популярен при сооружении теплого пола и для обогрева труб, не превышающих в диаметре 40 мм. Провод с датчиками укладывают по всей длине коммуникации. Датчики отвечают за включение и выключение всей системы в зависимости от колебаний температуры.

К трубам его крепят ленточным или спиральным способом при помощи алюминиевой ленты. Как лучше осуществлять монтаж? Своими руками укладывать греющий элемент можно и тем и другим способом, все зависит от того, какая мощность требуется на выходе. Главный принцип – нельзя сильно натягивать провод.

Монтаж теплого пола с помощью нагревающего кабеля проводят по определенным правилам

Чтобы сделать теплый пол, предпочтительно укладывать кабель зигзагообразно. Так поверхность будет прогреваться равномерно.

Если монтаж производится по внешней стороне трубы водопровода, то нагревательный элемент нужно дополнительно обмотать алюминиевой фольгой.

Так тепло будет распространяться равномерно, но потребуется еще и теплоизоляционный слой. Лучше всего (и по цене, и по характеристикам) подойдет минвата. Монтаж, как и сама система, прост, но у резистентного греющего кабеля, неважно своими руками он был сделан или нет, есть существенный недостаток. Перегореть он может очень быстро, ведь нагрев идет равномерно по всей длине. Выходов два: осуществлять постоянный контроль над тем, как работает обогрев, либо выбирать саморегулируемый тип кабеля.

Преимущества саморегуляции

Почему саморегулирующий сопротивление провод лучше для обогрева? Его высокие эксплуатационные и технические данные делают возможным использовать этот нагревательный элемент не только для водопровода. Именно его прокладывают на кровлях и водостоках. Все дело в проводниках – греющие жилы кабеля способны менять сопротивление, которое будет неодинаковым в различных точках, и перегрева не возникнет.

Еще один плюс: возможность разрезать провод при монтаже, его качества и характеристики сохранятся. А вот у его резистивного собрата длина фиксированная и укорачиванию не подлежит.

После подключения кабель саморегулируемый сможет «следить» за температурой. При похолодании сопротивление увеличится, и обогрев станет более интенсивным.

Саморегулируемый кабель имеет определенные преимущества

Монтаж своими руками выполняется просто: при помощи фиксирующих лент кабель крепится на трубу и сверху покрывается теплоизоляцией.

Сделать нельзя купить. Как расставит запятые настоящий мастер?

Самые лучшие и надежные вещи – те, что сделаны своими руками. В нашем случае это тоже верно. Сделать резистивный вариант можно из полевика – это силовой телефонный кабель. Он маркируется как П – 274 М и по своим характеристикам (жесткость, толщина, изоляция) мало уступает покупному, а обойдется дешевле.

К тому же он может использоваться во влажной среде – важная характеристика для обогрева водопровода, пола и теплицы. Подключать его напрямую к 220 B нельзя. Здесь все будет зависеть от длины кабеля. Напряжение рассчитывается как 1-1,5 B на метр. То есть для 30-метрового нагревательного элемента понадобится напряжение 36 B и ток 8 – 10 А.

Монтаж своими руками можно осуществлять внутри и снаружи водопровода. Если греющий кабель будет прокладываться поверх труб, то расплетать полевик не нужно. Его обматывают вокруг трубопровода, плотно прижимая и закрепляя сверху фольгой. Конструкцию дополнительно обматывают алюминиевым скотчем – так нагревательный элемент лучше прижмется к трубе. Монтаж завершает слой гидро- и теплоизоляции.

Укладку нагревающего кабеля можно осуществить своими руками

Почему крепить кабель предпочтительнее по спирали? Это затратный метод, но так трубопровод прогреется равномерно, быстрее и эффективней.

Чтобы сделать обогрев внутри трубы, нельзя обнажать жилы полевика, поэтому его расплетают.

  1. Каждый одинарный провод складывают пополам.
  2. Сдвоенные провода снова свивают друг с другом.
  3. Труба для кабеля нужна, чтобы получить герметичный заход. Подойдет фланец от гибкой трубы, которую применяют для подведения воды.

Важно хорошенько герметизировать ввод. Когда провод продели в штуцер, его нужно залить эпоксидным клеем, а соединение затянуть гайкой или сплющить.

Своими руками можно собрать систему обогрева и по такой схеме. Понадобится блок питания от старого компьютера БП 300 Вт, 10 м медного двужильного провода (сечением 1,5 мм). Если кабель присоединить к выходу на 5 вольт, то полученный элемент будет нагреваться до 50°C. Аналогично можно рассчитать провод для выхода 12 В.

Принцип устройства и особенности монтажа греющей ленты можно наглядно посмотреть на видео.

Как сделать обогрев теплицы?

Теплая почва внутри теплиц позволяет раньше получать урожай и благодатно влияет на слабые или капризные растения. Из-за того, что придется обогревать большую площадь, целесообразнее выбрать резистивный греющий кабель. Как его сделать, мы уже рассмотрели. Осталось грамотно уложить внутри теплицы.

  1. Плодородный слой почвы снимают на 30-35 см.
  2. Площадку на 5 см засыпают песком.
  3. Пенополистирольный слой усиливают армирующей сеткой.
  4. Кабель выкладывают змейкой (шаг 15-20 см).
  5. Слой влажного песка (5 см).
  6. Еще один слой металлической сетки защитит кабель от повреждения лопатой.

Сверху все засыпают снятым плодородным слоем.

Теплый пол своими руками

Сделать греющий резистивный кабель для пола своими руками, конечно же, можно. Но для постоянного использования лучше как раз покупные обогревательные элементы, произведенные промышленным способом. Чтобы понять принцип монтажа, посмотрите видео, как можно самостоятельно сделать пол теплым.

Какая система лучше обогреет коммуникации: из купленного кабеля или из сделанного самостоятельно – ответить сложно. Но при наличии должных навыков экономия будет существенной, поэтому все больше домашних умельцев осваивают эту новую сферу деятельности.





Как подключить кабель для обогрева труб

Отвечает:

Михаил Смирнов

25.01.2016

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.

Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.

Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.

Поверх трубы или внутри нее?

Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются.

Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.

Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.

Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.

Как подключить греющий кабель к сети?

Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.

Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:

  • строительный фен;
  • бокорезы или ножницы;
  • кримпер для обжима гильз или плоскогубцы;
  • стриппер для снятия изоляции, вместо него можно применить нож;
  • плоскогубцы с узкими носами;
  • обычные плоскогубцы;
  • нож.

Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.

Вот как подключить к сети греющий кабель с медной оплеткой:

Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:

Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:

Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:

Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:

На провода и жгут оплетки надеваются гильзы и обжимаются:

Затем на каждый провод надевается изоляция и феном садится:

Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:

На шнур питания или нагревающий кабель надевается большая термоусадка:

На каждый отдельный провод кабеля питания надевается маленькая термоусадка:

Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:

Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном.
Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:

В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:

Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.

Отделка конца саморегулирующегося кабеля

Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.


Греющий кабель для водопровода: выбираем обогрев труб

Если еще буквально несколько лет назад система защиты трубопроводов от замерзания использовалась исключительно в промышленных масштабах, то в наше время она актуальна и в быту. Такие системы обеспечивают нормальное функционирование трубопровода даже при очень низких температурах воздуха.

Подобные системы порой предотвращают аварийные ситуации, связанные с замерзанием трубопровода, что может быть причиной его разрушения. Для того, чтобы защитить трубопровод от замерзания, применяют греющий кабель.

В греющий кабель для водопровода входит: электрический и нагревательный проводники термоограничителя и штепсельной вилки. Эти проводники соединены лазерной спайкой. Кабель полностью неподвластен влиянию влажной среды, поскольку прочно защищен бесшовной внешней изоляцией.

Температуру в трубе контролирует термоограничитель. Если она поднимается до 15 градусов, он автоматически выключает питание. Если температура опускается до 5 градусов питание в кабеле восстанавливается.

Виды греющего кабеля для трубопровода:

— резистивный
— саморегулирующийся

Резистивный кабель — это достаточно несложная конструкция. У него невысокая стоимость, но при этом — большой объем потребляемой электроэнергии при сравнительно небольшой области использования (например, теплые полы или трубы d= до 4 см).

Греющий кабель для водопровода


У резистивного провода постоянная величина сопротивления. Он отдает тепло в рабочем состоянии в определенном диапазоне температур от 5 до 13 градусов. Это обеспечивает постоянный подогрев воды зимой.

Данный тип кабеля включает в себя:

— одну или две нагревательные жилы
— слоя изоляции
— экран-сетку
— защитную оболочку

Резистивным называют провод, состоящий из одной или нескольких нагревающих жил, которые заключены в специальные оболочки с экраном. Это законченные изделия — участки различной длины и мощности.

Одножильные провода подсоединяют к электросети двумя концами, т.к. при монтаже к одной точке нужно подвести оба конца провода. Двухжильные провода подключаются одним концом.

Основным минусом резистивных проводов является постоянная работа на полной мощности и невозможность резки их на части.

Саморегулирующийся греющий кабель работает на сложном сопротивлении. Сопротивление такого вида кабеля меняется в зависимости от температуры воды. При увеличении сопротивления происходит снижение тепловыделения, а при уменьшении сопротивления — выделение тепла увеличивается.

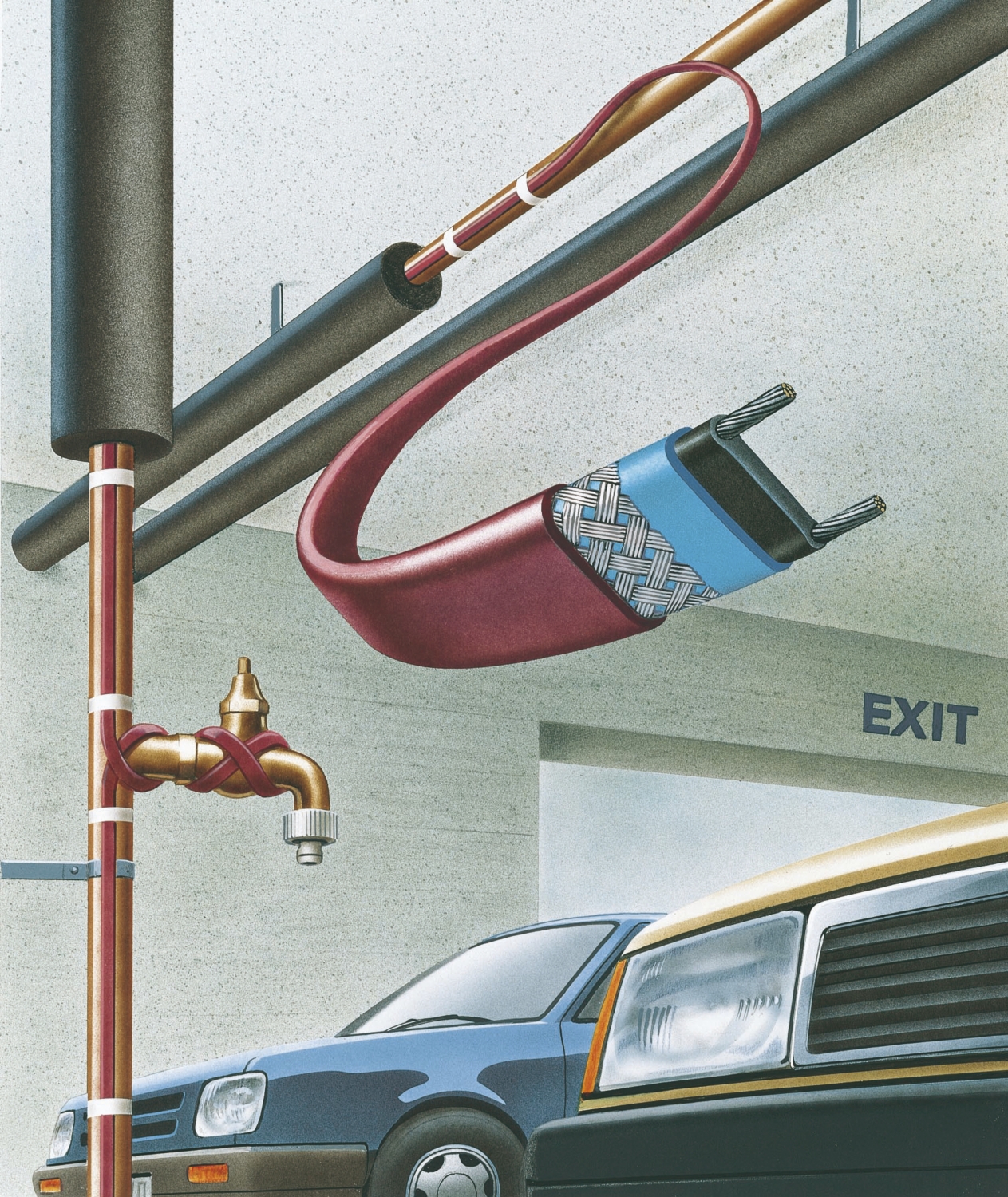

Саморегулирующийся греющий провод включает в себя две параллельные жилы, впрессованные в матрицу, изготовленную из полимера. Сопротивление этого провода меняется в зависимости изменения температуры воздуха.

Установка провода или кабеля такого типа осуществляется проще, потому что его можно нарезать на части нужной нам длины. Саморегулирующийся греющий кабель для труб является незаменимым при сложной конфигурации трубопровода. Это исключит возможность перегрева, в результате перепадов температур на разных участков водопровода.

Плюсы от применения саморегулирующегося провода

Большая область применения такого провода: трубы разного диаметра, а также — емкостей, водостоков и т.д. Главное его отличие — это возможность реагировать на температуру воды в трубопроводе без каких-либо дополнительных электронных датчиков.

Саморегулирующийся провод отличается от резистивного и внешне, и по набору составных частей:

— две токоотводящих жилы из меди, встроенные в матрицу из полимера, на основе углерода
— полупроводящая матрица
— несколько слоев термопластической изоляции
— оплетка из медной сетки
— наружная защитная оболочка

Греющий кабель внутри и снаружи трубы


Достоинства саморегулирующегося провода:

— возможность нарезки
— удобство монтажа
— длительный период использования

Как правильно выполнить установку греющего кабеля для водопровода

Помимо того, что кабель может монтироваться во внутрь трубопровода, его можно установить и по верх трубы, обмотав ее им снаружи. Главная задача — подобрать его так, чтобы потери тепла в сети были больше количества тепла, выделяемого системой.

Существуют два основных способа монтажа греющего провода

1. Наружная прокладка — самое распространенное использования наружного монтажа. Этот метод может быть применен только в том случае, если трубопровод хорошо утеплен и гидроизолирован, особенно тот участок, который находится на поверхности земли. Этот вид установки можно выполнить своими руками, поскольку он несложный.

2. Внутренняя прокладка греющего провода.

Этот способ хорошо используется для канализационных систем, в некоторых случаях и для систем отопления. Но для водопровода с питьевой водой его использовать не следует.

Самым удобным такой способ монтажа оказывается при прокладке в уже установленных трубопроводах, с ограниченным к нему доступом. При заведении провода в трубы не повредите изоляцию об выступающие элементы деталей. Ввод провода происходит через муфту, которая устанавливается на систему.

При монтаже проводов для обогрева труб самым главным условием является хорошая изоляция провода, это может быть алюминиевая фольга или скотч-фольга.

Монтаж греющего кабеля


Основные способы крепления провода к трубе

1. Вытягивание провода по длине в линию и приклеивание его липкой лентой.

2. Подвешивание провода нужной длины по трубе в виде петель.

В данном случае провод прихватывается к трубе при помощи кусочков скотча, далее наматывается петлями на трубу и приклеивается скотчем по всей длине.

3. Наматывание кабеля на трубу по спирали и приклеивание липкой лентой.

Как правильно подобрать греющий кабель для труб

В нашем суровом климате одной только теплоизоляцией водопроводных и канализационных труб не обойтись. Выбор обогревающего кабеля производится исходя из того, какие перед ним будут поставлены задачи.

Для частных домов, коттеджей, канализационных труб, водопроводов обычно применяют обогреватели небольшого размера. Достаточно кабеля мощностью не более 50-56 Вт/м. Такой мощности должно хватить, чтобы подача воды происходила беспрепятственно.

Кабели большей мощности требуют и больших затрат электроэнергии, т.е. приведут к повышению расходов на их эксплуатацию. Как правило, на поверхности изделия указывается рабочая мощность греющего кабеля и мощность в состоянии покоя. Смотрим видео.

Читайте также:

Как утеплить и обогреть скважину на зиму своими руками



Утепление водопроводной системы считается необходимой и важной задачей. А утепление скважины или колодца, в местах где больше нет способов добыть воду, является первостепенным вопросом, о котором надо позаботиться до начала зимы. Потому что если замерзнет ваш единственный источник воды, то у вас появятся огромные проблемы. Исходя из этого факта, подходить к решению данного вопроса надо заранее и с большой ответственностью.

Зимние морозы, как правило, приходят когда их совсем еще не ждешь, а многолетней опыт показывает, что ответственные хозяева, которые разобрались с проблемой утепления скважины, остаются в выигрыше. Ведь, если не позаботиться об утеплении своего источника воды, то вы будете не только без воды, но и может сломаться вся система снабжения водой, и вам придется потратить намного больше денег, чтобы проложить ее заново.

Основные понятия утепления скважин

Для начала разберемся с вопросом – «Как же всё-таки правильно сделать утепление скважины?».

Данный вопрос зависит от следующих факторов:

  • Используемые материалы и их качество;
  • Климатические условия местности, на которой будет производиться утепление;
  • Уровень грунтовых вод.

Исходя из этих факторов, внимание будет уделено на герметизацию скважины. Когда мы уже определились с задачей, необходимо ознакомиться с различными утеплительными материалами, которые применяются для утепления скважин.

Например, если в районе, где вы живете, не бывает очень низких температур, и зима считается «доброй», то можно использовать природные материалы, к ним, как правило, относятся:

  • Солома;
  • Опилки;
  • Верхний торф;
  • Сухие листья.

Если же, наоборот, в местности, где вы живете, «злые» зимы, уровень промерзания почвы относительно велик, и очень часто выпадает огромное количество осадков, то для утепления вашего источника воды, лучше всего использовать следующие материалы:

  • Стекловату;
  • Пеноизол;
  • Полистирол;
  • Базальтовая вата.

Интересно!

  1. Факт № 1: не беспокойтесь, данные материалы можно использовать и для скважин, которые оборудованы электронасосом.
  2. Факт № 2: специалисты рекомендуют делать толщину утеплительного слоя, состоящего из любого вышеперечисленного материала, обязательно больше чем тридцать сантиметров. При соблюдении данного правила будет гарантирован максимальный эффект.

Также, для улучшения морозостойкости вашей скважины, можно создать, так называемый эффект «термоса». Для этого между трубой и утепляющим материалом необходимо делать зазор расстоянием от трех до четырех сантиметров.

Утепление скважины переменного использования

Утепление скважины является очень сложным и ответственным процессом, ведь если вы допустите хотя бы самую маленькую ошибку при ее теплоизоляции, то велик шанс того, что она будет обмерзать изнутри.

Например, если скважина используется довольно часто, то такое обмерзание, как правило, не принесет проблем потому, что вода будет обмывать стенки и водопроводная система не замерзнет. А вот в скважине, которая используется довольно редко (или в скважине переменного использования), возможность замерзания настолько велика, что даже правильно утепленная скважина может «оледенеть».

Обогрев скважин

Существует 2 решения данной проблемы, которые вы можете реализовать своими руками:

  1. Первым, является покупка специального обогревателя, например, вы можете приобрести любой даже маломощный отопительный прибор.
  2. Вторым вариантом решения, считается монтаж греющего кабеля. Для скважин обычно используют саморегулирующиеся кабели мощностью 16-30 Ватт, которыми обвязывают трубу, по которой подается вода.

А если вы не ограничены в финансовом плане, полезной «фишкой» для саморегулирующего кабеля станет специальный контроллер с датчиком замерзания, который является не только эффективным оборудованием, но еще и экономит деньги на электрической энергии, так как включает обогревательную систему, только тогда, когда это необходимо.

Важно! Данные методы для обогрева скважины, как правило, применяются не для всей системы, а только для той ее части которая находится выше глубины промерзания почвы. Исходя из этого факта, для начала, следует узнать данную глубину.

Утепление кессоных скважин

В том случае, когда скважинная система не подведена к дому, чаще всего используют так называемый «кессонный колодец». Данная система представляет из себя геометрическую конструкцию в виде параллелепипеда или цилиндра, которая располагается не только ниже глубины промерзания почвы, но и имеет верхнюю часть, находящуюся на земле.

Как правило, данную конструкцию утепляют не только у стенок, но также ставят специальную утепленную крышку. Главной задачей такой изоляции скважины является защита даже от самых маленьких сквозняков. Диаметр конструкции обязательно должен иметь запас для того, чтобы в него мог поместиться человек, который будет выполнять осмотр или ремонт вашей скважины.

Если вы будете учитывать рекомендации, которые были приведены в данной статье, то вы не только защитите скважинную системы от «злых» зим, но и гарантируете качественное обеспечение водой на протяжении всего года. Не экономьте на утеплительном процессе, ведь если у вас появится такая проблема, то на ее решение, как правило, вы потратите намного больше своих сил и денег.

На что обращать внимание при утеплении и обогреве скважин?

Первым шагом по утеплению скважины на зиму своими руками, является обшивка стояка (с помощью металлической сетки). После обшивки стояк, как правило, одевается в специальный кожух. А пространство появившееся между данными «одежками», заполняется опилками, и тем самым создает эффект «термоса».

Специалиста рекомендуют также поставить специальный лоток или любую посудину, которая служит для обеспечения защиты утепляющего слоя от влаги.

Самым слабым местом, которое больше всего подвержено промерзанию считается часть трубы, которая начинается от начала промерзания почвы и заканчивается либо в доме, либо на улице. Для того чтобы обеспечить лучшую термоизоляцию, надо приобрести металлическую трубу, затем монтировать внутрь ее водопроводную трубу и кабель от электронасоса.

После этого, как правило, обмотать внешнюю трубу специальным греющим кабелем, а затем настроить с помощью терморегулятора и датчика его температуру в зависимости от состояния погоды.

Монтаж системы обогрева крыши своими руками

В холодное время года на крышах и водостоках достаточно быстро появляется наледь. Она опасна тем, что накопившийся и сорвавшийся с крыши лед может упасть на людей. Чтобы этого не произошло, на крышах здания и системах стока воды необходимо установить специальный обогрев. Его монтаж очень похож на схему установки «теплого пола». То есть, по всему периметру крыши монтируется греющий кабель. Этот процесс имеет множество нюансов, каждый из которых важно учитывать при монтаже, чтобы система обогрева работала исправно на протяжении многих лет.

Почему на кровле образовывается наледь?

Есть несколько причин образования наледи на кровле и водостоках.

1. Суточные и сезонные температурные колебания. Даже в тех случаях, когда кровля смонтирована правильно, наледь все равно будет образовываться при температурных колебаниях. Решающую роль в этом случае играет именно существенный перепад дневных и ночных температур. Так, в течение дня на дом попадают солнечные лучи, которые оттаивают снежные массы. Ночью же оттаявший снег образует ледяную корку. Если наледь образовывается из-за температурных перепадов, то лучше всего ставить кабельный обогрев крыши.

2. Плохое качество укладки теплоизоляционного слоя крыши. Снаружи температура поверхности кровли достаточно низкая, а под крышей отапливаемые помещения нагревают поверхность крыши, и в результате образовывается наледь таком случае в первую очередь нужно заняться утеплением крыши. Вполне вероятно, что после этого даже не потребуется укладывать греющий кабель.

Системы обогрева крыши

Система обогрева кровли функционирует по принципу теплоотдачи от прокладываемого кабеля. Такая система устанавливается по водосточным трубам, желобам, по площади крыши и во всех местах, где накапливаются снежные массы. За счет обогрева можно добиться постоянной температуры поверхности крыши, в результате чего снег будет таять равномерно и уходить в систему водостока, а не образовывать сосульки и наледь.

Функциональное предназначение системы обогрева:

  • Отведение талой воды
  • Предупреждение образования сосулек.
  • Исключение необходимости регулярно убирать снег с крыши.
  • Предупреждение закупорки водостока и его деформацию.
  • Снижение механической нагрузки на кровлю.
  • Отведение талой воды с поверхности крыши.
  • Увеличение срока эксплуатации покрытия кровли.
  • Система автоматизирует систему обогрева крыши не требуется вмешательство человека.

Схема обогрева кровли с составляющими элементами:

  • Нагревочный электропровод.
  • Детали, которые нужны для крепежа.
  • Щитовая для управления.
  • Защитный автомат трёхфазный входной.
  • Контактор четырехполюсный.
  • Устройство, необходимое для защитного отключения.
  • Автоматы защитные для каждой из фаз.
  • Сигнальная лампа.
  • Автомат, используемый для защиты цепи. Он же управляет термостатом.
  • Элементы распределяющей сети.
  • Сигнальный провод.
  • Силовой питающий провод.
  • Коробки монтажные.
  • Концевые и соединительные муфты, необходимые для нагревательного провода

Устройство системы обогрева кровли

Обогревающей частью в системе является электропровод, который греет водосток и кровлю. Этот провод идет через фронтальную часть ливнестоков, желобов, труб водосточных лотков и водосливов. Провод должен быть подобран таким образом, чтобы соответствовать всем требования пожаробезопасности, отличаться высокой прочностью и устойчивостью к разного рода механическим нагрузкам и температурным перепадам. Кабельный обогрев кровли не нужно демонтировать на летний период и может применяться для любого вида крыш.

Информационная и распределяющая часть в системе собирается из элементов монтажа, силовых проводов, распределяющих коробок. Именно эта часть выполняет распределяющую роль. Она даёт электропитание отопительным элементам и обеспечивает качественную передачу сигнала через датчики контроля в шкафу управления, а затем обратно.

Управляющая часть состоит из термодатчиков воздуха, терморегуляторов, щитка управления, пусковых деталей, устройств для осуществления регулировки. Подбор управляющей системы следует делать с учётом мощности нагревательных элементов. В тех случаях, когда система оборудуется саморегулируемыми проводами, то управляющая система не требуется, так как мощность их работы регулируется по температурным показателям. Однако для качественной эксплуатации не обойтись без регуляторов температуры.

Обзор монтажа системы обогрева кровли

Перед началом работы важно уточнить, что все нагревательные секции четко соответствуют площадям обогрева зон кровли. Далее из них необходимо будет вырезать куски нужного размера, смонтировать муфты, а после – разложить и скрепить.

Попрек желоба в водостоках нужно закрепить электрический кабель. Делается это при помощи монтажной ленты, которая должна быть, как можно толще. Шаг при монтаже ленты должен составлять для саморегулирующегося кабеля 0,5 м, а для резистивного провода – 0,25 м. в качестве дополнительного крепежного элемента в этом случае можно использовать герметик.

Для крепления электрокабеля по внутренней стороне водостока используется термоусаживаемая трубка либо также монтажная лента. При высоте труб водостока свыше 6 м потребуется дополнительный монтаж троса из металла, который снизит несущую нагрузку.

В воронке для крепления провода используются заклёпки и лента. К самой кровле кабель крепится при помощи герметика и монтажной ленты.
На следующем этапе устанавливаются и закрепляются монтажные коробки, далее их прозванивают, смотрят показатель сопротивления изоляции деталей нагрева.

Затем производится установка термостата, силовых и сигнальных проводов, монтируется шкаф управления. Все провода прозванивают и замеряют их сопротивление.

Завершающий этап – пуск и настройка системы.

Поэтапная работа по монтажу системы

  1. Работа начинается с проектирования системы обогрева. Определяются зоны для обогрева, подбирается оптимальный вариант кабеля, рассчитывается мощность системы, подбирается автоматика для управляющего щита.
  2. Определение зон для установки системы происходит следующим образом. Зонами обогрева считаются места, где накапливается больше всего снега и наледи. Оптимальная схема в этом случае – обогрев свеса кровли, ендов и водостоков. Длина электропровода всегда равна площади всех деталей кровли, на которых будут монтироваться нагревательные элементы. Там, где есть опасность схода снежных масс с крыши, нужно будет поставить систему для задержки снежных масс.
  3. Подбор проводов. В системе обогрева кровли можно устанавливать один из двух разновидностей греющего кабеля – саморегулирующийся и резистивный. Последний выполнен из металлической жилы и изоляционного материала. Он отличается стабильными показателями сопротивления, мощности и нагрева. Основное преимущество резистивного кабеля – его невысокая цена. Установка такого провода – это оптимальный вариант для обогрева больших участков крыш и стоков. Чаще производится зональная укладка резистивного кабеля с нихромовой нитью. Саморегулирующийся кабель выполнен из матрицы, изоляционного слоя, оплетки, наружной оболочки. Это более технологичный вариант. Работает по принципу изменения показателей нагрева при температурных колебаниях. Если температура понижается, то повышается мощность саморегулирующегося кабеля. Также доступен третий вариант проводов для системы обогрева – смешанный. Он отличается приемлемой ценой.
  4. Монтаж системы управления обогревом крыши, которая состоит из терморегулятора или метеостанции, контролирующей наличие каких-либо осадков на кровле.
  5. Установка соединительных коробок и кабеля. В этом случае важно монтировать соединительные коробки так, чтобы было пространство для проведения необходимых технических работ. Обычно их ставят неподалеку от секций нагрева. Монтаж возможен, как на самой кровле, так и на парапетах, чердаке, под козырьками. Чтобы правильно установить систему обогрева, нужно начинать с расчета длины провода и выбора места для монтажа. При этом нужно замерить длину ендовы, составных элементов системы, рассчитать метраж и количество водостоков в системе водоотведения. На каждые 10-15 см желоба потребуется мощность от 30 до 60 Вт. Если желоб имеет диметр от 15 см, то мощность должна быть подобрана из расчета 200 Вт на квадратный метр. Провода нужно монтировать, как в стоках, так и вкруг них. Для расчета их длины используются специальные заранее подготовленные чертежи. Провода необходимо также проложить на карнизы, трубы и воронки стока. Саморегулирующийся провод необходимо применять для сточных систем. При установке резистивного кабеля нужно ставить разделители между нитками. Все провода нужно проложить через дренажные лотки, ендовы, водосборники и стыки элементов кровли.
  6. Мощность системы обогрева должна рассчитываться, исходя из нормативных показателей: для резистивных проводов – 18-22 Вт на один метр, а для саморегулирующихся – 15-30 Вт на один метр. Мощность кабеля не должна превышать 17 Вт, когда покрытие кровли выполнено из полимерного материала. Обязательна установка блока утечки УЗО I ут=30 мА для защиты от удара электрическим током.
  7. В тех случаях, когда крыша не имеет системы стока воды, необходимо установить с небольшим уклоном систему «капающая петля».



Лучшая цена на тепловые трубки своими руками — Выгодные предложения на тепловые трубки своими руками от глобальных продавцов тепловых труб своими руками

Отличные новости !!! Вы попали в нужное место, чтобы купить тепловую трубку своими руками. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая тепловая трубка своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели тепловую трубку своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать тепловую трубку своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy heat pipe по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как работает технология тепловых труб и ее применение

Advanced Cooling Technologies, Inc.является надежным экспертом в области продуктов и технологий тепловых труб. ACT производит широкий спектр тепловых трубок, радиаторов с тепловыми трубками и узлов тепловых труб для широкого спектра применений на различных рынках. Фактически, ACT является единственным производителем в США, который регулярно поставляет тепловые трубки для охлаждения наземной электроники (медь-вода), управления тепловым режимом спутников на орбите (алюминий-аммиак и медь-вода) и оборудование для высокотемпературной калибровки (жидкий металл). Кроме того, ACT является предпочтительным партнером в разработке новых функций и повышении производительности с помощью новейшей технологии тепловых трубок.

На этой странице ресурсов по тепловым трубам содержится самая обширная информация о тепловых трубках и связанных с ними технологиях, доступных в Интернете, включая основные принципы, ограничения, фитили, рабочие жидкости и оболочки, различные виды тепловых трубок и передовые разработки.

Обзор технологии тепловых труб

Тепловая трубка — это двухфазное устройство теплопередачи с очень высокой эффективной теплопроводностью. Это вакуум-герметичное устройство, состоящее из оболочки, рабочего тела и фитильной конструкции.Как показано на видео ниже, подводимая энергия испаряет жидкую рабочую жидкость внутри фитиля в секции испарителя. Насыщенный пар, неся скрытую теплоту парообразования, течет в сторону более холодной секции конденсатора. В конденсаторе пар конденсируется и отдает скрытое тепло. Конденсированная жидкость возвращается в испаритель через структуру фитиля за счет капиллярного действия. Процессы фазового перехода и циркуляция двухфазного потока продолжаются до тех пор, пока сохраняется температурный градиент между испарителем и конденсатором.

Преимущества этих устройств:

  • Высокая теплопроводность (от 10 000 до 100 000 Вт / м · К)
  • Изотермический
  • Пассивный
  • Низкая стоимость
  • Устойчивость к ударам / вибрации
  • Устойчив к замораживанию / оттаиванию

Нажмите на значки ниже, чтобы узнать больше о тепловых трубках.

Если вы разрабатываете тепловую систему и просто хотите узнать больше о тепловых трубках для охлаждения, воспользуйтесь ссылками в разделе «Эксплуатация».Если у вас остались вопросы, свяжитесь с нами, и с вами свяжется инженер.

Узнайте больше о тепловых трубках в разделе часто задаваемых вопросов о тепловых трубках или загрузите руководство по надежности тепловых трубок. Посмотрите полное видео и транскрипцию об основах тепловых трубок и их преимуществах.

Resource Pages

Фоновая физика, включая видео, демонстрирующее двухфазный перенос тепла.

Часто задаваемые вопросы об основах работы с тепловыми трубками.

Это удобное для печати руководство предоставит вам следующую информацию для тепловых трубок медь / вода: Пошаговое руководство по проектированию тепловых трубок в вашей системе, Моделирование, Практическая надежность

Узнайте о различных ограничения, определяющие максимальную мощность (Вт), которую может перемещать тепловая труба.

Используйте этот инструмент для расчета пропускной способности медно-водяной тепловой трубы для вашей системы.

Изучите основы определения размеров и моделирования с помощью нашего руководства по проектированию тепловых трубок. Вы сможете в кратчайшие сроки интегрировать эти устройства в свой проект!

Посетите галерею двухфазных теплообменников.

Узнайте о преимуществах, ограничениях и недостатках различных фитильных конструкций.

Рабочие жидкости в первую очередь определяются условиями окружающей среды, термодинамическими свойствами жидкости и совместимостью с фитилем / оболочкой.

Обсуждаются специализированные тепловые трубки и их применение.

Видео с расшифровкой, в которой обсуждаются основные принципы работы тепловых трубок.

Узнайте, как интегрировать тепловые трубки в компьютерные модели.

Краткая история, показывающая, как расширились области применения с момента изобретения тепловой трубки в 1963 году.

Видеоуроки по управлению тепловым режимом ACT, включая двухфазную теплопередачу, радиаторы, управление тепловым режимом светодиодов и аккумулирование тепла.Имеются транскрипции видео.

В наших брошюрах представлен обзор различных категорий продуктов.

Новые достижения

Усовершенствованные тепловые трубки и петлевые тепловые трубки, включая новые рабочие жидкости, пассивный терморегулятор с изменяемыми условиями и устойчивость к замерзанию / оттаиванию.

Узнайте, как ACT расширил диапазон рабочих температур для воды со 150 до 300 ° C.

ACT разрабатывает новые рабочие жидкости для промежуточного диапазона температур, между водой и рабочими жидкостями из щелочных металлов.

Рабочие жидкости из щелочных металлов с оболочкой из жаропрочного сплава позволяют работать при температурах до 1100 ° C.

ACT разработала теплораспределители с паровой камерой, которые могут принимать тепловые потоки до 500 Вт / см2 на площади 4 см2 и преобразовывать тепловой поток так, чтобы его можно было удалить обычными методами охлаждения.

PCHP изменяют количество неконденсируемого газа (NCG) в резервуаре, обеспечивая очень жесткий контроль температуры (± 5 мК) в течение нескольких часов работы.

LHP — это пассивные двухфазные теплопередающие устройства, которые могут передавать большее количество тепла на большие расстояния, чем обычные тепловые трубы.

Высокотемпературные водно-титановые тепловые трубы с радиаторами были разработаны для использования в энергетических системах деления космических аппаратов.

HPL обеспечивают более высокий перенос тепла, чем тепловые трубы, при более низкой стоимости, чем LHP.

Испытания на срок службы проводятся для проверки совместимости оболочки, фитиля и рабочей жидкости в двухфазном теплопередающем устройстве, что обеспечивает длительную работу.

Сделай сам: как изолировать трубы с горячей водой | Домашние дела

Быстрый и простой способ сэкономить на расходах на отопление и сберечь энергию — это изолировать трубы с горячей водой.Следуйте нашему руководству, чтобы выполнить эту задачу самостоятельно.

Знаете ли вы, что ваши трубы с горячей водой излучают много тепла, что может увеличить ваши счета за электроэнергию на ненужные расходы на отопление? Отличное решение — изолировать трубы, чтобы уменьшить потери тепла и повысить температуру воды на 2–4 градуса по Фаренгейту. Это означает, что вам не придется так долго ждать, пока вода нагреется, и вы сэкономите воду и энергию, сэкономив при этом деньги. Вы можете самостоятельно изолировать трубы с горячей водой.С помощью приведенной ниже информации и шагов вы сможете выполнить этот проект сантехники своими руками в кратчайшие сроки.

Перед тем, как начать изоляцию труб

  • Проверьте в руководстве пользователя необходимое расстояние от водонагревателя и его дымохода. Некоторые пены могут выделять токсичные газы при горении.
  • Определите тип используемой изоляции. Для электрических водонагревателей чаще всего используются трубные муфты из полиэтилена или неопрена. Для газовых обогревателей самым безопасным выбором является обертка труб из стекловолокна, если ваши трубы находятся в пределах 8 дюймов от дымохода.
  • Измерьте диаметр. Сантехническая труба измеряется по ее внутреннему диаметру (обычно 3/4 дюйма), но фактический внешний диаметр будет больше в зависимости от материала.

Что вам понадобится:

  • Рулетка
  • Гильзы или ленты из стекловолокна для труб из хозяйственного магазина
  • Акриловая или изолента, или кабельные стяжки для крепления гильз труб, или лента из алюминиевой фольги, или проволока для крепления стекловолоконной ленты для труб
  • Перчатки, длинные рукава и брюки при использовании стекловолоконной трубки
  • Ножницы, ножницы для резки или универсальный нож

Ступеньки для изоляции труб:

  1. Измерение. Начиная с водонагревателя, измерьте все доступные трубы с горячей водой, чтобы определить необходимую длину изоляции. Особенно важно изолировать первые 3 фута трубы от водонагревателя.
  2. Разрез. Используя острый инструмент, отрежьте трубную муфту или стекловолоконную трубную обертку до необходимой длины.
  3. Fit. Поместите отрезанные куски изоляции вдоль трубы швом вниз.
  4. Безопасный. Лента, проволока или кабельные стяжки для закрепления отрезков изоляции через каждые пару футов.

С изоляцией труб горячей воды вы должны начать экономить на счетах за электроэнергию. Еще один отличный способ сэкономить — это гарантия American Home Shield® Home Warranty, которая помогает защитить ваш бюджет в случае выхода из строя определенных домашних систем и приборов, таких как водонагреватель. Это то, что согреет вас ночью.

Источники:
https: // www.energy.gov/energysaver/services/do-it-yourself-energy-savings-projects/savings-project-insulate-hot-water-pipes
https://www.consumerreports.org/cro/news/2010/02/ проект-уик-энд-изолировать-трубы-горячей-воды-сократить-на-потери тепла / index.htm

5 советов по установке труб центрального отопления

Трубы центрального отопления как часть системы центрального отопления могут помочь сохранить тепло в вашем доме даже в самые холодные зимы. Независимо от того, устанавливаете ли вы новую систему центрального отопления или модернизируете существующую установку, вам следует помнить о некоторых вещах.Вот несколько советов по установке труб центрального отопления.

1. Знайте, что вы делаете

Установка системы трубопроводов центрального отопления немного сложнее, чем обычный проект «сделай сам». Вы должны иметь в виду ряд технических соображений, поэтому вам следует браться за такой проект, только если вы знаете, что делаете. Если вы плохо разбираетесь в системах центрального отопления, вам следует подумать о найме профессионала для выполнения этой работы.

Кроме того, вы всегда можете провести небольшое исследование и изучить основы центрального отопления.Также имейте в виду, что многие местные правила требуют, чтобы определенные компоненты системы центрального отопления, такие как бойлер, устанавливал сертифицированный специалист.

2. Выберите соответствующий материал трубопровода

Перед тем, как вы начнете устанавливать трубы центрального отопления, вам необходимо определиться с типом материала трубопровода, который будет использоваться. У вас есть два варианта: пластик или медь. Медь традиционно использовалась в трубах центрального отопления. Однако в наши дни многие сантехники также рекомендуют пластиковые трубы.Хотя традиционно считается, что медные трубы более прочные, популярность пластиковых труб неуклонно растет. Медные трубы расширяются и сжимаются больше, чем пластиковые, что может привести к призрачным стукам, которые ассоциируются с трубами с горячей водой. Медные трубы также дороже пластиковых. В конечном итоге выбор остается за вами, потому что оба типа материалов для трубопроводов широко используются в системах центрального отопления.

3. Выберите правильный размер трубы

Выбор правильного размера трубы является самым важным решением при установке труб центрального отопления.Выбор трубы большого размера может привести к ненадлежащему нагреву, шуму в трубе и даже к утечкам и выходу трубы из строя. Некоторые из факторов, которые необходимо учитывать при выборе размера трубы, — это скорость потока, гидравлическое сопротивление и давление насоса. Труба должна быть достаточно большой, чтобы достаточное количество горячей воды достигло даже самого дальнего радиатора. Вам также необходимо учитывать сопротивление трубы потоку воды и давление, создаваемое насосом.

4.Скрыть трубы

Хотя было бы неплохо скрыть трубы, чтобы они не умаляли красоту вашего дома, многие люди не принимают во внимание, что в конечном итоге им потребуется доступ к частям трубы для ремонта и ремонта. поддержание. Убедитесь, что все утопленные трубы центрального отопления легко доступны, чтобы вам не пришлось снести стены или пол, если в системе центрального отопления возникнет утечка.

5. Добавьте вентиляцию

Недостаточная вентиляция ваших труб может привести к полному отказу в вашей системе центрального отопления из-за воздушных пробок.Это необходимо учитывать на этапе планирования. В идеале все трубы должны выходить на радиаторы.

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой «. Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом. Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное отопление — это приятное непрерывное тепло, как у камина.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Модель обеспечивает лучистое тепло , будь то напольное покрытие или радиатор, а именно:

  • стабильные температуры
  • без холодных мест (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
  • пыль не уносится около
  • относительная влажность остается постоянной
  • нет перепада давления воздуха (как при принудительном подогреве воздуха)
  • абсолютно тихий. Это невозможно переоценить (!) Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
  • См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Различия между системой радиаторного отопления и системой теплого пола системой составляют:

  • радиаторам требуется меньше труб
  • Для теплого пола
  • требуется значительная длина труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
  • Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при размещении PEX поверх бетонной плиты)
  • Радиаторы
  • нагревают точечно (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
  • Система обогрева полов работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F).
  • подпольные системы невидимы
  • Радиаторы
  • занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой
  • с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Как только в комнате достигнута заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна 😉

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Его установил Брайан Спурлин, лучший сантехник в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция из XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и направляется обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также видите, что в обоих контурах, контуре питьевой воды и контуре радиатора есть расширительный бак. Это связано с тем, что на стороне питьевого водоснабжения (питьевая вода) установлен обратный клапан там, где в дом поступает городская вода. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предусмотреть место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в систему водоснабжения. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке для предотвращения разрывов труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus стальные, а не железные, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии также рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой водопроводчик Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменника

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и противодействовать силе тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самая важная вещь для нашего проекта — теплообменник должен быть как можно длиннее , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Еще теория теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять, и этот калькулятор здесь очень помог: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур минимум 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с настройкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что она опустится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что воде не хватает времени, чтобы остыть внутри теплообменника.

Ну, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода будет течь слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Кроме того, медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов, которые нужно питать.

Вам нужно будет настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности, чтобы переместить со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 Пластинчатый теплообменник B3-36A 30 с монтажными шпильками M8-1,25, 18,3 дюйма x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь, возможно, вы заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Установка, полностью защищающая от идиотов

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников, таких как я. Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

  • их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента для PEX) и вставьте обратно… готово!
  • фитинги и клапаны можно свободно вращать после установки
  • вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
  • Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
  • Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Удивительно, что каждый может сделать с приспособлениями для укуса акулы без помощи водопроводчика (извините, Брайан (!))

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, он будет лучше выглядеть, он будет работать лучше и будет включать в себя бойлер. Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать все время.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся в безбаквальных водонагревателях. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

  1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
  2. Бесконтактные водонагреватели включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда поставить это дополнительное тепло!
  3. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каковы конкретные ограничения для вашего водонагревателя.
  4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
  5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч). Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
  6. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безрезервуарный обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуар, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, которые сдерживают кратковременные выбросы холодной воды, попадающей в него.
  7. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
  8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаквальные водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
  9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
  10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два вида труб из PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам понадобится два вида PEX в доме….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите смазку для труб, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, как и фитинги, и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что это не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, то это девтотип , , поскольку это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее глубины (количества пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный штуцер, чтобы разделить горячую воду со стиральной машиной. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины. После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

у вас должна быть прямая труба длиной не менее 10 диаметров трубы до и после насоса, чтобы избежать проблем.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В позиции «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел что-то делать», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для своего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам понадобятся компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Следует использовать кронштейны для пола или кронштейны для стены?

Я выбрал кронштейны для пола по нескольким причинам. Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Расположение радиатора так близко к стене неэффективно, если ваши стены не имеют очень хорошей изоляции. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга стоит очень дешево. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепнины.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор. Теплый воздух поднимается к потолку, попадает к противоположной стене, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, исходящее от вашей кожи; Следовательно, предметы в комнате в основном нагреваются тепловым излучением (например, инфракрасным излучением или камином), а не движением воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло равномерно распределяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор — небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически не поддается разрушению, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, документами, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение, но, эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, отправляйтесь в скрепки или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз — «ДА, ТЫ МОЖЕШЬ». Если бы мне удалось установить это с нулевым водопроводом и водным теплом, любой сможет это сделать !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для ГВС всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не поделились системой, позволяющей делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA такой же большой, как наша галактика, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для такого использования, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар минус баллон полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с внутренним резервуаром из нержавеющей стали на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, предположительно, не могут быть у бойлеров.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня. Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, помните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что они не должны быть такими. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику, желаю вам отличного дня ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поиск Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности резервуар для хранения имеет особенность, которую я хочу уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Прочие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, может быть, однажды это станет прибыльным делом, чтобы сделать из этого работу полный рабочий день!

тепловых трубок на заказ | MyHeatSinks

Тепловые трубы изначально производятся круглой формы, но их можно настроить с помощью ряда процессов гибки и сплющивания для формирования 2D или 3D форм. Индивидуальные тепловые трубки могут передавать тепло от источника практически в любое место, в зависимости от конструкции. Примеры тепловых решений с использованием нестандартных тепловых трубок можно найти на этой странице.

[ngg_images gallery_ids = ”2 ″ display_type =” photocrati-nextgen_basic_thumbnails ”gallery_width =” 100% ”]

Быстрое прототипирование индивидуальных тепловых трубок

Мы предлагаем услуги быстрого прототипирования тепловых трубок на заказ. Если инструмент не требуется, прототипы могут быть изготовлены в течение 2 рабочих дней. Для деталей, требующих специального инструмента, срок выполнения заказа составляет 5 рабочих дней.Пожалуйста, свяжитесь с нами для получения дополнительной информации.

Супер тонкие тепловые трубки для смартфонов и мобильных устройств

Мы производим тепловые трубки толщиной всего 1,0 мм (0,040 ″), которые можно использовать в смартфонах, портативных компьютерах, планшетах и ​​других миниатюрных электронных устройствах. Тепловые трубки проходят 100% индивидуальные испытания для обеспечения эффективности теплопередачи. Доступны также другие толщины, включая 1,2 мм, 1,5 мм, 1,6 мм и 1,8 мм.

Гибка тепловых трубок

Чтобы минимизировать влияние на тепловые характеристики, мы рекомендуем следующие радиусы и углы изгиба в качестве руководящих принципов проектирования.

Диаметр Минимум R Рекомендуемый R Минимальный угол изгиба
Рекомендуемый угол изгиба
4 мм 9 мм 12 мм 90 ° 120 °
5 мм 12 мм 15 мм 90 ° 120 °
6 мм 14 мм 18 мм 90 ° 120 °
8 мм 20 мм 24 мм 90 ° 120 °

Сплющивание тепловых трубок

В следующей таблице приведены рекомендации по выравниванию тепловых трубок. Для диаметров и толщины, не указанных в этой таблице, свяжитесь с нами.

Диаметр (D) Толщина (T) (T) Допуск Ширина (W) (W) Допуск
Ø4 2,0 + 0,05 / -0,10 5,23 +/- 0,15
Ø4 2,5 + 0,05 / -0,10 4,96 +/- 0,15
Ø4 3.0 + 0,05 / -0,10 4,65 +/- 0,15
Ø5 2,0 + 0,05 / -0,10 6,82 +/- 0,15
Ø5 2,5 + 0,05 / -0,10 6,53 +/- 0,15
Ø5 3,0 + 0,05 / -0,10 6,26 +/- 0,15
Ø5 3,5 + 0,05 / -0,10 5,95 +/- 0.15
Ø5 4,0 + 0,05 / -0,10 5,63 +/- 0,15
Ø6 2,0 + 0,05 / -0,10 8,45 +/- 0,15
Ø6 2,5 + 0,05 / -0,10 8,16 +/- 0,15
Ø6 3,0 + 0,05 / -0,10 7,84 +/- 0,15
Ø6 3,5 +0. 05 / -0,10 7,57 +/- 0,15
Ø6 4,0 + 0,05 / -0,10 7,30 +/- 0,15
Ø8 2,0 + 0,05 / -0,10 11,65 +/- 0,15
Ø8 2,5 + 0,05 / -0,10 11,39 +/- 0,15
Ø8 3,0 + 0,05 / -0,10 11,15 +/- 0,15
Ø8 3.5 + 0,05 / -0,10 10,83 +/- 0,15
Ø8 4,0 + 0,05 / -0,10 10,60 +/- 0,15
Ø8 4,5 + 0,05 / -0,10 10,27 +/- 0,15
Ø8 5,0 + 0,05 / -0,10 10,01 +/- 0,15
Ø8 6,0 + 0,05 / -0,10 9,36 +/- 0.15

Возможность теплопередачи

Форма тепловой трубы Поперечное сечение
Размеры
(мм)
Длина
(мм)
Минимальный
Радиус изгиба
(мм)
Скорость теплопередачи
(Д = 150 мм)
(Ш)
Круглая труба Ø4 60-600 10 30
Круглая труба Ø5 60-600 10 45
Круглая труба Ø6 60-600 12 72
Круглая труба Ø8 60-600 24 120
Плоская труба Ø4 X 2. 0T 60-600 10 25
Плоская труба Ø5 X 2,0T 60-600 10 31
Плоская труба Ø6 X 2,0 T 60-600 12 42
Плоская труба Ø8 X 2,0T 60-600 25 55

Тест надежности

Образец теста Условия теста Коэффициент выборки Цель
1 High Temp. Тест на старение Температура окружающей среды. 210 C в течение 12 часов 100% Проверка на герметичность и старение
2 Тест теплового отклика Вставьте 1/3 — ½ длины трубы в воду с температурой 50 ° C. Температура другого конца должна подняться до стандартного значения за 25 секунд. 100% Проверка вакуума и герметичности
3 Qmax Test Длина нагрева = 25-35 мм, температура испытания = 60 ° C 100% Для измерения макс. коэффициент теплопередачи
4 Rth Тест термического сопротивления Зафиксируйте скорость теплопередачи и измерьте темп. разница тепловых трубок > 1шт / 2ч Для обеспечения теплового сопротивления каждой трубы ниже спецификации
5 Ускоренный ресурсный тест 140 C в течение 1000 часов. Снижение производительности менее чем на 7% По корпусу Для прогнозирования срока службы тепловой трубы при определенной рабочей температуре.
6 Непрерывное испытание на срок службы Непрерывное испытание при нормальных условиях эксплуатации По делу Для измерения фактического срока службы тепловой трубы до момента отказа
7 Испытание на термоциклирование Темп.варьируется от -30 C до 120 C за 10 часов, 600 циклов В футляре Для измерения изменения производительности после термоциклирования

Запросите информацию или коммерческое предложение на тепловую трубку по индивидуальному заказу

Самодельный солнечный водонагреватель — Сделай сам

Прошлым летом мы с семьей начали раскапывать фундамент для нашего нового дома. Однако после всего лишь двух потных дней работы под солнцем Флориды я понял, что мы, возможно, выполняем весь проект в неправильном порядке.Может, подумал я, прежде чем строить дом, нам стоит установить солнечный водонагреватель и душ, которые мы уже планировали как часть нашей новой усадьбы! Что ж, чем больше я обдумывал эту идею и чем больше слоев грязи накапливалось на телах моего племени, тем больше эта часть обратной логики начинала приобретать смысл.

Как вы, наверное, догадались, вся семья хлопала в ладоши и радовалась, когда я предложил им свое дурацкое предложение. Итак, я сел изучать текущую литературу по солнечным водонагревателям.Я изучал все книги и статьи, которые мог найти, но в итоге больше запутался, чем получил образование! Все планы требовали тщательно продуманных насосов, датчиков, переключателей управления и прочего сложного оборудования.

(О, я действительно узнал одну вещь: мы точно не собирались покупать обогреватель. Некоторые из этих коммерческих солнечных батарей стоят более 2000 долларов!)

Это заняло много времени и тщательного анализа, но в конце концов я придумал простой и недорогой самодельный солнечный водонагреватель, который, как я знал, «мы, обычные люди», сможем построить. Фактически, мой дизайн состоит всего из трех этапов:

Во-первых, я построил стеклянный деревянный «горячий ящик», чтобы улавливать солнечное тепло.

Во-вторых, установите коллектор медных водопроводных труб внутри этой коллекторной коробки, чтобы собранное тепло нагревало воду.

В-третьих, подсоедините выпускные отверстия от коллектора к резервуару для хранения (этот контейнер должен быть установлен над коллектором тепла), чтобы по принципу термосифона вода перемещалась из коллектора в резервуар. (Эта причудливо звучащая фраза «принцип термосифона» просто означает, что, поскольку горячая вода поднимается, а холодная вода опускается, жидкость, нагретая в системе с замкнутым контуром, будет двигаться вверх к нашему приподнятому резервуару, а более холодная вода будет циркулировать вниз по направлению к коллектору. чтобы впитать больше солнца.)

Стекло, дерево и медь

Изначально мы планировали построить коллекторный бокс размером 48 на 96 дюймов, но быстро отказались от этих размеров, когда я узнал, что лист стекла, достаточно большой, чтобы покрыть такой контейнер, будет стоить более 60 долларов! Этот ценник заставил меня немного переосмыслить и придумать экономичное решение: я решил сделать панели из старых алюминиевых окон тентового типа! Несколько выброшенных стеклянных прямоугольников размером 15 на 34 дюйма валялись вокруг нашего дома, и мне удалось раздобыть несколько подержанных стекол за 1 доллар. По 50 штук. Затем все, что нам нужно было сделать, это отрегулировать размер коллектора (мы сделали его 34 на 90 дюймов) и выстроить шесть окон подряд, чтобы получить стеклянную крышку стоимостью 60 долларов менее чем за 9 долларов. (Кроме того, легкие алюминиевые блоки легко установить, и в случае поломки их легко заменить из стандартных источников питания.)

Мой друг-сантехник дал мне старый водонагреватель для нашего резервуара для хранения воды, и я смог «вычистить» всю черную пластиковую трубу и ненужные фитинги, которые мне понадобились для соединения всех моих устройств, а также множество гвоздей.Тем не менее, как я ни старался, я не мог обойтись без наличных денег на дерево и медь.

Стоимость пиломатериалов была не слишком большой. Фактически, я купил всю древесину, в которой я нуждался для сторон коробки и опорных элементов, а также два листа пенополистирола и один из пенопласта Masonite за очень разумные 25,59 доллара.

Однако наш проект требовал одного «убийственного расхода»: меди. Я не хотел тратить деньги, в которых мне не нужно было, но я также полагал, что расходы на нашу дирижирующую среду — это не место, где можно срезать углы.Медь невероятно эффективно поглощает и отводит тепло. И любой менее дорогой коллекторный материал дал бы нам «временную выгоду, но постоянную утечку».

Итак, чтобы построить коллектор, я купил три 20-футовых медных трубы длиной три четверти дюйма, два рулона припоя 50-50, одну банку с флюсом и множество фитингов. В сумме это, по общему признанию, не из дешевых 75,72 доллара. (Конечно, полудюймовая труба и детали обошлись бы дешевле, но линии меньшего диаметра слишком ограничивают хороший термосифонный поток.)

Я также заплатил 45 долларов за большой медный лист 12-го калибра, который стал основным «улавливателем тепла» внутри коробки. Этот материал обычно продается с шириной 36 дюймов, поэтому вместо того, чтобы отрезать два дюйма меди, чтобы удовлетворить мои требования к 34 на 90 дюймов, мой местный продавец листового металла любезно согнул однодюймовую рамку вдоль каждой стороны, что сделало изделие более жестким и более легким в застегивании.

На работу, на работу

Наконец-то мы были готовы к строительству. Мы сделали каркас размером 34 на 90 дюймов (измеряется внутри) из двух 12 футов длиной 2 на 6.Этот прямоугольник имел шипы 2 на 2 по бокам и 2 на 4 на концах, чтобы поддерживать пластину коллектора. Дополнительные 2х4 были прибиты к середине коробки в качестве распорки. Затем мы покрыли «кровать» каркаса куском монолитного картона толщиной 1/8 дюйма из масонита и двумя листами теплоизоляционного пенополистирола.


Далее мы приступили к основной задаче: сварке наших медных деталей. Первый этап этой «металлической гроши» включал в себя строительство коллектора труб, конструкции «тюремной двери», в которой было четыре «стержня» внутри прямоугольника, прилегающего к раме.(Так как каждая внутренняя секция трубы должна была быть прикреплена к верхнему и нижнему трубопроводу с помощью тройников на три четверти дюйма, мы проделали большую резку и пайку на концах коллектора.)

После того, как эта работа была сделана, мы положили медный коллекторный лист за 45 долларов на ровную бетонную поверхность (чтобы нагретый материал не коробился) и припаяли коллектор к этой основе. Затем мы поместили сборку «труба-лист» в основание из дерева и пенополистирола, припаяли линии подачи, нагнетания и предохранительного клапана на место и завершили готовую конструкцию шестью окнами навеса.

Пробный момент

Чтобы проверить герметичность нашего коллектора, мы заглушили впускную линию коллектора, подключили садовый шланг к верхнему выпускному отверстию и подавали воду в трубопроводы, пока воздух не перестал проходить через выпускное отверстие предохранительного клапана. Затем мы затянули спусковой механизм, открыли штуцер шланга и оставили его!

Шестьдесят фунтов воды под давлением хлынули в наши линии. Трубы продержались минут десять, затем по коллектору начала течь небольшая струйка, поэтому мы осушили канал и устраняли негерметичное уплотнение.Мы оставили оборудование под давлением на всю ночь для его второго теста, и — слава богу — когда мы исследовали наш «ловец солнца» на следующее утро, ни одна капля h30 не вышла.

Горячие времена

Последними этапами строительства было покрасить лист коллектора и коллектор в черный цвет, покрыть открытую древесину защитным покрытием на масляной основе, установить водонагреватель на место (под углом 45 градусов), прикрепить накопительный бак и смонтировать нашу летний душ.

Вот и все. Примерно за 160 долларов мы построили солнечный обогреватель, который теперь обеспечивает всю мою семью обильным запасом бесплатной горячей воды.(На самом деле нам пришлось добавить в душевую кабину линию с холодной водой, чтобы не обжечься в особенно солнечные дни во Флориде!)

Теперь я признаю, что наш центр свежего воздуха выглядит глупо, расположенный сам по себе на склоне холма, но мы все блаженны, как голубые птицы, над нашими наружными душевыми. В конце концов, нам может потребоваться больше двух лет, чтобы закончить наш дом, но мы наслаждаемся радостью принятия солнечных ванн прямо сейчас!


Ведомость материалов

Пиломатериалы

 (2) 2 дюйма x 6 дюймов x 12 футов 6 долларов США.30
(2) 2 дюйма x 2 дюйма x 8 футов 1,50
(1) 2 дюйма x 4 дюйма x 10 футов 2,31
(1) 1/8 дюйма x 4 фута x 8 футов 6,98
(2) 1 дюйм x Пенополистирол 4 x 8 футов 8,50

Медь

 (1) 36 дюймов x 90 дюймов 12-го размера 45,00
(3) 3/4 дюйма x 20 футов трубы ~ тип M 52. 20
(11) 3/4 дюйма T-образной формы 6,50
(5) 3/4 дюйма L-образной формы 1,50
(3) 3/4 дюйма переходники с наружной резьбой 1,32
(2) ролика 50-50 припой 13,02
(1) можно припаять флюс 1.15

Разное

 (6) l5 "x 34" окна навеса 9,00
(1) предохранительный клапан 4,50
(2) металлические вставные переходники 1,50
 Общая стоимость 161,31 долл. США

ПРИМЕЧАНИЕ РЕДАКТОРА : мы поздравляем Билла с его умным дизайном и благодарим что самодельный водонагреватель г-на Вебера идеально подходит для нужд его семьи, мы также должны добавить, что его устройство подойдет не для всех, потому что в коллекторе Билла нет функции, предотвращающей замерзание воды в его трубах! Поскольку такой несчастный случай, очевидно, повредит устройство, любой человек, который хочет скопировать идеи Уильяма, но при этом живет в более холодном климате, чем живет во Флориде, должен использовать какой-либо метод сохранения своих трубок.

Одним из решений этой дилеммы было бы использование солнечного коллектора Билла летом и дровяной системы дымохода зимой. Этот подход объясняется в разделе «Используйте дровяную печь в качестве водонагревателя».

Однако наиболее распространенным методом «коллектор-протектор» является установка теплообменника в резервуаре для хранения, чтобы жидкость, выходящая из коллектора, согревала воду в резервуаре, но сама оставалась в замкнутом контуре отопления. Жидкость, поглощающую солнце, в такой оснастке можно смешивать с антифризом, чтобы защитить ее от суровой погоды.Два примера метода обсуждаются в [1] «Домашний солнечный водонагреватель Дойла Акерса за 30 долларов» (Дойл использовал утилизированные змеевики кондиционера для создания своего теплообменника) и [2] «Другие способы переработать старые холодильники в недорогие солнечные батареи». Водонагреватели »(исследователи MOTHER EARTH NEWS переработали газовый бак с горячей водой в эффективный теплообменник. В статье также показан пассивный блок без теплообмена, разработанный нашими изобретателями. Эта конкретная модель защищена от обморожения, поскольку может закройтесь на ночь!)

Несколько примеров нагревателей прямого действия, которые, как и модель Билла Вебера, представляют собой недорогие самодельные солнечные устройства, но не имеют защиты от замерзания, приводятся в «Солнечный водонагреватель Khanh», «Построить простой душ с солнечным подогревом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
