Онлайн калькулятор расчета размеров арматуры и количества бетона монолитного ленточного фундамента: Калькулятор ленточного фундамента

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Вычисление объемов количества бетона ленточного монолитного фундамента и арматуры на онлайн счетчике

Рекомендации по использованию калькулятора — счетчика

С помощью счетчика, возможно, определить масштабы опалубки, диаметр, число арматурной проволоки, установить нужный объем и размер бетона.

Проектировку основания дома нужно проводить с особенной тщательностью и определять тип фундамента с квалифицированной помощью специалистов. Если случится деформирование, то это отразится на всем строительном сооружении. Чтобы исправить ошибки придется затратить очень много средств, так как это трудоемкая операция.

При составлении расчетов можно воспользоваться формой с правой  стороны для консультации.

Достоинство ленточного фундамента – это его экономность не очень большие затраты на материалы, а также простота и быстрота в его установке.

Ленточный фундамент предотвращает опускание и трансформацию сооружения, которое происходит вследствие пучения земли (например, во время заморозков). И представляет собой единый замкнутый прочный профиль из железобетона, который проходит под всеми неотъемлемыми несущими стенами здания, распределяя равномерно нагрузку. По видам он может быть мелкозаглубленный и глубокозаглубленный, монолитный и сборной. Эта форма строительного фундамента обладает всеми нужными рабочими характеристиками и является наиболее популярной из числа остальных, которые используются для возведения частных домов и маленьких построек, а также имеет доступную стоимость.

Имеется значительный нюанс – межкомнатные перегородки не во  всех  вариантах являются строительными  конструкциями несущего вида, вследствие  этого под них кладется наиболее легкий фундаментный пласт.

Важным аспектом является верный и безошибочный подсчет перед началом работ.

Общая длина фундаментной ленты – это периметр фундамента, который нужно рассчитывать для того чтобы установить нагрузку на него.

Площадь нижней боковой поверхности – параметр, который соответствует площади битумного утеплителя необходимого для наружной стороны основания дома. Следует учитывать, что наиболее крупные перегрузки будут приходиться на его боковые стены, так как на них станут налегать перекрытия с лагами кровли.

Важно знать! Высота ленточного фундамента всегда должна  превышать ширину в два раза.

Площадь подошвы ленты – это площадь всей опоры фундамента на землю. Этот показатель соответствует объемам необходимой гидроизоляции, которая нужна для того, чтобы накрыть готовую конструкцию. А также зная площадь, которую должен занимать фундамент можно подобрать наиболее подходящую основу и определить номинальную площадь.

Объем бетона – параметр необходимо рассчитывать для того чтобы избежать грубых ошибок, так как при заказе бетона его количество может значительно разниться с фактическим.

Важно знать, что при заказе бетона нужно делать запас,  который  составляет приблизительно 10%.

Вес тяжелого бетона – при расчете калькулятором, вес указывается примерный по средней плотности, от него будут зависеть тип перекрытий дома, а так же другие показатели.

Минимальное допустимое количество рядов стержней рабочей арматуры в верхнем и нижнем поясах заливки – рассчитывается для исключения искривления и сдвига конструкции.

Минимальный допустимый диаметр (Ø) продольных стержней арматуры – показатель рассчитывается с учетом норм СНиП (должны составлять не менее 0,1%) на основании соотношения содержания арматуры к площади разреза ленты . От этого показателя зависит схема армирования.

Минимальный допустимый диаметр(Ø) поперечных стержней стальной арматуры (хомутов) – считается в зависимости от характеристик фундамента и материалов построения, согласно СНиП.

Нагрузка на задействованную почву от фундамента – это распределенная вертикальная нагрузка на всю поверхность опоры и при ее нахождении следует учитывать показатели грунта и свойства материалов.

Величина нахлеста (накид) рабочей арматуры при вязке – этот размер учитывается при определении общей длины.

Важно! При расчетах не нужно забывать о вероятных обрезках  и  нахлестках, вследствие этого  рекомендуется добавлять примерно 10% к  полученному значению.

Общая длина арматуры – протяженность рассчитывается с учетом способа армирования

фундамента, длинны стержней, нахлеста, количества стен и прочих показателей.

Важно! Длина арматуры рассчитывается, отталкиваясь из того,  что  кладутся 4 прутка (по 2 внизу и 2  сверху). Убавлять их количество до 2-3 штук  категорически запрещается.

Общий вес рабочей арматуры – масса каркаса, этот показатель понадобится для того чтобы узнать стоимость материала и его доставки.

Шах установки поперечных стержней стальной арматуры (хомутов) – значение необходимо чтобы исключить при заливке скосы и сдвиги,а также для дальнейшего планирования и определения количества стальной арматуры.

Толщина деревянной доски для опалубки рассчитывается для того чтобы доски гарантированно вынесли нагрузку от бетонного раствора, не разрушались и не изгибались, а также данная величина влияет на стоимость закупленного материала.

Количество досок для опалубки — это вычисление количества материала для опалубки заданного объема, который формируется с учетом всех характеристик.

Сколько бетона нужно для фундамента: раскладываем по пунктам

Ключевая информация, которая нужна для расчета бетона на фундамент, это его тип (ленточный, столбчатый или плиточный) и конфигурация. В свою очередь, тип основы выбирается на основании морфологии почв, гидрогеологических условий местности и самого строительного проекта.

В одних случаях целесообразно использовать фундаментные блоки и гидроизоляцию фундамента, в других — литые бетонные или столбчатые конструкции. Определившись с типом строения и имея на руках эскиз объекта, приступают к расчету кубатуры бетона на фундамент.

Блок: 1/5 | Кол-во символов: 547
Источник: https://www.isolux.ru/articles/index/view/id/83/

Объем бетона для фундаментов различных категорий

Расчет объема бетона производится, как правило, с учётом конфигурации фундаментного основания и с использованием известных всем формул.

Необходимо учитывать поправку на незначительное изменение объёма готовой бетонной смеси после её отвердения (с учётом точного соблюдения технологии приготовления).

В данной статье приводятся расчеты указанной величины для ленточного, столбчатого и плитного фундаментов.

Полный объем ленточного основания и количество бетона, необходимого для его изготовления, обычно рассчитывается исходя из следующих соображений. Предположим, что вам необходимо подготовить фундаментное основание с размерами в плане 6×9 метра высотой 1,6 метра и шириной 0,28 метра.

Воспользовавшись приведенной на фото формулой для ленточного фундамента, вы получите следующий результат (для площади его подошвы):

9×0,28×2+(6-0,28×2)×0,28×3=5,04+4,56=9,6 (м2).

Объём бетона, используемого для приготовления такого основания, будет равен:

9,6×1,6=15,36 м3.

Объём бетона, необходимого для изготовления плитного фундамента, определяется еще проще. В том случае, если необходимо залить фундаментную плиту размерами 6×9 метра (толщиной 0,28 метра) – вам следует просто перемножить между собой эти три величины: 6×9×0,28=15,12 м3.

При этом поправка на арматурную составляющую фундаментного основания обычно не учитывается, поскольку величина объёма арматуры незначительна.

Готовые расчеты количества бетона для монолитного фундамента (при толщине 0,28 м.).

Площадь	Объем бетона (м3)
фундамент 6х6	10,08
фундамент 6х8	13,44
фундамент 6х9	15,12
фундамент 8х8	17,92
фундамент 10х10	28
фундамент 10х12	33,6

Блок: 2/3 | Кол-во символов: 1692
Источник: https://www. stroitelstvosovety.ru/stroitelstvo-fundamenta-svoimi-rukami/skolko-betona-nuzhno-na-fundament

Сколько нужно бетона на фундамент

Подготовленная конструкция заливается бетонной смесью, и ее количество определяется в кубометрах.

Чтобы выполнить расчет объема бетона для возведения фундамента, сначала проверяют на возможность несения проектной нагрузки с учетом характеристик почвы в месте строительства. Для приведения в соответствие проектируемого основания указанным параметрам и для соблюдения нормативов, изменяют его геометрические параметры (глубину, ширину) и схему армирования. Полученные размеры подставляют в формулы расчета и вычисляют сколько кубов бетона нужно.

Ленточный

При расчете бетона для ленточного фундамента необходимы следующие параметры: длина ленты, ее ширина и высота. За высоту принимается расстояние от подошвы до обреза. Обычно обрез расположен в 50-60 см над поверхностью земли.

При глубине подошвы (части, находящейся под землей) в 160 см и размере его части над землей в 60 см, итог составит 220 см. Глубину заложения монолитного ленточного основания определяют в зависимости от свойств почвы и от марки бетона.

Важно, чтобы подошва находилась ниже уровня промерзания грунта минимум на 15 см.

Ширина ленты зависит от веса здания, толщины стен и грунта. В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, определяют шаг и диаметр хомутов.

Протяженность ленты — это сумма длин всех наружных и внутренних несущих стен дома. Для коттеджа размером 8х10 м с внутренней несущей стеной протяженностью 10 м, она составит 46 метров:

(10 м + 10 м + 8 м + 8 м = 36 м) + (10 м) = 46 метров.

Расход бетона для заливки основы дома 8х10 м с одной внутренней несущей стеной в 10 м, при ширине ленты 0,5 м и высотой 2,2 м:

46 (Д) х 0,5 (Ш) х 2,2 (В) = 50,6 кубометров.

Плитный

Чтобы рассчитать кубатуру для этого типа, определяют полный объем плиты. Это и будет искомым значением и соответствует произведению площади плитного основания на его толщину.

Площадь коттеджа 8х10 метров равна 80 кв.м. К примеру, толщина плиты составляет 25 см. Таким образом, расход смеси составит:

(80 кв.м) х (толщина: 0,25 м) = 20 кубометров.

При вычислениях важно учитывать вес здания. При большой нагрузке нужно либо увеличить толщину плиты, либо добавить ребра жесткости. Их делают по несущим стенам (в т. ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью.

Заливка конструкции ребер жесткости будет дополнительной величиной, которая прибавляется к общему расходу и определяется следующим образом:

(площадь поперечного сечения ребра жесткости) х (общая длина ребер).

Столбчатый

Представляет собой столбы, расположенные с определенным шагом под опорными точками. Чтобы рассчитать бетон для такого фундамента, определяют значения для одной опоры и умножают на их количество.

Объем одного столба, так как он, по сути, является цилиндром, соответствует произведению площади поперечного сечения на длину.

Пусть диаметр столба принимается 40 см. S = ¼πd² = ¼ х 3,14 х 0,4² = 0,13 кв.м. При высоте в 2,2 м искомая величина: 0,29 м³.

Для итогового определения расхода смеси для столбчатого основания умножают полученную величину на количество столбов.

Полученные результаты, несмотря на простоту формул, являются довольно точными. Это поможет избежать лишних затрат и заказать или приготовить оптимальное количество бетона для заливки фундамента. Однако, при проведении подготовительных земляных работ, транспортировке и разгрузке, усадке почвы и т. д., возможно дополнительное увеличение итоговой цифры на 3-10%.

Блок: 3/3 | Кол-во символов: 3589
Источник: https://betonpro100.ru/raschety/skolko-betona-na-fundament

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП «Бетонные и железобетонные конструкции», СНиП -87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Блок: 2/3 | Кол-во символов: 1735
Источник: http://stroy-calc.ru/raschet-lentochnogo-fundamenta

Общие сведения по результатам расчетов

• Общая длина ленты
• Площадь подошвы ленты
• Площадь внешней боковой поверхности
• Объем бетона
• Вес бетона
• Нагрузка на почву от фундамента
• Минимальный диаметр продольных стержней арматуры
• Минимальное кол-во рядов арматуры в верхнем и нижнем поясах
• Минимальный диаметр поперечных стержней арматуры (хомутов)
• Шаг поперечных стержней арматуры (хомутов)
• Величина нахлеста арматуры
• Общая длина арматуры
• Общий вес арматуры
• Толщина доски опалубки
• Кол-во досок для опалубки

Закладка фундамента под дом является одним из самых ответственных и затратных этапов строительства, в идеале он доверяется специалистам. Итоговая величина вложений составляет около 30 % от общего бюджета, а при обращении в соответствующие фирмы она нередко возрастает. Важно самому понимать основные принципы формирования сметы и факторы, влияющие на стоимость, в противном случае заказчик рискует получить постройку из некачественных материалов и переплатить лишнее.

1. Как формируется стоимость?
2. Разновидности фундаментов и их описание
3. Цена материалов и работ

От чего зависит цена строительства?

На величину затрат оказывает влияние:

1. Тип постройки, этажность, материалы стен, перекрытий и кровли. Чем тяжелее возводится конструкция, тем выше требования к основанию.

2. Параметры грунта: уровень подземных вод, глубина промерзания, несущая способность, однородность слоев. Этот фактор является одним из самых важных, он определяет тип выбираемого фундамента, глубину его заложения, марку бетона или толщину свайных конструкций, потребность в его защите, усилении, дренаже. При строительстве ответственных и жилых объектов анализ состояния грунта – обязательный этап, он проводится еще до составления проекта.

3. Наличие или отсутствие в плане доме подвала. В ряде случаев от подземного этажа или подвального помещения лучше отказаться, при высоком УГВ всех мер по организации водоотвода может оказаться недостаточно, затраты на гидроизоляцию возрастают в разы.

4. Качество и стоимость используемых стройматериалов.

5. Потребность в задействовании спецтехники: подъемной при кладке ФБС, бетононасосов, эскалаторов, машин для ввинчивания свай.

6. Дополнительные факторы: отдаленность объекта (сказывается на затратах на транспортировку), наличие или отсутствие на площадке электричества, ограничение в сроках строительства.

Блок: 5/6 | Кол-во символов: 2325
Источник: http://beton-stroyka.ru/fundament/skol-ko-nuzhno-betona-na-fundament-10-na-10-monolit. html

Количество бетона для плиточного фундамента

Плиточный фундамент – это обычная монолитная железобетонная плита в основании здания. Соответственно, чтобы посчитать объём бетона, необходимый для заливки данного типа фундамента, нужно просто перемножить его длину, ширину и высоту. Минимальная высота для такого типа фундамента – 10 см. В соответствии с этим можно привести примерные данные о расходе бетона на здание со сторонами, например, 8 х 8 м:

• 10-сантиметровая плита – 3,6 м3;
• 20-сантиметровая плита – 7,2 м3;
• 30-сантиметровая плита – 10,8 м3;

Однако конструкция данного типа имеет и некоторые свои особенности, которые напрямую влияют на расход бетона. Так, чтобы плита была жестче и устойчивее к деформациям, по её краям, а также в продольном и поперечном направлении с шагом примерно 3 метра делают рёбра жёсткости, разделяющие фундамент на квадраты.

Выполняются они обычно на нижней поверхности по причине, во-первых, более простой технологии заливки, а во-вторых, так верхняя часть плиты остаётся гладкой. Соответственно, на данные рёбра жёсткости также потребуется бетон в количестве, которое можно рассчитать, зная площадь их сечения и общую протяжённость.

Рёбра могут быть как прямоугольными, так и в виде трапеции. Высота этих элементов конструкции плиточного фундамента обычно берётся равной толщине последнего, а ширина – примерно 80% от высоты. Таким образом, формула расчёта количества бетона для плиточного фундамента с прямоугольными рёбрами жёсткости довольно проста:
Vб = lhs + lр*sр*h, где следующие величины:

• l, h и s – это соответственно длина, высота и ширина плиты;
• lр, sр – общая длина рёбер жёсткости и их ширина соответственно.

Если же последние планируется выполнить с поперечным сечением в виде трапеции, а не прямоугольника, то подсчёт объёма бетонной смеси, необходимой для заливки этих рёбер, сведётся к умножению площади поперечного сечения этой трапеции на общую длину рёбер.

Трапециевидные рёбра имеют свою особенность – обычно соотношение длин их оснований равняется 1,5, то есть большее основание ребра будет примерно в полтора раза длиннее его высоты, а меньшее – равняться высоте или даже быть несколько короче – до 80% от её значения.

Напомним формулу подсчёта площади трапеции:
S = h(a+b)/2, где a и b – основания, h – высота трапеции.

Таким образом, формула расчёта объёма плиточного фундамента с трапециевидными рёбрами жёсткости будет иметь вид:
Vб = lhs + lр*h(0,8h+1,5h)/2

Блок: 3/4 | Кол-во символов: 2452
Источник: http://chas-remonta.com/kalkulyator/raschet-skolko-betona-nuzhno-na-fundament.html

Методика расчёта объёма бетона для обустройства столбчатого фундамента

Даже из названия ясно, что столбчатый фундамент представляет собой набор бетонных свай, вкопанных в землю. Они, как правило, располагаются в местах пересечений стен дома, но при необходимости вкапываются и в пролётах. Оголовок – верхняя часть сваи, располагается обычно на высоте 40-50 см, однако полная высота определяется ещё и нижней её частью – основанием.

Одно из преимуществ столбчатого фундамента – экономичность, то есть расход бетона на него заливку получается минимальный. Расчёт количества бетона также не должен вызвать больших затруднений. Для столбиков круглого сечения при проведении подсчётов нужно знать следующие начальные данные:

• количество свай,
• радиус поперечного сечения,
• высоту.

Нетрудно догадаться, что объём одного такого столбика будет равен высоте, умноженной на площадь поперечного сечения сваи. Последняя равняется квадрату радиуса, умноженного на 3,14. Соответственно, объём бетона будет вычисляться по формуле:
V = 3,14R2 nh, где R, n и h – радиус, количество свай и их высота соответственно.

Если используются столбики квадратного сечения, то расчёт становится ещё проще:
V = a*h*n, где a – длина стороны сваи.

Словом, любая из предложенных методик расчёта количества бетона для различных типов фундамента чрезвычайно легка в понимании. При этом, конечно, не учитываются многие факторы, используемые в профессиональных методах расчёта.

Тем не менее, полученные с использованием этих простых формул результаты являются вполне удовлетворительными по точности, что позволяет эффективно использовать подобные расчёты в частном строительстве.

В следующей статье читайте про расчет сайдинга на дом.

Популярные статьи

Блок: 4/4 | Кол-во символов: 1829
Источник: http://chas-remonta.com/kalkulyator/raschet-skolko-betona-nuzhno-na-fundament.html

Пример расчёта для столбчатого основания

Если вы желаете узнать о том, сколько кубов бетона нужно на фундамент буронабивного типа (столбчатое основание) – вам следует сначала подсчитать его объём, приходящийся на одну сваю, после чего это значение умножается на общее число опор. Рассмотрим пример столбчатого основания со следующими параметрами сваи:

• диаметр столбовой опоры – 0,28 метра;
• её высота – 1,5 метра;
• общее число свай – 15 штук.

С учётом приведённой на рисунке формулы, объем материала, требуемого для возведения столбчатого фундамента, можно подсчитать так:

• на одну сваю потребуется 3,14×0,28×0,28×1,5/4=0,09 м3 бетона;
• общий объем требуемого материала будет равен 0,09×15=1,35 м3.

В том случае, когда рассматриваемые нами буронабивные сваи предполагается оснащать ростверком из железобетона, полученная ранее цифра должна корректироваться в сторону увеличения (с учётом объема самого ростверка). Эта величина подсчитывается по формуле, используемой для уже рассмотренного ранее ленточного фундамента.

Анализ приведённых выше примеров позволяет сделать вывод о том, что на подготовку фундамента буронабивного типа вам потребуется минимальный объём бетона. Соответственно и расход цемента, требуемого для подготовки этого объёма бетонной смеси, будет значительно меньше (по сравнению с бетонными основаниями всех других типов).

Блок: 3/3 | Кол-во символов: 1364
Источник: https://www.stroitelstvosovety.ru/stroitelstvo-fundamenta-svoimi-rukami/skolko-betona-nuzhno-na-fundament

Кол-во блоков: 9 | Общее кол-во символов: 15533
Количество использованных доноров: 6
Информация по каждому донору:

1. http://stroy-calc. ru/raschet-lentochnogo-fundamenta: использовано 1 блоков из 3, кол-во символов 1735 (11%)
2. http://beton-stroyka.ru/fundament/skol-ko-nuzhno-betona-na-fundament-10-na-10-monolit.html: использовано 1 блоков из 6, кол-во символов 2325 (15%)
3. https://betonpro100.ru/raschety/skolko-betona-na-fundament: использовано 1 блоков из 3, кол-во символов 3589 (23%)
4. http://chas-remonta.com/kalkulyator/raschet-skolko-betona-nuzhno-na-fundament.html: использовано 2 блоков из 4, кол-во символов 4281 (28%)
5. https://www.stroitelstvosovety.ru/stroitelstvo-fundamenta-svoimi-rukami/skolko-betona-nuzhno-na-fundament: использовано 2 блоков из 3, кол-во символов 3056 (20%)
6. https://www.isolux.ru/articles/index/view/id/83/: использовано 1 блоков из 5, кол-во символов 547 (4%)

Расчет бетона, арматуры для фундаментов в онлайн калькуляторе: ленточный, плита, свайный

Для этого нужно внести данные в соответствующие ячейки с учетом запаса толщины стен фундамента не меньше 5 см. Если межкомнатные перегородки не относятся к несущей конструкции, то под ними можно обустраивать легкую основу с особыми показателями. Рекомендуется проводить их расчет отдельно. При выборе ленточного фундамента в каждое поле вводится значение длины, высоты и толщины несущих стен. На основе расчетов определяется площадь основания для приобретения необходимого количества гидроизоляции, объем бетона и число плит перекрытия. Этот тип представляет собой закрытую железобетонную полосу, принимающую и равномерно распределяющую нагрузку от несущих стен.

Для плитного фундамента заполняются только значения длины стен и общей высоты основы. Это обусловлено его небольшим заглублением, отсутствием необходимости выполнения серьезных земляных работ. Он может укладываться на глубине до 50 см на основе песчаной подушки с использованием гидроизоляции и утеплителя. Такой тип выбирается при постройке небольшого здания на пучинистых грунтах.

Какой марки бетон нужен для заливки фундамента?

Чтобы не переплатить и выбрать соответствующий по параметрам материал, необходимо обратиться к специалистам. Они объяснят назначение различных марок в зависимости от типа возводимого здания:

• М200 (В15). Применяется для легких щитовых построек;
• М250 (В20). Используется при строительстве бревенчатых или брусовых одноэтажных конструкций без мансарды;
• М300 (В22,5). Подойдет для домов из пеноблоков, керамзитобетона и газосиликатных блоков;
• М350 (В25). Необходим для тяжелых кирпичных стен одноэтажного здания;
• М400 тяжелый бетон. Является усиленным вариантом двухэтажных домов из кирпича и соответствует классу бетона В30.

При расчете фундамента дома лучше выбирать прочный материал, который не подвергаться деформации, не разрушится под воздействием влаги и веса всей конструкции.

Онлайн калькулятор расчета монолитного плитного фундамента (плиты, УШП)

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Онлайн калькулятор расчета буронабивных свайно-ростверковых и столбчатых фундаментов

Калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента | Никстрой-МВ

Общие сведения по результатам расчетов

Общая длина ленты

— Периметр фундамента.

Площадь подошвы ленты

-Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

Площадь внешней боковой поверхности

— Соответствует площади необходимого утеплителя для внешней стороны фундамента.

Объем бетона

— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

Вес бетона

— Указан примерный вес бетона по средней плотности.

Нагрузка на почву от фундамента

— Распределенная нагрузка на всю площадь опоры.

Минимальный диаметр продольных стержней арматуры

— Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

Минимальное кол-во рядов арматуры в верхнем и нижнем поясах

— Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

Минимальный диаметр поперечных стержней арматуры (хомутов)

— Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

Шаг поперечных стержней арматуры (хомутов)

— Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

Величина нахлеста арматуры

— При креплении отрезков стержней внахлест.

Общая длина арматуры

— Длина всей арматуры для вязки каркаса с учетом нахлеста.

Общий вес арматуры

— Вес арматурного каркаса.

Толщина доски опалубки

— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

Кол-во досок для опалубки

— Количество материала для опалубки заданного размера.



Онлайн-калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

ИНФОРМАЦИЯ ПО НАЗНАЧЕНИЮ КАЛЬКУЛЯТОРА

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.



Плитный фундамент – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.



Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.



Главным преимуществом плитных фундаментов является  простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.



Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.



Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.





ОБЩИЕ СВЕДЕНИЯ ПО РЕЗУЛЬТАТАМ РАСЧЕТОВ



Периметр плиты

•  Длина всех сторон фундамента



Площадь подошвы плиты

•  Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.



Площадь боковой поверхности

•  Равняется площади утеплителя всех боковых сторон.



Объем бетона

•  Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.



Вес бетона

•  Указан примерный вес бетона по средней плотности.



Нагрузка на почву от фундамента

•  Распределенная нагрузка на всю площадь опоры.



Минимальный диаметр стержней арматурной сетки

•  Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.



Минимальный диаметр вертикальных стержней арматуры

•  Минимальный диаметр вертикальных стержней арматуры по СНиП.



Размер ячейки сетки

•  Средний размер ячеек сетки арматурного каркаса.



Величина нахлеста арматуры

•  При креплении отрезков стержней внахлест.



Общая длина арматуры

•  Длина всей арматуры для вязки каркаса с учетом нахлеста.



Общий вес арматуры

•  Вес арматурного каркаса.



Толщина доски опалубки

•  Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.



Кол-во досок для опалубки

•  Количество материала для опалубки заданного размера.



Расчет бетона на ленточный фундамент: формулы, онлайн-калькулятор, примеры

Монолитный фундамент под забор, загородный дом или хозпостройку наиболее надежен, но обходится недешево. Именно поэтому здесь так важен грамотный расчет, который позволит найти баланс между достаточной прочностью и оптимальной стоимостью. Его можно выполнить самостоятельно, доверить профессиональным проектировщикам или использовать для этого онлайн-калькуляторы.

Оглавление:

1. Как сделать ленту необходимого размера?
2. Определение количества бетона
3. Пример расчета

На что влияют вычисления?

Расчет фундамента решает целый ряд задач, главная из которых – вычисление требуемой несущей способности основы. Но чтобы сделать ленту нужного размера, придется также определить и количество стройматериалов:

1. Бетон для фундамента – его объем соответствует геометрическим параметрам основания. Но компоненты смеси для получения монолита требуемой прочности (если вы планируете готовить ее самостоятельно) лучше рассчитать на калькуляторе. Здесь можно будет подобрать оптимальную марку цемента и тип заполнителей.

2. Арматура – длина, диаметр и количество стальных стержней определяются размерами самой ленты. Каркас собирается из 4 продольных прутков, размещаемых попарно вверху и внизу в 5 см от поверхности монолита, и поперечных связей. СНиП рекомендует принимать шаг хомутов равным 23-25 диаметрам арматуры.

3. Опалубка – некоторые онлайн-калькуляторы позволяют подсчитать даже количество и размеры досок для сборки щитов под ленточный фундамент разных габаритов и конфигураций.

Но даже если вы приобретаете бетон с доставкой на ближайшем РБУ, нужно точно знать, какой его объем вам необходим. Платить-то предстоит и за количество ходок автотранспорта. А если для заливки не хватит привезенного раствора, потребуется в спешном порядке заказывать еще одну машину с отдельной оплатой за доставку. Впрочем, делать избыточный запас тоже не следует, ведь доставленную смесь придется все равно куда-то выливать. Обычно ее берут на 10% больше, чем получилось на бумаге.

Расчет количества бетонной смеси

Ленточный фундамент в первую очередь подбирается по площади, на которую передается нагрузка на грунт от постройки. Разные виды почвы способны воспринимать определенное давление, поэтому для начала нужно хотя бы знать, чем они представлены на вашем участке. За точку отсчета берут допустимую нагрузку на м2, умноженную на 1,2 – коэффициент запаса прочности на случай изменения условий эксплуатации фундамента.

Теперь, зная вес и размеры будущей постройки, можно простым делением вычислить ширину ленты. Как правило, она получается около 0,4 м, но монолит всегда должен быть толще несущих стен на 10-15 см. Высота фундамента – это сумма его заглубленной части, опирающейся на плотные слои почвы ниже точки замерзания, и цоколя. Последний обычно делают размером 0,4-0,5 м, но особо строгих требований здесь нет.

Расчет количества бетона для заливки монолитной ленты зависит от уже определенных ее габаритов и схемы основания. Оно может просто проходить по периметру под несущими стенами здания, иметь перемычки, обеспечивающие опору внутренним перегородкам, или вытягиваться в одну линию, как в случае с тяжелым кирпичным забором. Иногда под самонесущие конструкции, не передающие больших нагрузок, монолитный фундамент делают менее мощным, чтобы сэкономить на материалах. Тогда расчет соответствующей части основы выполняют отдельно.

Также в строительстве на слабых грунтах нередко используют ленточный фундамент Т-образного сечения вместо обычного прямоугольного. В любом случае здесь нужно только одно – подсчитать его кубатуру. Для этого применяют простейшую формулу: V = S·L, где: S – площадь монолитной ленты в разрезе, выраженная в м2, L – ее общая длина в метрах.

Параллельно с этим уже можно определить количество основных компонентов смеси для получения бетона нужной прочности. Для этого существуют стандартные таблицы с массовым и объемным соотношением цемента конкретной марки, песка, гравия и воды для затворения. Мы же приводим готовые цифры для 1 м3 бетона разной крепости.

Класс/марка бетона		В15 М200		В22,5 М300		В30 М400
Цемент	марка	М300	М400	М400	М500	М400	М500
	кг	354	276	364	295	448	341
	л	273	213	280	227	345	263
Щебень	фракция, мм	20	40	20	40	20	40
	кг	1207	1190	1207	1207	1207	1224
	л	816	804	816	816	816	828
Песок	фракция, мм	2-2,5	>2,5	2-2,5	2-2,5	2-2,5	1,1-1,8
	кг	530	648	522	615	450	584
	л	353	432	348	410	300	390
ВЦ соотношение	—	0,62	0,75	0,60	0,70	0,49	0,58
Вода	л	220	207	220	207	220	197
Плотность раствора	кг/м3	2311	2321	2313	2323	2325	2346

В таблице расчет бетона на ленточный тип фундамента марки М200 приведен с учетом заполнителей рядового качества, для раствора от М300 и более – высокого. Для других типов цемента и гравия можно выполнить аналогичные вычисления все в тех же онлайн-калькуляторах. Готовые цифры останется только перемножить на кубатуру ленты – этого достаточно, чтобы определить количество стройматериалов и их суммарную стоимость.

Также вам предстоит подсчитать объем песка и щебня для подушки под ленточный фундамент. Здесь достаточно знать ширину траншеи, выкопанной с учетом толщины опалубки для бетона, и высоту отсыпки. Для легких одноэтажных построек или заборов можно заложить по 10 см песчаного и гравийного слоя. Под тяжелый дом подушка понадобится толще – до 60 см.

Последний этап – подбор арматуры и расчет ее суммарной длины с учетом нахлестов и схемы увязки, а также количества хомутов. Здесь проще воспользоваться функциональными онлайн-калькуляторами, которые одновременно определяют эти величины для выбранного фундамента. Полученным данным вполне можно доверять, поскольку они формируются в соответствии с основными требованиями СНиП.

Пример расчета

Возьмем простой ленточный фундамент для забора длиной 10 м. В каждом отдельном случае нужно учитывать вес ограждения, который зависит от выбранного материала строительства и высоты пролетов. Наша конструкция возводится из керамики, скажем, толщиной в полтора кирпича (38 см). На квадратный метр кладки без учета швов потребуется 189 блоков. На самом деле 153, но для упрощения расчета нагрузок строители принимают подобные допущения, поскольку вес у раствора и керамики примерно одинаковый.

Масса красного кирпича – 3,5 кг (мы выбрали одинарный полнотелый)? отсюда уже можно вывести основные нагрузки:

• Вес 1 м2 кладки: 189х3,5 = 662 кг.
• 1 п.м пролета высотой 2 м: 662х2 = 1324 кг.
• Давление на ленточный фундамент: 1324÷3800 = 0,34 кГс/см2.

Но несмотря на незначительную нагрузку, строители рекомендуют использовать для заборов бетон марки М200. Дальше выбираем габариты фундамента. В нашем случае подойдет мелкозаглубленная, но широкая лента, например, 50х20 см. Для более легких конструкций с хорошей парусностью (из профнастила или шифера) ее лучше сделать узкой и глубоко зарытой в грунт.

Все исходные данные есть, можно выполнять расчет:

• Площадь монолитной ленты в разрезе: 0,2х0,5 = 0,1 м2.
• Объем заливки: 0,1х10 = 1 м3.

Выбираем данные для бетона М200 из приведенной выше таблицы или используем упрощенную пропорцию для компонентов раствора: на 1 часть ПЦ М400 понадобится 2,5 ч щебня фракции 5-20 мм и 4,2 ч песка.

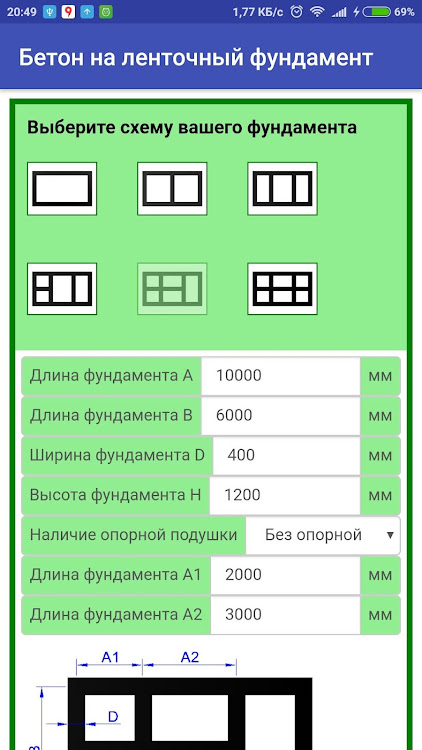

Расчет бетона на ленточный фундамент, методика и калькулятор

Для точного определения количества бетона для заливки ленточного фундамента необходимо знать: общую длину ленты фундамента, ее ширину, высоту и глубину залегания. В зависимости от того, какая должны быть ширина у основания фундамента, материала стен и нагрузки на фундамент, ширина ленты фундамента составляет от 20 см до 40 см.

Что такое ленточный фундамент

Ленточный фундамент ― непрерывная лента в основании стен. Укладывают его под несущими стенами здания, он распределяет вес постройки по своему периметру. Благодаря этому фундамент оказывает сопротивление выпучиванию почвы, предотвращая перекос постройки. Возводят на таком фундаменте, как деревянные, так и монолитные дома. Преимущество перед плитным фундаментом — значительная экономия на цементе. В зависимости от несущей способности почвы, ленточный фундамент возводят глубокозаглубленным и мелкозаглубленным. Основание позволяет владельцам возводить подвал и цокольный этаж. Необходимое количество раствора рассчитывается по формуле: V = 2ab × (c + d), где

а ― ширина ленты, b ― её высота, с ― длинна внешней стороны, d ― внутренней.

Пример расчета ленточного монолитного фундамента

Высота ленты фундамента зависит от типа почвы, на котором возводится фундамент, типа материала фундамента и марки бетона. Высота ленты  — это глубина его заложения плюс высота его надземной части. Обычно высоту ленты фундамента делают 40-50 см. Например, при заложении ленточного фундамента на глубину 1,7 м и высоте надземной части 0,6 м общая высота составит 2,3 м.

 Длина ленты — это сумма длин периметра дома и всех стяжек фундамента под стены. Например, для дома 6х6 м и одной несущей стеной с установкой на фундамент общая длина ленты фундамента составит 30 м (24 м внешние стены и 6 м – одна внутренняя). Произведем расчет бетона на ленточный фундамент: если ширина ленты составляет 0,4 м, то общий расход бетона на такой ленточный фундамент составит 0,4 м х 30 м х 1,9 м = 22,8 м³.

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Расчет бетона на ленточный фундамент видео

Читаем дальше — узнаём больше!

Оценка: 2.5 из 5
Голосов: 115

Деревянный дом, бревенчатый дом, деревянный дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бруса. профилированный брус и клееный брус.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция.более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это идеальное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все, что важно: 2 спальни, санузел, просторная кухня-гостиная. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу.Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной гостиной и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома….

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку площадью 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

более

DOE Building Foundations Section 4-1

Рисунок 4-1. Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали проектирования и строительства

КОНСТРУКЦИЯ

Основными конструктивными элементами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3).В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты. Бетонные перекрытия на грунте, как правило, проектируются так, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент. Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы.По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на коренных породах или не чувствительных к заморозках почвах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундамент должен иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

• Неконтролируемые потоки поверхностных вод
• Высокий уровень воды
• Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2.Компоненты структурной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции. Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят возникновение проблем из-за избытка воды в виде жидкой воды и пара.Это достигается за счет использования соответствующего дренажа и использования замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006). Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

• Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру не менее чем на шесть дюймов при падении на десять футов пути.
• Замедлитель парообразования, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание. Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и не помещал между ними песок или гравий (Lstiburek 2008).
• Слой разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелких частиц), должен быть установлен под замедлителем образования пара.Этот слой помогает еще больше предотвратить просачивание основной массы почвы на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если таковая имеется.
• Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше.Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
• Существует несколько различных вариантов отделки пола, которые можно использовать на фундаментном фундаменте, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, потому что они предотвращают высыхание влаги из плит во внутреннюю часть дома. Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы.Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
• После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть. Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты.Чтобы предотвратить растрескивание и коробление во время процесса отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Для предотвращения растрескивания также следует использовать горизонтальную непрерывную арматуру № 5 в верхней и нижней части стенки ствола или утолщенный край плиты (PATH 2006). Перед установкой отделки плите необходимо дать ей достаточно высохнуть (Lstiburek 2008).

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Поскольку фундамент из плит не закрывает пространство ниже уровня земли, традиционная гидроизоляция часто не требуется.Однако между землей и внутренней / надземной частью здания необходим непрерывный слой материалов, замедляющих образование капилляров / паров. В зависимости от конструкции фундамента это могут быть субплитные замедлители образования пара, уплотнители порогов, прокладки, гидроизоляционные мембраны или другие подходящие материалы.

Дождевая вода может регулироваться надлежащим образом, используя хорошо спроектированную систему водостока и водосточной трубы, а также выравнивая грунт вокруг фундамента (6 дюймов на 10 футов), чтобы отвести воду от фундамента (Lstiburek 2006).Плиту также следует поднять как минимум на восемь дюймов над уровнем земли, чтобы предотвратить скопление воды в основании (PATH 2006).

Поскольку фундамент из плит размещает все жилое пространство над уровнем земли, дренаж земляного полотна не всегда необходим. В некоторых случаях, когда может происходить сезонное скопление поверхностных вод или на участках с непроницаемыми грунтами, рекомендуется установить дренаж в фундамент непосредственно рядом с основанием фундамента, как это рекомендуется для подвалов и подвалов. Сборка дренажа фундамента включает в себя фильтровальную ткань, гравий и перфорированную пластиковую дренажную трубу, обычно диаметром 4 дюйма.Дренаж идет к дневному свету или в герметичный поддон ..

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Изоляция включается в монолитное строительство для двух целей:

1. Изоляция предотвращает потерю тепла зимой и накопление тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
2. Даже в климатических условиях и на плитах (периметр vs.посередине), где изоляция плиты может не дать больших энергетических преимуществ, тепловая изоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментной плиты перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение почвы с плитой может уменьшить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты — по краю и через почву — должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и расширяется вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) — единственный метод снижения теплопотерь на краю балки и перекрытия фундамента.Для фундаментов стволовых стен основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает строительство. Один из недостатков заключается в том, что жесткая изоляция должна быть покрыта защитным слоем, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены. Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рисунок 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях.Как правило, используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное R-5 на дюйм) является обычным выбором. Пенополистирол (номинальное R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это потенциальное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально на внутренней стороне ствола или горизонтально под плитой.В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной фундамента, но изоляция под плиткой в ​​этом отношении не ограничивается. Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой.В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм. На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция размещена вертикально и горизонтально, чтобы предотвратить проникновение промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты — это размещение изоляции над плитой перекрытия (Рисунок 4-5c).Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево. Эти методы имеют важные детали, которым необходимо следовать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок на уровне грунта. К ним относятся изолированные бетонные формы (ICF), плиты с последующим натяжением и системы, которые помещают пенопласт между двумя слоями монолитного бетона.

Рисунок 4-6. Методы борьбы с термитами на грунте

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды необходимы на большей части территории Соединенных Штатов (см. Рис. 4-6). Для получения дополнительной информации проконсультируйтесь с местными строительными органами и правилами.

1. Сведите к минимуму влажность почвы вокруг фундамента с помощью поверхностного дренажа и использования желобов, водосточных труб и водостоков для удаления воды с крыши.
2. Удалите с участка все корни, пни и древесину. Деревянные колья и опалубку также следует удалить из зоны фундамента.
3. Обработайте почву термитицидом на всех участках, уязвимых для термитов (Labs et al. 1988).
4. Поместите соединительную балку или ряд массивных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. Как вариант, заполните все сердцевины на верхнем слое строительным раствором. Стык раствора под верхним слоем или связующей балкой должен быть усилен для дополнительной защиты.
5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы сопротивляться гниению. Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, они считаются необязательными и сами по себе не могут считаться достаточной защитой.
6. Убедитесь, что внешний деревянный сайдинг и отделка находятся на высоте не менее 6 дюймов над уровнем земли.
7. Сконструируйте подъезды и внешние плиты так, чтобы они отклонялись от стены фундамента, были усилены стальной или проволочной сеткой, обычно находились не менее чем на 2 дюйма ниже внешнего сайдинга и были отделены от всех деревянных элементов зазором в 2 дюйма, видимым для осмотра. либо сплошной металлический фартук, пропаянный по всем швам.
8. Заполните стык между монолитным полом и фундаментной стеной жидким уретановым герметиком или каменноугольной смолой, чтобы сформировать барьер от термитов и радона.

Пенопласт и изоляционные материалы из минеральной ваты не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер.Термитные щиты показаны в этом документе как компонент всех конструкций плиты на уровне грунта. Их цель — вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента. Однако ограничения на широко применяемые термитициды могут сделать этот вариант недоступным или вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, улучшающих визуальный осмотр и обеспечивающих эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

Рисунок 4-7. Методы контроля содержания радона в плите

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Уплотнение плиты

Следующие методы минимизации инфильтрации радона через фундамент плиты подходят, особенно в областях с умеренным или высоким потенциалом радона (зоны 1 и 2), как определено EPA (см. Рисунки 4-7 и 4-8).Чтобы определить это, свяжитесь с государственным радоновым персоналом.

1. Используйте сплошные трубы для дренажа в полу для дневного света или обеспечьте механические ловушки, если они выходят в подземные стоки.
2. Положите полиэтиленовую пленку толщиной 6 мил поверх дренажного слоя гравия под плитой. Эта пленка служит одновременно и радоном, и замедлителем влажности. Надрежьте «x» на полиэтиленовой мембране в местах проникновения. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует соблюдать осторожность, чтобы случайно не пробить барьер; рассмотрите возможность использования руслового гравия, если он доступен по разумной цене.Круглый русловой гравий обеспечивает более свободное движение почвенного газа и не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края должны быть притерты не менее 12 дюймов. Полиэтилен должен выходить за верхнюю часть фундаментной стены или под монолитную балку перекрытия или террасу, заканчиваясь не ниже готовой отметки. Используйте бетон с низким соотношением вода / цемент, чтобы минимизировать растрескивание.
3. Обеспечьте изоляционное соединение между фундаментной стеной и перекрытием, где ожидается вертикальное перемещение. После того, как плита застынет в течение нескольких дней, закройте шов, залив полиуретаном или аналогичным герметиком в канал размером 1/2 дюйма, образованный съемной полосой. Полиуретановые герметики хорошо прилегают к кирпичной кладке и долговечны. Они не прилипают к полиэтилену. Не используйте латексный герметик.
4. Установите сварную проволоку в плиту, чтобы уменьшить влияние усадочного растрескивания. Рассмотрите возможность контрольных швов или дополнительной арматуры возле внутреннего угла L-образных плит. Две части арматурного стержня № 4, длиной 3 фута и с 12-дюймовым центром на участках, где ожидается дополнительное напряжение, должны уменьшить растрескивание.Использование волокон в бетоне также уменьшит количество трещин при пластической усадке.
5. Управляющие соединения должны иметь углубление на 1/2 дюйма. Полностью заполните это углубление полиуретановым или аналогичным герметиком.
6. Сведите к минимуму количество заливок, чтобы избежать холодных стыков. Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При 70F требуется не менее трех дней, а при более низких температурах — больше.Используйте непроницаемый покровный лист или влажную мешковину.
7. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма. Заполните полиуретаном или аналогичным герметиком.
8. Разместите отводы конденсата HVAC таким образом, чтобы они выходили на дневной свет за пределы ограждающей конструкции здания, или к сливу в полу, надлежащим образом загерметизированным от проникновения радона. Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми проводниками почвенного газа и могут быть основным источником поступления радона.
9. Поместите сплошную блочную полосу, связующую балку или верхний блок поверх всех каменных стен фундамента для герметизации сердечников или заполните открытые блочные сердечники в верхнем ряду бетоном. Альтернативный подход состоит в том, чтобы оставить сердцевины кладки открытыми и заполнить их твердым телом во время заливки плиты перекрытия путем заливки бетона в верхний ряд блока.
10. Не размещайте воздуховоды HVAC под плитой.

Рисунок 4-8. Методы сбора и сброса почвенного газа

Улавливание почвенного газа

Наиболее эффективным способом ограничения поступления радона и других газов в почву является использование активной разгерметизации почвы (ASD).ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или заделывать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD. Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на радон после заселения показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 4-8).

Снижение давления с помощью поддона оказалось эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988).Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выводя его наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Дренажный слой из гравия под плитами можно использовать для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт полиэтиленовым радоном толщиной 6 мил и замедлителем парообразования.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от субплитного слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши. Труба должна заканчиваться под плитой тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде.Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми участками под соседними плитами. Одной вентиляционной трубы достаточно для большинства домов с площадью плиты менее 2500 квадратных футов, которая также включает проницаемый подслой. Вентиляционная труба выводится на крышу через желоба, внутренние стены или туалеты.

Система PSD требует, чтобы плита перекрытия была почти воздухонепроницаемой, чтобы усилия по сбору не прерывались коротким замыканием из-за втягивания избыточного воздуха из помещения вниз через плиту в систему.Трещины, проникновения в плиты и контрольные швы должны быть заделаны. Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при их использовании следует оборудовать механическую ловушку, способную обеспечить герметичное уплотнение.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона в помещениях примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона в помещениях до 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD.Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием. В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым пространством, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован таким образом, чтобы в корпусе вентилятора не скапливался конденсат. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей. Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы. Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть направлен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды на 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988).Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт), 160 куб. Футов в минуту (максимальная мощность), способного всасывать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

Можно проверить всасывание подсистемы, просверлив небольшое (1/4 дюйма) отверстие в участках плиты, удаленных от точки всасывания, и измерив всасывание через отверстие с помощью микроманометра или наклонного манометра. Целью подсистемы сброса давления внутри плиты является создание отрицательного давления воздуха под плитой относительно давления воздуха в прилегающем внутреннем пространстве.Всасывание в 5 Па считается удовлетворительным, когда дом находится в наихудших условиях разгерметизации (т. Е. Дом закрыт, все вытяжные вентиляторы и устройства работают, а система HVAC работает с закрытыми внутренними дверями). После испытания отверстие необходимо закрыть.

Системы

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха в помещении в подстилку без давления, а оттуда на улицу.Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы увеличивается, если вентилятор защищен от непогоды. Поскольку система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Для получения дополнительной информации посетите Центр решений Building America.

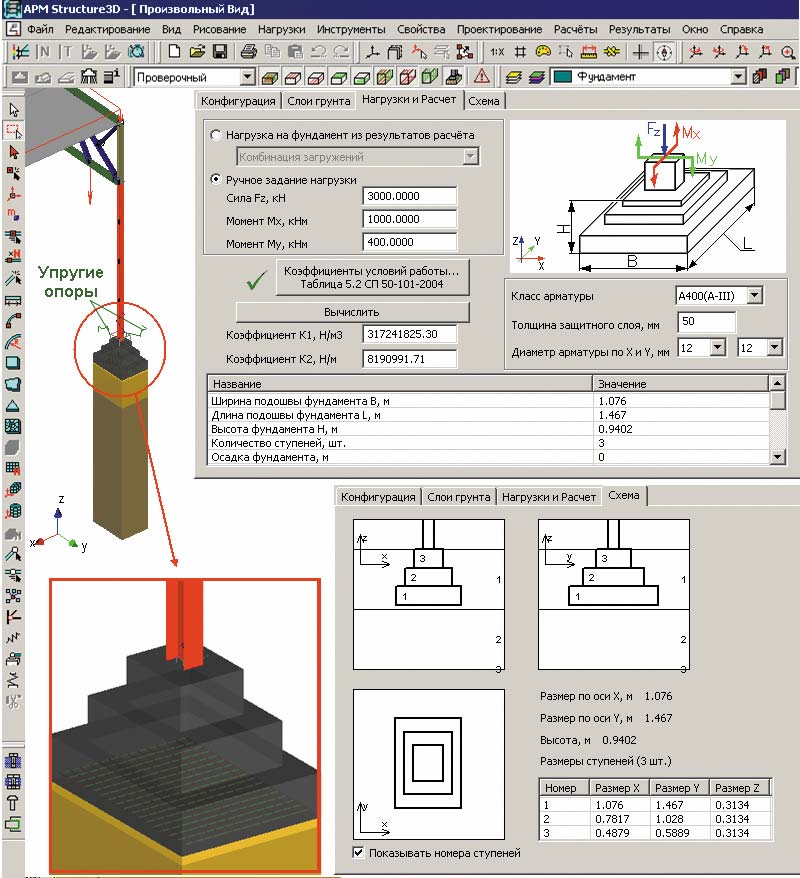

(PDF) Методика расчета ленточного фундамента на упругом грунтовом основании типа Винклера

4 Характеристики модели грунтового основания винклерового типа

Моделирование — современный метод исследования поведения проектируемого объекта исследования

на некоторые ключевые особенности.Для практического применения метода предусмотрено формирование такого объекта исследования

— модели, которая полностью или с достаточной степенью допущений

соответствует характеристикам реального объекта.

Характеристика показателей напряженно-деформированного состояния грунтового основания — задача сложная,

, поэтому для упрощения ее решения (для практической деятельности) разработано несколько математических моделей

[2,3,17].

Одной из простейших моделей поведения грунтового основания, предназначенной для решения широкого круга задач

, считается однопостоянная модель локальных упругих деформаций грунтового основания

(модель Винклера) [5 , 6].

В рассматриваемой математической модели предполагается, что осадок определенной точки

грунтового основания пропорционален давлению в этой точке:

) () (xWKpxp

. (1)

где: Kp — коэффициент пропорциональности (постоянный коэффициент, характеризующий жесткость

основания), который называется коэффициентом прочности грунтового основания (кПа / м).

Под характеристики р (х) в расчетной зависимости (1), обобщенной стоимости

Нагрузка (концентрированная сила, изгибающий момент распределяется вдоль линии давления) является

предполагается, и при характеристике W (х) , подразумевается обобщенная величина деформации (линейное перемещение

, вращение).

Коэффициент жесткости упругого основания (в расчетной зависимости (1))

характеризует жесткость «пружины», расположенной в каждой точке ленточного основания.

Деформации «пружин» (расположенных равномерно по длине ленточного фундамента)

происходят независимо друг от друга, поэтому модель

не учитывает распределительную способность грунта, в том числе и за его пределами. Площадь контакта фундамента

с грунтовым основанием.

Определение расчетных значений производится с помощью лабораторных исследований (с последующей корректировкой

с использованием установленных коэффициентов корреляции) или полевых испытаний базовых грунтов

на сжимаемость.

Экспериментальные (лабораторные и полевые) исследования показывают, что наилучшим образом модель Винклера

отображает напряженно-деформированное состояние грунтового основания. Основу составляют слабые (илистые, торфяные) типы

почв и мелкозернистые водонасыщенные пески. При наличии грунтового основания, представленного

связанными грунтами, модель Винклера существенно искажает реальные показатели состояния и

эксплуатации конструкции фундамента на грунтовом основании [3,5,18].

Основным недостатком модели Винклера (с единым коэффициентом жесткости упругого основания

) является объективная неадекватность отображения реального состояния, с которым взаимодействуют конструкции

ленточного фундамента и нижележащего грунтового основания.

Для исправления недостатков модели был разработан ряд ее модификаций

— с двумя или тремя коэффициентами жесткости упругой основы.В отечественной практике

наиболее распространена модель Пастернака

с двумя коэффициентами жесткости упругой основы. Модель

основания Винклера с дополнительными (более одного) коэффициентами жесткости упругого основания

позволяет учесть действие как нормальных, так и касательных напряжений

, действующих на подошву основания [7].

Рассмотренные модели грунтового основания (с одним, двумя и тремя коэффициентами жесткости

упругого основания) характеризуют деформированное состояние за счет линейных деформаций

(перемещений) исключительно в местах приложения нагрузки и не имеют предоставить информацию

о распределении напряжений и деформаций в грунтовом массиве основания. Данное обстоятельство означает отсутствие возможности корректного учета структуры (расслоение грунтов с

различными физико-механическими характеристиками) и неравномерное сопротивление грунтового основания

по всей площади контакта с пластиной (подошвой) основание.

4

E3S Web of Conferences 135, 01048 (2019)

ITESE-2019

https://doi.org/10.1051/e3sconf/201

1048

Технико-экономические исследования пассивных зданий

\ n

2.Альтернативные решения для конструкций пассивного дома

\ n \ n

2.1 Альтернативные решения для фундамента

\ n

Фундамент — один из важнейших элементов дома. Тип фундамента для частного дома выбирается с учетом множества факторов. Основными факторами являются тип грунта, уровень грунтовых вод, линия промерзания в районе, наличие или отсутствие подвала, тип несущих стен, архитектурные решения и финансовые возможности. Чтобы правильно выбрать тип фундамента для дома, у застройщика должны быть результаты инженерно-геологических изысканий, окончательный проект здания и расчеты нагрузок.

\ n \ n

2.1.1 Ленточный фундамент

\ n

Лента изготавливается из сборных бетонных блоков или монолитного бетона. Строится под несущие стены и перегородки. Этот метод требует земляных работ, монтажа бетонных элементов и заливки бетона. Строительство ленточного фундамента стоит недешево, но это наиболее подходящий фундамент для дома с подвалом.

\ n

Монолитный ленточный фундамент обеспечивает более жесткий каркас, но монтаж длиннее, чем фундамент из сборных бетонных блоков.Монолитный ленточный фундамент рекомендуется при строительстве дома на разрастающемся грунте.

\ n

Ленточный фундамент рекомендуется, когда стены дома выполнены из более тяжелых материалов, для более чем одноэтажных домов и нет необходимости строить другие типы фундаментов (например, свайный фундамент), что необходимо при строительстве дома. на слабой, расширяющейся или водянистой почве. Ленточный фундамент обычно выбирают из-за простого метода строительства, независимо от того, сколько времени требуется на его возведение.

\ n \ n \ n

2.1.2 Свайный фундамент

\ n

Свайный фундамент распределяет нагрузку на здание через свайный колпак и стенки; поэтому напряжение распространяется по большому объему почвы. Свайные фундаменты не сильно проседают и обладают высокой несущей способностью; таким образом, они подходят для зданий, чувствительных к оседанию.

\ n

Поскольку сваи глубоко забиты в землю, невозможно полностью утеплить весь фундамент. Тепловые мостики возникают в стыках опор и опорных балок, и они ухудшают способность здания сохранять тепло.

\ n \ n \ n

2.1.3 Монолитная плита

\ n

Монолитная плита представляет собой неразъемную несущую фундаментную конструкцию. Бетон заливается в специальные пенополистирольные формы, которые полностью изолируют фундаментную плиту от прямого контакта с почвой. Это единственный тип фундамента, в котором несущая монолитная плита не контактирует с грунтом и имеет наивысшее значение термического сопротивления. Значение термического сопротивления R этого фундамента может достигать 9,7 ( R = 9. 7 м ² К / Вт) и выше. Таким образом, исключаются тепловые мосты, заморозки и деформации фундамента. Монолитная плита несет нагрузку здания по всей плоскости, а не по отдельным сегментам. Монолитная плита имеет от 3 до 20 раз большую опорную площадь, чем обычные фундаменты. По этой причине он менее подвержен движениям, а также является твердым и устойчивым. Все традиционные фундаментные конструкции создают тепловые мосты, потому что нет никаких конструктивных возможностей избежать их.Монолитная плита — единственное исключение, когда вся бетонная плита может быть теплоизолирована на 100%. Правильно установленная плита не имеет тепловых мостов, а главное достоинство такого фундамента — высокая термическая стойкость и герметичность.

\ n

Выполнены сметные расчеты ленточных, свайных и монолитно-плитных фундаментов. Для расчета выбран частный двухэтажный дом. Расчетная площадь фундамента 110 м ² . Рассчитаны затраты на рабочую силу, материалы, оборудование и общие затраты на установку фундамента.

\ n \ n \ n \ n

2.2 Альтернативные решения для стен

\ n \ n

2.2.1 Стена из деревянных каркасов с листовой облицовкой

\ n

Конструкция стены с двойным каркасом значительно снижает образование тепловых мостов и позволяет уменьшить вес всей конструкции. Слой теплоизоляции устанавливается внутри двойной стойки без дополнительного каркаса. Толщина изоляционного слоя может варьироваться в зависимости от требуемого значения коэффициента теплопередачи U . Теплоизоляция из листов PAROC WAS 25t одновременно выполняет роль ветрозащиты.Этот слой закрепляется на шпильках. Это одна из лучших конструкций для пассивного дома (рис. 1а). Вспомогательный каркас с внутренней стороны требуется для установки герметичной пароизоляции, которая в этой системе также служит воздушной преградой. Пароизоляция устанавливается между вспомогательным внутренним каркасом и слоем теплоизоляции посередине. По этой причине инженерные системы, установленные в конструкции стены, не повредят герметичность изоляционного слоя. Толщина слоя теплоизоляции в четыреста двадцать миллиметров позволяет достичь значения U ≤ 0.09 Вт / (м ² К) [12].

\ n

Рисунок 1.

Конструкционные решения для стен: (а) стена из деревянных каркасов с листовой облицовкой, (б) стена из клееного бруса с двутавровыми балками с кирпичной отделкой и (в) стена из оштукатуренных силикатных блоков.

\ n \ n \ n

2.2.2 Стена из клееного бруса с двутавровой балкой и кирпичной отделкой

\ n

Каркас из клееного бруса (клееный брус) значительно снижает воздействие тепловых мостов на конструкцию по сравнению с обычным каркасная стена (рисунок 1b).Теплоизоляция из листов PAROC WAS 25t одновременно выполняет роль ветрозащиты. Этот слой закрепляется на шпильках. Значение U составляет ≤ 0,09 Вт / (м ² K) при толщине слоя теплоизоляции 420 мм [12].

\ n \ n \ n

2.2.3 Стена из оштукатуренных силикатных блоков

\ n

Для теплоизоляции оштукатуренных фасадов лучшим вариантом являются плиты из минеральной ваты с вертикально ориентированной волокнистой структурой или специальные плиты для оштукатуренных фасадов. Эти доски крепятся с помощью клея к кирпичной или бетонной стене.На плиты наносится армирующий слой и финишная штукатурка. Для таких фасадов следует использовать минеральные или силикатные декоративные штукатурки, потому что они лучше проницаемы для водяного пара, т.е. создают «дышащие» стены (рис. 1с).

\ n \ n \ n \ n

2.3 Альтернативные решения кровли и перекрытий

\ n

Строительство пассивного дома также предполагает выбор между плоской и скатной крышей. Если выбрана скатная крыша, то есть выбор между теплоизоляцией кровли и утеплением потолка с холодным чердаком.Как и в случае со стенами, необходимо учитывать дополнительный вес и толщину изоляционного материала крыши. Для утепления всей скатной кровли высота стропил может достигать 400–500 мм. Стропила из композитного клееного бруса проходит по всей ширине теплоизоляционного слоя. Для утепления потолка потребуется меньше теплоизоляционного материала, а высота балки может быть меньше; однако промежутки между балками должны быть уже. Утеплить потолок можно не только листами, но и объемными изоляционными материалами.Несущая конструкция плоских крыш — железобетонные плиты. Утеплитель устанавливается в несколько слоев с вентиляционными каналами.

\ n \ n

2.3.1 Теплоизоляция потолка с мансардой

\ n

Теплоизоляция выполняется из трех и более слоев без зазоров между листами и путем перекрытия стыков предыдущего ряда (рис. 2а и б).

\ n

Рисунок 2.

Конструктивные решения для крыш: (а и б) теплоизоляция перекрытия с мансардой, (в) теплоизоляция скатной крыши и (г) теплоизоляция плоской кровли.

\ n \ n \ n

2.3.2 Теплоизоляция скатной крыши

\ n

Для конструкции скатной крыши пассивного дома используются стропила большего сечения или клееный брус. Вспомогательный каркас с внутренней стороны требуется для установки вспомогательного слоя теплоизоляции и герметичной пароизоляции, которая в этой системе также служит воздушной преградой. К низу стропила крепится пароизоляция. При общем слое теплоизоляции 550 мм значение коэффициента U ≤ 0. 07 Вт / (м ² K) [12] (рисунок 2c).

\ n \ n \ n

2.3.3 Теплоизоляция плоской крыши

\ n

Крыша пассивного дома должна быть как минимум трехслойной. Мы рекомендуем вентилируемое конструкционное решение PAROC Air, в котором изоляционная часть промежуточного слоя имеет вентиляционные каналы. Значение U составляет ≤ 0,07 Вт / (м ² K) при толщине слоя теплоизоляции 550 мм (рисунок 2d).

\ n \ n \ n \ n

3. Методы

\ n

Проектные решения в строительстве могут быть оценены с использованием различных методов.По количеству критериев они делятся на однокритериальные и многокритериальные оценки. При однокритериальной оценке проектных решений строительства рассчитываются строительные затраты на реализацию альтернативных проектных решений. По этому критерию выбирается наиболее эффективный вариант [13]. Однако строительные проекты и процессы многогранны, сложны и сложны. По этой причине они анализируются с помощью многокритериального принятия решений. Строительные проекты и процессы многогранны, сложны и сложны.

\ n

В нашем случае использовались следующие критерии:

• Технические: конструктивная надежность системы, уровень шума, универсальность здания и степень механизации строительного процесса

• Юридические: экологические проблемы и охрана труда

• Экономический: размер строительной площадки, продолжительность процесса строительства, затраты и производительность

• Социальный: формы организации труда и уровень мотивации

\ n

В данной работе были выбраны два метода оценки: анализ затрат и результатов и комплексный метод пропорциональной оценки (COPRAS).Сравниваются конструкции дома класса энергоэффективности А и пассивного дома. Основными критериями оценки строительных конструкций являются:

• Экономические (цена строительства, длина)

• Технологические (сложность технологии, уровень гарантии качества)

• Тепловые параметры конструкций (термическое сопротивление, термическое сопротивление). мосты)

\ n \ n

3.1 Анализ затрат и выгод

\ n

В этом анализе качественные характеристики измеряются методом экспертизы с выставлением оценок по шкале от 1 до 10.Десять — лучший результат. Критерии не одинаково важны; поэтому учитывается важность одного критерия по отношению к другому критерию. Все расчеты и данные представлены в матричной таблице. Выбран вариант с наибольшим значением рентабельности N . Этот метод позволяет просто и быстро сравнить анализируемые альтернативы [13].

\ n

Первый шаг — выбрать критерии для выбранных опций. Для оценки различных конструкций были выбраны критерии экономических, технологических и тепловых параметров.Экономические критерии включают стоимость материалов, трудозатраты, стоимость оборудования и время строительства. К технологическим критериям относятся сложность технологии строительства и гарантия качества. Тепловые параметры конструкций включают тепловое сопротивление конструкции и устранение тепловых мостов.

\ n

Второй шаг — измерить вес (важность) различных критериев. В статье анализируются лучшие варианты технико-экономических решений для пассивного дома и дома класса А; поэтому наибольшее значение придается стоимости строительства и тепловым параметрам конструкций.

\ n

Третий шаг — найти значения полезности различных вариантов и оценить их по шкале от 1 до 10. Объяснение значений полезности (от 1 до 10):

\ n

Оценка 10 по стоимости материалов, труда Стоимость и стоимость оборудования означает, что количество денег, потраченных на строительство конструкции, является самым низким. Остальные баллы показывают относительную разницу между ценами анализируемых опционов.

\ n

Оценка 10 за время строительства означает, что конструкция была построена в кратчайшие сроки по сравнению с другими проанализированными вариантами.Остальные баллы показывают относительную разницу во времени строительства проанализированных вариантов. Оценка 10 за сложность технологии строительства означает, что технология этого варианта является наиболее простой и доступной по сравнению с другими вариантами. Гарантия качества показывает, насколько легко (имеется больше опыта) установить структуру анализируемого варианта. Оценка 10 означает, что это легко, а оценка 1 показывает, что это практически невозможно.

\ n

Оценка 10 за устранение тепловых мостов означает, что тепловые мосты минимизированы в этом варианте.Другие оценки показывают относительно, насколько эффективно устраняются мосты холода в соответствующей конструкции. Коэффициент теплового сопротивления показывает, насколько хорошо защищено тепло в этом варианте конструкции по сравнению с другими вариантами. Вариант с лучшим коэффициентом термического сопротивления получает 10 баллов, а другие варианты оцениваются в соответствии с их способностью удерживать тепло.

\ n

Четвертый шаг — это расчет значений КПД с учетом важности критерия. Значения полезности различных вариантов умножаются на важность критерия:

\ n

\ n \ n \ nb \ nij \ n \ n = \ n \ nq \ ni \ n \ n⋅ \ n \ nx \ nij \ n \ n , \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE1

\ n

, где xij — критерий i значение для решения j , m — количество критериев, n — количество сравниваемых вариантов, а qi — значимость критерия .

\ n

На пятом этапе значения эффективности различных критериев для всех вариантов суммируются:

\ n

\ n \ n \ nN \ nj \ n \ n = \ n \ n∑ \ n \ ni \ n = \ n1 \ n \ nm \ n \ n \ nb \ nij \ n \ n, \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE2

\ n

, где Nj — значение эффективности варианта решения.

\ n

На шестом шаге выбирается лучший вариант. Лучший вариант находится после сравнения значений эффективности среди вариантов. Вариант с наибольшим значением КПД — лучшее решение.

\ n \ n \ n

3.2 Метод COPRAS

\ n

Процессы постановки целей, проектирования и строительства вместе с конечным строительным продуктом и последующим производственным процессом образуют единое целое. Когда отдельные процессы (решения) проекта улучшаются или ухудшаются, жизнеспособность оставшихся решений, а также уровень удовлетворенности заинтересованных сторон изменяется соответственно. Поэтому важны точная оценка и расчет влияния всех изменений на конечный результат. Для этого используется метод комплексной пропорциональной оценки [13, 14].Между тем приоритет и значимость анализируемых вариантов прямо и пропорционально зависят от системы адекватного описания критериев, значений критериев и значимых значений. Система критериев выбирается, и значения критериев, а также исходная значимость рассчитываются экспертами. Заинтересованные стороны (подрядчик, пользователи и т. Д.) Могут изменять всю эту информацию в соответствии со своими целями и текущими обстоятельствами. Таким образом, оценка вариантов подробно представляет исходные данные, предоставленные совместно экспертами и заинтересованными сторонами.Приоритет и значимость анализируемых альтернатив вычисляются в четыре этапа [14, 15]:

1. Отрисовывается нормализованная матрица решений D. Цель этого шага — получить безразмерные (нормализованные) оценочные значения из сравниваемых критериев. Когда известны нормализованные оценочные значения, можно сравнивать все показатели, измеренные в разных единицах. Расчет выполняется по формуле

\ n

\ n \ n \ nd \ nij \ n \ n = \ n \ n \ n \ nx \ nij \ n \ n⋅ \ n \ nq \ ni \ n \ n \ n \ n \ n∑ \ n \ nj \ n = \ n1 \ n \ nn \ n \ n \ nx \ nij \ n \ n \ n \ n, \ n \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE3

\ n

где xij — значение критерия i для решения j , m — количество критериев, n — количество сравниваемых вариантов, а qi — важность критерия.

\ n

Сумма нормализованных оценочных значений ji d каждого критерия xi всегда равна важности qi этого критерия:

\ n

\ n \ n \ nq \ ni \ n \ n = \ n \ n∑ \ n \ nj \ n = \ n1 \ n \ nn \ n \ n \ nd \ nij \ n \ n, \ n \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE4

\ n

Анализируемое значение важности критерия qi распределяется пропорционально всем альтернативам aj относительно их значений xij .

1. Суммы нормализованной оценочной минимизации (чем меньше значение, тем лучше, т.е.грамм. цена) критерии S _{— j} и критерии максимизации (чем выше значение, например, качество) критерии S _{+ j} , описывающие альтернативу j , лучше всего рассчитать по уравнению

\ n

\ n \ n \ nS \ n \ n + \ nj \ n \ n \ n = \ n \ n∑ \ n \ ni \ n = \ n1 \ n \ nm \ n \ n \ nd \ n \ n + \ nij \ n \ n \ n; \ n \ n \ nS \ n \ n- \ nj \ n \ n \ n = \ n \ n∑ \ n \ ni \ n = \ n1 \ n \ nm \ n \ n \ nd \ n \ n — \ nij \ n \ n \ n, \ n \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE5

\ n

В данном случае S _{+ j} и S _{— j} Ценности выражают уровень достижения целей заинтересованными сторонами каждого альтернативного проекта.В любом случае суммы «плюсов» и «минусов» всех альтернативных проектов всегда равны суммам всех значений критериев максимизации и минимизации.

1. Относительная значимость (эффективность) сравниваемых вариантов определяется по их положительным («плюсы» проекта) и отрицательным («минусы» проекта) характеристикам. Относительная значимость Qj каждого варианта aj находится по формуле

\ n

\ n \ n \ nQ \ nj \ n \ n = \ n \ nS \ n \ n + \ nj \ n \ n \ n + \ n \ n \ n \ nS \ n \ n- \ nmin \ n \ n \ n⋅ \ n \ n∑ \ n \ nj \ n = \ n1 \ n \ nn \ n \ n \ nS \ n \ n- \ nj \ n \ n \ n \ n \ n \ nS \ n \ n- \ nj \ n \ n \ n \ n∑ \ n \ nj \ n = \ n1 \ n \ nn \ n \ n \ n \ nS \ n \ n- \ nmin \ n \ n \ n \ nS \ n \ n- \ nj \ n \ n \ n \ n \ n \ n, \ nj \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE6

\ n

\ n

1. Оцениваемые варианты имеют приоритет.Чем выше значение Qj , тем эффективнее вариант. Метод позволяет легко оценить, а затем выбрать наиболее подходящее решение с четким физическим представлением процесса. Обобщенный (редуцированный) критерий Qj прямо и пропорционально зависит от относительного влияния значений сравниваемых критериев xij и важности qi на конечный результат.

\ n \ n \ n

4. Результаты и обсуждения

\ n

Сравнение различных вариантов фундамента показало, что ленточный фундамент является наиболее подходящим для домов с подвалами, построенными на очень хороших почвенных условиях.Буронабивные сваи в настоящее время являются наиболее распространенным типом фундамента из-за экономичности и быстрого монтажа. Однако самым большим недостатком этого фундамента для пассивного дома является неизбежный тепловой мост на стыках опор и горизонтальных балок. Теплоизоляция этих пятен практически невозможна, и это обреченный тепловой мост, которого следует избегать в пассивном доме.

\ n

Монолитная плита является наиболее подходящим фундаментом для пассивного дома из-за замкнутого контура изоляции. Еще одно преимущество — пригодность для разных типов почв.Кроме того, вместе с свайным фундаментом укладываются системы водоснабжения и канализации, силовые кабели, система отопления и черный пол, а иногда и обычный пол. Для этого необходимы очень точные чертежи дома с заранее спланированными инженерными и инженерными системами. На более поздних этапах строительства существенные изменения конструкции дома невозможны. Этот недостаток устраняется хорошей планировкой и обдумыванием будущего использования дома. Монолитная плита становится наиболее экономичным вариантом после прибавления к цене установки первого этажа ленточного или свайного фундамента.Это на 76% дешевле свайного фундамента с устройством первого этажа и вдвое дешевле ленточного фундамента с устройством первого этажа.

\ n \ n

4.1 Сравнение эффективности вариантов фундамента

\ n

Проанализированные варианты конструкций фундамента пассивного дома следующие: F1P, ленточный фундамент вместе с этажом первого этажа; Ф2П, свайный фундамент вместе с первым этажом; и F3P, пол из бетонных плит.

\ n

Проанализированы варианты конструкций фундамента дома класса А по энергоэффективности: F1 — ленточный фундамент с первым этажом; F2, свайный фундамент с первого этажа; и F3, перекрытие из бетонных плит.Полученные результаты представлены на рисунке 3.

\ n

Рисунок 3.

Сравнение эффективности различных вариантов фундамента.

\ n

Сравнение значений полезности различных вариантов фундамента показало, что перекрытие из бетонных плит получило наивысшие оценки как в пассивном доме, так и в доме класса эффективности А. Значения эффективности вариантов перекрытия из бетонных плит были намного выше, чем у ленточных или свайных фундаментов. Причина — гораздо более высокие тепловые параметры перекрытия из бетонных плит, чем ленточный или свайный фундамент.Пол устанавливается вместе с фундаментной плитой, что снижает общую стоимость дома. Анализ показал, что лучший вариант фундамента для энергоэффективного дома — перекрытие из бетонных плит.

\ n \ n \ n

4.2 Сравнение эффективности стеновых вариантов

\ n

Проанализированные варианты стеновых конструкций пассивного дома: W1P, стена из деревянных каркасов с листовой облицовкой; W2P, стена из клееного бруса с двутавровой балкой с отделкой под кирпич; и W3P, стены из оштукатуренных силикатных блоков.

\ n

Проанализированы варианты конструкций фундамента дома класса эффективности А: W1 — стена из деревянного каркаса с листовой обшивкой; W2, стена из клееного бруса с двутавровой балкой с отделкой под кирпич; и W3, стена из оштукатуренных силикатных блоков. Полученные результаты представлены на рисунке 4.

\ n

Рисунок 4.

Сравнение эффективности среди стеновых вариантов.

\ n

Сравнение экономических показателей различных вариантов стен пассивного дома показало, что стены из деревянных карнизов являются лучшим вариантом.Стоимость материалов составляет основную часть стоимости оштукатуренных кирпичных конструкций. Теплоизоляция таких стен требует более толстого изоляционного слоя, чтобы соответствовать критериям пассивного дома для стен. Для повышения энергоэффективности таких стен следует выбирать материалы кирпичной кладки с лучшими коэффициентами теплопередачи, чтобы иметь более тонкий слой изоляции. Стены с деревянными каркасами требуют больше труда, но 420 мм общего теплоизоляционного слоя вполне достаточно. Слой теплоизоляции устанавливается между несущими элементами каркаса и вспомогательными стойками.Несущими элементами могут быть двутавровые балки, балки коробчатого сечения или балки коробчатого типа. Следует отметить, что при возведении таких стен жизненно важен контроль качества труда. Утеплители укладываются в несколько слоев. Обязательно обеспечьте герметичность пароизоляции. Согласно полученным данным, наибольшая разница в цене альтернативных вариантов связана с выбранной отделкой фасада. Отделка фасада кирпичом на каркасных стенах значительно увеличивает стоимость таких стен по сравнению с отделкой листовой облицовкой.Резкое удорожание стен из оштукатуренного кирпича связано с выбранной финишной штукатуркой снаружи. Стены из деревянных каркасов с листовой облицовкой на 45% эффективнее стен из силикатных блоков и на 51% эффективнее, чем стены из клееных двутавровых балок с кирпичной отделкой.

\ n \ n \ n

4.3 Сравнение эффективности между вариантами кровли

\ n

Проанализированные варианты стеновых конструкций пассивного дома: R1P — изоляция перекрытия скатной крыши с холодным чердаком; R2P, утеплитель скатной кровли; и R3P, изоляция бетонной плиты плоской крыши.

\ n

Анализируемые варианты конструкции фундамента дома класса эффективности А: R1 — изоляция скатной кровли с холодным чердаком; R2 — утеплитель скатной кровли; и R3 — изоляция бетонной плиты плоской крыши. Полученные результаты представлены на рисунке 5.

\ n

Рисунок 5.

Сравнение эффективности различных вариантов кровли.

\ n

Сравнение плоских и скатных крыш пассивного дома с холодной и теплоизолированной крышей показало, что каркасная крыша с утепленным потолком и холодным чердаком — лучший вариант для дома на одну семью.Показатель затрат на рабочую силу для плоской кровли экономически лучший по сравнению с другими альтернативами; однако цена несущей конструкции и кровельного покрытия может быть в несколько раз выше, чем в других вариантах. Поэтому общая цена такой кровли значительно увеличивается. Для утепления всей скатной кровли требуется гораздо больше изоляционных материалов, а высоту основных стропил необходимо увеличить. Поэтому общие трудозатраты на такую ​​кровлю значительно увеличиваются. Наилучший экономический эффект достигается, если скатную крышу оставить без утепления и установить на потолок теплоизоляционный слой.В статье анализируются два разных варианта изоляции: использование только изоляционных листов и сочетание изоляционных листов с громоздким изоляционным материалом. Хотя цена на громоздкие изоляционные материалы ниже, требуется специальное выдувное оборудование. Комбинированный слой утеплителя также толще. Утепление мансарды только листами минеральной ваты на 2% экономичнее утепления объемной пеной и на 25% дешевле, чем установка теплоизоляции между стропилами. Плоская крыша с перекрытием из бетонных плит стоит в несколько раз дороже других вариантов; поэтому это не рекомендуется.

\ n \ n \ n

5. Выводы

\ n

Согласно стандарту пассивного дома энергоэффективный дом — это здание, в котором энергия экономится за счет архитектурных, конструктивных и технологических решений. Чтобы соответствовать требованиям стандарта пассивного дома, дом должен быть герметичным, использовать возобновляемые источники энергии, использовать различные методы энергосбережения и планировать с учетом ориентации.

\ n

Технико-экономическое сравнение основных конструкций пассивного дома показало, что дешевле установить правильно спроектированный фундамент из бетонных плит, чем строить ленточный или свайный фундамент и пол отдельно.

\ n

Стены с деревянными карнизами — самый дешевый вариант стен для пассивного дома и на 45–51% дешевле других вариантов. Сравнение крыш и потолков показало, что изоляция потолка на 25% эффективнее утепления крыши.

\ n

Сравнение эффективности основных элементов ограждающих конструкций методами многокритериальной оценки показало, что экономически целесообразно устанавливать бетонную плиту на фундамент, каркасные стены с листовой облицовкой и скатную крышу с утепленным потолком.

\ n \ n

Конфликт интересов

\ n

Автор заявляет об отсутствии конфликта интересов.

\ n

1. Введение

Ожирение — это хроническое заболевание с факторами риска, которые включают положительный энергетический баланс, главным образом в результате «ожирения» изменений, которые включают экономический рост, изобилие, недорогую и бедную питательными веществами пищу, индустриализацию и малоподвижный образ жизни [ 1]. Сопутствующие заболевания и последствия, связанные с ожирением, включают гипертонию (АГ), воспаление, дислипидемию, бесплодие, некоторые виды рака, сердечный приступ, инсульт, диабет 2 типа и обструктивное апноэ во сне [1, 2].Стигматизация веса и связанные с ней психические и поведенческие последствия, экономическое бремя и преждевременная смерть также связаны с ожирением.

Исторически ожирение шло рука об руку с плохим самовосприятием. Большинство людей знают, как они выглядят, и имеют ли они мнение о своем образе тела, будь то плохое или позитивное. Влиятельные лица в социальных сетях, давление со стороны социальных норм и образы в СМИ, а также друзья и семья — все это влияет на образ тела. За последнее десятилетие движение бодипозитива, несомненно, стало мейнстримом.Часто синонимом этого движения является принятие жира, движение, направленное на демаргинализацию населения с избыточным весом или ожирением (OW / ожирением). В дискуссиях о приеме жиров и активизме за права жира также упоминается «Здоровье любого размера» (HAES) как подход общественного здравоохранения к ожирению. Тем не менее, принятие избыточного веса и ожирения в отсутствие профилактики или снижения веса угрожает подорвать многолетний прогресс, достигнутый в снижении риска сердечно-сосудистых заболеваний (ССЗ).

Позитивный образ тела действительно является необходимым компонентом общего состояния здоровья и важным фактором, определяющим способность человека достигать целей по снижению веса.Однако обязательным дополнением к этим движениям является адекватная санитарная грамотность или способность читать, понимать и использовать информацию таким образом, чтобы способствовать и поддерживать хорошее здоровье [3]. Только надлежащее знание того, что составляет клиническое определение «нормального» веса по сравнению с более высоким весом, связанным с повышенным риском сердечно-сосудистых заболеваний, в сочетании с осознанным контролем веса, регулярными физическими упражнениями, мониторингом артериального давления (АД) и поддержанием уровня сахара в крови. продолжить движение к снижению риска сердечно-сосудистых заболеваний.

2. Ожирение

2.1 Пандемия ожирения

За последние 40 лет во всем мире наблюдается резкий рост ожирения, распространенность которого с 1975 года увеличилась почти в три раза [4]. Согласно Всемирной организации здравоохранения (ВОЗ) избыточный вес и ожирение определяются как аномальное или чрезмерное накопление жира, которое может нанести вред здоровью [4]. Исследования показывают, что глобальная эпидемия ожирения усугубляется. В 2016 году почти 2 миллиарда взрослых старше 18 лет во всем мире имели избыточный вес, из них более 650 миллионов страдали ожирением [4].

Распространенность ожирения и тяжелого ожирения в США продолжает расти [5]. В настоящее время показатели ожирения превышают 30% в большинстве половых и взрослых возрастных групп, тогда как его распространенность достигла 17% среди детей и подростков, что определяется как ИМТ, превышающий 95-й перцентиль [6]. По оценкам, в 2017–2018 гг. 42,4% взрослого населения США в возрасте 20 лет и старше страдали ожирением (рис. 1), а 9,2% страдали тяжелым ожирением [7] (рис. 2), и эти данные можно недооценить. В исследовании, сравнивающем частоту диагностирования ожирения с национальными показателями ожирения на основе данных ИМТ из Системы надзора за поведенческими факторами риска, авторы обнаружили, что ожирение в значительной степени недооценивается и не лечится в клинических условиях [8].

Рисунок 1.

Распространенность ожирения среди взрослых в возрасте 20 лет и старше, в разбивке по полу и возрасту: США, 2017–2018 гг. Примечания. Оценки для взрослых в возрасте 20 лет и старше были скорректированы по возрасту прямым методом с учетом данных переписи населения США 2000 года с использованием возрастных групп 20–39, 40–59 и 60 лет и старше. По приблизительным оценкам, 42,5% для мужчин, 43,0% для мужчин и 42,1% для женщин. Рисунок 1 адаптирован из таблицы данных по адресу: https://www.cdc.gov/nchs/data/databriefs/db360_tables-508.pdf#1 [дата обращения: 13 августа 2020 г.].Источник: Национальный центр статистики здравоохранения (NCHS), Национальное обследование здоровья и питания, 2017–2018 гг.

Рисунок 2.

Распространенность тяжелого ожирения с поправкой на возраст среди взрослых в возрасте 20 лет и старше, в разбивке по полу, возрасту, расе и латиноамериканскому происхождению: США, 2017–2018 гг. 1Существенно отличается от мужского. 2Существенно отличается от взрослых в возрасте 20-39 лет. 3Существенно отличается от взрослых в возрасте 40-59 лет. 4 Существенно отличается от всех других групп расы и испаноязычного происхождения. Примечания: Оценки для взрослых в возрасте 20 лет и старше были скорректированы по возрасту прямым методом до 2000 U.S. Перепись населения с использованием возрастных групп 20–39, 40–59, 60 и старше. По приблизительным оценкам, 9,0% для мужчин, 6,8% для мужчин и 11,1% для женщин. Рисунок 2 адаптирован из таблицы данных по адресу: https://www.cdc.gov/nchs/data/databriefs/db360_tables-508.pdf#3 [дата обращения: 3 августа 2020 г.]. Источник: Рисунок адаптирован из Национального центра статистики здравоохранения (NCHS), Национальное обследование здоровья и питания, 2017–2018 гг.

За последние 20 лет средний вес, окружность талии (WC) и ИМТ среди U.S. взрослых старше 20 лет увеличивался во всех возрастных группах среди белых неиспаноязычных и мексиканско-американских мужчин и женщин, а также среди чернокожих женщин неиспаноязычного происхождения [9]. Мужчины в возрастной группе 20–39 и 40–59 лет чаще страдали ожирением, чем женщины в тех же возрастных группах, и меньшим ожирением среди лиц старше 60 лет по сравнению с женщинами той же возрастной группы [7]. Однако ни одно из отмеченных различий не было значительным. Напротив, в течение того же периода времени женщины, как сообщается, имели более высокую общую распространенность тяжелого ожирения, чем мужчины, со значительными различиями в возрастных группах, расовой / этнической принадлежности и поле [7] (Рисунок 2).

2.2 Индекс массы тела и другие методы определения состава тела

ИМТ — полезный недорогой инструмент, который давно используется для оценки избыточного веса, ожирения и риска заболеваний, возникающих в результате избыточного жира в организме. Международно принятые стандартные пороговые значения для определения здорового или нездорового веса — это когда индекс массы тела (ИМТ) составляет 25 кг / м ² . Преобладающими классификациями ИМТ являются недостаточный вес (ИМТ <18,5 кг / м ² ), нормальный вес (ИМТ 18.5–24,9 кг / м ² ), избыточный вес (ИМТ 25,0–29,9 кг / м ² ), ожирение _{Класс I} (ИМТ 30,0–34,9 кг / м ² ), ожирение _{Класс II} (ИМТ 35,0–39,9 кг / м ² ) и крайнее ожирение _{Класс III} (ИМТ ≥ 40,0 кг / м ² ) [5].

ИМТ не лишен ограничений, часто переоценивая жировые отложения у людей с большим количеством мышечной ткани и недооценивая жировые отложения у людей, потерявших мышцы [10]. Еще одна проблема с использованием ИМТ в качестве показателя ожирения заключается в том, что он не может оценить процент жира в организме и не может дифференцировать распределение жира для данного ИМТ, который может варьироваться в зависимости от возрастных групп, пола и расы / этнической принадлежности [11, 12, 13] . Результаты некоторых эпидемиологических исследований даже оправдывают внесение корректировок в пороговые значения для классификации ожирения и повышенного WC среди расовых / этнических групп населения [5, 14]. Наконец, использование отсечки процентилей ИМТ для определения ожирения и патологического ожирения становится особенно проблематичным для детей, поскольку не учитываются большой размер головы и высокое соотношение длины туловища к ногам в педиатрической популяции [15]. Вариации высоких значений ИМТ в зависимости от пола и возраста очень затрудняют интерпретацию высоких уровней ИМТ (и изменений этих уровней) у детей с тяжелым ожирением, что может приводить к неверным выводам [16].Несмотря на свои ограничения, ИМТ используется в большинстве клинических учреждений и коррелирует с более прямыми измерениями жира в организме, такими как подводное взвешивание и двухэнергетическая рентгеновская абсорбциометрия [17].

При прогнозировании кардиометаболического заболевания многие исследования демонстрируют использование WC, показателя висцеральной жировой ткани, обычно используемого для расчета соотношения талии и бедер, в качестве предпочтительного подхода по сравнению с ИМТ для оценки жира в организме [5, 18]. ОТ ≥ 102 см у мужчин и ≥ 88 см у женщин может быть индикатором повышенного риска диабета 2 типа, АГ и ССЗ даже среди лиц с нормальным весом [19].Другие исследования показали, что комбинация показателей ожирения более эффективно определяет все факторы риска сердечно-сосудистых заболеваний [20], в то время как некоторые обнаружили, что использование ИМТ или WC в качестве индекса ожирения идентифицирует одних и тех же людей с одинаковой полезностью [21].

Для оценки состава тела доступно множество сложных прямых волюметрических методов, которые различаются по чувствительности и специфичности. Например, некоторые более дорогие методы включают разбавление индикатора, плетизмографию с биоэлектрическим импедансом, денситометрию, двухэнергетическую рентгеновскую абсорбциометрию (DEXA) и плетизмографию с вытеснением воздуха [22].Тем не менее, другие инструменты, которые могут лучше визуализировать и количественно оценить ткани, органы, мышцы и жировую ткань, включают методы визуализации, такие как ядерный магнитный резонанс и компьютерная томография [14, 22]. Однако в большинстве клинических случаев используется ИМТ наряду с другими простыми неинвазивными антропометрическими измерениями.

2.3 Факторы, вызывающие ожирение

На физиологическом уровне ожирение является результатом энергетического дисбаланса между потребляемыми и затраченными калориями, что создает избыток энергии и состояние положительного энергетического баланса, приводящее к избыточной массе тела [1].Ожирение также возникает из-за плохого поведения в отношении здоровья (например, плохого сна, диеты, физической активности), генетических и эпигенетических факторов, микробиоты кишечника и неспособности медицинских работников посоветовать людям с ожирением соответствующие меры по снижению веса [13 , 23, 24]. Другие «вызывающие ожирение» экологические факторы ожирения включают маркетинг недорогих продуктов с низким содержанием питательных веществ, малоподвижные места работы, индустриализацию, механизированный транспорт и урбанизацию [1].

Косвенным фактором увеличения ИМТ является тенденция к увеличению средней массы тела без соответствующего увеличения роста с течением времени. Согласно Национальному статистическому отчету о здоровье, ИМТ имеет тенденцию к увеличению без значительного изменения роста, даже с небольшим снижением роста среди некоторых расовых / этнических групп [9]. Например, среди всех мужчин средний рост значительно увеличился с 1999 по 2000 год (175,6 см) до 2003–2004 годов (176,6 см) и впоследствии снизился до 2015–2016 годов (175,4 см) [9]. Среди всех мужских расовых / этнических групп только неиспаноязычные чернокожие мужчины испытали значительное снижение среднего роста с 1999 по 2000 год (176.0 см) до 2015-2016 гг. (175,5 см). Напротив, среди всех женщин не наблюдалось значительных линейных тенденций за тот же период времени или для какой-либо расовой / этнической подгруппы [9].

2.4 Риски для здоровья и сопутствующие заболевания, связанные с ожирением

Широко признано, что сердечно-сосудистый риск и метаболические осложнения связаны с сочетанием ожирения, недостаточной физической активности и первичной АГ [25]. По сравнению с людьми со здоровым или нормальным весом люди с ожирением особенно подвержены повышенному риску многих неблагоприятных последствий для здоровья, включая высокое АД, более высокие уровни холестерина липопротеинов низкой плотности, более низкие уровни холестерина липопротеинов высокой плотности (ЛПВП) типа 2 диабет, инсульт, апноэ во сне и низкое качество жизни [7, 24, 26] (рис. 3).Ожирение также связано с раком пищевода, толстой и прямой кишки, печени, желчного пузыря и желчных путей, поджелудочной железы, груди, матки, яичников, почек и щитовидной железы. [26]. Лица с тяжелым ожирением также подвержены осложнениям, связанным с ожирением, таким как ишемическая болезнь сердца и терминальная стадия почечной недостаточности [7].

Рис. 3.

Риски и сопутствующие заболевания, связанные с ожирением [7, 24, 26].

Систематическая оценка воздействия на здоровье высокого ИМТ показала, что в 2015 году избыточная масса тела стала причиной около 4 миллионов смертей во всем мире и еще 120 миллионов лет жизни с поправкой на инвалидность [26].Более высокий ИМТ, классифицируемый как избыточный вес, а не ожирение, также связан со смертностью. Более одной трети смертей и лет жизни с поправкой на инвалидность в мире были связаны с ИМТ, классифицируемым как избыточный вес (менее 30 кг / м ² ) [26].

В исследовании, проведенном в США с использованием данных Национального обследования здоровья и питания, в котором изучалась распространенность 11 распространенных хронических состояний, ожирение продемонстрировало наибольшую тенденцию к значительному увеличению среди всех состояний за последние 25 лет (1998–2014 гг. ) [27].Из-за своей распространенности и пагубного влияния на заболеваемость и смертность ожирение включается в модели мультиморбидности как хроническое состояние, а не как фактор контроля [27].

2.5 Характеристика метаболических профилей

Хотя ожирение, особенно висцеральное ожирение, обычно связано с метаболической дисфункцией и кардиометаболическими заболеваниями, существуют некоторые фенотипы ожирения, которые кажутся защищенными от некоторых неблагоприятных метаболических эффектов избытка жира в организме [28].Риск заболевания может быть неодинаковым для всех фенотипов ожирения.

Классификация человека как «метаболически здорового» четко не определена, в исследованиях задокументировано от 5 до более 30 определений [28, 29]. В 2009 году согласованное определение метаболического синдрома (MetS) было получено Целевой группой Международной федерации диабета по эпидемиологии и профилактике, Национальным институтом сердца, легких и крови, Американской кардиологической ассоциацией, Всемирной кардиологической федерацией, Международным обществом атеросклероза и Международная ассоциация по изучению ожирения [30]. В соответствии с этим определением участники, которые соответствовали ≥3 из 5 ненормальных критериев, за исключением WC, были классифицированы как имеющие метаболический синдром и, следовательно, метаболически нездоровые и страдающие ожирением (MUO). Эти пять компонентов включают высокий уровень глюкозы в крови натощак, высокое систолическое и диастолическое АД, повышенный уровень триглицеридов в плазме, низкий уровень холестерина липопротеинов высокой плотности и ожирение (особенно центральное ожирение) [28, 30]. Участники с ожирением, которые соответствовали 0, 1 или 2 из этих критериев, были классифицированы как метаболически здоровые, но страдающие ожирением (MHO) [28, 31].

Классификацию MHO не следует принимать за метаболически нездоровый нормальный вес (MUN). Эти люди не страдают фенотипическим ожирением, но имеют метаболический профиль, сходный с профилем явного ожирения, включая гиперинсулинемию, инсулинорезистентность и предрасположенность к диабету 2 типа и преждевременным ССЗ [32]. Исследования показывают, что MHO является переходным состоянием и является только предшественником MUO [25, 33]. Данные лонгитюдных исследований показывают, что примерно от 30% до почти половины людей с MHO переходят обратно в MUO через 4–20 лет наблюдения [28].Действительно, в отсутствие регулярных, систематических и контролируемых программ диеты и упражнений у тучных людей с профилями MHO наблюдается последующее ухудшение кардиометаболического здоровья [34].

Различия в метаболических профилях людей с MHO по сравнению с MUO могут быть связаны с фенотипическими характеристиками, снижающими риск метаболического синдрома, такими как более низкое висцеральное ожирение, более высокая масса тела при рождении, характеристики размера жировых клеток и генетические маркеры жировых клеток [35]. С другой стороны, дифференциация этих метаболических профилей объясняется вариациями физической активности и уровней кардиореспираторной подготовленности [28, 31], диеты (например,g., более низкое потребление сахара, сахаросодержащих напитков и насыщенных жиров в MHO, чем MHO), и более низкие концентрации адипонектина в MUO, чем в MHO [28].

Недавние исследования показали, что профили MHO могут не указывать на более низкий риск смертности, особенно по сравнению с метаболически здоровым нормальным весом [33], и следует продолжать рекомендовать изменения образа жизни (например, контроль веса и физическая активность) для снижения общего смертность среди всех лиц с ожирением [35].

2.6 Другие факторы ожирения

Ожирение сильно влияет на стоимость медицинского обслуживания. Под прямыми затратами понимаются деньги, потраченные на лечение связанных с ожирением проблем со здоровьем, таких как госпитализация, медицинские консультации в амбулаторных условиях и лекарства от ожирения [36]. Ожирение связано с увеличением ежегодных затрат на здравоохранение на 36% и на лекарства на 77% по сравнению с нормальным весом [37]. В 2014 году совокупная оценка ежегодных медицинских затрат, связанных с ожирением, составила 1901 доллар США (в диапазоне от 1239 до 2582 долларов США), что составляет примерно 150 миллиардов долларов США в национальном масштабе, с вариациями затрат, в основном обусловленными возрастом и тяжестью сопутствующих заболеваний, связанных с ожирением [6 ].

Ожирение влечет за собой долгосрочные негативные экономические последствия и косвенные издержки. Косвенные затраты относятся к потере производительности или затратам для экономики за пределами сектора здравоохранения. Детское ожирение связано с прогулами в школе даже после учета ключевых ковариат [37]. Согласно данным Национального лонгитюдного исследования молодежи 1979 г., более высокий ИМТ в подростковом возрасте был связан с более низкой почасовой оплатой труда мужчин и женщин на 3,5% [38]. Подростки с ожирением также чаще становились жертвами издевательств (например,g., оскорбления, дразнение, физическое насилие) и изоляция в подростковом возрасте [37], что может привести к экономическим затратам, связанным с (без лечения) психическим и поведенческим здоровьем. Если бы с ожирением можно было бороться в раннем возрасте, сократив количество людей в возрасте 16 и 17 лет с избыточным весом и ожирением на 1%, то количество взрослых с ожирением уменьшилось бы на 52 812, а медицинские расходы на всю жизнь снизились бы на 586 миллионов долларов [37] .

Ожирение — это тоже вопрос национальной безопасности. Влияние ожирения на U.С. военных в основном не сообщается [39]. С 2002 года количество действующих военнослужащих выросло на 61%, при этом расходы на здравоохранение, связанные с ожирением, и затраты на замену непригодного к службе персонала превысили 1,5 миллиарда долларов США [39]. Военные сталкиваются с серьезными проблемами при приеме на работу: почти 25% молодых людей и более 70% граждан в большинстве штатов не имеют права служить из-за более высокого ИМТ [39]. Другие связанные с ожирением проблемы, с которыми сталкиваются военные, включают потерю работы среди тех, кто находится на действительной военной службе в общей сложности 656 000 дней, насильственные намерения и поведение, потребность в продуктах питания и отсутствие безопасности, нарушение реакции на инфекционные заболевания и уязвимость к травмам и смерти [40].

В настоящее время не существует принятых стандартов того, что представляет собой угрозу национальной безопасности, связанную со здоровьем. Сосредоточение внимания только на вреде ожирения для благополучия населения в целом, а не только лиц с ожирением, несет в себе риск увековечения стигматизации из-за веса [40]. Однако представление ожирения как угрозы национальной безопасности имеет большое значение для общественного здравоохранения при условии, что большое значение придается сбору количественных и качественных данных, которые характеризуют угрозу, а корреляционные и причинно-следственные связи должным образом дифференцированы [40].

4. Образ тела

Образ тела включает в себя восприятие, мысли, поведение и чувства человека относительно его или ее внешности. Есть несколько аспектов образа тела, которые можно исследовать: перцептивный, установочный и психологический [56]. Воспринимаемое изображение тела исследует точность оценки размера тела относительно его реального размера. Установочный образ тела оценивает общее субъективное удовлетворение телом, личные чувства и представления о теле, а также избегание воздействия на тело других [56]. Наконец, психологические меры сочетают в себе один или несколько из этих компонентов. Во всех аспектах образ тела — это субъективное понятие и опыт.

Любой аспект образа своего тела, который человек имеет, в основном определяется взаимодействиями в среде, вызывающей ожирение [57], (социальные) медиа [58], образами фитнеса [59] и социокультурным опытом [59, 60, 61]. ]. Например, в исследовании, посвященном изучению влияния различных форм вдохновляющих изображений фитнеса («фитспирации») на представление женщин о своем теле, авторы обнаружили, что воздействие изображений «фитспирации» со временем приводит к снижению удовлетворенности телом и повышению негативного настроения [ 59].

Удовлетворенность образом тела также проявляет эластичность и может меняться на протяжении периодов развития. Например, подростки демонстрируют эластичность образа тела, поскольку они претерпевают значительные физические и психологические изменения в период полового созревания [56]. Другими примерами групп, которые могут уделять особое внимание изображениям тела и проявлять чувствительность к сигналам СМИ, являются беременные женщины, бодибилдеры, спортсмены и люди с расстройствами пищевого поведения. Исследования показывают, что есть также качественные различия в образе тела, которые различаются у мужчин и женщин, в зависимости от возрастной группы, сексуальной ориентации и расы / этнической принадлежности [56, 62].

5. Стигматизация из-за веса

5.1 Роль культуры и общества

Западные общества, особенно богатые в двадцать первом веке, обычно связывают худобу со счастьем, успехом, молодостью и общественным признанием [56]. Большинство граждан западного мира рассматривают ожирение как негатив, которого следует избегать. Существуют культурные предрассудки и стигма по отношению к людям с избыточным весом или ожирением [60]. Тем не менее, стигматизация веса сама по себе стала проблемой общественного здравоохранения из-за связанных с ней психологических и физических последствий для здоровья людей с избыточным весом / ожирения.Психологическая и социальная стигматизация, связанная с тем, что они рожают или страдают ожирением, часто делает эту группу населения уязвимой для дискриминации в личной и профессиональной жизни [5]. Часто обвиняемых в их весе, OW / страдающих ожирением называют ленивыми, безвольными, неконтролируемыми и лишенными мотивации [2, 56, 60]. В средствах массовой информации преобладает сообщение о том, что причина ожирения и лекарство от него лежит внутри человека [60]. В исследовании, посвященном восприятию ожирения среди политиков из более чем 10 развитых стран, более 90% сочли отсутствие личной мотивации «сильным» или «очень сильным» воздействием на ожирение [23].

Тем не менее, стигматизация веса является давним подходом к снижению ожирения. Однако доказано, что это не является мотивирующим фактором для похудания [60]. Есть исследования, которые показывают, что стигматизация веса контрпродуктивна. Лица, испытывающие стигматизацию или предполагаемую дискриминацию по весу, подвергаются повышенному риску тревожности, депрессии, булимии, неудовлетворенности телом, низкой самооценки и других психологических расстройств [24]. Другие результаты показали, что даже после учета ключевых переменных, таких как ИМТ, возраст и пол, эти психологические результаты сохраняются, указывая на то, что восприятие избыточного веса, а не ожирение, связано с психологическим стрессом [63].

Стигма из-за веса увековечивает нездоровое поведение, включая повышенное питание, снижение саморегуляции и отказ от физических упражнений [64]. Кроме того, хронический стресс, вызванный стигматизацией веса, способствует развитию и / или патофизиологии ожирения, независимо от ожирения [64]. Было обнаружено, что стресс вызывает высокий уровень кортизола (гормона ожирения), что приводит к увеличению активности симпатической нервной системы (СНС) и высвобождению кортикотропин-рилизинг-гормона. Хронически повышенная активность SNS может нарушать регуляцию активности гипоталамо-гипофизарно-надпочечниковой оси, тем самым внося дополнительный вклад в этиологию ожирения [65].

5.2 Смещение веса в клинических условиях

Снижение показателей ожирения стало целью действий общественного здравоохранения из-за связи между ожирением и рядом хронических заболеваний и преждевременной смертностью. Тем не менее, критики этой точки зрения предполагают, что ожирение было в первую очередь оформлено в рамках медицинского повествования, что порождает большую социальную тревогу и опасения «ожирения» [66]. Некоторые утверждают, что доминирующие медицинские нарративы ответственны за дискурс, циркулирующий вокруг идеи полноты как патологии и морального недостатка [66], а также утверждают, что все статистические данные о нездоровье полных людей необоснованны из-за неспособности общества провести различие между жирно-жировая стигма [67].Предполагаемая предвзятость врачей все чаще подвергается критике. Говорят, что врачи заведомо считают пациентов с ожирением несговорчивыми или не желающими следовать их указаниям [67]. Некоторых медиков и других специалистов в области здравоохранения открыто называют «фобиями жира», демонстрирующими предвзятость в отношении веса. Смещение веса определяется как широко распространенное стереотипное и предвзятое отношение, предположения, убеждения или суждения по отношению к толстым людям [68, 69]. Исследования показывают широко распространенную предвзятость в отношении веса среди медицинских работников [70], студентов-медиков и помощников врачей [71], а также специалистов по физическим упражнениям и питанию [72], при отсутствии четко определенного подхода к уменьшению этих предубеждений среди студентов и специалистов по различным медицинским дисциплинам [69] . Были даже сообщения о том, что женщины с ожирением избегают обычных гинекологических осмотров, несмотря на более высокий уровень гинекологического рака, чем у женщин, не страдающих ожирением, из-за стигматизации веса и соответствующего негативного отношения медицинских работников к людям с избыточным весом [44]. Проблема ожирения, с которой мы сталкиваемся, только усугубляется, когда участники выражают нежелание обсуждать проблемы веса со своими поставщиками медицинских услуг, опасаясь, что их не воспримут всерьез [70], или полностью избегают посещения своего лечащего врача или специалиста.

6. Позитивность тела

Растет осознание психосоциального вреда стигматизации веса и стыда за жир. Наша культура больше движется к бодипозитиву, расширению прав и возможностей, инклюзивности и поощряет людей гордиться своим телом и принимать его, несмотря на то, что ИМТ классифицирует их как клинически OW / страдающих ожирением. Популяризация через Instagram: более 11 миллионов сообщений с тегами #bodypositive, 4 миллиона — #bodypositIVE и более 1 миллиона — #bopo [73].Действительно, поиск в Интернете бодипозитива даст более 112 миллионов результатов [73]. Бодипозитив направлен на то, чтобы бросить вызов доминирующим идеалам образа тела, способствовать принятию и уважению всех тел, независимо от формы, размера и особенностей, уделяя больше внимания функциональности и здоровью тела, а не только его внешнему виду [73] (рис. 4) .

Рис. 4.

Группа женщин в фитнес-центре потягивается, чтобы принять позу ребенка, все руки сложены, образуя круг.Бодипозитив способствует силе и фитнесу во многих формах, независимо от формы и размера тела (фото: Сара Пфлуг. Доступно по ссылке: https://burst.shopify.com/photos/ladies-stretch-circle?c=yoga [ Доступ: 13 августа 2020 г.]).

Позитивный образ тела действительно является ключевым фактором в определении способности достигать целей по снижению веса. Однако постановка позитивных целей по снижению веса является предположением в традиционных подходах к снижению веса [74]. Другие предположения включают: 1) представление о том, что ожирение увеличивает риск заболеваемости и смертности, 2) поддержание потери веса может быть достигнуто с помощью правильной диеты и упражнений, которые продлят жизнь, 3) люди с ожирением могут улучшить здоровье только за счет потери веса, 4) и наконец, тяжелое экономическое бремя для системы здравоохранения, связанное с затратами, связанными с ожирением, может быть уменьшено с помощью лечения и профилактики ожирения [74].

Многие люди, которые реализуют программы по снижению веса, по-видимому, мотивированы худеть, чтобы оставаться нормальным, носить одежду меньшего размера и избегать стигматизации и дискриминации, связанной с весом, а не опасностями ожирения или связанными с ним рисками для здоровья [54]. Люди с избыточным весом и ожирением теперь более позитивно представлены в СМИ, фильмах и даже на тех аренах, где они исторически отсутствовали или игнорировались, например, в индустрии фитнеса и моды или в качестве образцов для подражания в музыке и развлечениях.Однако визуальная нормализация более крупных тел, то есть более привычное визуальное воздействие на людей с избыточным весом, может еще больше способствовать более высокому распространению избыточного веса и ожирения, особенно среди лиц с более низким уровнем образования и дохода [75].

7. Принятие жира и здоровье при движениях любого размера

7.1 Принятие жира

Национальная ассоциация по продвижению приема жира (NAAFA), основанная в 1969 году, представляет собой организацию по защите прав жира, возникшую в результате первых протестов активистов борьбы с жиром (рис. ).Созданная как движение поддержки, организация протестует против дискриминации на рабочем месте и отсутствия общественного признания [76]. Организация посвящена защите прав и улучшению качества жизни толстых людей [77].

Рис. 5.

Национальная ассоциация по содействию принятию жировых отложений (NAAFA) — это добровольная организация по защите прав жира, состоящая из представителей разных поколений, стремящаяся изменить представление о полноте, бороться за права жира и повысить уважение ко всем людям, независимо от того. телосложения или размера.Доступно по адресу: https://naafa.org/ [дата обращения: 13 августа 2020 г.].

Принятие жира и позитивный настрой в последнее время стали синонимами. Утверждая, что первый термин коренится во втором термине, некоторые утверждают, что принятие жира угрожает разрушить позитивные движения тела. Они утверждают, что изначально предполагалось, что позитивность тела принесет пользу людям, перенесшим физическое увечье, пережившим рак, инвалидам и представителям недостаточно представленных расовых / этнических групп, которые часто игнорируются средствами массовой информации.Эти люди не могут контролировать в первую очередь физические факторы, которые их разделяют.

Были проведены параллели между ожирением и курением (т. Е. Нездоровым и смертельным состоянием, вызываемым поведением, но его трудно изменить, когда оно приводится в движение) [78]. Отсюда следует, что те, у кого нет очевидных медицинских причин для OW / ожирения (например, лекарства, синдром Кушинга, синдром поликистозных яичников), на определенном уровне выбирают OW / ожирение. И наоборот, есть те, кто считает, что идея о том, что жир постоянно меняется, является мифом, ссылаясь на исследования, в которых сообщается, что участники набирают больше веса, чем первоначально теряли в течение трех лет после прекращения диеты [67].

Культура, общество, (социальные) сети и реалити-шоу повлияли на восприятие ожирения, опередив авторитетные и хорошо зарекомендовавшие себя клинические определения и медицинские рекомендации, предупреждающие о кардиометаболических рисках ожирения. Например, термины «толстый», «пышные», «большие размеры» и «полная фигура» более часто используются среди модных блоггеров больших размеров, возвращая слово «толстый» и уменьшая вес. стигма вокруг ожирения [79]. Людей с избыточным весом / ожирением теперь можно найти на глянцевых обложках журналов и у них появятся подписчики в социальных сетях, таких как блоги, Instagram, YouTube, TikTok, Tumblr, Twitter и другие онлайн-пространства.Под прикрытием гламура и блеска влиятельные лица в социальных сетях и реалити-шоу рекламируют «подтянутый, потрясающий и жирный» образ жизни, который только противоречит сообщениям общественного здравоохранения, препятствующим нездоровому образу жизни. В то время как активисты по борьбе с жиром и движение за принятие жира работают над снижением стигматизации веса, их влияние на общественность, особенно на людей с центральным ожирением, может потенциально подорвать признание избыточного веса и его последствий для здоровья [75].

Законодатели по гражданским делам также меняют повествование в сторону большего признания и инклюзивности, поскольку это относится к восприятию OW / ожирения.Закон о борьбе с дискриминацией теоретизирует несправедливость, основываясь на классификации правительством группы людей, которые выделяются и обременены без достаточно веских причин, или в решениях о приеме на работу, основанных на защищенных чертах, изложенных в Разделе VII Закона о гражданских правах 1964 года. Защитники ожирения знакомы с трудностью поиска юридических аргументов в пользу защиты прав жира в соответствии с Разделом VII, а также утверждают, что ожирение является медицинским нарушением и инвалидностью [78].

7.2 Здоровье любого размера

Подобно движению по принятию жира, HAES® является нейтральным по отношению к весу подходом, который отстаивает идею о том, что здоровье может быть достигнуто и поддержано независимо от статуса веса.Подход HAES® пропагандирует интуитивное питание, которое включает в себя прислушивание к внутренним сигналам и предпочтениям голода и сытости и реагирование на них. Подход HAES® направлен на устранение предвзятости в отношении веса и стигмы у людей, страдающих ожирением, и рекламируется как многообещающий подход общественного здравоохранения вместо того, чтобы сосредоточивать внимание на статусе веса как конечном результате для здоровья [74]. Сторонники HAES® утверждают, что долгосрочная устойчивость традиционных медицинских или поведенческих вмешательств (например, фармакологических, хирургических и поведенческих) при ожирении вызывает разочарование.HAES® становится стандартной практикой в ​​области расстройств пищевого поведения [80], принципы которой исповедуют множество групп по защите гражданских прав и международных профессиональных организаций, занимающихся поощрением принятия жира и борьбой с дискриминацией по весу [80].

Есть свидетельства, подтверждающие идею подгонки любого размера. Более высокий уровень физической подготовки среди MHO связан с меньшим количеством метаболических осложнений и более низкой распространенностью метаболического синдрома в любом возрасте и в разных группах статуса веса [31].Однако, как упоминалось ранее, было показано, что MHO является переходным состоянием для MUO [25, 33].

Важно подчеркнуть, что здоровье — это континуум, на котором находится каждый человек, причем один конец спектра представляет заболеваемость / смертность, а другой — здоровье и жизнеспособность. Существует порог размера, хотя и недискретный, через который человек переходит в состояние повышенного риска или явного заболевания. Штатные сопутствующие заболевания и осложнения часто сопровождают устойчивого ожирения, несмотря на практику интуитивное питание, что снижает качество жизни, не в последнюю очередь из которых включают в себя повышенный риск развития костно-мышечной патологии [81], артрит / боли в суставах, респираторные заболевания / болезни (например.g., апноэ во сне, астма), депрессия / беспокойство, неспособность участвовать в определенных действиях и физическая инвалидность [1]. Кроме того, связь между интуитивным питанием и качеством диеты остается неясной в эпидемиологической литературе. Тем не менее, HAES® имеет ценность, поскольку он не уделяет внимания ограничительной диете, которая связана с повышенным психологическим стрессом, повышением уровня кортизола и последующим увеличением веса [65].

Несмотря на годы эмпирических медицинских и всесторонних эпидемиологических исследований, многие активисты борьбы с жиром гордятся тем, что поддерживают более высокий ИМТ и принимают свой размер, при этом презирая любые усилия по улучшению здоровья и благополучия.Проникая через активизм, научные круги, моду и даже спорт, подход HAES®, кажется, способствует не только принятию, но и гордости за эстетику толстого тела. Члены этого движения стремятся вернуть людей большего размера из маргинальных слоев общества, яростно навешивая ярлыки на тех, кто выступает против их идей, как на «телесных шаманов» и «жиробоязников», увековечивающих социальные нормы.

В то время как OW / страдающие ожирением могут считать интуитивное питание и подходы HAES® успешными, по-прежнему остаются огромные (психические) расходы на лечение заболеваний, связанных с ожирением.Эти затраты оказывают реальное экономическое воздействие на общество. Годы медицинских и научных исследований предоставили неопровержимые доказательства того, что потворство предотвращаемым РЖ / ожирению и нездоровому образу жизни для более 650 миллионов РЖ / ожирения во всем мире очень дорого обходится. В то же время медицинское сообщество и общественное здравоохранение не должны использовать кампанию по сокращению жировых отложений как оправдание предрассудков и притеснений. OW / тучные люди имеют право делать свой собственный выбор; но санитарная грамотность и знание правильной информации, а также использование этой информации для принятия информированных решений в области здравоохранения имеют первостепенное значение для общественного здравоохранения.

8. Предотвращение обращения вспять прогресса, достигнутого в исследованиях ССЗ

8.1 Поведение, связанное со здоровьем

На первичном уровне профилактики изменение поведения, связанного со здоровьем, например включение здорового питания и привычек фитнеса в повседневный образ жизни, может снизить факторы риска метаболизма (например, , уровень холестерина, уровень сахара в крови и АД) [25, 82]. Преимущества уменьшения малоподвижного поведения и увеличения физической активности, особенно у пожилых людей, связаны со снижением риска диабета 2 типа по сравнению с людьми, не ведущими физическую активность [82].Снижение жировых отложений, даже от ожирения до избыточного веса, может привести к снижению метаболических нарушений и снижению уровня системного воспаления, а также снижению АД [25]. В исследовании Look AHEAD изучались эффекты интенсивного вмешательства в образ жизни и было обнаружено, что такие меры могут привести к долгосрочному снижению веса и улучшению физической формы, а также устойчивому положительному воздействию на факторы риска сердечно-сосудистых заболеваний [83].

8.2 Медицинская грамотность

В то время как принятие себя и позитивное самовосприятие, безусловно, являются благородными качествами, научные знания о хорошо установленных рисках клинического ожирения, особенно избыточного центрального жира в организме, не могут остаться без внимания.Грамотность в вопросах здоровья в сочетании с позитивом к телу может предотвратить отмену успехов, достигнутых в сокращении сердечно-сосудистых заболеваний.

Медицинская грамотность — это степень, в которой люди могут получать доступ, понимать, использовать или обрабатывать основную информацию и услуги в области здравоохранения, тем самым способствуя хорошему здоровью для себя, своих семей и своих сообществ [3]. Недостаточная санитарная грамотность была связана с худшими результатами до и после коронарных событий, избыточной массой тела, более высокими показателями заболеваемости и смертности, обращением за медицинской помощью и затратами [84, 85] (Рисунок 6).Повышение санитарной грамотности будет способствовать большей способности читать этикетки продуктов питания, определять содержание энергии и делать лучший выбор продуктов питания, дополняющих здоровый, физически активный образ жизни. Грамотность в вопросах здоровья следует оценивать как часть программ вторичной профилактики, направленных на снижение риска сердечно-сосудистых заболеваний, таких как процент отсева в кардиологической реабилитации [84].

Рис. 6.

Неблагоприятные риски для здоровья пациентов с низкой санитарной грамотностью (источник: Центры по контролю и профилактике заболеваний (CDC), Центр готовности и реагирования.Доступно по адресу: https://www.cdc.gov/cpr/infographics/healthliteracy.htm [дата обращения: 3 августа 2020 г.]).

Обладая способностью коренным образом изменить отношение населения к ожирению и связанным с ним рискам для здоровья, санитарная грамотность может значительно снизить препятствия на пути к оказанию медицинской помощи, сократить расходы на здравоохранение и улучшить общее состояние здоровья.

8.3 Социальные сети

Социальные сети — это переполненное пространство, заполненное конкурирующими сообщениями о здоровье. Эти платформы играют основную роль в попытке изменить поведение в отношении здоровья и предотвратить или улучшить показатели здоровья, связанные с сердечно-сосудистыми заболеваниями.Сообщения в социальных сетях повлияли на принятие решений пациентами в области здравоохранения, не все из которых всегда проверяют достоверность полученной информации. Например, в исследовании, посвященном изучению влияния обмена информацией, связанной со здоровьем, и влияния социальных сетей на поведение людей при поиске информации о здоровье в Интернете, авторы обнаружили, что пользователи социальных сетей получали информацию о здоровье (80–90%) и признались, что начало (47%) и прекращение приема лекарств (42%) после прочтения сообщений, полученных в социальной сети [86].Принимая это во внимание, практикующие врачи общественного здравоохранения должны сосредоточить свои ресурсы на платформах для противодействия социологическим программам. Например, большинство принципов принятия жира, позитивного мышления (независимо от веса) и HAES® открыто противоречат рекомендациям по здоровью, основанным на многолетних медицинских исследованиях. Они должны увеличить объем доступной информации о здоровье сердечно-сосудистых заболеваний, усилить их значимость как фактор риска сердечно-сосудистых заболеваний и проблему общественного здравоохранения, привлечь внимание людей, страдающих ожирением и страдающих ожирением, и предложить практические решения [87].

Медицинские советы должны быть переведены на непрофессиональные термины с учетом различных уровней санитарной грамотности. Сообщения должны включать стимулы для здоровья, которые имеют отношение к их аудитории. Успешная кампания в области общественного здравоохранения будет включать в себя общение, учитывающее движение бодипозитива, способствующее принятию себя и поддерживающее психическое здоровье этой группы населения. Включение элементов из социальных, биомедицинских и функциональных моделей здоровья может пролить свет на то, почему уменьшение жировых отложений полезно для кардиометаболического здоровья.

8.4 Клинические условия

В клинических условиях необходимо, чтобы медицинские работники, в том числе фельдшеры [71] и специалисты по физическим упражнениям и питанию [72], повысили свою осведомленность о предвзятости своего веса, а также своих коллег. Создание благоприятной обстановки, в которой РЖ / страдающие ожирением не чувствуют себя стигматизированными, откроет больше возможностей для образовательного дискурса между врачом и пациентом о пользе снижения массы тела для здоровья, изменит структуру клинического наблюдения за ними и уменьшит предвзятость при профилировании риска сердечно-сосудистых заболеваний.

Биомедицинская модель была доминирующим подходом в медицине. Однако из-за органоориентированного подхода и неспособности принять во внимание психосоциальные аспекты заболевания его эффективность в борьбе с распространением хронических заболеваний стала сомнительной [50]. Растет признание влиятельной роли культуры и общества в нашем восприятии здоровья и здорового поведения. Вместо того, чтобы практикующие врачи использовали историческую биомедицинскую модель ожирения в клинических условиях, более эффективным подходом будет включение идей социальной модели (например,g., скрининг на наличие социальных и экологических факторов, способствующих ожирению) вместе с концепциями функциональной модели (например, изучение функционального здоровья OW / ожирения). Наведение мостов между моделями продвинет наши усилия по профилактике и комплексному лечению среди этой группы населения.

Вы успешно отписались.

Сколько арматуры нужно для фундамента 10х10. Расчет того, сколько арматуры нужно на фундамент. Расчет арматуры для фундамента

Исходными данными для расчета количества являются тип фундамента (плита, ленточный, столбчатый) и его конфигурация.Тип фундамента и параметры подбираются в зависимости от нагрузки на фундамент. В одной из предыдущих статей был приведен пример расчета нагрузки («») на фундамент дома размером 6 м на 6 м с одной внутренней стеной. В этой статье ниже приведены примеры расчета расхода арматуры на фундамент для того же дома.

Сколько арматуры и вязальной проволоки нужно для плитного фундамента?

В первую очередь нужно определиться с классом и диаметром арматурного стержня: использовать только арматуру с ребристой поверхностью и диаметром не менее 10 мм.Прочность всей конструкции зависит от диаметра арматуры: чем толще арматура, тем прочнее. При выборе его толщины следует ориентироваться на вес дома и. Если грунт не пористый и плотный, т.е.обладает хорошей несущей способностью, то под нагрузкой от дома он будет все меньше деформироваться и от плиты требуется меньшая устойчивость. Второй фактор — это вес дома. Чем она больше, тем больше нагрузка на плиту и больше ее деформация.Если строить легкий деревянный дом на хорошем грунте, то для усиления плиты будет достаточно арматуры диаметром 10 мм. Если тяжелый дом стоит на мягком грунте, то следует использовать арматуру толщиной 14-16 мм. Шаг сетки арматурного каркаса плиты обычно составляет 20 см, при таком шаге на нашем фундаменте 6х6 м необходимо уложить 31 стержень вдоль и такое же количество поперек, всего 62 стержня. У плиты две арматурные ленты — верхняя и нижняя, поэтому общее количество стержней будет 124 штуки, при длине стержня 6 м получим расход 124 х 6 м = 744 погонных метра армирование.Кроме того, верхняя сетка арматуры должна быть соединена с нижней; это соединение производится на пересечении продольных и поперечных стержней арматуры. Таких соединений будет 31 х 31 = 961. Если плита толщиной 20 см, а арматурный каркас находится на 5 см от поверхности, то для каждого соединения понадобится арматурный стержень длиной 10 см (толщина 20 см минус 5 см снизу и сверху). На все соединения потребуется 0,1 х 961 = 96,1 метра арматуры. Общий объем арматуры для всего плитного фундамента составит 744 м + 96.1 м = 840,1 погонных метра.

Чтобы рассчитать, сколько вам понадобится вязальной проволоки, необходимо прежде всего определиться со способом соединения: сначала соединяются продольные и поперечные стержни арматуры нижнего пояса, затем к ним прикрепляются вертикальные стержни, и затем к ним соединяются продольные и поперечные планки верхнего пояса. Таким образом, в каждой точке, где находятся две горизонтальные планки и один вертикальный крест, есть два соединения вязальной проволоки. В нижнем поясе 961 такое место и столько же в верхнем.Для того, чтобы связать одно пересечение столбиков, понадобится 15 см согнутой пополам вязальной проволоки, то есть 0,3 м длины сетки. Общий расход вязальной проволоки для плитного фундамента составит 0,3 м х 961 х 2 = 576,6 м.

Сколько арматуры необходимо для усиления ленточного фундамента?

Бетон не является пластичным материалом и легко трескается при растяжении. Под действием сил пучения со стороны грунта или при неравномерной нагрузке со стороны здания фундамент слегка деформируется.Любая деформация материала создает зону сжатия с одной стороны и зону растяжения с другой. Именно в зоне растяжения возникают трещины. Во избежание появления трещин фундамент необходимо укрепить.

Арматура — это высококачественный металлопрокат, применяемый в строительстве для усиления железобетонных конструкций, в том числе фундаментов. Для армирования фундамента используется гладкая арматура класса А-I и ребристая арматура класса А-III.

Фундамент служит опорой для здания, его основной несущей конструкции, которая принимает и равномерно распределяет нагрузку от возведенной над ним конструкции по основанию.Обычно для строительства жилых домов используют ленточный, плитный или свайный фундамент. Выбор типа и мощности фундамента определяется структурой грунта и конструктивными особенностями строящегося здания.

Какое количество арматуры необходимо для фундамента, определяется на основе расчета, выполненного для каждой отдельной конструкции.

Если расчет произведен неправильно и фундамент недостаточно прочен, то дом может покачнуться и обрушиться.С другой стороны, неоправданное увеличение мощности фундамента многократно увеличивает стоимость строительства, что тоже не приветствуется.

Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и характеристик участка.

Расчет арматуры монолитного (плитного) фундамента

Полнотелый (плитный) фундамент чаще всего применяется при строительстве жилых домов.Его прочность напрямую зависит от диаметра арматуры. Если легкий дом строится на грунте с хорошей устойчивостью, то для фундамента подойдет стальной арматурный стержень сечением 10 мм, если на мягком грунте возводится тяжелая конструкция, то арматура должна быть не менее 14 -16 мм.

Чтобы узнать, сколько арматуры нужно на фундамент, нужно исходить из следующих данных:

№

• в монолитном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
• На 1 м фундамента расходуется 5 стержней арматуры, то есть на фундамент 10 × 10 м требуется 50 стержней длиной 10 м;
• обвязка фундаментной плиты двумя армирующими поясами, поэтому количество стержней следует увеличить вдвое и добавить необходимое количество стержней для поперечной обвязки;
• для скрепления элементов арматурной конструкции используется вязальная проволока, которую также необходимо учитывать в расчете.

Ленточный фундамент способен обеспечить необходимую устойчивость здания в условиях слабых грунтов, но по сравнению с другими типами фундаментов требует значительных материальных затрат и больших трудозатрат. Такой фундамент выполняется в виде ленты, расположенной по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее службы. Для этого подойдет арматурный стержень диаметром 10–12 мм.

При расчете учитываются следующие параметры:

• Длина и ширина основания фундамента — например, берем 40 см ленточный фундамент для дома размером 10 × 10 м, в котором есть одна внутренняя несущая стена, в данном случае полоса общей длины фундамент равен 4 × 10 + 10 = 50 м.
• Количество стержней на единицу длины — чтобы фундамент был достаточно прочным, в него необходимо уложить 3 стержня.
• Количество поясов — обвязка фундамента выполняется не менее двух поясов, всего требуется 4 стержня. Всего для ленточного фундамента потребуется 40 прутков длиной 10 м.
• Шаг ячеек в каркасе арматуры фундамента не должен быть больше 50 см — для поперечной обвязки потребуется еще 30 м арматуры на каждую фундаментную ленту.
• Затем нужно полученное количество арматуры умножить на количество планок фундамента.

Расчет арматуры столбчатого фундамента

При расчете арматуры столбчатого фундамента исходить из следующих положений:

• для обвязки столбчатых фундаментов можно использовать арматуру от 10 мм;
• На 1 квадратный столбик нужно 4 стержня, на круглый столбик — 3-4 стержня;
• штанги устанавливают вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
• Горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

Обычно все расчеты производятся на этапе проектирования и учитывают все возможные нагрузки, о которых несведущий человек может просто не догадаться.

Надеемся, что наша статья поможет вам избежать ошибок при устройстве фундамента.

Комментариев:

Бетонный фундамент дома необходимо укрепить. Расчет арматуры для фундамента выполняется согласно СНиП. При постройке дома своими силами это один из важнейших этапов работ.Точное определение типа и количества армирующих элементов позволит создать фундамент, хорошо выдерживающий деформационные нагрузки. Если бетон в основании принимает сжимающие нагрузки, то металлические элементы сопротивляются растяжению. Вторым важным моментом при определении необходимого количества арматуры является расчет стоимости проекта.

Расчет для ленточной основы

В соответствии с требованиями СНиП содержание армирующих элементов в ленточном основании должно быть 0.001% площади его поперечного сечения. Расчетную площадь поперечного сечения профиля и теоретическую массу 1 погонного метра можно взять из таблицы (изображение 1).

Информацию о том, какой стержень использовать, см. В руководстве по проектированию. Так, при длине стороны более 3 м допускается укладка продольной арматуры диаметром 12 мм. Чтобы уравновесить сопротивление нагрузке, создаются два пояса арматуры.

Для поперечной арматуры действуют следующие ограничения: для каркаса высотой до 0.8 м применяется прут от 6 мм, для каркаса высотой более 0,8 м — более 8 мм. Причем его диаметр должен составлять не менее диаметра продольных стержней.

• длина ленты — 10х2 + (6-2х0,4) х3 = 35,6 м;
Площадь сечения
• — 60х40 = 2400 кв. См.

Таким образом, общая площадь сечения армирующего пояса должна быть не менее 2400х0,001 = 2,4 кв. См. Эта зона соответствует двум стержням сечением 14, 3 — сечением 12 или 4 — сечением 10 мм.Учитывая, что длина стены больше 3 м, оптимальным будет использование прута диаметром 12 мм. Для равномерного распределения нагрузки его укладывают 2 поясами по 2 штанги в каждом.

Общая длина в продольном направлении при закладке 4-х штанг с учетом пусков (10 м) составит:

35,6х4 + 10 = 152,4 м.

Теперь займемся вычислением поперечной сетки. Высота рамы с учетом расстояния от краев 50 мм составит:

600-2х50 = 500.

Поскольку высота рамы меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, соответствует ли оно второму условию:

12/4 = 3

Размер одной горизонтальной планки в миллиметрах с учетом двух отступов от краев составит:

400-2×50 = 300,

и размер по вертикали:

600-2×50 = 500.

На одну связку потребуется 2 горизонтальных и вертикальных стержня общей длиной:

2×300 + 2×500 = 1600 мм = 1.6 мес.

Таких связок с расстоянием между ними 30 см и общей длиной основания 35,6 м будет:

Рассчитываем общую длину поперечной сетки:

199х1,6 = 190,4 м.

Вернуться к содержанию

Расчет на свайный фундамент

Рассчитаем количество арматуры для свайного фундамента для подобного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см.Сколько потребуется стержня?

Для каждой сваи потребуется 4 стержня, длина каждого из которых равна длине сваи плюс 350 мм пуска для связывания с каркасом ростверка. Итого:

4х (2 + 0,350) = 9,4 м.

У нас таких свай 16, поэтому общая длина периодического профиля будет:

16х9,4 = 150,4 м.

Для связки вертикального профиля, образующего каркас столба, используем гладкие стержни сечением 6 мм.Мы осуществляем подключение на трех уровнях. Размер одного бара будет равен:

3,14х200 = 628 мм.

На одну стопку требуется 3 обвязки:

3х628 = 1884 мм (округлено 1,9 м).

Общая длина соединительных элементов на 16 точек:

16х1,9 = 30,4 м.

Расчет продольной арматуры для ростверка аналогичен расчету для ленточного фундамента. Итого понадобится 152,4 м. А вот на поперечный стержень с учетом высоты ростверка 400 мм потребуется чуть меньше.Общая длина четырех профилей для одной пачки составит:

4х (400-2х50) = 1200 мм = 1,2 м.

Для 119 подключений необходимо:

119х1,2 = 142,8 м.

Для свай диаметром сечения менее 200 можно взять 3 штанги. По мере увеличения этого размера увеличивается количество необходимого армирования.

Вернуться к содержанию

Расчет для монолитного цоколя

Под всей площадью застройки уложена монолитная железобетонная плита.

Среди всех типов фундаментов плита является наиболее затратной, это касается и бетона, и арматуры.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Он обеспечивает максимальную устойчивость и лучше всего выдерживает подъемную силу. При любом движении земли опускается или поднимается вся плита, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание называют плавающим.

Рассчитаем арматуру плитного фундамента под дом 10х6 м.Толщина плиты определяется из расчета нагрузки на фундамент. В нашем примере это будет 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Несложно посчитать, что понадобится для каждого ремня:

1000/200 = 50 поперечных стержней длиной 6 м,

6000/200 = 30 продольных стержней длиной 8 м.

Суммарная длина 2 ремней составит:

(50х6 + 30х8) х2 = 1200 м.

Ремни соединены арматурой гладкого профиля.Считаем в сумме.

Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность постройки. Как фундамент здания, фундамент принимает на себя нагрузку и перераспределяет ее на землю. Верхняя плоскость конструкции, являющаяся основанием для внешней и внутренней стенок, называется краем, а нижняя, выполняющая функцию распределения нагрузки, — подошвой.

Характеристики ленточного фундамента

Наиболее распространенными в частном строительстве являются ленточные железобетонные фундаменты.

Это связано с относительной простотой закладки — при ее установке можно обойтись без использования подъемной и специальной строительной техники. Важно правильно выполнить не только расчет сечения и углубления, но и расчет арматуры для ленточного фундамента.

Этот вид фундамента пользуется особой популярностью в связи с тем, что он подходит практически для любого грунта и имеет самый большой срок службы — до 150 лет.

Такая долговечность обеспечивается не только физическими характеристиками бетона, но и выбором правильной схемы армирования. Несмотря на кажущуюся прочность, бетон является довольно хрупким материалом и может лопнуть даже при незначительных подвижках грунта. Для придания ему пластичности используется армирование. Он изготовлен с помощью металлического стержня.Причем большая часть должна иметь ребристую поверхность. Это необходимо для улучшения сцепления с бетоном.

Выбор диаметра стержня

Расчет нагрузки на фундамент жилого дома, а, следовательно, и выбор диаметра арматуры проводится специалистами при разработке проекта. Чаще всего используется арматура диаметром 10 или 12 мм, гораздо реже 14 мм. И только для небольших легких построек на непористых грунтах допустимо использование стержня диаметром 8 мм.

Схема усиления фундамента

Для обеспечения прочности фундамента необходимо укреплять как нижнюю часть, так и верхнюю. Для этого используются два горизонтальных ряда стальных стержней, соединенных вертикальными перемычками.

Основная нагрузка в зонах растяжения фундамента воспринимается продольными горизонтальными стержнями, а вертикальные и поперечные горизонтальные стержни используются в основном в качестве каркаса, а также для придания фундаменту прочности на сдвиг. Как правило, считается достаточным уложить четыре горизонтальных продольных стальных оребренных стержня — два вверху и два внизу.

Вертикальные перемычки могут располагаться на расстоянии от 30 до 80 см друг от друга и часто изготавливаются из гладкого стержня меньшего диаметра, что вполне допустимо.

Следует помнить, что расстояние между стержнями продольной арматуры не должно превышать 0,3 м, а для защиты стали от коррозии стержень должен быть заглублен в бетон не менее чем на 5 см.

Расчет арматуры фундамента

Когда принято решение по схеме армирования фундамента, важно правильно рассчитать необходимое количество материала, чтобы не платить дважды за доставку, если окажется, что его недостаточно.И вряд ли кто-то захочет тратить деньги на излишки.

Для начала нужно посчитать, сколько ребристой арматуры вам нужно. Для этого нужно рассчитать периметр своего дома, прибавить к этому числу длину внутренних стен, под которые будет закладываться фундамент, и все это умножить на количество стержней на схеме.

В качестве примера посчитаем количество арматуры, необходимое для кладки фундамента 5/6 м при длине одной внутренней стены 5 м. Предположим, что схема армирования предусматривает 4 продольных стержня диаметром 12 мм.Итак:

(5 + 6) * 2 = 22 — периметр здания

22 + 5 = 27 — общая длина фундамента

27 * 4 = 108 — общая длина арматуры

Если вам не удалось приобрести стержень необходимой длины, и вы планируете соединять отрезки, это нужно делать с большим перекрытием — не менее 1 метра. Учтите это в своих расчетах. Предположим, что у каждого продольного стержня нашей рамы будет одно соединение.

4 (количество стержней в схеме) * 5 (количество стенок) = 20

Всего получаем 20 соединений, а значит, потребуется дополнительно 20 метров арматуры.Добавляем к предыдущему значению и получаем:

Теперь рассчитаем необходимое количество гладкого стержня диаметром 8 мм для вертикальных стоек и горизонтальных поперечин.

Примем расстояние между перемычками 0,5 м. Тогда, разделив общую длину фундамента на это значение, получим количество арматурных «колец».

27 / 0,5 = 54 — общее количество колец арматуры

Если высота арматурной сетки равна 0.5м, а расстояние между стержнями 0,25м, то расчет арматуры будет выглядеть так:

(0,5 + 0,25) * 2 = 1,5 — периметр одного «кольца»;

54 * 1,5 = 81м — общая длина стержня.

При расчетах также необходимо учитывать возможные пропилы и перекрытия. Посчитать их точное количество не удастся, поэтому специалисты советуют прибавить к полученной длине около 10%.

Округлите и получите 90м.

Достаточно редко прут или фитинги продаются за метр. Намного чаще, а точнее почти всегда, мы платим не за длину, а за вес изделия. Чтобы определить точное количество, нужна таблица расчета армирования. Большинство крупных предприятий по производству металлопроката обязаны соблюдать требования ГОСТ 5781-82, где указывается масса одного метра того или иного вида продукции. Также существует ГОСТ 2590-88, регулирующий вес стального круга.Следует отметить, что цифры в обоих документах одинаковые, с той лишь разницей, что шаг диаметров окружности намного меньше шага диаметров стержневой арматуры. Для арматуры эти значения равны:

.

Диаметр штанги Масса, кг / м

На основании этой таблицы вы можете рассчитать массу арматуры, необходимую для заливки нашего фундамента:

128 * 0,888 = 113,664кг — необходимое количество ребристой арматуры диаметром 12мм

90 * 0.395 = 35,55кг — необходимое количество гладкого стержня диаметром 10мм

Также большое значение имеет способ соединения деталей конструкции. Многие ошибочно полагают, что чем плотнее стержни соединены между собой, тем прочнее будет фундамент и для крепления каркаса выбирают сварку. Однако в процессе сварки структура металла нарушается, что приводит к его преждевременному разрушению. Специалисты советуют соединять арматуру вязальной проволокой.Проще всего это сделать крючком, вот так:

Самостоятельное заполнение пола

К сожалению, стоимость готовых железобетонных конструкций довольно высока. Поэтому довольно часто пытаясь сэкономить, их изготавливают самостоятельно. Перекрытия, как и любые другие железобетонные конструкции, требуют армирования. Как правило, для этого используется сетка размером 15/15 см. При толщине пола до 15 см достаточно одной армирующей сетки. По мере увеличения толщины плиты количество решеток увеличивается.

Правильно рассчитать армирование пола достаточно просто. В качестве примера рассчитаем перекрытие 5/6 м. При этом следует учитывать, что арматура не должна доходить до края плиты на 10 см. Тогда ширина укрепленного участка составит 4,8 метра. Рассчитаем необходимое количество материала.

480/15 = 32 — количество стержней для армирования плиты по длине. К этому значению необходимо добавить еще один сегмент — краевой.В итоге получаем 33 стержня длиной по 5,8 м. Итого: 33 * 5,8 = 191,4м.

Таким же образом рассчитываем количество материала для укладки по ширине:

580/15 = 39 (с округлением в большую сторону) — количество стержней;

39 * 4,8 = 187,2м — длина арматуры, необходимая для укладки в ширину.

Складываем оба значения, получаем:

191,4 + 187,2 = 378,6 м — общая длина необходимого материала.

Теперь осталось только посчитать массу такого количества арматуры по таблице.Как правило, для этих целей используется стержень диаметром 10 мм.

Как видите, расчет количества арматуры довольно прост. Но все же не стоит пренебрегать помощью специалистов, особенно в той части, которая касается сбора нагрузок на фундамент и определения типа грунта. Остальное вы сможете сделать самостоятельно.

Сегодня сложно представить повседневную жизнь без строительства. Ежегодно в мире возводятся тысячи новых зданий и сооружений.Важный этап — возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Чтобы сделать основу более прочной и долговечной, много лет назад была изобретена арматура. Армирование увеличивает твердость и жесткость фундамента. Это создает своего рода прочный каркас. В нормальном состоянии фундамент может подвергнуться разрушению. Чаще всего это происходит в результате сжатия конструкции или растяжения.

Стальная рама предотвращает растяжение фундамента.Сегодня для армирования используют стальные стержни различной толщины. Часто их связывают проволокой в ​​единую решетку. Для вязания каркаса используется специальная проволока. Чтобы металлическое основание было прочным и надежным, нужно рассчитать количество металла. Этот показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным. Рассмотрим подробнее, сколько арматуры нужно на фундамент, однако для более точного результата, например расчетных данных, потребуется помощь квалифицированного специалиста.

Сколько арматуры необходимо для столбчатого основания здания

Перед тем, как возвести столбчатый фундамент, потребуется рассчитать арматуру. Эта конструкция легкая, в отличие от монолитной, поэтому количество металлических стержней невелико. Для придания жесткости бетонным столбам рекомендуется брать прутья диаметром не более 10 мм. Стержни используются как горизонтальные, так и вертикальные. Вертикальные — основные, располагаются сверху вниз по всей длине колонн.Вертикальные планки должны иметь ребристую поверхность. Основная функция горизонтального металлического каркаса — сцепление с основным каркасом. Для армирования каждой колонны в большинстве случаев требуется не более 4 стержней, которые устанавливаются по всей высоте.

Как ставить плиты перекрытия на цоколь. Перекрытие фундамента

Любой дом начинается с фундамента. Конечный результат зависит от того, насколько добросовестно строители подойдут к его наполнению.Многие конструкции требуют прочного, прочного основания, не подверженного стихийным бедствиям.

В последнее время особую популярность приобрели фундаменты, заложенные в виде монолитных плит. Такие перекрытия принято делать не только в основании дома, но и между этажами. Балочный деревянный пол часто не оправдывает себя, так как древесина имеет более хрупкие характеристики, чем бетон.

Что такое монолитный пол?

Монолитный пол — это заливка железобетонных плит, которая производится непосредственно на участке, где ведется строительство.Обычно рассчитывается по проекту архитекторов и напрямую зависит от требований к постройке. Следует учитывать несколько факторов:

• Нагрузки, которые должны выдерживать бетонные плиты;
• Требования к несущей способности стен из этих плит.

Монолитные плиты используются в зданиях как несущая составляющая для перекрытий, перекрытий, перекрытий, цоколя и, конечно же, фундамента. Этот тип перекрытия позволяет создавать изогнутые перекрытия.Многие строители комбинируют материалы: некоторые выполнены монолитно, а некоторые — сборными.

Достоинства и недостатки монолитного перекрытия

Фундаментная плита имеет ряд преимуществ перед другими видами кладки, в частности:

• Требуется меньшая высота / толщина фундамента;
• Служит для звукоизоляции;
• При выполнении монтажных работ отпадает необходимость в использовании тяжелого оборудования, например, подъемного крана.Достаточно заказать бетономешалку с классом готового бетона;
• Наличие стройматериалов;
• Низкая цена по сравнению с аналогами;
• Возможность изготовить форму для нестандартного проекта;
• После снятия опалубки дно пола имеет ровную однородную поверхность, что значительно облегчает штукатурные работы.

К сожалению, плиты монолитного перекрытия имеют ряд недостатков, которые важно учитывать при строительных работах… Их немного, но к ним нужно быть готовым:

• Высокая трудоемкость. ДЛЯ такого рода закладки фундамента нужно приложить максимум усилий;
• При работе с крупными объектами требуется привлечение высококвалифицированных специалистов;
• Большую часть времени следует посвятить изготовлению опалубки, создание которой предполагает наличие больших запасов древесины. Сэкономить можно, взяв в аренду элементы опалубки или используя фанерные плиты;
• Необходимо учитывать сложность работ, выполняемых при низких (требуют использования дополнительных добавок или подогрева) и высоких (придется покрывать слой термопленкой) температурах.

Таким образом, недостатки могут доставить определенные неудобства при укладке плит, но на конечный результат это никак не влияет.

Процесс укладки монолитной фундаментной плиты

Монолитное перекрытие плит выбирается при закладке фундаментов зданий с неустойчивым основанием и малой несущей способностью, так как этот вид заполнения позволяет равномерно передавать нагрузку со всех стен здания и оказывает давление на землю своим всю площадь.

Первое, что нужно сделать при закладке фундамента — вырыть котлован необходимой глубины. Желательно с бульдозером. После того, как яма будет готова, ее нужно довести до абсолютно ровного состояния с допустимой погрешностью 5 сантиметров.

Яму выравнивают двумя способами:

1. Руководство. Рабочие в ручном режиме, используя лопаты, выравнивают поверхность почвы;
2. Механический. Для этих целей арендуется мини-экскаватор, на котором установлен выравнивающий ковш, не имеющий зубьев, а техническими средствами машиниста производится очистка днища с помощью лазерного уровня.

Итак, дно котлована имеет ровную поверхность и готово к дальнейшей работе. Первым делом укладываем так называемый отбойник или тощий бетон. Заливается первый слой низкосортного бетона толщиной не более 10 сантиметров. Этот слой необходим для того, чтобы уменьшить любую ошибку в базовом горизонте и, наконец, выровнять дно.

После того, как фундамент готов, на него наносится грунтовка для улучшения сцепления гидроизоляции. Гидроизоляция нужна, чтобы фундамент не размывался грунтовыми водами.Армирующий слой идет в двух направлениях: вдоль и поперек.

На следующем этапе монтажа устанавливается опалубка из ламинированной фанеры. Этот материал наиболее предпочтителен для опалубки. В целях экономии вы можете арендовать эти элементы конструкции.

После устройства гидроизоляции и опалубки вяжется нижняя сетка, состоящая из арматуры. Нижняя часть сетки крепится на специальных металлических пластинчатых опорах. Круглые пластины нижней части стоек нужны, чтобы не продавить и не повредить уложенную гидроизоляцию.

Для прочности фундамента закладные используются при установке монолитных колонн. Они встраиваются прямо в бетонную плиту. Такая арматура имеет Г-образную форму, при помощи вертикальной рейки вставляется в тело монолитной плиты.

В монолитных фундаментах часто используются отдельные ленты. Их предусматривают в местах, где не планируется большая нагрузка: на террасах, лестницах, верандах и подъездах. Ленточный фундамент сложнее в изготовлении, но с его помощью можно сэкономить на количестве бетона для плит.

При укладке плиты обязательно вибрировать толщину бетона. При этой операции пузырьки воздуха вытесняются из влажного слоя бетона, приближая конструкцию к требованиям ГОСТ для строительства многоэтажных домов … Бетон вибрируют с помощью глубинного вибратора. Это механическое устройство после погружения вала в бетон вытесняет из него пузырьки воздуха.

По завершении этой процедуры обязательно выровняйте поверхность резиновой виброрейкой.На самом деле виброрейка — вот такое долгое правило при установленном бензиновом двигателе. Принцип его работы предельно прост: вибрация двигателя передается на виброрейку и при движении получается идеально ровная поверхность. Вы можете проверить, насколько хорошо прошел процесс юстировки, с помощью ротационного лазера.

Сборный бетон перемешивают в бетономешалке, после чего его можно заливать в пространство между заготовками. Качество бетона необходимо заранее проверить.Для этого изготавливаются тестовые бетонные кубики 10х10 в количестве двух штук. По истечении 28 дней бетон приобретает марочную прочность, а кубики отправляются на контроль качества и соответствие строительным требованиям в испытательную лабораторию. После этого можно заливать бетон.

Готовый фундамент необходимо надежно закрепить. Процесс высыхания проходит в течение 28-30 дней, в течение которых основа набирает прочность и необходимую прочность. По окончании работ снимается опалубка, вместо которой возводится плинтус, который чаще всего выполняется из влагоотталкивающего «черепашьего» кирпича или обрабатывается другими способами.Фундамент готов.

Виды монолитного ленточного фундамента

Такой фундамент для строительства зданий бывает двух видов.

Плитный фундамент применяется в особых случаях. Чаще всего, если свойства почвы не позволяют проводить земляные работы. Например, это зона пучения с высоким коэффициентом усадки.

В данном случае цельная плита, на которую впоследствии устанавливается конструкция дома. Особенность такой опоры в том, что она достаточно проста в установке, а также не требует трудоемких подготовительных работ, как это бывает при заливке других видов фундаментов (ленточных, свайных).Есть две категории плитных фундаментов:

1. Монолитные.
2. Сделано.

Среди плюсов использования монолитного строительства специалисты отмечают следующие:

• За счет большой плоскости поверхностного натяжения основания дома постройка не дает усадки. Это позволяет использовать высокоскоростные методы строительства. При этом постройка может быть достаточно большой (ее размеры зависят от толщины плиты). Вес всего здания равномерно распределяется по всей плоскости земли под зданием.
• Не перемещен сейсмической активностью. Конструкция из монолитной плиты обеспечивает устойчивость здания.
• Такая конструкция позволяет построить цокольный этаж, который будет защищен от подъема грунтовых вод во время паводков.

Помимо перечисленных преимуществ, фундамент из плит перекрытия быстро и легко устанавливается. Такое устройство фундамента под дом применимо в любой климатической зоне страны.

Недостатки плитных фундаментов

К недостаткам плитных фундаментов можно отнести их высокую стоимость.Идеально спроектированная база обойдется в половину стоимости всего здания. Для выполнения работ потребуется большое количество подсыпки (щебень, песок). Так как плита покрывает большую площадь, необходимо выкопать так называемую «корыто», или яму, где будет размещаться монолит, или конструкция из нескольких плит.

Подготовка площадки под фундамент

При проведении земляных работ необходимо максимально выровнять плоскость, на которую будет заливаться фундамент.Также стоит учесть, что для длительной эксплуатации постройки необходимо правильно спроектировать систему отвода талой и дождевой воды, поэтому готовый монолит должен располагаться немного выше уровня строительной площадки. Тогда вода не «смоет» дом, разрушив его фундамент. На выравнивание грунта может уйти много времени.

Если в строительстве используется конструкция из нескольких плит, то потребуется выделить дополнительные средства на заказ крана.С его помощью фундамент будет возведен ровно с минимумом трудозатрат.

Расчет размеров фундамента

Расчеты толщины плиты производятся исходя из размеров самого дома. Минимальная высота фундамента — десять сантиметров. Эта печь используется как основание для гаража или небольшой хозяйственной постройки. При строительстве загородного жилища размеры монолита не должны превышать 25 сантиметров. В этом случае будет проще смонтировать каркас из арматуры, а также залить конструкцию.

Количество песка и гравия рассчитывается по следующей схеме. Толщина бетонной подушки умножается на площадь залитой плоскости. В результате рассчитывается необходимый объем заполнения. Гидроизоляция с каждой стороны должна быть на 15 сантиметров больше, чем вся плита. Так как таких широких полотен в природе не бывает, несколько секций следует перекрывать с минимальным перекрытием в 150 миллиметров. Объем бетона рассчитывается по той же схеме, что и заливка: толщина предполагаемого основания умножается на его площадь.

Арматура для каркаса монолитной плиты

Размеры и количество панелей опалубки рассчитываются исходя из размеров периметра монолитной плиты.

Длина арматурного стержня (диаметр 14) рассчитывается по следующей методике. Измеряется длина и ширина фундамента. Желательно, чтобы стержни были целы. Чем меньше стыков, тем прочнее конструкция. Если куски металла будут соединяться, то минимальный нахлест должен составлять 30 сантиметров.Сначала укладываются самые длинные стержни, а затем поперек них более короткие. Между собой они соединены «катанкой» (мягкой вязальной проволокой). Таких решеток (с ячейкой 400 миллиметров) должно быть две: одна внизу, а другая вверху предлагаемого фундамента. Их необходимо соединять между собой вертикальной арматурой.

Нельзя допускать контакта металлического каркаса с почвой. В результате химической реакции между железом, влагой и кислородом он начнет ржаветь, что приведет к нестабильности всей плиты.

Устройство фундамента из плит перекрытия

Если было принято решение использовать плиты перекрытия, то в этом случае применяется следующая технология формирования перекрытия фундамента. Для выполнения работ вам потребуются:

• Плита перекрытия.
• Арматура.
• Гидроизоляция.
• Щебень и песок.
• Раствор песчано-цементный.
• Кирпичи.

Особенность устройства быстровозводимого фундамента в том, что для него нужен каркас, который поможет зафиксировать плиты в одной плоскости.Для этого сначала делается ленточный фундамент. Специалисты не рекомендуют укладывать бетон на поверхности из одинаковых материалов.

Поэтому после того, как готовое основание высохнет, по его периметру выкладывают один-два ряда кирпичей (это позволит отобразить необходимый уровень плоскости). Как только конструкция достаточно простаивает (минимум месяц), можно приступать к укладке плит. В этом случае используются заводские железобетонные пустотные конструкции.

Порядок укладки плит

Сначала выполняется разметка инженерных систем, которые пройдут под зданием.Сюда входит водопровод и канализация. Затем по всей площади укладывается гидроизоляция. Он нужен для того, чтобы пол не тянул влагу. Затем в котлован насыпается песок с щебнем, и он уплотняется с помощью виброплиты. Такое устройство необходимо для того, чтобы после усадочного ленточного фундамента вес всей плоскости равномерно распределялся по участку земли. Посмотрите видео, как установить плиты перекрытия.

Далее на место расположения плит наносится цементно-песчаный раствор и укладывается армирующая сетка.Каждую плиту необходимо устанавливать гладкой стороной вниз. Их скрепляют между собой анкерными кольцами. В каналах плит можно прокладывать водопровод из сшитого полиэтилена.

По возможности плиты следует располагать со смещением, чтобы в центре будущего домика не образовался сплошной шов. Тогда нагрузка будет равномерно распределена по всей плоскости монтируемой конструкции.

Особенность использования такой системы установки фундамента в том, что она не требует дополнительного времени для застывания раствора.После установки плит их можно закрепить, а также провести подготовительные работы к возведению строительной коробки.

Марка раствора, идеально подходящего для заполнения межщелевого пространства, — М450. Таблички необходимо поставить как можно ближе друг к другу, чтобы зазор между ними был минимальным.

Плита должна быть больше площади застройки. Его края должны выступать за здание не менее чем на 150 сантиметров. Таким образом, вес стен не будет чрезмерно давить на края.Эти участки монолита можно использовать как основу для отмостки.

Самым надежным типом перекрытия считается бетонная фундаментная плита , но на сегодняшний день существуют и другие варианты, которые выбираются исходя из нагрузок, возникающих при эксплуатации конструкции. Для расчета фундамента можно воспользоваться калькулятором фундамента.

Итак, перекрытие ленточный фундамент может быть:

Полы без балок — это использование плиты или нескольких плит, уложенных вплотную друг к другу.Перекрытие ленточного фундамента одновременно служит в качестве опорной и вмещающей структуры. Ленточные фундаменты внахлест различаются технологией производства:

• Сборные;
• Монолитный;
• Сборно-монолитный.

Основные преимущества сборного пола — это высокая прочность, готовность к монтажу, технологичность и огнестойкость. Для проведения монтажа такого типа перекрытия требуется специальный транспорт, что доставляет некоторые неудобства.

Для расчета балок перекрытия используйте онлайн-калькулятор балок перекрытия.

При возведении монолитного перекрытия ленточный фундамент отпадает необходимость в специализированном оборудовании, что приводит к значительной экономии денежных средств. Основное преимущество такого типа фундамента в том, что после установки не остается швов.

Сборно-монолитное перекрытие ленточного фундамента под дом прекрасно сочетает в себе достоинства первых двух вариантов этажа.Благодаря этому рассматриваемая технология пользуется наибольшим спросом у строителей. Онлайн-калькулятор для расчета веса арматуры для ленточного фундамента.

Устройство фундаментной плиты.

Перекрытие фундамента строится следующим образом: бетон заливается в опалубку, которая может быть несъемной или съемной. Главное преимущество съемной опалубки в том, что ее можно использовать неограниченное количество раз, что приводит к экономии времени.

Сразу после установки опалубки необходимо уложить арматуру и только потом заливать бетон. Обратной стороной является длительность перерыва между работами, это связано с тем, что бетону нужно время для затвердевания и приобретения необходимой прочности, в среднем около 28 дней.

Виды и типы перекрытий фундаментов.

Различают несколько типов перекрытий фундамента:

• Перекрытие по земле;
• Перекрытие над вентилируемым подпольем;
• Перекрытие над отапливаемым подвалом.

Устройство фундамента с перекрытием земли.

Самый удачный вариант при возведении основания под перекрытие по земле — крупный речной песок, который засыпается слоем 300-400 мм. Если нет возможности использовать такой песок, то можно использовать любой грунт, кроме чернозема и торфа. В том случае, если высота засыпанного грунта более 250 миллиметров, то грунт с щебнем необходимо утрамбовать, а песок увлажнить.

Опора должна быть 50-70 миллиметров, такая точность необходима для возможности нанесения рулонного гидроизоляционного слоя, который будет служить для предотвращения попадания влаги внутрь помещения.Также можно заменить этот процесс другим, просто используйте профилированную мембрану, это сократит время и стоимость таких работ.

Если вы решите использовать утеплитель под полом, то это позволит избежать потерь тепла через пол, которые составляют 15-20%. Для этого можно использовать пену ПСБ 35-ПСБ50. Перед установкой ПСБ на полимерную мембрану необходимо расстелить полиэтиленовую пленку слоями 150-200 миллиметров на штыре, а также поверх ПСБ перед стяжкой. Перед тем, как заливать плиту перекрытия по периметру, необходимо установить полосу пенополистирола на высоте стяжки толщиной 10-15 миллиметров.

Для заливки плиты перекрытия использовать сетку сварную с ячейкой 100 * 100 * 3 и бетоном не ниже отметки 150, толщиной плиты 80-100 миллиметров.

Устройство фундамента с перекрытием над вентилируемым подпольем.

Циркуляция воздуха в подземном пространстве — ключ к защите деревянных полов от гниения. Для циркуляции воздуха со всех сторон фундамента в цокольной части проделываются отверстия, если в фундаменте есть внутренняя стена, то в ней необходимо проделать вентиляционные отверстия фундамента.Чтобы грызуны не попали под землю, в форточки вставляют металлическую сетку. Кроме того, при устройстве пола особое внимание необходимо уделить утеплению пола, утеплитель защищен гидроизоляцией. Гидроизоляция служит для защиты утеплителя от увлажнения водяным паром из помещения; гидроизоляция устанавливается с теплой стороны знаний.

Для утепления пола, утеплителя из минеральной ваты, пенопласта, стеклопластика.Приоритетным вариантом утепления является использование базальтовой ваты, этот утеплитель пожаробезопасен и имеет низкое водопоглощение. Пенопластовая изоляция имеет ограничения по пожарной безопасности и может быть повреждена грызунами. В качестве гидроизоляционного основания можно использовать обычную пленку.

Устройство фундамента с перекрытием над отапливаемым цокольным этажом — цокольным этажом.

В качестве перекрытий можно использовать деревянные балки и плиточные или монолитные перекрытия из железобетона. Бетонные полы — прочные, надежные, огнестойкие.Перекрытия могут быть выполнены из готовых плит, возводимых на заводах ЖБИ, и подбираются по размерам пролетов перекрытия.

Монтаж готовых плит при установке занимает немного времени, но стоимость таких работ будет увеличиваться за счет использования строительной техники, без которой не обойтись

Строительство армированной плиты перекрытия только на стенах — это достаточно сложная работа, требуется необходимая подготовка для армирования и бетонирования плиты перекрытия.Армирование осуществляется арматурными сетками, также может потребоваться сварка. Установленная опалубка должна иметь надежную опору по всей площади перекрытия, кроме того, она должна быть рассчитана на вес бетона. Бетон доставляется на строительную площадку в готовом виде, возможно, потребуется использовать бетононасос.

Комментариев:

• Типы фундаментов
  • Конструктивные особенности
  • Подготовительные работы и установка плит

Плитный фундамент — один из самых популярных в строительстве малоэтажных и аналогичных зданий.Очень важно, чтобы опора дома была надежной и прослужила не один десяток лет. Поэтому перед тем, как приступить к строительству, нужно хорошо изучить грунт, на котором будет возводиться здание, а не потом «грешить» на строителей, сделавших фундамент плохо.

Виды фундаментов

Строительство дома — очень дорогое дело. Около четверти суммы, потраченной на строительство дома, идет на его фундамент. Существует 3 основных типа фундаментов для малоэтажных домов:

При строительстве частных домов считается наиболее приемлемым.Это не требует большой глубины закладок. Часто низ такого фундамента (подошвы) делают шире верхней части … Ленточный фундамент подходит для построек, рассчитанных на толстые стены.

Изготовление столбчатого фундамента менее трудоемко. Необходимо просверлить несколько столбов. Затем армируют, заливают бетонной смесью и дополняют всю конструкцию ростверком. Не рекомендуется возводить столбчатый фундамент на участке с неустойчивым (подвижным) грунтом.

Вернуться к содержанию

Особенности конструкции

Самым надежным считается фундамент из плит перекрытия.

Сборный ленточный фундамент больше всего подходит для строительства конструкций с цокольным или цокольным этажом, крыша которых будет служить перекрытием. Его можно делать из железобетонных блоков.

Важным моментом при выборе фундамента под постройку является степень пучения грунта, так как этот фактор повлияет на стены и основание фундамента. Чтобы основание (подошва) было прочным, необходимо при строительстве сделать небольшое расширение траншеи и укрепить ее, засыпав края устойчивым грунтом.

Монолитный вид перекрытия может быть:

• балка;
• плиточный;
• со вставками;
• в виде сборных железобетонных плит.

Фундамент под плиты перекрытия должен быть выполнен с соблюдением всех установленных норм и правил, так как его задача — обеспечить устойчивую опору для всего здания.

По этой причине очень важно, чтобы раствор для плит был жидким. В его состав должен входить только просеянный песок, благодаря которому фундамент будет более прочным.Задача раствора — максимально нейтрализовать местные напряжения в плите и стенах, поэтому его слой на опоре должен быть минимальным.

Вернуться к содержанию

Подготовительные работы и установка плит

Процесс строительства начинается с подготовки основания, то есть выравнивания ландшафта и рытья бороздки высотой 30 см. Образовавшаяся «яма» облицовывается геотекстилем, который необходим для удержания песчано-гравийной засыпки, но при этом геотекстиль является влагопроницаемым, что позволяет избежать застоя грунтовых вод.

Есть еще способ слить. Для этого необходимо дополнительно выкопать несколько траншей, укрыть их геотекстилем и уложить гофрированные дренажные трубы. Их кладут с расчетом на то, чтобы собирать и сливать воду в специально предназначенную для этого траншею.

Поверх геотекстиля укладывается слой песчаной крошки. Обязательно накройте щебень полиэтиленовой пленкой, которая послужит гидроизоляционным слоем. Сверху все покрыто еще одним слоем экструдированного пенополистирола.

Следующим этапом строительства станет устройство опалубки под фундаментную плиту. Полиэтилен используется для предотвращения потери влаги, так называемый молочный раствор. После завершения установки опалубки приступают к обвязке арматуры. Необходимо сделать 2 ячейки с размером ячеек 20 × 20 см. Между армирующими слоями должно быть 100 мм. Предпочтение отдается удочкам номиналом 14.

Далее устанавливаются грибки толщиной 3.5 см, которые подводят под нижний слой арматуры. Между слоями устанавливается опора, которая устанавливается на нижний гриб размером 10 см. Подъем арматуры осуществляется с помощью домкрата и рычага. Предпочтительно, чтобы установка фурнитуры на грибы происходила в процессе обвязки. Стоит отметить тот факт, что чем меньше будет соединений, тем надежнее будет армированная плита.

Для того, чтобы торцы плиты приобрели необходимую жесткость, их армируют с помощью П-образных элементов, соединяющих нижний и верхний слои, перекрывая толщину не менее 2-х плит.

В последние годы все большее количество наших сограждан получили материальную возможность реализовать свою давнюю мечту и стать хозяином загородного дома … Однако очень немногие способны осуществить строительство самостоятельно без приглашения профессионалов. . Парадоксально, но факт, что отказ от приглашения опытных специалистов-строителей чреват значительным удорожанием из-за необходимости исправления ошибок, допущенных в процессе работы.Причем чаще всего такие ошибки выявляются при строительстве фундамента дома.

Статистика показывает, что загородные дома и коттеджи чаще всего возводятся с использованием ленточного фундамента с уложенными на него плитами перекрытия. Вы можете заказать ленточный фундамент различной конструкции:

1. монолитный;
2. сборные;
3. мелкий;
4. похоронен.

Ленточный фундамент под плиты перекрытия чаще всего применяется на слегка пучинных и пучинных грунтах, когда уровень грунтовых вод находится ниже подошвы возводимого фундамента.Строительство дома из пенобетона или дерева на слегка пучинистых грунтах позволяет использовать неглубокую фундаментную конструкцию, в то время как строительство домов на пучинистых грунтах вынуждает использовать подземную фундаментную конструкцию.

Плиты перекрытия

В проект загородного дома, как правило, входит цокольный этаж, который можно использовать как для установки автономной системы отопления, так и как подземный гараж. В этом случае плиты перекрытия входят в конструкцию дома. Плита перекрытия на ленточном фундаменте применяется и в том случае, если стены дома будут возводиться из бетона, каменных блоков или других строительных материалов со значительным весом.Заказать ленточный фундамент с плитой перекрытия — значит значительно повысить прочность фундамента за счет равномерного перераспределения нагрузок от всей конструкции дома.

Ленточный фундамент под плиты перекрытия монтируется как сборный, так и монолитный. Плиты перекрытия на ленточный фундамент следует укладывать следующим образом:

• для кирпичных стен размер опоры плит на фундамент должен быть равен или превышать 125 мм;
• для стен из железобетонных сборных конструкций размер опоры плиты должен быть не менее 60 мм.

Первая и последняя плиты устанавливаются с опорами с двух сторон на расстоянии 250 мм от стены. Образовавшиеся пустоты необходимо заделать.

Виды работ при создании ленточного фундамента под плиты перекрытия

Перечень выполняемых нами работ при устройстве фундамента под плиты перекрытия:

• — подготовительный,
• — земляной;
• — арматурный;
• — опалубка;
• — бетон;
• — установка плит перекрытия;
• — устройство для гидроизоляции и утепления;
• — устройство отмостки и дренажа.

Посчитайте, сколько кирпича вам нужно онлайн калькулятором. Калькулятор для строительства дома из кирпича и пенобетона, с ленточным блочным фундаментом, железобетонным сборным полом, гофрированной крышей

Допустим, вы решили построить дом своими руками. Однако перед началом строительства необходимо рассчитать количество строительного материала. В настоящее время строительный кирпич стоит довольно дорого, точный расчет значительно снизит ваши затраты.

Предварительный расчет необходим для того, чтобы можно было закупить материал из одной партии. Это позволит избежать неприятностей с разным оттенком в разных партиях.

Примечание! Использование стройматериалов разных партий не лучшим образом отразится на внешнем виде вашей постройки. Это связано с тем, что изготовить искусственный камень из глины одного цвета в разных партиях практически невозможно, так как и состав глины, и температура обжига могут незначительно отличаться.

В таблице ниже показано соответствие этих параметров.

Таблица 1

Процедура расчета

Этапы

Необходимо выполнить следующие шаги:

• Чтобы правильно рассчитать количество кирпичей в доме, вам необходимо знать его размеры, такие как длина, ширина и высота.

• После расчета периметра здания полученное число умножается на высоту. В результате получаем площадь построенной поверхности.
• Далее необходимо рассчитать площадь оконных и дверных проемов, полученное число вычесть из общей площади.

Также необходимо определиться с выбором того или иного вида камня, что бывает:

• Одинарный. Его размеры 65 на 120 и 250 мм;

• . Он имеет размеры от 88 до 120 и 250 мм;

• Двойной. Его размеры 138 на 120 и 250 мм.

Из полуторного или двойного силикатного кирпича М 150 возвести стены можно намного быстрее, только следует знать, что это может ухудшить внешний вид постройки.Цена полуторки безусловно выше, чем цена одноместного. Многие считают, что сингл выглядит намного красивее, но представление о красоте — довольно спорный вопрос.

Для более точного расчета необходимо прибавить к высоте каждого камня 10 мм . Вот сколько и будет толщина шва. Также следует добавить примерно 5% к битве .

стол 2

Вид кладки, камни	Размер камня	С учетом швов, шт.	Без швов, шт.

Примечание! Количественные данные в таблице 2 указаны без учета дверных и оконных проемов, размеры которых индивидуальны.

Данная инструкция позволит каждому понять, как рассчитать количество кирпича самостоятельно. В этом нет ничего сложного.

Простой пример

Пример расчета материала для строительства дома 12 на 12 м, имеющего 2 этажа:

• Определяем периметр дома. Сложите его длину и ширину. Получаем: 12 + 12 + 12 + 12 = 48 м;

• Считаем площадь. Для этого периметр умножьте на высоту.Предположим, что высота каждого этажа нашего дома будет 3м, общая высота 3 + 3 = 6м. В итоге площадь будет 48 * 6 = 288 м 2;
• Дальнейшие действия зависят от того, какую кладку вы будете выполнять. Допустим, мы выполняем кладку из 2 камней и футеровку из 0,5 камня. По таблице 1 видим, что толщина стенки в этом случае будет 640 мм. По таблице 2 мы видим, что в данном случае на 1 м 2 приходится 204 штуки;

Расчет материалов

СТЕН:
газосиликат итонг (600x250x400 мм) :
74.17 м³ x 4440 руб / м³	329 315 руб.
клей для блоков :
60 уп. X 290 руб. / Уп. (25 кг)	17400 руб.
U-образные опалубочные блоки ytong (500x375x250 мм) :
35 шт. х 400 руб. / штука	14000 руб.
фурнитура для каменной кладки D10 AIII :
0,14 т x 37500 руб / т	5250 руб.
арматурные стержни Ø12 AIII :
0,27 т x 37500 руб / т	10125 руб.
бетонная смесь В15-20 :
2,3 м³ x 4200 руб. / М³	9660 руб.
:
0,2 м³ x 3700 руб. / М³	740 руб.
экструдированный пенополистирол 35 :
0,4 м³ x 5100 руб./ м³	1020 руб.
гибкие арматурные соединения BPA 4-2P 250мм :
740 шт. х 3,3 / шт	2442 руб.
Кирпич облицовочный одинарный :
7670 шт. х 13 руб. / штука	99 710 руб.
кладочная смесь :
3,4 м³ x 2700 руб. / М³	9180 руб.

ИТОГО: по стенам

498842 руб.

ФОНД:
щебеночная подсыпка :
11,6 м³ x 1900 руб / м³	22040 руб.
бетонная смесь В15-20 :
8,8 м³ x 4200 руб / м³	36 960 руб.
бетонная смесь В15-20 :
74,6 м³ x 4200 руб / м³	313 320 руб.
гидростеклоизол ТЭС 3,5 :
19 рулонов по 690 руб. / Рулон (10 м²)	13110 руб.
арматурные стержни D10, 12, 16 AIII :
4,5 т x 37500 руб / т	168750 руб.
Доска обрезная для опалубки :
1,4 м³ x 6500 руб. / М³	9100 руб.
рулонная гидроизоляционная РКК-350 :
6 рулонов по 315 руб. / Рулон. (10м²)	1890 руб.

ИТОГО: по фонду

565170 руб.

Перекрытие:
деревянные бруски 150х100; 100×50 :
3 м³ x 7000 руб / м³	21 000 руб.
гипсокартон Knauf (2500х1200×10) :
26 шт. х 260 руб. / штука	6760 руб.
Профиль стальной с крепежом :
222,4 п.м. х 49 руб. / м.	10 898 руб.
базальтовый утеплитель (Rockwool) :
19,2 м³ x 3700 руб / м³	71040 руб.
гидроизоляция (Tyvek Soft) :
185 м² x 68 руб. / М²	12580 руб.
пароизоляция PE :
185 м² х 11 руб. / М²	2035 руб.
лист фанеры FC 1525x1525x18 :
1.4 м³ x 19000 руб / м³	26 600 руб.
Доска обрезная :
1,5 м³ x 6500 руб. / М³	9750 руб.

ИТОГО: по этажам

160663 руб.

КРЫША:
стойки сосновые (150х50мм) :
4 м³ x 7000 руб / м³	28000 руб.
пропитка для защиты древесины :
59 л x 75 руб / литр	4425 руб.
гидроизоляция (Tyvek Soft) :
184 м² x 68 руб. / М²	12512 руб.
шифер ондулин 2000x950x2,7 :
106 листов х 399 руб / лист	42294 руб
гвоздь кровельный 73×3мм :
23 уп х 190 руб / уп (250 шт.)	4370 руб.
фигурные коньки (1000 мм) :
13 шт. X 290 руб. / Шт.	3770 руб.
Доска обрезная 100х25мм :
1,5 м³ x 7000 руб / м³	10 500 руб.

10: 0,0,0,290; 0,290,290,290; 290,290,290,0; 290,0,0,0 | 5: 185,185,0,290; 185,290,60,60; 0,185,105,105; 185,290,144,144 | 1127: 224,144; 224,60 | 1327 : 160,62; 160,114 | 2244: 0,38; 0,169; 290,199 | 2144: 79,0; 79,290; 216,290 | 2417: 290,22 | 1927: 217, -20

1,410,056,0 руб.

Только для Московской области !

Расчет стоимости работ

Хотите узнать, сколько стоит построить дом и выбрать подрядчиков?

Разместите экспресс заявку и получите предложения от профессиональных строителей!

Пример схемы 10х10 м для расчета	Конструктивная схема
		1. Блок газобетонный d = 400мм; 2. Облицовочный кирпич d = 120мм; 4. Канал вентиляционный d = 20-50мм; 5. Стяжка железобетонная h = 200мм; 6. Экструзионная пена d = 30-50мм; 7. Балка перекрытия брус d = 150-250мм; 8. Листы ондулина; 9. Фундамент из монолитной бетонной плиты h = 1,8м;

Газосиликатная стена с кирпичным фасадом

Кладка силикатная

По характеристикам теплосбережения, звукоизоляции, огнестойкости автоклавный газосиликат значительно превосходит обычный кирпич.

По сравнению с другими бетонными строительными материалами, блоки из автоклавного газобетона имеют увеличенную и однородную по всему объему микропористую структуру, что объясняет их непревзойденные параметры теплозащиты, а также их «дышащую» способность.

Несмотря на то, что газобетонные блоки продвигаются как очень удобный и теплоэффективный конструкционный материал, их использование целесообразно только в том случае, если вы гарантируете приобретение исключительно качественного материала: Beston, Wehrhahn, Hess, Hebel, Ytong и серьезные соблюдение технических условий производителя, лучше с привлечением специалистов.

В настоящее время автоклавные газобетонные блоки (Ytong®, Wehrhahn®, Hebel®, Hess®, Beston®) продаются на строительном рынке с небольшими отклонениями размеров (в пределах ± 1 мм), которые можно укладывать на специальную кладку. клей.

Стена, сложенная таким образом, характеризуется минимальной теплопроводностью за счет отсутствия «холодных зон», образованных межкирпичными швами из песчано-цементного раствора, и, кроме того, затрат на установку газовой силикатные блоки уменьшаются в среднем на треть.

Клей для ячеистого бетона продается по цене вдвое дороже простого цементного вяжущего, с почти в пять раз меньшим расходом.

По существующим нормам для центрального региона страны достаточно наружной стены из газоблоков сечением 0,40 м.

Наружная отделка стен из ячеистого бетона не должна препятствовать распространению влаги из дома наружу. Поэтому недопустимо красить стены из газобетона «недышащими» средствами, покрывать пеной, штукатурку цементно-песчаной штукатуркой.

При установке газосиликатных стен необходимо увязать множество рекомендаций и конструктивных деталей, иначе вместо экономии на утеплении можно намокнуть, переохлаждать или небезопасно стены.

• По технологии прокладывать арматуру под подоконником и местами опоры перемычек, а также через каждые 4-5 рядов блоков.
• К монтажу первого ряда газобетонных блоков следует относиться с особой тщательностью, проверяя уровень и горизонтальность стены во время выравнивания при установке.
• Для установки арматурных стержней сверху стены проделываются пазы долбежной фрезой толщиной и глубиной 30 * 30 мм, которые при укладке арматуры протираются клеем для газобетона.
• Газосиликатные блоки можно строгать, просверливать, углублять, распиливать ножовкой и фрезеровать прямо на строительной площадке.
• Неровный или чрезмерно выступающий газобетонный блок нужно выровнять плоскостью до необходимого уровня в месте его установки.
• На последнем ряду газобетонных блоков в пристенной опалубке делается армированный растворный пояс толщиной 20 см. С внешней стороны пояс для раствора теплоизолирован слоем экструдированного пенополистирола толщиной 50 мм.

Облицовка облицовочным кирпичом

Кирпич, безусловно, самый известный строительный материал для строительства дома, который, помимо классического внешнего вида, отличается высокой (до ста периодов замерзания и оттаивания) морозостойкостью и низкой (не более 6%) водопоглощение, которое задает долгую жизнь каменным домам.Среди облицовочных кирпичных изделий помимо стандартных есть глазурованный, фигурный и клинкерный кирпич.

Комбинация в составе фасада слоя облицовочной кирпичной кладки и автоклавного газобетона дает довольно гармоничную конструкцию здания, сочетающую классический стиль и современные достижения в области теплоэффективных материалов.

В настоящее время облицовочный кирпич выпускается различных рельефов (рифленый, колотый, гладкий, шероховатый) и профилей (клиновидный, закругленный, скошенный, прямоугольный), а также цветов (от бело-желтого до терракотового). помогает реализовать любые оригинальные художественные идеи.

• Так как существует вероятность образования деформационных трещин, не следует связывать фасадную и пенобетонную кладку негибкими металлическими стержнями, вделанными в швы кладки.
• Стыковка фасадной и газобетонной стен производится кладкой пяти рядов кирпича с использованием штукатурной сетки с сохранением воздушного зазора через зазоры арматуры.
• Лицевая стена кладется в 1/2 кирпича на цементно-песчаном вяжущем, с кладкой, через 4 ряда ложек, ряд рядов;
• От облицовочного кирпича основная стена из газосиликата отделяется зазором до 50 мм (по всей высоте этажа) для отвода пара, оставляя каналы ввода-вывода в верхнем и нижнем рядах лицевая кладка.

Фундамент из железобетонной плиты и монолитной ленты

Фундамент цельноблитный выполняется по границам дома в виде единой железобетонной плиты и практикуется в углубленном или безбалочном исполнении.

В варианте с углублением бетонная плита действует как основание, на котором выстраиваются боковые части фундамента, определяющие подземный этаж. При высоком уровне грунтовых вод вертикальные части фундамента лучше возводить сплошным бетонированием, применяя меры гидроизоляции: покрытие, пропитку, приклеивание.

Фундамент надземный плитный применяется в малоэтажных домах, с неустойчивыми грунтами: торфяниками, мелиорированными, насыпными или сильно опушенными, а также на заболоченных территориях. Такой фундамент подходит при строительстве садовых построек, не требующих высокого цокольного этажа и цокольного этажа.

По опыту, когда верх фундаментной плиты служит заготовкой для перекрытия 1 этажа, а монолитная плита устанавливается выше глубины промерзания грунта, возникает необходимость тепловой защиты грунта под плита основания и под отмостку.

Лучшим решением будет установка теплозащитного экрана из экструдированного полистирола типа Teplex, Polyspen, Primaplex, Ursa XPS, Styrodur, Penoplex, Styrofoam, Technoplex, т.к. другие теплозащитные материалы (керамзит, гранулированный пенополистирол) , стекловата) быстро насыщаются влагой, что приводит к быстрому снижению их теплозащитных свойств во влажной почве.

Краткая методика укладки плитного фундамента с вертикальными частями в виде неразъемного бетонного кольца:

• В первую очередь снимается земля до отметки, указанной в проекте.
• Подготовка щебня фракции 40-60 мм, толщиной 20 см насыпается на подготовленное основание и плотно уплотняется.
• Выполняется цементно-песчаное литье толщиной до 5 см.
• Прокладывается гидроизоляционная мембрана с выходом на границе 2000 мм с целью вертикальной гидроизоляции вертикальной части фундамента.
• Для защиты гидроизоляционного материала от возможных повреждений при монтаже армирующей конструкции по гидроизоляции наносится повторный слой цементного раствора высотой 4-5 см, по периметру которого монтируются опалубочные плиты по высота опорной плиты.
• Формованная пластина стягивается изнутри двумя сетками из сварных стальных прутков сечением Ø14 типа AII (А300), AIII (А400) с ячейками 20×20 см.
• Для прочного фундамента используется только качественная бетонная смесь марки М300, класса В22,5, поставляемая миксером.
• С отступом до 25 см от краев плиточной части фундамента установить опалубку на высоту боковых частей в виде неразъемного железобетонного кольца.
• Арматурный пояс, состоящий из железных стержней номер А300 d10-d14, помещается в заполненную форму заливки, и производится бетонирование.
• Время схватывания бетона (когда необходимо произвести зачистку) на практике составляет 4 недели в теплое время.

Перекрытие по деревянным балкам

Балочные потолки в основном популярны в частном строительстве, благодаря удобству и невысокой стоимости их монтажа.

Для балочных перекрытий традиционно используют пиломатериалы из хвойных пород (ель, лиственница, сосна), с объемной влажностью не более 12-14%. Лучшая балка — это планка с соотношением сторон семь к пяти, например 14х10 см.

При проектировании балочной конструкции необходимо руководствоваться специальными схемами, определяющими зависимость геометрии балки от размеров пролета между опорными конструкциями и веса нагрузки; по-другому допустимо исходить из примерного правила, что высота балки должна быть около 0,042 длины перекрытия, а толщина — 5 ÷ 10 см, при нагрузке 150 кгс / м² и шаге укладки бревно 50 — 100 см

Для возможной замены лага расчетного размера следует использовать доски на болтах, сохраняя габаритные размеры.

Типовые моменты установки деревянных балок:

• Монтаж балок осуществляется в следующей последовательности: сначала первая и последняя, ​​а затем, с регулировкой по спиртовому уровню, все остальные ед. Балки следует наматывать на стену не короче 15-20 см.
• Не менее 5 см от стены балки, а зазор между балками и дымовым каналом должен быть не менее 40 см.
• в срубах края балок распиливают по типу колокола, а затем вбивают в готовый напиток верхнего венца на всю глубину стены.
• Для защиты от возможного гниения, которое происходит от влаги в среде кирпича, концы балок распиливают под углом около 60 градусов, обрабатывают антисептическим раствором (например: Картоцид, Акватекс, КСД, Дулюкс, Сенеж , Holzplast, Biofa, Tex, Biocept, Pinotex, Cofadex, Tikkurila, Teknos) и обернуть рубероидом, оставляя торцевой край открытым.
• Традиционно в блочно-кирпичных стенах торцевые части балок располагаются в нишах стен, где появляется конденсат, по этой причине между торцами лага и кирпичом оставляют воздух для вентиляции, а с на достаточную глубину ниши укладывается дополнительный слой теплоизоляции.

Покрытие последнего этажа теплоизолировано с выполнением пароизоляционной мембраны снизу теплозащитного экрана, пол не утеплен, а цокольный этаж утеплен с установкой пароизоляции поверх утеплителя.

Однако, если вопрос конструкционной прочности межэтажных перекрытий из деревянных балок на практике решается очевидным сложением размеров балок и их количества, то с шумоизоляцией и противопожарной защитой дело обстоит не так однозначно.

Возможный способ улучшения акустических и пожарных параметров деревянных плит перекрытия:

• К основанию балок под углом 90 градусов на демпфирующих кронштейнах, через 300-400 мм, металлические направляющие установлены — рейка, на которую снизу навешиваются гипсокартоны.
• Поверх изготовленной решетчатой ​​конструкции расстилается синтетическая ткань и кронштейны к балкам, на которые вплотную укладываются плиты из минерального волокна, такие как: Ursa, Izomin, Rockwool, Knauf, Izorok, Isover, толщиной 50 мм, с поднимаются по вертикальным сторонам балок перекрытия.
• В помещениях верхнего уровня на доски монтируются фанерные плиты (1,6 … 2,5 см), затем — жёсткий базальтовый звукоизолятор (25 … 30 мм), и снова доски подготовки пола выложил.

Евросланец Кровля

Евросланец (иначе: ондулин, битумный сланец, битумный сланец, мягкий сланец, ондулиновый сланец) представляет собой волнообразную основу из минерального волокна, закрепленную дистиллированным битумным компаундом и окрашенную минеральным пигментом. , Стойкий к ультрафиолетовому излучению. битумный рифленый лист изготавливается с различными названиями: Гуттанит, Ондура, Коррубит, Аквалин, Битувелл, Ондулин, Нулин.Типовые размеры листа: 200х95 см, вес 6 кг / лист.

Рубероид устанавливается на несущее основание из стропильных балок и обрешетки.

При строительстве частных домов часто используется 2,3-пролетная конструкция с наклонными стропильными балками и внутренними несущими стенами.

Интервал между стропилами обычно находится в пределах 0,60 … 0,90 м при сечении стропил 5х15 … 10х15 см; нижние части стропильных балок опускаются на крепежную балку размером 10х10… 15×15 см.

Основные качества еврошиферовой кровли — это невысокая стоимость и простота сборки. Из ощутимых недостатков можно выделить довольно быструю потерю сочности цвета, а также заметную горючесть картонно-битумного полотна по сравнению с металлочерепицей.

Основные принципы устройства битумной кровли:

• Междурядное перекрытие полотен из мягкого шифера и зазор между обрешетками определяется уклоном кровли: если последний больше 15 °, то перекрытие составляет 17 см. , а расстояние между досками обрешетки равно 0.30 … 0,35 метра. №
• Для защиты от наматывания листов битумного шифера при порывах ветра их крепление необходимо производить с нижней зоны торцевой части кровли, противоположной преобладающему направлению ветра.
• Во избежание ненужного наслоения на пересечении 4-х соседних полотен, которое способствует образованию трещин, вышележащий слой выкладывается с середины первого листа нижележащего уровня.
• Листы еврошифера крепятся по нижней линии к каждой верхней полуволне, по двум средним планкам — волновым ходом, а верхний край накрывается затяжкой из вышележащего гофрированного листа или ребристой деталью.Для крепления каждого листа достаточно двадцати кровельных гвоздей: размер -73,5, Ø3,0 мм или саморезов (длина -65,0, Ø5,5 мм) с неопреновыми шайбами.
• Гофрированное перекрытие гофроагрегатов необходимо производить в 1 волну, однако, при уклоне кровли менее 10 градусов. — двумя волнами.
• Укрепление частей конька производится по направлению укладки полотна битумного шифера с нахлестом 20 см, вкручивая саморезы в каждую вершину волны нижележащего гофрированного листа.
• Для защиты и декорирования торцевых зон кровли используются ветровые профили, монтаж которых производится от надкарнизного угла, с перекрытием 0,2 м.

Расчет материалов

СТЕН:
пеноблоки (200x300x600мм) :
62,37 м³ x 2900 руб / м³	180 873 руб.
перемычки железобетонные 2ПБ 17-2-п (1680х120х140) :
12 шт. Х 462 шт. / Лот	5544 руб.
перемычки железобетонные 2ПБ 13-1-п (1290х120х140) :
10 шт. х 383 шт. / лот	3830 руб.
перемычки железобетонные 2ПБ 10-1-п (1030х120х140) :
4 шт. х 6.50 $ / штука	1428 руб.
Сетка стальная кладочная (50x50x3 мм) :
35 м² x 102 руб. / М²	3570 руб.
экструдированный пенополистирол 35 :
0,2 м³ x 5100 руб. / М³	1020 руб.
гибкие армирующие соединения БПА 4-2П 250 мм с изоляционными зажимами :
740 шт. х 3,3 / шт	2442 руб.
Кирпич облицовочный одинарный :
7670 шт. х 13 руб. / штука	99 710 руб.
кладочная смесь :
7.5 м³ x 2700 руб / м³	20 250 руб.
базальтовый утеплитель (Rockwool) :
7,38 м³ x 3700 руб. / М³	27 306 руб.

ИТОГО: по стенам

345973 руб.

ФОНД:
песчаный слой :
5,7 м³ x 850 руб / м³	4845 руб.
блоки бетонные ФБС 24-5-6 :
48 шт.х 3830 руб. / штука	183840 руб.
кладочная смесь :
2,2 м³ x 2700 руб / м³	5940 руб.
бетонная смесь В15-20 :
23,6 м³ x 4200 руб / м³	99 120 руб.
арматурные стержни Ø10-Ø12 AIII :
1,2 т x 37500 руб / т	45000 руб.
Доска обрезная для опалубки :
0.7 м³ x 6500 руб. / М³	4550 руб.
рулонная гидроизоляционная РКК-350 :
6 рулонов по 315 руб. / Рулон. (10м²)	1890 руб.

ИТОГО: по этажам

304390 руб.

КРЫША:
стойки сосновые (150х50мм) :
4 м³ x 7000 руб / м³	28000 руб.
пропитка для защиты древесины :
59 л x 75 руб / литр	4425 руб.
гидроизоляция (Tyvek Soft) :
184 м² x 68 руб. / М²	12512 руб.
Профилированный лист СИНС 35–1000 :
176 м² x 347 руб. / М²	61072 руб.
кровельный саморез 4,8х35 :
6 уп х 550 руб / уп (250 шт.)	3300 руб.
фигурные коньки (2000 мм) :
6 шт. Х 563 шт. / Лот	3378 руб.
Доска обрезная 100х25мм :
1,1 м³ x 7000 руб / м³	7700 руб.

10: 0,0,0,290; 0,290,290,290; 290,290,290,0; 290,0,0,0 | 5: 185,185,0,290; 185,290,60,60; 0,185,105,105; 185,290,144,144 | 1127: 224,144; 224,60 | 1327 : 160,62; 160,114 | 2244: 0,38; 0,169; 290,199 | 2144: 79,0; 79,290; 217,290 | 2417: 290,22 | 1927: 217, -20

1,195,445,0

руб. Только для Московской области !

Расчет стоимости работ

Хотите узнать, сколько стоит построить дом и выбрать подрядчиков?

Разместите экспресс заявку и получите предложения от профессиональных строителей!

Пример схемы 10х10 м для расчета	Конструктивная схема
		1. Блок пенобетонный d = 300мм; 2. Облицовка кирпичом d = 120мм 3. Утеплитель базальтовый d = 50мм; 4. Канал вентиляционный d = 20-50мм; 5. Стяжка железобетонная h = 200мм; 6. Экструзионная пена d = 30-50мм; 7. Панель перекрытия; 8. Листы профнастила; 9. Основание сборно-блочной ленты h = 1,8м;

Кладка из пеноблоков с кирпичным фасадом и внутренней теплоизоляцией

Кладка из пенобетона

В настоящее время пенобетон является очень популярным, экономичным и безопасным для здоровья стеновым материалом, который по сравнению с другими блоки кирпичные, обладают повышенной паропроводимостью и микропористостью.

Согласно действующим нормам, для средней зоны достаточно однослойной наружной стены из пенобетона сечением 0,40 м с наружной теплоизоляцией из стекловаты, слоем 50 мм.

Шпаклевку кладки из пеноблоков следует производить только через 6-9 месяцев (а иногда и через год) из-за сильной усадки пенобетона — до 3 мм на метр кладки и неизбежного растрескивания штукатурка, по этой причине для оперативной внутренней отделки пеноблоков.Для домов допустимо использование гипсокартонных или гипсоволокнистых панелей.

По звукоизоляции, противопожарной защите, показателям энергоэффективности пеноблок многократно обгоняет керамический кирпич.

Фасадная облицовка стен из пенобетона не должна блокировать движение водяного пара от дома на улицу. В связи с этим нежелательно отделывать стены из пеноблоков пеноблоками, штукатурку — песчано-цементным раствором, а красить — пленкообразующими составами.

Из-за проблем производственного процесса пеноблоки (по сравнению с силикатными блоками) обычно не производятся с достаточной точностью, в результате чего их укладывают на обычную строительную смесь.В свою очередь, наличие значительных стыков растворной смеси между пенобетонными блоками, наряду с увеличением материальных затрат, способствует образованию «мостиков холода» и ухудшению теплоизоляционных параметров стены.

При устройстве стен из пеноблоков важно учитывать большое количество технологических аспектов и требований, иначе вместо удешевления теплоизоляции действительно можно получить очень холодные, мокрые или просто потрескавшиеся стены. .

• К установке нижнего ряда пеноблоков необходимо подходить максимально серьезно, контролируя вертикальную и горизонтальную укладку кладки во время работы.
• Неровный или слегка выступающий пеноблок необходимо обрезать до нужных размеров в месте его установки. №
• Для установки арматурных стержней на поверхности блоков выполняются штробы циркулярной пилы глубиной и шириной 30 * 30 мм, которые при установке арматуры заливаются клеевым раствором для пеноблоков.
• Блоки из пенобетона вполне можно фрезеровать, просверливать, раскапывать, строгать, распиливать ручной пилой прямо на стройплощадке.
• По технологии опорные зоны перемычек и участки под окнами, а также следующие четыре-пять рядов блоков необходимо укладывать арматурными сетками. №
• По последнему ряду пеноблоков в опалубке панелей выполняется стяжка из армированного раствора толщиной 20–25 см. Снаружи бетонная лента утеплена 5-сантиметровым слоем экструдированного пенополистирола.

Отделка под кирпич

Самым древним материалом стен для строительства дома, несомненно, является облицовочный кирпич, который помимо солидного внешнего вида отличается значительной (до 200 кг / кв. См) прочностью и низкой (менее 6%) влагопоглощение, что объясняет долгий жизненный цикл каменных домовладений. Помимо обычных, среди лицевых кирпичных изделий выпускается клинкерный, фигурный и глазурованный кирпич.

Сейчас лицевой кирпич изготавливают всевозможных фактур (рифленая, колотая, шероховатая, гладкая) и профилей (скошенный, закругленный, прямоугольный, клиновидный), а также цветов (от светло-желтого до темно-коричневого), который помогает воплотить в жизнь любые оригинальные художественные замыслы.

• С внешней стороны плиты теплоизоляционные из базальтового волокна (например, Isover, Izorok, Ursa, Knauf, Izomin, Rockwool), сечением 50 мм, поверх которых паропроницаемая гидроизоляционная мембрана (Изоспан, Тайвек, Ютавек) плотно навешивают, на пенобетонную стену, плотно навешивают)
• Через каждые 2 ряда блоков устраивают стыковку облицовки и пенобетонных стен, укладывая откидные оцинкованные полосы или арматуру из мягкой стекловолоконной сетки, из-за того, что облицовочные и стеновые детали из пеноблока имеют неравномерную степень усадки.
• Кладка кирпича производится ложными рядами на цементно-песчаном растворе, чередуя каждые 4-5 рядов ложек с рядом уколов.
• Так как есть риск появления усадочных трещин, не рекомендуется соединять пеноблок и кирпичную кладку жесткими арматурными стержнями, закладываемыми в швы стен.
• От передней стены основная стена из пеноблоков, с наружным теплоизоляционным экраном, отделена зазором не менее двух сантиметров (по всей высоте пола), для выхода влажного пара, с приточные и вытяжные отверстия в верхней и нижней точках кладки.

Сборный ленточный фундамент

Блоки различаются по типам: ФБП — пустотелые фундаментные блоки, ФБВ — с выемкой, ФБС — сплошные,. Как правило, фундаментные блоки изготавливаются размером до 0,65 м по высоте, размер по горизонтали составляет 900-2400 мм, ширина фиксируется на уровне 30,40,50,60 см.

При изготовлении ленточного фундамента на непористых основаниях бетонные блоки вполне можно укладывать прямо на утрамбованный грунт.

Использование определенного типа блоков PBS зависит от толщины внешних конструкций дома.Для малоэтажного строительства ширина железобетонного блока составляет 300 или 400 мм. Участок блоков ФБС м. тоньше, чем внешние стены здания, так как имеют гораздо большую несущую способность.

На непористых грунтах допускается выкладка строительных блоков без упорядоченного армирования при условии, что снизу и сверху залита армированная лента высотой 0,10-0,20 м с армирующей сеткой.

Железобетонные блоки известны классической строительной составляющей, которая позволяет быстро сделать фундамент частного дома.

Для увеличения площади фундамента фундамента, тем самым уменьшая возможные подвижки материкового грунта, блоки ФБС следует монтировать на предварительно смонтированные фундаментные опоры.

Выбор блоков ФБС в качестве материала для изготовления фундамента часто мотивируется возможностью круглогодичного строительства или ограниченными сроками.

В ситуациях, когда характеристики нижележащего слоя не ясны, лучше из штиль вместо блоков ФЛ устраивать монолитную железобетонную стяжку.

Сегодня фундамент из железобетонных элементов по набору основных свойств, в том числе по устойчивости к перемещениям геоосновы и экономичности, уступает другому типу — монолитному железобетонному фундаменту.

• Укладка подушек фундамента начинается с внешнего угла здания, причем сначала блоки ФЛ укладываются под наружные стены, а уже потом — под внутренние.
• ФБС — блоки, соединенные песчано-цементной смесью, укладываются на щебеночную подготовку или закладываются фундаментные опоры с перевязкой.
• Готовые блоки собираются под углом вдоль расходящихся стенок под прямым углом, контролируя выравнивание вдоль оптического теодолита. Отдельные железобетонные блоки укладываются автопогрузчиком на «постель» из кладочной смеси.
• Кладку следует начинать с установки знаковых блоков в углах здания и в местах пересечения осей. Обустройство стеновых блоков начинается только после проверки положения крайних блоков в плане и по высоте.
• Геометрия на плане проверяется измерением линейных размеров сторон дома и размера между противоположными углами, а высота уровня — спиртовым уровнем или уровнем.
• Реализованы окна для запуска на нулевом уровне трубопроводов, делающие нишу между блоками, с последующей заделкой бетоном.

Пол сборный железобетонный

Для устройства межэтажных перекрытий в зданиях с кирпичными стенами, как правило, используются железобетонные панели.

При строительстве малоэтажного дома в большинстве случаев используются панельные изделия марки ПК, ПНО, размерами: длиной от 2100 мм до 6300 мм, толщиной 0,16 ÷ 0,22 м и шириной 0,99 ÷ 1,19 м.

Благодаря технологии предварительного напряжения железобетона, сборные плиты отличаются большим запасом прочности по сравнению с перекрытиями, сделанными прямо на объекте в монолитном виде, а также стабильностью технических параметров при более дешевой стоимости. и быстрота возведенного пола.

В отличие от монолитных железобетонных полов, железобетонные многопустотные панели отличаются хорошими звукоизоляционными свойствами.

Некоторые моменты укладки железобетонных плит:

• Перед укладкой перекрытий смотрят на спиртовом уровне отметки опорных поверхностей ферм и кладки, которые должны лежать в одной плоскости: разброс в отметки могут быть в пределах 1,0 ÷ 1,5 см, при необходимости несущую плоскость вносят песчано-цементной смесью.
• Плиты опускаются автокраном на цементно-песчаную подушку, небольшое перемещение выполняется вручную, перед снятием строп, при расхождении уровней с соседними плитами более чем на 5 мм изделие подвергают снимается, кладка раствора заменяется и снова кладется.
• Сразу после выверки пола монтажные проушины приваривают анкерами к стенам и подъемным креплением смежных изделий, а межпанельные щели заделывают цементной смесью на всю толщину железобетонной панели.
• Для компенсации структурных движений, не должна быть зазором до 5 см между кладкой и опорной зоной панели пола, и в то же время, для защиты от замерзания, то целесообразно, чтобы вставить изоляцию пенополистирола в этот отступ.
• С целью тепловой защиты перекрытий в зимний период необходимо заполнить пустоты в торцевых участках многопустотных перекрытий керамзитобетонной смесью глубиной 120 ÷ 200 мм.

Профилированная металлическая кровля

По сравнению с металлической кровлей, основными преимуществами гофрированной кровли являются простота монтажа и низкие затраты.

Материал профнастила — металлопрокат трапециевидной формы с красочным пленочным покрытием, выпускаемый под марками НС18, Н57, Н44, С-21, Б-45, НС35, МП-35, Н60, НС44, где цифрами обозначена высота гофры.

В качестве материала кровли используется профлист с высотой гофра не менее 2 см для получения необходимой грузоподъемности и экономичного расхода обрешетки. При этом допустимым уклоном ската крыши считается не менее 1: 7.

Кровля уложена на жесткую конструкцию, состоящую из стропил и реек.

Для частных построек обычно используется двух- или трехпролетная схема со средними опорными стенами и наклонными стропилами.

Интервал между стропильными ногами обычно делается в пределах 0,60 ÷ 0,90 м при размере рамы стропил 50х150 ÷ ​​100х150 мм; нижние концы стропильных ног опускают на крепежную балку размером 10х10 ÷ 15х15 см.

Типовая инструкция по монтажу профнастила из профнастила:

• В условиях строительства теплых чердачных помещений кровля из листов профнастила, как и всякая кровельная поверхность из металла, предполагает наличие подкровельного влагонепроницаемого покрытия. пленка, такая как: Строизол СД130, ТехноНИКОЛЬ, Ютавек 115,135, Тайвек, Изоспан, предотвращающая попадание конденсата на теплоизолятор.
• Пленка гидроизоляционная укладывается горизонтальными лентами снизу вверх с зазором между стропилами около 2 см и межполосным нахлестом 10-15 см, с последующей проклейкой стыков скотчем.
• Для исключения лишних горизонтальных стыков продольную составляющую профнастила делают равной уступу ската кровли плюс 20 ÷ 30 см с учетом нижнего свеса.
• Интервал между планками подготовки обрешетки задается поперечным сечением профиля и уклоном кровли: при последнем более 15-17 ° и марке профиля НС-8-НС- 25 шаг установки обрешетки выбран 0.4 метра, а для профильных марок НС-35- НС-44 — будет 70-100 см.
• Укладку профнастила профнастила следует производить от карнизной зоны боковой стенки кровли, противоположной преобладающему направлению ветра, во избежание их подъема под действием ветровых нагрузок.
• Профнастил крепится к рейкам саморезами размером 30х4,8 мм с резиновыми прокладками в нижней полуволне, а углы конька, наоборот, в приподнятой зоне волны.
