Ошибки при монтаже теплого водяного пола: 19 ошибок, которые допускают при монтаже водяного тёплого пола | Кубанский мастер

Содержание

Ошибки при монтаже теплого водяного пола — Вода-Вода

Слишком мягкий пенопласт в полу гаража будет смят и пол треснет.

Отсутствие изоляции, гидроизоляции

Гидроизоляция защищает пол на грунте, предотвращая поглощение воды из земли. Это также имеет решающее значение в случае теплого пола в стяжке. В процессе высыхания бетон поглощает влагу из окружающей среды и при отсутствии горизонтальной гидроизоляции для строительной промышленности забирает ее из грунта, что приводит к деформации стяжки.

Отсутствие изоляции является серьезной ошибкой при монтаже, что может повлечь за собой увлажнения стен и перекрытий, а, следовательно, снижение температурного режима на этом этаже и гниения материалов.

Монтаж в здании с открытым контуром (нет окон и дверей)

Сантехнические работы, должны начинаться, когда здание будет выполнено на этапе коробки с закрытым контуром. Окна и двери защитят его от чрезмерного воздействия погодных условий.

Это важно с точки зрения монтажа системы напольного отопления. Пластиковые трубы не следует укладывать при температуре ниже 5°C, так как они становятся жестче и трудно разматываются.

Кроме того, в процессе высыхания стяжки помещения оно не должно проветриваться, так как это приведет к чрезмерной усадке в верхней зоне и его деформации.

Плохо выполнено примыкание стяжки со стеной

Правильное зонирование стяжки это основа ее долговечности. Изоляция стяжки от элементов конструкции здания, таких как стены или колонны, необходимо, потому что изменения температуры вызывают расширение и сжатие бетона. Демпферную ленту следует укладывать после выполнения теплоизоляции так, чтобы она выступала выше будущей стяжки, чтобы излишки потом можно было отрезать ножом.

Нельзя пропустить ни одного фрагмента, потому что отсутствие ленты будет нарушать стяжку. Демпферная лента должна быть уложена свободно вдоль стены.

Большой ошибкой является ее натяжение, так как тогда края стяжки становятся тоньше и под ними образуется прослойка воздуха, что ослабляет прочность.

Также нельзя прибивать ленту гвоздями к стене, потому что они соединят стяжку со стеной и уменьшают ее подвижность, что приведет к возникновению трещин.

Лента изготавливается из мягкого и упругого материала, имеет нужную толщину и сжимается под давлением бетона, позволяя свободно двигаться плите теплого пола относительно неподвижных конструкционных элементов.

Отсутствие или неправильное положение деформационных швов

Деформационные швы являются весьма важным моментом в организации теплого пола в стяжке их отсутствие является причиной конфликта на стройке, а что еще хуже – разломов и трещин в полу.

Если правила укладки дэмпферной ленты вдоль стен очень просты, то разделение большой площади неправильной формы с элементами конструкций, находящимися в центре помещения (например, колонны, фундаменты под камины и т.д.) требует соответствующей подготовки, знаний и опыта. Очень распространенной ошибкой является удаление ленты шва заливщиками стяжки, где эта лента мешает и увеличивает время заливки.

Прорезка стяжки и заделка щели полосой пенопласта или пенополистирола не дает такого же эффекта, потому что соседние зоны теплого пола должны быть отделены по всему поперечному сечению, чтобы они могли свободно двигаться относительно друг друга.

ЭТО технология изготовления ПЛАВАЮЩЕГО пола. Распространенной ошибкой является также отсутствие деформационных швов в дверных проемах, который приводит к тому, что коэффициент линейного расширения плиты теплого пола растет и превышает возможную деформацию дэмпферной ленты, что неизбежно приводит к трещинам пола.

15 ошибок при монтаже тёплого пола

Правильный монтаж теплого пола с водяным теплоносителем выполнит только опытный и образованный мастер. Некомпетентный человек в вопросах отопления обязательно допустит ошибки. Это приведет к потере денег и времени, потому что придется переделывать систему.

Компания ДаблДом имеет большой опыт работы по устройству тёплых полов. Поэтому мы сформулировали для вас 15 наиболее часто встречающихся ошибок вовремя монтажа и просчета водяного пола. Прочитав данную статью вы сможете избежать типичных ошибок, а также отличить опытных монтажников от дилетантов.



1. Не рассчитываются тепловые потери объекта

Перед монтажом не рассчитываются тепловые потери объекта. Поэтому одновременно с теплым полом устанавливаются радиаторы под каждым окном. При этом количество секций в батареях определяется по площади помещения (один конструктивный элемент на 10 м2). В итоге могут быть поставлены лишние приборы или их будет недостаточно для отопления комнаты. Расчет тепловых потерь позволяет принять правильное решение, ведь он выполняется с учетом мощности теплого пола.

2. Прокладка труб выполняется с неправильным шагом

Очень часто прокладка труб выполняется с неправильным шагом, который принимается произвольно и может составлять 200, 250, 300 и даже 400 мм. Причиной незнания точного расстояния является отсутствие расчета тепловых потерь. Поэтому мастер не знает, какую мощность нужно компенсировать теплым полом.

Когда шаг прокладки превышает 200 мм, часто возникает температурная зебра. Поэтому поверхность нагревается полосами.

3. Отсутствие или недостаточная изоляция под трубами

Отсутствие или недостаточная изоляция под трубами системы. Поэтому происходит рассеивание большой части тепла в стяжке, так как у бетона теплопроводность минимум в 30 раз выше по сравнению с воздухом. Это приводит к перемещению тепловой энергии в направлении наименьшего сопротивления. Тот же самый эффект возникнет, если трубы системы укладываются без изоляции на грунт.

4. Пренебрежение созданием компенсационных зазоров

Пренебрежение созданием компенсационных зазоров — демпферов. Это приводит к появлению трещин в стяжке и деформации напольного покрытия

, потому что бетону при нагреве некуда расширяться. Поэтому по периметру теплого пола, занимающего до 40 м2, устанавливаются демпферные ленты. Если же система создается на большей площади, тогда поверхность разделяется на отдельные зоны с помощью компенсационных зазоров.

5. Большая длина теплового контура системы

Большая длина теплового контура системы, из-за чего в трубопроводах увеличивается гидравлическое сопротивление. Поэтому теплоноситель плохо циркулирует. Рекомендуется при монтаже труб диаметром 16 мм создавать контур не длиннее 100 м. При нарушении правила придется устанавливать более мощный циркуляционный насос. В итоге увеличатся затраты на оборудование, возрастет износ трубопроводов, потребление электрической энергии и даже может возникнуть шум в трубах.

6. Подключение более 8 тепловых контуров к одной группе

Подключение более 8 тепловых контуров к одной распределительной коллекторной группе. Нарушение строительного правила повышает риск создания неработающей системы. В соответствии с европейскими стандартами разрешается подсоединять к одному коллектору максимум 12 контуров.

7. Установка неправильно подобранного насоса

Установка циркуляционного насоса с заниженной или завышенной мощностью. Слабое оборудование не обеспечит циркуляцию теплоносителя в системе. Поэтому часть или весь водяной пол не будет нормально прогреваться. В результате установки более дорогого мощного насоса появится постоянный перерасход электрической энергии
во время эксплуатации системы.

8. При монтаже не выполняется установка смесительных узлов или регуляторов

При монтаже не выполняется установка смесительных узлов или регуляторов, что приводит к перегреву системы, коллекторы которой подключаются напрямую к высокотемпературной отопительной сети. Неправильно реализованная регуляция становится причиной духоты и жары в помещении. Максимальная температура поверхности полов должна составлять 35 OC. Поэтому низкотемпературные системы комплектуются регуляторами, специальными клапанами и смесительными узлами.

9. Слишком толстая или тонкая стяжка над теплым полом

Создание слишком толстой или тонкой стяжки над трубопроводами. При большом слое бетонного раствора напольное покрытие долго нагревается и остывает.

При тонкой стяжке происходит неравномерный прогрев поверхности. Больше всего проблем связано с остыванием покрытия, которое продолжит нагревать комнату в течение нескольких часов даже после автоматического отключения котла, когда в доме температура достигнет заданного значения. В результате пол становится очень горячим. Вечером или ночью температура в помещениях снижается и происходит включение котла, но напольное покрытие достигнет нужной температуры только через некоторое время. Из-за неправильной толщины стяжки такой процесс будет продолжаться в течение всего срока эксплуатации системы.

10. Укладка напольного покрытия с низкой теплопроводностью

Укладка напольного покрытия с низкой теплопроводностью. Не рекомендуется делать полы из дерева или застилать поверхность коврами. При расчете тепловых потерь необходимо учитывать материал напольных покрытий. Только в этом случае теплый пол обеспечит требуемый уровень комфорта.

11. Отсутствие воздушных клапанов на коллекторных группах

Отсутствие воздушных клапанов на коллекторных группах. Поэтому из системы невозможно выпустить воздух, который становится причиной образования «пробок», препятствующих циркуляции теплоносителя. В итоге теплый пол полноценно не выполнит свое предназначение. На распределительных коллекторах чаще устанавливают автоматические воздушники или краны Маевского.

12. Неправильное подсоединение труб к распределительным коллекторам

Неправильное подсоединение труб водяного пола к распределительным коллекторам. Например, подающий и обратный трубопровод системы подключается к одной гребенке. В результате создается контур, представляющий собой мертвую петлю. Неквалифицированный мастер также может нарушить последовательность подсоединения подающих и обратных трубопроводов на распределительных коллекторах. На двух гребенках места подключения труб одного контура должны совпадать. Нарушение порядка подсоединения подачи и обратки

затрудняет регуляцию системы. В результате не будет работать неправильно подключенный контур, отдельная зона или весь теплый пол.

13. Засорение или повреждение трубопроводов во время монтажа

Засорение или повреждение трубопроводов контуров во время монтажа или при выполнении строительных работ. Неаккуратно и неправильно проведенные процессы приводят к сдавливанию труб при устройстве стяжки, появлению заломов, проколов, образованию цементных и песчаных пробок. Такие и другие повреждения и засорения становятся причиной

нарушения циркуляции теплоносителя.

14. Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола

Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола. Трубы этих систем имеют разное сопротивление. Их подсоединение к одной и той же коллекторной группе затруднит балансировку. Тем более рабочий температурный диапазон батарей составляет 60-80 OC. Эти значения превышают максимальную температуру теплоносителя теплого пола, равную 35 OC.

15. Применение материалов низкого качества

Применение материалов низкого качества с целью снижения затрат на монтаж теплого пола. Не разумная экономия впоследствии выйдет боком. Например, установка некачественных вентилей приведет к утечке теплоносителя. В результате придется заново выполнять монтажные и строительные работы.

Вывод

С первого раза удастся выполнить качественный монтаж, если ответственно подойти к процессу и не делать хотя бы распространенных ошибок. Рекомендуется также на каждом этапе работ проводить опрессовку системы. Гидравлические испытания нужно выполнять после прокладки труб и установки всех элементов теплого пола, по завершению монтажа гипсокартонных конструкций и других черновых работ в помещении с системой. Это позволит выявить все ошибки устройства теплого пола и спокойно начать чистовые отделочные работы на объекте.



Но самым оптимальным решением будет доверить монтаж профессионалам с большим опытом. Помните, ошибки допущенные во время работ уже так просто не исправить, т.к. все элементы тёплого пола будут скрыты.

Расчет теплопотерь дома и проектирование отопления можно заказать у нас. Мы занимаемся просчетом теплопотерь и проектированием домов не только в Новосибирске, но и по всей России!

Топ-6 распространенных ошибок подрядчиков при монтаже водяного теплого пола, о которых не напишут на Forumhouse

23 октябряПубликации

В данной статье хотелось бы осветить несколько моментов, касающихся монтажа систем напольного отопления. Начнем с распространённых ошибок, совершаемых монтажными организациями или частными мастерами

1. Путать два типа систем напольного отопления

Первой глобальной ошибкой следует считать, то что многие путают систему напольного отопления, являющуюся основным отоплением (регуляция производится термостатом с датчиком температуры по воздуху) с системой тёплый пол-комфорт, служащую для ощущения комфорта. Ее регуляция производится с помощью термостата с датчиком температуры пола.



Отсюда вытекает ошибочное мнение, что водяной теплый пол не нужно укладывать под мебелью, в саунах, под холодильниками.

Если вы решили сделать водяной теплый пол как основную систему отопления, трубы укладываются везде — за исключением мест, где в перспективе возможно крепление в пол (например, унитаз, места опирания лестниц, места расположения каминов, печей).

Как себя защитить:

  • Правильно выбирать подрядчика (например, по отзывам).
  • Обязательно нужно делать проект, включающий расчет теплопотерь здания или помещения.

2. Не устанавливать смесительный узел в случаях, когда в нём есть необходимость

Самой примитивной ошибкой считается подключение системы «тёплый пол» от высокотемпературного источника без смесительного узла.



Более 10 лет назад, когда мы начинали заниматься монтажом систем отопления на основе водяных теплых полов, мы часто встречались с такой ошибкой. В наше время значительно реже, но до сих пор бывают подобные случаи.

Как себя защитить:

Если в вашем помещении предусмотрена комбинированная система отопления (водяной теплый пол + радиаторы), то наличие смесительного узла обязательно для разделения систем по температуре

3.

Ошибаться при монтаже оборудования

При монтаже автоматики в основном допускают ошибку, размещая комнатные термостаты. Термостат должен быть установлен на высоте 1500 мм. от чистого пола. Нельзя устанавливать термостаты в местах попадания прямых солнечных лучей и на сквозняках.



Также ошибкой принято считать расположение коллекторной группы ниже контуров теплого пола.

Как себя защитить:

При необходимости расположения контуров на 2-м этаже с подключением от коллекторной группы, расположенной на первом этаже, необходимо устанавливать пакет воздухоудаления на каждый контур.

4. Не учитывать другие этапы строительства

Довольно-таки часто у заказчика возникает желание на втором этаже сделать водяной теплый пол только в одном помещении, как правило, в санузле.



В таком случае нужно обратить внимание на то, что чистый пол в данном помещении поднимется минимум на 50 мм., при использовании фольгированных элементов. Следовательно, по всей площади второго этажа придется поднимать пол на эту высоту.

Как себя защитить:

Если нет желания поднимать уровень пола по всему этажу, лучше обойтись электрическим тёплым полом.

5. Идти на поводу у заказчика

С точки зрения профессионализма ошибкой стоит считать монтаж системы без зонального-покомнатного регулирования. Монтажники соглашаются с заказчиком, который говорит, что будет регулировать температуру на коллекторе.



На коллекторе возможно регулировать только температуру теплоносителя. Так как теплопотери во всех помещениях разные, вы не сможете добиться одинаково комфортной температуры во всех помещениях.

Как себя защитить:

Если вы хотите получить комфортную и экономичную систему напольного отопления, однозначно нужно устанавливать регулирующую автоматику. Расходы, которые вы понесёте, гораздо ниже сэкономленных средств в дальнейшей эксплуатации.

6.

Оставлять клиента один на один с полом

Однажды к нам в офис пришел клиент с просьбой проконсультировать по системам отопления. Систему напольного отопления он исключил сразу, потому что его родственнику сделали водяной тёплый пол и сказали, что систему нельзя резко нагревать. (Скорей всего, имелось в виду в момент набора прочности стяжки).



Регулируют они систему таким образом: супруга мониторит погоду в интернете, а супруг крутит термостатическую головку на коллекторе согласно данным из интернета).

Посмотрев на это со стороны, наш клиент решил, что ему такие проблемы не нужны. Ошибка подрядчиков заключается в том, что не разъяснили нормально как эксплуатировать систему.

Как себя защитить:

После пуско-наладочных работ системы обязательно получите инструкцию как правильно эксплуатировать систему отопления.

Понравился материал? Поделитесь ссылкой с друзьями:

Все самые частые фатальные ошибки монтажа водяного тёплого пола.



Методика «Безошибочный тёплый пол».

Большой справочник по тёплому полу.

Подробный учебник по монтажу тёплого пола:

Загрузка таймера

Ответьте на вопрос:

Какое самое подходящее место для подсоединения бака?



Статьи о баках внизу страницы.

Безошибочный теплый пол.

На самом деле монтаж водяного тёплого пола дело нехитрое, справится любой мужик с руками и головой.
Смело беритесь за тёплый пол для себя или заказчика, но помните о коварных фатальных ошибках, с которыми можно влипнуть по полной.
Ведь дело в том, что после заливки стяжки уже ничего не исправищь.
Ошибок много все в голове не удержишь, поэтому я составил для вас методичку – «Безошибочный тёплый пол».

Ошибки связянные с толщиной стяжки.

Всё знают, что пирог тёплого пола в высоту получается сантиметров 15.
Утеплитель плюс стяжка, плюс чистовое покрытие.
Но готовясь к монтажу, многие в спешке начисто забывают об этом, и потому получаются вот такие казусы:
Первый: Сделали Вы проем по двери, залили стяжку и он стал на 15 сантиметров ниже чем дверная коробка. Расширять проём вверх будет крайне затруднительно. Один чудак написал, что он дверь лобзиком урезал. Ну что возьмешь?

Второе: то же самое и с подоконниками: планировали под окнами радиаторы поставить, пол поднялся и они не помещаются. Радиаторы уже лобзиком не урежешь, хотя тот чудак…

Третье: лестничные пролеты: вот поставили вы пролёт между этажами, а залили пол, и нижняя ступенька утонула на 15 сантиметров, а верхняя наоборот, задралась вверх.

Казусов много, поэтому скачайте себе памятку, чтобы ничего не забыть.

Теперь ошибки условно связанные с основанием и подложкой.

Первая: Монтаж по кривому основанию.
Некоторые думают, что стяжка всё скроет. И бугры и ямы. Может и скроёт, но не устранит. Пустоты под утеплителем и разная толщина стяжки вам ни к чему.

Вторая, это святое неведение: многие себя ограничивают, полагая, что по деревянному основанию монтировать тёплый пол нельзя.
Можно. Современные материалы позволяют.
А знаете что, прикреплю-ка я к методичке еще и видео о лёгком тёплом поле со ссылками на заводы производители материалов для такого пола?
Нужно? Скачивайте.

Третья: Слишком тонкий утеплитель.
Друзья, вы будете греть землю и за свой счет создавать комфорт червякам, если поскупитесь на утеплитель.
Между черновой стяжкой основания и стяжкой с трубами тёплого пола обязательно должен быть слой утеплителя. Не тоньше 50 мм. Некоторые наши заказчики не скупились и на 100 мм пеноплэкса.
Ну а на межэтажных перекрытиях можно тоньше, например 30 мм.

Четвертая ошибка: это хрупкий утеплитель. Здесь поподробнее.
Если вы не экономите на количестве, так уж не экономьте и на качестве. Мягкий пенопласт да и неплотный полистирол будет продавливаться и растрескиваться при монтаже.
Даже будут оставаться следы ваших каблуков.
Не получится и быстрого монтажа на клипсах. Они просто не будут держаться.
Придется вязать трубы на сетку.
Поэтому применяйте специальный пенопласт или полистирол с плотностью: 30 – 35 килограмм на метр кубический. На мой взгляд это оптимальное её значение. В методичке я тоже это пропишу вам для справки.

Пятая: Не заливайте стяжку прямо на пеносласт.
Цементное молочко разрушит верхний слой. Постелите на пенопласт полиэтиленовую плёнку. Любую. Прозрачный или черную, без разницы.
На Пеноплэкс ничего стелить не нужно. Он в такой защите не нуждается.

Шестая ошибка: говорят, что отражающая фольга сильно влияет на эффективность тёплого пола.
Делали и так и эдак. Без разницы. Не заморачивайтесь.
Ну а кто фанат фольги – защитите её от разъедания, укройте полиэтиленом. Ну, вы знаете каким. Или не укрывайте. Или совсем не применяйте. Ничего не изменится.

Седьмая: многие тупят и забывают, что в утеплитель тёплого пола, под стяжкой, удобно спрятать и трубы лучевой радиаторной разводки, и трубы трасс отопления и трассы водоснабжения и даже электрокабели.
А вот вы не забудете, пробежавшись взглядом по моей методичке.
Разве что если забудете её себе скачать.

Теперь ошибочные технические решения:

Первое: Некоторые из жадности или недальновидности монтируют только Тёплый пол, без радиаторов.
А зря.
Тёплый пол система инерционная, а в межсезонье и холодные летние периоды. радиаторы быстро согреют дом.
А то ведь что получится; наконец-то вы нагрели дом тёплым полом, а тут, как на зло, за окном резко потеплело, а у вас еще и пол жарит.
Не ограничивайте друзья свой комфорт, две системы будут ещё и дублировать друг друга.

Второе:
Опять де из скупости или уверовав в результаты расчёта, некоторые ребята кладут трубу широким шагом. Типа, а зачем класть и тратить больше?
А потом удивляются: «А почему вот здесь пол теплее, а тут холоднее. Пятке тепло, а пальцам холодно»?
Не кладите трубы шире 200 мм. Ближе сколько угодно, не ошибётесь, правда, обойдётся это дороже.
Делайте так: под плиткой и керамогранитом шаг 100 мм, под ламинатом 150, и паркетом 100, но я не сторонник тёплого пола под паркетом.
Запишите это сейчас себе или скачайте памятку, там эти цифры будут.

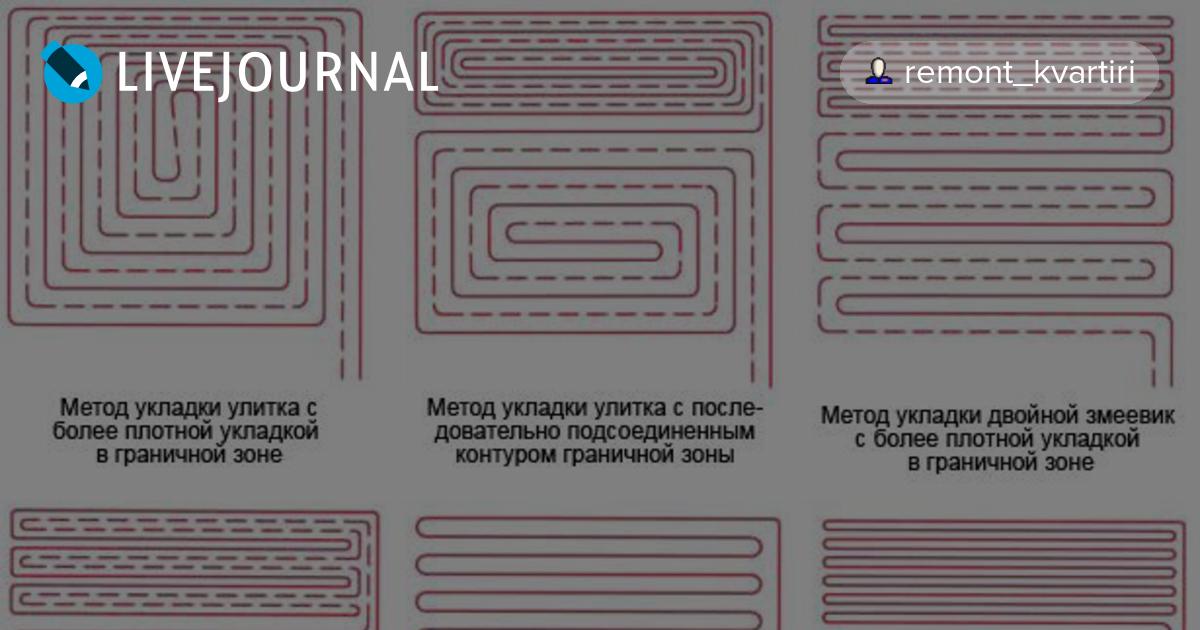

Третье. Вы знаете, что есть способ укладки трубы, называется змейка.
Так класть проще, но если змейка длинная, то голова змеи будет тёплой а хвост её уже холодным. Или наоборот, кому как повезет. Используйте тип укладки «улитка».

Четвёртое: Но и с тоже улиткой не фанатейте. Небольшой участок в пару – тройку квадратных метров можно выложить и змейкой.

Пятое: напрочь забывают где клали.
Например, если трубы проходят в дверном проёме, обязательно сфотографируйте, или зарисуйте, замерьте, чтобы при монтаже дверного блока случайно не повредить их.

Теперь, ошибки, связанные с заливкой стяжки.

Первое: желательно до заливки стяжки провести испытания системы водяных тёплых полов давлением на отсутствие повреждений и протечек.
Так Вы выявите неплотности если они есть и устраните.

Во вторых, и это, пожалуй, главное, если кто-то повредит трубу тёплого пола, например уронит тяжелый острый инструмент или просверлит, то вы это сразу обнаружите повреждение и устраните.
Но есть очень важный момент, если Вы входите в зиму и не знаете, заработает ли до морозов котёл, то имейте ввиду, что убрать воду из труб тёплого пола крайне сложно. Кто в этом мастак, поделитесь в комментариях своим драгоценным опытом.
Что тогда делать? Использовать незамерзающую жидкость, но опять же, если производитель котла не запрещает её использовать.
Если не разрешает, то тогда не испытывайте тёплый пол.
Дефект трубы, это очень редкий случай.

Незамерзающие жидкости это особая тема, по которой у меня на канале есть отдельное видео. Поищите. Мы шли своим смелым путём. Там есть.

Второе: Слишком тонкая стяжка.
Рекомендую не менее 70 мм. Тонкая стяжка хрупка. И на ощупь чувствуется, где в ней теплая труба, а где промежуток между трубами.
Не бойтесь более толстой стяжки. Она дольше разогревается, но и дольше отдаёт накопленное тепло.

Третье: не торопитесь с запуском тёплого пола.
Стяжка должна выстояться не менее месяца перед запуском пола в работу. Спешка испортит качество стяжки.

Теперь Демпферная лента.

Здесь сразу четыре момента:
Первый: Не заливайте сразу большие площади, с большой вероятностью потом будет трещина. Ограничьтесь участками примерно по 20 кв. м. а между ними лента.

Второй: не заливайте две комнаты одной стяжкой. Обязательно разделите демпферной лентой по проёму, иначе по нему стяжка даст трещину.

Третий: перед заливкой стяжки проложите демпферную ленту по всему периметру стен, чтобы защитить и стены и саму стяжку от разрушения, вызванного её температурным расширением при эксплуатации.

Четвёртый: на те места труб, где они проходят через демпферную ленту, будут большие нагрузки на растяжение и не сжатие при остывании и нагреве участков плиты.
Наденьте там на трубы обрезки гофры, сантиметров по 10 – 15 чтобы распределить нагрузку по большей длине.

Теперь косяки проектирования.

Первый: работа без проекта и даже примитивного рисунка раскладки.
Некоторые самонадеянные неопытные люди торопятся скорее класть трубу.
Это еще ладно, когда веток раз два и обчелся.
А если три и больше монтаж превратится в мучение.
Рисуйте раскладку обязательно.

Второй: лишком слабый насос.
Он не обеспечит достаточного протока в трубах веток. Пол будет греться неравномерно, а где-то так и вовсе не прогреется. Применяйте насос по расчету или по таблице в моём курсе по тёплому полу.

Еще один признак самоуверенности — лишком много веток на одном коллекторе.
Даже мощный насос не обеспечит достаточный проток через большое число веток. Рекомендую ограничиться 12-ю ветками на коллектор, не больше.

Еще один признак, но уже скупости — слишком длинные ветки.
И я их понимаю, логика проста: чем длиннее ветки, тем с меньшим количеством контуров, а значит и дешевле нужен коллектор.
Экономия же на коллекторе выльется в фатальную ошибку, которую невозможно устранить. Ветки будут греть слабо или не греть совсем.
Не прокладывайте ветки длиннее 80 метров, и будет вам счастье.

Пятый косяк – разные ветки.
Проток в коротких ветках будет большим, а в длинных слабым. И эту разность трудно исправить даже регулировкой.
Если же длины веток не будут отличаться более чем не 10%, то регулировки не понадобится вовсе.
Учитывайте не только площади комнат, но и расстояние от них до коллектора.

Редко, но случается — коллектор без воздухоотводчиков.
Если купили готовый коллектор, то на нём воздухоотводчики уже есть.
Через них из труб пола и выйдет воздух при первом заполнении и в начале эксплуатации.
Не забудьте их открыть.
Самосборный коллектор обойдётся дешевле, но не забудьте его оснастить воздухоотводчиами, а под них поставьте клапаны отсекатели. Копеечное дело, но не будете мучиться, если воздухоотводчик потечет.

Седьмой косяк — Коллектор ниже веток.
Видел случай, когда коллектор предполагалось поставить в котельной на первом этаже, а сами ветки уже были разложены на втором. Только трубы вниз торчали, целый десяток. Дурацкий случай.
Кстати, вопрос на сообразительность: как бы вы определили по этим трубам где начало и конец одной и той же трубы. Кто догадывается или знает, пишите в комментариях.

А мы идём дальше. Если ветки смонтировать выше коллектора, то в них неминуемо накопится воздух и поток прекратится.
Ветки перестанут греть. Коллектор обязательно должен быть выше и на нём обязательны автоматические воздухоотводчики.
Впрочем, к этому вопросу мы вернёмся в конце видео. Будет интересное решение.

Восьмой косяк: Тёплый пол напрямую от котла.
Да, можно напрямую подключать тёплый пол к конденсационному котлу, к тепловому насосу, к электрокотлу наконец если он настроен на низкую температуру.
Но настраивать обычный газовый котёл, дизельный или автоматический твердотопливный крайне не советую.
В настенном котле конденсат с поверхности теплообменника будет капать прямо в пламя горелки.
Напольные газовые котлы будут страдать от коррозийного разрушения вызванного тем же конденсатом, а твердотопливные еще и зарастать сажей и копотью.
Используйте подмес, например Насосные группы с термостатическим смесительным клапаном Север-TS25/60.
Напоминаю, что альбом технических решений Север тоже вам доступен вместе с методичкой.

Девятый косяк — система тёплого пола как продолжение радиаторной.
Периодически мне пишут изобретатели с одной и той же идеей, мол, когда теплоноситель пройдет через радиаторную систему, то остынет и его можно дальше пустить в тёплый пол.
Не получается. Слишком большое общее сопротивление.
Не будет достаточного протока ни в той, ни в другой системе.
Они должны быть отдельными.

Десятый: стыки труб внутри стяжки.
Кто-то из экономии пускает обрезки в дело и монтирует трубы со стыками. Даже с обжимными фитингами. Один деятель присылал фото тёплого пола из прямых полипропиленовых труб, соединённых на уголках.
А теперь представьте, что стык потёк внутри стяжки. Катастрофа.
У нас был случай, электрики просверлили нашу трубу в стяжке. Сверлили снизу через потолок. Трубы были под давлением, хлынул теплоноситель.
Пришлось выбирать в этом месте бетон, ставить муфту и эту выборку уже не заливать а оставить в пустой полости под плиткой.
Вывод: Труба должна быть цельной.
Стык допускается только в случае ремонта трубы, поврежденной уже после заливки стяжки.

Ну и главный косяк – это отчаянно смелый монтаж тёплого пола по наитию.
Отвага и глупость — родные сёстры. Это применимо и в монтаже отопления.
Ошибки монтажа тёплого пола относятся к фатальным, и зачастую их невозможно исправить.
После заливки стяжки, и они останутся с вами навсегда, как не обидно.
Или с Вашим заказчиком. Тогда он вас задолбает требованиями устранить косяк. А уже не устранищь. Хотите его регулярно навещать и выслушивать мнение об вашем отоплении и о вас?
Не монтируйте по наитию. Пользуйтесь моим курсом по тёплому полу.

Подробный учебник по монтажу тёплого пола:

Я обещал что дам методичку?
Методика «Безошибочный тёплый пол».

Скачивайте и пользуйтесь.

Всё, всем привет, подписывайтесь на канал, нажимайте колокольчик чтобы не пропустить
следующее замечательное видео.
Удачи.

Статьи о мембранных баках:
1. Как подобрать мембранный бак аккумулятор и настроить систему водоснабжения.

2. Мембранный расширительный бак и основные элементы обвязки бойлера.

3.Где нужно подключать расширительный бак к котлу.

Сергей Волков.

Популярные ошибки монтажа теплого пола: tvin270584 — LiveJournal

У многих сегодня установлена система подогрева пола. При помощи водяного контура, греющего кабеля, нагревательных матов, инфракрасной пленки напольное покрытие нагревается, и по нему приятнее ходить. Все легко установить, если придерживаться правил. Главное не делать ошибок при монтаже теплого пола, иначе система не будет работать или быстро выйдет из строя. В статье мастер сантехник рассмотрит основные ошибки при монтаже теплого пола водяного и электрического типа.
Популярные ошибки в монтаже водяного пола
Говорят, что повар прикрывает свои недочеты соусом, а строитель – стяжкой. При укладке теплого водяного пола недобросовестные рабочие совершают много ошибок, которые нельзя увидеть под стяжкой, однако они себя проявляют во время эксплуатации.

Монтаж отопительного контура требует усилий и внимания со стороны заказчика и строителей. Для обнаружения возможных недостатков стоит ознакомиться с типичными ошибками и проявлениями недобросовестности в обустройстве подогрева напольного покрытия:

Видео

В сюжете — Ошибки монтажа водяного теплого пола

Ошибки укладки электрического теплого пола

Ошибки, допускаемые при монтаже электрического теплого пола:


  • Длина кабеля – подрезание двужильного экранированного кабеля приводит к поломке системы, поэтому расчеты выполняют максимально точно.

  • Площадь – нельзя укладывать кабель на участках, которые окажутся под тяжелой мебелью без ножек, так как электрический пол укладывается в целях безопасности на свободное от мебели место. Кабель под мебелью перегревается, выходит из строя.

  • Проверка кабеля – работу конструкции следует протестировать после полного высыхания клея или стяжки, а быстро проверить его работоспособность можно, измеряя сопротивление.

  • Поверхность укладки – основание для монтажа кабеля выравнивают, очищают от мусора.

  • Замер и расчет сопротивления – важный этап работ. Его замеряют до и после работ, сравнивая с показателем в паспорте.

  • Датчик температуры – его нельзя заливать раствором. прибор укладывают в трубу-гофру, чтобы раствор не попал на датчик.

  • Прослойка воздуха вокруг кабеля – данное явление приводит к поломкам системы, перегреву кабеля.

  • Схема обогреваемого пола – указывают расстояние, схему укладки кабеля, что облегчает установку сантехники, дверных коробок, исключает риск повреждения кабеля нагрева.

  • Включение пола – нельзя включать систему в сеть до полного застывания раствора.

Видео

В сюжете — Главная ошибка монтажа электрического теплого пола.

Если при проведении монтажа теплого пола в помещении учесть распространенные ошибки, обратить на них внимание, то теплый пол будет сделан правильно и станет радовать своих владельцев продолжительное время.


Источник

Водяной теплый пол. ТОП-10 ошибок при монтаже теплого пола!

Перегретые или наоборот холодные помещения, протечки в полу, трещины на плитке – это только некоторые из возможных проблем, возникающих из-за ошибок при установке теплых полов. В этой подборке мы собрали лишь 10 самых главных ошибок при монтаже водяного теплого пола.


10 место

Не проведена обязательная опрессовка теплого пола под давлением


Монтаж водяного теплого пола считается незавершенным без гидравлических испытаний системы. Выполнять испытания необходимо перед заливкой стяжки, поскольку только так мы сможем выяснить возможные протечки в трубах и соединениях.

Существует два метода проверки системы напольного отопления, которые проводят при испытательном давлении порядка 4-5 атмосфер:1 метод самый надежный — гидравлическое испытание водой и второй метод более популярный среди монтажников — опрессовка воздухом.

9 место

Не правильный подбор циркуляционного насоса


Износ труб, возникновение шумов, перерасход электроэнергии, увеличение расхода тепла–это неполный список проблем, при работе циркуляционного насоса, подобранного с запасом. В конечном итоге такая система отопления может вообще не работать.

Мы рекомендуем использовать энергосберегающие насосы, которые автоматически меняют свою скорость циркуляции при переменном расходе тепла вашей системы, например при закрытии сервоприводов на распределительном коллекторе теплого пола.

8 место

Отсутствие спускника воздуха на гребенке


Воздух – это самый главный враг водяной системы отопления, потому что чем больше кислорода попадает в вашу систему отопления, тем больше вероятность выхода из строя котельного оборудования, насосов, кранов, коллекторов, радиаторов, потому что кислород при попадании в отопительную систему первым делом пытается вступить в реакцию с любым металлическим элементом, а это приводит к поломке системы отопления.

Поэтому наличие средства по устранению воздуха крайне необходимо. Правда обычные воздухоотводчики не позволяют быстро и качественно устранить эту проблему. Мы рекомендуем более эффективное средство по удалению воздуха с системы теплого пола – это сепаратор воздуха.

7 место

Отсутствие смесительных узлов и регуляторов температуры воды в трубе


Подача тепла от котла без предварительного смешивания приводит к тому, что поверхность теплого пола перегревается, что в итоге отражается на вашем комфорте и затратах на отопление дома. Поэтому важно предусмотреть смесительный узел перед гребенкой теплого пола либо подавать низкотемпературный теплоноситель уже с котельной, где установлены насосные группы.

6 место

Использование некачественной трубы


Необходимо правильно выбрать трубу для теплого пола, поэтому очень важно использовать трубы с кислородным барьером, который защищает от проникновения воздуха внутрь системы. Для трубы теплого пола также важны следующие факторы:

  • высокая эластичность
  • стойкость к механическим повреждениям
  • однородность структуры
  • стойкость к высокой температуре и давлению.

В таком сочетании качественной оптимальной трубой считаются трубы из сшитого полиэтилена PE-Xa.

5 место

Проблема шага укладки трубы теплого пола


Ощущение холодных зон на поверхности теплого пола или так называемой «температурной зебры» часто возникает при укладке трубы с большим шагом чем это необходимо для конкретного помещения. Оптимальный шаг укладки трубы для жилых помещений – это 15 см, в краевых зонах и санузлах — 10 см.

Но все же лучше сделать предварительный расчет через проектную организацию либо с помощью наших инженеров-проектировщиков. Подробнее об этом читайте дальше.

4 место

Отсутствие демпферной ленты


Все вещества и все тела имеют свойство при нагреве расширятся, в том числе и стяжка теплого пола. Краевая демпферная лента выполняет амортизирующую функцию для бетонного пола, который сможет спокойно расширятся и возвращаться в свое прежнее состояние. Поэтому если вы не смонтируете демпферную ленту по периметру помещения, то у вас может потрескаться стяжка, разрушая при этом финишное покрытие. Важно еще применять профиль для деформационного шва в дверных проемах и в длинных коридорах, а также в помещениях свыше 40 м2.

3 место

Неправильная балансировка системы либо ее отсутствие


Вода в системе отопления движется по пути малейшего сопротивления, поэтому если не отрегулировать контуры теплого пола, то тепло будет распределяться неравномерно по системе. Чаще монтажники регулируют расходомеры, хотя мы рекомендуем все таки выставлять необходимую настройку на нижних клапанах, соблюдая рекомендации этой таблицы:


Здесь указано где какую цифру настройки указать в зависимости от длины контура. При такой регуляции ваша система напольного отопления будет прогреваться равномерно.

2 место

Плохая теплоизоляция водяного теплого пола


По сей день монтажники используют недостаточную плотность и толщину теплоизоляции под трубу теплого пола. Важно понимать, что чем тоньше теплоизоляция, тем больше тепла пропускается вниз и меньше интенсивность излучения теплого пола вверх. Чтобы не греть нижний слой стяжки, так называемый черновой слой, необходимо соблюдать следующие рекомендации: над неотапливаемым помещением по европейским нормам толщина теплоизоляции должна составлять 100 мм либо 50 мм по украинским нормам, а над отапливаемым помещением – 30 мм. Рекомендуемая плотность пенополистирола- 35 кг/м3. В описании будет ссылка с ценами и размерами на этот материал.

1 место

Отсутствие теплотехнического и гидравлического расчета


Если не рассчитаны теплопотери дома, то это значит, что теплый пол устанавливается с запасом или на «глаз». Тогда с запасом подбирается шаг укладки трубы, с запасом лепятся радиаторы на всякий случай, по привычке устанавливается любимый насос монтажника – 25/6 и тд.

В конечном итоге вы получите либо неработающую систему отопления, либо потратите лишние средства на закупку материалов, а также расходы за коммунальные платежи по отоплению будут выше ожидаемых, потому что установщик за ваш счет перестраховался и добавил лишний отопительный прибор. Либо наоборот установил отопительные приборы меньшей мощности – в конечном итоге это будут потери для вас!

Наши инженеры ежедневно делают теплотехнический и гидравлический расчет систем отопления, а для подписчиков канала «Теплорадость» совершенно бесплатно. Напишите в комментариях кому это интересно!

Комментарии

Добавить комментарий

Андрей 25.05.2020

«7 место Отсутствие смесительных узлов и регуляторов температуры воды в трубе» Бред — если у вас подключение как на рисунке, то подключение теплого пола идет от насосных групп. Насосная группа на теплый пол должна иметь смесительный клапан. Температуру подачи задает регулятор котла.

Эксперт «Теплорадость» 26.05.2020

В видео есть уточнение по этому пункту, что либо на гребенке, либо на смесительных группах в котельной задаем температуру на теплый пол. Согласен с вами, что существует еще и третий вариант, когда в системе единая температура — нет необходимости разделять на высокотемпературную и низкотемпературную систему — в таком случае задаем температуру теплоносителя на котле!

Как подключить коллектор теплого пола

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.



После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.

После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.

Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.

При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.



В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.



При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

  • за занавесками
  • под прямыми лучами солнца
  • в местах с высокой влажностью

  • вблизи посторонних источников света или тепла
  • на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

К колодке можно подключать до 12 сервоприводов и 6 терморегуляторов напряжением 220В и 24В.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

  • управлять несколькими сервоприводами
  • отображать текущую температуру
  • устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Статьи по теме

10 ошибок, допущенных при установке системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола. Неисправный пол с подогревом обычно является результатом неосторожного монтажа или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка и форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации не только ведет к увеличению затрат на обслуживание, но и создает проблемы в случае отказа системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен.Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

2. Неправильный порядок монтажных работ

Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что без окон и дверей невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки. Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут возникать также из-за некачественно выполненных строительных работ.Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие самые частые ошибки приводят к неприятным последствиям? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Неосторожная подготовка основания, пропуск стадии выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать стабильную опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки пола. Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

4. Неправильное соединение труб в петли

Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому при проведении монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры.Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Чтобы избежать проблем, необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле. Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если в систему входят медные компоненты, трубы не следует укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика. Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6.Отсутствие соответствующих компенсаторов

Пол, в который заделаны трубы отопления, требует соответствующих компенсаторов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо в стяжке предусмотреть дополнительные деформационные швы. Отсутствие таких зазоров или их выполнение только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин.Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Неосторожно нанесенная стяжка

Один из последних этапов монтажа системы теплого пола — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления или закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, необходимо предохранять поверхность от чрезмерного высыхания. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола. Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых, когда речь идет об установке водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность нагрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие. Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

9. Испытания под давлением не проводятся или проводятся ненадлежащим образом

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе чрезмерно через несколько часов или даже через день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники вообще отказываются от этой деятельности или заполняют трубы воздухом вместо воды.Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

10. Без использования контроллеров теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом. Пренебрежение контролем теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные контроллеры для теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

Читайте также: Сбалансируйте систему теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплого пола — идеальное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо продуманная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплого пола, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете наслаждаться теплым полом долгие годы.

Четыре распространенных ошибки, которых следует избегать — 123 домашний дизайн

В этой статье вы найдете список из 4 вещей, которые вы не должны делать во время установки системы теплого пола, и из четырех вещей, которые вы должны делать вместо этого.

Ошибка № 1: Неправильная установка плитки

Поскольку водяное лучистое отопление использует трубы PEX для подачи горячей воды под ваш пол, очень важно, чтобы плитка в вашем доме была сначала правильно установлена. Если они не установлены на плоской поверхности или если во время укладки используется недостаточно клея для плитки или осыпи, плитка треснет при приложении давления.Кроме того, при толщине трубы 3/8 дюйма ее установка может быть выполнена только двумя способами: она может быть установлена ​​либо вдоль черного пола, либо в ровном слое бетона.

Вот что вы можете сделать вместо этого:

Убедитесь, что нанесено достаточно клея и что поверхность, на которой будет установлена ​​система, является ровной. Это можно сделать, дав бетону высохнуть не менее 24 часов перед началом укладки новой плитки. Вы также можете установить электрическое лучистое отопление, поскольку в нем используются тонкие прокладки с электрическим проводом.Подушечки настолько тонкие, что их можно просто развернуть прямо под плиткой. Вам просто нужно убедиться, что вы используете обильное количество плиточного клея, чтобы не было точек давления на нижнюю часть плитки. Вы также можете приобрести более толстую и качественную плитку, так как высококачественная плитка может выдерживать большую нагрузку, не трескаясь.

Ошибка № 2: Незнание, что вам придется приспосабливаться для добавленной высоты этажа

Это довольно частая ошибка, так как системы отопления не сильно увеличивают высоту пола.Если вы решите иметь установлена ​​электрическая система теплых полов, вам даже не о чем беспокоиться об этом факторе, так как дополнительная высота этажа для этого типа системы составляет вообще минимальный. Если вы решите приобрести гидронную систему PEX, с другой стороны, стороны, у вас будет дополнительная высота пола не менее одного дюйма. Тем не мение, вам следует беспокоиться об этом только в том случае, если вы устанавливаете систему отопления в одноместный номер. Вы не столкнетесь с этой проблемой, если устанавливаете систему в новый дом или если вы ремонтируете целый этаж дома.

Вот что вы можете сделать вместо этого:

Если вы действительно устанавливаете новую систему теплого пола в одной комнате, не забудьте принять во внимание тот факт, что будет небольшая ступенька, ведущая к участкам, в которых нет теплого пола. И если вы думаете, что добавить ступеньку в вашем доме будет невозможно, было бы лучше пойти по маршруту с электрическим подогревом полов. Просто избегайте использования системы электрического теплого пола на больших площадях вашего дома. См. «Ошибка №5» для получения более подробной информации.

Ошибка № 3: Неравномерное распределение теплых полов Система во время установки

По сути, вы хотите избежать распространения обогревательный механизм на большой площади в доме. Обычно эта ошибка может происходить двумя способами: расчет теплопотерь в вашем доме не рассчитывается правильно, или слишком много трубопроводов. Если потери тепла в вашем доме нет точно измерив перед установкой системы теплого пола, вы в результате получается неравномерно расположенная система под всем полом.Также есть риск установки большего количества труб, чем необходимо, что также приведет к перегреву комната и более высокая стоимость установки.

Вот что вы можете сделать вместо этого:

Убедитесь, что расчет потерь тепла сделано и сделано правильно. Это можно сделать, используя приведенное ниже практическое правило. подход для расчета теплопотерь:

  1. Постоянный рост котла
  2. Микронагрузки и короткие циклы
  3. Температурные «паразиты»
  4. Неправильная установка излучающего излучения

Затем убедитесь, что команда, с которой вы работаете, равномерно распределяет системы теплого пола по всей комнате. Наконец, спросите, достаточно ли мощна система, чтобы нагревать пространство между каждым проводом в электрической системе или каждой трубой PEX в гидравлической системе.

Ошибка № 4: Не полагаться на другие источники тепла Другое чем электрический источник

В то время как теплый пол — отличный способ поддерживать общую температуру в доме, они могут стоить очень дорого с точки зрения счета за электричество. Самая большая ошибка, которую вы можете сделать, — это полагаться на только источник электроэнергии: ежемесячные счета за электроэнергию будут расти еще сильнее. если у вас в доме есть теплые полы на больших площадях.

Вот что вы можете сделать вместо этого:

Сделать теплый пол эффективным форма отопления, лучше полагаться на альтернативный метод, например использование гидравлической системы в качестве основной системы отопления. Это отличный решение, если гидронная система установлена ​​в бетонной плите, которая будет удерживать тепло с течением времени.

3 распространенных ошибки при установке систем водяного отопления

Теплый пол с подогревом может стать отличным дополнением к любому дому.Возможность нагревать пол под ногами может принести вам много комфорта. Однако, когда у вас установлена ​​система лучистого теплого пола, вы должны убедиться, что она сделана правильно. В противном случае вы могли бы потратить тысячи долларов на его установку и обнаружить, что он бесполезен. Вот несколько распространенных ошибок, которых следует избегать при установке лучистого теплого пола.

1. Избегать теплоизоляции

Многие люди не осознают, насколько важно правильно утеплить пол перед установкой лучистого отопления.Прежде чем заливать плиту, необходимо убедиться, что она будет тщательно изолирована. В противном случае пытаться нагреть пол номинальным обогревом будет бессмысленно. Вы должны убедиться, что тепло распространяется вверх в пол, а не вниз в землю. Хотя вы должны быть уверены, что плита утеплена должным образом, не забудьте также утеплить периметр дома.

Многие люди изолируют плиту, но забывают о внешней стороне дома. Обязательно установите морозостойкую стену по периметру бетонной плиты, прежде чем двигаться дальше.В противном случае вы можете сколько угодно запускать лучистый напольный обогреватель и ничего не чувствовать. Если вы работаете со строителем, убедитесь, что вы ознакомились с тем, как они планируют изолировать плиту, прежде чем приступить к работе. Если вы этого не сделаете, вы можете столкнуться с серьезными проблемами на этапе строительства.

2. Установка трубок

Установка трубок для системы лучистого теплого пола — одна из наиболее важных частей процесса. Трубка — это то, что позволяет теплу проходить через пол и нагревать его.Таким образом, вы хотите убедиться, что вы правильно устанавливаете трубку в процессе установки. Обратитесь к рекомендациям производителя, чтобы узнать, на какую глубину следует установить трубку.

Если вы поместите трубку в плиту слишком далеко, вы вообще не почувствуете тепло. Вы также должны убедиться, что вы положили трубку на одинаковую глубину по всему полу. В противном случае некоторые области будут теплыми, а другие — еще холодными. Вы хотите, чтобы система лучистого обогрева пола располагалась как бы близко к поверхности пола.Это гарантирует, что тепло попадет туда, куда нужно, и у вас будет теплый пол, по которому можно ходить.

3. Тестирование системы

Другая ошибка, которую допускают многие люди, — это недостаточное тестирование системы перед заливкой плиты. Как только вы установили компоненты системы лучистого теплого пола, вам необходимо убедиться, что вы их протестируете. Отремонтировать систему лучистого теплого пола после того, как плита уже залита, очень сложно. Поэтому вам нужно убедиться, что все работает правильно, прежде чем идти дальше.

5 самых распространенных ошибок при изготовлении домашних животных

Напольное отопление — это просто, но учтите, что можно ошибиться. Несмотря на то, что большинство систем укладки проходят идеально, никто не хочет совершить ошибку, которую можно было бы легко избежать, например, образование холодного пятна на теплом полу. Чтобы избежать этих ошибок, важно знать, какой продукт лучше всего подходит для вашей установки, и заказывать правильное количество!

1 — Покупка у неуполномоченного продавца, который может аннулировать гарантию или вернуть

Найдите дополнительную минуту, чтобы убедиться, что вы покупаете у авторизованного продавца, чтобы избежать проблем в будущем.Warm Your Floor является авторизованным дистрибьютором всей продукции, которую мы продаем, и одним из крупнейших продавцов каждой марки в мире. Обладая более чем 18-летним опытом, наши сотрудники хорошо обучены решать любые проблемы, которые могут возникнуть. Помимо отличной поддержки клиентов и технической поддержки, мы предлагаем возврат в течение 90 дней.

2 — Заказано неправильное количество для правильной установки

Начиная свой проект, обязательно свяжитесь с нами, чтобы обеспечить наилучшие результаты. Мы можем обсудить макет и количество товара, которое вам необходимо приобрести.Например, если вы заказываете наши гибкие сетчатые маты, важно учитывать различные размеры, которые мы предлагаем, и то, как они будут работать с вашим макетом. Возможно, в ваших интересах приобрести два коврика большего размера, а не четыре коврика меньшего размера, и это одна из областей, где мы можем вам помочь. Кроме того, не ошибитесь, полагая, что тепло будет распространяться по всему полу. Обратившись к нам и получив наши отзывы, вы можете быть уверены, что весь ваш пол будет комфортно теплым.

ПРИМЕЧАНИЕ: Никогда не обрезайте нагревательный кабель.Каждый кабель для подогрева пола разработан специально для постоянного нагрева выбранной мощности на квадратный фут — каждый размер кабеля уникален. Укорочение нагревательного кабеля снизит сопротивление (увеличит мощность) кабеля, что приведет к перегреву системы. Добавление нагревательного кабеля к концу другого мата или кабеля также изменит сопротивление, и система не будет нагреваться должным образом.
* Если нагревательный кабель порезан, не волнуйтесь. Есть решения по ремонту.

3 — Несоответствующее расстояние между проводами для кабельных систем

Очень важно выбрать интервал и придерживаться его во всем проекте. Несоответствующее расстояние между проводами приводит к неравномерному нагреву. Подумайте о покупке одного из наших вариантов коврика, чтобы полностью избежать этой проблемы. Все маты предварительно разнесены, что исключает возможность такой ошибки. Имейте в виду, что у производителей разные требования, поэтому ознакомьтесь с инструкциями или спросите нас.

Помните, что для обеспечения оптимального обогрева в некоторых областях и на полу потребуется более близко расположенный провод. Кроме того, убедитесь, что вы устанавливаете свою систему на выделенной цепи. Невыполнение этого требования может вызвать множество проблем при нагревании большой площади, поскольку это может постоянно приводить к срабатыванию выключателя.

4 — Думаю, вам не нужен термостат

Вам определенно понадобится термостат и один с GFCI. Выключатели света не являются безопасной заменой. Они не имеют защиты от GFCI и не предназначены для использования в изделиях с лучистым теплым полом. Согласно электрическим правилам, каждая система обогрева пола должна быть защищена GFCI. Все термостаты, которые мы продаем, имеют встроенный GFCI, поэтому вы знаете, что получаете то, что вам нужно.

5 — Не проверять сопротивление нагревательных элементов

Очень важно проверить нагревательные элементы до и после установки! Гарантия на систему будет аннулирована, если тестирование не будет выполнено и записано.Несмотря на то, что качество нашей продукции не имеет себе равных, проверка сопротивления матов с помощью измерителя и использование сигнализации неисправности (LM, MSPRO) обеспечит вам успех и обеспечит душевное спокойствие. Попробуйте приобрести наш монитор LoudMouth. Это дает вам звуковой сигнал, если провод поврежден во время установки. По сути, это дешевая страховка, которую можно повторно использовать для будущих установок.

Обязательно свяжитесь с нами, если у вас возникнут вопросы или вы застрянете во время самостоятельной установки. Мы здесь, чтобы помочь!

Типичные ошибки теплого пола и как их избежать

В нашем последнем сообщении в блоге о теплых полах мы обсуждали, почему правильное планирование установки теплых полов (UFH) так важно, но не только на ранних стадиях, когда могут быть сделаны ошибки. Даже при самом лучшем в мире процессе планирования можно легко допустить глупые ошибки на этапе установки. Обращая внимание на передовой опыт и следуя правильным шагам во время установки, вы можете избежать ошибок в дальнейшем.

В рамках нашего руководства давайте рассмотрим некоторые из распространенных ошибок, которые часто допускаются при установке UFH…

UFH, ошибка первая: выход из канала

Когда установщики торопятся, можно легко пожертвовать трубопроводом, но игнорирование функции этого материала может иметь последствия после установки.Труба действует как защитный кожух для труб там, где они поднимаются от стяжки пола до коллектора, а также там, где трубы проходят через расширительную планку. Труба не только защищает трубопровод от повреждений, но также помогает изолировать трубу и предотвращает чрезмерное нагревание в одной области, которое часто может вызвать трещины в стяжке пола. Немного больше времени, потраченного на установку кабелепровода на вашем трубопроводе, вполне может спасти вас от перезвона позже.

UFH, ошибка вторая: разрыв под давлением

Если есть один совет, который мы хотели бы дать водопроводчикам, помимо использования пластиковых фитингов, это всегда помнить о проведении испытания под давлением.К сожалению, это важное действие часто пропускают, особенно когда установщики спешат перейти от одной работы к другой. Однако, если вы забываете провести испытание под давлением, вы также забываете расширить трубопровод. Установщики не должны автоматически ожидать, что система UFH будет работать с оптимальной производительностью, когда трубы максимально расширены. Мы всегда советуем проводить испытание под давлением 6 бар перед укладкой пола или стяжки. Это позволит вам проверить герметичность и обеспечить максимальное расширение труб.Убедитесь, что вы поддерживаете это давление до тех пор, пока стяжка не будет наложена полностью, так как это предотвратит растрескивание стяжки в дальнейшем.

UFH, ошибка третья: Проведение неправильного испытания под давлением

Вы не поверите, но проведение опрессовки воздухом вместо воды — распространенная ошибка, которую допускают многие монтажники. Это не позволит трубам гидравлически расширяться просто потому, что воздух может сжиматься, а вода — нет. Важно убедиться, что в системе нет следов воздуха, так как воздушные петли в трубе не позволят системе работать должным образом.

UFH ошибка четвертая: Не открываются клапаны на коллекторе при проведении испытания под давлением

Сложное дело — испытания давлением, не правда ли? Даже если вы не забываете выполнить испытание под давлением и следуете передовой практике, проводя испытание с использованием воды, а не воздуха, все же возможно совершить ошибку, если вы не откроете клапаны на коллекторе. Каждый коллектор имеет две точки изоляции на каждом контуре. Они контролируются колпачком Decorator, который защищает клапан.Во время испытания под давлением колпачок следует отмотать, чтобы он только сидел на коллекторе, или полностью снять, чтобы вода в системе могла течь. Если вы забудете снять крышку, вы создадите давление только в коллекторе, но не в воде. То же самое верно и для другой точки изоляции, которая имеет колпачок на расходомере. Он также должен быть открыт во время испытания под давлением.

Выполнение некоторых из шагов, описанных выше и в нашей предыдущей публикации в блоге, может помочь предотвратить появление ошибок в вашей работе.Конечно, ошибки могут быть сделаны даже после установки, посмотрите это пространство, чтобы узнать, как избежать типичных ошибок на этапе ввода в эксплуатацию, или щелкните здесь, чтобы получить дополнительную информацию о теплом полу.

См. Также…

Почему УФН является наиболее эффективным источником отопления для зданий

3 Основные аспекты трубопровода при установке системы теплого пола

Эффективное планирование, позволяющее избежать распространенных ошибок теплого пола

5 Польза для здоровья от теплых полов

Автор: JG Marketing

Как избежать ошибок? (1)

В настоящее время теплые полы — одна из систем отопления домов, которую чаще всего выбирают инвесторы. Тепловой комфорт, высокая энергоэффективность благодаря возможности использования экологически чистых источников тепла с низкими параметрами, таких как тепловые насосы, конденсационные котлы, солнечные установки и т. Д., Высокая гигиена и эстетика являются одними из основных преимуществ такого решения.

Несмотря на довольно распространенное мнение о том, что теплый пол — это простая и легкая в установке система отопления, необходимо помнить о нескольких основных правилах и методах ее выбора и устройства.Несоблюдение этих практик и правил может вызвать у клиентов дискомфорт и их недовольство всей системой. Недостаток тепловой мощности и недогрев помещений, слишком высокая или неравномерная температура пола или чрезмерно потрескавшиеся поверхности, вызывающие повреждение керамической плитки, — очень частые случаи, которые дают не только инвесторам, но и подрядчикам этих установок бессонные ночи.

Какие могут быть наиболее частые ошибки при выборе и установке теплого пола?

Без гидроизоляции

Очень существенная ошибка при монтаже системы теплого пола — отсутствие влажной изоляции под всей поверхностью отопительной панели. Если в слое бетона на земле нет дополнительной гидроизоляции, установщик системы теплого пола должен добавить / сделать ее на всей поверхности нагрева. Это означает, что его необходимо прокладывать под теплоизоляцией. Отсутствие этой изоляции может привести к тому, что нагревательная панель будет втягивать влагу из земли и деформировать бетонный слой на земле и, в конечном итоге, разрушить саму нагревательную панель (отсутствие поддержки для нагревательной панели).

Неровный пол на полу или потолке

Также одним из основных правил начала монтажа системы теплых полов является правильная подготовка поверхности основания.Бетонная плита или потолок, на которые будут укладываться теплоизоляционные панели теплого пола, должны быть ровными. Это позволит теплоизоляции точно прилегать к основанию и, таким образом, обеспечит прочную опору для окончательной нагревательной панели. Любая неровность потолка или пола на земле будет означать отсутствие поддержки для нагревательной панели и, следовательно, может привести к ее последующему чрезмерному растрескиванию.

Деформационный шов между нагревательной панелью и строительной конструкцией отсутствует или выполнен неправильно

Следующим этапом сразу после подготовки несущего основания является распределение стеновой ленты и теплоизоляции по всей поверхности, предназначенной для теплого пола.Назначение настенной ленты — отделить целевую отопительную панель от любых вертикальных перегородок здания, как внешних, так и внутренних. Это позволит нагревательной панели работать свободно и безопасно в будущем за счет компенсации теплового расширения. Стеновая лента должна быть развернута в форме буквы «L», что означает, что большую часть ее высоты следует уложить на вертикальную перегородку, а оставшуюся часть — на горизонтальную перегородку. Высота компенсатора по вертикали должна быть больше толщины стяжки и окончательной облицовки.

Нагревательная панель с вагонкой ни в каком месте не должна соприкасаться с конструктивными элементами здания. Небольшой кусок стеновой ленты на горизонтальной перегородке покрывают теплоизоляцией. Чтобы упростить установку такого типа, компенсатор часто имеет специальные прорези. Дополнительным оснащением стеновой ленты является так называемый фартук из полиэтиленовой пленки. Этот фартук должен неплотно прилегать к теплоизоляции. Такая система структурных слоев защищает от проникновения бетона под теплоизоляцию или между теплоизоляцией и компенсаторами.Стеновая лента должна быть уложена строго по всему периметру нагревательной панели и не должна растягиваться в углах, так как при заливке стяжки пола возможны трещины. Отсутствие компенсатора стены представляет собой потенциальный риск растрескивания нагревательной панели в месте контакта с вертикальной перегородкой. Еще одним последствием будет повреждение футеровки, например керамическая плитка.

Разделительные и компенсационные швы нагревательных панелей

Несмотря на общеизвестные правила разделения больших и сложных полей обогрева на более мелкие и простые, это одна из самых частых строительных ошибок при прокладке систем теплого пола. Стеновые ленты, проложенные по периметру нагревательных панелей, не могут принять тепловое удлинение для чрезмерно большой поверхности нагревательной панели. Это приводит к появлению трещин в панели и финишной облицовке. Также часто забывают о деформационных швах панелей в дверях, между двумя отдельными помещениями. В результате получается большая нагревательная панель без расширения. Другой проблемный вопрос — это подходящая высота компенсатора. Правильно выполненный компенсатор начинается с теплоизоляции нагревательной панели и достигает толщины стяжки, включая футеровку.Короче говоря, компенсационный шов должен полностью разделять две смежные панели вместе с облицовкой пола.

Еще одна довольно серьезная и частая ошибка строительства — отсутствие защиты проходных труб, проходящих через деформационные швы нагревательной панели. Отдельные нагревательные панели будут подвергаться тепловому расширению, которое будет происходить индивидуально для каждой нагревательной панели. Прохождение труб между этими панелями, выполненными жестко, может привести к «разрезанию» транзитных труб из-за отдельных тепловых перемещений двух разных панелей. Это явление можно очень просто и быстро устранить, применив специальные компенсаторы для транзитных труб. Он заключается в размещении труб в местах стыков панелей в специальных защитных чехлах длиной около 50 см. Благодаря этому труба всегда сможет свободно двигаться и легко может подвергаться различным тепловым работам нагревательных панелей.

Выбор мощности напольных радиаторов

Все чаще полы с подогревом являются единственной базовой системой отопления в здании и должны покрывать 100% потребности в тепле.Очень частая ошибка или даже беда в подходе к системам теплого пола — это просто отсутствие хорошей конструкции и оптимального расстояния между трубами. Поэтому профессиональный подрядчик должен знать, с какой целевой облицовкой будет работать система теплого пола, и, в зависимости от этого, хотя бы выбрать шаг труб по специальным таблицам производительности. Здесь возникает другая проблема, связанная с максимально допустимой температурой поверхности пола, особенно в случае каменного пола, или сильным ограничением эффективности теплого пола из-за использования материалов, которые являются большими теплоизоляторами, например. грамм. деревянный паркет. В случае деревянного паркета или напольных панелей производитель также может установить дополнительный предел максимально допустимой температуры поверхности, на которой они будут установлены. В этом случае некоторые монтажники забывают о возможности создания так называемых пограничных зон, для которых температура поверхности может быть увеличена по сравнению с зонами постоянного присутствия человека. Недооценка эффективности теплого пола по сравнению с фактической потребностью здания в тепле приведет к постоянному недогреву помещения и тепловому дискомфорту.В таких ситуациях подрядчики используют повышение температуры подачи теплого пола, что приводит к перегреву пола. Эта ситуация очень негативно сказывается на полезности установки и благополучии пользователей. Бывает также, что в одной установке совмещаются несколько ошибок конструкции и их устранение путем повышения температуры подачи установки или корректировки расхода на коллекторе невозможно. Всегда помните, что плохо сконструированный напольный обогреватель невозможно исправить без замены пола…

В следующем месяце в информационном бюллетене KAN мы обсудим дальнейшие требования к проектированию и строительству, отсутствие или ненадежное выполнение которых может привести к неправильной работе системы теплых полов и, следовательно, к тепловому дискомфорту во время эксплуатации здания.

Начальник отдела технического руководства KAN

MSc Eng Мариуш Хорощуча

общих ошибок при установке водонагревателя | Руководства по дому

Крис Дезил Обновлено 29 декабря 2018 г.

Когда вы покупаете новый водонагреватель, важно точно измерить ваши потребности в горячей воде, чтобы вы получили нагреватель, достаточно большой, чтобы обеспечить их. Сделав это, вы можете установить обогреватель самостоятельно, но домовладельцы, которые иногда делают ошибки, и некоторые из них могут вызвать повреждение обогревателя или даже травмы.Знание типичных ошибок поможет вам их избежать и обеспечить безопасную и эффективную установку.

Соединения под пайку

При подключении нового водонагревателя к водопроводным трубам вам, вероятно, придется паять соединения, и распространенная ошибка — делать это слишком близко к резервуару. Тепло, необходимое для плавления припоя, также может расплавить пластиковые детали внутри резервуара. Лучший способ выполнить соединения — отвинтить ниппели в верхней части бака и отнести их на верстак, чтобы припаять необходимые трубы и фитинги.После замены ниппелей оставьте для пайки только одно соединение и расположите его как можно дальше от бака.

Диэлектрические муфты

Не нужно обращать особого внимания на подключения воды, если в вашем резервуаре есть латунные или медные разъемы, а трубы в вашем доме медные. Однако, если ниппели резервуара или трубы изготовлены из оцинкованной стали и вы соединяете их с медью, для соединения необходимо использовать фитинг, называемый диэлектрическим штуцером. Он предотвращает соприкосновение труб друг с другом, потому что, когда они это делают, они создают коррозионный электрический заряд, который портит трубы и вызывает утечки.Этот фитинг должен быть установлен как на трубах горячей, так и на холодной воде — это требование норм.

Трубка перелива T&P

Каждый водонагреватель оснащен предохранительным клапаном температуры и давления (T&P), который открывается, когда температура или давление в баке превышает пороговые значения. Этот клапан может неожиданно открыться и разбрызгать кипящую воду, поэтому его необходимо подсоединить к водонепроницаемой трубе, простирающейся до уровня пола не более 6 дюймов. Обычно эту переливную трубку не используют или устанавливают неправильно, и это может привести к травмам всех в комнате в случае открытия клапана.Если клапан находится наверху бака, переливная трубка должна проходить вдоль верха и вниз по стенке бака до пола.

Поддержка и первое использование

Если вы живете в сейсмической зоне, резервуар должен быть надежно привязан к каркасу, чтобы предотвратить его опрокидывание в случае землетрясения. Это требование легко упустить, но оно очень важно. Перед тем, как зажечь ваш бак, будь то электрическая или газовая модель, он должен быть наполнен водой. Домовладельцы, которые забывают об этом, могут в конечном итоге заменить электрические нагревательные элементы, которые перегорают, или сам бак, который может треснуть при нагревании газовой горелкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
