Любая действующая система энергоснабжения должна гарантировать высокий уровень безопасности при работе с подключённым к ней оборудованием. Для чего в её составе предусматривается специальная конструкция (она называется заземляющим устройством или ЗУ). Благодаря этому, высокий потенциал в аварийной ситуации снижается до безопасного уровня. В отсутствии условий получения эффекта от заземлителя допускается применение защитного зануления, которое может рассматриваться как заземление на ноль.

Понятие зануления

Схема подсоединения потребителя к типовой трёхфазной сети

Согласно ПУЭ оно рассматривается как преднамеренное соединение металлического корпуса электроприбора с нейтралью питающей сети для предупреждения поражения человека опасным напряжением. Чтобы лучше понять, что это такое зануление – сначала нужно разобраться со схемой подсоединения потребителя к типовой трёхфазной сети или подключения 380 вольт (фото справа). Из неё следует, что каждая фаза подключается к нагрузке через защитное устройство (автомат А1 или предохранитель).

Принцип действия такой схемы состоит в следующем:

• При замыкании фазы «В» на корпус К1 электроустановки (из-за износа изоляции, например) за счёт соединения с рабочим нулём PEN ток Iкз короткого замыкания в цепи возрастает.
• В результате срабатывает автомат А1, отключающий эту фазу от нагрузки.

Таким образом, идея зануления с помощью провода ЗП1 состоит в том, чтобы превратить попадание одной фазы на корпус электроприбора в простейшее короткое замыкание на шину PEN или N.

Чем отличается заземление от зануления

Для того чтобы понять, чем же отличается заземление от зануления – потребуется вспомнить, что представляет собой первое из сравниваемых понятий. Известно, что

защита заземлением – это преднамеренное соединение корпуса оборудования, которое вследствие пробоя изоляции может оказаться под высоким напряжением, с простой металлической конструкцией, погруженной в землю (фото слева).

Такое сооружение называется заземляющим контуром (ЗК), наличие которого на любом объекте обеспечивает высокий уровень необходимой защиты.

При рассмотрении, в чем разница заземления и зануления необходимо учитывать следующие их особенности:

• Для того чтобы заземлить от нуля корпус оборудования потребуется специальный контур, в то время как для обустройства зануляющей цепи в нём нет необходимости.
• В системе заземления предусматривается отдельный провод, соединяющий защищаемую конструкцию с ЗУ (при этом проводник зануления пробрасывается из той же точки, но только до входной шины).
• При замыкании через ноль безопасность обеспечивается отключением данной фазы от питающей сети, тогда как при заземлении опасное напряжение снижается до минимального уровня.

В многоквартирных домах условия для обустройства надёжной «земли», как правило, отсутствуют. Именно поэтому в городских квартирах зануление – единственно возможный вариант защиты от опасного потенциала (наряду с нередко используемым УЗО).

Обратите внимание: Все эти способы защиты обеспечивают гарантированное отключение питающей цепи от нагрузки или снижения потенциала на ней.

Разница между заземлением и занулением проявляется в том, что в первом случае отключение питающей цепи происходит за счет стекания опасного тока в землю, а во втором – в результате превышения токовой уставки в автомате. В УЗО, по определению, защита срабатывает из-за появления утечек через тело человека, прикоснувшегося к корпусу неисправного оборудования.

Схема заземления и зануления

Что надёжнее

Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:

1. Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
2. В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
3. Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.

Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.

Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)

В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).

При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.

В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.

Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.

Чем отличается заземление от зануления?

Отличие заземления от зануления значительное. Попробуем разобраться в этом вопросе. Зануление согласно ПУЭ – это преднамеренная защита, которая используется исключительно в промышленных целях и не должна практиковаться на бытовом уровне.

Но все же, очень часто, в квартирах делается зануление. По всем прогнозам, такая система далека от совершенства и совсем не безопасна. Почему же тогда прибегают к такой крайней мере? Отчасти из-за недостатка знаний в этой области, или из-за безвыходной ситуации.

Во время ремонта квартиры  многие делают полный или частичный электромонтаж не только с целью удобства расположения розеток и выключателей, но и для замены изношенной электропроводки. Так же, современный человек желает  сделать свое жилье более безопасным, поэтому, пожелания заказчика сводятся к тому, чтобы в доме было заземление.

Что  используется в новостройках: заземление или зануление?

Новостройки по всем правилам обеспечиваются трехпроводным кабелем (фаза, ноль, земля) в однофазной системе и пятипроводным кабелем (три фазы, ноль, земля) в трехфазной системе, т.е. по системе заземления TN-C-S или TN-S. В таких системах занулением и не пахнет.

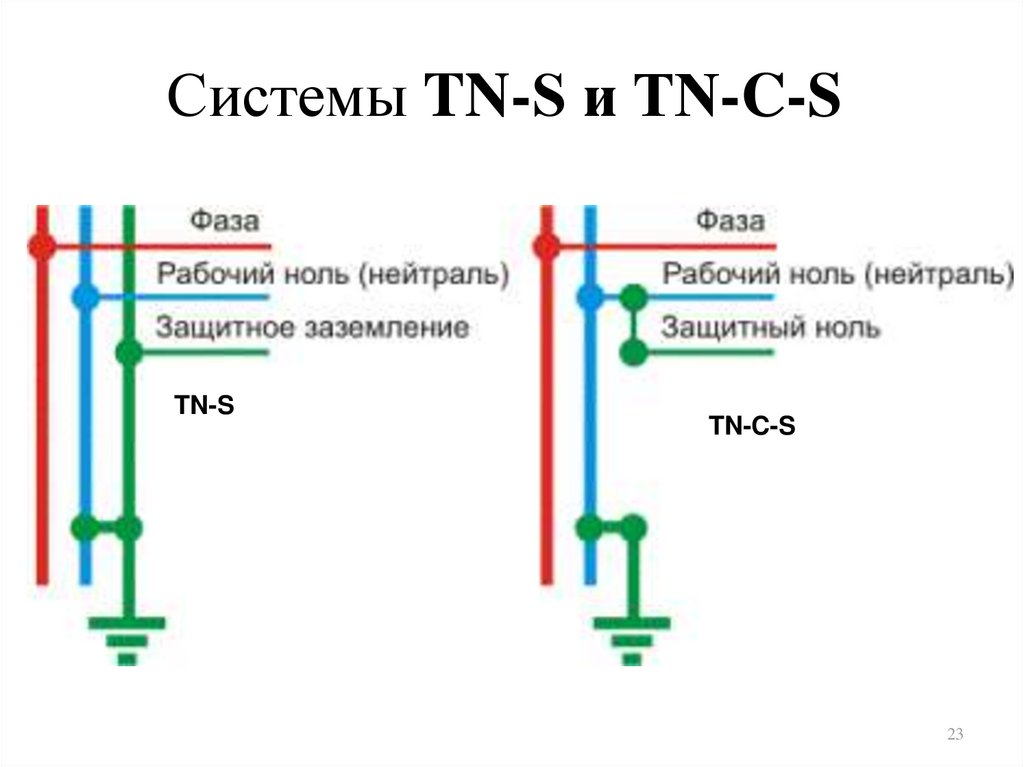

Система TN-C-SСистема TN-S

Можно ли в старом фонде сделать заземление?

Старый фонд очень редко подвергается реконструкции. Для того чтобы перевести с системы TN-C, т.е. двухпроводная система (фаза и ноль), на такие эффективные системы как TN-C-S и  TN-S, в которых предусмотрен защитный проводник РЕ (земля), своими силами практически не возможно. Модернизацией в основном занимается специализированная электротехническая компания.

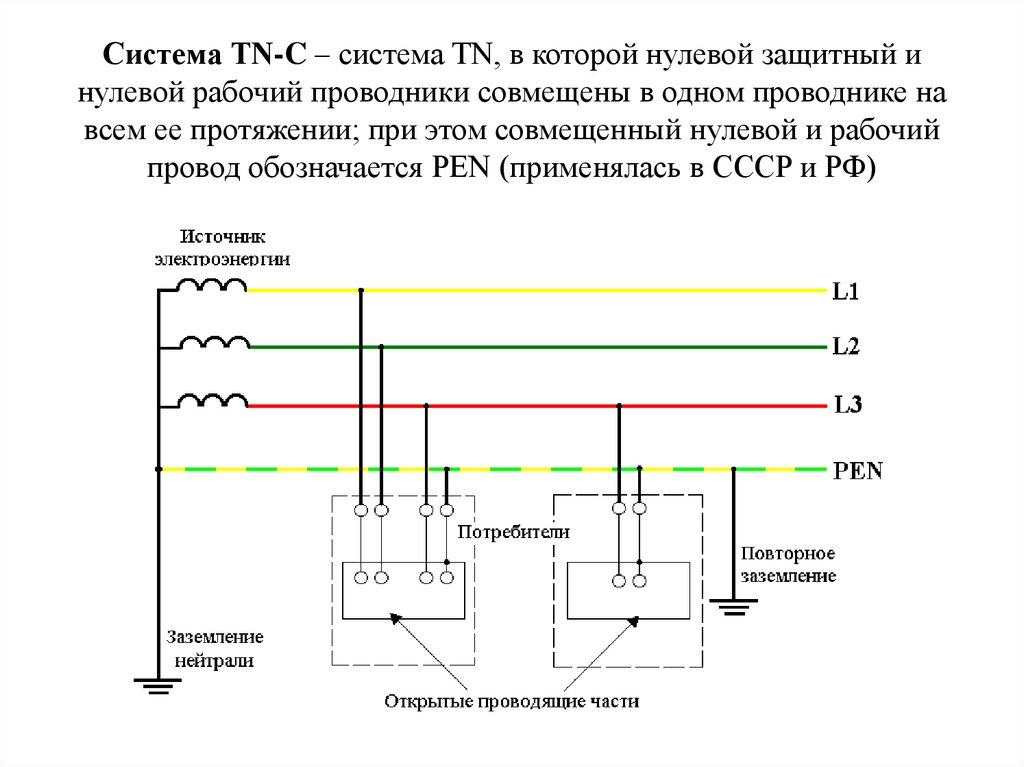

Система TN-C

В системе TN-C нет защитного проводника (земли).  Никто не станет тянуть из своей квартиры отдельный заземляющий провод  для того, чтобы сделать заземление, к примеру, в подвале. Хотя, некоторые решаются обеспечить себя заземлением, если квартира расположена на первом этаже. Но большинству населения такой маневр осуществить не представляется возможным.

Прежде чем подключить защитный проводник РЕ (земля) из квартиры, нужно определить, какие есть возможности.Определите наличие  заземления в щитовой, к которой можно подключить третий проводник. В щитовой должна быть либо заземляющая шина РЕ, либо все этажные щитовые должны быть соединены между собой металлической шиной, и в итоге подсоединены к общему контуру заземления дома, т.е. речь идет о повторном заземлении. Это дает возможность подключить к щиту заземляющий проводник из квартиры. Если эти два варианта отсутствуют, значит, в доме нет  заземления и в этом случае делают запрещенное зануление. Как уже было сказано ранее, такой метод в жилом секторе совсем не безопасен.

Как делается зануление?

Зануление не выполняет роль заземления, такая схема расчитана на эффект короткого замыкания. На производстве нагрузки более или менее  распределены равномерно, и ноль выполняет в основном защитные функции. Здесь нулевой проводник цепляют к корпусу электродвигателя. При попадании на корпус электродвигателя напряжения одной из фаз, произойдет короткое замыкание. В свою очередь, сработает на выключение автоматический выключатель или автомат дифференциальной защиты. Следует принять во внимание еще один неоспоримый факт —  все электроустановки на производстве соединены между собой металлической заземляющей шиной и выведены на общий контур заземления всего здания.

Можно ли сделать зануление в квартире?

Можно,но не нужно. Чем это грозит? Предположим ваше оборудование (стиральная машина,бойлер и др.) занулены. Если нулевой провод по каким-либо причинам обгорит или электрик случайно перепутал подключение проводов (вместо нуля подключил фазу), то ваше оборудование просто перегорит из-за большого напряжения.

Если вы запланировали электромонтажные работы в своем жилье, а затем узнаете, что в доме нет  заземления ни в каком виде, все же лучше прокладывать трехжильный кабель. Две жилы (фаза и ноль) подключаем планово, а вот третий проводник защитного заземления оставляем незадействованным до ожидания реконструкции стояков, где будет предусмотрено заземление.

Если вы все же надумали сделать в квартире зануление, нужно помнить, что вы берете на себя огромную ответственность. В любом случае, при наличии заземления или зануления, нельзя пренебрегать установкой защитной аппаратуры, таких как УЗО (Устройство защитного отключения) и ограничитель напряжения.

Оцените качество статьи:

Назначение заземления, отличие заземления от зануления

Покупая любое электрооборудование, будь то стиральная машина или холодильник он не рассчитан на пожизненный срок службы и в процессе работы как любое другое оборудование может сломаться. Чтобы защитить электрооборудование от ненормальных режимах работы (перегрузка или короткое замыкание) применяются различные защитные аппараты (автоматы, пробки и т.д.)

Но бывают ситуации, когда защитные устройства не реагируют на возникшие повреждения. Одним из таких случаев является повреждение внутренней изоляции и возникновении на металлическом корпусе оборудования высокого напряжения.

В этом случае защита необходима самому человеку, который попадет под напряжение прикоснувшись к поврежденному оборудованию. Для защиты от таких повреждений и было придумано заземление, основное назначение которого — снизить величину этого напряжения.

То есть, основное

назначение заземления — снизить напряжение прикосновения до безопасной величины.

Предположим, что у вас дома имеется потолочный светильник, корпус которого не подключен к заземлению. В следствии повреждения изоляции металлическая часть светильника оказалась под напряжением. В тот момент когда вы попытаетесь поменять лампочку вас ударит током, так как прикоснувшись к корпусу вы становитесь проводником и электрический ток будет протекать через ваше тело в землю.

Если же светильник будет заземлен, большая часть тока будет стекать в землю по заземляющему проводу и в момент касания, напряжение на корпусе, будет намного меньше, а соответственно и величина тока проходящий через вас будет также меньше.

Заземлением — называется соединение металлических нетоковедущих частей электроустановки с землей (контуром заземления) которые в нормально состоянии не находятся под напряжением, но могут оказаться из-за повреждения изоляции.

Также, заземление необходимо для функциональности таких аппаратов как УЗО. Если корпуса электроустановок не будут соединены с землей, то ток утечки протекать не будет, а значит УЗО, не среагирует на неисправность.

Отличие заземления от зануления

Наряду с заземлением вам наверняка приходилось слышать такой термин как зануление.

Занулением

 — называется соединение металлических нетоковедущих частей электроустановки с нулем (нулевым проводником сети).

По своему назначению заземление и зануление выполняют одну и туже задачу – защищают человека от поражения электрическим током. Однако обеспечивают они эту защиту немного разными способами. В сетях с занулением происходит отключение от сети электрооборудования, корпус которого из-за пробоя изоляции оказался под напряжением.

Рассмотрим пример, в котором обеспечивается защита электроустановки с помощью зануления.

Как видно из рисунка при пробое фазы на соединенный с нулем корпус возникает замкнутый контур между фазой и нулем, то есть однофазное короткое замыкание. На возникшее короткое замыкание реагируют защитные устройства, такие как автоматы или предохранители, в результате происходит отключение поврежденной электроустановки от источника питания.

Рассмотренные выше примеры дают возможность сделать вывод что:

— заземление осуществляется защиту снижением напряжения прикосновения.

— зануление осуществляется защиту отключением электроустановки от сети.

Наверняка у вас возникал вопрос в каких случаях выполняют защиту заземлением, а в каких занулением.

Применение в разных случаях заземления и зануления вызвано разными системами заземления электроустановок. В электроустановках напряжением до 1000 В применяются пять систем заземления: TN-C, TN-S, TN-C-S, TT, IT.

Зануление используют в качестве защиты в таких системах, в которых присутствует PEN, PE или N проводник. Это сети с глухо заземленной нейтралью, TN-C, TN-S и TN-C-S.

Заземление применяют в электроустановках с системами заземления TT и IT.

Рассмотренные выше способы заземления и зануления больше подходят для применения в промышленных электроустановках на производстве. Более детально рассмотреть подключение и монтаж заземления для бытовых электроустановок можно здесь: заземление в квартире и заземление в частном доме.

Понравилась статья — поделись с друзьями!



Разница заземления и зануления

Неприятные последствия контакта с электричеством ощутили еще его первооткрыватели. С течением времени люди осознали, что блага, которые дает им этот источник энергии, должны компенсироваться расходами на организацию систем безопасности. Именно такими мерами являются защитное заземление и зануление электрических сетей жилых и промышленных сооружений.

Заземление – это базовый способ обеспечения безопасности использования различного электрического оборудования и установок (радиовышек, бытовых приборов, станков с электрическим приводом и т.п.), находящихся под воздействием искусственных и естественных электромагнитных полей. Схема заземления предполагает соединение энергетического потребителя с большой электрической емкость, то есть землей, и моментальный отвод напряжения с корпуса оборудования в случае пробоев и других аварийных ситуаций.

Характеристики заземления зависят от конструкции заземленной нейтрали электросети. Технические требования и монтаж заземляющих кабелей в городском промышленном и жилищном строительстве определяются Правилами устройства электрических установок. Шины заземления и проводники зануления и заземления электрического оборудованию отмечаются стандартной маркировкой.

В большинстве домов жилищного фонда, особенно в современных, система заземления заложена еще при введении зданий в эксплуатацию. В загородных домах устройство защитной системы ложиться на плечи собственников – дело это затратное, но очень необходимое.

В роли заземлителя обычно выступают металлические профили или стержни, на которые, собственно, и выводится заземляющий проводник от корпусов электрооборудования. Чтобы снизить электрическое сопротивление цепи, часто используются контурные системы, которые своими отводами могут достигать водоносных слоев почвы. Конструкция и степень заглубление зависят от проводимости материала и условий эксплуатации электроустановок.

Зануление – это современный вариант заземления. При использовании схемы TN-S, заземление подводится к нейтрали трансформатора подстанции, а к корпусу электрооборудования подводится нулевой проводник. В случае попадания фазы на корпус установки происходит короткое замыкание, а защитное устройство отключает подачу питания.

Технические требования и время срабатывания регулируются ПУЭ. Основную задачу по защите жизни и здоровья человека зануление выполняет исправно.

В чем разница между занулением и заземлением?

Основное отличие между этими понятиями по принципу их действия можно понять из представленного ниже рисунка. Обе схемы обеспечивают безопасность дома или квартиры, имущества и способны продлить жизнь их жителей.

Для предупреждения несчастных случаев в результате поражения электрическим током нужно проводить профилактическую проверку состояния изоляции. Состояние изоляционных оболочек проверяется в новом оборудовании, после модернизации, реконструкции и длительного перерыва в эксплуатации. Периодичность профилактического контроля – минимум 1 раз в три года. Для измерения сопротивления используются мегаомметры или мультитестеры.

Видео

В чем разница между занулением и заземлением?

Автор Alexey На чтение 7 мин. Просмотров 54 Опубликовано 28. 02.2016 Обновлено

28.02.2016

Занулением называют преднамеренное электрическое соединение глухозаземлённой нейтральной точки трансформатора или генератора в сетях однофазного, трехфазного, постоянного тока, с открытыми токопроводящими поверхностями электроустановок и оборудования, не находящихся под напряжением в нормальном состоянии.

Зануление выполняют для обеспечения электробезопасности электрооборудования на промышленном производстве.

В быту, согласно новым нормативам ПУЭ, указанным в 1.7.132, данный способ электротехнической защиты запрещён.

Домашняя электросеть является однофазной, поскольку питание бытовых электроприборов осуществляется из обычных розеток, где присутствует фаза и рабочий ноль, который недопустимо совмещать с защитным проводом, делая зануление корпуса.

Применение на производстве

Зануление применяется для гарантированно быстрого времени (не более 0,4с) срабатывания защитных выключателей и предохранителей на производстве, если на корпусе появится опасное для жизни напряжение.

Отличие заземления и зануления

При этом также обеспечивается пожарная безопасность – в случае применения одного только заземления, в виду его большего, чем у нулевого провода сопротивления, ток утечки может быть недостаточным, чтобы быстро сработали предохранители, рассчитанные на большие токи нагрузки.

Схема защитного заземления. 1) Электроустановка ; 2) Проводник; 3) Заземлители.

Но, этих значений тока утечки, и того промежутка времени, необходимого на срабатывание защиты, может быть достаточно, чтобы изоляция проводов внутри оборудования загорелась и вызвала пожар.

Таким образом, с помощью зануления гарантированно достигается кратковременный ток короткого замыкания, который не успевает разогреть электропроводку, но заставляет сработать защитные устройства. Нужно понимать, что в данном случае заземление и зануление используются вместе, так как оборудование заземлено общим контуром заземления предприятия, имеющего множество заземляющих устройств.

Схема защитного зануления. 1) Электроустановка; 2) Токовая защита; Ro — заземленный нулевой провод

Кроме того, подача электроэнергии на производство производится с нескольких вводов, что гарантирует сбалансированность фаз и страхует систему от обрыва ноля.

Самовольное зануление смертельно опасно!

Часто при модернизации старой электропроводки в квартире, с переходом на новую, трёхпроводную систему, с защитным проводом РЕ, некоторые «горе — специалисты» говорят, что заземление это зануление, и советуют занулять шину PE, если в многоквартирном доме эксплуатируется старая система TN-C.

Данный совет является смертельно опасным из-за ряда причин:

• При обрыве нуля электроприборы, включённые в сеть после разрыва, питающиеся от разных фаз, будут формировать уравновешенное среднее значение напряжения на оставшемся нулевом проводе. Поскольку подключённая нагрузка не может быть случайным образом уравновешенна, то напряжение сформировавшейся нейтрали будет отличаться от ноля, соответственно возникший потенциал, оказавшийся на корпусах электроприборов из-за зануления, может быть очень опасным.

  Принцип работы лампы накаливания при неправильном заземлении

• В случае проведения ремонтных работ в этажном электрощите вполне может случиться, что вводные провода в квартиру будут поменяны местами. В этом случае все металлические корпуса бытовой техники окажутся под фазным напряжением, и защитный автомат не сработает, потому что электроприборы не будут заземлены, а зануление РЕ провода принесёт смертельный потенциал. Не поможет даже УЗО, потому что оно не контролирует токи в РЕ проводнике.

  Принцип работы электроприбора при неправильном заземлении

• При нормально выполненном электротехническом проекте в доме, шина РЕ соединяется с системой уравнивания потенциалов (СУП), особенно это касается ванной комнаты, где все металлические поверхности и коммуникации должны быть соединены. При самовольном занулении шины РЕ, и соединении её с СУП, получится повторное заземление нулевого провода на данную систему, что является грубым нарушением, угрожающим безопасности соседей. Если же не соединять подвергшуюся занулению шину РЕ, то СУП не сможет выполнять защитные функции, так как корпуса бойлера, стиральной машины в ванной будут подключены к нулевому проводу, а не к заземлению.

ПУЭ 7.1.13

Прогресс в электротехнике

Ранее зануление активно применялось в быту для электрической безопасности электроплит. Но в таких домах уделялось повышенное внимание нулевому проводу, в каждом этажном щитке имелось повторное заземление, поэтому зануление не являлось опасным из-за обрыва нулевого провода. Электроснабжение в те времена осуществлялось по системе TN-C, где нулевой провод одновременно выполнял функции защитного проводника.

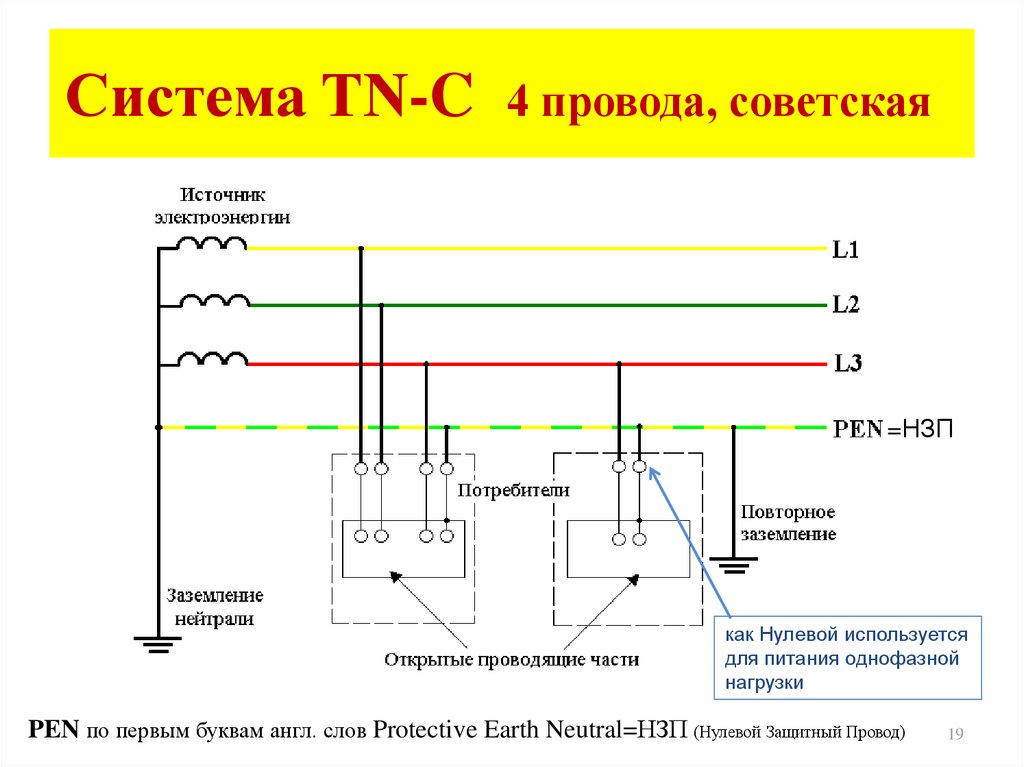

Система заземления TN-C

Регламентировался электромонтаж оборудования и электроустановок нормативами ПУЭ шестого издания, где вообще запрещалось эксплуатировать электрооборудование без зануления.

Но прогресс в электротехнике привел к тому, что старая система была упразднена из-за многих недостатков, часть из которых была описана выше. Система заземления TN-S

На данный момент действуют новые нормативы ПУЭ седьмого издания, где требуется, чтобы электроснабжение домов жилого фонда и организаций осуществлялось по новым системам TN-S, TN-C-S.

Система заземления TN-C-S

Применение зануления в энергоснабжении

Согласно новым нормативам ПУЭ, в системе электроснабжения TN-C-S, заземление заменяет зануление касательно бытовых электроприборов, но не исключает его из защитного процесса в глобальном масштабе, так как зануление шины защитного провода PE происходит на вводно-распределительном устройстве (ВРУ) многоквартирного здания.

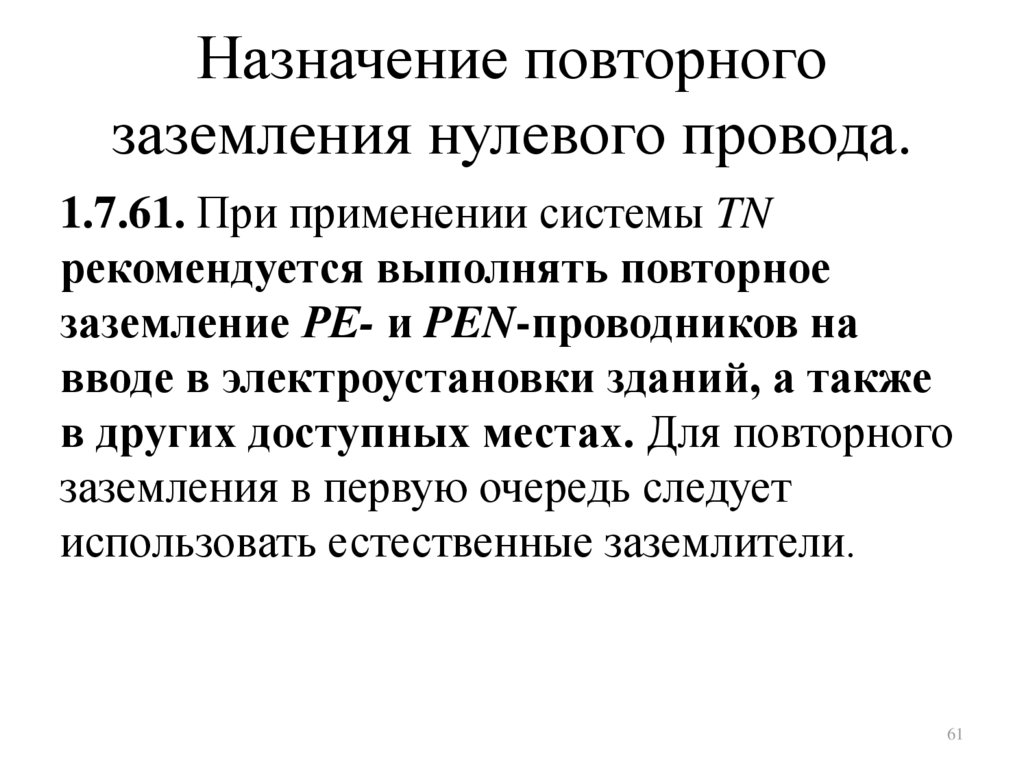

В данном случае соединяют совмещённый провод PEN с главной заземляющей шиной (ГЗШ), которая имеет повторное заземление.

Хотя ноль и крепится напрямую к ГЗШ, которая одновременно является PE шиной, имеющей контакт с металлическими корпусами бытовых электроприборов посредством защитного проводника, такое зануление отличается от простого подсоединения нулевого провода PEN к заземляющей клемме электрооборудования в квартире.

Отличие состоит в том, что данном случае на ВРУ происходит повторное заземление нулевого провода, которое теоретически можно рассматривать как зануление заземляющего устройства и соединённой с ним шины РЕ. Но так не принято говорить, данный процесс называют разделением провода PEN на PE (защитный проводник) и N (рабочий ноль) в точке повторного заземления.

Альтернатива занулению

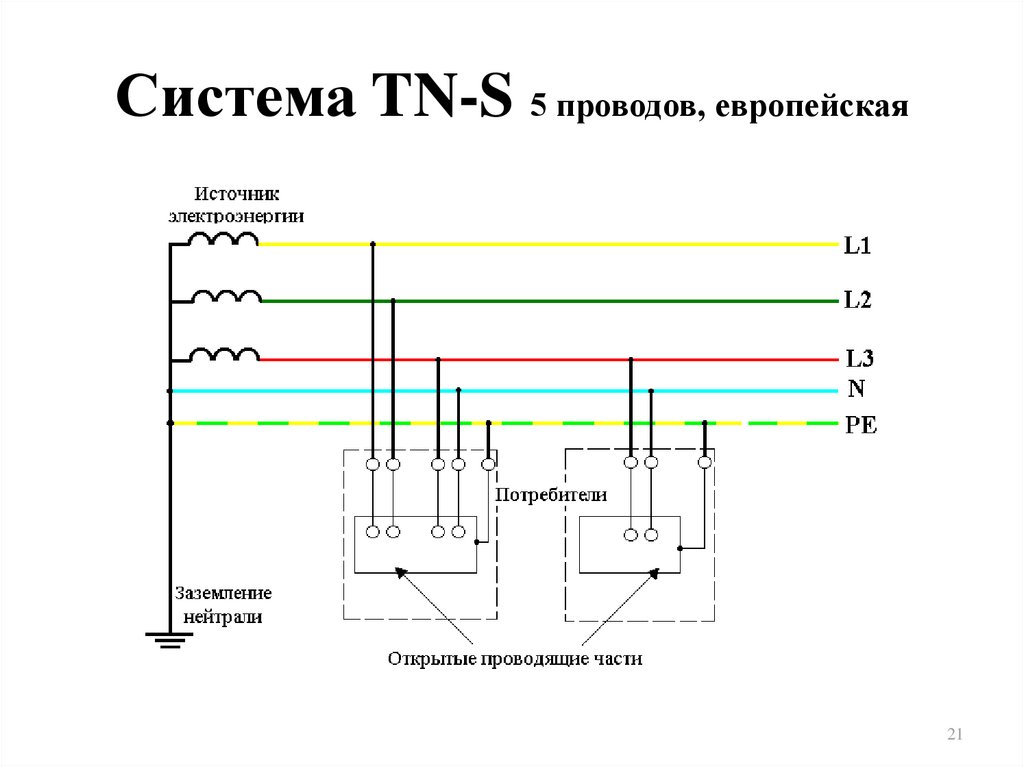

В системе TN-S зануление защитного провода РЕ происходит только в одной точке – на заземляющем контуре трансформаторной подстанции или генератора, там происходит разделение PEN провода, и после него защитный проводник и рабочий ноль нигде не пересекаются.

В описанных выше схемах энергоснабжения заземление и зануление взаимно дополняют друг друга, обеспечивая электробезопасность, но в системах с изолированной нейтралью (IT), также как и в системе TT,зануление не применяется вообще.

Электрооборудование, получающее электроснабжение по регламенту IT или ТТ, имеет заземление при помощи собственных контуров. Поскольку в режиме IT осуществляется электропитание специфического оборудования, то стоит подробней рассмотреть только систему TT, как единственную альтернативу самовольному и неправильному занулению шины PE, ведь переход на новые системы электроснабжения (TN-S, TN-C-S) является большой проблемой для множества домов, старше двадцати лет.

Электросеть, выполненная по схеме TT, сможет надёжно обеспечить электротехническую защиту от поражения, и будет намного безопасней, чем несанкционированное зануление, если она будет соответствовать нормативу ПУЭ 1.7.39.

При модернизации домашней электропроводки, данный способ обеспечения безопасности является надёжнее, чем занулять шину PE, или оставлять её вообще не подключённой, дожидаясь обновления электросети всего многоквартирного дома.

Зануление в частном доме

Не запрещается производить разделение PEN в частном доме, если выполняются нижеприведённые нормативы ПУЭ:

В данном случае для совмещённого нулевого провода выполняют повторное заземление плюс занулениедля шины защитного проводника PE.

Исходя из вышесказанного, можно сделать вывод, что выполненное должным образом зануление является важным звеном для обеспечения электротехнической безопасности, и вместе с заземлением делает возможным осуществление электроснабжения по более дешёвой системе TN-C-S.

Система ТТ

Разница в цене, по сравнению с TN-S, состоит в том, разделение PEN происходит на вводе в дом, и нет необходимости тянуть провод PE к трансформаторной подстанции. Но также нужно запомнить, что игнорирование нормативов и запретов ПУЭ может привести к летальным последствиям, если самовольно производить зануление PE проводника или металлических корпусов оборудования. В

се самостоятельные электромонтажные работы должны быть согласованы в компании энергоснабжения, и ими же должны быть произведены контрольные измерения и проверки правильности выполнения работ.

Заземление и зануление в чем разница и как отличить проводники

Очень часто даже сами электрики путают два таких понятия как заземление и зануление. Как же их отличить рядовому потребителю?
По определению заземление — это принудительное соединение металлических частей оборудования с землей. Главное его назначение — понизить до минимума напряжение, которое может возникнуть на корпусе аппарата, если произойдет пробой изоляции.

Зануление — это соединение металлических частей эл.оборудования с нулевым проводом. Если произойдет пробой изоляции и фаза попадет на зануленный корпус — получится однофазное короткое замыкание. Оно то и вызовет отключение напряжение через защитный автомат.
Зануление и заземление выполняют по сути одну задачу, но немного разными способами.

Как на практике отличить проводник заземления от нулевого провода?
Допустим у вас не завершен до конца ремонт и из подрозетника торчит кабель с тремя жилами. Определить какая из них фазная не так сложно. Для этого нужно воспользоваться индикаторной отверткой или тестером.

Только поняв какой из проводников является фазным, можно приступать с методам поиска земли и нуля.

1-й способ отличия заземления от зануления

Чтобы выяснить, где заземление и зануление, необходимо в первую очередь обратить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то как правило нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.

Но не стоит полагаться на это на 100% и всегда перепроверяйте другими способами:

2-й способ

• ⚡отключите все приборы в квартире и автоматы в эл.щите
• ⚡отсоедините заземляющий проводник в щите от шинки заземления (шина PE) или корпуса
• ⚡заново включите автоматы
• ⚡мультиметром в режиме переменного напряжения замерьте показания между жилами. При этом заранее индикаторной отверткой выясните где у вас фаза.
• ⚡там где относительно фазного проводника напряжение будет в пределах 220В — это и есть ноль. Другой проводник — защитная земля.

3-й способ отличия заземляющего проводника от нулевого

Данный метод применим, когда на вводе установлен двухполюсный автомат (то есть автомат одновременно отключает фазный и нулевой проводники):

• ⚡отключаете все приборы и вводной автомат
• ⚡мультиметром в режиме «прозвонки» соединяете предполагаемый заземляющий провод и металлические корпуса ближайшего борудования, которое должно быть заземлено — батареи, ванная и т. д.
• ⚡та жила, на которой тестер будет показывать близкое значение к нулевому или издавать звуковой сигнал — и будет землей. Там где сопротивление будет близко к бесконечности — рабочий ноль.

4-й способ как определить заземление и зануление

• ⚡отключаете все приборы в квартире, не только выключателем, но и из розеток тоже
• ⚡отключаете вводной двухполюсный автомат
• ⚡на выходе с автомата между нулевым и фазным проводом ставите перемычку — шунт
• ⚡с помощью тестера в режиме прозвонки диодов проводите замеры на проводниках в подрозетнике
• ⚡фазная и нулевая жила должны давать между собой полный ноль. Тестер будет пищать.
• ⚡оставшаяся жила и есть заземляющая

Данный способ наименее предпочтительный и несет за собой большие риски для неопытного пользователя эл.энергии. Поэтому используйте его в последнюю очередь, если имеете необходимые навыки и знания.

Статьи по теме

В чем разница между занулением и заземлением

Для безопасности использования электроустановок в современной электрике применяется различное защитное оборудование и конструкции, благодаря которым перегрузки, короткие замыкания или попадание рабочей части оборудования под напряжение не приносят вреда человеку. Основной защитой при работе с электрифицированным оборудованием служит заземление и зануление. Эти два варианта отличаются друг от друга способом монтажа, а также применяются для разных типов электрооборудования. Чтобы узнать, в чем заключается разница зануления и заземления, нужно ознакомиться с их принципом работы и особенностями установки.

Заземление и зануление имеют разные способы монтажа, но служат одной цели – обеспечение электробезопасности

Зачем нужно зануление и заземление

Сегодня существует большое количество различных приборов и инструментов, основная задача которых – это обеспечение безопасности при работе с электроустановками. Если возникают какие-либо неполадки, то наиболее опасным последствием неисправности может стать попадание напряжения на металлические части или корпус оборудования.

В зависимости от силы тока, человек может получить повреждения различной степени тяжести. К примеру, при 25 мА может возникнуть паралич мышц, который будет препятствовать попытке прервать контакт с поверхностью, находящейся под напряжением. Если сила тока, прошедшего через изоляцию, равна от 50 до 100 мА, то контакт с ней приведет к серьёзным повреждениям, таким как нарушение циркуляции крови в организме или даже летальному исходу.

Чтобы избежать вышеописанных ситуаций, при работе с электроустановками используют различные приспособления, соответствующие правилам общепринятой техники безопасности.

Обязательным условием эксплуатации электрооборудования является защитное заземление и зануление электроустановок, которые предотвращают поражение током при нарушении изоляции установки.

Чтобы понимать, в чем разница между этими приспособлениями, нужно знать, что собой представляет каждое из них.

Заземление

Под понятие заземления попадают конструкции, соединяющие установки, которые используют электроэнергию, с землей. Благодаря этому при прикосновении к поверхности, находящейся под напряжением, полученный человеком заряд сводится к минимуму.

Используют данный способ только в электрооборудовании с изолированной нейтралью. Благодаря соединению земли с корпусом установки, при повреждении изоляции ток должен уходить по заземляющей части из-за меньшего сопротивления.

Заземление частного дома

Еще одна функция, выполняющаяся заземлением – это увеличение аварийного тока замыкания. Это необходимо, чтобы защитное электрическое устройство срабатывало во время попадания нетоковедущих частей под напряжение. Обусловлено это тем, что установке заземления, которое имеет достаточно высокий уровень сопротивления, может быть недостаточно тока замыкания. Такая ситуация опасна тем, что несмотря на аварийное состояние оборудования, защита не срабатывает и опасность поражения рабочего персонала остается высокой.

Заземляющее устройство по своему строению представляет собой один или целую группу проводников, которые соединяют токопроводящие элементы с землей. Существует несколько основных типов заземления:

1. Рабочий тип. Основное предназначение – обеспечение бесперебойной работы электрооборудования как при штатном режиме функционирования, так и при аварийном.
2. Защитный тип. Предназначен для обеспечения безопасности при работе с электроустановками. Главной причиной возникновения опасности в оборудовании является пробой токоведущего провода на рабочую поверхность или корпус.
3. Грозозащитный тип. Главное предназначение – отвод разряда молнии, попавшего в разрядник или молниеотвод.

Кроме разделения на типы, заземляющие устройства отличаются в следующем:

• Искусственно изготовленное заземление. Данный вид конструкций изготавливается специально для обеспечения защиты от напряжения. Состоят они из таких элементов, как провода и стержни из металла, трубы некондиционного типа, стальные уголковые приспособления.
• Естественное заземление. К этой категории относятся конструкции, изготовленные из металла, но изначально не предназначенные для обеспечения защиты от напряжения. Обычно в качестве естественного заземления используют обсадные трубы, трубопровод, сооружения из железобетона.

Опознавательный знак заземления

Стоит отметить, что естественный вид заземления используют при соблюдении определенных правил. Основное из них – это запрет на эксплуатацию конструкций, которые предназначены для передачи горючих жидкостей или газов. Также для вышеупомянутой цели не подходят проводники, сделанные из алюминия или трубы, поверхность которых покрыта антикоррозийным слоем изоляции.

Зануление

Зануление отличается от заземления как по предназначению, так и по принципу монтажа. Подключают данную систему защиты к металлическим деталям или корпусу вместо заземления, которые в нормальном режиме работы не проводят электрический ток. Подключают зануление к нейтрали, используемой источником пониженного трехфазного напряжения. Также оно может монтироваться и при помощи генератора однофазного напряжения, а именно подключают к заземленному выводу.

Зануление – один из вариантов защиты от поражения электрическим током

Главная задача зануления – защита рабочего персонала за счет своевременного срабатывания коммутационного автоматического оборудования. Принцип работы заключается в создании искусственного короткого замыкания во время пробоя изоляции и попадания тока на рабочую часть оборудования. Благодаря возникшему КЗ, срабатывают следующие устройства защиты:

Разница зануления и заземления, как правило, заключается в монтаже и использовании вместо более простого и надежного способа при эксплуатации оборудования, в котором присутствует глухо заземленная нейтраль. Но перед тем как приступить к монтированию данного устройства защиты, нужно учесть, что ток короткого замыкания, который будет создан при помощи нулевого провода, должен быть достаточно высоким, чтобы защитное приспособление срабатывало со 100% вероятностью.

Если же его не будет достаточно для срабатывания автоматического выключателя или разрыва плавкой вставки, то это приведет к возникновению напряжения на всех остальных частях электрооборудования, на которые раньше не попадал ток. Такая ситуация может привести к большой опасности для жизни рабочего персонала и повлиять на производственный процесс.

Подключение зануления к автомату

Для монтажа зануления необходимо соблюдать некоторые правила, обеспечивающие бесперебойную и безопасную работу электроустановок. К примеру, строго запрещается устанавливать какое-либо коммутирующее оборудование в нулевой провод, так как его разрыв может привести к появлению тока в местах с занулением.

Видео по теме

О фазе, ноле, заземлении, гальванической развязке, пути тока рассказывается в данном видео.

Исходя из описанной выше информации, можно узнать, чем отличается заземление от зануления. Так как обе установки предназначены для обеспечения безопасности на рабочем месте, и их разница хорошо видна в способе установки и принципе работы.

Заземление, при возникновении напряжения на рабочей поверхности, быстро уводит ток в землю. Зануление, в отличие от предыдущего варианта, самостоятельно напряжение не снижает, но провоцирует срабатывание автоматических приборов и разрывает участок цепи.

В зависимости от вида электрооборудования и места его расположения используют такой способ защиты из вышеуказанных вариантов, который позволит максимально обезопасить здоровье и жизнь персонала.

Оцените статью:

Понимание различий между подключением, заземлением и заземлением

Невозможно переоценить важность подключения и заземления в коммерческих, промышленных и общественных зданиях. Заземленные цепи машин должны иметь эффективный обратный путь от машин к источнику питания для правильной работы. Кроме того, нетоковедущие металлические компоненты на объекте, такие как шкафы для оборудования, кожухи и конструкционная сталь, должны быть электрически соединены между собой, чтобы между ними не могло существовать напряжение. Выгоды для владельца здания многочисленны — максимальная защита оборудования, устранение опасности поражения электрическим током, увеличение времени безотказной работы и снижение затрат за счет отказа от дорогостоящего обслуживания оборудования. Однако проблемы могут возникнуть, когда термины, такие как «соединение», «заземление» и «заземление», меняют местами или путают в определенных ситуациях.

Заземление — это соединение металлической системы с землей, как правило, с помощью заземляющих стержней или других подходящих заземляющих электродов. NEC запрещает заземление через изолированные заземляющие стержни как единственное средство заземления оборудования.Тем не менее, некоторые производители чувствительного оборудования фактически поощряют эту практику в своих руководствах по установке, чтобы сократить количество обращений в службу поддержки, «не обнаруженных», связанных с ошибками машины и перезагрузкой.

Иллюстрация

Понимание различий между соединением / заземлением и заземлением лучше всего проиллюстрировать на примере. Производитель литых компонентов заменял вышедшие из строя печатные платы на компьютеризированной машине с числовым программным управлением (ЧПУ).После грозы система самодиагностики машины иногда регистрировала проблему с компонентами. Машина не запускалась, задерживая дневной производственный цикл. Специалисты завода по электронике выявили и заменили вышедшие из строя печатные платы, а затем вернули станок с ЧПУ в работу. Однако ремонт и производственные потери в каждом случае обходились в тысячи долларов.

Вызванный для устранения проблемы, персонал организации инженерных служб крупного производителя электрораспределительного оборудования заметил, что, хотя на заводе был заземлен станок с ЧПУ в соответствии с инструкциями производителя по установке, заземление явно нарушало NEC.Это очевидное противоречие демонстрирует тревожный факт: некоторые методы заземления, разработанные для уменьшения ошибок данных в чувствительных машинах, могут фактически нарушать нормы и стандарты заземления, вызывая повреждение оборудования и создавая угрозы безопасности. Также важно отметить, что противоречивые требования можно преодолеть, но никогда не ставя под угрозу безопасность сотрудников.

Основные понятия и термины

Понимание разницы между соединением / заземлением и заземлением требует неявного понимания нескольких важных понятий и терминов, в том числе изложенных ниже.

Безопасное заземление и работа машины

Проблема, с которой сталкивается завод в этом примере, не является чем-то необычным. Производители чувствительных машин обнаружили, что изолированные заземляющие стержни могут уменьшить количество неприятных проблем, таких как перезагрузка, ошибки данных и периодические отключения. Это уменьшение связано с уменьшением количества переходных процессов напряжения или «шума» на заземляющем стержне по сравнению с обычной системой заземления здания. Из-за уменьшения количества ошибок данных, связанных с заземляющим стержнем, некоторые производители включают изолированные заземляющие стержни в свои инструкции по установке. Некоторые даже подразумевают, что гарантия на машину не будет соблюдаться, если заземляющий стержень не будет установлен.

Однако во время грозы или замыкания на землю изолированный заземляющий стержень становится помехой, создавая опасность поражения электрическим током для сотрудников и повышая потенциал чувствительных компонентов машины. На рисунке 1 показаны чрезвычайно большие переходные напряжения, которые могут возникать между приведенными в действие заземляющими стержнями из-за токов молнии и сопротивления земли. Хотя замыкания на землю в самой машине могут не потреблять достаточно тока для срабатывания устройств защиты от сверхтоков, они могут создавать опасность прикосновения для сотрудников.

Статья 250.54 NEC 2008 специально запрещает использование изолированных заземляющих стержней или заземления в качестве единственного средства заземления оборудования, хотя некоторые использовали другие разделы NEC для обоснования такой практики. «Справочник NEC» предоставляет следующие комментарии, связанные со ст. 250,6 (нежелательные токи):

«Увеличение использования электронного управления и компьютерного оборудования, чувствительного к паразитным токам, заставило проектировщиков установки искать способы изолировать электронное оборудование от воздействия таких паразитных циркулирующих токов.Циркулирующие токи в заземляющих проводниках оборудования, металлических кабельных каналах и строительной стали создают разность потенциалов между землей и нейтралью электронного оборудования.

«Неопытные люди часто рекомендуют изолировать электронное оборудование от всего остального силового оборудования, отсоединив его от заземления силового оборудования. В этом корректирующем действии средства заземления оборудования удаляются или неметаллические прокладки устанавливаются в металлическую систему кабельных каналов вопреки фундаментальным принципам безопасного заземления, изложенным в требованиях ст.250. Электронное оборудование затем заземляют на землю, изолированную от общей земли системы питания. Изоляция оборудования таким образом создает разность потенциалов, которая может привести к поражению электрическим током. Ошибка усугубляется тем, что такая изоляция не устанавливает низкоомный обратный путь от замыкания на землю к источнику питания, который необходим для срабатывания устройства защиты от сверхтока ».

Соединение / заземление в сравнении с заземлением

Изолированные соединения с землей не требуются для чувствительной работы машины.Проблемы возникают, когда соединение / заземление оборудования перепутано. В США термин «заземление» используется для обозначения как минимум пяти или более систем, связанных с заземлением, в том числе:

• Тип системы. Это относится к средствам, с помощью которых устанавливаются зависимости напряжения источника питания. Источники питания делятся на четыре основные категории: трансформаторы, генераторы, электрические сети и статические преобразователи энергии. Эти системы могут быть сконфигурированы как звезда или треугольник, и способ их сопряжения с системой заземления определяет тип системы. Наиболее распространенный тип трехфазной системы — это глухо заземленная звезда, которая устанавливается путем подключения проводника с надлежащим номиналом (также известного как основная или системная перемычка) от клеммы X0 источника (обычно трансформатора) к системе заземления. .

• Заземление оборудования. Лучшим способом заземления оборудования является проложить заземляющий провод подходящего размера по тому же маршруту, что и силовой и нейтральный проводники, от источника к машине. NEC допускает использование металлических кабелепроводов и других заменителей, но некоторые отраслевые эксперты считают, что эти системы менее эффективны, и их следует избегать.

• Заземляющий электрод (заземление). Этот термин относится к способу подключения системы заземления объекта к земле. Наиболее распространенным заземляющим электродом для небольших объектов является металлический стержень заземления, но системы заземления для больших зданий могут — и должны — быть более сложными и включать средства для периодического осмотра и тестирования этих систем. Система заземляющих электродов, закапанная в землю или заключенная в бетон, а затем забытая, часто является источником возрастающих проблем по мере старения здания и износа заземляющих электродов.

• Снижение грозы. На некоторых объектах используются молниеотводы (также известные как молниеотводы) для направления ударов молнии в сторону от силового оборудования, но эти устройства часто подключаются к системе заземления таким образом, что они имеют противоположный эффект — непреднамеренное внесение энергии молнии в конструкцию объекта. сталь, обмотки низковольтных трансформаторов и, как следствие, чувствительные строительные нагрузки.

• Отношение сигнал опорного заземления. Чувствительные электронные машины полагаются на систему заземления для передачи сигналов малой величины.Поэтому часто бывает важно обеспечить несколько путей заземления, а не полагаться на один заземляющий проводник оборудования между источником питания и чувствительной нагрузкой. Это гарантирует, что паразитные напряжения в системе заземления поддерживаются значительно ниже уровня, при котором их можно спутать с чувствительными опорными сигналами машины. Лучший гид для сигнала опорного заземления является стандарт IEEE 1100-2006, «Рекомендуемая практика для питания и заземления электронного оборудования.»

Обратите внимание, что заземление не требуется для чувствительной работы машины.Например, современные летательные аппараты оснащены чувствительными компьютерами и электронными устройствами, которые корректно работают без привязки к земле. Они полагаются на соединенную металлическую систему — каркас самолета, обшивку, конструктивные опоры, дорожки качения и заземляющие проводники — как основу для заземления. Если в этой связанной системе повышается напряжение относительно земли, все машины на борту испытывают это повышение вместе. В результате машины не видят разницы потенциалов по отношению друг к другу.Как только самолет приземляется, любое напряжение между самолетом и землей должно быть снято с помощью электрода, который проходит в обход резиновых шин.

Устранение проблемы

Непосредственным решением проблемы незаконного заземления стержня на примере завода (рис. 2 ) было устранение опасности поражения электрическим током. Это было сделано путем подключения заземляющего проводника (1/0 меди) от заземляющего стержня к ближайшей части системы заземления здания — в данном случае к конструкционной стали. Это соединение устранило потенциал удара во время шторма, уменьшив сопротивление между заземляющим стержнем и системой заземления здания.

Следующим шагом было устранение ошибок подключения и установка заземляющего провода от источника к станку с ЧПУ ( Рис. 3 ). Основной причиной того, что изолированный стержень заземления был эффективным в уменьшении проблем с эксплуатацией, была связанная система здания, которая испытывала скачки напряжения, наложенные на нее из-за ошибок проводки. Одной из распространенных ошибок является неправильное подключение нейтральных проводов к шинам заземления или заземляющих проводов к нейтральным шинам. Эта ошибка позволяет нейтральным токам протекать по связанной системе, тем самым создавая переходные процессы напряжения.Нейтральные провода разрешается подключать к объединенной системе только на служебном входе или в понижающем трансформаторе (который NEC называет отдельно производным источником). Обратите внимание на рис. 2, что на заводе перед станком с ЧПУ были установлены как регулятор напряжения, так и устройство подавления шума. Эти устройства часто применяются для решения неприятных проблем в работе, вызванных переходными процессами в системе заземления. Однако устройства подавления не являются панацеей. Фактически, они иногда не нужны, когда сначала устраняются проблемы с проводкой и заземлением.

После того, как ложный заземляющий стержень был подключен к остальной части связанной системы, необходимо было решить эксплуатационные проблемы, которые включали исправление ошибок проводки, выявленных при обследовании площадки. Для примера установки этих шагов было достаточно. В других ситуациях вам следует обратиться к следующему контрольному списку:

1. Подключите заземляющий стержень к соединенной системе и установите заземляющий провод от источника питания к чувствительной нагрузке, чтобы устранить угрозу безопасности и обеспечить эффективный путь возврата при замыкании на землю.

2. Исправьте ошибки проводки и заземления в системе питания, обслуживающей чувствительную машину.

3. Установите понижающий трансформатор (т. Е. Отдельно производный источник) для обслуживания только технологической машины. Подключите новую нейтраль к точке заземления на стороне нагрузки трансформатора.

4. Все оставшиеся проблемы в работе, вероятно, вызваны контурами заземления связи. Контуры заземления, которые возникают при соединении проводов между чувствительными машинами, питаемыми от разных источников питания, могут потребовать более сложных схем коррекции, таких как оптическая изоляция.

Следующий шаг

Таким образом, завод в примере установил обрабатывающий станок с ЧПУ в соответствии с рекомендациями производителя. К сожалению, эти рекомендации включали требование о том, чтобы отдельный заземляющий стержень служил единственным средством заземления оборудования. Хотя такая практика может уменьшить количество ошибок данных в чувствительных технологических машинах, она нарушает NEC, создает опасность поражения электрическим током для сотрудников и вызывает разность потенциалов, которая может повредить чувствительные электронные компоненты.

Инженеры-электрики и подрядчики могут помочь клиентам избежать подобных ситуаций, предоставив проактивные консультации в этой области. Лучшее место для начала — собрать как можно больше информации — из NEC 2008 года, семинаров / конференций, проверенных производителей электрического оборудования и онлайн-источников. Обладая этими знаниями, у вас есть еще одна причина обратиться к клиенту и решить критически важный вопрос.

Рэй, P.E., директор инженерных служб Square D Schneider Electric, Роли, штат Нью-Йорк.C. С ним можно связаться по телефону [email protected] . Ватерер является научным сотрудником компании Schneider Electric Square D Engineering Services, Норкросс, штат Джорджия. С ним можно связаться по телефону [email protected].

Боковая панель: Знание — сила

Инженер-электрик или подрядчик, который разбирается в различных элементах надлежащих систем заземления, соединения и заземления, лучше всего подходит для консультирования клиентов по надлежащей практике в этой области.Понимание требований NEC также может помочь вам заработать репутацию человека, с которым можно связаться по любым вопросам, связанным с подключением / заземлением. Такой опыт также может привести к будущему бизнесу.

Заземление и разность заземления?

Сообщение от Джеймс Биллингс

Если это настоящая главная панель, например, та, что поставляется со счетчиком как неотъемлемая часть панели,

Джеймс,

Как видно из кода, нет «главной панели» и не «подпанели», и для тех, кто настаивает на использовании этих терминов, нет никакой разницы в их подключении.

Есть только «щиты», а точнее «щиты»

На удалении от этой главной панели заземляющие шины будут крепиться болтами непосредственно к металлической панели, а нейтральные шины будут иметь изоляторы. НЕ ДОЛЖНЫ устанавливаться СВЯЗЫВАЮЩИЕ ВИНТЫ, если щиток не является главной панелью. Нет, это происходит только на «вспомогательном оборудовании», а не на панелях.

Да, это правда, что некоторые «панели» являются частью «вспомогательного оборудования», однако причина, по которой нейтраль прикреплена там, не в том, что это какая-то «панель», нейтраль помещается туда * только потому, что это «сервисное оборудование» *.

Все это было целью этих рисунков, чтобы показать, что «панели» * НЕ ИМЕЮТ АБСОЛЮТНО НИЧЕГО ОТНОСИТЕЛЬНО НЕЙТРАЛЯ С ЗАЗЕМЛЕНИЕМ *, и что …

… соединяет нейтраль с землей * СДЕЛАНО ТОЛЬКО В «ОБСЛУЖИВАНИИ» *.

Вопрос: Где нейтраль соединена с землей?

Ответ (кстати, ЕСТЬ * только * ОДИН ответ): На «сервисном оборудовании».

Как насчет того, чтобы думать об этом как о математической задаче, на которую тоже есть только один ответ. Подумайте о 2 + 2, это = 4.Всегда было, всегда будет. Подумайте о «сервисном оборудовании» = «нейтраль, соединенная с землей», всегда было, всегда будет.

Теперь представьте себе 2 + 2 + 2-1-1, что * ТАКЖЕ * = 4, но только когда все части присутствуют, использование только + 2-1-1 * не дает * = 4. Это подобно наличию «панели» как * части * «вспомогательного оборудования», нейтраль * также * соединена с землей, но только когда все части присутствуют, использование только «панели» * не * = нейтраль подключена к земля.

Это действительно так просто: «сервисное оборудование» = нейтраль, соединенная с землей, каждый раз, как 2 + 2 = 4, каждый раз.

Добавьте что-нибудь еще в уравнение, и вы должны начать возиться с этим, чтобы получить то же самое.

Я повторяю …

«Сервисное оборудование» = «нейтраль соединена с землей», больше нигде … теперь сделайте это своей мантрой и повторяйте ее снова и снова …

В чем разница между заземлением и заземление

Заземление и заземление — это два похожих случая. Однако есть несколько пунктов, описывающих разницу между заземлением и заземлением.Принципиальное различие между заземлением и заземлением заключается в том, что при заземлении цепь с нулевыми потенциальными характеристиками физически соединена с землей. Однако в заземляющем соединении, хотя оно физически не связано с землей, его потенциал по-прежнему равен нулю.

Еще одно принципиальное различие между заземлением и заземлением заключается в том, что при заземлении части, по которым не проходит ток, соединяются с землей. При заземлении часть, проводящая ток, соединяется с землей.

В следующих частях сначала будут представлены определения и спецификации заземления. Затем будут перечислены все различия между заземлением.

Определение заземления

Краткое определение заземления — это соединение нетоковедущих компонентов устройств с землей. Это метод защиты от несправедливых ударов электричества, которые могут нанести вред инструментам, помимо жизни. Следовательно, понятие электрического потенциала должно быть идентифицировано.

В случае какого-либо дефекта в системе электрический потенциал нетоковедущих элементов оборудования увеличивается. В этих случаях кто-то может быть поражен электрическим током, если он коснется корпуса оборудования. Заземление отводит ток утечки на землю. Таким образом мы будем защищены от поражения электрическим током.

Он также защищает наши жилые устройства от молнии и ее последствий. Чтобы получить правильное заземление, мы должны соединить монтажные детали с землей с помощью заземляющего провода или электрода.Этот объект помещают в почву на небольшом расстоянии от земли.

Заземление — это комплекс защитных действий для металлических предметов, которые не относятся к цепи и не имеют прямого контакта с ними, хотя в случае какой-либо неисправности генерируется напряжение.

Заземление снижает это напряжение. Его действенная роль заключается в предотвращении возникновения условий, опасных для электрических устройств и способных спасти жизни людей, которые с ними работают.

Система заземления (Артикул: circuitglobe.com )

Элементы заземления

Типы заземляющих проводов в зависимости от их материала могут быть полосами, трубками, стержнями, арматурой в бетоне или некоторыми другими подземными сооружениями.

Другой способ классифицировать эти провода может заключаться в том, как проводник помещен в землю; по горизонтали, вертикали или по углу.

В зависимости от среды, в которой устанавливаются стержни, существует два типа: в земле и в основании объекта.

Что касается материала заземления, можно добавить, что он обычно изготавливается из оцинкованного чугуна, меди или железа, покрытого медью.

Определение заземления

Заземление аналогично заземлению для изоляции электрических устройств от несчастных случаев, связанных с током. Основной провод присоединяется к источнику питания для подключения устройства, а другая часть проложена под землей. В этой системе часть, по которой проходит ток, подключена непосредственно к земле.

Заземление обеспечивает обратный путь для тока утечки и, следовательно, защищает устройства энергосистемы от разрушения. Если в системе возникает неисправность, ток во всех трех отдельных фазах становится несбалансированным. Заземление обеспечивает высокий уровень безопасности устройств и повышает надежность электрической системы.

Другими словами, заземление охватывает методы защиты некоторой части схемы, которая обеспечивает требуемую функцию или рабочие характеристики схемы.

Заземление может осуществляться прямым или косвенным способом. Метод, при котором выполняется прямое подключение системы заземления, — это прямое заземление. Косвенное заземление осуществляется через импеданс при подключении к комплекту.

Система заземления (Ссылка: circuitglobe.com )

Элементы заземления

Заземление молний обеспечивает установку защиты от токов при возникновении атмосферных разрядов. Он должен ограничивать напряжение на стержне, которого достигает молния. Это позволяет избежать повторения нежелательных волн в электрических цепях.

Заземление и заземление выполняются аналогично. Все части этих двух могут быть соединены оцинкованной железной лентой. Установка заземления для защиты от молнии включает молниеприемники, токоотводы и заземляющие электроды.

Часто молниеотводы содержат полосы из оцинкованного железа. Полоса расположена таким образом, что может создать электрическую сеть с наиболее закрытыми участками объекта.Кроме того, если в соответствующей области есть металлические компоненты, при условии, что они имеют соответствующие размеры, они используются в качестве молниеотводов. Так как их электропроводность и тепловые характеристики подходят.

Полосы токоотвода обычно изготавливаются из оцинкованной стали, и при соблюдении определенных условий их можно заменить металлическими элементами, размещенными на здании. С их помощью происходит отвод тока через систему заземления к земле. Система заземления содержит электропроводящие компоненты, которые находятся в прямом контакте с землей.

Для всех цепей, включая переменный и постоянный, в качестве эталона требуется нулевой потенциал. Это земля. Земля может быть заземлена, а может и не быть. В системе распределения электроэнергии действие заземления происходит в точках распределения или в пунктах назначения.

Однако в транспортных средствах он не заземлен, так как их электрические цепи с помощью шин заземлены и соединены с корпусом, изолированным от земли.

Нейтраль не обязательно должна иметь потенциал земли. Это связано с тем, что напряжение в проводке может упасть, и может возникнуть напряжение нейтрали относительно земли.

В качестве метода заземления в последние годы широкое распространение получил метод заземления фундамента. В этом методе к арматуре в фундаменте здания прикрепляется электрическая оцинкованная полоса.

Компоненты заземляющего электрода (Ссылка: electric-engineering-portal. com )

Разница между заземлением и заземлением

Есть несколько аспектов, которые можно использовать для объяснения разницы между заземлением и заземлением.В этом разделе мы рассмотрим эти случаи.

Разница между заземлением и заземлением в определении

Заземление определяется так, что точка установки, относящаяся к цепи, соединяется с землей. Следовательно, цепь гальванически связана с землей.

Напротив, заземление описывается таким образом, что земля соединяется с точкой установки, которая не принадлежит цепи. Таким образом, он не подключается к цепи гальванически.Однако в случае пробоя изоляции избежать этого соединения не удастся.

Защита от молнии помогает управлять токами молнии, создаваемыми атмосферным демпфированием. С этой защитой можно справиться путем присоединения молниеотвода к стержням. Установка либо отсоединяется, либо подключается к системе защиты, т. Е. К заземлению или заземлению.

Разница между заземлением и заземлением в приложении

Еще одно различие между заземлением и заземлением связано с целями их установки.Использование системы заземления предназначено для обеспечения безопасности пользователей электрических устройств. Но основная цель системы заземления — защитить энергосистему. Другими словами, роль заземления заключается в защите людей и электрического оборудования от ударов, а заземление уравновешивает и дисбалансирует нагрузки.

Роль молнии в создании опасного напряжения (ссылка: electric-engineering-portal.com )

На рисунке ниже вы можете увидеть разрушительный эффект отсутствия системы заземления для здания с электрическим оборудованием, с которым работает человек.

Как отсутствие системы заземления приводит к несчастному случаю для пользователя электрического устройства (Ссылка: Happyho.com )

Разница между заземлением и заземлением в методе эксплуатации

Заземление выводит нежелательный ток по пути, чтобы защитить электрические устройства от повреждений. Но заземление снижает большой потенциал электрических приборов, возникших в результате неисправности. Следовательно, он может уберечь человека от поражения электрическим током.

Короче говоря, система заземления является профилактической, но заземление — это обратный путь.

Разница между заземлением и заземлением в типе подключения

Еще одно различие между заземлением и заземлением связано с компонентами, подключенными к земле. В системе заземления нетоковедущие элементы, такие как корпус, заземлены. Следовательно, заземление относится к соединению мертвых частей системы, таких как корпуса, опоры и рамы, с землей.

С другой стороны, части, по которым протекает ток, подключены к земле непосредственно в системе заземления.Таким образом, заземление относится к подключению токоведущих частей системы, таких как нейтраль генератора, к земле.

При заземлении система не соединена с землей. Более того, текущий потенциал на земле не равен нулю. Но в системе заземления есть физическое соединение с землей. Следовательно, его потенциал равен нулю.

И заземление, и заземление относятся к нулевому потенциалу, но дело в том, что система, подключенная к нулевому потенциалу, отличается от оборудования, подключенного к нулевому потенциалу.Это система заземления, когда нейтральная точка устройства подключена к нулевому потенциалу. Однако, когда корпус устройства подключен к нулевому потенциалу, это называется заземлением.

Разница между заземлением и заземлением в цвете провода

Для заземления цвет используемого провода черный. При заземлении провод зеленого цвета.

Разница между заземлением и заземлением при установке проводов

Провод заземления находится между землей и нейтралью устройства.При заземлении электрод устанавливают между корпусом оборудования и земляной ямой под землей.

Например, при заземлении нейтраль генератора соединяется с землей. Но при заземлении корпус генератора или двигателя соединяется с землей.

Разница между заземлением и заземлением в классификации

Есть три типа заземления:

• Сопротивление заземления
• Жесткое заземление
• Реактивное заземление

Заземление подразделяется на три типа:

• Заземление трубы
• Штанговое заземление
• Пластина заземления
• Заземление лентой
• Заземление через кран

Разница между заземлением и заземлением в обозначениях цепей

На следующих рисунках вы можете увидеть символы, обозначающие заземление и заземление.

Обозначение заземления (Ссылка: circuitglobe.com )

Символ заземления (Ссылка: circuitglobe.com )

Разница между заземлением и заземлением в Эксплуатация Непрерывность

Система молниезащиты устанавливается для импульсных условий молнии. Вот почему это называется импульсным заземлением. В результате заземление работает непрерывно во время работы системы, тогда как система защиты от последствий молнии активна только во время перенапряжения.Следовательно, система заземления выполняет свои функции при пробое изоляции.

Разница между заземлением и заземлением в терминологии

Из-за присущего им сходства между двумя структурами во многих местах концептуальные различия между ними игнорируются, и им дается только системное имя на основе терминологии. Например, в США используется заземление, а в Великобритании — заземление.

По этой ссылке вы можете посмотреть видео о сравнении заземления и заземления.

Различия в соединении и заземлении

В тех случаях, когда Национальный электротехнический кодекс (NEC) был введен в действие в рамках законодательства юрисдикции, он предписывает все аспекты электроустановок с точки зрения безопасности. Большое внимание уделяется заземлению и склеиванию. Эти связанные концепции подробно описаны в статье 250 NEC.

Металлическая водопроводная труба должна быть подключена к системе электрического заземления.

Заземление и заземление как протоколы электрического монтажа частично перекрываются, но не идентичны.При соединении упор делается на создание электрических соединений с низким сопротивлением между двумя или более проводящими (металлическими) телами, которые обычно не проводят ток. Эти связанные объекты обычно, но не всегда, заземлены. Часто металлические тела присоединяются к корпусу центра нагрузки и, в конечном итоге, к нулевой шине в электрическом обслуживании, которая, в свою очередь, заземляется.

Цель скрепления:

• Гарантирует, что соединенные между собой обычно нетоковедущие проводящие объекты имеют одинаковый электрический потенциал.Если металлические тела, которые не соединены, имеют существенно различающиеся потенциалы напряжения, и при одновременном контакте с ними возникает опасность поражения электрическим током. Возникновение дуги вблизи горючего материала может привести к возгоранию.

Соединительные контргайки используются внутри корпусов счетчиков и для других критических приложений, где требуется резервное соединение.

• При подключении к нейтральной шине в коробке выключателя, он облегчает работу устройства защиты от перегрузки по току ответвленной цепи. Если проводящее тело, которое не связано таким образом, становится под напряжением из-за истирания проволоки или другого электрического повреждения, устройство защиты от перегрузки по току не разомкнет цепь, потому что через него не протекает ток короткого замыкания.Если к металлическому корпусу прикоснется заземленное лицо (как это обычно бывает), возникнет серьезная опасность поражения электрическим током.

• Связывая обычно нетоковедущие объекты, которые являются частью электроустановки (например, металлические кабелепроводы и корпуса), к системе заземления, это гарантирует, что они не будут находиться под напряжением.

Заземление осуществляется путем подключения нейтральных проводов к системе электрического заземления, которая соединена с землей с помощью одного или нескольких заземляющих электродов, обычно заземляющих стержней, пластин или колец, подземных металлических водопроводных труб, обсадных труб колодцев или конструкционной строительной стали в контакте с землей.

Цель заземления:

• Слейте переходные напряжения (например, вызванные молнией или падением линий электропередачи) из системы.

• Убедитесь, что в сочетании с заземлением, обычно не токопроводящие предметы остаются под потенциалом земли.

• Контролируйте накопление статических зарядов, которые могут повредить чувствительное электронное оборудование.

Можно сказать, что соединение более критично, чем заземление, хотя это может ввести в заблуждение, потому что оба они важны для безопасной электрической системы.Некоторые производители предлагают подключать определенные типы электрооборудования, например, осветительные приборы на стоянках на металлических опорах, к заземляющим стержням. Это излишне и ошибочно, если эти заземляющие электроды не будут иметь низкоомных соединений с заземляющими средствами в электросети.

Можно установить правильно подключенные заземляющие стержни в любом месте электрической системы при условии, что они должным образом соединены, но в противном случае они известны как «плавающие заземления», и их не следует использовать.

Разница между заземлением и заземлением

Здравствуйте, друзья, надеюсь, у вас все отлично. В сегодняшнем руководстве мы обсудим разницу между заземлением и заземлением . Основное различие между заземлением и заземлением заключается в том, что при заземлении проводник, по которому протекает ток, соединяется с землей, в то время как при заземлении проводник, по которому не протекает ток, соединяется с землей.

В этом посте мы подробно рассмотрим заземление, а затем свяжем их, чтобы найти их различия.Итак, давайте начнем с разницы между заземлением и заземлением .

Разница между заземлением

Заземление

• При заземлении проводник, по которому проходит ток системы или электрического устройства, соединяется с землей.
• Заземление находится между нулевым проводом и массой.

• В заземлении отсутствует нулевой потенциал.
• Заземление используется для защиты устройства, подключенного к системе.
• Заземление обеспечивает обратный путь для тока.
• Существует три типа заземления: твердое, сопротивление и реактивное.
• Для заземления используется провод черного цвета.
• Примером заземления является нейтральный провод генератора, а силовой трансформатор соединен с землей.

Заземление

• В заземлении корпус устройства, подключенного к системе, соединен с землей.
• Заземление происходит между корпусом устройства и земляной ямой, находящейся в земле.
• При заземлении возникает нулевой потенциал.
• Заземление используется для защиты человека от поражения электрическим током.
• Происходит разряд электрической энергии через заземление.
• Существует 5 типов заземления: трубное, пластинчатое, стержневое, заземление через кран и ленточное заземление.
• Провод заземления зеленого цвета.
• Заземление обеспечивает защиту от поражения электрическим током.
• Пример заземления — корпус трансформатора, генератор, двигатель соединены с землей.

Что такое заземление

• В заземлении токопроводящий провод устройства соединен с землей. Через заземление обратный путь подводится к току утечки и предохраняет подключенное устройство от повреждений в системе.
• Если в устройстве возникнет неисправность, то три фазы устройства станут несбалансированными. Затем заземление разряжает ток, образовавшийся из-за короткого замыкания, на землю, и тогда система становится сбалансированной.

• Заземление дает многочисленные преимущества, такие как уменьшение перенапряжения, а также уменьшение перенапряжения.
• Основное преимущество заземления состоит в том, что оно обеспечивает защиту устройства и улучшает работу системы.

Что такое заземление

• При заземлении часть устройства, через которую не протекает ток, соединяется с землей. Если в системе возникает неисправность, потенциал оборудования, через которое не проходит ток, увеличивается, и если какой-либо человек коснется его, он может выдержать сильный удар.
• При наличии заземления ток утечки идет на землю и обеспечивает защиту человека от поражения электрическим током.
• Заземление также обеспечивает защиту устройства от ударов молнии и обеспечивает путь разряда к разряднику для защиты от перенапряжения и другим приборам.
• Заземление выполняется путем соединения части устройств с землей с помощью заземляющего проводника посредством соединения с почвой, помещенной в землю на некотором расстоянии от поверхности земли.

Сравнение заземления и заземления

• При заземлении часть устройства, через которую не протекает ток, соединяется с землей.При заземлении токоведущий провод, например нейтраль, соединяется с землей.
• Провод Balck используется для заземления, а провод заземления — для заземления.

• Заземление, используемое для балансировки несбалансированной нагрузки, в то время как заземление используется для защиты устройства и людей от поражения электрическим током.
• При заземлении устройство физически не связано с землей, и значение тока также не равно нулю. В то время как заземляющее устройство связано с землей и его потенциал равен 0.
• Заземление обеспечивает путь для прохождения нежелательного тока и, таким образом, обеспечивает защиту устройства от раздражения, в то время как заземление снижает большой потенциал электрического устройства, вызванный повреждением, и обеспечивает защиту человека от удара.
• 3 типа заземления: твердое заземление, резистивное заземление и реактивное заземление. Есть пять типов заземления.

Это подробный пост о разнице между заземлением и заземлением, если у вас есть какие-либо вопросы, спрашивайте в комментариях.Спасибо за чтение, хорошего дня,

Автор: Генри

http://www.theengineeringknowledge.com

Я профессиональный инженер и закончил известный инженерный университет, а также имею опыт работы инженером в различных известных отраслях. Я также пишу технический контент, мое хобби — изучать новые вещи и делиться ими с миром. Через эту платформу я также делюсь своими профессиональными и техническими знаниями со студентами инженерных специальностей.

Пост-навигация

Связь между заземлением и качеством электроэнергии

Бесчисленные объекты поддерживают кластеры электронных устройств, особенно компьютеров и других сетевых машин.Установка надлежащего заземления и выполнение регулярных проверок заземления может обеспечить стабильное качество электроэнергии.

Заземление — это проводящее соединение с низким сопротивлением между электрическими цепями, оборудованием и землей. Это влияет на стабильность опорного напряжения в системе электропитания. Правильная проводка и заземление необходимы в любой электрической системе для безопасной работы оборудования. Очень важно, чтобы система заземления прослужила предполагаемый срок службы электрической системы, которую она поддерживает, даже после выдерживания больших токовых замыканий.

Выборочные испытания на сопротивление заземления и заземления без стоек должны быть выполнены при первоначальной установке, чтобы убедиться, что соблюдаются минимальные требования к сопротивлению. Испытания заземления обязательно завершать после:

• Строительство или модификация здания
• Система заземления установлена ​​(до подачи электроэнергии)
• Строительство здания завершено и здание полностью готово к эксплуатации
• Один раз в год для профилактического обслуживания

Наряду с испытанием заземления необходимо испытание удельного сопротивления почвы для определения оптимального места для установки в соответствии с нормами и отраслевыми стандартами.В идеале сопротивление заземления должно составлять ноль Ом. Национальная ассоциация противопожарной защиты (NFPA) и Институт инженеров по электротехнике и электронике (IEEE) рекомендуют значение сопротивления заземления 5,0 Ом или меньше. Многие военные и критические объекты связи предусматривают сопротивление значительно ниже 1 Ом.

Влияние заземления на качество электроэнергии

Помимо предотвращения катастрофических событий, таких как пожары и серьезные травмы, правильное заземление ограничивает проблемы с качеством электроэнергии, которые приводят к неправильной работе систем, цепей и оборудования.

Национальный электротехнический кодекс (NEC®) не допускает подключения нейтрали к земле, которые создают контуры заземления, поскольку это может вызвать поражение электрическим током и проблемы с качеством электроэнергии. Контур заземления — это электрическая цепь, которая имеет более одной точки заземления, подключенной к заземлению, с разницей потенциалов между точками заземления, достаточно высокой для создания циркулирующего тока в системе заземления.

Надлежащее заземление требуется для создания отдельно производной системы (SDS), электрической системы, которая подает электроэнергию, получаемую или получаемую от генераторов, фотоэлектрических систем, аккумуляторных батарей, трансформаторов или ветряных турбин.Большинство SDS производится вторичной обмоткой силового распределительного трансформатора.

Теоретически не должно быть тока утечки в оборудовании или параллельных цепях. Некоторый ток утечки на землю будет присутствовать через систему заземления здания. Ток утечки возникает из-за того, что сетевой источник питания заземлен на трансформаторе, а система заземления здания заземлена на служебном входе. Большой ток может вызвать проблемы, а высокая утечка на землю обычно вызвана плохим, ослабленным или поврежденным соединением нейтрали, что увеличивает общее сопротивление нейтрального проводника.

Установка надлежащей системы заземления может не только спасти жизни и снизить риски, но также остановить распространение несоответствующих токов по линиям связи и электрическим соединениям.

Электрическое заземление — электрическое 101

Защита от замыкания на землю

Существует две основные причины защиты электрических цепей от замыкания на землю.

1. Заземляющий провод (EGC) на электрических инструментах, приборах и электронике обеспечивает защиту от замыкания на землю на металлических частях. Это должно исключить возможность поражения электрическим током в случае замыкания на землю.
2. EGC обеспечит хороший обратный путь при замыкании на землю к электрической панели, поэтому автоматический выключатель немедленно сработает в случае замыкания на землю.

Электрическое заземление очень важно для безопасности электрических систем. Новые жилые дома необходимо заземлить из-за изменений в Электротехническом кодексе 1962 года.

Определения заземления и нейтрали

(* означает NEC (Национальный электротехнический кодекс) 2014, определения статьи 100)

Земля — ​​ Электрическая контрольная точка, которая соединяется с землей.Земля подключается к нейтрали в одной единственной нейтральной точке в электрической системе, измеряющей ноль (0) вольт.

Замыкание на землю — это происходит, когда незаземленный провод (линейный провод) соприкасается с чем-либо заземленным (например, обмотка двигателя касается корпуса или линейный провод прибора касается металлического корпуса).

Заземленный проводник * — Проводник системы или цепи, который намеренно заземлен. (т.е. нейтральный провод).

Заземляющий проводник — Оборудование (EGC) * — Проводящие пути, установленные для соединения обычно не током — металлических частей оборудования вместе и с заземленным проводом системы или с проводом заземляющего электрода, или с обоими.

Нейтральный проводник — Проводник, по которому в нормальных условиях проходит ток. Он заземлен в нейтральной точке системы. Напряжение на нейтральном проводе составляет 0 вольт (или очень близко к 0 вольт в условиях нагрузки). Предупреждение. Нейтральный проводник может находиться под напряжением в цепи под напряжением при размыкании и представлять опасность поражения электрическим током.

Заземление электрических шнуров

Разница между заземлением и нейтралью

Заземляющий провод не предназначен для протекания тока, за исключением случаев замыкания на землю. Нейтральный провод предназначен для передачи тока в качестве возврата от линейного тока. Провод заземления (EGC) передает ток замыкания на землю на землю на электрической панели.

Штырь заземления на этой вилке подключается к EGC внутри шнура.

Электрический шнур на инструментах, приборах и электронике может иметь трехпроводную вилку со встроенным EGC , вставленным в шнур. При наличии двухпроводной вилки и шнура инструмент, прибор или электронное устройство должным образом изолированы и не нуждаются в EGC.

Удлинители и переходники для вилок

Двухпроводный удлинитель не имеет EGC или заземления на вилке и розетке. Никогда не используйте удлинительный шнур 2- или переходник для вилки на оборудовании с проводом 3- и вилкой. Это устранит любую защиту от замыкания на землю.

Заземление на проводном устройстве-

При замене устройства с жестким проводом- (например, посудомоечной машины) в доме с заземлением очень важно подключить провод заземления (EGC) к раме нового устройства. Это соединение обычно находится рядом с клеммами линии и нейтрали на приборе.

Если линейный провод отсоединился и коснулся корпуса посудомоечной машины, EGC обеспечит путь от линейного напряжения до земли на электрической панели и немедленно отключит автоматический выключатель в этой цепи. Если EGC не был подключен к посудомоечной машине должным образом, и линейный провод касался корпуса, металлические части посудомоечной машины могли бы оказаться под напряжением, что привело бы к поражению электрическим током.

Сломанный контакт заземления на электрических шнурах

Никогда не используйте удлинитель с поврежденным контактом заземления или электрическое устройство с поврежденным контактом заземления на электрическом шнуре.Это устранит защиту от замыкания на землю.

Дома без земли

Старые жилища могли быть построены до того, как земля требовалась кодексом. Электрическая система в некоторых из этих домов была обновлена ​​и теперь включает новую проводку и электрическую панель с заземлением.

Если в вашем доме нет заземления, вы можете запросить предложение у лицензированного подрядчика по электрике для обновления проводки. Если потребуется серьезная реконструкция, было бы дешевле и проще обновить проводку в это время.

Разница между заземлением переменного и постоянного тока

Заземление постоянного и переменного тока — это разные типы заземления. Земля переменного тока использует землю в качестве основного заземления. Заземление постоянного тока не связано с землей. Земля постоянного тока — это общий термин для отрицательной (- ) стороны цепи постоянного тока.

В большинстве автомобилей отрицательная клемма автомобильного аккумулятора подключена к раме и часто называется заземлением.

.
