Перенос выключателя без штробления — RozetkaOnline.COM

Достаточно часто возникает такая ситуация, когда необходимо перенести выключатель света, при этом, зачастую, ремонт уже сделан и нужно обойтись минимальными разрушениями, тем более обойтись без штробления стен.

В настоящее время существует два основных способа перенести выключатель, не делая штроб в стене. Каждый из которых имеет свои достоинства и недостатки, сейчас я их опишу, а вы уж сами выберете для себя наиболее подходящий вариант.

1. Сделать наружную электропроводку до нового выключателя

2. Использовать дистанционный выключатель света

Для большей наглядности, описывать варианты я буду на следующем примере:

Это квартира в новостройке, в которой, на левой от двери стене, расположен двухклавишный выключатель освещения кухни. Его необходимо перенести на противоположную стену, т.к. там, где он сделан сейчас, планируется поставить холодильник.

Кстати, снизу, под выключателем, вы можете увидеть наружную розетку, которая была специально протянута по плинтусу для холодильника, подробно об этом я писал ЗДЕСЬ.

Попробуем представить, как без штробления, можно перенести этот выключатель на противоположную стену, указанными способами.



Самый очевидный вариант меньшими трудозатратами перенести выключатель света – это прокинуть проводку до нового места снаружи, по поверхности стены.

Для переноса необходимо будет использовать трехжильный кабель, т.к. схема подключения двухклавишного выключателя требует использования трех проводников.

Сделать это можно по-разному, вариантов как-то украсить или скрыть внешнюю электропроводку немного, вот некоторые из них:

1. Электропроводка в кабель-канале

Кабель-канал – это ПВХ профиль, чаще всего прямоугольного сечения, внутри которого проходит электропроводка. Принцип монтажа его достаточно прост, П-образное основание крепится на несущих конструкциях (стенах, потолке, полу) с помощью саморезов или дюбелей, затем в нем прокладываются провода или кабели и всё это закрывается крышкой.

Существует несколько видов кабель-каналов, различающихся по цвету, форме и размеру. Чаще всего они бывают белые, одноцветные или «под дерево».

В нашем случае, т.к. стены белые, подошли бы и соответствующие белые кабель-каналы, проложить которые предпочтительно, как мне видится, по одному из двух маршрутов.

А) Проводку в кабель-канале опустить до плинтуса, затем кабель проложить по плинтусу, после чего по дверной коробке за наличником, а далее вновь по плинтусу до места установки и в конце поднимаем в кабель-канале на высоту установки, где ставим накладной выключатель света.

Б) Проводка в кабель-канале поднимается к потолку, затем по потолку идёт к противоположной стене, где опускается к новому месту установки накладного выключателя.

2. Внешняя электропроводка декоративными проводами

Еще один из возможных вариантов монтажа проводки без штробления – использование декоративных проводов. Выглядят они, например, вот так:

Это так называемые ретро провода. Чаще всего, монтаж декоративных ретро проводов выполняется в следующем порядке: в первую очередь устанавливаются керамические изоляторы, на которые затем одеваются свитые декоративные провода.

Так же декоративные провода могут выглядеть и вот так и монтироваться на скобы:

3. Наружная электропроводка в пвх гофре или электротехнической трубе

Еще один способ «облагородить» наружную электропроводку, вести её в пвх гофре или трубе. При этом, обычно, на несущее основание крепятся клипсы, в которые затем вставляется гофра или труба.

Оптимальный маршрут при этом, будет такой же как в случае с кабель-каналом.

Какой бы вы не выбрали вариант, суть остаётся одна, коммуникации проходят снаружи – открыто, главная ваша задача здесь, максимально вписать их интерьер, а кроме того, озаботится, чтобы проводку не повредили во время эксплуатации (случайно не зацепили плечом, не сгрызла собака, не вырвали дети и т.д.).

Кроме указанных выше, вы можете использовать в качестве защиты проводки и более экзотические элементы

, например, медные или стальные сантехнические трубы.



Наиболее эффективным и простым способом перенести выключатель света совсем без штробления, буквально за 10 минут, практически в любую удобную точку квартиры или комнаты, а кроме того, если потребуется, изменить схему управления – это использование дистанционного выключателя света.

В настоящее время существует масса различных вариантов систем дистанционного управления освещением – от простого пульта, до сложных многорежимных систем с радио выключателем, идентичным обычному.

Главный их недостаток — это стоимость самих комплектов, которая, если использовать продвинутые модели, окажется несколько большей, что монтаж наружной проводки, кроме того, некоторые неудобства вызывает необходимость раз в несколько лет менять батарейки у пульта или дистанционного выключателя.

В остальном же, использование комплектов дистанционного управления освещением, самый лучший вариант, если вам требуется перенести выключатель без штробления и даже вообще, без каких-то сложностей. Смотрите сами, как это легко делается:

1. Замыкается контакт в старом выключателе, который необходимо перенести. Можно это сделать физически – соединив провода, а можно просто включив клавишу.

2. В место установки светильника, в данном случае люстры, ставится миниатюрный блок управления и подключается к люстре. Если у вас нет ниши в этом месте, как у нас, он прячется в основании люстры.

3. Программируется и устанавливается нужном месте дистанционный выключатель, часто просто приклеивается на двухсторонний скотч к стене.

4. ВСЁ. На этом монтаж завершен, вы сразу же можете пользоваться выключателем. Кроме того, вы можете сделать несколько выключателей на эту люстру или изменить режим её работы и многое другое, в зависимости от модели комплекта и его возможностей.

Подробнее, о подключении двухрежимного комплекта дистанционного управлением, вы можете узнать ЗДЕСЬ. Там как раз и описан способ переноса выключателя, с подробной пошаговой инструкцией действий, схемой подключения и всем, что необходимо для успешного монтажа.

Если же вы знаете еще какие-то способы, как можно просто, совсем без штробления, перенести выключатель освещения – обязательно пишите в комментариях к статье. Кроме того, оставляйте там так же любые свои вопросы, по переносу выключателей, я постараюсь оперативно помочь.

Как перенести выключатель света в другое место

Однажды вы стали замечать, что выключатель в вашем доме расположен слишком высоко или не в том месте, где вам бы хотелось. Приходится каждый раз или высоко задирать руку или проделывать путь в другой конец коридора, чтобы включить свет. В данной статье мы расскажем как перенести выключатель света в другое место, рассмотрим варианты, как с использованием штробореза, так и без него.

С чего начать?

Перенос выключателя в сторону

Возможно, вас пугает сама мысль о том, что перенос выключателя связан со многими проблемами. Это сверление нового отверстия для выключателя, резание в стене канавки (штробы) под новые провода, где их необходимо потом скрыть под слоем штукатурки, соответственно, выдалбливание старой проводки и т.

п. Все эти проблемы напрягают. Но все они преодолимы, если этот самый перенос делать последовательно, не спеша, с необходимым инструментом и, главное, не бояться. И вот, подавив в себе все страхи, вы решили перенести выключатель самостоятельно. С чего начать? Прежде всего, нужно определиться с новым местом, где вы желаете установить выключатель. Например, вы хотите перенести выключатель света пониже или в сторону.

Штроборез

Подбираем нужный инструмент:

  • Нам понадобится штроборез (что-то вроде маленькой циркулярной пилы, внешне напоминающей болгарку). Штробореза нет? Тогда обойдемся перфоратором или ударной дрелью.
  • Коронка по бетону. Понятно, что вы не сверлите отверстия в бетоне каждый день. Поэтому коронки по бетону у вас, скорее всего, нет. В любом строительном магазине вы можете ее приобрести. Цена зависит, как от диаметра, так и от материала, из которого сделана сама коронка. Однако не стоит брать слишком дорогую.
  • Понадобятся три отвертки – одна с крестовым жалом и две остальные с плоским (узкая и широкая).
  • Специальный инструмент для разделки кабелей. Что и этого нет? Подойдет в этом случае монтажный нож, пассатижи или кусачки. И вот, когда инструмент собран, необходимо приобрести алебастр, изоленту и, конечно, кабель.

Если у вас старый кабель из алюминия, то не стоит приобретать медный. Разница в материалах приведет к коррозии в скрутке, что рано или поздно станет причиной разрушения самого контакта со всеми вытекающими отсюда проблемами. Также соединяемые провода не должны быть разного сечения или, в противном случае, придется использовать пайку, сварку или клеммное соединение, что лично вам усложнит задачу переноса выключателя. Если электропроводка в доме алюминиевая – приобретаем алюминиевый кабель сечением 2,5 мм2, если же медная – покупаем медный кабель 1,5 мм2.

Соединение медного и алюминиевого провода

Для соединения разнородных проводов можно использовать клеммники.

К тому же вам еще понадобится фонарик, т. к. необходимо будет обесточить весь дом и работать, возможно, придется в темноте. Итак, все необходимое для переноса выключателя мы собрали. После того как обесточен дом, приступаем к разборке выключателя. В первую очередь снимаем клавиши. Для этого большим пальцем руки прижимаем нижнюю часть клавиши к выключателю, а указательным цепляем ее верхнюю часть и тянем к себе. Не переживайте, такие манипуляции не должны привести к поломке. Хотя, конечно, бывает, что без плоской отвертки не обойтись, все же, лучше это делать руками.

Снятие клавиши выключателя

И вот клавиши сняты. Следующий этап – это декоративная рамочка, которая прижимается черной вставкой. Это своего рода защелка. И вот здесь нам понадобится плоская отвертка. Аккуратно и нежно поддеваем вставку, и она должна с легкостью отщелкнуться. Осталась самая малость: извлечь сердечник выключателя из стены. Для этого необходимо ослабить монтажные лапки. Это мы можем сделать, начав откручивать винты по бокам. Долго крутить не придется. Достаточно раз провернуть отверткой, и лапки ослабнут.

Вся сердцевина легко вытянется из коробки, достаточно прослабить винты крепежных лапок и слегка потянуть ее на себя.

И вот выключатель извлечен из стены. Перво-наперво проверяем, нет ли в контактах напряжения. Это можно сделать с помощью индикатора напряжения (отвертки-пробника). Если все в порядке, приступаем к заключительному этапу – отсоединение питающих проводов, путем откручивания крепежных винтов.

Будет просто прекрасно, если отсоединенные провода, торчащие теперь из старого подрозетника, окажутся в итоге достаточно длинными (не менее 15 см), чтобы их можно было легко соединить с заготовленным заранее кабелем. Тогда роль распределительной коробки сыграет старое отверстие демонтированного выключателя. Останется соединить между собой провода и обратно их затолкать в эту коробку. Теперь переходим к другому процессу – высверливанию нового уже заранее размеченного отверстия для подрозетника, где планируем установить выключатель.

При сверлении отверстия под подрозетник перфоратор или ударную дрель обязательно нужно переключить в режим сверления и ни в коем случае не использовать режим «комбинированный с долблением».

Перфоратор с коронкой по бетону

Для этого случая у нас есть коронка для бетона (диаметр 68–70мм). Теперь можно приступить к штроблению канавки в стене под проводку. Однако перед тем как долбить, нужно убедиться, что в стене не проходит никакой другой кабель, скажем, из распределительной коробки к розетке, иначе, решая одну проблему, вы неизбежно создадите другую. Как узнать об этой скрытой проводке? С помощью бесконтактного детектора напряжения, который вам «расскажет» с помощью светового индикатора обо всех внутристенных сюрпризах.

Штроба сделана перфоратором

Будем считать, что таковых не оказалось – можно смело прорезать канавку, не забыв переключить перфоратор в режим долбления. Так как мы имеем дело с одним кабелем, а не со жгутом этих кабелей, то и штроба не будет у нас широкой (глубина и ширина канавки не должна превышать 25 мм). Она может быть сделана по ширине самой проводки. Преимущество такого неширокого канала в том, что провод в нем не нужно специально закреплять, да и самой штукатурной смеси для заделки штробы потребуется совсем немного. И вот наш кабель уже спрятан, и следующий этап – это замазывание монтажной коробки в отверстии. Для этого процесса у нас уже есть алебастр. После того как алебастровая смесь подсохла, и подрозетник плотно сидит в «норке», приступаем к установке сердечника выключателя.

Если выключатель не совсем хорошо работал, то его можно попробовать отремонтировать.

Зажимаем провода

Совершаем монтаж по такому же принципу, как демонтаж, только в обратном порядке:

  1. Крепим провода с помощью крепежных винтов.
  2. Через боковые винты фиксируем лапки и проверяем насколько жестко сердечник выключателя закреплен в коробке.
  3. Устанавливаем механизм вместе с декоративной рамкой, который должен без особых усилий защелкнуться и прижать рамку к стене.
  4. Крепим клавиши (путем вставления до защелкивания).

Чаще всего двухклавишный выключатель нужно устанавливать таким образом, чтобы в итоге общий контакт (фаза) оказался вверху. Контакты в сердцевине выключателя можно определить так: фаза находится с одной стороны выключателя, а два вывода, которые идут на светильники – с другой.

Индикаторная отвёртка Теперь с трех проводов, идущих на выключатель, нужно определить фазовый. Для этого включите ненадолго напряжение и отверткой-пробником, – но только не обычной отверткой, – проверьте, на каком из проводов есть напряжение. Тот провод, от прикосновения к которому пробник подаст световой сигнал, и есть фазовый. Его можно аккуратно промаркировать определенным цветом.

Не забудьте снова отключить напряжение и только после этого продолжить монтаж!

Теперь, когда выключатель мы «переселили» и закрепили на новом месте, займемся старым отверстием. Существует два варианта. Во-первых, можно использовать декоративную крышку, купленную в том же строительном магазине. Как правило, отверстия на крышке совпадают с отверстиями в подрозетнике. Поэтому не составит особого труда закрепить крышку и таким образом закрыть старое отверстие. Во-вторых, можно воспользоваться все тем же алебастром и просто замазать отверстие этой смесью. Какой из вариантов вам по душе – выбирайте сами.

Если у вас возникла необходимость перенести выключатель в другое место, – не ниже, не выше, а вообще на другую сторону стены или угла, – можно сказать, что все эти рекомендации и советы применимы и в этом случае.

Устанавливая выключатель на новое место, необходимо помнить, что новое месторасположение прибора должно быть недалеко от распределительной коробки, т.к. длина горизонтальной штробы не должна превышать 3-х метров.

Использование кабель-канала

Кабель-канал ПВХ

Но что, если вы желаете перенести выключатель без штробления стен. Возможно ли это? Возможно. Но лишь в том случае, если использовать накладное оборудование.

Плинтус с кабель-каналом

Стоит понимать, что главное достоинство накладных выключателей в том, что есть возможность обойтись без сложных операций, из-за которых, как правило, приходится чем-то жертвовать. Во-первых, чистотой в доме, а во-вторых, облицовочным материалом (обоями, кафелем, деревянными панелями, текстильными покрытиями и т.д.), которые, так или иначе, придется варварски оторвать, отломить, содрать. Важно отметить, что накладное оборудование при необходимости всегда будет легко переместить в другое удобное для вас место. Но как быть с проводкой? Куда ее спрятать, чтобы это было эстетично и в то же время защитило провода от повреждений?

Можно в таком случае использовать кабель-канал или специальный плинтус, который также может выполнить роль пластикового декора, в который можно без труда уложить проводку. Такой плинтус легко разбирается.

Нельзя устанавливать накладной выключатель в непосредственной близости от нагревательных приборов и систем отопления, а также в тех местах, где есть опасность попадания воды. Для прочности лучше всего использовать при монтаже накладного электрооборудования шурупы не менее 2,5 см длиной. При установке выключателя на кафель нужно использовать специальное сверло для плитки.

Работы закончены

Следуйте руководству из статьи, и вы увидите, что ничего сложного в выполнении такой работы нет.

Видео

Посмотрите видео о том, как перенести выключатель в гипсокартонной стене:

Благодаря этому видео вы будете знать, как перенести розетку или выключатель в бетонной стене:

Как перенести выключатель в другое место своими руками: причины и особенности монтажа

На чтение 5 мин Просмотров 189 Опубликовано Обновлено

Иногда возникают ситуации, когда необходимо переместить выключатель с одного места в другое, но не хочется разрушать стены. Некоторые вызывают профессионалов, а некоторые – самостоятельно ищут способы решения проблемы. Существует несколько различных способов перенести выключатель в другое место. Техника переноса в панельном и кирпичном домах ничем не отличается друг от друга.

Причины переноса

При изменении интерьера люди сталкиваются с необходимостью переноса выключателя

Основная причина, по которой нужно переносить – неудобство в пользовании, когда выключатель мешает открытию двери шкафа или кровать прикрывает доступ к нему. Это может произойти после перестановки мебели или ремонта.

Иногда люди сталкиваются с проблемой, когда чтобы включить свет и спальне, нужно дойти до коридора. Такое расположение очень непрактично и неудобно, поэтому надо перемещать или приобретать дистанционный.

При низком размещении существует риск, что им будет играться ребенок. Он может разобрать выключатель, проглотить маленькие детали и получить электротравму.

Технические вопросы переноса

Для начала необходимо приготовить материалы и инструменты, рассчитать длину провода, а также отключить счетчики. Обязательно надо проверить отсутствие тока с помощью индикаторной отвертки.


Существуют некоторые стандарты, которых нужно придерживаться:
  • Все провода должны располагаться вертикально или горизонтально. Нельзя их прокладывать по диагонали через стенку.
  • Наиболее подходящее сечение кабеля – 1,5 мм2.
  • Высота выключателя должна быть не менее 60 см от пола. Часто устанавливают по евростандартам – 90 см.

Использование шлейфа

Соединение выключателей шлейфом

Этот способ имеет как преимущества, так и недостатки. Основной плюс – сделать это легко и просто. Достаточно проложить кабель от старого выключателя к новому. Их получится два. Обычно шлейф используют для перемещения розеток.

Недостатки – это ненадежно и некрасиво. Когда в квартире или доме хороший ремонт, два выключателя портят весь внешний вид помещения.



Если воспользоваться двумя выключателями одновременно, может произойти короткое замыкание. При поломке старого устройства новое тоже становится нерабочим.

Удлинение провода

Перенос выключателя с помощью удлинения провода

Способ считается более надежным. Он заключается в присоединении куска нового кабеля к старому. Однако тут потребуется проделывание небольшой штробы. На месте старого выключателя нужно установить распределительную коробку, в которой будут размещены удлиненные провода. Эту коробку лучше спрятать в стену, чтобы она не портила внешний вид.

Для удлинения надо вынуть кнопку и корпус старого выключателя, а к новому перфоратором проделать штробу. Затем можно соединить провода, спрятать их в распределительную коробку и приступить к монтажу нового выключателя.


При необходимости возможно укорачивание проводов. Техника проведения работ аналогичная. Двухклавишный выключатель подключается так же, как и одноклавишный.

Вывод новой линии

Провода спрятаны под кабель-канал

Это надежный, но не самый быстрый способ переноса. При выключенном электичестве делается штроба. Она должна располагаться от распределительной коробки по направлению к новому выключателю. В штробе размещают провода. Все отверстия замазывают алебастром. Когда все провода будут подключены, останется только включить электрический ток.

Подсоединение без штробления

Перенос выключателя без штробления выполняется с помощью специальных конструкций. В магазинах можно приобрести кабель-канал. Выглядит, как длинная узкая пластиковая коробка. В него помещаются все провода, а само устройство крепится к стене. Кабель-канал можно встроить и в плинтус.

Для переноса без штробления не нужно разрушать стены и делать некрасивые отверстия. Но есть один нюанс – провода внутри кабеля должны быть цельные, а не кусками.

Что делать со старым отверстием

Заделывание отверстия старого выключателя в гипсокартоне

После того как старый выключатель демонтирован, отверстие от него нужно убрать. Для этого используется алебастр, гипс, шпаклевка. Выбранный раствор надо развести согласно инструкции и с помощью шпателя замазать отверстие.

После высыхания туда можно наклеить обои или повесить картину.

Как опустить выключатель ниже по стене

Существует несколько способов опустить выключатель ниже по стене. Делать это можно любым из вышеописанных способов: с использованием шлейфа, удлинением провода. Также разрешено пользоваться методом переноса с помощью кабель-канала.

Техника безопасности при переносе

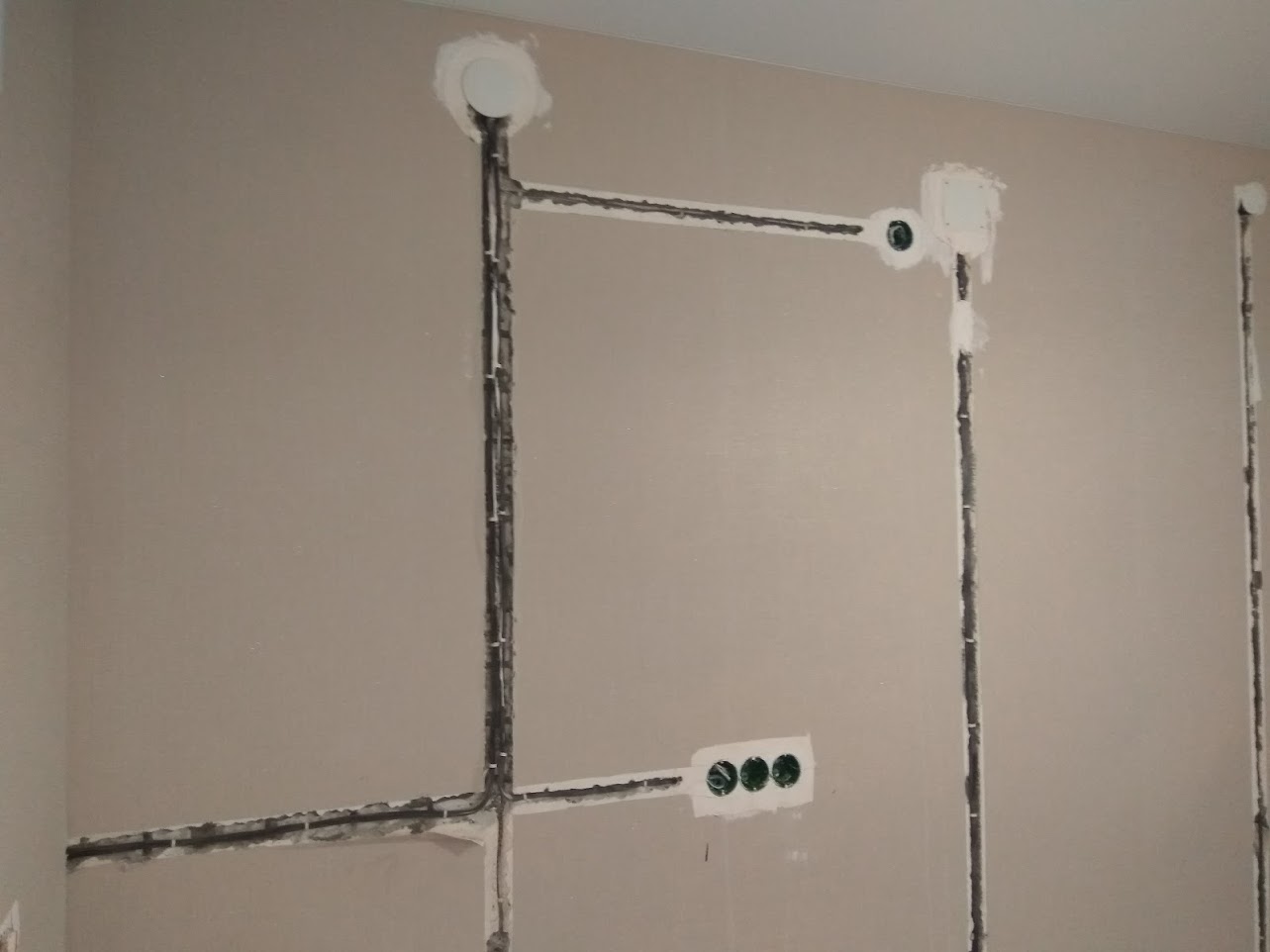

Правильная схема прокладки кабеля

При несоблюдении техники безопасности возможно возникновение короткого замыкания, пожара и удара электрическим током. Часто неопытные электрики пренебрегают этими правилами, из-за чего страдают.

Обязательно перед началом любых работ с электричеством нужно обесточить помещения. Для этого выключаются автоматы в подъезде и квартире. После отключения индикаторной отверткой проверяется отсутствие тока.

Запрещено использовать кабеля различного сечения. Когда при переносе не рассчитывается нагрузка на сеть, велика вероятности короткого замыкания.

При соединении алюминия с медью обязательно надо пользоваться переходниками. Также не разрешено скручивать провода без изоляции.

Во время работ по переносу выключателя нужно следить, чтобы дети находились подальше. Стоит учитывать место расположения будущего устройства. Оно должно находиться в недосягаемости для ребенка.

Если используется кабель-канал, его запрещено размещать рядом с обогревательными приборами, кухонной плитой или батареей.

При установке выключателя на кафель используются специальные сверла. На него не должна попадать вода.

Несоблюдение правил техники безопасности приведет к тому, что выключатель не будет работать. Это в лучшем случае. В худшем – произойдет короткое замыкание или электротравма, которая может стоить жизни начинающему электрику.

Перенос выключателя без штробления: причины и способы

Иногда возникают ситуации, связанные с необходимостью сделать перенос выключателя, розетки в другое место. Данную работу можно поручить специалисту, но хорошо изучив тему, разобравшись во всех тонкостях процесса, самостоятельную установку выключателя может выполнить человек без специальных знаний и умений.

Возможные причины переноса

Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:

  1. Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
  2. Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
  3. Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).

Технические вопросы переноса

Чтобы правильно и безопасно перенести выключатель, необходимо провести подготовительные работы, после можно приступать к прокладке провода для нового устройства.

Подготовка к переносу

Может показаться, что перенести выключатель — это сложный, опасный, пыльный, времязатратный процесс. Штробление, сверление портят обои, от проводов можно получить удар током, неправильный монтаж может стать причиной короткого замыкания. Однако если разложить весь процесс по полочкам, провести тщательную подготовку к монтажу, соблюсти меры безопасности, работа покажется не такой сложной. Для начала работы необходимо:

  • подготовить инструмент;
  • обесточить квартиру;
  • рассчитать и закупить требуемое количество материалов;
  • если при переносе будет использоваться штроборез или ударная дрель — с помощью бесконтактного детектора напряжения произвести проверку на скрытые в стене провода.

Инструменты для работы в бетоне

Если провод будет прокладываться в стене, а выключатель будет встраиваемый, для прокладки канала и подготовки отверстий для новой точки включения понадобятся следующие инструменты:

  • дрель или перфоратор с коронкой для сверления по бетону;
  • бесконтактный детектор напряжения;
  • штроборез — инструмент, внешне похожий на болгарку. Если его нет, можно воспользоваться зубилом, перфоратором или болгаркой;
  • отвертка-индикатор — понадобится для определения фазы;
  • кусачки или плоскогубцы;
  • инструмент по резке проводов или монтажный нож;
  • набор из плоских и крестовых отверток.

Если будет производиться перенос выключателя без штробления, из инструментов понадобится только отвертка, из материалов нужно будет подготовить кабель-канал или специальный плинтус с отверстиями для провода.

Монтаж и демонтаж

Демонтаж выключателя состоит из следующих этапов:

  1. Снятие клавиши. Для этого нужно нажать на нижнюю часть, а верхнюю часть клавиши потянуть на себя.
  2. Снятие декоративной рамки. Это можно легко сделать при помощи плоской отвертки.
  3. Извлечение сердечника. Для этого нужно открутить болтики по бокам.
  4. После проверки индикатором, если напряжения нет, отсоединяем провода.

Монтаж нового выключателя производится по тем же пунктам, только в обратном порядке:

  • отключение напряжения и подсоединение проводов;
  • вставка сердечника;
  • установка рамки;
  • вставка клавиши.

Способы переноса

Способов переноса существует несколько, в зависимости от способа соединения и монтажа можно выделить следующие:

  1. Применение шлейфа. Данный метод является самым простым: от старой точки включения прокладывается перемычка к новой. Однако, этот способ имеет недостатки:
    • провод прокладывается горизонтально, появляется опасность повреждения при дальнейших работах в стене;
    • если ломается старый, новый выключатель становится неработоспособным.

Обратите внимание! Для корректной работы нового выключателя при данном способе переноса необходимо, чтобы второй, старый выключатель был все время в режиме ВКЛ.

  1. Удлинение провода. Данный способ надежнее, но он более трудоемкий. Чтобы перенести выключатель таким методом, нужно:
    • демонтировать старое устройство;
    • проверить провода на напряжение;
    • сделать штробу до места монтажа;
    • соединить провода;
    • на месте старого поставить распределительную коробку;
    • проложить кабель, собрать новый выключатель.

Важно! В старых домах часто встречаются алюминиевые провода, во избежание некорректной работы и возникновения короткого замыкания, не нужно присоединять к ним медный провод. Придется либо менять всю проводку, либо монтировать такой же алюминиевый провод.

  1. Вывод новой линии. Этот способ подключения является самым надежным. Процесс похож на удлинение провода, только начальной точкой будет выступать не старый выключатель, а распредкоробка. Нужно также сделать штробу в стене, провести и подсоединить провод к выключателю, соединить провода в коробке.
  2. Случается, что нужно перенести выключатель, не повредив стену.
    Процесс переноса будет проходить по описанию выше, но вместо штробы провод укладывают в кабель-канал или плинтус, где есть отверстия для проводки. Необходимо будет также приобрести накладной выключатель (встраиваемый не подойдет).

Обратите внимание! Накладной выключатель нельзя монтировать в местах с повышенной температурой и влажностью.

Любая незнакомая работа сначала кажется трудновыполнимой, но если тщательно изучить последовательность действий, подготовиться теоретически, практически, изучить технику безопасности — с работами по электромонтажу сможет справиться даже человек без специальных навыков.

Перенос выключателя без штробления: причины и способы

Как перенести выключатель света без штробления стен / Амперка

Рано или поздно у всех возникает необходимость перенести выключатель света в квартире. Например, новая мебель может перекрывать доступ к управлению светом, или наоборот, выключатель мешает поставить шкаф ближе к стене. А в семье с маленькими детьми лучше перенести выключатель ниже, чтобы ребенок мог сам регулировать освещение. Рассмотрим пару способов решения этих бытовых проблем без шума и пыли.

Способ №1: Установка беспроводного выключателя

В этом случае вам совершенно не нужно заморачиваться с прокладкой новой проводки, штроблением стен и поиском подходящего инструмента. Достаточно лишь обзавестись базовым комплектом из беспроводного выключателя света и пульта дистанционного управления — узнайте про них подробнее на примере системы nooLite.

За счёт беспроводных решений схема действий заметно упрощается:

  1. Коммутировать нагрузку — то есть, комнатное освещение — будет беспроводной выключатель nooLite. Этот миниатюрный силовой блок можно установить прямо в стакан люстры, за подвесным потолком, в подрозетник или на место старого выключателя в стене.
  2. В качестве дистанционного управления используем пульт nooLite, который работает в паре с силовым блоком и передаёт ему команды включения-выключения. Эти модули можно крепить на любой поверхности двухсторонним скотчем без необходимости сверлить стену, а радиус действия достигает 50 метров. Нажали на кнопку — и мгновенно получили результат в другом конце комнаты или коридора.
  3. Осталось только установить заглушку на место старого выключателя — и вуаля, всё готово!

Способ №2: Перенос существующего выключателя

Хорошо, с самым читерским способом мы разобрались. А теперь задача усложняется: как быть, если очень хочется сохранить клавишный выключатель, который вы так бережно подбирали под дизайн своей комнаты? Ведь он не способен работать без проводов, а прокладывать их по стенам совсем не входит в наши планы…

Выход есть, и на помощь снова приходят беспроводные модули nooLite. Среди них есть модели, которые придуманы специально для установки под существующий клавишный выключатель. Таким образом, ваш любимый выключатель приобретает способности радиопульта и может передавать команды на дистанционный силовой блок. Ну а дальше — дело техники!

  1. Аккуратно демонтируем привычный выключатель.
  2. Выбираем новое место установки и долбим там подходящее отверстие (увы, без этого не обойтись).
  3. Ставим выключатель на новое место и подключаем к нему соответствующий встраиваемый радиопульт nooLite.
  4. Ставим беспроводной выключатель nooLite для освещения аналогично предыдущему разделу.
  5. Убираем следы работ и делаем заглушку на старом месте.

За и против

Итак, мы рассмотрели наиболее частые случаи, когда нужно перенести выключатель света в другое место и прибегнуть к дистанционному управлению. А теперь взвесим все за и против — стоит ли эта игра свеч?

Плюсы

  • Предельно лёгкий и быстрый монтаж без лишнего шума и пыли.
  • Сохраняется эстетический вид помещения вплоть до дизайнерских штучек.
  • Возможность повторно переставить выключатель при перепланировке.
  • Дополнительные фишки: плавная регулировка яркости света, выключение по таймеру, пользовательские сценарии и т. д.

Минусы

  • Требует однократного вложения средств в оборудование.
  • Необходимость менять батарейку в пульте раз в 3-5 лет.
  • Дальность переноса ограничена радиусом действия радиоканала (порядка 25-50 м).

Заключение

Как видно, современный способ управления светом через дистанционные выключатели элегантно решает проблему переноса и дарит дополнительные функции управления с диммированием и сценариями. Если у вас красивый ремонт со скрытой проводкой, то беспроводные выключатели — оптимальное решение, ведь штробление испортит отделку и распугает соседей, а открытая проводка вряд ли впишется в дизайн квартиры. В конце концов, чтобы не напортачить с перфоратором — лучше не тратиться на инструмент и насадки, а договориться с жабой и взять беспроводные выключатели.

этапы работ и техника безопасности

Вопрос о том, как перенести выключатель в другое место, будет актуален во многих случаях. Как правило, это связано с тем, что предыдущее место расположения выключателя не является удобным. При этом многие потребители опасаются вносить изменения в электросхему, опасаясь что-то выполнить неправильно. В принципе, такие опасения понятны. Но, обладая даже базовыми знаниями в области электромонтажа, вполне по силам провести перенос выключателя в другое место.

Что нужно сделать перед тем, как перенести выключатель в другое место

Разумеется, для начала потребуется определиться с новым местом расположения выключателя. В принципе, руководствоваться при этом нужно собственным удобством и здравым смыслом. Однако существуют определенные правила, согласно которым выключатели и розетки не желательно располагать ближе полуметра от раковин, моек, душевых кабин. В остальном же строгих предписаний не имеется.

Выключатель света – это коммутационное устройство управления освещением, конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи.

Также необходимо позаботиться о наличии специализированного инструмента для проведения работ. Если таковой будет всегда под рукой, то процесс пройдет максимально безболезненно. По крайней мере, не нужно будет беспокоиться о том, что чего-то нет, и бежать в магазин или к соседу, бросив работу на половине. Итак, для переноса выключателя могут пригодиться следующие инструменты:

  • такое приспособление, как штроборез. Он представляет собой некое подобие небольшой циркулярной пилы, что-то вроде болгарки. Если же штроборез достать не представляется возможным, то подойдет ударная дрель или перфоратор. Можно обойтись даже безо всего этого, если решить протянуть провод не внутри стены, а во внешнем коробе;
  • для сверления потребуется обзавестись также специальной коронкой по бетону. Ее стоимость будет напрямую зависеть от диаметра и от того, из какого именно материала она изготовлена. Нужно подбирать коронку такого размера, который потребуется для того, чтобы высверлить нишу под выключатель ваших габаритов;
  • вероятнее всего, также пригодятся три отвертки: с перекрестным жалом, а также две плоские – одна узкая, другая широкая;
  • нож для разрезания проводов и кабеля. Если нет возможности приобрести специализированный инструмент, то можно обойтись и обычным монтажным ножом;
  • из всевозможной «мелочевки» потребуется: кусачки, пассатижи, изоляционная лента, алебастр и новый провод необходимой длины.

При выборе провода нужно ориентироваться на то, из чего изготовлен прежний кабель. Если использовать разные материалы, то в итоге можно столкнуться не только с разницей в сопротивлении, но и с электрохимической коррозией в месте скрутки. Кроме того, нужно выбирать провод того же сечения, что и предыдущий. Ведь, согласно законам физики, при увеличении поперечного сечения провода падает сопротивление. Следовательно, в месте перепада силы тока будет наблюдаться перегрев провода. А это, в свою очередь, чревато не чем иным, как пожаром.

Штроборез — электроинструмент для устройства технических штробв стенах, полах и потолках.

При покупке провода можно ориентироваться на следующее правило:

  • для алюминиевого провода площадь поперечного сечения будет оптимальной в 2,5 квадратных миллиметра;
  • для провода из меди – 1,5 кв. мм.

Может также пригодиться фонарик для того, чтобы иметь возможность работы в темноте. Ведь перед тем, как начать проводить любые электромонтажные работы, следует обесточить жилище от электричества.
Сегодня можно приобрести по достаточно невысокой цене фонарик с крепежом на голове. Это позволит освободить руки.

Как разобрать и извлечь старый выключатель

Совсем не обязательно приобретать новый выключатель. Можно обойтись и уже имеющимся. Для этого его нужно будет аккуратно извлечь и разобрать. Впрочем, разобрать старый в любом случае придется.
Прежде всего, потребуется снять клавиши включения-выключения. Будет достаточно большим пальцем прижать нижнюю область выключателя, а указательным при этом зацепить верхнюю часть и потянуть в свою сторону. Если верхняя часть никак не поддается, то можно ее зацепить и плоской отверткой. Бояться того, что что-то треснет, не нужно. В большинстве случаев, подобные манипуляции не приводят к поломке выключателя.
Когда клавиша извлечена, то пришло время взяться за декоративную рамку. Она обычно прижимается при помощи специальной черной вставкой-защелкой. Плоской отверткой необходимо аккуратно подцепить вставку – и после чего та должна легко отщелкнуться.

Перед началом разборки вам необходимо будет отключить электричество в своем доме или квартире. Сделать это можно с помощью электрощитка, который обычно находится возле входной двери или на лестничной площадке.

На следующем этапе необходимо будет ослабить монтажные лапки. Для этого откручиваются боковые винты. Как правило, бывает достаточно пары оборотов для того, чтобы лапки ослабли.

Обратите внимание! Если все было проделано верно, то останется лишь извлечь выключатель. Теперь необходимо проверить, нет ли напряжения на контактах. Для этого применяется специальный индикатор в виде отвертки. Если напряжение отсутствует, то можно начинать отсоединять провода от крепежных винтов.

Монтаж проводов и штробление стен для них

В принципе, можно к торчащим из ниши проводам наживить новые, а розетку выключателя использовать в качестве распределительной коробки. Но это возможно лишь в том случае, если длина остатков проводов не менее 15 сантиметров.
Теперь нужно будет начинать высверливать гнездо для нового выключателя. Это делается с помощью дрели и коронки по бетону. Как правило, хватает диаметра в 70 мм, но, в зависимости от модели выключателя, этот размер может быть и изменен.
Когда гнездо высверлено до необходимой глубины, потребуется проштробить стену. Предварительно нужно убедиться в том, что в месте штробления не проходят другие провода и кабели.
Для этого перфоратор переключается в ударный режим. Глубина желоба обычно не превышает 25 миллиметров. Что касается ширины, то она должна обеспечивать полное погружение кабеля в штробу. К тому же, чем меньше ширина и глубина канала, тем меньше штукатурного материала потребуется для заделки штроба. Для штробления применяется специальная насадка на дрель. Не повредят и защитные очки или даже респираторная маска: процесс довольно пыльный.

Перед началом штробления, должен быть выполнен проект электроснабжения квартиры, а именно план разводки с местами установки выключателей и розеток.

Когда кабель проложен в желобе, его можно дополнительно не закреплять: неподвижность будет обеспечиваться через заштукатуривание.
Затем можно приступать к замазыванию монтажной коробки. Делается это при помощи заранее разведенного алебастра. После высыхания алебастровой смеси, нужно убедиться, что подрозетник выключателя надежно удерживается в своем гнезде. Если это так, то можно приступать к монтажу сердечника.

Собственно, монтаж нового выключателя

Сам процесс монтажа напоминает уже описанный выше демонтаж, с той лишь разницей, что все работы проходят в строго обратной последовательности:

  • Для начала при помощи крепежных винтов осуществляется крепление проводов к сердечнику;
  • Затем посредством боковых винтов фиксируются лапки выключателя, контролируется прочность установки;
  • Устанавливается механизм выключателя вместе с декоративной рамкой. Прилагать особенных усилий обычно не требуется: достаточно будет лишь немного надавить до характерного щелчка;
  • Теперь останется укрепить клавиши – также до характерного звука защелкивания.

Если приходится дело иметь с двухклавишным выключателем, то его нужно установить таким образом, чтобы фаза – общий контакт – располагался в верхней части. Правильность подключения контактов рекомендуется также проверить при помощи специальной отвертки-индикатора. Для этого потребуется на какое-то время снова подать напряжение в сеть. Если все было сделано верно, то напряжение снова отключается – и можно будет приступать к завершающей фазе работы по переносу выключателя.

Подключить выключатель просто. Для этого вовсе нет необходимости обращаться в специализированную мастерскую, сделайте это своими руками, предварительно изучив схемы подключения и рекомендации экспертов.

Что делать со старым отверстием для выключателя

Остается вопрос: а как быть со старой «дыркой» от выключателя? Ведь не торчать же ей без дела.
Можно, в принципе, предложить два варианта. Например, просто наложить декоративную крышку, которая продается в любом строительном магазине. Нужно будет убедиться, что размеры крышки совпадают с размерами подрозетника. Как уже упоминалось выше, старый подрозетник заодно будет выполнять роль распределяющей коробки.
Впрочем, можно будет замазать отверстие и алебастром. По какому именно пути пойти – решать именно вам.
Кстати, о распределительной коробке. Выбирая место для нового выключателя, нужно не забывать про то, что, согласно существующим нормам, он не должен располагаться от коробки распределения дальше, чем на три метра. Учитывая небольшие размеры городских (да и сельских тоже) квартир, соблюсти это требование будет несложно.

Заделать отверстия алебастром — самое простое решение для избавления от дыр в стене.

Если нет желания заниматься штроблением стен

Если нет особого желания «уродовать» стены, то можно всегда выбрать вариант с накладными выключателями. Такие не придется помещать внутрь розеток и что-либо высверливать. То же самое касается и проводов. Ведь всегда можно отдать предпочтение внешнему кабель-каналу в плинтусе, либо осуществить прокладку внутри короба.
Однако кабель-каналы категорически запрещено располагать вблизи нагревательных приборов и в местах возможных протечек воды.

Наружная проводка – это способ крепления проводов, кабелей и соответствующих аксессуаров на поверхности стен, пола и потолка.

По советам профессионалов

Владимир Петрович Ряднов, электрик: если все-таки без соединения разнородных проводов не обойтись, то можно для этого использовать специальные клеммники.
Сергей Р., монтажник электрооборудования: когда дойдет дело до просверливания розетки в стене, не забываем перевести дрель в режим сверления. Ни в коем случае нельзя высверливать отверстие коронкой в ударном режиме.

Делаем выводы

В принципе, каждому вполне по силам осуществить перенос выключателя на новое место. Для этого не потребуется досконального знания всех премудростей электромонтажных работ. Впрочем, если нет под рукой нужного оборудования, то, вероятно, приобретать его ради выполнения разовой работы и не стоит. Можно значительно дешевле заказать выполнение работ профессиональными электриками. Кроме того, это будет служить гарантией максимально высокого качества всех проведенных работ.

  1. Группа компаний АСберг http://www.asberg.ru/ — выключатели и розетки в широком ассортименте. Компания является дистрибьютором ведущих фирм по производству товаров данного направления.
  2. ИМ Стройка https://stroykamarket.su/catalogue/elektrotovary/ — выключатели и розетки, другие электротехнические изделия, а также полный ассортимент товаров для строительства.
  3. ОБИ https://www.obi.ru/elektrotovary/rozetki-i-vyklyuchateli/ — выключатели, прочая электротехника, а также другие товары для стройки по низким ценам оптом и в розницу. Все товары сертифицированы.
  4. ГК Немецкая Электротехника http://www.ge-el.ru/catalog/ — Группа компаний реализует выключатели и другую электротехнику премиум-класса из Германии.
  5. Эдисон Электро http://edison-elektro.ru/ — выключатели и розетки, электрощиты и прочая электротехника для квартир и домов.

Перенос выключателя без штробления – способы, описание

Как перенести выключатель света без штробления стен и особенности процесса

Часто проблема, которая заключается в том, что требуется перенести выключатель без штробления, появляется тогда, когда у вас появляется в доме ребенок. Да, ребенок будет расти, учиться, будет пользоваться туалетом для взрослых, но вряд ли без вашей помощи он сможет включить свет. Как правило, в квартирах выключатель установлен на уровне лба/плеча (в зависимости от роста). Зачем? Может быть для того, чтобы когда у вас будут заняты руки, а вам нужно будет включить свет, была возможность «клюнуть» переключатель носом?

А вот розетки размещены именно на таком уровне, а о выборе высоты электрической точки на уровне чуть выше пояса стоит только догадываться, для кого было задумано.

Особенности процесса

Да, высота размещения розеток и выключателей в большинстве квартир невозможно назвать целесообразной, и если в случае с выключателем неудобство заключается только в том, что к нему сложно дотянуться ребенку, то розетки и вовсе являются отдельной историей. Как правило, они размещены в самых неожиданных местах, и иногда «прячутся» от владельцев квартиры или дома за шкафом, иногда за ковром, а то словно бельмо на глазу маячат на фоне только что поклеенных обоев, и возвышаются над спинками кроватей и диванов. Украшением интерьера это назвать сложно, даже если вы купили самые дорогие и стильные розетки. Рано или поздно ее постигнут участь многих – воткнут тройник и множество штепселей разного вида и формы с проводами, которые перекрутились, что окончательно испортит настроение и добьет вас. Чтобы не видеть такое безобразие, было бы разумно перенести выключатель ниже (то же самое относится и к розеткам).

Даже если вначале вам не захочется это делать – из-за лени или нежелания портить свежий ремонт, после двух месяцев бесконечных «пробежек» за ребенком, которому нужно СРОЧНО включить свет, вы, скорее всего, передумаете. Итак, что потребуется для того, чтобы воплотить мечту в жизнь? Для начала от вас потребуется определиться, какую проводку вы планируете делать.

Если у вас открытая электрическая проводка, то момент с переносом выключателя и вовсе не должен доставить неудобств. Но если проводка скрытая, то здесь никак не обойтись без перфоратора. Для начала следует отметить новое расположение выключателя примерно в 1 метре от пола и на оси со старым переключателем, а после можно начинать сверление отверстия, диаметр которого буде 6 см. Вам не потребуется сверло подобного диаметра – нужна будет лишь особая коронка, которая имеет твердосплавную режущую кромку.

Она будет отлично справляться с бетонными и кирпичными стенами. При этом по кирпичу вы сможете выполнять сверление при помощи обычной ударной дрели, а вот для бетона нужен только перфоратор, так как в противном случае (при использовании дрели) есть большой шанс того, что вы скоро попрощаетесь с этим электрическим инструментов.

Второй вопрос – на какую глубину сверлить? Чтобы ответить на такой вопрос, вам вначале потребуется приобрести в магазине пластмассовый «подрозетник» нужного диаметра. Хотя в будущем на выбранном месте будет стоять выключатель света, коробку для него все равно называют подрозетником. Он представляет собой цилиндрический стаканчик, который требуется вставлять и закреплять внутри стены, и он имеет официальное название – круглая монтажная коробка для внутренней проводки. Его нужно будет обязательно «утопить» в стене полностью, и даже немного глубже на несколько миллиметров – такой и будет глубина отверстия. После того, как коронка будет помещена вглубь стены на нужную глубину, следует поменять ее на лопатку, т.е. приспособление, которое имеет схожесть с зубилом. Перфоратор переключите в ударный режим без сверления, доставьте ненужный круглый фрагмент стены, причем действовать перфоратором стоит как отбойным молотком. Так вы сможете сделать гнездо под выключатель.

При переносе выключателя вам потребуется кабель, но к сожалению, предложение поставщика, который лидирует на строительном рынке по оптовой закупке кабеля вам не подойдет, так как длина недостаточная для того, чтобы свободно заменить кабель. По этой причине будет разумно поехать в магазин или на строительный рынок, где есть отдел с электрическими товарами и комплектующими для них, потому что есть большая вероятность того, что вам найдут из остатков кабельно-проводниковой продукции то, что нужно по длине и выгодной цене.

Процесс штробления

Прокладывание кабеля

Даже если вы будете переносить выключатель света без штробления, вам должно быт сразу понятно, что такие работы лучше проводить до оклеивания стен обоями, или же по свежему ремонту, но с условием, что у вас есть отрезки от обоев, так как вам потребуется соединять два гнезда, и при этом невозможно не повредить отделочный слой. Итак, линия, по  которой будет выполняться прокладка кабеля и штробление для этого, будет ориентиром на стене. Но что делать дальше? Есть много вариантов. Самым простым способом будет пропилить штробу при помощи штробореза.

Если нет штробореза

Этот электрический инструмент является модификацией, т.е. улучшенной версией угловой шлифовальной машинки, а именно всем знакомой болгарки. Но в этом случае на валу закреплено два диска, а не один, как по стандарту. Кроме того, диски не простые и абразивные, а дорогие и алмазные, причем расстояние между ними можно будет менять и регулировать от 0.7 см до 3.5 см, а при регулировке высоты барабана можно достигнуть глубины реза от 0.7 см до 4.5 см. Диски обязательно должны быть закрыты кожухом, который имеет специальный патрубок для подключения строительного пылесоса. Штробить без подобного полезного электрического прибора будет крайне проблематичной задачей, так как вы будете поднимать облака пыли, и начнете проклинать момент, когда решили перенести выключатель немного ниже.

Профессионалы рекомендуют использовать особые промышленные или строительные пылесосы, но если у вас такого нет, для единоразовых работ можно использовать и обычный, бытовой прибор. Штроборез следует включить, а после начинайте аккуратно вводить диски в стену и толкать не спеша, при этом инструмент нужно опереть на специальные резиновые ролики в таком направлении, чтобы диски крутились и разрезали стену под себя. В противном же случае, если вы будете действовать в обратном направлении, штроборез будет выталкивать сам себя из стены.

Если же вдруг на вашем пути попадется не очень большая арматура, то и это не будет проблемой для штробореза. Вы можете распилить арматуру, которая имеет 1 см в диаметре, возможно немного толще, но учтите, что из-за подобных работ алмазные диски будут сильно испорчены. Будем надеяться на то, что ничего не попадется и будет возможность использовать алмазные диски и после штробления. Так следует одолеть весь участок, желательно за один раз, чтобы потом не цепляться за пропилы дисками. Далее возьмите перфоратор, на который уже будет установлена «лопатка» и зачистите штробку. Не забывайте о том, что все работы с электрическими инструментами следует проводить в защитных очках, а еще лучше с использованием респиратора.

Если нет штробореза

А что же делать в ситуации, если у вас нет штробореза или вы просто не хотите его использовать для переноса выключателя? Чтобы не покупать дорогостоящий электрический инструмент на пару раз, который в дальнейшем не понадобиться и не портить существующий ремонт, существуют несколько дополнительных способов для проделки в стене кабель канала. Для этого потребуется обычная болгарка, которая чуть больше стандартный. На нее нужно установить те же алмазные диски, которыми обычно распиливают стандартную керамическую плитку, а также облицовочный камень искусственного происхождения, и сначала следует сделать один пропил,  после и второй, параллельно первому.

Выполняйте все действия крайне аккуратно, так как болгарка будет стараться вырваться из рук, что может создать множество неприятностей. Не следует через чур сильно давить на нее, а также перекашивать диск, не сильно углублять диск инструмента и закрыть во время проведения работ все межкомнатные двери, так ка были будет столько, что вам будет обеспечена полноценная генеральная уборка на несколько часов. Это, пожалуй, единственный, но существенный минус такого способа, так как к открытому защитному кожуху болгарки не получится прикрепить шланг от пылесоса, и обязательно потребуется респиратор. Более того, контролировать глубину  реза будет тоже сложновато. Для упрощения задачи можно сделать отметки на диске, которые будут сделаны при помощи маркера. Но учтите, что ставить отметку следует осторожно, в идеале после того, как остановится диск, а электрический инструмент будет надежно закреплен.

Кстати, делать два реза совсем необязательно. Если вы планируете использовать двухжильные или трехжильные медный провода, сечение которых 1,5 мм2, такие как ВВГ, то вы сможете без проблем поместить их в узкий рез, который оставлен на стене диском. Для выключателя с одной клавишей потребуется использование двухжильного провода, а для двухклавишного трехжильный. Другое ли дело – установка розетки. Здесь потребуется сечение провода 2,5 мм2, а если потребитель электрической энергии будет мощный, к примеру, духовой шкаф или электрическая плита, то сечение провода может быть и 4, и 6 мм2, все будет зависеть от потребляемой мощности домашнего прибора. Такой кабель не получится засунуть в одиночный пропил даже при хорошей сноровке.

Обратите внимание, что для переноса выключателя света без штробления рекомендуем использовать  кабель такой марки, как NYМ или ВВГнг-LS, а те, кто отдает предпочтение гибкому проводу, рекомендуем обращать внимание на провода ПВС.

Соединение проводов

По европейским стандартам настойчиво рекомендуется установка провода в кабель-канале  не просто так, а в пластиковой гибкой гофрированной трубке, которая имеет диаметр 2 см. Можно его и не использовать, если вы используете кабель с тройной изоляцией вроде NYМ, так как производители позаботились о том, чтобы он был отлично защищен без дополительных средств. Если речь идет о прокладывании провода в деревянной или гипсокартонной полой перегородке, то это полностью меняет дело. Единственное, что действительно хочется позаимствовать у европейцев, это хорошие клеммы, при помощи которых можно удлинить провод. Вам не потребуется использование винтов, болтов и прочих зажимов резьбового характера – на проводе зачищаем 1 см, вставляет в круглое отверстие клеммы до упора и все, готово!

Там уж сколько ни тяни провод, он не выскочит – защелки из металла зубастые, будут держать на совесть, и даже изолента не потребуется, так как клемма изолирована очень хорошо. Такие клеммы будут идеальными для того, чтобы соединять старую алюминиевую проводку с новыми медными проводами, так как медь и алюминий «не дружат», и обычной скрутки не хватит. Специалисты рекомендует клеммы фирмы Wago, которые могут  быть и двух, четырех и даже шести дырочными, что подходит. Остальные производители тоже неплохие, поэтому можете выбрать клеммы от другой фирмы.

Теперь работы подходят постепенно  к концу. Кстати, если у вас не получилось сделать кабель канал по одному из приведенных способов из-за того, что нет болгарки, перфоратора или штробореза, то есть еще один способ, дедовской, который достался мастерам с советского времени. Он подразумевает процесс, когда при помощи обычной дрели делают дорожку из отверстий с глубиной в 2 см и шагом в 0.5 см, а далее при помощи молотка и зубила все соединяют в борозду, которая должна быть сплошной. Кроме того, требуется выдолбить и гнезда под выключатель, при этом насверлить по кругу отверстий требуемой глубины. Но все-таки хотелось бы верить, что плохие времена остались позади, и вы сможете использовать хотя бы какой-то из способов, так как более трудоемкого и мучительного способа не существует.

Как заделать проделанную штробу

Итак, кабель канал и гнезда готовы. В подрозетнике нужно выломать одно из круглых окошек, в зависимости от того, куда будет проложен провод. Подготовьте гипсовую или алебастровую шпатлевку, в крайнем случае можно использовать цементно-песчаный раствор, который не должен быть сильно жидким. Помните о том, что алебастр и гипс будет быстро схватываться – не нужно слишком долго месить раствор, а то шпатлевка начнет каменеть еще в тазу.

Далее нанесите слой  шпатлевки на внутреннюю поверхность нового гнезда, вставьте свой подрозетник, а после аккуратно замажьте лицевую сторону и уберите лишнее. Сильно стараться не нужно – засохший с гипсом алебастр можно хорошо обработать при помощи наждачной бумаги. Возьмите провод требуемой длины, зачистите с двух сторон – верхний через клеммы будет соединен со старыми проводами, а нижний будет заведен на выключатель. Далее провод следует уложить в штробу, расклинивая при помощи деревянных щепок, чтобы тот не вывалился раньше времени.

Далее штробу следует зашпатлевать, а еще убрать с глаз долой старое установочное гнездо. Проблему можно решить следующим образом —  взять завинчивающуюся крышку от банки из-под маринованных огурчиков, забить ее в гнездо, при этом следует заранее удалить старый подрозетник, и тут же зашпатлевать. Теперь это место будет сложно найти под слоем новых обоев. Проще говоря, лучше использовать подобия заглушек (и ваша фантазия подскажет, из чего их сделать), чем заляпать все гнездо и клеммы. Тем более, такой процесс небезопасный – нельзя подавать напряжение, пока шпатлевка не высохла, а в будущем можно будет попадать в старое гнездо, удаляя заглушку под корочкой шпатлевки, которая засохла, и если вдруг что-то случится, найти место можно будет посредством простукивания.

Безопасность при проведении работ

В конце остается лишь дождаться, когда засохнет шпатлевка, и можно будет установить выключатель. Опустить розетку к полу можно будет тем же способом, единственное, на что следует обращать внимание – расположение старой электрической проводки в стене.  В случае с выключателями она будет опускаться к нему в стене с потолка, а вот в розетках она будет чаще всего подниматься с пола, но иногда заходит с боков, поэтому будьте осторожны и используйте специальные приборы, которые способны «почувствовать» провода в стене. Он относительно недорогой и вам порекомендуют в магазинах, какая из моделей луче.

В любом случае прибор вам пригодится, к примеру, при установке полки на стену не будет лишним проверить, что бур перфоратора не упрется в провод, который находится под напряжением. Удачи в проведении работ, но помните о том, что выполнять работы следует только после того, как вы будете уверены, что проводник обесточен. Электрический ток достаточно коварный  и не прощает ошибок.



Как перенести учетную запись Nintendo Switch на новый Switch V2

Дэн Акерман / CNET

«Эта пленка самоуничтожится через пять секунд», — сказал анонимный голос Джиму Фелпсу в «Миссия невыполнима» (превосходный оригинальный сериал, а не мягкие фильмы).То же самое можно сказать и о данных вашей учетной записи Nintendo Switch при переходе на новое оборудование. Nintendo Switch V2 уже есть в магазинах и отличается от оригинала только некоторыми настройками процессора для увеличения времени автономной работы. Но этой дополнительной пары часов автономной работы (около 90 минут в наших первоначальных тестах) достаточно для некоторых людей, чтобы продать свое оригинальное оборудование.

На самом деле перевод ваших игр с одного коммутатора на другой — потенциально сложный процесс, по крайней мере, на бумаге.Краткая версия заключается в том, что вы входите в свою учетную запись Nintendo с нового Switch и получаете сообщение с вопросом, собираетесь ли вы сохранить свое старое устройство или нет. Если да, то вы проинформированы, как передавать сохраненные данные для отдельных игр. Если ответ отрицательный, процесс заключается в переносе всей информации и данных вашей учетной записи на новую консоль.

В любом случае будьте готовы к автоматическому удалению всех данных, которые были переданы со старого коммутатора. Почему политика крайнего самоуничтожения? Назвать некоторые онлайн-политики и методы Nintendo непрозрачными — значит ничего не сказать.

Если вы выполняете обмен или другой обмен, это включает в себя одновременное использование как старой, так и новой консолей Switch, подключение обеих, подключение к одному и тому же Wi-Fi, а затем ожидание завершения процесса. Моя коллега Эшли Эскеда сделала именно это, передав свои сохранения в рамках обмена прямо в розничном магазине. Она очень подробно описывает процесс (и это немного хлопотно) в этой замечательной ветке Twitter.

Мы попробовали это здесь, в относительном комфорте CNET Labs, перенеся всю учетную запись с исходного коммутатора на новый коммутатор V2.

Вот как все прошло:

Сначала убедитесь, что на обеих системах коммутатора установлена ​​последняя версия системного программного обеспечения. Начните со своего старого коммутатора. Перейдите в Системные настройки> Пользователи> Перенести ваши пользовательские данные.

Перейдите к опции Source Console и нажмите Continue.

Включите новый коммутатор и следуйте по тому же пути: Системные настройки> Пользователи> Передача.

Выберите опцию Target Console.

В разделе «Вход» войдите в свою учетную запись Nintendo.

Если обе консоли находятся в одной сети Wi-Fi, исходный коммутатор должен увидеть свою цель, и данные будут переданы.

Обратите внимание, что эта учетная запись пользователя будет удалена из исходного Switch, и вам придется повторно загружать настоящие игры.

Другие предостережения:

  • Это процесс для одного пользователя за раз, поэтому вам придется повторять его для каждой учетной записи пользователя на вашем коммутаторе, и для каждой учетной записи пользователя потребуется фактическая учетная запись Nintendo (нет , они не такие, да это сбивает с толку).
  • В настоящее время коммутатор может содержать до восьми учетных записей пользователей.
  • Даже полностью заряженные, обе системы Switch необходимо было подключить к источнику питания.

На практике процесс был быстрым и довольно простым. Самая длинная часть заняла повторное скачивание игры, чтобы попробовать. Как только мы закончим, мы попытаемся перенести ту же учетную запись обратно на исходный Switch и обновим эту историю с любыми проблемами или проблемами.

Напоминаем: новый коммутатор можно идентифицировать по красной рамке и уникальному серийному номеру.Теперь он также продается в интернет-магазинах, как указано ниже. Обратите внимание, что CNET может получать долю дохода от продажи товаров, представленных на этой странице.

Как перенести данные с одного коммутатора Nintendo на другой

Nintendo Switch жестко ограничивает свои данные, но не настолько, чтобы игроки не могли передавать свои снимки экрана и видео с одной консоли на другую. Хотя мы не можем обменивать сохраненные игры или перемещать игровые библиотеки с помощью карты MicroSD, мы можем по крайней мере перенести наши пользовательские данные и некоторые наши фотографии с одного коммутатора на другой.

Тем из нас, кто хочет переместить сохраненные данные, карты MicroSD не хватит. К счастью, у нас есть несколько советов и идей о том, как перенести ваши данные, будь то данные сохранения или фотографии, с одного коммутатора на другой.

Дополнительная литература

Передача пользовательских данных с одного коммутатора на другой

Вы можете выполнить прямую передачу большей части данных ключевого коммутатора с одной консоли на другую без карт MicroSD или других подключений. Для этого у вас должен быть и ваш исходный коммутатор, и коммутатор, получающий передачу в одном месте и подключенный к Интернету.К сожалению, это означает, что если ваш коммутатор сломан, передача, вероятно, не сработает.

Настройте коммутаторы

Во-первых, вам необходимо, чтобы оба коммутатора были физически в одном месте, подключены к одной сети Wi-Fi и должны быть обновлены до версии микропрограммного обеспечения 4.0. Вам также необходимо убедиться, что на «целевой» консоли, на которую вы переносите пользовательские данные, есть свободное место. В частности, на целевой консоли должно быть меньше семи пользовательских профилей — максимум, который вы можете настроить на одном коммутаторе — и достаточно свободного места для хранения данных, которые вы будете добавлять из «исходной» консоли.Возможно, вам захочется иметь под рукой карту MicroSD, на всякий случай.

Войдите в систему как пользователь, которого вы хотите перенести на исходную консоль

Используя исходную консоль, из которой вы перемещаете пользовательские данные, войдите в систему с учетной записью пользователя, которую вы хотите перенести. Зайдите в меню Settings (маленький значок, похожий на шестеренку на главном экране Switch) и перейдите на вкладку Users . В этом меню прокрутите вниз до параметра Перенести пользователя .

Войти в целевую консоль

Теперь возьмите второй «целевой» переключатель. Как и на последнем шаге, перейдите на главный экран Switch и перейдите в меню настроек. Спуститесь на вкладку Пользователи и найдите Перенести пользователя . Выберите этот вариант, а затем выберите Target Console , чтобы коммутатор знал, что это консоль, получающая передачу. Отсюда вы должны войти в свою учетную запись Nintendo, так что имейте под рукой свой адрес электронной почты и пароль.

Подождите, пока исходная консоль найдет целевую консоль

Вернитесь к исходной консоли.Он должен был обнаружить целевую консоль: если это так, выберите Передача . Появится полоса, показывающая статус передачи. Когда все будет готово, нажмите End на исходной консоли, и все готово. Учетная запись пользователя и данные сохранения будут удалены с исходного коммутатора и появятся на целевом коммутаторе.

Важно помнить, что в некоторых играх, таких как Animal Crossing: New Horizons , передача сохраненных данных значительно усложняется. Чтобы передать такие игры, как эта, вам нужно будет обратиться в службу поддержки Nintendo.Они помогут вам перенести сохраненные данные из одной системы в другую. Но используйте это экономно.

Перенос скриншотов и видео с карты MicroSD

Хотя вы можете перемещать данные сохранения вместе со своим профилем пользователя между коммутаторами, это делает целевой коммутатор вашей «основной» консолью — что означает, что это единственная консоль, привязанная к вашей учетной записи Nintendo, и единственная, на которую вы можете загружать игры, например. Вы также можете использовать данную карту MicroSD в одном коммутаторе: если вы подключите карту MicroSD к другому коммутатору, этот коммутатор отформатирует карту MicroSD, удалив все данные на ней.

Единственные файлы, которые вы можете передавать между картами MicroSD, — это снимки экрана и видео. Для этого вам понадобится компьютер и устройство для чтения карт MicroSD.

Вставьте карту MicroSD в коммутатор

Во-первых, вам понадобится карта MicroSD для обоих коммутаторов, между которыми вы хотите передавать изображения. Вы можете использовать одну карту MicroSD для переноса, но только если вы хотите удалить все данные на ней при переносе с одной консоли на другую. Более простой способ — использовать одну карту MicroSD для каждой консоли и перемещать данные между ними, поэтому сначала убедитесь, что ваша карта MicroSD настроена для каждой консоли.

Скопируйте снимки экрана и видео на карту MicroSD

Если ваша карта отформатирована и готова к работе, возьмите Nintendo Switch, на которой есть изображения и видео, которые вы хотите передать, — переключатель «источник». Перейдите к значку Album на главном экране исходного коммутатора. Вы можете указать, где будут сохраняться ваши снимки экрана и видео, в меню Settings , но по умолчанию ваши сохраненные изображения и видео отправляются во внутреннюю память коммутатора. Если именно там ваши изображения сохраняются, вам необходимо скопировать их на карту MicroSD, чтобы вы могли вынуть ее из устройства.

В альбоме выберите изображение или видео, которое вы хотите передать, и выберите опцию Копировать . Ваш выбор будет автоматически отправлен на карту MicroSD. Однако вы должны делать каждое изображение и видео, которое хотите скопировать, индивидуально. После того, как вы скопировали все, что хотите, на карту, выключите Switch и удалите его с устройства.

Перенесите изображения и видео на компьютер

Выньте карту MicroSD из коммутатора и вставьте ее в устройство чтения карт MicroSD, а затем в компьютер.Теперь вы сможете получить доступ к файлам на карте MicroSD, начиная с папки с пометкой Nintendo . Откройте эту папку и найдите папку под названием Album . Внутри находятся все изображения и видео, которые вы перенесли на карту MicroSD, в папках по дате.

Проще всего выбрать всю папку Album и скопировать ее на свой компьютер. Выберите удобное место для сохранения файла, чтобы его было легко найти позже. Когда файлы будут скопированы, извлеките картридер MicroSD и выньте карту из ридера.

Получите другую карту MicroSD

Вставьте карту MicroSD из второго коммутатора, «целевого» коммутатора, в устройство чтения карт MicroSD и подключите его непосредственно к устройству. Вы сразу же заметите идентичную папку Nintendo с такой же папкой Album , расположенной внутри нее. Откройте папку Album , затем продолжайте щелкать по папкам с датами и открывать их, пока не пройдете по всем папкам. Если вы сохранили скриншоты или видео, вы сможете увидеть их в одной из упомянутых папок.

Найдите изображения, которые вы сохранили на своем компьютере, с карты MicroSD исходного коммутатора и скопируйте их в папку на целевой карте MicroSD. После того, как вы закончите копирование всех элементов, извлеките устройство чтения карт MicroSD и также удалите карту.

Вставьте карту MicroSD обратно в целевой коммутатор

На этом этапе вы можете вставить целевую карту MicroSD обратно во второй «целевой» коммутатор. Поскольку карта MicroSD явно отформатирована для этого коммутатора, она должна работать мгновенно.Теперь у вас должна быть возможность просмотреть все перенесенные вами скриншоты и видео, перейдя к значку Album целевого коммутатора на главной странице. Вам будет приятно увидеть, что все ваши новые изображения и видео будут отображаться там.

Рекомендации редакции

Смарт-коммутатор Samsung

Телефоны Samsung

Применимые устройства Samsung: Galaxy S II и более новые устройства с Android 4.0 или лучше для беспроводной передачи и Android 4.3 и лучше для передачи по кабелю OTG. Примечание для владельцев Galaxy S8 / S8 + S7 / S7 edge: Smart Switch Mobile уже предустановлен на вашем устройстве. Для доступа нажмите [Настройки]> [Резервное копирование и сброс]> [Открыть Smart Switch], чтобы открыть Smart Switch Mobile. * Это единственные устройства Galaxy в США, которые можно использовать для передачи по кабелю OTG: GS20, GS20 +, GS20 Ultra, Z Flip, GS10, GS10 +, GS10e, GS9, GS9 +, GS8, GS8 +, GS7, GS7 Edge, GS6, GS6 Edge. / Edge +, GS5, GS4, Galaxy Note10, Galaxy Note10 +, Galaxy Note10 5G, Galaxy Note9, Galaxy Note8, Galaxy Note5, Galaxy Note4, Galaxy Note3, Galaxy Fold

Другие телефоны Android:

Устройства под управлением Android версии 4.3 и новее. • Coolpad: DazenF2 • Fujitsu: ARROWS NX / A / KISS / ef / Me / V / X LTE, Disney Mobile на docomo, ANTEPRIMA, REGZA Phone • Google: Pixel, Pixel 2 • HTC®: J, One / X / X + / S / SV / V / M8, Proto, Butterfly, Desire X / XC / 500 (506e), EVO 4G LTE, INFOBAR A02, ThunderBolt, One M9, Desire 526/612 • Huawei ™: T8951, C8813, Ascend / G510 / G520 / D2, Stream 201HW, A199 (китай), Honor 6/6 + / 7, P7, P8, P8 Lite, Mate7, Maimang4, Ascend Y300, Mate8 • Kyocera: URBANO L02 / 03, DIGNO M / S, BASIO, Honey Bee, Disney Mobile, Brigadier • Lenovo ™: A789, S720, A798T • LG®: Optimus G / G Pro / G2 / G3 / G4 / LTE / 4X HD / LIFE / it / Vu / Vu2 / L5 II / L5 II Dual / L7 II Dual / L9, Lucid 4G, G Flex, isai, isai VL, телефон PRADA, Nexus 4/5, V10, Lancet, G Vista, Flex2 • Motorola®: DROID RAZR MINI (M) / Razr HD / Razr Maxx, ATRIX III, Moto G, Moto X, Droid Turbo2 / Maxx2 / Mini • NEC: MEDIAS X / W / ES / U / LTE, Disney Mobile на docomo • OPPO: R815T / W, R811, R7 / R7 Plus / R7s, Find7 / Find7A • Panasonic: ELUGA P / X / Power, телефон LUMIX • PANTECH: Vega IRON2, Vega Secret • RIM: BlackBerry Priv • SHARP: AQUOS ZETA / Crystal, смартфон для детей, Disney Mobile на docomo, AQUOS Phone EX / Xx / xx mini / SERIE / ZETA / st / sv / si / SL / CL, NERV, PANTONE 5 • Sony®: Xperia Z / Z Ultra / Z1 / Z2 / Z3 / Z3 Compact / A / A2 / ZL2 / UL / V / VL / SX / GX / E / E Dual / Go / NX / AX / TL, acro HD / acro S • Vivo: X3T, Y15S / T, Y11, X5 / X5L / X5 Pro, X6 / X6 Plus • Xiaomi: Hongmi1S, Hongmi Note, Mi4

Другие телефоны

iOS 5.0 и новее (телефоны с поддержкой iCloud) Blackberry OS 7 и OS 10 ОС Windows Mobile 8.1 и ОС 10

Передача без выключателя

Пользователи не могут переадресовывать вызовы адресату, который они обычно не могут набрать. Это касается как ручных, так и автоматических переводов (пересылки). В дополнение к запрету вызовов, применяемому с помощью коротких кодов, следующие настройки могут ограничивать возможность пользователей переводить вызовы. Обратите внимание на следующие параметры: По умолчанию = Выкл. / Не отмечен / не включен.

в системе:

Система ➤ Телефония

  • Запретить переадресацию / переадресацию при выключенном переключателе: Если этот параметр включен, этот параметр запрещает любому пользователю передавать или переадресовывать вызовы извне. Поэтому снимите флажок, чтобы разрешить внешнюю переадресацию вызовов.
  • Ограничить сетевое соединение: При включении каждой магистрали предоставляется опция типа сети, которую можно настроить как Public или Private . Система не позволит соединить вызовы по общедоступной магистрали с частной магистралью и наоборот, вместо этого возвращая индикацию «занято».
  • Управление конференцией: Пользователи могут использовать конференц-связь для эффективного перевода внешнего вызова на другой внешний номер. Это можно ограничить с помощью параметра Drop External Only Impromptu Conference .

Специфично для пользователя:

Пользователь ➤ Телефония ➤ Настройки супервизора

  • Запрет исходящих вызовов: Когда этот параметр включен, этот параметр запрещает пользователю совершать какие-либо внешние вызовы. Таким образом, он не позволяет им делать какие-либо внешние переводы или пересылки.
  • Запретить переадресацию / переадресацию при выключенном переключателе: Если этот параметр включен, этот параметр запрещает конкретному пользователю передавать или переадресовывать вызовы извне. Это не мешает другому пользователю переключать вызовы ограниченных пользователей от своего имени.

Набору требуется 2 или более кнопок появления вызова (по умолчанию 3: = a, = b, = c) для передачи или конференц-связи.

  • Кнопки представления вызова назначаются на вкладке Пользовательское ➤ Программирование кнопок
    — каждая кнопка представления вызова может использоваться для совершения и / или приема вызовов.

Специфическая линия:

Линия ➤ Аналоговая линия ➤ Аналоговые опции

  • Соединение аналоговой соединительной линии с соединительной линией: Если эта функция не активирована, пользователи не могут передавать или переадресовывать вызовы по одной аналоговой соединительной линии с выключенным выключателем с использованием другой аналоговой соединительной линии. Соединения между соединительными линиями никогда не должны быть разрешены на неконтролируемых аналоговых соединительных линиях.

Упрощенные автоматические переключатели | EC&M

Поскольку резервные источники питания становятся все более распространенными в жилищном строительстве ( Фото 1 ), многие домовладельцы узнали о потребностях и преимуществах автоматических выключателей.Они знают, что в случае перебоя в электроснабжении электросети, по крайней мере, желательно включить питание выбранных цепей на панели служебного входа, чтобы обеспечить ограниченный свет, тепло и охлаждение. Возможность работать с двухпозиционным переключателем — или сидеть сложа руки и ничего не делать, пока переключатель работает сам по себе — очень привлекательный и безопасный вариант.

Основные сведения о коммутаторе

В своей основной форме переключатель для однофазной сети 120/240 В представляет собой просто двухполюсный двухпозиционный переключатель надлежащего номинального тока со средним выключенным положением ( Рис.1 ). По конструкции это физическая невозможность для обоих источников питания одновременно питать нагрузку, если, конечно, это не предусмотрено намерением. Также невозможно микширование двух источников или обратное подключение одного источника к другому.


Фото 1. Внутренняя часть генератора сжиженного нефтяного газа мощностью 8 кВт, установленного в доме для резервного питания. В случае отключения электричества оно запускается автоматически и подключается менее чем за минуту.


Установка безобрывного переключателя — относительно простая задача.Вы устанавливаете выключатель перед панелью служебного входа, которая обычно содержит главный выключатель. Вы должны расположить его рядом с входной панелью. Для модернизации, если главный выключатель является частью служебной входной панели, вам необходимо вытащить счетчик (с разрешения электроэнергетической компании), чтобы обесточить служебные входные проводники. Затем перенаправьте их в безобрывный переключатель, подключите к генератору и повторно запитайте панель служебного входа. Во всех случаях следует использовать кабель или кабельную канавку, подходящую для окружающей среды и соответствующую допустимой нагрузке.Убедитесь, что нейтраль не переключается, а корпус безобрывного переключателя правильно заземлен. Если используются алюминиевые проводники, обязательно очистите металл проволочной щеткой, нанесите ингибитор коррозии и затяните наконечники до нужного значения.

Для электрика, который никогда не модернизировал переключатель резерва, эта работа относительно проста, поскольку она очень похожа на работу, связанную с обычным сервисным монтажом.

МКПП по сравнению с автоматом

Владелец дома должен активировать ручной переключатель передачи.Убедившись, что отключение электроэнергии — это больше, чем кратковременная потеря мощности, домовладелец должен вручную запустить двигатель, дать ему разогнаться и стабилизироваться, а затем переведите рычаг переключателя в положение генератора.


Рис. 1. Двухполюсный двухпозиционный переключатель является основным передаточным оборудованием, когда вся нагрузка питается либо от обычного источника, такого как электросеть, либо от резервного источника, такого как дизельный генератор.Обратное питание или случайное соединение двух источников невозможно.


С другой стороны, автоматический переключатель резерва (АВР) непрерывно контролирует мощность электросети. Колебания или серьезные проблемы с качеством электроэнергии, которые могут предшествовать отключению электроэнергии, вызывают команду запуска для генератора. После стабилизации резервного напряжения и частоты безобрывный переключатель переводит генератор в оперативный режим. Как только электроэнергия восстанавливается без колебаний в течение заданного периода времени, переключатель возвращается в свое нормальное положение.После периода охлаждения генератор автоматически отключается. Все эти действия происходят без вмешательства человека.

Независимо от того, какой тип переключателя используется, вышеприведенное обсуждение основано на предположении, что генератор способен обеспечивать всю подключенную нагрузку, что часто бывает не так. Если бытовая нагрузка необычно мала или генератор необычно большой, успешная работа зависит от нескольких факторов.

При наличии ручного переключателя передачи домовладелец сначала должен пройти к панели служебного входа.Часто это делали в темноте с фонариком в руке. Перед переключением на резервный источник питания домовладелец должен будет отключить отдельные выключатели для несущественных ответвленных цепей, чтобы сбросить часть нагрузки и уменьшить ее размер в соответствии с возможностями резервной электростанции. Если нагрузки в их ответвленных цепях не были должным образом отмечены до этого действия, легко перегрузить генератор с самого начала.

К счастью, этот процесс не требуется для новых безобрывных переключателей.Некоторые производители предоставляют переключатели селективного переключения нагрузки (щелкните здесь, чтобы увидеть Рис. 2 ), которые обеспечивают альтернативное питание только для тех ответвлений, которые были заранее выбраны домовладельцем. Поскольку на этот тип переключателя приходится лишь небольшая часть общей нагрузки, он меньше по размеру и имеет умеренную цену. Типичная модель с 6 цепями, подходящая для генератора мощностью 5000 Вт, стоит около 350 долларов.

Кроме того, электрик, выполняющий первоначальный монтаж, не должен отключать поступающее питание и выполнять тяжелые работы с проводником на входе во время установки.Все, что вам нужно как установщику, — это двухполюсный выключатель на 60 А, соответствующий марке и модели служебной входной панели.

Модернизация

Фото 2. Автоматический селективный переключатель схемы, модернизированный для бытовых нужд на 200А. Поскольку это дополнительная резервная система, владелец назначает цепи для питания.

Начните модернизацию с установки ручного переключателя селективной схемы рядом с панелью служебного входа ( Фото 2 ).Гибкая дорожка качения, во многих случаях электрическая неметаллическая трубка (ЛОР), часто снабжена переключателем. Однако вы должны заменить его металлическим кабельным каналом, если здание на три или более этажа выше уровня земли — или если ЛОР запрещен местным законодательством. Примечание : ENT разрешен в соответствии с версией NEC 2008 года.

Пропустите предварительно смонтированный жгут через эту дорожку качения. Он включает в себя толстые проводники для нового двухполюсного выключателя в существующей служебной входной панели вместе с обозначенными незаземленными проводниками ответвленной цепи.Соедините эти новые проводники от жгута с предварительно выбранными проводниками ответвленной цепи с помощью скрученных соединителей внутри панели служебного входа. Кабельный канал также включает в себя зеленый заземляющий провод для оборудования, который предназначен для заземления корпуса безобрывного переключателя. Жгут проводов предварительно установлен в переключателе селективной схемы, поэтому единственные соединения, которые необходимо выполнить, — это те, которые находятся на панели служебного входа. Хотя оригинальные автоматические выключатели больше не используются, вы можете оставить их на месте в качестве запасных или удалить два из них, чтобы освободить место для нового двухполюсного выключателя на 60 А.

В связи с повышенным уровнем дугового короткого замыкания и требованиями к ответвленной цепи GFCI вам может потребоваться модернизировать некоторые выключатели в безобрывном переключателе. Некоторые модели не допускают этого изменения. Важно не упускать из виду само понятие совместимости выключателя. Некоторые выключатели разных производителей могут выглядеть взаимозаменяемыми и подходящими для коробки, но они не указаны для этой цели. Одной из проблем может быть несоответствие металлического сплава шинам. Соответственно, вы должны обратить внимание на эту деталь.

Помимо стоимости двухполюсного выключателя, для выполнения работы необходимо предоставить еще один существенный расходный материал — гибкий шнур достаточной силы тока, подходящий для окружающей среды, для подачи питания от генератора к передаточному переключателю или — при проводном подключении — к распределительной коробке, установленной снаружи дома.

Знать код

Обсуждаемая нами установка, конечно же, регулируется NEC. Переключатель передачи определен в Ст.100 как: «автоматическое или неавтоматическое устройство для передачи одного или нескольких соединений проводов нагрузки от одного источника питания к другому». Причина, по которой в этом определении не упоминается изоляция источников друг от друга, заключается в том, что в некоторых случаях одному или нескольким источникам электроэнергии разрешается работать параллельно с первичным источником энергии, в частности с электроэнергетической компанией. Эта ситуация описана в ст. 705 (взаимосвязанные источники производства электроэнергии) и встречается в домах с ветровыми или солнечными энергосистемами, где есть когенерационная установка с электросетью.Для этого типа подключения требуется синхронный инвертор, чтобы мощность постоянного тока от аккумуляторных батарей преобразовывалась в мощность переменного тока с надлежащим напряжением и частотой и синхронизировалась по фазе с источником электроснабжения.

Требования ст. 445 (Генераторы) очень краткое и не упоминает о необходимом переключателе. Эта и другие детали описаны в ст. 702 (дополнительные резервные системы).

Аварийные системы — это системы, которые подают электроэнергию и / или свет в случае отключения электроэнергии в специально отведенных местах, где такое электроснабжение необходимо для безопасности жизни человека.Для этих систем требуются ATS, и для завершения переключения указывается минимальный интервал времени.

Требуемые по закону резервные системы — это системы, предписанные муниципальными, государственными, федеральными или другими кодексами или уполномоченным государственным органом. Для этого также требуются АВР. Также существует минимальное требование по времени, но оно больше, чем для аварийных систем.

Дополнительные резервные системы обеспечивают питание объектов, где безопасность жизнедеятельности не является проблемой и где они не требуются кодексами или государственными постановлениями.Автоматические переключатели могут быть ручными или автоматическими. Кроме того, не указано минимальное время передачи. В большинстве случаев именно эта статья регулирует жилые системы резервного электроснабжения, включая автоматические переключатели. Перед выполнением такой установки вам следует внимательно изучить эту статью, чтобы убедиться, что ваша работа соответствует требованиям NEC.

Дополнительное резервное питание полезно для питания тех нагрузок, которые, если они не обслуживаются из-за отключения электроэнергии, могут вызвать дискомфорт или финансовые потери, но не связаны с безопасностью жизни.Если опциональный резервный источник питания принимает только определенные нагрузки, выбор этих нагрузок является обязанностью домовладельца или назначенного менеджера. Типичный выбор — это отопление и охлаждение (особенно морозильные камеры, где оттаивание может быть дорогостоящим), обработка данных и связь, водоснабжение и удаление сточных вод (где задействованы электрические насосы), выбранное освещение, открыватели гаражных ворот (чтобы автомобиль не застрял внутри). , некоторое кухонное оборудование (включая газовые плиты с электрическим розжигом), электрические часы и т.п.Выбор может зависеть от потребности и количества потребляемой мощности. Должна быть возможность обеспечить все необходимое для нормального существования и даже телевизор и компьютер, не перегружая генератор средних размеров.

Статья 702 требует, чтобы звуковые и визуальные сигналы указывали на отказ дополнительного резервного источника и указывали, когда дополнительный резервный источник несет свою нагрузку. Исключение позволяет опускать эти сигналы, если дополнительный резервный источник является переносным, но не, если он постоянно установлен в данном месте.

Другой Art. 702 — на панели служебного входа должна быть размещена табличка с указанием типа и расположения дополнительного резервного оборудования.

Чтобы правильно определить размер резервного генератора и передаточного переключателя, следуйте процедурам, описанным в Ст. 220 (расчеты ответвлений, фидеров и услуг). Если две нагрузки не будут использоваться одновременно, меньшую из них можно не учитывать при расчете общей нагрузки. Классический пример — отопление и кондиционирование. Этот расчет повлияет на размер генератора и передаточного переключателя.

Как мы уже видели, безобрывный переключатель является ключевым элементом в установке резервного питания в жилых помещениях. Тем не менее, это просто базовое двухполюсное устройство для двойного выброса со средним выключенным положением.

Херрес — дипломированный мастер-электрик в Стюартстауне, штат Нью-Хэмпшир, с ним можно связаться по телефону [email protected]

Боковая панель: Безопасность прежде всего

На самом деле не существует надежного способа обеспечить отключение главного выключателя в каждом здании в электросети до того, как сработает локальный генератор.По этой причине некоторые линии электроснабжения будут получать обратное питание во время периодов отключения. В этой ситуации выходной сигнал 240 В генератора подается на вторичные обмотки сетевого трансформатора. Оттуда оно повышается до линейного напряжения, неизменно в диапазоне киловольт. Такая ситуация ставит под угрозу жизнь работников электроснабжения.

В случае, если резервный генератор подает питание на панель служебного входа с главным выключателем в положении «ВКЛ.», И электроэнергия восстанавливается, два источника питания не будут синхронизированы.В этом случае будет разрушен меньший из двух источников питания (то есть домашний генератор) с его гораздо более высоким внутренним сопротивлением.

Каково назначение безобрывного переключателя?

Автоматический переключатель резерва (АВР) — это устройство, которое автоматически переключает питание от основного источника на резервный генератор, когда оно обнаруживает сбой или отключение основного источника до тех пор, пока электроэнергия не будет восстановлена.

АВР подключается как к основным, так и к резервным источникам питания и служит посредником между источниками питания и вашим зданием или оборудованием, действуя как электрическое реле.АВР также может выступать в качестве резервного источника питания в стойке для оборудования, которое подключается к источнику питания только одним шнуром.

Как работает безобрывный переключатель?

Главный выключатель в безобрывном переключателе переключает источник питания с электросети на резервный генератор. Здание не может быть подключено одновременно к генератору и электросети. Главный выключатель передает мощность от одного источника к другому. Это предотвращает обратную подачу энергии генератора по линиям электроснабжения и обратную подачу электроэнергии из сети в генератор.
Передаточный переключатель также содержит ряд цепей. Вы можете назначить нагрузки на разные цепи для питания разных приборов или комнат. В зависимости от размера вашего генератора, он может быть недостаточно большим для одновременного питания всего, что у вас есть в каждой цепи. В этих ситуациях использование безобрывного переключателя упростит переключение между различными нагрузками. Например, чтобы использовать стиральную машину во время отключения электроэнергии, вы можете просто выключить цепь, питающую ваш AC или другой прибор, а затем включить цепь, питающую вашу стиральную машину.Когда вы закончите пользоваться стиральной машиной, сделайте обратное. В случае отключения электроэнергии безобрывный переключатель упрощает управление энергопотреблением и помогает максимально повысить эффективность генератора.

Зачем мне нужен безобрывный переключатель?

NEC требует безбарьерный переключатель для любого подключения электропитания к дому. Действительно, использование АВР — единственный безопасный способ напрямую подключить генератор к вашему дому. Автоматический переключатель резерва изолирует ваш дом от линий электропередач.Это предотвращает обратную подачу электроэнергии, которая возникает при отключении электроэнергии по линиям электроснабжения. Обратное питание может не только повредить генератор, но и стать причиной пожара. Хуже того, обратная подача может привести к поражению электрическим током рабочих, работающих на линиях электропередач, пытающихся восстановить энергоснабжение от электросети, что приведет к травмам или даже смерти.

Безобрывный переключатель — это не только самый безопасный способ подключить генератор к вашему дому, но и самый простой. Прокладка удлинителей к приборам и обратно может быть неудобной и требующей много времени хлопот, особенно во время отключения электричества.Безобрывный переключатель позволяет вам использовать домашнюю проводку для быстрого и легкого питания любого бытового прибора в вашем доме от генератора. Кроме того, некоторые элементы, такие как печи или скважинные насосы, не могут быть подключены к генератору с помощью удлинителя, поэтому для подачи питания на эти устройства во время отключения электроэнергии в электросети требуется переключатель.

Как перенести ваши пользовательские данные | Поддержка

Обзор:

Передача информации о пользователе и данных сохранения позволяет перемещать ваш профиль пользователя вместе со всеми связанными с ним данными сохранения и покупками в Nintendo eShop с одной консоли семейства Nintendo Switch на другую.Данные перемещаются по одному пользователю за раз.

Важно:

  • И исходная, и целевая консоль необходимы для передачи информации о пользователе и сохранения данных.
  • Обе консоли должны быть обновлены до версии системного меню 4.0.0 или выше, должны быть подключены к Интернету и находиться в непосредственной близости друг от друга для локальной связи.
  • Учетная запись Nintendo должна быть связана с учетной записью пользователя, которую вы хотите перенести с исходной консоли. Эту же учетную запись Nintendo нельзя связать с учетной записью пользователя на целевой консоли до передачи.
  • Целевая консоль не может иметь более семи пользователей во время миграции (на целевой консоли должно быть место для еще одного пользователя).
  • В системной памяти целевой консоли должно быть достаточно свободного места для приема данных, которые будут туда переданы.
  • После завершения процесса информация о пользователе, связанные данные сохранения и программное обеспечение, приобретенное с использованием перенесенной учетной записи пользователя, больше не будут доступны на исходной консоли.
  • Сохраненные данные нельзя объединять или передавать между пользователями.

Выполните следующие действия:

На исходной консоли:
  1. В меню HOME выберите «Системные настройки»> «Пользователь»> «Перенести пользователя».
  2. Выберите «Далее», затем снова «Далее», затем выберите «Исходная консоль», чтобы указать, что содержимое будет перенесено с этой консоли.
  3. Выберите «Продолжить», а затем завершите следующие приготовления на целевой консоли.

На целевой консоли:

  1. В меню HOME выберите «Системные настройки»> «Пользователь»> «Перенести пользователя».
  2. Выберите «Далее», затем снова «Далее», затем выберите «Целевая консоль», чтобы указать, что контент будет перенесен на эту консоль.
  3. Выберите «Войти» и выберите вход, используя адрес электронной почты своей учетной записи Nintendo или идентификатор входа.
  4. Введите адрес электронной почты или идентификатор входа, связанный с вашей учетной записью Nintendo, и пароль, затем выберите «Войти»> «Далее».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
