Как сделать пилораму из бензопилы в домашних условиях, чертежи и фото

Здравствуйте уважаемые читатели и подписчики блога, на связи Андрей Ноак! Сегодня я расскажу как делается пилорама из бензопилы своими руками с чертежами и фото.

Блок: 1/10 | Кол-во символов: 166
Источник: http://andreynoak.ru/oborudovanie/kak-sdelat-piloramu-iz-benzopily-v-domashnih-usloviyah-chertezhi-i-foto/

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы.

Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод.
    Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Блок: 3/12 | Кол-во символов: 2082
Источник: https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html

Выбор бензопилы для домашней пилорамы

Основная деталь установки — цепная пила и к ее выбору нужно отнестись со всей внимательностью. Установить вы можете как новую, только что купленную пилу, так и бывшую в употреблении, типа марки “Урал”. Использовать для создания пилорамы можно не только бензопилу, но и электропилу. Единственное, о чем нужно помнить, вы будете ограничены в движениях из-за длины сетевого кабеля.

Бензопила Урал

Для правильного подбора пилы важно изначально понимать целевое назначение установки. Для полупрофессионального, коммерческого использования отдавайте предпочтение стационарным пилорамам с мощными и производительными пилами. Бытовое применение оборудования позволяет выбрать менее мощную бензопилу, создав своими руками мобильную мини пилораму по чертежам из интернета.

Блок: 3/7 | Кол-во символов: 804
Источник: https://FermerInform.ru/pilorama-iz-benzopily/

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

  1. Бензопила, которая используется в качестве приводного режущего источника
  2. Механизм для передвижения заготовок.
    Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
  3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Это интересно! Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Блок: 4/12 | Кол-во символов: 1510
Источник: https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html

Другой способ создания самодельной пилорамы

Можно воспользоваться ещё одним методом изготовления пилорамы. По технологии этот вариант не сильно будет отличаться от предыдущего. Инструменты и чертежи будут идентичными, как и в первом варианте.

На чертеже отмечаются основные составляющие. Прежде всего, это бензопила, ее привод и механизм, с помощью которого станет возможным регулировать толщину получаемой доски. Также нужно отметить механизм, позволяющий двигать режущую часть конструкции, и устройство для надёжной фиксации бревна.

Процесс распиловки бревна на пилораме осуществляется путём опускания или поднятия основания устройства, которое держится на четырёх винтах или вваривается к пластине гайками с согнутыми краями. На верху основания размещается контргайка, её затягивают, как только пилорама будет полностью настроена. Настройка происходит на нужную толщину обрабатываемого бревна.

Режущая часть перемещается по уголкам, которые служат направляющими вдоль рамы. Между этими элементами соблюдается промежуток 50−55 см. К каждой стойке крепится два ролика, из которых верхний упирается в направляющий уголок, а нижний будет удерживать пилораму от подъёма. Вместо роликов можно применить подшипники на 20 мм.

Древесина на данной конструкции крепится с помощью двух гребёнок, одна из них двигается с помощью винта, вторая остаётся неподвижной. После установки бревна первый подвижной элемент фиксируется в неподвижном состоянии несколькими винтами. После установления фиксирующего устройства можно приступать к работе на пилораме.

Скорость и качество выполняемых работ зависит от своевременной смазки и заточки режущей цепи инструмента. Перед установкой бревна обязательно проверяется наличие металлических предметов в нём. При попадании зубьев цепи на такой предмет они тотчас затупятся. Ни при каких обстоятельствах нельзя извлекать заготовку из пилорамы до полной остановки бензопилы, иначе травма работающего на станке неизбежна.

Блок: 4/4 | Кол-во символов: 1957
Источник: https://sotka.guru/dachnye-prisposobleniya/pily-i-piloramy/kak-sdelat-piloramu-iz-benzopily-svoimi-rukami.html

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Блок: 3/5 | Кол-во символов: 3667
Источник: https://stanok.guru/oborudovanie/benzopily/samodelnaya-pilorama-iz-benzopily-izgotovlenie-i-video.html

Инструкция и чертеж самодельной пилорамы

Работы начинаются с оформления основания, каркаса конструкции. Для этого используются уголки и рельсы. Конструктор должен качественно выровнять их по уровню и сварить. Чертеж того, как сделать пилораму из бензопилы вы увидите ниже:

Инструкция к созданию пилорамы своими руками из бензопилы

Далее просверливаете отверстия в самом каркасе. Их диаметр должен быть 10-14 мм, а расстояние между каждым отверстием равно 1 метру. В них устанавливаете стяжки, закрепляя болтами.

Следующим шагом будет установка каркаса на стойки, которые произведены из угольников из стали. Не забудьте оставить промежуток около 1 метра, а детали сварите. Если вы планируете работать с большими объемами или бревнами большого диаметра, вам необходимо будет приварить раскосы между стойками, чтобы сделать пилораму более надежной, устойчивой и крепкой.

Далее нужно собрать из уголков тележку и установить на нее режущую часть. Здесь нужно учитывать модель пильного оборудования и длину шины. Уголки 40*40 мм приваривают снизу, на них ставятся ролики с подшипниками и привариваются еще 2 таких же уголка сверху. Очень внимательно проверяйте степень сварености креплений, поскольку ваша конструкция пилорамы должна быть очень прочной.

Блок: 5/7 | Кол-во символов: 1251
Источник: https://FermerInform.ru/pilorama-iz-benzopily/

Какая конструкция пилорамы наиболее оптимальна?

Ответ на этот вопрос может знать только ее создатель. Достаточно популярной на сегодня является мини пилорама из бензопилы, которую достаточно просто обслуживать и на сборку которой потребуется минимум расходных средств.

Но какая бы из предложенных конструкций не стала Вашим техническим шедевром, не стоит забывать о технике безопасности и последствиях ее несоблюдения.

Блок: 5/5 | Кол-во символов: 433
Источник: https://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/pilorama-svoimi-rukami.html

Чертежи пилорамы Логосоль

Чертеж пилорамы Логосоль

Немного предыстории, швейцарский парень Бенгт-Улофа Бюстрём разрабатал очень простую и мобильную пилораму «Логосоль». Его разработка быстро разлетелась по всему миру, завоевав сердца миллионов частников. Как вы уже поняли ее главное преимущество это дешевизна и мобильность. Видео распиловки леса на пилораме Логосоль:

Блок: 6/10 | Кол-во символов: 367
Источник: http://andreynoak. ru/oborudovanie/kak-sdelat-piloramu-iz-benzopily-v-domashnih-usloviyah-chertezhi-i-foto/

Советы и рекомендации

Когда вы собираете пилораму из бензопилы или электропилы своими руками, уделите много внимания креплению бревен, поскольку древесина может сильно двигаться во время распила. Для закрепления бревна в одном положении, пользователь форума Олег рекомендует установить подвижные шланги и трубы.

Фиксирование древесины — важный момент, ведь благодаря полной обездвиженности бревна, вы сможете получить ровные и одинаковые доски и полена.

В сети можно найти много информации о том, как собрать пилораму из бензопилы, но мало информации касательно пил с электрическим приводом. Процесс проектирования и сборки совершенно не отличаются. Чертежи для пилорамы их электропилы находятся в таком же доступе и практически ничем не отличаются.

Единственное, что следует учитывать — рядом должна быть сеть электропитания. В большей степени пользователи ставят установку в гараже или небольшом рабочем цехе. В таком случае, вам лучше сделать мини пилораму из электропилы, которая не займет много места.

Блок: 6/7 | Кол-во символов: 1007
Источник: https://FermerInform.ru/pilorama-iz-benzopily/

Разновидности самодельных пилорам из бензопилы

Существующий арсенал самодельных режущих агрегатов можно разделит на 2 обширные группы:

  • стационарные пилорамы;
  • мобильные.

Стационарная

В первой группе так же можно разграничить 2 основных подвида (неподвижный и подвижный) в зависимости от того, перемещается ли сам режущий компонент или стоит на месте.

В стационарной неподвижной пилораме подвижен лишь деревянный брус, который направляется вперед к режущему блоку. При таком техническом подходе обеспечивается высокое качество распила и геометрическая точность полученных распиловочных материалов.

В данном случае нет строгого лимита к габаритным параметрам заготовки, но уже в процессе конструирования неизбежна проблема с ее непосредственной подачей к распилочному полотну.

Мобильная

В подвижной пилораме, которая имеет стационарные опоры, сама пила будет перемещаться по направляющим, имеющим рельсовый механизм, а заготовка все это время будет иметь статичное положение в пространстве. Работа при этом упрощается в разы, но вот с размерностью заготовок придется поломать голову не один вечер.

Мобильные или переносные конструкции пилорам достаточно часто пополняют коллекции цехов по заготовке древесины. Их легко перемещать с места на место, однако и усилий для необходимого качества распила так же придется приложить намного больше. Полотно для распила перемещается по направлению к неподвижному бревну или балке, которая и выступает в роли непосредственной направляющей. Оператор в такой ситуации, помимо заботы о своей безопасности, вынужден постоянно следить за правильностью хода, что даже при самых лучших условиях все равно не обеспечит наивысшее качество обеих распиловочных поверхностей.

Но в обоих случаях конструкция берет начало с главного рабочего механизма пилы и не обязательно высокой мощности. Для бытовых целей будет достаточно среднемощного мотора и обычной режущей гарнитуры.

Блок: 3/5 | Кол-во символов: 1900
Источник: https://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/pilorama-svoimi-rukami.html

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

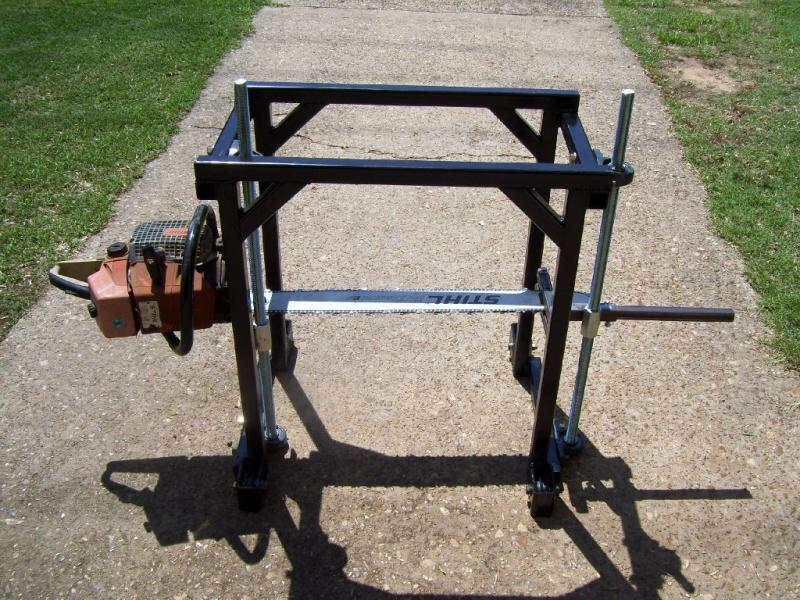

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Блок: 7/12 | Кол-во символов: 1599
Источник: https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html

Чертежи аналогов Логосоль

Чертежи пилорамы своими руками

По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.

Блок: 7/10 | Кол-во символов: 400
Источник: http://andreynoak.ru/oborudovanie/kak-sdelat-piloramu-iz-benzopily-v-domashnih-usloviyah-chertezhi-i-foto/

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

  1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
  2. Стальной уголок размером 5х5 см
  3. Стальная трубка до 1 метра и диаметром 15-20 мм
  4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Блок: 8/12 | Кол-во символов: 1223
Источник: https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

  • Чертим чертежи исходя из материалов которые у вас имеются;
  • Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
  • Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

  • Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
  • Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
  • Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
  • Пуско наладка и доработка.

Блок: 8/10 | Кол-во символов: 1441
Источник: http://andreynoak.ru/oborudovanie/kak-sdelat-piloramu-iz-benzopily-v-domashnih-usloviyah-chertezhi-i-foto/

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно! Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Блок: 9/12 | Кол-во символов: 1294
Источник: https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html

Видео по теме:

Блок: 9/10 | Кол-во символов: 14
Источник: http://andreynoak.ru/oborudovanie/kak-sdelat-piloramu-iz-benzopily-v-domashnih-usloviyah-chertezhi-i-foto/

Мои услуги:

Я предлагаю ряд услуг по запуску оборудования, поиску и продаже вашего оборудования. Помогу просчитать бизнес план лесопильного производства. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ».

Есть также у меня и отличная книжка по лесопилению. Рассчитана она на большие лесопильные производства, но будет полезна и частникам на маленьких лесопилках. Более подробно о ней в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

Этот блог читают 3875 специалистов своего дела.
Читай и ты!

Блок: 10/10 | Кол-во символов: 530
Источник: http://andreynoak.ru/oborudovanie/kak-sdelat-piloramu-iz-benzopily-v-domashnih-usloviyah-chertezhi-i-foto/

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

  1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
  2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
  3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
  4. Выставляется необходимая толщина распила досок
  5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
  6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
  7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Это важно! Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Блок: 11/12 | Кол-во символов: 1670
Источник: https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

Блок: 12/12 | Кол-во символов: 1367
Источник: https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html

Кол-во блоков: 31 | Общее кол-во символов: 42482
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html: использовано 8 блоков из 12, кол-во символов 13306 (31%)
  2. http://andreynoak.ru/oborudovanie/kak-sdelat-piloramu-iz-benzopily-v-domashnih-usloviyah-chertezhi-i-foto/: использовано 10 блоков из 10, кол-во символов 7522 (18%)
  3. https://stanok. guru/oborudovanie/benzopily/samodelnaya-pilorama-iz-benzopily-izgotovlenie-i-video.html: использовано 2 блоков из 5, кол-во символов 4472 (11%)
  4. https://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/pilorama-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 2333 (5%)
  5. https://FermerInform.ru/pilorama-iz-benzopily/: использовано 3 блоков из 7, кол-во символов 3062 (7%)
  6. http://plavitmetall.ru/oborudovanie/pilorama-iz-benzopily.html: использовано 1 блоков из 2, кол-во символов 6614 (16%)
  7. https://sadovij-instrument.ru/benzopily/pilorama.html: использовано 2 блоков из 4, кол-во символов 2422 (6%)
  8. https://sotka.guru/dachnye-prisposobleniya/pily-i-piloramy/kak-sdelat-piloramu-iz-benzopily-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 2751 (6%)

Пилорама из бензопилы своими руками: чертежи, видео

Содержание статьи:

Ручная бензопила предназначена для распиловки древесины. Она считается по-настоящему универсальным инструментом. Однако ее функция может быть недостаточной. Для увеличения скорости обработки можно сделать пилораму из бензопилы своими руками.

Конструкция пилорамы из бензопилы

Заводская пилорама с бензопилы

На первом этапе рекомендуется ознакомиться со стандартными заводскими моделями. Это поможет выбрать оптимальный вариант конструкции исходя из наличия расходных материалов. Лучше всего предварительно изучить чертежи и составить индивидуальную схему.

Конструктивно любая ленточная пилорама состоит из блока подачи бревен и движущейся каретки, на которую крепится бензопила. Чаще всего режущее полотно располагается горизонтально. Таким способом удобно выполнять распиловку для формирования ровных досок. На каретке предусмотрен механизм изменения высоты режущей части.

Любая мини-пилорама из бензопилы, сделанная своими руками, отличается от заводской модели следующими параметрами:

  • большое количество опилок. В заводских установках предусмотрены принудительные стружкопылесосы. Их входные раструбы крепятся непосредственно над зоной обработки;
  • устойчивость каретки. При большой производительности монтажные элементы могут подвергаться влиянию вибрации. Это приводит к изменению изначальных геометрических размеров;
  • степень регулировки расположения бензопилы. Для увеличения функциональных возможностей она может быть установлена не только горизонтально или вертикально, но и под различными углами. В установках, сделанных своими руками, реализовать это сложно.

Все заводские модели проходят обязательные испытания, в ходе которых выявляются недостатки и дефекты. В дальнейшем происходит модификация пилорамы. Изменить конфигурацию самодельной модели проблематично, так как это связано с дополнительными расходами.

Для выполнения большого объема работ можно сделать регулировочную насадку, которая ограничивает толщину реза бревна. Таким образом происходит формирование досок нужной толщины.

Комплектующие для изготовления пилорамы

Чертеж пилорамы из бензопилы

Важным моментом в проектировании является выбор исходных материалов изготовления. Во время работы пилорамы, изготовленной своими руками, неизбежно будут возникать вибрации и нагрузки на конструкции. Во избежание преждевременного выхода из строя необходимо использовать надежные комплектующие.

Сначала выбирается методика обработки бревен. Для выполнения большого объема работ рекомендуется сделать движущуюся каретку с закрепленной бензопилой. Фиксация деревянной заготовки выполняется непосредственно на нижней рамной части конструкции.

Рекомендации по выбору комплектующих для различных частей пилорамы:

  • опорная платформа. Для движения каретки обычно используют стандартные рельсы небольшого размера. Они соединяются между собой швеллерами или уголками;
  • движущая каретка. Опорная часть изготавливается из швеллера №4 или №6. Элементы жесткости — из уголков 8*8 или 10*10 мм;
  • блок крепления бензопилы. Его конфигурация напрямую зависит от модели режущего инструмента. Бензопилу «Урал» или аналогичную рекомендуется крепить на основание.

Все компоненты конструкции не должны иметь деформации. В противном случае будет невозможно сделать качественную пилораму своими руками. В особенности это относится к опорной платформе, которая обеспечивает равномерное движение каретки для формирования ровного реза.

Альтернативным вариантом швеллеру могут быть трубы квадратного сечения. Толщина стенки должна быть не меньше 1,5 мм. С их помощью можно сделать каретку.

Пилорама из бензопилы своими руками: пошаговая инструкция

Конструкция движущейся каретки

Для изготовления потребуются профессиональные инструменты. Крепление компонентов выполняется двумя способами — с помощью сварочного аппарата и болтами. Для формирования монтажных отверстий необходима мощная электродрель. К ней подбираются сверла по металлу. Отрезание заготовок выполняется с помощью болгарки с соответствующим диском.

По предварительно составленной схеме следует сделать заготовки, в нужных местах формируются отверстия. После этого необходимо еще раз проверить их размеры и соответствие геометрии первоначальной. При наличии ржавчины ее следует очистить с помощью специальных средств.

Пошаговая инструкция по изготовлению пилорамы своими руками.

  1. Опорная платформа. На одну из рельс приваривают уголки. Затем присоединяется вторая рельса.
  2. Движущаяся каретка. Ее габаритные размеры должны соответствовать расстоянию между рельсами. Сначала формируется рамная часть, устанавливаются колеса. Еще раз выполняется проверка размеров и пробный монтаж каретки на платформу.
  3. Окончательный этап. Монтируется монтажный узел для бензопилы. Если в качестве режущего инструмента используется электропила — необходимо предусмотреть блок подключение к электросети. Его можно сделать своими руками или приобрести уже готовый и закрепить в нужном месте.
  4. Покраска. Для защиты конструкций от преждевременного ржавления ее сначала грунтуют, затем наносят слой краски.

Для предварительных испытаний рекомендуется применять мягкие породы древесины или мини-заготовки. Если срез будет точным и ровным — можно постепенно увеличивать нагрузку. Нужно помнить, пилорама из бензопилы, сделанная своими руками, нуждается в периодической проверке профилактических работах по поддержанию конструкции в рабочем состоянии.

В видеоматериале можно знакомиться с примером работы пилорамы:

Пилорама из бензопилы своими руками видео, фото и описание как сделать

В тех регионах России, где стоимость леса кругляка приближается к нулю – актуален вопрос распиловки бревен на доски или брусья. Услуги пилорамы доступны в любом населенном пункте, но за это нужно платить деньги.

самодельная пилорама из бензопилы для продольного распила бревен

Поэтому самодельная пилорама из бензопилы является популярной темой среди доморощенных мастеров.

Разумеется, идеального среза, который дает промышленная дисковая или ленточная пилорама, вы не получите. Собственно, при расшивке бревна это не требуется. Да и доступность приспособления позволяет закрыть глаза на некоторые огрехи в качестве.

Самодельная пилорама из бензопилы – разновидности и принцип действия

Концептуально пилорамы можно разделить на два типа:

  1. Стационарная неподвижная. В такой системе станок с режущей частью стоит на месте, а заготовка движется навстречу пиле. Качество реза достаточно высокое, особенно с точки зрения геометрии. Длина заготовки неограниченна, но при изготовлении вы столкнетесь со сложным механизмом подачи бревна в зону распила;
  2. Стационарная подвижная. Станок имеет рельсовые направляющие, по которым пила движется относительно неподвижной заготовки. Работать с такой системой проще, однако есть ограничения по длине заготовки;
  3. Мобильная пилорама. Исходя из названия – пилящая часть движется относительно бревна, и ее можно переносить. В качестве направляющей используется сама заготовка, что упрощает конструкцию. Однако при работе требуется больше усилий (необходимо постоянно контролировать равномерность хода), и качество распила не такое высокое.

Подобная конструкция популярна на заготовках – распилить бревно на доски можно непосредственно в месте лесоповала.

В любом случае, мобильная пилорама из бензопилы начинается с главного компонента. Для стационарной конструкции потребуется мощный экземпляр с длинным рабочим наконечником.

А для мобильной пилорамы понадобится компактная пила с мотором малой мощности. Длина режущей части может быть меньшего размера.

Как сделать пилораму из бензопилы минимальными средствами?

Для начала определитесь, каково применение предполагаемого распиловочного станка. Если вы строите дом, или предоставляете коммерческие услуги по распиловке – пилорама из бензопилы должна быть мощной и стационарной.

При разовой заготовке или небольшой стройке (например, беседки или бани), можно обойтись мобильным устройством.

Важно! Вне зависимости от выбранной конструкции, бензопила должна быть съемной. Тогда вы получите два инструмента – пилу и станок.

Мини пилорама из бензопилы

Для изготовления понадобятся:

  • профтруба 30-40 мм;
  • уголок 30 мм;
  • электросварка;
  • немного крепежного инструмента.

Рама (или станина) фактически является направляющей, по которой пила движется вдоль заготовки. Вертикальная стойка, на которой крепится сам инструмент, позволяет установить ширину распила. Стойка может быть одиночная или двойная, если ваша пила относится к тяжелому или среднему типу.

Работать с таким приспособлением несложно, однако от вас требуются дополнительные усилия для удержания инструмента на траектории. При этом, основной сложностью является создание первой плоскости, по которой можно будет нарезать каждый последующий слой.

пример работы мобильной пилорамой

Для стартового среза используется накладная доска или брус, по которому ровно направляется пила.

Существует еще одна разновидность мобильного приложения – направляющая для вертикального распила. Такая пилорама также легко делается своими руками.

Для изготовления требуется швеллер или профтруба шириной 100-150 мм, и длиной 2000-2500 мм. Каретка делается из уголка. Подвес пилы можно выполнить шарнирным, для удобства работы.

Стационарная пилорама из бензопилы с подвижной кареткой

Основа конструкции – жесткие направляющие, которые работают независимо от размера и формы заготовки. Снизу подвешивается пила, которая при помощи каретки может свободно перемещаться вдоль направляющих. Рельсы лучше всего изготовить из профтрубы не менее 40*40 мм.

Стационарная рама не требуется, направляющие можно установить на любые две опоры. Жесткости конструкции хватит для получения ровного среза по всей длине, которая в этой конструкции ограничена.

Если вы хотите пилить бревна длиной более 2 метров – потребуется монтаж рельсов на грунте. Длина в этом варианте практически не имеет ограничений. Для пилы делается мощная каретка – этажерка, которая движется на опорных катках по рельсам.

Сама каретка относительно мобильна, но эта пилорама относится к разряду стационарных.

Важно! Поскольку бензопила относится к разряду травматичных инструментов, создавать конструкции на ее основе «на глазок» недопустимо. Обязательно используйте готовые чертежи, или разработайте эскиз самостоятельно, с учетом норм безопасности.

За основу можно взять чертеж рамы для самодельной пилорамы, а остальное додумать по ходу изготовления.

Если каретку установить без направляющих роликов – можно переделать пилораму в систему с подачей заготовки на неподвижную бензопилу.

Ленточная пилорама своими руками из бензопилы

Помимо классического способа разделки бревен с помощью пилящего элемента бензопилы, существует иной механизм. Мотор используется только в качестве привода, а резка заготовки происходит ленточной пилой.

Ленточные пилорамы давно используются на лесопилках. Их преимущество – высокое качество среза (по сравнению с бензопилой), и меньшая толщина распила. На толстом бревне экономия древесины может достигать 10 см толщины. А это пара полноценных досок. Поэтому самодельщики часто применяют именно эту конструкцию.

Принцип действия такой же, как на пилораме из бензопилы с подвижной кареткой, установленной на стационарных рельсах. Добавляются лишь два автомобильных колеса, на одно из которых подается цепной или ременный привод от силовой установки. Между колес натягивается ленточная пила, и автономное разделочное устройство готово.

Все представленные конструкции прошли многолетнее опробование на домашних и коммерческих лесопилках.

Смотрите видео: пилорама из бензопилы своими руками. Для домашнего использования, если очень нужно распустить бревно на доски, самый подходящий вариант, рама из квадратных труб и не самая мощная бензопила Партнер.

About sposport

View all posts by sposport

Загрузка…

Cамодельная пилорама из бензопилы | Строительный портал

С давних времен люди занимались строительством. Раньше они просто создавали себе жилье и обустраивали его с целью защиты собственной жизни от агрессивной окружающей среды, сейчас же все иначе, с развитием цивилизации и научно технического прогресса строительство приобрело качество одного из самых прибыльных видов бизнеса. При этом, на сегодняшний день, древесина является наиболее востребованным материалом. Уже давно миновали времена, когда строительство дома осуществлялось посредством только что спиленных и необработанных стволов деревьев. Чтобы древесина смогла принести пользу при строительстве, ее, для начала, необходимо распилить, незаменимым помощником для этой работы является пилорама. Ни одна компания на строительном рынке не может даже представить свою деятельность без этого инструмента.



Оглавление:

  1. Виды пилорам на базе бензопилы и их особенности
  2. Как сделать пилораму из бензопилы (1 вариант)
  3. Чертеж пилорамы из бензопилы (2 вариант)
  4. Самодельная пилорама из бензопилы. Видео



Виды пилорам на базе бензопилы и их особенности

В строительном магазине вы можете приобрести мини-пилорамы, изготавливаемые разными фирмами. В основу этих пилорам входит бензопила мощностью 6,5 л.с, закрепленная в тележке на роликах, которую нужно вручную передвигать по рельсовому пути, предварительно расположенному на подготовленном земельном участке. В Распиле круглого леса используется пильная цепь с профессиональной и мощной бензопилой, способной интенсивно работать весь рабочий день. Кроме цепной бензопилы, может быть использована цепная электрическая пила. Главный недостаток цепной пилорамы – это большое количество опилок, получаемых от работы пильной цепью.



Этого недостатка нет у ленточных пилорам, с помощью которых вы сможете распиливать бревна сравнительно большего диаметра. Но здесь проявляется другой недостаток – при работе опилки разлетаются на большую площадь вокруг агрегата, что небезопасно. К счастью, с этой проблемой справляется гибкий воздуховод, подключенный к стружкоотсосу.

Как создать пилораму из бензопилы (1 вариант)

Для создания пилорамы из бензопилы нужно два швеллера, высотой от 140 до 180 миллиметров и длиной около 8 метров. Также нам понадобятся уголки 50 на 100 миллиметров и две рельсы, их нужно перевернуть подошвой вверх. Создавая основу для пилорамы, по ее длине сверлим отверстия диаметром 14-16 миллиметров, отверстия должны располагаться на расстоянии 1-1,5 метра друг от друга. В работе потребуются стяжки, их число должно быть равно количеству отверстий, в качестве стяжек можно использовать отрезки водопроводной трубы. Длина стяжки должна составлять 25 сантиметров, их соединяют при помощи болтов. Стойки изготавливаются из металлических угольников, на которые ставится основа для пилорамы. Изготавливая основу, нужно тщательно следить за тем, чтобы основа состояла из строго прямых элементов. Расстояние от крайних стоек до конца основы должно состоять от 80 до 100 сантиметров. Чтобы придать дополнительную жесткость конструкции, можно приварить специальные раскосы между стойками.

Первая половина работы сделана, далее изготавливаем подвижную тележку, в ее основу пойдет стальная плита длиной 600 миллиметров и толщиной от 4 до 6 сантиметров. К плите снизу приваривается уголок 40 на 40 миллиметров, а далее тележка ставится на подшипники или ролики. Вверху необходимо приварить два уголка, к которым прикрепляем бензопилу, с помощью которой будет происходить распил. Последним этапом изготавливаем конструкцию для фиксации бревна. Для этого нужны трубы 35-40 миллиметров в диаметре и подвижные шланги, которые располагаем с последующим закреплением на любой необходимой высоте, ограничиваясь длиной трубы.

Чертеж пилорамы из бензопилы (2 вариант)

Еще один вариант создания пилорамы из бензопилы, идея та же, но более доработана.
Пилорама, рассматриваемая на этом чертеже, включает в себя четыре главных узла: первый – пила и ее привод, второй – механизм, благодаря которому можно регулировать толщину получаемой доски, третий – механизм, позволяющий передвигать пильную часть конструкции, четвертый – устройство для фиксации бревна.

Пила и её привод:

Можно попробовать сделать пилу с приводом самостоятельно, но не будем мудрить и используем бензопилу.

Механизм для регулирования толщины доски:

Распил нужной толщины доски производится посредством опускания или поднимания основания 6 (план-схема 2), которое крепится на четырёх винтах. Само основание удерживается приваренными к пластине 4 (рисунок ниже) гайками, у которых согнуты края. Вверху основания находятся контргайки, они затягиваются после того, как пилорама будет настроена на нужную толщину распиливаемых досок.

Механизм для передвижения пилы в пилораме:

Пильная часть пилорамы перемещается по направляющим уголкам 13 (план-схема 2) вдоль рамы, между уголками расстояние составляет 0,55 метров. К каждой стойке 14 прикреплены два ролика 12 (план-схема 2). Верхний ролик опирается на направляющий уголок, а с помощью нижнего ролика, пильная часть пилорамы удерживается от подъема. Вместо роликов можно использовать подшипники 20 миллиметров.

Устройство для фиксации бревна:

В пилораме бревна крепятся с помощью двух гребёнок 7 и 9 (план-схема 1). Первая — подвижная и перемещается при помощи винта 8, а вторая остается неподвижной. После установки бревна, зажав его гребенками, подвижную гребёнку закрепляют в неподвижном состоянии двумя винтами.

Самодельная пилорама из бензопилы. Видео

На просторах интернета вы можете легко найти видео на тему того, как создать пилораму из бензопилы. Вот некоторые из них.

как сделать своими руками для продольного распила бревен, самодельное пиление и распиловка, чертежи


Большинство ремонтно-строительных работ по дому требует наличия необходимых материалов. Приобрести доски или брус нужного размера — не проблема, но иногда бывает нужен пиломатериал определенного размера. Часто требуются планки из той или иной породы дерева, нестандартной толщины или ширины. Наконец, просто имеется несколько бревен, из которых надо напилить доски. Решить подобные проблемы возможно, понадобится только каретка для бензопилы, созданная своими руками.

Это нехитрое приспособление позволяет делать лафет, брус или доски нужной толщины из бревен любого вида. Особенно ценно такое приспособление тем, что дает возможность переработать нестандартные бревна — короткие, неровные или сильно искривленные. Рассмотрим этот вопрос внимательнее.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство. Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно!
Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

Применение

С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать. Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.

Цепные мини-лесопилка с каретками модели F2 производятся ​​из прочного алюминиевого сплава, которые имеет защитное покрытие. Предельная масса лесоматериала, который может обрабатываться с применением этих кареток, составляет 1000 кг., при наибольшей длине обрабатываемого бревна 3800 мм. При необходимости работ с брёвнами большой длины рама может наращиваться однотипными фрагментами, которые доступны по дополнительному заказу. Также на раме или рядом с ней могут устанавливаться несколько подъёмников для брёвен, что позволяет обрабатывать длинные брёвна с высокой производительностью, и при сохранении всех параметров точности.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

  1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
  2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

  • Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
  • В любой момент ее можно разобрать, чтобы продолжить пилить деревья
  • Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

  1. Бензопила, которая используется в качестве приводного режущего источника
  2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
  3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Это интересно!
Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Виды пиломатериалов

Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:

  • лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
  • брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
  • доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

  1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
  2. Стальной уголок размером 5х5 см
  3. Стальная трубка до 1 метра и диаметром 15-20 мм
  4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Особенности поперечного распила

Поперечный распил применяется лишь для создания дров или элементов интерьера. Проведение работ осуществляется по нескольким принципам:

  1. Бревно перед проведением работ располагается в горизонтальном положении на опорах. Высота его расположения должна составлять 0,5 м.
  2. После этого необходимо полностью очистить бревно от коры.
  3. На следующем этапе необходимо сделать на всем бревне метки, расположенные друг от друга на равном расстоянии.
  4. Затем по созданным меткам можно осуществлять распиловку.

Для поперечного распила не требуются специализированные приспособления.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно!
Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.
Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Мои услуги:

Я предлагаю ряд услуг по запуску оборудования, поиску и продаже вашего оборудования. Помогу просчитать бизнес план лесопильного производства. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ».

Есть также у меня и отличная книжка по лесопилению. Рассчитана она на большие лесопильные производства, но будет полезна и частникам на маленьких лесопилках. Более подробно о ней в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно!
Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

  1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
  2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
  3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
  4. Выставляется необходимая толщина распила досок
  5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
  6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
  7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Это важно!
Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Сопла для распиловки

Бензопила. удобный универсальный инструмент на заднем дворе. Прежде всего, следует учитывать, что он обладает большой властью, компактностью. Благодаря центробежной муфте все системы и компоненты мини-двигателя работают без перегрузки в течение длительного времени; мощность позволяет устанавливать любое сопло. Бензопила может работать в любом положении и на любой местности, поскольку она является автономной, имеет мембранный карбюратор.

Как адаптировать механизм для распиловки бревен на досках? Для этого достаточно установить соответствующие насадки на бензопилу.

Чтобы вырезать бревно по всей длине, насадка используется для в горизонтальной плоскости. Благодаря этому платы изготовлены одинаковой толщины. Они после необходимой надлежащей сушки подходят для строительства. Сопло представляет собой небольшую раму, прикрепленную к шине с обеих сторон.

Кроме того, имеется легкое сопло, которое фиксируется только с одной стороны. В результате платы не такие плоские, как в первом случае. Из этих досок построены заборы, навесы.

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

Техника безопасности

Бензопила — опасный инструмент, требующий осторожности и внимательности. Использование дополнительных приспособлений значительно увеличивает риск, поскольку при пилении режущий инструмент не виден, что усыпляет бдительность неопытного работника. Необходимо обеспечить полную безопасность при перемещении каретки, установить все рукоятки на достаточном расстоянии от движущейся цепи. Кроме этого, надо соблюдать все стандартные требования безопасности при работе с бензопилой:

  • работать только исправной бензопилой;
  • не производить заправку топливом во время работы инструмента;
  • заправку бензопилы топливом производить на открытом воздухе или в проветриваемом помещении;
  • не курить во время заправки и работы;
  • переносить бензопилу только после полной остановки в чехле;
  • заглохшую бензопилу заводить только после извлечения из пропила;
  • следить за действиями помощников, чтобы случайно их не травмировать;
  • использовать средства индивидуальной защиты — очки, перчатки, наушники.

Требования несложные, но позволяющие сохранить здоровье и трудоспособность себе и своим помощникам.

Каретка для бензопилы, созданная своими руками, значительно расширяет возможности инструмента. Появляется возможность изготавливать разные виды пиломатериалов, повышается точность и аккуратность работ. Однако, вместе с этим возрастает опасность использования инструмента. Все самодельные каретки и другие устройства представляют собой группу риска, поэтому людям без должного опыта и навыков браться за изготовление подобных приспособлений не рекомендуется.

Надо правильно оценивать свои возможности и уровень знаний, степень опасности и ответственности таких работ. Если пользователь имеет достаточную подготовку и опыт, процесс изготовления каретки не займет много времени и позволит ему получить полезное и удобное приспособление.

Изготовление пилорамы из бензопилы — своими руками

С началом ремонта жилья или строительства подсобных помещений у владельца возникает необходимость покупки главного стройматериала – ровных и гладких досок. Однако приобретение древесины почти всегда связано с затратами на погрузку, доставку и разгрузку. Чтобы избежать их, любой желающий владелец бензопилы может собрать самодельную пилораму. Это простое приспособление поможет регулярно получать практически неограниченное количество досок разных форм и размеров, а их качество практически ничем не будет уступать древесине, подготовленной в фабричных условиях.

Преимущества и недостатки самостоятельного изготовления

Собственноручно собранная пилорама для активной заготовки древесины изначально обладает несколькими достаточно важными преимуществами, которые выгодно выделяют ее на фоне заводских аналогов.

К плюсам самоделки относятся:

  • небольшие физические габариты и сравнительно скромный вес – это позволяет двум взрослым мужчинам быстро перенести конструкцию с одного участка на другой;
  • производительность – по этому параметру самодельные пилорамы из бензопилы практически ничем не уступают более крупному фирменному оборудованию;
  • невысокий расход топливной смеси – во время непосредственной эксплуатации заводские пилорамы нуждаются в сравнительно больших объемах горючего. По сравнению с ними самоделка потребляет в 2–2,5 раза меньше топлива, демонстрируя довольно высокую скорость заготовки досок;
  • эффективность при роспуске бревен из любой древесины – при сравнительно небольших физических размерах мини-пилорама успешно справляется с роспуском наиболее твердых бревен, включая старые стволы дуба, ясеня, вяза и крупной акации.

Недостатки собственноручного изготовления пилорамы связаны с необходимостью оператора обладать навыками в эксплуатации дрели, болгарки и оборудования для сварочных работ. Не лишним будет и умение правильно пользоваться токарным станком – возможность самостоятельно выточить металлические детали позволит укомплектовать пилораму качественными и долговечными комплектующими.

Как подготовиться к сборке пилорамы?

В первую очередь, конструктор самоделки обязан досконально изучить чертежи. Они не только помогут сориентироваться в процессе изготовления, но и подскажут размеры любой из используемых деталей.

Из необходимых в процессе работы материалов изготовителю потребуются:

  • тщательно отшлифованные гладкие трубы с разным сечением;
  • стальные уголки с разными размерами;
  • несколько разных по толщине и размерам листов из фанеры и стали;
  • металлические стяжки и распорки для усиления конструкции.

Все используемые металлические комплектующие необходимо заранее покрыть грунтовкой и покрасить. Так как пилорама будет использоваться в разных погодных условиях, поэтому она будет непрерывно поддаваться воздействию влаги. Грунтовка и краска надежно защитят стальные детали от ржавчины, увеличив сроки эксплуатации самоделки в несколько раз.

Пилорама из бензопилы своими руками – поэтапная сборка

Чтобы собрать в домашних условиях сбалансированную и максимально устойчивую к повышенной вибрации пилораму, конструктор обязан соблюдать правильный алгоритм действий.

Их последовательность выглядит так:

  1. Первое, что необходимо сделать, – это собрать прочную неподвижную опорную конструкцию. Для ее сборки нужно использовать перевернутые рельсы и уголки, отрегулированные строительным уровнем и сваренные между собой сплошным швом. В местах стыковки деталей необходимо приварить металлические стяжки для усиления каркаса. Готовое основание конструкции и сама пилорама должны располагаться параллельно по отношению друг к другу в горизонтальном положении;
  2. После этого в собранном основании нужно проделать несколько сквозных отверстий, диаметр каждого из которых должен составлять 14 мм. Шаг между отверстиями – 1 м. Для проделки оператору лучше всего использовать твердосплавные сверла, оборудованные сложной кромкой для резки. В случае, если у конструктора их нет, то можно использовать тонкие сверла, постепенно сменяя их более толстыми насадками для дрели;
  3. Далее потребуется приварить еще несколько дополнительных металлических стяжек;
  4. Затем готовое к монтажу основание потребуется установить на заранее подготовленные стойки, сделанные из отшлифованных уголков одинаковых размеров. После проделанной процедуры дистанция между основанием и стойками пилорамы должна составить не менее 1 м. Обе части конструкции потребуется сварить толстым сплошным швом;
  5. Для придания жесткости самоделке между ее стойками необходимо приварить стальные раскосы;
  6. На следующем этапе конструктор обязан организовать место для монтажа режущей части пилорамы из бензопилы. Для этого потребуется сделать своеобразную тележку, изготовленную из нескольких стальных уголков. Конструкция тележки должна зависеть от размеров и модификации бензопилы. Уголки сечением 40×40 мм потребуется приварить к нижней части основания самоделки. Затем на уголки нужно установить подшипники и заранее подготовленные ролики. Зафиксировать бензопилу помогут еще 2 уголка, приваренные к верхней части основания. При этом оператор должен помнить, что прочность проделанных креплений влияет на комфорт во время работы с древесиной. В итоге, чем прочнее фиксаторы, тем легче эксплуатировать самодельную пилораму;
  7. Для дальнейшей эксплуатации оборудования нужно предварительно продумать способы крепления заготавливаемых бревен. Важно помнить, что в процессе обработки бревна поддаются повышенным нагрузкам, в результате чего они зачастую сдвигаются в стороны. Зафиксировать древесину в одном положении помогут шланги, которые можно предварительно сделать из трубы.
Перед началом активной эксплуатации готовые самоделки потребуется тщательно испытать. Для этого нужно установить на платформу небольшое бревно и начать его распил. В это время необходимо обойти пилораму по периметру и внимательно проверить каждый ее болтовой крепеж. При дальнейшей распиловке более крупных стволов нужно убедиться в том, что они не отклоняются от изначальной траектории. Если роспуск бревен на доски производится ровно и без посторонних вибраций, значит оборудование готово к дальнейшей эксплуатации.

Каретка для бензопилы продольной распиловки своими руками


Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство. Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно!
Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.



Инструменты

110 votes

+

Голос за!

Голос против!

Цепная пилорама – незаменимый помощник для любого строителя. Без нее не обходится ни один серьезный ремонт. В особенности данный инструмент актуален для тех, кто проживает в частном секторе и постоянно сталкивается с проблемами строительства и ремонта.

Оглавление

  1. Описание шинной пилорамы
  2. Самодельная цепная пилорама

Описание шинной пилорамы

По принципу действия шинная (цепная) пилорама в какой-то степени напоминает ленточную: распиливаемый ствол дерева (доска, бревно) так же находится в неподвижном зафиксированном состоянии, в то время как распил производится за счет пилы. Сама пила закреплена на движущейся каретке. Разница между шинной и ленточной пилорамами лишь в том, что в шинной используется именно цепная пила, а не ленточная.

Но почему цепная, если на сегодняшний день существуют и более эффективные разновидности пилорам? Проблема в том, что работа с шинной пилорамой является не такой высокопроизводительной и экономичной. Несмотря на эти недостатки, многие люди пользуются именно таким видом пилорам за счет его дешевизны и удобства, а истинные умельцы и вовсе делают цепные пилорамы своими руками. Кто-то таким образом экономит деньги, а кто-то просто желает создать инструмент, который бы полностью отвечал индивидуальным пожеланиям мастера.

Цепная пилорама видео:

Самодельная цепная пилорама

Итак, как сделать цепную пилораму самому? В первую очередь, определитесь с местом, в котором будет стоять пилорама. Проблема в том, что это далеко не самый легкий инструмент (в основном, за счет увесистой станины), и постоянно перетаскивать его будет сложно. Сориентируйтесь, где чаще всего будет использоваться цепная пилорама. Это может быть мастерская, гараж или двор. После этого можно приступать к созданию основной конструкции.

В качестве базиса необходимо взять два металлических (преимущественно используются стальные) швеллера или же два рельса. Высота и длина варьируются в зависимости от пожеланий мастера. Среднестатистическая конструкция включает в себя 2 швеллера или рельса высотой 1,4-1,5 см, длиной 8 м. Главное условие для основы – идеально ровные металлические заготовки. От этого будет зависеть и сама работоспособность пилорамы.

Далее, на расстоянии 1-1,5 м по длине заготовок нужно просверлить отверстия диаметром 15 (+/- 1) мм. Расстояние между этими отверстиями должно быть одинаковым, поэтому предварительно следует осуществить замерочные работы. Количество отверстий будет зависеть от длины шага и швеллера, поэтому оно может быть любым. В таком же количестве нам понадобятся отрезки водопроводных труб, каждый из которых должен составить 3 четверти в длину, по 2,5 см. Чтобы соединить стяжки со швеллерами, потребуются болты. Параллельно собираются и скрепляются (сваркой или болтами М12) стойки, которые могут состоять из швеллеров, труб или готовых уголков. Количество стоек варьируется в зависимости от длины общей конструкции. В случае с длинной станины в 8 метров, выйдет 4 стойки. На эти стойки станина устанавливается таким образом, чтобы крайние стойки находились на расстоянии 1 м от концов направляющих. Для обеспечения жесткости основы ставят раскосы, а чтобы придать горизонтальное направление, под стойками подкапывается грунт или же ставят ножки на доски, бруски и т.д. Это еще раз подтверждает необходимость создания цепной пилорамы непосредственно на том месте, где она и должна будет работать.

После изготовления основной конструкции приступаем к созданию подвижной тележки. За основу берется стальная плита. Ее длина должна соответствовать габаритам электродвигателя. В среднем, 60 см. Толщина плиты – 5 (+/- 1) мм. От толщины зажимных пластин и прокладок будет зависеть свободное перемещение по длине направляющих. При выборе толщины учитывайте тот факт, что зазор должен быть самым незначительным. Зажимные пластины и прокладки скрепляются болтами М8 в количестве 8 штук. Внизу тележки крепится упор уголок 4 см на 4 см, а вверху крепятся (здесь лучше подойдет сварка) два других уголка, на которых в будущем будет установлен наш электродвигатель. Чтобы тележка и электродвигатель с пилой могли перемещаться, используется цепь. Она максимально натягивается, чтобы работа пилорамы была гораздо более точной (свободная цепь не сможет обеспечить инструменту корректную работу).

В принципе, наша пилорама уже готова. Осталось доработать некоторые детали, которые позволят сделать распил более удобным и быстрым процессом, и поставить двигатель с пилой. Для фиксации распиливаемого ствола (бревна, доски) используют специальное устройство, изготовленное из труб диаметром до 4 см (но не слишком тонкие). В них должны войти движущиеся штанги, которые закрепляются на нужной высоте. На самих же штангах размещены механизмы зажима и прижимы, которые обеспечат нужную фиксацию.

Для вышеперечисленных параметров идеально подойдут пила диаметром 1 м, а также электродвигатель на 10 кВт. При создании основы, как уже писалось ранее, учитываются пожелания мастера, поэтому каждый устанавливает свои индивидуальные параметры. Это может быть пилорама под менее мощный двигатель и не под такую большую пилу (мини-пилорама), либо наоборот. Соблюдайте соответствие основы и «сердца» цепной пилорамы.

Теперь у вас есть своя рабочая цепная пилорама. Цена такого инструмента на розничном рынке составляет от $1000 и выше. Работать с самодельной шинной пилорамой не сложнее чем с покупной. Бревно кладут и фиксируют уже имеющимися на штангах зажимами. Включается двигатель, поворачивается штурвал, и тележка отправляет наше бревно на ровный красивый распил. Тележка передвигается в двух направлениях, что удобно и позволит свести к минимуму возможные погрешности работы. Время от времени проверяйте крепеж пилы, соблюдайте правила безопасности при работе с цепной пилорамой и держите пилу острой (при необходимости всегда заменяйте старую). Также можно найти чертежи цепных пилорам в сети Интернет (строительные форумы).



Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

  1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
  2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

  • Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
  • В любой момент ее можно разобрать, чтобы продолжить пилить деревья
  • Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.



Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

  1. Бензопила, которая используется в качестве приводного режущего источника
  2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
  3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Это интересно!
Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.



Пошаговая инструкция изготовления

Приступать к изготовлению станка-самоделки можно лишь в том случае, если на руках имеется качественная схема-чертёж, которая будет оптимизирована под необходимые требования.


  1. Первоначально выполняется изготовление каркаса, для чего сваривают трубы и уголки. Выполненное основание должно быть максимально прочным и тяжеловесным. Такой тяжёлый правильно выполненный каркас исключит вибрацию пилорамы при распиле бревен, что повышает качество полученных кромок досок.

  2. Салазки можно изготовить из деревянной доски или металлопрофиля. Чем выше нагрузка на пилораму, тем прочнее должны быть салазки. Лучше всего выбирать для выполнения подвижных элементов небольшие рельсы или прочную нержавеющую сталь.
  3. Необходимо продумать используемый механизм регулировки толщины получаемых досок. Подъемный механизм может быть выполнен в двух вариантах. У шинных пилорам может приподнимать бревно, что обеспечивается за счёт перемещения основания, при этом режущая часть остается неподвижной. Второй вариант — это конструкция с неподвижными бревнами и с поднимающимся или опускающимся режущим инструментом.
  4. Электропилу фиксируют с помощью болтового соединения, обеспечивая максимальную прочность и надежность крепления.
  5. Механизм продвижения пилы может быть изготовлен из шнурка или бельевой верёвки.
  6. Выполняются пусконаладочные работы и при необходимости осуществляется настройка механизма подачи режущего элемента.

В каждом конкретном случае технология изготовления пилорамы из бензиновых и электрических пил может существенно различаться, в зависимости от выбранной схемы станка.

Изготовление пилорамы своими руками не представляет особой сложности. Потребуется найти интернете качественную схему, подобрать все используемые материалы и в полном соответствии с имеющейся документацией выполнить универсальное в использовании деревообрабатывающее оборудование. Расходы на изготовление самодельной пилорамы будут не слишком высоки, при этом по своим показателям функциональности и простоты использования она не будет проигрывать заводским вариантам.



Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.



Комплектующие для изготовления пилорамы


Чертеж пилорамы из бензопилы

Важным моментом в проектировании является выбор исходных материалов изготовления. Во время работы пилорамы, изготовленной своими руками, неизбежно будут возникать вибрации и нагрузки на конструкции. Во избежание преждевременного выхода из строя необходимо использовать надежные комплектующие.

Сначала выбирается методика обработки бревен. Для выполнения большого объема работ рекомендуется сделать движущуюся каретку с закрепленной бензопилой. Фиксация деревянной заготовки выполняется непосредственно на нижней рамной части конструкции.

Рекомендации по выбору комплектующих для различных частей пилорамы:

  • опорная платформа. Для движения каретки обычно используют стандартные рельсы небольшого размера. Они соединяются между собой швеллерами или уголками;
  • движущая каретка. Опорная часть изготавливается из швеллера №4 или №6. Элементы жесткости — из уголков 8*8 или 10*10 мм;
  • блок крепления бензопилы. Его конфигурация напрямую зависит от модели режущего инструмента. Бензопилу «Урал» или аналогичную рекомендуется крепить на основание.

Все компоненты конструкции не должны иметь деформации. В противном случае будет невозможно сделать качественную пилораму своими руками. В особенности это относится к опорной платформе, которая обеспечивает равномерное движение каретки для формирования ровного реза.

Альтернативным вариантом швеллеру могут быть трубы квадратного сечения. Толщина стенки должна быть не меньше 1,5 мм. С их помощью можно сделать каретку.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Насос

Принцип действия этой насадки на бензопилу аналогичен принципу действия всех центробежных насосов. Приспособления для продольного расположении распила приспособление для. К центральному штуцеру (1) подсоединяется шланг, опускаемый в воду. К штуцеру (3) присоединяется напорный рукав. Приспособление для продольного распила. Перед началом работы в пробку (2) заливается вода, необходимая для того, чтобы насос начал качать. При приведении турбины насоса во вращение, во всасывающем патрубке создается пониженное давление, засасывающее воду, которая выводится затем через напорный шланг.

Описание самодельного приспособления для продольного распила

бревен
бензопилой
, которое в домашних усло

Видео-Самоучитель Плотника Автор Валерий Самович. Иногда может срочно понадобиться

Скорость вращения шнека при бурении должна быть относительно небольшой, поэтому для снижения числа оборотов используется редуктор. Он может быть выполнен в виде клиноременной или червячной (предпочтительнее) передачи.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

  1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
  2. Стальной уголок размером 5х5 см
  3. Стальная трубка до 1 метра и диаметром 15-20 мм
  4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Станина для бензопилы своими руками


Всем привет, предлагаю к рассмотрению простейшую станину для бензопилы, с помощью нее можно превратить бензопилу в небольшой станок. На нем удобно резать доски, палки и другие подобные предметы. Основная суть конструкции в том, что тут при распилке доски или палки мастер автоматически наживает на педаль газа и бензопила набирает обороты. А когда распил не производится, бензопила работает на холостых. Если немного модернизировать конструкцию, можно будет резать доски под заданным углом. Собирается все довольно просто, основным материал являются профильные трубы. Если проект вас заинтересовал, предлагаю изучить его более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:

— профильные трубы; — листовое железо; — болты и гайки; — кругляк.
Список инструментов:
— болгарка; — сварочный аппарат; — гаечные ключи; — торцовочная пила; — маркер, рулетка. Процесс изготовления станка:

Шаг первый. Основа

Первым делом изготовим основу, она похожа на раму столика без столешницы. Нарезаем заготовки из профильной трубы, тут удобнее всего иметь торцовочную пилу, но можно работать и болгаркой. Ну а далее свариваем прямоугольник, его размеры автор выбирал в соответствии с длиной своей пилы. К полученному прямоугольнику привариваем ножки, сварные швы зачищаем болгаркой, чтобы все выглядело аккуратно.

Шаг второй. Установка болгарки
Болгарку нужно закрепить надежно, для начала закрепим болгарку за шину. Для этого привариваем к раме стола кусок трубы, а к ней привариваем вертикальную стойку из профильной трубы. В стойке и шине бензопилы сверлим отверстие, если его там нет, вот и все, теперь прикручиваем шину к стойке при помощи болта с гайкой. В задней части крепим бензопилу за ручку, для этого по бокам ручки к раме привариваем пластины, чтобы ручка не могла сдвинуться в бок. Потом сверлим два отверстия и прижимаем ручку стальной пластиной к раме при помощи двух болтов с гайками. Чтобы снизить нагрузку на место крепления шины к бензопиле, привариваем еще один кусок профильной трубы под пилой, чтобы пила держалась на трех опорах.

Шаг третий. Нажимной механизм

Делаем нажимной механизм, благодаря которому мы будем наживать на курок бензопилы. Нам понадобится два длинных рычага, соединенных шарнирно, для этих целей автор использовал стальные полоски. В качестве шарниров были использованы болты с гайками. Непосредственной нажимной рычаг сделан из кругляка, он шарнирно закреплен на раме с помощью приваренных ушей, изготовленных из листовой стали. При нажатии доской на рычаг, нажимной рычаг отходит в заднюю часть, тем самым вдавливая курок и включая высокие обороты бензопилы.

После этого станок готов, заводим бензопилу и приступаем к работе. Работать стало просто и безопасно. Так очень легко можно пилить палки, не нужно держать тяжелую бензопилу в руках, от чего ранее мы быстро уставали. Можно также быстро и удобно резать доски, особенно это удобно в хозяйских целях, когда нужно что-то мастерить, к примеру, домики для кроликов и так далее. Самоделка готова, надеюсь, проект был для вас полезен. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками! Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно!
Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.
Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно!
Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

  1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
  2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
  3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
  4. Выставляется необходимая толщина распила досок
  5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
  6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
  7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Это важно!
Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

9 Самодельные планы станков для бензопилы Вы можете легко сделать своими руками

Если вам приходится иметь дело с поваленными деревьями после шторма или у вас есть избыток древесины от вырубки деревьев на вашем участке, хорошая бензопила позволит вам производить полезные доски и доски без необходимости платить дорогостоящие гонорары профессиональному фрезеру.

Вы можете купить бензопилу — есть из чего выбрать практически для любого бюджета — но если вы уверены в своих навыках DIY, вы можете решить построить свою собственную.Для тех, кто думает попробовать, но не знает, с чего начать, мы предлагаем вам 9 самодельных чертежей бензопилы, которые вы можете легко сделать своими руками.

1. Всеобъемлющее руководство по заводам для бензопил

Вот отличная страница, которую мы нашли, написанную энтузиастом деревообработки из Великобритании, которая дает вам много информации о станках с бензопилами, зачем их использовать, за и против, советы по безопасности, альтернативы и многое другое.

Он также включает в себя подробности о том, как сделать самому из недорогих материалов, которые вы легко можете найти.Если вам нужно подробное введение в бензопилы и руководство по их изготовлению самостоятельно, это отличное место для начала.

>>> Проверьте идею

2. Подробные инструкции по сборке

Вот еще одна отличная страница, которую мы нашли, объясняет, как построить свой собственный завод по производству бензопилы дома. Включено множество фотографий, поэтому вы можете увидеть, как он должен выглядеть, а конечный результат выглядит довольно впечатляющим.

Что нам больше всего нравится в этой странице, так это то, насколько подробно на ней раскрывается каждый шаг. Плакат, очевидно, очень методичен, и, если вы не новичок в домашних условиях, это планы, которым вы сможете легко следовать.

Еще нам нравится то, что внизу страницы есть доска сообщений — так что вы можете прочитать некоторые проблемы, с которыми столкнулись другие домашние мастера, пытаясь построить такую, а также их решения.

>>> Проверь идею

3. Самодельная вертикальная бензопила

Вот более оригинальная идея — вместо типичной «аляскинской» бензопилы, которую можно купить и которую многие люди пытаются сделать дома, этот мастер-мастер придумал план для простой бензопилы, которая режет вертикально.

Как поясняется на плакате, идея возникла, когда он начал думать о том, как уменьшить неэффективность, связанную с более распространенными конструкциями бензопил. Его решение состояло в том, чтобы создать мельницу, работающую под действием силы тяжести.

По его признанию, это «быстро и грязно», но есть много фотографий и четких инструкций, так что все, что вам нужно, есть, если вы решите, что тоже хотите попробовать.

>>> Проверьте идею

4. Высококачественная большая бензопила

Если вы амбициозны и хотите что-то, что способно производить высококачественные доски и доски, эта очень хорошо сделанная бензопила, созданная талантливым мастером по дереву и художником, могла бы представлять интерес.

Это полная противоположность «быстро и грязно» — это мельница, на строительство которой потребовалось много часов исследований, а затем еще много часов. Однако, как видно из комментариев к постеру, когда работа будет завершена, есть чем гордиться.

Если у вас есть время, навыки и материалы для создания чего-то подобного, это потенциально даст вам инструмент, который будет не хуже — если не лучше — чем коммерческая бензопила, которую вы можете купить.

>>> Проверьте идею

5. Дешевая самодельная бензопила

Здесь мы нашли отличное видео на YouTube, в котором показано, как сделать самодельную бензопилу, которая будет стоить менее 50 долларов.

Основная задача плаката — не считая экономии денег — заключалась в том, чтобы сделать его удобным и безопасным в использовании.

Его видео очень хорошо сделано с хорошими инструкциями и объяснениями того, что он сделал.

Этот парень — талантливый мастер по изготовлению дома. В видео вы можете увидеть некоторые другие удивительные вещи, которые он делал раньше.Он явно гордится своей работой и умеет объяснять причины того, что он делает на каждом этапе. Это тот, у кого мы все можем кое-чему научиться.

И еще нам очень нравится его выбор музыки!

6. Самодельная самодельная бензопила

Если вы ищете самый простой доступный тарифный план, вот еще одно видео на YouTube, которое должно вам понравиться.

Само видео простое, короткое и по существу, но в нем рассказывается все, что вам нужно знать о том, как сделать самодельную пилу для бензопилы.Вы можете легко попробовать скопировать этот дизайн дома самостоятельно — и это один из самых недорогих вариантов, которые мы нашли.

Когда он закончит и даст вам демонстрацию, вы сможете увидеть, как работает его творение. Единственный недостаток, который мы видим, — это то, что, похоже, ему пришлось просверлить отверстие в пиле бензопилы — не всем это понравится.

В любом случае, высшие оценки за создание несложной и недорогой бензопилы, которая выполняет именно ту работу, для которой была предназначена.

7. Видео с бензопилой с хорошими комментариями

Это еще одно видео на YouTube, которое демонстрирует самодельную бензопилу в действии, прежде чем перейти к объяснению того, как она была сделана.

Есть несколько вещей, которые нам нравятся в этом видео. Он начинается с того, что дает вам небольшую справку о том, почему изначально была создана эта мельница, прежде чем перейти к объяснению деталей того, как ее использовать.

Есть несколько информативных отрывков, показывающих, как все это соединить, и нам также нравятся советы и комментарии, которые он дает о том, как успешно производить и эксплуатировать бензопилу.

Например, в одном разделе он рассказывает о том, как он научился ставить мельницу на уклон, чтобы сила тяжести помогала в работе, делая ее менее напряженной в использовании.

Независимо от того, копируете ли вы его дизайн или нет, это видео содержит много полезной информации о изготовлении мотопил своими руками, и его стоит посмотреть.

8. Большая самодельная бензопила

Это видео на YouTube, которое мы обнаружили, интересно по нескольким причинам.Во-первых, это дает вам представление о том, чего можно достичь, если вы задумаетесь над этим.

Эта бензопила немного сложнее некоторых других, которые мы видели, и включает в себя нечто большее, чем просто прикрепление бензопилы к смонтированной раме. Тем не менее, мы впечатлены качеством кроя, которое, похоже, может достичь эта штуковина.

К сожалению, есть несколько инструкций о том, как построить его самостоятельно дома, поэтому, если вы не очень умелы, это не под силу большинству людей.

Однако есть еще одна причина, по которой мы хотели включить это видео — мы думали, что его стоит включить в качестве предупреждения о безопасности. Если вы решили построить свою собственную мельницу дома, убедитесь, что вы обращаете внимание не только на возможности резки, но и на меры безопасности.

Если вы хотите знать, о чем мы говорим, просто посмотрите видео в 2:25 и посмотрите, насколько близко его колено подходит к лезвию. Без парней с бензопилой парень на видео был так близок к серьезной травме — и совершенно не подозревал, как ему повезло!

9. Самодельная бензопила, не требующая сварки

Вот последнее видео, которое мы нашли на YouTube, где показано, как парень создал свою собственную приставку для бензопилы, причем без какой-либо сварки.

Нет слов, нужно просто смотреть видео и следить за тем, что он делает. Тем не менее, видео сделано хорошо, а действия легко понять и скопировать.

Материалы, которые он использует, недороги и легко доступны, и он старается показать, что именно он делает во время работы.

Когда все будет сделано и он начнет рубить дерево, мы сможем увидеть, насколько эффективна его бензопила.

Что-то еще, что нам нравится в этой публикации, — это комментарии ниже. Домашний мастер хорошо поработал с тем, что он сделал, но некоторые из комментаторов рассказали ему, как он мог бы улучшить ситуацию дальше — например, используя точилку для бензопил или купив лучшую бензопилу !

Это одна из замечательных особенностей Интернета — объединение идей и опыта — и это видео вместе с комментариями ниже должно помочь вам дать вам несколько советов о том, как построить собственный завод бензопилы.

Развлекайтесь своими руками, но будьте осторожны

В любом проекте «сделай сам» вы всегда должны думать в первую очередь о безопасности. Тем не менее, бензопилы — это едва ли не самые опасные инструменты, которыми вы можете владеть, поэтому при создании самодельной бензопилы убедитесь, что вы принимаете дополнительные меры предосторожности — мы видели в # 8, что опасность всегда рядом.

Предполагая, что вы умеете обращаться с бензопилой и предпринимаете необходимые шаги для обеспечения своей безопасности, строительство собственного завода по производству бензопилы дома может быть очень выгодным предприятием.Если вы хорошо поработаете, это также даст вам недорогой и эффективный способ справиться с упавшими или поваленными деревьями, которые есть у вас на территории.

Не забудьте закрепить!

Сборка, использование и советы бензопилы N Трюки: 19 шагов (с изображениями)

Как и во многих других деревообрабатывающих операциях, настройка имеет решающее значение! Убедитесь, что ваша линейка и рама фрезы все прочны и ничего не болтается. Поставьте фрезу на линейку перед тем, как вы думаете о запуске пилы.Оставьте его там, проверьте глубину реза и четко осознайте, что нужно делать, прежде чем продолжить. Проверьте устойчивость бревна, убедитесь, что рабочая зона свободна и все ваши средства защиты включены! Когда все готово, я делаю это в следующем порядке:

1. Убедитесь, что пила полностью заправлена ​​топливом и в ней много масла для цепи — вы не хотите останавливать среднюю плиту для дозаправки.

2. Включите пилу, установленную в мельнице и опирающуюся на землю.

3. При включенном тормозе цепи переместите фрезу CS на прямую кромку и установите ее так же, как вы делали это при «пробном запуске».

4. Если он у вас есть, настройте вспомогательную масленку на постоянную подачу.

5. Если все в стабильном состоянии, снимите тормоз цепи, опустите пилу до полностью открытого дросселя (WOT), когда начнете резку.

6. Введите фрезу в пропил. Не нужно толкать или прилагать много усилий, если что-то не так, остановитесь и все проверьте.

7. Сосредоточьтесь на поддержании равномерного давления на рельсы мельницы, чтобы они оставались ровно прижатыми к прямой кромке.

8. Пройдя около фута в разрез, сдвиньте фиксатор дроссельной заслонки, чтобы поддерживать WOT.

9. Теперь вы можете отрегулировать захват, чтобы лучше контролировать фрезу CS. Поддерживайте равномерное давление.

10. Примерно через 3–4 фута в разрезе достаньте из кармана клин. Убедитесь, что вы можете управлять мельницей одной рукой (важно, чтобы дроссельная заслонка была заблокирована, иначе вы не сможете — в любом случае, в зависимости от ваших конкретных обстоятельств, вы не сможете это сделать, если не просто остановиться). Если вы можете поддерживать равномерное давление на мельницу, потянитесь за собой и вставьте клин в пропил — это предотвратит защемление цепи верхней плитой.

11. При необходимости повторите шаг 10.

12. Когда вы окажетесь примерно в футе от конца, отпустите фиксатор дроссельной заслонки. Будьте готовы управлять фрезой CS, когда она выходит из разреза, когда верхняя плита отделяется. При необходимости остановитесь в этой точке и закрепите или прикрутите плиту к бревну в начале пропила (с установленным клином) — сделайте это, если есть вероятность того, что плита, которую вы режете, соскользнет, ​​когда она отделяется от бревно (если бревно находится на значительном уклоне, вам НЕОБХОДИМО это сделать или у вас есть другой способ предотвратить перемещение верхней плиты).

13. Выйдите из пропила. Отпустите дроссельную заслонку и включите тормоз цепи. Осторожно отложите фрезу и пилу в сторону и дайте поработать на холостом ходу (немного остыть), не заглушайте двигатель сразу после такой работы пилой. Тем временем переместите плиту и сложите ее, при необходимости обратитесь за помощью.

Вы только что сделали свою первую плиту, ура!

DIY бензопила — Thehomesteadingboards.com

Вот проект завода по производству бензопилы для домовладельца, фермера, лесоруба или всех, кто любит работать с деревом.Я впервые услышал о заводе по производству бензопилы в начале девяностых, когда читал последний выпуск журнала Mother Earth News, и мы купили его несколько лет спустя после переезда в Мэн с намерением построить свою собственную удаленную хижину.

Вот несколько вещей, которые я узнал о бензопилах за эти годы.

  1. Убедитесь, что бензопила подходит для работы, мой маленький 14-дюймовый McCulloch — нет.
  2. Убедитесь, что у вас есть подходящая бензопила для работы, даже если они продают дешевое устройство по цене менее 100 долларов, не покупайте ее.Потратьте лишние 100 долларов.
  3. Когда они рекомендуют достать разрывную цепь, а вы решите, что она вам действительно не нужна, нанесите себе удар по затылку.
  4. Когда жена спрашивает вас, достаточно ли у вас бензина и нефти, прежде чем вы выходите из дома, а вы настаиваете на этом, ударьте себя по затылку. Это очень расходует топливо.
  5. Когда ваша жена спросит вас, принесла ли вы клинья, а вы настаиваете на этом, ударьте себя по затылку.
  6. Это может потребовать физических усилий, особенно если вы проигнорируете первые пять шагов.

Даже с этими ошибками мы сделали довольно много, пока не стало слишком поздно в сезоне, и были вынуждены использовать переносную пилораму, чтобы закончить работу за нас. Если бы я знал о первых трех пунктах, нам бы никогда не пришлось их использовать.

Для тех, кто обладает знаниями в области сварки и металлообработки, вы можете построить такую ​​установку, сопоставимую с коммерческой единицей, за небольшую часть стоимости, как показано в обзоре ниже.

1 Нарисуйте свой дизайн

2 Отрежьте квадратную заготовку по длине

3 Выложите дизайн

4Сварьте

6 Позвольте ей порвать!

7A более дешевый метод для небольших проектов

Посмотреть полный список материалов и инструкции; Нажмите на ссылку ниже.

… Цепная пила

И последнее, но не менее важное: это не то место, где вы хотите пренебрегать безопасностью; чепчики, шлемы, защита для глаз и перчатки — необходимость. Берегитесь людей!

Переносная лесопилка Alaskan MK III

Этот универсальный лесопильный завод для тяжелых условий работы превращает необработанные бревна в красивые плиты толщиной от 1/2 дюйма. до 12 дюймов Сверление стержня не требуется; MK III крепится к пильной шине. Пила в комплект не входит. Система Easy Rail продается отдельно.

Предыдущая статьяDIY Mini Metal FoundryСледующая статьяСейф на 3 доллара

Наша семья переехала в штат Мэн 17 лет назад, чтобы перейти к более простому образу жизни после рождения нашей дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы мы могли поделиться своими проектами с людьми, которые также хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

Планы лесопильного завода для переносной бензопилы от переносных лесопилок Procut

Вырежьте 4 куска плоской стали 6 дюймов x 1/4 дюйма длиной 6 дюймов для ступни. Отрежьте 4 куска плоской стали размером 1 x 1/4 дюйма длиной 6 дюймов. для заземляющих шипов и отрежьте 4 куска размером 2 x 2 дюйма x Коробка 1/8 дюйма длиной 24 дюйма для ног.

(Примечание: вы можете использовать любую плоскую сталь для ножек и утки, а вот ножки — абсолютная минимум для использования будет 1 1/2 «x 1 1/2» x 1/8 «, если вы лишь изредка режете для себя. Размер держателя стабилизатора должен быть соответствующим. См. Предыдущую страницу. Ноги не должны соответствовать коробке отлично, некоторая слабина — О.К.)

На 4 куска плоской стали 6 «x 6» x 1/4 «приварите 4 части 1 » x 1/4 дюйма плоский стальной 6 дюймов длиной по краю 6 дюймов x 6 дюймов по центру, создавая 4 части, как показано на схеме. Вставьте коробку размером 2 x 2 x 1/8 дюйма длиной 24 дюйма в каждый угол. стабилизатор вниз к земле. Сварите плоскую поверхность ножки размером 4-6 дюймов на 6 дюймов с заземляющими шипами до дна длинных ножек размером 2 x 2 24 дюйма с планкой вниз, ступни по центру на нижней части ноги и использовать вес ноги держаться на земле.Лицевая пластина заземления поперек фрезеровать бок о бок. Установите пластину поверх всех 4 ножки или просверлите отверстие в основании ножек для выпуска воды. Поднимите ноги в крайнее верхнее положение, затем просверлите отверстия. через стойку над стабилизаторами установить болт для мельничный транспорт. Некоторые стопорные болты ослабли во время транспорт и оторванные ноги.

Предупреждение : Не приваривать ступни к ножкам из стабилизаторы мельницы. Вставьте ножки в держатели стабилизатора сначала приварите ножки, иначе придется поднять фрезеровать высоко, чтобы установить ножки.


Переносная пила

планирует

  • Прибыль с портативной пилорамы Business MOTHER EARTH NEWS

    За 1 695 этот комплект для самостоятельной работы на солнечных батареях от Wood-Mizer включает пленочное оборудование для солнечных панелей и вентиляторы.BROOK ELLIOTT Узнайте, как получить прибыль с портативной лесопилки.

    Чат в Интернете
  • 5 лучших портативных лесопилок в Северной Америке

    1 августа 2019 · TimberKing — один из крупнейших производителей портативных лесопилок в Соединенных Штатах и ​​предлагает три разные модели для удовлетворения трех очень разных потребностей, а завод 1220 подходит для небольших время от времени проекты резки на ферме, в охотничьем или рыболовном лагере 1600 имеет более производительную мощность с такими функциями, как гидравлическая подача

    Чат Онлайн
  • Итак, вы хотите построить лесопилку

    Станок для галстука не может воспользоваться заказом для длинных пиломатериалов.Высококачественные бревна выбрасываются на мельницу. Продавать 2 к 10 крупному покупателю кобеля сложно. Какими бы правдивыми ни были эти утверждения, их влияние все же иногда происходит после того, как завод построен и введен в эксплуатацию. Успешный чат

    Онлайн
  • Идеи Планы бесплатного портативного бензопилового завода

    4 ноября 2016 · Портативный бензопильный завод планирует лесопилки самодельные планы лесопильного завода. Фотографии носят иллюстративный характер. Бесплатные портативные планы пилорамы с бензопилой. Портативные пилорамы планы производства пиломатериалов от procut портативные пилорамы Доступные портативные пилорамы, которые вы можете построить сами, знаете ли вы, что у вас может быть сверхмощная портативная пилорама

    Чат Онлайн
  • 7 лучших бензопильных станков 2020 года 24-дюймовые шины для бензопилы изготовлены из авиационного алюминия и нержавеющей стали, что обеспечивает идеальный баланс прочности и легкости.Переносная пила Timber Tuff достаточно мала, чтобы ее можно было легко транспортировать, она весила менее 14 фунтов, что упрощает транспортировку к поваленному дереву. Он может разрезать

    Чат в Интернете
  • Постройте портативную пилораму с помощью всего 50 БРИЛЛИАНТОВ DIY

    18 декабря 2019 · 18 декабря 2019 18 декабря 2019 admin 0 комментариев Портативная бензопила на 50 долларов. Деревообработка — одно из тех навыков, которые могут сэкономить или заработать для вас деньги. Вы можете сэкономить, сделав мебель самостоятельно, или заработать, продавая

    Chat Online
  • Лесопильный завод Продажа Переносные ленточные пилорамыЛесопильные заводы

    ДОЛИНА ПЕРЕНОСНЫЕ ПИЛКИ лесозаготовительное оборудование 0.00 Корзина. ДОСТУПНОЕ ФИНАНСИРОВАНИЕ. ПЕРЕНОСНЫЕ ПИЛКИ ЛЕСНОЕ ОБОРУДОВАНИЕ Мы являемся дистрибьюторами переносных лесопилок Дровоколы Дровоколы Дровоколы и лесохозяйственное оборудование. Добро пожаловать в Valley SawMills, мы являемся дистрибьютором VALLEE SawMills. Свяжитесь с нами, чтобы запланировать чат

    Онлайн
  • Переносные пилорамы Ленточные пилы Лесопилки TimberKing

    TimberKing 1400. ПОЛНОСТЬЮ ПОРТАТИВНАЯ СТАНКА СРЕДНЕГО РАЗМЕРА С КЛЮЧЕВОЙ ГИДРАВЛИКОЙ ПРЯМОГО ДЕЙСТВИЯ Пилорама 1400 — идеальный выбор для пилорама с ограниченным бюджетом, который требует прочность сплошной сварной конструкции Big 3 Super-Structure, удобство полной портативности и мощность основных гидравлических функций прямого действия — все это управляется с нашего стандартного командного пункта высотой до локтя.

    Chat Online
  • 7 Завод бензопилы планирует идеи в заводе бензопилы 2020

    7 февраля 2020 г.Изучите доску Mac Appleby «Планы завода по производству бензопилы» в Pinterest. Посмотреть больше идей о бензопиле Планы бензопилы Переносная пила.

    Чат в Интернете
  • Создайте свою собственную портативную лесопилку JLC Online

    27 февраля 2017 г. · Недавно он опубликовал два проекта, которые могут заинтересовать многих из вас: самодельная лесопилка с циркулярной пилой. Он полностью регулируется и устанавливается на пару козловых козлов.Свон первым придумал портативную пилораму как способ фрезерования

    Chat Online
  • Norwood Sawmills Переносные пилорамы Лесозаготовительное оборудование

    Norwood Sawmills — ведущий мировой производитель портативных пилорамов и мобильного лесного оборудования с большим количеством запатентованных инноваций Все остальные.

    Чат в Интернете
  • Портативные пилорамы LOGOSOL

    Logosol была основана в 1989 году Бенгт-Оловом Быстрёмом, и компания до сих пор принадлежит семье Быстрём из Хернёса и Швеции.Мы продали более 30 000 лесопилок и более 10 000 строгальных станков и более 30 лет занимаем лидирующие позиции на рынке деревообработки.

    Чат онлайн
  • 100 Бензопильный завод планирует идеи бензопилу бензопилу

    118 штифтов Чат Онлайн
  • Как построить пилораму для детей младше 1 000Самостоятельно

    14 августа 2007 г. здания, и вы можете распилить местные бревна твердых пород для обшивки дверей и другой отделки дома или для изготовления мебели.

    Чат в Интернете
  • Цепная пила Amazon

    HiHydro Portable Chainsaw Mill Фрезерование досок от 14 до 36 дюймов Пиломатериалы с направляющей пилой из алюминия и стали для строителей и деревообработчиков (14-36) 4,2 из 5 звезд 143 119,99 119 . 99

    Chat Online
  • Переносная пилорама на продажу по сравнению с CraigsList Only 3

    19 декабря 2020 г. · Б / у бензопила Переносная цепная пила 14 «-36» Mil. Цепная пила. Переносная цепная пила 14-36 дюймов.Перемещение каретки с регулируемой скоростью движения вперед. Продается токарный стан ленточная пилорама на прицепе. «Для вашей собственной защиты мы настоятельно рекомендуем вам использовать полностью отслеживаемый и застрахованный pos

    . Чат Онлайн
  • Советы по сборке бензопилы. Советы по использованию. 19 шагов (с

    . несколько красивых досок.Если вы знаете, что хотите построить такую, вы можете пропустить оставшуюся часть этого вступления и перейти к шагу 1 или даже шагу 2, если вы хорошо знакомы с принципом работы бензопилы.Цепная пила против ленточнопильного завода

    Chat Online
  • Переносная пилорама за 50 долларов Бензопила YouTube

    30 сентября 2018 · Планы на новую улучшенную версию теперь доступны https // izzyswan / Store / HOMEMADE-CHAINSAW-SAW-MILL-pBuilding and using эта самодельная бензопила

    Chat Online
  • 100 Завод бензопилы планирует идеи бензопилой бензопилу

    29 октября 2019 г.Исследуйте доску м Рассела «Планы завода по производству бензопилы» в Pinterest. Посмотрите больше идей о бензопиле.

    Интернет-чат
  • StoreIzzy Swan

    Планы коробки с всплывающей ленточной пилой. 3.95. Цифровой план сборки зажимов для собачьей норы. Цифровой план сборки зажимов для собачьей норы. 4.95. ДОМАШНЯЯ БЕЗОПАСНАЯ ПИЛА. ДОМАШНЯЯ БЕЗОПАСНАЯ ПИЛА. 19,95. БЫСТРАЯ ВИЗА. БЫСТРАЯ ВИЗА. 15.95. ПЛАНЫ НАСТЕННЫХ ЗАЖИМНЫХ СТАНЦИЙ. ПЛАНЫ НАСТЕННЫХ ЗАЖИМНЫХ СТАНЦИЙ. 12.95. ЯМНЫЙ СТУЛ. ЯМНЫЙ СТУЛ.

    Чат в Интернете
  • Разработка портативного лесопильного завода на заказ. Предприятие

    покрытое риалом в равной степени применимо к портативным циркулярным пилорам.Информация размещена в следующих разделах. Разработка бизнес-плана. Выбор и покупка вашей фабрики. Эффективное производство. Бизнес-соображения. Страхование безопасности и ответственность.

    Чат в Интернете.
  • .

    . дешевый и портативный способ превратить их в красивые доски. Если вы знаете, что хотите построить такую, вы можете пропустить оставшуюся часть этого вступления и перейти к шагу 1 или даже шагу 2, если вы хорошо знакомы с тем, как работают бензопилы.Бензопильный завод против ленточнопильного завода

    Chat Online
  • Портативные пилорамы LOGOSOL

    Logosol была основана в 1989 году Бенгт-Оловом Быстрёмом, и компания до сих пор принадлежит семье Быстрём из Хёрнеса и Швеции. Мы продали более 30 000 лесопилок и более 10 000 строгальных станков и более 30 лет занимаем лидирующие позиции на рынке деревообработки.

    Chat Online
  • 7 лучших бензопил 2020 года Ель

    Эта бензопила работает с пильными полотнами от 16 до 24 дюймов и изготовлена ​​из авиационного алюминия и нержавеющей стали для идеального баланса прочности и легкости. дизайн.Переносная пила Timber Tuff достаточно мала, чтобы ее можно было легко транспортировать, она весила менее 14 фунтов, что упрощает транспортировку к поваленному дереву. Он может распилить

    Чат Онлайн
  • Как построить лесопилку для детей младше 1 000Сделай сам

    14 августа 2007 · На своей собственной фабрике вы можете распиливать местные хвойные породы дерева для каркаса зданий и распиливать местные бревна твердых пород для обшивки дверных панелей. и другую отделку дома или в мебель.

    Chat Online
  • Советы по сборке бензопилы N хитростей 19 шагов (с

    28 февраля 2014 г. · Станок для бензопилы — это относительно дешевый и портативный способ превратить их в красивые доски.Если вы знаете, что хотите построить такой, вы можете пропустить оставшуюся часть этого вступления и перейти к шагу 1 или даже шагу 2, если вы хорошо знакомы с принципом работы бензопилы. Цепная пила против ленточнопильного завода

    Chat Online
  • Планы лесопильного завода для переносного бензопильного завода от Procut

    Вот пример 2 страниц из планов переносного лесопильного завода Procut. Ознакомьтесь с ценами самостоятельно из стального списка. Список стали на реальном плане также разбит на необходимые размеры. ленточная пила или круглая мельница коммерческого или домашнего производства.Переносная ленточная или циркулярная пила может распиливать бревно примерно в миллион раз быстрее, чем бензопила, но я уверен, что вы не сможете ее распилить. эффективный, доступный и безопасный способ превращения бревен в пиломатериалы. Эти мельницы теперь доступны в различных размерах и по цене от 3 000 простых «заводов для любителей» до 80 000 производственных машин с дизельными двигателями мощностью 60 л.с. и полной гидравликой.

    Chat Online
  • Планы широкополосной пилорамыMatt Cremona

    Эти планы очень подробны. Я очень рад начать строительство этой мельницы. Я так рада, что наткнулась на ваш сериал на YouTube и посмотрела, как вы строите свою фабрику. Я как раз собирался купить бензопилу, потому что все ленточнопильные станки для распиловки больших лесов невероятно дороги для тех, кто занимается этим, в значительной степени, как

    Chat Online
  • Sawmill Sale Portable Band Sawmills

    VALLEY PORTABLE SAWMILLS лесохозяйственное оборудование 0.00 Корзина. ДОСТУПНОЕ ФИНАНСИРОВАНИЕ. ПЕРЕНОСНЫЕ ПИЛКИ ЛЕСНОЕ ОБОРУДОВАНИЕ Мы являемся дистрибьюторами переносных лесопилок Дровоколы Дровоколы Дровоколы и лесохозяйственное оборудование. Добро пожаловать в Valley SawMills, мы являемся дистрибьютором VALLEE SawMills. Свяжитесь с нами, чтобы запланировать

    чат онлайн
  • Как построить бензопилу с нуля, YouTube

    , 23 января 2018 г. · Создание собственной бензопилы с нуля, чтобы разместить в ней пруток и силовую головку, — отличный способ производить пиломатериалы из бревен.Такой способ фрезерования — это универсальный

    Chat Online
  • DIY Chainsaw MillThehomesteadingboards

    Chainsaw Mill. И последнее, но не менее важное: это не то место, где вы хотите пропустить защитные шлемы, защитные очки и перчатки — необходимость. Оставайтесь в безопасности люди Аляскинский портативный лесопильный завод MK III. Этот универсальный лесопильный завод для тяжелых условий эксплуатации превращает необработанные бревна в красивые плиты в

    Chat Online
  • Советы по сборке бензопилы Рекомендации по использованию 19 шагов (с

    Цепная пила — относительно дешевый и портативный способ превратить их в красивые доски .Если вы знаете, что хотите построить такой, вы можете пропустить оставшуюся часть этого вступления и перейти к шагу 1 или даже шагу 2, если вы хорошо знакомы с принципом работы бензопилы. Бензопильный завод против ленточнопильного завода

    Chat Online
  • 7 лучших портативных лесопильных заводов по обзору GuidesMag

    8 февраля 2020 г. · Лесопильный или лесопильный завод — это установка, в которой деревья разрезают на части. Современные лесопильные заводы производят длинномерный поперечный колотый брус стандартного или индивидуального размера (пиломатериалы треугольной формы).«Портативная» пилорама — показательная и простая в использовании система. Обзор лучших портативных лесопильных заводов

    Чат в Интернете
  • Раздача моих планов по лесопилке в лесопильном и фрезерном производстве

    25 декабря 2009 г. · Пильная рама великолепна, как и направляющие. Я надеюсь увидеть вас, ребята, поскольку я планирую запустить новый завод в ближайшие несколько недель. P.S. Стандартные экраны Linn должны идеально подходить. Ах да, изображенная мельница была настоящим монстром мельницы

    Chat Online
  • Как построить лесопилку менее чем за 1000 долларов — Сделай сам

    Прежде чем я решил построить своей семье бревенчатый дом в лесах центральной Джорджии, я ‘ У меня не было опыта работы на лесопилке или какого-либо отношения к ремеслу пильщиков.Однако когда пришло время делать квадратные бревна и резать сверхтолстые балки перекрытий и балки крыши, я обнаружил, что наиболее практичный и экономичный способ сделать это — спроектировать и построить свою собственную мельницу … с нуля и на месте.

    Я ни в коем случае не эксперт по лесопилкам, но я счастлив поделиться с читателями MOTHER EARTH NEWS тем, что я узнал на собственном горьком опыте о том, как построить лесопилку, «просто сделав это».

    Вы можете спросить, зачем кому-то нужна собственная лесопилка. У меня есть веские причины.Во-первых, если вы работаете с деревом, вы знаете, как резко выросли цены на пиломатериалы в последнее время. Обычная строительная конструкция, высушенная в печи, 8 футов 2 x 4 стены подорожала еще на треть только прошлой зимой, до 3,50 долларов в некоторых местах. Доска размером 2 x 10 x 12 футов, используемая для балок крыши или перекрытий пола, стоит почти 15 долларов. Таким образом, одним из преимуществ собственной фабрики является сокращение числа посредников по доставке и устранение затрат на доставку пиломатериалов до вас, что означает экономию денег — огромных денег, если у вас есть дом, сарай или подобное крупное строение. поднять.

    Еще одна привлекательность вашей собственной фабрики заключается в том, что вы можете резать пиломатериалы любого размера, который вам нравится. Бревна для стен и негабаритные бревна, которые я хотел использовать для стропил и перекрытий перекрытий, не продавались ни в одной торговой точке. Мне пришлось бы заказывать их на заказ, так как «габаритные» пиломатериалы из чистой ели или ели поставляются только той толщины и ширины, которая рассчитана на производство самых дешевых каркасов домов из палки. Почти все пиломатериалы для обрамления имеют крошечную толщину 1 3/4 дюйма. Доска, которая называется 2 x 4, больше не является настоящей 2 дюйма толщиной на 4 дюйма шириной.Возможно, именно поэтому бревно выглядит как грубый пиломатериал, но после сушки в печи и гладкого строгания (так что каждый кусок будет одинакового размера и точным во всех размерах), доска имеет размер только 1 X 3 / 4 дюйма толщиной и 3 1/2 дюйма шириной. Вы платите за древесину, которая была в пропиле, за пропил в бревне, который превращается в опилки, и за удаленную тонкую стружку, чтобы сделать грубую доску гладкой. Вы просто не можете взять с собой щепу домой.

    Доски оставлены шероховатыми и осколками, но полноразмерные могут отличаться от истинного размера на крошечные доли дюйма, но они могут сэкономить ваше время и дерево, так как вы можете разместить большие доски дальше друг от друга.Кроме того, если оставить на виду внутри здания, негабаритные балки и грубо обрезанные доски придадут вашему дому прочный вид, сделанный вручную.

    На собственной фабрике вы можете распиливать местные хвойные породы дерева для каркаса зданий, а также распиливать местные бревна лиственных пород для изготовления навесов, дверей, панелей и другой отделки дома или для изготовления мебели. Я использую такие редкие лиственные породы и трудно найти мягкие породы, такие как черный орех, пекан, кипарис и желтый тополь, которые обычно выбрасываются в отходы; например, заросшие тенистые деревья, вырубленные на участках домов, обычно расщепляются на дрова или сжигаются и раскалываются на месте.

    Завод также дал мне возможность использовать хвойную древесину, которая пошла бы впустую. Южно-желтая сосна — это строительный пиломатериал, который они превращают в обработанные под давлением устойчивые к гниению пиломатериалы, называемые «PT». (А потом это отправляется по всей стране отсюда, тратя впустую, я не знаю, сколько энергии) Желтая сосна растет как сорное дерево в Джорджии, и я сделал пиломатериалы из деревьев, которые были срублены, чтобы расширить шоссе. Строительная бригада сложила их для сжигания и нисколько не возражала, что я их утащил.Также делаю пиломатериалы из сосны, пораженной короедами. Не существует известного способа избавиться от жуков, поэтому срезать дерево, пока оно еще живое и пригодное для древесины, кажется более логичным, чем позволить ему умереть и сгнить.

    Хотя не все мои пиломатериалы собираются из мусора, я испытываю значительное удовлетворение, когда могу превратить дерево, которое было бы потрачено впустую, во что-нибудь полезное. И пока мой грузовик работает, а я продолжаю замечать деревья, которые можно брать бесплатно, мельница позволяет мне резать что угодно, от бейсбольной биты до дома, не задумываясь о стоимости сырья.

    Лесопильная техника

    Лесопилки довольно просты. В традиционной мельнице есть источник энергии, колесная каретка на гусенице, пильный диск и различные валы и подшипники, соединенные с шестернями или набором барабанов, ремней и шкивов. Спроектировать и построить мельницу с нуля подойдет не всем, потому что для этого требуется определенная степень механических способностей и несколько инструментов. Купить готовую мельницу или комплект — это вариант, если вы можете выкурить ее и если деньги не имеют значения.Но моя мельница является доказательством того, что вы можете построить собственное намного дешевле, используя лишь здравый смысл и старомодную решимость. Чтобы построить лесопилку, вам не нужны все профессии, над которыми я работал, только базовые механические навыки и несколько инструментов для обработки металла. И вы всегда можете найти руку помощи. Мобильные сварщики «имеют грузовик, будут путешествовать», а производители металлоизделий везут сырье всех размеров и могут резать и сваривать детали на заказ.

    У вас есть четыре типа мельниц для тяжелых условий эксплуатации: есть выбор между ленточной пилой или циркулярной пилой в переносной или стационарной установке.В стационарной мельнице бревно закреплено на колесной тележке (часто называемой бревенчатой ​​балкой), которая движется по рельсам и протягивается мимо большого лезвия, приводимого в действие мощным источником энергии. В переносной мельнице бревно остается неподвижным. Лезвие гораздо меньшего размера вместе с маленьким двигателем, который его приводит в действие, протягивают мимо бревна.

    Ленточнопильный станок — это увеличенная версия обычного инструмента для деревообработки. Это замкнутая петля из тонкой гибкой стали с зубьями вдоль одного края, которая непрерывно проходит вокруг набора плоских шкивов.Чтобы развивать скорость резания и поддерживать импульс без поломки, «6-футовая фреза», способная резать большие бревна, требует обширной конструкции с большими шкивами для поддержки 36-дюймового полотна шириной от 6 до 10 дюймов, необходимого для открытия шести футов проточной клинка. Этот тип установки был распространен в 18-м и 19-го века Водяные мельницы, где массивные деревянные балки механизма отвала поддержки натянутой между тремя историями из мельницы. Если у вас есть деревья, поступающими на 2 1/2 Возможно, вы захотите проверить такую ​​фрезу, и вам нужно будет найти коммерческого поставщика изделий из дерева для производства шкивов, полотен и ленточных пил.

    Мне сказали, что сегодняшние портативные ленточные пилы довольно хорошо преодолевают двухфутовые бревна, если вы будете двигаться достаточно медленно. Они работают, пропуская ленточные полотна с замкнутым контуром шириной 6 футов или более между плоскими шкивами в раме, подвешенной между параллельными направляющими. Бегущее лезвие, рама и шкивы, силовая головка и все остальное протягиваются мимо неподвижного бревна, отрываясь от доски при каждом проходе.

    В более традиционном стационарном стане для циркулярной пилы тяжелое полотно с зубчатыми дисками диаметром от 3 до 5 футов прикреплено болтами к одному концу тяжелой оправки, вала, вращающегося в шариковых или роликовых подшипниках, закрепленных на тяжелом основании.Маховик / ведущий шкив с лопастным грузом прикреплен болтами к другому концу вала, чтобы обеспечить баланс и импульс и удерживать плоский приводной ремень. Между ними прикреплены другие шкивы силового привода. Как и стационарная ленточная пила, она может приводиться в движение водой, большим электродвигателем, двигателем автомобиля или трактора. (Я использую старинный 4-цилиндровый тракторный двигатель JI Case, но я видел мельницы, приводимые в движение двигателями V-8 от автомобилей и большими старыми электродвигателями. На действительно больших установках используются дизели Cat.) Лопасть и маховик достаточно развиты. импульс, чтобы пролететь сквозь бревно с такой скоростью, с какой тележка может двигаться вперед-назад мимо лезвия.

    Переносные дисковые пилы — это новая морщина, которую я видел в рекламе. Я никогда не видел их в действии, но я не могу представить, что любое лезвие, которое вы можете тащить за пикапом, может быть большим или достаточно тяжелым, чтобы развить импульс, чтобы вырезать доски из бревна серьезного размера за один проход и на любой скорости. .



    Сравнение конструкций лесопильных заводов

    Основным преимуществом переносной ленточнопильной пилы является то, что она разработана для достаточно быстрой сборки и разборки, поэтому вы можете доставить ее на место работы в пикапе, установить и работать в тот же день.Кроме того, пропил тонкого лезвия узкий, поэтому вы экономите древесину. Он потребляет меньше газа, чем двигатель автотипа стационарной пилы, двигатель и подшипники служат примерно столько же (в среднем 2500 часов между ремонтами), но при восстановлении или замене стоит гораздо меньше (250 долларов снаружи по сравнению с 900 долларами или больше).

    Стоимость переносной мельницы составляет около 1500 долларов США для базовой мельницы, плюс дополнительные 500 долларов США для механического подъемника для подъема бревен на платформу. Стационарная мельница со всеми компонентами, кроме нового двигателя, будет стоить 5000 или 6000 долларов, причем примерно половину от стоимости бывшего в употреблении, и вам все равно придется ее установить.Это сопоставимо с моей общей стоимостью менее 1000 долларов.

    Портативная ленточная пила с тонким полотном и небольшим двигателем не имеет большого веса и мощности, чтобы доставлять бревно. Таким образом, это болезненно, мучительно медленно по сравнению с циркулярной пилой, требуя минут, чтобы разрезать доску, которую старая циркулярная пила прорежет за секунды. Я также слышал, что рамы сделаны не из самых тяжелых известных материалов, что хорошо с точки зрения их портативности; но если пила должна резать прямо, а не заедать, рама всегда должна быть квадратной, жесткой, ровной и вертикальной.И далеко не легко сохранить это таким образом, когда вы сбрасываете тяжелые бревна на основание, представляющее собой небольшой прямоугольник из тонкого металлического уголка, который может прогибаться, наклоняться или погружаться в почву под странными углами.

    Я знаю одного потенциального строителя дома, который потратил все свои свободные деньги на свой фундамент, колодец, септик, лесной джип, бензопилы и переносную ленточную пилу, намереваясь вырезать свои собственные 2-бай и сайдингом, а летом по выходным поднять дом. Он недооценил время и сложность обрезки, обрезки верхушек, обрезки, перетяжки и секционирования каждого дерева.Не говоря уже о том, чтобы каждое бревно пройти через лес на мельницу, затем закрепить его на основании мельницы, повторить проходы по квадрату как минимум с двух сторон, разделить бревно на 2-дюймовые плиты … «по ширине, затем штабелирование плит и досок из коры … затем складирование опилок, очистка пилы, защита от дождя и, наконец, перетягивание досок в фундамент. Только тогда он приступил к работе над домом. В конце концов он решил, что легче вытащить равномерно сухие и идеально подходящие по размеру 2х4 из всепогодных упаковок, установленных вокруг фундамента грузовиком, оборудованным стрелой.Но к тому времени закончилось лето и его энтузиазм. Рама пилы ржавела еще два года, прежде чем он сдался и был продан.

    Большой диск для циркулярной пилы потеряет лезвие, если ударится по старой металлической скобе забора, заросшей корой. Но полотно ленточной пилы может сломаться, точно так же, как оно может попасть в твердый узел, или если оно заедает, когда оно замедляется во влажной древесине, или если вы не отталкиваете доску от бревна в конце жесткого пропила. Переносные полотна ленточных пил изготовлены из очень твердой пружинной стали, которая будет описывать узкие дуги на шкивах, но это не подлежит ремонту.Его нельзя затачивать вручную, если у вас нет полдня на это, поэтому его необходимо заменить по цене от 20 долларов и выше. Огромные ленточные полотна, используемые на стационарных ленточнопильных станах, сделаны из достаточно мягкой стали, их можно сваривать и затачивать, что хорошо, так как они стоят более ста долларов за штуку.

    Большой диск для циркулярной пилы прослужит вечно, но чтобы резать быстро и чисто, зубья нужно затачивать часто и равномерно, а (на поперечных пилах) их угол атаки необходимо периодически менять.В отличие от полотен для ленточных пил, они редко ломаются, и это хорошо, так как они стоят сотни долларов. Зубья с зубьями из закаленной стали, вставленные в корпус из мягкой стали, могут быть восстановлены. Но странствующие ремесленники, которые заделывали дыры в кастрюлях, шлифовали ножницы матери и ножи для резьбы, а также точили каждое лезвие пилы на месте, остались в прошлом. Вы должны научиться ухаживать за своим собственным клинком. Угол заточки для каждого стиля лезвия и зуба разный, и небольшой ручной электродвигатель типа Dremel с заусенцами из карборунда сделает это намного быстрее, чем ручной файл.

    С другой стороны, вы больше не можете получить стационарные пилорамы или даже планы лесопильных заводов по почте от Sears Roebuck. Вам нужно будет спроектировать свой собственный, найти или собрать компоненты, а затем собрать их на месте. Двигатель, столярные изделия и гусеница требуют прочно закрепленной постоянной станины с крышей и некоторой боковой защиты от проливного дождя. Тем не менее, я выбрал стационарную циркулярную пилу, потому что она лучше соответствует моим потребностям при более низких начальных затратах и ​​меньших эксплуатационных расходах, чем переносная ленточная пилорама.

    Части мельницы

    На мой взгляд, круглопильный станок состоит из четырех основных компонентов:

    1. Гусеница как минимум в два раза длиннее самого длинного бревна, которое вы хотите распилить.

    2. Каретка на рельсах, снабженная передними стойками, которые удерживают бревна, когда они проходят вперед и назад мимо пилы.

    3. Прочно закрепленная рама из лузги, которая удерживает жестко установленные пилу и оправку, а также направляющую пилы рядом с двигателем и в середине пути.

    4. Источник питания, способный поворачивать пильное полотно под нагрузкой и обладающий достаточной дополнительной мощностью для перемещения каретки и вдавливания бревна в полотно.

    Вариант экономии труда для небольшого завода, но необходимый для крупносерийного промышленного завода, — это гидравлическая или механическая система для приведения в действие ласт или цепей с крюками, которые вращают окорку пиловочника и квадрат на четверть оборота перед каждой первой резкой , чтобы выровнять бревно прямоугольной формы в каретке перед каждым проходом, переворачивать плиты в бункер для связывания и перемещать готовые доски по роликовым желобам в зону укладки.Я не особо тороплюсь, и это работа, которую я выполняю с помощью своего самодельного лесозаготовительного трактора и моего peavey — большого крюка на ручке, используемого для рычага и подъема бревен.

    Есть несколько способов получить необходимые компоненты, и каждый лесопилщик должен решить, какой из них лучше всего соответствует его способностям и ресурсам. Один из способов — купить б / у мельницу в разумных пределах, требующую лишь мелкого ремонта. Вы были бы удивлены, сколько маленьких одно- или двухместных мельниц разбросано по лесу в любом хорошо заросшем лесом уголке страны.В моем районе они стоят около 3000 долларов — покупаются «как есть / где есть», что означает, что вам придется снести мельницу, переместить и собрать ее на своей земле. Другой способ — спроектировать и построить новую мельницу с нуля. Это требует времени и доступа к оборудованию механического цеха, но относительно небольших денежных затрат, если используется утилизированное сырье. Вы можете купить подержанный, но исправный промышленный четырехцилиндровый двигатель или автомобильный двигатель и трансмиссию всего за 100 долларов, а также подержанное лезвие за то же самое. Вал, подшипники, шкивы и барабаны для оправки, на которой крепится лезвие, и сталь, из которой передняя бабка удерживает бревна, а также различные фитинги, колеса, пиломатериалы и рельсовый инвентарь будут стоить, возможно, еще 250 долларов, в результате чего общая стоимость будет меньше. 500 долларов.Наконец, вы можете пойти по пути, который я выбрал, то есть покупать основные необходимые детали лесопильного завода в готовом виде для ремонта или модификации и импровизировать остальные. Моя общая стоимость была чуть меньше 1000 долларов.

    Трек

    Я начал с постройки гусеницы, по которой катится карета, из заброшенной рамы дома на колесах длиной 42 фута и колес, которые я купил за 100 долларов. Я удалил косынки, которые удерживали коробку с основных двутавров. Затем я сузил раму с ширины 108 дюймов до 32 дюймов, вырезав 76 дюймов из центра поперечных распорок, сдвинув двутавровые балки ближе друг к другу, а затем снова сварив распорки.Я также сузил ось и прикрепил ее к нижней части рамы, а затем снова прикрепил язычок прицепа к одному концу. Это дало мне портативную раму длиной 42 фута.

    Я сделал гладкую и устойчивую направляющую для каретки, приварив стальную плоскую ленту размером 2 x 1/2 дюйма поверх обеих двутавровых балок. Затем я приварил круглый стальной стержень 5/8 дюйма поверх плоской планки, которая перекрывала двутавровую балку, которая должна была быть ближе всего к лопасти. Круглый стержень входит в канавку между фланцами на передних колесах каретки, удерживая каретку на ходу. .

    A ’46 Двигатель Case, комплектующие, передние бабки и корма

    В рыночном бюллетене государственного фермера я обнаружил партию утилизированных компонентов лесопилки — некоторые из них старше меня. Я заплатил 800 долларов за газовый двигатель JI Case 1946 года с ручным пуском мощностью 60 л.с. с ручным сцеплением, работающим как новенькое, пильное полотно диаметром 42 дюйма со вставленными зубьями из закаленной стали, оправку, тяжелый вал, на котором держится пильный диск на одном конце и большой шкив / маховик на другом, детали для подающего механизма — батарея шестерен или шкивов, которые передают мощность от двигателя к каретке — плюс три передних бабки, которые удерживают бревна на каретке и наборе. работает, продвигая бревна вперед для распиловки.Каждая передняя бабка состоит из тяжелой стальной основы, которая крепится к верхней части каретки. Колени скользят вперед и назад в канале в верхней части основания, на которых держатся собаки с шипами, которые вбиты в заднюю часть бревна, чтобы удерживать его на месте для пиления. За передними стойками находится набор механизмов: расположение шестерен и валов с рычагом, который с небольшими приращениями храповика толкает колени вперед и переносит бревно в лезвие для резки.

    Из древесины, подвергнутой обработке давлением, я построил 20-дюймовую каретку в форме лестницы, сделав длинные боковые поручни из сдвоенных 2х6-дюймовых балок PT, соединенных спереди и сзади, а каждые четыре фута с деревянными двутавровыми перекладинами. «x 6» PT.

    Каретка едет на трех парах стальных колес на осях со стальными стержнями — пара спереди и сзади и еще одна посередине. Три колеса на задней длинной стороне рамы плоские; три впереди, ближайших к пиле, представляют собой усиленные шкивы с канавками с канавкой 7/8 дюйма вокруг, которые подходят к круглому стальному стержню, приваренному к гусенице, чтобы обеспечить правильное движение каретки.

    Я мог бы найти шарикоподшипники и опорные подушки, подходящие для трех осей каретки и нескольких других валов, которые мне пришлось собрать.Но я решил сделать это по старинке, с подшипниками из баббита, которые использовались на ранних автомобилях. Бэббит — это мягкий свинцовый металлический горшок, который можно легко расплавить и залить в корпус, построенный вокруг вала, чтобы создать литой подшипник скольжения для вала, в котором он вращается. Вал обычно забивается в зоне подшипника при медленном вращении. над дымным (грязным) огнем. Я использовал старый латунный керосиновый фонарь с загнутым фитилем и без дымохода. Жирный технический углерод из дыма проникает между металлическим баббитом и вращающимся валом и стирает ровно такой зазор, чтобы вал свободно вращался и предотвращал прилипание металлического баббита к валу (пока он остается смазанным; если это не так , подшипник может нагреться и оплавиться).

    Рама из лузги и корма

    Затем я сделал раму из лузги рядом с гусеницей, чтобы удерживать оправку — вал и опоры, которые удерживают лезвие и приводное колесо от двигателя, а также подающие устройства — механизм ремня / шкива, который приводит в действие каретку — и направляющую пилы. что удерживает лезвие врезаться в бревно под нужным небольшим углом. Я сделал раму из лузги из деревянных балок 4 «x 10», так как она должна быть достаточно большой, чтобы выдерживать силу и вибрацию от вращающейся пилы, а также натяжение приводных ремней двигателя.

    Подача соединяет ремень от двигателя с барабаном, расположенным в середине пути, вокруг которого находится несколько витков бесконечного кабеля, который пересекает каретку вперед и назад по пути. С помощью одного рычага пильный мастер может продвинуть загруженную каретку в полотно, а затем потянуть ее назад, чтобы приспособиться к другому пропилу или загрузить новое бревно. Я видел это разными способами.

    Я выбрал систему из плоских ремней и шкивов, использующих промежуточную шестерню, потому что она проста, и у меня был доступ к шкивам с плоскими ремнями с канавками шириной 6 и 12 дюймов, которые обеспечивают достаточный контакт ремня для обеспечения достаточной движущей силы без чрезмерного напряжения.В этом нет ничего особенного, кроме старого здравого смысла и изобретательности. Я дергаю за ручку, и рычаг управления шкивом натягивает передний ремень против силы, и каретка медленно продвигается. Когда я нажимаю на ручку, управляющий шкив на переднем ремне ослабляется ровно настолько, чтобы позволить ему проскальзывать, в то же время натягивая реверсивный ремень против усилия, и каретка застегивает молнию. Разница в скорости связана с размером шкива; реверсивный шкив в три раза больше диаметра переднего шкива.Когда я отпускаю, пара пружин для дверных решеток под платформой возвращает ручку в нейтральное положение.

    Наконец, я установил направляющую пилы — своего рода С-образный зажим, который охватывает вращающиеся зубья и сжимает корпус полотна, удерживая его в бревне под нужным небольшим углом. Направляющая не для изменения угла пилы (это делают регулировки оправки), но поддерживает переднюю кромку полотна. Я расположил его так, чтобы он выступал из передней части рамы шелухи вверх на переднем крае пильного полотна как можно ближе к каретке, не касаясь.Рабочие поверхности направляющей в местах соприкосновения с лезвием должны представлять собой сменные блоки из твердой древесины, оставляя зазор примерно 1/64 дюйма от каждой стороны лезвия.

    Сборка мельницы

    После создания четырех основных компонентов пришло время установить их на место и выровнять все по линии, отвесить, выровнять и отрегулировать так, чтобы распиливать хороший прямой пиломатериал. Некоторые корректировки были не столь очевидны. Путем проб и ошибок мне пришлось изучить такие вещи, как регулировка шага пилы и направляющей.

    Первым делом проложили мою 42 ‘гусеницу.Используя веревку и линейный уровень, я установил рельсовое полотно из переработанных, но все еще прочных, устойчивых к гниению железнодорожных шпал, расположив их на расстоянии около 8 футов друг от друга. Еще две стяжки были утоплены сбоку посередине, чтобы удерживать раму из шелухи. Добавив еще две шпалы немного левее рамы, чтобы поддержать двигатель, я получил базовый фундамент. Я мог бы хорошо закопать шпалы и иметь прочную основу, потому что здесь, в Джорджии, у нас стабильная почва и мало или совсем нет мороза. В пустыне или на песчаном пляже, в зыбучих почвах на западе и на морозном севере вы должны быть уверены, что фундамент вашей мельницы вырыт достаточно глубоко, чтобы он не соскользнул с холма после сильного дождя или мороза и не вылезет из истинного состояния каждую зиму. .

    Я натянул раму / гусеницу прицепа на основание поперечины, приподнял их, чтобы снять опорные колеса, затем опустил, выровнял и выпрямил с помощью веревки и ровной линии и, наконец, прочно закрепил все в нашей хорошей красной глине Джорджии. В верхней части пути я сделал простой стеллаж для загрузки бревен на столбах, чтобы я мог катить бревна прямо с грузовика на бревенчатую балку. Внизу под пилой я построил длинную платформу высотой с каретку с выступом вдоль открытого края, чтобы захватывать доски, когда они сходят с пилы.

    Я установил каретку на колеса посередине гусеницы и установил три передних бабки сверху, а механизм регулировки (приспособления) — вдоль спины. Затем я поместил раму из лузги на поперечины и закрепил ее ровно и правильно сориентировал ее по рельсам. Я окончательно закрепил оправку пилы и подающие устройства в раме лузги и тщательно отрегулировал все так, чтобы пила и каретка целовали кузена близко, но не настолько близко, чтобы когда-либо касаться … расположено спереди назад, чтобы бревно сторона пильного полотна должна находиться на расстоянии 1/2 дюйма от каретки и регулироваться по направлению сверху вниз так, чтобы верхняя часть воротника пилы находилась на добрых 1/2 дюйма ниже кромки передней бабки со стороны бревна.

    Затем я подключил трос, который будет перемещать каретку и пиловочник взад и вперед. Приводной вал каретки проходит от шкива с приводом от двигателя в подающем устройстве через втулку из баббита в отверстии, которое я прорезал в двутавровой балке на стороне пилы, к катушке привода троса в середине пути. Конец вала, выступающий за ведущую катушку, входит в шейку, приваренную к внутренней стороне внешней двутавровой балки. Я несколько раз обернул центр поперечного троса вокруг катушки тросового привода, пропустил концы троса через шкивы на каждом конце гусеницы и потянул их назад, чтобы плотно прикрепить к концам каретки.В какую бы сторону ни повернулась катушка, каретка будет следовать за ней.

    Вернувшись на место подачи, я измерил, отрезал и соединил ремни прямой и обратной подачи каретки. Затем я отрегулировал встречные возвратные пружины и тягу, ведущую к рычагу управления, так, чтобы ни передний, ни задний ремень не натягивались на силовой шкив, когда рычаг был отпущен и в нейтральном положении.

    Затем я установил полотно пилы на рабочий конец оправки и с помощью отвеса и лески отрегулировал оправку на его креплениях так, чтобы поверхность полотна была идеально вертикальной и параллельной движению каретки.Затем, отрегулировав болты с каждой стороны передних подшипников оправки, я установил шаг так, чтобы лезвие входило в встречное бревно на 1/32 дюйма, и отрегулировал направляющую пилы для сохранения этого шага (со слишком маленьким шагом). свинца, пила не будет кусаться, а выскочит и протерет лицевую часть бревна. При слишком большом количестве свинца лезвие будет врезаться, заедать, тереться или застревать в пропиле. Если вы продолжите резать пилой в Таким образом, вы можете нагреть лезвие до такой степени, что оно деформируется. Старые пильщики вытащили застрявшее бревно и, медленно поворачивая лезвие, использовали старую швабру и воду, чтобы быстро охладить горячую область на лезвии, чтобы повторно закалить ее и избежать перманентная основа или сетка.Я думаю, что лучше вообще избежать проблемы и действовать медленно.)

    Я закрепил двигатель на поперечинах, проложил трос газа и выключатель аварийного останова к небольшой приборной панели на платформе оператора, которую я построил там, где рычаг управления выступал из подающего механизма в раме лузги. Затем я соединил шкив главного привода двигателя с большим ведущим колесом на валу пилы с помощью 6-дюймового плоского ремня. Я проверял, перепроверял, затягивал и снова затягивал, пока, наконец, не пришло время опробовать это изобретение.

    Давайте сделаем это!

    Хорошо. Еще раз проверьте, что все готово к работе. Убедитесь, что лезвие чистое, и поблизости нет обломков дерева или камней, которые могут вибрировать в него. Убедитесь, что сцепление брошено. Затем запустите двигатель и дайте ему хорошо прогреться. Установите скорость немного выше холостого хода и включите сцепление. Остановите и отрегулируйте оправку или втулку, если лезвие качается или вибрирует. Убедитесь, что главный приводной ремень остается в центре обоих главных шкивов.

    Убедитесь, что бревна и колени головной части находятся на значительном удалении от лезвия и хорошо пригнаны.Затем перемещайте каретку вперед и назад. Все должно работать гладко; шкивы должны двигаться правильно, а ремни должны двигаться прямо, не натирая внутренние части их шкивов.

    Когда все будет хорошо, разгоните двигатель до тех пор, пока пильный диск не начнет вращаться с рабочей скоростью от 400 до 500 об / мин (пока вы не научитесь определять скорость на слух и эффективность резки, вы можете установить датчик частоты вращения, если у двигателя его нет. Или нанесите метку на лезвие и отрегулируйте скорость так, чтобы метка мигала более восьми раз в секунду.Вы знаете, сколько секунды нужно, чтобы сказать «тысяча»? Что ж, считая так быстро, как вы можете, сократите количество от одного до восьми за тот же короткий промежуток времени. Увеличивайте скорость, пока лезвие не будет вращаться восемь раз в секунду.) Дайте двигателю поработать пару минут. Затем выключите и проверьте все вокруг. Особенно убедитесь, что оправка остывает. Если подшипники теплые на ощупь, значит, они застряли, и вам необходимо отрегулировать, смазать, ослабить крышки журналов или опорные подушки или сделать что-то еще, что необходимо для устранения проблемы.Затем бегите 10-15 минут и снова проверьте.

    Пришло время распилить первое бревно. Переместите каретку обратно к погрузочной платформе и загрузите бревно диаметром от 7 до 9 дюймов. Зацепите бревно за переднюю бабку и переместите каретку к лезвию. Включив храповой механизм, продвиньте бревно вверх так, чтобы оно просто целовало заднюю часть лезвия. Поднимите каретку и поверните бревно вперед примерно на 1/2 дюйма. Включите двигатель до рабочей скорости и медленно переместите каретку, чтобы сделать первый распил.Внимательно следите за тем, чтобы разрез был прямым. Если все в порядке, отведите каретку назад, продвиньте бревно на дюйм и снимите еще одну плиту. Как только у вас получится ровная поверхность вдоль всей распиленной поверхности бревна, оттяните бревно и поверните его так, чтобы плоскость была внизу. Соберите собаку и отрежьте следующую сторону. Продолжайте вращать и резать, пока не получите желаемое квадратное бревно. Теперь вы можете вырезать из бревна пиломатериал любого размера. Вы занимаетесь лесопильным бизнесом.

    Разветвитель

    Во времена водяных мельниц большую продольную пилу, которая распиливала целые бревна, называли головной пилой, а главного пилорама называли делителем, потому что это то, что он пытался сделать — разрезать каждое бревно так, чтобы все доски выходили с зерно, идущее прямо по длине от конца до конца — так же, как если бы он разделил его на рельсы забора, разделив их вдоль естественного волокна молотком и клиньями.

    Разделение каждого бревна на части, чтобы получить наиболее пригодную для использования древесину, и укладывание бревен на балку — вот где разделитель отделен от обычных смертных. Не то чтобы я пока что претендую на звание полностью законченного сплиттера, хотя я работаю над этим. Видите ли, задача пилорама состоит в том, чтобы получить как можно больше дощатых футов прямослойной древесины из каждого бревна. Но никакое дерево не облегчает задачу, поскольку ни одно из них не является идеально прямым. Все бревна, даже самые прямые сосны, имеют изгибы. Многие изгибаются в двух измерениях, спереди назад и справа налево.Более чем у немногих есть изгибы с двойным реверсом, скручивания, трещины, узлы, отверстия от узлов, гнилые сучки и действительно гнилые отверстия на конечностях, которые необходимо вырезать или подпилить.

    Пиломатериалы для коммерческих зданий имеют минимальную длину 8 футов, что больше, чем вы можете получить за один кусок из множества бревен. Размер увеличивается с шагом 2 фута (длина) и 2 фута (ширина), что создает много отходов. Но с помощью собственной мельницы вы можете спасти бревно, у которого есть, скажем, два отрезка прямого волокна длиной 3 1/2 дюйма между большим узлом, гнилым отверстием на ветке и расколотым верхом, а затем устранить отходы, выпилив их на заказ. до нечетных размеров, чтобы соответствовать вашему конкретному использованию.С помощью цепной пилы вы можете разрезать 3 1/2 ‘- «шорты», а затем распилить их тонкими, чтобы получить ту 41-дюймовую обшивку в деревенском стиле, которая идет на кухню, или на стойки 5 x 5 дюймов, чтобы пройти по бетонным опорам. для опор крыльца или квадратов 17 x 17 x 7 дюймов, чтобы окаймить детскую песочницу. Вы можете отложить этот большой узел в сторону, чтобы он высох на воздухе, и использовать его твердый, волнистый кап в качестве основы для стола со стеклянной столешницей или разрезать и украсить его для настенных ковров. Оттащите прогнивший кусок ствола обратно в лес, когда в следующий раз вы отправитесь за новыми бревнами, и он будет перезимовать скунсов или укрыть семейства кроликов на долгие годы.С вашей собственной мельницей ничего не пропадает зря.

    Ориентация бревен на тележке требует ощущения зерна … способности «шестого чувства» заглядывать внутрь бревна, чтобы предугадать, как движется зерно, и эта способность приходит только с опытом и внимательным изучением своих ошибок. Пиломатериалы для обрамления хвойных пород полностью распилываются вдоль волокон. Вы хотите разместить бревно так, чтобы его основная кривая изгибалась вверх и вниз. Таким образом, бревно будет опираться на балку пальцами рук и ног, а кривая будет иметь вертикальное направление вдоль бревна.(Когда зерно проходит по длине доски, вы вносите слабость.)

    Распиловка древесины твердых пород. Вы захотите сделать пропил в четверть волокна и другие пропилы, каждый из которых лучше всего подходит для различных целей. Прочтите хорошую книгу по столярному делу, чтобы узнать разницу, а также почему и почему.

    Sawyers ‘Tricks

    Познакомившись с вашей мельницей, вы узнаете маленькие уловки, которые сделают ее работу плавной и точной. Вот несколько советов, которые работают для меня и могут избавить вас от головной боли.

    • Держите зубья пилы острыми, так как тупые зубы могут заставить пилу сесть, блуждать и делать другие странные вещи.
    • При заточке режущей кромки зубьев пилы всегда держите напильник перпендикулярно поверхности полотна.
    • Внимательно осмотрите нижние 6 футов бревен и удалите закопанные в них гвозди или заборную проволоку; выбросьте бревно, а не тупите лезвие о старую скобу забора.
    • Промойте бревна со всех сторон, как только они выйдут из леса и до того, как грязь высохнет на коре.Грязь притупляет лезвия.
    • Держите поводок правильно и следите за лезвием на предмет кругов сгоревшего сока или других признаков трения.
    • Прислушайтесь к звуку углубления пилы, который может означать, что лезвие горит или застревает. Замедлите движение каретки, пока звук не станет снова слышен.
    • Постройте рампу для захвата рядом с гусеницей для укладки недавно распиленных досок и установите на ее конце рампу с роликами, чтобы перемещать их к сушильным штабелям.
    • Часто проверяйте натяжение троса и ремня.
    • Держите движущиеся части смазанными, а ремни заправляйте каменноугольной смолой или другим консервантом для сохранения гибкости.
    • И НИКОГДА НЕ ЗАБЫВАЙТЕ: БЕЗОПАСНОСТЬ В первую очередь!

    Как я уже упоминал в начале, я не являюсь экспертом и хотел бы получить информацию о строительстве или эксплуатации лесопильного завода от тех, кто попробовал свои силы.


    Лексикон Сойера: Определения терминов дровоколов

    Вал — Вал с подшипниками, к которому крепится дисковая пила.

    Баббитовый подшипник — подшипник скольжения, залитый вокруг оси или вала вместо использования баббитовый металл, мягкий свинцовый металл для горшков, плавящийся при низкой температуре.

    Балка (балка) — Колесная тележка, которая переносит пиловочник мимо пилы.

    Подшипник — Смазываемая втулка или набор роликов или сфер, которые удерживает вал, позволяя ему вращаться с минимальным трением.

    Комбинат — Группа шестерен или тяг и ремней, которые активируют храповик колесо или катушка и трос, который перемещает бревно к пиле и обратно.

    Журнал — Корпус, в котором находится подшипник.

    Передние бабки — Две или более опоры для бревен, опирающиеся на балку для бревен. Детали включают:

    1. База: Фиксированная отливка с каналом, удерживающим скользящие колени.
    2. Колени: скользящие, L-образные отливки, удерживаемые в каналах наверху основания передней бабки, которые удерживают бревно и перемещают его вперед в пилу.
    3. Собаки (бревенчатые собаки): шипы в верхней части колен, которые втыкаются в заднюю часть бревна, чтобы удерживать его на месте для резки.
    4. Установка: механизм, который продвигает колени, проталкивая пиловочник в передние бабки, чтобы определить глубину пропила.

    Рама из шелухи — Низкое кольцо из жерновов или платформа из деревянных балок, поддерживающая раму большой циркулярной пилы.

    Оправка — Вал, шейки и подшипники, на которых установлена ​​пила, при лесозаготовке.

    Блоки подушек — Пара отливок, удерживающих подшипник на месте.

    Заразка — Нанесение угля из слабого пламени для снижения рабочего допуска между валом и подшипником из литого баббитового металла.

    Траверса — перемещение вперед и назад, когда бревенчатая балка многократно проходит мимо фрезерной пилы.


    Несколько слов о безопасности

    • Запрещается использовать работающую пилу для маленьких детей.
    • Постройте прочные кожухи и ограждения движущихся ремней и шкивов.
    • Носите ботинки с нескользящей подошвой, занимайте твердую стойку и сохраняйте равновесие на мельнице.
    • Не приближайтесь ко всем компонентам во время их движения.
    • Не позволяйте никому стоять рядом с пильным полотном.
    • Никогда не пытайтесь удалить деревянные куски, застрявшие в движущемся пильном полотне.
    • Всегда останавливайте полотно перед регулировкой.
    • Надевайте защитные очки и средства защиты слуха.
    • Помните, что с лесопилкой, как с любым другим оборудованием, нужно работать осторожно и осторожно.

    Granberg Alaskan Chainsaw Mill: Руководство для начинающих по покупке и использованию бензопилы на Аляске

    Руководство для начинающих по бензопиле Granberg на Аляске

    Если вы когда-нибудь хотели распилить пиломатериалы самостоятельно, то у нас есть кое-что общее.Я был в этой лодке долгое время, хотел делать пиломатериалы самостоятельно, но всегда было недостающее звено. Сама лесопилка. Вот где начинается это сообщение в блоге.

    Честно говоря, я никогда не думал о приобретении бензопилы Granberg на Аляске, но, оглядываясь назад, я думаю, что это был идеальный вариант для меня. Я всегда представлял себя владельцем ленточнопильного завода, но, как вы прочтете ниже, было слишком много препятствий, которые я просто не был готов преодолеть. Когда я работал над своими вариантами, стало ясно, что бензопила Granberg на Аляске — идеальный вариант для меня.

    Раскрытие информации: как партнер Amazon мы зарабатываем на соответствующих покупках.

    У нас есть дополнительные партнерские ссылки, которые дают нам комиссию в этом посте.

    Как я решил приобрести бензопилу Granberg на Аляске

    Вы когда-нибудь задумывались о новом хобби, которое может длиться годами? И каждый раз, когда вы наконец задумываетесь о том, чтобы прыгнуть в голову, вы находите способ убедить себя, что это либо слишком сложно, либо стоит слишком много денег? Если вы ремесленник, художник, плотник или любой другой мастер, я уверен, что вы бывали там раньше.

    Ну, я бывал там не раз. И, честно говоря, я был там всего пару лет назад. У меня возникла идея построить большие мастерские, заняться обработкой металлов или кузнечным делом, работой с кожей, рисованием, и этот список можно продолжать и продолжать. Большинство из нас, как создателей, могут найти практически любой предлог, чтобы остановить проект своей мечты или новое предприятие. Я знаю, что это правда для меня.

    По какой-то причине мысль о том, чтобы заняться новым проектом или заняться новым хобби, пробуждает во мне внутренний скептик.Каждый раз, когда я начинаю планировать покупку нового инструмента или новое хобби, я часто думаю про себя: «У тебя недостаточно денег» или «кривая обучения слишком крутая». В конце концов, я говорю себе: «Может быть, когда-нибудь».

    Строительство лесопилки было одним из тех новых инструментов и хобби, о которых я думал все время. И это «может быть, когда-нибудь» скоро станет реальностью.

    Я часто говорил с некоторыми из моих друзей-деревообработчиков или с женой о возможности когда-нибудь стать владельцем собственного ленточнопильного завода.Меня, честно говоря, заинтриговала распиловка пиломатериалов и изготовление плит с острым краем. Это почти похоже на связь с давно утерянным искусством или торговлей, которые можно найти в средневековом городе.

    Но каждый раз, когда я приходил в голову с мыслью о покупке лесопилки, я постоянно встречал внутреннее сопротивление. Лесопилки стоят больших денег. Лесопилки занимают много места. Для перевозки тяжелых бревен вам понадобится большегрузный грузовик или прицеп. Этот список можно продолжить. Каждая из этих мыслей в конечном итоге сводила на нет любую возможность продолжить мою историю с лесопилкой.

    Несколько дней назад я разговаривал со своим хорошим другом, семья которого владеет местным бизнесом по производству бензопил и косилок, Hildebrand’s Mowers and Saws . Он спросил меня, думал ли я когда-нибудь о приобретении бензопилы Granberg на Аляске. Честно говоря, эта мысль приходила мне в голову, но по какой-то причине я так зациклился на приобретении ленточнопильного завода, что просто не видел другого варианта жизнеспособным.

    Бензопильные заводы Granberg на Аляске, безусловно, имеют свои недостатки по сравнению с ленточнопильными станками, но они также превосходят во многих областях

    Так я и сделал.Я купил одну. Я купил бензопилу Гранберг на Аляске почти сразу после разговора.

    Покупаю свою бензопилу Granberg 36 ″ на Аляске (и бензопилу)

    Я купил бензопилу Granberg 36 ″ Alaskan MKIV. Мои друзья из Hildebrand’s Mowers and Saws помогли мне достать подержанный Husqvarna 365.

    Эта старая пила имела рабочий объем около 70 см3 и была достаточной мощностью, чтобы начать работу, но я никогда не соглашался на мощность.Если вы спросите себя: «А нужна ли мне пила побольше?» Вы, наверное, знаете. В паре с моей бензопилой я также купил у них 28-дюймовый руль Oregan и разрывную цепь.

    ВНИМАНИЕ! Что вы должны знать перед покупкой бензопилы Granberg Alaskan. У бензопилы Granberg, Аляска, 36 дюймов, мощность пропила НЕ будет 36 дюймов. Проведя небольшое исследование, я знал, чего ожидать, поэтому не был разочарован. После того, как вы настроите пилу, вы потеряете от шести до восьми дюймов режущей способности, если фреза прикреплена к пильному полотну вашей бензопилы.

    Итак, с моим новым 28-дюймовым рулем я смог отрезать около 21 дюйма, что по-прежнему является бревном приличного размера. Я купил свою бензопилу Granberg Alaskan на Amazon, наблюдая за колебаниями цен в течение нескольких дней, и, наконец, заключил сделку. Для меня это был огромный шаг. Раньше я думал, что распилить пиломатериалы самому будет невозможно. Но теперь единственное, что стояло между мной и красивой ореховой плитой, — это несколько дней доставки.

    Получение бензопилы Granberg на Аляске — распаковка и многое другое

    Не прошло и нескольких дней, как моя бензопила Гранберг на Аляске прибыла ко мне на порог.Я каждый день наблюдал, как судоходные компании отслеживают информацию. Я чувствовал себя маленьким ребенком, ожидающим, когда по почте пришлют игрушку его мечты. Это то, что делает творчество таким увлекательным. Существует так много разных производителей, что каждый найдет свою нишу.

    Мельница прибыла в ящике Гранберга с отличной маркой, и я сразу же задумал вырубить несколько белых дубов с живыми опушками. Следующим этапом была распаковка и сборка. У нас есть видео на YouTube, в котором описывается весь процесс сборки и распаковки бензопилы Granberg Alaskan.

    Чтобы начать пользоваться моей бензопилой Granberg на Аляске, я обнаружил, что смотрю столько видео на YouTube, сколько смог. Каждое видео и каждый человек, которого я смотрел, по-разному понимали, как пользоваться лесопилкой. На рынке также есть много других марок и типов бензопил, но почти все они имеют схожий дизайн и функции.

    Перед тем, как приступить к раскладке пиломатериалов с помощью бензопилы Granberg на Аляске, мне пришлось сначала собрать стан. У меня есть видео, показывающее весь этот процесс.За исключением нескольких моих собственных ошибок, связанных с изменением положения нескольких болтов, это было очень просто.

    Granberg проделал отличную работу, изложив инструкции с четкими формулировками и соответствующими фотографиями, показывающими каждый шаг. Престижность им за это. На сборку, если я правильно помню, у меня ушло чуть больше часа. Потребовалось бы меньше, если бы я не сделал ошибку в одной части и мне пришлось бы разбирать и собирать заново, чтобы исправить ошибку.

    После просмотра нескольких видеороликов на YouTube о том, как приступить к укладке плит с помощью бензопилы Granberg на Аляске, я почувствовал, что готов к работе. Я разрезал старую деревянную лестницу примерно на восьмифутовую секцию для своего первого реза. Эта лестница дает вам ровную плоскость для первого пропила, потому что кора и форма бревна не будут стабильной и плоской поверхностью. Я использовал стяжную ленту, чтобы прикрутить лестницу к бревну, которое я вырезал, и выровнял и закрепил.

    При установке глубины пропила при первом пропиле необходимо убедиться, что вы пропилите глубже, чем любой винт, которым лестница крепится к бревну.Было бы очень обидно испортить вашу цепь при первом же разрезе.

    Обычно мне приходится устанавливать глубину моего первого пропила почти на шесть дюймов, чтобы очистить лестницу и винты и минимизировать отходы. После того, как вы сделаете первый надрез, вы можете использовать плоскую плоскость распиленного бревна в качестве поверхности для оставшихся надрезов.

    Выбирая толщину плит, следует помнить о нескольких вещах. Станок бензопилы Granberg Alaskan имеет очень четкие отметки на стойках глубины, которые в дюймах обозначают, насколько толстым будет ваш пропил.

    Рекомендации по использованию бензопилы Granberg Alaskan

    При использовании бензопилы Granberg Alaskan есть о чем подумать. Я коснусь некоторых из них ниже, чтобы помочь вам, когда вы начнете свой путь в качестве мельника бензопилы.

    Как вы хотите использовать плиту?

    Одним из факторов, влияющих на толщину вашей плиты, является то, какой будет конечный продукт с этой плитой. Вы строите стол? Планируете соорудить каминную накидку? Собираетесь изготавливать габаритный пиломатериал? Есть много соображений в зависимости от окончательного проекта и предполагаемого использования самой плиты.

    Суть в том, что вам нужно убедиться, что ваша плита толще, чем ваши окончательные конечные размеры или любой другой проект, который вы собираетесь реализовать.

    Вам необходимо разрешить обработку пиломатериала до его окончательных размеров. После того, как вы распилите пиломатериал, вы, скорее всего, соедините, строгали и распилите его до окончательных размеров. Если вам нужен стол толщиной в два дюйма и вы распилили пиломатериалы толщиной в два дюйма, то к тому времени, когда вы станете гладить его до гладкой поверхности, у вас будет слишком тонкий кусок пиломатериала для использования.Поэтому убедитесь, что у вас есть пространство для маневра при обработке пиломатериалов до его окончательных размеров.

    Проверка пиломатериалов

    Еще одно соображение — проверка пиломатериалов. Проверка описывается как разделение волокон древесины вдоль волокон древесины. В основном раскол и разделение волокон древесины. Что именно это значит?

    Итак, после того, как вы укладываете пиломатериалы и складываете их для сушки (это совершенно другая тема), пиломатериалы проходят процесс сушки.Это, по сути, процесс выхода влаги из древесных волокон. Когда влага покидает древесные волокна, она фактически сжимает волокна, делая дерево немного более узким. Вы, наверное, задаетесь вопросом, как это соотносится с толщиной пропила вашего пиломатериала?

    Что ж, до сих пор из моего небольшого опыта работы с пиломатериалами, чем тоньше вы разрезаете пиломатериалы, тем больше вероятность их проверки. Я вырезал красивый белый дуб толщиной примерно в полтора дюйма и красиво сложил его, чтобы просохнуть и ждать какого-нибудь великолепного проекта.

    Примерно шесть месяцев спустя почти все концы треснули и слегка покоробились. Проведя небольшое исследование, я обнаружил, что при тонкой резке пиломатериалов концы часто высыхают быстрее, чем внутренняя часть доски, в результате чего концы древесины расщепляются или раскалываются. Так что из другой древесины, которую я вырезал, я сделал плиту толщиной не менее двух дюймов, если не больше. Пока сохнет намного лучше.

    Бензопильные станки позволяют делать то, чего нельзя сделать с ленточнопильными станками

    На самом деле, эта часть сообщения могла быть полностью отдельным постом в блоге.Итак, не вдаваясь в подробности, мой первый раз, когда я использовал бензопилу Granberg на Аляске, меня зацепило после первой плиты.

    Использование бензопилы для производства пиломатериалов — очень тяжелая работа, но она также очень полезна. Цепные пилы обладают универсальностью, с которой ленточные пилы не могут сравниться. Вы можете поднести бензопилу к бревну и срубить его там, где оно лежит. Это не то, что часто можно сделать с ленточнопильным станом. Я вижу несколько будущих публикаций, в которых рассказывается о процессе использования бензопилы Granberg на Аляске.

    Покупка новой бензопилы для моей бензопилы Granberg на Аляске

    Как я уже сказал выше, каждая из этих тем или заголовков может быть законченным постом сама по себе. Этот ничем не отличается. Выбор бензопилы для бензопилы Granberg на Аляске может показаться сложной задачей, но на самом деле существует МНОГО вариантов.

    Одно из наиболее важных соображений при выборе бензопилы для вашей мельницы — убедиться, что она достаточно мощная для этого.В зависимости от размера фрезы, которую вы выберете, вам понадобится пила другого размера.

    Если есть один совет, который я мог бы дать о размере бензопилы, который вам нужен для бензопилы Granberg Alaskan Chainsaw Mill, — это купите самую большую пилу, которую вы можете себе позволить. Я начал с пилы Husqvarna 365 Special, которая имеет объем примерно 70 куб. См. Хотя эта пила действительно мощная, казалось, что она замедляется при распиловке бревен размером около 21 дюйма. Я соединил Husqvarna с 28-дюймовым бревном, что позволило мне распилить бревно размером около 21 дюйма.

    Казалось, что Husqvarna преуспела в резке бревен шириной около 18 дюймов и меньше. Честно говоря, я бы не стал толкать эту Husqvarna больше, чем 28-дюймовую штангу, которая была у меня на ней.

    Учитывая, что моя бензопила была рассчитана на пруток диаметром 36 дюймов, у меня были возвышенные мечты о приобретении пилы большего размера, чтобы я мог фрезеровать ее с максимальной производительностью. На Рождество 2019 года Ханна удивила меня винтажной бензопилой Echo 900EVL. Это большая пила 1980-х годов с ОГРОМНЫМ крутящим моментом.

    Хотя в нем нет некоторых технологий и скорости цепи, как у более новых пил, он обладает большим крутящим моментом на низких оборотах.Эту пилу сложно увязнуть или затопить в огромном дереве, поскольку она будет продолжать шлифовать, используя большой крутящий момент. Это примерно 90-кубовая пила, и она идеально подходит для моей мельницы.

    Мне удалось собрать пару стержней диаметром 36 дюймов, и теперь я могу резать максимальную нагрузку почти 27 дюймов. Это довольно большой журнал.

    Как я сказал ранее, возьмите самую большую пилу, которую вы можете себе позволить. При фрезеровании пиломатериалов я бы не рекомендовал пилы ниже 60 куб. См и предлагал использовать пилы большего размера.Но если это все, что вы можете себе позволить, не огорчайтесь, когда сможете вырубить этот 30-дюймовый красный дуб. Беритесь только за те проекты, которые подходят для имеющегося у вас оборудования.

    Общий обзор бензопилы Granberg Alaskan

    На данный момент я срубил около трех разных деревьев: орех, осину и белый дуб. Все трое оказались разными переживаниями, одни труднее других. Но одна вещь, которая была неизменной каждый раз, была бензопилой Granberg на Аляске.Эта установка проста в использовании и дает стабильные результаты.

    Каждый раз, когда я резал плиты, я измерял толщину после разреза. И каждый раз порез был точным. Это показало мне, что Granberg очень точен в своих штампованных измерениях толщины на фрезерных станках. Пока что вся фабрика демонстрирует неизменно высокое качество и простоту использования. Честно говоря, не могу сказать ничего плохого обо всей фабрике. Он легкий, легко регулируемый и простой в использовании.

    В будущем я планирую написать и снять более глубокий общий обзор бензопилы на Аляске в Гранберге, так что загляните сюда позже.

    Будущее бензопилы Granberg на Аляске

    На самом деле, мы не знаем, куда это нас приведет, но нам нравится мечтать. Мы хотели бы когда-нибудь продавать плиты и заработать на этом несколько дополнительных долларов. Пробуя новые увлечения, я стараюсь ставить перед собой цели. Вот некоторые из моих целей с бензопилой Granberg на Аляске.

    1. Продайте сляб — Я надеюсь, что когда-нибудь смогу вернуть деньги, которые мы использовали для покупки и настройки всего процесса фрезерования, от бензопилы до самой мельницы.
    2. Купите новую бензопилу и фрезу побольше. — классная особенность бензопилы Granberg Alaskan Chainsaw Mills заключается в том, что вы можете получить все разные размеры в зависимости от размера вашей бензопилы — и я бы с радостью распилил грецкий орех размером 36 дюймов + .
    3. Я хотел бы купить грузовик с прицепом для перевозки деревьев и наших плит .
    4. И, наконец, . Я хотел бы также иметь ленточнопильный стан — Надеюсь, продавая слябы, разрезанные нашей бензопилой на Аляске в Гранберге, я смогу накопить достаточно денег, чтобы когда-нибудь купить ленточнопильный завод и продолжить бизнес.

    Где взять бензопилу Granberg на Аляске

    С момента покупки и создания этого поста мы связались с Granberg International, чтобы спросить, можем ли мы объединиться с ними. Нам нравится этот продукт, и мы хотели передать будущий бизнес напрямую им. Они согласились и даже дали нам скидку 10%, которую мы можем передать нашим читателям! Если вы используете код Makinglife в разделе купонов, вы сэкономите 10% на следующем заказе!

    Вот как это будет выглядеть:

    Пожалуйста, посетите сайт Гранберга.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
