Плетение из проволоки. Работа с проволочной сеткой.
Дата: 11 января 2010. Опубликовал: Редакция журнала Трозо.Ру
Проволочная сетка – замечательный материал, так как она дешева, привлекательна и легко доступна. Гибкость и легкость делают ее пригодной для изготовления конструкций большого размера, и поэтому ее часто применяют скульпторы. Для простоты ниже мы будем называть горизонтальные (двойные витые) стороны шестиугольных ячеек сетки скрутками, а одинарные – жилами. Работать с проволочной сеткой рекомендуется в перчатках. Завершайте любой проект, сделанный из проволочной сетки, убирая торчащие острые концы.
Читайте также наши статьи “Из истории проволочного плетения“, “Виды проволоки“, “Инструменты для плетения“, “Основные приёмы работы с проволокой“.
ОКАНТОВКА ПРОВОЛОЧНОЙ СЕТКИ.
Способ А.
Приложите кусок проволоки окантовки к краю проволочной сетки. Более топкой проволокой привяжите сетку к проволоке окантовки. Применяйте этот способ для прикрепления проволочной сетки в проектах «Рамка для картинки» и «Навесная полочка», а также для привязывания ободка к крышке фонарика.
Способ В.
При окантовке сетки по диагонали удобно располагать проволоку окантовки вдоль диагональных жил сетки. Если нужен более острый угол, как В верхней части навесной полочки, обрезайте сетку с запасом примерно 2 см. Равномерно обвязывайте проволоку, зацепляя каждую жилу или скрутку сетки, когда доходите до нее. Обрежьте и намотайте на проволоку все торчащие концы жил круглогубцами.
ДЕФОРМИРОВАНИЕ ЯЧЕЕК СЕТКИ.
Шестиугольная форма ячеек придает проволочной сетке способность гнуться, сжиматься и растягиваться, которую можно еще больше усилить, ослабив жесткость горизонтальных скруток.
Сердечки.
Зажимайте центр каждой скрутки по очереди круглогубцами и формируйте изгиб. Ячейки приобретут форму сердечек.
Кирпичики.
Вставьте пассатижи в ячейки проволочной сечки так, чтобы тыльные стороны губ пассатижей прижались к скруткам. Осторожно раздвигайте ручки пассатижей, растягивая каждую ячейку в прямоугольник. Нужно работать аккуратно, чтобы сетка не вспучивалась.
Рыболовная сеть.
Удерживая сетку плоскогубцами, растяните ее пассатижами, чтобы удлинить ячейки и создать эффект рыболовной сети. Можно зацепить сетку за гвозди, вбитые в деревянную рейку, если вы хотите растянуть кусок сечки большой площади.
СОЕДИНЕНИЕ ПОЛОТНИЩ СЕТКИ.
1. Перекусите сетку в точках, где жилы соединяются в скрутку, чтобы с одной стороны разреза был ряд пар жил, а с другой – скруток.
2. Положите кусок сетки с торчащими скрутками поверх другого куска, чтобы они слегка перекрывались и ряды скруток лежали один на другом. Круглогубцами обкрутите каждую жилу одного полотнища вокруг соответствующей жилы другого.
3. Скрутите перекрывающиеся скрутки вместе круглогубцами.

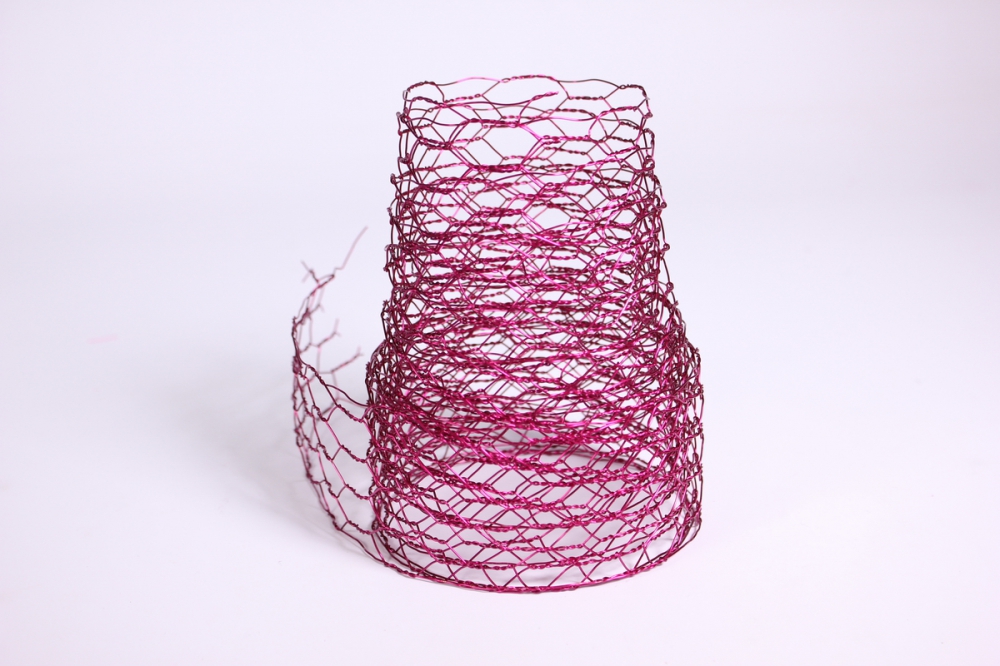

ФОРМОВАНИЕ ПРОВОЛОЧНОЙ СЕТКИ.
Проволочную сетку можно формовать и при горизонтальном, и при вертикальном положении скруток. Описанные здесь формы и приемы можно использовать в проекте «Фонарик».
Формование сетки с вертикальными скрутками.
1. Пассатижами сближайте скрутки друг с другом, чтобы получилась горловина корпуса фонарика, в то же время постоянно оттягивайте сетку вниз, чтобы удлинить ячейки.
2. Чтобы сделать широкую часть корпуса фонарика, растягивайте ячейки в ширину, вставляя в них пассатижи и раздвигая скрутки, как при создании формы кирпичиков, но растягивайте их лишь слегка.
3. Круглогубцами сближайте скрутки друг с другом, чтобы получить сужающуюся на конус нижнюю часть корпуса фонарика, натягивая при этом сетку вниз, чтобы удлинить ячейки по вертикали.
Формование сетки с горизонтальными скрутками.
1.
Превратите все шестиугольные ячейки в сердечки. Чтобы сжать ту часть сетки, из которой получимся горловина, сожмите круглогубцами прогиб на каждом сердечке и затем формуйте горловину большими пальцами.
2. Чтобы сделать расширяющуюся часть корпуса фонарика, нажимайте на сетку пальцами изнутри. Круглогубцами захватывайте и тяните проволоку ячеек наружу.
3. Чтобы сделать конически сужающийся кончик корпуса, сжимайте круглогубцами прогибы сердечек, как при формовании горловины, но сильнее.
В статье использованы материалы из книги Мэри Магир «Плетение из проволоки. Идеи и проекты». Для полного ознакомления с материалами книги советуем приобретать его у распространителей или издателя.
Всё, что вы хотели знать о рукоделии и поделках своими руками – Трозо.ру
Плетение из проволоки. Работа с проволочной сеткой. — Производитель тканых металлических сеток
Проволочная сетка — восхитительный материал, так как она дешева, привлекательна и легко доступна. Гибкость и легкость делают ее пригодной для изготовления конструкций большого размера, и поэтому ее часто применяют скульпторы. Для простоты ниже мы будем называть горизонтальные (двойные витые) стороны шестиугольных ячеек сетки скрутками, а одинарные — жилами. Работать с проволочной сеткой советуем в перчатках. Завершайте всякий проект, сделанный из проволочной сетки, убирая торчащие острые концы.
Читайте также наши статьи “Из события проволочного плетения“, “Облики проволоки“, “Инструменты для плетения“, “Основные приёмы работы с проволокой“.
ОКАНТОВКА ПРОВОЛОЧНОЙ СЕТКИ.
Метод А.
Приложите кусок проволоки окантовки к краю проволочной сетки. Более тонкой проволокой привяжите сетку к проволоке окантовки.
Метод В.
При окантовке сетки по диагонали наиболее удобно располагать проволоку окантовки вдоль диагональных жил сетки. Если нужен более острый угол, как В наружной детали навесной полочки, обрезайте сетку с запасом примерно 2 см.
ДЕФОРМИРОВАНИЕ ЯЧЕЕК СЕТКИ.
Шестиугольная форма ячеек придает проволочной сетке способность гнуться, сжиматься и растягиваться, которую можно еще больше усилить, ослабив жесткость горизонтальных скруток.
Сердечки.
Зажимайте центр каждой скрутки по очереди круглогубцами и формируйте изгиб. Ячейки заведем в форму сердечек.
Кирпичики.
Вставьте пассатижи в ячейки проволочной сечки так, чтобы тыльные стороны губ пассатижей прижались к скруткам. Осторожно раздвигайте рукояти пассатижей, растягивая каждую ячейку в прямоугольник. Нужно работать аккуратно, чтобы сетка не вспучивалась.
Рыболовная сеть.
Удерживая сетку плоскогубцами, растяните ее пассатижами, чтобы удлинить ячейки и создать эффект рыболовной сети. Можно зацепить сетку за гвоздики, вбитые в деревянную рейку, если вы хотите растянуть кусок сечки большой площади.
СОЕДИНЕНИЕ ПОЛОТНИЩ СЕТКИ.
1. Перекусите сетку в точках, где жилы соединяются в скрутку, чтобы с одной стороны разреза был ряд пар жил, а с другой — скруток.
2. Положите кусок сетки с торчащими скрутками поверх другого куска, чтобы они слегка перекрывались и ряды скруток лежали один на другом. Круглогубцами обкрутите каждую жилу одного полотнища вокруг должной жилы другого.
3. Скрутите перекрывающиеся скрутки вместе круглогубцами.
ФОРМОВАНИЕ ПРОВОЛОЧНОЙ СЕТКИ.
Проволочную сетку можно формовать и при горизонтальном, и при вертикальном взаимоположении скруток. Описанные здесь формы и способы можно использовать в проекте «Фонарик».
Формование сетки с вертикальными скрутками.
1.
Пассатижами сближайте скрутки друг с другом, чтобы получилась горловина корпуса фонарика, в то же время безостановочно оттягивайте сетку вниз, чтобы удлинить ячейки.2. Чтобы сделать широкую деталь корпуса фонарика, растягивайте ячейки в ширину, вставляя в них пассатижи и раздвигая скрутки, как при создании формы кирпичиков, но растягивайте их едва слегка.
3. Круглогубцами сближайте скрутки друг с другом, чтобы получить сужающуюся на конус нижнюю деталь корпуса фонарика, натягивая при этом сетку вниз, чтобы удлинить ячейки по вертикали.
1. Превратите целое шестиугольные ячейки в сердечки. Чтобы сдавить ту деталь сетки, из которой получимся горловина, сожмите круглогубцами прогиб на каждом сердечке и затем формуйте горловину большими пальцами.
2. Чтобы сделать расширяющуюся деталь корпуса фонарика, нажимайте на сетку пальцами внутри. Круглогубцами захватывайте и тяните проволоку ячеек наружу.
3. Чтобы сделать конически сужающийся кончик корпуса, сжимайте круглогубцами прогибы сердечек, как при формовании горловины, но сильнее.
В статье использованы материалы из книги Мэри Магир «Плетение из проволоки. Идеи и проекты». Для полного знакомства с материалами книги советуем приобретать его у распространителей или издателя.
Самодельная сетка из проволоки — Яхт клуб Ост-Вест
Поиск статей:
Домашнее изготовление сетки рабицы актуально как в коммерческих целях, так и в личных. Изготовить ее вручную для домашнего хозяйства целесообразно для создания клеток для кроликов и разнообразных вольеров. Если же вам необходимы большие объемы, лучше все-таки заказать готовую сетку ПВХ.
Чтобы сделать сетку рабицу в домашних условиях, есть два ключевых метода: с использованием станка и без него. При этом станок можно также создать своими силами, поскольку он является конструктивно несложным механизмом.
Видео: изготовление сетки рабицы в домашних условиях
Как сделать сетку рабицу без использования станка
Изготовить рабицу без специального станка вполне реально, хотя процесс будет достаточно трудоемким. Как материал можно использовать металлическую проволоку или пластик.
Плетение сетки рабицы из проволоки подразумевает четкий алгоритм действий:
- Подбираем инструмент, которым будем придавать точные изгибы проволоке.
- Подбирает широкую деревянную доску, длина которой равна ширине будущей продукции.
- В доску вбиваем гвозди, соблюдая шахматный порядок. Помните, что от расстояние между гвоздями зависит размер ячеек.
- Нарезаем одинаковые по длине прутья, используя для этого мягкую проволоку из стали.
- Надеваем рабочие перчатки.
- Не спеша огибаем проволок каждый гвоздь.
- Заготовки соединяются путем вплетения их друг в друга и вращения одного из прутьев вокруг его оси подобно ввинчиванию.
Существует и другой способ плетения без станка. Для него вам понадобятся:
- Кусачки, которыми будете резать проволоку на равные части.
- Проволока из алюминия или другого металла, поддающегося деформации.
- Линейки из дерева либо согнутый вдвое электрод.
Далее следуйте инструкции:
- Возьмите линейку или электрод и плотно обмотайте вокруг проволоку. Витки должны располагаться впритык друг к другу.
Возможно изготовление декоративной сетки-рабицы из пластика.
Для этого необходимо:
- Пластиковая лента шириной 3-5 мм или длинная трубочка из пластика небольшого диаметра (2-3 мм). Изготовить такой материал можно из обычной пластиковой бутылки.
- Спиртовка.
- Линейка.
Для создания пластиковой рабицы выполните такие действия:
- Расчертите на линейке квадраты, которые будут служить для ориентировки ленты.
- Закрепите прищепкой край ленты или трубки на линейке.
Наматывайте материал на линейку, прогревая каждый изгиб над спиртовкой одну секунду.
Использование и изготовление самодельного станка
Производство сетки рабицы в домашних условиях с помощью станка значительно проще и быстрее. Покупать такой станок дорого, а вот сделать его самому – гораздо дешевле. Чтобы сделать станок для изготовления сетки рабицы, вам понадобятся:
- Кусок трубы.
- Металлические отрезки из разных видов металла.
- Пластинка.
- Подшипниковые обоймы.
- Сварочное устройство.
- Болгарка.
- Ролики.
- Уголки из металла.
- Напильник.
- Мел.
- Канат.
- Наждачка.
Главнейшей деталью станка является блок навивки. Он состоит из шнека и ножа, которым проволока завивается. От формата этих компонентом зависит размер ячеек. Вращаясь, нож создает витки определенного размера, а шнек задает расстояние между ними (шаг). Плоская полоса из стали выступает в качестве пластины для навивки. На одном ее конце должно быть отверстие под рукоятку.
Шнек представляет собой каленую трубу из стали со спиралевидной прорезью. Для того, чтобы получить такой паз, используйте веревку и мел: приложите канатик, обрисуйте его мелом. Дальше вырезаем прорезь по очерченному рисунку.
Пройдитесь по пропилу напильников и окончательно зашлифуйте наждачной бумагой. По длине труба должна быть достаточной, чтобы уложить 3 полных витка. Между ножом и трубой должно быть пространство не больше 1 мм, иначе проволоку будет закусывать. При этом нож должен вращаться абсолютно свободно, а его конец должен выступать из трубы на 1-2 см.
Для легкого скольжения проволоки углы и пазы нужно хорошо закруглить и обработать маслом.
Из металлического уголка нужно вырезать 2 отрезка, по длине равных трубе. Их привариваем к трубе, чтобы она как бы располагалась между ними. Эта конструкция фиксируется на основании путем прикручивания к рабочей поверхности через специальные отверстия. Сам станок ставьте так, чтобы вам было удобно вращать рукоять, параллельно направляя спираль. Ни в коем случае не допускайте спутывание заготовок.
В центр мотка вы можете вставить кусок трубы и прикрепить груз к концу проволоки, проведя конец через натяжные ролики. Это помогает избавиться от кольцевания проволоки. Расстояние между роликами задается с помощью винта.
Перед большим производственным использования станка нужно провести его проверку, пропустив проволоку через устройство. Если получили ровную строку с нужной формой и размером ячеек, значит станок собран правильно.
Видео: ручной станок для сетки рабицы своими руками
Производство сетки рабицы как бизнес
На домашнем производстве рабицы можно сделать неплохой бизнес в силу востребованности продукта. В ней нуждаются:
- Владельцы дач и садов. Через сетку отлично просматривается участок: если хозяин отлучился к соседям, он все равно контролирует происходящее на его территории. Также продукция необходима как подпорка под живую изгородь.
- Владельцам животного хозяйства. Рабица используется для клеток и вольеров.
- Предприятия, использующие такую сетка как забор. Высокая прочность используемой проволоки обеспечивает корректную работу службы охраны.
- Строительные фирмы.
Бизнес по продаже сетки-рабицы всегда будет прибыльным. К тому же конкуренция в этой сфере небольшая.
Этот бизнес имеет ряд достоинств:
- Малый стартовый капитал. Закупка материалов доступна людям среднего достатка. Это избавляет от необходимости кредитования в банке и сокращает время на окупаемость.
- Малые площади производства. На старте бизнеса достаточно помещения размером с обычным гаражом. Для хранения продукции не нужно создавать особые условия.
- Постепенное наращивание производства и прибыли с приходом новых клиентов.
Наибольший спрос на рабицу устанавливается в апреле-октябре, однако начинать бизнес можно в любое время года. Сам бизнес рентабельный, малозатратный и выгодный, если грамотно подойти к его организации.
Заинтересовались?
Для получения подробной информации обратитесь к нам удобным для Вас способом:
Современное строительство требует использования множества строительных материалов, среди которых важное значение придается металлической сетке. Её одинаково используют и в качестве подручного материала при возведении сооружений, например, при облицовке стен или в бетонной стяжке, и в качестве средства повышения качества и прочности строительных материалов.
Металлическая сетка своими руками
Кроме этого, большой популярностью металлическая тканая сетка пользуется и в домашнем хозяйстве, где с её помощью возводят ограду вокруг земельных участков, используют при изготовлении клеток и во многих других случаях. Приобрести такой важный материал можно как в нашем магазине, так и сделать его собственными руками. При этом процесс является не таким сложным, как покажется на первый взгляд. Для этого потребуется наличие проволоки соответствующей длины и толщины и некоторое количество усилий.
Для начала работы требуется подготовить металлическую шину, например, из алюминия длиною примерно 70 – 80 см. Ширина произвольная – она зависит от требуемого размера ячейки изготавливаемой сетки.
Через одинаковые промежутки следует нанести на шину деления. После этого, проволоку нужного диаметра следует подровнять, а затем приступать непосредственно к работе. Один конец проволоки необходимо придерживать на первом делении левой рукой и навивать, последовательно сдвигая с самой шины до того, пока проволока не закончится. Подобным способом изготавливают столько заготовок, сколько потребуется.
Следующий этап потребует ровной площадки, например, пола, на которой будет происходить процесс заплетания сетки. Сначала на пол кладется одна волнистая заготовка, на которую затем следует заплести вторую, прокручивая проволоку вокруг собственной оси. После того как была подготовлена одна заготовка, следует приступать к следующей, продолжая процесс до полной готовности сетки. Размер подготовленной шины и расстояния, установленные между отметками на ней, влияет на то, какими будут размеры ячеек сетки. Её высота зависит от того, какая длина была выбрана для заготовки.
Использование ручного станка
В том случае, если планируется изготовление металлической сетки в больших количествах, целесообразно выбрать механизированный метод плетения, который является более производительным. Данный способ подразумевает использование ручного станка, который также можно изготовить самостоятельно. Его составными компонентами являются следующие элементы:
- Основание станка.
- Нож, представляющий собой пластину, назначением которой является накрутка витков.
- Шнек, являющийся трубой со сквозными пазлами, представляющими собой спираль.
- Механизм, оснащенный роликами для того, чтобы натягивать проволоку.
- Вал, управляемый специальной рукояткой.
Нож – пластина и шнек представляют собой основные элементы станка. Именно они обеспечивают выполнение процесса, в ходе которого проволока завивается пружиной.
При помощи станка процесс изготовления сетки становится достаточно простым. Сам станок следует прочно закрепить на столе.
Подготовленный моток проволоки располагают рядом с ним, проводя один конец проволоки между роликами, и устанавливают его в механизм, предназначенный для навивки.
При помощи ручки механизм вращают, получая на выходе проволоку, уже изогнутую. Вращают его пока длина заготовки не достигнет требуемых размеров, после чего при помощи кусачек, проволоку отрезают. Следующий отрезок проволоки пропускают в петлю и вращают ручку станка. Таким образом, новая заготовка захватывает петли сделанной ранее. Полотно наращивается с каждой новой заготовкой и так до того, пока не будет достигнута необходимая длина полотна. При помощи пассатижей, концы проволоки по краям сетки загибают.
Сетка ЦПВС пользуется большой популярностью, приобрести уже готовую сетку можно на сайте компании.
Сетка-рабица своими руками изготавливается сравнительно просто, нужно лишь освоить основные принципы технологии ее производства в домашних условиях и иметь некоторые навыки выполнения простейших слесарных операций.
1 Зачем нужно изготовление сетки-рабицы своими руками?
Для загородных участков без преувеличения идеальным вариантом обустройства элегантной и функциональной ограды является рабица. Ее можно установить самостоятельно, она не затеняет сад и огород, как это делают сплошные виды заборов. Да и чисто внешне сеточное ограждение выглядит более воздушно и ярко. При грамотном монтаже такая ограда будет служить несколько десятков лет, не теряя своего первоначального облика. При этом какого-либо ухода за ней обычно не требуется.
Также самостоятельное плетение рабицы можно рассматривать и в качестве коммерческой деятельности. Очень высоких прибылей подобное дело не принесет, так как стоимость стальной проволоки, которая требуется для изготовления сетки, достаточно высока. Но если у вас периодически будут заказывать рабицу (допустим, соседи по дачному поселку), неплохой довесок к основной зарплате будет гарантирован. Вы сможете в свободное время делать сетку и продавать ее по доступной цене.
2 Приспособление для изготовления рабицы
Простейшим устройством, на котором можно изготавливать сетку с наиболее популярными размерами ячейки 80 на 80, 60 на 60 и 45 на 45 миллиметров, является конструкция, состоящая из следующих элементов:
- подающий барабан;
- отрезок гнутого швеллера;
- ролики из металла;
- гибочный станок.
В качестве барабана может выступать обычное хозяйственное ведро. Его нужно будет перевернуть дном вверх и поставить на широкую деревянную доску, зафиксировав каким-либо грузом (тем самым мы убережем его от падения в процессе плетения сеточной продукции).
На этот самодельный подающий механизм мы накрутим проволоку, а затем будем подавать ее на швеллер с установленными на нем роликами (их нужно будет смонтировать три).
Посредством изменения положения среднего ролика вы сможете контролировать усилие, требуемое для натяжения стального материала. Для качественного вращения роликов, установленных на болтах, рекомендуется насадить на них небольшие по толщине (от 1 до 1,5 миллиметров) ограничительные шайбы.
Гибочный станок также делается самостоятельно из стальной толстостенной трубы. В ней вырезают под углом в 45 градусов к оси паз спиралевидной формы (примерно 4–5 миллиметров). Завершением указанного паза (где-то в пяти сантиметрах от окончания трубы) является отверстие круглой формы. Паз необходим для размещения в нем ножа, сделанного из твердого сплава (например, из инструментальной стали).
Трубу следует приварить к прочному уголку из стали, который в свою очередь соединяют с надежным основанием. В процессе сварки уголка и трубы постарайтесь не закрыть паз. Нож в нем будет крепиться либо шпилькой, либо обычным винтом. Регулировку опоры станка без проблем выполняют при помощи шайб.
3 Процесс плетения сетки рабицы
Перед началом производства нужно протереть машинным маслом (брать можно отработанный состав) стальную проволоку, используемую в качестве исходного сырья.
Некоторые домашние умельцы упрощают и этот процесс, используя специальный механизм (делают его, конечно же, самостоятельно). Подобный механизм – это просто небольшой коробок с выходным и входным отверстиями (их диаметр должен быть немного больше сечения проволоки). В него наливают смазочный состав, через который и проходит материал перед тем, как он попадет в станок для гибки.
Последовательность изготовления сетки следующая:
- проволоку на ее конце сгибают в крюк;
- протягивают получившуюся заготовку сквозь паз и соединяют с ножом в трубе;
- начинают вращать приспособление (обычно для этого на него устанавливают рычаг, упрощающий выполнение данной операции) до тех пор, пока исходная заготовка не примет форму волны.
Волнообразную проволоку после этого размещают на отрезки требуемой длины и осуществляют ее намотку на перевернутое ведро. Обратите внимание на то, что метр рабицы в виде волны получается из 1,45 метра прямой стальной проволоки. Отдельные кусочки сетки стыкуют друг с другом непосредственно перед процессом ее натяжки. Легче эта процедура пройдет, если крайнюю проволоку вы вывинтите. Затем можно прикладывать торцы сетки один к другому и крепить их вынутой проволокой.
Скрепленную сетку рабицу допускается монтировать непосредственно на строящийся забор (к заранее врытым и надежно закрепленным в грунте столбикам из железобетона или иного материала). На столбы рекомендуется поставить рейки из дерева. Рабицу натягивают и при помощи гвоздей крепят на рейках. Процесс натягивания сетки упрощается в тех случаях, когда используется натяжной лучок или муфта (их зацепляют за какую-либо опору – за стенку, дерево, а затем закручивают прочной веревкой).
Домашние мастера, которые хорошо освоили операцию изготовления сетки рабицы своими руками и возвели не один надежный забор, советуют покрасить ограду после монтажа. Причем они говорят, что красить сетку лучше не валиком, а обычной кисточкой. В таком случае качество нанесения слоя более высокое – краска без проблем проникает в переплетения рабицы, а эти места являются весьма труднодоступными.
4 Второй способ изготовления сетки
Описанная технология самостоятельного производства рабицы подходит в тех случаях, когда планируется выполнять ограждение относительно больших участков земли. А вот если вам нужно сделать совсем немного сетки для постройки клеток для домашней живности (гуси, куры, нутрии, кролики и так далее), можно изготовить сетку намного проще.
Берете пластину большой жесткости с шириной идентичной той, которую должны иметь ячейки рабицы, и толщиной немного больше толщины исходного сырья. Наматываете это самое сырье (стальную проволоку) на пластину, нагреваете их, а затем ждете, пока материал не остынет на воздухе (не нужно пытаться ускорить процесс остывания, применяя те или иные устройства для охлаждения).
После этого снимаете проволоку с пластины. Причем каждый новый виток по отношению к предыдущему разгибаете под девяностоградусным углом. Проволочная змейка, которая при этом получается, вворачивается в другую такую же змейку (нужно просто соединить звенья двух заготовок между собой). Готовая конструкция необходимых геометрических размеров получается посредством нанизывания друг на друга нескольких заготовок.
Для производства сетки в небольших объемах (по второму способу, который мы описали) желательно использовать относительно мягкую проволоку. Ее проще наматывать на пластину, нагревать, а затем и снимать. Но даже если таковой в вашем хозяйстве не нашлось, смело применяйте любой стальной материал. В тех случаях, когда используется твердая или очень пружинистая проволока из высоколегированной стали, после снятия с пластины ее витки могут ощутимо выгибаться. Это – не беда. Возьмите молоток и легкими постукиваниями придайте изделию требуемую форму.
Как видим, сделать сетку рабицу самостоятельно несложно. Потратьте немного своего времени, проявите смекалку, и сэкономьте деньги, которые планировалось потратить на приобретение материала для забора!
Плетение сетки рабицы. Как плести сетку рабицу
Сетка рабица широко используется как в строительстве, так и в ландшафтном дизайне.
Чтобы самостоятельно ее сплести в домашних условиях, потребуется специальное приспособление. Об особенностях его изготовления рассмотрим далее.
Оглавление:
- Сетка рабица — общее понятие и особенности
- Станок для плетения сетки рабицы: изготовление и использование
- Сетка рабица своими руками
- Советы по работе со станком для производства сетки рабицы
Сетка рабица — общее понятие и особенности
Сетка рабица является конструкционным материалом, который используется в строительстве для сооружения оград, заборов, вольеров для собак, применяется при просеивании песка и в качестве каркаса для плетущихся растений.
Свое название сетка получила от имени ее изобретателя Карла Рабица. Чтобы изготовить такую сетку используют как несложные станки, на которых спирали вкручиваются друг в друга, так и высококачественные автоматические станки, которые изготавливают большое количество сетки, за короткий период времени. Основой для производства сетки рабицы, выступает проволока из низкоуглеродной стали, еще возможно применение оцинкованной или полимеризированной проволоки. Очень редко используется проволока из нержавейки.
Сетка рабица является материалом для сооружения оград, применяется в шахтерском производстве, в проведении строительных работ, является основой для утепления поверхностей, из нее делают клетки для животных.
В соотношении с формами ячеек сетка рабица бывает:
- ромбической, с шестидесятиградусным углом;
- квадратной.
Покупная сетка рабица транспортируется в рулонном виде, высота рулона составляет 150 см, а длина около 1000 см. В зависимости от производителя, возможна корректировка высоты и длины рулона. Если сетка изготавливается на простом или ручном станке, то конечные ее части не загибаются, в противном случае, спиральные конца загибаются, и они соединяются скручиваясь в рулоне. Чтобы транспортировать данный материал, его концы обматывают искусственной тканью или полиэтиленовой пленкой.
Сфера использования сетки рабицы напрямую связана с пребыванием на улице, поэтому она постоянно находится под влиянием атмосферных осадков. Если ее не обработать по специальной технологии, то после первого воздействия влаги она покроется ржавчиной.
Существует несколько способов защиты сетки рабицы от воздействия влаги:
- покраска;
- оцинковка;
- полимеризация.
Самым распространенным способом является оцинковка. В большинстве случаев, при производстве сетки рабицы используют оцинкованную сталь, поэтому следует выбирать сталь, на которой находится как можно больше цинка. Производство проволоки предполагает нанесение на ее поверхность цинка с помощью метода горячего оцинковывания. Если проволока изготовлена именно этим способом, то срок ее службы составит от двадцати до двадцати пяти лет.
Если цинк наносится на проволоку при помощи электролитического способа, то срок ее службы значительно снижается и составляет не более трех лет.
Сетка рабица фото:
При использовании оцинкованной высококачественной сетки рабицы на берегу водоемов, рек или морей она все равно будет быстро ржаветь. В таком случае, рекомендуется изготавливать сетку рабицу из стали, покрытой полимерами. Если такое покрытие имеет низкое качество, она быстро выгорит, потрескается и потускнеет. При выборе стальной сетки рабицы с полимерным покрытием, следует отдавать предпочтение более дорогим ее вариантам и проверенным производителям, которые гарантируют устойчивость проволоки перед ультрафиолетовым излечением и морозом. При выборе сетки рабицы с наличием полимерного покрытия, обратите внимание на спиральную поверхность, отсутствие на ней трещин говорит о качестве продукции, в противном случае — сетка не прослужит больше года, так как через мелкие трещины к металлу попадет вода и он поржавеет. Размер ячеек и диаметр проволоки напрямую влияют на прочностные характеристики сетки рабицы.
Станок для плетения сетки рабицы: изготовление и использование
Чтобы изготовить сетку рабицу своими руками, следует воспользоваться простым собственноручно изготовленным приспособлением. Для сооружения данной конструкции достаточно иметь начальные слесарские способности.
Если сравнивать сетку рабицу с другими однотипными конструкциями, то на их фоне она имеет ряд преимуществ. Процесс ее изготовления не требует наличия точечной сварки и электрического привода.
Существуют промышленные покупные станки для плетения стеки рабицы, но если требуется ее изготовление в небольшом объеме, то лучше и дешевле изготовить небольшой станок своими руками.
Для проведения работ по сооружению станка потребуется:
- небольшая часть трубы;
- пластины;
- несколько металлических отрезков;
- подшипниковые обоймы;
- ролики;
- болгарка;
- уголки из высококачественного металла;
- канат и мел;
- напильник;
- наждачка.
Формирование каркаса сетки происходит при помощи соединения плоской проволоки. Главным моментом является сооружение змейки в виде зигзага. Для этого потребуются механизмы, осуществляющие натяжку и намотку. Натяжка предотвращает чрезмерную закрутку, а намотка — укрепляет конструкцию. Винтовая спираль очень тяжело вплетается в основную часть полотна. Так как провода идут то мягко, то жестко, то требуется их постоянная регулировка. Когда происходит изгибание проволоки, она видоизменяется и происходит трение с станком, поэтому обязательным его компонентом является смазка, например, с помощью отработанного масла.
Система накрутки характеризуется определенными размерами, которые не поддаются регулировке, от нее зависит форма и диаметр ячейки. Когда формируются витки, строчка направляется таким образом, чтобы она гармонично вплелась в сеточное полотно.
После этого, ненужный фрагмент отрезается.
Предлагаем ознакомиться с поэтапным строением механизма, который занимается плетением сетки рабицы. В качестве основного рабочего инструмента выступает конструкция из блока навивки, которая включает шнек (винтовую втулку и витаер), навивочную пластину и нож. Данные детали занимаются формированием формы спирали и поддаются сильному износу. Поэтому их нужно изготавливать из высококачественных и прочных компонентов. Вращение ножа отвечает за формирование витков требуемых размеров. Основной функцией шнека является создание правильного расстояния между витками. Таким образом, получается сетка с одинаковым размером ячейки.
В качестве пластины навивки выступает плоская металлическая полоса, имеющая отверстие в конце, которым она крепится к рукоятке. При использовании проволоки с повышенной жесткостью, пластина закручивается в винтовой форме не более чем на шестьдесят градусов. Чем выше жесткость конструкции, тем больше градус закручивания.
Шнек выглядит как стальная каленная труба, которая имеет спиралевидный разрез по всей площади. Лучше приобрести такую втулку, или заказать ее у слесаря, так как самостоятельное ее изготовление не приведет к нужному результату.
Расположите все компоненты так, чтобы человек, работающий на станке, с легкостью вращал рукоятку и направлял проволоку. Не допускайте перепутывания проволоки во время плетения, чтобы этого избежать в средней части бухты необходимо поставить ведро вверх дном, а на конец проволоки наденьте кусок металлической трубы или другой груз. Данная процедура поможет предотвратить кольцевание. Концевую часть проволоки проведите через натяжные ролики, а с помощью винта отрегулируйте щель между ними. Далее, нужно вставить провод в навивочный механизм и закручивается, сначала один или несколько раз, до тех пор, пока не получится необходимый размер ячейки. Следите за ровностью выходящей строки, для ее проверки осмотрите ее вдоль. При правостороннем или левостороннем закручивании проволоки, отрегулируйте натяжку проволоки.
Когда проволока получается идеальной — начинайте крутить сетку до тех пор, пока не сделаете ее нужное количество.
Сооружение станка для изготовления сетки рабицы — не сложный процесс, который требует пристального внимания и некоторых навыков в столярном деле. Для усовершенствования данного агрегата возможен вариант установки контроллера, который будет самостоятельно подсчитывать витки и облегчит процесс изготовления проволоки.
Также, такой прибор комплектуют электрическим двигателем, который с помощью электропривода приводит в движение рукоятку. Хотя представленная модель станка и проста в сборке, но она больше всего подходит для домашнего использования и способна сделать небольшое количество сетки.
Сетка рабица своими руками
Перед тем как рассматривать процесс производства сетки рабицы своими руками, предлагаем ознакомиться с ее преимуществами перед другими строительными материалами.
Если использовать сетку рабицу в качестве ограждения, то ее установка намного выгоднее, чем монтаж обычной деревянной ограды, которая требует периодического окрашивания и ремонта. Тем более, что изготовить сетку возможно в домашних условиях. Чтобы это сделать необходимо наличие специального станка.
Для выполнения работ потребуется наличие проволоки станка, основной функцией которого является формирование спиралей, на поволоке.
Предлагаем ознакомиться с изготовлением ручного станка для сетки рабицы. Он имеет очень простую конструкцию. Перед тем, как приступить к работе, следует определить ширину и длину зигзага, который получится при сооружении сетки. После этого следует начертить данный зигзаг на деревянной поверхности. Вбейте в угловые части гвозди и натяните проволоку. Желательно воспользоваться рукавицами-верхонками, которые уберегут руки от царапин. Положите на доску проволоку и обогните ею каждый гвоздь. Оставшеюся проволоку нужно отрубить, а затем снять спираль. Данную процедуру следует повторить от 15 до 40 раз, в зависимости от длины проволоки.
Теперь ознакомимся с конструкцией более сложного станка для изготовления сетки рабицы. Варианты станков, которые подают проволоку при помощи барабана, предполагает неравномерную подачу проволоки. Так как она располагается с большого рулона, для сдвижения которого требуется большое количество силы, а когда это все же происходит, то барабан вращается инерционно и проволока подается неравномерно, прерывисто.
Чтобы избежать такой ошибки используйте устройство, схоже с элементом вязальных машин, вытягивание нитки у которых происходит наверх.
Для изготовления такого подающего устройства понадобится наличие:
- подшипника,
- поводка,
- колечка,
- стальной пластины — в качестве опоры.
Центральной частью выступает металлическая ось, длина которой составляет около одного метра. На ее конце устанавливается подшипник, который имеет поводок и колечко. К оси приваривают несколько прутков, диаметр которых составляет 1,2 см.
Вся проволока устанавливается на стальную пластину, которая выполняет роль платформы. Конец проволоки вытягивают из натяжного устройства через кольцо и устанавливают устройство натяжки, которое содержит систему смазки и ролики.
Для сооружения натяжного устройства требуется наличие:
- подшипниковой обоймы;
- корпусной части насоса для велосипеда;
- ролика;
- отверстия для роликовой оси.
Натяжное устройство имеет раму в виде прямоугольного треугольника. в качестве катетов выступает металлический уголок, а гипотенуза — это пятимиллиметровая металлическая полоска, шириной в семь сантиметров. Данная полоса имеет отверстия, в которые устанавливают ролики. На уголке располагается устройство, обеспечивающее смазку проволоки в процессе ее движения. Для его изготовления потребуется велосипедный насос. От корпусной его части нужно отпилить дно и прикрепить его к полоске с помощью хомутов.
Крышка насоса должна хорошо накручиваться на корпус, так как она фиксирует пробку из войлока, на которой нужно сделать надрезы. Они необходимы для свободного прохождения проволоки через смазывающее устройство. Не допускайте прикосновения проволоки к краям трубки, на нее нужно установить твердометалическое кольцо. Для этого используйте подшипниковую обойму.
В качестве наматывающего устройства выступает труба, которая имеет спиралевидную прорезь с ножом. Размер вертикальной диагонали одной ячейки ровняется размеру двойного внутреннего размера трубы.
Для формирования в трубе прорези в виде спирали, нужно сначала на бумаге нарисовать спираль, которую приклеивают на трубу, а затем, при помощи болгарки, разрезают трубу в заранее отмеченных местах. С помощью напильника или шкурки зашлифуйте поверхность. Она должна быть гладкой и ровной.
Подберите стальной уголок, который имеет полки по 2 см. Подготовьте два отрезка, размером с трубу, а затем сформируйте конструкцию.
В процессе изготовления ножей для навивки существуют свои нюансы, а именно:
- каждая труба должна содержать три или четыре ножа, имеющие разную форму, так как мягкая проволока требует плоских ножей, а упругая — закрученных;
- размер хвостовиков должен быть одинаковым — длина — 5 см, а диаметр — 2 см;
- чтобы изготовить прямой нож подойдет любой металл, а вот для закрученных изделий выбирайте более прочные виды стали;
- не допускайте свободного болтания ножа во внутренней части трубы.
Когда ножи готовы, остается приступить к сборке монтажного стола, на котором будет осуществляться плетение сетки рабицы. Перед тем как приступить к работе, необходимо установить проволоку на подающее устройство, а затем просунуть ее в подающую конструкцию.
Приступайте к формированию первой спирали. При помощи регулировки роликов в натяжном устройстве, нужно добиться выхода идеально плоской спирали.
При плетении на таком станке сетки, которая имеет диаметр с большим сечением, то получится сделать около 90 метров сетки за один день.
Если сетка рабица делается из отдельных отрезков проволоки, то они соединяются между собой узелками.
Советы по работе со станком для производства сетки рабицы
Не следует часто устанавливать проволоку в устройство наматывающего типа. Лучше, его заполнить весь сразу. Это облегчит работу со станком, так как для первоначальной заправки требуются навыки и время. Чтобы заправить проволоку потребуется произвести ряд действий:
- согните конечную часть проволоки на 180 градусов;
- зацепите крючок за поверхность ножа;
- введите нож с проволокой в трубу;
- сделайте половину оборота и прижмите проволоку к поверхности ножа при помощи отвертки;
- не допускайте разгибания крючка, так как существует риск заклинивания проволоки в наматывающем устройстве.
Поэтому, если проволока закончилась, то нужно остановить работу перед тем, как конец проволоки уйдет в устройство для смазки и присоединить к нему новую проволоку, с помощью создания узелка.
Если проволока слишком жесткая, требуется ее отжигание. Хотя этот процесс сделает ее более мягкой, но существенно повлияет на ее рабочие характеристики: во-первых, не все участки одинаково отжигаются, а во-вторых, если используется оцинкованная проволока, то весь цинк сгорит и она не будет устойчивой перед коррозией.
Когда формируется сетка и требуется остановить работу, следите за расположением ножа. Он должен быть в вертикальном положении.
Самой долговечной и высококачественной является сетка рабица оцинкованная, срок ее службы составляет несколько десятков лет. Поэтому, не нужно экономить на выборе правильной проволоки.
Если сетка в ближайшее время не потребуется, не нужно сплетать все спирали. Потом сложите их в отдельное место, таким образом получится значительно сэкономить пространство.
Сетка рабица видео:
Как сделать сетку рабицу дома
Сделай самодельную сетку рабицу
Канал “Сделай сам” рассказал, как в домашних условиях без всяких станков, без высоких технологий сплести сетку рабицу.
Для ее изготовления нам понадобится: проволока, металлическая либо деревянная заготовка, можно взять обычную линейку, металлическую пластинку, главное, чтобы ширина у нее была равномерна по всей длине.
Посмотрите садовые инструменты в этом китайском магазине.
С линейки, металлической пластины намотанная проволока снимается довольно туго, поэтому мастер в своей практике использует такую хитрую штуку. Это его новейшие изобретения. Она не запатентована, называется согнутый электрод. Его удобство в том, что когда проволока намотана края можно согнуть, и легко снять.
Создание заготовок
Приступим к изготовлению. Берем проволоку, и новейшее изобретение начинаем плотно наматывать на электрод. Наматываем равномерно без лишних изгибов, перекосов. Аккуратно, не спеша. Для себя делаем, не для соседа. Обратите внимание, что чем больше ширина вашей заготовки, в данном случае электрода, тем будет больше размер ячейки. Соответственно чем меньше ширина, тем меньше получится ячейка на вашей сетке рабица.
Проволоку мастер неспроста взял алюминиевую, она легко поддается деформации, и ее легко и удобно наматывать. Если будут какие-то косяки, то их можно подровнять. Это первый большой плюс её. 2 большой плюс это то, что она не поддается коррозии, она более устойчива, поэтому более долговечна. Проволока намотана, снимаем ее с нашей заготовки. К сожалению, она будет деформироваться, получится такая пружинка. Это не есть хорошо, но ничего основа алюминиевая мы ее подравняем.
Для сетки в данном случае эта заготовка слишком большая. Здесь она нужна меньше, поэтому ее разделили пополам, будет 2. Чем больше таких элементов вы сделаете, тем длиннее будет ваша рабица. Для показанного примера для наглядности этого количества достаточно.
Немного подравняем спиральки, которые получились. Аккуратно, чтобы не согнуть там, где не нужно. Теперь необходимо растянуть эти заготовки. Берем эти спиральки аккуратно, равномерно растягиваем в разные стороны. Получится такая заготовка, 1 элемент сеточки. Так же поступаем со всеми остальными. Все закручены в одну сторону.
Эта сетка, эти 2 элемента намотаны не правильно, в разные стороны. Верхняя часть идет сюда, а здесь сюда, здесь вправо, здесь влево. Такие сплести между собой не получится. Они все должны быть одинаковыми, как мы только что намотали. Все идут в одну сторону, вправо. Сетка должна быть такая. Следите за этим, иначе вы просто переведете материалы.
Плетение сетки Рабицы
Когда все элементы готовы, можно приступать к самому плетению рабицы. Берется одна змейка, вторая, сплетается она таким нехитрым методом. Берем и проворачиваем ее, и она заплетается как змейка. Легко, быстро, без всякого сопротивления. Так проплетаем до самого верха. Для удобства, если вы будете плести длинную сетку, целесообразно закрепить верхний элемент гвоздиками, чтобы было удобно.
Таким же методом продолжаем плести, берем следующий элемент и вплетаем его в верхнюю или нижнюю часть. Система плетения вам понятна. Получается сетка рабица. Смысл плетения её вам понятен. Здесь мастер не стал выплетать 5-ти метровые заборы новые заборы. Если остались какие-либо вопросы пишите в комментариях на канале “Сделай сам” (ютуб). Получается самая обычная рабица.
Как сделать самодельную сетку рабицу
Забор из сетки рабица имеет аккуратный вид, а для его строительства понадобится совсем немного стройматериалов. Основным из них, конечно же, является сетка рабица, которая служит заграждением от бродячих собак и непрошенных гостей.
Если есть желание изготовить своими руками сетку рабица в домашних условиях, то это под силу даже непрофессионалу. Плетение сетки рабица производится на самодельном станке, который имеет довольно простую конструкцию.
Плетение сетки рабицаЧтобы начать плетение сетки рабица в домашних условиях, потребуется кое-что подготовить для этого. В первую очередь понадобятся:
Металлические ролики;
Небольшой кусок швеллера;
Устройство подачи проволоки, другими словами вращающийся барабан;
Станок для сгибания арматуры или другой гибочный станок.
Изначально необходимо изготовить шнек со спиралевидной прорезью, через которую будет проходить проволока, закручиваясь в нужном направлении. От расстояния прорезей на трубе, зависит размер ячеек сетки рабица.
С края трубы с прорезями необходимо приварить острое лезвие (нож) который будет направлять проволоку в пазы при её закручивании. Чтобы плетение сетки рабицы было бы максимально удобно и легко выполнить своими руками, края прорезей необходимо тщательно обработать напильником, удалив заусенцы на них.
Бесперебойник для котла отопления своими руками
После изготовления шнека необходимо подготовить два куска уголка, точно такой же длины, как и сам шнек для плетения проволоки рабица. Шнек устанавливается между уголками, а вся конструкция прочно закрепляется на каком-то устойчивом основании, например столешнице слесарного верстака.
Станок для плетения сетки рабица — общий вид в сборе:
1. Труба со спиралевидными прорезями;
2. Опора;
3. Металлические уголки;
4. Приваренный к шнеку нож для оправки проволоки;
5. Основание, на котором закреплён станок.
Процесс плетения сетки рабица 1. Подающее проволоку приспособление;
2. Устройство для натяжения проволоки в процессе плетения сетки.
Делаем сетку рабицу на станке
После того, как станок для изготовления сетки рабица полностью готов и надёжно зафиксирован на опоре, можно приступать к плетению сетки рабица своими руками.
Для этого сначала проволока надевается на подающее приспособление и протягивается через натяжное устройство. Обязательно перед этим, вращающиеся элементы самодельного станка для плетения сетки рабицы смазываются машинным маслом.
Сам процесс плетения сетки рабица своими руками в домашних условиях, выглядит следующим образом:
Конец протянутой проволоки через натяжное устройство загибается в крюк.
Проволока укладывается в спиралеобразные вырезы, а сам крюк подцепляется к приваренному на шнеке ножу.
Аккуратным движением начинают вращение устройства до тех пор, пока проволока не примет необходимую форму в виде волны.
Плетение сетки рабица на самом деле не слишком сложная работа, самое главное это понять процесс и приноровиться к нему. Тогда скорость изготовления сетки рабица в домашних условиях будет намного быстрее, а с поставленной задачей можно справиться в кратчайшие сроки.
После изготовления шнека необходимо подготовить два куска уголка, точно такой же длины, как и сам шнек для плетения проволоки рабица. Шнек устанавливается между уголками, а вся конструкция прочно закрепляется на каком-то устойчивом основании, например столешнице слесарного верстака.
zen.yandex.ru
Станок для плетения сетки рабица
Изгородь из металлической сетки лучше любого деревянного штакетника. И служит дольше, и не затеняет растения.
Столбы для ее установки могут быть любые: стальные или асбоцементные, железобетонные или, на худой конец, деревянные.
Впрочем, железобетонные столбы нетрудно изготовить самим. Формой для них послужит асбоцементная труба. А чтобы бетон не приставал к стенкам, изнутри ее промасливают. В бетоне же заранее следует проделать отверстия для установки анкерных болтов и крепления проволоки . Ведь, когда бетон затвердеет, выдолбить их будет очень трудно.
А теперь приступим к самому хлопотному делу — изготовлению проволочной сетки. Наиболее распространенные размеры ячеек 80х80, 60х60 и 45х45 мм.
На рисунке 1 показано устройство нехитрого приспособления, которое облегчит нам работу. Оно рассчитано на ячейку 80х80 мм.
Проволоку, чтобы не спуталась, концентрическими кругами накидывают на подающий барабан — перевернутое ведро, поставленное на широкую доску. Положение ведра фиксируют грузом.
С барабана проволока подается на отрезок стального швеллера, на котором установлены три ролика. Изменяя положение центрального из них, регулируют силу натяжения проволоки. А чтобы ролики легче вращались, на болты, служащие осями, с обеих сторон надевают ограничительные шайбы толщиной 1-1,5 мм.
Подготовленную к плетению проволоку протирают тряпкой, обильно смоченной машинным маслом, и направляют в гибочный станок, установленный на ровной стальной плите. Длина плиты соответствует высоте сетки. Крепится она к прочному рабочему столу.
Сам станок (рис. 1) представляет собой толстостенную стальную трубу, в которой вращается нож из твердой полосовой стали.
В трубе вырезан 4 — 5-миллиметровый спиралевидный паз под углом 45 градусов к оси. На расстоянии 5 ом от края трубы паз заканчивается круглым отверстием. Труба приварена к стальному уголку так, чтобы сварка не закрывала паз. А уголок крепится к основанию. Правильность установки опоры регулируют шайбами. Нож в пазе вала закрепляют винтом или шпилькой.
На рисунке 1 цифрами обозначены: 1 — нож; 2 — опора; 3 — вал; 4 — труба; 5 — основание; 6 — уголок.
Вал должен свободно вращаться, а зазор между стенками трубы и ножом составлять 0,5-1 мм. Рабочий стол располагают так, чтобы натянутая под углом проволока поступала наверх на принимающий барабан. Это может быть стойка, к которой прикреплен деревянный вал или жердь (рис. 2).
Операцию плетения выполняют в такой последователь — Конец проволоки сгибают в форме крюка на половину длины ячейки, протягивают проволоку сквозь паз трубы и прикрепляют к ребру ножа. Затем вращают рукоятку до тех пор, пока проволока не приобретет волнообразную форму. Вышедшую из станка волнообразную заготовку разрезают на отрезки длиной, равной высоте ограды плюс половина высоты ячейки, и переплетают на рабочем столе.
Готовую сетку наматывают на вал принимающего барабана. Наиболее подходящий материал для плетения сетки — мягкая проволока диаметром 2,2 мм. Учтите, что из отрезка 1,45 м ровной проволоки получается 1 м волнистой. А значит, для изготовления сетки с ячейкой 80х80 мм потребуется моток проволоки длиной 36,35 м (25 отрезков по 1 м).
Перед тем как натягивать сетку, состыкуйте между собой отдельные куски (рис. 3).
Проще всего это сделать, вывинтив крайнюю проволоку. Приложив друг к другу торцы кусков, соедините их вынутой проволокой. Никаких следов при этом не будет заметно. Есть и другой способ: торцы соединяют отрезком прямой проволоки, пронизывая им ячейки, как спицей (рис. 3). Но и в том и в другом случае проволоку лучше разделить на две части и соединять куски с двух сторон. Ведь протянуть проволоку на половину ширины сетки гораздо легче.
Когда сетка соединена, ее можно подвешивать к столбам. Если на них смонтированы деревянные поперечины, операция не представляет труда: сетку слегка натягивают и прибивают гвоздями. Неподготовленные столбы требуют сильного натяжения. Выполняется оно так. Сквозь крайние ячейки пропускается стальной стержень. К нему привязывается трос, и с его помощью натягивают сетку.
На рисунке 4 приведены несколько приспособлений для этой операции. Проще всего использовать рычаг — длинную крепкую жердь, один конец которой, чтобы не скользил, опущен в ямку, а другой тянут веревками. Можно применить резьбовую натяжную муфту или лучок, закрутив крепкую двойную веревку или трос. Но при этом надо иметь опору, за что можно было бы зацепить лучок или муфту: дерево, столб или стену здания.
А самое простое — вкопать в землю бревно.
К столбам сетку крепят проволокой или болтами с шайбой большого диаметра. Последнее крепление, конечно, надежней и аккуратней. Завершает работу окраска. Работать удобнее вдвоем, стоя по обе стороны изгороди. Каждый красит свою сторону, помогая другу прокрашивать переплетения — самые труднодоступные места.
Пользоваться лучше кистью, малярный валик переплетения не прокрасит. И здесь не жалейте времени. Ведь от того, насколько качественно сетка прокрашена, зависит срок ее службы.
Словом, добросовестная работа окупается с лихвой.
Плетение сетки рабицы. Производство рабицы на заводе.
Спрос на сетку-рабицу, сплетенную из металлической проволоки, практически не убывает. Она используется для ограждения территории и земельных участков, укрепления склонов, слабых грунтов и горных выработок, армирования строительных конструкций и решения других задач, для которых необходим достаточно прочный, надежный и долговечный, но при этом недорогой материал. Ее преимущества:
- гибкость и малый вес;
- доступная цена и большой срок эксплуатации;
- быстрый монтаж с помощью простейших инструментов.
Рабица изготавливается методом плетения из отрезков проволоки. Механизм навивки придает им зигзагообразную форму. Из отдельных проволочных спиралей с плоскими витками формируется цельное полотно с ячейками квадратной или ромбовидной формы, расположенными в виде шахматного узора. Загибание и скручивание острых концов по краям полотна исключает риск повреждения рук в процессе монтажа и предотвращает распутывание и ослабление сетки.
Проволока для производства плетеной сетки
Для изготовления плетеной сетки используется сортовой прокат в виде проволоки из низкоуглеродистой стали – недорогое сырье, благодаря которому цены на рабицу остаются на низком уровне. Ее стандартный диаметр не превышает 1,5-2,2 мм, но для сетки с крупными ячейками может использоваться материал другой толщины.
Качество исходного сырья напрямую влияет на характеристики готового продукта. Поэтому для увеличения долговечности рабицы заводы-производители применяют оцинкованную проволоку. Покрытие в виде слоя цинка защищает металл от коррозии, вызванной контактом с осадками, атмосферной влагой и агрессивными веществами, и продлевает срок его эксплуатации до 50 лет.
Производство рабицы на заводе
В заводских условиях плетение сетки-рабицы почти полностью автоматизировано. Благодаря применению современного импортного оборудования, участие оператора необходимо лишь на нескольких этапах технологического процесса. Человек выполняет функции контролера качества, а также занимается загрузкой сырья, установкой барабанов с проволокой на станки и упаковкой готовой продукции. Работа станков в полностью автоматическом режиме обеспечивает высокое качество полотна, отсутствие дефектов и безотходное производство, следовательно, низкие цены на рабицу для конечного покупателя.
Современные высокопроизводительные автоматические и полуавтоматические сеткоплетельные станки легко перенастраиваются для изготовления сетки с необходимым размером ячейки на просвет:
- 15×15 мм;
- 25×25 мм;
- 35×35 мм;
- 50×50 мм.
По индивидуальным заказам производители выпускают рабицу с другими размерами ячеек, нестандартной шириной полотна или размерами рулонов.
Промышленное производство сетки отличается от кустарного качеством продукции. Рабица, изготовленная на специальном оборудовании, прочнее, лучше выглядит и дольше служит. Качество металлической плетеной сетки регламентируется государственным стандартом (ГОСТ 5336-80).
Промышленные изделия из металлической проволочной сетки
Тканая проволочная сетка ткется по размеру так же, как ткань ткается на ткацком станке. Наиболее распространенными материалами, используемыми для создания тканой проволочной сетки, являются углеродистая сталь, оцинкованная сталь и нержавеющая сталь, а также алюминий.
Общие материалы, используемые для создания тканой проволочной сетки, включают:- Углеродистая сталь
- Сталь оцинкованная
- Сетка нержавеющая
- Алюминий
- Медь
- Латунь
Проволочная сетка из нержавеющей стали особенно полезна, поскольку она чрезвычайно устойчива к химическим воздействиям, работает с горячими или холодными жидкостями и легко очищается.Алюминиевая сетка легкая, прочная, обладает высокой электропроводностью и низкой температурой плавления. Алюминиевая сетка также значительно противостоит атмосферной коррозии. Углеродистая сталь и оцинкованная проволочная сетка прочные, экономичные и легкодоступные. Другие экзотические материалы, такие как медь и никель, также могут быть вплетены в проволочную сетку.
Характеристики тканой проволочной сетки- Прочная конструкция
- Чрезвычайно универсальный
- Восток для установки
- Может иметь низкую устойчивость к ветровым нагрузкам
- Легко обрезать по размеру
- Доступен во многих материалах, таких как нержавеющая сталь и алюминий.
Поскольку наши тканые проволочные сетки чрезвычайно универсальны и просты в установке, их можно использовать в самых разных областях.От ограждений до ограждений машин у Direct Metals есть тканая проволочная сетка для вашего применения. Примеры распространенных приложений:
- Корзины из плетеной проволочной сетки
- Решетки архитектурные из тканой проволочной сетки
- Полки и подставки из тканой проволочной сетки
- Стойки из проволочной сетки
- Плетеная сетка для фильтрации жидкости
- Плетеная сетка для фильтрации воздуха
- Арматура для стен из проволочной сетки
- Вставки для перил из плетеной проволочной сетки
Тяжелые тканые провода необходимо предварительно обжать.После обжима материал остается стабильным и жестким. Предварительно гофрированная проволочная сетка идеально подходит как для промышленного, так и для архитектурного применения.
Нажмите на фото для увеличения :
Наша предварительно гофрированная проволочная сетка доступна в следующих версиях: .- Интеркримп
- Замок обжимной
- Обычное переплетение
- Тканое полотно с плоским верхом
Полный раздел о проволочной сетке нашего каталога продукции (PDF)
Каталог проволочной сетки (PDF)
Квадратная сетка для проема (PDF)
Проволочная сетка с квадратной сеткой (PDF)
Тонкая проволочная сетка (PDF)
Ткань для болтов (PDF)
Фильтровальная ткань (PDF)
Диаметр проволоки по калибру (PDF)
Коэффициенты преобразования веса (PDF)
Таблица преобразования температуры (PDF)
Состав и свойства нержавеющей стали (PDF)
Таблица аустенитной нержавеющей стали (PDF)
Специальные сплавы для тканой проволочной ткани (PDF)
Это наиболее распространенный вид тканой проволоки.Он используется там, где отверстие относительно мало по сравнению с диаметром проволоки.
Замок обжимной тканой проволокиЭтот тип плетеной проволоки используется только в грубых спецификациях для сохранения точности переплетения на протяжении всего срока службы сита, когда отверстие велико по сравнению с диаметром проволоки.
Тканая проволока IntercrimpЭтот тип проволоки используется в грубых переплетениях из более тонкой тканой проволоки для обеспечения большей стабильности, плотности переплетения и максимальной жесткости.Это очень распространено в отверстиях из проволочной сетки размером более 1/2 дюйма (12,7 мм).
Плетеная проволока с плоским верхомОбычно начинается с отверстия 5/8 дюйма (15,875 мм) или больше. Этот тип проволоки обеспечивает длительный срок службы абразивной стойкости, поскольку на ее поверхности нет выступов, которые могут изнашиваться. Плетеная проволока с плоским верхом обеспечивает наименьшее сопротивление потоку и очень популярна в определенных архитектурных и конструкционных решениях, где желательна гладкая поверхность с одной стороны.

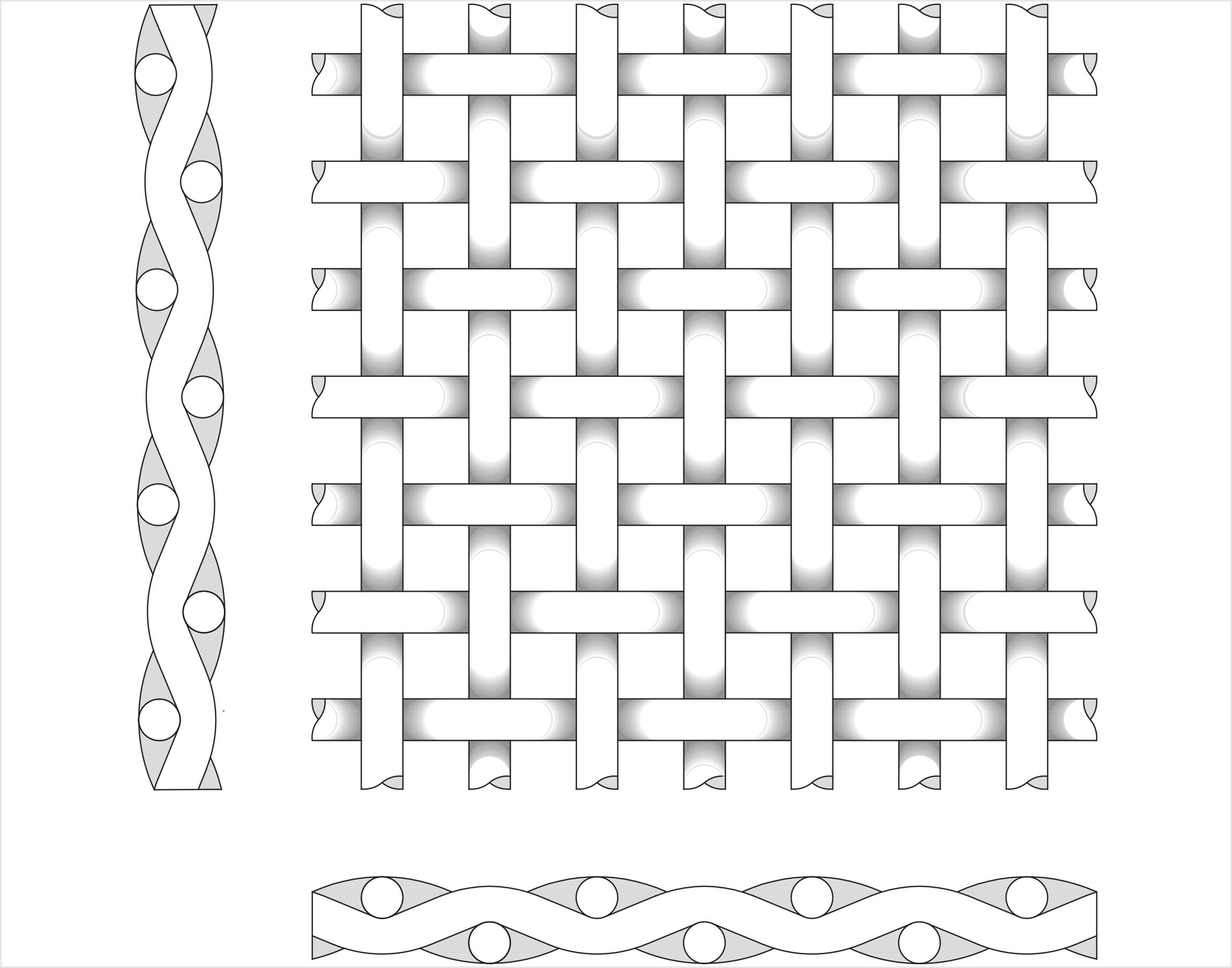

Стили тканого переплетения проволоки Проволока плоская квадратнаяНаиболее распространенное плетение из проволоки с проволокой основы и шута одинакового диаметра, сплетенное по простому узору сверху и снизу.Этот стиль создает экраны с одинаковым количеством сеток в обоих направлениях.
Саржа квадратная плетеная проволокаКаждая проволочная оплетка обычно проходит над двумя проволоками основы и под двумя квадратными отверстиями. Саржевое переплетение может быть выполнено из проволоки большего диаметра, чем это было бы возможно при простом квадратном переплетении, для получения большей прочности, плотности или коррозионной стойкости.
Голландская гладкая тканая проволокаЭтот стиль плетения состоит из однотонного узора с перекрытием и снизу.Обычная голландская плетеная проволока имеет очень плотное плетение, потому что используется тонкая проволока меньшего диаметра. Голландское переплетение не имеет прямого, прозрачного отверстия, как у большинства стилей полотняного переплетения. Вместо этого стиль плетения создает извилистый путь, благодаря которому может быть достигнута очень тонкая фильтрация и удержание частиц. Голландские переплетения могут быть указаны с помощью «количества ячеек» или «абсолютного рейтинга фильтрации».
Голландская проволока саржевого переплетенияЭтот стиль переплетения аналогичен простому голландскому, за исключением того, что он соткан в стиле саржи.Каждая проволока проходит через две проволоки, а затем под двумя проволоками, при этом по-прежнему используется канатная проволока меньшего диаметра, что обеспечивает еще более плотное переплетение и даже более тонкую фильтрацию, чем при простом голландском переплетении.
Проволока обратного голландского переплетенияЭтот стиль плетения аналогичен плетению простого голландского, за исключением того, что нити основы и шута перевернуты. Более крупные проволоки шута сплетаются ближе друг к другу, чем обычно при полотняном голландском переплетении.
Прямоугольная проволока или проволока с неплотным переплетениемЭто проволочная ткань полотняного переплетения, сотканная по узору сверху и снизу с разным количеством проволок в направлении основы и шута, что дает прямоугольную проволочную ткань с отверстиями.Прямоугольные отверстия часто используются при просеивании и калибровке для увеличения сквозной пропускной способности продукта с незначительными потерями в точности. Чтобы снизить материальные затраты, в некоторых приложениях, где не требуется высокий уровень точности, вместо квадратной проволочной сетки можно заменить проволочную сетку квадратного сечения. Некоторые поставщики проволочной ткани заменят ее неучтенной проволочной тканью, если производитель не указал сертификаты. Например, сетка 90 x 100 может быть заменена на 100 x 100.
Многопроволочная проволокаОбычно тканные в стиле простого квадрата, каждая «проволока» основы и шута состоит из «пучка» или «группы» проволок малого диаметра, которые вплетаются в готовое изделие.
Изделия из тканой проволочной сетки — Промышленная тканая проволока
Общие приложения для тканой проволочной сетки
Замечательная прочность и универсальность изделий из тканой проволочной сетки делает их отличным выбором для множества областей применения, в том числе:
- Просеивание и калибровка
- Архитектурные приложения, когда эстетика важна
- Панели заполнения, которые можно использовать для пешеходных перегородок
- Фильтрация и сепарация
- Контроль бликов
- Экранирование радиопомех и электромагнитных помех
- Решетки вентиляторов
- Поручни и защитные ограждения
- Клетки для борьбы с вредителями и животноводства
- Технологические грохоты и грохоты центрифуг
- Воздушные и водяные фильтры
- Обезвоживание, контроль твердых веществ / жидкости
- Обработка отходов
- Фильтры и сетчатые фильтры для воздушных, масляных, топливных и гидравлических систем
- Топливные элементы и грязевые фильтры
- Сепараторные и катодные сетки
- Опорные решетки катализатора из стержневой решетки с накладкой из проволочной сетки
Стили обжима и переплетения тканой проволочной сетки
Отверстия для проводов и размеры варьируются в широком диапазоне.Marco Specialty Steel предлагает множество различных моделей плетения и стилей предварительной обжимки. Ниже приведены примеры доступных стилей обжима и переплетения. См. Нашу страницу о стилях обжима и плетения для получения более подробной информации.
Стили обжима тканой проволочной ткани Замок CrimpDouble CrimpIntercrimpFlat Top- Обжимной замок: Обжимной замок состоит из предварительно обжатой проволоки с образованием суставов или выступов на пересекающихся наборах проводов.Это фиксирует сетку на месте, создавая чрезвычайно жесткий продукт.
- Двойной обжим: Проволочная сетка с двойным обжимом демонстрирует узор из проволоки основы, проходящей над проволокой заполнения и под ней.
- Intercrimp: Обычно используется для экранов и архитектурных применений, тканая проволочная сетка intercrimp обеспечивает превосходную прочность и стабильность, предлагая при этом решение с жесткой сеткой.
- Плоский верх: Как следует из названия, обжим с плоским верхом имеет гладкую верхнюю плоскость, которая способствует перемещению материалов.
Стили плетеной проволоки
Обычный / DoubleTwill SquareTwill DutchReverse Plain DutchPlain Dutch- Обычное / двойное: Этот стандартный тип тканого плетения из проволочной ткани дает квадратные отверстия, в которых проволока основы попеременно проходит над и под наполняющей проволокой под прямым углом.
- Квадратная саржа: Обычно используемая для приложений, требующих управления более высокими нагрузками и более тонкой фильтрации, проволочная сетка квадратного саржевого переплетения имеет характерный параллельный диагональный узор.
- Twill Dutch: Twill Dutch известна своей превосходной прочностью, которая достигается за счет набивки большого количества проволоки в определенных областях переплетения. Этот стиль тканой проволочной ткани также может фильтровать частицы размером до двух микрон.
- Реверсивный простой голландский: Этот стиль плетения из плетеной проволоки имеет большую основу и меньшее количество проволоки для шута, чем в стилях простого или саржевого голландского плетения.
- Plain Dutch: Стиль Plain Dutch имеет наклонные по диагонали отверстия, которые трудно увидеть, но при этом образуется прочная и компактная проволочная сетка, которая хорошо подходит для фильтрации тканей.
- См. Нашу страницу о стилях обжима и плетения для получения более подробной информации.
Доступны решения по изготовлению тканых проволочных сеток на заказ
Если вы не можете найти нужный продукт из тканой проволочной сетки на нашем обширном складе, просто сообщите нам. Что делает нас одним из лучших поставщиков тканой проволочной сетки в Техасе и за его пределами, так это наша готовность работать с нашими клиентами, чтобы предоставить идеальный продукт для их нужд. Наш завод площадью 35000 квадратных футов включает в себя производственный цех, полностью оборудованный опытными производителями, у которых есть необходимые инструменты для преобразования любой из имеющихся на складе товаров в индивидуальные творения, которые решают уникальную проблему быстро, эффективно и по доступной цене.
Мы можем работать с вашими чертежами или чертежами, чтобы создавать изделия из плетеной проволоки на заказ для любого применения.
Marco Specialty Steel имеет все оборудование, необходимое для доставки необходимого вам изделия из тканой проволочной ткани. Марко всегда готов помочь: от наших опытных продавцов до опытных изготовителей.
Материалы тканой проволочной ткани
Ниже перечислены наиболее распространенные типы тканых материалов из проволочной ткани:
- Углеродистая сталь: Низкая, Высокая, закаленная в масле
- Нержавеющая сталь : Немагнитные типы 304, 304L, 309, 310, 316, 316L, 317, 321, 330, 347; Магнитные типы 410, 430
- Медь и медные сплавы: Медь, латунь, бронза, фосфорная бронза
- Алюминий и алюминиевые сплавы: 1350-h29
- Никель и никелевые сплавы: Никель, Monel® 400, Hastelloy B, Hastelloy C, Inconel® 600, Incoloy® 800, Nichrome I, Nichrome V
Проволочная сетка из нержавеющей стали, в частности из нержавеющей стали марки 304, является наиболее популярным материалом для производства тканой проволочной ткани.304, также известный как 18-8 из-за того, что в нем 18 процентов хрома и восемь процентов никеля, является основным нержавеющим сплавом, который предлагает сочетание прочности, коррозионной стойкости и доступности. Нержавеющая сталь марки 304 обычно является лучшим вариантом при производстве решеток, вентиляционных отверстий или фильтров, используемых для общего просеивания жидкостей, порошков, абразивов и твердых частиц.
Как правильно выбрать тканую проволочную ткань в соответствии с вашими потребностями
Являясь одним из ведущих поставщиков тканой проволочной ткани в Техасе и за его пределами, вы можете доверять Marco Specialty Steel за полезные советы по выбору лучшего продукта для ваших приложений.
Мы поможем вам оценить все факторы, влияющие на процесс принятия решений. К ним относятся определение идеального размера ячейки (диаметра отверстий в ячейке), количества ячеек (количества проволок в пределах каждого линейного дюйма) и типа переплетения (это повлияет на фильтрующие возможности ячейки). Вы сможете с полной уверенностью продвигать свои проекты.
СТОЛ ИЗ ПРОВОЛОЧНОЙ ПРОВОЛОКИ С ПРИНТОМ
Стол для тканой проволочной сетки
| Сетка | Диаметр проволоки | Отверстие | Открытое пространство% | Вес / кв.м |
|---|---|---|---|---|
| 1 дюйм x 1 дюйм | .063 | 0,937 | 7,8 | 0,256 |
| 1 дюйм x 1 дюйм | .080 | .920 | 87,8 | .400 |
| 1 дюйм x 1 дюйм | .092 | .908 | 82,4 | .544 |
| 1 дюйм x 1 дюйм | .105 | .895 | 80,1 | .710 |
| 1 дюйм x 1 дюйм | .120 | .880 | 77,4 | .928 |
| 1 дюйм x 1 дюйм | .135 | 0,865 | 74,8 | 1,18 |
| 1 дюйм x 1 дюйм | .148 | .852 | 72,6 | 1,42 |
| 1 дюйм x 1 дюйм | .162 | .838 | 70,2 | 1,70 |
| 1 дюйм x 1 дюйм | .192 | .808 | 65,3 | 2,40 |
| 1 дюйм x 1 дюйм | 0,250 | 0,750 | 56,3 | 4,12 |
| 3/4 дюйма x 3/4 дюйма | .063 | .687 | 83.9 | .340 |
| 3/4 дюйма x 3/4 дюйма | 0,072 | 0,678 | 81,7 | 0,445 |
| 3/4 дюйма x 3/4 дюйма | .080 | .670 | 79,8 | .549 |
| 3/4 дюйма x 3/4 дюйма | .092 | .658 | 76,9 | .728 |
| 3/4 дюйма x 3/4 дюйма | .105 | .645 | 73,9 | .950 |
| 3/4 дюйма x 3/4 дюйма | .120 | .630 | 70,5 | 1,24 |
| 3/4 дюйма x 3/4 дюйма | .135 | .615 | 67,2 | 1,58 |
| 3/4 дюйма x 3/4 дюйма | .148 | .602 | 64,4 | 1,91 |
| 3/4 дюйма x 3/4 дюйма | 0,162 | 0,588 | 61,4 | 2,29 |
| 3/4 дюйма x 3/4 дюйма | .192 | 0,58 | 55,3 | 3,25 |
| 3/4 дюйма x 3/4 дюйма | ,250 | ,500 | 44,4 | 5,62 |
| 5/8 «x 5/8» | .063 | .562 | 80,9 | .409 |
| 5/8 дюйма x 5/8 дюйма | 0,072 | 0,53 | 78,3 | 0,535 |
| 5/8 «x 5/8» | .080 | .545 | 76,0 | .661 |
| 5/8 «x 5/8» | .092 | .533 | 72,7 | .879 |
| 5/8 «x 5/8» | .105 | .520 | 69,2 | 1,15 |
| 5/8 «x 5/8» | .120 | .505 | 65,3 | 1,50 |
| 5/8 «x 5/8» | .135 | .490 | 61,5 | 1,91 |
| 2 x 2 | .047 | 0,453 | 82,1 | 0,284 |
| 2 x 2 | .054 | .446 | 796 | .376 |
| 2 x 2 Проволочная сетка рыночного качества 2 x 2 сетка x 0,063 | .063 | .437 | 76,4 | .512 |
| 2 x 2 | .072 | .428 | 70,6 | .830 |
| 2 x 2 | .092 | .408 | 66.6 | 1,10 |
| 2 x 2 | .105 | .395 | 62,4 | 1,44 |
| 2 x 2 | 0,120 | 0,380 | 57,8 | 1,90 |
| 2 x 2 | .135 | .365 | 53,3 | 2,42 |
| 3 x 3 | 0,047 | 0,286 | 73,6 | 0,428 |
| 3 x 3 Сетка рыночного качества 3 x 3 сетка x 0.054 | .054 | .279 | 70,1 | .567 |
| 3 x 3 | 0,063 | 0,270 | 65,6 | 0,776 |
| 3 x 3 | 0,072 | 0,261 | 61,3 | 1,02 |
| 3 x 3 | 0,080 | 0,253 | 57,6 | 1,26 |
| 3 x 3 | 0,092 | 0,241 | 52,3 | 1,69 |
| 3 x 3 | .105 | .228 | 46,8 | 2,22 |
| 3 x 3 | 0,120 | 0,213 | 40,8 | 2,94 |
| 3 x 3 | .135 | .198 | 35,3 | 3,78 |
| 4 x 4 | .028 | .222 | 78,9 | .202 |
| 4 x 4 | 0,032 | 0,218 | 76 | 0,264 |
| 4 x 4 | .035 | 0,215 | 74 | 0,317 |
| 4 x 4 | .041 | .209 | 69,9 | .436 |
| 4 x 4 | .047 | .203 | 65.9 | .576 |
| 4 x 4 | 0,054 | 0,196 | 61,5 | 0,764 |
| 4 x 4 Сетка рыночного качества 4 x 4 сетка x 0,063 | .063 | .187 | 56 | 1.05 |
| 4 x 4 | 0,072 | 0,178 | 50,7 | 1,38 |
| 4 x 4 | 0,080 | 0,170 | 46,2 | 1,72 |
| 4 x 4 | 0,092 | 0,158 | 39,9 | 2,31 |
| 4 x 4 | .105 | .145 | 33,6 | 3,06 |
| 4 x 4 | 0,120 | 0,130 | 27 | 3.89 |
| 4 x 4 | .135 | .115 | 21,2 | 5,04 |
| 5 x 5 | 0,032 | 0,168 | 70,6 | 0,332 |
| 5 x 5 | .035 | .165 | 68,1 | .398 |
| 5 x 5 Сетка рыночного качества 5 x 5 сетка x 0,041 | 0,041 | 0,159 | 63,2 | 0,549 |
| 5 x 5 | .047 | 0,153 | 58,5 | 0,726 |
| 5 x 5 | 0,054 | 0,146 | 53,3 | 0,967 |
| 5 x 5 | 0,063 | 0,137 | 46,9 | 1,33 |
| 5 x 5 | 0,072 | 0,128 | 41 | 1,76 |
| 5 x 5 | 0,080 | 0,120 | 36 | 2,21 |
| 5 x 5 | .092 | .108 | 29,2 | 2,83 |
| 6 x 6 | .028 | .139 | 69,6 | .305 |
| 6 x 6 | .032 | .135 | 65,6 | .400 |
| Сетка рыночного качества 6 x 6 Сетка 6 x 6 x 0,035 | 0,035 | 0,132 | 62,7 | 0,481 |
| 6 x 6 | .041 | .126 | 57.2 | .665 |
| 6 x 6 | .047 | .120 | 51,8 | .882 |
| 6 x 6 | .054 | .113 | 46 | 1,18 |
| 6 x 6 | .063 | .104 | 38,9 | 1,63 |
| 6 x 6 | 0,072 | 0,095 | 32,5 | 2,17 |
| 6 x 6 | 0,080 | .087 | 27,2 | 2,59 |
| 6 x 6 | 0,092 | 0,075 | 20,2 | 3,53 |
| 7 x 7 | .028 | .115 | 64,8 | .358 |
| 7 x 7 | .032 | .111 | 60,4 | .470 |
| 7 x 7 | .035 | .108 | 57,2 | .565 |
| 7 x 7 | .041 | .102 | 51 | .784 |
| 7 x 7 | 0,047 | 0,096 | 45,2 | 1,04 |
| 7 x 7 | 0,054 | 0,089 | 38,8 | 1,40 |
| 7 x 7 | 0,063 | 0,080 | 31,4 | 1,85 |
| 8 x 8 | .020 | .105 | 70,6 | .207 |
| 8 x 8 | .023 | .102 | 66,6 | 0,275 |
| 8 x 8 | .025 | .100 | 64 | .326 |
| 8 x 8 Сетка рыночного качества 8 x 8 сетка x 0,028 | 0,028 | 0,097 | 60,2 | .411 |
| 8 x 8 | 0,032 | 0,093 | 55,4 | 0,541 |
| 8 x 8 | .035 | .090 | 51.8 | 0,651 |
| 8 x 8 | .041 | .084 | 45,2 | .906 |
| 8 x 8 | 0,047 | 0,078 | 38,9 | 1,21 |
| 8 x 8 | 0,054 | 0,071 | 32,3 | 1,63 |
| 8 x 8 | 0,063 | 0,062 | 24,6 | 2,16 |
| 9 x 9 | 0,023 | .088 | 62,7 | .311 |
| 9 x 9 | 0,032 | 0,079 | 50,6 | 0,614 |
| 9 x 9 | 0,035 | 0,076 | 46,8 | 0,740 |
| 9 x 9 | 0,047 | 0,064 | 33,2 | 1,38 |
| 9 x 9 | 0,063 | 0,048 / 0,042 | 17,3 | 2,57 |
| 9 x 9-1 / 2 | .063 | .048 / .042 | 17,3 | 2,59 |
| 10 x 10 | 0,020 | 0,080 | 64 | 0,261 |
| 10 x 10 | 0,023 | 0,077 | 59,3 | 0,347 |
| 10 x 10 Проволочная сетка рыночного качества 10 x 10 сетка x 0,025 | 0,025 | 0,075 | 56,3 | .412 |
| 10 x 10 | .028 | .072 | 51.8 | . 521 |
| 10 x 10 | 0,032 | 0,068 | 46,2 | 0,688 |
| 10 x 10 | 0,035 | 0,065 | 42,3 | 0,831 |
| 10 x 10 | 0,041 | 0,059 | 34,8 | 1,16 |
| 10 x 10 | 0,047 | 0,053 | 28,1 | 1,48 |
| 12 x 12 | .018 | 0,065 | 60,8 | 0,255 |
| Проволочная сетка рыночного качества 12 x 12 Сетка 12 x 12 x 0,023 | 0,023 | 0,060 | 51,8 | 0,422 |
| 12 x 12 | 0,028 | 0,055 | 43,6 | 0,635 |
| 12 x 12 | 0,032 | 0,051 | 37,5 | 0,843 |
| 12 x 12 | .035 | .048 | 33.2 | 1,02 |
| 12 x 12 | 0,041 | 0,042 | 25,4 | 1,37 |
| 14 x 14 | 0,017 | 0,054 | 57,2 | 0,266 |
| 14 x 14 | 0,018 | 0,053 | 55,1 | 0,299 |
| Проволочная сетка 14 x 14 рыночного качества 14 x 14 сетка x 0,020 | 0,020 | 0,051 | 51 | 0,372 |
| 14 x 14 | .023 | 0,048 | 45,2 | 0,498 |
| 14 x 14 | 0,025 | 0,046 | 41,5 | 0,593 |
| 14 x 14 | 0,028 | 0,043 | 36,2 | 0,755 |
| 14 x 14 | 0,032 | 0,039 | 29,8 | 1,06 |
| 16 x 16 | 0,016 | 0,047 | 55,4 | 0,271 |
| Сетка рыночного качества 16 x 16 Сетка 16 x 16 x 0.018 | .018 | .045 | 50,7 | .345 |
| 16 x 16 | 0,023 | 0,040 | 39,9 | 0,577 |
| 16 x 16 | 0,025 | 0,038 | 36 | 0,689 |
| 16 x 16 | 0,028 | 0,035 | 30,5 | 0,836 |
| 16 x 16 | 0,032 | 0,031 | 23,8 | 1.12 |
| 16 x 16 | 0,035 | 0,028 | 19,4 | 1,37 |
| 18 x 14 | .011 | .045 / .060 | 70,6 | .102 |
| 18 x 18 | 0,009 | 0,047 | 70,4 | 0,095 |
| Сетка рыночного качества 18 x 18 Сетка 18 x 18 x 0,017 | 0,017 | 0,039 | 48,3 | 0,348 |
| 18 x 18 | .020 | .036 | 41,1 | .490 |
| 18 x 18 | 0,023 | 0,033 | 34,4 | 0,660 |
| 18 x 18 | 0,025 | 0,031 | 30,3 | 0,750 |
| 20 x 20 | 0,009 | 0,041 | 67,2 | 1,05 |
| 20 x 20 | 0,014 | 0,036 | 51,8 | 0,261 |
| 20 x 20 | .014 | 0,036 | 51,8 | 0,261 |
| 20 x 20 | .015 | .035 | 49 | .301 |
| 20 x 20 Ячеистая сетка рыночного качества Сетка 20 x 20 x 0,016 | .016 | .034 | 46,2 | .344 |
| 20 x 20 | 0,017 | 0,033 | 43,6 | 0,391 |
| 20 x 20 | .018 | .032 | 41 | .441 |
| 20 x 20 | .020 | .030 | 36 | .552 |
| 20 x 20 | 0,023 | 0,027 | 29,2 | 0,708 |
| 20 x 20 | 0,025 | 0,025 | 25 | 0,850 |
| 24 x 24 | .010 | .032 | 57,9 | .158 |
| Сетка рыночного качества 24 x 24 Сетка 24 x 24 x 0.014 | .014 | .028 | 44,2 | .318 |
| 24 x 24 | 0,020 | 0,022 | 27,1 | 0,648 |
| 26 x 26 | .015 | .024 | 37,3 | .402 |
| 26 x 26 | .016 | .023 | 34,2 | .461 |
| 26 x 26 | 0,017 | 0,022 | 31,2 | .526 |
| 26 x 26 | 0,018 | 0,021 | 28,4 | 0,566 |
| 26 x 26 | 0,020 | 0,019 | 23,1 | 0,713 |
| 28 x 28 | 0,010 | 0,026 | 51,8 | 0,186 |
| 28 x 28 | .014 | .022 | 38,6 | .349 |
| 30 x 30 | .009 | .025 | 55,4 | 0,143 |
| 30 x 30 | .010 | .024 | 51 | .180 |
| 30 x 30 | .010 | .023 | 48,9 | .200 |
| 30 x 30 | 0,011 | 0,022 | 44,8 | 0,245 |
| 30 x 30 Сетка рыночного качества 30 x 30 сетка x 0,012 | 0,012 | 0,021 | 40,8 | .294 |
| 30 x 30 | .013 | .020 | 37,1 | .348 |
| 30 x 30 | 0,014 | 0,020 | 35,3 | 0,378 |
| 30 x 30 | .014 | .019 | 33,5 | .408 |
| 30 x 30 | .015 | .018 | 30,1 | .474 |
| 30 x 30 | .016 | .017 | 26,9 | 0,618 |
| 35 x 35 | .011 | .018 | 37,9 | .290 |
| 35 x 35 | 0,012 | 0,017 | 33,8 | 0,350 |
| 35 x 35 | .013 | .016 | 29,8 | .416 |
| 35 x 35 | .014 | .015 | 26,1 | .465 |
| 40 x 36 | .100 | .016 / .018 | 40,8 | .224 |
| 40 x 36 | .010 | .015 / .018 | 38,5 | .243 |
| 40 x 40 | 0,008 | 0,017 | 46,2 | 0,172 |
| 40 x 40 | 0,009 | 0,017 | 43,6 | 0,195 |
| 40 x 40 | .009 | .016 | 41 | .220 |
| 40 x 40 | .095 | 0,016 | 38,4 | 0,247 |
| 40 x 40 Сетка рыночного качества 40 x 40 Сетка x 0,010 | .010 | .015 | 36 | .276 |
| 40 x 40 | .012 | .013 | 27 | .409 |
| 40 x 40 | .013 | .012 | 23 | .488 |
| 45 x 45 | .008 | .014 | 40.8 | . 196 |
| 50 x 40 | .008 | .012 / .017 | 40,8 | .184 |
| 50 x 50 | .008 | .012 | 36 | .221 |
| 50 x 50 Сетка рыночного качества 50 x 50 Сетка x 0,009 | 0,009 | 0,012 | 33,1 | 0,251 |
| 50 x 50 | .009 | .011 | 30,3 | .284 |
| 60 x 40 | .007 | .010 / .019 | 45,3 | .139 |
| 60 x 40 | .001 | .007 / .016 | 29,6 | .270 |
| 60 x 50 | .007 | .010 / .014 | 41,3 | .153 |
| 60 x 50 | .008 | .009 / .013 | 34,4 | .203 |
| 60 x 60 | .008 | .009 | 30,5 | .237 |
| 60 x 60 | 0,009 | 0,008 | 21,3 | 0,335 |
| 60 x 60 | 0,011 | 0,006 | 11,7 | 0,529 |
| 70 x 70 | .007 | .008 | 29,8 | .208 |
| 80 x 70 | .006 | .007 / .009 | 34,5 | .150 |
| 80 x 70 | .007 | .006 / 0,007 | 22,5 | 0,248 |
| 80 x 80 Сетка рыночного качества 80 x 80 Сетка x 0,055 | 0,006 | 0,007 | 31,4 | 0,169 |
| 80 x 80 | .007 | .006 | 19,4 | .274 |
| 100 x 90 | .004 | .006 / .007 | 38,5 | .112 |
| 100 x 90 | .005 | .006 / .007 | 32.7 | .117 |
| 100 x 100 | .004 | .006 | 36 | .110 |
| 100 x 100 ячеистая сетка рыночного качества 100 x 100 сетка x 0,045 | 0,005 | 0,006 | 30,3 | 0,142 |
| 120 x 120 Ячеистая сетка рыночного качества 120 x 120 Сетка x 0,037 | .004 | .005 | 30,7 | .102 |
| 120 x 120 | .004 | .004 | 26,8 | 0,132 |
| Ячеистая сетка 150 x 150 рыночного качества 150 x 150 Сетка x 0,026 | 0,003 | 0,004 | 37,4 | 0,071 |
| 150 x 150 | 0,003 | 0,004 | 30,4 | 0,093 |
| 180 x 180 | .002 | .004 | 46 | .047 |
| 180 x 180 | .002 | .003 | 34.7 | .067 |
| 200 x 190 | 0,002 | 0,003 | 34,9 | 0,050 |
| Проволочная сетка 200 x 200 рыночного качества 200 x 200 сетка x 0,021 | 0,002 | 0,003 | 33,6 | 0,062 |
| 200 x 200 | 0,002 | 0,003 | 29,1 | 0,072 |
| 230 x 230 | .001 | .003 | 46 | .031 |
| 250 x 250 | .001 | 0,003 | 42,3 | 0,035 |
| Проволочная сетка товарного качества 250 x 250 250 x 250 Сетка x 0,016 | .002 | .002 | 36 | .041 |
| 270 x 270 | .001 | .002 | 38,6 | .037 |
| 270 x 270 | .002 | .002 | 38 | .043 |
| 280 x 280 | .001 | .002 | 38 | .039 |
| 300 x 300 | .001 | .002 | 40,5 | .031 |
| 325 x 325 Проволочная сетка рыночного качества 325 x 325 сетка x 0,014 | 0,001 | 0,002 | 30,5 | 30,5 |
Руководство по тканой проволочной сетке (стоимость, типы плетения и словарь)
Все, что мы делаем в W.S.Tyler, основано на тканой проволочной ткани. Мы продаем оборудование для анализа частиц, такое как Ro-Tap и контрольные сита.Мы также специализируемся на архитектурной плетеной сетке , как на стадионах и гаражах.
Но единственное, что объединяет все наши изделия, — это тканая проволочная сетка.
Существует множество технических терминов и информации, относящейся к тканой проволочной сетке. Мы получаем много вопросов относительно размера отверстия, диаметра проволоки, рисунка переплетения, вариантов сплава и, конечно же, стоимости.
Если говорить о стоимости, краткий ответ — это зависит от обстоятельств.Мы знаем, что это не то, что вы хотите слышать, но это правда. Есть так много факторов и вариантов, которые вы должны учитывать, прежде чем мы сможем точно определить, что именно вам нужно и сколько это будет стоить.
Что мы можем сделать, так это обсудить все те факторы и решения, которые вы должны принять, чтобы помочь вам стать более образованным покупателем, чтобы мы могли помочь вам определить вашу точную стоимость.
Мы написали эту статью, чтобы стать вашим введением и руководством по всему, что связано с проволочной сеткой. Кое-что из этого вы, возможно, уже знаете, или, может быть, все это будет для вас новым и информативным.
Тем не менее, мы надеемся, что после прочтения этой статьи вы получите лучшее представление о том, что вам нужно, сколько вы можете рассчитывать заплатить и как найти то, что вам подходит.
Основы
Когда дело доходит до проволочной сетки, есть некоторые термины / технические термины, которые вам просто необходимо знать, чтобы иметь возможность заказать проволочную сетку.
Мы собираемся поговорить о трех наиболее важных терминах: количество ячеек, размер отверстия и диаметр проволоки.
Даже если вы позвоните нам и знаете только два из этих трех терминов, мы все равно можем помочь вам найти провод с нашими собственными таблицами характеристик.Но вы должны знать как минимум два из них, чтобы получить нужный продукт.
Мы сталкиваемся с множеством ситуаций с нашими клиентами, когда они не уверены, что означают эти термины или как их понять, поэтому мы начнем с основных терминов, которые вам необходимо знать.
1. Счетчик сетки
Количество ячеек — это количество отверстий в линейном дюйме. Давайте посмотрим на фото ниже. Это 2 меш. Если вы будете считать от центра к центру проводов, вы будете считать два в одном линейном дюйме.
2. Размер проема
Когда дело доходит до покупки тканой проволочной сетки для промышленных или функциональных целей (в отличие от дизайна, например, для архитектурной проволочной сетки), размер проема, вероятно, является для вас наиболее важным.
Размер отверстия измеряется как свободное отверстие между каждым проводом. Это то, что определяет, что проходит через материал, а что нет.
Независимо от рисунка или плетения сетки, размер проема остается неизменным.Сетка может быть соткана настолько тонко, что отверстия не видны невооруженным глазом.
Независимо от того, видите ли вы отверстия или нет, они есть и чрезвычайно важны для вашего процесса фильтрации.
Вот две фотографии проволочной сетки. Рисунок A имеет большие отверстия, которые вы можете видеть, а рисунок B соткан нетрадиционным способом.
Отверстия на рисунке B все еще там, их просто не видно невооруженным глазом. Этот узор соткан нетрадиционным способом, поэтому отверстия находятся в другом месте, чем на рисунке А.
Рисунок A
Рисунок B
3. Диаметр проволоки
Это довольно понятно, это толщина каждого провода.
Примеры:
Итак, вот несколько примеров звонков, которые мы получаем от людей, желающих купить у нас проволочную сетку:
«Привет, мне нужна ячейка 20 с размером отверстия 0,0340 дюйма»
«Здравствуйте, я ищу тканую проволочную сетку размером 35 меш и диаметром проволоки.011 дюймов
Типы переплетения
В W.S. Тайлер, когда речь идет о плетеной проволочной сетке, мы продаем два разных переплетения: Square Mesh и Minimesh.
Мы считаем их все «тканой проволочной сеткой», но для целей данной статьи мы можем разделить их на две группы, потому что между ними существует большая разница в стоимости и инженерной разнице.
Мы собираемся разбить каждый тип меша, чтобы вы могли решить, в какую группу, по вашему мнению, вы попадаете.
Квадратная сетка
Проволочная сетка с квадратным отверстием — это тканая сетка с прозрачным отверстием, сквозь которое вы можете видеть.Вы можете думать об этом типе плетения как о своем стандартном узоре «сверху-снизу», который вы, возможно, соткали из пряжи в своем художественном классе, когда были моложе. У этих паттернов тоже есть несколько вариаций. Например, при ткачестве у вас может быть два верха и один нижний.
Вообще говоря, это гораздо более «упрощенные переплетения», чем паттерны Minimesh, и их обычно легко распознать, глядя на сетку.
Вот несколько фотографий квадратной сетки.
Как видите, фото справа более традиционное, чем рисунок снизу.На фото слева — уникальный узор, но проемы все еще видны.
Доступны квадратные ячейки от 4 до 325 ячеек
Квадратная сетка может использоваться для фильтрации как minimesh, но она не такая прочная, как minimesh.
Квадратная сеткаразработана для фильтрации точно так же, как и minimesh, но квадратная сетка с отверстиями не всегда так прочна с точки зрения фильтрующих продуктов или создания индивидуальных продуктов. Его не так просто сгибать и формовать, сохраняя при этом его форму и качественные характеристики.
Minimesh
Это группа узоров плетения, которые мы бы назвали, более сложные и технические, чем квадратная сетка.
Глядя на эти плетения, вы не сможете увидеть отверстия, не поворачивая их или не глядя на них под разными углами.
Minimesh обычно используется для создания отверстий меньшего размера микрон, часто для использования при фильтрации жидкостей или в других отраслях, где требуется очень точная фильтрация.
Эти типы тканой проволочной сетки намного более специализированы и сложны, чем обычные стандартные образцы плетения, как мы упоминали выше. В этих узорах есть более высокая степень уверенности и последовательности, потому что проволочная ткань соткана по более сложному узору, чем просто проволочная ткань выше.
Minimesh вообще дороже квадратной сетки. Больше инженерии, больше материала, больше времени и, на самом деле, просто более сложный узор плетения.
Вот несколько фотографий некоторых наших плетений Minimesh.Мы включили вид сверху одного переплетения и вид сбоку другого. Вы можете видеть, что отверстия есть на каждой фотографии, но они сотканы и созданы иначе, чем в квадратной сетке, как показано выше.
Есть масса преимуществ, которые дает использование Minimesh в вашем фильтре или приложении, но мы считаем, что обычно он лучше всего подходит для более технических приложений или для клиентов, занимающихся фильтрацией.
Если вы хотите проверить все типы плетения Minimesh, вы можете просмотреть их все в нашем 3-D Minimesh Viewer на нашем веб-сайте.
Сплав
Во многих случаях материал, используемый для плетения сетки, требует больших затрат. В W.S. Тайлер, мы плетем всю нашу проволочную сетку из проволоки из нержавеющей стали серии 300. Мы используем нержавеющую сталь, потому что она долговечна и экономична.
304 Нержавеющая сталь — наиболее часто используемый сплав.
Способы купить проволочную сетку
Прокат:Это, безусловно, самый дешевый, простой, а иногда и самый быстрый способ приобрести проволочную сетку.
Если вы собираетесь изготавливать сетку самостоятельно и не нуждаетесь в каких-либо услугах или инженерном обслуживании сетки, вы, вероятно, захотите купить свой материал именно таким образом.
Вы укажете, какие спецификации вам нужны и в каком количестве, и они будут отправлены вам в рулоне для вашего использования.
Можно приобрести рулон сетки шириной до 5 футов и длиной до 100 футов.
Услуги с добавленной стоимостью
Если вам нужно изготовить или разрезать сетку каким-либо образом, мы сочтем это услугой с добавленной стоимостью.
Вот некоторые из предлагаемых нами дополнительных услуг:
— Отжиг
— Спекание
— Адгезия
— Календарная обработка
— Очистка
— Резка любого вида (куски, полосы, бухты)
— Прессование / глубокая вытяжка
— Сварка
— Правка или растяжение
— Литье пластмасс под давлением
— Упаковка
— Штамповка
Эти услуги представляют собой дополнительные процедуры или процессы, которые мы должны выполнить с сеткой, прежде чем мы отправим ее вам.Эти услуги указываются вами, и мы сделаем это в соответствии с вашими потребностями.
Это дополнительные затраты сверх затрат на материалы.
Продукция для фильтрации по индивидуальному заказу
Последний уровень проволочной сетки — это специализированные фильтрующие изделия. Это может быть фильтр любого типа. Мы создали трансмиссионные фильтры, фильтры для медицинских устройств, скважинные трубы для нефтяной промышленности и многое другое.
Это также самый дорогостоящий вид проволочной сетки.
Этот тип клиента — это тот, кто имеет очень специфические потребности, а также имеет собственные разработанные чертежи или документы, над которыми работает наша команда инженеров, чтобы предоставить подходящее решение.
Некоторые из наших проектов фильтров, разработанных нами по индивидуальному заказу, будут долго находиться на стадии разработки. Мы работаем с вашей командой, чтобы разработать продукт, полностью адаптированный под ваши нужды.
Для получения дополнительной информации о индивидуальных фильтрующих продуктах посетите наш веб-сайт.
Подвести итог
Если вы зашли так далеко, мы надеемся, что теперь вы лучше понимаете все, что связано с плетеными проволочными сетками.
Проволочная сетка чрезвычайно настраиваема, и существует множество вариантов. Это может быть немного ошеломляющим.
Если у вас есть другие вопросы, напишите нам, и мы будем рады обсудить их с вами.
Хотите, чтобы все последние отраслевые тенденции и инновации отправлялись прямо на ваш почтовый ящик? Подпишитесь на нашу ежемесячную новостную рассылку сегодня!
Справочник по различным типам проволочного переплетения
Ткачество — это все, что касается нержавеющей и промышленной проволочной ткани с тканой проволочной сеткой и панелями из проволочной сетки.Плетение — вот что определяет, как можно использовать проволочную ткань и в каком качестве. Имея это в виду, вот список типов переплетений, которые можно выбрать при покупке изделий из проволочной ткани.
Предварительно обжимные переплетения
Во-первых, давайте взглянем на переплетения перед обжимом. Эти переплетения обычно используются для проволоки и космической ткани, которая более грубая. Ниже приводится обзор трех различных типов:
- Предварительная обжимка — Вообще говоря, чтобы добавить прочности и жесткости проволочной ткани, предварительно обжимные переплетения обжимаются (или складываются так, чтобы провода имели небольшие складки или гребни) перед тем, как они будут переплетены.Это обеспечивает надежную фиксацию проводов основы и шнура и предотвращает их ненужное перемещение.
- Lock Crimp — Другой тип предварительного обжимного переплетения — это Lock Crimp. Этот тип переплетения использует канавки, оставшиеся после процесса обжима, чтобы буквально скрепить переплетения вместе в точке, в которой они пересекаются. Это делает провода более прочными и предотвращает смещение.
- Промежуточный обжим или множественный обжим — наконец, промежуточный обжим или множественный обжим предлагает еще одно усовершенствование основного переплетения обжима.С помощью этого метода и основы, и провода отводки обжимаются с дополнительными изгибами между точками пересечения. Этот прием часто требуется при плетении больших отверстий тонкой проволокой. Этот процесс обеспечивает правильную фиксацию основы и желоба, а также помогает повысить точность и жесткость.
Обычное переплетение
Это наиболее распространенный тип переплетения, применяемый для изготовления проволочных полотен. В этом случае перед переплетением проводов предварительная обжимка не производится. Скорее, обжатие как основы, так и шута является результатом того, что узор полотняного переплетения требует, чтобы каждый провод шута проходил над и под последовательными рядами проволок основы.
Ткань фильтра
Что касается фильтровальной ткани, следует учитывать следующие типы переплетений:
- Простое голландское переплетение — В этом типе переплетения используется та же техника, что и при полотняном переплетении. Однако проволока основы имеет больший диаметр, чем проволока шута. Более легкие створки сближаются, образуя плотный фильтр. Это переплетение имеет форму клина или сужается к отверстию.
- Twill Dutch — Эта фильтровальная ткань включает комбинацию саржи и голландского переплетения.При этом используется метод, при котором провода основы большего диаметра проходят над и под более мелкими проводами шута. Это привело к тому, что желоб приблизился, и в результате получилась фильтровальная ткань, которая плотно сплетена и с клиновидными или сужающимися отверстиями.
- Twill Dutch Double — аналог голландского саржевого переплетения. Однако из-за того, что размеры проводов выбраны правильно, провода шунта перекрываются до того, как они войдут в плотное положение. Это позволяет использовать двойные провода в направлении желоба на дюйм.
- Многожильный — при таком переплетении и оплетка, и проволока основы сделаны из отдельных проводов, а не из отдельных проводов. Это создает узор из твила, в результате чего сетка получается чрезвычайно прочной и плотной.
Саржевое переплетение
Саржевое переплетение создает проволочную ткань, в которой каждая проволока стяжки и основы последовательно проходит над и под двумя соседними проволоками; это происходит как в направлении шута, так и в направлении деформации. Этот узор позволяет вплетать более тяжелую проволоку в различные типы сеток.
Ключевые выводы:
- Когда дело доходит до проволочной ткани, ткачество — это все.
- Предварительно обжимное переплетение используется для проволочной сетки и космической ткани.
- Обычное переплетение чаще всего используется для проволочной сетки. и правильная проволочная ткань, тип переплетения имеет жизненно важное значение. Независимо от того, ищете ли вы сбалансированное переплетение, голландское переплетение или любой другой тип, который вы предпочитаете, у нас есть продукты, соответствующие вашим потребностям. Если вам нужна дополнительная помощь в понимании различных типов переплетения, свяжитесь с нашей командой экспертов здесь, в Newark Wire Cloth Company.
A Обзор тканой проволочной сетки
Обзор проволочной сетки, проволочной ткани и экрана из нержавеющей стали
Проволочная сетка — это материал, похожий на ткань, который используется в бесчисленных промышленных и коммерческих приложениях. Его универсальность отчасти обусловлена наличием широкого диапазона вариаций, которые различаются размером отверстия, диаметром проволоки, материалом и конструкцией.
Материалы проволочной сетки можно разделить на две основные категории в зависимости от конструкции: тканые и сварные.На следующей странице представлен обзор тканой проволочной сетки с описанием ее сущности, основных характеристик и преимуществ, ее отличий от сварной проволочной сетки и типичных применений.
Что такое тканая проволочная сетка?
Плетеная проволочная сетка — также иногда называемая тканой проволочной тканью — создается путем плетения проволочных нитей методом «сверху-снизу» или «снизу-поверх» для формирования различных узоров с различными характеристиками. Некоторые из наиболее распространенных используемых рисунков переплетения включают:
- Простое / квадратное переплетение
- Прямоугольное переплетение
- Голландское полотняное переплетение
- Саржевое голландское переплетение
- Перекрестное переплетение
Рисунок сетки значительно влияет на то, какие варианты использования это подходит.Например, простое квадратное переплетение идеально подходит для использования в универсальных применениях, в то время как голландское переплетение больше подходит для использования в системах фильтрации воздуха и воды.
В дополнение к плетению, тканая проволочная сетка различается по размеру и материалу. Он доступен с отверстиями от нескольких микрон до 4 дюймов и металлами, такими как алюминий, латунь, бронза, медь, монель и (чаще всего) нержавеющая сталь.
Преимущества тканой проволочной сетки
При использовании в промышленных и коммерческих целях тканая проволочная сетка имеет ряд преимуществ, в том числе:
- Прочность : переплетенная и скрепленная конструкция тканой проволочной сетки обеспечивает долговечность. и надежный материал, сохраняющий структурную целостность во время использования даже при ударах и других нагрузках.
- Вентиляция и обзор : многочисленные отверстия в плетеной проволочной сетке позволяют свету, воздуху и звуку проходить через них относительно беспрепятственно, что улучшает видимость, циркуляцию, вентиляцию и акустику в помещении.
- Безопасность и защита : Открытая конструкция позволяет сотрудникам сохранять прямую видимость на всем объекте, что позволяет им действовать соответствующим образом в случае возникновения чрезвычайной ситуации. Например, в случае пожара они могут остановить любое оборудование и распылить жидкость для тушения через сетку.Помимо улучшения обзора, тканая проволочная сетка также защищает сотрудников и оборудование от крупного мусора, который летит наружу или внутрь, соответственно, без ущерба для любого из вышеперечисленных качеств.
- Простота очистки и обслуживания : Плетеная проволочная сетка легко чистится и обслуживается, что сокращает временные и трудовые затраты на выполнение таких операций.
- Низкие инвестиционные затраты : Многие производители оптимизировали производство тканой проволочной сетки, чтобы уменьшить количество отходов и повысить эффективность производства, что означает более низкую цену для клиентов.
- Широкая доступность и возможность настройки : Как указано выше, тканая проволочная сетка бывает разных рисунков, материалов и размеров. Несмотря на то, что доступен широкий выбор стандартных опций, некоторые производители предлагают индивидуальные решения клиентам с очень специфическими или уникальными потребностями.
Тканая и сварная проволочная сетка
Проволочная сетка бывает тканой и сварной. Оба варианта обладают уникальными преимуществами, которые делают их пригодными для различных промышленных применений.Например:
- Плетеная проволочная сетка имеет гораздо более широкий диапазон возможных спецификаций по сравнению со сварной проволочной сеткой, что приводит к широкому диапазону применений, от возможностей микронной фильтрации с использованием тонкой тканой сетки до ограждений и защитных экранов с использованием грубой тканой сетки. Кроме того, он более гибкий, что делает его идеальным для использования с деталями и продуктами с необычными или неправильными контурами.
- Сварная проволочная сетка прочнее и долговечнее тканой проволочной сетки, что делает ее пригодной для использования в защитных или барьерных целях.Поскольку отдельные жилы проволоки свариваются на месте, сетка в целом становится более жесткой и однородной, и оба качества соответствуют этому типу сетки для использования в деталях и изделиях со строгими допусками по размерам.
Общие области применения тканой проволочной сетки
Плетеная проволочная сетка очень универсальна. Он находит применение в широком спектре промышленных приложений, например:Lawrence Sintered Metals: эксперты по проволочной сетке
По всем вопросам, связанным с проволочной сеткой, обращайтесь к экспертам компании Lawrence Sintered Metals.Мы производим и продаем проволочную сетку, проволочную ткань и спеченную проволочную сетку, которые удовлетворяют потребности клиентов из самых разных отраслей, включая аэрокосмическую и оборонную промышленность, сельское хозяйство, автомобилестроение, строительство, фармацевтику и многое другое. Наши продукты доступны в тканых или сварных вариантах из различных материалов (например, алюминия, латуни, бронзы, меди и нержавеющей стали), отделки (например, эпоксидное покрытие) и размеров.
Мы также предлагаем услуги по изготовлению проволочной сетки в соответствии с точными спецификациями, в том числе:
Для получения дополнительной информации о наших продуктах и услугах или помощи в предстоящем применении проволочной сетки свяжитесь с нами сегодня.Один из наших представителей ответит и рассмотрит любые вопросы или проблемы, которые могут у вас возникнуть в отношении проволочной сетки.
Характеристики проволочной сетки (от центра к центру)
Сетка Диаметр проволоки Отверстие Процент открытой площади Вес на квадратный фут 1919 1 x ” .937” 87,8 0,255 0,080 ” .920 дюймов 84,6 0,411 0,092 дюйма 0,908 дюйма 82,4 0,544 0,15 дюйма .89519 . 0,120 дюйма 0,880 дюйма 77,4 0,928 ,135 дюйма 0,865 дюйма 74,8 1,177 .6 1,417 0,162 дюйма ,838 дюйма 70,2 1,702 ,192 дюйма 0,808 дюйма 65,340 904 0,750 дюйма 56,3 4,124 3/4 x 3/4 0,054 дюйма 0,696 дюйма 86,1 .063 дюйма0,687 дюйма 83,9 0,340 0,072 дюйма 0,678 дюйма 81,7 0,445 . 0,549 .092 ” .658” 76,9 0,728 .105 ” .645” 73.9 0,950 630 ” 70.5 1,244 .135 ” .615” 67,2 1,581 .148 ” .602” 64,4 0,588 дюйма 61,4 2,292 0,192 дюйма 0,58 дюйма 55,3 3,248 0,250 904 904 5,619 42 x 2 .047 ” .453” 81,2 0,284 0,054 ” .446” 79,6 0,376 .0419 4 0,5120,072 дюйма 0,428 дюйма 73,3 0,671 0,080 дюйма 0,420 дюйма 70,6 0,830 408 ”66.6 1.102 .105 ” .395” 62,4 1.442 .120 ” .380” 57.819 4.365 ” 53,3 2,417 .148” .352 ” 49,6 2,924 .162” .192 ” .308” 37.9 5.055 3 x 3 .032 ” .301” 81.5 4 ”,298” 79,9 0,237 0,041 ” ,292” 76,7 0,325 0,047 904 .4280,054 дюйма 0,279 дюйма 70,1 0,567 0,063 дюйма 0,270 ” 65,6 0,776 465,6 0,776 44 261 ”61,3 1,019 0,080” 0,253 дюйма 57,6 1,264 0,092 ” .244 092” . 244 . .105 дюймов 0,228 дюйма 46,8 2,220 0,120 дюйма ,213 дюйма 40,8 2,939 4 3,776 4 x 4 0,025 дюйма 0,225 дюйма 81,0 0,161 0,032 дюйма 0,218 дюйма 76,0 0,264 0,035 дюйма 0,215 дюйма 74,0 41 0,317 74,0 41 0,317 4 209 ”69,9 0,436 0,047” .203 ” 65,9 0,576 0,054 .194 9019 .063 дюйма 0,187 дюйма 56,0 1,048 0,072 дюйма 0,178 дюйма 50,7 1,382 46420 .048019 4 1,7210,092 дюйма 0,158 дюйма 39,9 2,310 0,15 дюйма .145 » 33,6 3,01562 4 93,63,01562 44 130 ”27.0 3.886 .135 ” .115” 21.2 5.038 5 x 5 195 x 5 190,332 0,035 дюйма 0,165 дюйма 68,1 0,398 0,041 дюйма 0,159 дюйма 63,2 63,2 7 ” 0,153 дюйма 58,5 0,726 0,054 дюйма 0,146 дюйма 53,3 0,967 46420 0,0419 1,3320,072 дюйма 0,128 дюйма 41,0 1,764 0,080 дюйма ,120 дюйма 36,0 2,2019 4 108 ”29.2 2,834 .105 ” .095” 22,6 3,787 6 x 60 . 0,305 0,032 дюйма 0,135 дюйма 65,6 0,400 0,035 дюйма 0,132 дюйма 62,7 0,415 1 ” .126” 57,2 0,665 0,047 ” .120” 51,8 0,882 0,0419 4 1,1770,063 дюйма 0,14 дюйма 38,9 1,630 0,072 дюйма 0,095 ” 32,5 2,169 32,5 2,169 44 087 ”27.2 2,591 7 x 7 0,028 ” ,115” 64,8 0,358 20 0,470 0,035 ” .108” 57,2 0,565 0,041 ” ,102” 51,0 42044047 ”.096” 45,2 1.042 0,054 ” 0,089” 38,8 1,397 .0419 4 1,8478 x 8 0,017 « .108″ 74,6 0,140 .0420 5 .2000,023 дюйма 0,12 дюйма 66,6 0,270 0,025 дюйма . 100 дюймов 64,0 0,320 097 « 60,2 0,410 0,032″ 0,093 « 55,4 0,541 0,035″ 0,64 904 0,64 904 .041 ” .084” 45,2 0,906 0,047 ” 0,078” 38,9 1,209 204 4 1,627 .063 ” .062” 24,6 2,163 9 x 9 .019 6219 0404 , 019 6219 .3110,032 дюйма 0,079 дюйма 50,6 0,614 0,035 дюйма 0,076 дюйма 46,8 0,715 4 064 «33,2 1,382 10 x 10 0,020″ 0,080 « 64,0 0,261 077 « 59,3 0,347 0,025″ 0,075 « 54,3 0,412 0,028″ 0,028 « 0,04 0,032 дюйма 0,068 дюйма 46,2 0,688 0,035 дюйма 0,065 дюйма 42,3 0,831 041904. .8 1,163 0,047 ” 0,053” 28,1 1,484 0,054 ” 0,046” 21,2 ” 0,046” 21,2 ” 0,037 дюйма 13,7 2,854 12 x 12 0,018 дюйма 0,065 дюйма 60,815 904 0,065020 ” .063” 57,2 0,316 0,023 ” 0,060” 51,8 0,422 . 0,501 0,028 дюйма 0,055 дюйма 43,6 0,635 0,032 дюйма 0,051 » 37,5 0,843 37,5 0,843 4 048 ”33.2 1,021 0,041 ” .042” 25,4 1,367 0,047 ” 0,036” 18,7420 0,036 ” 18,74 7 14 X 14 0,017 дюйма 0,054 дюйма 57,2 0,266 0,018 дюйма 0,053 дюйма 55,1 0,299 4020 дюймов0,051 дюйма 51,0 0,372 0,023 дюйма 0,048 дюйма 45,2 0,498 . 0,593 0,028 дюйма 0,043 дюйма 36,2 0,755 0,032 дюйма 0,039 дюйма 29,8 1,0019 036 ”25.4 1,161 .041 ” .030” 17,6 1,650 16 x 160 ” . 0,271 0,017 ” 0,046” 53,0 0,307 0,018 ” 0,045” 50,7 50,7 0 дюймов
0,043 дюйма 46,2 0,430 0,023 дюйма 0,040 дюйма 39,9 0,577 . 0,689 0,028 дюйма 0,035 дюйма 30,5 0,836 0,032 дюйма 0,031 ” 23,8 1,119 23,8 1,119 4 028 ”19.4 1,366 18 x 14 0,011 дюйма 0,045 дюйма / 0,060 дюйма 70,6 0,102 9315 x 18 .009 ” .047” 70,4 0,095 0,011 ” 0,045” 64,4 0,142 . 48.3 0,348 0,018 ” .038” 45,8 0,392 0,020 ” 0,036” 41,1 0,415 4,0, 0,033 дюйма 34,4 0,660 0,025 дюйма 0,031 дюйма 30,3 0,750 0,02861 4.032 ” .024” 18.0 1.294 20 x 20 .009 ” .041” 2019 4. ” 0,036” 51,8 0,261 0,015 ” 0,035” 49,0 0,301 .019,216 » 4619 904 .3440,017 дюйма 0,033 дюйма 43,6 0,391 0,018 дюйма 0,032 дюйма 41,0 0,441 030 «36,0 0,552 0,023″ 0,027 « 29,2 0,708 0,025″ 0,025 « .028 ” .022” 19,4 1.093 24 x 24 .0075 ” .034” 67104 .034 ” 6710 904 904 ” 0,032” 57,9 0,158 0,014 ” 0,028” 44,2 0,318 .0204 .0204 904 .648 26 x 26 0,015 дюйма 0,024 дюйма 37,3 0,402 0,019 0,4019 0,017 дюйма 0,022 дюйма 31,2 0,526 0,018 дюйма 0,021 дюйма 28,4 0,566 0,566 019 «23,1 0,713 28 x 28 0,010″ 0,026 « 51,8 0,186 0420 ” 38,6 0,349 30 x 30 .007” 0,027 ” 64,8 0,084 0,084 026 ”59,9 0,111 .008” 0,025 ” 57,6 0,126 0,0085” 0,126 .009 ” .024” 53,1 0,161 .010 ” .023” 48.9 0.200 19. .8 0,245 0,012 дюйма 0,021 дюйма 40,8 0,294 0,013 дюйма 0,020 дюйма 37,1 904 9040,019 дюйма 33,5 0,408 0,015 дюйма 0,018 дюйма 30,1 0,474 0,016 0,620 0,016 19 26435 x 35 .011 ” .018” 37.9 0.290 .012 ” .017” 33,8 0,350 .019 4 0,416.014 ” .015” 26,1 0,465 40 x 40 . .113 .007 ” .018” 51,8 0,130 .0075 ” .018” 49,0 0,150 017 ”46,2 0,172 .0085” .017 ” 43,6 0,195 .009” .04204 .04204 .0095 ” .016” 38,4 0,247 .010 ” .015” 36,0 0,276 . 0,338 0,012 дюйма 0,013 дюйма 27,0 0,409 0,013 дюйма 0,012 » 23,0 0,012» 9340 934004907 50 х 40 .008 ” .012” /. 017 ” 40,8 0,184 50 x 50 .0055” .0154 .0154 .0075 ” .013” 39,1 0,192 .008 ” 0,012” 36,0 0,221 ” 33,1 0.251 .009 ” .011” 30,3 0,284 .0095 ” .011” 27,6 10 0,320 420 010 ”25,0 0,340 0,011” .009 ” 20,3 0,420 0,012” .004 9019 .004 904 60 x 50 .0065 ” .0102” /. 0135 ” 41,3 0,153 .0075” .0092 ”/. 0125” 34,4 0.203 34,4 0.203 60 x 60 .0045 ” .012” 53,3 0,081 .006 ” .011” 41,2 0,147 37.5 0,174 .007 ” .010” 33.9 0.204 .0075 ” , 009” 30.5 ” , 009” 30.5 ” 4204.009 « 27,2 0,273 .0085″ .008 « 24,2 0,296 .009″ .0095 ” .007” 18,7 0,379 0,010 ” .007” 16,2 0,426 .0419 .01119 204204 0,529
70 x 70 .0037 ” .0106” 54.9 0,060 . .175 .0065 ” .008” 29,8 0.208 .007 ” .007” 26,1 0,2157 007 ”22,7 0,271 .008” .006 ” 19,4 0,313 0,0085” .004 .004 9019 .009 « .005″ 13,8 0,407 80 x 70 .0055 « 0,007″ /. 0088 « 0,07″ / 0,0088 « 4, 007 ” , 0055” /. 0073 ” 22,5 0,248 .005 ” .008” 36,0 0,138 .0055 ” .007” 31,4 0,169 .00420 .004204204204 0.204 .0065 ” .006” 23.0 0.232 .007 ” .006” 19.4 .006 ” 19.4 0,274 4005 «16,0 0,319 90 x 90 .0035″ .0076 « 47,8 0,073 00 ”30,1 0,158 .0055” .006 ” 25,4 0,184 .006” .005 ” .005” 904100 x 90 .004 ” .006” /. 0071 ” 38,5 0,112 .0045” .0055 ”/. 0066” 32,7 0,117 100 x 100 .0022 ” .0078” 60,8 0,049 0,003 ” .007” 49,0 0,060 42.3 0,083 .004 ” .006” 36,0 0,110 .0045 ” .006” 30,3 904.005 ” 25.0 0.170 120 x 120 .0026” .0057 ” 48.4 35 ”
.005” 33,2 0,100 .0037 ” .0046” 30,5 0.103 .9 0,132
145 x 145 .0022 ” .0048” 46,4 0,049 1500026 ” .0041” 37,8 0,072 .003 ” .0037” 30,4 0,093 1652019 1652019 .0041” 47,1 0,042 180 x 180 .0018 ” .0038” 46.0 4204.0023 ”.0033” 34,7 0,067 200 x 190 .0021 ” .0029” /. 0032 ”904 0,019 4200 x 200 .0016 ” .0035” 46,2 0,036 , 0021 ” .00294 , 0021” . .0023 ” .0027” 49,2 0,073 230 x 230 .0014 ” .0029” 46,019 0,07 250 x 250 .0014 ” .0026” 42,3 0,035 .0016 ” , 0024” 36,0 0,024 ” 36,0 0,07 270 x 270 .0014 ” .0023” 38,6 0,037 .0016 ” .0021” 32,1 0,048 .0022” 38,0 0,039 300 x 300 .0012 ” .0021” 41.0 0,030 4.0015 ”.0018” 29,2 0,047 325 x 325 .0011 ” .0020” 904. ” .0017” 30,5 0,043 400 x 400 .0010 ” .0015” 38.0 4.0011 ”.0014” 31,4 0,034 500 x 500 .0010 ” .0010” 26,019 .0010 ” 26,019 635 x 635 .0008 ” .0008” 25,8 0,027 Как делается проволочная сетка? | Металлические супермаркеты
Что такое проволочная сетка?
Проволочная сетка — это распространенный тип металлического экрана, состоящий из параллельных рядов и пересекающихся столбцов проволоки.Хотя перфорированный металлический лист и просечно-вытяжной лист схожи по внешнему виду и их применению, они не являются типами проволочной сетки. Проволочная сетка бывает практически безграничного количества форм и размеров, из большого количества материалов и металлических сплавов.
Как делается проволочная сетка?
Пересекающиеся проволоки обычно соединяются сваркой или плетением — две наиболее распространенные формы проволочной сетки. Используемая сплошная проволока обычно изготавливается путем постепенного вытягивания металла в серии круглых штампов до достижения желаемого диаметра.
Существует два распространенных типа сетки:
- Сетка сварная
- Тканая сетка
Сетка сварная
Сварная проволочная сетка имеет пересекающиеся ряды и столбцы параллельных проволок, сваренных вместе на пересечении. После того, как проволока растянута до желаемого размера, ее подают в машину, которая сваривает несколько рядов проволоки вместе в местах их пересечения.
По мере того, как сетка пропускается через машину, одновременно создается параллельная линия сварных швов в местах пересечения перпендикулярных линий.Следующее пересечение проволоки затем пропускается через сварочную машину, и этот процесс продолжается, соединяя каждый ряд проволоки вместе. Этот аппарат обычно сваривает проволоку, используя электрическое сопротивление в качестве источника тепла. Хотя можно использовать и другие методы сварки, обычно это наиболее экономичный вариант. Когда сетка достигает желаемой длины, ее разрезают ножницами, в результате чего получается лист плоской и жесткой сварной проволочной сетки.
Плетеная сетка
Тканая проволочная сетка состоит из множества пересекающихся проволок, похожих на тканую ткань.Обычно проволоки переплетаются поверх перпендикулярных проволок и под ними, образуя устойчивый лист. Этот узор известен как «сетка простого плетения». Для приложений, где требуется более гибкий лист, можно использовать «саржевое переплетение».
Это включает проволоку, переплетенную через 2 перпендикулярных проволоки, затем под следующий набор из 2-х перпендикулярных проволок и так далее. На плетеной проволочной сетке нет сварных швов. Вместо этого они подаются в машину, похожую на ткацкий станок, которая подает прямую проволоку через выбранный узор переплетения.Затем проволока сгибается в обратном положении, и следующая прямая проволока пропускается через шаблон. Машина продолжает этот процесс до тех пор, пока не будут достигнуты желаемые размеры, а затем готовый лист проволочной сетки нарежется до желаемого размера.
Приложения
Сварная проволочная сетка и тканая проволочная сетка используются во многих различных областях. Несколько применений включают:
- Заборы
- Просеиватели
- Грили
- Заграждения безопасности машин и оборудования
- Армирование бетона
- Полки
- Клетки
Metal Supermarkets — крупнейший в мире поставщик мелкосерийного металла с более чем 85 обычными магазинами в США, Канаде и Великобритании.Мы являемся экспертами по металлу и обеспечиваем качественное обслуживание клиентов и продукцию с 1985 года.
В Metal Supermarkets мы поставляем широкий ассортимент металлов для различных областей применения. В нашем ассортименте: нержавеющая сталь, легированная сталь, оцинкованная сталь, инструментальная сталь, алюминий, латунь, бронза и медь.
Наша горячекатаная и холоднокатаная сталь доступна в широком диапазоне форм, включая пруток, трубы, листы и пластины. Мы можем разрезать металл в точном соответствии с вашими требованиями.
Посетите одно из наших 80+ офисов в Северной Америке сегодня.
Гофрированная проволочная сетка для горнодобывающей промышленности и свиноводства
Плетеная сеткагофрированная, имеет метод плетения с двойным гофром, промежуточным плетением, плоским верхом и замком.
Гофрированная тканая сетка изготавливается из высококачественной углеродистой стальной проволоки, проволоки из нержавеющей стали, стальной оцинкованной проволоки и других материалов. Он имеет различные методы плетения, такие как двойной гофрированный, плоский верхний гофрированный, промежуточный гофрированный и замковый гофрированный. Гофрированная плетеная проволочная сетка имеет квадратное отверстие и прямоугольное отверстие, которые имеют разные диаметры проволоки и области применения.
Метод плетения с предварительным обжимом может обеспечить точное открытое пространство и сделать структуру стабильной и гладкой.
Гофрированная тканая проволочная сетка имеет различное применение. Сверхпрочная гофрированная тканая проволочная ткань может использоваться в качестве вибросита в горнодобывающей, угольной, дробильной и других отраслях промышленности. Легкую гофрированную плетеную сетку с более тонким диаметром проволоки и небольшим размером отверстий можно использовать в качестве сетки для барбекю, кормления свиней, защитных ограждений для оборудования и лестниц.
Гофрированный плоский верх
Плоская гофрированная проволока, также называемая прессованной гофрированной проволокой, изготавливается из круглой и профилированной проволоки полотняного переплетения.Все костяшки сетки находятся на нижней стороне. Конструкция очень тяжелая и прочная. Гладкая поверхность — отличительная черта метода плетения. Эта структура может позволить материалам более свободно перемещаться по экрану. Он широко используется в вибрационном грохоте.
Замок гофрированный
Замок обжимной является доработкой промежуточного обжима. Он может заблокировать провод в их положении, прижимаясь с каждой стороны поднятого провода. Эта структура может добавить стабильности гофрированной плетеной проволочной сетке.
Двойной обжим
Двойное переплетение также называется полотняным переплетением. В отличие от промежуточной гофрированной проволоки, как основная, так и уточная проволока ткутся напрямую из прямой проволоки. Мы можем получить жесткую конструкцию за счет равномерного обжима нити основы и утка. Провода обжаты и подпружинены, что дает плотную сетку. Это используется в основном с более легкими проводами, чтобы обеспечить натяжение легкого экрана.
Обжим промежуточный
Промежуточный обжим можно разделить на одинарный промежуточный обжим и двойной промежуточный обжим.
Одинарный промежуточный обжим означает, что уточная проволока предварительно обжата, а основная проволока ткется напрямую. Двойная промежуточная гофра означает, что и уточная проволока, и основная проволока предварительно обжимаются, а затем сплетаются вместе.
Процесс предварительной обжимки
На прецизионном станке промежуточная гофрированная проволока предварительно обжимается вращающимися матрицами. Предварительно обжатый провод может обеспечить расстояние между проводами. Когда провода сплетены вместе, конструкция может гарантировать, что провода будут прочно сцеплены друг с другом в местах пересечения.
Гофрированная тканая сетка с плоским верхом.
Замок из гофрированной тканой проволочной сетки.
Сетка тканая промежуточная гофрированная.
Плетеная сетка с двойным гофрированием.
Параметры
- Материал: проволока из нержавеющей стали , проволока из пружинной стали, проволока из марганцевой стали, оцинкованная проволока, медная проволока.
- Метод плетения: двойной гофрированный, гофрированный с плоским верхом, промежуточный гофрированный и замковый гофрированный.
- Тип сетки: квадратная и прямоугольная сетка.
- Тип кромки: гладкая, изогнутая и усиленная с крючком.
Плоский край и загнутый край.
Армированная кромка с крючками.
- Легкая гофрированная тканая сетка
- Размер ячейки: 2 меш — 22 меш.
- Ширина: 1–2 м.
- Длина: 30м.
- Панель из гофрированной проволочной сетки для тяжелых условий эксплуатации
- Размер ячейки: 2–30 мм.
- Диаметр проволоки: 1–6 мм.
- Ширина: 1м.
- Длина: 2м.
- Сетка для разведения свиней прямоугольная
- Материал: проволока из углеродистой стали , проволока из оцинкованной стали и проволока из нержавеющей стали.
- Диаметр проволоки: 3,8–8 мм.
- Размер отверстия: 10 мм × 50 мм, 11 мм × 50 мм, 8 мм × 50 мм
- Ширина сетки: макс.2м.
- Сетка для гриля-барбекю
- Диаметр проволоки: 0,4–3,0 мм.
- Размер апертуры: 1 мм — 15 мм.
- Диаметр сетки: 230 мм, 240 мм, 260 мм, 270 мм, 280 мм, 300 мм, 350 мм, 400 мм, 500 мм.
Плетеная сетка из гофрированной проволоки имеет квадратное отверстие и прямоугольное отверстие.
Гофрированная плетеная проволочная сетка может быть изготовлена для гриля для барбекю.
