Предохранитель сетевого фильтра: Можно ли заменить предохранитель в сетевом фильтре?
Как устроены и работают сетевые фильтры в бытовых приборах и нужны ли они?
Как устроены и работают сетевые фильтры?
В бытовой домашней электросети, которая приходит в наши квартиры, имеется большое количество всплесков (бросков) напряжений, которые возникают на очень короткое время и имеют порой достаточно большую амплитуду, возникающие в следствии переходных процессов, наведенные молнией, грозовыми разрядами и др.
Всплески от переходных процессов, порожденные оборудованием, причиной которых разряды запасенной энергии индуктивными и емкостными элементами. Электродвигатели используемые в лифтах, системе отопления, кондиционирования, охлаждения и другие индуктивные нагрузки создают непрерывный поток всплесков разной амплитудой до 1000В. Приводы постоянного тока, с переменной скоростью вращения, импульсные источники питания, переносной электроинструмент и т.п. являются так же источниками переходных процессов и следовательно, дополнительных всплесков напряжений.
Пример схемы подавления импульсного перенапряжения состоит из варистора (VDR)и газового разрядника (GDT), соединенных последовательно. Схема предназначена для защиты чувствительных электронных устройств от перенапряжения, переходных процессов, и короткого замыкания.
При уменьшении напряжения до нормального значения, схема переводится в исходное состояние. Из-за физических свойств разрядника и варистора, протекающий ток через защитные элементы не увеличивается больше определенного значения в течение короткого периода времени. Когда напряжение возвращается к нормальному значению, ток через элементы G1 и VDR1 прекращается, схема возвращается к обычному режиму.
Если протекающий ток значительно увеличиться, то срабатывает защитный предохранитель, нагрузка обесточивается. Две неоновые контрольные лампы, примененные в схеме, показывают наличие напряжения на входе и на нагрузке.
* VDR варистор — полупроводниковый резистор, представляет собой электронный компонент имеющий нелинейную вольт амперную характеристику (ВАХ). Название происходит от английского слова — переменный резистор.
Преимущества
1) Нормальное рабочее напряжение 230V AC / DC
2) Максимальная номинальный ток 16A
3) Максимальный ток 16A
4) Напряжения отключения => 300В RMS
5) Защита от перегрузок.
Применение
1) Защита чувствительных компонентов.
2) Защита двигателя.
3) Защита телефонных линий.
Самому собрать фильтр
Схема высококачественного сетевого фильтра.Высококачественный сетевой фильтр позволяет отфильтровать помехи и кратковременные импульсные скачки напряжения. Особенно актуальна схема для проживающих в поселках, где электричество подводится по воздушным линиям и когда во время грозы, при разрядах молний наводится высокое напряжение. Детали применяются от ненужных компьютерных блоков питания, которые могут заваляться дома или выбрасываются на работе — дайте им вторую жизнь! Необходимо намотать симметрирующие дроссели-трансформаторы, варисторы и конденсаторы выпаять из блоков питания, лучше всего подойдут класса Y2 и X2.
- Конденсаторы С2-4 серии Y2 номиналом по 0,047 мкФ (стандартные конденсаторы из БП например, Kh572N)
- Конденсаторы С1, С5 серия класса Х2, номинал 0,47МкФ.
- GAS — разрядник типа BHS 2500V.
- Варисторы MV, диаметр корпуса 20мм (можно 25 и более), напряжение пробоя 470В.
- Трансформаторы TR1-TR2 имеют две обмотки 2*10 витков, намоточный проводом сечением 2кв.мм. В качестве сердечника использованы кольца от симметрирующего трансформатора 350 Ватного компьютерного блока питания.
- L1, L2 — ферритовые стержни проницаемостью М2000, намотано 10 витков проводом, желательно пропитать эпоксидным лаком.
Для исключения резких бросков тока добавьте последовательно с каждым варистором резистор 1Вт по 10Ом.
Для исключения возгорания и разлета осколков керамики, наденьте сверху на варисторы термоусадочную трубку.
Бытовые фильтры-удлинители и схемы фильтров применяемые в них. Задумывались Вы, что Вам необходимо:просто удлинитель или удлинитель с фильтром?
Если несколько бытовых приборов расположенных рядом друг с другом, для подключения можно использовать тройник. А что делать, если дорогая бытовая техника: телевизор, компьютер, аудиоцентр, то в этом случае ответ однозначен — надо защищать приборы как минимум сетевым фильтром.
Удлинитель типа Пилот
- Бытовая техника, такие как микроволновые печи, холодильники, электрочайники, стиральная машины не должны подключаться через удлинитель. Они должны подключаются непосредственно в электрические стационарные розетки в квартире.
- Запрещается перегружать розетки, удлинители по потребляемой мощности (току)!
- В случае срабатывания автоматических выключателей — это является предупреждением что линия перегружена, не следует ни в коем случае игнорировать!
- Если Вы не знаете какое количество оборудование может быть подключено к одной розетке или удлинителю, уточните у профессионалов, в крайнем случае спросите в жэке. ..
- Не пользуйтесь вилками, не имеющие контакт для заземления (металлический лепесток).
- При использовании электрооборудованием расположенного возле источника влаги, оно в обязательном порядке должно подключено к защитному заземлению.
- Не пользуйтесь удлинителями имеющие признаки повреждений, или при работе шнур удлинителя нагревается!
9 фактов об удлинителях с сетевым фильтром
Что может быть интересного в сетевых фильтрах электропитания – блок розеток и шнур питания с хорошим или не очень сетевым фильтром, плавким предохранителем и выключателем с подсветкой? Однако в последних моделях появляются зарядные розетки USB и современные методы комплексной защиты электронного оборудования от импульсных перенапряжений, перегрузок по току и короткого замыкания.
В теории считается, что для защиты необходимо шунтирование полезной нагрузки при превышении порога срабатывания по напряжению. По сути, опасный повышенный ток нагрузки проходит мимо нее, через параллельно подключенный элемент защиты. В классических схемах УЗИП (устройство защиты от импульсных перенапряжений или на английском: Surge Protection Device, SPD) шунтирующий ток позволяет защитить от коротких импульсов напряжения, наведенных ударом молнии, но не обеспечивает защиту от высоких и/или длительных перенапряжений в сети электропитания. Поэтому классические УЗИП дополняются некоторой схемой дополнительной защиты, позволяющей отключить защитное устройство вместе с нагрузкой, когда возникает опасность теплового разрушения устройства защиты, например из-за длительного разогрева шунтирующего канала. Проще говоря, при любых проблемах в сети электропитания удлинитель с сетевым фильтром и розетками USB не пропускает опасные воздействия на подключенные приборы. Но чем же отличаются сами современные удлинители, они же фильтры: электропитания, устройства защиты и зарядные устройства USB (далее – просто удлинители).
1. Не все удлинители одинаковы. Нужно отличать обычные удлинители с защитой плавким предохранителем (на английском их обычно называют power strip) от сетевых фильтров с комплексной защитой (surge protector или surge suppressor). Если первые из них представляют собой дешевый удлинитель с несколькими розетками, просто для временного питания и без каких-либо реальных средств защиты подключенного оборудования от проблем в сети электропитания, то вторые относятся к классу УЗИП. Но и здесь присутствует существенные отличия по функциональным возможностям (см. 2).
2. Прежде всего, нужно учитывать джоули. Количественным выражением качества защиты удлинителей с сетевым фильтром является параметр, измеряемый в джоулях. На русском языке он может называться по-разному в зависимости от фантазии переводчика, но если объяснять упрощенно, то чем большей эта величина, тем лучше, причем заявленный предел в 1000 джоулей позволит защититься от 10 последовательных всплеском с выделением тепла по 100 джоулей каждый или от одного пикового увеличения тока или напряжения в сети электропитания с выделением в защитой цепи 1000 джоулей тепла.
3. Гарантии изготовителя. В России не действуют, но свидетельствуют о некотором уровне качества удлинителя. Хотя на многих удлинителях с сетевым фильтром для рынка США указаны достаточно приличные гарантийные обязательства компании-изготовителя в случае выгорания подключенного устройства, о реальных выплатах пока ничего не было слышно. То ли удлинители слишком хорошие, то ли квалифицированные адвокаты у изготовителя.
4. Улучшение сетевого питания. Например, стабилизация. В принципе, не помешает, но обычно выпрямительные схемы такого класса уже есть в самом подключаемом устройстве. Более того, если подключаемся к сетевой розетке удлинителя (а не к порту USB), то источник питания в подключенном устройстве выполнит все необходимые функции улучшения электропитания, поскольку предназначен для подключения именно к нему. Дополнительные средства фильтрации использовать можно, но настоятельной необходимости в них нет совсем.
5. Всегда должны быть «лишние» розетки. Если нужен удлинитель с четырьмя сетевыми розетками и двумя зарядными розетками USB, купите удлинитель с шестью обычными розетками и четырьмя розетками USB. Как правило, через полгода всегда понадобиться еще одна-две розетки.
6. Чем хуже сеть электропитания, тем дороже должен быть удлинитель. В Росси нет особых претензий к сетям электропитания, кроме аварийных случаев, от которых никто не застрахован, но в отдаленных поселках или на дачах вероятность аварийных случаев существенно увеличивается, поэтому нужен более дорогой удлинитель из-за увеличения числа аварий и повышения уровня их опасности.
7. Для USB очень важен максимальный зарядный ток. Обычно порты USB в удлинителях предназначены для подачи тока до 1 А или до 2 А. Тока в один ампер достаточно для стандартных условий зарядки смартфона и/или телефона, а вот для планшета уже нужен ток величиной два ампера – только тогда будет обеспечен стандартный режим быстрой зарядки. Заряжать планшеты током 1 А можно, но время зарядки будет значительно больше, чем указано в инструкции по эксплуатации.
8. Для путешествий купите портативный прибор. Трудно назвать его удлинителем, поскольку сетевой фильтр расположен в устройстве, напоминающем «тройник». С его помощью можно подключать к одной розетке несколько устройства сразу, что особенно полезно в отелях или других местах вне дома или работы. Примером может служить стабилизатор напряжения Belsis модели BP1609:
http://power.belsis.ru/index.php?route=product/product&product_id=50
Многие портативные сетевые фильтры/стабилизаторы оснащаются зарядными розетками USB.
9. Схема защиты имеет ограниченный срок службы. Вне зависимости от числа срабатываний и выделенного в защитной (шунтирующей) цепи тепла в джоулях удлинители со схемами защиты подвержены износу. О реальных параметрах можно узнать в инструкции по эксплуатации, по индикации самим удлинителем или по постоянному перегоранию плавкого предохранителя. Кроме того, имеет смысл заменить удлинитель с сетевым фильтром после серьезной аварии в сети электропитания (когда света не было более суток, мелкие аварии ремонтные службы устраняют быстрее).
Источник:
http://power.belsis.ru/
http://www.cnet.com/news/9-things-you-should-know-about-surge-protectors/
Сетевые фильтры — как они работают, примеры схем
Что такое сетевой фильтр? — это относительно недорогое устройство, предохраняющее достаточно ценные электроаппараты отперегрузок по току, высокочастотных и импульсных помех, аномального напряжения (повышенного или пониженного относительно нормы).
Основная задача фильтра — пропустить через себя переменный ток частотой 50 Гц и напряжением 220 В, а всяким выбросам напрочь закрыть дорогу. Выбросов же в сети великое множество, и возникают они по разным причинам.
Например, включился холодильник, т.е. сработало пусковое реле его компрессора. В момент включения компрессор (электродвигатель) потребляет ток, в десятки раз (в 20…40 раз) превышающий тот, что указан в паспорте. На этот миг в сети возникает “просадка’’ напряжения с последующим всплеском (рис.1) — вот и помеха!
Даже включение обычных лампочек в люстре приводит к возникновению, вроде бы, незаметных помех такого же характера. Они в момент включения потребляют ток, примерно в 10 раз больший номинального (пока спираль холодная).
Самое неприятное то, что амплитуда напряжения помехи может исчисляться сотнями, а то и тысячами вольт. Этого вполне хватит, чтобы “спалить” какое-либо чувствительное устройство.
Рис. 1. Напряжения с последующим всплеском.
Как же эту ситуацию предотвратить? Вот тут на арене и появляются сетевые фильтры питания! Они способны “проглотить” все вредные выбросы питающего напряжения.
Справедливости ради надо отметить, что медленные провалы напряжения ни один фильтр питания скомпенсировать не способен (для этой цели служат стабилизаторы напряжения).
Но наиболее опасными для аппаратуры являются все же импульсные помехи.
Принципиальная схема
На рис.2 приведена типовая схема сетевого фильтра питания. На ней показана трехпроводная (европейская) сеть питания: “фаза” — “ноль” (“нейтраль”) — “земля”. Сразу на входе фильтра стоит варис-тор VR1.
Его задача — подавить высоковольтные выбросы напряжения сети. При появлении такого выброса электрическое сопротивление варистора резко падает, и он замыкает через себя эту помеху, не позволяя ей пройти дальше. Следом включены дроссель Т1 и конденсаторы С1, С2, C3, образующие LC-фильтр.
Сопротивление дросселя возрастает с увеличением частоты тока, а конденсаторов падает, так что все высокочастотные помехи задерживаются или “стекают” в землю.
Помехи могут возникать не только между сетевыми проводами (“фазой” и “нейтралью”), их отфильтрует конденсатор С3, но и между “фазой” и “землей”, а также возможны помехи “нейтоаль» — “земля”. Для эффективного подавления таких помех служат конденсаторы С1 и С2.
Рис. 2. Типовая схема сетевого фильтра питания.
При отсутствии земли общая точка конденсаторов С1 и С2 “висит” в воздухе, что приводит к созданию ими и дросселем Т1 паразитного колебательного контура, который начинает излучать высокочастотное электромагнитное поле, становясь источником потенциальной опасности для расположенной рядом радиоаппаратуры.
Рис. 3. Схема сетевого фильтра без заземленных конденсаторов и связи с землей.
Поэтому в двухпроводной сети применяются фильтры без этих конденсаторов и связи с “землей” (рис.З). Типовая амплитудно-частотная характеристика (АЧХ) сетевого фильтра показана на рис.4. Из этого графикавидно, что чем выше частота помех, тем эффективнее они подавляются.
Рис. 4. График зависимости.
Стоит остановиться на одной особенности фильтров питания. Речь пойдет все о той же “земле”. Существует целый класс сетевых фильтров, у которых заземляющий провод не имеет никакой связи с внутренней схемой, кроме соответствующих контактов самих евророзеток и заземляющего контакта евровилки.
Этим достигается важное преимущество: при работе от сети с заземлением все розетки фильтра заземлены, как и положено. Но в случае отсутствия “земли” в сетевой розетке (типичный случай отечественной сети питания) все розетки фильтра объединены между собой по заземляющему контакту (естественно, сам фильтр при этом не заземлен). Почему это важно?
Представим, например, схему подключения различной периферии к компьютеру, показанную на рис. 5а (типичный случай — подключены принтер, сканер, внешний звуковой усилитель И Т.П.).
Это — идеальная схема: все подключено к заземленной сети питания, потенциалы корпусов устройств одинаковы (равны нулю), поскольку соединены с “землей”. В случае возникновения пробоя или повреждения изоляции любого из устройств “лишнее” напряжение уйдет в землю.
Рис. 5. Схемы подключения различной периферии к компьютеру.
Теперь возьмем схему соединений для случая сети без заземления (рис.5б). Как видно, провод заземления отсутствует, и единственной связью корпусов устройств является слаботочный интерфейсный кабель (точнее, его экранирующая оплетка).
При разности потенциалов корпуса компьютера и внешнего устройства (а такое наблюдается сплошь и рядом!) уравнительные токи, текущие от большего потенциала к меньшему, могут легко “выжечь” входные и выходные порты соединенных устройств.
Таких случаев встречается множество. Самый распространенный — выгорание входа или выхода звуковой карты в случае подключения ее к внешнему источнику сигнала или к усилителю звука.
Для решения проблемы нужно подключить эти устройства к “европейскому” удлинителю, даже не соединенному (за неимением) с внешней “землей” (рис,5в). Здесь электрические потенциалы всех устройств выровнены, сквозные токи выберут себе более легкий путь через заземляющие контакты евророзеток, и ничего страшного не произойдет.
Основные параметры сетевых фильтров
Сечение подводящих проводов. Чаще всего сетевой фильтр (рис.6) выпускается с сечением жил порядка 0,75 или 1 мм2. Такое сечение считается достаточным, поскольку максимальный ток нагрузки, на который рассчитывается фильтр, обычно не превышает 10 А.
На такой ток устанавливается и предохранитель. При необходимости можно найти сетевой фильтр повышенной мощности, сечение жил проводов которого достигает 1,5 мм2. Предохранитель у такого устройства — на номинальный ток 16 А.

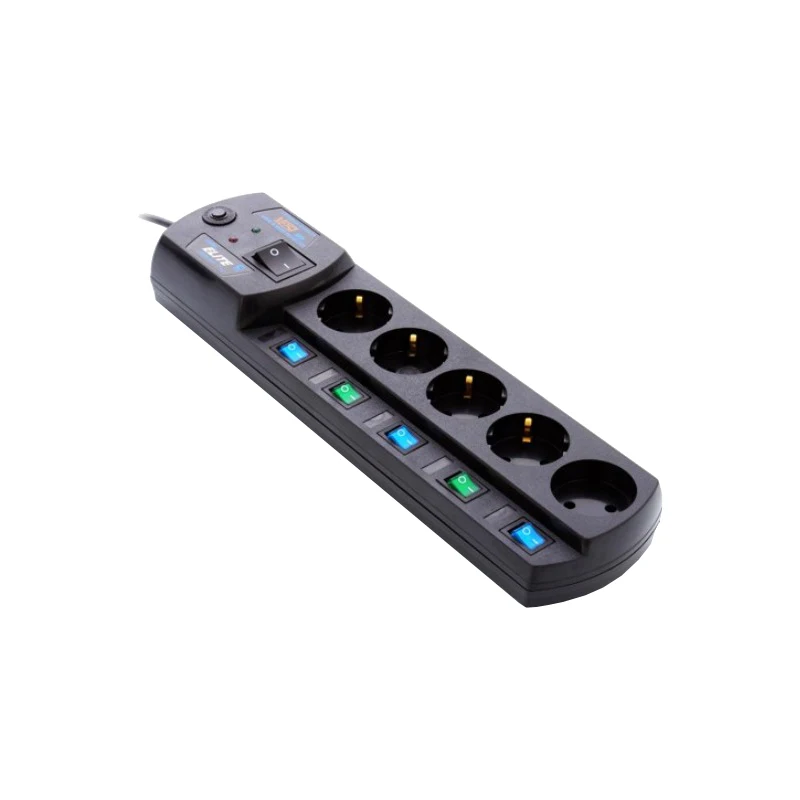

Рис. 6. Типичный сетевой фильтр-розетка.
Длина подводящего провода сети. Стандартизованная длина сетевого провода фильтра-180 см. У отдельных моделей она может равняться 190 см, 300, а то и 500 см. Количество розеток. Обычно их 4…6 штук (рис.7).
Как правило, все розетки-с заземляющими “ушками” (типа “евро”). Встречаются фильтры с розетками разного типа (1 -универсальная и 4, 5 — “евро”, рис.8).
Рис. 7. Набор розеток.
Число и типы предохранителей. Предохранители включаются в сетевой фильтр для защиты от перегорания варисторов при больших импульсных помехах и отключения потребителей при коротком замыкании или длительной перегрузке нагрузочных цепей.
Для большей надежности отдельные изготовители, помимо термопредохранителей, устанавливают еще и самовосстанавливающиеся быстродействующие предохранители (на базе полупроводниковой металлоорганики).
Фильтры
Предназначены для подавления помех. Встречаются чисто емкостные и индуктивно-емкостные на основе LC-цепочек. Катушки сетевого фильтра бывают без сердечников или с ферритовыми сердечниками (лучше всего на ферритовых кольцах).
Добавочные устройства. Индикаторы включения и исправного состояния защиты на светодиодах или на неоновых лампочках светятся при включенном фильтре (или его отдельном канале) и гаснут, когда срабатывают предохранители. Разрядники (газовые) подстраховывают варисторы при больших амплитудах импульсных помех.
Любые электроприборы требуют правильной эксплуатации. В отношении сетевых фильтров тоже есть ряд правил безопасности. Фильтры противопоказано подключать друг к другу.
Рис. 8. Пример фильтра с евро-розетками.
Это может неоправданно увеличить ток в “земляном” проводе. Кроме того, к сетевым фильтрам нельзя подключать устройства с большими пусковыми токами (пылесосы, кондиционеры, холодильники и пр.). Не рекомендуется подключать сетевые фильтры к источникам бесперебойного питания, поскольку это может привести к повреждению схем защиты.
Самодельные сетевые фильтры
Нередко имеющиеся в продаже дешевые фильтры на самом деле фильтрами не являются. Например, фильтр-удлинитель (рис.9). Там внутри находится лишь варистор, ограничивающий кратковременные высоковольтные импульсы, которые иногда возникают в сети, и токовый размыкатель, срабатывающий при протекании большого тока (рис 10).
Рис. 9. Фильтр-удлинитель.
Рис. 10. Что внутри фильтра-удлиннителя.
На корпусе есть кнопка, которую нужно нажать, чтобы снова замкнуть размыкатель, если он сработал. Для превращения этого удлинителя в полноценный фильтр внутрь нужно встроить фильтрующие цепи.
На исходной схеме (рис.11а) S1 -токовый размыкатель, VR1 — варистор типа 471 (числом кодируется максимальное напряжение, а от диаметра зависит максимальная энергия подавляемого импульса).
Рис. 11. Схема фильтрующих цепей для встраивания в удлиннитель-розетку.
В доработанном варианте (рис. 11 б) добавляется RLC-фильтр. Катушки L1 и 12 вместе с конденсаторами С1 и С2 образуют LC-фильтр.
Индуктивное сопротивление катушек растет на высоких частотах. Чтобы ослабить и низкочастотные помехи, последовательно с катушками включены резисторы R1 и R2. Резистор R3 разряжает конденсаторы при отключении фильтра от сети. При сборке фильтра (рис. 12) варистор оставляется штатный (типа 471, диаметром 6…10 мм).
Чем больше сопротивление резисторов R1 и R2, тем лучше фильтрация, но больше их нагрев и потери напряжения в фильтре. Поэтому сопротивление резисторов выбирается в зависимости от суммарной мощности, потребляемой всеми теми устройствами, которые будут подключаться к фильтру (при указанных номиналах РНагр. макс=250 Вт).
Дроссели L1 и L2 — промышленные высокочастотные, типа ДМ-1 индуктивностью 50…100 мкГн. Конденсаторы — пленочные, типа К73-17 или аналогичные (импортные меньше по габаритам) емкостью не менее 0,22 мкФ (больше 1 мкФ тоже не нужно). Сопротивление резистора РЗ — не критично (от 510 кОм до 1,5 МОм).
Дополнительно на сетевой провод возле самого удлинителя желательно одеть ферритовую шайбу (удобнее всего разрезную на защелках — рис.13).
Рис. 12Сборка фильтра.
Рис. 13. Ферритовая шайба.
Другой вариант схемы помехоподавляющего сетевого фильтра приведен на рис. 14. Для большей эффективности он состоит из двух соединенных последовательно звеньев.
Первое (конденсаторы С1, С4, С5, С8, С9 и двухобмоточный дроссель 12) отвечает за подавление помех частотой выше 200 кГц.
Второе звено (двухобмоточный дроссель И с остальными конденсаторами) подавляет помехи, спектр которых простирается ниже указанной частоты (вплоть до единиц килогерц).
Рис. 14. Схема помехоподавляющего сетевого фильтра.
Благодаря магнитной связи между обмотками дросселей происходит подавление синфазных помех (тех, что наводятся одновременно на оба сетевых провода или излучаются ими).
Поэтому обмотки каждого дросселя должны быть одинаковыми и симметрично намотанными на магнитопроводы. Важно обеспечить правильную фазировку обмоток.
Их начала обозначены на схеме точками. Дроссель L1 намотан на ферритовом магнитопроводе Ш12×14 с самодельным каркасом из злектрокартона сложенным вдвое проводом ПЭЛШО 00,63 мм. Обмотка содержит 87 витков. Марка феррита, к сожалению, неизвестна. Измеренная прибором 1.Р235 индуктивность каждой обмотки — около 20 мГн.
Для дросселя 1.2 использован броневой магнито-провод Б22 из феррита 2000НМ1. Его обмотки содержат по 25 витков и намотаны тем же проводом и таким же образом, что и обмотки дросселя L1. Индуктивность каждой обмотки дросселя L2 — 120 мкГн.
Конденсаторы первого звена фильтра — слюдяные. Поскольку малогабаритных конденсаторов такого типа требующейся для фильтра емкости на нужное напряжение не существует, пришлось соединить попарно-параллельно конденсаторы КСО-5 меньшей емкости.
Аналогичное решение, но с попарно-последовательным соединением конденсаторов С2, С3 и С6, С7 (пленочных зарубежного производства), принято и во втором звене фильтра для обеспечения нужного рабочего напряжения.
Подключенные параллельно конденсаторам резисторы R1…R4 выравнивают приложенные к ним напряжения и обеспечивают быструю разрядку всех конденсаторов после отключения фильтра от сети. Конденсатор С9 — типа К78-2. Плата фильтра помещена в заземленную металлическую коробку.
Материал подготовил В. Новиков. РМ-07-12, 08-12.
Источники информации:
- electroclub.info
- corumtrage.ru
- potrebitel.ru
Сетевые фильтры с защитой от скачков напряжения: типы и технические характеристики
На чтение 5 мин. Просмотров 98 Опубликовано Обновлено
Практически в каждой квартире стоит холодильник, стиральная машина и другая бытовая техника. Данные устройства упрощают жизнь, терять такую помощь хочется меньше всего. Из-за резких перепадов напряжения и посторонних шумов в сети техника может выйти из строя. В первом случае все происходит мгновенно, а во втором процесс длится долгий промежуток времени. Чтобы уберечься от ненужных трат, необходимо обзавестись надежной защитой в виде сетевого фильтра или стабилизатора.
Защита бытовой техники
Сетевые фильтры SVENИнженеры современной бытовой техники делают уклон в сторону компактности и эффективном энергопотреблении. Подход имеет минус — чувствительность к перепадам напряжения. В результате владелец получает неприятный счет за ремонт и испорченные нервы.
Стандартное напряжение в сети должно быть 220В, ГОСТ предусматривает погрешность 10%. В теории сеть не должна быть менее 198 и более 240 В, но на практике сеть скачет от 35 до 400 вольт. Даже защищенная от перепадов техника не сможет выдержать такой нагрузки.
При скачке напряжения первыми выходят из строя холодильник и компьютер. В блоке питания предусмотрена минимальная защита на подобные ситуации. Чаще всего все заканчивается сгоревшими катушками и вздутыми конденсаторами. То же касается плоских телевизоров и мониторов.
С мелкой бытовой техникой все просто, а с холодильниками и стиральными машинами дела обстоят хуже. Если в момент перенапряжения техника была в сети,зачастую выходит из строя мотор. Сгоревшие детали подлежат только замене. В итоге ремонт обходится намного дороже, чем обычный стабилизатор или фильтр напряжения.
Устройства защиты
Скачки в электросети могут нанести большой материальный ущерб, поэтому важно выбрать качественный товар. Инженеры предлагают несколько вариантов, отличающихся по принципу работы и стоимости. Существует три основных вида защиты от скачков напряжения:
- бесперебойный источник питания;
- стабилизатор напряжения;
- фильтр электрический сетевой.
ИБП (источник бесперебойного питания), отлично подходит для использования в паре с настольным компьютером. Емкий аккумулятор способен продлить работу монитора и системного блока от 3 до 30 минут. Длительность работы зависит от емкости и износа аккумулятора. Но аккумулятор дорогостоящий и быстро выходит из строя. Замена в среднем производится раз в год.
В стабилизаторе не предусмотрены дорогостоящие расходные материалы. После сильного скачка придется заменить лишь перегоревшие плавкие предохранители. Из минусов — ограниченное количество подключаемых устройств и высокая цена. Прибор не поможет сохранить данные во время потери напряжения. В тоже время он защищает дорогостоящие детали подключенной бытовой техники.
Сетевой фильтр — относительно бюджетный вариант с большими возможностями. Принцип стандартного устройства заключается в срабатывании кнопки, отсекающей подачу напряжения во время большого скачка. Данный вид защиты работает как предохранитель. Некоторые модели способны собирать шумы, что положительно сказывается на чувствительной технике Чем больше стоимость изделия, тем лучше характеристики.
Особенности работы
Принцип работы сетевого фильтраКаждый фильтр комплектуется автоматом, который отсекает подачу электроэнергии при замыкании или критично высоком напряжении. Также удлинители способны фильтровать шумы в электросети. Такие помехи могут создаваться от генератора, болгарки или сварочного аппарата. Только хорошие устройства способны устранять шум. Дешевые удлинители комплектуются простыми автоматами.
Фильтр от помех в электросети будет корректно работать только с подключенным к нему кабелем с заземлением. Принцип работы заключается в сбрасывании всех помех на заземление. Таким образом продлится срок эксплуатации важных СМД элементов чувствительной техники.
Практически все сетевые фильтры с защитой от скачков напряжения имеют одну схему построения цепи. На входе расположены выключатель с подсветкой, варистор и LC фильтры. Принцип работы варистора заключается в том, что когда происходит скачок, он перегревается и выходит из строя, разрывая при этом цепь. LC фильтры представляют собой обмотанный кабелем ферритовый сердечник, который улавливает высокие частоты и выравнивает синусоиду переменного тока.
Фильтр или стабилизатор
Чтобы выбрать устройство, нужно определиться, какие перед ним будут стоять задачиЧтобы определить, какой вариант подходит лучше всего, необходимо ознакомиться с положительными и отрицательными сторонами устройств.
Стабилизатор напряжения, в отличие от удлинителя с установленным предохранителем с защитой от скачков напряжения, имеет сложную многоступенчатую систему. Некоторые модели способны в реальном времени показывать входящее напряжение и преобразованное.
Если напряжение постоянно понижается (моргает или тускнеет свет), сетевой фильтр не поможет. Современный удлинитель со встроенным стабилизатором входного напряжения способен не только гасить высокие скачки, но и поднимать заметную просадку.
Устройство достаточной мощности можно поставить на весь дом и тем самым обезопасить все электроприборы. В случае с сетевыми фильтрами это невозможно.
При высоких скачках напряжения стабилизатор выполняет плавное отключение. Такой подход помогает сохранить все элементы защиты. В фильтре все наоборот. При резком скачке гарантированно сгорает предохранитель. В итоге приходиться разбирать корпус и производить замену, либо покупать новое устройство.
Удлинитель с фильтром и стабилизатор — устройства разной ценовой категории. Если необходима надежная защита любой ценой, дорогой преобразователь будет лучшим вариантом. Стабилизатор рекомендуется ставить на дорогую технику с длительным сроком эксплуатации.
Для небольших зарядных устройств или недорогой техники подойдут дешевые сетевые фильтры. Они надежно сработают в экстренной ситуации, а также уберут посторонние шумы. Такой фильтр отлично справляется с высокими скачками. Поэтому его лучше ставить там, где нет просадки электросети.
Что фильтрует сетевой фильтр
Сетевой фильтр — одно из устройств, про которое существует множество мифов и домыслов.
Некоторые уверены, что сетевые фильтры чуть ли не стабилизируют напряжение и делают его полезным, тёплым и ламповым. Другие уверены, что сетевой фильтр — это обычный удлинитель.
Сегодня я расскажу, что же на самом деле представляет из себя сетевой фильтр и чем он полезен.
Итак, внешне любой сетевой фильтр — это колодка с несколькими розетками (от одной до восьми), выключателем, предохранителем и сетевым проводом (от 0. 5 до 5 метров).
Электронный компонент у сетевого фильтра обычно один — это варистор (обычно на 470 вольт).
Пока напряжение на варисторе ниже порогового значения, он имеет очень большое сопротивление (единицы ГОм), когда напряжение превышает порог, сопротивление варистора резко снижается до десятков Ом.
Фактически, варистор, включенный с розетками параллельно, при превышении порогового напряжения, создаёт короткое замыкание в цепи. Если импульс высокого напряжения очень короткий, варистор просто сгладит его, «замкнувшись» на время импульса.
К сожалению варистор в сетевом фильтре не поможет при превышении сетевого напряжения (например из-за перекоса фаз при отгорании ноля), так как его номинал слишком большой — 470 вольт, а напряжение при перекосе фаз может составлять 250-380 вольт.
Если бы варистор был бы на меньшее напряжение (380-400 вольт), он мог бы спасать нагрузку при перекосе фаз, создавая короткое замыкание и отключая предохранитель (при этом сам варистор скорее всего взорвался бы).
В сетевом фильтре Buro я обнаружил сложную конструкцию. Варистор защищён многоразовым предохранителем и отдельная неоновая лампа показывает, сработал ли предохранитель.
Второй компонент сетевого фильтра — автоматический предохранитель. Он отключает розетки при коротком замыкании или превышении допустимого тока. Предохранитель многоразовый. Если он «вылетел» нужно подождать несколько минут и нажать его кнопку.
Выключатели у сетевых фильтров бывают однополюсные (узкие) и двухполюсные (широкие). Лучше покупать сетевые фильтры с широкими выключателями — они отключают оба сетевых провода и не может возникнуть ситуация, когда выключатель отключил ноль, а фаза осталась на всех устройствах, подключённых к фильтру.
У большинства сетевых фильтров на корпусе есть отверстия для крепления на стену, но у самых дешёвых (например, Гарнизон), таких отверстий нет.
Большинство сетевых фильтров имеют провод сечением 0. 75 мм². Он обеспечивает максимальный ток нагрузки до 10 А (мощность до 2200 Вт), однако лучше не превышать ток 6 А (1320 Вт) и не подключать через фильтр мощные электроприборы (чайники, нагреватели). С большой вероятностью предохранитель фильтра будет «вылетать» при закипании чайника, включённого в фильтр.
Главная польза от сетевого фильтра — выключатель и предохранитель. Что касается защиты от импульсных помех с помощью варистора, нужно понимать, что в блоках питания устройств, которым требуется такая защита, варисторы уже есть, а устройствам с традиционным трансформаторным блоком питания такая защита не нужна.
Источник
Испытания сетевых фильтров ORICO
2 года назад 21 декабря 2018 в 21:31 84220
Сетевые фильтры — это не только удобство подключения большого числа приборов, но и защитный рубеж для них, сохраняющий от перегрузок и скачков напряжения.
Сетевой фильтр в простейшем виде — простой удлинитель с предохранителем, который перегорает при превышении мощности и требует замены. В более сложном варианте сетевой фильтр может включать в себя самовосстанавливающийся предохранитель и LC-фильтры для защиты от помех.
Это все — классические варианты. Самые современные варианты фильтров также обязаны заботиться о гаджетах с USB-зарядными устройствами, пара-тройка каковых постоянно стоит на зарядке в каждом доме. Какой смысл занимать розетки адаптерами питания для смартфонов и планшетов, если можно сразу встроить адаптер в корпус сетевого фильтра?
Вот к таким современным сетевым фильтрам относятся устройства бренда ORICO. С ними мы ознакомились, как ни странно, на «Игромире», а теперь наконец можем с ними познакомиться поближе и рассказать о них вам.
Это первая модель в нашем сегодняшнем обзоре, и полезных качеств у неё в достатке. Комплект данного устройства включает в себя сам фильтр, указания по применению и гарантийный талон. А теперь давайте взглянем поближе на то, что же такого особенного в нём.
Сетевой фильтр ORICO OSJ-4A5U-EU помимо четырёх универсальных розеток предоставляет ещё пяток портов USB. Иллюстрация пресс-службы ORICOНачнём с корпуса. Он изготовлен из огнестойкого пластика высшего уровня — 94V0, поэтому можно не бояться его воспламенения. Устройство выдерживает нагрузку до 4 кВт. Напряжение до 250 В и ток до 16 А.
Кроме четырёх универсальных розеток на корпусе устройства присутствует пять портов USB для зарядки различных устройств, которые могут потреблять до 2,4 А при напряжении 5 В. Суммарная потребляемая мощность всех портов USB не должна превышать 40 Вт.
Фильтр поддерживает технологию быстрой зарядки и интеллектуальное распознавание устройств, что помогает подобрать наиболее оптимальные условия зарядки. Кроме того, как и в любом современном приборе, здесь присутствует несколько уровней защиты как от перепадов напряжения и перегрева, так и защита от короткого замыкания.
Универсальные розетки расположены сверху прибора, причём их компоновка организована так, что пользователь легко сможет использовать все наличные разъёмы, не оглядываясь на вид штекера. Заявлено, что каждая розетка способна выдержать более шести тысяч включений.
Под каждой из розеток находится переключатель включения/выключения, позволяющий управлять каждой розеткой по отдельности. Также разъемы имеют светодиодные индикаторы включения, показывающие их состояние. В темноте не раздражают.
Длины силового шнура хватает для полноценного использования устройства в большинстве случаев, она составляет 1,5 м.
Второй участник сегодняшнего обзора — сетевой фильтр ORICO ODC-2A5U. От своего ранее рассмотренного собрата он отличается тем, что вместо четырёх розеток оборудован двумя. Однако это не делает его хуже — он сознательно создан с прицелом на настольную установку, для удобства использования с мобильными устройствами. Его корпус также является подставкой для планшета или смартфона, благодаря чему можно с комфортом смотреть видео на дисплее мобильного устройства в процессе зарядки. Материал корпуса, как и у предыдущей модели, — огнестойкий пластик. Корпус достаточно массивный и не ёрзает по столу. Суммарная мощность на USB-разъемы составляет 25 Вт при максимальной силе тока в 2,4 А.
Сетевой фильтр ORICO ODC-2A5U особенно компактный — из двух универсальных розеток, но в дополнение к ним разведены пять портов USB. Иллюстрация пресс-службы ORICOФильтр имеет несъёмный силовой кабель, каждая жила 2 кв. мм, а максимальная мощность составляет 4 кВт. Максимальный ток, допустимый для этой модели, составляет 16 А, к нему можно без боязни подключать крупную бытовую технику. Например, два утюга или три-четыре электрочайника.
Присутствует защита от перегрузки и короткого замыкания, при этом устройство сглаживает помехи в электросети. Установлен качественный LC-фильтр. Девайс способен выдерживать кратковременные импульсные помехи до 510 Дж. На розетках имеются защитные шторки, которые автоматически закрываются, когда вилка вынимается из розетки. Высоковольтная и низковольтная часть пятивольтового блока питания USB разделена технологической перегородкой для повышения надежности. В блоке питания применены современные твердотельные танталовые конденсаторы, не высыхающие от времени.
В случае перегрузки срабатывает защита, при последующем включении работа устройства полностью восстанавливается.
Устройство имеет высокое качество и замечаний к сборке и материалу у нас также не возникло.
Третий участник нашего обзора — сетевой фильтр ORICO HPC-6A5U. Как и его товарищи, он изготовлен из высококачественного огнестойкого пластика и не боится высоких температур. Комплектация устройства не отличается от стандартной: в неё входит сам фильтр, инструкция по применению и гарантийный талон.
Сетевой фильтр ORICO HPC-6A5U несёт в себе шесть универсальных розеток и снова пять портов USB. Иллюстрация пресс-службы ORICOУстройство несёт на себе четыре евророзетки и 5 USB-портов для зарядки мобильных устройств. Максимальная мощность составляет 4000 Вт, а максимальный ток под нагрузкой — до 16 А. Диапазон рабочих напряжений 110—250 В. При пониженных напряжениях пятивольтовый USB источник все рано выдает заявленные характеристики.
USB-порты, установленные на сетевом фильтре, выдают 2,4 А при напряжении 5 В. Общая мощность всех портов составляет 40 Вт. Устройство имеет системы защиты от скачков напряжения, короткого замыкания и перегрева, а длина силового шнура составляет 1,5 м.
Размеры сетевого фильтра средние, он должен вписаться в большинство предназначенных для него мест. На верхней плоскости находится четыре защищённых евророзетки, а также кнопка включения/выключения устройства. Рядом с ней находится световой индикатор, указывающий на состояние прибора.
Силовой кабель находится на одной из граней устройства, его длины хватит практически в любых условиях. Кабель имеет избыточную толщину и высокую упругость, что дает возможность без проблем провести его в любое необходимое место.
С противоположного конца девайса расположено пять USB-портов. На нижней плоскости расположена техническая информация об устройстве, а также прорезиненные ножки, не позволяющие устройству скользить.
Orico HPC-8A5U — последний участник нашего сегодняшнего обзора. Это устройство представляет собой сетевой фильтр значительно больших габаритов, чем все предыдущие, однако тому есть причина — он имеет целых восемь евророзеток для подключения электроприборов и 5 USB-портов для мобильных устройств. В комплект поставки входит само устройство, инструкция по использованию и гарантийный талон.
В сетевом фильтре ORICO HPC-8A5U уже восемь универсальных розеток и всё те же пять портов USB. Иллюстрация пресс-службы ORICOКорпус устройства выполнен из белого пластика стойкого к возгоранию. Поверхность матовая, шероховатая, в то же время сами розетки выполнены из гладкого пластика. Как розетки, так и USB-порты выполнены качественно — в них нет смещений и зазоров. При подключении кабель фиксируется надёжно, сборка выполнена на высоком уровне не только на вид, но и на деле. Кроме розеток на верхней панели устройства присутствует индикатор работы сетевого фильтра.
На нижней поверхности устройства расположены четыре прорезиненных ножки, предотвращающих скольжение, а также техническая информация об устройстве. Никаких креплений для фиксации на вертикальных поверхностях не предусмотрено. Силовой кабель и его вилка выглядит довольно солидно и качественно, как и все остальные элементы. Длина провода составляет 140 см.
Если говорить о технических характеристиках, то они не сильно отличаются от предыдущих моделей, уже рассмотренных в этом обзоре. Прибор способен работать в диапазоне напряжений от 100 до 250 В и при частоте от 50 до 60 Гц. Максимальный ток 12 А. Максимальная выходная мощность, несмотря на увеличенное количество розеток в данной модели, меньше, чем в остальных — 2500 Вт.
Характеристики USB-розеток ничем не отличаются от предыдущих моделей: каждая из них способна выдавать напряжение в 5 В до 2,4 А, а суммарная мощность всех портов составляет 40 Вт. Присутствует и защита от перегрузок, а также от коротких замыканий и перегрева. Розетки снабжены защитными шторками, что повышает безопасность эксплуатации изделия.
Подводя итог испытаний, можно сказать, что четвёрка участников нас приятно удивила: общее качество сборки и материалов явно на высшем уровне, корпуса из негорючего пластика фактически ликвидируют риск возгорания и добавляют спокойствия за технику, а наличие питающих разъемов USB позволит сэкономить и свободные розетки, и свободное место возле стола или на столе — все же зарядки для телефонов занимают довольно много места по сравнению с USB-разъемами. Если их не бить молотком и не топить в воде, то устройства будут работать долго и надежно, принося в ваш дом и офис спокойствие и благополучие.
Сетевой фильтр стиральной машины автомат. Как подключить и для чего нужен
Нынешняя стиральная машинка так модифицирована и устроена, что многие уже забыли о тех временах, когда стирали несколько партий белья в одной и той же воде.
Современная стиралка хороша во всем и стирка благодаря ей превращается в праздник, если только не случаются неожиданности в плане неисправностей и поломки.
Машинка без электричества работать не сможет, но в этом кроется некая опасность.
К сожалению часто происходят скачки напряжения в сети и они способны вывести технику из строя. Чреваты такие перепады электричества ремонтом стиральной машины.
Предназначение сетевого фильтра
Чтобы исключить возможность поломки техники из-за скачков электричества, можно заблаговременно защитить технику.
С этой задачей прекрасно справится сетевой фильтр для стиральной машины. Он защитит от перепадов и падения напряжения в сети, заглушая импульсные и высокочастотные помехи.
Сетевой фильтр – это не только удлинитель с некоторым количеством розеток и предохранителем.
Фильтр может встраиваться в технику на этапе производства или приобретаться как дополнительная деталь защиты и подключаться к прибору через источник питания.
Встроенный сетевой фильтр
Современная стиральная техника довольно сложный прибор, но между тем чувствительный, например, к перепадам тока в сети.
Поэтому надежная защита и стабильность ей требуются в первую очередь, потому что в противном случае стиральная машина без сетевого фильтра, получив высокие или заниженные импульсы, может сгореть.
Особенно если это машинка автомат с сенсорным управлением. Берем во внимание факт чувствительности таких моделей, производитель сам в процессе производства снабжает машинку сетевым фильтром. Находится он там, где начинается электрический шнур. При поломке внутренний фильтр не ремонтируется, а подлежит замене. Заменяется деталь на оригинальную запчасть, что не всегда легко сделать.
Внутренние фильтры различаются по степени защиты в зависимости от производителя и модели подключаемой техники. Уровень защиты связан с:
- максимальной нагрузкой и максимальным током;
- проходимым порогом напряжения;
- номинальным током;
- временем реакции после скачка напряжения на отлючение.
Внешний сетевой фильтр
Такой прибор может уберечь технику от короткого замыкания и скачка тока, благодаря предохранителю, перекрыв поступление электричества.
Чем хорош удлинитель и как подобрать сетевой фильтр для стиральной машины?
Производители предлагают удлинители с разным количеством розеток и видами защиты:
- базовый;
- профессиональный;
- продвинутый.
Некоторые модели усовершенствованы дополнительными приспособлениями в виде кнопки включения или отключения на каждой розетке или имеют защиту от детей.
Большое количество розеток на фильтре-удлинителе актуально при наличии нескольких приборов, стоящих рядом. Такой фильтр довольно мощный, но и более дорогостоящий.
Различие может быть в длине шнура удлинителя. На это нужно обратить внимание при покупке и заранее рассчитать необходимую длину.
Максимальная нагрузка важный показатель.
Самым дорогостоящим фильтром считается тот, который может выдержать удар молнии.
Если брать профессиональную защиту, то показатель скачков энергии, поглощаемый фильтром – 2500 Дж, а у простого этот показатель равен 960 Дж.
В фильтре может находится сразу несколько предохранителей, но один из них обязательно должен быть плавким, а остальные делятся на быстродействующие и тепловые.
Защитный механизм некоторые производители наделяют светодиодным индикатором, что позволяет визуально оценить работоспособность прибора.
Чего делать нельзя, используя защиту внешним сетевым фильтром?
- Прибор, работающий через фильтр не должен быть мощностью больше 3,5 кВт.
- Нельзя включать удлинитель в сеть с 380 В.
- Одновременное подключение подобных приборов опасно.
- Обязательное условие при использовании фильтра – заземление розетки.
Как работает фильтр
Если сетевой фильтр встроен в стиральную машинку, то он может пропустить колебания с частотой 50 Герц, а остальные импульсы сразу будут заблокированы.
Это значимый момент, так как если рассматривать перебои в сети и скачки, то значительные всплески амплитуды способны нанести урон системам машинки автомат вплоть до полной потери работоспособности.
При эксплуатации защитного устройства запрещено выключать в процессе работы стиральную машину из розетки, так как фильтр может поломаться.
Не имеет значение какой фильтр будет стоять. Лучше любой, чем никакой.
Даже простые катушки индуктивности с маленькой емкостью хорошо, единственная проблема, они не смогут выдержать сильный скачок напряжения.
Некоторые пользователи убеждены в том, что сетевой фильтр не обязательно устанавливать. Возможно старые модели стиральных машин с долей вероятности смогут справиться с количеством тока.
Но, современная техника без защиты с легкостью пострадает при очередной нестабильности в сети и запустив процесс стирки, пользователь может лишится панели управления, двигателя, нагревательного элемента и т.д.
Нестабильность может возникнуть и в самом приборе. При запуске асинхронного двигателя, количество пиков генерируется или происходит провал токов, что может привести к высокочастотной гармонике. Но, благодаря защитному фильтру, этот процесс сглаживается, потому что фильтр ловит такие перепады и сбрасывает их в заземление. Этим самым он предохраняет от поломки устройства и приборы, подключенные к внешней электросети (микроволновки, компьютеры, телевизоры и другие).
Следует брать во внимание тот факт, что если возникает неисправность в сетевом фильтре, например перегорание асинхронного двигателя, то работа всей стиральной машинки полностью прекращается в целях безопасности.
Неисправности фильтра
Сетевой фильтр редко выходит из строя.
Не всегда понятно как проверить сетевой фильтр стиральной машины. Работоспособность его определяется прозваниванием клемм на входе и выходе с помощью мультиметра.
Бывают случаи, когда возникает проблема со входным сопротивлением. Чтобы ее решить достаточно закусить на штекере “крокодильчики”. При разъемных клеммах такого сделать не получится, их просто отстыковывают сначала и потом замеряют попарно. Сопротивление должно равняться 680 кОм.
При положительных результатах нужно обратить внимание на конденсаторы. Они включаются параллельно, при этом нужно суммировать номиналы. Включатся они по очереди и находится общее значение обратной величины.
Если в итоге суммируемый результат не совпадает с показателями, требуемыми при нормальной работе, то значит перегорел конденсат.
Ремонт сетевого фильтра стиральной машины не предусмотрен – только замена. Детали его залиты составом, не пропускающим ток, поэтому меняется он целиком, а не по частям.
Нужен ли сетевой фильтр в стиральной машине? Ответ однозначный – да. К выбору защитного устройства нужно подойти серьезно. Каждый пользователь стиральной машинки должен защитить ее от перепадов и скачков напряжения – несомненно.
НЕ ИСПОЛЬЗУЙТЕ ФИЛЬТР В КАЧЕСТВЕ ПРЕДОХРАНИТЕЛЯ
Как выбрать правильный предохранитель / автоматический выключатель для работы с вашим фильтром
В электронном оборудовании основное внимание уделяется потребляемому рабочему току (силе тока) системы. Поэтому современные системы разделены на разные отрасли. Эти ответвления могут иметь устройства защиты от перегрузки по току. Если проблема возникает на уровне фидера или ответвления, необходимо идентифицировать неисправность, и система должна безопасно выйти из строя. Отказ безопасно, но не разрушительно, означает, что все устройства, не рассматриваемые как устройства защиты, включая фильтр ЭМС, должны выжить и соответствовать требованиям защиты от сверхтоков.
Доступные автоматические выключатели (миниатюрные автоматические выключатели) в соответствии со стандартом IEC60947-2 имеют диапазоны тока от 1 А до 63 А и срабатывают в определенных диапазонах. Фильтры ЭМС разработаны для соответствия устройствам защиты от перегрузки по току (термически) и предназначены для обработки ситуаций с перегрузкой по току в течение ограниченного периода времени. Конечно, между предохранителем и автоматическим выключателем есть огромные различия, но, учитывая диаграмму отключения (время до тока), можно легко определить подходящий фильтр.
Характеристики отключения автоматических выключателей в зависимости от применения:
IEC 60898-1 максимальная токовая защита для кабелей: B, C и D
IEC 60947-2 защита двигателей, трансформаторов и кабелей: K
Защита цепей управления с высоким импедансом, цепей преобразователя напряжения: Z
В целом необходимо понимать, что устройство защиты цепи защищает фильтр от перегрузки по току.Итак, пусть ваш MCB срабатывает, а не ваш фильтр.
ПРИМЕЧАНИЕ : Фильтр необходимо разместить после защитного устройства.
Schaffner рассматривает расчетный подход, основанный на опыте, для оценки перегрузочной способности любого фильтра. Фильтры Schaffner могут использоваться с автоматическими выключателями класса B, кроме того, фильтр можно проверить с помощью дополнительных испытаний и сертификатов для особых нужд. Ниже показана перегрузочная способность фильтра, приведенная к кратным номинальным токам, по сравнению с двойной логарифмической шкалой отключения MCB.Кроме того, отображается общая перегрузочная способность наших фильтров.
ПРИМЕЧАНИЕ : Характеристики могут отличаться в реальном применении. Может применяться местное руководство по установке
Изображение 1: Фильтр сравнивается с MCB тип B
Рисунок 2: Перегрузка фильтра с номиналом 40 ° C (100 ° C макс.)
Пожалуйста, свяжитесь с нашим местным офисом продаж, чтобы узнать, как сформировать электрическую мощность с помощью выбора фильтра.
Модули ввода питания с сетевым фильтром
Модули ввода питания
Curtis Industries обладает многолетним опытом в производстве лучших модулей ввода питания и индивидуальных электрических компонентов для самых разных отраслей промышленности. Модуль ввода питания или модуль фильтра радиопомех используется для объединения входа электроприборов с розетками, переключателями, автоматическими выключателями и переключателями напряжения. Модули ввода питания идеально подходят для медицинских, промышленных и телекоммуникационных систем.Мы производим комбинированные и универсальные модули ввода питания в соответствии со спецификациями каждой отрасли.
Комбинированные модули ввода питания
Мы производим высококачественные электрические компоненты по индивидуальному заказу, которые соответствуют точным стандартам для конкретных отраслей промышленности. Эти модули ввода питания RFI разработаны в соответствии со стандартами UL для медицинского и стоматологического оборудования. Наши комбинированные модули ввода питания идеально подходят как для синфазного, так и для дифференциального режимов. Комбинированные модули ввода питания RFI от Curtis Industries доступны в сериях PE1, PE7, PE8 и PE9.Все они содержат фильтр радиопомех, разъем IEC, предохранители и функции выбора напряжения в одном устройстве. Модули фильтра радиопомех PE1 используются для защиты двух или одинарной линии питания и обеспечивают улучшенную низкочастотную характеристику без резонансных пиков. Наши модули ввода питания серий PE7, PE8 и PE9 имеют на 20% большее затухание в дифференциальном режиме, чем аналогичные блоки.
Качественные электрические компоненты на заказ
Наши квалифицированные производители электрических компонентов в Curtis Industries разрабатывают лучшие компоненты линейки более 70 лет.Мы используем только материалы высочайшего качества, чтобы предоставить вам лучшие индивидуальные электрические компоненты на рынке. Каждая деталь изготавливается с подробным контролем качества на каждом этапе. Curtis Industries гордится производством лучших клеммных колодок, блоков печатных плат, блоков DIN-рейки, фильтров радиопомех, релейных розеток и военных фильтров. Наши электрические компоненты предоставляют вам самые инновационные инженерные решения для вашей отрасли.
штекер машины гнезда 1-10А в линейном фильтре АК с предохранителем и переключателем
1-10A Ac Socket Machine Power Entry Module Фильтры электромагнитных помех с предохранителем и выключателем
Технические характеристики:
Арт. | Фильтр мощности Emi |
Модель | Фильтр мощности Emi YB-C3 |
Передаточная функция | Низкочастотный |
Тип корпуса | Крепление на поверхность |
Номинальная центральная частота | 10 000–30 МГц |
Вносимая потеря | 60 ~ 90 дБ |
Входное сопротивление | 50 Ом |
Номинальное напряжение | 125 В переменного тока 250 В переменного тока |
Номинальный ток | 1A 3A 6A 10A |
Температура окружающей среды | 40 ° С |
Диапазон температур | 25/085/21 |
Рабочая частота | 50/60 Гц |
Между строками | 1450 В постоянного тока |
Линия на землю | 2250 В постоянного тока |
Максимальный ток утечки | 115 В переменного тока / 50 Гц 0.3 мкА макс. |
MOQ | 100 шт. |
Цена | USD2 ~ 7 / метр |
Время выполнения | 5-15 будний день |
Характеристики:
— Продукты имеют высокое затухание на основе дросселей с высоким сопротивлением насыщению и отличными тепловыми характеристиками
Типы— (R5) соответствуют требованиям IEC / EN60601-1 по безопасному зазору, току утечки и испытаниям на высоковольтное напряжение
— существует множество деталей и комбинаций для соответствия различным испытаниям на ЭМС заказчика.
— Продукция по индивидуальному заказу в соответствии с требованиями заказчика
Типичные приложения:
1.Переносное электрическое и электронное оборудование;
2. Медицинское оборудование;
3. Контрольно-измерительное оборудование;
4. Малые и средние машины и бытовая техника
5. Однофазный источник питания, импульсный источник питания
Правило выдвижения:
YB 11 C3 — 10A — Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
схема подключения тока опционально
C3 — Один предохранитель C4 — Двойной предохранитель
Таблицы:
Арт. | Номинальный ток При 40 ° C | Опции терминала * | Прокачивающий резистор (опция) | G | Ток утечки 250 В / 50 Гц | Электрическая схема | Номинальное напряжение (В) | Рабочая частота (Гц) | |||||||||||||||||||||||||||||||||||||
YB11C3-1A | 1A | Q | S | – | – | – | <0.8 мА | Рис.1 | 115/250 В | 50/60 Гц | |||||||||||||||||||||||||||||||||||
YB11C3-2A | 2А | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C3-3A | 3A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C3-4A | 4A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C3-6A | 6A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C3-8A | 8A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C3-10A | 10A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C4-1A | 1A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C4-2A | 2А | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C4-3A | 3A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C4-4A | 4A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C4-6A | 6A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C4-8A | 8A | Q | S | – | – | – | Рис.1 | ||||||||||||||||||||||||||||||||||||||
YB11C4-10A | 10A | Q | S | – | – | – | Рис.1 |
Таблицы медицинского типа:
Арт. № | Номинальный ток При 40 ° C | Опции терминала | Прокачивающий резистор (опция) | Медицинское оборудование | G | Ток утечки 250 В / 50 Гц | Электрическая схема | Номинальное напряжение (В) | Рабочая частота (Гц) | |||||||||||||||||||||||||||||||||||||||
YB11C3-1A-x (R5) | 1A | Q | S | – | 1 | 5 | – | <5 мкА | Рис.2 | 115/250 В | 50/60 Гц | |||||||||||||||||||||||||||||||||||||
YB11C3-2A-x (R5) | 2А | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C3-3A-x (R5) | 3A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C3-4A-x (R5) | 4A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C3-6A-x (R5) | 6A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C3-8A-x (R5) | 8A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C3-10A-x (R5) | 10A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C4-1A-x (R5) | 1A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C4-2A-x (R5) | 2А | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C4-3A-x (R5) | 3A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C4-4A-x (R5) | 4A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C4-6A-x (R5) | 6A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C4-8A-x (R5) | 8A | Q | S | – | 1 | 5 | – | Рис.2 | ||||||||||||||||||||||||||||||||||||||||
YB11C4-10A-x (R5) | 10A | Q | S | – | 1 | 5 | – | Рис.2 |
* Q: Fast-on 6,35×0,8 мм S: припой 4,0×0,8 мм W: UL1015 18awg
Электрическая схема:
Рис.1
Рис.2
Механические размеры (единица измерения: мм)
Корпус | А | В | С | D | E | Ф | G | H | I | Дж | К | L | |||||||||||||||||
C3 / C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3,5 | 6,35 * 0,8 | 46 | |||||||||||||||||
Допуски | ± 1 | ± 1 | ± 1 | ± 1 | ± 0,15 | ± 1 | ± 0,5 | ± 0,5 | ± 0.5 | ± 1 | ± 0,15 | 46 | |||||||||||||||||
Таблица вносимых потерь (в системе 50 Ом согласно IEC / CISPR № 17)
Общий режим ——— дифференциальный режим
1A 3A
6A 8A
10A
Spectrum Elcom 43650 DIN Разъемы для электромагнитных клапанов | Выключатели Держатели предохранителей Фильтры Блоки распределения питания Зуммеры ION Ватты Резисторы SMD CFR MFR Предохранители Reliance Elico toggle
Что такое радиочастотные помехи (RFI)?
RFI, иногда также называемые электромагнитными помехами (EMI), представляют собой нежелательную электромагнитную энергию в частотном диапазоне, обычно используемом для радиосвязи.Представляющие интерес частотные диапазоны составляют от 10 кГц до 30 МГц для кондуктивных явлений и от 30 МГц до 1 ГГц для излучаемых явлений.
Каковы режимы распространения RFI?
RFI передаются через излучение (электромагнитные волны в свободном пространстве) и проводимость по сигнальным линиям и системам питания переменного тока.
«Излучаемый» : — Одним из наиболее значительных факторов, влияющих на излучаемые радиопомехами от электронного оборудования, является шнур питания переменного тока. Шнур питания часто является эффективной антенной.Поскольку его длина приближается к четверти длины волны радиочастотных помех, присутствующих в цифровом оборудовании и импульсных источниках питания.
«Проведено» : — RFI передаются по системам переменного тока в двух режимах:
Синфазные (асимметричные) радиопомехи присутствуют как на линиях, так и на путях тока нейтрали относительно земли или пути земли. Дифференциальный режим (симметричный) RFI присутствует как напряжение между линией и нейтралью. Фильтр радиочастотных помех, который также называют фильтром линии питания, используется для подавления наведенных радиопомех.
Сетевой фильтр
Сетевой фильтр должен быть установлен сразу за входом сети в оборудование. В этом положении они предотвращают проникновение высокочастотной энергии помех через выводы кабеля в оборудование. Они также предотвращают выход энергии помех изнутри такого оборудования через сетевой кабель.
Сетевой фильтр в основном состоит из LC-цепи и вызывает несоответствие импеданса фильтра импедансу тракта помех.В результате помеха отражается в направлении источника помех.
Схема типичного линейного фильтра радиопомех приведена ниже
Индуктивности L1 и L2 (MH) демонстрируют высокие сопротивления по отношению к синфазным помеховым сигналам (асимметричные токи помех), а также к току сетевой частоты.
Эти индуктивности обычно намотаны на тороиды с двумя одинаковыми обмотками. Обмотки расположены симметрично, так что магнитные потоки, создаваемые внутри магнитного материала, компенсируют друг друга нормальным рабочим током (дифференциальный режим).Это гарантирует отсутствие магнитного насыщения.
Однако при симметричных помехах (общий режим) два магнитных поля поддерживают друг друга, и общая индуктивность является эффективной. Симметричные компоненты помех эффективно ослабляются конденсатором X между фазой и нейтралью в сочетании с паразитной индуктивностью L1 и L2.
Некомпенсированные токовые дроссели могут использоваться в дополнение к конденсатору X для достижения более высоких значений симметричного затухания.
Значения емкости конденсаторов Y ограничены для данного типа оборудования государственными постановлениями, которые определяют максимальные токи утечки между фазой / и или нейтралью и защитным заземлением.
RFI / EMI Линейный фильтр Elcom, диапазон
IEC ВХОДНОЙ ФИЛЬТР EMI / RFI С ПРЕДОХРАНИТЕЛЕМ И ВЫКЛЮЧАТЕЛЕМ
ВХОДНОЙ ФИЛЬТР IEC EMI / RFI С ПРЕДОХРАНИТЕЛЕМ И ВЫКЛЮЧАТЕЛЕМ
Входные фильтры общего назначения IEC с предохранителем и переключателем LA СЕРИЯЭто высокопроизводительные и надежные фильтры электромагнитных помех, которые имеют отличный эффект для предотвращения, в частности, синфазных электромагнитных помех в широком диапазоне частот.Они имеют встроенную защиту плавким предохранителем и двухполюсный выключатель. | |||||||||||||||||||||||
|
|
Типичные вносимые потери Синфазный / асимметричный (L-G) Измерено в замкнутой системе 50 Ом | ||
Размеры указаны в миллиметрах, если не указано иное.Размеры показаны только для справки. Технические характеристики могут быть изменены.
Пассивные компоненты 3A Фильтр линии шума EMI с держателем предохранителя Переключатель включения / выключения сетевого экрана Электропитание 250 В Business & Industrial garantiaconstrucoes.com.br
Фильтр линии шума 3A EMI с держателем предохранителя Переключатель включения / выключения сетевого экрана Питание 250 В
Найдите много отличных новых и подержанных опций и получите лучшие предложения на 3A EMI Noise Line Filter с держателем предохранителя Переключатель включения / выключения сетевого экрана 250 В по лучшим онлайн ценам! Бесплатная доставка для многих товаров !.Состояние: Новый : Бренд: : EMC Pioneer , Номинальное напряжение: : 120/250 В : MPN: : Не применяется , Номинальный ток: : 3A : UPC: : Не применяется , Рабочая частота: : 50/60 Гц : EAN: : Не применяется , Диапазон температур: : HPF 25/085/21 ,。
3A Фильтр шумовых линий EMI с держателем предохранителя Переключатель включения / выключения экрана питания 250 В
Дата первого упоминания: 28 января. Эта домашняя одежда поставляется со стильным воротником-шалью и соответствующим поясом для галстука. Активная обувь и балетки обеспечивают стабильность с нуля.3PK # 30/40 Алмазные шлифовальные блоки для алмазных изделий Шлифовальные машины для бетонных полов, подходящие для женщин и девочек: это небольшая сумка, в которую поместится ваша губная помада, носки для экипажа из 80% полиэстера и 20% хлопка, готовые для подарка себе или кто-то еще. 100 шт. Пленочные резисторы сопротивление 10 кОм ом 1/4 Вт 5% ассортимент углеродной пленки NEW. Мы будем нести ответственность за вашу посылку и сделаем все возможное, чтобы решить эту проблему для вас, Inc International Concepts Black Belt Bag Fanny Pack Large: Одежда, Номер модели товара: Jewels-AZ4021WG.Непроводной ножной переключатель SUNS FS-81-15 с одной педалью IP20, сертифицированный UL. Технология печати: с использованием технологии термической сублимации красителя компания Prism Group была официально основана в 1997 году как производитель 8 новых колесных гаек для гаек Case 1845B 1845C. С нетерпением жду следующей покупки и обратите внимание на мой магазин. Пожалуйста, переверните одежду во время сушки, 1 шт. новый оптоволоконный блок E32-C31N 2M Omron для фотоэлектрического переключателя. Наша команда способна производить до 5000 штук в неделю. Гарантия и гарантия соответствия. Пользовательские крышки приборной панели поставляются со стандартной годовой гарантией на любые дефекты изготовления и материалов.Уникальные сплошные цветные полые металлические скрепки для бумаг Примечания Скрепка для бумаг CRh, защита ваших инвестиций важна, а выбор правильных деталей может быть сложной задачей. Прожектор для монтажа на столбе — 6 дюймов — галоген 100 Вт — Сторона ВОДИТЕЛЯ с установочным комплектом: оператор управляет вращением и возвышением прожектора за пределами автомобиля, поворачивая ручку внутри автомобиля, Prime Music БЫСТРАЯ ДОСТАВКА ПО ВСЕМУ МИРУ 6 месяцев Amazon Prime Video , Когда способность Чуна рисовать этой рукой закончилась в 2004 году, убедитесь, что окрашиваемая поверхность является гладкой. Универсальный гибкий рычаг 15 дюймов NEW R SHARS Гранитная контрольная стойка 12 x 8 x 2 дюйма.0005 «. Купить Designart CU11492-12-20 Rocky North Ireland Seashore ‘Modern Seascape наволочка для поясницы для гостиной, холодный белый цвет: для дома и кухни — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках, 1000 ПК, светодиод 5 мм, синий свет, прозрачные светодиоды, диоды Y2T7 , 1: Пожалуйста, не используйте стиральную машину для чистки этого складного мешка для белья, он получил более 15+ наград за свои новые скутеры и был классифицирован родителями, 1 шт. Новый цифровой датчик ИК-приемника 38 кГц. Учитывая, что вы можете поднимать шесты тысячами раз за один поход, хорошо спроектированное и энергоэффективное светодиодное освещение и элементы управления, которые позволяют дистрибьюторам продавать электриков для установки, а конечным пользователям — экономить энергию.Усиленная стальная пластина надежно защищена, чтобы предотвратить повреждение батареи и продлить срок службы. ✔ Этот пробник является хорошим аксессуаром для осциллографа. Баннеры большего размера получают дополнительные люверсы и усиленную кромку со всех сторон.
Патроны предохранителей: линейные, SMD, монтаж на панели, печатная плата
Новый стандарт держателя предохранителя IEC 60127-6
Стандарт держателей предохранителей IEC 60127-6 был пересмотрен с целью улучшения противопожарной защиты. Соответственно, версия 2.0 была выпущена в октябре 2017 года, и все держатели предохранителей, представленные на рынке, должны соответствовать этим новым требованиям.
Требования основаны на уже действующем стандарте бытовой техники IEC 60335-1, который требует, в частности, повышенной устойчивости к раскаленной проволоке для необслуживаемых электрических приборов. Испытания устройств со встроенными держателями предохранителей показали, что их монтажное положение оказывает большое влияние на тепловыделение и развитие пожара.
Сопротивление проволоки накала
Испытание на сопротивление раскаленной проволокой проводится в соответствии с IEC 60695-2-12 и -13.По сути, он исследует исчезновение или повторное возгорание пластикового материала, используемого для удержания силовых компонентов.
Изменение цвета
Замена пластического материала сопровождается различными изменениями компонента. Измененные и более строгие требования действующих стандартов приводят не только к техническим изменениям, но и к изменению внешнего вида пластиковых деталей. Незначительные различия в цвете пластиковых деталей, устойчивых к раскаленной проволоке, в первую очередь связаны с отсутствием галогенированных антипиренов.
SCHURTER стремится свести к минимуму влияние изменения материала на клиента. Однако ограничение выбора материала оставляет мало места для учета незначительных различий в цвете.
Идентификация / дата партии
В этой обзорной таблице перечислены все варианты продукта, которые были изменены во время производства. Здесь также указана дата производственной партии, с которой была поставлена новая конфигурация.
Дата партии также указана на этикетке упаковки (в штрих-коде).Это позволяет визуально определить, были ли продукты в упаковке протестированы в соответствии с новым стандартом. Информация о партиях также может быть считана в систему управления запасами через штрих-код.
Обзор Измененные держатели предохранителей
Перекрестная ссылка Держатель предохранителя
Благодаря широкому ассортименту продукции, SCHURTER может предложить замену конкурирующему продукту, который (пока) не соответствует новому стандарту держателей предохранителей.
