Монтаж пазогребневых гипсовых плит

Статьи по гипсуУстройство перегородок из гипсовых плит производится после того, как окончены работы по монтажу несущих и ограждающих конструкций здания. Плиты просты в монтаже, легко пилятся и обрабатываются. Это свойство позволяет значительно расширить архитектурные возможности гипсовых пазогребневых плит путем формирования фигурных проемов в межкомнатных перегородках. Благодаря этому применение гипсовых плит в отделке помещений позволяет воплотить в жизнь самые разнообразные архитектурные решения. Рекомендуем следующую последовательность монтажа.

I. Подготовительные работы.
1. Необходимо определить положение будущей стены.
2. Очистить основание от пыли и грязи.
3. Проверить горизонтальность пола, в случае необходимости выровнять его при помощи гипсового раствора.
4. Приготовить раствор монтажной смеси: сухую смесь засыпают в емкость с чистой водой, в пропорции: на 1 кг смеси 400-450 мл воды и размешать. Нанести раствор на местах примыкания плит с основанием стен, пола и потолка. На раствор приклеивается битумная (пробковая) прокладка и выравнивается через прижатие ее правилом. После застывания смеси (30-40 мин) можно приступать к монтажу плит.

5. В качестве монтажного клея при возведении перегородки используется смесь сухая растворная кладочная гипсовая, производства ООО ПГЗ «Декор-1».

II. Монтаж первого ряда. 1. У плит первого ряда необходимо срезать гребень по длинной стороне и установить их этой стороной вниз.
2. Нанести гипсовый клей на оказавшуюся сверху сторону с пазом и боковые стороны, затем начать укладку первого ряда.
3. Произвести выравнивание плит при помощи уровня.

III. Монтаж последующих рядов плит.
1. При укладке следующих рядов плит, в паз нижнего ряда и в вертикальный торцевой паз наносится гипсовая кладочная смесь. Каждую уложенную плиту необходимо осадить при помощи резинового молотка. Выступивший при этом раствор смеси сразу же убирается и используется в дальнейшем.
2. Необходимо соблюдать разбежку торцевых стыков, это обеспечит сооружаемой конструкции наибольшую жесткость.

3. Доборные элементы, необходимые для монтажа, выполняются путем распиливания готовых плит с помощью ручной ножовки с широким полотном и большими зубьями или специального электрооборудования.
4. Высокую перегородку выполняйте в несколько этапов по 4-5 рядов, давая затвердеть монтажному клею.

IV. Монтаж последнего ряда.
1. Плиты последнего ряда, примыкающие к потолку, делаются со скошенной гранью (расстояние между плитой и потолком должно составлять 1-3 см).
2. Зазор между потолком и верхним рядом плит следует заполнить гипсовой монтажной смесью.

V. Дверные проемы.
1. Монтаж дверных коробок (деревянных, алюминевых, стальных или пластиковых) следует производить по указаниям их производителей в приготовленные заранее дверные проемы.
2. Если ширина дверного проема не более 1 м, то над проемом делается вспомогательная конструкция, которая обеспечит монтажное положение плит до затвердения гипсовой смеси в стыках. После высыхания смеси конструкция убирается.

3. В случае, когда ширина дверного проема более 1 м, то над проемом необходимо установить балку-перемычку (дерево, металл), которая будет воспринимать нагрузку верхнего ряда плит. Предварительно необходимо произвести расчет на прогиб и подобрать сечение балки.
4. Дверные коробки крепятся с помощью шурупов или специальных дюбелей.

VI. Углы.
1. В углах и других местах пересечения конструкций из плит, монтаж необходимо производить таким образом, чтобы плиты поочередно перекрывали стыки нижних рядов.
2. На внешних углах конструкций из гипсовых пазогребневых плит рекомендуется закрепить угловой перфорированный профиль с помощью клеевой гипсовой смеси, после её застывания наносится выравнивающий слой.

3. Внутренние углы укрепляются при помощи армирующей ленты, которая наклеивается на предварительно нанесенную на угол гипсовую смесь. После застывания смеси наносится выравнивающий слой.
ВНИМАНИЕ! Все металлические предметы, сопрягающиеся или находящиеся внутри перегородок (облицовок) из плит должны быть оцинкованными или иметь антикоррозионное покрытие.

VII. Монтаж электропроводки и санитарного оборудования.
1. Электропроводка в перегородках из гипсовых плит монтируется скрытно в штробах, которые вырезаются при помощи бороздодела (ручного или механического). После монтажа проводки штробы зашпаклевываются. Для установления розеток и выключателей высверливаются углубления при помощи электродрели со специальной насадкой.
2. Монтаж санитарного оборудования небольшлго диаметра проводится в бороздах анологично монтажа электропроводки.

Для размещения труб большого диаметра, групп трубопроводов, необходимо применять двойную конструкцию перегородок.
Трубы не должны соприкасаться непосредственно с конструкцией плит, их необходимо тепло- и звукоизолировать.

VIII. Двойные перегородки.
1. Двойная конструкция перегородки применяется, когда предъявляются повышенные требования по звукоизоляции, а также когда внутри перегородок необходимо разместить различные инженерные коммуникации.
2. Каждая из перегородок монтируется отдельно. Сначала возводится та перегородка, на которой крепится звукоизолирующая прокладка или трубы. ВНИМАНИЕ! В двойных перегородках следует избегать отверстий и возможных мостиков переноса звука.

IX. Консольные нагрузки.
При креплении различных предметов на перегородки из гипсовых пазогребневых плит необходимо соблюдать определенные условия:

1. При нагрузках до 30 кг/см (зеркала, картины, небольшие книжные полки) используются анкерные пластмассовые дюбели.
2. При нагрузках от 30 кг/см до 100 кг/см (санитарно-технические приборы, подвесные шкафы) применяются коррозионно-стойкие, проходящие сквозь всю толщину перегородки, болты.

Процесс монтажа межкомнатных перегородок с применением гипсовых плит ООО ПГЗ «Декор-1» выполняется относительно быстро и просто. Такие виды работ вполне доступны не только строителям-профессионалам, но и тем, кто не имеет специальной подготовки.

Перегородка из пазогребневых блоков

Технология строительства перегородок и облицовка наружных стен принципиально одинаковы. Процесс монтажа межкомнатных перегородок и облицовка наружных стен с применением гипсовых пазогребневых плит выполняются достаточно просто и быстро.

Монтаж плит пазогребневых гипсовых доступен не только строителям-профессионалам, но и тем, кто не имеет специальной подготовки.

На что хочется особенно обратить внимание:
а) точное совмещение отдельных пазогребневых плит гипсовых.
б) соблюдение вертикального и горизонтального положения рядов пазогребневых плит
в) до монтажа пазогребневые плиты должны пройти обязательно температурную адаптацию в помещении.

Как же производить монтаж перегородок из пазогребневых плит?

Итак:

  1. Удалить с пола, потолка и стен пыль и грязь
  2. Разметить положение перегородки на полу.
  3. При помощи отвеса перенести разметку на стены и потолок. Отметить расположение проемов.
  4. Нанести приготовленный раствор клея на основе гипса на стены и пол.
  5. Пазогребневые плиты могут укладываться как пазом вверх, так и вниз. Рекомендуется укладка пазом вверх, так как при этом клей в пазогребневом пространстве распределяется наилучшим образом. Для этого у всех плит первого ряда необходимо удалить гребень.

Пазогребневые плиты первого ряда укладываются на пробковую прокладку с нанесенным на нее раствором клея, при помощи правила и уровня выравниваются в одной плоскости.
При укладке последующих рядов пазогребневых плит в паз нижнего ряда наносится раствор клея. Кроме того клей наносится и в вертикальный торцевой паз пазогребневой плиты.

При устройстве дверных проемов в процессе монтажа перегородки над проемом делается вспомогательная деревянная монтажная конструкция (рис. 1), обеспечивающая монтажное положение плит до схватывания клея в стыках. После высыхания клея монтажная конструкция убирается.

В углах и местах пересечения перегородок (облицовок) друг с другом плиты необходимо укладывать так, чтобы они поочередно перекрывали стыки нижних рядов. Не допускать, чтобы вертикальные стыки были сквозными.
Каждый последующий ряд устанавливается с перевязкой швов. Гипсовые плиты легко режутся.
Для этого применяются ручная ножовка с широким полотном и крупными зубьями.

Каждую уложенную пазогребневую плиту нужно осадить при помощи резинового молотка. Выступивший при этом раствор клея сразу же убирается. Толщина вертикальных и горизонтальных швов не должна превышать 2 мм.

Через каждые два ряда пазогребневых плит необходимо ставить крепеж(скоба) перегородки к стене. Скоба устанавливается в паз уложенной плиты и крепится с помощью самонарезающих винтов к плите и анкерными дюбелями к ограждающим конструкциям.

Плиты пазогребневые последнего ряда, примыкающие к потолку, делаются со скошенной гранью. При необходимости плиты обрезаются под конфигурацию перекрытия. Как правило, плиты укладываются горизонтально (на большую грань), однако элементы последнего ряда, для уменьшения отходов, могут укладываться на меньшую грань вертикально.

Внешние углы конструкции из пазогребневых плит следует укрепить угловым перфорированным профилем ПУ 31/31, который вдавливается в предварительно нанесенную на угол шпаклевку, после чего широким шпателем наносится выравнивающий слой. При выполнении данной операции можно применять специальный шпатель для внешних углов ).

Внутренние углы укрепляются при помощи армирующей ленты. Согнутая под углом бумажная лента наклеивается на угол на шпаклевку. Самоклеющаяся лента (из прозрачного эластичного пластика) наклеивается на угол без предварительного нанесения шпаклевки. После этого наносится выравнивающий слой. При выполнении данной операции можно применять специальный шпатель для внутренних углов.

В итоге получится ровная, гладкая поверхность без выступов и впадин.

Поверхность перегородок из гипсовых пазогребневых плит можно окрашивать масляными, водоэмульсионными, смоляными, полиуретановыми, а также эпоксидными красками с содержанием полимеров. Не допускается нанесение известковых красок и красок на основе жидкого стекла

Приемка конструкций из гипсовых пазогребневых плит

Конструкции из гипсовых пазогребневых плит рекомендуется принимать посекционно или поэтажно. При приемке следует проверять соответствие смонтированных конструкций проектным решениям.
Смонтированные перегородки и облицовки должны иметь ровные и гладкие поверхности, без загрязнений, наплывов клея, пустых швов и раковин. Отклонения поверхностей перегородок и облицовок в жилых зданиях не должны превышать значений, приведенных в таблице.

Допускаемые отклонения при отделке
Погрешности простой улучшенной высоко качественной
Неровности поверх­ности (обнаружива­ются с помощью правила длиной 2м) Не более 3-х глубиной или выпуклостью до 6мм Не более 2-х глубиной или выпуклостью до 6мм Не более 2-х глубиной или выпуклостью до 6мм
Отклонение поверхности по вертикали 16 мм на всю высоту помещения 1 мм на 1 м высоты, но не > 10 мм на всю высоту помещения 1 мм на 1 м высоты, но не > 6 мм на всю высоту помещения

Почему нельзя монтировать пазогребневые плиты без эластичной прокладки

Такой строительный материал, как пазогребневые плиты часто используется в процессе возведения внутренних стен и перегородок в домах и квартирах. При правильном монтаже полученные конструкции отличаются высоким уровнем прочности, что позволяет им служить надежной опорой для мебельных гарнитуров и бытовой техники.

В процессе возведения стен из пазогребневых плит обязательно четко следовать технологии. В противном случае конструкция будет не монолитной, а шаткой и неустойчивой.

Виды пазогребневых плит

Материал можно разделить на два основных типа:

  • Полнотелые;
  • Пустотелые блоки.

Первый вид материала отличается большим весом, а потому его целесообразно использовать в процессе монтажа внутренних стен. Для возведения перегородок стоит использовать более легкие пустотелые плиты. В особенности в том случае, если плиты будут монтироваться на поверхность пола с установленными заранее деревянными лагами.

Несмотря на то, что пустотелые блоки имеют в своей конструкции незаполненные отверстия, они отличаются высоким уровнем звуковой изоляции. По этой причине такие плиты часто монтируют в момент строительства многоэтажных домов.

Использование эластичной ленты при монтаже пазогребневых плит

Деформация несущих элементов строительной конструкции, перепады температуры и влажности воздуха, сильное давление или механические повреждения могут спровоцировать разрушение перегородок, выполненных с использованием пазогребневых плит. Чтобы защитить перекрытия необходимо использовать дополнительный материал – эластичную прокладку.

Это специальная подложка из пробкового материала, ширина которой не должна быть меньше 75 мм. Прокладка приклеивается к основанию полов и стен и позволяет надежно установить пазогребневые плиты, которые будут сохранять устойчивость вне зависимости от внешних обстоятельств.

Возведение перегородок можно начинать спустя один час после приклеивания эластичной прокладки. За это время она надежно сцепляется с бетонными поверхностями. Для надежного сцепления материалов рекомендуется использовать специальный монтажный клей.

Если игнорировать использование эластичной пробковой ленты, в дальнейшем можно столкнуться с проблемами, при которых пазогребневые плиты становятся неустойчивыми и даже могут поменять свое положение или вовсе рухнуть.

Пазогребневые плиты (ПГП): виды, размеры, характеристики, монтаж

При перепланировке квартиры или строительстве частного дома, приходится ставить новые перегородки. Подобрать для них материал не так то просто. Он не должен создавать чрезмерную нагрузку на перекрытие, должен быть надежным и иметь хорошую несущую способность. А еще желательно, чтобы монтаж был несложным и быстрым, а цена невысокой. Материалов и технологий, отвечающих этим требованиям, не так много. Это гипсокартонные перегородки и пазогребневые плиты. В этой статье будем говорить о пазогребне.

Содержание статьи

Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

Полнотелые и пустотелые отличаются весом и прочностью

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

  • Звукоизоляционные характеристики. Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
  • Нагрузки на перегородки. Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
  • Нагрузка на перекрытия или пол. На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

Основные технические характеристики гипсовых и силикатных ППГ

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Технические характеристики пазогребневых перегородочных блоков из гипса

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%).  Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Силикатные или гипсовые?

Если сравнивать звукоизоляционные характеристики гипсовых блоков и силикатных, вторые, при равных параметрах, хуже проводят звуки (40-43 дБ у гипсовых и 48-52 дБ у силикатных). Так что для лучшей звукоизоляции выбираем силикат.

Размеры по ГОСТу и ТУ

Но силикатные блоки одинаковых размеров имеют больший вес и более высокую теплопроводность (лучше проводят тепло). Ключевым в выборе является вес, так как звуко и теплоизоляцию можно улучшить при помощи дополнительных слоев специальных материалов, а вот снизить вес перегородки никак не получится. И если ее масса критична для перекрытия, ничего хорошего ждать не приходится.

Как строить из пазогребневых плит

Чтобы перегородка из пазогребневых блоков была надежной и стабильной, необходимо выполнить некоторые условия:

А вообще, необходимо точно соблюдать все рекомендации, строго следовать технологии. Тогда пазогребневые перегородки по прочности и надежности не отличаются от кирпичных, а возводятся в разы быстрее.

Разметка

Начинается кладка простенка из пазогребня с разметки. Если есть лазерный построитель плоскостей — все просто: развернули плоскость, нарисовали линии на полу, стенах, потолке. Если такого инструмента нет, придется потратить больше времени. Потребуется отвес. Тот, который в смартфоне не подойдет — это не измерительный инструмент. Лучше купить в строительном магазине или сделать из бечевки и отцентрованного грузика.

Стена из пазогребневых блоков должна быть строго вертикальной

Первую линию рисуем на потолке, при помощи отвеса переносим ее на пол. Соединив точки на полу и потолке, получаем линии на стенах. В результате образовалась замкнутая разметка для выравнивания перегородки.

Осматриваем основание, на которое будем класть блоки. Оно должно быть выровнено идеально, если смотреть вдоль линии перегородки, и не должно заваливаться вперед или назад, если смотреть поперек.

Если в перегородке будут дверные или оконные проемы, их тоже необходимо обозначить. С дверными все просто — их обозначаем на полу. С оконными сложнее — необходимы маяки на стенах и потолке.

Подготовка основания

Как уже говорили, основание должно быть идеально ровным без крена в какую-либо сторону. Если отклонения есть, на бетонном полу заливаем выравнивающую стяжку (марка бетона не ниже М150). Для этого придется собрать опалубку, в которую заливают раствор. Минимальная толщина слоя — 3 см. Чтобы получить гарантированный качественный результат, используйте самонивелирующийся состав. Только учтите, что «сами выравниваются» не слишком большие погрешности. Распределять состав все равно надо вручную. Просто проведите шпателем, разгоняя раствор по всей длине, а мелкие неровности нивелируются за счет повышенной текучести материала.

Бетон залили в опалубку и накрыли полиэтиленом

Залитый бетон укрываем полиэтиленом, оставляем примерно на неделю. Это если температура в помещении не будет опускаться ниже +20°, за это время он наберет 50% прочности. Это значит, что с ним можно работать. Если температура будет ниже, срок увеличивается. При температуре 17°C и чуть ниже, нужны уже 2 недели… Ровное основание промазываем бетоноконтактом — он улучшит сцепление основания с клеевым составом, на который будем класть ПГП.

Если пазогребневые блоки будем класть на деревянный пол, перегородка должна проходить над балкой — это раз. Второе — выравниваем основание при помощи сухого бруса. Его надо закрепить так, чтобы он тоже был выровнен по горизонтали во всех направлениях. Крепим брус к полу гвоздями или саморезами. Если есть стык, его соединяем в полдерева, дополнительно промазывая соединение столярным клеем и скрепляя гвоздями.

Для улучшения звукоизоляции

Основной недостаток перегородок из гипсового пазогребня — не слишком высокая звукоизоляция. У силикатных блоков ситуация получше, но тоже не идеальна. Поэтому рекомендуем по периметру перегородки уложить виброгасящую ленту. Ведь не секрет, что большая часть звуков передается посредством вибраций через пол, потолок и примыкающие стены и эластичные прокладки значительно улучшают ситуацию.

Пробковая лента для улучшения звукоизоляции при монтаже пазогребневых перегородок

Под пазогребневые плиты можно использовать полосу битумизированного войлока или пробки плотностью 250-300 кг/м³. Ширина полосы — чуть меньше ширины блоков. Ее укладывают на выровненное основание на то же связующее, которое будете использовать для заделывания швов между плитами. Раствор наносят на обработанную бетоноконтактом поверхность (после высыхания) слоем в 2-3 мм. Укладывают ленту, прокатывая ее валиком, выгоняя пузыри воздуха. Выступивший раствор удаляют шпателем. Таким образом ленту клеят на пол, стены, потолок. Горизонтальность проверяют при помощи пузырькового уровня.

Подготовка плит к монтажу

Если используются силикатные пазогребневые плиты, никакой подготовки не потребуется — у них верхняя и нижняя поверхности не имеют паза/гребня. Они абсолютно ровные (как на фото ниже).

Силикатные пазогребневые плиты имеют ровный верх и низ

При работе с гипсовым пазогребнем, для начала надо решить, шипом или пазом вверх вы будете располагать блоки. Удобнее работать когда вверх направлен паз, но и обратное положение не является ошибкой.

Если вы решили класть ПГП вверх пазом, на всех блоках первого ряда надо обрезать шип. Удобнее всего это сделать при помощи ножовки. Полученный срез при этом неровный. Его выравниваем при помощи рубанка.

Обратите внимание! Срез плиты должен быть абсолютно ровным. От этого зависит насколько прочно будет стоять стенка из пазогребневых плит. А еще обрезанные пазогребневые плиты должны быть одной высоты.

Шов между блоками не превышает 2 мм, так что даже небольшие отклонения скорректировать практически невозможно. Поэтому выравниваем аккуратно и тщательно. После выравнивания, пыль обметают щеткой и можно начинать возводить стену.

Первый ряд

Последовательность действий при кладке стены из пазогребневых плит простая и очень напоминает кирпичную. Есть только некоторые особенности. Так как перегородка обычно примыкает к стене, если к ней получается развернут шип, его срезают пилой, выравнивают поверхность рубанком, убирают пыль. Дальше порядок действий такой:

Таким образом выстраивают весь ряд. Последнюю плиту обычно приходится подрезать. Это может быть начало дверного проема или просто последняя плита в ряду. Ее длина должна быть на 3-4 мм меньше оставшегося промежутка — зазор на шов. Увеличивать зазор не следует — снизится устойчивость. Для большей уверенности, стык можно усилить металлическим уголком. По два-три уголка на каждый ряд. Этого достаточно.

Второй и последующие

Пазогребневые плиты укладывают с разбежкой швов — как кирпичи. Сдвиг второго ряда может быть наполовину или треть длины. Лучший вариант — половина. От целой плиты отрезаем половину, при необходимости срезаем шип, устанавливаем. Дальше кладка ничем не отличается. Третий ряд снова начинается с целого блока, четвертый — с половинки и т.д.

После укладки каждого блока проверяйте правильно ли он стоит. При таких размерах блоков погрешность накапливается очень быстро. Поэтому каждый поставленный блок проверяем сначала уровнем на вертикальность/горизонтальность. а потом, приложив планку горизонтально, захватив соседние блоки и проведя сверху вниз смотрим, чтобы не было зазоров. Так же проверяем отсутствие отклонений в вертикальной плоскости.

Контроль вертикальности и горизонтальности — одна из основных задач

Угол

Если возводимая стенка из пазогребневых блоков имеет наружный угол, кладку начинаем от него. Чтобы работать было проще, создаем опору угла. Это может быть уголок с довольно широкими полочками или две доски, соединенные под 90°C. Конструкцию ставим на место, проверяем правильность установки, закрепляем временно к потолку и полу.

Как сделать наружный (выступающий угол)

У одной из плит обрезаем боковой шип, упираем ее край в установленный упор, выравниваем, киянкой задавая направление. У второй плиты тоже обрезаем боковой шип, наносим на этот край клей, стыкуем с боковой поверхностью установленной плиты, подбиваем до плотного контакта (схема на рисунке выше).

Для установки второго ряда надо в установленной уже плите сделать пропил под нижний шип следующего блока. Берем ножовку по металлу, делаем надпилы. Затем при помощи штробореза (инструмент для работы с пенобетоном, но он пригодится и для прокладки проводки в ПГП) или любого твердого инструмента удаляем лишнее, выравниваем канавку, делая ее такого же размера и формы как паз. При помощи щетки или строительного пылесоса убираем пыль.

Надо сделать пазы

Второй ряд ставим начиная с другой стороны — чтобы шов был с другой стороны угла. На торец нижнего блока наносим раствор. Берем половинку блока, обрезаем боковой шип, устанавливаем нижним в подготовленную канавку (крайняя правая схема на рисунке ниже). Он тоже должен упираться в установленный уголок. Тщательно выравниваем установленные пазогребневые плиты, проверяя вертикальность и отсутствие даже малейших отклонений.

Ответвление

Надо еще рассмотреть ответвление от перегородки под прямым углом. Перегородки будут более надежными, если сделать их с перевязкой (средняя схема на рисунке). У всех трех плит, которые устанавливаются, срезают боковой шип. Места стыка промазывают клеевым составом, подгоняют три блока вплотную друг к другу киянкой. В этом случае необходимо еще контролировать, чтобы перегородка была перпендикулярной — то есть угол был 90°.

Схемы примыканий

Второй ряд выстраиваем так, чтобы над примыканием находилась середина блока. Для его установки, тоже потребуется проделать канавку в выступах нижнего блока. Далее эти ряды чередуются.

Есть еще один способ поставить Т-образную перегородку из пазогребня — без перевязки. Для этого просто выкладываете стену (которая в букве Т — верхняя перекладинка). К готовой стене, встык, пристраиваете вторую перегородку (левая схема на рисунке выше). Чтобы увеличить надежность соединения, в месте стыка устанавливают металлические усиленные перфорированные уголки.

Дверной проем

Дверной проем в стене из пазогребневых плит может быть сделан с усиливающей балкой и без нее. Без усиливающей балки можно выполнить, если ширина проема не превышает половины длины блока. Так дверной проем шириной 900 мм можно сделать без балки, если перекрытие будет сделано из ПГП длиной 900 мм. Причем стык плит должен располагаться почти посередине. Допускается небольшое смещение (на 10 мм), но чтобы длина целой части блока справа и слева от проема не была менее 445 мм.

На время монтажа, до схватывания клея, перемычку над дверью усиливают упором (доска, которую подпирает шест, упершийся в пол) или собранной из досок конструкцией как на правой схеме. В этом случае сначала собирают П-образную перемычку из досок, закрепляют ее при помощи саморезов к расположенным ниже блокам (контролируйте горизонтальность перемычки). Прикладывают блок, размечают как надо вырезать. Получается два Г-образных блока одинаковых или почти одинаковых размеров. Нанеся в нужных местах раствор, их устанавливают.

Строим из пазогребневых плит: как сделать дверь в перегородке

Если пазогребневые плиты используем 667 мм длиной, под проем более 660 мм обязательна установка укрепляющей балки. Для изготовления балки можно использовать металлический уголок, швеллер, арматура, полосы металла значительной толщины. Возможно применение сухого деревянного бруса толщиной 50 мм и более (предварительно обработать антисептиком). Балка должна на 400-450 мм выступать за пределы дверного проема.

выбрать из 15 мастеров по ремонту, изучив 54 отзыва на profi.ru

Т-образная перегородка из пазогребневой плиты

Общий принцип стыковки плит в Т-образной перегородке, это обязательное укрепление плит в узлах (углах) перегородки. В технологии монтажа пазогребневых плит, можно найти два варианта укрепление узлов Т-образной перегородки:

Вариант 1. Укрепление узлов перегородки замковыми соединениями плит.

В этом варианте, один ряд плит, в Т-образном узле, состоит из трех плит, следующий ряд состоит из двух плит, следующий опять из трех плит.

Этот вариант рекомендован для прочной Т-образной перегородки

Здесь нужно обратить внимание на следующее. Во всех инструкциях и пособиях по монтажу, нижний ряд делается с разрывом длинной стены, как на фото

Это разбивает длинную стену из ПГП на мелкие участки, укрепляя общую конструкцию перегородок.

Вариант 2. Укрепление Т-образного угла при помощи монтажных скоб.

В этом варианте, сначала полностью монтируется одна перегородка. К ней пристраивается перпендикулярная (Т-образная) перегородка и она прикрепляется к готовой перегородке монтажными скобами. Это вариант, аналогичен обыкновенной установки перегородки между стенами.



Характеристики пазогребневых плит

Так что же представляет из себя пазогребневая гипсовая плита и какова технология ее производства? ПГП представляет из себя монолитный блок с размерами 667 х 500 мм и толщиною в 80/100 мм с гребнями и пазами по стыковочной и опорной поверхностям. Масса его может варьироваться от 20 до 37 кг, это зависит от типа изделия, и толщины. Технология производства ПГП достаточно проста. Раствор из гипса и воды определенной густоты заправляется в специальную «гипсоварку», где вода постепенно выпаривается, а раствор загустевает. Далее полученная масса заливается в формы и направляется в сушильную камеру, где путем реакции гидратации гипсового вяжущего, материал застывает.

Пазогребневые плиты сушатся. Все такие беленькие и стройненькие, так и хочется захватить их к себе на участок, в дом )

После чего готовые плиты выстаиваются ещё не менее суток. В результате получается неопасный для здоровья экологически чистый продукт. Который не имеет запаха, не включает в себя каких-либо токсичных соединений, отличается повышенной паро-проницаемостью и является как-бы регулятором влажностного режима в помещении, как и все изделия из чистого гипса.

Гипсовые пазогребневые плиты огнестойки. Их звукоизоляционные характеристики отвечают всем нормам ГОСТа межкомнатных перегородок (41 дБА). Помимо всего прочего, на гладкую и ровную поверхность стен из пазогребневых плит после возведения и шпаклевки стыков, можно сразу же клеить обои, а после абсолютного шпаклевания – окрасить.

Перегородки санузла из гипсовых плит ПГП

Производители, цена

ПГП производятся многими фирмами, лидерами из них считаются всем известный, старый добрый КНАУФ, а также «БелГИПС», «Волма» и Пешеланский гипсовый завод. Одним из немаловажных факторов этих плит, перед другими стеновыми строительными материалами — это их относительно не высокая цена – 150-260 р. за штуку. Полнотелые дороже. Дабы не быть голословным прям сейчас посещу онлайн мой любимый Леруа Мерлен (кстати также есть любимый Бауцентр, но т.к. он не во всех городах, поэтому привожу Леруа), цены на скриншоте вы видите (2019 г.).

Цена пазогребневых плит на онлайн витрине Леруа

И кстати у всех у них достаточно положительные отзывы, правда, некоторые немного жалуются на геометрию (плиты Ангарского завода)

Но тут как и везде зависит от производителя, поэтому при покупке обращайте на это внимание. Зато все в один голос заявляют — быстрота и простота возведения перегородок! А что еще надо, прочность? Они достаточно прочны, по крайней мере уж прочнее тоже модных сегодня газосиликатных плит

Но вот кирпичу уступают, это да. Но ведь мы знаем что идеальных по всем параметрам вариантов в строительстве не существует в природе, есть только оптимальные варианты применительно к той или иной ситуации. Но вот настало обсудить плюсы и минус этих плит.

Как же производить монтаж перегородок из пазогребневых плит?

Итак:

  1. Удалить с пола, потолка и стен пыль и грязь
  2. Разметить положение перегородки на полу.
  3. При помощи отвеса перенести разметку на стены и потолок. Отметить расположение проемов.
  4. Нанести приготовленный раствор клея на основе гипса на стены и пол.
  5. Пазогребневые плиты могут укладываться как пазом вверх, так и вниз. Рекомендуется укладка пазом вверх, так как при этом клей в пазогребневом пространстве распределяется наилучшим образом. Для этого у всех плит первого ряда необходимо удалить гребень.

Пазогребневые плиты первого ряда укладываются на пробковую прокладку с нанесенным на нее раствором клея, при помощи правила и уровня выравниваются в одной плоскости.
При укладке последующих рядов пазогребневых плит в паз нижнего ряда наносится раствор клея. Кроме того клей наносится и в вертикальный торцевой паз пазогребневой плиты.

При устройстве дверных проемов в процессе монтажа перегородки над проемом делается вспомогательная деревянная монтажная конструкция (рис. 1), обеспечивающая монтажное положение плит до схватывания клея в стыках. После высыхания клея монтажная конструкция убирается.

В углах и местах пересечения перегородок (облицовок) друг с другом плиты необходимо укладывать так, чтобы они поочередно перекрывали стыки нижних рядов. Не допускать, чтобы вертикальные стыки были сквозными.
Каждый последующий ряд устанавливается с перевязкой швов. Гипсовые плиты легко режутся.
Для этого применяются ручная ножовка с широким полотном и крупными зубьями.

Каждую уложенную пазогребневую плиту нужно осадить при помощи резинового молотка. Выступивший при этом раствор клея сразу же убирается. Толщина вертикальных и горизонтальных швов не должна превышать 2 мм.

Через каждые два ряда пазогребневых плит необходимо ставить крепеж(скоба) перегородки к стене. Скоба устанавливается в паз уложенной плиты и крепится с помощью самонарезающих винтов к плите и анкерными дюбелями к ограждающим конструкциям.

Плиты пазогребневые последнего ряда, примыкающие к потолку, делаются со скошенной гранью. При необходимости плиты обрезаются под конфигурацию перекрытия. Как правило, плиты укладываются горизонтально (на большую грань), однако элементы последнего ряда, для уменьшения отходов, могут укладываться на меньшую грань вертикально.

Внешние углы конструкции из пазогребневых плит следует укрепить угловым перфорированным профилем ПУ 31/31, который вдавливается в предварительно нанесенную на угол шпаклевку, после чего широким шпателем наносится выравнивающий слой. При выполнении данной операции можно применять специальный шпатель для внешних углов ).

Внутренние углы укрепляются при помощи армирующей ленты. Согнутая под углом бумажная лента наклеивается на угол на шпаклевку. Самоклеющаяся лента (из прозрачного эластичного пластика) наклеивается на угол без предварительного нанесения шпаклевки. После этого наносится выравнивающий слой. При выполнении данной операции можно применять специальный шпатель для внутренних углов.

В итоге получится ровная, гладкая поверхность без выступов и впадин.

Поверхность перегородок из гипсовых пазогребневых плит можно окрашивать масляными, водоэмульсионными, смоляными, полиуретановыми, а также эпоксидными красками с содержанием полимеров. Не допускается нанесение известковых красок и красок на основе жидкого стекла

Приемка конструкций из гипсовых пазогребневых плит

Конструкции из гипсовых пазогребневых плит рекомендуется принимать посекционно или поэтажно. При приемке следует проверять соответствие смонтированных конструкций проектным решениям.
Смонтированные перегородки и облицовки должны иметь ровные и гладкие поверхности, без загрязнений, наплывов клея, пустых швов и раковин. Отклонения поверхностей перегородок и облицовок в жилых зданиях не должны превышать значений, приведенных в таблице.

Допускаемые отклонения при отделке
Погрешности простой улучшенной высоко качественной
Неровности поверх­ности (обнаружива­ются с помощью правила длиной 2м) Не более 3-х глубиной или выпуклостью до 6мм Не более 2-х глубиной или выпуклостью до 6мм Не более 2-х глубиной или выпуклостью до 6мм
Отклонение поверхности по вертикали 16 мм на всю высоту помещения 1 мм на 1 м высоты, но не > 10 мм на всю высоту помещения 1 мм на 1 м высоты, но не > 6 мм на всю высоту помещения

Монтаж пазогребневой плиты своими руками – по шагам

  • Основание перегородки должно быть горизонтально ровным. Если при промере виден уклон основания, его выравнивают цементным раствором. После высыхания раствора его грунтуют.
  • Разметьте перегородку по полу, стенам, и потолку. Используйте для разметки отвес или лазерный уровень.

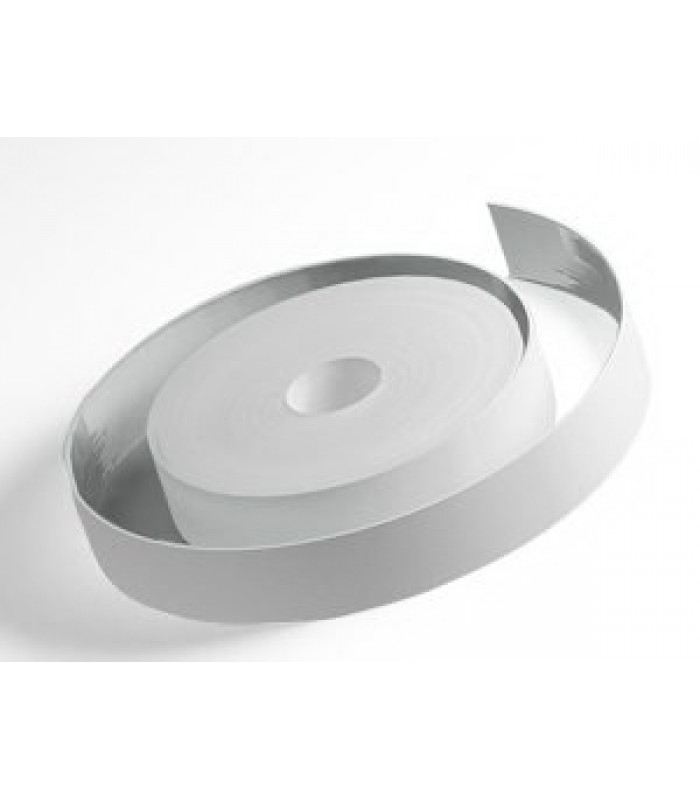

  • При эластичном (звукоизоляционном) примыкании перегородки к полу, на место установки перегородки на монтажный клей клеятся звукоизоляционная полоса.

Плиты ПГП можно устанавливать как пазом вверх, так и пазом вниз. Однако для надежного сцепления, рекомендован монтаж пазом вверх.

  • Поэтому, у плит первого ряда нужно пилой срезать гребень. Не используйте для резки электроинструмент, количество гипсовой пыли будет неоправданно большим.
  • Обрезанные плиты в ряду перегородки не должны быть уже 100 мм. Поэтому перед монтажом сделайте сухой монтаж и примерьте плиты по месту. Если последняя плита в ряду получается меньше 100 мм, подрежьте первую плиту ряда.

Установите первый ряд плит на клей. От горизонтальности и вертикальности первого и двух последующих рядов зависит качество всей перегородки, поэтому, активно используем строительный уровень для контроля укладки.

Начиная с первого ряда, при эластичном примыкании, ставьте укрепляющие уголки. Уголки крепятся к ПГП стандартными саморезами. Для крепления уголка к стенам, используем дюбеля с шурупами.

  • Количество скоб на одну сторону перегородки не может быть меньше 3-х. То есть, в квартире с потолками 2700, скобы ставим после первого, третьего и пятого рядов.
  • Смотрим на фото, как укладывается монтажный клей в паз нижнего ряда.
  • Устанавливаются плиты шипом в паз с клеем. Осаживаем плиту резиновым молотком. Излишки клея, выдавливаемые верхней плитой, снимаем шпателем.

Постоянно контролируем горизонтальность рядов и вертикальность перегородки.

Стены из пазогребневых плит плюсы и минусы

Поговорим сначала о положительных сторонах.

В первую очередь, это низкая стоимость и крупноразмерность, что позволяет быстрое строительство стен из пазогребневых плит. Кроме этого, преимуществами этих изделий являются:

  • Экологическая безопасность, обусловленная использованием при их производстве натуральных материалов, не содержащих токсических веществ.
  • Устойчивость к открытому огню.
  • Простой и быстрый монтаж за счет наличия удобных соединений «паз-гребень».
  • Высокая степень шумоизоляции.
  • Не требует нанесения штукатурки и выравнивания.
  • Минимальный вес, что позволяет возводить стены своими руками из пазогребневых плит даже на деревянном перекрытии.

Однако, было бы некорректным не сказать о минусах этого материала, которые также имеются, как и у любого строительного изделия или материала.

Основными недостатками являются:

  • Излишняя влагоемкость, если говорить про обычные пазогребневые плиты, в составе которых нет гидрофобных добавок. Попав под воздействие воды блоки, после просушки могут изменить свою форму.
  • Низкая прочность, когда при высокой нагрузке блок просто трескается в месте ее приложения. Чтобы исключить подобное явление, в процессе монтажа необходимо тщательно подготавливать основание для первого ряда блоков.
  • На стену, построенную из пустотелых пазогребневых плит нельзя повесить тяжелый предмет. Но, при использовании специального крепежа и в нужном количестве, можно повесить любой шкафчик, полку, телевизор, учитывая, что такая стена выдерживает нагрузку в 200 кг.

Сегодня мы расскажем, как возводить стену из данных плит:

Технология и особенности монтажа

Кладка из пазогребневых плит хорошо удерживает тепло, поэтому ее можно смонтировать не только посреди помещения, но и впритык к стене, выходящей в холодное помещение или наружу здания. Двойные перегородки помогают спрятать проводку и другие коммуникации. Для разделения интерьера на зоны монтируют перегородки высотой от 80 см.

Технические характеристики пазогребневых плит

Для монтажа необходимы инструменты и материалы:

  • пазогребневые плиты;
  • строительный уровень;
  • цементно-песчаный раствор;
  • клеящий состав;
  • скобы для крепления;
  • анкерные дюбели или саморезы;
  • войлочный уплотнитель;
  • гипсовый раствор;
  • грунтовка;
  • шпатель;
  • ножовка;
  • шуруповерт;
  • резиновая киянка.

Пазогребневые плиты МАГМА

Шаг 1. Подготовка места

Если перегородка монтируется в новом доме до начала отделочных работ, необходимо проверить ровность пола и стен в местах прилегания пазогребневых плит. Любые дефекты следует удалить: наплывы снимают шлифовкой, а углубления и трещины заделывают цементно-песчаным раствором. После высыхания стены и пол покрываются грунтовкой.

Гипсовые пазогребневые плиты KNAUF

Если возникла необходимость поставить перегородку во время поточного ремонта, на стенах и полу размечают линии прилегания перегородки. Затем аккуратно обрезают финишное покрытие по разметке и снимают до основания. На обои, краску, декоративную штукатурку крепить плиты нельзя, как и на линолеум, паркет, ламинат. Если стена или пол выложены керамической плиткой, и покрытие держится очень прочно, можно его не снимать.

Чтобы перегородка была ровной по всей площади, между стенами натягивают шнур по разметке на высоте 30 см от пола. Так гораздо удобнее контролировать расположение плит по вертикали. Теперь по линии прилегания перегородки к основанию наклеивают специальный уплотнитель. Его ширина должна соответствовать толщине плиты – 8 см. В качестве уплотнителя используют пробковую подложку или пропитанный битумом войлок.

Шаг 2. Установка первого ряда

У плит первого ряда спиливают ножовкой нижние гребни. На уплотнитель сверху наносят небольшими порциями клей, причем как на вертикальную, так и на горизонтальную часть. Берут первую плиту и с той стороны, которая будет примыкать к стене, в паз заводят перфорированную скобу. Часть скобы должна выступать над плитой на несколько сантиметров. К стене скоба крепится либо саморезами, либо анкерными дюбелями, если основание бетонное. Плиту ставят пазом вверх, выравнивают по уровню, плотно прижимают к основанию стены и пола, простукивают киянкой. Внизу, со стороны примыкания второй плиты, в паз опять вставляют отрезок скобы и прикручивают дюбелями к полу.

Пазогребневые плиты

Если эта плита установлена неровно, остальные полностью повторят угол наклона

Потом выровнять кладку не получится из-за замковых соединений, поэтому первой плите уделяют наибольшее внимание. После схватывания клея монтируют следующий блок нижнего ряда

На боковые гребни и пазы клей наносят с таким расчетом, чтобы швы между плитами не превышали 2 мм по толщине. Излишки клея сразу убирают шпателем, кладку проверяют уровнем. Опять внизу закрепляют скобу и фиксируют ее к полу анкерными дюбелями. Каждый следующий блок ставят после схватывания клея на предыдущем.

Шаг 3. Установка следующих рядов

Монтаж пазогребневых плит

Поскольку плиты второго ряда должны быть расположены со смещением швов относительно первого, одну плиту нужно распилить пополам. В начале и конце ряда на срезах, примыкающих к стене, крепят скобы. Клей делают более жидким, наносят его только на боковые и нижние пазы каждого блока. Обязательно проверять горизонталь и вертикаль кладки. Третий ряд монтируют после схватывания клея во втором ряду.

Шаг 4. Монтаж последнего ряда

Плиты легко распиливаются и сверлятся безударным методом.

Верхний ряд кладки не должен вплотную примыкать к потолку. По технологии, между потолком и плитами необходимо оставлять 1,5-2 см. Для этого в верхние пазы последнего ряда вставляют скобы на клей и прикручивают их к потолку анкерными дюбелями. После завершения монтажа образовавшийся зазор следует задуть пеной, все лишнее срезать.

6.1 Устройство перегородок и облицовок

6.1.1 Монтаж перегородок рекомендуется выполнять в процессе производства
отделочных работ. Работы по облицовке стен также выполняются в процессе
производства отделочных работ, когда закончена разводка электротехнических и
санитарно-технических систем.

6.1.2 До монтажа перегородок и облицовок все строительные работы, связанные с
«мокрыми» процессами, должны быть закончены. Монтаж должен осуществляться в
условиях сухого или нормального влажностного режима при температуре воздуха в
помещении не ниже +5 °С до устройства чистого пола.

6.1.3 До монтажа гипсовые пазогребневые плиты должны быть выдержаны при
температуре не ниже +5 °С в течение 4 ч.

6.1.4 До начала работ по устройству перегородок и облицовок необходимо
удалить с базового пола, стен и потолка пыль и грязь.

6.1.5 В соответствии с проектом необходимо выполнить разметку положения
перегородки или облицовки на полу и с помощью отвеса перенести ее на стены и
потолок. На полу следует также разметить положение проемов.

6.1.6 При неровностях поверхности пола они должны быть ликвидированы
выравнивающим слоем из цементно-песчаного раствора марки не ниже 50.

6.1.7 При эластичном сопряжении перегородки или облицовки с ограждающими
конструкциями к последним в местах примыканий монтажным клеем наклеивается
эластичная прокладка. При этом необходимо обеспечить горизонтальное положение
прокладки, на которую должен устанавливаться нижний ряд плит. Приступать к
установке плит следует после схватывания клея.

6.1.8 В случае укладки плит пазом вверх у всех плит первого ряда необходимо
обдирочным рубанком удалить гребень.

6.1.9 При установке плит нижнего ряда соответствие их положения проектному
следует контролировать с помощью правила и уровня.

6.1.10 При укладке последующих рядов в паз нижнего ряда плит и в вертикальный
торцевой паз устанавливаемых плит наносят монтажный клей и каждую плиту осаживают с помощью
резинового молотка. Излишки выступившего клея немедленно удаляются и
используются в дальнейшем.

6.1.11 В процессе укладки плит необходимо контролировать толщину вертикальных и
горизонтальных швов, которая не должна превышать 2 мм, а с помощью правила и
уровня проводить проверку плоскостности стены.

6.1.12 При укладке плит вразбежку используются доборные элементы, получаемые
путем разрезки стандартных плит на заданные размеры ручной ножовкой с широким
полотном и крупными зубьями или специальным электроинструментом.

6.1.13 Для последнего ряда следует использовать плиты со скошенными гранями, а
при необходимости они должны быть обрезаны под конфигурацию поверхности
потолка.

6.1.14 Плиты верхнего ряда, как правило, следует укладывать на предыдущий ряд
длинной стороной, но для сокращения отходов допускается укладка их и короткой
стороной при обязательном соблюдении разбежки торцевых стыков.

6.1.15 При эластичном сопряжении перегородки или облицовки с примыкающими
конструкциями крепежная скоба устанавливается в паз плиты и закрепляется к ней
самонарезающими винтами, а к ограждающим конструкциям — анкерными дюбелями.

6.1.16 Проемы высотой не более 1/4 высоты перегородки и
площадь которых не превышает 1/10 площади перегородки,
допускается выполнять вырезанием в смонтированной перегородке. Проемы больших
размеров рекомендуется выполнять в процессе монтажа перегородки. При проеме
шириной до 800 мм, если над ним размещается только один ряд плит, над проемом
закрепляется монтажная конструкция, обеспечивающая проектное положение плит до
схватывания клея в стыках (рисунок ). При большей
ширине проема над ним следует предусмотреть установку перемычки с глубиной
опирания не менее 500 мм.

6.1.17 Дверные
коробки следует закреплять в проеме перегородки с помощью самонарезающих
(высверливающих) винтов согласно рисункам и .

6.1.18 При
образовании угла и в местах пересечения перегородок или облицовок друг с другом
плиты следует укладывать с перекрытием стыков ниже расположенного ряда (рисунок
).

6.1.19 Для защиты от
механических повреждений на внешние углы перегородок закрепляется углозащитный
профиль ПУ 31/31, который при установке вдавливают в предварительно нанесенный
слой клея, после чего широким шпателем или шпателем для внешних углов наносят
выравнивающий слой.

6.1.20 Внутренние
углы следует укреплять с использованием армирующей ленты, которую утапливают в
слой клея, а затем наносят сверху выравнивающий слой с помощью шпателя для
внутренних углов.

Рисунок 11
Схема установки монтажной конструкции при устройстве
дверного проема

6.1.21 Для подготовки под отделку места стыков плит шпаклюют с помощью
широкого шпателя, а после высыхания обрабатывают ручным шлифовальным
приспособлением.

Технология монтажа

Необходимо сразу оговориться, что монтаж пазогребневых плит надо начинать после того, как будут закончены строительные работы, связанные с выравниванием несущих конструкций: стен, пола, потолка. Для проведения работ придется подготовиться.

Материалы:

  • пазогребневые плиты,
  • гипсовый клей,
  • грунтовка,
  • скобы для крепления материала к стенам и полу,
  • саморезы и дюбели.

Инструменты:

  • шпатели,
  • строительный уровень,
  • емкость для разведения клеевого состава,
  • строительный миксер,
  • ножовка,
  • шуруповерт.

Подготовительный этап

Кроме подготовки необходимых материалов и инструмента надо подготовить пол. Он уже выровнен, остается только нанести на него разметку места расположения будущей перегородки, обеспылить и прогрунтовать. Так делают всегда в независимости бетонный пол или деревянный.

Касаемо разметки, то ее можно проводить прямо по поверхности напольного основания и по стенам, нанося маркером или карандашом параллельные линии, определяющие толщину пазогребневой плиты. Дополнительно можно с одной стороны на высоте 30 см натянуть прочную нить, которая будет показывать плоскость границы установки плитного материала первого ряда.

Монтажный процесс

Основное требование к монтажу пазогребневых плит – правильно провести кладку первого ряда, учитывая горизонтальное и вертикальное расположение каждой плиты, которые лягут в основу расположения перегородки. Но начинать придется с приготовления клея. Его просто порционно засыпают в ведро с водой, перемешивая строительным миксером. Пропорции указываются на упаковке клеевой смеси.

Приготовления клеевого состава точно по рецептуре, указанной на мешке

На стену и на пол по месту установки первой пазогребневой плиты наносится клеевой раствор небольшими мазками с помощью маленького шпателя.

Нанесение клея на стены и на пол по месту монтажа плит

Теперь можно устанавливать плиту гребнем вверх, проверяя его на горизонтальность установки с помощью строительного уровня. Панель прижимается к стене и к полу. Ровное напольное основание – гарантия точного выставления панели по горизонтали.

Проверка пазогребневой плиты на горизонтальность с помощью уровня

Торец плиты обрабатывается клеем. Он же наносится на пол под установку второго элемента для кладки перегородки.

Торец первой плиты обмазывается клеем

Обе плиты проверяются длинным правилом на ровность в одной плоскости. Делать это надо обязательно, даже если плитный материал строго укладывается по размеченным линиям. Небольшой перекос может привести к большим расхождениям в конце перегородки. Так что лучше потратить пару минут на проверку, чем переделывать большой объем работ.

Плиты между собой проверяются длинным правилом

Так проводится кладка первого ряда перегородки из пазогребневых плит с установкой всех элементов по намеченным линиям. После чего можно собирать следующие ряды. Монтаж второго ряда начинается с цельной плиты, которая устанавливает так, чтобы впоследствии стыки между панелями не совпали в разных рядах. То есть, установка производится со смещением, лучше в половину панели.

Верхняя плита укладывается во втором ряду так, чтобы стык двух элементов первого ряда попал посередине

Пространство между стеной и перегородкой заполняется куском пазогребневой плиты, которую вырезают ножовкой из цельного элемента. Нужно просто точно замерит размер под установку.

Пазогребневые плиты легко режутся обычной ножовкой

Чтобы усилить конструкцию, рекомендуется плиты, расположенные у стен и опирающиеся на напольное основание, закрепить к несущим конструкциям металлическими монтажными уголками (скобами), саморезами и дюбелями. Для этого нужно уголок приставить, например, к стене, одним саморезом прикрепить его шуруповертом к плите, другим к поверхности стены.

Крепление пазогребневой плиты к стене с помощью монтажного уголка и саморезов

Другие виды работ и тонкости процесса

В процессе создания перегородки из пазогребневых плит кнауф может потребоваться сделать в ней отверстие для двери, или будут необходимы оконные проемы.

Для этого в проеме устанавливают полураму, которая крепится посредством саморезов.

Несмотря на то, что процесс кладки гипсовых плит доступен совершенным новичкам в данной сфере, есть определенные нюансы, которые принимают во внимание и учитывают в работе:

  • В процессе монтажа необходимо точно совместить пазы, никаких проемов или неровностей оставлять нельзя;
  • Неукоснительно соблюдают вертикальное и горизонтальное положение рядов;
  • Прежде чем приступать к работе, следует убедиться что температура в помещении годится и что плиты прошли температурную адаптацию. Любой строительный материал нагреваясь и остывая незначительно меняет размеры. Если это не учитывать, то уже собранная перегородка будет визуально неровной, к примеру в том случае, когда плиты устанавливались при пониженной температуре.

Одного-двух крепежей для фиксации новой перегородки недостаточно, фиксируют новую стену через каждые два ряда. При установке новых плит КНАУФ в пазы предыдущих появившиеся излишки клея сразу удаляются. В ином случае они высохнут и останутся. Соблюдая эти несложные правила добиваются того, что новая перегородка простоит долго.

Список источников

  • www.otdelochnik24.ru
  • whitestrip.ru
  • viascio.ru
  • svoimi-rykami. ru
  • gipsokart.ru
  • rykinekruki.ru
  • snipov.net
  • odnastroyka.ru
  • mastremont.ru

Поделитесь с друзьями!

Пазогребневые плиты ПГП виды, размеры, характеристики, монтаж

Пазогребневая плита

12.07.10 22:23

Область применения

Гипсовые пазогребневые строительные плиты являются эффективным материалом для сооружения самонесущих межкомнатных перегородок в квартирах, офисах, гостиницах, школах, промышленных зданиях, т.е. в помещениях с сухим и нормальным влажностным режимом. В помещениях с повышенной влажностью используются влагостойкие гипсовые плиты. Возможно создание одинарных и сдвоенных перегородок. Одинарные перегородки применяют при нормативных требованиях к звукоизоляции. При повышенных требованиях к звукоизоляции, а также при необходимости размещения внутри перегородки различных инженерных коммуникаций применяют сдвоенные перегородки.

Пазогребневые плиты (ПГП) изготавливаются из гипса без применения добавок (влагостойкие — с добавкой силикона) и поэтому являются абсолютно экологически безопасными изделиями. По кислотности и пародиффузионной сопротивляемости изделия из гипса близки к человеческой коже. ПГП имеют форму прямоугольного параллелепипеда, изготовленного по литьевой технологии в кассетных установках. Соединение паз — гребень позволяет вести быстрый монтаж ПГП при устройстве перегородок.

Преимущества использования пазогребневых плит:

-простой монтаж

-не требуется штукатурки

-идеально гладкая поверхность

-экономия полезной площади

-экологическая чистота и комфорт в доме

Технические характеристики пазогребневых плит

Стандартные

Влагостойкие ПГП

Материал

Строительный гипс

Строительный гипс

Размеры, мм

666 х 500 х 80

666 х 500 х 80

Цвет

Белый

Светло-зеленый

Масса одной плиты, кг

~27

~27

Масса одного кв. метра перегородки, кг

~82

~82

Плотность, кг/куб. м

1000

1000

Прочность на сжатие, МПа

4,5

4,5

Прочность на изгиб, МПа

2,2

2,2

Водопоглощение по массе, %

24-26

5

Индекс изоляции воздушного шума конструкции

Rw = 45 dB

Rw = 45 dB

Предел огнестойкости перегородки из ПГП

Не менее 2,5 часа

Не менее 2,5 часа

Предел распространения огня

Радиационные качества

1 класс (Аэфф 28,5 Бк/кг)

1 класс (Аэфф 28,5 Бк/кг)

Отклонение размеров (д) х (ш) х (в), мм

(1,5) х (1) х (0,5)

(1,5) х (1) х (0,5)

Расход необходимых материалов на 1 м2 перегородки:

Пазогребневая плита

3 шт

Шпаклевка Фугенфюллер (Фугенфюллер Гидро) или Перлфикс

1,5-2,0 кг

Эластичная (пробковая) прокладка

зависит от формы перегородки

Материал

Гипсовые пазогребневые плиты изготавливаются из гипсового вяжущего марки Г-4, Г-5 по литьевой технологии. Материалы на основе гипса являются негорючими и огнестойкими, они не содержат токсичных компонентов и веществ, обладают способностью регулировать температурно-влажностный режим в помещении. Имеют кислотность, аналогичную кислотности кожи человека (Ph=5,5), совершенно не имеют запаха и являются диэлектриком. Все изделия на основе гипса обладают высокой парогазопроницаемостью.

Гипсовые пазогребневые плиты легко поддаются механической обработке. Высокое качество лицевой поверхности плит позволяет исключить процесс оштукатуривания возведенных перегородок.

Применяются два вида перегородок из ПГП:

одинарные перегородки

применяются при нормативных требованиях к звукоизоляции.

сдвоенные перегородки

применяются при повышенных требованиях к звукоизоляции, а также при необходимости размещения внутри перегородки инженерных коммуникаций, применяют сдвоенные перегородки.

Обычные гипсоплиты применяются для сооружения перегородок в помещениях с сухим и нормальным режимами влажности. Гипсоплиты Кнауф поставляются в форме прямоугольного параллелепипеда. Стыковая и опорная поверхности имеют на соответствующих сторонах паз или гребень. Производятся два вида плит: обычные и влагостойкие.

Влагостойкие гипсоплиты применяют для сооружения перегородок в помещениях с повышенной влажностью. При изготовлении таких плит в формовочную массу вводят специальные гидрофобные присадки, которые уменьшают водопоглощение. Влагостойкие плиты, как и обычные, хорошо “дышат”. Они отличаются светло-зеленым цветом.

Подготовка к возведению перегородки

Прежде всего необходимо с помощью лазерного уровня разметить стены и пол, обозначив границы новой конструкции. Качественный монтаж перегородок возможен только на тщательно подготовленную горизонтальную поверхность. Поэтому начинать следует с очистки места возведения стенки. Прежде чем заливать площадку под блоки или плиты основание обрабатывают грунтовкой по бетону (акриловой, бетоноконтактом или иным составом аналогичного назначения). Наносить рекомендуется два слоя (второй — после высыхания первого).

Даже при бетонных перекрытиях возможно их отклонение от горизонтальной плоскости. Поэтому поверхность проверяют по уровню. Перепады более 3 мм выравнивают цементным раствором. Тонкую площадку можно залить самовыравнивающейся смесью, установив подобие опалубки и используя для равномерного распределения состава валик с иголками. Существенные перепады устраняют, используя полусухую стяжку. Готовят ее, смешивая цемент 500 и мелкий просеянный песок в соотношении 1:3, добавляя воду до получения влажной массы. Массу выкладывают на подготовленное основание и проверяют по уровню. После высыхания (1-2 суток) готовую площадку обрабатывают грунтовкой, как и плиту перекрытия.

Для компенсации температурных расширений и вибраций на стены и пол в местах соприкосновения с блоками (плитами) монтируют пробковую подложку (толщина 4 мм, ширина 150 мм). Эту демпферную ленту можно устанавливать на тот же клей, на который будут монтироваться плиты.

Фото: электромонтажные работы в квартире

Наш профиль — это КАЧЕСТВЕННЫЙ ремонт квартир, офисов, коттеджей! В этом вы можете убедиться сами посетив раздел Портфолио. Мы создали более 30 фотоотчетов и это не предел, наша фотогалерея постоянно пополняется.

Гипсовые 3Д панели

Гипсовые 3д стеновые панели производят из скульптурного гипса.

Преимущества и недостатки
гипсовых 3д панелей

гипс не имеет запах, не выделяет вредные для человека
вещества
панели из гипса поддерживают микроклимат в помещении, за счет пористой
структуры
в тоже время 3d стеновые панели из гипса обладают высокой огнестойкостью, что немаловажно при декорировании жилых
комнат
то есть масса положительных свойств, за исключением, конечно же, веса самих панелей, гипс все-таки тяжелый материал.

Рис. 2. Стена декорирована 3д стеновыми панелями из гипса

Монтаж 3д гипсовых панелей

Монтировать панели 3d из гипса можно на оштукатуренные  стены или стены, покрытые гипсокартоном, в любом случае поверхность стены должна быть ровная.

Стеновые панели из гипса выпускаю размером 500*500 мм, 600*600 мм, из плиток формируется панно на стене необходимого размера, как и из настенной плитки, но со своими нюансами при монтаже.

Рис. 3. Пример стеновой панели из гипса
Рис. 4. Стеновые панели из гипса в интерьере

Смотрите видео монтажа 3д стеновых панелей из гипса

Видео.2. Видео монтажа 3д стеновых панелей из гипса

Поверхность стены и тыльную сторон гипсопилиты, как и положено, при любых отделочных работах необходимо обработать грунтовкой глубокого проникновения. Наверняка пойдет грунтовка, что применяется для укладки плитки.

С помощью уровня и карандаша отметить вертикальные и горизонтальные линии начала монтажа. Для монтажа использовать клей, который подойдет для гипса (Кнауф Перлфикс).


Кнауф Перлфикс сухая монтажная смесь на основе гипсового вяжущего со специальными добавками. Клей Кнауф Перлфикс предназначен для приклеивания гипсокартонных листов, гипсовых панелей на кирпичные, бетонные, оштукатуренные основания. Применяется только внутри помещений.

Рис. 5. Кнауф Перлфикс сухая монтажная смесь

Стыки между плитками делать наименьшими, чтобы получить эффект целой стены. Швы между стеновыми плитами заделывается шпаклевкой (Кнауф Унифлот), а не затиркой, как в случае укладки плитки. Излишки гипса удалите влажной губки, до ее высыхания.

Рис. 6. Кнауф Унифлот сухая шпаклевочная смесь

Кнауф Унифлот сухая шпаклевочная смесь для внутреннего применения на основе высокопрочного гипсового вяжущего с полимерными добавками. Смесь предназначена для заделки стыков.

Финишную обработку производить шпаклевкой, которая мягче гипса, например Тиккурила Presto . Шпаклевка высохнет, неровности сгладьте мелкозернистой наждачной бумагой.

Рис. 7. Шпатлевка Тиккурила Presto

Шпатлевка Тиккурила Presto может разбавляться водой, готова к применению, устойчивая к влаге легкая шпатлевка. Допускается разовое нанесение толщиной до 4 мм без растрескивания. Шпаклевка предназначена для выравнивания гипсовых и древесноволокнистых плит, бетонных и оштукатуренных поверхностей во влажных помещениях.

Стеновые панели из гипса можно красить любой краской: акриловой, нц или полиуретановой.

Рис. 8. Покраска стены отделанной стеновыми панелями из гипса

Читайте далее:

  • Как
    сделать кухню своими руками
  • Проект кухни
    своими руками
  • Сборка кухни
    своими руками
  • Встроенный шкаф купе
    своими руками
  • Комод с ящиками
    метабокс своими руками
  • Как
    самостоятельно сделать шкаф купе
  • Компьютерный стол
    своими руками
  • Детская двухъярусная
    кровать
  • Декорирование стен
    своими руками с помощью штукатурки
  • Стеновые
    панели 3Д из гипса
  • Стеновые
    панели 3Д из МДФ
  • Книжная
    полка своими руками
  • Фото прихожих

Возведение перегородки из пазогребневых плит

Мастер класс от компании «Кнауф»

Тонкости монтажа

  1. Пазогребневые плиты применяют не только для возведения перегородок, но и для внутренней облицовки наружныхстен. В любом случае к работе с ними приступают после окончания монтажа всех несущих и ограждающих конструкций здания, до устройства чистого пола. В холодное время года ПГП применяют даже в комнатах с выключенным отоплением, но при температуре не ниже 5 °С. Имейте в виду, что плиты обязательно должны акклиматизироваться в помещении в течение как минимум 4 ч.
  2. При возведении межкомнатных перегородок возводится стена из одного ряда блоков, при возведении перегородок между квартирами или помещениями, где нужна повышенная звукоизоляция — из двух рядов блоков, между которыми может дополнительно прокладываться звукоизолирующий материал.
  3. При повышенных требованиях к звукоизоляции помещения или при необходимости разместить различные инженерные коммуникации устраивают двойную перегородку. Причём первой возводят ту стену, к которой прикрепляют звукоизоляционный материал или инженерные коммуникации.
  4. Сооружение стены напоминает сборку детского конструктора. Главное — точно совмещать отдельные элементы, а также соблюдать строго вертикальное и горизонтальное положение рядов плит. Уверенность в надёжности конструкции обеспечит монтажный клей, приготовленный из смесей, которые рекомендованы производителем плит.
  5. Правильный монтаж предполагает использование, помимо клея, специальных скоб размером 100 х х 120 х 20 мм. Кстати, плотность эластичной пробковой прокладки должна составлять не менее 250 кг/м3, толщина — 5 мм. Кроме пробковой допустимо применять прокладку из битумизиро—ванного войлока плотностью не менее 300 кг/м3, толщиной 5 мм.
  6. Под электропроводку плиты штробят на глубину, не превышающей половины их толщины (а). Отверстия под розетки и выключатели высверливают фрезой (б). Эти работы проводят до начала отделки.
  7. Не стоит сверлить и штробить гипсовые плиты перфоратором- это может привести к появлению трещин и сколов.
  8. Надежное крепление к перегородкам:

• При навешивании зеркал, картин, небольших полок (весовая нагрузка до 30 кг) следует использовать анкерные пластмассовые дюбели.

• При навешивании санитарно—технических приборов, подвесных шкафов и т. п. (весовая нагрузка от 30 до 100 кг) применяют коррозионностойкие болты, проходящие сквозь всю толщину перегородки.

Возможные ошибки монтажа

Если при возведении перегородок из пазогребнеевых плит были допущены ошибки, то такая стена пропускает шумы или «звенит как барабан» даже при лёгком ударе.

Какие это могут быть ошибки?

  • Например, превышены предельные размеры перегородки. Они составляют 3,6 х 6 м для плиттолщиной 80 мм и 4,5 х 6 м для плиттолщиной 100 мм.
  • Другой возможный вариант—использовано жёсткое примыкание перегородки к смежным конструкциям (только с помощью монтажного клея), что допустимо лишь в тех помещениях, к которым не предъявляется нормативных требований по звукоизоляции.
  • Кроме того, перегородка может быть плохо прикреплена и при эластичном примыкании плит (через прокладку). Правильный монтаж предполагает использование, помимо клея, специальных скоб размером 100 х 120 х 20 мм.

Но если действовать по инструкции, то таких проблем не возникнет.

(Visited 942 times, 1 visits today)

Конструктивные особенности пазогребневых блоков

Почему этот стеновой материал назван так странно? Все дело в конструкции его торцов. С одной стороны на блоке располагается гребень (шип), с другой – паз в виде канавки во всю длину торца с определенной глубиной и формой (трапециевидная или прямоугольная). При установке двух блоков друг на друга гребень нижнего входит в паз верхнего. Такое замковое соединение является очень надежным, особенно когда дело заходит именно о тонких перегородках.

При этом в качестве скрепляющего материала используется гипсовое молочко (это разведенный до жидкого состояния гипсовый раствор) или специальные шпаклевочные или клеящие составы. Сразу же необходимо оговориться, что пазогребневые блоки изготавливаются из гипса. Отсюда и все его технические и эксплуатационные характеристики.

Размерные показатели

В настоящее время большой популярностью пользуются пазогребневые блоки от Кнауф. Эта компания является лидером в производстве изделий из гипса.

У стенового материала от Кнауф стандартные размеры, которые зависят от технических условий производства. Вот, что сегодня предлагает компания.

ТУ5742-007-16415648-98

  • длина 667 мм;
  • ширина 500;
  • толщина 80 мм.

ТУ 5742-007-16415648-98

  • длина 667 мм;
  • ширина 500;
  • толщина 100 мм.

ТУ 5742-001-76229700-2006

  • длина 900 мм;
  • ширина 300 мм;
  • толщина 80 мм.

То есть, получается так, что три блока первой и второй позиции — это 1 м² возведенной стены толщиною 80 или 100 мм. Необходимо отметить, что гипсовые пазогребневые блоки выпускаются в двух модификациях: полнотелые и пустотелые. Второй вариант – это камень с пятью сквозными каналами, которые проходят по ширине. Эта разновидность обладает повышенными теплоизоляционными свойствами. Иногда мастера используют эти каналы для заливки гипсовым раствором, что увеличивает прочностные характеристики возведенной стены

Здесь важно правильно состыковать отверстия между установленными элементами в разных рядах

Сегодня компания Кнауф предлагает два типа пазогребневых блоков: обычные – это чисто гипсовые, и влагостойкие (гидрофобизированные) с добавлением специальных влагозащитных материалов. Влагостойкий стеновой материал применяется для возведения перегородок между ванной и туалетом и вообще в любых влажных помещениях, а также во внешней облицовке деревянных и каркасных домов.

Оба варианта изготавливаются по технологии, где применяется литье гипсового раствора в специальные формы. При этом получаются изделия с очень точными габаритными размерами. Форма – прямоугольный параллелепипед. Отличить их друг от друга практически невозможно производитель специально добавляет в раствор для влагостойких блоков зеленый колер. Так что гидрофобизированные блоки имеют зеленоватый оттенок. И еще один момент – эта модель присуща только полнотелым экземплярам.

Силикатные или гипсовые

Если сравнивать звукоизоляционные характеристики гипсовых блоков и силикатных, вторые, при равных параметрах, хуже проводят звуки (40-43 дБ у гипсовых и 48-52 дБ у силикатных). Так что для лучшей звукоизоляции выбираем силикат.

Размеры по ГОСТу и ТУ

Но силикатные блоки одинаковых размеров имеют больший вес и более высокую теплопроводность (лучше проводят тепло). Ключевым в выборе является вес, так как звуко и теплоизоляцию можно улучшить при помощи дополнительных слоев специальных материалов, а вот снизить вес перегородки никак не получится. И если ее масса критична для перекрытия, ничего хорошего ждать не приходится.

Дверные проемы в перегородках их пазогребневых плит

Дверной проем в перегородке из ПГП

Установка перегородки из пазогребневых плит не может обойтись без дверных или оконных проемов. При этом если высота перегородки не более 3 м и над проемом шириной до 80 см будет укладываться только 1 ряд плит, то перемычки можно не использовать. Достаточно из деревянных брусков выполнить небольшую полурамку с шириной проема и прикрепить ее саморезами к плитам. Далее укладывается следующий ряд блоков с периодическим контролем качества поверхностей при помощи уровня.

Монтаж пазогребневых перегородок должен производиться качественно, поэтому оставшееся пространство между потолком и плитами основательно запенивается монтажной пеной. После ее высыхания при помощи того же клея заравниваются мелкие ямочки и пена. По истечении 1 часа перегородка готова к дальнейшей отделке.

#t=87

Основание пола, на котором планируется монтаж перегородок из пазогребневых плит Кнауф должно быть стабильным, ровным и неподвижным. При необходимости удалите старую, непрочную стяжку, заменив её на новую. Если основание имеет неровности более 10 мм. сделайте выравнивающий слой непосредственно под перегородкой.
Перед началом монтажа очистите основание от грязи, строительного мусора и масленых пятен. Для удаления пыли и улучшения сцепления загрунтуйте основание грунтовкой глубокого проникновения.

После высыхания грунтовки приступите к разметке основания пола. Сразу отметьте дверные проёмы, если таковые предусмотрены. Для облегчения монтажа можно натянут шнуровку по линии будущей перегородки. При помощи уровня или отвеса перенесите разметку на стены и потолок.


Для приготовления монтажной смеси (клея) засыпьте сухую смесь Фуген или Фуген гидро в чистую пластиковую ёмкость с водой комнатной температуры в соответствии с рецептурой указанной на мешке. Перемешайте смесь при помощи специального электрического миксера или дрели с насадкой до однородной массы. Дайте раствору настояться 3-5 минут и вновь перемешайте. Готовьте раствор порциями, которые Вы сможете израсходовать в ближайшие 30-40 минут.

Укладывать пазогребневые плиты Кнауф можно двумя способами. При первом способе пазогребневые плиты устанавливаются на клей, непосредственно на бетонное основание. Такой способ называется жестким креплением.
Нанесите приготовленный раствор клея на пол и стены равномерным слоем. Усреднённый расход клея для плиты толщиной 80 мм составляет 1,5 – 2 кг на 1 м2, а для перегородок толщиной 100 мм. 2 – 2,5 кг.

 При втором способе плиты Кнауф крепятся к полу, потолку и стенам через пробковую эластичную прокладку. Такой способ крепления обеспечивает лучшую звукоизоляцию, особенно от ударного шума ( хлопки дверью, стук и т. д.). Пробковая лента шириной 75 мм. приклеивается на слой клеевой смеси к полу потолку и стенам. Регулируя толщину монтажного клея необходимо добиться строгой горизонтальности пробковой прокладки с помощью уровня и оставить её на 20 – 30 минут в неподвижном состоянии. После этого можно начинать монтаж плит первого ряда.


Пазогребневые плиты Кнауф можно укладывать как пазом вверх, так и гребнем. Однозначно, практичнее вести монтаж вверх пазом, так как монтажный клей гораздо удобнее укладывать в паз, нежели пытаться намазывать на гребень.
Для этого у всех плит первого ряда гребень нужно удалить. Его можно отпилить при помощи ножовки по дереву с крупным зубом или стесать обдирочным рубанком до получения ровной плоскости. Этой плоскостью плиты первого ряда устанавливаются на пол, и вся дальнейшая кладка получается пазом вверх.

После схватывания клея под эластичной прокладкой можно приступить к установке плит первого ряда. Нанесите клей равномерным слоем на поверхность пробковой прокладки и установите первую плиту

Горизонтальность установленной плиты можно регулировать с помощью клинышков.


При укладке плит первого ряда уделяйте максимальное внимание проверке вертикали и горизонтали установленных плит с помощью уровня или метростата. В дальнейшем, первый ряд будет служить направляющим для всей стены.


Прикладывая длинное правило или рейку к стене под разными углами, Вы сможете контролировать получившуюся плоскость и в случае необходимости сразу её корректировать.

При укладке следующих плит наносите клей как на горизонтальные пазы нижнего ряда, так и на вертикальные

Плиты должны быть склеены между собой по всем, четырём торцам. Выступившие излишки клея сразу затирайте шпателем для окончательной заделки шва. Толщина швов не должна быть более 2-х мм.

Нюансы монтажного процесса

Любая перегородка – это наличие углов: внешних и внутренних. Они подвергаются определенным нагрузкам, к тому же к ним всегда есть претензии в плане отделки. Поэтому внешние углы рекомендуется закрыть пластиковыми угловыми профилями перфорированного типа, которые не только будут создавать ровность внешнего угла, но и будут своеобразной защитой от появления сколов при незначительных ударах.

Используют уголок размером 30х30 мм.

  1. На угол дверного проема перегородки наносится слой шпаклевки.
  2. Уголок вдавливается в раствор до упора.
  3. Сверху наносится еще один шпаклевочный слой до полного выравнивания.

Для проведения этой операции рекомендуется использовать угловой шпатель. Если длины одного уголка не хватило, подрезается недостающий отрезок длиною на 3-5 см больше требуемой длины. Потому что два стыкуемых пластиковых элемента соединяются внахлест.

Проблема внутренних углов – трещины. Бороться с ними можно одним способом – лентой-серпянкой.

  1. Сначала в угол наносится слой шпаклевки.
  2. По не засохшему раствору тут же укладывается серпянка, которую вдавливают до упора.
  3. Верхний выравнивающий шпаклевочный слой.

Для заделки внутренних углов можно использовать самоклеящиеся ленты. При их применении шпаклевкой можно не пользоваться.

Если перегородки сооружаются из нескольких стен, которые между собой составляют ломаную конструкцию под прямыми углами, то стыковать их надо между собой не только с помощью клеевого состава, но и при помощи самих пазогребневых блоков. Их устанавливают в перпендикулярных плоскостях друг на друга. Для этого гребень нижних панелей подрезается под пазы верхних так, чтобы верхние блоки плотно ложились на нижние.

Правила стыковки пазогребневых панелей в местах сочленения двух стен

Если перегородка из пазогребневых блоков собирается на бетонном полу, то крепить ее к основанию с помощью металлических скоб, нет надобности. Клеевой состав – гарант прочного крепления. Если пол деревянный, тогда без монтажных уголков не обойтись. В этом случае можно даже не использовать клей между блоками и полом.

Обязательно посмотрите видео:

В этой статье мы с вами уважаемые читатели разберем подготовку к .

Так как такие перегородки имеют широкий спектр применяемости и могут быть возведены в помещениях, как с умеренной, так и с повышенной влажностью, то мы с вами заложим в технические условия следующие требования.

  1. Устройство перегородки из ПГП высотой 2700 мм.
  2. В перегородках предусмотрено устройство двух дверных проемов шириной 900 мм.
  3. Перегородки отделяют общую площадь санузла от остальных помещений и разделяют санузел на два помещения (ванная комната и туалет).
  4. Прокладка коммуникаций внутри стен перегородок (водопровод и электропроводка).

Дополнительное требование — устройство изоляции перегородок от возможных структурных шумов, то есть примыкание перегородок к полу и стенам дома будет осуществляться через эластичную прокладку.

Читайте больше о монтаже и использовании пазогребневых блоков

Где используются пазогребневые блоки?

Купить данные стеновые материалы можно для организации внутренних перегородок в квартире или доме. С их помощью можно возвести не только стандартные, но и звукоизоляционные стены

Важно знать, что гипсовые блоки для перегородок могут использовать не только для устройства межкомнатных стен, но и для создания ванных комнат, санузлов или кухонь

Для помещений с повышенной влажностью применяются специальные материалы. Влагостойкие пазогребневые блоки содержат в своем составе стекловолокно. Они пропитываются специальным гидрофобным веществом, что позволяет применять их даже при отделке подвальных помещений.

Как осуществляется монтаж пазогребневых плит своими руками?

Гипсовые блоки для перегородок укладываются в разбежку, по принципу кирпичной кладки. Середина их торцов перекрывается частью расположенной в верхнем ряду плиты. Каждый ряд необходимо проверять, используя уровень или правило.

Плиты гипсовые пазогребневые оснащены удобными замками и пазами. Их сборка осуществляется по принципу ламината. Пазогребень надежно фиксируется в боковой выемке соседней плиты. Нередко во время установки применяется специальный клеевой состав, который необходим для большей надежности соединения.

Доборы стен из пазогребневых плит производятся из разделенных на несколько частей блоков. Резать их можно при помощи обычной ножовки.

Каких размеров бывают пазогребневые блоки?

Сегодня в продажу выпускаются блоки пазогребневые, размеры  которых разнятся по таким параметрам, как ширина, высота и толщина. Для возведения межкомнатных перегородок чаще всего используются плиты с габаритами 667 на 500 на 80 мм. Они бывают пустотелыми и полнотелыми. Выбор того или иного вида зависит от необходимости делать помещение звукоизоляционным.

Существуют также пазогребневый блок, размеры  которого составляют 667 на 500 на 100 мм. Этот материал бывает только полнотелым и позволяет возводить шумоизоляционные перегородки.

Оба размерных варианта гипсовых плит выпускаются к продаже, как в стандартном, так и во влагостойком виде.

Какими характеристиками и преимуществами обладают пазогребневые плиты?

Пазогребневые плиты, технические характеристики которых можно смело отнести к их достоинствам, имеют следующие преимущества:

  • Устойчивость к деформации даже при высокой нагрузке.
  • Возможность эксплуатации в условиях резких перепадов температур.
  • Возможность эксплуатации в помещениях с повышенной влажностью. В данном случае речь идет только о влагостойких гипсовых блоках.
  • Высокая степень экологичности. Пропитка гидрофобом и добавление волокна в некоторые виды данных изделий, никак не отражается на их экологической безопасности.
  • Низкая подверженность горению.
  • Простота монтажа.

А еще пазогребневые блоки, технические характеристики которых позволяют использовать их в помещениях с повышенной влажностью, не подвержены гниению и образованию грибка или плесени.

Сколько весит пазогребневая плита?

Вес пазогребневой плиты  напрямую зависит от ее вида. Так, пустотелые изделия с габаритами 667 на 500 на 80 мм весят 20 кг. Полнотелые гипсовые плиты с такими же параметрами имеют массу в 28 кг.

Существуют также изделия с большей толщиной. Их габариты – 667 на 500 на 100 мм. Они выпускаются к продаже только в полнотелом варианте. Весят такие плиты 37 кг.

Пазогребневые плиты, вес которых является сравнительно небольшим,  с легкостью можно транспортировать на объект. А еще благодаря небольшой массе, их монтаж может осуществлять один человек, не испытывая при этом никаких затруднений.

Что такое гипсоблок, его преимущества и недостатки

Гипсоблоки, называемые часто гипсовые пазогребневые блоки – это монолитное изделие на основе гипса. Блоки имеют прямоугольную форму, как и стандартные строительные блоки, при этом возвести конструкцию из гипсоблока не многим сложнее, чем собрать детский конструктор. Для облечения процесса монтажа блоки имеют строго прямоугольную форму, при этом в торце каждого из них выполнен замок паз-гребень, как в случае со строительством домов из термоблоков, облегчающий сборку и делающий конструкцию монолитной. Гипсоблок, цена которого соответствует качеству материала, можно купить в любом строительном материале, а чтобы заинтересовать вас, мы расскажем о преимуществах материала:

  • Легкий монтаж, что позволяет значительно сократить время строительства. Дома из гипсоблоков строятся быстрее домов из кирпича и других строительных материалов. Размеры ГБ позволяют возводить стены, буквально, на глазах, а перегородки из него не требуют дополнительной отделки и уже готовы к покраске и оклейке квартиры обоями.
  • Экологичность, что делает его востребованным в разрезе проблемы строительства экологически чистых домов. ГБ входит в число материалов, имеющих высокие показатели экологичности. Все дело в том, что кислотность гипсовых блоков почти не отличается от кислотности кожи человека.
  • Высокий уровень шумоизоляции. Именно плохая изоляция – проблема многих старых домов, но используя в качестве материала для перегородок гипсоблоки, вы можете защитить себя от посторонних шумов, а ваши тайны останутся вашими.
  • Его можно назвать универсальным материалом –  можно использовать, как в помещениях с нормальной влажностью, так и при повышенной влажности, для чего лучше использовать материал с повышенными показателями по паропроницаемости. Кроме того, это возможность сочетать даже самые не совместимые стройматериалы.
  • Это гарантия того, что конструкция прослужит долго. Долговечность материала обеспечивается за счет высокой степени влагостойкости и низкой гигроскопичности.
  • Дома и перегородки из гипсоблоков считаются безопасными, так как выполнены из огнеупорного материала, имеющего высокую жаростойкость.

Купить гипсоблок сегодня не составит труда – свою продукцию предлагают многие производители, при этом за качество материала не стоит переживать, так как изготавливается он по одной технологии, отличается только цена. Что касается недостатков материала, то найти их сложно. Из гипсовых блоков не строят несущие стены, и это, пожалуй, его единственный минус.

Материалы и инструменты для устройства перегородок из ПГП

Перед началом устройства перегородок необходимо заранее подготовить необходимое количество строительных материалов и инструменты, которые потребуются для выполнения монтажных работ при устройстве перегородок.

Материалы для монтажа ПГП

Для устройства перегородок согласно требованиям технических условий потребуются следующие строительные материалы:

  1. Пустотные, влагостойкие гипсовые пазогребневые плиты размером 667х500х100 мм
  2. Сухая смесь (клей) для монтажа ПГП.

Так же возможно применение эластичной прокладки из пробки или битумизированного войлока плотностью 250-300 кг/м³.

Инструменты для устройства перегородок из ПГП

Для монтажа перегородок из ПГП потребуются инструменты — мерительные, монтажные и дополнительные. Начнем порядковое описание необходимых основных инструментов:

Мерительные инструменты:

  1. Рулетка измерительная и отвес — для нанесения разметки мест установки перегородки.
  2. Уровень строительный и метростат — для контроля горизонтальности и вертикальности стен и углов перегородки.

Монтажные инструменты:

  1. Короб с кельмой для приготовления связующего раствора.
  2. Щетка для очистки мест нанесения связующего раствора (на пол и стены).
  3. Шуруповерт с крестообразной битой — для крепления ПГП к стене с помощью стальных уголков.
  4. Ножовка — для обрезки ПГП до необходимых размеров.
  5. Рубанок — для обработки торцов на месте распиловки ПГП.
  6. Молоток резиновый (киянка) — для осадки ПГП при их установке.

Дополнительные инструменты:

  1. Дрель с насадкой (коронкой) для сверления стен из кирпича или бетона — с ее помощью делают места входа и выхода труб, электропроводов, устройство мест под установку розеток и т.п.
  2. Дрель плюс насадка-миксер, необходима для замешивания большого объема связующего раствора или для приготовления гипсовой шпаклевки.
  3. Ручной бороздодел или электрический штроборез — устройство штроб для прокладки скрытой электропроводки.

Так же потребуются шпатели для отделки внутренних и наружных углов при проведении отделочных работ — нанесении шпаклевки на стены из ПГП. Этот список инструментов носит рекомендательный характер, но в большинстве случаев основные перечисленные инструменты применяются при проведении монтажных работ гипсовых пазогребневых плит.

Перед началом проведения монтажа перегородок необходимо выполнить ряд подготовительных работ — это очистка места установки перегородок из ПГП от строительного мусора и пыли, а так же провести разметку плановую разметку мест установки этих перегородок.

Характеристика ПГП. Перегородки из пазогребневых гипсовых плит

К достоинствам материала, выпускаемого под маркой КНАУФ-Гипсоплит, относится высокое качество исполнения, удобство монтажа, полный комплект сопутствующих материалов и тщательно разработанная технология применения. (ПГП) применяют для сооружений перегородок и внутренней облицовки стен зданий различного назначения. Для конструкций в помещениях с сухим и нормальным влажностным режимом применяют стандартные гипсовые плиты, а в помещениях с влажным режимом – гидрофобизированные (влагостойкие).

§ Содержание статьи:

  1. Физико-технические характеристики, размеры и масса ПГП.
  2. Проектирование и обустройство перегородок из ПГП.
  3. Немножко о ценах.
  4. Интересные видео по теме.

Боковые грани плит имеют стыковочные паз и гребень, посредством которых их соединяют друг с другом при монтаже (рис 1). Такие плиты можно легко пилить ножовкой с широким полотном и крупными зубьями (неплохо подойдут ножовки фирмы Сандвик-Бакко) или специальным электроинструментом. Плиты гипсовые пазогребневые (ПГП) изготавливают двух типоразмеров.

Физико-технические характеристики ПГП.

Гипсовые плиты являются высокотехнологичным стройматериалом. Для изготовления конструкций из них в соответствии с проектом поставляют: крепежные изделия, клеевые, шпаклевочные, грунтовочные и гидроизоляционные составы, эластичные прокладки, уплотнители, строительные ленты, защитные угловые профили, звуко- и теплоизоляционные материалы.

Размеры и масса ПГП.

§ Перегородки из гипсовых пазогребневых плит.

При проектировании перегородок из ПГП необходимо учитывать возможные нагрузки на них, как от собственного веса конструкции, так и от бытовых приборов или сантехоборудования. Максимальная длина перегородок равна 6 метров, а высота – 3,6 м. Большие размеры следует выполнять из отдельных фрагментов и разделительных элементов (из металла или бетона), соединенных с несущими конструкциями зданий.

ПГП перегородки можно собирать как одинарные, так и двойные. При устройстве двойных зазор между плитами можно заполнять звуко- и теплоизоляционными материалами. Порядок работ и технология монтажа плит едины при устройстве одинарных и двойных перегородок, а также внутренних облицовок. Плиты можно устанавливать как пазом вверх, так и пазом вниз. Рекомендуется укладка пазом вверх, так как при этом наиболее равномерно распределяется монтажный клей в пазогребневом пространстве. Плиты укладывают «вразбежку», смещение торцевых (вертикальных) стыков должно составлять не менее 100 мм.

Различают жесткое и эластичное примыкание перегородок к ограждающим конструкциям. При жестком примыкании плиты крепят непосредственно к ограждающим конструкциям при помощи монтажного клея. Эластичное примыкание применяют для повышения звукоизоляционных свойств. В этом случае плиты крепят к ограждающим конструкциям через эластичную пробковую прокладку. Кроме того, такие перегородки крепят к примыкающим поверхностям при помощи металлических скоб с максимально допустимым расстоянием в 1335 мм между ними по потолку и полу и 1000 мм – по стене. При этом на одной прямой должно быть не меньше 3-х креплений. Небольшие отверстия (не более 1/4 высоты или 1/10 площади) можно вырезать после монтажа. Большие дверные проемы устраивают параллельно с монтажом.

Перегородки из гипсовых пазогребневых плит монтируют при температуре не ниже +5°С. До монтажа плиты должны пройти обязательную тепловую адаптацию в помещении. Перед началом работ необходимо удалить с пола, потолка и стен пыль и грязь. Неровности пола в месте будущего монтажа следует выровнять цементно-песчаной стяжкой. В случае эластичного примыкания необходимо ко всем примыкающим конструкциям приклеить специальную пробковую прокладку.

При укладке пазом вверх у всех плит первого ряда надо удалить гребень. Плиты первого ряда устанавливают и выравнивают при помощи правила и уровня. Для удобства вдоль стен можно установить рейки-маячки. При установке последующих рядов паз нижнего ряда промазывают клеем. Кроме того, клеем смазывают и вертикальный торцовый паз. Каждую плиту необходимо осадить при помощи резинового молотка, а выступивший при этом клей убрать и использовать в дальнейшем. Максимально допустимая толщина швов составляет 2 мм. Верхнюю плоскость плит последнего ряда скашивают и заполняют полость между перегородкой и перекрытием клеем.

При устройстве дверных проемов над ними делают вспомогательную деревянную конструкцию (рис. 2), которую убирают после высыхания клея. Расположение дверных проемов относительно стен строго регламентировано. Простенок между дверью и стеной не может быть меньше 150 мм, между дверными проемами – меньше длины одной плиты, а между углом перегородок и дверью – меньше 80 миллиметров.

Если ширина дверного проема более 800 миллиметров, то надо установить балку-перемычку из металла или дерева, которая воспримет нагрузку от верхних рядов плит. Ее нужно заделать в стену на 500 миллиметров с каждой стороны.

При пересечении перегородок друг с другом (рис. 3) внешние углы конструкций следует укреплять угловым перфорированным профилем, который наклеивают монтажным клеем. Внутренние углы укрепляют при помощи армирующей ленты (серпянки).

Теперь рассмотрим монтаж электросиловой и слаботочной проводки, и инженерных коммуникаций. Электрическую проводку делают в перегородках скрытно – в штробах. Уложенную в штробы проводку заделывают монтажным гипсовым клеем (рис. 4). Распределительные коробки, выключатели и розетки устанавливают в высверленные в плитах гнезда. Аналогично устанавливают трубопроводы небольшого диаметра (рис. 5).

Для размещения труб большого диаметра, групп трубопроводов и воздуховодов применяют двойную конструкцию. Все металлические конструкции должны быть оцинкованы, не должны соприкасаться с перегородкой, иметь хорошую тепло- и звукоизоляцию (рис. 6).

Перейдем к отделке поверхностей конструкций из пазогребневых гипсовых плит. Полученная поверхность перегородок пригодна под любую отделку; окраску (все виды малярных красок, кроме известковых и на основе жидкого стекла), оклейку сбоями, облицовку керамической плиткой, декоративную штукатурку. Нанесение выравнивающего штукатурного слоя не требуется.

Окончательная подготовка под покраску может производиться при помощи шпаклевки «Финишпаста» с последующей шлифовкой. Для улучшения адгезии рекомендуется всю поверхность обработать грунтовкой «Тифенгрунд». В помещениях с влажным режимом эксплуатации (ванные, кухни, туалеты) поверхность перегородок рекомендуется облицевать керамической плиткой, а в местах попадания влаги поверхность лучше обработать гидроизоляционной мастикой «Кнауф-Флехендихт» (Flehendiht Knauf).

§ ТЕПЕРЬ НЕМНОГО О ЦЕНЕ.

Стоимость плит стандартного размера (667 × 500 × 80) лежит в диапазоне $8-$12 за м2. Если считать поштучно, то выходить около $3-$5 за 1-н блок. Естественно, влагостойкие (гидрофобизированные) будут стоять дороже. Ориентировочная стоимость монтажа, если нанимать специалистов, около $6-$10 / кв. м.

В жилых, офисных или других помещениях для создания перегородок также используют и другие материалы, среди которых гипсокартон, стеклоблоки и др. Можно также монтировать / встраивать стеклоблоки в гипсокартон – преимущественно в декоративных целях.

Дорогой читатель, пожалуйста, оцените статью 🙂

Стоимость работ за квадратный метр

Настала очередь возведения перегородок. Приступим к укладке первого ряда. Для этого потребуются подготовленные плиты с обрезанным шипом. Установка пазогребневой пластины с пазом вверх или шипом вверх не является обязательной, но рекомендуется устанавливать паз пазом вверх, в этом случае удобнее нанести раствор связующего на конец плита, а также получается качественный слой раствора, обеспечивающий прочное соединение пазогребневых плит.

Приготовленный раствор связующего наносится на эластичную ленту или на поверхность пола, если установка перегородок осуществляется без звукоизоляционной прокладки. Рекомендуемая длина наносимого раствора (А) при длине плиты 667 мм может составлять 680 … 700 мм. При стартовой кладке уголка перегородки из ППГ (узел №1) раствор вяжущего наносится сразу под установку двух плит (Б и В).

Порядок монтажа плит уголка перегородки:

  • Установка пластины (B).Плита ориентируется по разметке и метростату. Установка пластины, а также ее выравнивание по горизонтали осуществляется путем постукивания по ее концу резиновым молотком, как показано в сноске 1.
  • Установка пластины (В) с распиленным шипом. На конец пластины наносится связующий раствор, которым он будет примыкать к пластине (B), пластина устанавливается на место и пластины плотно соединяются друг с другом (сноска 2). Все направления ударов резиновым молотком указаны стрелками.

После установки плит удалите излишки связующего раствора и приступите к устройству узлового соединения плит в месте разъединения перегородок (узел №2).

Соединение гипсовых пазогребневых плит в месте перпендикулярного соединения перегородок может осуществляться следующим образом. От угла перегородки (пластина В) отмерьте расстояние для устройства дверного проема, например шириной 900 мм, и установите пластину (D), предварительно срезав шип ножовкой.

После этого на конец пластины наносится раствор и пластина устанавливается (D). Монтаж этих пластин осуществляется по разметке и, помимо контроля горизонтального и вертикального монтажа пластин, необходимо контролировать внутренний угол соединения этих пластин, который должен быть равен 90 °.

Существует еще один способ перпендикулярного соединения перегородок из ПГП — без упорядоченной декорирования. При таком способе перпендикулярного соединения перегородок сначала возводятся перегородки (А), разделяющие общую площадь ванной (если брать пример, рассмотренный в нашем случае), и только после этого возводится перегородка (Б) разделение санузла на две отдельные комнаты.Эта перегородка уже крепится без перевязки рядов, с торцевым соединением через связующий раствор (С) и дополнительным креплением стальными уголками (D) к стене основной перегородки.

Теперь необходимо установить плиты нижнего ряда перегородки, примыкающей к одной из стен дома. Для этого сначала устанавливают пластину (G), которая непосредственно примыкает к поверхностной несущей стене дома. Монтаж плиты может производиться как пазом к стене, так и торцом, на котором был шип.На конец плиты наносят раствор и этим концом прижимают к стене дома, заделывая стык, постукивая резиновым молотком по торцу плиты:

После того, как плита установлена ​​и выровнена, ее прикрепляют к стене с помощью стального уголка (жесткое соединение). Как крепить плиту к стене показано в сноске 3. На протяжении всей работы по устройству нижнего ряда перегородок необходимо контролировать горизонтальное и вертикальное положение ряда ППГ с помощью строительного уровня.

После этого продолжается кладка плит первого ряда на место устройства второго дверного проема. Если требуется дверной проем шириной 900 мм, и при установке последней пластины (W) расстояние между ней и пластиной (E) меньше необходимого, то в этом случае пластина (W) отрезается, но она Не рекомендуется оставлять обшивку для установки на место проема менее 250 мм.

Перегородки от GWP используются для перепланировки помещений или разграничения квартир в новостройках.Их отличает ровная поверхность, простота монтажа и бюджетная стоимость. Блоки соединяются по шпунтовой системе, швы на готовой конструкции минимальны. Это дает возможность не шпаклевать, а сразу покрыть стену грунтовкой и украсить ее.

Язычковые пластины для перегородок представляют собой прямоугольные элементы с продольными пазами и выступами (гребнями) в местах соединения, необходимыми для прочного и бесшовного соединения. Стандартные их размеры — 667х500х80 мм, толщина может составлять 100 мм.

Есть плиты пазогребневые для перегородок больших размеров, от пола до потолка.

Их монтаж происходит очень быстро, но самостоятельно с этим не справишься — из-за большого веса элементов здания монтажом занимается целая бригада.


Виды пазогребневых блоков для межкомнатных перегородок в зависимости от материала изготовления:

Посмотреть Метод приготовления Положительные качества
Гипсокартон Изготовлен из гипса с пластифицирующими добавками.Гипсоблоки для перегородок делятся на влагостойкие (зеленые) и те, у которых влагопроницаемость высокая. Допущен к установке в детских комнатах. Еще один плюс гипсовых блоков — простота обработки. Гипсоблоки распиливают под любым углом — из гипсовых элементов можно создавать конструкции различной формы и конфигурации.
Силикатные блоки Из негашеной извести и воды с добавлением кварцевого песка в автоклаве. Обладают значительными звукоизоляционными качествами.Они устойчивы, по сравнению с гипсом, к действию влаги, обладают большей прочностью и долговечностью.

GWP-перегородки могут быть сплошными и пустотелыми. Последние весят меньше (22 кг против 28 у монолитных), но не выдерживают вывешивания массивных предметов домашнего обихода.

Преимущества перегородок PGP

Общие преимущества перегородки из гипсовых или силиконовых пазогребневых плит:


Использование пустотных плит снижает нагрузку на опорную конструкцию.


Главное достоинство таких строительных элементов: установка пазогребневых перегородок не представляет сложности. Готовая конструкция не требует особых отделочных работ. Оштукатурить стену необязательно, достаточно покрыть грунтовкой и украсить.


Установка перегородок из GWP

Устройство элементов перегородок из гипса или силиката в квартире начинается после возведения несущих частей, но до укладки черного пола и начала малярных и штукатурных работ.

Монтаж перегородки из стандартных пазогребневых плит занимает всего два-три дня. Это связано с удобной пазогребневой системой и отсутствием необходимости в дополнительном армировании.

При стыковке исключены любые отклонения по плоскостям, что позволяет в короткие сроки собрать ровную стену без погрешности даже на миллиметр.

Если нужно скрыть коммуникации, в полнотелых блоках делают специальные стробоскопы.Полые провода и трубы можно прокладывать во внутренней полости. Если возведение перегородок из ГВП не предполагает разрезания, используйте метод двойных стен. Но они «съедают» вдвое больше места.


Материалы и инструмент

Для сборки перегородки из пазогребневых плит вам понадобится следующий набор инструментов:

  • рулетка;
  • Электродрель
  • ;
  • Молоток
  • ;
  • строительный уровень;
  • шпатель;
  • пила ручная;
  • линейка, карандаш;
  • Отвертка
  • ;
  • миксер для смешивания клея.


Из материалов потребуются сами блоки, пробковый или войлочный герметик, кромочная лента, веревка, клей, грунтовка. Также нам понадобится крепеж: шурупы, дюбель-гвозди, крепежные скобы — прямые подвесы или уголки.


Подготовительные работы

Возведение перегородки из пазогребневых блоков требует некоторой подготовки. В первую очередь нужно проверить соответствие горизонтальных уровней пола и потолка, а также убедиться, что шпунтовые плиты плотно прилегают к ним: зашлифовать выдающиеся неровности, залить трещины и бороздки раствором цемента и песка.


Блоки вносятся в комнату не позднее, чем за 24 часа до монтажа, чтобы материал «адаптировался», то есть имел необходимую влажность и температуру.

Для возведения стены используется акриловый клей на гипсовой основе.

Но он очень дорогой, поэтому многие заменяют его обычным плиточным клеем или раствором из цемента и песка в соотношении 1: 3 с добавлением поливинилацетатного клея. Если все тщательно перемешать, выходит довольно пластичная и мелкодисперсная смесь, легко наносимая шпателем.Кладить кладку легче, так как время схватывания больше, чем у гипсового клея.


Перед возведением межкомнатных перегородок все участки соприкасающихся с ними поверхностей загрунтовываются и размечаются по заранее созданному чертежу.


Колодки пазогребневые

Собрать перегородку из пазогребневых плит своими руками несложно. Главное — не нарушить технологию при возведении переборки из ГВП.


Инструкция по монтажу пазогребневых перегородок — пошаговая инструкция:


Если конструкция фальш стены требует проема для двери, необходимо закрепить блоки, расположенные сверху. При установке одного ряда блоков над проемом шириной до 0,8 м их можно закрепить на дверной коробке или непостоянной деревянной перемычке.

При ширине более 0,8 м или необходимости укладки в несколько рядов потребуется установка перемычки для шпунтовых плит из деревянных брусков или металлического швеллера.

Устанавливается на клей в специально сделанные прорези глубиной около 5 см в угловых блоках. После высыхания раствора устанавливаются верхние ряды плит.


После окончания работ пазогребневые перегородки необходимо загрунтовать. Особенно, если использовались пазогребневые гипсокартоны. Грунтовка обеспечивает адгезию декоративного слоя и предотвращает появление дефектов поверхности.


Для отделки подходят любые обои и покраска.Кухня и ванная лучше отделаны плиткой или пластиковыми панелями … Для гостиной, детской, спальни часто выбирают обои или декоративную штукатурку.


Строительных материалов для возведения межкомнатных перегородок достаточно много. Но не все из них подходят для использования в многоэтажных домах. Перегородки должны быть максимально легкими, чтобы минимизировать дополнительную нагрузку на несущие конструкции здания. Таким образом, выбор сужается до таких кладочных материалов, как шпунтовые плиты и блоки.

Возведение перегородок внутри уже готового жилья имеет определенную специфику. Потребуется не только точно разметить место возведения дополнительной стены, но и подготовить под нее основание, создать в местах примыкания виброзащитный слой, предусмотреть крепление блоков к стенам, грамотно организовать дверные проемы или арки. Идеальную геометрию и безупречное качество кладки обеспечат мастера компании Remont Prestige.Задачу возведения перегородок из пазогребневых плит и блоков им приходится решать практически на каждом объекте, где предусмотрена перепланировка помещений, и они в совершенстве освоили технологию. В пользу заключения договора с нашей компанией, к сжатым срокам и отличному качеству, можно добавить очень доступные цены на этот вид работ.

Прейскурант на работы по возведению перегородок из пазогребневых плит

В отличие от «летающих бригад», компания «Ремонт-Престиж» после сдачи объекта в эксплуатацию никуда не исчезает.Мы на рынке уже почти 10 лет, и наша долгосрочная гарантия позволяет нашим клиентам не беспокоиться о проблемах, которые могут возникнуть при эксплуатации перегородок, что, однако, маловероятно.

Колодки или пазогребневые пластины?

В первую очередь стоит определиться, из какого материала строить перегородки — из гипсовых блоков или из шпунтовых плит. С точки зрения композиции они идентичны, но имеют разную форму, из-за чего различаются технологии их монтажа, эксплуатационные характеристики и стоимость перегородок.

Гипсовый блок — это правильный параллелепипед с прямыми краями и прямыми углами. Идеальная геометрия изделий достигается благодаря особой технологии производства, не использующей высокотемпературную обработку. Блоки обладают высокими прочностными характеристиками и отличной теплопроводностью.

Пазогребневая плита — это такой же блок толщиной от 8 до 10 см, но снабженный пазами и выступами для стыковки элементов конструкции при установке. Размеры плит, используемых для возведения межкомнатных перегородок, обычно составляют 66.7 х 50 см. За счет стыковки гребенок в паз перегородки абсолютно ровные, смещение пластин друг относительно друга — явление крайне редкое.

Перегородка из блоков будет несколько дешевле, чем из пазогребневых плит, стоимость которых выше. И это только в том случае, когда за установку возьмутся профессионалы, умеющие точно расположить блоки по плоскостям, зафиксировать их без перекосов и чрезмерного расхода клеевой смеси.Такая стена к тому же толще, а значит, и звукоизоляция будет выше. Обратной стороной будет то, что перегородка будет тяжелее из-за толщины блоков (в качестве альтернативы можно использовать пустотелые блоки). Стена из шпунтовых плит обойдется дороже, но для ее возведения не требуется глаз и высокого профессионального мастерства.

Подготовка к возведению перегородки

В первую очередь необходимо с помощью лазерного уровня разметить стены и пол, обозначить границы новой конструкции.Качественный монтаж перегородок возможен только на тщательно подготовленной горизонтальной поверхности. Поэтому начать следует с уборки того места, где была возведена стена. Перед тем, как заливать участок под блоки или плиты, основание обрабатывают грунтовкой для бетона (акриловой, контактной бетонной или другим составом аналогичного назначения). Рекомендуется наносить два слоя (второй — после высыхания первого).

Даже у бетонных полов они могут отклоняться от горизонтальной плоскости.Поэтому поверхность проверяется на уровень. Различия более 3 мм выравнивают цементный раствор … Тонкую площадку можно залить самовыравнивающейся смесью, задав подобие опалубки и с помощью валика с иголками равномерно распределить состав. Существенные отличия устраняются при помощи полусухой стяжки. Его готовят путем смешивания цемента 500 и мелкого просеянного песка в соотношении 1: 3 с добавлением воды до получения влажной массы. Массу выкладывают на подготовленное основание и проверяют уровнем.После высыхания (1-2 дня) готовый участок обрабатывают грунтовкой, как и плита пола.

Для компенсации теплового расширения и вибрации на стены и пол в местах соприкосновения с блоками (плитами) монтируется пробковая подложка (толщина 4 мм, ширина 150 мм). Эту демпферную ленту можно закрепить тем же клеем, на котором будут крепиться доски.

Фото: перепланировка и установка перегородок.

Наш профиль — КАЧЕСТВЕННЫЙ ремонт квартир, офисов, коттеджей! В этом вы можете убедиться, посетив раздел «Портфолио».Нами создано более 30 фотоотчетов и это не предел, наша фотогалерея постоянно обновляется.

Кладка перегородка

Укладку плит и блоков производят рваным способом, отступая от совпадения вертикальных швов не менее чем на 1/3 длины изделия. Первый ряд блоков размещается прямо на подготовленном участке. Плиты кладут пазом вверх, перед установкой первого ряда конек срезают. При помощи шпателя клей или раствор наносится на ленту (на первый ряд и блоки, прилегающие к стене), затем на сам блок.Посадка элементов конструкции достигается простукиванием молотком по колодке или специальным молотком с резиновой подушечкой. Выдавившийся при этом излишек клея удаляется.

Каждый второй ряд и каждая вторая плита (блок) первого ряда крепятся к стенам и полу соответственно с помощью перфорированных металлических уголков. Саморезы по дереву используются для крепления к блокам и плитам, дюбеля или анкеры для стен и полов. Зазор между верхним рядом и потолком вспенивается и выравнивается.

Многие виды строительных работ можно значительно ускорить без потери качества, если использовать современные технологии.

Возведение межкомнатных перегородок с использованием в качестве основного материала пазогребневых блоков позволяет значительно сократить временные затраты. А в перерасчете стоимости за 1 м2 строительные работы будут дешевле обычной кирпичной кладки.

Что такое пазогребневые блоки

Язычковые пластины изготавливаются из гипсовой или силикатной смеси. По краям блоков выполнены пазы и выступы для более прочного соединения материала между собой.Гребень блока может быть прямоугольным или трапециевидным.

В обоих вариантах канавка достаточно надежно фиксируется в канавке и не позволяет материалу перемещаться.

Плиты могут быть монолитными или с полостями внутри. Пустотные блоки имеют меньший вес, обладают повышенной тепло- и звукоизоляцией, но по механической прочности такие изделия значительно уступают цельным изделиям.

Для изготовления перегородок можно использовать оба варианта, но если на стене из этого материала планируется установка массивных полок, рекомендуется приобретать цельные плиты.

Преимущества пазогребневых блоков

Как и любой строительный материал, пазогребневые блоки имеют свои плюсы и минусы.

К положительным характеристикам этого материала можно отнести:

  • пожарная безопасность;
  • паропроницаемость;
  • экологичность;
  • рентабельность;
  • не требует оштукатуривания;
  • легкий вес.

Пазогребневые перегородки не воспламеняются даже при воздействии высоких температур, а при нагревании не выделяют токсичных или неприятно пахнущих веществ.Благодаря этим качествам материал без ограничений можно использовать для возведения перегородок для кухонь, помещений с установленным отопительным оборудованием, в том числе каминов и печей.

Структура материала не препятствует проникновению пара, поэтому перегородки можно оборудовать плотно закрывающимися дверцами. В этом случае никаких нарушений микроклимата помещения не будет.

Благодаря относительно небольшому весу конструкция не требует дополнительного усиления основания для перегородки.Поэтому, по сравнению с полнотелыми, пазогребневые блоки являются предпочтительным материалом для возведения разделительных конструкций в многоэтажных домах.

Недостатки материала

Недостатки:

  1. Перед началом монтажных работ необходимо идеально выровнять пол под перегородкой.
  2. Для получения более прочной конструкции требуется установить блоки в 2 ряда.
  3. В помещении с повышенной влажностью требуются более дорогие плиты.
  4. Во время работы образуется большое количество пыли и мелких отходов.
  5. При прямом контакте с жидкостью плита быстро намокает.

Это основные недостатки, которые могут возникнуть при возведении стен из пазогребневых блоков.

Если нужно быстро сделать перегородку, основное назначение которой — физически разграничить пространство комнаты. Использование этого материала наиболее оптимально, несмотря на некоторое несовершенство строительного материала.

Типы GWP

Языковые перегородки могут быть изготовлены из следующих материалов.

Гипсокартон

Гипсовые пазогребневые блоки, цена на которые всегда отличается демократичностью, без ущерба для качества изделия, позволяют проводить строительные работы максимально быстро.

Гребень с пазом, размеры которого: высота 50 см, длина 66,7 см и толщина 8 см, достаточно приобрести в количестве 2 — 3 десятков блоков для изготовления стандартных межкомнатных перегородок.

Гипс — экологически чистый материал, поэтому для людей, заботящихся о своем здоровье, использование стройматериалов из этого сырья — лучший вариант возведения стен в жилом массиве. Гипсовые пазогребневые плиты изготавливаются методом литья с использованием пластифицирующих добавок, которые необходимы для повышения прочности изделия.

Существенным недостатком гипсовых пазогребневых блоков является способность впитывать влагу при контакте с жидкостью.

Если вам необходимо сделать перегородку в ванной или отделить кухню от жилого помещения, то следует приобрести специальные влагостойкие гипсокартонные плиты. Этот тип пазогребневых блоков изготавливается с добавлением цемента и доменного шлака, что позволяет значительно снизить гигроскопичность гипсового изделия.

Гипсокартон

обладает хорошей теплоизоляцией и может защитить помещение от посторонних звуков с коэффициентом до 40 дБ. Такие положительные качества особенно хорошо проявляются при использовании гипсовых пустотелых блоков.Плиты такой конструкции не только обладают хорошими звуко- и теплоизоляционными качествами, но и имеют меньший вес, что упрощает монтаж перегородок.

Пластины силикатные пазогребневые

Силикатные блоки, по сравнению с гипсовым материалом, обладают большей прочностью и меньшим водопоглощением. По теплоизоляции и звукопоглощению такие изделия уступают гипсокартонам, но при необходимости установки на перегородку массивных полок лучше выбирать силикатные блоки.

Пазогребневые пластины этого типа изготавливаются из смеси кварцевого песка и извести. Для замешивания смеси используйте обычную воду.

Полученный раствор помещают в камеру автоклава для прессования и закалки при высоких температурах. Таким образом образуется очень прочный строительный материал толщиной 8-10 см, который с успехом можно использовать для строительства.

Несмотря на высокую плотность материала, силикатные пазогребневые плиты являются «дышащим» материалом, позволяющим обеспечить комфортный микроклимат в помещении.

Производители и цены

Чтобы приобрести гипсовые или силикатные пазогребневые блоки надлежащего качества для перегородок, рекомендуется выбирать продукцию известных производителей.

Материалы Knauf

соответствуют высоким требованиям безопасности и качества, поэтому, если принято решение делать перегородку из пазогребневых блоков, следует выбирать именно этого производителя. Knauf 667x500x100 в Леруа Мерлен, цена в среднем диапазоне не превышает 250 рублей — идеальное решение для возведения межкомнатных перегородок.

Влагостойкий материал этой компании будет стоить всего на 20% дороже обычного блока, но покупка такой плиты абсолютно необходима при возведении стен во влажном помещении.

Хорошими характеристиками обладают не только пазогребневые блоки для перегородок импортного производства. Отечественными производителями также налажено производство качественных строительных материалов высочайшего качества.

Российская компания Волма производит огромный ассортимент качественной продукции, в том числе пазогребневые блоки.Влагостойкие Волма 667х500х80, цена которых существенно ниже импортных аналогов, позволяют сделать в ванной перегородку устойчивую к влаге.

Строительные материалы Волмы при невысокой стоимости отличаются высокой прочностью и качеством исполнения. При правильном монтаже использование этого материала позволяет получить качественную поверхность, которая не потребует капитального ремонта в течение длительного времени.

Сравните цены на GWP Knauf:

  • полнотелая влагостойкая 667х500х80 мм — 252 руб .;
  • полнотелые 667х500х80 мм — 197 руб .;
  • полнотелая влагостойкая 667х500х100 мм — 293 руб .;
  • полнотелые 667х500х100 мм — 235 руб.
  • пустотелые влагостойкие 667х500х80 мм — 202 руб .;
  • полнотелые 667х500х80 мм — 190 руб .;
  • полнотелая влагостойкая 667х500х100 мм — 266 руб .;
  • полнотелые 667х500х100 мм — 233 руб.

Особенности установки

При возведении перегородок важно не только приобрести качественный материал, но и провести правильную установку блоков.

Для проведения монтажных работ необходимо подготовить следующие материалы и инструменты:

  • Раствор песчано-цементный.
  • Плиты язычные.
  • Клей.
  • Монтажные скобы.
  • Штукатурный раствор.
  • Герметик.
  • Грунтовка.
  • Дюбели и шурупы.
  • Строительный уровень.
  • Шпатель.
  • Отвертка.
  • Ножовка по металлу.
  • Резиновый молоток.

Монтажные работы выполняются в следующей последовательности:

1. Подготовка основания

Основание под пластинами с пазом и гребнем должно быть идеально ровным.Небольшие трещинки и неровности на поверхности можно заделать цементным раствором, а прогибы удалить шпателем. В случае значительных искривлений необходимо будет выровнять основание бетонной стяжкой.

Стены и потолок в месте стыковки блоков при необходимости также нужно отремонтировать, а после высыхания раствора нанести слой грунтовки.

2. Установка первого ряда

Первый ряд блоков следует устанавливать как можно ровнее, чтобы перегородка была вертикальной.Для этого необходимо установить шнур между стенами на высоте 25-30 см.

Первый ряд устанавливается на специальный уплотнитель, который предварительно приклеивается к поверхности основания. Монтаж первого ряда следует проводить с помощью уровня и специальных кронштейнов для более надежного крепления плит к стене.

3. Установка следующих рядов

Последующие ряды устанавливаются со смещением швов. Для обеспечения большей прочности рекомендуется устанавливать ряды с шагом 0.5 блоков длины. Плиты последующих рядов также крепятся к стене с помощью кронштейнов.

Для надежной фиксации плит используется клей, который наносится на стыки материалов. Каждый следующий ряд следует устанавливать только после схватывания клея предыдущего ряда.

4. Установка последнего ряда

Между последним рядом и потолком необходимо оставить технологический зазор около 2 см. А для обеспечения надежной фиксации закрепите плиты к потолку с помощью кронштейнов и анкерных болтов.Когда доски закреплены таким образом, щель между стеной и потолком заделывается пенополиуретаном.

Заключение

Возведение перегородок из пазогребневых плит экономит много времени, а с учетом небольшой толщины плиты такая перепланировка не будет «съедать» слишком большую площадь помещения.

Поэтому, если нужно быстро возвести дополнительную стену, то оптимальным вариантом будет применение технологии с использованием этих строительных материалов.

Если есть необходимость зонирования комнаты, то один из вариантов создания перегородки — использование шпунтованных плит.

Это относительно новый строительный материал позволяет максимально упростить возведение перегородки , монтаж его прост и быстр.

Указанный строительный материал представляет собой монолитные плиты, имеющие точные геометрические параметры, соединенные между собой шпунтовым замком.Для изготовления таких плит используется гипс, они могут быть нормальными или влагостойкими .

Поскольку для создания таких плит используется строительная штукатурка, они могут «дышать», не горят, не выделяют вредных веществ, не имеют запаха, поэтому идеально подходят для возведения межкомнатных перегородок и декоративных.

Стандартные плиты размером 667х500х80 мм , имеют площадь 0,333 см2 , вес около 29 кг.

Для создания одного квадратного метра гипсовой перегородки нужно всего 3 плиты, что позволяет легко и быстро установить перегородки.В отличие от этого не нужно монтировать каркас и шпатлевку

Преимущество этого материала заключается в том, что получается ровная и гладкая поверхность, нужно просто заделать швы и можно клеить обои, красить или укладывать плитку.

Монтаж

Перед установкой перегородки из плит необходимо проверить состояние основания. Он должен быть прочным, горизонтальным и неподвижным. Если старая стяжка не соответствует этим требованиям, делается новая. Технология монтажа напоминает

Перепады высоты основания не должны превышать 1 см, если этого не сделать, то оно выравнивается.

Для проведения монтажа пазогребневой перегородки необходимо иметь следующие инструменты и материалы:

  • пластины пазогребневые;
  • клеевой состав;
  • прокладки, они могут быть войлочными или пробковыми;
  • шпатлевка;
  • миксер строительный или дрель со специальной насадкой;
  • ножовка по металлу;
  • уровень;
  • отвес;
  • правило;
  • средств измерений;
  • молоток резиновый;
  • шпатель;
  • клинья.

Перед началом монтажа плит основание необходимо очистить от мусора , пыли, после чего покрыть слоем грунтовки.

Разметку будущих перегородок можно производить после высыхания грунтовочного слоя.

Отпразднуем двери , а для облегчения монтажных работ можно потянуть за шнур.


Разметка нанесена на стены и потолок
, для чего используют отвес и уровень.

Теперь можно приготовить раствор, для этого в емкость набирается вода и постепенно выливается сухая смесь, все постоянно хорошо перемешивают, делают миксером или дрелью со специальной насадкой. Состав должен настояться несколько минут и можно приступать к установке пластин.

Готовить клей нужно небольшими порциями, чтобы его хватило на 30-40 минут работы.

Можно укладывать плиты прямо на пол, тогда получается жесткое крепление.Клей аккуратно наносится на горизонтальные и вертикальные поверхности, в среднем для устройства 1м2 стены потребуется 1,5-2 кг клея .

При втором способе плиты укладываются на специальную пробковую прокладку, позволяющую повысить звукоизоляцию стен. Для этого используйте ленту шириной 7,5 см, которую наклеивают по периметру перегородки.

Прокладка устанавливается на клей , проверяется горизонтальность и необходимо дать 20-30 минут, чтобы она хорошо закрепилась.

Плиты можно укладывать как вверх, так и вниз с канавкой, но удобнее ставить вверх, так как легче нанести клей в канавку, чем на гребень.

В этом случае на всех пластинах, используемых для крепления первого ряда, необходимо снять гребенку, сделать это стамеской или ножовкой, а затем выровнять плоскость рубанком.

Плиты укладываются аналогично кирпичу или шлакоблоку: на основание наносится клей , устанавливается плита, осаждается резиновым молотком и проверяется ее горизонтальное положение.Когда требуется выравнивание, можно использовать клинья.

При установке следующих рядов клей необходимо наносить как по горизонтали, так и по бокам, чтобы доски со всех сторон были надежно соединены.

Толщина шва составляет около 2 мм , весь излишек клея, выступивший за пределы пластины, удаляется шпателем.

Для проводки , в таких перегородках делают пазы, а для установки розеток просверливают отверстия специальной насадкой, устанавливаемой на электродрель.

Если необходимо установить трубы большого диаметра, то монтируют двойную перегородку.

Устройство шумоизоляции

Производители указывают, что коэффициент звукоизоляции стандартной шпунтовой плиты толщиной 80 мм составляет 43 дБ , что является достаточным показателем для создания комфортных условий в помещении.

На практике этот показатель часто ниже, поэтому для повышения звукоизоляционных характеристик такой конструкции рекомендуется проводить дополнительную звукоизоляцию.

Для этого используются материалы, обладающие хорошими звукоизоляционными характеристиками. Специальные мембраны можно приклеивать непосредственно к поверхности стены.

Чтобы максимально защитить помещение от шума, такие мембраны наклеены с двух сторон стены … Это позволяет увеличить коэффициент звукоизоляции до 30 дБ.

Если есть возможность создавать широкие стены, то создать двойную перегородку утеплитель укладывается из пазогребневых блоков и между стенами обычно минеральная вата.

Этот метод позволяет получить высокие звукоизоляционные характеристики и надежно защитить помещение от постороннего шума.

Строительство прочной и надежной гипсовой перегородки своими руками требует опыта в строительных работах, если его нет, следуйте следующим советам специалистов:

  • при установке перегородок из гипсокартона, не торопитесь … Некоторые отмечают, что пазогребневую перегородку можно сделать за день. Лучше дать первому ряду хорошо застыть, а затем приступить к монтажу следующих рядов;
  • обратите внимание, что при резке плит образуется много пыли , так что будьте готовы что-то убрать;
  • Прочность материала позволяет повесить на такую ​​стену полки или телевизор, но они уже не выдержат вес шкафа .

Заключение

Если для вас очень важны звукоизоляционные характеристики стены , то их можно повысить, создав двойные перегородки, между которыми укладывается утеплитель или стена покрывается шумопоглощающими материалами.

Следуя инструкции, вы сможете своими руками создать межкомнатную перегородку в доме, которая будет иметь высокие прочностные и звукоизоляционные характеристики. Или выполнить декоративное

Полезное видео

Смотрите видео по технологии монтажа пазогребневых пластин ВОЛМА:

В контакте с

Тип W для больших мужских и женских суставов /

Размеры для прокладок
типа W
Для использования с фланцами
ВНУТРЕННЯЯ И ВНУТРЕННЯЯ, а также ШИП-КАНАЛ

Для БОЛЬШИХ фланцев с наружной резьбой
и внутренней резьбой
Для БОЛЬШОГО ЯЗЫКА
и фланцев с канавкой
Для фланцев МАЛЫЙ ЯЗЫК
И КАНАЛ
Ном.Труба
Размер
Размер прокладки
Класс 150-1500
Размер прокладки
Класс 2500
Размер прокладки
Класс 150-2500
Размер прокладки
Класс 150-2500
I.D. O.D. I.D. O.D. I.D. O.D. I.D. O.D.
1/4
.0500
1.000
1/2
1.000
1,375
0,812
1,375
1.000
1,375
1.000
1,375
3/4
1,312
1,688
1,062
1,688
1,312
1.688
1,312
1,688
1
1,500
2,000
1,250
2,000
1,500
2,000
1,500
1,875
1 1/4
1,875
2.500
1,625
2,500
1,875
2,500
1,875
2,250
1 1/2
2,125
2,875
1,875
2,875
2,125
2,875
2.125
2,500
2
2,875
3,625
2,375
3,625
2,875
3,625
2,875
3,250
2 1/2
3,375
4,125
3.000
4,125
3,375
4,125
3,375
3,750
3
4,250
5.000
3,750
5.000
4,250
5.000
4,250
4.625
3 1/2
4,750
5,500
4,750
5,500
4,750
5,125
4
5,187
6,187
4,750
6.187
5,187
6,187
5,187
5,688
4 1/2
5,688
6,750
5
6.312
7,312
5,750
7,312
6,312
7,312
6,312
6,812
6
7,500
8,500
6,750
8,500
7,500
8.500
7,500
8,000
8
9,375
10,625
8,750
10,625
9,375
10,625
9,375
10.000
10
11,250
12.750
10,750
12,750
11,250
12,750
11,250
12.000
12
13,500
15,000
13,000
15,000
13,500
15,000
13.500
14,250
14
14,750
16,250
14,750
16,250
14,750
15.500
16
17,000
18,500
16.750
18,500
16,750
17,625
18
19,250
21,000
19,250
21,000
19,250
20,125
20
21.000
23,000
21,000
23,000
21,000
22,000
24
25,250
27,250
25,250
27.250
25,250
26,250

Допуски прокладки типа W
Диаметр прокладки Внутренний диаметр Внешний диаметр
До 1 ″
+3/64, -.000
+.000, -1/32
от 1 до 24 дюймов
+1/32, -.000
+.000, -1/32
от 24 дюймов до 36 дюймов
+3/64, -.000
+.000, -1/16


РАЗМЕРЫ В ДЮЙМАХ. Прокладки
Style W производятся с номинальной толщиной 0,125 дюйма (3,2 мм). Оптимальное сжатие находится в диапазоне от 0,090 ″ до 0,100 ″.

типов прокладок — www.steeljrv.com

Прокладка спирально-навитая


Спирально-навитая прокладка, тип CG. Первая спирально-навитая прокладка была разработана в 1912 году. Спирально-навитые прокладки изготавливаются путем чередования слоев намотки из металлической ленты и неметаллических наполнителей, спирально намотанных вместе в V-образную форму, что придает прокладке механическое сопротивление и упругость. . Его можно использовать для герметизации фланцевых соединений, кожухов труб, котлов, теплообменников, сосудов высокого давления и клапанов. Существуют также некоторые другие формы намотки ленты, такие как спирально-навитые прокладки W&S.Спирально-навитая прокладка обычно включает в себя части внешнего центрирующего кольца и внутреннего кольца, это может усилить силу прокладки. Они идеально подходят для масла, пара, жидкостей, кислот, различных органических сред и растворителей.

Диаметр спирально навитой прокладки может составлять от нескольких мм до 5.000 мм, а толщина спирально навитой прокладки колеблется от 3,2, 4,5, 6,4, до 7,2 мм.
Спирально-навитую прокладку можно заказать в различных формах, например, продолговатой, прямоугольной, овальной, грушевидной и ромбовидной.

ASME B16.20 — это спецификация спирально-навитой прокладки.

Круглый тип, конечно, стандартная форма для фланцев с выступом (RF), фланцев с охватываемой и внутренней резьбой (M&F) и паз-паз (T&G) для нефтехимических применений.

Типы спирально-навитых прокладок


Стандартные спирально-навитые прокладки можно разделить на четыре типа: усиление (стиль R), внутреннее кольцо с усилением (стиль RIR), центрирующая прокладка (стиль CG), центрирующая прокладка с внутренним кольцом (стиль CGI).

Спирально-навитая прокладка типа R.

Спирально-навитая прокладка типа RIR.

Спирально-навитая прокладка типа CG.

Спирально-навитая прокладка типа CGI.

1) Тип R
Тип R — это основной тип спирально-навитой прокладки.На внутреннем и внешнем диаметрах типа R имеется несколько перехлестов металлических полос, которые не заполняют наполнители. Они поддерживают сжатие и герметичность. Спирально-навитая прокладка типа R обычно используется для соединения гребня и паза, охватываемого и охватываемого типа фланцев.
2) Тип RIR
Внутреннее кольцо находится между диаметром отверстия и внутренним диаметром прокладки. Он разработан для предотвращения скопления твердых частиц, уменьшения турбулентного потока технологических жидкостей и минимизации эрозии на поверхностях фланцев. Он используется для фланцев с наружной и внутренней резьбой.
3) Тип CG
Центрирующее кольцо точно соответствует спиральному кольцу на поверхности фланца. Он обеспечивает дополнительную радиальную прочность для защиты спирального кольца. Прокладки типа CG подходят для фланцев с плоской поверхностью и фланца с выступом.
4) Тип CGI
Спирально-навитая прокладка типа CGI сочетает в себе преимущества центрирующего кольца и внутреннего кольца. Подходит для высоких температур и высокого давления. Его можно использовать для работы в агрессивных средах выше класса 900 или в других тяжелых условиях работы.
Спирально-навитые прокладки также имеют прокладки некоторых других специальных типов, например, стиль HE, стиль 625 и т. Д.Может использоваться в специальном приложении.

Технология производства

Производство намотки ленты состоит из четырех этапов: резка, формовка, намотка и точечная сварка. Прокладка, включая армирующее кольцо, требует дополнительных процессов изготовления и сборки. Внутренняя и внешняя обмотки должны иметь не менее трех слоев выполненной металлической ленты без наполнителя. Первые два слоя внутренних обмоток должны иметь точечные сварные швы, расположенные по внутренней окружности.Минимальных сварных швов должно быть три. Внешняя обмотка имеет минимум три сварных шва по окружности. Металлическая полоса в обмотке должна иметь толщину от 0,15 мм (0,006 дюйма) до 0,23 мм (0,009 дюйма). Толщина присадочного материала определяется производителем. Толщина внутреннего кольца должна составлять от 2,97 мм до 3,33 мм (0,117–0,131 дюйма). Внутренний диаметр внутреннего кольца может входить в отверстие фланца максимум на 1,5 мм (0,06 дюйма).

Материалы спирально-навитых прокладок


Материалы спиральной намотки


Герметизирующий элемент спирально-навитой прокладки изготавливается путем чередования слоев чередующейся металлической намотки в сочетании с наполнителем.Формованная металлическая полоса в ключевом уплотнительном элементе этого типа полуметаллической прокладки.

Наиболее распространенные обмоточные материалы:

  • SS 304L
  • SS 316L
  • SS 321
  • Титана
  • Никель
  • Никелевые сплавы
  • Дуплекс
Присадочные материалы

Наполнители используются для повышения прилегаемости и упругости спирально-навитой прокладки.Наиболее часто используемым наполнителем является графит, однако в зависимости от области применения могут использоваться и другие присадочные материалы:

  • Графитовый
  • ПТФЭ
  • Керамические волокна
  • Без асбеста
Материалы внутреннего и внешнего колец

Внутреннее и внешнее кольца спирально-навитой прокладки могут быть из того же материала, что и сердечник намотки, или из другого материала.

Стандарт ASME B16 требует твердых внутренних колец.20 для фланцев с номинальным давлением 900 # NPS 24 и больше, 1500 # NPS 12 и больше, класс давления 2500 #, NPS 4 и больше.

Внутреннее кольцо улучшает номинальное давление спирально-навитой прокладки, поскольку оно обеспечивает дополнительное сжатие фланцевого соединения и обеспечивает тепловой и коррозионный барьер, защищающий обмотки прокладки и фланцы от эрозии.

Механические свойства


Материал спирально-навитой прокладки
(коммерческое наименование)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DIN
DIN
№ МАТЕРИАЛА.
AISI и
UNS
B.S и
ASTM
ЖЕСТКОСТЬ
HV 10
ДИАПАЗОН ТЕМПЕРАТУР в C ° ОБЪЕМНАЯ МАССА [Г / СМ3]
МИН. МАКСИМУМ.
Мягкое железо (Армко) 1.1003 90–100 -60 500 7,85
Сталь (LCS) RSt.37.2 1,0038 100–130 -40 500 7.85
Нержавеющая сталь 304 X5CrNi 18 1,4301 304 304S15 / 16/31 130 — 180 -250 550 7,9
Нержавеющая сталь 304 L X2CrNi 189 1.4306 304L 304S11 130–190 -250 550 7,9
Нержавеющая сталь 309 X15CrNiMo 2012 г. 1,4828 309 309С24 130–190 -100 1000 7,9
Нержавеющая сталь 316 X5CrNiMo 1810 1.4401 316 316S31 / 33 130 — 180 -100 550 7,9
Нержавеющая сталь 316 L X2CrNiMo 1810 1,4404 316L 316S11 / 13 130–190 -100 550 7,9
Нержавеющая сталь 316 Ti X10CrNiMoTi 1810 г. 1.4571 316Ti 320S31 130–190 -100 550 7,8
Нержавеющая сталь 321 X10CrNiTi 189 1,4541 321 321С12 / 49/87 130–190 -250 550 7,9
Нержавеющая сталь 347 X10CrNiNb 189 1.4550 347 347С31 130–190 -250 550 7,9
Никель 200 Ni 99,2 2,4066 NO2200 3072-76 NA11 90–120 -250 600 8,9
Монель 400 NiCu 30 Fe 2.4360 NO4400 3072-76 NA13 110–150 -125 600 8,8
Инконель 600 NiCr 15 Fe 2,4816 NO6600 3072-76 NA14 120 — 180 -100 950 8,4
Инколой 800 X10NiCrAITi 3220 1.4876 NO8800 3072-76 NA15 140–220 -100 850 8,4
Инколой 825 NiCR 21 Пн 2,4858 NO8825 3072-76 NA 16 120 — 180 -100 450 8,14
Хастеллой B2 NMo 28 2.4617 N10665 170 — 230 -200 450 9,2
Хастеллой C276 ‘NiMo 16Cr15W 2,4819 N10276 170 — 230 -200 450 8.9
Титана Ti 99,8 3,7025 110–140 -250 500 4,5

Характеристики спирально-навитой прокладки


Спирально-навитые прокладки широко используются в различных отраслях промышленности.Их проще всего установить и они подходят для оборудования, где прокладка подвергается резким перепадам температуры или давления, ударам или вибрации. Их прочная конструкция обеспечивает стабильность и герметичность, даже когда уплотняемые поверхности слегка корродированы или погнуты.

Температура и цвет специальных материалов


Прокладки имеют цветовую кодировку, чтобы облегчить выбор и идентификацию прокладок. Цвет внешнего края центрирующего кольца идентифицирует материал обмотки и присадочный материал.Металлический материал обмотки обозначен сплошным цветом. Наполнители обозначены цветными полосами с равными интервалами на внешнем крае центрирующего кольца. Флекситаллическая цветовая кодировка соответствует отраслевым стандартам для металлов и присадочных материалов, перечисленным в ASME B16.20.

Рабочая температура спирально-навитой прокладки с цветовым кодом

Материал прокладки Рабочая Температура Цветовой код прокладки
Минимум
° F (° C)
Максимум
° F (° C)
304 нержавеющая сталь -320 (-195) 1400 (760) Желтый
Нержавеющая сталь 316L -150 (-100) 1400 (760) Зеленый
317L Нержавеющая сталь -150 (-100) 1400 (760) Бордовый
321 нержавеющая сталь -320 (-195) 1400 (760) Бирюзовый
347 из нержавеющей стали -320 (-195) 1400 (760) Синий
Углеродистая сталь -40 (-40) 1700 (925) Серебряный
Сплав 20 -300 (-185) 1000 (540) Чернить
Хастеллой B2 -300 (-185) 2000 (1090) коричневый
Хастеллой C276 -300 (-185) 2000 (1090) Бежевый
Монель 400 -200 (-130) 1500 (820) апельсин
Никель 200 -320 (-195) 1400 (760) красный
Титана -320 (-195) 2000 (1090) Фиолетовый
Инколой 800 -150 (-100) 1600 (870) белый
Инколой 825 -150 (-100) 1600 (870) белый
Инконель 600 -150 (-100) 2000 (1090) Золото
Инконель 625 -150 (-100) 2000 (1090) Золото
Инконель X750 -150 (-100) 2000 (1090) Нет цвета

Присадочные материалы.

Наполнитель Рабочая Температура Цветовой код наполнителя
Минимум
° F (° C)
Максимум
° F (° C)
Керамика -350 (-212) 2000 (1090) Светло-зеленый
Гибкий графит -350 (-212) 910 (510) серый
ПТФЭ -400 (-240) 500 (260) белый
Слюда графит -350 (-212) 1400 (760) Розовый
Филлосиликат -67 (-55) 1800 (1000) Светло-синий

Центрирующее кольцо не контактирует напрямую с жидкостью.Обычно он изготавливается из углеродистой стали или окрашивается во избежание коррозии. Другие материалы доступны по запросу заказчика. Внутреннее кольцо обычно используется из того же материала, что и обмотка из металлической ленты.

Стандарт производителя


Спирально-навитые прокладки обычно проектируются в соответствии с ASME B16.20 и подходят для фланцев ASME B16.5, ASME B16.47 серии A&B и BS1560, а также в соответствии с EN1514-2 для соответствия EN1092-1. Спирально-навитые прокладки также могут быть изготовлены другой нестандартной формы, например, овальной и продолговатой.Заказчик должен предоставить внутренние размеры, ширину и толщину.

СТАНДАРТЫ ASME
  • Размеры и допуски неметаллических прокладок в соответствии с ASME B16.21 для фланцев ASME B16.5 и ASME B16.47.
  • Стандартные толщины — 1/16 ″ и 1/8 ″, но доступны и другие толщины.
  • Спирально-навитые прокладки для размеров от 1/4 ″ до 24 ″ ASME B16.5 и допусков в соответствии с ASME B16.20.
  • Спирально-навитые прокладки для ASME B16.47 Размеры и допуски серии A от 22 ″ до 60 ″ (MSS SP-44) в соответствии со стандартом ASME B16.20.
  • Спирально-навитые прокладки для ASME B16.47 от 26 до 60 дюймов, серия B (API Std 605), размеры и допуски в соответствии с ASME B16.20.
  • ASME B16.20 — Металлические прокладки для фланцев труб: кольцевые, спирально-навитые и с рубашкой
  • ASME B16.21 — Неметаллические плоские прокладки для фланцев труб
  • ASME B16.47 — Стальные фланцы большого диаметра: от NPS 26 до NPS 60, метрические / дюймовые стандартные
  • ASME B16.5 — Трубные фланцы и фланцевые фитинги: от 1/2 до 24 дюймов

СТАНДАРТЫ ISO
  • ISO 4709 — Композиционная пробка. Прокладочный материал. Система классификации, требования, отбор образцов, упаковка и маркировка.
  • ISO 7483 — Размеры прокладок для использования с фланцами согласно ISO 700

Маркировка спирально-навитой прокладки


На рисунке показана типичная маркировка спирально-навитых прокладок:

Прокладки с кольцевым соединением представляют собой металлическое уплотнительное кольцо, подходящее для применения при высоком давлении и высокой температуре.Они выпускаются двух видов поперечного сечения: восьмиугольного и овального.

Кольцевое уплотнение используется в сочетании с фланцем RTJ, создает прочное уплотнение между двумя ответными фланцами. При фиксации фланцев болтами прокладка кольцевого соединения вдавливается в паз фланца, образуя плотное уплотнение между ответными фланцами. Во избежание разрушения фланцев материал прокладок кольцевых соединений должен быть мягче, чем материал фланцев.

Прокладка кольцевого соединения

Основные типы кольцевых уплотнений


Прокладки с кольцевым соединением производятся трех типов: стиль R (включая восьмиугольную прокладку R и овальную кольцевую прокладку R), стиль RX и стиль BX.Style SRX и Style SBX являются соответственно адаптационной версией Style RX и Style BX.

Прокладка типа R

Прокладки типа R делятся на восьмиугольную прокладку R и прокладку овального кольца R в соответствии с различным поперечным сечением. Прокладка типа R используется для давлений до 5000 фунтов на квадратный дюйм. Кольцевая прокладка рассматривается как кольцевая прокладка под напряжением. Они производятся в соответствии с API 6A и ASME B16.20 в соответствии с API 6B и ASME / ANSI B16.5 фланцев. Прокладки с кольцевым соединением типа R производятся в соответствии со всеми применимыми стандартами и подходят для следующих обозначений фланцев:

API 6A> ASME / ANSI B16.5> MSS SP44 (ASME 16.47 СЕРИЯ A)> BS 1560

R восьмиугольная прокладка имеет восьмиугольное сечение. Средний диаметр восьмиугольной прокладки R немного больше, чем средний диаметр канавки под прокладку. Угол между кольцевой прокладкой и фаской канавки под прокладку составляет около 23 °.Восьмиугольная форма подходит только для современного плоского нижнего фланца с канавкой.

R Прокладка овальная кольцевая изготавливается в сечении овальной формы. Овальное кольцо подходит для круглого и плоского нижнего фланца с канавкой под кольцо. Восьмиугольная прокладка R и овальная кольцевая прокладка R выполняют аналогичную функцию: они уплотняют за счет начального линейного контакта или кромочного действия при приложении сжимающих усилий. Однако овальная кольцевая прокладка R имеет более низкую эффективность уплотнения, чем восьмиугольная.

Прокладка RX Style

Прокладки типа RX соответствуют стандартам API 6A и ASME B16.20 для фланцев API 6B и ASME / ANSI B16.5. Прокладка типа RX, как особый вид восьмиугольных прокладок, разработана и усовершенствована на основе прокладки типа R. Он имеет хорошее уплотнение в виде контакта между прокладкой и поверхностями кольцевого соединения, особенно внешней стороной, и плотно прижат, чтобы сохранить хорошие уплотняющие характеристики. Прокладка типа RX используется для давлений до 5000 фунтов на квадратный дюйм. RX Ring Joint Gasket — это один из видов кольцевых прокладок, работающих под давлением.

Прокладка типа BX

Тип BX , как особый вид восьмиугольных прокладок, это , изготовленные в соответствии с API 6A и подходящие для использования во фланцах высокого давления API 6BX.Style BX разработан для использования при давлении до 20 000 фунтов на квадратный дюйм. Все размеры BX имеют отверстие для сброса давления для выравнивания давления на уплотнительных поверхностях. Соединительная прокладка кольцевого типа BX — это один из видов кольцевых прокладок, работающих под давлением.

Прокладка типа SRX и SBX

Прокладки типов SRX и SBX имеют ту же конструкцию, что и прокладки типов RX и BX. Они производятся в соответствии с API 17D и применимы для подводного устьевого оборудования и оборудования для деревьев. Буква «S» указывает на то, что в этих прокладках просверлены отверстия, чтобы гарантировать, что любая жидкость, застрявшая за кольцевой прокладкой с обеих сторон, будет течь к I.Д. расточка. Кольцевые прокладки SRX обычно проектируются с фланцами 6BX и / или 17D RTJ под водой.

Стандарты


Кольцевые уплотнения изготавливаются в соответствии с любыми стандартными и нестандартными размерами, включая стандарты API 6A, API 17D, ASME B16.20, DIN 2693-67, JPI-7S-23-72 и другие стандарты, соответствующие ASME B16. 5, фланцы ASME B16.47 Series A и Series B, API 6A Type 6B и 6BX.

Приложения


• Нефтегазовая промышленность
• Нефтехимическая промышленность
• Электростанция
• Фланцевые соединения
• Трубные соединения
• Теплообменники, клапаны, насосы, компрессоры, котлы и другое промышленное оборудование

Техническая документация по прокладке кольцевого соединения


Прокладки типа R и RX должны иметь шероховатость поверхности не более 1.Шероховатость 6 мкм (63 мкм). Прокладки типа BX должны иметь шероховатость поверхности не более 0,8 мкм (32 мкм).

Материал прокладок RTJ должен соответствовать материалу фланцев, но должен иметь более низкую твердость: это гарантирует, что прокладка, а не фланец, будет пластически деформироваться в канавке фланца, когда два ответных фланца скреплены болтами.

В случае использования более твердого материала для кольцевого соединения, канавка фланца будет повреждена при затяжке фланцев (значения твердости для прокладок кольцевого соединения приведены ниже).

Типы материалов для уплотнительных колец
МАТЕРИАЛ ПРОКЛАДКИ RTJ КОЛЬЦО ID КЛАСС ASTM СОРТА DIN НОМЕР WKSTOFF СОРТА AISI
СОРТА BS
ДРУГИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мягкое железо D 1.1003 / 1.0335 Aramco / StW24
LCS S 1.1003 / 1.0335 Aramco / StW24
CS360 LT CS360LT A516 Gr70
4140 4140 UNS G41400 42CrMo4 1.7225 4140
F5 F5 UNS K42544 12CrMo195 1,7362 5Cr 1 / 2Mo
SS304 S304 S30400 X5CrNi 18 9 1.4301 304 304S15
SS304L S304L S30403 X2CrNi 18 9 1,4306 304L 304SS12
SS309 S309 S30900 X15CrNiSi2012 1.4828 309 309С24
SS310 S310 S31008 XX15CrNiSi2520 1,4841 310 310S24
SS316 S316 S31600 X5CrNiMo18 10 1.4401 316 316S16
SS316L S316L S31603 X2CrNiMo18 10 1,4404 316L 316S11 / 316S12
SS316L МОЧЕВИНА S316UG S31603 X2CrNiMo 18 14 3 1.4435
SS316Ti S316Ti S31635 X10CrNiMoTi1810 1,4571 316Ti 320С31 / 320С17
SS321 S321 S32100 X10CrNiTi18 9 1.4541 321 321С12
SS347 S347 S34700 X10CrNiNb 18 9 1,455 347 347S51
SS410 S410 S41000 X10Cr13 1.4006 410 410S21
Монель 400 Монель400 N04400 NiCu30Fe 2,436
Инконель 600 INC600 N06600 NiCr15Fe 2.4816
Инконель 625 INC625 N06625 NiCr22Mo9Nb 2,4856
Инконель 718 INC718 N07718
Инколой 800 INC800 N08800 X5NiCrAlTi31-20 1.4958
Инколой 800H INC800H N08810 1,4958
Инколой 825 INC825 N08825 NiCr21Mo 2.4858
904L 904L N08904 X1NiCrMoCu25-20-5 1,4539
F51 F51 S31803 X2CrNiMoN22-5-3 1.4462 2205 / Дуплекс
F53 F53 S32750 X2CrNiMoN25-7-4 1,441
F55 F55 S32760 X2CrNiMoCuWN 25 7 4 1.4501 Зерон 100
F60 F60 S32205 Дуплекс
Титана Ti 50400 рэнд 3.7035
17-4 фазы 17-4 фазы S17400 1,4542 630
S254 S254 S31254 X1CrNiMoCuN20-18-7 1.4547 F44 / 6Mo
C276 C276 N10276 NiMo16Cr15W 2,4819 Хастеллой
Сплав 28 Сплав28 N08028 X1 NiCrMoCuN 31 27 4 1.4563 SANICRO 28

Механические свойства Материалы прокладок кольцевых соединений
Максимальная твердость прокладок RTJ

Материал прокладки RTJ

Бринелль HRB Я БЫ

Мягкое железо-S

90 56 D

Низкоуглеродистая сталь

120 68 S

4-6% хром
1/2% молибден

130 72 F5

SS 304 нержавеющая сталь

160 83 S304

SS 316 нержавеющая сталь

160 83 S316

SS 347 Нержавеющая сталь

160 83 S347

SS 410 Нержавеющая сталь

170 96 S410

Прокладка Kammprofile изготавливается путем нанесения герметизирующего слоя из неметаллических материалов (таких как графит, тефлон и тефлон, керамические волокна, неасбест, слюда и т. Д.) Или металлических материалов (например, алюминия или серебра) на обеих сторонах металла. Сердечник с концентрическими канавками с шагом кулачка 1 мм.Этот герметизирующий продукт, называемый также «металлической прокладкой с канавками» или «гофрированной металлической прокладкой», используется в нефтегазовых приложениях с высоким давлением и температурой.

Прокладки Kammprofile подходят для гладких и стандартных поверхностей фланца (Ra от 3,2 до 6,3 мкм, т. Е. 125-250 RMS).

Обычная толщина прокладки Kammprofile составляет от 2 до 4 мм (3 мм — наиболее распространенная спецификация в нефтехимической промышленности).
Прокладка Kammprofile имеет ряд преимуществ благодаря большой площади уплотнения и конструкции:
  • Может выдерживать температуру прибл.1000 ° C (диапазон температур Kammprofile зависит от материалов металлического сердечника и герметизирующего слоя)
  • Может выдерживать давление до 250 бар, что является значительным показателем давления.
  • Прокладка не повреждает поверхность фланца благодаря защите, обеспечиваемой герметизирующим слоем.
  • Прокладка может поглощать колебания температуры и давления.
  • Он более устойчив к неправильному моменту затяжки, чем спирально-навитые прокладки.
  • Подходит как для легких, так и для тяжелых фланцев, даже для больших размеров
  • После сборки толщина уплотнительного материала чрезвычайно мала (0.1 — 0,2 мм), что снижает вероятность утечек и отказов.
  • Сердцевину прокладки Kammprofile можно использовать повторно после очистки и установки прокладки новым слоистым материалом. Это критично для дорогих применений, таких как прокладки теплообменников, сделанные из экзотических, дорогих материалов (инконель, монель, хастеллой и мельхиор).

К прокладке может быть добавлено внешнее металлическое (интегральное или плавающее) кольцо для облегчения центрирования прокладки во время установки на фланец.Уплотнительные слои защищают поверхность фланца и усиливают уплотнение.

КАММПРОФИЛЬНЫЕ ПРОКЛАДКИ ТИПОВ


Прокладки Kammprofile доступны в двух основных конфигурациях, параллельных корневых стержнях / выпуклых корневых стержнях и двух конструкциях (со свободным наружным центрирующим кольцом или без него), как показано на изображении ниже:

КАММПРОФИЛЬНЫЕ ПРОКЛАДКИ


Металлические основные материалы

Материал сердечника прокладки Kammprofile должен соответствовать материалу трубопроводной системы.

Kammprofile основные материалы DIN
Обозначение
Номер материала DIN Обозначение AISI ASTM UNS
Британский стандарт
Обозначение
Твердость
HB / HV
Температура в ° C °
Мин.Максимум.
Плотность в гр / см3
Мягкое железо 90–100 — 60 500 7,85
Сталь (LCS) RSt. 37,2 1.0038 100–130 — 40 500 7,85
Нержавеющая сталь 304 X5 CrNi 1810 г. 1,4301 304 304S15 / 16/31 130 — 180 -250 550 7.9
Нержавеющая сталь 304 L X2CrNi 1911 г. 1,4306 304L 304S11 130–190 -250 550 7.9
Нержавеющая сталь 309 X15CrNiSi 2012 г. 1.4828 309 309С24 130–190 -100 1000 7.9
Нержавеющая сталь 316 L (1) X2CrNiMo 1713 1,4404 316L 316S11 / 13 130–190 -100 550 7.9
Нержавеющая сталь 316 Ti X6CrNiMoTi 1712 1,4571 316Ti 320S31 130–190 -100 550 7,8
Нержавеющая сталь 321 X6CrNiTi 1810 г. 1.4541 321 321С12 / 49/87 130–190 -250 550 7.9
Нержавеющая сталь 347 X6CrNiNb 1810 г. 1,4550 347 347С31 130–190 -250 550 7.9
Алюминий Al 99,5 3,0255 20–23 -250 300 2,73
Серебряный 28 * -250 750 10.5
Медь 2,0090 50–80 -250 400 8.9
Никель 200 Ni 99,2 2,4066 N02200 3072-76 NA11 90–120 -250 600 8.9
Монель 400 ® NiCu 30 Fe 2,4360 N04400 3072-76 NA13 110–150 -125 600 8,8
Инконель 600 ® NiCr 15 Fe 2.4816 N06600 3072-76 NA14 120 — 180 -100 950 8,4
Инколой 800 ® X10NiCrAITi 3220 1,4876 N08800 3072-76 NA15 140–220 -100 850 8.0
Инколой 825 ® NiCr 21 Мо 2,4858 N08825 3072-76 NA16 120 — 180 -100 450 8,14
Хастеллой B2 ® NiMo 28 2.4617 N10665 170 — 230 -200 450 9.2
Хастеллой C276 ® NiMo16Cr15W 2,4819 N10276 170 — 230 -200 450 8.9
Титана Ti 99,8 3,7025 110–140 -250 350 4.5
Уплотнительный слой

Наиболее распространенными слоями прокладок Kammprofile являются графит и тефлон.
Преимущества графитового облицовочного материала:

  • Отличные газонепроницаемые свойства
  • Нестареющие свойства
  • Очень хорошая химическая стойкость
  • Устойчивость к высоким (колеблющимся) температурам и давлению

ПТФЭ также используется благодаря своей превосходной химической стойкости, устойчивости к температурам до 250 ° C и отличным герметизирующим свойствам при работе с газами.

Материал уплотнительного слоя для Kammprofile Температура в ° C °
Мин. Максимум.
Максимум. рабочее давление в барах Газонепроницаемость Рекомендуемое приложение
Графитовый -200 550 250 Хороший Агрессивные СМИ
ПТФЭ (тефлон ®) -200 250 100 Хороший Агрессивные СМИ
Без асбеста -100 250 100 Хороший Газ и жидкости
Серебряный -200 750 250 Хороший Агрессивные СМИ

РАЗМЕРЫ ПРОКЛАДКИ КАММПРОФИЛЯ


Класс 150-400

Размеры прокладки Kammprofile для AMSE B16.5 фланцев

NPS d1 d2 d3
150 300 400
1/2 23 33,3 44.4 50,8 50,8
3/4 28,6 39,7 53,9 63,5 63,5
1 36,5 47,6 63.5 69,8 69,8
44,4 60,3 73 79,4 79,4
52,4 69,8 82.5 92,1 92,1
2 69,8 88,9 101,6 108 108
82,5 101,6 120.6 127 127
3 98,4 123,8 133,4 146,1 146,1
111,1 136,5 158.8 161,9 158,7
4 123,8 154 171,5 177,8 174,6
5 150,8 182,6 193.7 212,7 209,5
6 177,8 212,7 219,1 247,7 244,5
8 228,6 266,7 276.2 304,8 301,6
10 282,6 320,7 336,5 358,8 355,6
12 339,7 377,8 406.4 419,1 415,9
14 371,5 409,6 447,7 482,6 479,4
16 422,3 466,7 511.2 536,6 533,4
18 479,4 530,2 546,1 593,7 590,5
20 530,2 581 603.2 650,9 644,5
24 631,8 682,6 714,4 771,5 765,2

Все значения в миллиметрах

Класс 600-2500

Размеры прокладки Kammprofile для AMSE B16.5 фланцев

NPS d1 d2 d3
600 900 1500 2500
1/2 23 33.3 50,8 60,3 60,3 66,7
3/4 28,6 39,7 63,5 66,7 66,7 73
1 36.5 47,6 69,8 76,2 76,2 82,5
44,4 60,3 79,4 85,7 85,7 101.6
52,4 69,8 92,1 95,2 95,2 114,3
2 69,8 88,9 108 139.7 139,7 142,8
82,5 101,6 127 161,9 161,9 165,1
3 98,4 123.8 146,1 165,1 171,5 193,7
111,1 136,5 158,7
4 123.8 154 190,5 203,2 206,4 231,7
5 150,8 182,6 238,1 244,5 250,8 276.2
6 177,8 212,7 263,5 285,8 279,4 314,3
8 228,6 266,7 317,5 355.6 349,3 384,1
10 282,6 320,7 369,9 431,8 431,8 473
12 339,7 377.8 454 495,3 517,5 546,1
14 371,5 409,6 488,9 517,5 574,7
16 422.3 466,7 561,9 571,5 638,1
18 479,4 530,2 609,6 635 701,7
20 530.2 581 679,5 695,3 752,4
24 631,8 682,6 787,4 835 898,5

Все значения в миллиметрах

ПРОКЛАДКА С КУРТКОЙ


Прокладка с рубашкой имеет внутреннюю сердцевину из мягкого материала и внешнюю металлическую оболочку.Внутренний наполнитель обеспечивает упругость прокладки, в то время как металлическая оболочка защищает внутреннюю сердцевину прокладки и выдерживает давление, температуру и коррозию процесса.

Прокладки с металлической рубашкой доступны с одинарной или двойной рубашкой и широко используются для насосов, клапанов, сосудов высокого давления и другого механического оборудования.

Прокладка с металлической оболочкой требует наличия фланцев с плоской поверхностью и гладкой поверхности для эффективного уплотнения.

Диапазон размеров и допуски по толщине для этого типа прокладок охватываются спецификацией ASME B16.21:

  • OD: менее 5000 мм
  • Толщина: 2 ~ 8 мм с допуском +0,03 дюйма. до -0,000 дюймов (+ 0,8 мм, -0,0 мм)

МАТЕРИАЛЫ ПРОКЛАДКИ С КУРТКОЙ

Материалы металлической оболочки

В таблице показаны наиболее распространенные металлы, используемые для прокладок с рубашкой, и рекомендуемый диапазон температур:

Материалы куртки Твердость HB Темп.℃
Углеродистая сталь 90 -60 ~ + 450
304 (L) 130 -270 ~ + 550
316 (L) 130 -270 ~ + 550
321 130 -270 ~ + 550
Монель 110 -60 ~ + 500
Инконель 90 -60 ~ + 600
AL 30 -250 ~ + 300
CU 80 -250 ~ + 400
Внутренние основные материалы

Прокладки с металлической оболочкой имеют мягкий внутренний сердечник, который может быть изготовлен из следующих материалов:

  • Неасбестовый картон и другие неасбестовые материалы (арамид, стекловолокно, неорганические волокна и т. Д.)
  • CAF
  • Резинка
  • ПТФЭ
  • Графитовый

ТИПЫ ПРОКЛАДКИ С КУРТКОЙ


Двумя основными типами прокладок с металлической рубашкой являются конструкции с одинарной и двойной оболочкой.Помимо этих двух основных типов, на рынке доступны другие конструкции, как показано ниже:

РАЗМЕРЫ ПРОКЛАДКИ С КУРТКОЙ


Класс 150-400

Размер прокладки с рубашкой

NPS d1 d2
150 300 400
1/2 23.8 44,5 50,8 50,8
3/4 31,8 54 63,5 63,5
1 36,5 63.5 69,9 69,9
46 73 79,4 79,4
52,4 82,6 92.1 92,1
2 73,2 101,6 108 108
85,9 120,6 127 127
3 107.8 133,4 146,1 146,1
4 131,8 171,5 177,8 174,7
5 152,4 193.8 212,8 209,5
6 190,5 219,1 247,7 244,5
8 238,3 276,3 304.8 301,7
10 285,8 336,6 358,8 355,6
12 342,9 406,4 419,1 415.9
14 374,7 447,7 482,6 479,5
16 425,5 511,2 536,6 533,4
18 489 546.1 593,7 590,6
20 533,4 603,3 650,9 644,5
24 641,4 714,4 771.6 765,3
NPS d1 150 300 400
Класс 600-2500

Размеры прокладок с рубашкой для фланцев AMSE B16.5

NPS d1 d2
600 900 1500 2500
1/2 23.8 50,8 60,4 60,4 66,8
3/4 31,8 63,5 66,7 66,7 73,1
1 36.5 69,9 76,2 76,2 82,5
46 79,4 85,8 85,8 101,6
52.4 92,1 95,3 95,3 114,3
2 73,2 108 139,7 139,7 143
85.9 127 161,9 161,9 165,1
3 107,8 146,1 165,1 171,5 193,8
4 131.8 190,5 203,2 206,5 231,9
5 152,4 238,2 244,6 250,9 276,3
6 190.5 263,6 285,8 279,4 314,5
8 238,3 317,5 355,6 349,3 384,3
10 285.8 396,9 431,8 431,8 473,2
12 342,9 454,1 495,3 517,6 546,1
14 374.7 489 517,6 574,7
16 425,5 562 571,5 638,2
18 489 609.6 635 701,8
20 533,4 679,5 695,5 752,5
24 641.4 787,4 835,1 898,6

КАК ЗАКАЗАТЬ ПРОКЛАДКУ С МЕТАЛЛИЧЕСКОЙ КУРТКОЙ

Чтобы правильно заказать прокладку-оболочку, поставщику прокладки необходимо предоставить следующую информацию:

  • Наружный диаметр
  • Внутренний диаметр (NPS)
  • Форма по стандартному индексу
  • Номер типа
  • Толщина
  • Материалы (металл или металлический наполнитель)
  • Размер бара
  • Радиусы
  • Расстояние от осевой линии прокладки до осевой линии стержней

Стоимость работ за квадратный метр

На этом видео показан процесс возведения перегородки из пустотелых пазогребневых плит Фольма.

(PGP) — один из самых оптимальных строительных материалов для создания стен и перегородок.

PGP — это гипсовые блоки с пазом и гребнем на концах, благодаря которым они собраны как конструктор Lego. Из этого материала можно легко построить перегородку длиной до 6 м и высотой до 3,6 м.

Гребень паз-паз можно использовать как в сухих, так и во влажных помещениях. Для устройства перегородок в помещениях с повышенной влажностью изготавливаются специальные влагостойкие пазогребневые плиты.

Инструменты и материалы для установки перегородки GWP

Для установки перегородки из пазогребневых плит потребуются следующие материалы и инструменты:

  • GWP обычный или влагостойкий
  • грунтовка
  • монтажный клей
  • штукатурка гипсовая
  • монтажных уголков (можно использовать прямые подвесы)
  • гвозди и шурупы дюбеля
  • шпатели: широкие, для внешних и внутренних углов
  • пенополиуретан
  • уровень
  • молоток

Все необходимое для монтажа перегородок из ППГ Вы можете купить в нашей компании.

Этапы монтажа перегородки из пазогребневых плит

1. Подготовка основания

Одним из важнейших условий создания перегородки GWP является надежное и устойчивое основание … Если основание имеет сильные неровности, необходимо выполнить выравнивающий слой, используя наливной пол.

Перед началом монтажа очистить пол от пыли и грязи. После этого можно переходить к установке раздела.

2. Установка перегородки

Для увеличения адгезии материалов необходимо обработать все поверхности, которые будут примыкать к будущей перегородке грунтовкой … После высыхания грунтовки выровнять и перемешать — можно использовать любую монтажную гипсовую смесь .

Для повышения звукоизоляции и предотвращения других негативных последствий перегородку лучше крепить к основанию через эластичный пористый материал, например, пробку.Этот этап носит рекомендательный характер.

Пазогребневые плиты монтируются рядами … ГВП первого ряда монтируются от стены помещения на слое монтажной смеси. Пластина может быть установлена ​​пазом вверх или вниз. Для получения качественной конструкции необходимо проверить с помощью вертикального и горизонтального уровня будущей перегородки.

Перед установкой следующей доски нанесите слой клея на уже установленную плиту с пазом и пазом и основание.После установки второй и последующих пластин обрежьте их молотком, чтобы получить ровную структуру.

Как правило, для завершения раздела необходимо использовать не всю плиту GWP. В этом нет ничего плохого, ведь благодаря пустотам материал очень легко распилить ножовкой.

При кладке второго и последующих рядов нужно соблюдать шаг вертикальных стыков не менее 10 см. , благодаря этому конструкция получается более прочной.

Постоянно контролировать ширину горизонтальных и вертикальных швов, чтобы исключить дополнительные шаги выравнивания при отделке перегородки из ППГ, она должна быть минимальной.

Плиты необходимо крепить к стенам и фундаментам: они выполняются с помощью крепежных уголков, дюбелей и саморезов.

Последний ряд необходимо установить с зазором не менее 1,5 см. от плиты перекрытия, оставшийся зазор заполняется пенополиуретаном, после очистки излишков необходимо зашпаклевать шов гипсовой шпаклевкой.

3. Отделка перегородки GWP

В первую очередь необходимо защитить внешние углы получившейся перегородки от механических повреждений, для этого используется перфорированный уголок , профиль 31 * 31. Внутренние углы армируются армирующей лентой .

На все углы необходимо нанести выравнивающий слой штукатурки.

Для прокладки электропроводов или электромонтажной арматуры можно использовать конструкционные полости, которые необходимо дополнительно расширить сверлом с коронкой.Этим же инструментом необходимо подготовить внешние отверстия для электромонтажных изделий и вывода проводки.

Перед нанесением декоративного покрытия: обоев или краски необходимо очистить швы и обработать их и все неровности штукатуркой и загрунтовать поверхность.

В видео также отражены моменты звукоизоляции перегородок и установки навесного оборудования: полок, сантехники.

Преимущества пазогребневых плит:

  • простота сборки
  • простота устройства отверстий
  • минимальная отделка
  • не требует штукатурки
  • низкая цена
  • высокие показатели огнестойкости

Появление этого материала было вызвано необходимостью снижения трудоемкости и стоимости кладки.

Судите сами — один пазогребневой гипсокартон длиной 66,7 см и высотой 50 см заменяет 14 полуторных силикатных кирпичей или 20 одинарных красных кирпичей (250х120х65мм).

Для силикатной пазогребневой плиты эти показатели скромнее (5 и 7 кирпичей соответственно), но и вполне приемлемы для ускорения и удешевления работ.

Перегородки из пазогребневых плит (ПГП) предназначены для установки в жилых и общественных зданиях с высотой потолков не более 4.2 мес.

Так как такие плиты имеют большую боковую поверхность и небольшую ширину (от 8 до 10 см), для повышения устойчивости кладки на боковых краях выполняют замковое соединение «паз-гребень». Такое конструктивное решение одновременно увеличивает ровность перегородки, так как плита точно садится на продольный шов и надежно соединяется с соседним.

Плиты гипсовые пазогребневые

Изготавливаются из гипса марок Г-4 или Г-5 по технологии литья.

Штукатурка Парижа — экологически чистый и дышащий материал. Поэтому сделанные из него перегородки соответствуют строгим санитарно-гигиеническим нормам, регулирующим качество отделочных материалов. Для улучшения эксплуатационных и прочностных характеристик в гипс добавляют пластифицирующие добавки.

Современные гипсовые пазогребневые плиты в зависимости от степени влагопоглощения делятся на обычные и влагостойкие. Для уменьшения водопоглощения в сырье добавляют гранулированный доменный шлак и портландцемент.Чтобы такие плиты отличать от обычных, их окрашивают в зеленый цвет.

Стандартные гипсовые перегородки можно использовать только в зданиях с сухим и нормальным уровнем влажности, а влагостойкие (гидрофобизированные) также можно устанавливать во влажных помещениях (согласно требованиям СНиП II-3-79)

Табл. №1 Основные технические характеристики гипсовых пазогребневых плит

По теплоизоляции шпунтовая гипсовая плита толщиной 80 мм эквивалентна бетонной стене толщиной 400 мм.Его коэффициент звукоизоляции составляет от 34 до 40 дБ, что является хорошим показателем для перегородок.

Огнестойкость массивных гипсовых блоков очень высокая. Они способны выдерживать прямое воздействие огня (температура около +1100 С) в течение 3 часов без потери несущей способности.

Для уменьшения веса кладки производятся пустотелые гипсокартонные плиты типоразмера 667х500х80 мм. Их масса почти на 25% меньше, чем у тучных (22-24 против 30-32 кг).

Кроме того, существует градация гипсокартона в зависимости от формы конька и паза (прямоугольная и трапециевидная). Однако на качество и прочность перегородок этот параметр существенно не влияет.

Плиты силикатные пазогребневые

Технология изготовления силикатных плит заключается в приготовлении смеси кварцевого песка, воды и негашеной извести, которую затем прессуют и помещают в камеру автоклава. Там под воздействием высокой температуры и давления образуется прочный известково-песчаный конгломерат.

Силикатные пазогребневые блоки для перегородок имеют более высокую механическую прочность, чем гипсовые, и более низкий уровень водопоглощения. Поэтому их можно без ограничений использовать для возведения самонесущих конструкций внутренних стен и возведения перегородок во влажных помещениях.

Вес такого силикатного блока 15,6 кг при плотности 1870 кг / м3. Плотность гипсокартона меньше — 1570 кг / м3, что положительно сказывается на качестве тепло- и звукоизоляции.

Табл. №2 Основные технические характеристики плиты силикатной пазогребневой

Силикатные плиты огнестойки не хуже гипсовых. Они не выделяют токсичных газов и не проводят электричество. К тому же замок паз-паз хорошо гасит звук.

Газопроницаемость (воздухопроницаемость) силикатного перегородочного блока находится на высоком уровне и обеспечивает комфортный микроклимат в помещении. Этот материал даже при значительных колебаниях влажности не деформируется и не гниет.

Производители и цены

Блоки язычковые, выпускаемые под брендами Knauf и Volma, сегодня пользуются повышенным спросом. Причины тому — предсказуемость их прочностных характеристик и высокая точность геометрии. Это позволяет снизить стоимость и трудоемкость отделочных работ.

Такие конструкции нельзя оштукатуривать, а, загрунтовав, сразу оклеивать обоями или красить краской.

Сегодня на рынке стройматериалов можно найти предложения по продаже пазогребневых плит в среднем от 200 руб. / Шт.

Особенности установки

Укладка перегородок из пазогребневых блоков производится после завершения монтажа несущих и ограждающих конструкций зданий, перед началом устройства чистого пола и отделочных работ.

При перепланировке или реконструкции жилых и гражданских объектов пазогребневые перегородки могут возводиться не только одинарными, но и двойными. Последний вариант используется в тех случаях, когда требуется выполнить скрытую прокладку инженерных сетей или утеплить перегородку, одна сторона которой выходит в холодное помещение.

На объекте установка пазогребневых плит сводится к стыковке по швам с периодическим контролем вертикальности и горизонтальности каждого ряда. При сборке межкомнатных перегородок плиты ставят как пазом вниз, так и вверх. Нормы рекомендуют укладывать их пазом вверх, так как в этом случае монтажная клеящая смесь равномерно распределяется в бороздчатом пространстве паза.

Стандартный клей для газобетона или шпатлевку Fugenfüller можно использовать в качестве клеевой основы для монтажа.

Последовательность установки

Основание под перегородку выравнивается цементно-песчаным раствором, после чего на него по уровню укладывается первый ряд перегородок. Перед стыковкой поверхности паза и гребня каждой пластины покрываются клеевым раствором так, чтобы толщина шва в местах стыков не превышала 1-2 мм.

Установка производится с перевязкой стыковых швов. Для создания упругого прилегания к ограждающим и несущим конструкциям пазогребневые перегородки крепятся специальными скобами.


Кронштейн устанавливается в паз плиты и фиксируется саморезом к панели перекрытия или анкерным дюбелем к ограждающей конструкции.

Кроме того, в таких стыках стандарты рекомендуют использовать прокладки из пробкового или битумного войлока, устанавливая их по всему периметру внешнего стыка.

Если ширина дверного проема не превышает 80 см и над ним будет установлен только один ряд пазогребневых плит, то нормы разрешают не использовать перемычку.Его роль выполняет дверная коробка или подпорная конструкция, которую после отверждения клеевым раствором снимают (рис. 1)

Рисунок 1

При большей ширине проема требуется установка стальной или деревянной перемычки поверх нее (см. Рис. 2)

Все зоны соприкосновения перегородок с несущими стенами и перекрытиями заделываются гипсовым раствором.

Гипсовая пазогребневая плита (ПГП) — строительный материал, специально разработанный для внутренних перегородок квартиры и дома.Трудно представить, что все межкомнатные перегородки в квартире будут без дверей. В этой статье мы увидим, как правильно сделать дверной проем в разделе PGP.

Здравствуйте! В прошлой статье я рассказал, как монтируются перегородки из пазогребневых плит GWP. В этой статье мы увидим, как правильно сделать дверной проем в разделе PGP.

Раздел GWP

  • Напомню, что гипсовые пазогребневые плиты производят компании Knauf и Volma.Это самые популярные производители таких тарелок.
  • Плиты PGP отличаются простотой монтажа, простотой раскроя и стандартизацией размеров.
  • Доски доступны в двух размерах (длина (L) × ширина (B)): 667 × 500 мм, толщиной 80 или 100 мм и 900 × 300 мм, толщиной 80 мм.
  • Напомню также, что плиты GWP укладываются канавкой вверх или вниз, с упругими или жесткими упорами и со смещенными рядами. Для установки ГВП используется гипсовый клей; скобы крепления используются для усиления конструкций.

Обо всем этом читайте в статьях:

Кроме воспоминаний, такая схема установки перегородки из гипсокартона ПГП. Вы можете скачать инструкцию по ссылке в конце статьи .

Схема установки PGP раздела

Дверной проем в перегородке PGP — общие правила

Технологически возможны два варианта устройства дверного проема во межкомнатной перегородке ПГП:

1.Вариант 1. Вы знаете конструктивное расположение двери и собираете перегородку ГВП с учетом этого расположения двери; 1. Вариант 2. Если дверной проем имеет высоту четверти высоты перегородки (или меньше), а площадь двери составляет не более 10% площади перегородки, тогда дверной проем под дверью можно врезать в готовую сплошную перегородку.

Так как вариант №2 в квартире практически невозможен, то далее будем рассматривать только вариант №2.1: устройство дверного проема при установке перегородки из плит ГВП.

Принцип установки плит в проем

Для начала обратим внимание на установку верхних плит над дверным проемом. Устанавливаются они следующим образом.

1. Если ширина двери не более 900 мм, то при достижении верхнего уровня проема устанавливается несущая конструкция из досок. Планки 1 опорная планка 2. Важно, чтобы после завершения установки и высыхания клея все поддерживающие стыки были удалены.

Временная опорная конструкция проема перегородки PGP

1. Если ширина двери или только дверного проема превышает 900 мм, обычно 1300-1500 м, на верхнем уровне проема устанавливается постоянный поддерживающий элемент. Элемент опирается на перегородку и будет постоянно поддерживать верхние пластины перегородки. Опорный элемент изготавливают из швеллера (40 × 95 × 40 × 2,0), уголков, реже арматуры. Этот опорный элемент не удаляется после установки перегородки.

Три варианта устройства дверного проема в гипсокартонной перегородке

Три рассматриваемых варианта устройства дверного проема примерно одинаковы и отличаются только расположением проема относительно ограждающих конструкций.

Схема 1. Проем расположен близко к краю перегородки.

Схема 2. Проем достался так, что часть плит, контактирующая с дверью, оказалась узкой (C 2).

Схема 3. Широкий дверной проем. В широком дверном проеме PGP верх проема армируется швеллером или уголками.


Крепление дверной коробки к перегородке ПГП

Крепление дверной коробки к готовой перегородке осуществляется саморезами SDT 5–5,5 × 137. Между коробкой и концом перегородки устанавливается слой звукоизоляционного материала (обязательно).

Перепланировка квартиры — дело обычное, остается только определиться с материалом и технологией возведения новых стен и перегородок.Предлагаем обратить внимание на пазогребневые гипсокартоны — практичный, доступный и универсальный в использовании материал.

Пластины язычные и область их применения

Язычковые плиты (PGP) представляют собой прямоугольные блоки из гипсоволокна толщиной 80 или 100 мм. Размер тарелок стандартный — высота 500 мм, ширина 667 мм. Для усиления связи между пластинами их край выполнен в виде бороздок и гребней. Технология позволяет возводить до 4 м 2 перегородок в час.

Стандартные плиты используются в помещениях с нормальным влажностным режимом; влагостойкий GWP применяется для ванных комнат и бань. Плита может быть сплошной или полой с горизонтальными сквозными отверстиями диаметром 40 мм. Пустотная плита отличается не только пониженной легкостью и теплопроводностью, при кладке плит одного ряда выравнивание отверстий по сечению гарантируется не менее чем на 90%, что позволяет использовать полости как технические каналы для укладки. электропроводка или трубы.

Подготовка площадки

GWP универсальны в применении и могут быть установлены практически в любых строительных условиях. Благодаря небольшому весу они не требуют фундамента и могут устанавливаться прямо на стяжку или даже на твердый деревянный пол.

Единственное требование к месту возведения перегородки — основание не должно иметь перепад высот по горизонтали более 2 мм на 1 метр. Если пол в помещении не соответствует этим требованиям, то производится выравнивающая стяжка шириной 20-25 см.

Поверхность стяжки и пола необходимо несколько раз покрыть грунтовкой глубокого проникновения, затем высушить и очистить. Устанавливать ГВП оптимально еще до оштукатуривания несущих стен, так финишное покрытие получится более прочным.

Устройство демпферной подушки

Для компенсации температурного расширения и осадки здания в местах примыкания перегородок к полу и стенам укладывают ленту из эластичного материала. Это может быть резина, пробка или силиконовая лента.

Основание покрывается тонким слоем клея GWP и наклеивается лента. На застывание требуется 6-8 часов, после чего можно приступать к возведению перегородки.

Установка первого ряда

Установка ГВП проводится строго рядами, начиная снизу. Первый ряд является основным и должен быть правильно ориентирован в пространстве по вертикали и горизонтали. Самая частая ошибка при установке — «волнистость» перегородки, возникающая из-за небольшого смещения пазов.Чтобы исключить это явление, при укладке каждой плиты нужно использовать рейку-линейку и сверять с ней общую плоскость перегородки.

Первый ряд укладывать от угла. Место соприкосновения плиты с полом и стены покрывается клеем GWP, затем устанавливается блок гребенкой вверх и выравнивается его положение. Для перемещения пластин удобно использовать резиновый молоток. В обязательном порядке закрепить первый блок к стене и полу при помощи Г-образных плит, роль которых успешно выполняют прямые подвесы.Для их использования нужно срезать зубчатый гребешок с краев и довести толщину пластины до ширины гребня. Плиты сначала крепятся к основанию с помощью дюбелей быстрого крепления длиной 80 мм, затем к плите черными саморезами длиной не менее 60 мм.

Далее плиты крепятся через одну: одной стороной к полу, другой — к предыдущей плите с предварительным покрытием стыка тонким слоем клея и сильным давлением.Для контроля размещения плит в проекте удобно использовать шнуровку или лазерный уровень. Также не лишним будет разметить перегородку на полу и стенах с указанием мест под дверные проемы.

Устройство перегородок и примыкания к несущим стенам

Второй и последующие ряды укладываются со смещением стыка не менее 150 мм. Плита расположена строго в плоскости перегородки за счет пазогребневого соединения. Достаточно контролировать горизонтальный уровень агрегата и боковой крен.Наружные плиты крепятся к несущим стенам с помощью Г-образных пластин или арматурных стержней толщиной 8 мм.

Для выравнивания стыков и снятия края перегородки требуется подрезка дополнительных элементов до точного размера. Лучше всего использовать обычную ножовку по дереву с толстым полотном и наборными зубьями. Если перегородка не примыкает к другой стене, ее конец можно сделать идеально ровным, увеличив толщину клея в вертикальном шве с 2 до 6-8 мм.

Устройство дверных проемов

Вертикальные края проемов в дополнительном армировании не нуждаются. Чтобы уложить плиты над проемом шириной менее 90 см, необходимо соорудить опорную П-образную планку, которую можно убрать после высыхания клея.

Отверстия с шириной 90 см и более требуют укладки на верхней части ряда плит опорной перекладины — 40 мм доски или 70 мм усиленный профиль CD. Чтобы достичь одного уровня, рекомендуется разрезать плиты, уложенные поверх перекладины.Джемпер укладывается в перегородку не менее 50 см с каждой стороны.

Углы и пересечения перегородок

В углах и стыках перегородок необходимо укрепить кладку. Для этого плиты перекладывают в ряд, поочередно перекрывая стыки. В местах перекладки необходимо убрать гребни, они разрезаются ножовкой на участки по 4-5 см и скалываются стамеской.

Связку можно дополнительно армировать прямыми подвесками или сварными Т-образными элементами из гладкой арматуры.В любом случае требуется дополнительная подрезка конька на необходимое расстояние.

Закладка верхнего ряда

При укладке верхнего ряда наибольшее количество отходов образуется из-за обрезки до нужной высоты. Их можно склеивать и размещать в пустотах, так как этот ряд перегородки не испытывает сильной функциональной нагрузки.

В пустотах верхнего ряда обычно прокладывают электропроводку, поэтому важно не допускать попадания клея в отверстия.Для облегчения прокладки кабеля можно дополнительно просверлить отверстия или проделать поперечные отверстия диаметром 45 мм.

При кладке верхнего ряда необходимо выдерживать зазор от потолка не менее 15 мм для компенсации прогиба потолка при осадке. Верхний ряд тоже нужно прикрепить к потолку каждой второй плиты. По окончании монтажа оставшееся пространство продувается пенополиуретаном.

Варианты внутренней отделки

При правильной установке GWP кривизна поверхности не более 4-5 мм на метр плоскости.Это приемлемый показатель для оклейки стен обоями. Наружные углы перегородок необходимо защитить перфорированным угловым профилем, установленным на начальный заполнитель. Внутренние уголки тоже зашпаклевывают, армируя серпантином. Стыки между плитами зачищаются абразивной сеткой зернистостью 80, затем всю поверхность дважды покрывают грунтовкой с высокой адгезией.

Выравнивание стен из ГВП можно проводить любой финишной шпаклевкой, но необходимо будет укрепить покрытие стекловолоконной сеткой.Часто заливка перегородок используется только для того, чтобы скрыть швы, как правило, слой не превышает 2-4 мм. Плитку можно укладывать прямо на поверхность GWP с предварительным грунтованием.

Язычковые блоки — строительный материал, который используется для устройства межкомнатных перегородок. Их производят из гипса при низкотемпературной обработке натурального гипса, поэтому второе их название — гипсовые плиты. Этот строительный материал отличается высокой точностью размеров.

Типы пазогребневых блоков

Различают гипсокартон обыкновенный и влагостойкий.Паз для гипсокартона может быть трапециевидным или прямоугольным. Гипсокартон бывает цельный и пустотелый. Для возведения стен в помещениях с сухим или нормальным влажностным режимом (квартиры, гостиницы, офисы, школы, производственные здания) используются обычные гипсовые плиты, а для помещений с повышенной влажностью — влагостойкие гипсовые плиты. В состав влагостойкой гипсовой штукатурки входят гидрофобные добавки.

Гипсокартон — очень доступный строительный материал. А благодаря высокому качеству лицевой поверхности нет необходимости тратить большие деньги на отделочные работы.Стену из гипсокартона можно оклеить обоями, покрасить или облицевать керамической плиткой.

Монтаж штукатурки очень простой и легкий. А благодаря невысокой цене использование гипсокартона дает значительное преимущество перед возведением внутренних стен из кирпича в квартирах или на дачных участках. Еще одно преимущество гипсокартона — их огнестойкость.

Как установить пазогребневые блоки

Для того, чтобы построить один квадратный метр перегородки, 5.Требуется 5 гипсовых блоков и около 1,5 кг клея. Для усиления звукоизоляции в месте примыкания перегородки к стене применяется пробковая прокладка. Если не выдвигаются жесткие требования к звукоизоляции, то блоки можно монтировать к ограждающим конструкциям прямо на клеевой раствор.

Сначала поверхность, на которой будет возводиться перегородка из пазогребневых блоков, очищается от пыли и грязи. Его строят перед установкой чистого пола.Затем производится разметка — с помощью шнура или лазерного уровня. Отметки переносятся на стены с помощью отвеса. В том случае, если пол неровный, необходимо нанести выравнивающий слой. Укладку можно делать не раньше, чем через сутки.

Перед началом монтажа необходимо приготовить клеевой раствор, который посоветовал производитель гипсовой штукатурки (обычно это вполне доступно). Для этого высыпаем сухую смесь в ведро с необходимым количеством воды.Затем тщательно перемешайте и оставьте на 2-3 минуты. Необходимо учитывать, что жизнеспособность состава составляет всего 1 час, а расход клея на 1 м2 кладки всего 1,5 кг.

Совет суперинтенданта : При смешивании клея используйте только чистую емкость и чистую холодную воду.

Для более эффективного прилегания блоков в кладке их необходимо укладывать пазом вверх. Для этого с пазогребневых блоков нижнего ряда кладки снимается гребень.Кладка первого ряда делается ровной и тщательно разравнивается в одной плоскости. При укладке следующих рядов клей наносится и распределяется по бороздкам уже уложенного ряда. Вертикальный шов каждого пазогребневого блока кладки также необходимо заполнить клеевым раствором. Толщина стыков не должна превышать 2 мм. Во время монтажа гипсовые блоки в кладке высаживают резиновым молотком. Укладка производится в шахматном порядке — не менее трети длины. Элементы отделки легко получаются с помощью ручной тарелки.Элементы последнего ряда кладки распиливают под углом, чтобы между перегородкой и потолком не оставалось пустот.

Совет суперинтенданта : Если есть выбоины на пазогребневых блоках, их необходимо заполнить шпаклевкой.

Если в перегородке необходимо сделать проем, ширина которого не превышает 800 мм, а над которым идет только один ряд кладки, то перемычку устанавливать не нужно.В этом случае достаточно будет установить и оставить в проеме опору до высыхания клея.

Если ширина проема превышает 800 мм, то над проемом необходимо установить металлическую или деревянную перемычку. Чтобы придать внешним углам конструкции дополнительную жесткость, нужно усилить их металлическим профилем. Внутренние углы можно укрепить армирующей лентой.

Монтаж гипсокартона может провести не только профессионал, но и начинающий строитель.При этом за смену опытный рабочий может сделать 20 м2 стены.

Совет суперинтенданта : При креплении к стене из пазогребневых блоков предметов, которые оказывают легкую нагрузку (зеркала или книжные полки), можно использовать расклинивающие устойчивые к коррозии дюбели. При установке подвесных шкафов или сантехники используйте антикоррозийные болты, проходящие сквозь стену.

Гипсокартон

— доступный и экономичный строительный материал для внутренних стен. Для возведения стены из гипсокартона не нужны специальные знания, достаточно посмотреть подробное видео по укладке гипсовых блоков.

Видео

неопреновый пластиковый деревянный лист аргентина

Резиновые листы — Стекло и пластиковые листы — The Home Depot
Получите бесплатную доставку квалифицированных резиновых листов или купите онлайн-самовывоз в магазине сегодня в отделе строительных материалов. 【Получить цену】

Резиновые листы, черные, 6×6 дюймов, 1/16 (Пакет из 3) Неопрен …
Листы резины Черный 6×6 дюймов на 1/16 (Упаковка из 3) Неопреновая сантехника … Полный ремонт исправлений — отлично подходит для стекловолокна, стального бетона, дерева, ПВХ, пластика… 【Получить цену】

Неопреновый резиновый лист — профессиональные пластмассы
НЕОПРЕН (NEOPRENE) резиновый лист доступен на веб-сайте Professional Plastics. … поставщик пластика пластиковый лист пластиковые стержни пластиковые трубы магазин оргстекла … Лесная древесина Целлюлозно-бумажная продукция (5211-LP) … Ангола Антарктическая исследовательская станция Антигуа и Барбуда Арктический регион Аргентина Армения … 【Получить цену】

Плиты из неопреновой резины | 30 мм 40 мм 50 мм — Резина …
Физические свойства толстых неопреновых плит гарантируют, что материал способен выдерживать очень сложные условия эксплуатации, когда используются более тонкие неопреновые листы… 【Получить цену】

Лист из неопреновой резины — сплошной черный гладкий — 1 мм 1,5 мм 2 мм …
У нас также есть в наличии силиконовая трубка из ПВХ и пластиковые соединители с зазубринами в «прямых» Т «Y» и «колен» от От 3 мм до 32 мм. Посетите наш магазин на eBay. НЕОПРЕН … 【Получить цену】

Листовой каучук — Красный — Неопрен — EPDM — Ткань с вставкой — Резинка …
Мы продаем листовой каучук, неопрен, нитрил, буна-резина, красный каучук, витон, телфон, гарлок, C4401, прокладка, лист, клингер, поролон, губка, резина, пробковая резина … 【Получить цену】

LOCTITE 401 — Мгновенный клей — Henkel Adhesives
… виды мелкого аварийного ремонта. Склеивает широкий спектр одинаковых или разнородных субстратов (металлы, резина, древесный картон, керамика, а также большинство пластиков). Узнать цену 000

Резиновые листы
Экспортер и оптовый поставщик резиновых изделий Резиновые листы Неопрен … и высокая термостойкость и это незаменим в деревянных панелях … 【Получить цену】

LOCTITE 406 — Мгновенный клей — Henkel Adhesives
2 — 10 сек. Заполнение зазора 0,05 мм. Основные характеристики Вязкость: низкая вязкость.Подложки Пластик Резина … 【Получить цену】

Пробковая доска с пляжной тематикой

13 идей доски для заметок с темой прибрежного пляжа

Простая идея доски для заметок от Better Homes and Garden с использованием пробковых подставок. Как и на первой доске для заметок, просто накройте пробку пляжной тканью, создав яркую и веселую композицию. Так легко. Не забудьте прикрепить несколько отличных пляжных фотографий.

Прибрежный и морской домашний декор — Бесплатная доставка по заказам $ 99 +

Огромный выбор дизайнерского прибрежного декора, постельных принадлежностей, освещения и многого другого.Сохранить сегодня! Прибрежные настенные покрытия Распродажа оборудования для прибрежного шкафа — скидка до 70% Мебель для спальни на побережье Прибрежные аксессуары Прибрежные обои и границы Прибрежные постельные принадлежности Прибрежные плантаторы

13 идей доски для заметок с темой прибрежного пляжа — Прибрежный

Простая идея доски для заметок от Better Дома и сад, используя пробковые подставки. Как и на первой доске для заметок, просто накройте пробку пляжной тканью, создав яркую и веселую композицию. Так легко. Не забудьте прикрепить несколько отличных пляжных фотографий.

Уникальные пробковые доски

Названия, логотипы и формы пробковой доски. Сотни дизайнов пробковых досок и форм пробковых досок. Изготовление индивидуальных пробковых досок за 5 дней или меньше. Материалы высокого качества. УНИКАЛЬНЫЙ подарок Спортивные пробковые доски, пробковые доски Cheer, пробковые доски для детей, доски объявлений, доски для значков, доски для прихваток, уникальные пробковые доски, подарки для офиса, подарки для комнаты в общежитии, канцелярские принадлежности

Принадлежности для досок объявлений

Рулоны бумаги для доски объявлений закройте доску и создайте вдохновляющий фон.Добавьте вырезы из разных букв, цифр и символов, чтобы завершить идеальный вид. Идеи и наборы досок для объявлений на осень, зиму, весну и обратно в школу. Получайте свежие идеи на доске объявлений осенью, весной или снова в школе и начинайте семестр хорошо.

Пробковая доска в обрамлении, выберите свой размер, Александрия

Идеально подходит для шебби-шик, прибрежного или повседневного пляжного декора. Эта пробковая доска сделана вручную в небольшом художественно-рамном магазине в самом сердце Америки — вы можете с гордостью выставить ее у себя дома.Характеристики: Пробковая доска изготовлена ​​из пробки толщиной 1/4 дюйма, наложенной на твердую поверхность для прочности и устойчивости.

Пробковая доска

www.staples.ca

Shop Staples Canada для широкого выбора канцелярских принадлежностей, ноутбуков, принтеров, компьютерных столов. и больше. Бесплатная доставка на следующий день для всех заказов. Найдите лучшие канцелярские товары и сэкономьте с Staples Canada. Ваш пункт назначения для учебных, складских и офисных принадлежностей.

Пляжный домик в городе: поделка из пробковой доски

Эта поделка из пробковой доски великолепна, но я опубликовал ее в 2011 году, не могу поверить, что это было так давно, поэтому, если вы хотите вдохновиться самым современным подходом, я могу Предлагаю вам, полный diy и удобный домашний дизайн и Reno, а затем заходите в мой новый блог, пожалуйста, пожалуйста ——

No Nails State Pride Corkboards

Покажите свое домашнее состояние, где бы вы ни находились.Эта пробковая доска не только демонстрирует вашу государственную гордость, но и отображает ваши любимые фотографии, сувениры и многое другое. Изготовлен из пробки. BPA бесплатно. Крепится на двусторонний скотч 3М. Импортируется.

Салфетки и салфетки — домашний декор для пляжа, побережья и тропиков

Поделитесь фотографиями своего пляжного декора, расскажите нам, какие товары вас интересуют, или просто присоединитесь к нашему сообществу любителей пляжного отдыха. Подписывайтесь на нас в Twitter Подписчики в Twitter получают эксклюзивные коды скидок, объявления о распродажах, обновления продуктов и многое другое.

Морская пробковая доска Etsy

Beach Memories — Пробковая доска объявлений, покрытая мешковиной, 12 дюймов — Декор стен из морских ракушек и морских звезд — Морская доска для заметок, Доска для значков Tack Board nextdoortoheaven 5 из 5 звезд 6 150 $ 15.00 Favorite

Доска объявлений 20 «x 15» — новые материалы для настенного крепления

Доска объявлений пробковая доска Quartet, пробковая доска в рамке 23 «x 35», дубовая рамка, декоративная доска для подвешивания булавок, идеально подходит для офиса и домашнего декора, домашнего школьного сообщения Board or Vision Board 35-380352 4,4 из 5 звезд 1,285

Откройте для себя пляжные аксессуары для вина для вашего дома

Для пляжных вечеринок у вас дома вы сможете создать идеальную атмосферу с помощью ванн с напитками и пробки от винных бутылок доски и винные стеллажи, разработанные с учетом океана.Убедитесь, что беспорядок сведен к минимуму с помощью держателей для бумажных полотенец, вдохновленных вином. Чтобы завершить вашу пляжную тематическую атмосферу, используйте обрамленные ракушки и

Сделай сам пробковую доску из ленты SummerofJoann Beach в тематике…

Самодельная летняя пробковая доска с пляжной тематикой станет идеальным прибрежным декором для вашего дома. Ремесла на продажу Поделки своими руками Любите свой дом Лента своими руками Летние Темы для комнат своими руками Пляжные Темы Офисный декор Офисные идеи. Дополнительная информация Статья Кэтлин Банн. 32. Людям тоже нравятся эти идеи.Cute Crafts Diy And Crafts Craft Projects Поделки Для Детей Дети Diy Diy Пробковая доска Пробковые доски Доска для заметок

Пляжный домик в городе: пробковая доска diy

13/06/2011 & 0183; & 32; эта пробковая доска своими руками великолепна, но я опубликовал его в 2011 году, не могу поверить, что это было так давно, поэтому, если вы хотите вдохновиться самым современным подходом, который я могу вам предложить, полный DIY и удобный домашний дизайн и Reno, тогда переходите к моему новый блог, пожалуйста ——

UK Home Daily Mail Online

напал на двух женщин в течение 90 минут в ночном клубе Корка, Ирландия, в феврале 2018 года.96 комментариев поделиться Музыкальный фестиваль в Марбелье «Золотая вечеринка в честь 50-летия Дженнифер Лопес» будет проходить по адресу

Jelinek Cork Group 48 «x 96» Пробковый лист Домашнее оборудование

Композиционные пробковые рулоны и листы, пожалуй, самые универсальные из все изделия из пробки. Изготовленные из натуральных зерен пробки, они сохраняют большинство тех же характеристик, которые присущи пробке в ее естественном состоянии. Они отлично подходят для досок объявлений и прихваток, прокладок и защитных прокладок, подкладки и изоляционного материала, подставок, подставок под горячее, моделей, поделок и хобби, и многого другого

94 Лучшие изображения досок объявлений океана Доски объявлений

30/08/ 2016 & 0183; & 32; 13 июля 2019 г. — Изучите доску объявлений Мори Кроуфорд «океанские доски объявлений», за которыми следят 185 человек на Pinterest.Ознакомьтесь с дополнительными идеями о досках объявлений, темах для учебных заведений, тематике океана… 94 个 按 钉

Ирландия Отели Отели Ирландия Подарочные карты отелей

Совет по туризму или Совет по туризму Северной Ирландии в соответствии с установленными ими нормативными положениями о регистрации. Подробнее Тематические перерывы Перерывы в Дублине Посмотреть все перерывы в Wild Atlantic Way Посмотреть все отели в Корке Посмотреть все отели в Голуэе Посмотреть всю Ирландию

Индекс

лучей

The Cork Board — диаграмма организационной глубины Прогнозы в составе 25 человек Лучшие перспективы Никнеймы игроков Медиа-кит Избранные новости в шляпе The Charlie Hough Line Пробковая доска The Cowbell Kid Проклятие LaMar-Naimoli

Hardboard Corkback Placemats Counter Art Designer

— Hardboard с пробковой подкладкой 4 салфетки с каменным дизайном Бирюзовый агат Бирюзовый агат — Вы Добавьте новый освежающий вид, защитите поверхность стола или прилавка от царапин и конденсата, а также от шума посуды.У каждого есть протираемая поверхность на нескользящей деревянной пробковой основе, термостойкость до 225 градусов по Фаренгейту, обеспечивающая многолетний срок службы.

Идеи для доски объявлений Ocean

Бесплатная доска объявлений Ocean и идеи украшения классной комнаты. Веселые картинки, темы, рисунки и высказывания для вдохновения ваших учеников Закройте меню. Поиск. Магазин по отделу «Close Cart» Перенесите «летние развлечения» в новый учебный год с пляжной тематикой Colorfu Подробнее «Плавайте в Новый год» Идея доски объявлений.

CorkBoard — Доски для заметок — Декор стен — The Seven Trust

DIY Проекты и идеи Калькуляторы проектов Установка и обслуживание Специальные предложения и предложения Поиск местных магазинов рекламы; Аренда грузовиков и инструментов 48 дюйм.x 36 дюймов. Черная закрывающаяся двойная дверь закрытая пробковая доска Доска для заметок. от AdirOffice 29 223 $ 48. Бесплатная доставка. 29. Доска для заметок из пробки, напечатанная черными чернилами. от WallPOPs 4 17 $ 13 19,79 $.

Пробковые доски для сообщений и держатели

НОВАЯ ПРОБКА НА МАГНИТНОМ СООБЩЕНИИ ТЕМА ДЛЯ ДЕВУШКИ 12 дюймов 10 долларов США. Доставка 11,19 долларов США. Гарантия доставки — среда, 29 июля. Винтажная доска объявлений Морская гребная лодка Ocean Beach Decor НОВАЯ ПЕЧАТЬ. . ПРОБКА Доска пробковая в рулоне шириной 4 фута НА НОГЕ Толщина 1/4 «1 РУЛОН бюллетень размера изображения.14,98 долларов США.

10 лучших идей и вдохновения для самодельных пробковых досок

Пробковые доски — это тонкие плиты из пробки — разновидности мягкой коры, которую можно собрать с живого дуба, не нанося ему ущерба. Поскольку они экологически чистые, люди используют их для различных целей. Со временем появляется все больше и больше креативных идей милой пробковой доски. Пробковые доски довольно универсальны. Их можно использовать для полов и

подставок из впитывающего камня на пробковых спинках Counter Art

4 подставки для пляжных пробковых подставок Подставка из льняной ракушки и дерева Этот набор из 4 прибрежных подставок из впитывающего камня украшен красивым искусством Counter Art, которое сочетается с нашими салфетками, разделочные доски и ленивые сьюзаны.изготовлены в США из натурального керамогранита, который впитывает влагу и конденсат. Они поставляются с деревянными держателями, как показано на рисунке.

Sabol Studios

его очень легко чистить, а также. Пробковые полы являются популярным выбором, потому что они помогают поддерживать высокую температуру за счет температурных изменений. Пробковые полы мягкие на ощупь и отлично подходят для детей. Пробковые полы должны быть закрыты, чтобы гарантировать Rigouts. Если вы обнаружите, что завершаете огромную тематическую ситуацию, которая поможет вам в течение

Пляжный дом Прибрежные декоративные акценты Магазин пляжного декора

Коралл с пробковой доской из красного вина.Цена продажи: $ 58.00. Crab Tile I Craft Board Craft Kit. Цена продажи: 78,99 $. Crab Tile II Cork Bulletin Board Craft Kit. Все тематические подарки на пляже; Ремни и Вьетнамки; Персонализированные подарки; Фотокниги и рамки; Подарки на свадьбу и прием; Праздничный пляжный декор; Рождественский пляжный декор; Halloween Beach Decor

Пляжная пробковая доска

Дизайнерские идеи и вдохновение. Вся свадьба и вечеринка. Товары для вечеринок Пробковые доски для пляжного домика, Пробковая доска для крабов, Декор пляжного домика, Украшения для прибрежного домика, Доска для крабов UniqueCorkBoards.Из магазина UniqueCorkBoards. 5 из 5 звезд 736 736 отзывов $ 29.95 БЕСПЛАТНАЯ доставка Favorite

Салфетки, крышки конфорок, подстаканники, нож Rada, столовые приборы оптом

Деревянные сервировочные подносы с пробковой подкладкой Подставки для разделочных досок из закаленного стекла — Рада из абсорбирующего камня на пробковой основе Сделано в США Шеф-повар столовых приборов Банки с чили для печенья, подставки для печенья, разделочные доски, кружки, держатели для салфеток, держатели для бумажных полотенец, кувшины, соль

Пляжный домик в городе: пробковая доска diy

2011-06-13 & 0183; & 32; Я новичок в этом но рад поделиться идеями о вкусной еде Спасибо, Брук.Ответить Удалить. Ответы. Отвечать. Iron Girl 15 июня 2011 г., 6:02. Очень красивые пробковые доски сами по себе могут быть такими скучными, но эти нарядные доски прекрасны: Ответить Удалить. Ответы. Отвечать. Арабелла 15 июня 2011 г., 10:41. Какая восхитительная идея — мне просто нравится ткань, которую вы использовали. Отличная работа Посещение от A

60 идей DIY в морском стиле для украшения вашего дома

BeachTheme Над кроватью Украшение с морскими звездами и гирляндами. Сделайте пляж прямо в своей кровати, разместив ракушки и морских звезд на плавающей полке над изголовьем кровати.Добавьте сюда волшебные огоньки, и они обязательно заставят ваши пляжные сокровища сиять. через beachblissliving. Декор пляжного домика в деревенском стиле своими руками

Идея для доски объявлений «Летние развлечения» на тему пляжа

3. Приклейте ручку ведра и лопату к ведру на пляже. Доска объявлений Summer Fun. Фон: закройте верхнюю половину доски белой доской для объявлений. Добавьте натуральную или желтую фоновую бумагу в нижнюю половину доски, вырезав небольшую волну вдоль верхней части, вместе с полосой синей бумаги для доски объявлений, чтобы разместить вдоль нижней части.

Дом — Строительный Интернет-магазин

Устройства для надувных бассейнов — — Персональные средства для плавания — — Игрушки-Игры — Пляжные мячи — Палатки и спальные мешки — — Навесы-шторы — — Спальные мешки — — Палатки — Тобогганы-санки — — Снежные доски — — Тобогганы-санки-трубы — Трайки-фургоны-скутеры — — Трайки, педали

Пробковая доска в деревянной раме

Эта пробковая доска увеличенного размера хорошо подходит для столовой, кухни или прихожей, а также для домашнего офиса. Каркас изготовлен из МДФ и березового шпона.МДФ — это искусственная древесина, которая придает исключительную прочность и обеспечивает продукту…

Пляжный домик в городе: пробковая доска своими руками

эта пробковая доска своими руками великолепна, но я опубликовал ее в 2011 году! не могу поверить, что это было так давно! Так что, если вы хотите вдохновиться самым современным подходом, который я могу вам предложить, полным самодельным и удобным домашним дизайном и дизайном Рено, тогда переходите в мой новый блог! пожалуйста !! ——

Результаты для пробковой доски — Argos

пробковая доска.Новое в офисной мебели. Фильтр. Показано 1-30 из 352 товаров. Сортировать по. Показано 1-30 из 352 товаров. Доска для заметок из пробки собора 60 x 80см. Рейтинг 4.200554 из 5 554 & 163; 14.00. Добавить в тележку. Добавить в список желаний. Кафедральный собор 2 в 1 пробковая доска и белая доска для заметок

Самодельная пробковая доска с лентой SummerofJoann

Пробковая доска в обрамлении или сделайте свою собственную из пробковой доски и старой рамы Пистолет для горячего клея Кусок декоративной рыболовной сети Выбор пляжных тематических украшений, таких как морские звезды и ракушки 1 катушка ленты 5/8 дюйма любого цвета по вашему выбору 2 катушки ленты 3/8 дюйма сочетающихся цветов Ножницы

CorkBoardIdeas

Идеи минималистской пробковой доски могут быть тем, что вам нужно; 38 38.Идеи пробковой доски новогоднего разрешения; 39 39. Винтажная пробковая доска — это, наверное, то, что вам сейчас нужно; 40 40. Пробковые доски нужны и подросткам; 41 41. Доска в виде кофейных пакетиков — прекрасное лекарство от глаз;

Морская пробковая доска | Etsy

Beach Memories — Пробковая доска для сообщений, покрытая мешковиной, 12 дюймов — Декор стен из морских ракушек и морских звезд — Морская доска для заметок, доска для значков, доска для гвоздей nextdoortoheaven 5 из 5 звезд (6150) $ 15.00 Любимый

Прибрежные доски для заметок, которые вам понравятся в 2020 Wayfair

Life’s A Beach Настенная доска объявлений от PTM $ 59.99 $ 79,99 БЕСПЛАТНАЯ доставка Пробковая доска в рамке / Доска объявлений в рамке Многофункциональная доска для сухого стирания и пробковая комбинированная доска от Rosecliff Heights $ 146,99 $ 159,95 БЕСПЛАТНАЯ доставка Winfall Wood Настенная доска объявлений

Пробковые салфетки, которые вам понравятся в 2020 Wayfair.ca

Использование качественных салфеток Pimpernel 5-миллиметровая доска с уникальным эксклюзивным художественным принтом. Каждый из них покрыт высококачественным покрытием, устойчивым к пятнам и высокой температуре до 212 & 176; C. Затем салфетки покрываются износостойкой пробковой спинкой, которая защищает драгоценную мебель.Размер набора: 4; Материал салфетки: пробка

Пробковая доска для пляжа Etsy

Идеи дизайна и вдохновение. Вся свадьба и вечеринка. Товары для вечеринок Пробковые доски для пляжного домика, Пробковая доска для крабов, Декор пляжного домика, Украшения для прибрежного домика, Доска для крабов UniqueCorkBoards. Из магазина UniqueCorkBoards. 5 из 5 звезд 736 736 отзывов $ 29.95 БЕСПЛАТНАЯ доставка Favorite

13 идей доски для заметок с темой прибрежного пляжа -…

Простая идея доски для заметок от Better Homes and Garden с использованием пробковых подставок.Как и на первой доске для заметок, просто накройте пробку пляжной тканью, создав яркую и веселую композицию. Так легко. Не забудьте прикрепить несколько отличных пляжных фотографий.

материалов, из которых изготовлена ​​деревянная мебель

Руководство по материалам для мебели для патио | Wayfair

Мы рассмотрим распространенные материалы для садовой мебели и дадим некоторые из них. Пластиковую мебель (особенно пластмассу) можно сделать так, чтобы она напоминала плетеную, деревянную и т. Д.

Получить цену

Как ERP помогает производителям мебели управлять материалами

19 апреля 2017 г.В 2010 году рост цен на материалы также бросил вызов мебельной промышленности. Это позволяет вам вносить целенаправленные изменения для снижения затрат и

Получить цену

Выбор материалов — IKEA

Мебель и предметы интерьера в IKEA. К 2017 году 50% наших товаров древесина будет сертифицирована FSC® (Forestry Stewardship Council) или получена. Быстрорастущее растение, водяной гиацинт — прочный и высоко возобновляемый материал, который мы используем для ручного плетения

Получить цену

Список типов мебели

Это список видов мебели.Мебель включает в себя такие предметы, как столы, стулья, кровати, столы. Эти предметы обычно хранятся в доме или другом здании, чтобы сделать их подходящими.3 Развлечения; 4 таблицы; 5 Хранение; 6 комплектов; 7 видов, классифицируемых по материалам. Мебель деревянная; Бамбуковая мебель; Плетеная или ротанговая мебель; Металл

Получить цену

Материалы — Emeco

Итак, мы делаем стулья из переработанных пластиковых бутылок. Восстановленный полипропилен. Восстановленная древесина. Эко-бетон. Дело в том, чтобы сделать действительно хорошие стулья.

Получить цену

Лучшая древесина для мебели своими руками — Reno Lumber

10 июня 2015.Мебель из натурального дерева всегда была основным продуктом хорошего дизайна, а повальное увлечение мебелью своими руками вернуло умелую обработку дерева с использованием натуральных материалов. Настоящая деревянная мебель из дуба часто имеет розовый, красноватый или зеленый цвет.

Получить цену

Древесные материалы — Joybird

В Joybird мы используем полностью натуральное дерево во всей нашей мебели и никогда не используем наполнитель. Наша деревянная мебель изготовлена ​​из 100% натуральных твердых пород дерева.

Получить цену

Современные материалы в мебели — Zespoke

3 октября 2014 г.Хотя дерево и некоторые металлы все еще можно рассматривать как довольно безопасные, столы, стулья и журнальные столики из стальной проволоки и металла

Get Price

Справочник по типам древесины | Мебель 123

Древесина — один из наиболее часто используемых материалов в мире, и почти все изделия из твердой древесины с большей вероятностью выдержат годы износа.

Уточнить цену

изделий из дерева

Мебель. Столы для столовой. Каркасы мягкой мебели. Кресла-качалки. Торцевые столы «Вещи из дерева».Раньше. Раньше изготавливался из. Изготавливали из. Пробка использовалась в качестве прокладочного материала для покрытия крышек бутылок.

Получить цену

Наш лес — Рива 1920 | Естественная жизнь | Каури | Briccole

Наша древесина. Продукты, входящие в коллекцию Riva 1920, изготовлены из лучших материалов, которые будут использоваться в их коллекции мебели, характеризуются надежностью

Получить цену

Деревянная мебель оказывает большое влияние на домашнюю атмосферу

Древесина — это обычно используемый материал для дома мебель.растения, чтобы украсить жилые помещения, выбирайте мебель из дерева — деревенского дерева, особенно — как это

Get Price

Мебельные материалы | OnlineDesignTeacher

20 фев 2016. Универсальный древесный материал, использованный в полной мере в этом дизайне мебели. Новое искусственное дерево также добавило разнообразия вариантов

Получить цену

Дерево — Знакомство с его структурой, свойствами, и использует

10 октября 2018 г. Кто бы мог подумать, что вы можете сделать красивый журнальный столик или вазу с фруктами.Физически дерево прочное и жесткое, но по сравнению с таким материалом, как

Получить цену

Мебель

Мебель — это подвижные объекты, предназначенные для поддержки различных видов деятельности человека, например, из многих материалов, включая металл, пластик и дерево. . Мебель может быть изготовлена ​​с использованием различных деревянных соединений, которые часто отражают

Получить цену

Как сделан стол — материал, производство, изготовление, история, использованный

Столешница может быть сделана из камня, металла, дерева или синтетического материала, например как пластик.Таблицы могут быть разделены по любому из нескольких критериев, самое большее

Получить цену

Какие породы дерева используются в мебели? — Quora

Для мебели требуется несколько видов древесины — это зависит от того, для чего. Как видно из определения, искусственное «дерево» — это материал, созданный из побочных продуктов

Получить цену

Лучшая древесина для изготовления мебели | Прекрасные мебельные материалы

Одна из основных радостей создания красивой деревянной мебели — работать с этим, начиная с перехода к мебели, создавая этот вид, который нужно испытать.

Получить цену

Журнальный столик River Edge | How To Build — Woodworking

21 марта 2017 г. Статья по сборке: https://craftedworkshop.com/live-edge … В этом проекте по деревообработке я покажу вам, как построить речной стол с живыми краями, как сделано в

Get Цена .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
