Газобетонные блоки – решение XXI века

Дом вашей мечты. Что Вы представляете, слыша эту фразу? Какой он? Маленький, уютный, расположенный подальше от шума и повседневной суеты или, может быть, огромный, насчитывающий несколько этажей и находящийся в самом сердце города? Возможно, Вы хотите иметь рядом прекрасный сад, а может, необычно украсить стены? Каждый, кто принимается за реализацию своей мечты, независимо от её особенностей, сталкивается с таким вопросом: «Какой материал выбрать для постройки?». Несомненно, Вы слышали выражение: «Мой дом – моя крепость» и прекрасно понимаете, что выбор материала для вашей мечты – серьёзная и ответственная работа!

Газобетонные блоки. Что же это?

Газобетонные блоки – это блоки из лёгкого ячеистого бетона, в состав которых входит цемент, кварцевый песок и вода с добавками извести и алюминиевой пудры для поризации. Главное их отличие от пенобетонных блоков, это применяемый «генератор» пор, в пенобетоне это специальная пена, а газобетоне это газы, выделяемые вследствии химической реакции извести и алюминиевой пудры. Такая химическая реакция безвредна для человека, при условии использования качественных ингредиентов. Изготавливаются блоки в специализированных автоклавных камерах при высоких давлениях.

Сейчас газобетонные блоки стали очень актуальными в строительстве, хотя появляется газобетон в 1914 году в Чехии, а через 10 лет, благодаря работе шведского архитектора Акселя Эрикссона, уже появляются сами газобетонные блоки, а ещё спустя 5 лет начинается их массовое производство.

Виды газобетонных блоков

Если учитывать технические характеристики, то условно блоки можно разделить на автоклавные и неавтоклавные. Автоклавные блоки получили своё название от массивных автоклавных камер, в которых происходит процесс набора прочности под определенным давлением, что бы воздушные поры распределялись равномерно. Для неавтоклавных газобетонных блоков специальные камеры не используются.

Цена у таких блоков ниже, прочность хуже, а теплопроводность выше.

В зависимости от состава газобетонных блоков, они делятся на группы:

  • цементные
  • известковые
  • смешанные
  • газозолобетон
  • шлаковые

Это означает, что в первом случае в составе преобладает цемент, во втором – известь, в третьем случае – и цемент, и известь, при производстве газозолобетона используется в больших количествах зола, а последнем случае блоки, больше чем на 50% состоят из шлака.

Преимущества газобетонных блоков

  1. Лёгкость.
  2. Фундамент – основа любого дома, поэтому нагрузка на него чрезвычайно высока. Газобетонные блоки способствуют минимизации, как нагрузки, так и ваших финансовых затрат!
  3. Низкая теплопроводность.
  4. Коэффициент теплопроводности: Д400 – 0,10 Вт/м°С. Чем это выгодно? В дальнейшем это сэкономит Вам приличную сумму на оплате коммунальных платежей за отопление. Тёплый дом – уютный дом.
  5. Экологическая чистота.
  6. Это – гарантия безопасности материала для вашего здоровья.
  7. Обеспечение пожарной безопасности.
  8. Газобетон способен выдерживать одностороннее воздействие горячей стихии на протяжении 7 часов.
  9. Лёгкость в обработке.
  10. Обрабатывать газобетон легко и удобно, а значит, и дом строить гораздо быстрее. К тому же, эти факторы влияют и на цену строительства дома, понижая её и одновременно сокращая путь к вашей мечте!

Кладка газобетонных блоков

Перед кладкой необходимо рассчитать количество газобетонных блоков, а так же количество строительного раствора или клея и кладочной сетки — в этом вам поможет специальный онлайн калькулятор строительных блоков и сопутствующих материалов.

Кладку лучше всего начинать с углов дома, двигаясь по периметру. Укладка первого ряда блоков – самая важная и ответственная часть, ведь если Вам удастся достичь максимально ровной горизонтальной поверхности, то Вы не будете долго возиться с последующими рядами, сократив время и сохранив нервы.

До начала кладки блоков, возьмите во внимание гидроизоляцию и очищение блоков от пыли, а также их увлажнение, если погода очень сухая.

На радость строителям, газобетонные блоки имеют довольно высокую геометрическую точность, которая равна ±1,5-2,0 мм. Для кладки Вам понадобится клеевой раствор или цементно-песчаный. Клеевой обладает более меньшей толщиной, уменьшая потери тепла через стены, но стоит несколько дороже обычного цементно-песчанного. Лучше всего, готовить их непосредственно на месте стройки, использовать заводские смеси и не забывать заглядывать в инструкции.

Использование реек-порядовок улучшит качество кладки, при этом, не заставляя трудиться до седьмого пота. Установить их следует по углам и вертикально. Высоты рядов обозначьте специальными отметками на рейках. Кладку следующего ряда ведите по шнуру-причалке, который разместите между порядовками!

Недостатки газобетонных блоков

К сожалению, везде есть и свои недостатки. Какие же они у газобетонных блоков?

  1. Хрупкость.
  2. Газобетонные блоки очень хрупкие, поэтому строить из них многоэтажное здание не рекомендуется, да и вести строительство на свайном фундаменте из газоблоков нельзя. Но стройка обычного 2-х или 3-х этажного домика на ленточном фундаменте и с использованием сетки или арматуры через каждые 2-3 ряда блоков обречена на успех!
  3. Водопоглощение.
  4. Газобетонные блоки очень пористые и паропроницаемые, поэтому требуют гидроизоляции, как говорилось выше. Также их нужно защищать снаружи от влияния сильных дождей и таяния снега, которые легко повысят теплопроводность стен дома.
  5. Эксплуатационные свойства.
  6. Прочность стен из блоков не велика, поэтому если вы захотите повесить любимую картину, но она сама по себе тяжёлая, или прикрепить кухонные шкафы, то у Вас получится не сразу. Гвозди держатся очень слабо и делать всё это нужно, использую специальные дюбеля.

Помните, если соблюдать технологии строительства из газобетонных блоков и принимать во внимание все нюансы и советы, то Вы построите уютный дом вашей мечты и при этом сэкономите средства для инвестиций в свои желания.

Видео строительства дома из газобетонных блоков


Устройство ленточного фундамента.

Наверняка, все знают, что фундамент – основа дома, которой при строительстве уделяется немалое внимание. Все нагрузки от дома приходятся на фундамент и передаются на основание, которое состоит из пластов плотного грунта. Поверхность фундамента – это плоскость, на которой расположены стены сооружения, которые находятся над землёй, либо слегка заглублены, если предусмотрено подвальное помещение. Подошва фундамента – нижняя плоскость, которая имеет общие точки соприкосновения с грунтом.

Что такое ленточный фундамент?

Ленточный фундамент представляет собой железобетонную полосу, которая проходит по периметру сооружения и закладывается как под наружные, так и под внутренние стены, если это необходимо. Если брать во внимание плитный фундамент, то технология строительства ленточного фундамента немного сложнее, так как необходима более массивная опалубка а так же большее количество земляных работ, а если рассматривать столбчатый фундамент, то трудоёмкость ленточного фундамента ниже, материала расходуется меньше и в этом случае можно обходится без крана, к тому же рассчитать столбчатый фундамент намного сложнее.

Ленточные фундаменты – отличное решение:

  • для домов, построенных из бетона, камня, кирпича
  • для сооружений, которые имеют тяжёлые перекрытия
  • в случае неоднородности грунта на площадке для строительства
  • если в Ваши планы входит наличие подвала (в этом случае стены ленточного фундамента будут выступать в роли стены подвала)

Виды ленточных фундаментов

Ленточные фундаменты делятся на 2 группы: монолитные и сборные.

Для сооружения монолитного фундамента используют бетон и арматуру. Обязательной является опалубка. Эта конструкция является неподвижной и устанавливается на основе котлована. После этого, чтобы получить монолитный фундамент, его заливают ровным слоем бетона и уплотняют. Такой тип наиболее распространен и обладает серьезными преимуществами:

  1. Отличается долговечностью
  2. Устойчив на протяжении всего времени использования здания
  3. Может идеально совмещаться с конструкцией сооружений разных типов и форм

Чтобы соорудить сборный ленточный фундамент, Вам также понадобятся армированный бетон или железобетонные блоки, которые при кладке следует закрепить, используя толстую строительную проволоку и специальный раствор. Выбрав этот вид ленточного фундамента, Вы сэкономите время, но вложите больше финансовых средств из-за необходимости применения кранового оборудования. Необходимо помнить про не плотность сопряжения плит, из-за которого может случиться протекание.

Кроме двух вышеупомянутых типов ленточных фундаментов можно столкнуться с кирпичными и бутовыми видами. Возведение кирпичного фундамента – довольно-таки трудоёмкое занятие и прочность его намного меньше, чем у монолитного или сборного. Бутовой фундамент (бутобетонный) – прочнейший и самый влагостойкий вид ленточного фундамента, что является прекрасными показателями для построения его на так называемых «мокрых» грунтах. Недостатками являются высокие цены на бутовые камни и сам подбор камней подходящих по размеру.

Как происходит устройство ленточного фундамента?

Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.

  1. Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности.
  2. Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.
  3. В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага. Если вода впиталась, можно смело приступать уже к замешиванию и самой заливке. Тщательное перемешивание – важное условие для крепкой структуры.
  4. Заливку лучше проводить в один этап. Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.

Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом. Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.

Ошибки при возведении ленточного фундамента

  1. Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
  2. Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
  3. Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)

Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов , не стоит полагаться на «авось», а всю работу лучше всего поручить профессионалам, это намного выгоднее, чем исправлять ошибки.


расчет арматуры, бетона, опалубки, стоимости, подушки

Содержание статьи

Как работать с калькулятором

Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы сверится со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта. Не питайте иллюзий, что с помощью онлайн калькулятора можно рассчитать фундамент по нагрузкам, для этого как минимум надо сделать геологические изыскания и иметь проект дома на руках. Для подобных расчетов обращайтесь к проектировщикам.

Армирование

В параметрах:

Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.

Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.

Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

Шаг сетки

Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

Паук из арматуры

В расчете:

Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.

Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.

Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.

Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.

Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.

Длина рабочей арматуры рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.

Количество подставок — рассчитывается с плотностью 2 штука на м².
Под арматурой для усиления торцов понимаются П-образные хомуты для для усиления торцов (см. рисунок ниже):

Опалубка

Тут задается только высота (ширина) досок для самой опалубки и для вертикальных подпорок с шагом в 0,5 метра. Длина всех досок принимается равной 6 м. Толщина досок опалубки  принимается равной 40 мм, толщина досок для подпорок принимается 50 мм. Длина распорок не рассчитывается, т.к. не все их используют.

Подушка

Выпуск подушки за фундамент — подушка всегда делается чуть шире самой плиты, обычно на 20-30 см, иногда подушка делается сразу под отмостку — примерно на 1 метр шире плиты.

Стоимость материалов

В стоимости не рассчитывается бетон для подбетонки, геотекстиль и гидроизоляция, так как эти элементы не являются строго обязательными в конструкции плитного фундамента, и не все их делают.

Если вы заметите ошибку в работе калькулятора, пишите об этом в комментариях, постараемся исправить в кратчайшие сроки. Если что-то не понятно как считается также обращайтесь.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Калькулятор арматуры

Расчет арматуры


Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Расчет арматуры на ленточный фундамент

Ленточный фундамент наиболее распространен при самостоятельном возведении различных построек. Однако заливка в опалубку одного лишь бетонного раствора не делается. Для укрепления фундамента производится его армирование, что значительно усиливает конструкцию и повышает ее несущую способность.

На практике для обустройства такого «проволочного» каркаса используется металлический пруток (можно использовать новейшую композитную арматуру). Он может быть гладким или ребристым, иметь различный диаметр. Но в процессе подготовки к проведению работ необходимо рассчитать арматуру для ленточного фундамента с помощью удобного онлайн-калькулятора. Ведь если его окажется значительно больше, то куда потом девать излишки? А если не хватит, то это задержка, простой, потеря времени.

Что учесть при расчете

  1. Любой металл подвержен коррозии. Следовательно, надежность конструкции, в которой он был использован, при его прямом контакте с водой резко снижается. В процессе монтажа, а также при дальнейшей эксплуатации бетон частично начинает крошиться. Плюс к этому, в него с разной степенью интенсивности (в зависимости от марки, наличия или отсутствия различных добавок, качества гидроизоляции) постепенно впитывается влага. Для защиты от нее арматуры каркас монтируется таким образом, чтобы все его части (прутки) отстояли от поверхности заливки примерно на 50 мм. Причем с любой стороны – с боков, сверху, снизу.
  2. Нагрузка на вертикальные (и поперечные) части каркаса (прутки) ниже, чем на продольные. Поэтому для экономии можно использовать продукцию с меньшим диаметром. Обычно для ленточного монолита частного строения берут пруток 10 или 12 мм (для продольной укладки) и 6 или 8 мм – для вертикальной и поперечной.
  3. Если лента имеет разную ширину (например, по периметру и внутри строения, под несущие перегородки), то расчет производится отдельно для каждой части.
  4. Соединение продольных элементов делается с взаимным перекрытием – примерно на 50 см. Следовательно, длина каждого последующего прутка «уменьшается» на эту величину.
  5. При заливке бетона каркас «распирает» под тяжестью раствора, особенно если использован заполнитель с крупными фракциями. Поэтому для укрепления конструкции дополнительно из этого же прутка по всему периметру ставятся скобы (в виде буквы «П»), которые «стягивают» боковые стенки «решетки».
  6. Количество рядов по горизонтали и вертикали зависит от параметров ленты – ее ширины и глубины закладки (высоты). Чтобы не заниматься вычислениями по формулам, в которых и не каждый разберется, используют ориентировочные данные. Для небольших частных построек этого вполне достаточно.

Расстояние между прутками в горизонтальной плоскости выбирается так, чтобы между ними было не более 25 – 30 см. Как правило, они укладываются по 4 штуки в ряд. Между вертикальными элементами (и поперечными) – от 30 до 60 см по всей ленте.

Расчет производится на основании проекта, по которому будет возводиться дом. Исходными данными являются параметры монолита. Все данные замеров, во избежание путаницы, записываются в метрах.

Калькулятор расчета



Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

  • Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
  • Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
  • По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
  • Общая длина материала получается:

(L х 4 х 3) + 12 м + (длина поперечин, умноженная на их количество) + (длина вертикальных прутков х на количество) + (длина скобы х на количество).

Но это, если вся конструкция собирается из материала одного и того же сечения. В случае использования прутков различных диаметров подсчет ведется для каждого из них отдельно. Весь процесс армирования подробно описан в этой статье.

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

  • Ребристый пруток (в отличие от гладкого) более надежно «сцепляется» с бетонным раствором.
  • Необходимо выбирать прутки такой длины, чтобы при их продольной укладке было как можно меньше стыков.
  • Соединения по углам ленты не допускаются. Только – изгиб прутков.
  • Материала для арматуры нужно брать чуть больше требуемого, так как отрезки прутков могут понадобиться и для других целей. Например, установить закладные при облицовке газобетонных стен кирпичной кладкой. Вариантов много, поэтому нужно учесть все нюансы строительства, чтобы не ездить на закупки по несколько раз.

Расчёт количества арматуры для разных типов фундамента

Использование арматуры, особенно при заливке фундамента дома, особенно необходимо. Данный строительный материал позволяет уплотнить бетон и увеличить его технические характеристики, первой из которых является прочность. Для экономии арматуры следует знать, как правильно производить расчёт арматуры для фундамента.

Расчёт арматуры для ленточного фундамента

Ленточный фундамент дома применяется чаще чем плитовой, из-за следующих своих преимуществ:

  • Более низкая стоимость.
  • Требуется меньше времени для монтажа.
  • Обладает такими же сроком эксплуатации, как и монолитный тип фундамента.

Но для того, чтобы ленточный фундамент был смонтировав правильно, необходимо знать 2 основных параметра: диаметр продольных и поперечных арматурных стержней, а также их общее количество (с небольшим запасом).

Как правильно рассчитать диаметр продольной арматуры

Расчёт арматуры для ленточного фундамента дома подразумевает использование основного нормативного документа – СНиП 52-01-2003, в котором указано, что содержание продольной арматуры в железобетонном элементе должно составить не менее 0. 1%. Т.е. совокупная площадь сечения прутьев арматуры должна быть не менее 0.1% от рабочей площади поперечного сечения железобетонного элемента.

Видеоролик на Youtube:

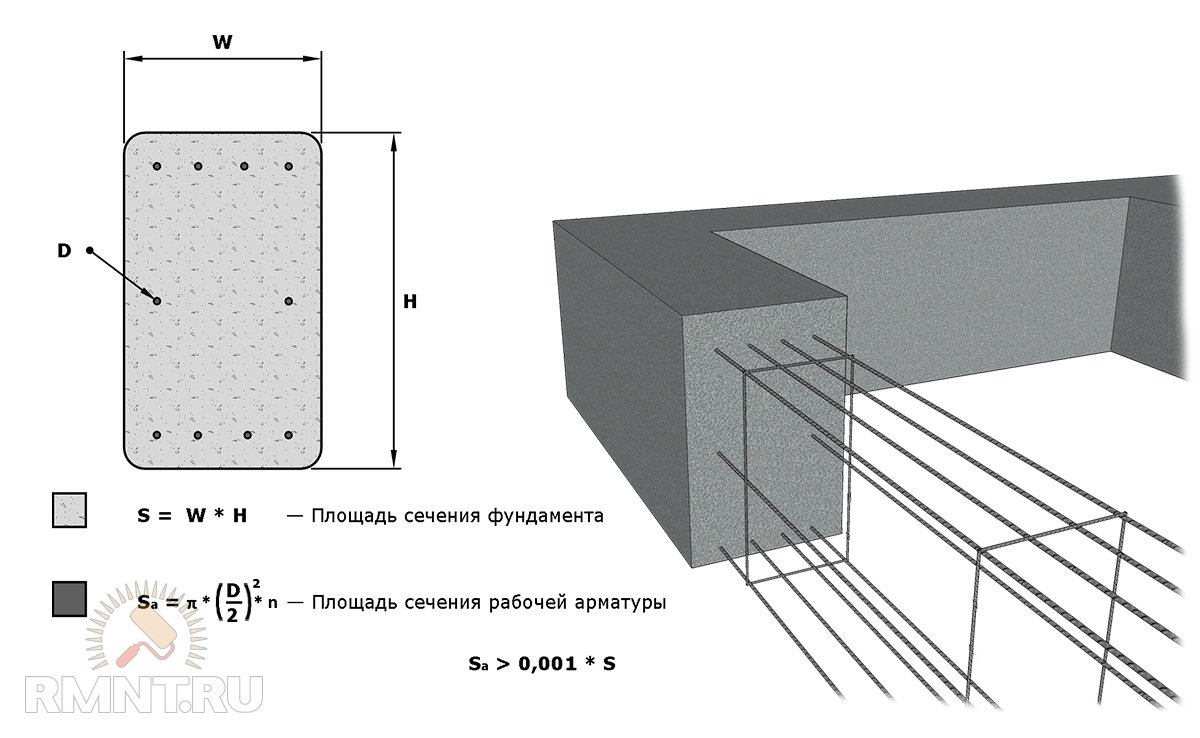

Правильный расчёт площади поперечного сечения железобетонной ленты следующий: необходимо ширину конструкции умножить на её высоту. Пример: при ширине фундамента дома 50 см и высоте 1 м, его площадь сечения составит 5000 см2. Теперь следует вспомнить СНиП 52-01-2003 и разделить полученное число на 1000, чтобы найти параметр для дальнейшего расчета. Ответ: 5 см2. Многие строители, даже с большим опытом работы, просто выбирают диаметр арматуры «на глазок», и чаще всего это оказываются стержни 8 или 10 мм. Но это неправильно, необходимо использовать установленные нормативными документами формулы и примеры расчётов.

Полезный калькулятор для расчёта ленточного фундамента: http://stroy-calc.ru/raschet-lentochnogo-fundamenta.

Теперь следует воспользоваться удобной таблицей:

Сверху указано количество стержней. Основное тело таблицы – площадь поперечного сечения арматуры (0.1% от площади поперечного сечения ленты фундамента). Совместив количество стержней и параметр площади сечения, в правой колонке узнаём необходимое сечение арматуры.

При заливке фундамента очень часто применяют стандартную схему монтажа с четырьмя арматурными прутьями. Из таблицы можно почерпнуть все необходимые данные и даже узнать расход арматуры на 1м3 бетона: 4 прутка с площадью поперечного сечения не менее 4 мм2, должны иметь диаметр 12 мм. Если взглянуть немного ниже, то можно использовать и 2 прутка, но тогда диаметр каждого из них должен составлять не менее 16 мм, что будет крайне расточительно.

Удобный калькулятор для ленточного фундамента: http://obystroy.com/kalkulyator-rascheta-kolichestva-betona-lentochnogo-fundamenta

На сегодняшний день, большинство строительных компаний не используется арматуру диаметром 8 мм при заливке бетона, пользуясь простыми расчётами:

  • При длине прутка менее чем 3 м, необходимо применять арматуру диаметром 10 мм.
  • При длине прутка более чем 3 м, необходимо применять арматуру диаметром 12 мм.

Подбирать диаметр для поперечных стержней ленточного фундамента следует точно также, как и для продольных. Никаких серьёзных особенностей в данном процессе не существует.

Расчёт общего количества арматуры для ленточного фундамента

При армировании фундамента и заливке бетона, прутья укладываются внахлёст, что обязательно следует учитывать при расчёте общего количества материала. Нижеприведённая схема точно отображает готовую конструкцию:

Сверху указана простая формула расчёта нахлёста арматуры. Диаметр прута необходимо умножить на 30. Ответом будет длина нахлёста.

Обозначения на схеме указывают на то, что нахлёст продольных прутьев должен составлять не менее 30 их диаметров. Например, диаметр одного прута составляет 8 мм, это значит, что нахлёст арматуры необходимо делать не менее чем 24 см.

Чтобы рассчитать количество материала при заливке бетона, следует привести простой пример. Ширина фундамента составляет 6 м, его длина – 12 м. Общая длина основания: складываем 6 м и 12 м, и умножаем на 2, ответом является 36 м. Фундамент простой и для армирования используются 4 прута, поэтому 36 м надо умножить на 4, ответ – 144 м. Такой расчёт несложный и его можно произвести за короткий временной промежуток. Более проблемно рассчитать тот самый нахлёст одного арматурного прута на другой.

Самым правильным способом расчёта нахлёста является составление схемы армирования, после чего следует посчитать все места стыков и умножить их на 30 диаметров прутьев. Помимо того, что данный способ правильный, он ещё достаточно трудоёмкий и требует массу времени, ведь таких стыков даже в фундаменте 6*12 будет огромное количество. Поэтому стараются сократить время расчётов и просто прибавить 15 % прутьев к общей длине армированной конструкции.

Расчёт количества продольных и поперечных стержней

Расход арматуры на куб бетона также требует такого параметра как сечение ленты фундамента. Пусть ширина будет 0.3 метра, а длина 0.8 метра. Данные значения являются реальными, но для них следует предусмотреть определенный запас. Поэтому ширина станет 0.35 метра, а длина 0.9 метра. Общая длина арматурного прута для такой конструкции составляет 2.5 метра.

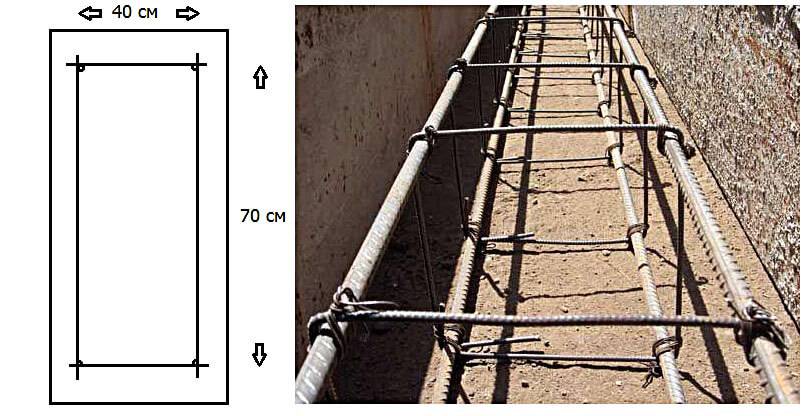

Площадь сечения верхнего или нижнего пояса можно узнать по формуле: ширину ленты умножить на её высоту и на коэффициент 0.001. Получившуюся цифру найти из таблицы (значение ниже полученного указывать не следует). Верхней цифрой является необходимое количество прутов для фундамента. Слева – диаметр одного прутка. Справа – масса одного метра выбранной арматуры.

Зачем следует делать такой запас? Для большей устойчивости армированного каркаса, его немного вбивают в землю. Поэтому запас арматуры позволяет надёжно зафиксировать конструкцию и исключить её движение при заливке бетона. Расчёт одной стороны составит: 0.3 м умножить на 2 и сложить с длиной (0.9 м также умножить на 2).

На самой длинной стороне фундамента, которая составляет 12 м, необходимо разместить 6 таких конструкций. Таких сторон две, поэтому количество конструкций также следует умножить в 2 раза и получится 12 штук. Для широкой стороны фундамента потребуется не менее 10 арматурных прямоугольников, соответственно, для двух сторон – 20 штук, а общее количество 32 штуки.

Осталось длину одного арматурного прямоугольника перемножить на их общее количество, и ответом будет 80 м. Расчёт каркаса достаточно прост, и требует совсем небольшого количества времени, достаточно только набить руку.

Расчет количества арматуры для плитного фундамента

Плитный фундамент используется в тех местах, где необходима минимизация земельных работ. Для данной разновидности фундамента вполне достаточно полуметрового котлована, но необходимы такие строительные материалы как гидроизоляция, утеплители различного рода и небольшой слой песка.

Узнав диаметр арматуры или её сечение, данные необходимо подставить в таблицу, которая покажет не только вес одного метра материала, но и метраж в одной тонне, что очень удобно при расчётах общего количества.

Расход арматуры и расчёт её диаметра производится согласно следующих нормативных документов:

  • СНиП 52-01-2003.
  • СНиП 3.03.01-87.
  • ГОСТ Р 52086-2003.

Критерии выбора диаметра арматуры для плитного фундамента следующие:

  • При строительстве одноэтажных зданий с небольшой нагрузкой на площадь, следует использовать стержни диаметром 10 мм. На углы зданий необходимо укладывать материал толщиной не менее 12 мм.
  • Для каркаса двухэтажных зданий надо применять арматуру толщиной 12 мм и более. На углы плиты – 16 мм.

Удобный калькулятор для расчёта монолитной плиты: https://wpcalc.com/slab-foundation/

При расчёте количества материала для плитного фундамента следует помнить, что самым оптимальным является шаг в 20 см. Зная шаг, остаётся общую ширину монолитной конструкции поделить на данную цифру. Пример: ширина плиты составляет 8 м, необходимо разделить её на 0,2 м и получим количество 40, которое теперь следует удвоить (если ширина конструкции равна её длине), соответственно – 80 штук. Если стороны не совпадают, то их расчёт надо делать отдельно.

Видеоролик на Youtube:

Для определения общей длины арматурных стержней, их количество следует умножить на длину одной штуки: 80 штук умножить на 6 м (наиболее длинная арматура). Ответ: 480 м арматуры для плиты.

Калькулятор расчета количества арматуры и бетона для фундамента «Композит Групп Челябинск»


Варианты равнопрочной замены металлической на стеклопластиковую арматуру

Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:

Металлическая арматура класса A-III (A400C)ØАрматура композитная полимерная стеклопластиковая (АКС)Ø
6 4
8 5,5
10 6
12 8
14 10
16 12
18 14
20 16

Варианты равнопрочной замены металлической на стеклопластиковую арматуру

Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:

Металлическая арматура класса A-III (A400C) ØАрматура композитная полимерная стеклопластиковая (АКС) Ø
6 4
8 5,5
10 6
12 8
14 10
16 12
18 14
20 16

Варианты равнопрочной замены металлической на стеклопластиковую арматуру

Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:


Металлическая арматура класса A-III (A400C)ØАрматура композитная полимерная стеклопластиковая (АКС) Ø
6 4
8 5,5
10 6
12 8
14 10
16 12
18 14
20 16

Калькулятор армирования — Площади арматурных стержней разного диаметра

Калькулятор арматуры для расчета железобетонных конструкций, площади арматуры для разных диаметров и количества арматуры необходимы для задания количества арматуры.

Например, для железобетонной плиты можно указать 10 стержней диаметром 12 мм в ширину и 12 стержней диаметром 8 мм в длину.

Аналогично для проектирования балок, колонн, фундаментов и т. Д.количество баров можно указать.

Калькулятор армирования

Расчет армирования

Калькулятор армирования — Результатов:

В следующей таблице представлены площади с разным количеством арматурных стержней разных размеров.

Участки разного диаметра и количества арматуры
Размер арматуры (мм) Площадь (мм 2 ) количества стержней
1 2 3 4 5
6 28.3 56,5 84,8 113,1 141,4
8 50,3 100,5 150,8 201,1 251,3
10 78,5 157,1 235,6 314,2 392,7
12 113,1 226,2 339,3 452,4 565,5
16 201.1 402,1 603,2 804,2 1005,3
20 314,2 628,3 942,5 1256,6 1570,8
25 490,9 981,7 1472,6 1963,5 2454,4
32 804,2 1608,5 2412,7 3217,0 4021,2

Размер арматуры (мм) Площадь (мм 2 ) количества стержней
6 7 8 9 10
6 169.6 197,9 226,2 254,5 282,7
8 301,6 351,9 402,1 452,4 502,7
10 471,2 549,8 628,3 706,9 785,4
12 678,6 791,7 904,8 1017,9 1131,0
16 1206.4 1407,4 1608,5 1809,6 2010,6
20 1885,0 2199.1 2513,3 2827,4 3141,6
25 2945,2 3436,1 3927,0 4417,9 4908,7
32 4825,5 5629,7 6434,0 7238,2 8042,5

Подробнее

Требования к детализации арматуры в бетонных конструкциях

Что следует помнить инженеру-строителю

Предварительные проверки арматуры и ее покрытия

Калькулятор веса и размеров арматуры

Рассчитайте вес и размер арматуры для вашего проекта с учетом длины и количества.

Узнайте, как определить размер и вес арматурного стержня

Арматура или арматурный стержень используется во многих проектах по каменной кладке и бетону для усиления плит и конструкций. Он доступен в стандартных размерах, поэтому легко определить вес и размеры арматуры для вашего проекта. Первый шаг — определить, какой размер арматуры используется в проекте, например, арматурный стержень №3.

Следующий шаг — определить, сколько погонных метров арматуры будет использовано.Вы можете использовать наш калькулятор материала арматурного стержня, чтобы узнать, сколько арматуры вам нужно для вашего проекта. Либо умножьте длину арматурного стержня на количество, использованное для определения метража. Узнайте больше о том, как найти линейные кадры.

В приведенных ниже таблицах указаны размеры арматурного стержня каждого размера. Найдите диаметр и площадь арматурного стержня, а также вес на погонный фут. Чтобы найти общий вес, умножьте общую длину арматурного стержня на вес на погонный фут, если он измеряется в футах, или на вес на метр, если он измеряется в метрах.

Вес и размеры арматуры для США

Размеры и размеры арматуры США
Имперский размер стержня «Мягкий» метрический размер Вес Номинальный диаметр Номинальная площадь
фунт / фут кг / м дюйм мм дюйм 2 мм 2
№ 2 # 6 0.167 0,249 0,250 = 1 / 4 6,35 0,05 32
№ 3 # 10 0,376 0,561 0,375 = 3 / 8 9,525 0,11 71
# 4 # 13 0,668 0,996 0,500 = 1 / 2 12,7 0.20 129
# 5 # 16 1.043 1,556 0,625 = 5 / 8 15,875 0,31 200
№ 6 # 19 1,502 2,24 0,750 = 3 / 4 19,05 0,44 284
№ 7 # 22 2,044 3.049 0,875 = 7 / 8 22,225 0.60 387
№ 8 # 25 2,670 3,982 1.000 = 1 ″ 25,4 0,79 509
№ 9 # 29 3,400 5,071 1,128 = 1 1 / 8 28,65 1,00 645
№ 10 # 32 4.303 6,418 1,270 = 1 1 / 4 32,26 1,27 819
№ 11 # 36 5,313 7,924 1,410 = 1 3 / 8 35,81 1,56 1006
# 14 # 43 7,650 11,41 1,693 = 1 3 / 4 43 2.25 1452
№ 18 # 57 13,60 20,284 2,257 = 2 1 / 4 57,3 4,00 2581

Вес и размеры канадской арматуры

Размеры и размеры канадской арматуры
Размер метрической прутка Вес
кг / м
Номинальный диаметр
мм
Номинальная площадь
мм 2
10 мес. 0.785 11,3 100
15 мес. 1,570 16,0 200
20 м 2,355 19,5 300
25 мес. 3,925 25,2 500
30 мес. 5,495 29,9 700
35 м 7,850 35,7 1000
45 м 11.775 43,7 1500
55 м 19,625 56,4 2500

Вес и размеры европейской арматуры

Европейские размеры и размеры арматуры
Размер метрической прутка Вес
кг / м
Номинальный диаметр
мм
Номинальная площадь
мм 2
6,0 0.222 6 28,3
8,0 0,395 8 50,3
10,0 0,617 10 78,5
12,0 0,888 12 113
14,0 1,21 14 154
16,0 1,58 16 201
20,0 2.47 20 314
25,0 3,85 25 491
28,0 4,83 28 616
32,0 6,31 32 804
40,0 9,86 40 1257
50,0 15,4 50 1963

Бесплатный калькулятор бетонных оснований | SkyCiv

Этот калькулятор расчета бетонных оснований помогает инженерам проектировать фундаменты для опор, комбинированных опор, свай и т. Д… Программное обеспечение включает в себя расчеты опрокидывания, скольжения, коэффициентов полезности конструкции (односторонний сдвиг, двухсторонний сдвиг, изгиб X и изгиб Y) и многое другое — в соответствии с AS 3600 и ACI 318. Бесплатный инструмент также рассчитает объем бетона в вашем дизайне.

Этот онлайн-калькулятор фундамента представляет собой упрощенную версию нашего программного обеспечения для проектирования фундаментов / опор, которое способно выдерживать большее количество нагрузок и типов фундаментов, включая комбинированные опоры и несимметричные изолированные опоры. Просто начните с выбора кода дизайна и начните с добавления или редактирования размеров вашего фундамента с помощью параметров ширины, высоты и глубины.Фигура автоматически обновится.

Этот простой в использовании инструмент поможет инженерам рассчитать ряд важных результатов для изолированных и комбинированных опор. К ним относятся опрокидывание, требования к размерам, скольжение, давление грунта, коэффициенты прочности на сдвиг и изгиб в одном и двух направлениях. Это дает инженеру хорошее представление о том, пройдет ли фундамент или нет. Калькулятор оснащен интерактивной графикой, несколькими типами нагрузки, встроенным армированием и мощным отчетом о расчетах.Некоторые из этих функций недоступны в бесплатной версии, но вы можете посетить нашу страницу Foundation Design Software для получения дополнительной информации о функциях и возможностях полных версий.

С помощью этого универсального калькулятора фундамента можно также рассчитать бетонные сваи и фундаменты свайных крыш. Это может быть разработано в контексте ACI 318 или AS 3600 (и AS 2159 для почвы). Это программное обеспечение для бетонных свай будет отображать результаты проверки осевого изгиба, концевого подшипника, изгиба *, бокового * и сдвига *.Примечание: любые результаты, отмеченные звездочкой (*), доступны только в платной версии.

Наряду с расчетными коэффициентами опрокидывания, скольжения и бетона калькулятор также рассчитает объем бетона в подушке. Результат вернет кубические метры бетона для метрической системы и кубические футы для британской системы единиц. Этот калькулятор оценивает количество бетона, необходимого для ваших изолированных опор, для быстрого выполнения расчетов и оценок габаритов.

Дальнейший проект фундамента можно рассчитать с помощью нашей полной версии Foundation Design Software. Это программное обеспечение позволит рассчитывать бетонные опоры ACI 318 и AS 3600 (также известные как бетонные опоры) с полной нагрузкой и результатами. Сюда входит подробный отчет о расчетах и ​​дополнительных конструктивных особенностях. Это программное обеспечение для проектирования фундамента также можно использовать для расчета и проектирования бетонных свай в соответствии с AS 3600 (AS 2159) и ACI 318 с несколькими слоями грунта, дополнительными возможностями загрузки и без ограничений.

SkyCiv предлагает инженерам широкий спектр программного обеспечения для структурного анализа и проектирования облачных вычислений. Как постоянно развивающаяся технологическая компания, мы стремимся внедрять инновации и улучшать существующие рабочие процессы, чтобы сэкономить время инженеров в их рабочих процессах и проектах.

Простой в использовании калькулятор арматуры vCalc | БН Продактс-США, ООО

Точная оценка стоимости любого строительного объекта — одна из важнейших задач в работе; как знают подрядчики — это ключ к полученной или потерянной прибыли.

Это также один из самых сложных. Фактически, недавний опрос, проведенный по заказу Intuit Quickbooks и TSheets, показал, что примерно 40% подрядчиков не уверены в точности своих оценок работы, и почти каждый третий (29%) ответил, что их прибыль обычно меньше чего они ожидали. Кроме того, нельзя недооценивать важность расчета стоимости и количества материалов; в конце концов, кто хочет быть строительной компанией, которая вынуждена откладывать работу из-за того, что, к сожалению, у рабочих нет необходимых материалов для завершения работы? Еще одна угроза прибыльности — это избыточные запасы ненужных и дорогостоящих материалов, которые могут никогда не использоваться.

Чтобы помочь подрядчикам по бетону оптимизировать свои расходы и избежать подобных ловушек, vCalc.com разработал полный набор онлайн-калькуляторов, которые помогут точно оценить истинные потребности в материалах (арматура, бетон) практически для любого проекта, как для профессиональных строителей, так и для домашних мастеров. двор-хозяин! BN Products-USA ™ заключила партнерское соглашение с vCalc, чтобы предоставить общие инструменты калькулятора, используемые для факторизации количества арматуры и бетона на месте или на объекте, или вы можете воспользоваться полным списком специализированных расчетов и уравнений арматуры vCalc.

Помимо индустрии бетонного строительства, vCalc.com предоставляет сотни калькуляторов и тысячи уравнений, которые помогут практически любому человеку в решении общих задач… там, где количество имеет значение!

Что такое vCalc?

vCalc содержит сотни калькуляторов и тысячи уравнений, созданных инженерами, профессорами университетов, студентами со всего мира и такими же людьми, как вы. Темы варьируются от сложных научных уравнений до практических повседневных уравнений. Узнать больше

Еще калькуляторы от vCalc.com

Расчет арматуры на испанском языке

Калькулятор арматуры теперь доступен на испанском языке. Он имеет описания, метки и диаграммы на испанском языке, а также имеет единицы измерения по умолчанию в метрической системе (СИ). Длина указывается в метрах и сантиметрах, площадь — в квадратных метрах, объем — в кубических метрах, а вес — в килограммах и метрических тоннах.

Как рассчитать количество стали в опоре колонны?

Количество стали в фундаменте колонны можно очень легко рассчитать.Перед расчетом стали внимательно прочтите данный чертеж опоры и отметьте все такие важные моменты, как.

    1. Подножка. (Длина, ширина, толщина).
    2. Диаметр арматуры рельсы.
    3. Будет использоваться марка арматуры.
    4. Шаг арматуры (с / с).
    5. Длина крючка (при необходимости).
    6. Бетонные покрытия подошвы. (Верх и низ).

Давайте решим этот пример, чтобы лучше понять.

ПРИМЕР:

Предположим, у нас есть основание колонны длиной 2 м, шириной 2 м и толщиной 0,250 м. Длина основных стержней составляет 12 мм при 150 перекрестках / перекрестках, а также 12 мм при 150 перекрестках. Прозрачная крышка основания составляет 50 мм сверху и 75 мм снизу. Рассчитайте количество стали, которое будет использоваться в этой опоре колонны.

Данные:

Длина опоры = 2 м.

Ширина опоры = 2 м.

Толщина = 0,250 м

Главный стержень = 12 мм при 150 перекрестках

Распределительный стержень = 12 мм при 150 перекрестках

Прозрачная крышка = 50 мм сверху и по бокам и 75 мм снизу.

Решение:

Первый шаг — вычислить количество стержней, которые будут использоваться в основании.

На втором этапе мы вычисляем длину резки стержней и, наконец, рассчитываем вес стержней арматуры.

ПОДНОЖКИ ГЛАВНОЙ ПРУСИНЫ:

Кол-во основных стержней = (Общее расстояние — прозрачная крышка) / c / c + 1

Кол-во основных стержней = (2 м — (0.05+ 0,05) / 0,15 + 1

№ основного бара = 14 баров.

Длина резки одного основного стержня в основании:

Длина = {Общая длина — 2 (половинный диаметр стержня + прозрачная крышка) + 2 (толщина плиты — нижняя и верхняя прозрачная крышка — половина диаметра стержня) }.

Длина = 2 м — 2 (0,006 + 0,05) + 2 (0,250 — 0,075 — 0,05 — 0,006).

Длина = 1,676 м.

Общая длина = длина одного стержня x количество стержней.

Общая длина = 1,676 x 14.

Общая длина = 23.2 / 162,2 x 23,464 м.

Общий вес = 20,84 кг.

ОПОРНАЯ РАСПРЕДЕЛИТЕЛЬНАЯ ШИНА:

Полоса распределения, равная (Общее расстояние — прозрачная крышка) / c / c + 1

Полоса распределения, равная (2 м — (0,05+ 0,05) / 0,15 + 1

) Количество стержней распределения = 14 стержней.

Длина реза одной основной балки опоры:

Длина = {Общая длина — 2 (Половина диаметра стержня + прозрачная крышка) + 2 (Толщина плиты — нижняя и верхняя прозрачная крышка) — Диаметр стержня — Половина диаметра стержня)}.2 / 162,2 x 29,428 м.

Общий вес = 26,13 кг.

ЗАКЛЮЧЕНИЕ:

Основной стержень опоры = 12 мм при 150 с / с = 14 узлов = 20,48 кг.

Распределительный стержень опоры = 12 мм при 150 с / с = 14 уз = 26,13 кг.

Приложение Civil Notes: —

1: Измерение количества,

2: Бетон,

3: Сталь, Примечания, доступные в этом приложении для Android.

Нажмите на картинку ниже, чтобы загрузить ее бесплатно из игрового магазина.

Гражданские примечания: — https://play.google.com/store/apps/details?id=com.engineering.civil.notes.clicks

Калькулятор длины разработки арматуры

Обновлено 11.07.14

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ДАННОЕ ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ НА ПРИМЕНЕНИЕ ВЕБ-САЙТА («СОГЛАШЕНИЕ») ПЕРЕД ДОСТУПОМ ИЛИ ИСПОЛЬЗОВАНИЕМ ПРИЛОЖЕНИЯ. ДОСТУП К ПРИЛОЖЕНИЮ ОЗНАЧАЕТ ВАШЕ ПРИНЯТИЕ СЛЕДУЮЩИЕ УСЛОВИЯ.ЕСЛИ ВЫ НЕ ПРИНИМАЕТЕ УСЛОВИЯ НАСТОЯЩЕГО СОГЛАШЕНИЯ, ВЫ НЕ ДОЛЖНЫ ДОСТУПАТЬ ИЛИ ИСПОЛЬЗОВАТЬ ДАННОЕ ПРИЛОЖЕНИЕ.

ДОПОЛНИТЕЛЬНО ИЗЛОЖЕННЫЕ НИЖЕ УСЛОВИЯ, КОТОРЫЕ ОТНОСЯТСЯ К ВАШЕМУ ИСПОЛЬЗОВАНИЮ ПРОГРАММЫ, ИСПОЛЬЗОВАНИЕ ВАМИ ДАННОГО ВЕБ-САЙТА РЕГУЛИРУЕТСЯ И СОГЛАСНО УСЛОВИЯМ И УСЛОВИЯ СИЛЬНОГО ПОЛЬЗОВАТЕЛЬСКОГО СОГЛАШЕНИЯ SIMPSON И НАШЕЙ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ.

ПОЖАЛУЙСТА, СМОТРИТЕ КАТАЛОГИ КОМПАНИИ И ДРУГУЮ ИНФОРМАЦИЮ, ДОСТУПНУЮ НА ДАННОМ ВЕБ-САЙТЕ, ДЛЯ ДОПУСТИМЫХ НАГРУЗОК, ПРАВИЛЬНЫХ КОМПОНЕНТОВ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРАВИЛЬНЫЕ КРЕПЕЖИ, ИНСТРУКЦИИ ПО УСТАНОВКЕ, УСЛОВИЯ ПРОДАЖИ, СТРОИТЕЛЬНЫЙ КОДЕКС ОТЧЕТА ОБ ОЦЕНКЕ И ДРУГАЯ ВАЖНАЯ ИНФОРМАЦИЯ О ПРОДУКЦИИ КОМПАНИИ.ЧТОБЫ ПОЛУЧИТЬ КОПИЮ ЭТИХ КАТАЛОГОВ ИЛИ ЕСЛИ У ВАС ЕСТЬ ВОПРОСЫ, СВЯЖИТЕСЬ С ПРЕДСТАВИТЕЛЕМ SIMPSON STRONG-TIE ИЛИ НАПИШИТЕ ИЛИ ПОЗВОНИТЕ КОМПАНИЯ В:

SIMPSON STRONG-TIE COMPANY INC.
5956 W. LAS POSITAS BLVD.
Плезантон, Калифорния, 94588
(800) 999-5099

Ограниченная лицензия

В соответствии с условиями настоящего Соглашения Simpson Strong-Tie Company Inc.(«Компания») предоставляет вам ограниченное, неисключительное, личное, непередаваемое, несублицензируемое право и лицензия на доступ и использование Приложения. Компания не предоставляет вам никаких других прав или лицензий в отношении Заявка.

Ограничения

Вы не можете: (1) изменять, переводить, реконструировать, декомпилировать, дизассемблировать или создавать производные работы на основе Приложения или любой его части, или определять или пытаться определить любой исходный код, алгоритмы, методы или технологии, реализованные в Приложении или любой его части; (2) продавать, сдавать в аренду или сдавать в аренду Приложение за плату или плату; (3) заявлять, что Приложение или любая его часть принадлежит любой стороне, кроме Компании; (4) удалять или изменять любые уведомления о правах собственности, ярлыки, отметки или идентифицирующая информация любого рода в Приложении; (5) включать Приложение или любую его часть в любое другое приложение или продукт; (6) использовать Приложение или любую его часть (включая, помимо прочего, названия продуктов Simpson Strong-Tie, номенклатуру, номера моделей или любые другие товарные знаки) для ссылки для или облегчения выбора любых продуктов, кроме продуктов Simpson Strong-Tie; или (7) использовать Приложение для любых целей, кроме как в соответствии с условия настоящего Соглашения.

Компания сохраняет за собой все права, титулы и интересы в Приложении, включая, помимо прочего, все патентные права, авторские права, товарные знаки и коммерческую тайну в отношении и к Приложению, любой его части или копии, а также любой производной работы, независимо от формы или носителя, на которых или на которых оригинал или другие копии могут впоследствии существовать.Для целей настоящего Соглашения. Вы соглашаетесь предпринять любые действия, обоснованно запрошенные Компанией, для подтверждения, поддержания, обеспечения соблюдения или защиты любого из вышеуказанных прав. Вы не должны предпринимать никаких действий, чтобы поставить под угрозу, ограничить или каким-либо образом вмешиваться в собственность и права Компании в отношении Приложения или любого производного инструмента. Работа. Несанкционированное копирование или использование Приложения или любой его части или несоблюдение вышеуказанных ограничений приведет к автоматическому прекращению этого лицензию и предоставит Компании другие средства правовой защиты.Эта лицензия не является продажей оригинальной или резервной копии. Если какие-либо работы Компании, защищенные авторским правом воспроизводятся или отображается их содержание, вы должны включить легенду «Copyright © 2014 Simpson Strong-Tie Company Inc. Все права защищены».

Нет гарантии

КОМПАНИЯ НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ В ОТНОШЕНИИ ПРИЛОЖЕНИЯ.ПРИЛОЖЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» И СО ВСЕМИ ОШИБКАМИ. КОМПАНИЯ НЕ ГАРАНТИРУЕТ, ЧТО ПРИЛОЖЕНИЕ БУДЕТ БЕЗ ОШИБОК ИЛИ ОШИБКИ БУДУТ ИСПРАВЛЕНЫ.

ВЫ ПОДТВЕРЖДАЕТЕ, ЧТО КОМПАНИЯ НЕ КОНТРОЛИРУЕТ ВАШЕ ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ, И КОМПАНИЯ НЕ ГАРАНТИРУЕТ ДЕЙСТВИЯ ИЛИ РЕЗУЛЬТАТЫ, КОТОРЫЕ МОГУТ БЫТЬ ПОЛУЧЕНЫ. ПРИ ИСПОЛЬЗОВАНИИ ПРОГРАММЫ.ВЫ НЕСЕТЕ ВСЕ РИСКИ И ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ПРОГРАММЫ.

КОМПАНИЯ НЕ ДАЕТ И ВЫ НЕ ПОЛУЧАЕТЕ ЗАЯВЛЕНИЙ, ГАРАНТИЙ ИЛИ УСЛОВИЙ, ЯВНЫХ, ПОДРАЗУМЕВАЕМЫХ, ЗАКОНОДАТЕЛЬНЫХ ИЛИ ЯВНО РАСШИРЕННЫХ В ЛЮБОМ ОБЩЕНИИ С ВАМИ КОМПАНИЯ ОСОБЕННО ОТКАЗЫВАЕТСЯ: (1) ОТ ЛЮБЫХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, РАБОЧИХ УСИЛИЙ, ТОЧНОСТИ, НАЗВАНИЯ, БЕСПЛАТНОГО УДОВОЛЬСТВИЯ, НЕТ ОБЯЗАТЕЛЬСТВА, ОТСУТСТВИЕ ЛИГЕНЗИЙ И НАРУШЕНИЯ ПРАВ; (2) ГАРАНТИИ ИЛИ УСЛОВИЯ, ВОЗНИКАЮЩИЕ В РЕЗУЛЬТАТЕ СДЕЛКИ ИЛИ ИСПОЛЬЗОВАНИЯ ТОРГОВЛИ, И (3) ГАРАНТИИ ИЛИ УСЛОВИЯ ДОСТУПА РАБОТА ПРИЛОЖЕНИЯ БУДЕТ БЕЗОШИБОЧНОЙ ИЛИ БЕСПЕРЕБОЙНОЙ.

ВЫШЕУКАЗАННЫЕ ИСКЛЮЧЕНИЯ МОГУТ НЕ ПРИМЕНЯТЬСЯ К ВАМ, ТАК КАК В НЕКОТОРЫХ ШТАТАХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ. КРОМЕ ТОГО, ВЫ ТАКЖЕ МОЖЕТЕ ИМЕТЬ ДРУГИЕ ПРАВА, ОТЛИЧАЕМЫЕ ОТ ГОСУДАРСТВО ГОСУДАРСТВУ.

Заявление об ограничении ответственности

ДАННОЕ ПРИЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО ОБУЧЕННЫХ ПРОФЕССИОНАЛОВ.ДАННОЕ ПРИЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО В СВЯЗИ С ПРОДУКЦИЕЙ КОМПАНИИ. THE ЗАЯВКА НЕ ЯВЛЯЕТСЯ ЗАМЕНАМИ ПРОФЕССИОНАЛЬНОГО СУЖДЕНИЯ. ДАННОЕ ПРИЛОЖЕНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ПОМОЩИ В ВЫБОРЕ ПРОДУКЦИИ И НЕ ЯВЛЯЕТСЯ ЗАМЕНАМИ НЕЗАВИСИМОГО ДИЗАЙНА. ИЛИ ПРОВЕРКА НА СТРЕСС, БЕЗОПАСНОСТЬ И ЭКОНОМИЧНОСТЬ. ВЫ ДОЛЖНЫ ПОДТВЕРДИТЬ ВСЕ РЕЗУЛЬТАТЫ, ССЫЛАЯСЬ НА ВСЕ ПРИМЕНИМЫЕ СТРОИТЕЛЬНЫЕ КОДЫ, МЕСТНЫЕ ПОПРАВКИ И ВСЮ ДРУГУЮ ИНФОРМАЦИЮ. НЕОБХОДИМО СДЕЛАТЬ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ ТЕКУЩИЙ КАТАЛОГ И ВЕБ-САЙТ SIMPSON STRONG-TIE.ИЗ-ЗА БОЛЬШОГО РАЗНООБРАЗИЯ ПОТЕНЦИАЛЬНЫХ ПРИЛОЖЕНИЙ ДЛЯ ПРИЛОЖЕНИЯ И ПРОДУКТЫ, КОМПАНИЯ НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА РЕЗУЛЬТАТЫ, ПОЛУЧЕННЫЕ ПРИ ИСПОЛЬЗОВАНИИ ПРИЛОЖЕНИЯ. ЛИЦА, ИСПОЛЬЗУЮЩИЕ ПРИЛОЖЕНИЕ, ЯВЛЯЮТСЯ ОТВЕТСТВЕННОСТЬ ЗА НАДЗОР, УПРАВЛЕНИЕ И КОНТРОЛЬ ЗА ПРИЛОЖЕНИЕМ. НАСТОЯЩАЯ ОТВЕТСТВЕННОСТЬ ВКЛЮЧАЕТ, НО НЕ ОГРАНИЧИВАЕТСЯ, ОПРЕДЕЛЕНИЕ НАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ ПРИЛОЖЕНИЕ, ФАЙЛЫ, ТАБЛИЦЫ, ЧЕРТЕЖИ И ИНФОРМАЦИЯ И ВЫБОР ДРУГИХ ПРОДУКТОВ, ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ И МАТЕРИАЛОВ ДЛЯ ДОСТИЖЕНИЯ НАЗНАЧЕННЫХ РЕЗУЛЬТАТОВ.ЛИЦА, ИСПОЛЬЗУЮЩИЕ ПРИЛОЖЕНИЕ ТАКЖЕ ОТВЕЧАЕТ ЗА УСТАНОВЛЕНИЕ АДЕКВАТИВНОСТИ НЕЗАВИСИМЫХ ПРОЦЕДУР ДЛЯ ПРОВЕРКИ НАДЕЖНОСТИ И ТОЧНОСТИ ЛЮБОЙ ПРОДУКЦИИ, ВКЛЮЧАЯ ВСЕ ПРОДУКТЫ. ВЫБРАТЬ ПРИЛОЖЕНИЕМ.

Ограничение ответственности

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ, ВКЛЮЧАЯ ПОТЕРЮ ДАННЫХ ИЛИ ИНФОРМАЦИИ ЛЮБОГО ВИДА, ПОТЕРЮ БИЗНЕСА, ПОТЕРЯ ПРИБЫЛИ, ПРЕРЫВАНИЕ БИЗНЕСА, СТОИМОСТЬ ПОКРЫТИЕ ИЛИ ЛЮБЫХ ДРУГИХ ОСОБЫХ, СЛУЧАЙНЫХ, КОСВЕННЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ВЫЗВАННЫХ НАСТОЯЩИМ СОГЛАШЕНИЕМ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАТЬ ПРИЛОЖЕНИЕ, ОДНАКО ВЫЗВАННЫЕ И ПО ЛЮБОМУ ТЕОРИИ ОТВЕТСТВЕННОСТИ (ПО ДОГОВОРУ, ДОГОВОРУ, ВОЗМЕЩЕНИЮ ИЛИ ИНЫМ ОБРАЗОМ).ДАННОЕ ОГРАНИЧЕНИЕ ДЕЙСТВИТЕЛЬНО ДАЖЕ В СЛУЧАЕ, ЕСЛИ КОМПАНИЯ ИЛИ ЛЮБОЙ ДИСТРИБЬЮТОР СЛУШАЛИ ВОЗМОЖНОСТЬ ТАКОГО ПОВРЕЖДЕНИЯ. ВЫ ПРИЗНАЕТЕ, ЧТО ОСНОВАНИЕ ПОЛУЧЕНИЯ ДАННОЙ ЛИЦЕНЗИИ БЕЗ РОЯЛТИ ОТРАЖАЕТ ЭТО РАСПРЕДЕЛЕНИЕ РИСКОВ. ЕСЛИ ВЫ ПОЛУЧИЛИ ДАННУЮ ЛИЦЕНЗИЮ В СОЕДИНЕННЫЕ ШТАТЫ, НЕКОТОРЫЕ ШТАТЫ НЕ ДОПУСКАЮТ ОГРАНИЧЕНИЯ ИЛИ ИСКЛЮЧЕНИЯ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ПОЭТОМУ ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ МОЖЕТ НЕ ОТНОСИТЬСЯ К ВАМ.

Срок действия и прекращение действия

Предоставленная здесь лицензия действует до прекращения ее действия.Эта лицензия автоматически прекращает свое действие, если вы не соблюдаете ее условия.

Последствия прекращения действия

Прекращение действия настоящего Соглашения Компанией не означает отказ от любого нарушения настоящего Соглашения и не освобождает вас от какой-либо ответственности за нарушение вашего обязательства по настоящему Соглашению.Компания не несет ответственности перед вами за ущерб любого рода в результате расторжения настоящего Соглашения в соответствии с его условиями, и прекращение действия настоящего Соглашения Компанией не должно наносить ущерба любым другим правам или средствам правовой защиты Компании в соответствии с настоящим Соглашением или применимым законодательством.

Компенсация

Принимая настоящее Соглашение, вы соглашаетесь защищать, освобождать от ответственности и оградить Компанию, ее должностных лиц, сотрудников, агентов, дочерние и аффилированные компании от любых прямых, косвенный, случайный, особый, косвенный или примерный ущерб, возникший в результате нарушения вами настоящего Соглашения, использования Приложения или любое действие или бездействие с вашей стороны.

Переуступка

Настоящее Соглашение не может быть передано вам полностью или частично, добровольно, в силу закона или иным образом, без предварительного письменного согласия Компании. Тема в соответствии с предыдущим предложением, права и обязанности сторон по настоящему документу являются обязательными и действуют в интересах сторон и их соответствующих правопреемников. и назначает.Любая попытка уступки, кроме как в соответствии с этим разделом, не имеет юридической силы.

Делимость

Если применение какого-либо положения настоящего Соглашения к каким-либо конкретным фактам или обстоятельствам будет признано недействительным или не имеющим исковой силы арбитражной комиссией или суд компетентной юрисдикции, то: (а) действительность и исковая сила такого положения применительно к любым другим конкретным фактам или обстоятельствам и действительность другие положения настоящего Соглашения никоим образом не будут затронуты или нарушены этим, и (b) такое положение должно выполняться в максимально возможной степени, чтобы осуществить намерение сторон и реформировать без дальнейших действий сторон в той мере, в какой это необходимо для того, чтобы сделать такое положение действительным и имеющим исковую силу.

Взаимоотношения сторон

Ничто, содержащееся в настоящем Соглашении, не должно рассматриваться или толковаться как создание совместного предприятия, партнерства, агентства, найма или фидуциарных отношений между стороны. Ни одна из сторон, ни их агенты не имеют никаких полномочий связывать другую сторону в каком бы то ни было отношении, и отношения сторон таковы, и всегда будет время для независимых подрядчиков.

Форс-мажор

Компания не несет ответственности за любую задержку или невыполнение обязательств в той степени, в которой они были вызваны непредвиденными обстоятельствами или причинами, выходящими за рамки разумных. контроль, включая, помимо прочего, стихийные бедствия, землетрясение, пожар, наводнение, эмбарго, трудовые споры и забастовки, беспорядки, войны, новизну производства продукции или другие непредвиденные проблемы разработки продукта и действия гражданских и военных властей.

Полнота соглашения

Настоящее Соглашение представляет собой полное соглашение между сторонами относительно предмета настоящего Соглашения и заменяет все предыдущие или одновременные заявления, обсуждения, предложения, переговоры, условия, соглашения и сообщения, устные или письменные, между сторонами, касающиеся предмета настоящего Соглашение и все прошлые деловые отношения или отраслевые обычаи.Никакая поправка или модификация любого положения настоящего Соглашения не имеет силы, если только в письменной форме и подписано должным образом уполномоченным лицом Компании и вами.

Общий

Настоящее соглашение регулируется законами штата Калифорния, включая Единый торговый кодекс, без ссылки на принципы коллизионного права.Этот Соглашение представляет собой полное соглашение между сторонами и заменяет любые другие сообщения или рекламу в отношении Приложения и сопутствующих документация. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь в письменной форме со службой поддержки клиентов Simpson Strong-Tie.

Принятие условий

Используя Приложение, вы соглашаетесь с условиями настоящего Соглашения.Приложением должны пользоваться только опытные дизайнеры. Как пользователь, вы несет ответственность за обеспечение точности ваших данных в Приложении. Все выходные данные должны быть проверены на точность квалифицированным специалистом по проектированию перед использованием продукта. Выбор продукта в Приложении должен включать тщательный просмотр последней версии каталога и веб-сайта Simpson, чтобы гарантировать правильный выбор и продукт. заявление.

Для получения помощи в использовании Приложения см. Информацию, доступную в Приложении и на веб-сайте Компании. Для технической поддержки звоните (800) 999-5099. См. Последнюю версию на сайте www.strongtie.com.

Толщина плиты: как определить?

Толщина плиты является жизненно важным фактором при проектировании и строительстве здания и напрямую связана со стоимостью конструктивной системы.

Например, в многоэтажном здании увеличение толщины плиты на 5 мм приводит к значительному увеличению осевых нагрузок на колонну. Затем мы должны увеличить размеры колонн, арматуры, размеры фундамента и т. Д.

Наконец, это влияет на стоимость строительства.

Следовательно, мы должны ограничивать толщину любой конструкции до пределов, требуемых проектом (эксплуатационная пригодность и предельное состояние по окончании).

Ключевые факторы, влияющие на минимальную толщину плиты, можно перечислить следующим образом.

  • Приложенные нагрузки
  • Долговечность бетона
  • Требования к пожарной безопасности
  • Требования к удобству эксплуатации, такие как прогиб
  • Требования к удобству обслуживания, такие как вибрация пола

    0

  • 912 912 912 912 912 В разных стандартах могут быть указаны разные требования к толщине.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
