Расчет греющего кабеля для трубопровода онлайн: Расчет греющего кабеля — он-лайн калькулятор.

Содержание

Калькулятор количества и стоимости кабеля

Внимание! При заказе кабеля просьба учитывать ограничение конкретного кабеля по максимальной длине.

Калькулятор позволяет выполнить приблизительный расчет количества кабеля, для точного расчета обратитесь к менеджерам отдела продаж по телефону +7 (812) 425-3580.

Обогрев труб

Наружный диаметр трубы Температура внутри трубы Температура окружающей среды Толщина теплоизоляции

Коэффициент теплопроводности теплоизоляционных материалов:

Рассчитать

Памятка по расчёту

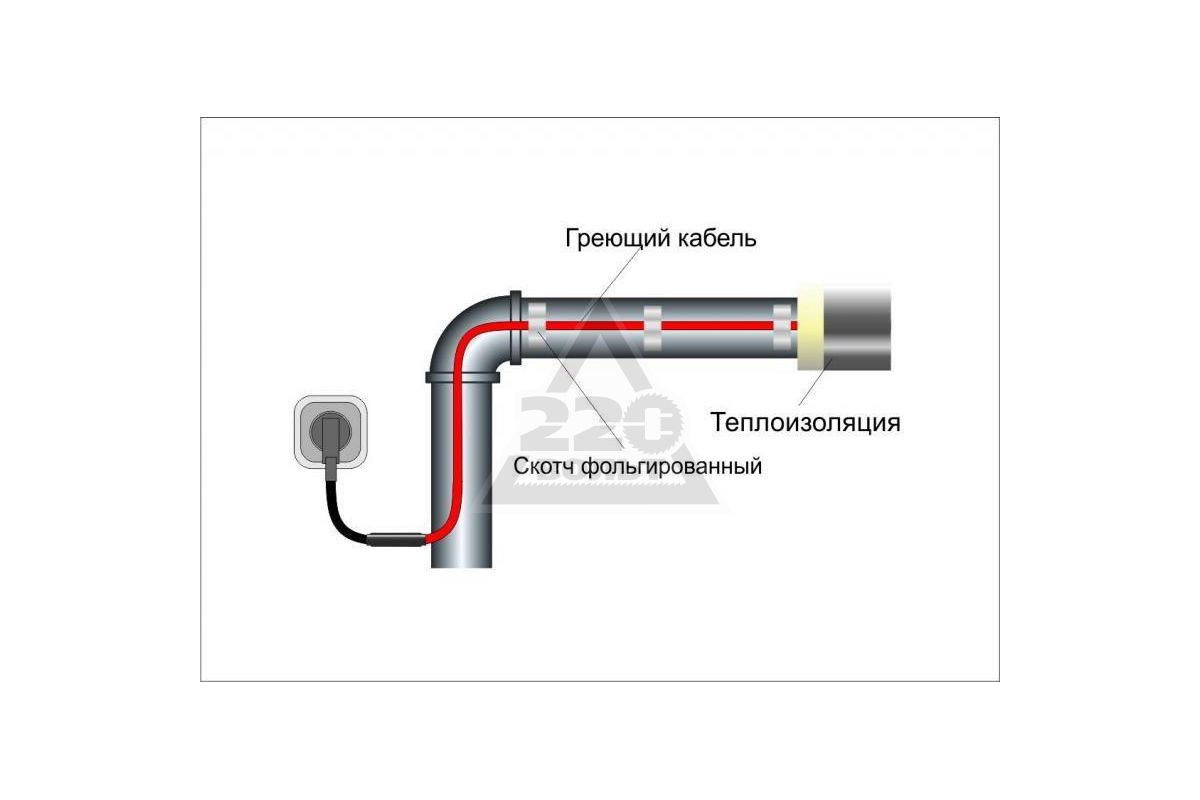

Для компенсации тепловых потерь вдоль трубы монтируется нагревательный кабель. Погонная мощность тепловыделения кабеля должна быть больше потерь тепла на погонный метр трубопровода.

Основные параметры, влияющие на выбор мощности нагревательного кабеля — теплопотери трубопровода, которые зависят от его размера (диаметр и длина), разности температур, толщины и качества наружной теплоизоляции.

Обогрев пола

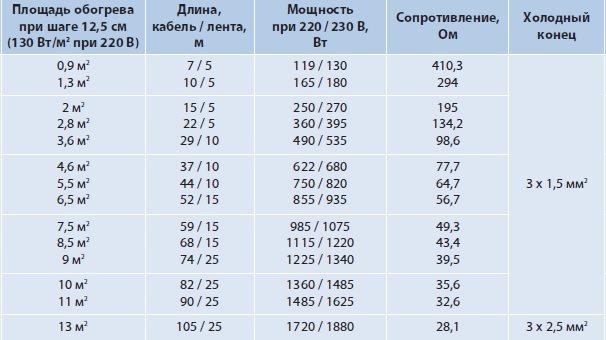

Требуемая мощность обогрева

Рассчитать

Памятка по расчёту

Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-180 Вт/м2.

В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт/м2.

Обогрев кровли и водостоков

Ширина обогрева Длина водосточной системы Длина желобов Диаметр желобов и водостоков

Рассчитать

Памятка по расчёту

Кабель монтируется непрерывной петлей в водостоках, другими словами расход кабеля на каждый водосток возрастает вдвое. Это учтено в калькуляторе.

Обращаем ваше внимание на то, что необходимая вам длина кабеля может превышать максимально допустимую для определеного типа кабеля длину электроцепи. В этом случае вам будет необходимо использовать несколько отрезков. Максимально допустимая длина электроцепи указана в таблице в предпоследней колонке.

Обогрев площадок

Памятка по расчёту

Обращаем ваше внимание на то, что необходимая вам длина кабеля может превышать максимально допустимую для определеного типа кабеля длину электроцепи. В этом случае вам будет необходимо использовать несколько отрезков.

Расчет длины карбонового кабеля | Калькулятор температуры Карбоновый кабель Tescabo

Мощность отрезка, Вт:

Мощность одного метра, Вт/м:

Сила тока, Ампер:

Температура наргева отрезка, °C:

Расчет длины карбонового кабеля — это просто!

Смотрите видео о калькуляторе

Вносите такие данные:

  • напряжение, которое используете (12 Вольт, 220 Вольт или любое другое, какое используете)
  • длину отрезка карбонового греющего кабеля в метрах (10 метров, 5 метров, 20 метров, 1 метр или любую другую, какую хотите)
  • сопротивление кабеля на метр (9,5 Ом/метр, 17 Ом/метр, 33 Ом/метр, 66 Ом/метр, 141 Ом/метр, 400 Ом/метр) — у нас Вы можете купить кабель с такими сопротивлениями

Получайте такие результаты:

  • Мощность отрезка в Ваттах (сколько такой отрезок будет потреблять электроэнергии)
  • Мощность одного метра отрезка (этот показатель не должен превышать 25 Вт/метр согласно нашим рекомендациям)
  • Сила тока в Амперах
  • Температура нагрева отрезка (этот показатель не должен превышать 120 градусов Цельсия согласно нашим рекомендациям)

После того, как Вы подобрали нужную длину греющего кабеля и нужное сопротивление, можете смело заказывать его у нас в любом количестве. В комплекте поставки Вы получите набор зажимных гильз и термоусадочной трубки (эти элементы понадобятся для соединения греющего кабеля Tescabo с электрическим проводом путем обжима). Такое соединение можно сделать собственными руками за 5 минут:

  1. Одеваете кусочек (пару сантиметров) термоусадочной трубки на конец карбонового кабеля
  2. Одеваете гильзу на конец карбонового кабеля (прямо на карбоновое волокно, так как оно будет проводить ток)
  3. Вставляете холодный конец (электрический кабель) в гильзу с другой стороны
  4. Зажимаете гильзу
  5. Подтягиваете термоусадку на место зажима
  6. Нагреваете термоусадку. Под воздействием температуры она обожмет место стыка и загерметизирует стыковку
  7. Соединяете второй конец карбонового кабеля со вторым холодным концом таким же способом
  8. Готово.

Смотрите видео о том, как соединятьГильзы (по центру) и термоусадочная трубка (слева)

Если Вы хотите сделать так, что несколько отрезков будут соединяться в одну систему, то нужно подключать их путем параллельного соединения.

С калькулятором Tescabo расчет длины карбонового кабеля можно произвести за 5 секунд!

Смотрите также: Чем отличается кабель Tescabo от китайского аналога?

Как производится расчет греющего кабеля

Для того чтобы провести расчет греющего кабеля необходимо иметь план кровли либо помещения и систем трубопровода, где будет точно указываться свободная площадь. Если же достать план не представляется возможным, то можно ограничиться и простым эскизом.

Основные факторы, которые стоит принять во внимание для трубопроводов

Если вы хотите, чтобы система электрообогрева трубопроводов успешно выполняла свою задачу, то необходимо правильно провести ее расчет.

Ее мощности должно быть достаточно для того, чтобы компенсировать все теплопотери. При этом стоит учитывать также и следующее:

  • Диаметр трубы
  • Возможная самая минимальная температура окружающей среды
  • Место монтажа трубы
  • Протяженность трубы, а также площадь, на которой необходимо оборудовать электрообогрев
  • Показатели теплоизоляции

Высокая мощность провода требуется для толстых и протяженных труб, а также для элементов с тонкой теплоизоляцией. Но стоит помнить, что для труб из пластика и полиэтилена мощность не должна быть выше 18 Вт\м.

До начала расчета

До того, как начинать сам расчет, необходимо определить все возможные места, где будет скапливаться наледь и снег. По возможности стоит определить причину возникновения этой проблемы.

Помимо этого не лишним было бы провести полную ревизию системы водостоков и по возможности провести ее ремонтные работы. Только после этого система подогрева будет обоснованной и оправдывающей себя.

Расчет греющего кабеля на примере водосточной системы

Для того чтобы посчитать количество необходимого материала – в интернете существует большое количество калькуляторов. Помимо того, в данной статье мы приведем вам специальные формулы.

Для начала мы обсудим все условные обозначения:

Д – длина кабеля

В – высота здания

Д.и – длина всех изгибов колен трубы

Д.в – диаметр воронки

Дл.в – водомет (перед воронкой)

Д.ж – длина желоба

Д. д – дренажная труба до глубины 1,05 метра.

В конце будет прибавляться запас шнура.

Если воронки примыкают к трубе: Д = (В + Д.и + 3,8 Х Д.в + Дл.в + Д.д) Х 1,05

Если воронки уже встроены в трубу: Д = (В + Д.и + 1,5) Х 1,05

Для желоба водостока: Д = Д.ж Х 1,05 Х количество ниток кабеля

Для ендовых: Д = 2\3 Х длина ендовы Х 1,05 Х количество ниток кабеля

Для капельника: длина капельника Х 1,05 Х количество ниток кабеля

По краям кровли кабель укладывается змейкой. Для ее расчета используют следующую формулу: Д = площадь рассчитываемой поверхности нужно разделить на шаг змейки и полученное число умножить на 1,05.

Таким образом, мы рассмотрели с вами расчет основных элементов водосточной системы. Причем для этого не обязательно располагать особыми знаниями. Достаточно провести некоторые замеры и далее умножить их согласно формулам.

Хотим также обратить ваше внимание, что вне зависимости от выбранного типа провода, лучше нанимать бригаду для того, чтобы провести расчет греющего кабеля и монтаж качественно. Это позволит получить необходимые гарантии и точно действующую систему.

Расчет системы обогрева резервуаров греющим кабелем

Расчет состоит из следующих этапов:

  1. Получение исходных данных для расчета
  2. Определение тепловых потерь резервуара
  3. Подбор нагревательного кабеля и сопутствующего оборудования

Получение исходных данных

Для расчета системы обогрева резервуаров потребуются следующие основные данные:

  • Требуемая температура поддержания
  • Минимальная температура окружающей среды
  • Габаритные размеры емкости (диаметр, длина, высота)
  • Тип и толщина теплоизоляции
  • Зона размещения резервуара (обычная или взрывоопасная)
  • Предполагается ли обработка паром резервуара? Если да, то указать температуру пара.

Чтобы точно определить необходимые параметры для расчета системы обогрева – воспользуйтесь опросным листом, в котором указаны все исходные данные.

Определение тепловых потерь резервуара

Определение тепловых потерь резервуара осуществляется по формуле:

P = Кзап * (Ттр-Тос)/Rt * Sпов, где

Кзап – коэффициент запаса (для саморегулирующегося кабеля Кзап = 1.2, для резистивного Кзап = 1.36),
Ттр – требуемая температура резервуара,
Тос – Минимальная температура окружающей среды,
Rt = δ/λ – суммарное термическое сопротивление для стенки резервуара (на самом деле формула сложней, но для оценки тепловых потерь остальными слагаемыми можно пренебречь),
δ – толщина теплоизоляции,
λ – коэффициент теплопроводности материала, из которого выполнена теплоизоляция,
Sпов – общая площадь поверхности емкости с теплоизоляцией.

Например, требуется обогреть цилиндрическую емкость с диаметром 2000мм и длиной L= 10000мм. Требуемая температура Ттр=+10С, минимальная температура окружающей среды Тос= -40С, теплоизоляция – минеральная вата толщиной 100мм (коэффициент теплопроводности λ=0.05 Вт/м*С), зона обычная, пропарки нет.
Тогда диаметр емкости с учетом теплоизоляции D = 2000+100*2 = 2200мм.

В этом случае расчетные тепловые потери:

Pп = Кзап * (Ттр-Тос)/Rt * Sпов = 1.2 * (10+40)/(1.6) * 72.88 = 2733Вт, где

Rt = δ/λ = 0.08м/0.05Вт/м * С = 1.6м2 * С/Вт,
Sпов = Sцил+2Sосн = 3.14хD*L+2*3.14*D*D/4 = 3.14*2.2*10+2*3.14*2.2*2.2/4 = 69,08+3,8 = 72,88 м2.

Бесплатный расчет обогрева резервуара за 2 часа

  • Рассчитаем требуемую мощность
  • Подберем кабель и крепления, подходящий для Вашего объекта
  • Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Подбор нагревательного кабеля

На этом этапе подбирается мощность нагревательного кабеля, а также соответствующий техническому заданию температурный класс. Если предполагается обработка емкости паром, то температурный класс греющего кабеля должен обеспечить его работоспособность в данных условиях.

Мощность греющего кабеля подбирается на основании 2х критериев:

  • мощность кабеля не должна быть очень маленькой, т.к. в этом случае потребуется большое количество кабеля;
  • мощность кабеля не должна быть очень большой, т.к. при установке кабеля на емкости шаг его укладки будет очень большим и возникнет эффект «зебры», когда будут присутствовать зоны с повышенной и пониженной температурой.

Оптимальным считается шаг укладки нагревательного кабеля от 100 до 300мм.

Обычно обогревается не вся емкость, а только ее нижняя часть, т.к. верхние слои продукта в емкости будут прогреваться за счет тепловых потоков идущих снизу вверх. Кабель укладывается змейкой в нижней части на необходимую высоту обогрева.

В нашем случае зададим высоту обогрева 1м (половина длины окружности емкости) и шаг укладки w=300мм, тогда необходимое количество кабеля:

N = 3.14*D/2*L/w = 3.14*2/2*10/0.3 = 105м

Определяем мощность нагревательного кабеля:

Pуд = Pп/N = 2733/105 = 26.02Вт/м

Выбираем кабель ближайший по мощности в большую сторону, например 30Вт/м.

Тогда мощность обогрева будет равно Pобогр = 30*105 = 3150Вт > Pп = 2733Вт

Таким образом, применение нагревательного кабеля мощностью 30Вт/м и длиной 105м для нашего примера полностью компенсирует тепловые потери емкости в самый холодный период при минимальной температуре Тос=-40С

Греющий кабель для резервуара

Смотреть больше вариантов кабеля

Обогрев резервуаров (t воздействия до 135 °С) Мощность (Вт) Темп. применения (°С) Темп. класс Оболочка Взрывозащита
Саморегулирующийся кабель Alphatrace 17ATM2-CP 17 110 Т5 полиолефин да
Саморегулирующийся кабель Lavita VMS-24-2CX 24 110 Т5 полиолефин да
Саморегулирующийся кабель HeatTrace 17FSP2-CT 17 110 Т5 полиолефин да
Саморегулирующийся кабель Alphatrace 31ATM2-CP 31 110 Т5 полиолефин да
Саморегулирующийся кабель Lavita VMS-30-2CX 30 110 Т5 полиолефин да
Саморегулирующийся кабель HeatTrace 31FSP2-CT 31 110 Т5 полиолефин да
Саморегулирующийся кабель Alphatrace 45ATM2-CP 45 110 Т5 полиолефин да
Саморегулирующийся кабель Lavita VMS-40-2CX 40 110 Т5 полиолефин да
Саморегулирующийся кабель HeatTrace 45FSPw2-CT 45 110 Т5 полиолефин да
Саморегулирующийся кабель Alphatrace 60ATM2-CP 60 110 Т5 полиолефин да
Саморегулирующийся кабель Lavita VMS-50-2CX 50 110 Т5 полиолефин да
Саморегулирующийся кабель HeatTrace 60FSPw2-CT 60 110 Т5 полиолефин да
Саморегулирующийся кабель Alphatrace 17ATM2-CF 17 110 Т5 фторополимер да
Саморегулирующийся кабель Lavita VMS-24-2CT 24 110 Т5 фторополимер да
Саморегулирующийся кабель HeatTrace 17FSP2-CF 17 110 Т5 фторополимер да
Саморегулирующийся кабель Alphatrace 31ATM2-CF 31 110 Т5 фторополимер да
Саморегулирующийся кабель Lavita VMS-30-2CT 30 110 Т5 фторополимер да
Саморегулирующийся кабель Raychem 10QTVR2-CT 30 110 Т5 фторополимер да
Саморегулирующийся кабель HeatTrace 31FSP2-CF 30 110 Т5 фторополимер да
Саморегулирующийся кабель Alphatrace 45ATM2-CF 45 110 Т5 фторополимер да
Саморегулирующийся кабель Lavita VMS-40-2CT 40 110 Т5 фторополимер да
Саморегулирующийся кабель Raychem 15QTVR2-CT 40 110 Т5 фторополимер да
Саморегулирующийся кабель HeatTrace 45FSPw2-CF 45 110 Т5 фторополимер да
Саморегулирующийся кабель Alphatrace 60ATM2-CF 60 110 Т5 фторополимер да
Саморегулирующийся кабель Lavita VMS-50-2CT 50 110 Т5 фторополимер да
Саморегулирующийся кабель Raychem 20QTVR2-CT 50 110 Т5 фторополимер да
Саморегулирующийся кабель HeatTrace 60FSPw2-CF 60 110 Т5 фторополимер да

Смотреть больше вариантов кабеля

Обогрев резервуаров (t воздействия до 190 °С) Мощность (Вт) Темп. применения (°С) Темп. класс Оболочка Взрывозащита
Саморегулирующийся кабель Alphatrace 15ATM+2-CF 15 120 Т4 фторополимер да
Саморегулирующийся кабель Lavita 15ISR2-CT 15 120 Т4 фторополимер да
Саморегулирующийся кабель Raychem 4XTV2-CT 15 120 Т4 фторополимер да
Саморегулирующийся кабель HeatTrace 15FSS2-CF 15 120 Т4 фторополимер да
Саморегулирующийся кабель Alphatrace 30ATM+2-CF 30 120 Т4 фторополимер да
Саморегулирующийся кабель Lavita 30ISR2-CT 30 120 Т4 фторополимер да
Саморегулирующийся кабель Raychem 8XTV2-CT 30 120 Т4 фторополимер да
Саморегулирующийся кабель HeatTrace 30FSS2-CF 30 120 Т4 фторополимер да
Саморегулирующийся кабель Alphatrace 45ATM+2-CF 45 120 Т4 фторополимер да
Саморегулирующийся кабель Lavita 45ISR2-CT 45 120 Т4 фторополимер да
Саморегулирующийся кабель Raychem 12XTV2-CT 45 120 Т4 фторополимер да
Саморегулирующийся кабель HeatTrace 45FSS2-CF 45 120 Т4 фторополимер да
Саморегулирующийся кабель Alphatrace 55ATM+2-CF 55 120 Т4 фторополимер да
Саморегулирующийся кабель Raychem 15XTV2-CT 55 120 Т4 фторополимер да
Саморегулирующийся кабель Alphatrace 60ATM+2-CF 60 120 Т4 фторополимер да
Саморегулирующийся кабель Lavita 60ISR2-CT 60 120 Т4 фторополимер да
Саморегулирующийся кабель Raychem 20XTV2-CT 60 120 Т4 фторополимер да
Саморегулирующийся кабель HeatTrace 60FSS2-CF 60 120 Т4 фторополимер да

Смотреть больше вариантов кабеля

Смотреть больше вариантов кабеля

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Примеры обогрева резервуара кабелем

Примеры проектов обогрева резервуара кабелем

Другие статьи на тему

Автоматизация обогрева трубопровода воды :: HighExpert.

RU

Надежное водоснабжение дома является неотъемлемой частью современной жизни. Климат в нашей стране славится своими холодами, даже в Подмосковье, примерно каждые 10-15 лет наблюдаются лютые морозы, достигающие тридцатиградусной отметки. В этих условиях нередко возникает проблема обеспечения не замерзания водопроводного трубопровода, в особенности, при незначительном его заглублении, а также при небольшом или непостоянном расходе воды.

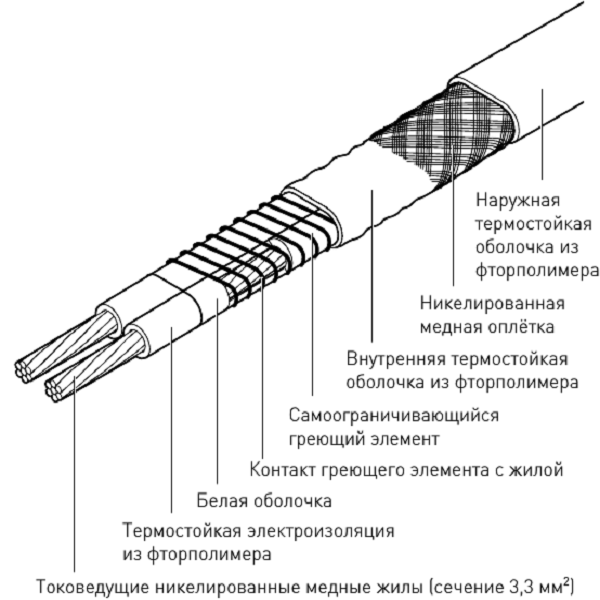

Саморегулирующиеся греющие кабели

Предлагаемые к продаже греющие саморегулирующиеся кабели, которые в последние годы освоила и наша промышленность, как заявляют изготовители, нацелены на решение вышеупомянутой проблемы. Отличительной особенностью кабеля является эффект саморегулирования температуры: чем холоднее поверхность кабеля, тем выше его температура. Мощность, выделяемая одним погонным метром такого кабеля варьируется от 10 Вт и доходит до 30 Вт — зависит от характеристик кабеля, завода-изготовителя, а также применяемой технологии изготовления.

При решении практической задачи обеспечения обогрева водопроводной трубы загородного дома был применён саморегулирующийся нагревательный кабель КСТМ2-Т длиной 7 погонных метров. По данным завода-изготовителя и информации на оплетке этого кабеля: линейная мощность составляет 30 Вт/м при температуре +10 градусов Цельсия и максимальная температура нагрева кабеля достигает +65 градусов Цельсия; также на сайте производителя заявленная температура включения такого кабеля составляет +10 градусов Цельсия. Однако, мы решили провести собственный эксперимент: после подключения готового кабеля к электрической сети в помещении с температурой окружающего воздуха +26 градусов Цельсия (кабель был выдержан при этой температуре не менее 24 часов), потребляемая мощность изделия длиной 7 метров составила почти 144 Вт за каждый час [см. Фото 1].

Фото 1. Оценка потребляемой мощности греющего саморегулирующегося кабеля КСТМ2-Т длиной 7 метров при температуре воздуха +26 градусов Цельсия.

Принимая во внимание заводские параметры, а также полученные эмпирические данные из нашего эксперимента, с учётом того, что температура грунта, где размещён трубопровод воды, редко достигает отметки выше +15 градусов Цельсия, мы получим значительные затраты электроэнергии за весь год работы.

Даже грубая оценка потребляемой кабелем электроэнергии с ноября по апрель (за 6 месяцев работы) показывает:

(181 день x 24 часа x 30 Вт/м x 7 метров)/1000 ~ 912 кВт

912 кВт x 4.81 руб/кВт ~ 4388 руб! [с повышением тарифа на электроэнергию денежные затраты будут возрастать].

Включение кабеля вручную, например, с ноября и выключение в апреле, не решает проблемы автоматизации и энергосбережения, т.к. часто в ноябре и даже декабре за последнее десятилетие наблюдалась положительная температура окружающего воздуха, и кабель всё равно при положительных температурах, близких к нулю будет потреблять электрическую энергию, работая фактически впустую — грея теплую землю. Включать кабель вручную при понижении температуры воздуха и отключать при незначительном потеплении представляется затратным по времени и не соответствующим реалиям 21-го века.

Для решения задачи автоматизации обогрева трубопровода воды был применён российский терморегулятор ТРЦ-01, обладающий повышенной надежностью. Его главной отличительной особенностью является применение современного микроконтроллера, который управляет нагрузкой с помощью реле, работающего в связке с симистором, а также возможность настройки устройства на включение нагрузки при отрицательных или положительных температурах. Благодаря этому, а также продуманной схемотехнике, современной элементной базе и качеству сборки, обеспечиваются высокие показатели надежности регулятора температуры. Саморегулирующийся греющий кабель КСТМ2-Т было решено подключить к выходу устройства. Дальнейшие работы проводились следующим образом…

На поверхности трубопровода воды был закреплен греющий саморегулирующийся кабель общей длиной семь метров [см. Фото 2].

Фото 2. Греющий саморегулирующийся кабель КСТМ2-Т, закрепленный на водопроводном трубопроводе.

После чего поверхность водопроводной трубы с размещенным на ней греющим кабелем была тщательно теплоизолирована [см. Фото 3].

Фото 3. Теплоизоляция водопроводного трубопровода.

Электрическое подключение саморегулирующегося кабеля к проводам регулятора температуры показано на Фото 4.

Фото 4. Электрическое подключение греющего саморегулирующегося кабеля к проводу регулятору температуры.

Монтаж терморегулятора для греющего саморегулирующего кабеля в корпус на DIN-рейку продемонстрирован на Фото 5; на DIN-рейку слева направо установлен: автоматат C6 с номинальным током 6 Ампер, устройство для индикации напряжения, рабочего тока и потребляемой мощности и собственно регулятор температуры ТРЦ-01. Необходимо отметить, что входное напряжение на автоматический выключатель С6 подаётся от УЗО [устройство защитного отключения] с током утечки 30 мА.

Фото 5. Монтаж терморегулятора для греющего саморегулирующегося кабеля.

Окончательный монтаж устройства с закрытием лицевой панели корпуса показан на Фото 6.

Фото 6. Окончательный монтаж терморегулятора для подключения греющего саморегулирующегося кабеля.

Мы настроили и включили терморегулятор ТРЦ-01 для срабатывания при более высокой температуре только для его тестирования, что было связано с проведением работ в летний период. Как видно из фотографий [см. Фото 5 и Фото 6] при температуре окружающего воздуха около +20 градусов Цельсия — греющий саморегулирующийся кабель 30КСТМ2-Т длиной 7 метров потребляет около 271…279 Вт электрической энергии каждый час. Поэтому настройка регулятора температуры на автоматическое включение этого греющего кабеля только при отрицательных температурах окружающего воздуха позволит не только автоматизировать обогрев трубопровода воды, но и существенно повысит энергосбережение — сократит денежные затраты по оплате электрической энергии.

Видео-презентация применения терморегулятора ТРЦ-01 для обогрева трубопровода воды

01.06.2021

Как рассчитать теплый пол и подобрать оборудование в Краснодаре devi-krasnodar.ru

Расчет шага укладки нагревательного кабеля

Шаг укладки нагревательного кабеля — расстояние между его линиями.

Для системы «Теплый пол» при увеличении расстояния между линиями кабеля на поверхности пола могут появиться холодные зоны («тепловая зебра»)!

Чем больше шаг укладки, тем толще должен быть слой бетона над кабелем, чтобы обеспечить равномерное распределение температуры на всей поверхности пола.

Не рекомендуем для системы «Теплый пол» превышать шаг укладки кабеля более 12,5 см при минимально возможной толщине стяжки 3 см для обычного цементно-песчаного раствора.

Для тонкой стяжки рекомендуем использовать кабель DTIP-10 или DTIE-10 с шагом укладки не более 10 см.

При расчете шага укладки кабеля следует помнить о минимально допустимых значениях мощности для кабельных систем отопления!

При установке нагревательных кабелей Deviflex мы рекомендуем использовать монтажную ленту Devifast, изготовленную таким образом, что расстояние между витками кабеля можно выбирать с интервалом в 2,5 см (2,5 см, 5 см, 7,5 см, 10 см, 12,5 см, 15 см, 17,5 см и т.д.).

Для расчета расстояния шага укладки нагревательного кабеля можно использовать две формулы:

1. По общей длине кабеля: h = (S х 100) / L (см)

где S — площадь укладки м²,  L — длина нагревательного кабеля м.

2. По общей удельной мощности: h = (Pпог х 100) / P уд (см)

где Pпог — погонная мощность кабеля Вт/м, Pуд — расчетная удельная мощность Вт/м².



 Пример 1

Кабель Deviflex DTIP-18, 535 Вт, 29 м должен быть установлен в ванной комнате, свободная площадь (площадь укладки) которой 3 м2.

Расчет шага укладки: (3м² х 100см/м) / 29м = 10,35см

Однако, используя монтажную ленту Devifast, мы можем установить нагревательный кабель в ванной комнате с шагом 10 см, т.е. при монтаже потребуется небольшая корректировка площади установки кабеля.



 Пример 2

В процессе реконструкции пола с тонкой стяжкой используем нагревательный кабель DTIP-10 (10 Вт/м при 230 В).

Выбираем установленную мощность 120 Вт/м2.

Тогда расчет шага укладки будет: (10Вт/м х 100см/м) / 120Вт/м² = 8,3см

При расчете шаг укладки не всегда кратен шагу креплений на монтажной ленте Devifast.

В этом случае рекомендуем укладывать нагревательный кабель с переменным шагом. В таблице показано соответствие шага укладки и мощности на 1 м²:



 * Переменный шаг укладки. Например, 5 — 7,5 = (6,25) означает, что одну линию кабеля укладывают через 5 см, а следующую линию через 7,5 см. Затем снова через 5 см и т.д.


 Расчет монтажной ленты Devifast

Для расчета длины монтажной ленты Devifast необходимо определить расстояние между полосами ленты. Для бетонных полов, где кабель покрыт слоем стяжки 3 см и более, и шаг укладки кабеля превышает 10 см, расстояние между полосами монтажной ленты Devifast должно быть не более 50 см.

Для полов с минимальной стяжкой, где кабель покрыт слоем специальной мастики 1 — 2 см, а шаг укладки кабеля — 10 см или меньше, максимальное расстояние между полосами монтажной ленты Devifast должно быть не более 25 см.

Допускается и большее расстояние между полосами ленты. Основным условием является недопустимость смещения уложенных линий нагревательного кабеля при заливке.

Формула для расчета длины монтажной ленты: Общая площадь установки (м²) х 100(см/м) / расстояние между линиями(см) + Lw(м)

где Lw — длина стены, параллельно которой укладывают монтажную ленту(м).

 Пример

Общая площадь установки: 1 м х 2 м = 2 м2. Если мы устанавливаем монтажную ленту Devifast  параллельно стене длиной 1 м (рис.1), при расстоянии между линиями ленты 50 см необходимую длину рассчитывают следующим образом: 2м² х 100см/м / 50см + 1м = 5м.

Если мы устанавливаем монтажную ленту DevifastTM параллельно стене длиной 2 м (рис.2), при расстоянии между линиями ленты 50 см необходимую длину рассчитывают следующим образом: 2м² х 100см/м / 50см + 2м = 6м.

Как видно из этого примера, в зависимости от способа укладки, длина монтажной ленты DevifastTM меняется, в то время как площадь помещения и расстояние между линиями ленты остаются одними и теми же.





Калькулятор расчета длины нагревательного кабеля

«Теплые полы», считавшиеся еще столь недавно «экзотикой», все чаще выбираются хозяевами домов или квартир в качестве основной или дополнительной системы отопления помещений. С точки зрения простоты проведения работ и минимизации первоначальных затрат, выгоднее устанавливать электрический обогрев пола.

Калькулятор расчета длины нагревательного кабеля

Одной из разновидностей электрических «теплых полов» является резистивный кабель, укладываемый на термоизолированное основание и закрываемый стяжкой. Но прежде чем переходить к практическим работам, следует провести ряд расчетов. Так, для начала необходимо узнать, какой длины кабель должен быть уложен, чтобы его тепловой мощности было достаточно для эффективного обогрева помещения. Поможет нам в этом вопросе калькулятор расчета длины нагревательного кабеля.

Цены на нагревательный кабель

нагревательный кабель

Вычисления требуют учета некоторых нюансов – о них будет рассказано чуть ниже.

Калькулятор расчета длины нагревательного кабеля

Перейти к расчётам

Пояснения к расчету длины нагревательного кабеля

Любой нагревательный кабель имеет собственные характеристики теплоотдачи, которые показывают, какое количество тепловой энергии он способен выделить в процессе работы. Как правило, это выражается ваттами на единицу длины (Вт/погонный метр). Данный параметр обязательно указывается в паспорте изделия.

В практике применения электрических «теплых полов» принято руководствоваться нормированными значениями тепла на единицу площади. Причем, эти величины разные, и зависят:

  • от характера эксплуатации системы подогрева (будет ли она единственным источником тепла, или же ее предназначение – только повышение комфортности в помещении),
  • от особенностей расположения конкретной комнаты (граничит ли она снизу с грунтом, неотапливаемым или отапливаемым помещением).

Все эти зависимости внесены в предлагаемый калькулятор.

Осталось определиться с площадью. Укладка кабеля никогда не планируется на тех участках, где будут размещены стационарные предметы мебели или бытовые приборы. От стен должен обеспечиваться отступ не менее 50 мм, а от любого отопительного прибора или даже проходящего стояка отопления – не менее 100 мм. Разумнее будет заранее составить схему участка, на которой будет укладываться обогревательный кабель – так проще определиться с площадью.

Сам расчет даст рекомендуемую длину нагревательного кабеля, по которой в магазине можно подобрать нужную модель с наиболее близкими линейными параметрами.

После того как с длиной внесена окончательная ясность, можно переходить к расчету шага укладки нагревательного кабеля – для этого тоже есть соответствующий калькулятор.

Цены на греющий кабель

греющий кабель

Электрический теплый пол: теория и практика

Работа по монтажу подобной системы обогрева, хотя и не столь проста, но все же вполне доступна и для самостоятельного выполнения. Более подробно о проектировании и практической укладке электрического «теплого пола» – в специальной публикации нашего портала.

Калькулятор длины нагревательного кабеля

Этот инструмент учитывает детали вашего приложения электрообогрева и вычисляет значения, которые вам понадобятся для прокладки кабеля, в том числе: потери мощности на наружный воздух, необходимую длину кабеля и оптимальный шаг спирали для установки.

Чтобы начать, введите следующие данные. Вы можете изменить любое значение, чтобы увидеть обновленные результаты в режиме реального времени.

Потери мощности

Ожидаемые потери мощности на фут трубы (Вт / фут) показаны в этой таблице.

Щелкните ячейку в таблице над , чтобы выбрать тип и толщину изоляции, а таблица под покажет, сколько кабеля требуется для компенсации тепловых потерь с выбранной изоляцией.

Длина с * означает, что мощность, передаваемая кабелем, более чем достаточна для приведения трубы к выбранной вами уставке. Хотя регулятор температуры рекомендуется для всех приложений электрообогрева, в этом случае он должен считаться необходимым.

Щелкните ячейку в нижней строке приведенной выше таблицы, чтобы выбрать тип кабеля. На приведенном ниже рисунке будет обновлен рекомендуемый шаг спирали для установки.

Шаг спирали
Клапаны
Клапаны

требуют особого внимания в системах электрообогрева, поскольку их большая площадь поверхности приводит к тому, что они теряют тепло быстрее, чем трубы, что делает их более уязвимыми к замерзанию. Рекомендуется использовать дополнительный кабель на любых клапанах, чтобы противодействовать этому.Используйте приведенную ниже таблицу, чтобы получить рекомендации о том, сколько еще нужно использовать.

Обратите внимание, что на рисунке выше показан только один способ добавить дополнительный кабель вокруг клапанов. Для клапанов, требующих большого количества дополнительного кабеля, более подходит зигзагообразный узор. Только саморегулирующийся кабель может безопасно пересекать сам себя.

Обратите внимание:

  • Жидкость, протекающая по трубе, значительно увеличивает тепловые потери, и этот калькулятор пока не поддерживает вычисления для текущих жидкостей.
  • Показанные цифры относятся к приложениям, в которых поддерживается температура ; в этом калькуляторе не отображаются расчеты для нагрева трубы до определенной температуры.

Нагревательный кабель Wrap-On Pipe

Безопасный Онлайн-заказ
* Срок доставки: обычно отправляется в течение 1 рабочий день или меньше, плюс допускается дополнительное время для выбранного вами способа доставки UPS или FedEx. Стоимость доставки отобразится в вашей корзине покупок.

Пункт ID Каталожный номер Описание Нажмите «Выбрать» ниже, чтобы увидеть нашу цену и фактическое количество в реальном времени на складе
WRAPON31003 31003 3-футовый нагревательный кабель для труб, 6 Вт, 120 В
WRAPON31006 31006 6 футов, 12 Вт, 120 В, нагревательный кабель для труб
WRAPON31009 31009 Нагревательный кабель для труб, 9 футов, 18 Вт, 120 В
WRAPON31013 31013 13-футовый нагревательный кабель для труб, 26 Вт, 120 В
WRAPON31015 31015 Нагревательный кабель для труб, 15 футов, 30 Вт, 120 В
WRAPON31018 31018 18-футовый нагревательный кабель для труб, 36 Вт, 120 В
WRAPON31024 31024 24-футовый нагревательный кабель для труб, 48 Вт, 120 В
WRAPON31030 31030 30 футов 60 Вт 120 В нагревательный кабель для труб
WRAPON31045 31045 45 футов 90 Вт 120 В нагревательный кабель для труб
WRAPON31060 31060 60 футов, 120 Вт, 120 В, нагревательный кабель для трубы
WRAPON31080 31080 80 футов 160 Вт 120 В тепловой кабель для труб
WRAPON31100 31100 100 футов 200 Вт 120 В трубчатый нагревательный кабель

* Это Срок поставки указан для нормальных условий и подлежит заводской упаковке. доступность.

Саморегулирующиеся нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева . Нагревательный кабель может быть использован в широком спектре применений в доме, например, для подогрева пола , замены теплопотерь, защиты труб от замерзания, для борьбы с обледенением крыш и водосточных желобов и для таяния снега.Существует двух разных типов кабелей: саморегулирующийся и кабель постоянной мощности , и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли нагревательная лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности. Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся нагревательный кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится на более проводящей в условиях холодной окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это называется «саморегулирующимся», кабель не включается и не выключается полностью.Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыши и водостока

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает от 4 до 10 Вт на погонный фут Он используется не только для предотвращения образования ледяных дамб (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В и продается отдельно, и предполагается, что монтажник на стройплощадке может отрезать его до нужной длины.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру наружного воздуха по мере необходимости, чтобы не чрезмерно расходовать энергию.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты от замерзания труб

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки. Также продается пешком.

Этот продукт часто устанавливается на плохо изолированных участках или на стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательного кабеля постоянной мощности:

TempZone, Environ и Slab Heating Элементы подогрева пола

Все элементы подогрева пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических элементов подогрева пола. по всей отрасли.Причина этого в том, что намного проще точно контролировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами), чтобы попеременно включать и выключать систему лучистого отопления для достижения желаемого полученные результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с напольным отоплением, таяние снега основывается на контроле включения и выключения нагревательных элементов. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты от замерзания труб, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и удаление льда на открытом воздухе от снега / льда или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности из-за их способности непрерывно таять снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.Аналогичным образом, система обогрева пола использует кабели постоянной мощности, так что тепловая мощность может более точно регулироваться термостатом для обеспечения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Конструкция электронагревателя Quintex

Конструкция электронагревателя Quintex

Расчет теплового луча со списком материалов

Здесь можно выполнить расчет электрообогрева для трубопроводов с саморегулированием. нагревательные ленты

Процедура

Расчет тепловых потерь производится с помощью следующих уравнение ::
Q v = (2 * pi * lambda * (T h — T min )) / (ln * (D / d))
Q v Потери тепла (Вт / м)
лямбда Теплопроводность (Вт / мК)
T h Поддерживаемая температура (° C)
T мин Минимальная температура окружающей среды (наихудший случай) (° C)
натуральный логарифм
Диаметр трубы D, включая толщину изоляции (мм)
(диаметр трубы + 2 x толщина изоляции)
d Наружный диаметр трубы без изоляции (мм)

Описание полей данных

— внимательно прочтите —


Внимание: Не все неправильные записи будут исправлены автоматически
Для поддержания температуры> 120 ° C обращайтесь в Quintex, пожалуйста. →
Пожалуйста, заполните анкету как можно полнее.. Поля, которые подчеркнуты и отображаются с * , являются обязательными для расчета (см. Формулу).
Используйте флажки для существующие записи. Значения, присвоенные записям, будут показаны в соответствующем поле. .Это относится к трубам (наружный диаметр, дополнительная длина для клапанов, опор и т. д.) и для изоляция (теплопроводность).
Совет : для значимой толщины изоляции: толщина изоляция должна быть ок.номинальный диаметр трубы. (например: DN 50 -> Изоляция 50мм). Обратите внимание на термическое сопротивление изоляционного материала. Когда вы закончите свои записи, запустите дизайн с помощью соответствующей кнопки. Откроется новое окно с выходными данными (входные данные будут повторяться), которые отображаются на странице, удобной для печати. Если все данные верны, вы можете распечатать лист проектирования и использовать его в качестве документации вашего отопительного контура. Если вам нужно изменить входные данные, просто вернитесь в окно ввода в вашем браузере (оно все еще должно быть открытым).Вы можете закрыть окно вывода кнопкой.

© Авторское право 2021 Quintex GmbH. Все права защищены.

Руководство для владельцев передвижных домов по установке и безопасности тепловых лент

Секрет сохранения тепла зимой заключается в многослойной одежде, и то же самое касается водопровода в вашем доме: вы хотите, чтобы между элементами и водопроводом было как можно больше слоев.В этой статье мы покрываем тепловую ленту. Мы поможем вам понять, почему и как это работает, сколько стоит запустить, сколько вам нужно купить и как безопасно установить.

Основные темы этой статьи:

Что такое тепловая лента

Тепловая лента используется для предотвращения замерзания металлических и жестких пластиковых трубопроводов, заполненных водой. В регионах с низкой температурой замерзания тепловая лента — один из самых популярных способов защиты труб от замерзания, поскольку он доступен по цене и отлично работает.Тепловая лента не липкая. На самом деле это простой резистивный теплопроводящий гибкий провод, который использует электричество для производства тепла. Этот источник тепла прижимается к вашим уязвимым водопроводным трубам и защищает воду от замерзания.

Тепловая лента для передвижных домов

Пожилым домовладельцам мобильных и промышленных домов необходимо проявлять особую осторожность при выборе тепловой ленты. При выборе старых передвижных домов необходимо учитывать две вещи: материал водопровода и электрическую систему, используемую в доме.Некоторые из старых линий подачи воды, используемых в передвижных домах (до PEX), слишком тонкие, чтобы выдерживать даже самые низкие температуры тепловой ленты. Если в вашем доме есть более старые жесткие пластиковые трубы, вам понадобится низкотемпературная тепловая лента, одобренная для этого конкретного материала. Кроме того, владельцы передвижных домов должны использовать только экранированную тепловую ленту, которая рассчитана специально на электрические характеристики их дома.

В магазине запчастей для дома на колесах продается электрическая водопроводная тепловая лента.

Большинство ленточных нагревателей с легким весом и терморегулятором не предназначены для домов старой постройки.Следует использовать только те марки, которые внесены в список UL для использования в промышленных домах. В большинстве современных домов сегодня есть водопроводы, похожие на пластик, такие как PEX или PVC. Выбирая тепловую ленту и изоляцию, вы должны быть уверены, что получаете продукт, одобренный для вашего конкретного применения.

Алюминиевая проводка и тепловая лента — не лучшее сочетание

Еще одна проблема для пожилых владельцев мобильных домов — это алюминиевая проводка. Хотя алюминий не использовался в передвижных домах на протяжении десятилетий, во многих домах он все еще есть.Алюминиевые соединители проводов (и сама проводка) подвержены коррозии, что ослабляет соединения, необходимые для безопасного передвижения на электричестве. Соедините это с высоким энергопотреблением обогревателей и некоторых тепловых лент, и вы получите рецепт катастрофы. Хорошая идея — как можно скорее заменить алюминиевую проводку во всех старых передвижных домах.

2 типа тепловой ленты, 2 типа установки

Существует два способа монтажа проводки с тепловой лентой.Первый — это зашитая тепловая лента. Эти ленты профессионально подключаются к электрической системе вашего дома и управляются собственным выключателем. У большинства из нас нет такой роскоши, как установка такого типа, потому что для ее установки требуется лицензированный электрик. Второй метод установки тепловой ленты — это использовать сертифицированный удлинитель для использования вне помещений и розетку GFCI.

Тепловая лента вставлена ​​в розетку GFCI.

Саморегулирующаяся тепловая лента

Новые модели с автоматическим контролем температуры (также известные как саморегулирующиеся) — лучший выбор, поскольку они экономят деньги на расходах на электроэнергию.Эти умные тепловые ленты повышают температуру только с наступлением более холодной погоды. Вы можете в значительной степени подключить, установить и забыть, пока не отключите их весной.

Силиконовая тепловая лента

Существует два типа тепловой ленты для промышленных домов. Первый тип — это цельная плоская тепловая лента с резиновым или силиконовым покрытием. При установке силиконовой тепловой ленты она никогда не должна накладываться друг на друга, а тепловая лента не должна иметь перегибов или крутых изгибов. Найдите термостат на самом холодном конце трубы.Эта конкретная тепловая лента покрыта резиной и устойчива к влаге, что помогает ей прослужить дольше.

Плетеная тепловая лента

Второй тип тепловой ленты — плетеная. Наиболее рекомендуется для мобильных домов. Плетеная тепловая лента немного сложнее купить и установить. Плетеная лента все еще остается. Эта тепловая лента продается ногами, поэтому трудно определить, сколько именно вам понадобится. Кроме того, вы также должны приобрести два конца для установки на любом конце ленты.При установке он оборачивается вокруг трубы и может безопасно перекрываться, что делает его более безопасным в использовании. Недостатком использования этого типа тепловой ленты является то, что она не имеет резинового покрытия, она имеет свойство ржаветь и перестать работать из-за отсутствия влагобарьера. Большинству подрядчиков нравится использовать этот тип ленты, поскольку они могут покупать ее в больших количествах и использовать только то, что необходимо для каждой конкретной работы.

Лучшая тепловая лента для труб из ПВХ

Большинство водопроводных труб из ПВХ могут безопасно выдерживать температуру 140–160 градусов, не опасаясь расплавления.

Где установить тепловую ленту

Тепловую ленту следует устанавливать только на открытую трубу, расположенную за пределами вашего дома. Как указывалось выше, водопроводные и канализационные линии в области между землей и дном мобильного дома являются наиболее распространенным местом для установки тепловой ленты для мобильных и промышленных домов. Хотя плинтус или фундамент помогают скрыть водопроводные линии и немного защитить трубы от элементов, они по-прежнему остаются открытыми трубами в неотапливаемом помещении.В большинстве звонков по линии замороженной воды за последние два десятилетия колоссальные 95% происходили из-под мобильного дома. Обычно в пределах 3 футов от точки заземления или там, где обертка живота и изоляция мобильного дома были повреждены или удалены по какой-либо причине.

Взгляд под дом на колесах.

Материалы, необходимые для установки тепловой ленты
  • Необходимое количество тепловой ленты или плетения, необходимого для обертывания ваших водяных линий с интервалом от 6 до 8 дюймов.
  • Источник питания (розетка GFCI, удлинитель)
  • ПВХ / изолента
  • Изоляция труб из стекловолокна
  • Пароизоляция
  • Рулетка
  • Ножницы и нож
  • Маска, перчатки и средства защиты глаз
  • Принадлежности для очистки ваша труба (тряпка с очистителем)

Вы можете упростить установку обогрева, предварительно спланировав и убедившись, что у вас есть все необходимое, прежде чем вы заберетесь под дом.Предварительно обрежьте ленту, стяжки или ремни, которыми вы прикрепляете тепловую ленту к трубе. Вы хотите скотчем или завязать его хотя бы каждые 10-12 дюймов, но лучше всегда теснее. Вы хотите, чтобы тепловая лента постоянно контактировала с водопроводной трубой. Узнайте о ссудах на ремонт мобильных домов здесь.

Сколько термоленты нужно покупать?

Диаметр и материал трубы используются для расчета необходимого количества тепловой ленты. Например, для медной трубы 1/2 дюйма длиной 18 дюймов потребуется около 24 дюймов тепловой ленты.Вот таблицы для труб различной ширины и длины, а также материала.

Также имейте в виду, что если производитель рекомендует это, вам также необходимо будет купить нужное количество изоляционной пленки из стекловолокна.

Как установить тепловую ленту

Часто труба, необходимая для установки тепловой ленты, находится в нескольких футах под передвижным домом. Если в вашем доме мало места для лазания, вам может потребоваться сложная установка. В остальном установить тепловую ленту не так уж и сложно.Мы оцениваем его на 6 из 10 для тех, кто предпочитает обычные домашние проекты своими руками.

Прикрепите тепловую ленту рекомендованной производителем лентой или стяжками.

Параллельная установка

Есть два способа установить тепловую ленту на трубу. Первый — параллельный, когда тепловая лента наклеивается ровной прямой линией на трубу. Если вы используете этот метод под своим мобильным домом, обязательно разместите тепловую ленту на стороне, наиболее подверженной воздействию погодных условий.

Установка спиральной обмотки

Второй метод заключается в том, чтобы на короткие промежутки времени наматывать спиральную ленту вокруг водопровода.Это лучший метод установки, если водопроводные линии вертикальные и подвергаются воздействию элементов с нескольких сторон. На изображении ниже вы можете увидеть светло-зеленую линию, идущую параллельно трубе. На второй трубе волнистые линии представляют собой тепловую ленту, а черные линии представляют собой ленту, которая крепит тепловую ленту к трубе.

Спиральная тепловая лента.

Оберните тепловую ленту с изоляцией

После того, как вы установили тепловую ленту и убедились, что она остается максимально сухой, вы можете обернуть ее изоляцией, ЕСЛИ производитель тепловой ленты рекомендует это (многие так и делают).Изоляционная тепловая лента помогает легче поддерживать постоянную температуру и защищает ее от повреждений. Мы рекомендуем изоляцию из стекловолокна только в 99% случаев. Стекловолокно имеет более высокую огнестойкость, чем другие изоляционные материалы, такие как рукава из пенопласта, поэтому он более безопасен.

Оберните изоляцию из стекловолокна вокруг тепловой ленты, если это рекомендует производитель.

Чтобы установить изоляцию из стекловолокна вокруг трубы с помощью тепловой ленты, вы просто начинаете с одного конца и оборачиваете водопровод, стараясь не затянуть обертку.Стекловолоконная пленка для труб на Amazon

Установка пароизоляции / барьера

Последним этапом установки тепловой ленты является пароизоляция или гидроизоляция. Гидроизоляционный барьер устанавливается так же, как и изоляция, но пластик наматывается в направлении, противоположном направлению изоляции. Плотно прилегающая форма, но не слишком тугая — это то, чего вы пытаетесь достичь. Вы хотите, чтобы изоляция была защищена от непогоды. Утеплитель из стекловолокна теряет свою эффективность при намокании.

Пароизоляция, обернутая стекловолоконной изоляцией.

Другая важная информация о тепловой ленте

Сколько энергии потребляет тепловая лента?

Наиболее распространенные тепловые ленты используют либо 2 Вт на фут, либо 7 Вт на фут, и предохраняют водопровод от замерзания до впечатляющих -50 градусов по Фаренгейту. Newsminer.com объясняет, что если средняя тепловая лента потребляет 5 Вт электроэнергии на фут, то тепловая лента длиной 6 футов будет использовать 30 Вт для нагрева трубы.При нынешних тарифах на электроэнергию в Фэрбенксе, штат AK, 30 ватт на 4 месяца будет стоить около 20 долларов.

Тепловая лента была слишком изолирована от брызг пены и сгорела. (Amazon.com).

Безопасна ли тепловая лента?

Саморегулирующиеся тепловые ленты совсем не сильно нагреваются, поэтому они не помогают размораживать трубы. На самом деле их следует устанавливать на ваши трубы задолго до первого замерзания. Новые саморегулирующиеся тепловые ленты включатся, когда температура опустится ниже 40–38 градусов.Тем не менее, Washington Post сообщает, что современные сертифицированные тепловые ленты, соответствующие стандартам UL, ежегодно вызывают около 2000 домашних пожаров, 10 смертей и 100 травм. Большинство этих несчастных случаев можно было бы предотвратить, если бы домовладельцы следовали этим советам:

    • Если вы используете удлинитель для питания своей тепловой ленты, убедитесь, что он рассчитан на использование вне помещений.
    • Покупайте только сертифицированные UL тепловые ленты.
    • Тепловая лента должна иметь заземляющую или трехконтактную вилку.Особенно в старых передвижных домах из-за металлического шасси и заземления. Используйте только розетку с быстродействующим выключателем замыкания на землю (GFCI).
    • Не устанавливайте тепловые ленты внутри стен, полов или потолков. Тепловую ленту следует использовать только снаружи.
    • Установите тепловые ленты прямо на трубу, которую нужно защитить от замерзания. Не устанавливайте тепловую ленту вокруг изоляции трубы — только саму трубу.
    • Не покрывайте тепловые ленты изоляцией, даже если производитель ленты разрешает это.
    • Если вы добавляете изоляцию, используйте только стекловолокно или другой негорючий материал. Не используйте пенопласт или виниловую изоляцию, так как они могут легче воспламениться.
    • Не наматывайте тепловую ленту на себя, даже если это разрешено некоторыми производителями.
    • Никогда не используйте металл для крепления тепловой ленты к трубе.
    • Расположение термостата в инструкциях производителя. Должен ли он упираться в трубу и быть покрыт изоляцией для измерения температуры трубы или висеть без покрытия для измерения температуры воздуха?
    • Проверяйте все тепловые ленты и электрические соединения перед зимой и не реже одного раза в месяц зимой.Замените тепловую ленту, если на ней есть порезы, трещины, обугленные следы, следы жевания животных, оголенные провода или свободный или отсутствующий конец. Если это выглядит подозрительно, его следует заменить или удалить.

Испытание термостата с тепловой лентой.

Регулярно заменяйте тепловую ленту

Говоря о замене, срок службы нагревательной ленты составляет всего 3 года. Большинство производителей тепловых лент предупреждают, что вам следует заменять тепловые ленты как минимум каждые 3 года. Тепловая лента почти постоянно связана как с водой, так и с электричеством и обычно плохо защищена от непогоды.

Другая важная информация о тепловой ленте

Нельзя добавлять тепловую ленту после того, как ваши трубы замерзли, и ожидать, что она разморозит вашу трубу. Это, конечно, поможет, но тепловая лента — это средство профилактики — она ​​в первую очередь защищает линию от замерзания. Ознакомьтесь с дополнительными советами по подготовке к зиме для вашего передвижного дома. Замерзание и разрушение водопровода может стать неприятным и дорогостоящим случаем не только для самого трубопровода, но и для окружающих сооружений. К счастью, есть несколько хороших вариантов, которые помогут предотвратить любые проблемы в будущем. Узнайте больше о сантехнике в передвижных домах.

Тепловая лента вставлена ​​в розетку GFCI.

Сигналы тревоги о замораживании — Smart

Существуют сигналы тревоги о замораживании, которые можно установить, чтобы предупредить вас, когда ваши линии достигают критически низкой температуры. Сама сигнализация устанавливается внутри вашего дома со шнуром, прикрепленным к водопроводу. Установка довольно проста и понятна, но, как всегда, следуйте рекомендациям и инструкциям производителя.

Хорошие идеи, о которых нужно помнить

Тепловую ленту можно найти в местном хозяйственном магазине или заказать через Интернет в интернет-магазине, например, в магазине запчастей для дома на колесах.или Lowe’s. Главный приоритет — убедиться, что тепловая лента рекомендована для водопровода вашего дома. Тепловая лента — это обычно используемая защита от непогоды, но ее необходимо использовать правильно и регулярно проверять, чтобы быть безопасной и эффективной. Спасибо, что прочитали Mobile Home Living!

(Изображения: Homedepot.com,

Поиск и устранение неисправностей Системы электрообогрева

Определите, почему ваша система электрообогрева не удовлетворяет ваши потребности в технологическом обогреве.

Рисунок 1. Системы электрообогрева предотвращают замерзание труб и поддерживают заданную температуру жидкости.

Системы электрообогрева обычно используются для защиты от замерзания или для поддержания температуры воды, химикатов или жидкостей в трубах и резервуарах. Когда потери тепла из труб или резервуаров невозможно эффективно контролировать с помощью одной только теплоизоляции, система обогрева снижает потери и обеспечивает целевое тепло для поддержания желаемой температуры процесса.Системы электрообогрева состоят из кабеля электрообогрева, клеммных коробок, оборудования для измерения температуры и систем управления (контроль температуры, мониторинг и распределение энергии) (Рисунок 1).

Хотя эти системы спроектированы и изготовлены таким образом, чтобы быть надежными, с наступлением холодов могут возникнуть проблемы, такие как срабатывание выключателя и слишком низкие или слишком высокие температуры цепи. Эта статья поможет вам решить некоторые из типичных проблем, связанных с системами обогрева, определить основную причину и предпринять соответствующие корректирующие действия.Эта статья не поможет вам решить все возникающие ситуации, но поможет сэкономить время и сэкономить силы в холодное время года.

Срабатывает автоматический выключатель

Самая распространенная проблема в системе обогрева — срабатывание автоматического выключателя. Этот тип неисправности может возникать двумя способами: цепь отключается мгновенно при включении питания или цепь отключается через несколько секунд работы. Очень важно соблюдать время срабатывания, так как эта подсказка помогает информировать процесс поиска и устранения неисправностей.

Цепь отключается при включении питания. Отключение цепи при включении питания обычно вызвано коротким замыканием на землю где-то в системе. Проблема может быть в самом кабеле, силовом соединении или силовой проводке.

Рис. 2. Проверка с помощью мегомметра проверяет сопротивление изоляции как кабеля, так и силовых проводов, чтобы изолировать возможные замыкания на землю.

Любой поиск и устранение неисправностей должен включать проверку мегомметром (рис. 2), которая проверяет сопротивление изоляции как кабеля, так и силовых проводов, чтобы изолировать возможные замыкания на землю.Мегомметр подает напряжение (1000–2 500 В постоянного тока, в зависимости от типа кабеля) между металлической оплеткой или землей и токопроводящей жилой кабеля. В качестве первого шага изолируйте нагревательный кабель от силовой проводки в соединительной коробке кабеля питания и проверьте нагревательный кабель между оплеткой и проводом шины. Проверка должна помочь убедиться в том, что сопротивление изоляции соответствует минимальному рекомендуемому производителем минимуму или превышает его.

Если сопротивление изоляции не соответствует рекомендованному производителем минимуму или превышает его, выполните следующие действия.

Шаг 1. Убедитесь, что материал токопроводящей жилы кабеля не контактирует с металлической оплеткой заземления или другими металлическими частями распределительной коробки. Проверьте все силовые соединения, стыки, тройники и торцевые уплотнения, чтобы убедиться, что проводящий материал жилы изолирован от всех металлических частей, включая заземляющую оплетку. Если токопроводящая жила контактирует с металлом, произведите необходимый ремонт и запустите мегомметр, пока сопротивление изоляции не превысит минимальные требования производителя.При проверке распределительных коробок и торцевых уплотнений убедитесь, что все соединения сухие, поскольку мокрые распределительные коробки или торцевые уплотнения могут привести к сбою тестов мегомметром.

Шаг 2. Если не обнаружено, что металлические части или оплетка контактируют с токопроводящей жилой, а сопротивление изоляции все еще слишком низкое, изолируйте каждый кусок нагревательного кабеля в цепи и запустите проверку мегомметром каждого отдельно. Это может помочь определить область физического повреждения нагревательного кабеля, которое вызывает замыкание проводящей жилы на металлическую оплетку заземления на трубе.Осмотрите систему трубопроводов и найдите явные признаки повреждений на участках, которые не выдерживают испытания. Если нет явных признаков повреждения, лучше всего удалить и заменить ту часть кабеля, которая испытывает низкий уровень тестирования. Более длинные секции можно сегментировать и тестировать отдельно, чтобы изолировать неисправность. Как только неисправность устранена, удалите поврежденный участок кабеля и замените его новым кабелем. Проведите тест мегомметром в новой установке, чтобы убедиться в исправности кабеля.

Шаг 3. Если секции нагревательного кабеля проходят проверку нормально, запустите еще одну проверку мегомметром силовой проводки, идущей от распределительной коробки кабеля обратно к панели обогрева.Если в проводке питания произошло короткое замыкание, удалите его и замените новым проводом.

Цепь отключается после запуска. Отключение цепи после нескольких секунд работы обычно указывает на проблему с пусковым током, генерируемым саморегулирующимися нагревательными кабелями. Возможные причины могут быть следующими:

  • температура запуска ниже проектной температуры запуска
  • длина установленной цепи слишком велика для размера выключателя
  • уровень отключения тока замыкания на землю может быть установлен слишком низким (если он регулируемый).

Проверьте номинал автоматического выключателя и рекомендации производителя по максимальной длине цепи для вашей температуры запуска в сравнении с установленной длиной. Во многих случаях кабельные цепи должны запускаться при заданной температуре для защиты от замерзания. Если, например, кабель проложен на максимальную длину цепи для пусковой температуры 40 ° F, но температура окружающей среды на самом деле ниже, прерыватель будет испытывать неприятное срабатывание, пока токопроводящая жила кабеля не станет достаточно теплой, чтобы потреблять допустимый ток. выключатель.Эту проблему можно временно решить, включив и выключив автоматический выключатель до тех пор, пока кабель не нагреется. Если длина цепи превышает максимальную длину, указанную производителем для температуры запуска и размера выключателя, длину цепи необходимо уменьшить. Эту проблему может решить разделение секции на две или более цепи, длина которых не превышает рекомендованной производителем длины.

Если размеры выключателя и температура запуска соответствуют спецификациям производителя, убедитесь, что длина установленного кабеля находится в пределах максимальной длины цепи.Если цепь слишком длинная, разделите ее на несколько более коротких цепей, которые удовлетворяют требованиям по длине участка, размеру выключателя и температуре запуска.

Панель электрообогрева может иметь регулируемое обнаружение тока замыкания на землю, которое должно быть установлено на минимум 30 мА. Настройки ниже этого порога могут вызвать ложное срабатывание при более длительных пробегах цепи. Убедитесь, что настройка соответствует заводским правилам техники безопасности и местным нормам. Если требуется обнаружение замыкания на землю для защиты персонала, не устанавливайте уровень срабатывания выше 4–6 мА.Регулировка уровня срабатывания защиты от замыкания на землю может не решить проблему. В этом случае выполните проверку мегомметром, чтобы убедиться, что токопроводящая жила кабеля не замкнута на металл, трубу или оплетку. Уменьшите общую длину цепи, если результат проверки мегомметром находится в пределах разумного.

Для достижения наилучших результатов используйте термомагнитные выключатели. Большинство производителей нагревательных кабелей определяют максимальную длину цепи, используя кривые срабатывания термомагнитных выключателей в качестве модели для управления пусковым током. Эти выключатели рассчитаны на то, чтобы выдерживать ток, во много раз превышающий их номинальный ток, в первые несколько циклов работы, а затем медленно устанавливаются на номинальный ток в течение первых 300 секунд работы.

Учитывайте всю систему электрообогрева при подготовке к поиску и устранению неисправностей в вашей системе. Применяйте систематический подход к поиску первопричин эксплуатационных проблем и решений, оптимизирующих работу.

Температура контура слишком низкая

Температура контура может быть слишком низкой, потому что:

  • заданное значение термостата или контроллера процесса неверно
  • термостат неправильно подключен
  • кабель не подключен к источнику питания
  • кабель подключен к неправильному напряжению
  • датчик температуры неправильно установлен
  • датчик температуры подключен неправильно
  • количество кабеля недостаточно для компенсации радиаторов в системе.

Выполните следующие действия, чтобы определить основную причину низкой температуры.

Шаг 1. Убедитесь, что ваш термостат или система управления технологическим процессом настроены на желаемую температуру трубы.

Шаг 2. Убедитесь, что термостат подключен к закрытию при достижении заданного значения. Большинство термостатов можно подключить к общей клемме либо в нормально разомкнутое, либо в нормально замкнутое положение. Убедитесь, что термостат соединен проводом от общей клеммы к нормально замкнутому положению для приложений защиты от замерзания.

Шаг 3. Еще раз проверьте, подключен ли кабель к источнику питания. Проверьте питание как в соединительной коробке кабеля, так и в концевой заделке кабеля. Проверка на конце цепи гарантирует, что у нагревательного кабеля есть два хороших соединительных провода по всей длине кабеля. Показания напряжения в начале и в конце каждой цепи должны быть относительно одинаковыми. Некоторое падение напряжения произойдет на длинном участке кабеля; величина этого падения зависит от типа кабеля и производителя, поэтому проверьте документацию на свое оборудование.Однако, если тестирование показывает 120 В в начале кабельной трассы и 0 В в конце, по крайней мере, один из проводов кабельной шины поврежден, и кабель необходимо удалить и заменить.

Шаг 4. Убедитесь, что кабель подключен к правильному напряжению. При проверке напряжения сравните измеренные значения с проектной документацией. Например, кабель на 240 В с питанием от 120 В не будет поддерживать правильную температуру трубы. При необходимости внесите изменения, чтобы исправить любые проблемы с напряжением.

Шаг 5.Убедитесь, что датчик температуры расположен в зоне, представляющей самую низкую температуру трубы в данном приложении. Датчики окружающей среды следует размещать вдали от источников тепла, таких как солнечные участки и конденсатоотводчики; в идеале они должны быть расположены в самой холодной, наиболее незащищенной части здания, чтобы обеспечить работу кабеля при необходимости. Линейные датчики должны располагаться под углом не менее 90 градусов. (на трубе) вдали от греющего кабеля, поэтому измеряется температура трубы, а не температура оболочки кабеля.Эти датчики также следует располагать вдали от больших радиаторов и размещать на самом холодном ожидаемом конце линии обогрева.

Не размещайте датчик системы обогрева на выходе из горячего бака, если система предназначена для поддержания температуры жидкости на длинном отрезке кабеля, ведущего к накопительному баку или распределительной станции. Жидкость будет поступать в систему трубопроводов при желаемой температуре или выше, и датчик температуры не будет видеть температуры ниже уставки. Кабельная система не будет находиться под напряжением, и, тем временем, жидкость будет охлаждаться по всей длине участка, закупоривая линию в сборном баке или распределительной станции.В этом случае датчик следует располагать как можно ближе к накопительному резервуару или распределительной станции.

Шаг 6. Убедитесь, что датчики температуры подключены в соответствии с инструкциями производителя. Легко подключить трех- или четырехпроводную систему неправильно, и в конечном итоге ваша система выключится при температуре, требующей нагрева. Такое случается часто, но исправить это тоже несложно.

Шаг 7. Оцените все большие радиаторы, такие как клапаны, насосы, проходы в стенах и другие препятствия, чтобы убедиться, что у них достаточно кабеля для поддержания температуры трубы.Следуйте рекомендациям производителя относительно любого необходимого дополнительного кабеля на этих радиаторах, а также для дополнительного кабеля на башмаках труб и опорах.

Слишком высокая температура контура

Когда температура контура слишком высока и вызывает проблемы в вашей системе обогрева, рассмотрите следующие возможные причины:

  • неправильная уставка на термостате или контроллере процесса
  • неправильное расположение датчика температуры
  • неправильная проводка датчика температуры
  • неисправный термостат.

Чтобы устранить эти возможные проблемы, убедитесь, что уставка термостата или контроллера процесса соответствует требуемой температуре трубы и что датчик температуры находится в правильном месте.

В технологических процессах используйте независимые датчики температуры для каждого размера трубы и пути потока. Попытка использовать один и тот же датчик для труб с разными диаметрами и путями потока может привести к перегреву труб с меньшим диаметром или низким расходом. Датчики температуры также должны быть подключены в соответствии с инструкциями производителя для обеспечения правильной работы.

Проверьте термостат, чтобы убедиться, что он не подвергался чрезмерному нагреву или электрическому току. Эти условия могут привести к постоянному замыканию внутреннего переключателя, что заставит систему запросить нагрев независимо от уставки термостата. Снимите или замените неисправные термостаты.

Безопасное устранение неполадок

Хотя в этой статье рассматриваются общие проблемы, это не исчерпывающий список, который может заменить услуги поставщика системы электрообогрева. Однако он охватывает основы и должен помочь вам понять, что ваш поставщик услуг электрообогрева должен искать для решения конкретных проблем вашей системы.

Как и все промышленные электромонтажные работы, обслуживание системы электрообогрева должно выполняться только обученными, квалифицированными и, в областях, требуемых законом, лицензированными специалистами по обслуживанию электрообогрева. Это очень важно для обеспечения безопасности персонала предприятия и защиты оборудования предприятия. Любое используемое испытательное оборудование должно быть откалибровано и находиться в хорошем рабочем состоянии. Соблюдайте все правила техники безопасности и инструкции по блокировке / маркировке, разрешению огневых работ и т. Д.

1

Противопожарная спринклерная защита от замерзания — правила и системные требования

Когда вода в спринклерной системе водяного пожаротушения замерзает, она обычно расширяется на 10% или более.Это может привести к закупориванию трубы и, в некоторых случаях, к ее растрескиванию или разрыву. Чтобы предотвратить возникновение этого предотвратимого события, версия NFPA 13 2019 позволяет использовать энергоэффективный электрический обогреватель с изолированной и устойчивой к атмосферным воздействиям рубашкой, чтобы температура спринклерной трубы поддерживалась при требуемой температуре 40 ° F или выше.

Спринклерные системы электрообогрева для защиты от замерзания, которые мы проектируем и поставляем, перечислены и одобрены. Утверждено для последней версии NFPA 13, IEEE 515.1 и UL 515A для прокладки теплового кабеля на трубопроводе спринклерной системы влажного пожаротушения. Отрывок из правил NFPA 2019, который относится конкретно к защите от замерзания, приведен ниже.

NFPA 13 Постановление 2019 года о защите от замерзания пожарных спринклерных установок

16.4.1 Если какая-либо часть системы подвержена замерзанию и температура не может надежно поддерживаться на уровне 40 ° F (4 ° C) или выше, система должна быть установлена ​​как сухая труба или система предварительного срабатывания

16.4.1.1.1 Требования пункта 16.4.1.1 не должны применяться, если предусмотрены альтернативные методы предотвращения замерзания в соответствии с одним из методов, описанных в пунктах с 16.4.1.2 по 16.4.1.4.1.

16.4.1.2 Неотапливаемые зоны должны быть защищены системами антифриза или другими системами, специально перечисленными для этой цели.

16.4.1.3 Если надземные водопроводные трубы, стояки, системные стояки или питающие магистрали проходят через открытые площадки, холодильные камеры, проходы или другие участки, подверженные воздействию температур ниже 40 ° F (4 ° C), труба должна быть разрешена защита от замерзания с помощью изолирующих покрытий, морозостойких кожухов или других средств поддержания минимальной температуры от 4 ° C до 49 ° C (от 40 ° F до 120 ° F)

16.4.1.4 Перечисленные системы электрообогрева должны быть разрешены в соответствии с 16.4.1.4.1 и 16.4.1.4.2.

16.4.1.4.1 При использовании для защиты ответвлений система обогрева должна быть специально указана для использования на ответвлениях

16.4.1.4.2 Электрический надзор за системой обогрева должен обеспечивать положительное подтверждение того, что цепь находится под напряжением

16.4.1.5 Водонаполненные трубопроводы разрешается устанавливать в зонах с температурой ниже 40 ° F (4 ° C), если расчеты теплопотерь, выполненные профессиональным инженером, подтверждают, что система не замерзнет.

Полный список кодексов и стандартов NFPA можно найти на сайте NFPA.org.

Дополнительные ресурсы


Ключевые системные требования

Системы защиты от замерзания пожарных спринклерных трубопроводов сертифицированы для использования на подводящих трубах, заполненных грунтовыми водами, основных стояках, стояках, стояках системы, ответвлениях или других участках, подверженных температурам ниже 40 ° F. системы должны включать следующие ключевые элементы:

Изоляция

Системы электрообогрева должны быть объединены с теплоизоляцией для ограничения потерь тепла в системе и обеспечения наиболее энергоэффективного поддержания температуры.IEEE 515.1 содержит очень четкие инструкции по требованиям к изоляции для спринклерных систем пожаротушения.

Элементы управления, которые могут обмениваться данными

IEEE 515.1 также имеет очень специфические требования к управлению системами защиты труб от замерзания, которые охватывают все, от контактов резервного питания или типов до постоянного подключения к источнику питания. Самым уникальным аспектом этих требований является его способность обеспечивать звуковую / визуальную сигнализацию наряду с возможностью связи с панелью управления пожарной сигнализацией.

Контроллер Intellitrace серии ITC-FS от Chromalox — один из немногих на рынке, который отвечает всем самым современным требованиям и прошел всестороннее тестирование стандарта UL515A.

Саморегулирующийся нагревательный кабель

Являясь одним из лидеров отрасли по производству теплоотводов, Chromalox предлагает широчайший спектр саморегулирующихся тепловых трасс. В этих приложениях используется саморегулирующийся обогреватель, поскольку он эффективно саморегулирует свою тепловую мощность в соответствии с изменениями температуры трубы по всей длине линии.Кабель SRF доступен в вариантах 3, 5, 8 и 10 Вт / фут и на 120 В или 208–277 В. Это дает нам возможность разработать наиболее экономичную систему для установки и эксплуатации для наших клиентов.


Позвольте нам помочь разработать систему для ваших нужд

В Liberty Electric Products мы более 30 лет разрабатываем системы защиты труб от замерзания для спринклерных систем. Находясь на северо-востоке, очень важно, чтобы эти системы были спроектированы таким образом, чтобы выдерживать суровые холода во всем: от гаражей до погрузочных платформ, атриумов и многих других приложений.

Свяжитесь с нами напрямую, и один из наших инженеров по продажам может посетить место работы или просмотреть ваши чертежи, чтобы начать проект.

Добавить комментарий

Ваш адрес email не будет опубликован.
