Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската —  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;
  • Жесткость конструкции;
  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;
  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.  Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.  Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

  • Утеплитель толщиной 100 мм, но лучше 150-200 мм.
  • Гидроизоляция, пароизоляция;
  • Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Расчет вальмовой крыши — онлайн калькулятор с чертежами и фото + расчет стропильной системы и площади четырехскатной крыши

Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.

Конструкция крыши весьма надежна и позволяет сооружать под крышей жилое помещение.

Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши – непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.

В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.

Содержание статьи

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

  • Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
  • Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
  • Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
  • Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

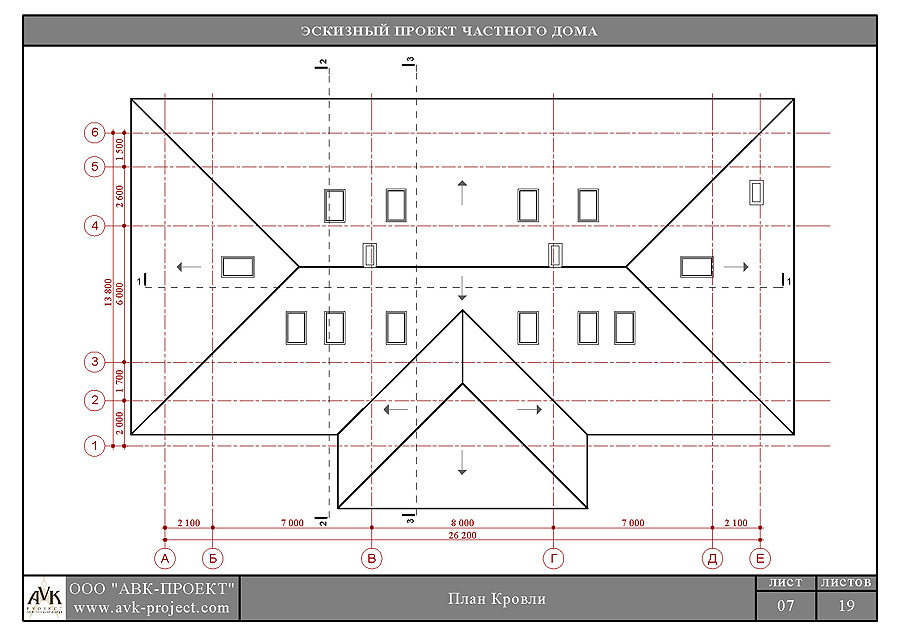

Чертеж стропильной системы

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

  1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
  2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
  3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h2 + b2 / 2, обозначения аналогичны.
  4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая:
    S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a
    .

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет площади

Расчет вальмовой крыши онлайн калькулятор

Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли вальмовой крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие. Ниже представлены калькуляторы для других видов крыш:

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Описание полей калькулятора

Регион снеговой нагрузки

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

  • Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
  • Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду.
    В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
  • Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!

Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

  • Рассчитывается площадь общего покрытия крыши;
  • Делится на площадь одного листа материала;
  • При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Расчет четырехскатной крыши (калькулятор)

Крыша – неотъемлемая и очень важная часть любого дома. На эту часть здания возложено множество функций. Плюс ко всему, крыша должна еще и эстетично выглядеть, гармонично вписываться в дизайн всего дома в целом.

Крыши бывают нескольких типов. Например: односкатная крыша, двухскатная крыша, четырехскатная крыша, многощипцовая крыша, шпилеобразная крыша.

Остановимся подробнее на крыше четырехскатной, уточним ее особенности и рассмотрим как сделать расчет четырехскатной крыши.

Калькулятор расчета

Stroy-calc — Профессиональные строительные калькуляторы

Само название «четырехскатная крыша» говорит о том, что данная конструкция состоит из четырех скатов. Когда два из них имеют форму трапеции, два других – треугольника, такую крышу называют вальмовая, по названию треугольных плоскостей (вальмы).

Расчет четырехскатной крыши вальмовой лежит в плоскости элементарной геометрии. Необходимо знать длину вальмовых стропил, то есть высоту трапеций, и высоту треугольников, составляющих конструкцию крыши, угол наклона, параметры оснований (ширина, длина). По имеющимся данным, вычисляем площадь каждой составляющей по формулам площади трапеции и площади треугольника. Затем посчитаем сумму всех полученных площадей. Произведя, таким образом, расчет четырехскатной крыши получим ее площадь.

Если четырехскатная крыша состоит только из треугольных скатов, она называется шатровая. Расчет четырехскатной крыши такого типа сводится к вычислению и суммированию площадей всех ее четырех треугольных скатов.

Если вам сложно самостоятельно провести расчет такой крыши самостоятельно, в сети интернет можно найти множество удобных онлайн калькуляторов, при помощи которых легко произвести расчет четырехскатной крыши просто подставив в нужные графы имеющиеся данные, или обратиться к специалистам.

Стоит заметить, что четырехскатная крыша делает процесс строительства дома более дорогим и долгим. Но дома с такими крышами смотрятся очень ярко, оригинально и эстетично. Зачастую дома с такой конструкцией крыши строят в тех районах, где преобладает теплый климат. В случае, если климатические условия вашего места проживания отличаются от идеальных, при строительстве дома с четырехскатной крышей заложите в смету дополнительные расходы на специальные материалы-утеплители.

Для возведения крыш и строительства качественных домов из бруса под ключ рекомендуем обращаться в компанию Галич-Дом: https://galich-dom.ru/proektyi-domov-iz-brusa/

Расчет вальмовой крыши онлайн калькулятор c 3d, чертежами

Монтаж двускатной стропильной системы

В настоящее время строительный рынок предлагает услуги по изготовлению стропильных ферм в индивидуальном исполнении для конкретных построек. Нужно отметить, что такая услуга имеет ряд преимуществ:

  1. Гарантированное качество изделий, обеспеченное применением специального оборудования и технологий сборки.
  2. Безопасность в противопожарном отношении, поскольку все детали ферм подвергаются антипиреновой обработке.
  3. Увеличенный срок службы, который достигается антибактериальной обработкой изделий специальными составами.
  4. Простота установки готовых ферм.

Единственным недостатком такого способа установки стропильной системы является относительно высокая стоимость изделий.

Для самостоятельного возведения двускатной крыши можно использовать готовые стропильные фермы, заказанные у профессиональных производителей

Сборка стропильных ферм на земле

Сборка стропил на земле используется в тех случаях, когда непосредственно у дома имеется ровная площадка достаточных размеров для изготовления ферм. При этом монтируются не полные фермы, а жёсткие конструкции из трёх-четырёх деталей, которые могут быть подняты к месту установки усилиями двух-трёх человек. Подъём производится при помощи канатов по слегам. Преимущество такого способа сборки состоит в возможности использования единого шаблона, чем обеспечивается высокая точность изготовления каждого элемента конструкции. Возможный вариант частичного монтажа ферм внизу выглядит следующим образом:

  1. Изготовить стапель для сборки ферм. Он представляет собой три площадки, расстояние между которыми соответствует длине сопрягаемых деталей. Их можно собрать из нескольких досок или брусьев, располагаемых в одной горизонтальной плоскости.

  2. Для сборки первой фермы нужно взять две стропильных ноги и затяжку — нижнюю или верхнюю.
  3. Разложив детали на стапеле, разместить их в соответствии с чертежом фермы и скрепить гвоздями. Проверить заготовку фермы на соответствие размерам, указанным в техдокументации. При необходимости поправить расположение компонентов.
  4. Выполнить окончательную фиксацию деталей в узлах фермы, используя дополнительные крепёжные пластины. Гвоздевые пластины можно устанавливать с использованием силовой струбцины, применяя дополнительные подкладки из толстолистовой стали под её губки.

  5. Уложить детали второй фермы поверх первой и зафиксировать струбцинами, точно повторяя контуры нижней фермы, которая играет роль шаблона. После сборки второй фермы убрать её в сторону.
  6. Изготовить необходимое количество ферм, повторяя операции из предыдущего пункта. Таким образом обеспечивается полное соответствие всех изготовленных ферм.

Монтаж стропильной системы по месту установки производится следующим образом:

  1. На крышу поднимаются первые две фермы. Для этого можно использовать наклонный настил из нескольких брусьев и довольно прочные верёвки.
  2. Первыми устанавливаются фронтонные фермы по концам крыши. Их нужно выставить строго вертикально и закрепить к мауэрлату временными укосинами.

  3. Между фронтонными фермами натягивается строительный шнур перпендикулярно расположению стропильных ног.
  4. Каждая последующая ферма устанавливается с соблюдением ранее рассчитанного шага стропил.

  5. После установки последней фермы вся конструкция стропильной системы укрепляется прогонами, после чего временные крепления демонтируются.
  6. Далее монтируются остальные элементы конструкции — укосины, коньковый брус, лежни, стойки и прочее, предусмотренное в проекте стропильной системы.

Дополнительную прочность крыше придаёт обрешётка, набиваемая в последнюю очередь.

Сборка стропильных ног непосредственно по месту установки

Сборка стропил по месту применяется на крышах небольшого размера. При этом наверх подаются бруски-заготовки, из которых выпиливаются необходимые детали. Монтаж выполняется снизу вверх, начиная с установки стропильных ног. Горизонтальный уровень стропильной системы контролируется по натянутым шнурам, а вертикальность сборки ферм — строительным отвесом. Порядок монтажа такой же: сначала монтируются фронтонные фермы, затем остальные в любом удобном порядке.

Сборка стропильной системы непосредственно на крыше начинается с установки стоек и конькового прогона, на который укладываются стропила

В точности выполняя требования чертежей, можно смонтировать стропильную систему самостоятельно. В одиночку это сделать практически невозможно, поэтому участие одного или двух помощников обязательно.

Порядок утепления

Для обеспечения комфортной обстановки следует подойти к утеплению основательно. Обязательно выбирают качественные материалы и учитывают конструктивные особенности.

Порядок утепления складывается из нескольких шагов:

  1. Монтаж гидробарьерного слоя:
  2. Укладки утепляющего слоя;
  3. Обустройство пароизоляции;
  4. Обустройство зазоров для самовентиляции;
  5. Работы по внутренней отделке.
  6. Есть несколько способов утепления:
  7. Между стропильной системой;
  8. Непосредственно под укладку кровельного материала;
  9. Внутреннее утепление мансардной крыши.

При первом способе обычно используют минеральную вату в качестве утеплителя. Вначале по всей стропильной системе укладывают слой гидроизоляционного материала, например, мембрану

Обратите внимание: с одной стороны, она обработана составом, не пропускающим влагу, а с другой – пароизоляционным слоем. Поэтому слой минеральной ваты покрывают той стороной, где есть пропитка от попадания влаги

Начните укладку с нижнего слоя. Слои ваты укладывают внахлест, скрепляют строительным скотчем. А вот мембрану следует монтировать с промежутками в 0,5-1 см: у нее, как и у остальных материалов те же физические свойства: при пониженной температуре она сжимается. Крепить ее можно стиплером или обработанными от ржавления гвоздями. Теперь обустраивают зазоры вентиляции: так лишняя влага будет испаряться. Закрепляют гидроизоляцию решеткой из тонких реек, а ее саму тоже прибивают нержавеющими гвоздями.

Утеплитель сразу не нужно укладывать, вначале ему дают немного принять горизонтальную форму. После некоторого времени минеральную вату разрезают на небольшие полотна, которые и будут закладываться между стропилами. По окончании раскладки вату укрывают полиэтиленовой пленкой, материал крепится внахлест.

Все места стыковки заклеивают скотчем. Поверх всего укладывается обрешетка из тонких реек, а уже потом можно переходить к обустройству самого кровельного материла.

Если укладывать поверх стропильной системы, то следует использовать листы пенополистирола, под который необходимо обустроить основание, которое делают так:

  1. К стропилам прибивают легкий строительный материал: фанерные листы, тонкие доски, они и будут служить основой под укладку теплоизоляционного слоя.
  2. На деревянную основу крепят паронепроницаемую мембрану, но можно обойтись и без нее.
  3. Теперь можно уложить и прикрепить утеплительные листы. Переходят к укладке кровельного материала.
  4. Все работы доступны простому обывателю, в них нет никакой сложности, просто следует придерживаться порядка работ, и кровля пристройки будет служить долго.

Стропильная система

Издавна длину стропил делают около 1/3 ширины фронтона. Большинство домов, построенных старшим поколением – дедами, прадедами подтверждают это неписанное правило. Пропорции выбраны не только из эстетических соображений, они снижают ветровые нагрузки, обеспечивают нормальный сход осадков. Однако это не аксиома, учитывая свои нужды в разумных пределах размеры можно изменять.

Когда настил сплошной, достаточно надёжный для работ в любом месте – стропила проще изготовить наверху. Если есть сомнения, то просто обрезками бруса или досками соответствующей ширины на земле моделируется мауэрлат для обеих стен. Выверяется их положение: точное расстояние и средняя линия между ними, проверяется параллельность, диагонали.   Далее на эту разметку в стропильную пару укладываются доски. Сразу всё наглядно видно, причём в натуральную величину – так как будет в собранном состоянии:

  • Корректируется высота чердачного помещения, длина свесов – выбираются пропорции, угол двускатной крыши.
  • Отмечаются линии для запилов – с такой наглядностью невозможно ошибиться. Делается разметка для того чтоб всё можно было вернуть на место.
  • Выпиливаются углы для посадки на мауэрлат и для стыковки на коньке. При необходимости стропила опиливаются в длину, запиливается угол свеса под лобовую доску. После стропильная пара возвращается в исходное положение – так как будет в собранном состоянии.
  • Из толстой фанеры выпиливается шаблон накладки конькового соединения, сверлятся отверстия под болты.
  • Выбирается положение ригеля и упора стропила в мауэрлат, размечаются и выпиливаются сами детали и посадочные места для них, сверлятся отверстия для резьбовых соединений.
  • Последний этап – наружную часть свеса запилить под 4 доски сплошной обрешётки, чтоб набить её заподлицо с верхом стропила.

Важно: для утеплённой крыши соединения досок внахлёст следует выполнять с межвенцовым утеплителем. На прочность соединения он не повлияет – легко продавится резьбой

Иначе по нему всегда проникает холод, а качественно утеплить его после сборки практически невозможно. В нашем случае это полезно применить для накладки на коньке и крепления стропил с ригелями.

Для надёжного соединения стропил и упорных досок целесообразно запилить и вырубить посадочные места, а для крепления использовать глухари. Засверлить отверстия под них лучше заранее.

Изготовив одно стропило в качестве шаблона, остальные выполнить по нему. Если всё делалось наверху отлично, осталось собрать и установить стропила. А с земли поднимать стропила можно как по запчастям, так и в собранном виде. Для двоих, это вполне по силам, но можно сделать и одному – лебёдкой. Просто и не надрываясь.

Изнутри дома посередине стены под фронтоном вертикально крепится доска, временно, но надёжно. Высота её немного выше ригеля, просто чтоб установленную стропильную пару можно было прислонить к ней, скорректировать и закрепить отвесно. Начинается установка стропил двухскатной крыши – дальше дело техники:

  • На мауэрлат набиваются упоры – чтоб стропила при подъёме не сдвигались с посадочных мест.
  • Полностью собранная стропильная пара ориентируется на своё место.
  • Шнурку для отвеса привязывается к коньку, он приподнимается и ставится на упор высотой около двух метров.
  • К ригелю через большой дверной шарнир или навес крепится 3-4 метровый брусок, которым стропильная пара поднимается в вертикальное положение.
  • Осталось прибить стропила к мауэрлату, выставить стропильную пару по отвесу и жёстко зафиксировать раскосами.

Остальные стропила двухскатной крыши устанавливаются аналогично. Однако с установкой всё новых стропильных пар места становится всё меньше. Поэтому оставшиеся нужно поставить в полувертикальное положение, наклонив на установленные стропильные пары. А их окончательную установку начать с другого фронтона.

Важно: Для последующего утепления крыши нужно строго соблюдать одинаковое расстояние между стропилами по всей длине. Для этого полезно сделать несколько кондукторов, которые переставляются по мере набивания обрешётки

Шаг стропил выбрать такой, чтоб обеспечить монтаж утеплителя «втугую».

Размеры

Расчет высоты кровли очень важен, и если ошибиться с определением габаритов конька, можно столкнуться с проблемами при использовании.

Будет ли крыша низкая или большая, зависит от множества тонкостей и нюансов:

  • климатических параметров местности;
  • организации чердака под кровлей или его отсутствия;
  • типа настилаемого материала.

Чем тяжелее создаваемое покрытие, тем более крутым должен быть его монтаж. При уменьшении размера единичного элемента конек поднимается выше. Но нельзя забывать, что поднятие конька неизбежно влечет расходы, причем сумма затрат нарастает стремительно. Жилая мансарда либо активно эксплуатируемый чердак по санитарным нормам не могут быть менее 150 см по высоте и 120 см по длине. Исключение делается только для очень сложных по составу конструкций.

Нельзя забывать о различного рода регламентирующих документах – они могут быть полезны даже частным строителям. Перед выполнением расчета размеров нужно будет обследовать всю поверхность крыши и стен, отмерить необходимые участки рулеткой – ведь не всегда можно положиться на точность документации по дому.

Двухскатные конструкции

Особенностями такой крыши является то, что она состоит из двух скатов, опирающихся на несущие стены постройки и соединяющихся друг с другом в коньке. Еще их называют щипцовыми. Треугольная часть стен дома, которая находится под двумя скатами и образуется за их счет, называется фронтоном.

Такая конструкция хороша тем, что во фронтоне можно обустроить полноценное окно для освещения чердачного или мансардного помещения, которое удачно располагается под такой крышной конструкцией.

Традиционное мнение, что двухскатные крыши не обладают архитектурной привлекательностью и разнообразием, ошибочно, ведь существует множество разновидностей таких систем и приемов, позволяющих добиться оригинальности и красоты строения. Вот некоторые из них:

  • В двухскатных системах не обязательно делать скаты равной длины и устанавливать их под одинаковым углом. Значительно разнообразить сооружение можно выполнив асимметричную двускатную конструкцию. При этом скаты могут быть под разным углом наклона и разной длины. Дополнительное преимущество такого варианта – плюсы в плане планировки дома и повышение его энергоэффективности.
  • Скаты могут быть выполнены с изломом в центральной части, что позволит получить не только преимущества при планировании мансарды, но и добиться оригинальности образа постройки.
  • Установив мансардные и слуховые окна и выполнив скаты в разных уровнях, можно существенно повысить эстетические качества строения.

Плюсы и минусы

Решая, какая крыша лучше, двухскатная или четырехскатная, необходимо рассмотреть преимущества и недостатки каждой из них. Так, к положительным качествам двухскатных крышных систем можно отнести следующее:

  1. Практичность за счет свободного пространства под крышей, где можно обустроить мансарду или большой чердак для установки технологического оборудования. Дополнительный плюс в этом плане имеют ломаные двускатные крыши, которые позволяют существенно расширить полезную площадь мансарды.
  2. Кровля 2-х скатных систем довольно долговечная и надежная за счет эффективного отведения дождевой и талой воды с ее поверхности.
  3. Монтаж такой крыши можно выполнить самостоятельно, поскольку никаких сложных технологических решений не требуется использовать.
  4. Можно сказать, что это самое дешевое крышное сооружение. Дешевле может быть только односкатная система, но она чаще применяется для хозяйственных и временных построек.
  5. Данная крышная конструкция считается простой в эксплуатации и ремонтопригодной.

Среди недостатков стоит назвать следующее:

  1. Угол скатов и высота всей конструкции напрямую связаны с габаритами дома. Чем они больше, тем существенней расход материалов на обустройство крыши.
  2. Стоимость строительства может повышаться при необходимости оборудования в подкрышном пространстве мансарды. В этом случае нужно тщательно утеплять и изолировать конструкции, усиливать несущие элементы и добиваться оптимальных габаритов подкрышного помещения. Все это влечет за собой дополнительные расходы.
  3. Протяженные мансарды не получится осветить за счет оконных проемов во фронтонах, поэтому придется устанавливать мансардные окна. Это повышает сложность конструкции и требует дополнительных средств.

Как устанавливается профнастил

  1. Предварительно осуществляется перекрытие кровли. Для этого на стропила и доски нужно укрепить специальную пленку, на которую можно размещать листы ондулина, профнастила, черепицы и т.д. В большинстве случаев пленка обладает многими свойствами: защищает от плесени, влажности, разных грызунов, удерживает тепло;
  2. Для частных домов с целью сэкономить свои средства, проводится расчет двухскатной кровли. Перед тем, как рассчитать площадь крыши, нам понадобится несколько чисел: высота конька, пролет (0,5 длины), тангенс угла наклона, длина стропил.

Кроме того нужно учитывать некоторый коэффициент, который просчитывается согласно толщине сруба и величине снега, который может находиться на крыше. Для этого используют таблицу Брадиса, по которой можно вычислить размеры коэффициентов для Вашей крыши;

Фото — Таблица

  1. Установка производится только при помощи специальных инструментов. Стоит помнить,  что металлическая черепица, как и настил, не монтируется при помощи гвоздей, т.к. в таком случае повреждается структура металла, и он теряет свои свойства. Так может устанавливаться только чердачная система, т.к. она минимально подвергается разрушающим внешним факторам;
  2. Строительство кровли осуществляется при использовании разных строительных инструментов, которые помогают определить уровни досок. Под шурупы обязательно подкладываются прокладки из резины или пластмассы. При необходимости (к примеру, если помещение оснащено трубами дымохода или сложной водосточной системой), производится разрез профнастила, но после окончания строительных работ в обязательном порядке все места стыков и механических повреждений обрабатываются при помощи грунтовки и эмали для наружных работ.

Если Вам интересно, как будет смотреться Ваша двухскатная крыша, то можно воспользоваться специальной программой Архикаде (Archicad), которая поможет спроектировать и посмотреть на свое творение в формате 3d, в ней даже новичками легко выполняются разные проекты домов, также здесь можно создать план строительства.

Как устанавливают систему стропил?

Прежде чем заняться установкой, нужно, руководствуясь проектом, выбрать вид двускатной крыши и профнастил определенной марки, который будет устанавливаться. Дальнейший шаг – расчёт конструкции с учётом веса профнастила, снежной нагрузки в данном регионе. Если здание находится в местности, где возможны землетрясения, это тоже нужно учитывать.

По нормативам, шаг стропильных ног для щипцовой кровли в частном доме равен 60-100 см, зависит от ее веса. Чтобы вычислить параметр, размер ската делят на выбранное расстояние. Рассчитывают длину стропил, применяя теорему Пифагора. Когда все параметры известны, приступают к монтажу:

  • Конструируется и изготавливается шаблон стропила. По нему будут собираться стропильные ноги.
  • Закрепляется мауэрлат. В бревенчатых зданиях вместо него служит верхний венец.
  • Под прямым углом к нему с 2 сторон крепится затяжка, учитывая длину карнизного свеса.
  • К затяжке крепятся стропильные ноги. Конек образуется при скреплении их «косынкой». Тогда же ставятся крайние фермы, образующие фронтон.
  • Монтируются промежуточные стропила и фермы.
  • Каждую ферму укрепляют дополнительными крепежными элементами.
  • Укрепляется изоляция и настилается обрешетка.

Стропильные фермы можно монтировать двумя способами:

  • ставить их непосредственно на крыше, монтаж представляет сложности, так как все операции выполняются на высоте;
  • отдельные элементы двускатной крыши собираются на земле, а затем, готовые поднимаются на крышу, недостаток способа – сложность из-за большого веса элементов.

Факторы, которые следует учесть при расчёте уклона скатов кровли

При проектировании общей конструкции двухскатного покрытия дома выбору оптимального уклона скатов необходимо уделить особое внимание, поскольку от этого будет зависеть как функциональность крыши, так и её надёжность. Пример проект двускатной крыши

Пример проект двускатной крыши

При этом нужно учитывать следующие факторы:

Тип кровельного материала.

Каждый тип кровельного покрытия отличается не только по технологии установки и весу, но и рекомендованными показателями минимального угла при установке, в том числе:

Тип покрытия
Минимальная величина угла в градусах
Особенности
Рубероид и другие рулонные материалы
4
Такой уклон допустим при укладке в три слоя. Для однослойного покрытия минимальное значение составляет 25 градусов.
Мягкая битумная кровля
4
Верхнее ограничение составляет 15 градусов, поскольку при жаркой погоде есть вероятность сползания кровельного покрытия.
Стальные фальцованные листы
5
Не рекомендуется делать такое покрытие на скаты с уклоном более 30 градусов.
Ондулин
6
Для укладки на плоских крышах требуется сплошная обрешётка.
Профлист
12
При минимальном показателе требуется дополнительная герметизация стыков
Металлочерепица
14
Лучше укладывать на менее покатые скаты, чтобы исключить срыв покрытия ветром.
Шифер
20
При меньшем наклоне возможно подтекание воды
Натуральная черепица
22
Рекомендуется укладывать на более крутые скаты, чтобы снизить нагрузку на стропильную систему, поскольку черепица имеет значительный вес

Функциональное назначение подкровельного пространства.
При устройстве двухскатной крыши естественным является желание максимально использовать подкровельное пространство и, как правило, там обустраивают жилое помещение. При различном наклоне скатов полезная площадь может различаться по высоте и ширине.
Считается, что оптимальным решением для жилого помещение будет уклон, находящийся в диапазоне от 30 до 45 градусов.
Надо отметить, что даже при таком наклоне площадь мансарды будет невелика

Альтернативным вариантом будет сделанная двухскатная крыша ломаного типа, которая позволяет максимально использовать подкровельное пространство.

Среднестатистическая снеговая нагрузка.
Этот фактор также имеет немаловажное значение, поскольку залежавшийся на крыше снег после снегопада существенно увеличивает давление ,как на покрытие, так и на стропильную систему и повышает вероятность обрушения кровли.
Для местности с обильными снегопадами рекомендуется устанавливать кровли с уклоном 35-40 градусов. Актуальным углом будет и наклон в 45 градусов, поскольку при таком расположении ветром сдувается снеговое покрытие, такие кровли называются самоочищающимися.

Ветровые метеоусловия.Расположение дома на участке в открытой местности с сильными ветрами требует снижения показателя угла, чтобы уменьшить парусность кровли и исключить срыв кровельного покрытия.
С другой стороны, чересчур маленький уклон повышает опасность отрыва всей стропильной системы от строения.
Поэтому рекомендованный наклон углов, для домов, строящихся в зонах повышенных ветров и ураганов, составляет 30-42 градуса.

Надо отметить, что кровля с крутыми скатами по стоимости будет обходиться дороже, чем с пологими. Однако решающим значением при выборе уклона должны быть технические характеристики, поскольку именно они влияют на безопасность и долговечность строения.

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки

В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы

Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

  1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
  2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
  3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Уклон

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде

При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Секреты устройства двухскатной крыши

Устройство двухскатной крыши имеет в своем основании каркас – стропильную систему. Она может быть как висячей, так и наслоенной. Для первого варианта системы опорой служат несущие (главные) стены (боковины) строения, для второго – стены и смонтированные перегородки.

Пользователи часто ищут:

  • Как ставить стропила на двухскатную крышу
  • Двускатная крыша с разной длиной скатов

При этом устройство обоих вариантов стропильных систем обязательно имеет следующие составные элементы:

  1. Опорный брус, равномерно распределяющий тяжесть крыши — мауэрлат. Он фиксируется с помощью хомутов (скоб) или строительных шпилек по периметру несущих конструкций.
  2. Придающие крыше необходимую угловую конфигурацию стропильные ноги.
  3. Стропила, крепящиеся в средине перекрытия.
  4. Конек, соединяющий скаты (склоны, полотна) крыши.
  5. Обрешетка (подложка), на которую стелется и фиксируется кровельный материал. Как правило, ее своими руками делают либо из листов фанеры, либо из ориентированно-стружечных плит — в зависимости от тяжести и плотности покрытия.
  6. Лежень – рейка (жердь, брус), что устанавливается на стропила.
  7. Вандруты (их еще называют крепи или прогоны) – брусья, доски, рейки, лежащие горизонтально по отношению к стоящим вертикально стойкам.

И еще, как правило, фиксирующие затяжки, которыми укрепляют строительные ноги стропильной системы.

В зависимости от желания и возможностей, можно сделать разные вариации стропильной системы. Например, таких, как на этом фото:

Или попроще:

Есть шаблонный вариант устройства ломанной двухскатной кровли (со схемой крепления стропил):

Нужно запомнить одно правило: крайние – основные стропила – ставятся и закрепляются в первую очередь. Это основа всей стропильной системы. Надежность устройства двухскатной кровли напрямую зависит от них. К ним последовательно крепятся промежуточные стойки, на которые выстилается утеплительный, а потом и кровельный материал.

Рассмотрим простое устройство двухскатной крыши. Так, если несущие стены удалены друг от друга на 6 метров, то стропила будут укладываться на монтируемый по периметру каркаса брус (мауэрлат).

Если же расстояние между главными боковыми сторонами от 6 до 8 метров, противоположные стропила скрепляются между собой ригелем.

Ну а когда расстояние между несущими стенами (сторонами) каркаса беседки достигает 12 метров – нужны промежуточные (добавочные) стойки или затяжка. Ее прикрепляют к мауэрлату.

Как правило, если беседка деревянная, ее верхний контур (обвязочный) заменяет мауэрлат (то есть не нужно устанавливать опорный брус). Устройство стропильной системы каменной беседки требует, чтобы мауэрлат надежно был зафиксирован к стене шпильками или анкерными болтами (их диаметр не должен быть меньше 14 мм). Для пущей прочности необходимо сделать армированную бетонную опояску, и уже в нее установить крепежи для фиксации опорного бруса, под который выстилают гидроизоляционный слой.

Список источников

  • stroy-podskazka.ru
  • build-experts.ru
  • klub-masterov.ru
  • www.proprofnastil.ru
  • stroy-okey.ru
  • legkovmeste.ru
  • homehill.ru
  • besedkibest.ru
  • Proekt-sam.ru

Поделитесь с друзьями!

Расчет вальмовой крыши, онлайн калькулятор с чертежами и советами |

Иногда нужно срочно и быстро произвести расчет вальмовой крыши. Онлайн калькулятор с чертежами – это, пожалуй, все, что может понадобиться. Бесплатным онлайн калькулятором можно пользоваться на этой странице, а чертежи должны быть индивидуальные.

Что такое вальмовая крыша вообще?

Это та же четырехскатная крыша, однако, имеющая свои особенности. Они заключаются в том, что два ската на чертеже будут выглядеть как трапеции, а два других — как треугольники (они и именуются вальмами).

Понятно, что расчет площади такой вальмовой крыши — дело длительное и не терпящее ошибок.

Здесь на помощь приходит этот калькулятор, который бесплатно и в онлайн режиме выдаст всю нужную застройщику информацию.

Калькулятор стройматериалов для строительства дома с вальмовой крышей

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?

  1. Высоту подъема.
  2. Длину (уточненную) конькового бруса.
  3. Площадь рассчитываемой вальмовой крыши.
  4. Ориентировочный вес материала кровли.
  5. Количество рулонов кровли.
  6. Нагрузку на проектируемую стропильную систему дома.
  7. Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
  8. Сечение, найденный вес стропил с указанием необходимого объема бруса.
  9. Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.

Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.

Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.

Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.

При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.

Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.

Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.

Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).

Egor11

Высота вальмовой крыши по отношению к дому, расчет скатов кровли онлайн

Стропильная система вальмовой крыши: калькулятор стропильной системы вальмовой крыши

Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

Стропильная система вальмовой крыши

Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

В чем достоинства вальмовой крыши?

Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства

  • Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
  • «Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
  • С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
  • Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
  • Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
  • Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

Так выглядит классическая четырёхскатная вальмовая крыша

Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

Базовая схема вальмовой стропильной системы.

Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

Основные элементы стропильной системы вальмовой крыши

1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

Элементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

крепление для стропил

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый уклон: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

саморезы по деревуДиаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

Величина уклона Тип применяемого покрытия (минимальный уровень уклона)
4 ≈ 9°
1:6,6 или 15 %
Рулонные битумные материалы – не менее двух слоев, наклеенных на мастику горячим способом.
Допускается использование определенных типов профнастила или металлочерепицы (в соответсвии с параметрами, установленными производителем).
5 ≈ 10°
1:6 или 17%
Асбестоцементный волновой шифер усиленного профиля.
Еврошифер (однулин).
6 ≈ 11÷12°
1:5 или 20 %
Мягкая битумная черепица
7 ≈ 14°
1:4 или 25 %
Плоский асбестоцементный шифер усиленного профиля.
Профнастил и металлочерепица.
8 ≈ 16°
1:3,5 или 29 %
Металлическая кровля с фальцевым соединением.
9 ≈ 18÷19°
1:3 или 33 %
Шифер асбестоцементный волновой обычного профиля
10 ≈ 26÷27°
1:2 или 50 %
Натуральная керамическая или цементная штучная черепица, композитные полимербетонные, сланцевые плитки.
11 ≈ 39°
1:1,25 или 80 %
Кровельное покрытие из дранки, щепы, натурального гонта.
Камышовая кровля

Есть еще один нюанс. Вальмовая крыша, как мы видели, предполагает наличие трапециевидных и треугольных скатов. При использовании листового кровельного покрытия неизбежны будут немалые потери материала на раскрое – могут доходить до 30%. Оптимальным видится вариант с мягкой битумной черепицей или с использованием штучных кровельных материалов. Впрочем, опять же, все решает хозяин дома.

После того как угол уклона ската будет выбран, уже несложно определить высоту конька, к которому сойдутся центральные и промежуточные стропила.

Определение высоты конька вальмовой крыши

У нас известна ширина дома D. Конек располагается строго по продольной оси, то есть на расстоянии d = D/2. С углом α также определились. Высота конька, таким образом, определяется следующим соотношением:

h = d × tg α

Чтобы не заставлять читателя тратить время на поиски таблицы тангенсов — ниже размещен калькулятор для проведения расчета высоты конька.

Длина конькового прогона

Определяем длину и расположение конькового бруса (прогона)

Раз предполагается, что угол уклона на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил также должна совпадать. А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как сам прогон от параллельных ему стен.

«Классическое» расположение конькового прогона

1 – мауэрлат

2 – коньковый прогон.

3 – центральные боковые стропила

4 – центральное вальмовое стропило, равно по длине центральным боковым.

Значит, длина конькового бруса получается равной длине дома за вычетом 2d, а если упростить, то длина дома минус его ширина D. Располагаться он должен строго по центру, по обеим, продольной и поперечной, осям.

Для изготовления конькового прогона обычно используется такой же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезаются с учетом ширины бруса, чтобы в собранном виде верхний край конька расположился на рассчитанной высоте h.

Коньковый прогон на стойках, усиленных диагональными подкосами.

Желательно коньковую раму, опирающуюся на лежень, усилить диагональными подкосами, так, как показано на рисунке.

Длина центральных стропильных ног

Коль известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), вполне можно сразу рассчитать длину центральных стропил.

Определяем необходимую длину центральных стропил

Здесь – все предельно просто. По двум известным катетам – высоте h и основанию d несложно, применив теорему Пифагора, найти гипотенузу, которая и станет длиной стропильной ноги L от конька до мауэрлата. Воспользуйтесь для этого встроенным калькулятором:

Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам

Понятно, что промежуточные стропила, опирающиеся также на коньковый прогон, будут иметь точно такие же размеры.

Подрезка стропильных ног для соединения в коньковой части

Для соединения стропил на коньковом прогоне они могут подрезаться под углом β, который равен:

Β = 90° — α

Стропильные ноги примыкают с обеих сторон к коньковому прогону

Способ соединения, впрочем, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается при расчете размеров и самих стропил, и высоты стоек под коньковый прогон. Исходят из того, что высшую точку конька в таком случае формирует верхнее пересечение стропильных досок.

Крепление стропильных ног над коньковым прогоном.

Нижним своим краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но рассматривать в данной публикации их не будем, потому что это хорошо изложено в других статьях.

Мауэрлат – надежная основа для стропильной системы

Если на односкатной или щипцовой крыше мауэрлат может крепиться только со стороны скатов кровли, то при вальмовой системе он обязательно представляет собой замкнутую раму. Как устанавливается мауэрлат – в отдельной публикации нашего портала. А еще одна статья посвящена основным правилам крепления стропил на мауэрлате.

Сразу можно определиться насколько необходимо удлинить стропила, если именно они будут формировать карнизный свес. В том случае, когда карниз создается за счет кобылок, полученное значение станет «полезной» из длиной, то есть пригодится в любом случае.

Расчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свеса

Если известна планируемая ширина карнизного свеса k и угол уклона кровли α, то параметр ΔL несложно определить по формуле:

ΔL = k / cos α

Калькулятор расчета удлинения стропил на карнизный свес

Теперь, чтобы узнать общую длину стропильной ноги, останется лишь просуммировать полученные значения L и ΔL.

Это удлинение будет одинаковым для всех стропил и нарожников, за исключением диагональных стропил (накосных ног). Для них в калькуляторе предусмотрен специальный расчет.

Длина диагональных стропил

Эти стропильные ноги – самый длинные, и будут испытывать максимальные нагрузки.

Диагональные стропила или накосные ноги – самые длинные из всех

Определить их длину – сложности не представляет. Можно вновь воспользоваться теоремой Пифагора, то есть прибегнуть к помощи размещенного выше калькулятора. Диагональное стропило является гипотенузой с основанием, равным половине ширины здания d, и с высотой, равной длине центрального вальмового стропила L.

Прямоугольный треугольник с гипотенузой – диагональным стропилом

Lд = √ (L² + d²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Линейные размеры центральных, промежуточных и диагональных стропильных ног известны. Теперь следует определиться с сечением доски (бруса) для их изготовления и шагом установки. Это величины – взаимосвязанные, и зависят от предполагаемых нагрузок на конструкцию крыши.

Пришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропил

Суммарная нагрузка, выражаемая в килограммах на квадратный метр, складывается из нескольких величин. Это, прежде всего, вес самой конструкции крыши, с учетом кровельного материала, обрешётки, утеплителя и т.п. К этому добавляются временные нагрузки – давление выпавшего снега и ветровое воздействие. Кроме того, вероятны и нагрузки стихийного характера, трудно поддающиеся прогнозированию – ураганные ветры, сейсмические толчки и другие форсмажорные явления. На этот счет в конструкцию крыши вносится определённый резерв прочности.

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Чем чаще они смонтированы, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги, и тем меньше в сечении может быть пиломатериал. Второй параметр, влияющий на сечение материала – это пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже расположена таблица, которая поможет определиться с требуемым сечением бруса для стропильных ног. Как ею пользоваться?

шуруповерт

Исходной величиной является значение распределенной нагрузки на стропильную ногу (при промежуточном значении берется очередное в большую сторону). В этом столбце находят ячейку с длиной пролета стропила. Эта ячейка предопределяет строку, в которой, в правой части таблицы, указаны необходимые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетная величина распределенной нагрузки на 1 погонный метр стропильной ноги, кг/м Сечение пиломатериала для изготовления стропильных ног
75 100 125 150 175 из доски (бруса) из кругляка
толщина доски (бруса), мм диаметр, мм
40 50 60 70 80 90 100
Планируемая длина стропил между точками опоры, м высота доски (бруса), мм
4. 5 4 3.5 3 2.5 180 170 160 150 140 130 120 120
5 4.5 4 3.5 3 200 190 180 170 160 150 140 140
5.5 5 4.5 4 3.5 210 200 190 180 170 160 160
6 5.5 5 4.5 4 220 210 200 190 180 180
6.5 6 5.5 5 4.5 230 220 210 200 200
6.5 6 5.5 5 240 230 220 220

Например, при распределенной нагрузке на стропильную ногу в 150 кг/м и длине пролета 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или же бревно диаметром 200 мм.

Теперь – как рассчитать распределенную нагрузку на стропила. Для этого есть особый алгоритм, учитывающий основные факторы воздействия на стропильную систему. Не станем в данной публикации приводить весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Для расчёта понадобится несколько исходных величин:

  • Угол ската кровли – он нам уже известен.
  • Планируемый тип кровельного покрытия – от этого зависит постоянная весовая нагрузка на стропильную систему.
  • Значение снеговой нагрузки для данного региона – оно заложено в калькулятор в соответствии с зоной, которую можно определить по представленной карте-схеме:

Распределение территории РФ по степени снеговой нагрузки

  • Уровень ветрового воздействия. Также определяется зоной по карте-схеме, представленной ниже:

Распределение территории РФ на зоны по уровню ветрового давления

  • Высота здания в коньке.
  • Степень открытости участка ведения строительства. В калькуляторе указаны основные признаки для определения зоны, но следует иметь в виду, что наличие указанных природный или искусственных преград для ветра может учитываться только в том случае, если они находятся не далее, чем на расстоянии 30 × Н, где Н – это высота здания в коньке.

Наконец, шаг установки стропил. Эту величину можно изменять, подбирая оптимальное значение распределенной нагрузки. При этом принято учитывать, что если крыша будет утепляться, шаг установки стропил рекомендуется согласовать с размерами блоков (матов) термоизоляционного материала – так будет проще проводить монтаж и меньше останется отходов.

После того как значение распределенной нагрузки будет получено – можно заходить в размещенную выше таблицу для выбора сечения материала для центральных, промежуточных и диагональных стропильных ног.

Шаг установки и длина укороченных стропил (нарожников)

После установки центральных, диагональных и промежуточных стропил остаются «незаполненными» треугольники, примыкающие к накосным ногам. Они в нашем случае абсолютно равны по размерам. Здесь подразумевается установка укороченных стропил или нарожников.

Расположение укороченных стропил основного ската и нарожников — вальмового

Укороченные стропила (нарожники) устанавливаются строго параллельно центральным, но крепятся верхним концом уже не на коньковый прогон, а на подкосную ногу. Соответственно, по мере приближения к углу стропильной системы их длина уменьшается.

Шаг установки их может соответствовать шагу промежуточных стропил, но это не является обязательным. Гораздо удобнее разделить длину незаполненного участка мауэрлата на несколько равных участков – так проще будет определиться с длиной заготовок.

Рассмотрим на примере:

Боковая проекция углового участка стропильной вальмовой системы

1 – мауэрлат;

2 – коньковый прогон;

3 – центральное и промежуточное стропила;

4 – диагональное стропило;

5 –укороченные стропила.

В данном случае оставшийся участок был разделен на три одинаковых отрезка, то есть предусматривается установка двух укороченных стропил. Длину каждого из них несложно определить, руководствуясь правилом подобия треугольников.

Длина центрального стропила L— известна. Основание второго треугольника ровно на треть меньше базовой длины d, таким образом, и длина первого укороченного стропила L1 будет также на треть короче.

L1 = ⅔ × L

Аналогично — и со вторым стропилом:

L2 = ⅓ × L

Если планируется установка трех стропил, то участок делится на четыре отрезка, четырех – на пять, и т.п.

Обратите внимание: несмотря на то, что треугольники по обе стороны диагонального стропила абсолютно одинаковые, количество укороченных стропил (нарожников) на боковом и вальмовом скате может различаться. Например, как показано на рисунке ниже, с боковых скатов устанавливается по две ноги, а с вальмовых – по три нарожника.

Схема крепления укороченных стропильных ног и нарожников на диагональном стропиле

Это удобно еще и с той точки зрения, что укороченные ноги не пересекаются в одной точке на диагональном стропиле. В противном случае были бы сложности в креплении, да и сама накосная нога не будет ослабляться из-за слишком большого количества крепежных элементов на ограниченном участке.

Обратите внимание еще на один нюанс. Рекомендуется к брусу накосного стропила с обеих сторон закрепить черепные бруски (сечением 50×50 мм). Это дает сразу две выгоды.

  • Во-первых, сам профиль накостного стропила приобретает тавровую форму, что способствует увеличению жёсткости конструкции, ее сопротивляемости на изгиб. Для диагональных ног – это особо важно.
  • Во-вторых, предельно упрощается прочное крепление укороченных стропил на накосной ноге. Дело в том, что здесь необходима подрезка стропил и по высоте, в соответствии с углом уклона крыши, и по ширине (под углом 45°) – для плотного прилегания к накосной ноге. Сделать это идеально точно без соответствующего опыта – непросто. А при наличии черепного бруска небольшие ошибки нивелируются, так как закрепляемые ноги получают еще и дополнительный упор снизу.

В связи с тем, что длина укороченных стропил последовательно уменьшается, сечение бруса для них может быть, в целях экономии, несколько уменьшено – это несложно рассчитать по тому же алгоритму, что приведен выше. Однако, довольно часто все стропильные ноги, без исключения, выполняют из одного типа материала.

При расчете длины укороченных стропил следует иметь в виду, что если они задействуются для создания карнизного свеса, то величина удлинения (расчет которой приводился выше) у них остаётся точно такой же, как и у центральных и промежуточных стропильных ног.

Материал и размеры дополнительных элементов системы

Выше были рассмотрены основные, определяющие элементы стропильной системы вальмовой крыши. Как уже говорилось, она может дополняться другими деталями, в зависимости от необходимости повышения ее прочности и стабильности, например, если расчетная длина стропил превышает допустимые величины, и приходится прибегать к сращиванию бруса или досок.

Основные усиливающие элементы были упомянуты и показаны на иллюстрациях в начале публикации. Размеры определятся по конкретному месту – здесь никаких точных зависимостей нет – исходят из соображений максимальной прочности конструкции, но безусловно, в рамках разумного, так как перенасыщение ее усилением приводит к избыточному весу всей системы и прямо противоположному эффекту.

Осталось определиться с материалом для их изготовления. Ниже приведена таблица, в которой указаны рекомендуемые пиломатериалы для различных дополнительных деталей системы.

Основные элементы стропильной системы Сечение пиломатериала, мм
Мауэрлат Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги Доска или брус с сечением по результатам указанных выше расчетов нагрузки
Прогоны, лежаки, коньковый брус Брус 100×100, 100×150, 100×200.
Затяжки (ригели) Доска 50×100, 50×150.
Стойки, детали шпренгельной опоры Брус 100×100, 150×150.
Подкосы, кобылки Доска 50×100.
Ветровые, торцевые и подшивные доски, ветровая балка Доска 20×100, 25×150.
Обрешетка Доска 25 ×100, 25×150 мм. Для сплошной обрешетки — фанера или ОСП от 12 до 15 мм

Шаг обрешетки выбирается в зависимости от типа выбранного кровельного материала и угла наклона скатов. Для мягкой битумной черепицы в любом случае должна быть выполнена сплошная обрешетка из влагостойкой фанеры или ОСП.

Какова будет общая площадь кровельного покрытия?

Осталось разобраться еще с одним вопросом – сколько составит общая площадь крыши. От этого зависит, какое количество кровельного материала, фанеры (ОСП) для сплошной обрешётки, утеплителя, рулонных пленочных и других материалов придется приобретать для завершения строительства крыши.

Схема для расчета площади вальмовой крыши

Еще раз вспомним, что вальмовая крыша – это два трапециевидных ската, и два треугольных. Причем и у трапеции, и у треугольника – одинаковая высота, равная:

ΣL = L + ΔL,

то есть расчетная длина стропила плюс удлинение для создания карнизного свеса.

Ширина здания – D. Прибавим к нему с каждой стороны ширину карнизного свеса k, и получим основание вальмового треугольника.

Площадь треугольной вальмы:

sв = ½ × ΣL × (D + 2 k)

Так как вальмовых скатов – два, их суммарная площадь:

Sв = ΣL × (D + 2 k)

У трапециевидного ската высота такая же. Нижнее основание равно длине дома В плюс две ширины карнизного свеса k. Верхнее основание, то есть длина конькового пролета, как мы помним, равно В – (2 × d) = B — D

Вычисляем площадь одной трапеции:

sт = ½ × ΣL × ((В + 2 k) + (В – D))

Для двух скатов получается:

Sт = ΣL × (2 В + 2 k– D)

Осталось только просуммировать и упростить выражение:

ΣS = Sв + Sт = ΣL × (D + 2 k) + ΣL × (2 В + 2 k– D) = ΣL × (2 В + 4 k)

Это – точное значение площади вальмовой крыши с классическими пропорциями заложения конькового прогона.

Для удобства вычислений предлагаем воспользоваться калькулятором – он это выполнит быстро и точно:

Калькулятор расчета площади вальмовой крыши

Итак, надеемся, что читатель получил достаточно полное представление о стропильной системе вальмовой крыши. Можно самостоятельно провести основные расчеты, чтобы оценить сложность задуманной конструкции и ее материалоемкость. Браться ли за самостоятельное возведение – вопрос спорный, так как без наработанных плотницких навыков в данном случае не обойтись. Надо или быть совершенно уверенным в своих возможностях, или заручится помощью опытных помощников.

В завершение публикации – весьма познавательное видео, которое должно дополнить информацию о конструкции вальмовой стропильной системы:

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

  1. Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
  2. Эстетика внешнего вида. Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
  3. Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

  1. Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
  2. Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
  3. Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

ВАЖНО! Всю информацию о характеристиках вышеуказанных параметров можно узнать из СНиПа 2301-99.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

  • в расчет высоты крыши берутся противопожарные требования к дому;
  • размер помещения не должен быть помехой техническому обслуживанию;
  • обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

  1. Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
  2. Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
  3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

ОБРАТИТЕ ВНИМАНИЕ! Эти параметры следует учитывать в совокупности, чтобы обеспечить надежный и долгий срок эксплуатации крыши.

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

  1. Необходимо определить тангенс выбранного значения для угла ската.
  2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
  3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
  4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

  1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
  2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
  3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
  4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

  1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
  2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО! В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

  1. В конструкции можно найти прямоугольный треугольник.
  2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
  3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Полезное видео

Как определить высоту и угол крыши вы можете узнать из видео урока:

Определять высоту самостоятельно для будущего дома – занятие хоть и простое, но ответственное. Учитывая, что это достаточно важный параметр, от которого зависит надежность всей конструкции, то лучше доверить такую работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Специальные программы для проектирования также помогут в этом вопросе.

Онлайн калькулятор расчета кровли: тонкости расчета и проверка результатов

Оценок 0 25 Апреля 2018 2018-04-25 13120 Время чтения 14 минут Прочитать позже

Отправим материал на почту

Заказать монтаж крыши Оставить заявку

Грамотно подобранная и смонтированная крыша выдержит любые погодные капризы и прослужит не один десяток лет. Какой будет кровля загородного дома, и из каких материалов она будет состоять, определяется на этапе проектирования. Технические нюансы проектирования лучше доверить профессионалам. Перед тем, как сделать окончательный выбор, будущему владельцу надо получить представление об особенностях различных видов крыши и (что немаловажно) о сумме, в которую обойдется выбранная конструкция и материал кровли. На этом этапе произвести расчет материала на двухскатную крышу, или любую другую, поможет кровельный калькулятор – это быстрый способ получить подробный ответ.

Калькулятор поможет оценить стоимость кровли на ранних этапах планирования Источник colourbox.com >Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли, различных видов, воспользуйтесь следующим калькулятором:

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш, среди которых:

  • Односкатная. Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкций Источник remokna.in.ua

  • Двускатная (щипцовая). Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами). В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды. Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

  • Вальмовая (четырехскатная). Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты. Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее. Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

  • Многощипцовая. Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планирование Источник yandex.ru

  • Мансардная. Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

  • Профнастил.

  • Металлочерепица.

  • Мягкая (рулонная) кровля.

  • Фальцевое покрытие (стальное, алюминиевое или медное).

  • Черепица. Керамическая (штучная), гибкая (мягкая), цементно-песчаная, композитная.

  • Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш) Источник amvita.ru

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

  • Мауэрлат. Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.

  • Стропила. Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.

  • Вспомогательные элементы. Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.

  • Конек. Верхнее ребро крыши, место пересечения скатов.

  • Обрешетка. Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системы Источник kafmt.ru На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный вид, позволяющий получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы). Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.

Фрагмент онлайн калькулятора расчета вальмовой крыши Источник citymang.ru

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа. Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Устройство онлайн калькулятора для расчета двускатной крыши

Калькулятор расчета стропильной системы двухскатной крыши является простым в использовании механизмом, позволяющим выполнить основные расчеты конструкции. Интерфейс любого сервиса имеет удобный и интуитивно понятный вид и выглядит как набор пустых полей с пояснением. Для удобства посетителей рядом на странице размещаются схематические изображения различных типов крыш с нанесенными на них параметрами.

Перед началом вычислений следует ознакомиться с обозначением полей Источник stankotec.ru Это может быть интересно! В статье по следующей ссылке читайте про кровлю для крыши.

Пользователю остается вписать в каждое поле нужное значение (размер) или выбрать вариант из имеющихся. При заполнении следует обращать внимание на размерность — параметры могут вводиться в см или в мм. После заполнения полей вы нажимаете на клавишу расчета и получаете искомый результат в виде следующих данных:

  • Количество кровельных материалов. Калькулятор позволит рассчитать количество металлочерепицы (или другого материала) для загородного дома с двускатной, вальмовой или другой крышей.

  • Расчет стропильной системы и фронтона крыши. По заданной ширине стены и высоте до конька сервис поможет определить длину стропил и площадь фронтона крыши.

Чтобы произвести расчет материала на крышу дома, «двускатная» программа потребует ввести следующие величины:

  • Размеры крыши. Здесь имеются отдельные поля для ввода высоты, ширины (по каждой из сторон) и свеса.

  • Размеры стропил. Задается ширина и толщина, а также расстояние между стропилами и расстояние до края крыши.

Видео описание

О расчете кровли на строительном калькуляторе в следующем видео:

  • Параметры обрешетки. Вводят ширину и толщину досок, расстояние между ними.

  • Параметры кровельного материала. Если выбран кровельный лист, задают высоту, ширину и нахлест листа.

Результатом расчета станут следующие параметры:

  • Размер крыши. Высота и ширина полотна, общая площадь.

  • Стропила. Количество и длина стропил. Также рассчитывается объем необходимого материала (в кубометрах).

  • Обрешётка. Расчет показывает количество рядов досок, длину каждой детали и объем досок обрешетки.

  • Подкровельный материал. Вычисляется площадь гидро- и пароизоляции. Так, если в качестве подкровельного материала выбран рубероид или пергамин, калькулятор показывает необходимое количество рулонов (исходя из размера рулона), с учетом нахлеста.

  • Кровельный материал. Калькулятор определяет не только площадь покрытия, но и вес, и необходимое количество выбранного материала.

Калькулятор расчета основных элементов двускатной кровли Источник stankotec.ru Это может быть интересно! В статье по следующей ссылке читайте про кровлю из металлочерепицы.

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

  • Угол наклона крыши. Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.

  • Расчёт ветровой и снеговой нагрузки. Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.

  • Расчет дымохода. Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильем Источник stroim-dom.radiomoon.ru

Ограничения в использовании онлайн калькулятора

Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

Определение общего количества кровельного материала

Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Это может быть интересно! В статье по следующей ссылке читайте про то, как выбрать кровлю для загородного дома.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем) Источник stankotec.ru

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

  • Расчет кровли провести вручную. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.

  • Расчет кровли провести в онлайн сервисе. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.

  • Расчет кровли калькулятором проконтролировать вручную. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательностиИсточник transsib6.ru

  • Профессиональный расчет кровли. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию подкровельного пространства. Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий. Оценок 0 Прочитать позже>Расчет двухскатной крыши: площадь, стропила, высота

Инструкция для онлайн калькулятора расчета материалов и габаритов двухскатной крыши

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т.е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.

Длина стропилины, мм Шаг стропил, мм Сечение стропила, мм
До 3000 1200 80х100
До 3000 1800 90х100
До 4000 1000 80х160
До 4000 1400 80х180
До 4000 1800 90х180
До 6000 1000 80х200
До 6000 1400 100х200

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» «, СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2 – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

Шаг стропил (межосевой размер), мм Сечение обрешётки, мм×мм
≤ 750 30×50
≤ 900 40×50
≤ 1100 40×60 или 50×50

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материала Высота L1, мм Ширина L2, мм
Профнастил 1000-1400 800-1200
Шифер (ГОСТ 30340-95) 1750 980, 1125, 1130
Керамическая черепица 310, 333, 347 190,190, 208
Битумная черепица 1000 317
Металлочерепица 1120, 1180 1040, 1100
Рубероид 1000 750, 1005, 1025
Еврошифер (Ондулин) 2000 950
Оцинкованая сталь 720-1800 2000, 2500
Кровельное железо 510-1000 710-2000

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропилХарактерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

  • Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
  • Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

  • По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
  • По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной, двускатной, вальмовой, шатровой – в отдельных публикациях нашего портала.

Как рассчитать высоту конька двухскатной крыши: особенности расчетов и проектирования

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Ориентиры выбора высоты конька

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

  • Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
  • Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
  • Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

Ориентир №2: Наличие чердака

В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме, предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к полумансардному типу. Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей, небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Ориентир №3: Тип кровельного покрытия

Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.

Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

  • Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
  • Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
  • Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 – 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.

Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.

Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.

Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

Способы определения высоты конька

Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.

Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

Математический и графический методы

Для определения высоты конька кровельной конструкции применяются следующие методы:

  • Математический. Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
  • Графический. Заключается в построении схемы крыши в масштабе с получением высоты конька.

Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

Практический пример расчета

Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

Алгоритм вычисления высоты конька сводится к ряду следующих действий:

  • Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
  • Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
  • От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
  • Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
  • Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
  • Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
  • Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
  • От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
  • В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

Видео-пример устройства конька

Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

Правила расчета высоты крыши для дома

Высота крыши влияет на внешний вид дома, сложность сборки стропильного каркаса и технические характеристики. Поэтому важно уделить особое внимание определению размера и только после этого закупать материал. Для того чтобы сделать расчеты необязательно обращаться в специализированные организации. В статье обсудим как правильно рассчитать высоту крыши, а также что на нее влияет.

Что влияет на высоту конька?

Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом. Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия.

В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.

Согласно геометрии, один из скатов будет гипотенузой, а расстояние от конька до основания катетом.

Перед тем как рассчитать высоту крыши дома обращают внимание на следующие факторы:

  • тип кровельного покрытия,
  • чердачное помещение,
  • атмосферные явления.

Теперь пройдемся по каждому пункту более подробно.

Кровельное покрытие

Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:

  1. Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
  2. Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
  3. Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.

При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7—10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.

Размеры скатов относительно ширины дома будет меняться вместе с высотой конька.

Чердачное помещение

Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30—40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра. Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений.

Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.

Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.

Бесчердачные сооружения популярны в строительстве гаражей, складов и других небольших бытовых построек. Обычно в них не предусматривается чердачное перекрытие, тем самым происходит экономия материала и времени.

Атмосферные явления

Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:

  1. Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
  2. Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
  3. Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.

Определить особенности региона проживания можно обратившись в местную метеослужбу или к справочной литературе. В нормативной документации СНиП 23-01-99 или СП 20.13330.2011 есть погодные карты и рекомендации по строительству.

Способы расчета высоты конька

Расчет высоты крыши во многом зависит от ваших предпочтений. Есть два основных способа:

Разберемся с математическим способом подсчета. Как уже говорилось в первом подзаголовке, по умолчанию взяли двухскатную равнобедренную крышу. У нас есть возможность рассчитать необходимую высоту если знаем угол уклона и расстояние между скатами. Теперь понадобится таблица Брадиса и калькулятор. В справочной литературе находим величину тангенса нашего угла, а после умножаем ее на половину длины между скатами. В итоге получается высота конька.

Рассмотрим расчет на реальном примере. Предположим что наше строение имеет габариты 7х10 метра. При этом находимся в зоне со средними ветрами, а в роли кровельного покрытия используем металлочерепицу. Обустраивать чердак не планируем, а уклон возьмем равным 20°, чтобы дождевая вода без проблем стекала.

Получается, что длина катета составляет 7/10 = 3,5 метра. Согласно данным таблицы тангенс 20° равен 0,839. Теперь перемножаем получившиеся числа: 3,5*0,839 = 2,94. Значит, высота конька двухскатной крыши, от нижней части мауэрлата, составляет 2,94 метра.

Графический способ подойдет тем, кто имеет под рукой лист бумаги, карандаш и линейку с транспортиром. Все что понадобится это начертить крышу в разрезе, соблюдая масштаб. Для этого начертите горизонтальную линию, отметьте на ней границы основания крыши. Определите середину и прочертите перпендикуляр. С одной из сторон при помощи транспортира начертите линию под нужным углом. Точка пересечения покажет высоту, нужно лишь замерить ее линейкой.

Получившийся результат будет приближенным, к нему нужно еще добавить 2/3 толщины стропильной ноги. Небольшие отклонения допустимы и критически не влияют на эксплуатацию крыши. Эти погрешности складываются из необходимости делать вентиляцию под металлочерепицу и обрешетки.

Для того чтобы отметить нужную высоту в реальности достаточно определить середину здания. Затем прибить вертикальный брусок или жердь на нужной высоте. После того как был сделан расчет, постарайтесь как можно точнее перенести его с бумаги на реальное здание. Тогда крыша прослужит многие годы и не даст течи в самые дождливые дни.

Правила расчета высоты крыши для дома
Что влияет на высоту крыши и как правильно ее расчитать? Кровельное покрытие и чердачное помещение, способы расчета высоты.

расчет вальмовой крыши с чертежом

Содержание статьи

Как произвести расчет вальмовой крыши + онлайн калькулятор с чертежами и фото

Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.

Конструкция крыши весьма надежна и позволяет сооружать под крышей жилое помещение.

Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши – непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.

В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

  • Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
  • Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
  • Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
  • Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Чертеж стропильной системы

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

  1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
  2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
  3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h 2 + b 2 / 2, обозначения аналогичны.
  4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет вальмовой крыши онлайн калькулятор

Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Калькулятор производит расчет кровли вальмовой крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие. Ниже представлены калькуляторы для других видов крыш:

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Результаты расчетов

Описание полей калькулятора

Регион снеговой нагрузки

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

  • Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
  • Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
  • Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

  • Рассчитывается площадь общего покрытия крыши;
  • Делится на площадь одного листа материала;
  • При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

На более конкретное определение такого параметра влияют:

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Калькулятор для расчета вальмовой крыши

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования. Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Устройство крыши

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

  1. Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
  2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
  3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
  4. Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
  5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
  6. Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
  7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

  • пароизоляционное покрытие – металлизированная трехслойная пленка;
  • утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
  • гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
  • контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

3D Расчет четырехскатной шатровой (вальмовой) крыши

Инструкция к калькулятору расчета четырёхскатной крыши

Заполните размеры в миллиметрах:

Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°). Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность. Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра. Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога; временные – снеговые, ветровые; особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (S) для стропил разной длины приведено в таблице.

Калькулятор вальмовой крыши Myrooff.com — Вся информация, необходимая для вашей крыши

Введите параметры

Выберите метрику:

футов в дюймах

Длина крыши:

Ширина крыши:

Угол крыши (в градусах):

Выберите конечную метрику :

футов

рассчитать

Результат:

Площадь крыши:

Высота крыши:

Длина коньковой доски:

Длина стропила в бедрах:

Общая длина стропил:

Куда вы хотите отправить этот дизайн ?

Для многих людей очень важно иметь возможность получить правильный тип калькулятора вальмовой крыши, так как знание того, как измерить шатровую крышу, будет иметь жизненно важное значение для того, чтобы убедиться, что это хорошо. .Если вы пытаетесь сделать все самостоятельно, то вам действительно следует искать наиболее эффективный способ решения таких вещей, как квадратные метры вальмовой крыши. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, при таком расчете есть что учесть!

Для этого вам лучше всего найти хороший калькулятор конструкции вальмовой крыши, чтобы вы могли все это быстро и просто выполнить. Итак, что вам нужно в хорошем калькуляторе площади вальмовой крыши?

Для начала, есть несколько вариантов выбора.Некоторым людям нужно будет проработать определенные аспекты работы отдельно, поэтому, например, вы можете начать с поиска калькулятора черепицы вальмовой крыши. Это позволит вам легко получить необходимое соотношение для вашей черепицы, но для других частей работы вам может понадобиться что-то другое.

Например, вам может понадобиться калькулятор каркаса вальмовой крыши, чтобы определить глубину и диапазон подъема каркаса, чтобы убедиться, что все можно разрезать и подготовить до нужного размера.

Затем вам нужно будет поискать калькулятор угла вальмовой крыши, чтобы убедиться, что все ваши точные детали для самой крыши будут точными; Правильное расположение таких вещей, как площадь и углы, будет очень важным для правильного выполнения такой работы.

Вам также нужно будет поискать калькулятор конструкции вальмовой крыши, который позволит вам рассчитать высоту и общий формат конструкции, гарантируя, что ваши расчеты будут учитывать тип конструкции, на которую вы надеялись в первое место.После этого вам нужно будет попытаться найти хороший калькулятор уклона вальмовой крыши, чтобы убедиться, что вы можете получить последние расчеты.

Есть много вещей, о которых нужно подумать и учесть при выборе стиля вальмовой крыши, поэтому наличие надежного универсального калькулятора вальмовой крыши будет очень полезным для этой работы. Сделайте это правильно, посмотрев вокруг в поисках правильного стиля калькулятора, и вы сэкономите много времени, ресурсов и стресса.

Простой поиск правильного типа калькулятора принесет вам дивиденды, поскольку он гарантирует, что то, что вы вычисляете и соединяете, будет математически правильным, избегая проблем со структурными недостатками и аналогичными проблемами с фундаментом.

Потратить время на проработку всех этих маленьких причуд задолго до того, как вы действительно приступите к работе, очень стоит потраченного времени, сокращая душевную боль и стресс, которые могут возникнуть из-за неправильных размеров крыши и того, что вы оказались в затруднительном положении. немного позиции, продвигающейся вперед.

Калькулятор вальмовой крыши

Вальмовая крыша

Вальмовая крыша — это прямоугольная крыша, имеющая наклон со всех четырех сторон.Обычное бедро имеет одинаковый наклон со всех сторон, а неправильное бедро — разные. откосы на основной и вальмовой крышах. Easy Rafters не рассчитывает полную четырехсторонняя вальмовая крыша, а расчет обычных, вальмовых и домкратных стропил за один конец вальмовой крыши.

Расчет вальмовой крыши

Выберите Hip из выпадающего списка Roof Type или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать вальмовую крышу.В окне предварительного просмотра отображается вид в плане вальмовой крыши с размерами.

Вкладка «Дизайн»

Главный склон
Введите или выберите уклон общих стропил основной крыши. Наклон вальмовой части будет автоматически обновлен в соответствии с уклоном основной крыши.
Наклон бедра
Чтобы рассчитать нерегулярное бедро, введите или выберите наклон конца бедра после ввода основного наклона.
Ширина здания
Введите общую ширину здания.
Главный свес
Войдите в горизонтальный свес общих стропил основной крыши, включая обшивку.
Концевой свес
Это поле отключено для обычных вальмовых крыш, так как свесы всегда будут одинаковыми. Для крыш неправильной формы выберите в раскрывающемся списке «Равный» или «Не равный».

Неровные бедра по умолчанию будут иметь неодинаковые свесы, так как у обычных и обычных стропил имеют разные уклоны. Для выравнивания свесов необходимо смещение бедра по длине. пластина основной или тазобедренной стенки и регулировка высоты тазобедренной торцевой стенки для компенсации разница свесов.

Высота каблука / высота сиденья
Примите значения высоты каблука и размеров сиденья по умолчанию, рассчитанные Easy Rafters или Отмените настройки по умолчанию, заблокировав один или другой и введя желаемое измерение.
Коррекция бедра
В раскрывающемся списке выберите «Опустить бедро» или «Вернуть бедро».

Вальмовые стропила должны быть опущены или опущены, чтобы края стропил не мешали обшивке крыши.Опускание бедра приводит к опусканию пятки стропил, а поддержание бедра требует скашивание верхних краев вальмовых стропил.

Заниженные бедра для крыш неправильной формы будут немного смещены от их средней линии, чтобы компенсируют разную величину падения, необходимую для основной и вальмовой крыш. Поддерживаемые бедра для крыш неправильной формы будут иметь разные углы наклона для основная сторона и сторона бедра тазобедренного стропила.

Примечание. Углы смещения бедра или заднего хода будут отображаться на стропиле бедра. вид сверху на вкладке «Бедро» и на подробном чертеже на вкладке «Детали угла».

Расстояние между стропилами
Выберите межцентровое расстояние из раскрывающегося списка. Интервал используется для разметки стропил домкрата на вкладке Планировка.

Примечание: интервал также можно изменить на вкладке «Макет».

Форматы пиломатериалов
Введите или выберите размеры пиломатериалов для обычного стропила, вальмового стропила, коньковой доски и облицовочной доски. Стандартный размер стропил также используется для обычных стропил и домкратов. Введите нулевую толщину гребня или выберите «Без гребня / прогона», если гребневая доска не используется.
Тип фасции
Выберите отвес или квадрат из раскрывающегося списка. (квадратный разрез недоступен для вальмовых крыш неправильной формы).

Вкладки для чертежей

Обычный
На вкладке Общие отображается вид сбоку с размерами общих стропил вальмовой крыши.
King Common
На вкладке King Common отображается размерный вид сбоку на общие стропила вальмовой крыши King.
бедра
На вкладке Вальмовая крыша отображается вид сбоку и вид сверху вальмового стропила с размерами.
Главные домкраты
На вкладке Главные домкраты показаны размеры балок домкрата сбоку и сверху с размерами. для основной стороны вальмового стропила на вальмовой кровле неправильной формы. Чертежи представляют все основные стороны домкраты и не включают общую длину, указанную на вкладке «Макет».
Домкраты для бедра
Вкладка Hip End Jacks отображает вид сбоку и вид сверху с размерами на стропила вальмовой крыши. для вальмовой стороны вальмового стропила на неровной вальмовой крыше.Рисунки представляют всю сторону бедра. домкраты и не включают общую длину, указанную на вкладке «Макет».
Макет
На вкладке Планировка отображается вид в плане вальмовой крыши с указанием схема расположения и длины домкратовых стропил. Панель инструментов макета отображается под основной панелью инструментов. когда выбрана вкладка Макет и содержит параметры, влияющие на макет стропил основной кровли.

Примечание: стропила домкратов вальмы всегда располагаются по центру. из царя обыкновенного стропила.

Шаг
Выберите межцентровое расстояние для всех домкратов из раскрывающегося списка.
Основная крыша Последняя общая
Введите расстояние от центра последнего общего стропила основной крыши. к центру самого длинного стропила основного домкрата.Это поле отключено когда установлен флажок «Сосредоточено на пике».
с центром на пике
Установите этот флажок, чтобы расположить основные стропила домкрата по центру. от точки вальмовой кровли и снимите этот флажок, чтобы разметить стропила основной домкраты с использованием измерения «Последняя общая главная крыша».

Когда этот параметр отмечен, стропила основных домкратов выровняются. стропилами домкрата на бедрах, но не может быть по центру с основная крыша — общие стропила.

С учетом свеса домкрата
Установите этот флажок, чтобы включить вылет в измерения длины домкрата и снимите флажок, чтобы не включать свес в длину стропила домкрата.

Когда эта опция не отмечена, можно оставить стропила домкрата длинными, сделайте мелом линию и отрежьте хвосты после установки, убедившись, что что облицовка абсолютно прямая.

Обшивка
На вкладке Обшивка отображается вид в плане угла основной крыши и вальмовой крыши. смотреть под углом, перпендикулярным плоскости крыши, и показывать все размеры и углы необходимо рассчитать и разрезать необходимую обшивку.

Если длина обычного стропила или обычного стропила длиннее, чем длина ширину цельного куска обшивки он также отображает размеры для сечение, равное ширине стандартного куска обшивки (48 дюймов, 1220 мм).

Угловой элемент
На вкладке «Детали угла» отображается подробный чертеж одного угла в плане. вальмовой крыши с указанием любого смещения бедра, смещения бедра и перепада высоты стен.

Как рассчитать длину шатров крыши

Как рассчитать длину шатров крыши

21 декабря 2016 г.

Перво-наперво, если вы пропустили 1-й эпизод статьи «Стать экспертом по кровле», прекратите свои дела и посмотреть здесь.

Вы когда-нибудь задумывались, как рассчитать длину вальм на крыше? Что ж, мы здесь, в Roofing Megastore, здесь, чтобы помочь с этим приблизительным руководством, в котором в качестве материала используется Britmet Slate 2000. В этом примере (см. Рисунок) у нас есть крыша с одной шатровой стороной, а с другой — остроконечной.

Чтобы определить размер бедер, вам необходимо знать два измерения: длину стропил (A) (см. Калькулятор стропил, чтобы рассчитать длину стропил, если вы этого еще не знаете) и половину ширины стропила. здание (B), поэтому если ваше здание шириной 10 метров, это будет 5 метров.

После получения этих двух измерений вам нужно будет сделать следующую сумму:


Для примера в этом случае мы будем использовать следующие размеры


  • A (длина стропил) = 6 м
  • B (половина ширины вашей крыши ) = 5 м
  • Рассчитайте следующим образом:
  • 1. 6×6 (6 в квадрате) = 36
  • 2. 5×5 (5 в квадрате) = 25
  • 3. 36 + 25 = 61
  • 4. Теперь найдите квадратный маршрут 61, что составляет 7,81
  • И у вас длина бедра равна 7.81m

    Вот и все, легко.

    Расчет длины бедер — важный навык, который пригодится вам независимо от рода занятий. Знание того, как рассчитать длину бедра, позволит вам дважды проверить котировочную цену, вселив в вас необходимую уверенность и задать вопросы, которые помогут сэкономить ваши деньги! Даже если вы немного занимаетесь своими руками, хорошо знать, сколько материала вам понадобится, чтобы вы не перерасходовали или занизили расходы, а затем вам пришлось бы платить за дополнительную доставку, однако вы всегда должны учитывать некоторые потери, поскольку могут произойти ошибки.

    Если вы все еще ищете дополнительные подтверждения, позвоните нам прямо сейчас по телефону 01295 565565, чтобы получить бесплатное предложение и сравнить свои расчеты с нами, или нажмите здесь. увидеть широкий ассортимент и разнообразие легких кровель, подходящих для любой кровли.

    Обычный стропильный каркас | ЭТО Столярные

    Как молодой плотник (или, лучше сказать, «помощник») меня всегда поражало мастерство кровельщиков. Казалось, что стропила легко подрезать и подогнать с помощью только квадратного каркаса.Весь процесс меня озадачил. В те ранние годы я несколько раз пробовал делать это сам, но безуспешно. Со временем старый плотник по имени Рич Мерфи поднял меня на крышу и помог разложить и вырезать обратный фронтон, используя рамный квадрат и карманный справочник его кровельщика или «библию». Этот опыт побудил меня овладеть искусством резки кровли. Не могу сказать, что когда-либо справлялся с этим, но я прошел долгий путь с тех пор, как Рич любезно нашел время, чтобы помочь мне понять, что происходит.

    Конечно, это было несколько десятилетий назад. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Без сомнения, строительный калькулятор — это самый быстрый способ сориентироваться на крыше.

    Рядом: Construction Master Pro (слева) и приложение BuildCalc на iPhone (справа) (Примечание: щелкните любое изображение, чтобы увеличить)

    Строительные калькуляторы предварительно запрограммированы формулами Пифагора для нахождения значений прямоугольных треугольников, а крыши — это все прямоугольные треугольники.Эти калькуляторы устраняют часть запоминания и все диаграммы. Они помещают всю информацию в красивый, чистый, легкий для понимания интерфейс.

    Есть также две похвальные версии программного обеспечения, доступные в виде приложений для смартфонов: одна от Calculated Industries, а другая от BuildCalc. По сути, они делают то же самое, что и настоящий строительный калькулятор, но я предпочитаю настоящий — если я собираюсь уронить калькулятор в грязь, я бы предпочел, чтобы это не был мой дорогой смартфон!

    Использование строительного калькулятора

    Значения на калькуляторе, который мы используем для обычного каркаса крыши, следующие: Шаг, Подъем, Шаг и Диагональ.Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все, что вам нужно знать о стропилах.

    В большинстве случаев у меня есть два значения: пробег здания и указанный шаг, поэтому я использовал эти значения для примера в этом онлайн-руководстве:

    Глядя на нашу модель крыши, мне нужно найти два элемента, которые дадут мне всю информацию, необходимую для каркаса крыши.

    Ширина здания в этом примере составляет 6 футов 3/4 дюйма, включая обшивку.

    Каждое стропило перекрывает только половину ширины здания и начинается с лицевой стороны балки конька. Для простоты и предотвращения ошибок первое, что я делаю, это вычитаю полную ширину коньковой балки из ширины здания: в этом примере 6 футов 3/4 дюйма — 1 ½ дюйма = 5 футов 11 1 / 4 дюйма

    Я записываю это на моем шаблоне стропила как скорректированный общий пробег.Затем я делю это на 2, чтобы получить фактический пробег каждого стропила. Результат на моем калькуляторе Construction Master составляет 2 фута 11 5/8 дюйма. Затем я нажимаю клавишу Run, давая калькулятору указание использовать этот размер в качестве «бега», который является первым элементом прямоугольного треугольника, над которым я работаю. с.

    Мне нужен еще один элемент, и в этом случае я знаю уклон крыши, который составляет 6/12. Итак, я ввожу в калькулятор число 6, затем нажимаю клавишу «Дюйм», а затем нажимаю клавишу «Шаг».Примечание. Важно не забывать нажимать кнопку «Дюйм» при вводе уклона крыши — без этого калькулятор рассматривает введенное число как «градусы уклона», а не отношение подъема / спуска крыши.

    Теперь в калькуляторе есть вся необходимая информация, и он может предоставить мне каждую бит информации об этом треугольнике. Например, я также хотел бы знать размер диагонали, который поможет мне спланировать разрез сиденья. Все, что мне нужно сделать, это нажать кнопку Diag, и калькулятор отобразит размер: 3 фута.3 13/16 дюйма. Я тоже записываю это измерение на шаблон стропила.

    Затем я нажимаю клавишу Rise и записываю это число: 1 фут 5 13/16 дюйма

    Обязательно выполните все расчеты несколько раз, очищая калькулятор между ними. Если все результаты совпадают, вы можете исключить любые ошибки нажатия клавиш.

    Макет

    Следующим этапом является разметка и распил стропила. Сначала я прикрепляю набор ступенек к своему обрамляющему квадрату, чтобы делать точные повторяющиеся отметки.В этом случае я прикрепляю калибры с шагом 6/12 — 6 дюймов на язычок квадрата и 12 дюймов на корпусе квадрата. Я аккуратно совмещаю эти размеры по краю стропильного материала, а затем устанавливаю калибры.

    Укладывая угольник поверх стропильного материала, я начинаю с разметки отвеса на вершине стропила. Имейте в виду, что для большинства работ по обрамлению язычок (тонкая сторона) — это вертикальный разрез, а корпус (более широкая сторона) — горизонтальный разрез или сиденье.

    Я делаю этот вертикальный надрез на пике пилой, прежде чем отмечать свой вырез сиденья (или «птичий рот», на некотором просторечии). Таким образом, мне будет за что зацепить рулетку, что очень удобно для длинных стропил.

    Измеряя расстояние от кончика стропила, я отмечаю диагональный размер вдоль верхнего края стропила.

    Затем, используя свой квадрат для обрамления (некоторые плотники предпочитают использовать квадрат скорости, но квадраты скорости не так точны, особенно на дробных шагах), я провожу параллельную отвесную линию поперек стропила, делая отметки вдоль язычка квадрата.Эта линия представляет собой отвес на стропиле на краю здания.

    Отрезок сиденья (или «птичья пасть») отсчитывается от этой строки. Если вы строите раму с нуля и не подбираете высоту стропил (что будет рассмотрено в следующей статье), вам нужно будет решить, какого размера должен быть вырез сиденья. Для большинства норм требуется как минимум 1 ½ дюйма посадочного места на верхней пластине. Я предпочитаю, чтобы ширина сиденья была такой же, как у стены, включая обшивку.

    В моей модели здесь и на большинстве моих работ со стенами 2 × 4 размер сиденья 4 дюйма.с обшивкой. С более широкими пластинами вы не можете прорезать стропило более чем на треть его общей ширины — это слишком ослабит конструкцию. Я обычно использую 4 дюйма, и он хорошо работает с большинством крыш.

    Чтобы сделать 4-дюйм. срез сиденья, я поворачиваю квадрат на 180 градусов от вертикальных разрезов, которые я отмечал до сих пор, — таким образом, размеры ступенек будут сопоставлены с нижним краем стропил. Затем я перемещаю квадрат по нижнему краю, пока отметка 8 дюймов на корпусе не пересечет параллельную отвесную линию, которую я провел ранее; вы увидите, что линия, которую я провожу, будет ровно 4 дюйма.длинный.

    Для меня это самый быстрый способ нарисовать вырез сиденья.

    Затем, пока у меня есть угольник, его легко переместить, чтобы отметить выступ стропила (если у меня свес меньше 12 дюймов). В моем случае это 6 дюймов, и я провожу еще один отвес, чтобы начать резать стропило.

    Установка стропил

    Прежде чем устанавливать стропила, я предпочитаю сначала установить конек на место. Вот почему я записал размер подъема нашего стропила.

    Я мог бы рассчитать это на своем строительном калькуляторе, но, честно говоря, мне легче его нарисовать — это намного безопаснее, поскольку рисование позволяет легче отслеживать числа. Вычерчивая его на исторической опоре, я нахожу высоту столба, а затем могу разрезать историческую опору, чтобы закрепить гребень.

    Для этого я начинаю с расчетного подъема стропила и измеряю это расстояние от нижней части стойки. Я отмечаю это на посте и маркирую. В этом случае это измерение составляет 1 фут.5 13/16 дюйма

    Чтобы добраться до вершины конька, мне нужно измерить HAP стропил или «высоту над пластиной». Глядя на иллюстрацию (ниже), вы можете увидеть треугольник, который рассчитал наш строительный калькулятор. Калькулятор не имеет представления о глубине пропила сиденья или размере стропильного материала — проще всего измерить расстояние от среза сиденья до верхнего края стропила, которую я вырезал, и это HAP.

    Я добавляю это измерение к Rise и маркирую его.Высота столба теперь будет равна верхней отметке гребня. В этом примере у моего стропила 4 дюйма. HAP.

    Затем, поскольку я хочу закрепить гребень, я измеряю глубину балки гребня (в моем примере 5 ½ дюйма) и измеряю вниз от отметки линии HAP. Эта линия представляет высоту поста. Теперь я знаю, что если я его отрежу, оно подойдет.

    Математически: (RISE + HAP) — глубина коньковой балки = высота стойки

    В реальной жизни (не в математике) не все идеально.Я обычно вычитаю от 1/4 до 1/2 дюйма больше, чтобы позволить мне идеально закрепить гребень в нужном положении. Намного легче установить регулировочную пластину на 1/2 дюйма, чем отрезать 1/2 дюйма от после того, как выступ на штыре.

    Процесс довольно прост — никаких сложных диаграмм или таблиц. И, как говорит Том Брюэр, нам всем нравится, когда план слагается и действительно работает!

    (рисунки SketchUp, сделанные Уильямом Тоддом Мердоком)

    Интернет-инструменты для оформления коммерческих и жилых помещений

    Интернет-инструменты и калькуляторы для стропильных конструкций каркаса крыши

    Инструменты для стропил для Android
    с технологией аналитического алгоритма четырех тетраэдров.
    Помогает начинающим плотникам на их пути к тому, чтобы стать мастерами-плотниками с Сертификатом в области строительства кровли.

    Файлы справки Rafter Tools для Android

    Инструменты для формования коронок
    crownmoldingtools.com


    Блог о геометрии кровельного каркаса
    Международный конкурс дизайна крыш World Skills
    Стенки тазобедренных граблей повернуты в поверхность крыши
    Тим Улер обрамил дом стеной с граблями, повернутой к поверхности крыши.Этот гребень для бедра можно рассчитать с помощью Rafter Tools, Plan A Calculator. Чтобы использовать этот калькулятор граблей стены, прокрутите влево в Инструменты для стропил, пока не отобразится калькулятор углов граблей.
    Сегментные арки — готические арки — возвышающиеся эллипсы — паховые своды
    Смещение тазобедренного стропила для шестиугольного и восьмиугольного каркаса крыши
    Углы многоугольника каркаса крыши
    Неконструируемый неправильный каркас крыши и мое приложение для Android

    Вот снимок экрана моего приложения для Android Frieze Block Miter Angle и Saw Blade Bevel Angle, на котором показан Minor Tetra Angle = 22.99236. Это еще один хороший пример того, как различные математические функции на разных платформах и разных устройствах вычисляют разные углы, когда крыша изначально не поддается конструкции. Minor Tetra Angle — это функция, которую я написал, которая пытается нарисовать 2 тетраэдра для двух разных шагов. Если два тетраэдра не совпадают с вальмовой балкой, то крыша не поддается конструкции.

    Геометрия каркаса крыши для учеников плотницких работ Часть 1
    Геометрия каркаса крыши для учеников плотницких работ Часть 2
    Квадратная рамка Chappell Master и угол среза кромки Purlin
    Обзор неоднородной скатной крыши Chappell Master Framing Square
    Ad Quadratum — Seed of Life — Шаблоны маршрутизатора Ad Triangulum
    Геометрия каркаса крыши шестиугольника и восьмиугольника
    Конструкция слухового окна для бровей и стволов
    Конструкция слухового окна для бровей и стволов
    Плагин Google SketchUp — геометрия каркаса крыши, версия 1.1
    Наклонный угол скоса полотна стропильной пилы
    Трапециевидная древесина, созданная с помощью подключаемого модуля Roof Framing Geometry на основе Skewed Rafter на стр. 52 в «Trait Thorique et Pratique de Charpente» Луи Мазероля.
    Тетраэдр, извлеченный из бокового надреза стропила на бедре
    Формулы тригонометрического тождества тетраэдра
    Тригонометрические формулы идентичности тетраэдра Джо Бартока — это то, что я считаю самым важным документом по конструкции крыши, разработанным за последние 100 лет.Формулы угла Хокиндейла для деревянного каркаса, разработанные Рисом Ачесоном из Мартиндейла из книги «Углы крыши и долины» Мартиндейла и отредактированные Эдом Левином из Гильдии лесорубов, были первой разработкой тетраэдра для углов каркаса крыши, но формулы тригонометрической идентичности тетраэдра Джо Бартока дали нам возможность найти углы каркаса крыши в любом виде тетраэдра.
    Шаги по извлечению тетраэдра в Google SketchUp
    Timber порно
    Билли Диллон назвал свою копию «Тр Thorique и др Практическим де Charpente» Луи Mazerolle Timber порно и это в значительной степени осталось порно книга по Stereotomy геометрии, пока я не прочитал блог Тиму Мура на Stereotomy.Трапециевидный план грунта на стр. 52 должен был стать упражнением в «Теории дворцов па и наивысших вод». уровень косяк ?? или ровный наклон ??
    Trait Thorique et Pratique de Charpente
    Блог Тима Мура о стереотомии. Искусство представления объектов в разрезе, возвышении и плане с целью их вырезания. — Луи Мазероль
    Тим имеет отличные графические изображения devers de pas. Линия DP или угол линии проекции, и он проделал большую работу, объясняя, как развивать devers de pas.
    X отмечает место
    Этот рисунок был разработан Крисом Холлом. Серия X отмечает место. Отпечаток стропильной ноги бедра был разработан на основе типичной геометрии двугранного угла.

    Калькулятор стропил для крыш мансардного сарая

    Вычислитель стропил для крыши CutIn Dormer Shed

    Калькулятор уклона стропил для односкатной крыши

    Калькулятор каркаса слухового окна крыши ствола

    Калькулятор каркаса мансардного окна для бровей

    Обзор обрамляющего квадрата Chappell Master
    Единственный обрамляющий квадрат из нержавеющей стали Сделано в США

    Тригонометрическое развитие касательных перил

    Касательные плоскости сечения перил и углы тетраэдра

    Разработка углов вальмы и впадины на основе линий крыши, Джо Барток

    Углы наклона и наклона пильного полотна для сборки 5 Платоновых тел из дерева
    Деревянный многогранник или Деревянный многогранник
    5 Платоновых тел:
    Тетраэдр (по 3 равносторонних треугольника в каждой вершине)
    Шестигранник (по 3 квадрата в каждой вершине, куб)
    Октаэдр (4 равносторонних треугольника в каждой вершине)
    Додекаэдр (3 пятиугольника в каждой вершине)
    Икосаэдр (5 равносторонних треугольников в каждой вершине)


    Углы скоса под углом и углом наклона пильного полотна для платоновых тел

    Твердые тела Архимеда с боковыми углами среза стропил домкрата, опорными углами стропил и двугранными углами
    Для настройки многогранной торцовочной пилы (двугранный угол + угол поддержки тазобедренных стропил + угол поддержки тазобедренных стропил = 180) Введите угол среза сбоку стропил Jack и угол опоры стропила бедра по этому URL-адресу ниже, чтобы получить настройки сложной угловой пилы для составных столярных изделий из архимедовых тел.

    Калькулятор геометрического развития тетраэдра Платоновых тел или архимедовых тел

    Калькулятор уклона стропил Tetrahedron Jack и угла бедра

    Расчет грабельной стенки бедра для плана A
    Расчет грабельной стенки бедра для плана B
    Расчет грабельной стенки бедра для плана C

    Многоугольные стропильные столы
    3-сторонний многоугольный стропильный стол
    4-сторонний многоугольный стропильный стол
    5-сторонний многоугольный стропильный стол
    6-сторонний многоугольный стропильный стол
    7-сторонний многоугольный стропильный стол
    8-сторонний многоугольный стропильный стол
    9-сторонний многоугольный стропильный стол
    10-сторонний многоугольный стропильный стол
    11-сторонний многоугольный стол для стропил
    12-сторонний многоугольный стропильный стол
    16-сторонний многоугольный стропильный стол
    24-сторонний многоугольный стропильный стол
    32-сторонний многоугольный стропильный стол
    36-сторонний многоугольный стропильный стол
    42-сторонний многоугольный стропильный стол
    48-сторонний многоугольный стропильный стол
    64-сторонний многоугольный стропильный стол
    96-сторонний многоугольный стропильный стол

    Использование квадрата для обрамления восьмиугольной крыши
    Использование квадрата обрамления восьмиугольника: шаг 3:12
    Использование квадрата обрамления восьмиугольника: Шаг 4:12
    Использование квадрата восьмиугольника: шаг 5:12
    Использование квадрата восьмиугольника для обрамления: Шаг 6:12
    Использование квадрата обрамления восьмиугольника: Шаг 7:12
    Использование квадрата восьмиугольника для обрамления: Шаг 8:12
    Использование квадрата обрамления восьмиугольника: Шаг 9:12
    Использование квадрата восьмиугольника для обрамления: Шаг 10:12
    Использование квадрата восьмиугольника для обрамления: Шаг 11:12
    Использование квадрата обрамления восьмиугольника: Шаг 12:12

    многоугольных стропил в одном PDF-файле
    Многоугольные стропильные столы

    Eagle Square Manufacturing Co., (Саут-Шафтсбери, штат Вирджиния), Октагонная Рамочная Площадь, которая кровельщики б / у!
    Площадь обрамления орла — изобретена в 1814 году.

    HAWES PAT
    Сайлас Хоуз сделал квадраты в Шафтсбери, штат Вирджиния, 1814-1828 гг., Но это сделали несколько других местных производителей. также свои квадраты пометили «HAWES PAT». Они были предшественниками известной компании Eagle Square Co., организованной в 1859 году. прекрасный образец подержанной ручной ковки, ручной штамповки квадрата первых дней республики.

    Изображение площади обрамления восьмиугольника орла
    Изображение аналогичного квадрата обрамления восьмиугольника


    Урок прикладной геометрии и евклидовой геометрии

    Средневековый готический собор Стол
    Средневековый готический собор Эллиптический крест Чертежи свода
    Средневековый свод исследования ссылки, ключевые слова

    Трактат о частях геометрии, необходимых мастерам


    Калькулятор составных углов и углов скоса, для резки сложных углов на кромке материала вместо плоской укладки в составной угловой пиле
    Калькулятор угла скоса бункера и угла наклона пилы


    Пример из практики Мартиндейла 3
    Углы скоса для трехмерных соединений: конические углы бункера, бункера и башни: соединения каркаса крыши вальмы и впадины: аналитическое подтверждение… углов соединения фаски бедра и впадины


    Bosch DAF220K Mitre Finder Digital Angle Finder Helper
    Этот скрипт вернет настройки угла наклона литья коронки и скоса для заданного угла. Он предназначен не для проверки цифрового углового искателя Bosch DAF220K Mitre Finder, а для проверки способности пользователя использовать Цифровой угловой искатель Bosch DAF220K Mitre finder правильно.

    Расчеты эллиптических стропильных ног для построения по оси X
    для радиальных стропил
    Изогнутые набедренные стропила и расклешенные карнизы, которые распространены в домах с колдуньями, голландском колониальном, фламандском колониальном и французском колониальном стиле гугенотов.Также на мансардных крышах из Франции выступил карниз.
    «coyautage» по-французски или летающий желоб по-фламандски.

    Дизайн и геометрия слухового окна для бровей
    на основе слухового окна для бровей Billy’s Dillons, класс

    Канадская и американская разработка геометрического каркаса крыши
    с использованием стального каркаса

    Ядро каркаса крыши чертеж для визуализации постерный вырез модель

    Ядро каркаса крыши чертеж для визуализации афиша вырезанная модель со складкой края

    канадский & Американский геометрический калькулятор тетраэдров конструкции кровельного каркаса & DXF файл

    Тетраэдр
    рисунки для шага 8:12

    Чертежи тетраэдра
    для литья короны с углом пружины 38
    Расчет наклонной конструкции пирамиды для многоугольной или конической геометрии каркаса крыши
    Калькулятор наклонного ствола пирамиды

    Восьмиугольный каркас крыши и разработка углов каркаса кроны
    Build it Green
    Расширенный калькулятор соответствия конструкции стенового каркаса
    Усовершенствованный калькулятор соответствия ограждающих конструкций
    Нерегулярная геометрия бедер
    на основе статьи Билли Диллона в сентябрь.2007 JLC, Сложная геометрия крыши
    Калькулятор геометрии нерегулярных бедер
    Неправильная геометрия бедер
    на основе геометрии развития тазобедренной крыши Джо Фуско
    Калькулятор нерегулярной геометрии бедер
    Крыша с неравным уклоном и стропилами с неодинаковой высотой
    Крыша с неравным уклоном и линейным профилем плиты с неравной высотой
    Стропила для односкатной крыши
    Калькулятор для односкатной крыши
    Разработка геометрии тетраэдра
    на основе геометрии развития тетраэдра Джо Бартока
    Разработка геометрии тетраэдра
    Развитие тетраэдра и двугранного угла для многоугольников
    Разработка тетраэдра для геометрии составных углов
    Разработка тетраэдра для геометрии Пурлина
    Канадский и американский калькулятор тетраэдра для геометрического каркаса крыши и файл DXF
    Разработка тетраэдра для геометрии квадратной фасции
    Разработка тетраэдра для геометрии формул Хокиндейла
    Разработка тетраэдра для геометрии формования короны с использованием угла пружины и угла стенки
    Разработка тетраэдра для геометрии отливки короны с использованием угла наклона и угла плоскости угла
    Разработка тетраэдра для геометрии отливки граблей
    Геометрия развития вальмовой крыши для многоугольников

    Калькулятор геометрии многоугольника

    Разработка 6-ти тетраэдров для углов формовки короны

    Угол формовки короны полностью разработана
    Тригонометрические формулы угла короны для углов формования короны в горизонтальной плоскости
    Тригонометрические формулы угла короны для вертикального плоского карниза (соборы / сводчатые потолки / передние фронтоны)

    Угол скоса и угла скоса литья коронки

    Угол пружины короны = 52
    Угол пружины короны = 45
    Угол пружины короны = 38
    Настройки угла стены
    Угол пружины венца грабли = 38
    Угол между гребнем и горизонтальной коронкой пружины = 38
    Многоугольник 2 шнур Внешний грабли Фронтальная коронка Молдинг угла скоса и настройки угла скоса
    Polygon 2 Cord Внутренние грабли Фронтальная коронка Молдинг угла скоса и угла скоса
    Углы формования многоугольной коронки и калькулятор



    Калькулятор высоты над пластиной, подходящей для стропил
    Калькулятор высоты стропила над пластиной
    Калькулятор высоты тазобедренного стропила над пластиной — с равным или неравным шагом
    Калькулятор стропил изогнутого эркера с неравными вылетами
    Калькулятор структурных кольцевых стропил круглой башни
    Калькулятор структурных кольцевых стропил восьмиугольной башни
    Естественные тригонометрические функции Естественные тригонометрические функции с точностью до 5 знаков после запятой для шага или угла для построения трассировочной геометрии
    Таблица натуральных тригонометрических функций Таблица натуральных тригонометрических функций с точностью до 5 знаков после запятой для построения геометрии трассы
    Геометрия развития пирамиды с (5-сторонним) многоугольным основанием… пятиугольник
    Геометрия развития пирамиды с (6-сторонним) многоугольным основанием … шестиугольник
    Геометрия развития пирамиды с (7 сторон) многоугольным основанием … семиугольник
    Геометрия развития пирамиды с (8-сторонним) многоугольным основанием … восьмиугольник
    Геометрия развития пирамиды с (9-гранным) многоугольным основанием … enneagon
    Геометрия развития пирамиды с (10-гранным) многоугольным основанием… десятиугольник
    Геометрия развития пирамиды с (11 сторон) многоугольным основанием … шестиугольник
    Геометрия развития пирамиды с (12-гранным) многоугольным основанием … двенадцатигранник
    Геометрия развития пирамиды с многоугольным основанием (16 сторон) … шестиугольник
    Геометрия развития пирамиды с (24-сторонним) многоугольным основанием
    Геометрия развития пирамиды с многоугольным основанием (36 сторон)
    Геометрия развития пирамиды с (96-гранным) многоугольным основанием

    Калькулятор кровли | Kai

    Калькулятор кровли | Кай
    1. Дома
    2. Калькулятор поперечной вальмовой площади крыши

    * Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

    3D

    Длина крыши
    Скаты крыши
    ABIHF = BCIH = DEHI = EFGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12
    AGF
    • Уклон =…%
    • Угол = … град
    • Шаг = … x12
    AGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12

    * Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

    3D

    Длина крыши
    Скаты крыши
    ABIHF = BCIH = DEHI = EFGH
    • Уклон =…%
    • Угол = … град
    • Шаг = … x12
    AGF
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12
    AGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12

    * Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

    3D

    Длина крыши
    Скаты крыши
    ABIHF = BCIH = DEHI = EFGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12
    AGF
    • Уклон =…%
    • Угол = … град
    • Шаг = … x12
    AGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12

    * Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

    3D

    Длина крыши
    Скаты крыши
    ABIHF = BCIH = DEHI = EFGH
    • Уклон =…%
    • Угол = … град
    • Шаг = … x12
    AGF
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12
    AGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12

    * Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

    3D

    Длина крыши
    Скаты крыши
    ABIHF = BCIH = DEHI = EFGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12
    AGF
    • Уклон =…%
    • Угол = … град
    • Шаг = … x12
    AGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12

    * Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

    3D

    Длина крыши
    Скаты крыши
    ABIHF = BCIH = DEHI = EFGH
    • Уклон =…%
    • Угол = … град
    • Шаг = … x12
    AGF
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12
    AGH
    • Уклон = …%
    • Угол = … град
    • Шаг = … x12

    Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете.Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie. Я согласен

    Все расчеты можно использовать бесплатно, и мы не несем ответственности за конечный результат.

    Информация, представленная на нашем сайте, носит общий характер и не должна использоваться для покупки строительных материалов — для этого обратитесь к специалисту.

    3 Онлайн-калькулятор каркаса вальмовой крыши Бесплатные сайты

    Рейтинг редактора:

    Оценки пользователей:

    [Всего: 0 Среднее: 0/5]

    Вот список из 3 бесплатных веб-сайтов с калькулятором каркаса вальмовой крыши .Вальмовая крыша (или вальмовая крыша) имеет со всех сторон наклонные загрузки к стенам. Это может быть шатровая крыша пирамиды , где основание крыши является квадратом и стороны крыши идентичны, или шатровая крыша другого типа, где основание представляет собой прямоугольник, а обращенные стороны идентичны. Вальмовая крыша содержит коньковую доску , вальмовые стропила, домкраты и общие стропила . Эти сайты помогут вам рассчитать площадь крыши, высоту крыши, длину вальмовых стропил, длину коньковой доски, общую длину стропил и т. Д.Таким образом, можно составить представление, какими должны быть параметры для правильного проектирования каркаса вальмовой крыши.

    Большинство этих калькуляторов конструкции вальмовой крыши также позволяют сохранять расчет выходной мощности для дальнейшего использования. Один веб-сайт в этом списке также имеет функцию , показывающую график для каркаса вальмовой крыши.

    Давайте проверим эти бесплатные калькуляторы каркаса вальмовой крыши один за другим.

    Калькулятор каркаса вальмовой крыши


    Калькулятор каркаса вальмовой крыши (by Blocklayer.com) — один из лучших вариантов в этом списке. Вы можете добавить много деталей, и на основе этого будет создан вывод. Уникальной особенностью этого веб-сайта является то, что также генерирует график для каркаса вальмовой крыши . На этом графике вы можете проверить длину и ширину крыши , общие элементы, расстояние между стропилами, общий подъем крыши, конек и т. Д.

    Вы можете ввести данные ввода, например:

    • Длина стенки.
    • Расстояние между стропилами.
    • Толщина бедра.
    • Толщина стропил.
    • Сегменты крыши.
    • Угол крыши.
    • Глубина гребня.
    • Свес (уровень).
    • Шаг стропил (равные или точные расстояния).
    • Глубина стропил.
    • Деталь крипера и т. Д.

    Введите данные и используйте кнопку Рассчитать , чтобы получить результаты. Помимо построения графика, он показывает подробную информацию о том, что вам нужно. Например, он покажет, что вам нужен 1 гребень указанного размера, обычные стропила, лианы и т. Д.Вы также можете сохранить свой расчет онлайн , что является еще одним полезным вариантом. Итак, этот калькулятор каркаса вальмовой крыши обладает довольно хорошими функциями.

    Myrooff.com

    Myrooff.com содержит простой, но полезный калькулятор для вальмовой крыши. Вам просто нужно ввести такие данные, как длина крыши, угол наклона крыши (в градусах), ширина крыши, метрический тип (футы, метрические единицы или дюймы) и конечные метрики (дюймы, метрические или футы). Как только данные будут введены, вы получите результат.

    Вы увидите требуемую длину коньковой доски, площадь крыши, длину вальмовых стропил, высоту крыши, общую длину стропил на основе введенных вами значений. Это все, чем занимается этот сайт. Никаких других или дополнительных вариантов нет. Доступны только основные параметры.

    Planetcalc.com

    Planetcalc.com (домашняя страница) также является хорошим вариантом для быстрого расчета длины вальмовых стропил, длины коньковой доски, площади крыши, угла крыши, общей длины стропил и объема.Просто укажите такие детали, как длина, ширина и высота основания крыши, чтобы получить результаты. Вы также можете установить точность вычисления с помощью ползунка, и тогда результат будет отображаться соответствующим образом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
