Расчет ростверкового фундамента: Расчет свайно ростверкового фундамента — калькулятор , пример расчета

Фундамент ростверк — фундамент на сваях с ростверком. Свайно-ростверковый фундамент: цена, расчет, минусы

На пучинистом грунте (мелкопесчанистом, пылевидном, глинистом) оптимальный вид основания под дом – свайно-ростверковый фундамент.

Такие грунты в процессе замерзания сильно увеличиваются в объеме, что приводит к деформациям сооружений, установленных на фундаментах других видов. Этот же тип основания приемлем при высоком залегании грунтовых вод, при серьезных перепадах рельефа на участке.

Свайный фундамент с ростверком – что это такое?

Основная несущая часть такого основания – сваи, опирающиеся на грунт. Сверху они соединены в единую систему ростверком – горизонтальными балками или плитами по периметру дома и в местах расположения несущих стен.

Назначение ростверка – распределять статические нагрузки от сооружения равномерно по всему фундаменту и связывать сами сваи, чтобы не «разъезжались» в стороны при горизонтальных подвижках.

Сваи под фундамент с ростверком как правило, стальные или железобетонные, связующие элементы – бетонные балки, металлопрофиль, деревянный брус.

Фундамент на стальных сваях с ростверком из металлопрофиля

Фундамент на стальных сваях, ростверк – бетонная балка

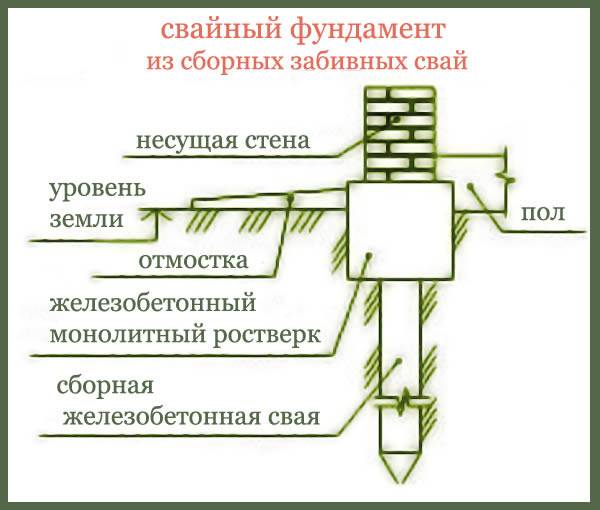

Фундамент из железобетонных забивных свай. Ростверк — железобетонный

Фундамент на стальных сваях с деревянным ростверком

Преимущества таких оснований перед другими типами:

• для устройства требуется на порядки меньше материалов, чем для возведения монолитного фундамента;
• глубина погружения свай практически не ограничена, ее можно подобрать под любое сооружение. Известно, что в области СПб на сваях стоят целые комплексы городских многоэтажек;
• нет большого объема земельных работ, не требуются экскаваторы для устройства котлованов;
• непринципиальна глубина промерзания почвы. Нет резкого удорожания зимних работ;
• при устройстве фундамента на винтовых сваях вообще можно обойтись без машин – использовать садовый бур;
• в итоге цена на свайно ростверковый фундамент получается в худшем случае такая же, как на армированный монолитный или ленточный. Обычно ниже.

Минусы свайно ростверкового фундамента:

• обязательно выполнение отмостки;
• проблематично устройство подвального этажа;
• необходимы меры по тепло/гидроизоляции свай, антикоррозийная защита.

В частной застройке для возведения тяжелых кирпичных домов такие фундаменты, как правило, не используются: усиление основания оказывается нерентабельно. Фундамент на сваях с ростверком – подходящая система для легкого каркасного либо деревянного сооружения, коттеджа или бани.

Фундаменты частных домов возводятся на столбчатых опорах, винтовых или буронабивных сваях. Технология устройства различается в зависимости от вида.

Расчет материала для буронабивного фундамента с ростверком

Для приготовления бетона потребуется одна часть цемента не ниже М400, 0,5 части воды, три – крупного промытого речного песка, пять – щебня фракции 2-3 см.

Опалубку для ростверка можно изготовить из доски 10-15 см шириной, 4 толщиной либо из ДСП, фанеры. Ширина доски/листовой заготовки должна быть немного больше, чем у стены.

Опалубка для ростверка

Арматура:

• для армирования свай изготавливают каркас из 4 прутков сечением до 14 миллиметров (не менее сантиметра), которые связывают шестимиллиметровой проволокой;

Армирование свай

• ростверк можно усиливать ребристыми прутками 1-1,2 см, соединенными гладкой арматурой около 8 мм. Армированные пояса устанавливают через 20-40 см и соединяют вертикальными прутами;
• для соединения оголовков свай с ростверком можно использовать стержень с Т-образным профилем: горизонтальная часть бетонируется в верхнюю часть сваи, вертикальная выступает на 30 см и входит в балку ростверка.

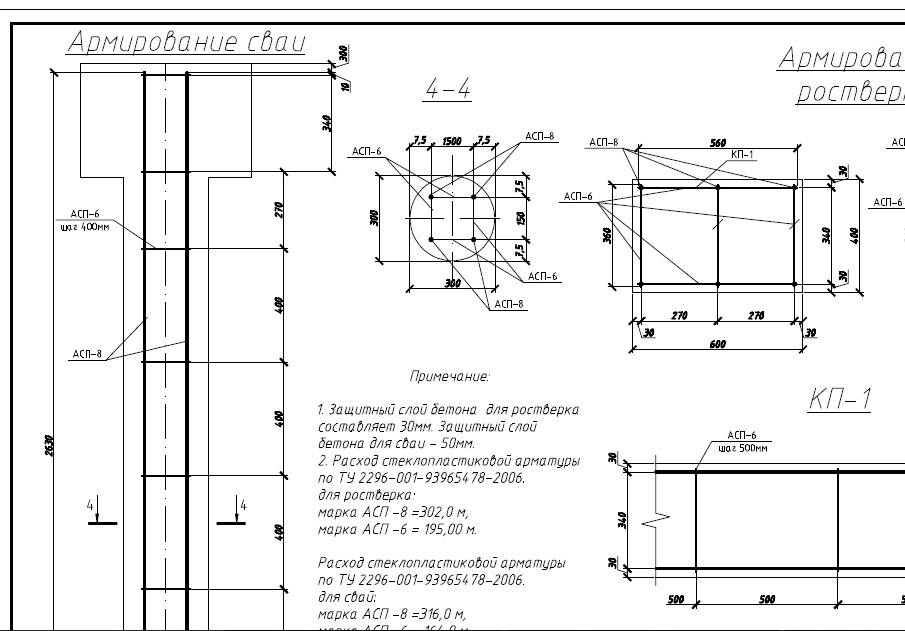

Армированние ростверка и соединения оголовков свай с ростверком

Расчет фундамента свайного с ростверком состоит из следующих этапов:

1. Определение проектной нагрузки. Вычисляется масса сооружения (сам дом, коммуникации, люди, мебель, снеговая нагрузка и др. ), к ней добавляют 30 процентов на запас прочности.
2. Глубина зависит от линии промерзания грунта.
3. Исходя из нагрузки определяют сечение и шаг свай.

Пример расчета свайного фундамента с ростверком

• сечение сваи: 30 см;
• высота: 2 метра;
• погружение: полтора метра;
• площадь 15 * 15: равна 787,5 кв. см;
• суммарная длина стен: 40 м;
• число свай: 27;
• шаг: полтора метра;
• суммарная опорная площадь – 21262,5.

Нагрузка на грунт определяется как суммарный вес сооружения, поделенный на последнюю цифру. Несущая способность грунта берется из таблиц СНиП. Если полученная величина превышает несущую способность, опорную площадь необходимо увеличивать за счет числа или сечения свай.

Расчет ростверка свайного фундамента осуществляется в соответствии с нормами CHиП 11-B. 1-62. Минимальная высота – 30 сантиметров, ширина – 40. Для устройства одного кубометра конструкции потребуется:

• цемент: 350 килограммов;
• щебень, песок: по 1050 кг;
• арматура: 7,1 кг (при четырехрядной укладке).

[goo_r]

Процесс возведения фундамента ростверк

Порядок действий при заливке буронабивного фундамента с ростверком следующий:

Монтаж буронабивных свай

1. Расчистить площадку.

2. Разметить места для ям. Дерн в этих местах снимают на глубину около 20-25 см, в местах погружений ставят колышки и маркируют шнуром периметр будущего ростверка. Обязательны опоры под всеми несущими стенами, как по периметру, так и внутри.

3. При ширине скважины 30 см можно воспользоваться ручным буром. Если расчетное сечение больше хотя бы вполовину, лучше приобрести или арендовать моторизованный/электрический бур. Глубину следует делать на 30 см ниже линии промерзания грунта плюс 20-25 см на песчано-гравийную подушку (до 20 см песка, около 5 щебня).

В случае верховодки перед устройством свай воду из скважин откачивают.

4. Уложить на дно поверх подушки гидроизоляцию.

5. Установить опалубку. Можно использовать асбоцементную трубу или свернутый в трубку в два-три слоя рубероид. Трубку из рубероида фиксируют мягкой проволокой. Высота опалубки над грунтом – 20-30 см. Верхнюю линию следует вывести по уровню, чтобы не пришлось потом обрубать готовые сваи.

6. Армировать скважину. Для арматуры следует выбирать стержни без следов ржавчины и покрывать антикоррозийными средствами (подойдет, например, эпоксидная смола). Стержень на 30 см вбивают в грунт. Еще на 30 он должен возвышаться над опорой для связки с ростверком.

7. Залить бетон слоями по 25 см. Каждый слой нужно обработать вибропрессовкой, чтобы выпустить воздух. В отсутствие пресса можно согнать воздух, протыкая вязкую массу металлическим прутом в разных точках.

8. Застывание бетона продолжается около месяца, далее можно устанавливать ростверк.

Обратите внимание. Существуют вариация этой технологии:

• заливают опалубку на треть;
• приподнимают трубу примерно на 10 см, чтобы часть бетона вытекла на дно;
• вдавливают в грунт вытекшую массу, чтобы образовалась прочная жесткая площадка под опору;
• вставляют арматуру так, чтобы ее верхние концы не выступали из трубы;
• для ростверка в верхний слой бетона вмуровывают шпильку с резьбой (см. выше). Высота шпильки – 30 см над поверхностью бетонного столба.

Вот подробное видео с этапами заливки буронабивных свай вторым способом (со шпилькой для ростверка) своим руками

Порядок действий при монтаже ростверка

1. Под металлический каркас подкладывают обломки кирпича или камня. Прутья должны располагаться в 3-5 от нижнего и верхнего среза. Коммуникации в ростверке прокладывать запрещено.

2. Арматурные прутья ростверка соединяют с оголовками свай.

3. Выполнить деревянную опалубку.

4. Настелить внутри опалубки полиэтиленовую пленку либо гидроизоляционную мембрану.

5. Залить бетон порциями, выпуская воздух.

Обновлено: 12.02.2017

Расчет арматуры свайно ростверкового фундамента

Онлайн калькулятор расчета буронабивных свайно-ростверковых и столбчатых фундаментов

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

С вайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

О сновными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

С уществует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

• О бщая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.
• П лощадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.
• П лощадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
• О бщий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• В ес бетона — Указан примерный вес бетона по средней плотности.
• Н агрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
• М инимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
• М инимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
• М инимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
• М инимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.
• М инимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.
• Ш аг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
• В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
• О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• О бщий вес арматуры — Вес арматурного каркаса.
• Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

Калькулятор для расчета свайного фундамента

Дополнительная информация о калькуляторе

Онлайн-калькулятор для расчета монолитного буронабивного ростверкового фундамента поможет рассчитать размеры фундамента, опалубки, диаметр и общую длину арматуры и объём расходуемого бетона. Перед началом проектирования здания с таким фундаментом обязательно проконсультируйтесь у специалистов, насколько оправдан такой выбор.

Обратите внимание! Расчеты данного калькулятора основываются на нормативах, приведенных в ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 Бетонные и железобетонные конструкции .

Столбчатый и свайный фундамент – разновидности фундаментов, в которых используются столбы или сваи в качестве опор. Они погружаются в грунт на необходимую глубину, а их верхние части соединяются цельной железобетонной конструкцией (ростверком), которая не соприкасается с землёй. При столбчатом и свайном варианте ростверкового фундамента отличается глубина установки опор.

Ростверковая конструкция имеет смысл там, где грунт не пригоден для обычного размещения фундамента (слабый грунт, пучинистый, либо промерзающий на значительную глубину). Поскольку сваи забиваются при любых климатических условиях, ростверковый фундамент особенно актуален для регионов с низкими температурами и суровым климатом. Другие преимущества ростверковой технологии – высокая скорость возведения и низкая потребность в земляных работах. Достаточно пробурить отверстия и выполнить установку уже готовых свай.

Многие параметры ростверкового фундамента могут варьироваться. Это форма и материалы свай, способы действия на грунт, способы установки, форма ростверка. Каждый случай ростверкового фундамента должен учитывать расчётные нагрузки, климатические условия, специфику грунта и другие особенности местности и будущего сооружения. Чтобы уточнить все эти моменты, нужно провести необходимые замеры и расчёты, при необходимости – пригласить специалистов. Экономия на первоначальных расчётах может обернуться серьезными последствиями в будущем. Чтобы этого избежать, в первую очередь рекомендуем внимательно изучить данный калькулятор. В нем вы сможете определить будущие расходы и на примере стандартной конструкции определиться с составляющими планируемого фундамента.

Заполняя поля калькулятора, сверьтесь с дополнительной информацией, отображающейся при наведении на иконку вопроса .

Внизу страницы вы можете оставить отзыв, задать вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Общая длина ростверка

Суммарный периметр фундамента, включая внутренние перегородки.

Площадь подошвы ростверка

Площадь нижней части ростверка, которая нуждается в гидроизоляции.

Площадь внешней боковой поверхности ростверка

Площадь боковых поверхностей наружной стороны фундамента, нуждающаяся в утеплении.

Объем бетона для ростверка и столбов

Общее количество бетона, которое понадобится для заливки фундамента заданных параметров. Фактическая потребность может оказаться выше из-за уплотнений при заливке, а объём фактически доставленного бетона может оказаться меньше заказанного. Поэтому рекомендуем заказывать бетон с 10-процентным запасом.

Вес бетона

Приблизительный вес бетона при средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

При расчете берется во внимание полный вес конструкции.

Минимальный диаметр продольных стержней арматуры

Рассчитывается по нормативам СНиП. Учитывается относительное содержание продольной арматуры в сечении ленты ростверка.

Минимальное количество рядов арматуры ростверка

Для противодействия естественной деформации ленты ростверка под действием сил сжатия и растяжения, необходимо использовать продольные стержни в разных поясах ростверка (вверху и внизу ленты).

Общий вес арматуры

Вес стержней арматуры, вместе взятых.

Величина нахлеста арматуры

Для крепления стержней арматуры внахлёст, используйте данное значение.

Длина продольной арматуры

Общая длина арматуры включая нахлест.

Минимальное количество продольных стержней арматуры для столбов и свай

Необходимое количество продольных стержней арматуры для каждого столба или сваи.

Минимальный диаметр арматуры для столбов и свай

Минимально допустимый диаметр продольных стержней арматуры, обеспечивающих прочность столбов или свай.

Минимальный диаметр поперечной арматуры (хомутов)

Определяется, основываясь на нормативах СНиП.

Максимальный шаг поперечной арматуры (хомутов)

Рассчитывается таким образом, чтобы при заливке бетона арматурный каркас не был смещён или деформирован.

Общий вес хомутов

Суммарный вес хомутов, которые потребуются при строительстве всего фундамента.

Минимальная толщина доски при опорах через каждый метр

Необходимая толщина досок опалубки при заданных параметрах фундамента и заданном шаге опор. Рассчитывается исходя из ГОСТ Р 52086-2003.

Количество досок для опалубки

Число досок стандартной длиной 6 метров, которые потребуются для возведения всей опалубки.

Периметр опалубки

Общая протяженность опалубки с учетом внутренних перегородок.

Объем и примерный вес досок для опалубки

Такой объем досок потребуется для возведения опалубки. Вес досок рассчитывается из среднего значения плотности и влажности хвойных пород дерева.

Раздел III. РАСЧЕТ СВАЙ И СВАЙНЫХ ФУНДАМЕНТОВ

Глава 4. РАСЧЕТ РОСТВЕРКОВ СВАЙНЫХ ФУНДАМЕНТОВ

Ростверки являются составной частью свайных фундаментов, объединяют головы свай н служат для передачи нагрузки от надземной части здания через сван на основание.

После размещения свай в плане и определения габаритов ростверка уточняют вертикальную нагрузку на отдельную сваю в фундаменте по формуле

Расчетную горизонтальную нагрузку Р, тс, на сваю определяют из условии равномерного распределения нагрузки на все сваи фундамента. При этом плита ростверка по отношению к сваям принимается бесконечно жесткой.

Ростверки ленточные и под отдельные колонны рассчитывают в соответствии с требованиями СНиП Ц-В.1—G2* по первому предельному состоянию (по несущей способности) на основное, дополнительное н особое сочетание расчетных нагрузок, а прн необходимости — по раскрытию трещин на основное и дополнительное сочетание нормативных нагрузок.

Проверка ширины раскрытия нормальных трещки производится при применении арматуры из стали класса А-Ш для армирования подошвы ростверка. Расчет по раскрытию трещин следует производить согласно указаниям п. 10.4 СНиП П-В.1—62*. Ширина раскрытия нормальных трещин йт должна быть не более 0,2 мм.

Расчет ростверков на сваях сплошного круглого сечения производят так же, как и на сваях квадратного сечения..

Сборные н монолитные железобетонные ростверки свайных фундаментов должны изготавливаться из бетона проектной марки ие ниже соответственно 200 и 150.

Высоту железобетонного ленточного свайного ростверка определяют расчетом. Рекомендуемая минимальная высота ростверка — 30, ширина — 40 см.

Размеры подошвы ростверка под колонны, ступеней И подколонника в плане нз условия унификации рекомендуется принимать кратными 300 мм. Высоту плнтной части, ступеней и подколонника следует принимать кратной 150 мм.

Арматуру для армирования ростверков применяют стержневую горячекатаную периодического профиля нз стали клвссов A-I1, А-1И и круглую класса A-I.

Плиты ростверка рекомендуется армировать в каждом направлении отдельными сварными сетками, у которых расстояние между рабочими стержнями равно 200 мм. Диаметр рабочей арматуры следует принимать ие менее 10 мм при длине стержней до 3 м и не менее 12 мм при длине более 3 м. Арматурные сетки должны быть сварены во всех точках пересечения стержней. Допускается часть пересечений связывать проволокой при условии обязательной сварки всех точек пересечений я двух крайних рядах по периметру сеток. Для обеспечения анкеровки рабочей арматуры по концам сеток ва расстоянии 25 мм от конца продольных стержней должны быть предусмотрены поперечные стержни вдвое меньшего диаметра, чем продольные.

В случае заделки верхних концов свай в ростверк иа глубину 50 мм арматурные сетки укладывают сверху на головы свай. При заделке свай в ростверк иа глубину более 50 мм стержни, попадающие на сваи, вырезают, а сетки укладывают с защитным слоем бетона 50 мм.

Стенки стакана ростверка подсборные железобетонные колонны армируют продольной н поперечной арматурой. Поперечное армирование стенок стакана следует выполнять в ниде сварных сеток с расположением стержней у наружных и внутренних поверхностей стенок. Диаметр арматурных стержней принимается по расчету, но не менее 0,25 диаметра продольной арматуры стенок. Расстояние между сетками принимается не более 0,25 глубины заделки колони н не более 200 мм.

В верхней части стакана рекомендуется устанавливать 2—3 сетки с шатоы 100 мм.

Диаметр продольной арматуры стенок стакана определяют расчетом.

Сетки, необходимые по расчету на смятие под торцами сборных железобетонных колонн, укладывают ке менее 2 шт. а под опорными плитами базы стальных колонн — не менее 4 шт. с расстоянием по высоте 50—100 мм.

Железобетонные монолитные, а также стальные колонны соединяются с монолитными ростверками так же, как и с монолитными фундаментами на естественном основании

Железобетонные ростверки. Устройство свайных ростверков

Верхние концы свай должны быть заделаны в ростверк на глубину, определяемую расчетом. учитывающим сейсмические нагрузки. Устройство безростверковых свайных.
www.bibliotekar.ru/spravochnik-127-fundamenty/57. htm

Источники: http://stroy-calc.ru/raschet-stolbchatogo-fundamenta, http://www.stroitelstvosovety.ru/raschet-stolbchatogo-fundamenta, http://www.bibliotekar.ru/spravochnik-160-svai-svaynye-fundamenty/51.htm

Комментариев пока нет!

как рассчитать, расценки под ключ

До недавнего времени преимущественно возводились фундаменты четырех видов – свайные, столбчатые, плиточные и ленточные. Чаще всего основание закладывают на глубину промерзания почвы, здание будет стоять вполне надежно, но обходится это дорого. Примерно на 45 % от стоимости всех работ, заложенных в смету! Это и объясняет резкий рост популярности нового финского свайно-ростверкового фундамента, особенно с несъемной опалубкой. Его цена получается в районе 10-25 % общей сметы на постройку. Он идеален для участков с неровной поверхностью, на склонах, и на неустойчивом грунте.

Оглавление:

1. На чем можно сэкономить
2. Нюансы конструкции
3. Фундамент ТИСЭ
4. Достоинства и недостатки

Стоимость фундамента на сваях с ростверком

Цена одного погонного метра основания под ключ из свай формируется исходя из:

• количества столбов и частоты их расположения;
• качества, длины и диаметра опор;
• типа материала для ростверка и его расхода;
• расценок на монтаж.

Технологически работы по обустройству фундамента не сложные, а затраты минимальные. В основном это закупка стройматериалов, например арматуры, цемента, гравия, песка, досок или готовой опалубки, аренда спецтехники. В целом, цена на такой фундамент в разы меньше, чем на другие виды оснований.

В стоимость возведения свайно-ростверкового основания включаются:

• разметочные и земляные работы;
• установка опалубочных конструкций;
• бурение и закладка свай;
• укладка гидроизоляционного слоя;
• сварка арматурного каркаса;
• обустройство песчаной подушки и ее вибротрамбование;
• монтаж вентиляционных каналов;
• заливка и утрамбовка бетона глубинным вибратором;
• стройматериалы и работы по монтажу фундамента.

Вид	Ед. измерения	Цена, рубли
На буронабивных опорах	м/п	3 900
Свайно-ростверковый	м/п	3 800
Винтовой	м/п	4 600
Свайный c ростверком из бруса	м/п	4 000
Фундамент ТИСЭ	м/п	4 250
Столбы ТИСЭ, без ростверка	шт	3 500
Бурение скважин ТИСЭ	шт	1 500
Основание ТИСЭ для дома 10х10м под ключ	шт	300 000 — 350 000

Дополнительно можно заказывать:

• использование арматуры большего диаметра;
• трубы асбестоцементные для обсадки свай;
• увеличение глубины закладки столбов;
• изменение размеров ростверка;
• применение цемента более высокой марки;
• уменьшение расстояния между сваями.

Как правильно сэкономить без ущерба качеству

Существует два варианта сокращения расходов при строительстве: на наемной рабочей силе или стройматериалах.

Имея некие навыки и силы, собственную бетономешалку, ручной бур и большое желание осилить строительство вполне реально и самостоятельно, что довольно просто и дешево. Судя по отзывам владельцев домов на свайном основании все работы можно осуществить вполне экономно собственноручно, если скрупулезно спланировать и провести подготовительные мероприятия. Правильно заложив такой фундамент, он вам прослужит и 100 лет.

Расход строительных материалов можно уменьшить, используя схему с определенным шагом закладки свай с глубиной до 2 метров и расстоянием 3 м. Под ростверком обустраивают песчаную подушку. Также делая оптовые закупки, получается экономия на расценках для больших объемов.

Особенности конструкции из свай и ростверка

Свайный фундамент с ростверком – это конструкция из свай, углубленных на уровень промерзания почвы и связанных ростверком из металла, дерева, или бетона придающим прочность основанию. Опоры бывают готовые, для их забивания нужна спецтехника, и буронабивные, изготовить которые можно самостоятельно. Сваи монтируются в эпицентрах наибольших нагрузок, под колоннами и несущими стенами. В зависимости от конкретных условий заложение производят на 1,5-3 м с шагом от 1 до 1,5 м.

Целесообразность возведения основания из свай с ростверком возрастает на грунтах склонных к пучению и со слабой несущей способностью. Такой фундамент предпочтителен для дома из газобетона или дерева, то есть легких зданий. Подобное основание дает возможность передать всю тяжесть конструкции на более твердые и стабильные нижние слои грунта, которые не промерзают. Фундамент из свай с ростверком под кирпичный дом не предполагает дополнительных усилий, требуется лишь грамотный расчет.

Технология ТИСЭ

В условиях сложных грунтов и индивидуального жилищного строительства сегодня все чаще возводят ТИСЭ. Это разновидность свайного фундамента, где опора имеет усовершенствованную конструкцию, своеобразное техническое утолщение. Оно призвано повысить разрешенные нагрузки до 10-15 тонн на столб и противостоять пучению грунта при замерзании и вытеснению сваи.

Главным преимуществом возведения фундамента по ТИСЭ является то, что применяя всего лишь бур и опалубочную форму ТИСЭ не прибегая к помощи профессиональных каменщиков, зачастую, дорогих, можно соорудить основание для своего дома личными руками.

Детальнее ознакомиться с устройством свайно-ростверкового основания можно на следующей схеме.

Плюсы и минусы свайно-ростверкового фундамента

5 основных преимуществ:

• Устойчивое и прочное основание один столб, которого выдерживает нагрузку до 10-15 тонн.
• Применяется на подвижных и неустойчивых грунтах.
• Дает возможность строить на склонах и участках с неоднородным рельефом.
• Низкая себестоимость и экономия за счет меньшего расхода материалов.
• Заливать ростверк можно бетоном приготовленным самостоятельно.

Недостатки:

• Нет технической возможности обустройства подвала или цоколя.
• Не подходит для тяжелых стен.
• Довольно сложные расчеты конструкций.

Фундамент свайно-ростверковый | 8 (843) 214-41-47

Свайно-ростверковый фундамент — оптимально правильное и очень выгодное решение, если возводится дом из бруса или каркасного типа. Такая конструкция передает всю несущую нагрузку строения на слои грунта более прочные и не подверженные смещению.

Фундамент представляет собой тот вид экономически выгодной основы дома, использование которой обусловлено, прежде всего, слабыми свойствами грунта. Используется он, как в гражданском, так и в деревянном домостроении. Особенно уместен данный вид фундамента при строительстве домов с использованием каркасной технологии.

Свайный фундамент с ростверком — это идеальное решение, если планируется построить легкий вид сооружения на таком виде грунта, как: глина, плывуны, суглинок, сильно пучинистые, лессовидные и растительные грунты. А так же, если строительство ленточного заглубленного фундамента признано нецелесообразным (ширина фундамента превышает разумные пределы, промерзание грунта более чем на полтора метра и т.д.)

Особенности данного вида фундамента

Главной отличительной чертой такого вида фундамента является, прежде всего, использование в качестве основы заглубленных в грунт свай. Которые, в свою очередь, связываются сверху между собой плитами или железобетонными балками. Ростверк, это и есть связующая часть фундамента, равномерно распределяющая нагрузку на основание. Также следует отметить, что еще одной характерной чертой свайно-ростверкового фундамента является его возвышение над поверхностью грунта на расстоянии в 10-15 см.

Технология возведения свайно-ростверкового фундамента

Строительство данного вида основы дома подразумевает ряда операций, включающих в себя:

— проведение подготовительных работ (разметка, снятие верхнего слоя грунта и т.д.)
— бурение скважин под сваи
— армирование сваи
— бетонирование сваи и их гидроизоляция
— подготовка и устройство ростверков и армирование
— монтаж опалубки
— бетонирование ростверков
— гидроизоляция фундамента.

Сами сваи могут изготавливаться из различных материалов. Но предпочтение отдается сваям, выполненным из высококачественного армированного металлом бетона.

Плюсы свайно-ростверкового фундамента

Среди основных преимуществ такого вида фундамента, следует выделить его экономичность в сравнении с заглубленным фундаментом. Также нужно отметить, что технология возведения данной основы отличается своей простотой и не требует больших временных затрат. Ну, и, конечно же, его высокая надежность и способность к амортизации.

Расчет стоимости свайно-ростверкового фундамента

Для того чтобы подсчитать стоимость заливки данного вида фундамента, следует подсчитать общую длину ленточного фундамента, которую затем следует перемножить на стоимость одного погонного метра. В полученную сумму заложена стоимость затратных материалов и выполненных работ.

Как рассчитать свайно ростверковый фундамент

Обычно монолитный железобетонный ростверк располагается на самом фундаменте и равномерно распределяет на него нагрузку от здания.  Прежде всего нужно определиться с типом фундамента который вам подойдёт он может быть столбчатый, свайный или ленточный фундамент с ростверком. При столбчатом и свайном фундаменте ростверк находится на вершинах свай соединяя их между собой, а на ленточном фундаменте он находится между фундаментом и несущими стенами. Так как несущими стенами могут быть не только наружные но внутренние стены то бетонный ростверк может иметь различную конфигурацию.
Определившись с типом фундамента можно сделать расчет ростверка. Столбчатый фундамент отличается от свайного фундамента в основном глубиной заложения поэтому рассчитать свайно ростверковый фундамент и столбчато ростверковый фундамент можно на одном и том же калькуляторе. Чтобы сделать расчет буронабивных свай с ростверком или расчет свайного ростверка, а также расчитать ленточно ростверковый фундамент можно воспользоваться онлайн калькулятором. Мне нравится делать расчет ростверкового фундамента калькулятором который находится на сайте stroy-calc. ru.

Прежде чем начать делать буронабивной фундамент с ростверком расчет нужно сделать

С помощью этого онлайн калькулятора можно рассчитать необходимый размер опалубки для ростверка, диаметр арматуры и её количество, а также объём бетона. Все расчёты производятся в соответствии со СНиП 52-01-2003 Бетонные и железобетонные конструкции, СНиП 3.03.01-87 и ГОСТ Р 52086-2003.
Чтобы произвести расчет свайно ростверкового фундамента в калькуляторе нужно указать: вид ростверка, марку бетона для ростверка, количество столбов или свай, диаметр и длину столба или сваи, диаметр и высоту расширения внизу столба или сваи если оно предусмотрено, ширину и длину заложения фундамента, высоту, размеры ростверка по длине и толщине, длину арматурного стержня, ширину, толщину и длину досок которые будут применяться при строительстве опалубки.
Указав эти параметры и нажав кнопку Рассчитать произойдёт расчет ростверка свайного фундамента и калькулятор покажет:

• Общую длину.
• Площадь подошвы и площадь внешней боковой поверхности.
• Необходимый объём бетона и вес этого бетона.
• Нагрузку передаваемую от фундамента на почву в местах основания столбов.
• Минимальный диаметр продольной и поперечной арматуры ростверка и столбов.
• Минимальное количество рядов арматуры ростверка и столбов.
• Расстояние между поперечными хомутами.
• Размер нахлёста арматуры.
• Общую длину и вес продольной арматуры.
• Общую длину хомутов ростверка и поперечной арматуры столбов и их вес.
• Количество досок необходимое для обустройства опалубки для ростверка.
• Максимальное расстояние между опорами опалубки.

Чтобы рассчитать ленточный ростверк для монолитного ленточного фундамента нужно указать: тип ростверка, марку бетона, ширину и длину фундамента, толщину и высоту ростверка, длину всех стержней арматуры, ширину, толщину и длину досок которые будут применяться для строительства опалубки.
указав эти параметры вы узнаете:

• Общую длину.
• Площадь подошвы и площадь внешней боковой поверхности.
• Вес и объём бетона необходимого для создания ростверка.
• Нагрузку передаваемую от фундамента на грунт.
• Минимальный диаметр продольных и поперечных стержней арматуры.
• Минимальное количество рядов арматуры.
• Расстояние между поперечными хомутами.
• Размер нахлёста арматуры.
• Общую длину и вес продольной арматуры.
• Общую длину и вес поперечной арматуры.
• Количество досок необходимое для обустройства опалубки.
• Максимальное расстояние между опорами опалубки.

Похожие записи:

Онлайн-калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

ИНФОРМАЦИЯ ПО НАЗНАЧЕНИЮ КАЛЬКУЛЯТОРА

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.



Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор. Дешевле ленточного фундамента.



Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.



Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.



Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.





ОБЩИЕ СВЕДЕНИЯ ПО РЕЗУЛЬТАТАМ РАСЧЕТОВ



Общая длина ростверка

•   Периметр фундамента, с учетом длины внутренних перегородок.



Площадь подошвы ростверка

•   Соответствует размерам необходимой гидроизоляции.



Площадь внешней боковой поверхности ростверка

•   Соответствует площади необходимого утеплителя для внешней стороны фундамента.



Общий Объем бетона для ростверка и столбов

•   Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.



Вес бетона

•   Указан примерный вес бетона по средней плотности.



Нагрузка на почву от фундамента в местах основания столбов

•   Нагрузка на почву от веса фундамента в местах основания столбов/свай.



Минимальный диаметр продольных стержней арматуры

•   Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.



Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах

•   Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.



Минимальный диаметр поперечных стержней арматуры (хомутов)

•   Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.



Минимальное кол-во вертикальных стержней арматуры для столбов

•   Количество вертикальных стержней арматуры на каждый столб/сваю.



Минимальный диаметр арматуры столбов

•   Минимальный диаметр вертикальных стержней для столбов/свай.



Шаг поперечных стержней арматуры (хомутов) для ростверка

•   Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.



Величина нахлеста арматуры

•   При креплении отрезков стержней внахлест.



Общая длина арматуры

•   Длина всей арматуры для вязки каркаса с учетом нахлеста.



Общий вес арматуры

•   Вес арматурного каркаса.



Толщина доски опалубки

•   Расчетная толщина досок опалубки в соответствии с ГОСТ  для заданных параметров фундамента и при заданном шаге опор.



Кол-во досок для опалубки

•   Количество материала для опалубки заданного размера.



Свайно-ростверковый фундамент для газобетонных домов

Свайно-ростверковый фундамент считается одним из универсальных и широко применяется, как в строительстве зданий с большим количеством этажей и сооружений, так и при постройке небольших дачных домиков и коттеджей. К его достоинствам относят высокую надежность при относительно невысокой стоимости и простоте устройства.

Свайный фундамент с ростверками различных типов можно применять практически на любых почвах, но особенно он востребован, когда верхний почвенный слой – это слабые грунты, такие как песчаные, водонасыщенные, подверженные просадке – то есть там, где нужно перенести нагрузку на нижние плотные и устойчивые грунты. Для принятия обоснованного решения об устройстве свайно-ростверкового фундамента, в подобных случаях, должно проводиться гидрогеологическое изучение грунтов участка под строительство.

Последовательность сооружения свайно-ростверкового фундамента

Начинают устройство фундамента этого типа с погружения свай в почву. Применяются сваи самые разные: от деревянных, до металлических, но опыт показывает, что при строительстве небольших зданий и сооружений наиболее подходящими являются монолитные сваи из железобетона. Количество свай, их размеры и глубина погружения в почву рассчитываются, исходя из общего веса строящегося сооружения, определяющего конечную нагрузку на грунт и характеристики несущей способности грунта.

При постройке свайного фундамента в грунте средней плотности обычно используются сваи диаметром 30 см, которые углубляются в грунт на 250 см, с расстоянием между ними в 200 см, с устройством свай под всеми пересечениями несущих стен.

На следующем этапе на сваях оборудуется связка ленточного типа из железобетона (ростверк) или из плит для равномерного распределения нагрузки от сооружения. Ростверк может располагаться на сваях выше поверхности грунта, на уровне поверхности или заглубляться на 30-50 см. В последнем случае по всей поверхности ростверка производится отсыпка песком.

Способы устройства свайно-ростверкового фундамента

Среди всех существующих способов устройства свай, сам простым и надежным считается набивной, когда в уже готовую скважину устанавливают арматурную металлическую конструкцию и заливают бетонной смесью.

Металлический каркас нужен для повышения прочности и надежности сваи и ростверка. Каркас, как правило, состоит из 4 и более стальных прутов диаметром от 14 мм до 18 мм, которые скреплены между собой хомутами диаметром от 6 мм до 8 мм с разбегом в 50 см. Пруты изготавливаются на 3-5 сантиметров короче от общей длины фундамента. Окончательно смонтированная свая не должна отклоняться от вертикальной оси больше, чем на 50 мм.

Свайно-ростверковый фундамент из монолитного железобетона отличается экономичностью, универсальностью, минимальной степенью усадки и требует выполнения относительно небольших объемов земляных работ. Специалисты утверждают, что надежность дома определяется надежностью его фундамента и наша компания, в свою очередь, обязуется сделать его таким на самых выгодных и приемлемых для вас условиях.

Инженер-строитель: Фундаменты ростверка — Описание.

Фундамент ростверка состоит из ряда слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых точечных нагрузок от надстройки до приемлемого давления на грунт ( см. Рис. 9.58 ).

Фундаменты ростверков в наши дни редко бывают экономичными для постоянных фундаментов, за исключением очень тяжелых нагрузок. Однако их сборная форма может оказаться очень полезной для временных работ, особенно там, где требуется повторное использование фундамента ( см. Рис.9,59 ).

Балка ростверка может быть из любого материала, чаще всего из стали, сборного железобетона или дерева. Однако в некоторых постоянных ситуациях, когда существуют необычные обстоятельства, такие как изобилие прочной древесины или возможное повторное использование существующих прокатных стальных профилей, ростверк может оказаться как успешным, так и экономичным. В постоянных условиях долговечность становится важным фактором проектирования, а защита и / или выбор подходящих материалов — важная часть конструкции.В случае стального ростверка под землей это обычно достигается за счет бетонирования ростверка. Бетон для средних грунтовых условий обычно требует минимального покрытия стали толщиной 100 мм. В случае деревянных ростверков выбор подходящей породы древесины и / или подходящей защиты для консервации имеет решающее значение для проектирования, как и для деревянных свай.

Рис. 9.58 Фундамент ростверка.

Расчет ростверка осуществляется путем расчета нагрузок и моментов, прилагаемых к надстройке, и определения необходимой площади основания с использованием подходящего допустимого давления на грунт для данного состояния.

В этой области можно выбрать количество и размер каждого слоя ростверка. Затем слои конструируются так, чтобы выступать от края верхнего слоя, что определяет размеры балки, необходимые для противодействия приложенным изгибающим моментам и поперечным силам ( см. Рис. 9.60 ).

Если ростверк облицован бетоном, а последовательность и метод строительства и нагрузки совместимы с требованиями проекта, можно использовать комбинированное действие балки и бетона.

Рис. 9.59 Фундамент ростверка — временные работы.

Рис. 9.60 Фундамент ростверка — схемы изгиба и сдвига.

Фундамент с ростверком

— типы, конструкция, установка

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), наложенных на слой бетона для распределения нагрузки по обширной площади, — это фундамент с ростверком . Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.Этот тип фундамента обычно используется для опор и подмостей колонн тяжелой конструкции.

Фундамент и ростверк выглядят одинаково, но они разные. Там, где фундамент передает нагрузку от конструкции на землю, ростверк распределяет тяжелые нагрузки на большие площади.

Типы фундамента ростверка

В зависимости от материалов, использованных в строительстве, фундамент ростверка бывает двух типов:

1. Фундамент стального ростверка
2. Фундамент деревянного ростверка

Фундамент стального ростверка

Фундамент стального ростверка состоит из стальных соединений или балки, которые бывают одноярусными или двухъярусными.Его название определяет его функцию и структуру, так как он состоит из стальных балок, структурно известных как рулонные стальные балки. На внешних сторонах внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие в 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняем основание и залили бетон, следует проверить, правильно ли произведено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальную балку от грунтовых вод, которые могут привести к коррозии.Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 мм до 300 мм с помощью трубных разделителей. Далее заливаем бетон между балками первого яруса и вокруг них. После этого размещаем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. Поступая таким образом, мы подключаем стальные подпорки на верхний ярус с помощью опорной плиты, боковых углов, и узловой пластины.Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Строительство Фонда Grillage Всемирного Торгового Центра. Ссылка на изображение: Reddelights.com

Деревянный Фонд Grillage

Фундамент деревянного типа предназначен для тяжелонагруженной кладки стен из деревянных колонн. Этот фундамент особенно полезен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН / м ² .Вместо стальных балок используются деревянные доски и деревянные балки. между деревянными швами нет бетона. Однако бетонное дно в стальном ростверке заменено деревянной платформой, построенной из деревянных досок. Выровняется котлован фундамента. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается рядом без зазора между ними. Поверх этого слоя под прямым углом кладется деревянный брус того же сечения, что и деревянный столб.Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, простирающийся на всю ширину основания стены, над которым возводится каменная стена.

Проектирование фундамента ростверка

При проектировании фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии.Разделив эту площадь, узнаем номера и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для противодействия изгибающим моментам и поперечным силам. Ростверк нельзя заделывать в бетон и порядок, потому что тогда сложное действие балки и бетона будет деморализовано. Метод строительства и загрузки должен соответствовать требованиям проекта.

Установка фундамента ростверка

Ниже приведены этапы установки фундамента ростверка:

• Во-первых, для сплошного монолитного ростверка мы должны изготовить и установить каркас.Мы предпочитаем этот ростверк, потому что он более надежный.
• Опалубка изготовлена ​​из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть зазор 6-8 дюймов.
• Внутри опалубки мы должны установить каркас соединений арматуры с помощью вязальной проволоки. Наименьшее расстояние от рамы до стороны опалубки должно быть таким же.
• Затем арматура связывается той же вязальной проволокой, которая использовалась ранее.
• Затем следует приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматуру необходимо размещать на высоте около 25-30 мм, чтобы она полностью погрузилась в бетон. Бетон следует заливать осторожно, чтобы не было нежелательных полостей. 6. После заливки поверхность выровняйте и дайте ей высохнуть. Когда он высохнет, опалубку можно будет снимать. Фундамент готов.

Проектирование фундамента здания (с расчетом)

Прочитав эту статью, вы узнаете: — 1. Ремонт фундаментов 2. Минимальная глубина фундамента 3. Населенный пункт 4. Фундамент ростверка 5. Проходка фундамента.

Ремонт фундаментов:

Обветшание, повреждение и ремонт фундамента — явление не очень распространенное для зданий. На самом деле, если фундамент, такой как ростверк, и глубокий фундамент, такой как сваи, плот, сваи с недоработкой и т. Д., Повреждены, все здание будет повреждено, и ремонт этих фундаментов будет невозможен.

Следовательно, техническое обслуживание этих фундаментов для поддержания, которое не может быть обобщено, не требуется, если иное не требуется в некоторых особых случаях, когда часть фундамента могла быть повреждена, требуя восстановления.

Однако другие мелкие кладочные фундаменты полностью или частично разрушаются и разрушаются, требуя ремонта и восстановления.

Минимальная глубина фундамента :

Фундамент оказывает давление на почву внизу.Из-за давления, передаваемого на грунт, при небольшом движении основания вниз образуются полностью пластичные зоны, и грунт выпирает по обе стороны от фундамента, что является общим разрушением при сдвиге. Из-за смещения грунта снизу происходит оседание фундамента.

Чтобы противодействовать поднятию или смещению почвы, требуется определенная нагрузка на верхнюю часть почвы, прилегающую к фундаменту. Грунт над основанием фундамента обеспечивает нагрузку на почву и удерживает ее на месте.

Формула Ренкина предусматривает минимальное поднятие почвы:

где q = интенсивность нагрузки в тоннах / кв.м

ϒ = удельный вес почвы,

θ = угол естественного откоса почвы.

Расчетный фонд :

Осадка неглубокой кладки или R. C.C. фундаменты зданий часто встречаются. Расчет может быть равным или дифференцированным.

Причины :

Осуществление фундамента может производиться:

а. Недостаточная безопасная несущая способность грунта под фундаментом,

г. Перенапряжение кирпичной кладки фундамента, которое может быть вызвано раздавливанием и оседанием,

г.Местные слабые места, такие как пустоты, оставленные в кирпичной кладке, или зазоры в швах раствора, случайно оставленные во время строительства,

г. Открытие фундамента из-за выемки грунта рядом с ним для прокладки дренажного трубопровода и обратной засыпки, выполненной ненадлежащим образом и, таким образом, подвергая фундамент воздействию погодных условий,

e. Утечка из дренажных, грунтовых или водопроводных труб или грунтовых вод с внешней на внутреннюю поверхность через фундаментную стену,

ф. Известь, которая используется в строительном растворе, в процессе старения уступает место, образуя полости, а иногда эти полости увеличиваются, обеспечивая доступ к большим крысам, которых обычно называют грызунами.

г. Движение при землетрясении,

ч. Повторное понижение и повышение уровня грунтовых вод,

и. Вибрация, вызываемая почвой при любой деятельности в окрестностях,

Дж. Обеспечивает меньшую глубину фундамента, чем требуется согласно формуле Ренкина для минимальной глубины фундамента, и

к. Посадка деревьев возле дома. Корни этих деревьев извлекают влагу из почвы и делают ее восприимчивой к оседанию. Корни входят в кладку фундамента и вызывают в ней трещины, приводящие к оседанию фундамента.Деревья не следует сажать на расстоянии ожидаемой высоты дерева от конструкции.

Фундамент ростверка :

Фундамент ростверка — это особый тип изолированного фундамента, который обычно используется для сильно нагруженных стоек, особенно в тех местах, где несущая способность грунта низкая. Глубина фундамента ограничена от 1,0 м до 1,5 м.

Нагрузка колонны или стойки распределяется или распределяется по большей площади с помощью слоев или ярусов балок, каждый ярус размещается под прямым углом к ​​следующему ярусу. Весь фундамент с балками залит бетоном с достаточным покрытием со всех сторон.

Фундаменты ростверков бывают двух типов по материалам, из которых они изготовлены:

а. Фундамент стальной ростверк,

г. Фундамент деревянный ростверк.

Под стенами можно использовать фундамент из деревянных ростверков.

Из характера конструкции очевидно, что фундамент из стального ростверка, если он построен правильно и нагрузка распределяется на почву ниже, находится в пределах безопасной несущей способности почвы, фундамент требует очень небольшого ухода.Деревянные ростверки не заделываются в бетон и остаются в контакте с почвой и водой.

Однако, если древесина не выдержана и не обработана должным образом, она будет подвержена преждевременному гниению, требуя замены и обновления. В настоящее время фундаменты деревянных ростверков устаревают из-за отсутствия древесины и непомерно высокой стоимости.

Проходка фундамента:

Ремонт из-за провала фундамента — редкость. Однако на практике такие случаи встречаются.После выяснения причины неисправности и в соответствии с характером и типом конструкции в каждом конкретном случае следует выбирать способ ремонта.

Профилактические меры против растительности:

Растительность важна для жизни человека. Следовательно, посадка новой растительности и ее поддержание имеют важное значение. Но иногда растительность создает опасность для строений. Удаление растительности также вызывает не только загрязнение окружающей среды, но и наносит вред строящимся сооружениям.

и. Когда здание строится на усаживающейся почве, деревья, особенно быстрорастущие, не следует выращивать на расстоянии от предполагаемой высоты дерева.

ii. Если рядом со старым зданием, на некотором расстоянии от него, есть старые деревья, их не следует удалять сразу за одну операцию. Если удаление деревьев неизбежно, это нужно делать поэтапно.

iii. Если участок с усаживающейся почвой был недавно разработан для строительства зданий путем расчистки существующих деревьев и растительности, строительные работы не следует начинать до тех пор, пока почва, высушенная корнями деревьев, не нормализуется по содержанию влаги.

Обследование существующего фундамента для проверки его возможностей и способов его усиления при необходимости :

Иногда возникает необходимость осмотреть фундамент существующего здания, чтобы проверить, безопасен ли он или будет ли безопасным добавление одного или нескольких этажей к существующей конструкции.

Сечение фундамента должно быть определено либо путем получения его из чертежа «как построено», либо, в случае его отсутствия, путем обнажения фундамента путем выемки грунта по бокам и проведения измерений.

Следующим шагом будет определение несущей способности грунта вблизи фундамента и на уровне основания фундамента с учетом перекрывающего грунта.

Необходимо рассчитать статическую и временную нагрузку на фундамент, исходящую от существующей конструкции, включая фундамент. Оцениваемую таким образом интенсивность давления на грунт под фундаментом следует сравнивать с безопасной несущей способностью грунта.

Если интенсивность давления меньше допустимой несущей способности, фундамент может выдерживать дополнительную нагрузку до тех пор, пока интенсивность давления не останется в пределах безопасной несущей способности.

Теперь рассчитывается нагрузка дополнительного перекрытия, предлагаемого к добавлению, и проверяется сечение существующих несущих стен с учетом снижения прочности из-за старения конструкции. Если секция стены признана безопасной и фундамент также признан безопасным, а интенсивность давления на грунт под фундаментом находится в допустимых пределах, можно построить предлагаемый дополнительный пол.

Однако, если фундамент окажется несоответствующим, его необходимо укрепить, расширив основание фундамента, учитывая степень развития нижнего баллона под давлением.Расширение основания непросто, поскольку добавление бетона по бокам основания не сделало бы его монолитным с существующим основанием.

В таком случае решением было бы предоставить новое основание требуемой ширины и толщины, предпочтительно RCC, чуть ниже существующего. В качестве альтернативы фундамент можно снести на уровне, на котором несущая способность грунта будет выше, и построить полностью новый фундамент.

В обоих случаях существующий фундамент должен быть освобожден от нагрузки надстройки, поскольку его придется снести.Это может быть сделано путем подколотки, то есть путем продевания балок (игл) через стену над фундаментом. Таким образом, вся нагрузка на конструкцию будет передаваться на вставленные балки и передаваться на грунт через опоры столбов балок или свай.

Когда нагрузка существующей конструкции будет успешно передана, существующий фундамент откроется внизу, а новый фундамент будет уложен сегментами. В качестве альтернативы, весь фундамент придется снести, заложить новый фундамент на желаемой глубине и построить стену, чтобы соединить существующую стену.

Пример 2.1 :

В двухэтажном каменном доме предлагается надстроить дополнительный этаж. Как бы вы проверили, безопасен ли существующий фундамент для дополнительного этажа? Могут быть приняты подходящие данные для существующей ширины фундамента, давления грунта, нагрузки и т. Д.

Предлагаемый разрез двухэтажного дома показан на рис. 2.9. Вес фундамента на грунте:

Масса Р.C. Плита = 0,10 x 1 x 1 x 2, 400 = 240 кг / м ²

Вес заполнения или отделки = 0,025 x1 x 1 x 2300 = 58 кг / м ²

Вес штукатурки потолка = 0,006 x 1 x 1 x 2300 = 14 кг / м ²

Известковое покрытие на крыше = 0,10 x 1 x 2,000 = 200 кг / м ²

Общая нагрузка от полов и крыши = 2 × 240 + 1 × 58 + 2 × 14 + 200 + 200 + 150 = 1116 кг / м ²

Поскольку пролет составляет 3000 мм, нагрузка на стену от перекрытий и крыши будет составлять половину пролета = 0.5 x 3,0 x 1,116 = 1,674 кг / м

Общий вес на земле от существующего фундамента = 3,720 + 476 + 1,674 — 5,870 кг / м

Требуемая ширина фундамента = 5 870/10 000 = 0,5870 м или 600 мм.

Существующее фундаментное основание шириной 600 мм было совершенно безопасно. Вес дополнительного этажа с учетом высоты этажа 3,0 м и толщины плиты, известковой террасы и т. Д. Такой же, как у существующего

.

Вес стены = 1 x 3,0 x 0,25 x 1,0 x 1,920 = 1440 кг / м

Статическая нагрузка Р.C.C. штукатурка кровли, пола и потолка = 1 x1,5 × 1 x (240 + 58 + 14) = 468 кг / м ²

Живая нагрузка 1 x1,5 × 200 = 300 кг / м

Общая дополнительная нагрузка = 1,440 + 468 + 300 = 2208 кг / м

Общая нагрузка на фундамент с дополнительной нагрузкой = 5 870 + 2 208 = 8,078 кг / м

Ширина, необходимая для фундамента = 8,078 / 10,000 = 0,8078 м или 808 мм

Существующее основание шириной 600 мм будет небезопасным. Обеспечить ширину фундамента 900 мм.

Основание шириной 900 мм и толщиной 200 мм из R.C.C. будет предоставлен в нижней части существующей базы.

Нагрузка на почву будет увеличена на, 1 x 0,9 x 0,2 x 1 x 2400 = 432 кг / м

Общая нагрузка составит 8 078 + 432 = 8 510 кг / м

Требуемая ширина фундамента = 8,510 / 10,000 = 0,851 м или 851 мм

Предусмотренная база 900 мм безопасна.

Проверка глубины фундамента:

Согласно формуле Ренкина минимальная требуемая глубина

Предусмотренная глубина фундамента = 3 x 0.15 + 0,20 = 650 мм, сейф. Новое основание будет расположено под существующим, как показано на эскизе.

Если при проверке будет обнаружено, что существующее цементобетонное основание в плохом состоянии, то оно будет снесено и удалено, а зазор будет заполнен кирпичной кладкой с цементным раствором 1: 4 того же размера после укладки нового RCC основание.

(PDF) Вертикальная мощность ростверка

Bransby, M. F. et al. Ge

«Техника» [http: // dx.doi.org/10.1680/geot.9.P.131]

1

Высота фундаментов ростверков

MF BRANSBY, JA KNAPPETT †, MJ BROWN † и P. HUDACSEK †

Фундаменты ростверков могут обеспечить экономичная альтернатива оффшорным фундаментам «грязевик» для инфраструктуры морского дна

благодаря их улучшенным гидродинамическим характеристикам

, которые важны при установке.

Фундамент ростверка состоит из сетки вертикальных решеток

, которые проникают в морское дно во время погрузки.Морская нагрузка —

нагрузки на эти типы фундамента, вероятно, будут состоять из

вертикальных (в основном собственного веса) нагрузок и горизонтальных нагрузок «внутри —

». Однако на сегодняшний день не существует общепринятого метода проектирования

, так как несущая способность фундамента

может значительно отличаться от таковой для обычных сплошных неглубоких фундаментов

. В данной статье представлен аналитический метод

, предназначенный для расчета изменения несущей способности вертикального подшипника

при проникновении решетки в песок.Результаты показывают

, что ростверки могут достигать той же мощности, что и

твердых фундаментов такой же ширины, но для этого требуется

значительного проникновения в ростверк. Следовательно, выбор конструкции

, вероятно, будет зависеть от суммы осадки

, которую может выдержать конструкция. Были представлены упрощенные аналитические уравнения

, позволяющие рассчитать реакцию нагрузки на оседание

и рассчитать, сколько осадки

требуется для мобилизации пропускной способности плоской плиты

сплошного забоя такой же ширины.Методология

была проверена путем сравнения результатов

с результатами модельных испытаний.

КЛЮЧЕВЫЕ СЛОВА: несущая способность; опоры / фундаменты; модель

испытания; морское проектирование; пески

Les fondations a

`grillage pourraient offrir une альтернативный

e

´conomique aux fondations a

‘radier en mer pour des

инфраструктура на море, en raison de leurs pro-

´te

´s hydrodynamiques supe

´rieures, qui sont impor-

tantes au cours de l’installation.Les fondations a

` grillage

comportent un treillis de grilles verticales pe

´ne

´trant dans

le fond matin au cours de la charge. Les charge en mer

de ces type de fondations, включая вероятные обвинения

verticales (a

`poids mort) и горизонтальные услуги« en

service ». Toutefois, jusqu’a

`pre

´sent, aucune me

´thode

d’e

´tude reconnue n’a e

´te

´e capacity

, car ´tabite

´des

fondations pourrait e

ˆtre sensiblement diffe

´rente de celle

des fondations pleines Традиционные профоны —

deur.Cette communication pre

´sente une me

´thode analy-

tique conc¸ue pour calculer la change de la force

portante en fonction de la pe

´ne

´tration de la grille dans le

соболь. Les re

´sultats montrent que les grillages permettent

de re

´aliser la me

ˆme force portante que des fondations

pleines de me

ˆme largeur, a

`

‘condition d’assurer une pe

´ne

´tration значительно дю ростверк. В соответствии с

´ sequence, les

choix de principe de

´pendront вероятный du degre

´de

tassement que la structure pourra be

´rer. Des e

´quations

analytique simplei ‑ e

´es sont pre

´ste

´es to permettre le

Calcul de la re

´action charge / tassement, et du degre

tassement ne

´cessaire pour mobiliser la force de dalle

plate d’un radier plein de la me

´me largeur globale.На

valide

´cette me

´thodologie en compare les re

´sultats avec

des re

´sultats obtenus sur maquette.

ВВЕДЕНИЕ

Морская инфраструктура, такая как концевые манифольды

(PLEM), концевые заделки трубопроводов (PLET) и временные якоря

, может поддерживаться мелким фундаментом. В таких случаях

фундаменты могут состоять из одного большого фундамента —

(‘mudmat’) или иногда нескольких фундаментов, поддерживающих

одной и той же конструкции (Fisher & Cathie, 2003). Неглубокие фундаменты

могут либо опираться на поверхность, либо могут иметь плинт

, если ожидаются большие нагрузки.

Когда морская инфраструктура размещается на морском дне, она

первоначально подвергается вертикальной несущей конструкции

нагрузки, W. Во время эксплуатации дополнительные нагрузки, вероятно,

будут горизонтальными, H, в результате (а) расширение трубопровода или

нагрузки перемычки, (b) задерживающие нагрузки (от траления или постановки на якорь),

или (c) гидродинамические нагрузки (на мелководье).В большинстве случаев

они будут применяться относительно близко к уровню морского дна

(поскольку конструкции манифольда имеют относительно fl на

по сравнению с их шириной), так что моментные нагрузки M обычно невелики. Следовательно, комбинация вертикального собственного веса

и дополнительной горизонтальной нагрузки определяет выбор типа и размера фундамента для

.

Трубопроводные конструкции размещаются на морском дне путем спуска

их с судна. Если конструкция относительно велика, операцию

можно проводить только в хороших морских условиях,

, потому что в противном случае опускание конструкции через зону разбрызгивания

опасно. Это означает, что для установки может потребоваться

дополнительных дорогостоящих затрат времени судна на ожидание соответствующих

погодных условий.

Ростверк является привлекательной альтернативой традиционному основанию с забрызгиванием

, уменьшая собственный вес и гидродинамическую нагрузку

в зоне заплеска.Фундамент ростверка —

(рис. 1 и 2) состоит из множества тонких вертикальных решеток

, жестко соединенных между собой, образуя фундамент. Как правило,

толщина решетки t¼5 –10 мм, высота решетки

D¼50 мм и расстояние между центрами smay

могут варьироваться от 20 мм до 80 мм в зависимости от конструкции. Преимущество этих фундаментов

в том, что вода может свободно перемещаться между решетками

, и поэтому конструкция может быть легко опущена

через зону брызг даже при плохой морской погоде. Очевидно, что

будет иметь финансовые преимущества для подрядчика, так как

, вероятно, сократит время установки на море. Кроме того,

является вероятностью того, что для фундаментов может потребоваться меньше стали

, чем для обычных фундаментов с забойными коврами.

На сегодняшний день ростверковые фундаменты использовались в нескольких морских проектах

. Однако до сих пор не существует общепринятого метода

для расчета их несущей способности при

, будь то чисто вертикальная или комбинированная вертикально-горизонтальная нагрузка.

Кроме того, неясно, как на несущую способность

влияет расстояние между решетками и их толщина t (или, скорее всего,

, скорее всего, отношение расстояний, s / t) для различных почвенных условий.

еще предстоит выяснить для каких грунтовых условий и отношения

несущая и комбинированная грузоподъемность

Рукопись получена 4 ноября 2009 г .; принята исправленная рукопись

12 апреля 2011 г.

Редактор приветствует обсуждение этой статьи.

 Advanced Geomechanics, Australia (ранее Университет Дана —

dee, Великобритания).

† Университет Данди, Великобритания.

Фундамент ростверка — типы, преимущества и недостатки

Фундамент ростверка

Фундамент ростверка, состоящий из двух или более двух ярусов, расположенных под прямым углом, для равномерного распределения нагрузки на большой площади.

Фундамент, состоящий из двух или более чем двухъярусных балок, наложенных на слой бетона для распределения нагрузки по большой площади, относится к фундаменту Grillage.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает избежать глубоких земляных работ, необходимых для фундамента. Он находится в основании колонны.

Балка ростверка одного яруса находится на перпендикуляре балок ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и подмостей массивных конструкций.

Фундамент и ростверк выглядят одинаково, но их функции различаются. Фундамент передает нагрузку от конструкции к земле, а ростверк распределяет тяжелую нагрузку по широкой площади земли.

Типы фундаментов ростверков

Исходя из материала, различают два типа фундаментов ростверков.

• Стальной ростверк
• Деревянный ростверк

Фундамент стальной ростверк

Этот фундамент состоит из одно- или двухъярусных соединений RSJ (стальных прокатов), залитых в цементобетон.RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена для давления на почву в допустимых пределах.

Обычно этот фундамент имеет пределы, построенные с помощью двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Фундамент ростверка может состоять только из одного яруса, если стена не несет большой нагрузки.

Нагрузка, которую несет стальная опора или стена, сначала передается на верхний ярус балок, затем на второй ярус, расположенный ниже верхнего, и, наконец, на грунт под фундаментом.

Для удержания балок ростверка каждого яруса в нужном положении используется распорная планка диаметром 30 мм или разделитель труб диаметром 25 мм.

Минимальный зазор между полками соседней балки должен быть не менее 8 см, чтобы облегчить укладку и уплотнение бетона.

Максимальный зазор между полками соседних балок должен быть ограничен до 300 мм или в 1,5–2 раза больше ширины полки, в зависимости от того, что меньше.

Если балки разнесены на расстояние, превышающее максимально допустимое, вполне вероятно, что бетон между балками может не действовать монолитно с лучами, и это может стать причиной разрушения фундамента.

Минимальное бетонное покрытие 100 мм поддерживается по всей открытой поверхности и концам балок для защиты балок балок от коррозии.Бетонное покрытие под нижним ярусом балок должно быть не менее 150 мм.

Также прочтите — Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент

Фундамент для деревянного ростверка состоит также из деревянных досок и деревянных балок. выдерживать большие нагрузки на слабых почвах. Этот фундамент подходит для земли, которая всегда остается заболоченной .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 до 75 мм, установленных друг на друга.

Над этой площадкой нижнего яруса брусьев размещается размер почти 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной площадки.

Наконец, массивное бревно используется в центре бруса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на изображении.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, размещенные непосредственно под колонной.

Наконец, нижний ярус передает всю нагрузку на грунт фундамента через деревянную платформу.

Иногда можно использовать фундамент из деревянных ростверков и под постоянными стенами. Но в таком случае древесину необходимо беречь от возможных вредных воздействий.

Также прочтите — Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Особенности фундамента с решеткой

Фундамент с ростверком помогает соединить весь фундамент в единую структуру и равномерно распределить нагрузку на дом .

В основном это монолитная конструкция ПКР, прочность которой придает металлический каркас.

Проектирование фундамента ростверка

• Для целей проектирования важно рассчитать нагрузки и моменты надстройки.
• Теперь рассчитайте необходимую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
• По этому значению можно определить количество и размеры балок для каждого слоя ростверка.
• Это поможет определить размеры балок, необходимые для противодействия поперечным силам и изгибающим моментам.
• Способы загрузки и строительства должны соответствовать проектным требованиям.

Практический пример проектирования фундамента ростверка для аудитории

Порядок строительства фундамента ростверка

Фундамент ростверка из стали или деревянных стыков, установленных ступенчато. Распределяет нагрузку по широкой площади земли.

• Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Слой бетона в соотношении 1: 2: 4 или 1: 1,5: 3 толщиной от 23 до 30 см укладывается и уплотняется.
• Поверх бетонного основания укладываются стальные двутавровые балки с подходящим интервалом от 45 до 90 см. Эта длина двутавра равна ширине фундамента.
• Затем заливается бетон, чтобы заполнить пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
• Снова заливается бетон во внутреннее пространство, чтобы заполнить его.
• Теперь исправить стальные подпорки путем соединения с опорной пластиной. Вставка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляют в бетоне.

Как правило, ростверк используется для тяжелых зданий, таких как ратуши, башни и фабрики.

Также прочтите — Что такое цокольная балка? Защита цоколя, разница между балкой цоколя и балкой

Преимущества фундамента с решеткой

• Процесс установки прост и быстр.
• Сталь, из которой изготовлены стальные фундаменты ростверков, можно многократно использовать повторно, что делает ее экологически чистой.
• Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
• Вы можете настроить ростверк в соответствии с требованиями проекта, что сделает его подходящим для различных применений.
• Помогает снизить вибрацию дома возле шоссе или железной дороги.
• Он также служит для уменьшения тепловыделения в доме.
• Подходит для почвы с низкой несущей способностью. Вы можете сэкономить до 30% на строительстве фундамента.

Недостатки ростверка

• Его стальные стыки требуют защиты от коррозии бетоном.
• Для большей глубины в этом фундаменте необходимо устройство свай.
• Пространство под ростверком необходимо заполнить и утеплить.
• Не подходит для многоэтажных домов.

Также прочтите

Кессонный фундамент или фундамент скважины — типы и компоненты

Что такое свайный фундамент? — Типы свайного фундамента

Комбинированная опора — Определение и типы

Разница между предварительным и последующим натяжением

Фундамент ростверка | Типы фундамента для ростверка

Самый важный момент в этой статье

Фундамент для ростверка

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), наложенных на бетонный слой для распределения нагрузки на большой площади — фундамент для гриля.

Используется в основании колонн. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и колонных лесов с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет тяжелые нагрузки на большие площади.

Также прочтите: Сваи для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы фундамента ростверка

По материалам, использованным при строительстве, фундамент ростверка бывает двух типов:

• Стальной фундамент ростверка
• Фундамент деревянного гриля

Фундамент стального ростверка

Фундамент стального ростверка состоит из стыков или стальных балок, поставляемых в одинарном или двойном слое.Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как стальные катаные балки.

Обеспечивается минимальное покрытие 10 см на внешних сторонах внешних балок, а также над верхними полками верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо убедиться, что уплотнение выполнено правильно и образуется непроницаемый слой толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут вызвать коррозию. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубных разделителей.

Затем заливаем бетон между балками первого слоя и вокруг них. После этого размещаем второй уровень балки под прямым углом к ​​первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом, мы подключаем стальные опоры для верхнего слоя с помощью опорной плиты, боковых углов, и усиливающей накладки.

Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Также прочтите: Разница между опорой и фундаментом | Что такое опора и фундамент

Деревянный ростверк

Деревянный фундамент предназначен для каменных стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен на затопленных территориях, где несущая способность почвы очень низкая и где нагрузка на почву ограничена 50-60 кН / м2.

Деревянные доски и деревянные балки используются вместо стальных балок. между деревянными стыками нет бетона.

Однако нижний бетон, подаваемый в стальную решетку, заменяется деревянной платформой, построенной из деревянных досок.

Выемка фундамента ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается рядом, без промежутков между ними.

Над этим слоем под прямым углом размещается деревянная балка того же сечения, что и у деревянного столба.

Затем снова кладут еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстые, простирающиеся на всю ширину основания стены, на которой возводится каменная стена.

Также прочтите: Что такое Raft Foundation | Тип опоры | Деталь Плот Footing проекта

Грильяж Фонд

Для проекта фундамента решетки, необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить базовую площадь, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки. Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определит размеры балки, необходимые для выдерживания изгибающих моментов и поперечных сил.

Сетку нельзя закладывать в бетон и по порядку, так как совместное действие балки и бетона будет деморализовано.Способ строительства и загрузки должен соответствовать требованиям проекта

Также прочтите: Двутавровая балка и двутавровая балка | Что такое двутавровая балка | Что такое двутавровая балка

Характеристики решетчатого фундамента

Решетка соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай.

В большинстве случаев фундамент представляет собой монолитную железобетонную конструкцию. Сопротивление обеспечивается металлической конструкцией (стальной фундамент для гриля).

Установка фундамента ростверка

Шаги по установке фундамента под решетку показаны ниже:

• Во-первых, для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот мангал, потому что он более надежный.
• Опалубка изготовлена ​​из кромочных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждой сеткой следует оставить расстояние от 15 до 30 см.
• Внутри опалубки мы должны определить структуру соединения арматуры с помощью соединительной проволоки. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть таким же.
• Затем арматура подключается к тому же соединительному проводу, который использовался ранее.
• Затем бетон необходимо приготовить с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Соединения должны быть размещены на высоте примерно от 25 до 30 мм, чтобы они полностью погрузились в бетон.Бетон нужно заливать осторожно, чтобы избежать образования нежелательных полостей. 6. После заливки поверхность выровняйте и дайте высохнуть. После высыхания опалубку можно снимать. Фундамент готов.

Преимущества ростверка

• Требуется меньше времени и материалов на установку;
• Снижает выделение тепла из дома с помощью фундамента, так как не применяется к мерзлому грунту.
• Снижает уровень вибрации дома (это очень реально, если дом построен рядом с автомагистралями) .

Недостатки ростверка

• Требуется сооружение свай на достаточно большой глубине;
• Пространство под сеткой необходимо заполнить и обогреть.

Краткая записка

Фундамент для ростверка

Фундамент для ростверка — это тип фундамента , который часто используется в основании колонны. Он состоит из одного, двух или более ярусов стальных балок, наложенных на слой бетона, при этом смежные ярусы расположены под прямым углом друг к другу, а все ярусы заключены в бетон.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение-

Проектирование фундамента ростверка | Фундамент стальной ростверк

Конструкция фундамента с ростверком

в основном подходит для тяжелых структурных нагрузок от колонн, опор или балок, которые необходимы для передачи несущей способности почвы относительно низкой.

Фундамент ростверк легко распределяет нагрузку на обширном участке грунта.Этот фундамент помогает противостоять глубоким земляным работам, поскольку необходимая площадь основания рассчитана на нагрузку трансмиссии. Глубина фундамента ограничена от 1 м до 1,5 м.

Фундамент ростверка состоит из двух и более ярусов балок, расположенных под определенным углом для распределения нагрузки на обширной площади.

Обычно этот тип фундамента применяется к опорам и стойкам колонн тяжелых конструкций. Ростверк выполнен из стали I I секции (R.S.J) размещается в одинарном или двойном большом.

Второй, больший — количество R.S.J.S, и они расположены отдельно в зависимости от нагрузки на конструкцию и несущей способности почвы.

Улучшение грунта с включением нагрузки или повышением рабочего напряжения
Когда груз доставляется на землю, он сжимается. Диапазон и необходимое время могут варьироваться в зависимости от размещения частиц грунта, степени насыщения, а также плавного осушения почвы.Если нагрузка доставляется для рыхлых и особенно ненасыщенных заливок, это может вызвать быстрое оседание.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивается и утрамбовывается. Поверх утрамбованной поверхности укладывается цементно-бетонный слой. Его следует как следует уплотнить, чтобы он стал водостойким. R.S.J.S содержат необходимые размеры, которые размещаются на постоянных зазорах. Для имплантации нижних фланцев R.S.J.S в бетон заливается густым цементным раствором. Трубы и болты используются для коллективного крепления R.S.J.S. Болты вставлены в перемычку R.S.J.S.

г. Части труб располагаются между R.S.J.S, и через все отверстия и трубы пропускается длинный болт. Это объединит R.S.J.S вместе и создаст прочную массу.

Типы фундаментов ростверков

1. Фундамент стального ростверка
   Фундамент стального ростверка разработан с использованием стальных балок и структурно называется катаными стальными балками (RSJ), которые устанавливаются в два или более ярусов.
2. Деревянный ростверк
   Деревянный ростверк применяется для деревянных колонн или кирпичных стен с большой нагрузкой. Преимущества фундаментов для ростверков.

Фундамент из стального ростверка больше подходит подрядчикам, чем деревянный ростверк.

Скорость установки — Подрядчики могут значительно сэкономить время с помощью ростверкового фундамента.

Пригодность — Фундаменты ростверков в основном используются вместо заливного бетона, и благодаря плавному процессу установки экономится много времени.

Снижение затрат — Подрядчик может получить скидку в стоимости, так как существует наименьшая вероятность дезорганизации транспортной инфраструктуры.

Многоцелевой фундамент — Технология поддерживает различные приложения.

Ссылка: constructiontuts.com

.
