Виды и размеры профиля для гипсокартона

Несмотря на свою технологическую простоту, конструкции из ГКЛ требуют тщательных расчетов и безукоризненного соблюдения технических рекомендаций. По большей части это относится к каркасному профилю — несущему элементу всей системы. Поговорим о видах, размерах и назначении профиля для гипсокартона.

Наилучший способ выбрать профиль в точном соответствии со спецификой проекта — использовать альбомы технических решений, где производители указывают технические параметры профилей всех типоразмеров и дают рекомендации по процессу монтажа.





Общая спецификация профилей для ГКЛ



Существует четыре основных разновидности профиля: СD, UD, CW и UW согласно маркировке Knauf, которая считается общепринятой. Первая буква обозначает тип профиля С — стоечный, U — направляющий. Буквы в маркировке соответствуют форме профиля: U не имеет загнутых краев, чтобы стоечный профиль свободно входил в паз.

Вторая буква указывает сферу применения: профили W-типа используют при облицовке стен, а D-типа — в потолочных работах. Все изделия со средней полкой шире 27 мм имеют в маркировке букву W (от англ. wall — стены).

Профиль для ГКЛ массово производится отечественными предприятиями, поэтому была принята дополнительная система обозначений, с недавних пор применяемая производителями в русскоязычных альбомах и прайс-листах. Альтернативные наименования в русском языке лучше поясняют назначение каждого типа профиля:

1.  СD — ПП (профиль потолочный).

2.  UD — ПНП (профиль направляющий потолочный).

3.  CW — ПС (профиль стоечный).

4.  UW — ПН (профиль направляющий).

Существует две дополнительные разновидности профиля: ПУ — профиль угловой и ПМ — профиль маячковый. Они предназначены для штукатурных работ и при сборке конструкций из ГКЛ не используются.

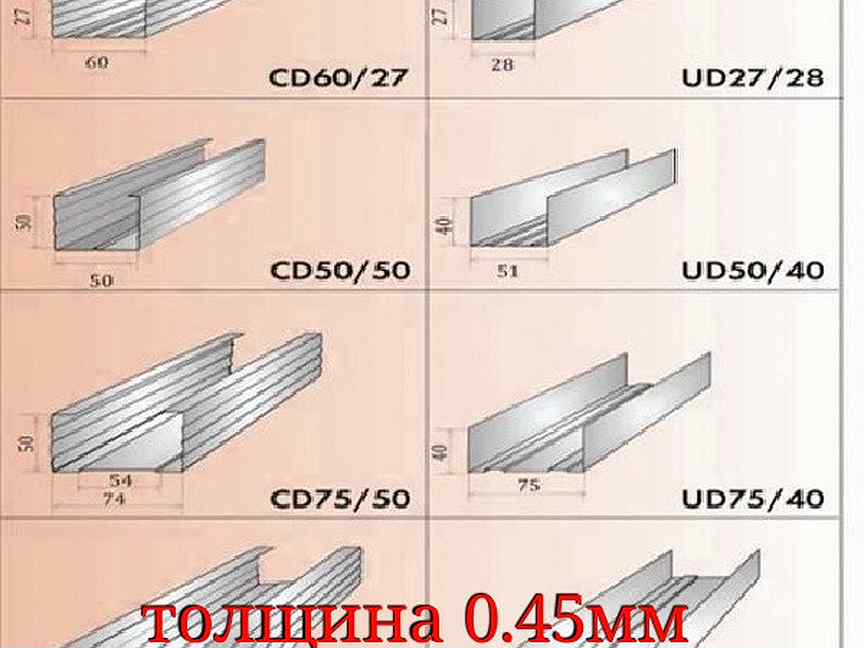

Основные типоразмеры профиля и их применение



В строительной практике применяемые профили принято объединять в комплекты. Размеры направляющего и стоечного профилей по ширине всегда равны между собой, они определяют номер комплекта: 27, 50, 75 и т. д. Так, упоминание о 27-м комплекте дает точно понять, что речь идет о потолочном каркасе из профилей CD 60×27 и UD 27×28, а услышав о комплекте номер 100, опытный мастер всегда поймет, что имеется в виду каркас для сдвоенной перегородки из профилей UW 40×100 и CW 100×50.

Под профилями для стен подразумевается весь сортамент марок CW и UW, то есть комплекты 50, 75, 100, 125 и 150. Ширина стенового профиля определяет толщину перегородки или фальшстены без учета обшивки ГКЛ и слоя отделки.

Для потолочных работ обычно применяется комплект UD-27. В сборке каркасов стен такой профиль почти никогда не задействован, за исключением редких случаев, когда вес стены и нагрузка на нее минимальны, либо нужно сохранить полезную площадь помещения.

Самый маленький комплект имеет номер 17 и состоит из профилей CD 47×17 и UD 17×18. Это очень тонкий и легкий профиль, его основное предназначение — сборка каркаса для рельефных элементов с высокой детализацией, как правило, на нижних ярусах подвесного потолка. Использование этого профиля существенно снижает нагрузку на подвесную систему и дает возможность изготавливать более мелкие фигуры. Комплект также может быть использован для оформления ниш, полок и всевозможного декора, единственное требование: конструкция из 17-го комплекта не должна испытывать каких либо других приложенных нагрузок, кроме собственного веса, другими словами — она не должна быть ответственной.





Специальные виды профиля



Имеется достаточно большое количество профилей специального типа. Наиболее обширная категория — профили марки UA. В нее входят все размеры профиля UW, однако толщина металла составляет 2 мм. Профиль применяется для сборки каркасов стен и перегородок, испытывающих в эксплуатации экстремальные нагрузки. Это относится к конструкциям с трехслойной обшивкой или стенам с подвесом тяжелой корпусной мебели, традиционно UA применяют вместо деревянных брусьев для укрепления проемов. Примечательно, что из профиля UA можно изготавливать как направляющие, так и стоечные элементы каркаса.

В каркасе стен и потолков с выпуклой или вогнутой основной плоскостью используются гибкие разновидности профилей СD 60х27 и UA комплектов номер 50, 75 и 100. Заменять гибкий профиль самостоятельно нарезанной «змейкой» не рекомендуется: в отличие от подобных изделий, заводской профиль имеет соединения между сегментами, они придают конструкции большую жесткость и образуют более равномерную дугу при сгибании.

Гибкие профили хорошо изгибаются только в продольном направлении, образуя искривленную основную плоскость. Например, с помощью гибкого UA-профиля можно изгибать стену только по вертикали. Функцию поперечного изгиба имеет профиль Knauf Sinus для комплектов 50, 75 и 100.

Остался без упоминания профиль марки MW, который по сути своей есть сдвоенный стоечный профиль для стен. Он применяется совместно с комплектами 75 и 100, отличается от обычного стоечного профиля больших размеров тем, что имеет центральную продольную перегородку.

Благодаря ей каркас получает дополнительную осевую прочность и лучше изолирует шумы конструкционной и вибрационной природы. При установке профиль всегда ориентируется поперек перегородки, обшивка к центральной полке не крепится. Профиль MW часто ошибочно используют вместо поперечно-сдвоенных профилей СW-100, предназначенных для придания высокой диагональной жесткости.





Особенности штамповки профиля



Наиболее очевидное отличие профилей разных производителей — индивидуальная схема гибки и штамповки, которой определяется расположение ребер жесткости и наличие дополнительных опций.

Стоечный профиль, к примеру, может иметь высокое разнообразие технологических вырезов на центральной полке. Отгибая лепестки, можно получить отверстия для прокладки коммуникаций в стенах, либо использовать отогнутые элементы для временной фиксации соединительных перекладин.

Есть и более экзотичные особенности: например, профили Gyproc имеют рельефную поверхность, которая позволяет обходиться без скрепления стоек с направляющими, но при этом стойки лишены привычной многим возможности скользить и свободно перемещаться внутри направляющих.





Толщина металла и виды покрытий



Оригинальный профиль изготавливается из холоднокатаных стальных листов толщиной не менее 0,6 мм. Это по нормативам, а на практике такое постоянство встречается лишь у  известных брендов. Толщина профиля может быть заниженной производителем вплоть до 0,45 мм, что не всегда плохо. Например, более легкий профиль снижает нагрузку на подвесы, в то же время качество фиксации самореза в тонком металле не дает закрепить на каркасе что-либо кроме листовой обшивки.

Традиционно профили обрабатывают оцинкованием, за качество которого можно ручаться только при наличии сертификата на продукцию. Дополнительно для профилей, эксплуатирующихся в экстремальных условиях, предусмотрены полимерные защитные покрытия, но это редкое исключение. Гораздо чаще можно встретить профили, окрашенные в разные цвета, но это не более чем сигнальная окраска для визуального обозначения разнородных элементов каркаса.



http://www.rmnt.ru/ — сайт RMNT.ru



Размеры и виды профиля для гипсокартона, и другие параметры — Все о гипсокартоне

Благодаря ГКЛ, который крепится к каркасу из металлических длинномерных изделий, потолок и стены обретают максимально ровную поверхность. Применяемый профиль для гипсокартона необходим для фиксации конструкции. Использование профиля под гипсокартон позволяет облегчить установку ГКЛ, главное – подобрать подходящие виды вспомогательных материалов.

Назначение данных элементов

Просматривая фото различных дизайнерских решений, люди прибегают к изменению интерьера собственной жилплощади с помощью ГКЛ. Профиль для перегородок из гипсокартона позволяет собрать ровную композицию любой формы. Длинномерное изделие любой марки имеет незначительный вес, благодаря чему его монтаж удобен и быстр.

Сам гипсокартон отлично впитывает влагу. Гипсовые изделия из этого материала не рассыхаются, но и чрезмерно не увлажняются. Конфигурация гипсокартона при этом остаётся неизменной. Известны и звукоизоляционные отличительные черты этого материала, а также возможность соорудить зону для встроенной мебели.

Металлический длинномер отличим от деревянных балок влагоизоляционными свойствами, и не рассыхается. В отличие от необработанных металлических изделий, данные элементы при производстве подвергают оцинковке, поэтому они не ржавеют. К тому же, благодаря гибкости некоторых профилей, можно добиться неповторимого дизайна интерьера.

Для быстрого достижения ровной поверхности потребуется купить все необходимые профили и их комплектующие (крабы, удлинители и соединители), соорудить обрешёточный каркас, обшить ГКЛ, установить угловые длинномерные элементы, а после – зашпаклевать стены. Причём такие действия не требуют услуг мастеров, ибо их можно осуществить самостоятельно, не имея особых навыков по монтажу подобных конструкций.

Виды профилей

Основные виды профилей

Все виды профилей используются для монтажа каркаса. Каждая модель имеет собственное предназначение, поэтому правильно установить их возможно только по назначению. Существуют основные виды металлопрофиля:

  • стоечный;
  • направляющий;
  • гнутый;
  • потолочный;
  • угловой (монтаж такого г профиля для гипсокартона осуществляется после обшивки всего каркаса ГКЛ).
Гибкий профильНаправляющий профильПотолочный профильУгловой профиль

Выбирая профиль в магазине, или присматривая марку по фото с указанием размеров, можно определить, какой именно металлический длинномерный элемент для крепления ГКЛ идеально подойдёт. Все виды производятся из специального холоднокатаного металлического листа, впоследствии обрабатываясь методом оцинковки. Полученные изделия отличаются особой практичностью, крепостью, надёжностью и удобством применения. К тому же, оцинкованный металлический материал устойчив к коррозийным образованиям, а потому он долговечен.

Металлический каркас состоит из вертикальных и горизонтальных элементов. Вертикальные выполняют несущую функцию, поэтому их называют как стоечными, так и несущими. Расположенные им перпендикулярно элементы (это в горизонтальной плоскости), называют направляющими (или стартовыми). Чтобы выбрать необходимое изделие, следует разобраться в назначении каждого из видов.

Основные виды профиля Марка

Высота/ ширина

Длина, м Вес 1 м профиля, кг Использование
Направляющий ПН 100/40 От 2,5 до 4,5 0,85 Требуются для установки каркаса перегородок, облицовок
ПН 75/40 0,73
ПН 65/40 0,68
ПН 50/40 0,6
ПН 28/27 От 2, 75 до 4,5 0,4 Необходим при монтаже каркаса для облицовки стен или подвесного потолка
Стоечный ПС 100/50 2, 75 – 4,5 0,97 Для построения каркаса потолка или облицовки стен
ПС 75/50 0,85
ПС 65/50 0,81
ПС 50/50 0,73
Потолочный ПП 60/27 2,75 – 4,5 0,6 Для крепления каркаса навесных потолков, облицовки стен
Угловой ПУ 31/31 2,75 – 4,5 0,2 Для защиты внешних перегородочных углов, облицовки стен
Гибкий (арочный) ПП 60/27 с гибочным радиусом, не превышающим 50 см Менее 6 см 0,6 Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов

Виды профилей для гипсокартона — разновидности и размеры профилей

Гипсокартонные конструкции пользуются большой популярностью для изготовления или выравнивания внутренних стен и перегородок, создания арок, ниш, стеллажей и прочихэлементов интерьера.

Изготавливаемые конструкции обычно пустотелые, а их каркас изготавливается из металлических профилей различных размеров и форм.



Рисунок 1.Конструкции из гипсокартонных листов в интерьере квартиры.



ТОП 3 лучших товаров по мнению покупателей



Разновидности и размеры профилей

Профили каркасов для устройства гипсокартонных конструкций изготавливаются способом холодного проката из алюминия, тонкогооцинкованногоили черногометалла. При этом стальные профили более доступны по цене и используются значительно чаще.

Каркасы строительных конструкций, эксплуатируемых в сухих отапливаемых помещениях с нормальной влажностью, можно выполнять из черной стали.

Во влажных помещениях — душевых, ванных, кухнях, верандах, подвалах лучше применятьпрофили из алюминия или стали с цинковым покрытием.

Существует разные виды профилей:

1.Направляющие профили ПН (UD)

П-образные профилис гладкими боковыми плоскостями. Закрепляются по периметру стен или потолков и служат основой и опорой для установки перемычек и стоек профилей.



Рисунок 2. Направляющий профиль ПН.



2.Стоечные профили ПС (CD)

Стоечные профили устанавливаем в направляющие, а к ним привинчиваем на саморезы листы гипсокартона.

Профили-стойки несут существенные нагрузки от навешиваемых на них листов облицовки. Для прочности и надежностиони выполнены с дополнительными полками и ребрами жесткости.



Рисунок 3. Стоечный профиль ПС.



3.Потолочные профили ПП и ППН

Профили потолковв виде буквы «П»изготавливаются меньшим сечением, чем стеновые и бывают несущими и направляющими. Полочки у них меньшей меньшего размера, чтобы не уменьшать высоту помещений при устройстве гипсокартонных конструкций.

Направляющие потолочные профили монтируем по периметру комнат, а в нихустанавливаем потолочные профили несущие, которые крепимдополнительно к закрепленным на потолке металлическим подвесам.



Рисунок 4. Профили потолочные направляющие и несущие.



4.Угловые профили

ПУГ-образные профили, со слегка выступающей угловой частью. Применятся для создания и защиты углов гипсокартонных конструкций. Бывают с перфорированными круглыми отверстиями, с дополнительными крупными прорезямиили с сетчатой полосой по краям перфорированных профилей для лучшего сцепления со штукатуркой или шпатлевкой.



Рисунок 5. Профили угловые.



5.Арочные или гнутые профили

Изготавливаются с разрезами на боковыхстенках, которые позволяет профилям гнуться, создавая вогнутые или выпуклые криволинейные конструкции потолков, арок, ниш и прочих деталейинтерьера.

Вогнутые арочные профили изготавливаются с максимальным радиусом изгиба от 5000 миллиметров, минимальным — 500 миллиметров. Выпуклые — с радиусами изгибания от 1001, до 5000 миллиметров.



Рисунок 6. Арочный или гнутый профиль.



Рисунок 7. Основные характеристики профилей.



Важно! При устройстве каркаса подбирать подходящие по сечению и размеру профили, которые смогут нести нагрузки от навешиваемых на них гипсокартонных листов.



Дополнительные элементы каркаса

Существует множество различных комплектующих для устройства конструкций из гипсокартона.

Чаще других используются следующие элементы:

Соединители двухуровневые для закрепления стоек профилей на разных уровнях перпендикулярно друг другу.

Соединители одноуровневые «краб», закрепляющие стоечные профили в единой плоскости. Крабы имеют защелкивающие замки, закрепляющие профили крест-накрест. При нагрузках более двадцати килограммов на один метр квадратный, лучше дополнительно закрепить профили саморезами.

Подвесы прямые для закрепления профилей потолка. Подвесы крепятся анкерами непосредственно к потолку и изгибаются в виде буквы «П». Профили на подвесы закрепляют саморезами.



Рисунок 9. Подвесы прямые.



Анкерные подвесы используются при устройстве подвесныхсистем потолков для закрепления потолочных профилей. Подвесами-анкерами легко регулировать уровень плоскости потолка.



Рисунок 10. Подвесы анкерные.



Удлинители профилей выполнены в виде небольших скоб, созданных для сращивания отрезков профилей одинаковых сечений и размеров.



Рекомендую! В качестве соединителей для профилей или подвесов использовать отрезки профилей, создающих более надежные и жесткие крепления и позволяющие сэкономить на некоторых элементах каркаса.



Для крепления металлических профилей подходят анкерные дюбели и сверлящие или прокалывающие саморезы. Анкеры надежно крепят профиль к бетонным перекрытиям или стенам из кирпича и блоков. Лучше использовать для этого прочный металлический анкер-клин или потолочный дюбель. Саморезами скрепляем элементы каркаса между собой.



Рисунок 11. Крепление элементов профилей саморезами.



ТОП 3 лучших товаров по мнению покупателей



Советы по выбору качественного профиля и крепежа к нему

Профили, комплектующие и крепежи для монтажа конструкций из листов ГКЛ представлены в большом ассортименте по различным ценам.

Прежде чем купить материал, обратите внимание на следующие детали::

  • толщину стенок профиля и точность размеров. Даже небольшие отклонения помешают создать качественную облицовку;
  • изготовителя товара. Лучше, если это будет крупная и известная компания, с многолетним сроком работы на строительном рынке;
  • спряжение профилей между собой: профили стоек должны без труда входить в направляющие профили;
  • качественные элементы профилей не должны содержать заусениц, видимых деформаций и скручиваний;
  • не допускается наличие следов ржавчины или смазки на покрытии профилей.



Важно! Тщательно проверять качество комплектующих элементов перед покупкой, ведь бракованный профиль может испортить всю последующую отделку.



Инструменты и приспособления для монтажа профиля

Существует немало инструментов, облегчающих процесс монтажа каркаса под гипсокартонную облицовку:

  • рулетка не менее 5 метров для длинномерных измерений;
  • уровень, позволяющий контролировать любые уклоны горизонтальных и вертикальных поверхностей;
  • гидравлический уровень для разбивки горизонтов или переносов отметок на другие плоскости;
  • лазерный уровень позволяет выполнять разметки любых плоскостей с идеальной точностью;
  • ножницы по металлу для разрезания профиля;
  • дрель-шуруповерт для быстрого сверления отверстий в стенах и потолках и ввинчивания саморезов в стальные профили каркаса.



Особенности монтажа

Технологии монтажа подразумевают последовательное и поэтапное выполнение работ.

Разметка

Размечаем места крепления элементов профилей, кронштейнов и подвесов с помощью лазерного или гидравлического уровня, рулетки и отвеса в следующем порядке:

  1. Отступаем от стены не менее сорока миллиметров, учитывая толщину утеплителя и возможно расположенные под обшивкой инженерные коммуникации и ставим отметки в углах.

Соединяем точки и рисуем на полу горизонтальные линии при помощи красящего шнура.

Переносим отметки на потолок при помощи отвеса и чертим вторую горизонтальную линию.



Рисунок 12. Перенос отметок при помощи отвеса.



По полученным горизонтальным линиям на полу и потолке будем крепить направляющие профили.

  1. Места крепления стоечных профилей размечаем, отмеряя от угла ширину гипсокартонных листов, аналогично размечая все стены. Все горизонтальные участки разбиваем на отрезки в сорок-шестьдесят сантиметров и наносим вертикальные полосы.



Рисунок 13. Разметка вертикальных профилей.



  1. Вертикальные линии разбиваем на отрезки по шестьдесят сантиметров и ставим метки в местах крепления горизонтальных перемычек и кронштейнов дистанционных.



Важно! Выполнять разметку четко по уровню, чтобы избежать перекосов и деформаций, которые могут привести к растрескиванию листов гипсокартона и последующей декоративной отделки.



Монтаж профиля

Технология монтажа профиля подразумевает следующий порядок работ:

  1. Крепим к потолку горизонтальный верхний профиль при помощи самонарезающих винтов и дюбелей, с интервалом около пятидесяти сантиметров. В качестве изоляции между стеной и стальными профилями используем уплотнительные ленты из вспененного полиэтилена.



Рисунок 14. Крепление верхнего горизонтального профиля.



  1. Так же крепим к полу второй горизонтальный профиль. При этом, контролируем с помощью отвеса четкое расположение осевой линии от верхнего профиля.
  2. По отметкам устанавливаем дистанционные кронштейны с интервалом по вертикали от 80 до 100 сантиметров.
  3. Нарезаем стоечные профили на отрезки, равные расстоянию от пола до потолка и заводим их в верхние и нижние профили, располагая между лапками кронштейнов.
  4. Закрепляем при помощи саморезов вертикальные профили к держателям и горизонтальным профилям. Лапки кронштейнов отгибаем или срезаем болгаркой, или ножницами по металлу заподлицо с плоскостью профилей.



Рисунок 15. Крепление стоечных профилей.



  1. При помощи соединителей перевязываем стоечные профили горизонтальными перемычками под прямым углом.



Рекомендую! Для усиления каркаса можно вложить в каждую стойку деревянные бруски сечением 50*50, или сложить стойки попарно в виде короба.



На готовый каркас можно крепить листы гипсокартона.

Правильный выбор качественного профиля и комплектующих — залог прочности, надежности и долговечности созданных конструкций из гипсокартонных листов.

ТОП 3 лучших товаров по мнению покупателей

Профиль для гипсокартона.Как выбрать, таблица размеров и цены

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д  — лучше использовать оцинкованную сталь или аллюминий.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

  • Длина профиля — от 2,5 до 4 метров
  • Ширина – 60 миллиметров
  • Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

  • Толщина – 0,55 миллиметров
  • Длина – 3 метра
  • Ширина – 27 миллиметров
  • Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

  • Длина – от 3 до 4 метров
  • Ширина от 5 до 10 сантиметров
  • Высота полки – 40 миллиметров
  • Толщина металла – от 0,4 до 0,6 миллиметров

Усиленный для потолка

Имеет маркировку UA, толщину металла 2 мм. Применяется для создания усиленных каркасных оснований подвесных потолков.

Кроме того его используют в качестве части конструкции для крепления оконных и дверных коробок.

Перегородочные

В эту категорию входят 2 разновидности профилей:

  • Направляющий. Имеет маркировку UW. По принципу аналогичен профилю UD, но имеет немного другие характеристики: большую высоту (40мм) и ширину (обычно 50, 65, 75 и 100 мм).
  • Несущий или стоечный. Имеет маркировку CW и высоту полки 50мм.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

ВогнутыеВыпуклые
Радиус, мм. Длина, мм. Радиус, мм. Длина, мм.
500 — 1000 2600, 3100, 4000
1001 — 2000 1001-2000 2600, 3100, 4000
2001 — 3000 2001-3000
3001 — 4000 3001-4000
4001 — 5000 4001-5000
> 5000 > 5000

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Прямой подвес.

Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Двухуровневый соединитель

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение Толщина, мм. Ширина полочки, мм. Материал изготовления Длина профиля, мм.
ПУ 20-20 0.22-0.25 20 аллюминий  3
ПУ 25-25 0.4 25 оцинкованная сталь
ПУ 30-30 0.4 30
0.5
ПУ 35-35 0.5 35

Плюсы и минусы металлических профилей

Металлические профили используются не только при возведении конструкций из ГКЛ, но и для крепления других отделочных материалов.

К преимуществам стальных профилей можно отнести следующее:

  1. Благодаря оцинкованному покрытию рейки надежно защищены от коррозии, поэтому их можно монтировать в помещении с повышенной влажностью. Они выдержат даже прямой контакт с водой при затоплении сверху.
  2. Если металлический каркас сравнивать с деревянной обрешеткой, то срок его службы намного больше. Он не деформируется со временем, элементы из металла не утрачивают свои технические характеристики.
  3. Материал не портят микроорганизмы, насекомые и грызуны, чего нельзя сказать о деревянной обрешетке. Благодаря этому сохраняется прочность каркаса и продлевается его срок службы.
  4. Сталь является пожаробезопасным материалом. В этом ее главное преимущество перед древесиной.
  5. Гипсокартонный потолок не растрескается со временем, потому что элементы каркаса не деформируются из-за перепадов влажности и температуры.
  6. Рейки из стали отличаются удобством и простотой монтажа. Они легко режутся.

Можно сказать, что недостатков у металлических профилей практически нет. Намного выгоднее делать каркас из оцинкованных реек, чем сооружать деревянную обрешетку, которая деформируется со временем, не может применяться в условиях повышенной влажности и отличается низкой устойчивостью к возгоранию.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

Как выбрать качественное изделие

Для того чтобы не ошибиться при выборе металлопрофилей в магазине, обратите внимание на следующие советы и рекомендации:

  • Проверяйте толщину металла и остальные размеры изделия. Это можно сделать с помощью специального инструмента (штангенциркуля), либо сравнив несколько металлопрофилей от разных производителей. Если толщина изделия будет недостаточной, при монтаже саморезы будут постоянно прокручиваться из-за срывающейся резьбы, а неверные размеры затруднят процесс монтажа ровного каркаса.
  • Если в упаковке хотя бы на одном изделии видна ржавчина, лучше отказаться от такой покупки. Это означает, что процесс коррозии уже начался, и крепить такой профиль на поверхность нельзя.
  • Обильно смазанные профили обычно говорят о том, что продавец пытается скрыть некачественное покрытие металла.
  • Остерегайтесь изделий с неровной прокаткой – любые искривления будут сильно затруднять работу с ними. Выявить такой дефект достаточно легко, ведь при взгляде вдоль профиля сразу будут заметны любые отклонения от прямой формы. По этой же причине стоит осторожно перевозить металлопрофили, так как они легко могут погнуться.
  • Не стоит покупать изделия, на которых имеются заусенцы и сколы. Это может привести к получению порезов во время их монтажа.

Выбор профиля – это как раз тот случай, когда не следует экономить на качестве. Любые погрешности приведут к некачественно выполненной работе, и впоследствии вам придется переплачивать за исправление всех «косяков».

Подсчет количества профилей

Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.

Как рассчитать профиль для гипсокартона Watch this video on YouTube

Расчеты для одной стены

Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.

Расчеты осуществляются по такому принципу:

Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.

Расчет количества профилей для потолка

Методика расчета практически одинаковая, за исключением типа применяемых профилей.

Подход в расчетах, следующий:

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

Если же полы деревянные, то профиль крепится саморезами посредством шуруповерта.

Ставим профили заподлицо с нашей отбитой линией на полу вовнутрь так, чтобы край профиля и линия совпадали. Прижимаем одной рукой профиль к полу, ставим саморез и закручиваем. Дальше подправляем профиль, если он сдвинулся, чтобы линия была заподлицо с краем профиля, наставляем саморез и закручиваем.

Закрепляем саморезы с шагом 40-50 см (соответственно для бетонного пола придется продолбить приличное количество отверстий: не забудьте про шумные работы по дому!)  Вот таков принцип закрепления всех направляющих профилей. Закрепив полностью профиль на полу, переходим на потолок:

Профили на полу и потолке закреплены. Переходим к боковым сторонам. Вставляем боковой профиль сначала в профиль на потолке, а потом на полу — так легче. Далее засверливаем отверстия:

и прикручиваем профиль к стене.

Проделываем тоже самое и с другой боковой стороной:

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Нитка держится.

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп.
Переходим к верхнему ряду подвесов и проделываем все тоже самое:

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс!
Выставлять профили нужно с крайнего и затем все по порядку. Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:

Особенности крепления каркаса к потолку

При помощи оцинкованного профиля можно установить два вида каркаса: ячеистый и поперечный. И в том и в другом случаях потребуется сделать уменьшенный чертеж будущего подвесного потолка, на котором отметить места расположения всех направляющих и несущих планок, а также крепления подвесов и других элементов конструкции.

Установка ячеистого каркаса

Монтаж профилей будет осуществляться следующим образом:

  • перенести при помощи карандаша или обивочного шнура на потолочную поверхность рисунок. Для точности используют уровень и рулетку;
  • на CD-профилях проделать отверстия на расстоянии 30-40 см друг от друга;
  • зафиксировать направляющие элементы по горизонтальной линии к стеновой поверхности при помощи анкерных дюбелей;
  • отступив 30 см от стены, через каждые 60 см прикрепить на саморезы или 6 миллиметровые дюбели П-образные подвесы;
  • обратную сторону CD обклеить уплотнителем и прикрепить изделия к подвесам на саморезы. При недостаточности длины планок, размер деталей увеличивается соединителями;
  • зафиксировать перемычки крабами с шагом в 60 см в шахматном порядке.

Важно! На всем этапе работ необходимо постоянно контролировать ровность будущей потолочной поверхности и регулировать ее при помощи пружинных подвесов.

Монтаж поперечного каркаса для одного уровня конструкции

Преимущество такого способа заключается в отсутствии необходимости приобретать и устанавливать некоторые элементы. В частности, перемычки и крабы. Благодаря параллельному креплению профилей данный способ получил название рельсового.

Порядок действий будет следующим:

  • таким же образом, как и в предыдущем способе, чертеж переносится на потолок. При этом шаг между поперечными профилями должен составлять 50 см;
  • по горизонтали по всему периметру помещения на стеновой поверхности проводится линия, к которой будут крепиться направляющие;
  • далее осуществляется монтаж направляющих деталей, в пазы которых заводятся края несущего поперечного профиля и фиксируются при помощи саморезов.

Проверка ровности будущей подвесной конструкции также должна обязательно проверяться на всех этапах выполнения работ.

Видео как правильно крепить подвес

Видео:

Видео:

Полезные советы

И еще несколько рекомендаций:

  • После окончания разметки следует заняться коммуникациями, которые в дальнейшем будут скрыты под гипсокартоном. В первую очередь это электропроводка. Нанесенная разметка поможет проложить ее так, чтобы не повредить при монтаже каркаса. А вот прокладывать ее после установки профилей может быть неудобно.

  • Нелишним будет составить и сохранить план расположения профилей с размерами. После крепления гипсокартона и его качественной шпаклевки стыки листов уже будут не видны. Особенно если поверх ГКЛ будет какое-нибудь отделочное покрытие, например обои. Надеяться на свою память или на метки на стене не стоит: кто знает, когда возникнет желание закрепить на стене светильник, зеркало или полочку? К этому времени метки точно будут ликвидированы, а попасть в профиль, желая осуществить крепление, например, на дюбель «бабочку», будет очень неприятно.
  • При недостаточной длине профиля его можно нарастить. Можно соединять изделия «внахлест» или «встык». Во втором случае используется дополнительный кусок профиля или его роль играет торец направляющего. Место соединения фиксируется по бокам саморезами, которые не будут мешать плотному прилеганию листа гипсокартона к каркасу.

Источники


  • https://stroychik.ru/strojmaterialy-i-tehnologii/profil-dlya-gipsokartona
  • https://o-remonte.com/profil-dlya-gipsokartona-razmery-i-vi/
  • https://dekoriko.ru/otdelochnye-materialy/gipsokarton/razmery-profilya/
  • https://srbu.ru/stroitelnye-materialy/222-vidy-profilej-i-komplektuyu.html
  • https://www.sdvor.com/articles/profil-dlia-gipsokartona-kratkii-likbez/
  • https://sdelalremont.ru/vidy-profilej-dlya-gipsokartonnyx-rabot-i-ix-naznachenie.html
  • https://KakPostroitDomic.ru/vnutrennyaya-otdelka/potolki/vidy-potolkov/gipsokartonnye-potolki/profil-potolochnyy.html
  • https://mr-build.ru/materiali/napravlyayushchie-dlya-gipsokartona.html
  • https://stroyday.com/profil-dlya-gipsokartona/
  • https://rykinekruki.ru/giprok/urok-3-kak-sdelat-karkas-dlya-gipsokartona/
  • https://HoroshijPotolok.ru/otdelka/profil-potolochnyj.html
  • https://sdelalremont.ru/kak-krepit-profil-pod-gipsokarton-i-kakimi-dyubel-gvozdyami.html
  • https://mr-build.ru/konstruktsii/kak-krepit-profil-dlya-gipsokartona-k-stene.html

виды, размеры, назначение и выбор

Залогом прочности и длительной эксплуатации гипсокартонной конструкции является использование каркаса, изготовленного из специальных деталей. Они представляют собой профили для гипсокартона, соединяемые между собой крепёжными элементами, которые отличаются лёгким весом и возможностью придать конечному изделию желаемую форму и размер.

Разновидности элементов и их свойства

Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.

Для возведения перегородок

Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:

  • направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;

    Таблица: размеры направляющего профиля (UW).

  • стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.

    Таблица размеров стоечного профиля (CW).

Для оформления стен и потолков

Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:

  • направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
    Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 – 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы.
  • несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
    Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали.

  • арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.

Дополнительные детали

Помимо основных разновидностей, существуют различные элементы, способствующие усилению конструкции, приданию ей большей защищенности либо же облегчению последующей отделки:

  • усиленный (маркируется UA). Производится из высококачественной стали и имеет повышенную устойчивость к появлению коррозии. Используется в различных конструкциях, к которым предъявляются повышенные требования, а также имеющим увеличенную высоту. Усиленный профиль для гипсокартона обладает такими размерами: ширина основания варьируется от 50 до 150 мм, высота боковых частей – 40 мм, длина в диапазоне 2.6 – 4 м. Толщина используемого металла составляет 2 мм;
  • угловой (защитный). С его помощью внешним углам обеспечивается большая защита во время эксплуатации, предотвращается появление на них сколов, потёртостей. Множество отверстий по всей поверхности элемента упрочняют контакт, облегчают отделку штукатуркой либо шпаклёвкой. Стандартная длина – 3 м, а вариаций сечений насчитывает 3 – 25х25х0,4 мм; 31х31х0,4 мм и 31х31х0,5 мм;
  • угловой (штукатурный). Используется для монтажа на углах или торцах перегородок, а также иных поверхностях, которые в дальнейшем оштукатуриваются. Также имеет на своей поверхности множество отверстий, облегчающих отделочные работы, и изготавливается из стойкой к появлению коррозии стали либо алюминия. Изделия выпускаются длиной 2,5, 3 м, сечением 35х35 мм;
  • U-образный. Используется для сокращения до минимального значения расстояния при креплении гипсокартонных листов. Длина профиля составляет 4 м, высота – 15 мм, ширина – 98 мм, толщина металла – 0,6 мм.
  • маячковый. Применяется при отделочных работах для придания поверхности большей ровности путём использования в качестве направляющей опорной базы. Для производства используется высококачественная оцинкованная сталь, обладающая устойчивостью к появлению коррозии. Элементы имеют длину 2,5, 3 м, сечение 22х6, 23х10, 62х6,6 мм и толщину металла от 0,35 до 0,55 мм.

Обратите внимание! Продукция крупных и положительно зарекомендовавших себя производителей производится с использованием стали лучшего качества, что делает её приобретение более целесообразным.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

  • П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
  • быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
  • крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
  • CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
  • двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.


Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Как подобрать качественные профили и крепёж?

Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:

  • недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
  • ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее. Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
  • неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен. Подобная проблема может возникнуть также при неправильном хранении изделий;
  • несоответствие указанным производителем размерам профиля под гипсокартон;
  • редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
  • следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
  • наличие заусенец на поверхности профиля для гипсокартона.

Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.

Все о различных типах гипсокартона

Листовой материал используется для создания и / или покрытия больших плоских поверхностей. Листовые материалы обычно поставляются в стандартных размерах, наиболее распространенный размер — 4 x 8 футов. Некоторым нужны специальные винты или гвозди, чтобы закрепить их на месте. Также доступны экологически чистые листовые материалы.

Это наиболее распространенный материал для стен и потолка. Его изготавливают путем сжатия гипсовой штукатурки с образованием жестких листов, которые с каждой стороны покрыты плотной бумагой.Доступны обработанные сорта. Они часто имеют цветовую кодировку для облегчения идентификации. Некоторые листы имеют более одного качества, например, влагостойкость и огнестойкость. Все типы доступны с квадратными или коническими краями.

Выбор размера листа
Гипсокартон бывает листовым. Хотя наиболее распространенный размер — 4 x 8 футов, вы можете приобрести изделия гораздо большей длины. Используйте такой размер листа, который сводит к минимуму количество швов, которые появятся в готовом изделии.

Выбор толщины
Гипсокартон бывает разной толщины, наиболее распространенными являются 3/8 дюйма и 1/2 дюйма. Более толстые листы необходимы, если гвозди или шурупы будут далеко друг от друга — например, если есть большой зазор между стойками или балками.

Какая сторона какая?
Стандартный гипсокартон бледно-серого цвета или цвета слоновой кости с одной стороны и более темного серого или коричневого цвета с другой. Более светлая поверхность должна быть обращена в комнату.На другой стороне могут быть логотипы производителей и видимые швы по краю.

Листы с квадратными краями и листы с коническими краями
Выбор зависит от того, как должен быть покрыт гипсокартон. Листы с квадратными краями лучше всего подходят для штукатурки, а листы с коническими краями для гипсокартона.

Разметка гипсокартона
Это способ отметить место отрезания листа, чтобы он прилегал к волнистой поверхности, например к неровной стене.Показанный здесь метод является базовой техникой для первого листа. Примеры того, когда это может быть необходимо, включают изменение потолка и гипсокартона. При необходимости используйте тот же метод на неровном потолке. Положите лист так, чтобы он едва касался неровной поверхности. Отрежьте кусок дерева на длину наибольшего зазора между листом и стеной. Затем срежьте один конец острием. Приложите заостренный конец к неровной поверхности и, удерживая карандаш на другом конце, проведите им по поверхности, чтобы нарисовать направляющую линию.

Кромка
Гипсокартон стандартный. Листы стыкуются друг с другом и должны быть замазаны. Область применения: Оштукатуривание стен и потолков

С конической кромкой
Обычный гипсокартон с коническим концом, который позволяет легко заполнять промежутки между шовными массами. Область применения: Отделка стен

Влагостойкость
Сердечник пропитан гидроизоляционными материалами, но он воздухопроницаемый, поэтому поверхность под доской может «дышать» через поверхность стены.Может использоваться в местах с высоким потреблением воды — например, в качестве плитки для плитки в душевой кабине. Использование включает: Ванные комнаты и кухни

На основе фольги
Имеет паронепроницаемую бумагу с одной стороны, поэтому она менее защищена, чем влагостойкие листы. Имеет на не декоративной стороне слой, напоминающий серебряную фольгу. Область применения: Используется в холодном климате; не для влагостойких материалов или влажного климата

Огнестойкий
Обладает лучшими противопожарными качествами, чем стандартный гипсокартон. Область применения: Встроенные потолки гаража, некоторые коридоры, лестничные клетки

Устойчивый к неправильному обращению
Слой полистирола, приклеенный к не декоративной стороне, обеспечивает лучшую теплоизоляцию, чем обычно. Толще других гипсокартонов. Использование включает: Гаражи

Звукоизоляция
Обладает более высокими звукоизоляционными качествами, чем другие гипсокартоны. Область применения: Стены и потолки в квартирах и кондоминиумах

Цементная плита
Не гипсокартон, но имеет аналогичные свойства и применение.Это прочный, влагостойкий плинтус, который часто используется в качестве чернового пола, под керамическую плитку или в качестве основы для настенной плитки. Толщина и размеры досок различаются. Область применения: Может использоваться как основание под керамической плиткой или как основа для настенной плитки

Профиль из гипсокартона, Детали Подвесные потолочные профили Fuga, Размер, Цена

Наша компания начала свою деятельность с экспорта гипсокартонного профиля, деталей из профилей fuga, подвесных потолков, изделий из гипсокартона, секторов минеральной ваты.

Во-первых профиль для гипсокартона , гипсокартон, подвесной потолок, аппликации из минеральной ваты; угловые соединения, две разные части комбинации, чтобы предотвратить растрескивание. Причина первая; Fuga do, вторая причина; Декоративное изображение взять.

Гипсокартонные плиты обеспечивают гладкую отделку углов, обеспечивают качественный внешний вид в соответствии с пожеланиями клиентов и обеспечивают четкое решение в виде профиля fuga , подвесных потолков и применения минеральной ваты в скрытых световых полосах.

Переходной угловой экран из гипсокартона

Строительная отрасль развивалась с годами, как и все остальное. Таким образом, стали появляться чудо-конструкции. Не только конструкции, но и интерьер зданий стали более эстетичными за счет различных строительных материалов. В нашей стране самым важным изменением, дающим привилегии в интерьере домов, несомненно, стало открытие гипса. И предотвращено растрескивание стыков конструкций, созданных за счет профилей деталей из гипсокартона.

На самом деле потолки в домах, которые приходят на ум, когда думаешь о гипсокартоне! В годы, когда его впервые использовали, практически каждый, кто собирался красить свой дом, имел возможность встретить гипсокартон. Гипсокартонные потолки, новая тенденция того времени, не только сливались бы от угла к углу с профилями гипсокартона, но и имели место в домах с рельефным рисунком в центре потолка, на котором висела люстра. Позже видно, что много гипсокартона использовалось при оформлении новостроек.

Назначение Изделие

Этот материал, состоящий из гипсокартона, который состоит из двух сторон картона, который сделан из гипса и специальных размеров и предназначен для гладких поверхностей, не предназначен для использования в отделке потолка. .

Основная и самая важная цель использования в зданиях — создать новую комнату или попытаться отделить пространство стеной или создать подвесной потолок. Кроме того, следует иметь в виду, что гипсокартонный лист с его устойчивостью к огню и воде и его структурой, которая может растягиваться при землетрясении, сводит к минимуму повреждения и обеспечивает преимущества использования благодаря создаваемой звуко- и теплоизоляции.

Конечно, все эти упомянутые элементы нуждаются в профиле детали для правильной реализации.

Где взять профиль из гипсокартона и где его использовать?

  • Внутренние и внешние фасады
  • Пересечение перегородок
  • Различные секции потолка
  • Потолок со стыками стен
  • Скрытая световая полоса, используемая в деталях
  • Изготовление Fuga

Детальный профиль листов гипсокартона имеет большое значение. Никто не хотел бы видеть трещины по краям после нескольких часов работы в гипсокартоне.По этой причине используются профили деталей, а проекты из гипсокартона. Детальный профиль многих различных частей требуется на стыке двух разных частей, в точках соединения стены с потолком и на участках, использующих скрытую световую полосу.

Когда профиль Fuga оценивается с точки зрения использования, становится ясно, что он не только обеспечивает высокое качество и декоративное изображение при нанесении на листы гипсокартона. Еще одна важная область использования — это приготовление фуги.

Также профиль для гипсокартона является прочным и обрабатываемым шпатлевочным материалом. И обычно используется в куртке. Это связано с его эстетическим внешним видом и способностью наносить декоративную штукатурку и красить без необходимости делать дополнительные покрытия во время облицовки. Во время подачи заявки детализируйте профили, чтобы обеспечить правильное соблюдение процесса внедрения.

Подробная информация Какой причиной использовался профиль Fuga?

Приведу пример применения для украшения стыка стены с потолком.
Применяется во внешней части здания на пересечении со стеной потолка камеры.
Наружные поверхности зданий, в которых использовались две секции крыши.
Обе наружные стены из-за применений, используемых как в наружной штукатурке.

Наконец, для получения дополнительной информации о размерах и цене гипсокартонных профилей свяжитесь с нами.

Гипсокартон ShortSpan | Потолочные решения Armstrong — коммерческие

Самый быстрый и простой способ обрамить плоские потолки из гипсокартона шириной до 17 футов.

Цвета и варианты

Выбран собственный цвет. Укажите цвет при указании.

Система каркаса из гипсокартона SHORTSPAN, неокрашенная

Производительность

Поперечины ShortSpan

  • Простое предварительно спроектированное решение для поддержки пролетов до 8–6 дюймов без независимой опоры
  • Оборотная кромка ScrewStop предотвращает выкручивание винта
  • Сбалансированный профиль остается плоским во время установки

Фиксирующий угловой элемент

  • Предварительно смонтированные фиксирующие выступы с перфорацией 8 дюймов по центру:
    • Исключите измерение 16 «или 24» O.С.
    • Фиксирующие язычки предотвращают перемещение вверх и вбок
    • Удалите винты, заклепки или обжимные приспособления. для крепления поперечин к молдингу
Пожар
Огнестойкость * FireGuard
Рейтинги Обязанности Heavy Duty
Intermediate Duty
Категории сейсмики ** DEF
Сопротивление ржавчине Есть
Размеры лица 1-1 / 2 дюйма
96 дюймов
Типы профилей Гипсокартон / штукатурка / штукатурка
Открытый тройник
Материалы Сталь горячеоцинкованная

Профиль устойчивого развития

Вторичное содержание
до 61%

{% /если %} {% #if numProducts == 1%}

Продукты для каркаса из гипсокартона SHORTSPAN

{% /если %} {% #if hasTotalAcousticsItems%}

Total Acoustics = Элементы с общими акустическими характеристиками

{% /если %} {% #if hasSustainItems%}

Sustain = Товары, входящие в портфель SUSTAIN

{% /если %} {% #if hasPlantBasedItems%}

Содержит связующее на растительной основе = Изделия с передовым связующим на растительной основе

{% /если %} {% #if getAllHashFilters.длина> 0%}

Similar = SHORTSPAN Продукты системы каркаса из гипсокартона, соответствующие критериям «{% # getAllHashFilters: i%} {%. %} {% i

{% /если %} {% # {facetGroupID: _.uniqueId (»)}%}
Сузить результаты по
  • Скрыть параметры фильтра Показать параметры фильтра
  • {% #suspensionTable.фильтры: id%}
  • {% facetText%} {% #if type == ‘text’%} {% elseif type == ‘group’%} {% elseif type == ‘образец’%} {% / если тип%}
  • {% /suspensionTable.filters%}
{% #if showOrderSampleButton || ложный %} {% /если %} {% /%} {% # {allColumnNames: _.pluck (_. where (SuspensionTable.columns, {‘visible’: true}), ‘columnName’)}%} {% # SuspensionTable.columns%} {% #if this.visible%} {% /если %} {% /suspensionTable.columns%} {% #if SuspensionTable.grouping && SuspensionTable.grouping.groupOn! == » && SuspenTable.grouping.groups && SuspensionTable.grouping.groups && SuspenTable.grouping.groups.length> 1%} {% #suspensionTable.grouping.groups%} {% # {isGroup: (grouped [groupID] && grouped [groupID] .length> 0)}%} {% #if isGroup%} {% /если %} {% # в группе [groupID]%} {%> tableRow%} {% /%} {% /%} {% /%} {% else%} {% #полученные результаты %} {%> tableRow%} {% /полученные результаты %} {% /если %}
{% #if sortable%} {% columnText.replace (‘_’, »)%} {% else%} {% columnText.заменять(‘_’, ‘ ‘) %} {% / если можно сортировать%}
{% Название группы %}
{% /%}

Установка

  • Быстрое и легкое обрамление гипсокартоном — ShortSpan 101

    + Посмотреть описание

    Упростите и ускорьте создание каркаса из гипсокартона с новым ShortSpan®

  • Коридоры ShortSpan

    + Посмотреть описание

    Посмотрите, как быстро мы обрамляем коридор из гипсокартона длиной 78 футов и шириной пять футов тройниками ShortSpan.

  • Сравнение короткопролетного каркаса и гусеничного коридора

    + Посмотреть описание

    Узнайте, как Cliff раскрывает преимущества системы каркаса из гипсокартона ShortSpan по сравнению сТрадиционный Stud & Track для вашего следующего проекта.

Забитый полый металлический каркас из гипсокартона, стальной каркас 16 Ga

Home Полые металлические дверные рамы Каркас из гипсокартона KD

Полый металлический каркас из гипсокартона KD или KD (надвигающийся каркас) используется для внутренних работ и поставляется в 3 штуки (отбойник, навеска и головка).Дверная коробка из гипсокартона KD предназначена для установки после того, как будет построена каркасная стена и уложен гипсокартон, так как он покрывает стену.

  • Простота установки — просто оберните встроенную каркасную стену
  • Огнестойкость до 90 минут (этикетка 1-1 / 2 часа)
  • Стандартная глубина откоса от 4-3 / 4 ″ до 8-1 / 4 ″
КОНФИГУРИРОВАТЬ И ПОЛУЧИТЬ ЦЕНУ

Обзор продукта

Трехкомпонентный каркас из гипсокартона для стен с карнизами — Полая металлическая дверная рама для коммерческого использования

Каркас из гипсокартона с разборкой предназначен для внутренних стен с каркасом и для использования со стальными или деревянными дверями.Каркасы из гипсокартона предназначены для легких и тяжелых условий эксплуатации как в коммерческих, так и в институциональных зданиях. Каркасы устанавливаются в черновые проемы после возведения и отделки стены. Поставляются с уголком КД (разборный) для быстрого монтажа.

Характеристики
  • Холоднокатаная сталь 16-го калибра
  • Парные рамы для двустворчатых дверей
  • Включает винтовые регулирующие анкерные болты (прижимаются к стойке)
  • Крепление порога осуществляется через лицевую часть рамы, непосредственно в направляющую настенного порога; рама поставляется с заводскими отверстиями с потайной головкой для винтового крепления
  • Подготовка оборудования и усиление в соответствии с ANSI A250.6.
  • Рекомендуется только для внутренних работ
  • Огнестойкость до 90 минут с нанесенной майларовой этикеткой WHI / ITS

Конструкция

Heavy Duty; Холоднокатаная сталь 16-го калибра — соответствует требованиям ANSI A250.8-2014 (SDI 100)

Ручная работа

Ручная — LH / RHR, RH / LHR

Поверхности упора

-дюймовый косяк и поверхности головки

Высота упора

Высота упора 5/8 дюйма

Шпильки

Стандартные неравные двойные зазоры

Двойные возвраты

1/2

Уголки

Угловые соединения Exact Fit со скошенными кромками

Усилители петель

Усиления петель 7-го калибра

Strike Prep

Strike Universal Strike Blank )

Усилитель доводчика

Дополнительный усилитель доводчика двери 14 калибра

Подготовка глушителя

Подготовка глушителя 9/32 ”

Подготовка пары головок

Заглушка болта заподлицо, подготовка глушителя

Дополнительная подготовка

Пустой косяк петли для непрерывной петли, устройство отрыва засова

, устройство электрического удара

Анкеры

Винтовые регулировочные анкеры сжатия на фиксаторах, отверстиях под анкерные отверстия в основании с углублениями

Огнестойкость

Дополнительно — WHI / ITS до 90-минутной огнестойкости (майларовая этикетка) — огнестойкие сборки должны соответствовать NFPA 80

Finish

Заводская, запеченная, ингибирующая ржавчина грунтовка (без специальных вариантов цвета) — не предназначена для использования в качестве финишного покрытия.Рекомендуется наносить финишную краску (верхнее покрытие) после установки.

Соответствует американскому закону

Соответствует американскому закону — сделано в США

Mfg. Расположение шарниров / замков

Стандарт расположения Steelcraft ( Доступны специальные положения)

Глубина откоса 5-5 / 8 ″
(толщина стенки 4-5 / 8 ″)

Глубина откоса 5-7 / 8 ″
(4-7 / 8 ″ Толщина стенки)

Глубина откоса 7-1 / 8 ″
(толщина стенки 6-1 / 8 ″)

Глубина откоса 8-1 / 4 дюйма
(7-1 / 4 ″ толщины стенки)

Измерьте общую толщину стенки и прибавьте 1 дюйм, чтобы определить глубину откоса

Толщина стенки (размер горловины) + 1/2 ″ обратного + 1/2 ″ обратного потока = глубина косяка

Тип шпильки

Размер шпильки 9000 3

Гипсокартон с каждой стороны Толщина стенки (размер выступа) Глубина откоса (профиль)
Дерево

2 ″ x 4 ″ (3-1 / 2 ″)

5/8 ″ 3-1 / 2 ″ + 1-1 / 4 ″ = 4-3 / 4 ″ 5-7 / 8 ″
Дерево

2 ″ x 4 ″ ( 3-1 / 2 ″)

1/2 ″ 3-1 / 2 ″ + 1 ″ = 4-1 / 2 ″ 5-1 / 2 ″ *
Дерево

2 ″ X 6 ″ (5-1 / 2 ″)

5/8 ″ 5-1 / 2 ″ + 1-1 / 4 ″ = 6-3 / 4 ″ 7-3 / 4 ″
Дерево

2 ″ x 6 ″ (5-1 / 2 ″)

1/2 ″ 5-1 / 2 ″ + 1 ″ = 6-1 / 2 ″ 7-1 / 2 ″ *
Сталь

2 ″ x 3 ″ (2-1 / 2 ″)

5/8 ″ 2-1 / 2 ″ + 1-1 / 4 ″ = 3- 3/4 ″ 4-3 / 4 ″
Сталь

2 ″ x 3 ″ (2-1 / 2 ″)

1/2 ″ 90 193 2-1 / 2 ″ + 1 ″ = 3-1 / 2 ″ 4-1 / 2 ″ *
Сталь

2 ″ x 4 ″ (3-5 / 8 ″)

5/8 ″ 3-5 / 8 ″ + 1-1 / 4 ″ = 4-7 / 8 ″ 5-7 / 8 ″
Сталь

2 ″ x 4 ″ (3 -5/8 ″)

1/2 ″ 3-5 / 8 ″ + 1 ″ = 4-5 / 8 ″ 5-5 / 8 ″
Сталь

2 ″ x 4 ″ (3-5 / 8 ″)

5/8 ″ (2 слоя) 3-5 / 8 ″ + 2-1 / 2 ″ = 6-1 / 8 ″ 7-1 / 8 ″
Сталь

6 ″

5/8 ″ 6 ″ + 1-1 / 4 ″ = 7-1 / 4 ″ 8-1 / 4 ″
Сталь

6 ″

5/8 ″ (2 слоя) 6 ″ + 2-1 / 2 ″ = 8-1 / 2 ″ 9-1 / 2 ″ *
Сталь

8 ″

5/8 ″ 8 ″ + 1-1 / 4 ″ = 9-1 / 4 ″ 10-1 / 4 ″ *

* Глубина косяка, нестандартная, нестандартная- Время выполнения 2-4 недели

Каркас из гипсокартона KD (обертывает стену)
A = ширина проема + 2 ″
B = высота проема + 1 ″

Примерный размер проема будет 38 ″ x 85 ″
для двери и рамы 3’0 ″ x 7’0 ″

Примечание. Для проемов с огнестойкостью гипсокартон должен входить в раму не менее чем на 1/2 дюйма.

Анкер для гипсокартона

Анкер для гипсокартона с углублениями *

* Используйте винты для листового металла №8 с плоской головкой Phillips. Если отверстия не включены: можно подготовить в полевых условиях просверливанием и зенкованием отверстий.

Деталь компрессионного анкера Jamb

Стенки загона: Габаритные размеры AWCI

Robert Grupe / Январь 2017 г.

Q: Не могли бы вы предоставить некоторую информацию о стенах чейза?

A: Стены Chase обычно состоят из двойных рядов каркасных стоек, обеспечивающих дополнительную глубину стены, которая служит вертикальной и горизонтальной шахтой для водопровода и других вспомогательных систем.При использовании стального каркаса холодной штамповки традиционная конструкция предусматривает использование двойного ряда стальных шпилек, при этом шпильки в одном ряду совмещены со шпильками другого ряда. Эти выровненные стойки затем скрепляются гипсокартоном. Подтяжки имеют номинальную длину 24 дюйма и ширину 12 дюймов. Затем гипсокартон с помощью винтов крепится к стенкам стальных стоек и разносится по вертикали максимум на 4 фута по центру. Вместо гипсокартона в качестве распорок используются стальные шпильки глубиной 2 1/2 дюйма, которые снова прикрепляются к стенкам вертикальных стальных шпилек.

Как правило, высота перегородки из гипсокартона со стальной стойкой определяется путем анализа, который направлен на ограничение прогиба самой стены и нагрузки на стальные элементы каркаса. Предел прогиба контролируется материалами отделки, которые будут использоваться. Для гипсокартона и других эластичных материалов прогиб ограничен до 1/240, где «1» — это пролет (или высота, в данном случае) стойки в дюймах. Предел прогиба снижается, если отделочный материал будет более хрупким.Обычная штукатурка является примером материала, который следует ограничить до 1/360.

Шпильку необходимо исследовать, чтобы убедиться, что допустимое напряжение изгиба не превышается под действием наложенной поперечной временной нагрузки в 5 фунтов на квадратный фут. Эти 5 фунтов на квадратный фут — это минимум, признанный кодом модели. Подрядчику рекомендуется убедиться, что спецификации проекта не требуют более высокой нагрузки, поскольку это сильно повлияет на допустимую высоту. Кроме того, эта наложенная временная нагрузка также не должна превышать допустимое напряжение сдвига в шпильках.

Текущие рекомендации заключаются в том, чтобы игнорировать влияние на жесткость второго ряда стоек и гипсокартона. Это приводит к консервативному дизайну, но на сегодняшний день нет данных, подтверждающих этот вклад. По сути, это означает, что при определении предельной высоты следует использовать только таблицу свойств несоставных шпилек. Сами таблицы можно найти либо в печатной литературе предпочитаемого производителя металлических каркасов, либо в «Техническом руководстве по изделиям для холодногнутых стальных каркасов» Ассоциации производителей металлоконструкций.”

Если два ряда стоек не связаны между собой гипсовыми вставками или стальными распорками, стойки ведут себя структурно независимо друг от друга. С точки зрения конструкции, стена должна быть спроектирована как две независимо каркасные стены. Это желательно с акустической точки зрения, потому что это отделяет одну сторону стены от другой, что улучшает акустические характеристики. Однако по конструктивным причинам он требует дополнительных распорок.

Согласно требованиям Американского института чугуна и стали, необходимо обеспечить боковые распорки для холодногнутого стального каркаса.Это связано с несимметричным профилем шпильки, который подвержен скручиванию под нагрузкой. Это крепление обычно осуществляется путем механического крепления гипсокартона к обоим фланцам или сторонам стойки. Альтернативы панелям включают стальные ленты на обоих фланцах или холоднокатаные стальные каналы, проходящие через выбивки в стенках стойки. Для этой цели также доступны патентованные формы. Это очень важно, так как в некоторых конструкциях огнестойких перегородок эти каналы находятся в обоих рядах стоек, и их отсутствие может снизить уровень огнестойкости.Важность этого нельзя недооценивать. Подрядчики оказались в конфликте с местными властями, обладающими юрисдикцией над их проектами, без каких-либо подтверждающих данных для этого упущения.

Независимые ряды стальных стоек должны иметь отдельные дорожки в головке и основании стены. Были некоторые акустические конструкции, в которых отдельные ряды стоек расположены в шахматном порядке. Это сделано с концепцией использования только одной дорожки в голове и базе.По существу, фланец, который находится в полости стены, тогда не имеет опоры, что делает сам стержень конструктивно нестабильным.

Несмотря на то, что чейз-стены акустически превосходят их аналоги с одной стойкой, они работают так же с точки зрения огнестойкости. Однослойная гипсовая плита 5/8 дюйма типа X с обеих сторон рамной или стандартной стены обеспечивает эквивалентную огнестойкость в течение одного часа. Два слоя с каждой стороны обеспечивают двухчасовую огнестойкость. Это очень упрощенный подход, потому что крепеж, расстояние между стойками, толщина шпилек и отделка стыков играют роль в огнестойкости.Также критично расхождение стыков гипсокартона. Очень важно следовать конкретной проверенной сборке, указанной в проектной документации. Расположение и соотношение горизонтальных швов может варьироваться в зависимости от конструкции.

Использование загонной стены дает много преимуществ, однако есть некоторые детали, которые нельзя упускать из виду. Первый — это тип и размещение косынок или раскосов. Если поперечные распорки не используются, необходимо наличие боковых распорок. Двойная голова и базовая дорожка очень важны.Хотя это не упоминается, использование герметика по периметру является обязательным, если требуются акустические характеристики. Последний важный момент — это правильный монтаж гипсокартона. Если требуется, чтобы стена соответствовала определенному огнестойкости, то ориентация и размещение плиты должны соответствовать тому, что использовалось в фактическом испытании на огнестойкость.

Роберт Групп — директор по техническим услугам AWCI. Присылайте свои вопросы по адресу [email protected] или звоните ему по телефону (703) 538.1611.

Структурные шпильки | Строительные системы ClarkDietrich

Наружные ненесущие стены

Инструменты дизайна:
Столы с ограниченной высотой:

Системы каркаса навесных стен поддерживают внешнюю обшивку или облицовку коммерческих и промышленных зданий.Шпильки для этих систем обрамления должны выдерживать:

  • Вес облицовочного материала (металл, камень, плитка и т. Д.).
  • Ветровые нагрузки, которым они будут подвергаться.

Наружные навесные стены несут неосевую нагрузку и должны быть спроектированы таким образом, чтобы выдерживать самые высокие боковые нагрузки, ветер или сейсмические воздействия, предписанные строительными нормами для конкретного местоположения и типа строительства. Ограниченные значения высоты в приведенном выше инструменте поиска и в таблицах относятся только к однопролетным системам.Рекомендуется иметь вертикальный отклоняющий зазор между верхней частью шпильки и верхней направляющей для перемещения основной конструкции в соответствии с требованиями E.O.R. В этом состоянии используется гусеничная система с глубоким прогибом ног.

Боковая нагрузка / Расчетная нагрузка

Наружные навесные стены должны быть спроектированы таким образом, чтобы выдерживать самые высокие боковые нагрузки, ожидаемые для конкретного местоположения и типа конструкции. Давление ветра можно найти на конструктивных чертежах проекта в разделе «Общие примечания».Требуемые поперечные нагрузки для проектирования должны быть предусмотрены E.O.R. или инженер по специальности.

Таблица нагрузки / пролета Примечания к давлению ветра

Только IBC 2012 / ASCE 7-10

Из-за изменений в строительных нормах и правилах моделирования расчетные ветровые нагрузки, определенные с помощью IBC 2012 / ASCE 7-10, представляют собой нагрузки уровня прочности (LRFD) по сравнению с теми, которые определены в более ранних кодексах IBC, которые представляли собой нагрузки уровня обслуживания (ASD). Таблицы нагрузки / пролета, представленные в этом инструменте поиска, основаны на ветровых нагрузках уровня обслуживания (ASD).Поэтому, чтобы правильно использовать таблицы нагрузки / пролета в этом инструменте, умножьте расчетное давление ветра IBC 2012 / ASCE 7-10 на 0,6 (см. Раздел 2.4 ASCE 7-10) перед вводом таблиц нагрузки / пролета.

Пример:
ASCE 7-10 Расчетное расчетное ветровое давление = 16 фунтов на квадратный фут (нагрузки уровня прочности, LRFD)
Преобразовать в нагрузку на уровне обслуживания (ASD) = 16 фунтов на квадратный фут x 0,6 = 10 фунтов на квадратный фут
Используйте 10 фунтов на квадратный фут в качестве значения давления, используемого в этой таблице, чтобы определить член размах

Любой другой строительный код

Таблицы нагрузки / пролета, представленные в этом инструменте поиска, основаны на ветровых нагрузках уровня обслуживания (ASD).Если используемая ветровая нагрузка соответствует этому критерию, ее не нужно изменять перед использованием таблиц.

Прогиб

Основная цель определения допустимого прогиба стойки для каркаса навесной стены — это фактически определение допустимого прогиба для облицовочных материалов стен. Металлическая шпилька пластична и поэтому может работать в широком диапазоне прогибов. Материалы для облицовки стен имеют тенденцию быть более хрупкими (кирпич, штукатурка или EIFS) и, следовательно, имеют более строгий максимально допустимый прогиб.Архитектор проекта или спецификация проекта должны указать, каков допустимый прогиб для данного материала облицовки стен.

Типичные требования к отклонению: (L = длина в дюймах)

  • L / 240 Внешний сайдинг или EIFS
  • L / 360 Наружная штукатурка
  • L / 600 Наружный кирпич или камень
  • L / 720 Наружный кирпич или камень

Например, 20-футовая стена на L / 240 (L = длина в дюймах, деленная на 240) может иметь боковой прогиб (20×12 / 240) = 1 дюйм.

Предельные высоты

Предельные высоты основаны на непрерывной боковой опоре (жесткой оболочке) каждого фланца по всей высоте шпильки. Горизонтальные структурные перемычки (или связи) по умолчанию устанавливаются на расстоянии 4 фута от центра для целей значений, показанных в инструменте поиска и в таблицах. Фактическое перекрытие, которое в конечном итоге будет обеспечено, должно быть определено лицензированным инженером по специальности, ответственным за конструкцию холодногнутой стали для данного проекта. Обратитесь в службу технической поддержки ClarkDietrich, чтобы определить максимальное расстояние между поперечными распорками.

Добавление дополнительных горизонтальных перемычек не уменьшит фактический прогиб стены. Для уменьшения прогиба каркаса стены требуется либо более тяжелый элемент, либо промежуточная опора конструкции.

См. Все примечания по дизайну в нижней части инструмента поиска и таблиц.

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная на каркасе из металлических профилей. Они выпускаются различной формы, размеров, назначения.Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона предназначены для его конкретного применения, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями. Чтобы исправить нужный профиль, следует пересмотреть его маркировку и размеры.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений Сокращенное наименование на российском рынке Короткий европейский титул
установка в стойку PS CW
направляющая PN ВАШ
накладные расходы PP CD
потолочная направляющая PNP ВЫХ

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции Толщина, мм. Ширина, мм. Высота ребра, мм. Длина, м.
ВАШ (PN) -2-50 * 40 0,5 50 40 3
ВАШ (PN) -4-75 * 45 0,5 75 45 3
ВАШ (PN) -6-100 * 40 0,6 100 40 4

В профиле производителем могут быть сделаны отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечное), а также дополнительные материалы, такие как подвески, удлинители, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стенды для профиля стоячны, сокращенно ПС или другое обозначение европейского CW.Этот вид металлических планок применяется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальшстен, в неподвижную НП вставлен металлический элемент. Что касается ширины PS и PN, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции Толщина, мм. Ширина, мм. Высота, мм. Длина, м.
CW (PS) 50 * 50 0.4-0,6 50 50 2,6; 3; 4
CW (PS) 65 * 50 65
CW (PS) 75 * 50 75
CW (PS) 100 * 50 100
Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля — специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

Применение

, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка — направляющая профиля потолка). П-образный профиль с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлического основания под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 — 0,4-0,6 мм., Ширина 28 мм., Высота — 27 мм., Длина — 3 м. .

потолочный профиль (ПП)

Пожалуйста, самый популярный в каждом ремонте потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю для потолка применяются специальные саморезы, называемые «жучками» мастерами — диаметром — 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина — 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции Толщина, мм. Ширина, мм. Высота, мм. Длина, м. Радиус изгиба, мм.
программное обеспечение (CD) — 60 × 27 КНАУФ 0 / 4-0 / 6 60 27 2,6; 3; 4 1000
ПО (CD) — 60 × 27 КНАУФ (доп.) 27 500
гнутый профиль

деталь, другие варианты изготовления арок.

усиленный профиль

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовой основе

Размеры усиленного профиля для гипсокартона:

Высота ребра
маркировка продукции толщина изделия Профиль задний, мм., мм. количество рядов тиснения на спине Стандартная длина профиля, м.
UA 50-40-2 2,0 мм. 50 40 1 шт. 2,6; 3; 4
UA 75-40-2 75 2 шт.
UA-100-40-2 100
UA-125-40-2 125
UA-150-40-2 150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его размер:

обозначение Толщина, мм. Ширина полок, мм. Материал Длина профиля, мм.
УЕ 20-20 0,22-0,25 20 алюминий 3
УЕ 25-25 0.4 25 сталь оцинкованная
УЕ 30-30 0,4 30
0,5
УЕ 35-35 0,5 35

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основа каркаса под гипсокартон была прочной и прослужила долгую службу.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля оставляют незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе — там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только при помощи дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности конструкции металла.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления создаются стоечные профили, переходящие в утяжеление строительной площадки.

Printable you, — Применен изоляционный герметизирующий материал, выбор которого зависит от местности, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Фрагмент экспресс-способа возведения шлагбаумов в квартире.

Видео:
