Регулировка температуры водяного теплого пола: Как сделать температуру теплого пола комфортной?

Содержание

Способы регулировки температуры теплых полов, RTL-регулировка

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Первый способ основан на стабильной высокой скорости движения теплоносителя.

Чтобы температура теплого пола была стабильной в него нужно подавать определенное количество тепловой энергии с помощью теплоносителя. Теплоноситель подготавливается с заданной температурой и в значительном объеме проходит по контуру.

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

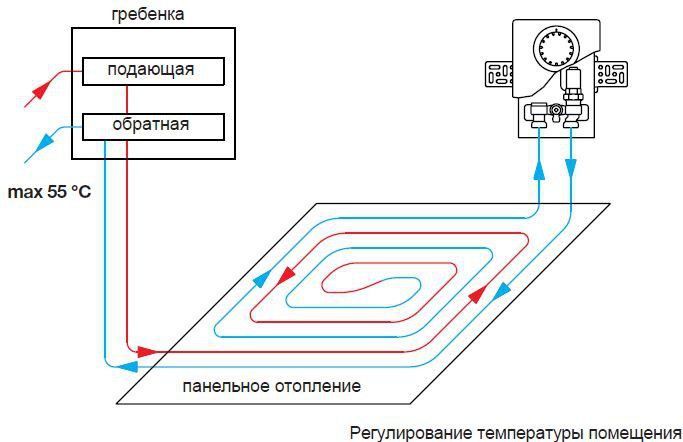

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью.
Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

В спорных случаях может выручить применение 20-й трубы у которой сопротивление будет меньше.
Таким образом для RTL-системы регулировки обратно потока теплого пола стяжку нужно фрагментировать заранее температурными швами, на небольшую длину контуров 35 – 45 м.

Еще информация – защита котла с помощью смесительного узла

Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

  • температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
  • температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
  • комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной — распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

  1. Механические терморегуляторы.

    Терморегулятор для теплого пола механический

    Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

    Механические терморегуляторы с выносным датчиком температуры

    На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

    Механический терморегулятор

  2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

    Сенсорный тип терморегулятора

  3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

    Электронные терморегуляторы теплого пола

  4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

    Беспроводной программируемый терморегулятор

    Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

    Терморегулятор для теплого пола программируемый

    Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

  5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

  1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
  2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
  3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
  4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

  1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
  2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
  3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Датчик температуры на водяной теплый пол. Датчики регуляторов водяного пола

Датчик температуры на водяной теплый пол. Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Ошибки при монтаже теплого пола. Какие бывают ошибки при монтаже теплого пола

Сейчас теплый пол установлен во многих домах. При помощи греющего кабеля, термоматов или инфракрасной пленки, вы сможете установить подогрев напольного покрытия. Его не сложно установить и подключить, но только в том случае, если придерживаться правил. Также важно знать, что делаешь, иначе из-за мелочей ваша система выйдет из строя. Мы расскажем вам, какие ошибки при монтаже теплого пола совершают люди, чтобы вы не повторили их.

Основные ошибки при монтаже теплого пола

  1. Неверное проведение расчетов материала. Для того чтоб правильно замерять длину материала, нужно иметь в виду полезную площадь комнаты, которая не заставлена мебелью. Чтобы не сделать ошибку, выполните расчет труб теплого пола онлайн.
  2. Категорически запрещается разрезать резистивный кабель на подходящие вам куски. В том случае, когда у вас будет проводника больше, чем нужно, тогда укладывайте его близко друг к другу.
  3. Стоит учитывать минимальный радиус изгиба, который указан в характеристиках, обычно он от 5 до 10 диаметров кабеля.
  4. Нужно обращать внимание на шаг укладки, отступами от стен. Очень важно, чтоб петли проводника не пересекались между собой, иначе будет перегрев.
  5. Не включайте теплый пол, если стяжка еще не застыла, иначе навредите системе.
  6. Систему нужно укладывать только на чистый пол, следите, чтобы не было мусора, главное, чтобы теплый пол не лег на строительный мусор.
  7. Не игнорируйте рекомендации по прозвонке системы после монтажа. Прежде чем стелить теплый пол, простелите пакет на инфракрасную пленку, нужно еще раз все замерять, чтобы все было, так как указано в паспорте.
  8. Для того чтобы в любой момент можно было видеть датчик температуры, стоит его укладывать в гофу.
  9. Тот самый датчик температуры нужно ставить посредине двух витков кабеля, чтобы показания температуры были точными.
  10. Во время установки не наступайте на кабель, в обуви с толстой подошвой, это может повредить кабель.
  11. Во всех комнатах обязательно должен стоять свой контур теплого пола и терморегулятор, не экономьте на этом.
  12. Сфотографируйте схему всех стяжек перед заливкой, для того чтоб помнить где что находится.
  13. Прежде чем начать работу, нужно ознакомиться с инструкцией, очень важно, что рекомендует производитель, важно сначала читать инструкцию, а потом делать.
  14. Не помогайте быстрее застыть раствору включая систему обогрева – это грубейшая ошибка, она быстро сломается.
  15. Стоит запомнить, что инфракрасный теплый пол нужно стелить под паркет. Линолеум, ламинат, а термоматы только под плитку, в том случае если простелить в ванной комнате пленочный пол и залить его плиточным клеем, идея будет не из лучших, система не сработает.

Советуем посмотреть

Мы показали вам какие ошибки, чаще всего совершают люди при установке теплого пола, воспользуйтесь ими и не совершайте подобных. Надеемся, что наши советы станут для вас полезными.

Также читайте: как спрятать провода в доме.

Температура теплого пола.

Температура теплых водяных полов всегда должна создавать комфорт в помещении. Такая система отопления все больше набирает популярность на рынке. Благодаря ей тепло равномерно распределяется между полом и потолком, а показатель влажности всегда оптимальный.

Теплый пол легкий в установке и имеет большой срок эксплуатации. Специалисты считают, что оптимальная температура воды вдолжна быть 40С, чтоб пол не забирал лишнюю электроэнергию.

В данной статье мы рассмотрим информацию о том, какая должна быть оптимальная температура у теплых полов. Также рассмотрим рекомендуемую температуру для разных покрытий полов.

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.

Как известно, на каждую единицу перепада температур (между значением поверхности пола и воздуха) теплоотдача с одного квадратного метра отопительной панели ВТП составляет 11 Вт. При этом около 45% передается за счет теплообмена конвекцией, а примерно 55% — за счет излучения.

Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k

При использовании систем напольного отопления необходимо помнить об ограничении температуры поверхности пола.

Оптимальная температура составляет 24-26ºС и для обеспечения теплового комфорта по санитарным нормам не должна превышать: 29ºС для жилых и офисных помещений, где люди пребывают постоянно, 35ºС по периметру для приграничной зоны вдоль внешней стены, 33ºС для кухонь и ванных комнат, 27ºС в служебных и рабочих помещениях, где люди работают стоя.

Присистемы необходимо учитывается допустимая температура пола при том или ином расположении и длине контуров, шаге укладки труб, скорости подачи и нагреве теплоносителя.

Следует помнить, что максимально разрешенная температура теплоносителя для ВТП составляет 55ºС (рекомендуется 45°С), а перепад на прямом и обратном трубопроводах контура теплого пола должен составлять 5-10°С (на практике порядка 7°С).

Шаг укладки является величиной расчетной, но в любом случае не должен превышать 30 см, в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы эффект «температуно-полосатого пола» не воспринимался ногой человека, максимальный перепад температуры по длине стопы не должен превышать 2°С.

Существует несколько методик регулирования температуры теплоносителя. Если рассматривать ВТП как основную систему отопления и не брать в расчет помещения, где существенно именно поддержание постоянного нагрева пола, то основными способами регулировки теплоты являются следующие:

  • Изменение нагрева подачи при постоянном потоке в зависимости от внутренней температуры.

По мнению некоторых экспертов, самым лучшим является способ контроля внутреннего нагрева. Причина в том, что большинство зданий имеет очень высокую тепловую инерцию. Это означает, что быстрые изменения наружной температуры влияют на внутреннюю очень медленно.

Другими словами, контролирование внутренней температуры гармонирует с тепловой инерцией дома. При применении этого способа регулирования, риск от влияния пиковых значении на внутренний климат помещения минимален.

  • Изменение нагрева подачи при постоянном потоке в зависимости от наружной температуры.

Ряд экспертов, наоборот, считает лучшим способом регулирования контроль наружной температуры. Причина в том, что в этом случае можно работать с предварительно рассчитанными кривыми зависимости нагрева подающей воды от наружной температуры.

Главное преимущество заключается в том, что когда происходит повышение наружной температуры, контрольная система немедленно понижает нагрев подающей воды, доводя до минимума нежелательные потери тепла. С другой стороны, понижение наружной температуры всегда вызывает повышение нагрева подающей воды

  • Переменный поток при постоянной температуре подающей воды.

Некоторые эксперты считают самым современным способом регулирования мкроллимата применение переменного потока подающей воды с постоянной температурой.

Как правило, отдаваемое тепло оценивается измерением разницы между подающей и обратной водой в отопительной системе. Большая разница температур указывает на низкую теплоотдачу и, следовательно, малая разница — на высокую.

Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом.

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.

Максимальная температура теплых водяных полов

Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальный нагрев водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.

Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.

По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.

Оптимальная температура теплого пола

Водяная отопительная система, в отличие от электрических моделей предусматривает наличие бетонной стяжки, которая имеет более высокий показатель нагрева. Поэтому, прежде чем приступить к рассмотрению какая должна быть температура пола по финишному покрытию, сначала необходимо ознакомиться со стандартными показаниями потока теплоносителя.

Для приятной ходьбы по комфортному полу и во избежание деформации бетонной стяжки с трубопроводами, максимальный показатель температуры теплоносителя при входе в отопительную систему не должен превышать — + 60 градусов.

Оптимальным значением подающего потока жидкости считается + 40 — + 50 градусов. Перепад температуры теплоносителя для теплого пола и обратки, должен варьироваться в пределах 5 – 15 градусов. При несоблюдении этих норм, также могут возникнуть проблемы с напором теплоносителя.

Чтобы теплые полы были комфортными и приносили удовольствие, а не вред (а при их перегреве возможно и это, ведь слишком высокая температура воздуха может привести к утомлению и перегреванию организма), рекомендуем иметь в виду следующие моменты.

Нагревательная жила греющего кабеля может нагреваться до 60-70°C. Нагрев самого пола при этом может достигать 35-40°C. В то же время обычно не стоит нагревать пол до максимально возможной температуры.

Это связано с физиологическими особенностями тактильных ощущений человека. При температуре поверхности выше примерно 31°C, тепло перестает ощущаться ступнёй, как комфортное.

    Согласно СНиП 41-01-2003, п.6.5.12 рекомендуется, чтобы средняя температура пола не превышала:
  1. 26°C для помещений с постоянным пребыванием людей;
  2. 31°C для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов;
  3. температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°C;
  4. для детских учреждений и помещений с постоянным пребыванием детей, в том числе детских дошкольных учреждениях, согласно Санитарным нормам и правилам (ВСН-49-86), рекомендуемый нагрев полов – не выше 24°C. Подобные правила действуют и за рубежом.

Именно с целью исключения перегрева полов, большинство термостатов (терморегуляторов) ограничивают верхнюю температуру 40°C. Отметим, кстати, что параметр отслеживаемый термодатчиком, соответствует температуре в месте его установки.

При толстой стяжке она может отличаться от температуры на поверхности пола (на поверхности, как правило, немного ниже). Поэтому, кстати, рекомендуется устанавливать датчик как можно ближе к поверхности пола. Использование кабельных систем обогрева без термостатов с применением, например, простых выключателей, вообще говоря, запрещено ВТТКСО.

Если у вас возникли сомнения в том, что нагрев пола соответствует заданному вами на терморегуляторе, это можно проверить при помощи, например, инфракрасного термометра. Если теплый пол не греет или греет плохо (стал нагреваться значительно меньше, чем это было раньше), возможна неисправность датчика температуры пола.

Самостоятельно установить причину и устранить ее вам помогут материалы из раздела ремонт теплого пола. Если вы не обладаете достаточными навыками, рекомендуем обратиться за консультацием к нам, см. ремонт теплого пола: неисправности и стоимость.

Отдельным вопросом является температура пола при покрытиях типа паркет и ламинат. Использование теплого пола в этом случае требует большей осторожности и не всегда целесообразно, т.к. тот же паркет ощущается гораздо более теплым, чем керамическая плитка.

Также необходимо учитывать, что при нагреве до порядка 30°C у обычного паркета может происходить разрушение лакового покрытия и деформация, что никогда не произойдет, если вы установили теплый пол под плитку. Под ламинат укладывать теплые полы можно, это относится, прежде всего к пленочным полам, ограничивая их температуру 27 – 29°С.

При этом, необходимо обязательно проконсультироваться у продавца, подходят ли конкретный ламинат или паркетная доска для использования с теплыми полами и уточнить максимальную температуру, на которую нужно ориентироваться при использовании конкретного напольного покрытия.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальный и минимальный параметр теплого пола должен быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С.

Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима.

Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая вызовет нежелательный перегрев системы и напольного покрытия.

Значения комфортной для человека в позе стоя температуры пола из различных материалов (в позе сидя люди предпочитают температуры на 1 ‘С — 2 *С выше) в зависимости от времени соприкосновения
Конструкция пола (толщина)Потеря тепла кДж/м2Оптимальная температура пола °СРекомендуемый диапазон температур пола °С
1 мин10 мин1 мин10 мин1 мин (10 % неудовлетворенных)10 мин (15 % неудовлетворенных)
Бетонные плиты, отделанные деревянной гладилкой60419

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, нагрев воздуха будет максимальным по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Скорость нагрева теплых полов

    По своим особенностям системы отопления можно подразделить на два вида:
  1. Водяные, где функцию теплоносителя выполняет вода, антифриз или растворы этиленгликоля.
  2. Электрические, где в качестве теплоносителя выступают углеродные стержни, электрические кабеля или инфракрасная пленка.

Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.

Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.

Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см.

Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.

Комфортная температура теплого пола

Для кого возможно это будет открытием, но теплый пол практически не ощущается ногами. В прямом смысле этого слова. Вы можете ходить босым по полу в ожидании, что вот-вот я почувствую это тепло и познаю всю прелесть теплых полов. Но не тут то было.

Адекватный нагрев поверхности водяного теплого пола не превышает 28 градусов. Именно поэтому с трудом удается что-либо почувствовать ногами. Температура тела попросту выше. И все, что Вы испытываете – это комфорт от того, что ногам не холодно.

При этом нагрев теплоносителя на котле обычно не превышает 45 градусов. Само собой цифры не абсолютные и бывают корректировки в большую и меньшую сторону. Важным параметром такого рода системы является температура системы и покрытия.

Конечно же, каждой разновидности свойственны определенные показатели, однако стандартные пределы определяются СНиПом. В этом документе четко регламентирована максимальная и минимальная температура напольного покрытия. Она может варьироваться в пределах 26-35 градусов.

    Учитывая физиологические особенности человека, температура пола не должна превышать следующие границы:
  • 29 градусов (при оптимальной 26) – коридоры, прихожие, кухни, гостиные. В спальных, детских и игровых помещения, температура должна быть на несколько делений ниже, что обусловлено условиями эксплуатации.
  • 34 градуса – пол в ванной и санузле;
  • 35 градусов – для мест, которым характерна высокая теплопотеря (окна, периметр по наружным стенам).

Подогрев пола до такого значения позволяет обеспечивать в помещении температурный режим на отметке 20 градусов, для жилых помещений, и 24, для комнат с повышенным уровнем влажности (ванная). Специалисты рекомендуют, в помещениях с высокой проходимостью, удерживать нагрев поверхности пола на значении 26 °С.

Если в комнате низкая проходимость, тогда температуру желательно поднять до 31 °С. Основным ограничением, которое указано в нормативных документах, является соблюдение температуры по осям подогрева. Она не должна превышать 35 °С, в противном случае происходит перегрев самой системы и напольного покрытия.

В случае с перегревами страдает не только система, но и человек, так как ходить по слишком теплой поверхности неприятно. Помимо этого, колебания температуры в высоких диапазонах может привести к нарушению целостности напольного покрытия. Для каждого типа отделки рекомендованы определенные границы, превышение которых нежелательно.

Почему температура у Вас сильно больше?

Довольно часто бывает, когда нагрев теплоносителя в котле достигает 60-70 градусов. При этом полы могут быть еле теплыми. Связано это в первую очередь с неправильно смонтированной системой.

Терморегулятор для водяного теплого пола подключение. Вариан. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях , когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола , проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Термоклапан для водяного теплого пола. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Терморегулятор для теплого пола. Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

  • Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

  • модели, оснащенные индикаторами температуры воздуха;
  • модели, оборудованные датчиками температуры нагрева водяного пола;
  • устройства, имеющие на вооружении два датчика.

Регулировка температуры водяного теплого пола. 4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.

Видео как без проблем завести датчик температуры пола

Регулятор температуры для водяного теплого пола. Как происходит регулировка обогрева теплого пола

Регулятор температуры для водяного теплого пола. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Регулировка температуры водяного теплого пола. Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления.

И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола.

При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках.

Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями.

Об этих нормах уже упоминалось здесь, однако, напомним кратко:

  • оптимальной считается температура поверхности пола 280С;
  • если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-260С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
  • для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 320С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

  • температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
  • коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях.

Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах.

Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

Терморегулятор для теплого пола. Как выбрать терморегулятор для теплого пола

Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

  • Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
  • Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
  • Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
  • Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны для ламината , который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

Термоклапан для водяного теплого пола. Виды терморегуляторов

Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.

Схема подключения механического термостата для водяного теплого пола

Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.

Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.

Модель электронного регулятора теплого пола

Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.

Схема электрического термостата для теплого пола

Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.

Схема подключения термостата MILUX программируемого

Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.

Схема регулирования температуры водяного теплого пола

Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.

К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.

Температура теплого пола. Стандарты температуры для теплого пола

СНиПом определен строжайший регламент по вопросу оптимальной температуры для теплого пола. В нем указано, что максимальный и минимальный температурный режим должен варьироваться в пределах 26 – 35 градусов тепла.

Минимальное значение рекомендуется поддерживать в том случае, когда в помещении люди находятся постоянно.

Если посещаемость редкая, то температуру следует приблизить к отметке в 31 градус.

Данный показатель, как правило, устанавливается в ванной комнате, санитарных узлах, бассейнах, где наши ноги больше всего нуждаются в комфорте.

Основное ограничение состоит в том, что по осям нагрева температура не должна превысить допустимый предел, так как повышенный режим станет причиной для перегрева отопительной системы и напольных покрытий.

К примеру, паркетная поверхность должна прогреваться до 27 градусов. Связано это ограничение с особенностями материала и его температурными свойствами – чрезмерный перегрев повлечет за собой деформирование.

Итак, какая температура теплого пола должна быть? Оптимальное решение – режим в 22 – 24 градуса. Этого вполне достаточно, чтобы ноги находились в тепле, а воздушные потоки в комнате прогревались равномерно.

Отличием от классической батареи будет то, что максимальная температура воздуха поддерживается по всему участку.

В практическом применении систем теплого пола доведение теплоносителя до максимальной температуры в 30 градусов – явление редкое.

Оптимальная температура теплого пола 22-24 градуса

Обычно все параметры определяются на стадии проектирования обогреваемой поверхности.

Прежде, чем смонтировать водяную или электрическую систему отопления, необходимо учесть все задачи и показатели тепловых потерь в комнате.

Перегрев водяного теплого пола. Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.

Совместима с разными видами напольных покрытий.

Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.

Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.

Когда это единственный способ отопления дома, нужны сложные расчеты.

Может быть единственной СО дома.

В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.

Не генерирует электромагнитное поле.

С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.

Не сушит воздух в помещении.

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод.

Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры.

Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами.

Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола.

Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой.

В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Температура водяного теплого пола или как не обжечь свои ноги

Какая оптимальная температура теплого пола

Все большую популярность среди потребителей приобретают теплые полы. Они успешно дополняют системы отопления и гарантируют комфортное нахождение в помещениях. Специфической особенностью теплых полов считается то, что нагреваемый воздух исходит снизу. Такая система обеспечивает оптимальный уровень влажности.

Системы теплого пола могут выступать в качестве:

  • Основной и единственной системой отопления;
  • Дополнения к существующей системе;
  • Удовлетворения конкретных потребностей и создание определенной зоны комфорта.

Система хороша тем, что теплый воздух находится не на уровне потолка, а на уровне человеческого роста, при этом на уровне ног температура на несколько градусов выше, такой температурный режим в помещении наиболее комфортный для человека.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальная и минимальная температура теплого пола должна быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С. Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима. Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая температура вызовет нежелательный перегрев системы и напольного покрытия.

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, температура воздуха будет максимальна по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Скорость нагрева теплых полов

По своим особенностям системы отопления можно подразделить на два вида:

  • Водяные, где функцию теплоносителя выполняет вода, антифриз или растворы этиленгликоля;
  • Электрические, где в качестве теплоносителя выступают углеродные стержни, электрические кабеля или инфракрасная пленка.

Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.

Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.

Скорость прогрева водяных полов

Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см. Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.

Скорость нагрева электрических полов

Электрические полы прогреваются достаточно быстро в сравнении с водяными полами. Электрические теплоносители греются моментально. На это у них уходит не больше 6-8 минут. Остальное время занимает равномерный нагрев стяжек по всему периметру помещения. Время прогрева до установленных значений в среднем занимает от 12 до 24 часов в зависимости от квадратуры поверхности, для ног эффект будет заметен уже через пару часов. При отключении питания кабельный пол сможет еще долгое время сохранять выбранный терморежим. В конструкцию подключен терморегулятор, который при падении тепла на 2 — 3 градуса будет автоматически производить регулирование силы нагрева.

Скорость нагрева инфракрасных пленочных и стержневых полов

Инновационными и наиболее быстрыми в отоплении считаются стержневые и пленочные инфракрасные полы. Их особенность заключается в том, что теплоотдача происходит за счет прямого излучения. Уже в первые часы становится заметно общее увеличение температуры воздуха в помещении. Теплоотдача в воздух происходит напрямую без лишнего прогрева стяжек и основного покрытия. К тому же такие полы имеют наименьшую толщину стяжек. После первого включения элементам достаточно 10 минут, чтобы выйти на номинальный режим и начать отапливать помещение.

Поскольку температура тела человека на 6 градусов выше, первое время не ощущается значительный эффект. Однако для ног комфортные условия проявляются уже в первые часы работы системы.

Важно! Следует учитывать, что максимальная температура инфракрасного теплоносителя не может превышать 30 °С, иначе элементы могут выйти из строя.

Регулирование температуры теплых полов

Для создания комфортных условий, а также для контроля расхода электроэнергии и других ресурсов пользователи прибегают к регулировке температуры теплых полов.

Регулировка водяных полов

На водяных системах обычно устанавливается термостатический вентиль или насосно-смесительные группы с автоматикой.

Они предотвращают перегрев системы и напольного покрытия, реагируют на изменение температуры в помещении и открывают или закрывают клапаны, поддерживая заданные режимы.

Достоинством таких регуляторов является простота и легкость сбора конструкции.

Регулирование электрических и инфракрасных полов

Для электрических полов используют электромеханические, цифровые и программируемые терморегуляторы. Они включаются параллельно в цепь и используют специальные датчики, анализирующие изменения режимов обогрева поверхности. При достижении максимально установленных порогов нагрева, они отключают теплоносители. Когда температура снижается на пару градусов, они снова подают питание на электрические обогреватели. Такие терморегуляторы позволяют экономить от 30 до 60% электроэнергии, значительно уменьшая стоимость коммунальных платежей.

Температура теплого водяного пола

Основные темы страницы: температура теплого водяного пола (воды и теплоносителя), комфортная температура, рабочая и максимальная под плитку, способы регулировки и датчик.

Все больше людей отдает предпочтение теплому полу перед традиционными системами отопления при помощи радиаторов. В таком подходе имеется ряд положительных моментов.

Тепло распределяется равномерно, нет перепада температур между полом и потолком. Значительный срок эксплуатации – до полувека – также способствует популярности установки именно такой обогревательной системы.

Ее можно устанавливать в зданиях, где потеря тепла не превышает энергоотдачи. Специалисты утверждают, что достаточно, если температура воды для теплого водяного пола будет +40 °С.

Режимы

Перед тем, как приступать к установке теплого водяного пола, следует сделать проект и схему его монтажа, в обязательном порядке рассчитать возможную отдачу тепла. В проекте прописываются зоны отопления, способы и плотность укладки труб, виды напольного покрытия, необходимая степень нагревания пола.

При составлении этого документа учитывают общие теплопотери здания и каждой отдельной комнаты, температурный режим, которой нужно достичь в каждом помещении. Специалисты учитывают температуру воздуха снаружи, материалы, из которых изготовлены потолки, стен полы, виды окон и дверей, наличие вентиляции, иных источников тепла. Только владея этой информацией, можно составить правильный проект, после осуществления которого все помещения будут максимально уютными.

Доказано, что из-за гидравлических потерь контур длиннее 100 метров укладывать экономически невыгодно. Оптимальная длина – до 40 метров.

Инженеры-теплотехники считают, что пол должен выдавать 100 Вт/м кв. Однако здания разные, теплопотери у них также отличаются. Соответственно, в каждом индивидуальном случае рассчитывать приходится отдельно. Определено, что температура воды, поступающей от котла, должна быть от 30 до 50 градусов.

Если водяной пол эксплуатируется в комплексе с другими обогревателями, которые нуждаются в боле высоких температурных показателях, то понадобится устройство, которое называется коллектором. Он смешивает горячую воду от котла и теплую от водяного пола, чтобы в трубы теплого пола шла вода с нужными показателями.

Какая температура водяного теплого пола должна быть? Об этом читайте далее.

Температура теплого водяного пола на разных покрытиях (ламинате, плитке)

В теплом водяном поле многих привлекает сбалансированность температуры в помещении. Например, если внизу +25 °С, то в средней части – примерно 20, а под потолком – 17. На такой пол можно укладывать далеко не каждое декоративное покрытие.

Можно настелить керамическую плитку, паркет, линолеум, а вот прикрывать ковровым покрытием, застилать пробковыми материалами нежелательно.

Комфортная для человека температура воздуха – около 24 °С. А пол должен быть на пару градусов теплее воздуха, то есть, 26 °С. Европейский стандарт считает, что рабочая температура водяного пола зависит и от покрытия.

Например, комфортная температура теплого водяного пола — 21 °С на ковровом покрытии, 24 – на деревянном полу. Температура водяного теплого пола под плитку или кафель — 26 °С. Оптимальная температура водяного пола для паркета – 30 °С, ламината и линолеума – 27. Для водяного теплого пола температура теплоносителя может быть 55 °С, этого хватает для качественного обогрева помещений.

Общеизвестно, что различные помещения имеют разные теплопотери. Поэтому пол должен функционировать по-своему в каждой комнате. Так, детская теряет 75Вт/м кв, гостиная – 100 Вт/м кв., спальня – 50 Вт/м кв.

Максимальная и минимальная

Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальная температура водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.

Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.

По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.

Регулировка

Как отрегулировать температуру водяного теплого пола? Поскольку санитарно-гигиенические нормы прописывают четкую температуру для теплого пола, то актуальным становится вопрос ее достижения, то есть следует ее каким-то образом корректировать.

Регулировка температуры теплого водяного пола:

  • ручная;
  • групповая;
  • индивидуальная;
  • комплексное регулирование.

Регулировку можно производить на самом источнике тепла, в смесительных узлах, и при помощи различных датчиков температуры водяного теплого пола и специального оборудования.

Групповая регулировка предполагает, что водяной пол с подогревом установлен во всем доме. Индивидуальный способ – отладка температурного режима в отдельных комнатах. Комплексная регулировка представляет собой объединение упомянутых способов.

Следует знать, что теплый пол довольно инерционен: и подогрев, и остывание происходят довольно медленно. Приблизительно пара часов уйдет на согревание и столько же – на остывание. По этой причине часто прибегают к ручному регулятору температуры теплого пола.

Однако самый рациональный способ – установить при монтаже терморегулятор. Он не только регулирует температуру, но и защищает от перегрева, отключая систему по достижении необходимых показателей.

Современная инженерная мысль изобрела три вида термостатов:

  1. Электронные.
  2. Механические.
  3. Программируемые.

Прежде чем остановить выбор на каком-либо из них, следует обязательно проконсультироваться со сведущими в этом людьми.

Заключение

Таким образом, водяной теплый пол популярен и затребован. Он обеспечивает комфортную температуру в любом помещении, поддается регулировке, служит длительное время и является прекрасной альтернативой и дополнением традиционным отопительным системам.

Температурный режим отопления водяным теплым полом под ламинат

Какой должна быть температура в доме и температура водяного пола?

Опишу с чем столкнулся, создавая в своем доме систему отопления водяным теплым полом.

Комфортная температура в комнатах частного дома.

Никогда бы не подумал, что комфортная температура человека находится в таком узком диапазоне.

Пока не начал применять терморегуляторы.

Хотя жили же без терморегуляторов раньше и не тужили.

В новых программируемых недельных комнатных терморегуляторах в качестве ночной температуры заводская установка 16 градусов.

Наверное в Китае так принято. Не представляю, чтобы в России кто-то сидел при +16 градусах, если есть терморегулятор с кнопкой “+”.

Другое дело, когда в доме ребенок. И когда в доме полы из ламината на стяжку и без ковров.

В межкомнатном коридоре у меня линолеум, и нет теплых полов, и нет ковров. И ничего. Желания положить ковер нет. Стяжка, положенная на слой полистирола, не остывает сильно.

Но вокруг этого помещения другие помещения и никто не сидит в нем на полу.

В жилых помещениях эксплуатация ламината на бетон была бы не очень приятна.

Пол с ламинатом на стяжку надо греть.

Система отопления частного дома.

Хорошо, если в доме хороший деревянный пол.

Но сделать деревянный пол сейчас и дорого и хлопотно и есть другие технологии.

Поэтому делают стяжку под ламинат.

Поэтому имеет смысл делать теплый пол, ведь это не так дорого, как может казаться.

Имеет смысл делать именно водяной теплый пол.

Электрический теплый пол будет не намного дешевле, требуемой мощности электросети не всегда обеспечат и электричество стоит дорого.

Нужны ли радиаторы, если есть водяной теплый пол?

Не стоит забывать о радиаторах.

Во-первых, под окнами в жилых помещениях радиаторы нужны, чтобы не было конденсата.

Оказалось, что при 21.5 градусов хочется отопления добавить, а при 23 – убавить.

Считается что ночью, во время сна, температура должна быть низкая.

Днем, когда скорее всего никого нет дома, тоже незачем греть до 22 градусов.

Конечно такие желания возникают тогда, когда есть способ воплотить их на практике.

Собственно для этого и нужны недельные комнатные терморегуляторы.

Конечно можно завести трубы в стену под подоконник, как это показано в сообщении на форуме.

Но это сложное решение.

Во-вторых, при аварии и отсутствии сети 220В питать от безперебойника только котел еще можно. Безперебойное питание еще и насоса смесителя теплого пола будет уже напряжным.

Ну и в третьих – авария самого теплого пола. Система теплого пола сложная технически и может что-то поломаться. Тогда можно на время ремонта полноценно включить радиаторы.

В четвертых – радиаторы у меня уже были установлены до теплого пола – пусть висят.

Температура теплого пола под ламинат.

На самом обычном первом попавшемся ламинате можно обнаружить, что он подходит для теплых полов и что температура теплого пола должна быть не больше 28 градусов.

Может показаться что это температура слишком маленькая, чтобы что-нибудь нагреть.

В одной комнате у меня нет батарей и теплый пол включается редко – не более чем на 10 минут.

За это время температура возрастает с 21.5 до 23 градусов и пол выключается.

Опыт эксплуатации в ванной электрического теплого пола под плитку показал, что не холодным по ощущениям пол становится при температуре 23 градуса.

При температуре 26 градусов плитка ощущается теплой.

В ванной электрический теплый пол управляется именно по температуре пола, чтобы обеспечить требуемые санитарные условия.

Во всех других помещениях с водяным теплым полом под ламинат температура полов не измеряется.

Опыт эксплуатации водяного теплого пола под ламинат в одном помещении показал, что нет смысла контролировать и ограничивать температуру пола при водяных теплых полах.

Достаточно подать теплоноситель в контур теплого пола требуемой температуры.

А регулирование производить открытием направлений теплого пола по датчику температуры в помещении.

И если посмотреть на варианты исполнений терморегуляторов, то можно увидеть что редко когда терморегуляторы, предназначенные для управления водяными теплыми полами (нагрузка 3А), оснащаются внешними датчиками.

Таким образом имеет смысл прислушаться к рекомендациям производителя ламината.

Но 28 градусов на ламинате не означает что теплоноситель должен подаваться, температурой не более 28 градусов.

Существует коэффициент теплопередачи между трубами и полом, полом и ламинатом сквозь подложку и существует теплоотдача ламината в воздух комнаты.

Это означает что температура подаваемого теплоносителя может быть больше.

32 градуса можно подавать смело. Возможно и больше.

Температура теплоносителя, подаваемого в теплый пол.

Обязательным для водяных теплых полов считаю применение насосно-смесительной группы.

Термостатическая головка в комплекте позволяет установить поддерживаемую температуру теплоносителя.

Термометр позволяет визуально контролировать температуру.

Заманчиво было бы поддерживать температуру пола так, чтобы он был всегда теплым на ощупь.

Чтобы температура ламината была 26 градусов, допустим, необходимо подавать теплоноситель 32 градуса.

А давайте всегда будем подавать теплоноситель 32 градуса и ничего не регулировать.

Но это невозможно.

Если температура пола будет 26 градусов, то температура в помещении быстро станет 25 градусов. А это уже жарко.

Да и греть только теплым полом получается невозможно – на окнах будет конденсат.

Необходимо устанавливать, пусть маленькие и еле греющие, но радиаторы – еще дополнительное тепловыделение в помещение.

Именно поэтому не вижу смысла регулировки по температуре пола. Что хорошего, что пол тепленький на ощупь, если в помещении жарко.

Другой вариант – подавать в пол воду с температурой чуть больше, чем которая требуется в помещении, например 24 градуса.

Но тут мы пролетаем с возможностью регулирования пола.

Действительно, если климат на улице изменится и понадобится дополнительно сообщить помещению энергию, с еле теплым теплым полом это будет проблематично.

Передача энергии между телами, разница температур которых небольшая, очень медленная.

Получается, что теплоноситель необходимо подавать градуса на два больше, чем ограничение на ламинате.

32 градусов в самый раз.

В результате, ламинат на ощупь получается просто не холодным.

Будет медленная реакция на изменение климатических условий или изменение установленной в помещении температуры.

Например, вечером температура упала с-1 до -10 и начался ветер, и/или установка температуры в помещении поднялась с 22 до 24 (вручную или по графику) – в этом случае при температуре теплоносителя 30 градусов температура в комнате будет достигать 24 градуса долго.

Время реакции на изменение будет тем меньше, чем больше температура теплоносителя.

Тогда почему бы не установить температуру подачи теплоносителя 35 градусов? Или 40?

Что нам ограничение, накладываемое производителем ламината – где 28 там и 35.

Я пробовал устанавливать 40.

Колебания температуры пола 22 – 35 градусов показались неприятными, хотя может быть это предвзятость.

Плюс к этому – инерционность. Пол с более теплым теплоносителем продолжает греть и после выключения циркуляции. То-есть выигрывая в инерционности на старте мы проигрываем в торможении.

С инерционность на старте в моей системе отопления сглаживается зависимым от теплых полов отопления радиаторами.

Вместе с теплым полом стартует отопление радиаторами.

Тем самым сразу после начала отопления по падению температуры радиаторы начинают греть помещение, пока теплый пол еще раскачивается.

Я так понимаю, что если бы не это, то пришлось бы подавать теплоноситель, температурой градусов так 40.

Ну и еще помогает небольшой гистерезис. Почему-то минимальный гистерезис у терморегуляторов 0.5.

Эксплуатируя в одном помещении на первом этапе дешевый китайский терморегулятор с отдельными установками температуры “старт” и температуры “стоп” (по сути произвольный гистерезис) выяснил что оптимальным для водяного теплого пола был бы гистерезис 0.3.

Инерционность.

Точность поддержания температуры в помещении прямо пропорционально скорости изменения температуры пола, которая, в свою очередь, обратно пропорциональна инерционности.

В своей системе отопления теплыми полами сознательно сделал избыточную толщину стяжки с трубами с целью увеличить инерционность на случай аварии электросети.

Получается, что радиаторы отопления сглаживают инерционность при нагреве, ускоряя нагрев помещения.

Повышение температуры теплоносителя тоже нивелирует инерционность, но нежелательна, опять же, из-за инерционности.

Но я выбрал инерционность, радиаторы и низкую температуру теплоносителя.

Способы улучшение температурного режима водяного теплого пола.

1. Погодозависимая автоматика (ПЗА).

Все уши прожужжали уже на форумах этой ПЗА.

Смысл в том, что в зависимости от температуры воздуха на улице или на сервере погоды изменять какие-то уставки системы: например температуру теплоносителя.

Но для этого необходим специальный термоконтроллер, который будет это делать и смесительный узел теплого пола для погодозависимой автоматики будет сложнее.

Считаю, что для ситуации, когда установлены комнатные терморегуляторы ПЗА не нужна.

Комнатные терморегуляторы проще, дешевле, надежней и удобней.

2. Умные терморегуляторы.

Не уверен что стоит за них переплачивать.

Разве что поиграться.

Этим функциям негде проявить себя в моих условиях по делу.

3. Второй (ограничивающий датчик температуры пола) в терморегуляторе теплого пола.

Возможно, если у терморегулятора будет ограничивающий датчик температуры, выставленный, скажем, на 32 то можно подать теплоноситель и 40 и 60. Но тут возможен дребезг.

Да и я уже отмечал, что ощущения, когда то пол теплее воздуха, то наоборот, дискомфортны: организм путается и не понимает – холодно сейчас или жарко.

Вопрос можно было бы изучить подробнее, будь у терморегуляторов возможность отображать температуру пола (на ряду с температурой в комнате) и выбирать по какой температуре регулировать.

Но я встретил всего лишь три таких терморегуляторов: Terneo PRO, Termolife ET61W и MCS 350 по цене за 5000р.

4. Динамическое изменение температуры подачи.

Уже вспоминал в контексте ПЗА возможность менять температуру подачи.

Температуру подачи также можно менять и по отличию температуры обратки от заданной температуры.

Это возможно, но сложно и дорого.

6. Динамические головки.

Для каждого направления теплого пола можно было бы измерять температуру обратки в этом направлении и открывать клапан сильнее или слабее.

Встречал упоминание о таком способе и даже кто-то практически выполнял.

Я не настолько фанатик.

7. Изменение скорости вращения двигателя.

Это интересная тема.

Изменять скорость вращения насоса можно было бы в зависимости от температуры.

Например, в зависимости от разницы температуры обратка/подача.

Существуют насосы с возможностью плавного внешнего задания скорости.

Мне бы не помешало всего лишь, чтобы при включении всех направлений теплого пола переставить скорость вращения насоса с I на II.

Вроде и просто сделать, но среди множества рассмотренных центральных контроллеров управления теплыми полами не встретил ни одного с такой возможностью.

В общем решение будет либо сложным, либо дорогим, либо не надежным.

Пока же я даже не ставил насос на вторую или третью скорости.

Шум на второй скорости возрастает.

Требуемая частота включения теплого пола.

Внедрение системы сбора показаний о работе теплого пола[/url] позволило выяснить промежутки, на которые терморегуляторы включают направления теплого пола.

Какой должна быть температура тёплого пола

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Чрезмерно прогретый пол под ногами, как минимум, вызывает дискомфорт. Если в комнате и так душно, а обогрев работает на полную мощность, начинает болеть голова.

Некоторые врачи также утверждают, что слишком теплый пол крайне вреден при варикозном расширении вен. Да и полезно ли это – все время находится в «инкубационных» условиях, не допуская даже небольшого дискомфорта?

Так как же не вдаваться в крайности и обеспечить комфортное, но не чрезмерное тепло под ногами?

Теплый пол нужно настраивать так, чтобы в комнате не было душно

Комфортная температура теплого пола

Максимальный уровень температуры пола регулируется Строительными нормами и правилами (СНиП). В соответствии с ними:

  • Максимально допустимая температура пола для жилых помещений составляет: +26°С.
  • Для помещений с временным пребыванием людей: +31°С.
  • В детских (в том числе дошкольных) учреждениях: +24°С.

То есть комфортная температура на полу в квартире, где вы живете, не должна превышать +26°С. Это немало, учитывая то, что уже +24°С под ногами ощущается как комфортное тепло. Неспроста в описании теплых полов часто можно увидеть максимальную цифру +28°С, а предел, который допускается на терморегуляторе: +40°С (что скорее подходит для систем антиобледенения, чем для дома).

Терморегулятор Energy OCD4

Особенности температурных режимов в разных системах

В описании каждого комплекта системы обогрева есть информация о том, до какого максимального уровня может прогреваться пол. Однако стоит иметь в виду еще несколько нюансов:

  • Греющие маты, как правило, имеют меньшую мощность, чем кабель в стяжку, поэтому их невозможно использовать для 100% обогрева всего помещения.
  • При выборе подходящего по мощности комплекта нужно учитывать теплопотери помещения. Например, пол на холодном балконе будет сильнее отдавать тепло, поэтому для него подойдет более мощная система.
  • Во влажных помещениях, санузлах теплые полы также позволяют избавиться от излишней влаги. Здесь можно временно выставить более высокую температуру (к примеру, +30°).
  • Не все напольные покрытия допускают сильный прогрев. Лучший вариант – это кафельная плитка. Она и остывает, и нагревается быстрее, и при этом не деформируется.
  • Температура теплого пола под ламинатом и другие покрытия с низкой теплопроводностью (паркет, линолеум, ковролин), должна быть не выше +26°С, поскольку из-за перегрева они могут деформироваться (ссохнуться, растрескаться).
  • Максимальная мощность системы обогрева под такие покрытия – не более 100 Вт/кв. м.
  • При покупке самого покрытия нужно обратить внимание на указания на упаковке. На ней должен стоять значок, разрешающий использование с теплыми полами.

Компания Energy предлагает теплые полы в стяжку и в виде матов. Максимальная температура пола:

при использовании кабеля в стяжку Energy Cable: +36°С
матов Energy Mat: +28°С,
Energy Light Plus: +28°С.

Температура водяного теплого пола: какая должна быть

Назначение тёплых полов – создание наиболее благоприятных условий пребывание человека в жилых и общественных зданиях. Комфортная температура внутри помещений достигается различными системами отопления.

Среди таких конструкций большую популярность завоевало устройство т водяного обогрева пола. Какая температура водяного тёплого пола должна быть для создания комфортного пребывания человека в своём жилище? Каким образом можно регулировать температуру поверхности тёплого пола? Постараемся ответить на эти вопросы в данной статье.

Зоны обогрева внутреннего объёма помещения

Нагретый воздух от поверхности тёплого водяного пола должен равномерно распределяться по высоте помещения.

Существуют нормы нагрева воздушных масс от температуры тёплых водяных полов.

В таблице указана, какая температура должна быть в разных по высоте зонах внутреннего объёма жилых помещений:

Высота от полаТемпература воздуха
130 см у тёплого пола22оС
2От 30 см до 200 см20оС
3От 200 см и вышеОт 17оС до 18оС

Устройство водяных тёплых полов

Водяной обогрев, встроенный в нижнее перекрытие помещения, не везде возможен.

В многоквартирных домах самостоятельный монтаж таких систем отопления запрещён, если только это не предусмотрено проектом.

Там, где отсутствует центральное газоснабжение и водопровод, делать водяное отопление полов не выгодно, да и технически проблематично.

Самая распространённая схема водяных полов представляет собой замкнутую цепь трубопроводов, соединённых с газовым котлом. Котёл подключают к газопроводу и центральному водоснабжению.

Виды трубопроводов тёплых полов

Трубы горячего водоснабжения применяют из различных материалов:

  • сшитый полиэтилен;
  • полиуретан;
  • металлопластик;
  • медные трубы.
Сшитый полиэтилен

Устройство труб из сшитого полиэтилена

Сшитый полиэтилен – гибкий материал, позволяющий сгибать трубы под углом 90о, что очень удобно для укладки трубопровода на маленьких площадях (ванная, туалет).

Внутренняя поверхность шланга прочная и гладкая и выдерживает максимум нагрева воды, до 100оС.

Полиуретан

Полиуретановые шланги легкие по весу. Они пригодны для устройства обогрева полов на больших площадях. Такие трубы привлекают потребителей своей демократичной ценой.

Металлопластик

Металлопластиковые трубопроводы — гибкие и прочные шланги. Материал обладает особой прочностью и может прослужить 20 и более лет.

Медные трубы

Медный контур впишется не в каждый бюджет

Медные трубопроводы у тёплого водяного пола практически не имеют недостатков, кроме одного. Из-высокой цены медные трубопроводы доступны только ограниченному контингенту потребителей.

Цветной металл по своим физическим свойствам – идеальный передатчик тепла. Никакая максимальная температура теплоносителя таким трубам не повредит.

При выборе вида труб решающую роль играет соответствие цены и качества изделия.

Длина трубопроводов

Чтобы избежать лишних потерь тепла, длина каждого контура должна быть ограничена. Так, например, при стандартном диаметре труб 16 мм, оптимальная длина контура составит от 70 до 90 м. Подробнее о длине трубопровода смотрите в этом видео:

Диаметр трубы 17 мм позволит укладывать контур от 90 до 100 м. Контур из труб диаметром 20 мм уже даёт возможность увеличить длину контура до 120 м.

Котёл газовый

Современный рынок бытового оборудования предлагает на продажу большое количество отопительных моделей. Газовые агрегаты реализуют в торговой сети в напольном и настенном вариантах. Настенные котлы менее мощные, чем стационарные аппараты.

Схема отопления теплым полом в частном доме

Для обогрева полов, состоящих из нескольких контуров, и одновременного снабжения горячей водой применяют напольные мощные котлы.

Коллекторные узлы

Главный орган, управляющий температурой водяного тёплого пола, является коллекторный распределительный центр. Система коллекторов – это сложное инженерное оборудование, которое регулирует степень нагрева поверхности напольного покрытия. Подробнее о том, как правильно расположить коллектор в доме, смотрите в этом видео:

Устанавливать и настраивать коллекторное оборудование доверяют только профессиональным работникам.

Управление системой водяных полов

Температура тёплого пола может регулироваться вручную кранами коллекторного узла. Наряду с этим устанавливают электронные клапаны, которые регулируют напор подачи теплоносителя в каждом водяном контуре отдельно.

Управление осуществляется со специального щита с дисплеем, на котором отражается информация о том, какая температура нагрева поверхности напольного покрытия имеется в данный момент в определённом помещении.

Информация о температуре тёплых водяных полов подаётся на дисплей термодатчиками, которые устанавливают под каждым контуром обогрева полов.

Температура нагрева воды в тёплых полах

Нагрев воды на выходе из котла должен быть в пределах + 60оС. Оптимальная разница температур входящего потока и обратной подачи воды одного контура составляет от 5оС до 15оС. Подробнее о том, как регулировать температуру и какой она должна быть, смотрите в этом видео:

Если разница нагрева будет меньше 5оС,то это вызовет падение давления воды в контуре. Превышение максимального показателя 15оС приведёт к неравномерному прогреву поверхности напольного покрытия.

Практика показывает, что самый оптимальный вариант разницы нагрева воды тёплого водяного пола на входе и выходе находится в пределах 10 – 12оС.

Температура теплого пола: ключевые требования, допустимые значения

При установке теплого пола необходимо не только правильно выполнить монтаж с соблюдением технологии и всех норм, нужно также ознакомиться с градацией режима температуры. Какая температура теплого пола считается погранично высокой, низкой или оптимальной? В первую очередь, эти знания требуются для защиты напольного покрытия от повреждений (имеется ввиду керамическая плитка, паркет или линолеум). Нередко пользователи устанавливают свои параметры для системы подогрева, что негативно сказывается на ее работе.

Температура теплого пола

Как устроен теплый пол

Важно иметь представление об устройстве и особенностях работы теплого пола, чтобы понимать, как можно регулировать показатели температуры и до какой отметки в принципе возможен нагрев. Независимо от производителя или типа системы, пол состоит из нескольких слоев. Их всего три. Только такая конструкция позволяет обеспечивать оптимальную температуру пола в помещении. Теперь рассмотрим особенности каждого из этих слоев отдельно.

Схема подключения электрического теплого пола

Теплый пол — преимущества системы

Первый слой

Представляет собой цементную стяжку, поверх которой укладывается специальная подложка, обладающая водонепроницаемыми и теплоизолирующими свойствами. Главная задача подложки заключается в сохранении тепла в доме и защите нижних этажей от возможных протечек. Стяжка также защищает трубопровод от механических воздействий, что очень важно на этапе монтажа.

Как выглядит устройство теплого пола под плитку

Второй слой

В качестве следующего слоя системы теплого пола выступает трубопровод, через который циркулирует горячая вода или теплоноситель. Для изготовления трубопровода чаще всего используется металл и керамзит. При установке других систем подогрева устанавливаются специальные нагревательные элементы вместо трубопровода, хотя водяная система подогрева считается наиболее распространенной (она экономична и безопасна).

Водяной теплый пол по лагам

Третий слой

Финальный слой системы – это прочная бетонная стяжка, которая закрывает трубопровод. Поверх стяжки идет напольное покрытие, например, паркет или линолеум. Существует несколько главных требований к финишному покрытию. В первую очередь, оно должно быть не только влагоустойчивым, оно также не должно бояться высоких температур.

Бетонный слой — непосредственно стяжка пола

Цены на теплые полы DEVI

Оптимальные показатели температуры

Не существует однозначного ответа на вопрос, какая температура теплого пола считается нормальной. Ведь если рассматривать ситуацию со стороны строительных правил и норм, то температурные показатели будут одними, а если со стороны человека, который живет в квартире с теплым полом, то комфортная температура для него может быть совсем другой. Поэтому для начала необходимо разобраться со строительными нормами и правилами (СНиП) – о чем они говорят?

Комфортная температура теплых полов для разных покрытий

Обратите внимание! Для помещений, предусматривающих постоянное пребывание людей, оптимальная температура составляет 26°C. Речь идет о таких помещениях, как кухня, гостиная и спальня. Температура теплого пола для помещений, в которых люди пребывают кратковременно, составляет 31°C. Это коридоры, туалеты и ванные комнаты.

Распределение тепла теплого пола

Комфортная температура

В каждом случае комфортная температура подбирается индивидуально, поэтому показатели могут отличаться от установленных строительными нормами. Одни любят прохладную обстановку в доме, а другие, наоборот, предпочитают более теплый климат. Многие люди страдают от плохой циркуляции крови в нижних конечностях, поэтому у них часто мерзнут ноги. В связи с этим комфортная температура для каждого отдельного человека может быть разной.

Оптимальная температура теплого пола

Цены на теплые полы REHAU

Максимальная температура

Несмотря на индивидуальные предпочтения каждого человека, существует максимальные показатели температуры теплого пола, превышать которые категорически не рекомендуется. На это существует несколько причин. Во-первых, превышать температуру не рекомендуют врачи, так как длительный контакт ног с горячей поверхностью пола может спровоцировать венозное расширение вен. При постоянном воздействии тепла вены также постоянно будут расширяться.

Предельная (максимальная) температура поверхности теплого пола

Во-вторых, при перегреве пола может пострадать напольное покрытие, особенно если оно изготовлено из дерева. К таким покрытиям относятся паркет и ламинат. Эти материалы под воздействием высокой температуры постепенно усыхают, из-за чего образуются щели, а сам материал быстро подвергается износу.

Какая оптимальная температура теплого пола

Самые вредные линолеумы

Почему повышается температура

При эксплуатации водяного теплого пола температура часто повышается до 60-65°C, а сама поверхность пола при этом лишь немного теплая. В первую очередь, это связано с неправильным монтажом системы теплого пола. Существует много вероятных причин, из-за которых система работает неполноценно. Ниже приведены самые распространенные из них.

Особенности теплообмена в комнате

  1. Для теплоизоляции при укладке теплого пола использовался очень тонкий материал или он вовсе отсутствует. В связи с отсутствием теплоизоляции для прогрева помещения необходимо перегревать систему, так как большая часть вырабатываемого тепла испаряется.
  2. При монтаже применялся большой шаг укладки, в результате чего квартира не может прогреться до оптимальной температуры.
  3. Потери тепла дома слишком большие и система не может их компенсировать. Поэтому теплый пол не справляется со своей основной задачей.

Распределение температур в помещении

При выполнении тонкой стяжки поверхность пола сильно прогревается, а после снижения температуры в доме становится прохладно. Такие случаи бывают достаточно редко, но чтобы избежать проблем с теплым полом, ремонтные работы следует доверять только опытным специалистам. Безусловно, это может ударить по карману на этапе ремонта, но зато позволит сэкономить на электроэнергии в будущем.

Цены на теплые полы «Теплолюкс»

Особенности регулирования

Если говорить о классификации автоматических систем контроля режима работы теплого пола по особенностям работы и месту монтажа, то выделяют следующие разновидности:

Регулирование температуры теплого пола

Под зональными системами регулирования температуры теплого пола подразумевается наличие отдельного регулирующего элемента для каждого помещения. Общие системы предусматривают применение группового управления системой в одной квартире. Регулировка температуры происходит следующим образом: на специальном устройстве (термостате) выставляется необходимое значение температуры, после чего сигнал поступает на пульт управления системой. С получением соответствующего сигнала происходит перемещение теплоносителя из системы при помощи клапанов с сервоприводами.

Изображение управления водяным теплым полом

Для повышения температуры теплоноситель запускается, а для снижения, наоборот, убирается из системы подогрева пола. Благодаря этим действиям и происходит регулирование температуры. В зависимости от типа термостата и особенностей самой системы, процесс регулировки может немного отличаться.

Схема теплого пола с нагнетанием

Регулировка температуры

Как выставить нужную температуру теплого пола и какие методы ее регулировки существуют? Ниже приведены основные способы корректировки температуры, используемые в современных системах.

Ручная регулировка коллекторов ТП

Таблица. Методы регулировки температуры теплого пола.

Название метода, фотоОписание
Общий метод регулировки температуры, предполагающий наличие теплого пола во всем доме или квартире.

Корректировка режима температуры пола с подогревом в отдельных помещениях, например, в ванной или коридоре.

Еще один способ корректировки температуры теплого пола, объединяющий все вышеупомянутые методы.

Калькулятор длины контура труб теплого пола

Использование терморегуляторов

Чтобы избежать перегрева системы, при монтаже теплого пола устанавливается терморегулятор – небольшое устройство, регулирующее температуру. Существует три основные вида терморегуляторов: электронный, механический и программируемый. Все они отличаются между собой не только названиями и ценой, но и техническими характеристиками. Поэтому при выборе изделия необходимо обязательно проконсультироваться со специалистом.

Виды терморегуляторов для теплого пола

После покупки терморегулятора нужно правильно его установить. Ниже приведена пошаговая инструкция монтажа регулятора и специального температурного датчика, при соблюдении которой с этой задачей сможет справиться даже новичок. Для начала в стене нужно проделать небольшую канавку для укладывания провода о термодатчика. Далее нужно следовать инструкции.

Подключение регулятора теплого пола

Шаг 1. Пропустите провод с термодатчиком через гофрированную трубку (диаметр гофры подбирается в соответствии с размерами провода).

Проденьте провод в гофрированную трубку

Шаг 2. Аккуратно выведите провод датчика с другой стороны гофры.

Выведите провод из другого конца

Шаг 3. Закройте конец трубки со стороны датчика, используя для этого специальную пластиковую заглушку. Это требуется для защиты трубки от попадания пыли и строительной смеси.

Установите пластиковую заглушку

Шаг 4. Зафиксируйте между отопительными контурами конец гофрированной трубки с датчиком. Для этой цели желательно использовать специальную ленту или прочные хомута, выполненные из пластика.

Зафиксируйте конец трубки

На заметку! Не устанавливайте датчик температуры очень близко к печи, камину или электрическому отопительному прибору. Из-за близкого расположения показания термодатчика могут быть недостоверными.

Шаг 5. Выведите трубку от регулятора в пол, а точнее — в заранее подготовленную канавку. Следите за тем, чтобы не было сильных изгибов трубки.

Выведите трубки в пол

Шаг 6. После монтажа проводки и специальной гофрированной трубки заделайте канавку в стене раствором из цемента. Поверхность после этого должна оставаться гладкой и ровной.

Замаскируйте канавку раствором

Шаг 7. Хорошо почистите и залудьте провода. От качества проделанной работы будет зависеть функционирование терморегулятора.

Шаг 8. Соедините терморегулятор с проводами, а затем установите устройство на свое место. Для этого в стене необходимо проделать отверстие под размеры регулятора.

Подключите провода к терморегулятору

Шаг 9. Протестируйте все электрические соединения на предмет исправности. После проверки включите систему теплого пола ненадолго. Это нужно для проверки работоспособности системы.

Так выглядит установленный терморегулятор

Шаг 10. Если все хорошо и система подогрева пола будет работать, то на терморегуляторе, а точнее — на его панели загорится лампочка. О работоспособности всей системы также будет свидетельствовать нагрев поверхности пола. На схеме указано место монтажа датчика температуры.

Пример схемы теплого пола

Дополнительные рекомендации

Чтобы впредь не сталкиваться с проблемами при эксплуатации теплого пола, вызванными неправильный температурным режимом, нужно соблюдать несколько простых правил:

Правильная установка датчика температуры

  • теплоизоляция при монтаже теплого пола должна использоваться качественная. Оптимальным вариантом считается пенополистирол. Толщина теплоизоляционного слоя – от 5 см;
  • толщина стяжки должна быть достаточной, иначе пол будет сильно нагреваться. Специалисты рекомендуют заливать стяжку примерно на 3-5 см выше трубы;
  • между трубами должен быть шаг в 15 см, а если это краевая зона помещения, то 10 см;
  • система должна монтироваться по заранее подготовленному проекту отопления пола в доме. Только так можно избежать распространенных ошибок при работе.

Калькулятор расчета пропорций изготовления цементно-песчаного раствора для стяжки пола

Последовательность работ при подключении теплых полов

Востребованность теплого пола неоспорима, поскольку он способен обеспечивать заданную температуру в помещении. Современные системы подогрева пола являются достойным дополнением отопительных систем в доме.

Видео – Точная регулировка температуры теплого пола

Температура теплого пола: оптимальная и максимальная

Все большую популярность среди потребителей приобретают теплые полы. Они успешно дополняют системы отопления и гарантируют комфортное нахождение в помещениях. Специфической особенностью теплых полов считается то, что нагреваемый воздух исходит снизу. Такая система обеспечивает оптимальный уровень влажности.

Системы теплого пола могут выступать в качестве:

  • Основной и единственной системой отопления;
  • Дополнения к существующей системе;
  • Удовлетворения конкретных потребностей и создание определенной зоны комфорта.

Система хороша тем, что теплый воздух находится не на уровне потолка, а на уровне человеческого роста, при этом на уровне ног температура на несколько градусов выше, такой температурный режим в помещении наиболее комфортный для человека.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальная и минимальная температура теплого пола должна быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С. Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима. Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая температура вызовет нежелательный перегрев системы и напольного покрытия.

Комфортная температура теплых полов для разных покрытий

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, температура воздуха будет максимальна по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Скорость нагрева теплых полов

h3_2

По своим особенностям системы отопления можно подразделить на два вида:

  • Водяные, где функцию теплоносителя выполняет вода, антифриз или растворы этиленгликоля;
  • Электрические, где в качестве теплоносителя выступают углеродные стержни, электрические кабеля или инфракрасная пленка.

Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.

Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.

Скорость прогрева водяных полов

Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см. Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.

Скорость нагрева электрических полов

Электрические полы прогреваются достаточно быстро в сравнении с водяными полами. Электрические теплоносители греются моментально. На это у них уходит не больше 6-8  минут. Остальное время занимает равномерный нагрев стяжек по всему периметру помещения. Время прогрева до установленных значений в среднем занимает от 12 до 24 часов в зависимости от квадратуры поверхности, для ног эффект будет заметен уже через пару часов. При отключении питания кабельный пол сможет еще долгое время сохранять выбранный терморежим. В конструкцию подключен терморегулятор, который при падении тепла на 2 — 3 градуса будет автоматически производить регулирование силы нагрева.

Скорость нагрева инфракрасных пленочных и стержневых полов

Инновационными и наиболее быстрыми в отоплении считаются стержневые и пленочные инфракрасные полы. Их особенность заключается в том, что теплоотдача происходит за счет прямого излучения. Уже в первые часы становится заметно общее увеличение температуры воздуха в помещении. Теплоотдача в воздух происходит напрямую без лишнего прогрева стяжек и основного покрытия. К тому же такие полы имеют наименьшую толщину стяжек. После первого включения элементам достаточно 10 минут, чтобы выйти на номинальный режим и начать отапливать помещение.

Поскольку температура тела человека на 6 градусов выше, первое время не ощущается значительный эффект. Однако для ног комфортные условия проявляются уже в первые часы работы системы.

Важно! Следует учитывать, что максимальная температура инфракрасного теплоносителя не может превышать 30 °С, иначе элементы могут выйти из строя.

Регулирование температуры теплых полов

Для создания комфортных условий, а также для контроля расхода электроэнергии и других ресурсов пользователи прибегают к регулировке температуры теплых полов.

Регулировка водяных полов

На водяных системах обычно устанавливается термостатический вентиль или насосно-смесительные группы с автоматикой.

Они предотвращают перегрев системы и напольного покрытия, реагируют на изменение температуры в помещении и открывают или закрывают клапаны, поддерживая заданные режимы.

Достоинством таких регуляторов является простота и легкость сбора конструкции.

Регулирование электрических и инфракрасных полов

Для электрических полов используют электромеханические, цифровые и программируемые терморегуляторы. Они включаются параллельно в цепь и используют специальные датчики, анализирующие изменения режимов обогрева поверхности. При достижении максимально установленных порогов нагрева, они отключают теплоносители. Когда температура снижается на пару градусов, они снова подают питание на электрические обогреватели. Такие терморегуляторы позволяют экономить от 30 до 60% электроэнергии, значительно уменьшая стоимость коммунальных платежей.

Управление теплым полом | Danfoss

Теплый пол создает непревзойденный комфорт в помещении и позволяет дополнительно сэкономить до 10% энергии на отопление. В загородных домах распространены водяные теплые полы, тепловая энергия для которых берется от того же источника тепла, которым отапливается весь дом. Такая энергия получается значительно дешевле электрической, и эксплуатационные затраты на водяные теплые полы существенно ниже, чем на распространенные в городских квартирах электрические теплые полы. Рассмотрим, какое оборудование необходимо для комфортной работы водяного теплого пола.

В зависимости от напольного покрытия, максимальный комфорт достигается при температуре поверхности 23-26 С. Слишком высокая температура пола вредна для здоровья, поэтому в своде правил по отоплению установлена максимальная средняя температура поверхности пола в жилых помещениях 26 С. Чтобы достичь такой температуры на поверхности, в трубопроводы теплого пола нужно подавать теплоноситель с температурой 35-40 С. Проходя по трубопроводам теплого пола, теплоноситель остывает. Температура воды на выходе из змеевика теплого пола должна быть на 5-10 С ниже температуры на входе, иначе перепад температур будет ощущаться ногами, что некомфортно.

Котел нагревает воду до 60-80 С чтобы обеспечить подготовку горячей воды и прогреть радиаторы. Температура на входе и выходе из котла отличается, как правило, на 20 С. Чтобы обеспечить необходимую температуру для водяного теплого пола, применяют узлы смешения. Узел смешивает остывшую воду на выходе из теплого пола с горячей водой от котла и подает воду с температурой 35-40 С в контур теплого пола. Насос узла смешения обеспечивает циркуляцию воды в контуре теплого пола и небольшую разницу температур на входе и выходе из петли теплого пола, не более 10 С. Термостатический элемент с чувствительным элементом в подающем патрубке обеспечивает постоянную температуру в контуре теплого пола. Значение температуры можно отрегулировать в пределах 20…50 С в зависимости от толщины стяжки и типа напольного покрытия.

Теплый пол состоит из нескольких контуров. Как правило, один контур отапливает до 15 м2. Для достижения комфорта необходимо распределить теплоноситель по контурам теплого пола в соответствии с нагрузкой, т.е. длиной каждого контура. Для этого используют специальные распределительные коллекторы с преднастройкой. Преднастройка представляет собой прецизионный клапан со шкалой настройки. Каждому промаркированному положению соответствует определенное проходное сечение клапана. Положение каждого клапана определяют по таблице в зависимости от длины петли контура. Корректность настройки можно проверить с помощью расходомеров, установленных в каждом контуре.

С помощью узла смешения и коллекторов с расходомерами достигается подача необходимого количества теплоносителя в каждое помещение, пропорционально площади помещений. Но требуемая мощность отопления не постоянна. Она меняется в зависимости от времени суток и того, насколько ярко светит солнце, какую температуру воздуха в помещении установил пользователь. Наконец, если в комнате несколько дней никого не будет, владелец может без потери комфорта снизить температуру теплого пола или вовсе выключить напольное отопление.

Для регулировки температуры теплого пола в каждом помещении независимо служат комнатные термостаты с датчиком температуры теплого пола. Комнатный термостат измеряет температуру теплого пола и включает/отключает подачу теплоносителя в контур теплого пола данного помещения. Для включения/отключения подачи теплоносителя служат термоэлектроприводы, устанавливаемые на коллектор теплого пола. Если помещение большое и в одном помещении уложено несколько контуров теплого пола, сигнал от одного комнатного термостата подается одновременно на несколько термоэлектрических приводов — по числу контуров.

Простые комнатные термостаты позволяют автоматически поддерживать заданную температуру теплого пола. Более функциональные модели позволяют автоматически изменять температуру теплого пола, например, прогреть пол ко времени прихода с работы. Проводные модели подключаются с помощью обычного электрического кабеля, для удобного подключения служит распределительная коробка. Беспроводные модели работают совместно с приемником беспроводного сигнала и не требуют проводов для подключения.

Для небольших, не более 10м2, помещений вместо комнатного термостата можно использовать термомеханический регулятор температуры теплого пола. Такой регулятор поддерживает заданную температуру теплоносителя на выходе из теплого пола и, таким образом, управляет температурой самого теплого пола. Термомеханический регулятор не требует электроэнергии и поэтому особенно часто применяется в помещениях с повышенной влажностью — ванных комнатах.

Легко и быстро выбрать оборудование для теплого пола вашего дома можно с помощью бесплатного конфигуратора систем отопления коттеджей. Наглядные изображения и подробное описание позволят даже неспециалисту выбрать оптимальное решение.

Перейти в конфигуратор

Как работает теплый пол?

«Мы специализируемся на проектировании, поставке и установке сверхэнергосберегающих систем водяного теплого пола».

Для получения бесплатного предложения без каких-либо обязательств отправьте по электронной почте свои планы этажей (в формате .pdf) с изложением требований вашего проекта по адресу:

[email protected]

Центральное напольное отопление — водяные теплые полы »Как теплые полы Works

Добавьте роскоши в свой дом
с новой сверхэкономичной системой центрального теплого пола
.

Как работает система водяного теплого пола?

Краткое объяснение того, как работает теплый пол.


По трубам в полу закачивается теплая вода

Пластиковые трубы, специально предназначенные для теплого пола, прокладываются с равными интервалами под полом в песчано-цементной стяжке. По трубам прокачивается теплая вода, и тепло от воды передается на стяжку. Весь пол медленно нагревается, а после достижения температуры равномерно нагревает воздух над ним.

Весь пол становится низкотемпературным радиатором

В отличие от радиаторов, которые нагревают относительно небольшую и целенаправленную область, система теплого пола использует всю площадь пола каждой комнаты для излучения тепла, поэтому не нужно работать при высоких температурах. Обычно температура воды в системе теплых полов составляет от 35 до 55 градусов Цельсия — в зависимости от конструкции пола.

Пол нагревается

При включенной системе температура пола будет между 25-33 градусами Цельсия, что приятно при ходьбе и означает, что температура воздуха у ваших ног выше, чем вокруг головы.В результате получается система отопления, которая не только очень эффективна, но и чрезвычайно удобна.

Воздух в помещении прогревается до нужной температуры

Термостаты в каждой комнате регулируют температуру воздуха, включая и отключая поток теплой воды, проходящей через пол. Это позволяет индивидуально и очень точно контролировать температуру в разных комнатах или зонах здания.

Вода нагревается котлом или тепловым насосом

Теплая вода может подаваться котлом или тепловым насосом и распределяться по трубопроводу под полом с помощью коллектора из нержавеющей стали.Коллектор является центром системы и необходим для управления потоком, температурой и направлением воды.

Эффективность можно повысить

Эффективность системы теплого пола можно повысить, снизив температуру воды и увеличив количество труб в полу. Системы теплого пола с трубами, установленными на правильном расстоянии, могут эффективно работать при температуре подачи до 35 градусов Цельсия.

Изоляция под трубами отопления предотвращает потерю тепла вниз

Для правильной работы системы теплого пола необходимо всегда устанавливать соответствующую изоляцию под трубами отопления и стяжкой, чтобы тепло передавалось вверх, а не терялось вниз в бетонное основание или любое воздушное пространство под полом.

Решающее значение имеет выбор правильной отделки пола

Отделка пола не должна утеплять стяжку и препятствовать проникновению тепла в комнату. Плитка и каменные плиты, любые деревянные полы толщиной до 22 м и комбинации ковров и подложки толщиной до 1,5 тог — идеальная отделка пола.


Монтаж электрического теплого пола с нагревательными матами. Часть 4

Передовой опыт — Часть 4: Регулирование температуры

Мы завершим эту последнюю часть передового опыта по регулированию температуры систем электрического теплого пола.

Как и для любых других систем отопления, точность регулирования имеет первостепенное значение не только для достижения максимального комфорта, но и для достижения максимальной экономии энергии. Более того, для электрического лучистого отопления регулирование температуры является одним из самых больших преимуществ системы. Благодаря высокой реактивности и независимому регулированию системы отопления для каждой комнаты, адекватное регулирование температуры позволяет добиться значительной экономии энергии, поддерживая в любое время оптимальный уровень комфорта в различных частях дома.

Термостат с напольным зондом :

В системе теплых полов весь пол превращается в большой низкотемпературный излучатель тепла. Следовательно, для оптимального регулирования необходимо контролировать как температуру окружающей среды, так и температуру пола.

Контроль температуры пола должен осуществляться с помощью внешнего датчика, подключенного к электронному термостату. Этот датчик должен быть правильно расположен в полу, чтобы обеспечить правильное регулирование.Датчик должен быть установлен на расстоянии не менее 30 см в зоне нагрева, между петлями нагревательного кабеля в центре петли, следя за тем, чтобы не касаться и не пересекать нагревательный кабель в какой-либо точке. Зонд помещается в канал, конец которого заклеивается (например, лентой) для предотвращения попадания строительных материалов. Радиус изгиба канала между стеной и полом должен позволять зонду входить в него в обоих направлениях, чтобы зонд можно было заменить в случае необходимости. Рекомендуемый минимальный радиус изгиба — 6 см.

Использование любых других устройств для измерения температуры пола, например, ламп для ограничения температуры, может существенно повлиять на правильное регулирование и, как следствие, на комфорт и экономию энергии.

Режимы регулирования

Системы электрического теплого пола можно регулировать двумя способами. Один режим выбирается во время установки термостата, но может быть изменен позже в пределах параметров термостата:

  • Регулировка комнатной температуры с ограничением температуры пола для оптимального комфорта.Используется в большинстве установок. Цель состоит в том, чтобы получить в комнате желаемую температуру.
  • Регулировка температуры пола , чтобы в любой момент насладиться теплым полом. В основном используется в ванных комнатах для поддержания теплого пола, даже если температура в помещении повышается из-за горячего водяного пара в помещении.

Максимально допустимая температура пола:

  • 28ºC для помещений, которые используются в течение длительного периода
  • 35ºC для помещений, которые используются на более короткий срок и с полом, выложенным плиткой.

Ограничение температуры пола позволяет устанавливать системы теплого пола под напольными покрытиями, более чувствительными к теплу и требующими более низкой максимальной температуры эксплуатации (обычно ограничение от 25 до 27 ° C в соответствии со спецификациями напольного покрытия).

Наконец, контроль температуры пола предотвращает перегрев пола, который может возникнуть в случае тепловой блокировки.

Расположение термостата

Термостат, который включает датчик температуры окружающей среды и будет регулировать температуру в помещении, должен быть расположен на высоте 1.2 м от пола в месте, где температура является репрезентативной для комнатной температуры, избегая нетипичных мест (закрытых от источников тепла, отверстий и т. Д.).

В каждой комнате должен быть свой собственный термостат, чтобы температура регулировалась правильно.

Настройка — Первый нагрев

Для правильной настройки важно следовать инструкциям термостата. Первый нагрев никогда не следует проводить раньше, чем через 5 дней после укладки напольного покрытия при укладке на самовыравнивающуюся стяжку или в плиточный клей, или раньше, чем через 30 дней при укладке в бетон.Эти задержки являются общей рекомендацией, но в любом случае установщик должен обращаться к инструкциям, данным производителем строительного материала. Некоторые термостаты включают функцию первого нагрева для постепенного первого нагрева.

Различные типы термостатов и функции

Существуют разные типы термостатов, от самых простых аналоговых до самых современных с дистанционным управлением через WiFi.

Аналоговые термостаты регулируют температуру только при заданной температуре, и для регулировки температуры потребуется ручное изменение настройки.

Мы настоятельно рекомендуем использовать программируемый термостат, который позволяет регулировать в каждой комнате последовательность периодов времени комфорта (20-21ºC) и периода времени с пониженной температурой (ночь, отсутствие и т. Д.) В соответствии с дневным и еженедельные потребности и заполняемость комнаты.

Более того, наш опыт показывает, что использование интуитивно понятного термостата с сенсорным экраном или дистанционным управлением позволяет конечному пользователю чаще регулировать настройки в соответствии со своими потребностями (которые также могут изменяться), улучшая комфорт и энергию. экономия для полного удовлетворения конечных пользователей .

Наши термостаты включают другие интересные функции для еще большего повышения экономии энергии , такие как функции открытого окна, несколько настроек температуры, обнаружение присутствия, мониторинг потребления энергии и т. Д.

Как работает теплый пол | John Guest Speedfit

Сравнение обычного отопления и теплого пола

Полы с подогревом обеспечивают наиболее комфортное и равномерное тепло среди всех систем отопления.Он экономичен в эксплуатации и практически не требует обслуживания. Полы с подогревом Speedfit в основном используют лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всей комнате.

Напротив, радиаторы передают энергию с помощью конвекции, нагревая воздух над радиатором и вокруг него до гораздо более высокой температуры, заставляя теплый воздух подниматься. Это приводит к тому, что пол остается самым прохладным местом в комнате, а масса теплого воздуха находится на уровне потолка. Полы с подогревом решают эту проблему, гарантируя, что больше не будет холодных точек и тепло распределяется равномерно там, где это больше всего необходимо.

Обычный радиатор может иметь температуру до 75 ° C, в то время как система напольного отопления имеет гораздо более низкую и безопасную температуру поверхности в пределах 25–27 ° C.

Радиаторы

На изображении выше показано, как теплый воздух из радиаторов отопления поднимается вверх, делая пол самым прохладным местом в комнате, а потолок — самым теплым.

Полы с подогревом

На изображении выше показано, как лучистое тепло от UFH распределяет более равномерную температуру для вашего тела.

Понимание принципов работы систем теплого пола

«Полы с подогревом» работают за счет распределения теплой воды более низкой температуры по трубопроводу под чистым полом. Тепло контролируется и регулируется интеллектуальными термостатами для поддержания постоянной температуры на всей территории или в отдельных зонах.

Для теплого пола можно использовать любой источник тепла, например, стандартные, комбинированные, конденсационные котлы или котлы, работающие на биомассе, тепловые насосы и печи.

Блок управления и коллектор теплого пола

Теплая вода перекачивается от источника тепла (эл.грамм. бойлера) в блок управления, где он смешивается до прим. 50ºC. Блок управления устанавливается на коллектор, который подключается к трубным контурам UFH.

Полы с подогревом Термостаты

Один или несколько термостатов регулируют время и температуру, в течение которых нагретая вода распределяется по трубопроводу.

Центр коммутации для Полы с подогревом

Выполняет централизованное переключение исполнительных механизмов зон, блока управления и котла по сигналу термостатов.

Трубный контур для системы обогрева пола

Когда включается обогрев, вся площадь пола нагревается до 25–28ºC, обеспечивая равномерное распределение тепла при температуре, немного превышающей комнатную.

Ключевые компоненты системы теплого пола UFH

Узнайте больше об основных компонентах системы теплого пола>

Полы с подогревом соответствуют новым Строительным нормам

Системы водяного теплого пола позволяют конденсационным котлам работать с максимальным энергосберегающим потенциалом, а также хорошо подходят для использования с возобновляемыми источниками энергии, такими как геотермальные тепловые насосы.

Характеристики систем полов с подогревом позволяют достичь соответствия требованиям будущих Строительных норм и правил по снижению углеродного следа зданий. БИЛЛ МАККОННЕЛ объясняет: «Новые Строительные нормы и правила, вступающие в силу в апреле, потребуют переосмысления проектных идей для достижения необходимого снижения энергопотребления на 20% для зданий с кондиционером и на 15% для зданий с естественной вентиляцией. Кроме того, нормативные акты предусматривают, что по возможности 10% энергопотребления должно производиться из возобновляемых источников энергии. Значительные последствия Изменения в правилах окажут значительное влияние как на строителей, так и на конечного пользователя. Подход к проектированию зданий будет фундаментальным, при этом энергосберегающие технологии будут интегрированы в здание на гораздо более ранней стадии процесса проектирования. Конечный пользователь также должен будет контролировать энергоэффективность. Конструкция здания также будет усилена для повышения энергоэффективности, при этом для всех элементов здания потребуются более низкие значения коэффициента теплопередачи.Также существуют цели для утечки воздуха и уменьшения мостиков холода (участков в здании, где возникает разрыв в изоляции). Поскольку влажные полы с подогревом (UFH) работают при более низких температурах подачи, чем радиаторные системы, топливо можно использовать более эффективно, а также можно более эффективно использовать возобновляемые источники энергии. Максимальная температура для полов с подогревом обычно составляет 50 ° C, а иногда и 35 ° C. Температура подачи в значительной степени зависит от конструкции пола, расстояния между трубами, расхода воды, требуемой тепловой мощности и типа отделки пола.Конденсационные котлы и альтернативные источники тепла, такие как геотермальные тепловые насосы, работают лучше при более низких температурах потока воды и поэтому подходят для использования с UFH. Низкая температура подачи UFH (около 35ºC) может позволить котлу работать с КПД 98% по сравнению с 88% в системах, требующих более высокой температуры подачи, таких как радиаторы. Ключевые соображения При установке UFH одним из ключевых факторов будет решение о том, контролировать ли температуру воды локально (на каждом коллекторе) или централизованно.Централизованное управление оправдано, когда термическое сопротивление отделки полов во всем здании одинаково. Центральный контроль температуры имеет несколько преимуществ. • Температура воды поддерживается на минимальном уровне, что позволяет полностью использовать конденсирующую способность котла. • Температура распределительного трубопровода ниже, поэтому потери тепла в трубопроводе будут меньше. • Требуется только один насосный агрегат с централизованной регулировкой скорости — по сравнению с централизованным насосом и вспомогательными насосами на каждом коллекторе.Это может дополнительно помочь сэкономить энергию и снизить капитальные затраты. UFH излучает больше тепла в виде лучистого тепла, чем радиаторы. Люди, как правило, чувствуют себя комфортно при более низких температурах воздуха с источником лучистого тепла, чем когда воздух нагревается исключительно конвективно. На практике это может означать, что температура воздуха может быть снижена на 1,0–1,5 К, что еще больше повысит общую энергоэффективность. Итак, как изменения в правилах влияют на полы с подогревом? Как полы с подогревом могут помочь снизить общие выбросы углерода в здании? Теоретически при расчете выбросов углекислого газа теплые полы с газовым котлом не отличаются от радиаторной системы.Однако на практике есть разница, поскольку полы с подогревом предназначены для работы при более низких температурах, чем радиаторная система. Как правило, чем ниже температура воды, возвращаемой в котел, тем ниже будут выбросы углерода из котла. В радиаторных системах отопления температура подачи воды традиционно составляет 82 ° C, а обратная — 71 ° C. Такая высокая температура обратки не позволяет котлу работать в конденсационном режиме. Напротив, полы с подогревом обычно имеют температуру подачи 50 ° C и температуру возврата 43 ° C.Это находится в пределах диапазона конденсации современного газового котла, что в конечном итоге приводит к сокращению выбросов парниковых газов и делает всю систему более экологически чистой. Подводя итог, можно сказать, что в случае теплого пола температура обратной воды в котле максимизирует ее потенциал конденсации и, следовательно, обеспечивает гораздо более эффективное использование топлива, чем в традиционной радиаторной системе. Полы с подогревом также могут помочь снизить выбросы углерода при установке с альтернативными источниками тепла.По оценкам, ежегодно строится 30 000 домов без подачи газа. В этой ситуации есть выбор между масляными или твердотопливными котлами, электрическим отоплением и тепловыми насосами. Однако новые правила не дают положительной оценки электрическим системам. Очевидной альтернативой для таких домов является геотермальный тепловой насос, который используется с подогревом пола в соответствии с новыми правилами. Возобновляемые источники энергии Благодаря стремлению правительства активно поощрять использование возобновляемых источников энергии в новых зданиях, UFH явно имеет преимущества.Тепловые насосы обычно обеспечивают максимальную температуру потока воды от 45 до 50 ° C, что является идеальной температурой для UFH. При таких температурах подачи КПД (коэффициент полезного действия) теплового насоса будет около трех. Этот показатель может быть увеличен за счет тщательного проектирования системы UFH и выбора отделки пола, поскольку чем больше термическое сопротивление отделки пола, тем выше температура потока, требуемая для UFH. Новые Строительные правила заставят проектировщиков рассмотреть различные методы достижения и, если возможно, превышения целей новых правил.UFH с современными конденсационными котлами или альтернативными источниками тепла может помочь в достижении этих целей. МакКоннел — технический директор Continental Underfloor Heating, Continental House, Kings Hill, Bude, Cornwall EX23 0LU.
Ссылки по теме:

Оптимизация системы теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Здоровое распределение температуры в комнатах, энергоэффективность, функциональность и безграничные возможности дизайна интерьера — вот лишь некоторые из многих преимуществ выбора полов с подогревом для вашего дома.Однако для того, чтобы такая система отопления принесла заметно более высокий тепловой комфорт и экономию энергии, самое главное — правильно сбалансировать всю систему. Как сбалансировать систему теплых полов?

Температура подаваемой воды

Одним из наиболее важных параметров, которые необходимо настроить в системе теплого пола, является температура воды, подаваемой в систему, которая влияет на температуру пола. Установка подходящей температуры защищает пол от повреждений и обеспечивает надлежащую теплопередачу. В этом отношении мы не должны превышать допустимое предварительно определенное значение 55 ° C. Более высокая температура подаваемой воды не только увеличивает риск повреждения системы, но также приводит к более значительным потерям тепла, что приводит к более высоким счетам и общему дискомфорту для жителей дома.

Использование клапана в системе отопления вместе с умелым управлением с помощью контроллера смесительного клапана — это способ снабжения системы теплого пола водой с приемлемой температурой, несмотря на то, что в саму систему отопления подается вода высокой температуры (напрямую от радиаторной системы). Он работает следующим образом: Датчик, установленный на подводке теплого пола, измеряет температуру подаваемой воды. Когда температура слишком высока, термостатический клапан закрывается, вызывая увеличение подачи воды из обратной линии системы отопления, тем самым охлаждая подаваемую воду. По достижении аварийной температуры датчика клапана насос останавливается. Когда температура, измеренная датчиком, слишком низкая, открывается термостатический клапан, а это означает, что менее холодная вода возвращается в подающий коллектор. Таким образом, через напольный клапан протекает менее прохладная вода.

Зависимость температуры подачи от наружной температуры

Следует помнить, что поддержания температуры подачи в пределах предварительно установленных значений недостаточно для обеспечения оптимального теплового комфорта. Также необходимо отрегулировать температуру подачи с учетом погодных условий на улице. При сильных морозах рекомендуется более высокая температура подачи в систему теплого пола. Одна и та же температура в переходный период между сезонами может привести к перегреву помещений и, следовательно, к потере энергии.Чтобы отрегулировать температуру подачи в соответствии с текущими погодными условиями, пользователь может выбрать и впоследствии отредактировать кривую нагрева.

Напольный диспетчерский пункт — оптимальная температура, соответствующая вашим потребностям

Вторым ключевым фактором, влияющим на счета и тепловой комфорт пола, является регулирование температуры. Приятное тепло в помещениях, где используется пол с подогревом, достигается за счет правильного управления отоплением. Системы управления водяным теплым полом могут связываться с нагревательным устройством традиционным способом с помощью кабеля или по беспроводной сети.Важно, чтобы они были удобны в использовании и безопасны. Базовый комплект, обеспечивающий эффективную систему управления отоплением от TECH Controllers, включает:

  • Контроллер терморегулятора — центральная панель, контролирующая работу устройств управления, установленных в отдельных помещениях.
  • датчики температуры или комнатные контроллеры , позволяющие пользователю поддерживать различную температуру в каждой комнате в зависимости от индивидуальных потребностей.
  • Термоэлектрические приводы для управления термостатическими клапанами в коллекторах (две версии на выбор: STT-230/2 и STT-230/2 S).Они открывают или закрывают подачу воды в контуры отопления в зависимости от сигнала, посылаемого контроллерами.


Как это работает? Контроллер температуры отправляет соответствующий сигнал главному контроллеру в зависимости от того, слишком низкая или слишком высокая температура в помещении. Главный контроллер, в свою очередь, активирует термоэлектрические приводы, установленные на коллекторе. Таким образом, нагревательный контур замыкается или открывается. Простая в использовании панель управления обеспечивает эффективность и эффективность всей системы отопления.При достижении заданной температуры регулятор отключает котел, что предотвращает чрезмерные потери тепла или энергии. Установка различных значений температуры в помещениях в зависимости от их функции соответствует принципу рационального управления теплом и снижения затрат на отопление при сохранении повседневного комфорта.

Гидравлическая балансировка системы теплых полов как решение проблемы недостаточно отапливаемых помещений.

Разные комнаты в доме имеют разные требования к мощности, что приводит к разной длине контура теплого пола и разному гидравлическому сопротивлению.Температуру пола можно регулировать, выбирая подходящее расстояние между трубами от 10 до 30 см (в зависимости от диаметра трубы, теплопотери в помещении или типа пола), а также балансируя поток в отдельных контурах. Другими словами, в каждый нагревательный контур должен подаваться поток воды с определенным расходом, обусловленным необходимой тепловой мощностью. Для этого в системах отопления предусмотрены регулирующие клапаны для измерения гидравлического сопротивления отдельных водяных контуров. Очень практичным решением является использование коллектора с клапанами.Расходомер, который может быть подключен к коллектору теплого пола, позволяет пользователю точно регулировать расход. Расход можно измерить по показаниям расходомера. Ручная гидравлическая балансировка включает уменьшение расхода воды в контурах с наименьшим сопротивлением и в то же время увеличение расхода в самых длинных контурах с наибольшим гидравлическим сопротивлением. Цель состоит в том, чтобы добиться максимально возможного расхода воды в самых длинных контурах и уменьшить низкий в самых коротких.

Включение системы теплого пола после летнего перерыва

Эффективность системы теплого пола зависит еще и от того, как она используется. Лето — отличное время для проведения технического обслуживания системы, особенно если мы пользуемся им уже давно.

Если система теплого пола используется уже долгое время, рекомендуется ее промыть. Это хороший способ избавиться от разного рода отложений, скапливающихся внутри труб, и повысить эффективность отопительной системы в отопительный сезон.

Балансировка системы теплого пола как способ достижения большей экономии

Полы с подогревом позволяют достичь высокого теплового комфорта при сокращении счетов за отопление. Водяной теплый пол означает снижение затрат на содержание дома, устранение факторов, вызывающих чрезмерную влажность воздуха, а также обеспечение высокого теплового комфорта. Неправильная установка или балансировка системы отопления приводит к неисправности, что может привести к перегреву недогрева помещений.Поэтому очень важно контролировать температуру и расход теплоносителя (гидравлическая балансировка), а также правильно устанавливать температуру в помещении. Соблюдение всех правил монтажа и балансировки системы теплых полов позволит вам получить полный тепловой комфорт от теплых полов.

Объяснение принципа работы систем теплого пола

Напольное отопление в той или иной форме существует уже сотни лет, но в последнее десятилетие вновь набирает популярность с появлением более эффективных источников тепла, требующих более низких рабочих температур для эффективной работы, таких как конденсационные котлы, тепловые насосы и солнечные тепловые.

Основные принципы

Система «теплый пол» нагревает конструкцию пола в комнате, которая, в свою очередь, нагревает само помещение. Это достигается в системе «влажных» полов за счет пропускания нагретой воды через пластиковые или композитные трубы, проложенные в полу. Доступны различные варианты установки, подходящие к разным конструкциям пола. Трубы напольного отопления подводятся обратно к центральному коллектору, обычно по одной на этаж, который используется для распределения тепла по соответствующим контурам по мере необходимости.

Комфорт и эффективность

Полы с подогревом производят более мягкий, равномерный нагрев, чем радиатор или система обдува, при этом основным компонентом теплопроизводительности является инфракрасное тепловое излучение, а не конвекция. Это обеспечивает комфорт при более низких температурах в помещении, поскольку уменьшение конвекции приводит к меньшему количеству сквозняков.

Большая площадь обогрева, обеспечиваемая за счет использования всего пола, а не относительно небольшой радиаторной панели, также позволяет теплому полу эффективно работать при гораздо более низких рабочих температурах, чем традиционная система радиаторного отопления.

Все эти улучшения эффективности означают, что правильно спроектированная система теплого пола может обеспечить ежегодную экономию топлива до 25% по сравнению с традиционной радиаторной системой.

Контроль температуры

Обычно система теплого пола делится на контрольные «зоны», состоящие из отдельных комнат (например, спальни) или групп комнат с аналогичными тепловыми потерями и эксплуатационными характеристиками (например, кухня и подсобные помещения), причем каждая зона контролируется собственным комнатным термостатом. .

Для получения дополнительной информации о нашем ассортименте комнатных регуляторов для полов с подогревом посетите нашу страницу «Параметры управления».

Пригодность проекта

Полы с подогревом идеально подходят для современной, хорошо изолированной собственности, но необходимо соблюдать осторожность при использовании системы в качестве замены в старых зданиях, в которых изоляция не улучшается. Объекты с одинарным остеклением и / или без изолированной полой стены необходимо будет довести до современного уровня теплоизоляции зданий (т.е. по крайней мере, Часть L 2002), прежде чем полы с подогревом можно будет рассматривать как эффективное единственное решение для обогрева собственности.

Также важно отметить, что полы с подогревом предназначены для работы при более постоянной температуре, чем радиаторная система, обычно в комнатах поддерживается температура 18 ° C, когда они не заняты, и до 21-22 ° C, когда они используются. Если система теплого пола используется только в течение коротких, нечастых периодов по несколько часов в день без поддержания пониженной температуры, тогда другие системы с более быстрым откликом, такие как радиаторы, могут обеспечить более низкие общие эксплуатационные расходы.

Внешние ссылки

Обратите внимание, что мы не несем ответственности за содержание внешних веб-сайтов.

Системы управления подогревом полов — ООО «Системы теплого пола»

Есть много способов управления системой теплого пола.

Во-первых, для теплого пола можно использовать практически любой котел. Наиболее энергоэффективной системой для теплых полов является конденсационный котел.Обратите внимание: если система теплого пола будет использоваться с комбинированным котлом, всегда уточняйте у производителя котла, может ли подающая линия быть оборудована вторичным насосом. Наша система также очень хорошо работает с тепловыми насосами.

Опции управления

Полы с подогревом являются саморегулирующимися, если здание должным образом утеплено. Тепловая мощность зависит от разницы между температурой поверхности пола и комнатной температурой.

Для систем теплого пола разница температур между поверхностью пола и температурой воздуха очень мала; даже небольшое изменение температуры в помещении может значительно изменить разницу температур, и теплый пол компенсирует это соответствующим образом.

Практическим примером может служить столовая. Сначала столовая полностью пуста, а затем, когда подают ужин, в комнате много людей, излучающих тепло. Полы с подогревом автоматически уменьшат тепловую мощность, а теплая вода просто обогреет другую часть здания.

Блоки управления

Рядом с каждым коллектором установлен насос и смесительный клапан.

Обычно мы рекомендуем систему S-plan, т. Е. У котла устанавливаются два клапана с отверстиями для независимого управления каждым контуром коллектора.

Блок управления включает 6-метровый насос Grundfos и смесительный клапан высокого расхода RWC. Все эти компоненты необходимы для работы системы теплых полов.

В небольших квартирах, где используются комбинированные котлы, можно регулировать температуру воды с помощью регулятора котла. Мы рекомендуем устройство безопасности для предотвращения превышения температуры выше 60 ° C.

Коллекторы

В центре системы теплого пола всегда находится коллектор.

Все трубопроводы в здании возвращаются к центральному распределительному пункту, который называется коллектором.

Подача и обратка отбираются от коллектора обратно к источнику тепла в здании.

  • Коллектор поставляется со многими полезными предметами, которые могут помочь при установке системы теплого пола:
  • Возвратные коллекторы с двухцелевыми регулирующими / балансировочными клапанами.
  • Агрегат полностью собран, испытан на герметичность и упакован
  • Широкий выбор аксессуаров.
  • Оба конца ствола имеют плоские герметичные соединения (гайка и прокладка) для безопасной, быстрой и простой установки.
  • Подающий и возвратный коллекторы оснащены запорным клапаном и узлом продувочного / выпускного клапана.
  • Коллектор подачи, оснащенный расходомерами контура для точной и простой балансировки и визуальной индикации расхода.
  • Минимальная глубина позволяет устанавливать в закрытом шкафу заподлицо.
  • Регулирующие клапаны предназначены для стандартных приводов.

Смесительные клапаны

Термостатический смесительный клапан с высоким расходом для теплых полов.

Эти клапаны подходят для смешивания потока и возврата для достижения стабильной температуры системы в системах площадью до 200 кв.м. Термостатический восковой элемент обеспечивает стабильную температуру смешанной воды с быстрой реакцией на изменения температуры подачи.

  • ThermoMix с черным UPS2 Grundfos Rated Pump
  • Превосходный контроль температуры.
  • Быстрая реакция на изменение температуры подачи.
  • Регулируется пользователем в диапазоне от 25 ° C до 60 ° C.
  • Соединения компрессионного типа для простоты установки.
  • Запираемый механизм регулировки температуры.

Управление отдельными комнатами

Коллекторы Underfloor Heating Systems Ltd поставляются с термостатическими опциями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
