Реле напряжения что это такое: Реле напряжения. Выбор, описание, параметры.

Содержание

принцип работы и назначение. Подключение реле контроля напряжения

Зачем устанавливать реле?

Некоторые обладатели техники считают, что сеть достаточно стабильна и проблемы их не коснутся, однако это не так, и перегрузки могут возникнуть из-за различных явлений. В этом случае реле контроля напряжения может спасти технику от сгорания, а ее владельцев — от больших трат.

  1. Если на воздушной линии случайно произойдет обрыв, это может привести к большому скачку напряжения, который будет значительно превышать обычные параметры. Чувствительная техника не выдержит таких перемен и сгорит без дополнительной защиты. Причиной обрыва легко может стать непогода, например, разбушевавшийся ветер. Из-за повреждения нейтрального провода может возникнуть схожая проблема с такими же итогами.
  2. На уровень напряжения может повлиять и расположение трансформатора. Если он находится далеко от здания, то при передаче тока уровень может упасть до слишком низких значений, что отрицательно скажется на технике при ее работе в этот момент.
  3. Если в сеть включается мощный прибор, потребляющий большое количество энергии, то на другой фазе в этот момент может упасть напряжение. Это негативно скажется на других приборах, которые находятся на пустой фазе, они могут повредиться и даже сгореть.

Все эти проблемы могут возникнуть в любое время, никто не застрахован от них, поэтому лучше заранее позаботиться о защите своей техники, установив реле контроля напряжения.


Принцип работы устройства и его конструкция

Механизм управляется специальной микросхемой, которая контролирует работу и отслеживает уровень напряжения в сети. Если оно приближается к опасным параметрам, оборудование включается и выравнивает уровень. Стоит помнить, что реле работает только в определенном диапазоне — от 100 до 400 Вт, поэтому не нужно надеяться на его помощь во время грозы. От попадания молнии это устройство не защитит, тут потребуется ограничитель напряжения, который устанавливается отдельно.

Как устроено реле контроля напряжения?

  1. У него есть две части, которые отвечают за работу — электронная и силовая. Первая отслеживает уровень напряжения и контролирует его, а вторая отвечает за регулирование нагрузки.
  2. Самой важной частью в этом устройстве является специальный микропроцессор, который контролирует всю деятельность. По-другому он называется компактор. Оборудование на основе таких процессоров считается лучшим вариантом, поскольку оно способно регулировать напряжение наиболее плавно, без лишних скачков.
  3. Главными свойствами для реле являются быстрое срабатывание и действие, чтобы устройство могло защитить технику. Уровень быстродействия зависит от установленных настроек.
  4. По своему действию реле отличается от стабилизаторов, оно не распределяет все напряжение по сети, а просто отключает аварийные участки, где напряжение отличается от нормы. Именно поэтому использование таких устройств считается более эффективным.


Где используется реле?

Сфера использования этого устройства достаточно широкая, поскольку оно применяется для защиты от перегрузки в электросети и обеспечении безопасности приборов. Поскольку техника и различное оборудование используется повсюду, то и реле может быть установлено в любом заведении и помещении, где имеются приборы, которые необходимо защитить.

  1. Реле справляется с защитой как однофазной, так и трехфазной сети, помимо этого, оберегая ее от обрывов, слипаний и перекосов.
  2. Может использоваться для защиты устройств, которые имеют значительную нагрузку на мотор во время работы, также помогает при взаимодействии с приборами, имеющими длительный переходный цикл.
  3. Некоторые установки требуют определенного качественного напряжения или полных фаз, в этом случае не обойтись без реле.
  4. Применяется также в обычных квартирах и домах, чтобы защитить бытовую технику и приборы, в общественных заведениях, где используется дорогостоящее и высокоточное оборудование, на производстве — чтобы не допустить сбоя в работе промышленной техники.


Преимущества устройства

Использование реле имеет немало плюсов. Это удобное и современное оборудование позволяет защитить технику и не беспокоиться о ее сохранности, а также обладает положительными качествами, которые обеспечивают широкие возможности для работы.

  1. Агрегат способен работать в условиях значительного температурного диапазона от -20 до +40 градусов по Цельсию, поэтому его можно использовать не только в помещении, но и на улице, если регион не отличается слишком холодными зимами.
  2. Производители выпускают довольно большое количество различных устройств со своими функциями и особенностями, поэтому не составит труда подобрать подходящий вариант, как по характеристикам, так и по бюджету.
  3. Использование реле экономит расходы на ремонт или покупку новой техники, защищая имеющиеся приборы.
  4. Прибор не требует сложной установки, поэтому можно провести монтаж самостоятельно, имея минимальные навыки обращения с подобными устройствами.
  5. Модели выглядят достаточно приятно, чтобы не выделяться на фоне обстановки и не нарушать гармоничность интерьера своим присутствием.
  6. Интенсивность света не меняется во время перемены напряжения в сети. Если произошел обрыв линии из-за каких-то погодных явлений, то устройство просто отключит аварийный участок во избежание проблем.


Принцип работы реле контроля напряжения

Реле напряжения — это устройства с автоматическим срабатыванием, которые защищают электрическую технику от возможного понижения / повышения напряжения (относительно номинального значения 230 В) в однофазных сетях. Есть приборы, предназначенные для тех же функций при трехфазном питании. При отклонении значений напряжений в любую сторону такое реле отключит нагрузку. Что, в свою очередь, исключит негативное влияние бросков напряжения на эксплуатируемое электрооборудование.

Причинами отклонений напряжения в сети могут быть такие факторы:

— При обрыве воздушной линии электропередач напряжение может достигать 380 В, что вызовет перегорание большинства бытовых электроприборов.

— Разрыв нулевого провода ветром либо по другим причинам приводит к возрастанию напряжения и выходу электроприборов из строя.

— Если объект (здание) находится на большом расстоянии от понижающего трансформатора, возрастают потери в соединительных проводах, что ведет к сильному понижению значений напряжения на входе в дом с последующей поломкой техники.

— Если в сеть включен потребитель значительной мощности, то эта фаза перегружена. В результате напряжение на ней падает ниже номинального, приводя к сгоранию электротехники.

Следует помнить, что реле напряжения работают в диапазоне напряжений 100 – 420 В. Поэтому они не в состоянии защитить электрические приборы от импульсных молниевых разрядов, достигающих несколько тысяч вольт.

Конструктивная схема всех типов реле напряжений состоит из 2-х основных частей – силовой и электронной. В составе электроники имеется микропроцессор, предназначенный непосредственно для контроля напряжения. Если его значение вышло за заданные границы, микропроцессор подает сигнал на силовую часть реле. А она оперативно (от долей до нескольких секунд) отключает напряжение от нагрузки. Эта характеристика реле напряжения называется его быстродействием.

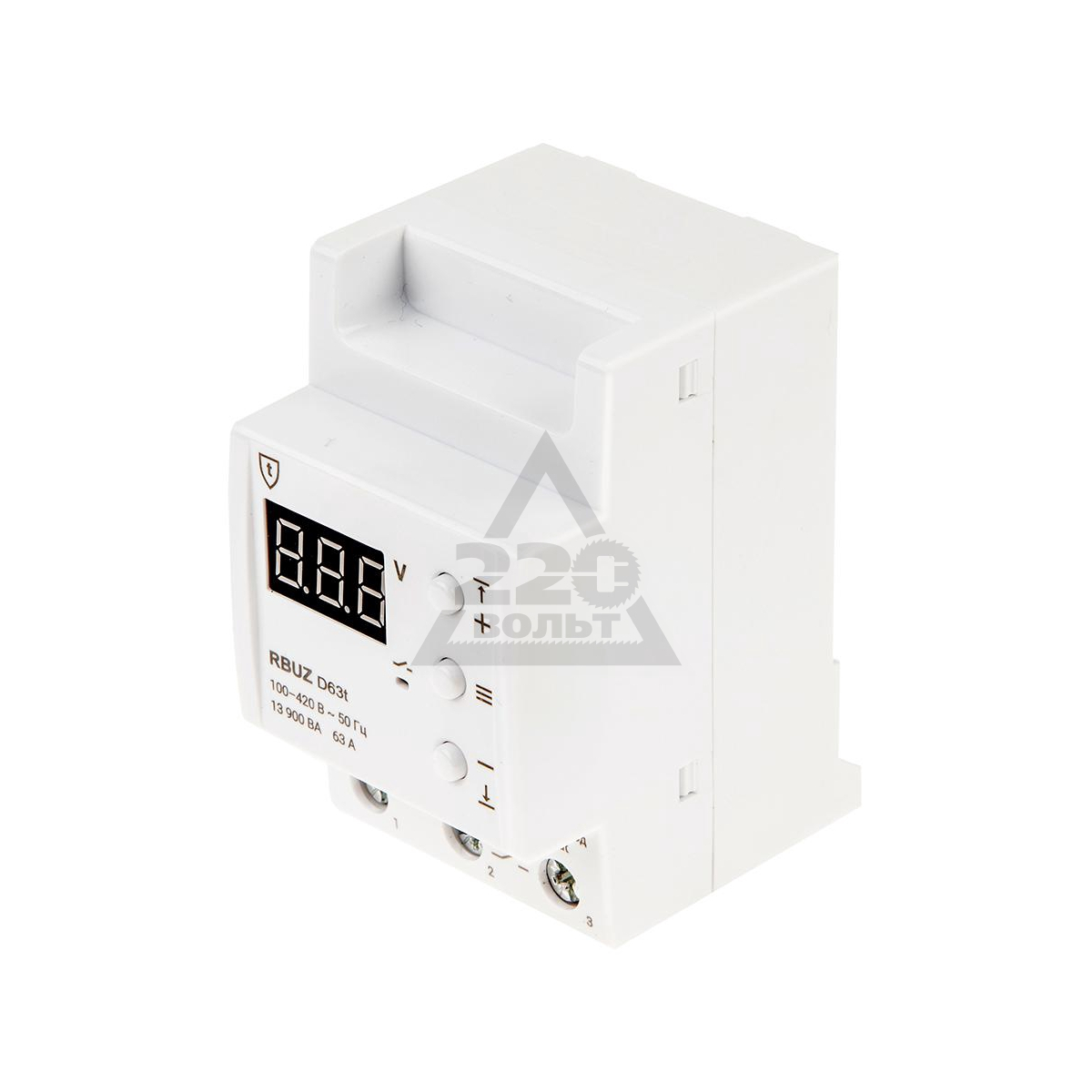

Пределы срабатывания (по напряжению) у всех реле RBUZ составляют:

— Нижний 120 – 210 В.

— Верхний 220 – 280 В.

После стабилизации напряжения в сети у реле срабатывает таймер задержки подключения приборов (3 — 600 с). Это дополнительный фактор защиты компрессорного оборудования, которое чувствительно к частым повторным пускам.

Для него рекомендуется устанавливать время задержки 120 — 180 с.

Настройка реле (пороги срабатывания, время задержки и т. д.) осуществляется при помощи трех кнопок (механических либо сенсорных).

У всех реле торговой марки RBUZ (кроме D16, D25-63) реализован алгоритм True RMS, который обеспечивает более точное измерение напряжения и отключение питания от нагрузки до того, как последняя получит повреждения. Благодаря True RMS уменьшается влияние сетевых помех на измерение напряжения, форма которого отлична от синусоиды.

Во всех моделях реле напряжения RBUZ (исключая D16, D25-63) имеется профессиональная модель времени отключения нагрузки. Она не отключает защищаемое оборудование при безопасных по величине и длительности отклонениях напряжения. За основу взята кривая «ITIC (CBEMA) Curve» (http://www. home.agilent.com/upload /cmc_upload/All/1.pdf?&cc=UA&lc=eng). Она называется графиком терпимости подключаемого оборудования и содержится в прошивке микропроцессора реле напряжения. В том случае, когда забросы напряжения, а также их продолжительность не больше, чем запас прочности подключаемой нагрузки, отсоединение питания с нее не делается.

Все реле контроля напряжения RBUZ снабжены энергонезависимой памятью, с помощью которой сохраняются все настройки параметров их работы и критические значения напряжения.

Также они (кроме линии D) имеют встроенную защиту от перегревов. А в линейке Dt применена интересная функция. С целью увеличения продолжительности ресурса ее контактной группы и снижения ее искрения нагрузку коммутируют в максимальной близости к моменту перехода синусоиды через нулевое значение.



Оцените новость:

Реле напряжения: какие бывают, как выбрать и подключить?

Смотрите также обзоры и статьи:

Реле контроля напряжения прочно вошло в нашу жизнь по причине частых сбоев и перегрузок к электросети, из-за чего постоянное напряжение становится нестабильным и рывкообразным. Чтобы предотвратить сбои и возможность короткого замыкания и существует реле контроля напряжения. К числу его основных функций принадлежит также способность повышать или понижать в случае необходимости входное напряжение на электроприборы, будь то телевизор, ноутбук, компьютер, кондиционер, лампа, микроволновка, холодильник, стиральная машинка и прочая бытовая техника.

Активно используют реле напряжения не только в домашних условиях, но и в промышленных, на производстве. Сегодня невозможно представить ни один строительный объект без наличия в нем современного реле – это настоящий спаситель от скачков напряжения в сети.

Что такое реле напряжения

По сути реле напряжения называется специализированное устройство, которое в случае опасно высокого или крайне низкого напряжения в электрической сети, выравнивает его. Если его не применить во время монтажа электропроводки, то есть велика вероятность, что при подаче повышенного питания с трансформатора или электростанции в вашем городе, электроприборы могут выйти из строя или даже перегореть. Словом, оно призвано предотвращать разного рода перегрузку в сети.
Есть несколько базовых причин и предпосылок, которые строго предписывают применение реле контроля напряжения, и к числу основных из них обычно относятся такие как:

  • Использование воздушной сети, если вы живете в частном секторе – если из-за порывов ветра или других погодных условий произойдет обрыв сети, то линейный кабель может соприкасаться с нейтральным, а значит в дом придет не положенные 220 В, а все 380 В, поэтому без реле напряжения — это очень опасно;
  • Если внезапно оборвется нейтральный кабель проводки, что случается довольно часто: напряжение снова-таки подымится до критичного значения в 380 вольт, но в отличие от предыдущей ситуации практически точно это может стать концом для вашей бытовой техники;
  • Если квартира или частный дом расположен на максимальном удалении от источника питания (трансформаторной), то напряжение в какой-то может критически упасть, что будет как минимум выражаться в тусклом свете, крайне медленной работы микроволновки или электрической печки – именно для этого и стоит установить реле, чтобы оно как бы «дотянуло» мощность, которой не хватает;
  • Реле устанавливают и в случае перегрузки одной из трех фаз в сети в момент включения мощного источника потребления, например, электрического чайника – перегруз может привести к выходу из строя электрического двигателя или попросту он перегорит.

Если у вас есть хотя бы одна из вышеуказанных предпосылок для установки реле контроля напряжения у себя дома – непременно стоит поставить его в распределительном шкафу!

Какие бывают реле напряжения

На самом деле их огромное множество, однако многие из них – крайне ограниченного использования, только в отдельных сферах промышленности и в лабораторных условиях. Поэтому поговорим только о самых основных из них.

К числу таковых, которые повсеместно можно встретить в жилых и нежилых помещениях, относится, например, реле РНПП-311 или так называемое трехфазное реле контроля напряжения. Оно одно из самых распространенных, которое можно встретить в большинстве потребителей электроэнергии. Практически все схемы АВР не обходятся без него, а кроме того и схемы управления питания.

Не менее распространенным вариантом, правда в основном для частных потребителей в бытовых условиях, является реле РН-101, которое вставляется в розетку, как тройник или переходник. Такое устройтсво часто можно встретить на дачах и загородных домишках, где установлена еще довольна старая проводка. Сфера ее влияния на напряжения не так и высока, однако зачастую ее бывает достаточно. Речь о 3,5 кВт или 16 ампер тока – это его максимальная нагрузка. Срабатывает при понижении напряжения в пределах от 160 и до 210 вольтах, и при его повышении в пределах от 230 и до 280 вольт. После аварийного выключения может подключится повторно минимум через пять секунд, хотя интервал может составлять и 250 секунд в случае серьезного сбоя.

Реле напряжения РН -111 является однофазным, а это значит, что оно располагается мастером в электрическом распределительном щитке на специальную алюминиевую DIN-рейку. Оно оказывает автоматическое выключение питания, если нагрузка в сети находится на пределе до 3,5 киловатт. Если вдруг данная нагрузка становится больше, то для разрыва питания уже потребуется к нему дополнительная установка такого вспомогательного элемента как магнитный пускатель.

Одним из наиболее современных реле напряжения на сегодня бесспорно является модель ZUBR или его второе название — P316Y, который может одновременно защитить от весомых перепадов напряжения в сети сразу несколько бытовых приборов или предметов оргтехники. Его мощность аналогична предыдущим – до 3,5 киловатт он самостоятельно обрывает питание в сети.

Устройство и принцип действия реле напряжения

Данное устройство состоит из двух основных частей, которые и производят все процессы в нем – это микросхема или микроконтроллер и собственно само электромагнитное реле. Микроконтроллер – это по сути небольшой компьютер, который считывает данные о эксплуатационных характеристиках электричества, и как только напряжение в сети доходит до критично малой или критично высокой отметки, посылает сигнал или импульс электромагнитному реле, чтобы то отключило питание в домашней проводке.

Конечно, данный процесс не происходит моментально, на преобразование сигналов реле микропроцессору требуется от половины до двух секунд. Именно поэтому в современных квартирах, где в распределительном щитке внутри квартиры установлен данный прибор, свет в осветительных элементах появляется не сразу, а с небольшой заминкой.

Современные реле, в частности вышеупомянутый Зубр, оснащен небольшим жидкокристаллическим дисплеем, на котором при включении выключателя в квартире или доме сначала включится именно реле, продемонстрирует какое на данный момент входное напряжение и дотянет или сбавит его до нужной величины. Этот процесс полностью автоматический, уже не требуется каждый раз бегать в распределительную, чтобы перегрузить вылетевшие пробки – эти времена уже канули в лету.

Частым вопросом, который интересует всех, кто устанавливает реле в частном доме, является полная уверенность, что такое устройство сможет защитить ваше жилое помещение, а может и нежилое – на ферме, сарай, гараж – от попадания молнии и в частности ее разрядов. Спешим вас расстроить, но такой небольшой прибор просто не в состоянии выдержать подобную колоссальную нагрузку на сеть. Ведь в реле значения напряжения могут варьироваться в пределах от 100 и до 400 вольт, в то время, как разряд молнии при попадании в сеть способен достигать тысяч вольт.

Для подобной защиты требуется куда более мощное оборудование: газонаполненные разрядники, специальные столбы, ограничители перенапряжение и т.п. Стоит также отметить, что реле могут использоваться в широком функциональном диапазоне от минус 20 градусов до плюс 40 градусов по Цельсию внутри помещений.

Как подобрать реле напряжения для квартиры

Чтобы правильно и разумно подобрать подходящее для вашей квартиры реле напряжения, необходимо исходить из потребностей электрической сети, а также массы других важных факторов. Среди них в частности, например, такие как:

  • Определиться однофазное ил трехфазное реле вы хотите;
  • Приемлемую для себя стоимость, которая заключается в том, что самым дешевым вариантом является реле, подключаемое в розетку, с удлинителем – в средней ценовой категории, а на алюминиевую рейку – наиболее дорогое;
  • Более качественные, а отсюда – и дороже устройства предотвращения скачков напряжения зарубежные или импортные, а отечественные являются более приемлемыми по цене;
  • Если стоимость не является приоритетом, а все же надежность и качество, то стоит выбрать модель с дополнительными ручными или автоматическими регулировками и возможностью настройки;
  • Если остановили свой выбор на однофазном приборе, то стоит брать его с запасом мощности на 25% больше, чем в электроприборе, который он будет регулировать, т.е. силовые контакты реле порядка 100 ампер, что следует учесть;
  • Трехфазные в этом плане приобрести легче и безо всяких специальных знаний или консультаций – они все изготовлены под одну силу тока, равную 16 амперам;
  • Не забудьте во время установки в первую очередь подключить выключатель автоматического типа для аварийного прерывания питания в сети;
  • Желательно выбрать современную модель с жидкокристаллическим дисплеем, поскольку так намного легче контролировать выходные и входные значения напряжения;
  • Отдайте предпочтение корпусу прибора из поликарбоната, который имеет достаточно неплохие противопожарные свойства и не плавится при перегреве;
  • Розеточные типы реле практически всегда требуют дорогостоящих двигателей, чтобы обезопасить свою работу;
  • Важно также знать, через какое время с момента подачи напряжения сработает реле, чем быстрее, тем лучше – лучше это также иметь возможность контролировать и многое-многое другое.

Стоит также отметить, что приобретать подобный специализированный товар необходимо только в качественном и проверенном магазине, где предоставляют сертификат качества, гарантию на продукцию от известного поставщика и завода-производителя, гарантийный талон сроком не менее 12 месяцев, подробную инструкцию. Все это необходимо для того, чтобы вы знали, как правильно и безопасно эксплуатировать реле, как самостоятельно можно подключить его к электрической системе дома или квартиры.

Выводы по статье

Конечно, лучше всего, чтобы такие устройства подключали и выбирали исключительно специалисты, имеющие допуск до работы с электроустановками и приборами данного типа. Они правильно подключат и реле, и вводной автомат, и все клеммы с рейками, качественно и надежно затянув.

Обязательно подключайте такие приборы, если в вашем доме есть нагревательный электрический котел, мощный холодильник, бойлер, индукционная варочная поверхность и другие установки, которые могут значительно повышать нагрузку на электрическую сеть.

Учитывая дороговизну всей бытовой техники, а также опасность возгорания или короткого замыкания в случае каких-либо неисправностей на подстанции или ан воздушной линии электропередач настоятельно рекомендует все же приобрести реле контроля напряжения и установить его, чтобы обезопасить собственный дом и всю технику в нем.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Принцип работы Реле напряжения ZUBR

     От качества электрической сети напрямую зависит полностью работоспособность, а также долговечность большинства используемых бытовых приборов, которые присутствуют в каждой современной квартире. Очень опасным для всех электроприборов является перенапряжение. Само перенапряжение представляет собой увеличение уровня электронапряжения до такого значения, которое становится опасным для изоляции электрооборудования данной установки.

     Основная опасность заключается в тех ситуациях, когда случается значительное увеличение напряжения. В данной ситуации прежде всего происходят неконтролируемые скачки напряжения от очень низких до достаточно высоких, что всегда явно отражается в освещении. Практически незамедлительно на такие скачки от перенапряжения реагирует и вся присутствующая бытовая техника, которая может начать гудеть, дымиться, либо даже полностью выходит из строя. При частых возникновениях данной проблемы техника регулярно ломается.

     Продуманная и эффективная защита от перенапряжений

     Для осуществления защиты от всех видов перенапряжения активно применяются современные реле напряжения Zubr. Представляемое оборудование способно буквально в мгновения обесточить всю электросеть в помещении при любых возможных падениях, либо же увеличениях показателей напряжения.

     Такое предлагаемое устройство, как реле Зубр представляет собой прибор, являющий некую совокупность электронного оборудования для контроля напряжения, а также разъединителя нагрузки, которые являются собранными комфортно в одном корпусе. Основным параметром данного устройства является его быстродействие. Выполнение установки показателей срабатывания происходит по специализированной градуированной шкале при помощи потенциометра.

     Каким может быть оборудование?

     Данное оборудование может быть выполнено в следующих конфигурациях, это:

  • Реле Зубр, которое ставится непосредственно в необходимую розетку и необходимо для обеспечения защиты конкретных приборов. Управление таким устройством производится с помощью некого микроконтроллера, который выполняет анализ текущего в данный момент напряжения, а также отображает информацию о действующем сейчас его значении на табло.
  • Реле для монтажа на DIN-рейку. Оно предназначается для монтажа именно в распределительном шкафу. Главное его преимущество заключается в том, что он дает прекрасную возможность значительно обеспечивать защиту даже для всей квартиры или же дома.
  • Реле удлинитель. Главное его отличие в том, что барьер может обладать двумя или более розетками.

    В чем заключается принцип работы ZUBR?

     Такое устройство работает непосредственно по принципу некого отсекателя. В тот момент, когда напряжение в сети начинает выходить за установленные пределы, которые были заданы самим пользователем, оборудование отключает напряжение. И в тот момент, когда напряжение возвращается в норму, ZUBR сразу же включает питание.

     Важно отметить, что данное реле не может полностью заменить стабилизатор напряжение, однако очень удачно дополняют его функции. При этом главное отличие от стабилизатора заключается в том, что реле не выравнивает напряжение, а только лишь моментально отключает участок, что находится под защитой. Неудивительно, что реле считается очень эффективным во время неожиданных аварийных ситуаций, которые могут возникать не только из-за перегрузок, обрывов нейтрали, либо же перекоса фаз.

Реле контроля напряжения — описание и виды продукции ТДС-Прибор

Реле предназначено для обеспечения защиты электрической сети в случае перепада напряжения. На сегодняшний день во многих населённых пунктах остро стоит проблема скачков напряжения. Однако сетевые организации не спешат реконструировать или усовершенствовать линии электропередач, трансформаторы и подстанции.

Самостоятельно защитить электронику от пагубного воздействия перепадов напряжения можно, установив реле контроля.

Приобрести качественное и надежное реле, которое будет соответствовать всем требованиям и современным реалиям, можно в ООО «ТДС Прибор».

Реле контроля фаз, напряжения и линии питания привода РНЛ-1

Реле контроля напряжения 63А с контролем тока УКН-63

4 причины установить реле

  1. Обрыв воздушной линии в частном секторе. Линейный провод (фаза) при этом попадает на нейтраль (ноль). В результате напряжение в доме возрастает до 400 В вместо 230В.
  2. Обрыв нейтрали. Это достаточно частое явление, при на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной. В этот момент напряжение увеличивается до опасного значения в 400В. В результате может выйти из строя бытовая техника.
  3. При удаленном расположении дома от трансформаторной подстанции напряжение в жилище может быть низким из-за распределения тока.
  4. Перегруженность одной из фаз. Данная ситуация может возникнуть при подключении к электросети мощного потребителя. При этом происходит перекос в трехфазной системе распределения. К «опустошенной» фазе может быть подключен бытовой прибор, например, холодильник. Из-за нехватки напряжения у него может сгореть электродвигатель.

РНЛ-1 это многофункциональное реле контроля следующих параметров:

  • 1. Неисправность электропитания четырёхпроводной сети с нейтралью:
    — понижение (в т. ч. обрыв) или повышение напряжения любой из фаз;
    — перекос (асимметрия) фаз;
    — нарушение порядка чередования фаз и «слипание» фаз;
    — обрыв нейтрали (косвенный контроль).
    2. Линия электропитания электродвигателя на обрыв по ГОСТ Р 53325-2012 (для оборудования систем противопожарной защиты и шкафов управления пожарными задвижками, насосами и вентиляторами).
    3. Разнесения времени включения агрегатов при восстановлении электропитания на объекте с равномерным случайным распределением (функция является отключаемой).

Документация:

Принцип работы и разновидности

Реле контроля напряжения имеет в своем составе два блока:

  • Электронный модуль.
  • Реле.

Электронный модуль осуществляет контроль за стабильностью напряжения в сети. Если же случается сильный перепад, то модуль подает сигнал на реле, после чего магнитный разъединитель в реле размыкает контакт, прекращая подачу напряжения на бытовые приборы.

Виды:

  • Однофазные – предназначены для отключения одной фазы сети такие как УКН-63 .
  • Трехфазные – отключающие сразу 3 фазы такие как РНЛ-1.

При использовании трехфазной сети в своём жилище следует устанавливать однофазные реле. Это целесообразно, так как скачки напряжения на одной из фаз могут привести к отключению остальных фаз. Трехфазные реле применяют для контроля напряжения двигателей и других трехфазных потребителей электрического тока.

Виды современного реле контроля:

  1. Стационарное реле УКН монтируется в электрический щиток дома или квартиры. Это самый простой и надежный метод контроля всех потребителей электроэнергии.
  2. Реле, предназначенное для индивидуальной защиты одного электроприбора.Ограничивается защитой потребителей подключенных в одну розетку.

УКН-63 — Устройство контроля напряжения и мощности УКН-63 предназначено для защиты домашней (бытовой) техники и промышленного оборудования от недопустимых отклонений, обрыва нуля.

УКД-2 — Устройство контроля и диспетчеризации УКД-2 предназначено для обмена данными с системами верхнего уровня и аварийного включения или отключения питания на объекте (линии) сигналом типа сухой контакт.

Документация:

Способы установки  УКН (устройств контроля напряжения)

Установить УКН можно двумя способами :

  • На DIN-рейку в электрощиток.
  • В отдельную розетку.

Реле под DIN-рейку обеспечивают защиту всей электросети в квартире или доме и устанавливаются в электрощитовую. Они способны выдерживать большую нагрузку и могут работать с высоким коммутирующим током. Например, если реле рассчитано на ток в 63 А как УКН-63 то его можно устанавливать в сеть, к которой будут подключены устройства, суммарная мощность которых может составлять до 13,5 кВт. То есть защищены будут абсолютно все электрические приборы.

Розеточные реле просты в монтаже: достаточно включить их в розетку и подключить к ним бытовую технику. Они рассчитаны на более низкую нагрузку и могут обеспечить контроль лишь нескольких приборов.

Для обеспечения эффективной работы реле, его нужно правильно настроить. Следует отрегулировать пределы допустимых напряжений и время задержки возобновления питания. Если в рабочей схеме используется одно реле, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, которая наиболее чувствительна к перепадам напряжения. К такой технике обычно относится аудио- и видеоаппаратура. Диапазон допустимых значений для нее составляет 200 – 240В.В реле контроля УКН-63 стандартно установлены пределы сработки 200-250В которые легко меняются на необходимые.

Установка реле напряжения для защиты всех электроприборов в жилище

Для того чтобы обеспечить максимально надежную защиту всем электрическим приборам, находящимся в доме или квартире, схема предполагает разделение электроприборов на группы в зависимости от их чувствительности к перепадам напряжения.

  1. Самой чувствительной является аудио- и видеотехника (допускаемые значения – 200 – 230В). Ее можно отнести к первой группе.
  2. Ко второй группе относится бытовая техника, имеющая электрический двигатель (холодильники, кондиционеры, стиральные машины и т. д.). Допускаемые значения для таких приборов составляют 190 – 235В. Так же для компрессорной техники необходима выдержка повторного подключения не менее 5 минут.Во избежание ее выхода из строя.
  3. В третью группу можно отнести простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая из трех групп желательно подключать к отдельному реле напряжения. При этом параметры реле должны быть адаптированы под потребности электроприборов.

принцип действия и область применения

Перенапряжения в бытовой электрической сети – это одна из наиболее распространенных проблем. Превышение значения напряжения может привести к выходу из строя бытовых электроприборов, которые используются в квартире. Нормальная работа электроприборов обеспечивается только в том случае, если значение напряжения бытовой сети находится в пределах установленных значений минимального и максимально напряжений. Как защитить электроприборы квартиры от повреждения из-за повышенного напряжения или перенапряжений? Если фактическое напряжение бытовой сети всегда повышенное, то наиболее целесообразно установить стабилизатор напряжения, который нормализует бытовое напряжения до заданных значений. Во всех остальных случаях, то есть, если напряжение бытовой сети находится в пределах номинальных значений, то для защиты от возможных перенапряжений в сети используют такие защитные аппараты, как реле напряжения. В данной статье приведем краткую характеристику бытовых реле напряжения – защитных аппаратов, которые применяют для защиты от отклонения значения напряжения от номинальных значений в квартирах, частных домах и других бытовых зданиях и сооружениях.

Однофазное реле напряжения

Однофазное реле напряжения Для защиты всех электроприборов квартиры применяют реле напряжения, которые устанавливают непосредственно в распределительном квартирном щитке. Модульные реле напряжения устанавливают на вводе в распределительный щиток квартиры или дома. В случае возникновения перенапряжений или отклонений значения напряжения бытовой сети от заданных пределов, срабатывает реле напряжения и обестачивает распределительный щиток квартиры. Существуют также комбинированные защитные аппараты, которые выполняют функции не только реле напряжения, но и устройства защитного отключения. Данные аппараты приобрели широкую популярность благодаря своей компактности и невысокой стоимости, по сравнению с покупкой отдельных защитных аппаратов: реле напряжения и устройства защитного отключения.

Трехфазное реле напряжения

Трехфазное реле напряжения Как поступить, если по той или иной причине нет возможности установить реле напряжения в распределительный щиток? Существуют бытовые реле напряжения в розетку.

Бытовое реле напряжения (в розетку)

Бытовое реле напряжения (в розетку) Благодаря данным устройствам отсутствует необходимость проведения каких-либо манипуляций с электропроводкой. Достаточно лишь вставить данное реле в одну из штепсельных розеток, а в него бытовой электроприбор, который следует защитить от возможных колебаний напряжения. Бытовые реле напряжения, вставляемые в розетку, могут иметь различное конструктивное исполнение. Есть устройства, которые вставляются непосредственно в розетку, а в них вставляется переноска или бытовой электроприбор. Бывают также устройства в виде переноски, имеющие от двух до шести розеток для включения бытовых электроприборов. Такие переноски идеально подходят для защиты компьютера и сопутствующей техники. Например, в такую переноску можно включить компьютер, принтер, аудиосистему, маршрутизатор и др.

Реле контроля напряжения. Принцип работы и подключение

Для защиты дорогостоящей бытовой или электрической техники от скачков напряжения, в следствие которых возможна их поломка, используется реле контроля напряжения. Данное устройство обеспечивает номинальное напряжение электросети. Об особенностях конструкции и подключения реле контроля напряжения поговорим далее.

Оглавление:

  1. Устройство и принцип работы реле контроля напряжения
  2. Сфера использования и преимущества применения реле контроля напряжения
  3. Разновидности реле контроля фаз и напряжения
  4. Рекомендации по выбору реле контроля напряжения
  5. Реле контроля напряжения: подключение и монтаж

Устройство и принцип работы реле контроля напряжения

Принцип работы реле контроля напряжения состоит в том, чтобы не допустить перенапряжение или недостаточное напряжение электросети.

В ответе на вопрос, почему следует устанавливать реле контроля напряжения, выделим несколько причин:

  • во время обрыва воздушной линии на территории частного сектора, возможен скачок напряжения на 160 Вт больше обычного, в следствие этого некоторые легко уязвимые электроприборы с легкостью перегорают и требуют ремонта;
  • в непогоду или по другим причинам обрыв нейтрального провода ведет к возрастанию нагрузки и повреждению электротехники;
  • при расположении дома вдали трансформатора, напряжение падает до критически низкого уровня, это также отрицательно сказывается на работе электротехники;
  • во время включения мощного потребителя электричества, фаза перегружается, в результате из-за недостатка напряжения возможна поломка приборов.

Реле состоит из микросхемы, которая руководит его работой. Микросхема — определяет снижение или повышение напряжение, передает сигнал электромагнитному реле, и происходит мгновенное включение прибора, которых выравнивает напряжение.

Диапазон работы реле контроля напряжения составляет от 100 до 400 Вт. Во время грозы, разряды молнии превышают эти показатели, поэтому не рекомендуется надеяться на реле контроля напряжения, и включать электроприборы в непогоду. Для таких целей существуют ограничители напряжения.

Реле контроля напряжения состоит из двух частей:

  • электронной,
  • силовой.

Первая часть контролирует напряжение, а вторая — выполняет действия по распределению нагрузки.

Основная часть реле — это микропроцессор или компактор. Реле на основе микропроцессора, является лучшим, так как способно плавно регулировать изменения напряжения.

Основным свойством реле контроля напряжения является быстрое действие и срабатывание. Порог срабатывания зависит от настройки потенциометра.

Реле контроля напряжения отличается от стабилизаторов принципом действия. Во время скачков напряжения реле отключает те участки, на которых напряжение не достигает нормы. Стабилизаторы — регулируют и распределяют напряжение равномерно по всей сети.

Поэтому во время возникновения аварийных ситуаций более эффективным является использование реле контроля напряжения, которое отключит аварийные участки.

Сфера использования и преимущества применения реле контроля напряжения

Для избежания перегрузки электроприборов, таких как холодильник, бойлер, котел, во время понижения или повышения напряжения в электросети, используется реле контроля напряжения.

Реле контроля напряжения имеет широкую сферу использования, так как электрические приборы присутствуют практически повсюду, то и реле контроля напряжение необходимо в любом заведении.

Сфера использования реле контроля напряжения:

  • защита однофазной или трехфазной сети;
  • защита от возникновения обрыва, слипания, перекоса фазы;
  • предотвращение нарушения последовательной работы фаз;
  • защита электрического оборудования от поломок;
  • использование при защите приборов, которые имеют длительную переходную работу;
  • при использовании устройств с нагрузкой на электродвигатель;
  • специальные установки требующие качественного напряжения и наличия полных фаз;
  • используются для защиты бытовых и электрических приборов от перенапряжения в жилых домах и квартирах;
  • применяются в общественных заведениях: школах, супермаркетах, магазинах электроники, компьютерных залах, больницах, кинотеатрах, для защиты дорогостоящего оборудования от поломки;
  • в промышленных заведениях на фабриках и заводах, для предотвращения сбоя в работе оборудования.

Преимущества использования реле контроля напряжения:

  • высокий диапазон рабочей температуры от -20 до +40, позволяет использовать устройства, как снаружи так и внутри помещений;
  • разнообразие видов данных устройств позволяет выбрать реле контроля напряжения в соотношении с материальными предпочтениями;
  • реле контроля напряжения обеспечивает надежную защиту дорогостоящей техники от пере- или недонапряжения и предотвращает ее поломку;
  • широкий выбор моделей и производителей реле контроля напряжения открывает перед покупателем много возможностей по удовлетворению индивидуальных запросов;
  • легкость монтажа позволяет установить этот прибор самостоятельно, не прибегая к помощи электрика;
  • современные модели отличаются наличием оригинального дизайна, который с легкостью вписывается в общий интерьер помещения;
  • во время скачков напряжения отсутствует увеличение или снижение интенсивности света;
  • прибор автоматически отключает участки электросети, которые повреждены в случае аварии или плохой погоды.

Разновидности реле контроля фаз и напряжения

В соотношении с типом подключения выделяют реле:

  • вилко-розетчастой формы;
  • в виде удлинителя;
  • устанавливаемое на рейку.

1. Реле напряжения первого типа отличается наличием вилки, которая облегчает его установку. Такой прибор достаточно просто воткнуть в розетку. Он защищает только отдельные группы потребителей. Управление прибором осуществляет микроконтроллер. Он анализирует текущее питающее напряжение, а затем показывает это значение на цифровом экране. Регулирует и отключает нагрузку электромагнитное реле. Такие устройства имеют кнопки, которые позволяют отключать и регулировать пределы напряжения.

2. Удлинительное реле контроля напряжение схоже с предыдущим типом устройства. Отличаются они тем, что реле удлинитель имеет несколько розеток и позволяет произвести одновременную защиту двух и более устройств.

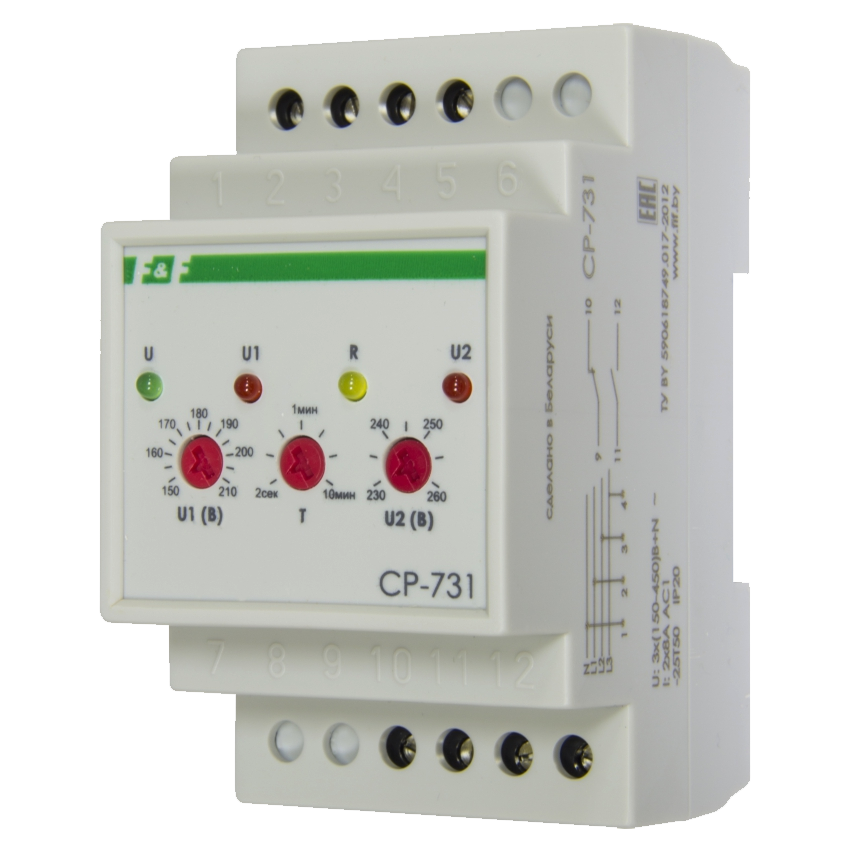

3. Реле, устанавливаемое на D I N рейку монтируется непосредственно в распределительный шкаф. Такие устройства позволяют произвести защиту от напряжения всего дома или квартиры. Они отличаются наличием дополнительных функций и настроек, работают при нескольких режимах.

В соотношении с типом нагрузки выделяют реле контроля напряжения:

  • однофазное,
  • трехфазное.

Чтобы защитить трехфазные двигатели и оборудование используют устройства первого типа. Они предназначены для защиты кондиционеров, холодильников, компрессоров, и других приборов с электроприводом.

В помещении, обеспечивающем контроль полнофазости рекомендуется также использовать трехфазные реле контроля. При наличии трехфазного входа в помещении возможна установка реле контроля трехфазного напряжения, но если одна из фаз пропадет, то две оставшиеся будут также отключены. Даже при малейших скачках или перекосах фаз реле будет мгновенно срабатывать. Например, в случае если напряжение на одной фазе составляет 220 Вт, а на второй 210 Вт, мгновенно будут обесточены все фазы. Хотя данное напряжение абсолютно нормально и не принесет вреда большинству электроприборов.

Поэтому, при наличии трех фаз на входе, лучше установить на каждую отдельную фазу отдельных однофазный реле. При выборе мощности реле контроля напряжения однофазного типа следует учитывать, что на устройстве указывается мощность, которую оно пропускает через себя, но не размыкает. Поэтому следует выбирать однофазное реле контроля на несколько десятков ампер выше, чем мощность электросети.

Рекомендации по выбору реле контроля напряжения

1. Чтобы реле контроля напряжения купить обратитесь в специализированный магазин, в котором предоставят гарантию и консультацию по безопасному использованию данного устройства.

2. Реле контроля напряжения цена зависит от таких факторов:

  • тип устройства: розетное — самое дешевое, удлинительное — средней стоимости, реечное — более дорогое;
  • производитель: отечественные реле дешевле, так как не требуют оплаты за транспортировку, в отличии от заграничных;
  • дополнительные функции — возможность ручной или автоматической регулировки предела мощности прибора;
  • дизайн — некоторые модели имеют привлекательный внешний вид, характеризуются наличием нескольких цветов, и стоят, соответственно, дороже.

3. При выборе однофазного реле следует правильно рассчитать мощность устройства. Бытовые реле характеризуются наличием силовых контактов, мощность которых не превышает 100 А. Рекомендуется увеличить размер необходимой мощности реле на 25 %, а затем исходя из полученного результата, выбирать устройство однофазного типа. Например, если мощность номинального аппарата 20 А, то мощность реле, необходимого для обеспечения нормальной работы электросети, составит 35, 30 А.

4. Трехфазные реле выбрать легче, так как они все выпускаются мощностью в 16 А.

5. Во время покупки реле обязательно ознакомьтесь с инструкцией по эксплуатации, потребуйте гарантийный талон на товар. Обратите внимание на технические характеристики прибора, материал, из которого выполнен корпус, максимальная и минимальная рабочая температура.

6. Перед установкой реле следует монтировать устройство автоматического выключения, которое способно выключить электросеть, в том случае если напряжение выше или ниже допустимой нормы.

7. Выбирайте устройство с наличием дисплея, который постоянно будет высвечивать значение напряжения.

8. При выборе розетных реле контроля напряжения, установите их на все дорогостоящие приборы, которые оснащены электродвигателем.

9. Материал корпуса должен быть негорючим, наиболее приемлемый вариант — поликарбонат.

10. Обратите внимание на наличие функции контроля времени срабатывания устройства.

11. Дополнительная защита прибора от перегрева, измерение точного значения мощности электросети — позволят реле контроля напряжения работать более качественно.

Реле контроля напряжения: подключение и монтаж

Перед тем как ознакомиться с правилами установки реле контроля напряжения, рассмотрим причины, по которым следует устанавливать данное устройство.

При заниженной мощности электросети, например, если постоянное значение мощности в доме составляет 160-190 Вт, то холодильник, срок эксплуатации которого составляет около десяти лет, проработает при таких условиях максимум три года. Установка реле контроля напряжения не поможет, так как данный прибор будет постоянно отключать электроснабжение, и холодильник будет периодически размораживаться. В данной ситуации необходима установка стабилизатора. Но, если в электросети постоянно происходят скачки напряжения, обрывы, тогда монтаж реле контроля напряжения вполне уместен.

Для подключения реле понадобится наличие:

  • прибора реле контроля напряжения,
  • небольшого провода, сечение которого составляет 0,4 0,6 см,
  • железной рейки для крепления автомата,
  • саморезов,
  • плоскогубцев,
  • индикатора,
  • отвертки.

Перед установкой реле контроля напряжения следует обесточить электросеть. Для этого выключите входные автоматы. Вблизи расположения автоматов установите рейку, при помощи отвертки и саморезов закрепите ее на стене. Реле закрепляется на рейке при помощи специальной конструкции защелок, которые располагаются сзади.

На входном автомате, с помощью индикатора, отыщите фазу (индикатор должен светится).

В месте входа фазного провода в помещение следует его разрезать. Один конец провода следует подключить к реле, на входной контакт, а второй конец подсоединяется к выходному контакту.

Далее возьмите отрезок провода и подсоедините его к нулевому проводу автомата, а второй конец провода подсоединяется к реле контроля напряжения, на нулевой контакт.

Включите электроснабжение и проверьте работоспособность устройства.

Схема реле контроля напряжения розетного типа самая простая. Такое устройство, после покупки просто втыкается в розетку, а в него уже устанавливается вилка определенного прибора.

Обязательным элементом защиты реле напряжения является установка вводного автомата. Он монтируется поблизости автомата и самого реле. Номинал данного устройства на один шаг меньше номинала реле.

При установке реле, мощность которого превышает 65 А, следует использовать устройство дополнительного пуска. Чтобы избежать частых срабатываний.



Что такое реле? — ES Components

Реле — это переключатель с электрическим управлением. Он состоит из набора входных клемм для одного или нескольких управляющих сигналов и набора рабочих контактных клемм. Переключатель может иметь любое количество контактов в нескольких формах контактов, таких как замыкающие контакты, размыкающие контакты или их комбинации.

Реле используются там, где необходимо управлять цепью с помощью независимого маломощного сигнала или когда несколько цепей должны управляться одним сигналом.Реле были впервые использованы в цепях междугородного телеграфа в качестве повторителей сигналов: они обновляют сигнал, поступающий из одной цепи, передавая его по другой цепи. Реле широко использовались в телефонных станциях и первых компьютерах для выполнения логических операций.

В традиционной форме реле используется электромагнит для замыкания или размыкания контактов, но были изобретены другие принципы работы, например, в твердотельных реле, которые используют свойства полупроводника для управления без использования движущихся частей. Реле с откалиброванными рабочими характеристиками и иногда с несколькими рабочими катушками используются для защиты электрических цепей от перегрузки или неисправностей; в современных электроэнергетических системах эти функции выполняются цифровыми приборами, которые до сих пор называются реле защиты.

Реле с фиксацией требуется только один импульс управляющей мощности для постоянного срабатывания переключателя. Другой импульс, приложенный ко второму набору управляющих клемм, или импульс с противоположной полярностью сбрасывает переключатель, в то время как повторяющиеся импульсы того же типа не имеют никакого эффекта.Реле с магнитной фиксацией полезны в приложениях, когда прерывание питания не должно влиять на цепи, которыми управляет реле.

Реле используются везде, где необходимо управлять цепью высокой мощности или высокого напряжения с цепью низкой мощности, особенно когда желательна гальваническая развязка. Первое применение реле было в длинных телеграфных линиях, где слабый сигнал, полученный на промежуточной станции, мог управлять контактом, регенерируя сигнал для дальнейшей передачи.Высоковольтными или сильноточными устройствами можно управлять с помощью небольшой низковольтной проводки и контрольных переключателей. Операторы могут быть изолированы от цепи высокого напряжения. Устройства с низким энергопотреблением, такие как микропроцессоры, могут управлять реле для управления электрическими нагрузками, превышающими их возможности прямого привода. В автомобиле реле стартера позволяет контролировать высокий ток коленчатого двигателя с помощью небольшой проводки и контактов в ключе зажигания.

Источник: Википедия

Терминология реле | Средства автоматизации | Промышленные устройства

1.Обозначение катушки

Черная катушка представляет состояние под напряжением. Для реле с фиксацией на схемах обычно показана катушка в состоянии сброса. Следовательно, символ катушки также показан для катушки сброса в ее состоянии сброса.

2.Номинальное напряжение катушки (номинальное напряжение катушки)

Одно значение (или узкий диапазон) напряжения источника, предназначенное по конструкции для подачи на катушку или вход.

3.Номинальный рабочий ток

Значение тока, протекающего в катушке, когда на катушку прикладывается номинальное напряжение

4.Номинальная рабочая мощность

Значение мощности, потребляемой катушкой при номинальном напряжении. Для катушек постоянного тока выражается в ваттах; Переменный ток выражается в вольт-амперах. Номинальная мощность (Вт или ВА) = номинальное напряжение × номинальный ток.

5. сопротивление катушки

Это сопротивление постоянному току катушки в реле постоянного тока для температурных условий, указанных в каталоге. (Обратите внимание, что для некоторых типов реле сопротивление постоянному току может быть для температур, отличных от стандартных 20 ° C 68 ° F.)

6. повышающее напряжение (втягивающее или обязательное напряжение)

По мере увеличения напряжения на неработающем реле значение, при котором или ниже которого все контакты должны функционировать (переходить).

7. падение напряжения (отпускаемое или обязательное напряжение отпускания)

По мере уменьшения напряжения на сработавшем реле значение, при превышении которого все контакты должны вернуться в свое неработающее положение.

8.Максимальное приложенное напряжение

Максимальное напряжение, которое может непрерывно подаваться на катушку без повреждения.Кратковременные выбросы более высокого напряжения могут быть допустимыми, но этого не следует предполагать без предварительной консультации с производителем.

1. Контактные формы

Обозначает контактный механизм и количество контактов в контактной цепи.

2.Контактные символы

Контакты формы A
(нормально разомкнутые контакты)
Контакты формы B
(нормально замкнутые контакты)
Контакты формы C
(переключающие контакты)

Контакты формы A также называются N. О. связывается или заводит контакты.
Контакты формы B также называются Н.З. контактами или размыкающими контактами.
Контакты формы C также называются переключающими контактами или переключающими контактами.

3.MBB Контакты

Сокращение для замыкающих контактов. Контактный механизм, при котором контакты формы A (нормально открытые контакты) замыкаются до размыкания контактов формы B (нормально закрытые контакты).

4. Номинальная коммутируемая мощность

Расчетное значение в ваттах (постоянного тока) или вольт-амперах (переменного тока), которое можно безопасно переключать с помощью контактов.Это значение является произведением коммутируемого напряжения на коммутируемый ток и будет ниже, чем максимальное напряжение и максимальный ток.

5. Максимальное коммутируемое напряжение

Максимальное напряжение холостого хода, которое может безопасно переключаться контактами. Максимальные значения постоянного и переменного напряжения в большинстве случаев различаются.

6. Максимальный ток переключения

Максимальный ток, который можно безопасно переключать контактами. Максимальные значения переменного и постоянного тока могут отличаться.

7.Максимальная коммутируемая мощность

Верхний предел мощности, которую можно переключать контактами. Следует соблюдать осторожность, чтобы не превысить это значение.

8.Максимальная коммутационная способность

Это указано в столбце данных для каждого типа реле как максимальное значение контактной емкости и представляет собой взаимосвязь максимальной мощности переключения, максимального напряжения переключения и максимального тока переключения. Ток переключения и напряжение переключения можно получить из этого графика.Например, если напряжение переключения фиксировано в определенном приложении, максимальный ток переключения может быть получен из пересечения между напряжением на оси и максимальной мощностью переключения.

Максимальная коммутационная способность
Пример: при использовании реле TX при напряжении переключения 60 В постоянного тока максимальный ток переключения составляет 1 А.
(* Максимальная коммутационная способность дана для резистивной нагрузки.Обязательно внимательно проверьте фактическую загрузку перед использованием.)

9.Минимальная коммутационная способность

Это значение является ориентиром для минимально возможного уровня, при котором нагрузка низкого уровня может позволить переключение. Уровень надежности этого значения зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения. Пожалуйста, используйте реле с контактами AgPd, если вам нужны аналоговые нагрузки низкого уровня, управление или контактное сопротивление 100 мОм или меньше.Мы рекомендуем вам связаться с одним из наших офисов продаж относительно использования.

10.Сопротивление контакта

Это значение представляет собой совокупное сопротивление сопротивления, когда контакты соприкасаются друг с другом, сопротивления клемм и контактной пружины. Контактное сопротивление измеряется методом падения напряжения, как показано ниже. Обозначены измерительные токи.

Испытательные токи

Номинальный контактный ток или ток переключения (A) Испытательный ток (мА)
Менее 0.01 1
0,01 или более и менее 0,1 10
0,1 или более и менее 1 100
1 или более 1 000

Сопротивление можно измерить с приемлемой точностью миллиомметром YHP 4328A.
Как правило, для реле с номиналом контактов 1 А или более измеряйте падение напряжения при 1 А 6 В постоянного тока.

11. Максимальный ток нагрузки

Максимальный ток, который после замыкания или до размыкания контакты могут безопасно проходить, не подвергаясь повышению температуры сверх их расчетного предела или расчетного предела других термочувствительных компонентов реле (катушка, пружины, изоляция и т. Д. .). Это значение обычно превышает максимальный ток переключения.

12. емкость

Это значение измеряется между клеммами при 1 кГц и 20 ° C 68 ° F.

1. Сопротивление изоляции

Значение сопротивления между всеми взаимно изолированными проводящими секциями реле, то есть между катушкой и контактами, между разомкнутыми контактами и между катушкой или контактами с любым сердечником или корпусом при потенциале земли. Это значение обычно выражается как «начальное сопротивление изоляции» и может уменьшаться со временем из-за разрушения материала и накопления загрязнений.
— Между катушкой и контактами
— Между разомкнутыми контактами
— Между группами контактов
— Между установленной катушкой и катушкой сброса

2. Напряжение пробоя (Hi-Pot или диэлектрическая прочность)

Максимальное напряжение, которое может выдерживать реле без повреждений в течение определенного периода времени, обычно измеряется в тех же точках, что и сопротивление изоляции. Обычно указанное значение выражается в VAC (RMS) в течение одной минуты.

3. импульсное напряжение пробоя

Способность устройства противостоять аномальному скачку напряжения, производимому извне, например, при ударе молнии или другом явлении.Обычно указывается импульсный тестовый сигнал с указанием времени нарастания, пикового значения и времени спада.

4.

время срабатывания (заданное время)

Время, прошедшее с момента подачи питания на катушку до замыкания контактов формы A (нормально разомкнутые). (Для многополюсных устройств время до замыкания последнего контакта.) Это время не включает время дребезга.

5.Время отпускания (время сброса)

Время, прошедшее от первоначального отключения питания катушки до повторного включения контактов формы B (нормально замкнутые) (последний контакт с многополюсным). Это время не включает время отказов.

6. Отскок контакта (время)

Обычно выражается во времени (мс), это относится к явлению прерывистого переключения контактов, которое происходит из-за столкновения между подвижными металлическими частями или контактами, когда реле приводится в действие или отпускается.

1.Ударостойкость

1) Функциональный

Удар, который может выдержать реле во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или не вызывая замыкания открытых контактов более указанного времени. (обычно 10 мкс)

2) Разрушительный

Удар, который может выдержать реле во время транспортировки или установки без его повреждения и без изменения его рабочих характеристик.Обычно выражается в буквах «G». Однако испытание проводилось в общей сложности 18 раз, по шесть раз в каждом по трем осям.

2. Устойчивость к вибрации

1) Функциональный

Вибрация, которую реле может выдерживать во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или не вызывая замыкания открытых контактов дольше указанного времени. (обычно 10 мкс)

2) Разрушительный

Вибрация, которую реле может выдержать при транспортировке, установке или использовании, не повреждая его и не вызывая изменения его рабочих характеристик. Выражается как ускорение в G или смещении и частотный диапазон. Тем не менее, тест длился в общей сложности шесть часов, по два часа в каждом направлении по трем осям.

3.Механическая жизнь

Минимальное количество срабатываний реле в номинальных условиях (напряжение катушки, температура, влажность и т. Д.) Без нагрузки на контакты.

4. Электрическая жизнь

Минимальное количество срабатываний реле в номинальных условиях с определенной нагрузкой, переключаемой контактами.

5. Максимальная частота переключения

Это относится к максимальной частоте переключения, которая удовлетворяет механическому или электрическому сроку службы при повторяющихся операциях за счет подачи последовательности импульсов при номинальном напряжении на рабочую катушку.

6. жизненный цикл

Он указан в столбце данных для каждого типа реле. Срок службы (количество операций) можно оценить по коммутируемому напряжению и коммутируемому току. Например, для реле DS, работающего при:
Напряжение переключения = 125 В переменного тока
Ток переключения = 0,6 А
Ожидаемый срок службы составляет 300 000
операций. Однако это значение относится к резистивной нагрузке. Обязательно внимательно проверьте фактическую загрузку перед использованием.

Кривая срока службы

1.Изоляция

Высокочастотные сигналы проходят через паразитную емкость контактов, даже если контакты разъединены. Эта утечка называется изоляцией. Символ дБ (децибел) используется для выражения величины сигнала утечки. Это выражается как логарифм отношения величин сигнала, генерируемого утечкой, к входному сигналу. Чем больше величина, тем лучше изоляция.

2. Вносимая потеря

В высокочастотной области искажения сигнала возникают из-за самоиндукции, сопротивления и диэлектрических потерь, а также из-за отражения из-за несоответствия импеданса в цепях.Потери из-за любого из этих типов помех называются вносимыми потерями. Следовательно, это относится к величине потери входного сигнала. Чем меньше величина, тем лучше реле.

3.V.S.W.R. (Коэффициент стоячей волны напряжения)

Высокочастотный резонанс возникает из-за интерференции входного сигнала и отраженного (волнового) сигнала.
V.S.W.R. относится к отношению максимального значения к минимальному значению сигнала. V.S.W.R. равен 1, когда нет отраженной волны.Обычно становится больше 1.

Примечания:
1. Если не указано иное, вышеуказанные испытания проводят при стандартной температуре и влажности (от 15 до 35 ° C, от 59 до 95 ° F, от 25 до 75%).
2. Напряжение, приложенное к катушке при испытаниях переключения, представляет собой прямоугольную волну при номинальном напряжении.
3. Фаза работы нагрузки переменного тока случайна.
Подробная информация о выборе высоковольтного реле и контактора

от GIGAVAC

В самых общих чертах реле — это дистанционно управляемый переключатель, предназначенный для отключения напряжения, а контактор — это дистанционно управляемый переключатель, предназначенный для переключения мощности.В повседневных применениях между реле и контактором нет четко определенной разницы. Реле и контакторы GIGAVAC имеют разные конструктивные характеристики, но оба имеют то преимущество, что они герметичны, обеспечивая безопасную и предсказуемую среду переключения.

Ниже приведены некоторые основные вопросы, которые помогут выбрать подходящее реле или контактор GIGAVAC:

1- Какое у вас напряжение в цепи или что вам нужно изолировать?

2- Должно ли реле переключаться под нагрузкой, открываться или закрываться при протекании тока?

  • Если да и напряжение в вашей цепи ниже 1500 В, то контакторы GIGAVAC, вероятно, лучший выбор
  • Если да, и напряжение в вашей цепи превышает 1500 В, тогда вы можете выбрать высоковольтные реле GIGAVAC.
  • Если не переключаться под нагрузкой, то практически любой продукт GIGAVAC может удовлетворить потребности вашего приложения с учетом других требований.Некоторые из них описаны ниже.

После определения требований к напряжению и коммутации появляется ряд других факторов, на которые следует обратить внимание на страницах сводных и подробных спецификаций.




Какое напряжение катушки требуется?

GIGAVAC предлагает стандартные номиналы катушек от 5 до 240 В переменного тока, в зависимости от продукта. Могут быть выполнены самые специальные требования к змеевику.



Существуют ли какие-либо механические размеры или требования к монтажу, монтажу на печатной плате, панели и т.

GIGAVAC предлагает широкий выбор вариантов комплектации и монтажа.Для вашего приложения могут быть предусмотрены специальные требования к упаковке.


Есть ли какие-либо факторы окружающей среды, такие как экстремальные температуры, удары, вибрация и т. Д.?

В каждом подробном техническом описании продукции GIGAVAC указаны экологические характеристики. В большинстве случаев продукты можно модифицировать для соответствия специальным требованиям, например, к более высоким температурам окружающей среды.


Это лишь некоторые из наиболее распространенных переменных приложения. Мы приветствуем телефонный звонок или электронную почту, чтобы подробно обсудить ваше приложение с нашими экспертами, чтобы определить, какой именно продукт GIGAVAC наилучшим образом соответствует нашим потребностям. Руководство по выбору защитных и контрольных реле

Защитные реле и реле контроля обнаруживают или контролируют ненормальные условия энергосистемы. Защитные реле обнаруживают неисправные линии, неисправные устройства или другие состояния энергосистемы ненормального или опасного характера. Затем реле инициирует соответствующие действия цепи управления. Реле контроля используются для проверки условий в энергосистеме или в системе защиты. Функции контрольного реле включают обнаружение неисправностей, проверку напряжения и определение направления, которые подтверждают состояние энергосистемы, но не определяют напрямую неисправность или проблему.И защитные реле, и реле контроля могут быть чувствительны к напряжению, мощности или фазе, току или частоте.

Защитные реле часто имеют схемы для функции защиты, а также реле для переключения. Большинство из них не являются простыми электромеханическими устройствами, такими как автоматический выключатель, а вместо этого содержат схему, которая измеряет некоторую величину и может быть установлена ​​в точке срабатывания. У некоторых есть визуальные дисплеи, такие как огни или даже экраны для их настройки. Управление может осуществляться посредством программирования или с помощью регуляторов, а более простые элементы управления могут не регулироваться.

Защитные реле и реле контроля Категории

Реле защиты и контроля можно разделить на несколько категорий. Защитные реле и реле контроля можно разделить на реле, чувствительные к напряжению, реле, чувствительные к мощности (фазе), реле, чувствительные к току, и реле, чувствительные к частоте.

Реле чувствительное к напряжению

Реле напряжения идентифицируют повышенное и пониженное напряжение или и то, и другое. Они могут обнаруживать ненормальное состояние только на той стороне линии, к которой подключено реле.Это позволяет устройству обеспечивать предпусковую защиту. Реле напряжения просты в установке, не требуют трансформаторов тока и, следовательно, менее дороги. Для этого требуется только подключение напряжения, чтобы их можно было применять независимо от нагрузки системы.

Реле, чувствительное к напряжению. Кредит изображения: Wirthco

Пониженное напряжение

Реле минимального напряжения срабатывают, когда напряжение падает ниже заданного значения. Пониженное напряжение — это постоянное напряжение системы ниже номинального напряжения трансформатора, двигателя, генератора или напряжения, которое может привести к отказу оборудования.Они могут быть вызваны перегрузкой системы или отказом оборудования. Особое внимание следует уделять пониженному напряжению, поскольку многие нагрузки энергосистем являются нагрузками МВА (двигатели, источники бесперебойного питания и т. Д.). Это означает, что при уменьшении напряжения ток нагрузки увеличивается, а передаточная способность энергосистемы снижается. Реле минимального напряжения обычно являются устройствами мгновенного действия и должны завершать свою работу каждый раз, когда входное напряжение падает ниже уставки. Переключение нагрузки, регулировка напряжения и защита двигателя — все это приложения для реле защиты от пониженного напряжения.

Повышенное напряжение

Реле максимального напряжения срабатывают, когда напряжение превышает заданное значение. Перенапряжение — это постоянное напряжение системы, превышающее номинальное напряжение конденсатора трансформатора, двигателя, генератора или реактора. Перенапряжения могут привести к отказу оборудования или быть вызваны отказом оборудования, например, отказом контроллера РПН или внезапной потерей нагрузки потребителя. Реле перенапряжения могут быть устройствами мгновенного действия или устройствами с задержкой по времени. Регулировка напряжения, защита шины и резервного копирования, а также защита генератора — это области применения реле защиты от перенапряжения.

Дифференциал

Реле дифференциального напряжения реагируют на разницу между входящим и исходящим напряжениями, связанную с защищаемым оборудованием. Электрические величины, входящие в систему и выходящие из нее, сравниваются трансформаторами тока. Если цепь между цепями равна нулю, то неисправности или проблемы нет. Если сеть не равна нулю, можно определить внутреннюю проблему. Этот тип реле применим ко всем частям энергосистемы и часто является основным выбором для защиты.

Реле, чувствительное к питанию (фазе)

Реле

, чувствительные к мощности или фазе, могут контролировать последовательность фаз, чередование фаз, замыкание на землю или замыкание на землю, коэффициент мощности, обрыв или обрыв фазы, а также асимметрию фаз.

Реле обратной последовательности фаз. Изображение предоставлено: Circuitmaniac.com

Обрыв (потеря) фазы — Реле контролирует напряжение с неправильной последовательностью фаз или обрыв одной или нескольких фаз. Отказ может произойти из-за перегоревшего предохранителя, механического отказа коммутационного оборудования или обрыва одной из линий электропередачи.Обрыв фазы включает три фазы, в которых есть три провода. Если трехфразовый двигатель запущен на одной фазе, двигатель не запустится. Если один провод отсоединяется, это определяется как потеря фазы. Предлагается комбинировать устройство контроля обрыва фазы с устройством, которое может обнаруживать сдвиг фазового угла. Это связано с тем, что устройства измерения напряжения, которые контролируют только величину напряжения, могут не обеспечивать защиту при работающем двигателе.

Реверсирование фазы — Реле переключения фаз отслеживают изменение фазы на половину цикла или 180 °.Реверсирование фазы часто происходит из-за неправильного подключения, неисправного входящего питания из-за модификаций, внесенных в систему распределения электроэнергии, или когда восстановление питания приводит к другой последовательности фаз, чем до отключения электроэнергии. Эта защита требуется для всего оборудования, перевозящего людей, например, эскалаторов или лифтов.

Чередование фаз — Реле чередования фаз контролируют правильную последовательность фаз, если два провода имеют обратное соединение и выходят из строя. Устройство используется для обеспечения правильной последовательности при подключении трехфазных нагрузок.Если последовательность фаз неправильная, реле обесточится, предотвращая запуск неправильно подключенного оборудования

Разбаланс фаз — Реле срабатывает, когда величина одного тока превышает величину другого тока на заданную степень. Баланс напряжений работает аналогичным образом.

Коэффициент мощности — При передаче и распределении электроэнергии переменного тока коэффициент мощности представляет собой косинус фазового угла между напряжением и током. Речь идет о разной реальной и кажущейся мощности.Плохой коэффициент мощности может привести к искажению формы сигнала и более высокому потреблению энергии.

Заземление (короткое замыкание) — Реле замыкания на землю (заземление) обнаруживают любой нежелательный путь тока от точки с разным потенциалом до земли.

Реле чувствительное к току

Защитные реле и реле контроля включают в себя реле, чувствительные к току. Реле, чувствительные к току, имеют преимущество перед реле, чувствительными к напряжению, поскольку они не реагируют на противоэлектродвижущую силу (ЭДС), которая сопровождает обрыв фазы на нагрузках двигателя.Они могут обнаружить проблему либо на стороне линии, либо на стороне нагрузки в ответвленной цепи, в которой используется реле.

Реле тока. Кредит изображения: ChipDipvideo / CC BY-SA 4.0

Пониженный ток — Реле минимального тока срабатывают, когда ток падает ниже заданного значения. Пониженные токи могут возникать при неисправности источника питания или при разгружении нагруженного двигателя. Часто перенапряжение вызывает недостаточный ток и может привести к повреждению оборудования.

Перегрузка по току — Реле максимального тока срабатывают, когда ток превышает заданное значение. Перегрузка по току может быть вызвана либо нагрузкой, либо питанием, например, внезапным увеличением нагрузки из-за неисправной электроники или физической нагрузки на двигатель. Кроме того, падение напряжения также может вызвать перегрузку по току.

Условия дифференциального тока — Реле дифференциального тока реагируют на разницу между входящим и исходящим токами, связанными с защищаемым оборудованием.Принцип работы дифференциальных реле одинаков для станционной шины и для генераторов; устройство контролирует, чтобы сумма всех токов на шине или генераторе и на выходе из них была равна нулю. В случае неисправности возникает чистый ток, и срабатывает дифференциальное реле.

Чувствительный к частоте

Чувствительные к частоте реле — это реле защиты и реле контроля с возможностью понижения частоты, повышения частоты и дифференциальной частоты.Изменения частоты обычно связаны с подаваемой мощностью. Мощность от энергетической компании вряд ли изменится, однако, если энергия вырабатывается на месте с помощью инвертора, системы резервного типа или альтернативной энергии, более вероятно, что возникнут проблемы с частотой. Частота важна, потому что многие электронные устройства полагаются на нее для определения времени. Например, скорость асинхронного двигателя переменного тока зависит от частоты. Увеличение или уменьшение частоты может привести к увеличению или уменьшению мощности двигателя, что вызовет проблемы в производственном процессе.Частота в конечном итоге зависит от генератора и от того, как быстро он вращается, или, в случае инвертора, от схемы синхронизации в инверторе.

  • Реле понижения частоты реагирует на уменьшение частоты переменного электрического входного сигнала.
  • Реле защиты от повышения частоты реагирует на повышение частоты. Они подпадают под категории реле мгновенного действия и реле максимального тока с выдержкой времени.
  • Дифференциальная частота Реле реагируют на разницу между входящей и исходящей частотами, связанную с защищаемым устройством.

Справочная таблица реле защиты

Защита от замыканий на землю (GFP)

Тип

Система

Типичные приложения

Реле замыкания на землю

Незаземленный переменный ток

Системы управления постоянным током, системы зарядки аккумуляторов, транспортные системы

Реле замыкания на землю

Незаземленный переменный ток

Старые производственные объекты

Реле замыкания на землю

Незаземленный переменный ток

Старые производственные объекты

Реле замыкания на землю

Постоянно заземленный переменный ток

Производители, компании по аренде и пользователи надежно заземленных генераторов

Реле замыкания на землю

Постоянно заземленный переменный ток

Двигатели, генераторы, насосы, оросительные системы, нагревательные кабели, нагреватели с SCR,

Оборудование для производства полупроводников

Сопротивление заземления (RG)

Тип

Система

Типичные приложения

Реле замыкания на землю

Сопротивление заземленного переменного тока

Системы с заземлением через сопротивление

Реле замыкания на землю

Жестко заземленный или заземленный через сопротивление переменного тока

Питатель или защита нагрузки, двигатели, генераторы, насосы, нагревательный кабель, регулируемые приводы

Система заземления

Незаземленный

или с глухим заземлением переменного тока

Используется в системах среднего напряжения

для снижения опасности дугового разряда

Система заземления

Незаземленный

или с глухим заземлением переменного тока

Используется в системах низкого и среднего напряжения для снижения опасности дугового разряда и простоев

Защита двигателя (MP)

Тип

Система

Типичные приложения

Базовый двигатель

Реле защиты

Системы переменного тока

Защита от замыканий на землю и

Контроль изоляции двигателей

Стандартный двигатель

Реле защиты

Системы переменного тока

Небольшие двигатели, требующие дополнительной защиты (обычно <75 л. с.)

Стандартный двигатель

Система защиты

Системы переменного тока

Премиальная защита для двигателей малого и среднего размера (> 50 В)

Реле усовершенствованной защиты двигателя

Системы переменного тока

Малогабаритные двигатели для ответственных применений и двигатели среднего размера для стандартных применений (обычно> 100 л.с.)

Продвинутый двигатель

Реле защиты

Системы переменного тока

Двигатели большего размера, требующие максимальной защиты (обычно> 500 л.с.)

Комплект дооснащения

Системы переменного тока

Заменяет GE Multilin 169, 269 и 369

Реле защиты насоса

Системы переменного тока

Двигатели для погружных насосов и технологических насосов

Защита фидера (FP)

Тип

Система

Типичные приложения

Реле защиты фидера

Системы переменного тока

Распределительные цепи среднего напряжения

Дополнительный мониторинг (SM)

Тип

Система

Типичные приложения

Монитор наземной проверки

Жестко заземленный или заземленный через сопротивление переменного тока

Электростанции с берега на судно, насосы, краны, погрузочно-разгрузочные работы

Монитор сопротивления

Сопротивление заземленного переменного тока

Системы с заземлением через сопротивление

Монитор изоляции

Системы переменного / постоянного тока

Системы в суровых условиях, таких как пыль, влажность, вибрация или воздействие коррозионных материалов

Таблица адаптирована из Littelfuse

Критерии эффективности

Технические характеристики

Важные характеристики датчиков и измерений, которые следует учитывать при поиске реле защиты и реле контроля, включают:

  • Диапазон измерения напряжения — Диапазон измерения напряжения применяется к реле мощности (фазы), напряжения, напряжения / частоты и параллельного (синхронного) измерения.
  • Диапазон измерения тока — Диапазон измерения тока относится к силовым (фазным) и токовым реле.
  • Диапазон линейного напряжения -Диапазон линейного напряжения относится к реле измерения мощности (фазы).
  • Режим линейного напряжения — (между фазой или фазой в нейтраль)
  • Диапазон измерения частоты — Диапазон частот, в которых может действовать реле. Типичные частоты — 50 Гц, 60 Гц или 400 Гц.
  • Диапазон напряжения питания
  • Рабочая температура — важный параметр окружающей среды.Это полный требуемый диапазон рабочих температур окружающей среды. Это представляет собой пределы температуры окружающего воздуха.

Дополнительные функции

Другие защитные функции включают:

Временная задержка — Временная задержка, при которой реле может иметь различные временные функции, такие как задержка с момента обнаружения неисправности до отключения или задержка времени, необходимая для сброса. Задержка устанавливается на основе времени устранения неисправности или времени повреждения двигателя. Существует пять различных версий, определяемых крутизной характеристик максимальной токовой защиты с выдержкой времени: с независимой выдержкой времени, умеренно инверторные, инверсные, очень инверсные, крайне инверсные.

Кредит изображения: xnet.rrc.mb.ca

Синхронная проверка — Синхронная проверка предназначена для двух источников питания, таких как два генератора или генератор и настенная розетка, когда при соединении или переключателе между ними оба будут подключены одновременно. Этот тип реле будет проверять выравнивание фазы, чтобы пользователь мог выполнить это переключение.

Характеристики

Общие характеристики защитных реле и реле контроля включают:

  • Программируемая выдержка времени — Реле имеет функцию программируемой выдержки времени.
  • Автоматический сброс — Реле автоматически сбрасывается после восстановления нормальных условий.
  • Визуальные индикаторы — Реле имеет визуальный индикатор, такой как светодиод, для определения различных состояний системы.
  • Элементы управления с фиксацией — Реле используются для приложений с фиксацией (например, контроллеры пределов фиксации). Защелки сохраняют последнее определенное состояние перед отключением питания. Если защелка не включена, система должна быть спроектирована для обеспечения отказоустойчивости или приемлемого режима ожидания в случае потери питания контроллера.

Стандарты

BS EN 50216-3 — Арматура силового трансформатора и реактора — Часть 3: защитное реле для герметичных жидкостных трансформаторов и реакторов без газовой подушки

IEEE C37.113 — Руководство по применению реле защиты в линиях передачи

MIL-PRF-32484 — Защитные реле и приспособления, вакуумные выключатели среднего напряжения

Ресурсы

Слева, Энтони Ф. Принципы защитных реле.Бока-Ратон: CRC, 2009. Печать.

Ван Кортланд Уоррингтон, Альберт Р. Защитные реле: их теория и практика. Том 2 . Лондон: Chapman & Hall, 1978. Печать.

Steven Engineering — Реле обрыва фазы

Изображение кредита:

Grainger | Phoenix Contact США | Ньюарк element14 | GE


Прочтите информацию для пользователей о защитных реле и реле контроля

Что такое «пусковое», «выпадающее» и «номинальное» напряжения в таблице данных реле?

Напряжение срабатывания — это минимальное напряжение, при котором реле гарантированно срабатывает (аналогично Vih для цифрового затвора).

Для более позднего читателя, чтобы прояснить значение min и max в таблице «70% max и 10% min», как это требовалось, эти термины действительно сбивают с толку. « max » означает, что напряжение может быть меньше 70% для втягивания, но 70% — это максимальное значение всех приложенных напряжений , начиная с того места, где производитель гарантирует втягивание. Или, другими словами, максимальное напряжение, которое не гарантированно втягивается, а после этого (выше) гарантировано

Падение напряжения — это максимальное напряжение, при котором реле будет гарантированно отключаться. после включения (аналогично Vil для цифрового затвора).« мин. » означает, что напряжение может быть больше 10% для выпадения, но 10% — это минимальное значение всех приложенных напряжений , начиная с того места, где производитель гарантирует выпадение. Другими словами, минимальное напряжение, которое не гарантированно выпадет, а после этого (ниже) гарантировано. Надеюсь, что это поможет в понимании.

Реле

, как правило, имеют большой гистерезис, что означает, что после втягивания реле требуется гораздо меньше тока, чтобы удерживать его втянутом (если только вы не ударите его и не разомкните магнитную цепь).

Вы должны знать о некоторых тонкостях, которые не учитываются в других ответах.

Реле — это токовых устройств , и обычно катушка представляет собой обмотку из магнитного провода. Это означает, что небольшая заметка (2) в таблице данных (как и многие подобные заметки мелким шрифтом) очень важна, особенно если вы хотите, чтобы ваша конструкция надежно работала в различных условиях. Спецификации относятся к приложенному напряжению , но реле действительно заботится только о токе (поскольку механическая жесткость пружины и магнитные характеристики не сильно меняются с температурой и из-за закона Ампера).

Удельное сопротивление меди увеличивается с повышением температуры (примерно на + 0,4% / ° C).

Реле гарантированно срабатывает при подаче напряжения 70% от номинального при температуре катушки 23 ° C . Катушка может нагреваться из-за окружающей среды, и она может стать намного горячее в результате протекающего через нее тока. Часто существует отдельная спецификация для условия «горячего старта». Если температура катушки составляет 100 ° C, а начальное сопротивление составляло 720 Ом при 23 ° C, теперь оно будет 936 Ом, а ток будет снижен до 77% от его значения при 23 ° C.Внезапно эта маржа становится не такой уж большой. Снижение напряжения на 10% означает, что реле может вообще не работать.

Реле повышенной температуры (со специальной высокотемпературной изоляцией, такой как «H» 180 ° C) может вообще не гарантировать срабатывания даже при поданном полном номинальном напряжении.

Тот же эффект наблюдается и с падением напряжения (минимальное напряжение снижается при очень низких температурах), однако в большинстве случаев это не проблема, потому что обычно мы можем снизить напряжение катушки почти до нуля, особенно при низких температурах, когда устройства протекают. меньше.Катушка 720 Ом будет иметь 543 Ом при -40 ° C, поэтому вам нужно поддерживать напряжение катушки ниже 900 мВ (не 1,2 В), чтобы гарантировать падение напряжения.

Как и следовало ожидать, это необходимо учитывать в таких приложениях, как автомобилестроение.

Кроме того, подавление катушки (например, обратный диод) или низкое напряжение питания заставят реле переключаться значительно медленнее и, таким образом, сократят срок службы контактов. Указанный срок службы обычно не включает эти факторы.

TL; DR: в большинстве случаев управляют катушками реле номинальным напряжением.

Подключение реле низкого напряжения

Реле — это переключатель с электрическим управлением. Реле низкого напряжения очень помогают во многих солнечных приложениях вне сети для управления сильноточной цепью с помощью слаботочного переключателя. Ток = амперы. Низкое напряжение, обычно встречающееся в автономных системах, 12 или 24 вольт постоянного тока, имеет высокое сопротивление, которое требует, чтобы большой провод прошел значительное расстояние без потери напряжения.Реле может свести к минимуму эту проблему.

Например, реле можно использовать для включения и выключения редукторного двигателя постоянного тока Simple Pump с помощью реле давления или поплавкового выключателя, номинальное значение которого ниже пикового значения тока двигателя. Номинальная сила тока 12-вольтного редукторного двигателя постоянного тока мощностью 1/5 лошадиных сил составляет от 14 до 15 ампер, но увеличение крутящего момента двигателя при движении вверх насоса может вызвать скачки напряжения, приближающиеся к 25 ампер. Если насос отключается от цепи во время хода вверх, реле давления на 15 ампер или поплавковое реле на 8 ампер могут быть повреждены.Использование реле с номиналом 30 ампер или выше позволяет избежать этой потенциальной проблемы. Использование реле более высокого номинала позволяет избежать этой потенциальной проблемы. Использование реле также позволяет подключать реле давления или поплавок с большего расстояния с помощью провода гораздо меньшего размера.

Вот схема подключения реле с использованием небольшого тумблера (14) для приведения в действие реле (13) на 30 А для включения и выключения электрической нагрузки (15), которая представляет собой светодиодную лампочку, питающуюся от небольшой свинцово-кислотной батареи на 12 В. который находится вне поля зрения в левом верхнем углу фотографии.

1. Плюс аккумуляторной батареи (красный)

2. Минус аккумулятора (черный)

3. Положительная нагрузка (красный)

4. Нагрузка отрицательная (черный)

5. Плюс к реле (синий) от плюса аккумуляторной батареи 1

6. Плюс к катушке реле (белый), которая находится на той же клемме, что и 5

.

7. Перемычка с минуса на общий выключатель (черная)

8. Перемычка (черная) между минусом аккумулятора и минусом нагрузки

9. Положительный ток от реле к положительному полюсу нагрузки (желтый), который нормально разомкнут (то есть замыкается только при нажатии переключателя 14)

10.Положительное питание от реле, которое срабатывает, когда реле нормально замкнуто (красный), не используется в этом приложении

11. Перемычка от общего провода переключателя к минусу аккумулятора (черный) 7

12. Плюс от катушки реле к плюсу переключателя (черный)

13. Реле

14. Тумблер однополюсный

15. Нагрузочная светодиодная лампа

Переключатель (14) может быть реле давления или поплавковым выключателем, которые обычно используются в системах перекачивания воды.

Ток от аккумулятора (1 и 2) идет к реле по синему проводу (5) и к плюсу нагрузки по желтому проводу (9). Отрицательная половина цепи идет от аккумулятора к нагрузке через перемычку (8).

Катушка реле запитана от плюсового белого провода (6). Отрицательная половина цепи идет от черного провода катушки реле (12) и черной перемычки (11), которая соединяется с минусом аккумуляторной батареи. Когда тумблер замкнут, на катушку реле подается напряжение, которое замыкает реле и замыкает цепь для питания нагрузки.

Другое применение этого сценария реле — защита функции отключения при низком напряжении небольшого контроллера заряда от скачков тока, превышающих номинальный ток контроллера заряда. В большинстве небольших контроллеров заряда с защитой от низкого напряжения для отключения нагрузки используется полевой МОП-транзистор. МОП-транзистор — это своего рода транзистор, используемый для переключения электронных сигналов, которые могут быть повреждены скачком напряжения, если нагрузка отключена, когда ток нагрузки резко возрастает. Подключите белый провод катушки реле к положительному разъему нагрузки, а черный — к отрицательному.Запустить двигатель насоса через реле. Если напряжение в вашей батарее упадет ниже напряжения отключения контроллера заряда, катушка реле откроется, отключив питание насоса. Альтернативой является запуск помпы непосредственно от батареи, но у вас не будет защиты от низкого напряжения для батареи.

Что такое реле, его функции, типы и схема подключения реле

Все мы знаем о пультах телевизора, на которых мы можем нажать одну кнопку, чтобы включить функцию, реле работают аналогично этому.Реле используются, чтобы исключить прямую связь пользователей с электронным оборудованием, чтобы защитить их от ожидаемого высокого напряжения. Если сосредоточены крупные отрасли промышленности, они используют реле большей мощности для оптимизации работы двигателей и насосов.

Общее назначение реле можно понять, проанализировав включение фар. Кнопку переключения фар можно найти на приборной панели автомобиля, и при перемещении они подают небольшой ток на катушку, что приводит к включению контактора.Затем срабатывает реле, управляя нагрузкой большой мощности (фары). Есть много других распространенных примеров реле из нашей повседневной жизни.

У каждого дома есть холодильник и реле, управляющие оборудованием, отвечающим за работу и производство холода. Светофоры — еще одно применение реле, где они используются в качестве переключающего компонента. Движение и направление автоматических гаражных ворот также используют реле для оптимального переключения контактов.

Можно с уверенностью сказать, что реле отвечают за подачу питания на электронное оборудование и работают над их функционированием для обеспечения оптимальной работы. Они облегчили нам жизнь, добавив факторы автоматизации наряду с безопасной и бесперебойной работой электронного оборудования. Это означает, что нет никаких угроз, связанных с высоким напряжением, так как во время поломки электроники не будет контакта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
