Установка сэндвич панелей — как крепить, чем резать, способы монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

  • Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
  • Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
  • Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
  • Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
  • Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
  • Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Одна из форм исполнения вакуумного подъемника

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

  • Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
  • Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

  • Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
  • Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Правильное и неправильное крепление панелей

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления.

Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

Установка панелей горизонтально

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Посмотреть как правильно нужно монтировать панели можно на видео ниже:

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей.

Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Как выполнить монтаж сэндвич-панелей в горизонтальном расположении?

Инструкции по установке сэндвич-панелей в горизонтальном расположении.



Инструкции по установке сэндвич-панелей в горизонтальном расположении.

1. Для разгрузки больших сэндвич-панелей и профлистов необходимо использовать вилочные погрузчики с опорой и большим расстоянием между клыками вил.

2. Монтаж сэндвич-панелей следует начинать со стартовой отделки, выполненной с использованием толстого листового металла. Соответствующее положение элемента необходимо проверять с помощью уровня. Это позволит надлежащим образом установить первую панель.

3. Все места стыка сэндвич-панелей с каркасом должны быть герметизированы с помощью непромокаемого самоклеящегося уплотнителя. Самоклеящийся уплотнитель следует использовать как на стартовой отделке, так и на фундаментных основаниях, колоннах каркаса, рамах, ригелях и прогонах.

4. Перед укладкой первого ряда панелей необходимо закрепить наружный подоконник с соответствующим капельником для отвода дождевой воды от поверхности стен или кладки. Закрепление подходящего подоконника после укладки сэндвич-панелей может стать невозможным.

5. Учитывая значительный вес, перемещение сэндвич-панелей должно выполняться несколькими сотрудниками. Перед тем, как крепить панели к каркасу, необходимо снять защитную пленку с внутренней стороны. Учитывая возможность загрязнения панелей на строительной площадке, пленку с наружной стороны необходимо удалить как можно позднее. Однако это следует сделать в течение 3-х недель от даты производства.

6. Если это необходимо, сэндвич-панели можно аккуратно прибить с помощью деревянного бруска, чтобы не повредить замки и края.

7. Перед креплением панелей необходимо проверить их установку с помощью длинного уровня.

8. Монтаж панелей к стальному каркасу осуществляется с помощью саморезов. Это должны быть саморезы для стали, обязательно с уплотнительной шайбой. При этом необходимо обратить внимание на соответствующую установку механизма дрели, защищающего от образования нежелательных углублений в наружной облицовке. Саморезы должны крепиться на расстоянии 3,5 см от края панели.

9. Следует помнить об использовании самоклеящегося уплотнителя на последующих доступных элементах каркаса.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную герметичность и взаимодействие соседних панелей, а полиуретановая прокладка, применяемая с замком, обеспечивает непрерывность теплоизоляции между сэндвич-панелями.

11. Сэндвич-панели являются материалами относительно легкими. Они не могут выдерживать какую-либо нагрузку, кроме собственного веса. Вес сэндвич-панелей толщиной 100 мм составляет примерно 12,5 кг на квадратный метр. В зависимости от их длины их следует перемещать с использованием специального оборудования. Balex Metal поставляет сэндвич-панели, подрезанные с точностью до миллиметра. Иногда, однако, их необходимо подгонять на строительной площадке. Резку можно выполнять только с помощью пил или лобзиков, оснащенных зубцами для резки стальных листов.

12.  При выполнении последующих этапов монтажа необходимо соблюдать технологические щели между досками, размером от 10 до 20 мм. Для непрерывности теплоизоляции эти щели должны быть тщательно заполнены пенополиуретаном низкого давления. Вертикальная отделка металлическими листами, прикрывающими деформационные швы между панелями, должна быть выполнена в пространственной версии так, чтобы они могли компенсировать возможные тепловые движения облицовки панелей. Их вертикальное положение должно контролироваться с использованием длинного уровня. А крепление с помощью саморезов с прокладкой или герметичных заклепок на расстоянии примерно 30 см.







Технология монтажа сэндвич панелей своими руками: видео инструкция

В последнее время, такой строительный материал как сэндвич панели пользуется все большей популярностью. Прочность здания, которое возводится, будет во многом зависеть от того, насколько правильно будет произведен монтаж. Инструкция как делать монтаж сэндвич панелей поможет вам в этом, а также позволит избежать некоторых ошибок. Обращать внимание нужно не только на качество панелей, но также и на крепежные детали и инструменты, которые понадобятся для строительства.

Процесс монтажа

Инструменты и материалы

Установку панелей лучше всего доверить профессионалу, который имеет за плечами большой опыт работы в данной сфере. Технология монтажа сэндвич панелей включает множество важных нюансов.

Для устройства сэндвичей потребуются следующие инструменты:

  • Уровень;
  • Механизм подъемного типа;
  • Шуруповерт;
  • Прижимное устройство;
  • Дрель;
  • Отвес;
  • Захваты;
  • Пила с мелкими зубцами.

Схема соединения

Для монтажа также понадобятся следующие материалы:

  • Панели;
  • Саморезы;
  • Герметик на основе силикона;
  • Минеральная вата;
  • Лента для уплотнения самоклеющегося типа;
  • Металлический уголок и профиль U-образной формы;
  • -Анкеры со специальной прокладкой.

Крепление

Панели сэндвич можно использовать не только для обшивки стен, но и крыш. Монтаж стеновых панелей сэндвич может быть выполнен в двух вариантах: в горизонтальном, а также в вертикальном. Возможен вертикальный монтаж сэндвич панелей своими руками.

Горизонтальный

Схема монтажа сэндвич панелей выглядит следующим образов:

  • Вначале необходимо подготовить основание для панели снизу. К цоколю фиксируем металлический уголок либо можно закрепить профиль U-образной формы. Для бруса из древесины это выполняется посредством саморезов, чей шаг составляет 50см. Заранее осуществляем отверстие для соединения в направляющих. Несущие на фундамент устанавливаются строго по уровню. Посередине панели и фундамента необходимо подготовить изоляционную полосу. Подойдет и полоса из минеральной ваты. Изоляцию можно раскатать в фундамент или уложить в паз панели, как показано на видео;
  • Самоклеящаяся лента для уплотнения монтируется по высоте каркасных колонн;

  • Посредством подъемного механизма, а также захватов сэндвичи монтируются на несущие таким способом, чтобы панель придавила весом слой изоляции. Количество захватов учитывается исходя из размеров толщины, а также длины сэндвича;
  • Установленный сэндвич приживается своими руками к колоннам посредством такого инструмента как струбцины.

Крепеж

После крепления необходимо выполнить следующее:

  • Если каркас изготовлен из металла, то крепить изделия к колоннам необходимо посредством специальных саморезом, которые подходят для металла;
  • Для деревянного каркаса сэндвичи фиксируются посредством саморезов для дерева. Саморезы нужно заранее засверлить своими руками;

  • В случае если каркас изготовлен из бетона, сэндвичи необходимо крепить своими руками посредством саморезов для бетона или специальных дюбелей;
  • Крепеж должен быть осуществлен на расстоянии не менее чем в 3см от края сэндвича. Таким же способом выполняется установка первого и других ярусов.

Нужно помнить о том, что вначале необходимо осуществить крепление стыковых панелей, а только после этого браться за нахлестные. И только после обшивки стен можно производить монтаж откосов из сэндвич панелей.

Вертикальный

Инструкция вертикального монтажа, можно сказать, аналогична с вышеописанной инструкцией. На стыковом месте смежных панелей необходимо обеспечить как можно большее усилие. Это затруднительно даже в том случае, если используются боле тяжелые и длинные сэндвичи. Для этого и потребуются прижимные устройства. Благодаря таким устройствам можно создать прочный замковый узел, особенно если производится монтаж оконных сэндвич панелей. Изделия категорически нельзя стыковать посредством воздействия каким-либо из ударных способов. Поддерживающие компоненты монтируются на цоколь здания. Между цоколем и панелью, если необходимо можно проложить пласт из минеральной ваты. Посредством отвеса проверяем вертикальность сэндвича. Далее изделие ставится на цоколь, приживается к прогонам и фиксируется посредством саморезов. Если используются прогоны из металла, то потребуется такой материал как самоклеящаяся лента.

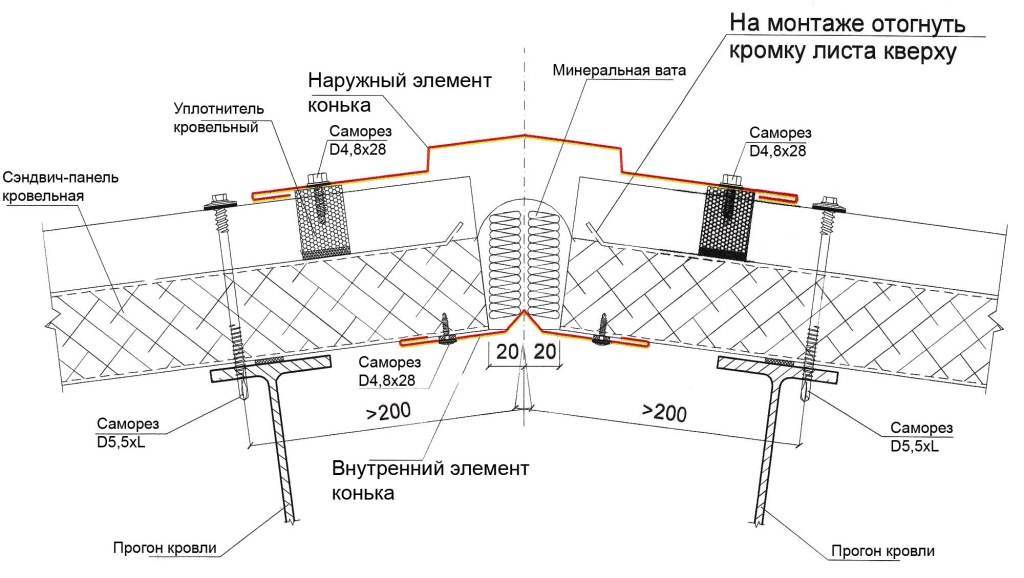

Кровля

Монтаж кровельных сэндвич панелей производится в 3 этапа:

  1. Начальный этап заключается в фиксации первой панели. Если скат кровли имеет в длину больше 12 м, то кровельные элементы устанавливаются от свеса к коньку. Первая панель монтируется на прогоне по скату. Для установки потребуется грузовой подъемник, а для крепления используются саморезы. Выполняя все эти действия, необходимо следить за тем, чтобы не пострадало полимерное покрытие панелей. Также необходимо выполнить проверку положения сэндвичей. Первая панель должна быть монтирована под определенным уклоном и в верном направлении;
  2. Второй этап состоит в поперечной стыковке сэндвичей. Следующий сэндвич необходимо подрезать в его передней части с нижней стороны. Также необходимо удалить ненужный утеплитель. После этого сэндвич фиксируется к прогону. После этого выполняется расстроповка. После этого панели могут быть соединены в стыке поперечного типа;
  3. Третий этап заключается в соединении замкового продольного стыка. Нужно уделить внимание одному нюансу. Перед тем как произвести крепление, необходимо нанести герметик в замковый паз. Герметик должен быть на силиконовой основе. После этого можно соединить сэндвичи между собой.

Во время соединения сэндвичей нужно соблюдать следующие правила:

  • Между соединителем и кровлей должен быть угол в 5%. На кровле должна быть установлена специальная дополнительная площадка;
  • Панели подходят для крепления, независимо от того, в какой климатической или географической зоне он осуществляется. Однако есть один нюанс, на который важно обратить внимание – это темпера, которая обозначена на упаковке силиконового герметика. Если уплотнитель изготовлен из минваты, то лучше не осуществлять установку во время дождя;
  • Если панели монтируются с внешней стороны балок или ригелей, то ленту необходимо зафиксировать. Монтаж фасонных компонентов делается снизу-вверх. Для других компонентов можно выбрать любую последовательность.

Подведем итоги

Сэндвич панели это не только недорогой, но и качественный строительный материал. Однако если монтаж будет выполнен неправильно, то возводимое здание не будет обладать достаточно прочной и надежной конструкцией. Для качественного крепления нужно подобрать хороший материал, инструменты и детали для крепежа. Лучше всего доверить устройство панелей профессионалу в данной области.

Монтаж и крепление стеновых сэндвич панелей своими руками: фото и видео инструкция

На сегодняшний день сэндвич панели на современном рынке пользуются довольно большим спросом. Это можно объяснить тем, что данный материал обладает довольно многими преимуществами. К тому же крепление и монтаж стеновых сэндвич панелей не представляет собой ничего сложного. Если использовать такой строительный материал, то можно значительно сократить время на постройку здания.

Схема крепления

Достоинства

  • Они обладают хорошими теплоизолирующими свойствами;
  • Благодаря стенам и перегородкам с небольшой толщиной, можно существенно увеличить полезную свободную площадь в здании;

Монтаж панелей

  • Сэндвич панели способны выдержать температурные перепады, и не восприимчивы к различным климатическим и погодным влияниям;
  • Такой материал имеет довольно привлекательный вид;
  • Технология монтажа сэндвич панелей позволяет использовать такой материал в любом типе местности;
  • Монтаж стеновых сэндвич панелей не занимает много времени.

Недостатки

Есть правда у такого материала и несколько минусов:

  • Панели, которые в длину достигают 7 метров, не могут нести значимую дополнительную нагрузку;
  • Такой материал покрыт полимерным слоем, а он не слишком устойчив к различным механическим воздействиям;
  • Если установка будет осуществлена неправильно, то панели могут замерзнуть.

Монтаж

Прочность и надежность здания будет зависеть от правильности монтажа. Особое внимание стоит уделить таким моментам как: выбор инструментов, выбор крепежных материалов, уровень качества материала. Установка таких панелей лучше всего доверить профессионалам, которые имеют опыт в данной области. Для крепления потребуются следующие инструменты:

  • Дрель;
  • Отвес;
  • Шуруповерт;
  • Специальные захваты;

  • Пила с мелкими зубцами;
  • Механизм для подъема;
  • Уровень;
  • Прижимное устройство.

Также понадобятся следующие материалы:

  • Уплотнительная лента самоклеющегося типа;
  • Металлический уголок U-образной формы;
  • Герметик;
  • Сэндвичи.

Сэндвич можно использовать не только для обшивки стен, но и крыш, как видно на фото.

Горизонтальный способ

Главным образом необходимо подготовить основание для самого нижнего сэндвича. Направляющая горизонтального типа фиксируется к цоколю. Если нужно для бетона, то это выполняется посредством анкеров, чей шаг должен составлять от 50 до 60 см. Если необходимо выполнить для деревянного бруса, то используем саморезы с шагом в 50 см. Заранее нужно в направляющих проделать отверстия предназначенные для крепления. Если есть нужда, между направляющими и сэндвичем можно проложить специальный герметик.

Как гласит инструкция по монтажу сэндвич панелей, между панелью и фундаментом здания потребуется своими руками подготовить изоляционную полосу, как показано на видео. Хорошо подойдет полоса, состоящая из минеральной ваты. Такая изоляция, может быть раскатана прямо в фундамент, или же уложена в паз панели.

В случае, когда каркас здания изготовлен из древесины или бетона, то заранее потребуется засверлить стеновые панели, в тех местах, где у них будут крепления.

Уплотнительная лента самоклеющегося типа устанавливается по всей высоте каркасных колонн. Крепиться она по центру колоны.

Посредством подъемного механизма, а также специальных захватов фиксируем сэндвич на направляющие таким способом, чтобы панель своим весом смогла придавить изоляцию. Определить количество захватов можно исходя из таких показателей как толщина и длина панелей.

Посредством специальных струбцин монтированную панель прижимаем к колонам своими руками, при этом главное не повредить полимерное покрытие сэндвича. После этого, использую такой инструмент как уровень, можно проверить горизонтальную установку панели.

Крепление

После того как сэндвч был закреплен, потребуется выполнить следующие шаги:

  • Во время изготовления металлического каркаса стеновые панели фиксируются к колонам по средством специальных саморезов, без того чтобы проводить их предварительную засверловку;
  • В случае, когда каркас изготовлен из дерева, крепить панели необходимо посредством саморезов для дерева, однако в этом случае уже потребуется провести их подготовительную засверловку.

Если была осуществлена бетонная установка каркаса, то панели необходимо зафиксировать посредством специального дюбеля или же посредством саморезов для бетона. Засверловку каркаса необходимо произвести с панелью, которая уже закреплена на нем.

Таким же способом выполняется установка стеновых панелей остальных первого и остальных ярусов, как видно на фото.

Посредством таких материалов как минеральная вата или уплотнительная лента, потребуется заделать узлы крепления соседних секций. От пролета панели будет зависеть размер швов. Если пролет меньше чем 400см, то шов должен обладать размером не меньше чем в 1,5см. Если пролет панели больше чем 400 см, то шов должен обладать размером не меньшим чем в 2 см.

Вертикальный способ

Вертикальный монтаж сэндвич панелей, согласно инструкции, фактически ничем не различается от горизонтального способа. Особое внимание нужно уделить такому моменту как стыковка смежных панелей. Тут должно быть обеспечено довольно большое усилие, однако это порой весьма затруднительно. Для этих целей потребуется использовать особые устройства для прижима, и они обеспечат хороший замковый узел.

Гнутые элементы монтируются на цоколь здания. Если есть необходимость, то между цоколем и сэндвичем можно уложить слой, состоящий из минеральной ваты. Посредством такого инструмента как отвес можно проверить вертикальность изделия, когда производится монтаж сэндвич панелей вертикально.

Подводим итоги

Монтаж и крепление сэндвич панелей — это довольно непростой процесс. Если вы не обладаете достаточными навыками, лучше доверить его профессионалу. Сэндвич панели – это материал, который обладает многими преимуществами. Благодаря этому он пользуется довольно большим спросом на современном рынке строительных материалов.

Смотрите также:

Монтаж сэндвич-панелей.

Как избежать ошибок при установке ТСП

Любой строительный материал – всего лишь материал, он требует к себе умелого подхода. То же самое можно сказать и про сэндвич-панели. Недостаточно просто приобрести их и думать, что затем их можно просто скрепить друг с другом. Для того, чтобы ваше помещение полностью выполняло все свои функции, необходимо побольше внимания уделить вопросам монтажа. Монтаж сэндвич панелей довольно просто, но имеется несколько тонкостей, которые стоит знать.

Во-первых, сначала стоит установить основу, на которую будут монтироваться сэндвич-панели. Не стоит сначала делать облицовку, а затем подводить под нее каркас, необходимо выполнять все в точности до наоборот: сначала «скелет» здания, а уж затем облицовка из сэндвич-панелей.

Во-вторых, производя монтаж сэндвич панелей, стоит обратить большое внимание на герметичность швов и соединений. Действительно, сами панели обладают высокими звуко-и теплоизоляционными свойствами. Но все эти свойства быстро сойдут на нет, если между панелями будут зиять большие промежутки, в которые будут проникать холод, шум, неприятные запахи и т. д. Так как на сэндвич панели цена вполне разумная, можно часть сэкономленных средств направить на то, чтобы выполнить монтаж как можно более качественно, а промежутки между панелями заполнить утеплителем, строительной пеной и другими подобными материалами. Это придаст помещению дополнительную защиту от потери тепла в холодное время года.

В-третьих, там же, где вы планировали купить сэндвич панели, можно приобрести различные дополнительные элементы для них. Они используются в тех случаях, когда необходимо скрыть дефекты конструкции и улучшить эстетическую сторону вашего здания. Не только на сэндвич панели цена сравнительно невысока. Стоимость дополнительных элементов тоже вряд ли окажется для вас неподъемной, зато, сколько от таких элементов будет пользы!

В-четвертых, собираясь купить сэндвич панели, не экономьте на профессиональном монтаже. Профессионалы могут выполнить монтажные работы быстро и без лишних хлопот. Экономя на профессиональном монтаже, можно столкнуться с неприятной ситуацией, когда вскоре после начала эксплуатации здания один за другим начнут вскрываться недочеты. Давно известно, что скупой платит дважды – так что лучше заплатить один раз профессионалам, чем оказаться в неприятном положении из процитированной поговорки.

Теги: #Сэндвич-панели

Возврат к списку

Монтаж сэндвич панелей своими руками

Среди различных технологий строительства особое внимание заслуживает монтаж сэндвич панелей. Современный универсальный материал, предоставляющий возможность обустраивать быстровозводимые здания, состоит из двух жестких слоев и теплоизоляционной прослойки из минеральной ваты, пенополиуретана или пенополистирола. Установка сэндвич панелей своими руками, позволяющая сэкономить денежные средства на оплату строительным компаниям за предоставленные услуги монтажа, может осуществляться вертикальным и горизонтальным способом.

Применение теплоизоляционного материала позволяет относительно дешево и быстро возводить дома, хозяйственные постройки, ангарные сооружения, промышленные объекты, торговые комплексы, утеплять готовые коттеджи, выполнять перепланировку готовых помещений.

Основные виды несущих конструкций

Обшивка каркасов из разного материала сэндвич панелями возможна на любой местности, независимо от погодных условий и температуры окружающей среды. Она начинается после обустройства ленточного или столбчатого фундамента, каждый их которых относятся к недорогим и компактным основаниям и последующего возведения каркаса несущей конструкции. Среди основных его видов отмечают:

  • деревянную несущую конструкцию, к которой трехслойные панели крепятся при помощи обычных саморезов по дереву;
  • железобетонный каркас, при фиксации строительного материала к которому рекомендуется использовать анкера и дюбеля;
  • металлическая несущая конструкция, которая обуславливает приобретение самосверлящих винтов для качественного крепления обшивочных панелей своими руками.

Инструменты и материалы, необходимые для проведения монтажных работ

Подготовка необходимых инструментов и материалов позволяет выполнить монтаж сэндвич панелей своими руками быстро, качественно, а также в полном соответствии требованиям каркасного строительства. В их перечень внесены:

  • дрель и шуруповерт;
  • пила с полотном из мелких зубьев с коротким шагом, предназначенная для выполнения ровных срезов без разрывов и исключения риска повреждения защитного слоя и краски сэндвич панелей;
  • уровень и отвес;
  • минеральная вата;
  • специальные захваты — струбцины,
  • прижимной и подъемный механизм;
  • сплошные или профилированные уголки из металла;
  • крепежные элементы;
  • самоклеящаяся уплотнительная лента и герметик на основе силикона.

О достоинствах и недостатках строительных калькуляторов читайте здесь. Виды, размеры, производители и ценовая политика на рынке сэндвич-панелей описаны тут.

Этапы монтажа стеновых панелей горизонтальным способом



Инструкция по установке универсального строительного материала к несущей конструкции при использовании горизонтального метода монтажа предусматривает выполнение определенных видов работ. К ним относятся:

  • выполнение разметки расположения панелей на цоколе здания;
  • очистка соединительных замков и поверхности панелей от загрязнений при их наличии;
  • крепление к цоколю горизонтально направляющей из сплошного или профилированного металлического уголка при помощи уровня с предварительно выполненными отверстиями для крепежных элементов;
  • подготовка и укладка изоляционного слоя между фундаментом и сэндвич панелями;
  • выполнение разметки и предварительной засверловки панелей в местах крепления к несущей бетонной, металлической или деревянной конструкции;
  • установка уплотнительной самоклеящейся ленты по всей высоте вертикальных опор каркаса по одному слою на промежуточные колонны и по два слоя в местах крепления панелей;
  • монтаж универсального материала на направляющие металлические уголки в горизонтальной плоскости с использованием специальных захватов — струбцин и подъемного механизма при соблюдении качественного, плотного прижатия трехслойных панелей к каркасным колоннам;
  • проверка установки строительных элементов для обшивки стен несущей конструкции по горизонтали с использованием уровня и целостности полимерного покрытия;
  • крепление каждой сэндвич панели своими руками специальными саморезами по дереву, бетону или металлу, выбор которых определяется видом материала возведенного каркаса здания.

Аналогично выполняется установка стеновых секций последующих ярусов. Шаг установки крепежных элементов при горизонтальном способе их монтажа составляет 900 или 1200 мм по ширине изделия. При этом, расстояние от края панели должно быть не менее 30 мм. Крепление начинается с верхних торцов и осуществляется по направлению сверху вниз.

В местах соединений соседних в горизонтальной плоскости секций укладывается уплотнительная лента или минеральная вата. Ширина швов определяется длиной панелей. При использовании 4-метровых секций она составляет 15 мм. Укладка сэндвич панелей, длиной свыше 4 метров, предусматривает размер шва не менее 20 мм. Монтаж универсального материала для обшивки несущей конструкции начинается с углов крайней нижней панели. При этом вначале укладываются стыковые, а затем нахлестные сэндвичи.

Особенности монтажа стеновых панелей вертикальным способом

Установка теплоизоляционных секций на стены несущей конструкции вертикальным способом не имеет существенных отличий от их монтажа в горизонтальном направлении. Важным моментом считается обеспечение необходимого усилия при стыковке смежных сэндвич панелей. Выполнение такого условия вызывает определенные трудности при использовании облицовочных секций значительной массы и длины. Для таких целей рекомендовано применение специального прижимного устройства, способного обеспечить надежное, прочное замковое соединение. Ударные методы воздействия при стыковке панелей категорически запрещены.

После крепления поддерживающих гнутых элементов на цоколь строения осуществляется монтаж универсального строительного материала. Проверка вертикальности выполняется при помощи отвеса. После тщательного прижатия сэндвич панелей к ребрам жесткости несущей конструкции, приступают к их креплению специальными саморезами, предусмотренными строительными нормами для качественной фиксации с материалом каркаса.

Если правильно укладывать сэндвич панели своими руками видео в интернете всегда поможет избежать ошибок при выполнении монтажных работ, то на протяжении всего срока эксплуатации возведенного здания отпадет необходимость проведения капитального ремонта.

Этапы монтажа кровельных панелей

Установка сэндвич панелей на кровлю выполняется при ее уклоне не менее 7 градусов и предусматривает выполнение определенных этапов. К ним относятся:

  • установка первой секции в направлении от свеса к коньку;
  • крепление панели саморезами к несущей конструкции кровли;
  • проверка необходимого уклона и правильного положения первого сэндвича;
  • состыковка панелей в поперечном направлении после подрезания торца и удаления лишнего утеплителя;
  • выполнение продольного соединения после обязательного нанесения силиконового герметика в паз замка.

При монтаже кровельных сэндвич панелей рекомендуется крепить уплотнительную ленту на наружные поверхности балок, ригелей, прогонов, а установку фасонных элементов осуществлять в направлении снизу вверх после обустройства отлива.

Соблюдение правил монтажа стеновых и кровельных панелей гарантирует быстрое возведение здания и его эксплуатацию при любых погодных условиях в течение длительного периода времени без проведения ремонтных работ.

Прочтите также:


←Вернуться

Технология монтажа кровельных сэндвич-панелей: видео инструкция

В современном мире многое зависит от скорости. Правила скоростного домостроения потребовали новых стройматериалов, отвечающих и соответствующих многим запросам владельцев строений. Сегодня хотелось бы рассказать о преимуществах сэндвич-панелей, а также о том, где они используются и чем выгодны.

В уникальности стройматериала можно убедиться, посмотрев видео, и, кроме этого, он имеет ряд преимуществ перед другими элементами любой типовой постройки. Технология монтажа сэндвич-панелей настолько элементарна и понятна, что с полным правом эти плиты называют одними из самых успешных изобретений в секторе строительства. Но лучше рассказать об этом более детально, подкрепляя слова видеоинструкцией.

Общая характеристика материала

Сами панели состоят из трех слоев, где между двумя жесткими листами скрыт слой утеплителя. Все слои крепятся с помощью особых технологий, а именно с помощью горячих или холодных прессов. Плиты, которые используют для строительства жилых домов или для зданий коммерческого назначения, различаются между собой. Вдаваться в подробности производства не будем, поскольку интерес вызывают не столько сами панели, сколько возможности от их использования при строительстве. Однако стоит отметить, что основное деление материала происходит в первую очередь по видам:

  • стеновой;
  • кровельный.

Для стеновых «сэндвичей» характерно деление по внешнему виду профиля, а именно:

  • гладкие;
  • панели с простым профилем;
  • с декоративным слоем (имитация сайдинга и бревен).

Читайте также: Как из нержавейки собрать сэндвич-дымоход

Кровельные, в свою очередь, подразделяются по наличию филировки либо на обеих сторонах панели, либо исключительно с внешней стороны. Далее мы расскажем, как осуществляется монтаж панелей на кровлях и стенах. Но начнем с оценки достоинств и недостатков строительного материала.

Критерии для выбора

Для сборки панелей не требуется много времени. Однако предварительно необходимо понять, получит ли заказчик в итоге то, на что рассчитывает. Рассмотрим как позитивные моменты от использования плит, так и негативные, чтобы окончательно разобраться, подойдут ли они для запланированного строительства. Итак, основные плюсы материала:

  • возможность быстрого возведения зданий;
  • необязательное наличие мощного фундамента под постройкой;
  • возведенная конструкция может быть с легкостью разобрана и перенесена на новое место, так что мобильность обеспечена;
  • низкая стоимость, то есть сама постройка обойдется раза в три дешевле аналогичной, из кирпича;
  • прочность и пожаробезопасность плит;
  • высокие показатели шумо- и теплоизоляции;
  • экологичность, а также возможность производить строительные работы в любое время года.

Немногие минусы вряд ли перекроют такие великолепные положительные показатели. Но для того чтобы оценка стала полной и непредвзятой, необходимо упомянуть и про них.

Строения из панелей не перенесут длительной внешней нагрузки, так что на севере страны они могут не выдержать постоянных осадков и налипающего снега (в больших количествах). Зимой придется следить, чтобы на стыках не организовывалось обледенение, так как это затруднит процесс постройки.

Прослужат они около 50 лет, и это крайний срок эксплуатации, заявленный производителями.

Каркас, на который будут крепиться «сэндвичи», должен будет пройти обработку для защиты. Металлопрофиль придется покрыть антикоррозийной смесью, а деревянный каркас пропитать средством от грибка, плесени и гниения.

Если плиты внутри имеют базальтовую прокладку, то со временем могут ухудшиться показатели теплоизоляции.

Горизонтальная стыковка

Этот способ монтажа хорош для покрытия больших площадей, например, для торговых центров или огромных автостоянок, спортзалов и складов. Работы не требуют большого количества времени, просто абсолютно все манипуляции должны производиться специалистами.

На каркас и панели требуется предварительно нанести контрольные метки, по которым необходимо будет ориентироваться при монтаже. Сама стыковка производится с помощью специальных саморезов, имеющих уплотнительную резинку. Дополнительно все стыки можно обработать монтажной строительной пеной. Первые панели укладываются, начиная от края крыши. Внутренний край обрабатывается пеной, на которую будет крепиться следующая панель. У всех последующих панелей необходимо удалить уплотнитель со стыковочного края, чтобы укладка происходила внахлест. Материал поднимается на крышу с помощью строительного крана, так что проблем не предвидится. Первый ряд плит называется опорным прогоном, и его установке уделяется повышенное внимание. Все следующие панели укладываются относительно его.

Второй вариант укладки для кровельных плит

По сути, данный вертикальный вид стыковки идентичен горизонтальному, только сами плиты располагаются в шахматном порядке. При этом способе главное – проследить, чтобы стыковка была плотная, а это может обеспечить только точное совпадение пазов и шипов. Но больше всего этот метод подойдет для возведения стен здания.

На каркас стеновые панели начинают крепиться от любого выбранного угла здания. Изначально плитами обшивают цоколь. Все последующие крепятся снизу вверх, ярусным способом. Между первым цокольным и вторым стеновым рядом можно добавить минеральный утеплитель. Далее все стыки необходимо обработать силиконом, чтобы теплоизоляция оставалась на высоте.

Читайте также: Как произвести монтаж дымохода из сэндвич-труб

На самом деле, крепить стеновые и кровельные сэндвич-плиты можно по одной и той же технологии. Но хоть это и легко, лучше не отказываться от услуг профессионалов, которые помогут не растягивать стройку по времени, и все швы обработают правильно и надежно.


Как монтировать сэндвич-панели? Инструкция по сборке

Пошаговая инструкция по монтажу сэндвич-панелей.


Как установить сэндвич-панели? Инструкция по сборке

Первый этап инвестиционного процесса — это закупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом — они могут гарантировать надежность материалов, короткие сроки поставки и полную поддержку в процессе оформления заказа.

Balex Metal предоставляет

  • полное сопровождение своего представителя на инвестиционной площадке
  • индивидуальное обслуживание клиентов
  • техническая консультация
  • сопровождение специалистами конструкторского бюро
  • транспортировка материалов на инвестиционную площадку

Для чего предназначены сэндвич-панели?

Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор.Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.

Подсчитано, что возведение зданий с использованием технологии деревянного каркаса (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными с использованием стандартных технологий, например кирпичная кладка.

Для возведения чаще всего используются сэндвич-панели:

Сэндвич-панели также используются в жилищной застройке. Например, очень популярны конструкции гаражей и современные дома на основе сэндвич-панелей.

Подробнее о сэндвич-панелях:

Сколько стоят сэндвич-панели?

Очень сложно определить универсальную цену на установку сэндвич-панелей, так как в смету затрат на строительство необходимо включить множество различных компонентов и разные масштабы инвестиций.

В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:

  • Цена сэндвич-панели с пенополистирольным наполнителем — от 50 злотых за м2 нетто

  • Цена сэндвич-панели с минераловатной сердцевиной — от 79 злотых за м2 нетто

  • Цена сэндвич-панели с полиуретановым наполнителем (PIR) — от 58 злотых за м2 нетто

Помимо цены закупки сэндвич-панелей, в смете необходимо учесть:

  • Затраты на оплату труда

  • Аренда корзинных и вакуумных подъемников (рекомендовано Balex metal)

  • Закупка фурнитуры (крепеж, накладки, пломбы) — их на счет ок. 10-15% от закупочной стоимости всех материалов

  • Транспортировка — Balex metal обеспечивает транспортировку сэндвич-панелей по запросу клиента

Пошаговая инструкция по монтажу сэндвич-панелей

Монтаж сэндвич-панелей можно разделить на несколько этапов.

1. Транспортировка панелей на строительную площадку и разгрузка

Для пакетов длиной до 6 метров

Панели можно разгружать вручную или с помощью вилочного погрузчика.Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил — минимальное расстояние между вилками должно составлять 2 м при ширине 150 мм.

Для упаковок длиной более 6 метров

Такие упаковки следует поднимать с помощью конвейерных лент и разбрасывающих стрел. Указанное расстояние между ремнями для пакетов от 6м до 12м составляет 2-4м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.

Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.

2. Контроль качества готовой конструкции

Перед установкой панелей необходимо проверить прямолинейность конструкции, к которой будут крепиться сэндвич-панели. Даже малейшее отклонение в реализации может привести к возникновению протечек в стыках между панелями, что создает так называемый «волновой эффект» (панели не находятся в одной плоскости).

3. Удаление защитной пленки

Лучше всего снимать пленку непосредственно перед транспортировкой панели к месту установки.Не рекомендуется снимать пленку после установки панели.

4. Уплотнение

Перед установкой панели прикрепите полоски герметизирующей ленты PES. Крепится к конструкции в местах соприкосновения с внутренней облицовкой сэндвич-панелей.

Использование уплотнителей эффективно предотвращает механические повреждения футеровки.

5.
Монтаж сэндвич-панелей

Самым безопасным и наиболее рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.

Установите первую панель, используя крепеж, проникающий на всю толщину панели, до элемента конструкции.

6. Монтаж дверных профилей, оконных профилей и мансардных окон

Монтаж дверных профилей и оконных профилей, то есть окон, дверей, ворот, небольших окон и т. Д., Требует отдельного описания.

В случае кровельных панелей сюда входят также световые люки. Весь ассортимент небольших окон, поставляемых Balex Metal, оснащен замками, которые упрощают их крепление к сэндвич-панелям без необходимости покупать и устанавливать дополнительные элементы для их крепления.

Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных инструментов для металлообработки, например:

  • Лобзики

  • Пилы сабельные

  • Высечные ножницы

Запрещается использовать высокотемпературные режущие инструменты, например угловые шлифовальные машины. Это может повредить антикоррозионное покрытие.

7. Монтаж последующих панелей

При установке последующих панелей очень важно убедиться, что панели прижаты правильно, чтобы обеспечить максимальную герметичность креплений.

При правильном вдавливании в крепежные элементы панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов».

Места, где панели соединяются без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и панелью крыши), должны быть дополнительно герметизированы, например, полиуретаном низкого давления. пена или бутил.

8. Маскирующие процедуры

Последний этап — установка маскирующих средств, например стыки, углы, ветровые распорки, выступы или цоколи.

9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.

Balex Metal позволяет установку мелких деталей без необходимости дополнительной подструктуры. Однако в этом случае следует соблюдать следующие рекомендации

  • Максимальная нагрузка на скрепляемые элементы составляет 10 кг / м2.

  • Крепеж должен проходить через всю панель (сердцевину и обе облицовки; категорически запрещено крепить их только к одной облицовке).

  • Примените шайбу диаметром не менее 40 мм к противоположной стороне закрепляемого элемента (необходимо распределить нагрузки по максимально возможной площади).

См. Также

Полезные материалы

Сэндвич-панели в горизонтальной полосе

Инструкция по установке горизонтальных планок сэндвич-панелей

Инструкция по укладке горизонтальных планок сэндвич-панелей

1. Разгрузка крупногабаритных сэндвич-панелей и коробчатых профилей листов требует использования вилки автопогрузчиков с большой площадью опоры и большим пролетом вилкой.

2. Начните с установки сэндвич-панелей с начальным окладом из более толстой листовой стали. Проверьте правильность установки каждой детали с помощью спиртового уровня. Это поможет точно разместить первую сэндвич-панель.

3. Закройте все стыки между сэндвич-панелью и каркасом водонепроницаемой самоклеющейся прокладкой.Нанесите гидроизоляционные самоклеящиеся прокладки на начальный оклад, ленточный фундамент, колонны каркаса, каркасы зданий, балки и прогоны.

4. Перед установкой первого ряда сэндвич-панелей необходимо установить капельный колпачок с кромкой, достаточной для отвода дождевой воды с фасада стены и ленточного фундамента. При уже прикрепленных сэндвич-панелях установка подходящего колпачка может оказаться невозможной.

5. Из-за большого веса сэндвич-панели должны перемещаться более чем одним человеком.Перед закреплением снимите защитную пленку с внутренней стороны каждой сэндвич-панели. Снимите внешнюю защитную пленку с сэндвич-панелей на завершающей стадии строительства, чтобы обеспечить максимальную защиту от грязи. Однако защитную пленку необходимо удалить в течение 3 недель с даты изготовления сэндвич-панели.

6. Сэндвич-панели можно аккуратно надеть на место, используя молоток и деревянный брусок, если необходимо. Избегайте повреждения стыков и замков.

7. Перед креплением сэндвич-панелей проверьте их выравнивание с помощью спиртового уровня.

8. Прикрепите сэндвич-панели к стальному каркасу винтами. Используйте только самосверлящие винты для стального листа с уплотнительными шайбами. Отрегулируйте крутящий момент сверления так, чтобы винты не затягивались слишком сильно, чтобы не повредить внешнюю облицовку сэндвич-панели. Установите винты на расстоянии 3,5 см от краев сэндвич-панели.

9. Заполните зазоры водонепроницаемой самоклеющейся прокладкой вдоль каждого завершенного участка работы.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную газонепроницаемость и полное сцепление между соседними сэндвич-панелями. Полиуретановая прокладка, используемая для замков, предотвращает термические разрывы между сэндвич-панелями.

11. Сэндвич-панели относительно легкие. Они могут выдержать только собственный вес. Сэндвич-панель толщиной 100 мм весит примерно 12,5 кг на квадратный метр. Для обработки длинных сэндвич-панелей используйте специальные приспособления.Balex Metal поставляет сэндвич-панели, обрезанные по длине с допуском до миллиметра. Однако иногда необходимо обрезать их по размеру на месте. Обрезать пилой или лобзиком, подходящим для резки листовой стали.

12. Оставляйте рабочие зазоры шириной от 10 до 20 мм между сэндвич-панелями на каждом этапе работы. Для обеспечения непрерывной теплоизоляции без разрывов зазоры полностью заделать пенополиуретаном низкого давления. Вертикальный гидроизоляционный слой, используемый для закрытия деформационных швов между сэндвич-панелями, является трехмерным, чтобы компенсировать любое тепловое расширение и сжатие облицовки сэндвич-панелей.Отрегулируйте вертикальное выравнивание оклада длинным спиртовым уровнем. Закрепите саморезами из листовой стали с прокладочными шайбами ​​или заклепками, расположенными на расстоянии примерно 30 см друг от друга.

Самая низкая цена Простая установка панели Eps Sandwich Установить стену для здания гостиницы

Экологичность (без асбеста) и т. Д.

Процесс установки

1). Установка лески и переноска доски в позиции

2).Доска распилочная

3). Проклейка цементного раствора на сторону панелей

4). Установка, переносная панель, правильная панель и фиксирующая панель

5). Исправление и исправление

6). Крахмал для затирки и заливки

7). Сетка стеклопластиковая наклеенная

8). установка электропровода и выключателей

9). Установка дверной коробки

10). Облицовочные покрытия и обои

11). Плитка облицовочная гибкая мягкая керамическая

12).Монтаж электроаппаратуры

Запрос предложений:

Q1: Сколько лет вашей компании нужно производить такие стеновые панели?

A: 10 лет производства стеновых панелей из цементного сэндвича EPS, теперь мы входим в ТОП1 в центре Китая и в ТОП 3 в Китае в этой области.

Q2: Основной рынок Vanjoin?

A: Основной рынок: Азия, Южная Америка, Африка Юго-Восточная Азия — наш крупнейший рынок, Средний Восток — наш второй по величине рынок

Q3: Сведения об экспорте:

A: Погрузка и доставка 400 20 футов каждый месяц

Q4: Дополнительная информация о фабрике Vanjoin?

A: Площадь участка: 30,000м2

Машины: Полностью автоматическая производственная линия

Производительность: 2000000 м2 стеновых панелей в год


Q5: Как я могу получить образцы?

A: Мы отправляем вам бесплатные образцы стеновых панелей, брошюры, установочные компакт-диски и т. Д., Вы оплачиваете транспортные расходы.

Если у вас есть учетная запись TNT, DHL, UPS, FedEx, это лучший вариант.

Если нет, вы можете перевести деньги на наш счет West Union, образцы отправим по DHL

.


Q6: Сертификат Vanjoin

A: Мы получаем CE, ISO, BV, сертификат на нашу продукцию

Мы получаем другие отчеты об испытаниях стеновых панелей, такие как огнестойкость, звукоизоляция, водонепроницаемость, сертификаты теплоизоляции и т. Д.

Q7: Как установить стеновые панели?
A: Вы можете посмотреть видео по установке на сайте Vanjoin или отправить запрос

Q8: как насчет времени доставки?

A: Обычно в течение 15 дней.Если вам нужно отправить срочно, можно отправить в течение 7 дней.
При крупном заказе, с другим количеством, обсудим дополнительно по электронной почте.

Вы можете посмотреть видео по установке на сайте Vanjoin или отправить enq

ресурсов | Композиты HK

Следующие ресурсы помогут узнать больше о продукции HK и строительстве бетонных сэндвич-панелей. Свяжитесь с нами, если у вас возникнут дополнительные вопросы.


Сертификаты и результаты испытаний
Продукция и галстуки

HK были тщательно протестированы как в лаборатории, так и в реальных условиях, и получили одобрение различных руководящих органов.

Пройдено тестов:

  • Растяжение
  • Сдвиг
  • Долговременная стойкость к щелочам
  • Вырыв бетона
  • Огнестойкость
  • Циклическая усталость
  • Моделирование методом конечных элементов (FEA)
Отчет ICC-ES

Номер отчета: ESR-3381
HK ST Термополимерные соединители Wythe для стеновых панелей с интегральной изоляцией

Отчет об испытаниях на огнестойкость

Технические характеристики

Чтобы получить технические характеристики стяжек для стеновых стяжек из сэндвич-панелей из бетона HK, перейдите по ссылкам ниже.Используйте спецификации, чтобы убедиться, что ваш следующий строительный проект с подъемно-подъемным механизмом разработан и спроектирован в соответствии с правильными спецификациями.


Как это работает

Из следующих видео вы узнаете, как работает установка бетонных сэндвич-панелей, начиная с проектирования, предварительного планирования строительства и монтажа продукта.


Установка

Проектов

Это список проектов, которые мы реализовали по всему миру. Мы знаем, что каждый проект уникален, и хотели бы обсудить планы вашего проекта, если у вас возникнет проблема, которую мы не рассмотрели.


Анализ

HK оценит ваш проект и ответит на любые ваши вопросы. Мы обеспечим правильное начало вашего проекта с помощью ряда выполненных анализов, которые предоставят подробную информацию о характеристиках бетонных многослойных стен.

Анализ поправки на массу показывает, как стена «большой массы» с термической массой ведет себя в заданном климате по сравнению со стеной «малой массы» (например, металлической панелью из стержней или изолированной металлической панелью) в целом с точки зрения характеристик здания. Этот анализ дает установившееся (материальное) R-значение и (эффективное) R-значение, необходимое для стены с малой массой, чтобы соответствовать тепловой массе стенки в потреблении БТЕ. Другими словами, это показывает, что стены с большой массой всегда будут работать при гораздо более высоком R-значении, чем просто покупное или «материальное» R-значение.

Изотермический анализ показывает, как тепловые мосты влияют на R-значение стеновой сборки, сравнивая стену с системами тепловой массы с конкурирующей стеновой системой, например, построенной с использованием металлических стяжек и сквозных бетонных секций или кирпичной и блочной полой стены.Этот анализ дает вычисленное (установившееся) значение R и скорректированное значение R для каждой панели, а также процент потерь для стен.

Анализ энергосбережения показывает ожидаемую годовую экономию энергии от стены с теплоизоляцией по сравнению с конкурирующей стеновой системой. Используются R-значения из поправки на массу или изотермического анализа. При расчете за период в один год в этом анализе учитывается только потребление энергии через непрозрачную часть стены.

На основе теории миграции воды, представленной в Руководстве по основам ASHRAE, анализ точки росы используется для иллюстрации и прогнозирования миграции водяного пара и потенциала конденсации для данной конструкции стены.

Руководство по установке сэндвич-панели

, руководство по установке сэндвич-панели Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:
 Получите доступ к высококачественным, прочным и мощным.  инструкция по установке сэндвич-панели  на Alibaba.com для всех типов использования в строительстве, как жилых, так и коммерческих. Эти крепкие. Руководство по установке  сэндвич-панели  изготовлены из прочных материалов, которые обеспечивают долговечность и производительность при выполнении ваших задач.Файл.  Руководство по установке сэндвич-панелей , которые вы найдете здесь, сертифицированы и протестированы на максимальную устойчивость к внешним воздействиям и на надежность.  Покупайте эти надежные продукты у ведущих поставщиков и оптовиков на сайте для выгодных сделок.

Оптимальный стандарт. инструкция по установке сэндвич-панели , доступная здесь, изготовлена ​​из качественных прочных материалов, таких как стеклопластик, металл, сталь и т. Д., Которые долговечны и защищают вашу собственность, создавая прочные стены и потолки.Эти крепкие. ручная установка сэндвич-панелей - это быстрые строительные материалы, которые могут сэкономить время и имеют улучшенную обработку поверхности, такую ​​как PE, PVDF и т.д. Установка ручной сэндвич-панели имеет более длительный срок службы и гарантийный срок более 5 лет.

Alibaba.com предлагает широкий выбор. инструкция по установке сэндвич-панелей разных размеров, цветов, качества материала и толщины. Эти продукты обладают такими характеристиками, как звукоизоляция, огнестойкость, устойчивость к внешним воздействиям и легкие.Эти. Руководство по установке сэндвич-панелей идеально подходит для жилых домов, офисов, заводов и других коммерческих объектов. Эти. Руководство по монтажу сэндвич-панели идеально подходит для теплоизоляции, защиты окружающей среды и не выделяет никаких агрессивных веществ.

Alibaba.com предлагает самые разные. инструкция по установке сэндвич-панелей серии , которая поможет вам сэкономить деньги и купить качественную продукцию по самым доступным ценам. Эти продукты доступны как OEM-заказы вместе с индивидуальной упаковкой для размещения оптовых заказов.Они имеют сертификаты CE, ISO, SGS для гарантии качества.

Что такое сэндвич-панель? | Стеновые сэндвич-панели

Образец сэндвич-панели для отображения поперечного сечения

В самых общих чертах, сэндвич-панель — это тип панели, состоящий из трех (а иногда и более) материалов, которые соединяются вместе, образуя один. Сэндвич-панели используются в различных сферах строительной индустрии: от кровельных панелей и напольных панелей до стен, из которых состоит само здание.Сэндвич-панели также можно назвать композитными панелями, что означает, что они сформированы из более чем одного типа материала.

Сэндвич-панели называют сэндвич-панелями из-за конфигурации панелей. Панели состоят из трех основных компонентов: двух обращенных наружу слоя и толстого сердечника; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — как мясо.


Получите ценовое предложение для стеновых сэндвич-панелей!


Обычно два обращенных наружу слоя наносятся, чтобы помочь увеличить общую долговечность панели или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик.Продолжая аналогию с сэндвичем, иногда могут потребоваться некоторые дополнительные «ингредиенты» (материалы), чтобы сделать идеальную сэндвич-панель для вас.

Для нашей системы стеновых сэндвич-панелей эти особые характеристики обычно наиболее важны: STC (класс передачи звука) рейтинг, R-Value и огнестойкость .

Каждая из этих характеристик панели может быть чрезвычайно важной для проекта, в зависимости от среды, в которой будет находиться система сэндвич-панелей. Например, для системы стеновых панелей, поставляемой на склад в штате Мэн, может потребоваться другой тип панели, чем на химическом предприятии в Аризоне.

Пример сэндвич-панели с дополнительной стальной обшивкой для дополнительной прочности

Рейтинг STC

Начнем с рейтинга STC панели. STC , обозначающий Класс передачи звука , означает способность панелей уменьшать проходящий через него шум. Эта характеристика наиболее важна на предприятиях тяжелой промышленности или на любом предприятии, где работники должны выдерживать громкий шум в течение длительного периода времени.

Самый эффективный способ повысить рейтинг STC многослойной стеновой панели — это добавить дополнительные подложки, которые помогут поглощать шум. Для производства панелей мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукоизоляционные панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.


R-значение

Еще одной важной характеристикой сэндвич-панели является ее R-Value.R-Value — это общий термин для строительства и строительства, который относится к изоляционной способности материала или его способности противостоять потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя это может быть изменено для конкретных применений). Чтобы увеличить R-Value панели, вам нужно сделать изолирующую часть панели (сердцевину) как можно более толстой или построить панель из другого материала сердцевины.

В некоторых помещениях специального назначения можно использовать более высокую R-ценность для экономии энергии

Например, возьмем нашу популярную стеновую панель из гипса / гипса.Глядя на ее конфигурацию, панель G / G имеет две гипсовые панели 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистирольного ядра. Эта конфигурация предлагает значение R, равное 11. Тем не менее, мы можем изменить изоляцию гипсовой / гипсовой панели на сердцевину из поли-ISO и мгновенно повысить значение R до 17, что значительно повысит термостойкость конструкции.

Сэндвич-панели с повышенным показателем сопротивления теплопередаче можно встретить в более жарких и холодных средах, чем обычно.Если стеновая панель хорошо удерживает внешнее тепло снаружи, она также будет хорошо удерживать внутреннее тепло.


Класс огнестойкости

Последний и, возможно, самый важный фактор для вашей стеновой сэндвич-панели — это огнестойкость, которую она обеспечивает. Уровни огнестойкости иногда бывает трудно понять и полностью понять, потому что нормативные документы могут использовать различные измерения для определения их огнестойкости. Чтобы получить полное изложение разницы в наших рейтингах огнестойкости, посетите раздел «Стеновые системы с рейтингом огнестойкости: руководство для начинающих».

Но вот краткое изложение…

Классификация панелей Panel Built Стандартная сэндвич-панель

Panel Built (гипс / гипс) имеет рейтинг класса A , что означает, что она не выдерживает пламени, но может воспламениться. Чтобы изменить огнестойкость системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

Однако для более жестких условий эксплуатации Panel Built также предлагает панель с рейтингом пожаротушения на 1 час.«1 час огнестойкости» — относится к сборке, которая может выдерживать стандартное (ASTM) воздействие огня в течение часа. После этого стену обрызгивают водой из пожарного шланга. Если стена выдерживает шланг, сборка считается огнестойкой на 1 час. Сэндвич-панель 1 Hour компании Panel Built все еще может быть настроена, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальную шпильку 20 калибра каждые 12 дюймов.

Между стеновой панелью класса A и 1-часовым классом пожаротушения компания Panel Built предлагает «негорючую» панель .Это для объектов, которые предпочли бы некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже используется стальная шпилька калибра 20.

В целом, степень противопожарной защиты, которая потребуется сэндвич-панели, будет во многом зависеть от окружающей среды, в которой она находится. На объектах с большим количеством горючих материалов и химикатов обычно требуется более высокий уровень противопожарной защиты.Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы компетентный дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.


Панельное здание с индивидуальной глянцевой черной облицовкой стен

Но почему сэндвич-панели?

До сих пор мы много говорили о том, из чего состоят сэндвич-панели, и о некоторых характеристиках, которые их отличают, но почему вы должны выбирать сэндвич-панели в первую очередь? В чем преимущество использования этой стенной системы перед другими?


Массовое производство с настройкой

Самым большим преимуществом, которое дает вам система сэндвич-панелей Panel Built, является экономия на затрат на серийно производимый продукт , который все еще может оставаться очень гибким .

Для большинства наших проектов панелей мы можем каждый раз использовать одну и ту же систему панелей. Эта система панелей может быть сконфигурирована в любом макете, который требуется конечному потребителю, используя нашу систему переплетных столбов, чтобы прикрепить их друг к другу. Однако, если потребуется одна из наших сэндвич-панелей, изготовленных по индивидуальному заказу, мы сможем быстро заменить ее другим материалом. После этого изготовленная на заказ панель по-прежнему идеально вписывается в нашу стандартную сборку стеновых панелей, сводя к минимуму любые дополнительные работы по изготовлению или сборке.


Невероятное удобство на рабочем месте

Помимо экономии средств, сэндвич-панели невероятно просто и быстро устанавливаются на стройплощадке по сравнению с панелями, изготовленными из клееных плит. Используя Panel Built, мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на место работы. Панели предварительно вырезаны и помечены, чтобы легко соответствовать чертежу проекта в САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

Благодаря тому, что наша система панелей является сборной, ваш проект может быть доставлен и установлен быстрее, чем при использовании традиционных методов строительства. Кроме того, поскольку все производственные процессы выполняются на нашем модульном строительном предприятии, сама рабочая площадка намного чище, проще в обслуживании и в целом гораздо менее разрушительна.


Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам электронное письмо по адресу info @ panelbuilt.com , или вы можете поговорить с нами в нашей функции LiveChat в правом нижнем углу экрана. Наша главная цель — решить ваши космические потребности с помощью превосходного качества и отличного обслуживания клиентов


Примеры стеновых сэндвич-панелей

Стеновая сэндвич-панель PUR Стеновая сэндвич-панель из полиуретана

Стеновая сэндвич-панель PUR

Стеновая сэндвич-панель из полиуретана

, сэндвич-панель из полиуретана или стеновая сэндвич-панель из полиуретана с наполнителем из пенополиуретана соответствуют самым строгим требованиям к теплоизоляции, а также соответствуют необходимым изоляционным свойствам и сохраняют хорошую несущую способность.

Характеристики

Стеновая сэндвич-панель из полиуретана

, сэндвич-панель из полиуретана или стеновая сэндвич-панель из полиуретана с наполнителем из полиуретановой пены отвечают самым строгим требованиям к теплоизоляции, при этом соблюдая необходимые изоляционные свойства и сохраняя хорошую несущую способность.

Высокая огнестойкость

Вертикальная или горизонтальная установка

Стандартная длина от 2 м до 10 м (макс.12 м)

Толщина изоляционной жилы 50, 75, 100, 125, 150 и 200 мм

Заявление

Стеновая сэндвич-панель из полиуретана, сэндвич-панель из полиуретана или стеновая сэндвич-панель из полиуретана используются в качестве наружных стен и внутренних перегородок, устанавливаемых вертикально или горизонтально на одно- или многопролетные конструкции.Такие как промышленные здания, здания со стальной каркасной конструкцией, склады и логистические центры, коммерческие здания и офисы, пожаробезопасные здания, сельскохозяйственные объекты, спортивные залы, логистические центры.

Описание

Стеновая сэндвич-панель из полиуретана, сэндвич-панель из полиуретана или стеновая сэндвич-панель из полиуретана состоят из 3 слоев, внешний и внутренний — это две гофрированные гальванизированные или алюминиевые гофрированные пластины с покрытием и сердцевина из пенополиуретана высокой плотности.Благодаря своим свойствам панели могут применяться в объекте, требующем очень высокой огнестойкости, полиуретановая сэндвич-панель является наиболее эффективным акустическим материалом, используемым в строительстве.

Возьмем, к примеру, сэндвич-панель PUR толщиной 50 мм, которая может поглощать звук более 30 дБ / м2. Широко используется в здании фабрики стальных конструкций, помещении для мероприятий, крыше, стене, потолке и перегородке для чистых помещений.

Технические характеристики

Толщина панели: 40 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм

Стандартная облицовка: Стальной лист, покрытый полиэфирной краской 25 мкм, цинковый лист Hign с Zn 50 — Zn 180 г или AZ 50 — AZ 150 г

Плотность основного материала: 40 [кг / м³]

Теплопроводность: 0.022 [Вт / мК]

Звукоизоляция: 30 [дБ]

Стандартная длина: 2–12 м

Огнестойкость: Невоспламеняющийся

Системные аксессуары

Store Специализированная техническая поддержка доступна в течение всего цикла сборки, предварительной подготовки и производства.

Свяжитесь с нами для получения бесплатных услуг, включая:

U Расчет стоимости / риска конденсации, индивидуальные детали конструкции, советы по пожарным и акустическим характеристикам, пролеты панелей, расчеты крепежа и дренажа крыши, оптимизированные проекты освещения, моделирование энергопотребления зданий и обучение установке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
