Как защитить технику от перепадов напряжения | Сетевые фильтры | Блог

Внезапные перепады напряжения грозят плачевными последствиями для бытовой техники: выход из строя без надежды на ремонт. А для загородного дома в период летних гроз эта проблема становится наиболее актуальной. Почему происходят перепады и чем они опасны для техники? Как надежно защититься от скачков напряжения?

Чем опасны перепады напряжения

Перепад напряжения может быть вызван одновременным отключением нескольких мощных устройств, аварией на электросетях, нестабильной работой подстанции из-за перегрузки, эксплуатацией сварочного аппарата, низким качеством материалов электропроводки или ее монтажа. Нередко к существенному скачку напряжения приводит и удар молнии по линии электропередач.

Большинство перепадов незначительны и остаются незамеченными нами, но не техникой. Любой скачок, из-за которого напряжение в сети становится выше 250 Вольт, снижает срок службы подключенных устройств или дестабилизирует их работу. Даже несущественные отклонения на 5-10 %, происходящие регулярно, приводят к сбоям в управляющих блоках, сбросу настроек, возникновению помех. Перепады на 10-25 % сокращают срок службы приборов почти вдвое. А скачки напряжения до 300 Вольт выводят из строя блоки питания, управляющие и сенсорные панели, электродвигатели, сетевое оборудование.

В большинстве многоквартирных домов качество электропроводки оставляет желать лучшего, они не выдерживают нагрузки, ведь в каждой квартире одновременно работают десятки приборов. Безусловно, лучше поменять в квартире проводку, чтобы минимизировать вероятность перепадов и не довести до пожара. Но даже если нет такой возможности, обезопасить себя и родных можно.


Основной параметр при выборе устройств, способных защитить от перепадов напряжения, — это  выходная мощность, которая берется из силы тока (указывается в амперах А) умноженной на напряжение (указывается в вольтах В). Ее величина, указываемая в вольт-амперах (ВA), должна соответствовать общей мощности, потребляемой приборами. Поэтому перед приобретением нужно посчитать общую мощность техники, которую вы планируете подключить.

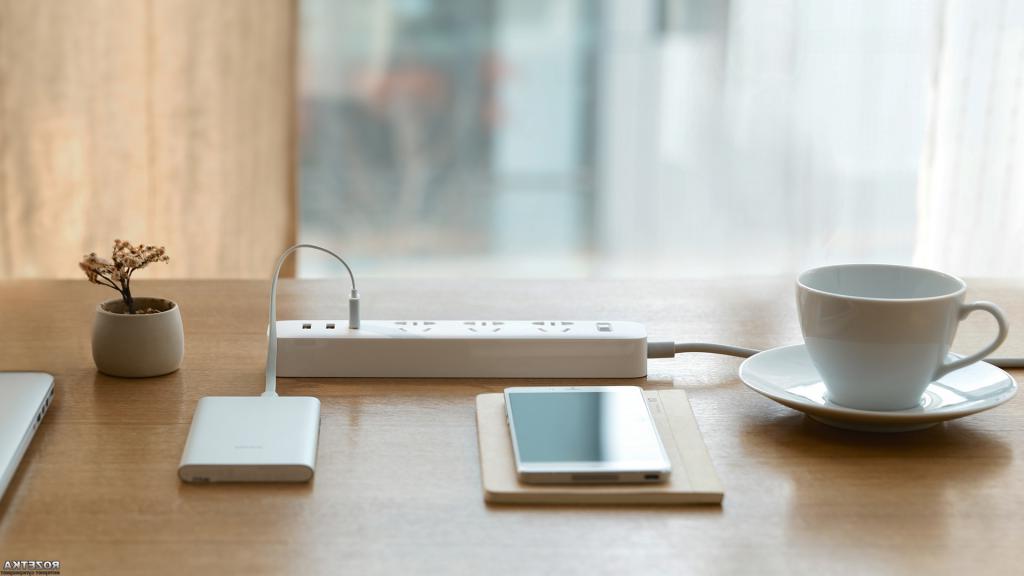

Сетевые фильтры

Так называемый сетевой фильтр — это зачастую просто разветвитель/удлиннитель, защитные функции у которого либо фактически отсутствуют, либо являются минимальными и способны защитить только от перегрузки или короткого замыкания.

Однако среди «обманок» прячутся и настоящие сетевые фильтры, которые с помощью LC-контура фильтруют высокочастотные помехи в сети. Стоимость таких устройств, естественно, выше, но для некоторых видов техники наличие полноценной фильтрации необходимо. У приборов с LC-контуром есть характеристика «Подавление электромагнитных / радиочастотных шумов». Если вам нужен такой вариант, обращайте на нее внимание.

Стабилизаторы напряжения

Если подаваемое напряжение в сети не соответствует заданным нормам, стабилизатор нормализует его. К тому же стабилизатор повторяет функции хорошего сетевого фильтра: защита от короткого замыкания, от перенапряжения и высоковольтных импульсов, а также фильтрация помех. Маломощные стабилизаторы можно устанавливать для отдельного электроприбора, например, для холодильника, так как этот прибор наиболее болезненно реагирует на скачки напряжения. Супермощные стабилизаторы устанавливаются для всей сети, такие модели наиболее полезны для загородных домов или в районах, где с напряжением постоянные проблемы.

В сетях 220 Вольт используются однофазные стабилизаторы, в сетях 380 Вольт — три однофазных либо один трехфазный. Хороший стабилизатор хоть и стоит в разы дороже сетевого фильтра, однако он реально защищает технику от серьезных перепадов напряжения и обеспечивает стабильную работу.

Источники бесперебойного питания (ИБП)

ИБП объединяет в себе функции сетевого фильтра и стабилизатора (кроме резервного типа), но помимо этого позволяет технике работать еще какое-то время после отключения электропитания. Бесперебойники бывают трех типов: резервные, интерактивные и с двойным преобразованием.

Резервный вариант — самое простое и дешевое решение. Он пропускает ток через LC-контур, как в хороших сетевых фильтрах, а если необходимое напряжение отсутствует, осуществляется переключение на аккумуляторы. К недостаткам резервных бесперебойников можно отнести задержку при переключении на батареи (5 – 15 миллисекунд).

Интерактивные ИБП оснащены ступенчатым стабилизатором, позволяющим поддерживать надлежащее напряжение на выходе без использования батарей, что увеличивает срок их службы. Такие источники бесперебойного питания годятся для ПК и значительной части бытовой техники.

Бесперебойникис двойным преобразованиемпреобразуют полученный переменный ток в постоянный, а на выходе подают снова переменный с необходимым напряжением. Аккумуляторные батареи при этом все время подключены к сети, переключение не производится. ИБП данного типа отличаются более высокой стоимостью, в то же время создают больший шум при эксплуатации и сильнее нагреваются. Применяются в основном для требовательного к надежности питания оборудования: серверов, медицинское оборудования.

Реле напряжения

Реле напряжения, также называемые реле-прерывателями, производят размыкание электрических цепей при перепадах напряжения. После отключения питания реле через небольшие временные интервалы проверяет состояние напряжения, и при нормальных значениях возобновляет подачу тока.

Некоторые модели оснащения регуляторами, позволяющие настраивать реле под разные приборы, устанавливая верхний и нижний предел перепадов для отключения, а также время последующей активации. Существуют модели реле-прерывателей как для монтирования в электрощиток, так и для отдельной установки в розетку.

Зачем нужен сетевой фильтр?

Одним из критериев нормальной эксплуатации электронных устройств является стабильное питание. Изменение напряжения в питающей сети может критично отразиться на работе бытового или иного прибора. Полупроводниковые элементы дают дополнительные возможности для разработчиков различных устройств. К сожалению, они чувствительны к условиям эксплуатации и требуют к себе бережного отношения. Одним из приборов, который может уберечь электронику от повреждений при перепадах напряжения или высоком уровне импульсных помех в питающей сети, является сетевой фильтр. Он прекрасно справляется со своей задачей и продлевает срок службы приборов.

сетевой фильтрДавайте мысленно представим себе питающее напряжение и рассмотрим, как различные виды потребителей влияют на его параметры. А как сетевой фильтр спасает электронный прибор от повреждений? В идеальном случае питающее напряжение представляет собой синусоиду. Оно постоянно по своему действующему (амплитудному) значению и частоте. К сожалению, при включении мощных потребителей электроэнергии возникают различного рода помехи, которые и могут повредить чувствительные приборы.

В быту к таким “шумящим” электроприборам можно отнести пылесосы, холодильники или кондиционеры. То есть там, где работают асинхронные или иные виды двигателей, обязательно возникнут искажения в питающей сети. Это происходит из-за искрения на щетках или по каким-то иным причинам. Даже работа обыкновенной электробритвы способна нарушить работу, к примеру, радиоприемных устройств. Иными словами, при условии работы с индуктивной нагрузкой и при кратковременном разрыве электрической цепи (как в случае щеток в электродвигателе), в питающую сеть попадают помехи. Они представляют собой кратковременные импульсы повышенного напряжения. Сетевой фильтр, собственно говоря, и создан для борьбы с такими аномалиями.

сетевой фильтр своими руками

Но проблема не только в электродвигателях. Еще к одному виду сильно “шумящих” устройств относятся и сами современные электронные приборы: телевизоры, магнитофоны, компьютеры и т.д. Получается, что сетевой фильтр способен уберечь от повреждений электронику, которая сама же и создает неблагоприятные условия для своей работы. Дело в том, что современные устройства имеют в своем составе импульсные блоки питания, работа которых связана с частотой 1000 и более Герц. Так как на входе таких устройств имеются трансформаторы, обладающие определенной индуктивностью, то возникают помехи.

сетевой фильтр pilotИх легко увидеть с помощью осциллографа. Вы можете собрать небольшой сетевой фильтр своими руками, чтобы убедиться в эффективности его применения. Для этого достаточно создать индуктивность, которая будет препятствовать прохождению высокочастотных помех в питающую сеть. Для этого просто намотайте определенное количество витков провода, например, марки ПЭВ на ферритовом кольце и впаяйте его последовательно в питающую цепь для вашего компьютера. С увеличением индуктивности (количества витков) вы сможете увидеть на осциллографе, что помехи постепенно исчезают.

В настоящее время существует большое количество сетевых фильтров, которые разработаны специально для работы с различными видами нагрузки. Хорошим примером в этом случае может стать сетевой фильтр Pilot, обладающий прекрасными эксплуатационными характеристиками.

3-5 лет — и на помойку: оказывается, у сетевых фильтров тоже есть срок годности

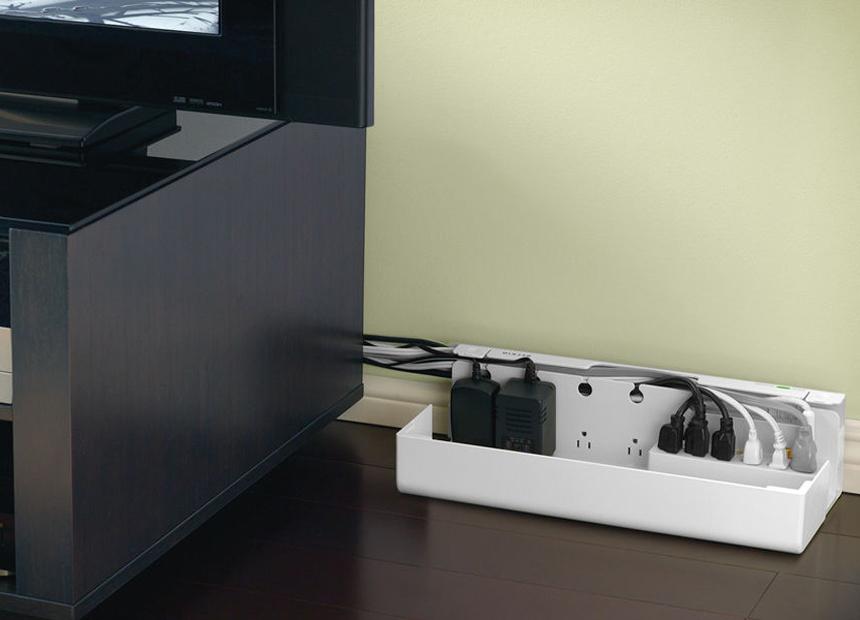

Компьютер, как правило, не подключен непосредственно к домашней электрической сети. Его, как и другие бытовые приборы, к розеткам подключают через «посредников», в роли которых и выступают сетевые фильтры. Их использование – необходимость, ведь электричество может подаваться по сети неравномерно, в любой момент может случиться скачок напряжения, способный повредить технику.

Нужно ли менять сетевые фильтры?

Как правило, люди, приобретающие сетевой фильтр, уверены в том, что делают это раз и навсегда. Действительно, ведь электророзетки или удлинители не имеют срока годности. Ими пользуются до тех пор, пока они не сломаются.

Но сетевой фильтр – это не аналог розетки и не подобие удлинителя. И, хотя многим это покажется странным, у данного прибора есть срок годности, по истечении которого сетевой фильтр необходимо заменить новым. Об этом написано в руководстве для пользователя, которое производитель вкладывает в упаковку с сетевым фильтром.

Что случится, если фильтры не менять?

Как известно, ограничители перенапряжения предотвращают влияние всплесков и скачков, происходящих внутри сети, на подключенные к ней устройства. Но ведь ничто не исчезает бесследно, не растворяется в воздухе. Электричество исключением не является.

«Лишняя» энергия захватывается внутри сетевого фильтра. Внутри корпуса она «гасится» об варистор оксида металла (MOV), который и останавливает этот скачок перенапряжения. Разумеется, эта часть сетевого фильтра со временем изнашивается.

Как только это происходит, сетевой фильтр трансформируется в обычный удлинитель, который не защищает бытовую технику от скачков напряжения в сети.

Как часто нужно менять фильтры?

Чем дороже сетевой фильтр, тем сложнее его внутреннее устройство. И, разумеется, дорогие «навороченные» ограничители напряжения служат дольше, чем простые бюджетные.

Менять фильтры нужно по истечении их срока годности, указанного производителем, то есть каждые три-пять лет. Однако необходимо учитывать реалии, а именно частоту сбоев и скачков напряжения в сети. Если они случаются слишком часто, то срок годности сетевого фильтра сокращается.

Однако, существует и обратная закономерность. Если в доме установлена дополнительная защита внутренней электрической сети от скачков напряжения и различных сбоев, то срок службы сетевых фильтров возрастает. Например, предохранители, стоящие на распределительном щитке и первыми принимающие на себя все проблемы, возникающие в электрической городской сети, увеличивают срок службы сетевых фильтров в два-три раза.

Нашли нарушение? Пожаловаться на содержание

Нужен ли АС сетевой фильтр / Stereo.ru

добрый день, коллеги. Нужность или не нужность фильтра решать вам. Для того, что определить, есть ли в нем потребность, нужно определить, какие отрицательные моменты есть в питании системы и устраивает ли вас ее звучание. А если не устраивает, то виновато ли в этом питающее напряжение?

Как тут сказано ранее, фильтр ни коим образом не регулирует величину питающего напряжения. Он не спасет от просадок напряжения. Если в фильтре предусмотрены варисторы, то он может защитить подключенное оборудование от всплесков напряжения, т.е. резкого его возрастания в следствии какой-либо аварийной ситуации в сети электроснабжения до вашей розетки.

Также предохранители и/или автоматический выключатель, которые используются вместе с варисторами, защитят от коротко замыкания в подключенном оборудовании.

Для защиты от падений и всплесков напряжения используют реле напряжения и/или стабилизаторы на основе авторансформаторов или электронных схем. Очень часто сейчас фиксирую у себя дома поздно вечером напряжение в сети в 245-250в. Обратите внимание, что современная аудиоаппаратура рассчитана на среднеевропейское напряжение 230в. А учитывая то, что в бюджетнтм сегменте сейчас все на всём экономят, то и трасформаторы в усилителях и прочая схемохника мотается впритык, без таких запасов по мощности, что бвли 20-25 лет назад. Повышенное напряжение плохо влияет на трансформаторы в блоках питания услителя. Может вызывать гудение трансформаторов, вызывая перенасыщение сердечников.

От чего вас может защитить фильтр.

1. От постоянки в сети 220в. — если соответвующий модуль включить в схему фильтра. Появляется от хитромудрых седей, ворующих электричество и/или различных наводок. Постоянка — вещь паганая. Приводит к гудению трансформаторов, их дальнейшему выходу из строя.

2. Защита от высокочастотных гармоник в сети питающего напряжения. Появляются от импульсных блоков питания, которые сейчас запиханы куда не лень, от различных наводок, от соседей, которые не правильно включают различные мощные устройства в сеть(сварочные аппараты и пр). Но у нас дома импульсников и так достаточно : компьютер, телевизор, микроволновка, стиралка и еще много чего. Фильтра на импульсных блоках питания на входе стоят, но они сделаны по минимуму, чтобы только втиснуться в нормы госта на качестао электроэнергии. Наличие гармоник приведит к пульсации уже выпрямленного напряжения в аудиоаппаратуре сверх нормы и как факт может привести к искажению звука.

При чем, каждое подключение должно быть сделано через собственный фильтр. Они бывают разные, схемы в инете можно найти, и как показывает практика, даже если делать фильтр самостоятельно, то эта эпопея вливается в хорошие деньги и большие сроки ожидания комплектующих.

По правильному, лучше всего бы найти знающего электронщика с осциллографом, чтобы он посмотрел в месте подключения аппаратуры качество питающего напряжения. Потому как вдруг случится чудо и выяснится, что у вас там все нормально. Тогда и выдумывать ничего не надо будет.

Влияет ли фильр на качество звучания. Влиет. (Если разницы нет, то может его и ставить не нужно)Как? дело субьективное. Кому то нравится, кому то нет. Однако, наличие фильтра все же вещь в улучшении качества звучания не основополагающая. Все также упирается в бюджет, стоит ли вкладывать дегьги в фильтр или купить более интересное оборудование.
