Арматурная сетка. Производство.

Описание сетки

Сетки арматурные сварные для железобетонных конструкций и изделий ГОСТ 23279-85 разновидность металлической сетки, выполненная из стальной проволоки или арматурных прутков методом контактной точечной сварки в соотвествии с требованиями ГОСТ 14098-85. В настоящее время арматурная сетка классифицируются по нескольким параметрам: по назначению, типу и размеру ячеек, диаметру используемой арматуры или проволоки и т.д. Как видно из названия изделия, его основным предназначением является армирование строительных конструкций для повышения прочности и надежности. К тому же, использование арматурной сварной сетки вместо отдельных прутков позволяет значительно снизить время работ и их трудоемкость. Данный тип сетки используется;при монтаже фундаментов, перекрытий и при производстве любых монолитных работ, а также при производстве каркасов различных конструкций, для повышения прочности кирпичной кладки и др.

Из чего изготавливается

Основной материал для изготовления арматурной сварной сетки; высокопрочная арматура различных классов (чаще всего АIII и АI). Именно эти материалы обеспечивают оптимальные показатели прочности и стойкости к нагрузкам. В сложных условиях эксплуатации, когда к изделиям предъявляются повышенные требования устойчивости к агрессивным воздействиям (например, на химических производствах), используют арматурную сетку специального назначения, имеющую оцинкованное или иное защитное покрытие.

Преимущества арматурной сварной сетки:

  • Великолепные показатели прочности, стойкость к деформациям, нагрузкам и коррозионному воздействию;
  • Любой выбор размеров, что позволяет изготовить изделие, оптимально подходящее в каждой конкретной ситуации;
  • Нетрудоемкий монтаж;
О производстве арматурной сетки

Завод арматурных сеток является отдельным структурным подразделением, входящим в состав компании Элемент;, которое специализируется на выпуске высококачественных сварных сеток. Сырьем для производства является арматура класса А1 или А3, имеющая диаметр от 3 до 16 мм. В ассортименте представлена арматурная сетка с ячейкой 50*50, 100*100, 150*150 и 200*200 мм и любая другая ячейка необходимая потребителю. Продукция изготовлена методом контактной точечной сварки и полностью соответствует ГОСТ 23279-85. Помимо изготовления стандартной арматурной сетки, компания также специализируется на производстве объемных каркасов из арматуры, для чего применяется специальное оборудование (гибщик арматуры, сварные клещи).

Изготовление арматурной сетки осуществляется на современном профессиональном оборудовании, обеспечивающем высокую эффективность и минимум временных затрат. Благодаря наличию грамотных специалистов и отлаженных технологий производства, выполняются заказы любой сложности и любого объема. Долгое и взаимовыгодное сотрудничество с крупнейшими региональными поставщиками сырья для производства металлопродукции привело к тому, что цена сварной арматурной сетки, изготовленной компанией Элемент, одна из самых низких в регионе.

Фирма имеет немалый опыт работы в данной сфере (с 2001 года) и гарантирует своим клиентам: профессиональное и доброжелательное обслуживание, высочайшее качество продукции и привлекательные цены, прозрачные схемы взаиморасчетов.

Сертификаты

На изготовленную нашим предприятием арматурную сетку ГОСТ 23279-85; прилагается сертификат соотвествия № РОСС RU.АЮ42.Н01530 выданный органом по сертификации металлов и промышленной продукции ФГУП Уральский научно исследовательский институт метрологии; (г. Екатеринбург).

Помните, что использование качественной арматурной сварной сетки от проверенного производителя; гарантия надежности и долговечности отдельной металлоконструкции и объекта в целом.

Заказать

Сетка арматурная

Сетка арматурная представляет собой вид металлопродукции, выполненный из соединенных между собой сваркой взаимно перпендикулярных проволочных рядов. Отличительной особенностью данного вида металлических сеток является квадратная или прямоугольная форма ячеек и прямые углы пересечения прутьев (проволок).

Сторона ячейки арматурной сетки может составлять от 5 до 150 мм, диаметр проволоки, как правило, от 0,25 до 6 мм. Поставляется проволока сварная арматурная в виде рулонов или листов (картов) — форма поставки зависит от толщины используемой проволоки.

Арматурная сетка, находящая широкое применение в народном хозяйстве и промышленности, является фактически универсальным материалом. Армирование фундаментов, перекрытий, железобетона, различных монолитов и прочих конструкций, укрепление кладки дорожного полотна, ограждения, теплицы, каркасные конструкции, — пусть и основной, но не полный список примеров применения арматурных сеток различных типоразмеров и видов.

ГОСТ 23279-85 Сетки арматурные сварные для железобетонных конструкций и изделий является определяющим нормативным документом для данного типа металлопродукции.

Методы изготовления сетки арматурной

Основным методом, используемым в производстве арматурных сеток различного сортамента, является метод электродуговой сварки с использованием проволоки ВР-1 с диаметром от 3 мм. Реже применяется метод контактной сварки электротоком.

В зависимости от назначения сетки и технических требований технологический процесс изготовления также может содержать операцию цинкования (электролитическим или горячим методом) или нанесения иного вида антикоррозионного покрытия.

Классификация арматурной стальной сетки

  • Основным критерием классификации арматурных сварных сеток является толщина материала (арматурной проволоки), следовательно, сетка бывает тонкой и толстой.
  • По точности сварки арматурную сетку можно разделить на сетку обычной (нормальной) точности с погрешностью не более 10 мм, и повышенной (литера П в маркировке) с погрешностью до 5 мм.
  • По назначению арматурную сетку делят на дорожную, кладочную и арматурную сетку общего назначения.

Маркировочный код, проставляемый на ярлыках к готовой партии арматурной сетки, содержит четыре цифры через дробь: длину и ширину ячеек, диаметры продольных и поперечных стержней.

Класс низколегированной стали, использованной в производстве сетки помечается окраской концов стержней:

  • класс А-IV — красная;
  • класс А-V — красная и зеленая;
  • класс А-VI — красная и синяя.

Продажа арматурной сетки в компании МеталлГрупп

В нашей компании вы сможете купить сетку арматурную для любых целей недорого высокого качества. Мы также можем предложить бывшую в употреблении стальную сварную сетку из нержавеющей стали. Обратите внимание, что б/у изделия покупать экономически выгоднее — на такую арматурную сетку (для стяжки, для фундамента) цена заметно ниже.

Сопутствующие опции при продаже продукции

Вы сможете не только приобрести арматурную сетку у нас, но и заказать ее резку по заданным размерам, цинкование, правку, производство металлоконструкций любого назначения по вашему эскизу, гибку и прочие услуги.

Сетка кладочная (Сетка сварная для армирования железобетонных конструкций) ТУ 1276-001-49914600-2013

Сетка кладочная (Сетка сварная для армирования железобетонных конструкций) ТУ 1276-001-49914600-2013



Сетка сварная металлическая производятся из арматурной стали диаметром 3-40 мм, расположением стержней во взаимно перпендикулярных направлениях. Такие изделия предназначены для армирования сборных и монолитных железобетонных конструкций, изделий. Они производятся рулонными и плоскими, могут изготавливаться оцинкованными. Оцинкованная сварная сетка более устойчива к воздействию окружающей среды, ее срок эксплуатации дольше.



Арматурные сварные сетки подразделяются по диаметрам стержней:

• — тяжелые: имеющие в одном направлении стержни диаметром 12 мм и более;

• — легкие: с продольными и поперечными стержнями диаметром 3-10 мм;



по расположению рабочей арматуры:

• — с рабочей арматурой в одном из направлений (продольном или поперечном) и распределительной арматурой в другом направлении;

• — с рабочей арматурой в обоих направлениях.



На изготовление сетки сварной идет низкоуглеродистая арматурная проволока класса ВР-1 ГОСТ 6727-80. Изготовлена такая сетка из проволок, расположенных в двух взаимно перпендикулярных напрвлениях и сваренных в местах их пересечения.

Сетка сварная соответствует ГОСТ 23279-85 и производится методом контактной сварки, процесс автоматизирован, точность отслеживается электроникой. Сетка определяется диаметром проволоки, размером карты и ячейки. Расстояние между осями соседних проволок у сетки варьируется от 20 мм до 300 мм. Диаметр (чаще у сеток арматурных) – 3-6 мм.



В зависимости от требований заказчика меняется и размер карты, ограниченный только технологическими возможностями оборудования. Размер карт – ширина 0,35 -2,0 м; длина – 1,0-6,0 м. Возможно по желанию заказчика и изменение размера ячейки.



При обработке сетки металлической полимерными материалами повышается срок службы сетки сварной арматурной, ее прочность и устойчивость к деформации и к коррозийным разрушениям. Арматурная металлическая сетка и сетка из проволоки ВР -1 в картах применяются в строительстве в качестве материала укрепляющего прочность конструкций.

Сетка кладочная и дорожная.



Кладочная сетка используется для скрепления кладки различных типов. Благодаря ей дорожное полотно остается стабильным и служит намного дольше. В наличии широкий сортамент сетки кладочной по низким ценам. Дорожная сетка применяется при укладке дорожного покрытия для фиксации полотна на грунте. Популярные типоразмеры для дорожной сетки кладочной — 50х50х4, 100х100, на которые мы предлагаем низкие цены.



Виды металлической сетки:

• — крученная (образована путем попеременного скручивания каждой проволки с одной из двух рядом расположенных)

• — сборная (образована перекрестным переплетением гладких или предварительно деформированных проволок (прядей) основы с предварительно деформированными проволоками утка)

• — тканая (образована перекрестным переплетением проволок (прядей) основы (проволок, проходящих вдоль полотна сетки) с проволоками утка (проволоками, проходящими поперек полотна сетки)

• — щелевая (образована из отдельных проволочных колосников фасонного сечения, скрепленных между собой соединительными шпильками, расположенными на определенном расстоянии друг от друга)

• — плетенная (образована вплетением круглой или плоской последующей спирали в предыдущую)



Сетки для железобетонных конструкций

Сетки сварные в рулонах могут быть нержавеющими оцинкованными. Они производятся по ГОСТ 8478-81 из арматурной проволоки, расположенной во взаимно перпендикулярных направлениях и соединенной в местах пересечения контактной точечной сваркой. Сварные оцинкованные сетки предназначены для армирования железобетонных конструкций.



По точности размеров стеки производят:

• нормальной точности;

• повышенной точности — П.



Сетки производят с поперечными стержнями на всю их ширину из низкоуглеродистой проволоки класса Bp1 диаметром 5 мм по ГОСТ 6727-80.



Арматурные сетки — важный элемент перекрытий МАРКО — Официальный сайт перекрытий МАРКО

Точная дата появления первых сетчатых конструкций из кованного металла неизвестна, но с уверенностью можно предположить, что кованная металлическая решетка моложе самого металла только на несколько лет.

Оружие и решетки — две сферы применения железа, в которых его прочность в сочетании с пластичностью были использованы в первую очередь.  Декоративные свойства кованных решеток из металла находят широкое применение в архитектуре несколько тысяч лет.

Сфера применения металла в строительстве резко расширилась после изобретения железобетона. Введение железных прутков в бетон позволило значительно повысить прочность бетонных конструкций на растяжение, в знак благодарности за упрочнение бетон защитил железо от его извечного врага — ржавчины.

Металлические стержни для армирования (упрочнения) бетона получили название арматура. Таким образом, арматура применительно к бетону — это совокупность соединённых между собой стальных элементов, которые при совместной работе с бетоном в железобетонных сооружениях воспринимают растягивающие (чаще) и сжимающие (реже) напряжения.

До появления электросварки арматурные стержни чаще всего соединяли (связывали) между собой специальной мягкой проволокой, которая получила отдельное название — вязальная проволока.

Изобретение сварки, особенно точечной, значительно повысило производительность труда при изготовлении арматурных изделий на производстве.  На строительной площадке точечную сварку использовать сложно, поэтому сохранился старый дедовский способ ручной вязки арматуры.  Изобретатели разных стран предложили несколько конструкций пистолетов для вязки арматуры, но широкого применения они не находят.

Точечная сварка в отличие от дуговой не снижает прочность арматуры, и поэтому именно она нашла самое широкое применение при изготовлении арматурных изделий. Процесс сварки арматуры перенесли на производство. Появилось арматурные цеха и арматурные изделия заводского изготовления.

В настоящее время технологические процессы изготовления арматурных сеток автоматизированы даже для так называемых тяжелых сеток из арматуры диаметром 12-16 мм.  Габариты современных станков позволяют производить сетки шириной до 4 метров с неограниченной длиной.

Арматура должна обеспечивать совместную с бетоном работу на всех стадиях эксплуатации конструкции. Сталь для арматуры должна быть прочной, пластичной, хорошо схватываться с бетоном, а для арматурных изделий, изготавливаемых с применением сварки хорошо свариваемой.

Арматурные изделия для железобетонных конструкций по способу установки в бетон подразделяют на штучную арматуру, арматурные каркасы и арматурные сетки. Арматурные каркасы очень часто представляют собой несколько отдельных сеток связанных или сваренных между собой. Оценка, проведенная специалистами нашей компании, показала, в общем объеме арматурных изделий, используемых в строительстве, арматурные сетки составляют 60-70%.

Сварные арматурные сетки, предназначенные для армирования сборных и монолитных железобетонных конструкций и изделий, изготавливаются из гладких или профилированных стальных арматурных стержней диаметром от 3 до 40 мм, расположенных в двух взаимно перпендикулярных направлениях и соединённых в местах пересечения контактной сваркой. Диаметры стержней одного направления равны. Характерная и отличительная черта сварной сетки — ячейки имеют вид квадрата или прямоугольника.

На сварные сетки распространяется действие ГОСТ 23279-85 Сетки арматурные сварные для железобетонных конструкций и изделий и ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций.

В зависимости от диаметра арматурных стержней сетки подразделяют на:

  • лёгкие — сетки с продольными и поперечными стержнями диаметром до 10 мм;
  • тяжёлые — сетки, имеющие в одном направлении стержни диаметром более 10 мм.

Лёгкие сетки изготавливают из арматурной проволоки класса Вр-I диаметрами 3-5 мм и горячекатаной арматурной стали диаметрами 6-10 мм. Тяжёлые сетки изготавливают из горячекатаной арматурной стали диаметрами 12-40 мм.

Сетки могут быть плоскими или рулонными.

Применение рулонных сеток практически исключает отходы при заготовительных операциях, позволяет механизировать производство сварных арматурных сеток, каркасов и других изделий. Мы с Вами уже понимаем, что в рулон можно свернуть только легкие сетки, да и то далеко не все. Без преувеличения можно констатировать: сварные арматурные сетки используются от основания до кровли строений.

Арматурные сетки стали обязательным элементом нового для нашей страны класса перекрытий, который разработан и внедряется специалистами нашей компании. Речь идет о сборно-монолитных перекрытиях МАРКО. Несущую арматурную основу перекрытий составляют треугольные арматурные каркасы и сварная арматурная сетка. Каркасы используются на заводе при изготовлении балок МАРКО, сетки для дополнительного армирования перекрытия в условиях стройки. Армирующая стальная сетка в обязательном порядке заводится в монолитный пояс перекрытия, и становится таким образом силовым элементом, связывающим перекрытие со стенами здания.

Широко применяются сетки и в сборно-монолитных плитных перекрытиях FILIGRAN. Технология предусматривает использование несъёмной железобетонной опалубки заводского изготовления для стен и перекрытий. На строительной площадке элементы монтируются и бетонируются. Такая технология применяется в Европе более 30 лет, а сейчас успешно используется в России. Из приведенной схемы легко понять устройство перекрытия.

Арматурные сетки широко используются и в относительно новой для нашей страны технологии монолитного строительства VELOX, основанной на применении несъемной опалубки из стружечно-цементных плит. Фотографии с объектов, построенных по данной технологии, позволяют понять масштабы использования здесь арматурных сеток.

Сфера использования сварных арматурных сеток постоянно расширяется. Самое широкое применение сетки нашли в дорожном строительстве. Появился даже отдельный термин — «дорожная сетка». Конкретных технических параметров дорожной сетки не существует. Чаще всего под этим понимают рулонные арматурные сетки, длина которых достигает 40-50 метров. Сетки такого типа применяется для армирования бетонного полотна дорог, устройства стоянок, подготовки основания для укладки тротуарной плитки. Использование сетки позволило резко повысить несущую способность дороги, увеличить сроки эксплуатации.

Для некоторых технологий строительства арматурные сетки стали основой несущей конструкции здания. Характерный пример — купольные дома. Стенки такого дома могут быть сформированы на основе пенопласта, легких сборных панелей,  Для придания стенкам необходимой формы может быть использована надувная опалубка. Но прочность такому дому придает бетон, который напыляется, набрызгивается, наносится на арматурную сетку. Способов нанесения много, результат один — прочные и теплые стены дома необычной формы.  Если вы думаете, что купольные дома это не про нашу Россию, глубоко ошибаетесь. Специалисты нашей компании спроектировали и смонтировали  в Клинском районе Подмосковья перекрытие для купольного дома Лотос.

Высокие нагрузки должны выдерживать и полы в промышленных зданиях. Стойкий к нагрузкам пол позволяет установить в цехе или на складе тяжёлое оборудование, завозить и хранить любые грузы. Нагрузки на пол при этом могут достигать 10-15 тонн на квадратный метр. Такой вес может выдержать только «промышленный пол». Это еще один термин, который в последние годы прочно вошел в лексикон строителей. Основа любого промышленного пола армированное бетонное основание, толщина которого иногда составляет 400-500 мм, а плотность армирования достигает 100-150 кг. арматуры на кубический метр бетона.

ГОСТ 2715-75 «Сетки металлические проволочные. Типы, основные параметры и размеры» установил несколько типов сеток, каждый из которых в большей или меньшей степени используется в строительстве. В соответствии со стандартом по способу изготовления эти сетки подразделяются на:

  • тканую — образованную перекрестным переплетением проволок;
  • плетеную — из круглых или плоских спиралей;
  • крученую — образованную путем попеременного скручивания;
  • щелевую из колосников фасонного сечения;
  • сварную — образованную из проволок, расположенных в двух взаимно перпенди-кулярных направлениях и сваренных в местах их пересечения;
  • сборную — из предварительно деформированной проволоки.

Рассмотрим строительные технологии, где сетки металлические проволочные нашли применение.

Тканые, плетеные, крученые, сварные и сборные сетки широко используются для штукатурных работ. Штукатурная сетка — это, прежде всего тонкая проволока диаметром меньше миллиметра. Здесь чаще применяют сетку без покрытия с мелкими ячейками 12,5х12,5 мм, 12,5х25 мм и 25х25 мм из проволоки диаметром 0,6-1,0 мм. Для нанесения большего слоя штукатурки используется сетка из проволоки большего диаметра. В сырых помещениях, для объектов, находящихся у воды, для армирования штукатурки применяют оцинкованную сетку. Это позволяет исключить коррозию сетки и появление рыжих потёков и пятен. При этом необходимо учитывать то, что коэффициент сцепления штукатурной смеси с оцинкованным металлом меньше, чем с чёрным.

Широкое применение нашли металлические сетки для упрочнения стен из кирпича и различных блоков. «Кладочные сетки» — именно такое название получили сетки, применяемые для этих целей. Ширина таких сеток часто совпадает с шириной кирпичной стены: 250, 370, 500 мм. Этот вид сеток изготавливается из проволоки диаметром 3-5 мм. Размер ячейки составляет 50-180 мм. Под действием веса кирпичной стены арматура зажимается в швах и работает как одно целое с кладкой.

Плетеные сетки применяются для резкого (в разы) повышения огнестойкости металлических конструкций (картинка справа).

Завершая наши исследования, остановимся еще раз на достоинствах и недостатках применения арматурных сеток при проведении бетонных работ.

Достоинства:

  • Резкое сокращение сроков армирования бетона.
  • Повышение качества работ.
  • Снижение себестоимости бетонных конструкций.

Недостатки:

  • Повышенный расход арматуры, вызванный необходимостью обязательного нахлеста сеток в местах их стыковки.
  • Необходимость использования для подъема тяжелых сеток грузоподъемной техники.

Валерий Мартынюк — автор технологии МАРКО, директор по развитию компании МАРКО

Сварная арматурная сетка по ГОСТ: вес и другие характеристики

Содержание

ГОСТ 23279-2012 (85) регламентирует производство сварных сеток (плоских или рулонных), которые изготавливаются на производствах выпускающих продукцию для строительных организаций. Сетки используются для армирования сборных или монолитных изделий из бетона или железобетонных конструкций. Также их можно применять и для строительства различных малых конструкций, вроде теплиц, хозпостроек, беседок, и так далее.

Арматурная сетка

Делаются сварные сетки, с применением арматурной стали (прутков или проволоки), толщиной от 3 до 40 мм. Наиболее востребованными являются изделия с размерами ячеек 50×50 и 100×100 мм.

ГОСТ 23279 опубликован в двух редакциях 1985 и 2012 годов практически одинакового содержания.

Классификация

Арматурные сетки разделяются по ГОСТ 23279-2012 (85) в соответствии со следующими характеристиками:

  • диаметру (сечение) стержней или проволоки;
  • конструктивному расположению арматуры.

От того, какой диаметр арматуры используется в производстве, происходит разделение этому параметру:

  • легкие — имеют поперечные и продольные стержни от 3 до 10 мм;
  • тяжелые — стержни, расположенные в одном направлении и имеющие диаметр от 12 мм.

Таблица параметров сеток согласно ГОСТ 23279-2012 на арматурные сетки

Еще одна подгруппа, которая определяется по направлению расположения арматуры:

  • рабочая арматура, расположенная в одном направлении (поперечном или продольном), а распределительная в другом;
  • рабочая арматура расположена по обоим направлениям.

к меню ↑

Характеристики

Арматурная сетка по ГОСТ 23279-2012 (85) имеет следующие типы:

  • тип 1 (тяжелая) — диаметр рабочей арматуры больше чем у распределительной;
  • тип 2 (тяжелая) — в обоих направлениях присутствует рабочая арматура;
  • тип 3 (тяжелая) — рабочая арматура расположена в поперечном направлении и ее диаметр больше чем у распределительной;
  • тип 4 (легкая) — поперечные стержни расположены по всей ширине сетки;
  • тип 5 (легкая) — имеет смещенные поперечные стержни.

Сетки выпускаются в соответствии с ГОСТ 23279-2012 (85), в плоском или рулонном виде.

Читайте также: чем хороша флюсовая проволока для сварки, и как ее правильно применять?

В рулонах, только легкие с продольно направленной рабочей арматурой из проволоки, диаметр которой варьируется от 3 до 5 мм. Все стержни одного направления в конструкции должны иметь одинаковый диаметр.

Ячейки могут быть квадратными (50×50, 100×100 и т.д.) или прямоугольными.

При компоновке изделия из стержней разного диаметра в разных направлениях отношение меньшего сечения к большему не должно быть меньше 0,25.
к меню ↑

Параметры

Шаг стержней одного направления — это расстояние между ними и оно должно быть одинаковым по всей площади. Для тяжелых сеток первого типа допускается наличие у края изделия доборного шага поперечных стержней, который может быть равен 100, 200 и 300 мм.

Шаг стержней у арматурной сетки должен быть постоянным

Легкие арматурные сетки могут иметь в продольном направлении доборный шаг у краев или местах резки (резку осуществляют с помощью специальных ножниц, про которые можно почитать отдельно). Доборный шаг стержней расположенных продольно может иметь размеры от 50 мм до заданного размера ячейки (50×50, 100×100 мм), при этом у края он должен быть кратным 10 мм, а в местах резки 50 мм.

Поперечные составляющие арматурной сетки могут иметь доборный шаг от 50 до 250 мм, с условием кратности 10 (50×50, 100×100 мм).

Легкая арматура, изготовленная одной полосой, может быть с выпуском продольных стержней от 25 до 250 мм (кратным 5). Для поперечных допускаются значения в 15, 20 и 30 мм, или от 25 до 100 мм (с кратностью 25). Такие выпуски подходят для ячеек с размерами 50×50, 100×100, 100×250 мм.
к меню ↑



data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Размеры

Эти параметры представлены в следующем виде: 50×50х4, 100×100х5. По цифрам можно определить, что ячейка представляет собой квадрат, стороны которого равны 5 (10) см, а диаметр стержня равен 4 (5) мм, по выше приведенным примерам.

Читайте также: как сделать станок для гибки арматуры своими руками, и что для этого потребуется?

Ячейки могут быть как квадратными, так и прямоугольными.

Ячейки у арматурной сетки могут быть как квадратными, так и прямоугольными

Ширина изделия (кладочной сетки) может колебаться в пределах от 110 до 250 мм для внутренних стен и перегородок и 380 — 640 для внешних стен и фундаментов, а арматурной — от 1 до 2 метров (длиной до 6 метров).
к меню ↑

Вес

Вес армированного изделия учитывается по квадратным метрам его площади.

Например:

  1. 1 м² сетки 50×50х4, картой 2 на 1,5 метра, имеет вес 1,85 кг.
  2. 1 м² сетки 100×100х5, картой 2 на 3 метра, имеет вес 2,90 кг.

С полными данные арматурной сетки по всем типоразмерам ячеек и диаметрам можно ознакомиться по таблице представленной в ГОСТ 23279-2012 (85).
к меню ↑

Технические требования

Сварные металлические сетки из арматурной стали изготовляются по ГОСТ 23279-2012 (85) и конкретным рабочим чертежам, а также сопровождающей технологической документации.

Рабочая арматура в тяжелых сетках изготавливается из стали класса А-III сечением прутка 10-40 мм. В отдельных случаях допускается использование стали А-I диаметром 10-32 мм.

Распределительная арматура тяжелых сеток (тип 1) изготавливается из стали А-III (6-16 мм), а в типе 3 — стали А-III (10-16мм) и стали А-I (6-16 мм).

Таблица характеристик арматуры в зависимости от ее класса производства

Для легких сеток используется класс стали В500С (4-5 мм), арматурная проволока из стали класса Вр-1 (3-5 мм) и арматура из стали марок А-III и А-I (6-10 мм).

Распределительной арматурой может служить сталь В500С диаметром 4-5 мм и проволока В-l диаметром 3-5 мм.

Соединение стержней в местах их пересечения осуществляется при помощи контактной точечной сварки, режимы работы которой должны соответствовать нормативным документам.

В изделиях выполненных с применением стали марки А-I, в обязательном порядке, должны быть скреплены все пересечения стержней. При компоновке изделия из стержней и проволоки, допускается соединение пересечений сваркой через одно или два в шахматном порядке. В этом случае два стержня идущие по краям изделия должны быть скреплены в обязательном порядке.

Допускается максимум два несварных пересечения (с помощью фиксаторов) на площади в 1 м² из обязательного к скреплению количества соединений.
к меню ↑

Маркировка, перевозка и хранение

Данные по изделию, упакованному в пакеты или рулоны, должны быть указаны на двух бирках из металла или фанеры, которые крепятся с двух разных сторон.

Арматурная сетка поставляется листами или в руллонах

Общий вес одной упакованной единицы не должен превышать трех тонн. Сетки в пакетах перевязываются мягкой проволокой в четырех местах, а рулоны в трех.

Информация на бирках указывает следующее:

  • название (товарный знак) предприятия, которое изготовило продукцию;
  • тип (условное обозначение) изделия;
  • количество единиц в пакете;
  • вес пакета (рулона) в тоннах;
  • дату производства и номер выпущенной партии.

При перевозке и погрузочно-разгрузочных работах, необходимо придерживаться правил по технике безопасности, а также соблюдать меры предосторожности направленные на сохранность изделия от механических повреждений.

Хранение допустимо в крытых помещениях с распределением по маркам и штабелями, высота которых не превышает 2-х метров. Рулоны могут быть сложены в ярусы, количество которых не превышает 3-х. При формировке большого количества штабелей, между ними должен быть оставлен свободный проход, ширина которого не менее 0,5 м.
к меню ↑

Как производят арматурную сетку? (видео)

Статьи по теме:



Портал об арматуре » Все что важно знать об арматурной сетке

Арматурные изделия: виды, спецификации, способы изготовления и применения

Арматурными изделиями называются полуфабрикаты и готовые конструкции из арматурных элементов, используемые для производства сборных и монолитных ЖБ элементов. Чем большую степень готовности имеют арматурные изделия, тем меньшими трудозатратами можно обойтись непосредственно на строительной площадке.

Выделяются следующие виды арматуры и арматурных изделий:

  • арматурные сетки — сварные и вязаные;

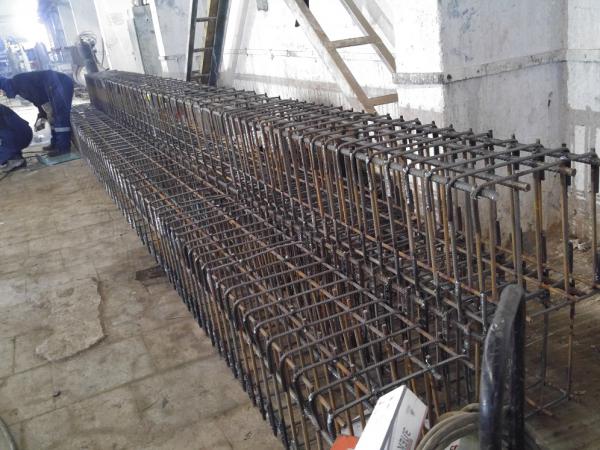

  • каркасы — плоские и пространственные;
  • хомуты;
  • монтажные петли;
  • канаты и пучки предварительно напрягаемой арматуры с анкерами и без них;
  • закладные элементы.

Арматурные сетки сварные

Наиболее массовой продукцией являются арматурные сетки, изготовленные из крестообразно соединенных сваркой проволок или стержней.

Для производства этой металлопродукции используют проволоку арматурную или стержни диаметром более 3 мм. Сетки с диаметром продольных стержней менее 5 мм и поперечных менее 10 мм выпускают рулонными и плоскими, более этих величин — только плоскими. Ячейки сетки изготавливают квадратными или прямоугольными.

В зависимости от величины диаметра проволоки и стержней сетки условно разделяются на легкие и тяжелые. К легким относятся сетки с диаметром элементов до 10 мм. Если хотя бы в одном направлении применялись стержни свыше 12 мм, то такие сетки принадлежат к категории тяжелых.

В одном направлении располагаются проволока или стержни только одинакового диаметра.

По расположению рабочей арматуры сетки разделяют на два вида:

  • рабочая арматура расположена только в одном направлении, в перпендикулярном — монтируют распределительную арматуру;
  • рабочая арматура применяется для обоих направлений.

Места пересечения арматурных элементов соединяют с помощью точечной сварки.

Какие бывают виды и классы арматуры, и в чём их особенности.

Мы подскажем в этой статье, как подобрать инструмент для резки арматуры.

В нашем каталоге труба стальная 40 по выгодной цене! Данный вид трубного проката широко применяется при монтаже водогазопроводных систем, а также в некоторых отраслях промышленности.

Сетка сварная используется для армирования железобетонных элементов, кирпичной кладки, при закладке фундамента, для устройства стяжки цементных полов, армирования дорожных покрытий. Сварную арматурную сетку используют в овощеводстве и цветоводстве при возведении каркасов теплиц, а также для создания ограждений декоративного и функционального назначения. В звероводстве сетку используют для изготовления клеток.

Сетки легкие производят шириной 0,65-3,8 м, тяжелые — 0,65-3,05 м, длина сеток — до 9 метров.

Арматурные сетки вязаные

Вязка арматурных сеток ручным способом применяется при небольших объемах проводимых строительных работ. С этой целью используют мягкую проволоку после отжига диаметром 0,8-1,0 мм. Инструментом, применяемым для вязки, служат арматурные кусачки с немного затупленными зубцами для предотвращения откусывания проволоки.

Метод ручной вязки арматурных сеток применяют:

  • в случаях, когда не удается соединить арматурные стержни сваркой, например, в некоторых узлах ферм, при производстве нетиповых строительных конструкций;
  • для укрупнения арматурных изделий непосредственно на строительных площадках;
  • при малых объемах армирования, когда привлечение сварочного оборудования является нецелесообразным;
  • для проведения срочных работ, когда невозможен привоз готовых арматурных изделий в заданные сроки;
  • при использовании для армирования отходов проволоки или стержней из несвариваемой стали.

Для увеличения производительности процесса связывания сетки вместо проволоки применяют специальные скрепки — фиксаторы, изготовленные на автоматическом оборудовании.

Арматурные каркасы

Каркасы арматурные бывают плоскими и объемными.

В сварных плоских каркасах поперечные стержни располагаются в одной плоскости. В зависимости от числа продольных стержней каркасы подразделяют на двух-, трех- или четырехветвевые. Эти каркасы являются исходным материалом для создания пространственных арматурных каркасов, предназначенных для армирования растянутых или работающих на изгиб железобетонных элементов с небольшой шириной поперечного сечения. Соединяют стержни контактной сваркой, осуществляемой на высокопроизводительных многоэлектродных сварочных машинах. В случае отсутствия такого оборудования используют электродуговую сварку или способ ручной вязки.

В пространственных арматурных каркасах поперечные стержни находятся в различных плоскостях. Изготавливают эти изделия способом сборки отдельных стержней, арматурных сеток, плоских каркасов, хомутов, закладных элементов, монтажных петель. Все детали соединяют сваркой — контактной точечной или электродуговой, возможно применение вязки.

Для придания дополнительной жесткости арматурные стержни круглого сечения заменяют профильным прокатом, например, уголками, а также квадратными прутками или стальной полосой.

Преимущества использования готовых каркасов:

  • возможность применения высокоэффективных сварочных процессов в условиях специализированных производственных цехов;
  • полное отсутствие отходов арматурной стали, что обеспечивается рациональным раскроем;
  • ускорение строительных работ на 30%;
  • отсутствие необходимости присутствия на строительной площадке специально обученных рабочих.

Напрягаемые арматурные изделия

Укрупненными арматурными изделиями — сетками и плоскими и пространственными каркасами — армируют конструкции ненапрягаемые. Для предварительно напряженных элементов используют канаты (Рис. 1) и арматурные пучки (Рис. 2). Натяжение арматурных изделий осуществляют тремя способами: на упоры, на бетон, электромеханическим.

  • Натяжение на упоры применяют в производствах сборных железобетонных элементов. Перед бетонированием арматурные изделия натягивают на специальные упоры или формы до заданной величины. Фиксируют с помощью зажимов. После застывания бетонной смеси и достижения бетоном мощности, предусмотренной проектом, арматура освобождается от фиксаторов.
  • Для осуществления второго способа в опалубке устанавливают каналообразователи, в качестве которых используют трубы, стержни, резиновые рукава с металлическим сердечником. Диаметр каналообразователей на 10-15 мм превышает диаметр арматурного изделия. Извлекают их из бетона через 2-3 часа после окончания бетонирования конструкции. После набора бетоном проектной прочности в отверстия вставляются арматурные изделия, которые затем натягиваются.
  • Электромеханический метод натяжения заключается в пропускании через арматурные изделия переменного тока определенной частоты. В результате эффекта теплового расширения арматура удлиняется, фиксируется, а при остывании снова укорачивается и передает на бетон сжимающие усилия.

Предварительно напряженные железобетонные элементы обладают высоким сопротивлением динамическим нагрузкам и долговечностью.

Прочие арматурные изделия

  • Хомуты используются при создании пространственных каркасов. Эти детали принимают на себя часть усилий при эксплуатации конструкции. Хомуты изготавливаются отдельными или из арматурных сеток. Могут иметь форму замкнутых или открытых с одной стороны четырехугольников, охватывают рабочую арматуру с наружной стороны. Изготавливают хомуты на гибочном оборудовании из стержневой или бунтовой арматурной стали.
  • Монтажные петли, которые устанавливаются для удобной строповки железобетонных изделий, производят в арматурных цехах на гибочных станках из арматурной стали повышенной пластичности.
  • Закладные детали применяют для соединения сборных железобетонных изделий. Изготавливают из листового, полосового, иногда фасонного — углового — проката. К ним приваривают тавровым или нахлесточным швом нормальные или касательные анкеры, которые служат для крепления арматурного изделия в бетоне. Закладные детали могут изготавливаться с отверстиями, снабжаться упорами для возможности работы на сдвиг, коротышами для фиксирования положения детали или рабочей арматуры. Размер закладных пластин и диаметр анкеров определяется видом стыкуемых элементов и воспринимаемых ими нагрузок. При изготовлении пластин значительных размеров, находящихся сверху при формовании, в них проделывают отверстия для выхода воздуха и возможности контроля качества бетона.

Арматурные изделия производятся в специальных цехах, оборудованных режущим, гибочным, сварочным оборудованием. Наиболее эффективным является организация полного технологического потока — от подготовки арматурных деталей до получения готовой строительной арматурной продукции.

Документация

КРУГЛОСУТОЧНЫЙ ТЕЛЕФОН ОТДЕЛА ПРОДАЖ

8 (800) 234-54-14 ЗВОНОК ПО РОССИИ БЕСПЛАТНЫЙ!

Условия продажи, а также информация о товаре, представленная на сайте, ни при каких условиях не являются публичной офертой, определяемой положениями статьи 437 (пункт 2) ГК РФ.  Указанные на сайте цены, комплектации и технические характеристики могут быть изменены в любое время без предварительного уведомления пользователей.

Завод металлических сеток «Алькор» является крупным производителем и поставщиком на российский рынок продукции высокого качества. На сайте компании представлена полная техническая документация, а также сертификаты соответствия, образец отказного письма на сетку сварную арматурную, а также другую продукцию выпускаемую по ГОСТ 2715-75. Своим клиентам мы предоставляем возможность ознакомиться со всей технической документацией, получить информацию о стандартах ГОСТ сетки арматурной, по которому произведено изделие.

Сертификат качества /паспорт продукции ООО «СЕТКА АЛЬКОР» образец для ознакомления
Отказное письмо на сетку стальную сварную арматурную
Отказное письмо на сетку стальную плетеную и тканую

Правила обращения в случае претензии возврата и обмена приобретенного товара.

Техническая документация

ТУ 1276-001-39823054-2015 СЕТКА АРМАТУРНАЯ СВАРНАЯ С ШАГОМ ПРОДОЛЬНЫХ И ПОПЕРЕЧНЫХ СТЕРЖНЕЙ 50-100 ММ
ТУ 1276-002-39823054-2015 СЕТКА АРМАТУРНАЯ СВАРНАЯ С ШАГОМ ПРОДОЛЬНЫХ И ПОПЕРЕЧНЫХ СТЕРЖНЕЙ 100-300 ММ
ТУ 1275-001-39823054-2015 СЕТКИ ПРОВОЛОЧНЫЕ СВАРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ
ТУ 1275-002-39823054-2015 СЕТКИ ПРОВОЛОЧНЫЕ ПЛЕТЕНЫЕ
ГОСТ 14098-91 СОЕДИНЕНИЯ СВАРНЫЕ АРМАТУРЫ И ЗАКЛАДНЫХ ИЗДЕЛИЙ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИИ
ГОСТ 5781-82 СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
ГОСТ 6727-80 ПРОВОЛОКА ИЗ НИЗКОУГЛЕРОДИСТОЙ СТАЛИ ХОЛОДНОТЯНУТАЯ ДЛЯ АРМИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
ГОСТ 23279-85 СЕТКИ АРМАТУРНЫЕ СВАРНЫЕ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ И ИЗДЕЛИЙ
ДОГОВОР АЛЬКОР ОБРАЗЕЦ ДОГОВОРА ПОСТАВКИ ПРОДУКЦИИ

Сварная арматурная сетка увеличивает прочность конструкции бетона

Сетка арматурная сварная изготавливается из арматурной проволоки, расположенной в двух взаимно перпендикулярных направлениях и соединенных в точках пересечения точечной сварки сопротивлением.


WRM-1: Сварная арматурная сетка из оцинкованной ребристой стальной проволоки может применяться для армирования дорог.

Преимущества

Сетка арматурная сварная изготавливается методом сварки, не нарушающей структуру металла.Его легче перемещать и укладывать в бетон, а арматурная сетка просто держит форму и сетку.

Спецификация сварной арматурной сетки:

  • Диаметр арматурной арматуры : 3-12 мм.
  • Дистанция арматурной проволоки : 100, 150, 200, 250, 300, 400 и 500 мм.
  • Размер ячейки : 50 × 50, 100 × 100, 150 × 150, 200 × 200 мм.
  • Ширина сетки : 0,5-2,4 м.
  • Длина сетки : 1-12 м.
  • Самый популярный размер сетки : 2 м × 6 м, 2 м × 3 м, 2 м × 4 м.
Таблица 1: Обычно используемые размеры сварной арматурной сетки
Товаров Диаметр проволоки (мм) Отверстие сетки (мм) Масса (кг / м 2 )
WRM610 6 100 × 100 4,5
WRM615 6 150 × 150 3. 0
WRM620 6 200 × 200 2,2
WRM810 8 100 × 100 7,9
WRM815 8 150 × 150 5,3
WRM820 8 200 × 200 4.0
WRM1010 10 100 × 100 12,3
WRM1015 10 150 × 150 12,4
WRM1020 10 200 × 200 6,2
WRM1210 12 100 × 100 17. 8
WRM1215 12 150 × 150 11,9
WRM1220 12 200 × 200 8,9

Наша компания также имеет возможность изготавливать арматурную сетку по чертежам заказчика.

Применение арматурной сварной сетки:
Арматурная сетка применяется для повышения конструкционной прочности арматурных бетонных конструкций и асфальта.Создание армирования внутреннего каркаса бетонных конструкций может обеспечить высокий уровень производительности. Арматурная сетка также используется для других целей, например:

  • Дом. Арматура из сварной сетки широко применяется для армирования бетонных конструкций. В этом случае внутри заливных бетонных форм (под плитой заливается фундаментная плита каркаса) укладывается сварная арматурная сетка, служащая для повышения прочности формируемых бетонных конструкций.
  • Изготовление рам.
  • Армирование дорожных покрытий или стоянок, сварная арматурная сетка называется арматурной сеткой дорожной сеткой (5-6 мм).
  • Производство различных заборов.
  • Используется как кладочная сетка (проволока 3-4 мм).
  • Используется как шахтный опорная сетка для угольной шахты проезжей части опорной.

Техническая точка: в качестве арматурной конструкции арматура из сварной сетки укладывается с небольшим перекрытием. Следовательно, полезная площадь карты примерно на 10% меньше ее геометрических размеров.


WRM-2: Сетка арматурная сварная оцинкованная с квадратной ячейкой 150 мм из стали толщиной 6 мм.
WRM-3: Сварная арматурная сетка с размером ячеек 150 × 200 в стальных стержнях 10 мм, используемая для бетонной траншейной сетки.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

арматурная сварная сетка для строительства, армирование дорог

Сетка сварная арматурная состоит из арматурной проволоки, приваренной в точках пересечения, что не нарушает структуру металла.Его легче перемещать и укладывать в бетон, а сетка по-прежнему сохраняет свою форму. Обладая высокой прочностью и хорошей стабильностью, он широко используется для армирования дорог и бетонных конструкций в строительстве.


RWWM-01: Сетка арматурная оцинкованная сварная.
RWWM-02: Квадратная арматурная сварная проволочная сетка.

Технические условия на арматурную сетку сварную

  • Материал: углеродистая сталь или нержавеющая сталь.
  • Обработка поверхности: оцинковка.
  • Диаметр проволоки: 6-12 мм.
  • Ширина сетки: 0,5-2,4 м.
  • Длина сетчатого листа: 1-12 м.
  • Самый популярный размер сетки: 2 м × 6 м, 2 м × 4 м, 2 м × 3 м.
Таблица 1: Обычно используемые размеры арматурной сварной проволочной сетки
Товар Диаметр проволоки (мм) Отверстие сетки (мм) Масса (кг / м 2 )
ARWWM01 6 100 × 100 4.5
ARWWM02 6 150 × 150 3,0
ARWWM03 6 200 × 200 2,2
ARWWM04 8 100 × 100 7,9
ARWWM05 8 150 × 150 5,3
ARWWM06 8 200 × 200 4,0
ARWWM07 10 100 × 100 12.3
ARWWM08 10 150 × 150 12,4
ARWWM09 10 200 × 200 6,2
ARWWM10 12 100 × 100 17,8
ARWWM11 12 150 × 150 11,9
ARWWM12 12 200 × 200 8,9

Характеристики арматурной сетки сварной

  • Высокая прочность на разрыв.
  • Ровная поверхность, прочная структура и точное открывание.
  • Коррозионно-стойкий.
  • Устойчив к окислению.
  • Быстрый и простой процесс установки на месте.
  • Долговечный и долгий срок службы.

Применение арматурной сварной проволочной сетки

  • Армирование бетонных конструкций в строительстве.
  • Армирование дорожных покрытий или стоянок.
  • Армирование настила моста.
  • Изготовление рам.
  • Производство различных заборов.

RWM-03: Арматурные панели из сварной проволочной сетки.
RWM-04: Рулоны арматурной проволочной сетки.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

Сварная арматурная сетка, панели и маты — для строительства бетонных перекрытий

Сварная арматура — незаменимая арматурная сетка для бетона, используемая в современном строительстве. Он изготовлен из высокопрочной стальной проволоки, сваренной точечной сваркой в ​​квадратную или прямоугольную решетчатую структуру, предварительно изготовленную для использования в бетонных элементах. Сварные проволочные панели производятся оцинкованными перед сваркой или оцинкованными после сварки. Две обработки позволяют получить различную отделку арматуры сварной сетки.

Арматурная сварная сетка , как правило, изготавливается в соответствии со стандартными ссылками, что упрощает идентификацию объекта, контроль качества и управление.Сварная проволока изготавливается в листах или рулонах, что обеспечивает быстрый и простой процесс установки на месте.

Хотя обычно используется в поверхностных слоях (бетонные плиты перекрытия на насыпи) и бетонных дорогах, сварная металлическая сетка также может использоваться в подвесных плитах перекрытия , бетонных стенах, водопропускных трубах / водостоках и композитных кирпичных / бетонных подпорных стенах.

Подробная информация:
Обработка поверхности арматурной сварной сетки: гальваническое или горячее цинкование.

Материалы: Проволока из низкоуглеродистой стали, проволока из нержавеющей стали и арматурная проволока.

Характеристики: ровная поверхность, прочная структура, точное раскрытие и т. Д. Обладает хорошей устойчивостью к коррозии и окислению.

Применение: Он широко используется в строительстве, пищевой промышленности, сельском хозяйстве и т. Д. Например, он используется в железобетонных конструкциях, армировании плит перекрытий, армировании кирпичных стен, утеплении полов и т. Д.

Технические характеристики с отверстием сетки и калибром проволоки:

Сетка

Диаметр проволоки.

дюймов

В мм

Калибр провода

В мм

1 дюйм × 1 дюйм

25 мм × 25 мм

14 # — 11 #

2.0мм — 3мм

2 «× 1»

50 мм × 25 мм

14 # — 8 #

2,0 ​​мм — 4 мм

2 дюйма × 2 дюйма

50 мм × 50 мм

14 # — 8 #

2,0 ​​мм — 4 мм

3 дюйма × 2 дюйма

75 мм × 50 мм

14 # — 6 #

2. 0 мм — 5 мм

3 дюйма × 3 дюйма

75 мм × 75 мм

14 # — 6 #

2,0 ​​мм — 5 мм

4 дюйма × 2 дюйма

100 мм × 50 мм

14 # — 4 #

2,0 ​​мм — 6 мм

4 дюйма × 4 дюйма

100 мм × 100 мм

14 # — 4 #

2.0 мм — 6 мм

5 дюймов × 5 дюймов

125 мм × 125 мм

14 # — 4 #

2,0 ​​мм — 6 мм

6 дюймов × 6 дюймов

150 мм × 150 мм

14 # — 4 #

2,0 ​​мм — 6 мм

Примечания: Concreate поставляет сварные проволочные армирующие ткани различных размеров и из различных материалов. Индивидуальный заказ рассматривается по детальным запросам. Мы также поставляем нестандартные сварные сетки специального типа для армирования бетона, такие как усиленные сварные стержни, арматура арматурного каркаса и формы из гнутой сварной проволоки для конкретных применений, таких как армирование трубопроводов и каналов и других условий работы. Добро пожаловать, свяжитесь с нами по Concreate@reinforcingmesh.net.

Сетка нестандартная и гнутая для армирования бетона

Стальную проволоку или стальной пруток можно сваривать в специальных размерах (ширине, длине и расстоянии) в соответствии с конкретными требованиями каждого проекта, чтобы получить максимальную выгоду.Она также может быть согнуты в различные формы для армирования подпорной стены, парапет, структура трубы, люк, коробка водопропускных и канал.

Нужна дополнительная информация о продуктах для армирования бетона? Свяжитесь с нами сейчас.

Сетка для армирования бетона | Арматурная сталь

Сварная арматурная сетка для строительства

Сварная арматурная сетка (для строительства) регулярно используется для строительства бетонных плит, например проезжей части, в криволинейных конструкциях, таких как купола, и в качестве связующей ткани для огнестрельного оружия.Экономия затрат, времени и труда при армировании сварной проволочной сеткой дает преимущество перед традиционной связанной арматурой.
Сварную арматурную сетку
можно разделить на четыре основных типа:

1. Прямоугольные Сварные сетки с проводами пересекающихся в форме прямоугольника, и продольной проволоки в качестве поддерживающей один; №
2. Сетка сварная стальная квадратная проемная с перекрещенными в форме квадрата проволоками, поддерживающими как продольными, так и поперечными проволоками;
3. Сетка сварная для вертикального стенового строительства;
4.Особый тип.

Вышеуказанная арматурная сетка может использоваться для армирования бетона. Бетон — один из наиболее распространенных материалов, используемых при строительстве коммерческих зданий. Его свойства делают бетон отличным выбором для стальных конструкций, систем облицовки и перекрытий на уклоне.
Хотя бетон является отличным строительным материалом и чрезвычайно прочен на сжатие, у него есть одно ограничение — бетон слаб на растяжение. Комбинируя бетон с материалом, который прочен на растяжение, мы можем создать композит, который значительно упрочнен.Этот тип стальной арматуры, используемый в бетоне, представляет собой сварную проволочную сетку (WWM) или сварную проволочную сетку (WWF).

Бетонная арматурная сетка состоит из кусков проволоки или арматуры, сваренных вместе в виде сетки. Размер шаблона сетки обычно составляет от 4 на 4 дюйма до 8 на 8 дюймов. Этот тип армирования используется для минимизации растрескивания в результате усадки на поверхности бетона.

Номинальный шаг Размер провода Площадь поперечного сечения на метр ширины Номинал
вес
Главный стержень Поперечина Основной Крест основной крест за м2
200 200 10 10 393 393 6. 16
200 200 8 8 252 252 3,95
200 200 7 7 193 193 3,02
200 200 6 6 142 142 2. 22
200 200 5 5 98 98 1,54
100 200 12 8 1131 252 10,9
100 200 10 8 785 252 8. 14
100 200 8 8 503 252 5,93
100 200 7 7 385 193 4,53
100 200 6 7 283 193 3. 73
100 200 5 7 196 193 3,05
100 400 10 6 785 70,8 6,72
100 400 9 6 636 70. 8 5,55
100 400 8 5 503 49 4,34
100 400 7 5 385 49 3,41
100 400 6 5 283 49 2. 61

Сварная проволочная сетка — преимущества и применение

Применение заводской арматуры для резки и гибки предусматривает возможность адаптации из-за возросшей потребности в скорости и лучшем качестве. Сварная проволочная сетка оказалась весьма полезной в решении этой проблемы. Сварная сетка — отличный армирующий компонент для бетонных конструкций. Это сборная сварная сетка, сваренная электросваркой плавлением, состоящая из ряда параллельных продольных проволок с точным шагом, приваренных к поперечным проволокам с требуемым шагом.Сварная проволочная сетка — это стальной арматурный материал в бетоне. Сетка используется для замены традиционного «отрезать и гнуть» и размещения стальных термомеханически обработанных стержней. Они сделаны из армирующей проволоки, расположенной в двух взаимно перпендикулярных направлениях и соединенной на пересечении точечной контактной сварки. Сварная проволочная сетка является актуальной потребностью в развивающихся странах, таких как Индия.

Проекты должны использовать эту технику из-за нехватки места при установке площадок для резки, гибки и хранения на объекте и ускорения процесса установки.В индийских стандартах существуют положения, которые поддерживают использование сварной проволочной сетки посредством рекомендаций по их конструкции и деталям. Сварная проволочная сетка представляет собой металлическую сетку, состоящую из проволоки из низкоуглеродистой стали или проволоки из нержавеющей стали. Он доступен в различных размерах и формах. Сварную проволочную сетку можно настроить на различные формы. Металл может быть оснащен специальными покрытиями, которые улучшают устойчивость поверхностей к химическим веществам и другим агрессивным веществам.

Преимущества сварной сетки

Сварная проволочная сетка изготавливается из высококачественной низкоуглеродистой железной проволоки с помощью полностью автоматизированного сварочного аппарата с компьютерным управлением. У него есть несколько преимуществ, некоторые из которых описаны ниже.

  • Повышение эффективности и производительности объекта за счет снижения зависимости от рабочей силы на месте.
  • Вероятность неправильного изгиба стержней снижается, поскольку гибочные машины сгибают мат как единое целое.
  • Обеспечивает точный размер арматуры там, где это необходимо, за счет изменения размера стержня и шага.
  • Сварную проволочную сетку можно разместить относительно быстрее по сравнению с установкой отдельных стержней и их связыванием на месте.Это приводит к сокращению времени цикла разливки слябов.
  • Снижение стоимости строительства за счет увеличения скорости строительства.
  • Проектировщики могут использовать более тонкие стержни на меньших расстояниях, обеспечивая эффективную передачу напряжений на бетон с гораздо меньшей шириной трещин, что приводит к более качественной отделке поверхностей.
  • Сварная проволочная сетка может изготавливаться из рулонов вместо стержней стандартной длины, что сводит к минимуму потери.
  • Сварная проволочная сетка требует меньшей площади для хранения на объекте.
  • Резка и гибка на заводе устраняют необходимость в арматурном складе на месте.
  • Заводское производство по своей сути более безопасно по сравнению с гибкой арматуры на месте.
  • Более быстрое время монтажа.
  • Удаляет размещение арматуры.
  • Сетка остается на месте и имеет отличную адгезию к бетону.
  • Простая разгрузка и установка на рабочем месте.

Применение сварной проволочной сетки:

Сетка сварная также используется для других целей, например:

  • Строительство Арматура из сварных сеток широко применяется для армирования бетонных конструкций.В этом случае внутрь заливных бетонных форм (под плитой заливается фундаментная плита каркаса) укладывается сварная арматурная сетка, служащая для повышения прочности формируемых бетонных конструкций.
  • Изготовление рам.
  • Армирование дорожных покрытий или площадок для парковок сварной арматурной сеткой, называемой дорожной армирующей сеткой.
  • Производство различных заборов.
  • Используется как кладочная сетка.
  • Используется в качестве угольного разреза поддерживающей сетки для поддержки проезжей части угольных шахт.

Применение сварной проволочной сетки

Есть новые инновации и достижения в области сварочных технологий. Дистанционные сварочные аппараты позволяют повысить производительность и сократить время простоя. Ремонт и модификация на месте пользуются большим спросом, и производители, предоставляющие эти услуги, известны своей способностью адаптироваться к меняющимся потребностям рынка. Существуют различные типы сварной проволочной сетки, каждый из которых может использоваться в соответствии с потребностями и требованиями, которые мы обсудим в следующей статье.

Источник изображения: wikipedia, upgradededhome.com, tradekorea.com, weldedwiresupplier.com

подрядчиков знают ценность работы с производителями сварных сеток — Cawire

Подрядчики знают ценность работы с производителями сварных сеток

31 января 2020 0 комментариев

Многие применения проволочной сетки совершенно очевидны — видите ли их везде. Заборы, перила, противоугонные средства, зелень защита и многое другое. Стали проволочная сетка — отличный способ создания барьеров, эффективных при не подпускать людей или крупных животных, но при этом сохраняя видимость и поток воздуха.

Однако большая часть проволочной сетки в этом мире спрятан вне поля зрения — потому что он интегрирован в создание конструкции! Строительные подрядчики уже давно сотрудничают с производителями сварной проволочной сетки, чтобы помочь укрепить их творения, и результат — лучшие постройки.

Как производители сварных сеток способствуют Лучшее строительство

Сварная проволочная сетка чаще всего используется как способ армирование бетонной конструкции, если она используется аналогично арматура. После укладки каркаса, в который будет залил, подрядчик помещает сварную проволочную сетку подходящего размера в середина. Затем вокруг него заливается бетон.

Когда бетон затвердеет, сетка будет встроена в середина. Это значительно увеличивает долговечность, ударопрочность и может даже помочь предотвратить растрескивание из-за изменений температуры и / или влажности уровни!

Есть много известных сооружений, которые использовали это подход. Например:

  • США шоссе : начиная с Пенсильванской магистрали в 1950-х годах, бесчисленные дороги, шоссе и межштатные автомагистрали США были построены с сварная проволочная сетка, заделанная в асфальт. Это среди самые надежные дороги страны.
  • ВПП дизайн: Некоторые из самых загруженных аэропортов в мире, такие как Chicago O’Hare и хьюстонский Intercontinental Джорджа Буша укрепляют свои взлетно-посадочные полосы со сварной сеткой. Им нужно, когда они могут видеть больше чем тысяча вылетающих рейсов каждый день!
  • Спорт стадионов: Многие стадионы, такие как Сиэтл Сихокс CenturyLink Field использует сборный бетон в качестве основы для своих стоит. Усиление сварной проволочной сеткой дает гораздо больше зрителей, чтобы безопасно наслаждаться шоу, сохраняя их в безопасности даже в случае стихийное бедствие.
  • Тихий океан Park Plaza Building : После катастрофического Сан-Франциско землетрясение 1989 года, это был один из немногих небоскребов, которые остались эффективно невредимым. Его прочная конструкция с армированной проволочной сеткой. бетон, широко считается, почему.

Сварная проволочная сетка используется во всем мире, потому что она безопасна, эффективный и доступный. В среднем это на 20% дешевле, чем альтернативные методы армирования бетона, а также значительно проще также реализовать.Фактически не менее половины всего железобетона проекты в Европе используют сварную проволочную сетку, и в Америка.

Короче говоря, производители сварных сеток могут сделать ваши проект лучше — и Cal-Wire — это поставщик, которому доверяют подрядчики по всей Америке. С 1948 года мы поставили качественную продукцию. Контакт нам, чтобы узнать больше.

RussianGost | Официальная нормативная библиотека — ГОСТ 23279-2012

Товар содержится в следующих классификаторах:

Конструкция (макс.) » Нормативно-правовые акты » Документы Система нормативных документов в строительстве » 5.Нормативные документы на строительные конструкции и изделия » к.52 Железобетонные и бетонные конструкции »

Правила сварки » Сварочные работы »

Правила сварки » Основные материалы »

Правила сварки » Металлоконструкции »

Правила сварки » Документация »

Правила сварки » Неразрушающий контроль »

Правила сварки » Механические испытания »

Правила сварки » Основные материалы » Сталь, чугун »

Классификатор ISO » 91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ » 91. 190 Фурнитура для зданий »

Национальные стандарты » 91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ » 91.190 Фурнитура для зданий »

Национальные стандарты для сомов » Последнее издание » Ж Строительство и строительные материалы » Ж4 Строительные конструкции и детали » Ж43 Каменные, кирпичные, бетонные, железобетонные конструкции и детали »

В качестве замены:

ГОСТ 23279-85 — Сетки арматурные сварные для железобетонных конструкций и изделий.Общие технические условия

Ссылки на документы:

ГОСТ 10922-90 — Изделия и вкладыши сварные арматурные, сварные соединения арматуры и вкладыши для железобетонных конструкций. Общие технические условия

ГОСТ 14098-91 — Соединения арматуры и вставок сварные для железобетонных конструкций. Типы, конструкции и размеры

ГОСТ 427-75 — Линейки измерительные металлические. Основные параметры и размеры. Технические характеристики

ГОСТ 5781-82 — Сталь горячекатаная для армирования железобетонных конструкций.Технические характеристики

ГОСТ 6727-80 — Проволока стальная холоднотянутая низкоуглеродистая для железобетона. Технические характеристики

ГОСТ 7502-98 — Ленты измерительные металлические. Технические характеристики

ГОСТ Р 52544-2006 — Прокат сварной деформируемый арматурный классов А500С и В500С для армирования бетонных конструкций. Технические характеристики

Ссылка на документ:

ГОСТ 10922-2012 — Изделия и вкладыши арматурные сварные, соединения сварные, внахлест и механические соединения железобетонных конструкций.Общие технические условия

ГОСТ 11024-2012 — Панели бетонные и железобетонные для наружных стен жилых и гражданских зданий. Общие технические условия

ГОСТ 12504-2015 — Панели бетонные и железобетонные для внутренних стен жилых и гражданских зданий. Общие технические условия

ГОСТ 17538-2016 — Конструкции и изделия железобетонные для лифтовых шахт жилых домов. Спецификация

ГОСТ 18048-2018 — Кабины сантехнические железобетонные.Технические характеристики

ГОСТ 19330-2013 — Мачты (столбы) опор контактных линий ВЛ железных дорог. Технические характеристики

ГОСТ 22131-2016 — Бетонные опоры железной дороги высоковольтной сигнальной линии автоблока. Технические требования

ГОСТ 31310-2015 — Панели стеновые трехслойные железобетонные с энергоэффективной изоляцией. Общие технические условия

ГОСТ 32209-2013 — Армированные опоры контактных линий ВЛ железных дорог. Технические характеристики

ГОСТ 33148-2014 — Дороги автомобильные общего пользования.Плиты железобетонные. Технические требования

ГОСТ Р 56600-2015 — Плиты предварительно напряженные железобетонные для дорожных покрытий. Технические характеристики

ГОСТ Р 57181-2016 — Термитная сварка рельсов. Технологический процесс

ГОСТ Р 57993-2017 — Магистральный трубопроводный транспорт нефти и нефтепродуктов. Бетонные балластные блоки. Общие технические условия

ГОСТ Р 57997-2017 — Изделия и вкладыши арматурные сварные, сварные соединения арматуры и вкладыши для железобетонных конструкций.Общие технические условия

ОДМ 218.2.075-2016: Методические указания по применению конструкционных композитных решеток и решеток взамен стальных при усилении сводов тоннелей и подпорных стен методом торкретирования

ОДМ 218.2.078-2016: Методические указания по выбору конструкции для укрепления откосов земляного полотна автомобильных дорог общего пользования

ODM 218.3.094-2017: Рекомендации по инженерно-геологическим изысканиям и проектированию инженерных защитных сооружений на участках дорог с развитием откосных процессов

Р 063-2017 — Методические указания.Обследование объектов охраняемых или взятых под охрану подразделений частных силовых структур Национальной гвардии РФ

Р 78. 36.035-2013: Рекомендации по организации комплексной централизованной защиты устройств банковского самообслуживания

СНиП 2.03.01-84 Справочное руководство: Справочное руководство по проектированию бетонных и железобетонных конструкций из тяжелого и легкого бетона без предварительного напряжения арматуры

СП 15.13330.2012: Каменная и армированная кладочные конструкции

СП 327.1325800.2017 — Наружные стены каменные облицованные кирпичом. Правила устройства, эксплуатации и ремонта

СП 339.1325800.2017 — Конструкции из ячеистого бетона. Правила оформления

СП 46.13330.2012 — Мосты и трубы

.

СП 71.13330.2017 — Покрытия изоляционные и финишные

.

ГОСТ 13578-2019 — Панели из легкого бетона на пористом заполнителе для наружных стен промышленных зданий.Общие технические условия

ГОСТ 19570-2018 — Панели из автоклавного газобетона для полов жилых и общественных зданий. Технические характеристики

ГОСТ Р 58757-2019 — Изделия из стекловолокна для устройства декоративных и облицовочных элементов фасадов зданий. Технические характеристики

Р 078-2019: Методические указания. Инженерно-техническое оснащение и оснащение техническими средствами охраны объектов и мест проживания и хранения имущества граждан, взятых под централизованную охрану частями частной охраны национальной гвардии Российской Федерации

РМД 51-25-2018 г.-Петербург: Рекомендации по проектированию, монтажу и эксплуатации фасадных систем для нового строительства, реконструкции и ремонта жилых и общественных зданий в Санкт-Петербурге. Часть II Рекомендации по эксплуатации и ремонту фасадных систем при новом строительстве и реконструкции жилых и общественных зданий в Санкт-Петербурге

СП 130.13330.2018 — Производство сборных железобетонных конструкций и изделий

СП 35.13330.2011 — Мосты и трубы.Актуализированная живая редакция СНиП 2.05.03-84

СП 435.1325800.2018 — Конструкции монолитные бетонные и железобетонные. Правила изготовления и приемки работ

Клиенты, которые просматривали этот товар, также просматривали:


Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Металлоконструкции

Язык: английский

Нагрузки и действия

Язык: английский

Прокат из высокопрочной стали.Общие технические условия

Язык: английский

Сантехника керамическая. Типы и габаритные размеры

Язык: английский

Знак соответствия формы обязательной сертификации, габаритов и технических требований

Язык: английский

Определение категорий помещений, зданий и наружных сооружений по взрывопожарной и пожарной опасности

Язык: английский

Трубопроводная арматура. Термины и определения

Язык: английский

Положение о проектировании противопожарной защиты энергетических предприятий

Язык: английский

Продукция электротехническая. Хранение, транспортировка, временная защита от коррозии и упаковка. Общие требования и методы испытаний

Язык: английский

Заготовки для механической обработки

Язык: английский

Фанера с наружными слоями шпона лиственных пород общего назначения

Язык: английский

Машины, инструменты и прочие промышленные товары. Модификации для разных климатических регионов. Категории, условия эксплуатации, хранения и транспортирования по влиянию климатических факторов окружающей среды

Язык: английский

Правила устройства и безопасной эксплуатации сосудов под давлением

Язык: английский

Устройства тяговые электрические

Язык: английский

Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных

Язык: английский

Общие требования к машинам, приборам и другим промышленным изделиям и методы расчета их сложных конструкций на сейсмостойкость

Язык: английский

Система электроизоляции. Термическая оценка и классификация

Язык: английский

Методические указания по установлению номенклатуры средств измерений, применяемых на электростанциях и подлежащих поверке

Язык: английский

Низковольтные распределительные устройства и аппаратура управления. Часть 1.Узлы, прошедшие типовые и частичные типовые испытания. Общие технические требования и методы испытаний

Язык: английский

ЗАКАЗАТЬ ПРОСТО!

RussianGost.com — ведущая компания в отрасли со строгими стандартами контроля качества, и наша приверженность точности, надежности и аккуратности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
