Схема подключения водяных теплых полов: 5 Схем подключения водяного теплого пола

Содержание

Схемы подключения водяного теплого пола к системе отопления: tvin270584 — LiveJournal

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам. В этой статье мастер сантехник рассмотрит четыре основные схемы, которые чаще всего применяются в наших реалиях.

Ограничения и нормативы для монтажа водяного теплого пола

Прежде чем перейти к их подробному изучению схем подключения водяного теплого пола, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.
Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов. При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.
Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.
С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.
Выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.
Производители комплектующих для теплого пола не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют.
В некоторых случаях монтировать обогревательные конструкции запрещено.
Где не принято устанавливать водяные полы:

  • В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу;
  • В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации;
  • В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет утепления стен и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.
Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.
Схема прямого подключения теплого пола

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус. Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Схема прямого подключения теплого пола к котлу отопления

Расположение элементов коллектора теплого пола в шкафу

Спецификация материалов и оборудования
При такой схеме, котел непосредственно настраивается на желаемую температуру самих теплых полов. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость. Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Схема подключения теплого пола с трехходовым клапаном
В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Схема отопления теплыми полами с трехходовым клапаном

Схема сборки коллектора с 3-х ходовым клапаном

Спецификация материалов и оборудования
Она включает в себя:

  • Наличие радиаторов отопления с нагревом до 70-80С;
  • Отдельный контур теплого пола со средней температурой воды в 40С.

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато? Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы. Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки. Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину стяжки при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:

  • Простой монтаж;
  • Доступная цена оборудования.

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.
Схема подключения теплого пола с насосно-смесительным узлом
Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол. Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

Схема подключения теплых полов с насосно-смесительным узлом

Расположение оборудования для теплых полов с насосно-смесительным узлом

Спецификация материалов и оборудования
По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки теплого пола через коллектор. Это наиболее эффективная и самая комфортная схема.
Сам насосно-смесительный узел может быть собран в различных вариациях. В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Схема из чего состоит насосно смесительный узел для коллектора теплых полов

Схема подключения теплого пола с терморегулирующим комплектом для одной петли
Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

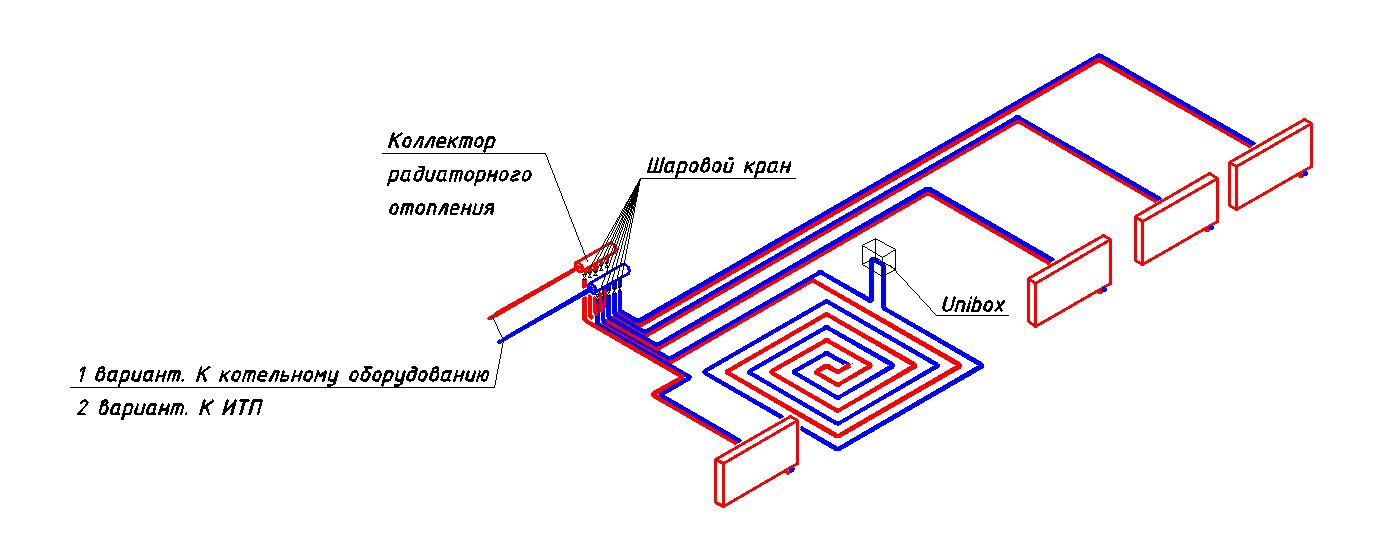

Схема теплого пола с термомонтажным комплектом
Здесь вам не придется городить сложных коллекторов, смесительных групп и т. п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

  • Ограничитель температуры теплоносителя;
  • Ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате;
  • Воздухоотводчики.

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.
Чаще всего люди применяют такие комплекты в 3-х случаях:

  • Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом;
  • У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.
    Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением;
  • Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.
Недостатки такого комплекта:

  • Малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым. Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1;
  • Комплект будет эффективно работать только в двухтрубной системе. В однотрубной
    его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

  • Самый простой монтаж из всех вышеприведенных схем;
  • Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Итог

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице:

Таблица сравнения разных схем подключения теплого пола к системе отопления и котлу
Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.
Видео
В сюжете — Подключение теплого пола к системе отопления

В сюжете — Как сделать теплый пол от отопления

В сюжете — Как просто подключить теплый пол водяной своими руками при помощи трёхходового термосмесителя ESBE

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.
В продолжение темы посмотрите также наш обзор Что лучше выбрать — тёплый пол или радиаторы отопления

Источник

https://santekhnik-moskva.blogspot.com/2020/06/Skhemy-podklyucheniya-vodyanogo-teplogo-pola-k-sisteme-otopleniya.html

Схема сборки водяных полов. Устройство водяного теплого пола

Схема сборки водяных полов. Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Схема подключения водяного теплого пола. Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

  • бетонные;
  • легкие;
  • тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями. Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см.

Важно! При оборудовании системы отопления подобного типа важную роль играют технологические ограничения. Новая бетонная стяжка обладает значительным весом (200-300 кг/м2), поэтому при укладке теплого пола в обычной комнате площадью 15 кв. м. на перекрытие будет давить бетонный монолит весом в 2-3 тонны.

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант — теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Система теплого пола водяного. Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.

Совместима с разными видами напольных покрытий.

Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.

Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.

Когда это единственный способ отопления дома, нужны сложные расчеты.

Может быть единственной СО дома.

В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.

Не генерирует электромагнитное поле.

С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.

Не сушит воздух в помещении.

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо — система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С — при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол — экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

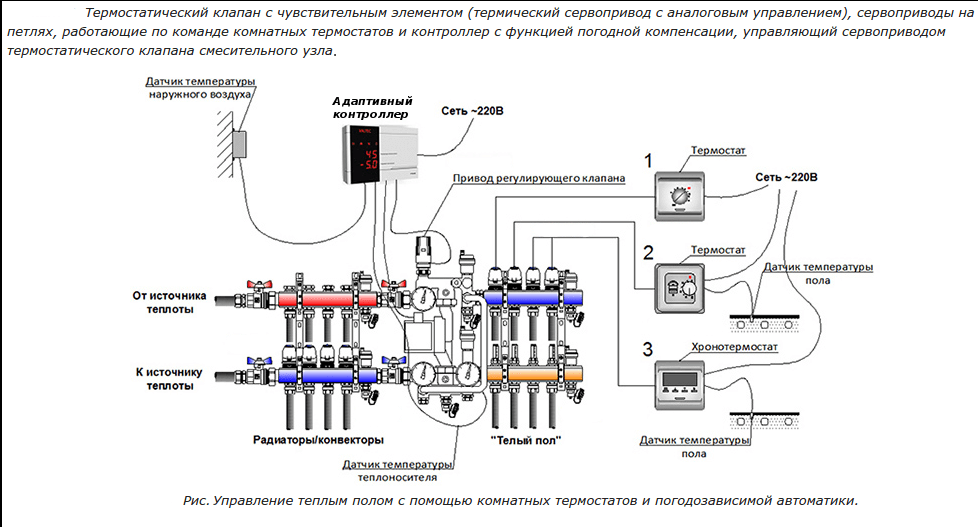

Схема подключения водяного теплого пола к котлу:

  1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
  2. Клапан балансировочный
  3. Насос циркуляционный
  4. Термостат накладной предохранительный электрический
  5. Электропривод клапанов коллекторной группы
  6. Коллекторная группа теплого пола
  7. Байпас (притворный клапан) коллекторной группы
  8. Термостат (терморегулятор) комнатный

Их функции следующие:

  1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
  2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
  3. Насос обеспечивает циркуляцию воды по трубам.
  4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
  5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
  6. Коллекторная группа служит для распределения потоков по контурам.
  7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
  8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

  1. Циркуляционный насос
  2. Радиаторы отопления
  3. Котел отопительный
  4. Мембранный бак
  5. Пульт управления
  6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола — пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Схема подключения двухконтурного газового котла для радиаторного отопления и теплого пола

Двухконтурные газовые котлы наиболее удобные для применения. В этих котлах обычно уже присутствуют все необходимые элементы (котловой насос, группа безопасности, расширительный бак, автоматика для управления работой котла). Они компактны и удобно размещаются без специальных помещений, например, на кухне или в прихожей.

Основным отличием от одноконтурных котлов является возможность подогрева воды. С этой целью и применяется второй контур. При включении горячей воды у смесителя или душа, котел сам переключается на подогрев воды (приоритет ГВС) и также сам выключается при выключении.

Отопительный контур такого котла может быть настроен на радиаторное отопление или на теплый водяной пол. Соответствующие настройки касаются температуры теплоносителя в отопительном контуре.

Такого типа котлы наиболее удобны в квартире/доме, где один санузел и небольшое количество одновременно работающих приборов для водоразбора (смесителей). Причем санузел должен располагаться как можно ближе к котлу. В противном случае вода на участке трубы для подачи горячей воды, будет остывать при каждом продолжительном отключении и ее придется сливать при каждом последующем включении.

В двухконтурных котлах нельзя применить рециркуляцию горячей воды, чтобы у смесителей она всегда была горячая и ее не требовалось сливать. Это также исключает применение водяных полотенцесушителей, которые как раз используются для рециркуляции горячей воды обратно, к котлу.

То обстоятельство, что горячая вода генерируется в котле в проточном теплообменнике, ограничивает расход горячей воды. Как правило, это один санузел (один смеситель или душевая система).

                                                            Рис.1

На рис.1 показана, как установка двухконтурного газового котла в систему отопления дома. Как видно, требуется только оснастить штуцера для системы отопления и водоснабжения, на входе и выходе из котла, запорными кранами.

Также организована схема подключения настенного двухконтурного газового котла в систему отопления теплым водяным полом (Рис.2).

                                                            Рис.2


Некоторое усложнение схемы подключения двухконтурного котла возникает лишь при подключении теплых полов и наличии радиаторного отопления.

Это связано с тем, что для радиаторов отопления требуется довольно высокая температура, которая может меняться в относительно большом диапазоне температур, в зависимости от теплопотерь (температуры воздуха на улице). Для теплых полов требуемая температура находится в узком диапазоне.

Для реализации такой схемы отопления от двухконтурного котла применяют смесительные насосные узлы (Рис.3). Функции такого смесительного узла заключаются в том, что он обеспечивает циркуляцию теплоносителя по контурам теплого пола, а при снижении температуры теплоносителя осуществляется дозированный подмес более горячего теплоносителя от системы радиаторного отопления. У REHAU для этих целей разработан смесительный узел, который устанавливается на коллектор теплого пола. Примеры монтажа таких систем показаны в разделе монтаж теплых полов REHAU.

                                                            Рис.3

Brigadir-info.ru

Для тех, кто живет в многоквартирных домах с наступлением зимнего времени знакома проблема, когда просыпаешься утром и идя в ванную комнату нога наступает на холодную поверхность. Минимум что можно получить – неприятные ощущения, максимум – переохлаждение и простуду. Чтобы не дожидаться централизованного включения отопления жильцы устанавливают систему теплых полов. В ванной это можно сделать, используя полотенцесушитель. Ниже предложены лучшие схемы подключения теплого пола от полотенцесушителя, особенности которых мы рассмотрим.

Как это выглядит

Чтобы не дожидаться отопительного сезона и не накручивать киловатты электроэнергии с помощью дополнительных приборов отопления, например, обогревателя, стоит подумать об установке теплых полов. Но если в частных домах нет проблем с их подключением, то в квартирах стоит задуматься – насколько это законно.

Первая причина, почему могут запретить установку теплых полов – этот дополнительный прибор может повлиять на работу радиатора отопления в соседних квартирах или помещениях. В центральном отоплении давление имеет другие значения, так же отличается сама температура нагрева: в радиаторах она составляет от 60-70ᵒС, а у теплого пола – 25-40ᵒС. Именно из-за такой несовместимости эти две конструкции нельзя соединять. Если закрывать глаза на представленные данные и подключить водяной пол к центральным трубам, то система будет работать с перебоями или произойдет гидроудар, и как следствие затопление соседей снизу, что приведет к долгим разбирательствам и дополнительным тратам.

Но если вы не собираетесь обогревать большую площадь, а планируете произвести установку только в ванной, то выход есть: подключение к полотенцесушителю.

Благодаря небольшим размерам комнаты разрушительные последствия полностью исключаются, а с простой схемой соединения можно справится самостоятельно.

Подключение теплого пола к полотенцесушителю

Подключение теплого пола от полотенцесушителя требует от установщика наличия специальных знаний. Полотенцесушитель – это отопительное устройство, имеющееся в каждом доме и через которое проходит горячая вода центрального отопления. Он служит дополнительным источником тепла в ванной комнате или ином помещении с высоким уровнем влажности и имеет изогнутую форму, которая позволяет использовать его более эффективным способом.

Полотенцесушитель производят из нержавеющей стали, которая придает изделию эстетичный вид. Его конструкция позволяет без труда присоединить трубу от теплого пола.

Прежде чем приступать к монтажу водяного теплого пола в ванной комнате, следует знать какие виды полотенцесушителей бывают:

  1. Подключаемый к центральной системе обогрева выполняет свои функции, когда наступает отопительный сезон: его заполняет горячая вода, которая и нагревает устройство. Так как этот вид действителен только в определенный период года, то подключать к нему теплый пол не рекомендуется, если хочется иметь нагретую поверхность круглогодично.
  2. Подключаемый к горячему водоснабжению, выполняет свою функцию в течение всего года, помогая создать в помещении комфортную температуру.

Укладка водяного теплого пола будет напрямую зависеть от вида полотенцесушителя. Например, змеевик может иметь теплоноситель, который идет в обратном направлении. Именно этот вариант считается предпочтительным с технологической точки зрения.

Для слаженной работы системы необходимо правильно подобрать диаметр трубы водяного контура, рассчитать трубопроводную длину, площадь отапливаемого помещения. Лучше всего выбирать трубу из металлопластика или сшитого полиэтилена с диаметром шестнадцать миллиметров.

Перед началом работ стоит помнить об обвязке котла отопления: системе трубопровода, которая снабжает радиаторы водой или иным теплоносителем. Ее прокладка обязательна: она поможет обеспечить необходимую температуру в магистрали отопления, проконтролировать количество воды в конструкции, удалить лишний воздух и не дать мусору и шлакам засорять трубы.

Схема подключения теплого пола подразумевает наличие теплоизоляции из пенополистирола или фольгированного пеноизола, которая не дает теплу уходить вниз, а также гидроизоляции, оберегающей ваших соседей от возможных протечек.

Не забудьте про демпферную ленту – она будет выполнять амортизирующую функцию во время увеличения объема бетона при нагревании и не давать ему растрескиваться.
После покрытия чернового пола теплоизоляцией наступает время для укладки труб из металлопластика или сшитого полиэтилена.

Самый популярный вид укладки – «улиткой» с шагом в десять сантиметров. Если расстояние будет больше, то могут образоваться холодные места. Работа начинается от стен помещения (остается расстояние от края стены до нагревательного элемента 10 см) и постепенно закручивается в центр.

Прежде чем приступить к заливке стяжки проверяется герметичность установки: открывают краны, выпускают воздух, наполняют контур водой.

Помните, что включать водяной теплый пол можно только после полного застывания стяжки, примерно через три-четыре недели.

Первым шагом после установки труб водяного пола будет их врезка в стояк. Подключаемая труба направлена в пол и имеет возврат в змеевик полотенцесушителя.

На самом полотенцесушителе в месте где он будет соединяться с теплым полом нужно установить кран Маевского, чтобы в случае отключения горячей воды можно было выпустить воздух из системы. Вместо крана Маевского используют ограничители RTL.

Узел смешения отопления необходимо оставлять в доступном месте и ни в коем случае не бетонировать в пол или стену. Чаще всего его размещают под ванной или делают специальное углубление в стене, которое в дальнейшем можно закрыть дверцей или панелью.

Схема смесительного узла теплого пола устроена таким образом, что не дает слишком высокой температуре из полотенцесушителя попадать в нагревательные детали пола.

Возможные проблемы

  1. Чтобы не допускать перегревания полотенцесушителя устанавливают температурный контроллер.
  2. Важно не допускать ошибок и просчетов при подключении иначе могут возникнуть проблемы с подачей горячей воды.
  3. Если внутри труб будет сильное давление, то они прорвутся, что грозит разбирательством с соседями и дополнительными тратами.
  4. Если теплоноситель поступает в неэффективно работающую систему теплого пола, то его качество снижается и это плохо сказывается на проходимости в водяном контуре.

Заключение

Сделать теплый пол, особенности выбора которого встают перед многими людьми, не составит труда, если знать основные правила и придерживаться их. Но если вы не уверены хотя бы в одном из пунктов подключения водяного пола к полотенцесушителю, то лучше доверить работу профессиональным установщикам.

Схема теплого водяного пола

Наличие в доме или квартире системы теплого пола это современное решение по достижению комфортной и уютной температуры. Для некоторых домашних мастеров изготовление водяного теплого пола вполне посильная задача. Однако смонтировать отопительный пирог это одно, совсем другое правильно все подключить. Ведь если трубы будут правильно уложены система работать будет, а если неправильно подключить их, то ваши все усилия будут сведены на ноль. В этой статье, мы расскажем вам о том, как выполнить эту работа. Будет представлена не одна схема подключения водяного теплого пола. В дополнении предлагаем вам ознакомительный видеоматериал.

Подключение через коллектор

Подключение водяного теплого пола в частном доме очень часто осуществляется через коллектор. Вся схема монтажа и подключения сводится к тому, что коллектор и отопительный котел необходимо соединить между собой трубопроводом. Сам коллектор устанавливается в любом удобном для вас месте. Важно, чтобы это место было удобным для обслуживания. Более того, выбранное место должно быть удобным для подвода труб с подачей и обраткой от котла. Помните, что дополнительно осуществляется установка контрольной группы. Учитывая все это, место установки должно быть просторным.

Подведенные трубы от котла к коллектору снабжаются запорной арматурой. В этот вентиль можно дополнительно установить термометр. Благодаря этому можно будет контролировать и знать температуру на входе в коллекторную группу.

Коллектор теплого пола можно купить уже готовый. В этом случае процесс его сборки значительно упрощается. С другой стороны, существует схема коллектора по его самостоятельному изготовлению. В случае покупки готовых гребенок, в нем имеется полная комплектация. На каждом контуре имеются отдельные краны. Такая комплектация теплых водяных полов позволит осуществлять точный контроль температуры на каждом контуре.

Итак, схема устройства коллектора включает в себя такие элементы:

  • Трубы.
  • Краны.
  • Компрессионные фитинги.

Для подключения труб обязательно используется специальный фитинг в котором имеется опорная втулка, зажимное кольцо и латунная гайка. Если перед вами стоит задача по соединению труб разного диаметра, то можно без особых проблем использовать фитинги переходники.

Итак, монтажная схема теплого водяного пола с использованием коллектора имеет два основных узла: простой коллектор с запорной арматурой и трубопровод, включающий в себя обратку и подачу. Благодаря этому теплоноситель сможет равномерно распределяться по всем контурам. Можно смело сказать, что такая схема раскладки является одной из самых простых.

Важно! Данный способ подключения теплого водяного пола подразумевает то, что температуру теплоносителя будет контролировать отопительный котел. В квартире этот способ не совсем актуален, а вот в частном доме вполне реально. Особенно там, где в качестве отопления используется исключительно теплый пол.

На коллекторе при такой монтажной схеме можно всего лишь прикручивать краны, чтобы регулировать скорость теплоносителя и как следствие, качество прогрева. Но вывести идеальное положение сложновато, но, хотя и реально.

Если вас такая монтажная схема устройства теплого пола не привлекает, то можно разработать монтажную схему с полным контролем. В таком случае коллекторная группа будет состоять из большего количества элементов, а именно:

  • Трубы.
  • Запорная арматура.
  • Воздухоотводчик.
  • Циркуляционный насос.
  • Сливной кран.
  • Насосно-смесительный узел.

Монтаж теплого водяного пола по такой схеме считается современным решением. Так, на входе и выходе из коллектора вместо обычных кранов необходимо установить термостатические регулировочные вентиля. Это позволит регулировать пропускную способность запорной арматуры. Достигается это благодаря очень интересному устройству. Под воздействием температуры термобалон с парафином сужается или расширяется, как следствие, пропускная способность вентиля увеличивается или уменьшается.

Важно понимать, что работа котла способна выдавать сильно большую температуру. Для теплых полов теплоноситель не должен прогреваться сильнее 55°С. В противном случае по полу будет ходить некомфортно. Чтобы это предотвратить обязательно монтируется смеситель. Смесительный насос необходимо установить между подачей в коллекторе и подачей трубопровода. В этой системе имеется третий выход. Он направляется к обратке в коллекторе. Так, смесительный насос при необходимости будет подкачивать остывший теплоноситель из обратки и таким образом уровень температуры будет понижаться.

Подключение к котлу

Так, известна еще одна схема укладки теплого водяного пола, которая сводится к тому, чтобы подключить к котлу коллектор. Эта монтажная схема позволит вам сэкономить деньги на закупке необходимого оборудования. Эта монтажная схема теплого пола позволит отапливать площадь помещения до 150 квадратных метров. Однако когда речь заходит о практичности, то здесь возникают вопросы. Лучше всего использовать коллектор, ведь так вы сможете осуществлять полный контроль работы теплого пола в квартире.

Еще есть один вариант, который заключается в том, чтобы подключить теплый водяной пол к котлу напольному. Для реализации этой монтажной схемы обязательно используется расширительный бак, группа безопасности и циркуляционный насос. При этом абсолютно не важно, используете вы твердотопливный, дизельный или газовый котел. Также потребуются и другие элементы.

Так, монтируется насос непосредственно перед трехходовым краном. Также он может быть установлен перед коллектором, но только на подаче. Также можно установить модуль подмеса. Но он стоит довольно-таки дорого. Его можно найти в разной сборке, который интегрируется к насосной станции или к коллектору. В последнем случае его монтаж осуществляется в коллекторный шкаф.

Схема с двухходовым клапаном

Теплые полы водяные монтажные схемы также может реализовываться с двухходовым клапаном. По-другому он называется – питающий кран. Состоит двухходовый клапан из такого элемента, как термоголовка с термодатчиком жидкостного типа. Этот термодатчик подает сигнал на закрытие или открытие крана. Как следствие, очень просто отсекать или включать систему.

Принцип работы этой схемы отличается от трехходового клапана, где подмес осуществляется беспрерывно. Подмес осуществляется только при его открывании. При монтаже двухходового крана обязательно монтируется байпас, на котором имеется предохранительный клапан. Зачем он необходим? Он нужен на тот случай, если повышается давление на входе в коллектор. Этот клапан открывается и сбрасывает часть жидкости в обратку.

Безусловно, эта схема имеет свои положительные стороны. При монтаже теплого водяного пола полностью исключается перегрев теплого пола, а, вернее, теплоносителя. Как следствие, отсутствие горячей воды в системе увеличит эксплуатацию всей отопительной системы. Однако есть некоторые ограничения. Например, при использовании в монтажной схеме теплого пола нельзя обогревать площадь более 200 м2. Это объясняется тем, что этот кран обладает маленькой пропускной способностью.

Схема с трехходовым клапаном

Расскажем еще об одной монтажной схеме теплого пола с использованием трехходового крана. Выше о нем уже говорилось. При его монтаже полностью исключается потребность в монтаже смесительного насоса. Трехходовой клапан следует использовать в тех случаях, когда поднимать циркуляцию теплоносителя не нужно. Монтаж трехходового клапана выполняется на выходе из коллектора. Данный способ подключения в обязательном порядке имеет такие узлы:

  • Трубы, идущие от котла.
  • С другой стороны, имеется специальный разветвитель.
  • Разветвитель имеет индивидуальный воздухоотводчик. Благодаря этому из системы можно вывести воздух.
  • В нижней части разветвителя имеется кран для слива теплоносителя. Это необходимо в том случае, когда будет выполняться ремонт той или иной ветки теплого пола.

Последовательная и параллельная схема

Также известна монтажная схема, в которой применяется сразу несколько видов смешивания теплоносителя. Сравним между собой две схемы параллельного и последовательного подключения:

  1. Параллельная. В этом случае пропускной кран заменяет байпас. Это делается с той целью, чтобы пропускать теплоноситель при заранее выставленном напоре. То есть, через байпас не будет прогоняться жидкость беспрерывно, а только тогда, когда в работу включаются контуры. Если они недоступны, то открывается пропускной кран. Вследствие этого выпускается поток теплоносителя, что приводит к экономии электроэнергии и значительно разгружает циркуляционный насос. Особенность параллельной схемы подключения теплого пола в том, что теплоноситель как на входе, так и на выходе имеет одинаковую температуру.
  2. Последовательная. Данный способ обладает одним важным преимуществом. Относительно тепловой техники эта схема самая точная и продуктивная. Входной поток пониже чем в котле, а температура полностью соответствует полу.

Если говорить, какая из этих схем лучше, то предпочтение стоит отдавать последовательному подключению теплого пола. Благодаря этому есть возможность осуществить подключение сразу нескольких контуров.

Подключение от системы отопления

Если вы проживаете в квартире, и хотите осуществить установку индивидуального теплого пола, то существует несколько рабочих схем. Данная монтажная схема подключения подразумевает обязательную установку насоса. Также насос оснащается термостатом. При подключении в квартире, насос устанавливается на обратку. Если сделать наоборот, то насос будет забирать большой тепловой поток из всей центральной отопительной системы. Как следствие в квартирах по стояку будет наблюдаться температурный хаос. Подключенные полы таким образом предотвратят подобные проблемы. Полностью исключится вероятность того, что радиаторы в квартире у вас и ваших соседей будут холодные, а теплые полы горячие.

Подключенные полы таким способом обязательно должны иметь следующий комплект узлов:

  • Трехходовой кран.
  • Температурный датчик.
  • Обратный клапан.
  • Смесительный клапан.

Все соединения должны быть герметичны и последовательны. В таком случае ваше напольное отопление будет эффективным и продуктивным. Последовательность подключения осуществляется так: сперва на подачу монтируется циркуляционный насос, на котором имеется датчик температуры. После устанавливается смесительный клапан. Именно он и будет подсоединяться к греющему контуру теплого пола. Что касается обратки, то на нее монтируется обратный клапан. Выход обратного клапана должен быть направлен к обратке (холодной трубе центрального отопления), а также должен быть отвод к смесительному клапану.

Заключение

Вот мы и рассмотрели монтажные схемы теплого пола. Как видно, напольным обогревом можно обеспечить помещения в самых разных обстоятельствах и условиях. При этом систему будет нагревать пол до вполне комфортной температуры. Мы надеемся, что этот материал был полезен для вас. Безусловно, все эти схемы могут вас запутать, особенно если вы не имеете опыта в этой работе. По этой причине предлагаем вам дополнительно просмотреть полезное видео.

Схема подключения водяного теплого пола к системе отопления

При проведении ремонта всегда особое внимание уделяется качественному обогреву помещения. Современные технологии помогают выбрать самый оптимальный вариант из огромного многообразия. Довольно часто выбор останавливается именно на водяном отоплении пола. Сочетание центрального отопления с такой системой очень удобно, эффективно и наиболее часто используется. Давайте разберемся, как сделать теплые полы от водяного отопления и что для этого нужно.

Подключение к отоплению

Для подключения водяного теплого пола к системе отопления потребуется выполнить перечисленные ниже действия.

Шаг 1 – монтаж чернового основания

Для подключения водяного теплого пола к системе отопления еще до прокладки труб необходимо выполнить черновое покрытие. Для этого демонтируют старое покрытие пола. Чтобы рассчитать требуемую высоту всех слоев, необходимо отмерить расстояние от поверхности пола до порога входной двери.

Последовательность слоев будет следующей:

  • цементный раствор;
  • утеплитель;
  • трубы для водяного пола, залитые стяжкой;
  • декоративное покрытие.

Рассчитав высоту, необходимую для каждого слоя, удастся узнать уровень, до которого можно сделать черновое покрытие.

После демонтажа старого покрытия пол очищают от грязи и мусора. Перед заливкой цементного раствора рекомендуют выполнить гидроизоляцию. Для этого необходимо застелить пол рулонным материалом. Чаще всего применяют полиэтиленовую пленку. Ее размещают, оставляя нахлест на стены. Для предотвращения смещения, края закрепляют строительным скотчем.

Если высота чернового покрытия довольно большая, то для ровной заливки можно воспользоваться специальными маяками. Нужную высоту вырезают из дерева или пенобетонных блоков. Ее проверяют уровнем, при необходимости увеличивая или уменьшая.

Далее приготавливается раствор для заливки стяжки. Для этого смешивают цемент, песок, специальный пластификатор и воду. В смесь добавляют керамзит. Это приводит к улучшению качества покрытия и повышению теплоотдачи.

Готовый раствор равномерно распределяют по поверхности пола до достижения необходимой высоты. Наличие небольших неровностей допускается, однако лучше тщательно выровнять покрытие, чтобы не возникало проблем.

Для перехода к следующему шагу следует дождаться, пока стяжка полностью просохнет. Длительность этого процесса зависит от высоты цементного раствора.

Шаг 2 – монтаж водяного контура

Поскольку подключение осуществляется к действующей системе отопления, то  нужно:

  • сохранить работоспособность центрального отопления;
  • учесть возможность включения и отключения циркуляции воды по теплому полу при необходимости;
  • смонтировать все так, чтобы водяное отопление не замкнуло от электрической энергии.

Выполняется процедура довольно просто. С батареи центрального отопления откручивают заглушку. На ее место вкручивают муфту, через которую будет подключаться система водяного теплого пола. Обязательно выполняется герметизацию соединения. Для этого используют специальную сантехническую пасту.

К муфте прикрепляют переходник, изогнутый под углом 90 градусов. К нему прикручивают вторую муфту. Закручивают все соединения качественно, поскольку в противном случае из них будет подтекать вода.

После муфты устанавливают кран. С его помощью включают и отключают систему. Следующим этапом устанавливают переходник. Благодаря которому будет подключена труба водяного пола.

Со второй стороной батареи поступают аналогичным образом. В результате получается два подключения. Через одно будет подаваться вода из батареи в трубы теплого пола, а через другое возвращаться в систему.

Для компенсации температурного расширения стяжки необходимо по всему периметру комнаты разместить демпферную ленту. Чтобы лента не сместилась, ее крепят к стене строительным скотчем. После заливки стяжки она должна быть выше нее примерно на 0,5-1 см.

Затем пол покрывают утеплителем. При монтаже подключения водяного теплого пола к системе отопления используют мультифольгу. На нее укладывают специальную сетку из стали. Ее квадратные ячейки имеют стороны по 10 см.

На сетку укладывают трубы, подсоединяют обратку. Затем укладывают на пол материал. В зависимости от размера комнаты, его укладывают “улиткой “или “змейкой”. Чтобы трубы не смещались, их закрепляют пластиковыми хомутами. Для увеличения гибкости материал прогревают. Оптимально размещать материал на расстоянии около 30 см друг от друга. Иначе не удастся равномерно прогреть пол или произойдет излишняя затрата материалов. Закреплять трубы хомутами достаточно каждые 30-50 см.

Специалисты рекомендуют не укладывать материал под мебелью, так как это может привести к перегреву и быстрой поломке системы. Если сетка с трубами топорщится, то эти места прижимают, используя специальные металлические пластинки или гвозди-дюбеля.

Трубу, которая будет выводить воду из системы, подключают к насосу. Для качественного выполнения подключения применяют переходники. Они осуществляют постоянную циркуляцию горячей воды.

В систему обязательно монтируют два крана. Один будет открывать или закрывать циркуляцию воды по системе теплого пола, а второй закрывать при необходимости возврат воды для центрального отопления.

Открытие первого крана включит обогрев теплого пола, а закрытие второго отключит циркуляцию воды и обогрев.

Перед выполнением следующего шага необходимо выполнить пробный запуск водяного теплого пола от центрального отопления. Это позволит обнаружить места протекания и устранить их.

Шаг 3 – заливка труб стяжкой

После укладки материала его заливают стяжкой, аналогично той, которую используют для заливки чернового покрытия. Выполненная заливка должна немного покрывать трубы.

Поверхность тщательно разравнивают и оставляют до полного высыхания. Обычно для этого требуется 2-4 недели. Затем проверяют качество застывшего бетона и переходят к заключительному этапу.

Шаг 4 – укладка напольного покрытия

Поверх стяжки укладывают подложку. Она выполняется из вспененного полиэтилена или изолона.

В зависимости от назначения помещения, застывший бетон покрывают керамической плиткой, деревом, ламинатом или линолеумом. Эти покрытия подходят для водяного теплого пола, работающего от батареи центрального отопления.

При соблюдении всех перечисленных шагов теплый водяной пол будет радовать своей работой долгие годы. Недостатком системы является возможность обогрева только во время отопительного сезона.

Полы с лучистым обогревом — McMackin Mechanical

Реконструкция 101: 5 вещей, которые нужно знать о лучистом напольном отоплении от Кристин Чанг Хануэй

Можно ли устоять перед ощущением ходьбы босиком по подогреваемому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как полы с подогревом) — энергоэффективного способа согреться в холодные месяцы. Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своих собственных.Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

1. Что такое теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычные системы воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы.Фотография предоставлена ​​Динесеном.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев с помощью электрических проводов) и гидронные (тепло с помощью труб с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Для получения дополнительной информации о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрический или водяной» подрядчик из Сан-Франциско Джефф Кинг из Jeff King & Company, член Директории архитекторов и дизайнеров Remodelista.

Вверху L: система электропроводки, устанавливаемая в ванной комнате.Фотография сделана Мод Плантига на Flickr. Вверху R: гидронная система, ожидающая укладки напольного покрытия. Фотография через Triangle Tube.

3. Каковы преимущества лучистого теплого пола?

Теплый пол не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективно доставляя тепло и комфорт, что можно не любить?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма через семинар по устойчивому развитию.

4. Каковы минусы лучистого теплого пола?

Систему лучистого теплого пола сложно установить после того, как пол уже уложен, и это реально возможно только в том случае, если вы готовы убрать полы или строите новый дом. Несмотря на то, что есть новые продукты, такие как электрические излучающие подушки, которые можно установить между балками под полом, для них требуется доступ снизу через подвал или подвал.Отсутствие того или другого является преградой для сделки.

Вверху: Каменная плитка хорошо сочетается с лучистым напольным отоплением благодаря своим теплопроводным свойствам. На этом изображении грубая каменная плитка в ванной комнате от Atelier Am из Лос-Анджелеса. Фотография предоставлена ​​Марком Д. Сайксом.

5. Какие напольные покрытия лучше всего подходят для теплового излучения?

Хотя для полов с подогревом можно использовать все напольные покрытия, некоторые из них работают более эффективно, чем другие. Некоторые общие практические правила: материалы с теплопроводными свойствами (камень, бетон, керамическая плитка) эффективно проводят, передают и удерживают тепло, выдерживая при этом высокие температуры.Полы из массивной древесины могут сжиматься и расширяться при колебаниях температуры, оставляя неприглядные зазоры. Однако если вам нравятся деревянные полы, опытный установщик деревянных полов сможет справиться с потенциальной усадкой. Полы из винилового и пластикового ламината также имеют ограничения по температуре, в то время как ковры обладают изоляционными свойствами, которые потенциально снижают тепловой поток.

Вверху: Полированные бетонные полы с лучистым подогревом согревают дом, переоборудованный из конюшни AR Design Studio.См. Manor House Stables, A Champion’s Home Reborn, чтобы узнать больше. Фотография сделана в AR Design Studio.

Схема трубопровода

для теплого пола

Глоссарий терминов HVAC — Википедия
Теплоотдача происходит, когда тепло движется от одного кабеля, и трубопровод внутри камеры должен быть правильно рассчитан на предмет возгорания, при котором комната нагревается снизу вверх. Теплый пол устраняет проблемы сквозняка и пыли, связанные с системами воздушного отопления. излучение Перенос … Читать статью

РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ
РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ www r.com Сегодня системы лучистого отопления способны обогревать дома, нестандартные и стандартные жилые дома, предприятия, склады, КОМПОЗИЦИОННУЮ ПЛАСТИНУ НАПОЛЬНОЙ ТЕПЛОИЗОЛЯЦИОННОЙ ПЛИТЫ ПОД СХЕМОЙ НАПОЛЬНОЙ ДИАГРАММЫ. COMP ONE NTS Глава 2 7 … Получить содержание здесь

Heat Pump — Wikipedia
Тепловой насос — это устройство, которое передает тепловую энергию от источника тепла к простой стилизованной диаграмме паров теплового насоса. сжатие из-за необходимости бурения скважин для вертикального размещения трубопроводов теплообменника или рытья траншей для горизонтальных… Прочтите статью

Radiant — Pexheat.com
RadiantPEX для жилых помещений и 3 «для коммерческих систем обогрева полов. Содержание трубопровода Руководство по установке RadiantPEX Добро пожаловать в захватывающий мир лучистого напольного отопления и таяния снега. Для некоторых это Руководство будет введением в установку подогрева пола и … Получить содержание здесь

Использование водонагревателей для лучистого тепла Нагревание
Использование водонагревателей для лучистого тепла Газовые водонагреватели могут обеспечить надежную температуру поверхности до литые радиаторы и конвекторы и слишком горячие для теплого пола. Водонагреватель для отопления помещений:… Возврат Doc

Карманный справочник Viega ProRadiant
К другим инновационным решениям Viega для сантехники относятся универсальные варианты трубопроводов из PEX (ведомость материалов и отчет о теплых полах [RFH]) • Контактная информация Карманное руководство Viega ProRadiant). «) Код # руководство по установке. ViegaPEX Barrier / ViegaPEX ViegaPEX. ViegaPEX) … Получить документ

Руководство по проектированию гидравлических систем — GARN
Руководство по проектированию гидравлических систем © DECTRA CORPORATION — март 2013 г. 1 GARN® (включая насосы, трубопроводы, вентилятор змеевики, плинтус с горячей водой, системы лучистого теплого пола и т. д.) и все электрическое оборудование (включая силовую проводку, средства управления, проводку управления, СХЕМА ЗАКРЫТОГО ТРУБОПРОВОДА СУХОЙ ЗОНА:… Посетите документ

Охлаждающая балка — Википедия
Охлаждающая балка — это тип конвекционной системы отопления, вентиляции и кондиционирования воздуха, предназначенный для нагрева воздуха, который становится более плотным и падает на пол. Холодный потолок должен охватывать относительно большую площадь потолка, поскольку он обеспечивает нагрев и охлаждение в основном за счет лучистой, а не конвективной передачи тепла. [цитата … Читать статью

Система лучистого отопления подвала

Подвалы трудно поддерживать эффективно отапливаемыми по многим причинам.Природные свойства жилой площади подвала существенно отличаются от жилой площади основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами. Водяной пар проникает через пористую цементную плиту и стены, проникая в окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для легкой установки водяного лучистого тепла под полом подвала.

Эффективные системы гидроизоляции, дренажные системы и отстойные насосы снизят угрозу просачивания воды и затопления.Однако они не будут бороться с проникновением испарений грунтовых вод через почву под бетонной плитой и за стенами подвала. Осушитель может улучшить ситуацию, но он действительно лучше для улучшения качества воздуха в помещении.

Системы лучистого обогрева пола подвала предназначены для обогрева бетонной плиты, используя ее для отвода тепла, которое поглощается окружающей средой подвала. Если вы когда-либо ходили босиком по подвальному этажу, вы знакомы с холодом и влажностью, которые могут быть почти невыносимыми для незащищенных ног.Благодаря системе лучистого обогрева пола в подвале полы останутся теплыми и сухими, а также будет поддерживаться постоянная комфортная температура во всей жилой зоне подвала.

Технологический прогресс

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление пола в подвале является новой и инновационной технологией, это не новинка. Теплый пол появился в 60 году нашей эры, когда римляне использовали эту концепцию для обогрева замкнутых пространств.

Это правда, что технологии постоянно развиваются, чтобы повысить рентабельность лучистого отопления, установки и эксплуатации пола в подвале.Теперь системы предлагают преимущества с точки зрения выбора, энергоэффективности, экологических соображений и простоты.

Понимание теплообмена
Конвективное тепло

Подумайте о тепле, исходящем от огня. Есть разница в основном источнике тепла между камином и костром. Камин нагревается в основном за счет конвекции, поскольку воздух, окружающий камин, является основным теплоносителем.

Пока очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем он становится холоднее.Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который всасывает теплый воздух через дымоход. Такой же вакуум образуется при остывании горячих углей.

В традиционных системах конвективного воздушного отопления этот процесс стратификации воздуха, инфильтрации и результирующих потерь тепла за счет эксфильтрации известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Как только воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом.При понижении наружной температуры инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению внутренней температуры.

Перегретый воздух из конвективной системы течет к более холодным наружным стенам, втягивая холодный воздух в дом через любые трещины и циркулируя с нагретым воздухом. Уравновешивание термостатов конвективных систем занимает больше времени из-за времени, необходимого для передачи тепла, где можно измерить температуру.

Системы лучистого отопления для плинтусов отличаются более низким энергопотреблением по сравнению с традиционными системами с принудительной подачей воздуха.Однако тепло, выделяемое радиаторами плинтуса, не является действительно излучаемым. Эти типы лучистых систем по-прежнему передают основной источник тепла через воздух с помощью лучистых нагревательных элементов.

Лучистое тепло
Электрическое лучистое отопление для пола может быть получено в рулонах для легкой и быстрой установки на ваш черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. После того, как дрова сгорят дотла, раскаленные угли сохраняют тепло и продолжают нагревать землю иногда в течение нескольких дней.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение равномерно поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, что исключает сквозняки и холодные пятна.

Благодаря излучающим системам, инфильтрации, эксфильтрации, расслоению воздуха и стеклу потери тепла сокращаются на 10-25 процентов по сравнению с конвективными системами.Настройка термостата обычно может быть понижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

Настоящая излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. По достижении заданной температуры, установленной на термостате, температуры будут оставаться более высокими. Разница температур на внешних стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления подвала

Системы лучистого обогрева пола в подвале работают по тому же принципу, что и тепло, создаваемое раскаленными углями от костра. Подобно тому, как раскаленные угли нагревают землю, пол тщательно нагревается, и окружающая среда поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может возрасти с увеличением комфорта жилого помещения в подвале.

Как правило, большинство систем лучистого обогрева полов являются жидкостными.Эти типы сухих систем могут быть установлены как над, так и под черным полом или под бетонной плитой, обеспечивая тихий, чистый и эффективный обогрев, а также ряд других преимуществ.

  • Экономичный — Обеспечивает экономию затрат на электроэнергию до 40 процентов по сравнению с системами конвективного воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем в традиционных системах отопления, с обратной стратификацией на два-четыре градуса разницы между температурами уровня пола и потолка.Стоимость рассрочки очень доступна для среднего домовладельца.
  • Чистота и здоровье — Устраняет сквозняки и предотвращает циркуляцию обычных загрязнителей в помещении через воздух, таких как пыль, грязь и аллергены. Снижает количество внешних загрязнителей за счет сохранения ископаемого топлива.
  • Экологически чистый — Создает меньше парниковых газов и может быть поддержан самым чистым и наиболее возобновляемым источником энергии: усовершенствованной солнечной энергетической технологией.
  • Тихий — Устраняет шум вентиляторов, треск воздуховодов и стук труб традиционных конвективных систем.
  • Увеличенное жилое пространство — Призывает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом, без циклов холода или жары и с более низкой относительной влажностью.
  • Практические инвестиции — Увеличивает долгосрочную экономию затрат на электроэнергию и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулирует по гибкой трубке, проложенной через сеть над или под черным полом.Большинство производителей гидравлических систем находят трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером диффузии кислорода, превосходящим более старые мягкие медные или стальные трубки.

Гидравлические системы излучающего пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающей средой. PEX и резиновые трубки гибкие и менее подвержены коррозии при перекачивании нагретой жидкости через трубки мимо других металлических компонентов, присутствующих в насосах, крепежных деталях и муфтах.

Гибкие трубки заполнены водой или комбинацией антифриза. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и перекачивается по трубопроводу. Гибкие трубы нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

У каждого типа системы есть свои преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, расходах на установку и электроэнергию, количестве исследований системы продукта, любых приготовлениях, необходимых для гидроизоляции или ремонта фундамента, а также рекомендаций профессионального установщика.Возможно, наиболее важный фактор для принятия решения будет зависеть от того, устанавливается ли система в существующем доме или в новой строительной конструкции здания.

Независимо от того, какую систему лучистого отопления для пола в подвале вы выберете, следует помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем у традиционной системы с принудительной подачей воздуха.

Теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх разводки лучистого тепла.

Скорость передачи тепла через тепловую массу пола превышает скорость передачи тепла через воздух. Однако, как только теплопередача полностью проникнет в бетонную плиту подвала, постоянство и устранение горячих и холодных точек значительно перевесит любые неудобства.

Надземные системы могут стать дорогостоящими и отнять много времени при модернизации. Часто существующий чистовой пол может потребоваться удалить и заменить впоследствии.Для подпольных систем требуется просверливание отверстий в балках перекрытия, чтобы можно было пройти трубку PEX.

Разделы ниже должны помочь решить, какая система лучистого отопления пола в подвале является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к нанятому по контракту профессионалу. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Надземные системы

Системы лучистого отопления в подвальном этаже устанавливаются над черным полом из бетонных плит и под чистым полом.В надпольных системах используются деревянные панели с пазами, устанавливаемые под чистым полом. Трубки PEX помещаются в пазы панели, устанавливая заподлицо с поверхностью панели.

Площадь и ширина панели варьируются в зависимости от производителя. Некоторые производители предлагают панели типа «аккордеон» для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровыми покрытиями.

Подпольные системы

Под черным полом установлена ​​система лучистого отопления цокольного этажа.Системы ниже пола включают прикрепление труб PEX к основанию черного пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидронные системы. Подпольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения такой же тепловой нагрузки требуется более высокая температура источника.

Панельные системы двойного назначения

Эта панельная система, которая считается панелью двойного назначения, сочетает в себе структурные требования, предъявляемые к каркасу черного пола и системе лучистого теплого пола.Система панелей сконструирована по технологии «шпунт-паз». Верхняя поверхность представляет собой панель с модульным рисунком канавок по центру. Панель предназначена для труб PEX с алюминиевым листом из сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных перекрытий

Эта система лучистого отопления пола в подвале не самая экономичная или практичная для существующих подвалов, если только бетонная плита не нуждается в замене.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. При правильной установке он работает наиболее эффективно из всех систем лучистого отопления подвала.

Поскольку стоимость плиты цокольного этажа уже учтена в расходах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее окупить долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным воздухонагревателем, плинтусом, водонагревателем, дровяной печью или водонагревателем.

Домовладельцы приятно удивлены бесшумной работой системы водяного водяного отопления. В отличие от традиционных конвективных систем, здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем приточного воздуха. Устранение горячего воздуха, выходящего из регистров, исключает распространение пыли по дому.Постоянный и равномерный нагрев достигается благодаря тому, что в помещении не происходит немедленного охлаждения воздуха или продувки холодным воздухом, поскольку воздух нагревается с каждым циклом нагрева.

Установка систем теплого пола с бетонными плитами
Теплый пол с подогревом можно установить под деревянным полом, добавив тепла, исходящего от пола.
Критические факторы изоляции

Установка элементов системы лучистого теплого пола из бетонных плит очень мало меняет процесс заливки бетонного пола в подвальном помещении по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя для предотвращения проникновения водяного пара через бетонную плиту. Использование пароизоляции стало стандартом в последние годы.

Слой изоляции укладывается поверх пароизоляции и вдоль краев фундаментной стены, чтобы предотвратить вымывание тепла через более холодные внешние края стены. Это самая важная рекомендация в процессе. Толщина изоляционного слоя должна составлять от одного до двух дюймов в зависимости от климатических условий.

В более холодных климатических условиях следует начинать с двухдюймовой изоляции на внешней стене фундамента и сужаться до дюйма к центру. Рекомендуется, чтобы длина изолированной площади составляла 12 футов от периметра к центру подвала. Кроме того, обеспечение надлежащей теплоизоляции фундамента увеличивает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы лучистого пола из бетонных плит.

Компоненты системы
Затем в контурах между арматурным материалом бетона или поверх него в петле наматывают трубку

PEX, управляемую коллектором контура.Армирующий материал защищает трубы и отводит тепло от трубы для более быстрой передачи тепла через бетонную плиту.

Стержневые арматуры предпочтительнее сетчатых из-за их долговечности. При использовании стержневой арматуры рекомендуется укладывать половину армирующего материала на блоки, кирпичи или другие возвышающиеся поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается поверх трубки.

Гибкая трубка привязана проволокой к армирующему материалу на длине менее 400 футов, в зависимости от толщины трубки.Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и зон, более подверженных потерям тепла. Внутренние зоны часто расположены на больших расстояниях, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, приведет к минимальному потреблению энергии. Расположение трубок должно быть спиральным и без очень крутых поворотов. Цель состоит в том, чтобы выполнять плавные повороты, которые помогут снизить нагрузку на насос и сэкономить энергию.

Проверка герметичности полиэтиленовой или резиновой трубки на герметичность перед заливкой цокольного этажа может сэкономить значительные хлопоты и время. Это включает в себя накачивание трубки до 50 фунтов на квадратный дюйм и оставление ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, указывается утечка.

Ремонт производится перед заливкой плиты. Во время заливки цементной плиты в трубке остается воздух, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще один осмотр, чтобы определить, не произошла ли утечка.

Чтобы защитить гибкую трубку PEX от повреждений, ее оставляют в нижней трети бетонной плиты. На этой глубине трубы наиболее эффективно отводят тепло через бетонную плиту. Следует позаботиться о том, чтобы трубы не пробили дно плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого обогрева пола в подвале называются гидравлическими системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступен ряд источников энергии.

  • Природный газ
  • Пропан (LP)
  • Масло
  • Уголь
  • Дерево
  • Электричество
  • Тепловые насосы
  • Земляные тепловые насосы
  • Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. Соображения включают бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистые полы с подогревом обеспечивают более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.
Последние штрихи

После того, как вы определились с системой лучистого отопления подвального этажа и источником энергии, вы готовы к выбору последних штрихов. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Полы в подвале и Полы из твердых пород дерева.

Консультации со специалистом по системам лучистого отопления подвала — это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

При наличии надлежащей информации и профессиональных рекомендаций домовладельцы и их семьи могут наслаждаться максимально комфортным и уютным дополнительным жилым пространством по экономичной цене!

Вода или электричество: что лучше для водяного теплого пола?

Вода или электричество: что лучше для теплого пола?

Излучающий пол с подогревом — это один из тех проектов по благоустройству дома, о которых каждый домовладелец задумывается.Обычно это одно из тех дополнений мечты, которые могут превратить замерзшие холодные полы в разгар зимы в постоянно теплые поверхности по всему дому. Если вы когда-либо просыпались из-за снежной бури и не могли найти свои тапочки, вы испытали на себе то, чего лучше всего избежать с помощью теплого пола.

Но не все системы лучистого теплого пола были созданы равными, и добавление одной из них в ваш дом по-прежнему требует некоторого опыта, чтобы определить подходящую модель для вас и вашего дома. Конфигурации напольного отопления бывают двух основных разновидностей: электрические и гидравлические, или водяные.Каждый из них предлагает разные впечатления и подходит для определенных домов, поэтому просмотрите их и решите, какой из них подходит именно вам.

Электрические лучистые полы с подогревом: настраиваемые и самостоятельные
Один прискорбный факт, связанный с лучистым напольным отоплением, заключается в том, что после того, как ваш дом действительно построен и полы уложены, ваши возможности ограничены. Нагревательные элементы работают лучше всего, когда они размещаются непосредственно под черным полом, к которому трудно получить доступ в готовом доме. Однако электрические системы могут быть размещены под напольными покрытиями для аналогичного опыта.

Еще одно соображение при использовании теплого пола — это расстояние, на которое нагревательные маты поднимают ваш пол. Руководство Green Home объяснило, что гидравлические системы обычно имеют громоздкие профили, которые могут вызвать проблемы с дверьми или мебелью, которые уже плотно прилегают. Однако средняя установка электрического отопления поднимает ваш пол только примерно на 1/8 дюйма. Они также поставляются в виде простых в установке готовых матов, которые нужно просто собрать вместе и подключить к источнику электроэнергии. Простота электрического лучистого теплого пола означает, что вы можете установить свою собственную систему, обладая небольшими знаниями и определенной решимостью.

Однако электрическая система не очень хороша для обеспечения теплом всего вашего дома. Во-первых, готовые коврики имеют прямоугольную форму, которая может не поместиться в каждой комнате вашего дома, и они не выдерживают пиковых температур без постоянного источника энергии. В зависимости от того, где вы живете, вы можете увидеть гораздо более высокий счет за электричество, чем вы привыкли.

Водяной теплый пол: для всего дома
Если вы проводите существенную реконструкцию или хотите построить новый дом с нуля, водяные лучистые полы с подогревом — ваш лучший выбор для беспрепятственной интеграции системы в ваш дом.Вместо готовых матов, в гидравлических конфигурациях вода нагревается по гибкой трубке, адаптированной к каждой комнате в вашем доме. Это означает, что вы можете покрыть каждый этаж каждой комнаты своего дома, независимо от формы и размера.

Еще одним преимуществом гидравлического формата является то, что вода сохраняет тепло намного дольше, чем электрические катушки. Даже после того, как вы отключите подачу воды, жидкость, содержащаяся в панелях пола, будет продолжать нагревать ваш дом до нескольких часов, в зависимости от наружной температуры и изоляции вашего дома.Как только гидравлические системы достигают заданной температуры, им также требуется небольшое количество энергии, чтобы оставаться там неопределенно долго.

Как и у электрических лучистых полов, у гидравлических систем есть свои недостатки. Поскольку для их установки требуется больше места, вы не можете просто оторвать половицы и надеяться на лучшее. BobVila.com объяснил, что гидронные системы также необходимо подключать непосредственно к водопроводной системе вашего дома — любые ошибки в этом процессе могут иметь серьезные последствия не только для теплого пола, но и для всего вашего дома.

Лучистые полы с подогревом могут обогреть весь дом более эффективно, чем системы с принудительной подачей воздуха, при этом скрывая любые следы нагревательных элементов или уродливые вентиляционные отверстия. Решите, какая конфигурация подходит вам, и добавьте теплый пол в свой дом уже сегодня.

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом.Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат. Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной.К счастью, термостаты легко проверить и заменить в случае неисправности.

No Heat

Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения. Если напряжение отсутствует, значит, в сервисной панели сработал автоматический выключатель или перегоревший предохранитель.Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель. Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них.Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель и затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика. Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику.Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем герметичность.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и чистым полом. В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата.В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может быть довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, установленного на его диапазон Ом. Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или один или несколько дефектных участков нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек. Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью.В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонарем в непосредственной близости от деревянных элементов конструкции вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Все о теплых полах | tekmar

Решение

Решение — отапливать дом с помощью системы лучистого теплого пола.Все поверхности в помещении нагреваются до той же температуры, что и пол. Это включает в себя стены, мебель и, конечно же, вас, жильца здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.


Выбор подходящего оборудования Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы в системах водяного отопления.Эти термостаты включают излучающий пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой. Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для теплого пола.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

  • Ограничение температуры пола из твердых пород дерева. Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
  • Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.
  • Обеспечьте комфорт в комнатах с большим количеством стеклянных окон, выходящих на южную сторону. Эти комнаты часто перегреваются днем ​​из-за солнечного излучения, проникающего через окна. Обычно это может привести к тому, что светлый пол станет холодным в течение дня. Поддерживая температуру пола около желаемой температуры воздуха в помещении, комната остается комфортной, даже когда солнце садится вечером.

Чтобы обеспечить экономию энергии, наши термостаты также предлагают возможность создания программируемого графика понижения температуры в ночное время.Термостат снижает температуру в ночное время, обеспечивая тем самым экономию энергии. Затем термостаты могут использовать функцию оптимального запуска вместе с обратной связью по температуре в помещении, чтобы гарантировать, что настройки комнаты и пола вернутся к температуре, когда вы проснетесь утром.

У нас есть решения для управления котлом, зонирования, эксплуатации систем охлаждения и удаленного доступа в Интернет для вашей системы лучистого теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого теплого пола с термостатами Tekmar.

Эффективен ли электрический луч

Эффективно ли электрическое лучистое тепло для преобразования вашего дома из приточного воздуха или отопления плинтуса?

обогревают полы по сравнению с воздушными обогревателями или обогревателями для плинтусов? В этой статье вы узнаете, что есть два распространенных варианта отопления. Принудительный воздух и лучистое тепло, и какой из них более эффективен для обогрева полов.

Основные типы систем отопления:

Принудительный воздух

Принудительное воздушное отопление — это просто перенос тепла воздухом через воздуховоды в вашем доме.Работает на природном газе, создающем пламя для нагрева воздуха и нагнетании воздуха в центр вашего дома.

Но сколько тепла теряется между источником и местом назначения? Возможность охлаждения теплого воздуха при прохождении через вентиляционные отверстия увеличивается с увеличением количества поездок. Каждая система вентиляции не идеальна, и воздух просачивается через щели.

Когда теплый воздух достигает места назначения, теплый воздух поднимается к потолку, оставляя вас умеренно теплым.

Качество принудительного воздуха в помещении

Воздуховоды также собирают и распространяют пыль и другие загрязнения, включая микробы.При принудительной рециркуляции воздуха пыль и микробы могут циркулировать в вашем доме, вызывая болезни. Это идеальный вариант для регулярной замены фильтра для улучшения качества воздуха в помещении.

По нашим оценкам, приточный воздух не очень эффективен, по данным Министерства энергетики США, на 45% ваших счетов за электроэнергию.

Уровень эффективности Рейтинг: 4

Плинтус тепло

Схема радиаторного отапливаемого помещения с распределением тепла

Плинтус — близкий родственник принудительного воздуха, за исключением того, что в нем нет воздуховодов, фильтра и он питается от электричества.В сочетании с плохим размещением плинтусов эти блоки обычно нагревают внешние, а не внутренние стены.

Например, при размещении плинтусов под окнами холодное оконное стекло охлаждает более теплый воздух в комнате рядом со стеклом, и этот холодный воздух падает, как камень, на пол. Кроме того, традиционные обогреватели должны нагреваться до 149–167 градусов по Фаренгейту, потребляя больше энергии для нагрева пола.

По данным Министерства энергетики США, обогрев плинтусов — самый дорогой способ обогрева дома.

Уровень эффективности Рейтинг: 2

лучистого тепла

Лучистое тепло обеспечивает равномерное распределение тепла по комнате с минимальными потерями или без них. Это происходит за счет передачи энергии, то есть тепла, непосредственно контактирующего с поверхностью. Затем тепло излучается от поверхности.

Схема помещения с подогревом полов с распределением тепла

Тепло не теряется во время распределения из-за передачи тепла. Тепло поднимается к потолку, но источник тепла начинается с пола и поднимается к потолку.

Качество воздуха в помещении для систем лучистого отопления

Внутри воздуховодов системы лучистого отопления не могут скапливаться микробы / пыль. Нет системы, способной выталкивать аллергены в воздух.

По данным Министерства энергетики США, лучистое тепло имеет ряд преимуществ по сравнению с другими формами распределения тепла. Благодаря отсутствию потерь тепла при распределении и качестве воздуха в помещении лучистое тепло является явным лидером в области энергоэффективности.

Уровень эффективности Рейтинг: 9

Но есть ли на рынке разные системы лучистого отопления? Что более эффективно: гидронная система или электрическое лучистое тепло?

Лучистое тепло — Гидравлические системы

Гидравлические системы — это, в основном, горячая вода, проходящая через ½-дюймовый трубопровод PEX через пол / стены.Автономный бойлер необходим для нагрева воды, которая проталкивает воду по трубопроводу. Котлу требуется некоторое время, чтобы нагреть воду, но после этого он может обеспечить мягкий нагрев полов и стен.

В зависимости от котла (газовый или электрический) газовый более экономичен, чем электрический.

Если вы хотите установить электрический бойлер, вам следует подумать о системе электрического лучистого отопления в связи с техническим обслуживанием, так как нагрев вашей комнаты будет стоить столько же. Гидравлические системы необходимо обслуживать каждые два года для достижения оптимальной производительности.

При этом наша оценка эффективности:

.

Гидравлическая система — газовый котел — уровень эффективности Рейтинг: 8

Гидравлическая система — электрический котел — Уровень эффективности: 6

Электрическое лучистое тепло

Электрическое лучистое тепло — это кабель или пленка, которые генерируют тепло за счет переменного тока, протекающего в коврике или кабельной системе. Коврик питается от электричества (120 В или 240 В), стоимость которого равна стоимости гидронной системы — электрический бойлер, но не требует обслуживания, плюс быстрое время установки делает его идеальным для домашних хозяйств или подрядчиков.

Уровень эффективности электрического излучения — Уровень эффективности: 7

Как вы прочитали в статье, гидронная система — газовый котел является наиболее эффективным, но вы также должны учитывать свое время на установку системы, техническое обслуживание и, в основном, то, что вам удобно в вашем доме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
