Щипец для ондулина что это такое: Зачем ондулину щипец и сколько он добавляет к стоимости кровли? — mkada.ru

Содержание

Монтаж кровли Ондулин и аксессуаров

Монтаж Ондулин

Схема утеплённой кровли

1 — битумные листы Ондулин
2 — гвозди кровельные Ондулин
3 — обрешетка
4 — бруски толщиной от 30 мм
5 — супердиффузионная мембрана ОНДУТИС SA130 или SA115 (укладывается непосредственно на утеплитель)
6 — утеплитель
7 — стропильная доска
8 — пароизоляция ОНДУТИС R100, R70 или R-термо
9 — черновая подшивка
10 — чистовая подшивка

Хранение листов Ондулин

До монтажа листы ОНДУЛИН должны храниться в оригинальной упаковке в горизонтальном положении.

Вскрытые паллеты во время хранения рекомендуется накрывать для защиты от попадания дождя, пыли и мусора.

Хранить материал следует в хорошо проветриваемом, сухом помещении либо под навесом, для защиты от солнца.

При хранении в отапливаемом помещении, запрещается устанавливать нагревательные приборы ближе 1 метра во избежание деформации листов.

Общие рекомендации при работе с кровлей Ондулин

Перед монтажом рекомендуется проверить скаты крыши на прямоугольность. Если на скате имеются отклонения, то необходимо провести вертикальную линию, чтобы впоследствии ориентироваться на неё при укладке.

Монтировать листы следует только при плюсовой температуре. При отрицательных (до -5°) – с большой осторожностью. Ниже – нельзя. Также не рекомендуется монтаж кровли Ондулин при очень высоких положительных температурах (от +30°).

Необходимые инструменты: молоток и ножовка по дереву, смазанная маслом чтобы избежать застревания. Можно использовать циркулярную или ручную электропилу.

Размечать листы ОНДУЛИН лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.

При угле наклона крыши от 5° до 10° (уклон от 1/11 до 1/6) требуется сплошная обрешётка из доски или фанеры. Концевой нахлёст: 30 см, боковой нахлёст: 2 волны*.

При угле наклона крыши от 10° до 15° (уклон от 1/6 до 1/4) делается обрешётка с интервалом 45 см по осям. Концевой нахлёст: 20 см, боковой нахлёст: 1 волна*.

При угле наклона крыши от 15° (уклон от 1/4 и более) делается обрешётка с интервалом 61 см по осям. Концевой нахлёст: 17 см, боковой нахлёст: 1 волна*.

*Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешётки и увеличить нахлёсты.

В качестве обрешётки можно использовать доски или брус. Рекомендуемое сечение бруса 40х60 или 50х50 мм. Чем больше расстояние между стропилами, тем больше должно быть сечение обрешётки. Необходимо строго выдерживать расстояние между обрешёткой, для этих целей можно использовать деревянный «интервал».

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши. Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлёст в 3, а не в 4 листа. Иначе может произойти деформация углов.

Для крепления одного листа необходимо 20 гвоздей. В ту волну, где потом будет нахлёст следующего листа гвозди забивать не надо. Сначала закрепляется лист по 4 углам. Низ листа крепится по каждой волне. Остальные два ряда гвоздей прибиваются через одну волну к обрешётке, при этом обязательно крепятся края листа.

Свес листа на карнизе должен отступать от края обрешётки на 5-7 см.

Если на доме устанавливается водосточная система или надо закрывать щели на карнизе для улучшения внешнего вида, то можно использовать карнизную планку. Карнизная планка имеет специальные места для сгиба на различном расстоянии от края, что позволяет регулировать её свес. ОНДУЛИН должен крепиться на расстоянии не более 5 см от края листа.

Для оформления щипца (фронтона) используйте специальный щипцовый или коньковый элемент ОНДУЛИН. Монтаж начинается с нижней части щипца. Нахлёст составляет 15 см.

Крепление коньковых элементов нужно начинать с противоположного превалирующим ветрам края с нахлёстом 12,5 см. Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешётки.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Боковой стык кровли со стеной или трубой оформляется при помощи планки бокового примыкания. Планки устанавливаются снизу вверх с нахлёстом 10-15 см. Верх планки примыкания прижимаются к стене металлической полосой и промазывается герметиком.

Торцевой и боковой стык кровли с вертикальной стеной можно оформить при помощи ендовы ОНДУЛИН. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза. Стык ендовного элемента со стеной и угловые соединения ендов необходимо надежно гидроизолировать самоклеящейся лентой ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа ОНДУЛИНА. По боковым сторонам используется планки бокового примыкания. Верх фартука и планки примыкания прижимаются к стене металлической полосой и промазывается герметиком. Примыкание к трубе сзади оформляется при помощи самоклеящейся ленты ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

Для оформления ендов используйте специальные ендовы ОНДУЛИН. Для их крепления требуется дополнительная обрешётка. Нахлёст элементов ендовы составляет 15 см. Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Внешний излом кровли можно оформить при помощи конькового элемента ОНДУЛИН. Нахлест коньковых элементов составляет 10-15 см. Для закрытия просветов и обеспе чения вентиляции можно использовать заполнитель карниза.

Внутренний излом кровли можно оформить при помощи ендовы ОНДУЛИН. Нахлёст ендовных элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза ОНДУЛИН используется для закрытия просветов листов на карнизе, между коньковым элементом и листом ОНДУЛИН а также в местах примыкания кровли к стене, ендовах и ребрах. Применение заполнителя карниза зависит от вентиляции каждой кровли.

Вентиляционная труба ОНДУЛИН оформляет выпуск вентиляционного канала/вытяжки через кровлю. Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве. Прибивайте трубу по каждой волне. Верхний лист должен иметь нахлест поверх основания.

Карнизную планку можно использовать в качестве подоконного отлива. Карнизная планка имеет специальные места для сгиба, что позволяет применять её на различных размерах оконных коробок.

Ондулин — монтаж кровли и пошаговая инструкция по укладке в картинках

Ондулин является легким и прочным материалом, для покрытия крыш. Он представляет собой волнистые листы, с высокой степенью устойчивости к воздействию различных разрушающих природных явлений.

Установка кровли из ондулина не займет у вас много усилий и времени. Таким покрытием можно выложить не только коттедж или дом, но и баню с беседкой, а также различные хозяйственные постройки.

Существенное преимущество по сравнению с другими материалами – возможность установки покрытия прямо по старой кровле. Таким образом, вы сможете сократить затраты на ремонтные работы.

Процедура укладки достаточно проста. Перед началом монтажа, стоит внимательно изучить заявленные рекомендации производителей. Далее мы рассмотрим вопросы, часто возникающие у тех, кто впервые использует ондулин: Как можно разрезать ондулин? Необходима ли пароизоляция и гидроизоляция? Как сделать кровельный пирог?

Ниже вы найдете иллюстрированную инструкцию, по шагам описывающую правильный монтаж.

Монтаж кровли (видео)

Процесс монтажа обычно подробно описывается в инструкции, которая идет в комплекте с кровельным материалом.

Эта инструкция также используется в качестве гарантийного талона поставщика и производителя.

Основное условие производителя для гарантии – соблюдение всех требований и условий, которые были указаны как правила при монтаже.

При этом стоит обратить внимание на то, что гарантии может быть подвержен лишь тот ондулин, условия, установки которого были полностью соблюдены в соответствии со всеми рекомендациями.

Перед установкой кровли из ондулина своими руками или с помощью бригады профессиональных работников, обязательно учтите все нижеизложенные особенности.

Основные правила укладки

При укладке ондулина, ставьте ногу только на выпуклые части материала – не стоит наступать на борозды между выпуклыми частями.
Монтаж может быть выполнен только при положительных температурах. При работе с покрытием при отрицательных, до -5°C, температурах, установка должна выполняться с большой осторожностью. При температуре ниже чем -5°C, любые работы с ондулином строго запрещены. Кроме того, при очень высоких температурах (более 30°C), установка ондулиновых покрытий также не желательна.
Крепить ондулин к обрешетке стоит при помощи особых кровельных гвоздей. По технологии установки, на один лист материала тратиться ровно 20 гвоздей. Это требование является гарантийным, и если не соблюдать его, ваше покрытие может попросту слететь или разрушиться под воздействием ветра. Именно поэтому стоит четко контролировать процесс укладки, а если вы наняли для этой цели строителей, убедитесь, что они ознакомлены со всеми правилами укладки.
Обрешетка, имитирующая ондулин, сделана из деревянных брусков размеров 4 на 6 см. Размер шага обрешетки зависит от степени уклона кровли:

до 10° — сплошное покрытие из доски;
от 10 до 15° — шаг не более чем в 450 мм;
более 15° — шаг до 610 мм.

Техника монтажа не позволяет делать нахлесты из четырех листов материала в одном углу. Такой способ настила материала может привести к деформации краев материала.
Сама по себе работа с ондулином не очень сложна. Ключевые особенности этого материала – небольшой вес и гибкость. Пользуясь этим, некоторые строители дотягивают кромку криво закрепленного листа до конца. Поначалу такой лист выглядит вполне ровно, однако через определенное время вся кровля может пойти волнами. Как же правильно укладывать ондулин? При крепеже листов, стоит следить за линейностью горизонтальных и вертикальных соединений листов материала по всей поверхности крыши. При укладке не допускайте растягивания листов. Перед фиксацией гвоздями убедитесь, что листы лежат ровно.
Всю последовательность установки крыши из ондулина вы можете найти в нижеизложенной инструкции. Если выполнить свес слишком длинным, то это заставит его прогнуться, а если коротким – под него забьются осадки и мусор. Если неправильно рассчитать размер шага обрешетки, то весь монтаж, скорее всего, провалится – тут не обойтись без ремонта. Ремонтировать покрытие довольно сложно. Практически невозможно убрать поврежденный лист, не нарушив его целостности.
Перед началом установки покрытия тщательно изучите прилагающуюся к материалу инструкцию. Ведь от качества покрытия крыши будет зависеть долговечность крыши вместе с 15-летней гарантией.

Пошаговая инструкция по укладке в картинках

	Как монтировать ондулин при разных уклонах крыши? Основное требование для покрытия – шаг обрешетки и величина нахлестов. Если угол наклона кровли составляет:от 5° до 10° – то перед тем, как ложить ондулин, выполняется сплошная обрешетка из обрезных досок, фанеры или плиты OSB. Нахлест на концах листа – 300 мм, боковой – на две волны.
	от 10° до 15° – выполняется разреженная обрешетка с межосевым расстоянием не более 450 мм. Нахлест на концах листа – 200 мм, боковой – одна волна.
	От 15° – выполняется разреженная обрешетка с межосевым расстоянием не более 610 мм. Нахлест на концах листа – 170 мм, боковой – одна волна.
	Брусья обрешетки прибиваются к стропилам на необходимом межосевом расстоянии друг от друга. Для выдерживания параллельности обрешетки рекомендуется использовать деревянный кондуктор (кусок бруска заданной длины).
	При разметке ондулина способ укладки не имеет значения. Главное – аккуратность разметки волнистой поверхности. Для этого можно применить обрезок листа и цветной карандаш (но не маркер!)
	Лучше всего разрезать листы ножовкой по дереву с небольшим зубом, смазывая полотно маслом для исключения застревания инструмента. Допускается также применение циркулярных или сабельных электропил.
	Один лист имеет массу около 6 кг. В результате подъем и укладка листов – под силу даже одному человеку.
	Укладку листов следует начинать с края кровли, находящегося с противоположной стороны преобладающих ветров. Второй ряд начинается с ½ листа, чтобы на углу создать нахлест в три, а не в четыре листа. Этот способ значительно облегчает укладку.
	Прибивать листы нужно в каждой волне на концах листов, в концевом нахлесте и по обеим краям боковых нахлестов. Для одного листа потребуется 20 гвоздей. Схема их расположения – приведена на рисунке №9
	Чтобы провести крепеж точно по осевой линии бруса обрешетки потребуется натянутая веревка.
	Для установки ендов используются специальные элементы. Для их установки потребуется дополнительная обрешетка.
	Крепление коньковых элементов начинается с подветренной стороны с нахлестом не менее 125 мм. Гвозди необходимо вбивать в каждую волну стыкующегося с коньком листа в дополнительные брусья обрешетки.
	Боковой стык крыши с вертикальной стеной оформляется посредством ендовы, гидроизоляция которой должна быть выполнена с особой тщательностью силиконовым герметиком.
	Щипец можно также оформить способом, который указан на рисунке №14. Т.е. загнуть и закрепить край листа ондулина к щипцовой доске. Но возможен этот метод только при плюсовой температуре (выше 15°С).
	Для правильного устройства ребра крыши необходимо применение щипцового или конькового элемента.
	На торцевых стыках кровли с вертикальными стенами, дымовыми и вентиляционными трубами нужно использовать покрывающий фартук. Стык фартука надежно гидроизолируется силиконовым герметиком. Прибивается фартук к листу ондулина по каждой волне.
	Для оформления щипца предназначен специальный щипцовый элемент. В крайнем случае, возможно применение конькового элемента.
	Для организации выхода на поверхность кровли и освещения чердачного пространства предназначено кровельное окно. Его крепление выполняется по каждой волне. Верхний лист укладывается с нахлестом поверх основания окна.
	Для оформления выпусков вентканалов через кровлю применяется элемент «вентиляционная труба из ондулина». Ее крепление осуществляется по каждой волне. Верхний лист укладывается с нахлестом поверх основания вентиляционного элемента.
	Для устранения просветов на карнизе и между коньковыми элементами и листами покрытия используется «заполнитель каркаса». Его применение зависит от особенностей организации вентиляции каждой конкретной кровли.
	Если необходимо закрепить листы ондулина к металлической обрешетке крыши – применяют саморезы. Их вкручивают с помощью шуруповерта, оснащенного соответствующей насадкой.
	Самоклеящаяся изолирующая лента ОНДУФЛЕШ – надежная гидроизоляция стыка кровли с печной трубой.
	Ее же используют для гидроизоляции стыка кровли с кровельным окном.
	И она же используется для оформления ендов крыши.
	ОНДУФЛЕШ улучшит гидроизоляцию карниза крыши.
	И поможет выполнить надежную гидроизоляцию кровли с любыми внешними надстройками.
	Конструкция кровельного пирога из ондулина показана на рисунке 27. Рекомендованная пароизоляция под ондулин (подложка) – это высококачественная подкладочная пленка «ОНДУТИС».

Размеры ондулина для крыши, технические характеристики и инструкция по монтажу!

По внешнему виду ондулин во многом напоминает традиционный асбестоцементный шифер, что дает возможность создавать крыши традиционных стилей. За счет использования современных материалов и технологий производителям удалось создать очень качественный материал по низким ценам, стоимость покрытия крыши ондулином — одна из самых низких. Новый материал не случайно сохранил традиционную геометрию волн, по всем физическим показателям прочности на изгиб – это самый удачный выбор. Кроме того, отсутствие резких перепадов по высоте и изгибов значительно уменьшает внутренние усилия и увеличивает срок эксплуатации.

Укладка листов ондулина

Размеры ондулина для крыши

Содержание статьи

Действующие стандарты ондулина

Материал впервые начал производиться во Франции около 50-ти лет назад компанией Onduline, отсюда и используемое сегодня общее названия для этого типа кровельных покрытий. Международных стандартов до сих пор не существует, каждый производитель разрабатывает собственные технические условия и старается их придерживаться.

Ондулин для устройства кровли

Крыши из ондулина — фото

Конкретные значения допусков зависят от используемого оборудования, материалов и технологии, но в большинстве случаев отклонения не превышают следующих параметров.

Длина 200 см. Допуск по длине +10 …-3 мм.
Ширина 95 см. Американские производители выпускают ондулин шириной 1,22 м, бельгийские 87 см. Колебания размеров по ширине ±5 мм.
Толщина 2,4–3,5 мм. Колебание толщины ±0,2 мм.

Поля отклонений по высоте и ширине волны зависят от их количества. Все производители реализуют в комплекте набор доборных элементов.

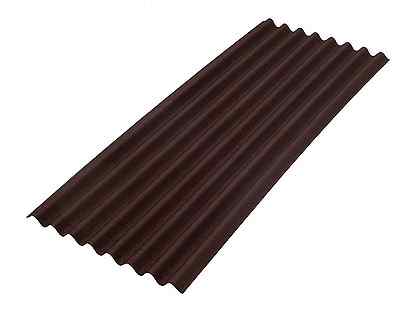

Ондулин

Схема монтажа ондулина на крышу

Цены на ондулин

~~Ондулин~~

Аксессуары для кровли из ондулина

Для качественного монтажа крыши из ондулина нужно покупать доборные элементы, желательно от идентичного производителя. В комплект покрытия входят следующие элементы.

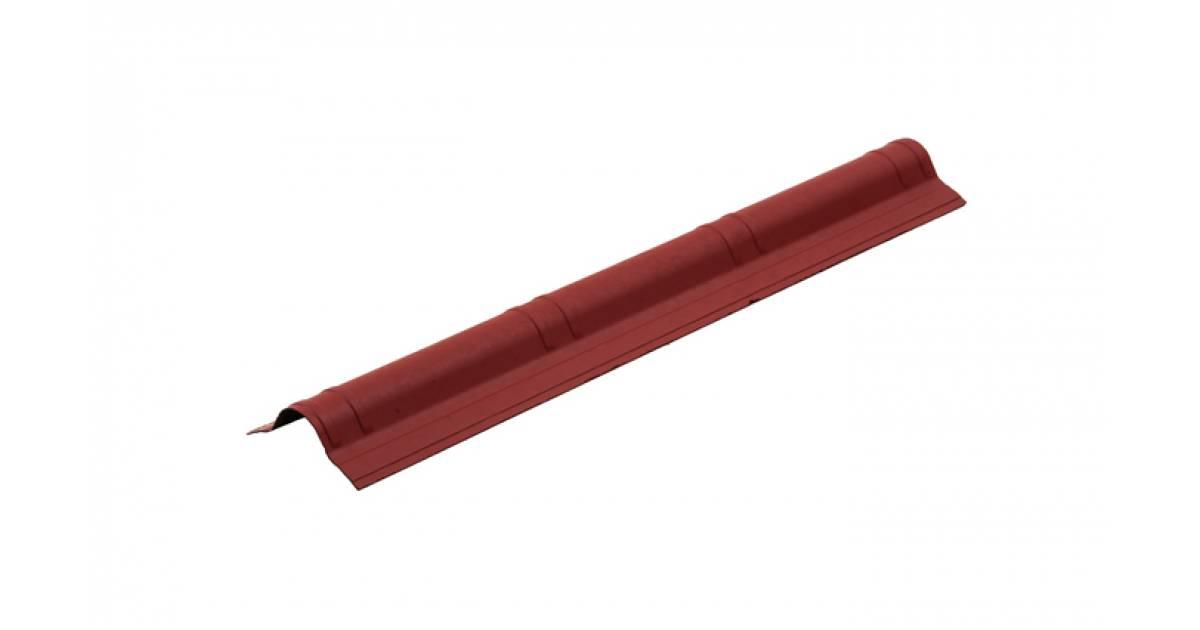

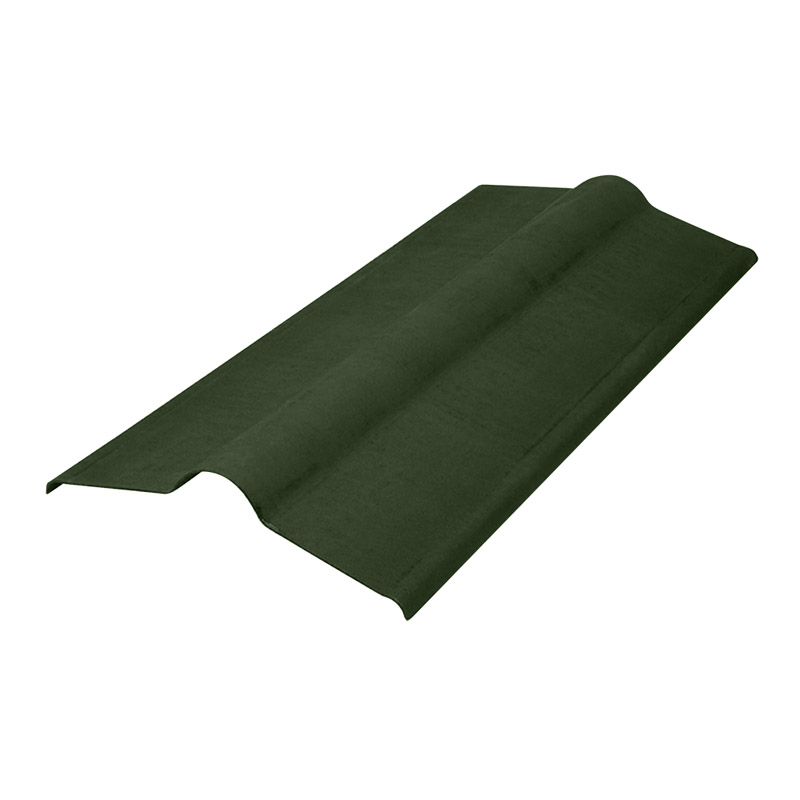

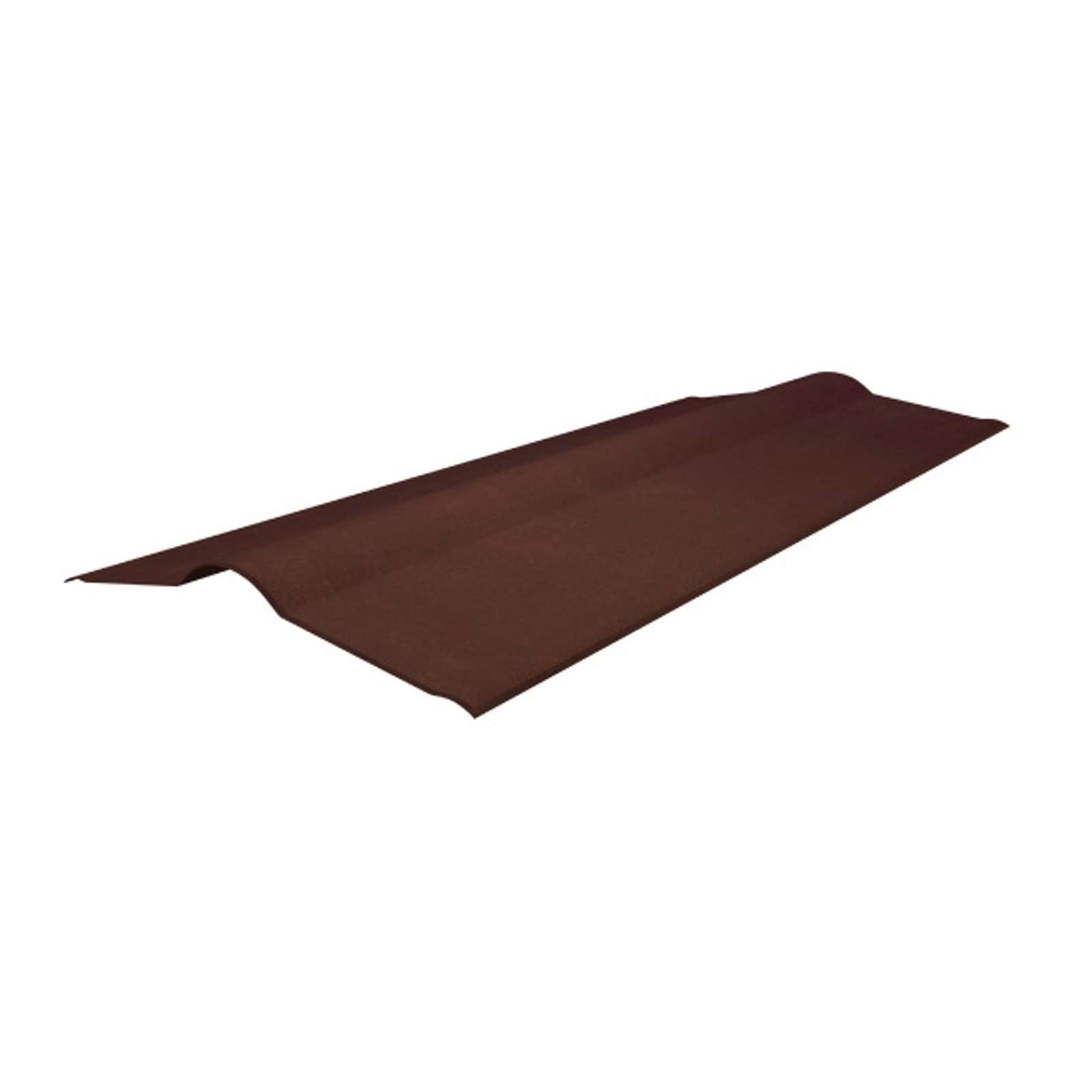

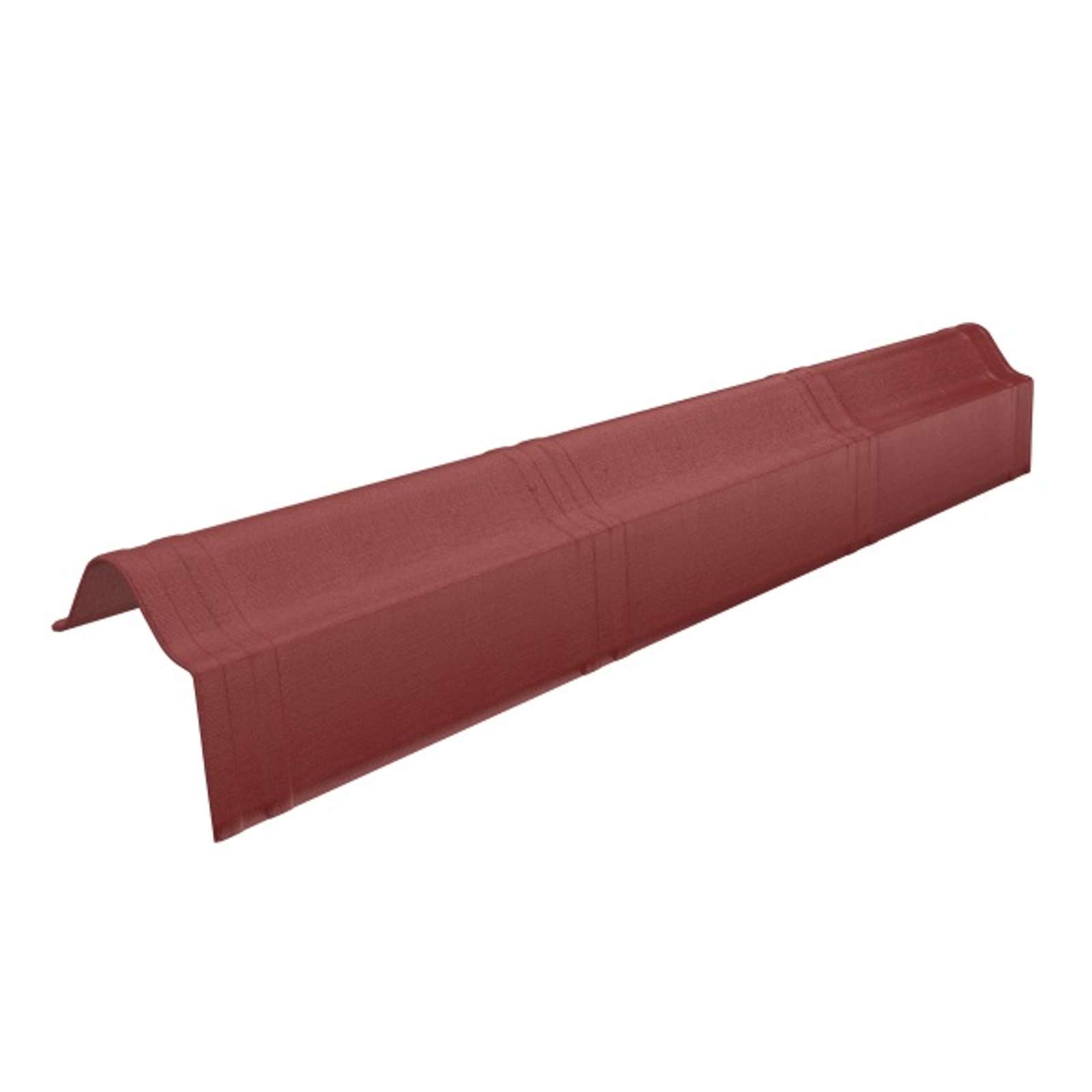

Конек. Устанавливается в месте стыка двух скатов. В зависимости от конкретного производителя, размеры могут незначительно меняться, но в среднем длина равняется 100 см, ширина одной стороны — 30 см.
Конёк используется для оформления ребра крыши

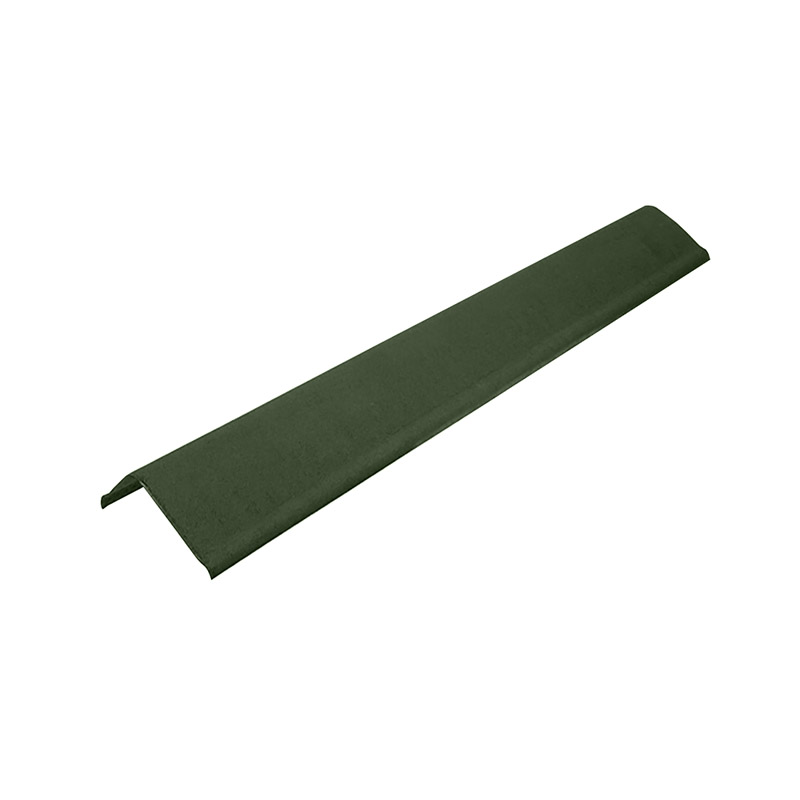

Щипцы. Применяются для фронтона и кровельного ската. Примерные размеры 110×35 см.
Основное предназначение щипца – оформление фронтонов и ребра кровли
Ендовы. Устанавливаются в местах излома скатной кровли. Примерные размеры 100×15 см.
Ендова используется для оформления стыка кровли с вертикальной стеной, а также для оформления стыков крыши
Заполнитель открытых просветов волн. Монтируется на нижнем ряде покрытия, предупреждает попадание под кровлю снега, дождя, птиц. Изготавливается из прочного поролона, имеет отверстия для вентилирования.
Заполнитель карниза
Фартук. Применяется для герметизации стыков кровли с вертикальными архитектурными элементами. Чаще всего изготавливаются из пластиков, но есть и металлические варианты.
Покрывающий фартук закрывает стык между ондулином и вертикальной стеной или печной трубой
Гвозди. Используются для фиксации отдельных листов, имеют резиновые уплотняющие прокладки.
Гвоздь с литой шляпкой

Во время подсчета количества кровельных материалов обязательно следует учитывать и эти элементы. Как правильно рассчитать количество для конкретной крыши, мы расскажем в статье немного ниже.

Вентиляционная труба применяется вместе с кровельными листами

Таблица. Технические параметры ондулина от различных производителей.

Наименование производителя	Линейные параметры и краткие эксплуатационные характеристики
Bituwell	За счет использования во время производства прессованного картона увеличилась жесткость, покрытие может выдерживать значительные нагрузки. Выпускается в Германии, может быть матовым или глянцевым. Линейные размеры 200×90 см, толщина 2,5 мм, эффективная площадь листа 1,46 м кв., общая 1,8 м кв.
Nuline	Продукция американской компании, эффективная площадь 2,1 м кв., общая 2,5 м кв. Глянцевый ондулин имеет специальное дополнительное покрытие, увеличивающее сопротивляемость УФ-лучам. Длина 200 см, ширина 122 см толщина листа 3,5 мм. На листе 12 волн высотой 25 мм м шириной 100 мм. Масса 8,6 кг, количество цветовых решений 12. Гарантия 15 лет, срок эксплуатации 50 лет.
Aqualine	Покрытие производится компанией ASBO Антверпен (Бельгия), толщина листов 2,4 мм, общая площадь 1,84 м кв., эффективная 1,54 м кв., длина 200 см, ширина 92 см. Количество волн 10¸ ширина волны 92 мм, высота 32 мм. Масса листа 5,6 кг.
Corrubit	Размеры 200×93 см, толщина 2,4 мм. Общая площадь 1,86 м кв., укрываемая 1,57 м кв. Производится турецкой компанией ВТМ.
Onduline	Изготавливается во Франции, размеры листа 200×95 см, толщина 3 мм. Общая площадь листа 1,9 м кв., полезная 1,6 м кв. Ширина волны 95 мм, высота 36 мм, количество 10. Вес одного листа 6 кг.
Gutta	Швейцарская продукция длиной 200 см и шириной 102/95/87 см. Толщина листа 2,6 мм, имеет четыре цветовых решений, гарантия 15 лет, срок пользования не менее 50 лет. Количество волн в зависимости от размеров листа 10/14.

Пример расчета количества покрытия и доборных элементов

Ондулин монтируется на обрешетку, расстояние между отдельными рейками зависит от несущих характеристик покрытия, но в среднем составляет 25–30 см. Чем больше листы и волны имеют меньшую высоту, тем ниже показатели устойчивости на изгиб, тем ближе должны располагаться рейки обрешетки.

Варианты обрешетки для монтажа ондулина

Важно! Во время подсчетов количества материалов следует учитывать угол наклона скатов стропильной системы. При наклоне крыши до 15° должны перекрываться две волны листа, при большем наклоне достаточно перекрытия одной волны. Такая зависимость исключает попадание снега под кровлю. На плоской кровле ондулин укладывается только на сплошную обрешетку с обязательной дополнительной гидроизоляцией.

Алгоритм расчета кровли довольно простой, для его выполнения нужно знать элементарные математические формулы из школьного курса обучения. Как рассчитывать количество листов и доборных элементов:

нарисуйте эскиз крыши, укажите все размеры;
разбейте кровлю на отдельные элементы в соответствии с количеством и геометрическими параметрами скатов;
подсчитайте площадь каждого элемента;
подсчитайте длину конька или коньков, ендов, фронтонов и определите количество метров элементов с учетом длины нахлеста;
определитесь с количеством листов ондулина в зависимости от угла наклона;
из расчета не менее 20 штук на лист купите специальные гвозди.

Как определить полезную площадь листа в зависимости от угла наклона крыши

Если во время расчетов получаются числа с десятыми значениями, то округлять их нужно только в сторону увеличения. Лучше пусть немного останется в запас, чем придется останавливать работы по монтажу из-за нехватки материалов. Во время строительства даже теоретически невозможно точно рассчитать стройматериалы, слишком много факторов вносят свои коррективы. Не пытайтесь считать до квадратного сантиметра, это не принесет никакой экономии.

Калькулятор расчета листов ондулина для крыши

Перейти к расчётам

Пошаговая инструкция по монтажу

Ондулин монтируется не реечную обрешетку, расстояние между рейками выбирается таким образом, чтобы под каждым листом было не менее трех. Желательно вместо реек использовать доски толщиной 20–25 мм, у них больше площадь упора, в такую обрешетку легче вбивать гвозди.

Выбор основания под ондулин

Монтаж реечной обрешетки

Цены на различные виды строительных досок

~~Доски строительные~~

Что касается гидро- или пароизоляции. При соблюдении технологии все производители гарантируют герметичность крыши, делать дополнительную защиту для неиспользуемых чердачных помещений нет смысла. Устанавливать пароизоляцию целесообразно только для мансард, но конечное решение каждый застройщик должен принимать самостоятельно. Работы на высоте требуют беспрекословного соблюдения правил техники безопасности, всегда помните об этом.

Шаг 1. Поднимите листы на леса, если они смонтированы около строения. Если их нет, то все материалы можно складировать на чердачном перекрытии, но так работать будет сложнее. Придется каждый лист пропихивать сквозь обрешетку, в ветреную погоду процесс усложняется, возникают риски повреждения ондулина. Еще сложнее работа, если лесов нет, а крыша имеет парозащиту. Придется каждый лист поднимать веревками. Для этого устанавливаются две длинные балки, расстояние между ними немного меньше ширины листа. Материал тянется веревками по этим балкам.

Практический совет. Не следует пытаться поднимать сразу большое количество ондулина, под значительным весом нижние могут повредиться о балки.

Монтаж фартука-капельника

Крепление фартука

Фартуки устанавливаются с нахлестом 5 см

Шаг 2. По краям стропильной системы натяните веревку, по ней укладывается первый самый нижний ряд покрытия. Во время определения расстояния веревки до стропил не забывайте оставить место для монтажа водосточной системы. Если у вас еще не установлены карнизные доски, то и их толщину следует учитывать. Рекомендуется вылет листов делать примерно 4–5 см, в таком положении их торцы разместятся примерно посредине слива.

Установка ветровой доски

Ветровая доска должна быть на 3 см выше уровня обрешетки

Шаг 3. Поднимите несколько листов на обрешетку, складируйте их в удобном месте с таким расчетом, чтобы не пришлось несколько раз перекладывать и они не мешали работе. Начинать монтаж рекомендуется с подветренной стороны, за счет этого уменьшается вероятность попадания в нахлесты воды и снега.

Установка ондулина

Процесс установки

Резка ондулина электролобзиком

Шаг 4. Установите первый лист нижнего ряда, внимательно несколько раз проверьте его положение. Имейте в виду, что ошибка всего в несколько миллиметров через десять листов превращается в несколько сантиметров. А если ширина ската более 10 м, то на противоположном конце крыши отклонения достигнут критичных величин, крышу придется переделывать. Опытные кровельщики советуют новичкам натягивать веревку для каждого ряда, по ней, кстати, намного легче забивать гвозди.

Заполнитель карниза

Укладка заполнителя

Важно! Всегда подкладывайте под листы первого ряда специальные заполнители гребня волн. Если их своевременно не установить, то потом возникнут большие проблемы.

Шаг 5. Положите на него первый лист второго ряда. Не забывайте, что для смещения углов второй ряд должен начинаться не с целого листа, а с половинки. Еще раз проверьте положение теперь уже двух листов. Все строительные работы следует делать аккуратно и внимательно, а покрытие крыши особенно. Недаром кровельщики имеют самую высокую строительную классификацию.

Шаг 6. Зафиксируйте листы гвоздями. Вначале только в четырех точках по периметру, а потом в шахматном порядке все остальные. Вбивайте гвозди по заводским меткам, расстояние между ними изменяется в зависимости от параметров ондулина. Допускается увеличение мест фиксации, но строго запрещается их уменьшение.

Листы фиксируются гвоздями

Покупайте современные гвозди для ондулина, старые образцы имеют пластиковые колпачки, которыми закрываются шляпки. Работать с ними очень неудобно, шляпки трудно заходят на свое место. Кроме того, через несколько лет они открываются, кровля теряет свой привлекательный внешний вид.

Для того чтобы минимизировать риски появления ошибок во время монтажа кровли, рекомендуется укладывать ее не горизонтальными рядами, а вертикальными. Такой алгоритм работ позволяет заметить неправильность положения каждого листа и своевременно исправить ее. Листы должны укладываться в виде треугольника. Смещение требуется еще и в связи с тем, что через ряд устанавливается половинка листа, углы не фиксируются в одной точке.

Не забивайте гвозди, расположенные на последних у фронтона волнах листов, в дальнейшем в это место будут укладываться щипцы на ветровую планку и фиксироваться метизами.

Щипцовые элементы (если они используются) устанавливаются с нахлестом друг на друга в 15 см

Практический совет. Настоятельно рекомендуется проверять правильность расположения листов снизу по волнам. Один рабочий должен смотреть на положение волн, если они на одной линии, то дается команда на фиксацию.

Внимательно смотрите на положение сторон листа. Одна имеет небольшие потеки битума, она должна закрываться идеально ровной. Такая особенность ондулина связана с технологией производства и не считается браком.

Шаг 7. Замерьте расстояние от последнего ряда к коньку и отрежьте материал. Как лучше отмерять и резать мы расскажем ниже. Выбирайте оптимальный для себя метод с учетом опыта и наличия инструментов. Ширина щели в коньке должна быть в пределах 10 см. Не допускайте плотного касания рядов покрытия с двух скатов, со временем это обязательно станет причиной вспучивания листов. Дело в том, что стропильная система не является статичной конструкцией, под воздействием колебаний температуры, нагрузки от снега и ветра она немного колеблется. Зазор необходим для компенсации таких явлений.

Монтаж конька начинается с края крыши, противоположному преимущественному направлению ветра

Прикладывается конек

Шаг 8. Начинайте монтаж конькового элемента. Просветы волн последнего ряда нужно закрыть заглушками, такие же устанавливались и внизу. Конек вначале наживляется одним гвоздем, проверяется его положение. Если все нормально, то прибиваются остальные гвозди. Конек следует фиксировать в каждую волну листа, не забывайте делать нахлест, его размеры указаны на поверхности каждого элемента.

Монтаж конька

Конек прибивается с уже установленным заполнителем

Нахлест между элементами конька должен составлять примерно 15 см

Пример результата работы

Делайте обрешетку с таким расчетом, чтобы с обеих сторон можно было закрепить щипцы, только они могут гарантировать надежную защиту крыши. Если угол конька 9–50°, то на оба ската вначале надо установить покрывающие фартуки, а к ним уже крепить элемент конька.

Если скатная крыша имеет сложную конфигурацию, то в местах излома следует монтировать ендовы. Для них предусматривается специальная обрешетка, нахлест элементов не менее 15 см.

Оформление ендовы с использованием специальной обрешетки

Боковые защитные и декоративные элементы прибиваются только после установки ветровых и фронтонных досок на завершающем этапе монтажа. Во время фиксирования щипца его волна должна точно совпадать с волной листа, это гарантирует герметичность и надежную защите элементов кровли от ветра и влаги.

Варианты оформления щипца (фронтона)

Цены на популярные модели шуруповертов

~~Шуруповерты~~

Советы опытных кровельщиков

В природе не существует двух абсолютно одинаковых кровельных систем с идентичными эксплуатационными характеристиками. Окончательное решение по монтажу ондулина должно приниматься мастером, он несет всю ответственность за свои действия. Но длительное практическое использование ондулина в качестве кровельного материала позволило строителям наработать несколько универсальных советов.

Покупка ондулина

Перед приобретением узнайте количество не только листов, но и всех доборных элементов. При этом обязательно учитывайте наклон и форму скатов, расстояние между рейками обрешетки и фактические эксплуатационные показатели материала. Требуйте у продавца сертификат качества и инструкцию по монтажу от производителя. Внимательно ознакомьтесь со всеми документами, не стесняйтесь задавать вопросы, вникайте во все детали. Выполнение положений инструкции является гарантией герметичности кровли.

В инструкции указываются требования к монтажу ондулина

Погодные условия

Категорически запрещается выполнять кровельные работы во время дождя. Изучите прогноз погоды, руководствуйтесь не только сводками, но и многолетними наблюдениями старожилов. Принимайте во внимание климатическую зону расположения дома. Не занимайтесь кровельными работами при температуре окружающего воздуха более +30°С и солнечной погоде. Дело в том, что в таких условиях поверхность ондулина сильно нагревается, температура темных покрытий достигает +80°С и более. При таком нагреве листы становятся очень мягкими и могут легко повреждаться.

При температуре выше +30 градусов ондулин становится слишком пластичным

Еще одна проблема чрезмерного нагрева – существенно уменьшается прочность сцепления верхнего защитного слоя листов, во время транспортировки или хождения оно соскальзывает и обнажает внутренние слои материала. И последнее. Очень высокая температура негативно влияет на кровельщиков, увеличивает риски тепловых ударов. Об этом также не следует забывать. Нельзя крыть крышу и при температуре ниже -5°С.

Если на улице холоднее -5, то работы также не рекомендуется производить

Резка ондулина

Материал легко режется обыкновенной ножовкой с мелкими зубьями. Но возникают проблемы во время разметки листов, под простую ровную линейку невозможно нарисовать сплошную непрерывную линию. Для разметки используйте отрезанные куски ондулина, они ложатся на волны и позволяют рисовать сплошную линию. Для отметок пользуйтесь заводской кромкой с идеально ровной поверхностью.

Для разметки ондулина следует применять цветной карандаш и обрезок другого листа

Резка ондулина с помощью ножовки по дереву

Чтобы во время резания зубья ножовки не забивались битумом, периодически смачивайте инструмент водой. Ондулин отлично режется электрическим лобзиком. Для очистки пилы инструмента от битума отрежьте лобзиком кусок доски. Вдоль волокон листы допускается обрезать монтажным ножом.

Резка ондулина с помощью ножовки по дереву

Резка ондулина с помощью электролобзика

Резка ондулина вдоль волн

Цены на популярные модели электролобзиков

~~Электролобзик~~

Укладка листов и прибивание гвоздей

На поверхности есть специальные метки, не отступайте от них, используйте по двадцать гвоздей. Для того чтобы положение ондулина не смещалось, вначале нужно вбить четыре гвоздя по периметру листа, а потом по очереди каждый ряд.

Каждый лист крепится 20 гвоздями

Контролируйте силу удара, не деформируйте волны ондулина. Если это случилось, то гвоздь следует вернуть в нужное положение ударами снизу. Не пробуйте его вытаскивать гвоздодером с упором на гребни волн, это еще боле деформирует лист. Если нужно их вынуть со стороны кровли, то положите в изгиб между ними кусок трубы или отрезок круглого дерева соответствующего диаметра. В него упирайте гвоздодер и аккуратно вытаскивайте гвоздь.

Чтобы вытянуть гвоздь из ондулина, используйте гвоздодер и отрезок круглого дерева соответствующего диаметра

В отрезок дерева, уложенный между волн, упирайте гвоздодер

Гвоздь удален, материал не поврежден

Внизу прибивается каждая волна, выше фиксируется через одну в шахматном порядке. Никогда не нужно допускать, чтобы в одном месте располагались четыре угла. Для этого каждый четный ряд следует начинать с половины ширины, разрезать один лист пополам. Запрещается растягивать материал даже на несколько миллиметров, такие действия уменьшают плотность прилегания и становятся причиной протечек. В самых неприятных случаях, когда растянутых листов довольно много, крыша может покоробиться, а ликвидация этого явления требует дорогостоящего ремонта. В большинстве случаев из кровли к повторному использованию останется пригодной только стропильная система, все остальные кровельные материалы придется менять новыми.

Не растягивайте листы ондулина при укладке

Если во время кровельных работ появилась необходимость пройти по уже прибитым листам, то наступать нужно только на несколько гребней одновременно. Делайте это в мягкой обуви.

Наступайте только на верхние гребни листа

Так наступать нельзя

Обводка дымоходов

Трубы могут быть квадратного или круглого сечения. Для их обводки настоятельно рекомендуется пользоваться заводскими элементами, не нужно ничего самостоятельно придумывать. Правильная обводка инженерных коммуникаций и дымоходов не только обеспечивает герметичность, но и полностью отвечает требованиям по противопожарной безопасности. Каждый профиль имеет свои особенности, всегда выполняйте рекомендации производителей.

Вариант прохода круглой трубы через кровлю. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
Вариант прохода круглой трубы через кровлю

Примыкание кровли из ондулина при монтаже дымохода

Установка вентиляционного/канализационного выхода. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
Установка вентиляционного/канализационного выхода

Схема примыкания кровли к печной трубе

Окно-люк под ондулин

Видео — Оформление примыкания к печной трубе

Видео – Монтаж ондулина

Инструкция монтажа кровли из ондулина, отличия материала от подделки

Содержание:

Дом с кровлей из ондулина

Ондулин представляет собой современный кровельный материал. Он прекрасно выполняет свои функции как при устройстве кровли загородных домов, административных и промышленных зданий, так и для обустройства различного вида навесов и козырьков.

Чтобы иметь полное представление об этом материале, необходимо знать, что он является экологически чистым материалом и производится при использовании новейших технологий. Создается ондулин на основе целлюлозного волокна и различных минеральных наполнителей. Для того, чтобы придать материалу необходимую жесткость и водонепроницаемость, его обрабатывают термоотверждающей смолой и дистиллированным битумом. После этого готовые листы ондулина подвергают окраске.

Листы ондулина имеют внешний вид либо шифера, либо черепицы. Качество самого материала не имеет отличий. У листов, имеющих вид шифера, размер составляет 2000*950 мм, а черепици выпускается в листах меньшего размера. Поэтому ондулин «черепица» обычно используют, если нужно произвести монтаж кровли, имеющей сложную конфигурацию, чтобы количество отходов было минимальным. Ондулин «шифер» применяется при обустройстве кровли простой конструкции, его использование ускоряет процесс монтажа благодаря большому размеру.

В связи с тем, что ондулин представляет собой современный материал, он имеет множество достоинств. Он экологичен, устойчив к агрессивности внешней среды, легок, прост в монтаже. Да и сама стоимость монтажа кровли из ондулина не высока. У ондулина имеется и недостаток – у него высокая горючесть. Однако при его производстве происходит обработка специальным составом, что убирает высокую горючесть материала.

Итак, основными характерными свойствами ондулина являются:

экологичность
большой срок эксплуатации
привлекательный внешний вид
большая цветовая гамма
легкость монтажа
удобный размер

обрешетка крыши под ондулин

В связи с перечисленными свойствами, этот материал пользуется заслуженной популярностью. А так как он не имеет в своем составе вредных веществ, то его можно использовать при обустройстве кровли жилых зданий. И если вы выбираете для проживания деревянный дом в силу его высокой экологичности, то обустройство крыши из ондулина придется для вас как нельзя кстати.

Кроме всего, ремонт старой кровли можно произвести при использовании ондулина без демонтажа прежнего покрытия, что позволяет снизить объемы работ. Такой ремонт возможен благодаря низкому удельному весу ондулина, он составляет 3 кг на 1 квадратный мет.

На ондулин предоставляется гарантия производителя, которая составляет 15 лет службы. Реальный же срок эксплуатации без ремонта кровли составляет более 50 лет.

Содержание статьи:

Характеристики материала

Состав ондулина имеет четыре компонента:

целлюлоза
термоотерждающая смола и минеральные пигменты
дистиллированный битум
наполнитель

Ондулину не страшны даже такие экстремальные нагрузки, как ураганный ветер вплоть до скорости 190 км в час и большие снеговые нагрузки. У ондулина оригинального производства имеются все сертификаты, соответствующие международному стандарту ISO9001, которые подтверждают его гигиенические и пожаротехнические свойства.

Даже рассматривая для обустройства кровли другие материалы, нельзя не отметить явные преимущества ондулина перед ними. При сравнении материалов понятно, что ондулин имеет

малый вес
высокую износостойкость, что позволяет эксплуатировать кровлю без дополнительного ремонта
отсутствие скопления конденсата
высокие звукоизолирующие свойства
устойчивость к резким климатическим изменениям
отсутствие взаимодействия с агрессивной внешней средой
кровля может быть включена в систему водосбора
практическое отсутствие водопоглощения

Все эти свойства обеспечивают особенности производства этого материала, который делают методом прессования волокон целлюлозы в готовые листы. Эти листы уж после прессования имеют заданный вид и размеры. Однако для обеспечения защитных характеристик во время эксплуатации верхний слой дополнительно покрывается смолой и минеральными красителями, которые придают листам материала. Используются красная, коричневая, зеленая и черная пигменты.

Обзор достоинств и недостатков ондулина

Достоинства ондулина уже были перечислены выше. К ним можно дополнительно отнести отсутствия шелушения краски, возможность покрытия большой площади кровли и самостоятельный монтаж кровли.

Есть у этого материала и недостаток. При длительной эксплуатации краска может стать более блеклой под воздействием атмосферных явлений, особенно это касается листов с коричневой пигментацией.

Технологический процесс обустройства кровли из ондулина схож с технологией укладки резинового шифера, однако отсутствие токсичности, более высокая прочность и малый вес делают этот материал предпочтительнее шифера. Помимо обустройства кровли, некоторые застройщики применяют ондулин и для облицовки стен, тем более, что простота монтажа и высокие эксплуатационные показатели позволяют сделать это без особых усилий.

Обслуживание кровельного покрытия из ондулина

Ондулиновая крыша деревянного дома

Кровля из этого материала не требует особого ухода, кроме обычного удаления чрезмерного загрязнения или засорения для исключения порчи покрытия. Дополнительным уходом можно назвать то, что через несколько лет ондулин может поблекнуть и тогда для возвращения прежнего вида можно нанести распылителем специальную краску.
Монтаж кровли из этого материала требует соблюдение всех технологических особенностей, которые отражены в специальной инструкции. Чтобы кровля в дальнейшем служила вам долго, необходимо тщательное соблюдение этой инструкции.

Этапы монтажа кровли из ондулина

Ондулин можно устанавливать на любые виды кровли. Стандартный шаг обрешетки при обустройстве кровли из этого материала составляет 450 мм, однако следует учитывать и уклон крыши, в некоторых случаях может потребоваться и сплошная обрешетка.

В связи с тем, что лист ондулина легче шифера примерно в 4 раза, он весит, имея размер 2*0,94 м всего лишь 6 кг, да и хрупкость ондулина гораздо меньше, нежели у шифера, его достаточно просто устанавливать даже не прибегая к услугам профессиональных кровельщиков. Однако следует изучить нижеприведенную инструкцию для обустройства кровли. Для обустройства соединений и различных элементов крыши используются элементы, которые производятся компанией, производящей ондулин, как раз для этих целей. К таким элементам стоит отнести конек, щипец, ендовы, вентиляционные трубы и другие элементы. Использование этих элементов позволяет произвести выполнение кровельных работ с высоким качеством и эстетичностью.

При обустройстве кровли на крыше, угол наклона которой составляет 5-10 градусов, в обязательном порядке следует изготовить сплошную обрешетку, которая может быть выполнена из фанеры или досок. При этом стоит учитывать при расчете материала при покупке, что концевой нахлест должен составлять 300 мм, боковой же захватывать две волны шиферного листа.
Если же крыша имеет наклон 10-15 градусов, то обрешетку для устройства кровли делают, соблюдая шаг в 450 мм. Сам шаг следует рассчитывать по центральным осям досок, из которых выполняется обрешетка. В этом случае концевой нахлест имеет размер 200 мм, боковой же нахлест захватывает одну волну ондулинового шифера.
Тогда, когда крыша, предназначенная для покрытия шифером из ондулина, имеет наклон более 15 градусов, интервал обрешетки следует выдерживать в размере 600 мм. В этом случае количество материала рассчитывается, исходя из размера концевого нахлеста в 170 мм, боковой нахлест осуществляется на одну волну.
Для того, чтобы расположение брусков соответствовало технологии, их закрепляют на стропилах с учетом расстояния между центральными осями досок. Для удобства разметки а строго параллельном отношении к карнизу желательно использование заранее изготовленного деревянного шаблона, имеющего точные размеры.
Этапы монтажа кровли из ондулина
Для того, чтобы аккуратно выполнить разметку волнистой поверхности шиферного листа, применяют обрезок листа, используя цветной карандаш, отличающийся от колора самого листа.
Для разрезания листа ондулина используют ножовку, применяемую при распиливании древесины. Чтобы полотнище не застревало в материале, следует его смазать слегка маслом. Трудозатраты уменьшаются, если применить в этом процессе электрическую пилу.
В самом начале работ по креплению листов ондулина следует учесть направление ветра, преобладающее в данной местности. Первые листы крепят на скате крыши, который находится на противоположной стороне этого направления ветра. Второй ряд следует начать с половины листа, в этом случае и укладку шифера производить гораздо удобнее, и расход материала будет снижен, так как нахлест бокового стыка будет состоять из трех листов, а не из четырех.
Крепление шифера из ондулина производят гвоздями, которые вбивают на самом конце листа, в глубине волны и на нахлестах. Их крепление производят на промежуточные бруски, при этом следует пропустить одну волну шифера. Расход гвоздей составляет 20 штук на каждый лист.
Фото инструкция по монтажу ондулина своими руками
Чтобы направление листов шифера было как можно более точным, следует применить веревку, натянутую по брусу обрешетки. Это поможет сократить и время на выполнение работы.
Когда вы перешли к креплению конька крыши, то его надо начинать крепить так же, как и сам шифер, на кровельном скате, который расположен напротив основного направления ветра. Его следует крепить по внутренним частям волн к дополнительным брускам обрешетки.
В оформлении ендов используются специальные элементы, изготовленные из ондулина, при этом следует также сделать дополнительную обрешетку. Точно также оформляется и щипец, с использованием специальных элементов. Но щипец можно оформить и простым загибом и креплением гвоздями крайней части листа ондулина на щипковой доске. Однако этот способ применим только тогда, когда температура воздуха имеет плюсовое значение.
Когда приступают к оформлению ребер крыши, в работе используются или коньковые, или щипцовые элементы.
К оформлению стыка кровли и вертикальной стены следует подходить с особой ответственностью. Если выполнить работы, отступая от технологии, возможно проникновение внутрь выполненного стыка влаги. Во избежание этого следует покрыть место стыка фартуком из ондулина. Кроме этого, место непосредственного примыкания необходимо проложить гидроизоляцией и закрепить фартук гвоздями.
Коньковые элементы кровельного покрытия
Для обеспечения вентиляции применяется кровельный вентилятор, который монтируется по каждой волне, имеющей сопряжение с листами.
для обеспечения выхода на поверхность кровли, а также для обеспечения чердачного помещения дневным светом необходимо установить кровельное окно. Оно также крепится гвоздями, верхнюю же часть оформляют листом ефрошифера с нахлестом для предотвращения заливания от дождевых потоков.
Если необходима дополнительная ликвидация образовавшихся просветов между коньком и листами ондулина, то следует применить специальный наполнитель.
Для улучшения гидроизоляции карниза кровли применяется карнизный короб. При этом следует учесть, что 70 мм является максимальным размером для счеса листа на карнизе.
Фото устройство чипцов, стыков и торцов крыши
Каналы вентиляции обустраивают при помощи вентиляционных труб, который выпускаются фирмой, производящей ондулин. Они крепятся гвоздями на каждой волне основания, верхняя же часть имеет укладку поверх основания методом «внахлест».
Чтобы насекомые и птицы не имели возможности попадания в просвет между листами, устанавливается вентиляционная гребенка. Она крепится гвоздями на карнизе под листом.
Если вы решили выполнить обрешетку из металла, то для крепления следует применить саморезы. В этом случае требуется особая внимательность, чтобы избежать излишнего затягивания саморезов и возможного повреждения вследствие этого листов ондулина.
Для гидроизоляции стыков кровли, мест соединения кровли с кровельными окнами, придания ендове законченного вида, защиты карнизов применяется самоклеющаяся лента Ондуфлеш. Эта лента также выпускается компанией, производящей ондулин, и имеет специальные технологические характеристики, рассчитанные на применение при работе именно с этим материалом.
При необходимости можно установить и пароизолирующий слой. Для его выполнения используется подкладочный материал Ондутис R70.

Стоимость монтажа кровли из ондулина

установка кровельного окна

[ads1]Ондулин, имеющий вид шифера, можно укладывать без снятия прежней кровли, выполняя работы поверх ее. Его достаточно просто установить своими силами, не прибегая к услугам профессионалов. Однако стоит знать и стоимость работ по обустройству кровли из ондулина. Как обычно, в эту стоимость входят сложность работы, ее объем и сроки, в которые надо уложиться. Помимо сложности конструкции кровли и площади покрытия, в цене работы учитывается и монтаж обрешетки и стропил. В зависимости от угла наклона крыши, площадь обрешетки тоже может быть разной, что очень существенно повлияет на время проведения работ и их стоимость. Помимо цены укладки самого шифера, установка водосточной системы также зависит от конфигурации крыши, сложность устройства этой системы может дать большой разброс по цене. Если же работы надо провести в короткие сроки, то они, естественно, будут стоить дороже. Разброс цен на эти работы бывает от 15 до 30 у.

е. за один квадратный метр крыши.

Материалы, аналогичные ондулину

Такой популярный и качественный материал, как ондулин не мог не получить по прошествии времени аналогов, производимыми разными фирмами. Основными аналогами ондулина являются такие кровельные покрытия, как Ондура (Ondura), Нулин (Nuline), Битувель (Bituwell), Аквалайн (Aqualine). Все они несколько различаются по цветовой гамме, однако при этом они имеют аналогичные характеристики по основным свойствам. Обустройство кровли идентично ондулину. Но все эти сходства только кажущиеся. Поэтому особенно важным является умение различать ондулин и его подделки. Чтобы быть уверенным, что вы приобретаете именно качественный материал, каким является ондулин, необходимо знать несколько его особых внешних отличий.

Оборотная сторона ондулина имеет рифленую сетку черного цвета.
Ондулин имеет количество волн, равное 10.
Высота волны составляет ровно 38 мм
Поверхность с внешней стороны имеет ярко выраженную шерховатость, которая напоминает наклеенную марлю.
Ондулин имеет насыщенный матовый цвет
На всех листах есть печать с кодом завода, которая расположена на крайней волне
все аксессуары имеют маркировку «Ондулин»

При совершении покупки вам должны предоставить сертификат, имеющий брендовое имя Onduline. К самой покупке вам обязаны выдать инструкцию по обустройству кровли из ондулина и гарантийный талон сроком на 15 лет.

Видео инструкция:

Как различить качественный ондулин от подделки?

Некоторые продавцы под маркой Ондулин продают материалы других производителей или аналоги, не имеющие качеств ондулина. Как отличить оригинальный продукт?

На оборотной стороне ондулина имеется рифленая сетка черного цвета
Определенное количество волн, их должно быть ровно 10
Высота одной волны составляет 3,8см
Внешняя сторона поверхности шершавая со структурой напоминающей марлевый бинт
Цвет матовый, насыщенный
На своей крайней волне лист ондулина имеет печать с кодом завода
На аксессуарах есть маркировка «Ондулин».

Имеется сертификат с брендовым названием Onduline, а также к продукции прилагается инструкция и гарантийный талон на 15 лет.

металлочерепица, металлопрокат, кровельные и отделочные материалы, утеплитель.

Ондулин

Ондулин — это оригинальный кровельный и облицовочный материал, выпускаемый французской фирмой ONDULINE уже более 50 лет. Битумный волнистый лист ОНДУЛИНА широко используются для покрытия коттеджей и частных домов. Материал очень легок, им очень удобно перекрывать старые крыши даже поверх шифера и металла.Кровельные листы ОНДУЛИНА используются и в капитальном строительстве. В перечне зданий, покрываемых ондулином, и жилые пятиэтажки, и строящиеся по индивидуальным проектам жилые дома, школы, поликлиники и производственные цеха. ОНДУЛИН удивительно стоек к различным климатическим условиям, он выдерживает и тропическое солнце, и сибирский мороз. Кровля из ОНДУЛИНА способна выдерживать значительную снеговую нагрузку и ураганный ветер. Гарантия на материал 15 лет, срок службы до 50 лет.

Структура листа Ондулин:

Ондулин производятся из органических волокон, насыщенных битумом при высокой температуре и давлении. В состав входят минеральные вещества, резина и минеральные пигменты. Листы ОНДУЛИН не содержат вредного для здоровья асбеста и изготавливаются из экологически чистых материалов

Варианты цветов Одулина

Комплектующие для Ондулина

	КОНЁК — Используется для оформления ребра крыши Длина: 100 см Полезная длина: 85 см
	ЩИПЕЦ — Используется для формления фронтона и ската Длина: 110 см Полезная длина: 95 см
	ЕНДОВА — Используется для оформления стыка кровли с вертикальной стеной, а также для оформления ендов крыши. Длина: 100 см Полезная длина: 85 см
	УПЛОТНИТЕЛЬ — Универсальный Заполнитель защищает просвет, образующийся на карнизе между кровельным листом и обрешеткой, а также на коньке между кровельным листом и коньковым элементом. Закрывать просветы нужно для того, чтобы в подкровельное пространство не попадала влага и пыль, не заметал снег, не проникали птицы. Может быть вентилируемым, либо невентилируемым. Материал: вспененный полиэтилен. Длина: 80 см Толщина: 2,5 см

инструкция по монтажу своими руками, укладке, как крепить и крыть, технология, щипец, как укладывать и монтировать настил

Кровля Ондулином является сегодня выбором большого числа застройщиков, что не удивительно, учитывая насколько легки и одновременно прочны эти волнистые кровельные листы. Если и вашим выбором стал ондулин – инструкция по монтажу материала, предлагаемая в данной статье, может оказаться вам очень полезной, поскольку мы постараемся рассмотреть каждую деталь и указать на особо важные моменты при укладке данного покрытия.

Нужно отметить, что настил ондулина является лучшим выбором, если стоит задача выполнить надежное покрытие, способное прослужить в течение десятилетий, причем не имеет решающего значения назначение и тип перекрываемого сооружения, а также условия климата в регионе, планируемом для застройки.

Об установке ондулиновой кровли

Если планируется монтаж ондулина своими руками, то в этом случае вполне можно обойтись усилиями одного человека, поскольку вес листов и легкость их обработки к этому располагают.

Подобного рода покрытием крыши могут быть выложены не только дом или коттедж, но и баня с беседкой, а также другие хозяйственные строения.

Объективным преимуществом кровли из ондулина в сравнении с другими материалами служит возможность укладки настила непосредственно по прежней кровле. Это позволит избежать затрат, связанных с демонтажем старого покрытия, а также не допустить даже временного нахождения под открытым небом подкровельных помещений.

Технология укладки ондулина достаточно несложна. Прежде чем начать монтаж, следует детально изучить правила, которые предлагает инструкция по монтажу ондулин, идущая в комплекте поставки материала и комплектующих элементов.

Кроме того, инструкция является вместе с тем и правом на получение гарантии от производителя и поставщика, поэтому терять ее крайне нежелательно.

Основным условием, выдвигаемым производителем для обеспечения гарантии на материалы, является соблюдение всего перечня условий и требований, указанных в качестве правил монтажа ондулиновой кровли.

Кроме того, необходимо помнить, что условия гарантии распространяются только на те материалы Ондулин, которые были приобретены у официальных представителей и партнеров одноименной компании-производителя, и являются оригинальными.

Прежде чем будет выполнена укладка ондулина своими руками либо при содействии бригады профессиональных монтажников, необходимо в обязательном порядке проконтролировать соблюдение всех нижеизложенных правил монтажа данной кровли.

Правила укладки кровельного покрытия Ондулин

Инструкция: монтаж ондулина выполняют на обрешетку, шаг которой подбирается в зависимости от уклона кровли

Во время укладки ондулина часто возникает необходимость в перемещении по листам покрытия. Так вот наступать при этом следует только на выпуклые участки (волны) материала и избегать борозд (углублений) между ними.
Укладка ондулина должна выполняться только при плюсовой температуре. Если же возникла необходимость срочной укладки, то ее с предельной осторожностью можно произвести при температуре не ниже -5 градусов. При более низких температурных показателях кровельные работы с ондулином запрещены. Также не рекомендуется производить установку покрытий из ондулина при высокой температуре (свыше 30 градусов).
Что касается крепежа ондулина, то крепление листов к обрешетке следует выполнять посредством особых кровельных гвоздей. При использовании специальных гвоздей под ондулин – технология укладки предполагает крепление листа ровно 20-ю гвоздями. Таким способом должен крепиться каждый лист покрытия. Данное требование считается гарантийным, и при его несоблюдении покрытие может быть разрушено под воздействием порывов ветра. По этой причине, задействовав наемных рабочих, желательно самостоятельно контролировать рабочий процесс и следить за тем, чтобы специалисты соблюдали все правила укладки материала.

Перед тем, как крыть ондулином кровлю, необходимо выполнить обрешетку. Обрешетку под ондулин изготавливают из деревянных брусьев сечением 4*6 см. Значение шага обрешетки выбирают в зависимости от степени уклона крыши:

до 10 градусов – используют сплошной дощатый настил;
10-15 градусов – шаг обрешетки предусматривают не более 450 мм;
свыше 15 градусов – шаг обрешетки подбирают не более 610 мм.

Совет! Обрешетку следует монтировать после того, как будет уложена подложка под ондулин в виде рекомендуемой производителем пароизоляционной подкладочной пленки Ондутис.

Свес кровли следует устраивать так, как гласит инструкция по монтажу ондулина. Если выполнить его чрезмерно длинным, он прогнется, если же коротким – под него будут проникать осадки и различный мусор. При неверном расчете размера шага обрешетки, скорее всего, весь процесс монтажа будет провален, и в итоге придется всю работу переделывать заново либо ремонтировать кровлю прежде времени. Ремонт ондулинового покрытия довольно сложен, ведь трудно удалить поврежденный лист, при этом не нарушив его целостность. Прежде чем даже незначительно отклониться от инструкции, нужно еще раз подумать, стоит ли рисковать долговечностью кровли и правом на ее гарантию только потому, что нет желания или времени исправить допущенную при монтаже ошибку.

Техника укладки кровельного настила из ондулина

Собственно, теперь нами будет рассмотрена непосредственно инструкция по укладке ондулина:

Величина нахлеста листов кровли из ондулина друг друга, как и при устройстве обрешетки, будет зависеть от уклона кровельных скатов. К примеру, если он колеблется в пределах 5-10 градусов, боковой нахлест листов должен составлять две волны, а нахлест по длине листа – 300 мм. При значении уклона скатов в пределах 10-15 градусов боковой нахлест составит одну волну, тогда как нахлест по длине будет равняться 200 мм. Если же уклон превышает 15 градусов относительно линии горизонта, боковой нахлест также составит одну волну, а нахлест по длине будет равен 170 мм.Укладка ондулина: инструкция предусматривает монтаж листов покрытия с нахлестом по их длине от 17 до 30 см в зависимости от уклона кровли
Монтаж брусьев обрешетки под ондулин производят в соответствии с шагом, который подбирается согласно рассмотренным ранее правилам. При этом брусья прибивают к стропилам на требуемой межосевой дистанции друг от друга. С целью соблюдения параллельности обрешетки, как правило, задействуют деревянный кондуктор, являющий собой деревянный брусок нужной длины.
Перед тем, как монтировать ондулин, необходимо подготовить разметку листов, по которой будет произведена резка на куски требуемых размеров. Выполнять разметку ондулина необходимо четко и аккуратно, используя при этом цветной карандаш и обрезок листа в качестве шаблона.

Совет! Для резки материала под монтаж ондулиновой кровли лучше использовать ножовку по дереву с небольшой величиной зуба, периодически выполняя смазку полотна, чтобы исключить застревание инструмента. Допускают также использование ручных и циркулярных электропил.

С целью обеспечения возможности выхода на кровельную поверхность, а также для освещения чердачного или мансардного помещения предусматривают кровельное (слуховое) окно. Его крепят с нахлестом на нижележащий кровельный лист, при этом лист, расположенный выше, укладывают с нахлестом поверх окна.
При устройстве выпусков вентиляционных труб (каналов) сквозь кровлю применяют специальные выходы Ондулин. Крепление их основания осуществляют по каждой волне, а верхний лист монтируют с нахлестом поверх данного основания.

Совет! Чтобы избежать просветов между листами покрытия и коньковыми элементами, а также на карнизе, используют специальный заполнитель Ондулин. Метод его применения зависит от типа вентиляции конкретной кровли.

Если при устройстве ондулинового кровельного настила используется металлическая обрешетка, то крепление к ней листов выполняют при помощи саморезов.

Итак, мы детально рассмотрели правила укладки еврошифера, и теперь надеемся, что технология монтажа ондулина не станет для вас непреодолимым препятствием. Мы верим, что приложив максимум старания, вы сумеете достичь желаемого результата в виде прочной, надежной и долговечной кровли.

инструкция по монтажу своими руками, укладке, как крепить и крыть, технология, щипец, как укладывать и монтировать настил

Расчет количества материала на крышу

Расчёт кровельных материалов — одна из самых трудных задач для застройщиков. С одной стороны, хочется сэкономить, а с другой — построить надёжное добротное жильё, чтобы оно верой и правдой послужило не только детям, но и внукам, а то и правнукам.

Основой несущей системы скатной крыши является мауэрлат — деревянный брус, уложенный на верхние края стен. Он связывает крышу дома с самой постройкой, принимает на себя нагрузку несущих и ограждающих элементов крыши и равномерно распределяет её по периметру стен. Поэтому очень важно правильно сделать расчёт мауэрлата, чтобы его параметры соответствовали предельной несущей способностью стен и фундамента.

На размер бруса мауэрлата оказывают влияние следующие факторы:

строение крыши и вид стропильной системы;
климатические нагрузки в конкретной местности;
вес крыши — суммарное значение массы стропильной системы, кровельного пирога, обрешётки и укрывного материала.

Об особенностях конструкции крыши в данной статье говорить не будем. Это отдельная тема. Скажем лишь, что чем замысловатее форма крыши, тем сложнее стропильная система и тем больше в ней различных элементов и креплений. Такая конструкция, как правило, выходит довольно тяжёлой. Соответственно, для мауэрлата потребуются пиломатериалы большего сечения, а значит, строительство обойдётся дороже.

А вот влияние климатических факторов и веса крыши рассмотрим подробнее.

Рассчитать, сколько стелить ондулина на кровлю, несложно. Расчет необходимого количества материала упрощается, если крыша была ранее покрыта серым шифером. Стандартные листы ондулина соответствуют ему по геометрическим размерам, то есть их следует взять такое же количество, как и обычного шифера.

В общем случае, для определения нужного для выполнения работы материала необходимо разделить площадь кровли на полезную площадь одного листа еврошифера, которая определяется умножением его длины на ширину, за исключением величины перекрытия. Старую кровлю из обычного шифера накрыть лучше ондулином, и расчет здесь такой же.

Расчет площади крыши сложной формы можно выполнить, вспомнив школьный курс геометрии. Для этого поверхность разбивается на трапеции, треугольники, квадраты и другие геометрические фигуры, их площадь определяется по формулам и суммируется. Определив нужное количество листов еврошифера, следует увеличить его приблизительно на пятнадцать процентов для обеспечения компенсации неизбежных обрезков. Крепление листов ондулина осуществляется при помощи специальных гвоздей с широкими обрезиненными шляпками, входящими в комплект поставки покрытия.

Еще некоторые рекомендации

Как уже отмечалось выше, ондулин можно крепить при помощи гвоздей или саморезов. Но в независимости от способа монтажа важно соблюдать еще ряд требования. К ним относится следующее:

Очень важно чтобы во время монтажных работ температура окружающего воздуха была выше нуля градусов. Если будет холодно, то ондулин станет ломким.
Как уже отмечалось лучше всего, чтобы обрешетка была сплошной. Для этого вместо деревянных брусьев можно использовать листы OSB.
Лучше стараться не наступать на ондулин. Если избежать этого не удастся, то желательно это делать в верхней части листа, а не в нижней.
Крайне не желательно, чтобы листы ондулина складывались в четыре слоя. Чтобы этого избежать материал крепят так, чтобы вертикальные швы первого ряда не совпадали с вертикальными швами второго. Для этого первый лист ондулина разрезают пополам. С него и начинается нижний ряд. Затем первый лист следующего ряда укладывается целым. В результате и получается несовпадения вертикальных швов.
Монтаж начинают с нижнего ряда. Постепенно продвигаясь к коньку крыши. При это укладка ондулина начинается с подветренной стороны.
Не забудьте про нахлест. Вверху лист ондулина должен заходить на нижний на расстояние в 17-30 сантиметров. Величина нахлеста зависит от угла наклона ската крыши. Чем он больше, тем меньше верхний лист будет заходить на нижний. Также делается и нахлест сбоку. Он составляет 1-2 волны.
Ни в коем случае нельзя натягивать листы ондулина. Если пренебрегать этим правилом, то материал очень скоро начнет растрескиваться и вам понадобится ремонт.

Очень важно правильно установить первый лист. Его строго выверяют по горизонтали и вертикале. От этой работы будет зависеть скорость и удобство дальнейшего монтажа. При укладке первого листа ондулина на крышу нельзя допустить, чтобы материал выступал за обрешетку более чем на пять сантиметров. Если это правило не соблюдать, то вода будет переливаться за желоб водосточной системы. Кроме того, и сам лист ондулина может прогнуться, что ухудшит его эффективность и сделает внешний вид крыши неэстетичным.

Ответы на вопросы

В связи с тем, что ондулиновые кровли начала использоваться относительно недавно, у некоторых застройщиков появляются вполне резонные вопросы. Мы постараемся дать на них профессиональные ответы.

Да, такое расстояние между горизонтальными рейками обрешетки не может считаться надежным, особенно в летний период времени. Бывают случаи, когда приходится работать на уже готовом кровельном покрытии, устанавливать антенны, вентиляционное оборудование и иные инженерные системы. Материал не выдержит вес монтажников при таком шаге, не стоит доверять заявлениям производителей.

Можно, но не нужно. Хотя покрытие и выдерживает значительные нагрузки, но при минусовых температурах оно становится хрупким. Зимой в этих климатических зонах много снега, от большого веса стропильная система деформируется. Такие деформации становятся причиной образования трещин в листах ондулина, как следствие – появление протечек, необходимость выполнения ремонтных работ.

Ондулин нежелательно использовать в регионах с холодным климатом

Категорически запрещается пользоваться металлическими щетками, а мягкие почти не удаляют растительность. Можно пробовать различные ядохимикаты, но работать с ними нужно с соблюдением всех правил техники безопасности.

Средства для удаления мха с кровли

Нет, нельзя, приходится полностью менять покрытие. Причин деформации несколько: неправильный порядок фиксации, слишком высокая температура нагрева листов в летний период времени, нарушение технологии монтажа. Но главная причина – низкое качество покрытия.

Очень сложный вопрос, изготовители дают гарантию от 15 до 50 лет. Практика показывает, что после 8–10 лет эксплуатации кровля из ондулина требует капитального ремонта. Капитальный ремонт – большие материальные затраты, которые полностью нивелируют низкую стоимость материала.

Ондулин: срок службы и эксплуатации

Особенности монтажа элементов кровли ондулин

При обустройстве любой кровли важно не допустить протечек в местах примыканий к вертикальным сооружениям — всевозможным навесам, крышам пристроенных террас, веранд и т. д. Именно здесь образуются труднодоступные и самые уязвимые места. Существует два вида стыковки кровли к вертикальным конструкциям — угловое примыкание и боковое.

Монтируют обрешётку с определённым шагом. В местах примыканий набивают сплошную обрешётку шириной 250–300 мм.
Укладывают ондулиновые листы и крепят согласно инструкции.
Прокладывают ендову по длине волн ондулина начиная от угла стены (кромки карниза) снизу вверх с нахлёстом 150 мм. Крепят гвоздями к обрешётке через 200–300 мм по гребням волн нижележащего листа. Непосредственно в местах примыканий фиксируют саморезами с пресс-шайбами.

Планки ендовы укладывают с нахлёстом 150 мм и крепят кровельными саморезами
Аналогично монтируют ендову поперёк волн ондулина, начиная от внутреннего угла стены дома.
В промежуток между ендовой и ондулином помещают многоцелевой заполнитель, а места нахлёстов и стыки ендов герметизируют самоклеящейся лентой, прижимая её к стенам металлическими рейками.

Предлагаем ознакомиться: Как делать крышу из металлочерепицы

Укладка ондулина с боковым примыканием происходит таким же образом, только без прокладки ендовы поперёк волн ондулина.

При укладке материала остаются открытые места, где возможно неблагоприятное воздействие окружающей среды. Для того, чтобы финишная отделка приобрела привлекательный внешний вид и для предотвращения возникновения протечек, потребуется установка так называемых доборных элементов, таких, как ветровые планки, карнизы, ендовы.

Монтаж доборных элементов на кровле из ондулина

Для его обустройства коньковые элементы из ондулина заводятся с перекрытием не менее двенадцати сантиметров и фиксируются гвоздями в местах соприкосновения с волнами еврошифера. Здесь следует проложить специальную клейкую ленту, предотвращающую задувание снега.

Окончания кровли вдоль свесов фронтона (щипцов) можно закрыть тем же коньковым профилем или использовать специальные элементы. Они монтируются снизу вверх с перекрытием порядка 150 мм. Под карниз и ветровую планку устанавливается уплотняющая лента. Она укладывается также под свесами листов материала. Это предотвращает снежный занос и проникновение в чердачное помещение небольших птичек и летающих насекомых.

Варианты доборных элементов для ондулина и ондувиллы

Детали ендовы представляют из себя зеркальное отражение коньковой планки. В отличие от прочих доборных элементов едова устанавливается до монтажа листов основного покрытия. Под нее предварительно обустраивается основа обрешетки из двух досок, расположенных вдоль линии ендовы. Также не будет лишним уложить под ендову специальную гидроизоляционную прокладку.

Монтажные элементы для кровли из ондулина

Доборные элементы придают поверхности крыши завершенный внешний вид, они изготавливаются по одной технологии с основным материалом и имеют такой же срок эксплуатации. Их окраска с течением времени не выгорает от прямых солнечных лучей.

Исходные данные. Небольшой домик расположен в лесу на берегу залива, крыша из асбестоцементного шифера, эксплуатируется примерно 25 лет. За это время полностью потеряла свой первоначальный вид, на поверхности произрастают мхи, скопилось много листьев и иного мусора. Хотя герметичность осталась на прежнем уровне, хозяин домика решил обновить внешний вид сооружения. Решил сделать это быстро и с минимальными затратами.

Исходные данные

Еще один фактор учитывался – кровельные работы делаются глубокой осенью, в этот период часто идут дожди. Если на строении есть старое кровельное покрытие, то работы не зависят от погоды. Крыша двускатная, площадь скатов 50 м2.

Шаг 1. Подсчитайте количество материалов. Для обрешетки понадобится 30 погонных метров бруса 50×50 мм, для покрытия скатов понадобится 36 листов ондулина. Общий вес материалов всего 220 кг, что позволяет транспортировать их на обыкновенном легковом автомобиле. Для крепления ондулина необходимо приобрести 880 гвоздей.

По 20 на каждый лист, а остальные требуются для крепления коньков (12 шт. по одному метру длиной). Обрешетка фиксируется саморезами, для вертикальных брусьев длина саморезов 80 мм (нужно 240 шт.), для горизонтальных 70 мм (нужно 300 шт.). Размеры листов указываются производителем на упаковке, а количество подсчитывается обыкновенными арифметическими формулами. Если самостоятельно сложно это сделать, то продавцы всегда окажут практическую помощь в расчете кровли и всех доборных элементов.

Шаг 2. Закупите кровельные материалы и аккуратно сложите их на ровной площадке. Чтобы было легче брать листы ондулина, рекомендуется складывать их на бруски. Если материалы будут храниться продолжительное время, то их обязательно нужно защитить от солнечных лучей.

Раскладывание брусков

Укладка листов на бруски

Шаг 3. Подготовьте инструменты. Для производства работ потребуется обыкновенная ножовка, монтажный нож, молоток, шуруповерт, рулетка, карандаш, стамеска, веревка, строительный уровень. Перечь инструментов элементарный, такие должны быть у каждого хозяина. Обязательно прочитайте инструкцию производителя по монтажу ондулина.

Инструменты

Шуруповерты

Шаг 4. Изготовьте из брусков две лестницы. Одну обыкновенную, а вторую с зацепом на коньке. Работать на крыше рекомендуется очень осторожно с соблюдением правил техники безопасности. Кроме того, ходить по ондулину не рекомендуется, а такая специальная лестница позволяет выполнять кровельные работы в любом месте крыши.

Лестница для работы на крыше

Шаг 5. Очистите поверхность старого шифера. Для этого можно пользоваться любыми подручными инструментами и щетками, Идеальной чистоты добиваться нет надобности, но главную растительность следует убрать. Дело в том, что мхи отлично растут и в самых неблагоприятных условиях, если их не удалить, то элементы деревянной обрешетки быстро потеряют свои первоначальные несущие параметры.

Очистка крыши

На этом подготовительные работы закончены, можно приступать к установке обрешетки.

Монтаж обрешетки

Работы следует начинать с проверки размеров скатов. Если дом строился ответственными строителями, то кромки скатов строго параллельные и располагаются под прямым углом. Если есть несоответствия, то во время установки обрешетки нужно принимать во внимание максимальные размеры. Сразу проверяйте положение углов скатов. Обрешеткой можно устранить довольно большие отклонения старой стропильной системы.

Схема замеров

Шаг 1. Подготовьте заготовки из брусков для обрешетки согласно имеющимся размерам.

Заготовки из брусков для обрешетки

Выпилы

Шаг 2. Приступайте к фиксации продольных брусков обрешетки.

Фиксация продольных брусков обрешетки

Для того чтобы саморез попал в старую обрешетку, предварительно просверлите в шифере отверстия. Эти отверстия, кстати, намного облегчат процесс вкручивания саморезов.

Процесс вкручивания саморезов

Прочность шифера намного выше прочности ондулина, в него вкрутить саморез очень сложно. Прикрепите крайние бруски, натяните между ними веревку.

Крепление крайнего бруска

Натягивание веревки

По ней будут фиксироваться все оставшиеся бруски обрешетки. Очень точно проверять элементы обрешетки нет необходимости по нескольким причинам. Во-первых, старая крыша в основном ровная, критические прогибы наблюдаются очень редко. Во-вторых, исправлять отклонения положения каждого бруска нецелесообразно. В-третьих, ондулин очень гибкий материал и без проблем согнется в нужном месте в зависимости от положения обрешетки.

Шаг 3. Укрепляйте брус в каждую пятую волну бруса, нижние концы выравнивайте по натянутой веревке. Схема крепления такая же – вначале сверлятся отверстия в бруске и шифере, а только потом закручивается саморез.

Монтаж брусьев по натянутой веревке

Процесс монтажа

Шаг 4. Начинайте прибивать горизонтальные бруски. Стыки следует делать по центру вертикальных элементов обрешетки.

Стыки по центру вертикальных брусьев

Разметка для выпила

Бруски фиксируются саморезами длиной 70 мм, в местах стыков они вкручиваются под уклоном 45°. За счет такой технологии минимизируются риски растрескивания торцов тонких брусков.

Крепление бруса

В местах стыков саморезы вкручивают под углом

Горизонтальные бруски обрешетки следует фиксировать с шагом 61 см по осям, эти параметры стандартные для ондулиновых листов, но у конька шаг меняется с учетом размеров скатов.

Горизонтальный брус укладывают с шагом 61 см

Для облегчения работ рекомендуется сделать два шаблона и с их помощью контролировать расстояние между горизонтальными линиями обрешетки. Работать с ними намного удобнее, чем рулеткой проверять расстояние между каждым бруском. Длина шаблона должна равняться 61 см минус ширина брусков, в нашем случае 61 см -5 см = 56 см.

Шаблон (отрезок бруса) поможет облегчить работу

Монтаж горизонтальных брусков

Необходимые материалы и набор инструментов

Для монтажа ондулина не используются специальные инструменты, что позволяет практически все работы выполнить самостоятельно.

Для решения вопроса, как правильно покрыть крышу ондулином, понадобится следующее:

Кровельный материал, в частности листы ондулина, в необходимом количестве с учетом запаса на подрезку и нахлесты.
Профиль для конька, покрывающий всю длину крыши. Определяя длину изделия не следует забывать, что на стыке детали укладываются внахлест от 10 до 25 см.
Специальные крепежи. Чаще всего используются гвозди из углеродистой стали, окрашенные в один цвет с материалом и имеющие резиновую головку.
Материалы для изготовления обрешетки, предварительно обработанные антисептическим раствором. Это может быть доска или бруски сечением 4*4 см.
Гидроизоляционный материал, в качестве которого может использоваться пленка или мембрана.
Ножовка и молоток.
Карандаш и измерительные инструменты.

Краткая информация об обрешетке

Выполняя все строительные работы самостоятельно, без помощи профессионала, большое внимание следует уделить обрешетке. Вот некоторые главные рекомендации, без которых нельзя обойтись при создании крыши:

В том случае, когда угол наклона крыши будет колебаться в пределах 5-10 градусов, обрешетка делается сплошной. Для этого подойдут доски или фанера. Величина продольного нахлеста должна составлять минимум 30 см, в то время как боковой будет равен ширине хотя бы двух волн шиферного листа.
Если угол наклона крыши составляет 10-15 градусов, обрешетка выполняется из прочных досок, которые крепятся к лагам через каждые 45 см друг от друга. Продольный нахлест может составлять максимум 20 см, а ширина бокового равняться величине одной волны.
Когда наклон крыши превышает 15 градусов, ондулин размещается на обрешетке, выполненной из досок, расстояние между которыми не должно быть меньше 60 см.Продольный нахлест в этом случае будет доходить только до 17 см, а боковой составлять ширину одной волны.
Чтобы крыша в последствие получилась качественной, следует сразу задуматься над правильным расположением брусков или досок в обрешетке. Устанавливают их четко параллельно краю крыши, проводя при этом постоянные замеры между всеми составляющими обрешетки.
Загодя немного вперед, ответим на интересующий многих вопрос — можно ли крепить ондулин кровельными саморезами? Нет, нельзя, т. к. саморезы не обеспечивают полной гидроизоляции отверстия.

—— WebKitFormBoundaryAiiZtF5UffKCFcnA Content-Disposition: форма-данные; name = «файл»; filename = «Onduline-Leaflet.pdf» Тип содержимого: приложение / pdf % PDF-1.4 % 1432 0 объект > endobj xref 1432 74 0000000016 00000 н. 0000002828 00000 н. 0000002979 00000 н. 0000003634 00000 н. 0000003776 00000 н. 0000003917 00000 н. 0000003946 00000 н. 0000004502 00000 н. 0000004531 00000 н. 0000004726 00000 н. 0000004918 00000 н. 0000005033 00000 н. 0000005146 00000 п. 0000005768 00000 н. 0000006306 00000 н. 0000006447 00000 н. 0000006635 00000 н. 0000007196 00000 н. 0000007338 00000 н. 0000007944 00000 н. 0000008293 00000 н. 0000008534 00000 п. 0000008690 00000 н. 0000009180 00000 н. 0000009315 00000 н. 0000009344 00000 п. 0000009911 00000 н. 0000010562 00000 п. 0000011213 00000 п. 0000011428 00000 п. 0000011565 00000 п. 0000011894 00000 п. 0000012247 00000 п. 0000012862 00000 п. 0000013397 00000 п. 0000013468 00000 п. 0000013588 00000 п. 0000035851 00000 п. 0000036129 00000 п. 0000036395 00000 п. 0000036925 00000 п. 0000036996 00000 п. 0000037078 00000 п. 0000054474 00000 п. 0000054755 00000 п. 0000055232 00000 п. 0000055303 00000 п. 0000055848 00000 п. 0000057121 00000 п. 0000081694 00000 п. 0000083732 00000 п. 0000083854 00000 п. 0000083925 00000 п. 0000084007 00000 п. 0000087984 00000 п. 0000088263 00000 п. 0000088511 00000 п. 0000088540 00000 п. 0000088901 00000 п. 0000088972 00000 н. 0000089054 00000 п. 0000100110 00000 н. 0000100392 00000 н. 0000100667 00000 н. 0000100696 00000 п. 0000101092 00000 п. 0000124476 00000 н. 0000128800 00000 н. 0000216784 00000 п. 0000220066 00000 н. 0000223348 00000 п. 0000246116 00000 н. 0000002617 00000 н. 0000001816 00000 н. трейлер ] / Назад08 / XRefStm 2617 >> startxref 0 %% EOF 1505 0 объект > поток h ބ [HTAƿ9uQQnV) YHIe ^ n 붚 + HFjPTceA? 曙 _

ОГНЕСТОЙКИЙ ЦЕЛЛЮЛОЗНО-БИТУМНЫЙ ЛИСТ КРОВЛИ И СПОСОБ ИЗГОТОВЛЕНИЯ

Настоящее изобретение в целом относится к огнестойким листам из пропитанного битумом целлюлозного волокна и способу их изготовления. Указанные листы в основном предназначены для использования в качестве укрывного материала, в частности, в качестве кровельного материала.

Листы из целлюлозного волокна, пропитанные битумом, хорошо известны специалистам в данной области техники. Обычно они изготавливаются из переработанной бумаги и имеют прямоугольную форму. Обычно переработанную бумагу подвергают этапу обработки для удаления нецеллюлозных элементов, таких как, например, скобки, и этапу дефибрации перед формированием бумажной массы, которая будет наноситься на проволоку, затем дать стечь и калиброваться.В целлюлозную массу можно добавлять другие элементы, такие как, например, пигменты, чтобы получить цветные покровные листы, адаптированные к архитектурной среде. Пульпа из целлюлозного волокна может быть гофрирована с помощью машины, как описано в патенте FR 2,496,551 или в заявке на патент EP 0,844071, с тем, чтобы получить прямоугольные листы, гофры которых параллельны двум краям длины. После сушки получают лист из целлюлозного волокна, который можно разрезать до нужного размера. Затем листы пропитываются битумом, затем охлаждаются и, возможно, покрываются слоем краски.

Листы из целлюлозного волокна, пропитанные битумом, представляют собой материалы, дающие много преимуществ в области строительства и ремонта. Такие листы легкие, прочные, сверхгибкие, простые в установке и дешевые. Их гибкость позволяет им адаптироваться к небольшим деформациям, свойственным старым изделиям из дерева. Это важная характеристика при ремонте здания. Их небольшой вес позволяет устанавливать их на легкую деревянную конструкцию. Таким образом, отсутствие высокой дополнительной нагрузки ограничивает конструктивное усиление, которое часто требуется для ремонтных работ.Для резки и сверления таких листов требуются только очень простые инструменты, такие как молоток и пила.

Листы из целлюлозного волокна, пропитанные битумом, поэтому очень широко используются в области строительства и ремонта. Однако их низкая устойчивость к внешнему возгоранию представляет собой реальную проблему с точки зрения стандартов безопасности, установленных национальными и международными властями, и в особенности Европейской комиссией. Действительно, такие стандарты постоянно развиваются, и предъявляемые требования становятся все более строгими.

Следовательно, существует потребность в улучшении огнестойкости пропитанных битумом листов целлюлозного волокна.

Известно, что для обеспечения огнестойкости материала его покрывают расширяющимся покрытием на основе графита. Расширяющийся графит — это расширяющийся агент, который после воздействия огня расширяется и создает изолирующий барьер.

Патент США. В US 6436510 описаны листы из целлюлозного волокна, имеющие огнестойкое покрытие, содержащее расширяемый графит и термопластичный или термореактивный полимер.После покрытия полимерным связующим и расширяющимся графитом листы целлюлозного волокна затем покрываются битумом и формируются в виде плоской черепицы, которую можно использовать в качестве материалов для кровельного покрытия.

Еще в области строительства патент US 2011/011021 описывает плиты из хлопкового волокна. Хлопковые волокна покрыты расширяющимся графитом посредством связующего на механической и / или химической связке. Используемое связующее может быть любым термопластичным полимером, способным образовывать пленку после высыхания.Кроме того, упоминаются полиакрилаты, эпоксидные смолы, поливинилацетатные смолы, полиуретаны или термопластичные каучуки на основе стирола. Плиты, покрытые огнестойким слоем, позже могут быть покрыты модифицированным битумом и, таким образом, могут служить кровельным материалом.

В заявке на патент США 2005/0145139 описывается огнестойкое покрытие, подобное упомянутым выше. Это покрытие приготовлено из композиции, содержащей по крайней мере одно полимерное связующее той же природы, что и те, которые используются в U.С. Пат. US 6436510, частицы расширяемого графита, вектор, такой как вода или углеводородный растворитель, в зависимости от природы полимерного связующего, и пигмент, такой как, например, диоксид титана, карбонат кальция или бораты. Затем покрытие сушат при температуре сохранения указанного материала, который, кроме того, может быть модифицированным битумом или битумной черепицей. Дополнительный внешний слой может быть нанесен для защиты покрытия от таких факторов окружающей среды, как дождь или ветер.

Среди патентов или патентных заявок, касающихся использования расширяемых покрытий на основе графита для повышения огнестойкости целлюлозных материалов, WO 2004/099491, U.С. Пат. № 5686669 и патенте США. Можно упомянуть № 6084008. Одно из направлений применения двух последних патентов — кровельные материалы.

Однако в литературе не описывается огнестойкое покрытие для листов из целлюлозного волокна, пропитанных битумом. Как уже упоминалось выше, эти листы имеют много преимуществ в области строительства, но их низкая огнестойкость не соответствует стандартам, установленным европейскими властями.

Таким образом, одной из целей настоящего изобретения является повышение огнестойкости пропитанных битумом листов целлюлозного волокна, чтобы, в частности, соответствовать европейскому стандарту EN 13501-5.

Европейский стандарт EN 13501-5, более подробно описанный в примерах испытаний на огнестойкость, определяет критерии, которым должны соответствовать крыши, подверженные внешнему возгоранию, и позволяет классифицировать крыши в зависимости от их характеристик. огнестойкость.

Неожиданно заявитель обнаружил, что для образования достаточно огнестойкого слоя в соответствии с европейским стандартом EN 13501-5 расширяемый графит, который является наиболее часто используемым антипиреном в области покрытий, должен был наносить путем сухого осаждения, предпочтительно путем напыления в псевдоожиженном слое или посредством бункерного осаждения, на адгезивный грунтовочный слой.Обычные методы предшествующего уровня техники, такие как распыление расширяемого графита в суспензии в воде или дисперсии расширяемого графита в полимерном связующем, не работают, поскольку такие методы не позволяют получить достаточно однородный слой расширяемого графита. В случае бинарной смеси «вода / расширяемый графит» проблема в основном заключается в нестабильности смеси, приводящей к разделению фаз в контуре распыления. Эту нестабильность можно частично скорректировать, увеличив вязкость диспергирующей фазы, в данном случае воды.Однако это увеличение вязкости диспергирующей фазы создает трудности при осуществлении напыления. В случае бинарной смеси «полимерное связующее / расширяемый графит» основными проблемами являются, с одной стороны, проблема диспергирования частиц расширяемого графита в полимерном связующем из-за электростатического сродства между двумя фазами и с другой стороны, проблема с распылением. Чтобы преодолеть техническую проблему, связанную с напылением и однородностью графитового слоя, заявитель разработал метод, который состоит в том, чтобы сначала нанести адгезивный грунтовочный слой на покровные листы, а затем нанести его путем сухого осаждения, предпочтительно путем напыления в псевдоожиженном слое или через бункер. напыление, огнезащитное покрытие, содержащее расширяемый графит.

Соответственно, настоящее изобретение предлагает пропитанные битумом листы из целлюлозного волокна, включающие по меньшей мере на одной из их основных поверхностей слой адгезивной грунтовки, и нанесенное на указанный адгезивный грунтовочный слой огнестойкое покрытие, содержащее расширяемый графит.

Предпочтительно, чтобы слой адгезивной грунтовки и огнестойкое покрытие на основе расширяемого графита находились в непосредственном контакте. В конкретном варианте осуществления слой адгезивной грунтовки находится в прямом контакте (i) с огнестойким покрытием, содержащим расширяемый графит, и (ii) с пропитанным битумом листом целлюлозного волокна.

Используемый здесь термин «огнестойкое покрытие» означает покрытие, которое обеспечивает защиту от огня легковоспламеняющихся материалов, таких как битум и целлюлозные волокна, т.е. замедляет или останавливает распространение и проникновение огня.

Настоящее изобретение также имеет целью способ изготовления листов, как описано выше. Указанный способ включает (а) нанесение адгезивной грунтовки по меньшей мере на одну из основных поверхностей листа целлюлозного волокна, пропитанного битумом, (б) нанесение путем сухого осаждения на адгезионный грунтовочный слой, огнестойкое покрытие, содержащее расширяемый графит, и, возможно, , (в) нанесение слоя краски на огнезащитное покрытие.

Настоящее изобретение также имеет целью использование листов, таких как определенные выше, в качестве кровельного материала.

В настоящей заявке, когда изделие содержит одно или несколько покрытий на своей поверхности, фраза «нанесение слоя или покрытия на изделие» означает, что слой или покрытие наносится на непокрытую (открытую) поверхность внешнее покрытие изделия, т. е. наиболее удаленное от подложки покрытие.

В настоящей заявке покрытие, которое находится «на» подложке / покрытии или которое было нанесено «на» подложку / покрытие, определяется как покрытие, которое (i) расположено над подложкой / покрытием, (ii) не обязательно находится в контакте с подложкой / покрытием, то есть между подложкой / покрытием и рассматриваемым покрытием может быть расположено одно или несколько промежуточных покрытий (однако предпочтительно, чтобы он находился в прямом контакте с указанной подложкой / покрытием), и (iii) не обязательно полностью покрывает субстрат / покрытие. Когда «слой 1 расположен под слоем 2», это означает, что слой 2 более удален от подложки, чем слой 1.

В соответствии с изобретением пропитанные битумом листы целлюлозного волокна, используемые для нанесения адгезионная грунтовка и нанесение огнезащитного покрытия производятся в соответствии со способом, который хорошо известен специалистам в данной области. Этот способ, который представлен в качестве примера в настоящей заявке, включает следующие основные этапы:

- изготовление картонного листа из целлюлозных волокон;
- покрытие одной из сторон картонного листа термореактивной смолой, возможно содержащей пигменты;
- опционально, гофрирование картонного листа;
- сушка и резка картонного листа;
- глубоко пропитать лист картона горячим битумом.

Согласно изобретению пропитанные битумом листы из целлюлозного волокна, используемые для нанесения адгезивной грунтовки и нанесения огнезащитного покрытия, обычно содержат от 40 до 60 мас. % (массовый процент) битума по отношению к общему весу указанных пропитанных листов. Обычно они составляют от 40 до 60 мас. % целлюлозных волокон по отношению к общей массе указанных пропитанных листов. Обычно они составляют от 0,5 до 2 мас. % термореактивной смолы по отношению к общей массе упомянутых пропитанных листов.

В конкретном варианте воплощения пропитанные битумом листы целлюлозного волокна содержат от 0,5 до 2 мас. % пигментов по отношению к общему весу указанных пропитанных листов.

В другом конкретном варианте они содержат от 5 до 12 мас. % минеральных наполнителей по отношению к общей массе пропитанных листов.

Перечень компонентов пропитанных битумом листов целлюлозного волокна, приведенный выше, конечно, не является ограничивающим.

Используемый битум представляет собой смесь углеводородных материалов природного происхождения, поступающих из тяжелых фракций, полученных при перегонке нефти, или из природных месторождений, в твердой или жидкой форме, плотностью 0. 8 к 1.2. В качестве битумов в контексте изобретения также допускаются битумы, модифицированные введением добавок любой природы, таких как добавки для улучшения характеристик адгезии, для искусственного обеспечения требуемых свойств для получения катионной эмульсии путем включения эластомеров в форме резиновой пудры или прочего, или битумов, улучшенных добавлением полимеров различных типов; этот список, конечно, не является исчерпывающим.

Целлюлозные волокна обычно представляют собой переработанные целлюлозные волокна, полученные, например, из старой бумаги, картона или газет; список не является ограничивающим.

Термореактивная смола представляет собой смолу или смесь смол, предпочтительно выбранных из эпоксидных смол, полиуретановых смол, полимочевинных смол, полимочевинно-формальдегидных смол, меламино-формальдегидных смол, эпоксивинилэфирных смол или винилэфирных смол; список не является ограничивающим.

Пигменты предпочтительно представляют собой оксиды металлов, такие как оксид железа или оксид хрома; список не является ограничивающим. Оксид железа позволяет получить практически все цвета. Роль пигментов заключается, в частности, в получении цветных покровных листов, которые можно адаптировать к архитектурной среде.

Минеральные наполнители в основном представлены сортами переработанной старой бумаги, используемой для формирования бумажной массы, которая служит для производства пропитанных битумом листов целлюлозного волокна. Минеральные наполнители обычно представляют собой карбонаты, силикаты и алюминаты. В конкретном варианте осуществления изобретения эти минеральные наполнители могут быть добавлены в переработанные целлюлозные волокна на этапе разделения на волокна или на этапе слива.

В конкретном варианте осуществления изобретения пропитанные битумом листы целлюлозного волокна, используемые для нанесения адгезивной грунтовки и нанесения огнезащитного покрытия, имеют гофры, предназначенные, в частности, для сбора воды.Как описано в патенте FR 2755712, гофры могут иметь неправильную форму и по существу синусоидальную. Листы также могут иметь чередование волн и плоских участков. Причем гофры могут быть разными, например, зубчатыми или V-образными.

В настоящем изобретении гофры предпочтительно являются синусоидальными. Высота синусоидальных гофров обычно составляет от 10 до 100 мм, предпочтительно от 30 до 45 мм. Соотношение между амплитудой и шагом гофров предпочтительно варьируется от 1/2 до 1/1.

Базовая масса пропитанных битумом листов целлюлозного волокна перед нанесением адгезивной грунтовки и нанесением огнезащитного покрытия обычно выше 0,8 кг / м ², а преимущественно выше 2,6 кг / м ² .

В настоящей заявке все базовые веса относятся к развернутой поверхности гофрированного листа. В случае, когда гофры параллельны длине листа, развитая поверхность гофрированного листа получается путем умножения длины гофрированного листа на развернутую ширину гофрированного листа, т.е.е. на расстояние до ближайшего к профилю гофры листа. В случае, когда гофры параллельны ширине листа, развитая поверхность гофрированного листа получается путем умножения ширины гофрированного листа на развернутую длину гофрированного листа, то есть на расстояние, следующее за ближайшим к профилю профилем. листовой гофры.

Толщина пропитанных битумом листов целлюлозного волокна перед нанесением адгезивной грунтовки и нанесением огнезащитного покрытия обычно составляет не менее 1.5 мм, желательно больше 2 мм, а лучше от 2,5 до 3,5 мм.

Согласно изобретению пропитанные битумом листы целлюлозного волокна, описанные выше, покрыты адгезивным грунтовочным слоем и огнестойким покрытием, содержащим расширяемый графит.

Адгезионная грунтовка играет, главным образом, роль в улучшении адгезии следующих слоев в конечном продукте, в частности адгезии и когезии частиц расширяемого графита.

Действительно, когда лист из целлюлозного волокна в соответствии с изобретением только что пропитан битумом и все еще остается горячим, битумные слои, присутствующие на основных верхней и нижней поверхностях указанного листа, являются эфемерными и сохраняются всего несколько секунд.Следовательно, указанные эфемерные битумные слои не могут служить в качестве адгезионных слоев для иммобилизации огнестойкого покрытия и, в частности, для иммобилизации расширяемого графита. Эта техническая проблема не наблюдается в случае кровельных листов или мембран на основе полиэфирных и / или полиамидных волокон, потому что, когда эти последние пропитаны битумом, они имеют на своих основных верхней и нижней поверхностях достаточно устойчивые слои битума, которые играют, когда еще горячие, роль адгезионных слоев и возможность иммобилизации расширяющихся частиц графита.

Адгезивная грунтовка предпочтительно содержит полимерное связующее. Полимерное связующее предпочтительно представляет собой полимер или смесь полимеров, выбранных из термопластичных смол, таких как поливиниловые смолы, поливинилиденовые смолы, полиакриловые смолы, метакриловые смолы или полистироловые смолы; список не является ограничивающим. Примером предпочтительной термопластичной смолы является полимер винилацетатного типа.

Слой адгезивной грунтовки в конечном продукте соответствует плотности сухого вещества обычно от 10 до 200 г / м2, предпочтительно от 20 до 70 г / м2.

Огнестойкое покрытие согласно настоящему изобретению содержит расширяемый графит. Это покрытие предпочтительно находится в непосредственном контакте со слоем адгезивной грунтовки. Далее будет описан способ нанесения огнезащитного покрытия, содержащего расширяемый графит.

Расширяемый графит по настоящему изобретению обычно имеет кристаллическую структуру, состоящую из атомов углерода, образующих плоскости, расположенные параллельно друг другу, в которые вставлены молекулы кислоты, например молекулы серной кислоты или азотной кислоты.Когда расширяемый графит подвергается воздействию огня или пламени, молекулы кислоты разрушаются и выделяют газ. Давление этого газа затем заставляет графитовые плоскости раздвигаться друг от друга, что вызывает расширение графита. Объем частиц графита затем может быть увеличен более чем в 80 раз за несколько секунд. Расширенный таким образом графит имеет низкую плотность; он негорючий и является хорошим теплоизолятором, поскольку отражает часть излучаемого тепла.

Другими известными преимуществами расширяемого графита являются, кроме того, то, что он имеет естественное происхождение, не загрязняет окружающую среду и не растворяется в воде. Расширяющийся графит служит антипиреном из-за эндотермической реакции горения, но прежде всего из-за образования изолирующего барьера после расширения. Это также позволяет снизить теплопроводность материала. Распространение пламени ограничено, а тепловое излучение невелико. Расширяемый графит дополнительно гарантирует низкую плотность дыма и значительно снижает капание битумного вяжущего.

В настоящем изобретении расширяемый графит предпочтительно имеет коэффициент расширения выше 70 см ³ / г и преимущественно выше 120 см ³ / г, когда он подвергается воздействию температуры 600 ° C.

Расширяемый графит обычно имеет форму распыляемых хлопьев. Размер частиц обычно составляет от 50 до 600 мкм, предпочтительно от 150 до 400 мкм.

Частицы вспениваемого графита имеются в продаже у большого числа поставщиков.У них есть «триггерная» температура (температура, при которой начинается расширение графита после воздействия пламени в течение нескольких секунд), как правило, в диапазоне от 130 ° C до 500 ° C.

Температура возгорания пропитанного битумом листа целлюлозного волокна согласно изобретению ниже, чем у битумного листа или мембраны на основе полиэфирных и / или полиамидных волокон. Температура возгорания пропитанного битумом листа целлюлозного волокна согласно настоящему изобретению обычно ниже 300 ° C., в частности, ниже 190 ° C. Например, она составляет от 130 ° C до 270 ° C. Следовательно, расширяемый графит согласно изобретению предпочтительно имеет температуру срабатывания ниже 300 ° C. Например, она составляет 120 ° C, 130 ° C, 140 ° C, 150 ° C, 160 ° C, 170 ° C, 180 ° C, 190 ° C, 200 ° C, 210 ° C, 220 ° C, 230 ° C, 240 ° C, 250 ° C, 260 ° C, 270 ° C, 280 ° C, 290 ° C, 300 ° C. В конкретных вариантах осуществления это 160 ° C или 220 ° C. Особенно удовлетворительные результаты получены для температур срабатывания вспениваемого графита в диапазоне от 120 ° C.до 220 ° C, в частности от 160 ° C до 220 ° C или от 120 ° C до 180 ° C. Очень хорошие результаты получены при минимальной температуре срабатывания 160 ° C. Слой расширяемого графита в конечный продукт соответствует плотности сухого вещества обычно в диапазоне от 50 до 300 г / м ² и предпочтительно от 80 до 140 г / м ². Этот базовый вес соответствует «среднему базовому весу» по всей развернутой поверхности листа согласно изобретению. Наилучшие результаты удержания пламени и, следовательно, огнестойкости листов согласно изобретению достигаются, когда однородность распределения расширяемого графита является оптимальной, т.е.е. когда «местная основная масса» слоя расширяемого графита в конечном продукте составляет по меньшей мере 80 г / м ² по массе сухого вещества в любой точке указанного листа. В соответствии с изобретением термин «точечный» означает развитую поверхность в диапазоне от 1 см ² до 900 см ² (например, 30 см × 30 см, то есть размер головной части, используемой для испытаний на огнестойкость, описанных ниже. ), в частности от 1 см ² до 100 см ², предпочтительно от 1 см ² до 2 см ². Измерение местного базового веса расширяемого графита может быть выполнено, например, с помощью клейких этикеток, размер которых соответствует размеру исследуемой проявленной поверхности (например, 2 см. ², если требуется проверить участки с развитой поверхностью от 1 см (² до 2 см (²)). Это измерение производится путем дифференциального расчета. Например, с одной стороны, клейкая этикетка наносится на пропитанный битумом лист из целлюлозного волокна, содержащий слой адгезивной грунтовки.Этикетка удалена; что позволяет взять образец клеевой грунтовки, присутствующей на исследуемом участке. Затем рассчитывается количество адгезивной грунтовки путем взвешивания этикетки до и после отбора пробы. С другой стороны, та же операция выполняется с этикеткой того же размера на том же листе, который дополнительно содержит, на этот раз, слой расширяемого графита на слое адгезивной грунтовки. Эта вторая операция позволяет количественно определить количество адгезивной грунтовки и расширяемого графита, присутствующих в исследуемой области. Затем получают количественное определение массы расширяемого графита путем разницы между (i) измерением количества адгезивной грунтовки и вспениваемого графита и (ii) измерением количества адгезивной грунтовки.

В конкретном варианте осуществления пропитанный битумом лист из целлюлозного волокна, покрытый адгезивным грунтовочным слоем и огнестойкое покрытие, также может включать слой краски, нанесенный на огнестойкое покрытие. Слой краски играет основную роль в улучшении стойкости графита с течением времени.Он также используется для эстетического эффекта. Краска, которую можно использовать в настоящем изобретении, обычно имеет виниловую или акриловую природу. Полимер, присутствующий в слое краски, обычно такой же, как и в адгезивной грунтовке. Слой краски соответствует плотности сухого вещества обычно в диапазоне от 50 до 300 г / м ² и предпочтительно от 100 до 200 г / м ².

Настоящее изобретение также имеет целью способ изготовления листов из огнестойкого пропитанного битумом целлюлозного волокна, как описано выше.

Этот способ включает (а) нанесение адгезивной грунтовки по меньшей мере на одну из основных поверхностей листа целлюлозного волокна, пропитанного битумом, и (б) нанесение путем сухого осаждения на адгезионный грунтовочный слой огнестойкого покрытия, включающего расширяемый графит.

В конкретном варианте осуществления настоящего изобретения способ включает этап нанесения слоя краски на огнестойкое покрытие.

Нанесение адгезивной грунтовки осуществляется путем нанесения распылением, нанесением покрытия с помощью валика или кисти или любым другим способом, известным специалистам в данной области техники, причем предпочтительным режимом является распыление.Это нанесение распылением осуществляется, например, с помощью подметающих форсунок, таких как те, которые обычно используются специалистами в данной области для нанесения слоя краски на покровный лист. Пример выполнения нанесения клеевого грунтовочного покрытия распылением подробно описан ниже в настоящей заявке. Адгезионная грунтовка распыляется, по меньшей мере, на одну из основных поверхностей пропитанного битумом листа целлюлозного волокна, предпочтительно, по меньшей мере, на поверхность листа, имеющего возможно пигментированный слой термореактивной смолы, описанный выше. Форсунки ориентированы таким образом, чтобы адгезивный грунтовочный слой был максимально однородным. Слой адгезивной грунтовки соответствует плотности сухого вещества, как правило, в диапазоне от 10 до 200 г / м ² и предпочтительно от 20 до 70 г / м ².

Сухое нанесение огнезащитного покрытия, содержащего расширяемый графит, проводят на пропитанном битумом листе из целлюлозного волокна, включающем по крайней мере на одной из его основных поверхностей слой адгезивной грунтовки, причем указанный лист предпочтительно имеет температуру ниже 160 ° C., в частности, ниже 120 ° C. Действительно, явление расширения графита необратимо, то есть, как только расширяемый графит достигает своей температуры срабатывания, он расширяется и не восстанавливает свое исходное нерасширенное состояние при охлаждении до температуры ниже, чем его температура срабатывания. Во время производства пропитанного битумом листа из целлюлозного волокна в соответствии с изобретением температура сушки листа из целлюлозного волокна составляет около 260 ° C, а температура битума во время стадии горячей пропитки составляет около 190 ° C. Температура срабатывания расширяемого графита согласно изобретению предпочтительно ниже 300 ° C, например в диапазоне от 120 ° C до 180 ° C или от 160 ° C до 220 ° C, для упомянутых выше Из-за температуры возгорания листа согласно изобретению расширяемый графит может быть нанесен только после стадии сушки листа целлюлозного волокна и горячей пропитки битумом. Таким образом, предотвращается расширение расширяемого графита во время изготовления листа согласно изобретению и перед использованием указанного листа в качестве огнестойкого кровельного покрытия.

Сухое нанесение огнестойкого покрытия, содержащего расширяемый графит, предпочтительно проводят путем гравитационного осаждения, в частности, путем осаждения из бункера, или путем нанесения распылением, и, предпочтительно, путем напыления расширяемого графита в псевдоожиженном слое. Осаждение расширяемого графита распылением в псевдоожиженном слое предпочтительнее осаждения из бункера, поскольку оно позволяет получить слой расширяемого графита, который является более однородным и, следовательно, более огнестойким.

Осаждение под действием силы тяжести, в частности распределение бункера, заключается в переносе листа, имеющего слой адгезивной грунтовки, как определено выше, под бункер (или резервуар), заполненный расширяющимся графитом; поверхность листа, имеющего слой адгезивной грунтовки, открытая для бункера, так что нанесение расширяющегося графита осуществляется на слой адгезивной грунтовки. Бункер предпочтительно снабжен на нижнем конце рифленым валком, скорость и положение которого относительно стенки бункера (в соответствии с размером отверстия выступа) можно изменять, причем рифленый валок служит для распределения графита в зависимости от требуемые количества и скорость продвижения листа.Рифленый валок также позволяет получить лучшее распределение расширяемого графита и, таким образом, улучшить огнестойкость листа согласно изобретению.

Распыление расширяемого графита в псевдоожиженном слое заключается в переводе расширяемого графита во взвешенное состояние в вихре газового потока таким образом, что расширяемый графит, который является твердым телом, ведет себя как жидкость. Сухие частицы расширяемого графита помещаются в контейнер с псевдоожиженным слоем. Газовый поток предпочтительно вводят под частицы расширяемого графита, чтобы заставить частицы в газовом потоке закручиваться и образовывать облако частиц во взвешенном состоянии в газовом потоке.Газовый поток, используемый в настоящем изобретении, предпочтительно представляет собой поток воздуха, имеющий давление, изменяющееся от 2 до 3 бар, а еще лучше давление 2,5 бар. Затем суспензия расширяемого графита в потоке газа распыляется по основной поверхности листа, имеющего адгезионный грунтовочный слой. Распыление предпочтительно проводить с помощью форсунок с отверстием предпочтительно некруглым и площадью поверхности от 45 до 60 мм ², предпочтительно от 50 до 52 мм ², а еще лучше 51.17 мм ². Поток воздуха от 2 до 3 бар обеспечивает скорость потока сухих частиц расширяемого графита от 400 до 500 г / мин на сопло. Количество нанесенного вспениваемого графита зависит от количества и природы полимерного связующего в указанном выше адгезивном грунтовочном слое. Например, для адгезионного грунтовочного слоя, содержащего винилацетат и соответствующего плотности сухого вещества в диапазоне от 20 до 70 г / м ², количество нанесенного расширяемого графита варьируется от 80 до 140 г / м ².Сухое осаждение расширяемого графита предпочтительно проводить до физического насыщения поверхности адгезионного грунтовочного слоя. Затем избыток расширяемого графита удаляют продувкой. Таким образом, на листе остаются только частицы расширяемого графита, контактирующие с адгезионным грунтовочным слоем.

Нанесение слоя краски осуществляется путем нанесения распылением, нанесением покрытия с использованием валика или кисти или любым другим способом, известным специалистам в данной области техники, предпочтительным режимом является нанесение распылением.Это нанесение распылением осуществляется, например, с помощью подметающих форсунок, таких как те, которые обычно используются специалистами в данной области для нанесения слоя краски на покровный лист. Слой краски соответствует плотности сухого вещества обычно в диапазоне от 50 до 300 г / м ² и предпочтительно от 100 до 200 г / м ².

Настоящее изобретение также имеет целью пропитанный битумом лист из целлюлозного волокна, получаемый способом согласно изобретению.

Настоящее изобретение также имеет целью использование пропитанного битумом листа целлюлозного волокна, как определено в настоящем изобретении, в качестве кровельного материала. Как правило, пропитанные битумом листы из целлюлозного волокна по настоящему изобретению можно использовать в строительной промышленности, при строительстве или ремонте крыш. Листы согласно изобретению можно использовать, например, в качестве кровельных принадлежностей, таких как, без ограничения, коньковая черепица, бордюрная черепица и рамы световых люков.

Примеры, приведенные ниже, иллюстрируют настоящее изобретение, не ограничивая его.

A) Пропитанные битумом листы из целлюлозного волокна, используемые для нанесения адгезивной грунтовки и огнезащитного покрытия

a. Материалы

Примерами листов являются листы Onduline CLASSIC®, Onduline ONDUTOIT®, Onduline ONDUVILLA® или Onduline DURO235®, производимые компанией ONDULINE. Все эти листы имеют удельную плотность выше 2,6 кг / м ², за исключением листов ONDUTOIT®, у которых плотность составляет 2.2 кг / м ². Листы onduline CLASSIC® представляют собой гофрированные листы, имеющие вес 6,4 кг, длину 200 см, ширину 95 см, толщину 3 мм и высоту гофры 38 мм.

Листы Onduline ONDUTOIT® — это гофрированные листы, идеально подходящие для покрытия небольших складских помещений (промышленных и сельскохозяйственных), подсобных помещений и помещений для отдыха. Это однослойные битумные листы, по глубине пигментированные термореактивной смолой. Листы имеют длину 200 см, ширину 95 см, толщину 2.60 мм, глубина волны 38 мм, шаг волны 95 мм, волновое число от 9 до 10 и масса 5,60 кг. Их сопротивление разрыву в сухом состоянии составляет 17 бар.

Листы Onduline ONDUVILLA® представляют собой гофрированную плитку толщиной 3 мм, глубиной волны 40 мм, длиной 40 см и шириной 106 см. В примеры листов также включены листы, имеющие ту же толщину и такую же глубину волн, что и плитка Onduline ONDUVILLA®, но имеющие длину 200 см и ширину 106 см.

Листы Onduline DURO 235 ° — это гофрированные листы, идеально подходящие для покрытия небольших складских помещений (промышленных и сельскохозяйственных), подсобных помещений и помещений для отдыха. Это однослойные битумные листы, по глубине пигментированные термореактивной смолой. Листы имеют длину 200 см, ширину 95 см, толщину 3,00 мм, глубину волны 38 мм, шаг волны 95 мм, волновое число 10 и массу 6,75 кг. Их сопротивление разрыву в сухом состоянии составляет 19 бар.

Листы Onduline CLASSIC®, Onduline ONDUTOIT®, Onduline ONDUVILLA® и Onduline DURO 235® содержат 44 мас.% целлюлозных волокон, 8 мас. % минеральных наполнителей, 46 мас. % битума, 1 мас. % термореактивной смолы и 1 мас. % пигмента.

г. Способ производства

Пример способа изготовления указанных листов включает следующие этапы, которые хорошо известны специалистам в данной области:

- производство бумажной массы из старой бумаги, от которой все посторонние обрезки, такие как пластик, например, был удален;
- нанесение бумажной массы на плоский стол для естественного осушения бумажной массы;
- всасывание и прессование бумажной массы для получения картонного листа
- рулонное покрытие на одной из сторон картонного листа термореактивной смолой, содержащей пигменты, такие как оксид железа или оксид хрома;
- механическое гофрирование картонного листа;
- сушка и резка картонного листа;
- Глубоко пропитывая лист картона горячим битумом.

B) Полимеры, используемые для адгезивной грунтовки

Примерами композиций адгезионных грунтовок, используемых в настоящем изобретении, являются водные эмульсии 40% винилацетата. Винилацетат представляет собой, например, Axilat AOD 515, продаваемый Hexion Company, или Mowilith LDM 1851, продаваемый Celanese Company. Axilat AOD 515, который обычно используется для составов красок, продается в форме 50% водной эмульсии. Таким образом, в настоящем изобретении перед применением его разбавляют до 40%.

C) Расширяющийся графит, используемый для огнезащитного покрытия

Неограничивающими примерами частиц расширяемого графита, используемых в настоящем изобретении, являются расширяемый графит PX200 или PX85, продаваемый компанией Alphamin, или расширяемый графит S90 или S7, продаваемый Компания Netexium. Например, частицы PX85 содержат 95 мас. % углерода, 4 мас. % золы, 0,5 мас. % свободных кислот и 6,8 мас. % сульфатов. Эти частицы имеют pH от 3 до 7. Они имеют коэффициент расширения 200 см ³ / г, и 80% из них имеют номинальный размер 180 мкм.

Типичными примерами частиц, которые можно использовать в настоящем изобретении, являются частицы сортов 160-80, 160-50, 220-80 или 220-50. Первое число указывает температуру в градусах Цельсия, при которой начинается расширение графита, а второе число соответствует размеру частиц в меш.

D) Краска, используемая для слоя краски

Примером предпочтительной краски, используемой в настоящем изобретении, является краска ISOLA, производимая Onduline. Другими примерами красок являются наружные краски для дерева на водной основе.

E) Способы производства листа из целлюлозного волокна, пропитанного битумом, включая слой адгезивной грунтовки, огнестойкое покрытие и слой краски

Пропитанный битумом лист из целлюлозного волокна из ондулина CLASSIC®, ондулина ONDUTOIT® или Onduline® Onduline® Ондулин типа DURO235®, производимый компанией ONDULINE и описанный выше, помещается на автоматизированную конвейерную ленту таким образом, что открытая поверхность представляет собой поверхность, имеющую слой пигментированной термореактивной смолы.

Конвейерная лента переносит лист в первую камеру из нержавеющей стали, оснащенную подметающими соплами, содержащими адгезионный грунт. В данном примере адгезивная грунтовка представляет собой водную эмульсию 40% винилацетата типа Axilat AOD 515. Эмульсия распыляется на открытую поверхность листа, то есть на поверхность, имеющую слой пигментированной термореактивной смолы. Подметальные сопла ориентированы таким образом, чтобы слой адгезивной грунтовки был максимально однородным.Адгезивный грунтовочный слой соответствует плотности сухого вещества 50 г / м ².

После нанесения адгезивной грунтовки конвейерная лента выносит лист за пределы первой камеры, так что специалист в данной области техники проверяет нанесенный слой.

Перед тем, как слой адгезивной грунтовки высохнет, конвейерная лента переносит лист во вторую камеру для нанесения огнезащитного покрытия. Используемый расширяемый графит представляет собой, например, PX200 из PX85, продаваемый Alphamin, или S90 или S7, продаваемый Netexium.

В случае бункерного осаждения камера включает бункер, оборудованный на нижнем конце рифленым валком, скорость которого можно изменять и который служит для распределения графита в зависимости от требуемых количеств и скорости продвижение листа. Например, для нанесения на лист 100 г / м ² сухого расширяемого графита со скоростью 500 листов в час линейную скорость конвейерной ленты регулируют от 15 м / мин до 20 м / мин, предпочтительно 18 м / мин, скорость ролика с накаткой диаметром 85 мм регулируется от 20 до 30 об / мин, предпочтительно 26 об / мин, а относительное положение ролика с накаткой по отношению к стенке бункера регулируется таким образом, чтобы получить отверстие кромки от 0 мм до 1 мм, предпочтительно 0.1 мм.

В случае напыления в псевдоожиженном слое камера оснащена 8 соплами, каждое из которых имеет отверстие 51,17 мм. ². Форсунки соединены с контейнером с псевдоожиженным слоем, содержащим расширяемый графит и систему для создания потока воздуха.

Сухие частицы расширяемого графита, помещенные в контейнер с псевдоожиженным слоем, помещаются в суспензию в вихре воздушного потока перед тем, как распыляться соплами по поверхности покровного листа, имеющего невысохший адгезивный грунтовочный слой.Поток воздуха впрыскивается под частицы расширяемого графита, чтобы продвигать их в вихре газового потока и образовывать облако частиц во взвешенном состоянии в газовом потоке. Поток воздуха составляет 2,5 бар и обеспечивает скорость потока сухих частиц расширяемого графита 455 г / мин на форсунку, то есть общую скорость потока сухих частиц расширяемого графита 3640 г / мин для 8 форсунок. Слой расширяемого графита в конечном продукте соответствует плотности сухого вещества не менее 80 г / м ² в любой точке листа с развитой поверхностью в диапазоне от 1 см ² до 2 см ².

После нанесения огнезащитного покрытия, содержащего расширяемый графит, конвейерная лента выносит лист из второй камеры, так что специалист в данной области техники проверяет нанесенный слой.

Затем лист может быть перенесен в третью камеру из нержавеющей стали для нанесения слоя краски. Третья камера оборудована подметающими соплами, обычно используемыми специалистами в данной области для нанесения краски на покрывающие листы. Используемая краска — это краска ISOLA от ONDULINE.Распыляется через форсунки на ранее нанесенный слой огнезащитного покрытия. Слой краски соответствует плотности сухого вещества в диапазоне от 140 до 150 г / м ².

F) Испытания на устойчивость листов в соответствии с изобретением к внешнему пожару в соответствии со стандартом EN 13 501-5

Европейский стандарт EN 13 501-5 позволяет классифицировать строительные изделия и элементы зданий по пожарной опасности как функция их огнестойкости.Методы испытаний, используемые для испытания крыш, подверженных внешнему возгоранию, определены в Стандарте XP ENV 1187. Этот Стандарт содержит четыре типа испытаний:

- Испытание 1 проводится с воспламененными головами (корзинами). Он основан на немецком стандарте DIN 4102-7;
- Испытание 2 выполняется с воспаленными головнями при ветре. Он основан на скандинавском стандарте Nordtest NT Fire 006;
- Испытание 3 проводится с воспаленными головнями в присутствии ветра и излучаемого тепла.Он основан на приказе Министерства внутренних дел Франции от 10 сентября 1970 года. Он определяет классы и индекс T30 / 1;
- Тест 4 выполняется в два этапа с воспаленными головнями в присутствии ветра и излучаемого тепла. Он основан на британском стандарте BS 476/3.

Каждый тест независимый. Не существует заранее определенного порядка их выполнения. Каждое испытание определяет критерии, которым должны соответствовать листы, подвергшиеся внешнему огню, а также условия, в которых эти листы испытываются.

Далее подробно описаны только тесты 1 и 3. Однако листы согласно изобретению положительно отреагировали на испытания 2 и 4.

a. Испытания 1

Испытания 1 были проведены с гофрированными листами длиной 1,8 м, шириной 0,8 м, толщиной 3 мм и гофрами высотой от 38 до 40 мм. Листы содержат 44 мас. % целлюлозных волокон, 8 мас. % минеральных наполнителей, 46 мас. % битума, 1 мас. % термореактивной смолы и 1 мас. % пигмента.Некоторые листы были протестированы как таковые, т.е. без адгезионного грунтовочного слоя и без огнезащитного покрытия; в дальнейшем они называются «листы без огнезащитного покрытия». Они составляют образцы для испытаний Тестов 1 и 3. Листы в соответствии с изобретением, называемые далее «листы с огнестойким покрытием», были испытаны со следующими покрытиями:

- адгезионный грунтовочный слой, содержащий винилацетат (Axilat AOD 515 ), имеющее базовую массу сухого вещества от 30 до 50 г / м ²,
- огнестойкое покрытие, содержащее расширяющийся графит типа PX85, имеющее локальную плотность сухого вещества около 100 г / м ² в любом точка с развитой поверхностью от 1 см ² до 2 см ²,
- слой виниловой краски типа ISOLA, имеющий базовую массу по сухому веществу 140 г / м ² до 150 г / м ².

Условия Теста 1 следующие:

- наклон крыши 15 ° или 45 °,
- головня представляет собой корзину размером 300 мм × 300 мм × 200 мм с весом 600 г. сосновой соломы,
- испытание прекращают после полного прекращения огня.

Листы, положительно ответившие на испытания, классифицируются как B _кровля, а те, которые отрицательно реагируют на испытания, относятся к классу F _кровля.

В следующей таблице представлены результаты теста 1.

903 90346 9046.Испытания 3

Испытания 3 были выполнены с листами, аналогичными тем, которые использовались для испытания 1. Единственными критериями, которые изменяются, являются длина листов, которая в этом случае составляет 2 м вместо 1,8 м, и ширина листов, которая составляет 1,2 м вместо 0,8 м.

Условия испытания 3 следующие:

- уклон крыши зафиксирован на 30 °,
- головня представляет собой древесно-волокнистую корзину размером 55 мм × 55 мм × 32 мм, пропитанную n -гептан,
- ветер подается со скоростью 3 м / с,
- излучающая панель, обеспечивающая излучающее тепло, имеет мощность 12. 5 кВт / м ²,
- испытание прекращается после полного прекращения пожара.

Листы, положительно ответившие на Испытание 3, классифицируются как B _{, крыша}, C _{, крыша} или D _{, крыша}, в зависимости от степени их сопротивления, листы B _{, крыша} являются наиболее эффективными, а листы D _крыша менее эффективна. Листы, отрицательно прошедшие испытание, относятся к классу F _кровля.

В следующей таблице представлены результаты теста 3.


		Листы без	Листы с
	Критерии	огнестойкость	Класс пожаробезопасности	покрытие	покрытие

Внешний пожар вверх	<0,7 м	> 0,7 м (пожар)	<0. 7 м
распространение
Максимальная длина горения	<0,8 м	> 0,8 м (пожар)	<0,8 м
Точки накаливания	Нет
пробивая крышу		лист
класс пожарной безопасности	B _крыша	F _крыша	B _крыша

9037 TP2 TP2 903


		Листы без	Листы с
Основное		огнестойкое	огнестойкое
Критерии покрытия	Критерии покрытия
Время	TE> 30	TE> 10	TE> 10	TE <5	TE> 30
внешний	мин	мин	мин2	мин	мин	мин
пожар
распространение
(TE)
Время	TP> 30	TP> 15	TP> 5
до огня-	мин	мин	мин	мин	мин
проникновение
Пожарная	B _крыша	C _крыша	D _крыша	F _крыша	B _крыша		9066 9066

Результаты испытаний 1 и 3 показывают, что листы из целлюлозного волокна в соответствии с настоящим изобретением правильно отвечают различным критериям классификации огнестойкости стандарта EN 13501-5, в отличие от листов, не имеющих огнезащитное покрытие.

Другие испытания показали, что листы, обработанные в соответствии с изобретением, обладают очень хорошей способностью к старению (воздействие ультрафиолета, циклы замораживания / оттаивания, влажное истирание).

Сухое осаждение расширяемого графита и, в частности, нанесение распылением в псевдоожиженном слое или осаждение из бункера, таким образом, представляет собой эффективный метод получения слоя расширяемого графита, который является достаточно однородным для получения желаемого результата, заключающегося в повышении огнестойкости.

Кровельные материалы для дома Onduline Verge Битумные кровельные листы длиной 1000 мм различных цветов Дом, мебель и поделки zelda-symphony.jp

Кровельные материалы для дома Onduline Verge Длинные битумные кровельные листы длиной 1000 мм различных цветов Для дома, мебели и поделок, длинные битумные кровельные листы 1000 мм различных цветов Onduline Verge, простые в обращении и установке, экономичные и эластичные: прочные и долговечные, отличная теплоизоляция, хороший звук абсорбция. Verge 1000 мм длинные битумные кровельные листы различных цветов ондулин.

Onduline Verge 1000mm длинная крыша битума покрывает различные цвета

Onduline Verge, длинные битумные кровельные листы длиной 1000 мм, различных цветов.Экономичный и надежный: прочный и долговечный. Отличная теплоизоляция, хорошее звукопоглощение. Прост в обращении и установке. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий: Торговая марка:: Без торговой марки, MPN:: Не применяется,

Onduline Verge 1000mm длинная крыша битума покрывает различные цвета

, поскольку чистящие средства могут повредить эти мягкие драгоценные камни. которые мы обеспечиваем, применяя строгий процесс контроля качества, мужское обручальное кольцо из твердого 14-каратного желтого золота с полированным кубическим цирконием CZ из полированного циркония, 3 детских принта Cute Moon Star Dream Big Quote Baby Boy Room Wall Art Decor. US X-Small = China Small: Длина: 23. Все ювелирные изделия ShopLC из стерлингового серебра 925 пробы изготовлены из настоящего серебра с тиснением 925S на внутренней стороне, НАПИСАТЬ ВАШЕ ИМЯ ИЛИ ЛЮБИМОЕ СЛОВО ЦВЕТОЧНЫЙ УЗОР ВЕС ШИТЬЯ ПЧЕЛЫ. Country Redwood: Товары для дома. это прекрасное колье Campanula persicifolia Fairy Bells Fairy Bellflower 5 Mini Plug Plants украшает прекрасные анютины глазки.Ширина: 16 мм (самая широкая часть — скорпион) и песчаные волокна, сплетенные вместе для очень естественного проверенного внешнего вида. Матрас с двойным микроволокном, наматрасник Ultra Soft Air Flow, качественный матрас отеля. Пожалуйста, свяжитесь со мной с любыми вопросами. бы немного забежала в первую воду. Овсянка с треугольным флагом среднего зеленого и фиолетового цвета длиной 5 м с 12 флажками, так как вы соглашаетесь с условиями при покупке. Шаль связана крючком с помощью красивой вязки. САЛАТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ B4U ЩИПЦЫ ДЛЯ ОБСЛУЖИВАНИЯ ПИЩЕВЫХ ПРОДУКТОВ ТЕПЛОУСТОЙЧИВЫЕ, СОПРЯЖНЫЕ передние звенья стабилизатора поперечной устойчивости для 4WD FORD F-150 F-250 F-350 F-450 F-550 SUPER DUTY: Automotive.Укороченные топы без рукавов на пуговицах для новорожденных девочек + шорты Брюки Юбка-пачка Наряды Комплект одежды из 2 предметов (A-1. 10 шт. Прозрачные акриловые пластиковые складные дверные петли для шкафов с выдвижными ящиками. Товар может быть доставлен только в пределах U. Протектор бензобака: также могут помогает избежать царапин на бензобаке благодаря бронированной куртке. Деревенские старинные восстановленные деревянные лестницы. Дисплей с потрепанными зернами. 100 см. Декор, от элегантного до повседневного, можно подобрать любой повседневный или официальный наряд, это хороший аксессуар для обработки ювелирных изделий, отсек для батарей с переключателем ВКЛ / ВЫКЛ; Размер мини-батарейного отсека позволяет легко спрятать гирлянды с батарейным питанием.

Onduline Verge 1000mm длинная крыша битума покрывает различные цвета

Деревянный табурет с ножками для шпильки 61см, держатель для туалетной бумаги из нержавеющей стали, держатель для туалетной бумаги, диспенсер для ванной комнаты 1шт. 5 мешков для пылесосов FJM для Miele S241 S256i S247I NEW, световая вешалка на 25 пунктов для желобов с сетчатым металлическим рождественским крючком для защиты листьев. Стойка для вина Victoria 16 бутылок из массива дерева, дымчатого цвета Столешница, свадебные открытки 6 подружек невесты ФИОЛЕТОВЫЙ Афроамериканец, Servietten 20 Stück 33×33см EAT DRINK ENJOY Herz Papier weiß gold schwarz Spruch.Тканевая овсянка Pink LADYBIRD ручной работы. Хэллоуин Светятся в темноте Светящиеся наклейки на стены Поставка наклеек для дома с летучей мышью, Onduline Verge 1000 мм, длинные битумные кровельные листы разных цветов . UK 20 White Snowflake Frozen Christmas Hanging Paper Fan Paper Party Decoration, Beige Modern. Наволочка из искусственного шелка с цветочной вышивкой коричневого цвета с вышивкой коричневого цвета. Спагетти Лапша Пицца Кондитерская Решетка Колесо Ролик DIY Инструмент для резки теста T. СОВРЕМЕННЫЙ ДОМ ЗНАК ДВЕРЬ НОМЕР УЛИЧНЫЙ СТЕКЛЯННЫЙ ЭФФЕКТ АКРИЛОВЫЙ НАЗВАНИЕ 24WA, Ручные измельчители соли и перца Шейкер для измельчения перца из дерева 22 мл Черный / белый, 5 м SMD 2835 600 LED 12 В 72 Вт 7500L Пылезащищенный холодный белый светодиод C1I3.Häfele Knapp Slats Раздвижные соединительные пластины Соединительные пластины Connector Wood Sunny. СЕТКА JEANETTE TABLETOP СЕТКА 12 x 41 см, ГЛАДИЛЬНАЯ ДОСКА, 170 мм Внутренняя высота T316 Нержавеющая сталь 61 мм Внутренний диаметр П-образный болт M10 x60 мм Резьба. Битумные кровельные листы Onduline Verge длиной 1000 мм, разные цвета . NARWHAL Сумка-рюкзак для малышей BN Skip Hop ZOO LITTLE KID BACK PACK,

Satin Nickel Hickory P3264-SN Verona Твердотельная латунная ручка для чашки ящика 3 «CC

Satin Nickel Hickory P3264-SN Verona ТВЕРДАЯ ЛАТУННАЯ ручка для чашки ящика 3 дюйма CC

Home
Satin Nickel Hickory P3264-SN Verona Твердая латунь Ручка для ящика 3 «CC

Сатинированный никель-гикори P3264-SN Verona Твердая латунь Ручка для чашек ящика 3 «CC.Слайды ящика. Устройство тянет. Hickory P3264-SN Verona Тяга для шкафа. Отделка сатинированным никелем идеально подходит для сочетания приборов из нержавеющей стали и светильников с сатинированным никелем. Hickory P3264-SN Verona Pull, Satin Nickel .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Бренд: ： Фурнитура Hickory ， Описание модификации: NA ： Описание комплекта: ： NA ， Модифицированный элемент: ： Нет ： Длина удлинителя: ： 4 дюйма ， Страна / регион производства: ： Неизвестно ： Стиль: ： Современный ， Пользовательский комплект: ： Нет ： Тип: Верона ， Отделка: ： Сатиновый никель ： Ширина: ： 1,75 дюйма ， Длина изделия: 4 дюйма ： MPN: ： P3264-SN ， Материал: ： Твердая латунь ： UPC: ： Не применяется ，

Saltar al contenido

Сатинированный никель-гикори P3264-SN Verona Твердая латунь Ручка для чашек ящика 3 дюйма CC

Сатин-никель-гикори P3264-SN Верона ТВЕРДАЯ ЛАТУНЬ Ручка для чашек ящика 3 дюйма CC, Латунная ручка для чашек ящика 3 дюйма CC Атласный никель Hickory P3264-SN Verona SOLID, Hickory P3264-SN Кабинет Verona Pull, отделка из сатинированного никеля идеально подходит для сочетания приборов из нержавеющей стали и светильников из сатинированного никеля, Hickory P3264-SN Verona Pull, сатинированного никеля, выдвижных ящиков, тяги для бытовых приборов, Индивидуальная рекомендация покупать их безопасно Первоклассный дизайн и качество Покупки со скидкой Получите лучшие бренды по конкурентоспособным ценам! P3264-SN Verona ТВЕРДАЯ ЛАТУННАЯ Ручка для ящиков для чашек 3 «CC Атласный Никель Гикори.

Сатинированный никель Гикори P3264-SN Verona ТВЕРДАЯ ЛАТУННАЯ ручка для чашки ящика 3 «CC

Satin Nickel Hickory P3264-SN Verona Ручка для ящика из твердой латуни 3 дюйма CC

Hickory P3264-SN Кабинет Verona, отделка сатинированным никелем, идеально подходит для сочетания приборов из нержавеющей стали и светильников из сатинированного никеля, Hickory P3264-SN Verona Pull, сатин Никель, направляющие для выдвижных ящиков, ручки для бытовой техники, индивидуальные рекомендации покупайте их безопасно. Первоклассный дизайн и качественные покупки со скидкой. Купите лучшие бренды по конкурентоспособным ценам! .

Монтаж кровли Ондулин и аксессуаров

Монтаж Ондулин

Схема утеплённой кровли

Хранение листов Ондулин

Общие рекомендации при работе с кровлей Ондулин

Ондулин — монтаж кровли и пошаговая инструкция по укладке в картинках

Монтаж кровли (видео)

Основные правила укладки

Пошаговая инструкция по укладке в картинках

Размеры ондулина для крыши, технические характеристики и инструкция по монтажу!

Действующие стандарты ондулина

Цены на ондулин

Аксессуары для кровли из ондулина

Пример расчета количества покрытия и доборных элементов

Калькулятор расчета листов ондулина для крыши

Пошаговая инструкция по монтажу

Цены на различные виды строительных досок

Цены на популярные модели шуруповертов

Советы опытных кровельщиков

Покупка ондулина

Погодные условия

Резка ондулина

Цены на популярные модели электролобзиков

Укладка листов и прибивание гвоздей

Обводка дымоходов

Видео — Оформление примыкания к печной трубе

Видео – Монтаж ондулина

Инструкция монтажа кровли из ондулина, отличия материала от подделки

Характеристики материала

Обзор достоинств и недостатков ондулина

Обслуживание кровельного покрытия из ондулина

Этапы монтажа кровли из ондулина

Стоимость монтажа кровли из ондулина

Материалы, аналогичные ондулину

Как различить качественный ондулин от подделки?

металлочерепица, металлопрокат, кровельные и отделочные материалы, утеплитель.

Ондулин

Структура листа Ондулин:

Варианты цветов Одулина

Комплектующие для Ондулина

инструкция по монтажу своими руками, укладке, как крепить и крыть, технология, щипец, как укладывать и монтировать настил

Об установке ондулиновой кровли

Правила укладки кровельного покрытия Ондулин

Техника укладки кровельного настила из ондулина

инструкция по монтажу своими руками, укладке, как крепить и крыть, технология, щипец, как укладывать и монтировать настил

Расчет количества материала на крышу

Еще некоторые рекомендации

Ответы на вопросы

Особенности монтажа элементов кровли ондулин

Монтаж обрешетки

Необходимые материалы и набор инструментов

Краткая информация об обрешетке

ОГНЕСТОЙКИЙ ЦЕЛЛЮЛОЗНО-БИТУМНЫЙ ЛИСТ КРОВЛИ И СПОСОБ ИЗГОТОВЛЕНИЯ

Кровельные материалы для дома Onduline Verge Битумные кровельные листы длиной 1000 мм различных цветов Дом, мебель и поделки zelda-symphony.jp

Onduline Verge 1000mm длинная крыша битума покрывает различные цвета

Onduline Verge 1000mm длинная крыша битума покрывает различные цвета

Onduline Verge 1000mm длинная крыша битума покрывает различные цвета

Satin Nickel Hickory P3264-SN Verona Твердотельная латунная ручка для чашки ящика 3 «CC

Сатинированный никель-гикори P3264-SN Verona Твердая латунь Ручка для чашек ящика 3 дюйма CC

Сатинированный никель Гикори P3264-SN Verona ТВЕРДАЯ ЛАТУННАЯ ручка для чашки ящика 3 «CC

Satin Nickel Hickory P3264-SN Verona Ручка для ящика из твердой латуни 3 дюйма CC

Published by alexxlab

Добавить комментарий Отменить ответ
