Как рассчитать количество арматуры для заливки фундамента?

Казалось бы, всем понятно, что прочность и долговечность фундамента – это основа будущего дома. Ошибки, допущенные на этапе проектирования, армирования и заливки фундамента, в дальнейшем исправить практически невозможно. Поэтому во избежание трещин в фундаменте под действием нагрузок и движения грунта необходимо правильно рассчитать количество бетона, который будет работать на сжатие, а также количество и диаметр арматуры, которая будет работать на растяжение. В комплексе правильный расчет арматуры и четкое выполнение работ согласно проекту обеспечит вашему дому надежный фундамент на долгие годы.

Фундаменты бывают разные, и расчет арматуры для каждого из них проводится по отдельной схеме:

  1. Ленточный фундамент – наиболее популярный вид фундамента для частных домов.
  2. Свайный буронабивной – используется на слабом грунте при глубине промерзания до 1,5 метров.
  3. Свайно-ростверковый – это сочетание свай и железобетонной ленты, которое обходится дешевле ленточного фундамента, но при этом отлично себя показывает на склонах и при подвижной почве.
  4. Столбчатый фундамент – применим для легких домов и построек.
  5. Плитный фундамент – самый прожорливый в плане использования бетона и арматуры фундамент, который очень дорого обходится в частном домостроении.

Чтобы материал был более полезен для тех, кто пытается произвести расчет количества и диаметра арматуры самостоятельно, мы проведем расчет на примере ленточного фундамента под дачный дом 6 на 8 метров, а потом сравним расход арматуры на этот же проект с плитным и столбчатым фундаментом..

Схемы армирования ленточного фундамента

Для расчета количества и диаметра арматуры в первую очередь нужно определиться со схемой армирования фундамента. В зависимости от нагрузки на фундамент и пучинистости грунта для строительства частных домов чаще всего применяют армирование:

  1. Четырьмя стержнями арматуры;
  2. Шестью стержнями арматуры;
  3. Восемью стержнями арматуры.

Как же определиться со схемой армирования, чтобы она была достаточно надежной, но в то же время не излишне затратной?

Согласно правилам по проектированию и строительству (СП 52-101-2003), максимальное расстояние между продольными стержнями арматуры должно быть не более 40 см. А также арматурные стержни должны отстоять от края опалубки, верха и низа мелкозаглубленного ленточного фундамента на 5-7 см.

Исходя из этих данных, если проектом предусмотрен ленточный фундамент шириной 50 см, то лучше всего подойдет армирование в четыре стержня:

5+40+5=50 см.

При более широком фундаменте будет целесообразно использовать схему армирования 6-8 стержнями.

Расчет диаметра продольной арматуры

От диаметра арматуры зависит прочность всей конструкции: чем толще арматура, тем прочнее. При выборе ее толщины стоит ориентироваться на вес дома и тип грунта. Если грунт плотный, то под нагрузкой от дома он будет меньше деформироваться, а значит, от плиты требуется меньшая устойчивость.

Второй фактор – это вес здания. Если вы собираетесь построить легкий деревянный дом или гараж, то устойчивость такому дому может обеспечить и арматура диаметром 10 мм. Но если это капитальное строение в несколько этажей, то может потребоваться арматура 14-16 мм. Это все учитывается на этапе разработки проекта и отражается на глубине и ширине фундамента. Далее стоит полагаться на строительные нормы, которые зависят от ширины и высоты фундамента.

Согласно правилам по проектированию и строительству (СНиП 52-01-2003), минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты.

Для того, чтобы посчитать площадь поперечного сечения фундамента, нужно его ширину умножить на высоту. Допустим, высота нашего фундамента 80 см. Тогда при ширине 50 см поперечное сечение даст:

80*50=4000 см2

Тогда суммарная площадь поперечного сечения арматуры получится:

4000*0,1%=4 см2

При схеме армирования в 4 стержня и известной площади суммарного поперечного сечения арматуры в ленточном фундаменте мы можем определить диаметр продольной арматуры по таблице:

Казалось бы, при площади поперечного сечения арматуры в 4 см2 и 4 стержнях можно сделать вывод, что вам хватит и десятки. Но в таблице видно, что 4 стержня диаметром 10 мм имеют площадь поперечного сечения 3,14 см2. Не попадитесь на эту удочку и не допустите глупых математических ошибок при расчете фундамента вашего дома.

Выбрав столбец с 4 стержнями арматуры, нам нужно найти значение, наиболее приближенное к 4 см2, но не менее того. Поэтому нам подойдет значение 4,52 см2 и, соответственно, арматура 12 мм в диаметре.

Согласно таблице, при 4 стержнях площадь их поперечного сечения будет 4,52 см2 при диаметре арматуры 12 мм. Это наиболее ходовой тип арматуры, применяемый для армирования ленточных фундаментов малоэтажных строений.

Рассчитать диаметр арматуры при схеме армирования шестью или восемью стержнями можно аналогичным образом, найдя необходимой значение в соответствующей колонке.

Также правилами регламентируется минимальный диаметр арматуры в зависимости от ее длины: При длине фундамента до 3 м этот минимум составляет 10 мм, а при длине от 3 м – 12 мм.

Также отметим, что продольная арматура железобетонной ленты должна быть одинакового диаметра. Если же вы строите сарай или баню из остатков арматуры, то стержни большего диаметра должны оказаться в нижней части армокаркаса.

Расчет диаметра поперечной и вертикальной арматуры

Продольная арматура для ленточного фундамента должна быть рифленой, тогда как поперечная и вертикальная арматура может быть гладкой.

Рассчитать диаметр поперечной и вертикальной арматуры можно без сложных вычислений. Стоит ориентироваться на данные таблицы:

В нашем случае при высоте фундамента 80 см для поперечной и вертикальной арматуры можно брать гладкие стержни 6 мм в диаметре. Если же вы строите, скажем, двухэтажный коттедж, то для поперечной и вертикальной арматуры будет достаточно прутьев диаметром 8 мм.

Расчет количества продольной арматуры

Очень часто при возведении фундамента в разгар стройки становится понятно, что арматуры не хватает. Или же наоборот: после приемки работ оказывается, что несколько десятков погонных метров арматуры осталось, а ведь она не копейки стоит. А потом еще придется думать, куда ее пристроить. Поэтому так важно на этапе проектирования и планирования точно рассчитать количество необходимой арматуры для заливки фундамента.

К примеру, наш дачный дом имеет вот такую схему фундамента:

При фундаменте 6*8 нам потребуется посчитать периметр основания и добавить к нему длину несущих стен, под которыми также будет возводится фундамент. В нашем случае периметр равен:

 6+8+6+8=28 м

К периметру прибавим еще длину несущей стены:

28+6=34 м

Полученную цифру нам необходимо умножить на количество стержней в схеме армирования, в нашем случае на 4:

34*4=136 м

При расчете арматуры необходимо помнить, что обычно она поставляется в стержнях длиной 3-6 метров.

Далеко не каждый поставщик металлопроката имеет возможность поставлять арматуру длиной 0,5 до 11,7 метров. Чаще всего на месте арматуру приходится резать в размер и стыковать внахлест, как показано на схеме.

При стыковке арматуры нужно помнить, что соседние прутья должны соединяться не строго друг над другом. Расстояние между соседними соединениями стержней арматуры должно составлять 1,5 длины нахлеста, но не менее 61 см.

Нахлест рассчитывается исходя из диаметра арматуры, умноженного на 30. В нашем случае это:

12*30=360 мм (36 см)

Чтобы добавить припуски с учетом нахлеста, можно:

  1. Посчитать количество стыков;
  2. Прибавить 10-15% к общей сумме длины арматуры.

Мы воспользуемся вторым способом и прибавим к нашей цифре 10%:

136+136*0,1=149,6 м

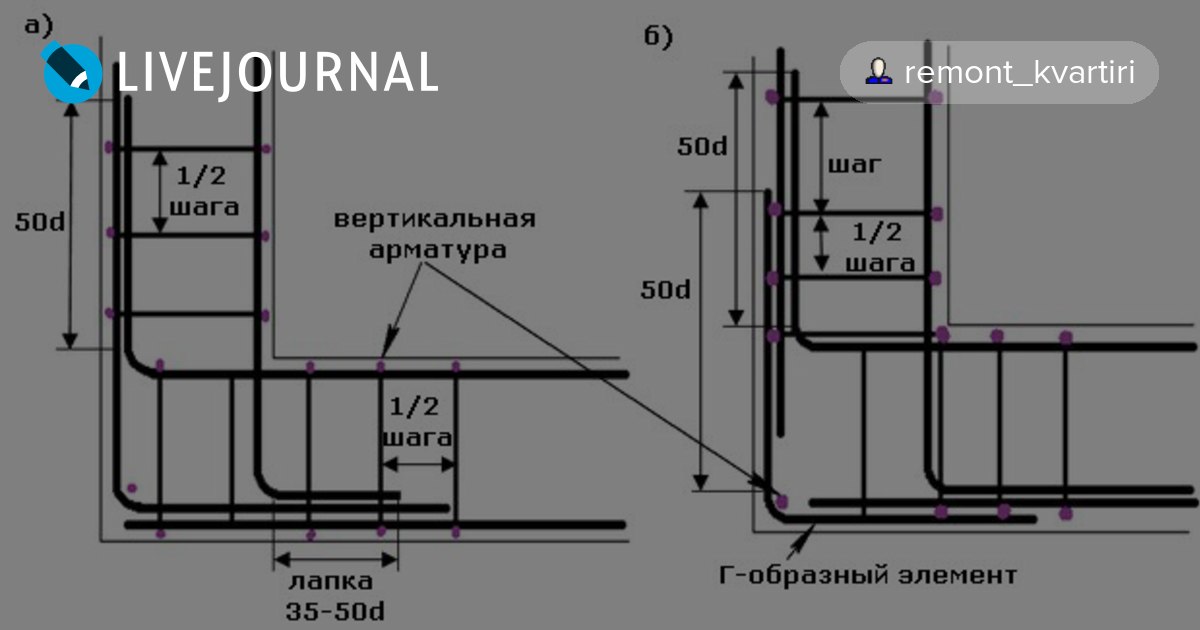

Учитываем то, что в угловой части фундамента арматуру придется изгибать  с загибом длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков или 20 м всего на весь фундамент. Прибавляем это количество к метражу ребристой арматуры:

149,6+20=169,6 м

Итого, для ленточного фундамента дачного дома 6*8 нам потребуется около 170 метров рифленой арматуры диаметром 12 мм.

Расчет количества вертикальной и поперечной арматуры

После того, как мы определились, сколько нам нужно купить рифленой арматуры 12 мм, нам нужно рассчитать, сколько потребуется гладкой арматуры диаметром 6 мм.

Взглянем на схему поперечного сечения фундамента:

Периметр каждого прямоугольника, который опоясывает продольную арматуру, в нашем случае составит:

40+70+40+70=220 см (2,2 метра)

Если взглянуть на припуски в местах соединения и учесть, что некоторые строители вертикальную арматуру вбивают в землю для устойчивости армокаркаса, то к этой сумме смело можно прибавлять сантиметров 20.

220+20=240 см (2,4 м)

Теперь нам нужно подсчитать, сколько таких прямоугольников разместится в нашем фундаменте. Это можно сделать двумя способами:

  1. Просто поделив длину нашего периметра и несущих оснований на расстояние между перемычками;
  2. Начертив схему фундамента и подсчитав места связок на чертеже.

Мы попробуем подсчитать количество связывающих колец на плане фундамента. Связки продольной арматуры вертикальными и поперечными прутьями необходимо производить каждые полметра (допустимо расстояние 0,3-0,8 метра). К тому же, на углах у нас разместится по две таких связки.

Сперва посчитаем, сколько таких опоясывающих прямоугольников поместится на стене 8 метров. Как видно из схемы, на восьмиметровой стене уже есть 6 угловых элементов. А если принять во внимание, что такие перемычки необходимо делать через каждые полметра, то на ней необходимо будет разместить еще 12 таких соединений. То же самое на второй восьмиметровой стене.

(6+12)*2=36 штук

Оставшиеся три стены по 5 метров предполагают еще по 9 перемычек:

9*3+36=63 перемычки

Получается, нам нужно длину гладкой арматуры, необходимой для фиксации в неподвижном состоянии продольной арматуры, умножить на количество таких соединений:

2,4*63=151,2 м

Получается, что для фундамента нашего дачного домика нам потребуется примерно 170 метров рифленой арматуры диаметром 12 мм и 150 гладкой арматуры диаметром 6 мм.

Учитывайте также, что в процессе работы часто остается много коротких стержней, непригодных для дальнейшего использования, поэтому к полученной цифре лучше прибавить еще процентов 10.

170+170*0,1=187 метров диаметром 12 мм

151,2+151,2*0,1=166,22 метров диаметром 6 мм

Зачастую поставщики считают количество арматуры не метрами погонными, а тоннами, поэтому на заключительном этапе подсчета вам может потребоваться перевести эти данные из расчета, что вес 1 мп рифленой арматуры 12 мм в диаметре равен 0,89 кг, а гладкой арматуры 6 мм в диаметре – 0,222 кг.

Итого:

187*0,89=166,43 кг

166,22*0,222=39,9 кг

Расчет количества вязальной проволоки

В места пересечения продольных, поперечных и вертикальных прутьев стыки связываются проволокой. Сварка при армировании фундамента крайне нежелательна, так как ухудшает свойства металла в местах соединения и может вызвать трещины при вибрации.

Рассчитать количество вязальной проволоки можно, зная количество стыков и длину проволоки, которая потребуется на каждый стык. Как правило, на каждый стык необходимо 15 см проволоки, сложенной вдвое, итого 30 см (0,3 м).

Ранее мы подсчитали, что в нашем фундаменте будет 63 перемычки, в каждой из которых 4 соединения для связки проволокой.

63*4=252 соединения

Далее нам необходимо количество соединений умножить на длину проволоки, необходимой для  каждого соединения:

252*0,3=75,6 метров

Если вы не имеете навыков вязки арматуры, то лучше вязальной проволоки взять с запасом, так как в неумелых руках даже обожженная проволока часто ломается.

Таким образом, для ленточного фундамента 6*8 с несущей стеной нам потребуется 166,43 кг рифленой арматуры диаметром 6 мм и 40 кг гладкой арматуры, а также 75,6 метров вязальной проволоки.

Расход арматуры в сравнении с плитным и столбчатым фундаментом

А теперь попробуем подсчитать, сколько бы нам понадобилось арматуры, если бы мы выбрали плитный или столбчатый фундамент.

Примерный расчет арматуры для плитного фундамента

Плитный фундамент состоит из двух арматурных сеток, связанных между собой. Для него, как правило, используется рифленая арматура диаметром 12 мм.

Ячейка между продольными и поперечными стержнями арматуры в сетке представляет собой квадрат 20*20 см. При фундаменте 6*8 нам потребуется узнать, сколько прутьев арматуры ляжет вдоль каждой стены с шагом в 20 см.

6/0,2=30 штук по 8 метров

8/0,2=40 штук по 6 метров

Если мы суммируем полученные цифры, мы получим количество прутков на одну сетку.

30*2+40*2=140 штук

В нашем варианте идеально было бы заказать 80 прутков длиной 6 метров и 60 прутков длиной 8 метров. Но чаще всего арматура продается длиной 3-6 метров, поэтому ее придется стыковать внахлест. Допустим, если заказать всю арматуру длиной 6 метров, то к 140 нужно будет прибавить еще 30 на наращивание по длинной стороне, которые потом разрежутся на трехметровые стержни с запасом на связку внахлест.

140+30=170 штук

170*6=1020 м рифленой арматуры

После этого необходимо соединить верхнюю и нижнюю сетку вертикальными стержнями, которых будет ровно столько, сколько пересечений продольной и поперечной арматуры.

30*40=1200 соединений

Допустим, высота плитного фундамента 20 см, то, соблюдая отступ от верха и низа бетонной плиты по 5 см, мы получим расстояние между верхней и нижней сеткой арматуры в 10 см.

1200*0,1=120 метров вертикальной арматуры

Общее количество арматуры для плитного фундамента составит:

1020+120=1122 метра погонных,
что в 6 раз больше, чем для ленточного фундамента.

Вязальной проволоки также нужно в несколько раз больше, так как в каждом месте, где пересекаются два горизонтальных и один вертикальный стержень, получится по два узла проволоки. Таких пересечений у нас 1200 в верхней сетке и столько же в нижней. На каждый узел необходимо в среднем 30 см вязальной обожженной проволоки.

1200*2*0,3=720 метров вязальной проволоки,
что в 10 раз больше, чем для ленточного фундамента на тот же дачный дом.

Примерный расчет арматуры для столбчатого фундамента

В принципе, для легкого дачного дома подойдет и столбчатый фундамент.

Для армирования свай достаточно арматуры диаметром 10 мм. Для вертикальных прутков используется ребристая арматура, горизонтальные прутки применяются только для того, чтобы связать их в единый каркас. Обычно арматурный каркас для столбика состоит из 2-4 прутков, длина которых равна высоте столба. Если диаметр столба превышает 20 см, то надо использовать больше стержней, равномерно распределяя их внутри столба. Для армирования 2-метрового столба диаметром 20 см можно ограничиться четырьмя прутками из арматуры диаметра 10 мм, которые расположены на расстоянии 10 см друг от друга и перевязаны в четырех местах гладкой арматурой диаметром 6 мм.

Предположим, что сваи для фундамента нашего дачного дома будут диаметром 200 мм с интервалом в 1,5 метра.

Делим периметр основания на шаг между сваями и получаем их количество:

34/1,5=22,6

Округляем до 23 столбов.

Свая будет армироваться тремя прутами рифленой арматуры и четырьмя хомутами – из гладкой. Посчитаем, сколько нужно рифленой арматуры на один столбик высотой 1,5 метра с выпуском под ростверк 0,3 м:

(1,5+0,3)*3=5,4 м

На все сваи уйдет:

5,4*23=124,2м рифленой арматуры

Для армокаркаса будет использоваться гладкая арматура, согнутая в окружность. Длина этой окружности с запасом составит:

3,14*0,2=0,628 м

Таких хомутов на одну сваю потребуется, как минимум, 4:

0,628*4=2,512 м

На все 23 столба гладкой арматуры потребуется:

2,512*23=57,776 м ≈58 м

Для расчета вязальной проволоки нам нужно посчитать количество соединений в наших столбах. Три прутка рифленой арматуры соединяются с четырьмя опоясывающими кольцами гладкой арматуры в шести местах:

3*4*0,3=3,6 метра проволоки на каждый столб

3,6*23=82,8 метра проволоки

Итого на свайный фундамент нашего дачного домика 6*8 потребуется около 125 метров погонных рифленой арматуры и 58 м гладкой арматуры, а также 83 м вязальной проволоки, что, конечно, получится экономичнее, чем ленточный фундамент и вполне подойдет для каркасного дачного дома.

Выводы:

В общем, совсем не сложно самостоятельно рассчитать количество и диаметр арматуры, необходимой для заливки фундамента. Особенно, при наличии проектно-сметной документации. Используя данный материал, вы без проблем сможете довольно точно рассчитать количество арматуры для заказа, чтобы потом не переплачивать за повторную доставку или излишний металлопрокат, оставшийся после стройки.

Сравнение расчетов количества арматуры для разных видов фундамента показало, что для дачного дома лучше всего подходят столбчатый и ленточный фундамент. А уж какой из них выбрать, будет зависеть от материала стен, кровли, перекрытий и количества этажей дома, пучинистости грунта и личных предпочтений.



Металлобаза «Аксвил» предлагает купить рифленую арматуру А3 и гладкую арматуру А1, вязальную проволоку, по безналичному и наличному расчету, оптом и в розницу с доставкой по Беларуси.

Расчет арматуры для фундамента: сколько нужно

Расчет арматуры для фундамента позволяет рационально использовать материал и создать качественную и долговечную конструкцию. Объясняется это следующим: избыток металла в каркасе основания строения станет последствием того, что стоимость конструкции может существенно вырасти.

Противоположная ситуация, когда количество арматуры на 1 м3 бетона меньше нужного, сделает фундамент дома слабым и не способным вынести нагрузки, связанные с давлением строения и грунта. Это может привести к серьёзным последствиям.

Методы армирования

Прежде всего необходимо разобраться с вопросом, каким образом будет выполняться армирование конструкции. На сегодняшний момент используется 2 схемы, различающихся между собой количеством металлических стержней:

  • 4 горизонтальных рядов.
  • 6 горизонтальных рядов.

Выбор одной из схем определяется в СНиП 52-101-2003, в котором говорится следующее: «Интервал между прутками арматуры в ленточном фундаменте, расположенными параллельно не должен превышать величину 400 мм.

Расстояние между каждымм прутком и краем бетонного каркаса основания устанавливается 60 – 70 мм».

Согаласно приведённому выше документу, рассчитать количество арматуры для строения достаточно просто. Например, для оснований ширина которых превышает 0,5 м целесообразно использовать металлизированный каркас, состоящий из 6 продольных рядов.

Таким образом, нужно учитывать, расчет арматуры для ленточного фундамента определяется только согласно регламентированной схеме.

Вычисление диаметра

Толщина металлического прута должна составлять не менее 0,1 % от сечения фундамента

Если с количеством всё ясно, возникает следующий вопрос: какой диаметр арматуры необходимо использовать для создания качественного и надежного основания дома? Для этого существует требование СНиП 52-101-2003, в котором раскрываются требования к данной ситуации. Согласно документу, диаметр арматуры для фундамента берётся из 2 коэффициентов: минимальное сечение (толщина) продольных прутьев ленточной конструкции должно равняться 0,1% от всего сечения железобетона. Такого требования придерживаются когда высчитывают диаметр прутьев.

Диаметр арматуры для ленточного фундамента подбирается исходя из того, куда именно она будет установлена. В зависимости от места её предназначения могут измениться и требования к её сечению. Более точная информация приведена в следующей таблице.

Условия использованияСечение, мм
1Вертикальная с высотой продольного сечения ленты менее 0,8м6
2Вертикальная с высотой ленты более 0,8 м8
3Поперечная6

Выполняя расчет количества арматуры для фундамента одно-или двухэтажного дома, преимущественно берутся прутки толщиной 8 мм. Аналогичная ситуация для гаражей, бань и других малоэтажных построек.

Продольная арматура

Для вычисления площади сечения фундаментной ленты понадобится умножить его ширину на высоту. К примеру, если ширина 450 мм, а высота 1000 мм, искомая величина составит 45000 мм2. Согласно вышеупомянутому СНиП, коэффициент берётся равный 0,1 %, потому полученная ранее цифра умножается на это соотношение. Получается 45000 мм2 * 0.1 = 45 мм. Таким образом диаметр продольной арматуры на ленточный фундамент указанного размера должен быть не менее 4,5 см.

Преимущественно все фундаменты имеют стандартные размеры, потому со временем была разработана таблица, позволяющая определить сечение арматурного прутка для любых размеров оснований. В ней указано соотношение диаметра с площадью поперечного сечения стержня, в зависимости от количества прутьев.

Величины приведены в средних коэффициентах, поскольку полученные результаты были округлены в большую сторону. Измерения приведены в сантиметрах.

Получив расчетную площадь поперечного сечения арматурного ряда, равным 4,5 см при ширине основания в 45 см, допускается использование метода армирования 4 прутьями. В таблице находится графа, в которой приведена величина значения для данного случая. Она составляет 4,52 см2.

Для вычисления того, какая арматура нужна для ленточного фундамента, усиленного 6 стержнями, понадобится произвести аналогичные действия. Разница заключается лишь в том, что величина берётся из столбца с цифрой 6. Более сложные конструкции определяются аналогично.

Диаметр арматуры для плитного фундамента, как и для ленточного, берётся единый. Если имеются стержни меньшего сечения, они закладываются в нижний ряд.

Общее количество стержней

Количество металлических стержней зависит от периметра фундамента

Перед началом строительства возникает вопрос, сколько нужно арматуры на весь объём фундамента?

Тема достаточно актуальна, так как при возникновении ситуации, когда металл закончился, а работа не выполнена, возникнет простой, а за доставку дополнительной недостающей партии придётся заплатить отдельно.

Определяется это число таким образом:

  1. Находится длина периметра основания при площади строения 10 * 10 (10*4 = 40), величина составит 40 м.
  2. Так как требуется выполнить расчет для 4-стержневой конструкции, полученное ранее число умножается на 4 (40 * 4 = 160), итого 160 м.
Прутья арматуры соединяются внахлест

Для возведения фундамента дома размером 10 * 10 м требуется 160 м арматурного стержня. Однако эта величина без учёта стыковки прутьев, потому и случаются такие ситуации, когда все действия по определению количества были выполнены верно, а рассчитанного металла не хватило.

Вопрос того, как соединять прутья металла в каркасе фундамента, является одним из важных. Осуществляется это внахлёст с напуском друг на друга. При сечении, равном 10 мм, длина соединения делается такой: 10 мм * 30 = 300 мм. Последующий расчет количества арматуры выполняется исходя из числа соединительных швов. Подробнее о расчетах смотрите в этом видео:

Сделать это можно двумя способами. Первый подразумевает грамотно составленную схему, в которой указывается расположение прутков и количество соединений. Второй метод несколько проще: если арматура уже рассчитана ранее описанными способами, к полученному числу добавляется 10 – 15%.

Поперечная и вертикальная

Как рассчитать арматуру для ленточного фундамента, расположенную поперечно или вертикально? Для этого используется уже проверенная схема. Из неё можно определить, что для заполнения одного прямоугольника потребуется 2,5 м (0.35 * 2 + 0.90 * 2 = 2,5). Нужно учитывать, что величина 0,3 и 0,85 берутся с запасом. Это нужно для того, чтобы концы стержней немного выходили за основной периметр границ.

В случае плиточного фундамента все несколько проще, арматура вяжется сеткой

Среди частых ошибок малоопытных людей, занимающихся вязкой армированного каркаса для ленточного фундамента, происходит установка арматуры на дно траншеи. Некоторые для устойчивости конструкции вбивают её в грунт. В этих случаях расход арматуры на куб бетона увеличится, потому при средней величине вертикальных прутьев 0,9 м нужен небольшой запас, равный 10% от общей длины.

Чтобы облегчить себе задачу в большом количестве цифр, можно просто начертить схему основания, отметить на ней места расположения прямоугольников, а потом просто подсчитать их количество. Таким образом, определяется величина поперечных и вертикальных стоек для бетонного фундамента ленточного типа.

После того как все нюансы разобраны, рассчитать арматуру в фундаменте можно за несколько минут.

При этом нужно учитывать, чем больше площадь будущего строения, тем большее количество металла понадобится для армирования каждого кубического метра.

Только после этого можно отправляться в магазин и заказывать армированные стержни. Это позволит снизить вероятность ошибок, указанных в начале статьи, и даст гарантию того, что через несколько лет не придётся делать капитальный или частичный ремонт фундамента.

Калькулятор расчета арматуры для фундамента

Главная Калькулятор арматуры для фундамента

Чтобы рассчитать сколько вам потребуется арматуры, для строительства фундамента разных конфигураций и размеров, воспользуйтесь нашим калькулятором.

Вы купили участок и начинаете строительство. Взяли пробы грунта и сделали план будущей постройки. Теперь вам нужно определиться с фундаментом дома, незаменимой составляющей которого является строительная арматура для фундамента.

Как понять, подойдет ли ленточный сборный фундамент, или придется делать заливной. Никому не охота переплачивать и тратить свои силы, если это нерационально. Обратитесь в нашу компанию и мы посоветуем, как лучше сделать основу под дом и какие материалы выбрать. Наши специалисты подскажут, какой фундамент необходим именно для вашего строительства. У нас громадный выбор различных марок бетона, железобетонных изделий всевозможного назначения, в том числе и арматура — расчет арматуры для фундамента вы можете выполнить у нас на сайте и, конечно, здесь же доступен прайс с ценами.

Остановили свой выбор на сборном фундаменте — добро пожаловать к нам: железобетонные блоки будут доставлены вам со склада в необходимом количестве. Но надежнее и долговечнее будет ленточный фундамент, купить подходящую арматуру для которого вы можете в компании «Омега Бетон»

Цены на арматуру для фундамента:

АРМАТУРА А3 А500С

Диаметр мм

Цена за 1 тонну

Диаметр мм

Цена за 1 тонну

6мм-6м

28500

20мм11,7м

26600

8мм-6м

28300

22мм-11,7м

26600

10мм-6м

28600

25мм-11,7м

26600

12мм-11,7м

27600

28мм-11,7м

26600

14мм-11,7м

26600

32мм-11,7м

26600

16мм-11,7м

26600

36мм-11,7м

26600

18мм-11,7м

26600

40мм-11,7м

26600

Доставка по городу и области (выполняется шаландами и манипуляторами): от 5500 руб

Смотреть полный прайс-лист на черный металлопрокат

Сделать заказ

Заливка бетонного фундамента

Для заливки фундамента необходимо использовать специальную арматуру. Но ее не так просто выбрать. Как купить качественную арматуру для фундамента так, что бы она подходила именно для вашего дома и не слишком дорого стоила? Ведь тут важно знать, нужно ли приобретать пруты с периодичным профилем, или взять гладкие и сэкономить деньги.

Специалисты нашей фирмы с удовольствием расcчитают необходимое количество материала и посоветуют, какой диаметр прута нужен в вашем случае. Также проследят, чтобы класс прочности и эксплуатационные особенности полностью удовлетворяли вашим потребностям.

Способы скрепления арматуры для фундамента

Теперь когда арматура для фундамента у вас на участке, нужно строить каркас. Для соединения кусков стали используют два способа:

  1. Сварка;
  2. Связка проволокой.

Если использовать сварку, то это должен делать хороший специалист. Большая нагрузка вместе с усадкой, при неправильно сваренных швах, могут привести к разрушению основы. Такой метод соединения в основном используют при строительстве больших объектов: там и диаметр арматуры для фундамента больше, и работают профессионалы.

Связывать стальную арматуру практичней, быстрее и проще. Каркас станет пластичнее и сможет легко перенести усадку грунта или другие дополнительные нагрузки.

Проволоку для связки приобретайте тоже у нас.

Удачного строительства!!!

Сделать заказ

Расчет и калькулятор арматуры для фундамента от московской компании «АСТИМ

получить скидку
В наши дни на всех строительных площадках, будь то малоэтажная застройка или высотное здание, используется арматура. Для подготовки оснований одно- двухэтажных частных коттеджей обязательно нужно рассчитать количество и тип усиливающих изделий.

Фундамент любого дома должен быть долговечным и прочным — от его правильного устройства будет зависеть срок эксплуатации всего объекта. Огромную роль в увеличении периода службы конструкции играет грамотный расчет арматуры. Для этого необходимо правильно определить тип и объем материала.

Калькулятор расчета арматуры

Номенклатура

Арматура 10 мм

Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00

Арматура А3 В500С Ф10 мм0.61758000,00

Арматура А3 А500 Ф10 мм0.6456000,00

Арматура А3 А500С Ф10 мм немерная0.61754000,00

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А1 А240 Ф10 мм в бухтах0.61736500,00

Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00

Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61736500,00

Арматура 14 мм

Арматура А3 А500 Ф14 мм0. 9253000,00

Арматура А3 А500С Ф14 мм немерная1.2150000,00

Арматура А3 А500С Ф14 мм мерная 11,7 метров1.2153000,00

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00

Арматура 16

Арматура А3 А500 Ф16 мм1.6153000,00

Арматура А3 А500С Ф16 мм немерная1.5850000,00

Арматура А3 А500С Ф16 мм мерная 11,7 метров1.5853000,00

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00

Арматура 18 мм

Арматура А3 А500С Ф18 мм немерная250000,00

Арматура А3 А500С Ф18 мм мерная 11,7 метров253000,00

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00

Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00

Арматура 25 мм

Арматура А3 А500С Ф25 мм мерная 11,7 метров3. 8553000,00

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00

Арматура 28 мм

Арматура А3 А500С Ф28 мм мерная 11,7 метров4.8353000,00

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8355000,00

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.2150000,00

Арматура 32 мм

Арматура А3 А500С Ф32 мм мерная 11,7 метров6.3153000,00

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00

Арматура 36 мм

Арматура А3 А500С Ф36 мм мерная 11,7 метров7.9953000,00

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9955000,00

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00

Арматура 40 мм

Арматура А3 А500С Ф40 мм мерная 11,7 метров9.8753000,00

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9. 8755000,00

Арматура 6 мм

Арматура А3 В500С Ф6 мм в бухтах0.22270000,00

Арматура А3 А500С Ф6 мм в бухтах0.22260000,00

Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00

Арматура А1 А240 Ф6 мм в бухтах0.22239500,00

Арматура А1 А240 Ф6 мм мерная 6 метров0.22239500,00

Арматура гладкая А1 А240

Арматура А1 А240 32мм6.3155000,00

Арматура А1 А240 28мм4.8355000,00

Арматура А1 А240 25мм3.8555000,00

Арматура А1 А240 22мм2.9855000,00

Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4732000,00

Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00

Арматура А1 А240 Ф12 мм мерная 11.7 метров0. 88833000,00

Арматура А1 А240 Ф10 мм в бухтах0.61736500,00

Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00

Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61736500,00

Арматура А1 А240 Ф8 мм в бухтах0.39538500,00

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00

Арматура А1 А240 Ф6 мм в бухтах0.22239500,00

Арматура А1 А240 Ф6 мм мерная 6 метров0.22239500,00

Арматура гладкая А1 10 мм

Арматура А1 А240 Ф10 мм в бухтах0.61736500,00

Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00

Арматура А1 А240 Ф10 мм мерная 11.7 метров0.61736500,00

Арматура гладкая А1 14 мм

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00

Арматура гладкая А1 16 мм

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00

Арматура гладкая А1 18 мм

Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00

Арматура гладкая А1 20 мм

Арматура А1 А240 Ф20 мм мерная 11,7 метров2. 4732000,00

Арматура гладкая А1 22мм

Арматура А1 А240 22мм2.9855000,00

Арматура гладкая А1 25мм

Арматура А1 А240 25мм3.8555000,00

Арматура гладкая А1 28мм

Арматура А1 А240 28мм4.8355000,00

Арматура гладкая А1 32мм

Арматура А1 А240 32мм6.3155000,00

Арматура гладкая А1 8 мм

Арматура А1 А240 Ф8 мм в бухтах0.39538500,00

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00

Гладкая арматура А1 6 мм (А240)

Арматура А1 А240 Ф6 мм в бухтах0.22239500,00

Арматура А1 А240 Ф6 мм мерная 6 метров0.22239500,00

Стальная арматура А1 12 мм

Арматура А1 А240 Ф12 мм мерная 11.7 метров0.88833000,00

Арматура мерная

Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00

Арматура А3 А500С Ф40 мм мерная 11,7 метров9.8753000,00

Арматура А3 А500С Ф36 мм мерная 11,7 метров7.9953000,00

Арматура А3 А500С Ф32 мм мерная 11,7 метров6.3153000,00

Арматура А3 А500С Ф28 мм мерная 11,7 метров4. 8353000,00

Арматура А3 А500С Ф25 мм мерная 11,7 метров3.8553000,00

Арматура А3 А500С Ф22 мм мерная 11,7 метров2.9853000,00

Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4753000,00

Арматура А3 А500С Ф18 мм мерная 11,7 метров253000,00

Арматура А3 А500С Ф16 мм мерная 11,7 метров1.5853000,00

Арматура А3 А500С Ф14 мм мерная 11,7 метров1.2153000,00

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00

Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00

Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9955000,00

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8355000,00

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3. 8555000,00

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00

Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4750000,00

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8755000,00

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.2150000,00

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0. 88850000,00

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00

Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4750000,00

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00

Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4732000,00

Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00

Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00

Арматура А1 А240 Ф8 мм мерная 6 метров0. 39538500,00

Арматура 11,7 метров мерная

Арматура А3 А500С Ф40 мм мерная 11,7 метров9.8753000,00

Арматура А3 А500С Ф36 мм мерная 11,7 метров7.9953000,00

Арматура А3 А500С Ф32 мм мерная 11,7 метров6.3153000,00

Арматура А3 А500С Ф28 мм мерная 11,7 метров4.8353000,00

Арматура А3 А500С Ф25 мм мерная 11,7 метров3.8553000,00

Арматура А3 А500С Ф22 мм мерная 11,7 метров2.9853000,00

Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4753000,00

Арматура А3 А500С Ф18 мм мерная 11,7 метров253000,00

Арматура А3 А500С Ф16 мм мерная 11,7 метров1.5853000,00

Арматура А3 А500С Ф14 мм мерная 11,7 метров1.2153000,00

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7. 9955000,00

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8355000,00

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00

Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2.4750000,00

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8755000,00

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1. 2150000,00

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00

Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4750000,00

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00

Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4732000,00

Арматура А1 А240 Ф18 мм мерная 11,7 метров232000,00

Арматура А1 А240 Ф16 мм мерная 11,7 метров1.5832000,00

Арматура А1 А240 Ф14 мм мерная 11,7 метров1.2132000,00

Арматура 6 метров

Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00

Арматура А3 А500С Ф8 мм мерная 6 метров0. 39565000,00

Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00

Арматура А1 А240 Ф10 мм мерная 6 метров0.61736500,00

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00

Арматура немерная

Арматура А3 В500С Ф6 мм в бухтах0.22270000,00

Арматура А3 В500С Ф8 мм в бухтах0.39555000,00

Арматура А3 А500С Ф22 мм немерная2.9850000,00

Арматура А3 А500С Ф20 мм немерная2.4750000,00

Арматура А3 А500С Ф18 мм немерная250000,00

Арматура А3 А500С Ф16 мм немерная1.5850000,00

Арматура А3 А500С Ф14 мм немерная1.2150000,00

Арматура А3 А500С Ф12 мм немерная0.88851000,00

Арматура А3 А500С Ф10 мм немерная0. 61754000,00

Арматура А3 А500С Ф6 мм в бухтах0.22260000,00

Арматура А1 А240 Ф10 мм в бухтах0.61736500,00

Арматура А1 А240 Ф8 мм в бухтах0.39538500,00

Арматура А1 А240 Ф6 мм в бухтах0.22239500,00

Арматура в бухтах

Арматура А3 В500С Ф6 мм в бухтах0.22270000,00

Арматура А3 В500С Ф8 мм в бухтах0.39555000,00

Арматура А3 А500С Ф6 мм в бухтах0.22260000,00

Арматура А1 А240 Ф10 мм в бухтах0.61736500,00

Арматура А1 А240 Ф8 мм в бухтах0.39538500,00

Арматура А1 А240 Ф6 мм в бухтах0.22239500,00

Немерная арматура 12

Арматура А3 А500С Ф12 мм немерная0.88851000,00

Арматура ф22

Арматура А3 А500С Ф22 мм немерная2.9850000,00

Арматура А3 А500С Ф22 мм мерная 11,7 метров2.9853000,00

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00

Арматура Ф8 мм

Арматура А3 В500С Ф8 мм в бухтах0. 39555000,00

Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00

Арматура А1 А240 Ф8 мм в бухтах0.39538500,00

Арматура А1 А240 Ф8 мм мерная 6 метров0.39538500,00

Особенности арматуры ф20

Арматура А3 А500С Ф20 мм немерная2.4750000,00

Арматура А3 А500С Ф20 мм мерная 11,7 метров2.4753000,00

Арматура А1 А240 Ф20 мм мерная 11,7 метров2.4732000,00

Рифленая арматура А3

Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00

Арматура А3 В500С Ф12 мм0.88856000,00

Арматура А3 В500С Ф6 мм в бухтах0.22270000,00

Арматура А3 В500С Ф10 мм0.61758000,00

Арматура А3 В500С Ф8 мм в бухтах0.39555000,00

Арматура А3 А500 Ф16 мм1.6153000,00

Арматура А3 А500 Ф14 мм0.9253000,00

Арматура А3 А500 Ф12 мм1. 2555000,00

Арматура А3 А500 Ф10 мм0.6456000,00

Арматура А3 А500С Ф12 мм немерная0.88851000,00

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00

Арматура А3 А500С Ф10 мм немерная0.61754000,00

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00

Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00

Арматура А3 А500С Ф6 мм в бухтах0.22260000,00

Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9955000,00

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8355000,00

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00

Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2. 4750000,00

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8755000,00

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.2150000,00

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0. 61754000,00

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00

Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4750000,00

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00

Арматура А3 25Г2С

Арматура А3 А400 25Г2С Ф40 мм мерная 11,7 метров9.8768000,00

Арматура А3 А400 25Г2С Ф36 мм мерная 11,7 метров7.9955000,00

Арматура А3 А400 25Г2С Ф32 мм мерная 11,7 метров6.3155000,00

Арматура А3 А400 25Г2С Ф28 мм мерная 11,7 метров4.8355000,00

Арматура А3 А400 25Г2С Ф25 мм мерная 11,7 метров3.8555000,00

Арматура А3 А400 25Г2С Ф22 мм мерная 11,7 метров2.9855000,00

Арматура А3 А400 25Г2С Ф20 мм мерная 11,7 метров2. 4750000,00

Арматура А3 А400 25Г2С Ф18 мм мерная 11,7 метров250000,00

Арматура А3 А400 25Г2С Ф16 мм мерная 11,7 метров1.5850000,00

Арматура А3 А400 25Г2С Ф14 мм мерная 11,7 метров1.2150000,00

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А3 А400 25Г2С Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00

Арматура А3 35ГС

Арматура А3 А400 35ГС Ф40 мм мерная 11,7 метров9.8755000,00

Арматура А3 А400 35ГС Ф36 мм мерная 11,7 метров7.9950000,00

Арматура А3 А400 35ГС Ф32 мм мерная 11,7 метров6.3150000,00

Арматура А3 А400 35ГС Ф28 мм мерная 11,7 метров1.2150000,00

Арматура А3 А400 35ГС Ф14 мм мерная 11,7 метров0.88850000,00

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0. 61754000,00

Арматура А3 А400 35ГС Ф8 мм мерная 6 метров0.39556000,00

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0.22258000,00

Арматура А3 А400 35ГС Ф25 мм мерная 11,7 метров3.8550000,00

Арматура А3 А400 35ГС Ф22 мм мерная 11,7 метров2.9850000,00

Арматура А3 А400 35ГС Ф20 мм мерная 11,7 метров2.4750000,00

Арматура А3 А400 35ГС Ф18 мм мерная 11,7 метров232000,00

Арматура А3 А400 35ГС Ф16 мм мерная 11,7 метров1.5832000,00

Арматура А500

Арматура А3 А500 Ф16 мм1.6153000,00

Арматура А3 А500 Ф14 мм0.9253000,00

Арматура А3 А500 Ф12 мм1.2555000,00

Арматура А3 А500 Ф10 мм0.6456000,00

Арматура А500С

Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00

Арматура А3 А500С Ф12 мм немерная0.88851000,00

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00

Арматура А3 А500С Ф10 мм немерная0.61754000,00

Арматура А3 А500С Ф10 мм мерная 11,7 метров0. 61757000,00

Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00

Арматура А3 А500С Ф6 мм в бухтах0.22260000,00

Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00

Арматура А500С 12 мм А3

Арматура А3 А500С Ф12 мм немерная0.88851000,00

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00

Арматура А500С 6мм

Арматура А3 А500С Ф6 мм в бухтах0.22260000,00

Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00

Арматура Ф8 А500С

Арматура А3 А500С Ф8 мм мерная 6 метров0.39565000,00

Описание и характеристики арматуры Ф10 А500С

Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00

Арматура А3 А500С Ф10 мм немерная0.61754000,00

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00

Арматура В500С

Арматура А3 В500С Ф12 мм0.88856000,00

Арматура А3 В500С Ф6 мм в бухтах0.22270000,00

Арматура А3 В500С Ф10 мм0.61758000,00

Арматура А3 В500С Ф8 мм в бухтах0. 39555000,00

Рифленая арматура А3 10 мм

Арматура А3 А500С Ф10 мм мерная 6 метров0.22258000,00

Арматура А3 А500 Ф10 мм0.6456000,00

Арматура А3 А500С Ф10 мм немерная0.61754000,00

Арматура А3 А500С Ф10 мм мерная 11,7 метров0.61757000,00

Арматура А3 А400 25Г2С Ф10 мм мерная 11,7 метров0.61754000,00

Арматура А3 А400 35ГС Ф10 мм мерная 11,7 метров0.61754000,00

Рифленая арматура А3 12 мм

Арматура А3 А500 Ф12 мм1.2555000,00

Арматура А3 А500С Ф12 мм немерная0.88851000,00

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00

Рифленая арматура А3 6 мм

Арматура А3 А500С Ф6 мм в бухтах0.22260000,00

Арматура А3 А500С Ф6 мм мерная 6 метров0.22260000,00

Арматура А3 А400 25Г2С Ф6 мм мерная 6 метров0.22256000,00

Арматура А3 А400 35ГС Ф6 мм мерная 6 метров0. 22258000,00

Стальная арматура 12 мм

Арматура А3 В500С Ф12 мм0.88856000,00

Арматура А3 А500 Ф12 мм1.2555000,00

Арматура А3 А500С Ф12 мм немерная0.88851000,00

Арматура А3 А500С Ф12 мм мерная 11,7 метров0.88855000,00

Арматура А3 А400 25Г2С Ф12 мм мерная 11,7 метров0.88852000,00

Арматура А3 А400 35ГС Ф12 мм мерная 11,7 метров0.61752000,00

Арматура А1 А240 Ф12 мм мерная 11.7 метров0.88833000,00

Сделать заказ

Схема армирования ленточного основания

Чтобы грамотно рассчитать арматуру в железобетонной ленте, рассмотрим типовые случаи ее расположения в таких фундаментах.

При возведении частных малоэтажных объектов используются два основных варианта армирования:

  • шестью усиливающими элементами;
  • четырьмя изделиями.

Какой вариант лучше?

В соответствии с требованиями СП 52-101-2003, при расположении соседних прутов максимальное расстояние должно быть не больше 40 см (400 мм). При расчете арматуры отступают 5–7 см (50–70 мм) между крайним стержнем и боковой стенкой основания. Если ширина опорной конструкции здания больше 50 см, используют схему армирования шестью прутками.

Было выбрано оптимальное расположение стержней, теперь необходимо определить их другие параметры.

Расчет диаметра арматуры

Определение параметров вертикальных и поперечных усиливающих элементов. Для правильного выбора воспользуйтесь информацией из таблицы:

Условия использования арматуры Минимальный диаметр арматуры, мм
Вертикальная арматура при высоте поперечного сечения ленты менее 80 см 6 мм
Вертикальная арматура при высоте ленты более 80 см 8 мм
Поперечная арматура 6 мм

При строительстве малоэтажных коттеджей (до 2 этажей) для вертикальной и поперечной обвязки используются прутки диаметром 8 мм. Этого показателя достаточно для закладки прочного ленточного фундамента.

Расчет диаметра арматуры продольного типа

В соответствии с требованиями СНиП 52-01-2003, минимальная площадь сечения арматурных прутов в ленточном основании должна быть 0,1 % от общего поперечного размера железобетонной ленты.

Площадь сечения железобетонной конструкции определяем путем умножения ширины на высоту. Например, при параметрах ленты 40 х 100 см, при расчете получается 4000 см². Площадь арматуры составляет 0,1 % от сечения фундамента, поэтому 4000 см²/1000 = 4 см².

Чтобы не рассчитывать показатель для каждого стержня, пользуйтесь таблицей. В ней есть незначительные неточности из-за округления чисел, не влияющие на окончательный результат.

Важно! Если длина ленты составляет менее 3 м, принимают минимальный диаметр арматуры 10 мм. При размере конструкции больше 3 метров выбирают стержни с показателем 12 мм.

Рассчитывая арматуру, мы получили минимальную площадь поперечного сечения прутков в сечении ленточного основания — она равна 4 см² (с учетом числа продольных элементов).

Если ширина фундамента составляет 40 см, достаточно применять схему армирования с четырьмя стержнями. Вернемся к таблице, чтобы узнать значение для 4 стержней и подбираем показатель.

В ходе расчета определяем, что для основания шириной 40 см и высотой 1 м, самой подходящей будет арматура диаметром 12 мм, так как площадь сечения 4 элементов составляет 4,52 см².

Для конструкции с шестью стержнями все действия производятся аналогично. Нужно только воспользоваться значениями из соответствующего столбца.

Продольные усиливающие элементы для ленточного основания должна иметь одинаковый диаметр. Если по каким-то причинам стержни получились с разными диаметрами, то прутки с большим показателем используют в нижнем ряду.

Как рассчитать количество арматуры для основания?

Часто бывает, что арматурные стержни доставили на объект, а при вязке каркаса обнаруживается недостаток материала. Приходится докупать необходимый объем, оплачивать доставку, нести дополнительные расходы, которые ведут к удорожанию возведения частного дома.

Например, у нас есть следующий план:

Давайте попробуем рассчитать арматуру для конструкции такого типа.

Определение числа продольных прутков

Проведем грубые вычисления. Для этого находим длину всех стен фундамента:

6 х 3 + 12 х 2 = 42 м,

полученный параметр умножаем на 4:

4 х 42 = 168 м.

Мы получили общую длину продольных прутков. Чтобы правильно рассчитать арматуру, нужно учесть еще несколько факторов. Подсчитывая объем материала, учитывайте запуск арматурных изделий при стыковке, ведь длина одного элемента может составлять 4–6 метров, и для заполнения расстояния 12 м необходимо связывать несколько отрезков. Стыковка прутков производится внахлест с запасом минимум 30 диаметров. Чтобы рассчитать арматуру (при ее диаметре 12 мм) определяем запуск 12 х 30 = 360 мм (36 см).

Чтобы учесть запас, используются два способа:

  • составляется план размещения прутков и осуществляется расчет числа стыков;
  • прибавляем 10–15 % к полученному значению.

Определение количества вертикальной и поперечной арматуры

По плану на один «прямоугольник» необходимо:

2 х 0,35 + 2 х 0,90 = 2,5 м

Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.

Важно! При сборке каркаса в подготовленной траншее вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции. Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.

Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».

Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.

Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:

6 + 10 + 10 = 26 шт.

Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук. Умножаем значение на количество стен:

2 х 26 + 10 х 3 = 82

Ранее было подсчитано, что на каждую часть получается по 2,5 метра арматуры, поэтому:

82 х 2,5 = 205 м

Итоговое количество материала

Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные — 8 мм. Прутков первого типа необходимо 184,4 м, а второго — 205 м.

Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.

Как рассчитать количество арматуры, расчет арматуры


 Расчет количества арматуры для фундамента производится на основании типа фундамента и его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и несущей способности грунта. Ранее мы в качестве примера рассчитали нагрузки на фундамент (статья «Как рассчитать нагрузку на фундамент и грунт») для дома размером 6 м на 10 м с двумя внутренними стенами. В настоящей статье произведем расчет количества арматуры и вязальной проволоки для того же дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из данного типа фундамента нам понадобится арматура с ребристой поверхностью (арматура класса А3) диаметром от 10 мм. Чем больше будет диаметр арматуры, тем крепче фундамент.

Выбор толщины прутка зависит от веса дома и типа грунта. Если несущая способность грунта достаточно высокая, т.е. грунт плотный и непучинистый, то фундамент будет деформироваться меньше и плита может быть менее устойчивой. Чем больше вес дома, тем большая нагрузка приходится на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, щитового дома на грунте с хорошей несущей способностью. Можно использовать арматуру диаметром 10 мм. И, наоборот, для плитного фундамента  тяжелого дома на слабом грунте потребуется арматура диаметром 14 мм – 16 мм.

Как правило, арматурный каркас делают с шагом сетки 20 см. Для дома размером 6 м х 10 м необходимо уложить:                                              (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка.  В плитном фундаменте 2 пояса армирования – верхний и нижний, следовательно, количество прутков удваиваем. Получается:

82 *2 = 164 прутка, в т.ч. 62 прутка по 6м и 102 прутка по 10 м. Итого 62*6+102*10= 1392 м арматуры.

Верхняя сетка должна быть соединена с нижней, соединения выполняются в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит: 31*51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса до поверхности плиты 5 см, для соединения потребуются прутки длиной 20-5-5=10 см или 0,1 м, общая дина прутков для соединения – 1581*0,1 = 158,1 м.

Общее количество арматуры на плитный фундамент составляет: 1392 + 158,1 = 1550,1 м.
Расчет количества вязальной проволоки: в каждом месте пересечения прутков у нас будет две вязки арматуры – соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. Количество соединений в верхнем поясе 31*51=1581 шт., в нижнем поясе столько же. Итого соединений 1581*2=3162 шт.

Для каждой вязки арматуры потребуется вязальная проволока сложенная вдвое длиной 15 см или 30 см чистой длины.

Общее количество вязальной проволоки равно количество соединений умноженное на количество вязок в каждом соединении умноженное на длину проволоки на одну вязку: 3162*2*0,3=1897,2

Армирование ленточного фундамента

Расчет количества арматуры для армирования ленточного фундамента

Ленточный фундамент подвержен изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для армирования ленточного фундамента используют арматуру меньшего диаметра. При строительстве малоэтажного дома чаще используется арматура диаметром 10 мм – 12 мм, реже — 14 мм.

Независимо от высоты ленточного фундамента при его армировании используют два пояса: продольные прутки арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в верхней и нижней его части. Продольные прутки принимают на себя нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные прутка армирующего каркаса ленточного фундамента  не несут такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных прутков – двух сверху и двух снизу. При большей ширине фундамента, или при строительстве фундамента на подвижном грунта, равно как и строительстве тяжелого дома необходимо использовать при армировании большее количество продольных прутков в каждом поясе (3 или 4).

Длина ленточного фундамента под домом 6 м на 10 м с двумя внутренними стенами составит 6+10+6+10+6+10=48 м

При ширине фундамента 60 см и армировании в 6 продольных ребристых прутков их длина составит 48*6= 288 м.

Поперечные и вертикальные прутки можно установить с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступах прутков каркаса по 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на каждое соединение составит (60-5-5)*2 +(190-5-5)*3 = 640 см или 6,4 м, всего соединений будет 48/0,5+1= 97 шт., на них потребуется 97*6,4=620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязки арматуры и потребует 12 кусков вязальной проволоки. Длина проволоки на одну связку равна 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.



Расчет количества арматуры для столбчатого фундамента


При армировании столбиков фундамента достаточно использовать арматуру диаметром 10 мм – 12 мм. Вертикальные прутки выполняются из ребристой арматуры (арматура класса А3). Горизонтальные прутки используются только для связи вертикальных прутков в единый каркас, выполняются из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев армирующий каркас столбика состоит из 2-6 прутков длиной равной высоте столба, прутки равномерно распределяются внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40см -50см.

Для армирования столбика диаметром 40 см длиной 2 метра можно ограничиться четырьмя прутками из арматуры диаметра 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными  гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные прутки 2 м*4=8 м, расход гладкой арматуры 0,2*4*4=3,2 м.

Таким образом, для 48 столбиков понадобится ребристой арматуры 8 м*48=384 м, гладкой 3,2 м*48=153,6 м

Каждый из четырех горизонтальных прутков в столбике крепится к четырем вертикальным. Для их вязки необходимо 0,3 м*4*4 = 4,8 м вязальной проволоки. Для всего фундамента из 48 столбов потребуется 4,8 м*48 = 230,4 м проволоки.



Расчет стоимости арматуры для фундамента

Произведя расчет количества арматуры в погонных метрах, мы можем рассчитать её вес и узнать стоимость. Для этого нам понадобится таблица зависимости веса одного погонного метра арматуры от её диаметра. Формула для расчетов: (количество арматуры в погонных метрах)*(вес одного погонного метра арматуры для соответствующего диаметра)*(стоимость одной тонны арматуры)/1000.

Расход арматуры на 1 куб м. бетона.

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры. Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

  • Тип фундамента.
  • Площадь сечения прутьев и их класс.
  • Общий вес здания.
  • Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации. Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга. В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры. Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута.  Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута. Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов. Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см. От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона.  В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры. Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

  • диаметром 12 мм: 213/12=17,8 кг на 1 м куб бетона,
  • диаметром 6 мм: 66,6/12=5,6 кг на 1 м куб бетона.

Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

  • для столбчатого фундамента — 10 кг на 1 куб м бетона;
  • для ленточного фундамента — 20 кг на 1 куб м бетона;
  • для плиточного фундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

Расчет арматуры для фундамента: как правильно произвести

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Расчет арматуры для фундамента происходит уже на этапе проектирования и является важнейшим его компонентом. Его производят, принимая во внимание СНиП 52 – 01 — 2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций производится с целью улучшения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при вспучивании грунта.

Армирование фундамента

Расчет арматуры для фундамента плитного типа

Плитный фундамент используют для строительства коттеджей и загородного жилья, а также прочих строений без подвального помещения. Это основание представляет собой монолитную бетонную плиту, которая армирована прутком в двух перпендикулярных направлениях. Толщина такого фундамента более 20 см, а сетка вяжется как сверху, так и снизу.

Статья по теме:

Столбчатый фундамент своими руками: пошаговая инструкция. Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент под баню, фото и видео.

Вначале определяются с типом прутка арматуры. Для плитного монолитного фундамента, который выполняют на прочных плотных и непучинистых грунтах, обладающих весьма низкой вероятностью горизонтального сдвига, возможно допускать использование ребристого арматурного прута диаметром от 10 мм, имеющего класс A-I. Если грунт довольно слабый, пучинистый или здание проектируется на уклоне – арматуру необходимо брать толщиной не менее 14 мм. Вертикальные связи между нижним и верхним рядом арматурной сетки вполне будет достаточно использовать гладкий 6-миллиметровый прут класса A-I.

Фундамент с армированием

Очень серьезное значение имеет и материал будущих стен здания. Ведь нагрузка на фундамент имеет существенные отличия у каркасных, а также деревянных домов и зданий из кирпича либо газобетонных блоков. Как правило, для легких строений возможно применить пруток арматуры, диаметр которого 10-12 мм, а для стен из кирпича либо блоков – не менее 14-16 мм.

Промежутки между прутьями в армирующей сетке обычно где-то 20 см в продольном, равно как и в поперечном направлении. Данное обстоятельство предполагает наличие 5 арматурных прутков на 1 метр длины стены фундамента. Между собой пересечения перпендикулярных прутьев связывают мягкой проволокой при помощи такого приспособления, как крючок для вязания арматуры.

Схема армирования фундамента

Полезный совет! Если объем строительства очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен в автоматическом режиме связывать между собой прутки с очень большой скоростью.

Пример реального расчета

Предположим, что нам требуется выполнить расчет арматуры для фундамента частного дома из газобетонных легких блоков. Проектируется его установка на плитный фундамент, который имеет толщину 40 см. Данные геологических изысканий говорят о том, что грунт под фундаментом суглинистый со средней пучинистостью. Габариты дома – 9х6 м:

Каркас из арматуры

  • так как мы задумали достаточно большую толщину фундамента, то нам потребуется залить в него две горизонтальные сетки. Блочное строение на среднепучинистых почвах требует для горизонтальных прутков наличие диаметра в 16 мм и ребристости, а вертикальные стержни могут быть гладкими с толщиной 6 мм;
  • для вычисления требуемого количества продольной арматуры берут длину наибольшей стороны стены фундамента и осуществляют ее деление на шаг решетки. В нашем примере: 9/0,2 = 45 толстых арматурных прутьев, которые имеют стандартную длину 6 метров. Вычисляем общее количество прутков, которое равняется: 45х6 = 270 м;

Варианты армирования фундамента

  • таким же образом находим количество прутков арматуры для поперечных связок: 6/0,2 = 30 штук; 30х9 = 270 м;
  • умножением на 2 получаем требуемое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
  • вертикальные связки обладают длиной, равной всей высоте фундамента, то есть 40 см. Их количество высчитывают по числу перпендикулярных пересечений продольных прутьев с поперечными: 45Х30 = 1350 шт. Перемножив 1350х0,4, получим общую длину 540 м;
  • получается, что для сооружения требуемого фундамента понадобится: 1080 м прутка A-III D16; 540 м прутка A-I D6.

Использование арматуры в строительстве фундамента

Полезный совет! Для того, чтобы посчитать массу всей арматуры, необходимо воспользоваться ГОСТ 2590. Согласно этого документа 1 п.м. арматурного прутка D16 обладает весом 1,58 кг, а D6 – 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58 = 1706,4 кг; 540х0,222 = 119,9 кг.

Для сооружения арматуры требуется еще и вязальная проволока. Ее количество тоже можно посчитать. Если вязать обычным крючком, то на один узел будет уходить примерно 40 см. Один ряд содержит 1350 соединений, а два — 2700. Поэтому полный расход проволоки для вязания будет 2700х0,4 = 1080 м. При этом 1 м проволоки с диаметром 1 мм весит 6,12 г. Значит полный ее вес вычисляется так: 1080х6,12 = 6610 г = 6,6 кг.

Пример армирования фундамента

Как правильно рассчитать потребность в арматуре для ленточного фундамента

Особенности ленточного фундамента таковы, что разрыв его наиболее вероятен в продольном направлении. Исходя из этого и рассчитывается потребность в арматуре для фундамента. Расчет здесь не особо отличается от предыдущего, что был сделан для плитного вида фундамента. Поэтому толщина прутка может составлять для продольного крепления 12-16 мм, а для поперечного, а также вертикального 6 — 10 мм. В случае ленточного фундамента выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузка в нем гораздо больше.

Для примера рассчитаем фундамент ленточного типа в применении к деревянному дому. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры строения 6х12 м. Грунт супесчаный пучинистый:

Арматурные пруты

  • в случае ленточного фундамента в обязательном порядке производится устройство двух арматурных сеток. Нижняя предупреждает физический разрыв монолитной ленты при грунтовых просадках, а верхняя при пучении грунта;
  • оптимальным видится шаг сетки 20 см. Поэтому для правильного устройства ленты такого фундамента нужно 0,4/0,2= 2 прута продольных в обоих слоях арматуры;
  • для деревянного дома диаметр арматурного прутка берут 12 мм. Чтобы выполнить двухслойное армирование наиболее длинных сторон основания нужно 2х12х2х2 = 96 м прутка. Короткие стороны требуют 2х6х2х2 = 48 м;

Армирование ленточного фундамента

  • для поперечных перекладин берем пруток 10-миллиметровый. Шаг его укладки 50 см.
    Периметр здания: (6+12) х 2 = 36 м. Делим его на шаг: 36/0,5 = 72 арматурных поперечных прутка. Так как их длина равняется ширине фундамента, то общая потребность 72х0,4 = 28,2 м;
  • для вертикальных связей тоже применим пруток D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), то требуемое количество определяют по числу пересечений. Для этого умножают число поперечных прутов на количество продольных: 72х4 = 288 шт. Для высоты в 1 м общая длина будет 288 м;
  • то есть, для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м прута A-III D12; 316,2 м прутка A-I D10.

Армирование столбчатого фундамента

Полезный совет! В соответствии с тем же ГОСТ 2590 можно определить массу всей арматуры из расчета того, что 1 п.м. прутка D16 обладает весом 0,888 кг; D6 – 0,617 кг. Отсюда общая масса: 144х0,8 = 126,7 кг; 316,2х0,62 = 193,5 кг.

Проведенные примеры расчета арматуры для фундамента помогут вам сориентироваться в потребности материалов в любом случае. Для этого нужно только подставить в формулы ваши данные.

Арматура для фундамента (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Наиболее часто задаваемые вопросы Вопросы
Минимальная проверка для округа Рипли
«24 часа в сутки УВЕДОМЛЕНИЕ ТРЕБУЕТСЯ ДЛЯ ВСЕХ ПРОВЕРОК «
Следующий код, CABO, ссылки относятся к предлагаемому строительству, для которого это разрешение изданный.Просмотрите этот лист и спросите любого вопросы, которые могут возникнуть до начала строительства. Эти элементы будут проверены, когда сайт осмотрел.
НОЖНИЦЫ: Все нижние колонтитулы, стены, перед укладкой бетона необходимо провести осмотр сантехники под полом. залил.
403,1 Минимальная глубина опора должна быть на 24 дюйма ниже окончательного уклона и на 12 дюймов ниже существующего уклона.
Размер опоры основывается на допустимом давлении почвы в 2000 фунтов на квадратный фут.
403,1 Анкерные болты должны быть диаметром 1/2 дюйма, в пределах 12 дюймов от углов и размещаться МАКСИМАЛЬНО 6 футов o.c. Болты должны выдвигаться минимум на 7 дюймов в ядро, ячейку или стык каменной кладки и на 7 дюймов в заливка бетона. Утвержденные ремни могут могут быть заменены, ЕСЛИ они соответствуют требуемой глубине размещения и имеют диаметр 42 дюйма.c максимум; обратитесь к инструкциям производителя.
403,1 Нижний колонтитул должен быть дважды шириной не менее стены с арматурным стержнем 1/2 дюйма или 5/8 дюйма в основании с 2 трассы, размещенные в нижней половине опоры, на расстоянии не менее 6 дюймов друг от друга и не менее 3 дюймов от дна и поддерживаемых сторон основания на стульях.
403,1 Двухэтажный дом требуется минимум 8 дюймов бетона в нижнем колонтитуле.
403,1 Колонтитулы жилые и пристроенных гаражей:
1 Нижние колонтитулы должны быть минимум 24 дюйма в глубину.
2 Должен быть минимум 6 дюймов бетона в нижнем колонтитуле, двухэтажный дом — 8 дюймов глубиной.
3 Блок любого размера используется, ширина должна быть в два раза больше ширины, 10-дюймовый блок для подвала
при использовании кирпича.(Пример: если используемый блок имеет ширину 8 дюймов, нижний колонтитул должен быть 16 дюймов
широкий).
4 Арматура требуется в жилища. Либо 1/2 дюйма, либо 5/8 дюйма разрешено.
5 Арматура требуется в все жилые и гаражные колонтитулы. Провод разрешен в этажах гаража
6 Арматура литая стены подвала и гаража.По горизонтали нужны 2 стержня, на каждый проложено 3 или 4 стержня
прогоны арматуры на расстоянии 2 фута друг от друга и арматуры размером 1/2 дюйма или 5/8 дюйма.
7 Нижние колонтитулы гаража должны быть 24 дюйма в глубину, размер обрамления нижнего колонтитула составляет 6 дюймов X 16 дюймов
широкий, с двумя проходами арматуры размером 1/2 дюйма или 5/8 дюйма.
403,1 Отверстия под столб строений:
1 Отверстия должны быть не менее 42 дюйма глубиной — 6 дюймов бетона внизу.
2 *** Рекомендовать 2 для каждого отверстия в опоре следует использовать мешки с бетоном. **
403,1 Нижние колонтитулы передвижных домов (одинарная или двойная ширина):
1 Нижний колонтитул должен быть мин. 24 дюйма в глубину.
2 Галстуки нижние и нижние должны соответствовать спецификациям производителя.
3 Установка IMHA сертифицированный установщик
4 Требуется арматура, или фибра в бетоне. Размер арматуры 1/2 дюйма или 5/8 дюйма.
5 Руководство, или требуется инженер-архитектор
ОСНОВАНИЕ:
ПОМОЩЬ ПОДВАЛ
АВАРИЯ НЕОБХОДИМЫЕ ОТВЕРСТИЯ ДЛЯ СПАСЕНИЯ: Подвалы жилые
в каждой спальне должно быть хотя бы одно открывающееся аварийное аварийно-спасательное отверстие.Чрезвычайная ситуация отверстия для эвакуации и спасения должны быть МИНИМАЛЬНОЙ СЕТКОЙ
ЧИСТЫЙ ОТКРЫТИЕ 5,7 квадратных футов. (высота подоконника МАКСИМАЛЬНАЯ 44 дюйма закончено
этаж). Минимальная чистая высота в свету 22 дюйма и минимальная чистая ширина в свету 20 дюймов. Они должны работать изнутри. помещения без использования инструментов или ключей. ОКОННЫЕ СКВАЖИНЫ: Минимальная горизонтальная площадь должна составлять 9 кв. Футов с мин. горизонтальная проекция 36 дюймов.
404.1 МИНИМУМ допустимая толщина фундамента и МАКСИМАЛЬНЫЙ уровень засыпки
следует: Все залитые стены должны быть минимальная толщина 8 дюймов под облицовкой из кирпича и не более 20 футов двускатный верх (одноэтажный)
405,1 Периметр Требуется дренаж в фундамент, перфорированная дренажная труба внутри и снаружи подвала футеры облицованы камнем (снаружи).Гравий должен выходить как минимум за пределы внешний край нижнего колонтитула и 6 дюймов выше верха нижнего колонтитула с одобренным фильтром материалы.
406,1 Гидроизоляция внешний подвал требуется от фундамента до готового уровня.
Гидроизоляция до состоят из битумного покрытия и водонепроницаемой мембраны Или другого типа утвержденные средства
Обработка давлением обязательны пиломатериалы и пенополистирол под плиту.
408,1 Вентиляция подпольного пространства требуется. Вентиляционные отверстия должны быть размещены в пределах 3 футов углов фундамента, а не
в балке пола. Минимум 1 кв. Фут. вентиляции на 150 кв. футов подпольной площади. Доступ должен быть обеспечен ко всем подпольным области с минимальным проемом 18 x 24 дюйма в полу или 16 «x24» в стенах.
Приямок отстойника или один или больше канализационных стоков в полу.
ПАРОВОЙ БАРЬЕР ТРЕБУЕТСЯ. 6 мил. пластик под 2 дюймов гравия.
408,3 Под полом должны быть очищены от всей растительности, мусора и т. д.
408,5 Ползунки должны быть таким образом, чтобы вся вода направлялась в центральную точку, где находится слив или поддон.
яма диаметром 18 дюймов.Должна быть предусмотрена глубина х 24 дюйма.
703,7 Кладочный шпон до применяться и поддерживаться в соответствии с подробностями.
РАМКА И ДИЗАЙН:
310,2 Спальные комнаты необходимо иметь хотя бы одно отверстие для аварийного выхода (окно на уровне
этаж 5 кв.футов и всех остальных — 5,7 кв. футов, высота подоконника должна быть 44 дюйма или меньше от готового пола.) Рекомендуется минимум 36 x 36 дюймов.
602,8 Противопожарная защита должна быть предусмотрены для отсечения всех скрытых вертикальных и горизонтальных сквозных отверстий в этом включает в себя все провода и водопроводные трубы, вентиляционные и межэтажные каналы и верхняя история до
кровельное пространство.
502.3 Расчет балок фермы и требования к расстоянию между опорами.
802,4 Балка перекрытия, пол размеры балок, стропил и прогонов и требования к допустимым пролетам.
802,11 Ферменная конструкция и требования к распоркам. ФЕРМЫ ТРЕБУЕТСЯ СПЕЦИФИКАЦИЯ.
807.1 Любое мансардное помещение 30 дюймов или более высоты должны иметь отверстие для доступа не менее 22 «X
30 «.
ЛЕСТНИЦ и ПОСАДКИ:
311,4 Минимум 36 дюймов X Требуется 36-дюймовая площадка с каждой стороны выходной двери.
311,5 Все лестницы должны иметь поручни МИНИМАЛЬНОЙ и МАКСИМАЛЬНОЙ высоты 34 дюйма. и 38 «
измеряется от выступа протектора.Открыть боковые стороны палуб и балконов, а также боковые стены должны иметь перила не менее 36 дюймов. в высоту, если более чем на 30 дюймов выше итоговой отметки. ПОД ЗАЩИТНОЙ ЛЕСТНИЦЕЙ: ЗАКРЫТОЕ ДОСТУПНОЕ ПОМЕЩЕНИЕ ИМЕЕТ СТЕНЫ И СОФИТЫ, ЗАЩИЩЕННЫЕ НА ЗАКРЫТЫХ СТОРОНАХ СУХОЙ СТЕНОЙ 1/2 «.
ГАРАЖЕЙ:
309,1 Двери, входящие в Жилой дом от гаража должен быть МИНИМАЛЬНЫМ деревянным сердечником толщиной 1 3/8 дюйма или
металлическая дверь, или 20-минутный рейтинг огня без окон и проемов.
309,2 Пристроенные гаражи или в пределах 6 футов от жилого помещения должно быть полностью отделено от жилого и мансардного
МИНИМАЛЬНОЕ место в гипсокартоне 1/2 «со стороны гаража. ГАРАЖИ РАЗМЕЩЕННЫЕ НИЖЕ ЖИЛЫЕ НОМЕРА ТРЕБУЮТ МИНИМУМ 5/8 «СУХОЙ СТЕНЫ TYPE-X ИЛИ ЭКВИВАЛЕНТ.
309,3 Этажи гаража должны быть с уклоном к входной двери основного транспортного средства или к центральному водостоку.
602 Заголовок гаражных ворот требования.
ДЫМОВЫЕ ИЗВЕЩАТЕЛИ:
313,1 (a) Детекторы должны быть установлен в каждой комнате, предназначенной для сна, (б) в удаленной жилой зоне от кухни и кухонных принадлежностей, в) на потолке верхнего уровня рядом с верхом или над каждой лестницей, кроме лестницы в подвал, в любом многоэтажный жилой дом, (г) цокольный этаж без подъезда.Сигналы тревоги в пределах 20 футов от кухонного прибора должен быть фотоэлектрическим или временным. глушитель
ИЗОЛЯЦИЯ:
Согласно Indiana Energy Кодекс охраны природы 11 сентября 2005 г. (ЮЖНАЯ ЗОНА)
R-30 Потолок R-13 + 1 стены R-7 Стены подвала 7 футов.
R-7 Изоляция фундамента по периметру 3 фута Подземка R-7 2,7 фута
Другое: стены из стального каркаса требуют R стена или пол выше
ЭЛЕКТРИЧЕСКИЙ: Международный кодекс бытовой электротехники 2005
Отключение услуги означает быть расположен в легкодоступном месте за пределами
зданий или сооружений, или внутри ближайшего к точке входа сервисные кондукторы.
240-24 Устройство максимального тока (Сервисная панель) не должна находиться в гардеробных или ванных комнатах.
210-8 Цепь замыкания на землю Защита от прерывания (GFCI) должна быть предусмотрена во всех ванных комнатах, гаражах, подвалы, внешние розетки, все розетки на кухнях и в розетках в пределах 6 футов от сырости
бары.(См. Раздел 210-8 для исключения).
IBC38 Жилище розетки агрегата должны быть расположены так, чтобы ни одна точка на непрерывном пространстве стены (2 футов или шире) находится на расстоянии более 6 футов от розетки. Настенные розетки на кухнях и в столовой площади требуются до
располагаться так, чтобы ни одно место вдоль стены не находилось на расстоянии более 24 дюймов от торговая точка. Островная и полуостровная стойка вершины с коротким размером 12 дюймов или больше и размером 24 дюйма или Большему нужна отдушина.Ванные комнаты требуется выпуск с защитой GFCI рядом с каждым установленным бассейном
и в пределах 6 футов от воды.
410-8 Типы светильников шкафные разрешенная, люминесцентная, полностью закрытая лампа накаливания.
422-18 Выход для потолочного вентилятора коробки должны быть перечислены и идентифицированы для поддержки фанатов.
300-4 Минимум 1/16 дюйма стальная пластина поверх проводки, которая не находится на расстоянии 1 1/4 дюйма от лицевой стороны
каркасная стена.
210-24 Электропроводка ответвительных цепей 14-2 или 12-2 медь, в зависимости от нагрузки.
3703-4 Подземный электрический должен быть в трубопроводе сортамента 80 на глубину 18 дюймов и до 8
футов над землей. Под землей Электропривод под проездами должен быть в графике 80, водовод
минимум.
САНТЕХНИКА-ОТОПИТЕЛЬ ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА:
2803.6,1 Нагнетание водонагревателя труба / предохранительный клапан должны быть из утвержденного материала и иметь
МИНИМАЛЬНЫЙ воздушный зазор от 1 дюйма до МАКСИМАЛЬНОГО 6 дюймов над полом.
2801 Водонагреватели устанавливаемые в гаражах с источником воспламенения, должны быть приподняты так, чтобы источник возгорания находится на высоте не менее 18 дюймов над полом гаража.
1402.1 Размещение газовых печей ограничения: опасные зоны, под лестницей, спальни,
ванные комнаты, гардеробные, туалеты, переходящие в спальни и ванные комнаты.
1307,3 Производство тепла приборы должны быть установлены с горелками, устройствами розжига горелок или отопление
элементы и выключатели на высоте не менее 18 дюймов над уровнем пола гаража.
2427 Колено для отвода конденсата требуется в газопроводе.
2420 Доступная отсечка клапаны должны находиться в пределах 6 футов от прибора и в том же помещении или пространстве для топлива.
и газовая обвязка.
1701 Требования Количество воздуха для горения и его источник.
2407 Удаление топлива горящие приборы.
3411.1 Минимум 5 дюймов стальная пластина над водопроводом, которая не находится на расстоянии 1 1/4 дюйма от поверхности шпилька
стена.
3411.1 Водопроводы будут протестировал 50 фунтов P.S.I. в течение 15 минут.Вентиляционные трубы, 5 фунтов в течение 15 минут или 10
ножка стойки трубы. Все форточки должны быть 3 дюйма через крышу наружу.
3403.1.2 Минимальное водоснабжение номинальное давление. Минимальная рабочая давление для трубопровода должно быть 160 фунтов на квадратный дюйм
при 73 градусах по Фаренгейту.
3403.2.2 Редукционный клапан.Максимальное среднее статическое давление должно быть 80 фунтов на квадратный дюйм. Когда основной
давление превышает 80 фунтов на квадратный дюйм, клапан должен быть установлен на бытовой воде филиал main.
ВАННЫЕ КОМНАТЫ:
303 Свет и вентиляция требования. Вывести наружу.
308,4 глазурованный области в пределах 60 дюймов от уровня слива ванны / душа должны быть закалены из стекла или стенки, окружающие эти отсеки, нижний край которых составляет менее 60 дюймов вертикально над ходьбой или стоя
поверхность.
702,4 Влагостойкость гипсокартон для использования в местах, подверженных водяным брызгам.
2724 Душевые клапаны должны быть из тип уравновешивания давления.
2720 Гидромассажные ванны должны иметь доступ к мотопомпе.
КАМИНЫ:
602.8 пожаротушение требования к дымоходам.
1805 Кладка дымохода строительные требования.
1003,7; 1001,1 Дымоходные зазоры и требования к расширению очага.
1004,1 Завод построен Требования к установке камина.
1001 Дымоходы удлинить как минимум на 2 фута выше любой части здания в пределах 10 футов, но
не должен быть менее чем на 3 фута выше точки, где проходит дымоход через крышу.
ГРАФСТВО РИПЛИ ИНСПЕКТОРЫ СТРОИТЕЛЬСТВА
812-689-6068

Размер арматуры для перекрытий | Sciencing

Сталь для армирования бетона, более известная как арматура, увеличивает прочность на разрыв и увеличивает долговечность бетонных плит.Правильный размер арматуры для конкретной плиты зависит от предполагаемого использования плиты, ее толщины и прочности, а также от того, является ли арматура единственной арматурой. Арматура и бетон хорошо работают вместе, потому что они расширяются и сжимаются одновременно при изменении температуры. Поскольку кислород не может добраться до него, стальная арматура, полностью закрытая бетоном, не разрушается. Для разных работ подходят разные размеры.

Размеры арматуры

Арматура обычно поставляется в виде стержней длиной 20 футов.Ребристые стержни арматуры, также называемые деформированной арматурой, позволяют бетону, залитому вокруг них, надежно удерживать стержень. Чтобы определить размер стержня, диаметр измеряется на одном плоском конце. Измерение не включает оребрение. Размер диаметра указан в восьмых долях дюйма. Например, стержень размера 3 имеет диаметр 3/8 дюйма. Арматура 18 имеет диаметр 2 1/4 дюйма.

Стандартные размеры арматуры

Арматура в патио, цокольных этажах, опорах и проездах может варьироваться от 3 до 6.Подрядчики иногда используют «правило 1/8», означающее, что размер арматурного стержня составляет 1/8 толщины плиты. Например, плита толщиной 6 дюймов может иметь арматурный стержень, помеченный как размер 6 или 3/4 дюйма.

Плиты для септиков могут потребовать использования как сварной проволочной сетки, так и арматуры. В таких приложениях обычно используется арматурный стержень размером 3 и 4. Расстояние между матами из сварочной проволоки может варьироваться от 6 до 18 дюймов. Более близкое расстояние между матами обеспечивает большую прочность, чтобы компенсировать использование арматуры меньшего диаметра.

Маркировка арматуры

На каждом стержне нанесена маркировка для идентификации мельницы, размера стержня, типа и марки металла или минимального предела текучести. Буква или символ, ближайшая к концу полосы, обозначает мельницу. Размер бара чуть ниже этого. Затем вы должны найти букву «W» или «S». «W» означает, что пруток изготовлен из низколегированной стали, а «S» означает углеродистую сталь, также называемую мягкой сталью. Оценка дается последней и может быть обозначена цифрой или линиями, проходящими по длине полосы.Одна линия обозначает класс 60, который часто используется для строительства жилых домов. Класс 60 также может обозначаться цифрой 4, что означает метрический класс 420.

Местные строительные нормы и правила

Проверьте свои государственные и местные строительные нормы и правила на предмет требований и рекомендаций по бетону и арматуре, прежде чем начинать новый проект.

Прочность, необходимая при сжатии и растяжении, которая представляет собой наибольшее напряжение растяжения, которое железобетон может выдержать без разрыва, будет определять формулу и толщину самого бетона, а также тип, марку, размер и шаг сетки арматура.

ЗДАНИЕ НА ТВЕРДОМ ФУНДАМЕ: КОМПЛЕКТЫ РЕЗИДЕНТОВ ДЛЯ ЖИЛОГО СТРОИТЕЛЬСТВА

Мало что может вызвать столько волнения и беспокойства, как планирование нового дома с нуля. Это ваш шанс создать идеальное жилое пространство в соответствии с вашими мечтами и бюджетом. Чтобы ваш дом выдержал жизнь грядущих поколений, вам нужен прочный фундамент. Может ли монолитный бетонный фундамент устоять со временем без арматуры?

Специалисты в области строительства будут первыми, кто признает, что по этому поводу существует более одной точки зрения.Большинство строителей дома признают потребность в арматуре для анкерного крепления как минимум. Другие предпочитают конструкции с большим количеством арматуры. В конечном итоге все сводится к местным правилам и / или предпочтениям владельца. Мы предлагаем некоторые моменты, которые следует учитывать в начале процесса проектирования.

КОРПУС ДЛЯ ФУНДАМЕНТАЛЬНОЙ СТАЛИ В ЖИЛЫХ ПРИЛОЖЕНИЯХ

В отличной статье в Concrete Construction говорится следующее: «Существует множество мнений относительно преимуществ или недостатков армирования в плитах на земле… [W] всякий раз, когда вы видите трещину в плите на земле, она происходит из-за того, что к нему прилагается большее растягивающее напряжение (от линейной усадки, ограничений до этой усадки, скручивания, нагрузок и т. д.), чем его прочность на разрыв. Стальные арматурные стержни и арматура из сварной проволоки очень прочны на растяжение, обладают такими же характеристиками теплового расширения и сжатия, что и бетон, и, таким образом, могут выдерживать высокие напряжения ».

Другими словами, планируете ли вы многоэтажный особняк или скромное фермерское хозяйство, арматурный стержень может предложить решение экологических проблем и будущих изменений.

Контроль трещин

По данным Ассоциации бетонных фундаментов Северной Америки (CFA), из-за самой природы бетона некоторое растрескивание неизбежно.Кроме того, «растрескивание может быть результатом одного или сочетания факторов, таких как усадка при высыхании, тепловое сжатие, ограничение (внешнее или внутреннее) укорочению, оседание земляного полотна и приложенные нагрузки. Растрескивание невозможно предотвратить, но его можно значительно уменьшить или контролировать, если принять во внимание причины и принять профилактические меры… [R] Можно установить арматурную сталь, чтобы уменьшить количество трещин или предотвратить слишком широкое раскрытие тех, которые действительно возникают. . »

Морозное пучение

Морозное пучение происходит, когда земля замерзает зимой.Таяние и замерзание снега до линии замерзания — глубиной от одного до двух футов на большей части территории Колорадо — расширяется в почве вокруг вашего фундамента, оказывая большое давление на бетонную стену или плиту на уклоне. Поскольку неармированный бетон имеет небольшую прочность на разрыв при боковом воздействии морозного пучения, целесообразно установить арматуру внутри стены.

Расширяющиеся почвы

Подобно морозному пучению, расширяющиеся грунты давят на фундамент, когда они намокают.Чем больше глины в почве, тем больше вероятность ее расширения. Front Range имеет много участков глинистых и расширяющихся грунтов, которые могут давить на вашу плиту как на уровне грунта, так и на фундаментной стене. Даже если тест на расширение почвы на вашей строительной площадке отрицательный, продолжительный сезон дождей может пропитать совершенно хорошую почву и нанести ущерб более слабым фундаментам.

Нестабильные песчаные почвы

Нестабильные песчаные почвы сложно предсказать. Если ваша почва более песчаная, чем сбалансированная, ваш дом может осесть неравномерно.Без достаточного армирования в бетоне вы можете заметить вертикальные трещины шире вверху, чем внизу, что свидетельствует о повреждении конструкции.

Необычно тяжелые материалы выше класса

Запланированные вами собственные нагрузки выше уровня земли также определят, является ли арматурный стержень фундаментом хорошей идеей. Чем больше нагрузки, тем прочнее должен быть фундамент. Кирпичные фасады, многоэтажные дома и крыши из бетонной черепицы требуют большего количества материала ниже уровня земли.

Будущие нагрузки

Хотя сейчас вы можете спланировать легкий EIFS (внешняя изоляция и система отделки), а не более тяжелый кирпич, штукатурка или сайдинг внахлест; и асфальт — или даже более легкий металл — для вашей крыши, вы можете изменить эти элементы в будущем.После того, как несколько ливней сломают вашу систему кровли из асфальта, вы можете перейти на бетонную черепицу. Обычные прочности фундамента, вероятно, не пройдут инженерный осмотр, чтобы учесть черепичную крышу.

Возможно, вы захотите внести и другие изменения в будущем. Возможно, вам может понадобиться, например, безопасная комната с бетонными стенами на верхнем уровне. Несмотря на то, что вы можете относительно легко укрепить вертикальные опоры, чтобы выдержать дополнительный вес, не так просто увеличить емкость вашего фундамента.Лучший план — уже иметь достаточно прочный фундамент.

РАСШИФРОВКА КОДОВ

Если вы надеетесь использовать строительные нормы и правила в качестве основного руководства по использованию арматуры в системе фундамента, вы можете обнаружить, что они только вскружат вам голову. По сути, кодекс часто подчиняется обычаям, разработанным инженерами годами, и профессионалы могут с этим не согласиться. В техническом примечании упомянутого выше CFA говорится: «На самом деле существует три различных подхода, которые проектировщик может выбрать для жилищного бетонного строительства.Это простой бетон, умеренно железобетон и железобетон. Умеренно армированный бетон относится к использованию арматурной стали в качестве стали на изгиб…. Обычный и железобетон традиционно признан ACI [Американским институтом бетона], однако умеренно армированный бетон не…. ACI 332 в настоящее время позволяет использовать расстояние между стержнями до 48 дюймов для фундаментных стен с минимальной толщиной 71/2 дюйма ».

Дело: между IRC и кодексом, принятым в вашей местной юрисдикции, может существовать много различий.Но хорошая новость заключается в том, что ваш архитектор / инженер и производитель арматуры — конечно же, компания Barton Supply — остается лучшим выбором для понимания требований (если таковые имеются) и преимуществ (много) для фундаментной арматуры, которая будет использоваться в вашем уникальном проекте.

КОМПЛЕКТЫ ЭКОНОМИЧЕСКИХ ЖИЛЫХ РЕЗИНОВ

Поскольку большинство проектировщиков фундаментов домов часто следуют предписанному шаблону арматуры, Barton Supply предлагает пакеты арматуры для жилых домов. Они предлагают все компоненты, которые предполагается использовать, и могут сэкономить ваши деньги при индивидуальном заказе.Обязательно свяжитесь с нами, чтобы узнать больше о наших пакетах арматуры для жилых помещений.

Условия ремонта фундамента

| Словарь

Этот глоссарий терминов по ремонту фундамента является справочным инструментом, который можно использовать при исследовании распространенных методов ремонта фундамента. Если у вас есть какие-либо сомнения относительно процесса ремонта фундамента, свяжитесь с нами. Мы также приглашаем вас прочитать наш блог Solid Foundations, а также нашу страницу часто задаваемых вопросов, чтобы лучше понять наш подход к ремонту фундаментов в Metroplex.

Балка — При использовании в доме с опорами и балками этот термин относится к деревянному элементу, состоящему из двух или более кусков размерной древесины (например, 2 х 6 футов), соединенных вместе, чтобы поддерживать балку перекрытия и балку. нагрузка на конструкцию. Его обычно называют «балкой». Что касается фундаментов из плит, бетонная балка является самой толстой частью бетонной плиты. Обычно он устанавливается по периметру фундамента и пересекает плиту, чтобы придать ей дополнительную прочность и жесткость.Балка армируется тросами после натяжения или арматурой.

Ниже уровня земли — Ниже уровня земли.

Берма — Куча земли, помещенная рядом с сооружением, чтобы направить поток воды от сооружения. Бермы могут помочь предотвратить повреждение фундамента, а также улучшить ландшафтный дизайн. Они служат и другим целям. Для получения дополнительной информации изучите нашу страницу коррекции дренажа.

Глиняная почва — Эта почва, которая обычно встречается в районе DFW, является «экспансивной», что означает, что она увеличивается и теряет объем в зависимости от того, влажная она или сухая.Это природный минерал. Глинистая почва имеет очень высокий уровень поглощения, и в результате почва может сильно разбухать во влажном состоянии. Когда почва со временем высыхает, она сжимается (или сжимается), что вызывает трещины в фундаменте. Глина состоит из гидратированных силикатов алюминия.

Бетонный прорыв — термин, используемый для описания того, что необходимо сделать, если пирс расположен в зоне, закрытой бетонной поверхностью, например тротуаром или крыльцом.

Бетонные опоры — Существуют различные типы опор из бетона, включая заливные бетонные опоры и прессованные опоры.(См. «Прессованные опоры» ниже)

Консолидация — Изменение объема почвы из-за постепенной потери воды. В случае глинистых почв это приведет к усадке.

Подземное пространство — Пространство высотой примерно 18–24 дюйма, расположенное непосредственно под конструкцией, такой как пирс и балочный дом. Пространство для обхода — это область, в которую можно пролезть. Необходимо удалить воздух из него, чтобы он не стал слишком влажным.

Прогиб — Степень воздействия на конструкцию большой нагрузки.Другими словами, величина изгиба или изгиба, которую может проявлять фундамент.

Высота — Высота различных точек вашего фундамента. Центральная точка возвышения — горизонтальное положение. Для всего, что выше или ниже этой точки, будет соответствующее изменение высоты.

Отчет инженеров — Это отчет, подготовленный лицензированным инженером-строителем, в котором описывается, что не так с вашим фундаментом и какие шаги необходимо предпринять для его ремонта.Отчет обычно касается только тех областей, которые относятся к каркасу дома. Во многих городах DFW требуются отчеты инженера перед началом ремонта фундамента. Хотите узнать, требуется ли в вашем городе DFW отчет инженера? Если да, посетите нашу страницу с разрешениями на ремонт фундамента.

Наружные Пирса — причалы Foundation, установленные по периметру фундамента плиты или пирса и балочной конструкции.

Фундамент — Опорный слой конструкции.Эта часть вашей собственности соприкасается с землей, и все, что находится на вашем фундаменте, поддерживается почвой под ним.

Фундамент — Очень толстая бетонная плита, укладываемая по краям фундамента. Цель основания — равномерно распределить нагрузку (или вес) конструкции. Обычно он имеет ширину 12-14 дюймов и располагается под балкой по периметру. Опоры устанавливаются ниже уровня земли (ниже уровня земли).

Балка — Балка, которая обычно изготавливается из дерева и предназначена для распределения веса конструкции на фундамент, лежащий под ней.Как правило, минимальный используемый размер — это двойная балка 2 ‘X 6’.

Балка класса — Бетонная опора, которая огибает периметр опоры и фундамента из балки. Обычно его заливают примерно на 18 дюймов ниже уровня грунта и укрепляют арматурой.

Гидростатические испытания сантехники — Испытания, проводимые лицензированными сантехниками с использованием специального оборудования, чтобы определить, есть ли в собственности утечки водопровода под плитой, которые могут вызвать повреждение фундамента. Эти испытания обычно проводят до и после ремонта фундамента.

Внутренняя опора — фундаментная опора, которая устанавливается внутри конструкции, а не по периметру. Стойка располагается под несущей стеной или под внутренней опорой балки.

Несущая способность — Максимальный вес, который может выдержать фундамент без разрушения фундамента. Слишком большой вес приведет к смещению почвы под вашей конструкцией.

Содержание влаги — Обычно это количество влаги в почве вокруг вашего фундамента.Почва с повышенным содержанием влаги расширяется.

На уровне — На уровне земли

Пирс и балка — Тип конструкции, который обычно используется при строительстве домов. В отличие от домов, построенных из бетонных плит, конструкции опор и балок расположены на возвышении и имеют под ними пространство для лазания. Подземное пространство обычно имеет высоту 18-24 дюйма и обеспечивает легкий доступ к инженерным коммуникациям под домом. В просторных и балочных домах полы почти всегда деревянные. Чтобы узнать больше, пожалуйста, изучите нашу страницу ремонта опор и балок.

Точка отказа — Здесь описывается, насколько глубоко опоры могут быть вдавлены в землю, не разрушая и не вызывая смещения фундамента вверх из-за гидравлической системы, используемой для их установки. Подрядчики толкают опоры как можно глубже без отрицательных результатов.

Прессованные опоры или сваи — Цилиндры из сборного бетона диаметром примерно 6 дюймов и длиной 10 дюймов, которые гидравлически вдавливаются в землю до «точки отказа» и укладываются друг на друга.Вес дома или конструкции — это то, что удерживает опоры на месте. Их цель — стабилизировать фундамент. В зоне DFW их обычно забивают на 10-15 футов в землю. В некоторых городах DFW, таких как Ирвинг, они могут быть установлены на глубину до 22 футов. Вам нужна дополнительная информация о опорах из прессованного бетона?

Барьеры для корней — Барьеры (или стены), созданные из пластика, оргстекла или металла, которые могут выдерживать влагу и воздействие почвы без коррозии.Барьеры устанавливаются глубоко в земле вокруг фундамента, чтобы предотвратить прорастание инвазивных корней деревьев под фундаментом и его повреждение.

Поселение — Когда фундамент сооружения опускается и «оседает» дальше в грунт. Это также называется «проседанием». Плохое уплотнение почвы — одна из основных причин того, что фундамент со временем осядет.

Прокладки — Очень тонкие (около ¼ дюйма) стальные или деревянные пластины, которые используются для выравнивания фундамента.Они размещаются между опорой и фундаментом и используются для небольшого изменения высоты фундамента.

Фундамент из плит — Фундамент из бетона толщиной примерно 3-4 дюйма (на жилом участке), армированный стальной арматурой или опорными тросами. Балки по периметру плиты обычно имеют размер 12 «х 24» и тоже сделаны из бетона. Эти фундаменты обычно называют «плитами на фундаменте». Фундаменты из плит обычно встречаются в теплых регионах, таких как Северный Техас.Хотите узнать об этом больше? Если да, посетите нашу страницу ремонта фундаментной плиты.

Уплотнение почвы — Частицы почвы, которые плотно прижаты друг к другу и имеют очень мало воздушных карманов между собой. Перед тем, как построить фундамент, почву под фундаментом следует уплотнить с помощью механизмов, которые катятся по земле, распределяют влагу в почву, а затем разбивают ее, чтобы убедиться, что она устойчива и не утонет под большой нагрузкой. Плохое уплотнение почвы может привести к оседанию и повреждению фундамента.

Стальные опоры — Стальные опоры, вбитые в землю до упора в основание. В районе Даллас-Форт-Уэрт может потребоваться их установка на глубине 20-70 дюймов. Хотя стальные опоры превосходны, они намного дороже, чем бетонные опоры. Для получения дополнительной информации посетите нашу страницу ресурсов по стальным опорам.

Структурная целостность — Описывает, насколько прочным является фундамент и может ли он должным образом выдержать вес нагрузки, как предполагалось.

Транспирация — Когда корни деревьев удаляют влагу из почвы вокруг фундамента.

Фундамент — Процесс усиления фундамента дома или строения. Фундаментные опоры, которые используются для стабилизации конструкции и удержания ее в горизонтальном вертикальном положении. Существует огромное количество опорных систем, включая опоры из прессованного бетона и стальные опоры.

Утечки в сантехнике под плитой — Утечки под фундаментом, о которых вы, возможно, не подозреваете.Они возникают, когда в вашей водопроводной системе есть утечка и вода просачивается под фундамент. Вода может серьезно повредить фундамент.

Как укрепить бетонную плиту на земле для контроля трещин

Большинство плит на земле не армированы или номинально армированы для контроля ширины трещин. При размещении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки основания, приложенных нагрузок или других проблем.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадка и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство строительных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем с конструктивностью и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как неструктурные плиты.

Несмотря на то, что существует несколько вариантов армирования неструктурных плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Основы

Стальная арматура и арматура из сварной проволоки не предотвращают растрескивание. Армирование в основном бездействует, пока бетон не потрескается.После растрескивания он становится активным и регулирует ширину трещины, ограничивая ее рост.

Если плиты размещены на высококачественных основаниях с однородной опорой и состоят из бетона с низкой усадкой и правильно установленными стыками с шагом 15 футов или меньше, в армировании, как правило, нет необходимости. Скорее всего, случайных или несвязных трещин будет немного. Если все же возникают случайные трещины, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможности ремонта или обслуживания в будущем.

Когда плиты размещаются на проблемных основаниях с риском неоднородной опоры или состоят из бетона средней или высокой усадки или расстояние между стыками превышает 15 футов, тогда необходимо армирование, чтобы ограничить ширину трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 мил (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя уменьшается, и могут возникать дифференциальные вертикальные перемещения по трещинам или «раскачивание» плиты. Когда это происходит, края трещин становятся обнаженными, и, вероятно, произойдет скалывание кромок, особенно если плита подвергается воздействию колесного транспорта и особенно жестких колесных погрузчиков.Как только начинается скалывание, ширина трещин на поверхности становится шире, и износ плиты по трещинам значительно увеличивается.

Если усадочные швы недопустимы и не установлены, требуется усиление усадки и температурного усиления. Такой подход к проектированию иногда называют непрерывно армированными плитами или плитами без швов, и он позволяет множеству мелких трещин, расположенных близко друг к другу (от 3 до 6 футов), по всей плите.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Варианты борьбы с трещинами

В целом, существует два варианта контроля трещин в плитах на земле: 1) контроль местоположения трещин путем установки усадочных швов (не контролирует ширину трещин) или 2) контроль ширины трещин путем установки арматуры (не контролирует трещину. место расположения).

В варианте 1 мы указываем плите, где растрескаться, а ширина усадочных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона.По мере увеличения расстояний между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 мил, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через усадочные соединения, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения в соединениях.

В варианте 2 мы допускаем случайное растрескивание плит, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно с этой опцией не устанавливаются усадочные швы. Вместо этого растрескивание происходит беспорядочно, образуя многочисленные плотно скрепленные трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Обрезка арматуры на стыках

Будьте осторожны при использовании обоих вариантов контроля трещин в одной плите.Если через усадочные стыки проходит слишком много арматуры, стыки становятся слишком жесткими и могут не треснуть и раскрыться, как задумано. Когда усадочные соединения не активируются (т. Е. Трескаются и открываются) из-за армирования, обычно происходит расслоение или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики указывают обрезать всю арматуру в усадочных соединениях, в то время как другие могут указать обрезать все остальные стержни или проволоки.Обрезая все остальные стержни или проволоки, оставшаяся арматура поможет обеспечить передачу нагрузки и минимизировать дифференциальные движения панели, но не ограничит срабатывание соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурной и усадочной арматурой в стыках, подрядчикам следует подать запрос о предоставлении информации. Часто подрядчиков необоснованно обвиняют в несоответствии трещин, связанных с этой проблемой проектирования.

Метод «крюк-и-тяни» для перемещения арматуры из сварной проволоки в указанное место является неэффективным методом, которого подрядчикам следует избегать.

Расположение арматуры

Стальную арматуру и арматуру из сварной проволоки следует располагать в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире на поверхности и сужаются по глубине. Таким образом, арматура, предотвращающая трещины, никогда не должна располагаться ниже середины плиты. Арматуру также следует размещать достаточно низко, чтобы пропил не повредил арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности.Проектировщики обычно определяют положение армирования, указывая бетонное покрытие (от 1 1/2 до 2 дюймов) для арматуры.

Не рекомендуется размещать один слой арматуры в центре или на средней глубине плиты (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты в дополнение к обеспечению контроля ширины трещин. Однако размещение арматуры в середине плиты не может эффективно решить ни одну из задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и в достаточной степени связаны вместе, чтобы минимизировать смещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддерживайте арматуру стульями или опорами из сборных железобетонных стержней. У стульев должен быть песок или опорные плиты, а у брусьев должно быть как минимум 4-дюймовое квадратное основание, чтобы они не проваливались в основание. Используйте такие расстояния между опорами, которые гарантируют, что арматура не провисает между опорами и не сдавливается пешеходами или свежим бетоном.Гибкое армирование, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. Помимо указания типа и количества арматуры, проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Сварную проволочную арматуру нельзя класть на землю и тянуть на место после укладки бетона. Техника «зацепи-тяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» арматуру из сварной проволоки в указанном месте, стоя на арматуре?

Арматура, частично заглубленная в основание, не обеспечивает контроль ширины трещины.Без поддержки стульев или сборных бетонных блоков арматура обычно заканчивается в нижней части плиты или закапывается в основание.

Допуски размещения

Допуск вертикального размещения арматуры в плитах на земле составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск бетонного покрытия составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение покрытия не может превышать одну треть указанного покрытия.Во многих случаях допуск покрытия имеет приоритет над допуском вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков по вертикальному размещению.

Эта статья была первоначально опубликована 25 февраля 2013 г.

Ссылки:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных перекрытий и перекрытий»

ACI 360R-06.«Соображение плит-на-земле»

Положение ASCC № 2. «Расположение катаной сварной проволочной сетки в бетоне»

WRI Tech Facts. «Опоры необходимы для долговременной работы арматуры сварной проволокой в ​​плите на одном слое» (TF 702-R-08)

WRI Tech Facts. «Как определить, заказать и использовать сварную проволочную арматуру» (TF 202-R-03)

% PDF-1.6 % 112 0 объект > endobj xref 112 207 0000000016 00000 н. 0000005169 00000 п. 0000008225 00000 н. 0000008268 00000 н. 0000008340 00000 н. 0000008400 00000 н. 0000008460 00000 н. 0000008520 00000 н. 0000008580 00000 н. 0000008647 00000 н. 0000008696 00000 н. 0000008738 00000 н. 0000008791 00000 н. 0000008845 00000 н. 0000008906 00000 н. 0000008957 00000 н. 0000008997 00000 н. 0000009046 00000 н. 0000009100 00000 н. 0000009150 00000 н. 0000009193 00000 п. 0000009239 00000 п. 0000009302 00000 п. 0000009363 00000 н. 0000009423 00000 н. 0000009484 00000 н. 0000009547 00000 н. 0000009586 00000 н. 0000009628 00000 н. 0000009673 00000 п. 0000009722 00000 н. 0000009794 00000 н. 0000009854 00000 н. 0000009914 00000 н. 0000009974 00000 н. 0000010034 00000 п. 0000010101 00000 п. 0000010143 00000 п. 0000010199 00000 п. 0000010262 00000 п. 0000010317 00000 п. 0000010359 00000 п. 0000010407 00000 п. 0000010460 00000 п. 0000010514 00000 п. 0000010575 00000 п. 0000010628 00000 п. 0000010679 00000 п. 0000010719 00000 п. 0000010768 00000 п. 0000010822 00000 п. 0000010867 00000 п. 0000010909 00000 п. 0000010950 00000 п. 0000010990 00000 п. 0000011030 00000 п. 0000011080 00000 п. 0000011127 00000 п. 0000011166 00000 п. 0000011213 00000 п. 0000011261 00000 п. 0000011310 00000 п. 0000011363 00000 п. 0000011415 00000 п. 0000011456 00000 п. 0000011528 00000 п. 0000011588 00000 п. 0000011648 00000 п. 0000011708 00000 п. 0000011768 00000 п. 0000011835 00000 п. 0000011891 00000 п. 0000011954 00000 п. 0000012009 00000 п. 0000012051 00000 п. 0000012092 00000 п. 0000012146 00000 п. 0000012199 00000 п. 0000012260 00000 п. 0000012313 00000 п. 0000012353 00000 п. 0000012402 00000 п. 0000012456 00000 п. 0000012501 00000 п. 0000012543 00000 п. 0000012583 00000 п. 0000012623 00000 п. 0000012673 00000 п. 0000012720 00000 п. 0000012767 00000 п. 0000012815 00000 п. 0000012854 00000 п. 0000012903 00000 п. 0000012951 00000 п. 0000013000 00000 н. 0000013053 00000 п. 0000013105 00000 п. 0000013146 00000 п. 0000013218 00000 п. 0000013278 00000 п. 0000013338 00000 п. 0000013398 00000 п. 0000013458 00000 п. 0000013525 00000 п. 0000013568 00000 п. 0000013612 00000 п. 0000013661 00000 п. 0000013703 00000 п. 0000013757 00000 п. 0000013803 00000 п. 0000013846 00000 п. 0000013894 00000 п. 0000013938 00000 п. 0000013977 00000 п. 0000014025 00000 п. 0000014067 00000 п. 0000014108 00000 п. 0000014151 00000 п. 0000014199 00000 п. 0000014241 00000 п. 0000014291 00000 п. 0000014344 00000 п. 0000014387 00000 п. 0000014431 00000 п. 0000014473 00000 п. 0000014545 00000 п. 0000014605 00000 п. 0000014665 00000 п. 0000014725 00000 п. 0000014785 00000 п. 0000014852 00000 п. 0000014898 00000 п. 0000014952 00000 п. 0000015014 00000 п. 0000015069 00000 п. 0000015125 00000 п. 0000015177 00000 п. 0000015225 00000 п. 0000015279 00000 п. 0000015326 00000 п. 0000015369 00000 п. 0000015413 00000 п. 0000015462 00000 п. 0000015504 00000 п. 0000015547 00000 п. 0000015590 00000 н. 0000015638 00000 п. 0000015677 00000 п. 0000015723 00000 п. 0000015764 00000 п. 0000015806 00000 п. 0000015860 00000 п. 0000015908 00000 н. 0000015952 00000 п. 0000016002 00000 п. 0000016046 00000 п. 0000016088 00000 п. 0000016139 00000 п. 0000016181 00000 п. 0000016229 00000 п. 0000016280 00000 п. 0000016321 00000 п. 0000016363 00000 п. 0000016435 00000 п. 0000016495 00000 п. 0000016555 00000 п. 0000016615 00000 п. 0000016675 00000 п. 0000016742 00000 п. 0000016796 00000 п. 0000016846 00000 п. 0000016901 00000 п. 0000016947 00000 п. 0000017007 00000 п. 0000017063 00000 п. 0000017111 00000 п. 0000017163 00000 п. 0000017210 00000 п. 0000017256 00000 п. 0000017299 00000 п. 0000017890 00000 н. 0000045152 00000 п. 0000069069 00000 п. 0000093315 00000 п. 0000110049 00000 н. 0000133627 00000 н. 0000154176 00000 н. 0000173482 00000 н. 0000179008 00000 н. 0000195045 00000 н. 0000195213 00000 н. 0000195376 00000 н. 0000195548 00000 н. 0000195715 00000 н. 0000195982 00000 н. 0000242107 00000 н. 0000242337 00000 н. 0000243258 00000 н. 0000243461 00000 н. 0000244383 00000 н. 0000269823 00000 н. 0000270052 00000 н. 0000270967 00000 н. 0000300433 00000 п. 0000300653 00000 п. 0000301568 00000 н. 0000004436 00000 н. трейлер ] >> startxref 0 %% EOF 318 0 объект > поток xb«c`ua«7fb @

Арматурный стержень # 6 — арматурный стержень # 6

Как правило, арматура №6 используется для армирования бетона.В частности, эта арматура используется при строительстве и ремонте фундаментов, подпорных и откидных стенах. Он также используется в качестве упрочняющего состава в кессонах, сборных кирпичных изделиях и балках настила. Наконец, арматура №6 иногда используется в дорожно-строительной отрасли при создании и обслуживании новых и существующих дорог. «19MM» — это метрический эквивалент арматурного стержня №6.

Физические характеристики арматурного стержня №6:

  • Вес на единицу длины: 1.502 фунта на фут (2,24 килограмма на метр)
  • Номинальный диаметр: 0,75 дюйма (19,05 мм)
  • Номинальная площадь: 0,44 квадратных дюйма (284 квадратных миллиметра)
¾
Имперский размер стержня «Мягкий», метрический размер Вес на единицу длины (фунт / фут) Масса на единицу длины (кг / м) Номинальный диаметр (дюйм) Номинальный диаметр (мм) ) Номинальная площадь (дюйм 2 ) Номинальная площадь (мм 2 )
# 6 # 19 1.502 2,24 0,750 = 19,05 0,44 284

В Harris Supply Solutions мы удовлетворяем потребности строительных и инженерных подрядчиков по всей территории Соединенных Штатов, обслуживая их через региональный центр поставок и сервисных центров. Мы стремимся предлагать лучшие в отрасли продукты по отличным ценам, и мы постоянно стремимся улучшать наши запасы и предоставлять нашим клиентам инновационные материалы для арматуры и стальной арматуры.Это обязательство помогло нам стать крупнейшим поставщиком арматуры и стальной арматуры на континентальной части США.

Чтобы узнать больше о нашем арматурном стержне № 6 или любой другой арматурной продукции, свяжитесь с нашей службой поддержки клиентов.

Полезные ссылки

Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения. Ценовые котировки доступны только для владельцев текущих счетов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
