Сколько нужно арматуры на фундамент 10 на 10: Сколько арматуры нужно на фундамент 10 на 10 и 6 на 6

Содержание

Сколько нужно арматуры для фундамента 10х10 ленточный

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания. Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

  • «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
  • «Р» — это периметр фундамента.

Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута.

Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м3, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным.

Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько арматуры нужно на ленточный фундамент 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м. При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня. А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6.

Умножаем эту цифру на длину стержня (10 м) и получаем результат. Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев. Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см. На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.


Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.
Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:

360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):

3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

ЧИТАЙТЕ ТАКЖЕ

Как сделать септик своими руками?

Чувствуете в себе силы самостоятельно решить вопрос с очисткой стоков в своём доме? Для этого вовсе не обязательно покупать заводские септики. Есть несколько простых конструкций, которые можно изготовить самостоятельно. Для этого нужны лишь ваше время, набор простых инструментов и доступные строительные материалы.

Что лучше – брус или клееный брус?

Цель – построить деревянный дом. Но вариантов стройматериалов из древесины довольно много. Как выбрать оптимальный? Мы сравнили обычный и клееный брус по ряду характеристик. Вы сможете оценить достоинства и недостатки каждого из решений и сделать вывод о целесообразности их применения. Не бывает плохих и хороших стройматериалов – везде важен контекст!

Чертежи мангалов из кирпича и металла

Изготовление любой конструкции, даже такой простой как мангал, должно вестись с учетом имеющихся чертежей. Можно взять готовые схемы, а можно запечатлеть на бумаге собственные мысли. В рамках нашей статьи мы приводим несколько чертежей простых кирпичных и металлических мангалов. При желании, вы всегда сможете модифицировать их и создать неповторимое изделие.

Ни одна постройка, будь то небольшой дачный домик или гигантский небоскрёб, не может обойтись без фундамента. Основной же конструктивной частью монолитного фундамента является внутренний каркас, монтируемый из арматуры. Согласно данным лабораторных испытаний, внутренний каркас в разы увеличивает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «хождении» грунта.

Виды арматуры, применяемой для монолитных фундаментов

На современном строительном рынке представлен огромный ассортимент различной арматуры. Она различается по своему диаметру, материалу изготовления, технологическим особенностям. При строительстве частных домов наиболее распространённым является ленточный заливной фундамент. При его заливке самым востребованным является прокат диаметром от 8 до 12 мм, реже – до 16 мм. Наиболее же распространённый вариант для устройства фундамента – прокат сечением 10 мм.

При создании каркаса ленточного бетонного основания деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм. Дело в том, что арматура диаметром 10 мм идеально отвечает технологическим требованиям СНиП для лёгких построек. Она обладает достаточной прочностью, и в то же время – умеренной ценой. Таким образом, её использование позволяет застройщику получить достаточно прочный каркас, в то же время избежав перерасхода сметных средств.

Выбор диаметра полностью зависит от предполагаемых нагрузок. Поэтому, для возведения прочного основания постройки нужно не ошибиться с определением необходимого диаметра, а также количества ниток.

Расчёт количества арматуры в каркасе

Арматура 10 мм

Особенности использования 10-мм стального проката даны в таблицах строительных нормативов (СНиП). Согласно этим нормам, отношение площади сечения каркаса к общей площади сечения фундамента должна составлять 1 к 1 000. То есть, если площадь поперечного сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса – 10 кв. см. Зная, что площадь сечения 10-мм стального прутка составляет 0,78 кв. см, можно рассчитать, сколько «нитей» нужно будет использовать в фундаменте данного сечения.

В представленной ниже таблице указано, сколько «ниток» арматуры различного диаметра будет нужно для создания каркаса того или иного сечения. С помощью этого норматива можно рассчитать, сколько надо будет 10-мм арматуры для возведения основания нужной длины.

Пример расчета

Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м. Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену. Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).

Арматура в ленточном фундаменте

Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.

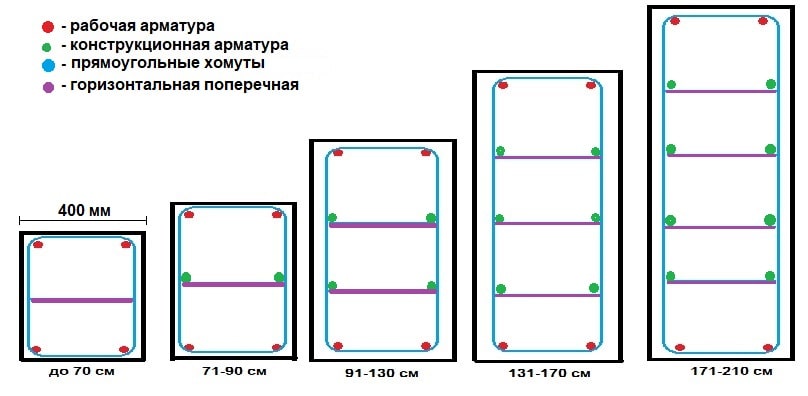

Следующий шаг — высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.

При произведении расчётов, для большей надёжности каркаса, все данные необходимо округлять в большую сторону. Ещё лучше — брать все данные с разумным запасом (10-15%).

Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м. При этом, 400 метров –  расход арматуры только на продольные нити, без учёта поперечных перемычек.

Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.

Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг. Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.

Разновидности 10-мм арматуры

По области применения и своим конструктивным особенностям 10-мм арматура подразделяется на два основных класса:

  • рабочая;
  • монтажная.

Главной отличительной особенностью рабочей арматуры является её рифлёная поверхность. Это необходимо для её лучшей сцепки с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическое значение нагрузки на фундамент. При создании пространственного внутреннего каркаса применяется она в основном для продольных нитей, реже – для поперечных перемычек.

Монтажная арматура имеет гладкую поверхность и используется чаще всего в качестве поперечных перемычек. Она придаёт каркасу внутреннюю жёсткость, не позволяя ему деформироваться под действием нагрузок.

По виду материала изготовления вся современная арматура делится на два вида – стальная и стеклопластиковая. Посмотрите видео, как использовать стеклопластиковую арматуру.

Стальная арматура проверена десятилетиями использования в строительной промышленности. Главными её достоинствами являются:

  • Отличная гибкость и в то же время замечательная прочность, достигающая показателя 19 кН.
  • Функциональность в использовании. Металлический каркас возможно не только связывать, но и сваривать.
  • Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.

Стеклопластиковая арматура

Стеклопластиковая арматура, не так давно появившаяся на нашем строительном рынке, также имеет ряд собственных преимуществ:

  • Устойчивость к влаге. Стеклопластик в принципе не подвержен коррозии, что делает арматуру из него весьма долговечной.
  • Высокая прочность. По этим характеристикам стеклопластик мало в чём уступает стали.
  • Лёгкость. Малая масса позволяет максимально облегчить общий вес каркаса.

В качестве итога можно сказать, что выбор того или другого варианта арматуры, вида каркаса и так далее, должен опираться на соответствующие строительные нормативы. В данном случае, при устройстве фундамента, прежде всего нужно принимать во внимание массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.

Статьи по теме:

Фундамент 10 на 10: сколько стоит залить и сколько нужно арматуры

Что самое главное во время возведения дома? Конечно же, это крепкий фундамент. Именно от качества основания будет зависеть долговечность и надежность жилища. Для того чтобы залить монолитный фундамент 10 на 10 без приключений рекомендуется составить подробную смету работ, где указать необходимые для работы материалы, их количество и стоимость. Зная это, можно заранее рассчитать расходы, а также найти пути экономии. В статье будет рассказано, сколько стоит залить основание, сколько нужно арматуры для этого, а также, сколько кубов бетона надо.

Этапы сооружения основания

При составлении сметы нужно учитывать, что все работы по формированию фундамента можно разделить на несколько этапов:

Конкретные цифры приводить в данной статье ни к чему, так как стоимость монтажа основания будет отличаться в каждом отдельном регионе. Сколько стоит залить фундамент 10х10 можно рассчитать самому благодаря формулам и правилам расчета, которые будут приведены ниже для каждого этапа работ.

Подготовительные работы

Перед тем как перейти к основным работам необходимо подготовить почву. Для этого ее нужно очистить от деревьев и кустов, после чего разравнять. Далее понадобятся деревянные колышки и веревка. С их помощью обозначается расположение монолитного фундамента 10 на 10. В обозначенных местах необходимо вырыть траншею или котлован. Объем необходимых углублений считается очень просто: ширина, длина и высота перемножаются между собой. Если основание ленточное, то сначала необходимо найти объем отдельных секций, после чего суммировать их.

Котлованы и траншеи обычно выкапываются при помощи специальной техники. Как лучше ее нанимать, необходимо смотреть в каждой отдельной ситуации. Если работы немного, больше подойдет почасовая оплата труда, а если основание будет залегать глубоко, лучше арендовать технику с посменной оплатой.

Возведение опалубки

Перед тем как перейти к вопросу, сколько нужно арматуры для формирования монолитного фундамента 10х10, необходимо определиться с опалубкой. Чаще всего она делается для того чтобы предотвратить осыпание земли, но если основание ленточное, стенки понадобятся и с внутренней стороны. Обычно опалубка возводится из самых обыкновенных деревянных досок (см. видео). Для того чтобы узнать их количество нужно, прежде всего, рассчитать площадь стенок конструкции. Если доски имеют примерно одинаковый размер, получившуюся площадь достаточно разделить на площадь одной доски. К получившемуся количеству рекомендуется добавить еще некоторое количество материала про запас.

Не нужно забывать и о гидроизоляции подземной части основания. Самый простой вариант – это покрытие опалубки рубероидом, что поможет избежать попадания подземных вод в цокольный этаж. Необходимое количество рубероида будет также зависеть от площади стенок конструкции. Обычно на возведение опалубки для фундамента 10 на 10 тратиться примерно 15% общей стоимости основания.

Необходимое количество арматуры

Теперь можно рассмотреть, сколько нужно арматуры для сооружения фундамента 10 на 10. Стоит отметить, что арматура является едва ли не самым дорогим элементом основания. Для ее монтажа потребуются металлические прутья диаметром от 0,8 до 1,2 сантиметра (см. фото). Формула для расчета количества арматуры выглядит следующим образом:

L= 4*P,

где L – это количество материала на основные продольные несущие прутья, а Р — периметр основания в метрах.

Арматуры для установки перемычек потребуется в несколько раз больше. Необходимое количество рассчитывается по формуле:

Бетонный раствор: правила расчета

Основная часть денежных средств уходит как раз на то чтобы залить бетонное основание. Рассчитать сколько кубов бетона надо для фундамента 10 на 10 очень просто. Для этого достаточно лишь рассчитать объем конструкции, после чего полученный результат умножить на коэффициент 1,12. Умножение на коэффициент обязательно, ведь во время работ возможны утечки раствора, а также его усадка.

После того как ясно сколько необходимо кубов бетона необходимо переходить к возможным вариантам получения бетонной смеси. Ее можно заказать готовую. Это выйдет, конечно же, несколько дороже, но залить фундамент 10 на 10 можно будет за один день, что значительно ускорит строительные работы (см. фото). Если спешить некуда, сделать бетонный раствор можно и самому. Для этого нужно учитывать следующее:

смесь делается из цемента, песка и щебня, смешанных в пропорции 1:3:5;

стоимость доставки материалов;

стоимость электрической энергии и т.д.

Суммируя вышеописанное, можно получить действительную стоимость монтажа основания. При этом к получившейся сумме не нужно забывать добавлять оплату работы строителей. В некоторых случаях самостоятельное изготовление бетонной смеси с учетом потраченного времени может вылиться в ту же сумму, что и готовый раствор. Для того чтобы получить более точные расчеты можно также обратиться за помощью к специалисту, который учтет все нюансы работ, но за это нужно будет заплатить отдельно.

Если речь не идет о небольшом деревянно доме, где потолок представляет собой простейшую балочную конструкцию, в строительстве сталкиваются с проблемой.

Крыша – довольно сложная многослойная конструкция. Так что ошибки при ее сооружении или неправильный выбор материала чреваты нарушением герметизации, и.

Схема армирования и расчет арматуры для ленточного фундамента

Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность постройки. Являясь основой здания, фундамент принимает на себя нагрузку и перераспределяет ее на грунт. Верхняя плоскость конструкции, представляющая собой основу для внешних и внутренних стен, называется обрезом, а нижняя, выполняющая функцию распределения нагрузки – подошвой.

Содержание:
  1. Характеристики ленточного фундамента
  2. Выбор диаметра прута
  3. Схема армирования фундамента
  4. Расчет арматуры для фундамента
  5. Самостоятельная заливка перекрытия
Характеристики ленточного фундамента

Для монолитного фундамента на устойчивых грунтах и лёгком доме используется арматура с диаметром 10 мм. На подвижном грунте диметр увеличивается до 15 мм. Армирование делается в 2 ряда. Размер ячеек – 200 мм (при неустойчивом грунте или тяжёлом строении 150 мм).

Мы рассмотрим два вида оснований такого размера – ленточное и плитное, и то и другое будет монолитным, то есть, создано при заливке жидкого бетона в опалубку для фундамента на арматурный каркас.

Ленточный фундамент

Совет. Для бетонных смесей лучше всего использовать крупный, а, в крайнем случае, средний песок. Для трамбовки подушки её гораздо проще и правильнее залить на ночь водой и до утра песок усядется окончательно.

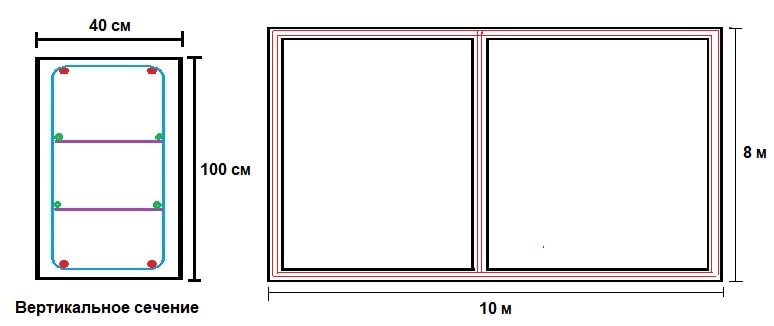

Арматурный каркас для монолитной ленты

  • Для заливки ленты бетоном нам понадобится каркас из арматуры и, так как здание у нас будет достаточно лёгким, и мы знаем, сколько весит пеноблок 600х250х100 мм или 600x300x200 мм, поэтому будем делать два продольных несущих ряда по два прута в каждом (сечение 12 мм). Перемычки у нас будут расположены через 0,5м, высота каркаса для данной ленты будет достаточной – 0,65м, а ширина – 0,3м. Тогда вертикальные перемычки у нас получаться по 0,7м, а горизонтальные – по 0,35м, а общая длина кольца – 0,7*2+0,35*2=2,1м (сечение 10 мм).
  • Всего продольной арматуры на несущие пруты нам понадобится 84,4*4=337,6м, но, если учесть, что один профиль не более 6м длиной, то для 5 траншей понадобятся шины для соединения каркасов. Поэтому, 5*4=20м, тогда 337,6+20=357,6м, но когда профиль по 6м, тогда нам понадобится всего 357,6/6=59,6 или 60 штук профилей рифлёной арматуры сечением 12 мм.
  • Колец всего получится 84,4/0,5=168,8 плюс одно на край, итого, 170 колец по 2,1м арматуры (рифлёной или гладкостенной) на каждое. Значит, всего нам потребуется 170*2,1=357м или 357/6=59,5 или 60 профилей арматуры сечением 10 мм.

Арматура вяжется крючком

Проанализируем количество необходимых прутьев арматуры на примере ленточного фундамента квадратной формы, сторона которого будет составлять 10 м с одной несущей стеной посредине, тогда общая его длина будет равна 10х4+10 = 50 м. В качестве примера возьмем ширину основания в 40 см. Для создания прочного фундамента нужно уложить 3 прута арматуры. Поскольку фундамент должен иметь 2 пояса, то потребуется 6 прутьев. Таким образом, на одну сторону (ленту) фундамента нужно затратить 60 м.

Кроме этого, следует подсчитать количество поперечин. Если ячейка имеет длину 50 см, то, к примеру, размер прута будет составлять 30 см (не должен касаться опалубки). Значит, на одну сторону фундамента нужно будет приобрести 90 м арматуры (60+30). Поскольку рассматриваемое основание имеет 5 лент, то получаем результат в 450 м. Затем полученное количество умножаем на стоимость 1 м арматуры и подсчитываем предстоящие расходы.

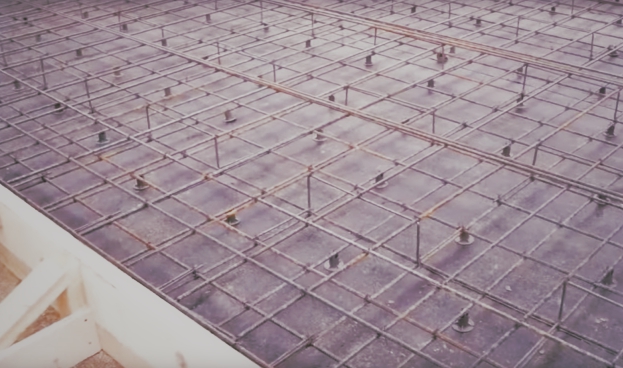

Сколько арматуры нужно на плитный фундамент?

Схема вязания арматуры для фундамента:

  • Вязать арматуру необходимо с определенным шагом, так можно будет добиться целостности и нерушимости конструкции;
  • Шаг вязания составляет 25-30 см, не более. При диаметре прутов в 12-14мм и 6-10 мм;
  • В углах арматуру гнут или вяжут так, чтобы оставался одинаковый со всех сторон отрезок.
  • Между собой арматуру скрепляют проволокой.

-стоимость песка 8760.94

С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Как правильно армировать фундамент (фото и видео)

Долговечность и надежность любого строения зависит от качества фундамента. Качество зависит не только от того, какой марки будет бетон. При больших нагрузках на фундамент бетон в обязательном порядке армируют. Армирование сделает фундамент единой монолитной конструкцией, которая будет достаточно надежной и прочной. Именно использование данного метода превращает обычный бетон в железобетонную конструкцию. Для того чтобы начать такую работу, нужно точно знать, как правильно армировать фундамент.

ВАШ ДОМ — полезные расчеты и строительные калькуляторы

Предварительные настройки

Прежде чем начинать любое строительство, необходимо как можно точнее рассчитать количество строительных материалов необходимых для постройки. Простой подсчет часто оказывается не эффективным в связи со спецификой каждого конкретного строительного материала. Компания ИжСтройБлок предлагает вам воспользоваться строительным онлайн калькулятором, который позволяет производить расчёт с максимально возможной точностью, так как в формулах подсчета уже заложена специфика рассчитываемых материалов таких как керамзитобетонные, газобетонные, пеноблоки, шлакоблоки, кирпич.

Разновидности фундаментов для дома

Любое строительство начинается с фундамента, который считается всегда одним из самых важных элементов любого здания. Вид фундамента зависит от многих факторов. На его выбор влияют свойства грунта, величина нагрузок и чувствительность строения к изменениям основания дома.

Подробное описание строительства каркасного дома

Преимущества каркасного дома

Многие сегодня мечтают о строительстве частного дома, причем большинству из них совсем не нужны хоромы, а лишь какое-нибудь теплое и уютное местечко, где можно было бы отдохнуть, растить детей. Для тех, кто желает осуществить такую свою мечту, мы хотим продемонстрировать подробное описание строительства каркасного дома, который обойдется, можно сказать, в копеечку, будет иметь при этом два этажа и ничуть не будеть уступать по качеству строениям, например, из пеноблоков или кирпича.

Как сделать фундамент под веранду своими руками

Видео заливки фундамента под веранду

Что нужно знать для заливки фундамента

Фундамент под веранду – это очень важная деталь при строительстве. Необходимо правильно выбрать тип фундамента, чтобы веранда стояла долго и не деформировалась. Нужно учитывать, что каждое здание имеет свою усадку. Если вы пристраиваете веранду к уже готовому дому, помните, что усадка основного дома и веранды будет отличаться друг от друга, поэтому не стоит соединять эти два фундамента.

Комментарии к статье Сколько нужно арматуры для фундамента 10х10:

Сколько арматуры надо на фундамент?

Для сооружения действительно прочного, качественного и долговечного фундамента не обойтись без использования в нем арматуры. Ее тип, а также количество и способ, по которому она должна располагаться в фундаменте, зависит напрямую от самого возводимого основания того или иного сооружения.

Фундамент в свою очередь также может быть очень разнообразным: ленточным, столбчатым или сплошным, а также зависеть от величины будущего строения и от грунта, в котором он будет находиться.

Сколько арматуры надо на фундамент?

Для того, чтобы правильно рассчитать количество арматуры, которая понадобиться для конкретного типа фундамента, вначале нужно составить проект. Именно он станет не только залогом успешного строительства, но и уменьшит финансовые затраты.

При возведении ленточного фундамента принято использовать арматуру диаметром 10-12 мм, которая закладывается в два пояса, между которыми привариваются или прикручиваются дополнительные прутья. Первый (нижний) пояс при этом не должен касаться поверхности земли, а сверху арматура не должна выглядывать. Защитный слой бетона должен быть не менее 2 см.

Сколько арматуры надо на ленточный фундамент?

Проанализируем количество необходимых прутьев арматуры на примере ленточного фундамента квадратной формы, сторона которого будет составлять 10 м с одной несущей стеной посредине, тогда общая его длина будет равна 10х4+10 = 50 м. В качестве примера возьмем ширину основания в 40 см. Для создания прочного фундамента нужно уложить 3 прута арматуры. Поскольку фундамент должен иметь 2 пояса, то потребуется 6 прутьев. Таким образом, на одну сторону (ленту) фундамента нужно затратить 60 м.

Кроме этого, следует подсчитать количество поперечин. Если ячейка имеет длину 50 см, то, к примеру, размер прута будет составлять 30 см (не должен касаться опалубки). Значит, на одну сторону фундамента нужно будет приобрести 90 м арматуры (60+30). Поскольку рассматриваемое основание имеет 5 лент, то получаем результат в 450 м. Затем полученное количество умножаем на стоимость 1 м арматуры и подсчитываем предстоящие расходы.

Сколько арматуры надо на плитный фундамент?

Для создания площадки используют сплошной фундамент, который имеет форму плиты. Прежде чем приступить к заливанию фундамента, следует насыпать слой песка и щебня, который сверху покрывается довольно тонким слоем раствора. Уже непосредственно на него (после полного затвердевания) начинают раскладывать арматуру. Чаще всего применяют прутья сечением в 12 мм. Размеры ячеек при этом составляет около 20 см. В данном случае также применяют 2-хпоясную систему установки арматуры. Рассчитать стоимость всей арматуры можно по такой схеме.

Если размере плиты 10х10 м, то на 1 м погонный понадобится 5 прутьев, а на 10 м – 50 штук. Также следует учесть еще 50 штук поперечных прутьев. Таким образом, получаем на 1 пояс 50 штук. В результате того, что нужно сделать 2 пояса арматуры, то, соответственно, нужно приобрести 100 прутьев по 10 м.

Сколько арматуры надо на столбчатый фундамент?

Для создания столбчатого фундамента нужна арматура диаметром 10-12 мм, которая устанавливается в вертикальном положении на расстоянии между стержнями 10 #8211; 15 см. К примеру, на 1 столб, нужно 4 прута, которые размещаются равномерно по всему периметру. Чтобы подсчитать необходимое количество арматуры, нужно знать число всех столбов, которое обязательно указывается при составлении проекта возводимого сооружения. Стоимость арматуры в таком случае рассчитывается умножением стоимости 4 прутьев на количество столбов. Минимальное количество прутьев арматуры в квадратном столбе 4 шт, в круглом 3 шт. Длина прутьев зависит от глубины заложения фундамента и рассчитывается индивидуально для каждого дома.

Источники:
Комментариев пока нет!

Сколько нужно арматуры для фундамента



Вес арматуры, ее количество, расчет диаметра при армировании, определяется типом фундамента.

Выбор типа фундамента зависит в первую очередь от грунтов под конструкцией и веса самой этой конструкции.


Использование арматуры  в зависимости от фундамента:

Плитный (сплошной) фундамент.

  • Для этого фундамента нужно использовать только арматуру класса А3 и диаметром 10 мм. При неустойчивых грунтах и значительном весе сооружения, используется арматура как правило 14-16 мм.
  • Размер ячейки арматурного каркаса плиты фундамента: 15- 20 см.
  • Два пояса армирования — верхний (вдоль верхней плоскости плиты) и, соответственно, нижний. Пояса соединяются в местах пересечения продольных (вдоль длинной стороны плиты), и поперечных прутков арматуры. Глубина залегания поясов- около 5 см от поверхностей плиты.
  • Арматурная конструкция поясов соединяется между собой вязальной проволокой. Вязка арматуры происходит в следующем порядке: сначала соединяются прутки арматуры нижнего пояса, к ним присоединяются вертикальные прутки, и потом прутки верхнего пояса.

Ленточный фундамент

  • Используется арматура 10-12 мм, иногда 14 мм.
  • Армирование без исключений двух- поясное
  • Размер ячейки арматурного каркаса до 50 см.
  • Соединение поясов такое же как и у плитного (сплошного) фундамента (см. выше)

Столбчатый фундамент

  • Достаточно арматуры диаметром 10 мм.
  • Для вертикального армирование устанавливаются арматурные прутки по окружности с шагом 10 см.
  • Горизонтальная арматурная обвязка- через 50 см.
  • проволокой

Вес арматуры в метрах

Для расчета, сколько нужно арматуры для обвязки фундамента, необходимо посчитать общую длину арматуры во всех поясах и перевязках, и по нижеприведенной таблице перевести полученные метры в килограммы (тонны).

Например: арматуры диаметра 10 мм необходимо 600 метров. Соответственно вес арматуры равен 370 кг.

Диаметр арматуры

Вес арматуры 1 п.м. (кг)

Метры, в тонне арматуры

Ø 8 0,4 2 531
Ø 10 0,64 1 620
Ø 12 0,93 1 126
Ø 14 1,26 826
Ø 16 1,66 633
Ø 18 2,13 500
Ø 20 2,6 405




Читаем далее по теме обустройства фундамента:

Сколько нужно арматуры для фундамента 10х10 монолитная плита

Расход арматуры на фундамент

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.
Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

Расчет арматуры для фундамента

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для плитного фундамента

Плитный фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

  1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
  2. Количество прутьев продольной арматуры вычисляют так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
  3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
  4. Общее количество прутка на две арматурных сетки равно: (270+270)·2 = 1080 м.
  5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
  6. Таким образом, для выполнения фундамента необходимо:
  7. 1080 метров прутка класса A-III D16;
  8. 540 метров прутка класса A-I D6.
  9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

Расчет арматуры для ленточного фундамента

В ленточном фундаменте основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связей допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

Пример расчета

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

  1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
  2. Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
  3. Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
  4. Для коротких сторон 2·6·2·2 = 48 метров.
  5. Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
  6. Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
  7. Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
  8. Таким образом, для выполнения армирования ленточного фундамента понадобятся:
  • 144 метров прутка класса A-III D12;
  • 316,2 метров прутка класса A-I D10.
  • По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.

Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений. Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Строим дом своими руками – советы по самостоятельному ремонту от Леруа Мерлен в Санкт-Петербурге

Арматура держит фундамент «в ежовых рукавицах». Металлические прутья прочно фиксируют конструкцию, чтобы бетон не растрескался, когда почва «пучится», то есть изменяется в объеме из-за промерзания грунтовых вод. Если неправильно рассчитать арматуру, то вслед за растрескавшимся бетоном начнуть деформироватья и стены.

В этой статье мы разбираем, как рассчитать, сколько и какой арматуры понадобится для ленточного и плитного фундамента.

Итак, вы строите небольшой частный или дачный дом, гараж, баню или хозблок. Остановились на ленточном или плитном фундаменте. Давайте для начала вспомним основные характеристики каждого, а потом пройдёмся по всем расчётам.

Ленточный фундамент — железобетонная полоса, заглубленная в землю. Повторяет контур здания. Позволяет организовать подвал или подпол. Бывает монолитным и сборным. Монолитный делается из бетонного раствора, заливается на месте. Сборный монтируется из готовых железобетонных блоков. Это самый востребованный вид фундамента.

Плитный фундамент — монолитная железобетонная плита, которая лежит на поверхности грунта. Это и основа здания, и пол первого этажа. При возведении такого типа фундамента невозможно организовать подвал, он не подходит для заболоченной местности и почвы, в которой грунтовые воды поднимаются близко к поверхности. Плитный фундамент равномерно распределяет нагрузку здания на грунт. Это самый простой и быстрый по времени возведения вид фундамента.

Расчёт армирования. Теория

Чтобы определить класс, сечение и количество арматуры, проектировщики пользуются единым документом, СНиП 52-01-2003.

Каким должно быть армирование, зависит от трёх факторов:

  • вида грунта
  • типа фундамента
  • веса, который ляжет на основание (строительные материалы здания, количество этажей, ветровая и снеговая нагрузка)

Эта статья посвящена именно строительству небольших лёгких зданий, так что все расчёты приводим именно для них.

Для ленточных и плитных фундаментов используют продольную и поперечную арматуру, так, чтобы получилась сетка. Перпендикулярные прутья связывают между собой мягкой проволокой. Это можно делать как вручную, крючком, так и с помощью специального пистолета.

автоматический крюк для вязки арматуры арт. 16052315

механический крюк для вязки арматуры FIT арт.14381203

Почему при строительстве небольших зданий рекомендуют использовать не сварку, а связку? Причин три: 1) вероятность, что сварочный аппарат прожжёт рабочую арматуру, 2) место сварки — потенциальная зона ускоренной коррозии, 3) нужны услуги профессионального сварщика, а это влечёт удорожание проекта.

Подбираем арматуру для ленточного фундамента

В этом типе фундамента нагрузка на разрыв направлена вдоль ленты. Поэтому для продольного армирования нужны более толстые пруты, для лёгких зданий подойдёт арматура диаметром 12-16 мм. Для вертикальных и поперечных связей используют стержни меньшей толщины, 6-10 мм.

Выбираем схему армирования

Есть две основных схемы армирования ленточных фундаментов, четырьмя и шестью стержнями.

Чтобы выбрать, сколько прутьев понадобится, обращаемся к документу СНиП 52-01-2003, о нём мы писали выше. Там сказано: максимальное расстояние между соседними стержнями арматуры в одном ряду должно быть не более 40 см. Плюс нужно, чтобы между крайним продольным рядом прутьев и боковой стенкой фундамента осталось 5-7 см. Получается, если ширина вашего фундамента более полуметра, нужно использовать схему армирования шестью стержнями, если меньше, хватит четырёх.

Пример армирования ленточного фундамента

Для ленточного фундамента мы используем три типа арматуры: продольную, поперечную и вертикальную.

Определяем диаметр арматуры

Чтобы понять диаметр вертикальной и поперечной арматуры, воспользуемся таблицей. На надёжных непучинистых грунтах можно использовать стержни минимального диаметра. Чем больше песка в почве и чем ближе к поверхности грунтовые воды, тем толще должны быть прутья.

Выбор арматуры:

Теперь подбираем продольную арматуру. Обращаемся всё к тому же СНиПу. В документе сказано: минимальная площадь сечения должна составлять 0,1% от площади поперечного сечения ленты фундамента.

Считаем. Пусть ширина нашей ленты — 40 см, а высота — 100 см. Площадь сечения фундамента составит 4000 кв.см. То есть минимальная площадь сечения продольной арматуры будет 4 кв.см. Теперь высчитываем диаметр каждого прута. Для этого воспользуемся ещё одной таблицей.

Соотношение поперечного сечения арматуры к количеству прутов:

Так как ширина нашей ленты меньше полуметра, берём схему армирования с четырьмя стержнями. Смотрим: самая подходящая по таблице площадь — 4,52. Отлично, будет запас прочности. Берём арматуру диаметром 12 мм.

Важное уточнение, которое поможет облегчить расчёты: если длина ленты меньше трёх метров, минимальный диаметр продольных стержней должен составлять 10 мм, если больше трёх метров — 12 мм. Это говорит тот же СНиП.

Считаем количество и вес прутьев. Теория

Нам нужно знать длину всех стен фундамента и помнить про расстояние между прутьями. Рассчитываем отдельно поперечную, продольную и вертикальную арматуру. Определяем количество метров, добавляем 15%. В случае с продольной арматурой лишнее количество уйдёт на связки и в обрезки, для остальных стержней — на обрезки.

Почему нужно учесть связки? Если вы купите прутья длиной, к примеру, 2,92 метра. А длина фундамента у вас 10 метров. Придётся стыковать несколько стержней, делается это внахлёст.

Схема стыковки арматуры:

Для поперечной и вертикальной арматуры нужно учесть, что будут обрезки. К примеру, высота вашего фундамента — 100 см, длина одного стержня — 2,92 метра. Из него получится два полноценных прута примерно по 110 см (вертикальную арматуру нужно неглубоко вкапывать в землю, а оставшиеся 72 сантиметра вы не сможете использовать для армирования (впрочем, арматура вам на стройке ещё пригодится).

Считаем количество и вес прутьев. Практика

Давайте на практике посчитаем нужное количество и вес арматуры. Дано: деревянный дом, размеры — 6×12 метров. Ширина ленточного фундамента 40 см, высота — метр. Грунт — пучинистые супеси, то есть земля, щедро разбавленная песком, — не самый надёжный вариант. Устраиваем армирование четырьмя стержнями. Шаг сетки — 20 см.

Считаем:

  1. В каждом слое арматуры будет по два продольных прута диаметром 12 см. Чтобы армировать две длинные стороны фундамента, понадобится 2x12x2x2 = 96 метров арматуры. Для двух коротких сторон нужно будет купить 2x6x2x2 = 48 метров. Итого 144 метра арматуры с сечением 12 мм.
  2. Для поперечных связей будем использовать 10-миллиметровые стержни. Шаг укладки — 50 см. Считаем периметр всего фундамента: 6×2+12×2=36 метров. Делим периметр на шаг укладки: 36/0,5=72 прута. Длина стержней равна ширине фундамента, то есть 0,4 м. То есть всего нам понадобится 72×0,4 = 28,2 м. Итого 28,2 метра арматуры с сечением 10 мм.
  3. Для вертикальных связей мы также возьмём арматуру диаметром 10 мм. Высота вертикальных стержней будет такой же, как высота фундамента, по одному метру. Вертикальные прутья устанавливаются в места пересечений горизонтальных и поперечных. Считаем: 72×4 = 288 штук. Итого ешё 288 метров арматуры с сечением 10 мм.

Общее количество:

  • 144 метра арматуры D12;
  • 316,2 метров арматуры D10.

Если вы покупаете арматуру поштучно, делите общую длину на длину одного прута. К примеру, длина арматурных стержней в Леруа Мерлен — 2,92 метра.

Считаем:

  • 50 штук арматуры D12;
  • 109 штук арматуры D10.

Прибавляем по 15%.

Итоговое количество арматуры для нашего фундамента в штуках по 2,92 метра:

  • 58 штук арматуры D12;
  • 126 штук арматуры D10.

Если вы покупаете арматуру на вес, нужно будет воспользоваться документом ГОСТ 2590 и найти массу каждого вида стержней.

Соотношение диаметра арматуры и веса прута при длине в один метр:

Погонный метр арматуры D12 весит 0,888 кг, D10 — 0,617 кг. Считаем: 144×0,88 = 126,72 кг. 316,2×0,617= 193,51 кг. Прибавляем по 15%.

Итоговое количество арматуры для нашего фундамента (округлим значения до целых чисел) в килограммах:

  • 146 кг арматуры D12;
  • 223 кг арматуры D10.

Чтобы посчитать, сколько нужно купить вязальной проволоки, берём количество соединений. Для этого умножаем метраж вертикальной арматуры на два: 288×2 = 576 соединений. На одно соединение уйдёт 40 см. Расход будет таким: 576×0,4 = 230,4 метра. Вязальная проволока продаётся на развес. Масса одного метра проволоки диаметром 1 мм — 6,12 граммов.

Итоговое количество вязальной проволоки диаметром 1 мм: 1,4 кг.

Подбираем арматуру для плитного фундамента

Толщина монолитной плиты должна составлять 20 см и более. Сетка вяжется сверху и снизу. Для плотных непучинистых почв можно использовать арматуру диаметром 10 мм, для слабых грунтов — не менее 14 мм. Вертикальные связи делаем прутом 6-8 мм. Диаметр также зависит от типа почвы. Напомним, эти цифры актуальны для лёгких строений.

Оптимальное расстояние между прутьями и в продольном, и в поперечном направлении — 20 см. То есть на один метр фундамента будет попадать пять стержней. Как и в случае с ленточным фундаментом, арматуру лучше всего связывать проволокой с помощью крючка или пистолета.

Считаем количество и вес прутьев. Практика

Дано: деревянный дом, грунт — суглинок, среднепучинистая почва,. Толщина фундамента 40 см, ширина строения — 9 метров, длина — 6 метров.

У нас с вами будет две арматурные сетки, в каждой по два горизонтальных ряда прутьев, они расположатся в верхней и в нижней части плиты. Шаг сетки — 20 см. Диаметр горизонтальных стержней — 16 мм, вертикальных — 6 мм.

  1. Считаем горизонтальные связи. Берём прут диаметром 16 мм. Делим длину бо́льшей стороны фундамента на шаг решётки: 9/0,2 = 45 толстых продольных прутьев, каждый будет длиной 6 метров. Для самого нижнего слоя понадобится 270 метров арматуры диаметром 16 мм. Так как мы планируем сделать две сетки, сверху и снизу, умножаем 270×4=1080 метров.Итого нам понадобится 1080 метров арматуры диаметром 16 мм.
  2. Точно так же считаем количество вертикальных прутьев: 6/0,2 = 30 стержней в одном ряду. Всего у нас будет 45 пересечений. Итого 45×30 = 1350 вертикальных стержней. Общая длина: 1350×0,4 = 540 метров.Итого нам понадобится 540 метров арматуры диаметром 6 мм.

Все значения вычисляем по той же схеме, что мы использовали для ленточного фундамента. Погонный метр арматуры D16 весит 1,58 кг, D6 – 0,222 кг.

Итоговое количество арматуры для нашего фундамента в штуках по 2,92 метра:

  • 370 штук арматуры D16;
  • 185 штук арматуры D6.

Итоговое количество арматуры для нашего фундамента (округлим значения до целых чисел) в килограммах:

  • 1707 кг арматуры D16;
  • 120 кг арматуры D6.

Средний расход вязальной проволоки — 40 см на одно соединение. Во всём фундаменте у нас будет 2700 соединений. Расход проволоки будет составлять 2700×0,4 = 1080 метров.

Итоговое количество вязальной проволоки диаметром 1 мм: 6,6 кг.

Итак, мы с вами научились высчитывать количество арматуры для ленточного и плитного фундамента.

Если у вас возникли вопросы, приходите в Леруа Мерлен в отдел Стройматериалы, консультанты помогут разобраться. У нас вы всегда найдёте всё, что нужно, чтобы построить дом, дачу или хозблок.

Сколько арматуры потребуется для армирования?

    Дата: 25-08-2014Просмотров: 2476Рейтинг: 53

В настоящее время трудно представить повседневную жизнь без строительства. Ежегодно во всем мире возводится тысячи новых зданий и сооружений.

Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Чтобы основа была более прочной и долговечной, много лет назад придумали его армирование. Армирование позволяет повысить твердость и жесткость фундаментной основы.

Таким образом создается своего рода крепкий каркас. В обычном состоянии фундамент может подвергаться разрушению. Чаще всего это происходит в результате сжимания конструкции или при растяжении.

Схема армирования монолитной плиты.

Стальной каркас позволяет предупредить растяжение фундаментной основы. На сегодняшний день для армирования используют стальные прутья различной толщины.

Нередко их связывают при помощи проволоки в единую решетку. Используют специальную проволоку, обеспечивающую вязку каркаса. Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла.

Данный показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным. Рассмотрим более подробно, сколько арматуры надо на фундамент, однако для более точного результата, такого как расчетные данные, понадобится квалифицированная помощь специалиста.

Перед тем как возводить столбчатый фундамент, потребуется рассчитать арматуру. Данная конструкция является облегченной в отличие от монолитной, поэтому количество металлических прутьев небольшое.

Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Прутья используют как горизонтальные, так и вертикальные. Вертикальные являются основными, располагаются они сверху вниз по всей длине столбиков.

Вертикальные прутья должны иметь ребристую поверхность. Основная же функция горизонтального каркаса из металла — сцепление основного каркаса. Для армирования каждого столбика в большинстве случаев требуется не более 4 прутьев, которые устанавливают по всей высоте.

Количество арматуры во многом зависит от ширины столбов.

Армирование фундамента.

Посчитать арматуру довольно просто. Если диаметр столба равен 20 см, то достаточно взять 4 стальных прута и равномерно распределить их внутри. Если же столб более широкий, то количество прутьев целесообразно увеличить до 6 — 8.

Расстояние между вертикальными стержнями составляет около 10 см. При этом они соединяются между собой горизонтальной проволокой сразу в четырех участках. Подойдет сечение в 6 мм.

Таким образом, при высоте столба 2 метра и толщине 20 см нужно взять 8 метров ребристого материала и примерно 1,2 метра гладкой. Общий объем зависит от числа опорных элементов.

Формула для получения длины выглядит следующим образом: Х = A х B х C, где A — это высота столба, B — необходимое число прутьев для конструкции заданной ширины, С — количество столбов.

Вернуться к оглавлению

Объем металлических стержней для ленточной основы здания несколько иной. Как посчитать расход?

В отличие от плитного, ленточная опора имеет свои особенности. Основная из них в том, что высота основания при этом превышает ширину фундамента, поэтому в данном случае можно использовать прутья небольшого сечения. Потребуются горизонтальные прутья, вертикальные и поперечные.

Вся нагрузка будет приходиться на каркас, который расположен в продольном направлении. Предпочтительный диаметр металлических изделий 10 — 12 мм. При расходе арматуры для фундамента нужно знать, не только какой объем арматуры надо на фундамент, но и как ее расположить.

Схема армирования ленточного фундамента.

Важно, что арматурные прутья укладываются в двух плоскостях: в нижнем и верхнем поясе независимо от высоты и ширины фундамента. Примерно в 5 см от слоя бетона внизу и вверху укладывается каркас в продольном направлении.

Поперек них и в вертикальном положении располагают гладкую арматуру. При ширине фундамента 40 см потребуется всего 4 прутка. Два из них укладываются в нижней части, а два других — в верхней.

При наличии слабого, пучинистого грунта количество арматуры можно увеличить до 3-4 в каждом поясе. Общая длина арматуры зависит от размеров дома и числа несущих стен. Например, если дом размерами 6 х 6 метров и имеется одна несущая стена, то общая длина ленты будет равна 30 метров, при этом 24 метра пойдут по периметру дома, а 6 — под стеной.

При армировании четырьмя стержнями в общей сложности потребуется 120 метров металлических прутьев.

Что же касается поперечных элементов, то их располагают на расстоянии около 50 см друг от друга. При этом гладкой арматуры может понадобиться 100 метров. Для скрепления металлического каркаса целесообразно иметь вязальную проволоку.

Чтобы сделать одну обвязку, потребуется примерно 30 см проволоки. При наличии 61 обвязки нужно иметь в наличии более 70 метров проволоки. Формула: Х = 4 A х 2, A — это периметр фундамента в метрах c учетом числа стен, 4 — оптимальное число металлических элементов, 2 — число слоев.

Вернуться к оглавлению

Количество металла в данном случае будет самое большое. Перед тем как строить каркас из металла, нужно подобрать оптимальный диаметр материала.

Предпочтительнее брать его толщиной более 10 см. Большую роль играет масса сооружения и характер почвы. Если дом тяжелый и возводится на пучинистом грунте, то диаметр арматурырекомендуется брать 14 — 16 мм.

Расстояние между прутьями составляет 20 см. При габаритах дома 6 х 6 метров потребуется 31 металлический элемент. Столько же нужно и поперечных прутьев.

Всего получается 62 элемента. Укладываются они в 2 слоя. Таким образом, в наличии должно иметься 124 металлических стержня длиной 6 метров.

Тогда общая длина их составит порядка 744 метров. Рассчитать требуемую длину стержней можно по следующей формуле: Х = A х ( B / 20 ) х 2. Х — это искомая величина, A — длина бетонной плиты, B — ее ширина, 20 — расстояние между прутьями, 2 — число слоев.

Поперечных стержней потребуется 96 метров. Таком образом, расход арматуры на фундамент во многом определяется следующими показателями: характером почвы, весом конструкции, типом фундамента. Наибольшее количество стальных прутьев необходимо при возведении плитного монолитного фундамента.

Количество арматуры для закладки в фундаменты, чтобы они были способны без разрушения воспринимать вес постройки и воздействие внешних сил со стороны грунта, устанавливается соответствующими стандартами (ГОСТами, ГЭСНами, ФЕРами) и указывается в проектной документации на строительство.

Однако эти сложные инженерные расчеты не всегда под силу обычному человеку, решившему построить собственными силами дом, баню, гараж, сарай и т. д. В таких случаях можно воспользоваться упрощенными расчетами, правильными для большинства случаев.

Общие рекомендации

Вес и конструкция арматурного каркаса в основном зависят от следующих факторов:

    типа фундамента,несущие особенностей грунта,размеров и веса постройки,характеристик арматуры.

Например, в несущих и высоконагруженных ЖБ-конструкциях на кубометр бетона следует использовать 100 кг арматуры и более. Но в частном малоэтажном строительстве на кубический метр достаточно в 2 – 4 раза меньше арматуры. Рационально использовать для фундамента арматуру диаметром 10 мм с периодическим ребристым профилем.

Расчет армирующей конструкции для ленточного фундамента периметром 6х9 м и сечением 0,4х1 м

Армирующий каркас состоит из горизонтальных рядов, расстояние между которыми принимается равным 30 см, а верхний и нижний ряд должны быть заглублены в бетон не менее чем на 50 мм.В результате, на 1 м высоты фундамента потребуется (100-(2*5))/30+1=4 горизонтальных ряда.

Для фундамента шириной 40 см количество арматурных прутов в каждом ряду составляет 2 (для непучинистых грунтов). Длина продольной арматуры составляет (9*2+6*2)*4*2=240 м, а ее вес при диаметре 12 мм (погонный метр весит 0,888 кг) составит 240*0,888=213 кг.Горизонтальные ряды перевязываются между собой (вертикально и поперечно) гладкой арматурой меньшего диаметра, например, 6 мм (погонный метр весит 0,222 кг), с шагом 30 см. Ее необходимый метраж составляет ((0,4-0,05*2)*4+(1-2*0,05)*2)*((6+9)*2/0,3)=300 м, а вес 300*0,222=66,6кг.

Общий вес арматурного каркаса 213+66,6=279,6 кг.

Требуемый объем бетона для заливки фундамента (2*6+(9-2*0,4)*2)*1*0,4=11,36 куб. м.На 1 куб. м бетонной смеси используется арматуры:диаметром 12 мм: 213/11,36=18,7 кг,диаметром 6 мм: 66,6/11,36=5,9 кг.Общий удельный вес арматуры в фундаменте составляет 279,6/11,36=24,6 кг/куб.

м. Проверяем 18,7+5,9=24,6 кг/куб. м.

У нас можно выгодно купить

    Арматура 8 мм (цены за метр)Арматура 12 мм (цены за метр)Вязальная проволока 1,2 мм

Смотрите так же:

    Как правильно гнуть арматуруВязать арматуру или варить?Арматурный каркас для фундамента

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры.

Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

    Тип фундамента.Площадь сечения прутьев и их класс.Общий вес здания.Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации.

Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга.

В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры.

Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута. Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута.

Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов.

Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см.

От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона. В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры.

Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

    диаметром 12 мм: 213/12=17,8 кгна 1 м куб бетона,
    диаметром 6 мм: 66,6/12=5,6 кгна 1 м куб бетона.

Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

    для столбчатогофундамента — 10 кг на 1 куб м бетона;для ленточногофундамента — 20 кг на 1 куб м бетона;для плиточногофундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

    Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

Таблица зависимости массы железных прутьев от их длины и марки

Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней5,50,187534760,222450480,3952531100,6171620120,8881126141,21826161,58633182500202,47405222,98335253,85260284,83207326,31158

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент.В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

Также монолитный фундаментдолжен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины.

Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое.Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм.

Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента.Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания. Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

    «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;«Р» — это периметр фундамента.

Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м.

Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона.

На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога.

Но если рассчитать, сколько нужно таких армирующих прутьев на м3, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно.

Нужно только знать, сколько м3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько арматуры нужно на ленточный фундамент 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м.

При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня. А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6. Умножаем эту цифру на длину стержня (10 м) и получаем результат.

Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев.Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание).

Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней.

Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см.

На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

Источники:

  • moifundament.ru
  • beton-stroyka.ru

Сколько арматуры нужно на фундамент?

Практика показывает, что наиболее простым в технологическом плане является не использование для фундамента готовых железобетонных конструкций, а заливка на месте. Поэтому возникает проблема доставки на строительную площадку нужного количества арматуры, которая будет использоваться для вязания каркаса будущего фундамента, а также готового бетона. Вопроса расчета количества бетона касаться не будем, а основное внимание уделим расчету арматуры для различных видов фундамента.

Для устройства любого вида фундамента требуется 2 вида арматуры – ребристая, которая будет нести основную нагрузку, и гладкая, используемая для соединения между собой частей каркаса. Продольные, поперечные и вертикальные пруты арматуры соединяются тонкой стальной проволокой. Диаметр ребристой арматуры выбирается, исходя из конструкции будущего здания по принципу: чем больше здание, тем большей нагрузке будет подвергаться фундамент, тем больше диаметр прутов. Считаем нужным заметить, что целью данной статьи является предоставление общих сведений об устройстве фундамента, которые могут пригодиться в частном малоэтажном строительстве, а не для возведения высотных зданий.

Сколько арматуры нужно на ленточный фундамент?

Для ленточного фундамента потребуется заготовить пруты ребристой арматуры диаметром 8-14 мм (для армирования в продольном направлении) и гладкую проволоку 6 мм в диаметре (для армирования в вертикальном и поперечном направлении). Как правило, продольная арматура ложится в 2 ряда сверху и снизу траншеи на расстоянии 5-10 см от стенок. Таким образом, для определения количества арматуры необходимо общую длину отрезков ленточного фундамента умножить на 4. Вертикальные и поперечные отрезки проволоки укладываются на расстоянии полуметра и крепятся к продольным прутам проволокой 0,8-1,2 мм (по 30 см на каждый узел). Длина каждого вертикального отрезка выбирается таким образом, чтобы вся конструкция «зависла» на расстоянии до 15 см над дном траншеи и находилась не выше, чем 5 см от верха траншеи.

Приведем пример по расчету. Для фундамента ленточного типа, суммарная длина отрезков которого равна 27 метров, потребуется 27*4=108 погонных метров ребристой арматуры. Для поперечного армирования понадобится 27*4+2=110 отрезков гладкой проволоки, длина каждого из которых на 10-20 см меньше, чем ширина траншеи. Для вертикального армирования потребуется такое же количество отрезков (110 шт.), но их длина будет на 10-15 см меньше глубины траншеи.

Количество арматуры на фундамент плиточного типа

Плиточный фундамент — монолитная конструкция в высоту 25 см, каркас которой имеет форму сетки. Продольные и поперечные прутья ребристой арматуры 12-14 мм в диаметре укладываются на расстоянии друг от друга 200 мм. В результате получается сетка, сторона каждой ячейки которой равна 200 мм. Каркас — это 2 такие сетки, уложенные одна над другой и скрепленные вертикальными прутами длиной 20 см. Длина поперечных и продольных прутов зависит от размера плиты фундамента. Зная длину каждой стороны плиты и расстояние между прутами (20 см), легко подсчитать необходимое для устройства плиточного фундамента количество арматуры.

Например, для фундамента размером 4 на 5 метров потребуются пруты длиной 4 и 5 метров соответственно. Количество прутов – 5 шт. на каждый метр. Т.е. для вязки одной сетки нужно 5*5+1=26 прутов по 4 метра и 4*4+1=17 5-метровых прутов. Общее количество арматуры – (26*4+17*5)*2=378 метров. К этому количеству следует прибавить общую длину вертикальных прутов, которые укладываются с шагом 40 см.

Количество арматуры на столбчатый фундамент

В столбчатом фундаменте основная нагрузка идет на вертикальные пруты. Здесь применяется арматура 10 мм в диаметре. Как правило, в каждом столбе укладывают по 4 вертикальных прута. Длина их совпадает с высотой столба. Если по проекту фундамент должен возвышаться над поверхностью земли, то нужно позаботиться об устройстве опалубки. Вертикальные пруты соединяются гладкой проволокой 6 мм в диаметре с шагом 50 см. Теперь, чтобы узнать количество ребристой арматуры, необходимой для каждого столба, нужно его высоту умножить на 4. Затем полученное значение умножается на общее количество столбов. Результат – искомое значение общего количества ребристой арматуры, которое нужно для фундамента столбчатого типа.

Сколько нужно арматуры для фундамента

До возведения фундамента необходимо тщательно разработать проект и точно провести все расчеты, что бы конструкция получилась качественная. И расчет арматуры – это один из важных этапов в проекте. Во время таких расчетов необходимо выбрать класс, сечение металлических стержней, и нужное количество. Они проводятся согласно СНиП 52-01-2003.

Трубы профильные прямоугольные


В бетонный фундамент необходимо закладывать арматуру. Это обусловлено тем, что бетон, после полного схватывания, имеет хороший предел прочности на сжатие (основная характеристика бетона) и в 10-15 раз меньшую прочность на растяжение. В итоге получаются железобетон, который объединяет в себе качества бетона и стали арматуры. Если не использовать арматуру, то основание, при вспучивании грунта может растрескаться , что приводит к пагубным последствиям. Может произойти перекос или деформация стен , в том числе и несущих, что может привести к  разрушению здания.

Расчет арматуры для плитного фундамента

Плитный фундамент, по сути,  это бетонная плита, армированная арматурой . Применяется для строительства зданий (коттеджи, дачные домики ) без подвала. Если фундамент по проекту предполагается больше 20 сантиметров, то плита армируется в верхнем и нижнем слое.

Перед расчетом нужно выбрать марку стержня. Если грунт , где собираются возводить фундамент , не пучинистый, прочный, то можно применять стержни класса A-I диаметром от 10 мм. Если же земля на месте строительства будущего здания слабая или пучинистая, что сильно повышает риск горизонтального сдвига здания, или строение будет стоять на уклоне – то используется металлический прут как минимум 14 мм. Верхний и нижний слой связываются между собой вертикально гладким стержнем 6 мм класса A-I.
Материал изготовления стен будущего здания так же сильно влияет на выбор. При использовании кирпича или блоков обычно используют прут диаметром 14-16мм, а при более легких материалах можно использовать и арматуру сечением 10-12 мм.
 Расстояния между стержнями обычно выдерживают в районе 20 см . Следовательно, на 1 метр фундамента необходимо 5  металлических стержней. Пересекающиеся стержни связываются проволокой, крючком или вязальным пистолетом.

Расчет арматуры для ленточного фундамента

Ленточный фундамент представляет собой основание из бетона, армированное стальными прутьями.  Сооружается по периметру будущего здания.

Нагрузка на разрыв в ленточном фундаменте , из за его формы, направлена продольно, поэтому для этого варианта подбираются стержни с другим сечением.  Для поперечного и вертикального армирования подбирается стержень диаметром 6-10 мм, для продольного  — 12-16 мм, выбор зависит от грунта, на котором собираются возводить строение и материала стен здания. Шаг межу арматурными стержнями от 10 до 15 см.как правильно вязать арматуру для ленточного фундамента.


Сколько арматуры нужно для фундамента 10х10. Сколько арматуры нужно на фундамент

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. Именно от его качества в первую очередь будет зависеть долговечность и безопасность постройки. Чтобы залить его бетоном и уложить арматуру монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно просчитав расход материалов, их количество, а также стоимость.Особое внимание стоит обратить на то, сколько арматуры нужно приобрести, чтобы надежно укрепить фундамент.

Сколько металлической арматуры потребуется для фундамента, проще всего рассчитать на примере фундамента размером 10 х 10 м.

Поскольку арматурный каркас — один из самых дорогих базовых элементов, во избежание лишних затрат необходимо тщательно рассчитывать расход арматуры на куб или весь фундамент.Обычно для того, чтобы рассчитать необходимое количество арматуры, используется следующая формула: L = 4xP, где:

  • «L» — количество материала, которое необходимо для продольных несущих стержней арматуры;
  • «П» — периметр фундамента.

Сколько арматуры нужно для перемычек считается по несколько иной формуле: L = 10xP. Разница в формулах объясняется тем, что на создание перемычек материала нужно более двух раз.

В данном случае используются фитинги диаметром от 10 до 12 мм. Стержни должны иметь два ремня, надежно соединенных друг с другом.

Каждый такой пояс представляет собой армирующую сетку с диаметром ячеек около 20 см. При условии, что толщина каркаса около 20 см, длина перемычек должна быть 25 см.

Если провести несложные расчеты, то расход арматуры достаточно прост: на 10 метров плиты понадобится 51 металлический стержень, длина каждого из которых составляет 10 метров.Для перпендикулярной сетки понадобится такое же количество стержней. Суммарный расход арматурных стержней на одну ленту составит 102 стержня. Сколько прутков понадобится для второго армирующего пояса, посчитать будет еще проще: 102х2 — 204.

Расход арматуры на кубометр бетона

Отдельно следует учитывать расход арматуры на м 3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельном случае. Это связано с тем, что характеристики самого бетона могут варьироваться в широких пределах в зависимости от наполнителя и добавок.

Для усиления фундамента чаще всего используют стальную оребренную арматуру диаметром от 8 до 14 мм. Такая поверхность обеспечивает максимальное сцепление с бетонным слоем. На фундамент 10 на 10 в среднем расходуется 150-200 кг арматуры на каждый куб бетона (для колонн расход от 200 до 250 кг на куб бетона). В последнее время в процессе строительства стали использовать арматуру из стекловолокна. Стоимость его немного выше стоимости металлического аналога.Но если посчитать, сколько таких арматурных стержней нужно на м 3, то, скорее всего, использование композитной арматуры для фундамента будет намного выгоднее. Как правило, стоимость композитной арматуры в среднем вдвое ниже стоимости стальной. Это связано с тем, что расход на куб бетона у стержней примерно такой же, но вес композита намного меньше.

Чтобы рассчитать расход стержней на куб бетона и не ошибиться, в принципе это не так уж и сложно.Вам нужно только знать, сколько м 3 бетона будет использовано для заливки фундамента. Если вы боитесь ошибиться в расчете арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости также проведут кладку самого фундамента, а также его армирование.

Сколько штуцеров нужно для ленточного фундамента 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, то его общая длина будет 10х (10х4) = 50 м.При ширине основания 40 см необходимо уложить три арматурных стержня, чтобы заложить прочный и прочный фундамент. А так как ленточный фундамент должен иметь 2 пояса, то брусков нужно 6. Умножьте это число на длину прута (10 м) и получите результат. Чтобы качественно укрепить ленточный фундамент потребуется потратить 60 м прутьев. Дополнительно нужно будет рассчитать количество поперечных стержней. При длине ячейки 50 см размер планки должен быть 30 см. Таким образом, с одной стороны основания потребуется арматура 90 мм, а поскольку рассматриваемый ленточный фундамент имеет пять лент, итоговая цифра составит 450 м.

Сколько арматуры необходимо для фундамента из плит 10х10

Для создания площадки сделайте фундамент в виде плиты (фундамент плиты). Перед тем, как приступить к заливке фундамента, нужно насыпать слой песка с щебнем, залить небольшим слоем раствора и разложить арматуру. Обычно для этой цели используются стержни диаметром 12 мм. Размер ячеек в данном случае составляет 20 мм и используется двухленточная система укладки армирующего слоя.

С размером базовой пластины 10х10 м, десять стержней необходимы на погонный метр.Соответственно на 10 м — 50 шт. Добавьте сюда 50 поперечных стержней и получите расход материала на ленту — 50 стержней. Так как вам понадобится два ремня, полученное количество стержней умножаем на это число и получаем необходимое количество материала — 100 стержней.

Сколько арматуры необходимо для столбчатого фундамента 10х10. Для армирования колонного фундамента потребуются арматурные стержни сечением от 10 до 12 мм. Устанавливаются вертикально с шагом от 10 до 15 см. На каждую колонку приходится 4 стержня.Чтобы рассчитать количество арматуры, нужно знать общее количество всех столбцов. Узнать эту цифру можно из конструкторской документации.

Расчет арматуры для фундамента — важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и необходимого ее количества.

Для начала нужно понять, зачем нужна металлическая арматура в монолитном бетонном основании.Бетон после набора промышленной прочности отличается высокой прочностью на сжатие и значительно меньшей прочностью на разрыв. Неармированное бетонное основание при набухании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры плитного фундамента

Пример расчета

Дом выполнен из газобетонных блоков, установлен на плиточном фундаменте толщиной 40 см на среднесуглинистых суглинках.Габаритные размеры дома — 9х6 метров.


Расчет арматуры для ленточного фундамента

Основная растягивающая нагрузка приходится на ленту, то есть она направлена ​​продольно. Поэтому для продольной арматуры подбирают пруток толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных стяжек допускается брать пруток меньшего диаметра — от 6 до 10. мм. В целом принцип расчета аналогичен расчету армирования плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилие разорвать ленточный фундамент может быть намного больше.

Пример расчета

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота — 1 метр. Размеры дома 6х12 метров. Почва — супесчаный пучин.

  1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя армирующая сетка предотвращает разрыв фундаментной ленты при проседании грунта, верхняя — при пучении.
  2. Шаг сетки выбран 20 см. Для устройства ленточного фундамента 0.4 / 0,2 = 2 продольных стержня в каждом слое армирования.
  3. Диаметр продольного бруса для деревянного дома 12 мм. Для двухслойного армирования двух длинных сторон фундамента потребуется 2 · 12 · 2 · 2 = 96 метров бруса.
  4. Для коротких сторон 2 · 6 · 2 · 2 = 48 метров.
  5. Для поперечных стяжек выберите стержень диаметром 10 мм. Шаг укладки — 0,5 м.
  6. Рассчитываем периметр ленточного фундамента: (6 + 12) · 2 = 36 метров.Полученный периметр делится по шагу: 36 / 0,5 = 72 поперечных стержня. Их длина равна ширине фундамента, поэтому общее количество 72 · 0,4 = 28,2 м.
  7. Для вертикальных стяжек мы также используем стержень D10. Высота вертикальной арматуры равна высоте фундамента — 1 м. Количество определяют по количеству пересечений, умножая количество поперечных стержней на количество продольных стержней: 72 · 4 = 288 штук. При длине 1 м общая длина составит 288 м.
  8. Таким образом, для выполнения армирования ленточного фундамента вам потребуется:
  • 144 метра стержня класса A-III D12;
  • 316,2 метра стержня класса A-I D10.
  • По ГОСТ 2590 находим его массу. Погонный метр прутка Д16 весит 0,888 кг; барметр Д6 — 0,617 кг. Вычислите общую массу: 144 · 0,88 = 126,72 кг; 316,2 · 0,617 = 193,51 кг.

Расчет вязальной проволоки: количество стыков можно рассчитать по количеству вертикальной арматуры, умножив его на 2 — 288 · 2 = 576 стыков.Расход провода на одно подключение 0,4 метра. Расход проволоки составит 576 · 0,4 = 230,4 метра. Вес 1 метра проволоки диаметром d = 1,0 мм составляет 6,12 г. Для вязания арматуры фундамента потребуется 230,4 · 6,12 = 1410 г = 1,4 кг проволоки.

И его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и. Ранее для примера мы рассчитали нагрузки на фундамент (изделие) для дома размером 6 м на 10 м с двумя внутренними стенами.В этой статье мы рассчитаем количество арматуры и вязальной проволоки для одного дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из этого типа фундамента нам нужна арматура с (арматура класса А3) диаметром от 10 мм и более. Чем больше диаметр арматуры, тем прочнее фундамент.

Выбор толщины бруса зависит от веса дома и. Если несущая способность почвы достаточно высока, т.е.е. почва плотная и непористая, фундамент будет меньше деформироваться и плита может быть менее устойчивой. Чем больше вес дома, чем больше нагрузка на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, панельного дома на земле с хорошей несущей способностью. Можно использовать фурнитуру диаметром от 10 мм. И, наоборот, для плитного фундамента тяжелого дома на мягком грунте потребуется арматура диаметром от 14 мм до 16 мм.

Как, делают с шагом сетки 20 см.Для дома размером 6 м х 10 м необходимо проложить: (6 / 0,2 + 1) + (10 / 0,2 + 1) = 31 (брусья по 6 м) + 51 (штанги по 10 м) = 82 стержни. В фундаменте плиты 2 пояса армирования — верхний и нижний, поэтому количество стержней увеличено вдвое. Получается:

82 * 2 = 164 стержня, в том числе 62 стержня по 6 м и 102 стержня по 10 м. Итого 62 * 6 + 102 * 10 = 1392 м арматуры.

Верхняя сетка должна соединяться с нижней, соединения производятся на каждом пересечении продольных стержней арматуры с поперечными.Количество подключений составит: 31 * 51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса от поверхности плиты 5 см для соединения потребуются прутки длиной 20-5-5 = 10 см или 0,1 м, общая длина прутков для соединение 1581 * 0,1 = 158,1 м.

Общее количество арматуры на плиточном фундаменте: 1392 + 158,1 = 1550,1 м.

Расчет количества вязальной проволоки: в каждой точке пересечения полос у нас будет две — соединение продольной полосы с поперечной и их последующее вязание с вертикальной полосой.Количество соединений в верхнем поясе 31 * 51 = 1581 шт., В нижнем ремне то же самое. Всего подключений 1581 * 2 = 3162 шт.

Для каждого вязания армирования потребуется проволока двойной вязки длиной 15 см или сеткой длиной 30 см.

Общее количество вязальных проволок равно количеству соединений, умноженному на количество вязок в каждом соединении, умноженному на длину проволоки на одну вязку: 3162 * 2 * 0,3 = 1897,2

Армирование ленточного фундамента

Расчет количества арматуры для усиления ленточного фундамента

Поддается изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для усиления ленточного фундамента используется арматура меньшего диаметра.При строительстве малоэтажного дома часто используют арматуру диаметром 10 мм — 12 мм, реже — 14 мм.

Независимо от высоты ленточного фундамента при его армировании используются две ленты: продольные стержни арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в его верхней и нижней частях. Продольные стержни принимают нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные стержни арматурного каркаса ленточного фундамента не выдерживают такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных стержней — двух сверху и двух снизу. При большей ширине фундамента или при строительстве фундамента на подвижном грунте, а также при строительстве тяжелого дома необходимо при армировании использовать большее количество продольных стержней в каждом поясе (3 или 4).

Длина ленточного фундамента под дом 6 м на 10 м при двух внутренних стенах будет 6 + 10 + 6 + 10 + 6 + 10 = 48 м

При ширине фундамента 60 см и армировании в 6 продольных оребренных стержней их длина будет 48 * 6 = 288 м.

Поперечные и вертикальные штанги можно устанавливать с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступе стержней каркаса 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на одно соединение составит (60-5-5) * 2. + (190-5-5) * 3 = 640 см или 6,4 м, общее количество соединений будет 48 / 0,5 + 1 = 97 шт., На них потребуется 97 * 6,4 = 620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязания арматуры и потребует 12 отрезков вязальной проволоки.Длина проволоки на один пучок — 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.

Расчет количества арматуры для столбчатого фундамента

При армировании фундаментных колонн достаточно использовать арматуру диаметром от 10 мм до 12 мм. Вертикальные стержни изготавливаются из ребристой арматуры (класс арматуры А3). Горизонтальные стержни используются только для соединения вертикальных стержней в единую раму, выполненную из гладкой арматуры небольшого диаметра (достаточно 6 мм).В большинстве случаев арматурный каркас колонны состоит из 2-6 стержней длиной, равной высоте колонны, стержни равномерно распределены внутри колонны. Вертикальные стержни соединяются высотой колонны на расстоянии 40-50см.

Для армирования колонны диаметром 40 см и длиной 2 метра можно ограничиться четырьмя стержнями арматуры диаметром 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные стержни 2 м * 4 = 8 м, расход гладкой арматуры 0,2 * 4 * 4 = 3,2 м.

Таким образом, для 48 колонн понадобится ребристая арматура 8 м * 48 = 384 м, гладкая 3,2 м * 48 = 153,6 м

Каждая из четырех горизонтальных полос в столбце прикреплена к четырем вертикальным. Для их вязания необходимо 0,3 м * 4 * 4 = 4,8 м вязальной проволоки. На весь фундамент из 48 колонн 4,8 м * 48 = 230.Потребуется 4 м провода.

Расчет стоимости арматуры для фундамента

Посчитав количество арматуры в погонных метрах, мы можем рассчитать ее вес и узнать стоимость. Для этого нам понадобится таблица зависимости от его диаметра. Формула для расчетов: (количество арматуры в погонных метрах) * (вес одного погонного метра арматуры для соответствующего диаметра) * (стоимость одной тонны арматуры) / 1000.

Фундамент служит опорой для здания, его основной несущей конструкцией, которая воспринимает и равномерно распределяет нагрузку от возведенной над ним конструкции.Обычно для строительства жилых домов используют ленточный, плитный или свайный фундамент. Выбор типа и мощности фундамента определяется структурой грунта и конструктивными особенностями возводимого здания.

Сколько арматуры необходимо для фундамента, решается на основе расчета, выполненного для каждого отдельного здания.

Если расчет неверен и фундамент недостаточно прочен, то дом может покоситься и обрушиться.С другой стороны, неоправданное увеличение мощности фундамента многократно увеличивает стоимость строительства, что тоже не приветствуется.

Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и характеристик участка.

Расчет арматуры для монолитного (плитного) фундамента

Монолитный (плитный) фундамент чаще всего применяется при строительстве жилых домов.Его прочность напрямую зависит от диаметра арматуры. Если легкий дом возводится на грунте с хорошей устойчивостью, то для закладки фундамента подойдет стальной арматурный стержень сечением 10 мм, если тяжелая конструкция возводится на слабом грунте, то арматура должна быть не менее 14–16 мм.

Чтобы узнать, сколько арматуры нужно на фундамент, нужно исходить из следующих данных:

  • в прочном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
  • На 1 м фундамента расходуется 5 стержней арматуры, то есть на фундамент размером 10 × 10 м требуется 50 стержней длиной 10 м;
  • фундамент плитного фундамента осуществляется двумя армирующими поясами, поэтому количество стержней следует увеличить вдвое и добавить необходимое количество стержней для поперечной обвязки;
  • для скрепления элементов армирующей конструкции используется вязальная проволока, которую тоже нужно включить в расчет.

Ленточный фундамент способен обеспечить необходимую устойчивость здания в условиях слабых грунтов, но по сравнению с другими типами фундаментов требует значительных материальных затрат и больших трудозатрат. Такой фундамент делают в виде ленты, располагающейся по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее службы. Для этого подойдет арматурный пруток диаметром 10-12 мм.

При расчете учитываются следующие параметры:

  • Длина и ширина фундаментного фундамента — например, берем ленточный фундамент 40 см под дом 10 × 10 м с одной внутренней несущей стеной, в данном случае общая длина ленточного фундамента 4 × 10 + 10 = 50 м.
  • Количество стержней на единицу длины — чтобы фундамент был достаточно прочным, в него необходимо уложить 3 стержня.
  • Количество ремней — обвязка фундамента выполняется минимум двумя ремнями, поэтому всего требуется 4 стержня.Всего на фундаментную ленту необходимо 40 прутков длиной 10 м.
  • Шаг ячеек в арматурном каркасе фундамента не должен быть более 50 см — для поперечной обвязки потребуется еще 30 м арматуры на каждую фундаментную ленту.
  • Затем нужно полученное количество арматуры умножить на количество лент фундамента.

Расчет арматуры столбчатого фундамента

При расчете арматуры столбчатого фундамента исходить из следующих положений:

  • для обвязки столбчатых фундаментов, допускается арматура от 10 мм;
  • На 1 столб квадратного сечения нужно 4 стержня, на столб круглого сечения — 3–4 стержня;
  • Стержни
  • устанавливают вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
  • горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

Обычно все расчеты производятся на этапе проектирования и учитывают все возможные нагрузки, о которых несведущий человек может просто не подозревать.

Надеемся, что наша статья поможет вам избежать ошибок при устройстве фундамента.

Комментарии:

Бетонный фундамент под дом обязательно армируют. Расчет арматуры для фундамента выполняется согласно СНиП.При самостоятельном строительстве дома это один из важнейших этапов работ. Точное определение типа и количества армирующих элементов позволит создать фундамент, хорошо переносящий деформационные нагрузки. Если бетон у основания воспринимает сжимающие нагрузки, то металлические элементы устойчивы к растяжению. Вторым важным моментом при определении необходимого количества фурнитуры является расчет стоимости проекта.

Расчет для ленточной основы

В соответствии с требованиями строительных норм содержание армирующих элементов в ленточной основе должно быть 0.001% площади его поперечного сечения. Расчетную площадь поперечного сечения профиля и теоретическую массу 1 пм можно взять из таблицы (изображение 1).

Информацию о том, какую удочку использовать, можно найти в руководстве по проектированию. Так, при длине стороны более 3 м допускается укладывать продольную арматуру диаметром от 12 мм. Чтобы уравновесить сопротивление нагрузке, создаются два армирующих пояса.

Для поперечной арматуры существуют следующие ограничения: для рамы до 0.Высотой 8 м применяется прут 6 мм, для каркаса высотой более 0,8 м более 8 мм. Причем его диаметр должен быть не меньше диаметра продольных стержней.

  • длина ленты 10х2 + (6-2х0,4) х3 = 35,6 м;
  • площадь сечения — 60х40 = 2400 кв. См.

Таким образом, общая площадь поперечного сечения армирующего пояса должна быть не менее 2400х0,001 = 2,4 квадратных метра. видеть. Эта зона соответствует двум стержням сечением 14, 3 — сечением 12 или 4 — сечением 10 мм.Учитывая, что длина стены больше 3 м, оптимально использовать прут диаметром 12 мм. Для равномерного распределения нагрузки укладывается в 2 пояса по 2 штанги.

Суммарная длина в продольном направлении при укладке 4-х стержней с учетом стартов (10 м) составит:

35,6х4 + 10 = 152,4 м.

Теперь сделаем расчет для поперечной сетки. Высота рамки с учетом отступа от краев 50 мм составит:

600-2х50 = 500.

Поскольку высота рамы менее 0,8 м, можно использовать профиль диаметром 6 мм. Проверяем, соответствует ли оно второму условию:

12/4 = 3

Размер одной горизонтальной планки в миллиметрах с учетом двух отступов от краев составит:

400-2×50 = 300,

и вертикальный размер:

600-2×50 = 500.

Для одного пучка потребуется 2 горизонтальных и вертикальных стержня общей длиной:

2×300 + 2×500 = 1600 мм = 1.6 мес.

Таких связок с расстоянием между ними 30 см и общей длиной основания 35,6 м будет:

Рассчитываем общую длину поперечной сетки:

199х1,6 = 190,4 м.

Вернуться к содержанию

Расчет на свайный фундамент

Рассчитаем количество арматуры для свайного фундамента для подобного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см.Сколько потребуется стержней?

На каждую сваю возьмется 4 стержня, каждая из которых имеет длину, равную длине сваи плюс 350 мм пуска для связи с каркасом ростверка. Итого:

4х (2 + 0,350) = 9,4 м.

У нас таких свай 16, поэтому общая длина периодического профиля будет равна:

16х9,4 = 150,4 м.

Для пучка вертикального профиля, образующего каркас колонны, используются гладкие стержни сечением 6 мм.Подключение осуществляется на трех уровнях. Размер одной планки будет равен:

3,14х200 = 628 мм.

На одну стопку нужно 3 обвязки:

3х628 = 1884 мм (при скруглении 1,9 м).

Общая длина соединительных элементов 16 точек:

16х1,9 = 30,4 м.

Расчет продольной арматуры для ростверков аналогичен расчету для ленточных фундаментов. Всего нужно 152,4 м.А вот поперечный стержень с учетом высоты ростверка 400 мм понадобится чуть меньше. Общая длина четырех профилей для одной пачки составит:

.

4х (400-2х50) = 1200 мм = 1,2 м.

Для 119 подключений необходимо:

119х1,2 = 142,8 м.

Для свай диаметром сечения менее 200 можно взять 3 стержня. С увеличением этого размера увеличивается количество необходимого армирования.

Вернуться к содержанию

Расчет для монолитного цоколя

Монолитная железобетонная плита укладывается под всю площадь конструкции.

Среди всех типов фундаментов плита является наиболее материально дорогой, это касается как бетона, так и арматуры.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Обеспечивает максимальную устойчивость и наилучшим образом противостоит вертикальной силе. При любом движении почвы вся плита опускается или поднимается, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание называют плавающим.

Рассчитаем арматуру плитного фундамента под дом 10х6 м.Толщина плиты определяется расчетом нагрузки на основание. В нашем примере это будет 30 см. Армирование осуществляется двумя ремнями с шагом сетки 20 см. Несложно подсчитать, что понадобится каждому ремню:

1000/200 = 50 поперечных стержней длиной 6 м,

6000/200 = 30 продольных стержней длиной 8 м.

Суммарная длина 2 ремней составит:

(50х6 + 30х8) х2 = 1200 м.

Соединение ремней осуществляется фасонной арматурой с гладким профилем.Общее количество.

Почему расстояние между арматурными стержнями имеет решающее значение

Мел Маршалл, П. Инж.

Большинство производителей сборных железобетонных изделий используют арматурную сталь в своих формах просто потому, что им это сказали спецификация или инженер-конструктор, или во многих случаях просто потому, что отец сказал ему или ей сделать это. Но действительно ли необходимо закладывать стальные стержни в бетон? Если да, то почему?

В строительной отрасли все мы знакомы с термином «прочность бетона», который на самом деле относится к прочности бетона на сжатие.Например, прочность бетона 4000 фунтов на квадратный дюйм означает, что он может выдерживать нагрузку в 4000 фунтов сжимающей силы на каждый квадратный дюйм площади поверхности. Это довольно сильная штука! Прочность бетона измеряется при испытании на сжатие бетонного цилиндра, когда образец сжимается (сжимается) между двумя гидроцилиндрами.

Вся прочность не одинакова
Прочность на сжатие — это одно испытание, но что произойдет с прочностью бетона, если мы потянем за концы образца, а не сожмем их вместе? Другими словами, что, если мы подвергаем бетон растяжению или растягиваем его в ходе так называемого испытания на растяжение? Теперь мы находим, что прочность на разрыв составляет лишь одну десятую от прочности на сжатие.Бетон, который имеет впечатляющую прочность на сжатие в 4000 фунтов на квадратный дюйм, может иметь предел прочности на разрыв 400 фунтов на квадратный дюйм. Не так уж и силен в напряжении!

Поскольку арматурная сталь может выдерживать гораздо более высокие силы растяжения или растяжения, чем бетон, мы используем сталь, чтобы выдерживать растягивающие напряжения, которые накапливаются в изделии под нагрузкой. Сталь находится в тех частях изделия, где бетон вынужден растягиваться или сгибаться под эксплуатационной нагрузкой. В некоторых проектных ситуациях также требуется компрессионная сталь, но в этой статье рассматривается только растянутая сталь — арматура, которую большинство сборных железобетонных изделий используют в своих изделиях.

Структурная целостность каждого железобетонного изделия зависит от следующего:
1. Марка стали;
2. Размер и шаг стальной арматуры; и
3. Расположение стали в изделии.

Расчет необходимого количества стали
Когда инженер-строитель проектирует железобетонный компонент, необходимо рассчитать площадь поперечного сечения арматурной стали, необходимую для каждого фута длины изделия. Все железобетонные конструкции рассчитаны на необходимое количество кв./ фут арматурной стали для безопасной переноски груза. И каждая ножка продукта должна иметь такое же количество стали, как и ножка рядом с ней, чтобы гарантировать однородную прочность изделия.

Если укладчики стальной арматуры не поддерживают правильное расстояние в формах, то учитывается прочность изделия. Например, если проектировщик требует арматурного стержня №5 с интервалом в 4 дюйма, необходимо разместить три стержня №5 на каждые 12 дюймов формы. Если стальная россыпь немного неаккуратна и размещает стержни № 5 на расстоянии 5 дюймов.интервал, а не 4 дюйма. расстояние между ними, прочность изделия снизится на 20%. Да, структурная целостность бетона так легко может быть нарушена!

Правильная установка арматурного стержня №5 с шагом 4 дюйма. расстояние обеспечивает площадь стали 0,93 кв. дюйма, тогда как те же стержни размещаются неправильно на расстоянии 5 дюймов. расстояние уменьшит площадь стальной поверхности до 0,74 кв. дюйма — на 20% меньше! Очень возможно, что эта разница в шаге будет пропущена, если инспектор контроля качества выполнит только быструю визуальную проверку шага арматурных стержней.Даже если штанги разносят стержни через каждые 4,5 дюйма, а не через каждые 4 дюйма, прочность снижается на 10%, что по-прежнему является очень значительной ошибкой. Инспекторы по контролю качества должны уделять время точному измерению расстояния между арматурными стержнями в рамках своих проверок перед заливкой.
«При приеме на работу новых сотрудников для сталелитейного завода найдите время, чтобы ознакомить их с размерами арматуры и важностью использования указанного размера для работы».

Вытягивание арматуры неправильного размера из кучи инвентаря также может привести к серьезной проблеме.Неправильное размещение арматурного стержня № 4 на расстоянии 4 дюйма (вместо указанного арматурного стержня № 5, расположенного каждые 4 дюйма) приведет к уменьшению армирования на 35%, чем необходимо для прочности конструкции. При приеме на работу новых сотрудников для сталелитейного завода найдите время, чтобы ознакомить их с размером арматуры и важностью использования указанного размера для работы. На первый взгляд, разница между арматурными стержнями № 4 и № 5 явно не заметна, особенно с некоторыми схемами деформации.

Поскольку расстояние имеет решающее значение, убедитесь, что стальные арматурные стержни должным образом закреплены на месте, либо с помощью сварки (используйте только свариваемую арматуру класса ASTM C706), либо путем установки подходящих стяжек.Арматурные каркасы должны быть максимально прочными.
Расстояние между арматурными стержнями имеет решающее значение, поэтому постарайтесь сделать это правильно!

Армирование бетонной арматурой: когда оно необходимо?

Не все поверхности нуждаются в армировании бетонной арматурой, но его добавление делает бетон более прочным и устойчивым к большим трещинам. Бетонные поверхности, предназначенные для перевозки тяжелых грузовиков или оборудования , нуждаются в армировании железобетонной арматурой. Арматура использовалась для обеспечения бетона опорой, необходимой для выдерживания сил растяжения, более 150 лет.

Бетон невероятно прочен на сжатие, но не обладает большой прочностью на растяжение. Вот здесь и пригодится армирование бетонной арматурой. Без арматуры бетон очень склонен к образованию трещин из-за сил растяжения. Арматура помогает предотвратить расширение трещин, в значительной степени не позволяя треснувшим плитам разойтись.

Что такое арматура?

Арматура — это сокращение от арматурного стержня, также известного как арматура / арматурная сталь.Независимо от того, как вы это называете, это стальной стержень или сетка из стальных проволок, образованная для создания напряжения в железобетоне, а также в каменных конструкциях. Арматура помогает поддерживать прочность и сжатие здания, удерживая его в сжатом состоянии.

Арматурные стержни изготавливаются из горячекатаной стали различных сортов. Большинство из них изготовлено из новых стальных заготовок, но материалы также могут быть получены из стального мусора или даже из старых железнодорожных путей. Арматурный стержень помечен идентификационным символом, указывающим, где он был произведен.Еще одно число, которое вы найдете для армирования бетонной арматуры, — это предел текучести арматуры, который составляет 60 или 75 или 420 или 520 в метрических единицах.

Вам нужно армирование бетонной арматуры?

Не во всех проектах требуется использование арматуры бетонной арматуры, но ее добавление значительно снизит количество трещин, которые появляются на бетонных поверхностях с течением времени. Бетонные поверхности, необходимые для поддержки больших грузовиков, тяжелой техники или непрерывного движения, нуждаются в армировании бетонной арматурой.С другой стороны, если ваша подъездная дорожка предназначена только для семейного минивэна, вам может не понадобиться арматура.

Существует также вариант изготовления сварной проволочной сетки в оцинкованные панели с дополнительным армированием. Это обычное решение для повседневных жилых проездов, по которым нечасто проезжают тяжелые грузовики. Сетка тоньше арматуры, но и дешевле.

Специалисты Turnbull Masonry с радостью помогут вам решить, нужна ли вам арматура арматуры или нет.Свяжитесь с нами сегодня!

Установка арматуры на место Арматура

рекомендуется для бетона глубиной 5-6 дюймов. Тип и предполагаемое использование бетона влияет на необходимость армирования арматуры. Арматурный стержень должен быть размещен в центре или немного выше центра бетонной плиты, поэтому для достижения наилучших результатов он должен иметь определенную толщину.

«Стулья» — это термин, используемый для обозначения опор, размещаемых под решетками арматурных стержней для их поддержки. Арматурные сетки размещаются вертикально с равным шагом.Стержни скрепляются между собой на каждом пересечении металлической проволокой. Минимальное покрытие бетоном должно быть нанесено по всей плите, а края должны быть равномерно расположены со всех сторон плиты.

Что такое деформированные стержни?

Большинство арматурных стержней снабжено тяжелыми выступами, известными как «деформированные стержни». Эти выступы предназначены для того, чтобы помочь связать арматуру бетона. Несмотря на то, что нет никаких правил в отношении рисунков деформированных стержней, есть правила относительно расстояния и высоты выступов.Деформированные стержни требуются во многих ситуациях, хотя простые стержни применяются, когда арматурная сталь должна скользить, например, на шоссе или сегментированных мостах.

5 различных типов армирования бетонной арматурой

1. Сварная проволочная ткань Сварная проволочная сетка

состоит из комбинации стальных проволок, расположенных под прямым углом и «электрически сваренных на всех пересечениях стальных проволок». Этот тип арматуры обычно используется для изготовления плит перекрытия на уплотненном грунте.

2. Расширяемый металлический

Расширяемый металл, также известный как арматура из проволочной сетки, в основном представляет собой листовой металл, размещенный параллельными линиями, а затем растянутый в ромбовидную или квадратную форму. Этот метод можно использовать, когда необходима толстая штукатурка или для армирования легких бетонных конструкций.

3. Арматура из нержавеющей стали

Из нержавеющей стали можно изготавливать арматурный стержень, устойчивый к гальванической коррозии.Это хороший вариант для участков, подверженных коррозии, а также для участков, где сложно или дорого ремонтировать.

4. Арматурные стержни из листового металла

Этот тип арматуры из бетонной арматуры обычно используется для плит перекрытий, лестниц и кровли.

5. Арматура с эпоксидным покрытием

Это более дорогая арматура, обычно предназначенная для участков с высокой соленостью или там, где коррозия является серьезной проблемой.

Бетон — средняя масса арматуры

Средний вес арматурных стержней для типичных бетонных работ

Кессоны (с рожком или прямой ствол)
Диаметр 12 дюймов в среднем 40 фунтов / дюйм фут в диапазоне от 20 до 60 фунтов / дюйм
Диаметр 24 дюйма, в среднем 150 фунтов / фут в диапазоне от 90 до 210 фунтов / дюйм
Диаметр 36 дюймов в среднем 350 фунтов / фунт-фут в диапазоне от 280 до 435 фунтов / фунт / фут
Диаметр 5 дюймов, в среднем 1000 фунтов / фунт / фут в диапазоне от 785 до 1310 фунтов / фунт / фут
Диаметр 6 дюймов в среднем 1500 фунтов / фунт / фут в диапазоне от 1200 до 1850 фунтов / дюйм
Диаметр 8 дюймов в среднем 2500 фунтов / фунт / фут в диапазоне от 2015 до 3165 фунтов / дюйм
Диаметр 10 дюймов в среднем 4000 фунтов / дюйм фут в диапазоне от 3200 до 5000 фунтов / дюйм
Диаметр 12 дюймов, в среднем 5650 фунтов / дюйм фут в диапазоне от 4380 до 7 150 фунтов / дюйм

Каналы
От 25 до 110 фунтов / куб. Ярд
От 5 до 25 фунтов / фунт фут (это сильно зависит от размера воздуховода)

Мощение
2 фунта / кв.фут (нет.4 арматурных коврика)
3 фунта / кв.фут (арматурный мат № 5)
4,5 фунта / кв.фут (арматурный мат № 6)

Внешняя ступенька
От 40 до 80 фунтов / куб. Ярд

Консольные подпорные стены
Неконсольные (прямые) подпорные стены используют от 35 до 250 фунтов / куб. Ярд

.

Вот индекс типичного использования арматуры в зависимости от консольной стены размер

Стены с одной стороной арматуры (1 слой)
Стены толщиной 8 дюймов
Стены высотой до 7 футов 56 фунтов / куб. Дюйм
Стены высотой от 7 футов до 8 футов 60
Стены высотой от 8 до 9 футов 62
Стены высотой от 9 до 10 футов 72
Стены высотой от 10 до 12 футов 96
Стены высотой от 12 до 14 футов 145
Стены высотой от 14 до 16 футов не применимо
Высота более 16 футов неприменимо
Стены толщиной 10 дюймов
Стены высотой до 7 футов 54 фунта / куб. Стены высотой от 7 до 8 футов 54
Стены высотой от 8 до 9 футов 54
Стены высотой от 9 до 10 футов 59
Стены высотой от 10 до 12 футов 72
Стены высотой от 12 до 14 футов 100
Стены высотой от 14 до 16 футов не применимо
Высота более 16 футов неприменимо
Стены толщиной 12 дюймов
Стены высотой до 7 футов 54 фунта / куб. Стены высотой от 7 до 8 футов 54
Стены высотой от 8 до 9 футов 54
Стены высотой от 9 до 10 футов 54
Стены высотой от 10 до 12 футов 62
Стены высотой от 12 до 14 футов 78
Стены высотой от 14 до 16 футов 96
Высота более 16 футов 102
Толщина более 12 дюймов
Стены высотой до 7 футов 49 фунтов / куб. Дюйм
Стены высотой от 7 до 8 футов 49
Стены высотой от 8 до 9 футов 49
Стены высотой от 9 до 10 футов 49
Стены высотой от 10 до 12 футов 49
Стены высотой от 12 до 14 футов 56
Стены высотой от 14 до 16 футов 67
Более 16 футов 81

Стены с 2 гранями арматуры (2 слоя)
Стены толщиной 8 дюймов
Стены высотой до 7 футов 115 фунтов / куб. Ярд
Стены высотой от 7 до 8 футов 119
Стены высотой от 8 до 9 футов 121
Стены высотой от 9 до 10 футов 131
Стены высотой от 10 до 12 футов 155
Стены высотой от 12 до 14 футов 204
Стены высотой от 14 до 16 футов не применимо
Высота более 16 футов неприменимо
Стены толщиной 10 дюймов
Стены высотой до 7 футов 102 фунта / куб. Стены высотой от 7 до 8 футов 102
Стены высотой от 8 до 9 футов 102
Стены высотой от 9 до 10 футов 107
Стены высотой от 10 до 12 футов 120
Стены высотой от 12 до 14 футов 149
Стены высотой от 14 до 16 футов не применимо
Высота более 16 футов неприменимо
Стены толщиной 12 дюймов
Стены высотой до 7 футов 94 фунта / куб. Стены высотой от 7 до 8 футов 94
Стены высотой от 8 до 9 футов 94
Стены высотой от 9 до 10 футов 94
Стены высотой от 10 до 12 футов 102
Стены высотой от 12 до 14 футов 118
Стены высотой от 14 до 16 футов 136
Высота более 16 футов 142
Толщина более 12 дюймов
Стены высотой до 7 футов 81 фунт / куб. Стены высотой от 7 футов до 8 футов 81
Стены высотой от 8 до 9 футов 81
Стены высотой от 9 до 10 футов 81
Стены высотой от 10 до 12 футов 81
Стены высотой от 12 до 14 футов 99
Стены высотой от 14 до 16 футов 99
Более 16 футов 113

Непрерывные, ступенчатые и наклонные опоры
От 5 до 25 фунтов / фунт
От 25 до 110 фунтов / куб. Ярд

Балка класса
7.От 5 до 35 фунтов / фунт
От 5 до 26,75 фунтов / кв.фут
От 40 до 132 фунтов / куб. Д.

SOG
От 1,5 до 4,75 фунтов / кв.фут
От 94 до 165 фунтов / куб. Д.

Стены
От 0,5 до 4,5 фунтов / кв.фут
От 35 до 250 фунтов / куб. Ярд

Балки
От 1 до 10 футов в длину от 170 до 200 фунтов / куб. Ярд
От 10 до 16 футов от 210 до 240
От 16 до 20 футов от 185 до 215
От 20 до 26 футов от 200 до 230
длиннее 26 футов 185 до 220

Колонны
От 210 до 530 фунтов / куб. Ярд

Опорные плиты
2.От 25 до 6,75 фунтов / кв.фут
От 85 до 155 фунтов / куб. Д.

Плита над металлическим настилом
От 2,08 до 4,15 фунтов / кв.фут
От 98 до 140 фунтов / куб. Д.

Ямы и траншеи
От 50 до 70 фунтов / куб. Д.

Наклонные панели
1,5 фунта / кв.фут

наверх

QUIKRETE® — Строительство бетонного патио

Версия для печати

Внутренний дворик из заливного бетона может представлять собой серую утилитарную плиту или может быть очень декоративным элементом жилой среды вашего заднего двора.Включив в свои планы технику декоративной отделки, такую ​​как обнаженные заполнители или травление кислотной морилкой, ваши возможности дизайна практически безграничны. Бетонный внутренний дворик также может служить основанием для внутреннего дворика, выложенного плиткой, плиткой или брусчаткой.

Строительство бетонного патио (или любой бетонной плиты) во многом похоже на проект дорожки. Перед тем, как начать свой проект, обязательно прочтите эти страницы для получения дополнительной информации, особенно по темам отделки и отверждения.Если ваш внутренний дворик больше 10 футов на 10 футов, вам обязательно нужно будет установить контрольные стыки. Вы также можете подумать о покупке или аренде бетономешалки — просмотрите калькулятор количества, чтобы оценить, сколько мешков с бетоном потребуется для вашего патио.

QUIK-DATA

Стоимость:
Навык:
Время:

Инструменты
Веревка, плотницкий угольник, ручная кувалда, рулетка, каменщик, линейный уровень, лопата, резак для дерна, линейка, уровень, тачка, лопата, ручной трамбовщик, циркулярная пила, дрель, кисть, инструменты для отделки бетона, щетина с жесткой щетиной.

Материалы
Пиломатериалы 2 × 4, шурупы 3 дюйма, уплотненный гравий, растительное масло или коммерческий разделительный агент, бетонная смесь или стойкая к трещинам бетонная смесь, отверждение и герметизация акрила.


Как подготовить место для патио

1

Измерьте наклон внутреннего дворика, чтобы определить, нужно ли вам выполнять работы по выравниванию, прежде чем начинать свой проект.Во-первых, забейте ставки на каждом конце территории проекта. Прикрепите веревку каменщика между кольями и с помощью линейного уровня установите ее на уровень. На каждом столбике измерьте расстояние от веревки до земли. Разница между измерениями (в дюймах), деленная на расстояние между кольями (в футах), даст вам уклон (в дюймах на фут). Если уклон больше 1 дюйма на фут, возможно, вам потребуется переоборудовать площадку.

2

Выкопайте пробную яму на запланированную глубину, чтобы вы могли оценить состояние почвы и получить лучшее представление о том, насколько легко будут раскопки.Песчаная или рыхлая почва может потребовать внесения изменений; проконсультируйтесь с ландшафтным инженером.

3

Добавьте уплотняемое гравийное основание , чтобы обеспечить ровное и устойчивое основание для бетона. Уплотняемый гравий также улучшает дренаж — важное соображение, если вы строите на почве с высоким содержанием глины.Для большинства строительных проектов насыпьте слой уплотняемого гравия толщиной около 5 дюймов и используйте трамбовку, чтобы сжать его до 4 дюймов.

4

При заливке бетона рядом с конструкциями, приклеивает кусок пропитанной асфальтом древесноволокнистой плиты толщиной 1⁄2 дюйма к прилегающей конструкции, чтобы предотвратить сцепление бетона с конструкцией.Доска создает изолирующий шов, позволяющий конструкциям двигаться независимо, сводя к минимуму риск повреждения.


Как планировать и выкопать патио

1

Набросайте набросок проекта с помощью веревки или шланга. Используйте плотницкий угольник, чтобы провести перпендикулярные линии.Чтобы создать фактический макет, начните с забивания деревянных кольев возле каждого угла чернового макета. Цель состоит в том, чтобы расположить колья так, чтобы они находились за пределами фактической области проекта, но совпадали с границами проекта. По возможности используйте две стойки, расположенные на расстоянии 1 фута от каждого угла, чтобы струны пересекались, отмечая каждый угол (ниже). Примечание. В проектах, построенных рядом с постоянными конструкциями, структура будет определять одну сторону проекта.

2

Соедините колья каменщиками. Строки должны соответствовать фактическим контурам проекта. Чтобы убедиться, что струны квадратные, используйте метод треугольника 3-4-5: измерьте и отметьте точки на расстоянии 3 фута от одного угла вдоль одной струны и 4 фута вдоль пересекающейся струны в углу. Измерьте расстояние между точками и отрегулируйте положение струн до тех пор, пока расстояние между точками не станет ровно 5 футов. Помощник сделает это проще.

3

Сбросьте ставки, если необходимо, , чтобы они соответствовали положениям квадратных строк.Проверьте все углы методом 3-4-5 и отрегулируйте до тех пор, пока вся площадь проекта не станет точно квадратной. Это может быть длительный процесс с большим количеством проб и ошибок, но он очень важен для успеха проекта, особенно если вы планируете строить на бетонной поверхности.

4

Прикрепите линейный уровень к одной из струн каменщика, чтобы использовать его в качестве ориентира.При необходимости отрегулируйте струну вверх или вниз, пока она не выровняется. Отрегулируйте другие струны, пока они не выровняются, убедившись, что пересекающиеся струны касаются друг друга (это гарантирует, что все они находятся на одной высоте относительно уровня земли).

5

Чтобы направить сток воды, большинство бетонных поверхностей должны иметь небольшой уклон, особенно если они находятся рядом с вашим домом.Чтобы создать уклон, сместите струны каменщика уровня на противоположных сторонах проекта вниз на их кольях (нижний конец должен быть дальше от дома). Чтобы создать стандартный уклон в 1⁄8 дюйма на фут, умножьте расстояние между кольями на одной стороне (в футах) на 1⁄8. Например, если между столбами было 10 футов друг от друга, результат был бы 10⁄2 8 (11⁄4 дюйма). Вы бы переместили струны вниз на 11⁄4 дюйма на нижних концах.

6

Начните раскопку с удаления дерна. Используйте резак для дерна, если вы хотите повторно использовать дерн в другом месте вашего двора (укладывайте дерн как можно скорее). В противном случае используйте лопату с квадратным концом, чтобы срезать дерн. Удалите дерновину по крайней мере на 6 дюймов за струны каменной кладки. Основание должно выходить как минимум на 6 дюймов за пределы проектной зоны. Вам может потребоваться временно удалить строки для этого шага.

7

Сделайте столб для рассказов в качестве ориентира при раскопках. Сначала измерьте расстояние до уровня земли от верхнего конца линии наклона. Добавьте 71⁄2 дюйма к этому расстоянию (4 дюйма для материала основания и 31⁄2 дюйма для бетона, если вы используете формы 2 × 4). Отметьте общее расстояние на опоре этажа, измеряя с одного конца. Удалите почву с участок с лопатой. Используйте столбик, чтобы убедиться, что нижняя часть участка ровная (на одинаковом расстоянии от линии уклона во всех точках) во время копания. Проверьте точки в центре участка с помощью линейки и уровня. кладут поверх почвы.

8

Положите фундамент для проекта (если для этого не требуется морозостойкое основание). Насыпьте слой гравия толщиной 5 дюймов и утрамбовывайте, пока гравий не станет ровным и не сжимается до 4 дюймов в глубину.


Как собрать и установить формы для патио

1

Опалубка — это рама, обычно изготавливается из бруса 2 × 4, уложенная вокруг строительной площадки для удержания залитого бетона и определения его толщины.Вырежьте 2 × 4, чтобы создать раму с внутренними размерами, равными общему размеру проекта.

2

Используйте нити каменщика , которые очерчивают проект, в качестве ориентира для установки опалубочных досок на место. Начиная с самой длинной доски, расположите доски так, чтобы внутренние края были прямо под струнами.

3

Отрежьте несколько кусков 2 × 4 длиной не менее 12 дюймов, чтобы использовать их в качестве кольев. Обрежьте один конец каждой стойки до острого конца. Забейте колья с интервалами 3 фута по внешним краям опалубочных досок. для поддержки любых стыков в опалубке досок.

4

Забейте 3-дюймовые винты для деки через стойки и в опалубку с одной стороны.Установите уровень таким образом, чтобы он охватывал закрепленную сторону формы и противоположную доску формы, и используйте уровень в качестве ориентира при разбивке второй доски формы, чтобы она была на одном уровне с первой. Для больших проектов используйте струны каменщика в качестве основного ориентира для установки высоты всех опалубочных досок.

5

После того, как формы будут расставлены и выровнены, закрутите 3-дюймовые винты настила по углам.Покройте внутреннюю поверхность форм растительным маслом или коммерческим разделительным агентом, чтобы бетон не прилипал к ним. Совет: прибейте гвозди к внешней стороне формы, чтобы отметить места для контрольных швов.


Как залить и закончить патио

1

Установите арматуру (необязательно) , такую ​​как арматура и набор проводов на надрессорных балках (фото врезки), а затем смешайте и залейте бетон.Использование трещиностойкого бетона, армированного фиброй, исключает необходимость использования проволочной арматурной сетки.

2

Стяжка бетонная вровень с формами. Используйте пилу 2 x 4, чтобы выровнять и удалить излишки бетона.

3

Распределите бетонную поверхность , чтобы поверхность была гладкой и устойчивой к скольжению.Прежде чем продолжить, подождите, пока не исчезнет стекающая вода. Варианты отделки включают бахромчатую отделку, гладкую отделку стальным шпателем или посевной материал с мелким заполнителем после всплывания.

4

Обрежьте контрольные стыки на больших террасах. Положите на поверхность направляющую линейки 2 x 4 и тщательно обработайте стыки с помощью инструмента для нарезания канавок.Разрешить бетон высохнуть до исчезновения блеска, а затем обработать акриловым отвердителем и герметиком.

Строительство бетонных патио 101: арматура, гравий, разрешения и многое другое!

Прежде чем строить бетонный внутренний дворик самостоятельно, очень важно провести исследование. Изучите, из каких материалов необходимо построить бетонный фундамент, чтобы соблюсти законодательные нормы. Важно следовать всем рекомендациям, необходимым для строительства бетонных террас .

Строительство бетонных патио 101: арматура, гравий, разрешения и многое другое!

Из этой статьи вы узнаете основы того, что вам нужно знать, чтобы построить патио из бетона. Продолжайте, если вы хотите знать десять основных шагов по строительству бетонного патио, если вам нужно разрешение на это, и если вам нужен гравий или арматура при строительстве бетонных патио.

Нужна ли арматура для бетонных террас?

Арматура — это стальной стержень, который используется в бетонных конструкциях для армирования.Арматура, также известная как арматурная сталь, состоит из стальной проволоки, используемой в качестве натяжного устройства для усиления и облегчения растяжения бетона. Он обеспечивает конструктивную прочность проектов и помогает контролировать место и степень трещин в бетоне

Хотя можно построить патио из бетона без арматуры, это не рекомендуется. Весь бетон подвержен трещинам, но арматурный стержень скрепляет все трещины и удерживает плиту ровно и ровно. Без арматуры трещины стали бы довольно широкими, а бетон стал бы неровным.Это приведет к тому, что бетон будет заменен намного раньше.

Мне нужно разрешение на строительство бетонного патио?

Короткий ответ: «Это зависит от обстоятельств». Если бетонный внутренний дворик , который вы строите, находится на высоте уровня (цокольный этаж) или менее 30 дюймов от земли, вам, скорее всего, не потребуется разрешения. Есть вероятность, что в этом случае вам может потребоваться получить разрешение на раскопки, чтобы убедиться, что вы не копаете какие-либо инженерные трубы или кабели.

Однако, если бетонный внутренний дворик , который вы строите, будет на выше уровня , вам, вероятно, потребуется разрешения. Другие случаи, когда может потребоваться разрешение, — это если вы находитесь в районе с ограничениями на застройку, если внешние структурные изменения, которые будут внесены в дом, нарушают правила зонирования земли, если вы решите покрыть бетонный внутренний дворик, и если вы решите добавить положения освещения.

При ремонте открытого пространства всегда важно соблюдать правила.С All Pro Deck’s, вам не нужно беспокоиться о том, соблюдаете ли вы все местные правила. Наша команда полностью обучена и знает правила техники безопасности, которые необходимо соблюдать при строительстве патио.

Вам нужен щебень под бетонный двор?

Да! При строительстве бетонного патио требуется прочное гравийное основание, чтобы предотвратить сдвиг и растрескивание бетона. Добавление гравия под бетон также обеспечивает ровную поверхность для вашего фундамента и добавляет надлежащий дренаж при наличии воды в бассейне.

Каковы 10 основных этапов строительства бетонного патио?

The Home Depot собрал 10 основных шагов по строительству бетонного патио. Вот эти 10 шагов:

Шаг 1 — Планировка патио и выемка грунта

«Обложите патио досками для теста и каменщиком. Удалите дерн, выкопайте 8 дюймов почвы и уплотните открытую поверхность. Насыпьте гравий на поверхность слоями по 2 дюйма, уплотняя каждый слой и добавляя гравий для слоя глубиной 4 дюйма.

Установите второй набор линий разметки на колья. Разместите колья за пределами первого набора линий, со смещением от первого набора на ширину форм, которые вы будете использовать. Выровняйте линии с помощью линейного или водяного уровня ».

Шаг 2 — Размещение кольев вдоль новых линий разметки

«Забейте колья вдоль линий разметки, поместив их по углам внутреннего дворика и через каждые 2 фута между ними. Забейте колья вертикально вверх и вниз, надежно вставив их в землю, а позже подрежьте до нужной высоты.

Внутренний дворик должен располагаться под уклоном от дома со скоростью от 1/8 до ¼ дюйма на фут, проверьте местный кодекс для правильной скорости.

Отмерьте расстояние от бэтбордов и отметьте две концевые стойки на готовой высоте внутреннего дворика. Крепко держите мел за нанесенные вами отметки и щелкайте им, чтобы отметить остальные колья ».

Шаг 3. Закрепите первую форму на месте

«Совместите 2 × 4 с отметками на кольях и прибейте его на месте двумя двойными гвоздями. Закрепите опалубку трехфунтовой кувалдой, забивая гвозди.

Nail остальные кольев в виде платы таким же образом. Обрежьте колья заподлицо или чуть ниже вершины форм. Вы будете использовать верхнюю часть в качестве направляющей для выравнивания поверхности бетона, и любой колышек, торчащий над поверхностью, помешает вам сохранить гладкую поверхность.

Вырежьте кусок 2 × 4 достаточной длины, чтобы охватить оставшиеся стороны. Поместите каждую доску на место так, чтобы ее верх был на уровне отметок, сделанных вами ранее на ставках. Прикрепите колья к формам двойными гвоздями.Прибавьте оставшиеся формы ».

Шаг 4 — Соедините платы вместе, если необходимо

«Если стороны слишком длинные для одной доски, соедините две доски встык. Отрежьте полоску фанеры толщиной ½ дюйма и прибейте ее к стыку. Вбейте по 2 колышка с каждого конца фанерной полосы и прибейте их к форме двойными гвоздями.

Поместите компенсатор 1/2 × 4 дюйма против фундамента дома и любого другого существующего бетона, выходящего на внутренний дворик. Это предотвратит склеивание подушки и фундамента и последующее растрескивание, если они осядут с разной скоростью.

Покройте опалубочные плиты слоем коммерческого антиадгезива или растительного масла, чтобы предотвратить прилипание бетона к опалубочным плитам, моторное масло — один из первых заменителей антиадгезионного средства — не работает и загрязняет землю ».

Шаг 5 — Поместите сетку

«Укрепите бетон проволочной сеткой 6 × 6-10 / 10.

Поместите сетку на проволочные опоры, которые продаются отдельно, так, чтобы она располагалась примерно посередине толщины плиты. Оставьте несколько дюймов зазора между сеткой и краями форм, чтобы предотвратить ржавчину.

Наложите секции на 4 дюйма и свяжите их проволокой. Привязать сетку к опорам ».

Шаг 6 — Заливка бетона в формы

«Если вы используете тачку, сделайте над формами временный пандус, чтобы тачка не сбила их с места. Начните с угла и переложите бетонные массы друг на друга. Попросите помощника с лопатой разложить бетон по углам, упираясь в формы и деформационные швы.

Положите широкую доску на формы, чтобы можно было добраться до внутренней части заливки.Если из-за бетона проволочная сетка поет, потяните ее граблями так, чтобы она оказалась в середине плиты.

Работайте лопатой или граблями вверх и вниз, чтобы удалить воздушные карманы, особенно рядом с формами ».

Шаг 7 — Выровняйте поверхность

«С помощником протяните стяжку (длинную прямую 2 × 4) поперек формы, чтобы выровнять бетон. Наклоните стяжку вперед и двигайте ее из стороны в сторону, толкая вперед. Счистите излишки бетона перед стяжкой или заделайте углубления.

Сделайте второй проход, наклонив стяжку в противоположном направлении. Двигайте поплавком взад и вперед, прижимая лезвие к поверхности, чтобы сгладить и уплотнить бетон. Для небольших поверхностей используйте штучку вместо поплавка.

Работайте с бетоном до тех пор, пока на поверхности не образуется вода ».

Шаг 8 — Скругляем края

«Когда вы закончите заливку, отделите бетон от форм, пропустив кончик шпателя между ними.Затем проведите режущей кромкой обрезного станка по формам, чтобы скруглить край террасы, чтобы уменьшить вероятность сколов. Поднимите переднюю кромку инструмента, чтобы не повредить бетон.

Вырежьте неглубокие канавки, называемые контрольными швами, в мокрой цементной подушке. Они немного ослабляют пятна, так что при сдвиге грунта образовавшаяся трещина должна образоваться вдоль контрольного стыка. Вам понадобится стык через каждые 8 ​​футов, поэтому делайте отметки через каждые 8 ​​футов вдоль форм.

Установите фуганок на каждую отметку.Направьте фуганок на доску, покрывающую внутренний дворик. Контрольные швы также можно разрезать после затвердевания бетона с помощью дисковой пилы с цементным или каменным полотном ».

Шаг 9 — Снова плаваем на поверхности

«После разрезания контрольных швов и когда с поверхности сошел водяной блеск, проведите по поверхности деревянной или магниевой ручкой для окончательного разглаживания. Слегка приподнимите переднюю кромку поплавка во время работы, чтобы избежать образования лайков на поверхности бетона.

Для улучшения сцепления проведите по поверхности щеткой с жесткой щетиной. Нарисуйте метлу прямыми или волнистыми линиями. Если вам не нравится узор или он слишком грубый, снова потрите шпателем, остроумием и метлой.

Чем дольше сохнет бетон, тем мельче обрабатываемая поверхность. Сделайте еще один проход по периметру с помощью обрезного станка ».

Шаг 10 — Дайте бетону застыть

«Положите полиэтиленовую пленку на готовую поверхность. Захваченная внутри влага устраняет необходимость полива на стадии отверждения.

Дайте бетону застыть не менее 48 часов, затем удалите опалубочные плиты ».

Если у вас уже есть бетонный внутренний дворик и вы не уверены, можно ли положить новый бетон поверх старого, у нас есть ответ в этой статье!

В All Pro Deck’s мы стремимся быть лучшими разработчиками террас и колод в Сан-Антонио. Правильное строительство вашего бетонного патио — наша первоочередная задача! Вам не нужно беспокоиться о следующих шагах, соблюдении местных правил или правильных материалах, необходимых для строительства бетонного патио.Вы можете просто рассказать нам о своих планах, и мы с радостью поможем вам создать для вас чудесное открытое пространство.

Армирование бетона — зачем это делать, как это делать и когда это нужно

размещено на

Связанные темы: [Что такое цемент] [Что такое бетон] [Изготовление бетонной плиты]

О стальной арматуре в бетоне

Иногда сюда кладут стальную арматуру в бетон, чтобы укрепить его, помочь скрепить бетон и ограничить растрескивание.

Во многих случаях для более крупных бетонных работ, требующих арматуры, обычно также требуется разрешение на строительство определенного вида, и в этом случае требования к арматурной стали будут задокументированы на планах. Бетон, несущий большие нагрузки (например, опоры, фундаментные стены и колонны), почти всегда требует армирующей стали.

Однако не все бетонные работы требуют армирования. Бетонные конструкции, такие как дорожки, некоторые проезды и полы небольших сараев или игровых домов, как правило, вообще не требуют армирования сталью.

Однако стоит отметить, что, хотя для некоторых более крупных работ (таких как проезды с интенсивным движением, полы навесов для автомобилей и полы больших навесов) может не требоваться разрешение, вполне может быть хорошей идеей включить стальную арматуру. А иногда меньшие рабочие места также выигрывают от армирования стали, особенно если грунт менее твердый, чем должен быть, или есть участки рыхлого грунта. Фактически, даже для пола сарая меньшего размера не помешает бросить стальной стержень (арматуру) по периметру пола, чтобы придать ему большую дополнительную прочность.

Средний армированный пол обычно представляет собой сплошное основание (траншею, заполненную бетоном) по периметру, а остальная часть бетонной плиты имеет толщину 100 мм (4 дюйма). Стальные стержни арматуры огибают фундамент, а сварная проволочная сетка входит в основную плиту. Сетка должна располагаться в верхней половине толщины (немного выше середины) бетонной плиты. В местах соединения стержней арматуры они должны перекрываться и быть связаны проволокой.

Арматура (сокращенно от арматурного стержня) представляет собой стержень из мягкой стали различной толщины.Арматура обычно изготавливается с деформацией, т.е.ребристой. Это означает, что он не гладкий и поэтому будет лучше сцепляться. Наиболее распространенными являются арматурный стержень № 3, который составляет 10 мм (3/8 дюйма), и арматурный стержень № 4, который имеет толщину 12 мм (1/2 дюйма).

Сварная проволочная сетка — это стальная проволока, сваренная вместе в плоский лист с квадратной сеткой. Обычный размер сетки составляет 150 мм x 150 мм (6 ″ x 6 ″), а обычная толщина стальной проволоки составляет 4 мм (1/8 ″).

Несмотря на то, что она изготовлена ​​из «мягкой» стали, арматурная сталь не ржавеет внутри бетона.Это связано с тем, что сталь нуждается в кислороде для ржавчины, а после того, как бетон затвердеет, сталь испытывает недостаток кислорода. Вот почему особенно важно обеспечить достаточное количество бетона вокруг арматурной стали.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
