Способы автоматического проветривания теплиц: Автоматическое проветривание для теплицы – механизм открывания форточек

Содержание

Самодельное устройство для автоматического проветривания теплиц

Идея самодельного проветривателя для теплицы Владимира Семенова.  Одна из проблем, которую решают дачники летом — автоматизация проветривания теплиц на загородных дачах. Томаты, например, очень привередливы к тепловому режиму. Уже при +32 °С их соцветия не завязываются в плоды, а при отсутствии движения воздуха в теплице не переносится пыльца.

Известны различные способы автоматического открывания форточек теплиц: с помощью сервомоторов, плунжерных терморасширителей, гидро цилиндров, биметаллических пластин и др. Я же предлагаю вам изготовить простое устройство, выгодно отличающееся от перечисленных простотой изготовления, доступностью и дешевизной применяемых материалов.

Устройство для автоматического проветривания теплиц





1 — брусок-противовес

2 — форточка

3 — упор-ограничитель

4 — гвоздь

Итак, для изготовления одного комплекта устройства потребуются:

• две стеклянные банки — 3-литровая и емкостью 0,8 л;

• две крышки для банок — жестяная (под закатку) и полиэтиленовая;

• отрезок медной или латунной трубки диаметром 5–8 мм и длиной 300 мм;

• аптечная резиновая трубка длиной около 1 метра (можно заменить кембриком, трубкой от капельницы и т. п., главное условие — она должна быть гибкой, но не переламываться при изгибе, плотно надеваться на медную трубку).

Налейте в трехлитровую банку 0,8 л воды и надежно закатайте банку жестяной крышкой для консервирования. Затем просверлите или пробейте в центре крышки отверстие по диаметру медной трубки, вставьте трубку в банку, не доводя ее до дна на 1–3 мм, и тщательно пропаяйте шов (соединение должно быть герметичным).

Вот и все — у вас в руках пневмогидравлический термосифон. При изменении температуры окружающего воздуха от +10 °С до +30 °С нагревшийся в трехлитровой банке воздух вытеснит из нее через трубку около 400 г воды, которая через резиновый шланг поступит в 0,8-литровую банку. При остывании в термосифоне возникает разряжение и вода атмосферным давлением выдавливается из маленькой банки назад в большую.

Рекомендую провести небольшой опыт. Притопите большую банку в ведре с водой и поставьте ведро на огонь. Контролируя температуру воды в ведре термометром, убедитесь, что при нагреве воды на 20 °С из большой банки вылилось не менее 400 г воды. Дайте воде остыть, при этом вся вылившаяся в маленькую банку вода должна вернуться назад в термосифон. Если это не так, то проверьте качество пайки, плотность соединений шланга с медной трубкой и отсутствие трещин и отверстий в шланге.

Теплицу оборудуют минимум двумя расположенными на противоположных стенах теплицы форточками, которые должны свободно вращаться на горизонтальных осях (как правило — на гвоздях) и быть хорошо уравновешены. Маленькую банку подвешивают внутри теплицы к вбитому в верхнюю часть форточки длинному гвоздю, наливают в банку около 200 мл воды и закрывают полиэтиленовой крышкой с прорезанным в ней отверстием, в которое с зазором вставляют до дна резиновую трубку.

Внимание! Полость маленькой банки должна свободно соединяться с атмосферой!

Маленькую банку с крышкой, водой и трубкой уравновешивают противовесом — деревянным бруском, прибитым снаружи к нижней части форточки. При температуре +10 °С форточка должна быть полностью закрыта, а при +30 °С (внутри теплицы) вылившиеся в 0,5-литровую банку 400 г воды должны перевесить противовес (брус) и поставить форточку в горизонтальное положение.

Дальнейшее опрокидывание форточки ограничивается упором, прибитым к боковой стойке рамы теплицы (см. рис.).

Регулировку проводят подбором массы противовеса, длины гвоздя и количества воды в маленькой банке. Температурный режим назначается в зависимости от выращиваемой в теплице культуры. В данном случае приведен режим для томатов.

Термосифон (3-литровая банка) подвешивается к раме (или устанавливается на полочку) в верхней части теплицы и соединяется с банкой резиновой трубкой. Обслуживание устройства сводится к доливке один раз в две недели в 0,8-литровую банку воды взамен испарившейся. В большую банку добавляют воду так (в случае необходимости) — переворачивают банку, отсасывают ртом через трубку воздух из нее и, зажав шланг, опускают конец трубки в сосуд с водой. Вода сама поступит в банку.

Отрегулированное устройство работает надежно и безотказно. Я применяю его в своих теплицах уже лет 15 и вполне в этом убедился.

Источник: vsam1.ru

Методы и системы автоматического проветривания теплиц

Для нормального функционирования теплицы следует создать подходящие условия для выращивания в ней урожая. Немаловажная составляющая тепличного помещения — электропривод на форточке, благодаря которому возможна автоматизация проветривания. Это современное оборудование позволит обеспечить нормальную вентиляцию в помещении.

Зачем нужна установка электропривода?

Теплицы стоит оборудовать электроприводом по нескольким причинам:

  • Повышение плодородности растений из-за постоянного перемещения воздушных масс.
  • Предупреждение возникновения вредителей. В помещении не будет влажности и повышенной температуры, которые создают прекрасные условия для появления насекомых и образования плесени.
  • Сохранение комфортного температурного режима. Причинами увядания растений может послужить повышенная температура и избыток влаги. Не допустить подобного поможет именно проветривание теплицы.
  • Закаливание рассады благодаря суточным колебаниям температуры.

Способы проветривания теплицы

Особенности проветривания делят вентиляцию на такие виды, как принудительная и естественная. К естественной относят и энергетически зависимые способы. Иными словами, необходимо наличие электропривода. Для принудительного вентилирования потребуется сборка вентиляторов: один из них нагнетает воздух в теплицу, другой — выводит из нее. Если теплица внушительной площади, монтируют устройства вентиляции, с помощью которых происходит перемешивание и перераспределение воздуха. При автоматическом вентилировании предусмотрено наличие аккумуляторов, их необходимо регулярно заряжать, чтобы избежать возможных сбоев в системе. На нашем сайте вы можете купить теплицу Москва

Преимущества проветривателей электрического типа

Данный тип проветривателей устанавливают на форточках теплиц. К плюсам такого метода вентилирования относят:

  • обеспечение точной настройки положения окна и быстрое его регулирование;
  • возможность открыть мгновенно несколько форточек благодаря более мощному силовому приводу;
  • использование в теплицах, оборудованных многоступенчатой системой вентилирования.

Из чего состоит электропривод для тепличной форточки и его принцип действия?

К основным компонентам относят:

  • редуктор;
  • трос;
  • вал;
  • регулятор температуры;
  • детектор температуры выносного типа;
  • реле настроек автоматического привода.

Все электроприводы имеют одинаковый принцип работы: наличие жидкости, расположенной во внутренней части открывателя. Нагреваясь, эта жидкость начинает увеличиваться в объеме и, в итоге, вытесняет открыватель. Основополагающий компонент — гидравлический цилиндр, вылитый из стали, в его середине расположен термопривод. Другие немаловажные части открывателя: толкатель, рычаги, крепежи, фиксаторы и некоторые другие механизмы. Наличие расширяющейся жидкости с инерционностью является компонентом каждой автоматической системы вентилирования окон. При внезапном повышении температуры в тепличной комнате, окна могут не сработать, и тогда потребуется их открытие ручным способом.

Электропривод своими руками

Изготовить электрический привод можно собственными силами, если приобрести автоматический вариант не получилось. Для создания банковской конструкции открывания форточки пригодится несколько фиксаторов, оси вращения, вентиляционная фрамуга, брус из дерева. Прежде, чем приступить к созданию механизма проветривания, необходимо понять принцип его работы. Когда в теплице из поликарбоната повышается температура, вода из одного сосуда начинает перетекать в другой: открывается проем, делающий возможным вентиляцию. Когда температура опускается, происходит всасывание воды вакуумом. В результате, жидкость опустошает банку, закрывая форточку.

Для создания собственной конструкции вентилирования, необходимы медная труда, герметик из силикона или олова, две крышки (из капрона и стали), две банки, труба, отличающаяся повышенной гибкостью. Требуется залить банку большого объема примерно 800 мл воды, закрыть стальной крышкой. Затем во внутрь банки впаивается труба из меди, не достающая дна банки несколько миллиметров. Гибкий шланг вводится внутрь капроновой крышки. После проверяется работоспособность всего собранного устройства.

Другой вариант электропривода своими руками

Если электропривод на масляной основе не подходит по тем или иным причинам, существует вариант создания электрического привода, который работает на основе применения цилиндра от компьютерного стола. Сначала готовится цилиндр подъемного типа. Одну из его сторон оборудуют прочным металлическим штоком, а другую — клапанным штоком из пластика.

Нужно приложить некоторые усилия при создании механизма вентиляции собственными руками. Важно приобретение конкретных инструментов, потребуются и навыки работы с ними. Если не соблюдать герметичность соединений, то устройство не будет работать должным образом, что может привести к гибели урожая.

Рекомендуется подходить к вопросу монтажа электропривода на форточки теплиц ответственно и серьезно. Если не уверены в своих силах, лучше доверить монтаж оборудования специалистам! У нас вы можете заказать доставку теплиц из поликарбоната.

Правильная установка автоматического проветривания теплицы своими руками, автомат для вентиляции теплицы и парника, установка и монтаж.

От того, на сколько хорошо организована вентиляция парника, напрямую зависит объем и качество урожая. Лучший вариант — автомат для проветривания теплицы. Вам не придется ходить несколько раз, чтобы посмотреть температуру и открыть/закрыть створки, механизм все сделает сам.

В этой статье мы охватим две темы. Первая – правила проветривания. Вторая – сборка автоматического открывателя форточек для теплиц своими руками.

Правильное проветривание теплицы

Иногда какие-то 5 градусов могут сыграть решающую роль, поэтому к температуре внутри летних и зимних теплиц следует относиться внимательно.

Проветривание парников: температура

Самое главное правило организации принудительного или естественного проветривания для теплиц – своевременность. Редко у кого в парнике можно встретить градусник. Обычно раскрывание/закрывание форточек происходит «на глаз»: посмотрели утром прогноз погоды, увидели, что +30 обещают – открыли, вечером опять закрыли.

При этом с утра на участок сильно не торопимся, полагаясь на собственные ощущения – на улице еще прохладно. Завтра, говорят, +20 будет – не открываем, не жарко кажется.

Ошибка очевидна: температура «за бортом» и внутри теплицы сильно различается. В солнечный день, если снаружи всего 10 градусов, внутри воздух может разогреться до +25 — +30. Соответственно, утренние или дневные 18 – 20 град. на улице говорят о том, что в парнике может быть хорошо за 30 град. Решая, делать ли проветривание, и если делать то, когда, надо к уличной температуре прибавлять 10 – 15 градусов.

[su_label type=»warning»]Обратите внимание:[/su_label] [su_highlight background=»#fdffcd»]сразу возникает вопрос о цифрах, с которых стоит активировать вентиляцию в теплице из поликарбоната. Все зависит от того, какие культуры выращиваются – у каждой из них есть критические температуры, превышение которых приводит к отсутствию или гибели завязей. Для примера возьмем томаты. В зависимости от сорта, их пыльца становится стерильной при температуре +30 — +35 град. [/su_highlight]

Термопривод для автоматического открывания форточек теплиц можно купить готовый – дуся сан или гидот дв

[su_label type=»success»]К сведению:[/su_label] [su_highlight background=»#e5fec3″]лучший способ обеспечивать нужную температуру – монтаж автоматического проветривания теплиц, с термоприводом или электроприводом. Система будет самостоятельно, а главное, вовремя, открывать/закрывать створки форточек. Это важно и зимой, когда внутри работает отопление.[/su_highlight]

Правильное расположение форточек для проветривания

Необходимо соблюдать несколько правил ручного и автопроветривания для теплиц:

  1. Нельзя открывать боковые форточки сразу на двух противоположных сторонах постройки – многие культуры плохо переносят сквозняки при проветривании. По этой же причине нельзя держать открытыми двери в торцах парника.
  2. Несколько открытых фрамуг обязательно должны располагаться в крыше теплицы, чтобы было верхнее проветривание. Иначе остужаться будет только воздух внизу, под сводом же температура останется очень высокой.
  3. Фрамуги для проветривания, располагающиеся на крыше теплицы с автоматической форточкой, должны иметь форму прямоугольников, где короткая сторона в 3 раза меньше длинной. Общая площадь фрамуг – минимум 10 % от площади парника.
  4. Форточки и сопла принудительной вентиляции располагаем как можно дальше от растений.
  5. Делать «нижнее» проветривание теплиц из поликарбоната своими руками практически бесполезно, см п.2. Особенно это касается купольных конструкций.
Организуем проветривание теплицы своими руками: схема циркуляции воздуха

Делаем самооткрывающиеся форточки в теплице своими руками

Далее речь пойдет о том, как сделать автомат для проветривания теплиц своими руками. Точнее, ниже будут описаны принцип действия, сборка, монтаж системы, работающей по принципу переливающихся сосудов.

Материалы, изготовление

  • Две емкости для воды. Размер их напрямую зависит от размера и веса створки форточки. Для примера возьмем канистру на 6 литров и пластиковую бутылку на 2 литра.
  • Кусок шланга. Его длину рассчитываем исходя из расположения большей емкости, выполняющей роль расширительного бака и расстояния до форточки. Также делаем небольшую прибавку на провисание.
  • Два отрезка металлической трубки того же диаметра, что и шланг. Она будет выполнять роль штуцера.
  • Баллон с герметиком.

Сначала работаем с большой емкостью. Крышку снимаем, вкручиваем в нее штуцер, канистру наполняем водой на 1/4, возвращаем крышку на место. Соединение должно быть воздухонепроницаемым, поэтому резьбу штуцера и на горле канистры перед закручиванием смазываем герметиком. С бутылкой поступаем точно также, только воды наливаем ровно столько, чтобы под ней скрывалось лишь устье трубки – для замера емкость должна быть перевернута. Штуцеры на канистре и бутылке соединяем шлангом. В донышке бутылки делаем маленькое отверстие, размещаем ее горлом вниз на верхней части створки.

Устройство теплицы с автоматическим проветриванием: система сообщающихся сосудов

[su_label type=»warning»]Обратите внимание:[/su_label] [su_highlight background=»#fdffcd»]канистру, которая будет выполнять роль расширительного бака, размещаем в перевернутом виде там, где должна замеряться температура. Чтобы реакция на тепло от воздуха наступала быстрее, стенки емкости можно обернуть черной пленкой или окрасить в черный же цвет.[/su_highlight]

Принцип работы и регулировка системы

Работает автомат для проветривания теплицы довольно примитивно: нагретый воздух в канистре расширяется, выталкивая собой воду. Последняя перетекает в бутылку, увеличивая ее вес. Чем выше температура воздуха, тем больше воды в маленькой емкости, чем больше весит бутылка – тем больше откидывается под ее весом створка. И наоборот, при похолодании воздух сожмется, вода из бутылки начнет оттягиваться назад, привод для форточек теплиц вернет створку в прежнее положение.

Чтобы облегчить возвращение створки автоматической форточки для теплицы из поликарбоната в исходное положение, надо установить на окне противовес открывателю. Эту роль может исполнять не слишком тугая пружина или кусок резиновой ленты. Еще один момент: на фрамугу следует установить фиксаторы, которые предотвратят слишком сильное распахивание.

Регулировка работы автомата осуществляется опытным путем:

  • Поиск оптимального места для расширительного бака.
  • Подбор канистры подходящего размера.
  • Подбор противовесов и грузиков для фрамуги проветривания.

То есть что-то меняем, наблюдаем результаты, опять меняем… Так до тех пор, пока форточка для теплицы из поликарбоната, автомат которой мы собирали, не начнет функционировать как надо.

Фото самодельного автомата открывания форточек для теплиц

Проветривание теплицы — залог хорошего урожая

Для того, чтобы получить здоровый и обильный урожай, необходимо создать в теплице благоприятный, комфортный для растений климат. В первую очередь фруктам, овощам или цветам необходим своевременный и систематический полив, но не менее важно для растений и регулярное проветривание теплицы. Это особенно актуально в жаркие солнечные дни. При перегреве теплицы в воздухе могут начать размножать болезнетворные микроорганизмы, увеличиваться влажность, а растения начнут задыхаться, что однозначно приведет к их гибели.

Для предотвращения этого необходимо регулярное поступление свежего воздуха, снижающего температуру и уменьшающего влажность микроклимата теплицы.

Существуют два способа проветривания теплицы: ручной и автоматический.

Проветривание теплицы своими руками

Ручной способ проветривания парников и теплиц хорошо подходит для тех дачников, которые имеют возможность каждый день находиться на своем приусадебном участке и внимательно следить за влажностью и температурой воздуха в теплице.

Вентиляционную схему теплицы следует продумать и спланировать уже на стадии разработки конструкции. Если планируется небольшая теплица, то можно обойтись двумя форточками, выходящими желательно на разные стороны или расположенными на разных уровнях: одна — сверху, а другая — снизу.

Двери лучше устанавливать с двух торцов теплицы, тогда при их открывании теплица будет продуваться насквозь, что благоприятно скажется на растениях.

Для большой теплицы потребуется более серьезная система вентиляции: форточки с двух сторон. Они могут быть либо небольшие, но расположенные подряд, либо более крупные, размещённые на равном расстоянии друг от друга.

Популярны 2 конструкции форточек — обычные, с открывающейся створкой и форточки типа «жалюзи».

Как уже говорилось выше, для проветривания теплицы вручную необходимо практически постоянно присутствовать на садовом или дачном участке, ведь погода может быть очень переменчивой, особенно в межсезонье.

Но как быть, если постоянное присутствие на участке невозможно? Решить проблему можно, используя автомат для проветривания теплицы, который позволяет удерживать в помещении температуру в пределах 16-25° C. Такой режим является наиболее благоприятным для нормального роста и плодоношения основного количества тепличных культур.

Автоматическое проветривание теплиц

При отсутствии возможности вручную проветривать теплицу необходимо автоматическое вентиляционное устройство. Тогда при малейшем перегреве на солнце фрамуги и двери станут открываться, а при остывании воздуха — вновь закрываться.

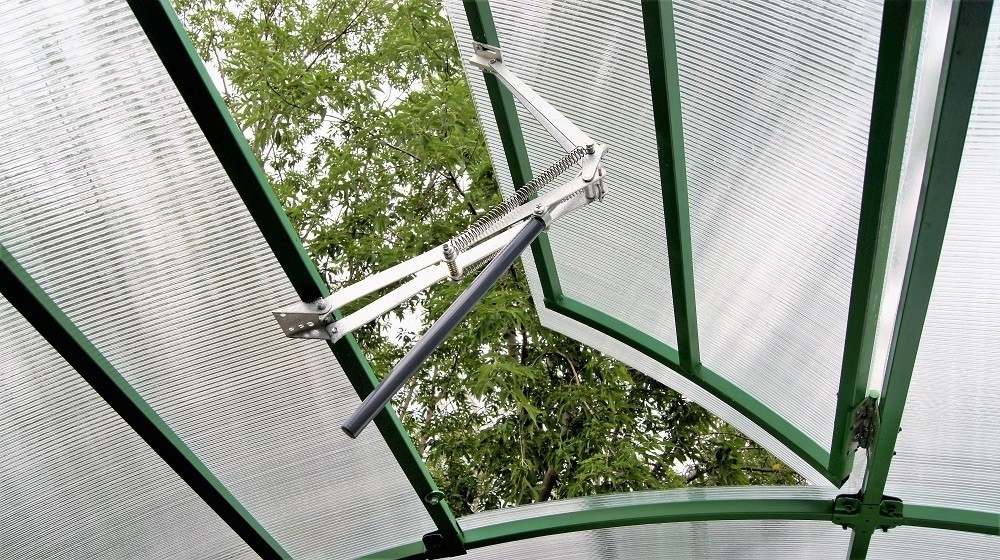

Функционирование такого устройства базируется на действии гидроцилиндра, который состоит из штока, уплотнительных колец и трубы.

При повышении температуры воздуха масло, которое находится в цилиндре, нагревается, расширяется и выталкивает шток. При верных расчетах шток может выдвигаться на высоту до 40 см. Этого достаточно, чтобы открыть форточку.

По мере проветривания воздух охлаждается. Ближе к вечеру его температура в теплице понижается настолько, что масло остывает и уменьшается в объёме. За счёт чего шток под давлением тяжести фрамуг втягивается в цилиндр. Форточки, которые больше ничем не удерживаются — закрываются.

Такой автомат для проветривания может функционировать в любой теплице или парнике, а его установка в форточке настолько проста, что ее можно произвести самостоятельно. Устройство может работать в форточках, максимальный вес которых не превышает 7 кг. Форточка открывается на диапазон до 45 см.

Одним из самых популярных автоматов для проветривания теплиц является автомат «Дуся Сан». Он отличается высоким качеством, выдерживает форточки весом до 7 кг и очень прост в сборке. Все необходимое для установки автомата для проветривания теплиц ДусяСан входит в комплект: термоцилиндр, рычаги и их соединения. Вам остается только собрать и привинтить автомат к форточке и парнику.

Как правильно проветривать теплицу из поликарбоната?

Для того, чтобы поддерживать в теплице из поликарбоната оптимальную температуру и избежать застаивания воздуха, необходимо ее правильное проветривание. Нарушение микроклимата может привести к гибели растений.

Зачем проветривать теплицу

  • Для регулировки температуры внутри и поддержания ее точного значения, что важно для ряда культур.
  • Для снабжения растений свежим воздухом.
  • Для опыления растений внутри теплиц. Искусственные потоки воздуха способствуют опылению самоопыляемых культур.
  • Закаливание растений приспосабливанием к перепаду температур.
  • Для борьбы с болезнями и вредителями, которые распространяются в непроветриваемом пространстве.

Способы проветривания теплицы

Применение способов проветривания зависит от конструкции теплицы. Чтобы отслеживать температурный режим, по периметру теплицы располагают термометры.

  • Проветривание вручную

Самый простой способ вентилирования воздуха, зависит от открывания в теплице форточек и дверей. Угол открытия – 55 градусов. Качество проветривания будет зависеть от количества форточек и дверей, их размера и расположения. Преимущество этого метода в том, что он не требует дополнительных затрат в виде расходов на электроэнергию или иные специальные приборы. Недостаток в том, что необходимо присутствие человека, чтобы открыть/закрыть форточки.

  • Автоматическое проветривание

Предполагает использование различных приспособлений, чтобы избежать необходимости вручную проводить проветривание. Варианты:

  • механизм для автоматического открывания/закрывания форточек;
  • использование термореле, работающего на электроэнергии или солнечных батареях;
  • на заранее установленный вентилятор подается сигнал о его включении, тем самым создается необходимый температурный режим;
  • биметаллическое проветривание, работающее на различном коэффициенте расширения металлов, входящих в конструкционный состав теплицы: при нагревании происходит изгиб каркаса и открывание форточки, при охлаждении – форточка закрывается.

В теплицах используют вытяжной вентилятор – для отвода накопившегося теплого воздуха и циркуляционный – для приведения в движение воздушных масс.

Автоматическая вентиляция теплицы своими руками

Самодельный автомат для проветривания теплиц и его установка

Любой дачник не против иметь удобный и безотказный автомат для проветривания теплиц.

В течение всего сезона это становится настоящей проблемой, поскольку перегрев и сквозняк влияют на рост растений и могут их погубить. Для них необходимы поступление свежего воздуха и нормальная температура.

Виды конструкций для проветривания теплиц

Электрический автомат представляет собой вентилятор и тепловое реле, которое срабатывает при определенной температуре. Устройство отличается высокой точностью, а мощность его может быть любой. Один датчик может подавать сигнал на открывание любого количества форточек.

Автоматы разной сложности существуют в продаже, но также можно изготовить агрегат самостоятельно. Недостатками являются зависимость от подачи электроэнергии и затраты на нее.

Применение солнечной батареи с аккумулятором позволяет сделать систему проветривания энергонезависимой. Кроме того, подобный источник энергии можно использовать для закачки воды из колодца, подзарядки телефона и других целей.

Сигнал от датчика также может открывать форточки для естественной вентиляции.

Устройства на основе разной величины температурного расширения материалов отличаются простотой и надежностью, например, биметаллов. Приспособление содержит в качестве исполнительного механизма составную металлическую пластину из металлов с разным температурным расширением. При нагреве происходит ее изгиб, благодаря которому открывается форточка. Недостатком является малая мощность.

Самодельная гидравлическая система работает за счет теплового расширения жидкости, которая перетекает из одной емкости в другую и действием своего веса открывает фрамугу. Чтобы создать необходимое усилие, нужно сделать громоздкое устройство.

Наиболее распространены гидравлические системы. Они просты по конструкции и обладают высокой мощностью. Принцип действия заключается в расширении масла, которым заполнен гидроцилиндр. Жидкость давит на поршень, который перемещает шток с соединенной с ним через рычажную систему фрамугой.

Способы проветривания теплиц

Микроклимат для растений в защищенном грунте поддерживается следующим образом:

  1. Открываются форточки, фрамуги или дверь. Лучшим вариантом является расположение двух форточек на разной высоте.
  2. Сквозная вентиляция длинной и узкой теплицы через 2 расположенные на торцах двери.
  3. Автоматизированная система проветривания промышленных теплиц с температурными датчиками. Некоторые культуры не любят сквозняк. Для его предупреждения рамы для проветривания располагают равномерно по теплице на одной высоте или с циркуляцией воздуха в верхней части.

Все устройства должны быть надежными и выдерживать влияние ветра. Для этого они делаются мощными и снабжаются специальными пружинами и упорами.

«Дуся-сан» — автомат для проветривания теплиц: отзывы

Простое устройство с гидроцилиндром не требует батареек и электричества.

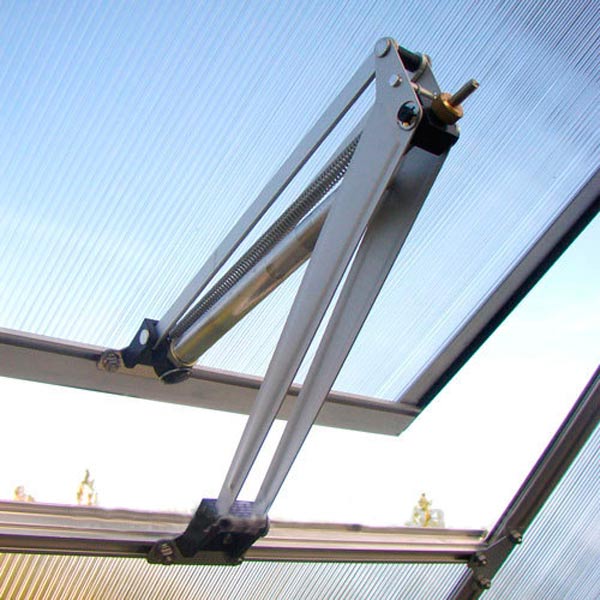

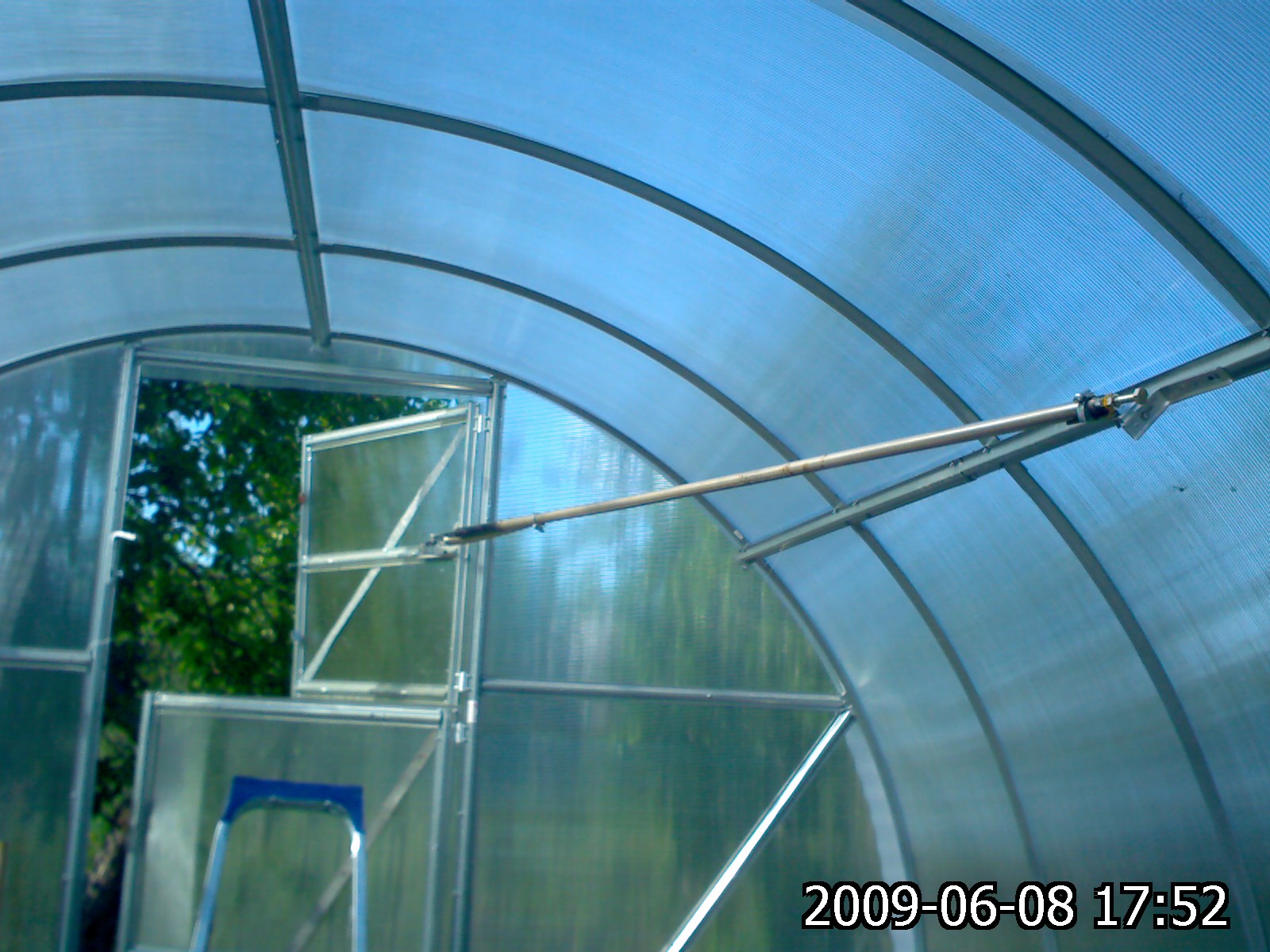

Автомат для проветривания теплиц «Дуся-Sun» устанавливается на фрамугу, дверь или форточку. Принцип действия заключается в расширении при нагревании жидкости, которая перемещает поршень гидроцилиндра.

При снижении температуры в теплице жидкость уменьшается в объеме, устройство возвращается в исходное состояние и происходит закрытие форточки.

Автомат развивает не очень большие усилия. Допускаемая максимальная нагрузка на него не превышает 7 кг. Правильная установка и настройка позволяет применять устройство долгие годы. Срабатывание на открывание начинается при температуре 15 — 25 0 С, и настройка производится вручную. Когда воздух в теплице нагреется до 30 0 С, форточка открывается на всю длину перемещения штока — 45 см. При похолодании она снова прикроется на определенную величину, поддерживая заданную температуру. Небольшие размеры цилиндра позволяют жидкости быстро прогреваться или охлаждаться. Увеличение температуры в теплице выше 50 0 С не гарантирует надежную работу устройства. Сильные ветра также негативно влияют на работоспособность автомата.

Автомат «Дуся-Сан» усиленный

Производители выпустили усиленный автомат для проветривания теплицы «Дусясан». Он отличается следующим:

  • более широкий рычаг;
  • замена алюминиевого резьбового соединения для цилиндра на стальное;
  • увеличение мощности возвратной пружины.

Усиление конструкции автомата позволяет увеличить его ресурс и способность выдерживать сильную ветровую нагрузку. Отзывы потребителей говорят о том, что конструкцию автомата желательно сделать еще мощнее. Предельная нагрузка также осталась на уровне 7 кг. Корпус изготовлен из тонкого алюминия, который легко сгибается. Крепление к форточке постоянно расшатывается ветром, и его необходимо периодически подтягивать. Многие умельцы предпочитают конструкции автоматов для открывания теплиц собственного изготовления.

Автомат для проветривания теплицы «Дуся-Сан» продается в разобранном виде. Рычажная система из алюминия крепится к форточке и каркасу теплицы. Затем в нее вкручивается цилиндр с держателем. Установка устройства производится при закрытой форточке, когда температура внутри теплицы не превышает 15 0 С. Начало открывания окна регулируется закручиванием или откручиванием цилиндра.

Отзывы потребителей на автомат для проветривания теплицы «Дуся-Сан» усиленный отмечают следующие его достоинства:

  1. Легкость установки своими руками.
  2. Надежность работы.
  3. Большая величина перемещения штока.

Обслуживание автомата заключается в периодической смазке подвижных частей машинным маслом, контроле крепления к раме и каркасу и проверке настройки.

Не следует допускать попадания на гидроцилиндр солнечных лучей. Он должен срабатывать на температуру воздуха в теплице, а не на излучение. Для этого устанавливают экраны.

Конструкции, где гидравлическая жидкость содержит парафин, не следует устанавливать ранней весной и поздней осенью. Жидкость может застыть при низкой температуре, и устройство становится неработоспособным.

«Дуся-Сан» — автомат для проветривания теплиц — работает только в теплый период года. После окончания сезона его демонтируют до следующей весны. Перед обратным монтажом проверяется легкость хода штока.

Какой выбрать автомат для проветривания теплицы: термопривод

Термопривод — это универсальное устройство для открывания дверей, потолочных и распашных окон теплиц. Его основой является гидроцилиндр с поршнем и жидкость, находящаяся внутри. При нагревании она увеличивается в объеме и выталкивает поршень, который через систему рычагов открывает форточку.

Отечественная конструкция «Уфопар» создает усилие до 100 кг и перемещает шток на расстояние 45 см. Она содержит накопительный и открывающий цилиндры, что делает ее достаточно мощной. Для автомата должны быть предусмотрены соответствующие опоры в теплице, чтобы они выдерживали большие нагрузки. Для этого их часто приходится усиливать, поскольку они рассчитаны только на удерживание прозрачного покрытия, в качестве которого применяется поликарбонат. Кроме давления от форточки на опоры передаются ветровые нагрузки. Настройка на срабатывание производится с помощью гаек и регулировочной шпильки.

Попадание внутрь цилиндра воздуха является проблемой для всех гидроцилиндров. Он вытесняется автомобильным маслом, которое заливается через горловину.

Близкие технические характеристики имеет автомат «Туймазы».

Импортный термопривод Autovent XL (производства Англии) обеспечивает поднятие рам весом до 5,5 кг на высоту до 30 см. Конструкция выполнена из легкого сплава, а цилиндр заполнен гидравлической жидкостью, обладающей стабильными температурными характеристиками.

Автомат для проветривания теплиц «Мегавент» датского производства поднимает фрамуги весом до 24 кг на высоту до 45 см. Устройство большей мощности в 2 раза дороже (5 тыс. р.) по сравнению с предыдущими моделями. Он снабжен гидравлическим амортизатором, защищающим его от поломок при сильном ветре.

При выборе модели исходят из конструктивных особенностей и площади теплицы. Усилие по открыванию дверей, фрамуг или форточек не должно быть больше заданной грузоподъемности автомата. Измерение можно легко произвести с помощью безмена, прицепив его в месте соприкосновения со штоком гидроцилиндра.

Если устройство не может переместить фрамугу, то надо ставить автомат для проветривания теплицы усиленный.

Также можно использовать 2 модели на 1 объект. Если форточки небольших размеров, то открывания одной будет недостаточно. Целесообразно устанавливать в теплице 1 автомат на торцовую дверь или несколько на форточки, расположенные близко к крыше.

«Дуся-Сан» — автомат для проветривания теплиц — имеет небольшую мощность, но работает надежно и часто устанавливается. Таких устройств в теплице может быть несколько. Чтобы обеспечить необходимое проветривание, следует полностью открывать не менее 1/5 общей площади крыши.

Самодельные устройства автоматического проветривания

Многие изготавливают автомат для проветривания теплицы своими руками на разных принципах действия. В основном это изменение формы устройства или объема вещества.

1. Гидравлическая система из двух емкостей с жидкостью

Самодельный автомат для проветривания теплиц, где рабочей жидкостью является вода, надежно работает и не требует затрат. Металлическая герметичная емкость большего объема, заполненная жидкостью, сообщается с небольшой банкой, подвешенной и соединенной с форточкой через систему блоков. При нагревании жидкость перетекает из большой емкости в маленькую, которая сообщается с атмосферой. Вес банки при этом увеличивается и передает усилие на открывание форточки. При снижении температуры внутри теплицы жидкость перетекает обратно в большую емкость, и створка закрывается под действием собственного веса.

Установка автомата для проветривания теплицы производится при пониженной температуре, соответствующей закрытию теплицы.

Для этого вес форточки должен незначительно превышать вес малой емкости, которая уравновешивается дополнительным грузом. Когда температура в теплице начнет повышаться, жидкость нагревается и перетекает в малую емкость по гибкому шлангу. Чтобы это было видно, ее лучше взять из прозрачного пластика. Вес последней увеличивается, и створка начинает открываться. В вечернее время, когда температура в теплице начнет снижаться, створка должна закрыться.

Автомат для проветривания теплицы своими руками может быть изготовлен из подручных средств. Но он довольно громоздкий, и в продаже таких систем нет. Небольшая мощность не дает возможности работать с большими фрамугами. В теплице следует открывать не менее двух форточек на разной высоте, чтобы обеспечить циркуляцию свежего воздуха.

2. Автомат с пневмоприводом

Устройство работает за счет расширения воздуха при повышении температуры в герметичной емкости большого объема. Ее располагают под крышей теплицы и соединяют гибким шлангом с шариком из пластизоля. Последний размещают в замкнутом пространстве — между цилиндром и поршнем. При повышении температуры объем воздуха в емкости увеличивается, а шарик начинает надуваться и давит на поршень, который перемещает через шток и тетиву створку фрамуги.

Система настраивается при температуре не более 15 0 С. Для этого в нее закачивают воздух, чтобы шарик немного надулся. Тетива натягивается, но при этом створка должна находиться в закрытом состоянии. По мере повышения температуры в теплице фрамуга должна открываться, а с заходом солнца вернуться в исходное положение.

Пневмопривод является громоздким, но многие применяют его из-за простоты изготовления.

Известно устройство, где перемещение форточки производится с помощью сильфона, а система заполняется ацетоном. Она должна быть герметичной и устойчивой к агрессивной среде.

Простым и надежным является автомат для проветривания теплиц, содержащий следующие емкости:

  1. Накопительная, заполненная воздухом.
  2. Закрывающая, заполненная водой, подвешенная на тросе и передающая усилие своего веса на вращение двери теплицы.
  3. Открывающая, подвешенная выше и сообщающаяся с атмосферой.

В качестве герметичной емкости, заполненной воздухом, может применяться канализационная труба, закрытая с торцов заглушками. В исходном положении при пониженной температуре давление в ней отсутствует. Она сообщается гибкими шлангами с открывающей емкостью и закрывающей, которая удерживает дверь в закрытом положении.

При повышении температуры внутри теплицы воздух в накопительной емкости расширяется и передает давление в закрывающую емкость, вода из которой вытесняется в открывающую. Усилие на вращение двери перераспределяется, и она открывается. При этом приходится преодолевать только сопротивление в шарнирах двери, поскольку возвратная пружина отсутствует. Когда температура в теплице снижается, в накопительной емкости появляется разрежение, которое обеспечивает перелив воды обратно в закрывающую емкость. При этом дверь теплицы возвращается обратно в исходное положение.

3. Проветривание с помощью клапанов

Простейшее устройство защиты от перегрева состоит из входного и выходного клапанов. Принцип действия основан на различии температуры внутри теплицы и снаружи. Внутрь отрезка трубы большого диаметра вставляется клапан из легкого материала. Один устанавливается внизу теплицы, а другой — наверху, на противоположной стороне.

Поток теплого воздуха открывает верхний клапан. За счет разрежения внутри открывается нижний. Чтобы на него не влиял ветер, перед ним устанавливается защитный щиток. Количество клапанов может быть больше.

4. Биметаллические системы

Принцип действия основан на изгибе металлической пластины при нагревании. При охлаждении она возвращается в исходное положение. Однако величина и сила изгиба малы, и можно лишь незначительно приоткрыть форточку. Часто приводятся описания некоторых конструкций, но их эффективность вызывает сомнения из-за чрезвычайно малых температурных деформаций.

На любой самодельный автомат для проветривания теплиц отзывы поступают самые противоречивые, поскольку для его изготовления требуется умение. Большая часть устройств отличается сложностью и занимает в теплице много места.

Неоспоримым преимуществом здесь является отсутствие затрат и возможность ремонта своими руками. Но некоторые конструкции требуют немалых вложений, например при использовании электропривода.

Заключение

Для закрытого грунта действительно нужен автомат для проветривания теплиц. Он должен работать постоянно, поддерживая микроклимат, необходимый растениям. Одного перегрева может оказаться достаточно, чтобы погиб весь урожай.

Известно много видов автоматов, которые можно изготовить своими руками, и они надежно работают. Наибольшую популярность получили устройства с термоприводом зарубежного производства, но цена их остается высокой. Выбор конструкции зависит от правильного соотношения стоимости и эффективности.

Автоматическое Проветривание Теплиц: Детальная Инструкция

Фото простой конструкции

Чтобы растения, высаженные в теплице, росли и давали плоды, необходимо обеспечить им подходящие условия. Одно из условий, это своевременное проветривание. Автопроветривание теплицы своими руками можно установить, если следовать инструкции.

Типы систем автоматической вентиляции

Если тепло обеспечивается благодаря устройству теплицы, то свежий воздух попадает только с помощью проветривания.

Примечание. Не все, кто выращивает овощи и фрукты, имеют возможность жить рядом с теплицей. Проблема может быть решена с помощью установки автоматического проветривания.

Все, существующие сегодня устройства для вентиляции теплиц в автоматическом режиме выделены в две группы:

  • Автономные устройства, полностью независимые.
  • Автоматизированные системы, зависимые от энергии.

Преимущества и недостатки зависимых от энергии систем для вентилирования теплиц:

ПреимуществаНедостатки
Благодаря высокой мощности, можно устанавливать даже в теплицах с большой площадью.В случае непредвиденного сбоя в электричестве, растения могут погибнуть. Требуется оснащение системы дополнительным источником питания.
Специальные датчики регулируют проветривание теплиц в строго определенное время. Если из строя выходит одна деталь, приходится осуществлять ремонт целого блока.
Такая система действует на высоком уровне и очень компактна, что важно для тех, кто стремится экономить пространство в теплицах.Электропитание требует больших денежных затрат.

Другой тип устройств – полностью независимых от питания, практически не имеет недостатков, но его установка происходит труднее. Требуется закрепление специальных гидроцилиндров (см. Гидроцилиндр для теплицы) или биметаллических пластин, которые позволят открываться форточкам и фрамугам.

Примечание. Проветривание теплицы своими руками, с помощью специального механизма, позволит избежать необходимости постоянно проживать на даче и следить процессом вентилирования.

Создание системы для вентиляции своими руками

Автоматическая система вентиляции.

Для того чтобы создать механизм, приводящий в действие элементы системы, необходимо иметь:

Механизм с гидравлическим цилиндром

Принцип работы прост – устройство приводится в действие за счет расширения жидкости, набранной в цилиндр, под воздействием лучей солнца.

При повышении температуры, давление воздуха способствует вытеснению жидкости из одного цилиндра в другой. При этом в одной емкости вес становится существенно меньше, и фармуга открывается. Как только температура падает, фармуга закрывается.

Примечание. Можно заполнять цилиндр маслом или парафином, эти вещества расширяются при повышении температуры.

Металлические пластины

Металлические пластины хорошо расширяются при высокой температуре.

Когда это происходит, она, расширяясь, сильно выгибается, и при этом приводит в движение форточку в теплице:

  • Чтобы соорудить механизм, потребуются полосы из металла и дюймовая доска.
  • Следует учитывать, что данный способ подходит только для открытия небольших форточек.
  • Между металлической пластиной и доской нужно вставить брусок. Все это тщательно закрепляется в самом низу теплицы.

Примечание. С помощью шарниров конструкцию нужно соединить с форточкой. Это самая простая конструкция, однако, она не подходит для поднятия большого веса.

Пневматический привод

Открытие форточки будет происходить при расширении в приводе нагретого воздуха.

Чтобы изготовить механизм, потребуется:

  • Поршень с пенопластовым штоком.
  • Резиновый шланг.
  • Сосуд для воздуха, желательно из металла.
  • 20 – сантиметровый цилиндр.
  • Шкив.
  • Прочный шнур.
  • Деревянное коромысло.
  • Шарик, сделанный из пластизоли.

Автоматическое проветривание теплиц своими руками на пневматическом приводе сделать не сложно:

  • Нужно лишь проследить, за тем, чтобы в верхней части цилиндра была закреплена направляющая для штока.
  • В дне проделывается отверстие, через которое протягивается шланг.
  • Механизм начинает работать, когда надувается шарик.
  • Он поднимает шток и поршень, что вызывает натягивание шланга. Когда температура падает, шарик сжимается.
  • Существует также несколько нестандартных способов создания автоматической системы проветривания теплиц.

Примечание. Если в наличии нет металлических пластин и цилиндров, можно использовать то, что всегда под рукой в любом дачном хозяйстве: стеклянные банки.

Система проветривания из сподручных материалов

Как сделать самостоятельно автоматическое проветривание.

Чтобы собрать автоматический механизм потребуются детали:

  • Крышка для банки, используемая при закрутке овощей.
  • Крышка из полиэтилена.
  • Трубка из меди или латуни, около 3 см.
  • Трубка от капельницы, 10 см.
  • Деревянный брусок, отмеряется по форме форточки.
  • Гвозди – 2 шт.
  • Проволока, на которую можно подвесить банки.
  • Средство для пайки – герметик.

Система проветривания из банок создается по несложной инструкции:

  • В большой стеклянный баллон, вместимостью 3 литра, нужно залить 0,8 литра воды. После этого баллон закатывается крышкой. В ней проделывается отверстие, по размерам подходящее для трубки из латуни;
  • После этого отверстие необходимо запаять герметиком;
  • В крышке из полиэтилена проделывается такое же отверстие, только вставляется пластиковая трубка, и также запаивается.
  • После этого банки размещаются в теплице. К раме теплицы приделывается брус, выступающий в роли противовеса.

Примечание. Следует учитывать, что данный способ подходит лишь для тех теплиц, в которых фрамуги открываются по горизонтальной оси. Раз в три недели требуется доливать воду в банки.

Другой необычный метод проветривания основан также на использовании энергии тепла.

Автоматическая, реверсивная система проветривания

  • Канистра из металла. Можно использовать старую.
  • Стакан.
  • Детский шарик.
  • Шток из металла.
  • Кусок пенопласта.
  • Леска.
  • Коромысло.
  • Клей для металла и дерева.
  • Герметик из силикона.
  • Скотч.

Инструкция по сборке:

  • Чтобы тепло быстрее проникало в канистру, ее нужно покрасить в черный цвет.
  • В крышке канистры проделывается отверстие, через которое можно протянуть трубку.
  • Крышка и область вокруг трубки обрабатывается герметиком.
  • Из металла формируется труба, концы которой следует закрепить скотчем. На дне стакана или другого предмета цилиндрической формы вырезается отверстие, так же, как и в крышке.
  • Делается отверстие для штока, после чего все отверстия хорошо обрабатываются герметиком. Одну крышку нужно оставить съемной, чтобы было возможно настроить систему.
  • Чтобы сделать пневматический поршень, надутый шарик наклеивают на полоску скотча, после чего он фиксируется. Из пенопласта нужно вырезать круг, подходящий по диаметру, и его концы также обклеиваются скотчем. Устанавливается шток из металла.

После того, как все приготовления закончены, остается лишь собрать конструкцию:

  • Ресивер закрепляется под потолком, шкив на стене, а цилиндр нужно поставить недалеко от фрамуги. Затем проводятся все трубки. Чтобы система заработала, ее нужно настроить.
  • К шарику прикрепляется шланг и соединяется с ресивером. Устанавливается поршень. Проводить настройку рекомендуется в прохладную погоду, при температуре не выше 18 градусов.

Можно выбрать любой из вариантов механизмов для проветривания теплиц, и собрать его по инструкции. Это позволит избежать необходимости регулярно проветривать теплицу самостоятельно и проживать рядом с ней. Для более подробной информации рекомендуем посмотреть видео в этой статье.

Как сделать вентиляцию в теплице из поликарбоната

Полноценная вентиляция теплиц позволяет формировать комфортный микроклимат, ускорить созревание овощей и фруктов. Полноценная вентиляция в теплице из поликарбоната позволяет быстро удалять обработанный растениями воздух, не позволяет накапливаться в грунте избыточной влажности.

Разновидности вентиляции

При неправильном уходе за плодоносящим растением, оно не будет плодоносить, гибнет. В настоящее время существует две разновидности вентиляции искусственных сооружений:

  • автоматические;
  • ручные (механические)

Автоматическую вентиляцию можно сделать:

  • биметаллической;
  • электрической;
  • гидравлической

Ручной вариант вентиляции (проветривания) предполагает наличие разного числа форточек, дверей, прост и доступен.

Преимущества такой вентиляции воздуха для самодельных теплиц:

  1. Отсутствие затрат на специальные приборы.
  2. Экономия электрической энергии.

Недостатком ручной вентиляции является обязательное присутствие владельца теплицы.

Те, кто не имеет возможности постоянно ухаживать за растениями, стараются использовать автоматическую вентиляции теплицы, сделанную своими руками. Совет! Необязательно искать специалиста для создания вентиляции, вполне можно справиться с подобной задачей своими силами, воспользовавшись готовым алгоритмом действий.

Среди преимуществ автоматического режима вентиляции отметим шанс создавать для определенных растений необходимый климатический режим.

Рассмотрим подробно алгоритм создания автоматической вентиляции сооружения.

Электрическое проветривание

Это наиболее бюджетный вариант вентиляции. Если вы решили сделать подобную вентиляцию в теплице своими руками, вам потребуется электрический вентилятор и термореле. Именно термореле станет главным элементом схемы. Оно позволяет дачнику налаживать функцию установки вентиляционной системы на заданный температурный режим, подавать вентилятору сигнал о необходимости начала работы. Сразу после получения сигнала вентилятор начинает функционировать, происходит охлаждение воздуха внутри теплицы. Каковы основные преимущества подобной охлаждающей системы?

  1. Бюджетность, доступность устройства. Подобная вентиляция в теплице из поликарбоната вполне может быть сделана своими руками.
  2. Установка желаемого числа вентиляторов и реле по всей длине теплицы.
  3. Правильный монтаж такой вентиляции теплицы своими руками дает возможность выполнять регулировку плотности воздушного потока. В случае существенного перегрева либо резкого охлаждения воздуха можно менять режим работы вентилятора. Вытяжной вентилятор при создании незначительного разряжения наружу выводит горячий воздух, вместо него в теплицу попадает свежий воздушный поток.
  4. Термореле считают надежными устройствами, которые дают четкие показания. Современные модели термореле предполагают установку параметров, позволяющих им отключаться и включаться в определенное время.

Способы проветривания в теплицах

Минусом системы является сложность подачи бесперебойного питания в случае отключения электрического тока, необходимость применения дорогостоящего дополнительного оборудования. Актуально это в летную жаркую пору. При отключении вентиляционной системы на 2-3 часа возрастает риск гибели растений.

Гидравлическое проветривание

Именно этот метод можно считать гениальным изобретением современности. Наиболее долговечной и надежной системой считают гидравлический вариант проветривания теплиц. Подобная система включает в себя следующие элементы: рычаги, соединенные между собой фрамугой.

Суть обустройства и функционирования такой схемы:

  1. Заливают в определенную емкость жидкость. В процессе ее нагревания происходит постепенное расширение, при охлаждении – частичное сжатие.
  2. По мере увеличения объема жидкости (при нагревании) происходит открытие форточки. При уменьшении объема воды, проветривание прекращается. В качестве термометра выступает сосуд, который установлен внутри теплицы. Компенсатором служит емкость, закрепленная вне тепличного сооружения. Для того чтобы емкости стали сообщающимися сосудами, используют гидравлические шланги (ими соединяют наружную и внутреннюю емкости между собой). При повышении давления в какой-либо емкости, происходит мгновенная реакция – нормализация показателя, приводящая к движению вверх фрамуги.
  3. Фрамуга никогда не достигнет максимального положения, поэтому проветривание проводится плавно, неторопливо.

Недостатки гидравлического проветривания

  1. Данный процесс является инерциальным, то есть, в случае существенного понижения температуры наружного воздуха, закрывание выполняется очень медленно. Для чувствительных к холоду растений этого оказывается достаточно для полной их гибели.
  2. В такой системе не предполагается форточек, что неудобно при выращивании многих садовых культур.

Преимущества гидравлического проветривания

  1. Простота монтажа.
  2. Надежность системы, ее долговечность.
  3. Недорогое обслуживание, нет необходимости постоянно контролировать процесс.

Биометрическое проветривание

Данный способ обустройства автоматической вентиляции предполагает увеличение материала в случае повышения температуры.

Для основы используют два металла, имеющие разный коэффициент расширения, различные качественные характеристики. Функционирование происходит следующим образом: во время сильного нагревания происходит прогиб одной пластины, в результате чего выталкивается форточка. При понижении температуры, происходит постепенное остывание пластины, при этом закрывается форточка.

Положительные черты подобного способа вентиляции

  1. Простота монтажа.
  2. Длительный эксплуатационный период.
  3. Минимальная стоимость системы.

Минусы системы

Если металл прогреется недостаточно, пластине не удастся открыть форточку, проветривание будет невозможно. Есть такие растения, которые погибают при перегреве, для них такая система проветривания не подходит.

Виды форточек

Поликарбонатная теплица прекрасно рассеивает солнечные лучи, не допускает перегревания в постройке воздуха, имеет длительный эксплуатационный период, прекрасные эксплуатационные характеристики.

  1. Форточку для осуществления вентиляции располагают в верхней части, в таком случае внутрь будет поступать достаточное количество проточного воздуха.
  2. При неправильной установке теплицы, внутри будут сквозняки, что негативно отразится на растениях.
  3. Желательно ставить системы в поликарбонатных постройках приточную вентиляцию. В итоге будут оптимально настроены новые воздушные массы на выбранный временной промежуток, в теплице сформируется необходимый микроклимат.
  4. Для удаления отработанного воздуха потребуется стандартная вытяжка.

В настоящее время в поликарбонатных теплицах используют две разновидности форточек: классические и в виде жалюзи.

Жалюзный вариант имеет сложную конструкцию, дает максимальный эффект – гарантию поступления внутрь теплицы потоков воздуха, не допуская сквозняков.

При естественной вентиляционной системе придется учитывать направление ветра, следить за температурой воздуха, требуются огромные временные затраты. Такие проблемы будут полностью решены при установке автоматической системы проветривания.

Автоматическое проветривание теплицы своими руками

Как всегда, народные умельцы обязательно придумают самый простой и доступный способ проветривания теплицы. С помощью лески или шпагата форточка прикрепляется к конструкции из двух сосудов с водой, которые расположены на разной высоте. Сосуды соединяются между собой тонким шлангом. При нагревании воздуха в теплице, нагревается и вода в сосудах, Расширяясь, она перетекает из одной банки в другую, и форточка, по тяжестью нижней банки с водой открывается. При остывании воздуха, вода возвращается обратно форточка закрывается

Вот так несложно приспособить две банки для проветривания теплицы в отсутствии хозяев

Заключение

Создавая в поликарбонатном сооружении с помощью вентиляции нужный микроклимат, важно учитывать все нюансы: влажность, температуру, сорт растений.

Как сделать автоматическое проветривание теплицы своими руками

Изрядная часть территории России находится в зоне рискованного земледелия, поэтому для получения урожая на приусадебных участках, дачники выращивают овощи в теплицах и парниках. Недостаток этого метода заключается в том, что в закрытом застекленном помещении под воздействием солнечных лучей температура и влажность воздуха избыточно высоки, что приводит к болезням растений и снижению урожая.

Оставлять теплицу открытой тоже нельзя, т.к. ночное понижение температуры негативно влияет на жизнедеятельность культурных растений. Те, кто постоянно живет на участке, дважды в сутки открывают и закрывают двери парника. Дачники, посещающие загородные владения в выходные, могут соорудить автоматическое проветривание теплицы своими руками.

Автоматическое проветривание теплицы своими руками

Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:

  • электрические;
  • пневматические;
  • гидравлические;
  • биметаллические.

Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.

В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.

Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.

Варианты самодельных гидравлических приводов

Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.

Используем офисный стул

Если вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:
  • сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
  • зажмите тисками 8 миллиметровый металлический стержень;
  • наденьте гидравлический цилиндр, стравите воздух;
  • срежьте цилиндр вместе с конусом;
  • выдавите шток.

Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.

  • зажмите шток в тисках через несколько слоев ткани;
  • нарежьте резьбу М8;
  • верните внутреннюю гильзу с сохранением поршня;
  • протрите бензином все резинки.

Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.

Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.

По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.

Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.

Из пластиковых бутылок

Необходимо приготовить следующие материалы:

  • доска;
  • бутыль 5 литров;
  • бутыль 1 литр;
  • черная ПЭ пленка;
  • 1 метр тонкой трубки ПВХ;
  • два патрубка;
  • термопаста.

Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.

Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.

Из стеклянных банок

Еще один вариант гидравлической системы можно изготовить из подручных средств с минимальными затратами.
  • Важное условие: форточка в теплице должна быть вращающейся.
  • Вам понадобится:
  • стеклянная банка емкостью 3 литра:
  • стеклянная банка 800 г;
  • отрезок металлической трубки диаметром 5-7 мм и 0,3 метра длиной;
  • 1 метр трубки ПВХ от капельниц;
  • жесткая проволока;
  • герметик;
  • крышка ПЭ к маленькой банке;
  • закатывающаяся крышка к 3-х литровой банке;
  • герметик.

Для изготовления противовеса используйте брусок или любой предмет, подходящий по весу. Подбирать его придется опытным путем в зависимости от размера и массы фрамуги.

  • налейте 0,8 литра воды в 3-х литровую банку;
  • закатайте крышкой;
  • сделайте отверстие под металлическую трубу;
  • вставьте, оставив до дна пару миллиметров;
  • загерметизируйте вход трубы;
  • натяните ПВХ трубку на металлическую;
  • вставьте ее второй конец в ПЭ крышку, посадите на герметик;
  • закройте ПЭ крышкой банку 0,8 литра, опустив ПВХ трубку так, чтобы она не касалась дна банки на 2-3 мм.

Теперь нужно закрепить систему около фрамуги.

Система открывания форточки на основе работы автомобильного амортизатора багажника

Расстояние вывешивания 3-х литровой банки ограничивается длиной трубочки. Закрепите ее при помощи гвоздя и проволоки. Маленькую банку закрепите на верхней части вращающейся рамы, закрепив противовес на нижней уличной части рамы. Повышение температуры воздуха внутри большой банки вызовет его расширение, вода будет вытеснена в маленькую банку. Под увеличившимся весом створка откроется. При снижении температуры вода из маленькой банки перельется обратно, противовес закроет раму.

Элементарные устройства, основанные на простых физических процессах, упрощают уход за растениями в парнике.

Полезное видео по теме

Автомат для проветривания теплицы | LAZY SMART

Для обеспечения комфортных условий выращивания тепличных культур, необходимо поддерживать внутри теплицы оптимальную температуру и влажность. Для этих целей огородники обычно каждое утро открывают двери и форточки, а каждый вечер — закрывают их.

При таком подходе человек становится «заложником» собственной теплицы: он должен каждый день вставать с утра пораньше, чтобы успеть открыть форточки до того, как растения запреют; он не может спокойно уехать в отпуск или вынужден просить соседей и знакомых проветривать теплицу в его отсутствие. Кроме того, люди -не роботы, они могут забыть вовремя открыть/закрыть теплицу, или сделать это на 1-2 часа позже, чем нужно. Этого времени вполне достаточно, чтобы существенно снизить урожайность. В отличие от человека, автомат для проветривания — крайне пунктуален, с ним растения всегда будут в комфортных климатических условиях. Для городских жителей, которые могут приехать на дачу только по выходным, организация автоматического проветривания — вообще единственный выход.

Организовать автоматическое проветривание теплицы можно различными способами — о них и пойдёт речь в данной статье.

Термопривод для теплиц

Принцип работы термопривода основан на расширении рабочего вещества (циклогексанола) при плавлении (кристаллизации). При повышении температуры в теплице рабочее вещество расширяется, заполняя весь объём цилиндра, и выталкивает шток. Привод начинает открывать дверь или форточку при температуре 24 °С. При остывании привода дверь закрывается за счёт усилия возвратной пружины. Необходимо установить ограничитель хода двери, чтобы избежать её полного распахивания при сильном ветре — это приведёт к поломке привода.

Преимущества:

  • относительно недорогой

Недостатки:

  • небольшое усилие открытие (по сравнению с другими устройствами). Не существенно для дверей, но для поднятия тяжёлой верховой форточки может не подойти.
  • маленькая площадь крепления кронштейна к двери около оси вращения. В случае недостаточно крепкого профиля двери кронштейн может деформироваться или «вырываться» из двери под усилием привода.
  • может не закрыться при резком снижении температуры.
  • необходимо демонтировать на зиму.
  • процесс открытия/закрытия достаточно длительный (десятки минут).

Несмотря на все недостатки, термопривод вполне применим в условиях, где эти недостатки несущественны или их можно устранить.

Гидроцилиндр — проветриватель для теплиц

Гидроцилиндр работает за счёт расширении жидкости (масла) внутри цилиндра при нагревании. При остывании объём масла уменьшается и шток возвращается назад самостоятельно за счёт образовавшегося внутри вакуума. Для более надёжного закрывания двери гидроцилиндр так же рекомендуют оборудовать пружиной. При использовании для открытия верховых фрамуг — пружины не нужны (форточки закроются под собственным весом).

Гидроцилиндры могут быть оснащены гибким шлангом со штоком для удобства установки

Преимущества:

  • мощный, существуют модели с усилием открытия до 100 кг.
  • по заявлению производителей не требует демонтажа на зиму (хотя лучше всё-таки снять=) — примечание от автора).
  • закрывается даже при резком снижении температуры (в отличие от термопривода).
  • достаточно удобное крепление
  • лучше термопривода противостоит ветровым нагрузкам — закрытая дверь не откроется от ветра.
  • имеют некоторый диапазон регулировки температуры и угла открытия

Недостатки:

  • нуждается в ограничителе для избежания чрезмерного распахивания от сильного ветра, когда дверь уже открыта.
  • в два раза дороже термопривода
  • открывает дверь при нагревании цилиндра солнцем, даже когда на улице холодно. Для избежания этого эффекта на корпус цилиндра устанавливают отражатели.

Электропривод для теплицы

Существует много различных исполнений электроприводов для проветривания: реечные, линейные, штоковые, цепные, поворотные.









Все эти приводы управляются с помощь микропроцессорного устройства — контроллера. В зависимости от конкретного вида привода — они требуют питания 12, 24, 36 В постоянного или 220 В переменного напряжения.

Преимущества:

  • точность: можно открыть форточку или дверь точно на заданный угол и при заданной температуре.
  • возможность принудительно закрыть дверь при появлении неблагоприятных внешних условий (наличие тумана или начавшегося града).
  • возможность использовать в сложных микропроцессорных системах управления. Такие приводы могут открывать дверь не только при достижении заданной температуры, но и по сигналу от датчика влажности, дождя, ветра и т.д.
  • быстрое время открытия/закрытия (процесс длится секунды)

Недостатки:

  • Необходимость наличие электропитания в теплицы. Для надёжной работы необходимо установить систему бесперебойного питания.
  • Необходимость дополнительной установки управляющего контроллера и датчиков.

Заключение

Надеемся, что данная статья будет полезна всем тем, кто уже задумывался над покупкой автомата для проветривания теплицы, но не знал какой привод выбрать, а так же тем огородникам, которые до этого момента не слышали об автоматическом проветривании. До скорых встреч на LAZY SMART.


Автоматические открыватели и вентиляторы для теплиц




Вытяжные вентиляторы и жалюзи | Прием Вентиляторы | Испарительный Кулеры | Тираж Вентиляторы | Автоматические открыватели вентиляционных отверстий
Открыватели для вентиляции теплиц И расходные материалы
Страница: 1 2

. Как работают автоматические открыватели вентиляции: Вентиляционные открыватели не требуют электричество. Открывалка имеет металлический цилиндр, содержащий минерал, который расширяется. при нагревании. Это толкает поршень, который открывает вентиляционное отверстие. Когда температура остывает, минерал сжимается, и пружина закрывает вентиляционное отверстие и возвращает поршень в исходное положение. Открытие и закрытие вентиляционного отверстия происходит постепенно, пропуская только необходимое количество воздуха для охлаждения. Размеры вентиляционного открывателя & Сравнение размеров

Юнивент Авто Вентиляционный открыватель — ПРОДАЖА
Унивент Инструкции
Инструкции Видео
The Univent позволяет с помощью солнечной энергии управлять верхними и боковыми оконными форточками благодаря двойные пружины. Стеклоподъемники Univent имеют регулируемую температуру открывания 60–75 ° F и максимальное раскрытие 18 дюймов, которое может быть достигнуто примерно при На 20 — 30F выше температуры открытия. Открывалка поднимет форточки весом до 15 фунты. Univents изготавливаются из коррозионно-стойких материалов, включая алюминий и нержавеющая сталь. Univents также имеет уникальную функцию быстрого отключения на нижняя часть устройства, что полезно при использовании открывалки с холодной рамой. Этот модель рекомендуется для использования с Grow More, Solar Harvest и большинством другие тепличные форточки.Закажите более одного и сэкономьте!
Трехместный номер Bayliss Пружинные открыватели вентиляции MK7

Бейлисс Инструкция
Это наша лучшая открывалка для хобби. Он имеет три усиленные пружины, которые обеспечивают открыватель превосходная сила закрывания, что делает его идеальным для вентиляционных отверстий в боковых стенках и крыш в ветреных районах.Температура открытия регулируется (диапазоны указаны ниже). Максимум открытие на 12 дюймов достигается примерно на 20-30 ° F выше температуры открытия. Открывалка поднимает вентиляционные отверстия весом до 18 фунтов. Изготовлены форточки Bayliss MK7 из лучших антикоррозийных материалов: нержавеющая сталь, анодированный алюминий, и латунь. Эти рекомендуются для использования с теплицей Cross Country. вентиляционные отверстия. Трубки взаимозаменяемые.

Стандартный диапазон температуры начального открытия: от 55 F до 70 F
Orchid Wax диапазон температур начального открытия: от 70 F до 85 F

(Новая модель Orchid Wax позволяет сохранить теплица
теплее в холодную погоду, но хорошо работает в жаркую погоду)
Gigavent Heavy-Duty Вентиляционное открытие
Гигавент Инструкция
Это это самый мощный из доступных открывателей с грузоподъемностью 65 фунтов. Она имеет гидроцилиндр, обеспечивающий превосходную защиту в ветреную погоду. Открытие температура может быть отрегулирована от 56 F до 70 F и максимальное открытие 18 дюймов достигается примерно на 20 F выше температуры открытия. Цилиндр Гигавента могут быть расположены в разных положениях для максимальной гибкости монтажа. Этот модель слишком велика для использования со всеми нашими теплицами, кроме , некоторые из Беговые модели.

14 » 3-х скоростной циркуляционный вентилятор
Этот мульти скоростной вентилятор состоит из конструкционного материала из высококачественной стали с заводской сбалансированные алюминиевые лезвия с белым порошковым покрытием для максимальной коррозии и устойчивость к ржавчине. Он одобрен для использования с кольцами для запотевания и запотевания. внутреннего и наружного использования. Вентилятор трехскоростной, полностью герметичный и постоянно Смазываемый двигатель на шарикоподшипниках с тепловой защитой от перегрузки и тяговой цепью. Регулируемый кронштейн для настенного / потолочного крепления поворачивается на 140 градусов. Включает 8 футов 110/120 В шнур питания и тяговая цепь для выбора скорости.
1540/1400/1100 куб. Футов в минуту
Теплица Циркуляционные вентиляторы HAF
Эти Циркуляционные вентиляторы коммерческого качества обеспечивают поток воздуха для здорового роста растений и равномерное распределение тепла и свежего воздуха в теплице. Закрытый двигатель постоянно смазывается и не требует обслуживания. Все вентиляторы поддерживают регулировку скорости при использовании с одним из наших регуляторов скорости вращения вентилятора и можно легко автоматизировать с помощью предварительно смонтированного термостата. Вентиляторы включают шнур питания с заземлением длиной 6 футов и монтажный кронштейн. Эти фанаты очень увеличивают вентиляцию теплиц с помощью вентиляционных систем на крыше и являются эффективными на устранение холодных точек при обогреве теплицы. 12 » вентилятор производит до 1030 кубических футов в минуту воздушного потока и рекомендуется для теплиц. менее 30 футов в длину. вентилятор 20 « производит до 1680 кубических футов в минуту воздушного потока и рекомендуется для теплиц длиной более 30 футов. Обе вентиляторы имеют двигатель мощностью 1/10 л.с. и потребляют только 1 ампер. Требуется стандартное 110/120 вольт торговая точка.
Теплица Испарительные охладители воздуха

экранированный Вентиляция и охлаждение — все в одном!
Испарительные охладители воздуха, также называемые подушечными или болотными охладителями, зарекомендовали себя Самая эффективная система охлаждения теплицы, если не считать кондиционера. Это перекачивает воду через специальные охлаждающие подставки, что снижает температуру воздуха. проходя через них. Мощный вентилятор прогоняет воздух через эти подушки и выталкивает охлажденный воздух в теплицу. Горячий воздух может выходить через вентиляционные отверстия на крыше или вытяжные ставни и автоматизированы с помощью одного из наших вставные термостаты. Охлаждающие подставки также действуют как фильтр и защищают нежелательные насекомые, пыль и пыльца. Кулеры имеют двухскоростной вентилятор, который можно использовать для вентиляции с или без смачивания подушек.Кулеры поставляются со шлангом для воды комплект подключения для постоянного водоснабжения. Требуется стандартная розетка на 110/120 В.

Инфляция Воздуходувка и аксессуары
Эти воздуходувки используются для надувания двух слоев полиэтилена на теплице. Воздушное пространство между двумя слоями обеспечивает теплоизоляцию теплицы.Вентилятор имеет регулируемый вход для получения надлежащего рабочего давления. Монтажный фланец диаметром 4 дюйма. Максимальная производительность 50 куб. Футов в минуту, 32 куб.
Крепление комплект для крепления нагнетателя к теплице и включает дефлектор для защиты снаружи пленочный слой.
The соединительный шланг используется для надувания боковых и торцевых стенок одним нагнетателем.


Страница: 1 2


Отопление | Вентиляция | Запотевание | Фары | Управление | Скамейки | Счетчики полива
| Электрические | Пластик | ПВХ | Книги | Контейнеры | Другое

ACF Теплицы
380 Greenhouse Drive
Buffalo Junction, VA 24529
434-374-2706 Телефон, 434-374-2055 Факс
888-888-9050 Бесплатный звонок

Авторские права Aarons Creek Farms, Inc. Все права защищены.

Как сохранить прохладу с помощью автоматических открывателей вентиляционных отверстий в теплице

В теплице слишком жарко? И вы снова забываете открыть форточки !? С автоматическими открывателями для вентиляции теплицы навсегда прекратите перегревать теплицу.

Если у вас есть теплица, вы знаете, как быстро она может нагреться в солнечный день , даже зимой.

Ведь так они устроены. Улавливать солнечную энергию.

Солнце — мощный источник энергии, и небольшая теплица может достичь невероятно высокой температуры всего за несколько часов.

Меньше всего вам хочется, чтобы ваши растения погибли, потому что они буквально были приготовлены.

Самый простой и надежный способ избежать этого — установить автоматические открыватели вентиляции теплицы.

Зачем нужны вентиляционные отверстия или окна для теплиц

Теплицы должны быть спроектированы так, чтобы не только улавливать солнечную энергию, но также должным образом вентилировать избыточное тепло , если температура становится слишком высокой.

Всегда следите за тем, чтобы на крыше теплицы были вентиляционные отверстия, так как тепло поднимается, и вы хотите, чтобы это тепло отводилось.

Вентиляционные отверстия на крыше теплицы работают очень хорошо , поскольку они расположены там, где горячий воздух естественным образом собирается на вершине крыши.

Если вентиляционные отверстия в крыше невозможны, убедитесь, что у вас есть хотя бы два окна, которые вы можете открыть.

В идеале вам нужна перекрестная вентиляция , чтобы два окна с двух сторон теплицы работали лучше всего.

Однако не следует оставлять форточки или окна открытыми на ночь, так как вы потеряете тепло и слишком сильно охладите теплицу.

Итак, вы закрываете форточки или окна на ночь, и что происходит на следующее утро: вы забываете ! Теперь ваша теплица перегревается, и если вам не повезет, вы потеряете несколько растений.

Или вы забываете закрыть вентиляционные отверстия на ночь , и ваши растения страдают, если ночью слишком прохладно.

Вместо этого давайте автоматизируем вентиляционные отверстия и окна с помощью автоматических вентиляторов теплицы. Установите их и забудьте о них.

Электрические и восковые автоматические открыватели для выпуска воздуха

По сути, существует два типа автоматических открывателей для выпуска воздуха.В одном для открытия вентиляционного отверстия используется электродвигатель, а в другом — цилиндры, заполненные парафином, для гидравлического открытия вентиляционного отверстия.

Электрические открыватели вентиляции теплиц

Эти используют мощный электродвигатель , чтобы открывать окна утром и закрывать их ночью. Им требуется внешний датчик температуры , чтобы сообщить им, когда температура достигает заданного уровня.

Поскольку для питания двигателя вам приходится полагаться на источник питания, будь то батареи, солнечные элементы или сетевое питание, , если что-то пойдет не так с источником питания, ваши вентиляционные отверстия не откроются и не закроются.

Следовательно, в качестве отказоустойчивой в большинстве систем есть резервное питание для всех вентиляционных отверстий или некоторые вентиляционные отверстия питаются от одной системы, а другие вентиляционные отверстия питаются от второй системы.

Неэлектрические автоматические открыватели вентиляции

Они основаны на расширяемом воске (обычно пчелином), который расширяется при нагревании и сжимается при охлаждении. Это толкает гидравлический цилиндр, чтобы открыть окно. Цилиндр похож на то, что вы найдете на хэтчбеке или задней двери автомобиля.

Когда температура понижается и воск остывает, гидравлический открыватель окон сжимается, и пружина закрывает окно или вентиляционное отверстие.

Основным преимуществом является то, что они не требуют внешнего датчика температуры и регулируются винтом с накатанной головкой для установки температуры, при которой они открываются и закрываются.

Таким образом, они немного более надежны, чем электрическая система, поскольку вы не полагаетесь на внешний источник питания или внешний датчик температуры.

Однако они могут выйти из строя , если прокладка на цилиндре протекает. или в моем случае винт с накатанной головкой на одном из них продолжал вращаться сам по себе, и мне пришлось кое-что подстроить, чтобы винт не вращался.

Преимущества автоматических открывателей вентиляционных отверстий для теплиц

Я упомянул несколько причин, по которым вам следует рассмотреть эти типы открывателей:

  • Не нужен длинный столб или лестница, чтобы открывать вентиляционные отверстия
  • Не требуется руководство способ поддерживать вентиляционные отверстия открытыми
  • Можно отрегулировать так, чтобы они открывались, когда температура в теплице достигает определенного порога
  • Открывается автоматически в течение дня — отлично летом, если ваше утро еще прохладное, и вас нет дома, чтобы открыть их позже
  • Будет оставаться закрытым, если у вас пасмурный день, когда ваша теплица недостаточно прогревается
  • Автоматически закрывается ночью при понижении температуры
  • Остается открытым, если ночные температуры не снижаются достаточно

Моя рекомендация по покупке

Автоматические открыватели вентиляционных отверстий действительно стоят денег.

Но, в конце концов, вы можете сэкономить много денег, не заменяя растения, которые погибают , когда температура в теплице достигает предела из-за того, что вы забыли открыть вентиляционные отверстия вручную.

И они сэкономят вам много времени , так как вам не придется открывать вентиляционные отверстия утром (или позже днем) и снова закрывать их на ночь. И говорят, время — деньги!

Не рекомендую покупать электрические открыватели для вентиляции. Они более дорогие, требуют дополнительного оборудования, такого как источник питания, датчик температуры и проводка, и не столь надежны, так как двигатели могут перегореть, провода могут оборваться или блоки питания могут выйти из строя.

Итак, лучший автоматический открыватель вентиляции для теплиц, который я рекомендую, который является рентабельным (мой был дорогим!) И имеет хорошие отзывы, — это стандартный автоматический открыватель для сельского хозяйства Univent — подъемники 15 фунтов

Если вы предпочитаете покупать лично, вы можете вероятно, их также можно найти в хорошо укомплектованном магазине кормов () или магазине товаров для теплиц . Но вы можете обнаружить, что они намного дороже, поскольку предназначались для тепличных хозяйств.

Хорошо то, что эти коммерческие открыватели обычно имеют гораздо более высокое качество и открывают гораздо большие окна и вентиляционные отверстия.

Вам нужна какая-то резервная копия

Я рекомендую иметь как минимум два автоматически управляемых вентиляционных отверстия на случай, если одно из вентиляционных отверстий выйдет из строя. У меня их три, и я хотел бы добавить больше (и я могу в какой-то момент).

Я также открываю дверь теплицы утром для дополнительной вентиляции. И у меня есть вентиляторы на солнечной энергии , которые помогают перемещать воздух в теплице. Я описываю, как я устанавливал в этом посте: Бесплатная вентиляция теплицы через солнечную панель

Для электрических вентиляционных отверстий вам необходимо иметь два источника питания.Но опять же, вам нужно иметь более одного вентиляционного отверстия, так как проводка или двигатели могут выйти из строя, особенно в жаркой и влажной среде теплицы.


Автоматические открыватели вентиляционных отверстий в теплицах на окупятся за счет уменьшения повреждения растений и сэкономят вам время и усилия, необходимые для открытия вентиляционных отверстий вручную.

Чтобы увидеть расширенный список аксессуаров для теплиц, которые я рекомендую иметь во всех теплицах, ознакомьтесь с публикацией 7 «Аксессуары и функции для теплиц, которые принесут вам наилучшие результаты»


Хотите еще больше информации о теплицах? Обязательно подпишитесь на мою доску на Pinterest: https: // www.pinterest.ca/healthyfreshhomegrown/greenhouses/

Понравился этот контент? Пожалуйста, поделитесь!

Добавление автоматических открывателей вентиляционных отверстий к вашим вентиляционным окнам

Большинство комплектов для домашних хобби-теплиц имеют встроенные вентиляционные отверстия на крыше для вентиляции / охлаждения теплицы. Они хорошо подходят для большинства областей, если производитель правильно их размер. Вентиляционные окна на крыше позволяют горячему воздуху внутри теплицы выходить наружу, в то время как более прохладный свежий воздух из-за пределов теплицы течет, чтобы заменить его.Эти теплицы обычно поставляются только с ручными открывателями вентиляционных отверстий, но их легко модернизировать с помощью автоматических открывателей. Эти открыватели дешевы в добавлении и просты в установке в большинстве случаев. Автоматизация системы охлаждения вашего тепличного комплекта — одно из наиболее рекомендуемых обновлений, добавление автоматических вентиляционных отверстий стоит недорого, и в большинстве случаев их просто установить. ACF Greenhouses предлагает несколько различных автоматических вентиляторов по цене всего от 24,95 долларов.

Посмотреть видео о работе автоматического открывателя вентиляционных отверстий

Как работает автоматический открыватель вентиляционных отверстий теплицы?
Их часто называют открывателями для солнечных батарей, потому что для их работы требуется электричество. Вместо этого сила, называемая гидравлическим давлением, создает открытие и закрытие сошников. В прочной металлической трубке содержится минеральный воск, расширяющийся при нагревании. Это выталкивает поршень внутри него наружу, что открывает автоматический вентиль. При понижении температуры воск сжимается, и сильная пружина закрывает вентиляционное отверстие и сбрасывает поршень. Большинство автоматических открывателей имеют регулируемые диапазоны температуры открытия и закрытия, что позволяет точно настроить их для вашего тепличного комплекта.

Как мне узнать, какой открыватель вентиляции выбрать для моего комплекта теплицы?
Некоторые автоматические сошники лучше других подходят для различных применений.Например, открыватели Univent обладают уникальной функцией быстрого отсоединения, которая делает их идеальными для холодных рам и большинства вентиляционных отверстий, которые вы хотите быстро открывать и / или закрывать вручную без необходимости снимать открыватель. Если вы живете в очень ветреной местности или хотите автоматизировать вертикальное откидное вентиляционное отверстие (также называемое вентиляционным отверстием на боковой или торцевой стенке), рекомендуются трехпружинные открыватели Bayliss из-за их превосходной устойчивости к ветру и прочности закрытия. Наконец, есть Gigavent для больших тяжелых вентиляционных окон.Они могут поднимать до 65 фунтов. и имеют уникальный встроенный демпфер, чтобы сильный порыв ветра не сдувал приставленное вентиляционное окно.

Как я узнаю, что получаю качественный автоматический открыватель вентиляционных отверстий?
Гидравлические автоматические открыватели вентиляции были изобретены в Европе, где работают два самых уважаемых производителя в мире: Bayliss Autovents и J. Orbesen Teknik ApS. Они оба хорошо известны тем, что производят вентиляционные отверстия высшего качества, которые рассчитаны на длительный срок, поэтому ACF Greenhouses предлагает только свою продукцию. Мы протестировали много копий из Китая и других регионов, которые выглядят очень похожими, но качество не то же самое. Обычно они изготавливаются из более тонких и дешевых материалов, а силовые цилиндры, как правило, выходят из строя в первые несколько месяцев эксплуатации, а не прослужат несколько лет, как их европейские аналоги.

Как работают открыватели окон в теплице

Убедиться, что в теплице достаточно вентиляции, действительно очень важно, если вы хотите сохранить здоровье растений в середине лета.Если в вашей теплице недостаточно вентиляции, вы можете обнаружить, что недостаток влажности и сильная жара вредит вашим продуктам и также мешает им расти. Прекрасный способ убедиться, что ваши растения растут должным образом, — это создать для них идеальную среду. Это можно сделать, купив электрический стеклоподъемник для теплиц .

Что такое вентиляционные отверстия для теплиц?

Автоматические вентиляционные отверстия для теплиц имеют поршень, который позволяет им автоматически открываться или закрываться. Когда наступит более теплая погода, ваши вентиляционные отверстия откроются, а когда температура упадет, они останутся закрытыми. Вентиляционные отверстия для теплицы устанавливаются очень просто. Поршни имеют специально разработанный воск, который при нагревании расширяется. Оконные открывания теплицы можно установить на любую теплицу, и вам совсем не нужно ими пользоваться. Тип вентиляции, в которую вы инвестируете, во многом будет зависеть от того, где вы хотели бы разместить вентиляционную решетку теплицы. Вы можете установить его на крыше или в качестве бокового вентиляционного отверстия, если хотите.Вентиляционное отверстие, в которое вы решите инвестировать, во многом будет зависеть от растений, которые у вас есть, и количества солнечного света.

Если вас беспокоит, что вентиляционное отверстие находится не в нужном месте, вы можете попробовать установить его там, где больше всего падает солнце. Таким образом, он будет открываться всякий раз, когда самая горячая часть теплицы превышает определенную температуру. Это идеально, если у вас есть растения, которым не требуется столько тепла. С другой стороны, если вы выращиваете растения, которым требуется большое количество тепла, тогда установка его на самом холодном окне в теплице будет работать, потому что в этом случае он работает только тогда, когда самая холодная часть превышает желаемый порог тепла.В идеале вентиляционные отверстия с обеих сторон хорошо подойдут, если у вас большая теплица, потому что таким образом вы можете контролировать обе стороны теплицы одновременно, в зависимости от количества солнечного света с каждой стороны.

Преимущества вентиляции для теплиц

  • Есть много преимуществ вентиляции для теплиц. Если бы вы поместили его в своей теплице, вы легко сэкономили бы огромное количество времени и усилий. Поскольку погода и температура в вашей теплице меняются, вам не нужно беспокоиться об открытии вентиляционных отверстий.
  • Автоматические вентиляционные отверстия — это то, что вам нужно, если вам кажется, что вам постоянно приходится каждый день посещать свою теплицу, просто чтобы открыть окно, а также они идеально подходят, если вы работаете и у вас нет времени посещать теплицу каждый раз. один день.
  • Теплица с фантастическим уровнем вентиляции легко сохранит здоровье ваших растений, а также сделает их более устойчивыми к атакам вредителей. Основная причина этого в том, что вредители процветают на высохших растениях или без достаточного количества воды.Вентиляционные отверстия предотвратят это, потому что они впускают прохладный воздух, тем самым предотвращая обезвоживание растений.
  • Если вас беспокоит опыление насекомых, то вы будете рады узнать, что автоматические открыватели вентиляции пропускают эти типы насекомых, так что вы можете ускорить процесс опыления, не беспокоясь о ручном регулировании температуры вашего теплица.
  • Еще одно преимущество автоматического открывателя вентиляции заключается в том, что он обеспечивает положительный уровень кислорода и углерода в теплице, чтобы гарантировать, что окружающая среда больше подходит для роста растений.

Все об электрических вентиляционных отверстиях для теплиц

Если у вас есть электрическое вентиляционное отверстие, то для его открытия потребуется какая-то энергия. Это может быть солнечный элемент, батарея или даже линия питания. Многие системы имеют резервный источник, так что вентиляционные отверстия можно открыть в случае сбоя питания. Электрические системы намного более продвинуты и надежны, поэтому, если вам нужно долгосрочное решение, их, безусловно, стоит изучить. С другой стороны, если у вас ограниченный бюджет, вы можете попробовать инвестировать в автоматический, поскольку он будет выполнять ту же работу, но без дополнительных преимуществ.Это отличный способ получить вентиляционную систему, не выходя за рамки бюджета.


Как работают автоматические вентиляционные отверстия теплицы? — Juliana Group Ltd

Обеспечение надлежащей вентиляции теплицы — ключ к сохранению здоровья растений в теплые месяцы. Многие растения вряд ли выживут целыми и невредимыми при длительном воздействии сильной жары и сухой атмосферы в теплице.

Растения поддерживают температуру листьев за счет движения воды через растение и транспирации воды через поверхность листьев. Движение воздуха над листьями также оказывает охлаждающее воздействие на растение и помогает снизить риск высыхания растения.

Отличный способ поддерживать в теплице нужную температуру круглый год — это использование автоматических вентиляционных отверстий.

Что такое автоматические вентиляционные отверстия для теплиц?

К вентиляционным отверстиям теплицы можно прикрепить металлический поршень, чтобы они автоматически открывались и закрывались. Они работают в теплые месяцы, когда температура внутри и снаружи теплицы высока.В эти месяцы будут периоды, когда температура будет недостаточно высокой для открытия вентиляционных отверстий, чтобы ваши растения не подвергались воздействию холода.

Как они работают?

Поршни содержат минеральный воск, расширяющийся при нагревании. Когда температура повышается и воск расширяется, поршень открывает вентиляционное отверстие теплицы. Когда температура остынет и воск сжимается, поршень закроет вентиляционное отверстие теплицы. Автоматическая вентиляция для теплицы не требует электричества для работы и изготовлена ​​из прочных материалов.

Какие типы вентиляционных отверстий доступны?

В зависимости от того, из какой части теплицы вы хотите вентилировать, доступно несколько различных поршней. Например, MK7 Autovent в стандартной комплектации устанавливается в вентиляционные отверстия на крыше теплиц, хотя его также можно установить на боковые вентиляционные отверстия.

Каковы преимущества автоматических вентиляционных отверстий для теплиц?

Установив автоматические вентиляционные отверстия в теплице, вы сэкономите время и силы.При изменении погоды и температуры вам не придется заходить в теплицу, чтобы открыть вентиляционные отверстия вручную. Автоматические форточки отлично подходят, если у вас есть участок и вы не можете посещать свою теплицу каждый день; Точно так же на работе вам не придется беспокоиться о вентиляции теплицы, если температура внезапно изменится.

Теплица с хорошей вентиляцией сохранит растения здоровыми и более устойчивыми к атакам вредителей. Автоматические открыватели вентиляционных отверстий могут значительно повысить вашу способность бороться с заражениями вредителей в теплице.

Автоматический открыватель вентиляции позволит опылять насекомых в вашей теплице, ускоряя процесс опыления. Поршни также обеспечивают хороший поток воздуха и помогают регулировать уровни кислорода и углерода в теплице, которые наиболее благоприятны для роста растений.

Автоматические вентиляционные отверстия для теплицы просты в установке и прослужат долгие годы, снимая стресс и беспокойство с выращиваемых растений.

Начало работы с вентиляцией теплицы

Фермеры выбирают тепличную среду для выращивания по многим причинам.Возможно, вы используете свою теплицу, чтобы высадить рассаду и защитить ее на ранних стадиях. Может быть, вы используете его, чтобы продлить вегетационный период растений и увеличить производство или вырастить виды растений, которые естественным образом не приживаются в вашем регионе выращивания. Как бы вы ни использовали теплицу, важно понимать преимущества естественной системы вентиляции теплицы.

Обзор теплицы

Теплицы — это наружные сооружения, которые используются для содержания и выращивания растений.Теплицы с поли- или стеклянными стенами позволяют солнечному свету проникать внутрь, предотвращая утечку тепла. Это помогает создать идеальный климат для выращивания цветов, фруктов и овощей, особенно в более холодных регионах или сезонах.

Главный выпуск

Когда свет попадает на стены теплицы, часть этой энергии поглощается и преобразуется в инфракрасную энергию или тепло. В то время как волны инфракрасной энергии могут легко проходить через стены теплицы, их состав затрудняет выход изнутри.Удерживаемая инфракрасная энергия или тепло создает тепло в теплице, помогая создать оптимальную температуру выращивания. Однако, если в теплице нечем охладить, внутренняя температура будет продолжать расти и станет слишком высокой, что приведет к поджогу урожая. Когда страдают посевы, страдает и прибыль теплиц.

Решение

Для борьбы с повышением температуры внутри теплицы необходимо обеспечить надлежащую вентиляцию. Конструкция вентиляции теплицы является ключом к обеспечению оптимальных температур окружающей среды для сельскохозяйственных культур.Существует два типа вентиляции теплицы: естественная и механическая. Обе эти системы работают по принципу тепловой плавучести, используя холодный плотный воздух для выталкивания теплого воздуха вверх и из теплицы.

Типы вентиляции теплиц

Чтобы выбрать подходящий тип вентиляции для теплицы, важно внимательно изучить описание каждой из них и изучить их рентабельность.

Что такое механическая вентиляция?

При механической вентиляции в теплице устанавливаются вентиляторы для отвода поднимающегося горячего воздуха.Это создает вакуум, который втягивает более холодный воздух через жалюзи по бокам теплицы. При правильном проектировании этот тип вентиляции может поддерживать идеальную внутреннюю температуру теплицы даже при работе в различных местах и ​​погодных условиях.

Должно быть установлено несколько вентиляторов теплицы для обеспечения вентиляции с разной скоростью. Двигатели вентиляции также должны иметь несколько скоростей, чтобы пользователь мог управлять скоростью вентиляции.

Что такое естественная вентиляция?

Естественная вентиляция, или занавесная вентиляция, использует ряд вентиляционных отверстий на крыше и в боковых стенках.При повышении температуры в теплице горячий воздух также поднимается и выходит через вентиляционные отверстия на крыше. Это создает вакуум, который втягивает более холодный воздух в теплицу через вентиляционные отверстия в боковых стенках, расположенные ближе к земле.

Занавесные системы вентиляции позволяют воздуху перемещаться по всей ширине теплицы. Поскольку ширина — это наименьший размер, новый воздух будет оставаться холоднее, чем воздух, движущийся по всей длине теплицы, что является обычным явлением в механических системах.

Поскольку этим системам не требуются вентиляторы, они намного более энергоэффективны, что помогает снизить эксплуатационные расходы. Их также легко автоматизировать с помощью климат-контроля, чтобы повысить урожайность и эффективность труда.

Зачем теплицам вентиляция?

Вентиляция выполняет четыре важнейшие функции в процессе выращивания: контроль температуры, улучшенную циркуляцию воздуха, контроль влажности и замену углекислого газа / кислорода.

1. Контроль температуры

Теплицы принимают и улавливают солнечную радиацию, которая вызывает повышение температуры в среде выращивания. В определенной степени полезно, что температура, которой разрешено подниматься слишком высоко, может нанести вред росту и здоровью растений.Системы вентиляции теплиц позволяют производителям выводить излишки тепла и поддерживать растения при оптимальной температуре.

2. Улучшенная циркуляция воздуха

Растения выигрывают от ветерка с точки зрения транспирации и укрепления клеточных стенок. Воздух, перемещающийся и смешивающийся в теплице, уравновешивает температуру, влажность, CO2 и кислород, помогая создать однородные условия, на которые растения лучше реагируют.

3. Контроль влажности

Без соответствующей вентиляции в теплице будет повышаться влажность.Транспирация (испарение воды из растений) и конденсация, возникающая естественным образом в рамках круговорота воды, повышают уровень влажности в термодинамической структуре. Высокий уровень влажности в теплице способствует появлению болезнетворных микроорганизмов, плесени и грибков, которые могут мешать росту растений. С помощью автоматизированной системы вентиляции контроль влажности может быть достигнут путем замены влажного теплого воздуха холодным сухим воздухом по мере необходимости.

4. Замена диоксида углерода / кислорода

Свежий воздух из вентиляции обеспечивает растения углекислым газом, который имеет решающее значение для фотосинтеза, и кислородом, необходимым для роста корней.Система вентиляции теплицы подает свежий воздух и удаляет несвежий воздух, улучшая здоровье и качество вашего урожая. Без вентиляции воздух внутри становится перенасыщенным кислородом, и жизнь растений страдает.

Кроме того, вентиляция способствует и другим факторам, важным для здорового роста:

Опыление — В естественной среде выращивания растения полагаются на ветер для распространения своей пыльцы. В теплице вентиляция необходима для движения растений и выхода пыльцы.

Устойчивость к вредителям — Плохая вентиляция ослабляет растения, что делает их более восприимчивыми к поражению вредителями. Неправильная вентиляция также создает влажные условия, которые идеально подходят для откладывания яиц вредителями.

Естественная вентиляция теплиц или механическая вентиляция — что лучше?

Стоимость — один из основных факторов, которые используют производители при выборе лучшей системы вентиляции. Хотя первоначальные затраты на установку любого типа системы вентиляции теплицы сопоставимы, контроллеры микроклимата и приводные двигатели, используемые в системе завесной вентиляции, потребляют гораздо меньше энергии, чем вентиляторы. Это позволяет ежедневно проводить энергоэффективные и рентабельные операции в теплицах.

Размер вашей теплицы является еще одним фактором при выборе между естественной и механической системами вентиляции. В теплице меньшего размера, менее 40 кв. Футов, поддержание вентиляторной системы вентиляции окажется слишком дорогостоящим. В теплицах площадью более 100 кв. Футов механическая система не сможет эффективно поддерживать оптимальную температуру на обоих концах теплицы.

В зависимости от сезона каждый из видов вентиляции имеет свои преимущества.Ранней весной система охлаждения с вентилятором может быть особенно полезна, когда вы не можете открыть боковые шторы из-за скопления снега на земле. Между тем, после летнего сбора урожая использование вентилятора в пустой теплице, чтобы предотвратить плавление пластика, приведет к потере электроэнергии и увеличит ваши счета за коммунальные услуги. В это время года естественная вентиляция позволяет открыть шторы, установить их и забыть о них.

Воспользуйтесь этой инфографикой, чтобы быстро сравнить оба типа вентиляции!

У вас есть дополнительные вопросы о естественной вентиляции теплиц? Спросите у экспертов Advancing Alternatives!

Автоматические вентиляционные отверстия и приток свежего воздуха обеспечивают стабильную температуру в теплице

Автоматические вентиляционные отверстия в Growing Dome®

Избавьтесь от беспокойства, ответственности и нерешительности — позвольте автоматическим вентиляционным отверстиям регулировать температуру за вас.Иногда нас переполняет ответственность управлять всем в нашей жизни. Температура теплицы не исключение. Вы сможете поехать в отпуск, не наняв кого-нибудь, чтобы открывать и закрывать вашу теплицу. Дополнительная автоматическая вентиляция может быть добавлена ​​к нашим 15-футовым и 22-футовым куполам за 300 долларов, а к нашим 18-футовым и 26-футовым теплицам за 350 долларов.


Автоматические вентиляционные отверстия и вентиляция теплиц

Автоматические солнечные вентиляционные отверстия для теплиц активируются теплом и не требуют электричества для работы. Верхние и нижние автоматические вентиляционные отверстия теплицы открываются и закрываются с регулируемой заданной температурой из-за расширения и сжатия раствора пчелиного воска внутри цилиндра и поршня. Затем достигается вентиляция теплицы и охлаждение Growing Dome®, поскольку горячий воздух выходит из верхних вентиляционных отверстий, а холодный воздух втягивается через нижние вентиляционные отверстия. Благодаря эффекту «дымохода» предотвращается перегрев куполов для выращивания. Вентиляционные отверстия теплицы на солнечных батареях можно легко отсоединить, чтобы закрыть вентиляционные отверстия по желанию.Два типа сошников, которые компания Growing Spaces предоставляет для теплиц Growing Dome, описаны ниже.

Купол для выращивания растений 26 футов в стандартной комплектации поставляется с одним охлаждающим вентилятором на солнечной батарее, который втягивает свежий прохладный воздух. Один или несколько охлаждающих вентиляторов на солнечной батарее можно добавить в качестве обновления к любому комплекту для выращивания купола за 495 долларов. В куполах 33 ‘и 42’ для вентиляции используются электрические охлаждающие вентиляторы и солнечный вентилятор на чердаке вместо автоматических вентилей. Для двух крупнейших растущих куполов модернизация охлаждающего вентилятора с солнечной батареей может заменить стандартные электрические охлаждающие вентиляторы.

Автоматические вентиляционные отверстия; Univent

Автоматический открыватель вентиляции теплиц Univent

Автоматический открыватель вентиляции теплицы Univent® изготавливается вручную в Дании. Это самое маленькое из трех вентиляционных отверстий, используемых Growing Spaces на Growing Dome. Только 15-футовые и 22-дюймовые купола для выращивания используют эти открыватели. Эти сошники очень просты в установке и использовании. В зимнее время этот открыватель отделяется от монтажного кронштейна на вентиляционном отверстии при быстром нажатии на опорные рычаги. Эти открыватели используются только на нижних вентиляционных отверстиях купола для выращивания.Univent имеет усилие открытия около 15 фунтов, а две пружины обеспечивают усилие закрытия около 1,7 фунта. Поршень и цилиндр обеспечивают регулировку температуры открытия и закрытия путем ввинчивания или вывинчивания.

Вентиляционные автоматические; Bayliss

Автоматический открыватель для теплиц Bayliss Hydraulicheck

Прочные открыватели для солнечных теплиц Bayliss Hydraulicheck — это , изготовленные на заказ в Великобритании для помещений для выращивания, и их нет в розничных магазинах. Открыватели Bayliss идеально подходят для вентиляции наших теплиц малого и среднего размера.Эти автоматические открыватели позволяют геодезическим растущим куполам выдерживать сильный ветер. Этот аксессуар для солнечной теплицы предлагает функцию «гидравлической проверки», которая предотвращает открытие вентиляционного отверстия сильным ветром. Открыватели солнечной вентиляции теплицы могут подвергаться действию преобладающего ветра со скоростью более 60 миль в час. Просмотрите страницу выбора купола, чтобы узнать, сколько сошников Bayliss Hydraulicheck входит в стандартную комплектацию каждого размера купола для выращивания.

Вентиляционные автоматические; Gigavent

Gigavent Автоматическое устройство для открывания вентиляции для теплиц

Автоматическое устройство для открывания вентиляции для теплиц Gigavent изготовлено в Дании с уникальным демпфером и мощной пружиной, встроенной в него, чтобы выдерживать очень сильный ветер.Эти сошники способны выдержать поразительный вес в 60 фунтов.

Дополнительным бонусом является то, что эти автоматические вентиляционные отверстия открываются на 6 дюймов шире, чем открыватели Bayliss! Полное отверстие размером 18 дюймов позволяет увеличить поток воздуха, чтобы сохранить прохладу в теплице в жаркие летние месяцы. Вот почему эти открыватели являются стандартом для верхних вентиляционных отверстий на наших 18 и 26 футовых куполах.

Купол для выращивания 18 футов поставляется с одним сошником Gigavent наверху, а купол для выращивания на 26 футов — с двумя сверху.В двух верхних вентиляционных отверстиях купола для выращивания высотой 22 фута используется открыватель Bayliss, поскольку они слишком малы для правильной работы Gigavent.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
