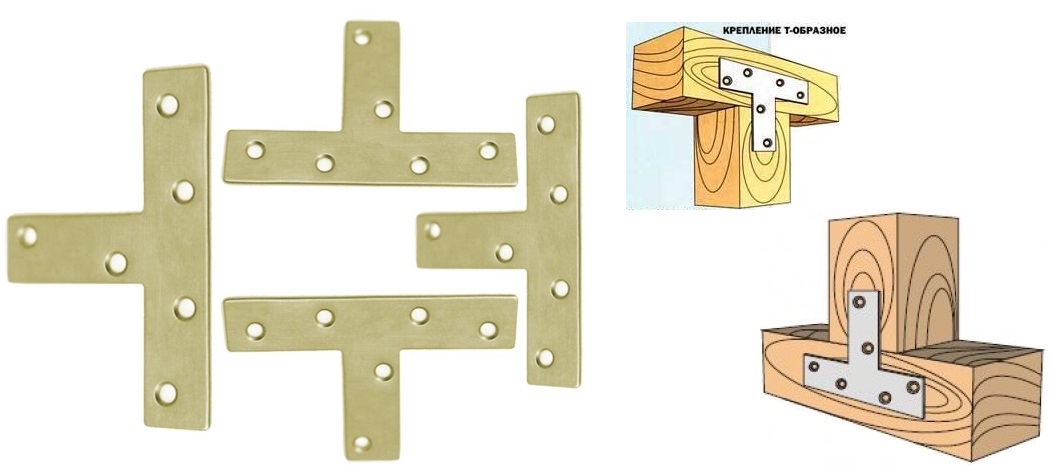

Т образное соединение бруса: Соединение бруса — типы крепления профилированного и клееного бруса

Прошивку осуществляют на этапе монтажа. На торце каждого звена делается паз или шип, в случае с шпонкой два паза. Соединять нужно плотно, предварительно утеплив каждый стык.

Крепить в «пол дерева» несущие стены не рекомендуется. Для таких стен подойдет «коренной шип», «ласточкино гнездо», либо косой замок. Подробнее о этих продольных соединениях бруса мы уже говорили ТУТ.

Соединение углов сруба

Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.

Способ соединения с остатком

Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».

Конструкция состоит из выпиленных чаш, в каждой из которых делается выступ, который находится поперек выпила. А в другом бруске делают паз, который соответствуют этим выемкам.

Соединение углов без остатка

Соединение без остатка

Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант — в чашу.

Чаши в брусе делают на специальном станке чашкорезе, или вручную при помощи пилы. У специалистов есть мобильный чашкорез, им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.

Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.

Наиболее сложным считается соединение угла «в охряп». Для формирования такого типа узла в брусе делают выемки в двух сторон.

Если сравнивать с основными видами соединение «в охряп», то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил заменяют трапециевидным.

Любое соединение нужно обговорить со специалистами, так как выбирать нужно, отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»

Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.

Виды и способы соединения клееного бруса

Другие статьи по теме:

Содержание

1.Способы соединения стен​

2.Продольное соединение

3.Способы углового соединения брус

   3. 1. Соединение углов бруса с остатком «в чашу»

   3.2. Соединения бруса без остатка «в лапу»

4.Способ соединения бруса «Т-образное»

1. Способы соединения стен

При строительстве сруба из бруса важным этапом является соединение двух звеньев между собой.

Соединение требуется в следующих случаях:

• Рубка угла;
• Наращивание по длине в случае, если стандартные размеры недостаточны.

Формируя деревянную стену, нужно точно знать, как собрать клееный брус в местах соединения и примыкания.

Есть стыковки вертикальные и горизонтальные. Сращивание бруса не сильно отличается от  сращивания бревна, но имеет свои тонкости.

Классификация типов угловых соединений при рубке срубов из бруса такая же, как для срубов из бревна. Сруб из бруса может быть с остатком («в чашу») и без остатка («в лапу»), замки имеют те же названия: «в охряп», « в курдюк», «в полдерева».

Единственное название, которое не может быть использовано – «в обло»: брус имеет прямоугольную форму и сделать в нем округлую (облую) врубку не представляется возможным.

Существуют способы угловых врубок, присущие только этому виду строительного материала – «на шипах» (коренных или вставных).

Всего существует 4 основных способа соединения:

1. Продольное.
2. Соединение с остатками;
3. Соединение без остатка;
   1. Т-образное;



                                                                                                                                                                                                                                                                                                                                                                                                            Соединение с остатком                                                                      Соединение без остатка

2. Продольное соединение

Такие варианты характерны, если стена дома имеет нестандартную длину
Максимальная длина клееного бруса может достигать 18 метров. Но всё равно, возможна ситуация, при которой отдельные брусья нужно будет соединить между собой по длине.

Существует несколько типов состыковок  по длине:

• соединение в полдерева. срезается у обеих частей бруса половина толщины под прямым углом. дополнительно можно укреплять соединение шурупами.
• соединение со шпонкой. само соединение можно делать в полдерева, но предварительно изготавливаются шпонки, и просверливаются отверстия чуть меньшего диаметра. глубину врезки шпонок в брусья следует принимать не менее 2 см и не более 1/5 высоты.
• соединение с коренным шипом. достаточно трудоёмкое соединение, которое требует большой точности и серьезных навыков в столярном деле.
• соединение на косой замок. наиболее подходящее соединение, когда речь идет о нагрузке по типу изгиба. при этом такое соединение достаточно просто изготовить.
• соединение на накладной замок. довольно сложное по исполнению соединение, которое требует перепада в плоскости соединения, чтобы получился замок. при этом выполняется выпиливание замка в обеих частях древесины

Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:

• продольное соединение с использованием шпонки и шипа;
• косой замок;
• продольное соединение бруса между собой коренной шип;
• соединение встык;
• соединение в полдерева.

                                                                      Тип продольного соединения «в полдерева»

                             Общий вид соединения.                                                                                   Элементы соединения.

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения.

В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

Этод метод является самым простым. После сращивания бруса, следует дополнительно скрепить его деревянными нагелями.

Тип продольного соединения «на косой замок»

Общий вид соединения.                                                                                    Элементы соединения.


Данный метод сращивания специалисты называют самым сложным, однако данная конструкция очень надежна.

С торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать.

В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу.

Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Соединения встык производится:

• коренным шипом;
• шпонками.

Тип продольного соединения с коренным шипом

             Общий вид соединения.                                                                                            Элементы соединения.

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.

Тип продольного соединения на шпонках

Общий вид соединения.                                                                                             Элементы соединения.


Принцип соединения бруса:

в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.

Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом.

Шпонки могут отличаться собой геометрической формой и быть:

• прямыми;
• прямоугольными;
• с зазубринами;
• призматическими;
• в форме «ласточкин хвост».

​

В полдерева – применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов;
С коренным шипом – считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус;
С продольным шипом на шпонке – обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип;
С косым замком – наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.

3. Способы углового соединения бруса

В зависимости от проектного решения наружных стен из бруса угловые соединения делают двух типов:

• Вариант «с остатком» предполагает выпуски брусьев наружу
• Вариант «без остатка» подразумевает углы без выноса стен за пределы периметра дома.

            С остатком  «в чашу»                                                                              Без остатка  «в лапу»



«В чашу», согласно которой углы вырубаются с остатком.  Это самый распространенный способ, имеющий массу вариаций отечественного и зарубежного происхождения. Минус узловых чаш в ощутимом расходе вовсе не дешевого материала, плюс в отличной теплоизоляции угла. Выглядят рубленные в чашу строения весьма эффектно.

«В лапу» или по-простому «без остатка». Согласно нему контур строения выстраивается четко по плану. При равнозначном с предыдущей технологией расходе материала внутренние габариты строения получаются больше. Рубленные в лапу углы требуют обязательной облицовки, иначе они будут продуваться и мокнуть.

 «Без остатка» крепеж отличается ровными краями встык, «с остатком» — брусовые концы на определенном расстоянии выходят за стеновую плоскость под углом 90°.

Это отражается на общей материалоемкости конструкции, поскольку расход брусьев на 50 см увеличивается в сравнении с рубкой встык. Но углы дома из бруса «с остатком» из выступающих фрагментов бревен сильнее защищены от негативного климатического воздействия. Помимо этого, такая технология делает стены устойчивыми.

3.1. Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за cчет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

Крепеж односторонним пазом имеет в бруске неглубокий разрез в форме поперечной бороздки. Как правило, таким образом соединяют профилированный брус.

При осуществлении крепления с двухсторонним пазом разрезы формируют с обеих сторон, верхней и нижней, с глубиной 1/4 толщины бруса.

При выполнении четырехстороннего паза разрезы выполняют с 4-х сторон. Наличие поперечных канавок существенно упрощает процесс установки венцов – бревна уплотненно налегают друг на друга, устойчивость такого способа соединения бруса в углах существенно увеличивается.

Тип соединения профилированного бруса в односторонний замочный паз

Общий вид соединения в односторонний замочный паз                                                     Элемент соединения.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.

Тип соединения в двухсторонний замочный паз

Общий вид соединения в двухсторонний замочный паз                                                              Элемент соединения

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т. е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз

Общий вид соединения бруса в четырехсторонний замочный паз                                  Элемент соединения бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз (в «обло»)

                          Общий вид соединения бруса в четырехсторонний замочный паз (в «обло»)                 Элемент соединения бруса.


При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность.

Чашечный — является наиболее простым видом углового обустройства.

Угловой крепеж  этим методом выполняется в таких вариациях:

•    в половину дерева;
•    в охряп;
•    в курдюк.

«В полдерева»

Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.

С целью увеличения необходимой плотности укладки вверху бруса помимо чаши формируют дополнительную продольную канавку. После укладки и закрепления поперечного бруса устанавливают бревна очередного венца. Перед укладыванием каждого яруса продольный паз заделывают утеплителем. Для прочности конструкции каждое новое бревно крепится к предыдущему за счет нагелей, что усиливает вертикальную устойчивость поверхности.

«В курдюк»

Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Внизу чаши вырезают еще один выступ вдоль бруска и поперек чашечного дна. А внизу, поперек паза формируют особую выемку, на которую при установке насаживается курдюк.

Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.

 «В охряп»

Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.

Охряп – промежуточный вид соединения бруса в углах между классическими способами с остатком и без. Отличие рубки «в охряп» в том, что снизу и сверху балки вырезаются чаши на 1/4 диаметра.

3.2. Соединения бруса без остатка «в лапу»

Традиционно для бань и домов используются  «в полдерева» и «в лапу».

Отличаются они только формой. В полдерева имеет ровные, параллельные грани. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Существуют следующие варианты соединения бруса «в лапу»:

1. Коренные шипы;
2. Встык;
3. Шпонки;

Самым простым вариантом является соединение бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Для защиты углов сруба от продувания и придания дополнительной механический прочности конструкции сруба используют шпонки — прямоугольные и в ласточкин хвост либо используют врубку на коренной шип прямой или полусковороднем.

Шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

    Тип соединения на прямоугольных шпонках

Общий вид соединения                                                                                                                        Элементы соединения

При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера.

Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса

Тип углового соединения сруба на шпонках «ласточкин хвост»

   Общий вид соединения                                                                                                           Элементы соединения.


Вариант подразумевает сцепление двух брёвен зубьями особой формы. Брусья под прямым углом направляются друг к другу: один имеет шипы, а другой – пазы. Такой «замок» обеспечивает надёжное крепление без наличия щелей и дарит срубу устойчивость.

От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Тип углового соединения в срубе с коренным шипом

                       Общий вид соединения                                                                                                           Элементы соединения

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

4. Способ соединения бруса «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

Всего существует 4 вида Т-образных соединений:

• Замочного паза на вставном шипе
• Симметричного трапециевидного шипа — сковородня
• Прямоугольного трапециевидного шипа — полусковордня
• Прямого паза на коренном шипе.

Все эти типы соединения выполняются в одной последовательности. С торца бруса, из которого будет строиться перегородка, вырезается шип в том виде, который соответствует выбранному вами типу стыка. А в стенке делается паз соответствующей формы и размеров. Далее, брус для перегородки просто вставляется в паз и фиксируется.

По видам конструктивных решений угловые соединения подразделяют на:

• соединения с остатком;
• соединения без остатка;
• соединения встык;
• Т-образные соединения стен и простенков.

По типам конструкций угловые соединения подразделяют на предназначенные:

• для бревенчатых стен с соединением с остатком:

— соединение в «чашку»
— соединение в «обло»

• для бревенчатых и брусчатых стен с соединением без остатка:

— соединение в «лапу»

• для брусчатых стен с соединением «встык»:

— соединение угла на шпонках
— соединение угла с коренным шипом

• для брусчатых стен с соединением с остатком:

— соединение в «обло» (с замочным пазом)

• для Т- образных соединений стен и простенков:

— соединение в «обло» (с замочным пазом)
— соединение в «чашку»
— соединение cимметричным трапециевидным шипом
— соединение прямоугольным трапециевидным шипом
— соединение прямым пазом

Способы соединение бруса — Stroim-svoi-dom.

В прошлой статье мы рассказывали о том, как в сжатые сроки своими руками построить дом из бруса (ссылка). Многим технология такого строительства понравилась благодаря своей простоте, но остались некоторые моменты, о которых нужно рассказать более подробно.

Перед началом работ, советуем вам приобрести ручную дисковую пилу и бензопилу. Эти инструменты сильно ускорять и облегчат выпиливание различных соединений. Так же вам понадобятся широкая стамеска, топор и молоток.

Соединение бруса в углах. Утепление угла

Одним из основных элементов брусового дома является угол. Мы приведем несколько способов соединения бруса, а выбирать придется вам в зависимости от ваших навыков и терпения. Так же покажем вам как сделать угол теплым.

Соединение бруса с коренным шипом с утеплением угла

Одно из наиболее популярных и надежных угловых креплений. Для того, чтобы сделать это угловое соединение теплым, есть небольшая хитрость. Нужно паз сделать меньше чем шип на 0,5 см. Таким образом между брусьями образуется такая же щель, которую впоследствии конопатят используя льноватин или войлок. После такой операции угол становится значительно теплее, а холодный воздух не будет свободно проходит сквозь щели.

Многие зададутся вопросом «Для чего так делать?». Ответ на вопрос достаточно прост. Все дело в том, что идеально подогнать брус друг к другу практически невозможно. Даже если у вас это получится, щели появятся в дальнейшем, потому что дерево, как говорят, дышит. Соответственно щели периодически будут меняться в размере, то исчезнут, то вновь станут заметными.  Таким образом, заложенный в эти щели мягкий утеплитель, типа войлока или льноватина, будет заполнять эти щели и угол будет оставаться постоянно теплы в любое время года.

На чертеже расстояние под теплый угол не оставлено, потому что не всегда бывает необходимость в таком утеплении.

Со шпонкой

Немного отличается от предыдущего своей конструкцией. В этом случае вместо того, чтобы выпиливать шип, напротив делают углубление для шпонки. Для создания теплого угла, ширина углубления и шпонки должны отличатся на 0,5 см. Как и в предыдущем случает образовавшуюся щель заделывают войлоком или льноватином.

Соединение бруса в полдерева

Самое простое угловое соединение бруса, с которым легко справится любой. Обладает малой надежностью, потому требует дополнительного усиления, в качестве которого можно использовать гвозди, саморезы, скобы, нагели в зависимости от ситуации.

Является холодным и легко продуваемым. Для создания теплого угла нужно немного дополнить конструкцию. Для этого используют вставные шпонки, которые делают на 0,5 см больше чем ширина паза. Как и в соединение с коренным шипом образуется щель, которую утепляют.

В полулапу

Это продвинутый вариант предыдущего крепления. Как видно на чертеже, один из брусьев делают с небольшим наклоном. Чтобы не загромождать чертеж, мы не стали показывать соединение с использованием нагеля и шпонки

Врубка одиночным зубом

Достаточно надежное скрепление бруса. При хорошей подгонки не требует дополнительного крепежа.

Мы привели вам наиболее простые и часто используемые варианты. Существуют и другие виды соединения бруса, более сложные, применение которых сильно замедлит строительство.

Соединение бруса по длине

Иногда возникает необходимость в сращивании нескольких частей бруса и соединение их по длине. Несколько различных способов можно увидеть ниже.

С коренным шипом

Простое скрепление плохо переносящее нагрузки на растяжение. Усилить его нельзя, так что используйте его для внутренних стен или в местах не подверженных высоким нагрузкам.

Соединение по длине со шпонкой

Похож на предыдущий вариант, но без коренного шипа. Довольно слабое скрепление

В полдерева

Популярный вариант соединения, который достаточно просто сделать. Плюсом является то, что его можно усилить используя болты, саморезы, гвозди, нагели.

Скрепление прямым и косым накладным замком

Одно из наиболее надежных соединений, которое использую в ответственных местах, например во внешних несущих стенах. Отлично переносит нагрузки на растяжение и сжатие. Для изготовления требуется опыт.

Т-образные скрепления бруса

Обычно такое крепление используют в местах примыкания внутренних стен к внешним

Со шпонкой

Одно из простых креплений бруса между собой. Считается наиболее слабым.

Т-образное соединение с коренным шипом

В отличие от предыдущего, это очень надежное и прочное соединение. Благодаря коренным шипам уменьшается продуваемость и вместе с тем получается прочная сцепка. Считается довольно теплым.

Соединение «ласточкин хвост» или открытым сковорднем

Популярный вариант получивший в народе красивое название «ласточкин хвост». Одно из наиболее крепких, надежных и теплых. Есть несколько вариантов его исполнения. Мы покажем наиболее простой.

Закрытый полусковородень

Достаточно сложный вариант стыковки, требующий определенных навыков. Вариант немного похож на предыдущий, но примыкающий брус не проходит на сквозь, а остается внутри, вследствие чего получается теплое, надежное и непродуваемое соединение.

Надеемся этих способов стыковки деревянного бруса вам будет достаточно. Существуют множество других вариаций на эту тему. В каких-то стыках добавляются дополнительный зуб или делаются пропилы достаточно сложной формы. Все это сильно затормаживает строительство.

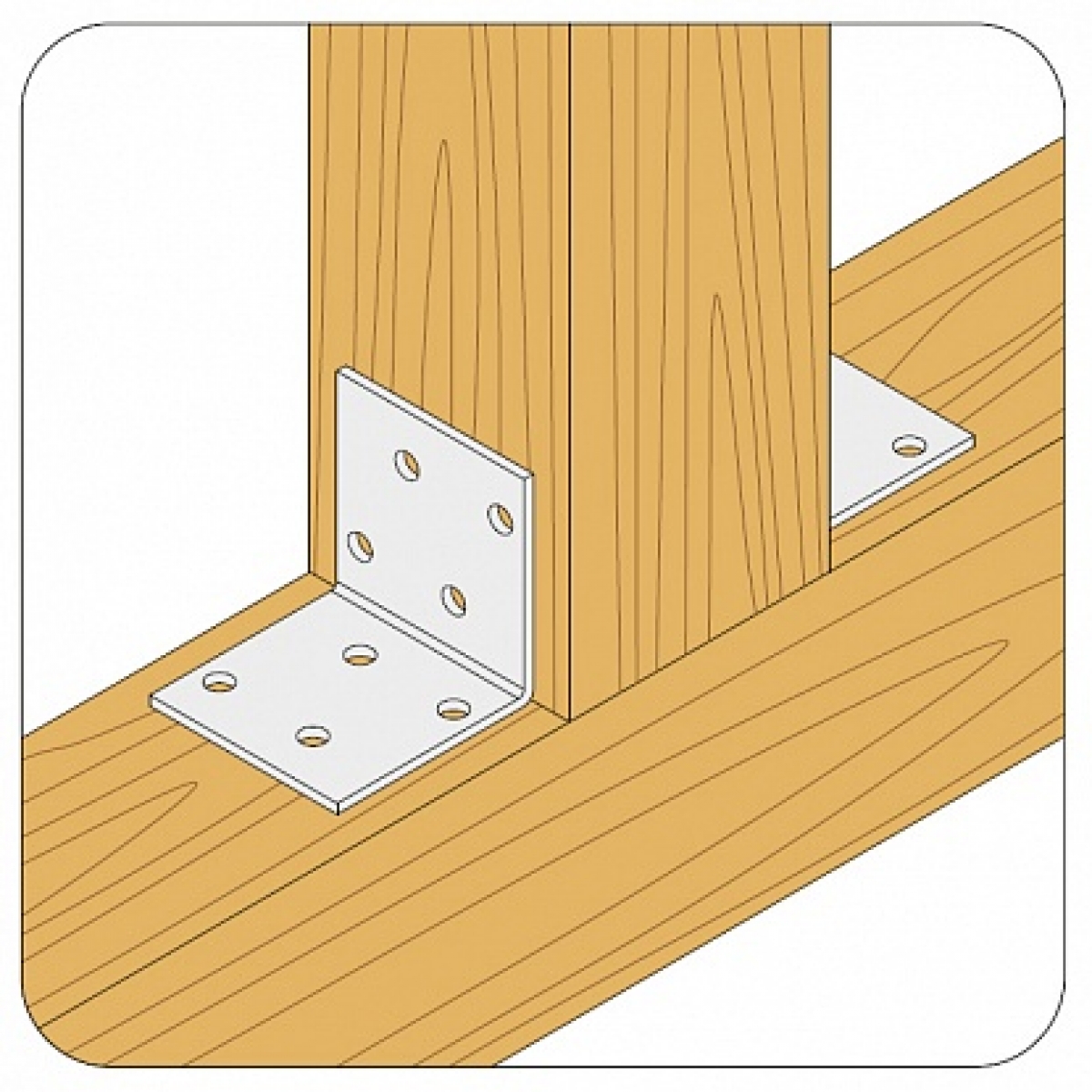

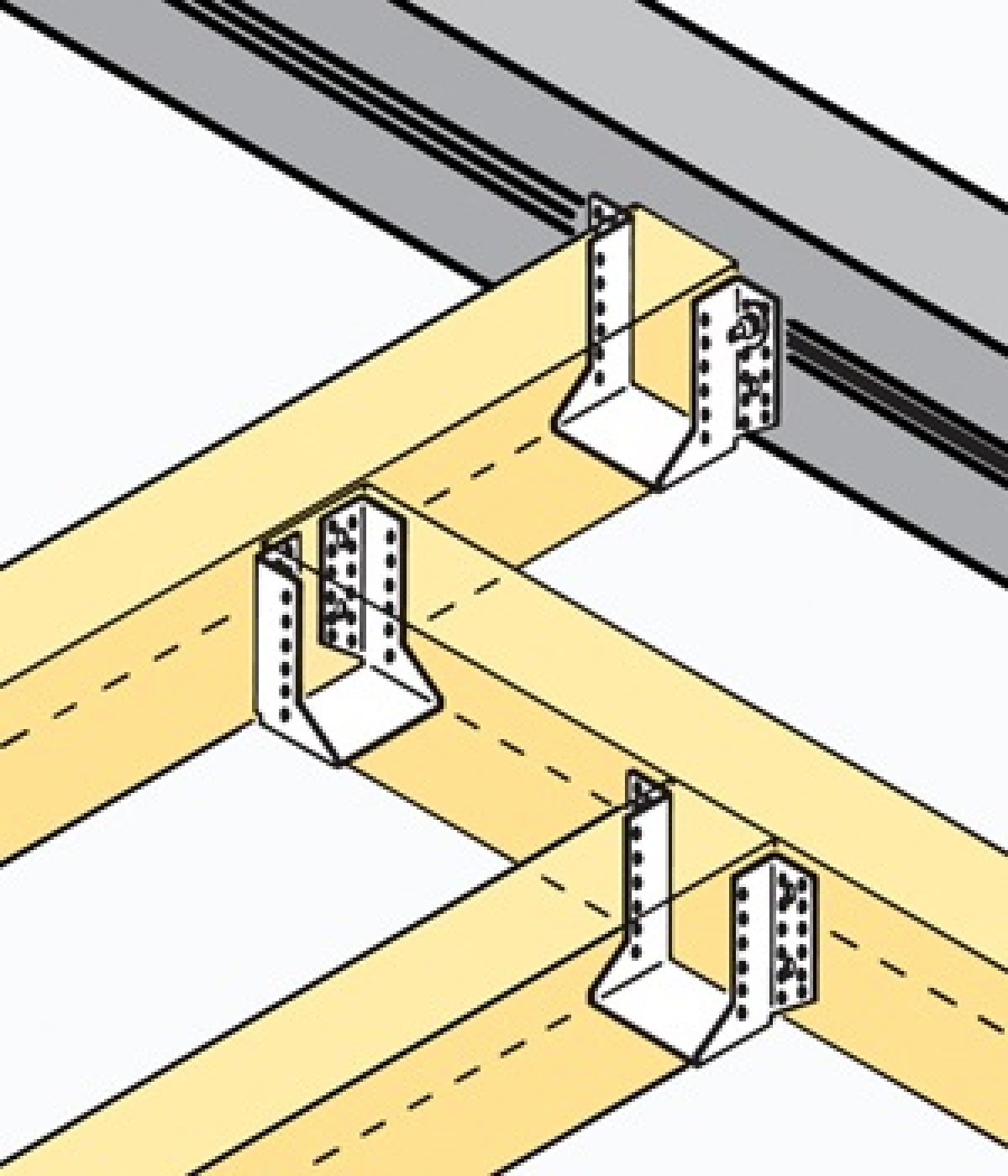

Некоторые соединения можно усилить используя крепеж, для каких-то этот вариант не подойдет.

Так же нужно учитывать для каких строений и в каких узлах будет использоваться то или иное соединение. Например, при строительстве сарая, совсем не обязательно делать сложное соединение с коренным шипом. Для этого вполне подойдет соединение в полдерева.

Стыковка бруса при строительстве. Строительный брус – способы соединения. Замочный паз на коренном шипе

Одним из главный этапов строительства дома своими руками из бруса или оцилиндрованного бревна является поднятие — возведение сруба. Прежде чем приступать к практике (строительству) вы должны знать, как соединить брус, иначе последствия могут быть плачевны.

Необходимость соединения возникает в двух обстоятельствах:

• При рубке угла дома
• При удлинение бруса или бревна — когда длины не хватает (бывает иногда, например кто-то отрезал не по длине).

Смотря что необходимо, используют разные методы, поэтому я постараюсь доходчиво показать основные способы соединения бруса и оцилиндрованного бревна.

Способы соединения брусов при возведение сруба значительно отличается от стыков бревен. Еще с древней Руси в деревянном строительстве, строили из бревен, с тех времен копиться многовековой опыт по соединениям углов и стыков. Но на дворе 21 век и древние приемы постепенно приобретают свои модифицированные аналоги, поэтому в первую очередь хочу ознакомить с техникой укладки брусов, а бревно разберем после.

Типы угловых соединений бруса

Нынче в деревянном строительстве практикуют два способа соединение:

• С остатком («в обло», «в чашу»)
• Без остатка («в лапу»,«в зуб»).

Угловое соединение бревна так же, как и с брусом, делаются двумя видами, как «в лапу» или «в чашу», то есть без остатка или с остатком.

Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за чет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.
Большинство домостроительных компаний применяют эту технологию для соединения профилированного бруса, потому что для крепления таким способом требуется минимум усилий и времени.

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т. е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность. Требует высокого мастерства плотников.

Соединения бруса производиться в следующих вариантах:

• Встык
• На шпонках
• На коренных шипах.
• Пол дерева
• Ласточкин хвост

Самый простой, и быстрый тип соединения бруса является соединение встык. Очень просто стыкуем, друг с другом и закрепляем с помощью шипованных стальных пластин который забивается гвоздями или скобами. Плотность соединения угла и прочность сильно зависит от уровня опыта плотника. Необходимо идеально подогнать торцы стыкуемых брусов — Нужна очень ровная поверхность. Но, увы, даже опытные как я не всегда справляются. Угол получается мало герметичными подвержены к периодическим перпендикулярным нагрузкам.

Такой вид соединения является самым быстрым при строительстве, но самым ужасным по качеству. Советую лучше не применять такую технологию, проблем не оберетесь. Теплопотери через такой угол «встык» слишком велики чтоб экономить время и силы на более сложные типы соединений.

При соединение брусьев с помощью шпонок применяют клин из твердых пород для прочности угла. Установка шпонки в пазы брусьев позволяет предотвратить движение стыков соединенных брусов. Также стоит отметить прочность зависит от вида шпонки: поперечная, продольная или косая — косая отличается сложностью создания, но в замен отличный результат, прочный угол с малой тепропроводимостью.

Соединения бруса в коренной шип («Теплый угол») — этот тип соединения угла брусов, эффективен, теплоемок и весьма распространен в строительстве домов из профилированного бруса. Хитрость кроется в следующем: в одном из соединяющихся брусьев выпиливается паз, а на другом брусе вырубается шип размером подходящим под паз. При строительстве в паз кладут межвенцовый утеплитель в качестве которого может служить льноджутовое полотно или растительный войлок. Важно чтоб соединение шипа и паза было плотным для минимилизации потери тепла. И еще для прочности конструкции ряды брусьев чередуются шипами и пазами, и забивают круглый деревянный нагель (шпонку).

Соединение бруса в теплый угол можете подробно рассмотреть в видео ниже:

Предварительные расчеты по разметкам пропилов соединений углов смотрите на схеме

Применяя в угловых соединениях шпонки (нагели), курдюки, присеки и прочие соединения по типу «шип в паз», очень важно предусматривать между пазом и шипом обязательные вертикальные зазоры. Это необходимо, чтобы компенсировать неизбежную усадку сруба.

Еще один тип вырубки угла который я хочу рассмотреть — соединение «в полдерева» — тип крепления название, которого закрепилось среди плотников благодаря пропилу половины ширины бруса. Так же как и предыдущих вариантах сборка брусового сруба начинается со сверления дырок под нагели (шпонки) в местах близ соединений углов, длину нагеля надо рассчитывать так чтобы хватило на несколько брусьев. Также есть более модифицированная версия этого соединения — добавлять шпонку в стыки брусьев для увеличения прочности соединения угла, а также для большей теплоемкости

И наконец самый прочный и надежный и с минимальными тепловыми потерями — это соединение бруса ласточкин хвост. Почти тоже самое что и «коренной шип», но тут шип пропиливается трапециевидной формы. Связи с этим пазу придают аналогичную форму.

У нее есть разновидность горизонтального соединения ласточкин хвост в лапу — в котором, брусе пропиливают горизонтальные трапециевидные выемки которые должны идеально подходить друг к другу — встречается довольно редко в строительстве домов или бань из бруса из-за сложности приема пиления и большинству клиентов таков вид крепления не нравиться чисто с эстетической стороны. В моей практике строительства всего лишь пару раз клиенты просили такой угол. Кстати получилось неплохо.
Т-образные виды соединения бруса, для создания внутренних стен дома, воплощаются с использованием следующих соединений:

• Замочного паза на вставном шипе
• Симметричного трапециевидного шипа – сковородня
• Прямоугольного трапециевидного шипа – полусковордня
• Симметричным трапециевидным шипом –глухим сковороднем
• Прямого паза на коренном шипе.

Можете наглядно просмотреть на рисунке, как из себя представляют Т –образные соединения внутренних стен:

Кликните для увеличения

Во время строительства большого дома, обычно если длина превышает 6 м (стандартная длина профилированного бруса) приходиться продольно соединять два бруса для увеличения длины.

В таком случае советую применять один из следующих видов соединений брусьев.

• Косой замок.
• Продольный шип на шпонках
• В полдерева
• Продольный коренной шип

Крепление бруса между собой по длине при помощи шипа на шпонках является довольно-таки крепким. Применение такого типа соединения предполагает пропилы идентичных пазов на концах соединяющихся брусьев. Пропиленные брусья устанавливают впритык друг к другу, а в паз забивается шпонка из твердых пород дерева, которая прочно скрепляет оба стыкующихся бруса.

Шпонка – это вставка (клин) который закрепляет два элемента соединяемой конструкции. Шпонки изготавливают из металла или дерева твердой породы, бывают прямоугольные, призматические и «ласточкин хвост» ровные и зубчатые.

Продольное крепление в полдерева аналогична соединению углов в «полдерева» — концы соединяющихся брусьев пропиливаются на ширину равной половине толщины бруса. Прочность крепления увеличивают за чет скрепления нагелем (также можно скрепить скобой, гвоздями, крепежной пластиной). Конечно, это простой и быстрый вид крепления, но его прочность недостаточна для несущих стен дома из бруса. Я не рекомендую.

Соединение «продольный коренной шип» — на одном конце бруса делается паз а на другом – шип. Крепление аналогично соединению углов на коренной шип. Для большей крепости советую паз и шип распиливать трапециевидной формы – ласточкин хвост. Это исключить горизонтальные колебания закрепляемых брусов.

Увеличение длинный бруса применяя соединение «косой замок» — является одним из сложных приемов для плотников, но по уровню крепости и устойчивости оно сильно опережает выше описанные соединения бруса. Обычно строящие компании умалчивают о таком креплении, чтобы не утруждать свои бригады плотников. Ниже на рисунке изображена схема реализации:

Способы соединения бревен при рубке сруба.

• С остатком
• Без остатка.

Рубка сруба без остатка – подразумевает за собой то, что концы бревна в соединение не выпячивают, а получаются ровными со стеной. В свою же очередь рубка сруба с остатком предполагает, что концы бревен выступают за границу стены. Конечно же, рубка с остатком более расходный в плане материалоемкости. Потому что бревно или брус приходиться укладывать на 0. 3 -0.5 м длиннее, чем при соединение без остатка. Но это компенсируется большей теплоемкостью, защитой от климатических напастей (дождь, ветер) и при такой рубке сруб получается более устойчивым. Рассмотрим более подробно оба вида:

Соединение с остатком

У соединение с остатком есть три вида рубки:

• В обло «в чашу»
• В охлоп
• В охряп.

Соединение углов сруба в чашу – это самый распространенный и простой вид. Метод заключается в том, что в бревне выпиливается чаша (раньше вырубалась, но в наше время плотники все меньше и меньше применяют топоры в строительстве, бензопила берет вверх). Потом в эту чашу кладем поперечное бревно и в нем вырубаем следующую чашу (обло), и так далее по циклу.

Угловые соединения бревен «в обло» делается так:

• В полдерева
• Заоваленый гребень
• В курдюк.

В полдерева – соединить легко. Для достижения устойчивости закрепления в венце делают продольный паз. В паз предварительно заполняем утеплителем.

Как соединить два бревна? Во время сборки сруба, кроме крепления в углах их еще крепят нагелями. Нагелями могут служить отрезанные куски арматуры, черенки лопат, некоторые умельцы используют черенки швабр. Крепления нагелями необходима для дополнительной устойчивости по вертикали.

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна.

Подробное видео о технологии строительства дома из бруса в примерах:

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

В охлоп – этот тип соединения почти тоже самое что мы описали выше («в обло»). Отличается лишь тем, что чаша рубиться сверху, а не на нижней части венца. Название в охлоп появилось из-за характерного хлопка при накатывание бревна в заготовленный угол.

Соединений в охряп является боле сложным в техническом исполнении чем все предыдущие: тут с верхней и нижней стороны бревна делаются выемки. Словами сложно объяснить лучше смотрите рисунок ниже.

Соединение бревен без остатка

В лапу – это почти тоже самое соединение что и «в охряп», но с выпиленной торцевой части бревна. Вот так и получается угол без остатка. Прочность крепления увеличивают за счет нагелей и вырубки шипа с пазом – присек. Такой тип соединения характерен слабой ветроустойчивостью, спасти от этого поможет изменения прямоугольного выруба в трапециевидный – получается «ласточкин хвост». (рисунок ниже)

Важнейшим этапом возведения деревянного дома является строительство сруба. Перед началом строительных работ следует изучить правила соединения бруса между собой. требуется в таких ситуациях, как формирование угла сруба или удлинение бревен и брусьев, в том случае, если их длины не хватает. В зависимости от ситуации применяются различные методы.

Соединение бруса могут выполнятся разными способами в зависимости от угла, древесины, и длины брусьев.

Типы угловых соединений

Типы соединений бруса при возведении домов из дерева отличаются от стыковки бревен. В современном строительстве применяются 2 типа соединений: как с остатком, так и без. Угловое крепление бревен также выполняется двумя методами: “в чашу” и “в лапу”. Крепление в чашу выполняется при помощи системы пазов, которые бывают односторонними, двухсторонними и четырехсторонними. Для этого в каждом элементе делают вырубку с одной стороны, чаще всего сверху. Надпил должен делаться параллельно сечению бруса. Данная схема соединения применяется при постройке домов из клееного бруса, ведь она требует меньше всего усилий.

Соединения бруса в “пол дерева” и “в лапу”.

Двухсторонняя пазовая система подразумевает наличие вырубки с обеих сторон бруса. Перпендикулярный пропил должен иметь глубину, равную четверти высоты доски. Хорошее крепление требует внимательной и кропотливой работы плотника, ведь дерево при этом не должно иметь трещин или других дефектов. При изготовлении четырехсторонней пазовой системы пропилы делаются со всех сторон. Это наиболее прочный вариант стыковки брусьев, упрощающий возведение деревянного дома. Стык углов сруба таким способом получается прочным и крепким.

Самым простым и быстрым способом скрепления 2 брусьев является крепление встык. Брусья соединяются между собой и закрепляются при помощи специальных стальных полос, которые крепятся при помощи гвоздей или строительных скоб. Устойчивость и плотность стыка зависит от мастерства плотника. Требуется идеальная подгонка торцов объединяемых деталей. Увы, часто угол получается недостаточно герметичным. Через такое соединение уходит слишком много тепла.

При скреплении брусьев шпонками используется клин из твердой древесины. Установка шпонки позволяет сделать стыки прочными и неподвижными. Прочность определяется и видом шпонки: продольная, поперечная или косая. Косая дает хорошие результаты, однако создать ее бывает непросто. Наиболее популярным и теплоемким способом крепления бруса является коренной шип. Делается оно так: в одном из брусьев выпиливается шип, а в другом – подходящий по размеру паз. Перед соединением деталей в паз кладется уплотнитель из войлока или джутового волокна. Стык выступа и паза должен быть достаточно плотным, чтобы исключить потери тепла.

Используя при соединении деталей шпонок, присек и курдюков, необходимо проследить, чтобы между выемкой и шипом оставались небольшие зазоры.

А – простой накладной замок
Б- прирубный замок
В- замок накладной с шипом
Г- замок накладной с углом
Д- натяжной замок
Е- замок сковородник.

Это поможет снижать усадку деревянной конструкции. Еще одним популярным способом формирования угла является крепление “в полдерева”. Название это получилось благодаря пропилу доски на половину ее ширины. Так и как при других способах, сборка угла начинается с изготовления отверстий под шпонки.

Соединение бруса, называемое ласточкиным хвостом, является наиболее надежным и прочным. Оно практически аналогично коренному шипу, однако выступ здесь будет иметь форму трапеции. Паз в тогда также будет иметь трапециевидную форму.

Существует еще один подвид “ласточкиного хвоста”: “ласточкин хвост в лапу”, когда в одном из брусьев выпиливают выемки в форме трапеции, которые должны соответствовать друг другу. Из-за трудности выполнения этого процесса данный способ в строительстве применяется достаточно редко.

Виды угловых соединений брусьев.

Т-образные типы соединения пиломатериалов для формирования стен сруба и стропил выполняются следующими способами: замочный паз, симметричный шип в виде трапеции, прямой шип, простой паз на коренном шипе, глухой симметричный трапециевидный шип.

Чтобы соединить брусья между собой, потребуются следующие инструменты и материалы:

• деревянные брусья;
• нагели;
• пила;
• электролобзик.

Вернуться к оглавлению

Выполнение продольных соединений

Соединение бруса с нижнем венцом.

При возведении домов со стенами длиной более 6 м возникает необходимость выполнения продольных соединений бруса. В этом случае рекомендованы такие типы крепления: продольный шип на нагелях, косая замочная система, коренной продольный шип, “в полдерева”. Стыкование при помощи нагелей прочное и крепкое. Для его выполнения необходимо сделать соответствующие пазы на концах деталей. Выпиленные брусья устанавливаются встык, в паз вставляется шпонка из древесины, скрепляющая оба бруса.

Крепление “в полдерева” производится так же, как угловое соединение “в полдерева”: концы брусьев выпиливаются на 1/2 их толщины. Надежность повышается при скреплении нагелем, гвоздями или скобами. Это простой способ крепления, однако не самый прочный. Для капитальных стен домов его использовать нежелательно. При креплении “коренной шип” на одной из сторон бруса вырезается шип, а с другой – паз. Крепятся детали так же при формировании угла на коренной шип. Для надежности шип и выемка должны иметь форму трапеции. Увеличение длины брусьев путем косого замка считается сложным способом, однако оно намного надежнее и крепче всех остальных способов.

Соединение бруса и бревен в одну целую конструкцию является ключевым этапом строительства зданий и сооружений. Для осуществления данной процедуры используются различные методы и способы, которые подбираются индивидуально для каждого вида строения. Правильная укладка бруса влияет на общий срок эксплуатации и надежность сооружения, поэтому выполняя сборку венцов деревянных зданий специалисты пользуются определенными методами и правилами.

Зачем нужна правильная стыковка бруса и бревен?

Правильная стыковка материалов бруса и бревен во время постройки деревянного здания необходима для обеспечения общей надежности сооружения. Применение специальных правил соединений позволяет улучшить несущую способность дома по углам, а также увеличить общую жесткость конструкции. Для каждого типа пиломатериала способ соединения элементов подбирается индивидуально. Также правильная стыковка может понадобиться в тех случаях, когда стандартныхразмеров материалов недостаточно для возведения конкретной конструкции. Чтобы нарастить бревна или брус по длине необходимо осуществить правильную их укладку, которая будет обеспечивать хорошую жесткость и надежность соединения.

Способы соединения бревен

Бревно представляет собой круглый пиломатериал из которого возможна дальнейшая постройка сруба. Бревна обладают большим сроком службы, поэтому применяются для сооружения различных типов зданий. Технология постройки из данных материалов является самой старой и практичной. Соединение элементов может происходить по двум основным методам: с вылетом и без вылета. При использовании 1-го метода часть уложенного бревна будет выступать на крайнюю плоскость стены, что придает зданию общий уникальный эстетичный вид и определенный стиль. В случае применения второй технологии пиломатериалы укладываются таким образом, чтобы в конце получились идеально ровные углы. Преимущество укладки с вылетом в том, что такая конструкция обладает большей устойчивостью и защищенностью от воздействия внешних факторов.

Основные способы укладки цельных бревен:

• В чашу или обло.
• В охряп.
• В сибирскую чашу или в охлоп.
• В лапу.

Данные методы являются наиболее надежными и популярными, поэтому активно применяются для укладки бревен с выступом наружу. Однако, такой вариант установки требует гораздо больших затрат пиломатериалов.

Способ соединения бревен №1: «В чашу или обло»

Данный метод соединения пиломатериалов является самым старым, проверенным временем и надежным вариантом для постройки жилых и технических зданий.

Технология имеет три основных подвида:

1. В полдерева – наиболее простой способ соединить угол. Помимо основной вырезанной чаши требуется выстругать дополнительный паз продольного типа под установку последующих бревен. Для уплотнения крепления между бревнами укладывается любой материал для конопатки готового сруба.

Соединение бревен: простая чаша — в полдерева

2. Заоваленный гребень – вариант похож на укладку «в полдерева», однако отличается местом выреза под основной продольный паз. При таком способе монтажа крепежные вырезы делаются снизу, что обеспечивает максимальную герметичность шва.

3. В курдюк – является модернизацией «овального гребня». Данный вариант соединения предусматривает вырезание дополнительных выступов внутри выреза, которые будут обеспечивать наилучшую стыковку бревен на углах.

Методика укладки достаточно проста и не требует использования дополнительных материалов. В верхней части бревен вырезается специальный круглый паз, который по форме напоминает чашу (ранее вырез назывался «обло»). Каждое последующее бревно закрепляется в готовом пазе. Таким образом может сооружаться сразу несколько стен одновременно.

Готовые здания построенные с использованием данного способа укладки бревен:

Главным преимуществом укладки «в чашу», является то, что для постройки здания могут применяться бревна любого качества и сорта. Данный метод применяется как для быстрого возведения жилых зданий, так и для сооружения технических помещений. Каждый вариант является универсальным и популярным в использовании.

Способ соединения бревен №2: «В охряп»

Способ стыковки бревен «в охряп» является достаточно надежным, при условии соблюдения общей технологии укладки сруба. Главным плюсом данного варианта является высокая устойчивость угловых соединений. За счет пазов, которые вырезаются на бревнах здание обладает хорошей устойчивостью и герметичностью швов. Во время вырезания нижние пазы оборудуются небольшими выемками и зубцами.

Соединение бревен способом «в охряп», считается средним вариантом между основным соединением пиломатериалов с выступом наружу и без выступа. При постройке зданий с использованием такого варианта укладки практически не требуетсядополнительная обработка промежуточных швов.

Способ соединения бревен №3: «В охлоп или сибирскую чашу»

Соединение типом «в охлоп» или «сибирская чаша» представляет собой универсальную технологию, которая очень похожа на способ устройства «в полдерева». Данный вариант не требует особых знаний и навыков и является достаточно простым в обустройстве. Перед укладкой каждое бревно проходит обработку, в частности в нижней части вырезаются специальные чаши. В изготовленных чашах специалисты выстругивают дополнительный глубокий продольный паз.

С помощью данного паза будет осуществляться крепление верхнего бревна. Главной особенностью и отличием укладки пиломатериалов «в охлоп» является то, что место вырезки чаши может меняться в венце, в зависимости от потребностей конструкции. Чаще всего чашу вырезают в нижней части бревна.

Готовая конструкция отличается высокой герметичностью швов, а также прочностью и несущей способностью углов.

Способ соединения бревен №4: «В лапу»

Данный вариант соединения не предусматривает излишние выступы бревен за общую плоскость стены. Угол построенный таким образом будет иметь строгие очертания и геометрическую форму. Технология установки в целом похожа с методом монтажа бревен «в охряп», однако имеет некоторые конструктивные отличия.

Существует два подвида соединения круглых бревен без выступов:

1. Лапа с присеком.
2. Ласточкин хвост.

Угловой тип монтажа круглых бревен является самым сложным и представляет собой довольно непростую систему пазов и каналов, которые обеспечивают максимально надежную фиксацию всех венцов основы между собой.

Каждое бревно перед процедурой установки подвергается подрезке в определенных плоскостях, в частности поверхность подрезается в местах соединений и по торцам. С помощью специального инструмента на торцах бревна формируются пазы для крепления. За счет данных пазов осуществляется надежное соединение крупных бревен между собой.

В свою очередь вариант крепления «ласточкин хвост» является достаточно простым по технологии изготовления, однако требует определенных навыков установки. Каждое бревно монтируется с учетом наклонов шипов, которые должны обеспечивать расклинивание соединений. За счет такого варианта монтажа повышается общая устойчивость здания.

Способы соединения бруса

Брус — это пиломатериал из натуральной древесины квадратной или прямоугольной формы с диагональным сечением не менее 100 миллиметров. Менее 100мм. — это брусок

За счет обработанных торцов и боковых сторон считается наиболее универсальным и широко применяемым материалом в строительстве. Из бруса можно построить фактически любое здание, при этом технология установки является довольно простой и надежной. Главным преимуществом данного пиломатериала в сфере строительства считается его легкость монтажа и механической обработки.

Всего существует 4 основных способа соединения:

1. Соединение с остатками.
2. Соединение без остатка.
3. Т-образное.
4. Продольное.

Как и у бревен, брус может закрепляться с выступами и без выступов. При этом в зависимости от конкретной конструкции здания подбирается лишь одна технология соединения материалов.

Способ соединения бруса №1: «С остатком»

Технология соединения деревянного бруса «с остатком» может применяться только для вариантов установки «в обло».

«В обло» — брусья устанавливаются с остатком материала за пределами общей плоскости стенки.

Всего существует три основных системы монтажа бруса «в обло»:

1. Односторонний тип соединений.
2. Двухсторонний.
3. Четырехсторонний.

Одностороннее считается самым простым и легким в установке. Для этого сверху бруса с помощью специального инструмента вырезается поперечный паз, общая ширина которого равняется по ширине пиломатериала. Установка и крепление каждого последующего ряда осуществляется благодаря данным пазам.

Двухстороннее является более практичным соединением. При обустройстве бруса с помощью данной технологии пазы вырезаются с двух сторон. Глубина и номинальная ширина паза подбирается в зависимости от высоты и ширины самого материала, однако минимальное значение не должно быть менее 1:4 высоты бруса. Два паза обеспечивают большую надежность всей конструкции.

Четырехстороннее это наиболее сложный, но эффективный способ соединить брус. В данном случае специальные пазы выпиливаются со всех 4-х сторон бруса. Выпиливание занимает достаточно продолжительное время, однако благодаря такой обработке возможно обеспечить максимальную плотность прилегания пиломатериала друг к другу. За счет большой плотности сооружения углов здание является наиболее прочным и конструктивно устойчивым к различным воздействиям.

Способ установки бруса №2: «Без остатка»

Соединение деревянного бруса методом «без остатка» применяется в общем строительстве достаточно редко так, как надежность данного способа несколько ниже, чем стыковка «в обло». Технология успешно используется при сооружении малоэтажных жилых и технических зданий.

Существует три основных подвида монтажа бруса «без остатка»:

1. Встык.
2. На шпонки.
3. На коренные шипы.

Каждый из способов используется индивидуально, однако наиболее надежным из трех видов является метод соединения «встык».

Монтаж бруса «встык»

Установка брусьев «встык» является надежной и успешно применяется при строительстве жилых гражданских, малоэтажных зданий и прочих технических сооружений.

Надежность обусловлена тем, что пиломатериалы укладываются торцами и надежно сбиваются специальными металлическими скобами, спицами или крупными гвоздями. Общая несущая способность такой конструкции будет зависеть от ровности торцов, поэтому при использовании данного способа необходимо обрезать торцы строго под углом. Как правило, вне зависимости от ровности бруса такой вариант установки обязательно потребует дополнительную обработку соединительных швов для увеличения герметичности стен.

Монтаж бруса «на шпонки»

Соединение бруса на специальные шпонки является предпочтительным вариантом при строительстве небольших технических и жилых зданий. При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера. Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса. Шпонка изготавливается из твердой древесины, чаще всего из дуба или клена.

Стоит отметить, что соединение с помощью деревянных шпонок может выполняться не только горизонтально, но и по вертикали и под определенным углом. При обустройстве стен рекомендуется комбинировать все возможные варианты.

Монтаж бруса «на коренные шипы»

Установка деревянного бруса «на коренные шипы» является популярным способом соединения углов и стен, который применяется в сфере промышленного и гражданского строительства. Данный вариант широко используется за счет высокой устойчивости соединений. Для установки выбирается брус определенного сечения с отсутствием деформаций по плоскостям. На торцах бруса вырезаются специальные шипы, которые предназначены для соединения двух пиломатериалов.

Во время нарезки шипов следует учитывать то, что обрабатываемая поверхность должна быть максимально ровной относительно другому торцу бруса, с которым планируется соединение. Стыковка осуществляется торцами друг к другу, а между шипами прокладывается уплотнительный материал. В качестве уплотнительного материала можно использовать мешковину, джут или любой другой подходящий материал.

Способ соединения бруса №3: «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

Всего существует 4 вида Т-образных соединений:

Каждый из способов подбирается индивидуально с учетом всех особенностей конструкции и типа здания. Вставные шипы должны изготавливаться из породы древесины на порядок жестче, чем древесина из которой изготовлен брус.

Способ монтажа бруса №4: «Продольное соединение»

В отличии от углового соединения, продольное используется чаще всего при сооружении габаритных стен, когда стандартной длины материала недостаточно и требуется «дорастить» до проектного размера. Наиболее надежным и эффективным способом увеличить длину бруса считается его последовательное соединение с помощью пазов.

Всего существует 4 вида продольного соединения:

1. В полдерева – применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов.
2. С коренным шипом – считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус.
3. С продольным шипом на шпонке – обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип.
4. С косым замком – наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.

При изготовлении шпонок, которые используются для соединений необходимо использовать твердые породы древесины (чаще всего дуб, клен или ясень). Дополнительно для надежности креплений применяются уплотнительные материалы. Соблюдение всех технологий является гарантией долгой безаварийной эксплуатации здания.

Видеоматериалы

Изучим теперь несколько самых распространенных угловых соединений бруса в фахверковом каркасе. Обычно в углах соединяются сразу три бруса: 2 горизонтальных и один вертикальный. Причем столб может подходить как сверху, как это бывает на нижней обвязке, так и снизу, когда речь идет о мауэрлате или верхней обвязке.
Самым распространенным является соединение в пол-бруса. Оно несложно выполняется и в сочетании с вертикальной стойкой работает очень хорошо.

Далее для простоты не будем показывать вертикальный брус, поскольку он во всех случаях подходит к узлу одинаково: как бы пронизывает своим шипом соединение, в котором предварительно вырезан соответствующий паз.

Контактная площадка может идти под углом одинарным, как показано на рисунке выше, или двойным, как это видно на рисунке ниже. Такое соединение лучше сопротивляется боковым смещениям бруса и, соответственно, считается более надежным.

Соединение с шипом и открытым пазом мы уже рассматривали, когда говорили о продольном наращивании бруса.

Различных видов угловых соединений очень много: от простейших, до самых навороченных с зубьями и углами. Нет смысла показывать их все, поэтому мы остановились на самых ходовых, проверенных практикой и временем.

В завершении посмотрите соединение, которое применяется в тех случаях, когда архитекторы или строители не хотят, чтобы торцы брусов выходили наружу. Этот узел разработали наши друзья члены Союза плотников России Николай Герасимов и Денис Афонин.

http://rus-fachwerk.blogspot.ru/2014/01/blog-post_3.html — link

Вкратце технология крепления бруса к бетону описана в предыдущем разделе. Существует два способа крепления бруса к бетону – с помощью вмурованных в фундамент винтовых шпилек и с помощью анкерных болтов. Первый способ сложней, поэтому требует высокой квалификации проектировщика и рабочих. Местоположение шпилек определяют на этапе проектирования, затем, с точностью до 1 мм вставляют их в опалубку и приваривают к арматуре, затем заливают бетон. Окладной брус размечают в соответствии с проектом и просверливают в нем отверстия для шпилек с точностью до 1 мм. Размер отверстий снизу соответствует шпильке, а сверху чуть больше диаметра шайбы. Затем окладной брус надевают на шпильки и крепят с помощью шайб и гаек.

Для крепления с помощью анкерных болтов брус укладывают на фундамент и определяют оптимальные места для отверстий. Если брус укладывают на комбинированный фундамент, то половину отверстий делают по центру свай или опор, а вторую половину помещают между первыми. На ленточном фундаменте отверстия можно сверлить в любом месте, которое соответствует центральной линии бруса и отступает от края или другого отверстия на 70–150 миллиметров. В большинстве случаев для крепления бруса используют анкерные болты диаметром 12 мм, поэтому нижнюю часть отверстия делают диаметром 13–14 мм. Верхнюю часть отверстия делают диаметром 20–30 мм, в зависимости от диаметра шайбы. Затем победитовым сверлом диаметром 12 мм просверливают отверстие в фундаменте, после чего все отверстия очищают от пыли. Когда все отверстия готовы, брус укладывают на место, вставляют и затягивают анкерные болты.

Для крепления к металлическому ростверку используют болты и толстые шурупы. Если ростверк сделан из швеллера, то болты и шурупы располагают вертикально, если из двух уголков, то горизонтально. Для крепления с помощью шурупов просверливают ростверк (это можно делать снизу, если в него уложен брус, или сверху, если бруса еще нет), затем сверлят отверстие в брусе. Диаметр отверстия в ростверке на 1–2 мм больше диаметра шурупа, а в брусе наоборот, на 2–4 мм меньше. Крепление с помощью шурупа проще в исполнении, но менее надежно. Чтобы прикрепить брус с помощью болта, в ростверке сверлят подходящее отверстие. Затем просверливают брус. Диаметр отверстия в нижней части бруса на 1–2 мм больше толщины болта, а в верхней части бруса диаметр на 1–2 мм больше размера шайбы. Затем в отверстие вкладывают шайбу и вставляют болт либо сверху, либо снизу. В ростверк из двух уголков болт всегда ставят с наружной стороны. Между шайбой и болтом или гайкой ставят подходящую гроверную шайбу, которая предотвратит ослабление соединения.

Как прикрепить брус к деревянному ростверку

Чтобы прикрепить брус к деревянному ростверку, используют деревянные нагели или компенсаторы усадки. Для установки деревянных нагелей в брусе и ростверке делают отверстие, диаметр которого на доли миллиметра меньше диаметра нагеля. Деревянные нагели обязательно обрабатывают защитными пропитками и лишь после этого вбивают в отверстия. Технология установки компенсаторов подробно описана в статье Компенсатор усадки сруба из бруса.

Гидроизоляция

Нижний брус, а также деревянный ростверк необходимо качественно защищать от воды и сырости, однако использовать креозот или другие столь же эффективные (и чаще всего неприятно пахнущие) вещества можно не всегда. Если нет возможности обработать ростверк или нижний брус тяжелыми фракциями масел, то необходимо использовать менее эффективные вещества, а между фундаментом или железным/бетонным ростверком и брусом нужно проложить как минимум 2 слоя рубероида. Этот материал защитит брус от конденсата, который выпадает при перепаде температур. Ведь утром температура воздуха растет, а температура фундамента или ростверка остается неизменной. Если же вы используете деревянный ростверк, то гидроизоляцию необходимо укладывать как под ним, так и над ним. Это защитит стену от сырости и предотвратит появление плесени и гнили.

Какой способ крепления лучше

Выбирая способ крепления, учитывайте следующие факторы:

• влажность бруса;
• климатические условия;
• сейсмическая активность;
• силу наиболее частых ветров.

Для крепления влажного (свыше 16%) бруса к деревянному ростверку необходимо использовать только компенсаторы усадки. Все другие способы крепления неэффективны.

Ведь брус высокой и особенно естественной влажности, дает очень сильную усадку, поэтому обычные анкерные болты не смогут обеспечить качественную фиксацию. Для крепления бруса высокой или естественной влажности к деревянному ростверку, необходимо использовать аналог компенсатора усадки, только изготовленный не из шурупа, а из анкерного болта. Такой же способ можно использовать и при установке бруса на резьбовые шпильки. Вместо гайки и шайбы, необходимо использовать гайку, две шайбы и пружину. Такой же способ крепления нужно использовать в тех регионах, где весной и осенью идут сильные и долгие дожди.

В регионах с высокой сейсмической активностью, необходимо использовать нижний брус влажностью не выше 12 %, обрабатывать его максимально эффективной гидрозащитой и устанавливать на максимально жесткое крепление (обычные и анкерные болты). Это позволит обеспечить достаточную прочность всей конструкции. Такой же подход необходимо применять и в тех регионах, где скорость ветра часто превышает 20 метров в секунду.

Пренебрежение жестким креплением в сейсмоактивных или ветреных регионах приведет к тому, что крепление под воздействием внешних факторов разболтается и дом начнет качаться. Пренебрежение компенсаторами усадки при работе с брусом естественной и высокой влажности, а также в регионах с частыми и сильными сезонными дождями приведет к появлению щелей между окладным венцом и фундаментом или ростверком

http://aquagroup.ru/articles/kak-krepit-brus-k-fundamentu.html — link

При строительстве сруба из бруса важным этапом является соединение двух звеньев между собой.

Соединение требуется в следующих случаях:

• Рубка угла;
• Наращивание по длине в случае, если стандартные размеры недостаточны.

Формируя деревянную стену, нужно точно знать, как собрать клееный брус в местах соединения и примыкания.

Есть стыковки вертикальные и горизонтальные. Сращивание бруса не сильно отличается от сращивания бревна, но имеет свои тонкости.

Классификация типов угловых соединений при рубке срубов из бруса такая же, как для срубов из бревна. Сруб из бруса может быть с остатком («в чашу») и без остатка («в лапу»), замки имеют те же названия: «в охряп», « в курдюк», «в полдерева».

Единственное название, которое не может быть использовано — «в обло»: брус имеет прямоугольную форму и сделать в нем округлую (облую) врубку не представляется возможным.

Существуют способы угловых врубок, присущие только этому виду строительного материала — «на шипах» (коренных или вставных).

Всего существует 4 основных способа соединения:

2. Продольное соединение

Такие варианты характерны, если стена дома имеет нестандартную длину
Максимальная длина клееного бруса может достигать 18 метров. Но всё равно, возможна ситуация, при которой отдельные брусья нужно будет соединить между собой по длине.

Существует несколько типов состыковок по длине:

• соединение в полдерева. срезается у обеих частей бруса половина толщины под прямым углом. дополнительно можно укреплять соединение шурупами.
• соединение со шпонкой. само соединение можно делать в полдерева, но предварительно изготавливаются шпонки, и просверливаются отверстия чуть меньшего диаметра. глубину врезки шпонок в брусья следует принимать не менее 2 см и не более 1/5 высоты.
• соединение с коренным шипом. достаточно трудоёмкое соединение, которое требует большой точности и серьезных навыков в столярном деле.
• соединение на косой замок. наиболее подходящее соединение, когда речь идет о нагрузке по типу изгиба. при этом такое соединение достаточно просто изготовить.
• соединение на накладной замок. довольно сложное по исполнению соединение, которое требует перепада в плоскости соединения, чтобы получился замок. при этом выполняется выпиливание замка в обеих частях древесины

Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:

• продольное соединение с использованием шпонки и шипа;
• косой замок;
• продольное соединение бруса между собой коренной шип;
• соединение встык;
• соединение в полдерева.

Тип продольного соединения «в полдерева»

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения.

В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

Этод метод является самым простым. После сращивания бруса, следует дополнительно скрепить его деревянными нагелями.

Тип продольного соединения «на косой замок»

Общий вид соединения. Элементы соединения.

Данный метод сращивания специалисты называют самым сложным, однако данная конструкция очень надежна.

С торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать.

В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу.

Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Соединения встык производится:

• коренным шипом;
• шпонками.

Тип продольного соединения с коренным шипом

Общий вид соединения. Элементы соединения.

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.

Тип продольного соединения на шпонках

Общий вид соединения. Элементы соединения.

Принцип соединения бруса:

в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.

Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом.

Шпонки могут отличаться собой геометрической формой и быть:

• прямыми;
• прямоугольными;
• с зазубринами;
• призматическими;
• в форме «ласточкин хвост».

В полдерева — применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов;
С коренным шипом — считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус;
С продольным шипом на шпонке — обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип;
С косым замком — наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.

3. Способы углового соединения бруса

В зависимости от проектного решения наружных стен из бруса угловые соединения делают двух типов:

• Вариант «с остатком» предполагает выпуски брусьев наружу
• Вариант «без остатка» подразумевает углы без выноса стен за пределы периметра дома.

С остатком «в чашу» Без остатка «в лапу»

«В чашу», согласно которой углы вырубаются с остатком. Это самый распространенный способ, имеющий массу вариаций отечественного и зарубежного происхождения. Минус узловых чаш в ощутимом расходе вовсе не дешевого материала, плюс в отличной теплоизоляции угла. Выглядят рубленные в чашу строения весьма эффектно.

«В лапу» или по-простому «без остатка». Согласно нему контур строения выстраивается четко по плану. При равнозначном с предыдущей технологией расходе материала внутренние габариты строения получаются больше. Рубленные в лапу углы требуют обязательной облицовки, иначе они будут продуваться и мокнуть.

«Без остатка» крепеж отличается ровными краями встык, «с остатком » — брусовые концы на определенном расстоянии выходят за стеновую плоскость под углом 90°.

Это отражается на общей материалоемкости конструкции, поскольку расход брусьев на 50 см увеличивается в сравнении с рубкой встык. Но углы дома из бруса «с остатком» из выступающих фрагментов бревен сильнее защищены от негативного климатического воздействия. Помимо этого, такая технология делает стены устойчивыми.

3.1. Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за cчет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

Крепеж односторонним пазом имеет в бруске неглубокий разрез в форме поперечной бороздки. Как правило, таким образом соединяют профилированный брус.

При осуществлении крепления с двухсторонним пазом разрезы формируют с обеих сторон, верхней и нижней, с глубиной 1/4 толщины бруса.

При выполнении четырехстороннего паза разрезы выполняют с 4-х сторон. Наличие поперечных канавок существенно упрощает процесс установки венцов — бревна уплотненно налегают друг на друга, устойчивость такого способа соединения бруса в углах существенно увеличивается.

Тип соединения профилированного бруса в односторонний замочный паз

Общий вид соединения в односторонний замочный паз Элемент соединения.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.

Тип соединения в двухсторонний замочный паз

Общий вид соединения в двухсторонний замочный паз Элемент соединения

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз

Общий вид соединения бруса в четырехсторонний замочный паз Элемент соединения бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз (в «обло»)

Общий вид соединения бруса в четырехсторонний замочный паз (в «обло») Элемент соединения бруса.

При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность.

Чашечный — является наиболее простым видом углового обустройства.

Угловой крепеж этим методом выполняется в таких вариациях:

В половину дерева;
. в охряп;
. в курдюк.

«В полдерева»

Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса — отсюда и название.

С целью увеличения необходимой плотности укладки вверху бруса помимо чаши формируют дополнительную продольную канавку. После укладки и закрепления поперечного бруса устанавливают бревна очередного венца. Перед укладыванием каждого яруса продольный паз заделывают утеплителем. Для прочности конструкции каждое новое бревно крепится к предыдущему за счет нагелей, что усиливает вертикальную устойчивость поверхности.

«В курдюк»

Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Внизу чаши вырезают еще один выступ вдоль бруска и поперек чашечного дна. А внизу, поперек паза формируют особую выемку, на которую при установке насаживается курдюк.

Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.

«В охряп»

Соединение, в котором главная задача — правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.

Охряп — промежуточный вид соединения бруса в углах между классическими способами с остатком и без. Отличие рубки «в охряп» в том, что снизу и сверху балки вырезаются чаши на 1/4 диаметра.

3.2. Соединения бруса без остатка «в лапу»

Традиционно для бань и домов используются «в полдерева» и «в лапу».

Отличаются они только формой. В полдерева имеет ровные, параллельные грани. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Существуют следующие варианты соединения бруса «в лапу»:

1. Коренные шипы;
2. Встык;
3. Шпонки;

Самым простым вариантом является соединение бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Для защиты углов сруба от продувания и придания дополнительной механический прочности конструкции сруба используют шпонки — прямоугольные и в ласточкин хвост либо используют врубку на коренной шип прямой или полусковороднем.

Шпонки — вертикальные стержни из твердой древесины (дуб, береза, граб).

Тип соединения на прямоугольных шпонках

При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера.

Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса

Тип углового соединения сруба на шпонках «ласточкин хвост»

Общий вид соединения Элементы соединения.

Вариант подразумевает сцепление двух брёвен зубьями особой формы. Брусья под прямым углом направляются друг к другу: один имеет шипы, а другой — пазы. Такой «замок» обеспечивает надёжное крепление без наличия щелей и дарит срубу устойчивость.

От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Тип углового соединения в срубе с коренным шипом

Общий вид соединения Элементы соединения

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

4. Способ соединения бруса «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

Всего существует 4 вида Т-образных соединений:

• Замочного паза на вставном шипе
• Симметричного трапециевидного шипа — сковородня
• Прямоугольного трапециевидного шипа — полусковордня
• Прямого паза на коренном шипе.

Все эти типы соединения выполняются в одной последовательности. С торца бруса, из которого будет строиться перегородка, вырезается шип в том виде, который соответствует выбранному вами типу стыка. А в стенке делается паз соответствующей формы и размеров. Далее, брус для перегородки просто вставляется в паз и фиксируется.

По видам конструктивных решений угловые соединения подразделяют на:

• соединения с остатком;
• соединения без остатка;
• соединения встык;
• Т-образные соединения стен и простенков.

По типам конструкций угловые соединения подразделяют на предназначенные:

• для бревенчатых стен с соединением с остатком:

Соединение в «чашку»
— соединение в «обло»

• для бревенчатых и брусчатых стен с соединением без остатка:

Соединение в «лапу»

• для брусчатых стен с соединением «встык»:

Соединение угла на шпонках
— соединение угла с коренным шипом

• для брусчатых стен с соединением с остатком:

• для Т- образных соединений стен и простенков:

Соединение в «обло» (с замочным пазом)
— соединение в «чашку»
— соединение cимметричным трапециевидным шипом
— соединение прямоугольным трапециевидным шипом
— соединение прямым пазом

Типы соединений брусьев во время строительства брусчатого дома

В этой статье мы рассмотрим лишь несколько типов соединений бревен или брусьев во время возведения деревянных зданий различного назначения. Мы выбрали наиболее часто используемые соединения, всего их существует очень большое множество принципиально различных видов, а каждый вид может иметь несколько технологических разновидностей.

Необходимость соединять обрезной брус между собой возникает в двух случаях: во время рубки угла строения или во время необходимости наращивания брусьев по длине. В обоих случаях строители используют разные приемы, мы рассмотрим наиболее простые и применяемые из них. Начнем с угловых соединений.

Типы угловых соединений

В большинстве случаев угловые соединение существенно отличаются от существующих методов стыковки брусьев в продольном направлении. Угловые соединения могут быть без остатка (закрытые) и с остатком (открытые). Угол здания во время рубки без остатка получается вровень с несущими стенами, рубка с остатком предполагает, что брусья в углах будут несколько выступать за линии стены.

Соединение с остатком в обло (в чашу)

Наиболее простой вариант, в верхней части бревна вырубается чашеобразное углубление глубиной в половину толщины бревна, в него вставляется следующее бревно, имеющее в верхней части вырубленную чашу и т. д. Угловое соединение в обло (в чашу) может выполняться в полдерева, в заваленный гребень и в курдюк. Самым простым способом считается чаша в полдерева. Для повышения плотности прилегания бревен в верхней части нужно вырубить дополнительный продольный паз. Венцы устанавливаются последовательно, вырубка чаш выполняется предварительно на земле, устанавливаются уже полностью подготовленные конструкции. При втором способе в дне чаши оставляется выпуклый гребень, сверху второго бревна вырубается укладочный паз под размеры гребня. Соединение получается прочнее, есть возможность дополнительного утепления. Самым сложным способом соединения в чашу считается соединение в курдюк. На дне чаши оставляется прямоугольный выступ, верхнее бревно имеет соответствующее углубление. Соединения самое прочное и обладает максимальной герметичностью.

Виды соединений в чашу

Соединение в чашу имеет еще разновидность – в «охлоп». Эта технология раньше применялась в районах Сибири, разница в том, что чаша рубится не сверху бревна, а снизу, во время сборки венцов бревна падают в нее и «хлопают». Еще один вариант рубки в чашу – в охряп. Особенность в том, что сверху и снизу бревен рубятся дополнительные выемки на глубину ¼ диаметра, это промежуточный вариант соединения между углами с остатком и традиционными углами.

Угловые соединения без остатка

Используются два метода соединений – в лапу и в ласточкин хвост. Угол, срубленный в лапу, довольно простое соединение, но у него есть большой недостаток – невысокая прочность и герметичность.

Лапа с присеком

Для того чтобы повысить прочность соединения на лапе делают шипы и гнезда, которые профессионалы называют присеками. Но при помощи присеков нельзя повысить плотность, продуваемость остается довольно высокой. Для того чтобы улучшить показатели по теплосбережению плоскости лапы делают под уклоном, такое соединение называется ласточкин хвост.

Венцы сруба прочно удерживаются между собой наклонными плоскостями, узел существенно повышает свою герметичность.

Еще один способ углового соединения без остатка – соединение по принципу шип-паз. Есть два подвида таких соединений: на шпонках и в коренной шип. Второй метод более надежный, его применяют чаще, чем первый способ. В одном брусе делают паз, во втором шип, размеры между ними согласуются, для дополнительного утепления в соединение ложится утеплитель. Прочность соединения во многом зависит от точности разметки.

Соединения Т-образных стен сруба

Такие стены могут быть несущими межкомнатными перегородками или обыкновенными перегородками. Существует несколько разновидностей соединений:

• Полусковородня – при помощи прямоугольного трапециевидного шипа.
• Сковородня – шип имеет вид симметричной трапеции.
• Замочный паз со вставным шипом.
• Замочный паз с коренным шипом.

Конкретный выбор соединения производится с учетом условий эксплуатации и максимальных расчетных нагрузок. Следует иметь в виду, что от правильного выбора типа соединений во многом зависит устойчивость конструкции.

Соединение Т-образных стен

Виды соединений шип-паз

Использование нагелей

Очень важный момент во время возведения домов из бруса. Нагели делают строения устойчивыми к горизонтальному смещению, дополнительно предохраняют брус от явлений кручения во время высыхания строения. В угловых узлах нагели нужно ставить на каждый венец. Укрепление нагелями стен выполняется через два-три венца, расстояние между нагелями 1,5÷2,0 метра. Конечно, ели стена короче, то нагеля нужно устанавливать намного ближе. В обязательном порядке нагеля устанавливаются по периметру дверных и оконных проемов.

Типы нагелей и методы их установки

Соединение сруба нагелями

Нагель – деревянный или металлический стержень, который вставляется в специальные отверстия в брусьях. Диметр нагеля выбирается с учетом линейных параметров брусьев, максимальной расчетной нагрузки и материала исполнения. Металлические нагели имеют высокие показатели физической прочности, в связи с этим диаметр у них небольшой. Деревянные нагеля имеют показатели прочности ниже, их диаметр значительно больше. Чаще всего деревянные нагели точат из березы, для металлических используют строительную арматуру или металлические трубы.

Нагель в отверстие бревна должен входить свободно, но без шатаний. Небольшой зазор нужен для того, чтобы он мог свободно скользить во время естественного движения венцов сруба в период высыхания. С этой же целю глубина отверстий под нагелями должна на 2÷3 сантиметра превышать длину стержней. В противном случае некоторые венцы могут провисать. Один нагель может фиксировать два-три венца, установку производят в шахматном порядке. Таким образом конструкция становится более прочной, горизонтальные смещения строения становятся невозможными.

Виды соединения профилированного бруса в угол

Углы дома традиционно считаются зонами, где наиболее велик риск теплопотерь, поэтому при строительстве важно добиться того, чтобы зазоры между венцами, образующими угол, отсутствовали. Помочь в этом может соединение бруса шип и паз, представляющее собой особое крепление без гвоздей, при этом брусья настолько точно подогнаны друг под друга, что появление щелей полностью исключено. Именно эта особенность считается важнейшим преимуществом пиломатериала.

Что такое теплый угол

Это герметичный стык, дающий равномерную усадку. Угловое соединение бруса в теплый угол, или шип-паз, позволяет повысить эксплуатационные характеристики постройки, добиться исчезновения «мостиков холода» и сквозняков.

Технология углового соединения бруса:

1. Разметка, для точности лучше использовать шаблон.
2. В боковой плоскости одного из венцов делается паз, в другом – шип, полностью симметричный.
3. Сборка стен по принципу первый брус-шип справа, второй – слева.
4. Крепление производится круглыми нагелями.

Пазы делают в производственных условиях на специальном оборудовании. Самостоятельно их можно вырезать бензопилой, ручным станком или лобзиком. Чтобы конструкция в итоге получилась прочная, важно изначально использовать качественный материал с влажностью не более 20%. Для дополнительного утепления могут применяться герметики.

Преимущества теплого угла

Плюсы соединения профилированного бруса в теплый угол:

• Отсутствие щелей, промерзания.
• Высокая скорость монтажа, с работой справится даже непрофессионал. «Мокрые» работы, в том числе с бетоном, не требуются.
• Привлекательность снаружи и изнутри дома.
• Облицовка и утепление не потребуется.
• Поможет поддерживать комфортный микроклимат: зимой в помещении будет тепло, летом – прохладно.
• Устойчивость крепления.
• Для соединения элементов угла не требуются гвозди и иные крепления.
• Даже после усадки щель между шипом и пазом не превысит 1-3 мм. В некоторых случаях зазоры специально делают большими, до 5 мм – это существенно упрощает конопатку сруба.

1. Точно подогнать шип и паз один под другой могут только мастера.
2. Теплый угол дороже, чем соединение встык, но в результате помогает экономить на использовании отопительных приборов и конопатке.

Основные разновидности угловых соединений

Существует несколько видов соединения бруса:

1. Ласточкин хвост. Эта технология соответствует ГОСТу 30974-2002. Трапециевидный шип полностью соответствует по размерам и форме паза. Вариант помогает достичь устойчивости каркаса. Очень экономичный метод, позволяющий получить эстетичный угол, попадание влаги внутрь замка невозможно. Относится к холодным типам соединения, поэтому для сохранения тепла нужно использовать утеплитель. Минус – сложность аккуратного вырубания шипов-трапеций.
2. В лапу. Простой в исполнении вариант, при котором используется Т-образное соединение торцевых элементов.
3. В полдерева. Торцы брусьев скреплены за счет специальных выемок. Крепление очень прочное, но имеет сквозную щель.
4. С коренным шипом. Способ походит для небольших домиков, в которых длина постройки равна длине бруса. В результате получается прочный каркас, устойчивый к землетрясениям и ветровой нагрузке.
5. Встык с фаской. В двух элементах прорезается паз под фаску. Позволяет добиться прочности и герметичности..

Наиболее распространенные типы соединения бруса для домиков и бань – в лапу и в полдерева. Первый способ более сложен, но позволяет получить надежное крепление. Второй – прост в исполнении, но смотрится менее интересно.

Кроме того, соединение бруса в углах подразделяется на типы. С остатком и без остатка. Первый вариант – прочное крепление, создающее герметичность, при нем брусья, проходя сквозь угол, выходят наружу. Получается красивая постройка, напоминающая старинные русские терема. Однако недостаток этого крепления в том, что возрастут расходы материала.

1. Односторонний замок. В нижней половине бруса делается выемка для верхнего.
2. Двусторонний замок. Пропилы делаются на обоих элементах, такое крепление – профилактика скрещения, однако важно, чтобы скрепляемые венцы были гладкими.
3. «В обло», четырехсторонний замок. Самое прочное крепление, не нуждающееся в поддержке нагелями. Запил производится со всех сторон пиломатериала.

При угловом соединении профилированного бруса без остатка компоненты не выходят за границы стен.

Наконец, крепление встык можно использовать только в том случае, если брус как следует просушен. Для его реализации следует поместить венцы в шахматном порядке, скрепив их нагелями.

Варианты соединения встык

Соединение бруса встык считается самым простым креплением. Для его реализации потребуются уголки или пластины из металла, которые крепятся гвоздями или скобками. Для обеспечения плотности прилегания торцы должны быть выровнены. Для защиты от продуваний через зазор снаружи соединение дополнительно утепляют теплоизолирующим материалом, а внутри конопатят.

Преимущество этого способа соединения бруса в углах – простота выполнения. Минус – нельзя использовать для создания теплого угла из бруса, недостаточно эффективно сохраняет тепло. Поэтому такое крепление выбирают не для домиков, а для хозяйственных построек.

Способ соединения бруса встык со шпонкой – предполагает использование усиливающего элемента – шпонки из осины, ясеня, дуба. Для реализации в торцевых и боковых плоскостях делают отверстия в форме шпонки. Форма при этом может быть прямоугольной или хвост ласточки.

Соединения углов для клееного бруса

Виды соединений клееного бруса различны. Классификация угловых соединений такая же, как и у профилированного бруса и бревен, однако вариант «в обло» использовать нельзя, поскольку пиломатериал прямоугольного сечения, поэтому круглую врубку реализовать не получится. Можно выбрать варианты с остатком (в чашу) или без остатка (в лапу). Первый – самый распространенный, позволяет добиться хорошей теплоизоляции угла, эстетичности и устойчивости постройки. Недостаток – повышенный расход материала.

Без остатка или в лапу – вариант соединения клееного бруса, способствующий экономии материала, однако необходима облицовка. В противном случае поверхности будут промокать и промерзать.

Таковы основные варианты соединения бруса между собой. Конечно, добиться полной герметичности можно только в том случае, если работы выполняет мастер с опытом. Поэтому тем, кто не обладает квалификацией, лучше обратиться к специалистам «Уютной дачи», которые выполнят работы качественно и быстро. Дерево не терпит невнимательного отношения, с ним должен заниматься тот, кто умеет это делать.

Собственное производство дает «Уютной даче» возможность идеально точно подогнать элементы домокомплектов один под другой. Готовые к сборке проекты в наличии на складе, поэтому после заказа сотрудники доставят их на участок, где соберут. Вам останется только насладиться комфортом и теплом.

Строительство бани — способы соединения бруса в углах и по длине

Требования к соединениям бруса и бревен между собой

Соединение бруса при строительстве бани

При строительстве бани брус (либо бревна) можно соединять между собой в углах и продольно. Угловое соединение бруса используется при возведении всей конструкции капитальных стен, а также при монтаже перегородок в бане.

Продольное соединение бруса используется в том случае, если длины материала не хватает на возведение одной стены (к примеру, стена бани должна быть длиной 6 метров, а брус 4-метровый).

К продольному и угловому соединению бруса предъявляются следующие требования:

• Короб бани должен быть герметичным с внешней и внутренней стороны
• Конструкция бани должна быть устойчивой
• Теплопотери постройки должны быть минимальными

Это главные требования к соединению бруса и бревен между собой. Так же следует отметить, что в зависимости от ваших навыков работы по дереву необходимо правильно выбрать способ соединения, т.к. существуют прочные, но сложные виды углового крепления материала, которые вам могут быть не под силу.

Способы соединения оцилиндрованных бревен в срубе

Так как традиционным материалом изготовления деревянной бани является оцилиндрованное бревно, то  сначала рассмотрим способы соединения бревен в срубе.

Существует два основных способа соединения бревен в срубе: с остатком и без остатка. Первый вариант предполагает использование более длинных бревен, чем требуется для возведения бани. Остатки бревен (обычно они составляют по 20 см с каждого конца) предназначены для того, что бы защитить углы бани от негативного воздействия ветра и атмосферных остатков. Соединение бревен с остатком делает конструкцию бани более устойчивой, но в то же время себестоимость строительства бани значительно увеличивается (из-за повышенного расхода материалов).

При соединении бревен в срубе без остатка углы бани остаются ровными. В этом случае баня может подвергаться поражению ветром и дождем, но в то же время строительство бани будет менее затратным и проблематичным.

Обращаем ваше внимание на то, что со стороны дизайна бани, выигрышнее смотрится баня, углы которой выполнены способом соединения бревен с остатком.

Угловое соединение бревен с остатком

Существует три вида соединения бревен с остатком:

• Соединение «в обло»
• Соединение «в охлоп»
• Соединение «в хряп»

Рассмотрим каждый вид соединения бревен подробно.

Соединение бревен «в обло»

Наиболее простым и популярным способом соединения бревен с остатком является соединение «в обло», которое так же принято называть соединением «в чашу». Все что нужно, это в верхней части бревна вырезать специальный паз, который будет «седлом» для следующего венца.

В свою очередь соединение бревен «в обло» так же имеет несколько вариантов соединения, а именно:

• Соединение бревен в «полдерева»
• Соединение бревен «заоваленным гребнем»
• Соединение бревен в «курдюк»

Наглядно увидеть варианты соединения бревен «в обло» вы можете на данном шаблоне:

Соединение бревен «в обло»

Соединение бревен «в полдерева» является наиболее простым способом углового соединения бревен «в обло». Помимо поперечно вырезанной чаши в нижнем венце бани, необходимо дополнительно выстругать еще и продольный паз под укладку вышележащего бревна.  Что бы крепление было плотным и герметичным, в чашу и вдоль продольного паза рекомендуется уложить материал для конопатки сруба (джут, мох либо льноватин).

Соединение бревен типа «заоваленный гребень» имеет сходство с соединение бревен «в полдерева». Отличие в месте выреза продольного паза. Если в первом случае паз делался сверху бревна, то в данном случае этот паз вырезается снизу. Помимо паза необходимо так же вырезать поперечную чашу, в которой обязательно предусматривается выступ под паз (как показано на картинке). Преимущество соединения «заоваленным гребнем» заключается в более надежном соединении бревен и более тщательной герметизации стыков.

Ну и последний вариант соединения бревен «в обло» — крепление углов «в курдюк». Данный вид соединения является модернизированным вариантом соединения «заоваленным гребнем». Помимо поперечной чаши и продольной канавки, необходимо вырезать специальные выступы внутри чаши, которые обеспечат максимально надежное соединение бревен в углах.

Следует отметить, что любой из вариантов соединения бревен при строительстве бани можно дополнить нагельным соединением.       Нагель представляет собой цилиндрическую шпонку из прочного сорта древесины. Устанавливает нагель вертикально между двумя венцами в заранее вырезанный паз. Нагельное соединение делает конструкцию бани более устойчивой.

Соединение бревен «в охлоп»

Соединение бревен «в охлоп»

Соединение бревен между собой «в охлоп» принято так же называть соединением «сибирская чаша». Технологию соединения бревен «в охлоп» мы описывать не будем, т.к. она полностью идентична технологии соединения «в полдерева». Единственное отличие – место вырезки чаши в венце. Если в первом случае мы рассматривали вырез чаши в верхней части венца, то в данном случае чаша вырезается снизу бревна (как показано на шаблоне).

Соединение бревен «в охряп»

Соединение бревен «в охряп»

Ну и последний способ соединения бревен с остатком – соединение «в охряп». В данном случае технология схожа с технологией соединения бревен «в охлоп», но только дополнительно верхние и нижние пазы бревна оборудуются небольшими выемками (примерно ¼ диаметра бревна). Эта модернизация делает конструкцию бани еще более герметичной и устойчивой.

Следует обратить внимание на то, что соединение бревен «в охряп» является плавным переходом от соединения бревен с остатком к соединению бревен без остатка.

Соединение бревен без остатка

Как мы уже говорили, соединение бревен без остатка позволяет значительно снизить затраты на возведение бани, но в то же время делает конструкцию менее герметичной.

Соединение бревен без остатка так же принято называть соединением бревен «в лапу». Технология соединения «в лапу» является аналогичной соединению бревен «в охряп», только в этом случае бревна не выступают за угол.

Существует два варианта соединения бревен без остатка: лапа с присеком и ласточкин хвост.

Угловое соединение бревен лапой с присеком представляет собой сложную систему пазов, которые способствуют надежной фиксации венцов между собой. Наглядно увидеть вырезы пазов и шипов вы можете на данном шаблоне:

Соединение бревен без остатка

Рядом с  соединением бревен лапой с присеком представлено соединение бревен по технологии «ласточкин хвост». Данный вид соединения является более простым, но в то же время весьма эффективным, т.к. шипы с наклонными гранями обеспечивают расклинивание соединения, вследствие чего повышается устойчивость конструкции.

Т-образное соединение бревен

Т-образное соединение бревен

Помимо углового соединения бревен при строительстве бани используется и Т-образное соединение. Данный вид соединения применяют при создании перегородок в бане. Технология Т-образного соединения бревен так же осуществляется по принципу соединения «ласточкин хвост». Наглядно увидеть процесс крепления бревен вы можете на данном шаблоне:

Способы соединения бруса

Как и в случае с оцилиндрованными бревнами, брус может соединяться с остатком и без остатка. Рассмотрим нюансы соединения бруса при строительстве бани.

Соединение бруса с остатком

Соединение бруса с остатком

При соединении бруса с остатком используется только технология соединения «в обло».

Следует отметить, что соединение бруса «в обло» имеет три основных вариации:

• Одностороннее соединение бруса
• Двухстороннее соединение бруса
• Четырехстороннее соединение бруса

Одностороннее соединение бруса

Двухстороннее соединение бруса

Четырехстороннее соединение бруса

Простейшим соединением бруса с остатком является одностороннее соединение. В этом случае в верхней части бруса выпиливается поперечный паз, шириной, которая равна ширине бруса.

Более надежное соединение бруса представлено двухсторонним соединением.  В этом случае пазы вырезаются не только в верхней части бруса, но и в нижней. Глубина паза должна составлять ¼ высоты бруса.

Ну и наиболее сложным и эффективным соединением бруса с остатком является четырехстороннее соединение. В этом случае пазы, как вы понимаете, выпиливаются со всех четырех сторон бруса. Хотя данный вид соединения наиболее трудоемкий, плотность прилегания материала друг к другу будет наивысшей.

Соединение бруса без остатка

Соединение профилированного бруса без остатка применяют реже, т.к. надежность данного соединения значительно ниже, чем соединения бруса «в обло».

Несмотря на это технологий соединения бруса без остатка множество, наиболее популярными считаются:

• Соединение встык
• Соединение на шпонках
• Соединение на коренных шипах

Наиболее простым и ненадежным является соединение бруса встык. В этом случае пиломатериал просто укладывается торцами друг к другу и надежно крепится гвоздями либо скобами. Как вы понимаете, надежность соединения будет зависеть от того, насколько ровные торцы и насколько плотно они укладываются. Конструкция бани, собранная при помощи соединения бруса встык будет подвергаться поражению атмосферными осадками, а так же деформациям вследствие нагрузок всего веса бани. При строительстве легкой садовой постройки (к примеру, хозблока), данный вид соединения можно использовать, но для бани этот вариант совсем неприемлем.

Соединение встык

Соединение бруса на шпонках более предпочтительный вариант для строительства бани своими руками. В данном случае в торцах брусков вырезается паз под деревянную шпонку.  После этого бруски укладываются встык и дополнительно крепятся шпонками (как показано на шаблоне).

Соединение бруса на шпонках и коренном шипе

Следует обратить внимание на то, что шпонку можно устанавливать не только строго вертикально, но и горизонтально, а так же накось. Чаще всего используют первый вариант расположения шпонки, т.к. он наиболее простой.

Ну и последний вариант соединения бруса без остатка – соединение на коренных шипах. Этот способ так же пользуется популярностью среди строителей из-за относительно высокой устойчивости конструкции, по сравнению с другими способами.  Для того что бы закрепить бруски с помощью коренных шипов, необходимо в одном бруске вырезать специальный шип, а во втором паз (как показано на шаблоне).  Обращаем внимание на то, что данный вариант соединения бруса без остатка рекомендуется дополнить нагельным соединением, а так же уплотнением стыка джутом.

Предоставляем вашему вниманию технологию расчета креплений при соединении бруса без остатка:

Расчет пазов при соединении бруса без остатка

Так же следует отметить, что при расчете размеров пазов необходимо делать вертикальный паз немного глубже и шире шипа, что бы во время вертикальной усадки бани крепежные узлы не повредились.

Т-образное соединение бруса

Т-образное соединение бруса

При строительстве бани из профилированного бруса существует необходимость в создании перегородок.  Создание Т-образного соединения в брусках более простое, чем вырез пазов в бревне.

Существует 4 варианта Т-образного соединения бруса, а именно:

• Создание замочного паза на вставном шипе
• Создание симметричного трапециевидного шипа в брусе (соединение сковороднем)
• Создание прямоугольного трапециевидного шипа в брусе (соединение полусковороднем)
• Создание прямого паза на коренном шипе

Описывать мы данные способы не будем, т.к. они похожи с теми, которые были представлены выше. Предоставляем вашему вниманию схемы Т-образного соединения бруса при строительстве бани:

Продольное соединение бруса

Продольное соединение бруса

Как мы уже говорили, при строительстве бани используют не только угловое соединение пиломатериалов, но и продольное. Чаще всего продольное соединение пиломатериалов используют при строительстве бани из бруса.

Существует 4 варианта продольного соединения бруса:

• Соединение «в полдерева»
• Соединением продольным шипом на шпонках
• Соединение продольным коренным шипом
• Соединение косым замком

Соединение « в полдерева» наиболее ненадежное, т.к. данный способ соединения подразумевает вырезку пазов в половину высоты бруска и дальнейшее крепление брусков гвоздями. Понятное дело, что в данном случае герметичность бани будет небольшая, а углы под весом бани со временем начнут деформироваться.

Продольное соединение бруса в полдерева

Продольное соединение шипом на шпонках является более надежным способом соединения бруса по длине. Технология создания паза аналогична угловому соединению бруса на шпонках.

Технология продольного соединения бруса коренным шипом так же аналогична угловому соединению бруса коренным шипом, так что нет смысла заново рассказывать сущность способа.

Ну и наиболее трудоемкое и качественное соединение бруса по длине является создание косого замка. На шаблоне вы можете увидеть, что собой представляет косой замок. Обращаем ваше внимание на то, что создание косого замка требует хороших навыков работы по дереву, т.к. при плохом прилегании пазов друг к другу устойчивость и герметичность конструкции будут недостаточно хорошими, что особо важно при строительстве бани своими руками.

Видео-урок соединение бруса при строительстве бани

Способы  углового соединения бруса

Как выпилить паз в бревне

Соединение бруса по длине

Рекомендуем так же ознакомиться со статьей: самостоятельный выбор вагонки для бани!

Что такое «Т-образные сотрудники» и зачем они вам нужны?

Это статья, предоставленная Лиамом Батлером, региональным вице-президентом SumTotal

Новой тенденцией в мире труда является влияние, которое может оказать «Т-образный сотрудник». Первый вопрос, который всегда возникает: «Что это?» По сути, Т-образный сотрудник — это человек, обладающий глубокими знаниями и навыками в определенной области, а также готовность и способность устанавливать связи между дисциплинами.Подумайте об этом так: горизонтальная полоса буквы T символизирует способность человека сотрудничать в разных дисциплинах через широту общих знаний и навыков межличностного общения, а вертикальная линия буквы T представляет собой глубину их набора технических навыков. Несмотря на то, что эта фраза только недавно получила более широкое распространение, профессионалы в области обучения и развития говорили о необходимости для организаций в течение некоторого времени выращивать больше Т-образных сотрудников.

Перед лицом возможностей и проблем цифровой трансформации и неопределенности, которую она может принести, компаниям нужны люди, способные адаптироваться, которые могут мыслить за пределами своего пузыря и демонстрировать гибкий подход по мере развития бизнеса.В этом контексте Т-образные сотрудники становятся обязательными для достижения настоящей трансформации. Причин тому несколько:

Т-образные сотрудники обладают преимуществом сочувствия

Одним из основных качеств, отличающих Т-образных сотрудников от других, является их сочувствие. Демонстрация сочувствия полезна не только для морального духа; это также с большей вероятностью приведет к тому, что один человек поможет другому научиться формировать другую дисциплину. Например, для любой организации, которая ценит повышение квалификации, Т-образные сотрудники с большей вероятностью будут многопрофильными, что означает, что у работодателя есть больше навыков, которые можно использовать в соответствии с потребностями.

Т-образные сотрудники становятся хорошими лидерами

Т-образные сотрудники часто демонстрируют сильные мягкие навыки, такие как сотрудничество, критическое мышление, решение проблем и командная работа. В результате они также могут стать хорошими лидерами. Исследование, проведенное HR.com и Skillsoft в США, показало, что большинству организаций не хватает эффективного руководства, и что отделам кадров необходимо реагировать на острую потребность в развитии лидерства. Учитывая, что традиционные «лестницы» на рабочем месте исчезают по мере того, как организации становятся более плоскими, развитие лидерства должно стать намного более демократичным, чтобы все нынешние и потенциальные лидеры могли овладеть методами и мышлением, необходимыми для преуспевания в сегодняшнем гибком бизнес-ландшафте, основанном на технологиях.Для Т-образных сотрудников овладение этим мировоззрением — вторая натура, и поэтому лидерство является естественным продолжением этого.

Изменения требуют времени

Одна из проблем увеличения числа и эффективности Т-образных сотрудников заключается в том, что это требует времени. Традиционный «I-образный» сотрудник, то есть люди со специальным опытом и одним набором навыков, находится в центре внимания нашей образовательной системы. Иерархии рабочих мест развивали архетип в форме буквы I на протяжении десятилетий, поэтому другой подход требует приверженности и терпения.Первый шаг — осознание необходимости развивать мягкие и междисциплинарные навыки.

Сила в глубине (и вширь)

Разработка стратегии обучения и развития, которая будет способствовать развитию Т-образных сотрудников, связана с расширением и глубиной. Проблема в том, что, хотя мы можем понять, какие тяжелые навыки требуются сегодня, через несколько лет они будут выглядеть иначе. Однако они остаются основополагающими для текущих возможностей компании, и их нельзя игнорировать. Таким образом, вместо того, чтобы вкладывать средства в дорогостоящее и подробное обучение профессиональным навыкам, необходимо быстрое, непрерывное обучение, позволяющее обновлять профессиональные навыки в соответствии с новыми технологиями и изменяющейся деловой средой.Например, микрообучение с помощью коротких — и, как правило, онлайн — модулей по несколько минут за раз — эффективный способ быстрого обучения, потому что небольшие дозы практического обучения способствуют оптимальному удержанию. Инвестиции в платформу, которая позволяет людям получать доступ к различным формам микрообучения и при необходимости приобретать новые профессиональные навыки, помогает предприятиям максимизировать свои усилия.

Обязательства с обеих сторон

Точно так же сотрудники могут радикально улучшить свои межличностные навыки, сосредоточив внимание на высококачественном учебном содержании в трех важнейших областях: навыки межличностного общения (например, сотрудничество и командная работа), логические навыки (критическое мышление и принятие решений) и коммуникативные навыки (аудирование и говорение).Работа с партнером по обучению, который может настроить эти области в соответствии с индивидуальными потребностями в формате по запросу и с использованием различных методов, является важной частью комплексной стратегии.

Ключевым моментом является поддержка развития этих навыков межличностного общения путем поощрения сотрудничества в повседневной деятельности. В какой-то степени каждый должен сидеть за горизонтальной полосой, чтобы получить широкое представление о том, что происходит, а специалисты должны двигаться вниз по вертикали. Этот уровень сотрудничества действует как дополнительная пара глаз, позволяя улучшить и разнообразить взгляды на проблемы, которые традиционно решались разрозненно.

С точки зрения сотрудников, сосредоточение внимания на своей «Т-образной» форме может стать настоящим стимулом для карьерного роста, добавляя новые дисциплины и обязанности, которые вы, возможно, ранее не рассматривали в типичной «I-образной» карьерной траектории. Для организаций Т-образные сотрудники — это больше, чем ярлык; они могут выделить организацию и помочь ей процветать в будущем.

Лиам Батлер, вице-президент SumTotal по продажам в странах Европы, Ближнего Востока и Африки, отвечает за продажи во всем регионе EMEA.Он имеет более чем 15-летний опыт работы в секторе обучения и управления талантами, за это время он работал над более чем 100 развертываниями LMS и управления талантами в Европе, на Ближнем Востоке и в Африке. Батлер обладает глубокими знаниями в области расширенных моделей предприятия, опытом работы в регулируемых GxP предприятиях, а также детальным опытом в основных сферах деятельности, включая СМИ, производство и авиацию. Он регулярно выступает на отраслевых мероприятиях и пишет статьи для различных изданий.

Как я хочу стать более Т-образным или швейцарским ножом

Интересный факт в том, что я нахожу много людей, похожих на меня.Итак, я начал анализировать сильные стороны моей руководящей команды в целом и пришел к следующему: теплые, новаторские, веселые и отличные лидерские качества. К счастью, вместе мы представляем все разные, но важные элементы, которые нужны нам для этой организации.

Это заставило меня задуматься, в прошлом году я написал в блоге сообщение об игре в пасьянс. На этот раз все по-другому — нужно собрать пазл.

Например, моя команда руководителей приходит ко мне и говорит: «Елена, нам нужно проводить регулярные встречи с участием всех сотрудников, и нет, это не нормально для вас присоединяться к сети, присутствовать, быть видимым, восприимчивым» — именно то, что я нужно.Я благодарен за поддержку со стороны моей команды в различных аспектах — мы дополняем друг друга, как части мозаики. Каждый член команды обладает набором особых навыков, и вместе мы работаем полноценно и эффективно.

Каждый кусочек нашей головоломки уникален — у нас разный опыт, навыки, предпочтения и увлечения. Мое подразделение — самостоятельный агент в компании, в которой работает около 100 000 сотрудников, представляющих все ее ценности. Наша форма идеально подходит для нашей миссии — быть двигателем лидерства в области технологий искусственного интеллекта для Эрикссон.Но если вы уменьшите масштаб, мы станем частью большей головоломки.

Давайте теперь снова увеличим масштаб. Форма имеет не только наше подразделение. У каждого человека тоже есть форма. Т-образный человек обладает глубокими знаниями в одной области (вертикальная полоса Т) и обширными знаниями в области приложения (горизонтальная полоса Т). Например, статистик, специализирующийся на политических системах. Или политик, знающий статистику. Важно, чтобы две планки были соединены. Например, если вы действительно хорошо разбираетесь в решении дифференциальных уравнений и хорошо разбираетесь в французском фарфоре 17 века, вы не можете автоматически называть себя Т-образным человеком, поскольку на самом деле они не связаны одинаково.

И аналогично Т-образной форме, есть Пи-образная форма с еще одной ногой глубоких знаний и Е-образная форма… вы поняли. В целом, я бы сказал, чем больше у вас «полосок», тем вы интереснее. Конечно, и если вы выберете I-образную форму, вы все равно можете быть бесконечно интересными для людей, работающих в той же сфере, но вы рискуете быть замеченными всеми остальными как «просто компьютерщик».

Лично я много работал над разнообразием своего профессионального профиля (или добавлением большего количества полосок к моей фигуре), сохраняя при этом все взаимосвязанное.Я с удовольствием пользуюсь возможностью окунуться в новые области и сместить фокус со старых. В конечном итоге эта стратегия должна привести меня к форме швейцарского армейского ножа. Есть множество «стержней» разной формы и направления, и все они соединены, и можно фактически выбрать, какие части ножа складывать или раскладывать. Или, если бы мы изменили правила головоломки, чем больше у вас навыков, тем лучше вы впишетесь в другие части.

Тем не менее, иметь все эти разные навыки — это одно, а получать удовольствие от их использования — совсем другое.Хорошая работа — не обязательно то же самое, что получать удовольствие от работы, одновременно выполняя ее хорошо. Как фанат многопараметрических задач оптимизации, я стремлюсь получить максимальное удовольствие, чтобы все мы могли использовать свои любимые навыки. Так что простите меня за то, что я не человеколюбивый, но, к счастью, у меня есть команда, которая компенсирует это. И в следующий раз, когда вы обнаружите, что я прячусь в углу во время тусовки, пожалуйста, подойдите и скажите: Я прочитал ваш пост в блоге!

Анатомия Т-образного сотрудника и как им быть — OfficeNinjas

Вы когда-нибудь слышали старую поговорку: «Джилл на все руки, ни в чем не мастер»? Звонок у него запоминающийся, но это не обязательно означает, что он верен во всех случаях.И «Т-образный» сотрудник — пример, который бросает вызов этому стереотипу.

Что такое Т-образный сотрудник, спросите вы? Это определенно , а не тот, кто стоит с вытянутыми вперед руками (хотя мы не будем отрицать, что это отличная стратегия объятий).

Т-образный служащий — это тот, кто может все: он обладает широкими навыками во многих областях (горизонтальная часть буквы Т), но также обладает глубокими знаниями в одной конкретной теме (вертикальная часть).

Если вам интересно, как это произошло? Тим Браун, генеральный директор IDEO, придумал термин.

Как офис-менеджер, исполнительный помощник или административный маэстро, вы, вероятно, обладаете широким спектром навыков — от планирования мероприятий до расчета заработной платы и создания команды. Но, возможно, у вас есть обширный опыт успешного управления базами данных с опорой на конкретный инструмент или программу. Эти тонкие знания делают вас Т-образным, особенно если они помогают в других сферах работы.

Т-образных служащих — огромные активы для своих компаний. Вот почему.

Поскольку у Т-образного сотрудника такой обширный опыт работы на высшем уровне, он может сотрудничать в кросс-функциональной сфере, как начальник.Эти люди не ограничены навыками и опытом в одной нише, но могут участвовать в ряде различных проектов и обсуждений, требующих внимания.

Несмотря на то, что большой опыт, несомненно, является преимуществом, именно глубокие знания действительно позволяют человеку проявить себя в офисной среде. Они могут использовать свои всесторонние знания по конкретному предмету, чтобы продвигать дискуссии, выносить на поверхность новые идеи и приносить пользу всей организации в целом.

сотрудников в форме буквы I — те, кто обладает только очень специфическим набором навыков — по-прежнему приносят большую пользу. Но им становится слишком легко углубиться в свою предметную область и пренебречь другими областями фокуса. Т-образные сотрудники, с другой стороны, разворачиваются и фактически применяют этот глубокий опыт в других областях бизнеса или проекта, что дает непредвиденные результаты.

Боже, Т-образные сотрудники выглядят так, будто они прямо из мечты каждого босса, не так ли? Если вы сами хотите им стать, мы, конечно, не будем вас винить.

Вот четыре стратегии, которые вам понадобятся, чтобы начать заниматься этим.

Ключевым элементом Т-образного сотрудника является вертикальная черта — глубокий опыт в определенной области. Если вам не сразу приходит в голову какой-то сильный навык (например, тот факт, что вы настоящий волшебник Canva на своей стороне Миссисипи), вы можете начать с определения области, где вы сможете развить настоящий опыт.

Лучшее место для поиска? Ваш офис. Что-то (или, что более важно, кого-то) не хватает? Вы и ваши коллеги часто сожалеете о том, как было бы здорово, если бы среди вас был опытный фотограф, который делал бы фотографии на многочисленных мероприятиях вашей компании? Или, возможно, присутствие вашего небольшого офиса в социальных сетях устарело, и вы очень хотите, чтобы кто-то освежил ситуацию.

Спойлер: вы могли бы быть этим человеком!

Мы знаем, что будет сложно выделить только один глубокий навык ниндзя, но помните, что это может стать вашим самым большим преимуществом. Как только вы определили конкретный навык, в котором, по вашему мнению, вы могли бы стать экспертом, сосредоточьтесь на нем. Вы же не хотите одновременно становиться гуру бизнес-аналитики, экспертом по операциям и профессионалом в области электронного маркетинга.

Конечно, вам все равно придется использовать разные навыки каждый день. Но когда дело доходит до улучшения в определенной области, не пытайтесь взять на себя все сразу.Определите навык, который вы хотите получить, и сосредоточьтесь, сосредоточьтесь, сосредоточьтесь.

Хорошо, вы определили, какой опыт можно использовать. Что теперь?

Хотя мы хотели бы стать экспертами в одночасье, на самом деле потребуется серьезное обязательство, чтобы выучить свою роль настолько хорошо, чтобы вы могли делать это во сне.

Думайте о себе, как о губке, готовой впитать в себя любые знания, даже если они относятся к вашей области знаний. Читайте книги, статьи и блоги. Пройдите онлайн-курсы и участвуйте в вебинарах.Посещайте конференции или мероприятия. Поговорите с влиятельными лидерами или другими экспертами в этой области. Слушайте подкасты.

Делайте все возможное, чтобы собрать как можно больше знаний и идей. Чем больше вы узнаете, тем больше вы будете экспертом (и быстрее, мы могли бы добавить!).

Помните, Т-образные сотрудники совершенно безумны, потому что они могут применять глубокие знания, чтобы оказать большее влияние на чистую прибыль.

Когда вы почувствуете уверенность в своих экспертных способностях, не забудьте использовать их на благо других отделов или команд.Используйте свой недавно обретенный поток управления проектами, чтобы упростить отчет в масштабе всего офиса, который все ненавидят. Используйте свой опыт в социальных сетях и увеличьте число подписчиков в вашей компании — и, возможно, даже ее прибыль.

Не пренебрегайте верхней полоской буквы «Т», когда ваш импульс набирает обороты. Вот где люди увидят ценность того, что вы предоставляете.

К счастью, превращение в Т-образного сотрудника может быть именно тем, что вам нужно, чтобы вывести свои навыки и репутацию на новый уровень в офисе.Применяйте эти шаги на практике, и вы воплотите характеристики идеального сотрудника в воплощении тех, кого так задумал Т. Пун.

Есть ли у вас какие-нибудь советы по одновременному развитию глубоких знаний и широких навыков? Расскажите нам о своих главных трюках с ниндзя ниже!

Добейтесь успеха в качестве Т-образного менеджера проекта

Это гостевой пост от Чарли Дэвидсона.

Вы когда-нибудь слышали о Т-образном проявителе?

Это обычная фраза, используемая при разработке программного обеспечения, когда разработчик имеет большой опыт в своей роли, но также обладает глубокими знаниями в одной конкретной области.

Горизонтальная полоса буквы «Т» представляет их более широкий набор навыков. Вертикальная полоса показывает более необычный и специализированный навык.

Если вы не можете понять визуальную ссылку, это изображение может помочь.

Т-образная способность разработчиков помогать разным частям команды разработчиков и при этом сосредотачиваться на определенной области делает их очень ценными.

Но можем ли мы применить тот же принцип к управлению проектами?

Основы Т-образного человека

Во-первых, полезно понять, чем Т-образные люди отличаются от других.Как мы можем классифицировать людей, не имеющих Т-образной формы? В чем разница между Т-образными людьми и I-образными людьми?

1. Люди с I-образной формой обладают глубокими знаниями по одному предмету.

2. Универсалы, я думаю, нам будет нелегко найти письмо, которое им соответствовало бы, они способны выполнять многие обязанности, но не специализируются ни на чем.

Т-образных индивидуума позволяют нам делать больше с тем же количеством людей. Или тот же объем работы с меньшим количеством.

Почему? Эксперты отлично умеют прыгать с парашютом и устранять узкие места.Они решают проблему быстро и с первого раза.

Однако не для каждой задачи нужен специалист. Передача задач специалистам широкого профиля освободит экспертов для устранения узких мест.

Т-образных людей повышают доступность как для экспертов, так и для неспециалистов. Команда с Т-образными людьми может двигаться и адаптироваться быстрее, чем команда без них.

Что значит быть Т-образным менеджером проекта?

Есть разные способы рассматривать Т-образных менеджеров проектов.

Первый — оценить все навыки менеджера проекта в рамках системы управления проектами.

В этом сценарии широкий набор навыков может включать такие элементы, как стандарты Prince2, Kanban, Scrum, Sigma Six или PMBOK. Основное внимание будет уделяться единой структуре или концепции управления.

Ярким примером может быть Джефф Сазерленд. Джефф стал одним из основателей структуры Scrum, специализируется на ней более 30 лет и написал несколько книг по этой теме. Тем не менее, он все еще имеет практические знания о других навыках управления проектами.

Я не особо люблю такой подход. Как менеджеры проектов, нам необходимо изучить подробный набор систем и процессов, чтобы найти правильные для каждого проекта.

Другой подход — рассматривать управление проектами как набор глубоких навыков. В этом сценарии Т-образный менеджер проекта специализируется на выполнении сложных проектов.

Итак, каков широкий набор навыков? Смотря как.

Менеджеры проектов обычно работают в определенной отрасли.Эти различные секторы требуют своего особого и широкого набора навыков.

Возьмите мою отрасль в качестве примера: цифровой сектор, где мы создаем сложные веб-сайты и онлайн-порталы. Наши команды специализируются на пользовательском опыте, креативном дизайне, технических, системных и коммерческих навыках.

Менеджеры цифровых проектов, которые преуспевают в этой отрасли лучше всех, могут понять каждый навык.

По сути, они Т-образные менеджеры проектов.

Итак, Т-образный менеджер проекта — это человек, который практически знает навыки своей команды.Они не специализируются, как их коллеги, но понимают концепции и передовой опыт.

Почему менеджеры проектов Т-образной формы жизненно важны?

Т-образные менеджеры проектов имеют различные преимущества.

Получая идеи от своей команды, менеджер проекта лучше держит руку на пульсе проекта, чем I-образные специалисты. Отлично подходит для работы с заинтересованными сторонами и выполнения роли многоязычного коммуникатора.

Проектные группы также часто отдают предпочтение Т-образным менеджерам проектов.Зачем? Им нравится решать проблемы с людьми, говорящими на их языке. Менеджеры проектов часто могут выступать в роли посредника и между специалистами с твердым мнением.

Как менеджер проекта, мы должны видеть риски и проблемы раньше других. Может быть полезно иметь возможность конструктивно бросить вызов товарищу по команде на стойке или на совещании по проекту.

T-образный профессионал также высоко ценится в гибких командах по доставке, которые поощряют межкомандные функциональные методы работы и менталитет «роя».

Команда ожидает, что здесь помогут менеджеры проектов, как и все остальные. Отличным примером этого может быть тестирование продукта, когда ваша команда тестирования занята.

Где T-образные менеджеры проектов наиболее эффективны?

Т-образных менеджеров проектов могут быть брошены в организации разного размера и процветать, если их набор навыков хорошо подходит. Однако небольших организаций им подходят исключительно хорошо.

Почему? Чем меньше компания, тем больше «шляп» нужно носить человеку.

По мере роста организации она может нанимать, чтобы заменить часть роли других.

Как упоминалось выше, менеджеры проектов часто участвуют в тестировании продуктов в небольших компаниях. В конечном итоге компания достигнет размера, который оправдывает наличие штатного тестировщика и освобождает руководителя проекта, чтобы он мог сосредоточиться на выполнении проекта.

По моему опыту, менеджеры проектов помогают во многих различных ролях в небольших компаниях. Управление клиентами, бизнес-аналитик, менеджер по изменениям и владелец продукта — это другие обычные роли, которые менеджер проекта выполняет вместе со своей повседневной работой.

Менеджеры проектов в форме буквы I часто бывают перегружены масштабом своих обязанностей в более мелких и специализированных компаниях.

Как развить Т-образные навыки управления проектами?

Нелегко развить набор навыков, необходимых для того, чтобы стать Т-образным.

Людям требуются годы, чтобы оттачивать свои навыки в своей области. Как вы это делаете как руководитель проекта?

Мы реализуем проекты, бросаем вызов коллегам и проводим обучение.

Мы должны помнить, что, как менеджеры проектов, мы улучшаемся с каждым проектом, который мы делаем. Мы обретаем шестое чувство через повторение. Проблема, отнимающая много времени в предыдущем проекте, позже становится для нас второй натурой.

Бросить вызов своим коллегам — отличный способ расширить свои навыки и лучше понять свой проект. Как вы это сделаете, будет зависеть от вашего сектора. Поставить себя и своих коллег на место конечных пользователей проекта — это всегда отличный и простой первый шаг.

Традиционно обучение было отличным способом повысить квалификацию и на практике.

Хотя углубленное специализированное обучение может быть дорогостоящим, существует несколько недорогих способов получить базовую подготовку по новым предметам. Например, я использовал Udemy для онлайн-курсов по разработке продуктов и взаимодействию с пользователем.

Хотите пойти еще дальше? Следите за лидерами отрасли и тем, чем они делятся в Интернете. Из этого руководства я узнал больше о технических основах реализации цифровых проектов, чем из любого официального тренинга.

Наконец, Т-образный менеджер проекта — это тот, кто имеет практическое знание своих командных навыков. Крайне важно понимать, что добиться этого статуса, регулярно меняя сектор, сложнее.

Завершение

Вы не станете менеджером проектов в одночасье. Это постепенный процесс, который чрезвычайно сложно для человека, работающего в новой отрасли.

Тем не менее, это также путь, который может принести значительные выгоды как вам, так и вашей команде, особенно в небольших организациях.Т-образные менеджеры проектов вызывают доверие, помогают устранять узкие места в проектах и ​​повышают ценность.

Так что подумайте, как вы можете стать более округлыми.

Это может быть обучение, более тесное сотрудничество или просто получение большего количества проектов за плечами. В любом случае ваша команда оценит вас за это.

Об авторе: Чарли Дэвидсон — старший менеджер цифровых проектов и скрам-мастер из Оксфордшира. Он работает с цифровыми агентствами с 2009 года и любит помогать командам, создавать решения и совершенствовать процессы.

Как стать Т-образным маркетологом

Прежде чем стать маркетологом, Брайан продавал страховку.

Альфред служил в армии.

Ариэль была тренером по здоровью.

Я был спортивным репортером.

А теперь посмотрите на нас! Мы — команда из восьми маркетологов Buffer с совершенно разным опытом и образованием, которые коллективно привлекают 20 000 участников Buffer каждую неделю. Многие из нас случайно или намеренно увлеклись маркетингом. Мы учились на ходу.

А куда именно мы направляемся?

Хороший вопрос! Мы получаем большую выгоду от бесплатных маркетинговых курсов и отличного образовательного контента. Однако нечасто бывает, что у нас есть конкретное видение приобретаемых навыков или пути, по которому мы идем.

Соответствует ли это вашему маркетинговому опыту? У вас есть простой способ ответить: «Что это значит, когда нас просят стать« Т-образными »маркетологами?»

С тех пор, как я стал лидером маркетинговой команды, я стал тем, кто задает Т-образный вопрос другим, так что пришло время выяснить, что Т-образное означает для нас в Buffer и что это может означать для цифровых маркетологов за пределами Buffer.Вот что я придумал. Мне нравятся твои мысли!

(Предостережение: все это очень сильно зависит от того, как мы проводим маркетинг в Buffer. YMMV, хотя, надеюсь, это хорошая отправная точка для вас и вашей команды. Не стесняйтесь копировать и редактировать!)

Схема Т-образный маркетолог в Buffer

Вот как мы рассматриваем Т-образного маркетолога в Buffer. Не стесняйтесь загрузить файл Sketch или шаблон Canva, который мы использовали для его создания, если вы хотите настроить его для своей компании.

В общем, каждый в команде буферного маркетинга будет обладать всеми базовыми знаниями и базовыми навыками маркетинга, перечисленными на диаграмме; Кроме того, каждый товарищ по команде выберет хотя бы один основной канал, в котором он является экспертом.

Подробнее об этом ниже, но сначала я хотел бы подробнее рассказать об идее Т-образных людей в целом.

Понятие Т-образного человека пришло из мира найма и описывает способности, которые кто-то привносит в работу — их глубину и широту способностей.Вертикальный стебель буквы «Т», направленный вверх и вниз, представляет глубину человека в одной или нескольких областях, а горизонтальный стержень буквы «Т» из стороны в сторону обозначает ширину.

Вертикальная полоса на букве T представляет собой глубину связанных навыков и опыта в одной области, тогда как горизонтальная полоса означает способность сотрудничать в разных дисциплинах с экспертами в других областях и применять знания в областях знаний, отличных от своей собственной.

Часто слово «универсал» используется применительно к Т-образному человеку; хотя в нашем случае в Buffer универсальным специалистом будет человек с относительно короткой вертикальной T-образной ножкой и очень широкой горизонтальной T-образной ножкой.

Наша Т-образная диаграмма для маркетологов во многом основана на фундаменте, который Брайан Бальфур заложил в своем Т-образном описании еще в 2014 году. В своем посте о том, как стать экспертом по привлечению клиентов, Брайан изложил план того, как кто-то может развить свои маркетинговые навыки . Брайан основал свое исследование на статье из Distilled. Статьи Брайана и Distilled — отличное место для начала, если вы хотите больше узнать о Т-образных маркетологах.

Три компонента Т-образного маркетолога

Как вы можете видеть на диаграмме, возможности Т-образного маркетолога можно разделить на три различных компонента:

1. Базовые знания
2. Marketing Foundation
3. Канал экспертизы

Базовые знания — это области, не связанные с маркетингом, которые подойдут вам независимо от вашей работы.

Теоретически любой, кто подает заявку на должность маркетолога в Buffer, должен обладать этими способностями, и любой из нынешней маркетинговой команды сосредоточится в первую очередь на повышении уровня в этих областях. Эти базовые способности действительно проникают внутрь и влияют на другие необходимые вам навыки.

Каждый в маркетинговой команде должен чувствовать себя комфортно со всеми блоками базовых знаний.

Основы маркетинга — это специфические для маркетинга темы, которые используются практически во всех маркетинговых каналах.

Наш список неполный. Например, модель Брайана Бальфура 2014 года включает оптимизацию коэффициента конверсии (CRO) в качестве основного навыка. Мы не ожидаем, что каждый в команде будет обладать основополагающими навыками в области CRO (фактически, мы рассматриваем его как отдельный канал, в котором вы можете стать экспертом). Также Брайан упоминает запросы к базе данных. Для нас это не так важно. Маркетинговая основа вашей компании, вероятно, потребует некоторых собственных уникальных навыков.

Каждый в маркетинговой команде должен чувствовать себя комфортно со всеми маркетинговыми основами.

Экспертиза канала относится к аудитории и каналам привлечения.

Их очень много, и мы постоянно находим новые. Например, пару лет назад продуктовый маркетинг не был для нас каналом. Теперь это сослужит нам хорошую службу. С другой стороны, есть такие области, как продажи, которыми мы в Buffer не занимаемся.

Идея с опытом работы с каналами заключается в том, что у кого-то будет один или несколько каналов, для которых он имеет большую глубину знаний.

Когда буква Т выглядит как буква М: разнообразие в знании каналов

Как вы могли убедиться на собственном опыте, не всегда ваши навыки соответствуют аккуратной и аккуратной Т-образной форме, особенно если вы продолжаете развиваться как маркетолог.

Т-образная форма — это определенно просто каркас. В нашей команде много людей с разными навыками, разной глубины и глубины.

В некоторых случаях T может иметь три вертикальных стержня разной длины. («М.”)

Для других у него может быть действительно очень глубокий стержень.

Если это поможет, вот краткий обзор того, как наша нынешняя команда выглядит в рамках Т-образной модели маркетолога.

Альфред, Content Crafter

Ash, управляющий редактор

Бонни, специалист по маркетингу лояльности

Брайан, специалист по цифровому маркетингу

Hailley, специалист по PR и коммуникациям

Майк, специалист по маркетингу продуктов

Howter

Конечно, если вы знаете, куда двигаться со своим ростом в качестве маркетолога, одним из следующих вопросов, которые следует задать, будет , как туда добраться .К счастью, есть масса ресурсов по любым маркетинговым навыкам, которых вы могли бы надеяться достичь. Вот несколько ресурсов, которые мы сочли полезными по мере того, как мы повысили уровень во всех различных областях маркетолога Buffer T-образной формы.

Базовые знания

Знания в этой области помогут вам лучше понять, почему люди делают то, что они делают — полезный навык в любой работе, особенно когда вы хотите понять, почему люди нажимают, например, поделитесь и купите.

Мы рассматриваем сторителлинг и копирайтинг как разные вещи. Рассказывание историй — это умение составить повествование. Копирайтинг — это знание правильных слов, чтобы выразить это повествование.

Прежде чем вы углубитесь в проблемы Excel, Looker, SQL и т. Д., Важно иметь основы в общей концепции данных и аналитики, чтобы вы знали, что можно изучить. и что нужно для хорошего анализа данных.

Нам повезло с самого начала заниматься развитием клиентов в Buffer, что помогло нам развить культуру исследований. В конкретных маркетинговых терминах исследование означает проверку вашей аудитории, чтобы узнать их опыт, проблемы и пожелания. В более общем плане, исследование — это процесс, вызывающий любопытство.

Мы не ожидаем, что маркетологи Buffer будут профессионалами в дизайне (мы написали несколько статей, в которых признаем, что мы далеки от профессионалов).Вместо этого мы ищем культурный взгляд на дизайн: у вас хороший вкус? Можете ли вы определить элементы дизайна, которые обеспечивают высокое качество?

Этот вариант, возможно, также мог бы вписаться в «маркетинговую основу», но я считаю брендинг более широкой концепцией. У всех нас есть личные бренды (независимо от того, активно мы это развиваем или нет). Мы позиционируем себя для новых рабочих мест и возможностей. Здесь есть базовые знания, выходящие за рамки маркетинга.

Маркетинговая основа

Как я упоминал выше, копирайтинг — это знание лучших слов, которые следует использовать для передачи сообщения.

Это шаг вперед по сравнению с базовыми знаниями «Дизайн и UX». Когда вы узнаете принципы дизайна, как далеко вы сможете зайти в создании чего-либо самостоятельно? Sketch и Canva оказались нашими любимыми инструментами. Photoshop или другое программное обеспечение может иметь смысл для вашей маркетинговой команды.

A / B-тестирование может несколько разделять линию с Оптимизацией коэффициента конверсии (CRO), но мы разделили его отдельно, потому что мы хотим, чтобы вся наша маркетинговая команда понимала основные принципы, лежащие в основе A / B-тестирование.Во-первых, вы настроены на тестирование? (Другими словами, это могло бы быть «у вас есть мышление данных и роста?» Во-вторых, если вы думаете о тестировании, есть ли у вас возможность применить базовые научные тесты в своей области знаний? A / B-тестирование похоже на нашу настройку по умолчанию для научных тестов.

Для многих компаний видео — это отдельный канал. Для нас видео — это такая большая часть маркетинга в социальных сетях, что для всех нас имеет смысл хорошо разбираться в том, что нужно для создания привлекательного видео, и быть уверенными в камере.

Комплект для самостоятельного освещения «Пух и грязь» | Учебный центр Wistia

Это следующий шаг за пределами данных и аналитики. Мы хотели бы, чтобы каждый член команды мог составить надежную таблицу для отслеживания цифр и целей.

Как покупатель становится покупателем? Кажется, что это было бы здорово, если бы все сотрудники маркетинговой команды знали, даже если они оказывают определенное влияние только на одну часть воронки.

Этот уровень знания кода может пригодиться во многих местах: сообщения в блогах, целевые страницы, дизайн электронной почты, и это лишь некоторые из них.

• Сообщество: Stack Overflow
• Веб-сайт: Treehouse
• Совет: щелкните правой кнопкой мыши и выберите «Просмотреть исходный код» или «Проверить элемент», чтобы увидеть, как построен любой веб-сайт.

CX является важной частью Buffer как компании, поэтому мы уделяем этому особое внимание нашей маркетинговой команде.Это может выглядеть по-разному: например, заходить в почтовый ящик, чтобы ответить на запросы в службу поддержки, или продумывать потенциальное влияние клиента на запуски, контент и т. Д.

Опыт работы с каналами

Развитие бизнеса — это главное. построение стратегических отношений между ключевыми людьми и компаниями. Например, в Buffer, если бы вы были в Biz Dev, вы, вероятно, пообщались бы с людьми в Twitter, Facebook, магазине Apple iOS и т. Д.

Сообщество — это процесс соединения людей с людьми, общим знаменателем которого является Buffer.

Это также можно классифицировать как маркетинг по принципу «дно воронки». Цель здесь — повысить коэффициент конверсии множеством различных способов: целевые страницы, призывы к действию, реклама, контент и многое другое.

Электронный маркетинг может включать разовые кампании, ежедневные информационные бюллетени, кампании жизненного цикла и многое другое. Помимо того, что он хорошо разбирается в содержании и преобразовании электронных писем, эксперт по электронной почте также знает тонкости доставки, ESP и множество других технических аспектов, уникальных для электронной почты.

Эксперт по событиям может сделать все, от встречи до конференции, и связать усилия по мероприятию с влиянием на бизнес.

Контент-маркетинг — это в первую очередь ведение блогов, хотя истинное определение контента распространяется на все, что вы можете создать. Все больше и больше «все», кажется, подходит и для блога: видео, аудио, слайд-шоу и т. Д. техническая сторона.

Для нас эксперт по мультимедийным каналам демонстрирует глубокие навыки работы с подкастингом и видеопроизводством. Они могут создавать оба типа медиа, а также составлять мультимедийную стратегию на основе бизнес-целей и существующего контента.

Чаще всего, когда мы говорим о платной рекламе, мы имеем в виду рекламу в социальных сетях — Facebook, Instagram, Twitter, Pinterest и т. Д. Однако эксперт по платной рекламе также может иметь опыт в маркетинге в поисковых системах (SEM ), медиа-спонсорство, а также баннерную и медийную рекламу.

Под партнерством мы понимаем человека, который выстраивает взаимовыгодные отношения с компаниями-аналогами для достижения маркетинговой цели. Это другой вид бизнес-разработки: бизнес-разработка больше ориентирована на создание сетей, необходимых для роста бизнеса, тогда как партнерский маркетинг больше ориентирован на специальное сотрудничество для достижения маркетинговых целей.

PR несет ответственность за повышение интереса и упоминания бренда.В Buffer это включает в себя работу с прессой, входящий PR, синдикацию и коммуникации.

Мне нравится, как Гари Вайнерчук описывает свои работы как облака и грязь. Он хочет чувствовать себя комфортно как на высшем стратегическом уровне, так и на самом тактическом, наземном уровне. Это верно для тех, кто демонстрирует опыт работы в социальных сетях.

Результатом вирусного маркетинга является то, что клиенты продают ваш бренд за вас.Есть много разных рычагов, которые могут сделать это, не последним из них является реферальная программа или программа лояльности, а также глубокое понимание виральности, психологии и сетевых эффектов.

Список каналов можно продолжать до бесконечности. Пара других, которые приходят на ум, включают международный маркетинг (стратегический охват аудитории за пределами вашей основной аудитории) и мобильный маркетинг (iOS, Android, приложения и т. Д.)).

Консультации по развитию навыков и выбору опыта

Для всех, кто плохо знаком с маркетингом или хочет расти в качестве маркетолога, я считаю, что в такой структуре есть большой потенциал, независимо от конкретных рамок или основ.

Вот как я думаю о карьерном росте.

Все меняется. Возникают потребности. Каналы приходят и уходят. Самый ценный навык — это, вероятно, не что-то вроде письма, видео или нетворкинга, а простая гибкость!

Мы используем эту диаграмму Венна, чтобы рассказать о том, как товарищи по команде Buffer перемещаются между ролями в команде. Часто мы обнаруживаем, что разные комбинации этих трех факторов заставляют кого-то выполнять работу. Я бы посоветовал учитывать каждый из них при выборе канала для развития.

Одно умение на очень глубоком уровне может быть действительно ценным.Я заметил сложную вещь: глубина более высоко ценится в более крупных компаниях. Маркетинговой команде из пяти человек, скорее всего, не понадобится SEO-специалист, основной задачей которого является SEO. Маркетинговой команде из пяти человек понадобится кто-то, кто хорошо умеет работать с двумя или более каналами (и может делать гораздо больше).

Определите размер команды, частью которой вы хотите быть, а затем соответствующим образом развивайте свои навыки.

Капитализм вознаграждает редкие и ценные вещи.Вы делаете себя редкостью, комбинируя два или более «красивых товара» до тех пор, пока никто не получит ваше сочетание…

Это цитата Марка Андрессена, которую я люблю (в его книге сообщений в блоге, которую вы можете скачать бесплатно), есть еще много других. .

Вы когда-нибудь встречали кого-нибудь, кто хорошо разбирается в платной рекламе и мероприятиях? А как насчет контента и развития бизнеса? Это редкие комбинации. Сочетание этих несколько разрозненных навыков может сделать резюме действительно привлекательным при поиске работы в будущем.

От Брайана Бальфура:

Если вы только начинаете свою карьеру в цифровом маркетинге и у вас впереди много лет, я настоятельно рекомендую использовать новые каналы. Четыре года назад появившимися каналами были Facebook и контент-маркетинг.

Возникающими сегодня каналами, скорее всего, будут данные, искусственный интеллект, клиентский опыт и инженерия как маркетинг. Если вы сможете попасть на первый этаж из них, вы будете в выгодном положении, когда они станут более узнаваемыми.

Обращаюсь к вам

Я надеюсь, что этот обзор Т-образных маркетологов поможет вам найти следующий навык, которому нужно научиться, или направление для развития. Было бы здорово услышать ваши мысли!

• Каким вы видите свою маркетинговую карьеру?
• Что бы вы добавили к нашему Т-образному списку?

Источники изображений: Unsplash

Сейсмостойкие бетонные стены Т-образной формы с высокопрочными стальными стержнями

Абстрактные

Цитата

Бургос, Е.А., Лекен, Р.Д. и Лепаж, А., «Сейсмостойкие Т-образные бетонные стены с высокопрочными стальными стержнями», Отчет SM № 142, Исследовательский центр Канзасского университета, Лоуренс , KS, август 2020 г., 330 с.

Vintage Refretting With Bar Frets — Haze Guitars

Останавливайтесь время от времени, чтобы проверить высоту лада и потрясти кулаками в небеса, насколько позволяют ваши усталые руки.

Затем снова начните выравнивание.

Когда вы приблизитесь к своему окончательному росту, переключитесь на выравнивающую балку и наждачную бумагу. Начните уделять больше внимания своему радиусу, чтобы убедиться, что вы можете получить его там, где он должен быть.

Теперь, когда мы почти достигли необходимой высоты, вы можете скосить концы ладов здесь. Нет смысла делать это раньше.

Как я уже упоминал ранее, лады тактовых инструментов обычно немного выше, чем лады большинства акустических гитар. Я обычно оставляю их где-нибудь около.Площадь 050–055 дюймов. Конечно, их можно снизить, но, учитывая дополнительную работу (и, следовательно, стоимость) ремонта бара, неплохо дать дополнительные возможности, чтобы выровнять будущий износ.

Refretting Bar Лады — коронирование и полировка

Здесь особо нечего сказать. Коронация почти такая же, как на современном ладу, хотя здесь неплохо потратить немного больше времени на концы ладов. Из-за формы перекладины, немного больше закруглений на концах может помочь избежать ощущения резкости.

Фу, готово

Всегда приятно натянуть гитару, которая сейчас играет так же хорошо, как когда она вышла с завода восемьдесят или девяносто лет назад.

Барные лады трудны для работы.

Если работу выполняете вы, помните, что у вас на рабочем столе ценный и уважаемый пациент. Не начинайте это, если не знаете, что можете проявить к нему должное уважение. Требуется честность, чтобы выполнять работу, которая не для вас. Не беспокойтесь о том, от чего не можете выбраться.

И, если вы платите за работу, помните, что в рефрете бара много всего связано. И эта работа требует опыта, времени и усилий.
