Усиление сигнала GSM и 4G LTE в помещении своими руками

В наше время развития сотовой связи и мобильного интернет, до сих пор очень много мест где сигнал оставляет желать лучшего. И решение этой проблемы простое и одновременно сложное – усиление сигнала GSM и 4G LTE в помещении. Постараемся разобраться в этом вопросе более подробно.

Какие могут быть причины слабого сигнала:

  • Большое удаление от вышек сотовых операторов. Актуально для загородных мест – дальнее Подмосковье, дачные посёлки, деревни.
  • Большая застройка района экранирующими зданиями. Актуально для промышленных зон городов и спальных районов с высотными зданиями.
  • Использование при постройке здания металлических строительных материалов – к примеру металлосайдинг. Распространённая проблема в различных магазинах.
  • Толстые стены здания.
  • Расположение приёмных устройств в подвальных помещениях. Актуально для офисов и различных мастерских.

Чтобы не мириться с существующим положением, есть несколько способов усилить сигнал GSM в помещении своими руками.

Самостоятельное усиление GSM/4g LTE сигнала

Не всегда причиной плохой связи могут быть вышеперечисленные причины. В некоторых случаях стоит обратить внимание на техническое состояние вашего телефона – например повреждение антенны в результате падения. Возможно стоит сменить прошивку или обновить ОС смартфона. Экранировать сигнал также могут модные металлические чехлы.

Вышеописанные способы эффективны только в случае если «вина» в плохом приёме лежит на самом смартфоне. В Остальных случаях поможет только усилитель GSM/4G сигнала.

Усилители GSM и интернета

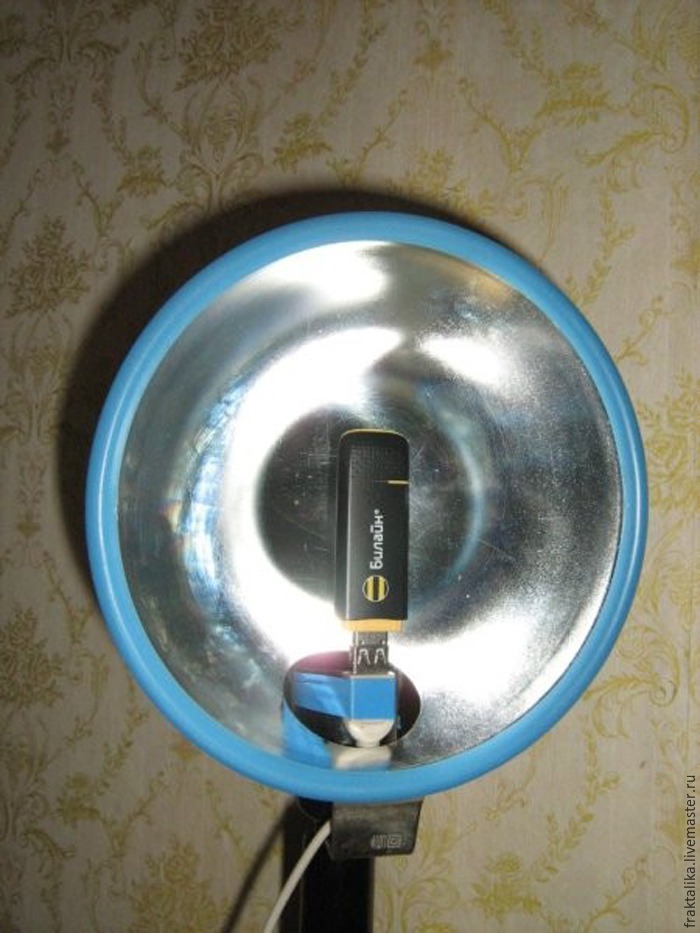

Мы не будем рассматривать различные самодельные приспособления для усиления сигнала сотовой связи, так как их эффективность вызывает вопросы. Остановимся на заводских устройствах.

Пассивная GSM антенна

Самое дешевое устройство в своём классе. Представляет собой внешнюю антенну с кабелем подключающемся непосредственно к телефону. Эффективен данный девайс, только если потери связи небольшие и не требуется сильного усиления сигнала.

Также подобное устройство не способно усиливать сигнал мобильного интернет 3G и 4G LTE.

Репитер-ретранслятор GSM 3G/4G

Более серьёзное устройство. Представляет собой внешнюю антенну, принимающую сигнал GSM и передающее точную его копию в помещение с телефоном либо USB модемом (роутером). Репитеры бывают однодиапозонные и двухдиапозонные. Их недостаток – нужно точно направить антенну на вышку сотового оператора. Кроме того, сигнал теряется если между антенной и базовой станцией сотового провайдера будет какое либо препятствие. Потери сигнала также происходят по коаксиальному кабелю подключаемому к репитеру. С каждым метром его мощность затухает.

Активные усилители интернет сигнала с внешней антенной

Усилители интернет сигнала, самые мощные устройства в своём классе. К примеру усилители от российской компании YS System способны принимать и усиливать сигнал мобильного интернет на расстоянии до 25 км от базовой станции сотового оператора. Работают на всех современных частотах – 800, 900, 1800, 2100 и 2600 Mhz и с любым провайдером.

Наши усилители имеют встроенный слот для SIM карты, что очень удобно при смене сотового оператора. Идущий в комплекте кабель «витая пара» со стандартным разъемом RJ-45 позволяет подключить роутер с поддержкой 3G/4G LTE. Старшие модели в линейке производимых YS System снабжены WiFi модулем и способны раздавать интернет на все устройства в вашем доме.

Подробнее о модельном ряде компании YS System, вы можете узнать в разделе «продукция».

Усилитель сигнала сотовой связи

Усилитель сигнала сотовой связи

Усилитель GSM сигнала и усилитель 4G LTE



Уважаемые покупатели! В этой статье мы постараемся сообщить вам об основных принципах при выборе усилителя сигнала сотовой связи (репитер GSM и LTE)



Для начала немного общей информации.

Всё чаще современный человек сталкивается с низким качеством сигнала от сотовых операторов GSM и LTE
В офисах и в частных домах приходится выходить на улицу, чтобы спокойно поговорить по сотовому телефону, а в нередких случаях и вовсе опасно вывешиваться из окна высокого дома.
Причиной является большое удаление от абонента сотовой вышки оператора связи.

В настоящее время есть современное и безопасное техническое решение, которое позволит абоненту любого сотового оператора получить хороший мощный сигнал у себя в доме, на даче, в офисе и даже в подвале.
Это бытовой репитер усилитель сотовой связи GSM, 3G, 4G LTE
В нашем магазине Вы сможете найти как стандартные комплекты для самостоятельной быстрой установки так и профессиональные решения, которые вам могут установить и настроить наши инженеры связисты
Репитеры значительно улучшают уровень приёма сотового сигнала на всех ваших телефонах, модемах, роутерах и, также, значительно повышают экологию в помещении за счёт снижения мощности излучения на ваших устройствах, что в свою очередь ещё и продлевает время работы аккумуляторов телефонов
——————


Усилитель GSM сигнала может быть бытовым и профессиональным. В случае, когда площадь вашего объекта невелика, а число единовременно говорящих абонентов невелико, вам подойдёт недорогое усиление сигнала сотовой связи усилителем типа
Titan
 / Vegatel

Смотрите на нашем YouTube канале Евгений Радист видео, — как правильно выбрать и установить усилитель сигнала сотовой связи



Нужно знать и понимать, что в городе использование репитера на частоте GSM 900 Мгц возможно, только в подвальных и других помещениях в которых сотовый телефон не работает совсем
В том случае, если у вас обычные недорогие кнопочные сотовые телефоны, которые не поддерживают 3G, возможно использование усилителя сотовой связи в диапазоне GSM 900 Мгц



А вот если ваш сотовый телефон или смартфон работают в 3G и принимают небольшой сигнал «3G» или «H» и показывают одно неуверенное деление по шкале приёма сигнала, то это верный знак, что вам необходим усилитель сотовой связи на частоте 2100 Мгц  для 3G интернет и голоса типа моделей Vegatel VT-3G-kit или VEGATEL VT-1800/3G-kit

Эти комплекты усилителей сотовой связи усилят как голосовой сигнал, так и сигнал 3G для вашего сотового телефона со включенным на них режимом 3G
Если помещение, в котором нужно усилить сигнал 3G (2100 Мгц), небольшое и без внутренних перегородок, то обратите внимание на усилители Титан



Обычные недорогие кнопочные сотовые телефоны работают на частоте 900/1800 Мгц и сигнал для них нужно усиливать сотовым репитером с частотой 900 или 1800 Мгц как в Москве, так и в области и других регионах.
В городе Москва предпочтительно 1800 Мгц.



Универсальное решение для одновременного усиления сотовой связи на двух диапазонах GSM 900/1800 Мгц комплекты Titan и Vegatel



А вот если вы используете в помещении сотовые телефоны разных типов включая современные смартфоны, то в этом случае нужен сотовый усилитель с двумя частотами. Например 900Мгц+2100Мгц или 1800Мгц+2100Мгц
Всегда в наличии репитеры и готовые комплекты сотовой связи с антеннами и кабелем
Эти усилители сотовой связи прекрасно усилят слабый сигнал сотовой связи для передачи голоса на телефонах всех типов и моделей и интернет 3G для современных смартфонов, планшетов и модемов



Оператор ТЕЛЕ2 в городе Москва работает на частоте 2100 Мгц в 3G стандарте и поэтому именно на этой частоте необходимо усиливать как сигнал голосовой связи, так и 3G интернет
Оптимальная модель усилитель сотовой связи для ТЕЛЕ2 в нашем каталоге Комплекты сотовых усилителей
  Есть очень простой и надёжный способ определить на какой частоте работает ваш телефон и какой нужен усилитель сотовой связи

Зайдите в помещение в котором необходимо усилить сигнал сотовой связи

Отключите Wi-Fi на смартфоне! Посмотрите, какой значёк высвечивается на экране смартфона. Варианты такие, — Е, 3G или Н (значки могут меняться в разных частях вашего помещения)

Если на телефоне стабильно высвечивается режим Е, а режимы 3G или Н не высвечиваются совсем, то значит Вам нужен усилитель в частотном диапазоне 900 Мгц и/или 1800 Мгц

В случае

, если на телефоне иногда высвечивается режим 3G или Н на любом, даже слабом уровне, то Вам необходим усилитель в частотном диапазоне 2100 Мгц или 1800/2100 Мгц

Режим LTE нас в данном случае не интересует совсем, так как на этом режиме передаётся только интернет в отличие от режима 3G или Н на которых, кроме интернета, идёт и голосовая связь.

Всегда в наличии универсальный пятибендовый репитер для усиления GSM, 3G и LTE интернета в любом помещении

Усилители сигнала сотовой связи можно установить своими руками, не обращаясь к специалистам. Подключение репитера GSM состоит из 2 этапов: установки внешней GSM антенны и подсоединения кабеля к усилителю сотовой связи в доме.



Для усиления сигнала сотовой связи в больших помещениях, в загородных домах или в офисах можно купить более мощный GSM усилитель


Например сотовый репитер VEGATEL или Titan


В нашем магазине всегда есть большой выбор усилителей сигнала сотовой связи GSM

При выборе усилителя GSM необходимо понимать и учитывать частоты, на которых в конкретной местности оператор сотовой связи GSM раздаёт голосовой сигнал и сигнал 3G

Как правило, в городе и области, голосовой сигнал работает на частотах 900/1800 Мгц. Это означает, что усилить GSM сигнал нужно именно на этих частотах.

Интернет 3G в городах работает обычно на частотах 2100 Мгц, а в московской области и регионах России встречается 3G интернет на частотах 900 Мгц

Операторы это делают, в первую очередь, исходя из экономии и по причине малой загрузки сетей абонентами

Покупателю важно понимать, что установив усилитель сигнала сотовой связи 3G GSM (2100 Мгц) в области, вы можете с огорчением обнаружить, что он не даёт никакого эффекта.
А причиной тому является неверно выбранный усилитель



Всегда в продаже универсальный мультидиапазонный GSM репитер , который способен одновременно усилить слабый GSM сигнал для голоса и 3G на частотах 900/2100 Мгц

Подобный усилитель сотовой связи можно безошибочно устанавливать в любой точке Москвы, области и т.п.

Если необходимо усилить качество голосовой связи в большом городе и особенно в Москве, то наиболее верным будет выбор усилителя в диапазоне 1800 Мгц или 900-1800, но не отдельно 900 Мгц, а если ещё и 3G сигнал нужно усилить, то универсальное решение 1800-2100 Мгц отлично вам поможет. В качестве хорошего варианта посмотрите на сотовый усилитель

VEGATEL VT-1800/3G-kit

Наши специалисты, после вашего заказа, подберут усилитель сигнала сотовой связи , исходя из ваших потребностей и согласно частотному диапазону.



Исходя из предоставленной нами информации Вам, как покупателю, необходимо подготовиться к покупке усилителя сигнала сотовой связи . И перед тем как купить GSM усилитель, связаться с вашим оператором сотовой связи и уточнить, на каких частотах в вашей местности работает голосовой GSM сигнал и сигнал интернет 3G

В этом вопросе готовы помочь и мы. Просто позвоните нам по телефону или напишите в On-Line форму на сайте



Однако и вы можете определить рабочую частоту вашего оператора сотовой связи перед тем как купить и выбрать GSM усилитель сотовой связи
Мы вам подскажем простой способ как это можно сделать в том месте, где нужно усилить слабый сигнал.

Отключите WiFi на вашем телефоне. Найдите место, где ваш телефон принимает сигнал от вышки оператора сотовой связи, а затем войдите в сервисное меню смартфона.

Для владельцев телефонов Apple — смотреть сервисное меню iPhone здесь, для владельцев Samsung на Android — набираем команду *#0011# в сервисном меню рабочая частота вашего сотового оператора будет показана в цифрах GSM 900, 1800 или 2100 мгц



Если вы используете обычные кнопочные сотовые телефоны на которых технически нет интернета 3G и LTE, то в этом случае всё намного проще. Используйте усилитель сотовой связи на частотах 1800 Мгц для Москвы и области, а в регионах России и в юго-западном секторе московской области можно использовать усилитель сотовой связи на частоте 900 Мгц



Вернёмся к вопросу усиления сигнала сотовой связи на смартфонах
Обратите внимание, что у разных сотовых операторов могут быть разные данные.
Если Вам необходимо усилить сигнал сотовой связи для всех сотовых операторов, то нужно определить рабочую частоту с разными сим картами в вашем смартфоне.
Просто поочерёдно меняйте сим карты в телефоне и смотрите рабочую частоту оператора в сервисном меню.
Перед тем как войти в сервисное меню вашего смартфона выберите в настройках один из режимов сети, а именно 2G или 3G
В режиме 2G вы увидите рабочую частоту для голосовой связи (900 или 1800 Мгц), а в режиме 3G вы увидите в сервисном меню рабочую частоту базовой станции оператора для голоса и интернета 3G (900 или 2100 Мгц)
Опираясь на полученные данные вы сможете правильно выбрать усилитель сигнала сотовой связи и отлично усилить слабый сигнал



Вторым этапом выбора усилителя сигнала сотовой связи считается площадь покрытия сигналом у вас на объекте. Этой части выбора репитера GSM необходимо уделить особое внимание.

Если производителем усилителя сигнала сотовой связи заявлена площадь 350 метров квадратных, то необходимо понимать, что это усреднённый параметр. Если у вас в доме несущие стены из железобетона, то это является сильным экраном и мешает распространению радиосигнала.

В подобных случаях необходимо выбирать усилитель сигнала сотовой связи мощнее и/или подключать сплиттер и разводить в доме несколько комнатных антенн для равномерного покрытия сигналом всего здания.



Обратите особое внимание, что усилитель сотовой связи может усилить даже очень слабый сигнал, но в случаях, когда сигнала сотовой связи нет даже на крыше дома услилитель ничего усилить не сможет.
Прежде чем купить усилитель сигнала сотовой связи вам необходимо провести тестирование наличия необходимого сигнала сотовой связи своими силами или воспользовавшись услугами нашего выездного мастера.

При проведении теста нужно найти хотя бы слабый сигнал на нужном частотном диапазоне своим смартфоном или планшетом

Подойдите к окну вашего помещения или выйдите на крышу дома и посмотрите есть ли на смартфоне хотя бы слабый сигнал. Если сигнал есть, то репитер сможет его усилить и в помещении будет хорошая связь.

Уличная антенна усилителя сотовой связи должна находиться на фасаде здание или на его кровле и быть направленной на сигнал от оператора. а комнатная антенна должна находиться в помещении на удалении от уличной антенны не менее 7-10 метров.

Если обе антенны расположить близко друг к другу, например у окна, то в этом случае произойдёт гальваническая завязка между ними и усилитель сотовой связи попросту не включится и не войдёт в рабочий режим.

Необходимо знать, что все типы усилителей сотовой связи могут усилить сигнал с улицы в помещение, но не с улицы на улицу.

Если на уличном столбе закрепить уличную и комнатную антенны, а блок репитера закрепить в герметичном боксе, то в этом случае пользователь не получит усиления сотовой связи на своём участке, так как в этом случае произойдёт гальваническая завязка между антеннами.

Если необходимо усилить сотовую связь на улице, то в этом случае необходимо крепить уличную антенну на фасаде дома со стороны откуда приходит сигнал от операторской вышки, а комнатную раздающую антенну необходимо крепить с другой стороны дома, чтобы само строение выполняло функцию экранировки между антеннами.

Деревянный дом в этом случае не подойдёт, а вот кирпичный или бетонный отлично «развяжет» антенны между собой.

Кабель в этом случае необходимо применять с минимальными затуханиями сигнала и расстояние между антеннами должно быть не менее 10 метров.

Комнатную антенну крайне желательно использовать направленного типа, чтобы направить сигнал в сторону противоположную по отношению к уличной антенне.

Проще говоря антенны не должны «смотреть» в одну сторону.

Комнатная антенна круговой диаграммы направленности в этом случае не подойдёт, так как она «светит» во все стороны и имеет очень слабое усиление.

Комнатную антенну можно дополнительно удалить от репитера на кабельной сборке 5-10 метров.

Репитер необходимо крепить в сухом месте.



ЭКОЛОГИЯ



Многие покупатели ошибочно считают, что усилитель сигнала сотовой связи в доме вреден и ухудшает экологию своим излучением. Для понимания важно знать, что мощностью вашего мобильного телефона управляет базовая станция сотового оператора и она всегда «приказывает» вашему телефону включаться на полную мощность, если понимает, что вы находитесь в зоне слабого покрытия. Таким образом, все ваши телефоны, планшеты и модемы, находясь в доме, начинают излучать сигнал более активно, для достижения устойчивой связи с базовой станцией.

В случае, когда вы устанавливаете в доме усилитель сигнала сотовой связи, то все ваши телефоны и прочее сотовое оборудование получают хороший сигнал. И также хорошо передают его обратно на операторскую вышку.

Она, в свою очередь, получает отклик от вашего оборудования, что все ОК, и нет проблем с качеством сигнала, и понижает мощность излучения на ваших устройствах.

Это также экономит заряд аккумулятора смартфона и планшета

Сам усилитель сигнала сотовой связи — это лишь ретранслятор. Его мощность не более мощности самого сотового телефона, который Вы прикладываете к голове. Современные сотовые телефоны имеют мощность в разы выше любого бытового усилителя сотовой связи.
Репитер и комнатные антенны вы уже располагаете под потолком или в коридоре. Этого удаления уже более чем достаточно, чтобы обеспечить отличную экологию в доме и прекрасно усилить слабый сигнал сотовой связи



Установка антенны : направленная или всенаправленная?



Нередко приходится слышать от покупателей, что направленная уличная антенна слишком громоздка и заметна. И можно ли установить антенну типа «штырь» или, правильнее говоря, всенаправленную?

Некоторые производители «ширпотреба», типа «MOBi 900», даже производят подобные готовые комплекты для усиления слабого сотового сигнала GSM 900

Заметим, что в профессиональной сфере от таких решений обычно воздерживаются. И тому есть причнина.

Дело в том, что только направленная антенна способна дать максимальное усиление, которое всегда должно быть с запасом. Ведь любой, даже самый хороший кабель, имеет определенный процент затухания сигнала.

Версия о том, «что у нас вышка сотового оператора стоит с обратной стороны дома и поэтому направленная антенна нам не подойдёт», не имеет под собой никакого основания.

Дело в том, что на высоких частотах имеет место отличное отражение радиоволн от соседних зданий, деревьев и прочих объектов.

Поэтому мы настоятельно советуем вам использовать только направленную уличную антенну! И самое главное — это правильное ее расположение. Ни в коем случае нельзя исходить их соображения, что «так красивее» или «она не так бросается в глаза».

Антенна должна быть повёрнута на сигнал и иметь вертикальную поляризацию. Особенно подчёркиваем, что вертикальная поляризация и вертикальное расположение антенны типа «волновой канал» (как новогодняя ёлка) — это разные вещи!

Если у Вас в руках панельная антенна, то поляризация будет указана стрелочкой на наклейке или иным символом. А если у вас «волновой канал», то «иголочки» антенны должны распологаться по принципу «вверх и вниз», а не горизонтально или как лестница в небо.

Представьте себе птичку, которая хочет сесть на вашу антенну типа «волновой канал». Но она не сможет сделать этого, так как иголочки будут колоть ей брюшко. Это правильный монтаж антенны GSM 3G

Однако следует знать, что некоторые комплекты для усиления слабого сигнала 3G могут иметь и панельные уличные антенны, которые работают в диапазонах 900/1800/2100 Мгц

Как правило панельные антенны имеют сразу несколько резонансов для различных частот. Такие антенны применяются в готовых комплектах усиления сотовой связи, если усилители в них мультичастотные.





Репитер LTE 4G



Усилитель 4G сигнала позволит абоненту значительно улучшить параметры и качество связи своих LTE устройств с базовыми станциями оператора сотовой связи 4G LTE Если у Вас в офисе, дома или на даче слабый сигнал 4G, то усилитель 4G сигнала поможет решить эту проблему.  На всех ваших 4G устройствах увеличится шкала приёма и, в конечном счёте, скорость интернета
4G репитер профессионального уровня способен значительно усилить слабый 4G сигнал сотового оператора. Однако его установка и настройка потребует специальных знаний. Усилитель сигнала LTE 4G почти всегда будет иметь в комплекте панельную антенну , в которой одновременно работают излучатели в вертикальной поляризации, но в некоторых случаях применяются уличные 4G антенна типа «волновой канал». Это тоже приемлемо.

Кроме того, нужно знать, что антенна LTE 4G имеет резонанс на частотах 2500-2700 Мгц и не может работать на максимальном КПД с операторами на чатотах 3G (2100 МГЦ)

Говоря простыми словами идеальна та антенна, которая настроена на конкретный резонанс и под конкретную частоту.

Наиболее эффективным решением считается установка уличной панельной 4G антенны по технологии MiMo со встроенным USB модемом и подключение её кабелем USB или UTP к раздающему роутеру WiFi в доме.

В подобной схеме вообще нет потерь в кабеле и вся сила сигнала идёт сразу в роутер WiFi по низкочастотной линии. Подобные панельные и параболлические антенны 4G LTE по технологии MiMo Вы можете выбрать здесь а роутеры WiFi здесь

Технология MiMo обеспечивает одновременную работу в двух поляризациях (вертикальная и горизонтальная), что значительно стабилизирует активный сигнал в эфире и позволяет лучше защищаться от помех.
Говоря простыми словами технология MiMo это две антенны в одном корпусе. Одна антенна работает в вертикальной поляризации, а вторая в горизонтальной.

В стандартах 2G и 3G подобное невозможно. Там только вертикальная поляризация.



За подробными консультациями при выборе усилителя сигнала сотовой связи обращайтесь к нашим специалистам!

Мы имеем многолетний опыт в области радиосвязи и с удовольствием поделимся с вами своими знаниями!

По этой ссылке Вы можете получить дополнительную информацию по вопросу, — усиление 3G сигнала и мобильного интернета



Как установить GSM или 3G репитер своими руками

Установка комплекта с репитером gsm своими руками — не такая уж сложная задача. Многие справляются с ней самостоятельно, не привлекая специализированных установщиков. Эта статья рассмотрит установку комплекта с репитером VEGATEL VT-3G-kit своими руками. Ниже краткая видеоинструкция по установке этого комплекта.

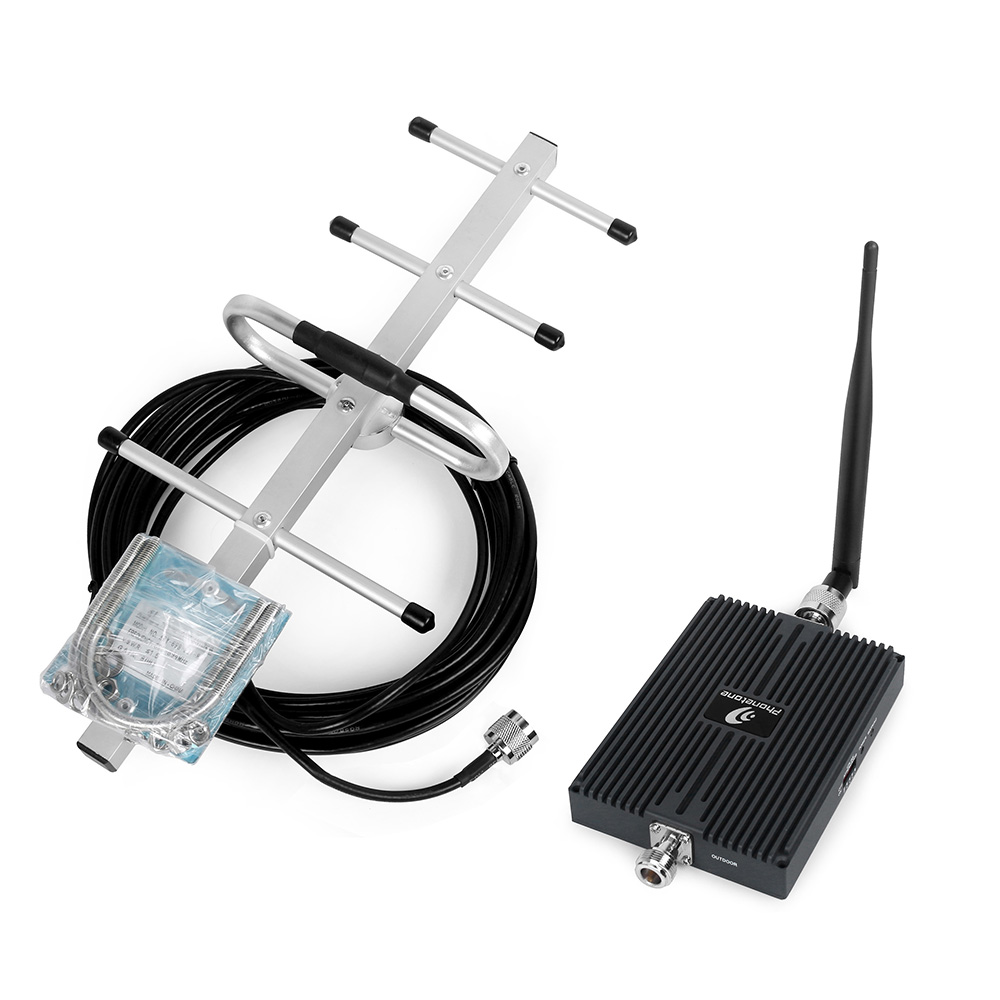

В комплект для усиления сотового сигнала своими руками входит следующее оборудование:

  • репитер GSM VEGATEL VT-3G-KIT (обеспечивает связь репитера с базовыми станциями сотовых операторов)
  • внешняя антенна GSM VEGATEL ANT-3G-KIT-13Y (обеспечивает связь репитера с базовыми станциями сотовых операторов)
  • внутренняя антенна VEGATEL ANT-3G-KIT-WI или сеть антенн (обеспечивают связь репитера с абонентскими устройствами)
  • коаксиальный кабель (для подключения антенн к репитеру)

Установка внешней антенны

Мощность сигнала, который принимает и излучает установленная внешняя антенна, напрямую влияет на качество работы усилителя сотового сигнала и зону покрытия сотовой связью. Именно поэтому так важно правильно выбрать место ее расположения и корректно установить усилитель сотового сигнала своими руками.

При выборе места установки внешней антенны VEGATEL ANT-3G-KIT-13Y следует с помощью мобильного телефона или специализированного прибора проверить уровень сигнала и рабочий частотный диапазон в предполагаемой зоне установки, а также выбрать место с максимальным уровнем сигнала. Внешнюю антенну рекомендуется устанавливать в таком месте, вблизи которого нет видимых преград для прохождения сигнала. Часто оптимальная производительность антенны может быть достигнута, если закрепить её на специальной мачте или кронштейне и направить её в сторону базовой станции оператора, у которого наименьший уровень сигнала в данном месте. Репитер усиливает всех операторов на его рабочих частотах. Поэтому при установке нужно учитывать, что максимальная выходная мощность определяется по оператору с самым сильным сигналом.

Установка GSM репитера своими руками

Итак, внешняя антенна установлена. Теперь вам необходимо завести кабель, идущий от внешней антенны, в помещение и подключить его к репитеру. Расположить репитер 3G VEGATEL VT-3G-KIT и внутреннюю антенну нужно таким образом, чтобы обеспечить между внутренней и внешней антеннами достаточную электромагнитную развязку. То есть чтобы внутренняя и внешняя антенны корректно работали, они не должны быть в прямой видимости друг от друга и их должна разделять стена. После выбора места монтажа закрепите репитер gsm своими руками на стене с помощью саморезов, подключите ВЧ-кабели от внешней и внутренних антенн, а также шнур электропитания в соответствующие разъемы репитера. Убедитесь, что все оборудование системы усиления сотового сигнала установлено и подключено корректно, включите репитер VEGATEL VT-3G-KIT в розетку.

Некоторые репитеры GSM оснащены LCD дисплеями или переключателями. Это может вызвать затруднение у человека, не имеющего опыта настройки репитера. Как же настроить репитер? Самостоятельно мы не рекомендуем настраивать регулировку усиления и мощности. Предоставьте это специалистам нашей компании. Неверная настройка может повредить не только сам репитер GSM, но и оборудование сотового оператора.

Установка внутренней антенны своими руками

В стандартную комплектацию входит внутренняя антенна VEGATEL ANT-3G-KIT-WI типа «штырь». Эта антенна устанавливается путём прямого крепления к репитеру через разъём Indoor.

Если вы все сделали по инструкции, но эта система почему-то не работает, рекомендуем с места установки обратиться к производителям оборудования VEGATEL. На предприятии работает техподдержка клиентов, пообщавшись с которой вы сможете устранить неполадки.

Здесь представлена информация, как установить

  • усилитель gsm сигнала своими руками
  • gsm усилитель своими руками
  • усилители сигнала сотовой связи своими руками

и вообще что такое усиление сигнала сотовой связи своими руками.

Выбираем усилители сотовой связи для дачи с Aliexpress. ТОП-5 GSM репитеров

Как выбрать усилитель интернета и мобильного сигнала на дачу или в деревню? Ведь именно там сигнал сотовой связи зачастую гораздо ниже порога уверенного приёма.   Практика показывает то ничего сложного в том чтобы выбрать и установить усилитель 4g \ 5g сигнала нет.

А коли разговаривать и пользоваться мобильным интернетом хочется всем, то предлагаю подборку самых приличных по качеству и функционалу усилителей сигнала мобильной связи с алиэкспресс.  Ко всем моделям есть масса положительных отзывов.





Детальная информация по специфике усиления мобильного сигнала в сельской местности и на даче есть в массе других статей, тут я расскажу самой основной и важно что нужно знать, чтобы понять как выбрать и установить усилитель интернета и мобильного сигнала на дачу или в деревню

Уровни сигнала (dBm) и качество голосовой связи



до -75 dBmВысокий уровень сигнала

хорошее качество голоса, хороший приём в здании

-76…-85 dBmСредний уровень сигнала

хорошее качество голоса, хороший приём на улице

-86…-95 dBmНизкий уровень сигнала

пограничная зона, голосовая связи не гарантированна

-96…-109 dBmОчень низкий уровень сигнала

скорей всего будут приходить только СМС

-110 dBm и меньшеНет связи

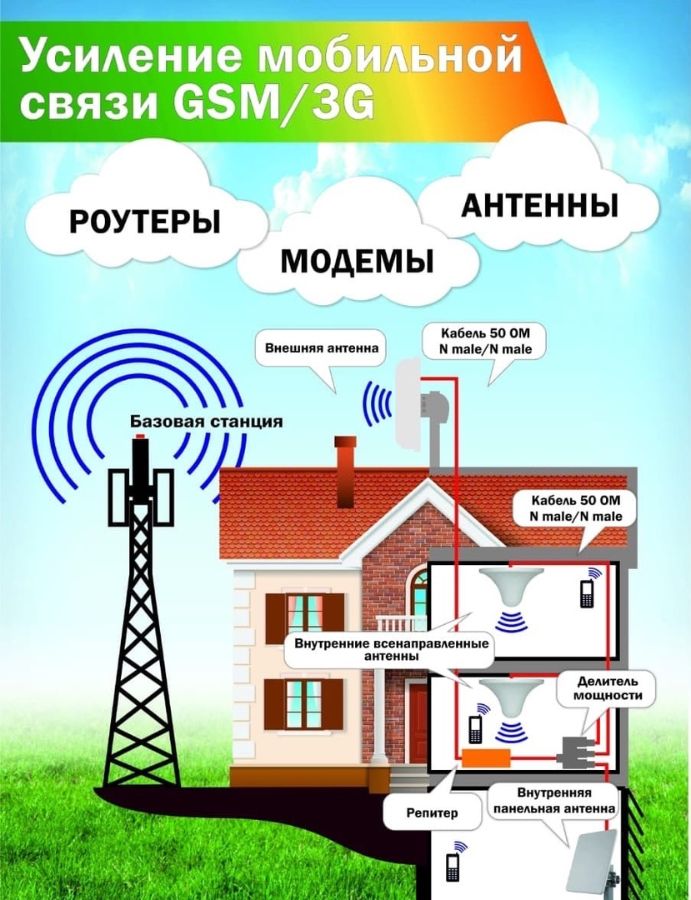

Из чего состоит усилитель сотовой связи, он же  GSM-репитер

Собственно, тут три составляющих:  внешняя антенна, сам блок репитера, и внутренняя антенна.

Блок репитера может иметь дисплей (что лучше всего), а может его не иметь.



Как правильно установить усилитель мобильной связи.

а)внешнюю антенну необходимо направить на ближайшую базовую станцию. можно нарыть информацию по картам.

В местах с плохим сигналом от базовых станций сотовых операторов, оправданно купить внешнюю направленную  антенну с максимальным коэффициентом усиления. Разумеется, частотный диапазон антенны должен совпадать с репитером.

Для более точной настройки, что актуально при покупке отдельной узконаправленной антенны, стоит ориентироваться на показания уровня сигнала модемом или сотовым, который будет ловить сигнал от внутренней антенны, не стоит полагаться на данные на дисплее блока репитера.

Есть отзывы о непрактичности распространённых антенн из алюминиевых трубок, конкретно жалобы на плохую влагозащиту. Попадающая внутрь вода прямо ухудшает функционала.  В общем-то, внешнюю антенну можно купить как оффлайн (где вам еще подскажут), так и онлайн



Внешнюю антенну можно сделать самому, можно купить оффлайн, можно купить и на алиэкспрессе.   К примеру вот эта вот направленная GSM-антенна(напоминаю частоты должны совпадать с нужными вам. в поиске вбивайте Yagi antenna). Не забудьте проверить тип разъёма, будет глупо заказать N вместо SMA.



б) репитер, внутреннюю и внешнюю антенны необходимо развести как можно дальше.  И идеале метров от 5 друг от друга, да еще и со стеной между ними. Если будете поднимать антенну сильно вверх — стоит озаботиться грозозащитой.

Сигнал от внутренней антенны не должен ловиться внешней, иначе пойдет обратная связь, антенны будут самовозбуждаться.

В силу этого варианты где внутренняя антенна подключается напрямую к репитеру оправданны лишь для последующего подключения отдельной внутренней антенны.    Комплектные варианты типа указанного на фото «крысиного хвоста» будут работать ощутимо хуже антенны по ссылке.



При покупке внутренней антенны для GSM репитера имеет смысл взять вот такую антенну Omni broad range потолочного крепления.   Так как тут 0.3м родной кабель, то надо будет удлинять, благо в том же магазине продаются и кабели. Впрочем, их же можно купить и офлайн.

в) прежде чем купить на алиэкспресс усилитель мобильного сигнала, надо определиться с частотным диапазоном вашего оператора в этой местности.  Тут все просто — скачиваете программу network cell info lite и там все отображается.

внимание!

прежде чем я начну свой рейтинг gsm-репитеров, стоит упомянуть про марку Lintratek. Это отлично зарекомендовавшие себя устройства для разных нужд и бюджетов.  Для читателей не из России может быть уместно дать ссылку на их официальных магазин.  Первый в списке ниже усилитель сигнала мобильной связи я дам из другого магазина, потому что там есть доставка с РФ склада.  У Lintratek official store доставка этой модели только со склада в Китае, зато есть варианты разных комплектаций с разными антеннами и без них. Какие-то другие модели есть уже и на складе в РФ.

это очень крупный фирменный магазин на алиэкспресс, где можно выбрать и купить не только усилители сотовый связи и мобильного интернета для дачи, но и все остальные запчасти — антенны всех разновидностей, кабели и т. д.



Lintratek KW17L-GD

UPD. сейчас, на конец мая, вижу что продавец обновил лот. Сейчас тут ноль заказов и ноль отзывов. С чем связно  — непонятно. Совсем недавно тут было наоборот, т.е. куча заказов и множество хороших отзывов. Именно эту модель я собирался покупать сам и именно ее мне и посоветовал продавец, когда я обрисовал ему ситуацию (дача, неуверенный сигнал сети, едва живой интернет).

Эта модель стоит дороже остальных, порядка 75$, зато избавляет от необходимости докупать как нормальную внутреннюю антенну, так и провода. Есть доставка с РФ склада. С максимальной вероятностью именно этот комплект я буду брать себе на дачу, так как в нём изначально нормальные антенны + есть поддержка LTE. Соответственно, скорость интернета должна тоже быть на приемлемом уровне.

Кроме самого блока GSM-репитера, в комплект входят: Внешняя направленная антенна на частоту 800-2700 МГц и усилением 10 dBi, 10 метров коаксиального 50ом кабеля к ней, внутренняя направленная антенна на частоту 800-2700 МГц, усилением 3-5 dBi и кабелем 2 метра.



LINTRATEK KW13A-GSM

Исключительно популярная модель, 2500 заказов.  Отличие от модели выше — другие антенны, нет поддержи LTE. Этот усилитель сотовой связи подойдет чтобы провести в городских условиях сигнал с улицы в подвал, к примеру. Важно! Поддерживается лишь стандарт GSM 900!

Lintratek KW16L-WCDMA-S

В общем-то, все то же самое и для тех же целей,  что и у модели выше, но для частот B1, то есть 2100Мгц. Основной минус — куцая внутренняя антенна.  Но для каких-то подвальных помещений или усиления связии в небольших комнатах будет вполне нормально. Опять-таки — ничто не мешает докупить нормальную «круговую» антенну по ссылке в шапке обзора и заменить комплектную ей.

ATNJ AS-W3

 ATNJ — это тоже бренд усилителей сотовой связи, ссылка ведет на официальный магазин. Доставка со склада в РФ.

Модель функционально схожа с первым Lintratek в списке. Тут две нормальные антенны, поддерживается широкий диапазон,  включая LTE — с интернетом проблем не должно быть. Есть автоматическое регулирование уровня усиления сигнала (AGC)

В комплекте длинный кабель (15 м снаружи и 5 м внутри) что позволит закрепить антенну в любом удобном месте. Уровень усиления заявлен в 70 дБ, частотный диапазон – от 1920 до 2170 МГц. То есть GSM 900Мгц  не будет!



Блок GSM репитера 900mhz

Самый недорогой репитер для тех, кто имеет умение и\или желание доводить до ума все прилагющеся. Тут нет антен и блока питания, лишь сам блок репитера и его ценник в 28$. Оправданная покупка для человека, у которого есть все остальные запчасти или возможность их сделать.

в магазине есть и другие блоки для других частот





Ansnal signal booster

 Нельзя обойти стороной и это весьма мощный блок усиления сигнала.  Его плюсом является усиление сразу 4х диапазонов: 900/1800/2100/2600 МГц  с коэффициэнтом усиления в 70дб.  Вообще в магазине очень много усилитей, наверняка какой-то из них подойдет и вам.



Вот и все, надеюсь что это руководство как выбрать усилитель сотового сигнала на дачу, поможет кому-то из прочитавших выбрать подходящий для себя усилитель сотовой связи и интернета с алиэкспресс и перестать мучиться, бегая по огороду\даче в поисках сигнала.

Также стоит отметить что на даче и в сельской местности отлично проявит себя такая вещь как налобный или ручной фонарь. Современные модели стоят совсем немного и дают весьма яркий свет.  Посмотрите на мои подборки хороших моделей, наверняка что-то найдете.  Выбираем налобный фонарь и Мой личный ретийнг светодиодных фонарей на 2020г



Усилитель сигнала своими руками | Инструкция по изготовлению простых моделей для различных типов сигналов

Усилитель сигнала – это приспособление, предназначенное, чтобы улучшить сотовую связь в местах, где исходный сигнал ненадёжен. Устройство заводского изготовления обойдётся дорого. Поэтому, если у вас имеются навыки в радиотехнике, лучше смастерить конструкцию самим.

Как сделать усилитель сигнала ТВ или телефона своими руками? Об этом ниже.

Содержимое обзора:

Антенны для усиления сигнала

Это простейшие приспособления для увеличения качества приёма телефонных звонков, сигналов ТВ и Интернета.

Выделяют следующие виды усилителей fm сигнала:

  • Внешние. Для них характерна установка на крыше дома. Кроме того, такие устройства отличает способность обеспечивать покрытие на объектах значительных габаритов. Антенна принимает сигнал от базовой станции и передаёт его через кабель к усилителю, который обеспечивает качество связи.
  • Внутренние. Их устанавливают внутри помещения.

Усилители сигнала для телефона делят на:

  • Пассивные. Электропитание данным конструкциям не нужно. Это, в первую очередь, кабель, антенна, делитель. Они работают автономно. Минус – малый радиус покрытия.
  • Активные. Их необходимо подсоединять к источнику электроэнергии. К этой группе относятся репитеры, разъёмы и ретрансляторы.

Конструкционные особенности системы усиления сигнала

Чтобы связь в труднодоступных для приёма сигнала местах была надёжной, нужно позаботиться об усиливающих его устройствах. Как улучшить Интернет сигнал и сотовую связь в целом? В помощь специальные приборы – усилители.

Классическая конструкция состоит из:

  • репитера;
  • антенн внешнего и внутреннего типа;
  • разветвителя кабеля;
  • N-разъёмов;
  • коаксиального кабеля.

Каждая система должна рассчитываться индивидуально, в зависимости от того, для какого объекта предназначена. Поэтому число внутренних антенн и репитеров может быть разным.


Идеальный вариант любого типа усилителя, в том числе усилителя wi-fi сигнала – устройство, в котором кабель имеет минимальную длину, так связь будет более качественной.

Принцип работы репитера

Репитер можно отнести к ретрансляторам. Он служит для обработки поступивших сигналов и направления их на базовую станцию в случае исходящего звонка. При осуществлении связи с абонентом устройство выполняет ту же задачу.

Преимущества самодельного усилителя

Без применения подобного прибора нельзя в той местности, где довольно часты перебои со связью. Достоинства приспособления:

  • Усиление сигнала.
  • Устранение помех.
  • Улучшение чёткости.
  • Уменьшение излучения.
  • Увеличение времени службы телефонной аккумуляторной батареи.

Мастерим усилитель сами

Если вы решили заняться изготовлением усилителя сотовой связи своими руками, то вам нужно подготовить:

  • кусок проволоки длиной 0,4 м;
  • соединительный блок;
  • кабель длиной 10 м;
  • крепёжные элементы;
  • полимерную трубу длиной 0,2 м;
  • пластик и изоленту.




Последовательность действий:

Согните проволоку, так, чтобы в результате у вас получился ромб. Концы уберите внутрь и подсоедините к ним блок таким образом, чтобы в дальнейшем была возможность осуществить подключение.

После окончания сборки антенны подключите кабель. Установите конструкцию на кровле здания по направлению к вышке базовой станции.

Подсоедините второй конец кабеля к пластиковой пластине. Можете начинать тестировать.

Тонкости монтажа репитера

Чтобы наслаждаться качественным сигналом, устройство должно быть не только правильно собрано, но и установлено. Работоспособность данного прибора зависит от его месторасположения.

Вследствие этого, перед тем, как заняться монтажом, нужно проверить уровень сигнала. Сделать это можно, совершив звонок с места предполагаемой установки конструкции. Другой вариант – воспользоваться специальным гаджетом.

Помните, прикреплять усилитель необходимо на расстоянии метра от батарей отопления. Затем, после того, как вы определитесь с местом монтажа, можно начинать прокладывать кабель. Перед включением устройства нужно проверить целостность разъёмов и их чистоту.


Запрещается пользоваться аппаратом, если он не подключён к внешней антенне. Есть ограничение и по температуре – репитер можно устанавливать исключительно внутри отапливаемого помещения.

В заключение отметим, что смастерить усилитель сотовой связи самим – вполне реально Главное, иметь свободное время и желание.

Фото усилителя сигнала своими руками


Также рекомендуем просмотреть:

Антенны для усиления связи

Несмотря на активное развитие мобильной связи, стабильный сигнал для звонков по сотовому телефону и, тем более, использования 2G/3G/4G/LTE-интернета, наблюдается далеко не везде. Но это не проблема, ведь можно купить недорогую антенну. Бюджетные модели уличных и комнатных антенн для связи Дельта, Антэкс и других производителей вы найдете в каталоге интернет-магазина «Радиотехника»

Мы готовы предложить вам:

  • большой выбор антенн: как компактных комнатных для квартиры, так и мощных внешних для дачи и загородного дома, где требуется серьезное усиление сигнала GSM и мобильного интернета;
  • всегда доступные цены на технику;
  • профессиональные консультации по выбору и заказу антенны, усилителя и прочего оборудования для стабильной сотовой связи и мобильного интернета.

Помимо антенн в нашем каталоге также представлены усилители связи и комплекты, которые включают в себя все оборудование, необходимое для улучшения мобильного сигнала (антенны кабели, усилители, wi-fi-адаптеры и т. д.).

Какую антенну для связи купить?

Самым функциональными и эффективными с точки зрения наших покупателей являются следующие комплекты для усиления мобильной связи и 2G/3G/4G/LTE-интернета:

  • Комплект для дачи KRD-900, в который входят антенна, репитер, кабельная сборка и набор крепежных элементов. Предназначен для усиления сотовой связи.
  • Комплект для 3G USB модема №4. Включает разборную антенну, кабель и адаптер. Улучшает работу интернета через 3G-модем.
  • Комплект Orange-900 Plus для усиления сигнала GSM-900. Включает антенну и кабельную сборку. Обеспечивает стабильно хороший сигнал сотовой связи в радиусе 75 м2.
Вы можете купить антенну в Новосибирске в наших розничных магазинах или заказать ее на сайте. Если вам нужна консультация по выбору и покупке оборудования, свяжитесь с менеджером в онлайн-чате, по e-mail и телефонам из раздела «Контакты».

Усилитель сотовой связи для частного дома

Усилители сотовой связи для дома и дачи – делаем своими руками

На сегодняшний день использование репитеров за городскими чертами стало очень популярным методом для усиления сигнала сотовой связи. Особую актуальность такие устройства получили после того, как пользователям были предложение высокоскоростные сети, к примеру, 3G и 4G. Это явление обусловлено тем, что в большинстве областей нет иных альтернатив для получения доступа в Интернет.

Но слабый сигнал и отдаленность от основных станций не дают возможность использовать высокоскоростной Интернет без использования устройств для усиления сигнала. В данной статье все будет описано, как сделать своими руками усилители сотовой связи для дачи и дома.

Общие сведения

Усиление сигнала – что это и как его добиваться

Усиление сигналов – это способ для улучшения уровня связи при применении дополнительных устройств. В большом количестве случаев применяют антенну и повторитель «репитер», который и будет способствовать улучшению уровня сигнала. На сегодняшний день очень распространены усилители сигнала сотовой связи, который собраны собственноручно. Главное, что следует знать о репитерах интернет-сигнала, это то, что такие средства работают в обе стороны.

Его принцип работы дает возможность получать высокоскоростной и комфортный доступ к Сети. Сигнал от провайдера Интернета с вышки передается на установленные антенны, а после происходит усиление и распространение по требуемой вам площади. При изготовлении репитера своими руками нужно сделать определенную модель, и тогда электромагнитные волны распространяются на всю зону покрытия. За счет такого устройства гаджеты в доме будут получать усиленный сигнал, а скорость Интернета станет выше.

Какую скорость можно получить посредством репитера

Если рассматривать такой аспект, следует понимать, что репитер предназначен для того, чтобы усиливать входящий в него сигнал. Иными словами, он будет расширять диапазон работы сети Wi-Fi. Например, если скорость беспроводного соединения равна 20 Мбит в секунду в коридоре, а вот в спальне сигнал хуже и падает до 10 Мбит в секунду, при монтаже репитера она будет выравниваться до начального значения.

Обратите внимание, что если одного повторителя (репитера) сигнала не хватает, чтобы сигнал был стабилен по всей площади жилья, есть смысл использовать несколько репитеров.

Подробности

Антенна репитера

Повторители применяют для повышения качества приема и передачи сигнала для мобильных устройств и модема. Для этого требуется применять особенные наружные антенны, которые будут воспроизводить ретрансляцию сигнала на внутреннюю антенну остальных устройств. Главный рабочий принцип репитера заключается в том, что такое устройство будет обеспечивать высококачественную связь меду антеннами, которые дают возможность видоизменить форму поступающих сигналов. Улучшенный посредством антенны сигнал будет идти в обратную сторону на основную станцию оператора. Но для обеспечения правильной работы повторителя следует продумать качественную электромагнитную развязку между двумя антеннами, посредством которой есть возможность заглушать эффект самовозбуждения. Такой эффект приглушает сигнал абонентов, которые расположены на малом расстоянии непосредственно от устройства.

Антенны, которые применяют для «поимки» связи с оператором можно поделать на несколько видов, исходя из конструкционных особенностей. Их метод работы выплывает из названия всех отдельных устройств. Максимальная эффективность есть у МIМО, которые являются секторными или направленными устройствами:

  • Простой и МIМО.
  • Комнатный.
  • Внешний.
  • Наружный.
  • Направленный, всенаправленный или даже секторный усилитель.
  • Широкополосный и узкополосный усилитель.

Обратите внимание, что при применении комнатной антенны не удастся достигать большого усиления качества сигнала, а значит, скорость интернет-соединения увеличится в незначительной степени.

Конструкционные разновидности, пассивные и активные УС

Активные усилители связи для частного дома представляют собой устройства, которые при работе применяют принцип аппаратного способа. Для обеспечения работоспособности этого устройства требуется применять усилитель, репитер, антенну и ретранслятор. Иными словами, вы делаете усилитель сигнала связи, в схеме которого есть антенна и специальное электронное устройство, которое может способствовать улучшения передачи данных. В роли пассивных усилителей сигнала чаше всего будут подразумеваться устройства, для работы которых не требуется применять активное устройство усиления. Как правило, в их конструкцию входят разные антенны и ретрансляторы пассивного типа. За усиление самого сигнала для сетового доступа отвечает именно антенна.

Как сделать усиление GSМ сигнала своими руками

Оборудование

Для того, чтобы обеспечивать высокую скорость Сети и комфортного пребывания во Всемирной паутине при применении беспроводного скрепления требуется совершать покупку и монтаж специального оборудования. Для этого требуется использовать такие компоненты:

  • Репитер, который выступает в роли промежуточного звена. Его главная функция заключается в получении и обработке сигналов, которые будет улавливать антенна.
  • Коаксиальный кабель, посредством которого будет совершена передача данных между соединенными устройствами для усиления сигнала связи.
  • Антенна – приспособление, которое установлена на крыше дома или внутри квартиры.
  • Разветвителя для кабелей и коннекторы.

Обратите внимание, что в таком списке перечислены лишь те устройства, посредством которых будет происходить требуемое усиление. Для настройки Интернет-соединения вам потребуется СИМ-карта и модем.

Конструкционные особенности усилителя, его схема работы

Исходя из конструкционных особенностей приборов, все они могут быть поделены на основные два класса. В первый класс будет входить активная группа, к которой можно отнести все усилительные элементы. Такие устройства работают посредством Интернет-соединения, и в такую группу включен даже репитер сигнала. Ко второму пассивному классу можно отнести кабель, антенну и делитель.

Сделанный усилитель сотовой связи собственноручно можно быть применен для различных систем усиления сигнала сотовой связи. Их выбор будет напрямую зависеть от объекта усиления. Самой большой эффективностью будет обладать именно та система, в которой применяется по максимуму короткий кабель. Этот фактор сведет потерю сигнала до минимального значения.

Принцип действия повторителя осуществляется за счет ретрансляции принимаемого сигнала. Устройство будет принимать сигнал и производить перенаправление в требуемом для пользователя направлении. Каждый способен собирать репитер 4G собственноручно каждого типа, но мастера советуют задействовать пару подвидов антенны сразу же.

При подобной конструкции первая антенна начнет работать над получения сигнала и отправлять данные обратно на основную станцию, а вторая будет задействована для распространения Сети по всей домашней площади.

Изготовление репитера своими руками – самая популярная схема

Готовые устройства для усиления сигнала совсем недешевые. По такой причине большинство активных пользователей Интернета занимаются самостоятельной сборкой таких устройств. Для этого допустимо применять GSМ повторитель и сделать из него устройство для 3G, а еще специализировать при сетевом подключении. Но в любом случае потребуется приобрести готовый репитер в специализированном магазине, потому что у такого устройства крайне сложная конструкция. Для того, чтобы изготовить устройство усиления сигнала, требуется убедиться в том, что у вас есть такие элементы:

  • Коаксиальный кабель.
  • Проволока с длиной в 0.35 метров.
  • Блок для соединения.
  • Крепления для соединения пары блоков.
  • Пластик.

Важно! Для скрепления деталей требуется применять скотч или изоленту.

Для сборки антенны усилителя сотовой связи в доме своими руками требуется четко соблюсти инструкцию:

  1. Купленная заранее проволока должна быть согнута так, чтобы готовый элемент приобрел форму ромба. Важно соблюсти прямой угол, то есть в 90 градусов. После этого на расстоянии в 9 см от центра следует сделать еще пару сгибов под аналогичным углом.
  2. Концы проволоки следует загнуть внутрь образовавшегося ромбика и подключают к соединяющему блоку.
  3. Применяя кабель с зачищенными элементами изоляции на конце, следует подключить антенну. Внешние и внутренние проводники следует соединить с контактом в соединительном блоке так, что кабель будет образовывать продолжение непосредственно самой антенны.
  4. Готовую антенну установители на крышу и направьте в сторону базовой станции.

Следует обратить внимание на то, что монтаж репитера сигнала должен быть произведен на минимальном расстоянии в пару метров от прибора отопления. Рекомендуется совершать прокладывание кабеля уже после того, как будет поставлена антенна. Все элементы соединения конструкции должны быть защищена от воздействия влаги. Классическая схема для усиления сигнала связи сохраняет работоспособность при температуре -40…+55 градусов. Но репитер сигнала должен быть в теплом помещении, но не следует ставить его около камина или остальных отопительных элементов.

Системная настройка

В самом начале следует произвести проверку всех типов соединений, а после следует осмотреть сетевой фильтр. Далее требуется произвести регулировку коэффициента усиления, и его среднее значение должно быть 20 дБ. Для этого можно поменять направление антенны в сторону операторной вышки, а еще можно применять настройку самого репитера. Следуя инструкции и описанию, каждый может своими руками создавать эффективную систему для повышения скорости соединения с Интернетом. Следует применять требуемые компоненты, выполнить установку и настроить оборудование. После этого вы получите доступ к высокоскоростной Сети.

Самая «сложная» часть — это установка внешней антенны, будь то направленная антенна yagi или всенаправленная антенна. Для этого нужно забраться на крышу, установить антенну, защитить от атмосферных воздействий и проложить кабель к дому.

Вам также понадобятся инструменты, но ничего необычного. Лестница, ваш смартфон, отвертка с крестообразным шлицем, разводной ключ и немного смазки для локтей — и вы сразу же получите лучший сотовый сигнал!

Приступим!


01.Найдите лучший внешний сигнал

Начните с поиска лучшего сигнала вне вашего дома. Расположение стороны вашего дома с лучшим сигналом — САМЫЙ ВАЖНЫЙ шаг в процессе установки. Это можно сделать, пройдя по периметру вашего дома и используя количество полосок на вашем телефоне (нормальный метод), приложения для смартфона (хороший метод) или режим полевых испытаний (отличный метод).

Посетите наш блог о том, как правильно определить мощность сигнала сотового телефона, чтобы узнать больше о проверке мощности сигнала.


02. Установите внешнюю антенну

Установите внешнюю антенну в зоне наилучшего сигнала. Разместите антенну как можно выше — в идеале на крыше с монтажной опорой, хотя облицовка или фронтон допустимы. Важно, чтобы внешняя антенна находилась на краю крыши или рядом с ней. Если это антенна яги, она должна быть направлена ​​от дома к ближайшей вышке сотовой связи.

См. Наше руководство по поиску местоположения вышек сотовой связи, чтобы узнать, как оптимально навести антенну.


03. Подключение к усилителю сигнала

После того, как внешняя антенна установлена, подключите коаксиальный кабель (один будет включен в ваш комплект усилителя) к внешней антенне и проложите его в свой дом, где вы держите свой усилитель. Некоторые проводят кабель на чердак, другие предпочитают использовать кабель для оконного ввода. Выберите тот, который вам больше подходит, и убедитесь, что ваш усилитель хранится в хорошо вентилируемом месте.


04. Установить внутри антенны

Выясните, где в вашем доме сигнал нужен больше всего, и поместите комнатную антенну либо на стену (если это панельная антенна), либо на потолок (если это купольная антенна) в этой области.Подключите другой кабель из комплекта к усилителю (также называемому повторителем).

Убедитесь, что расстояние между внешней и внутренней антеннами составляет не менее 20 футов по вертикали или 50 футов по горизонтали, чтобы предотвратить колебания, которые приведут к автоматическому отключению усилителя сотового сигнала.


05. Включение

Подключите блок питания к усилителю сигнала и к сетевой розетке. Усилитель синхронизируется, и если вы видите все зеленые индикаторы, значит, вы в деле. Проверьте возле внутренней антенны, насколько сильно вы получаете усиленный сигнал.

Любые настройки после установки потребуют перезагрузки усилителя — просто отключите источник питания на 5-10 секунд (аналогично перезагрузке маршрутизатора WiFi) и снова подключите его, чтобы перезагрузить систему.

Вот и все! Наслаждайтесь усиленным мобильным сигналом!


Чем мы можем вам помочь?

Wilson Amplifiers — ведущий поставщик усилителей сигнала для сотовых телефонов от weBoost и Wilson Electronics. Усилители сотовых телефонов — это одобренные FCC устройства, которые усиливают сигнал сотовых телефонов 4G LTE и 3G для любого телефона с любым оператором (включая Verizon, AT&T, T-Mobile, Sprint, US Cellular и др.) Для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель — исключить слабый сигнал из вашей жизни:

  • Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
  • Бесплатная доставка.
  • Лучший сигнал или лучший в отрасли возврат денег в размере 90. Никаких вопросов не было задано.
  • Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и двухлетнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

Как собрать самому

Вы, несомненно, меньше чем взволнованы ежемесячными расходами, связанными с владением сотовым телефоном, но просто попробуйте обойтись без него. Когда ваш телефон работает без сбоев и у вас есть четкий и сильный сигнал, кажется, что затраты окупаются. Но когда вы изо всех сил пытаетесь получить достаточно сигнала, чтобы сделать простой звонок, это может привести в ярость. При путешествии на расстояние между городами может быть понятно, что у вас будет слабый сигнал или его вообще нет.Однако удивительно большое количество клиентов сотовых телефонов жалуются, что они часто не могут получить сигнал даже в своем доме или со своего рабочего места. Без сомнения, вы время от времени сами играли в прятки с сигналом, стоя на стуле, ползая под столом, высовываясь из окна, или даже занимая какую-то позу йоги.

Вы, вероятно, знаете, что усилители сигнала сотового телефона доступны в продаже, но их стоимость может быть значительной. Усилители, ретрансляторы, антенны и даже мини-вышки доступны, но определенно не доступны по цене.Кроме того, большинство из них нельзя переносить, поэтому они могут быть полезны только дома. Знаете ли вы, однако, что вы действительно можете создать усилитель сигнала сотового телефона самостоятельно, используя недорогие предметы из местного магазина бытовой техники или электроники, или даже из собственного гаража? Есть много вариантов способов построить усилитель сигнала сотового телефона своими руками; некоторые из них требуют простой замены одного или двух расходных материалов. Давайте посмотрим на некоторые из них.

Усилитель сигналов из жестяных банок

1 — Соберите припасы:

Две банки для кофе емкостью 13 унций, металлическая канистра для печенья или что-то подобное (размер суповой банки слишком мал.)

Антенный разъем

Проволока медная толстостенная

Разъем Pigtail для модели вашего мобильного телефона

Паяльный пистолет

Припой

Сотовый телефон

2 — Тщательно вымойте и просушите банки. Удалите с внешней стороны бумажную обертку или этикетки. Не трогайте один конец одной из банок с кофе. Отрежьте оба конца второй банки, чтобы получилась трубка.

Используя нагретый паяльник, осторожно спаяйте открытые концы обеих банок вместе, чтобы получилась одна банка повыше.Не забудьте на мгновение нагреть область пайки кончиком пистолета перед добавлением припоя. В качестве альтернативы вы можете использовать на этом этапе медную ленту с клейкой основой (металлическую, а не бумажную), охватывая стык между ними и прикрепляя ленту к металлу с каждой стороны как можно плотнее.

Затем с помощью универсального ножа или ножниц прорежьте круглое отверстие на расстоянии 3,75 дюйма от закрытого дна. Измерьте шейку антенного разъема, чтобы определить, насколько большим должно быть отверстие.

3 — Прикрепите 3-дюймовый толстый медный провод к антенному разъему, надежно вставив его в конец. Припаяйте медную проволоку на место, так как клейкая лента или клейкая лента смягчит эффект. Это формирует антенну.

Протолкните готовый антенный разъем с медным проводом через отверстие на внешней стороне банки до тех пор, пока край антенного разъема не достигнет внутренней части банки. Протяните руку внутрь, наденьте гайку на плечи антенного разъема и затяните на месте.Если вы сделали отверстие слишком большим, возможно, вам придется добавить шайбы для завершения этой части.

4 — Теперь, когда антенная решетка завершена внутри, прикрутите соединитель гибкого кабеля к концу соединителя антенны, который остается снаружи банки.

Вставьте другой конец шнура гибкого кабеля в порт антенны мобильного телефона. Другой конец гибкого соединителя должен входить в порт зарядки вашего телефона. Подключите устройство к телефону, и он готов к использованию.Просто направьте открытый конец банки в любом направлении, пока не получите достаточно сильный сигнал для звонка.

Усилитель сигнала Twist Tie

Простой и эффективный способ усилить сигнал вашего телефона — это использовать завязки (просто снимите их с мешка с хлебом — лучше всего подойдут более длинные). Это работает для сотовых телефонов с антенной заглушкой и занимает буквально около 30 секунд. Начиная с нижнего конца заглушки, пару раз оберните вокруг нее завязку, оставив один-два дюйма длины, выступающих за конец заглушки.Это существенно удлиняет антенну, увеличивая силу и стабильность сигнала. Закрепите завернутый конец скотчем.

Внешняя мини-антенна

Вы также можете использовать любую тонкую металлическую трубку, например, корпус ручки или металлическую соломинку для питья, для создания внешней антенны. Обмотайте один конец скотчем в верхней части мобильного телефона, чтобы трубка выходила вверх от телефона. Подключите мобильный телефон к зарядному устройству USB и оберните шнуром металлическую трубку. Закрепите конец металлическим пружинным зажимом. Вы должны увидеть увеличение мощности сигнала на одну или две полосы.

Внутренний антенный удлинитель

Для этого самодельного усилителя сигнала сотового телефона начните со скольжения задней панели телефона. Доступ к внутреннему порту антенны. Используя изолированный магнитный провод, удалите примерно ½ дюйма изоляции с одного конца с помощью пилки для ногтей или наждачной бумаги и осторожно вставьте зачищенный конец в порт антенны. Отрежьте провод до 6,3 дюйма (1/4 длины волны), не считая того, что вставлено в порт. Согните провод и закрепите липкой лентой на задней панели телефона.Протяните провод к верхней части телефона и вытяните его как антенну. Замените заднюю часть, оставив провод на месте.

Антенна LauC2

Этот последний метод немного сложнее, но он не влияет на ваш телефон. Большую часть припасов можно приобрести дома или в хозяйственном магазине. Что вам понадобится:

Две проволочные плечики (обязательно железные)

Два блока кабельных соединителей на 20 А

Коаксиальный или ТВ-кабель

Кусачки

Плоскогубцы

Отвертка Phillips

Отвертка с плоским шлицем

1 — Начните с распрямления плечиков и отрежьте их до длины 42 см.С помощью наждачной бумаги удалите краску или покрытие с концов на 4 см вверх. Теперь вы собираетесь сделать квадрат с одним открытым углом. Согните под углом 90º в центральной точке. Отмерьте 9 см от центра с каждой стороны и сделайте изгиб на 90 ° на каждой отметке (помня, что вы изгибаетесь в квадрат). Отмерьте по 8 см с каждой стороны и согните под углом 45º к центру квадрата. Согните оставшиеся 4 см с каждого конца в центр квадрата параллельно друг другу. Вставьте в отверстия на одной из соединительных колодок.

2 — Далее вам понадобится коаксиальный кабель. Удалите 20 см изоляции и тканый металлический экран, чтобы обнажить оголенный провод. Сохраните металлический щит. Оберните конец оголенного провода чуть выше неповрежденного участка кабеля вокруг карандаша на пять полных витков, чтобы образовалась катушка. Вставьте другой конец в открытый конец соединительного блока и затяните на месте. Плотно скрутите зарезервированную металлическую катушку, чтобы сформировать еще один провод. Вставьте один конец в один порт на блоке разъемов. Вставьте другой конец в другой порт.

3 — Повторите весь процесс для завершения второго блока, используя другой конец коаксиального кабеля для соединения двух блоков. На этот раз оберните карандаш оголенной проволокой на семь полных кругов. У вас должно быть два блока с квадратными проводами с соединительными блоками и катушками в центре, соединенных коаксиальным кабелем. Теперь у вас есть готовая антенна LauC2.

4 — Поместите один блок на открытом воздухе на высоком открытом месте, например, на крыше, и пропустите кабель через окно, избегая оконных сеток или металлических накладок.Разместите в любом удобном месте. Это должно увеличить ваш сотовый сигнал на 2G или более. Возможно, вам придется переместить его несколько раз, чтобы найти оптимальное место.

Теперь вы видите, что создание собственного усилителя сигнала сотового телефона может быть простым и недорогим способом усиления и стабилизации сигнала вашего мобильного телефона, когда вы находитесь в зонах с низким уровнем сигнала.

Банкноты

Важно, чтобы ваш телефон был как можно более заряженным, поскольку слабый аккумулятор может не так легко улавливать сотовые сигналы.Кроме того, при использовании усилителя сигнала, будь то коммерческий или самодельный усилитель сигнала сотового телефона, заряд батареи разряжается быстрее. Если после того, как вы завершили свой собственный усилитель сигнала сотового телефона, вы все еще не видите достаточного усиления, перейдите на более высокую площадку или на поляну или даже рядом с перекрестком, где деревья и здания не будут ослаблять сигнал.

Не все из этих методов работают со всеми сотовыми телефонами. Эти изменения производите на свой страх и риск. Возможно повреждение вашего мобильного телефона, или вы можете аннулировать гарантию из-за модификации вашего устройства. Не рекомендуется пытаться использовать какой-либо метод, требующий вставки чего-либо в телефон, за исключением чрезвычайной ситуации.

Лучшие усилители сигнала сотового телефона для сельской местности

Между сельскими и городскими районами сохраняется значительный цифровой разрыв. Самые передовые беспроводные технологии еще не достигли небольших, менее развитых сообществ. Но потребности в подключении так же велики, как и в большом городе. Все мы все больше и больше зависим от надежной сотовой связи для звонков, текстовых сообщений, удаленной работы и учебы, а также покупок в Интернете.Это больше не просто роскошь.

Если вы стоите снаружи или у окна в надежде уловить неуловимый сигнал в сельской местности, наберитесь духа. Усилитель сигнала сотового телефона может оживить вашу мертвую зону для плохого сигнала. weBoost предлагает обширную линейку продуктов, которые усиливают сотовый сигнал там, где вышки сотовой связи встречаются редко и редко. Наши ускорители способны улавливать слабый сигнал от удаленных вышек сотовой связи, доставлять его к вам и усиливать его, чтобы вы могли оставаться на связи на работе, в играх или в чрезвычайных ситуациях.

При таком большом количестве опций усилителя сотового телефона, как узнать, какой продукт действительно подойдет вам? Мы упростили выбор с помощью этого списка наших лучших ускорителей сотовой связи для удаленных районов. Если вы живете (или путешествуете) вне сети, на удаленной ферме или в горах, мы можем помочь вам повысить уровень сигнала 4G, 5G, LTE и Интернета в вашей сотовой сети с помощью этих современных ускорителей сотовой связи.

Для сельского дома

Наслаждайтесь более четкими вызовами, расширенными возможностями точки доступа и более высокой скоростью передачи данных в сельской местности.Оцените возможность подключения к Интернету, как и должно быть, с нашим выбором мощных ускорителей сотовой связи для жилых помещений.

weBoost Home Studio

WeBoost Home Studio — это усилитель сигнала сотового телефона для жилых помещений, оптимизированный для небольших жилых помещений. Благодаря элегантному двухкомпонентному дизайну Home Studio является самым компактным бустером в нашей линейке домашних устройств. Это также позволяет выполнить простейшую установку своими руками.

Домашняя комната weBoost

Домашняя комната weBoost — это стандартный усилитель сигнала сотового телефона для жилых домов.Он разработан для увеличения мощности сигнала в небольшом доме, квартире или комнате площадью до 1500 квадратных футов. Наше решение для домашних комнат позволяет установку без сверления для дополнительного удобства.

weBoost Home MultiRoom

weBoost Home MultiRoom — второй по мощности усилитель для жилых помещений. Он усиливает сигнал сотового телефона в удаленных домах до 5 000 квадратных футов. Этот усилитель нацелен на участки со слабым сигналом в вашем доме и обеспечивает покрытие на 91% больше, чем в домашней комнате.

weBoost Home Complete

weBoost Home Complete — это наш лучший усилитель сигнала сотовой связи, который можно установить самостоятельно. В этот комплект бустеров входит все необходимое для установки в большом доме или на небольшом предприятии. WeBoost Home Complete с максимальным усилением 72 дБ обеспечивает максимальное покрытие сотовой связи для вашего сельского дома.

weBoost установлен | Home Complete

WeBoost установлен | Home Complete — наш самый мощный усилитель сигнала для бытового использования.Он достигает вышек сотовой связи на 26% дальше, чем Home MultiRoom. Бустер занимает площадь до 7500 квадратных футов, что на 46% больше, чем MultiRoom. Этот продукт поставляется с бесплатной установкой лицензированными, застрахованными профессионалами с любым почтовым индексом США.

Для автомобилей в удаленных районах

Двигайтесь по удаленной местности с уверенностью в сотовой связи. Совершайте четкие звонки, используйте приложения для навигации и позвольте своим пассажирам перемещаться по проселочным дорогам.

Drive Sleek

Drive Sleek — наш лучший усилитель для водителей-одиночек в сельской местности.Он имеет конструкцию подставки, чтобы надежно удерживать ваш мобильный телефон во время усиления сигнала. Этот бустер — экономичное решение, позволяющее оставаться на связи в дороге.

Drive X

Drive X — это наш самый недорогой беспроводной усилитель для нескольких пассажиров, обеспечивающий более сильный сигнал на удаленных дорогах. Этот усилитель всегда готов к использованию без необходимости сопряжения мобильных устройств.

Drive Reach

Drive Reach — наш самый мощный усилитель для мобильных телефонов в автомобиле.Вы и все ваши пассажиры сможете беспрепятственно подключиться к Интернету, проезжая по потенциально мертвым зонам. Этот усилитель достигает вышек сотовой связи на 74% дальше, чем наше решение Drive X.

Drive Reach OTR

Drive Reach OTR — наш стандартный всепогодный усилитель для грузовиков полуфабрикатов и грузовиков OTR. Его всенаправленная антенна поднимается над вашей крышей, чтобы достигать далеких башен и усиливать сигнал. Этот усилитель отлично работает с несколькими пользователями и устройствами в сельской местности.

Часто задаваемые вопросы

1. Почему в сельской местности так сложно добиться приема сотовой связи?

Операторы связи сталкиваются со сложной дилеммой, пытаясь обеспечить широкополосное подключение к недостаточно обслуживаемым территориям. Расстояние — серьезная проблема. Скорость передачи сигнала снижается по мере удаления от источника. Старые медные сети также не могут масштабироваться более чем на несколько миль. Стоимость создания инфраструктуры широкополосной связи в малонаселенных регионах часто превышает прогнозируемую рентабельность инвестиций, поэтому операторы связи не имеют такого финансового стимула для установки вышек в сельской местности, как в городах.

2. Насколько хорошо работают усилители сотовой связи в сельской местности?

Усилители сотовых телефонов предназначены для обеспечения стабильного приема в районах с низким уровнем обслуживания, где операторы сотовой связи не расширили зону покрытия. Пользователи Booster часто видят мгновенное заметное улучшение стабильности звонков, скорости мобильной передачи данных и потокового видео. Ознакомьтесь с обзорами эффективности продуктов weBoost в удаленных местах здесь и здесь.

3. Как усилитель сотового телефона улучшает качество приема сотового телефона в отдаленных районах?

Усилитель сигнала сотового телефона состоит из трех основных частей:

  • Внешняя антенна, которая улавливает внешний сигнал вокруг вашего дома.
  • Усилитель или бустер, фильтрующий и оптимизирующий сигнал.
  • Внутренняя антенна, которая перераспределяет сотовый сигнал по всему дому для использования вашими мобильными устройствами.

Пока усилитель может улавливать сигнал, он может усилить и ретранслировать его. Однако имейте в виду, что усилитель сотового телефона не может подавать сигнал.

4. У меня есть ферма за городом. Подойдет ли мне усилитель сотового телефона?

Тип усилителя сотового телефона, который вам понадобится для фермы, зависит от:

  • Близость к ближайшей вышке сотовой связи
  • Насколько сильный внешний сигнал
  • Строительный материал фермы (металл ослабляет сигнал больше, чем дерево )

Люди с фермами рядом с башнями, вероятно, могут обойтись менее надежным усилителем.Если ваша ферма находится довольно далеко от вышки сотовой связи или ваш внешний сигнал чрезвычайно слаб, вам следует инвестировать в самый мощный из возможных усилителей.

5. Подходит ли усилитель сигнала сотового телефона для кемпинга?

Для наших товаров для дома ваш бустер должен быть включен в розетку. Если вы находитесь в кемпинге внутри здания или кемпинга с электричеством, усилитель может улучшить ваш сигнал, находясь внутри. К сожалению, бустер не будет работать в дикой природе без источника питания.

6. Работает ли усилитель сотового телефона в горах?

Горы, холмы и другие географические объекты могут блокировать или ослаблять сотовый сигнал, поэтому ваш смартфон или мобильное устройство могут быть бесполезны сами по себе рядом с ними. Наши усилители сотового телефона достаточно мощные, чтобы улавливать даже слабый сигнал и улучшать его. Если есть сигнал, наши продукты могут его обнаружить и заставить работать на вас.

Доступ к weBoost в сельской местности

Попрощайтесь с пропущенными вызовами, плохим качеством связи и задержкой интернет-обслуживания и ощутите душевное спокойствие, которого вы заслуживаете, благодаря безопасному и надежному беспроводному подключению.Усиленный сигнал — это то, что вам нужно для поддержания бесперебойной связи по всему дому, на ферме или в автомобиле. weBoost — лидер отрасли в области усилителей сигнала сотовых телефонов, предлагающий вам самые инновационные и надежные продукты для чистого приема сотовой связи в районах с удаленными вышками сотовой связи.

Все усилители сигнала сотовой связи weBoost работают во всех сетях операторов США и совместимы со всеми телефонами и мобильными устройствами. Они также готовы к использованию 5G в течение следующего десятилетия и далее. Выберите weBoost, чтобы обеспечить максимальное покрытие в сельской местности.

Проблемы с сигналом Wi-Fi или покрытием? Не надо. Способствовать росту. Ваш сигнал Wi-Fi.

Вам давали совет, как «усилить» или усилить сигнал Wi-Fi от вашего роутера? Может быть, в видео на YouTube или в онлайн-статье, чтобы это выглядело просто и удобно?

Возможно, это просто, но не совсем удобно — вы можете испортить вещи как себе, так и другим, попробовав это.

1. Вполне возможно, что это незаконно

Фактическое усиление беспроводного сигнала вашего маршрутизатора или повторителя для увеличения его охвата может оказаться незаконным во многих странах.В местных законах, например, в Норвегии, четко указаны частоты и мощность передачи сигнала для внутренних и внешних беспроводных сетей.

четко определяет, какие частоты и мощность передачи сигнала разрешены для внутренних и внешних беспроводных сетей.

Любое беспроводное устройство, продаваемое в стране с такими законами, должно быть одобрено в соответствии с местным законодательством. Это означает, что оборудование, которое вы можете купить, обычно уже будет использовать максимально допустимую мощность передачи согласно закону.Если вы возитесь с этим самостоятельно, вы быстро превысите установленный законом предел. (Вы также можете столкнуться с проблемами при самостоятельном импорте оборудования из-за границы по аналогичным причинам.)

Любое решение, приводящее к превышению предела мощности передачи, будет незаконным. Типичные примеры взломов, которые могут вызвать это:

  • Расширение антенны с помощью банки из-под газировки, трубки Принглса или аналогичного предмета.
  • Замена антенны на более сильную.

Обратите внимание, что хотя расширители или повторители Wi-Fi иногда называют «усилителями» Wi-Fi, фактического усиления сигнала не происходит.Повторитель / расширитель просто повторяет сигнал от маршрутизатора, чтобы создать новую сеть, которая расширяет зону покрытия беспроводной сети.

2. Ты саботируешь своих соседей

Усиливая сигнал Wi-Fi, вы можете расширить зону его действия, что звучит неплохо. Однако полоса частот с наиболее длинными сигналами (2,4 ГГц) также является полосой с наибольшим количеством помех / беспроводного «шума». Таким образом, дальнейшее расширение вашего сигнала будет способствовать еще большему количеству помех для ваших соседей.

3. Вы можете саботировать себя

Для правильной работы беспроводного соединения обе стороны соединения должны иметь доступ друг к другу. Даже если вам, возможно, удастся заставить ваш маршрутизатор передавать более сильный сигнал, который распространяется дальше, нет никакой гарантии, что сигналы, возвращаемые вашими беспроводными клиентами — компьютерами, смартфонами и т. Д., — смогут достичь маршрутизатора. В этом случае все, что вы достигли с помощью усиления сигнала, — это саботаж, сделав свое покрытие менее предсказуемым, чем оно было изначально.

Что делать вместо усиления сигнала Wi-Fi

Итак, что вы можете сделать вместо этого, когда сигналы кажутся слишком слабыми?

Здесь, в Wi-Fi Central, вы найдете множество советов по картированию и улучшению вашего покрытия способами, которые являются как полностью законными, так и совершенно бесплатными. Эта статья — хорошее место для начала: прекратите убирать ваши сигналы Wi-Fi.

Статья Гейра Арне Римала и Йоруна Д. Ньюта

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
