Утепление многослойных стен дома: колодезная кладка

Колодезной называется кирпичная (каменная) кладка, которая ведется не сплошным слоем, а с полостями внутри стены, куда, как правило, закладывается теплоизоляционный материал. Основное преимущество такого способа укладки стены состоит именно в наличии теплоизоляции внутри конструкции. Такая стена очевидно теплее, чем стена, состоящая исключительно из основного строительного материала стены.

Кроме того, колодезная кладка дает существенную экономию стройматериалов. Так, например, теплоизоляция позволяет в несколько раз сократить толщину стены по сравнению со сплошной кирпичной стеной. Это объясняется гораздо более высокой теплозащитной способностью теплоизоляционного материала по сравнению с основным. Для примера сравним коэффициенты теплопроводности экструзионного пенополистирола, из которого изготовлены теплоизоляционные плиты ПЕНОПЛЭКС® и кирпичной кладки. У первого этот показатель будет равен 0,033 Вт/м∙К, у кладки из пустотного кирпича плотностью 1000 кг/м³ (брутто) на цементно-песчаном растворе — 0,52, у кладки из кирпича глиняного обыкновенного на цементно-песчаном растворе — 0,81, у кладки из силикатного на цементно-песчаном растворе — 0,87. В реальных условиях с учетом различных факторов применение ПЕНОПЛЭКС

® позволяют сократить толщину кирпичной стены в 3—4 раза для достижения заданных параметров термического сопротивления конструкций.

В частном домостроении колодезная кладка целесообразна при возведении зданий из кирпича и газобетона. Она состоит из нескольких слоев — см. на схемах.

Роль утеплителя в составе колодезной кладки не ограничивается сохранением тепла в доме. При наружном утеплении ПЕНОПЛЭКС® защищает стену дома от промерзания и тем самым продлевает срок службы кирпича и газобетона.

Особенности утепления стен дома с колодезной кладкой

Теплоизоляционные плиты ПЕНОПЛЭКС® крепятся на стену в два этапа.

На первом приклеиваются с помощью эффективного клеевого состава. В качестве такового рекомендуется использовать ПЕНОПЛЭКС® FASTFIX® на полиуретановой основе — состав, специально разработанный для монтажа теплоизоляции ПЕНОПЛЭКС®.

После приклеивания теплоизоляционные плиты закрепляются с помощью дюбельных комплектов. В состав комплекта входит тарельчатый дюбель, изготовленный из синтетического материала с низкой теплопроводностью во избежание мостиков холода, а также базальтопластиковые грибки. Дюбельные комплекты обычно устанавливаются ближе к углам плит из расчета 6 штук на 1 м2.

Колодезная кладка. Стена из кирпича


  1. Кирпичная стена
  2. Клеевой состав
  3. Дюбельный комплект
  4. ПЕНОПЛЭКС®СТЕНА или ПЕНОПЛЭКС КОМФОРТ®
  5. Защитная декоративная кладка.

Колодезная кладка. Стена из газобетона


  1. Газобетон (пенобетон)
  2. Клеевой состав
  3. Дюбельный комплект
  4. ПЕНОПЛЭКС®СТЕНА или ПЕНОПЛЭКС КОМФОРТ®
  5. Защитная декоративная кладка.

Инструкция по утеплению многослойных стен дома

  • Шаг 1. Крепление теплоизоляционных плит к внутренней несущей стене осуществляется при помощи специального полиуретанового клея для ПЕНОПЛЭКС® — ПЕНОПЛЭКС® FASTFIX®. Также в качестве клея для ПЕНОПЛЭКС® можно использовать различные сухие смеси на цементной основе. Теплоизоляция кирпича плитами ПЕНОПЛЭКС® обеспечит защиту от промерзания, тем самым продлив срок службы стеновых конструкций и здания в целом. Наружная теплоизоляция всегда является более предпочтительной, чем внутренняя, поскольку при наружной теплоизоляции строительные конструкции не подвергаются промораживанию, что значительно продлевает их срок службы.
  • Шаг 2. Внутренняя и наружная части трехслойной кладки связываются меду собой специальными закладными деталями – вязальной проволокой с шагом 750мм или гибкими связями из стеклопластика.
  • Шаг 3. Рихтовочный зазор между внешней кладкой и утеплителем заполняется сухим песком.

Рекомендации начинающим строителям

На нашем заводе выпускается обширная номенклатура материалов для возведения наружных и внутренних стен зданий  —  силикатный кирпич,  блоки из ячеистого бетона (газобетон) и керамические поризованные блоки, а также разные виды железобетонных изделий, таких как железобетонные сваи, фундаментные блоки, пустотные плиты перекрытия различных геометрических размеров и форм, сопутствующие товары, например строительный песок с доставкой, каркасные изделия и т.д., т.е. материалы, необходимые практически для любого вида строительства.

Несмотря на такое  разнообразие  выпускаемой продукции, мы наибольшее предпочтение  отдаем домам, возведенным из полнотелого силикатного кирпича или блоков. Почему?

Потому, что построенные из них  здания являются наиболее прочными, долговечными и тёплыми, а проживание в них комфортным. Раньше, до введения СНиП 23-02-2003 «Тепловая защита зданий» наружные стены зданий делались, как правило, однородными (кирпич, керамзитобетон), сочетая в себе несущие и теплоизолирующие функции. В результате  повышения норм сопротивления теплопередаче появилась необходимость разделить несущие и теплоизолирующие функции элементов стены. Несущие  функции возлагаются теперь на традиционные, более прочные материалы (кирпич, бетон), в качестве теплоизолирующих материалов предлагается использовать такие высокоэффективные теплоизоляторы, как пенопласт, минераловатные и другие утеплители, легкие бетоны.

Теплота кирпича, притом любого, даже суперпоризованного меркнет по сравнению с теплотой современных утеплителей, поэтому наружные стены лучше выполнить  из полнотелого кирпича, но хорошо утеплить. Для  наглядности приводим «Заключение по результатам теплотехнических испытаний кирпичной кладки» выполненное «Центральной аналитической лабораторией  по энергосбережению в строительном комплексе». В выводах «Заключения по результатам теплотехнических испытаний кирпичной кладки» указано, что для получения сопротивления теплопередаче кладки Rо=3,34 м2С/Вт ( для климатического пояса с нормальным режимом эксплуатации, куда  относится  г. Казань и близлежащие районы Rо должно быть не менее 3,36 м2С/Вт), необходимо выполнить  стену толщиной  770 мм. из сверхпорирозованной керамики на теплом растворе. А что мы  сегодня нередко видим на строительных площадках:

Рис. кладки.

Вариант I. Если  стена выкладывается из сверхпоризованного материала пустотностью  от 45 до 55 %,  облицовка выполняется из кирпича толщиной 12 см. пустотностью до 30 % и вся кладка выполняется на обычном растворе, то, кладка выполненная таким образом будет держать тепло внутри здания в 2-2,5 раза хуже, чем положено по нормативам.

Вариант II.  Ещё хуже, по следующим причинам:

  1. В качестве несущей стены использованы поризованные  блоки толщиной всего 25  см., при такой толщине, по-настоящему несущими могут быть только  стены из плотных материалов.
  2. Если в качестве утеплителя  использован пенопласт толщиной 5 см., то высока вероятность образования конденсата между несущей стеной и пенопластом, так как утеплитель толщиной 5 см. не обеспечивает необходимый уровень теплозащиты здания; кроме этого, такая стена не «дышит», и поэтому, при строительстве такого дома необходимо предусмотреть хорошую вентиляцию помещений. Если в качестве утеплителя использована минеральная вата, то тёплый и влажный воздух из помещения проходит через несущую стену и утеплитель и частично упирается в наружный слой облицовки с образованием конденсата на границе облицовки и утеплителя.
  3. Отсутствует вентиляционный зазор между облицовкой и утеплителем, в результате утеплитель увлажняется,  и теплотехнические характеристики ограждающей конструкции существенно ухудшаются.

    Если в первом варианте у Вас просто увеличиваются расходы на отопление, то второй вариант является абсолютно безграмотным, сделанным по незнанию или с целью получения дополнительной прибыли.

Сегодня на рынке появилось множество новых видов материалов, которые являются и несущими и теплоизоляционными. Отчасти, в первом приближении, это так, но не всегда. Здесь кроется определенная уловка, предлагая как бы «два в одном»,  потому что, для увеличения несущих способностей здания надо повышать плотность и прочность  стеновых материалов, что соответственно приводит к уменьшению теплоизоляционных качеств и наоборот, т.е. эти два понятия являются, как бы взаимоисключающими и  поэтому надо выбирать, что для Вас важнее: чтобы здание получилось крепким или теплым, или и то и другое. Приведём еще один довод  в пользу строительства   крепких стен. В последние годы  много зданий строятся из газобетона и поризованной керамики с последующим утеплением снаружи.

Это совершенно не правильный подход. Потому, что, каркас здания должен быть крепким, а утеплитель теплым. А накладывая одно теплое на другое мы теряем прочность и надежность здания. Если строить из вышеуказанных материалов, то надо просто выдержать необходимую толщину стены и не применять дополнительное утепление, так как  они  без того являются теплоизоляционными материалами. А  если утеплять наружные стены, то лучше всего  построить крепкое здание  толщиной 250-380 мм. из полнотелого силикатного кирпича
, потому что, он прочный, прекрасно анкеруется, имеет   очень высокую морозостойкость (значит долговечен и не боится влаги), имеет высокую паропроницаемость (значит в этом здании будут комфортные условия проживания), не крошится,  и не «фонит», т.е. в радиационном отношении является наиболее чистым материалом — при допустимом значении содержания удельной эффективной активности естественных радионуклидов не более 370 Бк/кг. ,  фактическое значение составляет всего 28,80 Бк/кг., в то же время у многих других мелкоштучных материалов данный показатель  приближается к предельным показателям.

Мы также облицовку зданий предлагаем выполнять из полнотелого цветного силикатного кирпича. Почему?  Потому, что в них

нет пустот (если есть, то они несквозные и при кладке укладываются вверх дном), потому,  что  средняя прочность такого кирпича  составляет 200 кг/см2 и выше, а при такой прочности морозостойкость составляет более 100 циклов.  Потому, что  при  облицовке здания кирпичом высокой пустотности, в пустоты кирпича с наружной стороны попадает влага, в зимнее время  она замерзает и разрушает наружную стенку кирпича. На этот счёт   было ряд указаний Министерства строительства с запретом  на применение лицевого кирпича с пустотностью выше 11%, при  этом, технологические пустоты на постели кирпича должны были отступать от края кирпича не менее, чем на 30мм. Но, это  условие не всегда выполняется. Мало того,  что пустоты  отступают от края меньше чем на 30 мм., многие строители делают в таких кладках глубокую расшивку, создавая тем самым, дополнительные условия для последующего разрушения облицовки здания.  В некоторых выполненных таким образом зданиях уже через 5-8 лет эксплуатации наступает аварийное состояние наружной облицовки.

На сей счет, некоторые наши оппоненты могут возразить: облицовка из полнотелого силикатного  кирпича  то же разрушается. Да так, если неправильно сделаны  отливы и по стене течёт вода. В таком случае  разрушается кладка из любого кирпича или камня.

Какой же материал  выбрать в качестве утеплителя? Ассортимент современных теплоизоляционных материалов велик:

  • пенополистиролы (обычный и экструдированный).
  • пенополиуретан.
  • пеноизол.
  • минеральная вата.
  • один из новых видов утеплителя «Шелтер» и другие.

Независимо от названия, желательно, чтобы утеплитель частично или полностью соответствовал следующим требованиям: не впитывал влагу, не разламывался на мелкие кусочки и не осыпался, не горел, не слеживался, восстанавливался после проминания, быть долговечным и иметь хорошие теплоизоляционные свойства.

В большинстве случаев теплоизоляционные плиты укладываются в два слоя; 1-й слой делается из плит меньшей плотности для  ровного заполнения неровностей кирпича, второй наружный слой выполняется из более жестких плит плотностью 75-150 кг/м3. Если укладывать в один слой, то необходимо применять утеплители большей плотности, т.е. 75-150 кг/м3, но, в любом случае, толщина слоя утеплителя должна быть не менее 10 см. Так как, подвальная, цокольная часть и нижние ряды кладки  здания в наибольшей степени подвержены воздействию влаги, для их утепления желательно применить экструдированный пенополистирол или другие утеплители, которые не боятся влаги. Важно знать, что материалы с более низким коэффициентом паропроницаемости целесообразно  располагать в конструкции со стороны помещения, а более высокой со стороны улицы, т.е. по мере движения влажного воздуха от внутренней поверхности стены к наружной, слои конструкции должны обладать возрастающей воздухопроницаемостью в противном случае,  на пути движения из помещения на улицу, на  границе с теплоизоляционным материалом может конденсироваться влага.
Для сравнения ниже приводим значения сопротивления воздухопроницанию слоёв конструкций согласно приложения С — СНиП 23-02-2003  «Тепловая защита зданий» таблица 1., а также  показатели паропроницаемости согласно приложения 3 СНиП II-3 -79 таблица 2:



Таблица 1.

Материалы и конструкции

Толщина слоя, мм.

Сопротивление воздухопроницанию  Rф, (м2*ч*Па)/кг.

1. Бетон сплошной (без швов)

100

20000

2.Газосиликат сплошной (без швов)

140

21

3.   Кирпичная  кладка из сплошного кирпича на цементно-песчанном растворе толщиной в один кирпич и более

250 и более

18

4. Картон строительный (без швов)

1,3

64

5. Обшивка из обрезных досок, соединенных в шпунт

20-25

1,5

6. Обои бумажные обычные

20

7. Пенобетон автоклавный (без швов)

100

2000

8. Пенополистирол

50-100

80

9. Плиты минераловатные жесткие

50

2

10. Штукатурка цементно-песчаным раствором по каменной или кирпичной кладке

15

373



Таблица 2.

Материалы и конструкции

Паропроницаемость мг/(м*ч*Па).

1. Железобетон

0,03

2. Газосиликат сплошной

0,2

3. Кладка из силикатного полнотелого кирпича

0,11

4. Картон

0,06

5. Дерево – сосна, ель

0,06

6. Обои бумажные обычные

0,06

7. Газобетон автоклавный

0,2

8. Пенополистирол

0,05

9. Плиты минераловатные

0,3-0,6

10.  Цементно-песчаный раствор

0,09

Как видно из вышеуказанных таблиц, по мере движения влажного воздуха от внутренней  стены к наружной, т.е. от штукатурного слоя и кирпича к слою утеплителя, паропроницаемость слоёв увеличивается, а сопротивление воздухопроницанию уменьшается, тем самым обеспечивается хороший микроклимат в помещении.

Рассмотрим вкратце  наиболее распространенных  три варианта наружного утепления несущих стен:

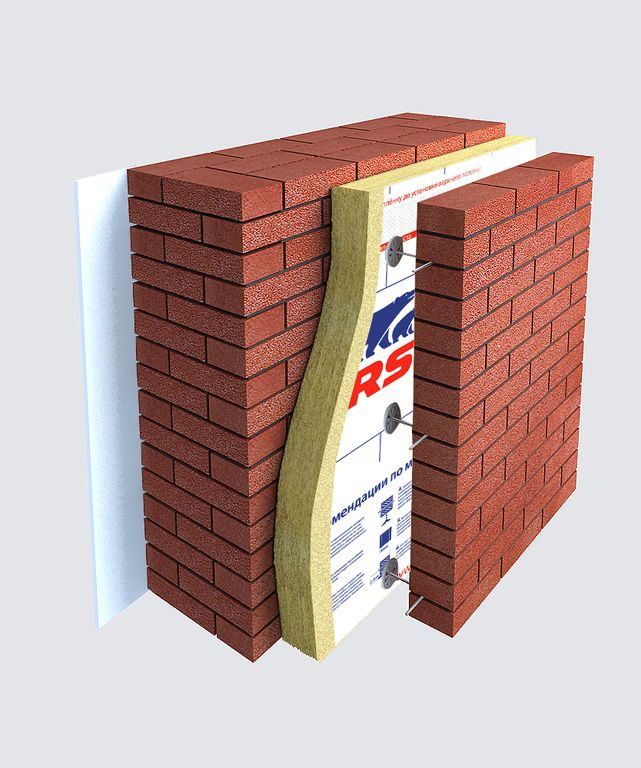

1. Вариант —  трёхслойная стена с кирпичной облицовкой.

Технология кладки с утеплителем

  • Кладка облицовочного слоя до уровня связей.
  • Монтаж теплоизоляционного слоя, чтобы верх его был выше облицовочного слоя на 5-10 см.
  • Кладка несущего слоя до следующего уровня связей. Установка связей, протыкая их через утеплитель, если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве
  • Кладка по одному ряду кирпича в несущей части стены и облицовочном слое.

Эта конструкция состоит из трёх слоёв: несущей стены, облицовки из кирпича и утеплителя, который расположен между ними. Несущая  и облицовочная стены  опираются на единый фундамент. Потому  фундамент  для такой трёхслойной стены необходимо выполнить с учётом толщины  утеплителя, вентзазора и облицовочного слоя.

Для вентиляции воздушного зазора вертикальные  швы в кладке нижнего ряда  облицовки не заполняют раствором из расчёта  75 см2 на каждые 20 м2  поверхности стены. Верхние продухи предусматривают в карнизной части стены.

При облицовке  стен кирпичом важно обеспечить  долговечность слоя утеплителя, применив самые качественные утеплители. При малоэтажном строительстве утепление наружной стены  и кладку кирпичной облицовки можно выполнить вторым этапом  после завершения  кладки основной стены. В этом случае будет гарантировано качество утепления, так как обеспечивается визуальный контроль за креплением утеплителя к несущей стене и за отсутствием щелей между плитами утеплителя. Если  кладка  несущей стены и облицовки ведутся одновременно,  то они между  собой связываются специальными стеклопластиковыми связями.  По вертикали связи располагают  с шагом  600 мм. (высота  плиты утеплителя),  по горизонтали  — 500 мм., при этом количество  связей на  1 м2  глухой стены – не менее 4 шт. На  углах здания, по периметру оконных и дверных проемов  6-8 шт. на м2. Кладку кирпичной  облицовки продольно армируют кладочной сеткой по вертикали не  более 1000-1200 мм.

Преимущества

  • красивый и респектабельный внешний вид;
  • высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции.



Недостатки

  • большая трудоемкость возведения;

2.  Вариант  с устройством навесного вентилируемого фасада.

Навесной вентилируемый фасад  представляет собой сборную конструкцию, состоящую непосредственно из облицовки –  фиброцементных плит, керамогранита, алюминиевых композитных панелей, натурального  камня, сайдинга, профлиста и др.) и подоблицовочного каркаса (кронштейнов, направляющих). отличающихся по декоративным свойствам,  качеству и цене. Подоблицовочный каркас предназначен для надежного крепления к внешней стене   здания облицовочных плит  и термоизоляции таким образом, чтобы между  стеной и утеплителем  остался  вентилируемый воздушный зазор, предохраняющий несущие стены от образования конденсата.  Внешняя облицовка вентилируемых фасадов защищает от осадков,  механических воздействий и выполняет декоративную роль. Утеплитель перекрывает несущую стену строения и обеспечивает сохранение тепла по всей площади фасадов. Для достижения высокой долговечности навесного вентилируемого фасада подоблицовочный каркас  и кляммеры должны быть изготовлены из высококачественных  и имеющих достаточную толщину материалов.

Преимущества:

  • возможность использования различных облицовочных материалов, как по цене, так и по качеству.
  • широкая возможность цветовых комбинаций.
  • монтаж фасадной системы в любое время года.



Недостатки:

  • необходима высокая квалификация монтажников.
  • такие системы получили распространение относительно недавно, поэтому они ещё не прошли испытания временем.

3. Вариант – облицовка декоративной штукатуркой (мокрый фасад).

При отделке дома мокрым фасадом достигаются те же  результаты по теплозащите здания, что и при  первых двух вариантах. Особенность — его ценовая доступность,  так как стоимость работ за м2 формируется из стоимости утеплителя, клеевых составов и декоративной отделки, материалов весьма доступных, особенно с учетом возможности выбора самых разных по цене материалов.
Но данная технология имеет и некоторые недостатки, связанные, прежде всего с требованиями соблюдения определенных условий при выполнении работ. Это:

  • соблюдение температурного режима, так как работы можно проводить при температуре окружающей среды выше 5 °C и ниже 30 °C;
  • высокие риски. Есть немалая вероятность появления трещин, отслаивания и т.п.

И, наверное, не будет лишним добавить самое главное: независимо от того, какой материал  применяется для строительства, какой   способ  утепления , все работы необходимо выполнять грамотно и качественно с учётом существующих нормативно-технических документов; вести постоянный контроль за ходом выполнения строительно-монтажных работ, ибо на сегодняшний день, еще не придуманы такие системы строительства, которые бы работали в автоматическом режиме без участия руководителей и специалистов.

Приложение: Заключение теплотехнических испытаний кирпичной  кладки, выполненной центральной аналитической лабораторией  по энергосбережению в строительном комплексе  ЦАЛЭСК №12-06 от  8.02.2006г. Заказчик; ООО «Керамика – синтез» дочернее предприятие ООО «КЗССМ».


Тонкости кирпичной кладки с утеплителем

Актуальность этого типа укладки

На сегодняшний день во всем мире бурными темпами развивается такая отрасль народного хозяйства, как строительство. Ежегодно строятся сотни новых зданий и сооружений. Наиболее любимыми и распространенными строительными материалами являются следующие: бетон, железобетон, пластик, металлочерепица, металлопластик, кирпич. Кирпич, несомненно, самый практичный из них. В настоящее время кладка кирпича постоянно модернизируется, появляются все новые и новые ее способы. Для этих целей применяется кирпич разного типа: полнотелый, пустотелый, одинарный полуторный, двойной. Наиболее часто кирпич используется для строительства жилых и общественных зданий, где самое важное – это поддержание оптимального микроклимата внутри помещений.

Для утепления кирпичной кладки, можно воспользоваться несколькими вариантами – шлаком, минеральной ватой, стекловатой, бетоном. Кладка осуществляется несколькими способами – трехслойная с воздушным зазором и без него или колодцевая.

На сегодня очень актуальна стала кладка кирпича с утеплителем. Возникла она еще в середине прошлого века. Тогда в качестве утеплителя применяли мох, опилки, торф. В современном мире они уже неэффективны и заменены на более современные материалы. Утеплителем можно пользоваться практически при любых видах строительства, где применяются в качестве ограждающих конструкций лесоматериалы, бетонные панели, кирпичные стены. Последний вариант наиболее актуален. Рассмотрим более подробно, как проводится кирпичная кладка с утеплителем, техника кладки, преимущества данного метода.

Виды утеплителей и требования

Кладка кирпича – довольно серьезное и сложное занятие.

Наиболее часто утепление внутри кирпичных конструкций осуществляется с применением минеральной ваты, пенополистирола, стекловаты.

Схема кладки стены с утеплителем, по технологии СНиП

Некоторые мастера заполняют пространство между стенами бетоном или засыпают шлаком. Данный вариант тоже имеет свои преимущества, главное из них в том, что при этом способе кладки увеличивается прочность и стойкость конструкции. Любой утеплитель должен соответствовать следующим специальным требованиям.

Во-первых, он должен быть устойчивым к деформации. Это свойство особенно важно. Так, при действии каких-либо природных факторов, а также под силой тяжести он может измениться в размерах и форме.

Во-вторых, это влагостойкость. Несмотря на то что утепление проводится внутри конструкции, вовнутрь может попадать влага, которая нередко приводит к деформации и разрушению материала. А последнее, в свою очередь, повлияет на теплоизоляционные свойства ограждающей конструкции. Утепление проводится только теми материалами, которые не пропускают и не впитывают в себя влагу. Кроме того, излишняя влага может вызвать образование конденсата. Стеклопластик наиболее оптимален для гибких связей между ограждениями, так как он обладает низкой теплопроводностью, высокой прочностью и не пропускает влагу. Есть еще один универсальный утеплитель – это воздух.

Колодцевая кладка

Схема колодцевой кладки

Утепление стен нередко применяется при облегченной кладке кирпича. При этом снижается основная нагрузка на здание. Кроме того, такой способ позволяет сэкономить материалы, повысить процент звукоизоляции и теплоизоляции. Утепление в этом случае бывает двух видов. В первом случае проводится возведение двух стен из кирпича, а пустоты между ними ровным слоем заполняются утеплителем. Во втором случае делают только одну стену, а затем к ней крепят утеплитель. В настоящее время наиболее часто используется колодцевая кладка. Она осуществляется следующим образом: сперва возводится внутренняя несущая стена обычным кирпичом, после этого строится наружная стена толщиной в полкирпича.

Следующий шаг – установка перевязок в несколько рядов. Для этого можно использовать металлические стержни. Можно применять и другой вид кладки, при котором пустоты заполняются шлаком или бетоном. Стены возводятся толщиной в половину кирпича. При этом шлак должен отлежаться какое-то время (полгода).

Трехслойная кладка с зазором и без него

Схема трехслойных стены с утеплителем в внутреннего слоя.

При этом способе теплоизоляционные панели укладывают рядами между несущими конструкциями, фиксируются они с помощью анкеров, которые вмонтированы в стену. Для предотвращения образования конденсата в этом случае понадобится паробарьер. Лицевой слой выкладывается из обычного облицовочного кирпича или камня. Есть и другой способ, при котором делается воздушный зазор. Данный способ наиболее оптимален, так как в большей степени позволяет предотвратить образование конденсата. Вентиляционный зазор способствует высыханию утеплителя. При этом способе сперва возводится несущая внутренняя стена из обычного кирпича. Теплоизоляционные материалы насаживаются на анкеры, вмонтированные в стену.

В этом варианте применяются гибкие связи с фиксаторами, которые нужны, чтобы связать панели утеплителя со стеной и создать воздушный слой. В роли фиксаторов используют шайбы с нержавеющим покрытием. Недостатком этого способа является то, что он очень трудоемкий.

Оборудование и инструменты

Схема утепления кирпичной кладки пенополистиролом.

Утепление кирпича потребует инструментов. Утеплить ее внутри можно, имея в наличии утеплитель (вату, шлак или бетон). Кроме того, понадобится парозащитный слой. Для самой кладки важно иметь в наличии раствор на основе песка и глины или цемента, кирпичи, емкость для смешивания, строительный уровень, мастерок, соколок, лопатки. Может понадобиться лестница или болгарка для резки кирпича. Утепление кирпича желательно проводить в сухое и теплое время года во избежание попадания влаги, которая может скопиться между стенами. Утеплить стену можно как самому, так и нанять для этого бригаду специалистов.

Как уже было сказано выше, внутри стены может скапливаться влага, поэтому важно использовать только влагонепроницаемые материалы. Наиболее дешевыми из них являются стекловата или шлак. Утеплитель следует класть ровно.

Выводы и рекомендации

На основании всего вышесказанного можно сделать заключение о том, что при кладке кирпича оптимальнее всего применять утеплитель. Он должен соответствовать следующим требованиям: быть влагостойким и устойчивым к деформациям. Он должен быть внутри конструкции, между несущими стенами. Утеплить стены можно различными материалами: минеральной ватой, шлаком, бетоном, стекловатой. Есть и еще один очень хороший утеплитель – это воздух. Кладку следует осуществлять несколькими способами. Наиболее распространенные из них – это колодцевая, трехслойная с воздушным зазором и без него.

В любом случае между стенами делается перевязка, осуществляется она с помощью металлических штырей, которые крепятся на анкеры. Пространство между стенами ровным слоем заполняется материалом. Чтобы утеплить стену, понадобится оборудование и инструменты. Приобрести их можно в любом специализированном магазине. Поэтому утепление кирпичной стены и теплоизоляция – несложное, но требующее определенных знаний и умений занятие.

Технология кирпичной кладки стен с утеплителем : СНиП




Теплая кладка кирпичных стен


Одна из самых надежных и, пожалуй, одна из самых дорогих технологий возведения несущих стен – кирпичная кладка – имеет множество достоинств и не избавлена от некоторого количества недостатков. И к числу указанных недостатков, помимо высокой стоимости работ и материала, чаще всего, относят еще и низкую тепловую инерцию стен из кирпича.

Причем, в большинстве справочников указывается, что для успешного сопротивления низким температурам кирпичная кладка стен должна иметь практически метровую глубину.

Именно поэтому, практически во всех современных проектах используется особая кирпичная кладка с утеплителем. И этот технологический прием позволяет не только увеличить тепловую инерцию кладки, но и способствует существенному уменьшению сметы строительства. Ведь, в зависимости от этажности здания, для достижения несущей прочности достаточно обустроить кладку толщиной в 1,5 кирпича, а теплостойкость строения будет обеспечена слоем утеплителя.

В итоге, используя сочетания кирпича и утеплителя можно существенно снизить нагрузку на фундамент. Кроме того, такую стену можно сложить с незначительными трудозатратами. И, в конце концов, кладка с утеплителем дает возможность сэкономить и стройматериалы.

Да и главный строительный документ, которым регламентируется кирпичная кладка – СНиП «Несущие и ограждающие конструкции» – утверждает, что сплошная кладка с толщиной более 38 сантиметров (в 1,5 кирпича) попросту нецелесообразна с экономической точки зрения.

Современные строительные технологии позволяют реализовать утепление кирпичной кладки сразу несколькими способами. Но, по большому счету, подобное разнообразие очень легко разделить на два направления – внешнее и внутреннее утепление.

Кирпичная кладка стен с внутренним утеплением реализуется с помощью воздушных прослоек и колодцев. Именно так называются пустоты, создаваемые в стене во время кладки.

Воздушные прослойки можно обустроить и в сплошной несущей кладке, и в процессе отделке лицевым кирпичом. Пустоты толщиной в 5-7 сантиметров образуются перевязкой тычками, соединяющими параллельно выстроенные стены. Причем, прослойки имеют замкнутую структуру. Поэтому, для обеспечения хотя бы минимальной герметичности стену с воздушными прослойками необходимо обязательно оштукатурить.

Подобная технология позволяет сэкономить 15-20 процентов строительного материала. Тепловая инерция пустотелой стены превышает естественные показатели сплошной кладки, как минимум, на 30 процентов. Кроме того, существует и пустотелая кирпичная кладка с утеплителем, размещаемым прямо во внутренних полостях. И в роли такого утеплителя может выступать и минеральная вата и пенопласт. Причем, в последнем случае тепловая инерция кладки повышается на 100 процентов!

Впрочем, главный строительный документ, которым регламентируется кирпичная кладка – СНиП 3.03.01-87 – утверждает, что помимо технологии возведения стены с воздушными прослойками существует и «колодцевая кладка» — подобная кладка ЗАПРЕЩЕНА к использованию!!!

Согласно этой технологии несущая стена образовывается из наружной и внутренней стенки, соединенных с помощью сплошных мостиков (диафрагм). Причем, в отличие от замкнутых прослоек, колодцы имеют открытую структуру, что позволяет использовать в качестве утеплителя различные засыпки или легкие бетоны.

Разумеется, такая «всеядность» способствует еще большей экономичности процесса строительства, которой характеризуется именно колодцевая кирпичная кладка – СНиП позволяет использовать в роли утеплителя и опилки, и туф, и керамзит, и пенобетон, и целый ряд иных, недорогих материалов.

Однако при всех достоинствах варианта с внутренним утеплением такая технология обладает одним существенным недостатком – реализацию подобной схемы можно осуществить только в процессе строительства здания. Следовательно, если в расчеты архитектора вкралась ошибка, то владельцу уже построенного сооружения придется обратиться к иным решениям. И хорошим примером подобного решения является кирпичная кладка стен с наружным утеплением.

Эта схема предполагает обустройство дополнительного внешнего или внутреннего теплоизолирующего покрытия. В роли такого покрытия может выступать и сложная система «теплого фасада», и довольно доступная схема, предполагающая использование теплостойкой штукатурки. Конечное решение зависит от конкретных климатических условий.

Вдобавок, с технологической точки зрения кирпичная кладка с утеплителем, расположенным снаружи или внутри здания, не отличается от обычной сплошной кладки – в ней нет ни сложных перевязок, ни диафрагм, ни мостиков. А это значит, что с подобной кладкой справится даже неквалифицированный каменщик.

В итоге, мы может утверждать, что схема с наружным утеплением является не только самым экономичным, но и наименее трудоемким решением проблемы теплостойкости кирпичной кладки.

Утепление кирпичных стен | BuilderClub

Толщина стены из кирпича обычно лежит в пределах от 120 мм (полкирпича) до 800 мм (3 кирпича). Причем, 800 мм встречается совсем редко, чаще стены — до 510 мм толщиной (2 кирпича). По опыту наших расчетов (территориально – на площади бывшего СССР) нет регионов, в которых стены в 2 кирпича (510 мм) не нуждались бы в дополнительном утеплении. Это касается и теплого побережья Черного моря в том числе (там минимальные требования по сопротивлению теплопередаче стен). Таким образом, стандартную наружную стену из кирпича (120-510 мм) утеплять нужно практически всегда. Толщина утеплителя подбирается расчетом, в зависимости от климатической зоны стройки и толщины стены (обращайтесь в раздел Вопрос-Ответ).

Утепление кирпичной стены правильно выполнять снаружи. При утеплении стены изнутри в большинстве случаев возникает ситуация, когда точка конденсации (точка росы) оказывается на внутренней поверхности стены, или в слое внутреннего утеплителя. Это приводит к намоканию и стены, и утеплителя, возникновению грибка и плесени. По опыту наших расчетов — в 99% случаев (в различных по климату регионах и с различными по толщине кирпичными стенами) утепление таких стен можно было выполнять только снаружи, изнутри категорически нельзя.

Для утепления кирпичной стены может применятся минвата, вата из стекловолокна, пенопласт, ЭППС, различные насыпные утеплители (перлит, вермикулит, насыпное пеностекло). Какой именно утеплитель, и какой плотности, будет зависеть от того, какая схема утепления применена.

Схемы утепления кирпичных стен

Утепление под штукатурку по утеплителю

Подробнее о таком фасаде можно посмотреть в статье Утепление стен пенопластом. Утеплитель в этом случае: минвата, пенопласт или эппс (на выбор). Минвата плотность 135-145 кг/м3 (специальная позиция под наружную штукатурку), пенопласт плотность 20-25 кг/м3, ЭППС плотность 30-35 кг/м3.


Утепление кирпичной стены под штукатурку по утеплителю

Утепление под сайдинг (вентфасад)

Облицовка типа сайдинг и тд. О таком фасаде (устройство) можно прочесть в двух статьях Вентфасад конструкция и Вентфасад устройство. Утеплитель в этом случае минвата или вата из стекловолокна. Минвата плотность 40-60 кг/м3, вата из стекловолокна плотность 17-20 кг/м3.


Утепление кирпичной стены сайдинг

Утепление под обкладку облицовочным кирпичом

В этом варианте должно быть место по толщине цоколя под такую обкладку. Скоре всего, если понравится этот вариант, то придется доливать фундамент под обкладку (по толщине). По этому фасаду можно прочесть в теме Утепление стен перлитом. Утеплитель в этом случае: минвата, пенопласт, эппс, насыпные утеплители (на выбор). Минвата плотность 40-60 кг/м3, пенопласт плотность 20-25 кг/м3, ЭППС плотность 30-35 кг/м3. Насыпные утеплители: перлит, вермикулит, пеностекло.


Утепление кирпичной стены пенопластом/ЭППС под облицовочную кладку


Утепление кирпичной стены минватой под облицовочную кладку


Утепление кирпичной стены насыпным утеплителем под облицовочную кладку

В этом варианте от вида утеплителя будет зависеть, есть ли зазор между утеплителем и облицовочной стенкой. При применении пенопласта или ЭППС зазора нет. При применении минваты зазор есть, 2-3 см. При применении насыпных утеплителей зазора нет.

Важно! Для такого варианта утепления должно быть место по толщине цоколя под такую обкладку (100-120 мм). Скорее всего, если понравится этот вариант, то придется доливать фундамент под обкладку (по толщине).

Будет ли утепленная кирпичная стена паропроницаемой?

Как известно, кирпич – материал паропроницаемый, и, следовательно, стена из кирпича тоже паропроницаемая, “дышащая”. Когда мы утепляем кирпичную стену, можно оставить ее паропроницаемой, можно не оставлять, и сделать пароНЕпроницаемой. Все будет зависеть от паропроницаемости материалов утепления и отделки. В общем случае, если стена утеплена минватой, ватой из стекловолокна или насыпными утеплителями — она останется паропроницаемой. Если кирпичная стена утеплена пенопластом, ЭППС — она станет паронепроницаемой.

Примечание. Это важно понимать, так как от того, какие стены (паропроницаемые или нет) в доме зависит требуемая мощность вентиляции. Для паропроницаемых стен эта мощность меньше, для паронепроницаемых больше, в среднем на 10-15 %, нужно определять расчетом для каждой ситуации (обращайтесь в раздел Вопрос-Ответ).

Кирпичные стены с утеплителем – крепление пенопласта к кирпичной стене

Частное индивидуальное жилищное строительство развивается стремительными темпами. Такие материалы как бетон, металлопластик, металлочерепица, железобетон и кирпич реально разлетаются со складов больших и маленьких торговцев. Последний из них, кирпич, стоит особняком, так как выгодно выделяется практичностью. Кирпичные стены с утеплителем используются на частных объектах все чаще. Почти никто не строит сейчас полностью из кирпича — все применяют комбинированные методы постройки.

Технология кладки кирпича все время модернизируется. Для таких целей широко применяются все виды кирпича. Строительство жилых зданий и поддержание нормального микроклимата внутри них – основная задача данного материала.

Кладка кирпичной стены с утеплителем является хорошим способом защитить свой дом от неблагоприятной холодной погоды в зимнее время, когда столбик термометра может упасть и за отметку в -40С.

Требования и виды утеплителей

Конструкция кирпичной стены с утеплителем являет собой важное и довольно сложное занятие. Независимо от типа утеплителя, каждый из них должен обладать соответствующим требованиям.

Во-первых, устойчивость к деформациям. Это достаточно веский фактор, так как при действии природных факторов утеплитель может изменить свою структуру, что совсем не продуктивным образом повлияет на целостность конструкции и ее свойства.

Следующий критерий хорошего утеплителя – отличная влагостойкость. Хоть утепление и проводится внутри конструкции, это не означает, что в нее не может влага. Нередко этот факт приводит к очень негативным последствиям, разрушая таким образом материал. Теплоизоляционные свойства всей конструкции теряются.

Что касается монтажа того или иного материала, то этот фактор также играет существенную роль. Например, крепление пеноплекса к кирпичной стене мало чем отличается от такой же технологии и к пенопласту. Но первый обладает улучшенными свойствами, что делает его намного эффективным.

Колодцевая кладка

Кирпичные стены с утеплителем особенно актуальны при облегченной кладке кирпича. Таким образом существенно снижается номинальная нагрузка на здание и экономятся строительные материалы. Звуко- и теплоизоляция также повышаются. Облегченная кладка бывает несколько видов.

Наиболее популярный вариант состоит в возведении двух стен из кирпича, пустоты между которыми заполняются утеплителем. Также можно построить только одну стену и уже к ней крепить утеплитель. Облицовка дома кирпичом с утеплителем являет собой надежную защиту от холода.

Колодцевая кладка также популярна, и состоит она из внутренней несущей стены с обычным кирпичом и наружной стены толщиной в полкирпича. Дальше делаются перевязки в несколько рядов. Металлические стержни для этого очень хорошо подойдут. Вполне подойдет и другой вид кладки, при котором пустоты заполняются шлаком или бетоном. Толщина стен в таком случае равняется полкирпича.

Трехслойная кладка кирпича с утеплителем

Здесь используются теплоизоляционные панели. Крепление утеплителя к кирпичной стене производится с помощью анкеров. Они предварительно монтируются в стену. Чтобы предотвратить образование конденсата необходимо сделать паробарьер. Он представляет собой кладку из облицовочного кирпича, можно применить и камень.

Неплохо, если стена кирпича с утеплителем имеет небольшой зазор. В таком случае это позволит самому утеплителю высохнуть и предотвратить образование конденсата. При этом способе сначала возводится внутренняя несущая стена. Материал утеплителя насаживается на вмонтированные в стену анкеры.

При таком способе нужны гибкие связи с фиксаторами. Они необходимы для связывания панелей утеплителя со стеной и создания таким образом воздушного слоя. Нержавеющие шайбы отлично подойдут в роли фиксаторов. Главный недостаток данного способа заключается в его большой трудоемкости.

Утепление стен при помощи пенопласта

Утепление кирпичной кладки пенопластом позволит существенно сэкономить на строительном материале при возведении стен. Таким образом вполне достаточно построить средней толщины стену и затем утеплить ее 50 мм пенопластом с плотностью 25 кг\м3. Крепление пенопласта к кирпичной стене не потребует каких-то специальных навыков.

Приклейка пенопласта

Сам процесс наклеивания особенной трудоемкостью не отличается и занимает от силы пару дней. Крепление утеплителя к кирпичной стене начинается с намазывания плиточным шпателем листа пенопласта специальным клеем. Его нужно заранее замешать в ведре. Далее материал прикладываем к стене и хорошо его прижимаем. Нужно слегка постукивать в него, можно ладонью.

Крепление дюбелями

После этого крепление пенопласта к кирпичной стене осуществляется с помощью дюбелей (четыре по углам и один в центре, если лист размером 1х1 метр). Дальше вам придется повозиться с откосами, с которыми работы всегда больше.

Шпаклевка

Когда крепление пенопласта к кирпичной стене завершено, можно приступать к шпаклевке. Для этого вполне подойдет один из материалов линейки Церезит, например, CM11. Для начала на все углы нужно наклеить малярный металлический уголок.

Потом можно приступать к самому процессу шпаклевки. Он ничем не отличается от обычного процесса шпаклевки, только слой нужно накладывать такой, чтобы можно было утопить армирующую сетку.

Одного слоя шпаклевки будет мало. На следующий день нужно пройтись с ней еще раз. Важно не переборщить с клеем, так как на солнце пенопласт начинает довольно сильные подвижки из-за теплового расширения. Это может привести к трещинам на фасаде дома – потребуется ремонт фасада.

Ну вот, собственно и все! Процесс крепления пенопласта к кирпичной стене и его последующая грунтовка завершены.


Как утеплить стену кирпичного дома снаружи?

Преимущества утепления дома снаружи очевидны: постройка получает дополнительную защиту от внешних воздействий при правильном расположении точки росы и без потерь полезного пространства. Многих владельцев останавливает трудоемкость и затратность теплоизоляционных работ, но практика показывает, что вложения в них окупаются в первые 2-3 года, реальное снижение расхода энергоресурсов на обогрев домов достигает 30 %. При выборе типа утепляющей прослойки и способа ее монтажа не последнюю роль играет толщина и материал стен, особого внимания требуют кладки из кирпича. Грамотно подобранный утеплитель усилит теплоизоляционные качества, оставляя неизменной способность дышать и сводя к минимуму риск распространения грибка.

Оглавление:

  1. Описание подходящих стройматериалов
  2. Критерии выбора
  3. Утепление минеральной ватой
  4. Инструкция по укладке пенопласта

При утеплении кирпичного дома предпочтение отдается легким, негорючим, по возможности натуральным и проницаемым разновидностям. Основными критериями являются коэффициенты теплопроводности и водопоглощения, чем они меньше, тем лучше. Обязательно учитывается срок службы без потери изоляционных качеств. Сам способ размещения снаружи здания исключает использование таких проверенных утеплителей, как керамзита или эковаты, они выбираются только для кирпичных домов с колодезной кладкой (засыпаются во внутреннее пространство).

Обзор подходящих материалов

К ним относят:

  • Пенопласт: обычный и экстудированный.
  • Утеплители с волокнистой структурой: каменная и минеральная вата.
  • Вспененная теплоизоляция – пенополиуретан.
  • Составы для оштукатуривания фасадов домов снаружи с добавками перлитового песка, крошек пенопласта или пеностекла.
  • Термопанели.

Наиболее востребована при утеплении стен снаружи первая разновидность. Пенопласт дешев, мало весит, имеет низкий коэффициент теплопроводности (не выше 0,037 Вт/м·°C) и практически не впитывает влагу. Из минусов выделяют плохую проницаемость и горючесть, при неограниченном бюджете стоит выбрать другой утеплитель для дома. Его уплотненная разновидность имеет более высокий класс пожаробезопасности, но стоит дороже и еще хуже пропускает пар и воздух.

Подходящая для утепления снаружи минвата представлена жесткими плитами из спрессованного стекловолокна или расплавов базальтовых пород. Она ценится за высокие тепло- и звукоизоляционные характеристики, проницаемость, экологичность, пожаробезопасность и приемлемый вес. Ограничивающим фактором является ее боязнь намокания, при использовании этого материала стены дома надежно защищают от внутренней и внешней влаги, что усложняет теплоизоляцию.

Вспененный полиуретан при утеплении кирпичных зданий используется редко. Процесс монтажа при этом довольно сложный, основная сфера применения этой разновидности – скатные крыши и теплоизоляция пустот. Для заполнения раствором ППУ рядом с домом устанавливается каркасная ветрозащитная конструкция (по сути – вторая стена). Но нельзя отрицать достоинства – исключительное прилегание к кирпичу и отличную защиту от теплопотерь, несмотря на высокие затраты и необходимость в каркасе утепление ППУ остается востребованным вариантом.

Теплая штукатурка соответствует всем требованиям кирпичных стен, она огнестойкая, натуральная и дышащая. Это многофункциональный утеплитель с доступной стоимостью, удачно совмещающий декоративные и изоляционные свойства. Рекомендуемая толщина слоя – 5 мм, достигаемый эффект от нанесения материала соответствует утеплению дома аналогичным слоем пенопласта. Качество и характеристики зависят от входящих в состав компонентов, лучшие отзывы имеет теплая штукатурка с добавками пеностекла.

Отдельно рассматривается вариант утепления кирпичной стены термопанелями – готовыми многослойными конструкциями из пенопласта и влагоотталкивающего клинкера. Они позволяют успешно скрыть дефекты и неровности поверхности и максимально защитить ее от влаги, ветра и других внешних воздействий. Единственный минус такой теплоизоляции – высокая цена.

Советы по выбору

Подбор материала для утепления начинается с расчета величины теплопотерь. Учитывается не только толщина кирпичной кладки у стен, но и пустотность изделий, климатические условия региона и теплопроводность остальных слоев. В среднем, минимальная толщина теплоизолирующей прослойки для минваты составляет 10 см, пенопласта – 5, округление при расчете лучше провести в большую сторону.

Не последнюю роль играет цена и сложность монтажа, в первом случае однозначно выигрывает пенополистирол, как самый дешевый утеплитель для стен. Помимо коэффициента теплопроводности к важным показателям, проверяемым при покупке, относят: водопоглощение, прочность на сжатие и изгиб, плотность и вес, стойкость к биологическим воздействиям, класс горючести и срок службы.

Особенности теплоизоляции минватой

При наружном утеплении стен кирпичного дома оптимальной считается технология мокрого фасада. Ее принцип заключается в размещении плит минваты на клей с последующей дополнительной фиксацией дюбелями и предохранением от влаги штукатурными составами или (идеальный вариант) – облицовкой из декоративного кирпича. К преимуществам этого способа относят использование паропроницаемых материалов во всех слоях, что сохраняет способность кирпичных стен дышать. В частности, для крепления и скрытия обязательной армирующей сетки и внешней защиты приобретаются цементосодержащие смеси с гидрофобными свойствами.

К важным нюансам технологии утепления минватой относят:

  1. Использование жестких плит общей толщиной не менее 10 см, во возможности – с уплотненными внешними волокнами. При размещении двух слоев они сдвигаются с целью перекрытия щелей.
  2. Обязательное применение дюбелей и стекловолоконной сетки.
  3. Размещение металлического карниза на цокольном участке дома. Его основное назначение – защита минваты от грызунов и основа для первого ряда плит.
  4. Нанесение грунтовочного слоя с антисептическими свойствами поверх зафиксированной и слегка оштукатуренной армосетки.
  5. Применение клеевых и штукатурных составов, совместимых с минватой (условие обязательно упоминается в инструкции). Материал сочетается с большинством фасадных смесей и красок за исключением непроницаемых для воздуха акриловых.

Для неровных кирпичных стен выбирается технология вентилируемого фасада (крепление на каркас). В этом случае акцентируется внимание на надежности фиксации утеплителя и защите его от влаги. Предусматривается пароизоляционная мембрана между поверхностью и минватой, ее ветрозащита и внешняя гидроизоляция, обязательный вентиляционный зазор для вывода конденсата и прочное наружное покрытие. Мягкие рулоны минваты использовать не рекомендуется из-за скатывания материала вниз под своим весом.

Технология утепления пенопластом

Существует несколько вариантов применения, оптимально подходящих для пенополистирольного утеплителя: фундаментные и цокольные участки (для Пеноплекса и других уплотненных марок), системы наружной теплоизоляции с вентилируемыми или многослойными фасадами (для обычного плитного). В первом случае экструдированный пенопласт выигрывает у всех остальных разновидностей: ему нет равных в плане защиты от проникновения грунтовых вод.

Мнения строителей о целесообразности размещения Пеноплекса снаружи различны. Однозначно признается простота и скорость монтажа: плиты больших размеров, нередко с системой шип-паз, приклеиваются к кирпичным стенам начиная с цокольного профиля, при правильном подходе процесс занимает 1-2 дня. К недостаткам относят практически нулевую проницаемость Пеноплекса, практика показывает, что вариант с вентилируемым фасадом и обычным пенопластом подходит для пористой керамики лучше.

Существует несколько рекомендаций при утеплении кирпичной стены пенополистиролами:

  1. Избегают любых щелей и зазоров между соседними плитами. Возле оконных и дверных проемов используются целые листы утеплителя, а не обрезки. Стыки пенопласта в многослойных конструкциях обязательно армируются стеклосеткой.
  2. По окончании работ не должно быть открытых для мышей участков.
  3. При подборе технологии мокрого фасада стену тщательно просушивают перед началом работ.
  4. При выборе штукатурки в качестве основной внешней отделки следует позаботиться о повышении адгезии пенопласта, без укрепления сеткой она очень быстро растрескается.

Дополнительное крепление дюбелями при многослойном утеплении стен обязательно, игнорирование этого требования чревато срыванием легких плит. Но есть один нюанс – он касается только несущих конструкций снаружи и выше грунта. В частности, создание лишних отверстий на Пеноплексе, защищающем цокольные участки ниже уровня земли, является грубейшим нарушением технологии. Вне зависимости от способа монтажа пенопласта кирпичную стену стоит обработать составами глубокого проникновения с антисептическими свойствами.

Общим требованием к утеплителям является соблюдение температурных и влажностных норм. И минвата, и пенополистирол теряют свои полезные качества при намокании. Поэтому работы по утеплению кирпичных стен проводятся в теплое и сухое время года. Максимальный эффект достигается при одновременном усилении теплоизоляционных свойств всех конструкций дома: полов, чердачных или мансардных помещений.

Как утеплить дом из старого кирпича

Просверлите двухдюймовое отверстие в стене шкафа, чтобы увидеть, сколько места у вас есть для изоляции. © 2017 Тим Картер

Как утеплить старый кирпичный дом СОВЕТЫ

ДОРОГОЙ ТИМ: Мой полутораэтажный кирпичный дом был построен в 1960-х годах. Насколько я могу судить, у него нет теплоизоляции в стенах. Каждый подрядчик, с которым я разговаривал, хочет просверлить отверстия в моих внутренних оштукатуренных стенах и добавить изоляцию изнутри.

Я предпочитаю делать это снаружи путем сверления отверстий в швах раствора между кирпичами.Я не хочу, чтобы в моем доме была вся пыль и перекрашиваемый беспорядок. Как бы вы подошли к этой работе? Какие у меня есть альтернативы? Билл Б., Версаль, KY

ДОРОГОЙ БИЛЛ! Дом, который вы описываете, в точности похож на дом моих родственников. Моя жена выросла в кирпичном доме, построенном в 1950-х годах, незадолго до постройки вашего дома.

Внешний вид дома выполнен из кирпича, а мансардные окна второго этажа, которые выступают через крышу позади дома, сделаны из дерева. Наружные стены первого этажа сделаны из массивной кирпичной кладки, а не из кирпичного шпона, как сейчас строят большинство кирпичных домов.

Кирпичный шпон

Сегодняшние современные кирпичные дома состоят из кирпича одинарной толщины, который кладут поверх деревянного каркаса. Деревянные стены можно покрыть изоляционной обшивкой, а пустоты в деревянных стенах можно заполнить изоляцией.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков по изоляции.

Массивная кладка и пена

Стены из массивной кладки можно изолировать современными пенопластами, которые отделяют внешний слой кладки от внутреннего слоя, но этот метод строительства не был широко распространен, когда строился ваш дом.

Дешевое топливо

Большинство домов из массивного кирпича, построенных в 1950-х и 1960-х годах, были построены в то время, когда затраты на электроэнергию были очень низкими. Строители не беспокоились об изоляции, и печи оказались эффективными на 60 процентов.

Но нефтяное эмбарго на Ближнем Востоке 1970-х все изменило, и стоимость энергии взлетела, как ястреб в небе.

Видео о пеноизоляции стен подвала

Посмотрите это видео, чтобы узнать, как можно использовать пену внутри подвалов, чтобы замедлить потерю энергии.

Кирпич и блок

Каменщики, строившие постройки, использовали отделочный кирпич для внешней облицовки, который обычно был около четырех дюймов в глубину. Внутренний слой каменной стены часто представлял собой бетонный блок или шлакоблок, который также был чуть меньше четырех дюймов в глубину.

Эти блоки были заложены сразу за наружным кирпичом. Если вы можете определить, что ваши кирпичные стены имеют толщину около восьми дюймов, вы знаете, что между кирпичом и скрытым блоком нет пенопласта.

Типичная общая толщина стен для дома, построенного таким образом, составляет:

  • 8 +/- дюймов для кирпича и блока
  • 3/4 дюйма для планки обрешетки прибитой к колодке
  • 1 / 2-3 / 4 дюйма для внутреннего гипсокартона

Измерьте свою стену

В сумме получается около 9 с половиной дюймов. Вы можете довольно точно измерить это у окна с помощью 4-футовой линейки или уровня, который вы положите на стену.

Сдвиньте его по стене, пока кончик не выйдет за оконное стекло.Измерьте расстояние между кончиком уровня или линейкой и стеклом.

Сделайте то же самое с другой стороны стены. Сложите два измерения плюс толщину стекла.

После того, как кладка была завершена, плотники следовали за ней и прибивали к каменным стенам полоски опалубки толщиной 3/4 дюйма и шириной около двух дюймов. Эти деревянные полоски обычно помещались на 16 дюймов по центру и прикреплялись к каменным стенам закаленными гвоздями . Затем к полосам обрешетки прибили большие листы штукатурки на основе гипса, и окончательно наложили штукатурку на дощечки обрешетки.

Узкое место

Если ваш дом построен таким образом, вы можете увидеть свою проблему. Единственное свободное пространство, доступное для изоляции, — это узкое 3/4-дюймовое пространство между полосами обрешетки.

Вы можете убедиться, что это узкое пустое пространство существует, проделав отверстие диаметром два дюйма в нескольких внешних стенах. Сделайте это за мебелью или в шкафу на внешней стене.

Long ROI

Если вы обнаружите, что между обратной стороной штукатурки или гипсокартона и началом облицовки блока осталось всего 3/4 дюйма, вы никогда не получите окупаемости или окупаемости инвестиций в виде экономии энергии в вашем доме. срок службы за сумму, которую будет стоить общая работа, включая всю очистку, повторную штукатурку и перекраску.

Я говорю это, даже если бы вы могли изолировать это пространство лучшей изоляцией из пенопласта, доступной в настоящее время.

Энергоаудит

Вы можете инвестировать в энергоаудит и попросить специалиста по энергоаудиту сказать вам, где вы теряете больше всего энергии в своем доме. Это могут быть не стены.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков по энергоаудиту.

Пенопласт для деревянных полов

Посмотрите это видео, чтобы узнать, как использовать пенопласт в системе деревянных полов.

Снаружи сложно

Подрядчики, с которыми вы говорили, верны. Попытка выполнить работу снаружи представляет множество проблем. Во-первых, швы раствора часто не шире, чем полдюйма.

Крошечный изоляционный инструмент нужно вставить на восемь дюймов, а затем каким-то образом повернуть под острым углом в 90 градусов, чтобы распылить изоляцию вверх, вниз и в стороны. Специализированная насадка действительно может существовать, но тогда вы должны задаться вопросом, заполнена ли вся полость изоляцией.

Удар по полосе

Более того, полосы обшивки представляют собой проблему. Их нельзя увидеть снаружи вашего дома, и отверстие, просверленное в кирпиче в месте обрешетки, было бы бесполезным. Просверливание отверстий большего размера внутри дома позволяет подрядчикам увидеть, не пропустили ли они планку обрешетки, и упрощает установку изоляции.

Забудьте об этом

Но если бы это был я, я бы даже не пытался утеплять стены. Я чувствую, что вы можете сэкономить больше энергии, сосредоточив свои усилия на предотвращении утечек воздуха, установке лучших энергоэффективных окон и наружных дверей и улучшении теплоизоляции вашего чердака.

Расчет потерь тепла

Подсчитать экономию энергии для изоляции узкого 3/4-дюймового пространства стены довольно просто. Подрядчики по отоплению и охлаждению занимаются этим годами. Они должны выполнить расчеты теплопотерь и притока тепла, которые позволят им правильно определить размеры печей, котлов и кондиционеров.

Компании, которые продают это оборудование подрядчикам, часто имеют сложные компьютерные программы, которые могут быстро сказать вам, сколько британских тепловых единиц дополнительной энергии требуется для обогрева или охлаждения дома, не имеющего теплоизоляции в этом узком пустом пространстве. Я видел расхождения в расчетах, и они действительно очень малы.

Утечки окон и воздуха

Но когда вы начинаете улучшать характеристики окон, устанавливая окна с высокоэффективным покрытием Low-E, общим значением R, возможно, на 500 процентов выше, чем у оригинальных окон, и шокирующе низкой скоростью инфильтрации воздуха, вы начинаете серьезно расходовать энергию. успехи в экономии. Добавление отражающих фольг-лучистых барьеров на чердаках в дополнение к улучшенной изоляции также может помочь сэкономить деньги на электроэнергию.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков по изоляции.

Колонка 610

Нужна ли утеплитель для кирпичного дома?

Кирпич — это древний материал, из которого веками строили дома. Но означает ли это, что кирпич удовлетворяет текущие потребности дома в энергии и нуждается ли кирпичный дом в теплоизоляции?

Самые ранние известные кирпичные дома, датируемые 7000 годом до нашей эры в Турции, в основном были сделаны из глиняных блоков, оставленных сушиться на жарком солнце, пока они не затвердеют.Древние кирпичи использовались для строительства прочных стен, полов и мостов и были революционными для своего времени. Высушенные на солнце кирпичи оставались стандартным строительным материалом до тех пор, пока древние римляне около 3000 г. до н.э. не начали обжигать глиняные кирпичи в глиняных печах. Это значительно увеличило их долговечность и прочность. Современные кирпичи, которые мы используем сегодня, производятся методом экструзии. Глина и сланец с низким содержанием влаги помещают в формы, дают застыть, а затем разрезают на более мелкие части, чтобы сформировать отдельные кирпичи.Наконец, кирпичи обжигаются при высоких температурах, в результате чего получаются прочные кирпичи одинакового размера.

Хотя кирпичи обладают естественными изоляционными свойствами со значением R около 0,80, этого недостаточно. Утеплитель вместе с кирпичом — лучший способ утеплить дом и снизить затраты на электроэнергию.

Тип изоляции, которую вы должны использовать, может варьироваться в зависимости от возраста дома и того, как он был построен.

Сколько утепляет кирпич

Кирпич, как правило, обеспечивает лучшую изоляцию, чем другие сайдинговые материалы с коэффициентом сопротивления теплопередаче.80. Для сравнения: винил, дерево и фиброцемент имеют более низкое значение, чем 0,35. Хотя R-значение 0,80 — это немного.

Несмотря на то, что кирпич не имеет высокой R-ценности, он все же помогает поддерживать постоянную внутреннюю температуру благодаря своей тепловой массе и влаге, поглощаемой внутри кирпича. Кирпичи поглощают и сохраняют тепло намного лучше, чем другие сайдинговые материалы, а затем медленно выделяют это тепло в течение дня. Благодаря этому в доме будет прохладнее днем ​​и теплее ночью.

Естественная способность кирпича накапливать и отдавать тепло может быть увеличена за счет включения в конструкцию теплоизоляции. Изоляция повышает энергоэффективность вашего дома и снижает расходы на отопление и охлаждение.

Новый дом из красного кирпича с черной входной дверью и черными ставнями.

Новостройки

Кирпичный сайдинг стал нормой, когда строительные нормы и правила начали требовать изоляции внутри наружных стен. Одним из лучших изоляторов на самом деле является воздух.Самая хорошая изоляция задерживает воздух, поэтому она такая легкая и пушистая, в отличие от кирпичной. Кирпич — не очень хороший изолятор, но современный дом из кирпича — это просто деревянный каркасный дом с кирпичом, используемым в качестве сайдинга, а не конструкционным материалом. Полость между стойками внутри внешних стен — это то, что изолировано.

Кирпич сегодня используется иначе, чем раньше. В более старых домах кирпич использовался в качестве конструкционного, несущего материала. Однако в новых домах его используют в первую очередь в качестве наружной обшивки.

Современные дома имеют каркасы из дерева, стали или бетона с кирпичом, используемым в качестве облицовочного материала.

Кирпичный дом обычно включает в себя мембрану, такую ​​как паронепроницаемая домашняя пленка, такая как Тайвек, или битумная бумага поверх оболочки дома. Когда мы устанавливаем кирпич, мы обычно оставляем узкое воздушное пространство между мембраной и кирпичом. Это дает некоторое пространство для потока воздуха и место, откуда вода может стекать, если попадет за кирпич.

Во время строительства кирпичный сайдинг крепится к каркасу дома металлическими анкерами, известными как «кирпичные шпалы».«Раствор создает равномерные швы между кирпичами. Маленькие отверстия, известные как «отверстия для жидкости», расположены вдоль нижнего ряда кирпичей, чтобы вся вода, попадающая за кирпичи, могла стекать.

Жесткие изоляционные плиты из пенопласта могут использоваться для изоляции массивных стен, таких как бетонные блоки или заливной бетон.

Старый дом из красного кирпича с зелеными ставнями и металлической крышей, без внутренней изоляции стен.

Старые кирпичные дома

Старые кирпичные дома, построенные до вступления в силу современных энергетических кодексов, не были построены с изоляцией.Вот почему в старых домах так дорого отапливать и охлаждать.

Наружные стены были сделаны из кирпича или другой каменной кладки, скрепленных раствором. В некоторых случаях несущие кирпичные стены были построены из двух слоев кирпича, идущих параллельно друг другу с небольшим пространством посередине. Затем пространство засыпали щебнем и раствором. Стены были каменные, без дополнительных утеплителей.

Внутренние стены обычно были каменными или деревянными, обработанными токарным станком и штукатуркой.

Стены также были построены из бетонных блоков или заливного бетона.И без дополнительной изоляции.

Если вы хотите изолировать дом, построенный с использованием этих старомодных строительных технологий, у вас нет другого выбора, кроме как добавить его снаружи стен. Невозможно врезаться в стену, потому что они прочные.

Есть два основных способа утепления старой каменной стены:
  1. К стене добавлена ​​жесткая изоляция из пенопласта. Вы можете добавить жесткий пенопласт как с внешней, так и с внутренней стороны стены. После того, как утеплитель нанесен, вы можете закончить стену как хотите.Внутренние стены обычно отделываются гипсокартоном, штукатуркой или стеновыми панелями. Наружные стены можно облицовывать любым количеством материалов. Например, кирпич, камень, лепнина, винил, фиброцемент, дерево или даже металл.
  2. Стены могут быть обрамлены рядом с каменной стеной. Обычно мы используем стойку 2 × 4 или 2 × 6, расположенную на расстоянии 1/2 дюйма от старой стены. Затем заполняем пустоты утеплителем. Вы можете использовать этот метод как на внешней, так и на внутренней стороне стены. Если это новая внешняя стена, вы должны обшить стену, а затем сбоку.На новой внутренней стене отделайте ее соответствующим образом.

Общие проблемы с утеплением старых кирпичных домов

Основные проблемы утепления старых кирпичных домов — это пространство, время и деньги. Внутри стен нет места для дополнительной теплоизоляции, поэтому ее приходится добавлять снаружи. Это занимает много места. В среднем вы добавите около 4-8 дюймов, включая изоляцию и отделку. Добавление изоляции таким способом требует много времени и средств. Это непростая задача — добавить теплоизоляцию на каждый дюйм ваших стен, а затем закончить стены.Помните, что вам понадобится не только изоляция, но и совершенно новый внешний сайдинг или внутренняя отделка стен. Это вообще того стоит?

Обычно имеет смысл сделать другие части дома более энергоэффективными. Такие вещи, как замена окон и дверей, герметизация утечек воздуха, обеспечение большей изоляции в таких областях, как чердаки и подвалы, а также переход на энергоэффективные системы отопления и охлаждения. В конечном итоге эти изменения могут оказаться более эффективными, чем изоляция дома.

Старый дом из красного кирпича без утепления.

Изоляция внутренней стороны и старой кирпичной стены может вызвать проблемы с влажностью

Для повышения энергоэффективности старые кирпичные дома можно утеплить. Это делается путем добавления слоя изоляции на внутреннюю поверхность стены. Это определенно увеличит R-ценность ваших стен, но есть некоторые недостатки.

Одна из проблем заключается в том, что усиленная изоляция меняет то, как стена справляется с накоплением влаги.Поскольку утепленная кирпичная стена будет холоднее, чем неизолированная кирпичная стена, кирпич будет дольше оставаться влажным. Это связано с тем, что внутри кирпича сохраняется меньше тепла. Тепло уходило из дома через кирпич, который согревал кирпичи. Теперь тепло в помещении останавливается новой изоляцией, поэтому она никогда не нагревает кирпичи. Кирпичи холодеют и не так быстро испаряют влагу.

Еще одна проблема — неравномерное утепление кирпичной стены. Поскольку стена не получает тепла изнутри, единственным источником тепла является солнце.В случае толстой кирпичной стены тепло направляется к внешней стороне стены, в то время как внутренняя сторона остается холодной. Это смещает точку замерзания внутрь к изоляции. Когда стена становится действительно влажной, вода с внешней стороны испаряется от солнечного света, но вода, скопившаяся возле изоляции, может замерзнуть. Это может вызвать повреждение.

Хранение воды внутри кирпичной стены — плохая идея. Если вы планируете утеплить старый кирпичный дом, осмотрите весь кирпич. Убедитесь, что нет трещин или поврежденного раствора, через которые вода может просочиться в стену.Не позволяйте воде проникать в стену, и вы предотвратите повреждение.

Включите воздушный зазор для вентиляции

В более мягком климате с более теплой зимой изоляция рядом с кирпичом может не вызвать проблем. Но мы рекомендуем использовать небольшой воздушный зазор размером около 1/2 дюйма между кирпичом и изоляцией. Зазор обеспечивает вентиляцию за кирпичной стеной, что обеспечивает как энергоэффективность, так и улучшенную сушку.

Воздушный поток также отлично подходит для сушки кирпича, предотвращая образование плесени и грибка.Безусловно, основная причина повреждений домов любой конструкции — вода.

Если потеря тепла является проблемой в вашем старом кирпичном доме, то это решение лучше, чем просто наложение изоляции непосредственно на кирпич. Это займет немного больше времени, но польза стоит затраченных усилий.

Тем не менее, следует учитывать некоторые дополнительные факторы риска:

  • Увеличение количества дождя увеличивает риск, поскольку вода просачивается внутрь и за кирпичную стену.
  • Более холодный климат повышает вероятность того, что температура упадет достаточно низко, чтобы заморозить воду, удерживаемую внутри кирпича.
  • Больше теплоизоляции делает обратную сторону кирпичной стены намного холоднее, поскольку меньше тепла будет проходить через более толстую изоляцию.
  • Кирпич низкого качества обычно пористый, что позволяет воде скапливаться внутри.
  • Плохая установка — важный фактор. Неправильное нанесение раствора может привести к образованию трещин и проникновению воды.

Перед утеплением старых кирпичных стен тщательно их осмотрите. Ищите любые ранее существовавшие повреждения или участки, куда может проникнуть вода.Убедитесь, что стены будут утеплены. Качество кирпича может варьироваться в зависимости от того, где они находятся в стене. Лучшие кирпичи часто использовались для фасада дома, но кирпичи более низкого качества использовались по бокам и сзади дома.

Если вы обнаружите существующее повреждение, устраните его как можно скорее.

Добавить дренажные отверстия для дополнительного дренажа

Добавление изоляции к старой кирпичной стене может вызвать проблемы с влажностью, которые нельзя игнорировать. Основная причина повреждения дома — вода, и вы должны принять все возможные меры предосторожности. Подумайте о добавлении дренажных отверстий, чтобы облегчить дренаж. Вода, которая скапливается за кирпичной стеной и у теплоизоляции, будет стекать через отверстия.

Работа из дома. Просверлите в кирпичной стене ряд дренажных отверстий небольшого диаметра на уровне пола. Наклоните ямы вниз к земле. Их можно оставить пустыми или заполнить дренажными трубками, снабженными фитилями для облегчения дренажа.

Добавьте слой пластика или другой мембраны между изоляцией и кирпичом, чтобы вода не касалась изоляции.

Резюме: Нужна ли утеплитель для кирпичного дома?

Кирпичные дома — это красивый дизайн, не требующий обслуживания, чрезвычайно прочный, служащий на десятилетия дольше, чем любой другой вид сайдинга, и доказано, что он повышает стоимость дома, если они построены правильно. Но старые кирпичные дома практически не имеют теплоизоляции по сравнению с современными кирпичными домами. Нужна ли утеплитель для кирпичного дома? И стоит ли утеплить старый кирпичный дом своих денег? Выбор за вами. Это определенно возможно. Однако это трудоемкая и дорогая работа, и есть альтернативные способы сделать старый кирпичный дом более энергоэффективным.

Я надеюсь, что часть этой информации поможет вам решить, нуждается ли ваш старый кирпичный дом в дополнительной изоляции.

Если у вас есть вопросы или комментарии, напишите нам в любое время.

В ваших кирпичных стенах нет изоляции? Решение — InSoFast!

Ваш старинный кирпичный дом не имеет надлежащей теплоизоляции? Самое простое и экономичное решение — утеплить внутренние каменные стены пенопластовыми панелями InSoFast UX 2.0.

Прелесть InSoFast в том, что панели можно приклеивать непосредственно к бетонным блокам или кирпичным стенам.Компактная конструкция не требует даже снятия старой обрешетки и штукатурки!

Отсутствие теплоизоляции в кирпичных домах особенно проблематично, учитывая наличие лучистого тепла. Кирпич и бетон удерживают эту температуру окружающей среды, и, независимо от того, насколько сильно вы увеличиваете тепло, в доме всегда холодно и сквозняк.

InSoFast решает эту проблему, создавая сплошной буфер, который уменьшает лучистое холодное просачивание из кирпичных стен.Края шпунта и паза на изоляционных панелях образуют блокировку, предотвращающую тепловые мостики.

Не тратьте деньги на нагрев толстых каменных стен. Вместо этого нагрейте фактический воздух в комнате, сократите затраты на электроэнергию и повысьте комфорт.

Варианты изоляции InSoFast

Панель UX 2.0 имеет толщину 2 дюйма и плоскую поверхность, открывающую лицевую сторону встроенных шпилек. Предлагая сплошную изоляцию R-8.5, устойчивый к гниению каркас, дренажные каналы, электрические кабельные каналы и простую, штабелируемую конструкцию блокировки, панель является очень экономичным решением для изоляции внутренних стен, полов и потолков.

Панель EX 2.5 толщиной 2 ½ дюйма — отличный выбор, когда вам нужна более толстая панель с более высоким значением R. Более плотные замки и утопленные шпильки делают барьер EX более прямым и прямым, позволяя перекрывать неровности каменных стен. Непрерывный R-показатель этой панели, равный 10, превосходит по характеристикам стены с традиционным каркасом из войлока R-15 и обеспечивает на 20% большую изоляцию, чем панели UX.

Если вам нравится хороший самодельный проект, позволяющий сэкономить деньги, большинство установок InSoFast можно дополнить минимальным набором инструментов и принадлежностей, включая универсальный нож, пилу (ручную, приспособление, мастерскую или стол), пистолет для герметика и строительный клей.

Где их найти

Изоляционные панели

InSoFast производятся в Айдахо, Массачусетсе и Миннесоте и могут быть бесплатно доставлены прямо на ваш объект в любую точку США. Панель UX 2.0 также можно заказать по специальному заказу во многих магазинах товаров для дома Menards на Среднем Западе.

Узнайте больше об изоляционном решении InSoFast для внутренних каменных стен. Посетите наш веб-сайт для получения информации о заказе образцов.

ИЗОЛЯЦИОННЫЕ БЕТОННЫЕ СТЕНЫ — NCMA

ВВЕДЕНИЕ

Разнообразие конструкций стен из бетонной кладки предусматривает ряд изоляционных стратегий, в том числе: внутренняя изоляция, изолированные полости, изоляционные вставки, вспененная изоляция, гранулированная заливка в пустотах блоков и системы внешней изоляции.Каждая конструкция каменной стены имеет разные преимущества и ограничения в отношении каждой из этих стратегий изоляции. Выбор утеплителя будет зависеть от желаемых тепловых свойств, климатических условий, простоты строительства, стоимости и других критериев проектирования.

Обратите внимание, что расположение изоляции внутри стены может повлиять на расположение точки росы и, следовательно, повлиять на потенциал конденсации. См. TEK 6-17A, Контроль конденсации в бетонных стенах (ссылка 1) для получения более подробной информации.Точно так же некоторые утеплители могут действовать как воздушный барьер при непрерывной установке и с герметичными стыками. См. TEK 6-14A, Контроль утечки воздуха в бетонных стенах, (ссылка 2) для получения дополнительной информации.

ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ КЛАДКИ

Тепловые характеристики каменной стены зависят от ее стационарных тепловых характеристик (описываемых значением R или U-фактора), а также от характеристик теплоемкости (теплоемкости) стены.На устойчивое состояние и массовые характеристики влияют размер и тип кладки, тип и расположение изоляции, отделочные материалы и плотность кладки. Конструкции из бетонных смесей с меньшей плотностью приводят к более высоким R-значениям (т. Е. Более низким U-факторам), чем бетоны с более высокой плотностью.

Термическая масса описывает способность материалов накапливать тепло. Из-за своей сравнительно высокой плотности и удельной теплоемкости кладка обеспечивает очень эффективное аккумулирование тепла. Стены из кирпичной кладки остаются теплыми или прохладными еще долгое время после отключения отопления или кондиционирования воздуха. Это, в свою очередь, эффективно снижает нагрузку на отопление и охлаждение, смягчает колебания температуры в помещении и переносит нагрузку на отопление и охлаждение на непиковые часы. Благодаря значительным преимуществам собственной тепловой массы бетонной кладки, здания с бетонной кладкой могут обеспечивать такие же характеристики, как и каркасные здания с более сильной изоляцией.

Преимущества тепловой массы были включены в требования энергетического кодекса, а также в сложные компьютерные модели. Энергетические нормы и стандарты, такие как Международный кодекс энергосбережения (IECC) (исх.5) и Стандарт энергоэффективности для зданий, за исключением малоэтажных жилых домов, Стандарт ASHRAE / IESNA 90.1 (ссылка 6), допускают, чтобы бетонные стены из каменной кладки имели меньшую изоляцию, чем системы каркасных стен, для удовлетворения энергетических требований.

Хотя термической массы и присущего R-value / U-фактора бетонной кладки может быть достаточно, чтобы соответствовать требованиям энергетического кодекса (особенно в более теплом климате), бетонные стены кладки часто требуют дополнительной изоляции. Когда они это сделают, существует множество вариантов изоляции бетонных каменных конструкций.При необходимости бетонная кладка может обеспечить стены с R-значениями, превышающими минимальные нормы (см. Ссылки 3, 4). Однако для общей экономии проекта отрасль предлагает параметрический анализ для определения разумных уровней изоляции для элементов ограждающих конструкций здания.

Эффективность тепловой массы зависит от таких факторов, как климат, конструкция здания и положение изоляции. Влияние положения изоляции обсуждается в следующих разделах. Однако обратите внимание, что в зависимости от выбранного метода соответствия нормам положение изоляции может не отражаться в конкретных нормах или стандартах.

Существует несколько методов соответствия требованиям IECC к энергии. Один из вариантов, предписываемые значения R IECC (таблица IECC 502. 2 (1)), требует «непрерывной изоляции» бетонной кладки и других массивных стен. Имеется в виду изоляция, не прерываемая обшивкой или стенками бетонных блоков. Примеры включают жесткую изоляцию, приклеенную к внутренней части стены с использованием каркаса и гипсокартона, нанесенного поверх изоляции, непрерывную изоляцию в каменной полой стене, а также системы внешней изоляции и отделки.Если бетонная стена из каменной кладки не будет включать непрерывную изоляцию, есть несколько других вариантов соответствия требованиям IECC — бетонные стены из каменной кладки не обязательно должны иметь непрерывную изоляцию, чтобы соответствовать IECC. См. TEK 6-12C, Международный кодекс по энергосбережению и бетонной кладке, и TEK 6-4A, Соответствие энергетическому кодексу с помощью COMcheck (ссылки 7, 8).

ВНУТРЕННЯЯ ИЗОЛЯЦИЯ

Внутренняя изоляция — это изоляция, нанесенная на внутреннюю сторону бетонной кладки, как показано на Рисунке 1.Изоляция может быть жесткой панелью (экструдированный или пенополистирол или полиизоцианурат), пенополиуретаном с закрытыми порами, пеностеклом, волокнистым войлоком или волокнистой выдувной изоляцией (однако следует учитывать, что волокнистая изоляция чувствительна к влаге). Внутренняя поверхность стен обычно отделывается гипсокартоном или вагонкой.

Внутренняя изоляция позволяет использовать открытую кладку снаружи, но изолирует кладку от внутренней части здания и, таким образом, может уменьшить воздействие тепловой массы.

В случае жесткой теплоизоляции из плит используется клей, чтобы временно удерживать изоляцию на месте, пока применяются механические крепления и защитная отделка. Можно использовать мехи и удерживать их от лицевой стороны кладки с помощью распорок. Пространство, создаваемое распорками, обеспечивает защиту от влаги, а также удобное и экономичное место для дополнительной изоляции, проводки или труб.

В качестве альтернативы можно установить деревянную или металлическую обшивку с изоляцией между обшивкой. Размер обшивки определяется типом изоляции и требуемым значением R. Поскольку обрешетка проникает в изоляцию, ее свойства необходимо учитывать при анализе тепловых характеристик стены. Проходы стали через изоляцию значительно влияют на тепловое сопротивление, проводя тепло от одной стороны изоляции к другой. Несмотря на то, что он не такой проводящий, как металл, термическое сопротивление древесины и площадь поперечного сечения проникновения деревянной опалубки следует принимать во внимание при определении общих значений R.Для получения дополнительной информации см. TEK 6-13A, Мосты холода в стеновых конструкциях (ссылка 9).

Пенополиуретан с закрытыми порами обычно устанавливается между внутренней обшивкой. Пена наносится в виде жидкости и расширяется на месте. Правильное обучение помогает обеспечить качественный монтаж. Пена устойчива к пропусканию воздуха и водяного пара.

При использовании внутренней изоляции в бетонную кладку можно укладывать как вертикальное, так и горизонтальное армирование с частичной или полной затиркой, не прерывая изоляционный слой.

Прочность, атмосферостойкость и ударопрочность наружной части стены остаются неизменными с добавлением внутренней изоляции. Ударопрочность внутренней поверхности определяется внутренней отделкой.

Рисунок 1 — Примеры внутренней изоляции

ИНТЕГРАЛЬНАЯ ИЗОЛЯЦИЯ

На рисунке 2 показаны некоторые типичные интегральные изоляционные материалы в одинарных кирпичных стенах.Интегральная изоляция — это изоляция, помещенная между двумя слоями термической массы. Примеры включают изоляцию, помещенную в бетонные сердечники кладки и непрерывную изоляцию в стене с полостью кладки (обратите внимание, что изолированная стена с полостью кладки также может рассматриваться как внешняя изоляция, если не принимать во внимание тепловое воздействие массы шпона).

Со встроенной изоляцией некоторая часть тепловой массы (кирпичной кладки) непосредственно контактирует с воздухом в помещении, что обеспечивает превосходные преимущества тепловой массы, позволяя использовать открытую кладку как снаружи, так и внутри.

Многослойные полые стены содержат изоляцию между двумя слоями кладки. Сплошная изоляция полости сводит к минимуму тепловые мосты. Ширину полости можно изменять для достижения широкого диапазона значений R. Изоляция полости может быть жесткой плитой, пенополиуретаном с закрытыми порами или насыпным заполнителем. Для дальнейшего повышения тепловых характеристик жилы резервного провода можно изолировать.

Когда в полости используется изоляция из жестких плит, обычно в первую очередь завершается внутренняя кладка.Изоляция предварительно надрезается или надрезается производителем, чтобы облегчить установку между стяжками. Изоляция плит может быть прикреплена с помощью клея или механических креплений. Плотные стыки между изоляционными плитами максимизируют тепловые характеристики и уменьшают утечку воздуха. В некоторых случаях стыки между досками заделываются в расширяемый валик герметика, либо заделываются, либо заклеиваются лентой, чтобы действовать как воздушный барьер.

Интегральная изоляция, помещаемая в сердечники кладки, обычно представляет собой вставки из формованного полистирола, пенопласт или вспененный перлит или гранулированный вермикулит.Что касается опалубки, используемой для внутренней изоляции, при определении тепловых характеристик стены следует учитывать тепловое сопротивление бетонных стенок кладки и любых заполненных раствором заполнителей (см. ТЭК 6-2C, ссылка 3, табличные значения R для стены с утеплителем). При использовании изоляции жилы изоляция должна занимать все незакрепленные пространства жилы (хотя некоторые жесткие вставки сконфигурированы для размещения арматурной стали и раствора в одной ячейке).

Пенопластовая изоляция устанавливается в сердцевину кладки после завершения стены.Установщик либо заполняет стержни сверху стены, либо закачивает пену через небольшие отверстия, просверленные в кладке. Пена может быть чувствительной к температуре, условиям смешивания или другим факторам. Поэтому следует тщательно соблюдать инструкции производителя, чтобы избежать чрезмерной усадки из-за неправильного смешивания или размещения пены.

Вставки из полистирола могут быть помещены в сердцевину обычных каменных блоков или использованы в специально разработанных элементах. Вставки доступны во многих формах и размерах, чтобы обеспечить диапазон значений R и приспособиться к различным условиям конструкции.В предизолированную кладку вставки устанавливаются производителем. Также доступны вставки, которые устанавливаются на строительной площадке.

Специально разработанные бетонные блоки для каменной кладки могут включать перегородки уменьшенной высоты для размещения вставок в сердцевинах. Такие полотна также уменьшают образование тепловых мостиков через кладку, поскольку уменьшенная площадь полотна обеспечивает меньшую площадь поперечного сечения для теплового потока через стену. Чтобы еще больше уменьшить тепловые мосты, некоторые производители разработали бетонные блоки с двумя поперечными перемычками, а не с тремя.

Вертикальная и горизонтальная арматура, залитая в сердцевины бетонной кладки, может потребоваться для структурных характеристик. Заливаемые ядра изолируются от изолируемых ядер путем нанесения раствора на перемычки, чтобы ограничить затирку. Гранулированная или поролоновая изоляция помещается в незацементированные стержни внутри стены. Затем определяется тепловое сопротивление на основе среднего значения R площади стены (пояснения и пример расчета см. В TEK 6-2C, ссылка 3). Некоторые жесткие вставки сконфигурированы для размещения арматурной стали и цементного раствора, чтобы обеспечить как тепловую защиту, так и структурные характеристики.При использовании вставок в залитой заделкой конструкции должны соблюдаться требуемые нормами минимальные размеры пространства для затирки (см. TEK 3-2A, ссылка 10).

Зернистые засыпки закладываются в ядра кладки по мере укладки стены. Обычно заливки заливаются прямо из пакетов в сердцевины. Обычно происходит небольшое оседание, но оно относительно мало влияет на общую производительность. Гранулированный наполнитель имеет тенденцию вытекать из любых отверстий в стеновой системе. Следовательно, дренажные отверстия должны иметь изнутри некоррозионные экраны или фитили, чтобы удерживать наполнитель и позволять дренаж воды.Пчелиные ямы или другие щели в швах раствора следует заполнить. Кроме того, просверленные анкеры, устанавливаемые после изоляции, требуют специальных процедур установки, чтобы предотвратить потерю гранулированного наполнителя.

Рисунок 2 — Примеры интегральной изоляции

НАРУЖНАЯ ИЗОЛЯЦИЯ

Наружные утепленные каменные стены — это стены, которые имеют теплоизоляцию с внешней стороны от тепловой массы.В этих стенах сплошная внешняя изоляция окружает кладку, сводя к минимуму влияние тепловых мостов. Это помещает тепловую массу внутрь изоляционного слоя. Наружная изоляция удерживает кирпичную кладку в непосредственном контакте с кондиционированным воздухом в помещении, обеспечивая наибольшее тепловое преимущество из всех трех стратегий изоляции.

Наружная изоляция также снижает потери тепла и движение влаги из-за утечки воздуха при герметизации стыков между изоляционными плитами. Наружная изоляция сводит на нет эстетическое преимущество открытой кладки.Кроме того, изоляция требует защитного покрытия для сохранения прочности, целостности и эффективности изоляции.

При наружной штукатурке применяется армирующая сетка для усиления финишного покрытия, повышения трещиностойкости и ударопрочности. Для этого используется стекловолоконная сетка, нержавеющая тканая проволочная сетка или металлическая обрешетка. После того, как сетка установлена, через изоляцию вводятся механические крепления, которые надежно закрепляются в бетонной кладке.Механические застежки могут быть металлическими или нейлоновыми, хотя нейлон ограничивает теплопотери через застежки.

После механического крепления утеплителя и армирующей сетки к кладке на поверхность притирается финишное покрытие. Эта поверхность придает стене окончательный цвет и текстуру, а также обеспечивает устойчивость к погодным условиям и ударам.

Рисунок 3 — Пример внешней изоляции

ЗАЯВКИ НИЖЕГО СОРТА

Каменные стены ниже уровня грунта обычно используют одинарную конструкцию стены, которая может обеспечивать внутреннюю, интегральную или внешнюю изоляцию.

Наружная или встроенная изоляция эффективна для снижения внутренней температуры и для смещения пиковых энергетических нагрузок. Типичная обшивка, используемая для внутренней изоляции, обеспечивает место для прокладки электрических и сантехнических линий, а также удобна для установки гипсокартона или другой внутренней отделки.

При использовании стратегии внешней или интегральной изоляции, архитектурные бетонные блоки из каменной кладки обеспечивают законченную поверхность внутри. Использование гладких формованных элементов у основания стены облегчает стяжку плиты.После заливки плиты формовочная полоса, также служащая дорожкой качения, может быть размещена напротив гладкого первого слоя. Остальная часть стены может быть построена из гладких, разрезных, ребристых, шлифованных, рифленых или других архитектурных бетонных блоков.

Изоляция на внешней стороне нижних участков стены временно удерживается на месте с помощью клея до тех пор, пока не будет засыпана засыпка. Та часть жесткой доски, которая выступает над уровнем земли, должна быть механически прикреплена и защищена.

Список литературы

  1. Контроль конденсации в бетонных стенах, TEK 6-17A. Национальная ассоциация бетонщиков, 2000.
  2. Контроль утечки воздуха в бетонных стенах, TEK 6-14A. Национальная ассоциация бетонщиков, 2011.
  3. R-Значения и U-Факторы для одинарных бетонных стен Wythe, TEK 6-2C. Национальная ассоциация бетонщиков, 2013.
  4. Значения R для бетонных стен с несколькими витками, TEK 6-1C.Национальная ассоциация бетонщиков, 2013.
  5. Международный кодекс энергосбережения. Совет Международного кодекса, 2003, 2006 и 2009 годы.
  6. Стандарт энергоэффективности для зданий, кроме малоэтажных жилых домов, стандарт ASHRAE / IESNA 90. 1. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Общество инженеров по освещению, 2001, 2004 и 2007 годы.
  7. Международный кодекс энергосбережения и бетонная кладка, TEK 6-12C. Национальная ассоциация бетонных каменщиков, 2007.
  8. Соответствие энергетическому кодексу
  9. с использованием COMcheck TEK 6-4A. Национальная ассоциация бетонщиков, 2007.
  10. Тепловые мосты в стеновых конструкциях, ТЭК 6-13А. Национальная ассоциация бетонных каменщиков, 1996.
  11. Заливка бетонных стен, ТЕК 3-2А. Национальная ассоциация бетонных каменщиков, 2005.

NCMA TEK 6-11A, доработка 2010 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Как утеплить старый кирпичный дом

Размещено

Автор: Стив Максвелл

Утепление старого, кирпичного дома

Q: Как утеплить стены дома из двойного кирпича? Дом был построен в 1950 году. Один подрядчик говорит, что может просверлить отверстия в штукатурке и надуть изоляцию в пространство между кирпичами, но другой говорит, что это не сработает.

A: Даже несмотря на то, что сейчас лето, стоит задуматься о повышении эффективности отопления дома.И хотя, безусловно, можно просверлить отверстия и попытаться взорвать изоляцию в ваших стенах, есть вероятность, что пространство забито затвердевшими кусками раствора, которые упали в пространство, когда кирпичи взлетели вверх. Это предотвратит попадание неплотной изоляции во все укромные уголки и щели, и даже если это произойдет, влажность, вероятно, будет проблемой. Кирпичи плохо удерживают дождевую воду, особенно старые кирпичи. Тем не менее, введение медленно поднимающейся пены в полость стены является гораздо более перспективным.

Вы можете выполнить эту работу самостоятельно, используя набор для распыления пены, а составы с медленным подъемом специально созданы таким образом, чтобы пена расширялась и медленно проникала в полости стен.Он особенно хорошо работает с пустотелыми деревянными каркасными стенами, но работает и с кирпичом, если вы примете особые меры, чтобы «увидеть», куда идет пена, сверлить и распылить соответственно. Пена Tiger Foam (www.tigerfoam.ca; 888.844.3736) — единственный известный мне в Канаде источник медленных наборов пены для распыления. Этот материал выделяет тепло при отверждении, что позволяет использовать инфракрасную камеру, чтобы увидеть, где пена залезла, а где нет.

Другой подход включает нанесение двухдюймового экструдированного пенополистирола на внутреннюю или внешнюю поверхность внешних стен.Это большая работа, связанная с сложной отделкой окон и дверей, но она действительно работает. Проблема в том, что это имеет смысл только в том случае, если вы планируете установить новый сайдинг снаружи или гипсокартон внутри.

Чтобы увидеть процесс впрыска пены, используемый для обогрева дома с неизолированным деревянным каркасом стены, щелкните ниже.

% PDF-1.7 % 2233 0 объект > эндобдж xref 2233 90 0000000016 00000 н. 0000004149 00000 п. 0000004472 00000 н. 0000004526 00000 н. 0000004656 00000 н. 0000005014 00000 н. 0000005783 00000 н. 0000005822 00000 н. 0000005937 00000 н. 0000006208 00000 н. 0000006884 00000 н. 0000007791 00000 н. 0000008354 00000 п. 0000008611 00000 п. 0000009231 00000 п. 0000009856 00000 н. 0000010107 00000 п. 0000010743 00000 п. 0000011178 00000 п. 0000011436 00000 п. 0000011900 00000 н. 0000061617 00000 п. 0000093263 00000 п. 0000131169 00000 н. 0000150731 00000 н. 0000153382 00000 н. 0000200230 00000 н. 0000335648 00000 н. 0000335723 00000 н. 0000335803 00000 н. 0000335897 00000 н. 0000335954 00000 н. 0000336130 00000 н. 0000336187 00000 н. 0000336428 00000 н. 0000336484 00000 н. 0000336602 00000 н. 0000336734 00000 н. 0000336999 00000 н. 0000337055 00000 н. 0000337237 00000 н. 0000337355 00000 н. 0000337524 00000 н. 0000337580 00000 н. 0000337690 00000 н. 0000337836 00000 н. 0000337985 00000 н. 0000338041 00000 н. 0000338231 00000 п. 0000338343 00000 п. 0000338469 00000 н. 0000338525 00000 н. 0000338645 00000 н. 0000338701 00000 н. 0000338805 00000 н. 0000338861 00000 н. 0000338965 00000 н. 0000339021 00000 н. 0000339131 00000 п. 0000339187 00000 н. 0000339303 00000 н. 0000339359 00000 н. 0000339477 00000 н. 0000339533 00000 н. 0000339590 00000 н. 0000339647 00000 н. 0000339704 00000 н. 0000339826 00000 н. 0000339883 00000 н. 0000339940 00000 н. 0000339997 00000 н. 0000340201 00000 н. 0000340258 00000 н. 0000340384 00000 п. 0000340441 00000 н. 0000340627 00000 н. 0000340684 00000 н. 0000340870 00000 н. 0000340927 00000 н. 0000340984 00000 н. 0000341042 00000 н. 0000341208 00000 н. 0000341266 00000 н. 0000341386 00000 н. 0000341444 00000 н. 0000341610 00000 н. 0000341668 00000 н. 0000341725 00000 н. 0000003929 00000 н. 0000002143 00000 п. трейлер ] / Назад 2520456 / XRefStm 3929 >> startxref 0 %% EOF 2322 0 объект > поток h ޴ VytLwKfeԒ! b_tNQ [«X * ձ RKZ> Z {崧 ޛɴ G ۿ

Модернизация внутренней изоляции каменных стен

Введение

Снижение энергопотребления зданий становится все более настоятельной необходимостью из-за совокупных требований энергетической безопасности. , рост затрат на энергию и необходимость снижения экологического ущерба от потребления энергии.В результате значительного объема исследований были разработаны руководства и технологии, которые помогут проектировщикам и владельцам значительно снизить потребление энергии в новых зданиях. Однако существует огромное количество существующих зданий, подавляющее большинство которых имеют плохо изолированные ограждения. Повышение энергоэффективности этого фонда зданий станет очень важной частью перехода Северной Америки от региона, зависящего от импорта ископаемого топлива, к низкоуглеродной самодостаточной экономике.

Модернизация, реконструкция и переоборудование зданий для новых целей связаны с многочисленными проблемами.Социально, культурно и экономически важный класс зданий — это несущие здания из кирпичной кладки, построенные, как правило, до Второй мировой войны. Добавление изоляции к стенам таких каменных зданий в холодном, особенно холодном и влажном климате может в некоторых случаях вызвать проблемы с производительностью и долговечностью. Многие из тех же принципов применимы к внутренней изоляции стен CMU с каменной облицовкой, широко используемой в течение десятилетий после Второй мировой войны.

В этом дайджесте рассматриваются принципы контроля влажности, которым необходимо следовать для успешной утепленной модернизации сплошной несущей кирпичной стены.Представлены и сопоставлены различные возможные подходы к модернизации таких стен.

Влажный баланс

Основной проблемой при изоляции старых несущих кирпичных зданий в холодном климате является возможность повреждения кирпичной кладки от замерзания и гниения любой заделанной деревянной конструкции. Обе проблемы связаны с избыточным содержанием влаги, и поэтому уместно провести анализ влажности в ограждающих конструкциях здания.

Чтобы возникла проблема, связанная с влажностью, должны быть выполнены как минимум пять условий:

  1. должен быть доступен источник влаги,

  2. должен быть путь или средства для перемещения этой влаги,

  3. должна присутствовать некоторая движущая сила, вызывающая движение влаги,

  4. задействованный материал (материалы) должен быть восприимчивым к повреждению от влаги, и

  5. содержание влаги должно превышать безопасное содержание влаги в материале в течение достаточного периода времени. .

Чтобы избежать проблем с влажностью, теоретически можно было бы исключить любое из перечисленных выше условий. В действительности практически невозможно удалить все источники влаги, построить стены без изъянов или устранить все силы, приводящие к перемещению влаги. Также неэкономично использовать только те материалы, которые не подвержены повреждениям от влаги. Поэтому на практике обычно учитываются два или более из этих предварительных условий, чтобы уменьшить вероятность превышения безопасного содержания влаги и время, в течение которого содержание влаги будет превышено.

Вся конструкция корпуса требует баланса смачивания и высыхания ( Рисунок 1 ). Поскольку смачивание происходит в разное время, чем сушка, хранение сокращает время между смачиванием и сушкой. Если соблюдать баланс между смачиванием и сушкой, влага не будет накапливаться с течением времени, безопасное содержание влаги не будет превышено, а проблемы, связанные с влажностью, маловероятны. Однако при оценке риска повреждения из-за влаги всегда следует учитывать емкость хранения, а также степень и продолжительность смачивания и высыхания.



Рис. 1:
Аналогия баланса влажности.

Четыре основных источника влаги для ограждения надземного здания ( Рисунок 2 ):

  1. осадки, особенно проливной дождь,

  2. водяной пар в воздухе, переносимый диффузией и / или движение воздуха через стену (изнутри или снаружи),

  3. встроенной и накопленной влаги и

  4. жидких и связанных грунтовых вод.


Рисунок 2:
Источники и механизмы влаги для произвольной стены шкафа.


Способность сборки к высыханию является важным фактором при оценке ее уязвимости к проблемам влажности. Влага обычно удаляется из корпуса с помощью ( Рисунок 3 ):

  1. испарение воды на внутренней и внешней поверхности, переносимой капиллярным отсасыванием через микроскопические поры;

  2. перенос пара путем диффузии (через микроскопические поры), утечки воздуха (через трещины и отверстия) или и того, и другого, наружу или внутрь;

  3. дренаж через щели, щели и отверстия под действием силы тяжести; и

  4. вентиляция (вентиляционная сушка), преднамеренный поток воздуха за облицовкой.


Рисунок 3:
Механизмы отвода влаги.

Зачем модернизировать несущие кирпичные стены

Стены ограждающих конструкций многих старых зданий состоят из нескольких слоев кирпичной кладки, цемента, извести или цементно-известкового раствора. Внутри может быть открытая кладка, но часто она завершается деревянной обрешеткой и / или штукатуркой. В институциональных зданиях, особенно построенных позже в этот период, один или несколько слоев полой глиняной или терракотовой плитки могут быть добавлены в интерьер и отделаны штукатуркой.Полые внутренние перемычки обеспечивали как повышенную изоляцию, так и пространство для работы сантехнических служб. Начиная со Второй мировой войны, внутренний слой кладки часто состоял из бетонных блоков, соединенных с наружными каменными облицовками.

Несущие кирпичные здания из кирпичной кладки обладают потенциалом для длительного срока службы — именно по этой причине многие из них до сих пор существуют и доступны для ремонта и переоборудования после срока службы более 50–100 лет. Однако реалии растущих затрат на электроэнергию, повышение стандартов комфорта пассажиров и недопустимость экологического ущерба из-за чрезмерных потерь энергии на кондиционирование помещения означают, что современные ремонтные работы должны включать средства уменьшения теплового потока через ограждение.

Несущая кирпичная кладка прошлого имеет широкий спектр тепловых свойств, но можно предположить, что обычная кирпичная кладка средней плотности (от 80 до 110 фунтов на фут) обеспечивает R-значение от 0,25 до 0,33 рэнда на дюйм. Кирпич более высокой плотности (более 125 фунтов на квадратный фут) имеет более низкое тепловое сопротивление, около 0,15 / дюйм. Следовательно, стенка толщиной в три витка (12 дюймов) обеспечивает значение R от 3 до 4 плюс коэффициенты поверхностной теплопередачи («воздушные пленки») другого R1. Если кладка намокнет, показатель R снизится. Стена CMU с наружной облицовкой из кирпича имеет аналогичный уровень производительности.Этот уровень изоляции слишком низкий для многих практических целей и может даже привести к проблемам с конденсацией, если уровень влажности внутри помещения будет оставаться слишком высоким. Это особенно актуально, если использование здания изменено на музей или галерею. Однако даже переоборудование склада в квартиру на чердаке может изменить внутренние условия в достаточной степени, чтобы вызвать проблемы. Следовательно, по многим причинам часто принимается решение добавить изоляцию к стенам во время переоборудования и ремонта, поскольку в настоящее время это возможно с наименьшими нарушениями.

Чтобы обеспечить достижение целей комфорта, энергоэффективности и долговечности, окна, крыши, подвалы и воздухонепроницаемость также должны быть включены в любую оценку потенциала модернизации здания. Значительные улучшения производительности этих других компонентов ограждающих конструкций здания могут значительно улучшить общие характеристики здания.

Во многих случаях добавление теплоизоляции, уменьшение утечки воздуха и высокоэффективные окна не только сокращают потребление энергии, улучшают комфорт и предотвращают конденсацию на внутренней поверхности, но также позволяют создавать меньшие, менее архитектурно интрузивные и менее дорогие системы ОВК. быть установлен.

Модернизация внешней изоляции

С точки зрения строительной науки, модернизация внешней изоляции предлагает самый простой, самый большой и минимальный подход к повышению термического сопротивления корпуса, воздухонепроницаемости и сопротивления проникновению дождя. В то же время, модернизация внешнего ограждения увеличивает долговечность существующей стены больше, чем любой другой подход (поддерживая постоянную температуру и устраняя все источники увлажнения), и обеспечивает непрерывность всех контрольных слоев.По существу, любой уровень производительности может быть достигнут с внешней модификацией, как существующий корпус используется только в качестве опорной конструкции.

Однако существует множество причин, по которым нельзя использовать модернизацию внешней изоляции, включая, конечно, необходимость защиты эстетической ценности внешнего фасада здания.

Рисунок 4: Модернизация внешней теплоизоляции является предпочтительным решением в области строительной науки.

Возможность проблем с влажностью при модернизации интерьера

Ремонт любой стены может нарушить баланс влажности, и на практике есть примеры, когда это нарушение привело к повреждению или проблемам с производительностью. Механизмы повреждения, вызывающие озабоченность, — это в первую очередь замораживание-оттаивание и субфлуоресценция солей. Оба этих механизма представляют собой проблему только в холодную погоду, а наиболее опасный из них, замораживание-оттаивание, может происходить только при температурах значительно ниже нуля, когда кирпичная кладка практически насыщена.Во избежание повреждений, связанных с влажностью, баланс следует четко учитывать в процессе проектирования модернизации (Straube et al 2012).

Добавление теплоизоляции к внутренней части несущей кирпичной стены снизит температурный градиент в кирпичной кладке и уменьшит разницу температур между каменной кладкой и наружным воздухом (Рисунок 5). Оба эти изменения снижают сушильную способность кладки (в частности, снижается способность диффузионной сушки через кирпичную кладку, и может замедляться поверхностное испарение.) Однако капиллярный поток, безусловно, является наиболее мощным механизмом перераспределения влаги, и на него практически не влияет изоляция.

Вода, которая попадает на внутреннюю поверхность теперь изолированной внутренней поверхности кладки, может испаряться с этой поверхности во внутреннюю часть через внутреннюю изоляцию и отделку в более теплую погоду (если паропроницаемость этих внутренних слоев позволяет это).

Поскольку снижение сушильной способности может привести к более высокому содержанию влаги (не обязательно небезопасным уровням, но часто не известно безопасный уровень с какой-либо точностью), было бы разумно одновременно уменьшить смачивание стены (в идеале, эквивалентное или большее количество) для восстановления баланса влажности.Следовательно, модернизация внутренней изоляции каменного здания требует тщательной оценки механизмов увлажнения. Преимущество внешнего переоборудования в долговечности можно оценить, сравнив полученный температурный градиент (рис. 6).


Рисунок 5:
Изменение температурного градиента из-за внутренней изоляции.

Рисунок 6: Изменение температурного градиента из-за внешней изоляции.

В последнее десятилетие оценка морозостойкости кирпичных и каменных кладок значительно расширилась.Результатом исследовательской работы стали методы тестирования и моделирования, позволяющие количественно оценить степень устойчивости к замораживанию-оттаиванию (Mensinga et al 2010, 2014, Lstiburek 2011). Тестирование и оценка позволяют группе количественно оценить риск повреждения при замораживании-оттаивании в процессе эксплуатации после внутренней модернизации и в настоящее время регулярно проводятся лабораториями RDH Building Science Laboratories.

Механизмы смачивания и их контроль

Смачивание, как описано выше, может происходить из-за смачивания дождем (особенно при плохих характеристиках дренажа поверхности), смачивания на уровне земли (от земли, таяния снега, плохого дренажа поверхности).После утечки воздуха через изоляцию важна конденсация воздуха и диффузионная конденсация пара. Все необходимо учитывать (Рисунок 7).

Рисунок 7: Обычные механизмы смачивания каменных стен.

Наибольшее и наиболее интенсивное увлажнение, которое обычно получает существующее здание, связано с выпадением и концентрацией проливного дождя. Места с наибольшей интенсивностью увлажнения (часто в диапазоне от 10 до 100 галлонов на квадратный фут в год в северо-восточной части Северной Америки) — это нижние углы оконных проемов (поскольку окна стекают и концентрируют воду в нижних углах. ) и на уровне (если дренажные детали не предусмотрены должным образом).Контроль потока дождевой воды с поверхности является наиболее важным аспектом контроля влажности кладки. Следовательно, уменьшение смачивания в этих местах за счет использования выступающих подоконников и дренажа основания часто может уменьшить смачивание наиболее критических областей в гораздо большей степени, чем уменьшение высыхания, вызванное изоляцией. Нельзя недооценивать роль выступов (выступы всего лишь на 1 дюйм существенно влияют на смачивание), поясов и выступающих краев капель вдоль подоконников и вершин пилястров.

Добавление теплоизоляции в интерьер также увеличивает потенциал для нового механизма увлажнения — конденсации из-за утечки воздуха. Поскольку любая изоляция или новая внутренняя отделка снизят температуру внутренней поверхности кладки зимой, любой внутренний воздух, который контактирует с этой поверхностью, может конденсироваться (см. Рисунок 5).

При достаточной утечке воздуха и достаточно высокой относительной влажности в помещении этот конденсат может накапливаться быстрее, чем высыхать, и внутренняя поверхность кладки станет насыщенной, в то время как внутренняя поверхность часто опускается ниже точки замерзания.Чтобы предотвратить возможное повреждение от влаги, в том числе повреждение при замораживании-оттаивании, внутри изоляции должен быть предусмотрен воздухонепроницаемый слой.

Наконец, изоляционная кладка внутри может увеличить вероятность конденсационного смачивания, вызванного диффузией. Некоторый контроль диффузии пара необходим, если используется как теплоизоляция с высокой паропроницаемостью, так и влажность внутреннего пространства становится слишком высокой в ​​холодную погоду (от 30% до 40% относительной влажности в холодном климате). Однако в большинстве случаев обычно указываемый пародиффузионный барьер менее 1 перм. США не требуется.Фактически, внутренняя отделка и барьеры с низкой проницаемостью могут отрицательно сказаться на эксплуатационных характеристиках, поскольку такие барьеры для пара препятствуют или исключают возможность высыхания внутри.

Требуемый контроль диффузионного смачивания паров обычно может быть обеспечен с помощью типичной латексной краски, полупроницаемых изоляционных материалов, умных замедлителей парообразования (продуктов, которые снижают паропроницаемость зимой и увеличивают ее на порядок летом) и других подобных материалы. В общем, оптимальный уровень требуемого контроля паров может быть легко рассчитан для конкретных условий воздействия в здании и климата с использованием методов динамического одномерного гигротермического анализа.(Мы обнаружили, что наиболее точным и подходящим инструментом часто является WUFI).

Проблемные стратегии модернизации

Обычная схема включает гипсокартон на стене со стальной стойкой, заполненной изоляционным войлоком (рис. 5). Небольшой (от ”до 2”) воздушный зазор может быть намеренно установлен на внутренней стороне существующей каменной стены или может образоваться случайно из-за вариаций размеров, присущих существующим каменным зданиям. Отделка гипсокартона часто действует как воздушный барьер в этой ситуации, а краска, крафт-облицовка, полиэтиленовый лист или основа из алюминиевой фольги действуют как пароизоляционный слой.(Обратите внимание, что многослойная кладка обычно достаточно воздухопроницаема и сама по себе недостаточна в качестве слоя контроля воздуха). Такой подход сопряжен с множеством серьезных проблем.

Во-первых, высока вероятность образования конденсата и роста плесени в стене. Как видно из рисунка 9, если внутренние условия меняются от 68 F / 25% RH до 71 F / 35% RH, температура точки росы будет варьироваться от 30 до 40 F. Следовательно, когда тыльная сторона кладки опустится ниже этих значений. При высоких температурах (которые вероятны в холодную погоду) конденсация может произойти, если будет происходить поток воздуха за кладкой.Если наблюдается более высокая влажность в помещении и более низкие температуры наружного воздуха, вероятна серьезная конденсация даже с очень небольшими утечками через воздушный барьер из гипсокартона. Эту озабоченность усугубляет обычная склонность повышать давление в коммерческих и институциональных зданиях. Эта практика предназначена для предотвращения проблем с комфортом из-за сквозняков из-за неконтролируемых утечек воздуха, но она также гарантирует, что воздух будет вытекать наружу в достаточных объемах, чтобы вызвать опасное количество конденсата на обратной стороне холодно изолированной кладки.

Рис. 8: Концептуальный чертеж внутренней переоснащения шипами и обрешетками.

Если используются стальные шпильки, такой подход не обеспечит изоляцию до желаемого уровня. Стальные стойки представляют собой мосты холода, и в данном сценарии теоретически способны обеспечить только около R-6 (меньше, если включены плиты перекрытия). На практике установка войлока между стойками без подкладки очень трудна, и почти наверняка войлок не будет установлен должным образом.Наконец, воздух может петлять внутри изоляции через воздушный зазор между каменной кладкой и войлоком, еще больше снижая R-значение и способствуя конденсации.

Следовательно, эта схема страдает рядом ограничений — она ​​не обеспечивает разумного уровня теплоизоляции, она увеличивает зимнее увлажнение в самую холодную погоду (тот же период, в течение которого существует риск повреждения от замерзания-оттаивания) и создает плесень и риск для качества воздуха в помещении. Учитывая серьезные ограничения и сомнительные преимущества этой схемы, ее нельзя рекомендовать для модернизации внутренней изоляции.

Рисунок 9: Температуры, при которых может происходить конденсация.

Полупроницаемая пеноизоляция

Более успешный подход включает распыление воздухонепроницаемой изоляционной пены непосредственно на тыльную сторону существующей кладки (рис. 10). Внутренняя отделка должна иметь высокую паропроницаемость или иметь обратную вентиляцию. Преимущество такой модернизации состоит в том, что вся конденсация утечки воздуха строго контролируется, а кирпичные стены неровные и неровные.Использование аэрозольной пены также действует как барьер для влаги, поскольку любое небольшое случайное проникновение дождя будет локализовано и контролироваться. Таким образом, внутренняя отделка будет защищена, поскольку вода не будет стекать и скапливаться на полу, проникая через изоляцию. Вода, которая впитывается в кладку, может вытекать наружу (где она будет испаряться) или проникать внутрь, где она будет диффундировать через полупроницаемую аэрозольную пену и внутреннюю отделку.

Нанесение пенопласта толщиной от 2 до 4 дюймов после установки стены из стальных каркасов выполняется просто.Пустое пространство для стоек идеально подходит для распределения услуг и позволяет легко наносить отделку гипсокартоном (требуется для обеспечения огнестойкости пенопласта). Стальные шпильки следует удерживать на расстоянии более 1 дюйма от стены (рекомендуется 3 дюйма), чтобы позволить пенопласту укладываться и прилипать к кирпичной кладке во всех точках, а также контролировать тепловые мосты и наноклимат влаги, испытываемый внешним фланцем корпуса. шпильки.


Рис. 10:
Концептуальный чертеж модернизации распыляемой пеной.

Использование этого подхода поднимает вопрос о выборе внутренней паропроницаемости для пены.Как правило, внутренние слои следует выбирать так, чтобы они имели максимально возможную паропроницаемость, а также избегали смачивания диффузионной конденсацией в зимний период. Эта стратегия обеспечивает максимальный уровень внутренней сушки в теплую погоду. Распылительная пена с закрытыми ячейками также обладает достаточным сопротивлением диффузии пара, чтобы управлять конденсацией в холодную погоду на границе раздела кирпич-пена и контролировать потенциально опасный входящий поток пара во время солнечного нагрева влажной кладки. Пенополиуретан с закрытыми ячейками, как правило, является хорошим решением для более тонких применений (2 дюйма полиуретановой пены с закрытыми ячейками 2 pcf имеет проницаемость около 1 доп. 5 ”имеет проницаемость около 13 перм и тепловое сопротивление почти R-20) может быть приемлемым выбором для большей толщины, если в помещении поддерживается низкая влажность зимой и температура наружного воздуха не слишком низкая.Гигротермическое моделирование можно использовать для определения материалов, подходящих для конкретного применения.

Во многих случаях для внутренней модернизации использовалась изоляция из жесткого пенопласта различных типов. Для тонких слоев изоляции можно использовать полупроницаемый пенопласт, такой как экструдированный полистирол или необработанный полиизоцианурат, но для более толстых слоев предпочтительнее использовать более проницаемые пенополистирольные плиты. Этот метод использовался успешно, но его сложнее построить, поскольку он требует большой осторожности при обеспечении плотного контакта плиты с кладкой (любые зазоры могут позволить конвективным петлям переносить влагу и тепло) и что полный воздушный барьер формованные (проклеенные и / или герметичные стыки).

Устранение проникновений в конструкции

Конструкция пола неизбежно проникает внутрь каменных стен этих зданий и опирается на них. Иногда это происходит на пилястрах, но чаще большие деревянные балки или бетонные плиты переносят нагрузки пола на стены. Эти проникновения нарушают непрерывность регулирования температуры, воздуха и воды. Наибольшее беспокойство вызывает возможное влияние на прочность пола после утепления стен (Ueno 2015).

Когда структурное соединение осуществляется через бетонные плиты, реальных проблем с долговечностью нет. Однако проводящий бетон может вызывать значительные потери тепла, чтобы сделать внутренние поверхности бетона холодными. В зависимости от внутренней отделки, наружной температуры и относительной влажности в помещении конденсация на поверхности может стать проблемой. Существует ряд решений, если тепловые мосты становятся проблемой, включая актуальное и целевое применение тепла и / или снижение внутренней влажности, а также стратегии изоляции.Двухмерный анализ теплового потока — бесценный инструмент для оценки влияния температуры поверхности и теплового потока.

Самым сложным сценарием является сценарий, при котором деревянные балки проникают в новую внутреннюю отделку и попадают в карманы в кладке. Цель должна заключаться в уменьшении всех утечек воздуха, которые переносят влагу в этот карман холодного луча. Обеспечение вентиляции этого пространства почти наверняка вызовет конденсацию, но не предотвратит ее. Тем не менее, желательно позволить небольшому количеству тепла поступать в это пространство, так как это высушит древесину по сравнению с более холодной (поскольку она лучше изолирована) кладкой вокруг нее.Если балки расположены нечасто на расстоянии 6 или 8 футов, то рекомендуется подход, показанный на Рисунке 7, то есть герметизация и пена обеспечиваются вокруг балки, и в этом месте будет использоваться более тонкая внутренняя изоляция. В некоторых случаях небольшие источники тепла могут быть размещены в карманах для балок с помощью металлических клиньев с высокой проводимостью, установленных вдоль балок.

Альтернативные методы
Изоляция из минерального волокна

Использование полупроницаемой вспененной изоляции в контакте с тыльной стороной существующей кладки является наиболее распространенной успешной стратегией при модернизации внутренней изоляции.Однако по многим причинам может быть необходимо или желательно использовать изоляцию из минерального волокна. Имеется менее успешный опыт использования этого метода, но новые материалы и методы открывают потенциал для модернизации с низким уровнем риска и высокой производительностью. Один из рекомендуемых подходов показан на рисунке 11.

Наносимый жидкостью паропроницаемый воздух и водный барьер обычно следует наносить на обратную сторону кладки, когда используется изоляция плит, особенно плиты из минерального волокна, потому что изоляция не является способен остановить миграцию жидкой воды. Приклеенная мембрана предотвращает проникновение, слив и накопление любой небольшой и локальной утечки воды в местах проникновения в пол. Мембрана, наносимая жидкостью, также действует как первичный воздушный барьер, будучи достаточно паропроницаемой, чтобы водяной пар мог двигаться в любом направлении.

Полужесткая изоляционная плита может быть прикреплена с помощью клея или механических приспособлений (например, штифтов или винтов с изоляционной шайбой). Если используются клеи, плиты следует прикреплять с помощью сплошных горизонтальных канавок, чтобы ограничить конвекцию.

Рисунок 11: Внутренняя переоборудование с использованием изоляции из минерального волокна.

Сопротивление внутреннему потоку воздуха также необходимо для контроля риска естественной конвекции. Достаточно плотная изоляция из минерального волокна, плотно прижатая к кирпичной кладке, позволяет избежать зазоров, но стыки между плитами по-прежнему оставляют путь (что можно решить, используя два слоя изоляции со смещенными стыками между слоями). Если изоляция слишком плотная, она не будет сжиматься вокруг неизбежной шероховатой поверхности обнаженной кладки (иногда кладку можно сделать гладкой, нанеся известковый раствор или плотный водовоздушный барьер).

Контроль диффузии пара также является проблемой при модернизации этого типа. Изоляция из минерального волокна имеет очень низкое сопротивление диффузии пара. Без дополнительной паростойкости в холодную погоду, скорее всего, произойдет конденсация на внутренней стороне кладки. Можно купить плиты, облицованные алюминиевой фольгой, но они имеют настолько низкую паропроницаемость, что конденсация на обращенной наружу обратной стороне фольги (часто на бумажной основе и отличная пища для форм) представляет собой реальный риск нагрева влажной кладки под воздействием солнечных лучей.

Идеальным решением является использование интеллектуального замедлителя парообразования: такую ​​мембрану можно наклеить лентой и сделать непрерывной в качестве конвекционного барьера (который будет подвергаться умеренным перепадам давления), контролирует внешнюю диффузию в зимнюю погоду и, тем не менее, позволяет сушить внутрь в летних условиях (при условии использования проницаемой или вентилируемой внутренней отделки).

Дренаж

В некоторых случаях кладка может быть повреждена настолько, что можно ожидать проникновения дождя.Если внешний ремонт и перенаправление не могут контролировать этот тип утечки дождя, в исключительных случаях может потребоваться дренажное пространство за несущей кладкой. Образовать дренажный зазор и установить дренажную плоскость несложно, но достижение требуемых и критически важных деталей гидроизоляции может быть сложной задачей (особенно вокруг проемов в несущих перекрытиях). При таком подходе по-прежнему важно обеспечить очень хорошую воздухонепроницаемость, а также избежать конвекции воздуха во внутреннюю часть, несмотря на намеренно введенный дренажный зазор.

Рисунок 12: Внутреннее дооснащение с дренажем.

Дренаж области стены легко осуществить, но собрать и слить любую собранную воду очень сложно: задача собрать воду в водосливной ванне и направить ее наружу через дренажные отверстия влечет за собой высокий риск поломки. В большинстве случаев переоборудование несущей стены в дренированную стену не рекомендуется из-за риска и трудностей. Внутренние водные барьеры и внешние детали должны быть в центре внимания для предотвращения проникновения дождя.

Активные решения для высокой влажности

Для применений, где требуется высокая (более 40%) относительная влажность зимой, может потребоваться регулирование воздушного потока путем создания давления в пространстве между изоляцией и внутренней отделкой с низкой влажностью воздух (Рисунок 13). Это также позволяет наносить более тонкие слои изоляции (поскольку воздушный поток гарантирует, что внутренняя отделка будет иметь внутреннюю температуру, независимо от теплового потока через стену).Поскольку воздух рядом с изоляционным слоем очень сухой, он позволяет выбрать изоляцию из минерального волокна с высокой паропроницаемостью и способствует испарительной сушке внутри в течение всего года, а не только летом. Наиболее распространенный выбор подачи воздуха для этого применения — это наружный воздух в холодную погоду, нагретый до внутренней температуры: механическое осушение дорогостоящее, а создание низкой влажности в холодную погоду является проблемой, тогда как нагрев наружного воздуха дает очень сухой воздух очень недорого.Подача нагретого воздуха используется только тогда, когда температура точки росы на улице ниже температуры точки росы комнатной температуры.

Этот способ внутреннего переоборудования является наиболее сложным, самым дорогим и наиболее энергоемким. Однако его выбирают в некоторых случаях, потому что он также обеспечивает максимальную внутреннюю сушку и меньше всего изменяет баланс влажности, в то же время допускает то, что в противном случае было бы опасно высокой влажностью внутри. Тот же подход можно использовать для окон, добавив однослойное внутреннее штормовое окно, что полностью предотвратит образование конденсата и обеспечит комфорт в помещении.


Рис. 8:
Концептуальный чертеж внутренней модернизации с регулируемым давлением для работы с высокой влажностью.

Резюме

Изоляция несущих кирпичных зданий внутри в холодном климате часто требуется для удовлетворения требований к комфорту человека, экологических целей и целевых затрат. Многие такие внутренние переоборудования уже были успешно завершены в холодном климате с использованием непрерывного изоляционного слоя в сочетании с вниманием к внутренней воздухонепроницаемости и наружным деталям защиты от дождя.

Использование полупроницаемой пенопластовой изоляции с полным контактом (или приклеиванием) к обратной стороне существующей кирпичной кладки является наиболее распространенной успешной стратегией модернизации внутренней изоляции в Северной Америке с отличным послужным списком успеха. Этот метод также имеет то преимущество, что он является одним из наиболее практичных в полевых условиях. Использование воздухо- и паропроницаемой полужесткой теплоизоляции из плит (пенопласт или минеральное волокно) может быть успешным, если достигается превосходная воздухонепроницаемость и подавляется конвекция, и часто требуется паропроницаемый водо-воздушный барьер, наносимый жидкостью на внутреннюю кладку. поверхность.

Чтобы обеспечить достижение целей комфорта, энергоэффективности и долговечности, окна, крыша, подвал и воздухонепроницаемость также должны быть включены в стратегию модернизации здания. Значительные улучшения характеристик этих компонентов ограждающих конструкций здания могут значительно улучшить общие характеристики здания.

Чтобы еще больше снизить вероятность проблем с влажностью в ограждении здания, механические системы должны быть спроектированы и введены в эксплуатацию так, чтобы избежать любого положительного давления в здании.Влажность в помещении также необходимо контролировать, особенно в холодную погоду и более холодный климат.

Источники

Лстибурек, Джо. «Building Science Insight # 047: Толстый, как кирпич», май 2011 г. Доступно по адресу http://www.buildingscience.com/documents/insights/bsi-047-thick-as-brick

Mensinga, P., Straube, JF, Schumacher, CJ, «Оценка морозостойкости глиняного кирпича для проектов модернизации внутренней изоляции», Proc. Buildings XI , Клируотер-Бич, Флорида, декабрь 2010 г.

Mensinga, P., DeRose, D., Straube, JF. «Метод испытаний для определения начала разрушения кладки при замораживании-оттаивании», ASTM STP 1577 , Ed. Майкл Тейт, Западный Коншохокен, Пенсильвания, 2014.

Штраубе, Джон Кохта Уэно и Кристофер Шумахер. «Внутренняя изоляция каменных стен: Руководство по окончательным мерам». Отчет Министерства энергетики США по строительству в Америке, июль 2012 г. Доступно по адресу: http://www.nrel.gov/docs/fy12osti/54163.pdf

Ueno, K., Straube, JF , vanStraaten, R., «Полевой мониторинг и моделирование исторического здания с массивной кладкой, модифицированного внутренней изоляцией», Proc.Of Buildings XII , Клируотер-Бич, Флорида, декабрь 2013 г.

Уэно, К. «Полевой мониторинг деревянных элементов в изолированных каменных стенах в холодном климате», BEST Conference Building Enclosure Science & Technology 4 , Kansas Город Апрель 2015г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
