Видео тепловой насос своими руками: Тепловой насос для отопления дома своими руками: устройство, принцип работы, схемы

Совет бывалых изобретателей: при отсутствии практического опыта доверьте эти работы высококлассному специалисту потому, что пайку медных труб, накачку внутреннего контура фреоном, точную сварку соединений может выполнить только мастер.

Смотрите видео, в котором опытный пользователь подробно рассказывает о собственной конструкции теплового насоса, сделанного своими руками:

Тепловой насос своими руками рабочие варианты схемы на перелив

На просторах интернета в целом, и в YouTube в частности можно найти описание различных видов самодельных тепловых насосов. Не может не радовать, что несмотря на наличие промышленных высокоэффективных образцов, интерес людей к самостоятельной сборке тепловых насосов не угасает.

Возможно причина тому, наследие со времен Советского Союза воспитанное такими журналами как «Mоделист-конструктор», «Юный техник» и др. Возможно также высокие цены на тепловые насосы, отсутствие государственных субсидий и компенсаций затрат на внедрение экологичных энергосберегающих решений которые применяются для развития альтернативного отопления в Европе. Также, возможно причина к стремлению сделать тепловой насос своими руками,- это неточные подсчеты. Часто, когда человек увлеченно занимается сборкой теплового насоса, и несет небольшие расходы в больших количествах, он забывает отследить себестоимость сборки и подключения теплового насоса в целом под ключ. Реальность заключается в том, что при промышленной сборке в том виде, который задумывается воплотить в самоделке, себестоимость будет всегда дешевле, если не использовать бесплатные комплектующие, которые шли в мусорное ведро, но им дали вторую жизнь. Какова бы ни была мотивация человека (любознательность или материальная мотивация), собирающего тепловой насос своими руками в любом случае это хороший опыт, который влечет за собой развитие темы тепловых насосов в России в целом.

Одним из наиболее распространенных способов использование низкопотенциального тепла в самостоятельно изготовленных тепловых насосах. Это различные

• Главным недостатком является надежность, которая прежде всего зависит от качества и физических свойств воды как теплоносителя. Если в схеме используются пластинчатые теплообменники, то они будут нуждаться в обязательном техническом обслуживании. На пластинах могут осаждаться загрязнения: известковый налет что будет блокировать теплосъем, увеличивать температурное сопротивление, уменьшать эффективность всего теплового насоса в целом и привести к его поломке. Кожухотрубные испарители или самодельные теплообменники конструкции типа «труба в трубе» более неприхотливые к загрязнениям и могут выдержать даже небольшое обмораживание. При сравнимый эффективности и мощности обходятся существенно дороже пластинчатых теплообменников.
• 2-й недостаток данной системы, это большие энергозатраты на перекачку воды. Безусловно вода является одной из самой теплоемкой жидкостью на Земле. Однако теплообмен с водой при низких температурах ограничен фазовым переходом воды в твердое состояние. А также аномалией воды (когда в твердом состоянии вода занимает больший объем, чем при жидком состоянии), что сопровождается разрывом труб и повреждением теплообменной аппаратуры. Для решения этих проблем нужно устанавливать дополнительные датчики протока, а также специальную защитную автоматику. Один куб/час прокаченной воды, остуженной на 1°С позволяет извлечь порядка 1,16кВт*час тепла.
• 3-е,- это меньшая экологичность по сравнению с другими альтернативными источниками низкопотенциальной энергии, это прежде всего в сравнении с ДХ-геотермальным контуром или гликолевым контуром с промежуточным теплоносителем в различных вариантах. Это связано с возможным загрязнением воды при соприкосновении с воздухом в открытых системах, после чего вода сливается под землю не фильтруясь через многометровый слой песка и грунта. Конечно можно сделать надежное оборудование исключающие все возможные загрязнения водоносного слоя. Однако есть риски все же остаются.

Самодельный тепловой насос показанный на видео берёт низкопотенциальное тепло подземных вод при помощи самодельного теплообменника «труба в трубе» длиной порядка 20 м. Тепловая мощность является сильно завышенной для места установки. Поэтому проверить, как будет работать этот тепловой насос при стопроцентной загруженной мощности в течение 3 дней или недели не было никакой возможности. Проверка работы данного теплового насоса проходила при температуре на улице близкой -30°С, но в доме был дополнительный источник нагрева (газовый котел).

Температура воды в скважине при столь низких температурах на улице была +8..+9°С градусов тепла. Циркуляционные насосы (второй был поставлен на всякий запасной случай) по 50 Вт потребления каждый. Две скважины в данном случае являются сообщающимися сосудами. Но вся система при таком решении должна находиться под вакуумом. Иначе вода «упадет» в скважину под собственным весом, что является недостатком такого рода решения, так как при потере вакуума исчезает проток и возникает риск замораживания и поломки системы. Более того под своим собственным весом равным около 10 метров водного столба, вода закипает и разрывается, соответственно применимо такое решение только в индивидуальных случаях, где воду можно поднимать поверхностными водяными насосами.

Комната порядка 40 квадратных метров площади, в которой установлен внутренний блок разогревалась до 30 градусов тепла в течение 30 минут. При работе теплового насоса в режиме кондиционирования июльской жаре 2011 года (около 30 градусов) комната остывала до 20 градусов менее чем за 30 минут…

Тепловой насос как сделать своими руками

Тепловой насос своими руками – это вполне реально. Люди, у которых есть небольшой загородный дом или дача, не редко осуществляют успешную разработку и установку тепловых насосов собственного изготовления.

Оглавление:

Как сделать тепловой насос своими руками

Ниже описаны некоторые рекомендации по созданию данных приборов:

•  Первым делом, следует заняться приобретением компрессора, к примеру, такого как в кондиционере. Как правило, он крепится к стенке.
•  Изготовление другой важной части изделия, конденсатора, вполне реально выполнить своими руками. Чтобы сделать это, нужно медную трубу (диаметр не должен быть меньше 1 мм) изогнуть в форме змеевика, и уже в таком состоянии поместить в глубь металлического или пластикового корпуса. Как корпусом, можно пользоваться баком, подходящим по размерам. По окончании установки змеевика, части бака свариваются, и производится монтаж необходимых резьбовых соединений. Монтаж испарителя также чаще всего производится к стенке. Подсказка: для изготовления качественного змеевика, лучше всего произвести намотку медной сантехнической трубы поверх цилиндрического основания нужной толщины, для этого можно пользоваться газовым баллоном. Для достижения одинакового расстояния между витков, пользуются перфорированным алюминиевым уголком, на который и крепят витки змеевика.
•  Окончательным монтажом данных деталей, а именно пайкой медной трубки, закачкой фреона и т. п. должен заниматься исключительно профессиональный рабочий высокой квалификации. Выполнение этих работ без должного опыта может стать причиной повреждения оборудования, а помимо этого, значительно повышается вероятность получить бытовую травму.
•  Следующий этап – это подключение конструкции к отопительной системе строения.
•  После этого, следует перейти к монтажу и подключению наружного контура. Данный процесс обладает своими особенностями, которые различаются в зависимости от вида теплового насоса. Важно: до запуска теплового насоса, следует провести диагностику электрической проводки в доме и счетчика электроэнергии. Если описанное является ветхим и устаревшим, то потребуется замена. Приемлемой мощностью, которой обладает электросчетчик, можно считать отметку выше 40 ампер.

Стоит отметить, не всегда работа теплового насоса в отоплении дома полностью удовлетворяет всем требованиям хозяев. Обычно, это является следствием того, что термодинамические расчеты были выполнены неправильно. Результатом такой ошибки становиться система малой мощности, либо система получается слишком мощной, а это связано с перерасходом электроэнергии.

Для подбора системы, имеющей подходящую мощность, следует выполнить расчет теплопотерь постройки, и множество других расчетов. Такой расчет должен выполнять опытный инженер-проектировщик.

Тепловой насос своими руками видео

Насосы для отопления или тепловые насосы

У традиционных источников энергии есть один недостаток — большие финансовые затраты, кроме этого, они почти истощены. Человечеству ничего не остается, как заниматься поиском альтернативных источников энергии. Одними из таких источников на сегодняшний день являются насосы для отопления или тепловые насосы. Тепловой насос является экологически чистым и экономичным способом, обустроить отопление в доме.

Так как чистота окружающей среды в последнее время выходит на первый план ,тепловые насосы становятся все более популярными по всей планете. Приблизительные подсчеты показывают, что в мире существует 100 млн. насосов для отопления. Тепловыми насосами наиболее активно пользуются люди в таких странах как США, Япония и в европейских государствах.

Эти государства обладают даже специальными строительными нормами, по которым в новых домах тепловые насосы должны быть установлены в обязательном порядке.

Некоторые страны, к примеру, Швеция, могут похвастаться процентным соотношением тепловых насосов к другим отопительным системам 70 на 30.
Все тепловые насосы делятся на такие подвиды:

•  Грунт – Вода. Тепловые насосы этого вида пользуются геотермальной энергией почвы. Исполнение грунтового коллектора может быть горизонтальное или вертикальное. Ниже температуры промерзания, почва имеет постоянную температуру, какой бы холодной не была зима. Это дает возможность эффективно преобразовывать низко потенциальное тепло, и использовать его, чтобы обустроить горячее водоснабжение в загородном доме.

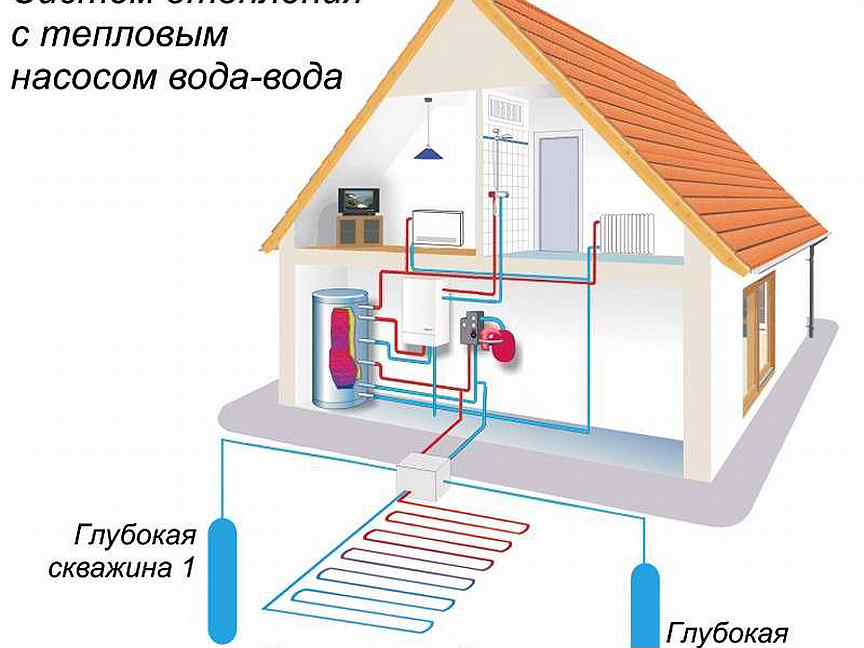

•  Вода – Вода. Тепловые насосы этого вида пользуются как источником тепла подземными грунтовыми водами. Такая вода круглогодично обладает температурой от 7 до 12 °С. Необходимое условие использования такого теплового насоса – это достаточное количество воды, которая будет прогнана по тепловому насосу. Данный параметр определяется производительностью насоса. Также, особого внимания требует и качество грунтовых вод.
•  Воздух – Вода. Тепловые насосы этого вида используют как источник тепла атмосферный воздух, недостатка в котором никогда не бывает. Кроме этого, такие тепловые насосы могут пользоваться сбросовым теплом — теплым воздухом, получаемым при охлаждении, к примеру, компрессоров. Данные тепловые насосы могут использоваться в отоплении и горячем водоснабжении, а так же как охладители помещений, если включены в моно электрическую схему. В условиях слишком низких температур, пользуются пиковым электрообогревателем, чтобы покрыть все потребности постройки в отоплении. Эти насосы могут служить дополнением для уже существующих отопительных систем.
•  Воздух – Воздух. В тепловых насосах такого вида, тепло берется из воздуха или приточно-вытяжного воздуха, смотря какая конструкция. В данных насосах устанавливают высокопроизводительные радиальные вентиляторы, что позволяет решить проблемы вентилирования постройки, рекуперации тепла, осушки воздуха и поддержания микроклимата в винных погребах.
  Тепловые насосы – это будущее в развитии отопления.

Строим тепловой насос своими руками

Тепловой насос своими руками

С начала имелся только строющийся дом на 2,5 этажа. Площадь:

1 этаж 64 м2,

2 этаж 94 м2,

2,5 этаж 55 м2,

гараж 30 м2.

С самого начала был куплен б/у газогенерационный котёл на дровах мощностью 40 к.в. Но как подошло время инсталляции совсем меня перестала радовать перспектива заготовки дров, извечная борьба с мусором, да и по натуре я больше дервиш, могу запросто пару дней дома не появляться.

( Самодельный тепловой насос, газогенерационный котёл,Испаритель,компрессор,Конденсатор,самодельный тепловой насос,тепловой насос,Тепловой насос своими руками, альтернативная энергия )

И тогда я склонился к сжиженному газу. Замечу, что труба природного газа низкого давления проходит в 1,5 км от дома. Но плотность заселения у нас маленькая, и тянуть трубу ради меня одного + проект + инсталляция просто ввергает меня в ужас.

Ставить бочку на несколько кубов на участке я тоже не могу. Не хочется портить внешний вид. Решил установить пару шкафов с батареей 80-литровых пропановых баллонов из 6 штук в каждом.

Газовый оператор уверял, что сами приезжают, сами меняют, вы лишь только нам позвоните. К неудобствам относил лишь головную боль раз в три недели, а также возможность несанкционированного заезда газовой машины на мою бедующую брусчато-легковую стоянку, качения-волочения баллонов по ней же. В общем человеческий фактор. Но проблему разрешил случай:

Идея построить  тепловой насос своими руками

Идею строительства теплового насоса вынашивал давно. Но камнем преткновения было однофазное электричество и допотопный счётчик на 20 ампер максимальной нагрузки. Поменять эклектическое питание на трёхфазное или прибавить мощность в нашем районе пока нет. Но неожиданно мне планово поменяли счётчик на новый, 40 амперный.

Прикинув, решил, что этого хватит на частичный обогрев (2,5 этаж я не планировал использовать зимой), взялся зондировать рынок тепловых насосов. Запрошенные в одной фирме цены (однофазные ТН на 12 киловат) заставили задуматься:

Thermia Diplomat TWS 12 к.в.ч. 6797 евро

Thermia Duo 12 к.в.ч. 5974 евро

Требовалось не менее 45 ампер на пусковой ток.

К тому же, так как планировалось брать теплосъём со скважинной воды, не было уверенности в дебете моей скважины. Чтобы не рисковать такой суммой решил собрать ТН сам, благо какие-то навыки были из жизни. Работал в бытность менеджером по распространению вентиляционно-кондиционерного оборудования.


Концепция самодельного теплового насоса:

Решил делать ТН из двух однофазных компрессоров по 24000 БТУ (7 кв.ч. по холоду). Так получался каскад общей тепловой мощностью 16-18 киловат при потреблении электричества при СОP3 около 4-4,5 киловат/часа. Выбор двух компрессоров был обусловлен меньшими стартовыми токами, так как их запуски думано не синхронизировать. А также поэтапность ввода в эксплуатацию. Пока обжит только второй этаж и хватит одного компрессора. Да и поэкспериментировав на одном, потом будет смелее доделать вторую секцию.

Отказался от использования пластинчатых теплообменников. Во первых, из соображения экономии, не хотелось выкладывать за Данфос по 389 евро за штуку. А во вторых, совместить теплообменник с ёмкостью теплоакомулятора, то есть, увеличив инерционность системы, убив тем самым двух зайцев. Да и не хотелось делать водоподготовку для нежных пластинчатых теплообменников, снижая тем самым КПД. А вода у меня плохая, с железом.

Первый этаж уже оснащён обвязкой тёплого пола с примерным шагом 15 см.

Второй этаж радиаторы (слава Богу, хватило скупости поставить их с 1,5 тепловым запасом ранее). Забор теплоносителя из скважины (12,5 м. Установлена на первый слой доломита. +5,9 замер на 03.2008). Утилизация отработанной воды в общедомовую канализацию (двух камерный отстойник + инфильтрационный грунтовый поглотитель). Принудительная циркуляция в контурах теплосъема.

Вот, принципиальная схема:

1. Компрессор (пока один).

2. Конденсатор.

3. Испаритель.

4. Терморегулирующий клапан (ТРВ)

От других устройств безопасности решено отказаться (фильтр-осушитель, смотровое окно, пресостат, ресивер). Но если кто видит смысл их использования, буду рад услышать советы!

Для расчёта системы скачал из Интернета программу расчёта CoolPack 1,46.

И неплохую программку по подбору компрессоров Copeland.

Компрессор:

Удалось закупить у старого знакомого холодильщика, мало б/у-шный компрессор от 7 киловатной сплит системы какого-то корейского кондиционера. Достался практически даром, да и не соврал, масло оказалось внутри совсем прозрачным, поработал всего сезон и был демонтирован в связи изменением концепции помещения заказчиком.

Компрессор оказался на мощность 25500 Бту, а это около 7,5 к.в. по холоду и около 9-9,5 по теплу. Что обрадовало, в корейском сплите стоял добротный компрессор американской фирмы Текумсет. Вот его данные:

Тех. характеристики.

Компрессор на R22 фреоне, а это значит чуть больший коэффициент полезного действия. Температура кипения -10с, конденсации +55с.

Ляпсус номер 1: По старой памяти думал, что на бытовых сплит системах ставятся только компрессоры Скрол типа (спиральные). Мой же оказался поршневым… (Выглядит чуть овальным и внутри болтается обмотка двигателя). Плохо, но не смертельно. К его минусам на четверть меньший ресурс, на четверть меньший коэффициент полезного действия, на четверть более шумный. Но ничего, опыт сын ошибок трудных.

Важно: Фреон R22 по Монреальскому протоколу полностью будет выведен из эксплуатации к 2030 году. С 2001 года запрещён ввод в эксплуатацию ввод новых установок (но я ввожу не новую, а модернизировал старую). С 2010 года использование R22–го фреона только бывшего в эксплуатации. НО в любой момент можно перевести систему с R22 на его заменитель R422. И не испытывать затруднений далее.

Закрепил компрессор на стене кронштейнами L-300мм. Если буду потом монтировать второй, удлиняю имеющиеся с помощью U-профиля.

2. Конденсатор:

У знакомого сварщика удачно приобрёл бак из нержавейки примерно на 120 литров.

(Кстати, все сварные манипуляции с баком безвозмездно произвел уважаемый сварщик. Но просил упомянуть и его скромную роль для истории!)

Было решено разрезать его на две части вставить змеевик из медной трубы фреоновода, и сварить его обратно. Заодно и вварить несколько технических дюймово-резьбовых соединений.

Формула расчёты площади поверхности трубы медного змеевика:

M2 = kW/0,8 x ?t

Где,

M2 — площадь трубы змеевика в квадратных метрах.

kW – Мощность тепловыделения системой (с компрессором) в киловатах.

0,8 – коофициент теплопроводности меди/воды при условии противотока сред.

?t – разность температуры воды на входе и выходе системы (см. Схему). У меня это 35с-30с= +5 градусов Цельсия.

Так получается около 2 квадратных метров площади теплообмена змеевика. Я чуть уменьшил, так как температура на входе фреона около +82с градуса, на этом чуть можно сэкономить. Но как писал ранее Дед Морос, не более чем в размере 25% от размера испарителя!!!

Смоделированная системы в CoolPack показала Cop 2,44 на штатных диаметрах труб теплообменника. И Cop 2,99 при диаметре на шаг выше. А это мне и на руку, так как в будущем рассчитываю присоединить и второй компрессор на эту ветку. Решил использовать медную трубу ½’ дюйма (или 12,7 мм наружного диаметра), холодильную. Но, думаю, можно и обычную сантехническую, не так там и много грязи внутри будет.

Ляпсус номер 2: Использовал трубу со стенкой 0,8 мм. На деле она оказалась очень нежной, чуть передавил и уже она заминается. Сложно работать, тем более без особых навыков. Поэтому рекомендую брать трубу 1мм или 1,2 мм стенки. Так и по долговечности будет дольше.

Важно: Фреоновод змеевика входит в конденсатор сверху, выходит снизу. Так конденсируя жидкий фреон будет скапливаться внизу и уходит без пузырьков.

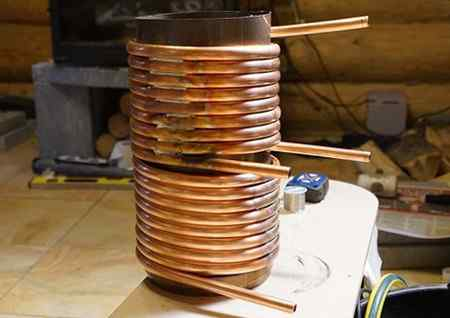

Взяв, таким образом, 35 метров трубы свернул её в змеевик, намотав на удобный цилиндрический предмет (баллон).

По краям зафиксировал витки двумя алюминиевыми рейками для прочности и равношаговости петель.

Концы вывел наружу с помощью сантехнических переходов на медную тубу на скрутку. Чуть рассверлит их с диаметра 12 на 12,7мм, и вместо обжимного кольца после сборки намотал льна на герметике и зажал контргайкой.

3. Испаритель:

Для испарителя не требовалось высокой температуры, и я выбрал пластмассовую ёмкость типа бочки на 127 литров с широкой горловиной.

Важно: Идеально подошла бы бочка на 65 литров. Но побоялся, труба ¾ очень плохо гнётся, поэтому взял размер побольше. Если у кого другие размеры или есть хороший трубогиб и навыки работы, то можно рискнуть и на этот размер. С бочкой 127 литров размеры моего ТН повысили ожидаемые габариты на 15 см вверх, 5 см в глубину и 10 см в ширину.

Рассчитал и изготовил испаритель по такому же принципу как и у конденсатора. Понадобилось 25 метров трубы ¾’ дюйма (19,2мм наружный) со стенкой 1,2мм. Как рёбра жёсткости использовал отрезки UD профиля для монтажа регипса. Скрутил обычной медной электротехнической проволокой без изоляции.

Важно: Испаритель затопленного типа. То есть жидкая фаза фреона заходит в охлаждаемую воду снизу, испаряется и в газообразном состоянии поднимается вверх к компрессору. Так лучше для теплопередачи.

Переходы можно взять пластмассовые от питьевой трубы PE 20*3/4’ с наружной резьбой, свинтив из с бочкой контргайками и уплотнением из льна и герметика. Подачу и сток воды сделал из обычных канализационных труб и резиновых уплотняющих манжет вставленных враспор.

Испаритель также был установлен на кронштейны L-400мм.

4. ТРВ:

Приобрёл ТРВ фирмы Honeywell (бывшая FLICA). На мою мощность потребовалась дюза к нему 3мм. И наличие выравнивателя давления.

Важно: ТРВ во время пайки нельзя перегреть выше +100с! Поэтому обматал его тряпочкой пропитанной водой для охлаждения. Прошу не ужасаться, после налёт почистил мелкой наждачной.

Припаял трубку линии выравнивания как положено к инструкции по монтажу ТРВ.

Сборка:

Прикупил комплект для жёсткой пайки Rotenberg. И электроды 3 штуки с 0% содержания серебра и 1 штуку с 40% содержания серебра для пайки в стороне компрессора (вибростойкий). С их помощью собрал всю систему.

Важно: Берите сразу баллон Максигаз 400 (жёлтый баллон)! Он не многим дороже Мультигаза 300 (красный), но производитель обещает до +2200с пламени. Но и этого недостаточно для ¾’ трубы. Паялось из рук вон плохо. Приходилось изловчаться, использовать тепловой экран, и т.д. В идеале конечно иметь кислородную горелку.

Да, и надо впаять в систему заправочный пипсик с ниппелем для подсоединения шланга. Не помню с головы его точное название.

Его впаял на входе в компрессор. Рядом же видна и входная труба выравнивателя ТРВ. Она впаивается после испарителя, термобаллона ТРВ, но до компрессора.

Важно: Заправочный пипсик паяем предварительно вывернув из него ниппель. Ни то от жары уплотнитель ниппеля однозначно выйдет из строя.

Редукционные тройники не использовал, так как боялся уменьшения надёжности от дополнительных паечных швов вблизи компрессора. Да и давление в этом месте не большое.

Заправка фреоном:

Собранную, но не заполненную водой систему надо вакуумировать. Лучше использовать вакуумный насос, если нет, то умельцы приспосабливают обычный компрессор от старого холодильника. Можно и просто, продуть-продавить систему фреоном выдавив воздух, но я вам этого не говорил, потому что так делать нельзя!

Баллон фреона самой небольшой ёмкости. Для системы вообще не нужно будет более 2 кг. фреона. Но чем богаты.

Также я приобрёл манометр для замера давления. Но не специальный фреоновый за 10 у.е., а обычный для насосной станции за 3,5 у.е. По нему и ориентировался при заполнении.

Заправил систему, на сколько возможно с помощью внутреннего давления фреона в баллоне. Дал постоять пару дней, давление не упало. Значит, утечки нет. Дополнительно промазал все соединения мыльной пеной, не пузырило.

Важно: Так как в моём случае заправочный ниппель впаян сразу перед компрессором (в дальнейшем будет замеряться давление в этом месте при настройке) ни в коем случае не заправлять систему с работающим компрессором жидким фреоном. Компрессор наверняка выйдет из строя. Только газообразной фазой — баллоном вверх!

Автоматика:

Необходимо однофазное пусковое реле, и при этом, на очень приличный пусковой ток около 40 А! Автоматический предохранитель С группы на 16А. Электрический щиток с DIN рейкой.

Также установил два реле температуры с копелярными термодатчиками. Один поставил на воду на выходе из конденсатора. Выставил примерно на 40 градусов, чтобы отключал систему при достижении водой этой температуры. И на выход воды из испарителя на 0 градусов, чтобы аварийно отключал систему и не разморозил её случаем.

В будущем думаю приобрести простейший контроллер, который учитывает эти две температуры. Но кроме внешнего вида и наглядности пользования у него есть и недостаток – запрограмированные значения сбиваются при даже кратковременном перебои электроснабжения. Пока в раздумьях.

Запуск (пробный):

Перед запуском напумповал в систему примерно 6 бар давления из баллона. Больше не получалось, да и незачем. Кинул временный провод, подсоединил пусковой конденсатор. Наполнил ёмкости водой предварительно. Они постояли с сутки, наполненные и потому, на момент запуска имели комнатную температуру около +15с.

Торжественно включил автомат. Его сразу же выбило. Ещё, то же самое. В этот небольшой промежуток слышно как двигатель гудит, но не запускается. Перебросил клеммы на конденсаторе (их почему-то три). Включил снова автомат. Приятный рокот работающего компрессора приласкал мой слух!!!

Давление на всасывании сразу упало до 2 бар. Открыл баллон с фреоном, чтобы система заполнялась. По табличке рассчитал необходимое давление кипения фреона.

Для моих необходимых на входе +6 и выходе воды +1, требуется температура кипения -4с. Фреон кипит при такой температуре при давлении 4,3 кг.см. (бар) (атмосфер). Таблицу можно найти и в Интернете.

Как не пытался выставить точное это давление, ничего не получалось. Система пока ещё не выведена на рабочий режим температур. Потому преждевременные регулировки лишь примерны.

Через минут пять подача достигла примерно +80 градусов. Пока не изолированная труба испарения покрылась лёгким инеем. Вода в конденсаторе через минут десять на ощупь уже нагрелась до +30 — +35. Вода в испарителе приблизилась к 0с. Чтобы чего не разморозить отключил систему.

Резюме: Пробный запуск показал полную работоспособность системы. Аномалий не замечено. Потребуется дальнейшие регулировки ТРВ и давления фреона после подключения контура отопления и охлаждения скважинной водой. Поэтому продолжение фоторепортажа и отчёта примерно через две-три недели, когда разберусь с этой частью работы.

К тому моменту, думаю:

1. Подсоединить контур обогрева помещений и контур теплообмена скважинной водой.

2. Произвести полный цикл пусконаладочных работ.

3. Изготовить какой-то корпус.

4. Сделать выводы и дать небольшое резюме.

Важно: ТН получился не такой уж маленький по размерам. Применив за место ёмкостных теплообменников пластинчатые, можно очень сильно сэкономить пространство.

Затраты на изготовление Теплового насоса примерной мощностью 9 киловат час по теплу:

Конденсатор:

Бак нержавейка 100 литров — 25 у.е.

Электроды нержавейка – 6 у.е.

Муфты нержавейка – 5 у.е.

Услуги сварщика (обед) – 5 у.е.

Медная труба 12,7 (1/2”)*0,8мм. 35 метров – 105 у.е.

Медная труба 10*1 мм. 1 метр – 3 у.е.

Переходы на медь (комплект) – 3 у.е.

Отвоздушиватель Ду 15 – 5 у.е.

Предохранительный клапан 2,5 бар – 4 у.е.

Кран сливной Ду 15 – 2 у.е.

Итого: 163 у.е. (к сравнению, пластинчатый теплообменник Данфос 389 у.е)

Испаритель:

Бочка пласм. 120 литров — 12 у.е.

Медная труба 19.2 (3/4”)*1.2мм. 25 метров – 130 у.е.

Медная труба 6*1мм. 1 метр – 2 у.е.

Терморегулирующий вентиль Honeywell (дюза 3мм.) – 42 у.е.

Кронштейны L-400 2 штуки – 9 у.е.

Кран сливной Ду 15 – 2 у. е

Переходы на медь (комплект) – 3 у.е.

РВС труба 50-1м. 2 штуки – 4 у.е.

Резиновые переходы 75*50 2 штуки – 2 у.е.

Итого: 206 у.е. (к сравнению, пластинчатый теплообменник Данфос 389 у.е)

Компрессор:

Компрессор мало б/у 7,2 к.в. (25500 бту) – 30 у.е.

Кронштейны L-300 2 штуки – 8 у.е.

Фреон R22 2 кг. – 8 у.е.

Комплект монтажный – 4 у.е.

Итого: 50 у.е.

Монтажный комплект:

Паяльная лампа ROTENBERG (комплект) – 20 у.е.

Электроды жёсткой пайки (40% серебра) 3 штуки – 3,5 у.е.

Электроды жёсткой пайки (0% серебра) 3 штуки – 0,5 у.е.

Манометр для фреона 7 бар – 4 у.е.

Шланг заправочный — 7 у.е.

Итого: 35 у.е.

Автоматика:

Реле пускателя однофазное 20 А – 10 у.е.

Щиток электрический встраиваемый – 8 у.е.

Предохранитель однофазный С16 А – 4 у.е.

Итого: 22 у.е.

Итого в целом 476 у.е.

Важно: Потребуются на следующем этапе ещё циркуляционные насосы Calpada 25/60-180 60 у. е. и Calpeda 32/60-180 78 у.е. Они хоть и будут вынесены за приделы моего котла, но обычно относятся к самому котлу.

источник

Тепловой насос, альтернативная энергия, отопление, энергосбережение, тепловой насос воими руками, самодельный тепловой насос

конструктивные особенности и принцип работы

Содержание статьи:

Чтобы с успехом применять тепло окружающей среды и направлять его в дом или квартиру, используется такое устройство, как тепловой насос. Это современный прибор для кондиционирования и отопления воздуха. Принцип его действия достаточно прост. Да и своими руками тепловой насос устанавливается хоть и сложно, но возможно.

Видео-обзор основных характеристик и работы теплового насоса

Для чего нужно это устройство

Во время организации горячего водоснабжения и отопления частного или загородного дома далеко не всегда удается реализовать именно тот проект, который задумывался изначально. Особенно это касается нужного энергоносителя. Хорошо, когда рядом проведен газопровод, тогда достаточно оформить газификацию дома, и можно наслаждаться теплом. Хуже, когда газ доступен только в баллонах. Переходить на отопление традиционными дровами и углем – достаточно хлопотно и дорого, учитывая цену угля, а греться с помощью электричества – тоже недешево и расточительно.

К счастью, разработки в сфере новых источников энергии уже вполне доступны для простых людей. Подобные технологии могут извлекать тепло из воды, земли и даже воздуха. К таким новым устройствам и относится тепловой насос.

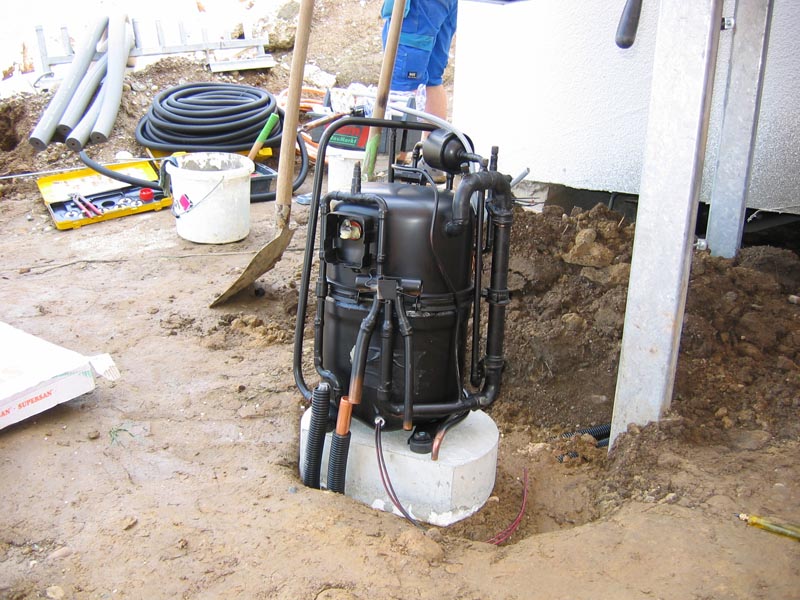

Внешний вид теплового насоса. Он может устанавливаться даже на улице

Принцип работы теплового насоса

Понять принцип работы теплового насоса достаточно просто. Как вы уже поняли, этот прибор сочетает в себе и котел для отопления, и источник горячей воды, и кондиционер. В отличие от других генераторов тепла, в тепловом насосе возобновляемая низкотемпературная энергия окружающей среды может использоваться для нагрева воды и отопления. Это устройство способно «добывать» рассеянную энергию солнца из воздуха.

Любой тепловой насос принцип работы имеет следующий: это тот же холодильник, только наоборот. Последний переносит тепло на радиатор из внутренней камеры и именно поэтому внутри него всегда холодно. Тепловой насос же переносит рассеянное тепло в дом из окружающей среды. На этот процесс уходит практически 80% мощности прибора.

Для отопления дома применяется три разновидности данных устройств, которые отличаются видом теплоносителя:

• Насос, работающий по принципу «воздух-вода». Тепло извлекается из воздуха с помощью вентиляторов и испарителя;
• Вода-вода. В качестве теплоисточника используются грунтовые воды, но если есть водоем на участке, то тепло можно получать и из него. Вначале энергия утилизируется в тепловом насосе, потом охлажденная жидкость поступает обратно через поглощающую скважину;
• Грунт-вода. Как уже ясно из названия, грунт используется как теплоисточник. С помощью зондов или коллекторов извлекается тепло, которое потом перемещается к тепловому насосу. Далее энергия поступает в отопительную систему. Если у вас маленький земельный участок, то лучше всего применять зонды, а есть площадь большая, то подойдут коллекторы, однако их нужно устанавливать ниже того уровня, где промерзает грунт.

Принцип работы теплового насоса. В его функции входит и отопление, и охлаждение

Помимо теплового насоса, система отопления дома состоит из устройства распределения тепла и устройства забора. А сам прибор включает в себя следующие части:

1. Компрессор. Питается от сети.
2. Испаритель.
3. Конденсатор.
4. Дроссельный клапан.

В компрессоре газообразный хладагент сжимается и за счет этого нагревается. Потом под высоким давлением и температурой поступает в теплообменник-конденсатор, где начинает охлаждаться, отдавая полезное тепло в систему отопления, и преобразуется в жидкость. После прохождения через расширительный вентиль газ расширяется, давление уменьшается с резким понижением температуры ниже окружающей среды (грунта и т.д.). Затем хладагент попадает в теплообменник-испаритель, испаряясь и забирая тепло от окружающей среды (например, грунта). Потом он переходит в газообразное состояние и снова поступает в компрессор.

Что касается принципа работы этого универсального устройства, то он называется «цикл Карно», разработанный еще в XIX веке. Разберемся по порядку:

• Незамерзающая смесь в виде воды со спиртом, гликолевой смеси или соляного раствора подается в коллектор. Она забирает тепловую энергию и перемещает ее в насос;
• В испарителе энергия транспортируется к хладагенту. Так называется вещество, имеющее низкую температуру кипения. После этого оно закипает и переходит в газообразное состояние. Вначале это осуществляется при низком давлении. Температура составляет всего лишь 5 градусов;
• Давление закипающего хладагента увеличивается, повышается его температура;
• Тепловая энергия через конденсатор поступает в теплоноситель, находящийся в системе отопления дома, хладагент охлаждается, чтобы «забрать» оставшееся тепло, переходит в первоначальное жидкое состояние и перемещается в коллектор. После чего весь процесс начинается сначала.

В холодильнике продукты питания отдают тепло, которое нагревается хладагентом, поступающим по трубам. После этого оно передается на заднюю стенку. А в тепловом насосе именно это тепло и применяется для нагрева теплоносителя. Потребление электричества у этого устройства значительно меньше, чем у стандартного электрокотла. Например, при потреблении 1 кВт насос вырабатывает целых 4 кВт тепловой энергии. Высокий КПД явно ощутим.

Структурная схема теплового насоса

Преимущества теплового насоса

У этого прибора масса преимуществ перед традиционными отопительными устройствами. Основные из них следующие:

• Экономичность, то есть сравнительно небольшое потребление электроэнергии, которое возможно благодаря очень высокому КПД (порой он доходит до 800%), что позволяет получать от 3 до 8 кВт тепловой энергии всего лишь на 1 кВт мощности. После охлаждения на выходе аппарат может выдавать до 2,5 кВт мощности;
• Безопасность использования. Тепловой насос не выделяет сажи, выхлопа, отсутствует открытое пламя, не может быть никакой утечки газа, разлива мазута, запаха солярки. Все это создает благоприятные условия применения данного устройства;
• Из этого вытекает экологичность теплового насоса. С помощью него сохраняются невозобновляемые энергоресурсы и защищается окружающая среда, т.к. выбросы CO2 в атмосферу значительно сокращаются. При использовании потенциальной тепловой энергии для окружающей среды применяется до 2 раз меньше первичной энергии, чем во время сжигания топлива;
• Комфортная работа прибора. Насос функционирует бесшумно, уж точно не громче холодильника. Наличие многозонального климатического контроля и погодозависимой автоматики расширяет возможности этого прибора;
• Надежность. Тепловой насос не зависит от перебоев электроэнергии, поставки топлива и его качества, в его устройстве насчитывается не так уж и много подвижных частей;
• Универсальность. Вид используемой энергии может быть тепловой или электрический;
• Совместимость теплового насоса с любой циркуляционной системой отопления. Благодаря современному дизайну он может устанавливаться в любых помещениях.
• Долговечность. Срок службы аппарата достигает 20 – 25 лет.

При потреблении всего лишь 1 кВт электроэнергии тепловой насос «добывает» 3 кВт энергии из окружающей среды

Эти характеристики дают возможность устанавливать своими руками тепловые насосы в любом помещении. С их помощью осуществляется теплоснабжение городских комплексов и объектов, расположенных далеко от инженерных коммуникаций. Это может быть дачный поселок, АЗС на объездной трассе и т.д. Таким образом, этот прибор успешно применяется и в промышленном, и в частном строительстве.

Расчет оборудования

Перед покупкой следует выполнить расчет теплового насоса. Он зависит от домашних теплопотерь. Причем вычислить их следует в каждом помещении. Обычно тепло уходит через окна или стены (сказывается разница температур), проветривание помещений, то есть естественную вентиляцию, неплотности в перекрытиях и т.д. Просуммировав все теплооттоки, можно получить общую потребность объекта в тепле. В основном на 1 кв.м. необходимо примерно 60 – 100 Вт энергии.

Возьмем для примера следующие показатели: площадь коттеджа равна 250 квадратных метров, тепловые потери – 60 Вт на 1 квадратный метр. В таком случае необходимое количество тепла – 15 кВт. Плюс еще стоит добавить примерно 700 Вт, которые «заберет» приготовление санитарной горячей воды. В итоге требуемая мощность теплового насоса будет равна около 16 кВт. Далее она умножается на повышающий коэффициент, если нужна будет компенсация после отключения электроэнергии из-за работы устройства. При четырехчасовом отсутствии света повышающий коэффициент равен 1,2.

Что отталкивает многих людей от установки тепловых насосов, так это высокие цены. Покупка и монтаж обойдутся в гораздо большую сумму, чем подобные операции с электрическим котлом. Однако в течение полутора лет затраты окупятся сторицей, а если у дома площадь меньше 100 кв.м., то и за более короткий срок. Тем более, данное оборудование способно охлаждать помещение летом, то есть выполнять функцию кондиционера.

Тепловой насос “воздух-вода” не требуют нижних контуров и при их применении отпадает потребность в земляных работах по рытью траншей или бурению скважин

Выводы

Таким образом, тепловой насос – это современный вид оборудования для отопления и кондиционирования помещений. Пока он не особо прижился среди широких слоев населения России из-за высокой стоимости, однако все идет к тому, что прибор вскоре вытеснит традиционные электрические котлы и обогреватели, потребляющие чересчур много электроэнергии.

Понравилась статья? Поделитесь с друзьями:

Геотермальное отопление | Лаборатория Дома

Тепловой насос своими руками. Виды, преимущества и недостатки

Занимаясь оснащением дома подачей горячей воды и отоплением, чаще всего человек сталкивается с множеством препятствий. Одно из первых — выбор энергоносителя. В случае, если рядом проложен газопровод, вопрос решается сам собой. Оформляете все необходимые документы на газификацию и обогреваете помещение. А что же делать, если газификации нет, и в ближайшее время не будет?

Несомненно, можно купить газовый баллон или же использовать дрова и уголь, но это не очень эффективно. Также можно воспользоваться к электрообогревом, но полученная в конце месяца сумма в квитанции будет довольно внушительная.

Тепловой насос в котельной загородного дома

Наиболее правильным решением — использование тепла, добываемого с недр земли, воздуха и воды, получить которые можно с помощью тепловых насосов.

Создать тепловой насос своими руками очень легко. Все, что для этого необходимо — знать его разновидности и конструкционные особенности. Рассмотрим все это более подробно.

Разновидность насосов

Деление насосов на виды осуществляется по средам, из которых добывается тепловая энергия. Существуют следующие разновидности:

1. Воздух — вода. Тепловой насос воздух — вода своими руками является наиболее дешевым, так, как может функционировать без довольно сложной системы наружного контура и подключения стандартного типа. Но, он также обладает и некими недостатками, основной из которых — понижение энергоэффективности при снижении температуры. Такой насос прекрасно подойдет для подогрева бассейна, а вот для обогрева зданий он нерентабельный, так, как не даст необходимой мощности.

   Схема работы теплового насоса воздух-вода



2. Вода — вода. Тепловой насос вода — вода своими руками сделать довольно легко, его конструкция очень проста. Вода — наилучшая теплоотдающая среда. Практика показывает, что водоемы совершенно нерентабельны, так, как в зимний период их температура падает ниже нуля, и они замерзают. Наиболее рентабельно использовать грунтовые воды, доступ к которым осуществляется путем создания специальных скважин. Отлично подойдет для подогрева бассейна и жилых домов не большой площади.

   Схема работы теплового насоса вода-вода

3. Рассол — вода. Забор тепла производится с земли (грунта), что предусматривает строение неглубоких скважин или коллекторов. Может использоваться практически везде, начиная от обогрева бассейна и заканчивая отоплением помещения довольно большой площади. Система практична, проста и универсальна, так, как в ее трубы заливается фриз, который способен не замерзать под воздействием низких температур.

   Схема работы теплового насоса вода-рассол

4. Грунт — вода. Основной источник тепла — грунт, температура которого практически неизменна. Подойдет для обогрева любого назначения, будь то бассейн или частный дом, довольно распространена и пользуется некой популярностью.

   Схема работы теплового насоса грунт-вода

5. Воздух — воздух. Основное задание данного насоса — забрать теплый и преобразовать его в более прохладный. Тепловой насос воздух-воздух своими руками может каждый, так как он довольно прост и не требует наличия каких-то особых знаний.

   Схема работы теплового насоса воздух-воздух

Как работает тепловой насос?

Тепловой насос для отопления дома своими руками имеет довольно простой принцип работы. Основные составляющие системы следующие:

1. Насос тепловой.
2. Заборное устройство.
3. Устройство, занимающееся распределением тепла.

Все насосы работают по «цикл Карно», который заключается в следующем: в коллектор податься температуростойкая жидкость, которая не будет замерзать при снижении температурных показателей. Она забирает тепловую энергию и перемещает ее к насосу.

Принцип работы теплового насоса

Попадая в испаритель, энергия взаимодействует с хладогеном, в результате чего образуется пар. Давление увеличивается, температурные показатели подымаются. Тепловая энергия передается в помещение, хладаген становится жидким и вновь направляется в коллектор, таким образом, получается замкнутая система.

Как провести расчёт оборудования?

Любой самодельный тепловой насос своими руками требует проведения некоторых расчётов, показатели для которого берутся с учетом теплопотерь рассчитываемого дома. Само собой, перед установкой такого оборудования необходимо утеплить стены, пол, окна и крышу помещения. Показатели тепловой потребности для отдельно взятых зданий следующие:

1. для старых хрущовок — 75 Вт/м^».
2. для более новых построек — в районе 50 Вт/м^».
3. для зданий с использованием последних технологий — 30 Вт/м^».

Важно! Расчет и заказ подобной установки лучше всего проводить еще до строительства здания. Это даст возможность подобрать наиболее подходящую систему отопления.

Большинство пользователей считают, что наиболее подходящей системой является пол с водяным подогревом, расчет мощности которого производится с учетом напольного покрытия. Наиболее подходящий вариант — плитка керамическая.

Создание теплового насоса своими руками

Изготовление теплового насоса своими руками довольно просто, однако потребует наличие хорошего компрессора, купить который можно в любой ремонтной мастерской. Идеальный конденсатор — бак из нержавеющей стали объёмом 100 л. и более. Тепловой насос для отопления дома своими руками имеет следующие этапы изготовления:

1. Крепим компрессор, используя для этого уголки или кронштейн.
2. Берем медные трубки и делаем змеевки путем его обматывания вокруг цилиндра нужного размера.

   Спираль из медной трубки

3. Разрезаем бак пополам, вставляем внутрь изготовленный ранее змеевик и свариваем его обратно. Крайние трубки змеевика выводим через резьбовые отверстия, которые делаются параллельно с его установкой в бак.
4. Вызываем специалиста, который произведет закачку фреона.

Для изготовления теплового насоса Френетта нам понадобится:

1. Цилиндр со стали, диаметр которого прямопропорционально зависит от мощности насоса.
2. Диски со стали, диаметр которых будет на 5-10 % меньше, нежели d цилиндра.
3. Электродвигатель. Желательно покупать привод с удлинённым валом, на который в дальнейшем будут установлены диски.
4. Теплообменник.

Выдаваемая на выходе температура будет напрямую зависеть от мощности двигателя. Для подогрева воды до температуры 100 С⁰ обороты привода должны находиться в пределах 7,5-8 тысяч в минуту. Место вхождения вала уплотняется, так, как наличие любого люфта быстро износит механизм. Рабочие диски монтируются на вал двигателя, расстояние между которыми регулируется путем установки гаек.

Конденсатор из титана

В цилиндре делается два отверстия, к которым будут подведены трубы. После полной сборки цилиндр заполняется маслом, проводится подключение всех патрубков и их герметизация. Если у вас еще остались вопросы по его конструкции, то пропишите в поисковой системе — «тепловой насос своими руками чертеж» и ознакомитесь со всем этим более подробно.

Достоинства тепловых насосов

Преимуществ данного вида насосов довольно много. Основное из них — наличие блока управления, дающего возможность производить контроль всего процесса. Кроме этого, с его помощью можно регулировать степень разогрева, делая его большим или меньшим. Установленные специальные датчики постоянно следят за уровнем температуры, при необходимости подавая соответствующие сигналы. После достижения минимума или максимума, работа насоса прекращается или же наоборот, он запускается.

Важно! Современные насосы имеют большую функциональность. Теперь с их помощью можно не только обогревать дом, но и обеспечивать постоянное присутствие горячей воды в нем.

Самодельный тепловой насос

Кроме этого, отопление с использованием подобного насоса может, как нагревать, так и охлаждать воздух в помещении. Для этого в нем устанавливается реверсный клапан, позволяющий делать как одну, так и другую операции. Таким образом, выполнив установку такой системы у себя в доме, вы можете получить установку, которая будет полезна круглый год.

Да, несомненно, большинство пользователей указывают на его основной недостаток — довольно высокий ценовой диапазон. В этом случае стоит помнить тот факт, что потратившись всего один раз, вы долгие годы не будите ничего докупать и о чем-либо беспокоиться, тоесть далее — только экономия.

Монтажные работы

После изготовления основной части системы необходимо подключить ее к устройству распределения и забору тепла. Первый процесс довольно легок, а вот второй — достаточно трудоемкий. Разумеется, что человек, собравший устройство теплового насоса своими руками, подключит его самостоятельно, без посторонней помощи. Монтажные работы напрямую зависят от типа насоса, так, как каждый из них имеет некие особенности.

Затраты и окупаемость

Само собой, установка данного оборудования подразумевает внушительные затраты, так, как на приобретение ее комплектующих понадобится намного больше денежных средств, нежили на покупку электрического котла подобной мощности. Многих интересует вопрос, а выгодно ли это? Да, выгодно. Так, к примеру, установка в доме площадью 100 м² подобного типа системы окупится за полтора-два года, а в дальнейшем будет сплошная экономия. Кроме этого, тепловой насос может быть использован как кондиционер, позволяющий значительно понизить уровень температуры в помещении.

Безопасность и экологичность

Для тех людей, которые заботятся об экологичности и безопасности своего помещения, наиболее подходящий вариант для отопления помещения — тепловой насос. Это обусловлено тем, что он совершенно безвреден и не выбрасывает в атмосферу совершенно никаких вредных веществ. Возможность возгорания и взрыва практически исключены, так, как перегрев входящих в состав системы деталей практически невозможен.

Видео — тепловой насос своими руками

Вас могут заинтересовать:

— This Old House

Описание проекта

Навык

В этом видео эксперт по сантехнике и отоплению Ричард Третви объясняет назначение мини-раздельного бесканального кондиционера и процесс его установки.

Как работает мини-сплит?

Это простая физика — тепло всегда переходит в холод.Используя так называемый инвертор, мини-сплит способен улавливать тепло через холодную линию хладагента и перемещать его в нужное место.

Летом тепло отбирается из воздуха в доме и выбрасывается наружу, делая его холодным. Зимой тепло отводится извне и отводится обратно в дом. Это создает отопление и охлаждение круглый год.

Поскольку нет воздуховодов, которые можно было бы модернизировать, профессионал может легко установить систему. И он обеспечивает отличное осушение, бесшумную работу и высокую эффективность.Нужно отрегулировать температуру или выключить прибор? Просто воспользуйтесь пультом дистанционного управления.

Сколько места может охладить мини-сплит?

Один кондиционер может обогревать или охлаждать до 1000 квадратных футов, в зависимости от климата и размера системы. (В режиме обогрева он работает до минус 13 градусов по Фаренгейту, это не проблема, где вы живете. )

Для больших помещений к одному конденсатору можно подключить до четырех независимо управляемых внутренних блоков для максимального зонального комфорта.

Шаги по установке Mini Split

Каждая мини-сплит-установка должна соответствовать следующим критериям:

• Место для установки агрегата
• Доступ к электрическим соединениям
• Доступ к конденсатору снаружи

На фото: Марк Паулетти из Arctic Mechanical , в Порт-Честере, Нью-Йорк, использует пульт дистанционного управления для проверки потока воздуха из внутреннего блока.

Шаг 1: Установите конденсатор

Это устройство должно располагаться в затененном месте за пределами дома, где для него должно быть не менее 4 дюймов зазора позади него и 20 дюймов над ним и перед ним. Блок весом 119 фунтов может быть установлен на кронштейнах, прикрепленных к стене, как показано на рисунке, или прикручен к бетонным блокам, лежащим на земле.

Шаг 2. Найдите кондиционер

Он устанавливается на внешней стене на расстоянии не более 33 футов от наружного блока, не менее 2⅛ дюймов под потолком и 3 фута от телевизора.Сначала к шпилькам прикручивается монтажная пластина, как показано. В правом нижнем углу пластины установщик просверливает стену 3-дюймовой кольцевой пилой. Снаружи просверливается соединительное отверстие на ¼ дюйма ниже внутреннего.

Шаг 3. Установите кондиционер

При снятой крышке контрольный провод, линии хладагента и шланг для слива конденсата прикрепляются к блоку и склеиваются вместе, а защитная гильза вставляется в отверстие в стене.Блок поднимается, не касаясь его ребер, и детали, обмотанные лентой, пропускаются через рукав, как показано. Затем устройство крепится к пластине.

Шаг 4: Настройка конденсатора

Наружный блок подключается к проводу управления от внутреннего блока и к кабелю питания с оболочкой, ведущему к панели выключателя. Затем концы трубопроводов хладагента прикрепляются к конденсатору с помощью накидных гаек, как показано.Накидные гайки также используются для соединения этих линий с линиями на внутреннем блоке.

Шаг 5: Скройте строки

Пластиковый желоб, прикрученный к сайдингу, скрывает трубопроводы, шланг для конденсата и контрольный провод. После проверки шланга, чтобы убедиться, что он свободно дренирует, конец гильзы с отверстиями герметизируют силиконом, чтобы предотвратить проникновение воды. Затем канал закрывается, как показано.

Шаг 6: Насос и крышка

Манометрический коллектор и вакуумный насос подключаются к линиям хладагента для обнаружения утечек и сушки линий по мере закачки хладагента в них. Последний шаг — надеть крышку на кондиционер, как показано на рисунке. После этого система готова к нагреву и охлаждению.

Ресурсы

Ричард установил бесканальную мини-раздельную систему с тепловым насосом SEER мощностью 12 000 БТЕ, произведенную LG.

Установка мини-разветвителя — сложный процесс, поэтому Ричард обратился за помощью в компанию Boston Standard Plumbing для установки.

2020 Лучший бесканальный мини-сплит-тепловой насос для DIY

Лишь несколько брендов производят самодельные мини-сплит-системы переменного тока и тепловые насосы. Вот почему бренды в списке ограничены.

Это руководство по покупке 2-в-1 от Pick HVAC.

Сначала мы перечислим и рассмотрим 8 лучших бесканальных кондиционеров для самостоятельной установки.

Во-вторых, мы представляем наше полное руководство по выбору правильного бесканального переменного тока.Очень важно правильно выбрать размер любого кондиционера, и мы позаботимся о том, чтобы вы знали, какой размер вам нужен.

Если вы новичок в бесканальных / мини-сплит-кондиционерах, наши подробные обзоры и руководство по Mini Split AC и тепловому насосу — хорошее место для начала. Как сказал один читатель: «Это отличное исследование и прекрасное руководство для понимания всего, что нужно знать об этих единицах». Мы ценим это и думаем, что вы согласитесь.

А теперь 8 лучших бесканальных кондиционеров для самостоятельной установки.

Top DIY Mini Split ACs — обзоры

Вот обзоры. Они созданы, чтобы вы могли быстро понять, что каждый из них предлагает. Если вы торопитесь, они предоставляют самые важные функции, чтобы вы могли принять решение о покупке и продолжить свой плотный график.

Полные обзоры следуют.

Все эти модели представляют собой полные комплекты со всем необходимым для установки .

Изображение Продукт

Лучшие мини-сплит-кондиционеры / тепловые насосы своими руками — полные обзоры

Наши лучшие мини-сплит-кондиционеры для самостоятельной установки Обзоры содержат более подробную информацию.

Анализ модели. Эти мини-сплит-насосы переменного тока / тепловые насосы оцениваются по таким ключевым параметрам, как эффективность, площадь охлаждения, характеристики, оценки пользователей, плюсы, минусы и многое другое.

Зона покрытия: Оценка в квадратных футах составляет прибл. Чтобы точно знать, какого размера вам нужен кондиционер без воздуховода, попросите выполнить расчет нагрузки, например, ручной J и / или аналогичные тесты.

Компания Pioneer создала собственный калькулятор размеров. Компания производит отличные продукты, но этот расчет нагрузки может быть недостаточно полным.Тем не менее, это даст вам представление о том, что доступно.

Этот тест и важность размера обсуждаются в нашем Руководстве по покупке Mini Split AC и теплового насоса.

Общее у этих агрегатов:

1. Компрессоры инверторного типа, которые ускоряются и замедляются с шагом 1% или меньше. Циклы длиннее, чем у одноступенчатого или двухступенчатого компрессора, но это хорошо. Работая на более низких скоростях, они энергоэффективны и удаляют больше влаги из воздуха в режиме переменного тока.Кроме того, чем ниже их скорость, тем тише они бегают.

2. Полные установочные комплекты. Сюда входят наружные и внутренние блоки, предварительно заправленные линии хладагента с резьбовыми соединениями и жгут проводов.

3. Настенные внутренние блоки. Настенные внутренние блоки являются самыми популярными и доступными. Кроме того, их проще всего установить.

4. Производительность теплового насоса. Все это тепловые насосы, обеспечивающие кондиционирование и отопление.

Хорошо, вот лучшие обзоры кондиционеров без воздуховодов.

MrCool 36K BTU Сплит-система с бесканальным тепловым насосом

Установки MrCool являются одними из самых высокоэффективных в отрасли. Эта полная система относительно проста в установке, предлагает превосходное качество, но стоит дороже по сравнению с аналогичными моделями от Pioneer.

Покрытие: 1100-1300 квадратных футов. Имейте в виду, что чем теплее на улице, тем меньше квадратных футов может эффективно охладить любой блок переменного тока. Количество теплоизоляции в помещении, количество окон и другие характеристики влияют на охлаждающее и обогревающее покрытие.

Характеристики:

• Предварительно заправлен хладагентом R410A.
• Линии быстрого подключения.
• Автоматический перезапуск после сбоя. Устройство возобновит работу с теми же настройками, что и при отключении питания.
• AC может работать даже при температуре наружного воздуха всего 5F — идеальный блок для серверных, теплиц и других помещений, которые необходимо охлаждать круглый год.
• Память положения жалюзи, которая возвращает их в положение, в котором они находились при выключении устройства.
• Обнаружение низкого уровня охлаждающей жидкости. В случае утечки хладагента агрегат обнаружит это и отключится до того, как агрегат будет поврежден.
• Интеллектуальное приложение и управление Wi-Fi для мониторинга и изменения настроек из любого места.

Оценок: Более 85% оценок на различных платформах для обзора положительны для этой модели. Он считается надежным и трудолюбивым — он может нагревать или охлаждать, когда температура снаружи составляет всего 5 градусов по Фаренгейту. Когда вы хотите охладить пространство в такую ​​погоду? Представьте себе серверную, теплицу или другое место, где может накапливаться тепло.

Режимы: Кондиционирование, режимы нагрева и осушения. Осушающий режим делает его осушителем. Он должен просто отводить влагу и возвращать тепло в комнату, но многие пользователи говорят, что он также охладит комнату — не так сильно, как в режиме переменного тока, но это не «только сушка». Это тоже немного охлаждает.

Плюсы: Качественные материалы. Надежная работа в режиме переменного тока, нагрева или осушения. Отличный список возможностей. На агрегат предоставляется 7-летняя гарантия на компрессор и 5-летняя общая гарантия на детали.

Минусы: Немного дороже других аппаратов такого размера.

Уровни звука: 38,5 — 54,5 децибел.

Итог:

Если вы готовы заплатить немного больше за приобретение высококачественного бесканального теплового насоса переменного тока 36 000, сделанного своими руками, подумайте об этом устройстве.

Инвертор Pioneer WYS030G-17 + мини-сплит-тепловой насос

Это самый продаваемый бесканальный DIY-тепловой насос в своем классе.

Мини-раздельные бесканальные тепловые насосы переменного тока Pioneer сочетают в себе две огромные особенности — простоту установки и весьма конкурентоспособные цены.

Это устройство попало в список, потому что оно сочетает в себе высокое качество и выдающуюся эффективность.

Покрытие: 900–1100 квадратных футов в климате от теплого до жаркого. Чем теплее (или холоднее в зимнем режиме отопления), тем меньше диапазон охвата агрегата.

Эффективность : 18 SEER / 9.6 HSPF

Характеристики:

• Это полнофункциональное устройство с множеством функций, включая:
• 24-часовой таймер
• Светодиодный дисплей с регулируемой яркостью
• Автоматические поворотные жалюзи которым можно управлять с помощью пульта дистанционного управления
• Постоянные моющиеся фильтры для очистки воздуха и удаления запахов
• Многоскоростной вентилятор
• Высокопроизводительный компрессор Pioneer с регулируемой скоростью.
• Функция автоматического перезапуска включает устройство снова после сбоя и восстанавливает те же настройки, включая уставку термостата, как при сбое питания.
• Wi-Fi и приложение для Android / iOS обеспечивают технологию умного дома и управление из любого места.
• Пульт дистанционного управления позволяет управлять всеми функциями, не вставая и не используя Wi-Fi.

Рейтинги: Около 80% домовладельцев и управляющих недвижимостью, установивших этот агрегат, высоко оценивают его быстрое охлаждение и обогрев, а также надежную работу.

Режимы: 4 режима — охлаждение, обогрев, осушение и вентиляция. Эти режимы позволяют лучше контролировать микроклимат в помещении в любое время года. Режим осушителя удаляет влагу из воздуха без охлаждения воздуха. Это полезная настройка для прохладных влажных дней. Дополнительный режим, ночной режим, экономит энергию, пока вы спите, как говорит Pioneer, «автоматически принимая [sic — адаптируя] настройки температуры к естественным изменениям уровня температуры тела в течение ночи». Это означает, что он увеличивает настройку термостата во время охлаждения, снова понижая ее ближе к концу настройки таймера.

Плюсы: 4 рабочих режима обеспечивают отличный климат-контроль и комфорт в помещении. Агрегат эффективен и надежен. Самостоятельные бесканальные кондиционеры Pioneer устанавливаются довольно легко. Конкурентоспособная стоимость.

Минусы: У небольшого процента устройств есть утечки вакуума или что-то подобное при установке. Это редко, и иногда проблема заключается в плохой установке.

Уровни шума: 44-52 децибел

Итог:

Если вы ищете 30 000 БТЕ для охлаждения и обогрева по хорошей цене, то следует рассмотреть это устройство.

MrCool DIY-24-HP-230A Кондиционер

MrCool производит превосходные мини-раздельные бесканальные кондиционеры с функцией теплового насоса. Этот стоит немного дороже, чем аналогичные модели от Pioneer, но одна из причин этого — качество.

Это самый популярный мини-сплит кондиционер и тепловой насос такого размера, по мнению домовладельцев и управляющих недвижимостью, которые его установили. Установка довольно проста — если внимательно следовать инструкциям по установке. Это верно для всех самодельных бесканальных кондиционеров.

На этот тепловой насос MrCool AC распространяется 7-летняя гарантия на компрессор и 5-летняя общая гарантия на детали.

Покрытие: 600-850 квадратных футов. MrCool говорит, что это устройство будет охлаждать до 1000 футов. Это правда, но только при умеренной или теплой наружной температуре. В очень теплую погоду более вероятно 600-850 квадратных футов.

Характеристики: Этот блок точно такой же, как MrCool в верхней части списка, но имеет меньший размер. В нем есть все те же функции, поэтому ознакомьтесь с ними выше.

Оценок: Этот блок возглавляет чарты. Почти 90% пользователей высоко оценивают качество, простоту установки и надежность.

Режимы: Кондиционирование, Нагрев и Осушение, такие же, как на устройстве выше.

Плюсы: Простота установки. Надежное охлаждение и обогрев при температуре до 5 градусов по Фаренгейту. Высшие оценки и качество. Wi-Fi. Очень тихо.

Минусы: Стоимость — данный аппарат дороже других аналогичных размеров.Кроме того, некоторые пользователи заявляют, что Wi-Fi не очень легко подключается к их сети. Это обычное явление при попытке синхронизировать несколько интеллектуальных устройств с сетью.

Уровни звука: 33,0-45,5 децибел.

Итог:

Если вам нужен «надежный» бесканальный тепловой насос переменного тока, и он имеет правильный размер для вашего применения, то вы, вероятно, будете довольны этим устройством.

Pioneer WYS018G-19 Mini Split Heat Pump-208 / 230V

Это устройство имеет несколько уникальных функций, включая датчик «Follow Me» в пульте дистанционного управления.Вместо того, чтобы AC получает информацию от встроенного термостата, чтобы определить, когда он достиг нужной температуры, он использует датчик Follow Me на пульте дистанционного управления.

Это означает, что кондиционер не перестанет охлаждать или нагревать, пока датчик в пульте дистанционного управления не будет удовлетворен. Держите пульт рядом с собой, и воздух рядом с вами будет комфортным.

Это очень эффективный агрегат, поэтому он поможет контролировать расходы на электроэнергию.

Охват: 450-650 квадратных футов в зависимости от температуры окружающего воздуха, окон и дверей в зоне, степени теплоизоляции в помещении и подобных факторов.

Характеристики:

• Устройство может повышать температуру до 46F от начальной точки.
• Датчик Follow Me в пульте дистанционного управления.
• Wi-Fi.
• Автоматический перезапуск — при возобновлении подачи электроэнергии после сбоя в работе устройство вернется к тем же настройкам, что и при сбое питания.

Оценок: Это устройство получает рейтинг одобрения от 85% до 88% от различных сайтов с обзорами.

Режимы: 4 режима — кондиционер, тепловой насос, вентиляция / вентилятор и режим осушения / осушения.Последний режим удаляет влагу без охлаждения воздуха. Если температура воздуха комфортная, но воздух влажный, удаление влаги избавляет от ощущения «липкости».

Плюсы: Отличная эффективность, 4 полезных режима, хорошее качество по конкурентоспособной цене.

Минусы: Неправильная установка может привести к утечкам или другим проблемам. Это верно для любого бесканального теплового насоса или кондиционера, сделанного своими руками. Обязательно следуйте инструкциям по установке. Просмотр онлайн-видео — тоже хорошая идея.Дополнительные советы по установке см. В Руководстве по покупке.

Уровни шума: 30,5-43,0 децибел

Итог:

Если тихая работа — один из ваших главных факторов в качественной мини-сплит-системе, то этот мини-сплит-сплит-система Pioneer DIY с тепловым насосом — хороший выбор.

Pioneer Mini Split Heat Pump — 208/230 V

Эта установка очень популярного размера идеально подходит для спальни, офиса, кабинета, небольшой пристройки или подобного помещения.

У него есть пульт Follow Me — на пульте есть термостат, поэтому устройство не прекращает охлаждение или нагрев, пока термостат на пульте не будет удовлетворен.

Держите пульт рядом с собой, чтобы воздух вокруг вас был комфортным, а не только рядом с внутренним блоком.

Покрытие: 300-450 квадратных футов.

Эффективность: 17,5 SEER / 9,0 HSPF

Характеристики:

• Follow Me remote.
• Полнофункциональный пульт.
• Светодиодный дисплей с регулируемой яркостью.
• Регулировка направления жалюзи.
• Вентилятор многоскоростной.
• 24-часовой таймер.
• Функция самоочистки.
• Моющиеся фильтры для мусора и запахов.

Рейтинги: От 85% до 90% пользователей высоко оценивают его и рекомендуют другим.

Режимы: 4 режима — AC, Нагрев, Сухой, Вентиляция. Есть режим для любой погоды.

Плюсы: Все функции, которые вы ожидаете от качественной мини-сплит-системы. Хорошая эффективность. Легкая установка.

Минусы: Если устройство не соответствует размеру, оно может покрыться льдом. Очень важно правильно выбрать агрегат для вашей ситуации.Если у вас есть проблемы, подумайте о том, чтобы выбрать стандартную бесканальную систему и воспользоваться нашей службой бесплатных местных предложений, чтобы получить советы и бесплатные оценки без каких-либо обязательств со стороны лицензированных, предварительно отобранных профессионалов в вашем регионе.

Уровень звука: 55 децибел.

Итог:

Если у вас есть большая комната или одна открытая зона пола для охлаждения и обогрева, этот агрегат является доступным и надежным вариантом.

Настенный бесканальный мини-раздельный тепловой насос Pioneer, 208/230 В

Этот агрегат идеально подходит для помещений небольшого и среднего размера, которые недостаточно охлаждаются или обогреваются центральной системой отопления, вентиляции и кондиционирования воздуха.Он хорошо работает в небольших зданиях с изолированными столбами, гаражах и коттеджах.

Покрытие: 200–350 квадратных футов.

Характеристики:

• Follow Me remote — В пульте есть термостат. Это означает, что блок будет продолжать охлаждаться или нагреваться до тех пор, пока зона вокруг пульта дистанционного управления не станет комфортной, а не только пространство возле внутреннего блока. Держите пульт под рукой, и вам будет удобно!
• Обнаружение утечки хладагента означает, что, если заправка хладагента недостаточна, установка отключится до того, как может произойти повреждение компрессора.
• Функция защиты от холода — поддерживает низкую скорость вращения вентилятора до тех пор, пока блок не будет создавать достаточно теплый воздух во время цикла нагрева. Это предотвращает выход холодного / ненагретого воздуха из устройства в начале цикла.
• Несколько скоростей вентилятора соответствуют скорости вентилятора со скоростью, которую компрессор производит кондиционер или тепло.

Оценок: Около 85% домовладельцев купят это жилье снова. Наибольшую озабоченность вызывает недостаточное охлаждение блока. Это 9K BTU AC.Убедитесь, что у вас есть достаточно большой блок, чтобы он соответствовал площади в квадратных футах.

Режимы: 4 режима. Как и другие модели Pioneer, он предлагает режимы кондиционирования, обогрева, осушения и вентиляции.

Плюсы: Пока он имеет правильный размер, это устройство обеспечивает много переменного тока и тепла.

Минусы: Гарантия на бесканальные системы Pioneer составляет всего 5 лет на компрессор и 2 года на общие детали. Гарантия MrCool длиннее.

Уровни звука: 26.5-41,5 децибел — очень тихо.

Итог:

Если вы ищете небольшой, тихий и доступный мини сплит-кондиционер с тепловым насосом, рассмотрите эту модель.

Pioneer Ductless Inverter + Mini Split Heat Pump, 36000 BTU-208/230 В

Если вы использовали ссылки, чтобы проверить цены на тепловые насосы переменного тока, сделанные своими руками, то вы знаете, что Pioneer очень конкурентоспособна.

Это крупное устройство, которое выгодно отличается по стоимости от MrCool и других брендов.

Этот агрегат хорошо подходит для небольшого дома, большой зоны в доме, коттеджа, гостевой квартиры и помещений аналогичного размера.

Покрытие : 1100-1300 квадратных футов.

Эффективность : 16 SEER, 10 HSPF.

Особенности:

• Wi-Fi с Android и iOS App.
• Спящий режим для снижения энергопотребления.
• Таймер на 24 часа.
• Режим самоочистки.
• Полнофункциональный пульт.
• Привлекательная панель внутреннего блока.
• Светодиодный дисплей с регулируемой яркостью на внутреннем блоке.
• Многоскоростной вентилятор внутреннего блока.

Оценок: Положительные оценки этого устройства находятся в середине 80-х годов.

Режимы: 4 режима — кондиционер, обогрев, осушение и вентиляция.

Плюсы: Доступный по цене с отличным набором функций.

Минусы: В данном устройстве нет пульта Follow Me. Гарантия на компрессор 5 лет. Гарантия на запчасти — 2 года.

Уровни звука: 38.5-54,5

Итог:

Если вам нужен большой бесканальный мини-сплит-кондиционер с технологией теплового насоса и вы не хотите слишком много денег, то этот мини-сплит-комплект Pioneer DIY — хороший выбор.

Кондиционер Pioneer WYS012A-19 12000 BTU-110 / 120V

Ценность этого устройства заключается в том, что он работает от стандартной линии 110/120 В и требует единой цепи.

Короче говоря, монтаж необходимой электропроводки может быть меньше — и, следовательно, дешевле.

Покрытие: 300-450 квадратных футов.

Эффективность: 19 SEER / 10 HSPF

Характеристики: Это устройство обладает всеми типичными функциями, перечисленными в моделях Pioneer выше, включая беспроводной пульт дистанционного управления, Wi-Fi и автоматический перезапуск с теми же настройками после отключения электроэнергии.

Оценок: Домовладельцы ценят долговечность и производительность этой модели и дают ей около 90% положительных оценок.

Режимы: 4 режима — AC, Нагрев, Осушение и Вентиляция.Это дает вам возможность управлять микроклиматом в помещении в течение всего года.

Плюсы: 110/120 В, хорошие характеристики и энергоэффективность.

Минусы: 5-летняя гарантия на компрессор и 2-летняя гарантия на детали меньше, чем 7-летняя и 5-летняя гарантия MrCool.

Уровни звука: 25-38 децибел.

Итог:

Если вам нужен автономный тепловой насос переменного тока на 110/120 вольт, этот блок должен быть в вашем кратком списке вариантов.

DIY Ductless AC Heat Pump Kit Руководство по покупке

В нашем Руководстве по покупке Ductless System есть вся основная информация, необходимая для понимания этих впечатляющих систем и того, чтобы сделать хороший выбор для вашего дома.

Приведенная здесь информация относится конкретно к мини-раздельным или бесканальным системам «сделай сам».

Убедитесь, что он пригоден для самостоятельной работы

Чтобы стать бесканальным тепловым насосом переменного тока, сделанным своими руками, он должен обладать следующими характеристиками:

• Предварительно заправленный хладагент в агрегате и на линии.
• Не требуются профессиональные счетчики или вакуум.
• Не требует добавления хладагента.

Что не входит в комплекты

Вам понадобится следующее, чего нет в комплекте:

• Выделенная цепь 208/220 в вашей электрической панели (некоторые модели 110/120).
• Проводка к распределительной коробке, к которой будут подключаться провода.
• Отключение переменного тока в распределительной коробке.

Если вы сможете сделать эти шаги своими руками, вы действительно сэкономите много денег

Сколько вы можете сэкономить?

Общая потенциальная экономия затрат составляет до 2700 долларов США, а может быть и больше. Большинство домовладельцев экономят около 925 долларов на установке своими руками, когда они выполняют большую часть работы. Вот разбивка расходов и способы сэкономить.

Pro будет включать «то, что не входит в комплекты».

Некоторые сайты или страницы продуктов могут предложить вам сэкономить на полной стоимости установки. Если вы устанавливаете самостоятельно — если вы делаете «то, что не входит в комплекты», то вы можете сэкономить все, кроме стоимости проводки, распределительной коробки и одинарной (110 В) или двойной (220 В) цепи.Общая стоимость материалов менее 75 долларов.

Но если вы нанимаете электрика для проведения электромонтажа и установки или подключения к цепям в электрической панели, цена на эти предметы для большинства домов составит от 850 до 1400 долларов.

Это означает, что ваша общая экономия будет намного меньше — примерно от 450 до 1100 долларов при средней сумме 675 долларов. Все, что вы сэкономите в этом сценарии, — это стоимость следующих шагов:

• Подвешивание внешнего блока
• Подвешивание внутреннего блока
• Вырезание отверстия во внешней стене
• Соединение двух блоков с линией хладагента и электропроводкой
• Прокладка дренажной линии из дома
• Тестирование и настройка системы

Тем не менее, с потенциальной экономией более 1000 долларов, стоит подумать о бесканальной системе переменного тока, сделанной своими руками. Это особенно верно, если у вас хорошие механические навыки.

Установка автономного воздуховода переменного тока

Один из читателей предложил следующий список «навыков», необходимых для успешной установки самостоятельного мини-сплит-кондиционера или теплового насоса:

• Терпение
• Здравый смысл
• Механические навыки и опыт
• Знание электрических кодов
• Основные инструменты и разумные навыки их использования

Видео также незаменимы в объяснении отрицательных нюансов определенных марок.Вот видео об установке мини-сплит-системы Pioneer DIY.

Плюсы и минусы бесканальных систем переменного тока, сделанных своими руками

Вот краткое изложение того, что может понравиться, а что нет.

Плюсы:

Бесконтактные кондиционеры обладают длинным списком преимуществ, включая более низкие требования к энергии, работу при температурах ниже нуля, когда стандартные тепловые насосы не работают.

Более низкая потенциальная стоимость, самый большой фактор затрат — это то, сколько работы вы готовы и можете выполнить.

Минусы:

Он должен быть установлен правильно — иначе система не будет делать то, для чего предназначена.

Экономия средств не так высока, как можно было бы ожидать, если нанять электрика для подключения устройства.

Наш выбор для ЛУЧШИХ DIY мини-сплит-тепловых насосов, которые охлаждают и нагревают 2021 — HVAC How To

Мини-сплит-тепловые насосы — один из лучших способов обогрева и охлаждения помещения, а при объединении в один комплект они становятся идеальным вариантом для самостоятельной работы.

Сплит-системы

Mini меньше традиционных домашних систем HVAC и хорошо работают во многих сценариях — от отопления и охлаждения дома до гаража.

Они стали очень популярными среди любителей «сделай сам», так как комплекты могут быть установлены домовладельцем, сэкономив на затратах.

Доступно множество мини-сплит-блоков, которые может заказать и установить специалист, работающий самостоятельно.

Какие мини-сплит-блоки обогревают и охлаждают?
Мини сплит Тепловой насос Агрегаты могут нагревать зимой и охлаждать летом.

Обратите внимание на слова Тепловой насос .

Любой агрегат, представляющий собой тепловой насос, имеет реверсивный клапан, который может переключаться с нагрева на охлаждение.

Процесс работы агрегата такой же, только откачка тепла или холодного воздуха в зависимости от режима, на который установлен агрегат.

Если вы ищете мини-сплит, который может нагревать или охлаждать, убедитесь, что он указан как тепловой насос .

Насколько сложно установить DIY Mini Split?
Для самостоятельной установки мини-разветвителя необходимо просверлить отверстия в стенах, проложить медные линии, электричество и использовать инструменты HVAC.

Вместе с электрическими знаниями потребуется предыдущий опыт работы с базовыми строительными навыками с использованием пил и дрелей.

На YouTube есть много видеороликов, показывающих этапы установки (см. Внизу страницы), а также онлайн-сообщение.

Установить агрегат несложно, если у вас есть опыт работы в HVAC или строительстве.

Агрегат должен быть подключен к собственному выключателю и отключен вместе с проложенными холодильными линиями.

Линии охлаждения, называемые набором линий, переносят хладагент из внутреннего блока испарителя наружу в конденсатор.Конденсатор и испаритель работают вместе, но отдельно в мини-сплит-системе.

Перед установкой мини-сплит «сделай сам» обязательно посмотрите некоторые видео по установке и другие онлайн-ресурсы, чтобы понять, подходит ли вам самостоятельная установка.

Итак, какой же мини-сплит-тепловой насос «сделай сам» лучше всего?
Мнения относительно того, какой Mini Split самый лучший, с множеством доступных наборов DIY могут различаться.

Мы установили многие из этих устройств и написали сообщение с видео на YouTube об их установке.

Ниже представлены наши подборки лучших устройств на 2021 год, а также ссылки на то, как мы их устанавливали.

Как всегда, не забудьте прочитать обзоры на Amazon, форумах, здесь или в других местах, чтобы убедиться, что устройство вам подходит.

* Этот пост содержит партнерские ссылки.

Наш выбор для лучшего DIY Mini Split Heat Pump, который охлаждает и нагревает 2021

1. Pioneer DIY Mini Split Kits

доступно здесь на Amazon

Доступно здесь, на eBay

Pioneer производит несколько хороших агрегатов от 9000 до 36000 БТЕ, а также системы на 120 и 220 вольт.

Они стали очень популярными, так как отправляют целый набор, который идеально подходит для домашних мастеров.

Подушка для включения устройства и электрического подключения к столбу не входит в комплект, и ее необходимо покупать отдельно.

Установка устройства несложна, но требует определенных навыков, поэтому при необходимости обязательно обратитесь к профессионалу.

Я установил блок на 12000 БТЕ, и он работает очень хорошо. Я установил его для друга в домашнюю приставку, в которой не было кондиционера, и снял видео вместе с постом о том, как я устанавливаю здесь мини-сплит Pioneer.

Как и в любом другом мини-сплит-комплекте, хладагент поступает в блок, который выходит после установки.

Установка требует, чтобы внутренний блок был размещен на стене, а внешний испаритель — на твердой поверхности.

Можно установить небольшую концертную площадку или купить площадку для размещения наружного блока.

Электрооборудование должно быть отключено от прерывателя. Также неплохо было бы добавить устройство быстрого отключения.


Мини-разветвители

Pioneer — популярный вариант среди домашних мастеров, так как устройства недорогие, а в комплекты входят все необходимое (кроме проводки) для установки.

До сих пор блоки Pioneer работали очень хорошо с каждой установкой, которую я выполнял, наряду с возможностью устанавливать их без необходимости в компании, занимающейся HVAC.

Прочтите здесь, как я установил устройство


2. Сенвилл

доступно здесь на Amazon

Доступно здесь, на eBay

Senville — еще один популярный бренд, у которого есть целый мини-сплит-комплект, в котором есть все необходимое для установки системы, за исключением электропроводки.

Он бывает разных размеров от 9000 БТЕ до 24 000 БТЕ.

Я установил блок на 9000 БТЕ и сделал видео вместе с постом, показывающим, как я устанавливаю блок Senville, который находится здесь.

Блоки

Mini поставляются предварительно заправленными хладагентом, который выпускается после вакуумирования линии.

Несмотря на то, что для его установки можно нанять компанию HVAC, она также идеально подходит для домашнего «Сделай сам».

Инструменты потребуются, если вы сделаете это самостоятельно, например, вакуумный насос и датчики HVAC, но их можно купить дешево по сравнению со стоимостью найма специалиста по HVAC.

Умелый человек в сочетании со всеми видео на YouTube, скорее всего, сможет установить мини-сплит за день или два.

Прочтите здесь, чтобы узнать об инструментах, необходимых для самостоятельной мини-раздельной установки.

Конечно, можно нанять кого-нибудь для установки системы, и это может быть лучшим вариантом для тех, кто не подходит.

Если вы все же решите установить мини-разветвитель самостоятельно, возможно, самой сложной задачей будет проводка.

Электрика несложная, если вы уже делали это раньше, например, проводку сушилки или потолочного вентилятора.

Конечно, электричество можно просто передать электрику, который при необходимости быстро подключит его.

Прочтите здесь, как я установил устройство Senville


3. Простые наборы для сборки MRCOOL

MRCOOL DIY Ductless Mini-Split Heat Pump On EBAY
Мини-сплит-блоки MRCOOL серии DIY продаются для домашних мастеров.

В комплект входит все, кроме электрического, включая линейку и предварительно заряженный блок.

Мини сплит-блоки MRCOOL стоят дороже по сравнению с Pioneer или Senville, но они популярны и используются многими.

Одно из отличий MRCOOL от других мини-сплит-комплектов — это отсутствие необходимости вакуумировать линии.

Линейные комплекты

MRCOOL уже находятся в вакууме, называемом быстроразъемными соединениями, и имеют уплотнение, которое нарушается при привинчивании к внешнему конденсатору.

Это делает их самыми простыми в установке, не беспокоясь о вакуумных насосах и манометрах.

Недавно я установил MRCOOL Mini Split в гараже, который оказался очень хорошим и был намного проще по сравнению с другими наборами.

В блоке, который я установил, использовался прерыватель 120 В 20 А, такой же, как и в большинстве домашних розеток.

MRCOOL также имеет блоки на 230 вольт, а также различные размеры от маленького до большого, чтобы получить лучший размер для комнаты, в которой они будут установлены.

Прочтите здесь, как установить мини-сплит-блок MRCOOL


4. Daikin

доступно здесь на Amazon

Daikin — ведущий производитель систем отопления, вентиляции и кондиционирования воздуха, который производит тепловые насосы, которые обеспечивают охлаждение летом и обогрев зимой.

У них есть блоки разного размера от 9000 БТЕ — 24000 БТЕ и больше, а также хорошие рейтинги SEER.

Я установил много устройств Daikin за эти годы и однажды работал на владельца HVAC, который устанавливал только устройства Daikin.

Они очень надежны и имеют разумную цену, что делает их хорошими агрегатами для обогрева и охлаждения.

Как и большинство самодельных мини-сплит, необходимо установить некоторые навыки, такие как запуск медной линии и использование вакуумного насоса для откачки системы.

Daikin — хороший производитель с хорошей гарантией и очень хорошо работает с хорошими наборами для домашних мастеров.

Прочтите здесь для обзора и установки устройства Daikin Mini Split

Модель
5. Mitsubishi Hyper Heat

См. Здесь Для системы Mitsubishi Hyper Heat на eBay

Mitsubishi — одна из ведущих марок, предлагающих очень хорошие агрегаты, которые, к сожалению, также стоят дороже.

Они также не так удобны для самостоятельного использования, как многие другие компании, многие из которых имеют специальные наборы для самостоятельного изготовления.

С учетом сказанного, это очень хорошие устройства с очень хорошими оценками и гарантиями SEER.

Модель Hyper Heat — одно из таких хороших устройств, специально разработанное для более холодного климата.

Все мини-сплит-тепловые насосы очень хорошо работают при охлаждении летом, но могут бороться зимой с очень низкими температурами.

Если вы живете в климате с мягкой зимой, например на юго-западе Америки, почти любой тепловой насос будет отлично работать зимой.

Если вы живете в более холодном климате, Mitsubishi Hyper Heat нагревается намного лучше, чем другие агрегаты.

Он также имеет рейтинг 26 SEER, что делает его одним из самых эффективных доступных юнитов.

В то время как отличные устройства, они стоят дороже и не очень удобны для самостоятельной работы, поэтому лучше всего для техник HVAC сделать установку.

Они могут быть установлены более продвинутым домовладельцем с предыдущими навыками HVAC, но не только при первой установке.

Например, большинство устройств не будут включать в себя комплект медных проводов, в то время как большинство специализированных комплектов DIY будут включать его.

Прочтите здесь для обзора и установки Mitsubishi Hyper Heat Unit

6. Innovair

доступно здесь на Amazon

Эта установка от Innovair — высокоэффективная установка с высоким рейтингом SEER.

В то время как большинство всех мини-сплит-блоков имеют хороший рейтинг SEER, большинство из них составляют 19-23 SEER.

Это делает Innovair одним из лучших устройств с очень низким энергопотреблением.

Innovair также производит многие другие мини-сплит-блоки с более низким рейтингом SEER, поэтому обязательно проверьте SEER в листинге.

В комплект входит внутренний настенный блок, внешний конденсатор и комплект медных проводов.

Так как система представляет собой тепловой насос, он может охлаждать летом и нагревать зимой, что позволяет использовать ее круглый год.

Единственным недостатком является более высокая стоимость по сравнению с другими устройствами.

Сравнительная таблица Best DIY Mini Split Heat Pump

Название	Линейный набор в комплекте	Напряжение	Размеры	DIY Kit
Pioneer	Да	120–220 В	9000-36000 БТЕ	Да
Senville	Да	120–220 В	9000– 24 000 БТЕ	Да
MRCOOL	Да	120–220 В	9000– 24 000 БТЕ	Да
Daikin	Да	120–220 В	9000– 24 000 БТЕ	Да
Mitsubishi	№	220 В	9000– 36 000 БТЕ	№
Innovair	Да	220 В	9000 БТЕ	Да

Сводка
Установка мини-сплит-системы с помощью набора для самостоятельного изготовления — хороший способ сэкономить на расходах и иметь в доме работающий тепловой насос.

Разумеется, следует соблюдать осторожность, поскольку при установке устройства существует потенциальная опасность.

Основная опасность — электрическая, поскольку многие знают, что она может быть опасной при неправильном обращении или установке.

Это будет зависеть от вашего предыдущего опыта или возможных друзей или семьи, которые работают в торговле.

Если у вас есть опыт работы с электричеством, сверление отверстий и другие навыки строительства, установка самодельного устройства может быть для вас.

Если у вас ограниченный опыт в строительстве, то, вероятно, лучшим вариантом будет позвонить в компанию HVAC для установки.

Есть много видеороликов на YouTube и онлайн-постов, в которых показаны шаги, необходимые для установки, чтобы увидеть, подходит ли вам набор для самостоятельной сборки.

Если есть сомнения, установка оконного теплового насоса более прямолинейна и проще в установке.

Оконные блоки менее желательны, чем мини-блоки, поскольку они более любопытны и могут блокировать использование окон, но они также популярны, поскольку не требуют каких-либо навыков для установки.

Единственным реальным недостатком мини-сплит является то, что они не используют воздуховоды для передачи воздуха по дому, а продувают воздух только из одного места.

Это означает, что они не пропускают тепло или холодный воздух через стены или другие препятствия. Настроенные стратегически, вместе с потолочными вентиляторами они действительно хорошо работают, иногда охлаждая более одной комнаты и прилегающих территорий.

Все сводится к тому, насколько хорошо он расположен и насколько хорошо воздух может перемещаться. Часто в доме будет несколько мини-сплит для охлаждения всего дома.

Взломанная версия DIY RV Heat Pump

По мере того, как лето подходит к концу, дни становятся короче.Листья начинают менять цвет, и воздух в них начинает немного охлаждаться. Все, включая носки и замену масла, кажется, со вкусом тыквенных специй.

Не каждый кемпер откладывает свое снаряжение на год, когда наступает холодная погода. Многие постоянные туристы и воины на выходных знают, что теплый шоколадно-зефирный центр s’mores хорошо сочетается с чашкой горячего какао на свежем воздухе. холодная ноябрьская ночь. Пока их тепловой насос RV работает.

Поездка в холодную погоду

У

RVers нет проблем с кемпингом в прохладную или холодную погоду благодаря встроенной системе обогрева жилых автофургонов.Большинство, если не все, имеют пропановую печь, а некоторые кондиционеры RV также имеют функцию теплового насоса RV. Если на термостате вашего дома на колесах установлен электрический обогреватель, значит, вы уже оснащены экономичным и энергоэффективным обогревателем.

Не все дома на колесах оснащены тепловым насосом в составе системы обогрева дома на колесах. Агрегаты с кондиционированием воздуха, у которых есть опция теплового насоса, более дорогие. Как работают эти системы? Они того стоят? Есть ли недостатки?

Превращение кондиционера в обогреватель жилого дома 101

Если вы когда-нибудь спросили техника или продавца автофургонов, как работает тепловой насос для автофургонов, вы, вероятно, получите простой ответ, который звучит примерно так: «Он включает ваш кондиционер в обратном направлении, поэтому охладитель автофургона становится обогревателем дома на колесах. «Этот ответ совершенно прохладный… или теплый… что угодно.

Хотя ответ правильный. Это расплывчато. Если вы похожи на меня, вы хотите точно знать, как это работает. Если вы не похожи на меня и просто счастливы, что это работает, я все равно вам скажу. Я такой настойчивый фанатик, правда, до ошибки.

Основные части источника переменного тока для жилого дома

Блок кондиционера на колесах

Прежде чем переходить к тому, как кондиционер превращается в тепловой насос дома на колесах, лучше всего начать с того, как в первую очередь работает кондиционер.Блок кондиционера RV состоит из шести основных частей, которые заставляют его работать: компрессора, конденсатора, испарителя, хладагента и двух вентиляторов для перемещения воздуха над конденсатором и испарителем.

Хладагент

Хладагент — это особая жидкость, которая превращается в пар при довольно низких температурах. Когда жидкость превращается в газ, она поглощает тепло.

Подумайте о потоотделении. Когда жарко, ваше тело покрывает вас жидкостью. Если теплый ветерок ударит жидкость на вашу кожу, небольшое ее количество испарится, и когда это произойдет, он заберет часть вашей тепловой энергии от вашей кожи.Это вызывает охлаждение кожи. Кондиционер использует этот принцип, чтобы отводить тепло изнутри вашего дома на колесах и выводить его наружу.

Испаритель

Жидкость под низким давлением попадает в испаритель, который очень похож на автомобильный радиатор с множеством металлических пластин. Вентилятор втягивает теплый воздух из вашего автофургона через змеевики испарителя, заполненные хладагентом. Хладагент начинает поглощать все тепло из воздуха, проходящего через него. Поскольку тепло отводится от него, воздух становится холоднее, когда он возвращается в ваш дом на колесах.

Поглощение тепла превращает жидкий хладагент в газ. Блок A / C должен отводить тепло, полученное от воздуха в вашем доме на колесах, прежде чем он сможет превратить газообразный хладагент обратно в жидкость для повторного использования.

Компрессор

Следующим шагом на пути к хладагенту является компрессор. Как следует из названия, его задача — сжать газ низкого давления, выходящий из испарителя, и превратить его в газ высокого давления. Сжатие хладагента вызывает его нагрев.Горячий хладагент под высоким давлением поступает в конденсатор.

Конденсатор

Конденсатор представляет собой серию трубок и ребер, которые выглядят так же, как испаритель. Когда вентилятор продувает воздух, газ охлаждается и конденсируется в жидкость. По сути, на обоих концах кондиционера используются устройства одного и того же типа. Один из них вызывает отвод тепла из воздуха в вашем доме на колесах. Другой дует, нагреваясь наружу.

После того, как хладагент снова превратился в жидкость, он проходит через специальную часть трубопровода, которая вызывает падение давления.Перевод жидкого хладагента из состояния высокого давления в состояние низкого давления удаляет тепло, добавляемое компрессором.

В этот момент тепло от вашего дома на колесах и тепло, добавляемое компрессором, было удалено. Холодный жидкий хладагент снова течет в испаритель, чтобы поглотить еще немного тепла из воздуха в вашем доме на колесах.

Тепловой насос RV

Помните, я сказал, что испаритель и конденсатор в основном имеют одинаковую структуру? Что произойдет, если вместо поглощения тепла изнутри и выдува его наружу мы обратим поток хладагента так, чтобы он поглощал тепло извне и вдувал его внутрь?

Именно так работает тепловой насос RV.При использовании клапана, называемого реверсивным клапаном, поток хладагента изменяется так, что испаритель и конденсатор меняются местами. Используя тепловой насос, вы буквально забираете тепло из наружного воздуха и переносите его в свой дом на колесах.

Если вам очень интересны подобные вещи, посмотрите видео ниже. Он точно объясняет, как изменяется поток хладагента, чтобы тепловой насос работал.

Использование теплового насоса RV в качестве нагревателя RV по сравнению с пропановой печью

Стоимость

Тепловой насос RV дешевле в эксплуатации, чем пропановая печь.Средняя пропановая печь в автофургоне потребляет около галлона пропана каждый час. Средняя цена пропана за галлон составляет от 2 до 3 долларов. Таким образом, использование пропана в качестве обогревателя для дома на колесах может стоить 3 доллара за каждые 3 часа работы.

Самые большие тепловые насосы для жилых автофургонов потребляют около 1200 ватт мощности после запуска и работы. Если вы останавливаетесь на длительный срок, в некоторых кемпингах взимается плата за электричество. Верхний предел обычно составляет не более 15 центов за кВтч.

Чтобы выяснить, сколько будет стоить этот тепловой насос, умножьте мощность в ваттах на время работы прибора и разделите это число на 1000, чтобы получить кВтч.

• 1200 Вт x 3 часа / 1000 = 3,6 кВтч
• 3,6 кВтч x 0,15 цента = 0,54 доллара

Как видите, тепловой насос RV стоит меньше доллара для трехчасовой работы по сравнению с пропановой печью. Вдобавок ко всему, если вы остаетесь на короткий срок, в большинстве кемпингов не взимают плату за электричество.

Даже если вы работаете в глуши и используете более мощный генератор, рассчитанный на кондиционеры для жилых автофургонов, вы можете обнаружить, что дешевле запускать тепловой насос от генератора, чем запускать пропановый обогреватель для жилых домов.

Наружная температура

Тепловые насосы работают очень хорошо, пока температура не упадет ниже средних-высоких 30 (по Фаренгейту). Как только температура опускается ниже этого уровня, в воздухе недостаточно тепла для эффективного перемещения внутрь вашего дома на колесах. По этой причине тепловые насосы RV лучше всего подходят для климата, который не опускается ниже нуля.

Пропановая печь работает как обогреватель RV независимо от температуры наружного воздуха. Воздуховоды многих пропановых печей RV также нагревают отсеки, содержащие водопроводные трубы и резервуары, предотвращая замерзание этих участков.

Если вы находитесь в районе, где ночью температура опускается ниже нуля, а дневная температура регулярно поднимается выше 35 градусов, вы можете сэкономить много пропана, запустив тепловой насос днем ​​и пропан ночью.

Вт проблема

Тепловые насосы

RV потребляют много ватт для работы. Те, у кого есть дома на колесах на 50 ампер, знают, что не в каждом парке есть вилки на 50 ампер, что вынуждает клиентов использовать 30 ампер.

Многие более крупные установки на 50 А имеют два блока кондиционирования / теплового насоса. 30 ампер обычно достаточно для работы одного агрегата RV A / C / теплового насоса, но не двух.Если вам нужна дополнительная информация о разнице между RV на 30 и 50 ампер и несколько советов по работе вашего RV на 30 ампер, ознакомьтесь с этой статьей в Camper Report.

Для тех, кто любит бондок, использование теплового насоса означает, что вам придется носить с собой большой генератор, который может управлять тепловым насосом. Вам не понадобится большой генератор, если вы используете только пропановый обогреватель для дома на колесах.

Итак, если вы ограничены током 30 А или меньшим генератором, значит ли это, что вы застряли на использовании только пропана? Если у вас большой жилой дом с двумя тепловыми насосами, нужно ли вам выбирать, какой тепловой насос использовать? Есть ли способ съесть свой торт и тоже его съесть? Вы знаете, к чему все идет.

Получить SoftStartRV

Устройство SoftStartRV помогает вашему кондиционеру для жилого дома запускаться с меньшим энергопотреблением, независимо от того, используете ли вы его в качестве обогревателя для жилого дома или в качестве охладителя для жилого дома. Одним из основных источников энергии, получаемых от теплового насоса, является компрессор. Когда он включается, он потребляет всю мощность, необходимую для перехода от состояния покоя до полной скорости. Этот процесс короткий, около 150 миллисекунд, но может достигать 50 ампер.

В качестве практического примера представьте, что вы пытаетесь поднять что-то тяжелое. Вы можете собрать всю свою силу сразу и поднять ее очень быстро. Без сомнения, это будет тяжело для вашего тела, и вы будете увеличивать риск травмы каждый раз, когда будете это делать. Более безопасный метод — поднимать его медленнее и контролируемо, чтобы не затрачивать больше энергии, чем необходимо.

Это то, что делает SoftStartRV. Он регулирует напряжение для медленного увеличения скорости компрессора. В результате получается кондиционер или тепловой насос, для запуска которого требуется всего около 25 ампер.

Если вы хотите увидеть это в действии, у Майка Сокола из RVelectricity есть отличное видео. Он записал запуск кондиционера с SoftStartRV и без него, чтобы точно показать, как это устройство помогает.

Меньший генератор

Если вы любите бездельничать в прохладные месяцы и предпочитаете не брать с собой лишние баллоны с пропаном, SoftStartRV может помочь вам использовать тепловой насос в качестве обогревателя жилого дома. Вместо того, чтобы покупать более мощный генератор мощностью 3000+ Вт, вы можете использовать как кондиционер, так и тепловой насос с инверторным генератором мощностью 2000 Вт.

Это означает, что ваш генератор может быть легче, и давайте посмотрим правде в глаза: еще несколько галлонов газа дешевле и проще, чем еще одна-две баллона с пропаном для длительного похода.

Запустить оба тепловых насоса RV

Установив SoftStartRV на оба ваших кондиционера, с функцией теплового насоса, вы можете использовать оба своих устройства от розетки на 30 ампер. Вам не нужно беспокоиться о том, в какой части автофургона нужно согреться, если в парке автодомов выдает только 30 ампер.

Имейте в виду, что устройство SoftStartRV можно использовать на каждом кондиционере для одновременной работы обоих от розетки на 30 А.

Способы, которыми может помочь блок SoftStartRV.

Это может быть DIY

Если вы похожи на меня, мысль о том, чтобы забраться на крышу и возиться с проводкой вашего кондиционера, не из приятных. Что ж, я сделал это, и я здесь, чтобы сказать вам, что, честно говоря, это было довольно легко.

Если бы я не снимал процесс для написанного мной обзора и не снимал видео о своей установке, это заняло бы у меня около 30 минут. Отдел обслуживания клиентов SoftStartRV практически провел меня через весь процесс.

Вот мое видео по установке и просмотру.

Заключение

Это не всегда просто, когда вы ищете лучший обогреватель для жилых автофургонов. Пропановые печи работают хорошо, но потребляют много пропана, что может быть дорогостоящим. Вы можете подключить некоторые из этих небольших обогревателей, которые вы найдете в больших магазинах, но они не обязательно безопасны для детей и домашних животных в небольших помещениях.

Если ваш кондиционер имеет функцию обогрева, у вас уже есть экономичное и безопасное решение, если вы находитесь в палатке при температуре выше нуля.

Установив SoftStartRV на каждом из ваших блоков, вы можете быть уверены, что у вас будет достаточно энергии для работы своего безопасного встроенного обогревателя RV, где бы вы ни решили разбить лагерь.

Чтобы узнать больше, посетите веб-сайт SoftStartRV.

Полное руководство по установке мини-разделенного теплового насоса DIY

Стоимость установки мини сплит

В США установка Mini Split Heat Pump стоит в среднем $ 3900 для одной зоны блока 9000 BTU.Из этой суммы затраты на установку и материалы составляют около долл. США 1600–1900 долл. США (цена самого мини-сплит-блока), а остальные долл. США 2000–2300 долл. США идут на установку!

Напротив, типичные затраты на установку мини-сплит-системы переменного тока за пределами Северной Америки стоят на тысячи долларов меньше. Например, цены на установку мини-сплит в Израиле начинаются с 70 долларов (семьдесят долларов) и доходят примерно до долларов 500 . Цена высшего класса — если вашему установщику нужно вставить новый медный провод, настенное крепление, электрический провод и дренажную трубку! Добавьте $ 35-50 за 1 метр (3.3 фута) дополнительной линейки / электрического провода, ЕСЛИ ваш наружный блок расположен далеко от внутреннего блока, что редко бывает в многоквартирных домах. Это оно!

Итак, сравните типичную стоимость установки кондиционера без воздуховода $ 300 в Европе / Азии / на Ближнем Востоке (и в других местах) и примерно $ 2 000 в США. Такая высокая стоимость установки заставляет СТОЛЬКО домовладельцев в США серьезно задуматься о самостоятельной установке.

Выполнение установки без найма специалиста по ОВК особенно привлекательно для домашних хозяйств, которым необходимо установить мини-перегородки в 2-3 зонах (комнатах) или более.Наличие нескольких зон эффективно делает ваш мини-сплит стоимостью $ 4,000-6,000 + только за установку, которую бригада из 2 человек делает за 1 день!

Мини-раздельная установка без воздуховодов удобна для самостоятельного выполнения!

Хорошая часть для самостоятельных установщиков любого проточного теплового насоса / кондиционера заключается в том, что все они поставляются с ПРЕДВАРИТЕЛЬНОЙ ЗАГРУЗКОЙ в агрегат хладагента R410A! Это означает, что вам не нужна отдельная банка R410A (которую нельзя купить без карты EPA и лицензии HVAC).

Для установки бесканального мини-разветвителя все, что вам нужно, — это инструменты (см. Ниже) для сборки медного трубопровода, откачки воздуха, проверки давления и утечек, а также клапаны печи на наружном компрессоре для заполнения системы хладагентом!

В этом (очень подробном) руководстве я проведу вас через «проектирование» вашей мини-сплит-системы, выбор правильных компонентов и фактическую установку!

Если вы не хотите устанавливать его самостоятельно, вы можете поручить это подрядчику по ОВК.

Тепловой насос без воздуховода и система кондиционирования

Mini Split AC / Heat Pumps ПРЕВОСХОДЯТ как при нагревании, так и при охлаждении, особенно при охлаждении. Обычно они вдвое эффективнее оконных кондиционеров или центральных кондиционеров! Несмотря на то, что рейтинги SEER центральных систем переменного тока приближаются к низшим бесканальным агрегатам, они измеряются на агрегате «обработчик воздуха». Никто не говорит вам, что они теряют 30-40% эффективности внутри ваших воздуховодов! Таким образом, вы получаете намного меньше холодного воздуха от центрального кондиционера по сравнению с бесканальными системами, которые в реальной жизни потребляют до на 50% меньше энергии!

Подходят ли для отопления мини-сплит-тепловые насосы?

Что касается отопления, то правильно собранная гидронная система (на основе радиатора с принудительной подачей горячей воды) будет более рентабельной, чем мини-сплит-тепловой насос. Однако тепловые насосы не отстают, а универсальность, которую они предлагают, часто превосходит принудительное горячее водоснабжение.

Если у вас есть одна комната или территория, которая не связана с вашим радиатором, или хижина в лесу, или если у вас нет ГАЗА на улице, высокоэффективный бесканальный тепловой насос является лучшим источником тепла для многих домовладельцев!

Я один из тех домовладельцев, и я действительно ДЕЙСТВИТЕЛЬНО установил свой собственный суперэффективный мини-сплит-тепловой насос Fujitsu 9RLS3HY (9000 БТЕ для охлаждения + 21000 БТЕ для обогрева), в первую очередь для обогрева моих 600 кв.футов. добавление двухуровневого чердака.

И о боже, это мини-сплит тепла! Через 2 дня после того, как я закончил установку, у нас в Массачусетсе была температура -10F в течение 10 дней подряд! И эта самая маленькая единица мощности работала как чемпион!

Убедитесь сами:

В некоторых случаях люди платят до 13 500 долларов США или (18 000 канадских долларов) за 4-зонную систему Carrier 🙁… и она даже не нагревается достаточно хорошо!

BTW, в режиме охлаждения, этот маленький Fujitsu является вторым по эффективности Mini Split AC с рейтингом 33 SEER, уступая только очень странному и почти никогда не устанавливаемому мини-сплит-сплит Carrier «до 42 SEER». Я серьезно сомневаюсь, что Carrier действительно является системой 42 SEER, глядя на ее спецификации. Также Carrier 42 SEER стоил 40%, что сопоставимые 33 SEER Fujitsu (оба 9000 BTU).

В любом случае, перейдем к установке своими руками…

Установка теплового насоса своими руками Часть 1: Выбор мини-сплит-системы

Существует два подхода к проектированию многозонной мини-сплит-системы, даже до того, как мы рассмотрим тепловую нагрузку каждой зоны.

Первый подход основан на простоте установки и снижении затрат.В основном это требует установки одного многозонного компрессора (наружного блока) с несколькими подключенными к нему внутренними блоками. Такой подход на 10-20% дешевле, но будет дороже в эксплуатации и значительно больше затрат на ремонт в случае выхода наружного блока из строя!

Второй подход основан на модульности и эффективности. Следовательно, он становится более отказоустойчивым. Это требует установки нескольких систем с одной зоной — по одной на каждую комнату. Это примерно на 10-20% дороже, но в конечном итоге будет намного дешевле, как по эксплуатационным расходам, так и по затратам на ремонт!

ЗА и ПРОТИВ многозонного мини-сплит

Как и в любой механической / электрической системе — чем больше компонентов у вас в одном устройстве, тем больше вещей может пойти не так! Хотя объединение нескольких систем в один блок дешевле, чем покупка каждого блока по отдельности, обычно вам приходится заменять весь сложный блок, когда он ломается, вместо замены одного менее дорогого блока.

Для следующих примеров мы возьмем общую номинальную мощность системы, равную 36000 БТЕ с 4 предлагаемыми помещениями (зонами). Для сравнения цен и эффективности мы будем использовать бесканальную мини-сплит-систему от Fujitsu ( xltH High-Heat , модели с максимальной эффективностью: 9RLS3HY против AOU36RLXFZH). Однако у Mitsubishi, Daikin, Gree, Carrier и всех других брендов будет почти идентичная модель — чем больше БТЕ или зон имеет система, тем ниже эффективность!

Стоимость мини-сплит-системы

Вот стоимость основных компонентов системы: внутренние кондиционеры + наружный компрессор (ы):

4-зонная система 36K BTU: 1 наружный блок AOU36RLXFZH + 4 блока ASU9RLF1 только для настенного монтажа, стоит $ 5 649 .
Однозонные системы 4x 9K BTU: 4 наружных блока AOU9RLS3 + 4 внутренних блока ASU9RLS3Y, составляет 1746,95 долларов США за каждую пару или долларов США 6 987,80 для всех.

Разница в $ 1339 .

ПЛЮСЫ многозонной бесканальной теплонасосной системы

Первоначальная стоимость 4-зонного компрессора 36 000 БТЕ составит около 1000 — 1500 долларов США меньше, чем 4 отдельных наружных блока со средним значением 9000 БТЕ каждый.
Вам понадобится всего одна цепь 40-50 AMP 220 / 240V (меньше проводки и электромонтажных работ).

Учитывая, что каждая новая цепь 220/240 В будет стоить $ 400 , чтобы добавить, экономия составит $ 1,200 (вам все еще нужна одна из них, поэтому вы устраняете 3 цепи). Если у вас «занятая» основная служба или устаревшая служба 100 AMP, вам, вероятно, потребуется электрическая модернизация, но это касается как 1 многозонной, так и 4 однозонной системы.

Вот и все для ПРО.

МИНУСЫ многозонного бесканального мини-сплит-теплового насоса

Главный недостаток мультизональной мини-сплит-системы — огромное падение эффективности ! Таким образом, Fujitsu AOU36RLXFZH с 4 зонами 36K БТЕ имеет максимальный рейтинг 13 EER и 20 SEER (при подключенных настенных внутренних блоках 4 x 9K BTU без каналов).Все другие конфигурации приведут к снижению эффективности!

Номинальная мощность охлаждения / обогрева этой системы составляет 35200/39400 БТЕ соответственно.

Теперь сравните это с одиночной зоной 9RLS3HY с рейтингом 18 EER и 33 SEER и 9000 БТЕ для охлаждения с 22000 БТЕ для нагрева! Это на 28% ниже EER и на целых 40% ниже рейтинга SEER!

Хотя это зависит от производителя / модели, но Fujitsu 9RLS3HY имеет встроенный модуль WiFi, а для AOU36RLXFZH потребуется дополнительный модуль Wi-Fi + адаптер по цене около 200 долларов за зону! И, честно говоря, в 21 веке подключение к смартфону по WiFi / беспроводной сети ОБЯЗАТЕЛЬНО! Никто не будет постоянно бегать по дому, чтобы включить / выключить каждую зону!

Стоимость ремонта мультизонной мини сплит

Если 4-х зонный наружный блок сломается, это будет стоить вам 3729 долларов. 00 . При этом однозонный компрессор стоит порядка 950 долларов каждый. Шансы, что все 4 наружных блока выйдут из строя, очень малы, в то время как единственный компрессор выйдет из строя через 5-7 лет!

По сути, вы будете платить примерно на 30-40% больше эксплуатационных расходов для эксплуатации многозонной системы, а ремонт будет намного дороже по сравнению с 4 отдельными зонами!

Плюсы однозонного мини-сплит-теплового насоса

Плюсы в значительной степени освещены в разделах выше, но давайте еще раз рассмотрим их:

1) Значительно более высокий КПД каждой отдельной системы, что приводит к снижению эксплуатационных расходов в среднем на 30%.Я использую Fujitsu 9RLS3HY с одной зоной в своем доме в районе Бостона, Массачусетс, и мои расходы на отопление составляют 600 кв. Футов. плохо утепленный / вентилируемый двухуровневый лофт — около 220 $ / месяц , на 6 месяцев в год.

У меня очень дорогое электричество — 0,24 доллара / кВтч (спасибо NEversource)… это почти вдвое больше среднего по стране. Если бы я использовал многозонную установку, мои ежемесячные расходы составили бы около 290 долларов или на 70 долларов больше в месяц.

Только за последние 2 отопительных сезона я сэкономил $ 840 , и сейчас у меня 3-я зима.После этой весны моя предполагаемая экономия составит $ 1,260 … за 10-летний срок службы этой системы я сэкономлю около 4200 долларов на электроэнергии, только на обогреве этого помещения!

И это всего лишь одна зона! Хотя, правда, я бы не стал запускать все 4 зоны при такой высокой нагрузке. Это наша основная спальная зона, она большая и плохо изолирована, и в ней очень трудно установить лучшую изоляцию. Остальные спальни намного меньше, и эксплуатационные расходы на комнату не должны превышать $ 100 / номер зимой…

2) Если что-то сломается, мои материальные затраты будут меньше 1000 $! И так как я установил сам и у меня есть инструменты, нет затрат на рабочую силу.

3) Как упоминалось выше, в семействе RLS3 есть встроенный Wi-Fi, который ЖИЗНИ ЭКОНОМИТ!

МИНУСЫ однозонной бесканальной системы теплового насоса

1. Для каждой зоны потребуется отдельная электрическая цепь и проводка, установка которых стоит $ 400-500 . В моем случае мне также нужно обновить мою основную службу 150 AMP до 200 AMP с дополнительной панелью расширения (около $ 1,800 ).

2. Больше наружных блоков означает больше шума и вибрации, а также больше «уродства».Хотя при умеренных температурах эти агрегаты ОЧЕНЬ тихие, когда у нас очень холодно, я определенно слышу, как работает наружный агрегат. Однако он менее громкий, чем наша основная печь.

3. Вам необходимо найти подходящее место для каждого блока и обеспечить соответствующую вентиляцию (компрессорам действительно нужно пространство вокруг них, чтобы «дышать».

Это в значительной степени покрывает плюсы и минусы каждого подхода, и в конечном итоге выбор за вами. Больше затрат вперед по сравнению с гибкостью и значительной экономией на эксплуатации и ремонте в будущем — выбирайте себе яд.

Часть 2: Определение размеров мини-сплит-системы — оценка и расчет вручную-J

Теперь, когда мы обрисовали в общих чертах типы систем, давайте посмотрим, какой размер мини-сплит, внутренний и внешний блоки вам понадобятся. Самый простой способ сделать эту оценку — пригласить 2-3 подрядчиков HVAC к вашему дому для оценки. Эти ребята сообщат вам цену и размер системы.

В моем примере местный подрядчик Mitsubishi предложил двухзонную систему 18 000 БТЕ (за $ 7 500 ) для моих 600 с.f. 2-х уровневый лофт. Однако оценщик потратил около 5 минут на осмотр, ничего не измерил и основал свои числа на моих оценках площади. Имейте в виду, что у моего двухуровневого пристройки высокие потолки, максимальная высота потолка 20 футов над уровнем пола первого уровня и примерно 12 футов над уровнем пола 2. В нем также примерно на 50% больше воздуха по сравнению с одноуровневой комнатой с высотой потолка 8 футов.

Я сделал свой собственный «квази» Manual-J, учитывая все потери тепла от сквозняков, вентилируемого пространства под полом и очень холодного пристроенного гаража, и пришел к выводу, что мне нужно около 10 000 БТЕ тепла! Поэтому я выбрал свой Fuji 9RLS3HY 9000 BTU (охлаждение) + 22000 BTU для обогрева, который работал бы при температуре -15F и даже ниже!

И угадайте, что — он отлично работает и обеспечивает МНОГО обогрева! Однако летом прохладный воздух не доходит до 2-го этажа (физика)… а зимой, для которой изначально был установлен этот тепловой насос, тепла мне более чем достаточно, которое обычно работает в автоматическом режиме!

Почему такая длинная история? Большинство подрядчиков НЕ хотят тратить 1-3 часа на ручной расчет тепловых потерь / нагрузки для каждого дома, в котором они делают оценку! Это было бы глупо, ведь 50-75% домовладельцев никогда их не нанимают!

Также подрядчики не хотят занижать размер системы, потому что, если будет недостаточно охлаждения (или обогрева), клиент БУДЕТ жаловаться и может даже подать в суд на подрядчика! Таким образом, они ЗАВЕРШАЮТ каждую работу, чтобы скрыть любые «ошибки» в расчетах!

Таким образом, поскольку мне действительно нужно было всего 9000 BTU, я бы заплатил около $ 3500 БОЛЬШЕ за дополнительные BTU и дополнительную зону, которые мне не понадобились, если бы я слушал HVAC pro. Так что я бы получил гораздо менее эффективную систему и потратил бы гораздо больше на эксплуатационные расходы в будущем.

Что это значит для вас?

Исходя из моего опыта, имейте в виду, что большинство подрядчиков и онлайн-калькуляторов мини-сплит используют очень глупую и неэффективную формулу 9000 БТЕ на каждые 300 кв. Футов пространства, без КАКИХ-либо соображений относительно изоляции, потерь тепла и т. Я вижу, даже для плохо изолированной площади не требуется более 7000 БТЕ высокоэффективной системы на каждые 300 кв.футов

К сожалению, Fujitsu не имеет однозонных систем меньше 9K BTU. Однако в многозонных конфигурациях вы можете комбинировать внутренние кондиционеры воздуха 7K, 9K, 12K, 15K и даже 18K BTU (в зависимости от внешнего блока, который вы получаете, с «подключенной мощностью» до 130%), в зависимости от размера вашего номера. Например, если у вас спальня площадью 200 кв. Футов, вам определенно не следует размещать в ней более 7 тыс. БТЕ. 9-12K будет слишком большой емкостью и снизит вашу эффективность!

В любом случае я рекомендую использовать формулу 9000 БТЕ охлаждения на каждые 350-400 кв.футов, и вы «должны быть» в безопасности. Я также настоятельно рекомендую вам провести собственное ДОПОЛНИТЕЛЬНОЕ исследование и использовать этот отличный онлайн-калькулятор Manual J!

Часть 3: Как выбрать лучший бесканальный мини сплит-блок

Вот как я на это смотрю:

Мини-сплит уровня 1

Fujitsu / Mitsubishi бесканальный мини-сплит — оба являются японскими производителями, которые очень надежны и эффективны. Однако Mitsubishi дороже Fujitsu на 10-15%!

Daikin (Япония) также относится к уровню 1, но примерно на 20% менее эффективен, но при этом довольно дорог!

LG (Корея) довольно конкурентоспособен по цене, очень хорошего качества, но немного ниже по эффективности, чем Fujitsu / Mitsubishi.

Мини-сплит уровня 2

GREE (Китай) — один из крупнейших производителей кучных насосов в мире, который также продается под частной торговой маркой под другими брендами. Очень хорошие цены, но не такие эффективные, как у брендов первого уровня. Более того, как правило, при более низкой цене вы получаете немного более низкое качество, с большей вероятностью, что что-то сломается.

Carrier и другие американские бренды . К сожалению, американские бренды не так эффективны и не так хороши, как японские / корейские аналоги уровня 1, но они довольно дороги, а качество могло быть лучше.Следовательно, мы помещаем их в уровень 2 вместе с GREE.

Мини-шпагаты уровня 2.5

Тепловые насосы MR COOL — Я бы поставил широко раскрученный бренд MrCOOL где-то между уровнями 2 и 3. Я думаю, что они производятся GREE, что прямо поместит MR COOL на уровень 2, но MrCOOL не раскрывает, кто производит их устройства. , поэтому их может делать любой другой производитель в Китае. Поэтому я придумал «уровень 2.5».

Мини сплит уровня 3

Это в основном «безымянные» бренды, часто продающиеся под частными торговыми марками и производимые на многочисленных фабриках по всему Китаю. Эти устройства уровня 3 ОЧЕНЬ недорогие! Вы можете купить блок 12000 БТЕ с комплектом проводов и электрическим кабелем за 750 долларов!

По эффективности и надежности бренды уровня 3 не соответствуют брендам уровня 1 и 2. Однако, если у вас есть место в вашем доме, где вам иногда нужно использовать бесканальную систему (не критично), например, магазин деревянных изделий, гараж, патио, гостевая спальня и т. Д., Бренды уровня 3 вполне подойдут. Я имею в виду, что они обычно работают «из коробки» и прослужат несколько лет. Только не ожидайте, что они будут такими же хорошими или эффективными, как Mitsubishi / Fujitsu!

Часть 4: Определите, для чего нужен ваш мини-сплит

Как обсуждалось выше, если у вас есть несколько комнат (зон), где вам нужно установить тепловые насосы, я рекомендую использовать однозонный блок для каждой комнаты.Однако большинство установщиков HVAC предложат использовать многозонную установку. Выбор за вами, но я рекомендую вам еще раз просмотреть плюсы и минусы каждого из них.

Теперь, что вам нужно четко прояснить для себя — какова основная / основная цель вашей установки Ductless? Это охлаждение или нагрев или и то, и другое?

НУЖНА ПОМОЩЬ? Если вы не можете решить или не знаете, что именно вам нужно, СПРОСИТЕ МЕНЯ в разделе комментариев ниже. Просто объясните свои потребности, и я дам свои рекомендации!

Лучший мини-сплит-тепловой насос для холодной погоды

Если вы живете в более холодных штатах и ​​НЕ нуждаетесь в обогреве, я определенно рекомендую модели High Heat (-15F обогрев) от Fujitsu, Mitsubishi или LG (это единственные 3 бренда, которые производят Hyper Heat, низкотемпературные системы).

Для обогрева вам также понадобится нагреватель поддона, установленный в компрессоре (наружном блоке). Fujitsu и LG имеют предустановленные обогреватели поддона, в то время как Mitsubishi заставляет вас покупать и устанавливать один отдельно, даже на модели Hyper Heat (действительно, Mitsubishi ???)!

Имейте в виду, что большинство моделей без высоких температур будут работать в диапазоне от -5F до + 5F и выше. Они просто не будут эффективными и потеряют теплопроизводительность по мере приближения к пределу низких температур.

Лучший мини сплит кондиционер для ОХЛАЖДЕНИЯ

Если вы живете в более теплых южных штатах, вам определенно не нужна высокая температура.Более того, если у вас недорогое электричество (ниже 0,15 долл. США / кВтч), например, в Флориде, Техасе и большинстве других южных штатов, вы можете выбрать «средний уровень» эффективности около 20-25 SEER для системы с одной зоной. . Если вы живете в Калифорнии, где затраты на электроэнергию могут достигать 0,30 доллара за кВтч и где у вас пиковые цены в течение дня, выбирайте топовую модель с высокой эффективностью без высокой температуры.

Мини-сплит для НАГРЕВА И ОХЛАЖДЕНИЯ

Если вы живете где-то в центре США или в северных штатах и ​​нуждаетесь как в отоплении, так и в охлаждении, я рекомендую приобрести модель с максимальной эффективностью на любом из вышеперечисленных уровней.Даже у брендов уровня 3 есть высокоэффективные модели, которые достигают 25 SEER на стороне охлаждения и могут выделять тепло при температуре до -5F.

Итак, в основном, посмотрите, где вы живете, и будете ли вы использовать свой мини-сплит в качестве основного источника отопления и / или охлаждения в вашем доме или в качестве вторичного устройства, и выберите марку и эффективность, которые лучше всего подходят для вас. Рекомендую покупать дорогие модели — они очень быстро окупятся!

Часть 5: Установка бесканального теплового насоса своими руками

Итак, мы наконец дошли до этой части! Раздел установки будет масштабным, так как нужно знать множество нюансов.Я продемонстрирую каждый шаг в видео, так как это легче показать, чем объяснить, и дам здесь краткое описание.

Сначала можно приступить к установке внутреннего или наружного блока. Начну с внешнего конденсатора. Поскольку я живу в Массачусетсе, где выпадает много снега, я решил поставить свой компрессор на настенное крепление на высоте 3 фута от земли, чтобы убедиться, что он не покрыт снегом и может выделять тепло.

Для установки настенного крепления / кронштейна. Если выпадает мало снега или мини-сплит не используется для обогрева, можно поставить его на пьедестал.

Я также планирую заменить сайдинг в будущем и добавить 1,5 ″ изоляции снаружи. Чтобы сделать это возможным, не снимая конденсатор позже, я добавил двойные деревянные кронштейны 2 × 4, обработанные под давлением, позади настенного крепления.

Раздельная мини-установка 1: Установка настенного крепления

Это хорошая практика, независимо от того, пройдете ли вы через безумие замены сайдинга и добавления изоляции стен снаружи или нет. Вы все равно хотите удалить секцию сайдинга, чтобы найти стойки (я использую ProFinder 6000) в стене и прикрепить монтажный кронштейн к ШПИЛЬКАМ!

Монтажное видео №1 — снятие сайдинга и поиск шпилек

Следующим шагом будет установка настенного крепления. Как уже упоминалось выше, я планирую заменить сайдинг и добавить теплоизоляцию за ним. Поэтому я добавляю двойные деревянные доски 2 × 4, чтобы создать пространство между стеной и монтажным кронштейном для конденсатора. Таким образом, при замене сайдинга мне не придется снимать конденсатор со стены.

Для этой части я использовал 6-дюймовые и 7-дюймовые сверхпрочные винты, чтобы прикрепить мои доски 2 × 4 к стойкам / стенам, и прикрутил их с помощью ударной отвертки Hitachi. Однако, как вы можете видеть на видео ниже, мощности едва хватало.

Я рекомендую ударную отвертку Ryobi 1/2 ″ с крутящим моментом 300 футов на фунт, которую я сейчас имею и использую.Ryobi обладает гораздо большей мощностью, чтобы завести эти длинные ушки!

Видео по установке №2 — установка настенного кронштейна

Тепловые насосы | AMS Система кондиционирования и отопления

Установка тепловых насосов, Обслуживание тепловых насосов, Ремонт тепловых насосов

в Роквилле, Мэриленд, Потомак, Мэриленд, Силвер-Спринг, Мэриленд, Бетесда, Мэриленд, Джермантаун, Мэриленд, Вашингтон, округ Колумбия

Воспользуйтесь преимуществами передовых технологий с установкой современного теплового насоса. Эти удивительно эффективные системы работают как с обогревом, так и с охлаждением, экономя ваши деньги и обеспечивая вам максимальный комфорт независимо от погоды. Специализируясь на тепловых насосах нескольких брендов, AMS предлагает широкий спектр опций, которые отвечают как суровой жаре, так и холоду, и активно регулируют мощность для удовлетворения текущих потребностей дома. Адаптируя скорости от сорока до одного процента, результат — беспрецедентная экономия средств, более тихая работа и более стабильные температуры.

Воспользуйтесь преимуществами современной установки теплового насоса!

Сочетание установки энергоэффективного теплового насоса с мощностью вашей печи значительно сокращает расходы на зимние коммунальные услуги, гарантируя, что вы всегда будете получать выгоду от наиболее эффективного и интеллектуального источника топлива.Специалисты AMS готовы объяснить многочисленные преимущества установки теплового насоса и правильно и быстро выполнить ваш проект.

Для специалистов по тепловым насосам звоните в AMS сегодня!

Чтобы обеспечить наилучший уход за тепловыми насосами любой марки или модели, AMS обеспечивает энергосберегающее обслуживание, обеспечивая своевременное и добросовестное обслуживание для достижения максимальной производительности от сезона к сезону. Наши лицензированные специалисты всегда готовы помочь вам с быстрым и квалифицированным ремонтом в Роквилле, Мэриленд, Потомак, Мэриленд, Силвер-Спринг, Мэриленд, Бетесда, Мэриленд, Джермантаун, Мэриленд, Вашингтон, округ Колумбия.Обслуживание частных и коммерческих клиентов на всей территории Мэриленда и Вашингтона, округ Колумбия. с 1995 года AMS прочно зарекомендовала себя как надежное решение для круглогодичного контроля температуры. Все услуги выполняются высококвалифицированными, полностью застрахованными профессионалами, которые на 100% стремятся к вашему долгосрочному удовлетворению.

Как установить свой собственный мини-сплит на выходных

Можно вырезать ребят из HVAC и установить свой собственный мини-сплит, тогда вы окажетесь в нужном месте. Установка мини-сплит — простой способ обогрева и охлаждения помещения. Мини-секции могут выводиться в несколько помещений или без воздуховодов. Сегодня мы говорим о бесканальной системе от MRCOOL, сделанной своими руками, которую я буду устанавливать в своей мастерской. С имеющейся у нас изоляционной пеной этого должно быть более чем достаточно для охлаждения здания летом. Прочтите, чтобы получить все подробности того, как прошла установка, от начала до конца.

Если вы любите эти вещи так же сильно, как и мы, возможно, вы захотите подписаться на нас в Instagram, где мы публикуем подглядки и закулисные истории в наших историях.Кроме того, знаете ли вы, что вы можете получить множество планов проектов со всего Интернета, подписавшись на нас в Facebook и Pinterest!

Раскрытие информации: это руководство содержит партнерские ссылки и было спонсировано MRCOOL, однако мнения на 100% принадлежат мне.

Полное видео проекта

Хотите увидеть, как все это сложилось? Посмотрите полное видео проекта ниже и не забудьте подписаться на YouTube, чтобы не пропустить будущие видео!

Какой размер Mini Split лучше купить?

Ниже я собрал то, что я считаю подходящими размерами для каждой из единиц.Однако эти размеры основаны на идеальных условиях, и есть много других переменных, которые следует учитывать. Например, если у вас высокие потолки, плохая изоляция и / или вы живете в районе с экстремальными температурами, вам, скорее всего, придется увеличить размер мини-сплит.

Необходимое время: 2 дня.

Установить мини-сплит на 100% самостоятельно можно с помощью новой системы DIY от MR COOL. Это пример того, как мы установили комплект 36k BTU в отдельную мастерскую Rogue HQ.

1. Установка прочного основания для наружного блока

   Для наружного блока требуется прочная монтажная площадка. Мы решили залить нашу собственную бетонную площадку для блока размером 2 x 4 фута. Для этого потребовалось около шести 80-фунтовых мешков бетона. Сначала мы удалили верхний слой почвы, затем обрамили подушку и выровняли каркас, затем перемешали бетон, залили каркас и с помощью доски выровняли его ровно, заполнив все низкие места. Как только бетон начал немного схватываться, я разгладил его.К сожалению, собака не один раз перешла по ней, а дважды. К счастью, поверх отпечатков лап лежит большой блок.
   Другой вариант — прикрепить монтажный кронштейн к стене здания. Однако нам нужно было сделать его как можно ниже из-за окна над ним.

2. Черновая электрическая обработка

   К счастью, у нас все еще был доступ ко всем внутренним стенам, поэтому мы протянули трехжильный провод 10 AWG с заземлением от панели через внутренние стены к месту, где собирались установите наружный блок.

   Затем мы просверлили отверстие во внешней стене и прикрепили водонепроницаемый кабелепровод к разъединительной коробке с предохранителем на 30 А, к которой мы подключили конец провода 10/3.

3. Монтаж внутреннего блока

   Теперь пришло время переместиться внутрь и установить внутренний блок. Так как у нас нет гипсокартона, мне нужно прикрепить кусок фанеры 1/2 дюйма к стойкам. Эта деталь была сделана немного меньше, чем занимаемая площадь устройства, поэтому при установке гипсокартона она помещалась прямо за ней.

   Затем монтажный кронштейн выровняли и прикрутили к фанере и шпилькам. Затем я вырезал место для прохождения линий, прикрепил дренажную линию к блоку и установил внутренний блок на место.

4. Прокладка трубопровода и слива

   В большинстве других случаев этот блок будет установлен на внешней стене, и трубопроводы будут проложены через отверстие в этой стене и снаружи. Однако, поскольку у нас есть доступ к стенам и есть некоторое мертвое пространство позади юнита для прокладки лишних линий, мы смогли вывести линии из здания именно там, где они должны быть.

   Пучок поставляется с цилиндрической втулкой, которую можно обрезать до нужной длины и использовать для плотного закрытия отверстия. Затем линии проходят через это отверстие наружу к внешнему блоку.

   Дренажная линия также проходит через это отверстие, однако следует проявлять особую осторожность, чтобы удостовериться, что дренажная линия имеет правильный уклон и дренирует свободно и без ловушек в линии. Поскольку моя линия в основном проходила внутри здания, мне нужно было ее утеплить, чтобы убедиться, что линия не потеет.

5. Герметизация проникновения в наружную стену

   После завершения трассировки я заклеил вокруг рукава и внутри рукава изоляцию из аэрозольной пены, чтобы предотвратить попадание каких-либо внешних повреждений.

6. Установка Наружный блок

   Наружный блок уже установлен, но нам нужно было убедиться, что он не перемещается, поэтому мы прикрепили его к плите с помощью Tapcons с резиновыми вибрационными прокладками между блоком и бетоном.

7. Подключение наружного блока

   Внутри этого белого рукава проходит черная электрическая линия, идущая обратно к внутреннему блоку. Он подключается к наружному блоку и обеспечивает питание внутреннего блока. Для этого используются белый разъем и провод заземления.

   Электропитание наружного блока от 30-амперного разъединителя подается по предварительно смонтированному водонепроницаемому трубопроводу. Электропроводка уже есть, и ее можно обрезать до нужной длины. Красный и черный провода являются горячими проводами и будут подключаться к линиям L1 и L2 с помощью желтого обжима на вилочных разъемах.Затем все, что осталось, это заземляющий провод, который подключается к металлической пластине под разъемами.

8. Подсоединение линий хладагента

   Линии хладагента навинчиваются на соединения. Они оба разных размеров, так что ничего не напутаешь. После того, как они затянуты, вы можете снять колпачки по бокам линий, чтобы получить доступ к шестигранному ключу, который поворачивается до упора, чтобы выпустить хладагент из линий и создать давление в системе.

   Это часть системы, которая отличает ее от других мини-сплитов. В большинстве других агрегатов хладагент добавляется постфактум с использованием системы, которая есть у большинства профессионалов. Наличие хладагента в линиях и возможность создавать давление в собственной системе делают этот процесс полностью самостоятельным.

9. Установка предохранителей

   Теперь 30-амперные предохранители можно вставить в предохранитель 30-амперного разъединителя. Обратите внимание, что предохранители не поставляются с разъединителем.Их нужно покупать отдельно.

10. Ввод провода в панель

    Наконец, вам нужно привязать провод к панели. Если вам неудобно это делать, во что бы то ни стало наймите профессионала. Я не лицензированный электрик и не претендую на это. Также обратите внимание, что на фотографиях ниже показана панель, которая в настоящее время находится в стадии строительства, поэтому есть много проводов, которые еще не связаны.

    Для начала необходимо выключить главный выключатель (большой выключатель вверху), затем можно снять лицевую часть панели и снять изоляцию с провода после того, как он войдет в панель.

11. Подключение заземления и общих проводов

    Затем заземляющий провод зачищается и привязывается к шине заземления. Обычно это происходит по направлению к внешней стороне панели. Белый провод (общий провод) привязывается к общей шине, которая обычно находится возле выключателей.

12. Установка выключателя

    Теперь для этого выключателя мы будем использовать двухполюсный выключатель на 30 А. Это означает, что два провода горячие. Таким образом, два провода на 110 вольт пройдут к устройству и обеспечат общее напряжение 220.Поэтому и красный, и черный провода зачищаются и подключаются к выключателю.

    Затем разрыв вставляется в свободный паз на панели. Не все панели одинаковы, поэтому ваша может выглядеть немного иначе.

    После того, как вы вставите выключатель, вы можете заменить лицевую сторону панели и снова включить главный выключатель. Это должно завершить установку.

13. Добавление адаптера WIFI

    Это довольно просто, есть адаптер USB, который подключается к задней части передней панели.
