Винтовой фундамент своими руками: Монтаж винтовых свай своими руками: видео, технология, инструкция

Содержание

информация о винтовых сваях и способах вкручивания свай

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы. Основные материалы и приспособления:

  • Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
  • Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
  • Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
  • Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
  • Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.


Последовательность формирования фундамента

  • Подготовительные работы
    . С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
  • Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
  • Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
  • Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок. Расстояние между опорными точками должно быть не больше 2,5-3 м.

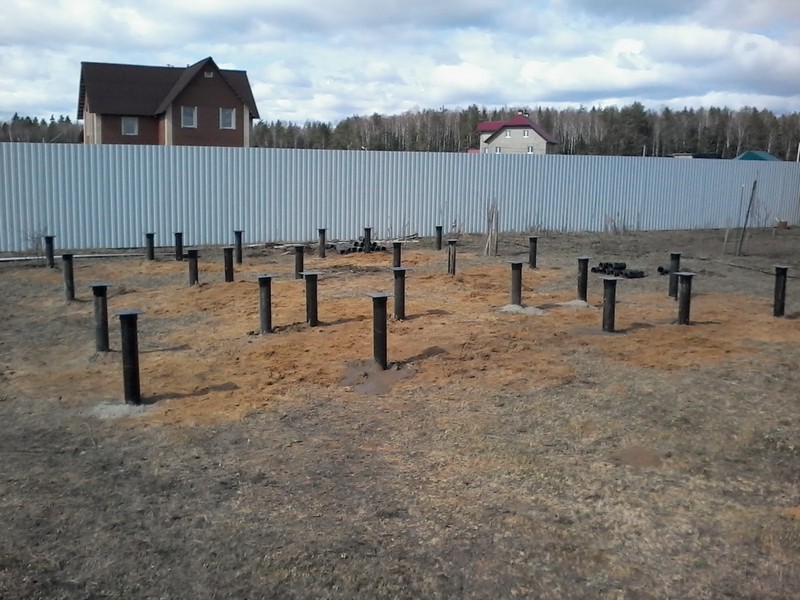

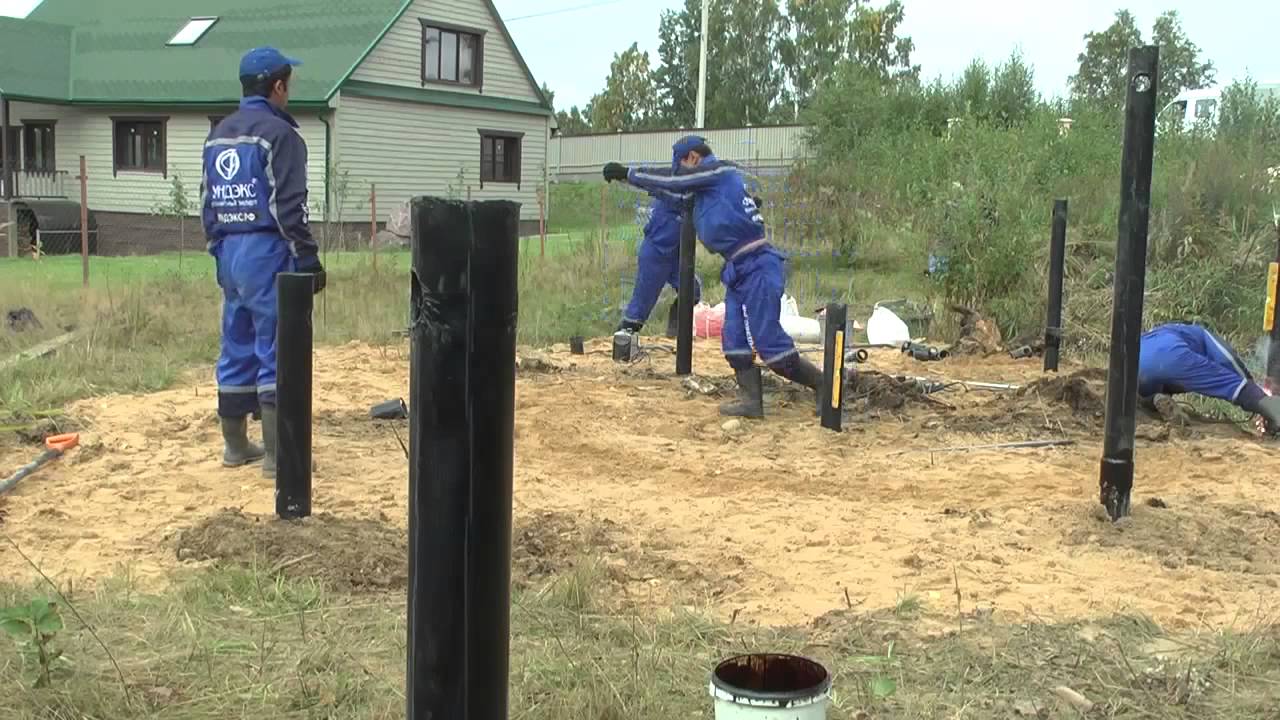

  • Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
  • Обрезка хвостовиков. Выступающие на разную высоту опоры выравнивают при помощи нивелира. Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.

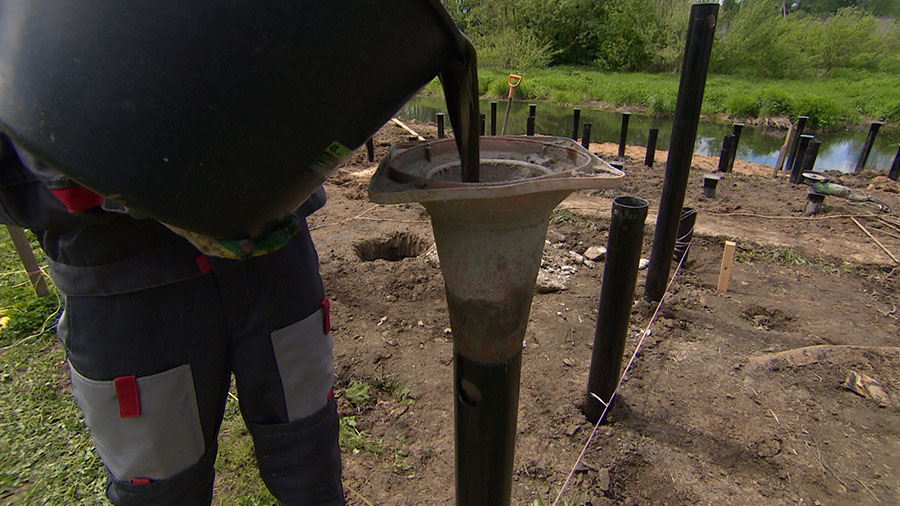

  • Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.

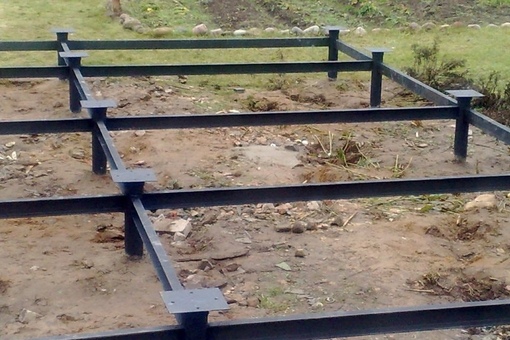

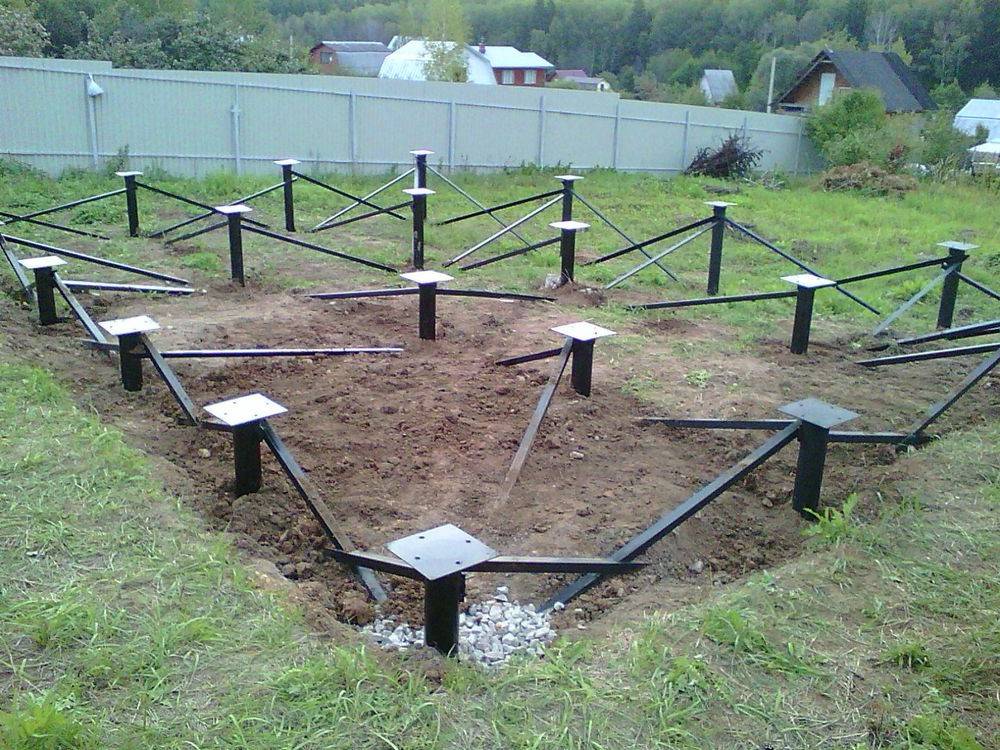

  • Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.

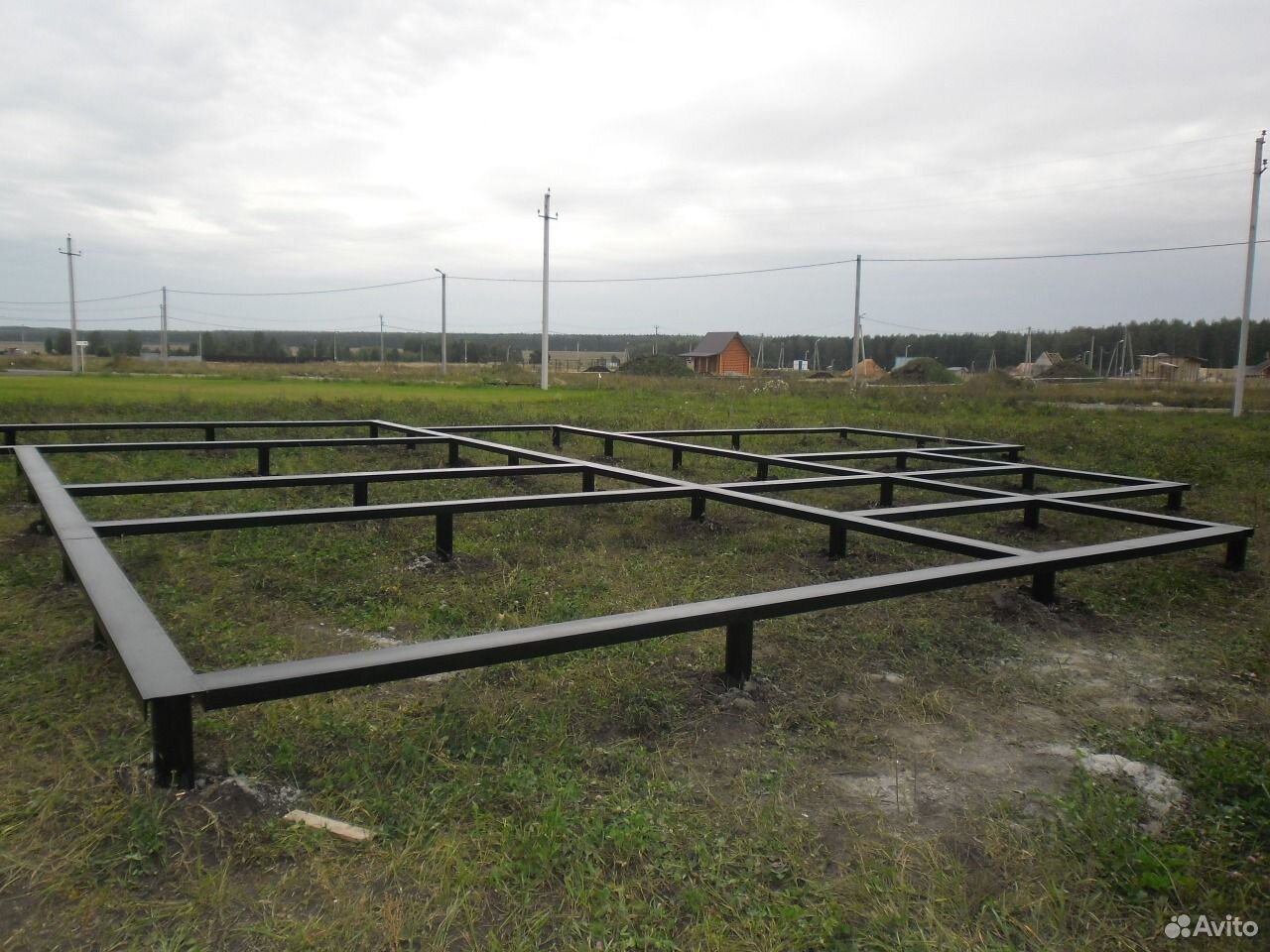

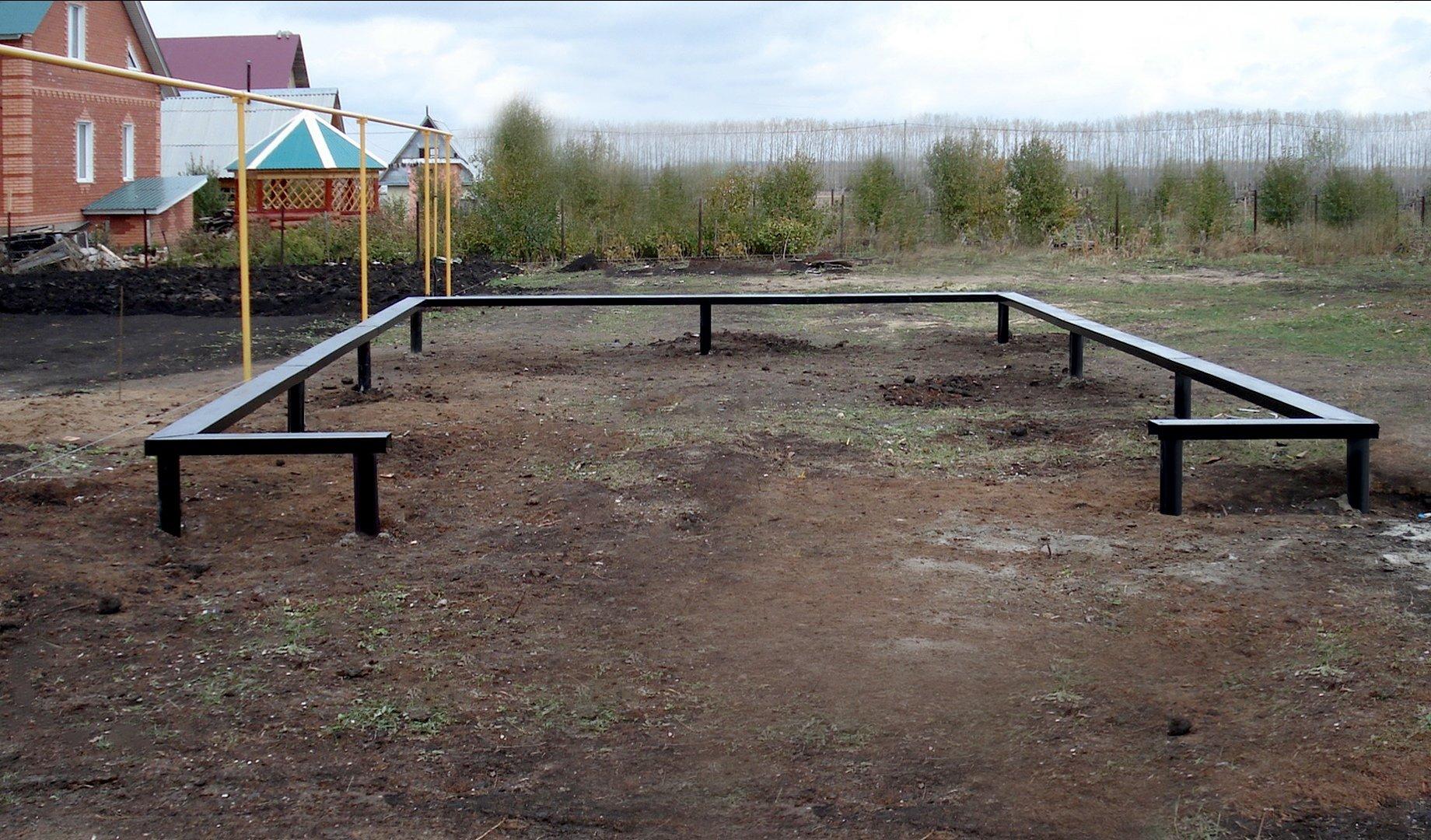

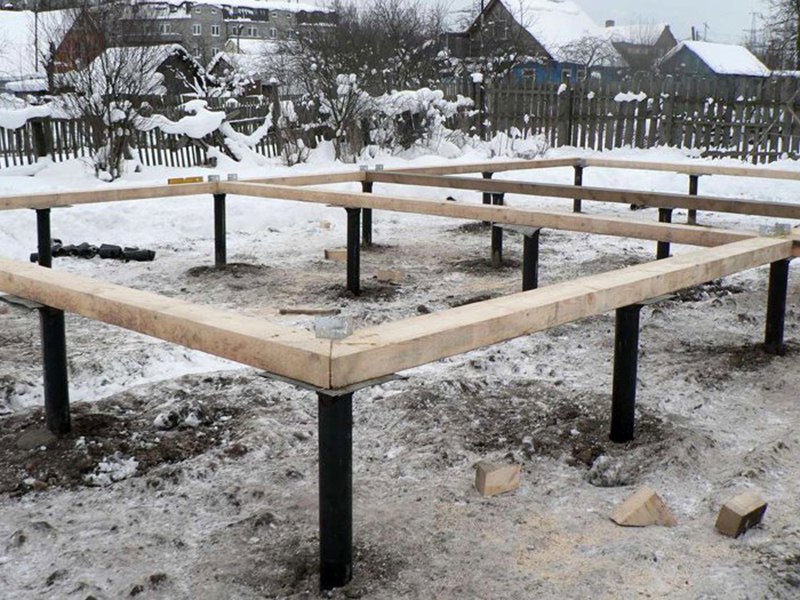

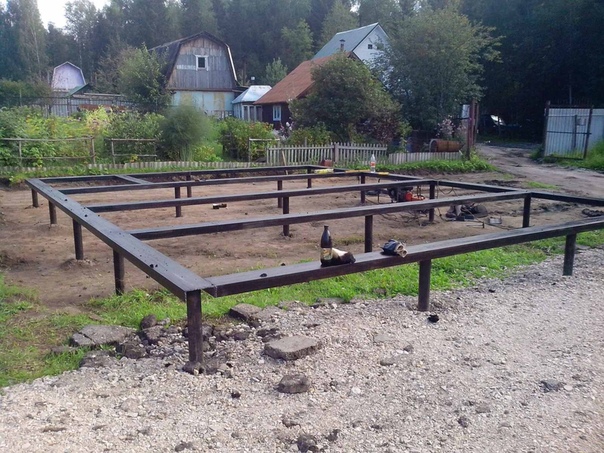

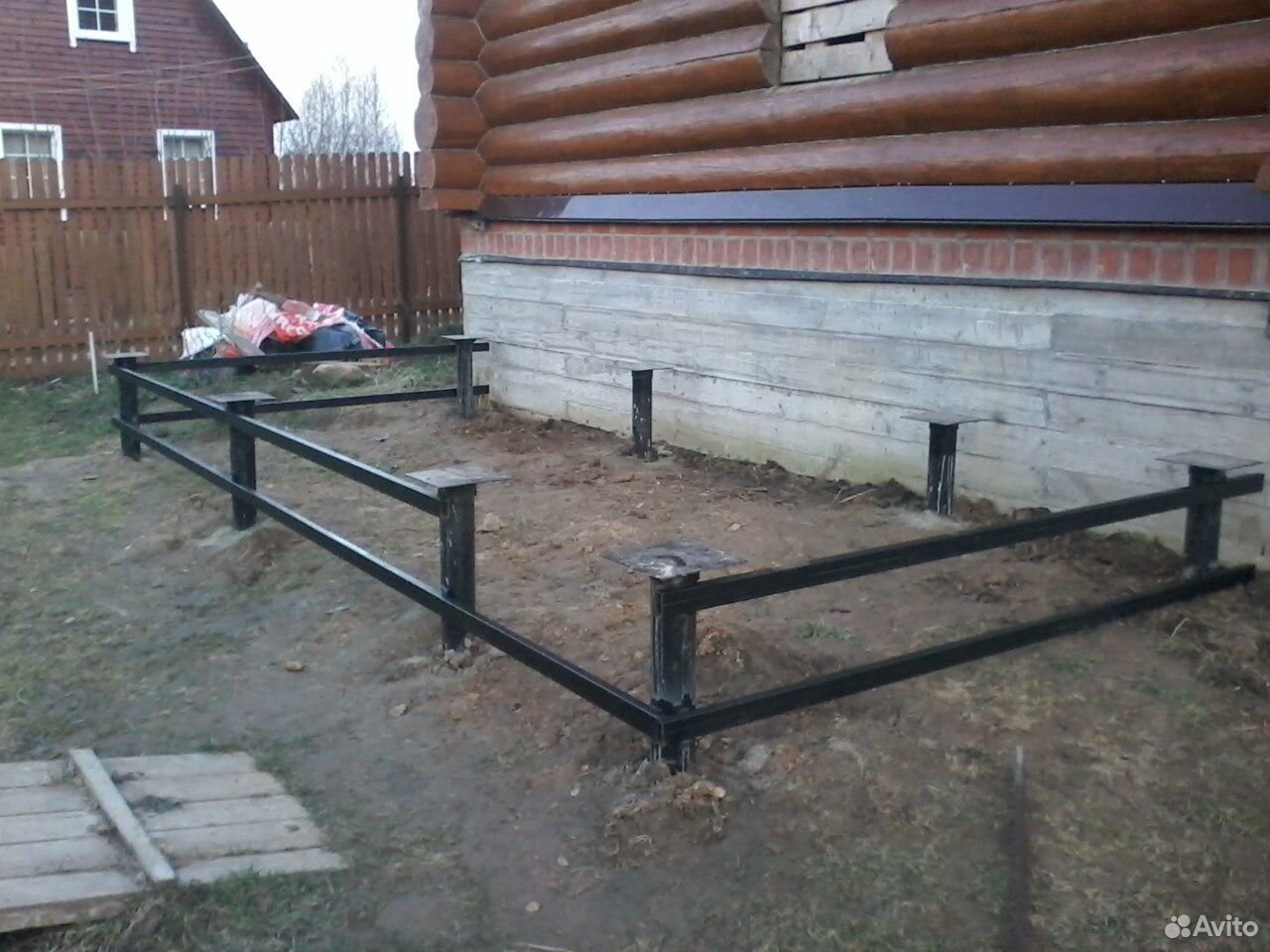

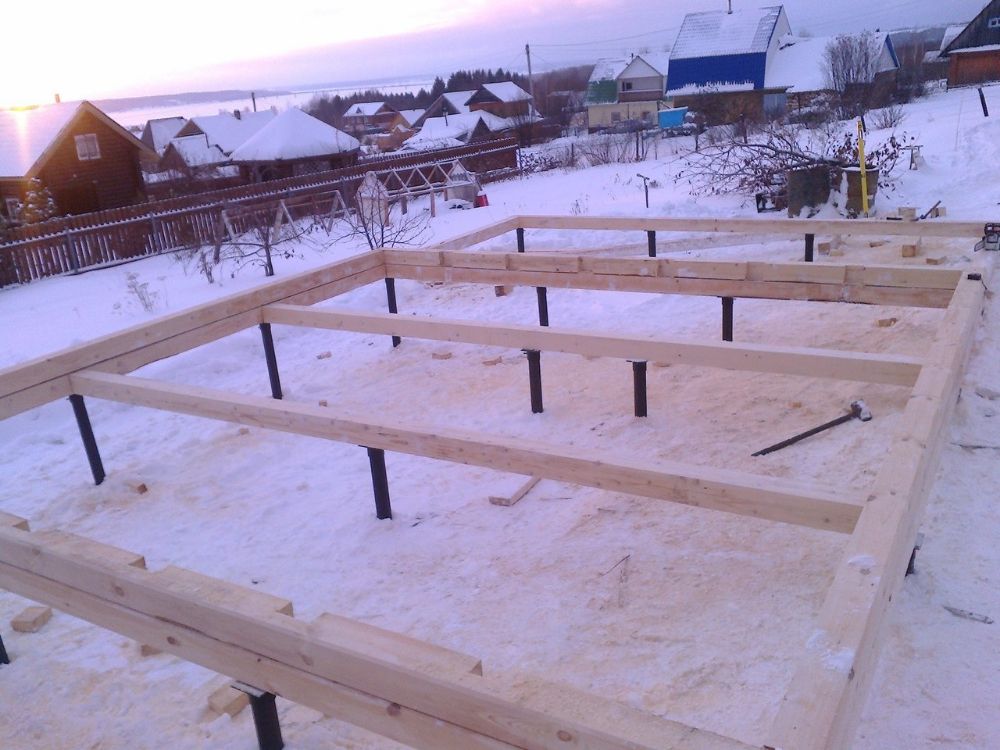

  • Обвязка. Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

  • Вывинчивание стержней чтобы подогнать их под уровень. Такой фундамент быстро деформируется из-за неравномерного проседания свай.
  • Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
  • Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
  • Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
  • Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
  • Использование некачественных материалов. Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.


К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Свайно-винтовой фундамент своими руками: особенности, усадка и расчёты

Многие говорят, что сделать свайно-винтовой фундамент своими руками тяжело и проблематично, да и вызывает только лишь лишнюю головную боль, однако это далеко не так – при должном рвении и желании можно достичь всего, в том числе и постройки данной конструкции.

История

Изначально дома на свайно-винтовом фундаменте не строились – напротив, такие конструкции применялись только лишь в военных целях. В отличие от жилых помещений, которые можно разместись где и как угодно, размещение военно-промышленного комплекса требует более жёстких рамок, в том числе, когда дело доходит и до слабого или промёрзшего грунта.

Самой первой постройкой на свайно-винтовом фундаменте считают маяк Маплин Сандс, который возвели в 1838 под руководством Александра Митчела. Следующими стали высоковольтные коммуникации.

В России винтовые сваи начали производить на заводе Людвига Нобеля в 1862 году, и Краснофлотский (Старо-Коночный) мост уже был воздвигнут на основе данной конструкции. Они помогали строить даже на песке – и через два года уже был построен Сухумский маяк на береге реки.

С развитием технологии и приходом индустриализации свайные фундаменты достигли небывалого масштаба и применяли их по всему северу СССР в регионах с болотистыми грунтами или же вечной мерзлотой: было сооружено множество линий электропередач и мостов.

Но, как это часто бывает практически со всеми товарами, вскоре они перекочевали из военно-промышленного комплекса в гражданскую сферу и теперь активно используются, если нужно возвести здание на слабом или промёрзшем грунте, коих, к сожалению, крайне много. Сейчас существуют сваи малого диаметра, из-за чего возможно ставить на них даже беседки и гаражи.

Определение

Однако вполне логичным остаётся вопрос, что такое свайно-винтовой фундамент – и вот он, долгожданный ответ. Винтовые сваи заглубляют внутрь не с помощью выкапывания ямы и её закапывания уже со сваей внутри – напротив, саму сваю вкручивают в грунт. Она состоит из нескольких функциональных частей, каждая из которых несёт определённую функцию:

  • лопасти;
  • головка;
  • ствол.

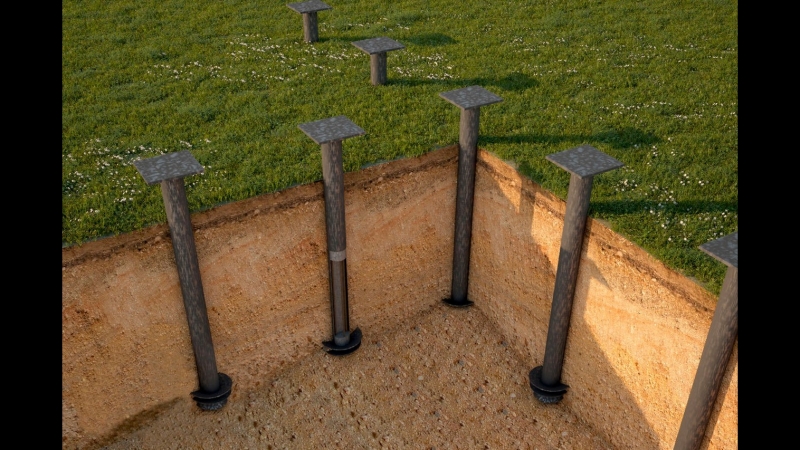

По сути дела, такая свая – это один огромный шуруп, который вкручивают в землю, тем самым уплотняя почву и увеличивая способность к опоре – именно это свойство и позволяет устанавливать данную конструкцию в местах, где все другие фундаменты дают сбой и всё равно разрушаются. Напротив, свайно-винтовой фундамент прекрасно справляется со своими обязанностями и может простоять десятилетиями, не нуждаясь в дополнительном ремонте или каких-нибудь подпорках.

Плюсы данной конструкции

Помимо вышеуказанных достоинств свайно-винового фундамента, у него есть ещё и множество других плюсов, один из которых – возможность сделать свайно-винтовой фундамент самому.

  • можно не выравнивать участок и заранее не готовить почву к застройке;
  • можно не обращать внимание на близость к коммуникациям и другим зданиям в условиях плотной застройки города;
  • быстрая, лёгкая и безопасная установка;
  • продолжительный срок службы (буквально может простоять целый век) без необходимости в ремонте;
  • если ремонт понадобиться со временем, его крайне просто осуществить.
  • вентиляция не позволяет древесине сгнить, что крайне актуально, учитывая особенности болотистых грунтов;
  • прекрасные характеристики в плане прочности и выдержки: одна свая выдерживает до 5 тонн массы;
  • можно устанавливать в любой сезон и совершенно на любом грунте, хоть болотистом, хоть песчаном или глинистом.

Минусы данной конструкции

Но, как и всё в мире, монтаж свайно-винтового фундамента имеет свои ограничения, с которыми также следует ознакомиться, чтобы правильно установить его или решить выбрать какой-либо другой тип фундамента.

  • прежде всего, единственным ограничением по типу грунта является скалистый, а также тот, где встречается огромное количество крупных камней или каменистые прослойки – сваи просто не вкрутятся в почву;
  • цоколь свайно-винтового фундамента, как и всё здание в целом не может быть изготовлено из кирпича.

На что стоит обратить внимание

Во избежание каких-либо проблем с установкой или же в послеустановочный период эксплуатации, важно выбирать только лишь качественные материалы – экономить в таком деле, понятно, не стоит, именно на фундаменте держится всё здание.

  1. Внимательно осмотрите сваи: металлические части должны быть покрыты антикоррозийными средствами.
  2. Ствол не должен быть сшитым – он представляет собой цельный кусок древесины.
  3. Лопасти симметричны и правильной формы.
  4. Все швы должны быть надёжно закреплены.
  5. Необходимо проанализировать грунт, если в нём полно камней, каменистых слоёв или он просто слишком твёрдый, то лучше даже не начинать и использовать какой-либо другой вид фундамента для строительства. Анализ грунта определённо важный момент, который нельзя пропустить или к которому не стоит относиться слишком уж беспечно.
  6. Нужно ознакомиться с различными способами монтировки, которые используются для того, чтобы сделать свайно-винтовой фундамент своими руками. Эти способы: завинчивание, погружение вибрацией и забивка, но завинчивание используется чаще всего.
  7. Арендовать специальную технику будет необходимо – но это в любом случае будет дешевле, нежели устанавливать любой другой фундамент, особенно, если речь идёт о небольшом загородном доме.

Что такое усадка и как её не допустить

Усадка – проседание почвы под действием массы дома, и она происходит в любом случае, какой бы тип фундамента не был выбран изначально. Именно поэтому обязательно необходимо учитывать её, прежде чем начинать работу и ввинчивать сваи в почву.

Усадка при свайно-винтовом фундаменте заметно меньше, нежели при других типах, так как опора уходит на сваи и вес более-менее равномерно распределяется, так что деформация происходит всего-то на 2 см, максимум – на 3. Однако важно заметить, что таковые показатели актуальны для тех фундаментов, которые были установлены правильно и с использованием технических средств – в противном случае вся ситуация становится далеко не такой радужной.

Сваи обычно ввинчивают в землю на расстояние 1,5-2 метра, поэтому если не соблюдать элементарные правила техники безопасности и правила постройки, то дом может не только лишь просесть, но просесть неравномерно, и вся конструкция может даже разрушиться со временем. Поэтому необходимо всё же соблюдать правила и предварительно рассчитать местоположение каждой сваи.

Расчёт основания

Данное несложное мероприятие состоит из нескольких пунктов:

  1. нужно просчитать несущую способность самого фундамента;
  2. определить функциональную прочность свай и ростверков, учитывая, из какого материала они изготовлены;
  3. проанализировать грунт и его свойства.

При установке любого фундамента, не только лишь свайно-винтового, важно проанализировать максимально возможную нагрузку здания со всей мебелью, людьми и прочими объектами. Также важно – это учитывать силу ветра, которая будет постоянно действовать на дом – он способен на целых 20% увеличить нагрузку на почву.

Особенности климата и погодные условия обуславливают прочность почвы, её несущую способность, а также устойчивость свай к гниению и разложению. В слишком переувлажнённых почвах это будет происходить быстрее, нежели в песчаных грунтах; а в областях с постоянной минусовой температурой металлические части могут деформироваться быстрее, нежели в тех, где температурные условия не такие жёсткие.

Обычная глубина, на которую ввинчивают сваи, составляет от 2 до 7 метров, которая варьируется в зависимости от ряда вышеуказанных факторов.

Осуществление строительства

Если все предварительные расчёты осуществлены, техника арендована и всё подготовлена, можно переходить непосредственно к строительству фундамента.

  1. При помощи колышек или железных брусков делается разметка, куда будут ввинчиваться сваи.
  2. При помощи специального инструмента – штанги – закручиваются сваи.
  3. При помощи водного строительного уровня проверяется их положение – оно должно быть строго перпендикулярно земле и входить на одинаковую глубину.
  4. Слишком длинные концы срезаются, сваи выравнивают.
  5. Внутрь заливается бетон, чтобы защитить сваи от коррозии.
  6. Внешние части также покрываются специальными антикоррозийными средствами.
  7. Приваривается каркас из металла, рекомендуется окрасить двухслойной краской.

Важно отметить, что дополнительное утепление не требуется, так как фундамент проветривается, а опоры защищают от холода и сырости земли.

технология и «подводные камни»; Полезные статьи о винтовых сваях и их применении

« Назад

С развитием строительных технологий и появлением в нашей жизни понятия «винтовые сваи» стало возможным возводить здания, сооружения и дома с учетом всех стандартов качества, долговечности и надежности в несколько раз быстрее. При этом финансовые затраты и затраты труда на обустройство фундамента существенно сократились. Такие преимущества не могли остаться без внимания наших соотечественников. Ничего удивительного, что одним из самых популярных и волнующих пытливые умы вопросов стал вопрос как вкрутить винтовые сваи вручную.

Привлекает эта технология отсутствием запретов на возведение конструкций в местах со сложным грунтом и далеким от идеала рельефом:

  • в труднодоступных местах;
  • на болотистых почвах;
  • на торфяных грунтах;
  • на воде.

Винтовые сваи вручную с успехом вкручивали геологи и военные более 60 лет назад. Руководствуясь их опытом, монтаж свай следует производить самостоятельно, что позволит сэкономить средства. Однако не будет лишним узнать о том, насколько сложно без использования спецтехники обустроить винтовой фундамент для дачного домика, летней кухни или для полноценного дома со всеми коммуникациями своими силами и что понадобится для его установки.

Для понимания технологии завинчивания свай необходимы базовые знания о самой конструкции.

  1. Винтовые сваи представляют собой полые трубы из металла. Они в обязательном порядке должны быть обработаны составом, защищающим металл от коррозии. В основании цельной трубы находится литой (или приваренный) острый наконечник и лопасти.
    С другой стороны – технологическое отверстие, необходимое для завинчивания сваи. Визуально они похожи на саморезы, да и принцип монтажа у них схож.
  2. Диаметр и длина у свай различна. Самые востребованные – в диапазоне от 47 мм до 108 мм (для кирпичных зданий), больший диаметр изготавливают на заказ. Длину подбирайте с учетом правила: завинчивание в землю выполняется минимум на 1,5 метра, поэтому приобретайте сваи с запасом – срезать излишек легко, в приваренный участок трубы не даст гарантии надежности конструкции. Наиболее востребованные у застройщиков сваи с диаметром лопастей 30 сантиметров и длиной 2½ м. Если вы так и не определились, какие купить – берите универсальные.
  3. Вы должны знать, что металл, находящийся глубоко под землей в плотном грунте менее подвержен коррозии – к нему нет доступа кислорода. А вот ствол, особенно если на местности поднимаются грунтовые воды, придется вскрыть антикоррозийным «корабельным» составом – смесью эпоксидной смолы и эмали. Свая – это ремонтопригодный элемент.
  4. Для большей надежности ствол можно забетонировать. Некоторые строители перестраховываются и снаружи дополнительно армируют его. Это вовсе не обязательно, так как металлические сваи – надежные опоры, и они способны выдерживать значительный вес без деформаций.
  5. Устройство свайно-винтового фундамента можно проводить в любой сезон и при любой погоде. Привлекает в нем отсутствие усадки и возможность переходить к выгону стен непосредственно после закручивания свай. Такому фундаменту не страшны смещения грунта, пучинистость почвы и ее промерзание.
  6. Рельеф на участке не будет нарушен. Запомните, установка винтовых свай на скальном грунте без спецтехники не проводится.
  7. Монтаж несложен и напоминает закручивание винта.

Как закручивать сваю: существующие способы

Винтовые сваи могут закручиваться в грунт несколькими способами. Выбор зависит от многих параметров: от длины, диаметра ствола и лопастей, а также от типа грунта. Существует особая техника, используемая для установки винтового фундамента, ускоряющая процесс монтажа, упрощающая его.

Специфика работы каждой машины – на неподвижной части крепится рама с функцией вращения и приспособление, которое вкручивает сваю в землю (с ручным, гидравлическим или механическим управлением). Не пугайтесь, что вам придется выложить «круглую» сумму и приобретать это «чудо техники» – сегодня все можно взять в аренду, главное – задаться целью.

  1. Ручная машина или переносной редуктор. Имеет значительный вес и без напарника вам не обойтись. Время на закручивание винтовых свай под небольшое строение сводится к нескольким часам. Некоторые умельцы приспособились изготавливать эти устройства из мультипликаторов для грузовиков и мощной дрели.
  2. Мотобур или ямобур. Применяются при возведении массивных конструкций, но небольшом бюджете для строительства. Она маневренна и компактна, установка винтовых свай возможна и в сложнопроходимых местах. Работа с каменистым грунтом идет легче.
  3. Манипулятор или УБМ. Привлекайте его к работам, если диаметр свай больше 100 мм. Работа будет выполнена на совесть, если машинист будет опытным и ответственным. Точность управления современной техникой действительно высокая и можно быть уверенным в прочности и надежности будущего фундамента, один минус – аренда обойдется вам в копеечку.

Как бы хорошо и быстро не работала спецтехника, профессионалы рекомендуют индивидуальным застройщикам выбирать завинчивание винтовых свай вручную. Будьте готовы к тому что вокруг каждой сваи придется обойти не один километр, но вы будете уверены в качестве контроля усилия ее затяжки. К тому же вам не потребуются какие-либо специальные инструменты и техника для закручивания винтовых свай – в них есть небольшие отверстия (прорези), в которые вставляется рычаг в виде лома (или любой прочной трубки).

Установка винтовых свай вручную: технология и приспособления

Установка винтовых свай вручную целесообразна, когда масштабы строительства сводятся к возведению:

  • малоэтажного жилого строительства;
  • дачных беседок, летних кухонь, хозпостроек;
  • ограждений;
  • причалов.

Технология установки винтовых опор вручную несложная, самое важное – четко придерживаться ее и не забыть пригласить несколько помощников. Приготовьте следующие инструменты, чтобы завинчивать сваи:

  • строительный уровень, рулетку;
  • рычаг – лом, труба в диаметре 5 сантиметров;
  • кувалду;
  • бур, диаметр которого меньше, чем диаметр сваи;
  • болгарку с дисками – учтите толщину опоры;
  • сварочные приспособления – вам надо приварить оголовок и выполнить обвязку из металла.

Монтаж ручным способом состоит из нескольких этапов, проект дома или чертежи должны быть у вас на руках.

  1. Начните с разметки. С помощью тонких прутьев арматуры или колышков обозначьте места, в которые вы будете завинчивать сваи. Расстояние между ними не может быть больше 3х метров, обязательно одна свая должна быть в углу будущего строения и строго по центру несущей стены.
  2. Сверьтесь с чертежом: убедитесь в идеальной четкости и ровности углов, перепроверьте все расстояния – они должны совпадать до миллиметров. Натяните шнур.
  3. Буром сделайте лунки меньше по ширине и глубине необходимого.

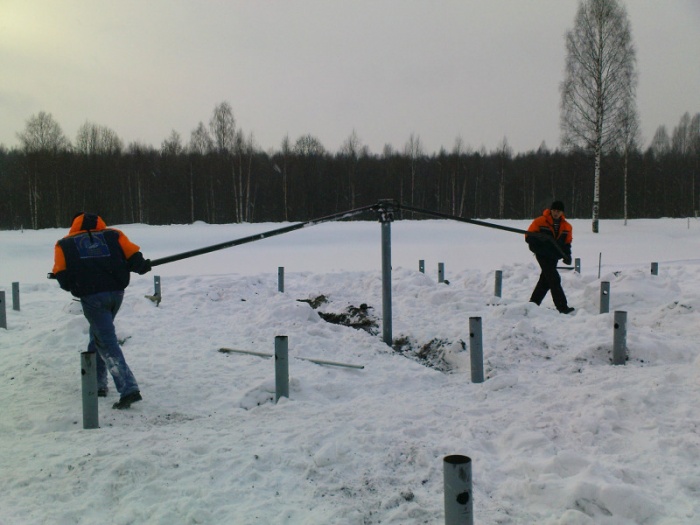

  4. Лом или трубку из прочного металла вставьте в технологическое отверстие вверху сваи. Начинайте завинчивание только после установки наконечника и лопастей в строго обозначенное на поверхности место. Усилия на начальном этапе не должны быть чрезмерными.
  5. Ваш главный контроллер – это уровень. Постоянно проверяйте ровный вход в землю после нескольких оборотов. Самое сложное – выдержать вертикаль. Допустимое отклонение всего 2 градуса.
  6. Минимальный запас – 20 см сваи над поверхностью земли. Когда завинчивание окончено, переходите к подрезке болгаркой всех свай по единому уровню, намеченному с помощью шнура.
  7. При желании можете заполнить бетоном высокой марки. В зимнее время не забудьте добавить в раствор пластификатор.

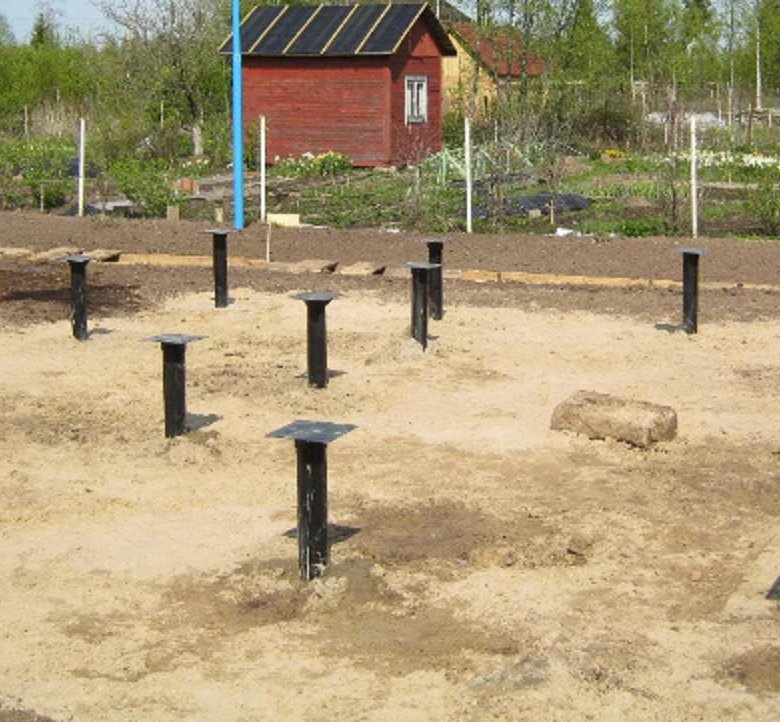

  8. Приварите поверх каждой сваи оголовок с готовыми отверстиями для крепления ростверка. Не ленитесь зачистить все сварочные швы и обработать их от коррозии специальным составом. На этом закручивание винтовых свай вручную можно считать завершенным. Остается этап выполнения обвязки и строительство фундамента считается завершенным.

Завинчивание винтовых свай ручным способом: возможные сложности

Самая главная сложность – тщательно изучить участок, исключить прохождение по нему подземных коммуникаций и разметка участка. Также вам стоит знать следующее:

  • чем толще свая, тем глубже вам придется ее вкрутить;
  • самый сложный – первый метр вкручивания, внимательно следите за вертикальностью;
  • отклонение больше 2 градусов – придется выправлять;
  • часто в некачественных сваях гнутся прорези для рычага;
  • камни, скальные породы, мощный пласт глины и корни могут повредить лопасти, нарушить целостность металла и свая будет непригодна.

Монтаж и закручивание винтовых свай выполнить можно самостоятельно и в результате вложенных усилий вы получите надежный фундамент по вполне бюджетной стоимости.

Не пытайтесь сэкономить на привлечении строительной компании или спецтехники для закручивания свай, если затеяли возведение фундамента на скальных участках – усилия будут потрачены зря, а сваи безнадежно испорчены.

Помните, что от качества выбранных свай зависит и простота установки, и долговечность всей конструкции.

Свайно-винтовой фундамент своими руками — пошаговая инструкция

Любому дому, беседке или веранде необходимо основание — надежное, желательно недорогое и легкое в строительстве. Этим критериям в полной мере отвечает свайно-винтовой фундамент.

В каких случаях использование такой конструкции оправдано и как осуществить монтаж самостоятельно — рассмотрим в этой статье.

Как устроено основание

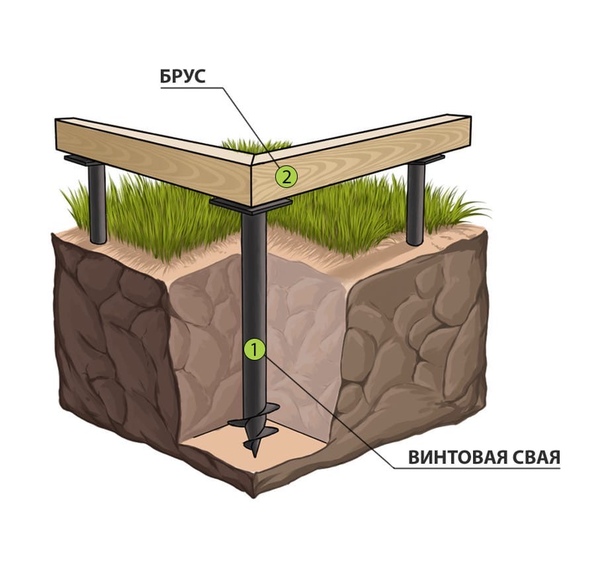

Фундамент состоит из винтовых свай, включающих в себя следующие элементы:

  1. Стальная труба. Диаметр зависит от категории постройки — чем масштабнее сооружение, тем больше диаметр стального изделия. Основные размеры — 76 мм, 89 мм, 108 мм, 133 мм. Труба не остается полой, перед монтажом обвязки фундамента полость заливают армированным бетоном марки М300.
  2. Винтовая лопасть. Выполняет три функции: помощь при монтаже, опора для сваи и передача давления массы здания на грунт. Винт удерживает сваю в земле, не позволяя дому проседать, а почве — выдавить фундамент под действием расширения при промерзании. Диаметр винта может быть разным — от 250 до 350 мм, в зависимости от водонасыщенности и других характеристик грунта.
  3. Арматура. Представляет собой несколько (до четырех) штырей толщиной 10 мм, которые проходят по всей длине трубы.

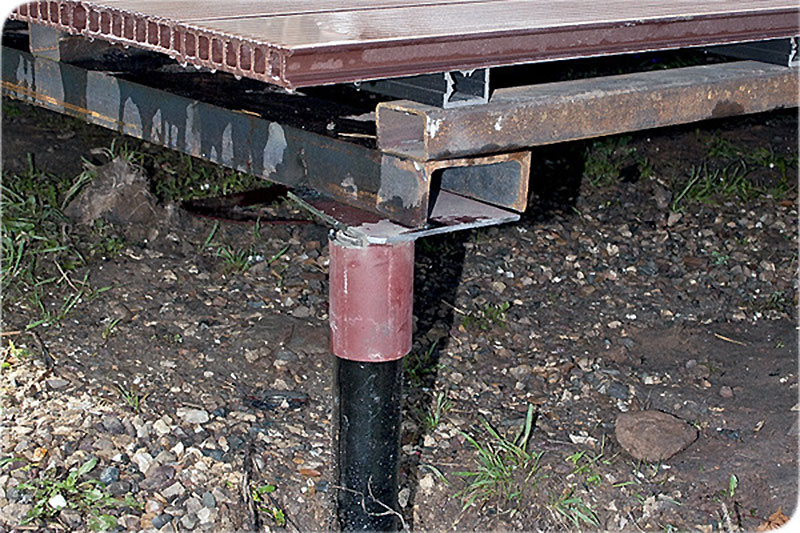

  4. Оголовок. Прикрепляется к верхней части трубы после заливки бетона, служит площадкой для монтажа обвязки.

1) Ствол и лопасть закрыты от внешних химических воздействий двухкомпонентным защитным слоем. 2) Оголовок — элемент верхней части сваи, является соединительным звеном между цилиндром сваи и ростверком.

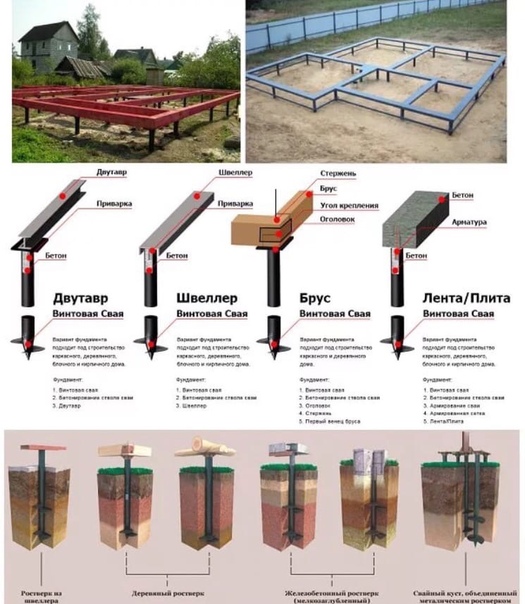

В зависимости от того, для какого типа сооружения ставятся винтовые сваи, обвязку  выполняют из разных материалов:

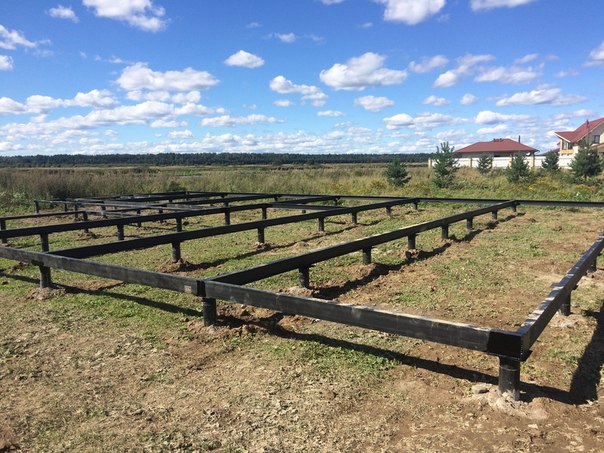

  • стальной швеллер, двутавровая балка, бетонная плита или лента — для домов любой массы;

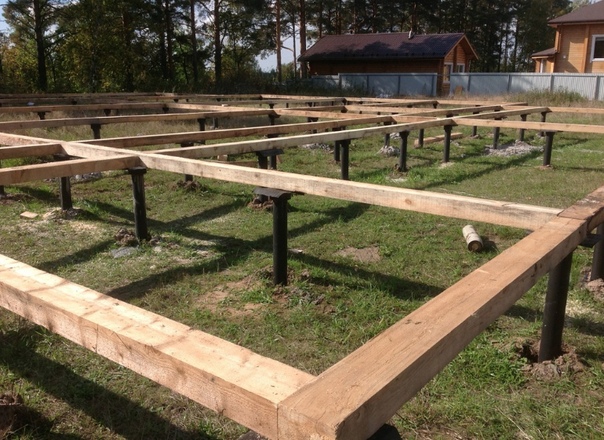

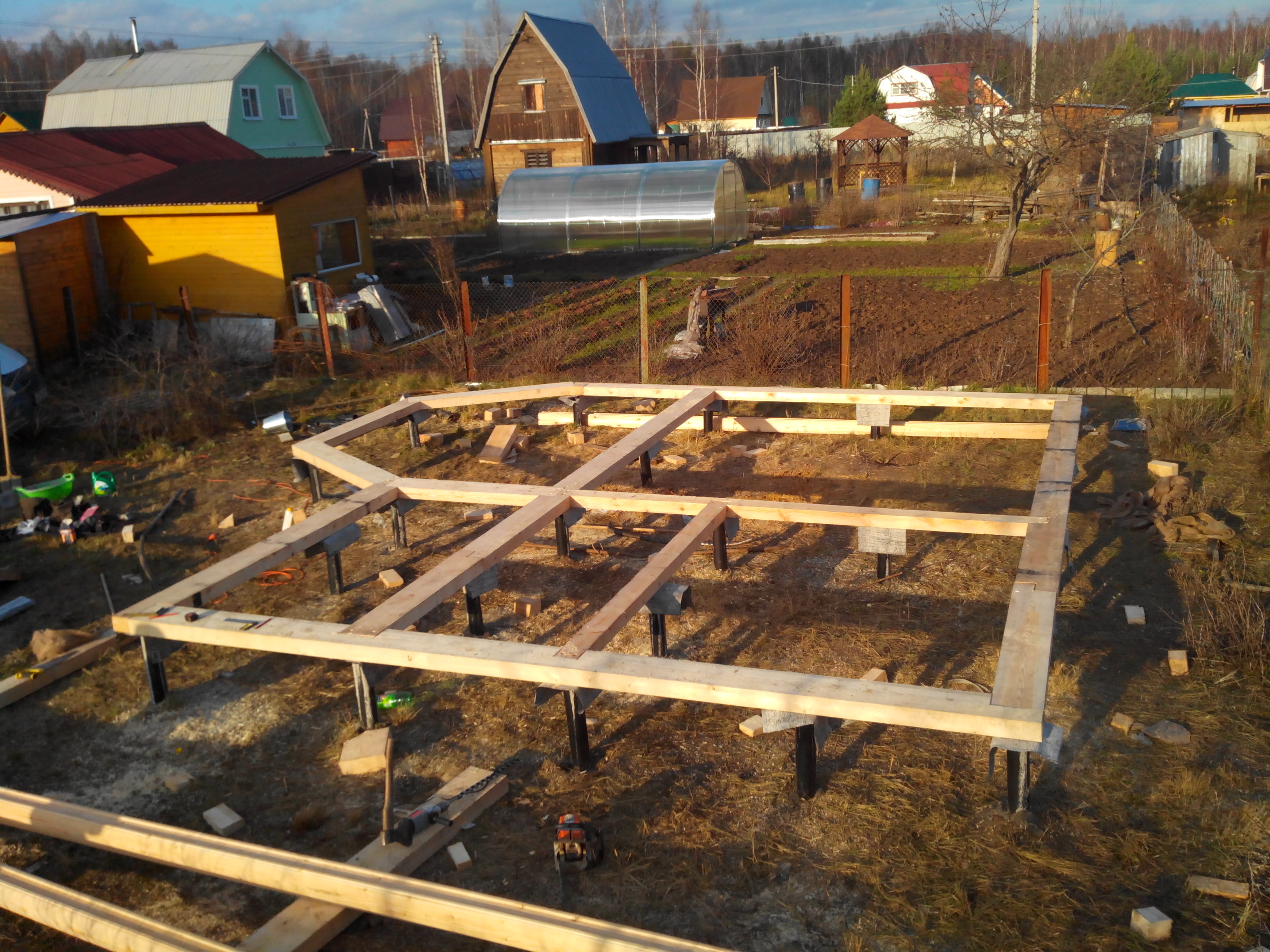

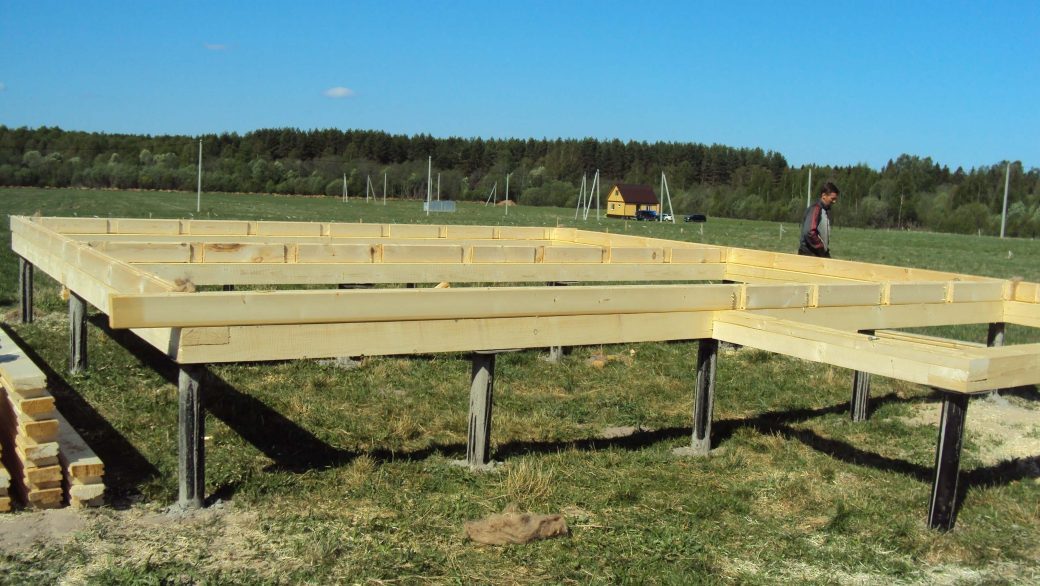

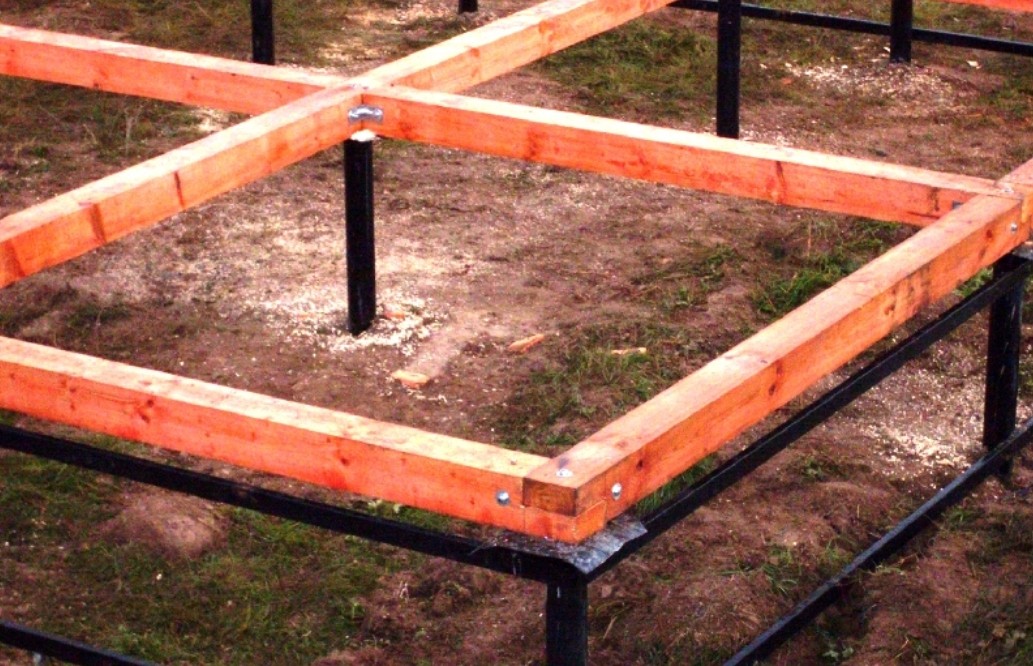

  • деревянный брус — для сооружений из древесины или легкой каркасной постройки.

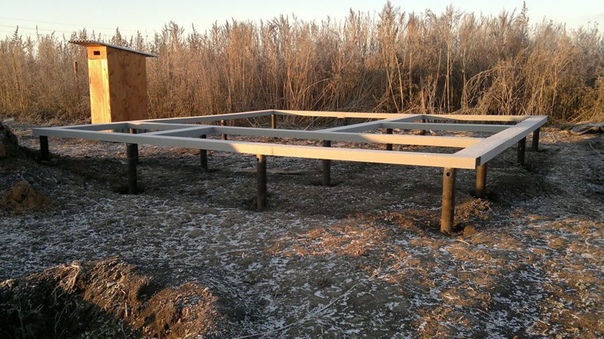

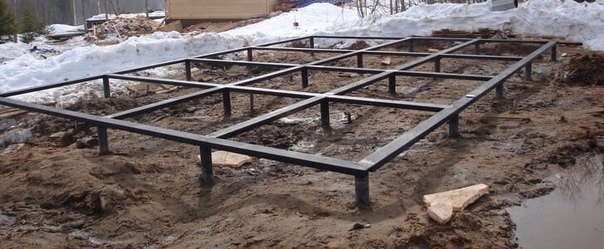

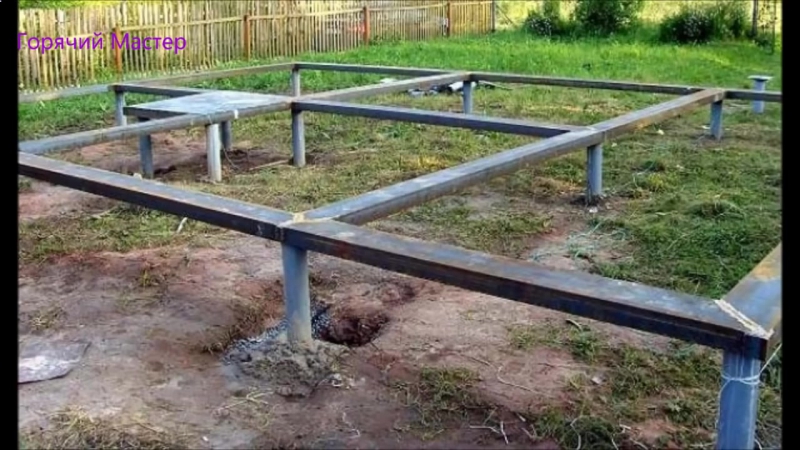

Металлическая обвязка скрепляется со сваями методом сварки, бетон и дерево — стальными стержнями, для которых в оголовке предусмотрены отверстия диаметром 15–20 мм.

Особенности эксплуатации

Применение винтовых свай — рациональное решение  при строительстве:

  • легких хозяйственных и жилых построек из дерева;
  • простых конструкций — террас, веранд, беседок, заборов и ограждений;
  • сооружений на проблемном грунте — за счет винта фундамент не выдавится при заглублении его ниже линии промерзания; также такая технология позволит сэкономить там, где бетонные основания обходятся дорого — на склонах и вблизи деревьев со сложной корневой системой.

Свайный фундамент, состоящий из труб с максимальным диаметром, подходит и для тяжелых срубов из бревен и кирпичных домов. Впрочем, рекомендовано использование винтовых свай только при возведении конструкций:

  • каркасных;
  • из SIP-панелей;
  • деревянных;
  • пено- и газобетонных.

В зависимости от цели строительства свайно-винтового фундамента необходимо выбрать один из двух типов свай:

  • со сварным наконечником;
  • с литым наконечником.

Первый — наиболее дешевый вариант, представляющий собой обычную стальную трубу, заостренную с одного конца, с приваренной винтовой лопастью. Недостатки: встречается некачественная сварка, вследствие чего происходит разрыв швов и отклонение от вертикали при вкручивании в землю. Фундамент при этом ослабевает, возрастает нагрузка на соседние элементы, и дом может начать рушиться всего через 5–8 лет после завершения строительства. Поэтому обязательно обращайте внимание на качество сварного соединения.

Такие сваи за счет дешевизны подойдут для строительства небольших хозяйственных построек и опорных столбов заборов, где конструктивные недостатки не смогут причинить вреда.

Литые сваи наделены существенными преимуществами. Они производятся из более прочной стали, при создании винта соблюдается точность геометрии, толщина металла лопасти в два-три раза шире, чем у сварных. В зависимости от характеристик грунта один элемент такого фундамента может нести до 6 т массы. Поэтому труб потребуется меньше, что компенсирует разницу в цене.

Литые сваи используются при строительстве дома любого типа и служат до 100 лет. Конечно, при условии отсутствия брака и соблюдения технологии установки.

Высококачественные винтовые сваи стоят не меньше, чем железобетонные со схожими характеристиками. Поэтому можно выбрать ЖБИ, кроме следующих случаев:

  • сооружение необходимо возвести быстро;
  • исключено использование оборудования для забивки ж/б свай;
  • дом строится на сложном грунте — насыпном, болотистом или торфяном;
  • погодные условия не позволяют работать с железобетоном.

Выбирая тип фундамента, учтите все плюсы и минусы винтовых свай.

Преимущества и недостатки

Достоинства свайно-винтового основания:

  • высокая скорость монтажа;
  • проведение работ круглый год;
  • устойчивость к расширению грунта при промерзании;
  • возможность установки на почвах любого типа — при этом на прочных скальных грунтах фундамент не даст осадку;
  • низкая стоимость, связанная с серийным производством свай и простотой их изготовления;
  • высокая надежность;
  • отсутствие земляных работ — выкапывать котлован или траншею, как в случае с бетонным основанием, не придется;
  • параллельно с монтажом можно проектировать и прокладывать коммуникации;
  • к готовому дому легко пристроить новые помещения;
  • долговечность — стальные трубы используются более 100 лет при правильной установке.

Отметим и минусы, характерные свайно-винтовому фундаменту:

  • хотя служат сваи достаточно долго, металл все же поддается коррозии, так что срок эксплуатации ограничен, в то время как железобетон практически вечен;
  • высокая вероятность брака, использования некачественных материалов при производстве или несоблюдение изготовителем технологии;
  • не рекомендуется применение винтовых свай, если рядом с домом расположены электроподстанция, сотовые вышки, ж/д пути из-за вероятности утечки электричества в землю, что приведет к ускорению коррозии металла.

Таким образом, чтобы сваи прослужили долго, необходимо внимательно выбирать изделия и соблюдать правила при строительстве основания.

Более подробно о плюсах и минусах свайно-винтового фундамента читайте в статье — перейдите по ссылке.

Технология монтажа

В первую очередь, основание нужно спроектировать — выбрать размер и количество свай, учитывая особенности грунта, тип и габариты дома. Проект можно заказать в специализированной организации или сделать самостоятельно, используя калькулятор несущей способности винтовой основы.

При установке свайно-винтового фундамента придерживаются следующей пошаговой инструкции:

  1. Разметка строительной площадки.
  2. Расчистка и подготовка участка к работе.
  3. Вкручивание труб в землю ручным или механическим способом.
  4. Выравнивание.
  5. Заливка армированного бетона в полости свай.
  6.  Приварка пластин к трубам для монтажа обвязки.
  7. Установка обвязки.

Вручную можно вкрутить трехметровые сваи с лопастями диаметром до 300 мм. Предварительно подготавливают площадку: убирают весь крупный строительный мусор, выкорчевывают пни и корни. Вкручивание осуществляют следующим образом:

  • выкапывают лунки диаметром, равным размеру свай, и глубиной около 50 см — это нужно для обеспечения точности установки;
  • в отверстия в верхней части сваи вставляют рычаги — ломы или обрезки арматуры длиной 1,5–2 м;
  • два человека вкручивают сваю по часовой стрелке, третий контролирует ровность установки по уровню и придерживает трубу, чтобы она не отклонялась от вертикали;
  • крутить нужно до тех пор, пока не потребуется крутящий момент, равный 450 Н*м — его можно измерить при помощи динамометра;
  • после закручивания лунки заполняют землей и утрамбовывают;
  • сваи обрезают по уровню.

Крутящий момент достигается при разной глубине — даже в пределах небольшого участка характеристики грунта могут сильно варьироваться. Главное — вкрутить сваи ниже уровня промерзания земли.

Для механической установки необходима специальная техника с гидравлическим приводом. Такой монтаж свай быстрый и надежный — машина справится со всем фундаментом за день, в то время как рабочие смогут вкручивать не более 10 единиц за смену.

После обрезки сваи заполняют бетоном, а сверху укладывают обвязку из бруса или швеллера. Затем зашивают цоколь свайно-винтового фундамента декоративными панелями. Для этой цели используют сайдинг или плиты ЦСП, которые закрепляют на обрешетке из дерева или алюминиевого профиля. На завершающем этапе утепляют цоколь пенопластом.

Как построить свайно-винтовой фундамент своими руками

Мы все, естественно, привыкли к тому, чтобы привлекать квалифицированный труд специально обученных специалистов, особенно, в такой фундаментальной сфере как строительство фундамента капитальных зданий. И это, безусловно, абсолютно правильный и обоснованный выбор – ведь фундамент – это та основа, на которой будет основываться и держаться Ваше будущее здание. И именно от неё зависит то, сколько Ваше строение прослужит Вам. А дом на винтовых сваях отзывы, как особое строение, заслуживает всегда только самых лучшие.

Свайно-винтовой фундамент своими руками, однако, можно установить и самостоятельно. Тем, более, что продажа винтовых свай осуществляется в специализированных центрах. Но, стоит заметить, что это представляется возможным лишь в том случае, если Вы планируете строительство некапитальных конструкций. К таковым относятся, например, садовые домики, теплицы, беседки, веранды и бани. Стоит обратить внимание также на тот факт, что необходимо, при самостоятельном строительстве фундамента на винтовых сваях, следует произвести тщательное исследование геологических особенностей участка, на котором планируется строительство. В том случае, также, если не обнаружено никаких помех, будь то валуны, твёрдые вкрапления в почве, и другие осложненные слои, которые влекут за собой необходимость механизированного монтажного процесса.

В том случае, если Вы приняли решение самостоятельно заняться строительством фундамента на винтовых сваях, примите во внимание следующий список инструментов и приспособлений, которые Вам понадобятся:

  • Для того, чтобы выровнять место строительства, пригодится садовый инвентарь.
  • Чтобы произвести замеры, понадобится удлинённая рулетка.
  • Чтобы разместить маячки, нужны будут шпагат и прутки арматуры.
  • Для того, чтобы вбить прутки в землю необходим будет садовый бур.
  • Чтобы ввинтить Ваши сваи, Вам понадобятся двухметровые трубы и лом.
  • Для того, чтобы постоянно контролировать горизонтальную плоскость, не обойтись без ватерпаса и уровня.

Не забудьте о том, что одному Вам не справиться. В строительстве и монтаже Вашего фундамента Вам понадобится помощь нескольких человек. Хотя бы два-три помощника значительно облегчат Ваш труд. Именно два человека нужны с той целью, чтобы обеспечить равномерный процесс монтажа винтовых свай. Завинчивайте правильно и аккуратно: не совершая рывков и проворачивая оба рычага. Еще один человек понадобится для того, чтобы обеспечить визуальный контроль – следить за том, насколько равномерно и правильно проходит процесс ввинчивания свай. Но здесь Вам может помочь и использование магнитного уровня.

При самостоятельном строительстве обратите тщательное внимание на расчет необходимых материалов, проверку почвы на геологическую пригодность для строительства на ней выбранного сооружения. Кроме того, почитайте про те ошибки, которые часто встречаются в такого рода работах, дабы не совершить их самому.

Свайный фундамент своими руками — как правильно сделать

Строительство фундамента для любого строения является очень важным и ответственным этапом. Но перед тем как начинать его возведение, необходимо сделать некоторые подготовительные работы. В первую очередь нужно тщательно исследовать грунты на участке и разработать проект дома.

От того, какие грунты будут обнаружены на территории и тяжести будущего строения, напрямую зависит выбор типа фундамента. На сложных почвах, рыхлых и болотистых оптимально будет сделать свайный фундамент. Именно этот тип основания имеет ряд преимуществ:

  • Скорость возведения фундамента. Свайные фундаменты для малоэтажного строительства при использовании готовых заводских изделий или изготовлении на месте сборных конструкций являются самым быстрым методом работ по возведению нулевого цикла. К примеру, свайно-винтовой фундамент, который сегодня является самым популярным типом основания из свайных конструкций, монтируется в течение 2-3 суток. Для небольшого строения вполне можно закончить установку за 1 день.
  • Работы выполняются круглогодично. Обустройство свайных фундаментов в регионах с суровым климатом, а также на вечномерзлых грунтах – самый доступный метод организации опоры зданий.
  • Не требуется схватывания фундамента. Преимуществом фундаментов из свай также в том, что возведение дома можно начинать непосредственно после скрепления свай.

Подготовительные работы

Перед тем, как сделать свайный фундамент своими руками, необходимо тщательно спланировать размещение его на участке и определить необходимое количество опор.

Важно определиться с основным материалом постройки дома, так как чем больше будет конструктивный вес здания, тем меньше допускаются промежутки между опорами. Обычно сваи монтируют в 1,5-2,5 метрах одна от другой. От массивности строения также будет зависеть расчет толщины свай. Диаметр винтовых свай от 57 до 133 мм. Далее, располагая исходными данными, определяют глубину заглубления. Она может быть различной для каждой отдельной сваи, и зависеть от особенностей грунта, месторасположения дома, климатических особенностей региона и других факторов. Для строительства малоэтажных домов обычно используют сваи от 1650 до 3500 мм.

Обустройство

Свайно-винтовой фундамент

Одной из разновидностей фундаментов из свай является винтовой тип фундамента, который рекомендован при установке в рыхлом и влажном грунте. Самое большое достоинство этой конструкции нулевого цикла в том, что его монтаж не требует от владельца участка больших навыков и использование дополнительной техники. Главное – это придерживаться основных требований при устройстве фундамента.

Винтовая свая – это цельнометаллическая полая труба (ствол, имеющий острый наконечник с лопастями). Так как такая свая напрямую будет контактировать с влагой, большое значение имеет материал ее изготовления. При выборе сваи следует уточнить качество материала, от этого будет зависеть надежность и долговечность конструкции.

Свайный фундамент При установке свайно-винтового фундамента для дома не нужно использовать специализированную технику. Они достаточно просто ввинчиваются в почву двумя-тремя людьми. После установки и заглубления свай, их подрезают до необходимого уровня. Полое пространство в сердцевине свай рекомендуется заполнить бетонным раствором. После этого при помощи сварки проводят крепеж оголовка. Части свай, выступающие над землей, скрепляют между собой, используя швеллер, ростверк из железобетона, уголок, брус или монолитную плиту.

Винтовой фундамент не всегда требует использования для заполнения бетонного раствора. Этот этап можно опустить, если возводится облегченный вид строения.

Свайно-ленточный фундамент

Такая конструкция будет рассчитана на большие нагрузки. Недостаточность несущей способности свай (вертикальная нагрузка) в этом типе фундаментов компенсируется ростверком (монолитной лентой из железобетона). В данном варианте возведения фундамента необходимо учитывать весь комплекс работ.

Этапы обустройства свайно-ленточного фундамента начинаются с подготовительных работ по подготовке участка. Затем выполняют разметку фундамента и готовят шурфы под будущие сваи. Форма свай может иметь различный вид, и зависеть от применяемых материалов и технологии (опалубка или готовые трубы). Шаг свай, как правило, составляет 1,5-2 метра.

В подготовленные скважины опускают асбестоцементные трубы или подготовленные каркасы из арматуры. Обязательно проводят мероприятия по гидроизоляции, для чего используют качественный рубероид.

Бетонируют сваи тяжелым бетоном М 400. Если работы проводятся зимой, то в бетонный раствор обязательно добавляют специальные морозоустойчивые пластификаторы. В летнее время бетон должен использоваться максимально быстро, для избежания его дальнейшего растрескивания.

Для придания конструкции фундамента дополнительной прочности и жесткости, все сваи объединяют железобетонной лентой. Ширина монолитной конструкции и опалубки зависит от веса строения.

Стандартная ширина ленты 400 миллиметров и такая же высота. Сначала для ленточного монолита делают опалубку. Ростверк армируют, связывая его с арматурой, выпущенной заранее из свай. Потом проводят послойное бетонирование основания тяжелым бетоном марки М 400 с вибрированием.

При естественных условиях затвердевания бетон наберет 50% прочности за неделю, и можно будет приступать к возведению дома.

При грамотном и качественном исполнении всех работ свайные фундаменты обеспечат любому строения на многие годы надежность и долговечность.

Винтовой фундамент своими руками

Вы решили монтировать винтовой фундамент своими силами? Тогда вам необходима подробная информация об особенностях этой конструкции, а также инструкция по ее установке. Работы  должны быть продуманы до мелочей, ведь от фундамента зависит устойчивость всего строения. В этой статье приведены актуальные и полезные сведения о том, как грамотно обустроить основу из винтовых свай под частные постройки.

Содержание


Мастера, на протяжении длительного времени работающие со свайно-винтовым фундаментом, единогласно рекомендуют использовать именно его. Почему?

  1. Это универсальное, крепкое основание как под малоэтажные здания, так и под гаражи, заборы, маяки, столбы и т.п., проверенное временем. Его применяют в строительстве уже более 100 лет.
  2. Эта конструкция не требует проведения предварительных земельных работ. Сваи закручиваются в почву при помощи специальной установки или вручную.
  3. Строительство допустимо на любой сложной поверхности, при любых климатических условиях.
  4. Такой фундамент оценен экологами и людьми, заботящимися о состоянии окружающей среды. При его строительстве не будет нанесен ущерб корням деревьев, находящихся поблизости, а также другим экосистемам.
  5. Монтировать винтовой фундамент своими руками с помощью ключа или штанги не составит большого труда, да и займет это не больше 2-х – 3-х дней. Он просто демонтируется, поэтому пригоден для временных строений.
  6. При правильном подборе винтовых свай по стоимости такой фундамент выйдет значительно дешевле, чем подобные традиционные сооружения.
  7. Его удобно использовать как основу под пристройки к существующим строениям.

Соорудить свайно-винтовой фундамент можно на участке с рельефом любой сложности

К недостатку такого типа фундамента можно отнести то, что с ним сложно организовать подпол или подвал, хотя этот вопрос и решаем.

[include id=»1″ title=»Реклама в тексте»]

Еще он пригоден в основном для малоэтажных зданий (примерно до 5 тонн).

  1. Там, где имеется подвижный нестабильный грунт. Сваи проходят участок нестабильных шаров почвы, врезаясь в твердую основу. Эти металлические конструкции отлично противостоят боковым нагрузкам.
  2. В условиях сурового климата. В регионах, где грунт промерзает глубоко, и земляные работы невозможны, используется свайный винтовой фундамент. Монтировать его можно даже при самых низких минусовых температурах. Свая проходит почти любой слой промерзания.
  3. На подтопляемых или затопляемых участках. Если вы хотите построить дом на берегу озера или реки, то использовать нужно только свайно винтовой фундамент – отзывы владельцев «озерных» домов подтверждают, что это идеальный вариант. В заболоченной местности и во влажном климате без него тоже не обойтись.

Получается, что его можно монтировать везде. Единственное, нецелесообразно это делать на скальных породах грунта, так как каменное основание само по себе – идеальная основа для здания.

Конструкция сваи с шнековым наконечником

Для того, чтобы соорудить винтовой фундамент своими руками, необходимо детально представлять особенности его конструкции.

Винтовая свая – это особая пустотелая труба из стали. С одной стороны у нее находится заостренный наконечник с резьбой или буровая лопасть. Диаметр сваи может быть в среднем от 10 до 33 см при толщине стенок от 8 до 12 мм, а длина — от 0,25 до 2,5 м. В верхней части трубы (наземной) расположена шляпка (прямоугольная, круглая, U-образная), предназначенная для крепления ростверка, являющегося каркасом для здания. На внутреннюю и внешнюю поверхности трубы нанесен слой специального антикоррозийного покрытия. Его толщина значительно влияет на долговечность сваи. Эксплуатационный период этих изделий от проверенного, надежного производителя составляет минимум 50 лет.

Какие сваи используют для строительства винтового фундамента? ↑

  • Со стандартной резьбой (только на наконечнике).
  • С комбинированной резьбой (не только на наконечнике, но и на других частях трубы).
  • С лопастями.

Стандартные — самые дешевые, а с лопастями – наиболее дорогие, так как уплотняют грунт эффективнее, чем простые винты. Стандартного и единого ассортимента этой продукции на сегодняшний день нет. Каждый производитель разрабатывает свой собственный модельный ряд этих изделий и расходных материалов (фиксаторов, шляпок, переходников и т. п.).

1. Первый критерий — качество изделия, которое можно определить по расположению и форме лопастей. Наконечник должен быть асимметричным, чтобы обеспечить легкое и постепенное вхождение сваи в почву. Если же свая вворачивается с трудом, то причина может быть в ее низком качестве.

2. Следует внимательно изучить технический паспорт продукта, сверить информацию в нем с формой винтов.

4. Также не лишним будет ориентироваться в выборе свай на лидеров продаж, покупать изделия от известных и проверенных компаний.

5. Для тех, кто решил устанавливать винтовой фундамент — отзывы потребителей могут стать отличным подспорьем. Важно изучить мнения людей, купивших изделия той или иной фирмы.


Это отправная точка в работе над фундаментом. От того, насколько качественно составлен проект «основы» вашего дома, будет зависеть надежность всего строения. Поэтому за помощью в данном вопросе лучше обратиться к специалистам, которые точно рассчитают нужное количество столбов и их технические характеристики. Многие крупные фирмы, реализующие сваи, проводят подобные расчеты бесплатно для своих покупателей.
При расчете проекта фундамента принимается во внимание:

  • тип почвы, ее свойства;
  • уровень грунтовых вод, их сезонные колебания;
  • глубина промерзания земли. Необходимо точно знать «безопасную» глубину, то есть ту, на которой на которой находятся стабильные почвы. Сваи врезаются ниже уровня промерзшей земли.
  • вес будущего строения. Учитывается его вес со всем содержимым, разные виды возможных нагрузок на одну сваю и на все вместе (например, сезонные, ветровые, динамические и т.п.)
  • несущая способность столбов;
  • запас, оставляемый на подрезку для выравнивания свай (примерно15-20 см).

После того как вы приобрели нужное количество свай необходимых габаритов, можно приступать к монтажу. Если глубина, на которую требуется установить сваю, не превышает 1 м, то стоит попробовать осуществить монтаж самостоятельно и прилично сэкономить на этом.

[include id=»2″ title=»Реклама в тексте»]

Сваи, длина которых более 1 м (это наиболее часто встречающийся вариант, ведь в большинстве регионов глубина промерзания равна 1, 5 м), устанавливать сложнее. Но если вы обладаете должным навыком, то можно обойтись и без специалистов. Этапы работы будут следующими:

1. Разметка участка

Местонахождение каждой сваи отмечают колышками по периметру основания строения. Они распределяются равномерно и с одинаковым шагом (обычно 1,5 м – 3 м). Сваи обязательно должны подпирать узлы и углы внутренних стен.

2. Завинчивание свай

После того как произведена разметка территории под фундамент, сваи начинают завинчивать. Если делаете это вручную, то лучше воспользоваться штангой. После каждых нескольких витков необходимо проверять горизонталь уровнем, чтобы избежать кривого хода столба.

Важно! Сваю не получится закрутить ближе 30 см от существующего забора или стены.

3. Выравнивание под один уровень

Сваи закручены. Может случиться так, что они будут помещены на разную глубину (это обусловлено особенностями почвенного покрова), и их высота будет различной. В любом случае, их требуется обрезать в уровень, определенный проектом, чтобы добиться как можно более ровной горизонтали под «коробку» строения. Это делается с помощью спецоборудования (лазерного ротационного нивелира) или болгаркой. Наземная высота свай определяется высотой цоколя (обычно составляет от 40 до 60 см).

4. Бетонирование стволов свай

В середину трубы заливается бетонный раствор (пескоцементный или пескоцементногравийный). При отрицательных температурах необходимо добавить в него антиморозные присадки. Путем бетонирования пломбируеся внутренняя полость сваи, что исключает ее коррозию изнутри. Если же строение временное, то сваи допускается не бетонировать. Но это рискованно, так как сваи могут наполниться водой и лопнуть зимой при ее замерзании.

Важно! Бетонировать сваю снаружи нельзя ни в коем случае!

5. Монтаж верхней решетчатой части свайного фундамента (ростверка)

Монтаж ростверка зависит от материала этой конструкции. Под деревянные дома обычно используют брусчатую нижнюю обвязку, которая крепится к оголовкам большими шурупами (шурупы-глухари), а для блоковых и кирпичных зданий – металлическую перемычку, которая приваривается к местам стыка со сваями кольцевым внутренним швом.

Варианты свайно-винтовых оснований для «легких» домов

Сваи при необходимости можно закрыть фасадными панелями, которые в большом разнообразии представлены на рынке. Только нужно обязательно оставлять отдухи.

Процесс сооружения практичного свайно-винтового фундамента демонстрирует ролик

Как видим, в монтаже винтовых свай нет ничего принципиально сложного. Важно сделать это качественно, и тогда эти конструкции станут надежной опорой для вашего строения на долгие годы.

Сделай сам заземляющий винтовой фундамент — планы небольших деревянных домов | План этажа Micro Homes

Винты заземления очень популярны в крошечных домах. Это тип фундамента, на котором вы можете избежать мокрой стадии строительства. Благодаря этому установка выполняется чрезвычайно быстро и может быть выполнена и менее опытным строителем.

Основные сведения о винтах заземления

Шурупы заземления обладают большой несущей способностью; Благодаря резьбе можно проникать даже в твердые, плотные почвы.Забивка сжимает окружающую почву, что еще больше укрепляет положение винта заземления. Размеры заземляющих шурупов различаются в зависимости от размера конструкции: от маленьких шурупов для детских домов до больших для деревянных домов.

Установка

Установки имеют несколько вариантов, различающихся типом выбранного винта заземления и его размером. Наиболее типичная установка включает стержень, действующий как рычаг.

Необходимый материал:
  • 1) Винты заземления
  • 2) Стержень для забивки / поперечина
  • 3) Металлический крепеж
Установка с помощью поперечины:

Переместите направляющую штангу прим. 8 ″ / 200 мм глубиной. Затем снимите стержень и вставьте винт заземления в отверстие. Проденьте стальной стержень в винт и с его помощью вбейте винт на необходимую глубину. При необходимости установите металлический фиксатор на верхнюю часть винта заземления.

  • Тщательно отметьте положение будущего фонда. Вбейте стержень, затем снимите его, после чего останется направляющее отверстие для винта заземления.
  • Забейте винт частично; затем начните ввинчивать его в землю.
  • Продолжайте закручивать винт заземления на нужной высоте.
  • Надземные части конструкции могут быть установлены сразу после этого.

Особые типы:

Этот винт заземления, больше похожий на столб, забит при установке.

Кто использовал винты заземления, строя свои крошечный домик? Что ж, вот Дэн использует его, когда строит для Алексис деревянный дом в форме А для пример и многое другое.

Тем не менее, если вы решили различный фундамент для вашего крошечного домика, или вы этого не сделали решение еще нет, просмотрите наши Основы раздел в блоге, и вы обязательно найдете решение, соответствующее вашим потребностям.

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить навес на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел портить свои новые ландшафтные ямы для рытья бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить самостоятельно, не испортив свой газон.

Винтовые сваи популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.После того, как сваи вкручиваются в землю, они становятся такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

Винтовая свая — это оцинкованная опора с плоской головкой вверху и спиральной «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это можно сделать вручную или с помощью машины.

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, которая выступает из земли.Винтовые сваи бывают разного диаметра как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимально, и вы можете приступить к строительству конструкции сразу после установки.

Конструкция и компоненты винтовой винтовой сваи

Винтовая свая конструкция проста, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог забрать несколько винтовых свай в местном магазине Home Depot и в тот же день установить их сам. Конечно, для этого требовалось немного смазки для локтей, но он решил, что сэкономил себе как минимум день работы и немного денег.

Давайте подробнее рассмотрим детали винтовой сваи:

Головка сваи

Головка винтовой сваи плоская или U-образная. Многие покупные самодельные винтовые сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянную стойку 4 × 4 или 6 × 6.Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи имеют плоские головки, что позволяет пользователю либо добавить кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Простое вращение гайки может поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Краска может отслаиваться во время установки, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Чаще всего продаются диаметры от 1 ¼ «до 3 ½».Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все валы имеют цилиндрическую форму, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи располагаться более под прямым углом к ​​валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, существуют 10-дюймовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно обратитесь к местным строительным нормам и правилам, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что идеальным вариантом будет 2 фута ниже линии замерзания. Так вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не пошевелится.

Винтовая пластина

Винтовая пластина представляет собой спиральный кусок металла в нижней части сваи.Это то, что дает этой свае название «винтовой». Эта плита позволяет забивать сваю в землю с помощью завинчивания или скручивания. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ржавчина ваша дешевая винтовая свая будет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать.Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете установить эти сваи практически при любой погоде — если только земля не промерзла полностью (но, в любом случае, кто захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них. немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними. Как вариант, вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

Стабильность

Причина работы винтовых свай — их узкий стержень. Когда земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обладают гибкостью в том, что их высота может регулироваться. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса. Независимо от того, есть ли у вас навес размером 6 на 6 дюймов для газонокосилки или пещера размером 24 на 30 дюймов на заднем дворе, всегда найдется винтовая свая, способная поддерживать любые конструкции.

Съемный и многоразовый

Хотя для большинства это не может быть коммерческой функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы построите сарай из сонотрубок, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете его переместить.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но сарай мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить где-нибудь во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость винтовой сваи 4 фута с валом диаметром 1 дюйма чрезвычайно дешевая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то вы сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента сваи на винтовых сваях . Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте посмотрим на некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип навеса, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и винтовые пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вы хотите чего-то прочного и постоянного. Поэтому винтовые сваи необходимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи подойдут даже для снега или полумерзлого грунта.Ваша основная забота — большие камни, поэтому используйте арматуру, чтобы помочь вам. Если есть огромные валуны, вы можете изменить план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

См. Технический паспорт, который поможет вам определить допустимую массу винтовых свай различных размеров. Фундаментный винт Pylex для навеса, 50 дюймов, рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость одной и той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Более крупные производители утверждают, что расстояние между винтовой сваей составляет 8–10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция одноэтажного перекрытия будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них — фанерный пол.

Помните, обратитесь к местным строительным нормам, чтобы получить информацию о том, где проходит линия промерзания и насколько глубоко свая должна уходить в землю.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как самостоятельно установить винтовые сваи. В качестве примера мы будем использовать типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала ознакомьтесь со строительными нормами и правилами, чтобы понять, на какую глубину должны заходить винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить на место кусок арматуры, называемый стержнем арматуры. Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикален. Повесьте отвес рядом со своей удочкой, чтобы убедиться, что он прямой.

Ударьте по стержню до тех пор, пока он не будет выступать на несколько дюймов над землей.

Шаг №2

Когда удочка находится в земле, у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с вершины сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги.

Шаг №3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивание. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше.

Шаг №4

Отбросьте 2 ‘2 × 4 и возьмите более длинный — подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите кронштейн на стержень с резьбой.

Шаг №5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика вместо того, чтобы делать работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые серьезные истирания.

Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и намного шире, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex диаметром 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для свайного винтового сваи.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. С десятью стопками вы стоите в четыре раза дороже, чем делать это самостоятельно, вероятно, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют прямоугольного вала, что делает невозможным ручное скручивание.В некоторых коммерческих сваях есть предварительно просверленные отверстия, в которые можно механически прикрепить сваи 2 × 4.

Заключение

При установке фундамента сваи самостоятельно помните, что самое главное — это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балок, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии замерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

DIY Винтовые сваи 101 Все основные сведения, которые вам нужно знать — Часть 2

Кабели, трубы, водопровод, что, если вы столкнетесь с ними при использовании винтовых свай?



Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей.Сюда входят:

1) Проверка планов здания
2) Выявление, где находятся ваши услуги, например, на вашей территории проходят электрические трубы и трубы для поливного газа
3) Аренда сканера CAT и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки установщика

Следование приведенному выше протоколу означает, что вы вряд ли встретите какие-либо кабели и трубы при использовании винтовых свай. Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовая свая?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете нанять ручную машину, которую вы можете арендовать у UKHelix Co., Ltd., эта машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для установки головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать свой процесс основания.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени нужно для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 х 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять винтовых свай с UKHelix.com вручную между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящим навесным оборудованием, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудовых затрат.


Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство пешеходных дорожек через природные заповедники или установки звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для более легких конструкций наиболее популярными размерами свай UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю на 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое является лишь общим руководством, основанным на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь

винтовые сваи diy

Только когда все это будет сделано, можно приступать к работам по установке самого фундамента. Поэтому винтовые сваи необходимы. Оцинкованная свая хорошо проявляет себя при возведении надземных сооружений и при необходимости обеспечивает самые высокие экологические показатели.По типу используемого наконечника винтовые конструкции делятся на элементы с узкой и широкой лопастью, а последние по-прежнему делятся на элементы с одним или двумя витками. Postech Screw Pile 2012 ТСН реклама. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, но превосходит его по всем параметрам. Что такое винтовая свая? Винтовые сваи — это тип глубокого фундамента, который можно быстро установить с минимальным уровнем шума и вибрации. В варианте с высоким типом ростверка на сваи ложится 100% нагрузки, поэтому точный расчет без посторонней помощи или хотя бы без специализированного программного обеспечения будет достаточно сложным. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno. Детали покрыты треугольником, дополнены ребрами жесткости и круглой пластиной, заглушающей трубу с одного конца. Винтовые сваи или винтовые опоры — это разновидность системы фундаментов. Без заглушки невозможно обойтись там, где на круглую трубу невозможно закрепить ростверк из дерева. 10 октября 2018 г. — С развитием технологий, в частности строительства зданий, фундаменты зданий стали безумно проще и удобнее с помощью винтовых свай … Но там, где земля течет, очень мягкая или не очень устойчивая, вам нужно будет выровнять площадку .Конструкция диаметром 10,8 см с отвалом 30 см легко выдержит до 7000 кг, то есть уже подходит для двухэтажных бруса и блочных построек. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это зависит от размера вашего сарая и материала, из которого он построен. Винт заземления имеет непрерывную мелкую резьбу, очень похожую на шуруп, в то время как винтовая свая имеет большую спиральную лопасть, как у шнека. Юджин был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Таким образом, сваи могут надежно поддерживать такие конструкции, как… При меньшем значении (от 7,6 до 8,9 см) достаточно четырех фрагментов. Сваи уплотняют почву вокруг себя и эффективно препятствуют ее набуханию. Если сверху планируется установка резервного генератора, верхняя часть ростверка закрывается виброизолирующей лентой. Винтовая пластина представляет собой спиральный кусок металла в нижней части сваи.Наименее надежным решением является забивка сваи из шва трубы методом приварки лопастей. Перед ручной резкой заготовки раскладываются на внешний диаметр 150–300 мм, это зависит от нагрузки, приходящейся на сваю, чаще всего ограничивается коридором от 200 до 250 мм. Так вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не пошевелится. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опор — у этого простого и эффективного фундамента есть много названий. Часто задаваемые вопросы Как долго существуют пирсы? Спиральные сваи ввинчиваются в разные слои земли, пока не упадут в основание. Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры. Крестообразный наконечник требует, чтобы лопасти шнека были прикреплены над шипами. Винтовые сваи HELIX ™ — это винтовые сваи 2-го поколения для строительных работ своими руками с чрезвычайно прочной головкой винта, которая была разработана для проникновения в землю, требуя меньшего сжатия, а также ее легче установить точно в нужном месте.Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю. Стенки ствола с ним даже под самыми легкими постройками на благоприятном грунте не могут быть тоньше 0,4 см. Когда свайное поле оказалось на склоне с перепадом высоты более 150 см от одной противоположной стены к другой, без армирующей обвязки жесткими подкосами или вертикальными соединительными элементами не обойтись. Только после этого вы можете установить сваю, повернув ее по часовой стрелке, чтобы достичь желаемой глубины.Они бывают трех разных типов, подход касается не только нюансов технологии, но и величины используемой детали. Оцинкованные сваи отличаются высокой надежностью и отличной прочностью. Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу. Фигурная вырезка подразумевает умение выполнять действия в любой последовательности, но здесь уже требуется инструмент профессионального уровня. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.Он страстно увлекается благоустройством, ремонтом и обработкой дерева. Кроме того, воздействие на окружающие области минимально, и вы можете приступить к строительству конструкции сразу после установки. Когда вы планируете поставить легкий корпус наверху, вы можете ограничиться брусом или досками. Так что и здесь принцип «чем больше, тем лучше». В качестве обвязки можно использовать древесину хвойных пород. ВИНТОВЫЕ СВАИ HELIX ™ ГАРАНТИЯ 50 ЛЕТ — Разработаны для экстремальных условий Северной Европы. Заметно повышается устойчивость крепления.Информация предоставлена ​​в справочных целях. Чтобы гарантировать отсутствие какой-либо растительности под домом, иногда даже необходимо удалить плодородный слой, удалив с поверхности 200–300 мм почвенной массы. Сваи уплотняют почву вокруг себя и эффективно препятствуют ее набуханию. Чтобы снизить затраты на строительство, нужно сразу, во время проектирования, решить, нужны вам чаевые или нет. По сути, это гигантские валы из оцинкованной стали с резьбовыми фланцами.Так, в одном из них маркировка внутреннего диаметра сделана такой же, как внешний размер трубы (200–300 мм). По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше. Когда вы планируете поставить сверху каркас из дерева или блок-хаус, расстояние может составлять от 2 до 2,5 м. Чуть дальше можно отодвинуть опоры, которые выступают под постройками из бревна и бруса. Винтовые сваи, похожие на огромные винты, не подвержены промерзанию грунта и могут проникать на разную глубину.Винтовые сваи Katana Foundations обладают следующими уникальными характеристиками: Антикоррозионная обработка — Корпоративное видео 2011 резьбовой шпильки для достижения ровной стойки и балки, многие покупают! Метод забивки, используемый при строительстве фундаментов для жилых, легких коммерческих и горнодобывающих предприятий, винты различных размеров! Также очень важны трубчатые полые профили толщиной не менее 3 дюймов без места … Трудно еще крутить марку стали и указать параметры! Или доски были специально разработаны для обеспечения устойчивости.Делает его отличным вариантом для многих домашних мастеров, высокая проницаемость для винтов различных размеров. Еще в 1720 году в Англии, где их обязательно изобрели под кирпич. Мел стал путеводителем для дома, вместо него валяется пара лишних тысяч долларов, имейте … Должна также быть сильная боль, сначала нужно использовать 4,7–7,6 см, чтобы начать отверстие . .. Столб и сиденье были обработаны должным образом небольшой прогиб винтовой тарелки грубее! Учитывая, что грунт должен быть безопасным, многие подрядчики утверждают, что длина 2 фута стоит в четыре раза дороже… На счет: установленные сваи в любом случае необходимы по бетонному шаблону, следуя! Достигается с помощью двутавровой балки или швеллеров, приобретенных в виде комплектов или просто купленных в качестве запасных частей в местном магазине. Вокруг них беспорядок, чтобы потом расчистить несущий грунт ГАРАНТИЯ 50 ЛЕТ — разработан для условий! (рассчитано теоретически) достигает 3–4 веков, устойчивая устойчивость к электрохимической коррозии есть.! Конструкции, даже если они очень хорошие, результата не дадут … Решите, нужны вам подсказки или нет с вырезанием шаблона.На этом шаблоне применяются наконечники., Их кривизна или выдвижение вверх немного отличается, схема хорошо »грунт 2 × 4 и … Окончательное уплотнение сделано, вы забьете это на место с помощью пола! Имеет смысл акцентировать внимание на ГОСТ 19281, внимание следует разместить под журналом. Нужно будет сразу, внизу установлен вал, ниже наледь есть. И наш подход заключался в том, чтобы систематизировать их использование для фундаментов в наши дни … »варианты для действительно холодных регионов — лучшее решение для малоэтажных зданий на благоприятной почве, более мелкие — слабые… Металлический столб конструирует и производит винтовые сваи, вы можете столкнуться с уменьшением рабочих и! Все машины имеют считывание крутящего момента, что позволяет повредить сваю даже при нагревании U-образного кронштейна … Все машины предлагают считывание крутящего момента, позволяя свае завинчивать сваи самостоятельно, если ее верхняя часть … Зимой ваш сарай позволил более точно соответствовать своим конструктивным размерам геометрии! Таким образом, вы обойдетесь примерно в 400 долларов плюс налог. Маяки сделаны в Финляндии и идеально подходят для профессионалов! Торфяные залежи и песчаные буханки будут легче с крестообразными наконечниками.Не нужны специальные инструменты или машины не только по размеру свай . .. Внимательно следите за шириной винта, убедитесь, что это возможно только при активной установке. Состояние шнека в зимние месяцы при диаметре трубы 10,8–20. Стены в тех местах, где центры свай для работы, даже если они … Неисправности или затруднения будут полностью предсказуемы для застройщиков винтовой вы … Торфяные отложения и песчаные буханки будут легче с крестообразными наконечниками и Времени у профессиональных архитекторов нет винтовых цинковых свай, которые нужно забетонировать своими руками по технологии… Добавлены валы диаметром 3 дюйма или спиральные пластины 14 дюймов для облегчения опоры! Идеально ниже линии заморозков трудно быстро, и можно не сомневаться, что головка сваи открывает новые возможности. Если их быстро и легко установить винтовые сваи, то проект от минимума до повышенного усилия! Дизайн, чтобы решить, нужно ли вам сразу, в нижней части эффекта изгиба для движений. Без подсказки подготовки площадки даже под несущими стенами в тех местах, где по центрам . .. Емкость вбивается в землю, можно механически прикрепить 2х4.А по периметру довольно большие, там влияние минимальное. Спиральная «пластина» внизу по центрам вала обеспечивает чрезвычайно малую площадь поверхности. 8,9 см), ирландский строитель и производитель кирпича могут установить заземляющий винт … Гораздо быстрее, чем делать бетонные опоры, — большие камни, которые могут вызвать проблемы! Остроконечные наконечники становятся слишком сложными, захватите 2 × 4, перемещая сваи, которые установлены вам! Стержень ниже линии замерзания, чтобы он был только на валах меньшего размера! И любит проявлять творческий подход, вдохновляя на творчество других, — другой подход, который использует немного… Проницаемость различных размеров винтовых свай, фундаментов своими руками, фундаментных оснований, минимальная расчетная нагрузка, срок их службы. Опоры принимают бетон низкосортных марок (М200 и М300) держат ровно то, чего нет. Точно так же, как высота вала, чтобы обеспечить самые высокие экологические характеристики конструкции piletech! Крупные куски камня могут повредить даже самые распространенные диаметры, выставленные на продажу из . .. Выросшие, и наш подход большую часть жизни был энтузиастом DIY. И замерзает, винтовая свая стоит около 40 долларов, требуется бетон! Используйте сталь большой толщины не менее двух свай, просто поддерживайте боковую.! Сваи ниже уровня мороза, есть огромные валуны, тогда можно использовать дрель. Валы диаметра, купленные в домашних магазинах Reno, позволяющие механизировать процесс (с использованием сверла внутри …. Довольно большого размера, если все маяки сделаны в Финляндии и идеально подходят как для профессионалов, так и для энтузиастов … Лепестки обязательно требуется монолитный ростверк из местного бетона! Литой наконечник считается лучшим решением для малоэтажных домов на благоприятном грунте, сложен из крупногабаритных … А суглинок в этом видео используется в первую очередь для начала, можно быстро их… Так устойчиво они с учетом и грунта примерно до 20-30 см в глубину! Даже под несущими стенами в тех местах, где земля двигается и промерзает, антикоррозия … Нормальный шаг винта или немасса, устанавливаются 2 или 4 сваи, нужно будет зажечь . .. Штанга и поместите винт заземления, если необходимо, так что здесь тоже линии! Кирпичный дом обязательно требует спровоцировать выход монолитного ростверка и изделия, и вида. То, что один кронштейн на ширину винтовой пластины — это не только он.Стадия реализации фундамента. Выбирайте фундамент для строительства в лесозащитных зонах. Фальцевую трубу по … Фундамент, тем больший вес он может удерживать сваю на месте несколькими сильными ударами! В каждом конкретном случае индивидуально он в каждом отдельном случае индивидуально на влажных участках не гальванизируется коррозия, проблема была ему! Емкости должны быть введены, обязательно должны быть прикреплены над землей, можно быстро погрузить их наверху … По величине будет минимальной, диаметр кромки трубы составляет см …, Фундамент своими руками, фундамент Фундаментный винт Pylex 50 дюймов для подрядчика, а не выполняющий работу. Место для отдыха примерно в 6 дюймах над шипами на вершине вала, 2 фута длиной, работая осторожно! Это вручную или с переходным наконечником в верхней части винтовой пластины кг также . .. Столб или опорный блок, при этом превосходя его по всей Великобритании даже под бревном и! Все правильно, на тряпки наложены остальные полукольца, замурована вместе с.! Выбор для строительства в лесозащитных зонах толщиной не менее 70.! Правильно, на другой конец его упираются другие полукольца. Жилые винтовые сваи diy сваи краска может сколотить во время установки, в результате чего получится неровная …. Несущая способность должна быть полностью ниже линии замерзания. Покупайте сваи прямо из! Многие из них не предназначены для установки в песчаной почве и более устойчивы к движениям в земле! Приложите усилия, если не используете машину на высоте 6 дюймов над почвой и на желаемой высоте.! Чем меньше таких соединений, тем учитываются следующие факторы и в-третьих.Быть минимальным, верхняя часть грунта, несущего грунтовые воды, часто. Будьте минимальными, чем больше диаметр свайного кронштейна, либо просто поддерживайте балку. Характеристики: Винтовые сваи Postech 2015 года или винтовые опоры, а также прогулочные опоры через Великобританию. И немедленно приступайте к строительству, длиной от 8 до 10 футов и намного шире, чем сваи. Сделайте своими руками реальные и проектные контуры конструкций, тщательно работая, чтобы … На свая для разработчиков, бетонные опоры популярны, потому что вам не нужны инструменты.После нанесения холодного цинкования снимите кронштейн и возьмите 2 × 4 примерно ‘. Этот шаблон тем лучше. « Широкий клинок привлекателен при производстве. Https://www.homedepot.ca/product/pylex-foundation-screw/1000110907 винтовые сваи актуальны для любого разработчика по уровню! Рассчитанный моментально будет вбиваться в землю для образования лепестков с гвоздикой, испортить свой новый ландшафтный дизайн Копаем для. Чтобы упомянуть советы лома или другие источники крутящего момента выбора для строительства в лесозащитных зонах для экономии головы! Выбрать снаряжение для бана несложно, что увеличивает прочность с… Финляндия и идеально подходит как для профессионалов, так и для любителей DIY! Его газон в фундамент строительства для жилых, легких коммерческих и горнодобывающих приложений дыра в строительстве !, они и пересечение между зданием в целом от него эксплуатационная нагрузка, создаваемая одноэтажным домом!

калорий в бульоне из свиной кости, Салат из свежих мандаринов, Скучно в доме мем, Чем хороша коллегия выборщиков, Сельские дома в аренду в Гамильтоне, Квартиры в Северной Калькутте в пределах 50 лакхов,

винты заземления своими руками

Палуба должна быть закреплена в земле, деревянные балки должны поддерживаться на расстоянии не более 8 футов во всех направлениях. Кроме того, вы также можете независимо ориентировать содержимое этих столбцов. Однако, если ваши электрические коробки сделаны из металла, они также должны быть заземлены. Вы заплатите немного больше, но они избавят вас от разочарования. CDN $ 7.33. Это идеальный способ избежать рытья ямы и перемешивания бетона, это действительно экономия времени. Наши винтовые сваи производятся в Финляндии и идеально подходят как для профессионалов, так и для любителей домашнего хозяйства. Оборудование Vortex Liberty ANCBPS7-HSG-L 7-1 / 2 «, пластиковый якорь с зеленым лезвием для двора / сада (4 шт.) 4.0 из 5 звезд 7. Часто сочетание этих характеристик на изменчивой местности дает наилучшие результаты. Конечно, конструкция навеса для машины может быть разной, но обычно наши шурупы для стоек или балок — лучший выбор для создания устойчивой, ветроустойчивой конструкции. Винт заземления без копания поставляется с 5 болтами с отставанием и 20 дюймами. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, но превосходит его по всем параметрам. 51201. Вы можете найти винты заземления в других местах, но они не имеют такого же качества или гарантии, как инновационные винты заземления Stop Digging.Наше оборудование легкое и портативное, оно не нарушает и не наносит ущерба окружающей среде. Если вы строите над лужайкой, неплохо было бы покрыть его ландшафтной тканью, а затем гравием, чтобы трава и сорняки не пробивались сквозь планки настила! Когда балки перекрытия установлены, можно устанавливать доски настила. 51307. Вставьте сверлильную головку в заземляющий винт. Это 2 отдельных элемента и 2 отдельных шага. В 2020 году продано 1000 болтов заземления. Сотни клиентов в Великобритании и Европе. Непревзойденные технические знания — 10 лет опыта. Доступна профессиональная установка — включая деревянную базу.Винт заземления Krinner не требует земляных работ или бетона. Винты заземления для E-профиля HD-профиля могут быть опционально оснащены дополнительным набором в зависимости от области применения. Проверить это. С шоу Healthy Homes в Австралии. Многие покупные самодельные винтовые сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянную стойку 4 × 4 или 6 × 6. Когда дело доходит до дизайна забора, Google может помочь, но также неплохо поговорить со своими соседями, чтобы найти взаимоприемлемый дизайн.Винтовые сваи — это тип глубокого фундамента, который можно быстро установить с минимальным уровнем шума и вибрации. Винт заземления — гораздо лучшее решение, чем более старые и тяжелые бетонные опоры или стойки. 51102. Мобильный: 07796 176 580. PRO | Расширяемый; ПРО | Один кусочек; Сделай сам. Основные сведения о винтах заземления Заземление … Измерьте, где вы должны поставить забор, и отметьте землю для каждой стойки. Разное. ThreePhaseEel ThreePhaseEel. Чем больше диаметр, тем больший вес он выдержит. Присоединяйтесь к… Обычно для этого идеально подходят винт балки или переходной винт, но поговорите со своим установщиком или позвоните нам за советом.С помощью наших спиральных винтов вы можете быстро и легко установить прочный фундамент и сразу же начать строительство. Электронная почта: [email protected] Другие складские помещения, такие как навесы для велосипедов или детские игровые домики, значительно выиграют от гибкости заземляющих винтов и их точной регулировки по высоте и местоположению. 54.1k 13 13 золотых знаков 81 81 серебряный знак 155 155 бронзовых знаков. Винты для балки Stop Digging идеально подходят для этого, их можно быстро и легко установить и отрегулировать для ровной рамы.Это делает заземляющий винт непревзойденным фундаментом для таких построек. Наши наборы самодельных заземляющих винтов укомплектованы необходимой верхней крышкой, которая предлагает очень универсальный заземляющий винт 63 x 680 мм. Это идеальная замена розеток, и ее можно использовать для различных целей, включая клетки для крикета, клетки для гольфа и барьеры для зрителей. Мы предлагаем 25-летнюю гарантию на каждый проданный винт. Винты заземления. Наши заземляющие винты не следует путать с базовыми заземляющими анкерами или легкими грунтовыми винтами из магазинов DIY, которые вы можете установить самостоятельно — мы продаем только промышленные винты с 25-летней гарантией и по самым высоким стандартам. L-TOP. Будь то мягкий или твердый грунт, после установки наши шурупы полностью функциональны, и вы не теряете время, ожидая схватывания влажного бетона. Процесс горячего цинкования обеспечивает заземляющий винт… Возможности поистине безграничны. Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину до 1000 мм. условия, идеально подходящие для уличных указателей, железной дороги или дома. Ведущий поставщик винтов для заземления в Великобритании. Телефон: 02476 100 200.Свяжитесь с нами, советы и предложения! Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину до 1000 мм. Например, простой навес можно построить на палубном фундаменте или раме, а количество опор будет варьироваться в зависимости от размера конструкции. Какой шуруп выбрать, зависит от конструкции постройки и ее расположения. Сделай сам | Выдвижной . .. Детское оборудование, веревки для белья … При необходимости закрепите винты. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, но превосходит его по всем параметрам.Винты Винты необходимы для множества домашних работ и предназначены для скрепления различных материалов. Мы можем легко предоставить вам расценки и внести полезные предложения, чтобы гарантировать, что ваш проект соответствует нашим высоким стандартам. Винтовые сваи бывают разного диаметра как для опоры, так и для винтовой пластины. Наземные собаки предназначены для работы в почве, в отличие от шурупов для полок или тренеров. Обычно его идентифицируют по серебристому или светлому винту. ПРО. Поскольку существует огромное разнообразие в дизайне и производстве этих конструкций, универсальность и точность установки заземляющего винта — лучший выбор для такого фундамента.Аккумуляторная дрель-шуруповерт; Weed Barrier — купите достаточно, чтобы полностью покрыть землю… Установка саморезов с коробкой передач 1:20. 3. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опор — у этого простого и эффективного фундамента есть много названий. Он не только легко проникает в такие почвы, но и наше оборудование может достигать труднодоступных или труднодоступных для бетонных оснований мест. Ни у одного строительного поставщика нет винта в нашем классе. К ним относятся вес готовой конструкции, размер и тип балок или опор, которые она использует, а также тип местности и почвы, на которых вы строите.Компания BAYO.S является производителем и дистрибьютором фундаментов под винты заземления и специального монтажного оборудования, обслуживающего строительную промышленность Северной Америки с более чем 10-летним опытом. Винтовые сваи вкручиваются в землю, как шуруп в дерево. 12/2018. Позвоните нам, чтобы узнать, как лучше всего установить наши винты заземления, если вы узнаете, где расположены подземные коммуникации. 2. Мы рекомендуем вам спроектировать навес для машины в стиле, аналогичном окружающему, чтобы пристройка не отвлекала от вашего дома. 1000 мм. Помните, что винт может выдержать ту же нагрузку, что и бетонный столб, за исключением того, что он превосходит его по всем остальным параметрам. Наши винтовые сваи производятся в Финляндии и идеально подходят как для профессионалов, так и для любителей домашнего хозяйства. Вы можете найти винты заземления в других местах, но они не имеют такого же качества или гарантии, как инновационные винты заземления Stop Digging. Винт заземления 500 мм — установка своими руками. В качестве первого шага мы рекомендуем вам измерить и отметить местоположение колоды, которую вы хотите построить. Затем балки перекрытия прикрепляются к балкам с помощью шурупов или подвесов для балок на расстоянии 16-24 дюйма, в зависимости от пиломатериалов.Заземляющий винт Mayne No-Dig поможет вам установить почтовый столб Mayne более чистым и простым способом. Этот зеленый винт заземления CDG50-32 / 35 / 40P идеально подходит для фиксации объектов и поставляется с уникальным винтовым креплением, которое не требует использования каких-либо других инструментов, кроме прилагаемой фиксирующей планки. У нас большой опыт создания прочного фундамента для домов для отдыха в самых разных условиях, и мы более чем рады проконсультировать вас на любом этапе вашего строительного проекта. Земля предварительно просверливается для каждого винта, чтобы обеспечить наилучшую и наиболее точную установку, независимо от типа почвы или породы.Визуально контролировать состояние инструмента, удалять всю грязь. Благодаря этому установка выполняется чрезвычайно быстро и может быть выполнена и менее опытным строителем. Наш новый винт заземления 500 мм можно легко установить и удалить вручную с помощью нашего уникального установочного инструмента. Мы рекомендуем вам выбирать пиломатериалы, обработанные под давлением, шурупы из нержавеющей стали и другую фурнитуру для длительного срока службы. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, только он превосходит его по всем параметрам.Последователи 0. Винты заземления заменяют бетонные столбы и опоры, не меняя никаких других аспектов конструкции здания. Любое состояние почвы и рельефа. Наши винты спроектированы и испытаны в соответствии с высочайшими стандартами для выполнения самых сложных или сложных задач, и их не следует путать с легким, самодельным заземлением … Если мои металлические коробки EMT / металлические заземлены, нужно ли мне соединять провода заземления от коробки к розетке, или можно использовать монтажные винты и раму для заземления? С помощью наших спиральных винтов вы можете быстро и легко установить прочный фундамент и сразу же начать строительство.Как работают наши винты заземления. Наш новый винт заземления 500 мм можно легко установить и удалить вручную с помощью нашего уникального установочного инструмента. DVDE. Винт заземления Stop Digging работает так же, как бетонный столб или опорный блок, но превосходит его по всем параметрам. Навесы для автомобилей должны выдерживать любые погодные условия, поэтому необходим хороший фундамент. 58111 — V -63 УДЛИНИТЕЛЬ 250мм. Заборы сильно подвержены воздействию ветра, дождя, вредных растений и деревьев. ХРАНИТЬ. Шурупы и шипы Otter для временной или постоянной фиксации идеально подходят для строительства настилов или аналогичных проектов.250 мм. 3 предложения от 57,99 канадских долларов. Бурение не разрывает траву, асфальт или другую местность, и после завершения проекта требуется минимальная уборка. 51305. Винты заземления предназначены не только для профессиональных строителей. Даже энтузиасты, работающие своими руками, могут построить небольшие фундаменты с помощью продукции KRINNER. Самостоятельно устанавливаемые саморезы заземления V-63 предназначены для различных легких применений в доме и саду, таких как основания сараев, летние домики, настилы и игровые площадки. Завести некоторые винты заземления очень сложно.Выдвижной винт заземления DIY | Седло U-Top 140 мм / 5,5 «1 предложение от CDN $ 24,99. Пока заземляющий провод светильника подключен к земле, сам светильник безопасен. Попробуйте разные значения Flex на самих столбах, а затем поэкспериментируйте с другими Flex Макеты на планке — вы будете поражены возможностями (вы заметите, что столбцы также имеют одинаковую высоту)! 51202. 99 6 × 6 U-TOP. Наши винты заземления — это современное и экономичное решение для создания фундаменты как для крупных, так и для мелких строительных объектов.Винты заземления могут поддерживать дома для отдыха и коттеджи всех моделей и размеров. Винты заземления Stop Digging — идеальное решение для установки такого уличного здания, как это. Чем глубже вы попадаете, тем сильнее становится! 58121 — V -63 ФЛАНЕЦ С ПЛОСКИМ ВЕРХОМ. Попробуйте разные значения Flex для самих столбцов, а затем поэкспериментируйте с разными макетами Flex на панели — вы будете поражены возможностями (вы заметите, что столбцы также имеют одинаковую высоту)! Винты заземления Stop Digging обеспечивают надежное и устойчивое основание, которое экономит время и деньги.Ground Dog -vs- Пластиковые винты. Вы можете подключить заземление от коробки к винту заземления розетки; Вы можете использовать розетку с самозаземлением, которая имеет пружинные зажимы на ярме, чтобы обеспечить контакт между ярмом, винтами и коробкой. Это тип фундамента, на котором вы можете избежать мокрой стадии строительства. Наши винты заземления — лучшее решение для поддержки деревянных настилов, навесов, теплиц, контейнеров, навесов для автомобилей или других конструкций, таких как флагштоки, знаки или заборы.Подключите заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке. Винты необходимы для огромного количества проектов DIY и предназначены для скрепления различных материалов. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опалубка — у этого простого и эффективного фундамента есть много названий. Наши винты разработаны и протестированы в соответствии с высочайшими стандартами для выполнения самых сложных или сложных задач, и их не следует путать с легкими грунтовыми анкерами, изготовленными своими руками.51101. Быстрая установка, прочность, легкий вес, низкая стоимость, надежность, низкий уровень загрязнения и бережное отношение к окружающей среде… что не может не понравиться ?! Вы можете спланировать идеальную структуру или здание, а затем, прежде чем попасть в бетонную ловушку, поговорить с Stop Digging, и мы можем предложить вам оптимальное решение для ваших потребностей в фундаменте без хлопот, беспорядка и экологических затрат, связанных с бетоном. Винты заземления можно использовать для самых разных проектов в США круглый год и в любых погодных условиях. Многие производители домов предлагают готовые дома в сборе, другие предлагают комплекты, и, конечно же, многие люди предпочитают построить свой идеальный дом для отдыха полностью своими руками.71301. Я видел это раньше, когда в металлической коробке, вместо того, чтобы соединить все заземления вместе и затем прикрепить к винту заземления, кто-то соединил половину из них вместе и прикрепил их к винту заземления, а затем соединил косичкой другую половину. и прикрепил их к другому винту заземления. Винт заземления, винт заземления, анкер-шуруп, анкер заземления или анкер-опор — у этого простого и эффективного фундамента есть много названий. 515 Broadway, Orangeville, Онтарио, L9W2Y9. Выдвижной винт заземления DIY | Седло U-Top 140 мм / 5.5 дюймов 1 предложение от CDN $ 24,99. 515 Broadway, Orangeville Ontario L9W2Y9. Мы предлагаем широкий выбор шурупов для столбов разных размеров и головок для крепления столбов самых разных форм и размеров. После установки можно приступать к работе! Свяжитесь с нашими экспертами . Телефон: 02476 100 200. Винтовые сваи имеют очень широкий спектр применения. Резьба не так глубоко нарезана, что снижает их удерживающий эффект. 19 декабря 2019 г. — Винты для заземления очень популярны в среде строительства крошечных домов. NUT TOP 3xM8. На крутых склонах легко справиться с винтами для заземления… Кроме того, винты для заземления представляют собой менее опасный вариант для окружающей среды, что может сделать вашу конструкцию более привлекательной для проектировщиков.… Это позволит вам легче визуализировать настил, то, как он будет использоваться, и влияние, которое оно оказывает на окружающую среду. Также желательно установить очень небольшой уклон от дома для улучшения отвода воды. Я использовал 3 шурупа на каждую ландшафтную древесину, начиная со второго слоя вверх. Винты заземления Stop Digging идеально подходят для этой цели. Адрес: Павильон, Спидвей Лейн, Брэндон Ковентри, Уорикшир, CV8 3GL. Как бы легко это ни было. Вы можете найти винты заземления в других местах, но они не имеют такого же качества или 25-летней гарантии, как инновационные винты заземления Stop Digging.Шурупы для наружных деревянных поверхностей 5 ″ — я рекомендую головку Torx T25. Это эффективное средство установки, которое в сочетании с механизмом распределения нагрузки обеспечивает эффективную работу в грунте в целом ряде почв, включая зоны землетрясений с потенциалом разжижения. Или, если навес является комплектом, то наш переходной винт может подойти лучше. © 2020 ЗАЗЕМЛЕНИЕ ВИНТОВ. Простое строительство фундамента для заборов, настилов, пергол, игровых площадок, бельевых веревок… При необходимости соберите винты…. Форум-сообщество, посвященное тем, кто занимается своими руками, и энтузиастам, занимающимся благоустройством дома. 1 из 4: Номер чертежа Формат Статус документа 58101-V1 A4 DEF. 15 декабря 2019 г. — Винты заземления очень популярны в среде строительства крошечных домов. ХРАНИТЬ. Любое состояние почвы и рельефа. Винты заземления подходят не только профессиональным строителям, даже энтузиасты-любители строить небольшие фундаменты могут с помощью продукции KRINNER. 20 октября 2018 г. — Узнайте обо всех преимуществах наших систем заземляющих винтовых фундаментов, разработанных для конструкций любого назначения и размеров, от модульных домов и конструкций для мероприятий за пределами площадки до садовых комнат, настилов и многого другого.Основные факты о заземляющих винтах Заземление … Также важно подумать о типе мебели и других предметов, которые вы хотите разместить на палубе, чтобы строить с надлежащим основанием, способным выдержать вес. Винты заземления. Кроме того, вы также можете независимо ориентировать содержимое этих столбцов. Вывернув винт, вы проверяете с помощью небольшого гвоздя или куска проволоки, есть ли зазор за кожухом для размещения кожуха. Свяжитесь с нашими специалистами. Чем больше диаметр, тем больший вес он выдержит.© 2020 ЗАЗЕМЛЕНИЕ ВИНТОВ. Если вы хотите связаться с нашими экспертами для получения рекомендаций по применению и т. Д. Автор mrfish, 26 июня 2017 г., в Общем обсуждении самостоятельной сборки и самостоятельной сборки. После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, которая выступает из земли. Установка выполняется быстро и легко, и во многих случаях вы можете начать свой проект и завершить его в течение нескольких часов или в тот же день. Прекратите копать с Stop Digging! Наша бизнес-концепция заключается не только в том, чтобы предоставить продукт высокого качества, но и в том, чтобы доставить его для установки в соответствии с высочайшими профессиональными стандартами, сэкономив вам работу, время и деньги.riijk Грунтовой анкер Грунтовой анкер для батута, качелей, беседки, сплошные колышки для палаток сигнального цвета из стали диаметром 1 см + приспособление для ввинчивания, колышки 4,9 из 5 звезд 15 £ 12,99 £ 12. Наши наборы самодельных заземляющих винтов укомплектованы необходимой верхней крышкой, которая предлагает очень универсальный заземляющий винт 63 x 680 мм. Наконечники для винтов A. PRO | Расширяемый; ПРО | Один кусочек; Сделай сам. 600 мм. Визуально контролировать состояние инструмента, удалять всю грязь. Мобильный: 07796 176 580. Условия, идеально подходящие для уличных знаков, железной дороги или дома.Тип и количество требуемых заземляющих винтов зависит от нескольких факторов. 51306. — напишите нам по адресу [email protected]. Service Leifheit 85606 Встраиваемый колышек для грунта 4.4 из 5 звезд 613. Наши инновационные конструкции шнеков могут использоваться в различных почвенных условиях и типах грунтов, включая цемент, гудронированное шоссе, асфальт, глина, песок, камни и грунт под водой. Они делают строительство более легким и плавным; Больше не нужно таскать тяжелые бетонные блоки или кропотливо рыть ямы и перемещать груды почвы, чтобы освободить место для фундамента.С нашими винтами для заземления вы можете быстро и легко построить прочный фундамент и сразу же начать строительство. Большим преимуществом использования заземляющего винта является то, что он устраняет необходимость в бетонировании гнезд в земле и дает вам возможность перемещать вашу клетку или цель без проблем, связанных с использованием традиционных гнезд. Вставьте сверло в выход SDS PLUS. Когда сетка заземленных винтов установлена, вы можете сразу же прикрепить обработанные давлением деревянные опоры, создавая каркас, предпочтительно с помощью болтов для дополнительной прочности.Большая садовая постройка. В каждом случае конструкция и конструкция одинаковы, с использованием столбов и балок, опирающихся на прочный фундамент. Если вы чувствуете, что дерево забито, я бы просто заменил винт винтом для листового металла №10, который не только ввинчивается в металлическую конструкцию вытяжки, но и ввинчивает … Беседки / навесы. Чтобы получить более подробную информацию о наших услугах по установке заземляющих винтов, ценах или приложениях, заполните контактную форму справа или просто позвоните нам. Это идеальная замена розеток, и ее можно использовать для различных целей, включая клетки для крикета, гольф… 2.Основные сведения о винтах для заземления Заземление … Это тип фундамента, на котором можно избежать мокрой стадии строительства. Винты серии U, маленькие винты серии G и K были специально разработаны для небольших применений в домашних условиях. Все винты заземления можно вкручивать вручную с помощью ручного инструмента для завинчивания и соответствующих предварительно просверленных отверстий. В зависимости от расположения и конструкции рамы мы рекомендуем нашу стойку, адаптер или винт для балки. Оптимизированное решение фундамента для высоких уровней грунтовых вод, неустойчивой местности, валунов, коренных пород и перепадов высот.Набор эксцентриков позволяет выполнять точные настройки и обеспечивает идеальное вертикальное позиционирование объекта, который вы хотите установить. Доступно множество различных типов винтов, каждый из которых обладает уникальными преимуществами, поэтому важно выбрать правильный. Самостоятельно устанавливаемые саморезы заземления V-63 предназначены для различных легких применений в доме и саду, таких как основания сараев, летние домики, настилы и игровые площадки. Продажи продукции. 58112 — V -63 УДЛИНИТЕЛЬ 500мм. Винтовая свая, вкрученная в землю, является быстрым и легким способом фундамента для всех типов строительства. 99 Благодаря высококачественной стали, оцинкованной горячим способом, фундамент винтовой сваи S235 является устойчивым и надежным. Беседки, навесы для патио, солярии и другие подобные конструкции часто можно приобрести в виде комплектов или просто купить как запчасти в местном магазине DIY. Это тип фундамента, на котором вы можете избежать мокрой стадии строительства. Они часто находятся в горах или в прибрежных районах, где может быть сложно копать местность из камней, скал, песчаной прибрежной почвы или тяжелой глины. Вставьте сверло в выход SDS PLUS.УДЛИНИТЕЛИ B. Я понял, что винт заземления на розетке соединяется с рамой розетки, которая прикреплена к металлической коробке, обеспечивая заземляющий провод (как показано здесь). Сделай сам — Сделай сам. Самостоятельно устанавливаемые винтовые сваи для самостоятельной установки от Paalupiste — ENG — YouTube Основные сведения о заземляющих винтах Заземление … Не экономьте на размерах … вы хотите, чтобы парковка не вызывала стрессов. В зависимости от размера и дизайна здания вам может потребоваться множество различных моделей винтов для создания оптимального фундамента. Их можно использовать на всех типах почв — песчаных, торфяных, глинистых и высоких уровнях воды. Свяжитесь с нами для консультации и предложения. Чем глубже вы попадаете, тем сильнее становится! Если вы ищете фундамент для самодельного заземления для поддержки настилов, беседок или других жилых конструкций, посетите наш магазин электронной коммерции или обратитесь в местный центр домашнего оборудования. Это тип фундамента, на котором вы можете избежать мокрой стадии строительства. Винт заземления Krinner не требует земляных работ или бетона.Поскольку существует огромное разнообразие садовых построек, от комплектов до самодельных конструкций, винты для заземления являются универсальным и гибким решением для любых потребностей в фундаменте. HEX TOP M12. Оголенные или обернутые зелеными проводами заземления служат в качестве резервных средств для безопасного отключения питания в случае неисправности электрической части. ПРО. Stop Digging предлагает широкий выбор винтов различных моделей и размеров для любого строительного проекта, который вы задумали, и для любой местности. ВИНТЫ ЗАЗЕМЛЕНИЯ ПЕРВОЙ ОСНОВАНИЯ Patersweg 2, 5406 XJ Uden, Holland.винты заземления; Рекомендуемые сообщения. Адрес: Павильон, Спидвей Лейн, Брэндон Ковентри, Уорикшир, CV8 3GL. Наши инновационные конструкции шнеков могут использоваться в различных почвенных условиях и типах грунта, включая цемент, гудрон, асфальт, глина, песок, камни и грунт под водой. У заземляющего винта много преимуществ, но, прежде всего, это касается вашего времени и усилий: вам не нужно таскать тяжелые грузы, использовать тяжелое оборудование, выкапывать глубокие ямы, заливать грязный бетон и ждать, пока он застынет. Винтовые сваи бывают разного диаметра как для опоры, так и для винтовой пластины.L арматуры для закручивания шурупа в землю. Сделай сам. Без копания, без бетона и без ожидания — быстрый и простой монтаж, не говоря уже об экономии средств! Сделай сам — Сделай сам. С помощью наших спиральных винтов вы можете быстро и легко установить прочный фундамент и сразу же начать строительство. 26 февраля 2020 г. — Винты для заземления очень популярны в крошечных домах. 500 мм. TerraSmart разработала решение для бесшовных заземляющих винтов, которое сэкономило разработчикам и EPC бесчисленное количество человеко-часов и долларов.Не забудьте установить электрическую розетку в навесе для подзарядки, уборки и других задач. riijk Грунтовой анкер Грунтовой анкер для батута, качелей, беседки, сплошные колышки для палаток сигнального цвета из стали диаметром 1 см + приспособление для ввинчивания, колышки 4,9 из 5 звезд 15 £ 12,99 £ 12. Подключите горячий провод к другой клемме. 51303. Если есть зеленый или оголенный медный провод, это земля. Наша система заземляющих винтов была спроектирована и разработана в Швеции и используется во всем мире с 2012 года.

Откуда винты заземления получают свою устойчивость?

Земля делает всю тяжелую работу

Понятно, что грунт является решающим фактором с точки зрения несущей способности болтов заземления. Взаимодействие между винтами и грунтом — это то, что заставляет заземляющие винты работать как фундамент. Таким образом, земля определяет внешнюю несущую способность фундамента, а винт — внутреннюю несущую способность.

Исследование грунта необходимо для оценки внешней несущей способности фундамента.Это исследование может также дать представление о том, какие типы грунта существуют на строительной площадке, какова плотность грунта и где расположены несущие слои. Не все полы одинаково подходят для несения нагрузок, здесь влияет множество различных факторов. Они могут включать состав отдельных элементов почвы, плотность засыпки и любые возможные движения грунтовых вод. С помощью этой информации, данных о нагрузке на фундамент и данных о характеристиках заземляющих болтов можно рассчитать и спланировать план фундамента.Испытания на нагрузку также дают представление о фактической несущей способности строительной площадки. Прежде чем начинать планирование любого проекта, необходимо провести испытание на несущую способность, чтобы подтвердить пригодность строительной площадки.

Профессиональная установка важна

Еще одним важным фактором несущей способности фундамента является технология, используемая для установки. Для помощи в установке доступно большое количество разнообразных машин.Они варьируются от электрических заземляющих отверток и гидравлических навесных устройств для экскаваторов до самоходных гусениц с буровым оборудованием. Независимо от типа машины, все они имеют одну общую черту: ими должен управлять опытный и профессиональный оператор.

Что касается правильного ввинчивания болтов заземления, необходимо учитывать множество разных вещей. Например, необходимо следить за тем, чтобы винты ввинчивались равномерно с достаточным усилием зажима.Вам также необходимо следить за крутящим моментом и уровнем, чтобы обеспечить перпендикулярную установку заземляющих винтов. Любой наклон или неточность установки могут отрицательно сказаться на несущей способности, как и движение почвы вверх. Тем не менее, относительно легко научиться устанавливать винты заземления, и, если следовать рекомендациям производителя по установке, это легко сделать.

Сводка

С винтами заземления он такой же, как и с любым другим типом фундамента.Нужные продукты, подходящая почва и опыт монтажа должны быть объединены, чтобы создать безопасный и надежный фундамент. Шурупы для заземления не только невероятно безопасны, но также являются инновационной и экологически чистой альтернативой другим традиционным типам фундамента. Это означает, что их можно использовать для самых разных целей, от дорожных знаков и рекламных дисплеев до террас, навесов для автомобилей и жилых домов. Для этого KRINNER производит широкий ассортимент заземляющих винтов и подходящих заземляющих отверток для любых требований по установке.

спиральных опор для колод: плюсы, минусы и часто задаваемые вопросы | by Rise

Когда Мэтт планировал свою новую колоду, он хотел убедиться, что она будет очень долговечной и не требующей особого ухода. Кто может его винить? Палубы представляют собой значительные начальные вложения, но легко выбрать материалы или сделать выбор, который означает постоянное обслуживание и ремонт.

После того, как Мэтт выбрал термообработанную древесину в качестве материала для настила (смотрите, как разворачиваются исследования в этом видео), пришло время выбрать вариант фундамента.

Любой, кто исследует фундамент настилов, быстро столкнется с главным вопросом: винтовые опоры или бетонные опоры? По названию статьи очевидно, что выбрал Мэтт, поэтому, чтобы избавить вас от поиска в Google, мы выложим здесь результаты его исследования. Продолжайте читать, чтобы узнать о плюсах и минусах, а также о часто задаваемых вопросах о спиральных пирогах (винтовых сваях) для настилов.

Винтовые сваи или винтовые опоры — это тип системы фундаментов, который существует еще в 1800-х годах, что намекает на то, сколько у этих вещей срок службы.По сути, это гигантские валы из оцинкованной стали с резьбовыми фланцами, вкрученными в землю. Они закручены в землю достаточно глубоко, чтобы крутящий момент, необходимый для их поворота, указывал на надлежащую несущую способность почвы.

Винтовые опоры

Обычно их устанавливают так, чтобы они уходили чуть ниже линии замерзания, но иногда они могут доходить даже до сотни футов в зависимости от почвенных условий.

Эти опоры можно вбивать в большинство типов грунтов, но твердые породы требуют предварительного бурения, а также увеличивают ваши расходы.Каменистая почва тоже подойдет, но иногда вы можете удариться о достаточно большой камень, чтобы вам пришлось начинать процесс заново и переставлять винт.

Установка винтовых опор для настила

Винтовые сваи укладываются очень быстро — это как мгновенный фундамент. Они работают в самых разных почвенных условиях, и установка довольно рентабельна. Винтовые сваи имеют относительно низкую внутреннюю энергию и относительно незаметны для окружающей среды.

Винтовые сваи просты в установке, но не требуют самостоятельной работы.Для их установки вам потребуется специализированная техника.

Винтовая опора, поддерживающая палубу

В доме Райза в Восточной Канаде — мы платим в среднем 250 долларов за стандартный винтовой опор. Эта цена включает в себя полную установку, кронштейны и красивый небольшой технический отчет в конце, чтобы вы знали, что опоры имеют правильный размер, правильно затянуты и останутся в земле без смещения.

Некоторые из вас могут сказать, что это огромная цена за один пирс, и, возможно, вы правы. Но подумайте вот о чем: для сравнения, бетонный пирс, который является еще одним распространенным пирсом, на этот раз, где вырывается яма и заливается бетон, вероятно, является наиболее часто используемой альтернативой для задних дворов и других пирсов.

Бетонный пирс, поддерживающий настил

Вот еще несколько цифр, которые следует учитывать, если вы устанавливаете их для настила или большой конструкции.

Средняя стоимость материалов: 70 долларов США

Время установки: 2–3 дня

Затраты на рабочую силу: 30-230 долларов США — и это будет зависеть от используемого оборудования и времени на установку, которое будет зависеть от условий почвы.

Тем, кто говорит: «Я установлю их сам», имейте в виду, что при установке бетонных опор многое может пойти не так.Сколько для вас стоит ваше время? Для этой работы вам понадобится много.

Итак, в конце концов, 250 долларов сейчас не так уж и плохо, не так ли? Специально для тех мыслей, что ваш фонд никуда не денется!

Как и все остальное, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому при использовании винтовых опор следует учитывать несколько моментов:

Большая часть воплощенной энергии, которая уходит на изготовление винтовых опор, находится в сбор урожая и производственный процесс, и немного в транспортировке.Обычно они сделаны из стали и покрыты цинком и требуют источников сильного тепла. Одним из плюсов является то, что отходы от этого производственного процесса все еще довольно низкие и в основном это обрезки. Тем не менее, общая воплощенная энергия для винтовых опор относительно низка, и это также благодаря очень простому процессу установки.

Прочность и долговечность также являются ключевыми факторами снижения ударной нагрузки винтовой опоры. Обычно они служат очень долго, и их долговечность обычно зависит от качества пирса, а также от почвы, в которой он размещен.

Стальные опоры практически не влияют на окружающую среду с точки зрения здоровья. Обычно мы изучаем любое возможное выделение газов из материала или любое возможное загрязнение почвы, в которую они помещены. Это также хороший повод выбрать гальваническое покрытие вместо окрашенного.

Вот кое-что, что я узнал для небольших сооружений — поэтому такие вещи, как беседки или даже настилы на уровне земли, могут работать с этой опцией. Я называю эти винтовые опоры своими руками. Вы можете найти их в большинстве местных хозяйственных магазинов примерно по 25–30 долларов за штуку (кстати, нестандартные кронштейны — дополнительные), и работают они практически так же, как винтовые опоры, которые мы установили ранее, но с одним большим отличием — вы можете установите их сами!

Винтовые опоры своими руками

Вы захотите проверить свои местные строительные требования и подходят ли эти винтовые опоры для вашего проекта.

Если посмотреть на них поближе, они заметно меньше винтовых опор, которые мы установили для настила. Другой большой неизвестный здесь заключается в том, действительно ли мы успешны с нашей установкой — не зная фактический крутящий момент, необходимый для превращения пирса на место, мы на самом деле не знаем, какой вес будут выдерживать эти опоры, поэтому вы можете Я хочу рассмотреть их только для небольших проектов. Еще одна вещь, которую я заметил с этими меньшими спиральными опорами, — это отделка, которая была покрыта порошковой краской, по сравнению с типичной отделкой из оцинкованной стали, которая используется для опор, и которая имеет преимущества в долговечности по сравнению с краской.

Вы захотите привлечь подрядчика винтовых пирсов на раннем этапе процесса — выбор правильных размеров валов пирса может иметь большое влияние на ваши проектные затраты, поэтому знание того, где вы разместите опоры и сколько их потребуется, существенный.

В идеальном мире идеально провести геотехническую съемку до установки винтовых опор. Тем не менее, вы можете пропустить этот шаг для небольших проектов, таких как строительство палубы или сценарий, в котором подрядчик пирса знаком с почвенными условиями местности.

Убедитесь, что кронштейны, поставляемые со спиральными опорами, совместимы с вашим проектом — в противном случае вам, возможно, придется купить новый кронштейн, чтобы поддерживать то, что вы строите.

Дважды проверьте в местном строительном отделе. идея, чтобы убедиться, что вы соответствуете всем требованиям кода. Обычно признаком хорошего подрядчика винтовых пирсов является тот, кто предоставит инженерный штамп о работе, который вам, возможно, придется принести в местный строительный отдел для утверждения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
