Теплый пол в бане от печки своими руками: особенности, технология укладки

Что такое теплый пол и насколько это удобно сегодня известно всем. Речь идет о ванной комнате или спальне. Что, если сделать теплый пол в бане от банной печи?

Такая конструкция существует и уже давно зарекомендовала себя с самой положительной стороны. Для этого не приходится дополнительно использовать электроэнергию. В качестве теплоносителя выступает вода, а нагревает ее … печка.

Плюсы и минусы установки

Такая конструкция имеет следующие преимущества:

• электромагнитные излучения не будут оказывать свое негативное влияние, что неизбежно при использовании электрической энергии;
• такая конструкция полностью безопасна для экологии;
• помогает более равномерно прогреть помещение;
• экономия ресурсов;
• грибок и плесень не получают благоприятную среду для размножения;
• отсутствует риск появления сквозняка, т. к. вся парилка прогревается равномерно.

Плавно перейдем к недостаткам:

• баня отапливается не постоянно и есть риск перемерзания труб, что может привести к выходу из строя всей системы, поэтому существует необходимость каждый раз сливать воду из нее;
• теплообменник потребляет немало энергии, которую он забирает у отопления, следовательно, если отсутствует надлежащий запас мощности, помещение может нагреваться дольше;
• объем и время прогрева воды будет зависеть от того, сколько смежных помещений необходимо обогреть;

к содержанию ↑

Перед строительством

Дадим несколько простых советов, которые помогут своими руками соорудить подобную систему у себя дома. Такая система вполне оправдывает себя, если печь топится дровами.

к содержанию ↑

Выбор конструкции пола

Специалисты признают бетонную стяжку оптимальным материалом для пола в бане. Преимущества следующие:

• цемент обладает высокой влагостойкостью;
• простота устройства;
• дешевые материалы.

Недостатки:

• поломка может быть устранена только после полного демонтажа;
• иначе локализовать место аварии невозможно.

Помимо бетонной, можно использовать и деревянную конструкцию пола. Отверстия в лагах предусматривают заранее, чтобы провести необходимые коммуникации. Такая  конструкция, в отличии от бетона, позволит легко провести ремонт, не демонтируя весь пол.

к содержанию ↑

Утепление

Для предотвращения потерь тепла, конструкция теплого пола должна быть самым тщательным образом утеплена. Для этого применяют полистирольные плиты. Специальные внутренние желоба позволят произвести укладку максимально удобно, а металлизированное покрытие будет отражать тепло обратно в помещение.

к содержанию ↑

Другие нюансы

• Неровности и перекосы пола не будут иметь значения, если сделать черновую стяжку.
• Конденсат не будет скапливаться, если проложить слой гидроизоляции.
• Вся энергия будет направлена в помещение и теплопотери максимально исключены, благодаря слою теплоизоляции.
• Теплоизоляцию защитит сетка для армирования.
• Тепловая энергия не будет потеряна за счет металлизированной подложки.
• Система расположения «улитка» обеспечит оптимальный прогрев отопительного контура.
• Уклон к водостоку необходимо предусмотреть, устраивая чистовую стяжку. Контроль уклона производить с использованием строительного уровня.
• Декоративное покрытие придаст полу завершенный вид. Использоваться может любой материал, которому не противопоказана система теплого пола.

к содержанию ↑

Особенности системы

За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.

Небольшой циркулярный насос поможет нам вернуть охлажденную воду назад в теплообменник. За счет циркуляционной энергии теплоносителя и будет произведен равномерный прогрев  помещения.

Придется уложить трубу диаметром не менее 24 мм, что уменьшит сопротивление при движении теплоносителя. Стандартно, для системы, используют трубу диаметром 16 мм, но нам такая не подойдет.

Тут есть еще один подводный камень. Между теплообменником и системой подогрева нам потребуется установить смеситель, где будет добавляться холодная вода из обратного контура.

Система подогрева предусматривает использование теплоносителя с температурой не выше +40⁰С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.

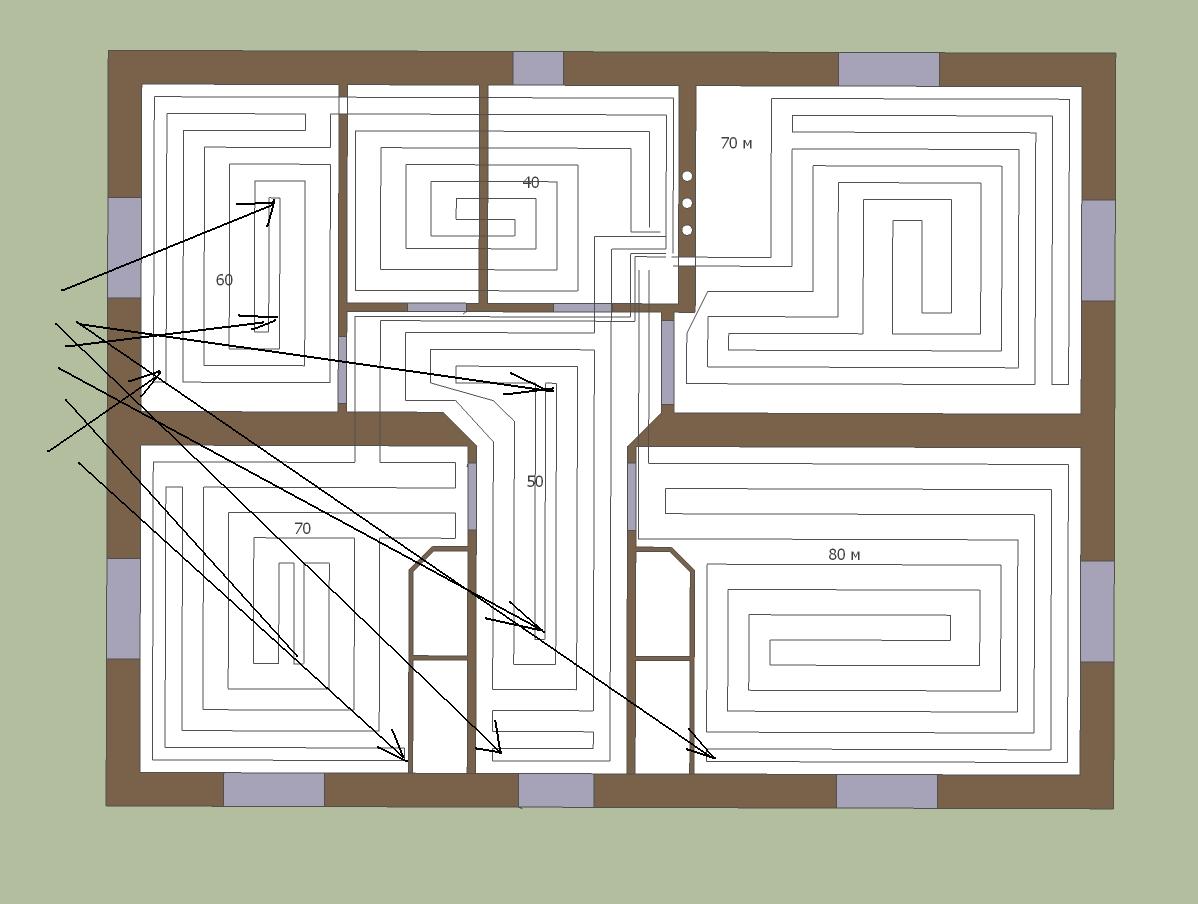

Схема установки

к содержанию ↑

Инструкция по изготовлению

Теперь рассмотрим, как выполнить каждый этап своими руками. Она практически аналогична конструкции в доме, но есть и своя специфика. Пошаговая инструкция:

1. Если пол устраивают в старой бане, сначала демонтируем старое покрытие и разрабатываем котлован, который на 700 мм ниже отметки чистого пола.
2. Конструкции фундамента и дно котлована должны быть защищены гидроизоляцией (используем рубероид — 2 слоя).
3. Насыпаем сухой песок и уплотняем песчаное основание толщиной 500 мм.
4. Опять стелим слой рубероида.
5. Проектируем и прокладываем септик.
6. Делаем черновую стяжку 100 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
7. Снова слой гидроизоляции.
8. Укладываем слой теплоизоляции с металлизированным покрытием — 50 мм.
9. Укладываем армирующую сетку.
10. Укладываем систему трубопроводов диаметром 24 мм.

    Укладка змейкой

11. Укладываем чистовую стяжку 30 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
12. Укладываем декоративное покрытие.

к содержанию ↑

Правила эксплуатации

Эксплуатация не требует больших усилий. Достаточно соблюдать несколько простых правил:

• В зимний период каждый раз сливайте воду с системы.
• Рабочее давление в системе должно быть постоянным.
• Неполадки в работе насоса и запорной арматуры должны быть вовремя устранены.

к содержанию ↑

Альтернативы

Неплохой альтернативой водяному теплому полу могут служить электрические и инфракрасные теплые полы. Разберем их подробнее.

к содержанию ↑

Электрические теплые полы

Похожи по своей сути на водяные полы. Электрический греющий кабель, который заменяет отопительный контур, является основной отличительной чертой таких полов. Все остальные процессы происходят аналогично.

Система требует установки дополнительного автомата и тщательной гидроизоляции. Зато, не требуется прокладка отопительного контура, насос и теплообменник. Если в предыдущем случае у нас не было дополнительных затрат (при достаточной мощности котла) на эксплуатацию, то тут придется немало заплатить за электричество.

Различают два вида греющего кабеля: с одной жилой и с двумя.

Преимущества следующие:

• пол прост в изготовлении;
• водяной контур для обогрева обойдется дороже;
• установка такой системы подогрева не занимает много времени;
• термостат позволяет легко задать нужную температуру подогрева.

Минус: высокий расход электроэнергии для обогрева.

Такая система может применяться не только в бане, но и для подогрева полов в доме.

к содержанию ↑

Инфракрасные теплые полы

Существующее банное помещение ставит целесообразность реализации водяного теплого пола под большой вопрос. В этом случае, на помощь приходит инфракрасный пол. Он не требует демонтажа старого покрытия. Тонкую пленку с нагревателем легко постелить на любое основание. Устройство финальной стяжки в банном помещении также не обязательно.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если нужно бюджетное решение для действующей бани — это лучший выбор. Для обогрева смежных помещений, это тоже оптимальное решение.

к содержанию ↑

Вывод

Если все сделано правильно, теплый пол обязательно порадует длительной и безаварийной эксплуатацией. Такое покрытие является отличной профилактикой заболеваний, возникающих от переохлаждения ног. Конструкция проста в изготовлении и не требует больших затрат.

Самым долговечным безопасным и экономным решением будет устройство водяного теплого пола. Это — если речь идет о строительстве с нуля. В существующей бане, инфракрасный пол — это самое оптимальное решение.

При выборе системы теплого пола в банном помещении, следует учитывать материал напольного покрытия, планируемые затраты и желаемую долговечность.

С электрическим полом не все так просто. Тарифы на электроэнергию в каждом регионе свои. Где-то он и будет целесообразен. Особенно актуальна  такая конструкция в случае использования электрического отопителя.

В этом случае, дополнительный расход мощности на теплый пол не будет проблемой, т. к. все равно придется предусматривать подведение дополнительной линии  в 380В. И его преимущества можно будет использовать в полной мере.

Выбрать, каким вариантом воспользоваться не так-то просто. Каждый из них будет иметь свои преимущества в одной ситуации и недостатки в другой. Только отталкиваясь от конкретной ситуации, можно сделать правильный выбор.

Как сделать теплый пол в бане: инструкция

Обустройство бани включает в себя следующие этапы: выбор материалов для изготовления полок, оборудование предбанника, защита древесины от возгорания. Неправильное планирование интерьера приводит к проблеме в виде холодного пола. Оборудовать подогреваемый пол в бане от печи либо установить готовый вариант с электрической схемой – выбор за вами. При посещении своей бани не хочется ощущать сквозняк или ходить по прохладному напольному покрытию. Сделать подогрев можно и самому, предварительно ознакомившись с видами схем нагрева.

Плюсы теплого пола в бане

По мнению владельцев личных саун, нецелесообразно оборудовать нагрев поверхности там, где и так постоянно высокая температура. Однако есть много преимуществ в подогреве напольного покрытия. Рассмотрим плюсы:

• отдельно стоящие постройки (к примеру, на дачных участках или за городом) остывают быстро, особенно при обустройстве слива воды на улицу. В таком случае  обогреваемое напольное покрытие пригодится;
• некоторые породы дерева подвержены гниению, особенно в условиях постоянной влажности. Зачастую прогрева от печи недостаточно, чтобы полностью просушить влажную прослойку. Дополнительный подогрев хорошо справляется с сушкой покрытия и противодействует сырости;
• сквозняк – обычная ситуация для давно построенной сауны. Оборудование теплого пола – возможность защитить посетителей бани от простуды;
• температуры воздуха в бане от печи не всегда хватает для прогрева всего пространства, поэтому использование нагреваемого элемента для повышения температуры в помещении только приветствуется.

Перечисленные плюсы греющего покрытия пола подталкивают многих к самостоятельной «доработке» домашней сауны. Невозможно добиться того, чтобы теплый пол в бане от печки прогревался за несколько минут. Тогда как схемы с обогревательными элементами на электричестве способны сделать это быстро.

Неправильная конструкция сауны, «усталость» материалов и низкие температуры приводят к тому, что даже подогреваемые полы не исправляют ситуацию. Перед монтажом обогревательных элементов обратите внимание на изоляцию стен. Также проверьте интенсивность вытяжки трубы, (если постройка отапливается твердым горючим), т. к. забитая вытяжная труба может стать причиной плохой отапливаемости всего помещения.

Далее разберем три основных способа прокладки обогреваемого покрытия. Также предоставим инструкцию с ключевыми шагами по настройке систем, помогающих нагреву поверхности, если теплого пола в бане от печи недостаточно. Начнем с описания шагов по прокладке трубопровода.

Оборудование водяного пола своими руками

Если обустройство горячего пола методом инфракрасного и электрического оборудования несет в себе некоторые риски в плане безопасности, то водяной пол с подогревом полностью безопасен.

Все нюансы подготовки к оборудованию обогревательными элементами стоит учесть на стадии проектирования постройки. Чтобы узнать, как сделать теплый пол в бане своими руками при помощи водяного трубопровода, рассмотрим все этапы работ:

1. Первый этап – подготовка фундамента и обеспечение влагоизоляции. Делается это путем трамбовки песка и укладки на него полиэтилена или другого схожего по характеристикам материала.
2. Далее прокладываются теплоизоляционные панели из полистирола. Стыки между плитами для надежности заливаются монтажной пеной. Также для надежности поверх уложенных плит стелятся рулоны отражающего теплоизоляционного материала «Экофол» и проходятся по стыкам строительным скотчем.
3. Укладывается «скелет» в виде металлической сетки, к которой при помощи обычных стяжек прикрепляются трубы с водой. Принцип раскладки трубопровода зависит от особенностей помещения. Помните о необходимости расположения отводов выше общего уровня покрытия.
4. Следующий этап отделочных работ — заливка стяжки специальным раствором, который со временем не дает трещин в местах прилегания к трубам.
5. По завершении подготовки системы подключается контур к печи, настраивается водяной насос, проверяется работоспособность системы.

Во избежание ошибок при самостоятельной прокладке трубопровода ознакомьтесь с типовыми схемами укладки труб для создания водяного теплого пола в бане. Распространенный вариант прокладки – «змейкой». В сети размещено множество фото- и видеоинструкций с разбором схем прокладки, поэтому подобрать вариант для своего помещения будет несложно.

Прокладка электрического пола самостоятельно

Электрический теплый пол в бане размещается под плиткой, т. к. теплопроводность у такого пола высокая. Сразу отметим, что в отличие от водяного пола подготовка электрической сетки к работе проводится намного легче. Процесс самостоятельной настройки электрического элемента нагрева происходит следующим образом:

1. Как и в случае с водяным обогревом, первым делом стоит подготовить «фундамент»: утрамбовать песок и сделать влагоизоляцию.
2. Далее в качестве основы используется армированная сетка, после укладки которой можно приступать к раскладке кабеля подогрева.
3. Изучив инструкцию по использованию кабеля (ознакомьтесь с допустимыми параметрами «шагов» между петлями), можно приступать к прокладке последнего. Под  теми местами, где будут стоять различные предметы (мебель, моющие принадлежности), кабель прокладывать не стоит.
4. По завершении прокладки система закрывается стандартным напольным покрытием.

Минус такого способа нагрева очевиден – большой расход электроэнергии. При этом плюсы в виде нагрева пола и возможности регулировки температуры зачастую перевешивают желание сэкономить. Невозможно получить теплый пол в бане от печки без тщательного прогрева последней. Вариант же с дополнительным размещением в помещении нагревательных элементов решит эту проблему.

Электрический теплый пол в бане целесообразнее класть под плитку, т. к. теплопроводность деревянных покрытий в разы меньше.

Важно! Если вы не разбираетесь в вопросах электрики, работу по укладке нагревательных элементов лучше доверить профессионалам, т. к. неправильный монтаж подогрева может создать проблемы в будущем. К примеру, появится риск удара электрическим током при неверной проводке кабеля. В деревянных постройках возникнет опасность возгорания, поэтому периодически стоит проводить ревизию основных элементов системы.

Оборудование инфракрасного пола

Для монтажа как водяного, так и электрического теплого пола в бане под плитку нужны практические знания в инженерии. Инфракрасные полы с подогревом легко размещаются даже неопытными людьми. Данный тип обогреваемых полов с самого начала разрабатывался с акцентом на легкость монтажа, поэтому проблем для строителей-новичков их монтаж не создаст. Для упрощения процесса укладки инфракрасного пола рекомендуем следовать следующим советам:

• пленку можно стелить на разные по характеристикам поверхности, поэтому не следует специально подбирать варианты теплоизоляции. Утепление полистиролом в этом случае подойдет;
• после утепления основы фундамента можно приступать к развертыванию рулонов с инфракрасным обогревом. При этом рулоны необходимо раскатывать по всей площади;
• на развернутую пленку с подогревом стелется основа пола – деревянные доски или плитка. Последняя предпочтительнее, т. к. обладает большей теплопроводностью.

Прокладка нагревательной инфракрасной пленки не требует глубоких познаний в электрике и строительстве, поэтому для большинства людей этот вариант оптимален. К существенным недостаткам инфракрасного пола относится высокий расход электроэнергии. Для тех, кто в постоянном режиме отапливает постройку, вариант с водяным отоплением выгоднее.

Конечный выбор варианта подогрева пола лежит на владельце сауны. Все типы нагрева обладают своими особенностями, и некоторые из них могут стать решающими для конкретного человека.

Как сделать тёплый пол в бане своими руками

Содержание статьи

В каждой бане обязательно предусматривается возможность хорошего отопления. Классическое решение — традиционная банная печь. Это надежная и проверенная схема, но она требует много дров. Далеко не в каждом регионе можно достать дрова по низкой цене и в нужном количестве, которое требуется для регулярного посещения бани всеми членами семьи. Специально для таких случаев разработано множество других схем отопления, и одна из самых совершенных из них — теплые полы.

Теплый пол в бане может работать от самых различных генераторов тепла. Самым дешевым топливом является магистральный газ. По стоимости одного кВт тепла у него практически нет конкурентов, причем даже в районах с дешевыми дровами.

Для негазифицированных строений есть варианты теплых полов с твердотопливными котлами, печами на гранулированной органике (так называемые пеллетные котлы), а также на электричестве.

Информация. По конструкционному устройству все теплые полы делятся на две группы: с нагревательной трубой с теплоносителем и с нагревательным кабелем.

Уложенный в пол нагревательный кабель может использовать только электрическую энергию. Нагревательная труба уже может работать на любых источниках в зависимости от типа котла: магистральный газ, баллонный газ, торф, уголь, дрова, органические гранулы. Котел можно сделать и электрическим, например, можно использовать форм-фактор котел в разрез трубопровода.

Водяной с газовым котлом

Информация. В газифицированных районах наличие бани с газовым котлом и теплым полом позволит посещать ее часто с минимальными затратами на отопление.

Низкая стоимость топлива — главный фактор в пользу установки газового котла. Также стоит учесть, что магистральный газ сжигается в котлах, где КПД превышает 90%.

Остальные виды топлива сжигаются в печах с более низким КПД. Там он будет зависеть от конструкции дымохода, наличия отопительного щитка, циркуляционных труб и многих других компонентов.

В случае с котлом вы будете использовать уже отрегулированную на максимальный КПД камеру сгорания и систему теплоотведения,

Проектируя, как сделать теплый пол в бане, вы должны учесть температуру и оптимальную скорость циркуляции теплоносителя. Все это указывается в характеристиках котла.

Удобно пользоваться готовым комплектом: газовый котел + нагревательные змеевики для укладки в пол. Комплект рассчитывается по скорости циркуляции теплоносителя.

Использование твердотопливных и других видов котлов

По общему устройству жидкостного теплого пола нет никакой разницы, к какому виду котла он будет подключаться. Единственное, что надо учесть, это диаметр трубы змеевика. По диаметру змеевики, заделываемые в стяжку пола, всегда меньше труб, которыми подключаются радиаторы. При этом тип котлов тот же самый.

Исправляется это использованием переходников с параллельным подключением нескольких секций. Например, котел имеет выход трубы 1 дюйм. На нее ставится переходник на 4 трубы 1/4 дюйма. В результате сечение и гидравлическое сопротивление контура будет примерно таким же.

Пеллетные котлы (котлы на органических гранулах) в банях обычно не используются из-за высокой сложности, но если другого топлива нет, то можно поставить и такой вариант.

Не рекомендуется использовать для частой эксплуатации котлы на угле. Они загрязняют атмосферу. Кроме того, установка угольных котлов запрещена во многих коттеджных поселках и на заповедных территориях.

Электрический

Электроэнергия отличается высокой стоимостью за кВт, но у электрических нагревателей очень много преимуществ. Это и низкая цена, простота конструкции и безопасность эксплуатации. У них отсутствует опасность утечки газа.

Из всех электрических нагревателей именно теплые полы обладают наибольшим КПД. Расположение источника тепла в полу выгодно из-за того, что теплый воздух всегда поднимается вверх.

Информация. Электрический теплый пол в бане — самое простое решение. Для нечастой эксплуатации для компактных бань, или для мест с дешевой электроэнергией оно подходит идеально.

В помещениях с теплыми полами комфортный микроклимат. Там приятно находиться. Нагрев всегда равномерный по всему воздушному объему комнаты.

Теплый пол в бане электрический собирается из нагревательного кабеля. По кабелям есть два варианта: кабель в бухтах и кабельные маты. Второй вариант очень удобен в укладке. Маты из нагревательного кабеля уложены равномерно в заводских условиях.

Их нужно раскатать по чистовой стяжке и подключить к источнику тока через соответствующую автоматику или напрямую, если конструкция это предусматривает. После конструкция закрывается теплопроводным покрытием, например керамогранитной плиткой.

Сам нагревательный кабель имеет тоже два конструктивных варианта. Первый вариант включается как резистор. Кусок кабеля длиной в несколько метров включается между фазой и нейтралью сети 220 вольт. Второй вариант — так называемый саморегулируемый кабель. Он имеет две токоведущие жилы на 220 и нагрев происходит между ними.

Внимание! Саморегулируемый кабель надежнее обычного. Его резистивные нагревательные элементы выполнены из полупроводников с автоматической установкой температуры.

При работе пол из саморегулируемых кабелей обеспечивает отличную экономию энергии. Сначала, когда кабель и стяжка вокруг холодные, он работает на полную мощность. Затем, когда его температура возрастет, полупроводник увеличит свое сопротивление и потребление энергии сократится. Благодаря этому качеству, саморегулируемые кабели могут иметь значительную мощность на каждый кВ метр пола.

Преимущества электрического теплого пола:

1. Общая простота конструкции;
2. Не требуется системы слива воды от замерзания;
3. Саморегулируемый кабель не требует никакой автоматики и безопасен.

Преимущества водяного теплого пола:

1. Возможность использовать дешевое топливо;
2. Пподдержка работы на многих видах топлива;
3. Возможность работать автономно, без коммуникаций, если для нагрева воды используется банная печь.

Расчет мощности

В обычном жилом помещении даже в серверных регионах расчетное значение мощности — около 100 вт/метр пола. Для бани значение можно увеличить, но не более чем в два раза, и так, чтобы температура нагрева не превышала 40 С. Более горячий теплый пол в сауне небезопасен.

Саморегулируемые нагревательные кабели не требуют термостатов и автоматически не допускают нагрева свыше 40 или 50 градусов. Конкретная температура, до которой может нагреться кабель, маркируется буквами на внешней оболочке.

Важно! Для жидкостных теплых полов максимальная температура нагрева определяется только термостатом. Его надежности нужно уделить особое внимание.

Жидкостные теплые полы существенно мощнее электрических. Система требует обязательной установки стандартного отопительного котла, поэтому пол может комбинироваться с настенными и напольными радиаторами любой конструкции. Все они вместе с полом будут подключаться к одному котлу.

Пленочные нагреватели

Эти теплые полы тоже работают от электрической энергии, но в них нет нагревательного кабеля. Вместо него используется пленка с полупроводниковым покрытием.

Физически, принцип работы не отличается от мощного инфракрасного светодиода, только вместо кристалла используется полупроводники на пленке. При подаче тока пленка начинает излучать инфракрасное излучение на одну сторону. Другая ее сторона остается холодной.

Информация. Пленочные полы дороги, но у них хороший КПД. Бани компактнее, чем жилые помещения, поэтому дорогие материалы там использовать проще.

Пленочные нагреватели популярны в саунах. Там они используются в открытом виде. Вы можете приобрести рулон нагревательной пленки и часть ее использовать для строительства теплого пола, а часть установить в открытых нагревателях.

Нагрев от банной печи

Бани с теплыми полами по-своему комфортны. Там равномерный обогрев снизу помещения и пол никогда не будет холодным, что часто наблюдается в других банях. Сделать обогрев пола от банной печи — лучшее решение для регионов, где есть недорогие дрова. В такой местности часто нет магистрального газа и дешевого электричества.

В этих случаях рационально банную печь сделать единственным генератором тепла в бане и использовать ее для трех целей:

1. Обогрев воздуха напрямую;
2. Обогрев пола через жидкий теплоноситель;
3. Нагрев воды для моечной в баке.

Конструкция получается очень практичной и надежной, но нужно помнить, что по ценовой категории и сложности строительства она не относится к легким вариантам.

Самый сложный этап — поиск подходящего теплообменника. Он располагается в топке банной печи и подключается в патрубкам змеевика, уложенного в стяжку пола.

Внимание! Нельзя использовать теплообменники из алюминия. Не годятся детали испарителей и конденсаторов холодильных систем, изготовленных из меди.

Наилучшими характеристиками обладают теплообменники от газовых котлов. Они рассчитаны на высокую температуру газового пламени. Дрова в печи имеют такую же температуру. Система отопления с таким теплообменником будет очень надежной.

Теплообменник котла можно получить из старого оборудования. Это основной источник. Также можно изготовить теплообменник самостоятельно или подобрать его из других устройств с соблюдением необходимых технических характеристик.

Печь ставится в парном отделении.

К ней подключается теплый пол в парилке и во всех остальных комнатах бани по необходимости.

Вся разводка собирается из унифицированных комплектующих.

Можно использовать как металлические, так и пластиковые трубопроводы и радиаторы.

Циркуляционный насос необходим во всех случаях, за исключением, когда печь находится ниже уровня пола. Оптимально подойдет стандартный вариант для домашнего отопления.

Устройство в парной: за и против

Определяя, нужен ли теплый пол в парилке, нужно иметь в виду, что от деревянного покрытия со сливом придется отказаться. Это главный недостаток, но положительных моментов значительно больше.

Информация. Если парное и моечное отделение в бане выполнено раздельно, то теплый пол в парной можно соорудить без особых сложностей. Применяется стандартные способы защиты от воды.

Парилку требуется отапливать намного интенсивнее, чем предбанник или комнату отдыха. Температура там может быть на 10 С выше. Теплый пол, особенно подключенный к мощному газовому котлу или банной печи, позволит хорошо протапливать баню менее чем за час.

В моечном отделении бани

В моечной требуется организация стока. Совместить теплый пол и сточную систему на этом же полу, сложно, но можно. В этом случае в стяжку, расположенную на хорошо утепленном основании и отделенной от него гидроизоляционным слоем, заделывается змеевик трубы.

Стяжка в моечном отделении имеет коническую форму внешней поверхности или наклон с собирающим желобом. Подробно, как это делается, рассказано в других статьях нашего сайта.

Информация. Теплый пол в моечной бани удобно строить в тех случаях, когда общего стока по всей площади отделения нет. Например, есть бассейн или купель, а весь остальной пол сухой.

Для моечной допустимо использовать электрические нагревательные кабели. Необходимо только правильно выбрать модель. Она должна быть исключительно влагостойкой с дополнительной защитной оболочкой. При укладке кабели или маты закрываются декоративным покрытием.

Деревянная решетка в моечной уменьшает КПД теплого пола. Рационально сделать ее съемной. В период прогрева воздуха перед посещением моечной она снимается. Также можно сделать деревянные решетки в виде небольших ковриков не по всей площади пола.

Выводы

Теплые полы обеспечивают отопление с высоким КПД. Это их главное преимущество. При правильном исполнении их можно использовать во всех комнатах бани. Теплый пол в бане своими руками лучше всего строить по типовому проекту. Этим вы застрахуетесь от ошибок и будете использовать только хорошо рассчитанные и проверенные инженерные решения.

Видео по обустройству водяного

Здесь вы можете посмотреть полезное видео о том, как сделать тёплый пол в бане.

Теплый пол в бане от дровяной печи пошагово с фото и видео

Организация теплых полов в бане нужна для создания комфортного микроклимата в предбаннике. В качестве источника тепла можно использовать дровяную печь. Но для этого нужно подобрать схему и комплектующие.

Теплый пол в бане от буферной емкости

Удобный, но трудоемкий вариант теплых полов в бане – использование буферной емкости. Этот метод применяется при наличии нескольких контуров отопления. Условия – есть место для установки буферной емкости. Ее вместимость – 500-1000 л. Преимущество системы – возможность использования теплой воды для душа.

Условия:

• площадь теплых полов – от 40 м²;
• мощность дровяной печи – от 15 кВт;
• возможность регулирования температуры теплоносителя – смесительный узел;
• система быстрого добавления воды в трубы.

Площадь помещения с буферной емкостью – от 15 м². Это нужно для комфортного обслуживания и ремонта элементов отопления.

Схема

Для быстрого нагрева воды в дровяную печь монтируют теплообменник. Это может быть самодельная конструкция решетчатого или емкостного типа. Она должна располагаться в топке, в зоне наибольшей температуры. Входной и выходной патрубки должны быть металлическими, установлена запорная арматура, термометр и манометр.

Расположение элементов теплого пола, начиная от трубы подачи.

1. Подключение к буферной емкости.
2. В емкости располагается теплообменник для косвенного нагрева воды.
3. От бака идет труба подачи в смесительный узел.
4. Смесительный узел состоит из трехходового клапана и циркуляционного насоса.
5. От коллектора идет разводка контуров отопления – от 1 до 6 шт.
6. Возврат остывшего теплоносителя в накопительный бак.

Для автоматизации работы к трехходовому клапану можно подключить термометр. При достижении максимальной температуры произойдет его включение, горячая вода станет смешиваться с остывшей из обратной трубы.

Для слива теплоносителя перед коллектором монтируют кран. Для добавления воды в систему ставится запорная арматура на трубу подачи. Обязателен монтаж систем безопасности – расширительного бака, спускного клапана и воздухоотводчика.

Особенности проектирования

Подобную схему теплого пола в бане можно сделать самостоятельно. Главная задача – организация подогрева воды. Для этого используется бак косвенного нагрева. Теплообменник должен иметь максимальную площадь контакта с водой – спиралевидный или в виде плоского бака. Корпус емкости составной — между внешней и внутренней частью утеплитель.

Советы для самостоятельной установки теплого пола в бане:

• трубы из сшитого полиэтилена;
• коллектор можно сделать самому или использовать заводскую модель;
• мощность циркуляционного насоса зависит от объема теплоносителя;
• для лучшей теплоизоляции трубы укладываются на специальную подложку;
• перед формированием цементной стяжки устанавливают стальную сетку;
• если пол деревянный из досок, между трубопроводами и декоративным покрытием должно быть вентиляционное пространство.

Температура воды в контурах отопления не должна превышать +70°С. Иначе будет перегрев труб и поверхности пола. Поэтому важна настройка смесительного узла для регулировки температуры воды. Желательно автоматизировать этот процесс.

Одноконтурный теплый пол в бане

Если площадь отапливаемого помещения в бане небольшая, до 15 м², можно установить одноконтурный теплый пол. Труба подачи находится в топке, теплообменник отсутствует. Преимущества этого метода – минимальный расход материалов, комплектующих, меньшие трудовые затраты. Ее можно реализовать в уже готовой бане, так как потребуется минимум переделок. Исключение – установка труб теплого пола. Как утеплить пол читайте здесь.

Когда рекомендуется применение одноконтурной схемы:

• небольшая площадь пола;
• мощность дровяного котла – до 10 кВт;
• необходимость экономии места.

Схема разводки труб и монтажа компонентов зависит от конструкции бани – расположения котла, предбанника. Она составляется индивидуально, но с учетом технических требований и норм.

Схема

Сложная задача для подобной схемы – установка трубы подачи в топку котла. В металлических или чугунных моделях нужно просверлить отверстие с диаметром, равным сечению трубы. В кирпичной печи разбирается часть топки для монтажа патрубка. Важно обеспечить герметичность соединения, между трубой и стенкой печи не должно быть щелей.

Порядок расположения компонентов.

1. Патрубок подачи теплоносителя.
2. Термометр, манометр (необязательно).
3. Воздухоотводчик и клапан для сброса воды.
4. Циркуляционный насос.
5. Разводка труб в полу.
6. Подключение к расширительному баку.
7. Возврат остывшей воды для подогрева.

Трубы для подключения к котлу металлические, диаметр – 12-20 мм. Он влияет на площадь нагрева, и как следствие – скорость повышения температуры теплоносителя. Если позволяет схема, можно сделать смесительный узел. Это позволит автоматически регулировать степень нагрева теплоносителя. Но для этого подающая и обратная магистрали должны располагаться рядом.

Преимущества и недостатки

Сложность такого теплого пола для бани – невозможность контролировать температуру воды в трубах. Из-за небольшой площади магистрали в топке нагрев происходит медленно, регулировать его можно только циркуляционным насосом. Запрещено использовать открытую систему отопления, так как есть вероятность появления воздушных пробок. Это приведет к перегреву и повреждению трубопровода.

Преимущества одноконтурного отопления пола:

• Небольшой расход труб и комплектующих.
• Не нужны специальные инструменты и дополнительные блоки – смешивания, автоматического добавления воды в систему.
• Простое обслуживание и ремонт.

Для быстрого повышения температуры воздуха в парилке часть трубопровода можно расположить под полками. Он не должен соприкасаться с деревянными элементами.

Теплые водяные полы от дровяной печи в доме

Эту схему отопления можно реализовать для частного дома. Условие – мощность печи должна обеспечить нагрев всего теплоносителя длительное время. Для этого нужен хороший бак косвенного нагрева минимум на 1000 л. Трубы из сшитого полиэтилена с кислородным барьером. Их монтаж делается на специальную подложку.

Особенности организации системы теплых полов от печи в частном доме:

• обязательна коллекторная разводка;
• стабилизатор давления, если установлено два и более коллекторов;
• максимальная длина одного контура для трубы 16 мм – до 70 м.

Важно обеспечить равномерный нагрев воды во всех контурах. Для этого нужны коллекторы с терморегуляторами для каждого отрезка трубопроводов.

Электрический теплый пол в бане. Особенности монтажа под плитку

Кому на Руси полы хороши

Теплые банные полы придуманы очень давно, еще древними греками, а усовершенствованы античными римлянами. Впрочем, сохранив, греческое название этого изобретения — гипокауст.

С точки зрения конвекции и КПД всей отопительной установки, гипокауст можно назвать оптимальной конструкцией. Впрочем, эта конструкция имеет и недостатки, причем существенные.

Недостатки

1. В первую очередь дороговизна и низкая ремонтопригодность. Да и первичный монтаж весьма хлопотный процесс.
2. Второй недостаток — излишняя склонность к пересушиванию воздуха. В бане, с ее повышенной влажностью можно было бы не бояться такого явления. Но если речь идет о комнате отдыха и предбаннике, то обеспечение оптимальной для человека влажности воздуха становится реальной проблемой.
3. Третий недостаток — невозможность температурного зонирования по вертикали. Если в обычной бане при необходимости остыть, достаточно переместиться пониже (это правило верно, не только для парной), то в помещении с гипокаустом на такое рассчитывать не приходится — у пола жарче, чем на средних высотах.
4. Ну и четвертый серьезный минус — нелюбовь дерева к разбежкам во влажности и нагреве. Вроде бы прогреем и высушиваем, но на деле выходит, что дерево, припекаемое с одной стороны и увлажняемое с другой, гниет меньше, однако рассыхается и коробится.

Из всего сказанного делаем вывод: теплые полы в бане хороши не с деревом, а в сочетании с другими, менее классическими материалами отделки пола, например, плитка.

С другой стороны, очень уж соблазнительно ощущать под ногами теплый пол. Но есть ли смысл во всех этих хлопотах? Ведь в небольшой бане достаточно плеснуть на деревянную обрешетку, покрывающую бетонный пол или плитку — комфорт, причём вполне приличный, обеспечен.

Организация вентиляции

Пол в бане должен хорошо просыхать, а свободное пространство под ним – вентилироваться. Плохая циркуляция воздуха приводит к повышению сырости внутри помещения. В таких условиях начинают развиваться колонии грибков и гнить доски. Ни одна деревянная постройка не выдержит больше 2-3 лет в условиях, где нет нормального оттока воздуха, и живут колонии грибков.

Варианты вентиляции:

Вентиляционные окошка для отвода воздуха могут располагаться и под бетонным полом, однако, в этом случае вам придется сделать такие же отверстия в стяжке.

К таким конструктивным решениям следует прибегать только в том случае, если в бане будет устанавливаться обычная вентиляция в виде отверстия с решеткой внутри стены.

Достоинства теплых полов в бане

Имеет теплый пол в бане и достоинства, помимо, упомянутых. Они проявляют себя только в том случае, когда речь идет о больших площадях и когда в бане смонтировано отопление, позволяющее ей не вымораживаться зимой во время длительных перерывах в эксплуатации.

Проще можно сказать так: для банных комплексов или больших по площади помещений можно подумать, как сделать теплый пол в бане. Для небольших же банек это просто ненужная трата средств и сил. Хотя окончательное решение, конечно же, за застройщиком.

Укладка инфракрасной пленки

Если речь идет о том, как уложить теплый пол в деревянной бане или другой постройке, то самым дешевым и простым вариантом будет использование инфракрасной пленочной системе. Рулонная термическая пленка легко расстилается, а нагревательные элементы на ней фиксируются при помощи клейкой ленты или прочих дешевых материалов, по стандарту используемых в монтаже подобных конструкций. Поверх нее не нужно заливать стяжку, долго ждать и бояться, что плохо высохший раствор станет причиной для неполадок.

Сверху на инфракрасные маты, соединения которых герметичны, заливается клеевая смесь, если укладывается пленочный электрический теплый пол в бане под плитку керамическую или керамогранит. В отдельных случаях облицовку укладывают непосредственно поверх матов, но специалисты рекомендуют использовать изоляционно-выравнивающий слой материала.

Инфракрасный теплый пол в бане под плитку или другие материалы отличается герметичностью и абсолютной электробезопасностью. Учитывая их малую мощность в сравнении с системами, в которых нагревательный элемент представлен энергокабелем, их можно использовать и для деревянных перекрытий без каких-либо опасений за уровень пожарной безопасности.

Предельный температурный режим работы такой системы не превышает 45 градусов по Цельсию. Такая температура позволяют посетителям бани чувствовать себя комфортно, а также защищает материалы перекрытия от деформации. Полы с такой системой подогрева не увеличиваются в высоте более чем на 2 сантиметра.

Если под финишное покрытие заливается тонкий слой стяжки, то все работы в совокупности займут не более 5 дней.

Разновидности и особенности

Отбросив классическую схему гипокауста с печью в подвале, можно сказать, что основных видов теплого пола два — водяной и электрический.

Водяные полы

Хочется ощущать тепло под ногами в бане везде, в том числе в моечной и парилке — решением будет водяной теплый пол в бане. Он довольно затратен при монтаже и практически не ремонтируется — любой ремонт, по сути, сводится к замене всей конструкции. Зато у него самые низкие эксплуатационные расходы. И еще он не боится влажности, поэтому хорош в моечной и парилке. Так что это самый универсальный вариант.

Теплоносителем водяного теплого пола чаще всего служит вода. Иногда применяют антифриз или этиленгликоль. В любом случае, такой пол требует автономного котла отопления.

При этом котел нужен непосредственно в бане. Идея отвода магистрали от обогревателя главного коттеджа обычно плоха и нерентабельна. Допускать вымораживание системы зимой нельзя. Для регулировки всей системы теплого пола придётся ставить коллекторный ящик — так что система получается весьма громоздкой.

Отдельные умельцы рекомендуют запитывать систему водяных полов от банной печи. Этого делать нельзя. Поясню почему.

• Во-первых, не стоит забирать тепло, необходимое для нагрева каменки.
• Во-вторых, печи топятся нерегулярно, а водяному контуру как раз необходима четкая периодичность — замораживание для него губительно. Так что для водяного пола должен быть свой отдельный котел.

Электрический пол

Более легкой по весу и простой по монтажу стоит признать электрическую систему теплого пола. Теплый пол в бане своими руками проще всего выполнить именно такой. Электрические полы бывают двух основных видов. Первый, в виде матов. Второй, в виде нагревательного провода, укладываемого, как и водяные трубы, зигзагами.

Электрические системы обогрева пола просты. Рулонные маты легко ремонтируются и просто монтируются. Однако они совершенно не годятся для моечных и парилок. Даже с соблюдением всех предосторожностей.

Точнее, в момент пользования парилкой, эти системы необходимо обесточивать по соображениям безопасности. А, учитывая человеческий фактор, проще их вообще не ставить во влажные помещения.

Существенный минус электрических полов это дороговизна эксплуатационных расходов и необходимость в повышенной электрической мощности. Зато они очень легкие и не боятся морозов. Стоит упомянуть простоту регулировки и смену режима обогрева.

Способы установки и используемые материалы

Уложить теплые полы в бане от отопления можно различными способами:

1. Бетонная стяжка считается одним из самых эффективных способов при обустройстве теплых полов в бане. При ее заливке можно значительно сэкономить на строительных материалах и получить качественное влагостойкое покрытие. Недостаток такого способа заключается в том, что вводить водяной подогрев полов в эксплуатацию можно исключительно после абсолютного высыхания стяжки (примерно через месяц после ее заливки). Также очень сложно будет производить ремонтные работы, поскольку для этого потребуется выполнить демонтаж стяжки, что очень затруднительно.
2. В качестве теплоизоляционного слоя можно использовать плиты из полистирола с отражающим фольгированным слоем и фиксационными углублениями для монтажа отопительного контура. Но, даже после укладки на систему придется заливать стяжку.
3. Монтаж водяного теплого пола в деревянном перекрытии также возможен, но для его производства придется предварительно составлять подробную схему. Причина в том, что теплый пол в бане от печки схема которого составляется, может быть уложен в предварительно пропиленные отверстия в лагах, а значит, их размещение придется предопределить.

Основание под теплый пол

Лучший вариант основания под теплый пол в бане — бетонный пол. Сгодится и деревянное перекрытие. Главное не забыть его утеплить — обогревать подпол смысла нет.

Не получится совместить теплый пол и щелевое удаление воды. Теплый пол можно делать, только там, где есть водоотведение по уклону в трап. В комнате отдыха и предбаннике, понятное дело, такого ограничения нет.

Уклон в помещении бани делается стяжкой. При толщине стяжки больше 3 см используется армирующая сетка.

Если вы собрались укладывать поверх нагревателей плитку, то бетонный пол точно лучшее основание — хотя бы по причине жесткости конструкции.

При заливке слоя стяжки, в котором находятся нагреватели, обязательно по периметру помещения укладывают демпферную ленту — она играет роль компенсатора при линейном расширении от смены температур.

Утеплитель пола может быть самым разнообразным. Пробка, керамзит, пеностекло. Если не хочется лишний раз утяжелять перекрытие и заливать нагревательный элемент бетоном (стяжкой), особенно это важно для инфракрасных нагревательных элементов, то стоит применить специальные плиты из вспененного полистирола — на них есть каналы для крепления элементов нагревательной системы.

Расстояние между витками элементов пола надо выдерживать согласно рекомендации производителя, но не более 40 см. Большее расстояние даст неравномерный прогрев.

Следует учитывать расположение мебели в комнате. Под ней не должно быть нагревательных элементов. Это лишний расход тепла и ненужная порча мебели.

Под теплые полы хорошо проложить что-нибудь фольгированное. И сырость с подвала не пойдет, и как отражатель тепла сгодится.

Устройство и подготовка пола

Поверх уложенных материалов и труб заливается бетонная стяжка
Теплый пол в бане от печки по схеме делается из следующих слоев:

1. Слой гидроизоляции, который будет защищать покрытие пола от сбора конденсата.
2. Теплоизоляционный слой позволит сохранить теплоту, которая может пройти через перекрытия.
3. Для защиты изоляции укладывается армирующая сетка.
4. Слой отражающих материалов с фольгой, которые будут отражать теплоту в комнату.
5. Трубопровод, укладка которого проводится в виде спирали, для равномерного обогрева площади.
6. Стяжка для выравнивания поверхности с малым наклонов к сточному отверстию.
7. Укладка финишного напольного покрытия.

Если пол будет укладываться на открытую землю, то перед слоем гидроизоляции следует насыпать подушку из гравия и песка, а также уложить слой керамзита. Керамзит дополнительно выполнит теплоизоляционную функцию.

Перед любой работой необходима подготовка. Для пола, который будет обогреваться от печи, следует приготовить основание и сделать слив. Работа выполняется следующим образом:

1. Нужно вынуть грунт между фундаментом, под моечной комнатой и утрамбовать поверхность. В стене потребуется предварительно проложить трубу для слива воды в канализацию.
2. Делается засыпка из песка и щебенки высотой 15-20 см, после чего подушка трамбуется.
3. Утепляется основание с помощью керамзита. Слой материала составляет 15-20 см в зависимости от климата.

Подготавливая поверхность, нужно помнить об уклоне для водостока.

Подробнее о водяных системах

Водяные системы укладываются улиткой или волной. Первый способ сложнее, но дает более равномерный нагрев.

Не забываем, что система водяных теплых полов нуждается в циркуляционном насосе — самотеком она работать не будет. Перед тем как заливать систему раствором (закрывать покрытием) обязательно систему опрессовываем (проверяем под давлением)— потом вскрывать и устранять течь будет хлопотно. Спаек и фитингов по трассе укладки не допускается, они возможны только в коллекторных шкафах.

Как уложить кабель?

Для монтажа кабельных секций потребуется уложить на подготовленную поверхность крепёжные конструкции. Укладку проводят «улиткой». Для матов в них нет необходимости. Маты раскатывают по поверхности пола.

Расстояние между лентами 1 см. Крепление проводят с помощью скотча. Рекомендуют использовать маты с сеткой из стекловолокна. Проводят параллельное соединение всех лент. Между витками кабеля укладывают термодатчик; его размещают в гофрированной трубке. Кабельный «тёплый пол» в бане выполняют своими руками.

На стене предусматривают место для термодатчика. Обычно его устанавливают около розетки. Все проводники размещают в гофре. Их подсоединяют к терморегулятору. Для гофры предусматривают штробу на полу и на стене. Проводят подключение сетевых кабелей и проводников системы «тёплый пол» к регулятору; схема указана на обратной панели устройства.

Рекомендуем: Как укладывается сетка для тёплого пола?

Систему тестируют, заливают стяжкой. Если на полу планируется облицовка из плитки, то кабель заливают клеевым раствором.

Термоплёнку устанавливают, так же как и кабельные маты, но её рекомендуют закрыть полиэтиленом, чтобы защитить систему от конденсата. На систему укладывают подложку и проводят облицовку пола. Если финишное покрытие предполагает использование плитки, то плёнку закрывают листами ГВЛ. Для монтажа вагонки необходимы лаги.

В бане можно установить любой напольный обогрев. Проще всего уложить термоплёнку или кабель. Для жидкостной магистрали потребуется много времени и финансов. Необходимо просчитать возможность монтажа водяного контура на поверхность с уклоном.

Специалисты рекомендуют использовать комбинированный «тёплый пол» для различных отделений в бане.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube. googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Похожие записи
• Можно ли укладывать тёплый пол под линолеум?
• Как выполнить монтаж водяного тёплого пола своими руками?
• Сколько стоит тёплый пол?
• Как проводят монтаж тёплого пола Лавита?
• Какие бывают маты для тёплого водяного пола?
• Как уложить тёплый пол под ламинат на деревянный пол?

Электричество как оно есть

Электрические теплые полы бывают нескольких видов. Нагреватель может быть в виде провода — двужильного или одинарного. Двужильный удобней в монтаже, его не нужно кольцевать, он укладывается в одну сторону и на его конце просто ставят заглушку.

Одножильный провод укладывают с расчетом, что оба конца нужно подвести к контроллеру. Не забываем о датчике температуры. Его установка тоже обязательна и производится она в пол между витками кабеля.

Система с одножильным проводом проста в установке, но обладает существенным недостатком, дает высокое электромагнитное излучение. При использовании двухжильного провода, электромагнитное излучение значительно меньше из-за встречных магнитных потоков.

У полов, выполненных в виде рулонов или матов электромагнитное излучение существенно ниже. Но есть ограничения по их применению.

Мощность тепловых матов колеблется от 150 до 450 Вт на квадратный метр поверхности. Для банных полов оптимальным принято считать 250 Вт на метр площади.

Подготовительные работы

При строительстве фундамента необходимо продумать дренажную систему. Выводят трубу для слива. Устанавливают трап; это узел, через которой вся вода в помещении будет подаваться в резервуар для сточных вод.

Трап защищают решёткой. Строят фундамент. Выполняют подготовительные работы для монтажа напольной системы обогрева.

1. Пол для бани должен быть хорошо утеплён, поэтому на фундаменте выполняют засыпку из керамзита или из щебня. Толщина засыпки 20 см. Все материалы хорошо утрамбовывают.
2. На поверхность укладывают гидроизоляционную мембрану. Листы располагают внахлёст 15 см. Мембрану заводят на стены.
3. На гидроизоляции формируют покрытие из утеплителя; минеральной ваты, базальтовых или полистирольных плит. Утеплитель закрывают гидроизоляцией.
4. Укладывают армированную сетку.
5. Формируют каркас для наклона пола. Производители предлагают конструкции из металлических реек. Они крепятся к окружности. Её диаметр должен совпадать с размером отверстия трапа. Окружность устанавливают на сливное отверстие. Рейки поднимают и укрепляют на нижней поверхности стены.
6. По созданному каркасу будет заливаться бетонный раствор.
7. Формируют черновую стяжку. Её толщина 10 см. После высыхания покрытие обрабатывают мастикой с антисептиком. Необходимо предохранить пол от влаги и от распространения плесени.

На черновую стяжку укладывают базальтовые плиты. Их защищают от конденсата полиэтиленовой плёнкой. По нижнему периметру стены укрепляют демпферную ленту. На пол укладывают отражающий фольгированный экран.

Для водяного «тёплого пола» и для кабельных секций понадобятся крепления. Рекомендуют установить сетку МАК, монтажную ленту, шины с замковым приспособлением.

Рекомендуем: Как подключить смесительный клапан для тёплого пола?

Как сделать теплый пол в бане?

Одной из часто встречающихся проблем в бане является холодный пол. Особенно, если это бетонный пол, на прогрев которого требуется довольно много времени и не все готовы топить баню, тратя дрова, газ или электричество, дожидаясь, пока пол нагреется.

Одним из наиболее простых решений в этом случае является укладка на пол деревянных трапиков, позволяющих избежать контакта с холодным полом.

Но есть и гораздо более эффективный способ сделать посещение бани более комфортным – это сделать теплые полы с подогревом водой или электричеством.

По сути, теплый пол в бане мало чем отличается от популярных сегодня теплых полов в квартирах.

Давайте посмотрим, как делаются водяные и электрические теплые полы, из каких элементов они состоят и как производится их монтаж

Водяной теплый пол

Одним из наиболее популярных видов теплых полов сегодня является водяной теплый пол.

Как следует из названия, тепло обеспечивается за счет прохождения нагретого жидкого теплоносителя в трубках, уложенных под поверхностью пола.

В качестве теплоносителя может использоваться обычная вода или специально приготовленный жидкий антифриз на основе этиленгликоля. Теплоноситель с использованием антифриза применяют в не отапливаемых банях. Продается такой теплоноситель в 10-килограммовых канистрах. Выдерживает без замерзания температуру до -30°С.

В отапливаемой бане можно использовать обычную воду.

В общем виде схема устройства водяного теплого пола показана на рисунке ниже:

Вода подается от источника тепла (система отопления, котел или любой другой источник) в трубопровод подающего коллектора.

Насос прокачивает воду по трубопроводу, уложенному под полом. Регулировка производится с помощью термостатов, подающих сигнал на сервоприводы.

Трубы водяного пола могут быть изготовлены из меди, пластика или металлопластика.

Медные трубы имеют очень продолжительный срок службы, легко гнутся, поддаются пайке и практически не подвержены коррозии. Но и стоят они весьма дорого.

Гораздо чаще используются пластиковые и металлопластиковые трубы, обладающие достаточной для укладки пластичностью и не подверженные коррозии.

Трубки прокладывают под финишным слоем так, как показано на рисунке ниже:

Трубки укладывают на фольгированную пленку, способствующую отражению тепла вверх, заливают стяжкой и поверх производят финишную отделку (укладка плитки и т.п.).

Трубы укладывают «змейкой» или «улиткой». «Змейка» проще в монтаже, «улитка» более равномерно прогревает пол.

Ниже вы можете посмотреть видео укладки теплого пола своими руками (для воспроизведения нажмите на треугольник):

Как видите, особых секретов в устройстве теплого водяного пола нет. Но есть два нюанса, которые могут быть решающими при выборе такого варианта подогрева:

1. В случае протечки в одной из трубок придется демонтировать весь пол для ее устранения. Как вы понимаете, это довольно трудозатратное мероприятие.
2. Если баней приходится пользоваться от случая к случаю, а зимой она не отапливается, то не исключено промерзание и разрыв трубок в зимний период.

Кроме этих двух весьма серьезных обстоятельств есть и другие, менее значительные, но не добавляющие удобства в использовании водяного пола – это настройка и поддержание в рабочем состоянии сервоприводов, вентилей, клапанов, насосов, обеспечивающих заданную температуру пола.

Электрический теплый пол

Если вы не готовы к трудностям, связанным с устройством водяного пола, вы можете рассмотреть вариант электрических теплых полов.

В этом случае вам не потребуется укладывать трубопроводы, по которым прокачивается теплоноситель и делать сложную наладку всех взаимодействующих систем и механизмов.

Электрический теплый пол делается с использованием электрического кабеля, который монтируется в толщу пола под финишным покрытием.

Электрическая схема такого пола может быть выполнена так, как показано на рисунке:

Как видите, устройство такого пола значительно проще. Нагревательный кабель подключается к источнику электроэнергии, его нагрев регулируется термостатом.

В целом устройство электрического пола выглядит так, как показано ниже:

Нагревательный элемент укладывается на фольгированную пленку, крепится монтажной лентой и заливается цементно-песчаной стяжкой с последующей укладкой кафельной плитки.

Электрическая схема подключения терморегулятора теплого пола показана ниже:

На фотографии можно увидеть, как укладывается нагревательный элемент, поверх которого, кладется кафельная плитка:

Также рекомендуем вам посмотреть видео, как укладывать электрический теплый пол на примере монтажа электрических матов Electrolux (для воспроизведения нажмите на треугольник):

Если вы не готовы самостоятельно выполнить все необходимые операции по монтажу теплого пола, рекомендуем вам обратиться к специалистам, имеющим опыт выполнения подобных работ.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Выбор и установка пластиковых плинтусов
• Устройство бетонного пола в бане >

Обустройство подогрева пола бани, описание и схема, видео инструкция

Пол бани (схема его обустройства) кардинально отличается от укладки полов в жилых помещениях. Здесь необходимо сооружение канализации, чтобы из-за повышенной влажности он не сгнил за короткое время. Правильно обустроенный водоотвод обеспечит сухость в помещении, а это значит, что не будет грибка, плесени, неприятного запаха, лишь максимум удовольствия от посещения бани.

Банный пол с подогревом

Система подогрева, бесспорно, полезное дополнение при возведении бани или её благоустройстве. Тёплый пол в бане, собранный строго по схеме, создаст идеальный микроклимат и продлит срок службы этого всеми любимого помещения.

Технология изготовления подогрева – не из дешёвых, но если вы хотите долгие годы в любую пору с комфортом наслаждаться водными процедурами, то без тёплого банного пола не обойтись. А уж делать или нет, решать владельцу. Мы лишь рассмотрим специфику организации некоторых видов тёплых банных полов.

Тёплый пол в бане от печки

Если на вашей даче или в загородном доме частые перебои с электричеством и отсутствует магистральный водопровод, но есть печь, тогда целесообразнее сделать тёплый пол в бане с подогревом от печки по следующей схеме:

1. Подготовка основания. Для этого вынимается грунт из-под моечного помещения и хорошо утрамбовывается поверхность. Далее необходимо через стену фундамента проложить канализационную трубу с небольшим уклоном в сторону водосборника. Затем делается 15-сантиметровая песчано-щебневая прослойка, утрамбовывается и засыпается керамзитом (утепляющий слой – не меньше 15–20 см).

2. Монтаж трубопровода:

• обустройство гидроизоляции из двух перпендикулярно направленных слоёв рубероида, проклеенных на стыках мастикой или специальным скотчем;
• поверх гидроизоляционного слоя настилается любой теплоизолятор;
• для защиты теплоизоляционного материала сверху компонуется армирующая сетка, на которую укладываются фольгированный материал (отражающий слой) и трубы (желательно уложить улиткой или змейкой для равномерного прогревания).

3. Подключение труб, наполнение системы водой и проверка исправности её работы.

4. Заливка стяжки. Для этого можно использовать песчано-цементный раствор или готовые строительные смеси с добавлением пластификатора (можно применить жидкое мыло).

5. Укладка напольного финишного покрытия (производится только после полного застывания стяжки).

6. Установка коллекторов и подключение термостатов.

На заметку! При обустройстве подогрева от печки допустимо использование металлопластиковых труб или медных.

Преимущества и недостатки печного подогрева

Пол в бане, сделанный по схеме обогрева от печки, имеет свои плюсы и минусы. Среди преимуществ стоит выделить следующие:

• экономия при укладке и впоследствии (в отличие от электрического) – на энергоресурсах;
• экологическая чистота и безопасность для здоровья — нет электромагнитного излучения как при обустройстве электрического тёплого пола;
• возможность обогрева большой площади;
• постоянный комфортный микроклимат в бане.

К недостаткам относятся:

• в зимний период придётся либо постоянно топить печь, либо сливать воду, чтобы замерзшая жидкость не разорвала трубы;
• при одновременном обогреве нескольких банных помещений потребуется больший объём теплоносителя, что увеличит время нагревания полов;
• сложность в регуляции температурного режима;
• невозможность смонтировать протекающие полы — намокнет утеплитель, и работа всей система будет нерезультативной.

Но в целом обустройство подогрева банных полов от печи заслуживает внимания.

Его несложно сделать своими руками, если придерживаться методики монтажа и учитывать некоторые особенности.

1. Поскольку вместо котла будет использоваться печь, то надо сделать над топкой теплообменник, от которого уже прокладывается система отопления в нужные помещения. Для теплообменника вполне подойдёт металлический бак.

2. Чтобы в отопительной системе не нарушалось движение воды, потребуется циркуляционный насос. Без него можно обойтись лишь в случае, когда печь расположена ниже уровня пола и уложены трубы большого диаметра (Ø 24 мм). Но даже при таком раскладе система подогрева будет не слишком эффективной.

3. Помимо насоса следует установить смесительный узел, иначе есть большой риск получить не тёплые, а горячие полы, поскольку печь может нагревать воду до температуры кипения и в ней отсутствует регулятор температуры. А установить его в самой печи невозможно.

4. Вмонтировать в любую печь большой теплообменник не получится, поэтому возле печи устанавливают аккумуляторный бак и соединяют с теплообменником.

Важно! При обустройстве тёплого пола в бане не забывать про уклон в направлении сточного отверстия, через которое вода будет поступать в канализационную или дренажную систему, также рекомендуется использовать песчано-цементные стяжки и облицовывать пол в бане кафельной плиткой.

Водяной тёплый пол в бане

Основное отличие при обустройстве подогрева банных полов кроется в разновидности нагревательных элементов, которые при этом используются. Тёплые водяные полы в бане (их ещё называют гидравлическими) наиболее распространены, а сделанные по монтажным схемам своими руками, хотя и сложные в укладке, дадут хороший результат.

Однако для такого варианта необходимо наличие индивидуального отопительного котла, печи либо централизованной системы отопления. Поэтому чаще всего водяной тёплый пол устраивают в частных загородных домах с круглогодичным проживанием или на дачах.

Монтаж водяного обогрева с запиткой гидравлического контура от котла (газового, твердотопливного) ничем не отличается от печного подогрева. Поэтому повторять все этапы работ нет смысла. Лучше поговорим об особенностях укладки и оплошностях, которые совершают частные домовладельцы при укладке тёплого банного пола самостоятельно.

Частые ошибки при монтаже

Среди наладочных просчетов рассмотрим наиболее распространённые:

• Отсутствие теплоизоляции. Некоторые собственники пытаются сократить затраты на обустройстве теплоизоляционного слоя. В результате получают большие потери тепла, долгое прогревание пола и его промерзание в сильные морозы.

• Вывод отводов должен быть в месте установки водяного коллектора, поэтому перед заливкой стяжки нужно сделать подводку как можно ближе к этому месту.

• Отсутствие регулировки температуры нагревания приводит к тому, что при интенсивном отоплении теплоноситель легко достигает 80–90°C. Естественно, ходить по таким полам просто невозможно. Для того чтобы устранить такую проблему, нужно установить смесительный узел (коллектор), который, автоматически смешивая горячую и холодную воду, отрегулирует температуру. К тому же он позволяет отключить отопление банного пола в летнее время. Пренебрежение смесительным узлом даже в целях экономии неоправданно — в жаркую погоду вместо освежающей прохлады получите неуместные к этому времени года тёплые полы в бане, а зимой вообще рискуете не ступить в парную, оплавятся даже банные тапочки.

Совет! Чтобы максимально избежать возможных погрешностей, опытные строители настоятельно рекомендуют новичкам перед началом обустройства водяного тёплого пола в бане нарисовать схему подогрева всего банного помещения.

Хотя бы самую простую, набросанную на листке в клетку. Благодаря этому монтажные работы будут выполнены качественно, быстро и без особых трудозатрат.

Многие задаются вопросом: а стоит делать в бане тёплые водяные полы, не проще ли соорудить электрический подогрев? Не только стоит, но и нужно, поскольку они совершенно безвредны для окружающих, чего, увы, нельзя сказать про инфракрасный тёплые полы или электрические.

Да, электрический подогрев делается быстрее и легче, но монтажные работы нужно проводить настолько тщательно, особенно в деревянных постройках, чтобы избежать возможного возгорания в случае замыкания.

Водяные полы в этом отношении намного безопаснее и, несмотря на сложность проведения работ, все затраты быстро окупятся экономичностью самой гидравлической системы и её высокой теплоотдачей.

В любом случае выбор методики обустройства тёплого пола в бане всегда остаётся за хозяином. Но, согласитесь, намного приятнее особенно в холодную пору посещать баню с тёплыми полами, нежели распаренному и разгорячённому после парной ступать на холодный пол.

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам. Никаких вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких пыльных воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

This Old House Эксперт по сантехнике и отоплению Ричард Третуэй поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и заключается привлекательность лучистого теплого пола, — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником. «Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также высокоэффективный способ обогрева дома, повышающий комфорт и снижающий затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом.Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают это тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем он отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая встречается в большинстве американских домов. Воздух выдувается из регистров при температуре 120 градусов, поднимается на верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается обратно вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в зоне замерзания. Тогда есть проблема езды на велосипеде. «Вы включаете печь, она быстро достигает 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день.Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество. Электрический луч, в котором используются зигзагообразные петли из резистивного провода, как правило, модифицируется в отдельной комнате, например в ванной или кухне. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды от бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или в решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или залитые в заливной бетон. После того, как система установлена, вы можете покрыть ее большинством видов отделочного пола, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард.«Это как надеть свитер на радиатор».

Водяной лучистая установка стоит дороже, чем другие типы систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете. (Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает цена, подумайте вот о чем: после того, как она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом. Когда дело доходит до комфорта, здесь нет сравнения. В этой категории всегда побеждает Radiant.

Водяной теплый пол

Гарри Кэмпбелл

Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов горячего или холодного воздуха.

Как это работает

Нагретая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Зачем нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Управление сбросом на открытом воздухе

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубки Pex

Специально обработанный полиэтилен переносит горячую воду в гидравлические системы.В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы вы заплатите на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления. Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению.С электрическими излучателями легко найти системы под ключ.

Электрический теплый пол

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной в 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки.Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя, в этой стране, Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конечном итоге проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

Ресурсы

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Коврики излучающие электрические:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением,
Цюрихское озеро, Иллинойс,
800-875-5258
com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www. speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Ларри Дрейк
Ассоциация излучающих панелей
Лавленд, Колорадо
800-660-7187
radiantpanelassociation.org

Теплый пол в ванных комнатах — это того стоит?

Это холодное темное утро, и хотя вы знаете, что вам нужно начать свой день, вам мучительно трудно покинуть тепло и комфорт своей постели, зная, что все, что вас ждет, — это холодный темный дом.Но если у вас в ванной комнате теплый пол, начало дня может быть немного легче. Вместо того, чтобы побоять ноги холодом, лучистый пол с подогревом поможет вам расслабиться в утренние часы. Бросить кровать будет не так уж сложно.

Узнайте о плюсах и минусах лучистого теплого пола.

Зачем использовать лучистое тепло?

Повышается температура. Это факт. И никто из нас не проводит время наверху своих комнат, поэтому не так важно отапливать неиспользуемое пространство возле потолка. В отличие от принудительного воздушного отопления, лучистые полы с подогревом медленно перемещаются по комнате с течением времени, сохраняя ваше пространство более равномерно отапливаемым и обеспечивая вам больший комфорт.

Однако одна из проблем заключается в том, что лучистые полы с подогревом обходятся недешево. Решение об установке его по всему дому может оказаться не в рамках бюджета для всех вас сразу. Но меньшее пространство того стоит.

Сколько стоит установка теплых полов в ванной?

Ванная комната — идеальное место для теплого пола.Материалы, которые часто используются для напольных ванных комнат, такие как камень и плитка, холодны для ног (особенно по утрам!), И большинству домовладельцев хотелось бы, чтобы они чувствовали себя теплее. Кроме того, пространство невелико, поэтому ваш бюджет, скорее всего, сможет покрыть расходы на сияющие полы в этом пространстве.

И хотя лучистые полы с подогревом стоят недешево, со временем они становятся все более доступными. Improvenet.com сообщает, что средняя стоимость установки лучистого теплого пола в ванной комнате площадью 100 квадратных футов составляет 600 долларов США, при этом стоимость варьируется от 5 до 8 долларов за квадратный фут.

Рентабельно ли теплый пол с подогревом?

Хотя установка лучистого теплого пола стоит дорого, в долгосрочной перспективе это часто оказывается экономически эффективным решением. Полы с подогревом редко требуют обслуживания, и если вы выберете лучистое отопление с надежной гарантией, вам не придется беспокоиться о дорогостоящем ремонте.

Как и в случае с принудительной подачей воздуха, вы можете запрограммировать свой термостат так, чтобы нагрев был включен только в определенное время, поддерживая подходящую температуру, тем самым снижая дорогостоящие расходы на отопление.

Но в отличие от принудительной подачи воздуха, системы лучистого тепла работают более экономично. Они лучше сохраняют тепло, нагреваются более тщательно и тратят меньше энергии на обогрев помещения. Поскольку лучистые полы с подогревом удерживают тепло около пола — там, где вы живете и переезжаете, — вы чувствуете себя более комфортно. И меньше тепла теряется в верхней половине комнат. На самом деле вы можете держать температуру еще ниже, возможно, на 6-8 градусов ниже, и при этом чувствовать себя комфортно.

Конечно, ваши сбережения зависят от того, где вы живете, какие зимы вы переживаете, изоляция в вашем доме и многое другое.Но Ассоциация излучающих панелей заявляет, что излучающий пол с подогревом может дать вам в среднем 10-30% экономии энергии. Иногда это число может доходить до 60%.

Если вы устанавливаете лучистые полы с подогревом только в своей ванной комнате, вы, конечно, не увидите такой высокой экономии энергии, как если бы вы устанавливали их по всему дому, но тем не менее вы можете рассчитывать на экономию.

Теплые полы обогревают комнату?

Полы с подогревом делают больше, чем просто обогревают пол. В большинстве случаев они отлично справляются с обогревом всего помещения. Принудительный воздух перегревает периметр комнаты, так как циркуляция воздуха нагревает всю комнату. Но вам всегда приходится мириться с досадным фактом, что повышается температура, поэтому циркуляция не всегда бывает равномерной. Напротив, полы с подогревом начинаются с земли, позволяя прогреться всей комнате.

Есть несколько факторов, которые влияют на эффективность лучистого теплого пола.

• Если вы живете в холодном климате, вам нужно более герметичное помещение, чтобы лучистое тепло могло работать эффективно.

• В комнате, которая не изолирована должным образом, лучистый пол с подогревом не поможет.

• Если комната находится над цементной плитой, полы с подогревом тоже не будут выполнять свою работу, потому что цемент будет поглощать тепло.

• Некоторые варианты напольных покрытий, например ковер, также не подходят для полов с подогревом, и система отопления не сможет обогреть комнату.

Какие типы лучистого тепла доступны?

Вы найдете два варианта лучистого теплого пола в ванных комнатах.

В системах электрического лучистого отопления используются электрические токи, которые прикладываются к нагревательному элементу. Этот нагревательный элемент состоит из спиралей, которые проходят под полом. Для этого вам понадобится электрик. Этот тип теплого пола является наиболее распространенным и относительно доступен после установки. Однако процесс установки может быть более дорогостоящим, чем альтернативный вариант.

Гидравлический теплый пол с использованием теплопроводности, конвекции и излучения с использованием жидкости.Устанавливается в трубках. Как электрическое лучистое отопление, он устанавливается под полом. Вам нужна бойлерная система для отвода и нагрева воды в трубах, поэтому эта система хорошо работает в домах, в которых уже есть бойлерные системы. Эксплуатационные расходы ниже, чем у систем электрического лучистого отопления, но если у вас еще нет котельной, установка стоит дорого.

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол.Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений.После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенные в то время бетонные плиты, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и т. Д., И это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов.Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием. Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, например, от компании Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, дровяные котлы, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного теплого пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой какой-либо излучающей системы в вашем доме подрядчик или поставщик системы должны выполнить расчет теплопотерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти потери тепла выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери от дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен в наши дни используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников Radiant Floor Company, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционер.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В водяном напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два разных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу. Основное преимущество этой системы состоит в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзание вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, то хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае температура воды, протекающей по трубке, должна быть от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для бытовых нужд и отопления помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки такого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, поскольку они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая площадь не очень мала, она, вероятно, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Кроме того, многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных областях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может соперничать с плитой на грунте. Подвесная плита содержит песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка излучающих трубок. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который потребовал бы удаления существующего чернового пола или помещения, где высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или ползком.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкая трубка из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, встроенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для теплого пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной комнаты, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе с обычным током Warm Tiles стоит меньше пенни за квадратный фут в день, если в систему входит специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать пол, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой можно ходить, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов. На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным образом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых аксессуаров и инструкций.

Только пара компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о подогреве пола можно получить в ассоциации Radiant Panel Association, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.

---

Рекомендуемые статьи

пол с подогревом на дровах | Hearth.com Forums Home

Хммм …. Мне кажется, что у вас не должно быть особых правил по этому поводу — своего рода удивление, учитывая, насколько строго Япония регулирует другие продукты. Здесь, в США, печи, изготовленные после 1988 г., не только должны соответствовать стандартам безопасности по предотвращению пожаров, но и должны соответствовать требованиям EPA по выбросам для чистого сжигания, а во многих регионах установка печи, не утвержденной EPA, является незаконной.Печи

EPA имеют то преимущество, что они намного лучше обогревателей, они будут давать примерно на 1/3 больше тепла из заданного количества дров, чем вы получили бы от более старой печи (которую мы обычно называем здесь «дымовым драконом») , они почти не выделяют видимого дыма и оставляют гораздо меньше креозота в дымоходе — многие пользователи сообщают, что чистят дымоходы только раз в год и тогда в этом нет необходимости.

Есть два основных метода, которые они используют для достижения этой цели: печь вторичного сжигания, в которой используется тщательно изолированная топка, чтобы поддерживать температуру огня выше 1000 ° F, и тщательно контролируемое введение дополнительного воздуха для сжигания дыма; и печь с каталитическим сжиганием, в которой используется каталитический нейтрализатор (или «кот», как мы его обычно называем) вроде того, что используется в автомобиле, для сжигания дыма во вторичной камере при более низкой температуре. У каждого типа есть свои преимущества и недостатки, и здесь вы увидите длительные дискуссии по этой теме.

Они ДЕЙСТВИТЕЛЬНО требуют, чтобы вы сжигали только сухую, хорошо выдержанную древесину (обычно рубленную и раскалываемую в течение как минимум одного года), без мусора или другого мусора, особенно в кошачьих печах, которые чувствительны к тому, что их катализатор «отравлен» или становится неактивным из-за неправильные материалы.

Насколько я понимаю, ваш вопрос состоит из двух частей: как нагреть воду и что делать с водой после того, как она нагреется.На форуме есть несколько тем, в которых у людей были печи, которые они использовали для нагрева воды, некоторые — для горячего водоснабжения (ГВС или ГВС), а другие — для отопления. Однако многие из этих печей были также более старыми дымовыми драконами. Я не знаком с печью, которую вы упомянули, но если это копия печи 1912 года, она, вероятно, не будет очень эффективной или чистой, по крайней мере, по современным стандартам. Большая проблема при нагревании воды состоит в том, чтобы получить достаточно тепла в воду, чтобы она была полезной, при этом не охладив огонь до точки, когда у вас либо больше не будет хорошего сгорания, либо вы начнете получать чрезмерное количество креозота.Некоторые люди поставили водяную рубашку снаружи печи с коротким промежутком между плитой и рубашкой, чтобы печь могла излучать тепло в нее, но не охлаждалась рубашкой. Нагревание воды уменьшит ее влияние на охлаждение печи, но не сильно — ваша вода обычно никогда не превысит 180 * F или около того, и, вероятно, будет ближе к 120 * F. Учитывая, что топка должна быть ближе к 1000 * F и даже внешний вид печи обычно порядка 4-600 * F, тот факт, что вода теплее, не очень поможет.

Одна вещь, которая требует особой осторожности, — это разработать систему с соответствующим клапаном сброса давления на случай перегрева, и особенно если вы используете насос для циркуляции воды, разработка «отказоустойчивого» метода управления мощностью сбои и прочие поломки. Чаще всего я видел, как описывается установка большого резервуара под потолком над плитой для использования в качестве накопителя горячей воды, который нагревается конвекционными потоками и для безопасности имеет клапан сброса температуры / давления.

Единственная современная плита, о которой я могу вспомнить, которая предназначена для использования с водонагревателем, — это плита Sedore, которая может действительно хорошо подойти для вашей ситуации, поскольку она может работать с множеством разных видов топлива, не имеет cat и могут быть оснащены дополнительным змеевиком для нагрева воды — проблема только в том, что многие люди считают их невероятно некрасивыми.

Надеюсь, это будет полезно,

Gooserider

Лучистое отопление пола с помощью дровяного котла

Несколько очень распространенных вопросов, которые мы получаем от наших клиентов:
«Можете ли вы использовать дровяную печь с лучистым теплом?» и «Является ли теплый пол более эффективным?»

Дровяная печь Лучистое тепло от вашей печи — лучший вид тепла и сохраняет ваши полы очень теплыми! Лучистое отопление пола примерно на 20% эффективнее, и вы можете поддерживать температуру воды намного ниже; сэкономить еще больше дров или угля!

Вода, которая течет по вашему полу для лучистого обогрева пола, никогда не бывает теплее 140 °.Более высокие температуры вызовут трещины в полу, если у вас бетон, и могут деформировать дерево, если оно будет сильнее.

Одно из преимуществ лучистого теплого пола заключается в том, что он сохраняет самые теплые 10 футов в нижней части комнаты. Это исключает попадание тепла на потолок и от крыши, где оно в конечном итоге теряется. Это одна из причин большой экономии при использовании лучистого теплого пола. это замечательно для комнат с высокими потолками, например, для больших комнат.

Еще очень приятно, что вокруг не дует воздух.Это означает, что воздух тоже не дует и становится теплее.

Hydronic heat , означает тепло, распределяемое через воду.

Лучистое тепло — это тепло, передаваемое через пространство от поверхности без использования воздуха или других жидкостей. Это похоже на тепло от солнца. Например, вы вышли на прогулку в прохладный день, а потом сразу залились солнечным теплом! Вот что такое лучистое тепло .

Вот как работают водяные теплые полы.Вода циркулирует по специальной трубке, называемой PEX Tubing , , которая проходит под полом. Теплая труба излучает тепло через пол, делая его очень теплым.

Лучистое отопление для пола более эффективно, потому что оно нагревает вас напрямую. Влажность в помещении также более идеальная. Он постепенно высвобождает лучистой энергии на прохладные предметы в комнате.Тепло больше на уровне пола и уменьшается по мере достижения потолка. Это и более комфортно (голова кажется прохладнее, а ноги теплее). Этот вид обогрева не новость! Он восходит к римским временам и до сих пор остается очень популярным способом обогрева в Европе.

Подумайте об установке лучистого теплого пола в вашем новом или существующем доме. Преимущества этой превосходной системы отопления включают в себя равномерное тепло, более высокую эффективность, более тихий, чистый, уютный и здоровый обогрев!

Если у вас уже есть дом, вы можете установить там радиаторы; либо чугунные радиаторы старого образца, либо водонагреватели для плинтусов (они выглядят так же, как электрические обогреватели для плинтусов, за исключением того, что они несут воду и являются чрезвычайно более эффективными), либо радиаторы нового стиля, которые выглядели намного лучше, но опять же, если у вас старый дом, Чугунные радиаторы старого образца могут выглядеть очень хорошо — и, как правило, они очень дешевы, если их использовать!

При новой конструкции мы обычно рекомендуем прокладывать трубу Pex в полу.Это может быть как черный пол, так и под черным полом, с готовым материалом наверху — будь то керамика для керамогранита, ковер или древесина твердых пород.

Трубки PEX

Наиболее распространенные трубы, используемые сегодня, — это герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом или PEX , как его называют в промышленности. Популярные благодаря тому, что они могут справляться как с агрессивными добавками в бетон, так и с водными условиями, не становясь хрупкими со временем, трубы PEX используются в Европе с 1970-х годов, а в США с 1980-х годов.Трубки PEX оказались намного более надежными.

Это то, что называется двойным ходом. Это дает больше тепла между балками и лучшее распределение тепла, чем при одиночном проходе трубы.

Металлические пластины прибивают к основанию пола и удерживают трубу Pex на месте.

Металлические пластины передают тепло по полу, поэтому на нем не остается горячих и холодных полос. Тем не менее, таким образом, вы должны сначала нагреть черновой пол, прежде чем тепло сможет перейти на пол.

Лучше всего — в новом строительстве — просто прокладывать трубопровод поверх черного пола. Таким образом вы нагреваете готовый пол, а не всю древесину на черновом полу.

Это достигается путем установки на пол поплавков в качестве распорок для трубы Pex.

Еще лучший способ — использовать предварительно изготовленный продукт, в котором есть канавки, вырезанные для установки трубы Pex, и на нем уже есть алюминий (и в канавках), чтобы распространять тепло по полу. Лучший продукт, который я нашел, называется Warmboard.Warmboard — это структурная излучающая панель толщиной 1–1 / 8, изготовленная из 7-слойной фанеры Douglas Fir, которая продается в листах 4 x 8 со сплошным шипом и пазом.

Это то, что составляет ваш черновой пол. Как только вы положите его на балки пола или ферму, ваш пол готов! это экономит много лишней работы. Просто вставьте трубу Pex в пазы и положите на нее пол. У вас получится ОЧЕНЬ твердый пол.

Это не самый дешевый продукт на рынке, но, безусловно, лучший!

SLAB Radiant Floor Heat — это проект, сделанный своими руками.

Вы начинаете с слоя гравия, а затем кладете изоляцию. Это необходимо, чтобы вы прогревали землю. Обычно также требуется в соответствии с большинством строительных норм.

Я предпочитаю продукт под названием TheBarrier. Это лучше, чем панели из жесткого пенопласта — розового или синего — потому что он чрезвычайно гибкий и не трескается и не ломается, когда вы ходите по нему. Помните, что вам нужно пройти по нему, чтобы опустить провод и привязать к нему трубу Pex, и тогда рабочие будут заливать бетон и ходить по нему.

Изоляция TheBarrier — это гибкая изоляция, которая поставляется в рулоне и снабжена липкими полосками для прикрепления к ближайшей детали. Он спроектирован таким образом, что за один простой шаг образует и пароизоляцию, и радоновую защиту. Если вы используете большие листы пенополистирола, вам придется вернуться и накрыть их пластиком в форме необходимого барьера.

Большинство людей кладут вниз проволоку размером 6 x 6 дюймов, которая идет в рулоне. Затем вы будете использовать проволочные стяжки, чтобы свободно прикрепить трубу Pex к проволоке.Благодаря этому труба Pex не всплывет на поверхность и не испортит ваш новый красивый пол.

Некоторые люди используют арматуру вместо проволоки, чтобы сделать пол еще более прочным. Иногда арматурный стержень поддерживается так, что он не сидит внизу.

Это верхний этаж, а не цокольный этаж. Вот почему бетон такой тонкий, потому что он чрезвычайно тяжелый. Типичная плита фундамента имеет толщину 4 дюйма.

Как видите, разместить лучистое тепло для уличной дровяной печи не так сложно, как вы могли бы себе представить.

Водяное лучистое отопление с дровяной печью — определенно хороший вариант обогрева вашего помещения!

Мы оставляем вас с последним вопросом, который задают нам наши клиенты: «Какой котел для лучистого тепла лучше всего?»

Ответ прост. Hyprotherm предлагает лучшие бойлеры для лучистого отопления!

Если у вас есть другие вопросы о лучистом отоплении с дровяным котлом, вы можете связаться с нами по телефону нашей команды @ (800) 780-4302.

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в комнатах, не производит шума и является энергоэффективным.Вы можете обогреть весь дом или дополнить только одну или две комнаты.

С теплым полом тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз, и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах приточного воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже, чем обычные системы с принудительной подачей воздуха, но со временем позволяет сэкономить деньги за счет более высокой эффективности — отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрический излучающий теплый пол использует электрические кабели сопротивления для производства тепла. Самый популярный стиль — это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом.Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и уютными по утрам. Некоторые типы также сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам — их нужно заказывать у производителя и складывать, как головоломку.Решение — установка полноразмерных матов только на открытых участках с интенсивным движением.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавлять лучистое тепло для пола снизу, не снимая существующий пол. Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов.Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу. Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

В системах водяного отопления , также называемых водяным отоплением, используется нагретая вода, циркулирующая по трубкам из полиэтилена с поперечными связями (PEX). Трубка заделана в строительный раствор или в фанерные панели сверхтолстого пола, которые имеют предварительно вырезанные каналы для удержания трубки на месте. Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединены к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении.Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления можно также использовать между балками перекрытий под существующими перекрытиями. Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

Как работает теплый пол

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную.Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, то вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует много работы.

Допустим, вы выбрали гидронную систему RFH.Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Водяной лучистый теплый пол с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

Гидронная система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:

• Жидкотопливный котел
• Газовый котел
• Керосиновый, газовый или солнечный водонагреватель

Выбор источника тепла зависит от размера вашего дома и степени холода в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой пола специалисту RFH или генеральному подрядчику необходимо установить вашу систему.Есть два типа установки — мокрый или сухой . При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы укладываются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , удерживая тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Древесина обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с мокрой установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью циркуляционного водяного насоса. PEX — это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания. Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и его необходимо заменить, что стоит примерно столько же, сколько и первоначальная установка.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

.
